Powermax105

Sistemas de corte por arco de plasma

Manual del operador

807393 | Revisión 3 | Español | Spanish

Registre su nuevo sistema Hypertherm

Para facilitarle la asistencia técnica y de garantía, registre su producto en línea en www.hypertherm.com/registration. Además, puede recibir actualizaciones de los nuevos productos Hypertherm y un regalo como muestra de nuestro agradecimiento.

Para su constancia

Número de serie: _____________________________________________________________

Fecha de compra:_____________________________________________________________

Distribuidor:__________________________________________________________________

____________________________________________________________________________

Notas de mantenimiento:

____________________________________________________________________________

La responsabilidad ambiental es uno de los valores fundamentales de Hypertherm y es esencial para nuestra prosperidad y la de nuestros clientes. Nos esforzamos por reducir el impacto ambiental en todo lo que hacemos. Para más información: www.hypertherm.com/environment.

Powermax

105

Manual del operador

Español / Spanish

Revisión 3 – abril de 2018

Hypertherm, Inc.

Hanover, NH EE. UU.

www.hypertherm.com

correo electrónico: info@hypertherm.com

Hypertherm y Powermax son marcas comerciales de Hypertherm, Inc.,

y pueden estar registradas en Estados Unidos u otros países.

Hypertherm, Inc.

Etna Road, P.O. Box 5010 Hanover, NH 03755 USA 603-643-3441 Tel (Main Office) 603-643-5352 Fax (All Departments) info@hypertherm.com (Main Office Email)

800-643-9878 Tel (Technical Service)

technical.service@hypertherm.com (Technical Service Email)

800-737-2978 Tel (Customer Service)

customer.service@hypertherm.com (Customer Service Email)

866-643-7711 Tel (Return Materials Authorization) 877-371-2876 Fax (Return Materials Authorization)

return.materials@hypertherm.com (RMA email)

Hypertherm México, S.A. de C.V.

Avenida Toluca No. 444, Anexo 1, Colonia Olivar de los Padres Delegación Álvaro Obregón México, D.F. C.P. 01780 52 55 5681 8109 Tel 52 55 5683 2127 Fax Soporte.Tecnico@hypertherm.com (Technical Service Email)

Hypertherm Plasmatechnik GmbH

Sophie-Scholl-Platz 5 63452 Hanau Germany 00 800 33 24 97 37 Tel 00 800 49 73 73 29 Fax

31 (0) 165 596900 Tel (Technical Service) 00 800 4973 7843 Tel (Technical Service)

technicalservice.emea@hypertherm.com (Technical Service Email)

Hypertherm (Singapore) Pte Ltd.

82 Genting Lane Media Centre Annexe Block #A01-01 Singapore 349567, Republic of Singapore 65 6841 2489 Tel 65 6841 2490 Fax Marketing.asia@hypertherm.com (Marketing Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

Hypertherm Japan Ltd.

Level 9, Edobori Center Building 2-1-1 Edobori, Nishi-ku Osaka 550-0002 Japan 81 6 6225 1183 Tel 81 6 6225 1184 Fax HTJapan.info@hypertherm.com (Main Office Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

Hypertherm Europe B.V.

Vaartveld 9, 4704 SE Roosendaal, Nederland 31 165 596907 Tel 31 165 596901 Fax 31 165 596908 Tel (Marketing)

31 (0) 165 596900 Tel (Technical Service) 00 800 4973 7843 Tel (Technical Service)

technicalservice.emea@hypertherm.com (Technical Service Email)

Hypertherm (Shanghai) Trading Co., Ltd.

B301, 495 ShangZhong Road Shanghai, 200231 PR China 86-21-80231122 Tel 86-21-80231120 Fax

86-21-80231128 Tel (Technical Service)

techsupport.china@hypertherm.com (Technical Service Email)

South America & Central America: Hypertherm Brasil Ltda.

Rua Bras Cubas, 231 – Jardim Maia Guarulhos, SP – Brasil CEP 07115-030 55 11 2409 2636 Tel tecnico.sa@hypertherm.com (Technical Service Email)

Hypertherm Korea Branch

#3904. APEC-ro 17. Heaundae-gu. Busan. Korea 48060 82 (0)51 747 0358 Tel 82 (0)51 701 0358 Fax Marketing.korea@hypertherm.com (Marketing Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

Hypertherm Pty Limited

GPO Box 4836 Sydney NSW 2001, Australia 61 (0) 437 606 995 Tel 61 7 3219 9010 Fax au.sales@Hypertherm.com (Main Office Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

Hypertherm (India) Thermal Cutting Pvt. Ltd

A-18 / B-1 Extension, Mohan Co-Operative Industrial Estate, Mathura Road, New Delhi 110044, India 91-11-40521201/ 2/ 3 Tel 91-11 40521204 Fax HTIndia.info@hypertherm.com (Main Office Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

COMPATIBILIDAD ELECTROMAGNÉTICA ECM

Introducción

Los equipos Hypertherm con la marca CE se fabrican en cumplimiento de la norma EN60974-10. Estos equipos deberán instalarse yutilizarse de acuerdo con la información a continuación para alcanzar lacompatibilidad electromagnética.

Los límites exigidos por la EN60974-10 tal vez no sean los adecuados para eliminar por completo la interferencia cuando el equipo afectado esté en las cercanías inmediatas o tenga un alto grado de sensibilidad. En tales casos, posiblemente sea necesario emplear otras medidas para reducir la interferencia.

Este equipo de corte fue diseñado para usarse solamente en un entorno industrial.

Instalación y uso

El usuario es responsable de instalar y utilizar el equipo de plasma deacuerdo con las instrucciones del fabricante.

Si se detectaran perturbaciones electromagnéticas, será responsabilidad del usuario resolver la situación con la asistencia técnica del fabricante. En algunos casos, esta medida remedial puede ser tan simple como poner a tierra el circuito de corte; consulte Puesta a tierra de la pieza a cortar. En otros casos, pudiera implicar construir una pantalla electromagnética rodeando la fuente de energía y eltrabajo completo con filtros de entrada comunes. En todos los casos, las perturbaciones electromagnéticas se deben reducir hasta el punto enque dejen de ser problemáticas.

Evaluación del área

Antes de instalar los equipos, el usuario deberá hacer una evaluación de los posibles problemas electromagnéticos en el área circundante. Sedeberá tener en cuenta lo siguiente:

a. Otros cables de alimentación, cables de control, cables

deseñales y teléfonos; por encima, por debajo y contiguos alos equipos de corte.

b. Receptores y transmisores de radio y televisión.

c. Computadoras y otros equipos de control.

d. Equipos críticos de seguridad, por ejemplo, protectores

deequipos industriales.

e. La salud de las personas en los alrededores, por ejemplo eluso

de marcapasos y aparatos auditivos.

f. Los equipos usados para calibración y medición.

g. La inmunidad de otros equipos del entorno. Los usuarios

deberán garantizar que los demás equipos que se estén usando en el entorno sean compatibles. Esto posiblemente necesite medidas de protección adicionales.

h. Los horarios en que se llevará a cabo el corte o las demás

actividades.

Las dimensiones del área circundante a considerar dependerán delaestructura de la edificación y de las demás actividades que selleven a cabo. El área circundante puede extenderse más allá de los límites de las instalaciones.

Métodos para reducir las emisiones

Red eléctrica

Los equipos de corte deben estar conectados a la red eléctrica conforme a las recomendaciones del fabricante. Si se producen interferencias, posiblemente sea necesario adoptar otras precauciones, como el filtrado de la red eléctrica.

Se deberá considerar la posibilidad de apantallar el cable dealimentación de los equipos de corte instalados permanentemente con tubos metálicos o equivalentes. El apantallamiento deberá tener continuidad eléctrica en toda su longitud. Dicho apantallamiento deberá estar conectado a la red eléctrica de corte, de modo que se mantenga un buen contacto eléctrico entre el tubo y la envolvente de la fuente deenergía de corte.

Mantenimiento de los equipos de corte

Los equipos de corte deben recibir mantenimiento periódicamente deacuerdo con las recomendaciones del fabricante. Todas las puertas y tapas para el acceso y servicio deberán estar debidamente cerradas y sujetas cuando los equipos de corte estén funcionando. Los equipos de corte no se podrán modificar de ninguna manera, excepto como lo prescriben y lo establecen las instrucciones escritas del fabricante. Por ejemplo, los explosores de cebado del arco y los dispositivos deestabilización deberán ajustarse y mantenerse de acuerdo con las recomendaciones del fabricante.

Cables de corte

Los cables de corte deberán mantenerse tan cortos como sea posible ycolocarse bien próximos, tendidos al nivel o cerca del nivel del suelo.

Conexión equipotencial

Se deberá considerar la conexión de todos los componentes metálicos de la instalación de corte e instalaciones contiguas.

No obstante, los componentes metálicos conectados a la pieza acortar aumentarán el riesgo de electrocución al operador si toca estos componentes al mismo tiempo que el electrodo (la boquilla, para los cabezales láser).

El operador deberá estar aislado de todos los componentes metálicos así conectados.

Seguridad y cumplimiento SC-1

COMPATIBILIDAD ELECTROMAGNÉTICA ECM

Puesta a tierra de la pieza a cortar

Donde la pieza a cortar no esté conectada a tierra para seguridad eléctrica o debido a su tamaño y posición, por ejemplo, el casco deuna nave o una estructura de acero, una conexión a tierra de la pieza a cortar puede reducir las emisiones en algunos, pero no en todos los casos. Sedeberá tener cuidado de evitar la conexión a tierra de lapieza acortar que aumente el riesgo de lesiones a los usuarios o daños aotros equipos eléctricos. Donde sea necesario, la conexión a tierra de la pieza a cortar deberá ser directa, pero en algunos países que no permiten la conexión directa, la conexión deberá lograrse mediante capacitancias adecuadas, seleccionadas conforme a las regulaciones nacionales.

Nota: el circuito de corte puede o no estar puesto a tierra por motivos de seguridad. Los cambios a las configuraciones de tierra solamente deberá autorizarlos una persona competente, capaz de evaluar silos mismos aumentarán el riesgo de lesiones, por ejemplo, permitir elretorno en paralelo de la corriente de corte, lo que puede dañar los circuitos a tierra de otros equipos. En la Parte 9 de la norma IEC60974-9, Arc Welding Equipment: Installation and Use (Instalacióny utilización de equipos de soldadura de arco), se ofrece más orientación al respecto.

Apantallamiento y blindaje

El apantallamiento y blindaje selectivos de otros cables y equipos delárea circundante pueden aliviar los problemas de interferencias. Enel caso de aplicaciones especiales es posible considerar el mallado de toda la instalación de corte por plasma.

SC-2 Seguridad y cumplimiento

GARANTÍA

Atención

Las piezas originales Hypertherm son las piezas de repuesto recomendadas por la fábrica para los sistemas Hypertherm. Cualquier daño o lesión producidos por el uso de piezas que no sean originales de Hypertherm no estarán cubiertos por la garantía y se considerarán como un uso incorrecto del producto Hypertherm.

Usted es el único responsable del uso seguro del producto. Hypertherm no garantiza ni puede garantizar el uso seguro del producto ensuentorno.

Generalidades

Hypertherm Inc. garantiza que sus productos no tendrán defectos demateriales ni de fabricación por el tiempo específico establecido eneste documento y conforme a lo siguiente: si se notifica aHypertherm de un defecto (i) relacionado con la fuente de energía plasma en el término de los dos (2) años siguientes a la fecha de envío, con excepción de las fuentes de energía marca Powermax, cuyo plazo será de tres (3) años a partir de la fecha de envío, (ii) relacionado con la antorcha y sus cables y mangueras, en el transcurso del año (1) siguiente a la fecha de envío, con excepción de la antorcha corta HPRXD con conjunto de cables y mangueras integrado, el que será un período de seis (6) meses a partir de la fecha de envío y, con respecto a los conjuntos elevadores de antorcha, en el transcurso del año (1) siguiente a la fecha de envío y con respecto a los productos Automation, un año (1) a partir de la fecha de envío, con la excepción delos CNC EDGE Pro, EDGE Pro Ti y MicroEDGE Pro y el ArcGlide THC, cuyo plazo deberá ser de dos (2) años a partir de la fecha de envío y (iii) con respecto a los componentes del láser de fibra óptica HyIntensity, en el transcurso de (2) años a partir de la fecha de envío, con la excepción de los cabezales láser y la óptica de salida, cuyo plazo será de un (1) año a partir de la fecha de envío.

Esta garantía no se aplicará a ninguna fuente de energía marca Powermax que se haya usado con convertidores de fases. Además, Hypertherm no garantiza ningún sistema dañado a consecuencia delamala calidad de la energía, ya sea por convertidores de fases o por la línea de alimentación eléctrica. Esta garantía no se aplica a ningún producto que haya sido mal instalado, modificado o dañado de otro modo.

Hypertherm ofrece como único y exclusivo recurso la reparación, elreemplazo o el ajuste del producto, si y solo si, se apela debidamente a la garantía y la misma es aplicable tal como se estipula en este documento. Hypertherm, a su exclusiva discreción, reparará, reemplazará o ajustara sin cargo alguno los productos defectuosos cubiertos por esta garantía, los cuales se devolverán, con la autorización previa de Hypertherm (que no se negará injustificadamente) y bien embalados, al centro de operaciones de Hypertherm en Hanover, NewHampshire, o a instalaciones de reparación autorizadas por Hypertherm, con todos los costos, seguro y transporte prepagados por el cliente. Hypertherm no será responsable de ninguna reparación,

reemplazo ni ajuste de productos cubiertos por esta garantía, a menos que se hagan en cumplimiento de lo establecido en el párrafo anterior ycon el consentimiento previo y por escrito de Hypertherm.

La garantía definida anteriormente es exclusiva y reemplaza a todas las demás garantías expresas, implícitas, estatutarias o de otro tipo relacionadas con los productos o los resultados que pueden obtenerse con ellos, y a todas las garantías o condiciones implícitas de calidad o comercialización o aptitud para un propósito determinado, o contra violaciones de derechos de terceros. Lo anterior constituirá el único yexclusivo recurso de cualquier incumplimiento de esta garantía por parte de Hypertherm.

Los distribuidores o fabricantes originales pueden ofrecer garantías diferentes o adicionales, pero ellos no están autorizados a brindarle a usted ninguna protección de garantía adicional ni hacerle ninguna representación que pretenda ser vinculante para Hypertherm.

Indemnización por patente

Con la única excepción de los casos de productos no fabricados por Hypertherm, o fabricados por una persona no perteneciente aHypertherm y que no cumpla estrictamente las especificaciones de Hypertherm y, en casos de diseños, procesos, fórmulas ocombinaciones que no haya desarrollado o se pretenda que haya desarrollado Hypertherm, Hypertherm tendrá derecho a defender o transar, a sucuenta y cargo, cualquier demanda o procedimiento entablado en contra de usted que alegue que el uso del producto Hypertherm, por su cuenta y no en combinación con ningún otro producto no provisto por Hypertherm, viola la patente de algún tercero. Usted deberá notificar a Hypertherm con prontitud al recibir notificación de cualquier demanda o amenaza de demanda relacionada con cualquier supuesta violación de estas características (y, en cualquier caso, nunca después de los catorce [14] días siguientes atener conocimiento de cualquier demanda o amenaza de demanda); laobligación de Hypertherm a defender dependerá de que Hypertherm tenga total control de la defensa de la demanda, y reciba la cooperación y la asistencia de la parte indemnizada.

Limitación de responsabilidad

Hypertherm no será responsable en ningún caso ante ninguna persona o entidad de ningún daño incidental, emergente directo, indirecto, punitivo o ejemplares (incluido, entre otros, la pérdida de ganancias) sin importar que tal responsabilidad se base en incumplimiento de contrato, responsabilidad extracontractual, responsabilidad estricta, incumplimiento degarantía, incumplimiento de objetivo esencial o cualquier otro, incluso si se advirtió de la posibilidad de que ocurrieran dichos daños.

Seguridad y cumplimiento SC-3

GARANTÍA

Códigos locales y nacionales

Los códigos locales y nacionales que regulan la plomería y las instalaciones eléctricas tendrán precedencia sobre cualquiera de las instrucciones incluidas en este manual. En ningún caso Hypertherm será responsable por lesiones personales o daños materiales ocasionados por cualquier violación de códigos o prácticas de trabajo deficientes.

Límite máximo de responsabilidad

La responsabilidad de Hypertherm, de haberla, en ningún caso superará el monto total abonado por los productos que dieron origen a tal reclamación, ya sea que la responsabilidad se base en incumplimiento de contrato, responsabilidad extracontractual, responsabilidad estricta, incumplimiento degarantías, incumplimiento de objetivo esencial o cualquier otro por cualquier demanda, proceso judicial, pleito oprocedimiento (ya sea de tribunal, de arbitraje, regulador odecualquier otro) que surjan o estén relacionados con el uso de los productos.

Seguro

Usted tendrá y mantendrá en todo momento un seguro por los montos y tipos, y con la cobertura suficiente y apropiada, para defender ymantener a salvo a Hypertherm de los daños y perjuicios que surgieran de cualquier demanda entablada por el uso de los productos.

Transferencia de derechos

Usted puede transferir los derechos restantes que le otorgue elpresente documento únicamente en relación con la venta de todos o casi todos los activos o capital social a un sucesor interesado que acepte regirse por todos los términos y condiciones de esta garantía. Usted conviene en notificar de ello a Hypertherm, por escrito y en el transcurso de los treinta (30) días anteriores a la transferencia, eHypertherm se reserva el derecho de aprobarlo. De no notificar a tiempo a Hypertherm y buscar su aprobación conforme a lo establecido en este documento, se anulará y quedará sin efecto la garantía aquí establecida y usted ya no contará con ningún recurso ulterior contra Hypertherm en virtud de la garantía o de otra manera.

SC-4 Seguridad y cumplimiento

ADVERTENCIA!

Antes de operar cualquier equipo Hypertherm, leer las instrucciones de seguridad del manual de su producto y del Manual de Seguridad y Cumplimiento (80669C). No cumplir las instrucciones de seguridad podría dar lugar a lesiones personales o daño a los equipos.

Pueden venir copias de los manuales en formato electrónico e impreso junto conel producto. También se pueden obtener copias de los manuales, en todos los idiomas disponibles para cada manual, de la “Biblioteca de documentos” enwww.hypertherm.com.

Powermax

105

Manual del operador

vi Powermax

105

Manual del operador

TABLA DE CONTENIDO

Sección 1 Especificaciones

Información de seguridad .....................................................................................................................................................................1-2

Descripción del sistema ........................................................................................................................................................................ 1-2

Dónde encontrar información ...............................................................................................................................................................1-3

Dimensiones de la fuente de energía ................................................................................................................................................. 1-4

Pesos de componentes (sistemas 105 A) ........................................................................................................................................ 1-5

Powermax105: valores nominales de la fuente de energía ........................................................................................................... 1-6

Dimensiones antorcha manual Duramax 75˚ .................................................................................................................................... 1-8

Dimensiones antorcha manual Duramax 15˚ .................................................................................................................................... 1-8

Dimensiones antorcha mecanizada de longitud total Duramax 180° ......................................................................................... 1-9

Dimensiones mini antorcha mecanizada Duramax 180° ................................................................................................................ 1-9

Powermax105: especificaciones de corte ......................................................................................................................................1-10

Símbolos y marcas .............................................................................................................................................................................. 1-11

Niveles de ruido .................................................................................................................................................................................... 1-12

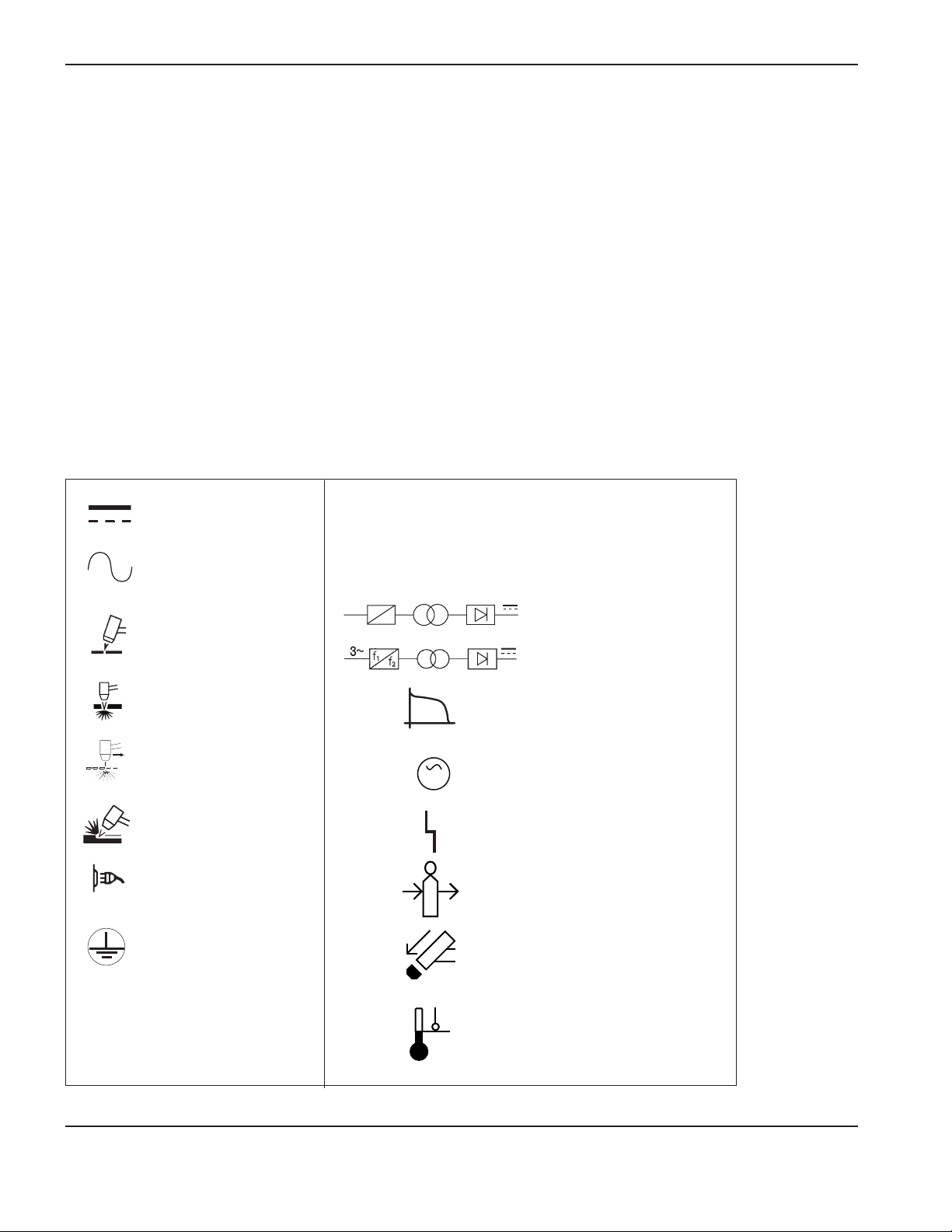

Símbolos IEC ........................................................................................................................................................................................ 1-12

Sección 2 Instalación de la fuente de energía

Desempacar el sistema Powermax ..................................................................................................................................................... 2-2

Reclamaciones .............................................................................................................................................................................. 2-2

Contenido.......................................................................................................................................................................................2-3

Colocar la fuente de energía ................................................................................................................................................................ 2-4

Preparación de la energía eléctrica .................................................................................................................................................... 2-4

Instalar un disyuntor de línea ..................................................................................................................................................... 2-5

Requisitos a la conexión a tierra ...............................................................................................................................................2-5

Powermax105: conexión eléctrica ......................................................................................................................................................2-6

Cable de alimentación trifásico e instalación del enchufe ..................................................................................................2-8

Recomendaciones de cable alargador .............................................................................................................................................. 2-9

Especificaciones del cable alargador ...................................................................................................................................... 2-9

Recomendaciones de generador de energía.......................................................................................................................2-10

Preparar la alimentación de gas ....................................................................................................................................................... 2-11

Filtración adicional del gas ...................................................................................................................................................... 2-11

Conectar la alimentación de gas ........................................................................................................................................... 2-13

Powermax

105

Manual del operador

vii

TABLA DE CONTENIDO

Sección 3 Operaciones básicas del sistema

Controles e indicadores ........................................................................................................................................................................ 3-2

Controles traseros ........................................................................................................................................................................3-2

Controles y LED frontales .......................................................................................................................................................... 3-2

Pantalla de estado .......................................................................................................................................................................3-4

Operar el sistema Powermax105 ........................................................................................................................................................ 3-6

Conectar la energía eléctrica, la alimentación de gas y los cables y mangueras delaantorcha ..............................3-6

Conectar el cable de masa a la fuente de energía ............................................................................................................... 3-7

Conectar la pinza de masa a la pieza a cortar ....................................................................................................................... 3-8

Poner el sistema en ON (encendido) ......................................................................................................................................3-9

Ajustar el interruptor de modo de operación ......................................................................................................................... 3-9

Comprobar los indicadores......................................................................................................................................................3-10

Ajustar manualmente la presión de gas ................................................................................................................................ 3-10

Ajustar la corriente (amperaje) ............................................................................................................................................... 3-11

Función detección duración final del electrodo ............................................................................................................................ 3-11

Comprender las limitaciones del ciclo de trabajo ........................................................................................................................ 3-12

Sección 4 Montaje de antorcha manual

Introducción .............................................................................................................................................................................................4-2

Duración de los consumibles ............................................................................................................................................................... 4-2

Electrodo CopperPlus™ para antorchas Duramax ...............................................................................................................4-2

Componentes antorcha manual...........................................................................................................................................................4-3

Seleccionar los consumibles de la antorcha manual ...................................................................................................................... 4-4

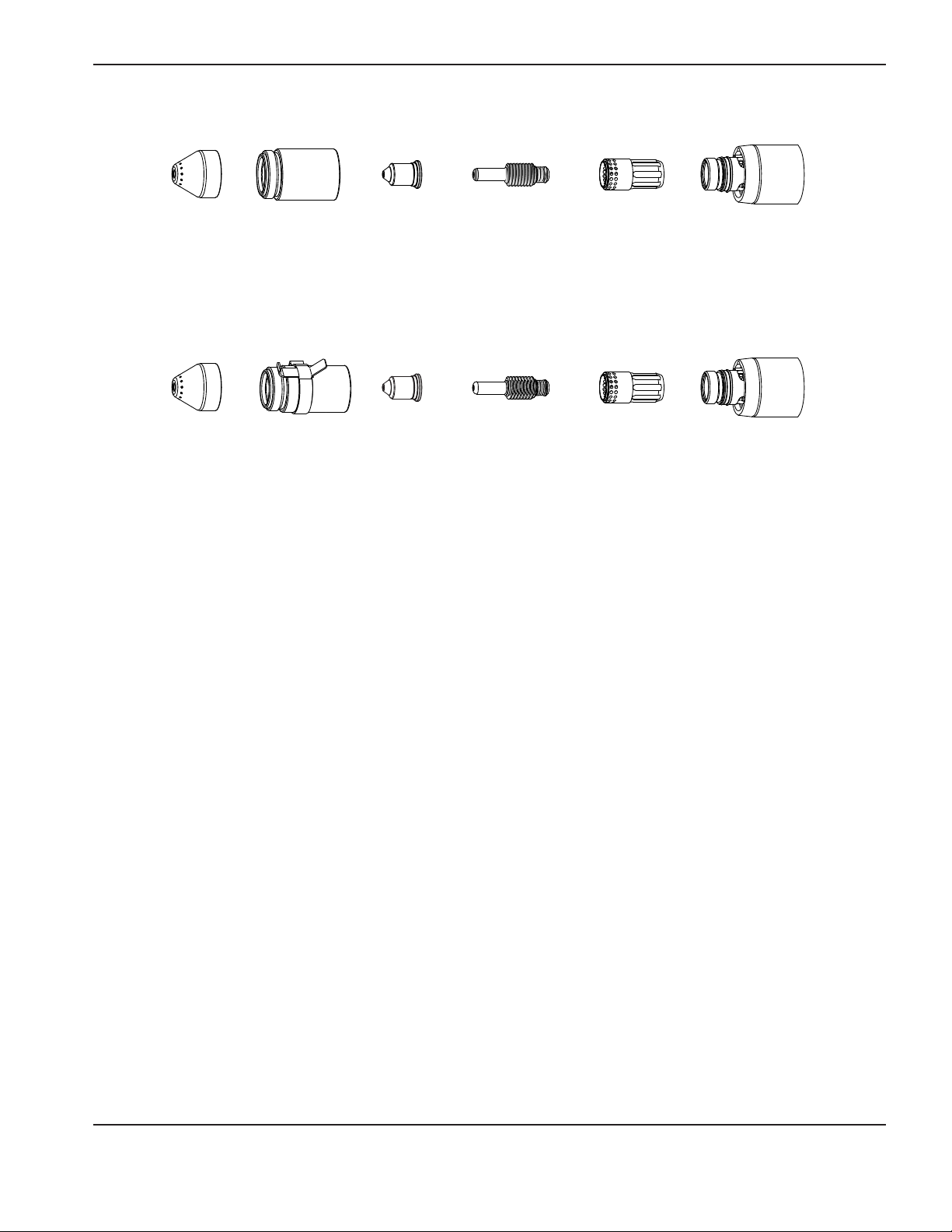

Consumibles antorcha manual.............................................................................................................................................................4-5

Consumibles corte con arrastre 105 A ................................................................................................................................... 4-5

Consumibles corte con arrastre 45 A, 65 A, 85 A ............................................................................................................... 4-5

Consumibles FineCut® .............................................................................................................................................................. 4-6

Consumibles HyAccess de 65 A .............................................................................................................................................4-6

Instalar los consumibles de la antorcha manual .............................................................................................................................. 4-7

Conectar los cables y mangueras de la antorcha ........................................................................................................................... 4-8

Sección 5 Corte manual

Utilizar la antorcha manual ....................................................................................................................................................................5-2

Operar el gatillo de seguridad .............................................................................................................................................................5-2

Consejos para el corte con antorcha manual ................................................................................................................................... 5-3

Arrancar un corte desde el borde de la pieza a cortar...................................................................................................................5-4

Perforación de la pieza a cortar ........................................................................................................................................................... 5-5

Ranurado de la pieza a cortar .............................................................................................................................................................. 5-6

Perfil de la ranura ..........................................................................................................................................................................5-7

Variar el perfil de la ranura ..........................................................................................................................................................5-8

Fallas comunes del corte manual ........................................................................................................................................................ 5-8

viii Powermax

105

Manual del operador

TABLA DE CONTENIDO

Sección 6 Montaje de antorcha mecanizada

Duración de los consumibles ............................................................................................................................................................... 6-3

Electrodo CopperPlus™ para antorchas Duramax ...............................................................................................................6-3

Componentes antorcha mecanizada .................................................................................................................................................. 6-4

Convertir una antorcha mecanizada de longitud total en una mini antorcha ............................................................................6-5

Montar la antorcha .................................................................................................................................................................................. 6-7

Seleccionar los consumibles de la antorcha mecanizada ............................................................................................................. 6-9

Consumibles antorcha mecanizada .................................................................................................................................................... 6-9

Consumibles con protección antorcha mecanizada – 105 A ...........................................................................................6-9

Consumibles con protección antorcha mecanizada – 45 A, 65 A, 85 A .......................................................................6-9

Consumibles con protección y sensado óhmico antorcha mecanizada – 105 A ...................................................... 6-10

Consumibles con protección y sensado óhmico antorcha mecanizada – 45 A, 65 A, 85 A .................................. 6-10

Consumibles sin protección antorcha mecanizada – 105 A .......................................................................................... 6-10

Consumibles sin protección antorcha mecanizada – 45 A, 65 A, 85 A ...................................................................... 6-10

Consumibles con protección FineCut® .............................................................................................................................. 6-11

Consumibles sin protección FineCut® ............................................................................................................................... 6-11

Instalar los consumibles de la antorcha mecanizada ................................................................................................................... 6-12

Alinear la antorcha ............................................................................................................................................................................... 6-12

Conectar los cables y mangueras de la antorcha ........................................................................................................................ 6-13

Utilizar las tablas de corte .................................................................................................................................................................. 6-14

Compensación calculada del ancho de sangría ................................................................................................................ 6-15

Consumibles con protección – 105 A ..................................................................................................................................6-17

Corte con protección a 105 A (acero al carbono) ............................................................................................................ 6-18

Corte con protección a 105 A (acero inoxidable) .............................................................................................................. 6-19

Corte con protección a 105 A (aluminio) ............................................................................................................................ 6-20

Consumibles con protección – 85 A.................................................................................................................................... 6-21

Corte con protección a 85 A (acero al carbono)............................................................................................................... 6-22

Corte con protección a 85 A (acero inoxidable) ................................................................................................................ 6-23

Corte con protección a 85 A (aluminio)............................................................................................................................... 6-24

Consumibles con protección – 65 A.................................................................................................................................... 6-25

Corte con protección a 65 A (acero al carbono)............................................................................................................... 6-26

Corte con protección a 65 A (acero inoxidable) ................................................................................................................ 6-27

Corte con protección a 65 A (aluminio)............................................................................................................................... 6-28

Consumibles con protección – 45 A.................................................................................................................................... 6-29

Corte con protección a 45 A (acero al carbono)............................................................................................................... 6-30

Corte con protección a 45 A (acero inoxidable) ................................................................................................................ 6-31

Corte con protección a 45 A (aluminio)............................................................................................................................... 6-32

Consumibles FineCut® ........................................................................................................................................................... 6-33

FineCut (acero al carbono) ..................................................................................................................................................... 6-34

FineCut (acero inoxidable) ...................................................................................................................................................... 6-35

FineCut baja velocidad (acero al carbono) ......................................................................................................................... 6-36

Powermax

105

Manual del operador

TABLA DE CONTENIDO

FineCut baja velocidad (acero inoxidable)............................................................................................................................6-37

Consumibles con protección – 105 A ................................................................................................................................. 6-38

Corte con protección a 105 A (acero al carbono) ............................................................................................................ 6-39

Corte sin protección a 105 A (acero inoxidable) ............................................................................................................... 6-40

Corte sin protección a 105 A (aluminio) .............................................................................................................................. 6-41

Consumibles sin protección – 85 A ..................................................................................................................................... 6-42

Corte sin protección a 85 A (acero al carbono) ................................................................................................................ 6-43

Corte sin protección a 85 A (acero inoxidable) ................................................................................................................. 6-44

Corte sin protección a 85 A (aluminio) ................................................................................................................................ 6-45

Consumibles sin protección – 65 A ..................................................................................................................................... 6-46

Corte sin protección a 65 A (acero al carbono) .................................................................................................................6-47

Corte sin protección a 65 A (acero inoxidable) ................................................................................................................. 6-48

Corte sin protección a 65 A (aluminio) ................................................................................................................................ 6-49

Consumibles sin protección – 45 A ..................................................................................................................................... 6-50

Corte sin protección a 45 A (acero al carbono) ................................................................................................................ 6-51

Corte sin protección a 45 A (acero inoxidable) ................................................................................................................. 6-52

Corte sin protección a 45 A (aluminio) ................................................................................................................................ 6-53

Sección 7 Corte mecanizado

Conectar un interruptor opcional de arranque remoto .................................................................................................................. 7-2

Conectar un cable de interfaz máquina opcional ............................................................................................................................ 7-3

Diagrama de pines interfaz máquina ........................................................................................................................................ 7-4

Ajustar divisor de tensión de cinco posiciones ..................................................................................................................... 7-6

Acceder al voltaje del arco sin regular ............................................................................................................................................... 7-7

Conectar un cable de interfaz serie RS485 opcional .................................................................................................................... 7-7

Utilizar la antorcha mecanizada ...........................................................................................................................................................7-8

Ajustar la antorcha y la mesa ............................................................................................................................................................... 7-8

Entender y optimizar la calidad de corte ........................................................................................................................................... 7-8

Ángulo de corte o bisel ............................................................................................................................................................... 7-8

Escoria ............................................................................................................................................................................................ 7-9

Perforación de la pieza a cortar con antorcha mecanizada ........................................................................................................7-10

Fallas comunes del corte mecanizado .............................................................................................................................................7-11

x Powermax

105

Manual del operador

TABLA DE CONTENIDO

Sección 8 Mantenimiento y reparación

Llevar a cabo el mantenimiento periódico ......................................................................................................................................... 8-2

Inspeccionar los consumibles .............................................................................................................................................................. 8-3

Localización de problemas básicos .................................................................................................................................................... 8-4

Códigos de fallas y soluciones ............................................................................................................................................................ 8-6

Reemplazar el elemento filtrante y el recipiente de filtro de aire................................................................................................8-10

Quitar el recipiente de filtro de aire ........................................................................................................................................ 8-10

Identificar el modelo de recipiente de filtro de aire ........................................................................................................... 8-11

Instalar el elemento filtrante de aire (para recipientes de plástico o nylon) ................................................................. 8-12

Instalar el elemento filtrante de aire (para recipientes con protector metálico) .......................................................... 8-13

Instalar el recipiente de filtro de aire (para recipientes con protector metálico, deplástico o nylon) ................... 8-14

Sección 9 Piezas

Piezas fuente de energía ....................................................................................................................................................................... 9-2

Piezas de repuesto antorcha manual Duramax 75˚ .........................................................................................................................9-6

Piezas de repuesto antorcha manual Duramax 15˚ .........................................................................................................................9-7

Consumibles antorcha manual.............................................................................................................................................................9-8

Piezas de repuesto antorcha mecanizada de longitud total Duramax 180˚ .............................................................................. 9-9

Piezas de repuesto mini antorcha mecanizada Duramax 180˚.................................................................................................. 9-11

Consumibles antorcha mecanizada ................................................................................................................................................. 9-13

Accesorios ............................................................................................................................................................................................. 9-14

Etiquetas Powermax105 ..................................................................................................................................................................... 9-15

Powermax

105

Manual del operador

TABLA DE CONTENIDO

xii Powermax

105

Manual del operador

Sección 1

ESPECIFICACIONES

En esta sección:

Información de seguridad ........................................................................................................................................................................1-2

Descripción del sistema ...........................................................................................................................................................................1-2

Dónde encontrar información ..................................................................................................................................................................1-3

Dimensiones de la fuente de energía ....................................................................................................................................................1-4

Pesos de componentes (sistemas 105 A) ...........................................................................................................................................1-5

Powermax105: valores nominales de la fuente de energía ..............................................................................................................1-6

Dimensiones antorcha manual Duramax 75˚ .......................................................................................................................................1-8

Dimensiones antorcha manual Duramax 15˚ .......................................................................................................................................1-8

Dimensiones antorcha mecanizada de longitud total Duramax 180° ............................................................................................1-9

Dimensiones mini antorcha mecanizada Duramax 180° ...................................................................................................................1-9

Powermax105: especificaciones de corte ........................................................................................................................................ 1-10

Símbolos y marcas .................................................................................................................................................................................1-11

Powermax

105

Manual del operador 1-1

ESPECIFICACIONES

Información de seguridad

Antes de instalar y poner en funcionamiento este sistema Hypertherm, lea la información importante de seguridad que aparece en el Manual de Seguridad y Cumplimiento aparte incluido en su sistema.

Descripción del sistema

Powermax105 es un sistema de corte por plasma sumamente portátil, de 105 A, que se utiliza para el corte manual y mecanizado, adecuado para una amplia gama de aplicaciones. Los sistemas Powermax utilizan aire o nitrógeno para cortar metales conductores de electricidad como acero al carbono, acero inoxidable o aluminio. La tecnología Smart Sense™ ajusta automáticamente la presión de gas en correspondencia con el modo de corte y la longitud de los cables y mangueras de la antorcha para lograr un corte óptimo.

El sistema Powermax105 puede cortar espesores de hasta 38 mm (1 1/2 pulg.) y perforar espesores de hasta 22 mm (7/8pulg.). Para cambiar rápidamente la antorcha, FastConnect™ permite conectar la antorcha a la fuente de energía con un simple botón pulsador.

El sistema manual Powermax viene normalmente con una antorcha manual de 75° de la serie Duramax™, una caja de consumibles y el cable de masa. Los materiales de referencia son: manual del operador, tarjeta de instalación rápida, tarjeta de registro, DVD de configuración y manual de seguridad.

El sistema mecanizado Powermax viene normalmente con una antorcha mecanizada de longitud total de 180° de la serie Duramax™, una caja de consumibles, el cable de masa y un interruptor de arranque remoto. Los materiales de referencia son: manual del operador, tarjeta de instalación rápida, tarjeta de registro, DVD de configuración y manual de seguridad.

Visite a su distribuidor de Hypertherm para otras configuraciones de sistema. Puede hacer un pedido de otros estilos de antorcha, consumibles y accesorios adicionales como la guía de corte por plasma. Consulte la sección Piezas para ver la lista de piezas opcionales y de repuesto.

Las fuentes de energía Powermax105 se envían sin enchufe en el cable de alimentación. Para más información, ver la sección Instalación de la fuente de energía.

Nota: Algunas configuraciones no se envían con un cable de alimentación. Para mantener la certificación de

alimentación eléctrica, instalar un cable Powermax105 aprobado:

• 230–400V CE (juego 228886)

• 380V CCC (juego 228962)

Los sistemas trifásicos Powermax105 comprenden los siguientes modelos:

CSA • El modelo CSA 200–600 V, una fuente de energía universal que se puede ajustar a sí misma

para operar con voltajes de 200 a 600 V CA

CE • El modelo CE 400 V, 400 V solamente

• El modelo 230–400 V CE se puede ajustar automáticamente de 230 a 400 V CE/CCC El modelo 230–400 V CE/CCC se puede ajustar automáticamente de 230 a 400 V CCC • El modelo 380 V CCC es solamente de 380 V.

1-2 Powermax

105

Manual del operador

ESPECIFICACIONES

Dónde encontrar información

Las especificaciones del sistema como el tamaño, peso, especificaciones eléctricas detalladas y velocidades de corte aparecen en esta sección. Para más información acerca de:

• requisitos de instalación, entre ellos, los de energía, conexión a tierra, configuraciones de los cables de alimentación, los del cable alargador y las recomendaciones de generador — consulte la sección Instalación

de la fuente de energía;

• consumibles de antorcha manual y mecanizada, tablas de corte e información de montaje de la antorcha — consulte la sección Montaje de antorcha manual o Montaje de antorcha mecanizada;

• información de los controles y LED, los pasos para la operación del sistema y consejos para mejorar la calidad de corte — consulte las secciones Operaciones básicas del sistema, Corte manual y Corte mecanizado.

Este manual tiene, además, secciones de localización de problemas y para pedidos de piezas de su sistema.

Powermax

105

Manual del operador 1-3

ESPECIFICACIONES

Dimensiones de la fuente de energía

432 mm

508 mm

592 mm

274 mm

1-4 Powermax

105

Manual del operador

Pesos de componentes (sistemas 105 A)

CSA 200–600 V CE 230–400 V CE 400 V CCC 380 V CCC 380 V / CE

Fuente de energía

Con antorcha manual de 7,6 m y cable de masa de 7,6 m

40 kg 39 kg 35 kg Con cable de

45 kg 45 kg 41 kg Con cable de

ESPECIFICACIONES

alimentación

35 kg

Sin cable de alimentación

34 kg

alimentación

41 kg

Sin cable de alimentación

39 kg

230–400 V

Sin cable de alimentación

36 kg

Sin cable de alimentación

42 kg

Antorcha manual, 7,6m 3,3 kg Antorcha manual, 15 m 5,9 kg Antorcha manual, 23 m 8,4 kg

Antorcha mecanizada, 4,6m 2,4 kg Antorcha mecanizada, 7,6m 3,4 kg Antorcha mecanizada, 11 m 4,5 kg Antorcha mecanizada, 15 m 6,2 kg Antorcha mecanizada, 23 m 8,7 kg

Cable de masa, 7,6 m 2,4 kg Cable de masa, 15 m 4,4 kg Cable de masa, 23 m 6,1 kg

Powermax

105

Manual del operador 1-5

ESPECIFICACIONES

Powermax105: valores nominales de la fuente de energía

Voltaje en circuito abierto nominal (U0)

CCC 380 V/CE 230–400 V

Salida característica

Corriente de salida nominal (I2) 30–105 A

Voltaje de salida nominal (U2) 160VCD

Ciclo de trabajo a 40° C CSA 200–600 V 80% a 105 A, 480–600 V, 3-F

Descendente

CE 230–400 V o CCC 380 V 80% a 105 A, 400 V, 3-F

CSA 200–600 V

CE 230–400 V

CE 400 V

CCC 380 V

CE 230–400 V/

CE 400 V 80% a 105 A, 400 V, 3-F

CCC 380 V 80% a 105 A, 380 V, 3-F

300 VCD 288 VCD 288 VCD 292 VCD 280 VCD

70% a 105 A, 240 V, 3-F 54% a 105 A, 208 V, 3-F 50% a 105 A, 200 V, 3-F 100% a 94 A, 480–600 V, 3-F 100% a 88 A, 240 V, 3-F 100% a 77 A, 208 V, 3-F 100% a 74 A, 200 V, 3-F

70% a 105 A, 230 V, 3-F 100% a 94 A, 400 V, 3-F 100% a 88 A, 230 V, 3-F

100% a 94 A, 400 V, 3-F

100% a 94 A, 380 V, 3-F

Temperatura de operación -10 °C a 40 °C

Temperatura de almacenamiento -25 °C a 55 °C

Factor de potencia CSA 200–600 V, 3-F CE 230–400 V, 3-F CCC 380 V/CE 230–400 V, 3-F CE 400 V, 3-F CCC 380 V, 3-F

– Relación de cortocircuito (solo modelos CE) U1 – valor eficaz voltios

sce

0,94–0,77 0,94–0,92 0,94–0,92 0,94 0,94

CA, 3-F

CE 230-400 V

CE 400 V

sce

275 230

1-6 Powermax

105

Manual del operador

ESPECIFICACIONES

Clasificación EMC CISPR 11 (solo modelos CE)

Voltaje de entrada (U1)/corriente de entrada (I1) a salida nominal (U

MÁX.

, I

) (Consulte la sección

2 MÁX.

Instalación de la fuente de energía para más información).

CE 230–400 V CE 230–400 V

†

Clase A

CSA 200–600 V 200/208/240/480/600 V, 3-F, 50/60 Hz

58/56/49/25/22 A

CCC 380 V/

230-400 V, 3-F, 50/60 Hz

**,***

50/29 A

**,***

230-400 V, 3-F, 50/60 Hz 50/29 A

CE 400 V

***,‡

400 V, 3-F, 50/60 Hz 28 A

CCC 380 V 380 V, 3-F, 50/60 Hz

30 A

Tipo de gas Aire Nitrógeno

Calidad del gas Limpio, seco, libre de aceite,

99,95% de pureza

según la norma ISO 8573-1 Clase 1.2.2

Presión/rango de flujo de entrada de gas recomendados

Corte: 220 ls/min a 5,9 bares Ranurado de máxima remoción: 230 ls/min a 4,8 bares Ranurado de máximo control: 230 ls/min a 4,8 bares

Definida como la curva de voltaje de salida en función de la corriente de entrada.

El equipo cumple la norma IEC 61000-3-12 siempre que la potencia de cortocircuito Ssc sea mayor o igual

a 5528kVA en el punto de interfaz entre la fuente del usuario y el sistema público. Es responsabilidad del instalador o del usuario del equipo garantizar, mediante la consulta al operador de la red de distribución si es necesario, que el equipo esté conectado solamente a una alimentación con una potencia de cortocircuito S

superior o igual

a 5528kVA.

***

Este producto cumple los requisitos técnicos de la norma IEC 61000-3-3 y no es objeto de conexión condicional.

†

ADVERTENCIA: este equipo clase A no está hecho para usarse en lugares residenciales donde la energía eléctrica

se suministra por medio del sistema público de alimentación eléctrica de bajo voltaje. Es posible que haya dificultades para asegurar la compatibilidad electromagnética en dichos lugares debido a perturbaciones conducidas y radiadas.

‡

El equipo cumple la norma IEC 61000-3-12 siempre que la potencia de cortocircuito Ssc sea mayor o igual

a 4462kVA en el punto de interfaz entre la fuente del usuario y el sistema público. Es responsabilidad del instalador o del usuario del equipo garantizar, mediante la consulta al operador de la red de distribución si es necesario, que el equipo esté conectado solamente a una alimentación con una potencia de cortocircuito S

superior o igual

a 4462kVA.

Powermax

105

Manual del operador 1-7

ESPECIFICACIONES

Dimensiones antorcha manual Duramax 75˚

25,2 cm

Ángulo

75°

9,9 cm

2,5 cm

Dimensiones antorcha manual Duramax 15˚

25,9 cm

6,6 cm

5,1 cm

Ángulo

15°

6,6 cm

2,5 cm

1-8 Powermax

105

Manual del operador

ESPECIFICACIONES

Dimensiones antorcha mecanizada de longitud total Duramax 180°

39,6 cm

2,5 cm

20,6 cm

31,3 cm

3,5 cm

Dimensiones mini antorcha mecanizada Duramax 180°

16,8 cm

2,5 cm

3,5 cm

8,4 cm

3,6 cm dimensión externa,

3,3cm laterales planos

3,6 cm dimensión externa,

3,3 cm laterales planos

Powermax

105

Manual del operador 1-9

ESPECIFICACIONES

Powermax105: especificaciones de corte

Capacidad de corte manual (espesor de material)

Capacidad de corte recomendada a 500 mm/min (20 pulg/min)*

Capacidad de corte recomendada a 250 mm/min (10 pulg/min)*

Capacidad de separación a 125 mm/min (5 pulg/min)* 50 mm (2 pulg.)

Capacidad de perforación (espesor de material)

Capacidad de perforación para corte manual o mecanizado con control de altura de la antorcha programable.

Capacidad de perforación para corte mecanizado sin control de altura de la antorcha programable.

Velocidad de corte máxima** (acero al carbono)

6 mm (1/4 pulg.) 5600 mm/min (220 pulg/min) 12 mm (1/2 pulg.) 2400 mm/min (95 pulg/min) 20 mm (3/4 pulg.) 1300 mm/min (50 pulg/min) 25 mm (1 pulg.) 760 mm/min (30 pulg/min) 32 mm (1-1/4 pulg.) 510 mm/min (20 pulg/min) Capacidad de ranurado Tasa máxima de remoción de metal sobre acero al carbono (65 A) 4,8 kg/h Tasa de remoción de máximo control de metal sobre acero al carbono (65 A) 3,4 kg/h Tasa máxima de remoción de metal sobre acero al carbono (85 A) 8,8 kg/h Tasa de remoción de máximo control de metal sobre acero al carbono (85 A) 6,2 kg/h Tasa máxima de remoción de metal sobre acero al carbono (105 A) 9,8 kg/h Tasa de remoción de máximo control de metal sobre acero al carbono (105 A) 6,9 kg/h

Pesos antorchas de la serie Duramax (consulte la página 1-5 Pesos de componentes (sistemas 105 A))

Información de ciclo de trabajo y voltaje (consulte la página 1-6 Powermax105: valores nominales de la fuente de energía)

32 mm (1-1/4 pulg.)

38 mm (1-1/2 pulg.)

22 mm (7/8 pulg.)

20 mm (3/4 pulg.)

* Las velocidades para las capacidades de corte no son necesariamente las máximas. Son las velocidades que hay

que alcanzar para ese espesor.

** Las velocidades máximas de corte son el resultado de las pruebas de laboratorio hechas por Hypertherm.

Las velocidades de corte reales pueden variar según las diferentes aplicaciones de corte.

1-10 Powermax

105

Manual del operador

ESPECIFICACIONES

Símbolos y marcas

Su producto puede tener uno o más de los siguientes marcados en la placa de datos o junto a ella. Debido a diferencias y conﬂictos en las regulaciones nacionales, no todas las marcas se emplean en toda versión de un producto.

Marca símbolo S

De acuerdo con la norma IEC 60974-1, la marca símbolo S indica que la fuente de energía y la antorcha están aptas para operación en ambientes con mayor peligro de descargas eléctricas.

Marca CSA

Los productos con la marca CSA cumplen las regulaciones de seguridad de productos de Estados Unidos y Canadá. Estos productos fueron evaluados, ensayados y certiﬁcados por CSA-International. Otra posibilidad es que el producto tenga una marca de otro de los laboratorios de ensayo reconocidos a nivel nacional (NRTL) y acreditado tanto en Estados Unidos como Canadá, por ejemplo, UL o TÜV.

Marca CE

El marcado CE es la declaración de conformidad del fabricante con las normas y directivas europeas correspondientes. Solo las versiones de productos con marcado CE en la placa de datos o cerca a ella han sido ensayadas para demostrar su conformidad con las directivas europeas de bajo voltaje y compatibilidad electromagnética (EMC). A las versiones del producto con marcado CE se les han incorporado los ﬁltros EMC necesarios para cumplir las directivas europeas de compatibilidad electromagnética.

Marcado (CU) clientes unión euroasiática

Las versiones CE de los productos que incluyen una marca de conformidad EAC cumplen los requisitos de compatibilidad electromagnética y de seguridad del producto para exportación a Rusia, Bielorrusia y Kazajstán.

Marca GOST-TR

Las versiones CE de los productos con una marca de conformidad GOST-TR cumplen los requisitos de compatibilidad electromagnética (EMC) y de seguridad para exportación a la Federación Rusa.

Marca C-Tick

Las versiones CE de los productos con una marca C-Tick cumplen las regulaciones EMC exigidas para la venta en Australia y Nueva Zelanda.

Marca CCC

La marca China Compulsory Certiﬁcation (CCC) indica que el producto fue evaluado y cumple las regulaciones de seguridad exigidas para su venta en China.

Marca UkrSEPRO

Las versiones CE de los productos que incluyen una marca de conformidad UkrSEPRO cumplen los requisitos de compatibilidad electromagnética (EMC) y de seguridad para exportación a Ucrania.

Marcado serbio AAA

Las versiones CE de los productos que incluyen la marca de conformidad serbia AAA cumplen los requisitos de compatibilidad electromagnética y de seguridad del producto para exportación a Serbia.

Powermax

105

Manual del operador 1-11

ESPECIFICACIONES

Niveles de ruido

Es posible que este sistema de plasma exceda los niveles de ruido aceptables, conforme a lo establecido por los códigos nacionales y locales. Ponerse siempre la debida protección para los oídos en el corte o ranurado. Cualquier medición de ruido que se haga va a depender del entorno en que se utilice el sistema en específico. Ver también El ruido puede dañar la audición en el Manual de Seguridad y cumplimiento que viene con su sistema. Puede encontrar información específica por producto en la biblioteca de documentos de Hypertherm en:

https://www.hypertherm.com/

Haga clic en Biblioteca de documentos, seleccione el producto en el menú desplegable Tipo de producto, seleccione “Regulador” en el menú desplegable Categoría y, en el menú desplegable Subcategoría, seleccione “Acoustical Noise Data Sheets”.

Símbolos IEC

Es posible que los siguientes símbolos aparezcan en la placa de datos de la fuente de energía, las etiquetas de control, los LED y la pantalla LCD.

Corriente continua (CC)

Corriente alterna (CA)

Corte con antorcha de plasma

Corte de placa de metal

Corte de metal expandido

Ranurado

Conexión potencia de alimentación CA

Terminal del conductor de protección externa (tierra)

Energía en ON (encendida)

Energía en OFF (apagada)

Fuente de energía basada en inversor, monofásica o trifásica

Curva V/A, característica “descendente”

Energía en ON (encendida) (LED)

Falla del sistema (LED)

Falla de presión de entrada de gas (LCD)

Consumibles faltantes o flojos (LCD)

Fuente de energía fuera del rango de temperatura (LCD)

1-12 Powermax

105

Manual del operador

Sección 2

INSTALACIÓN DE LA FUENTE DE ENERGÍA

En esta sección:

Desempacar el sistema Powermax ........................................................................................................................................................2-2

Reclamaciones .................................................................................................................................................................................2-2

Contenido..........................................................................................................................................................................................2-3

Colocar la fuente de energía ...................................................................................................................................................................2-4

Preparación de la energía eléctrica .......................................................................................................................................................2-4

Instalar un disyuntor de línea ........................................................................................................................................................2-5

Requisitos a la conexión a tierra ..................................................................................................................................................2-5

Powermax105: conexión eléctrica .........................................................................................................................................................2-6

Cable de alimentación trifásico e instalación del enchufe .....................................................................................................2-8

Recomendaciones de cable alargador .................................................................................................................................................2-9

Especificaciones del cable alargador .........................................................................................................................................2-9

Recomendaciones de generador de energía......................................................................................................................... 2-10

Preparar la alimentación de gas .......................................................................................................................................................... 2-11

Filtración adicional del gas ......................................................................................................................................................... 2-11

Conectar la alimentación de gas .............................................................................................................................................. 2-13

Powermax

105

Manual del operador 2-1

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Desempacar el sistema Powermax

1. Verificar que todos los elementos de su pedido hayan llegado en buenas condiciones. Comuníquese con su distribuidor si hay piezas dañadas o si falta alguna.

2. Revisar la fuente de energía en busca de daños que puedan haberse producido durante el envío. Si hay evidencia de daños, consulte Reclamaciones a continuación. Todas las comunicaciones relacionadas con este equipo deben incluir el número de modelo y el número de serie ubicados en la parte de atrás de la fuente de energía.

3. Antes de instalar y poner en funcionamiento este sistema Hypertherm, lea la información importante de seguridad que aparece en el Manual de Seguridad y Cumplimiento aparte incluido en su sistema.

Reclamaciones

• Reclamaciones por daños durante el envío – si su unidad se dañó en el envío, debe presentar una

reclamación a la empresa de transporte Hypertherm le facilitará una copia del conocimiento de embarque cuando la solicite. Si necesita más asistencia, llame a la oficina de Hypertherm más cercana listada en la portada de este manual.

• Reclamaciones por productos defectuosos o faltantes – comuníquese con su distribuidor

de Hypertherm si hay componentes defectuosos o si falta alguno. Si necesita más asistencia, llame a la oficina de Hypertherm más cercana listada en la portada de este manual.

2-2 Powermax

105

Manual del operador

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Contenido

En la siguiente ilustración se muestran los componentes habituales del sistema. Las antorchas que vienen con los nuevos sistemas traen una cubierta de vinilo. Los consumibles vienen en la correspondiente caja.

Manual del operador

Tarjeta de instalación rápida

Tarjeta de registro

DVD de configuración

Manual de seguridad

Interruptor de arranque remoto

(opcional)

Caja con consumibles adicionales (ubicada junto al filtro de aire)

Powermax

105

Manual del operador 2-3

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Colocar la fuente de energía

Coloque la fuente de energía cerca de un tomacorriente adecuado para su instalación:

• 200–600 V (trifásico, CSA certificado)

• 230–400 V (trifásico, CE certificado)

• 380/230–400 V (trifásico, CCC/CE certificado) sin cable de alimentación

Nota: para mantener la certificación CE, instale el juego del cable de alimentación 228886.

• 400 V (trifásico, CE certificado)

• 380 V (trifásico, CCC certificado)

La fuente de energía tiene un cable de alimentación de 3 m (según el modelo). Deje al menos un espacio de 0,25m alrededor de la fuente de energía para que la ventilación sea la adecuada.

La fuente de energía no sirve para usarse bajo lluvia o nieve.

Para evitar que la fuente de energía se caiga, no ponerla en ningún lugar con una inclinación mayor de 10 grados.

Preparación de la energía eléctrica

Los valores nominales de corriente de entrada de Hypertherm (referenciados como HYP en la placa de datos) se usan para determinar las especificaciones de los conductores con vista a la conexión de energía y las instrucciones de instalación. El valor nominal HYP se determina bajo las máximas condiciones normales de funcionamiento y, a los fines de instalación, se deberá usar el mayor valor de corriente de entrada HYP.

El voltaje de salida máximo variará según el voltaje de entrada y el amperaje del circuito. Dado que el consumo de corriente varía durante el arranque, se recomiendan los fusibles de fusión lenta que se muestran en las tablas de la página 2-6. Los fusibles de fusión lenta pueden soportar corrientes hasta 10 veces mayores que el valor nominal por períodos cortos.

Precaución: proteja el circuito con fusibles de fusión lenta de las debidas especificaciones

y un disyuntor de línea.

2-4 Powermax

105

Manual del operador

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Instalar un disyuntor de línea

Utilice un disyuntor de línea para cada fuente de energía de manera que el operador pueda desconectar rápidamente la alimentación en caso de una emergencia. Ubique el disyuntor de manera que el operador pueda alcanzarlo con facilidad. La instalación deberá hacerla un electricista certificado conforme a los códigos nacionales o locales correspondientes. El nivel de interrupción del disyuntor debe ser igual o superior a la corriente nominal de los fusibles en régimen continuo. Además, el disyuntor deberá:

• aislar los equipos eléctricos y desconectar todos los conductores con corriente del voltaje de alimentación cuando esté en la posición OFF (apagado),

• tener las posiciones OFF (apagado) y ON (encendido) marcadas claramente: O (OFF), l (ON),

• tener una manija de operación por fuera, capaz de bloquearse en la posición OFF,

• incluir un mecanismo eléctrico que sirva de parada de emergencia,

• tener los correspondientes fusibles de fusión lenta instalados. Consulte el tamaño (corriente nominal) de fusibles recomendados en la página 2-6 Powermax105: conexión eléctrica.

Requisitos a la conexión a tierra

Para garantizar la seguridad del personal, el funcionamiento adecuado y para reducir la interferencia electromagnética (EMI), la fuente de energía debe estar correctamente conectada a tierra.

• La fuente de energía debe estar conectada a tierra a través del cable de alimentación conforme a los códigos nacionales y locales de electricidad.

• El servicio trifásico debe ser de 4 alambres con un cable verde o verde/amarillo para la conexión a tierra de protección y debe cumplir con los requisitos locales y nacionales.

• Para más información sobre la conexión a tierra, consulte el Manual de Seguridad y Cumplimiento aparte que viene con su sistema.

Powermax

105

Manual del operador 2-5

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Powermax105: conexión eléctrica

Los sistemas trifásicos Powermax105 comprenden los siguientes modelos:

• el modelo CSA 200–600 V, una fuente de energía universal que se puede ajustar a sí misma para operar con voltajes de 200 a 600 V CA

• el modelo CSA 230-400 V, que se puede ajustar automáticamente de 230 a 400 V CA

• el modelo CCC 380/CE 230-400 V, que se puede ajustar automáticamente de 230 a 400 V

Nota: para mantener la certificación CE, instale el juego del cable de alimentación 228886.

• el modelo CE 400 V, 400 V solamente

• el modelo CE 380 V, 380 V solamente

La salida nominal es 30–105 A, 160 VCD.

CSA 200 – 600 V Voltaje de entrada (V) 200 208 240 480 600 Corriente de entrada (A) a salida nominal (16,8 kW) 58 56 49 25 22 Corriente de entrada (A) a extensión de arco 82 82 78 40 35 Fusible, fusión lenta (A) 80 80 80 40 40

CE 230–400 V

Voltaje de entrada (V) 230 400 Corriente de entrada (A) a salida nominal (16,8 kW) 50 29 Corriente de entrada (A) a extensión de arco 80 46 Fusible, fusión lenta (A) 80 50

2-6 Powermax

105

Manual del operador

INSTALACIÓN DE LA FUENTE DE ENERGÍA

CCC 380 V/CE 230–400 V

Voltaje de entrada (V) 230 400 380 Corriente de entrada (A) a salida nominal (16,8 kW) 50 29 30 Corriente de entrada (A) a extensión de arco 80 46 42 Fusible, fusión lenta (A) 80 50 50

CE 400 V

Voltaje de entrada (V) 400 Corriente de entrada (A) a salida nominal (16,8 kW) 28 Corriente de entrada (A) a extensión de arco 44 Fusible, fusión lenta (A) 50

CCC 380 V

Voltaje de entrada (V) 380 Corriente de entrada (A) a salida nominal (16,8 kW) 30 Corriente de entrada (A) a extensión de arco 42 Fusible, fusión lenta (A) 50

Powermax

105

Manual del operador 2-7

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Cable de alimentación trifásico e instalación del enchufe

Las fuentes de energía Powermax105 se envían con los siguientes cables de alimentación:

• modelos CSA: cable de alimentación CAE 6, de 4 alambres

• CE 230–400 V: cable de alimentación HAR, 10 mm2, de 4 alambres

• CCC 380 V/CE 230–400 V, sin cable de alimentación

Nota: para mantener la certificación CE, instale el juego del cable de alimentación 228886.

• CE 400 V: cable de alimentación HAR, 6 mm2, de 4 alambres

• CCC 380 V: cable de alimentación CCC, 6 mm2, de 4 alambres (algunos modelos sin cable de alimentación)

Para conectar el sistema Powermax105, utilice un enchufe que cumpla los códigos nacionales y locales de electricidad. Debe ser un electricista certificado el que conecte el enchufe al cable de alimentación.

Pele y prepare los alambres del cable de alimentación como se muestra abajo.

CSA

419 mm

203mm

A tierra

6 mm

L1 L2 L3

Pasar el cable a través del pasacables y apretarlo

2-8 Powermax

105

Manual del operador

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Recomendaciones de cable alargador

Todo cable alargador debe tener la medida de alambre adecuada para la longitud del cable y el voltaje del sistema. Utilice un cable que cumpla los códigos nacionales y locales.

En la tabla de la página siguiente se dan las medidas recomendadas para las distintas longitudes y voltajes de entrada. Las longitudes que se muestran en las tablas son solo las del cable alargador y no incluyen el cable de alimentación de la fuente de energía.

Especificaciones del cable alargador

Longitud del cable alargador < 3 m 3–7,5 m 7,5 –15 m 15–30 m 30–45 m CSA 200–600 V

Voltaje de entrada (VCA) Fase mm

200–240 3 16 16 16 25 35

480–600 3 6 6 6 6 6

CE 230–400 V

Voltaje de entrada (VCA) Fase mm

230 3 16 16 16 25 25

400 3 10 10 10 10 10

CCC 380 V/CE 230–400 V

Voltaje de entrada (VCA) Fase mm

230 3 16 16 16 25 25

400 3 10 10 10 10 10

380 3 10 10 10 10 10

CE 400 V

Voltaje de entrada (VCA) Fase mm

400 3 10 10 10 10 10

380 V CCC

Voltaje de entrada (VCA) Fase mm

380 3 10 10 10 10 10

Powermax

105

Manual del operador 2-9

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Recomendaciones de generador de energía

Los generadores a usar con el sistema Powermax105 deberán satisfacer los siguientes requisitos:

CSA 200–600 V

trifásica, 50/60 Hz, 200–600 VCA (480 VCA recomendado para mayor rendimiento)

CE 230–400 V

trifásica, 50/60 Hz, 230–400 VCA (400 VCA recomendado para mayor rendimiento)

CCC 380 V/CE 230–400 V

trifásica, 50/60 Hz, 230–400 VCA (400 VCA recomendado para mayor rendimiento)

CE 400 V

trifásico, 50/60 Hz, 400 VCA (400 VCA recomendado para mayor rendimiento)

CCC 380 V

trifásico, 50/60 Hz, 380 VCA (380 VCA recomendado para mayor rendimiento)

Valor nominal del

motor

30kW 105 A Completo

22,5–25 105 A Limitado

20kW 85 A Completo

15kW 70 A Limitado

15kW 65 A Completo

12kW 65 A Limitado

12kW 40 A Completo

8kW 40 A Limitado

8kW 30 A Completo

Nota: en función del valor nominal, la antigüedad y el estado del generador, ajuste la corriente de corte según

sea necesario.

Si se produce una falla al utilizar un generador, es posible que colocar el interruptor de energía rápidamente en la posición OFF (apagado) y luego en la posición ON (encendido) – procedimiento que a veces se denomina “reinicio rápido” – no solucione la falla. En su lugar, ponga la fuente de energía en OFF (apagado) y espere entre 60 y 70 segundos antes de volverla a poner en ON (encendido).

Corriente de salida

del sistema

Rendimiento

(extensión de arco)

2-10 Powermax

105

Manual del operador

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Preparar la alimentación de gas

El aire se puede suministrar con un compresor o usarse cilindros a alta presión. En cada tipo de alimentación se debe utilizar un regulador de alta presión, que debe ser capaz de entregar gas a la entrada de aire de la fuente de energía.

Si la calidad de suministro es mala, las velocidades de corte disminuyen, la calidad de corte se deteriora, la capacidad de espesor de corte se reduce y la duración de los consumibles se acorta. Para hacer frente a estos problemas, utilice un sistema de filtración de aire opcional. Consulte la sección Filtración adicional del gas a continuación.

Para lograr el rendimiento óptimo, el gas debe cumplir las especificaciones de la norma ISO 8573-1 Clase 1.2.2 (o sea, la cantidad máxima de partículas sólidas por m3 deberá ser: <20000 para tamaños de partículas en el rango de 0,1 a 0,5 micras, <400 en el rango de 0,5 a 1 micra y <10 en el rango de 1 a 5 micras). El punto de rocío máximo del vapor de agua contenido deberá ser <-40 °C. El contenido de aceite máximo (aerosol, líquido y vapor) deberá ser inferior a 0,1 mg/m3.

Filtración adicional del gas

Si las condiciones del lugar introducen humedad, aceite o cualquier otro contaminante en la línea de gas, utilizar un sistema de filtración coalescente de 3 etapas. Un sistema de filtro de 3 etapas trabaja como se indica a continuación para limpiar los contaminantes de la alimentación de gas.

Filtro de partículas

y agua

Alimentación de gas

El sistema de filtración deberá instalarse entre la alimentación de gas y la fuente de energía. La filtración adicional del gas puede aumentar la presión de entrada mínima necesaria.

Filtro de

aceite

Filtro de vapor

de aceite

Powermax105

Powermax

105

Manual del operador 2-11

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Hypertherm ofrece estos juegos opcionales de filtros externos:

El juego de filtros de aire para extracción de humedad Eliminizer (128647) quita el agua y la suciedad delaalimentación de gas. Para más información, refiérase al Boletín de Servicio Técnico 804180.

El juego de filtros de aire para eliminación de aceite (428719) quita el aceite, el vapor de aceite y la suciedad de la alimentación de gas. Para más información, refiérase al Boletín de Servicio Técnico 809610.

Nota: para más información sobre piezas adicionales relacionadas con estos juegos de filtros, refiérase

alapágina 9-14 Accesorios.

Si va a usar ambos filtros externos, instálelos en el orden que se muestra para evitar daños a la línea y al equipo de gas.

2-12 Powermax

105

Manual del operador

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Conectar la alimentación de gas

Conecte la alimentación de gas a la fuente de energía mediante una manguera de gas inerte con un diámetro interno de 9,5mm y un acople de desconexión rápida 1/4 NPT o 1/4 NPT x G-1/4 BSPP (unidades CE).

La presión de entrada recomendada al pasar el gas es de 5,9–9,3 bar.

ADVERTENCIA

No deje que la presión de alimentación de gas pase de 9,3 bar. El recipiente de filtro puede explotar de sobrepasarse esta presión.

Powermax

105

Manual del operador 2-13

INSTALACIÓN DE LA FUENTE DE ENERGÍA

Presión de entrada mínima (al pasar el gas)

En esta tabla se muestran los requisitos mínimos de presión de entrada cuando no se cuenta con la recomendada.

Longitud cables y mangueras de la antorcha

7,6m 15,2m 22,9m

Corte 5,2 bar 5,5 bar 5,9 bar Ranurado de máxima remoción 4,1 bar 4,5 bar 4,8 bar Ranurado de máximo control 4,1 bar 4,5 bar 4,8 bar

Rango de flujo de gas

Corte 220 ls/min a un mínimo de 5,9 bar

Ranurado de máxima remoción 230 ls/min a un mínimo de 4,8 bar

Ranurado de máximo control 230 ls/min a un mínimo de 4,8 bar

2-14 Powermax

105

Manual del operador

Sección 3

OPERACIONES BÁSICAS DEL SISTEMA

En esta sección:

Controles e indicadores ...........................................................................................................................................................................3-2

Controles traseros ...........................................................................................................................................................................3-2

Controles y LED frontales .............................................................................................................................................................3-2

Pantalla de estado ..........................................................................................................................................................................3-4

Operar el sistema Powermax105 ...........................................................................................................................................................3-6

Conectar la energía eléctrica, la alimentación de gas y los cables y mangueras delaantorcha .................................3-6

Conectar el cable de masa a la fuente de energía .................................................................................................................. 3-7

Conectar la pinza de masa a la pieza a cortar ..........................................................................................................................3-8

Poner el sistema en ON (encendido) .........................................................................................................................................3-9

Ajustar el interruptor de modo de operación ............................................................................................................................3-9

Comprobar los indicadores........................................................................................................................................................ 3-10

Ajustar manualmente la presión de gas .................................................................................................................................. 3-10

Ajustar la corriente (amperaje) .................................................................................................................................................. 3-11

Función detección duración final del electrodo ............................................................................................................................... 3-11

Comprender las limitaciones del ciclo de trabajo ........................................................................................................................... 3-12

Powermax

105

Manual del operador 3-1

OPERACIONES BÁSICAS DEL SISTEMA

Controles e indicadores

Las fuentes de energía Powermax105 tienen lo siguiente: interruptor ON/OFF (encendido/apagado), perilla de ajuste, selector de modo de ajuste automático/manual de presión, selector de corriente/gas, interruptor de modo de operación, LED indicadores y una pantalla de estado. En las páginas siguientes se explican los controles e indicadores.

Controles traseros

Interruptor de energía ON (l)/OFF (O) (encendido/apagado)

Activa la fuente de energía y sus circuitos de control.

Controles y LED frontales

Perilla de ajuste

Pantalla de estado

LED de falla (amarillo)

Selector de modo de ajuste

automático/manual de presión

LED de falla (amarillo)

Si está encendido, indica que hay una falla en la fuente de energía.

LED de energía ON (encendida) (verde)

Si está encendido, indica que el interruptor de energía está en la posición l (ON) (encendido) y los bloqueos de seguridad desactivados Si parpadea, la fuente de energía tiene una falla.

Selector de

corriente/gas

Interruptor modo

de operación

Modos descritos

en la página siguiente

LED de energía ON (encendida) (verde)

3-2 Powermax

105

Manual del operador

OPERACIONES BÁSICAS DEL SISTEMA

Interruptor de modo de operación

Este interruptor se puede poner en una de cuatro posiciones:

• arco piloto continuo. Para cortar metal expandido o rejilla.

• arco piloto discontinuo. Para cortar o perforar la placa de metal. Este es el ajuste estándar para el corte con arrastre normal.

• ranurar. Para ranurar la placa de metal.

• bloqueo de antorcha. Sirve para lo mismo que el modo de arco piloto discontinuo, excepto que la antorcha se bloquea en la posición ON (encendido) al liberarse el gatillo durante un corte. La antorcha se apaga al perderse la transferencia o al disparar de nuevo el gatillo.

Selector de modo de ajuste automático/manual de presión

Es el selector para cambiar entre los modos automático y manual. En el modo automático, la fuente de energía ajusta automáticamente la presión de gas sobre la base del tipo de antorcha y la longitud de los cables y mangueras y la perilla ajusta solamente el amperaje. En el modo manual, la perilla ajusta tanto la presión de gas como el amperaje. Este LED se enciende en el modo manual.

Nota: el modo manual deberán usarlo operarios con experiencia que necesiten optimizar los

parámetros de gas (anular los ajustes automáticos) para una aplicación de corte en específico.

Al cambiar del modo manual al automático, la fuente de energía regula automáticamente la presión de gas y el valor del amperaje se queda igual. Al cambiar del modo automático al manual, la fuente de energía recuerda el último valor manual de presión de gas y el valor del amperaje se queda igual.

Al restablecer la energía, la fuente de energía recuerda el último modo, la presión de gas y el valor de amperaje.

Selector de corriente/gas

Al operar en modo manual, este selector conmuta entre el amperaje y la presión de gas para permitir el ajuste manual con la perilla.

Perilla de ajuste

Esta perilla ajusta el amperaje. Al operar en modo manual, esta perilla puede ajustar también la presión de gas para aplicaciones optimizadas, invalidando los parámetros automáticos.

Powermax

105

Manual del operador 3-3

OPERACIONES BÁSICAS DEL SISTEMA

Pantalla de estado

La pantalla de estado muestra el estado del sistema e informa de las fallas.

Antorcha cortando

Arrancó la antorcha

Icono de falla

Código de falla

Remoto

conectado

Ajuste visual de

Detección duración final del

electrodo inhabilitada manualmente

Valor de

presión

Valor de corriente (A)

Cursor selección de corriente

Cursor selección de presión

Indicadores de presión de gas

En el modo manual, la presión de gas se indica en bar y libras/pulg2 (psi). La barra de presión es también un indicador visual de la presión de gas.

Barra de presión del gas

Cuando la flecha está en el centro de la barra vertical (la presión de referencia para el ajuste automático de presión), la presión de gas se corresponde con el valor preestablecido (definido en fábrica). Si la presión es superior al valor preestablecido, la flecha aparece por encima del centro de la barra. Si la presión es inferior, la flecha aparece por debajo del centro de la barra.

Nota: en el modo automático, la fuente de energía ajusta la presión al valor preestablecido. Puede usar

el modo manual para ajustar la presión con vista a satisfacer las necesidades de un trabajo de corte en particular. Consulte el acápite 3-10 Ajustar manualmente la presión de gas.

Iconos de estado del sistema

Para indicar el estado del sistema, la pantalla muestra iconos.

Arrancó la antorcha

Indica que la antorcha recibió una señal de arranque y encendió un arco piloto.

Antorcha cortando

Indica que el arco de corte fue transferido al metal y la antorcha está cortando.

Control remoto

Indica que es un control remoto o CNC el que controla la fuente de energía a través de la comunicación serie. Todos los controles locales están inhabilitados.

Detección duración final del electrodo inhabilitada manualmente

Indica que se inhabilitó manualmente la función detección duración final del electrodo.

3-4 Powermax

105

Manual del operador

OPERACIONES BÁSICAS DEL SISTEMA

Códigos de falla

Al producirse una falla de la fuente de energía o la antorcha, el sistema muestra un código de falla en la esquina inferior izquierda de la pantalla de estado, así como el icono correspondiente encima del código. El primer dígito es siempre cero. Los otros dos dígitos identifican el problema. El significado de los códigos de falla aparece más adelante en este manual.

Nota: solo se muestra un código de falla. De producirse dos o más fallas al mismo tiempo, solo se mostrará

el código de falla de mayor prioridad.

Iconos de falla

Los iconos de falla que aparecen a la izquierda de la pantalla de estado se describen a continuación. También aparece un código de falla para identificarla. Consulte localización de problemas más adelante en este manual.

Advertencia

El sistema está funcionando.

Falla

El sistema dejó de cortar. Si no puede corregir el problema y restablecer el sistema, comuníquese con su distribuidor o con el Servicio Técnico de Hypertherm.

Error

El sistema necesita atención técnica. Comuníquese con su distribuidor o con el Servicio Técnico de Hypertherm.

Sensor de capuchón de antorcha

Indica que los consumibles están flojos, mal instalados o ausentes. Poner la energía. en OFF (apagado), instalar adecuadamente los consumibles y poner de nuevo el sistema en ON (encendido) para restablecer la fuente de energía.

Temperatura

Indica que la temperatura del módulo de alimentación de la fuente de energía está fuera del rango de operación aceptable.

Gas

Indica que el gas está desconectado de la parte trasera de la fuente de energía o que hay un problema con la alimentación de gas.

Interfaz de comunicación serie interna

Indica un problema con las comunicaciones SCI entre el panel de control y la tarjeta DSP.

Powermax

105

Manual del operador 3-5

OPERACIONES BÁSICAS DEL SISTEMA

Operar el sistema Powermax105

Para comenzar un corte o ranurado con el sistema Powermax, siga estos pasos.

Nota: en esta sección encontrará el manual de instrucciones básico. Para operar el sistema Powermax

en un entorno de producción, consulte las secciones Montaje de antorcha manual o Montaje

de antorcha mecanizada.

Conectar la energía eléctrica, la alimentación de gas y los cables y mangueras delaantorcha

Para información del enchufe que debe llevar el cable de alimentación, consulte la sección Instalación de la fuente de energía.

Enchufar el cable de alimentación y conectar la línea de alimentación de gas. Para más información de los requisitos eléctricos y de alimentación de gas del sistema Powermax, ver la sección Instalación de la fuente de energía. Para conectar la antorcha, meta el conector FastConnectTM en el receptáculo situado al frente de la fuente de energía. En la siguiente sección se explicará cómo conectar el cable de masa.

Cables y

mangueras de

la antorcha

Cable de alimentación

(viene sin enchufe)

Línea

alimentación

de gas

Cable de masa

3-6 Powermax

105

Manual del operador

OPERACIONES BÁSICAS DEL SISTEMA

Conectar el cable de masa a la fuente de energía

Precaución: asegúrese de utilizar el cable de masa que le corresponda a su fuente

de energía Utilizar un cable de masa de 105 A para el Powermax105. El amperaje está marcado cerca del revestimiento aislante del conector del cable de masa.

1. Insertar el cable de masa en el receptáculo al frente de la fuente de energía.

Nota: el receptáculo tiene una chaveta. Alinear la chaveta del conector del cable de masa con la abertura

de arriba del receptáculo de la fuente de energía.

Abertura con chaveta

Receptáculo cable de

masa fuente de energía

de arriba del

receptáculo

2. Para lograr una conexión eléctrica óptima, meter el conector del cable de masa hasta el tope en el receptáculo de la fuente de energía y girarlo aproximadamente 1/4 de vuelta en sentido horario hasta que asiente por completo.

Precaución: para evitar el recalentamiento, asegúrese de que el cable de masa esté

completamente asentado en el receptáculo.

Powermax

105

Manual del operador 3-7

OPERACIONES BÁSICAS DEL SISTEMA

Conectar la pinza de masa a la pieza a cortar

Durante el corte, la pinza de masa debe estar conectada a la pieza a cortar. Si va a utilizar el sistema Powermax105 con una mesa de corte, el cable de masa se puede conectar directamente a la mesa en lugar de sujetar la pieza a cortar con la pinza de masa. Consulte las instrucciones del fabricante de su mesa.

Tener en cuenta lo siguiente:

• asegurar que el metal de la pinza de masa y de la pieza a cortar hagan buen contacto. Quitar el óxido, la suciedad, pintura, revestimiento y cualquier otro residuo para asegurar que el cable de masa y la pieza a cortar hagan buen contacto,

• para lograr la mejor calidad de corte, sujetar la pinza de masa lo más cerca posible del área a cortar.

Precaución: no sujetar la pinza de masa a la parte de la pieza a cortar que se va a desprender.

Pinza de masa

Precaución: no conecte la pinza de masa bajo el agua. Si la fuente de energía está

debajo de la pinza de masa, el agua puede ingresar a esta a través del cable de masa y puede provocar daños graves.

3-8 Powermax

105

Manual del operador

OPERACIONES BÁSICAS DEL SISTEMA

Poner el sistema en ON (encendido)

Poner el interruptor ON/OFF (encendido/apagado) en la posición ON (l).

OFF

Ajustar el interruptor de modo de operación

Usar el interruptor de modo de operación para seleccionar el tipo de trabajo a llevar a cabo:

En modo automático, la tecnología Smart Sense™ ajusta automáticamente la presión de gas en correspondencia con el modo de corte seleccionado y la longitud de los cables y mangueras de la antorcha para lograr un corte óptimo.

Para el corte de metal expandido, rejillas, metales con orificios o cualquier trabajo que requiera un arco piloto continuo. Utilizar este modo para cortar placas de metal estándar reduce la duración de los consumibles.

Para cortar o perforar metal. Este es el ajuste estándar para el corte con arrastre normal.

Para ranurar metal. (Nota: utilizar este modo al cortar ocasionará una mala calidad de corte).

Bloquea la antorcha en la posición ON (encendido) (disparo). Oprimir el gatillo para disparar la antorcha con esta opción seleccionada. En ese momento se puede liberar el gatillo para continuar el corte. Oprimir de nuevo el gatillo para detener el arco. La antorcha se apaga al perder la transferencia.

Powermax

105

Manual del operador 3-9

OPERACIONES BÁSICAS DEL SISTEMA

Comprobar los indicadores

Verificar lo siguiente:

• que se ilumine el LED verde de energía ON (encendido) al frente de la fuente de energía,

• que el LED de falla no esté encendido,

• que no aparezca ningún icono de error en la pantalla de estado.

Si aparece un icono de falla en la pantalla o se ilumina el LED de falla o el LED de energía ON (encendido) parpadea, corregir la condición de falla antes de continuar. Encontrará más información en localización de problemas más adelante en este manual.

Ajustar manualmente la presión de gas

En las operaciones normales, la fuente de energía ajusta automáticamente la presión de gas. Si necesita ajustarla para una aplicación en específico, puede usar el modo manual para hacerlo.

Nota: el modo manual deberán usarlo operarios con experiencia que necesiten optimizar los parámetros de gas

(anular los ajustes automáticos) para una aplicación de corte en específico.

Al restablecer la energía, la fuente de energía recuerda el último modo, la presión de gas y el valor de amperaje.

Para ajustar la presión:

1. oprimir el selector de modo de ajuste automático/manual de presión para que se encienda el LED junto al mismo. Consulte el dibujo de la página 3-2 Controles y LED frontales.

2. oprimir el selector corriente/gas hasta que el cursor de la pantalla de estado esté frente al valor de presión de gas

3. dar vuelta a perilla de ajuste para regular la presión de gas al nivel deseado. Vigilar la flecha de la barra de presión a medida que se regula la presión.

3-10 Powermax

105

Manual del operador

OPERACIONES BÁSICAS DEL SISTEMA

Ajustar la corriente (amperaje)

Dar vuelta a perilla de ajuste para regular la corriente para su aplicación de corte en particular.

Si el sistema está en modo manual, hacer lo siguiente para ajustar el amperaje.

1. Oprimir el selector corriente/gas hasta que el cursor de la pantalla de estado esté frente al valor de corriente.

2. Dar vuelta a la perilla de ajuste para cambiar el amperaje.

3. Si desea salir del modo manual, oprimir el selector de modo ajuste automático/manual de presión. El LED

se apagará.

Nota: al salir del modo manual, la presión de gas se restablece al valor inicial optimizado de fábrica.

Al cambiar del modo manual al automático, la fuente de energía guarda el valor del amperaje. Al restablecer la energía, la fuente de energía regresa al último modo (automático o manual) y recuerda el valor anterior de amperaje.

Función detección duración final del electrodo

La función detección duración final del electrodo del sistema Powermax105 protege de daños a la antorcha y la pieza a cortar al interrumpir automáticamente la corriente cuando el electrodo llega a su duración final. En la pantalla de estado del panel frontal aparece el código de falla 0-32. Si el ajuste de corriente es inferior a 55 A, esta función se inhabilita automáticamente y el icono no aparece en la pantalla de estado.

Para inhabilitar manualmente esta función, hay que oprimir cinco veces el botón selector corriente/gas del panel de control (ver el dibujo abajo). El sistema debe estar en modo automático y la frecuencia de oprimir el selector inferior a un segundo. Para volver a habilitar esta función, repetir este procedimiento. Si la función se inhabilita manualmente, la pantalla de estado muestra un icono (ver el dibujo abajo).

Detección duración final del electrodo

inhabilitada manualmente

Selector de corriente/gas

Powermax

105

Manual del operador 3-11

OPERACIONES BÁSICAS DEL SISTEMA

Comprender las limitaciones del ciclo de trabajo

El ciclo de trabajo es el tiempo en minutos que puede permanecer encendido el arco de plasma en un intervalo de 10 minutos, al operar a una temperatura ambiente de 40 °C.

Con un sistema Powermax105:

• A 105 A (CSA 480–600 V, CE 400 V, CCC 380 V), el arco puede permanecer encendido 8 de los 10 minutos

sin que la unidad se recaliente (ciclo de trabajo al 80%).

• A 94 A (CSA 480–600 V, CE 400 V, CCC 380 V), el arco puede permanecer encendido los 10 minutos (100%).

Para una lista completa de las especificaciones del ciclo de trabajo, ver la sección Especificaciones.

Si se excede el ciclo de trabajo y la fuente de energía se recalienta, en la pantalla de estado aparecerá el icono de falla de temperatura, el arco se apagará y el ventilador seguirá funcionando. No podrá continuar el corte hasta que no desaparezca el icono de falla y se apague el LED de falla.

3-12 Powermax

105

Manual del operador

Sección 4

MONTAJE DE ANTORCHA MANUAL

En esta sección:

Duración de los consumibles ..................................................................................................................................................................4-2

Electrodo CopperPlus™ para antorchas Duramax ..................................................................................................................4-2

Componentes antorcha manual..............................................................................................................................................................4-3

Seleccionar los consumibles de la antorcha manual .........................................................................................................................4-4

Consumibles antorcha manual................................................................................................................................................................4-5

Consumibles corte con arrastre 105 A ......................................................................................................................................4-5

Consumibles corte con arrastre 45 A, 65 A, 85 A ..................................................................................................................4-5

Consumibles FineCut® .................................................................................................................................................................4-6

Consumibles HyAccess de 65 A ................................................................................................................................................4-6

Instalar los consumibles de la antorcha manual .................................................................................................................................4-7

Conectar los cables y mangueras de la antorcha ..............................................................................................................................4-8

Powermax

105

Manual del operador 4-1

MONTAJE DE ANTORCHA MANUAL

Introducción

Hay antorchas manuales de la serie Duramax™ para los sistemas Powermax105. El sistema de desconexión rápida FastConnectTM facilita quitar la antorcha para el transporte o para cambiarla por otra si sus aplicaciones exigen el uso de diferentes antorchas. Las antorchas se enfrían al aire y no necesitan ningún procedimiento especial para ello.

En esta sección se explica la forma de montar su antorcha manual y a seleccionar los consumibles adecuados para el trabajo.

Duración de los consumibles

La frecuencia con que necesitará cambiar los consumibles de su antorcha dependerá de varios factores:

• el espesor del metal a cortar,

• la longitud de corte promedio,

• la calidad del aire (presencia de aceite, humedad u otros contaminantes),

• si va a usar perforación del metal o arrancar los cortes desde el borde,

• la debida distancia antorcha-pieza al ranurar o cortar con consumibles sin protección,

• debida altura de perforación,

• si va a cortar en la modalidad “arco piloto continuo” o normal. El corte con un arco piloto continuo produce más

desgaste de los consumibles.

En condiciones normales, la boquilla se desgastará primero en el corte manual. Por regla general, un juego de consumibles dura aproximadamente de 1 a 3 horas de “arco encendido” para el corte manual.

Encontrará más información de las técnicas de corte adecuadas en la sección Corte manual.

Electrodo CopperPlus™ para antorchas Duramax

El electrodo CopperPlus (número de pieza 220777) alarga al menos dos veces la duración de los consumibles respecto a los estándar (los originales Hypertherm hechos para el sistema). Dicho electrodo fue concebido para usarse únicamente con antorchas Duramax en el corte de metal de hasta 12 mm (1/2 pulg.) de espesor y es compatible con instalaciones de 40A a 105 A.

4-2 Powermax

105

Manual del operador

Componentes antorcha manual

Nota: las antorchas no vienen con los consumibles instalados.

Antorcha manual Duramax 75˚

MONTAJE DE ANTORCHA MANUAL

Antorcha manual Duramax 15˚

Consumibles

Gatillo de seguridad

Powermax

105

Manual del operador 4-3

MONTAJE DE ANTORCHA MANUAL

Seleccionar los consumibles de la antorcha manual

Hypertherm incluye una caja de consumibles con su sistema. Las antorchas manuales de los dos estilos de la página anterior utilizan los mismos consumibles.

La antorchas manuales usan consumibles con protección. Por lo tanto, puede arrastrar la antorcha a lo largo del metal.

Los consumibles para corte manual se muestran en la próxima sección. Tener en cuenta que el capuchón de retención yel electrodo son los mismos para las aplicaciones de corte, ranurado y FineCut®. Solo se diferencian el escudo frontal, la boquilla y el anillo distribuidor.

Para lograr la mejor calidad de corte en materiales de poco espesor (cerca de 4 mm o menos), posiblemente prefiera utilizar los consumibles FineCut o una boquilla de 45 A y reducir el amperaje a ese valor.

Estos 2juegos de consumibles para ranurado se pueden usar para corte manual y corte mecanizado:

• Ranurado de máxima remoción–para una remoción agresiva de metales, perfiles de ranurado profundo

ylavado extremo de metales.

• Ranurado de máximo control–para una remoción más precisa de metales, un perfil de ranurado más superficial

y lavado ligero de metales.

Para cortar o ranurar en espacios confinados o de difícil acceso, usar consumibles HyAccessTM. Estos consumibles de 65 A extienden el alcance de los consumibles de uso general (estándar) en unos 7,5 cm. Operando a 240 V, puede esperar conseguir aproximadamente el mismo espesor de corte y calidad de corte que con los consumibles de uso general.

Hay dos boquillas HyAccess disponibles:

• Una boquilla estándar diseñada para una amplia variedad de aplicaciones de corte

• Una boquilla de ranurado diseñada específicamente para el ranurado

Cuando la punta de cualquiera de las boquillas se desgasta, se debe reemplazar la boquilla completa.

4-4 Powermax

105

Manual del operador

Consumibles antorcha manual

Consumibles corte con arrastre 105 A

MONTAJE DE ANTORCHA MANUAL

1 0 5 A

220992

Escudo

frontal

220854

Capuchón de

retención

220990 Boquilla

Consumibles corte con arrastre 45 A, 65 A, 85 A

4 5

220941 Boquilla

6 5

220819

220818

Escudo

frontal

220854

Capuchón de

retención

Boquilla

8 5

220816 Boquilla

Consumibles para ranurado de máxima remoción

0 5 A

220842

Electrodo

220842

Electrodo

220994

Anillo

distribuidor

220994

Anillo

distribuidor

220798

Escudo

frontal

220854

Capuchón de

retención

220991

Boquilla

Consumibles para ranurado de máximo control

420480

Powermax

Escudo

frontal

105

Manual del operador 4-5

220854

Capuchón de

retención

220991 Boquilla

220842

Electrodo

220842

Electrodo

220994

Anillo

distribuidor

220994

Anillo

distribuidor

MONTAJE DE ANTORCHA MANUAL

Consumibles FineCut®

220931

Escudo

frontal

220854

Capuchón de

retención

Consumibles HyAccess de 65 A

420413

Capuchón de retención

220930 Boquilla

420410

Boquilla estándar

420412

Boquilla de ranurado

Electrodo

220842

220947

Anillo

distribuidor

420408

Electrodo

220857

Anillo

distribuidor

4-6 Powermax

105

Manual del operador

MONTAJE DE ANTORCHA MANUAL

Instalar los consumibles de la antorcha manual

ADVERTENCIA:

EL ARCO DE PLASMA DE LAS ANTORCHAS DE ENCENDIDO

INSTANTÁNEO PUEDE OCASIONAR LESIONES Y QUEMADURAS

El arco de plasma prende inmediatamente al activarse el interruptor de la antorcha. Antes de cambiar los consumibles, asegúrese de que la energía esté en OFF (apagado).

Para operar la antorcha manual debe tener instalado un juego completo de piezas consumibles: escudo frontal, capuchón de retención, boquilla, electrodo y anillo distribuidor.Las antorchas no vienen con los consumibles instalados. Para instalar los consumibles, quitar primero la cubierta de vinilo.

Con el interruptor de energía en la posición OFF (O) (apagado), instalar los consumibles de la antorcha según se muestra a continuación.

Anillo distribuidor

Electrodo

Boquilla

Capuchón de retención

Escudo frontal

Powermax

105

Manual del operador 4-7

MONTAJE DE ANTORCHA MANUAL

Conectar los cables y mangueras de la antorcha

El sistema Powermax105 viene con un sistema de desconexión rápida FastConnectTM para conectar y desconectar los cables y mangueras de la antorcha mecanizada y manual. Antes de conectar o desconectar la antorcha, poner el sistema en OFF (apagado). Para conectar la antorcha, meter el conector en el receptáculo al frente de la fuente de energía.

Para quitar la antorcha, oprimir el botón rojo que está en el conector y sacarlo del receptáculo.

Botón rojo

4-8 Powermax

105

Manual del operador

Sección 5

CORTE MANUAL

En esta sección:

Utilizar la antorcha manual .......................................................................................................................................................................5-2

Operar el gatillo de seguridad ................................................................................................................................................................5-2

Consejos para el corte con antorcha manual ......................................................................................................................................5-3

Arrancar un corte desde el borde de la pieza a cortar......................................................................................................................5-4

Perforación de la pieza a cortar ..............................................................................................................................................................5-5

Ranurado de la pieza a cortar .................................................................................................................................................................5-6

Perfil de la ranura .............................................................................................................................................................................5-7

Variar el perfil de la ranura .............................................................................................................................................................5-8

Fallas comunes del corte manual ...........................................................................................................................................................5-8

Powermax

105

Manual del operador 5-1

CORTE MANUAL

Utilizar la antorcha manual

ADVERTENCIA:

EL ARCO DE PLASMA

DE LAS ANTORCHAS DE ENCENDIDO INSTANTÁNEO PUEDE

OCASIONAR LESIONES Y QUEMADURAS

El arco de plasma prende inmediatamente al activarse el interruptor de la antorcha. El arco de plasma penetrará con rapidez los guantes y la piel.

• Llevar puestos como es debido los medios de protección correspondientes.

• Alejarse de la punta de la antorcha.

• No sujetar la pieza a cortar y alejar las manos de la ruta de corte.

• No apuntar nunca la antorcha hacia usted ni hacia los demás.

Operar el gatillo de seguridad

Las antorchas manuales están equipadas con un gatillo de seguridad para evitar disparos accidentales. Cuando esté listo para usar la antorcha, levantar la cubierta del gatillo de seguridad (en dirección al cabezal de la antorcha) y oprimir el gatillo rojo como se muestra a continuación.

5-2 Powermax

105

Manual del operador

CORTE MANUAL

Consejos para el corte con antorcha manual

• Para mantener un corte estable, arrastrar ligeramente la punta de la antorcha a lo largo de la pieza a cortar.

• Durante el corte, cerciorarse de que las chispas salgan por debajo de la pieza a cortar. A medida que se corte, las chispas deberán rezagarse un poco de la antorcha (15° – 30° con respecto a la vertical).

• Si las chispas saltan de la pieza a cortar, mover la antorcha más despacio o subir la corriente de salida.

• Sostener la antorcha manual, tanto la Duramax de 75° como la de 15°, perpendicular a la pieza a cortar, de modo que la boquilla quede a un ángulo de 90° con respecto a la superficie de corte. Vigilar el arco de corte a medida que la antorcha vaya cortando.

90°

• Si dispara la antorcha innecesariamente, acortará la duración de la boquilla y del electrodo.

• Halar o arrastrar la antorcha a lo largo del corte es más fácil que empujarla.

• Para cortes en línea recta, usar un borde recto como guía. Para cortar círculos, usar una plantilla o un accesorio para cortes radiales (guía de corte circular). Para ver los números de pieza de las guías de corte por plasma Hypertherm para círculos y cortes en bisel, consulte la sección Piezas.

Powermax

105

Manual del operador 5-3

CORTE MANUAL

Arrancar un corte desde el borde de la pieza a cortar

1. Con la pinza de masa sujetando la pieza a cortar, sostenga la boquilla de la antorcha perpendicular (90°) al borde de la pieza.

2. Oprima el gatillo de la antorcha para arrancar el arco. Quédese en el borde hasta que el arco penetre del todo la pieza a cortar.

3. Arrastre ligeramente la punta de la antorcha por la pieza a cortar para proseguir con el corte. Mantenga un ritmo estable y parejo.

5-4 Powermax

105

Manual del operador

Perforación de la pieza a cortar

LAS CHISPAS Y EL METAL CANDENTE PUEDEN LESIONAR LOS OJOS Y QUEMAR LA PIEL. Al disparar la antorcha en ángulo, las chispas y el metal candente saltarán de la boquilla. Apuntar la antorcha lejos de usted y los demás.

1. Con la pinza de masa sujetando la pieza a cortar y antes

de disparar la antorcha, sostenga la antorcha a un ángulo de aproximadamente 30° respecto a la pieza, con la punta a unos 1,5mm de distancia.

CORTE MANUAL

ADVERTENCIA:

2. Dispare la antorcha estando aún a este ángulo de la pieza a cortar.

Rote lentamente la antorcha hasta ponerla perpendicular (90°)

3. Sostenga la antorcha en esta posición sin dejar de oprimir

el gatillo. Cuando las chispas salgan por debajo de la pieza a cortar el arco perforó el material.

4. Al terminar la perforación, arrastre ligeramente la boquilla

a lo largo de la pieza a cortar para proseguir con el corte.

Powermax

105

Manual del operador 5-5

CORTE MANUAL

Ranurado de la pieza a cortar

ADVERTENCIA:

1. Para disparar la antorcha, sosténgala de modo que la boquilla quede a unos 1,5mm de la pieza a cortar.

2. Sostenga la antorcha a un ángulo de 40° con la boquilla a unos 6-12mm de la pieza a cortar. Oprima el gatillo para obtener el arco piloto. Transfiera el arco a la pieza a cortar.

40°

Dirección de

avance

3. Hale la antorcha hacia atrás y alargue el arco a 32mm. Empuje el arco de plasma en dirección de la ranura que sequiere hacer. Aumente la separación para crear una ranura más profunda y ancha.

Deje un pequeño espacio entre la punta de la antorcha y el metal fundido para evitar reducir la duración de los consumibles o dañar la antorcha.

Cambiar el ángulo de la antorcha modifica las medidas de la ranura.

5-6 Powermax

105

Manual del operador

CORTE MANUAL

Perfil de la ranura

Puede modificar el perfil de la ranura variando: la velocidad de la antorcha sobre la pieza a cortar, la distancia de separación antorcha-pieza, el ángulo entre la antorcha y la pieza a cortar, así como la salida de corriente de la fuente de energía.

Velocidad

Separación

Perfil de ranura típica de máximo control a 65A

Tasa de remoción de metal acero al carbono 3,4kg/h

Perfil de ranura típica de máxima remoción a 65A

Tasa de remoción de metal acero al carbono 4,8kg/h

Perfil de ranura típica de máximo control a 85A

Ángulo

Ancho 4,6 mm

Ancho 6,6 mm

Ancho 5,0 mm

Velocidad

Separación

Ángulo

Parámetros de operación

50,8–63,5 cm/min 6,4–9,5 mm 35–40°

Profundidad 2,5 mm

Profundidad 3,6 mm

Profundidad 4,3 mm

Tasa de remoción de metal acero al carbono 6,2kg/h

Perfil de ranura típica de máxima remoción a 85A

Tasa de remoción de metal acero al carbono 8,8kg/h

Perfil de ranura típica de máximo control a 105A

Tasa de remoción de metal acero al carbono 6,9kg/h

Perfil de ranura típica de máxima remoción a 105A

Tasa de remoción de metal acero al carbono 9,8kg/h

Ancho 7,1 mm

Ancho 5,2 mm

Ancho 7,4 mm

Profundidad 6,1 mm

Profundidad 4,5 mm

Profundidad 6,4 mm

Powermax

105

Manual del operador 5-7

CORTE MANUAL

Variar el perfil de la ranura

Las siguientes acciones tendrán los efectos indicados sobre el perfil de la ranura:

• Aumentar la velocidad de la antorcha disminuirá el ancho y la profundidad.

• Disminuir la velocidad de la antorcha aumentará el ancho y la profundidad.

• Aumentar la separación de la antorcha aumentará el ancho y disminuirá la profundidad.

• Disminuir la separación de la antorcha disminuirá el ancho y aumentará la profundidad.

• Aumentar el ángulo de la antorcha (más vertical) disminuirá el ancho y aumentará la profundidad.

• Disminuir el ángulo de la antorcha (menos vertical) aumentará el ancho y disminuirá la profundidad.

• Aumentar la corriente de la fuente de energía aumentará el ancho y la profundidad.

• Disminuir la corriente de la fuente de energía disminuirá el ancho y la profundidad.

Fallas comunes del corte manual

La antorcha no penetra del todo la pieza a cortar. Las causas pueden ser:

• la velocidad de corte es demasiado alta

• los consumibles están desgastados

• el metal a cortar es demasiado grueso para el amperaje seleccionado

• se instalaron consumibles para ranurado en vez de consumibles de corte con arrastre

• la pinza de masa no sujeta como es debido la pieza a cortar

• la presión o el rango de flujo de gas están demasiado bajos

La calidad de corte es mala. Las causas pueden ser:

• el metal a cortar es demasiado grueso para el amperaje

• se están usando consumibles incorrectos (por ejemplo, se instalaron consumibles para ranurado en vez de consumibles de corte con arrastre)

• está moviendo la antorcha demasiado rápido o despacio

El arco chisporrotea y los consumibles duran menos de lo esperado. La causa puede ser:

• humedad en la alimentación de gas

• presión de gas incorrecta

• consumibles mal instalados

5-8 Powermax

105

Manual del operador

Sección 6

MONTAJE DE ANTORCHA MECANIZADA

En esta sección:

Duración de los consumibles ..................................................................................................................................................................6-3

Electrodo CopperPlus™ para antorchas Duramax ..................................................................................................................6-3

Componentes antorcha mecanizada .....................................................................................................................................................6-4

Convertir una antorcha mecanizada de longitud total en una mini antorcha ...............................................................................6-5

Seleccionar los consumibles de la antorcha mecanizada ................................................................................................................6-9

Consumibles antorcha mecanizada .......................................................................................................................................................6-9

Consumibles con protección antorcha mecanizada – 105 A ..............................................................................................6-9

Consumibles con protección antorcha mecanizada – 45 A, 65 A, 85 A ..........................................................................6-9

Consumibles con protección y sensado óhmico antorcha mecanizada – 105 A .........................................................6-10

Consumibles con protección y sensado óhmico antorcha mecanizada – 45 A, 65 A, 85 A .....................................6-10

Consumibles sin protección antorcha mecanizada – 105 A ............................................................................................. 6-10

Consumibles sin protección antorcha mecanizada – 45 A, 65 A, 85 A ......................................................................... 6-10

Consumibles con protección FineCut® ................................................................................................................................. 6-11

Consumibles sin protección FineCut® ..................................................................................................................................6-11

Instalar los consumibles de la antorcha mecanizada ......................................................................................................................6-12

Conectar los cables y mangueras de la antorcha ........................................................................................................................... 6-13

Utilizar las tablas de corte .....................................................................................................................................................................6-14

Compensación calculada del ancho de sangría ................................................................................................................... 6-15

Consumibles con protección – 105 A .................................................................................................................................... 6-17

Corte con protección a 105 A (acero al carbono) ...............................................................................................................6-18

Corte con protección a 105 A (acero inoxidable) .................................................................................................................6-19

Corte con protección a 105 A (aluminio) ...............................................................................................................................6-20
