Hypertherm Manual Family Operator Manual (OM) [es]

Powermax65/85/105 SYNC

Guía de piezas

810490ES – REVISIÓN 3

ESPAÑOL – SPANISH

Powermax, SYNC, SmartSYNC, EDGE Pro e Hypertherm son marcas comerciales de Hypertherm, Inc., y pueden estar registradas en Estados Unidos u otros países. Las demás marcas comerciales son propiedad exclusiva de sus respectivos propietarios.

La responsabilidad ambiental es uno de los valores fundamentales de Hypertherm y es esencial para nuestra prosperidad y la de nuestros clientes. Nos esforzamos por reducir el impacto ambiental en todo lo que hacemos. Para más información:

www.hypertherm.com/environment.

Powermax65/85/105 SYNC

Guía de piezas

810490ES

REVISIÓN 3

ESPAÑOL/SPANISH

Traducción de las instrucciones originales

Febrero de 2022

Hypertherm, Inc.

Hanover, NH 03755 USA

www.hypertherm.com

Hypertherm, Inc.

21 Great Hollow Road, P.O. Box 5010 Hanover, NH 03755 USA 603-643-3441 Tel (Main Office) 603-643-5352 Fax (All Departments) info@hypertherm.com (Main Office)

800-643-9878 Tel (Technical Service)

technical.service@hypertherm.com (Technical Service)

800-737-2978 Tel (Customer Service)

customer.service@hypertherm.com (Customer Service)

Hypertherm México, S.A. de C.V.

52 55 5681 8109 Tel 52 55 5681 7978 Tel soporte.tecnico@hypertherm.com (Technical Service)

Hypertherm Plasmatechnik GmbH

Sophie-Scholl-Platz 5 63452 Hanau Germany 00 800 33 24 97 37 Tel 00 800 49 73 73 29 Fax

31 (0) 165 596900 Tel (Technical Service) 00 800 4973 7843 Tel (Technical Service)

technicalservice.emeia@hypertherm.com (Technical Service)

Hypertherm (Singapore) Pte Ltd.

Solaris @ Kallang 164 164 Kallang Way #03-13 Singapore 349248, Republic of Singapore 65 6841 2489 Tel 65 6841 2490 Fax marketing.asia@hypertherm.com (Marketing) techsupportapac@hypertherm.com (Technical Service)

Hypertherm Japan Ltd.

Level 9, Edobori Center Building 2-1-1 Edobori, Nishi-ku Osaka 550-0002 Japan 81 6 6225 1183 Tel 81 6 6225 1184 Fax htjapan.info@hypertherm.com (Main Office) techsupportapac@hypertherm.com (Technical Service)

Hypertherm Europe B.V.

Vaartveld 9, 4704 SE Roosendaal, Nederland 31 165 596907 Tel 31 165 596901 Fax 31 165 596908 Tel (Marketing)

31 (0) 165 596900 Tel (Technical Service) 00 800 4973 7843 Tel (Technical Service)

technicalservice.emeia@hypertherm.com (Technical Service)

Hypertherm (Shanghai) Trading Co., Ltd.

B301, 495 ShangZhong Road Shanghai, 200231 PR China 86-21-80231122 Tel 86-21-80231120 Fax

86-21-80231128 Tel (Technical Service)

techsupport.china@hypertherm.com (Technical Service)

South America & Central America: Hypertherm Brasil Ltda.

Rua Bras Cubas, 231 – Jardim Maia Guarulhos, SP – Brasil CEP 07115-030 55 11 2409 2636 Tel tecnico.sa@hypertherm.com (Technical Service)

Hypertherm Korea Branch

#3904. APEC-ro 17. Heaundae-gu. Busan. Korea 48060 82 (0)51 747 0358 Tel 82 (0)51 701 0358 Fax marketing.korea@hypertherm.com (Marketing) techsupportapac@hypertherm.com (Technical Service)

Hypertherm Pty Limited

GPO Box 4836 Sydney NSW 2001, Australia 61 7 3103 1695 Tel 61 7 3219 9010 Fax au.sales@hypertherm.com (Main Office) techsupportapac@hypertherm.com (Technical Service)

Hypertherm (India) Thermal Cutting Pvt. Ltd

A-18 / B-1 Extension, Mohan Co-Operative Industrial Estate, Mathura Road, New Delhi 110044, India 91-11-40521201/ 2/ 3 Tel 91-11 40521204 Fax htindia.info@hypertherm.com (Main Office) technicalservice.emeia@hypertherm.com (Technical Service)

Para acceder a recursos de capacitación y educación, visite el Instituto de corte Hypertherm (HCI) en línea en www.hypertherm.com/hci.

ENGLISH

WARNING! Before operating any Hypertherm equipment, read the safety instructions in your product’s manual, the Safety and Compliance Manual (80669C),

Waterjet Safety and Compliance Manual (80943C), and Radio Frequency Warning Manual (80945C). Failure to follow safety instructions can result in personal injury

or in damage to equipment. Copies of the manuals can come with the product in electronic and printed formats.

Electronic copies are also on our website. Many manuals are available in multiple languages at www.hypertherm.com/docs.

FR (FRANÇAIS/FRENCH)

AVERTISSEMENT! Avant d’utiliser tout équipement Hypertherm, lire les consignes de sécurité dumanuel de votre produit, duManuel de sécurité et de conformité (80669C), du Manuel de sécurité et de conformité du jet d’eau (80943C) et du Manuel d'avertissement relatif aux radiofréqunces (80945C).

Les exemplaires des manuels qui accompagnent le produit peuvent être sous forme électronique ou papier. Les manuels sous forme électronique se trouvent également sur notre site Internet. Plusieurs manuels sont offerts en plusieurs langues à www.hypertherm.com/docs.

BG (БЪЛГAPCКИ/BULGARIAN)

ПРЕДУПРЕЖДЕНИЕ! Преди да работите с което и да е оборудване Hypertherm, прочетете инструкциите за безопасност в ръководството на вашия продукт, „Инструкция за безопасност и съответствие“ (80669C), „Инструкция за безопасност и съответствие на Waterjet“ (80943С) и „Инструкция за предупреждение за радиочестота“ (80945С).

Продуктът може да е съпроводен от копия на ръководствата в електронен и в печатен формат. Тези в електронен формат са достъпни също на уебсайта ни. Много ръководства са налице на няколко езика на адрес www.hypertherm.com/docs.

CS (ČESKY/CZECH)

VAROVÁNÍ! Před uvedením jakéhokoli zařízení Hypertherm do provozu si přečtěte bezpečnostní pokyny v příručce k produktu a v Manuálu pro bezpečnost

a dodržování předpisů (80669C), Manuálu pro bezpečnost a dodržování předpisů při řezání vodním paprskem (80943C) a Manuálu varování ohledně rádiových frekvencí (80945C).

Kopie příruček mohou být součástí dodávky produktu, a to v elektronické i tištěné formě. Elektronické kopie jsou k dispozici i na našich webových stránkách. Mnoho příruček je k dispozici v různých jazycích na stránce www.hypertherm.com/docs.

DA (DANSK/DANISH)

ADVARSEL! Inden Hypertherm udstyr tages i brug skal sikkerhedsinstruktionerne i produktets manual og i Manual om sikkerhed og overholdelse af krav (80669C), Manual om sikkerhed og overholdelse af krav for vandstråleskæring (80943C), og Manual om radiofrekvensadvarsel (80945C), gennemlæses.

Kopier af manualerne kan leveres med produktet i elektronisk og trykt format. Elektroniske kopier findes også på vores hjemmeside. Mange manualer er tilgængelige på flere sprog på www.hypertherm.com/docs.

DE (DEUTSCH/GERMAN)

WARNUNG! Bevor Sie ein Hypertherm-Gerät in Betrieb nehmen, lesen Sie bitte die Sicherheitsanweisungen in Ihrer Bedienungsanleitung, das Handbuch für Sicherheit

und Übereinstimmung (80669C), das Handbuch für Sicherheit und Compliance bei Wasserstrahl-Schneidanlagen (80943C) und das Handbuch für HochfrequenzWarnung (80945C).

Bedienungsanleitungen und Handbücher können dem Gerät in elektronischer Form oder als Druckversion beiliegen. In elektronischer Form liegen sie auch auf unserer Website vor. Viele Handbücher stehen in verschiedenen Sprachen auf

www.hypertherm.com/docs zur Verfügung.

ES (ESPAÑOL/SPANISH)

¡ADVERTENCIA! Antes de operar cualquier equipo Hypertherm, lea las instrucciones de seguridad del manual de su producto, del Manual de seguridad

y cumplimiento (80669C), del Manual de seguridad y cumplimiento en corte con chorro de agua (80943C) y del Manual de advertencias de radiofrecuencia

(80945C). El producto puede incluir copias de los manuales en formato digital e impreso.

Las copias digitales también están en nuestra página web. Hay diversos manuales disponibles en varios idiomas en www.hypertherm.com/docs.

ET (EESTI/ESTONIAN)

HOIATUS! Enne Hyperthermi mis tahes seadme kasutamist lugege läbi toote kasutusjuhendis olevad ohutusjuhised ning Ohutus- ja vastavusjuhend (80669C), Veejoa ohutuse ja vastavuse juhend (80943C) ja Raadiosageduse hoiatusjuhend (80945C). Ohutusjuhiste eiramine võib põhjustada vigastusi ja kahjustada seadmeid.

Juhiste koopiad võivad tootega kaasas olla elektrooniliselt või trükituna. Elektroonilised koopiad on saadaval ka meie veebilehel. Paljud kasutusjuhendid on erinevates keeltes saadaval veebilehel www.hypertherm.com/docs.

FI (SUOMI/FINNISH)

VAROITUS! Ennen minkään Hypertherm-laitteen käyttöä lue tuotteen käyttöoppaassa olevat turvallisuusohjeet, turvallisuuden ja vaatimustenmukaisuuden

käsikirja (80669C), vesileikkauksen turvallisuuden ja vaatimustenmukaisuuden käsikirja (80943C) ja radiotaajuusvaroitusten käsikirja (80945C).

Käyttöoppaiden kopiot voivat olla tuotteen mukana sähköisessä ja tulostetussa muodossa. Sähköiset kopiot ovat myös verkkosivustollamme. Monet käyttöoppaat ovat myös saatavissa useilla kielillä www.hypertherm.com/docs.

GR (ΕΛΛΗΝΙΚΆ/GREEK)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν θέσετε σε λειτουργία οποιονδήποτε εξοπλισμό της Hypertherm, διαβάστε τις οδηγίες ασφαλείας στο εγχειρίδιο του προϊόντος και στο

εγχειρίδιο ασφάλειας και συμμόρφωσης (80669C), στο εγχειρίδιο ασφάλειας και συμμόρφωσης του waterjet (80943C) και στο εγχειρίδιο προειδοποιήσεων για τις ραδιοσυχνότητες (80945C).

Το προϊόν μπορεί να συνοδεύεται από αντίγραφα των εγχειριδίων σε ηλεκτρονική και έντυπη μορφή. Τα ηλεκτρονικά αντίγραφα υπάρχουν επίσης στον ιστότοπό μας. Πολλά εγχειρίδια είναι διαθέσιμα σε διάφορες γλώσσες στο

www.hypertherm.com/docs.

HU (MAGYAR/HUNGARIAN)

VIGYÁZAT! Mielőtt bármilyen Hypertherm berendezést üzemeltetne, olvassa el a biztonsági információkat a termék kézikönyvében, a Biztonsági

és szabálykövetési kézikönyvben (80669C), a Vízsugaras biztonsági és szabálykövetési kézikönyvben (80943C) és a Rádiófrekvenciás figyelmeztetéseket tartalmazó kézikönyvben (80945C).

A termékhez a kézikönyv példányai elektronikus és nyomtatott formában is mellékelve lehetnek. Az elektronikus példányok webhelyünkön is megtalálhatók. Számos kézikönyv áll rendelkezésre több nyelven a www.hypertherm.com/docs weboldalon.

ID (BAHASA INDONESIA/INDONESIAN)

PERINGATAN! Sebelum mengoperasikan peralatan Hypertherm, bacalah petunjuk keselamatan dalam manual produk Anda, Manual Keselamatan dan Kepatuhan (80669C), Manual Keselamatan dan Kepatuhan Jet Air (80943C), dan Manual Peringatan Frekuensi Radio (80945C). Kegagalan mengikuti petunjuk keselamatan dapat menyebabkan cedera pribadi atau kerusakan pada peralatan.

Produk mungkin disertai salinan manual atau petunjuk dalam format elektronik maupun cetak. Salinan elektronik juga tersedia di situs web kami. Berbagai manual tersedia dalam beberapa bahasa di www.hypertherm.com/docs.

IT (ITALIANO/ITALIAN)

AVVERTENZA! Prima di usare un’attrezzatura Hypertherm, leggere le istruzioni sulla sicurezza nel manuale del prodotto, nel Manuale sulla sicurezza e la conformità (80669C), nel Manuale sulla sicurezza e la conformità Waterjet (80943C) e nel Manuale di avvertenze sulla radiofrequenza(80945C).

Copie del manuale possono accompagnare il prodotto in formato cartaceo o elettronico. Le copie elettroniche sono disponibili anche sul nostro sito web. Molti manuali sono disponibili in diverse lingue all’indirizzo www.hypertherm.com/docs.

JA (日本語/JAPANESE)

警告 ! Hypertherm 機器を操作する前に、この製品説明書にある安全情報、「安全とコンプライアンスマニュアル」 (80669C) 、「ウォータージェットの安全とコンプライアンス」 (80943C)、「高周波警告」 (80945C) をお読みください。

説明書のコピーは、電子フォーマット、または印刷物として製品に同梱されています。電子コピーは当社ウェブサイトにも掲載されています。説明書の多くは www.hypertherm.com/docs にて複数の言語でご用意しています。

KO (한국어 /KOR EAN)

경고! Hypertherm 장비를 사용하기 전에 제품 설명서와 안전 및 규정 준수 설명서(80669C), 워터젯 안전 및 규정 준수 설명서(80943C) 그리고 무선 주파수 경고 설명서(80945C)에 나와 있는 안전 지침을 읽으십시오.

전자 형식과 인쇄된 형식으로 설명서 사본이 제품과 함께 제공될 수 있습니다. 전자 사본도 Hypertherm 웹사이트에서 보실 수 있으며 설명서 사본은

www.hypertherm.com/docs 에서 여러 언어로 제공됩니다.

NE (NEDERLANDS/DUTCH)

WAARSCHUWING! Lees voordat u Hypertherm-apparatuur gebruikt de veiligheidsinstructies in de producthandleiding, in de Veiligheids-

en nalevingshandleiding (80669C) in de Veiligheids- en nalevingshandleiding voor waterstralen (80943C) en in de Waarschuwingshandleiding radiofrequentie

(80945C). De handleidingen kunnen in elektronische en gedrukte vorm met het product worden

meegeleverd. Elektronische versies zijn ook beschikbaar op onze website. Veel handleidingen zijn in meerdere talen beschikbaar via www.hypertherm.com/docs.

NO (NORSK/NORWEGIAN)

ADVARSEL! Før du bruker noe Hypertherm-utstyr, må du lese sikkerhetsinstruksjonene i produktets håndbok, håndboken om sikkerhet og samsvar (80669C), håndboken om vannjet sikkerhet og samsvar (80943C), og håndboken om radiofrekvensadvarsler (80945C).

Eksemplarer av håndbøkene kan følge med produktet i elektronisk og trykt form. Elektroniske eksemplarer finnes også på nettstedet vårt. Mange håndbøker er tilgjengelig i flere språk på www.hypertherm.com/docs.

SV (SVENSKA/SWEDISH)

VARNING! Läs häftet säkerhetsinformationen i din produkts säkerhets- och efterlevnadsmanual (80669C), säkerhets- och efterlevnadsmanualen för Waterjet

(80943C) och varningsmanualen för radiofrekvenser (80945C) för viktig säkerhetsinformation innan du använder eller underhåller Hypertherm-utrustning.

Kopior av manualerna kan medfölja produkten i elektroniskt och tryckt format. Elektroniska kopior finns också på vår webbplats. Många manualer finns på flera språk på www.hypertherm.com/docs.

PL (POLSKI/POLISH)

OSTRZEŻENIE! Przed rozpoczęciem obsługi jakiegokolwiek systemu firmy Hypertherm należy się zapoznać z instrukcjami bezpieczeństwa zamieszczonymi w podręczniku produktu, w podręczniku bezpieczeństwa i zgodności (80669C), podręczniku bezpieczeństwa i zgodności systemów strumienia wody (80943C) oraz podręczniku z ostrzeżeniem o częstotliwości radiowej (80945C).

Do produktu mogą być dołączone podręczniki użytkownika wformie elektronicznej idrukowanej. Kopie elektroniczne znajdują się również wnaszej witrynie internetowej. Wiele podręczników jest dostępnych wróżnych językach pod adresem

www.hypertherm.com/docs.

PT (PORTUGUÊS/PORTUGUESE)

ADVERTÊNCIA! Antes de operar qualquer equipamento Hypertherm, leia as instruções de segurança no manual do seu produto, no Manual

de Segurança e de Conformidade (80669C), no Manual de Segurança e de Conformidade do Waterjet (80943C) e no Manual de Advertência de radiofrequência (80945C).

Cópias dos manuais podem vir com o produto nos formatos eletrônico e impresso. Cópias eletrônicas também são encontradas em nosso website. Muitos manuais estão disponíveis em vários idiomas em www.hypertherm.com/docs.

RO (ROMÂNĂ/ROMANIAN)

AVERTIZARE! Înainte de utilizarea oricărui echipament Hypertherm, citiți instrucțiunile de siguranță din manualul produsului, manualul de siguranță și conformitate (80669C), manualul de siguranță și conformitate Waterjet (80943C) și din manualul de avertizare privind radiofrecvența (80945C).

Produsul poate fi însoțit de copii ale manualelor în format tipărit și electronic. Exemplarele electronice sunt disponibile și pe site-ul nostru web. Numeroase manuale sunt disponibile în mai mult limbi la adresa:

www.hypertherm.com/docs.

RU (PУССКИЙ/RUSSIAN)

БЕРЕГИСЬ! Перед работой с любым оборудованием Hypertherm ознакомьтесь с инструкциями по безопасности, представленными в руководстве, которое поставляется вместе с продуктом, в Руководстве по безопасности и

соответствию (80669С), в Руководстве по безопасности и соответствию для водоструйной резки (80943C) и Руководстве по предупреждению о радиочастотном излучении (80945С).

Копии руководств, которые поставляются вместе с продуктом, могут быть представлены в электронном и бумажном виде. Электронные копии также доступны на нашем веб-сайте. Целый ряд руководств доступны на нескольких языках по ссылке www.hypertherm.com/docs.

SK (S LOVENČINA/SLOVAK)

VÝSTRAHA! Pred použitím akéhokoľvek zariadenia od spoločnosti Hypertherm si prečítajte bezpečnostné pokyny v návode na obsluhu vášho zariadenia a v Manuáli

o bezpečnosti a súlade s normami (80669C), Manuáli o bezpečnosti a súlade snormami pre systém rezania vodou (80943C) avManuáli sinformáciami orádiofrekvencii (80945C).

Návod na obsluhu sa dodáva spolu sproduktom velektronickej atlačenej podobe. Jeho elektronický formát je dostupný aj na našej webovej stránke. Mnohé znávodov na obsluhu sú dostupné vo viacjazyčnej mutácii na stránke

www.hypertherm.com/docs.

TH (ภาษาไทย/THAI)

คําเตือน! กอนการใชงานอุปกรณของ Hypertherm ทั้งหมด โปรดอานคําแนะนําดานความ ปลอดภัยในคูมือการใชสินคา คูมือดานความปลอดภัยและการปฏิบัติตาม (80669C), คูมือ ดานความปลอดภัยและการปฏิบัติตามสําหรับการใชหัวตัดระบบวอเตอรเจ็ต (80943C) และ คูมือคําเตือนเกี่ยวกับความถี่วิทยุ (80945C) การไมปฏิบัติตามคําแนะนําดานความ ปลอดภัยอาจสงผลใหเกิดการบาดเจ็บหรือเกิดความเสียหายตออุปกรณ

สําเนาคูมือทั้งในรูปแบบอิเล็กทรอนิกสและแบบสิ่งพิมพจะถูกแนบมาพรอมกับ ผลิตภัณฑ สําเนาคูมือในรูปแบบอิเล็กทรอนิกสของผลิตภัณฑและสําเนาคูมือตาง ๆ ในหลากหลายภาษานั้นยังมีใหบริการบนเว็บไซต www.hypertherm.com/docs ของเราอีกดวย

TR (TÜRKÇE/TURKISH)

UYARI! Bir Hypertherm ekipmanını çalıştırmadan önce, ürününüzün kullanım kılavuzunda, Güvenlik ve Uyumluluk Kılavuzu’nda (80669C), Su Jeti Güvenlik ve Uyumluluk Kılavuzu’nda (80943C) ve Radyo Frekansı Uyarısı Kılavuzu’nda (80945C) yer alan güvenlik talimatlarını okuyun.

Kılavuzların kopyaları, elektronik ve basılı formatta ürünle birlikte verilebilir. Elektronik kopyalar web sitemizde de yer alır. Kılavuzların birçoğu www.hypertherm.com/docs adresinde birçok dilde mevcuttur.

VI (TIẾNG VIỆ T/VIETNAMESE)

CẢNH BÁO! Trước khi vận hành bất kỳ thiết bị Hypertherm nào, hãy đọc các hướng dẫn an toàn trong hướng dẫn sử dụng sản phẩm của bạn,

và Tuân thủ dẫn Cảnh báo Tần số Vô tuyến

có thể dẫn đến thương tích cá nhân hoặc hư hỏng thiết bị. Bản sao của sổ tay có thể đi kèm với sản phẩm ở định dạng điện tử và in. Bản

điện tử cũng có trên trang web của chúng tôi. Nhiều sổ tay có sẵn bằng nhiều ngôn ngữ tại www.hypertherm.com/docs.

ZH-CN (简体中文/CHINESE SIMPLIFIED)

警告！在操作任何海宝设备之前，请阅读产品手册、《安全和法规遵守手册》 (80669C)、《水射流安全和法规遵守手册》 (80943C) 以及《射频警告手册》 (80945C) 中的安全操作说明。

随产品提供的手册可提供电子版和印刷版两种格式。电子版本同时也在我们的网站上提供。很多手册有多种语言版本，详见 www.hypertherm.com/docs.

ZH-TW (繁體中文/CHINESE TRADITIONAL)

警告！在操作任何Hypertherm設備前，請先閱讀您產品手冊內的安全指示，包括《安全和法規遵從手冊》(80669C)、《水刀安全和法規遵從手冊》

（80943C），以及《無線電頻率警示訊號手冊》（80945C）。

電子版和印刷版手冊複本可能隨產品附上。您也可以前往我們的網站下載電子版手冊。我們的網站上還以多種語言形式提供多種手冊，請造訪

www.hypertherm.com/docs。

(80669C),

Sổ tay An toàn và Tuân thủ Tia nước

(80945C). Không tuân thủ các hướng dẫn an toàn

Sổ tay An toàn

(80943C), và

Hướng

SL (S LOVENŠČI NA/SLOVENIAN)

OPOZORILO! Pred uporabo katerekoli Hyperthermove opreme preberite varnostna navodila v priročniku vašega izdelka, v Priročniku za varnost in skladnost (80669C), v Priročniku za varnost in skladnost sistemov rezanja z vodnim curkom (80943C) in v Priročniku Opozorilo o radijskih frekvencah (80945C).

Izvodi priročnikov so lahko izdelku priloženi v elektronski in tiskani obliki. Elektronski izvodi so na voljo tudi na našem spletnem mestu. Številni priročniki so na voljo v različnih jezikih na naslovu www.hypertherm.com/docs.

SR (SRPSKI/SERBIAN)

UPOZORENJE! Pre rukovanja bilo kojom Hyperthermovom opremom pročitajte uputstva o bezbednosti u svom priručniku za proizvod, Priručniku o bezbednosti

i usaglašenosti (80669C), Priručniku o bezbednosti i usaglašenosti Waterjet tehnologije (80943C) i Priručniku sa upozorenjem o radio-frekvenciji (80945C).

Уз производ се испоручују копије приручника у електронском или штампаном формату. Електронске копије су такође доступне на нашем веб-сајту. Многи приручници су доступни на више језика на адреси www.hypertherm.com/docs.

Contenido

Cómo usar esta guía.......................................................................................................................... 10

Consultas de mantenimiento................................................................................................................ 10

Documentos relacionados .................................................................................................................... 10

Frente exterior de la fuente plasma .............................................................................................. 11

Cables de masa....................................................................................................................................... 12

Powermax65 SYNC.................................................................................................................... 12

Powermax85 SYNC.................................................................................................................... 13

Powermax105 SYNC ................................................................................................................. 13

Exterior trasero de la fuente plasma............................................................................................. 14

Conjuntos de actualización para interfaz máquina e interfaz serie RS-485 .................... 16

Cables exteriores para receptáculo de interfaz máquina y receptáculo de interfaz

serie RS-485 ........................................................................................................................................... 17

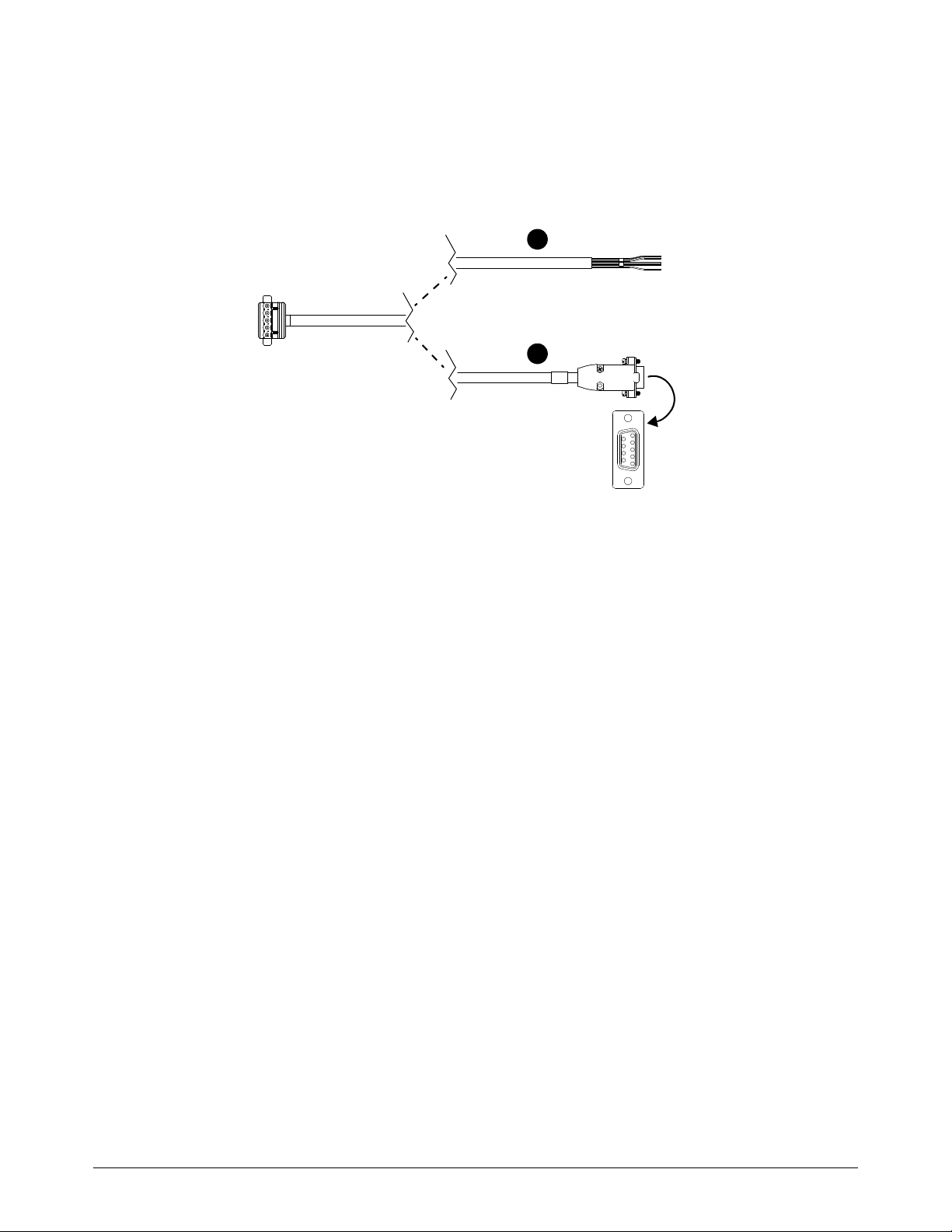

Cables de interfaz máquina ..................................................................................................... 17

Cables de interfaz serie RS-485............................................................................................. 19

Piezas de repuesto para antorcha manual de 75°..................................................................... 20

Piezas de repuesto para antorcha manual de 15°..................................................................... 21

Powermax65/85/105 SYNC Guía de piezas 810490ES 7

Contenido

Cartuchos para antorcha manual................................................................................................... 22

Corte con arrastre................................................................................................................................... 22

Corte FineCut .......................................................................................................................................... 22

Cartuchos de ranurado.......................................................................................................................... 23

Ranurado de máximo control.................................................................................................... 23

Ranurado de máxima remoción................................................................................................ 23

Cartuchos de especialidad................................................................................................................... 23

Corte con FlushCut .................................................................................................................... 23

Piezas de repuesto para antorcha manual larga de 45°.......................................................... 24

Piezas de repuesto para antorcha manual larga de 90°.......................................................... 25

Cartuchos para antorcha manual larga........................................................................................ 26

Corte con arrastre................................................................................................................................... 26

Piezas de repuesto para antorcha mecanizada de longitud total........................................ 27

Piezas de repuesto para miniantorcha mecanizada ................................................................ 28

Cartuchos para antorcha mecanizada.......................................................................................... 29

Corte normal............................................................................................................................................. 29

Anillo de sensado óhmico ......................................................................................................... 29

Corte FineCut .......................................................................................................................................... 29

Ranurado................................................................................................................................................... 30

Ranurado de máximo control.................................................................................................... 30

Ranurado de máxima remoción................................................................................................ 30

Cartuchos de especialidad................................................................................................................... 30

Corte con FlushCut .................................................................................................................... 30

Piezas de repuesto para antorcha robótica de 180°................................................................. 31

Piezas de repuesto para antorcha robótica de 90°................................................................... 32

Piezas de repuesto para antorcha robótica de 45°................................................................... 33

8 810490ES Guía de piezas Powermax65/85/105 SYNC

Contenido

Cartuchos para antorchas robóticas............................................................................................. 34

Corte normal............................................................................................................................................. 34

Anillo de sensado óhmico ......................................................................................................... 34

Corte FineCut .......................................................................................................................................... 34

Ranurado................................................................................................................................................... 35

Ranurado de máximo control.................................................................................................... 35

Ranurado de máxima remoción................................................................................................ 35

Cartuchos de especialidad................................................................................................................... 35

Corte con FlushCut .................................................................................................................... 35

Accesorios............................................................................................................................................. 36

Etiquetas de Powermax65/85/105 SYNC .................................................................................... 37

Etiquetas de cartucho............................................................................................................................ 37

Etiqueta de advertencia CSA............................................................................................................... 38

Descripciones de los íconos de las etiquetas de advertencia ..................................................... 39

Powermax65/85/105 SYNC Guía de piezas 810490ES 9

Cómo usar esta guía

Use los números de pieza y números de juego que aparecen en esta guía para pedir piezas y accesorios de repuesto para su antorcha y fuente de energía plasma.

Consultas de mantenimiento

Para recibir ayuda técnica con la reparación o el reemplazo de componentes internos:

1. Hable con su distribuidor Hypertherm o instalación de reparación Hypertherm autorizada.

2. Hable con la oficina de Hypertherm más cercana que aparezca en la cubierta de esta guía.

Documentos relacionados

Refiérase a los siguientes documentos para obtener información relacionada sobre su antorcha y fuente de energía plasma:

 Powermax65/85/105 SYNC Operator Manual (Manual del operador

de Powermax65/85/105 SYNC) (810470)

 Powermax65/85/105 SYNC Mechanized Cutting Guide (Guía de corte mecanizado

de Powermax65/85/105 SYNC) (810480)

 Powermax65/85/105 SYNC Cut Charts Guide (Guía de tablas de corte

de Powermax65/85/105 SYNC) (810500MU)

 Safety and Compliance Manual (Manual de Seguridad y Cumplimiento) (80669C)

Puede encontrar estos documentos en la memoria USB que se incluye con la fuente de energía plasma. La documentación técnica también está disponible en www.hypertherm.com/docs.

La documentación técnica está actualizada a la fecha de esta publicación.



Es probable que se realicen revisiones a futuro. Refiérase a

www.hypertherm.com/docs para obtener las revisiones

más recientes de los documentos publicados.

10 810490ES Guía de piezas Powermax65/85/105 SYNC

Frente exterior de la fuente plasma

Componente

1 528009 Juego: cubierta de fuente de energía plasma Powermax65 SYNC con etiquetas,

1 528010 Juego: cubierta de fuente de energía plasma Powermax65 SYNC con etiquetas,

1 528011 Juego: cubierta de fuente de energía plasma Powermax85 SYNC con etiquetas,

1 528012 Juego: cubierta de fuente de energía plasma Powermax85 SYNC con etiquetas,

1 528013 Juego: cubierta de fuente de energía plasma Powermax105 SYNC con etiquetas,

1 528014 Juego: cubierta de fuente de energía plasma Powermax105 SYNC con etiquetas,

2 428143 Juego: perilla de ajuste

3 428141 Juego: tornillos de repuesto (16) para cubierta de la fuente de energía plasma

Powermax65/85/105 SYNC Guía de piezas 810490ES 11

Número

de pieza

Descripción

CSA (no incluye tornillos)

CE/CCC (no incluye tornillos)

CSA (no incluye tornillos)

CE/CCC (no incluye tornillos)

CSA (no incluye tornillos)

CE/CCC (no incluye tornillos)

Frente exterior de la fuente plasma

Pinza manual Pinza estilo C Terminal de anillo

2 3

4 5

Cables de masa

AV I S O

Los cables de masa están aprobados para amperajes, longitudes y conectores específicos. Asegúrese de utilizar el cable de masa aprobado para su fuente de energía plasma. El amperaje de un cable de masa se identifica cerca del revestimiento aislante de goma del conector del cable de masa.

Powermax65 SYNC

Componente

1 223125 Cable de masa de 65 A con pinza manual, 7,6 m

1 223126 Cable de masa de 65 A con pinza manual, 15 m

1 223127 Cable de masa de 65 A con pinza manual, 23 m

2 223194 Cable de masa de 65 A con pinza estilo C, 7,6 m

2 223195 Cable de masa de 65 A con pinza estilo C, 15 m

2 223196 Cable de masa de 65 A con pinza estilo C, 23 m

3 223200 Cable de masa de 65 A con terminal de anillo, 7,6 m

3 223201 Cable de masa de 65 A con terminal de anillo, 15 m

3 223202 Cable de masa de 65 A con terminal de anillo, 23 m

4 008337 Pinza de masa manual: 300 A

Número

de pieza

Descripción

5 428921 Juego: pinza estilo C con herrajes

Puede hacer un cable de masa para el Powermax65 SYNC



y el Powermax85 SYNC al instalar una pinza manual 008337 o pinza estilo C 428921 en el cable de masa con terminal de anillo de amperaje aprobado de Hypertherm. Asegúrese de usar un cable de masa que

12 810490ES Guía de piezas Powermax65/85/105 SYNC

tenga el amperaje correcto para su fuente de energía plasma.

Powermax85 SYNC

Frente exterior de la fuente plasma

Componente

1 223035 Cable de masa de 85 A con pinza manual, 7,6 m

1 223034 Cable de masa de 85 A con pinza manual, 15 m

1 223033 Cable de masa de 85 A con pinza manual, 23 m

2 223203 Cable de masa de 85 A con pinza estilo C, 7,6 m

2 223204 Cable de masa de 85 A con pinza estilo C, 15 m

2 223205 Cable de masa de 85 A con pinza estilo C, 23 m

3 223209 Cable de masa de 85 A con terminal de anillo, 7,6 m

3 223210 Cable de masa de 85 A con terminal de anillo, 15 m

3 223211 Cable de masa de 85 A con terminal de anillo, 23 m

4 008337 Pinza de masa manual: 300 A

5 428921 Juego: pinza estilo C con herrajes



Número

de pieza

Puede hacer un cable de masa para el Powermax65 SYNC y el Powermax85 SYNC al instalar una pinza manual 008337 o pinza estilo C 428921 en el cable de masa con terminal de anillo de amperaje aprobado de Hypertherm. Asegúrese de usar un cable de masa que tenga el amperaje correcto para su fuente de energía plasma.

Descripción

Powermax105 SYNC

Componente

1 223254 Cable de masa de 105 A con pinza manual, 7,6 m

1 223255 Cable de masa de 105 A con pinza manual, 15 m

1 223256 Cable de masa de 105 A con pinza manual, 23 m

2 223287 Cable de masa de 105 A con pinza estilo C, 7,6 m

2 223288 Cable de masa de 105 A con pinza estilo C, 15 m

2 223289 Cable de masa de 105 A con pinza estilo C, 23 m

3 223284 Cable de masa de 105 A con terminal de anillo, 7,6 m

3 223285 Cable de masa de 105 A con terminal de anillo, 15 m

3 223286 Cable de masa de 105 A con terminal de anillo, 23 m

4 008337 Pinza de masa manual: 300 A

Puede hacer un cable de masa para al instalar una pinza manual



008337 en el cable de masa con terminal de anillo de amperaje aprobado de Hypertherm. Asegúrese de usar un cable de masa que tenga el amperaje correcto para su fuente de energía plasma.

Número

de pieza

Descripción

Powermax65/85/105 SYNC Guía de piezas 810490ES 13

Exterior trasero de la fuente plasma

Componente

1 428352 Juego: recipiente de filtro de aire, policarbonato (viene con fuente de energía

2 428415* Juego: recipiente de filtro de aire, nylon (opcional, para sitios de trabajo con

3 228695 Juego: elemento filtrante de aire y o-ring (compatible con ambos tipos

4 428685 Juego: acoples de gas:

5 228691 Juego: cable de alimentación del Powermax65/85 SYNC con pasacables,

5 528015 Juego: cable de alimentación del Powermax65 SYNC con pasacables,

5 528016 Juego: cable de alimentación del Powermax85 SYNC con pasacables,

14 810490ES Guía de piezas Powermax65/85/105 SYNC

Número

de pieza

Descripción

plasma, incluye el o-ring, pero no el elemento filtrante)

solo aire*) (incluye el o-ring, pero no el elemento filtrante)

de recipientes de filtro)

• niple de intercambio industrial de desconexión rápida con roscas de 1/4 NPT

• adaptador British Pipe Thread (rosca británica de tubos) G-1/4 BSPP con roscas de 1/4 NPT

modelos CSA, 3 m

modelos CE/CCC, 3 m

Exterior trasero de la fuente plasma

Componente

Número

de pieza

Descripción

5 228885 Juego: cable de alimentación del Powermax105 SYNC con pasacables,

modelos CSA, 3 m

5 228886 Juego: cable de alimentación del Powermax105 SYNC con pasacables,

modelos de 230 V-400 V CE, 3 m

5 428949 Juego: cable de alimentación del Powermax105 SYNC con pasacables,

modelos de 380 V CCC/400 V CE, 3 m

6 228680 Juego: pasacables para cables de alimentación del Powermax65/85 SYNC

(todos los modelos)

6 228915 Juego: pasacables para cables de alimentación del Powermax105 SYNC,

modelos CSA

6 228913 Juego: pasacables para cables de alimentación del Powermax105 SYNC,

modelos de 230 V-400 V CE

6 228914 Juego: pasacables para cables de alimentación del Powermax105 SYNC,

modelos de 380 V CCC/400 V CE

* El recipiente de filtro de policarbonato que viene con la fuente de energía plasma es compatible con la mayoría

de los sistemas de alimentación de gas, pero es importante mantener la línea de gas limpia. Los disolventes orgánicos, químicos, aceite de corte, aceite sintético, álcali y soluciones de compuestos trabarroscas pueden dañar el recipiente de filtro de aire de policarbonato con el tiempo. Puede usar el recipiente de nylon opcional (428415) si las condiciones en su sitio de trabajo dificultan evitar el ingreso de químicos dañinos a la línea de gas.

Powermax65/85/105 SYNC Guía de piezas 810490ES 15

Conjuntos de actualización para interfaz máquina e interfaz serie RS-485



Número

de pieza

El interruptor de arranque remoto se conecta al receptáculo de la interfaz máquina.

EDGE®Connect CNC: Para conectar el EDGE Connect CNC de Hypertherm con un Powermax65/85/105 SYNC, refiérase al

EDGE Connect Installation and Setup Manual (Manual de instalación y configuración de EDGE Connect) (809340).

Descripción

impreso RS-485 para interfaz serie

impreso del divisor de tensión para Powermax65/85 SYNC (no incluye cubierta del receptáculo)

impreso del divisor de tensión para Powermax105 SYNC (no incluye cubierta del receptáculo)

Componente

1 228539 Juego: receptáculo de interfaz serie con cables internos y tarjeta de circuito

2 228697 Juego: receptáculo de interfaz máquina con cables internos y tarjeta de circuito

2 528045 Juego: receptáculo de interfaz máquina con cables internos y tarjeta de circuito

3 128650 Interruptor de arranque remoto para antorcha mecanizada, 7,6 m

3 128651 Interruptor de arranque remoto para antorcha mecanizada, 15 m

3 128652 Interruptor de arranque remoto para antorcha mecanizada, 23 m

3 428755 Interruptor de arranque remoto para antorcha mecanizada, 46 m

4 127204 Cubierta para receptáculo de interfaz máquina

16 810490ES Guía de piezas Powermax65/85/105 SYNC

Conjuntos de actualización para interfaz máquina e interfaz serie RS-485

EDGE®Pro CNC: Para conectar el EDGE Pro CNC de Hypertherm con



un Powermax65/85/105 SYNC, refiérase al Phoenix Software V9 Series Installation and Setup Manual (Manual de instalación y configuración del software Phoenix serie V9) (806410).

La documentación técnica está disponible en



www.hypertherm.com/docs.

Cables exteriores para receptáculo de interfaz máquina y receptáculo de interfaz serie RS-485

Hypertherm ofrece una variedad de cables externos que se conectan al receptáculo de interfaz máquina y al puerto de interfaz serie RS-485. Para obtener información sobre ajustes, refiérase alaPowermax65/85/105 SYNC Mechanized Cutting Guide (Guía de corte mecanizado para Powermax65/85/105 SYNC) (810480).

Cables de interfaz máquina

Componente

1 023206 Cable de interfaz máquina exterior*, conectores de 4 horquillas, 7,6 m

1 023279 Cable de interfaz máquina exterior*, conectores de 4 horquillas, 15 m

2 228350 Juego: cable de interfaz máquina exterior

2 228351 Juego: cable de interfaz máquina exterior

3 223354 Cable de interfaz de máquina exterior

3 223355 Cable de interfaz de máquina exterior

3 223048 Cable de interfaz de máquina exterior

3 223356 Cable de interfaz de máquina exterior

3 123896 Cable de interfaz de máquina exterior

Powermax65/85/105 SYNC Guía de piezas 810490ES 17

Número

de pieza

Descripción

**, conectores de 6 horquillas, 7,6 m

**, conectores de 6 horquillas, 15 m

**, conector Dsub con tornillos, 3,0 m

**, conector Dsub con tornillos, 6,0 m

**, conector Dsub con tornillos, 7,6 m

**, conector Dsub con tornillos, 10,7 m

**, conector Dsub con tornillos, 15 m

Conjuntos de actualización para interfaz máquina e interfaz serie RS-485

Componente

Número

de pieza

Descripción

4 223733 Cable de interfaz máquina exterior† para sistemas de corte mecanizado

con relación de voltaje 21,1:1 (por ejemplo, sistemas PlasmaCAM

conector DIN de 6 pines, 4,6 m

4 223734 Cable de interfaz máquina exterior

con relación de voltaje 21,1:1 (por ejemplo, sistemas PlasmaCAM

†

para sistemas de corte mecanizado

conector DIN de 6 pines, 6,0 m

*Comunica señales de arranque, parada y transferencia del arco. Usa una tarjeta de circuito impreso del divisor de tensión externa.

** Comunica señales de arranque, parada, transferencia del arco y voltaje del arco dividido. Usa la tarjeta de circuito

impreso del divisor de tensión interna.

†

Comunica señales de arranque, parada, transferencia del arco y voltaje del arco dividido. Usa la tarjeta de circuito impreso del divisor de tensión interna.

18 810490ES Guía de piezas Powermax65/85/105 SYNC

Conjuntos de actualización para interfaz máquina e interfaz serie RS-485

Cables de interfaz serie RS-485

Los cables de interfaz serie RS-485 comunican información para controlar el modo de operación, amperaje, presión del gas y modo de control.

Componente

1 223236 Cable externo RS-485, sin terminación, 7,6 m

1 223237 Cable externo RS-485, sin terminación, 15 m

2 223239 Cable externo RS-485, conector Dsub de 9 pines para los controles

2 223240 Cable externo RS-485, conector Dsub de 9 pines para los controles

Número

de pieza

Descripción

de Hypertherm, 7,6 m

de Hypertherm, 15 m

Powermax65/85/105 SYNC Guía de piezas 810490ES 19

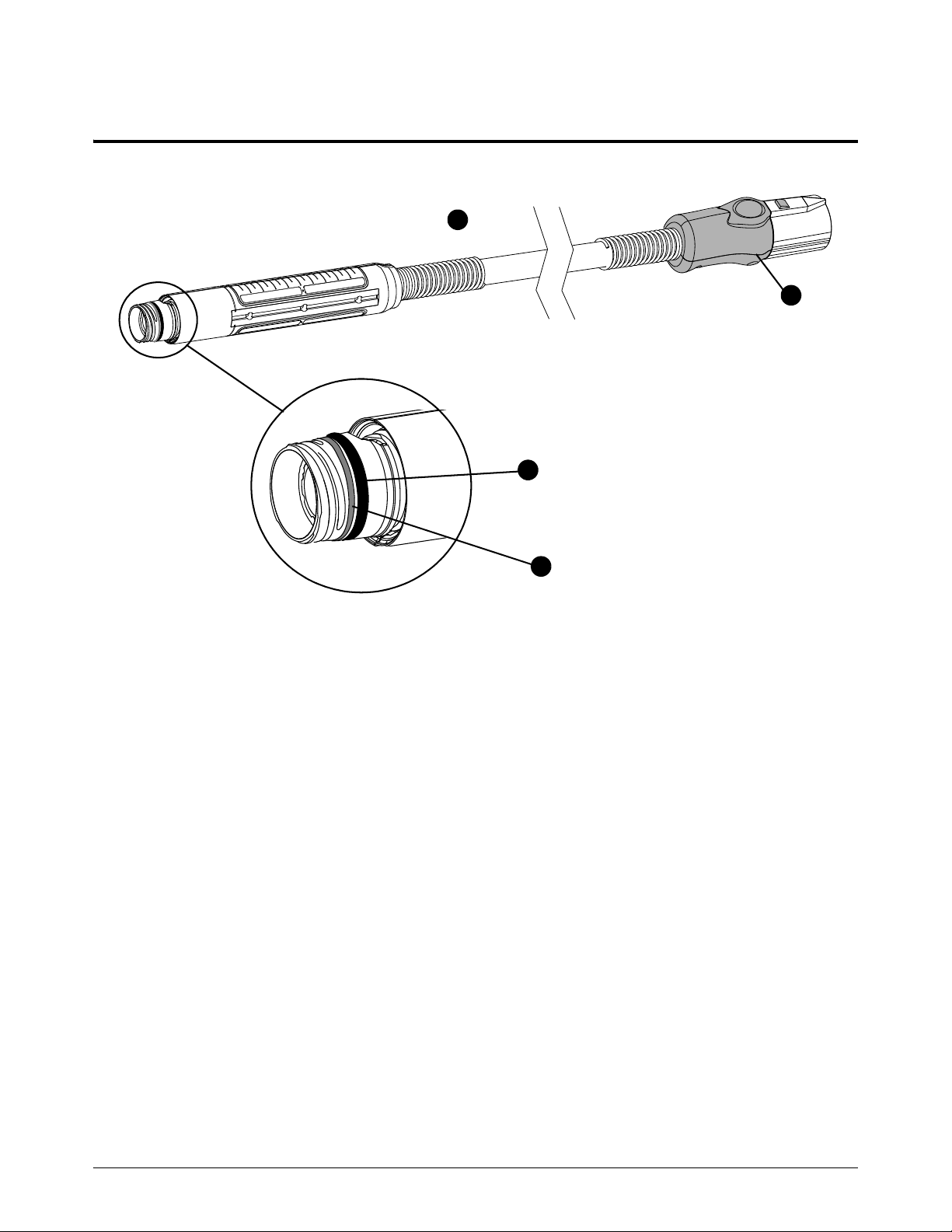

Piezas de repuesto para antorcha manual de 75°

Componente

1 059726 Conjunto de antorcha con cables y mangueras de 7,6 m

1 059727 Conjunto de antorcha con cables y mangueras de 15 m

1 059728 Conjunto de antorcha con cables y mangueras de 23 m

2 428950 Juego: o-rings, 5 por juego (para cabezal de la antorcha)

3 528066 Juego: anillo de contacto de la antorcha, 2 por juego (para cabezal de la antorcha)

4 428863 Juego: manguito de desconexión rápida (manguito con botón - no incluye

Número

de pieza

Descripción

los cables y mangueras de la antorcha o el conector)

20 810490ES Guía de piezas Powermax65/85/105 SYNC

Piezas de repuesto para antorcha manual de 15°

Componente

1 059723 Conjunto de antorcha con cables y mangueras de 7,6 m

1 059724 Conjunto de antorcha con cables y mangueras de 15 m

1 059725 Conjunto de antorcha con cables y mangueras de 23 m

2 428950 Juego: o-rings, 5 por juego (para cabezal de la antorcha)

3 528066 Juego: anillo de contacto de la antorcha, 2 por juego (para cabezal de la antorcha)

4 428863 Juego: manguito de desconexión rápida (manguito con botón - no incluye

Número

de pieza

Descripción

los cables y mangueras de la antorcha o el conector)

Powermax65/85/105 SYNC Guía de piezas 810490ES 21

Cartuchos para antorcha manual

Los cartuchos de corte manual son amarillos.

Corte con arrastre

Número de pieza Descripción

428937 Cartucho de 105 A

428935 Cartucho de 85 A

428931 Cartucho de 65 A

428927 Cartucho de 45 A

Corte FineCut

Número de pieza Descripción

428928 Cartucho de 30 A-45 A

22 810490ES Guía de piezas Powermax65/85/105 SYNC

Cartuchos de ranurado

Los cartuchos de ranurado son verdes. Se pueden usar en antorchas manuales y antorchas mecanizadas.

Ranurado de máximo control

Número de pieza Descripción

428939 Cartucho de 105 A

428933 Cartucho de 45 A-85 A

Ranurado de máxima remoción

Número de pieza Descripción

Cartuchos para antorcha manual

428938 Cartucho de 105 A

428932 Cartucho de 45 A-85 A

Cartuchos de especialidad

Corte con FlushCut

Los cartuchos de corte FlushCut son negros. Se pueden usar en antorchas manuales y antorchas mecanizadas.

Número de pieza Descripción

428954 Cartucho de 105 A

428953 Cartucho de 85 A

428952 Cartucho de 65 A

Powermax65/85/105 SYNC Guía de piezas 810490ES 23

Piezas de repuesto para antorcha manual larga de 45°

Componente

1 528116 Conjunto de antorcha manual larga de 0,6 m con cables y mangueras de 15 m

1 528114 Conjunto de antorcha manual larga de 1,2 m con cables y mangueras de 7,6 m

1 528118 Conjunto de antorcha manual larga de 1,2 m con cables y mangueras de 15 m

2 428950 Juego: O-rings, 5 por juego (para cabezal de la antorcha)

3 528066 Juego: Anillo de contacto de la antorcha, 2 por juego (para cabezal de la antorcha)

4 428863 Juego: Manguito de desconexión rápida (manguito con botón - no incluye los cables

5 528100 Juego: Mango auxiliar de antorcha manual larga con tornillos

Número

de pieza

Descripción

y mangueras de la antorcha o el conector)

24 810490ES Guía de piezas Powermax65/85/105 SYNC

Piezas de repuesto para antorcha manual larga de 90°

Componente

1 528117 Conjunto de antorcha manual larga de 0,6 m con cables y mangueras de 15 m

1 528119 Conjunto de antorcha manual larga de 1,2 m con cables y mangueras de 15 m

2 428950 Juego: O-rings, 5 por juego (para cabezal de la antorcha)

3 528066 Juego: Anillo de contacto de la antorcha, 2 por juego (para cabezal de la antorcha)

4 428863 Juego: Manguito de desconexión rápida (manguito con botón - no incluye los cables

5 528100 Juego: Mango auxiliar de antorcha manual larga con tornillos

Número

de pieza

Descripción

y mangueras de la antorcha o el conector)

Powermax65/85/105 SYNC Guía de piezas 810490ES 25
