Powermax105

Sistemi di taglio ad arco plasma

Manuale dell’operatore

807394 | Revisione 3 | Italiano | Italian

Registrate il vostro nuovo sistema Hypertherm

Registrate il prodotto online all’indirizzo www.hypertherm.com/registration per semplificare il supporto tecnico e di garanzia. Potrete anche ricevere aggiornamenti sui nuovi prodotti Hypertherm e un piccolo omaggio come segno della nostra gratitudine.

Dati da conservare

Numero di serie: ______________________________________________________________

Data di acquisto: _____________________________________________________________

Distributore: _________________________________________________________________

____________________________________________________________________________

Note di manutenzione:

____________________________________________________________________________

La tutela dell’ambiente è uno dei valori fondamentali di Hypertherm ed è un elemento cruciale per il nostro successo e per il successo dei nostri clienti. Ci stiamo impegnando per ridurre l’impatto ambientale in tutto quello che facciamo. Per ulteriori informazioni: www.hypertherm.com/environment.

Powermax

105

Manuale dell’operatore

Italiano / Italian

Revisione 3 – aprile 2018

Hypertherm Inc.

Hanover, NH USA

www.hypertherm.com

e-mail: info@hypertherm.com

Hypertherm e Powermax sono marchi depositati di Hypertherm Inc.

e possono essere registrati negli Stati Uniti e/o in altri Paesi.

Hypertherm, Inc.

Etna Road, P.O. Box 5010 Hanover, NH 03755 USA 603-643-3441 Tel (Main Office) 603-643-5352 Fax (All Departments) info@hypertherm.com (Main Office Email)

800-643-9878 Tel (Technical Service)

technical.service@hypertherm.com (Technical Service Email)

800-737-2978 Tel (Customer Service)

customer.service@hypertherm.com (Customer Service Email)

866-643-7711 Tel (Return Materials Authorization) 877-371-2876 Fax (Return Materials Authorization)

return.materials@hypertherm.com (RMA email)

Hypertherm México, S.A. de C.V.

Avenida Toluca No. 444, Anexo 1, Colonia Olivar de los Padres Delegación Álvaro Obregón México, D.F. C.P. 01780 52 55 5681 8109 Tel 52 55 5683 2127 Fax Soporte.Tecnico@hypertherm.com (Technical Service Email)

Hypertherm Plasmatechnik GmbH

Sophie-Scholl-Platz 5 63452 Hanau Germany 00 800 33 24 97 37 Tel 00 800 49 73 73 29 Fax

31 (0) 165 596900 Tel (Technical Service) 00 800 4973 7843 Tel (Technical Service)

technicalservice.emea@hypertherm.com (Technical Service Email)

Hypertherm (Singapore) Pte Ltd.

82 Genting Lane Media Centre Annexe Block #A01-01 Singapore 349567, Republic of Singapore 65 6841 2489 Tel 65 6841 2490 Fax Marketing.asia@hypertherm.com (Marketing Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

Hypertherm Japan Ltd.

Level 9, Edobori Center Building 2-1-1 Edobori, Nishi-ku Osaka 550-0002 Japan 81 6 6225 1183 Tel 81 6 6225 1184 Fax HTJapan.info@hypertherm.com (Main Office Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

Hypertherm Europe B.V.

Vaartveld 9, 4704 SE Roosendaal, Nederland 31 165 596907 Tel 31 165 596901 Fax 31 165 596908 Tel (Marketing)

31 (0) 165 596900 Tel (Technical Service) 00 800 4973 7843 Tel (Technical Service)

technicalservice.emea@hypertherm.com (Technical Service Email)

Hypertherm (Shanghai) Trading Co., Ltd.

B301, 495 ShangZhong Road Shanghai, 200231 PR China 86-21-80231122 Tel 86-21-80231120 Fax

86-21-80231128 Tel (Technical Service)

techsupport.china@hypertherm.com (Technical Service Email)

South America & Central America: Hypertherm Brasil Ltda.

Rua Bras Cubas, 231 – Jardim Maia Guarulhos, SP – Brasil CEP 07115-030 55 11 2409 2636 Tel tecnico.sa@hypertherm.com (Technical Service Email)

Hypertherm Korea Branch

#3904. APEC-ro 17. Heaundae-gu. Busan. Korea 48060 82 (0)51 747 0358 Tel 82 (0)51 701 0358 Fax Marketing.korea@hypertherm.com (Marketing Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

Hypertherm Pty Limited

GPO Box 4836 Sydney NSW 2001, Australia 61 (0) 437 606 995 Tel 61 7 3219 9010 Fax au.sales@Hypertherm.com (Main Office Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

Hypertherm (India) Thermal Cutting Pvt. Ltd

A-18 / B-1 Extension, Mohan Co-Operative Industrial Estate, Mathura Road, New Delhi 110044, India 91-11-40521201/ 2/ 3 Tel 91-11 40521204 Fax HTIndia.info@hypertherm.com (Main Office Email) TechSupportAPAC@hypertherm.com (Technical Service Email)

COMPATIBILITÀ ELETTROMAGNETICA EMC

Introduzione

L’apparecchiatura contrassegnata dal marchio CE di Hypertherm èfabbricata in conformità agli standard EN60974-10. Per ottenere lacompatibilità elettromagnetica l’apparecchiatura deve essere installata eutilizzata in conformità con le informazioni fornite di seguito.

I limiti richiesti dagli standard EN60974-10 potrebbero non essere sufficienti ad eliminare completamente le interferenze quando l’apparecchiatura interessata è nelle immediate vicinanze ohaunalto grado di sensibilità. In questi casi, per ridurre ulteriormente leinterferenze potrebbe essere necessario adottare altre misure.

Questa apparecchiatura di taglio è progettata per essere utilizzata esclusivamente in un ambiente industriale.

Installazione e uso

L’utente è responsabile per l’installazione e l’uso dell’apparecchiatura aplasma secondo le istruzioni del produttore.

Qualora vengano rilevate interferenze elettromagnetiche sarà responsabilità dell’utente risolvere la situazione con l’assistenza tecnica del produttore. In alcuni casi quest’azione correttiva potrebbe essere semplice tanto quanto mettere a terra il circuito di taglio; consultare Messa a terra del pezzo in lavorazione. In altri casi potrebbe comportare la creazione di uno schermo elettromagnetico che racchiude la fonte di energia e il completamento del lavoro con filtri d’ingresso collegati. In tutti i casi le interferenze elettromagnetiche devono essere ridotte alpunto da non creare più problemi.

g. L’immunità di altra apparecchiatura nell’ambiente. L’utente deve

garantire la compatibilità delle altre apparecchiature utilizzate nell’area di lavoro. Ciò potrebbe richiedere ulteriori misure diprotezione.

h. L’ora del giorno in cui si effettua il taglio o si eseguono altre

attività.

Le dimensioni della zona circostante da prendere in considerazione dipenderanno dalla struttura dell’edificio e dalle altre attività che sistanno eseguendo. La zona circostante potrebbe estendersi oltre ilimiti dell’edificio.

Metodi per la riduzione delle emissioni

Alimentazione elettrica

L’apparecchiatura di taglio deve essere collegata all’alimentazione elettrica in conformità con i suggerimenti del produttore. Qualora siverifichino interferenze potrebbe essere necessario adottare ulteriori precauzioni come il filtraggio dell’alimentazione elettrica.

Nel caso di installazione permanente dell’apparecchiatura ditaglio si deve prendere in considerazione la schermatura del cavo dialimentazione in un condotto metallico o equivalente. La schermatura deve presentare una buona continuità elettrica per tutta la sua lunghezza. La schermatura deve essere collegata all’alimentazione dell’apparecchiatura di taglio in modo da mantenere un buon contatto elettrico tra il condotto e la parete laterale del generatore di taglio.

Manutenzione dell’apparecchiatura

Valutazione dell’area di lavoro

Prima di installare l’apparecchiatura l’utente dovrà fare una valutazione dei potenziali problemi elettromagnetici dell’area circostante. Si devono prendere in considerazione:

a. Gli altri cavi di alimentazione, cavi di controllo, cavi telefonici

edi segnalazione nella zona soprastante, sottostante eadiacente all’apparecchiatura di taglio

b. I trasmettitori e ricevitori radio e televisivi

c. Il computer e altre apparecchiature di controllo

d. L’apparecchiatura necessaria per la sicurezza, ad esempio

laprotezione dell’apparecchiatura industriale

e. La salute delle persone circostanti, ad esempio di individui

chefanno uso di pacemaker o di apparecchi acustici

f. L’apparecchiatura impiegata per la calibrazione o la misurazione

Sicurezza e conformità SC-1

ditaglio

L’apparecchiatura di taglio deve essere sottoposta periodicamente a manutenzione secondo i suggerimenti del produttore. Durante il funzionamento dell’apparecchiatura di taglio tutte le porte diservizio ediaccesso ed i coperchi devono essere chiusi e fissati adeguatamente. L’apparecchiatura di taglio non deve essere modificata in alcun modo, ad eccezione delle modifiche indicate ed in conformità con le istruzioni scritte del produttore. Per esempio, gli spinterometri dell’arco che accendono e stabilizzano i dispositivi devono essere regolati e mantenuti in efficienza secondo i consigli del produttore.

Cavi per taglio

I cavi per taglio devono essere tenuti della minor lunghezza possibile edevono essere posizionati a una distanza ravvicinata, funzionanti alivello del pavimento o vicino ad esso.

COMPATIBILITÀ ELETTROMAGNETICA EMC

Collegamento equipotenziale

Si deve tener conto dei collegamenti di tutti i componenti metallici dell’installazione di taglio eadiacenti ad essa.

Tuttavia i componenti metallici collegati al pezzo in lavorazione incrementeranno il rischio di scosse elettriche per l’operatore toccando contemporaneamente questi componenti metallici e l’elettrodo (ugelloper teste laser).

L’operatore deve essere isolato da tutti questi componenti metallici collegati.

Messa a terra del pezzo in lavorazione

Se il pezzo in lavorazione non è collegato a terra per motivi di sicurezza elettrica, o non è collegato a terra per motivi di dimensioni e posizione, ad esempio scafi di navi o ponteggi, in certi casi, ma non in tutti, uncollegamento che collega il pezzo in lavorazione a terra potrebbe ridurre le emissioni. Si deve prestare attenzione per evitare che lamessa a terra del pezzo in lavorazione aumenti il rischio di lesioni agli utenti o danneggi altre apparecchiature elettriche. Ove necessario, ilcollegamento del pezzo in lavorazione a terra deve essere effettuato mediante uncollegamento diretto al pezzo in lavorazione, ma nei Paesi in cui non è consentito, il collegamento deve essere effettuato tramite capacità idonee selezionate secondo le normative nazionali.

Nota: Per motivi di sicurezza il circuito di taglio potrebbe essere messo a terra o meno. La modifica delle disposizioni di messa a terra deve essere autorizzata esclusivamente da una persona competente ingrado di valutare se tali modifiche aumentano il rischio di infortuni, ad esempio consentendo percorsi di ritorno paralleli a quelli dell’attuale apparecchiatura di taglio che potrebbero danneggiare i circuiti diterra dialtre apparecchiature. Per ulteriore assistenza consultare IEC60974-9, Apparecchiatura per saldatura ad arco, Parte 9: Installazione e uso.

Protezioni e schermature

Le protezioni e le schermature selettive di altri cavi e apparecchiature nella zona circostante potrebbero attenuare i problemi di interferenze. Laschermatura dell’intera installazione di taglio plasma può essere presa in considerazione per applicazioni speciali.

SC-2 Sicurezza e conformità

GARANZIA

Attenzione

La fabbrica consiglia di sostituire i componenti del proprio sistema Hypertherm con pezzi di ricambio Hypertherm originali. Qualsiasi danno o infortunio causato dall’uso di ricambi non originali Hypertherm potrebbe non essere coperto dalla garanzia Hypertherm, e costituirà uso improprio dei prodotti Hypertherm.

L’utente è unicamente responsabile dell’uso sicuro del prodotto. Hypertherm non garantisce né può garantire in merito all’uso sicuro del prodotto nell’ambiente dell’utente.

Generalità

Hypertherm Inc. garantisce che i suoi prodotti siano privi di difetti difabbricazione per il periodo di tempo specifico qui stabilito nel seguente modo: è possibile denunciare a Hypertherm un difetto (i)delgeneratore plasma entro un periodo di due (2) anni dalla data diconsegna, a eccezione dei generatori a marchio Powermax, garantiti per un periodo di tre (3) anni dalla data di consegna e (ii) della torcia e dei cavi entro un periodo di un (1) anno dalla data di consegna, a eccezione della torcia corta HPRXD con cavo integrato, entro un periodo di sei (6)mesi dalla data di consegna, dell’unità sollevamento torcia entro un periodo di un (1) anno dalla data di consegna, dei prodotti Automation entro unperiodo di un (1) anno dalla data diconsegna, a eccezione di EDGEPro CNC, EDGE Pro Ti CNC, MicroEDGE Pro CNC e ArcGlide THC, garantiti per un periodo didue (2) anni dalla data diconsegnae (iii)icomponenti laser a fibre HyIntensity entro un periodo di due (2) anni dalla data di consegna, eccetto le teste laser e i cavi per trasmissione raggio, garantiti per unperiodo di un (1) anno dalla data diconsegna.

Questa garanzia non copre i generatori del marchio Powermax utilizzati con convertitori di fase. Inoltre, Hypertherm non garantisce i sistemi danneggiati a causa della scarsa qualità dell’alimentazione, sia daconvertitori di fase sia dall’alimentazione in entrata. La presente garanzia non copre i prodotti installati erroneamente, modificati odanneggiati inaltro modo.

Hypertherm fornisce riparazioni, sostituzioni o regolazioni del prodotto come unico mezzo di ricorso esclusivo, solamente se la garanzia qui stabilita è invocata correttamente ed è applicabile. Hypertherm, asua sola discrezione, riparerà, sostituirà o regolerà gratuitamente iprodotti difettosi coperti dalla presente garanzia, che verranno restituiti con previa autorizzazione di Hypertherm (che non sarà negata inmodo infondato), adeguatamente imballati, alla sede di Hypertherm ad Hanover, New Hampshire, USA, o a una struttura di riparazione Hypertherm autorizzata, prepagando tutti i costi, l’assicurazione eilnolo. Hypertherm non risponderà delle riparazioni, sostituzioni oregolazioni diprodotti coperti dalla presente garanzia, ad eccezione diquelle ai sensi del presente paragrafo o salvo previo consenso scritto diHypertherm.

implicite o condizioni di qualità, commerciabilità o idoneità per scopi specifici o contro le violazioni. Quanto dichiarato sopra costituirà ilmezzo di ricorso esclusivo per qualsiasi violazione della garanzia daparte di Hypertherm.

I distributori/OEM potrebbero offrire garanzie diverse o aggiuntive, maidistributori/OEM non sono autorizzati ad elargire alcuna protezione digaranzia aggiuntiva o a rilasciare alcuna dichiarazione con l’intento divincolare Hypertherm.

Indennità del brevetto

Con l’unica eccezione in caso di prodotti non fabbricati da Hypertherm o fabbricati da un individuo diverso da Hypertherm non in stretta conformità con le caratteristiche tecniche di Hypertherm e in caso di progettazioni, processi, formule o combinazioni non sviluppate daHypertherm o che quest’ultima non intendeva sviluppare, Hypertherm avrà il diritto di impugnare o definire, a proprie spese, qualsiasi azione legale nei confronti dell’utente che asserisce che l’uso del prodotto Hypertherm, da solo e non in combinazione con altri prodotti non forniti da Hypertherm, infrange un qualsiasi brevetto di terzi. Qualora si venga a conoscenza di qualsiasi azione o minaccia di azione a proposito di tali presunte violazioni (e in ogni caso non oltre quattordici (14) giorni dopo essere venuto a conoscenza di qualsiasi azione o minaccia di azione) sidovrà informare tempestivamente Hypertherm e l’obbligo alla difesa diHypertherm sarà condizionato dal solo controllo di Hypertherm e dalla cooperazione e assistenza della parte indennizzata nella difesa della richiesta di risarcimento.

Limitazioni di responsabilità

In nessun caso Hypertherm sarà responsabile nei confronti diqualsiasi individuo o entità per qualsiasi danno incidentale, consequenziale, diretto, indiretto, punitivo o esemplare (tra cui, ma non in senso limitativo, la perdita di profitti) a prescindere dal fatto che tale responsabilità si basi sulla violazione del contratto, sull’illecito, sulla responsabilità oggettiva, sulla violazione di garanzie, sull’insuccesso dello scopo essenziale oaltro, anche qualora sia stata informata della possibilità ditali danni.

Norme nazionali e locali

Le norme nazionali e locali che regolano l’installazione elettrica e idraulica sono prioritarie rispetto alle istruzioni contenute nel presente manuale. In nessun caso Hypertherm sarà ritenuta responsabile per lesioni a persone o danni materiali a causa della violazione di un codice qualsiasi o delle scarse pratiche di lavoro.

La garanzia stabilita sopra è esclusiva e sostituisce tutte le altre garanzie, espresse, implicite, imposte dalla legge o di qualsiasi altro tipo in merito ai prodotti, o ai risultati derivanti da essi, e tutte le garanzie

Sicurezza e conformità SC-3

GARANZIA

Limiti della responsabilità

In nessun caso la responsabilità di Hypertherm, qualora venesia alcuna, sia che tale responsabilità si basi sulla violazione del contratto, sull’illecito, sulla responsabilità oggettiva, sulla violazione di garanzie, sull’insuccesso dello scopo essenziale o altro, per qualsiasi richiesta di risarcimento, causa, azione o procedura legale (sia in tribunale, arbitrato, procedura regolatoria o altro) derivante orelativa all’uso dei prodotti eccederà nel complesso l’importo sborsato per iprodotti che hanno dato origine a tale richiesta dirisarcimento.

Assicurazione

Si dovrà sempre disporre e mantenere un’assicurazione in quantità e di tipo tale da coprire in modo sufficiente e appropriato la difesa e il mantenimento dell’indennità di Hypertherm in caso di qualsiasi controversia derivante dall’uso dei prodotti.

Trasferimento di diritti

L’utente può trasferire i restanti diritti di cui potrebbe disporre qui diseguito esclusivamente con la vendita di tutti o sostanzialmente tutti i beni o capitale azionario a un successore interessato che accetta disottostare a tutti i termini e condizioni della presente garanzia. Entro trenta (30) giorni prima del verificarsi di qualsiasi trasferimento, l’utente consente di notificare Hypertherm per iscritto, la quale si riserva il diritto di approvazione. Se l’utente non notifica tempestivamente Hypertherm echiede la sua approvazione come stabilito, la garanzia qui stabilita sarà nulla e l’utente non avrà ulteriori rimedi contro Hypertherm secondo lagaranzia o altro.

SC-4 Sicurezza e conformità

AVVERTENZA!

Prima di usare un’attrezzatura Hypertherm, leggere le istruzioni sulla sicurezza all’interno del manuale del prodotto in vostro possesso e nel Manuale sulla sicurezza e la conformità (80669C). Il mancato rispetto delle istruzioni sulla sicurezza può causare lesioni personali o danni all’attrezzatura.

Il prodotto può essere accompagnato da copie elettroniche e cartacee del manuale. È anche possibile ottenere copie del manuale, in tutte le lingue disponibili per ogni manuale, dall’“Archivio download” all’indirizzo www.hypertherm.com.

Powermax

105

Manuale dell’operatore

vi Powermax

105

Manuale dell’operatore

INDICE

Sezione 1 Caratteristiche tecniche

Informazioni sulla sicurezza ................................................................................................................................................................... 1-2

Descrizione del sistema ......................................................................................................................................................................... 1-2

Dove reperire informazioni utili ............................................................................................................................................................. 1-3

Dimensioni del generatore .................................................................................................................................................................... 1-4

Peso dei componenti (sistemi 105 A) ................................................................................................................................................ 1-5

Tensioni del generatore Powermax105 .............................................................................................................................................. 1-6

Dimensioni della torcia per taglio manuale a 75° Duramax ..........................................................................................................1-8

Dimensioni della torcia per taglio manuale a 15° Duramax ........................................................................................................... 1-8

Dimensioni della torcia per macchina a lunghezza completa a 180° Duramax ........................................................................ 1-9

Dimensioni della mini torcia per macchina a 180° Duramax .........................................................................................................1-9

Caratteristiche tecniche di taglio di Powermax105 ......................................................................................................................1-10

Simboli e marchi ................................................................................................................................................................................... 1-11

Livelli di rumorosità .............................................................................................................................................................................. 1-12

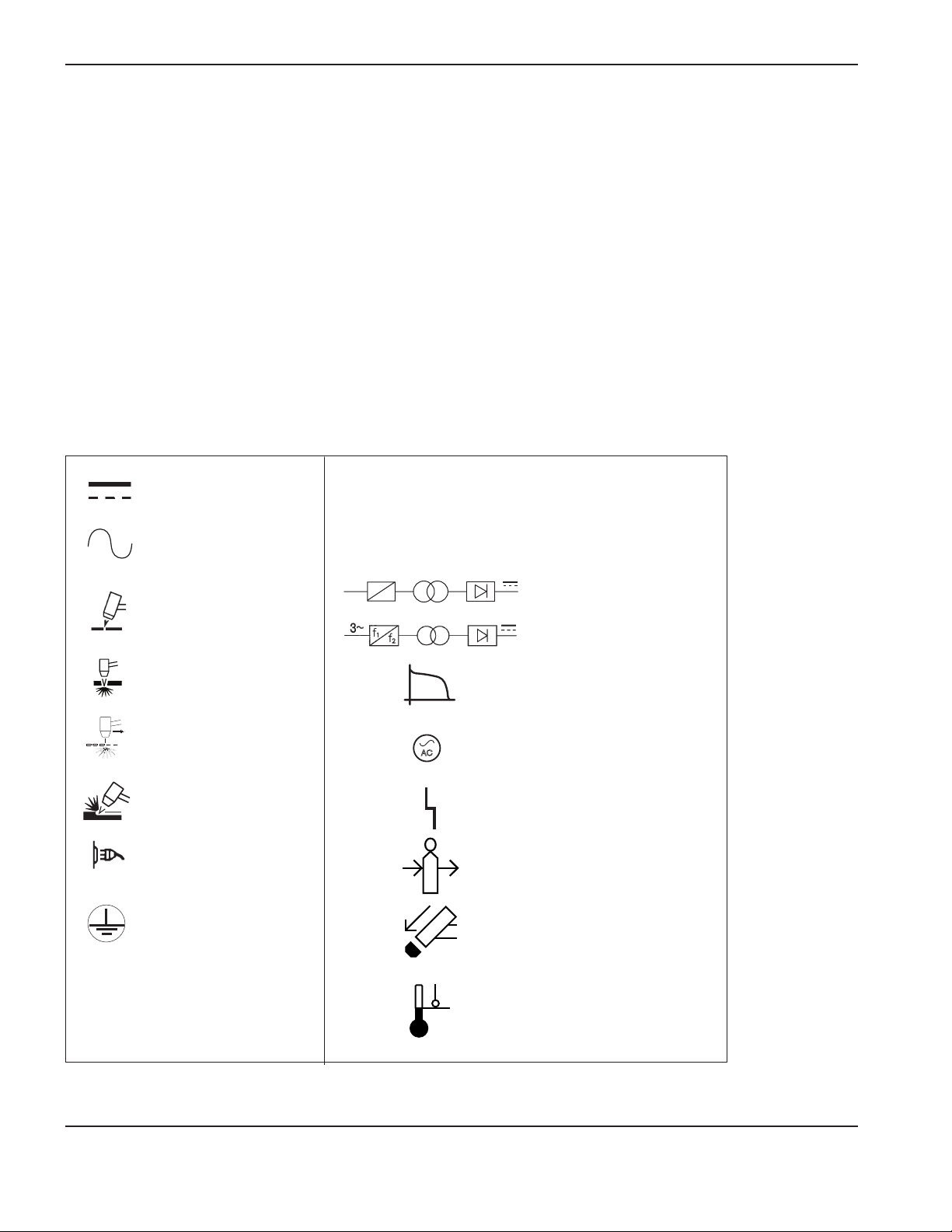

Simboli IEC ........................................................................................................................................................................................... 1-12

Sezione 2 Configurazione generatore

Apertura dell’imballaggio del sistema Powermax ............................................................................................................................2-2

Reclami ...........................................................................................................................................................................................2-2

Indice ............................................................................................................................................................................................... 2-3

Posizionamento del generatore ...........................................................................................................................................................2-4

Preparazione del collegamento elettrico ...........................................................................................................................................2-4

Installazione di un interruttore generale di linea .................................................................................................................... 2-5

Requisiti per la messa a terra .................................................................................................................................................... 2-5

Collegamento dell’alimentazione per il Powermax105 ................................................................................................................... 2-6

Cavo di alimentazione trifase e installazione della spina ..................................................................................................... 2-8

Consigli per la prolunga ........................................................................................................................................................................2-9

Caratteristiche tecniche della prolunga ...................................................................................................................................2-9

Suggerimenti sul generatore azionato a motore .................................................................................................................2-10

Preparazione dell’alimentazione del gas ......................................................................................................................................... 2-11

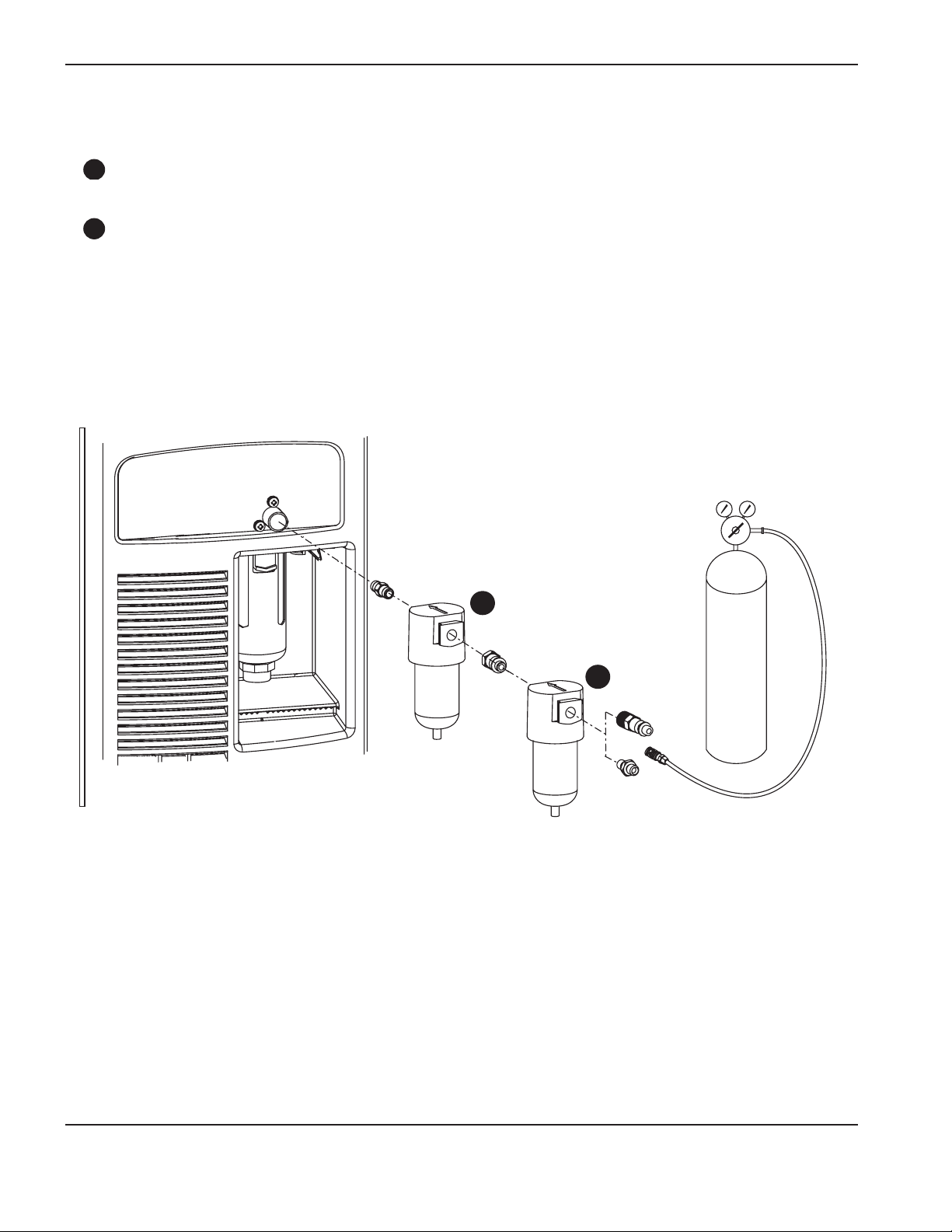

Ulteriore filtraggio del gas ....................................................................................................................................................... 2-11

Collegamento dell’alimentazione del gas ............................................................................................................................ 2-13

Powermax

105

Manuale dell’operatore

vii

INDICE

Sezione 3 Funzionamento base del sistema

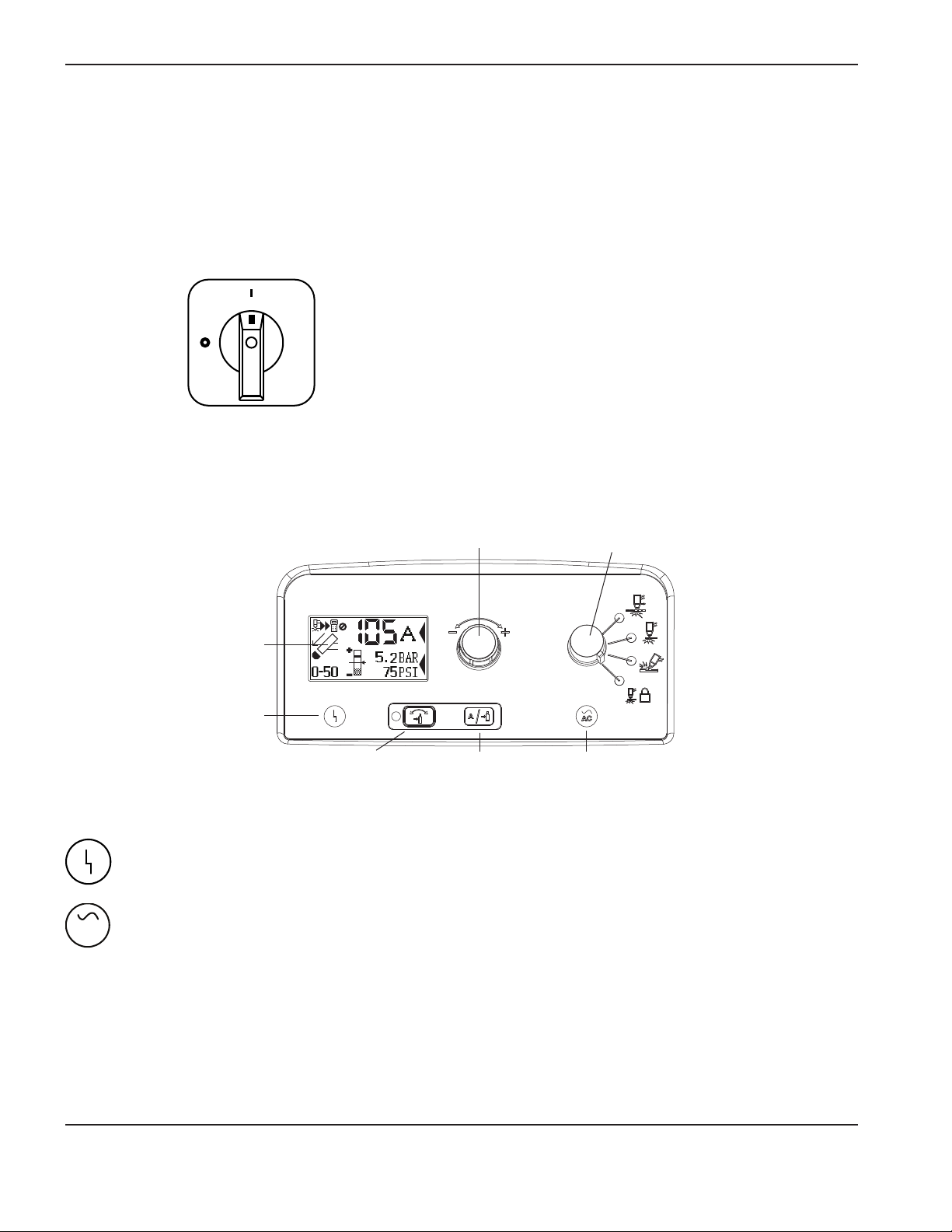

Controlli e indicatori ...............................................................................................................................................................................3-2

Controlli posteriori ........................................................................................................................................................................ 3-2

Controlli anteriori e LED .............................................................................................................................................................3-2

Schermo di stato ..........................................................................................................................................................................3-4

Funzionamento del Powermax105 ...................................................................................................................................................... 3-6

Collegare alimentazione elettrica, alimentazione del gas e cavo torcia ...........................................................................3-6

Collegare il cavo di massa al generatore ................................................................................................................................ 3-7

Collegare la pinza di massa alla lamiera .................................................................................................................................3-8

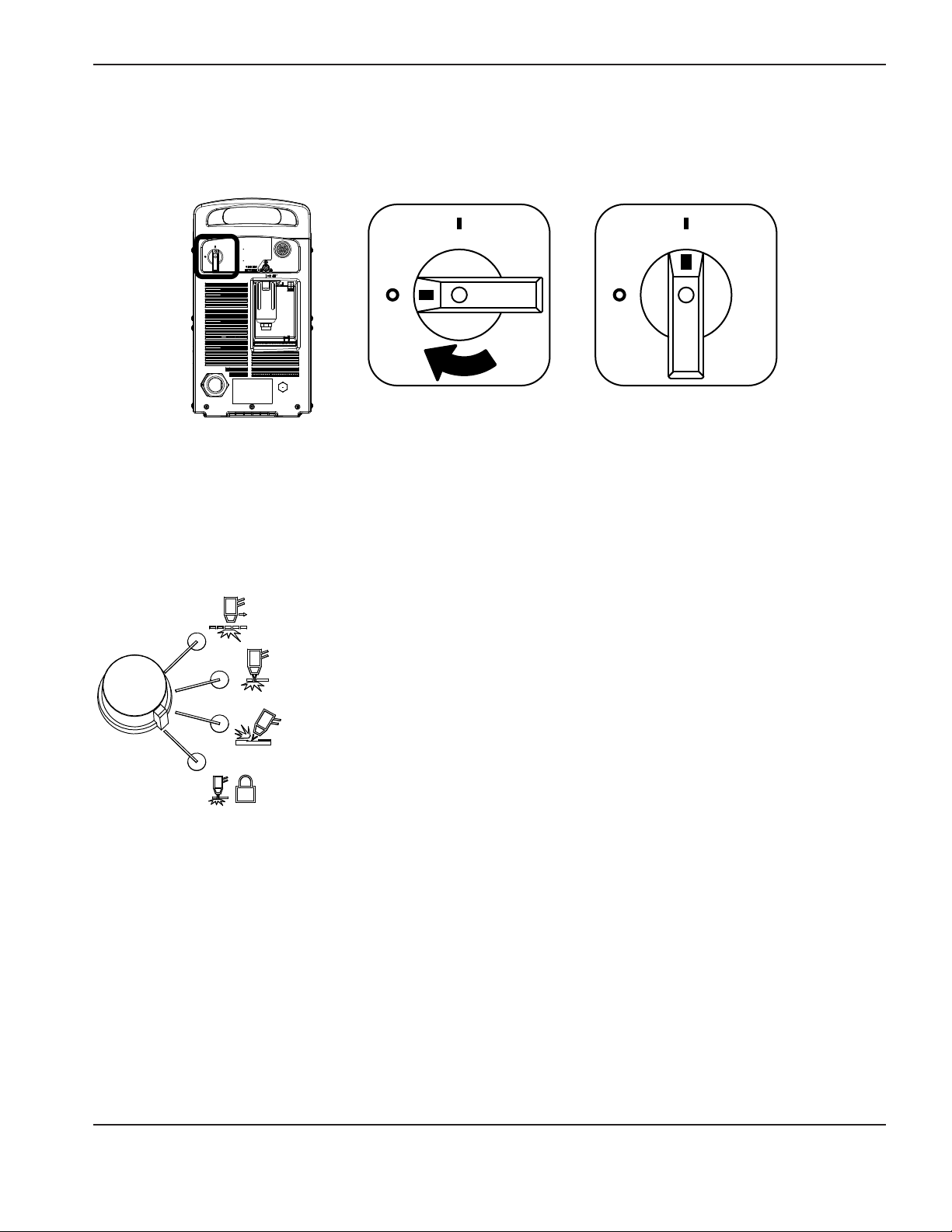

Accensione del sistema (ON) ...................................................................................................................................................3-9

Impostazione del selettore di modalità di funzionamento ...................................................................................................3-9

Controllare gli indicatori ............................................................................................................................................................3-10

Regolazione manuale della pressione del gas .....................................................................................................................3-10

Regolazione della corrente (amperaggio) ............................................................................................................................ 3-11

Funzione rilevamento fine vita utile degli elettrodi ........................................................................................................................ 3-11

Informazioni sulle limitazioni del ciclo di lavoro ............................................................................................................................. 3-12

Sezione 4 Configurazione torcia per taglio manuale

Introduzione .............................................................................................................................................................................................. 4-2

Vita utile dei consumabili ....................................................................................................................................................................... 4-2

Elettrodo CopperPlus™ per torce Duramax ...........................................................................................................................4-2

Componenti della torcia per taglio manuale ..................................................................................................................................... 4-3

Scelta dei consumabili della torcia per taglio manuale .................................................................................................................. 4-4

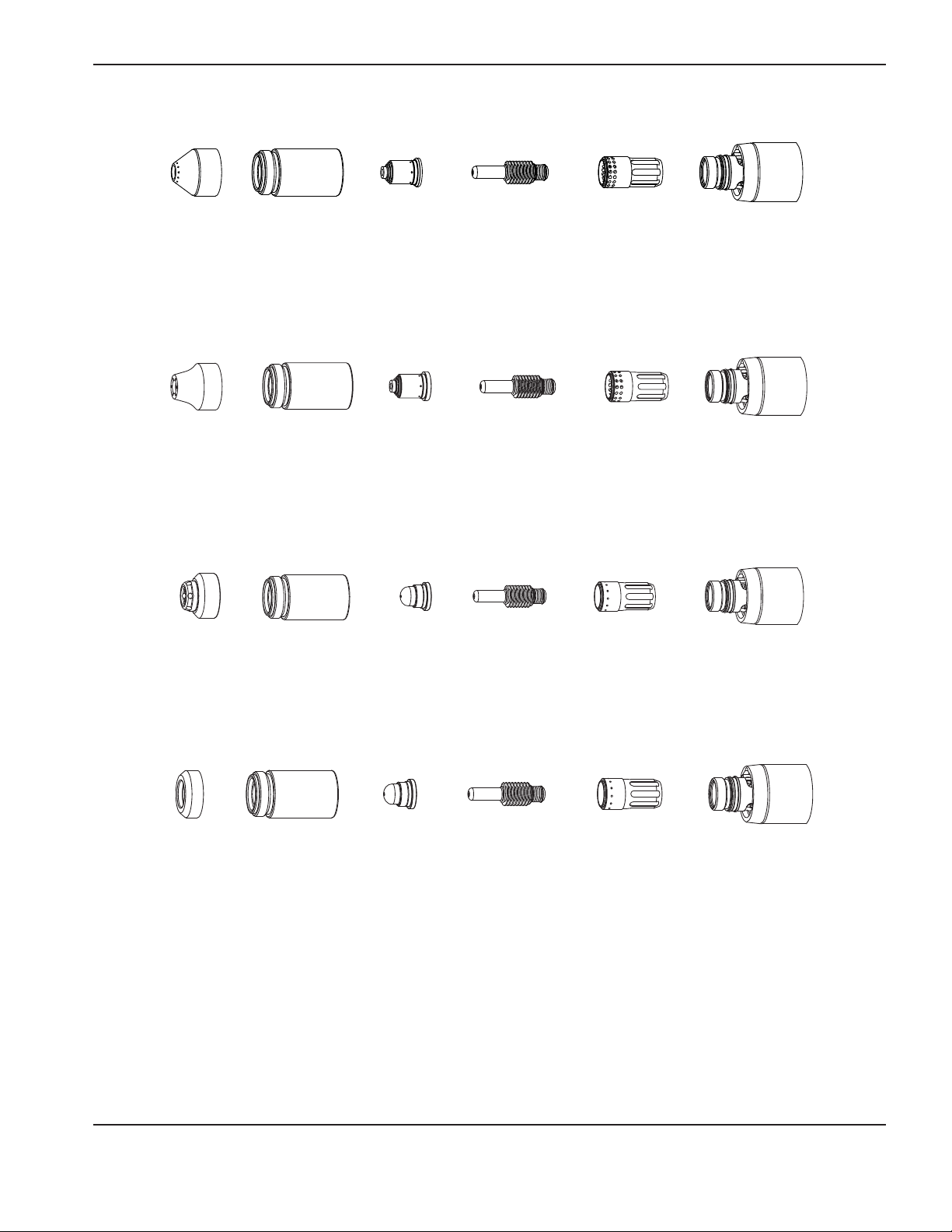

Consumabili torcia per taglio manuale ...............................................................................................................................................4-5

Consumabili 105 A per taglio a contatto ................................................................................................................................ 4-5

Consumabili 45 A, 65 A, 85 A per taglio a contatto ............................................................................................................ 4-5

Consumabili FineCut® ............................................................................................................................................................... 4-6

Consumabili HyAccess da 65 A ............................................................................................................................................... 4-6

Installazione dei consumabili della torcia per taglio manuale ....................................................................................................... 4-7

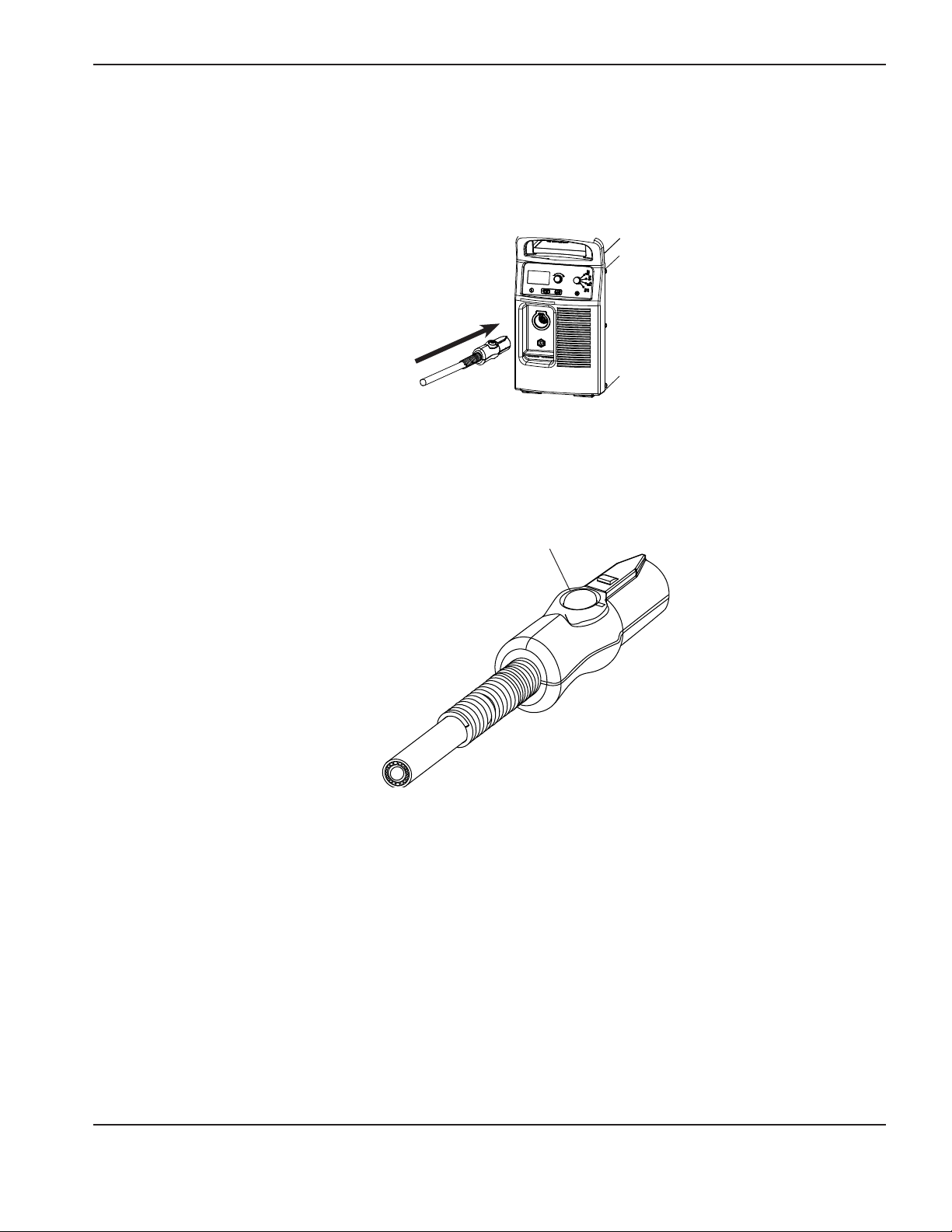

Collegamento del cavo torcia ..............................................................................................................................................................4-8

Sezione 5 Taglio manuale

Utilizzo della torcia per taglio manuale ............................................................................................................................................... 5-2

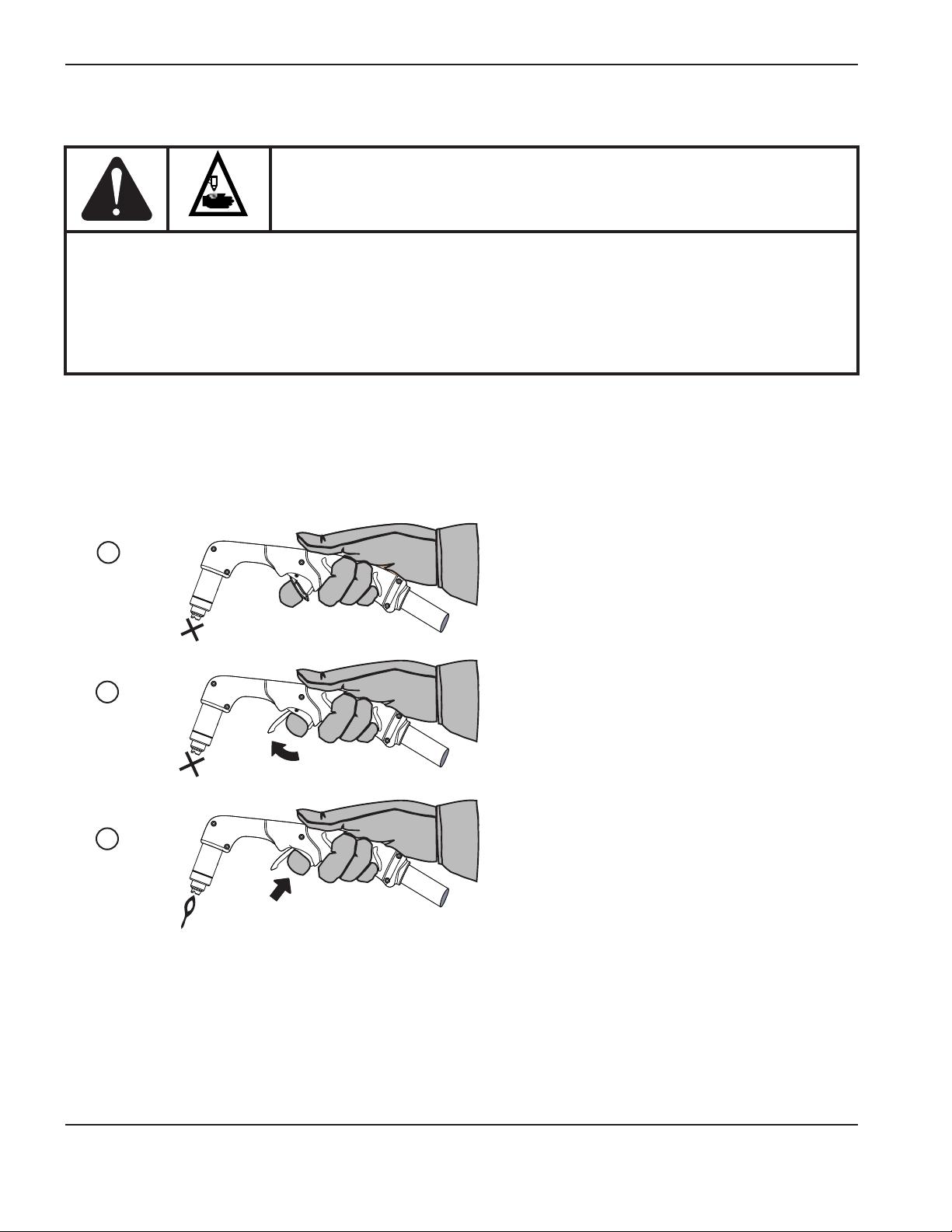

Funzionamento del grilletto di sicurezza ............................................................................................................................................ 5-2

Suggerimenti per l’utilizzo della torcia per taglio manuale ............................................................................................................5-3

Inizio di un taglio partendo dal bordo della lamiera .........................................................................................................................5-4

Sfondamento di una lamiera ................................................................................................................................................................. 5-5

Scriccatura di una lamiera ....................................................................................................................................................................5-6

Profilo di scriccatura .................................................................................................................................................................... 5-7

Variazione del profilo di scriccatura ..........................................................................................................................................5-8

Errori comuni di taglio manuale ...........................................................................................................................................................5-8

viii Powermax

105

Manuale dell’operatore

INDICE

Sezione 6 Configurazione della torcia per macchina

Vita utile dei consumabili ....................................................................................................................................................................... 6-3

Elettrodo CopperPlus™ per torce Duramax ...........................................................................................................................6-3

Componenti della torcia per macchina .............................................................................................................................................. 6-4

Conversione di una torcia per macchina a lunghezza completa in una mini torcia per macchina ....................................... 6-5

Montaggio della torcia ........................................................................................................................................................................... 6-7

Scelta dei consumabili della torcia per macchina ........................................................................................................................... 6-9

Consumabili della torcia per macchina .............................................................................................................................................. 6-9

Consumabili 105 A schermati meccanizzati .......................................................................................................................... 6-9

Consumabili 45 A, 65 A, 85 A schermati meccanizzati ...................................................................................................... 6-9

Consumabili 105 A ohmici schermati meccanizzati .......................................................................................................... 6-10

Consumabili 45 A, 65 A, 85 A ohmici schermati meccanizzati ...................................................................................... 6-10

Consumabili 105 A non schermati meccanizzati ............................................................................................................... 6-10

Consumabili 45 A, 65 A, 85 A non schermati meccanizzati ........................................................................................... 6-10

Consumabili schermati FineCut® ......................................................................................................................................... 6-11

Consumabili non schermati FineCut® ................................................................................................................................. 6-11

Installazione dei consumabili della torcia per macchina ............................................................................................................. 6-12

Allineamento della torcia .................................................................................................................................................................... 6-12

Collegamento del cavo torcia ........................................................................................................................................................... 6-13

Utilizzo delle tabelle di taglio ............................................................................................................................................................. 6-14

Compensazione prevista per la larghezza dell’incisione .................................................................................................. 6-15

Consumabili 105 A schermati ................................................................................................................................................6-17

Taglio con consumabili 105 A schermati (acciaioalcarbonio) ....................................................................................... 6-18

Taglio con consumabili 105 A schermati (acciaioinossidabile) ..................................................................................... 6-19

Taglio con consumabili 105 A schermati (alluminio) ......................................................................................................... 6-20

Consumabili 85A schermati .................................................................................................................................................... 6-21

Taglio con consumabili 85 A schermati (acciaioalcarbonio) ......................................................................................... 6-22

Taglio con consumabili 85 A schermati (acciaioinossidabile) ........................................................................................ 6-23

Taglio con consumabili 85 A schermati (alluminio) ............................................................................................................ 6-24

Consumabili 65A schermati .................................................................................................................................................... 6-25

Taglio con consumabili 65 A schermati (acciaioalcarbonio) ......................................................................................... 6-26

Taglio con consumabili 65 A schermati (acciaioinossidabile) ........................................................................................ 6-27

Taglio con consumabili 65 A schermati (alluminio) ............................................................................................................ 6-28

Consumabili 45 A schermati ................................................................................................................................................... 6-29

Taglio con consumabili 45 A schermati (acciaioalcarbonio) ......................................................................................... 6-30

Taglio con consumabili 45 A schermati (acciaioinossidabile) ........................................................................................ 6-31

Taglio con consumabili 45 A schermati (alluminio) ............................................................................................................ 6-32

Consumabili FineCut® ............................................................................................................................................................ 6-33

FineCut (acciaio al carbonio) .................................................................................................................................................. 6-34

FineCut (acciaio inossidabile) ................................................................................................................................................ 6-35

FineCut a bassa velocità (acciaio al carbonio) ................................................................................................................... 6-36

FineCut a bassa velocità (acciaio inossidabile) ..................................................................................................................6-37

Powermax

105

Manuale dell’operatore

INDICE

Consumabili 105 A non schermati ........................................................................................................................................ 6-38

Taglio con consumabili 105 A non schermati (acciaioalcarbonio) ............................................................................... 6-39

Taglio con consumabili 105 A non schermati (acciaioinossidabile) ............................................................................. 6-40

Taglio con consumabili 105 A non schermati (alluminio) ................................................................................................. 6-41

Consumabili 85 A non schermati .......................................................................................................................................... 6-42

Taglio con consumabili 85 A non schermati (acciaioalcarbonio) ................................................................................. 6-43

Taglio con consumabili 85 A non schermati (acciaioinossidabile) ............................................................................... 6-44

Taglio con consumabili 85 A non schermati (alluminio) ................................................................................................... 6-45

Consumabili 65 A non schermati .......................................................................................................................................... 6-46

Taglio con consumabili 65 A non schermati (acciaioalcarbonio) ..................................................................................6-47

Taglio con consumabili 65 A non schermati (acciaioinossidabile) ............................................................................... 6-48

Taglio con consumabili 65 A non schermati (alluminio) ................................................................................................... 6-49

Consumabili 45 A non schermati .......................................................................................................................................... 6-50

Taglio con consumabili 45 A non schermati (acciaioalcarbonio) ................................................................................. 6-51

Taglio con consumabili 45 A non schermati (acciaioinossidabile) ............................................................................... 6-52

Taglio con consumabili 45 A non schermati (alluminio) ................................................................................................... 6-53

Sezione 7 Taglio meccanizzato

Collegamento di un interruttore di accensione a distanza opzionale ......................................................................................... 7-2

Collegamento di un cavo di interfaccia macchina opzionale ........................................................................................................ 7-3

Uscite piedini interfaccia macchina .......................................................................................................................................... 7-4

Impostare il partitore di tensione a cinque posizioni ............................................................................................................7-6

Accesso alla tensione d’arco grezza .................................................................................................................................................. 7-7

Collegamento di un cavo di interfaccia seriale RS485 opzionale ............................................................................................... 7-7

Utilizzo della torcia per macchina ........................................................................................................................................................ 7-8

Configurazione della torcia e del banco ............................................................................................................................................ 7-8

Informazioni e ottimizzazione della qualità di taglio ......................................................................................................................... 7-8

Angolo di taglio o di inclinazione .............................................................................................................................................. 7-8

Bava ................................................................................................................................................................................................. 7-9

Sfondamento di una lamiera mediante una torcia per macchina ............................................................................................... 7- 10

Errori comuni di taglio automatico ....................................................................................................................................................7-11

x Powermax

105

Manuale dell’operatore

INDICE

Sezione 8 Manutenzione e riparazione

Esecuzione della manutenzione ordinaria .........................................................................................................................................8-2

Ispezione dei consumabili ..................................................................................................................................................................... 8-3

Individuazione guasti base .................................................................................................................................................................... 8-4

Codici guasto e soluzioni ...................................................................................................................................................................... 8-6

Sostituzione dell’elemento filtrante dell’aria e del bicchierino del filtro ....................................................................................8-10

Rimuovere il bicchierino del filtro ............................................................................................................................................8-10

Riconoscere il modello del bicchierino del filtro dell’aria ................................................................................................. 8-11

Installare l’elemento filtrante dell’aria (per il bicchierino in plastica o nylon) ............................................................... 8-12

Installare l’elemento filtrante dell’aria (per bicchierini con protezione di metallo) ...................................................... 8-13

Installare l’elemento filtrante dell’aria (per il bicchierino in plastica, nylon, con protezione di metallo) ................. 8-14

Sezione 9 Componenti

Componenti del generatore..................................................................................................................................................................9-2

Pezzi di ricambio della torcia per taglio manuale a 75° Duramax ................................................................................................ 9-6

Pezzi di ricambio torcia per taglio manuale a 15° Duramax .......................................................................................................... 9-7

Consumabili torcia per taglio manuale ...............................................................................................................................................9-8

Pezzi di ricambio della torcia per macchina a lunghezza completa a180°Duramax .............................................................9-9

Pezzi di ricambio della mini torcia per macchina a 180° Duramax ........................................................................................... 9-11

Consumabili torcia per macchina ..................................................................................................................................................... 9-13

Accessori ............................................................................................................................................................................................... 9-14

Etichette Powermax105 ...................................................................................................................................................................... 9-15

Powermax

105

Manuale dell’operatore

INDICE

xii Powermax

105

Manuale dell’operatore

Sezione 1

CARATTERISTICHE TECNICHE

In questa sezione:

Informazioni sulla sicurezza ......................................................................................................................................................................1-2

Descrizione del sistema ............................................................................................................................................................................1-2

Dove reperire informazioni utili ................................................................................................................................................................1-3

Dimensioni del generatore .......................................................................................................................................................................1-4

Peso dei componenti (sistemi 105 A) ...................................................................................................................................................1-5

Tensioni del generatore Powermax105 .................................................................................................................................................1-6

Dimensioni della torcia per taglio manuale a 75° Duramax .............................................................................................................1-8

Dimensioni della torcia per taglio manuale a 15° Duramax ..............................................................................................................1-8

Dimensioni della torcia per macchina a lunghezza completa a 180° Duramax ...........................................................................1-9

Dimensioni della mini torcia per macchina a 180° Duramax ............................................................................................................1-9

Caratteristiche tecniche di taglio di Powermax105 ........................................................................................................................ 1-10

Powermax

105

Manuale dell’operatore 1-1

CARATTERISTICHE TECNICHE

Informazioni sulla sicurezza

Prima di configurare e operare il sistema Hypertherm, leggere il Manuale sulla sicurezza e conformità incluso nel vostro sistema per informazioni importanti sulla sicurezza.

Descrizione del sistema

Il Powermax105 è un sistema di taglio a plasma meccanizzato e manuale da 105 A, portatile e adatto a una vasta gamma di applicazioni. Il sistema Powermax utilizza aria o azoto per tagliare metalli elettricamente conduttivi quali acciaio al carbonio, acciaio inox o alluminio. La tecnologia Smart Sense™ regola automaticamente la pressione del gas in base alla modalità di taglio e alla lunghezza del cavo torcia per garantire le migliori prestazioni.

Il Powermax105 può tagliare spessori fino a 38 mm e sfondare spessori fino a 22 mm. FastConnect™ fornisce una semplice connessione con pulsante a pressione tra la torcia e il generatore per accelerare le modifiche della torcia.

Il tipico sistema Powermax meccanizzato include una torcia manuale a 75° della serie Duramax™ con una scatola dei consumabili e un cavo di massa. Il materiale di riferimento include: manuale dell’operatore, scheda per la configurazione rapida, scheda di registrazione, DVD di configurazione e manuale sulla sicurezza.

Il tipico sistema Powermax manuale include una torcia per macchina a lunghezza completa a 180° della serie Duramax con una scatola dei consumabili, un cavo di massa e un interruttore di accensione a distanza. Il materiale di riferimento include: manuale dell’operatore, scheda per la configurazione rapida, scheda di registrazione, DVD di configurazione e manuale sulla sicurezza.

Consultare il proprio distributore Hypertherm per altre configurazioni del sistema. È possibile ordinare altri stili di torcia, consumabili e accessori, quali la guida per il taglio a plasma. Consultare la sezione Componenti per un elenco delle parti opzionali e di ricambio.

I generatori Powermax105 sono forniti senza spina nel cavo di alimentazione. Per ulteriori informazioni, vedere la sezione Configurazione del generatore.

Nota: Alcune configurazioni vengono spedite senza cavo di alimentazione. Per mantenere la certificazione di

alimentazione, installare un cavo di alimentazione Powermax105 omologato:

• 230–400V CE (kit 228886)

• 380V CCC (kit 228962)

I sistemi Powermax105 a 3-fasi sono disponibili nei seguenti modelli:

CSA • Il modello 200–600 V CSA è un generatore universale che si regola automaticamente per

operare con tensioni di alimentazione CA da 200 a 600 V.

CE • Il modello 400 V CE è solo da 400 V.

• Il modello CE 230–400 V si regola automaticamente da 230 a 400 V. CE/CCC Il modello CE/CCC da 230–400 V si regola automaticamente da 230 a 400 V. CCC • Il modello 380 V CCC è solo da 380 V.

1-2 Powermax

105

Manuale dell’operatore

CARATTERISTICHE TECNICHE

Dove reperire informazioni utili

In questa sezione sono disponibili informazioni sulle caratteristiche tecniche del sistema quali dimensioni, peso, descrizione dettagliata dei dati elettrici e velocità di taglio. Per informazioni su:

• Requisiti di configurazione, compresi i requisiti di alimentazione, messa a terra, configurazioni del cavo di alimentazione, requisiti della prolunga e suggerimenti sul generatore: vedere la sezione Configurazione del generatore.

• Informazioni sui consumabili della torcia per macchina e per taglio manuale, tabelle di taglio e configurazione della torcia: vedere la sezione Configurazione torcia per taglio manuale o Configurazione torcia per macchina.

• Informazioni sui controlli e sui LED, procedura dettagliata per l’utilizzo del sistema e suggerimenti per migliorare la qualità di taglio: vedere le sezioni Funzionamento base del sistema, Taglio manuale e Taglio meccanizzato.

Il manuale contiene sezioni sull’individuazione dei guasti e sull’ordinazione dei componenti per il proprio sistema.

Powermax

105

Manuale dell’operatore 1-3

CARATTERISTICHE TECNICHE

Dimensioni del generatore

432 mm

508 mm

592 mm

274 mm

1-4 Powermax

105

Manuale dell’operatore

CARATTERISTICHE TECNICHE

Peso dei componenti (sistemi 105 A)

200–600 V CSA 230–400 V CE 400 V CE 380 V CCC 380 V CCC/

Generatore 40 kg 39 kg 35 kg Con cavo di

alimentazione

35 kg

Senza cavo di

alimentazione

34 kg

Con torcia per taglio manuale di 7,6 m e cavo di massa di 7,6 m

45 kg 45 kg 41 kg Con cavo di

alimentazione

41 kg

Senza cavo di

alimentazione

39 kg

230–400 V CE

Senza cavo di alimentazione

36 kg

Senza cavo di alimentazione

42 kg

Torcia per taglio manuale di 7,6 m 3,3 kg Torcia per taglio manuale di 15 m 5,9 kg Torcia per taglio manuale di 23 m 8,4 kg

Torcia per macchina di 4,6 m 2,4 kg Torcia per macchina di 7,6 m 3,4 kg Torcia per macchina di 11 m 4,5 kg Torcia per macchina di 15 m 6,2 kg Torcia per macchina di 23 m 8,7 kg

Cavo di massa di 7,6 m 2,4 kg Cavo di massa di 15 m 4,4 kg Cavo di massa di 23 m 6,1 kg

Powermax

105

Manuale dell’operatore 1-5

CARATTERISTICHE TECNICHE

Tensioni del generatore Powermax105

Tensione nominale circuito aperto (U0)

380 V CCC/230–400 V CE

Caratteristica erogata

Corrente nominale erogata (I2) 30–105 A

Tensione nominale di uscita (U2) 160VCC

Ciclo di lavoro a 40 °C 200–600 V CSA 80% a 105 A, 480–600 V, 3F

Caduta di tensione

o380VCCC/230–400V CE 80% a 105 A, 400 V, 3F

200–600 V CSA

230–400 V CE

400 V CE

380 V CCC

230–400 V CE

400 V CE 80% a 105 A, 400 V, 3F

380 V CCC 80% a 105 A, 380 V, 3F

300 VCC 288 VCC 288 VCC 292 VCC 280 VCC

70% a 105 A, 240 V, 3F 54% a 105 A, 208 V, 3F 50% a 105 A, 200 V, 3F 100% a 94 A, 480–600 V, 3F 100% a 88 A, 240 V, 3F 100% a 77 A, 208 V, 3F 100% a 74 A, 200 V, 3F

70% a 105 A, 230 V, 3F 100% a 94 A, 400 V, 3F 100% a 88 A, 230 V, 3F

100% a 94 A, 400 V, 3F

100% a 94 A, 380 V, 3F

Temperatura d’esercizio Tra -10 °C e 40 °C

Temperatura di conservazione Tra -25 °C e 55 °C

Fattore di alimentazione 200–600 V CSA, 3F 230–400 V CE, 3F 380 V CCC/230–400 V CE, 3F 400 V CE, 3F 380 V CCC, 3F

– Rapporto cortocircuito (solo modelli CE) U1 – V AC rms, 3F R

sce

0,94–0,77 0,94–0,92 0,94–0,92 0,94 0,94

230-400 V CE

400 V CE

sce

275 230

1-6 Powermax

105

Manuale dell’operatore

CARATTERISTICHE TECNICHE

Classificazione EMC CISPR 11 (solamente modelli CE)

Tensione di alimentazione (U1)/

200–600 V CSA 200/208/240/480/600 V, 3F, 50/60 Hz Corrente di ingresso (I1) a uscita nominale (U informazioni consultare la Sezione Configurazione del generatore).

2MAX

, I

2 MAX

) (Per ulteriori

380 V CCC/

230–400 V CE 230–400 V CE

†

Classe A

58/56/49/25/22 A 230-400 V, 3F, 50/60 Hz

**,***

50/29 A

**,***

230-400 V, 3F, 50/60 Hz 50/29 A

400 V CE

***,‡

400 V, 3F, 50/60 Hz 28 A

380 V CCC 380 V, 3F, 50/60 Hz

30 A

Tipo di gas Aria Azoto

Qualità del gas Pulito, secco, senza olio come da

Puro al 99,95%

standard ISO 8573-1 Classe 1.2.2

Flusso e pressione del gas di entrata consigliati

Taglio: 220 slpm @ 5,9 bar Scriccatura con massima rimozione: 230 slpm @ 4,8 bar Scriccatura di controllo massima: 230 slpm @ 4,8 bar

Definito come un grafico di tensione di uscita anziché di corrente di uscita.

L’apparecchiatura è conforme allo standard IEC 61000-3-12 a condizione che la potenza di corto circuito Ssc

sia maggiore o uguale a 5528 KVA sul punto di interfaccia tra l’alimentazione dell’utente e il sistema pubblico. È responsabilità dell’installatore o dell’utente dell’apparecchiatura assicurarsi, se necessario consultandosi con l’operatore della rete di distribuzione, che l’apparecchiatura sia collegata solo a una fonte con una potenza di corto circuito S

***

Questo prodotto soddisfa i requisiti tecnici dello standard IEC 61000-3-3 e non è soggetto a connessione condizionata.

maggiore o uguale a 5528 KVA.

†

AVVERTENZA: questa apparecchiatura di Classe A non è progettata per l’uso in località residenziali dove

l’alimentazione elettrica è fornita dal sistema pubblico di alimentazione a basso-voltaggio. Si potrebbero verificare difficoltà potenziali nell’accertare la compatibilità elettromagnetica in queste località, a causa di interferenze di conduzione e di radiazione.

‡

L’apparecchiatura è conforme allo standard IEC 61000-3-12 a condizione che la potenza di corto circuito Ssc

sia maggiore o uguale a 4462 KVA sul punto di interfaccia tra l’alimentazione dell’utente e il sistema pubblico. È responsabilità dell’installatore o dell’utente dell’apparecchiatura assicurarsi, se necessario consultandosi con l’operatore della rete di distribuzione, che l’apparecchiatura sia collegata solo a una fonte con una potenza di corto circuito S

Powermax

maggiore o uguale a 4462 KVA.

105

Manuale dell’operatore 1-7

CARATTERISTICHE TECNICHE

Dimensioni della torcia per taglio manuale a 75° Duramax

25,2 cm

Angolo

di 75°

9,9 cm

2,5 cm

Dimensioni della torcia per taglio manuale a 15° Duramax

25,9 cm

6,6 cm

5,1 cm

Angolo

di 15°

6,6 cm

2,5 cm

1-8 Powermax

105

Manuale dell’operatore

CARATTERISTICHE TECNICHE

Dimensioni della torcia per macchina a lunghezza completa a 180° Duramax

39,6 cm

2,5 cm

3,5 cm

20,6 cm

31,3 cm

dimensioni esterne 3,6 cm,

Dimensioni della mini torcia per macchina a 180° Duramax

16,8 cm

2,5 cm

3,5 cm

8,4 cm

dimensioni esterne 3,6 cm,

lati piani 3,3 cm

Powermax

105

Manuale dell’operatore 1-9

CARATTERISTICHE TECNICHE

Caratteristiche tecniche di taglio di Powermax105

Capacità di taglio manuale (spessore del materiale)

Capacità di taglio consigliata a 500 mm/min* 32 mm Capacità di taglio consigliata a 250 mm/min* 38 mm Capacità di separazione a 125 mm/min* 50 mm

Capacità di sfondamento (spessore del materiale)

Capacità di sfondamento per taglio manuale o meccanizzato con controllo altezza torcia programmabile

Capacità di sfondamento per taglio meccanizzato senza controllo altezza torcia programmabile

Velocità di taglio massima** (acciaio al carbonio)

6 mm 5600 mm/min 12 mm 2400 mm/min 20 mm 1300 mm/min 25 mm 760 mm/min 32 mm 510 mm/min

Capacità di scriccatura

Quantità massima di rimozione di metallo sull’acciaio al carbonio (65 A) 4,8 kg/ora

22 mm

20 mm

Controllo massimo di rimozione del metallo sull’acciaio al carbonio (65 A) 3,4 kg/ora Quantità massima di rimozione di metallo sull’acciaio al carbonio (85 A) 8,8 kg/ora Controllo massimo di rimozione del metallo sull’acciaio al carbonio (85 A) 6,2 kg/ora Quantità massima di rimozione di metallo sull’acciaio al carbonio (105 A) 9,8 kg/ora Controllo massimo di rimozione del metallo sull’acciaio al carbonio (105 A) 6,9 kg/ora

Peso delle torce della serie Duramax (consultare la pagina 1-5 Peso dei componenti (sistemi 105 A))

Informazioni sul ciclo di lavoro e sulla tensione (consultare la pagina 1-6 Tensioni del generatore Powermax105)

* Le velocità delle capacità di taglio non sono necessariamente le velocità massime. Si tratta delle velocità che

devono essere raggiunte per essere classificate per quello spessore.

** Le velocità di taglio massime sono state rilevate nel corso dei test di laboratorio di Hypertherm. Le velocità di

taglio effettive possono variare in base a differenti applicazioni di taglio.

1-10 Powermax

105

Manuale dell’operatore

CARATTERISTICHE TECNICHE

Simboli e marchi

Questo prodotto può avere uno o più dei seguenti marchi sulla targa dati o in prossimità di quest’ultima. A causa delle differenze e dei conflitti nei regolamenti nazionali, non tutti i marchi possono essere applicati a tutte le versioni diuncerto prodotto.

Marchio S

Il marchio S indica che il generatore e la torcia sono adatti per il funzionamento in ambienti con rischio elevato di scosse elettriche, in conformità alla normativa IEC 60974-1.

Marchio CSA

I prodotti che recano il marchio CSA sono conformi alle regolamentazioni degli Stati Uniti e del Canada in materia di sicurezza del prodotto. I prodotti sono stati esaminati, testati e certiﬁcati da CSA-International. In alternativa, il prodotto può recare il marchio di uno degli altri laboratori NRTL (Nationally Recognized Testing Laboratories) accreditati negli Stati Uniti e in Canada, ad esempio Underwriters Laboratories, Incorporated (UL) o TÜV.

Marchio CE

Il marchio CE attesta la dichiarazione di conformità del produttore alle direttive e standard europei applicabili. Solo le versioni dei prodotti con marchio CE apposto sopra o accanto alla targa dati sono stati testati per la conformità alle direttive europee in materia di bassa tensione e compatibilità elettromagnetica (EMC). I ﬁltri EMC che devono essere conformi alla Direttiva europea EMC sono incorporati all’interno delle versioni del prodotto con marchio CE.

Marcatura Unione Doganale Eurasiatica (CU)

Le versioni CE dei prodotti che includono il marchio di conformità EAC soddisfano i requisiti di sicurezza e i requisiti EMC (compatibilità elettromagnetica) per l’esportazione in Russia, Bielorussia e Kazakistan.

Marchio GOST-TR

Le versioni CE dei prodotti che comprendono il marchio di conformità GOST-TR sono conformi ai requisiti di sicurezza e compatibilità elettromagnetica EMC per l’esportazione nella Federazione Russa.

Marchio C-Tick

Le versioni CE dei prodotti con il marchio C-Tick sono conformi ai regolamenti di compatibilità elettromagnetica EMC richiesti per la commercializzazione in Australia e Nuova Zelanda.

Marchio CCC

Il marchio di certiﬁcazione CCC (China Compulsory Certiﬁcation) indica che il prodotto è stato testato e trovato conforme ai regolamenti di sicurezza sui prodotti richiesti per il mercato cinese.

Marchio UkrSEPRO

Le versioni CE dei prodotti che includono il marchio di conformità UkrSEPRO sono conformi ai requisiti di sicurezza e di compatibilità elettromagnetica EMC per l’esportazione in Ucraina.

Marcatura serba AAA

Le versioni CE dei prodotti che includono la marcatura serba AAA sono conformi ai requisiti di sicurezza e di compatibilità elettromagnetica EMC per l’esportazione in Serbia.

Powermax

105

Manuale dell’operatore 1-11

CARATTERISTICHE TECNICHE

Livelli di rumorosità

Durante il funzionamento, questo sistema a plasma può superare i livelli di rumore accettabili definiti dalle normative nazionali e locali. Indossare sempre otoprotettori adeguati in fase di taglio o scriccatura. Tutte le precauzioni adottate contro il rumore dipendono dall’ambiente specifico in cui viene utilizzato il sistema. Consultare anche la sezione Il rumore può danneggiare l’udito nel Manuale sulla sicurezza e conformità incluso nel vostro sistema. Informazioni specifiche per prodotto sono disponibili nell’archivio Hypertherm all’indirizzo:

https://www.hypertherm.com/

Fare clic su Archivio Documenti, selezionare un prodotto dal menu a discesa Tipo di prodotto, scegliere “Regulatory” dal menu a discesa Categoria e selezionare “Acoustical Noise Data Sheets” dal menu a discesa Sottocategoria.

Simboli IEC

Sulla targa dati del generatore, sulle etichette di controllo, sugli interruttori, sui LED e sugli schermi LCD potrebbero essere apposti i seguenti simboli:

Corrente continua (CC)

Corrente alternata (CA)

Taglio torcia a plasma

Taglio metallo della lamiera

Taglio metallo espanso

Scriccatura

Collegamento tensione di alimentazione CA

Terminale per il conduttore (a massa) esterno di protezione

Il sistema è acceso (ON)

Il sistema è spento (OFF)

Presa di corrente basata su invertitore, monofase o trifase

Curva V/A, caratteristica “caduta di tensione”

Il sistema è acceso (ON) (LED)

Guasto del sistema (LED)

Guasto della pressione gas di ingresso (LCD)

Consumabili mancanti o allentati (LCD)

La temperatura del generatore non rientra nei limiti (LCD)

1-12 Powermax

105

Manuale dell’operatore

Sezione 2

CONFIGURAZIONE GENERATORE

In questa sezione:

Apertura dell’imballaggio del sistema Powermax ...............................................................................................................................2-2

Reclami ..............................................................................................................................................................................................2-2

Posizionamento del generatore ..............................................................................................................................................................2-4

Preparazione del collegamento elettrico ..............................................................................................................................................2-4

Installazione di un interruttore generale di linea .......................................................................................................................2-5

Requisiti per la messa a terra .......................................................................................................................................................2-5

Collegamento dell’alimentazione per il Powermax105 ......................................................................................................................2-6

Cavo di alimentazione trifase e installazione della spina ........................................................................................................2-8

Consigli per la prolunga ...........................................................................................................................................................................2-9

Caratteristiche tecniche della prolunga ......................................................................................................................................2-9

Suggerimenti sul generatore azionato a motore ................................................................................................................... 2-10

Preparazione dell’alimentazione del gas ............................................................................................................................................2-11

Ulteriore filtraggio del gas ..........................................................................................................................................................2-11

Collegamento dell’alimentazione del gas ...............................................................................................................................2-13

Powermax

105

Manuale dell’operatore 2-1

CONFIGURAZIONE GENERATORE

Apertura dell’imballaggio del sistema Powermax

1. Verificare che tutti i componenti ordinati siano in buone condizioni. Contattare il proprio distributore qualora alcune parti risultassero danneggiate o mancanti.

2. Esaminare il generatore per controllare che durante la spedizione non si siano verificati danni. In presenza di danni evidenti, vedere il paragrafo Reclami. In tutte le comunicazioni relative a questa apparecchiatura è necessario indicare il numero del modello e il numero di serie riportati sulla parte posteriore del generatore.

3. Prima di configurare e operare questo sistema Hypertherm, leggere il Manuale sulla Sicurezza e sulla Conformità incluso nel sistema per informazioni importanti sulla sicurezza.

Reclami

• Reclami dovuti a danni riportati durante il trasporto: se l’unità riporta danni durante il trasporto, è

necessario inoltrare un reclamo al corriere. Su richiesta, Hypertherm fornirà al cliente una copia della polizza di carico. Se si desidera ricevere ulteriore assistenza, contattare il rivenditore Hypertherm più vicino, indicato sulla prima pagina del presente manuale.

• Reclami per merce difettosa o mancante: in caso di componenti difettosi o mancanti, contattare il proprio

distributore Hypertherm. Se si desidera ricevere ulteriore assistenza, contattare il rivenditore Hypertherm più vicino, indicato sulla prima pagina del presente manuale.

2-2 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE GENERATORE

Indice

L’illustrazione seguente mostra i tipici componenti del sistema. Sulle torce fornite con nuovi sistemi, viene installato un cappuccio in vinile. I consumabili sono inclusi nella scatola dei consumabili.

Manuale dell’operatore

Scheda di configurazione rapida

Scheda di registrazione

DVD di configurazione

Manuale sulla sicurezza

Interruttore di accensione a distanza

(opzionale)

Oppure

Scatola con consumabili aggiuntivi (posizionata vicino al filtro dell’aria)

Powermax

105

Manuale dell’operatore 2-3

CONFIGURAZIONE GENERATORE

Posizionamento del generatore

Posizionare il generatore vicino a una presa di corrente idonea per l’installazione:

• 200–600 V (trifase, certificato CSA)

• 230–400 V (trifase, certificato CE)

• 380/230–400 V (trifase, certificato CCC/CE) senza cavo di alimentazione

Nota: Per mantenere la certificazione CE, installare il kit del cavo di alimentazione 228886.

• 400 V (trifase, certificato CE)

• 380 V (trifase, certificato CCC).

Il generatore è dotato di un cavo di alimentazione di 3 m (in base al modello). Lasciare almeno 0,25 m di spazio attorno al generatore per consentire una corretta ventilazione.

Il generatore non è adatto per l’uso in condizioni di pioggia o neve.

Per evitare ribaltamenti, evitare di poggiare il generatore su superfici con un’inclinazione superiore a 10 gradi.

Preparazione del collegamento elettrico

Le tensioni della corrente di ingresso di Hypertherm (designate HYP nella targa dati) sono usate per determinare le dimensioni del conduttore per il collegamento di tensione e le istruzioni di installazione. La tensione HYP è determinata in base alle massime condizioni normali di esercizio e il valore di corrente d’ingresso HYP più alto dovrebbe essere usato ai fini dell’installazione.

La tensione massima di uscita varia in base alla tensione di alimentazione e alla corrente del circuito. Poiché l’assorbimento di corrente varia durante l’avvio, è consigliabile utilizzare fusibili a fusione lenta come mostrato a pagina 2-6. I fusibili a fusione lenta sono in grado di sopportare correnti fino a 10 volte superiori al valore nominale per brevi periodi di tempo.

Attenzione: Proteggere il circuito con fusibili ad azione ritardata (a fusione lenta) di

dimensioni appropriate e un interruttore generale di linea.

2-4 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE GENERATORE

Installazione di un interruttore generale di linea

Utilizzare un interruttore generale di linea per ogni generatore in modo da consentire all’operatore di interrompere velocemente la corrente in ingresso in caso di emergenza. Posizionare l’interruttore in modo che sia facilmente accessibile per l’operatore. L’installazione deve essere eseguita da un elettricista autorizzato secondo le normative elettriche nazionali e locali applicabili. Il livello di interruzione dell’interruttore deve essere pari o superiore alla tensione continua nominale dei fusibili. L’interruttore deve inoltre:

• Isolare l’apparecchiatura elettrica e scollegare tutti i conduttori in tensione dalla tensione di alimentazione in ingresso, quando si trova in posizione OFF (spento).

• Avere una posizione di OFF e una di ON chiaramente contrassegnate con “O” (spento) e “I” (acceso).

• Avere una maniglia di azionamento esterno che possa essere bloccata nella posizione OFF (spento).

• Contenere un meccanismo ad azionamento elettrico che funga da arresto di emergenza.

• Installare i corretti fusibili ad azione lenta. Vedere la pagina 2-6 Collegamento dell’alimentazione per il Powermax105 per consigli sulle dimensioni dei fusibili.

Requisiti per la messa a terra

Per garantire la sicurezza personale e il corretto funzionamento e per ridurre le interferenze elettromagnetiche (EMI), è necessario mettere correttamente a terra il generatore.

• Il generatore deve essere adeguatamente messo a terra con il cavo di alimentazione in conformità con le normative elettriche nazionali e locali.

• L’impianto trifase deve essere di tipo a 4 fili con un cavo verde o verde/giallo per la messa a terra di sicurezza e deve essere conforme alle normative nazionali e locali.

• Per ulteriori informazioni sulla messa a terra, fare riferimento al Manuale sulla sicurezza e sulla conformità incluso nel vostro sistema.

Powermax

105

Manuale dell’operatore 2-5

CONFIGURAZIONE GENERATORE

Collegamento dell’alimentazione per il Powermax105

I sistemi Powermax105 trifase includono i seguenti modelli:

• Il modello 200–600 V CSA è un generatore universale in grado di regolarsi automaticamente per operare con tensioni di alimentazione CA da 200 a 600 V.

• Il modello 230–400 V CE è in grado di regolarsi automaticamente da 230 a 400 V.

• Il modello 380 V CCC/230–400 V CE è in grado di regolarsi automaticamente da 230 a 400 V.

Nota: Per mantenere la certificazione CE, installare il kit del cavo di alimentazione 228886.

• Il modello 400 V CE è solo da 400 V.

• Il modello 380 V CCC è solo da 380 V.

L’uscita nominale è di 30–105A, 160 VCC.

200–600 V CSA,

Tensione di alimentazione (V) 200 208 240 480 600 Corrente in ingresso (A) all’uscita nominale (16,8 kw) 58 56 49 25 22 Corrente in ingresso (A) all’allungamento arco 82 82 78 40 35 Fusibile, a fusione lenta (A) 80 80 80 40 40

230–400 V CE

Tensione di alimentazione (V) 230 400 Corrente in ingresso (A) all’uscita nominale (16,8 kw) 50 29 Corrente in ingresso (A) all’allungamento arco 80 46 Fusibile, a fusione lenta (A) 80 50

2-6 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE GENERATORE

380 V CCC/230–400 V CE

Tensione di alimentazione (V) 230 400 380 Corrente in ingresso (A) all’uscita nominale (16,8 kw) 50 29 30 Corrente in ingresso (A) all’allungamento arco 80 46 42 Fusibile, a fusione lenta (A) 80 50 50

400 V CE

Tensione di alimentazione (V) 400 Corrente in ingresso (A) all’uscita nominale (16,8 kw) 28 Corrente in ingresso (A) all’allungamento arco 44 Fusibile, a fusione lenta (A) 50

380 V CCC

Tensione di alimentazione (V) 380 Corrente in ingresso (A) all’uscita nominale (16,8 kw) 30 Corrente in ingresso (A) all’allungamento arco 42 Fusibile, a fusione lenta (A) 50

Powermax

105

Manuale dell’operatore 2-7

CONFIGURAZIONE GENERATORE

Cavo di alimentazione trifase e installazione della spina

I generatori Powermax105 sono forniti con i seguenti cavi di alimentazione:

• Modelli CSA: cavo di alimentazione a quattro fili 6 AWG

• 230–400 V CE cavo di alimentazione HAR di 10 mm2 a quattro fili

• 380 V CCC/230–400 V CE fornito senza cavo di alimentazione

Nota: Per mantenere la certificazione CE, installare il kit del cavo di alimentazione 228886.

• 400 V CE: cavo di alimentazione HAR di 6 mm2 a quattro fili

• 380 V CCC: cavo di alimentazione CCC di 6 mm2 a quattro fili (alcuni modelli sono forniti senza cavo di alimentazione)

Per utilizzare il Powermax105, usare una spina conforme alle normative elettriche nazionali e locali. La spina deve essere collegata al cavo di alimentazione da un elettricista autorizzato.

Scortecciare e preparare i fili del cavo di alimentazione come illustrato sotto.

419 mm

203 mm

CSA

Terra

6 mm

L1 L2 L3

Instradare il cavo attraverso il pressacavo e serrare

2-8 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE GENERATORE

Consigli per la prolunga

I fili della prolunga devono avere sezioni appropriate per la lunghezza del cavo e la tensione del sistema. Utilizzare un cavo conforme alle normative nazionali e locali.

Nella tabella riportata nella seguente pagina vengono mostrate le dimensioni del diametro suggerite per varie lunghezze e tensioni di alimentazione. I valori delle lunghezze riportati nelle tabelle si riferiscono solo alla lunghezza della prolunga e non includono il cavo di alimentazione del generatore.

Caratteristiche tecniche della prolunga

Lunghezza della prolunga < 3 m 3–7,5 m 7,5 –15 m 15–30 m 30–45 m 200–600 V CSA Tensione di

alimentazione (VCA) Fase mm

200–240 3 16 16 16 25 35

480–600 3 6 6 6 6 6

230–400 V CE

Tensione di alimentazione (VCA) Fase mm

230 3 16 16 16 25 25

400 3 10 10 10 10 10

380 V CCC/230–400 V CE

Tensione di alimentazione (VCA) Fase mm

230 3 16 16 16 25 25

400 3 10 10 10 10 10

380 3 10 10 10 10 10

400 V CE

Tensione di alimentazione (VCA) Fase mm

400 3 10 10 10 10 10

380 V CCC Tensione di

alimentazione (VCA) Fase mm

380 3 10 10 10 10 10

Powermax

105

Manuale dell’operatore 2-9

CONFIGURAZIONE GENERATORE

Suggerimenti sul generatore azionato a motore

I generatori utilizzati con il Powermax105 devono soddisfare i seguenti requisiti:

200–600 V CSA

Trifase, 50/60 Hz, 200–600 VCA (per assicurare le migliori prestazioni, si consiglia il 480 VCA)

230–400 V CE

Trifase, 50/60 Hz, 230–400 VCA (per assicurare le migliori prestazioni, si consiglia il 400 VCA)

380 V CCC/230–400 V CE

Trifase, 50/60 Hz, 230–400 VCA (per assicurare le migliori prestazioni, si consiglia il 400 VCA)

400 V CE

Trifase, 50/60 Hz, 400 VCA (per assicurare le migliori prestazioni, si consiglia il 400 VCA)

380 V CCC

Trifase, 50/60 Hz, 380 VCA (per assicurare le migliori prestazioni, si consiglia il 380 VCA)

Tensione di azionamento

del motore

30 kW 105 A Intera

22,5–25 105 A Limitata

20 kW 85 A Intera

15 kW 70 A Limitata

15 kW 65 A Intera

12 kW 65 A Limitata

12 kW 40 A Intera

8 kW 40 A Limitata

8 kW 30 A Intera

Nota: Regolare la corrente di taglio come necessario, in base alla tensione nominale, all’età e alle condizioni del

generatore.

Se quando si utilizza un generatore si verifica un guasto, è probabile che tale guasto non venga risolto girando velocemente l’interruttore di alimentazione su OFF (spento) e poi su ON (acceso) (a volte detto anche “ripristino rapido”). In questo caso, spegnere il generatore e attendere 60-70 secondi prima di riaccenderlo nuovamente.

Corrente di uscita

del sistema

Prestazione

(allungamento arco)

2-10 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE GENERATORE

Preparazione dell’alimentazione del gas

L’aria può essere fornita da un compressore o da cilindri ad alta pressione. Su entrambi i tipi di alimentazione è necessario utilizzare un regolatore ad alta pressione in grado di trasmettere gas al filtro sul generatore.

Se la qualità dell’alimentazione del gas non è buona, la velocità di taglio diminuisce, la qualità di taglio peggiora, lo spessore di taglio diminuisce e la vita utile dei consumabili si riduce. Per gestire queste problematiche, utilizzare un impianto opzionale di filtraggio dell’aria. Vedere Ulteriore filtraggio del gas di seguito.

Per garantire prestazioni ottimali, il gas dovrebbe essere conforme alla normativa ISO8573-1:2010, Classe 1.2.2 (cioè, dovrebbe avere un numero massimo di impurità solide per m3 di <20.000 per impurità dalle dimensioni comprese nella gamma di 0,1-0,5 micron, <400 per impurità dalle dimensioni comprese nella gamma di 0,5–1 micron, e <10 per impurità dalle dimensioni comprese nella gamma di 1–5 micron). Il punto di rugiada massimo del vapore acqueo deve essere <-40 °C. Il contenuto massimo di olio (aerosol, liquido e vapori) deve essere inferiore a 0,1 mg/m³.

Ulteriore filtraggio del gas

Se, a causa delle condizioni del sito, nella conduttura del gas entrano umidità, olio o altri agenti contaminanti utilizzare un impianto di filtraggio a coalescenza a 3 fasi. Un sistema di filtraggio a 3 fasi funziona come mostrato di seguito per la rimozione degli agenti contaminanti dall’alimentazione del gas.

Filtro acqua e particelle Filtro olio Filtro vapori dell’olio

Alimentazione gas

Il sistema di filtraggio deve essere installato tra l’alimentazione del gas e il generatore. Un filtraggio del gas aggiuntivo potrebbe aumentare la pressione di alimentazione minima necessaria.

Powermax105

Powermax

105

Manuale dell’operatore 2-11

CONFIGURAZIONE GENERATORE

Hypertherm offre questi kit facoltativi per filtro esterno:

Kit di filtri dell’aria Eliminizer per la rimozione dell’umidità (128647) rimuove l’acqua e lo sporco dall’alimentazione del gas. Fare riferimento al Bollettino di assistenza sul campo 804180 per maggiori informazioni.

Kit di filtri dell’aria per la rimozione dell’olio (428719) rimuove l’acqua e lo sporco dall’alimentazione del gas. Fare riferimento al Bollettino di assistenza sul campo 809610 per maggiori informazioni.

Nota: Per componenti aggiuntivi relativi a questi kit di filtri, vedere pagina 9-14 Accessorii.

Se si utilizzano entrambi i filtri esterni, installarli nell’ordine mostrato per prevenire il danneggiamento all’impianto del gas e all’apparecchiatura.

2-12 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE GENERATORE

Collegamento dell’alimentazione del gas

Collegare l’alimentazione del gas al generatore mediante un tubo flessibile a gas inerte con un diametro interno di 9,5mm e un accoppiatore a sgancio rapido 1/4NPT o un accoppiatore a sgancio rapido 1/4 NPT x G-1/4 BSPP (unità CE).

La pressione di alimentazione consigliata mentre il gas fluisce è di 5,9 – 9,3 bar.

AVVERTENZA

Fare attenzione affinché la pressione di alimentazione del gas non superi 9,3 bar. In caso di pressione superiore a tale valore, il bicchierino del filtro potrebbe esplodere.

Powermax

105

Manuale dell’operatore 2-13

CONFIGURAZIONE GENERATORE

Pressione di alimentazione minima (mentre il gas fluisce)

Questa tabella mostra la pressione di alimentazione minima necessaria quando la pressione di alimentazione consigliata non è disponibile.

Lunghezza del cavo della torcia

7,6 m 15,2 m 22,9 m

Taglio 5,2 bar 5,5 bar 5,9 bar Scriccatura con massima rimozione 4,1 bar 4,5 bar 4,8 bar Scriccatura di controllo massima 4,1 bar 4,5 bar 4,8 bar

Velocità del flusso del gas

Taglio 220 slpm ad un minimo di 5,9 bar Scriccatura con massima rimozione 230 slpm ad un minimo di 4,8 bar Scriccatura di controllo massima 230 slpm ad un minimo di 4,8 bar

2-14 Powermax

105

Manuale dell’operatore

Sezione 3

FUNZIONAMENTO BASE DEL SISTEMA

In questa sezione:

Controlli posteriori ...........................................................................................................................................................................3-2

Controlli anteriori e LED ................................................................................................................................................................3-2

Schermo di stato .............................................................................................................................................................................3-4

Funzionamento del Powermax105 .........................................................................................................................................................3-6

Collegare alimentazione elettrica, alimentazione del gas e cavo torcia ..............................................................................3-6

Collegare il cavo di massa al generatore ................................................................................................................................... 3-7

Collegare la pinza di massa alla lamiera ....................................................................................................................................3-8

Accensione del sistema (ON) ......................................................................................................................................................3-9

Impostazione del selettore di modalità di funzionamento ......................................................................................................3-9

Controllare gli indicatori .............................................................................................................................................................. 3-10

Regolazione manuale della pressione del gas ....................................................................................................................... 3-10

Regolazione della corrente (amperaggio) ............................................................................................................................... 3-11

Funzione rilevamento fine vita utile degli elettrodi ........................................................................................................................... 3-11

Informazioni sulle limitazioni del ciclo di lavoro ................................................................................................................................ 3-12

Powermax

105

Manuale dell’operatore 3-1

FUNZIONAMENTO BASE DEL SISTEMA

Controlli e indicatori

I generatori Powermax105 sono dotati dei seguenti dispositivi: Interruttore di accensione ON/OFF, manopola di regolazione, selettore della modalità di impostazione della pressione automatica, selettore corrente/gas, selettore di modalità di funzionamento, spie LED e schermo di stato. Questi controlli e indicatori sono descritti nelle seguenti pagine.

Controlli posteriori

Interruttore di alimentazione ON (I)/OFF (O) (acceso/spento)

Consente di attivare l’alimentazione e i rispettivi circuiti di controllo.

Controlli anteriori e LED

Manopola di

regolazione

Schermo di stato

LED di guasto (giallo)

Selettore della modalità di

impostazione della pressione

automatica/manuale

LED di guasto (giallo)

Quando è illuminato, questo LED indica che si è verificato un guasto nel generatore.

LED di accensione (verde)

Quando è illuminato, questo LED indica che l’interruttore di alimentazione è in posizione “I” (acceso) e che gli interruttori di sicurezza funzionano correttamente. Quando lampeggia, il generatore è guasto.

Selettore

corrente/gas

Selettore modalità

di funzionamento

Modalità descritte

nella pagina

LED di

accensione

(verde)

3-2 Powermax

105

Manuale dell’operatore

FUNZIONAMENTO BASE DEL SISTEMA

Selettore modalità di funzionamento

Il selettore modalità di funzionamento può essere collocato in quattro posizioni:

• Arco pilota continuo. Taglia lamiera stirata o griglie.

• Arco pilota non-continuo. Taglia o sfonda lamiere di metallo. Questa è l’impostazione standard per taglio trascinato normale.

• Scriccatura. Scricca lamiere di metallo.

• Blocco torcia. Uguale alla modalità arco pilota non-continuo eccetto che la torcia è bloccata nella posizione ON (acceso) quando si rilascia il grilletto durante il taglio. La torcia si spegne quando si perde il trasferimento o quando viene premuto nuovamente il grilletto.

Selettore della modalità di impostazione della pressione automatica/manuale

Il selettore cambia tra la modalità automatica e quella manuale. Nella modalità automatica, il generatore imposta automaticamente la pressione del gas in base al tipo di torcia e alla lunghezza del cavo torcia e la manopola di regolazione imposta solamente la tensione. Nella modalità manuale, la manopola di regolazione imposta sia la pressione del gas che la tensione. Questo LED è acceso nella modalità manuale.

Nota: La modalità manuale deve essere usata da utenti esperti che devono ottimizzare

l’impostazione del gas (annullamento dell’impostazione del gas automatica) per una specifica applicazione di taglio.

Quando si cambia dalla modalità manuale alla modalità automatica, il generatore stabilisce automaticamente la pressione del gas e l’impostazione della tensione non viene modificata. Quando si cambia dalla modalità automatica alla modalità manuale, il generatore tiene in memoria la pressione manuale del gas precedente e l’impostazione della tensione non viene modificata.

Quando si reimposta l’alimentazione, il generatore tiene a memoria la modalità precedente, la pressione del gas e l’impostazione della tensione.

Selettore corrente/gas

Nella modalità manuale, questo selettore consente di cambiare tra tensione e pressione del gas per regolazione manuale usando la manopola di regolazione.

Manopola di regolazione

Questa manopola regola la tensione. Quando si opera in modalità manuale, questa manopola può anche regolare la pressione del gas, annullando le impostazioni automatiche per ottimizzare le applicazioni.

Powermax

105

Manuale dell’operatore 3-3

FUNZIONAMENTO BASE DEL SISTEMA

Schermo di stato

Lo schermo di stato visualizza le informazioni sullo stato e sui guasti del sistema.

La torcia sta

tagliando

Torcia avviata

Icona di guasto

Codice guasto

Collegata a

distanza

Impostazione

pressione visuale

Funzione di rilevamento

fine vita utile degli elettrodi

disattivata manualmente

Impostazione

pressione

Impostazione corrente (A)

Cursore selezione corrente

Cursore selezione pressione

Spie della pressione del gas

Nella modalità manuale, la pressione del gas è visualizzata in bar. La barra della pressione del gas è anche un indicatore visuale della pressione del gas.

Barra della pressione del gas

Quando la freccia è centrata nella barra verticale (la pressione di riferimento nell’impostazione della pressione automatica), la pressione del gas è impostata sul valore predisposto in fabbrica. Se la pressione è più alta del valore predisposto, la freccia si troverà sopra il punto intermedio della barra. Se la pressione è più bassa del valore predisposto, la freccia si troverà sotto il punto intermedio della barra.

Nota: Nella modalità automatica, il generatore regola la pressione al valore predisposto. Si può usare

la modalità manuale per regolare la pressione per soddisfare le necessità di un lavoro di taglio particolare. Fare riferimento alla pagina 3-10 Regolazione manuale della pressione del gas.

Icone di stato del sistema

Lo schermo visualizza le icone per indicare lo stato del sistema.

Torcia avviata

Indica che la torcia ha ricevuto un segnale d’avvio.

La torcia sta tagliando

Indica che l’arco di taglio è stato trasferito al metallo e la torcia sta tagliando.

Controllo a distanza

Indica che un controllo a distanza sta controllando il generatore usando le comunicazioni seriali. Tutti i controlli locali sono disattivati.

Funzione rilevamento fine vita utile degli elettrodi disattivata

Indica che la funzione di rilevamento fine vita utile degli elettrodi è stata disattivata manualmente.

3-4 Powermax

105

Manuale dell’operatore

FUNZIONAMENTO BASE DEL SISTEMA

Codici guasto

Quando si verifica un guasto al generatore o alla torcia, il sistema visualizza un codice guasto nell’angolo inferiore a sinistra dello schermo di stato e visualizza una icona guasto corrispondente al suddetto codice. Il primo numero è sempre zero. Gli altri due numeri identificano il problema. Le informazioni sui codici di guasto sono incluse più avanti in questo manuale.

Nota: È visualizzato soltanto un codice guasto. Se si verifica più di un guasto nello stesso momento, solo il codice

guasto con la priorità più alta è visualizzato.

Icone guasto

Le icone di guasto che appaiono nel lato sinistro dello schermo di stato sono descritte sotto. Inoltre un codice guasto appare per identificare il guasto. Fare riferimento alle informazioni sull’individuazione dei guasti più avanti in questo manuale.

Avvertenza

Il sistema continua a funzionare.

Guasto

Il sistema smette di tagliare. Se non è possibile correggere il problema e riavviare il sistema, contattare il proprio distributore o il Servizio Assistenza Tecnica di Hypertherm.

Errore

Il sistema necessita riparazioni. Contattare il proprio distributore o il Servizio Assistenza Tecnica di Hypertherm.

Sensore cappuccio torcia

Indica che i consumabili sono allentati, impropriamente installati o mancanti. Scollegare l’alimentazione, installare correttamente i consumabili e riaccendere il sistema per reimpostare il generatore.

Temperatura

Indica che la temperatura del modulo di alimentazione del generatore è fuori dai limiti operativi accettabili.

Gas

Indica che il gas è scollegato dal retro del generatore oppure si è verificato un problema con l’alimentazione del gas.

Interfaccia delle comunicazioni seriali interne

Indica un problema con le comunicazioni SCI tra la scheda di controllo e la scheda DSP.

Powermax

105

Manuale dell’operatore 3-5

FUNZIONAMENTO BASE DEL SISTEMA

Funzionamento del Powermax105

Attenersi ai passaggi descritti di seguito per iniziare il taglio o la scriccatura con il sistema Powermax.

Nota: Questa sezione offre istruzioni per il funzionamento base. Prima di azionare Powermax in ambienti

di produzione, consultare la sezione Configurazione della torcia per taglio manuale o la sezione Configurazione della torcia per macchina.

Collegare alimentazione elettrica, alimentazione del gas e cavo torcia

Per informazioni sul collegamento della corretta spina all’alimentazione, fare riferimento alla sezione Configurazione del generatore.

Collegare il cavo di alimentazione e la linea di alimentazione del gas. Per ulteriori informazioni sui requisiti elettrici e sui requisiti di alimentazione del gas del Powermax, vedere la Sezione Configurazione del generatore. Per collegare la torcia, premere il connettore FastConnect cavo di massa nella sezione successiva.

nella presa sulla parte anteriore del generatore. È necessario collegare il

Alimentazione

(fornito senza spina)

Linea di

alimentazione

del gas

Cavo torcia

Cavo di massa

3-6 Powermax

105

Manuale dell’operatore

FUNZIONAMENTO BASE DEL SISTEMA

Collegare il cavo di massa al generatore

Attenzione: Accertarsi di usare un cavo di massa che sia corretto per il generatore. Usare

un cavo di massa di 105A con il Powermax105. La tensione è contrassegnata vicino al parapolvere di gomma del connettore del cavo di massa.

1. Inserire il connettore del cavo di massa nella presa nella parte anteriore del generatore.

Nota: La presa è provvista di chiave. Allineare la chiave del connettore del cavo di massa con l’apertura nella

parte superiore della presa nel generatore.

Apertura con chiave nella parte

Presa del cavo di massa sul

generatore

superiore della presa

2. Premere il connettore del cavo di massa fino in fondo nella presa del generatore e girare in senso orario, 1/4 di giro circa, fino a quando il connettore è interamente congiunto con il fermo in modo da ottenere una connessione elettrica ottimale.

Attenzione: Accertarsi che il cavo di massa sia interamente inserito nella presa per

evitare surriscaldamenti.

Powermax

105

Manuale dell’operatore 3-7

FUNZIONAMENTO BASE DEL SISTEMA

Collegare la pinza di massa alla lamiera

La pinza di massa deve essere collegata alla lamiera mentre si esegue il taglio. Se si usa il Powermax105 con un banco da taglio, si può collegare il cavo di massa direttamente al banco invece di collegare la pinza di massa alla lamiera. Vedere le istruzioni del produttore del banco.

Notare quanto segue:

• Assicurarsi che il contatto da metallo a metallo tra la pinza di massa e la lamiera sia adeguato. Rimuovere ruggine, sporcizia, vernice, rivestimenti e altri detriti per assicurare il corretto contatto tra il generatore e la lamiera.

• Per ottenere una qualità di taglio ottimale, collegare la pinza di massa il più vicino possibile all’area da tagliare.

Attenzione: Non collegare la pinza di massa alla parte della lamiera che cadrà alla fine

del taglio.

Pinza di massa

Attenzione: Non collegare la pinza di massa in presenza di acqua. Se il generatore

si trova al di sotto della pinza di massa, l’acqua può entrare nel generatore attraverso il cavo di massa e causare gravi danni.

3-8 Powermax

105

Manuale dell’operatore

FUNZIONAMENTO BASE DEL SISTEMA

Accensione del sistema (ON)

Posizionare l’interruttore di accensione/spegnimento (ON/OFF) in posizione “I” (acceso).

On (acceso)

Off

(spento)

Impostazione del selettore di modalità di funzionamento

Utilizzare il selettore di modalità di funzionamento per scegliere il tipo di lavoro che si vuole eseguire:

Nella modalità gas automatico, la tecnologia Smart Sense™ regola automaticamente la pressione del gas in base alla modalità di taglio selezionata e alla lunghezza del cavo torcia per garantire le migliori prestazioni.

Per tagliare lamiere stirate, griglie, lamiere contenenti fori o qualsiasi altra applicazione che necessita di un arco pilota continuo. Usando questa modalità per tagliare lamiere di metallo standard si riduce la vita utile dei consumabili.

Per taglio o sfondamento di metalli. Questa è l’impostazione standard per taglio trascinato normale.

Per la scriccatura di metalli. (Nota: questa modalità di taglio produce una scarsa qualità di taglio.)

Blocca la torcia nella posizione ON (accesa). Con questa opzione selezionata, premere il grilletto per accendere la torcia. Si può quindi rilasciare il grilletto mentre si continua a tagliare. Premere il grilletto di nuovo per fermare l’arco. La torcia si spegne quando si perde il trasferimento.

Powermax

105

Manuale dell’operatore 3-9

FUNZIONAMENTO BASE DEL SISTEMA

Controllare gli indicatori

Verificare quanto segue:

• Il LED sistema acceso (ON) di colore verde nella parte anteriore del generatore sia illuminato.

• Il LED guasto non sia acceso.

• Nessuna spia di errore appaia nello schermo di stato.

Se una spia di errore appare nello schermo di stato, o il LED guasto è acceso, o il LED sistema ON sta lampeggiando, correggere la condizione di errore prima di continuare. Le informazioni sull’individuazione dei guasti sono incluse più avanti in questo manuale.

Regolazione manuale della pressione del gas

Per operazioni normali, il generatore regola automaticamente la pressione del gas. Se è necessario regolare la pressione del gas per un’applicazione specifica, si può usare la modalità manuale.

Nota: La modalità manuale deve essere usata da utenti esperti che devono ottimizzare l’impostazione del gas

(annullamento dell’impostazione del gas automatica) per una specifica applicazione di taglio.

Quando si reimposta l’alimentazione, il generatore tiene a memoria la modalità precedente, la pressione del gas e l’impostazione della tensione.

Per regolare la pressione del gas:

1. Premere il selettore della modalità di impostazione della pressione automatica/manuale affinché il LED accanto al selettore si illumini. Fare riferimento al diagramma a pagina 3-2 Controlli anteriori e LED.

2. Premere il selettore di corrente/gas fin quando il cursore di selezione sia opposto all’impostazione della pressione del gas nello schermo di stato.

3. Girare la manopola di regolazione per regolare la pressione del gas al livello desiderato. Osservare la freccia nella barra della pressione mentre si regola la pressione.

3-10 Powermax

105

Manuale dell’operatore

FUNZIONAMENTO BASE DEL SISTEMA

Regolazione della corrente (amperaggio)

Girare la manopola di regolazione per regolare la corrente per una particolare applicazione di taglio.

Se il sistema si trova in modalità manuale, eseguire le seguenti operazioni per regolare la tensione.

1. Premere il selettore di corrente/gas fin quando il cursore di selezione sia opposto all’impostazione della tensione

nello schermo di stato.

2. Girare la manopola di regolazione per cambiare la tensione.

3. Se si desidera uscire dalla modalità manuale, premere il selettore della modalità di impostazione della pressione

automatica/manuale. Il LED si spegne.

Nota: Quando si esce dalla modalità manuale, la pressione del gas si ripristina al valore ottimizzato di fabbrica.

Quando si cambia dalla modalità manuale alla modalità automatica, il generatore ritiene le impostazioni della tensione. Quando si ripristina l’alimentazione, il generatore ritorna alla modalità precedente (modalità automatica o modalità manuale) e tiene in memoria l’impostazione della tensione precedente.

Funzione rilevamento fine vita utile degli elettrodi

La funzione rilevamento fine vita utile degli elettrodi sul Powermax105 protegge la torcia e il pezzo in lavorazione dai danni bloccando automaticamente l’alimentazione alla torcia quando l’elettrodo raggiunge la fine vita utile. Il codice di guasto 0-32 viene visualizzato anche sulla schermata di stato del pannello frontale. Se la corrente è impostata al di sotto dei 55 A, questa funzione viene automaticamente disattivata senza visualizzare l’icona sulla schermata di stato.

Per disattivare manualmente la funzione, premere il selettore corrente/gas (vedere la figura seguente) cinque volte sul pannello di controllo. Il sistema deve essere in modalità automatica e il tempo tra una pressione e l’altra del selettore deve essere inferiore a un secondo. Riattivare la funzione ripetendo questa procedura. Quando la funzione viene disattivata manualmente, viene visualizzata un’icona (vedere la figura seguente) sulla schermata di stato.

Funzione di rilevamento fine vita utile degli

elettrodi disattivata manualmente

Selettore corrente/gas

Powermax

105

Manuale dell’operatore 3-11

FUNZIONAMENTO BASE DEL SISTEMA

Informazioni sulle limitazioni del ciclo di lavoro

Il ciclo di lavoro è l’intervallo di tempo, in minuti, durante il quale un arco plasma può rimanere innescato in un periodo di tempo di 10 minuti, quando utilizzato a una temperatura ambiente di 40 °C.

Con un Powermax105:

• A 105 A (480-600 V CSA, 400 V CE, 380 V CCC), l’arco può rimanere innescato per 8 minuti in un intervallo

di tempo di 10 minuti senza surriscaldare l’unità (ciclo di lavoro dell’80%).

• A 94 A (480-600 V CSA, 400 V CE, 380 V CCC), l’arco può rimanere innescato per 10 minuti in un intervallo

di tempo di 10 minuti (100%).

Consultare la sezione Caratteristiche tecniche per un elenco completo delle caratteristiche tecniche del ciclo di lavoro.

Se il ciclo di lavoro è superato, il generatore si surriscalda, la spia di guasto della temperatura nello schermo di stato si accende, l’arco si spegne e la ventola di raffreddamento continua a funzionare. Non è possibile riprendere il taglio fino a quando la spia di guasto della temperatura e il LED guasto si spengono.

3-12 Powermax

105

Manuale dell’operatore

Sezione 4

CONFIGURAZIONE TORCIA PER TAGLIO MANUALE

In questa sezione:

Vita utile dei consumabili ..........................................................................................................................................................................4-2

Elettrodo CopperPlus™ per torce Duramax ..............................................................................................................................4-2

Componenti della torcia per taglio manuale ........................................................................................................................................4-3

Scelta dei consumabili della torcia per taglio manuale .....................................................................................................................4-4

Consumabili torcia per taglio manuale ..................................................................................................................................................4-5

Consumabili 105 A per taglio a contatto ...................................................................................................................................4-5

Consumabili 45 A, 65 A, 85 A per taglio a contatto ...............................................................................................................4-5

Consumabili FineCut® ..................................................................................................................................................................4-6

Consumabili HyAccess da 65 A ..................................................................................................................................................4-6

Installazione dei consumabili della torcia per taglio manuale .......................................................................................................... 4-7

Collegamento del cavo torcia .................................................................................................................................................................4-8

Powermax

105

Manuale dell’operatore 4-1

CONFIGURAZIONE TORCIA PER TAGLIO MANUALE

Introduzione

Le torce per taglio manuale della serie Duramax™ sono disponibili per i sistemi Powermax105. Il sistema a sgancio rapido FastConnectTM consente di rimuovere facilmente la torcia per il trasporto o di passare da una torcia all’altra nel caso in cui le applicazioni richiedessero l’utilizzo di torce diverse. Le torce sono raffreddate dall’aria circostante e non richiedono procedure di raffreddamento speciali.

In questa sezione viene illustrato come configurare la torcia per taglio manuale e scegliere i consumabili appropriati per il processo.

Vita utile dei consumabili

La frequenza con cui è necessario cambiare i consumabili sulla torcia dipende da diversi fattori:

• Spessore del metallo tagliato.

• Lunghezza media del taglio.

• Qualità dell’aria (presenza di olio, umidità o altri agenti contaminanti).

• Esecuzione di uno sfondamento del metallo o taglio di partenza dal bordo.

• Corretta distanza tra la torcia e la lamiera durante scriccature o tagli con consumabili non schermati.

• Corretta altezza di sfondamento.

• Taglio effettuato con modalità “arco pilota continuo” o normale. I tagli con arco pilota continuo producono più

usura dei consumabili.

In condizioni normali, l’ugello si consumerà per primo durante il taglio manuale. In generale, un set di consumabili dura all’incirca 1-3 ore di tempo effettivo di “accensione arco” per il taglio manuale.

Per ulteriori informazioni sulle corrette tecniche di taglio, vedere la sezione Taglio manuale.

Elettrodo CopperPlus™ per torce Duramax

L’elettrodo CopperPlus (codice articolo 220777) consente una durata dei consumabili almeno doppia rispetto ai consumabili standard (consumabili Hypertherm progettati per il sistema). Questo elettrodo è progettato per essere utilizzato esclusivamente con torce Duramax per il taglio di metalli da 12 mm e inferiori ed è compatibile con le impostazioni da 40 A a 105 A.

4-2 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE TORCIA PER TAGLIO MANUALE

Componenti della torcia per taglio manuale

Nota: Torce fornite con consumabili non installati.

Dimensioni della torcia per taglio manuale a 75° Duramax

Consumabili

Dimensioni della torcia per taglio manuale a 15° Duramax

Consumabili

Grilletto di sicurezza

Powermax

105

Manuale dell’operatore 4-3

CONFIGURAZIONE TORCIA PER TAGLIO MANUALE

Scelta dei consumabili della torcia per taglio manuale

Hypertherm include una scatola di consumabili con il proprio sistema. Entrambi gli stili di torcia per taglio manuale illustrati nella pagina precedente usano gli stessi consumabili.

Le torce per taglio manuale usano consumabili schermati. Quindi è possibile trascinare la punta della torcia lungo il metallo.

I consumabili per il taglio manuale sono mostrati nella sezione successiva. Notare che il cappuccio di tenuta e l’elettrodo sono uguali per le applicazioni di taglio, scriccatura e FineCut®. Solo lo schermo, l’ugello e l’anello diffusore sono diversi.

Per la migliore qualità di taglio in materiali sottili (circa 4 mm o meno), è preferibile usare consumabili FineCut, o usare un ugello 45A e ridurre la tensione a quell’impostazione.

Questi 2set di consumabili per la scriccatura possono essere utilizzati sia per il taglio manuale sia per il taglio meccanizzato:

• Scriccatura con rimozione massima – Per una rimozione aggressiva del metallo e per profili di scriccatura

profondi e applicazioni estreme di lavaggio del metallo.

• Scriccatura di controllo massima – Per una rimozione più precisa del metallo e per profili di scriccatura meno

profondi e applicazioni leggere di lavaggio del metallo.

Utilizzare i consumabili HyAccessTM per eseguire il taglio o la scriccatura nei punti più lontani o difficili da raggiungere. Questi consumabili da 65 A sono in grado di aumentare l’accessibilità dei consumabili universali (standard) di circa 7,5cm. Lavorando a 240 V, ci si può aspettare di ottenere all’incirca lo stesso spessore di taglio e la stessa qualità ditaglio dei consumabili universali.

Sono disponibili due ugelli HyAccess:

• Un ugello standard progettato per un’ampia gamma di applicazioni di taglio

• Un ugello per scriccatura progettato appositamente per la scriccatura

Se la punta di uno degli ugelli è usurata, sostituire l’intero ugello.

4-4 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE TORCIA PER TAGLIO MANUALE

Consumabili torcia per taglio manuale

Consumabili 105 A per taglio a contatto

1 0 5 A

220992

Schermo

220854

Cappuccio di

tenuta

220990

Ugello

Consumabili 45 A, 65 A, 85 A per taglio a contatto

4 5 A

220941

Ugello

6 5 A

220819

220818

Schermo

220854

Cappuccio di

tenuta

Ugello

5 A

220816

Ugello

Consumabili per scriccatura con rimozione massima

0 5 A

220842

Elettrodo

220842

Elettrodo

220994

Anello

diffusore

220994

Anello

diffusore

220798

Schermo

220854

Cappuccio di

tenuta

220991

Ugello

Consumabili per scriccatura di controllo massima

220854

Cappuccio di

tenuta

220991

Ugello

Schermo

Powermax

420480

105

Manuale dell’operatore 4-5

220842

Elettrodo

220842

Elettrodo

220994

Anello

diffusore

220994

Anello

diffusore

CONFIGURAZIONE TORCIA PER TAGLIO MANUALE

Consumabili FineCut®

220931

Schermo

220854

Cappuccio di

tenuta

Consumabili HyAccess da 65 A

420413

Cappuccio di tenuta

220930

Ugello

420410

Ugello standard

420412

Ugello per scriccatura

Elettrodo

220842

220947

Anello

diffusore

420408

Elettrodo

220857

Anello diffusore

4-6 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE TORCIA PER TAGLIO MANUALE

Installazione dei consumabili della torcia per taglio manuale

AVVERTENZA:

TORCE AD ACCENSIONE IMMEDIATA

UN ARCO PLASMA PUÒ CAUSARE LESIONI E USTIONI

L’arco plasma si accende immediatamente quando viene attivato il grilletto della torcia. Prima di cambiare i consumabili, verificare che l’alimentazione sia spenta (OFF).

Per utilizzare la torcia per taglio manuale, è necessario che sia installato un set completo di consumabili: protezione, cappuccio di tenuta, ugello, elettrodo e anello diffusore. Torce fornite con consumabili non installati. Rimuovere il cappuccio in vinile prima di installare i consumabili.

Con l’interruttore di alimentazione in posizione “O” (spento), installare i consumabili della torcia come illustrato sotto.

Anello diffusore

Elettrodo

Ugello

Cappuccio di tenuta

Schermo

Powermax

105

Manuale dell’operatore 4-7

CONFIGURAZIONE TORCIA PER TAGLIO MANUALE

Collegamento del cavo torcia

Il Powermax105 è dotato di FastConnectTM, un sistema a sgancio rapido per collegare e scollegare le torce per macchina o per taglio manuale. Quando si collega o si scollega una torcia, spegnere (OFF) innanzitutto il sistema. Per collegare una delle torce, inserire il connettore nella presa sulla parte anteriore del generatore.

Per rimuovere la torcia, premere il pulsante rosso sul connettore ed estrarre il connettore dalla presa.

Pulsante rosso

4-8 Powermax

105

Manuale dell’operatore

Sezione 5

TAGLIO MANUALE

In questa sezione:

Utilizzo della torcia per taglio manuale ..................................................................................................................................................5-2

Funzionamento del grilletto di sicurezza ...............................................................................................................................................5-2

Suggerimenti per l’utilizzo della torcia per taglio manuale ...............................................................................................................5-3

Inizio di un taglio partendo dal bordo della lamiera ............................................................................................................................5-4

Sfondamento di una lamiera ....................................................................................................................................................................5-5

Scriccatura di una lamiera .......................................................................................................................................................................5-6

Profilo di scriccatura .......................................................................................................................................................................5-7

Variazione del profilo di scriccatura .............................................................................................................................................5-8

Errori comuni di taglio manuale ..............................................................................................................................................................5-8

Powermax

105

Manuale dell’operatore 5-1

TAGLIO MANUALE

Utilizzo della torcia per taglio manuale

AVVERTENZA:

TORCE AD ACCENSIONE IMMEDIATA

UN ARCO PLASMA PUÒ CAUSARE LESIONI E USTIONI

L’arco al plasma si accende immediatamente quando viene attivato il grilletto della torcia. L’arco plasma passa rapidamente attraverso i guanti e la pelle.

• Indossare i dispositivi appropriati per proteggere la testa, gli occhi, le orecchie, le mani e il corpo.

• Tenersi lontani dalla punta della torcia.

• Non tenere la lamiera e mantenere le mani lontane dal percorso di taglio.

• Non puntare mai la torcia verso se stessi o verso altre persone.

Funzionamento del grilletto di sicurezza

Le torce per taglio manuale sono provviste di un grilletto di sicurezza per impedire accensioni involontarie. Quando si è pronti a utilizzare la torcia, ruotare in avanti la protezione di sicurezza del grilletto (verso la testa della torcia) e premere il grilletto della torcia rosso, come mostrato di seguito.

5-2 Powermax

105

Manuale dell’operatore

TAGLIO MANUALE

Suggerimenti per l’utilizzo della torcia per taglio manuale

• Trascinare leggermente la punta della torcia lungo la lamiera per mantenere un taglio fisso.

• Durante il taglio, accertarsi che le scintille fuoriescano dalla parte inferiore della lamiera. Le scintille devono essere inclinate leggermente dietro la torcia mentre si esegue il taglio (angolo di 15°–30° dalla posizione verticale).

• Se le scintille fuoriescono dalla parte superiore della lamiera, spostare la torcia più lentamente o impostare la corrente di uscita su un valore più alto.

• Con le torce per taglio manuale a 75° Duramax o a 15° Duramax, tenere l’ugello della torcia perpendicolare alla lamiera in modo che l’ugello formi un angolo di 90° con la superficie di taglio. Osservare l’arco di taglio mentre la torcia effettua il taglio.

90°

• Se si accende la torcia quando non necessario, si riduce la vita utile dell’ugello e dell’elettrodo.

• È più semplice tirare o trascinare la torcia lungo il taglio piuttosto che spingerla.

• Per tagli in linea retta, utilizzare un bordo rettilineo come guida. Per tagliare cerchi, utilizzare una dima o una fresa a profilo curvo (una guida di taglio circolare). Vedere la sezione Componenti per informazioni sui codici articolo delle guide di taglio al plasma Hypertherm per effettuare tagli a cerchio o inclinati.

Powermax

105

Manuale dell’operatore 5-3

TAGLIO MANUALE

Inizio di un taglio partendo dal bordo della lamiera

1. Con la pinza di massa collegata alla lamiera, tenere l’ugello della torcia perpendicolare (90°) al bordo della lamiera.

2. Premere il grilletto della torcia per innescare l’arco. Effettuare una pausa sul bordo fino a quando l’arco non ha tagliato completamente la lamiera.

3. Trascinare leggermente la punta della torcia lungo la lamiera per eseguire il taglio. Tenere un ritmo fisso e lineare.

5-4 Powermax

105

Manuale dell’operatore

Sfondamento di una lamiera

LE SCINTILLE E IL METALLO CALDO POSSONO CAUSARE LESIONI AGLI OCCHI E ALLA PELLE. Quando si accende la torcia in posizione inclinata, le scintille e il metallo caldo sono proiettati via dall’ugello. Non puntare la torcia verso se stessi o persone vicine.

1. Con la pinza di massa collegata alla lamiera, tenere la torcia a

circa 30° rispetto alla lamiera con la punta della torcia entro 1,5 mm dalla lamiera prima di accendere la torcia.

TAGLIO MANUALE

AVVERTENZA:

2. Accendere la torcia mentre forma un angolo con la lamiera.

Ruotare lentamente la torcia a una posizione perpendicolare (90°).

3. Mantenere la torcia in questa posizione continuando

contemporaneamente a premere il grilletto. Quando le scintille fuoriescono al di sotto della lamiera, l’arco ha sfondato il materiale.

4. Al termine dello sfondamento, trascinare leggermente l’ugello

lungo la lamiera per proseguire il taglio.

Powermax

105

Manuale dell’operatore 5-5

TAGLIO MANUALE

Scriccatura di una lamiera

AVVERTENZA:

1. Tenere la torcia in modo che la punta della torcia sia entro 1,5 mm dalla lamiera prima di accendere la torcia.

2. Tenere la torcia con un angolo di 40° sull’ugello a circa 6-12 mm dal pezzo in lavorazione. Premere il grilletto per ottenere un arco pilota. Trasferire l’arco sul pezzo in lavorazione.

40°

Direzione di

spostamento

3. Tirare la torcia all’indietro e allungare l’arco a 32 mm. Spingere l’arco plasma in direzione della scriccatura che si desidera creare. Aumentare la distanza per creare una scriccatura più profonda e più ampia.

Mantenere una piccola distanza tra la punta della torcia e il metallo fuso per evitare di ridurre la vita utile dei consumabili o di danneggiare la torcia.

Se si modifica l’angolo della torcia, variano anche le dimensioni della scriccatura.

5-6 Powermax

105

Manuale dell’operatore

TAGLIO MANUALE

Profilo di scriccatura

Si può variare il profilo di scriccatura variando la velocità della torcia sulla lamiera, variando la distanza tra la torcia e la lamiera, variando l’angolo tra la torcia e la lamiera, e variando la corrente di uscita del generatore.

Velocità

Distanza tra torcia

e lamiera

Tipico profilo di scriccatura di controllo massima per 65 A

Quantità di rimozione di metallo sull’acciaio al carbonio 3,4kg/ora

Tipico profilo di scriccatura con rimozione massima per 65 A

Quantità di rimozione di metallo sull’acciaio al carbonio 4,8kg/ora

Tipico profilo di scriccatura di controllo massima per 85 A

Angolo

Larghezza 4,6 mm

Larghezza 6,6 mm

Larghezza 5,0 mm

Velocità

Distanza tra torcia e lamiera

Angolo

Parametri di funzionamento

50,8–63,5 cm/min 6,4-9,5 mm

35-40°

Profondità 2,5 mm

Profondità 3,6 mm

Profondità 4,3 mm

Quantità di rimozione di metallo sull’acciaio al carbonio 6,2kg/ora

Tipico profilo di scriccatura con rimozione massima per 85 A

Quantità di rimozione di metallo sull’acciaio al carbonio 8,8kg/ora

Tipico profilo di scriccatura di controllo massima per 105 A

Quantità di rimozione di metallo sull’acciaio al carbonio 6,9kg/ora

Tipico profilo di scriccatura con rimozione massima per 105 A

Quantità di rimozione di metallo sull’acciaio al carbonio 9,8kg/ora

Powermax

105

Manuale dell’operatore 5-7

Larghezza 7,1 mm

Larghezza 5,2 mm

Larghezza 7,4 mm

Profondità 6,1 mm

Profondità 4,5 mm

Profondità 6,4 mm

TAGLIO MANUALE

Variazione del profilo di scriccatura

Le seguenti azioni hanno il conseguente effetto sul profilo di scriccatura:

• L’aumento della velocità della torcia riduce la larghezza e la profondità.

• La riduzione della velocità della torcia aumenta la larghezza e la profondità.

• L’aumento della distanza tra la torcia e la lamiera aumenta la larghezza e riduce la profondità.

• La riduzione della distanza tra la torcia e la lamiera riduce la larghezza e aumenta la profondità.

• L’aumento dell’angolo della torcia (più verticale) riduce la larghezza e aumenta la profondità.

• La diminuzione dell’angolo della torcia (meno verticale) aumenta la larghezza e riduce la profondità.

• L’aumento della corrente del generatore aumenta la larghezza e la profondità.

• La diminuzione della corrente del generatore diminuisce la larghezza e la profondità.

Errori comuni di taglio manuale

La torcia non taglia completamente la lamiera. Cause possibili:

• La velocità di taglio è troppo elevata.

• I consumabili sono usurati.

• Il metallo da tagliare è troppo spesso per la tensione selezionata.

• Sono installati consumabili di scriccatura anziché consumabili di taglio trascinato.

• La pinza di massa non è collegata correttamente alla lamiera.

• La pressione o la portata del gas è troppo bassa.

La qualità di taglio è scarsa. Cause possibili:

• Il metallo da tagliare è troppo spesso per la tensione.

• Sono utilizzati i consumabili sbagliati (ad esempio sono installati consumabili di scriccatura anziché consumabili di taglio trascinato).

• La torcia viene spostata troppo velocemente o troppo lentamente.

L’arco scoppietta e la vita utile dei consumabili è più breve di quanto previsto. Cause possibili:

• Presenza di umidità nell’alimentazione del gas.

• Pressione del gas errata.

• Consumabili installati erroneamente.

5-8 Powermax

105

Manuale dell’operatore

Sezione 6

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

In questa sezione:

Elettrodo CopperPlus™ per torce Duramax ..............................................................................................................................6-3

Componenti della torcia per macchina .................................................................................................................................................6-4

Conversione di una torcia per macchina a lunghezza completa in una mini torcia per macchina ..........................................6-5

Montaggio della torcia .............................................................................................................................................................................. 6-7

Scelta dei consumabili della torcia per macchina ..............................................................................................................................6-9

Consumabili della torcia per macchina .................................................................................................................................................6-9

Consumabili 105 A schermati meccanizzati .............................................................................................................................6-9

Consumabili 45 A, 65 A, 85 A schermati meccanizzati .........................................................................................................6-9

Consumabili 105 A ohmici schermati meccanizzati ............................................................................................................. 6-10

Consumabili 45 A, 65 A, 85 A ohmici schermati meccanizzati ......................................................................................... 6-10

Consumabili 105 A non schermati meccanizzati .................................................................................................................. 6-10

Consumabili 45 A, 65 A, 85 A non schermati meccanizzati .............................................................................................. 6-10

Consumabili schermati FineCut® ............................................................................................................................................ 6-11

Consumabili non schermati FineCut® .................................................................................................................................... 6-11

Installazione dei consumabili della torcia per macchina ................................................................................................................6-12

Allineamento della torcia ....................................................................................................................................................................... 6-12

Collegamento del cavo torcia .............................................................................................................................................................. 6-13

Utilizzo delle tabelle di taglio ................................................................................................................................................................ 6-14

Compensazione prevista per la larghezza dell’incisione ..................................................................................................... 6-15

Consumabili 105 A schermati .................................................................................................................................................. 6-17

Taglio con consumabili 105 A schermati (acciaioalcarbonio) .......................................................................................... 6-18

Taglio con consumabili 105 A schermati (acciaioinossidabile) ........................................................................................ 6-19

Taglio con consumabili 105 A schermati (alluminio) ............................................................................................................ 6-20

Consumabili 85A schermati ....................................................................................................................................................... 6-21

Taglio con consumabili 85 A schermati (acciaioalcarbonio) ............................................................................................ 6-22

Taglio con consumabili 85 A schermati (acciaioinossidabile) ...........................................................................................6-23

Powermax

105

Manuale dell’operatore 6-1

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 85 A schermati (alluminio) ...............................................................................................................6-24

Consumabili 65A schermati ....................................................................................................................................................... 6-25

Taglio con consumabili 65 A schermati (acciaioalcarbonio) ............................................................................................ 6-26

Taglio con consumabili 65 A schermati (acciaioinossidabile) ........................................................................................... 6-27

Taglio con consumabili 65 A schermati (alluminio) ...............................................................................................................6-28

Consumabili 45 A schermati ......................................................................................................................................................6-29

Taglio con consumabili 45 A schermati (acciaioalcarbonio) ............................................................................................ 6-30

Taglio con consumabili 45 A schermati (acciaioinossidabile) ...........................................................................................6-31

Taglio con consumabili 45 A schermati (alluminio) ...............................................................................................................6-32

Consumabili FineCut® ............................................................................................................................................................... 6-33

FineCut (acciaio al carbonio) ..................................................................................................................................................... 6-34

FineCut (acciaio inossidabile) ................................................................................................................................................... 6-35

FineCut a bassa velocità (acciaio al carbonio) ......................................................................................................................6-36

FineCut a bassa velocità (acciaio inossidabile) .................................................................................................................... 6-37

Consumabili 105 A non schermati ...........................................................................................................................................6-38

Taglio con consumabili 105 A non schermati (acciaioalcarbonio) ..................................................................................6-39

Taglio con consumabili 105 A non schermati (acciaioinossidabile) ................................................................................ 6-40

Taglio con consumabili 105 A non schermati (alluminio) .................................................................................................... 6-41

Consumabili 85 A non schermati .............................................................................................................................................6-42

Taglio con consumabili 85 A non schermati (acciaioalcarbonio) .................................................................................... 6-43

Taglio con consumabili 85 A non schermati (acciaioinossidabile) ..................................................................................6-44

Taglio con consumabili 85 A non schermati (alluminio) ......................................................................................................6-45

Consumabili 65 A non schermati .............................................................................................................................................6-46

Taglio con consumabili 65 A non schermati (acciaioalcarbonio) .................................................................................... 6-47

Taglio con consumabili 65 A non schermati (acciaioinossidabile) ..................................................................................6-48

Taglio con consumabili 65 A non schermati (alluminio) ......................................................................................................6-49

Consumabili 45 A non schermati .............................................................................................................................................6-50

Taglio con consumabili 45 A non schermati (acciaioalcarbonio) .................................................................................... 6-51

Taglio con consumabili 45 A non schermati (acciaioinossidabile) ..................................................................................6-52

Taglio con consumabili 45 A non schermati (alluminio) ......................................................................................................6-53

6-2 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Introduzione

In questa sezione viene illustrato come configurare la torcia per macchina e scegliere i consumabili appropriati per il processo.

Vita utile dei consumabili

La frequenza con cui è necessario cambiare i consumabili della torcia dipende da diversi fattori:

• Spessore del metallo tagliato.

• Lunghezza media del taglio.

• Qualità dell’aria (presenza di olio, umidità o altri agenti contaminanti).

• Esecuzione di uno sfondamento del metallo o taglio di partenza dal bordo.

• Corretta distanza tra la torcia e la lamiera durante scriccature o tagli con consumabili non schermati.

• Corretta altezza di sfondamento.

• Taglio effettuato con modalità “arco pilota continuo” o normale. I tagli con arco pilota continuo producono più usura dei consumabili.

In condizioni normali, l’elettrodo si consumerà prima durante il taglio con macchina. In generale, un set di consumabili dura all’incirca dalle 1 alle 5 ore per i tagli con macchina, in base al processo.

Per ulteriori informazioni sulle corrette tecniche di taglio, vedere la sezione Taglio meccanizzato.

Elettrodo CopperPlus™ per torce Duramax

Powermax

105

Manuale dell’operatore 6-3

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Componenti della torcia per macchina

Dimensioni della torcia per macchina a lunghezza completa a 180° Duramax

Manicotto di

Consumabili

supporto

Accoppiatore

Mini torcia per macchina a 180° Duramax

Consumabili

Manicotto di

posizionamento

Cremagliera Corpo del pressacavo

Manicotto di

supporto

Accoppiatore

Dado del pressacavo

Corpo del pressacavo

Dado del

pressacavo

Dado del

pressacavo

principale

Cavo torcia

Prima di usare un tipo di torcia per macchina, bisogna:

• Montare la torcia sul banco da taglio o su altra apparecchiatura.

• Scegliere e installare i consumabili.

• Allineare la torcia perpendicolare alla lamiera.

• Collegare il cavo torcia al generatore.

• Configurare il generatore per l’avvio a distanza tramite l’interruttore di accensione a distanza o un cavo di interfaccia macchina.

6-4 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Conversione di una torcia per macchina a lunghezza completa in una mini torcia per macchina

È possibile convertire una torcia per macchina a lunghezza completa a una mini torcia per macchina rimuovendo il manicotto di posizionamento.

Note: Se si converte una torcia per macchina a lunghezza completa a una mini torcia per macchina e si monta la torcia

allo stesso tempo, tralasciare questa sessione e seguire le istruzioni a pagina 6-7 Montaggio della torcia.

Fare riferimento alle figure nella pagina 6-4 Componenti della torcia per macchina e seguire queste istruzioni.

Nota: Quando si smontano e rimontano i componenti della torcia, mantenere la stessa orientazione tra la testa

della torcia e il cavo torcia. Girare la testa della torcia in relazione al cavo torcia può provocare danni.

1. Scollegare il cavo torcia dal generatore e rimuovere i consumabili dalla torcia.

2. Svitare il corpo del pressacavo dal dado del pressacavo e far scorrere il corpo del pressacavo lungo il cavo torcia.

3. Svitare il dado del pressacavo dal manicotto di posizionamento e far scorrere il dado lungo il cavo torcia.

4. Svitare il manicotto di posizionamento dall’accoppiatore.

5. Svitare l’accoppiatore dal manicotto di supporto.

6. Rimuovere le tre viti dal lato del manicotto di supporto con i consumabili e far scorrere il manicotto di supporto fuori dalla parte anteriore del corpo torcia.

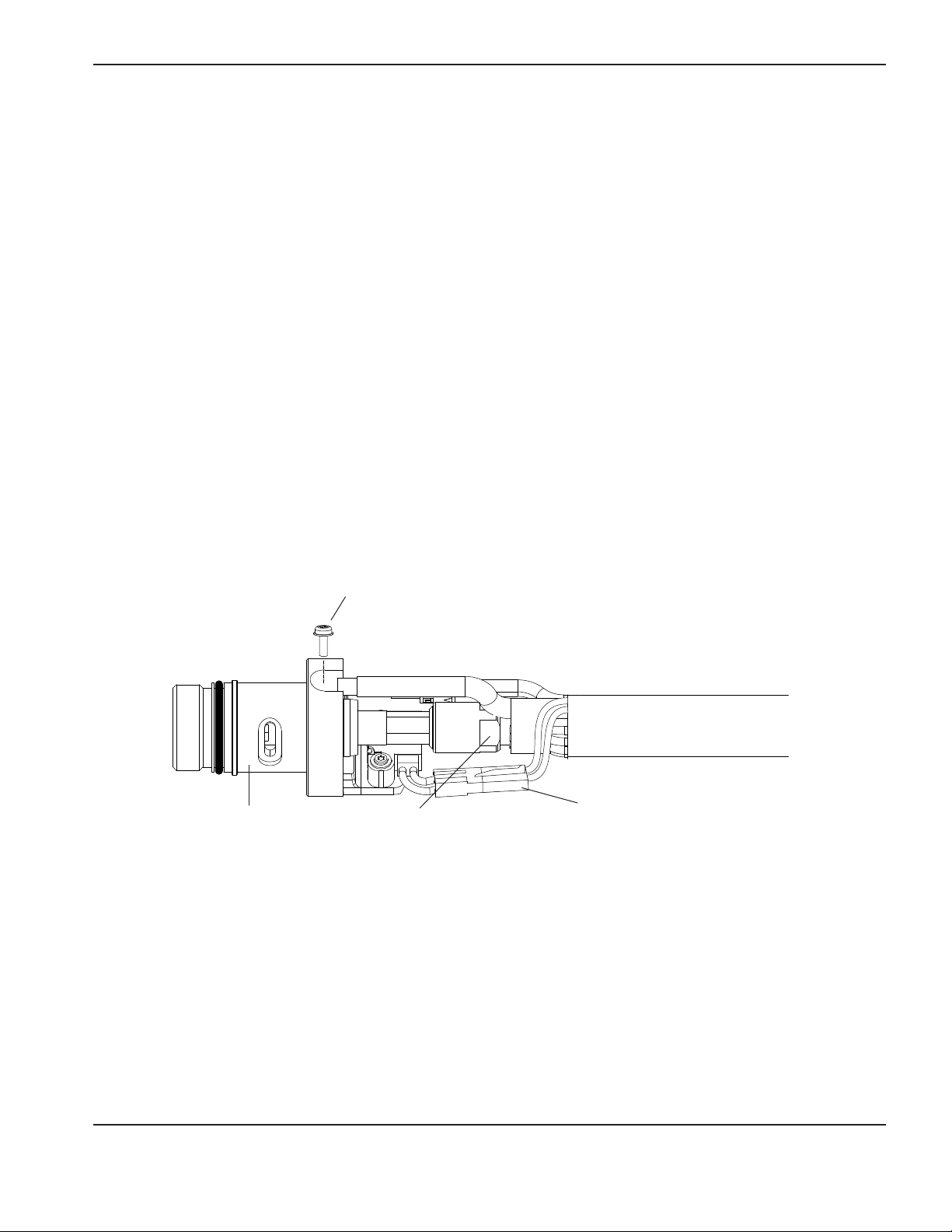

Vite terminale filo pilota

Testa della torcia

7. Scollegare il connettore a filo per il sensore del cappuccio.

Collegamento della

linea di alimentazione

del gas

Connettore a filo

per il sensore del

cappuccio

8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo pilota della torcia al corpo torcia.

Powermax

105

Manuale dell’operatore 6-5

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

9. Utilizzare chiavi da 1/4 poll. e da 3/8 poll., o chiavi inglesi, per allentare il dado che assicura la linea di alimentazione del gas al cavo torcia. Riporre il corpo torcia da un lato.

10. Far scorrere l’accoppiatore e il manicotto di posizionamento fuori dalla parte anteriore del corpo torcia.

11. Far scorrere l’accoppiatore sul cavo torcia.

12. Ricollegare la linea del gas al cavo torcia.

13. Ricollegare il filo pilota della torcia al corpo torcia usando la vite.

14. Ricollegare il connettore a filo del sensore del cappuccio.

15. Far scorrere il manicotto di supporto sulla parte anteriore del corpo torcia. Allineare l’intaglio nella parte anteriore del manicotto di supporto (accanto a uno dei tre buchi delle viti) con lo stantuffo del sensore del cappuccio nel corpo torcia.

16. Collegare il manicotto di supporto al corpo torcia usando le tre viti.

17. Avvitare l’accoppiatore nel manicotto di supporto.

18. Avvitare il dado del pressacavo nell’accoppiatore.

19. Avvitare il corpo del pressacavo nel dado del pressacavo.

6-6 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Montaggio della torcia

A seconda del tipo di banco da taglio in uso, potrebbe essere necessario smontare la torcia per metterla nella guida e montarla. Se la guida del banco da taglio è sufficientemente ampia da consentire di far passare la torcia senza dover rimuovere il corpo torcia dal cavo, eseguire tale operazione e collegare quindi la torcia al carrello torcia attenendosi alle istruzioni del produttore.

Nota: Le torce per macchina Duramax possono essere montate su un’ampia varietà di banchi X-Y, impianti

motorizzati, smussatrici per tubi e altre apparecchiature. Installare la torcia attenendosi alle istruzioni del produttore e seguire le istruzioni riportate di seguito per smontare la torcia, se necessario.

Se si necessita smontare e rimontare la torcia, fare riferimento alle figure nella pagina 6-4 Componenti della torcia per macchina e seguire queste istruzioni.

Nota: Quando si smontano e rimontano i componenti della torcia, mantenere la stessa orientazione tra la testa

della torcia e il cavo torcia. Girare la testa della torcia in relazione al cavo torcia può provocare danni.

1. Scollegare il cavo torcia dal generatore e rimuovere i consumabili dalla torcia.

2. Svitare il corpo del pressacavo dal dado del pressacavo e far scorrere il corpo del pressacavo lungo il cavo torcia.

3. Svitare il dado del pressacavo dal manicotto di posizionamento (torcia per macchina a lunghezza completa) e far

scorrere il dado lungo il cavo torcia.

4. Svitare il manicotto di posizionamento dall’accoppiatore.

5. Svitare l’accoppiatore dal manicotto di supporto.

6. Rimuovere le tre viti dal lato del manicotto di supporto con i consumabili e far scorrere il manicotto di supporto fuori

dalla parte anteriore del corpo torcia.

Vite terminale filo pilota

Testa della torcia

7. Scollegare il connettore a filo per il sensore del cappuccio.

Collegamento della

linea di alimentazione

del gas

Connettore a filo

per il sensore del

cappuccio

8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo pilota della torcia al corpo torcia.

9. Utilizzare chiavi da 1/4 poll. e da 3/8 poll., o chiavi inglesi, per allentare il dado che assicura la linea di alimentazione

del gas al cavo torcia. Riporre il corpo torcia da un lato.

Nota: Rivestire l’estremità della linea del gas sul cavo torcia con nastro per impedire l’ingresso nella linea del

gas di particelle di sporco e altri agenti contaminanti quando si instrada il cavo attraverso la guida.

Powermax

105

Manuale dell’operatore 6-7

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

10. Far scorrere l’accoppiatore, il manicotto di posizionamento (torcia per macchina a lunghezza completa), il dado del pressacavo e il corpo del pressacavo fuori dalla parte anteriore del corpo torcia.

11. Se non è necessario usare la cremagliera in una torcia per una macchina a lunghezza completa, far scorrere la cremagliera dal manicotto di posizionamento verso il lato del manicotto con i consumabili.

12. Far passare il cavo torcia nella guida del banco da taglio.

13. Far scorrere il corpo e il dado del pressacavo sul cavo torcia.

14. Se si sta montando una torcia per macchina a lunghezza completa, far scorrere il manicotto di posizionamento sulla testa della torcia. Se si sta montando una torcia per macchina a lunghezza completa, mettere da parte il manicotto di posizionamento.

15. Far scorrere l’accoppiatore sul cavo torcia.

16. Ricollegare la linea del gas al cavo torcia.

17. Ricollegare il filo pilota della torcia al corpo torcia usando la vite.

18. Ricollegare il connettore a filo del sensore del cappuccio.

19. Far scorrere il manicotto di supporto sulla parte anteriore del corpo torcia. Allineare l’intaglio nella parte anteriore del manicotto di supporto (accanto a uno dei tre buchi delle viti) con lo stantuffo del sensore del cappuccio nel corpo torcia.

20. Collegare il manicotto di supporto al corpo torcia usando le tre viti.

21. Avvitare l’accoppiatore nel manicotto di supporto.

22. Se si sta montando una torcia per macchina a lunghezza completa, avvitare il manicotto di posizionamento nell’accoppiatore. Se si sta montando una mini torcia per macchina, il dado del pressacavo si collega direttamente all’accoppiatore nel passaggio successivo.

23. Ricollegare il dado e il corpo del pressacavo.

24. Collegare la torcia al carrello attenendosi alle istruzioni del produttore.

6-8 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Scelta dei consumabili della torcia per macchina

I sistemi Powermax con torcia per macchina a lunghezza completa a 180° Duramax o mini torcia per macchina a 180° Duramax sono forniti con una scatola di consumabili. Inoltre, è disponibile un cappuccio di tenuta per sensore ohmico da utilizzare con i consumabili schermati.

Con i consumabili schermati, la punta della torcia può toccare il metallo durante il taglio. Se si utilizzano consumabili non schermati, è necessario mantenere la torcia leggermente distante dal metallo, a circa 2-3 mm. Generalmente i consumabili non schermati hanno una vita utile più breve rispetto ai consumabili schermati. In base al sistema ordinato, è possibile ricevere un kit starter di consumabili con un cappuccio di tenuta standard o un cappuccio di tenuta ohmica.

Entrambi gli stili di torcia per macchina usano gli stessi consumabili.

Consumabili della torcia per macchina

Consumabili 105 A schermati meccanizzati

220993

Schermo

220854

Cappuccio

di tenuta

220990

Ugello

220842

Elettrodo

Consumabili 45 A, 65 A, 85 A schermati meccanizzati

220941

Ugello

220819

220817

Schermo

220854

Cappuccio

di tenuta

Ugello

220816

Ugello

220842

Elettrodo

220994

Anello

diffusore

220994

Anello

diffusore

Powermax

105

Manuale dell’operatore 6-9

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Consumabili 105 A ohmici schermati meccanizzati

220993

Schermo

220953

Cappuccio

di tenuta con

sensore ohmico

220990

Ugello

220842

Elettrodo

Consumabili 45 A, 65 A, 85 A ohmici schermati meccanizzati

220941

Ugello

220819

220817

Schermo

220953

Cappuccio di tenuta

con sensore ohmico

Ugello

220842

Elettrodo

220816

Ugello

Consumabili 105 A non schermati meccanizzati

220994

Anello diffusore

220994

Anello diffusore

220955

Deflettore

220854

Cappuccio

di tenuta

220990

Ugello

220842

Elettrodo

220994

Anello diffusore

Consumabili 45 A, 65 A, 85 A non schermati meccanizzati

220941

Ugello

220819

220955

Deflettore

220854

Cappuccio

di tenuta

Ugello

220816

Ugello

220842

Elettrodo

220994

Anello

diffusore

6-10 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Consumabili per scriccatura con rimozione massima

220798

Schermo

220854

Cappuccio

di tenuta

220991

Ugello

Consumabili per scriccatura di controllo massima

420480

Schermo

220854

Cappuccio

di tenuta

220991

Ugello

Consumabili schermati FineCut®

220948

Schermo

220953

Cappuccio

di tenuta con

sensore ohmico

220930

Ugello

220842

Elettrodo

220842

Elettrodo

220842

Elettrodo

220994

Anello

diffusore

220994

Anello

diffusore

220947

Anello

diffusore

Consumabili non schermati FineCut®

220955

Deflettore

Powermax

105

220854

Cappuccio

di tenuta

Manuale dell’operatore 6-11

220930

Ugello

220842

Elettrodo

220947

Anello

diffusore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Installazione dei consumabili della torcia per macchina

AVVERTENZA:

TORCE AD ACCENSIONE IMMEDIATA

UN ARCO PLASMA PUÒ CAUSARE LESIONI E USTIONI

L’arco plasma si accende immediatamente quando viene attivato il grilletto della torcia. Prima di cambiare i consumabili, verificare che l’alimentazione sia spenta (OFF).

Per utilizzare la torcia da taglio per macchina, è necessario che sia installato un set completo di consumabili: schermo, cappuccio di tenuta, ugello, elettrodo e anello diffusore.

Con l’interruttore di alimentazione nella posizione “O” (spento), installare i consumabili della torcia macchina in un modo simile ai consumabili della torcia per il taglio manuale. Fare riferimento alla sezione Configurazione della torcia manuale.

Allineamento della torcia

Montare la torcia della macchina perpendicolare alla lamiera in modo da ottenere un taglio verticale. Utilizzare una squadra per allineare la torcia a 0° e a 90°.

Torcia

0°

90°

6-12 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Collegamento del cavo torcia

Per rimuovere la torcia, premere il pulsante rosso sul connettore ed estrarre il connettore dalla presa.

Pulsante rosso

Powermax

105

Manuale dell’operatore 6-13

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Utilizzo delle tabelle di taglio

Le seguenti sezioni forniscono tabelle di taglio per ogni serie di consumabili meccanizzati. Un diagramma dei consumabili con i codici articolo precede ogni sezione. Per ogni tipo di consumabile, ci sono tabelle metriche e imperiali per acciaio al carbonio, acciaio inox e alluminio.

Nota: Per tabella di taglio sull’utilizzo di gas F5 per tagliare acciaio inox, fare riferimento alla nota

di applicazione Utilizzare F5 per tagliare l’acciaio inox (809060). Scaricare il documento dall’archivio documenti all’indirizzo www.hypertherm.com

Ogni tabella contiene le seguenti informazioni:

• Impostazioni di corrente — Ad eccezione delle tabelle FineCut, le impostazioni di corrente nella pagina in alto

a sinistra si applicano a tutte le impostazioni indicate su quella pagina. Nelle tabelle FineCut, le impostazioni di corrente per ogni spessore, 45 o 40 (45, 40, o 30 per bassa velocità), sono incluse nella tabella.

• Spessore del materiale: spessore del pezzo in lavorazione (lamiera in metallo da tagliare).

• Distanza torcia-lamiera: per consumabili schermati, la distanza tra lo schermo e il pezzo in lavorazione durante il

taglio. Per i consumabili non schermati, la distanza tra l’ugello e il pezzo in lavorazione durante il taglio.

• Altezza iniziale di sfondamento: distanza tra lo schermo (schermato) o l’ugello (non schermato) e il pezzo in

lavorazione quando la torcia è innescata, prima di scendere all’altezza di taglio.

• Ritardo di sfondamento — periodo di tempo in cui la torcia innescata resta fissa all’altezza di sfondamento prima

di iniziare il movimento di taglio.

• Impostazioni migliore qualità (velocità di taglio e tensione): impostazioni che indicano il punto di partenza per

trovare la migliore qualità di taglio (miglior angolo, bava minima, migliore finitura della superficie di taglio). Regolare la velocità dell’applicazione e del banco di taglio per ottenere il risultato desiderato.

• Impostazioni di produzione (velocità di taglio e tensione): dal 70% all’80% degli indici di velocità massima. Queste

velocità producono il più grande numero di pezzi, ma non necessariamente la miglior qualità di taglio possibile.

Nota: La tensione d’arco aumenta insieme all’usura dei consumabili; le impostazioni della tensione devono

essere aumentate per conservare la corretta distanza tra torcia e lamiera.

Ogni tabella di taglio elenca le portate di flusso di aria calda e fredda.

• Portata di flusso di aria calda: il plasma è acceso, il sistema funziona a corrente di funzionamento e a regime alla

pressione di sistema predefinita (modalità automatica).

• Portata di flusso di aria fredda: il plasma è spento e il sistema funziona a regime e l’aria passa dalla torcia alla

pressione di sistema predefinita.

Nota: Hypertherm ha raccolto i dati in base a condizioni di test di laboratorio usando nuovi consumabili.

6-14 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Compensazione prevista per la larghezza dell’incisione

Le larghezze indicate nelle tabelle sotto riportate servono come riferimento. I dati sono ottenuti con le impostazioni “Qualità massima”. A causa delle differenze tra le varie installazioni e della diversa composizione dei materiali, i valori ottenuti possono variare rispetto a quelli riportati nelle tabelle.

Compensazione prevista per la larghezza dell’incisione – sistema metrico (mm)

Spessore (mm)

Processo

105 A Schermati 2,1 2,2 2,2 2,2 2,5 2,7 3,3 85 A Schermati 1,7 1,8 1,9 2,0 2,2 2,4 2,6 65 A Schermati 1,6 1,6 1,8 1,9 2,0 2,2 2,3 45 A Schermati 1,1 1,1 1,4 1,5 1,7 FineCut 0,7 0,7 1,3 1,3 FineCut a bassa velocità 0,6 0,8 0,7 1,3 105 A Non schermati 2,1 2,2 2,2 2,2 2,5 2,7 3,3 85 A Non schermati 1,7 1,8 1,9 2,0 2,1 2,1 2,3 65 A Non schermati 1,6 1,6 1,7 1,8 1,9 2,0 45 A Non schermati 0,5 0,9 1,3 1,3

105 A Schermati 1,9 2,1 2,3 2,3 2,3 2,6 2,9 85 A Schermati 1,6 1,8 1,9 2,1 2,3 2,4 2,5 65 A Schermati 1,4 1,5 1,8 1,9 2,0 2,2 2,4 45 A Schermati 0,9 1,1 1,5 1,6 1,8 FineCut 0,6 0,6 1,0 1,4 FineCut a bassa

velocità 105 A Non schermati 2,0 2,2 2,4 2,5 2,7 2,7 3,1 85 A Non schermati 1,7 1,7 1,8 1,9 2,1 2,2 2,4 65 A Non schermati 1,6 1,6 1,8 1,8 1,9 2,0 45 A Non schermati 0,5 1,0 1,3 1,5 1,5

105 A Schermati 2,3 2,3 2,4 2,6 2,7 3,0 3,5 85 A Schermati 2,0 1,9 2,0 2,1 2,2 2,4 2,6 65 A Schermati 1,9 1,9 1,9 2,0 2,1 2,3 2,5 45 A Schermati 1,5 1,5 1,6 1,5 105 A Non schermati 2,2 2,4 2,5 2,6 2,7 3,0 3,3 85 A Non schermati 1,9 1,9 1,9 2,0 2,0 2,1 2,2 65 A Non schermati 1,8 1,8 1,8 1,8 1,9 2,0 45 A Non schermati 1,6 1,5 1,4 1,5

0,5 1 2 3 6 8 10 12 16 20 25

Acciaio al carbonio

Acciaio inox

0,7 0,6 1,3 1,4

Alluminio

Powermax

105

Manuale dell’operatore 6-15

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Compensazione prevista per la larghezza dell’incisione – sistema imperiale (pollici)

Spessore (pollici)

Processo

105 A Schermati 0.083 0.088 0.089 0.100 0.101 0.133 85 A Schermati 0.068 0.071 0.073 0.078 0.090 0.095 0.100 65 A Schermati 0.062 0.065 0.068 0.070 0.076 0.088 0.090 0,091 45 A Schermati 0.035 0.054 0.055 0.061 0.065 0.066 FineCut 0.024 0.043 0.049 0.051 FineCut a bassa velocità 0.025 0.031 0.027 0.051 105 A Non schermati 0.083 0.097 0.098 0.107 0.111 0.125 85 A Non schermati 0.070 0.073 0.075 0.080 0.085 0.090 65 A Non schermati 0.062 0.064 0.066 0.068 0.075 0.081 45 A Non schermati 0.020 0.050 0.051 0.054 0.057 0.059

105 A Schermati 0.076 0.089 0.091 0.092 0.099 0.113 85 A Schermati 0.065 0.068 0.070 0.080 0.094 0.095 0.096 65 A Schermati 0.056 0.062 0.068 0.073 0.076 0.090 0.093 45 A Schermati 0.032 0.055 0.058 0.067 0.069 0.069 FineCut 0.018 0.036 0.040 0.055 FineCut a bassa velocità 0.025 0.023 0.021 0.055 105 A Non schermati 0.080 0.095 0.101 0.106 0.104 0.122 85 A Non schermati 0.066 0.068 0.070 0.072 0.080 0.090 0.095 65 A Non schermati 0.061 0.064 0.067 0.070 0.072 0.080 45 A Non schermati 0.020 0.054 0.052 0.060 0.058 0.058

105 A Schermati 0.091 0.092 0.102 0.107 0.111 0.138 85 A Schermati 0.080 0.078 0.075 0.080 0.090 0.095 0.100 65 A Schermati 0.073 0.074 0.075 0.076 0.083 0.091 0.100 45 A Schermati 0.059 0.061 0.065 0.060 105 A Non schermati 0.089 0.098 0.102 0.106 0.117 0.132 85 A Non schermati 0.075 0.075 0.075 0.080 0.082 0.088 65 A Non schermati 0.070 0.070 0.070 0.070 0.072 0.079 45 A Non schermati 0.062 0.058 0.057 0.061

22 GA 18 GA 14 GA 10 GA 3/16 1/4 3/8 1/2 5/8 3/4 1

Acciaio al carbonio

Acciaio inox

Alluminio

1/32 1/16 1/8 3/16 1/4 3/8 1/2 5/8 3/4 1

6-16 Powermax

105

Manuale dell’operatore

Consumabili 105 A schermati

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

220993

Schermo

220993

Schermo

220854

Cappuccio

di tenuta

220953

Cappuccio

di tenuta con

sensore ohmico

220990

Ugello

220990

Ugello

220842

Elettrodo

220842

Elettrodo

220994

Anello diffusore

220994

Anello diffusore

Powermax

105

Manuale dell’operatore 6-17

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 105 A schermati (acciaioalcarbonio)

Portata flusso d’aria – slpm/scfh

Calda 217 – 460

Fredda 250 – 530

Metrico

Spessore

del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V

8 10 2260 145 2790 145 12 1690 145 2060 148

6,4 200

16 20 780 152 940 152

3,2

0,5 4140 144 5090 145

3140 145 3870 145

0,75

1,0

1060 149 1310 149

550 159 580 158 30 370 162 410 161 32 350 166 370 161

Partenza dal bordo 35 290 168 320 165 40 190 173 210 170

Tensione

Imperiale

Spessore

del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V

1/4 3/8 1/2 62 146 76 148 5/8 3/4 33 151 40 150

7/8 1.25 26 154 30 157

0.125

0.25 200

1 1-1/8 15 162 17 160 1-1/4 14 166 15 161

Partenza dal bordo

0.5 156 144 192 145

0.75

1.0

94 145 116 145

42 149 52 149

21 160 22 158

1-1/2 9 171 10 168

Tensione

6-18 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 105 A schermati (acciaioinossidabile)

Portata flusso d’aria – slpm/scfh

Calda 217 – 460

Fredda 250 – 530

Metrico

Spessore

del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V

6 8 3460 141 4210 142

10 2240 144 2670 142

6,4 200

0,5

4870 139 6000 141

12 0,6 1490 148 1860 144

16 0,75 950 149 1080 149

3,2 20 8,0 250 1,25 660 154 8 10 152 25

30 340 164 360 160

Partenza dal bordo

440 158 530 156

32 300 166 320 163

Imperiale

Spessore

del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V

1/4 3/8 94 143 112 142 1/2 55 148 68 145

0.25 200

0.5

185 139 224 141

5/8 0.75 38 149 43 149 3/4 0.31 250 1.25 28 153 34 151 7/8

0.125 22 156 27 153

1 17 158 20 156

1-1/8 14 162 16 159

Partenza dal bordo

1-1/4 12 166 13 163

Tensione

Powermax

105

Manuale dell’operatore 6-19

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 105 A schermati (alluminio)

Portata flusso d’aria – slpm/scfh

Calda 217 – 460

Fredda 250 – 530

Metrico

Spessore

del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V

8 10 2640 152 3280 151 12 16 1290 157 1660 155

3,2

6,4 200

0,5 5980 145 7090 144

0,75

1,0

4170 149 5020 148

1910 156 2450 154

20 1,25 1020 163 1190 162 25 30 430 173 570 171

Partenza dal bordo

660 166 790 165

32 340 175 490 173

Imperiale

Spessore

del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V

1/4

0.5 223 146 265 145 3/8 0.75 110 151 136 150 1/2 5/8 51 157 66 155 3/4 1.25 43 162 50 161

0.125

7/8

1 25 166 30 165

1-1/8 20 171 25 169

0.25 200

Partenza dal bordo

1.0

71 156 91 154

34 164 40 163

1-1/4 15 175 20 173

Tensione

6-20 Powermax

105

Manuale dell’operatore

Consumabili 85A schermati

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

220817

Schermo

220817

Schermo

220854

Cappuccio

di tenuta

220953

Cappuccio

di tenuta con

sensore ohmico

220816

Ugello

220816

Ugello

220842

Elettrodo

220842

Elettrodo

220994

Anello diffusore

220994

Anello diffusore

Powermax

105

Manuale dell’operatore 6-21

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 85 A schermati (acciaioalcarbonio)

Portata flusso d’aria – slpm/scfh

Calda 194 – 412

Fredda 236 – 500

Metrico

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale

di sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V

0,1 6800 122 9200 120 4 0,2 5650 122 7300 122 6 8 2500 125 3100 127

10 1680 127 2070 128 12

1,5

16 1,0 870 134 930 133

3,8 250

4,5 300

3600 123 4400 125

0,5

0,7 1280 130 1600 130

20 6,0 400 1,5 570 137 680 136 25

30 200 146 300 144

Partenza dal bordo

350 142 450 141

Tensione

Imperiale

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale

di sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V

10 GA

3/16 0.2 185 123 220 123

1/4

0.15 250

3/8 70 126 86 127 1/2 5/8 1.0 35 134 37 133

0.06

0.18 300

0.2 250 122 336 121

130 123 160 126

0.5 45 131 56 131

3/4 0.24 400 1.5 24 136 29 135

7/8

1 13 142 17 141

1-1/8 9 145 13 143

Partenza dal bordo

19 139 22 138

1-1/4 7 148 10 146

Tensione

6-22 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 85 A schermati (acciaioinossidabile)

Portata flusso d’aria – slpm/scfh

Calda 194 – 412

Fredda 236 – 500

Metrico

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V

3 4 0,2 6100 122 7500 120 6

3,8 250

8 2450 124 3050 124

12 0,7 1100 131 1400 130

1,5

4,5 300

0,1 7500 122 9200 120

3700 122 4600 122

0,5

1550 127 1900 126

16 1,0 700 135 760 134 20 25 300 143 370 141

Imperiale

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

Partenza dal bordo

sfondamento

Ritardo di

sfondamento

480 138 570 137

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V

10 GA

3/16 200 122 240 121

1/4

0.15 250

3/8 65 126 80 125 1/2 5/8 1.0 28 135 30 134

0.06

0.18 300

0.2

0.5

3/4 7/8 16 140 19 139

Partenza dal bordo

275 122 336 120

130 122 164 122

36 132 48 131

20 137 24 136

1 11 143 14 141

Tensione

Powermax

105

Manuale dell’operatore 6-23

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 85 A schermati (alluminio)

Portata flusso d’aria – slpm/scfh

Calda 194 – 412

Fredda 236 – 500

Metrico

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale

di sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V

3 4 0,2 6500 123 8000 123 6

3,8 250

8 2650 130 3470 129

12 0,7 1450 134 1930 133

1,5

4,5 300

0,1 8000 122 9400 121

3800 126 4900 126

0,5

1920 132 2500 131

16 1,0 950 139 1200 137 20 25 380 146 540 144

Imperiale

Spessore del

materiale

Distanza

tra torcia e

lamiera

Partenza dal bordo

Altezza iniziale

di sfondamento

Ritardo di

sfondamento

600 143 880 141

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V

1/8 1/4

0.15 250 3/8 80 132 104 131 1/2 5/8 1.0 38 139 48 137

0.06

0.18 300

3/4 7/8 20 144 29 142

Partenza dal bordo

0.2 300 122 360 121 130 127 172 127

0.5

50 135 68 133

25 142 37 140

1 14 146 20 144

Tensione

6-24 Powermax

105

Manuale dell’operatore

Consumabili 65A schermati

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

220817

Schermo

220817

Schermo

220854

Cappuccio

di tenuta

220953

Cappuccio

di tenuta con

sensore ohmico

220819

Ugello

220819

Ugello

220842

Elettrodo

220842

Elettrodo

220994

Anello diffusore

220994

Anello diffusore

Powermax

105

Manuale dell’operatore 6-25

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 65 A schermati (acciaioalcarbonio)

Portata flusso d’aria – slpm/scfh

Calda 175 – 370

Fredda 209 – 443

Metrico

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza

iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V

0,1 6050 124 7000 121 3 0,2 5200 125 6100 123 4 6 2550 127 3240 127 8 1700 129 2230 128

1,5

12 1,2 850 134 1140 131

3,8 250

4,5 300

0,5

0,7 1100 131 1500 129

4250 125 5100 124

16 6,0 400 2,0 560 138 650 136 20 25 210 145 270 145

Partenza dal bordo

350 142 450 142

Tensione

Imperiale

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza

iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V

16 GA

10 GA 190 125 224 123

3/16 0.2 140 126 168 125

0.15 250

0.1

260 123 294 121

1/4 0.5 90 127 116 127 3/8 0 .7 45 130 62 129 1/2 0.18 300 1.2 30 135 40 132

0.06

5/8 0.24 400 2.0 23 138 26 136 3/4

7/8 12 143 14 143

Partenza dal bordo

15 141 19 141

1 8 145 10 145

Tensione

6-26 Powermax

105

Manuale dell’operatore

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 65 A schermati (acciaioinossidabile)

Portata flusso d’aria – slpm/scfh

Calda 175 – 370

Fredda 209 – 443

Metrico

Spessore

del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale

di sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V

0,1 8100 125 10000 121 3 0,2 6700 125 8260 123 4 6 2450 126 2850 126 8

1,5

10 12 1,2 750 135 920 134 16 20 300 143 370 143

Imperiale

Spessore

del

materiale

Distanza

tra torcia e

lamiera

3,8 250

4,5 300

Partenza dal bordo

Altezza iniziale

di sfondamento

0,5

0,7

Ritardo di

sfondamento

5200 125 6150 124

1500 129 1860 129

960 132 1250 132

500 139 500 139

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni

produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V 16 GA 10 GA 240 125 296 123

3/16 0.2 155 126 168 125

1/4 0.5 80 126 96 126 3/8 0.7 40 131 52 131

0.06

0.15 250

0.1

345 124 426 121

1/2 0.18 300 1.2 26 136 32 135 5/8 3/4 14 142 15 142

Partenza dal bordo

20 139 20 139

Tensione

Powermax

105

Manuale dell’operatore 6-27

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 65 A schermati (alluminio)

Portata flusso d’aria – slpm/scfh

Calda 175 – 370

Fredda 209 – 443

Metrico

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V

0,1 8800 121 10300 122 3 0,2 74 00 124 8800 124 4 6 3200 130 4400 128 8

1,5 10 12 1,2 1000 138 1330 136 16

20 380 147 560 145

Imperiale

Spessore del

materiale

Distanza

tra torcia e

lamiera

3,8 250

4,5 300

Partenza dal bordo

Altezza iniziale di sfondamento

0,5

0,7

Ritardo di

sfondamento

6000 126 7350 125

1950 133 2750 130

1200 136 1650 132

650 143 800 141

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V

1/16

1/8 280 124 336 124 1/4 0.5 10 5 131 152 128 3/8 0 .7 50 135 68 131

0.06

0.15 250

0.1

365 121 428 121

1/2 0.18 300 1.2 35 139 48 138 5/8 3/4 16 146 24 144

Partenza dal bordo

26 143 32 141

Tensione

6-28 Powermax

105

Manuale dell’operatore

Consumabili 45 A schermati

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

4 5

220817

Schermo

220817

Schermo

220854

Cappuccio

di tenuta

220953

Cappuccio

di tenuta con

sensore ohmico

220941

Ugello

4 5

220941

Ugello

220842

Elettrodo

220842

Elettrodo

220994

Anello diffusore

220994

Anello diffusore

Powermax

105

Manuale dell’operatore 6-29

CONFIGURAZIONE DELLA TORCIA PER MACCHINA

Taglio con consumabili 45 A schermati (acciaioalcarbonio)

Portata flusso d’aria – slpm/scfh

Calda 177 – 376

Fredda 201 – 427

Metrico

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni produzione

Velocità di

taglio

mm mm mm % Sec (mm/min) V (mm/min) V 0,5

1 9000 128 10800 128

0,0

9000 128 12500 126

1,5 0,1 9000 130 10200 129

2 0,3 6600 130 7800 129 3 4 2200 134 3560 131

1,5 3,8 250

0,4

3850 133 4900 131

6 0,5 1350 137 2050 132

Imperiale

Spessore del

materiale

Distanza

tra torcia e

lamiera

Altezza iniziale di

sfondamento

Ritardo di

sfondamento

Impostazioni qualità

massima

Velocità di

taglio

Tensione

Impostazioni produzione

Velocità di

taglio

pollici pollici pollici % Sec poll/min V poll/min V 26GA 22GA 350 128 450 128 18GA 16GA 350 130 400 129 14GA 0.2 270 130 320 129

0.06 0.15 250

12GA

10GA 100 134 164 131

0.0

0.1

0.4

350 128 500 128

350 129 400 128

190 133 216 131

3/16 0.5 70 135 10 8 132

1/4 0.6 48 137 73 132

Tensione

6-30 Powermax

105

Manuale dell’operatore

Hypertherm Manual Family Operator Manual (OM) [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sezione 1

CARATTERISTICHE TECNICHE

Informazioni sulla sicurezza

Descrizione del sistema

Dove reperire informazioni utili

Dimensioni del generatore

Peso dei componenti (sistemi 105 A)

Tensioni del generatore Powermax105

Dimensioni della torcia per taglio manuale a 75° Duramax

Dimensioni della torcia per taglio manuale a 15° Duramax

Dimensioni della torcia per macchina a lunghezza completa a 180° Duramax

Dimensioni della mini torcia per macchina a 180° Duramax

Caratteristiche tecniche di taglio di Powermax105

Simboli e marchi

Livelli di rumorosità

Simboli IEC

Sezione 2

CONFIGURAZIONE GENERATORE

Apertura dell’imballaggio del sistema Powermax

Reclami

Indice

Posizionamento del generatore

Preparazione del collegamento elettrico

Installazione di un interruttore generale di linea

Requisiti per la messa a terra

Collegamento dell’alimentazione per il Powermax105

Cavo di alimentazione trifase e installazione della spina

Consigli per la prolunga

Caratteristiche tecniche della prolunga

Suggerimenti sul generatore azionato a motore

Preparazione dell’alimentazione del gas

Ulteriore filtraggio del gas

Collegamento dell’alimentazione del gas

Sezione 3

FUNZIONAMENTO BASE DEL SISTEMA

Controlli e indicatori

Controlli posteriori

Controlli anteriori e LED

Schermo di stato

Funzionamento del Powermax105

Collegare alimentazione elettrica, alimentazione del gas e cavo torcia

Collegare il cavo di massa al generatore

Collegare la pinza di massa alla lamiera

Accensione del sistema (ON)

Impostazione del selettore di modalità di funzionamento

Controllare gli indicatori

Regolazione manuale della pressione del gas

Regolazione della corrente (amperaggio)

Funzione rilevamento fine vita utile degli elettrodi

Informazioni sulle limitazioni del ciclo di lavoro

Sezione 4

CONFIGURAZIONE TORCIA PER TAGLIO MANUALE

Introduzione

Vita utile dei consumabili

Elettrodo CopperPlus™ per torce Duramax

Componenti della torcia per taglio manuale

Scelta dei consumabili della torcia per taglio manuale

Consumabili torcia per taglio manuale

Consumabili 105 A per taglio a contatto

Consumabili 45 A, 65 A, 85 A per taglio a contatto

Consumabili FineCut®

Consumabili HyAccess da 65 A

Installazione dei consumabili della torcia per taglio manuale

Collegamento del cavo torcia

Sezione 5

TAGLIO MANUALE

Utilizzo della torcia per taglio manuale

Funzionamento del grilletto di sicurezza

Suggerimenti per l’utilizzo della torcia per taglio manuale

Inizio di un taglio partendo dal bordo della lamiera

Sfondamento di una lamiera

Scriccatura di una lamiera

Profilo di scriccatura

Variazione del profilo di scriccatura

Errori comuni di taglio manuale

Sezione 6
