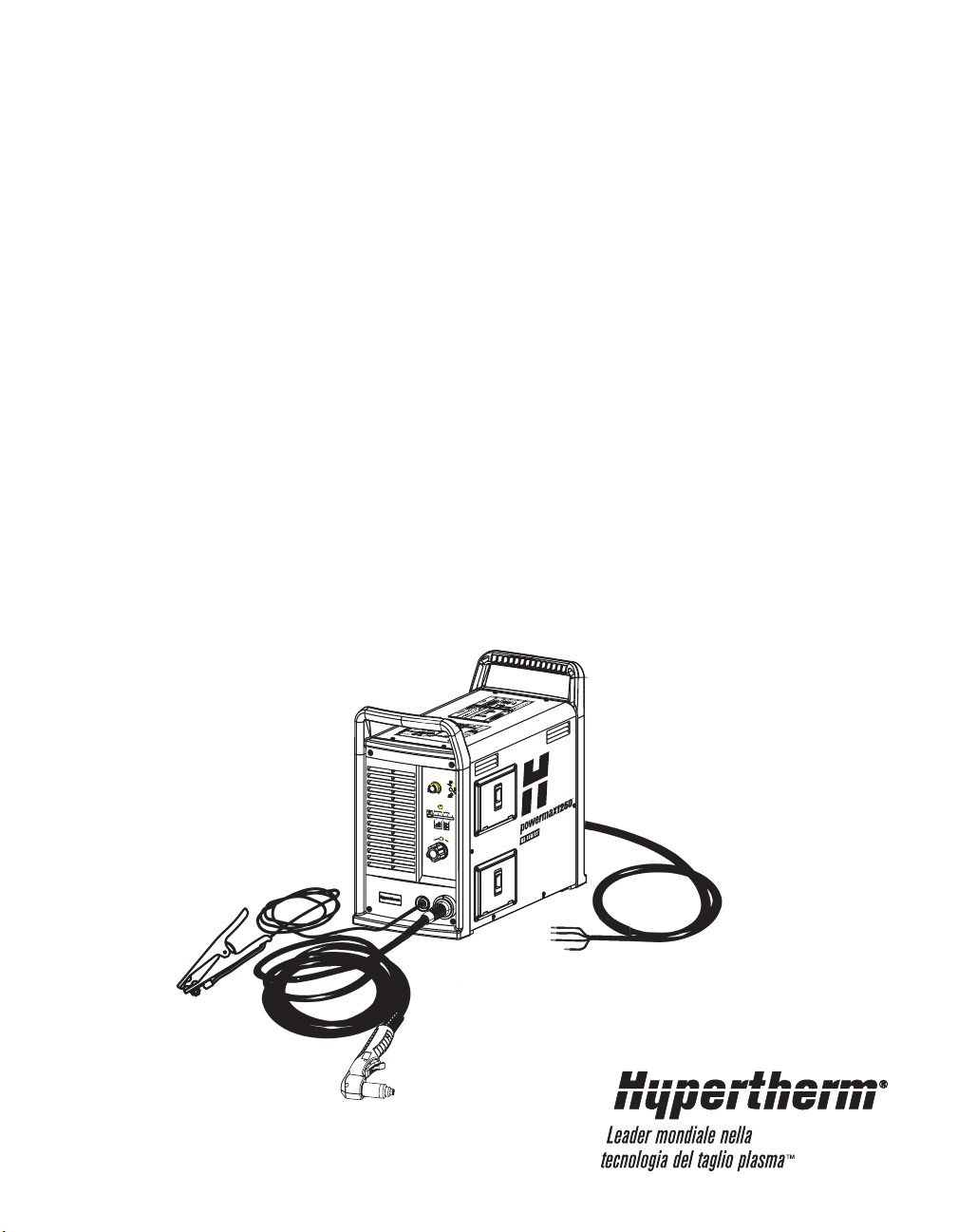

Sistema di taglio ad arco plasma
Manuale dell’operatore 803954 – Revisione 1
powermax1250
Registrazione del vostro nuovo sistema Hypertherm
Registrate il vostro prodotto on-line sul sito www.hypertherm.com/registration per semplificare il supporto tecnico e in garanzia. Riceverete anche gli aggiornamenti sui nuovi prodotti Hypertherm ed un omaggio come ringraziamento.
Per vostro riferimento futuro
Numero di serie: ______________________________________________________
Data di acquisto: ______________________________________________________
Distributore: ______________________________________________________
___________________________________________________________________
___________________________________________________________________
Note di manutenzione:
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
Manuale dell’operatore
Italiano / Italian
Revisione 1 – Aprile 2007
Hypertherm, Inc.
Hanover, NH USA
www.hypertherm.com
email:info@hypertherm.com
© 2007 Hypertherm, Inc.
Tutti i diritti riservati
Hypertherm, Powermax e FineCut sono marchi di fabbrica della Hypertherm, Inc.
e possono essere registrati negli Stati Uniti e/o in altri paese.
powermax1250
Hypertherm, Inc.
Etna Road, P.O. Box 5010 Hanover, NH 03755 USA 603-643-3441 Tel (Main Office) 603-643-5352 Fax (All Departments) info@hypertherm.com (Main Office Email)
800-643-9878 Tel (Technical Service)
technical.service@hypertherm.com (Technical Service Email) 800-737-2978 Tel (Customer Service) customer.service@hypertherm.com (Customer Service Email)
Hypertherm Automation
5 Technology Drive, Suite 300 West Lebanon, NH 03784 USA 603-298-7970 Tel 603-298-7977 Fax
Hypertherm Plasmatechnik GmbH
Technologiepark Hanau Rodenbacher Chaussee 6 D-63457 Hanau-Wolfgang, Deutschland 49 6181 58 2100 Tel 49 6181 58 2134 Fax
49 6181 58 2123 (Technical Service)
Hypertherm (S) Pte Ltd.
No. 19 Kaki Bukit Road 2 K.B. Warehouse Complex Singapore 417847, Republic of Singapore 65 6 841 2489 Tel 65 6 841 2490 Fax
65 6 841 2489 (Technical Service)
Hypertherm (Shanghai) Trading Co., Ltd.
Unit 1308-09, Careri Building 432 West Huai Hai Road Shanghai, 200052 PR China 86-21 5258 3330/1 Tel 86-21 5258 3332 Fax
France (Representative office)
15 Impasse des Rosiers 95610 Eragny, France 00 800 3324 9737 Tel 00 800 4973 7329 Fax
Hypertherm S.r.l.
Via Torino 2 20123 Milano, Italia 39 02 725 46 312 Tel 39 02 725 46 400 Fax
39 02 725 46 314 (Technical Service)
Hypertherm Europe B.V.
Vaartveld 9 4704 SE Roosendaal, Nederland 31 165 596907 Tel 31 165 596901 Fax 31 165 596908 Tel (Marketing)
31 165 596900 Tel (Technical Service) 00 800 49 73 7843 Tel (Technical Service)
Hypertherm Japan Ltd.
801 Samty Will Building 2-40 Miyahara 1-Chome, Yodogawa-ku, Osaka 532-0003, Japan 81 6 6170 2020 Tel 81 6 6170 2015 Fax
HYPERTHERM BRASIL LTDA.
Avenida Doutor Renato de
Andrade Maia 350 Parque Renato Maia CEP 07114-000 Guarulhos, SP Brasil 55 11 6409 2636 Tel 55 11 6408 0462 Fax
Hypertherm
Branch of Hypertherm, UK, UC PO Box 244 Wigan, Lancashire, England WN8 7WU 00 800 3324 9737 Tel 00 800 4973 7329 Fax
00 800 4973 7843 (Technical Service)
1/19/07

COMPATIBILITÀ ELETTROMAGNETICA (EMC)

Introduzione alla compatibilità elettromagnetica (Emc)
Le attrezzature Hypertherm con marchio CE sono conformi allo standard EN60974-10. Per assicurarne il funzionamento in maniera compatibile con altri sistemi radio ed elettrici essa va installata ed adoperata attenendosi alle informazioni riportate di seguito, al fine di ottenere la compatibilità elettromagnetica.
I limiti fissati dallo standard EN60974-10 potrebbero essere insufficienti per eliminare completamente le interferenze quando l’apparecchiatura che subisce le interferenze è molto vicina alla macchina oppure è particolarmente sensibile. In questi casi potrebbe essere necessario adottare altri accorgimenti per ridurre ulteriormente le interferenze.
Questo sistema di taglio è stato progettato esclusivamente per l’utilizzo in ambienti di tipo industriale.
Installazione ed uso
L’utente è tenuto ad installare ed usare l’apparecchiatura al plasma secondo le istruzioni del fabbricante. Se viene rilevata la presenza di disturbi elettromagnetici, sarà compito dell’utente risolvere la situazione, con l’assistenza tecnica del fabbricante. In alcuni casi la soluzione potrebbe essere semplicemente quella di collegare a terra il circuito di taglio (consultare il capitolo Messa a terra della lamiera). In altri casi potrebbe comportare la costruzione di uno schermo elettromagnetico in cui racchiudere il generatore, la torcia e la lamiera da tagliare, unitamente ai relativi filtri di ingresso. In tutti i casi, le interferenze elettromagnetiche devono essere ridotte fino a che non costituiscono più un disturbo.
Valutazione dell’area
Prima di installare l’apparecchiatura, l’utente deve esaminare i problemi di natura elettromagnetica che potrebbero insorgere nell’area circostante l’apparecchiatura. Bisogna tenere conto dei seguenti fattori:
a. Altri cavi di alimentazione, cavi di controllo, cavi
telefonici o di segnali ubicato al di sopra, al di
sotto od accanto all’apparecchiatura di taglio. b. Trasmettitori e ricevitori radio e televisivi. c. Computer ed altre apparecchiature di controllo. d. Apparecchiature importanti per la sicurezza,
ad esempio per la sorveglianza di impianti
industriali. e. Incolumità fisica delle persone presenti, ad
esempio portatori di pace-maker e protesi
auricolari. f. Apparecchiature usate per la misurazione o la
calibrazione. g. Immunità di altre apparecchiature presenti.
È compito dell’utente accertarsi che le altre
apparecchiature utilizzate in loco siano
compatibili. Ciò potrebbe richiedere l’adozione di
ulteriori misure di protezione. h. Ora in cui le attività di taglio od altro devono
essere condotte. Le dimensioni dell’area circostante la macchina da
esaminare dipendono dalla struttura dell’edificio e dalle altre attività svolte intorno. L’area circostante potrebbe estendersi oltre i limiti dei locali.
Metodi per ridurre le emissioni
Alimentazione elettrica di rete
L’apparecchiatura di taglio deve essere collegata all’alimentazione elettrica di rete attenendosi alle istruzioni del fabbricante. Se si registrano delle interferenze, potrebbe essere necessario adottare ulteriori precauzioni come il filtraggio dell’alimentazione di rete. Va considerata l’opportunità di schermare il cavo di alimentazione dell’apparecchiatura di taglio installata permanentemente in una condotta metallica od equivalente. La schermatura dovrebbe presentare continuità elettrica su tutta la sua lunghezza. Essa deve essere collegata all’alimentazione di rete della macchina di taglio in modo che venga mantenuto un buon contatto elettrico tra di essa e l’involucro del generatore della macchina di taglio.
Hypertherm Sistemi plasma i
6-07
COMPATIBILITÀ ELETTROMAGNETICA (EMC)
Manutenzione dell’apparecchiatura di taglio
L’apparecchiatura di taglio dovrebbe essere sottoposta ad una regolare manutenzione secondo le istruzioni del fabbricante. Tutti gli sportelli di accesso e di servizio ed i pannelli di controllo devono essere chiusi e correttamente bloccati quando l’apparecchiatura di taglio è in funzione. L’apparecchiatura di taglio non deve essere modificata in alcun modo, fatta eccezione per le modifiche e regolazioni descritte nelle istruzioni del fabbricante. In particolare la distanza tra gli elettrodi dove scocca l’arco ed i dispositivi stabilizzatori devono essere regolati e manutenuti seguendo le raccomandazioni del fabbricante.
Cavi di taglio
I cavi di taglio dovrebbero essere più corti possibile, raggruppati assieme e disposti il più vicino possibile al livello del pavimento.
Collegamento equipotenziale
Va considerata l’opportunità di stabilire un collegamento equipotenziale tra tutti i componenti metallici dell’installazione di taglio e quelli adiacenti. Tuttavia, la presenza di parti metalliche incollate alla lamiera aumenta il rischio di scossa elettrica per l’operatore, nel caso in cui quest’ultimo tocchi contemporaneamente tali parti metalliche e l’elettrodo (o l’ugello per le teste laser). L’operatore deve essere isolato da tutti questi componenti metallici uniti da collegamento equipotenziale.
apparecchiature elettriche. Laddove necessario, la messa a terra della lamiera dovrebbe essere realizzata collegando direttamente quest’ultima; in alcuni paesi dove non è consentito il collegamento diretto, la messa a terra deve essere realizzata mediante adeguati condensatori, selezionati attenendosi alle norme nazionali.
Nota: il circuito di taglio può essere o meno collegato a terra per motivi di sicurezza. La modifica dei collegamenti di messa a terra dovrebbe essere autorizzata esclusivamente da una persona avente la competenza necessaria a valutare se eventuali modifiche determinerebbero un aumento del rischio di infortunio; queste potrebbero infatti causare la formazione di percorsi di ritorno paralleli della corrente di taglio che potrebbero danneggiare i circuiti di messa a terra od altre apparecchiature. Ulteriori informazioni in proposito sono contenute nelle istruzioni di Installazione ed uso delle apparecchiature di saldatura ad arco IEC/TS 62081.
Schermatura e protezione
La schermatura e la protezione selettiva degli altri cavi e delle altre apparecchiature presenti nell’area circostante possono far diminuire i problemi di interferenza. Per alcune applicazioni speciali potrebbe essere opportuno schermare l’intera installazione di taglio plasma.
Messa a terra della lamiera
Nei casi in cui la lamiera non è collegata a massa per motivi di sicurezza elettrica, né collegata a terra a causa delle sue dimensioni e posizione, ad esempio se è la chiglia di una nave o la struttura in acciaio di un edificio, un collegamento equipotenziale a massa della lamiera può ridurre le emissioni in diversi casi, sia pure non in tutti. Bisogna fare attenzione onde evitare che la messa a terra della lamiera comporti un maggiore rischio di infortuni per gli utenti o di danni alle altre
ii Hypertherm Sistemi plasma
6-07
Hypertherm Sistemi plasma iii

GARANZIA

6-07
Attenzione
Le parti originali Hypertherm sono i consumabili di ricambio raccomandate dalla ditta per il suo sistema Hypertherm. Eventuali danni causati dall’uso di parti diverse da quelle Hypertherm originali non sono coperti dalla garanzia Hypertherm.
L’utente è responsabile per l’uso sicuro del prodotto. Hypertherm non fornisce e non è in grado di fornire alcuna garanzia in merito all’uso sicuro del prodotto nell’ambiente in cui viene usato.
Informazioni generali
Hypertherm, Inc. garantisce che i suoi prodotti sono privi di difetti nei materiali e nelle lavorazioni, nel caso in cui venga notificata ad Hypertherm la presenza di difetti (i) relativi al generatore entro un periodo di due (2) anni dalla data di consegna, ad eccezione dei generatori della Serie Powermax, per i quali è prevista una garanzia di tre (3) anni dalla data di consegna, o (ii) relativi alla torcia ed ai cavi torcia, entro un periodo di un (1) anno dalla data di consegna, o relativi ai carrelli torcia, entro un periodi di un (1) anno dalla data di consegna, o relativi alle teste laser entro un periodo di un (1) anno dalla data di consegna. Questa garanzia non è applicabile a prodotti installati in maniera errata, modificati o danneggiati in altro modo.
Hypertherm, a propria discrezione, riparerà, sostituirà o regolerà, senza alcun addebito, eventuali prodotti difettosi coperti da questa garanzia che siano restituiti alla sede di Hypertherm ad Hanover, New Hampshire (USA), o ad un laboratorio per riparazioni autorizzato da Hypertherm, previa autorizzazione di Hypertherm (che non sarà negata senza ragione), debitamente imballati e con tutti i costi, assicurazione e trasporto prepagati. La Hypertherm non potrà essere ritenuta responsabile di qualsiasi riparazione, sostituzione o regolazione dei Prodotti coperti dalla presente garanzia, fatta eccezione per quelle effettuate in ottemperanza alle disposizioni del presente paragrafo oppure con il consenso scritto della Hypertherm. La
garanzia di cui sopra è esclusiva e sostituisce tutte le altre garanzie, espresse, tacite, statutarie o di altro tipo in relazione ai prodotti o ai risultati che ne potrebbero derivare, e tutte le garanzie tacite o condizioni di qualità, commerciabilità, idoneità per scopi specifici o
violazione. Quanto dichiarato in precedenza costituirà l’unica azione da parte di Hypertherm contro eventuali violazioni della garanzia. I
distributori e i loro clienti possono offrire garanzie differenti o aggiuntive, ma non sono autorizzati a fornire protezioni aggiuntive della garanzia implicando vincoli da parte di Hypertherm.
Marchi di certificazione
I prodotti certificati sono contraddistinti da uno o più marchi di certificazione di laboratori di certificazione accreditati. I marchi di certificazione sono riportati sulla targa dati o vicino ad essa. Ciascun marchio di certificazione garantisce che il prodotto e i suoi componenti critici per la sicurezza sono conformi alle normative di sicurezza nazionali applicabili, secondo quanto rilavato dal laboratorio di verifica. Hypertherm applica i marchi di certificazione su un prodotto solo dopo che i componenti, critici per la sicurezza, con cui il prodotto è stato costruito sono stati autorizzati dal laboratorio di test accreditato.
Dopo che il prodotto è uscito dagli stabilimenti Hypertherm, i marchi di certificazione vengono invalidati se si verifica una delle seguenti condizioni:
• Il prodotto viene significativamente modificato in modo da creare un rischio potenziale o una non conformità.
• I componenti critici per la sicurezza vengono sostituiti con dei ricambi non autorizzati.
• Viene aggiunto un qualsiasi gruppo o accessorio non autorizzato che genera tensioni pericolose.
• Un circuito di sicurezza o un’altra funzione progettata come parte integrante della certificazione del prodotto vengono manomesse.
Il marchio CE costituisce una dichiarazione di conformità da parte del costruttore alle direttive ed agli standard europei applicabili. Solo le versioni dei prodotti Hypertherm recanti il marchio CE sulla targa dati o vicino ad essa sono stati testati per la conformità alla Direttiva Europea per i Sistemi a Bassa Tensione e alla Direttiva Europea sulla Compatibilità Elettromagnetica (EMC). I filtri EMC necessari per la conformità con la Direttiva Europea sulla Compatibilità Elettromagnetica (EMC) sono incorporati nelle versioni dei generatori recanti il Marchio CE.
6-07
iv Hypertherm Sistemi plasma
GARANZIA
Indennità brevetti
Fatta eccezione solo per i prodotti non fabbricati da Hypertherm o fabbricati da altri che non siano Hypertherm, non in stretta conformità con le specifiche tecniche della Hypertherm, e nei casi di progetti, processi, formule o combinazioni non sviluppate da Hypertherm o dati ad intendere come sviluppati da Hypertherm, quest’ultima, sosterrà le spese di eventuali azioni o processi legali intentati nei confronti dell’utente, con l’accusa infondata che l’uso del prodotto Hypertherm individualmente e non in combinazione con altri prodotti non forniti da Hypertherm, sia causa di violazione di un qualsiasi brevetto di proprietà di terze parti. L’utente dovrà immediatamente informare Hypertherm nel momento in cui dovesse venire a conoscenza di qualsiasi azione legale intrapresa o intentata in connessione con qualsiasi presunta violazione, e ogni parte ha la facoltà di designare un proprio rappresentante legale per qualsiasi azione legale qualora dovesse aver luogo.
Limitazione di responsabilità
Hypertherm non si riterrà responsabile, in alcuna circostanza, nei confronti di individui o entità, per eventuali danni incidentali, consequenziali, indiretti o punitivi (comprese, tra l’altro, eventuali perdite di profitti) a prescindere che tale responsabilità si basi su violazione contrattuale, torto, responsabilità incondizionata, violazione di garanzie, mancata ottemperanza dello scopo fondamentale o altro e anche nel caso in cui sia essa stata informata della possibilità di tali danni.
Limite massimo di responsabilità
In nessuna circostanza la responsabilità di Hypertherm, a prescindere che tale responsabilità si basi su violazione contrattuale, torto, responsabilità incondizionata, violazione di garanzie, mancata ottemperanza dello scopo fondamentale o altro, per eventuali azioni o processi legali intentati per reclami derivanti o associati
all’uso dei Prodotti supererà in totale l’importo pagato per i prodotti che hanno generato tali reclami.
Assicurazione
L’utente dovrà sempre disporre di una valida assicurazione, con copertura sufficiente ed appropriata a tutelare e preservare la sicurezza dell’uso dei prodotti Hypertherm in caso di azioni legali derivanti dall’uso dei prodotti.
Normative nazionali e locali
Le normative nazionali e locali applicabili agli impianti idraulici ed elettrici devono avere precedenza sulle istruzioni contenute in questo manuale. In nessun caso Hypertherm sarà responsabile per lesioni alla persona o danni alla proprietà a causa di violazione delle normative o errate procedure di lavoro.
Trasferimento di diritti
L’utente può trasferire eventuali altri diritti spettanti in virtù del presente atto solo in concomitanza con la vendita di tutti o di quasi tutti i suoi beni o azioni sociali ad un successore negli interessi, che acconsenta a rispettare tutti i termini di questa garanzia.
Smaltimento dei prodotti Hypertherm
I sistemi di taglio plasma Hypertherm, come tutti i prodotti elettronici, possono contenere materiali o componenti, come le schede a circuito stampato, che non possono essere smaltiti come rifiuti normali. È vostra responsabilità smaltire tutti i prodotti Hypertherm o le parti componenti in modo corretto, nel rispetto dell’ambiente, sulla base delle normative nazionali o locali vigenti.
• Negli Stati Uniti, consultare tutte le leggi federali, statali e locali.
• Nell’Unione Europea, consultare le direttive UE e le leggi nazionali e locali. Per maggiori informazioni, visitate il sito www.hypertherm.com/weee.
• Negli altri Paesi, consultare le leggi nazionali e locali.
INDICE
powermax1250 Manuale dell’operatore v
Compatibilità Elettromagnetica (EMC) .............................................................................................i
Garanzia...................................................................................................................................................iii
Sezione 1 SICUREZZA
Riconoscere le informazioni sulla sicurezza..................................................................................................1-2
Seguire le istruzioni per la sicurezza...............................................................................................................1-2
Le operazioni di taglio possono causare incendi o esplosioni .................................................................1-2
Le scosse elettriche possono essere letali...................................................................................................1-3
L’elettricità statica può danneggiare le schede elettroniche.....................................................................1-3
I fumi tossici possono causare malesseri o essere letali ...........................................................................1-4
L’arco plasma può provocare lesioni e ustioni..............................................................................................1-5
I raggi dell’arco sono nocivi per gli occhi e la pelle ....................................................................................1-5
Sicurezza della messa a terra...........................................................................................................................1-6
Sicurezza delle apparecchiature a gas compresso.....................................................................................1-6
Le bombole di gas danneggiate possono esplodere .................................................................................1-6
Il rumore può danneggiare l’udito....................................................................................................................1-7
Pace-maker e apparecchi acustici ..................................................................................................................1-7
Un arco plasma può danneggiare i tubi congelati.......................................................................................1-7

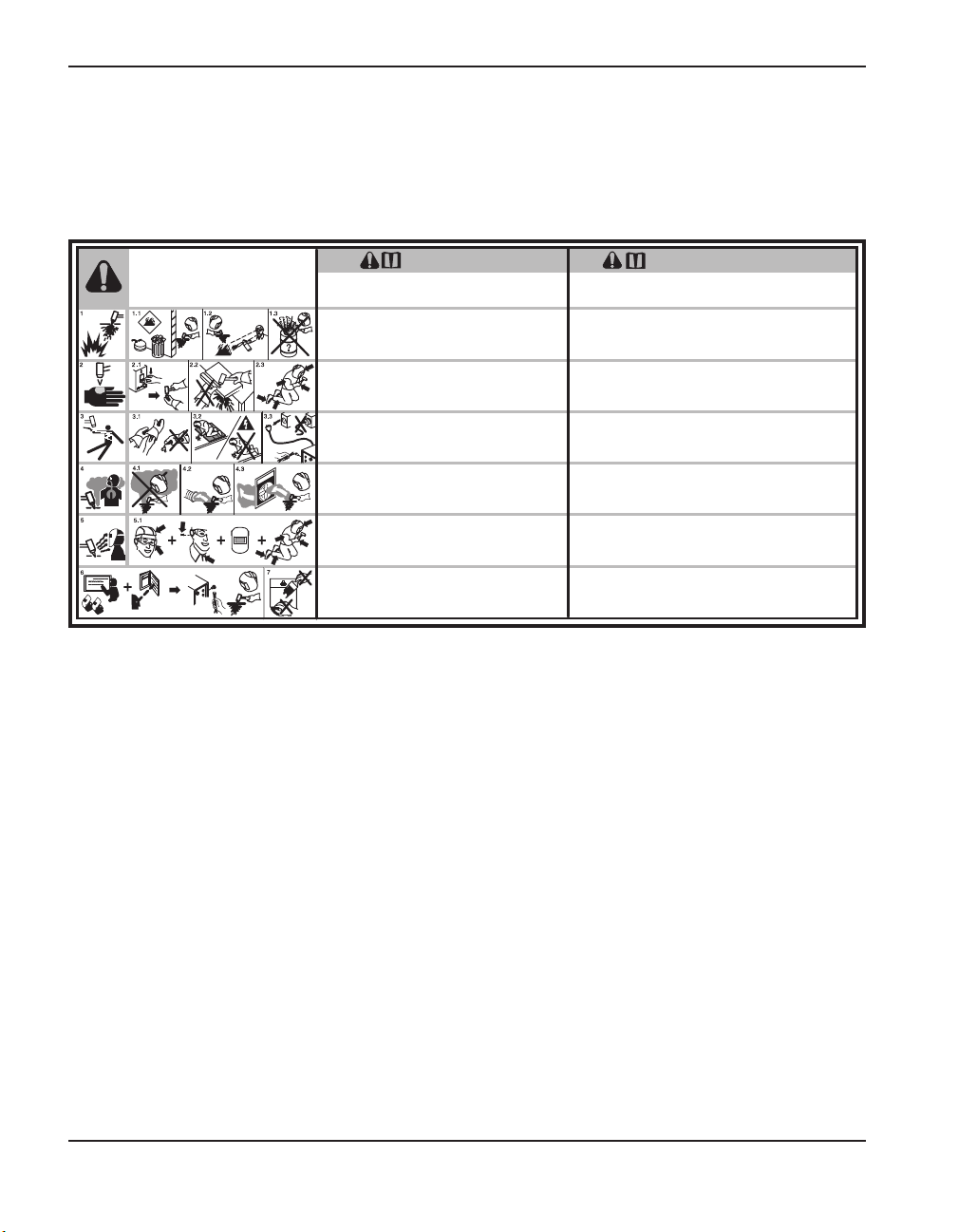

Etichetta di avvertimento ...................................................................................................................................1-8
Sezione 2 SPECIFICAZIONI
Generatore............................................................................................................................................................2-2
Dimensioni e peso....................................................................................................................................2-3
Torcia T80.............................................................................................................................................................2-4
Dimensioni..................................................................................................................................................2-5

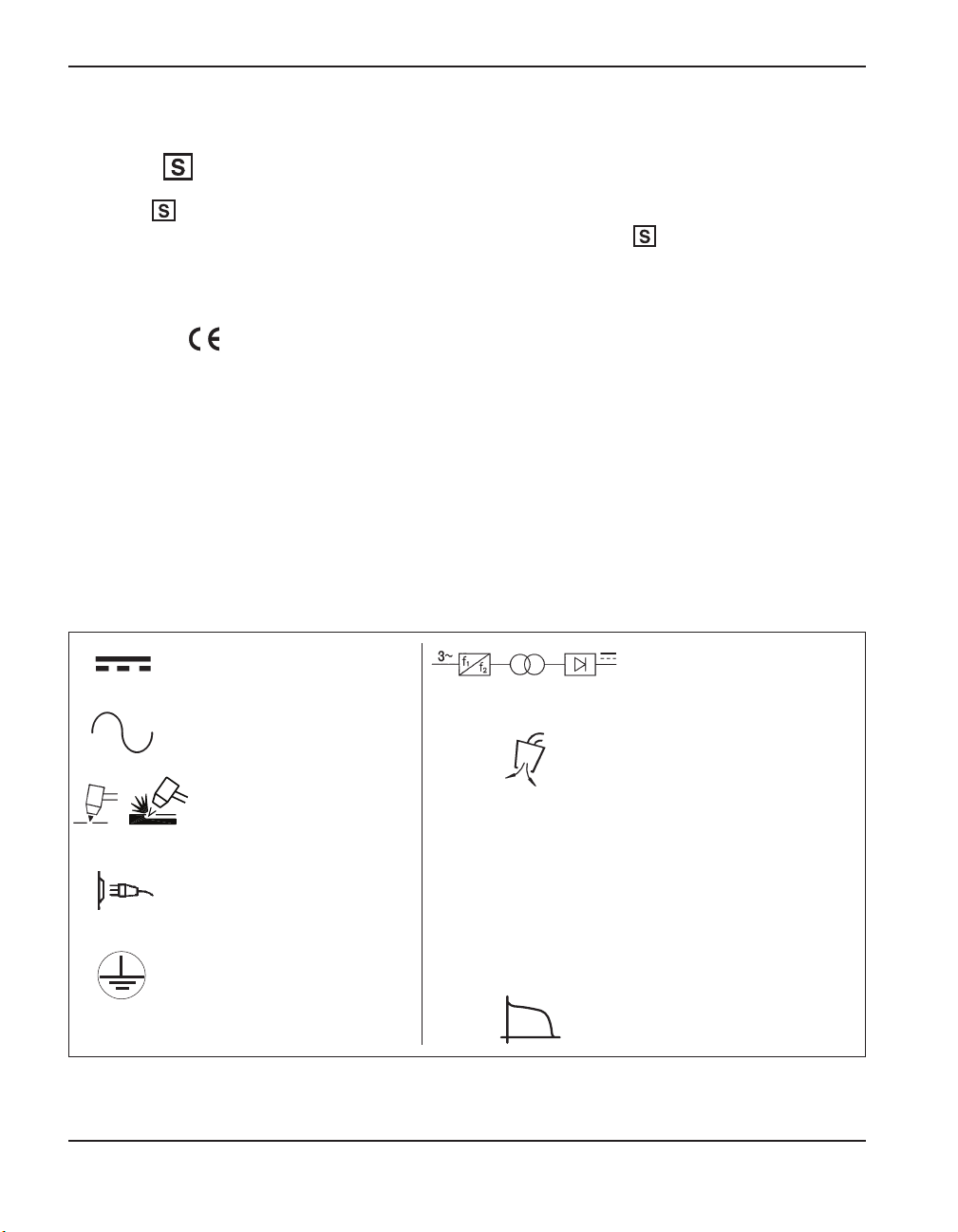

Simboli e marchi..................................................................................................................................................2-6
Marchio ................................................................................................................................................2-6
Marchio CE ................................................................................................................................................2-6
Simboli IEC ................................................................................................................................................2-6
Sezione 3 MONTAGGIO
Alla consegna.......................................................................................................................................................3-2
Reclami..................................................................................................................................................................3-2
Contenuto dell’imballo .......................................................................................................................................3-2
Posizionamento del generatore .......................................................................................................................3-3
Sollevamento del generatore............................................................................................................................3-3
Connessione dell’alimentazione ......................................................................................................................3-4
Cavo di alimentazione trifase – Installazione della spina ...........................................................................3-4
INDICE
vi powermax1250 Manuale dell’operatore
Cavo di alimentazione monofase.....................................................................................................................3-5
Installazione del cavo di alimentazione ................................................................................................3-5
Installazione della spina...........................................................................................................................3-5
Messa a terra .......................................................................................................................................................3-6
Prolunga ................................................................................................................................................................3-6
Installazione della torcia.....................................................................................................................................3-7
Alimentazione del gas plasma..........................................................................................................................3-9
Filtrazione addizionale del gas...............................................................................................................3-9
Installazione dell’alimentazione del gas .......................................................................................................3-10
Allineamento della torcia T80M.....................................................................................................................3-10
Connessione dell’interruttore volante ON/OFF..............................................................................3-11

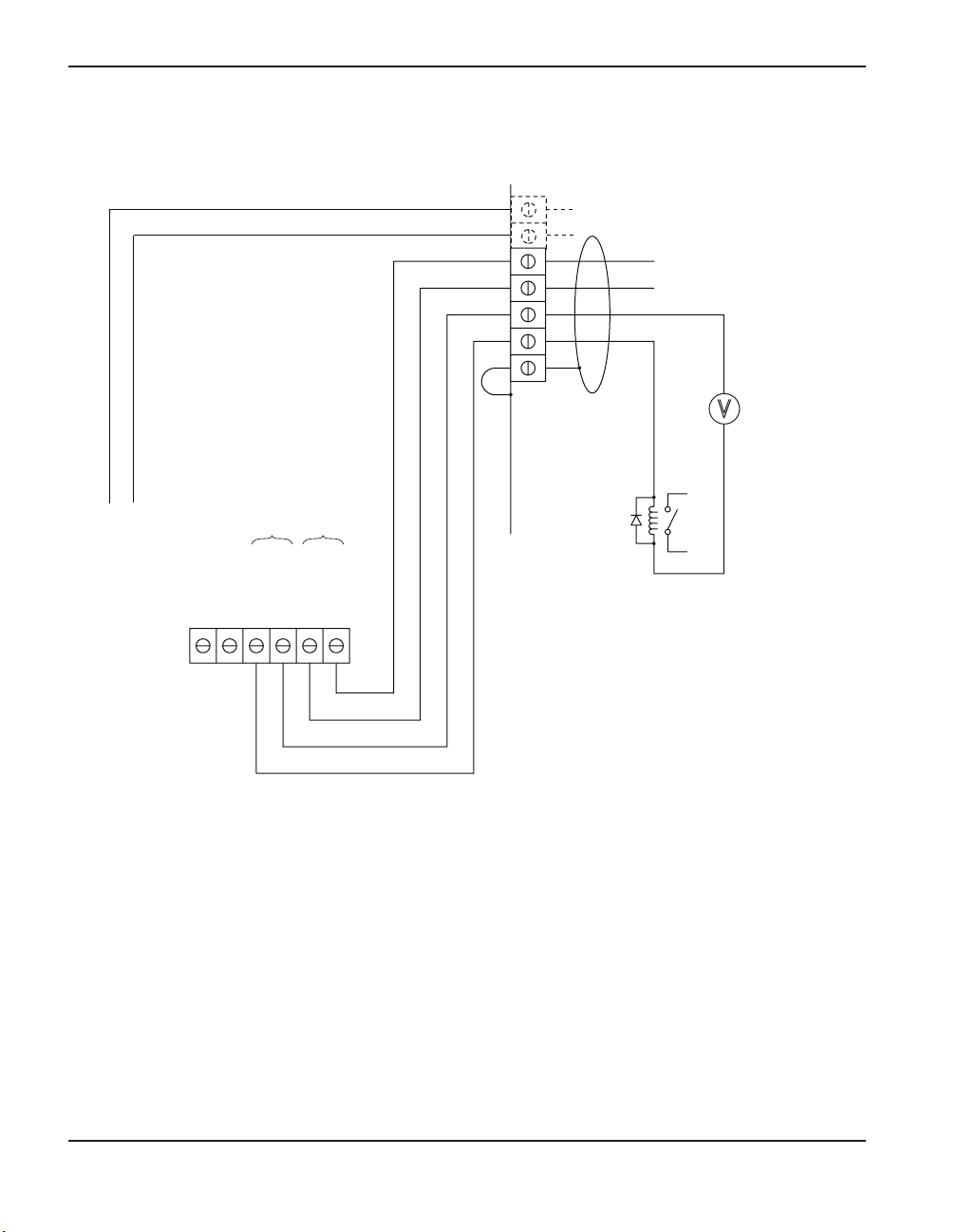

Connessione dell’interfaccia macchina ............................................................................................3-11
Tensione dell’arco ..................................................................................................................................3-12
Modifica del tipo di segnale di inizio moto macchina (XFER): da chiusura di un contatto
isolato a segnale di tensione..........................................................................................................3-14
Comando di un modulo industriale di isolamento dell’ingresso..................................................3-15
Comando di una bobina relè con un’alimentazione esterna ........................................................3-16
Comando di un modulo industriale di ingresso isolato con un’alimentazione esterna ..........3-17
Sezione 4 USO
Comandi e indicatori luminosi..........................................................................................................................4-2
LED di indicazione....................................................................................................................................4-2
Configurazioni dei consumabili per torcia T80 ............................................................................................4-3
Schermato..................................................................................................................................................4-3
FineCut........................................................................................................................................................4-3
Cianfrinatura...............................................................................................................................................4-4
Configurazioni dei consumabili per torcia T80M.........................................................................................4-4
Schermato..................................................................................................................................................4-4
FineCut........................................................................................................................................................4-5
Cappuccio di protezione con rilevamento del contatto...................................................................4-5
Non schermati ...........................................................................................................................................4-5
Installazione dei ricambi torcia .........................................................................................................................4-7
Impostare il selettore di modo..........................................................................................................................4-8
Portare l’interruttore di alimentazione su ON ...............................................................................................4-8
Controllare le spie...............................................................................................................................................4-8
Regolazione della pressione del gas ed impostazione della corrente....................................................4-9
INDICE
powermax1250 Manuale dell’operatore vii
Funzionamento della torcia per taglio manuale .........................................................................................4-10
Funzionamento del grilletto di sicurezza...........................................................................................4-10
Collegare la pinza di massa.................................................................................................................4-11
Iniziare sempre il taglio dal bordo della lamiera ..............................................................................4-11
Tecnica di taglio con torcia per taglio manuale...............................................................................4-12
Sfondamento...........................................................................................................................................4-13
Cianfrinatura............................................................................................................................................4-14
Tabella di taglio .................................................................................................................................................4-15
Consumabili schermati da 80 A per sistemi meccanizzati...........................................................4-15
Consumabili schermati da 60 A per sistemi meccanizzati...........................................................4-16
Consumabili schermati da 40 A per sistemi meccanizzati ...........................................................4-17
Consumabili FineCut.............................................................................................................................4-18
Consumabili da 40 A non schermati .................................................................................................4-19
Sezione 5 MANUTENZIONE/LISTA DEI COMPONENTI
Manutenzione di routine ....................................................................................................................................5-2
Ispezione dei ricambi torcia ..............................................................................................................................5-3
Comandi e indicatori luminosi..........................................................................................................................5-4
LED di indicazione....................................................................................................................................5-4
Ricerca guasti standard.....................................................................................................................................5-5
Diagramma a circuito del sistema ...................................................................................................................5-8
Problemi tecnici...................................................................................................................................................5-9
Componenti..........................................................................................................................................................5-9
Ricambi torcia............................................................................................................................................5-9
Generatori e componenti .....................................................................................................................5-10
Accessori .................................................................................................................................................5-10
Hypertherm Sistemi plasma 1-1
Sezione 1
SICUREZZA
In questa sezione:
Riconoscere le informazioni sulla sicurezza..................................................................................................1-2
Seguire le istruzioni per la sicurezza...............................................................................................................1-2
Le operazioni di taglio possono causare incendi o esplosioni .................................................................1-2
Le scosse elettriche possono essere letali...................................................................................................1-3
L’elettricità statica può danneggiare le schede elettroniche.....................................................................1-3
I fumi tossici possono causare malesseri o essere letali ...........................................................................1-4
L’arco plasma può provocare lesioni e ustioni..............................................................................................1-5
I raggi dell’arco sono nocivi per gli occhi e la pelle ....................................................................................1-5
Sicurezza della messa a terra...........................................................................................................................1-6
Sicurezza delle apparecchiature a gas compresso.....................................................................................1-6
Le bombole di gas danneggiate possono esplodere .................................................................................1-6
Il rumore può danneggiare l’udito....................................................................................................................1-7
Pace-maker e apparecchi acustici ..................................................................................................................1-7
Un arco plasma può danneggiare i tubi congelati.......................................................................................1-7
Etichetta di avvertimento ...................................................................................................................................1-8
SICUREZZA
1-2 Hypertherm Sistemi plasma
RICONOSCERE LE INFORMAZIONI
SULLA SICUREZZA
I simboli mostrati in questa sezione vengono utilizzati per segnalare potenziali pericoli. Ogni volta che si nota la presenza di un simbolo di sicurezza, durante la lettura del presente manuale o l’utilizzo della macchina, è necessario comprendere il potenziale pericolo di lesioni personali segnalato dal simbolo stesso, e seguire attentamente le istruzioni per evitarlo.

SEGUIRE LE ISTRUZIONI PER LA SICUREZZA

Leggere attentamente tutti i messaggi sulla sicurezza riportati nel presente manuale e le etichette sulla sicurezza applicate alla macchina.
• Mantenere in buono stato le etichette sulla sicurezza applicate sulla macchina. Sostituire immediatamente le etichette mancanti o rovinate.
• È necessario imparare ad utilizzare la macchina ed i suoi comandi in maniera corretta. Impedire l’uso della macchina a chiunque non sia a conoscenza delle istruzioni di funzionamento.
• Mantenere la macchina in condizioni di lavoro efficienti. Le modifiche non autorizzate della macchina potrebbero influire sulla sua sicurezza e durata.
PERICOLO AVVERTENZA ATTENZIONE
Le diciture “PERICOLO” o “AVVERTENZA” accompagnano i simboli relativi alla sicurezza. La dicitura “PERICOLO” segnala le situazioni di maggiore rischio.
• Le etichette sulla sicurezza “PERICOLO” e “AVVERTENZA” sono applicate sulla macchina in prossimità di pericoli specifici.
• Nel presente manuale, i messaggi “AVVERTENZA” segnalano quelle situazioni in cui la mancata osservanza delle istruzioni per la sicurezza può avere conseguenze anche mortali.
• Nel presente manuale, i messaggi “ATTENZIONE” segnalano quelle situazioni in cui la mancata osservanza delle istruzioni per la sicurezza può avere conseguenze dannose per l’apparecchiatura.
Prevenzione degli incendi
• Prima di procedere con le operazioni di taglio, assicurarsi che l’area circostante sia sicura e che sia provvista di un estintore facilmente accessibile.
• Rimuovere tutti i materiali infiammabili in un raggio di 10 m attorno all’area di taglio.
• Bagnare il metallo bollente o attendere che si raffreddi prima di permetterne il contatto con materiali combustibili.
• Non tagliare mai i contenitori di materiale potenzialmente infiammabile – prima di procedere al taglio, questi contenitori dovranno venire svuotati e debitamente puliti.
• Ventilare gli ambienti a rischio di combustione prima di procedere al taglio.
• Se si utilizza l’ossigeno come gas di plasma per il taglio, è obbligatorio disporre di un sistema di aspirazione di scarico.
Prevenzione delle esplosioni
• Non utilizzare il sistema plasma in ambienti contenenti vapori o polveri esplosivi.
• Non tagliare bombole, tubi, o contenitori chiusi pressurizzati.
• Non tagliare contenitori utilizzati per materiali combustibili.

LE OPERAZIONI DI TAGLIO POSSONO CAUSARE INCENDI O ESPLOSIONI

AVVERTENZA
Rischio di esplosione
Argon-idrogeno e metano
Idrogeno e metano sono gas infiammabili ad alto rischio di esplosione. Tenere le fiamme lontane da bombole o tubi contenenti miscele di metano o idrogeno. Tenere fiamme e scintille lontane dalla torcia quando si usa plasma di metano o argon-idrogeno.
AVVERTENZA
Detonazioni dell’idrogeno
con il taglio dell’alluminio
• Durante il taglio in acqua dell’alluminio, o nel caso in cui anche solo il lato inferiore dell’alluminio sia a contatto con l’acqua, l’eventuale idrogeno libero accumulatosi sotto la lamiera potrebbe detonare durante il taglio.
• L’installazione di un collettore di areazione sul pianale del tavolo ad acqua è un sistema efficace per eliminare il rischio di detonazione dell’idrogeno. Per informazioni sul collettore di areazione, consultare l’appendice del presente manuale.
SICUREZZA
Hypertherm Sistemi plasma 1-3
Il contatto con parti elettriche sotto tensione può essere letale o provocare gravi ustioni.
• Quando il sistema plasma è in funzione, si chiude il circuito elettrico tra la torcia e la lamiera. Quest’ultima, così come qualsiasi elemento a contatto con essa, fa parte del circuito elettrico.
• Durante il taglio su tavolo ad acqua non toccare mai il corpo torcia, la lamiera o l’acqua.
Prevenzione delle scosse elettriche
Tutti i sistemi al plasma Hypertherm fanno uso di alta tensione (fino a 300 V C.C.) per attivare l’arco plasma. Adottare le seguenti precauzioni durante l’azionamento del sistema di taglio plasma:
• Indossare stivali e guanti isolanti e mantenere il corpo e gli indumenti asciutti.
• Non sostare, sedere, stendersi su – o toccare – alcuna superficie bagnata durante l’uso del sistema di taglio plasma.
• Per l’isolamento dalla lamiera e da terra occorre utilizzare stuoie di isolamento asciutte o coperte, sufficientemente grandi da impedire qualsiasi contatto fisico con il pezzo in lavorazione o il suolo. Se è necessario lavorare all’interno o nelle vicinanze di un’area umida, esercitare la massima attenzione.
• Provvedere all’installazione vicino al generatore di un interruttore di linea montato a parete, munito di fusibili opportunamente dimensionati. Questo interruttore consentirà all’operatore di disinserire rapidamente l’alimentazione elettrica in caso di emergenza.
• Prima di utilizzare un tavolo ad acqua, controllare che sia stato messo a terra correttamente.

LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI

• Installare e mettere a terra l’apparecchiatura in conformità alle indicazioni del manuale d’istruzione e alle normative locali e nazionali vigenti in materia.
• Controllare di frequente che il rivestimento del cavo di alimentazione sia integro. Sostituire immediatamente i cavi di alimentazione danneggiati. Un cavo non integro può essere letale.
• Controllare i cavi torcia e sostituire immediatamente quelli usurati o danneggiati.
• Non sollevare mai la lamiera, inclusi i ritagli di scarto, durante le operazioni di taglio. Lasciare la lamiera in posizione o sul banco di lavoro con il cavo di massa collegato fino alla fine delle operazioni di taglio.
• Prima di controllare, pulire o sostituire un ricambio torcia, disconnettere l’alimentazione elettrica principale o scollegare il cavo di alimentazione dalla presa di corrente.
• Non eliminare o portare in cortocircuito gli interruttori di sicurezza.
• Prima di togliere le coperture del generatore elettrico o del sistema, disinserire l’alimentazione di rete ed attendere 5 minuti, affinché i condensatori abbiano il tempo di scaricarsi.
• Non azionare mai il sistema plasma se le coperture del generatore non sono in posizione. I collegamenti scoperti del generatore elettrico costituiscono un elevato rischio di scossa elettrica.
• Quando si eseguono collegamenti in ingresso, collegare prima il conduttore di terra.
• I sistemi al plasma Hypertherm sono stati concepiti esclusivamente per l’uso con le torce Hypertherm specificate. Non utilizzare altre torce, perché potrebbero surriscaldarsi e mettere a repentaglio la sicurezza.
Usare le precauzioni necessarie quando si maneggiano le schede a circuito stampato.
L’ELETTRICITÀ STATICA PUÒ DANNEGGIARE
LE SCHEDE ELETTRONICHE
• Conservare le schede a circuito stampato in contenitori antistatici.
• Indossare una polsiera antistatica prima di maneggiare le schede a circuito stampato.
SICUREZZA
1-4 Hypertherm Sistemi plasma
L’arco plasma rappresenta la fonte di calore che viene usata per tagliare. Sebbene l’arco plasma non sia stato identificato come fonte di fumi tossici, il materiale che viene tagliato può produrre fumi o gas tossici che riducono la quantità di ossigeno disponibile.
I fumi che vengono prodotti dall’arco plasma variano in funzione del metallo che viene tagliato. I metalli che possono produrre fumi tossici comprendono, ma non si limitano a: acciaio inox, acciaio al carbonio, zinco (lamiere zincate) e rame.
In alcuni casi, i metalli possono essere rivestiti con sostanze in grado di produrre fumi tossici. I rivestimenti tossici comprendono, ma non si limitano a: piombo (contenuto in alcune vernici), cadmio (contenuto in alcune vernici e rivestimenti di fondo) e berillio.
I tipi di gas prodotti dal taglio plasma variano in funzione del materiale che viene tagliato e del metodo usato per tagliare; essi possono comprendere ozono, ossidi di azoto, cromo esavalente, idrogeno e altre sostanze, se esse sono contenute nel materiale che viene tagliato o vengono prodotte da quest’ultimo.
Occorre prendere le precauzioni necessarie per ridurre al minimo l’esposizione ai fumi prodotti da tutti i processi industriali. In funzione della composizione chimica e della concentrazione dei fumi (così come di altri fattori, come le condizioni di ventilazione), l’esposizione ad alcune sostanze tossiche può provocare l’insorgere di casi di malformazioni alla nascita o di cancro.
È responsabilità del proprietario dei macchinari e dello stabilimento il test della qualità dell’aria nella zona in cui vengono usate le attrezzature per garantire che la qualità dell’aria sul luogo di lavoro rispetti tutti gli standard e le normative locali e nazionali.
Il livello di qualità dell’aria nei luoghi di lavoro soggetti a questo tipo di emissioni dipende da variabili legate al sito produttivo, quali:
• Tipologia del banco di taglio (ad acqua, a secco, sommerso).

I FUMI TOSSICI POSSONO CAUSARE MALESSERI O ESSERE LETALI

• Composizione del materiale, finitura superficiale e composizione dei rivestimenti.
• Volume di materiale tagliato.
• Durata del taglio o della scriccatura.
• Dimensioni, volume d’aria, condizioni di ventilazione e di filtrazione dell’area di lavoro.
• Dispositivi di protezione personale.
• Numero di sistemi di saldatura e di taglio in funzione.
• Altri processi che possono produrre fumi all’interno dell’area di lavoro .
Se le caratteristiche del luogo di lavoro devono essere conformi alle normative nazionali o locali, solo le verifiche e i test effettuati in loco possono stabilire se esse si trovano al di sopra o al di sotto dei livelli di riferimento consentiti.
Per ridurre il rischio di esposizione ai fumi:
• Rimuovere tutti i rivestimenti e i solventi dalla superficie del metallo prima di tagliarlo.
• Usare un sistema di aspirazione localizzato per eliminare i fumi dall’aria.
• Non respirare i fumi. Indossare un respiratore autonomo durante il taglio di qualsiasi metallo rivestito che contiene o che potrebbe contenere elementi tossici.
• Assicurarsi che il personale che utilizza le attrezzature di saldatura o di taglio ed i respiratori autonomi sia qualificato ed addestrato per l’utilizzo corretto di tali dispositivi.
• Non tagliare mai contenitori che contengono sostanze potenzialmente tossiche. Prima di tagliare, svuotare e pulire bene il contenitore.
• Controllare o testare la qualità dell’aria all’interno dell’area di lavoro.
• Consultare un professionista per definire un piano di rispetto della qualità dell’aria all’interno del sito o dello stabilimento.
SICUREZZA
05/02
Hypertherm Sistemi plasma 1-5
Torce ad accensione istantanea
L’arco plasma viene prodotto immediatamente dopo l’azione dell’interruttore.
L’arco plasma può tagliare i guanti di protezione e la pelle con estrema rapidità.

L’ARCO PLASMA PUÒ PROVOCARE LESIONI E USTIONI

• Mantenersi fuori dal raggio d’azione della punta della torcia.
• Non tenere il metallo in prossimità del percorso di taglio.
• Non puntare mai la torcia verso se stessi né verso gli altri.
Protezione degli occhi I raggi dell’arco plasma producono intense radiazioni visibili ed invisibili (ultraviolette e infrarosse), che possono bruciare gli occhi ed ustionare la pelle.
• Proteggere gli occhi in modo conforme alle normative locali e nazionali vigenti in materia.
• Proteggere gli occhi (occhiali di sicurezza o mascherina con protezioni laterali e maschera a casco) con lenti scure specifiche per la protezione dai raggi infrarossi ed ultravioletti dell’arco plasma.
Gradazione delle lenti
Corrente d’arco AWS (USA) ISO 4850
Fino a 100 A N° 8 N° 11 100-200 A N° 10 N° 11-12 200-400 A N° 12 N° 13 Oltre 400 A N° 14 N° 14

I RAGGI DELL’ARCO SONO NOCIVI PER GLI OCCHI E LA PELLE

Protezione della pelle Indossare indumenti protettivi
per proteggere la pelle dalle ustioni provocate dalla luce ultravioletta, dalle scintille e dal metallo rovente.
• Guanti lunghi protettivi, elmetto e calzature di sicurezza.
• Indumenti ignifughi a protezione di tutte le aree esposte.
• Pantaloni senza risvolti, per impedire la penetrazione a scintille o scorie.
• Prima del taglio, togliere dalle tasche accendini e fiammiferi.
Area di taglio Preparare l’area di taglio in modo tale da ridurre il riflesso e la trasmissione dei raggi ultravioletti:
• Tinteggiare le pareti e le altre superfici in una tonalità scura per ridurre il riflesso.
• Utilizzare schermi o barriere di protezione per salvaguardare chi è attorno da lampi o abbagliamenti.
• Avvertire chi è attorno di non guardare l’arco. Segnalare il pericolo con appositi o cartelli.
• Non lubrificare con olio o grasso i regolatori o le valvole delle bombole di gas.
• Usare solo bombole, regolatori, tubi e raccordi studiati per l’applicazione specifica.
• Mantenere tutti i componenti dell’apparecchiatura a gas compresso in condizioni ottimali.
• Applicare etichette e codici colore ai tubi del gas, per identificare il tipo di gas contenuto in ciascuno di essi. Fare riferimento alle normative locali o nazionali vigenti in materia.

LE BOMBOLE DI GAS DANNEGGIATE POSSONO ESPLODERE

SICUREZZA DELLE APPARECCHIATURE A GAS COMPRESSO

Le bombole contengono gas fortemente compresso e, se danneggiate, possono esplodere.
• Maneggiare ed utilizzare le bombole di gas compresso in conformità alle norme locali e nazionali vigenti in materia.
• Non usare mai una bombola che non sia in posizione stabile e verticale.
• Quando la bombola non è utilizzata né collegata per l’uso, chiudere sempre la valvola con l’apposito cappuccio di protezione.
• Evitare qualsiasi contatto elettrico tra l’arco plasma e la bombola.
• Proteggere le bombole da calore eccessivo, scintille, scorie o fiamme libere.
• Non utilizzare mai martelli, chiavi o altri utensili per aprire una valvola bloccata.
SICUREZZA
1-6 Hypertherm Sistemi plasma
Cavo di massa Fissare saldamente il cavo di massa alla
lamiera o al tavolo di lavoro, stabilendo un buon contatto tra i metalli. Non collegare il cavo di massa al pezzo che si staccherà una volta completato il taglio.
Tavolo di lavoro Collegare a terra il tavolo di lavoro, in conformità ai codici elettrici locali o nazionali.

SICUREZZA DELLA MESSA A TERRA

Potenza assorbita
• Assicurarsi che il filo di messa a terra del cavo di alimentazione sia collegato alla messa a terra nella scatola di alimentazione.
• Se l’installazione del sistema plasma richiede il collegamento del cavo di alimentazione al generatore, accertarsi che il filo di messa a terra del cavo di alimentazione sia collegato correttamente.
• Per prima cosa fissare il filo di terra del cavo di alimentazione al picchetto di terra, quindi fissare gli altri fili di terra sopra alla terra del cavo di alimentazione. Serrare a fondo il dado di ritenzione.
• Serrare tutti i collegamenti elettrici per evitare l’eccessivo riscaldamento.
SICUREZZA
Hypertherm Sistemi plasma 1-7
L’esposizione prolungata al rumore prodotto dal taglio o dalla cianfrinatura può danneggiare l’udito.
• Adottare sempre le protezioni approvate quando si utilizza un sistema plasma.
• Avvisare chi sta intorno del pericolo rappresentato dall’esposizione al rumore.
I tubi congelati possono essere danneggiati o possono scoppiare se si tenta di disgelarli con una torcia plasma.

Il RUMORE PUÒ DANNEGGIARE L’UDITO

UN ARCO PLASMA PUÒ DANNEGGIARE I TUBI CONGELATI

Il funzionamento dei pace-maker e degli apparecchi acustici può venire influenzato dai campi magnetici provocati dall’alta tensione. I portatori di pace-maker e di apparecchi acustici dovranno richiedere il parere di un medico prima di avvicinarsi ad aree in cui siano in corso operazioni di taglio o di cianfrinatura con arco plasma.
Per ridurre il rischio prodotto dai campi magnetici:
• Tenere il cavo di lavoro e il cavo della torcia sullo stesso lato, lontano dal corpo.
• Fare passare i cavi torcia il più vicino possibile al cavo di lavoro.
• Non avvolgersi il cavo torcia o il cavo di lavoro intorno al corpo.
• Tenersi il più lontano possibile dal generatore.

PACE-MAKER E APPARECCHI ACUSTICI

SICUREZZA
1-8 Hypertherm Sistemi plasma

ETICHETTA DI AVVERTIMENTO

Questa etichetta di avvertimento è applicata sul generatore. È importante che l’operatore e il tecnico addetto alla manutenzione comprendano a fondo il significato dei simboli di avvertimento. Il testo numerato corrisponde alle caselle numerate dell’etichetta.
1. Le scintille provocate dal taglio possono causare esplosione o incendio.
1.1 Tenere i materiali infiammabili lontano dall’area di taglio.
1.2 Tenere un estintore nelle immediate vicinanze, e far sì che una persona resti pronta ad utilizzarlo.
1.3 Non tagliare mai contenitori chiusi.
2. L’arco plasma può provocare lesioni ed ustioni.
2.1 Spegnere l’alimentazione elettrica prima di smontare la torcia.
2.2 Non tenere il materiale in prossimità del percorso di taglio.
2.3 Indossare una protezione completa per il corpo.
3. Le scosse elettriche provocate dalla torcia o dal cavo possono essere letali. Proteggersi adeguatamente dal pericolo di scosse elettriche.
3.1 Indossare guanti isolanti. Non indossare guanti umidi o danneggiati.
3.2 Isolarsi dal lavoro e dal suolo.
3.3 Scollegare la spina del cavo di alimentazione prima di lavorare sulla macchina.
4. Inalare le esalazioni prodotti durante il taglio può essere nocivo alla salute.
4.1 Tenere la testa lontana dalle esalazioni.
4.2 Utilizzare un impianto di ventilazione forzata o di scarico locale per eliminare le esalazioni.
4.3 Utilizzare una ventola di aspirazione per eliminare le esalazioni.
5. I raggi dell’arco possono bruciare gli occhi e ustionare la pelle.
5.1 Indossare elmetto e guanti di sicurezza. Utilizzare adeguate protezioni per le orecchie e camicie con il colletto abbottonato. Utilizzare maschere a casco con filtri della corretta gradazione. Indossare una protezione completa per il corpo.
6. Addestrarsi all’uso e leggere le istruzioni prima di utilizzare la macchina o lavorare su di essa.
7. Non rimuovere né coprire le etichette di avvertenza.
Read and follow these instructions, employer safety practices, and material safety data sheets. Refer to ANS Z49.1, “Safety in Welding, Cutting and Allied Processes” from American Welding Society (http://www.aws.org) and OSHA Safety and Health Standards, 29 CFR 1910 (http://www.osha.gov).
Plasma cutting can be injurious to operator and persons in the work area. Consult manual before operating. Failure to follow all these safety instructions can result in death.
1. Cutting sparks can cause explosion or fire.
1.1 Do not cut near flammables.
1.2 Have a fire extinguisher nearby and ready to use.
1.3 Do not use a drum or other closed container as a cutting table.
2. Plasma arc can injure and burn; point the nozzle away from yourself. Arc starts instantly when triggered.
2.1 Turn off power before disassembling torch.
2.2 Do not grip the workpiece near the cutting path.
2.3 Wear complete body protection.
3. Hazardous voltage. Risk of electric shock or burn.
3.1 Wear insulating gloves. Replace gloves when wet or damaged.
3.2 Protect from shock by insulating yourself from work and ground.
3.3 Disconnect power before servicing. Do not touch live parts.
4. Plasma fumes can be hazardous.
4.1 Do not inhale fumes.
4.2 Use forced ventilation or local exhaust to remove the fumes.
4.3 Do not operate in closed spaces. Remove fumes with ventilation.
5. Arc rays can burn eyes and injure skin.
5.1 Wear correct and appropriate protective equipment to protect head, eyes, ears, hands, and body. Button shirt collar. Protect ears from noise. Use welding helmet with the correct shade of filter.
6. Become trained. Only qualified personnel should operate this
equipment. Keep non-qualified personnel and children away.
7. Do not remove, destroy, or cover this label.
Replace if it is missing, damaged, or worn (PN 110584 Rev A).
WARNING
Le coupage plasma peut être préjudiciable pour l’opérateur et les personnes qui se trouvent sur les lieux de travail. Consulter le manuel avant de faire fonctionner. Le non respect des ces instructions de sécurité peut entraîner la mort.
1. Les étincelles de coupage peuvent provoquer une explosion ou un incendie.
1.1 Ne pas couper près des matières inflammables.
1.2 Un extincteur doit être à proximité et prêt à être utilisé.
1.3 Ne pas utiliser un fût ou un autre contenant fermé comme table de coupage.
2. L’arc plasma peut blesser et brûler; éloigner la buse de soi. Il s’allume instantanément quand on l’amorce;
2.1 Couper l’alimentation avant de démonter la torche.
2.2 Ne pas saisir la pièce à couper de la trajectoire de coupage.
2.3 Se protéger entièrement le corps.
3. Tension dangereuse. Risque de choc électrique ou de brûlure.
3.1 Porter des gants isolants. Remplacer les gants quand ils sont humides ou endommagés.
3.2 Se protéger contre les chocs en s’isolant de la pièce et de la terre.
3.3 Couper l’alimentation avant l’entretien. Ne pas toucher les pièces sous tension.
4. Les fumées plasma peuvent être dangereuses.
4.1 Ne pas inhaler les fumées
4.2 Utiliser une ventilation forcée ou un extracteur local pour dissiper les fumées.
4.3 Ne pas couper dans des espaces clos. Chasser les fumées par ventilation.
5. Les rayons d’arc peuvent brûler les yeux et blesser la peau.
5.1 Porter un bon équipement de protection pour se protéger la tête, les yeux, les oreilles, les mains et le corps. Boutonner le col de la chemise. Protéger les oreilles contre le bruit. Utiliser un masque de soudeur avec un filtre de nuance appropriée.
6. Suivre une formation. Seul le personnel qualifié a le droit de faire
fonctionner cet équipement. Le personnel non qualifié et les enfants doivent se tenir à l’écart.
7. Ne pas enlever, détruire ni couvrir cette étiquette.
La remplacer si elle est absente, endommagée ou usée (PN 110584 Rev A).
AVE RTISS EM ENT
SICUREZZA
Hypertherm Sistemi plasma 1-9
ETICHETTA DI AVVERTIMENTO
Questa etichetta di avvertimento è applicata sul generatore. È importante che l’operatore e il tecnico addetto alla manutenzione comprendano a fondo il significato dei simboli di avvertimento. Il testo numerato corrisponde alle caselle numerate dell’etichetta.
1. Le scintille provocate dal taglio possono causare esplosione o incendio.
1.1 Tenere i materiali infiammabili lontano dall’area di taglio.
1.2 Tenere un estintore nelle immediate vicinanze, e far sì che una persona resti pronta ad utilizzarlo.
1.3 Non tagliare mai contenitori chiusi.
2. L’arco plasma può provocare lesioni ed ustioni.
2.1 Spegnere l’alimentazione elettrica prima di smontare la torcia.
2.2 Non tenere il materiale in prossimità del percorso di taglio.
2.3 Indossare una protezione completa per il corpo.
3. Le scosse elettriche provocate dalla torcia o dal cavo possono essere letali. Proteggersi adeguatamente dal pericolo di scosse elettriche.
3.1 Indossare guanti isolanti. Non indossare guanti umidi o danneggiati.
3.2 Isolarsi dal lavoro e dal suolo.
3.3 Scollegare la spina del cavo di alimentazione prima di lavorare sulla macchina.
4. Inalare le esalazioni prodotti durante il taglio può essere nocivo alla salute.
4.1 Tenere la testa lontana dalle esalazioni.
4.2 Utilizzare un impianto di ventilazione forzata o di scarico locale per eliminare le esalazioni.
4.3 Utilizzare una ventola di aspirazione per eliminare le esalazioni.
5. I raggi dell’arco possono bruciare gli occhi e ustionare la pelle.
5.1 Indossare elmetto e guanti di sicurezza. Utilizzare adeguate protezioni per le orecchie e camicie con il colletto abbottonato. Utilizzare maschere a casco con filtri della corretta gradazione. Indossare una protezione completa per il corpo.
6. Addestrarsi all’uso e leggere le istruzioni prima di utilizzare la macchina o lavorare su di essa.
7. Non rimuovere né coprire le etichette di avvertenza.
Rev. D
1
powermax1250 Manuale dell’operatore 2-1
Sezione 2
SPECIFICAZIONI
In questa sezione:
Generatore............................................................................................................................................................2-2
Dimensioni e peso....................................................................................................................................2-3
Torcia T80.............................................................................................................................................................2-4
Dimensioni..................................................................................................................................................2-5
Simboli e marchi..................................................................................................................................................2-6
Marchio ................................................................................................................................................2-6
Marchio CE ................................................................................................................................................2-6
Simboli IEC ................................................................................................................................................2-6
SPECIFICAZIONI
1
2-2 powermax1250 Manuale dell’operatore

Generatore

Tensione nominale a circuito aperto (U0)
300 VCC
Caratteristica di erogazione* *Definita come un diagramma della tensione di
uscita in funzione della corrente erogata
Caduta
Corrente di uscita nominale (I2)
25A – 80A
Tensione nominale standard in uscita Hypertherm (U
2
)
150 VCC
Ciclo di lavoro (X*) a 40
o
C
nelle condizioni nominali (U
1
, I1, U2, I2)
*X = Ton/T
base
,
T
on
= tempo, minuti
T
base
= 10 minuti
(Fare riferimento alla targa dati del generatore per maggiori informazioni sul ciclo di lavoro e per i dati IEC nominali.)
U
1
– Volts CA rms
X
200-208 VAC 1-fase 230-240 VAC 1-fase
480 VAC 1-fase 200-208 VAC 3-fase 230-240 VAC 3-fase
380-400-415 VAC 3-fase
480 VAC 3-fase
600 VAC 3-fase
40% 50% 60% 50% 60% 60% 60% 60%
Temperatura d’esercizio -10
o
a 40oC
Fasi (PH) CA nominali e frequenza di linea (Hz)
Modello standard
Modello CE
Fase Hz
1-3
3
50-60 50-60
Tensione di alimentazione nominale (U
1
), Corrente nominale in ingresso (I1) 3 I1eff* con U2e I2nominali – solo taglio.
*I1eff = (I1) X tilizzato per stabilire le
dimensioni del cavo di alimentazione.
Fattore di potenza
U
1
– Volts CA rms I1-Ampere rms I1eff
200-208 VAC 1-fase 230-240 VAC 1-fase
480 VAC 1-fase 200-208 VAC 3-fase 230-240 VAC 3-fase
380-400-415 VAC 3-fase
480 VAC 3-fase
600 VAC 3-fase
70 60 30 40 36 21 17
16,5
44 42 23 28 28 16 13 13
U1– Volts CA rms
Fattore di potenza
armonico
Fattore di potenza
di spostamento
200-208 VAC 1-fase 230-240 VAC 1-fase
480 VAC 1-fase 200-208 VAC 3-fase 230-240 VAC 3-fase
380-400-415 VAC 3-fase
480 VAC 3-fase
600 VAC 3-fase
0,99 0,99 0,91 0,94 0,94 0,94 0,94 0,80
0,99 0,99 0,99 0,99 0,99 0,99 0,99 0,99
R
sce
– Rapporto di corto circuito –
Solo modello CE
U
1
– Volt CA rms, 3-fase R
sce
400 VCA 230 VCA
228 163
Questa attrezzatura è conforme alle norme IEC 61000-3-12, con
R
sce min
= 228 a 400 VC 3-fase e 163 a 230 VCA 3-fase.
Grado IP—Grado di protezione fornito dall’involucro
IP23CS* IP – "International Protection" 2 – Protetto contro i corpi solidi
>
=12,5 mm
3 – Protetto contro le cadute di acqua a pioggia C – Circuiti di linea CA protetti contro l’ingresso
di un attrezzo
>
=2,5 mm di diametro x 100 mm
di lunghezza
S – Ventola in funzione durante la prova dell’acqua *
AVVERTENZA: NON USARE SOTTO LA PIOGGIA !
Ribaltamento, inclinazione (con o senza il kit ruote) Inclinabile fino a 15°. Tipo di gas Aria Azoto Qualità del gas Pulito, asciutto, privo di olio Pressione in entrata e flusso del gas Vedere sezione 3, Montaggio
Legenda delle abbreviazioni
rms = media quadratica eff = efficace sce = rapporto equivalente di
corto circuito
SPECIFICAZIONI
powermax1250 Manuale dell’operatore 2-3

Dimensioni e peso

Peso del generatore
senza la torcia
41 kg
584 mm
267 mm
495 mm
A
M P
S
4 0
2 5
8
5 0
4 .
_
6 0
0
A
C
P
S
6
I
0
7 0
8
0
0
5 .
0
6
. 0
B
A
R
+
SPECIFICAZIONI
1
2-4 powermax1250 Manuale dell’operatore

Torcia T80

Spessori di taglio con torcia manuale a 80 A
Spessore di taglio raccomandato 22 mm Spessore di taglio massimo 29 mm Spessore di separazione 38 mm
Spessori di taglio con torcia su macchina a 80 A
Spessore di taglio raccomandato 10 mm Spessore di taglio massimo 16 mm
Capacità di cianfrinatura
(Velocità di rimozione del metallo sull’acciaio dolce)
5,5 kg/h
Peso
T80
3,3 kg con cavo da 7,5 m 6,3 kg con cavo da 15 m 9,4 kg con cavo da 22,5 m
T80M
2,0 kg con cavo da 4,5 m 3,8 kg con cavo da 7,5 m 4,5 kg con cavo da 10,7 m 6,8 kg con cavo da 15 m 9,9 kg con cavo da 22,5 m
SPECIFICAZIONI
1
powermax1250 Manuale dell’operatore 2-5
Dimensioni T80
226 mm
99 mm
38 mm
25 mm
Dimensioni T80M
387 mm
25 mm
35 mm
52 mm
203 mm
57 mm

Dimensioni

Passo 32
Larghezza 3,2 mm
SPECIFICAZIONI
1
2-6 powermax1250 Manuale dell’operatore

Simboli e marchi

Marchio
Il marchio indica che il generatore e la torcia sono adatti all’utilizzo in ambienti con elevato rischio di scossa elettrica. Per mantenere la conformità con il marchio le torce per taglio manuale devono montare solo ricambi torcia schermati.

Marchio CE

Il marchio CE ( ) costituisce una dichiarazione di conformità del produttore alle direttive e alle normative europee applicabili. Solo le versioni dei prodotti Hypertherm che recano il marchio CE sulla targa dati o in prossimità di quest’ultima sono state testate per la conformità alla Direttiva europea sulle apparecchiature a bassa tensione e alla Direttiva europea sulla compatibilità elettromagnetica (EMC). I filtri EMC necessari per la conformità alla Direttiva europea sulla compatibilità elettromagnetica sono integrati sulle versioni del generatore recanti il marchio CE.

Simboli IEC

Sulla targa dati del generatore, sulle etichette dei comandi, sugli interruttori e sui LED possono essere riportati i seguenti simboli:
O
l
Corrente continua (CC)
Terminale del conduttore esterno di protezione (terra)
Connessione per l’alimentazione CA
Torcia per il taglio e la cianfrinatura plasma
Corrente alternata (CA)
Alimentazione a inverter
Caratteristiche di “caduta” della curva V/A
Il sistema non è alimentato
Il sistema è alimentato
Torcia plasma in posizione di PROVA (i gas di raffreddamento e di taglio stanno fuoriuscendo dall’ugello)
1
powermax1250 Manuale dell’operatore 3-1
Sezione 3
MONTAGGIO
In questa sezione:
Alla consegna.......................................................................................................................................................3-2
Reclami..................................................................................................................................................................3-2
Contenuto dell’imballo .......................................................................................................................................3-2
Posizionamento del generatore .......................................................................................................................3-3
Sollevamento del generatore............................................................................................................................3-3
Connessione dell’alimentazione ......................................................................................................................3-4
Cavo di alimentazione trifase – Installazione della spina ...........................................................................3-4
Cavo di alimentazione monofase.....................................................................................................................3-5
Installazione del cavo di alimentazione ................................................................................................3-5
Installazione della spina...........................................................................................................................3-5
Messa a terra .......................................................................................................................................................3-6
Prolunga ................................................................................................................................................................3-6
Installazione della torcia.....................................................................................................................................3-7
Alimentazione del gas plasma..........................................................................................................................3-9
Filtrazione addizionale del gas...............................................................................................................3-9
Installazione dell’alimentazione del gas .......................................................................................................3-10
Allineamento della torcia T80M.....................................................................................................................3-10
Connessione dell’interruttore volante ON/OFF..............................................................................3-11
Connessione dell’interfaccia macchina ............................................................................................3-11
Tensione dell’arco ..................................................................................................................................3-12
Modifica del tipo di segnale di inizio moto macchina (XFER): da chiusura di un contatto
isolato a segnale di tensione..........................................................................................................3-14
Comando di un modulo industriale di isolamento dell’ingresso..................................................3-15
Comando di una bobina relè con un’alimentazione esterna ........................................................3-16
Comando di un modulo industriale di ingresso isolato con un’alimentazione esterna ..........3-17
MONTAGGIO
3-2 powermax1250 Manuale dell’operatore

Alla consegna

1. Controllare di aver ricevuto tutta la merce presente nell’ordine. Contattare il distributore/l’OEM se qualche componente non è presente o è danneggiato.
2. Se c’è un danno evidente, fare riferimento al paragrafo Reclami, sotto. Per tutte le comunicazioni riguardanti questa attrezzatura recare il numero del modello ed il numero di serie riportati sul retro del generatore.
3. Prima di montare e mettere in funzione questo sistema Hypertherm, leggere la sezione Sicurezza di questo manuale.

Reclami

Reclami dovuti a danni riportati durante il trasporto – se l’unità viene danneggiata durante il
trasporto, bisogna inoltrare un reclamo tramite il corriere. Hypertherm fornirà al cliente una copia della polizza di carico su richiesta. Se si necessita di ulteriore assistenza, contattare il Servizio di assistenza alla clientela mediante il numero riportato sulla prima pagina del presente manuale, oppure contattando il proprio distributore autorizzato Hypertherm.
Reclami dovuti a merce difettosa o mancante – tutte le unità spedite da Hypertherm vengono sottoposte a rigorose ispezioni di controllo della qualità onde accertarsi che siano prive di difetti. In caso di merce difettosa o mancante, contattare il proprio distributore. Se si necessita di ulteriore assistenza, contattare il Servizio di assistenza alla clientela mediante il numero riportato sulla prima pagina del presente manuale, oppure contattando il proprio distributore autorizzato Hypertherm.

Contenuto dell’imballo

Verificare che siano presenti tutti i componenti illustrati in figura: (per le configurazioni manuali).
X3 X3
X1 (Standard)
X1 (Modello CE)
o
Manuale
dell’operatore
Scheda di
configurazione
rapida
CD-ROM di configurazione
Scheda di garanzia
AMP
S
40
6
0
25
80
A C
P S
I
0
7050 6
80
4 .
0
5 . 0
6 . 0 B A
R
_
+
Operator
Manual
MONTAGGIO
1
powermax1250 Manuale dell’operatore 3-3

Posizionamento del generatore

Collocare il generatore del Powermax1250 in modo che ci siano almeno 0,25 m di spazio libero sui lati anteriore e posteriore e sul lato ventola, per una corretta ventilazione.
Dispositivo di sollevamento
Coperchio installato
Cinghia di sollevamento approvata – mantenere il generatore in verticale

Sollevamento del generatore

AVVERTENZA
• Il generatore può pesare fino a 51 kg.
• Utilizzare sempre le due maniglie per sollevare il generatore.
• Non sollevare il generatore afferrandolo per UNA SOLA maniglia.
• Essa potrebbe rompersi, provocando lesioni personali e danni al generatore.
MONTAGGIO
3-4 powermax1250 Manuale dell’operatore
Mocello Standard
Monofase Trifase
Tensione di alimentazione
200-208 230-240 480 200-208 230-240 400 480 600
Corrente in ingresso con uscita a 12 kW
70 60 30 40 36 21 17 16,5
Corrente in ingresso durante lo stiramento dell’arco
100 96 48 56 56 34 28 27
Modello CE
Trifase
Tensione di alimentazione
230 400
Corrente in ingresso con uscita a 12 kW
36 21
Corrente in ingresso durante lo stiramento dell’arco
56 34

Connessione dell’alimentazione

Il Powermax1250 è un generatore universale in grado di configurarsi automaticamente per funzionare con tensioni in CA variabili tra 200 e 600 V (230-400 V, trifase per il modello CE). Utilizzare un interruttore di linea per ciascun generatore in modo che l’operatore possa spegnere velocemente l’alimentazione in caso di emergenza. Collocare l’interruttore in modo che sia facilmente accessibile dall’operatore. La soglia di intervento dell’interruttore deve essere maggiore od uguale alla portata continua dei fusibili. Utilizzare dei fusibili a fusione lenta dimensionati secondo le normative elettriche locali o nazionali.

Cavo di alimentazione trifase – Installazione della spina

Il generatore Powermax1250 in configurazione standard vengono forniti con un cavo di alimentazione a 4 fili da 8 AWG. Per i modelli CE, viene fornito un cavo di alimentazione a 4 fili da 6 mm2. Per far funzionare il Powermax1250, utilizzare una spina che rispetti le normative elettriche nazionali o locali. La spina deve essere collegata al cavo di alimentazione da un elettricista specializzato.
MONTAGGIO
powermax1250 Manuale dell’operatore 3-5
L1
#10
messa a terra
L2
178 mm
102 mm
Far passare il cavo attraverso il pressacavo e serrarlo.
Interruttore di alimentazione
messa a terra
L1 & L2
Attenzione: Quando si usa il generatore standard (il modello CE è solo trifase)
con una rete di alimentazione monofase, sostituire il cavo di alimentazione in dotazione con uno a tre fili della sezione di 10 mm2. Il cavo di alimentazione deve essere collegato da un elettricista specializzato.
Cavo di alimentazione monofase (escluso modello CE)

Installazione del cavo di alimentazione

Spelare e preparare i fili del cavo di alimentazione come illustrato sotto:

Installazione della spina

La spina deve essere collegata al cavo di alimentazione da un elettricista specializzato.
MONTAGGIO
3-6 powermax1250 Manuale dell’operatore

Prolunga

Utilizzare solo cavi certificati in conformità alle normative nazionali o locali in materia. L’installazione del cavo deve essere eseguita da un elettricista esperto. Per la lunghezza del cavo fare riferimento alla tabella seguente.
Dimensioni raccomandate dei cavi di alimentazione (mm2)
< 3 m 3 – 7,5 m 7,5 – 15 m 15 – 30 m 30 – 45 m
Modello Standard
Tensione di alimentazione Fase
200-208 VCA 1 16 16 16 25 35 230 VCA 1 16 16 16 25 35 480 VCA 1 6 6 6 10 10 200-208 VCA 3 10 10 10 16 16 230 VCA 3 10 10 10 16 16 400 VCA 3 6 6 6 6 10 480 VCA 3 6 6 6 6 10 600 VCA 3 6 6 6 6 6
Modello CE
230 VCA 3 6 6 10 10 10 400 VCA 3 6 6 6 6 10

Messa a terra

Per garantire la sicurezza personale ed il funzionamento corretto, e per ridurre le interferenze elettromagnetiche (EMI), il Powermax1250 deve essere opportunamente messo a terra attraverso il cavo di alimentazione, nel rispetto delle normative nazionali o locali sulla sicurezza elettrica. La rete di alimentazione trifase deve del tipo a 4 fili con un conduttore verde o verde/giallo per la terra e deve essere conforme alle normative elettriche nazionali o locali. Il funzionamento monofase deve prevedere 3 tipi di fili; uno di essi deve essere di colore verde o verde/giallo,: esso deve essere destinato alla messa a terra e deve essere conforme alle normative elettriche nazionali o locali. Fare riferimento al paragrafo Messa a terra, nella sezione Sicurezza.
MONTAGGIO
powermax1250 Manuale dell’operatore 3-7

Installazione della torcia

Spegnere l’alimentazione.
Rimuovere la spina dalla presa di alimentazione.
Aprire lo sportello del gruppo ETR e far passare il cavo attraverso la parete del generatore.
OFF (O)
ON (I)
Sportello del gruppo ETR
Parete del generatore
1
2
3
MONTAGGIO
1
3-8 powermax1250 Manuale dell’operatore
Manicotto a sgancio rapido
Segni di allineamento sul pressacavo.
Tirare indietro il manicotto a sgancio rapido ed inserire il raccordo del gas.
Far scorrere il manicotto in avanti per bloccarlo nel raccordo del gas. Assicurarsi che il raccordo del gas sia fissato.
Assicurarsi che il punto rosso sul connettore sia in alto, quindi inserire il connettore elettrico. Chiudere lo sportello del gruppo ETR.
4
5
7
6
MONTAGGIO
1
powermax1250 Manuale dell’operatore 3-9
Alimentazione del gas
Powermax1250
Filtro acqua/particelle Filtro dell’olio Filtro dei vapori di olio

Alimentazione del gas plasma

Il gas di alimentazione per il Powermax1250 può essere aria compressa di officina od aria compressa in bombole. Su entrambi i tipi di alimentazione deve essere installato un regolatore per alta pressione; esso deve essere in grado di fornire il gas al filtro installato sul generatore con una portata di 189 l/min ed una pressione di 6,1 bar. Se la qualità del gas di alimentazione è scarsa, le velocità di taglio diminuiscono, la qualità di taglio decade, gli spessori di taglio si riducono, e la durata dei consumabili si accorcia.

Filtrazione addizionale del gas

Quando le condizioni ambientali di lavoro prevedono il potenziale ingresso di umidità, olio od altri elementi contaminanti nel circuito dell’aria, utilizzare un sistema di filtrazione a coalescenza a tre stadi, e.g. Hypertherm codice art. no. 128647.
AVVERTENZA
Fare in modo che la pressione dell’aria in ingresso nel filtro montato sul generatore non superi i 8,3 bar. Se tale pressione venisse superata, infatti, la scatola del filtro potrebbe esplodere.
MONTAGGIO
1
3-10 powermax1250 Manuale dell’operatore

Allineamento della torcia T80M

Montare la torcia per macchina perpendicolarmente al pezzo in lavoro, in modo da ottenere un taglio verticale. Utilizzare una squadra per allineare la torcia a 0° e 90°.

Installazione dell’alimentazione del gas

Collegare il tubo flessibile dell’aria nel modo seguente:
1. Raccordo per l’aria
• Modello standard: Installare un raccordo gas da 1/4 NPT sull’ingresso del filtro aria. Modello CE: utilizzare un adattatore con filettatura metrica G1/4 (fornito). Utilizzare un sigillante liquido sui filetti.
Attenzione: Non utilizzare nastro di Teflon quando si installano il nipplo o gli adattatori. Frammenti di nastro possono staccarsi ed entrare nel circuito dell’aria e danneggiare il regolatore di pressione, il pressostato e la valvola.
• Il raccordo gas e l’adattatore si trovano nella scatola consumabili, posizionata sul lato sinistro del coperchio del generatore.
2. Tubo flessibile dell’aria
• Utilizzare un tubo flessibile per gas inerti con diametro interno di 9,5 mm. Collegarlo al raccordo del gas installato al punto 1.
Regolare la pressione dell’aria secondo la procedura indicata nella sezione 4 Uso.
Torcia
90°
MONTAGGIO
1
powermax1250 Manuale dell’operatore 3-11
Connessione dell’interfaccia macchina
I segnali di trasferimento ed innesco arco sono disponibili tramite la connessione di interfaccia macchina sul retro del generatore. Collegare il cavo di interfaccia macchina (codice 023206) al connettore sul pannello posteriore.
I generatori Powermax1250 contenuti all’interno del pacchetto PowermaxEdge® comprendono un cavo di interfaccia macchina con partitore di tensione.
Per il collegamento del cavo di interfaccia alla macchina utensile, fare riferimento alla seguente tabella.

Connessione dell’interruttore volante ON/OFF

Per la torcia per macchina (T80M), gli ingressi di innesco arco sono disponibili tramite la connessione di interfaccia macchina, sul retro del generatore. Collegare l’interruttore volante a distanza Hypertherm (vedere l’Elenco componenti per i codici articolo) al connettore sul pannello posteriore.
AVVERTENZA
L’interruttore volante di ACCENSIONE/SPEGNIMENTO non funziona quando è installata una torcia di tipo manuale.
Segnale Start (avviamento del
plasma)
XFER (inizio movimento macchina) PowermaxEdge (cavo di
interfaccia con partitore di
tensione) Tipo: Ingresso Uscita Uscita Nota: Normalmente aperto.
Tensione a circuito aperto ai terminali di START: 18 VCA. Richiede la chiusura del contatto per attivarsi.
Normalmente aperto. Chiude un contatto isolato quando c’è il trasferimento d’arco. Massima tensione sul relè o sul commutatore dell’interfaccia macchina 120 VCA. (fornito dal cliente)
Ripartizione segnale arco 50:1
Pannello posteriore morsetti
3, 4 12, 14 5, 6
Conduttori del cavo Verde, nero Rosso, nero Nero, rosso
MONTAGGIO
1
3-12 powermax1250 Manuale dell’operatore

Tensione dell’arco

Per i sistemi diversi dal PowermaxEdge, si può usare la tensione dell’arco del generatore per attivare un controllo di altezza torcia. Per fare questo, occorre utilizzare un cavo non schermato, da 18 AWG (1,0 mm2), a coppia singola con portata di 300 V o superiore. Il collegamento deve essere effettuato nel rispetto delle normative locali o nazionali applicabili.
1. Togliere tensione al generatore.
2. Rimuovere le viti che fissano il coperchio del generatore al telaio. Togliere il coperchio.
3. Far passare il cavo attraverso il serracavo sotto, sul retro del generatore.
AVVERTENZA
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Scollegare l’alimentazione elettrica prima di eseguire la manutenzione. Tutti i lavori che richiedono la rimozione del coperchio del generatore devono essere eseguiti da un tecnico qualificato.
MONTAGGIO
1
powermax1250 Manuale dell’operatore 3-13
4. Individuare la scheda di potenza, come indicato sotto. Per il collegamento ai morsetti J15 e J16, usare dei terminali isolati faston da 1/4".
Nota: Si devono portare all’esterno 120 VCA o 24 VCA.
Segnale: Tensione dell’arco (controllo di altezza torcia) Tipo: Uscita Nota: Tensione dell’arco totale. Nessun partitore di tensione.
Tensione massima 300 VCC. (Segnale non disponibile
sul connettore del pannello posteriore.) J15 +VCC J16 -VCC
5. Serrare il pressacavo.
6. Rimettere il coperchio.
MONTAGGIO
1
3-14 powermax1250 Manuale dell’operatore
Modifica del tipo di segnale di inizio moto macchina (XFER): da chiusura di un contatto isolato a segnale di tensione
Al morsetto J19 sulla scheda di alimentazione è disponibile una tensione di 24 VCC (telaio negativo) con una corrente max di 100 mA che consente di comandare un dispositivo isolato/mobile come una bobina relè da 24 VCC (240 W o più) o un modulo industriale di isolamento dell’ingresso (con fotoisolatore integrato). Di seguito sono illustrate le connessioni per una configurazione con l’interruttore sopra il relè.

Comando di una bobina relè

Nota:
• Bobina relè da 24 VCC > 240 Ohm, fornita dall’utente.
• Usare un diodo soppressore da 1 A, 100 V sulla bobina, come IN4002, IN4003, o IN4004.
• I pin 5 e 6 si usano solo sui sistemi dotati di cavo di interfaccia PowermaxEdge con partitore di tensione.
Spostare il filo nero e aggiungere un ponticello come illustrato.
Start Segnale
Protezione
13
12
14
3
4
6
5
J19
MESSA A TERRA
24VCC
NERO
GIALLO
ROSSO
BIANCO
V-div +
V-div -
NERO
J16 J15
XFER START
MONTAGGIO
1
powermax1250 Manuale dell’operatore 3-15

Comando di un modulo industriale di isolamento dell’ingresso

Spostare il filo nero e aggiungere un ponticello come illustrato.
Nota:
• Modulo di ingresso isolato, fornito dal cliente.
• I pin 5 e 6 si usano solo sui sistemi dotati di cavo di interfaccia PowermaxEdge con partitore di tensione.
Start Segnale
Protezione
13
12
14
3
4
6
5
V-div +
V-div -
Modulo di isolamento dell’ingresso
J19
J16 J15
MESSA A TERRA
24VCC
NERO
GIALLO
ROSSO
BIANCO
NERO
XFER START
+
MONTAGGIO
1
3-16 powermax1250 Manuale dell’operatore

Comando di una bobina relè con un’alimentazione esterna

Nota:
• Bobina relè da 24 VCC > 240 Ohm, fornita dall’utente.
• Alimentazione a 24 VCC, fornito dal cliente.
• Usare un diodo soppressore da 1 A, 100 V sulla bobina, come IN4002, IN4003, o IN4004.
• I pin 5 e 6 si usano solo sui sistemi dotati di cavo di interfaccia PowermaxEdge con partitore di tensione.
Start Segnale
Protezione
13
12
14
3
4
6
5
V-div +
V-div -
J19
24 VDC
J16 J15
MESSA A TERRA
24VCC
NERO
GIALLO
ROSSO
BIANCO
XFER START
+
MONTAGGIO
1
powermax1250 Manuale dell’operatore 3-17

Comando di un modulo industriale di ingresso isolato con un’alimentazione esterna

Nota:
• Modulo di ingresso isolato, fornito dal cliente.
• Alimentazione a 24 VCC, fornito dal cliente.
• I pin 5 e 6 si usano solo sui sistemi dotati di cavo di interfaccia PowermaxEdge con partitore di tensione.
Start Segnale
Protezione
13
12
14
3
4
6
5
V-div +
V-div -
24 VDC
Modulo di isolamento dell’ingresso
J19
J16 J15
MESSA A TERRA
24VCC
NERO
GIALLO
ROSSO
BIANCO
XFER START
+
+
1
powermax1250 Manuale dell’operatore 4-1
Sezione 4
USO
In questa sezione:
Comandi e indicatori luminosi..........................................................................................................................4-2
LED di indicazione....................................................................................................................................4-2
Configurazioni dei consumabili per torcia T80 ............................................................................................4-3
Schermato..................................................................................................................................................4-3
FineCut........................................................................................................................................................4-3
Cianfrinatura...............................................................................................................................................4-4
Configurazioni dei consumabili per torcia T80M.........................................................................................4-4
Schermato..................................................................................................................................................4-4
FineCut........................................................................................................................................................4-5
Cappuccio di protezione con rilevamento del contatto...................................................................4-5
Non schermati ...........................................................................................................................................4-5
Installazione dei ricambi torcia .........................................................................................................................4-7
Impostare il selettore di modo..........................................................................................................................4-8
Portare l’interruttore di alimentazione su ON ...............................................................................................4-8
Controllare le spie...............................................................................................................................................4-8
Regolazione della pressione del gas ed impostazione della corrente....................................................4-9
Funzionamento della torcia per taglio manuale .........................................................................................4-10
Funzionamento del grilletto di sicurezza...........................................................................................4-10
Collegare la pinza di massa.................................................................................................................4-11
Iniziare sempre il taglio dal bordo della lamiera ..............................................................................4-11
Tecnica di taglio con torcia per taglio manuale...............................................................................4-12
Sfondamento...........................................................................................................................................4-13
Cianfrinatura............................................................................................................................................4-14
USO
1
4-2 powermax1250 Manuale dell’operatore
Tabella di taglio .................................................................................................................................................4-15
Consumabili schermati da 80 A per sistemi meccanizzati...........................................................4-15
Consumabili schermati da 60 A per sistemi meccanizzati...........................................................4-16
Consumabili schermati da 40 A per sistemi meccanizzati ...........................................................4-17
Consumabili FineCut.............................................................................................................................4-18
Consumabili da 40 A non schermati .................................................................................................4-19
USO
1
powermax1250 Manuale dell’operatore 4-3

Comandi e indicatori luminosi

LED verde ALIMENTAZIONE
Quando è acceso, indica che il sistema è alimentato e che l’interruttore di alimentazione è nella posizione ON ( I ).
LED PRESSIONE DEL GAS Giallo: Quando è acceso, indica che la pressione del gas è inferiore a 4,1 bar per
il taglio od a 2,8 bar per la cianfrinatura.
Verde: Quando è acceso, indica che la pressione del gas è compresa entro i limiti di
funzionamento normale della torcia.
LED giallo CAPPUCCIO TORCIA
Quando è acceso, indica che il cappuccio di ritenzione della torcia è allentato o non è presente. Nota: Per far spegnere il LED, occorre correggere il problema e quindi spegnere e riaccendere il sistema.
LED giallo TEMPERATURA
Quando è acceso, indica che la temperatura del generatore ha superato i limiti di funzionamento normale.
LED rosso GUASTO
Quando è acceso, indica che si è verificata una condizione di guasto che impedisce il funzionamento del sistema.
LED giallo BASSA TENSIONE DI LINEA
Quando è acceso, indica che la tensione di linea è minore di 170 VCA o maggiore di 680 VCA. Sui gruppi CE, può anche indicare la mancanza di una fase.

LED di indicazione

6.0 BAR
5.04.0
PSI
807050 60
60
40
AMPS
80
25
V
AC
+
_
Manopola di regolazione della corrente (Amp)
Selettore di modalità
LED di indicazione
Manometro
Regolatore di pressione
Interruttore di alimentazione ON (I)/OFF (0)
AC
AC
V
USO
1
4-4 powermax1250 Manuale dell’operatore

Configurazioni dei consumabili per torcia T80

120925
120926
120977 120927120928
O-ring
058519

Schermato

120929 120931120928
120929 120932120928

FineCut

O-ring
058519
220327**
120926
220329
120928
220325*
120979
*Per sistemi CE.
**L’anello diffusore 220327 è destinato al taglio
manuale con consumabili FineCut.
40A
60A
80A
30A — 50A
USO
1
powermax1250 Manuale dell’operatore 4-5
120930 120932
120928
120930
120927
120928
120928
120925120926
O-ring
058519

Cianfrinatura

120977 220059120928
60A/80A
O-ring
058519
120926 120925

Configurazioni dei consumabili per torcia T80M

Schermato

120930
120931
40A
60A
80A
USO
1
4-6 powermax1250 Manuale dell’operatore

FineCut

O-ring
058519
120925
120926
220329
120928
220325*
120979
220404
220061**

Cappuccio di protezione con rilevamento del contatto

220061**

Non schermati*

40A
60A
80A
O-ring
058519
120979
120979
120979
120928
120928
120928
220006
220007
120980
120926 120925
* Nei paesi CE, i consumabili non schermati
possono essere usati solo sulle torce per applicazioni meccanizzate.
** Usare un cappuccio di protezione con
rilevamento del contatto quando è installata un’unità di controllo dell’altezza compatibile.
30A – 50A
USO
powermax1250 Manuale dell’operatore 4-7
Serrare solo a mano.
Cappuccio di tenuta
Ugello
Elettrodo
Anello diffusore
Schermo
1
2

Installazione dei ricambi torcia

AVVERTENZA
TORCIA AD ACCENSIONE ISTANTANEA
L’ARCO PLASMA PUÒ PROVOCARE LESIONI E USTIONI
L’arco plasma viene prodotto immediatamente dopo la pressione dell’interruttore. L’arco plasma può tagliare sia i guanti di protezione sia la pelle con estrema rapidità. Prima di procedere alla sostituzione di un ricambio torcia, assicurarsi sempre che l’alimentazione sia scollegata.
USO
1
4-8 powermax1250 Manuale dell’operatore

Impostare il selettore di modo

Utilizzare per tagliare le lamiere stirate. Innesca automaticamente l'arco pilota.
Utilizzare per tagliare i fogli di lamiera. Ottima durata dei consumabili.
Utilizzare per la marcatura o per operazioni che non prevedono un trasferimento d’arco.
Posizionare l’interruttore di alimentazione su ON (I) come illustrato.
Controllare che sia accesa la spia di alimentazione POWER ON.

Controllare le spie

Controllare che tutte le altre spie SIANO SPENTE.
Per maggiori informazioni, vedere la sezione 5.
Controllare che il LED Pressione gas sia acceso e sia di colore verde.

Portare l’interruttore di alimentazione su ON

ACAC
V
2
3
1
USO
powermax1250 Manuale dell’operatore 4-9

Regolazione della pressione del gas ed impostazione della corrente

Impostare il selettore di corrente su
PROVA GAS.
Tirare il selettore per sbloccarlo.
Premere il selettore di regolazione
per bloccarlo.
Ruotare il selettore di corrente in
una posizione diversa da PROVA GAS
per interrompere il flusso del gas
(25 A mínimo).
6.0
BAR
5.04.0
PSI
80
7050 60
1
2
3
4
5
Impostare la pressione: Taglio 4,8–5,2 bar Cianfrinatura 3,4–4,1 bar
AMPS
40
60
25
80
AMPS
40
60
25
80
USO
4-10 powermax1250 Manuale dell’operatore

Funzionamento della torcia per taglio manuale

Funzionamento del grilletto di sicurezza

AVVERTENZA
TORCIA AD ACCENSIONE ISTANTANEA
L’ARCO PLASMA PUÒ PROVOCARE LESIONI E USTIONI
L’arco plasma viene prodotto immediatamente dopo la pressione dell’interruttore. L’arco plasma può tagliare sia i guanti di protezione sia la pelle con estrema rapidità.
• Mantenersi al di fuori del raggio d’azione della punta della torcia.
• Non tenere con la mano la lamiera. Tenere sempre le mani lontane dal percorso di taglio.
• Non puntare mai la torcia verso di sé o verso gli altri.
• Non usare mai l’interruttore volante.
123
USO
powermax1250 Manuale dell’operatore 4-11
Collegare saldamente la pinza di massa. alla lamiera.
Collegare la pinza di massa il più vicino possibile all’area da tagliare, in modo da ridurre l’esposizione ai campi elettromagnetici (EMF).
Non collegare il cavo di massa al pezzo che si staccherà una volta completato il taglio.
Iniziare sempre il taglio dal bordo
Mantenere l’ugello in posizione verticale sul bordo della lamiera.
Iniziare il taglio dal bordo della lamiera. Attendere, con la torcia ferma sul bordo, fino
a che l’arco abbia penetrato completamente la lamiera.
Procedere quindi con il taglio.

Collegare la pinza di massa

AVVERTENZA
LE SCINTILLE E GLI SCHIZZI DI METALLO FUSO
POSSONO FERIRE GLI OCCHI ED USTIONARE LA PELLE
Se si accende la torcia in posizione angolata, si provocheranno scintille e schizzi di metallo fuso. Non puntare mai la torcia verso di sé o verso gli altri.

Iniziare sempre il taglio dal bordo della lamiera

USO
1
4-12 powermax1250 Manuale dell’operatore

Tecnica di taglio con torcia per taglio manuale

Accendere la torcia inutilmente riduce la durata dell’elettrodo e dell’ugello.
Durante il taglio, accertarsi che le scintille fuoriescano dalla faccia inferiore della lamiera.
Se le scintille rimbalzano sulla lamiera, significa che si sta muovendo la torcia troppo rapidamente o che l’alimentazione non è sufficiente.
Mantenere l’ugello della torcia in posizione verticale ed osservare l’arco procedere lungo la linea di taglio.
Consumabili schermati. Non forzare il movimento della torcia durante il taglio. Per ottenere un taglio fluido e preciso, trascinare delicatamente la torcia lungo la lamiera.
• Tirando la torcia si incontra meno resistenza che non spingendola.
• Per ottenere tagli di qualità con materiali sottili, occorre ridurre l’amperaggio.
• Per ottenere tagli diritti, utilizzare come riferimento un bordo diritto. Per il taglio dei cerchi, utilizzare una dima od una guida per il taglio circolare Hypertherm, codice articolo 027668.
Consumabili non schermati. Mantenere una distanza torcia – lamiera di circa 3 mm.
USO
powermax1250 Manuale dell’operatore 4-13
Prima di accendere la torcia, controllare che la distanza tra l’ugello e la lamiera sia di 3 mm.
Impugnare la torcia in modo da formare un angolo acuto con la lamiera, quindi portare lentamente la torcia in posizione perpendicolare alla lamiera.
Quando le scintille fuoriusciranno dalla faccia inferiore della lamiera, significherà che l’arco avrà sfondato la lamiera.
Terminato lo sfondamento, procedere con il taglio.
AVVERTENZA
LE SCINTILLE E GLI SCHIZZI DI METALLO FUSO
POSSONO FERIRE GLI OCCHI ED USTIONARE LA PELLE
Se si accende la torcia in posizione angolata, si provocheranno scintille e schizzi di metallo fuso. Non puntare mai la torcia verso di sé o verso gli altri.

Sfondamento

USO
1
4-14 powermax1250 Manuale dell’operatore

Cianfrinatura

Prima di accendere la torcia, controllare che la distanza tra l’ugello e la lamiera sia di 1,5 mm.
Impugnare la torcia in modo che sia inclinata di 45 gradi rispetto al pezzo da tagliare. Tirare il pulsante torcia in modo da ottenere un arco pilota. Trasferire l’arco sul pezzo da tagliare.
Mantenere un angolo di circa 45° rispetto alla lamiera.
Inserire nella scanalatura.
Nota: È disponibile uno schermo anti calore per una maggiore protezione delle mani e della torcia, codice articolo 220049.
Direzione di spostamento
45°
AVVERTENZA
LE SCINTILLE E GLI SCHIZZI DI METALLO FUSO
POSSONO FERIRE GLI OCCHI ED USTIONARE LA PELLE
Se si accende la torcia in posizione angolata, si provocheranno scintille e schizzi di metallo fuso. Non puntare mai la torcia verso di sé o verso gli altri.
USO
powermax1250 Manuale dell’operatore 4-15

Tabella di taglio

Consumabili schermati da 80 A per sistemi meccanizzati

• La distanza torcia-lamiera utilizzata per la seguente tabella di taglio è 1,5 mm per tutti i tipi di tagli. Cappuccio di
retenzione
120928
Ugello
120927
Elettrodo
120926
Anello diffusore
120925
Torcia T80M
Schermo
120930
Le velocità di taglio massime sono le velocità più alte con cui è possibile tagliare il materiale, prescindendo dalla qualità di taglio. Le velocità di taglio ottimali sono quelle che forniscono il migliore angolo di taglio, la minor quantità di bava e la miglior finitura superficiale. Occorre ricordare che le tabelle di taglio sono state concepite in modo da fornire un buon punto di partenza per ciascuna condizione di taglio. Ciascun sistema di taglio richiede una “regolazione fine” per ciascuna applicazione specifica per ottenere la qualità di taglio desiderata.
Acciaio di carbonio
Acciaio inox
Alluminio
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
80
134 0,25
4,8
5486 3556
136 0,50
6,4
4013 2616
139
0,75
9,5
2108 1372
142
12,7
1270 838
145
15,9
864 559
150
19,0
610 406
153
25,4
356 229
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
80
134
0,25
3,2
11532 7493
139
6,4
4470 2896
143
0,75
9,5
3073 1524
146
12,7
1905 940
154
19,0
940 483
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
80
132 0,25
4,8
5486 3556
134
0,50
6,4
4089 2667
137
9,5
2388 1549
140
12,7
1524 991
145 1,00
15,9
1016 660
148
19,0
787 508
150
22,2
584 381
156
25,4
406 254
USO
1
4-16 powermax1250 Manuale dell’operatore

Consumabili schermati da 60 A per sistemi meccanizzati

• La distanza torcia-lamiera utilizzata per la seguente tabella di taglio è 1,5 mm per tutti i tipi di tagli.
Cappuccio di
retenzione
120928
Ugello
120931
Elettrodo
120926
Anello diffusore
120925
Torcia T80M
Schermo
120930
Le velocità di taglio massime sono le velocità più alte con cui è possibile tagliare il materiale, prescindendo dalla qualità di taglio. Le velocità di taglio ottimali sono quelle che forniscono il migliore angolo di taglio, la minor quantità di bava e la miglior finitura superficiale. Occorre ricordare che le tabelle di taglio sono state concepite in modo da fornire un buon punto di partenza per ciascuna condizione di taglio. Ciascun sistema di taglio richiede una “regolazione fine” per ciascuna applicazione specifica per ottenere la qualità di taglio desiderata.
Acciaio di carbonio
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
60
134
0
1,5
15926 12751
134
3,4
6706 5359
138 0,25
6,4
3353 2184
141 0,75
9,5
1600 1041
141 1,50
12,7
1067 686
147
15,9
787 508
153
19,0
559 356
Acciaio inox
Alluminio
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
60
134 0
1,5
15875 10312
136 0,25
3,4
6198 4039
139 0,50
6,4
2794 1829
145 0,75
9,5
1346 864
146 2,00
12,7
889 584
149
15,9
660 432
154
19,0
457 305
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
60
135 0
1,6
16916 10998
138
0,25
3,2
10160 6604
141
6,4
3683 2388
146 0,75
9,5
1880 1219
149 1,50
12,7
1295 762
153
15,9
838 533
USO
powermax1250 Manuale dell’operatore 4-17

Consumabili schermati da 40 A per sistemi meccanizzati

• La distanza torcia-lamiera utilizzata per la seguente tabella di taglio è 1,5 mm per tutti i tipi di tagli.
Cappuccio di
retenzione
120928
Ugello
120932
Elettrodo
120926
Anello diffusore
120925
Torcia T80M
Schermo
120930
Le velocità di taglio massime sono le velocità più alte con cui è possibile tagliare il materiale, prescindendo dalla qualità di taglio. Le velocità di taglio ottimali sono quelle che forniscono il migliore angolo di taglio, la minor quantità di bava e la miglior finitura superficiale. Occorre ricordare che le tabelle di taglio sono state concepite in modo da fornire un buon punto di partenza per ciascuna condizione di taglio. Ciascun sistema di taglio richiede una “regolazione fine” per ciascuna applicazione specifica per ottenere la qualità di taglio desiderata.
Acciaio di carbonio
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
25
147
0
0,5
16205 10541
148
0,8
12700 8255
149
1,3
7925 5156
152
1,5
4470 2896
40
144 0,25
1,9
16256 5613
146 0,50
3,4
3835 2489
147 0,75
4,7
2464 1600
149 1,00
6,4
1880 1219
Acciaio inox
Alluminio
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
25
139
0
0,5
16027 10414
139
0,8
12598 8179
40
142
0,25
1,3
15037 8509
144
1,5
9500 6172
144
1,9
5613 3658
147 0,50
3,4
2718 1778
149 0,75
4,7
1702 1118
149 1,00
6,4
1194 787
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
25
150
0
0,8
15494 10084
152
1,5
6807 4420
40
146 0,25
2,4
7442 4826
149 0,50
3,2
5182 3378
151 1,00
6,4
1930 1245
USO
1
4-18 powermax1250 Manuale dell’operatore

Consumabili FineCut

• La distanza torcia – lamiera per le tabelle di taglio riportate sotto è di 2,032 mm per l’acciaio al carbonio e di 0,254 mm per l’acciaio inox.
120925120926
220329
120928
220061**
220325*
120979
220404
Acciaio di carbonio
Acciaio inox
Corrente
d’arco
Tensione
d’arco
Spessore lamiera
Velocità di taglio approssimativa
mm
mm/min
50 76
3,4
2286
40 83
3,4
1270
45 77
2,7
3048
40
81
2,7
1778
79
1,9
3810
79
1,5
3810
79
1,2
2540
78
0,9
2540
30 80
0,6
3174
Corrente
d’arco
Tensione
d’arco
Spessore lamiera
Velocità di taglio approssimativa
mm
mm/min
50 63
3,4
1905
40 73
3,4
1524
45 63
2,7
3174
40
72
2,7
1905
65
1,9
3810
64
1,5
3810
64
1,2
3810
65
0,9
3810
30 66
0,6
3810
* Per sistemi CE.
** Usare un cappuccio di protezione con
rilevamento del contatto quando è installata un’unità di controllo dell’altezza compatibile.
Deflettore Cappuccio di
retenzione
Ugello Elettrodo Anello
diffusore
Torcia T80M
USO
powermax1250 Manuale dell’operatore 4-19

Consumabili da 40 A non schermati

• La distanza torcia-lamiera utilizzata per la seguente tabella di taglio è 1,5 mm per tutti i tipi di tagli.
Cappuccio di
retenzione
120928
Ugello
220006
Elettrodo
120926
Anello diffusore
120925
Torcia T80M
Deflettore
120979
Le velocità di taglio massime sono le velocità più alte con cui è possibile tagliare il materiale, prescindendo dalla qualità di taglio. Le velocità di taglio ottimali sono quelle che forniscono il migliore angolo di taglio, la minor quantità di bava e la miglior finitura superficiale. Occorre ricordare che le tabelle di taglio sono state concepite in modo da fornire un buon punto di partenza per ciascuna condizione di taglio. Ciascun sistema di taglio richiede una “regolazione fine” per ciascuna applicazione specifica per ottenere la qualità di taglio desiderata.
Acciaio di carbonio
Acciaio inox
Alluminio
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
25
125
0
0,5
13970 8966
128
0,8
12294 8001
130
1,3
6045 3937
131
1,5
4242 2769
40 129 0,25
1,9
8280 5385
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
25
127
0
0,5
14249 9271
127
0,8
11506 7493
123
1,3
12700 8255
127
1,5
9322 6071
40 128 0,25
1,9
5588 3632
Corrente
d’arco
Tensione
d’arco
Ritardo di
sfondamento
Spessore
lamiera
Velocità di taglio massima Velocità di taglio ottimale
mm
mm/min mm/min
25
125
0
0,8
14326 9296
127
1,5
5994 3886
40 127 0,25
2,4
6629 4318
powermax1250 Manuale dell’operatore 5-1
Sezione 5
MANUTENZIONE/LISTA DEI COMPONENTI
In questa sezione:
Manutenzione di routine ....................................................................................................................................5-2
Ispezione dei ricambi torcia ..............................................................................................................................5-3
Comandi e indicatori luminosi..........................................................................................................................5-4
LED di indicazione....................................................................................................................................5-4
Ricerca guasti standard.....................................................................................................................................5-5
Diagramma a circuito del sistema ...................................................................................................................5-8
Problemi tecnici...................................................................................................................................................5-9
Componenti..........................................................................................................................................................5-9
Ricambi torcia............................................................................................................................................5-9
Generatori e componenti .....................................................................................................................5-10
Accessori .................................................................................................................................................5-10
MANUTENZIONE/LISTA DEI COMPONENTI
5-2 powermax1250 Manuale dell’operatore

Manutenzione di routine

Prima dell’uso
Controllare la pressione del gas.
Sostituire immediatamente i cavi di alimentazione danneggiati.
Sostituire il cavo torcia danneggiato.
Pulire internamente il generatore con il getto d’aria compressa o con l’aspirapolvere.
Sostituire le etichette danneggiate.
Controllare l’interruttore di sicurezza di cappuccio inserito: osservare che il LED rosso di guasto ed il LED giallo del cappuccio torcia si accendono quando il cappuccio è allentato.
Controllare che i ricambi torcia siano installati correttamente e non presentino segni d’usura.
Controllare lo stato d’integrità del grilletto. Controllare che il corpo torcia non sia crepato e che i conduttori non siano esposti.
Ogni settimana
Ogni sei mesi
Ogni tre mesi
Controllare i tubi flessibili in pressione, i filtri e le connessioni per verificare l’assenza di perdite.
PERICOLO
LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI
Prima di qualsiasi operazione di manutenzione, scollegare l’alimentazione elettrica. Tutte le operazioni che richiedono la rimozione del coperchio del generatore devono essere eseguite da personale tecnico qualificato.
PSI
80
7050 60
6.0
5.04.0 BAR
MANUTENZIONE/LISTA DEI COMPONENTI
powermax1250 Manuale dell’operatore 5-3

Ispezione dei ricambi torcia

Max. 0,8 mm
Parte Controllare Azione
Circolarità del foro
Ugello
Foro centrale Buono Usurato Sostituire
Elettrodo
Superficie centrale Profondità cratere non superiore a 0,8 mm Sostituire
Anello diffusore
Superfici esterne
Foro centrale (D.I.)
Fori del gas lungo
Danni o depositi
L’elettrodo scorre facilmente?
Fori occlusi
Sostituire
Sostituire
Sostituire
O-ring della torcia
Superfici esterne Danni o usura
Asciugare la superficie
Sostituire
Applicare un sottile strato di grasso Hypertherm (Codice articolo 027055)
MANUTENZIONE/LISTA DEI COMPONENTI
1
5-4 powermax1250 Manuale dell’operatore

Comandi e indicatori luminosi

LED verde ALIMENTAZIONE
Quando è acceso, indica che il sistema è alimentato e che l’interruttore di alimentazione è nella posizione ON ( I ).
LED PRESSIONE DEL GAS Giallo: Quando è acceso, indica che la pressione del gas è inferiore a 4,1 bar per
il taglio od a 2,8 bar per la cianfrinatura.
Verde: Quando è acceso, indica che la pressione del gas è compresa entro i limiti di
funzionamento normale della torcia.
LED giallo CAPPUCCIO TORCIA
Quando è acceso, indica che il cappuccio di ritenzione della torcia è allentato o non è presente. Nota: Per far spegnere il LED, occorre correggere il problema e quindi spegnere e riaccendere il sistema.
LED giallo TEMPERATURA
Quando è acceso, indica che la temperatura del generatore ha superato i limiti di funzionamento normale.
LED rosso GUASTO
Quando è acceso, indica che si è verificata una condizione di guasto che impedisce il funzionamento del sistema.
LED giallo BASSA TENSIONE DI LINEA
Quando è acceso, indica che la tensione di linea è minore di 170 VCA o maggiore di 680 VCA. Sui gruppi CE, può anche indicare la mancanza di una fase.

LED di indicazione

6.0 BAR
5.04.0
PSI
807050 60
60
40
AMPS
80
25
V
AC
+
_
Manopola di regolazione della corrente (Amp)
Selettore di modalità
LED di indicazione
Manometro
Regolatore di pressione
Interruttore di alimentazione ON (I)/OFF (0)
AC
AC
V
MANUTENZIONE/LISTA DEI COMPONENTI
1
powermax1250 Manuale dell’operatore 5-5

Ricerca guasti standard

Problema Causa / Soluzione
1. L’interruttore di alimentazione ON/OFF è posizionato su I (ON), e la spia alimentazione (verde) non è accesa.
1.1 Il cavo di alimentazione non è inserito nella presa di alimentazione.
Inserire la spina del cavo nella presa di alimentazione.
1.2 L’interruttore automatico non è in posizione ON, oppure l’alimentazione non arriva fino all’interruttore generale di linea.
Spostare su ON l’interruttore generale d linea o l’interruttore automatico.
2. I LED di alimentazione (verde) e quello della pressione del gas (giallo) lampeggiano e il LED di guasto (rosso) è acceso.
2.1 L’alimentazione del gas è chiusa (OFF) o non è collegata al generatore.
Controllare che l’alimentazione del gas sia aperta e collegata al generatore.
2.2 La pressione del gas in entrata è insufficiente.
Impostare la pressione del gas in entrata su 6,2 – 8,3 bar. Controllare che non ci siano perdite lungo la linea di alimentazione del gas.
2.3 È stato impostato un valore della pressione del gas in uscita troppo basso per il modo selezionato.
Regolare la pressione del gas. Vedere sezione 4 per i valori di pressione.
3. I LED di alimentazione (verde), di bassa tensione di linea (giallo) e di guasto (rosso) sono accesi.
3.1 La tensione di linea è troppo bassa o troppo alta oppure una fase è mancante (solo per sistemi CE).
Far controllare la tensione di ingresso da un tecnico qualificato.
4. I LED di alimentazione (verde), di temperatura (giallo) e di guasto (rosso) sono accesi.
4.1 Uno dei termostati interni si è aperto a causa di un surriscaldamento o di una temperatura troppo bassa.
Lasciare acceso il generatore per consentire alla ventola di raffreddarlo (in caso di surriscaldamento). Spostare il generatore in una posizione più riscaldata (in caso di temperatura troppo bassa).
Nota: L’inserimento ed il disinserimento della ventola sono automatici. La ventola può non essere in funzione quando il generatore è acceso.
V
AC
MANUTENZIONE/LISTA DEI COMPONENTI
1
5-6 powermax1250 Manuale dell’operatore
Ricerca guasti standard (continuazione)
Problema Causa / Soluzione
5. I LED di alimentazione (verde), di cappuccio torcia (giallo) e di guasto (rosso) sono accesi.
5.1 Il cappuccio di ritenzione è allentato o non è installato sulla torcia.
Spegnere il generatore e serrare o installare i ricambi torcia. Vedere sezione 4, Installazione
dei ricambi torcia.
Se i ricambi torcia si sono allentati o sono stati rimossi con l’alimentazione inserita, spegnere il generatore, correggere il problema e riaccendere il generatore.
6. Non c’è trasferimento dell’arco. 6.1 La pinza di massa non è collegata alla lamiera o è rotta.
Collegare o riparare la pinza di massa.
6.2 Il contatto tra il metallo della pinza e la lamiera è insufficiente.
Pulire l’area di lamiera su cui viene collegata la pinza.
6.3 La torcia è troppo distante dalla lamiera.
Avvicinare la torcia alla lamiera ed eseguire un nuovo innesco. Vedere sezione 4, Funzionamento della torcia
per taglio manuale.
7. L’arco si spegne, ma si reinnesca se si preme il grilletto della torcia.
7.1 I ricambi torcia sono usurati o danneggiati.
Ispezionare e sostituire i ricambi torcia. Vedere Manutenzione di routine più indietro in questa sezione. Vedere sezione 4,
Funzionamento della torcia per taglio manuale.
7.2 La pressione del gas non è corretta.
Regolare la pressione del gas. Vedere sezione 4, Regolazione della pressione del gas ed impostazione della corrente. Controllare che la pressione del gas diretto al generatore non sia inferiore a 6,1 bar con un flusso di 189 l/m.
7.3 L’elemento filtrante del gas all’esterno del generatore è sporco.
Sostituire l’elemento.
MANUTENZIONE/LISTA DEI COMPONENTI
1
powermax1250 Manuale dell’operatore 5-7
Ricerca guasti standard (continuazione)
Problema Causa / Soluzione
8. L’arco è accompagnato da emissione di soffi e vapore.
8.1 L’elemento filtrante del gas all’esterno del generatore è sporco.
Sostituire l’elemento.
8.2 C’é dell’acqua nell’alimentazione dei gas.
Pulire il filtro dell’aria o montare un filtro aggiuntivo sul generatore. Vedere Sezione 3,
Filtrazione addizionale del gas.
8.2 Consumabili usurati o non installati correttamente
Controllare i consumabili. Sostituirli, se necessario.
9. La qualità del taglio non è buona. 9.1 I ricambi torcia sono usurati o la torcia non viene usata correttamente.
Vedere Ispezione dei ricambi torcia più indietro in questa sezione. Vedere sezione 4, Funzionamento della torcia per taglio manuale.
10. I LED di alimentazione (verde) e guasto (rosso) lampeggiano.
10.1 Errore di autodiagnostica.
Il sistema deve essere riparato.
11. Dopo che il generatore viene acceso, le spie alimentazione (verde) e guasto (rosso) sono accese.
11.1 Segnale di Avvio/Start ACCESO all’accensione del sistema.
Spegnere e riaccendere il generatore.
12. I LED di alimentazione (verde) e guasto (rosso) restano accese per 10 secondi dopo che il pulsante è stato premuto.
12.1 Consumabili incollati o bloccati.
Spegnere il generatore e controllare i consumabili.
MANUTENZIONE/LISTA DEI COMPONENTI
5-8 powermax1250 Manuale dell’operatore
+
­~
~
~
Diagramma a circuito del sistema
ETR
FILTRO
(SOLO MODELLI CE)
SCHEDA DI ALIMENTAZIONE
SCHEDA DI
CONTROLLO
CAVO PIATTO
A 40 FILI
CAVO DI
MASSA
TORCIA
INGRESSO CA
CONTROL
BOARD
40 POSITION
RIBBON
CABLE
POWER BOARD
ETR
WORK LEAD TORCH
+ ~
FILTER
(CE UNIT ONLY)
AC INPUT
­~
~
MANUTENZIONE/LISTA DEI COMPONENTI
1
powermax1250 Manuale dell’operatore 5-9

Problemi tecnici

Se non si è in grado di risolvere il problema seguendo le indicazioni contenute nella guida alla ricerca guasti standard, o qualora sia necessario l’intervento di un tecnico qualificato:
1. Rivolgersi ad un distributore o ad un centro riparazioni autorizzato Hypertherm.
2. Contattare il più vicino ufficio Hypertherm (l’elenco completo degli indirizzi è riportato in
prima pagina).

Componenti

Ricambi torcia

Vedi Sezione 4, configurazioni dei consumabili per torcia T80 e per torcia T80M, per i codici parte e le illustrazioni dei consumabili.
087001 T80 hand torch assembly, 25 ft (7.6 m) lead 087002 T80 hand torch assembly, 50 ft (15.2 m) lead 087047 T80 hand torch assembly, 75 ft (22.5 m) lead 087003 T80M machine torch assembly, 15 ft (4.6 m) lead 087004 T80M machine torch assembly, 25 ft (7.6 m) lead 087005 T80M machine torch assembly, 35 ft (10.7 m) lead 087006 T80M machine torch assembly, 50 ft (15.2 m) lead 087048 T80M machine torch assembly, 75 ft (22.5 m) lead 027055 Silicon lubricant, 1/4 Oz. Tube 015337 NIP: 1/4 NPT Qdisc STL (Non-CE) 015145 Adapter: 1/4 NPT x G1/4 BSPP RH BRS (CE) 058519 Torch o-ring 128644 T80 hand torch handle replacement kit (5 screws included) 075586 T80 hand torch handle screw (5 required)
MANUTENZIONE/LISTA DEI COMPONENTI
1
5-10 powermax1250 Manuale dell’operatore

Generatori e componenti

128620 Cover assembly, non-CE (12 screws included) 128621 Cover assembly, CE (12 screws included) 075533 Cover screws (individual cover screw) 128627 Filter bowl with fittings 129654 ETR door assembly 128387 Consumables box 123106 Work clamp with cable and strain relief 128666 Kit: Powermax1000/1250 power cord, standard 128667 Kit: Powermax1250 power cord, CE 128631 Kit: Powermax1250 labels 128632 Kit: Powermax1250 labels, CE 128672 ON/OFF switch
128646 Wheel kit 128647
011092
Optional air filtration kit
Replacement filter for optional air filtration kit 011093 Replacement filter element for filter kit 027668 Circle cutting guide — deluxe 127102 Circle cutting guide — basic 027684 Replacement bushing for circle cutting guide assembly 128145 50 ft (15 m) work cable with clamp 023206 CNC machine interface cable with voltage divider 128658 Hand torch heat shield, gouging 128650 On/off pendant for machine torch, 25 ft (7.5 m) 128651 On/off pendant for machine torch, 50 ft (15 m) 128652 On/off pendant for machine torch, 75 ft (22.5 m) 128711 Strain relief inserts, standard cord 024548 Leather torch lead sheathing 128888 FineCut kit: Powermax1000/1250/1650 128889 FineCut kit: Powermax1000/1250/1650, CE

Accessori
