Plasmaschneidgerät

Betriebsanleitung 804291 – Revision 1

powermax1000

Deutsch / German

powermax1000

Betriebsanleitung

Deutsch / German

Revision 1 – February, 2007

Hypertherm, Inc.

Hanover, NH USA

www.hypertherm.com

email:info@hypertherm.com

Hypertherm und Powermax sind Markenzeichen der Hypertherm, Inc.,

die in den Vereinigten Staaten und/oder anderen Ländern registriert sein können.

Hypertherm, Inc.

Etna Road, P.O. Box 5010 Hanover, NH 03755 USA 603-643-3441 Tel (Main Office) 603-643-5352 Fax (All Departments) info@hypertherm.com (Main Office Email)

800-643-9878 Tel (Technical Service)

technical.service@hypertherm.com (Technical Service Email) 800-737-2978 Tel (Customer Service) customer.service@hypertherm.com (Customer Service Email)

Hypertherm Automation

5 Technology Drive, Suite 300 West Lebanon, NH 03784 USA 603-298-7970 Tel 603-298-7977 Fax

Hypertherm Plasmatechnik GmbH

Technologiepark Hanau Rodenbacher Chaussee 6 D-63457 Hanau-Wolfgang, Deutschland 49 6181 58 2100 Tel 49 6181 58 2134 Fax

49 6181 58 2123 (Technical Service)

Hypertherm (S) Pte Ltd.

No. 19 Kaki Bukit Road 2 K.B. Warehouse Complex Singapore 417847, Republic of Singapore 65 6 841 2489 Tel 65 6 841 2490 Fax

65 6 841 2489 (Technical Service)

Hypertherm (Shanghai) Trading Co., Ltd.

Unit 1308-09, Careri Building 432 West Huai Hai Road Shanghai, 200052 PR China 86-21 5258 3330/1 Tel 86-21 5258 3332 Fax

France (Representative office)

15 Impasse des Rosiers 95610 Eragny, France 00 800 3324 9737 Tel 00 800 4973 7329 Fax

Hypertherm S.r.l.

Via Torino 2 20123 Milano, Italia 39 02 725 46 312 Tel 39 02 725 46 400 Fax

39 02 725 46 314 (Technical Service)

Hypertherm Europe B.V.

Vaartveld 9 4704 SE Roosendaal, Nederland 31 165 596907 Tel 31 165 596901 Fax 31 165 596908 Tel (Marketing)

31 165 596900 Tel (Technical Service) 00 800 49 73 7843 Tel (Technical Service)

Hypertherm Japan Ltd.

801 Samty Will Building 2-40 Miyahara 1-Chome, Yodogawa-ku, Osaka 532-0003, Japan 81 6 6170 2020 Tel 81 6 6170 2015 Fax

HYPERTHERM BRASIL LTDA.

Avenida Doutor Renato de

Andrade Maia 350 Parque Renato Maia CEP 07114-000 Guarulhos, SP Brasil 55 11 6409 2636 Tel 55 11 6408 0462 Fax

Hypertherm

Branch of Hypertherm, UK, UC PO Box 244 Wigan, Lancashire, England WN8 7WU 00 800 3324 9737 Tel 00 800 4973 7329 Fax

00 800 4973 7843 (Technical Service)

1/19/07

ELEKTROMAGNETISCHE KOMPATIBILITÄT

8-06

Hypertherm Plasmaschneidsysteme i

Einleitung

Die von Hypertherm mit CE-Kennzeichnung versehenen Ausrüstungen wurden gemäß der Norm EN60974-10 hergestellt. Um sicherzustellen, daß die Anlage auf kompatible Weise mit anderen Radio(frequenz)- und elektronischen Anlagen zusammenarbeitet, sollte sie entsprechend den nachfolgend aufgeführten Informationen installiert und eingesetzt werden, um elektromagnetische Kompatibilität zu erreichen.

Die in der EN60974-10 verlangten Limits könnten ungenügend sein, die Interferenz auszuschließen, wenn sich die betroffene Anlage in geringer Entfernung befindet oder in hohem Maße empfindlich ist. In solchen Fällen kann es erforderlich sein, andere Maßnahmen zu ergreifen, um die Interferenz zu verringern.

Diese Plasmaanlage sollte nur im gewerblichen Bereich eingesetzt werden. Es könnte sich schwierig gestalten, im Privatbereich elektromagnetische Kompatibilität sicherzustellen.

Installation und Einsatz

Der Bediener ist für die Installation und den Einsatz der Plasmaanlage gemäß den Anweisungen des Herstellers verantwortlich. Sollten elektromagnetische Störungen festgestellt werden, liegt es in der Verantwortlichkeit des Bedieners, die Situation mit der technischen Unterstützung des Herstellers zu lösen.

In einigen Fällen kann die Abhilfe einfach in der Erdung des Schneidschaltkreises liegen, siehe hierzu Erdung des Werkstückes. In anderen Fällen kann die Konstruktion einer elektromagnetischen Abschirmung in Form eines Gehäuses für Stromquelle und Tisch, komplett mit den dazugehörigen Eingangsfiltern, erforderlich sein. In allen Fällen müssen die elektromagnetischen Störungen auf einen Grad gebracht werden, bei dem sie sich nicht länger störend auswirken.

Einschätzung des Bereiches

Vor Installation der Anlage ist vom Bediener eine Einschätzung möglicher elektromagnetischer Probleme im Umgebungsbereich vorzunehmen. Folgende Punkte sind dabei zu berücksichtigen:

a. Andere Versorgungskabel, Steuerkabel, Signal-

und Telefonkabel: über, unter und in der Nähe der

Schneidanlage. b. Radio- und TV-Sende- und Empfangsgeräte. c. Computer und andere Steuerungsanlagen. d. Sicherheitskritische Anlagen: zum Beispiel

Schutz- und Industrieanlagen. e. Gesundheit der Personen in der Nähe: zum

Beispiel Herzschrittmacher und Hörgeräte. f. Kalibrier- oder Meßgeräte g. Störsicherheit anderer Geräte in der Umgebung.

Der Bediener hat sicherzustellen, daß andere im

Einsatz befindliche Geräte kompatibel sind.

Hierfür können zusätzliche Schutzmaßnahmen

erforderlich sein. h. Tageszeit, zu der Schneid- oder andere

Tätigkeiten auszuführen sind.

Die zu berücksichtigende Größe des Umgebungsbereiches ist abhängig von der Gebäudestruktur und andere Tätigkeiten, die vorgenommen werden. Der Umgebungsbereich kann möglicherweise die Geländegrenzen überschreiten.

Methoden zur Emissionsreduzierung

Hauptstromanschluß

Die Schneidanlage sollte entsprechend den Herstellerempfehlungen angeschlossen werden. Sollten Funkstörungen auftreten, kann es notwendig sein, zusätzliche Vorsichtsmaßnahmen zu ergreifen, wie die Filtrierung des Hauptstromanschlusses. Das Stromkabel den fest installierten Schneidanlage sollte zur Abschirmung in einem Metallkanal oder ähnlichern verlegt sein. Die elektrische Abschirmung sollte komplett auf der ganzen Länge erfolgen.

ELEKTROMAGNETISCHE KOMPATIBILITÄT

8-06

ii Hypertherm Plasmaschneidsysteme

Die Abschirmung sollte an die SchneidHauptversorgung angeschlossen werden, damit ein guter elektrischer Kontakt zwischen dem Kanal und der Schneidstromzufuhr-Ummantelung aufrechterhalten wird.

Wartung der Schneidanlage

Die Schneidanlage sollte routinemäßig entsprechend den Herstellerempfehlungen gewartet werden. Alle Zugangs- und Wartungstüren und -abdeckungen müssen geschlossen und ordnungsgemäß befestigt sein, wenn die Anlage in Betrieb ist. Die Schneidanlage sollte in keiner Weise verändert werden, mit Ausnahme der Änderungen und Anpassungen, die in den Herstelleranweisungen enthalten sind. Insbesondere sind die Funkenstrecken und Lichtbogenauftreff- und stabilisierungseinrichtungen entsprechend den Herstellerempfehlungen anzupassen und zu warten.

Schneidtische

Die Schneidtische sind so kurz wie möglich auszurichten und sollten nahe beieinander aufgestellt werden und auf Bodenhöhe oder nahe Bodenhöhe zu betreiben.

Potentialausgleich

Der Ausgleich aller Metallkomponenten der Schneidausrüstung selbst und in deren Nähe ist in Betracht zu ziehen. Jedoch erhöhen Metallkomponenten mit Potentialausgleich am Werkstück für den Bediener die Gefahr des elektrischen Schlages, wenn diese Metallkomponenten und die Elektrode gleichzeitig berührt werden. Der Bediener muß von all diesen ausgeglichenen Metallkomponenten isoliert sein.

Erdung des Werkstückes

n Fällen, in denen das Werkstück aus Gründen der elektrischen Sicherheit nicht mit der Erdung verbunden ist, oder wegen seiner Größe oder Position nicht an der Erdung angeschlossen ist, z. B. bei Schiffsrümpfen oder Gebäude-

Stahlkonstruktionen, kann der Anschluß des Werkstücks an die Erdung in einigen, jedoch nicht in allen Fällen die Emissionen verringern. Man muß Sorgfalt walten lassen, um vorzubeugen, daß die Erdung des Werkstücks das Verletzungsrisiko für die Bediener oder Beschädigung der anderen elektrischen Anlagen erhöht. Wo erforderlich, ist der Anschluß des Werkstücks an die Erdung in Form eines direkten Anschlusses des Werkstücks vorzunehmen, jedoch ist die Verbindung in einigen Ländern, in denen direkte Anschlüsse nicht erlaubt sind, zu erreichen, indem passende Kapazitäten gemäß den nationalen Bestimmungen gewählt werden.

Anmerkung: Der Schneidschaltkreis kann aus Sicherheitsgründen geerdet oder nicht geerdet werden. Die Veränderung der Erdungsanordnungen darf nur genehmigt werden von Personen mit entsprechender Kompetenz für den Zugriff und dem Einschätzungsvermögen, ob Änderungen die Verletzungsgefahr erhöhen, zum Beispiel, durch die Erlaubnis von parallelen SchneidstromRückführpfaden, die die Erdungsschaltkreise anderer elektrischer Anlagen beschädigen können. Weitere Richtschnuren sind in IEC/TS 62081 Lichtbogenschweißanlagen-Installation und -Betrieb enthalten.

Entstörung und Abschirmung

Ausgewählte Entstörung und Abschirmung anderer Kabel und Anlagen im Umgebungsbereich können Interferenzprobleme mildern. Die Entstörung der gesamten Plasmaschneidanlage ist bei bestimmten Einsätzen in Betracht zu ziehen.

GARANTIE

Hypertherm Plasmaschneidsysteme iii

8-06

Achtung

Hypertherm empfiehlt, für Ihr Hypertherm-System nur Original-Ersatzteile zu verwenden. Bei Schäden, die dadurch entstanden sind, dass keine Original-Ersatzteile verwendet wurden, prüft Hypertherm, ob Garantie gewährt werden kann oder nicht.

Achtung

Sie sind für die ordnungsgemäße Nutzung des Produkts selbst verantwortlich. Hypertherm übernimmt keine Gewähr für die ordnungsgemäße Nutzung des Produkts in Ihrer Umgebung und kann dafür auch keine Garantie gewähren.

Allgemein

Hypertherm, Inc. garantiert, dass seine Produkte keine Material- und Verarbeitungsfehler aufweisen, vorausgesetzt, Hypertherm wird (i) innerhalb eines Zeitraumes von zwei (2) Jahren ab dem Liefertag an Sie über einen Defekt an der Stromquelle informiert, ausgenommen sind Stromquellen der Powermax-Serie, für welche ein Zeitraum von drei (3) Jahren ab Lieferdatum an Sie gilt, und (ii) bezüglich eines Defekts am Brenner und Schlauchpaket innerhalb eines Zeitraumes von einem (1) Jahr ab Lieferdatum an Sie informiert. Von der Garantie ausgeschlossen sing Produkte, die fehlerhaft installiert, modifiziert oder auf sonstige Weise beschädigt wurden.

Sämtliche durch diese Garantie abgedeckten defekten Produkte werden von Hypertherm nach seiner eigenen Wahl unentgeltlich repariert, ersetzt oder angepasst. Voraussetzung hierzu ist die Rücksendung der Ware an die Geschäftsadresse von Hypertherm in Hanover, New Hampshire, oder an eine von Hypertherm autorisierte Reparaturwerkstatt. Rücksendungen werden nur angenommen, wenn sie vorher von Hypertherm autorisiert wurden – dies geschieht im Normalfall rasch und unbürokratisch – und wenn die Ware angemessen verpackt ist. Versicherungs- und Frachtkosten sowie alle sonstigen bei der Rücksendung anfallenden Kosten trägt der Absender. Hypertherm haftet außerdem nicht für Reparaturen, den Ersatz oder Neujustierungen von Produkten, die von dieser Garantie abgedeckt werden, außer für diese, die gemäß diesem Absatz angesprochen wurden oder für die Hypertherm zuvor eine schriftliche Einverständniserklärung abgegeben hat.

Die obigen Garantie-Bestimmungen sind verbindlich und gelten anstelle von allen anderen GarantieBestimmungen, seien sie ausdrücklich festgelegt, impliziert, gesetzlich festgelegt oder auf andere Weise in Bezug zu den Produkten oder den Resultaten, die sich aus der Nutzung dieser Produkte

ergeben, ausgedrückt; sie gelten auch anstelle von allen implizierten Garantien oder QualitätsBedingungen oder Aussagen zur Markt-Tauglichkeit oder zur Eignung für einen bestimmten Zweck oder bei Rechtsverletzungen. Das vorher Gesagte gilt einzig und allein als Rechtsmittel für alle GarantieVerletzungen, die sich Hypertherm zuschulden kommen lässt. Großhändler und Wiederverkäufer

mögen andere oder zusätzliche Garantien anbieten, aber Großhändler und Wiederverkäufer sind nicht autorisiert, Ihnen zusätzlichen Garantieschutz zu gewähren oder Aussagen zu treffen, von denen behauptet wird, sie seien für Hypertherm verbindlich.

Zertifizierungsprüfzeichen

Zertifizierte Produkte erkennt man an einem oder mehreren Zertifizierungsprüfzeichen von zugelassenen Prüflabors. Die Zertifizierungsprüfzeichen befinden sich auf dem Typenschild oder in dessen Nähe. Jedes Zertifizierungsprüfzeichen bedeutet, dass das Produkt und dessen sicherheitsrelevante Komponenten den maßgeblichen nationalen Sicherheitsstandards entsprechen, wie sie von diesem Prüflabor nachgeprüft wurden. Hypertherm bringt Zertifizierungsprüfzeichen erst dann an seinen Produkten an, wenn das Produkt mit sicherheitsrelevanten Komponenten von dem zugelassenen Prüflabor genehmigt wurde.

Hat das Produkt das Werk von Hypertherm verlassen, werden die Zertifizierungsprüfzeichen ungültig, sobald eines der folgenden Dinge geschieht:

• Das Produkt wird auf eine Weise so erheblich verändert, dass es eine Gefahr oder Nichtübereinstimmung erzeugt.

• Sicherheitsrelevante Komponenten werden durch ungenehmigte Ersatzteile ersetzt.

• Jeglicher ungenehmigte Zusammenbau oder jegliches Hinzufügen von Zubehör, das gefährliche Spannung einsetzt oder erzeugt.

• Jegliche Manipulation an einem Sicherheitsschaltkreis oder einer sonstigen Einrichtung, die als Teil der Zertifizierung in das Produkt konstruiert wurde.

Das CE-Zeichen stellt eine Konformitätserklärung des Herstellers nach den gültigen Europäischen Richtlinien und Normen dar. Nur die Versionen der HyperthermProdukte mit CE-Zeichen auf dem Typenschild oder in dessen Nähe wurden auf Einhaltung der Europäischen Richtlinie für Niederspannung und der Europäischen EMV-Richtlinie geprüft. EMV-Filter, die erforderlich sind, um der Europäischen EMV-Richtlinie zu entsprechen, sind in den Stromquellenversionen mit CE-Zeichen eingebaut.

GARANTIE

8-06

iv Hypertherm Plasmaschneidsysteme

Patentschutz

Außer in Fällen von Produkten, die nicht von Hypertherm hergestellt wurden oder die von einer (im juristischen Sinne) anderen Person als Hypertherm hergestellt wurden, die sich nicht strikt an die Spezifikationen von Hypertherm hielt, wird Hypertherm auf eigene Kosten Prozesse oder Verfahren führen oder beilegen, die gegen Sie mit der Begründung eingeleitet werden, dass die Verwendung eines Hypertherm-Produkts – und zwar die alleinige Verwendung dieses Produkts und nicht in Verbindung mit irgendeinem anderen Produkt, das nicht von Hypertherm geliefert wurde – ein Patent einer dritten Partei verletzt; dasselbe gilt auch bei Verletzungen in Fällen von Design-, Verarbeitungs- und Formelvorgaben oder von Kombinationen aus all diesem, die nicht von Hypertherm entwickelt wurden oder von denen behauptet wird, dass sie von Hypertherm entwickelt wurden. Verständigen Sie Hypertherm unverzüglich, sobald Sie erfahren, dass eine Klage gegen Sie angestrengt wird oder wenn Ihnen mit einer Klage in Verbindung mit einer solchen angeblichen Patentverletzung gedroht wird; Hypertherms Verpflichtung, Schadensersatz zu leisten, ist abhängig von Hypertherms alleiniger Kontrolle bei der Verteidigung des Anspruchs und der Kooperation und Unterstützung der beklagten Partei.

Haftungs-beschränkung

Hypertherm ist in keinem Fall Personen oder Körperschaften für zufällig verursachte Schäden, Folgeschäden, indirekte Schäden oder Schäden, die aus Strafen resultieren (inbegriffen – aber nicht darauf beschränkt – sind Gewinneinbrüche) haftbar. Dabei kommt es nicht darauf an, ob die Haftpflicht auf einem Vertragsbruch, einem Delikt, Erfolgshaftung, Garantie-Verletzungen, einem Versagen des eigentlichen Zweckes oder anderem basiert. Selbst wenn auf die Möglichkeit solcher Schäden hingewiesen wurde, ist Hypertherm nicht haftbar.

Haftungs-obergrenze

In keinem Fall wird Hypertherms Haftpflicht-Leistung für eine Forderung, eine Klage, einen Prozess oder ein Verfahren, die aufgrund der Verwendung des Produktes oder daraus resultierender Folgen gemacht wird bzw. erhoben wird bzw. anstehen, im Ganzen die Summe übersteigen, die für die Produkte bezahlt wurde, die den Anlass für solche Forderungen geben. Dabei spielt es keine Rolle, ob die Haftpflicht auf einem Vertragsbruch, einem Delikt, Erfolgshaftung, Garantie-Verletzungen, einem Versagen des eigentlichen Zweckes oder anderem basiert.

Versicherung

Sie sind dazu verpflichtet, Versicherungen in solchen Mengen und Arten abzuschließen bzw. jederzeit beizubehalten, und Sie sind weiter dazu verpflichtet, die Deckungssumme für Schadensansprüche genügend hoch und angemessen zu gestalten, dass Hypertherm, sollte es in Zusammenhang mit seinen Produkten zu Klagen kommen, so wenig wie möglich belastet wird.

Nationale und lokale Nutzungsbestimmungen

Die Nutzungsbestimmungen für nationale und lokale Wasserleitungs- oder elektrische Leitungssysteme haben Vorrang vor den Anweisungen, die dieses Handbuch enthält. Hypertherm wird in keinem Fall für Personenoder Sachschäden haften, die von einer unsachgemäßen Nutzung dieser Systeme stammen oder die von unzulänglichen Arbeitspraktiken herrühren.

Übertragung von Rechten

Sie können etwaig verbliebene Rechte, die Sie hierunter noch haben, nur in Verbindung mit dem Verkauf all oder wesentlich all Ihrer Aktiva und all oder wesentlich all Ihres Aktienkapitals an einen interessierten Nachfolger übertragen. Dieser muss sich außerdem bereit erklären, alle Bedingungen und Auflagen dieses GarantieVertrages als verbindlich anzuerkennen.

Ordnungsgemäße Entsorgung von Hypertherm-Produkten

Wie alle elektronischen Produkte, können HyperthermPlasmaschneidanlagen Materialien oder Komponenten, z. B. Leiterplatten, enthalten, die nicht in den gewöhnlichen Abfall geworfen werden können. Es liegt in Ihrer Verantwortung, jegliche Produkte oder Bauelemente von Hypertherm in umweltgerechter Weise entsprechend den nationalen und regionalen Vorschriften zu entsorgen.

• In den USA sind alle Bundes-, Landes- und regionalen Gesetze zu prüfen.

• In der Europäischen Gemeinschaft sind die EURichtlinien, die nationalen und regionalen Gesetze zu prüfen.

• In anderen Ländern sind die nationalen und regionalen Gesetze zu prüfen.

Registrieren Sie Ihr Produkt online bei: www.hypertherm.com/warranty.htm

INHALT

powermax1000 Betriebsanleitung v

Elektromagnetische Kompatibilität....................................................................................................i

Garantie.....................................................................................................................................................ii

Abschnitt 1 Sicherheit

Sicherheitsrelevante Informationen.................................................................................................................1-2

Sicherheitsvorschriften einhalten.....................................................................................................................1-2

Plasmaschneiden kann Brände und Explosionen verursachen................................................................1-2

Elektrische Schläge sind lebensgefährlich....................................................................................................1-3

Statische elektrizität kann platinen Beschädigen ........................................................................................1-3

Giftige Dämpfe können zu Verletzungen oder tod führen..........................................................................1-4

Ein Plasmalichtbogen kann Verletzungen und Verbrennungen verursachen ........................................1-5

Lichtbogenstrahlen können Augen und Haut verbrennen.........................................................................1-5

Sichere Erdung....................................................................................................................................................1-6

Sicherheit beim Umgang mit Gasdruckausrüstungen................................................................................1-6

Beschädigte Gasflaschen können explodieren............................................................................................1-6

Lärm kann zu Gehörschäden führen...............................................................................................................1-7

Störung von Herzschrittmachern und Hörgeräten.......................................................................................1-7

Der Plasmalichtbogen kann gefrorene Rohre beschädigen......................................................................1-7

Warnschilder ........................................................................................................................................................1-8

Abschnitt 2 Spezifikationen

Stromquelle ..........................................................................................................................................................2-2

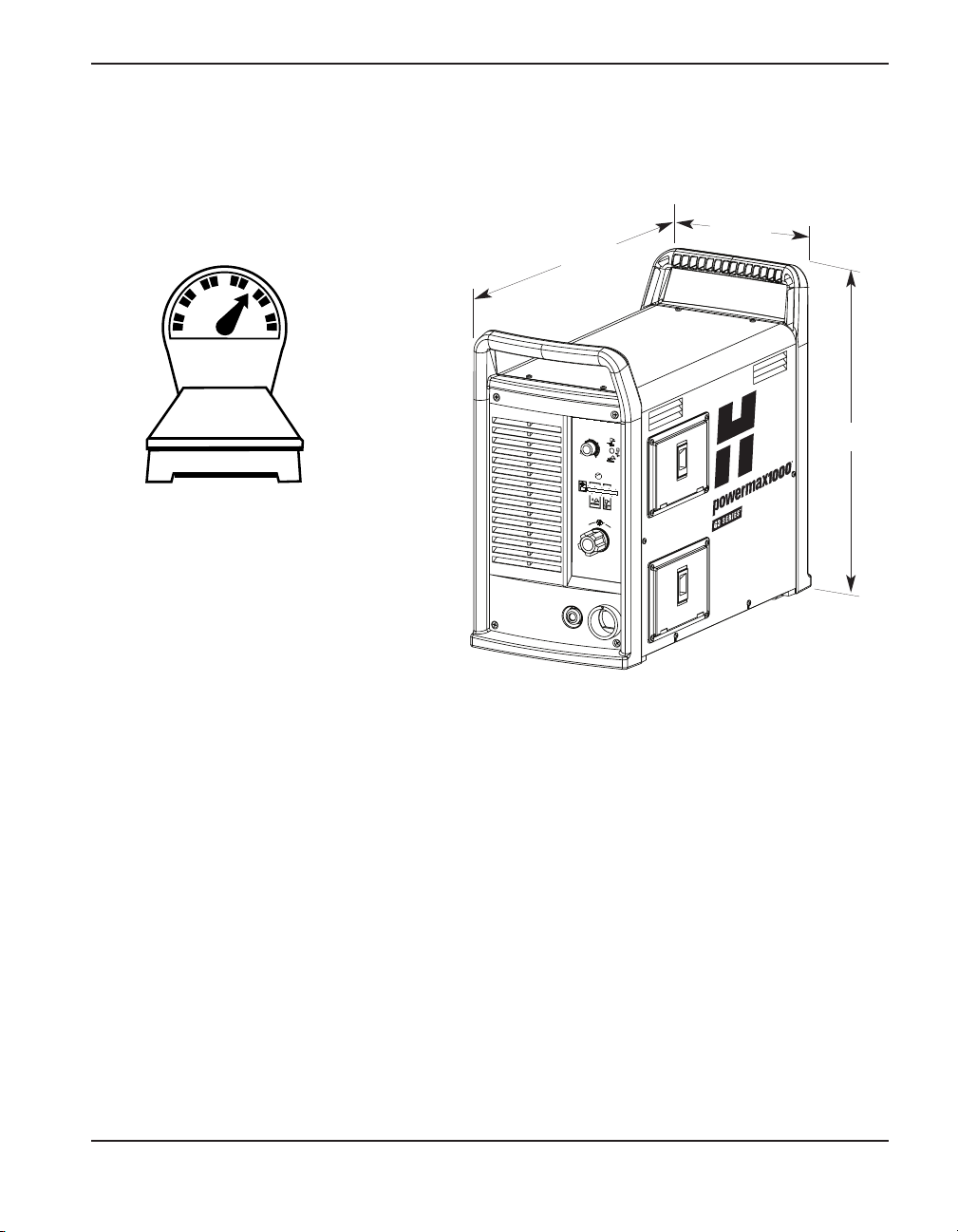

Abmessungen und Gewicht...................................................................................................................2-3

T60 Brennerwerte...............................................................................................................................................2-4

Abmessungen............................................................................................................................................2-5

Symbole und Markierungen..............................................................................................................................2-6

-Zeichen................................................................................................................................................2-6

CE-Zeichen................................................................................................................................................2-6

IEC-Zeichen...............................................................................................................................................2-6

Abschnitt 3 Inbetriebnahme

Nach Erhalt...........................................................................................................................................................3-2

Reklamationen .....................................................................................................................................................3-2

Verpackungsinhalt...............................................................................................................................................3-2

Aufstellen der Stromquelle................................................................................................................................3-2

Hochheben der Stromquelle ............................................................................................................................3-3

Netzanschluss......................................................................................................................................................3-4

Dreiphasen-Netzkabel – Installation des Steckers......................................................................................3-4

Einphasen-Netzkabel..........................................................................................................................................3-5

INHALT

vi powermax1000 Betriebsanleitung

Installation des Netzkabels.....................................................................................................................3-5

Installation des Steckers.........................................................................................................................3-5

Erdung ...................................................................................................................................................................3-6

Verlängerungskabel............................................................................................................................................3-6

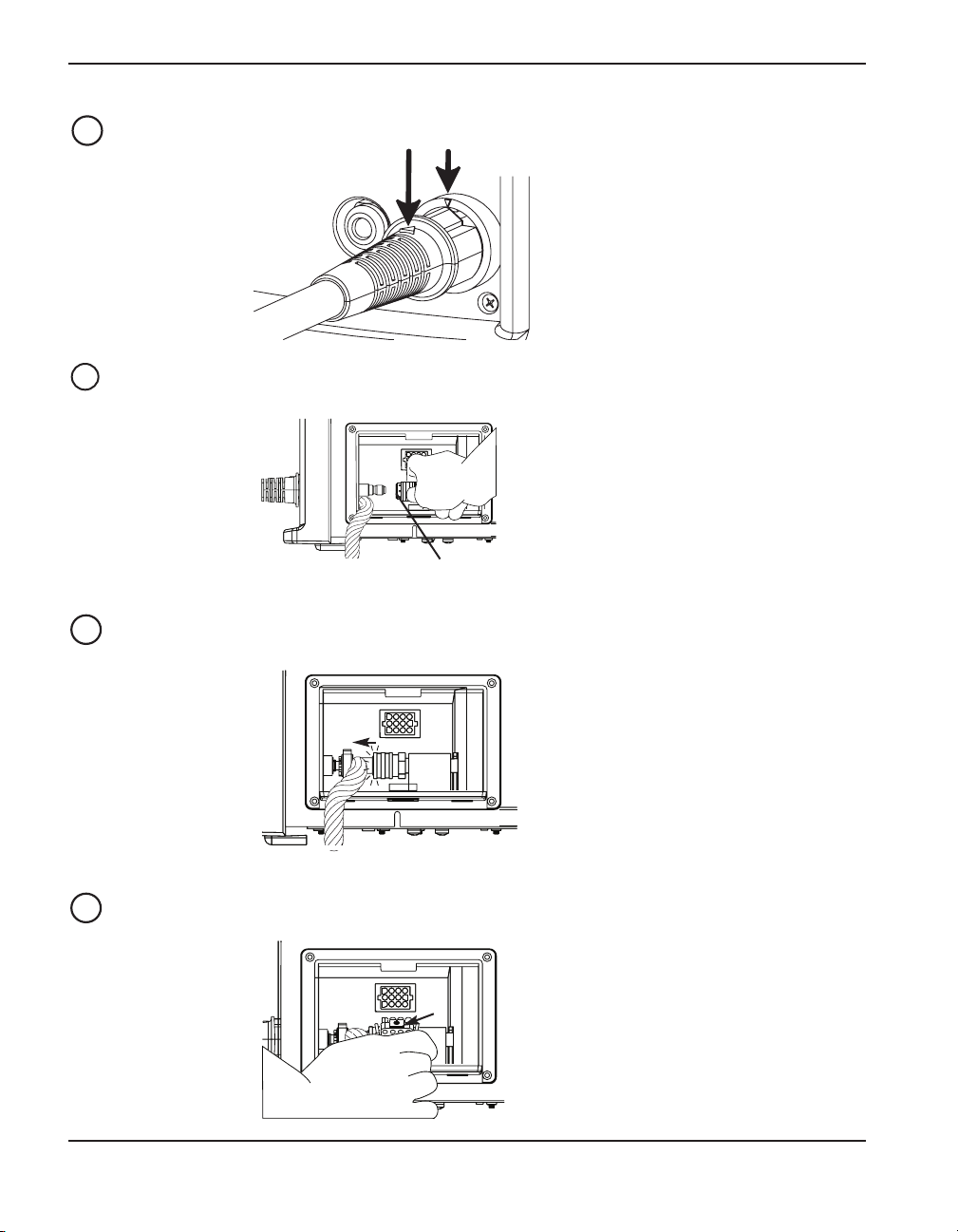

Installation des Brenners ...................................................................................................................................3-7

Plasmagaszufuhr ................................................................................................................................................3-9

Zusätzliche Gasfiltration..........................................................................................................................3-9

Anschluss der Gaszufuhr................................................................................................................................3-10

Ausrichten des Brenners T60M....................................................................................................................3-10

Anschluss der EIN/AUS-Fernbedienung..........................................................................................3-11

Maschinen-Interface-Anschluss..........................................................................................................3-11

Lichtbogenspannung.............................................................................................................................3-12

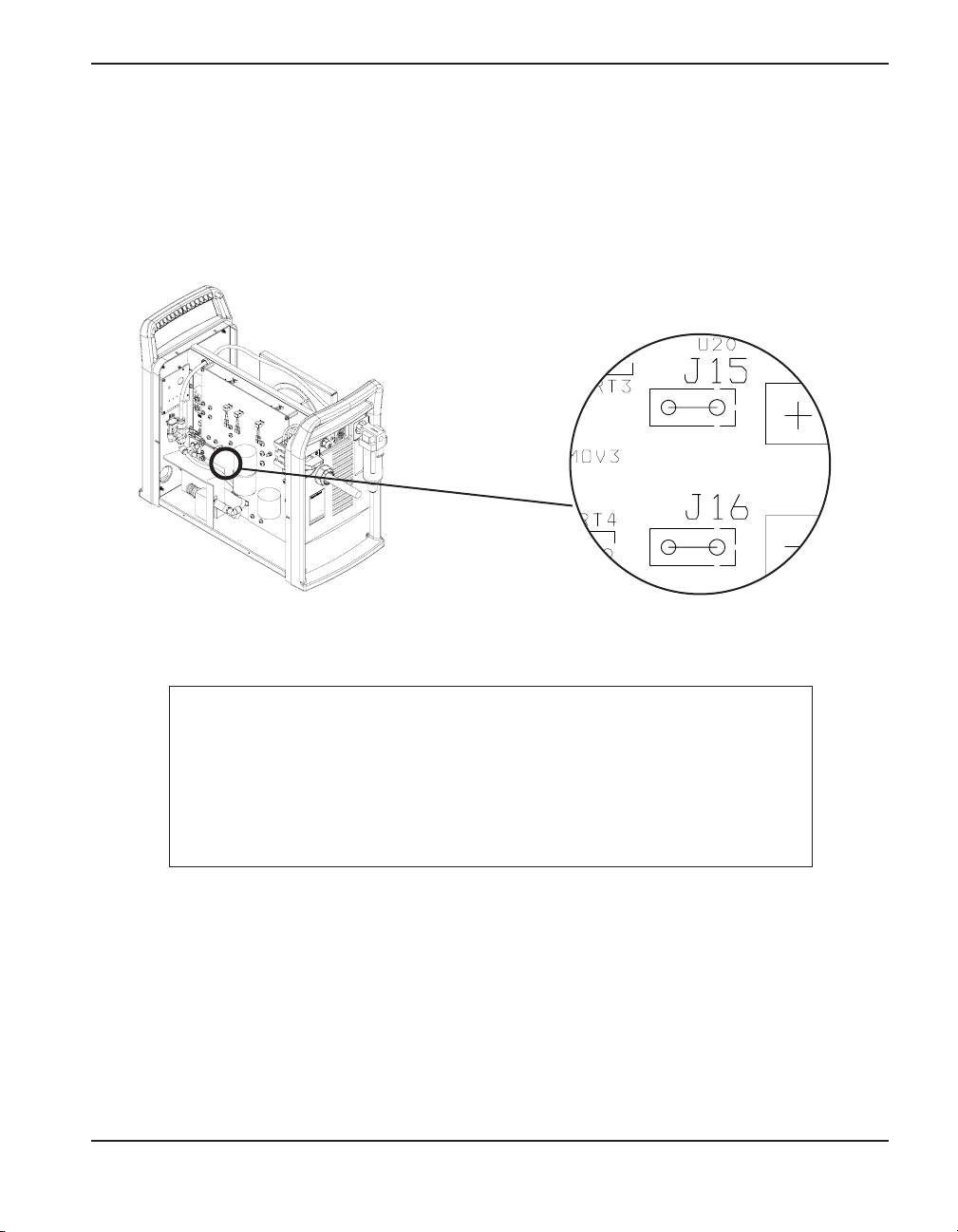

Übertragung (XFER) (Beginn der Maschinenbewegung) abändern von Trockenkontaktschluss

auf Spannungssignal .................................................................................................................................3-14

Ansteuerung einer Relais-Spule....................................................................................................................3-14

Ansteuerung eines Industrie-Eingabe-Isolationsmoduls..........................................................................3-15

Abschnitt 4 Bedienung

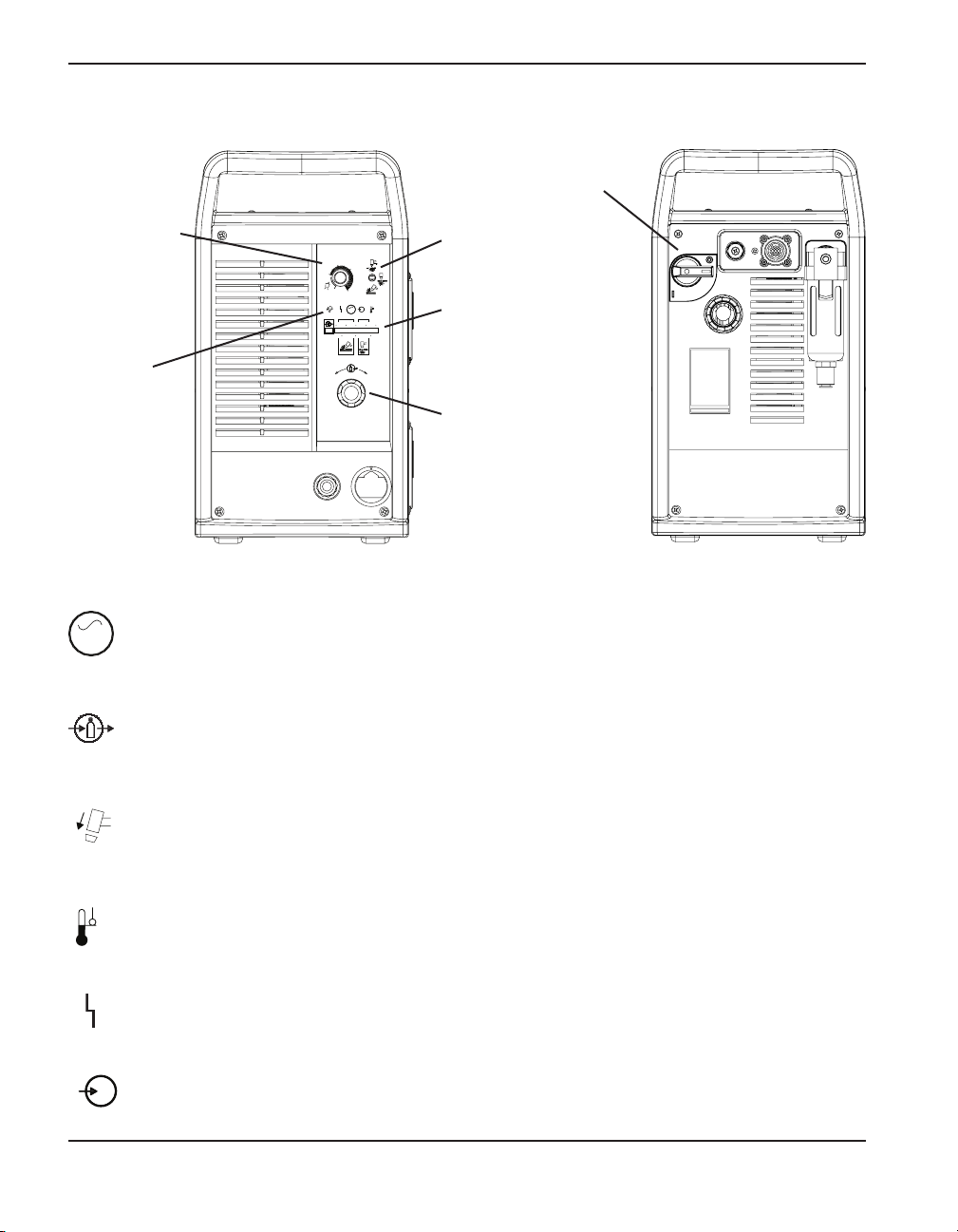

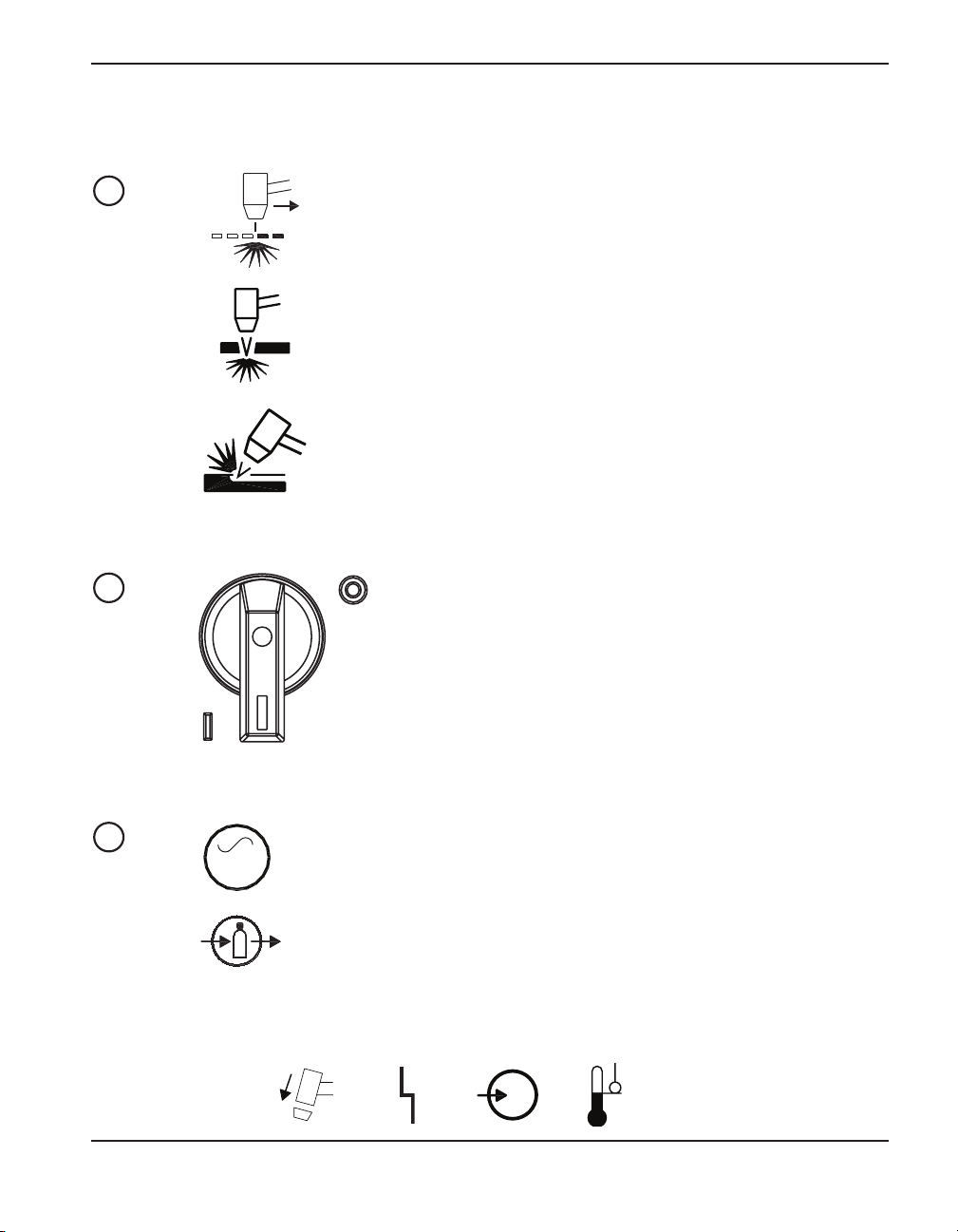

Regler und Anzeigeleuchten.............................................................................................................................4-2

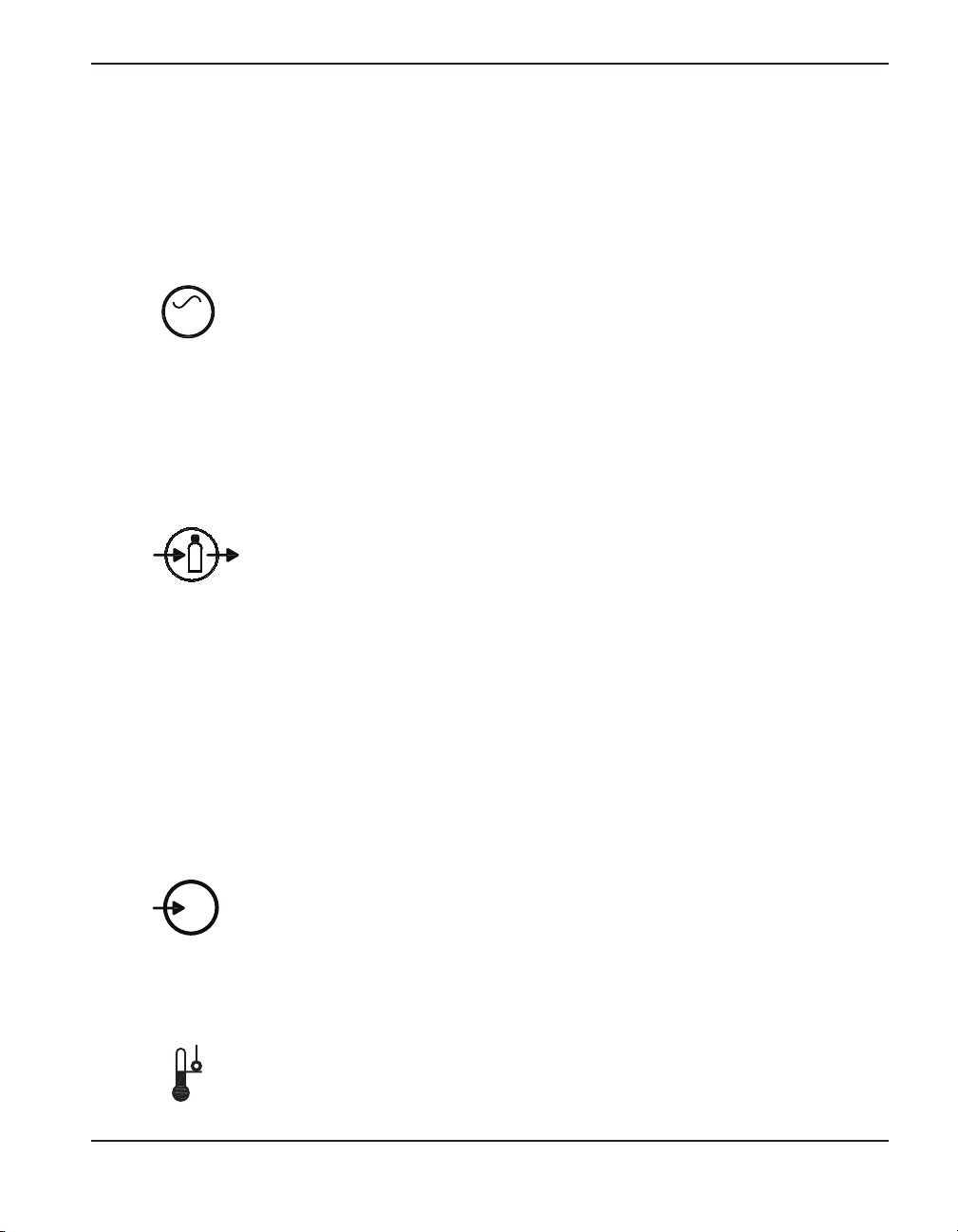

Anzeige-LEDs............................................................................................................................................4-2

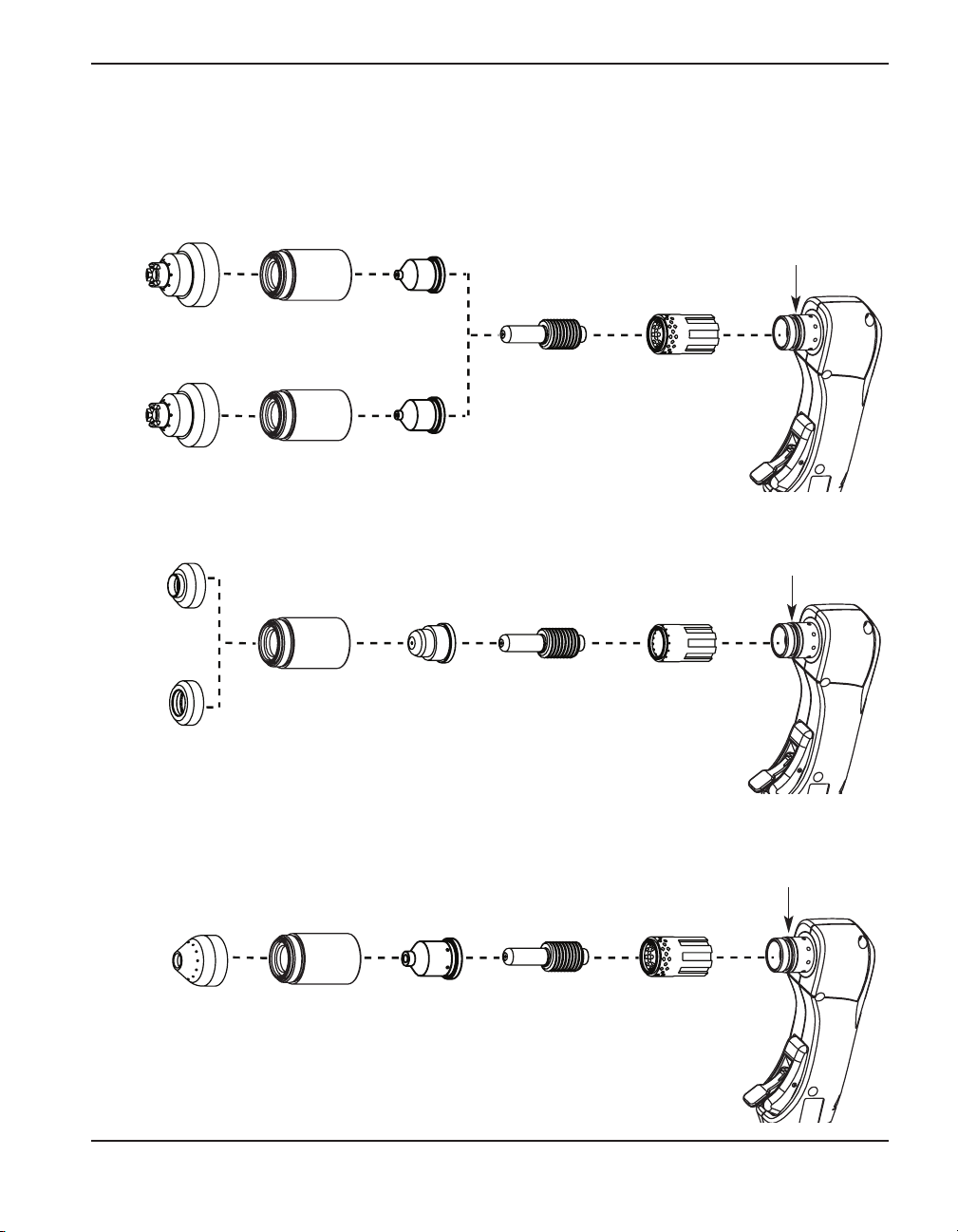

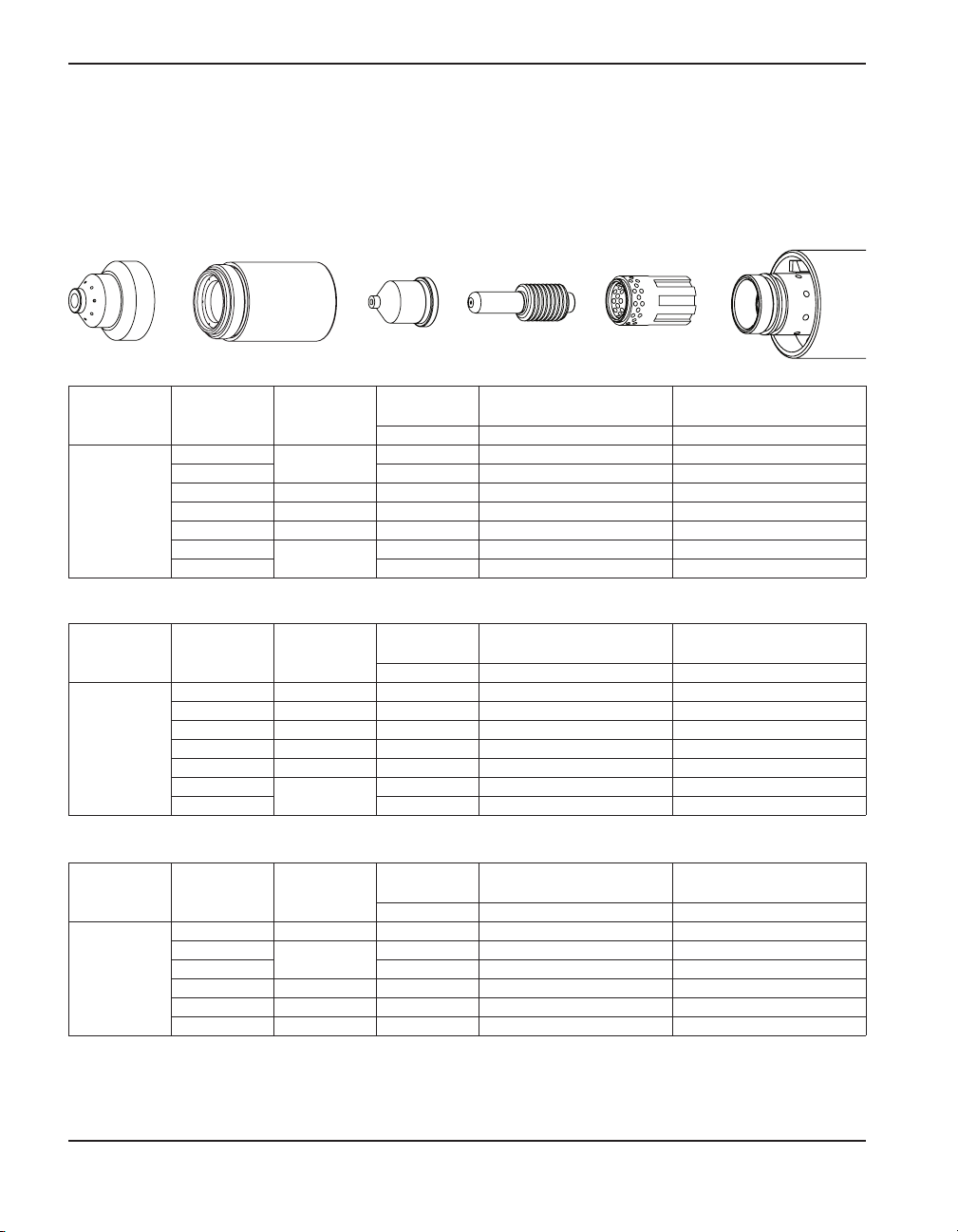

T60-Verschleißteil-Konfigurationen .................................................................................................................4-3

Abgeschirmt...............................................................................................................................................4-3

FineCut........................................................................................................................................................4-3

Fugenhobeln..............................................................................................................................................4-3

T60M-Verschleißteil-Konfigurationen..............................................................................................................4-4

Abgeschirmt...............................................................................................................................................4-4

FineCut........................................................................................................................................................4-4

Brennerkappe mit ohmscher Abtastung .............................................................................................4-5

Unabgeschirmte........................................................................................................................................4-5

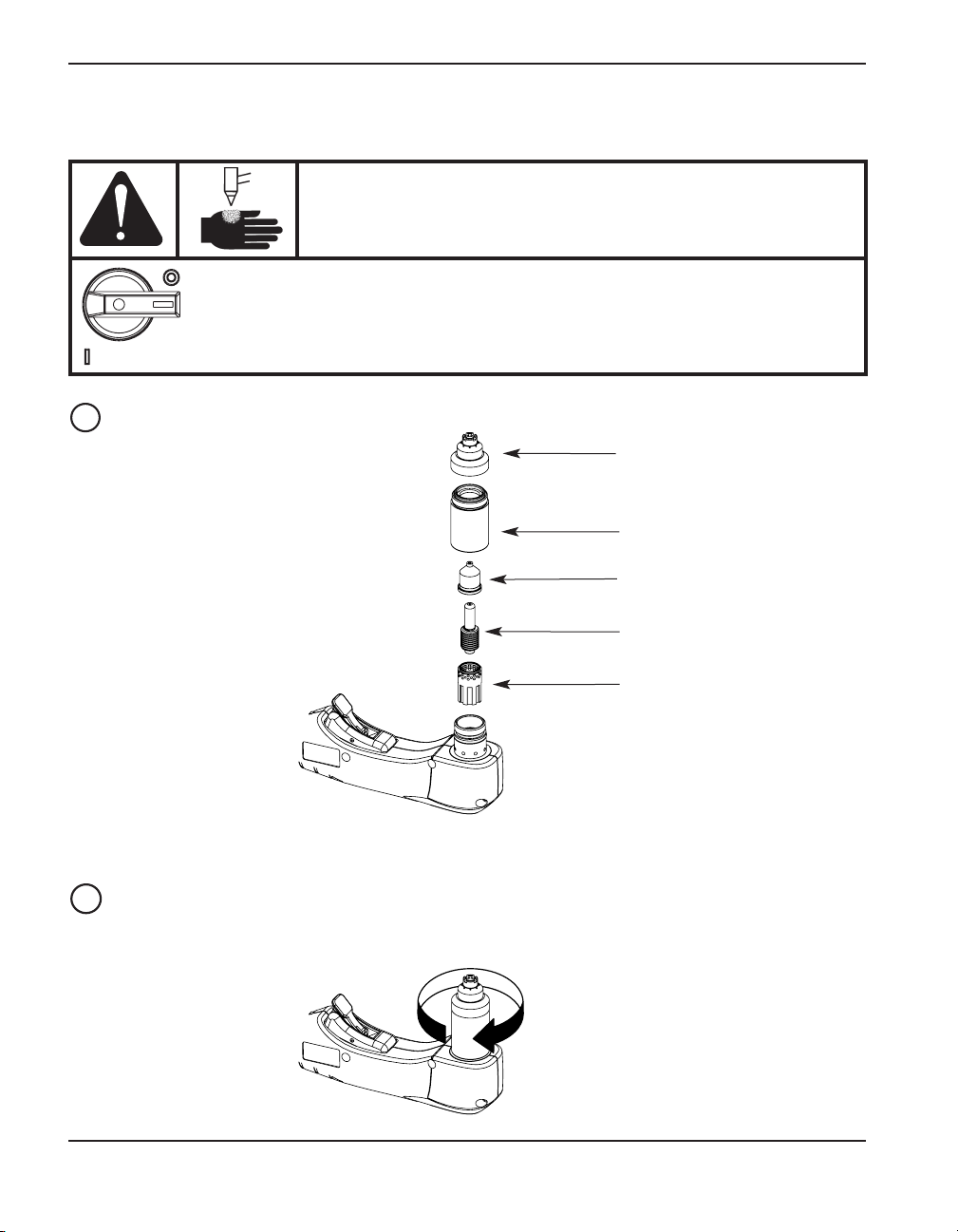

Installation von Brennerverschleissteilen.......................................................................................................4-6

Betriebsart-Schalter einstellen.........................................................................................................................4-7

Strom einschalten................................................................................................................................................4-7

Anzeigeleuchten prüfen .....................................................................................................................................4-7

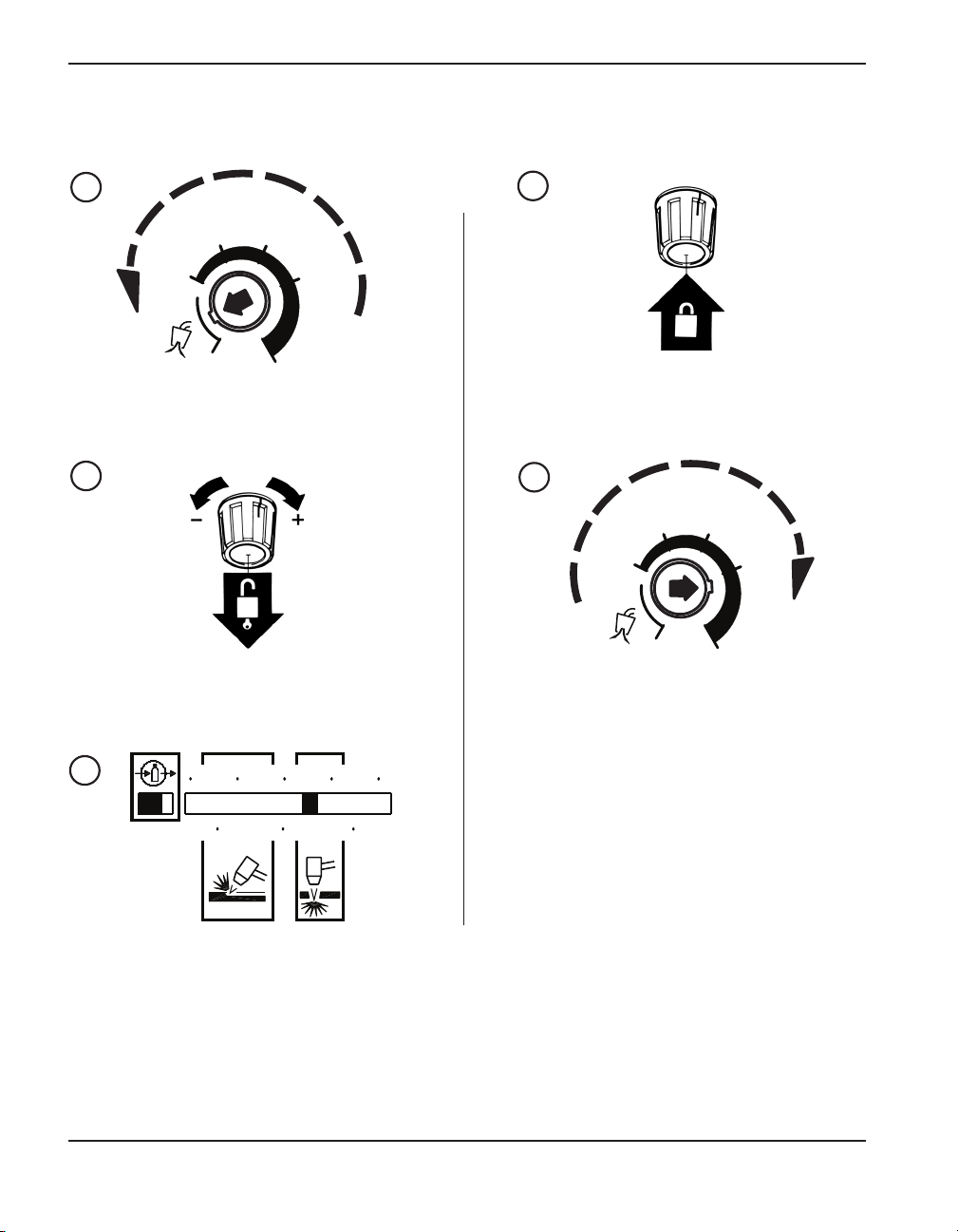

Gasdruck- und Stromeinstellung regulieren.................................................................................................4-8

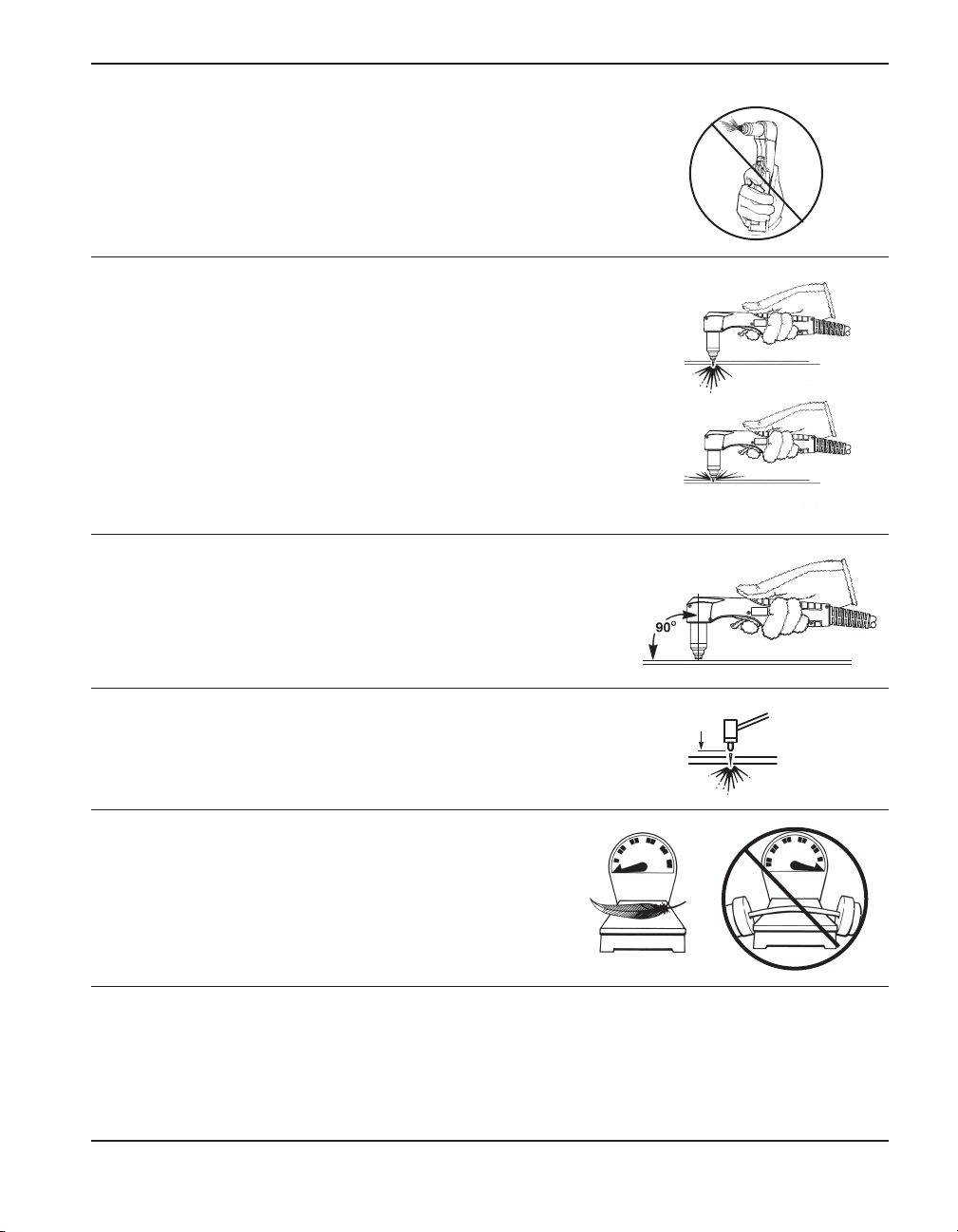

Bedienung von Handbrennern.........................................................................................................................4-9

Bedienung des Sicherheits-Wippentasters .......................................................................................4-9

Anbringen der Werkstückklemme ......................................................................................................4-10

Beginn eines Schnittes von der Werkstückkante...........................................................................4-10

INHALT

powermax1000 Betriebsanleitung vii

Handbrenner-Schneidetechniken.......................................................................................................4-11

Lochstechen............................................................................................................................................4-12

Fugenhobeln ...........................................................................................................................................4-13

Tabelle für das Schneiden ..............................................................................................................................4-14

Abgeschirmte 60 A-Maschinen-Verschleißteile ..............................................................................4-14

Abgeschirmte 40 A-Maschinen-Verschleißteile ..............................................................................4-15

FineCut-Verschleißteile.........................................................................................................................4-16

Unabgeschirmte 40 A-Verschleißteile ...............................................................................................4-17

Abschnitt 5 Wartung und Teile

Routinemäßige Wartung....................................................................................................................................5-2

Inspektion der Verschleißteile...........................................................................................................................5-3

Regler und Anzeigeleuchten.............................................................................................................................5-4

Allgemeine Fehlerbeseitigung..........................................................................................................................5-5

Anlagen-Stromkreis-Schaltplan .......................................................................................................................5-8

Technische Fragen..............................................................................................................................................5-9

Ersatzteile ...........................................................................................................................................................5-10

Brenner-Verschleißteil-Konfigurationen.............................................................................................5-10

Brenner-Ersatzteile ................................................................................................................................5-11

Stromquellen und Teile .........................................................................................................................5-11

Zubehör....................................................................................................................................................5-12

8-06

Hypertherm Plasmaschneidsysteme 1-1

Abschnitt 1

SICHERHEIT

Inhalt:

Sicherheitsrelevante Informationen..........................................................................................1-2

Sicherheitsvorschriften einhalten .............................................................................................1-2

Plasmaschneiden kann Brände und Explosionen verursachen ...............................................1-2

Elektrische Schläge sind lebensgefährlich ...............................................................................1-3

Statische elektrizität kann platinen Beschädigen .....................................................................1-3

Giftige Dämpfe können zu Verletzungen oder tod führen ........................................................1-4

Ein Plasmalichtbogen kann Verletzungen und Verbrennungen verursachen...........................1-5

Lichtbogenstrahlen können Augen und Haut verbrennen ........................................................1-5

Sichere Erdung.........................................................................................................................1-6

Sicherheit beim Umgang mit Gasdruckausrüstungen ..............................................................1-6

Beschädigte Gasflaschen können explodieren ........................................................................1-6

Lärm kann zu Gehörschäden führen........................................................................................1-7

Störung von Herzschrittmachern und Hörgeräten....................................................................1-7

Der Plasmalichtbogen kann gefrorene Rohre beschädigen.....................................................1-7

Warnschilder.............................................................................................................................1-8

SICHERHEIT

1-2 Hypertherm Plasmaschneidsysteme

SICHERHEITSRELEVANTE INFORMATIONEN

Die Symbole in diesem Abschnitt dienen zur Identifizierung von potentiellen Gefahren. Wenn ein Sicherheitssymbol in diesem Handbuch erscheint oder eine Maschine damit gekennzeichnet ist, die angegebenen Anweisungen strikt einhalten, um potentielle Verletzungsgefahren zu vermeiden.

SICHERHEITSVORSCHRIFTEN EINHALTEN

Alle Sicherheitshinweise in diesem Handbuch und die Warnschilder auf der Maschine durchlesen.

• Die Warnschilder auf der Maschine in gutem Zustand halten. Fehlende oder beschädigte Schilder sofort ersetzen.

• Die Bedienung der Maschine und die richtige Verwendung der Bedienungselemente erlernen. Die Maschine nicht von ungeschultem Personal bedienen lassen.

• Die Maschine stets in funktionstüchtigem Zustand halten. Unzulässige Modifikationen der Maschine können die Sicherheit und Nutzungsdauer der Maschine beeinträchtigen.

GEFAHR WARNUNG VORSICHT

Die Signalworte GEFAHR bzw. WARNUNG werden zusammen mit einem Sicherheitssymbol verwendet. GEFAHR identifiziert die größte Gefahr.

• Die Warnschilder GEFAHR bzw. WARNUNG an der Maschine befinden sich stets in der Nähe der jeweiligen Gefahrenstelle.

• Der Sicherheitshinweis WARNUNG ist den entsprechenden Anweisungen in diesem Handbuch vorangestellt, die bei Nichteinhaltung zu schweren oder tödlichen Verletzungen führen können.

• Der Sicherheitshinweis VORSICHT ist den entsprechenden Anweisungen in diesem Handbuch vorangestellt, die bei Nichteinhaltung zu Maschinenschäden führen können.

Brandverhütung

• Sicherstellen, daß im Arbeitsbereich sicher geschnitten werden kann. Einen Feuerlöscher in unmittelbarer Umgebung verfügbar halten.

• Alles brennbare Material im Umkreis von 10 m aus dem Schneidbereich entfernen.

• Heiße Metallteile abschrecken oder abkühlen lassen, bevor sie weiterverarbeitet werden oder mit brennbaren Materialien in Berührung kommen.

• Keine Behälter schneiden, die möglicherweise brennbare Materialien enthalten – sie müssen zuerst entleert und gründlich gereinigt werden.

• Vor dem Plasmaschneiden möglicherweise feuergefährliche Bereiche entlüften.

• Beim Schneiden mit Sauerstoff als Plasmagas ist eine Belüftungsanlage erforderlich.

Explosionsverhütung

• Die Plasmaschneidanlage nicht in Betrieb nehmen, wenn die Umgebungsluft explosiven Staub oder Gase enthält.

• Keine unter Druck stehenden Zylinder, Rohre oder geschlossene Behälter schneiden.

• Keine Behälter schneiden, in denen brennbare Materialien aufbewahrt wurden.

PLASMASCHNEIDEN KANN BRÄNDE UND EXPLOSIONEN VERURSACHEN

WARNUNG

Explosionsgefahr

Argon-Wasserstoff und Methan

Wasserstoff und Methan sind feuergefährliche Gase, die eine Explosionsgefahr darstellen. Flammen von Behältern und Schläuchen fernhalten, die Methan- oder Wasserstoff-Mischungen enthalten. Ebenso Flammen und Funken vom Brenner fernhalten, wenn Methan oder Argon-Wasserstoff als Plasmagas verwendet wird.

WARNUNG

Wasserstoff-Verpuffung beim

Aluminium-Schneiden

• Beim Unterwasserschneiden von Aluminium oder bei Wasserberührung der Aluminiumunterseite kann sich freies Wasserstoffgas unter dem Werkstück sammeln und während des Plasmaschneidbetriebes verpuffen.

• Einen Belüftungsverteiler am Boden des Wassertisches installieren, um die Gefahr einer Wasserstoff-Verpuffung zu beseitigen. Siehe Abschnitt „Anhang“ dieses Handbuches bezüglich Einzelheiten zum Belüftungsverteiler.

SICHERHEIT

8-06

Hypertherm Plasmaschneidsysteme 1-3

Das Berühren stromführender Teile kann tödliche elektrische Schläge oder schwere Verbrennungen verursachen.

• Der Betrieb der Plasmaanlage schließt einen elektrischen Schaltkreis zwischen Brenner und Werkstück. Das Werkstück und jegliche Teile, die mit dem Werkstück Kontakt haben, sind Bestandteil des elektrischen Schaltkreises.

• Brennerkörper, Werkstück oder Wasser im Wassertisch während des Betriebs der Plasmaanlage nicht berühren.

Verhütung von elektrischen Schlägen

Bei allen Hypertherm-Plasmaanlagen wird im Schneidprozeß Hochspannung eingesetzt (200 bis 400 Volt Gleichstrom sind üblich). um den Plasmalichtbogen zu zünden. Folgende Sicherheitsmaßregeln beim Betrieb der Schneidanlage beachten:

• Isolier-Handschuhe und -Schuhe tragen und Körper und Kleidung trocken halten.

• Während der Bedienung der Plasmaanlage muß darauf geachtet werden, daß keine nassen Flächen – auf welche Weise auch immer – berührt werden.

• Die Isolierung vom Werkstück und Boden mit trockenen Isoliermatten oder -abdeckungen gewährleisten; diese müssen groß genug sein, um jeglichen Kontakt mit Werkstück oder Boden zu verhindern. Äußerst vorsichtig sein, wenn in einer Umgebung mit hohem Feuchtigkeitsanteil gearbeitet werden muß.

• Es ist ein Trennschalter mit ausreichend dimensionierten Sicherungen in der Nähe der Stromquelle anzubringen. Mit diesem Schalter kann die Anlage im Notfall von der Bedienperson schnell ausgeschaltet werden.

• Beim Schneiden am Wassertisch ist sicherzustellen, daß der Schutzleiter korrekt angeschlossen ist.

ELEKTRISCHE SCHLÄGE SIND LEBENSGEFÄHRLICH

• Diese Anlage entsprechend den Anweisungen der Betriebsanleitung und den nationalen und regionalen Vorschriften installieren und erden.

• Das Eingangsnetzkabel der Anlage häufig auf eventuelle Beschädigungen der Isolierung untersuchen. Beschädigte Kabel sofort ersetzen.

Blanke Drähte sind lebensgefährlich.

• Das Brenner-Schlauchpaket untersuchen und verschlissene oder beschädigte Kabel austauschen.

• Während des Schneidens dürfen das Werkstück und sich lösender Schneidabfall nicht aufgehoben werden. Während des Schneidvorgangs das Werkstück mit angeschlossenem Werkstückkabel am Platz oder auf der Werkbank lassen.

• Vor dem Prüfen, Reinigen oder Auswechseln von Brennerverschleißteilen den Hauptschalter ausschalten oder den Netzstecker der Stromquelle ziehen.

• Den Sicherheitsschalter am Gerät niemals umgehen oder außer Kraft setzen.

• Vor dem Abnehmen von Abdeckungen der Stromquelle oder der Anlage die Eingangsnetzspannung unterbrechen. Nach dem Unterbrechen der Netzspannung 5 Minuten lang warten, damit sich die Kondensatoren entladen.

• Die Plasmaanlage niemals mit abgenommener Stromquellen-Abdeckung in Betrieb nehmen. Ungeschützte Stromquellenanschlüsse stellen eine ernsthafte elektrische Gefahr dar.

• Bei der Installation von Netzeingangsanschlüssen zuerst den Schutzleiter anschließen.

• Hypertherm-Plasmaschneidanlagen dürfen nur mit den jeweiligen Hypertherm-Brennern verwendet werden. Keine anderen Brenner verwenden, da diese überhitzen können und eine Sicherheitsgefahr darstellen.

Beim Umgang mit Leiterplatten sind angemessene Vorsichtsmaßnahmen zu treffen.

STATISCHE ELEKTRIZITÄT KANN PLATINEN BESCHÄDIGEN

• Leiterplatten in antistatischen Behältern aufbewahren.

• Beim Umgang mit Leiterplatten sind geerdete Gelenkbänder zu tragen.

SICHERHEIT

1-4 Hypertherm Plasmaschneidsysteme

Der Plasmalichtbogen selbst ist die beim Schneiden eingesetzte Wärmequelle. Entsprechend kann das Material, das geschnitten wird, eine Quelle giftiger Dämpfe oder Gase darstellen, die Sauerstoff verringern, auch wenn der Plasmalichtbogen nicht als Quelle giftiger Dämpfe ermittelt wurde.

Die erzeugten Dämpfe variieren abhängig von dem Metall, das geschnitten wird. Zu den Metallen, die giftige Dämpfe freisetzen können, auf die dies aber ist nicht beschränkt ist, gehören rostfreier Stahl, unlegierter Stahl, Zink (verzinkt) und Kupfer.

In manchen Fällen kann das Metall mit einer Substanz beschichtet sein, die giftige Dämpfe freisetzen könnte. Zu den giftigen Beschichtungen gehören Blei (in manchen Farben), Kadmium (in manchen Farben und Füllstoffen) und Beryllium, es ist jedoch nicht auf diese beschränkt.

Die beim Plasmaschneiden erzeugten Gase variieren je nach dem zu schneidenden Material und dem Schneidverfahren, dies kann jedoch Ozon, Stickoxide, sechswertiges Chrom, Wasserstoff und sonstige Substanzen umfassen, wenn diese im geschnittenen Material enthalten sind oder von diesem freigesetzt werden.

Es sind Vorsichtsmaßnahmen zu treffen, um bei jeglichen Betriebsabläufen eine Belastung durch diese Dämpfe zu minimieren. Abhängig von der chemischen Zusammensetzung und der Konzentration der Dämpfe (sowie anderen Faktoren, z. B. Be- und Entlüftung) kann ein Risiko für körperliche Erkrankungen, z. B. Geburtsfehler oder Krebs, bestehen.

Es ist die Verantwortung des Ausrüstungs- und Betriebseigentümers, die Luftqualität des Bereichs, in dem die Ausrüstung eingesetzt wird, zu überprüfen und sicherzustellen, dass die Luftqualität am Arbeitsplatz den regionalen und nationalen Normen und Vorschriften entspricht.

Das Niveau der Luftqualität an jedem betroffenen Arbeitsplatz ist abhängig von betriebsspezifischen Variablen, z. B.:

• Tischkonstruktion (nass, trocken, Unterwasser).

GIFTIGE DÄMPFE KÖNNEN ZU VERLETZUNGEN ODER TOD FÜHREN.

• Materialzusammensetzung, Oberflächenbeschaffenheit und Zusammensetzung der Beschichtungen.

• Menge des zu entfernenden Materials.

• Dauer des Schneidens bzw. Fugenhobelns.

• Größe, Luftvolumen, Be- und Entlüftung und Filtrierung des Arbeitsbereiches.

• Personenschutzausrüstung.

• Anzahl der sich in Betrieb befindlichen Schweiß- und Schneidanlagen.

• Sonstige Betriebsabläufe, die Dämpfe erzeugen können.

Muss der Arbeitsplatz nationalen oder regionalen Vorschriften entsprechen, kann nur durch im Betrieb vorgenommene Überwachung und Prüfung ermittelt werden, ob der Betrieb oberhalb oder unterhalb des zulässigen Niveaus liegt.

Zur Verringerung des Risikos der Belastung durch Dämpfe:

• Vor dem Schneiden alle Beschichtungen und Lösemittel vom Metall entfernen.

• Vor Ort eine Entlüftung vornehmen, um Dämpfe aus der Luft zu entfernen.

• Dämpfe nicht einatmen. Beim Schneiden von Metall, das mit giftigen Elementen beschichtet ist, das solche enthält oder bei dem der Verdacht besteht, dass es giftige Elemente enthält, Atemschutzmaske mit Luftzufuhr tragen.

• Es ist sicherzustellen, dass diejenigen, die Schweißoder Schneidausrüstungen bedienen und Atemschutzvorrichtungen mit Luftzufuhr einsetzen, für den ordnungsgemäßen Einsatz solcher Ausrüstungen qualifiziert und ausgebildet sind.

• Niemals Behälter schneiden, in deren Innerem sich möglicherweise giftige Materialien befinden. Die Behälter sind vorher ordnungsgemäß zu entleeren und zu reinigen.

• Die Luftqualität erforderlichenfalls überwachen und überprüfen.

• Den örtlichen Experten für die Umsetzung eines Lageplanes zur Gewährleistung einer sicheren Luftqualität zu Rate ziehen.

SICHERHEIT

Hypertherm Plasmaschneidsysteme 1-5

12/6/05

Sofortstartbrenner

Der Plasmalichtbogen wird sofort gezündet, nachdem der Brennerschalter betätigt wird.

EIN PLASMALICHTBOGEN KANN VERLETZUNGEN UND VERBRENNUNGEN VERURSACHEN

Der Plasmalichtbogen kann Handschuhe und Haut schnell verbrennen.

• Von der Brennerspitze fernhalten.

• Metall aus dem Schneidbereich fernhalten.

• Den Brenner niemals auf Personen richten.

Augenschutz Die Strahlung des Plasmalichtbogens erzeugt starke sichtbare und unsichtbare (ultraviolette und infrarote) Strahlen, die Augen und Haut verbrennen können.

• Augenschutz entsprechend den zutreffenden nationalen und regionalen Vorschriften verwenden.

• Augenschutz (Sicherheitsbrillen mit Seitenschutz und ein Schweißschutzschild) mit entsprechend getönter Schweißglas-Stufe verwenden, um die Augen vor den Ultraviolett- und Infrarotstrahlen des Lichtbogens zu schützen.

Schweißglas-Stufe

Brennerstrom WS (USA) ISO 4850

Bis 100 A Nr. 8 Nr. 11 100-200 A Nr. 10 Nr. 11-12 200-400 A Nr. 12 Nr. 13 Über 400 A Nr. 14 Nr. 14

LICHTBOGENSTRAHLEN KÖNNEN AUGEN UND HAUT VERBRENNEN

Hautschutz Schutzkleidung tragen, um die Haut vor

UV-Strahlung, Funkenflug und heißem Metall zu schützen.

• Schutzhandschuhe, Sicherheitsschuhe und Kopfbedeckung tragen.

• Flammverzögerte Kleidung tragen, die eine vollständige Abdeckung bietet.

• Hosen ohne Umschläge tragen, so daß sich keine Funken oder Schlacken fangen können.

• Vor dem Schneiden jegliche Brennstoffe, wie z. B. Feuerzeuge oder Streichhölzer, aus den Taschen entfernen.

Schneidbereich Den Schneidbereich so gestalten, daß die Reflektion und Übertragung von ultraviolettem Licht reduziert wird:

• Wände und andere Oberflächen dunkel anstreichen, um die Reflektion zu verringern.

• Schutzabschirmungen und Sicherheitstrennwände installieren, um andere Personen vor grellen Schneidfunken und Blendlicht zu schützen.

• Andere Personen warnen, nicht in den Lichtbogen zu schauen. Plakate oder Schilder verwenden.

SICHERHEIT

1-6 Hypertherm Plasmaschneidsysteme

• Gasflaschenventile oder Druckregler nicht mit Öl oder Fett schmieren.

• Nur funktionstüchtige Gasflaschen, Druckregler, Schläuche und Anschlußstücke verwenden, die für die jeweilige Anwendung zugelassen sind.

• Alle Gasdruckbehälter und Zubehörteile in funktionstüchtigem Zustand halten.

• Alle Gasschläuche mit Beschilderungen und Farbcodierungen versehen, damit der Gastyp in jedem Schlauch eindeutig identifiziert werden kann. Dabei die entsprechenden nationalen und regionalen Codierungen zu Rate ziehen.

BESCHÄDIGTE GASFLASCHEN KÖNNEN EXPLODIEREN

SICHERHEIT BEIM UMGANG MIT GASDRUCKAUSRÜSTUNGEN

Gasflaschen enthalten unter hohem Druck stehendes Gas. Beschädigte Gasflaschen können explodieren.

• Gasdruckbehälter gemäß den entsprechenden nationalen und regionalen Sicherheitsbestimmungen einsetzen.

• Gasflaschen müssen immer aufrecht stehen und gegen Umfallen gesichert sein.

• Den Schutzventildeckel nur entfernen, wenn die Gasflasche eingesetzt oder vor dem Einsatz angeschlossen wird.

• Zwischen Gasflaschen und Plasmaanlage darf kein elektrischer Kontakt bestehen.

• Gasflaschen vor übermäßiger Hitze, Funken, Schlacke oder offenem Feuer schützen.

• Ein festgeklemmtes Gasventil niemals mit einem Hammer, einer Zange oder anderen Werkzeugen öffnen.

Werkstückkabel Das Werkstückkabel sicher am Werkstück oder Arbeitstisch anbringen, indem ein guter Metall-zu-Metall-Kontakt hergestellt wird. Das Kabel nicht an Teilen befestigen, die nach dem Schnitt abfallen.

Arbeitstisch Den Arbeitstisch gemäß den entsprechenden nationalen oder regionalen Erdungsrichtlinien an einen Schutzleiter anschließen.

SICHERE ERDUNG

Netzeingang

• Sicherstellen, daß das Schutzleiter des Netzkabels an den Schutzleiter im Verteilerkasten bzw. im Stecker angeschlossen ist.

• Ist bei der Installation der Plasmaanlage der Anschluß des Netzkabels an die Stromquelle erforderlich, sicherstellen, daß der Schutzleiter des Netzkabels den Vorschriften entsprechend angeschlossen ist.

• Den Schutzleiter des Netzkabels am Bolzen anbringen. Die Sicherungsmutter fest anziehen.

• Alle elektrischen Anschlüsse fest anziehen, um übermäßige Erhitzung zu vermeiden.

SICHERHEIT

Hypertherm Plasmaschneidsysteme 1-7

Der Geräuschpegel beim Schneiden oder Fugenhobeln kann über längere Zeit zu Gehörschäden führen.

• Bei Verwendung der Plasmaanlage stets einen angemessenen Gehörschutz tragen.

• Andere Personen vor der Lärmgefahr warnen.

Gefrorene Rohre können bei dem Versuch, diese mit einem Plasmabrenner aufzutauen, beschädigt werden oder bersten.

LÄRM KANN ZU GEHÖRSCHÄDEN FÜHREN

DER PLASMALICHTBOGEN KANN GEFRORENE ROHRE BESCHÄDIGEN

Die Funktion von Herzschrittmachern und Hörgeräten kann durch die Magnetfelder hoher Ströme gestört werden. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe von Plasmaschneidanlagen, die Schneid- und Fugenhobelarbeiten ausführen, von ihrem Arzt beraten lassen.

Zur Minimierung von Gefahren durch Magnetfelder:

• Brenner-Schlauchpaket und Werkstückkabel auf einer Seite verlegen und vom Körper entfernt halten.

• Das Brenner-Schlauchpaket so nahe wie möglich am Werkstückkabel verlegen.

• Brenner-Schlauchpaket oder Werkstückkabel nicht um den Körper legen.

• So weit wie möglich von der Stromquelle entfernt bleiben.

STÖRUNG VON HERZSCHRITTMACHERN UND HÖRGERÄTEN

SICHERHEIT

1-8 Hypertherm Plasmaschneidsysteme

12/6/05

WARNSCHILD

Dieses Warnschild ist an der Stromquelle angebracht. Es ist sehr wichtig, daß der Bediener und Wartungsmechaniker die Bedeutung der beschriebenen Warnsymbole kennt. Die Numerierung der Beschreibung entspricht den Ziffern auf dem Schild.

1. Schneidfunken können Explosionen oder Brände verursachen.

1.1 Brennbares Material beim Schneiden fernhalten.

1.2 Einen Feuerlöscher verfügbar halten und eine zweite Person mit der Bedienung beauftragen.

1.3 Keine geschlossenen Behälter schneiden.

2. Der Plasmalichtbogen kann Verletzungen und Verbrennungen verursachen.

2.1 Vor dem Öffnen des Brenners die Stromzufuhr ausschalten.

2.2 Das Material nicht im Schneidbereich festhalten.

2.3 Komplette Schutzkleidung tragen.

3. Elektrischer Schlag durch schadhaften oder unsachgemäß verwendeten Brenner – oder blanker Verkabelung ist lebensgefärlich. Vor elektrischem Schlag schützen.

3.1 Isolier-Handschuhe tragen. Keine feuchten oder beschädigten Handschuhe tragen.

3.2 Isolierung vom Werkstück und Boden gewährleisten.

3.3 Vor Arbeiten an der Anlage das Netzkabel abziehen oder den Trennschalter ausschalten.

4. Einatmen von Schneidrauch ist gesundheitsschädlich.

4.1 Kopf von Dämpfen fernhalten.

4.2 Dämpfe durch Entlüftungs- oder Absaugsysteme entfernen.

4.3 Dämpfe durch einen Ventilator entfernen.

5. Lichtbogenstrahlen können die Augen verbrennen und Haut verletzen.

5.1 Kopfbedeckung und Schutzbrille tragen. Gehörschutz tragen und Kragenknopf schließen. Schweißschutzschild mit entsprechend getönter Schweißglas-Stufe verwenden. Komplette Schutzkleidung tragen.

6. Vor Arbeiten an der Anlage oder vor Schneidarbeiten die Bedienung der Anlage erlernen und die Betriebsanleitung lesen.

7. Die Warnschilder nicht entfernen, lackieren oder anderweitig abdecken.

110391 Rev A

powermax1000 Betriebsanleitung 2-1

Abschnitt 2

SPEZIFIKATIONEN
