Hypertherm Manual Family Operator Manual (OM) [fr]

Système de coupage plasma

Manuel de l’opérateur – 805162 Révision 1

Enregistrez votre nouveau système Hypertherm

Enregistrez votre produit en ligne à www.hypertherm.com/registration pour obtenir plus facilement un soutien technique et des garanties. Vous pouvez également recevoir des mises à jour sur les nouveaux produits d’Hypertherm ainsi qu’un cadeau comme marque d’appréciation.

Pour vos dossiers

Numéro de série : ______________________________________________________

Date d’achat : ______________________________________________________

Distributeur : ______________________________________________________

___________________________________________________________________

Notes d’entretien :

________________________________________________________________________

powermax30

Manuel de l’opérateur

Français / French

Révision 1 – June 2007

Hypertherm, Inc.

Hanover, NH USA

www.hypertherm.com

email:info@hypertherm.com

Hypertherm et Powermax sont des marques de commerce d’Hypertherm, Inc.

et peuvent être déposées aux États-Unis et/ou dans d’autres pays.

Hypertherm, Inc.

Etna Road, P.O. Box 5010 Hanover, NH 03755 USA 603-643-3441 Tel (Main Office) 603-643-5352 Fax (All Departments) info@hypertherm.com (Main Office Email)

800-643-9878 Tel (Technical Service)

technical.service@hypertherm.com (Technical Service Email) 800-737-2978 Tel (Customer Service) customer.service@hypertherm.com (Customer Service Email)

Hypertherm Automation

5 Technology Drive, Suite 300 West Lebanon, NH 03784 USA 603-298-7970 Tel 603-298-7977 Fax

Hypertherm Plasmatechnik GmbH

Technologiepark Hanau Rodenbacher Chaussee 6 D-63457 Hanau-Wolfgang, Deutschland 49 6181 58 2100 Tel 49 6181 58 2134 Fax

49 6181 58 2123 (Technical Service)

Hypertherm (S) Pte Ltd.

No. 19 Kaki Bukit Road 2 K.B. Warehouse Complex Singapore 417847, Republic of Singapore 65 6 841 2489 Tel 65 6 841 2490 Fax

65 6 841 2489 (Technical Service)

Hypertherm (Shanghai) Trading Co., Ltd.

Unit 1308-09, Careri Building 432 West Huai Hai Road Shanghai, 200052 PR China 86-21 5258 3330/1 Tel 86-21 5258 3332 Fax

France (Representative office)

15 Impasse des Rosiers 95610 Eragny, France 00 800 3324 9737 Tel 00 800 4973 7329 Fax

Hypertherm S.r.l.

Via Torino 2 20123 Milano, Italia 39 02 725 46 312 Tel 39 02 725 46 400 Fax

39 02 725 46 314 (Technical Service)

Hypertherm Europe B.V.

Vaartveld 9 4704 SE Roosendaal, Nederland 31 165 596907 Tel 31 165 596901 Fax 31 165 596908 Tel (Marketing)

31 165 596900 Tel (Technical Service) 00 800 49 73 7843 Tel (Technical Service)

Hypertherm Japan Ltd.

801 Samty Will Building 2-40 Miyahara 1-Chome, Yodogawa-ku, Osaka 532-0003, Japan 81 6 6170 2020 Tel 81 6 6170 2015 Fax

HYPERTHERM BRASIL LTDA.

Avenida Doutor Renato de

Andrade Maia 350 Parque Renato Maia CEP 07114-000 Guarulhos, SP Brasil 55 11 6409 2636 Tel 55 11 6408 0462 Fax

Hypertherm

Branch of Hypertherm, UK, UC PO Box 244 Wigan, Lancashire, England WN8 7WU 00 800 3324 9737 Tel 00 800 4973 7329 Fax

00 800 4973 7843 (Technical Service)

1/19/07

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

Introduction

Le matériel d’Hypertherm marqué CE est construit conformément à la norme EN60974-10. Pour s’assurer que le fonctionnement de ce matériel soit compatible avec celui d’autres systèmes de radiodiffusion et électroniques, on doit l’installer et l’utiliser conformément aux informations ci-après de façon à obtenir une compatibilité électromagnétique.

Les limites prescrites par la norme EN60974-10 peuvent ne pas être suffisantes pour éliminer complètement les perturbations quand le matériel touché est tout près ou est très sensible. Dans ces cas, il peut être nécessaire d’utiliser d’autres mesures pour réduire davantage les perturbations.

Ce matériel de coupage est conçu pour n’être utilisé que dans un milieu industriel.

Installation et utilisation

L’utilisateur est responsable de l’installation et de l’utilisation du matériel plasma conformément aux instructions des fabricants. Si l’on détecte des perturbations électromagnétiques il incombe alors à l’utilisateur de résoudre la situation avec l’assistance technique du fabricant.

b. Les émetteurs et récepteurs radio et de

télévision.

c. Les ordinateurs et autres dispositifs de

commande.

d. Le matériel essentiel pour la sécurité, par

exemple la protection du matériel industriel.

e. La santé des personnes alentour, par exemple

l’utilisation de stimulateurs cardiaques et d’appareils de correction auditive.

f. Le matériel utilisé pour l’étalonnage ou le

mesurage.

g. L’immunité d’autres matériels dans les environs.

L’utilisateur doit s’assurer que tout autre matériel utilisé dans la zone est compatible. Ceci peut nécessiter d’autres mesures de protection.

h. Le moment de la journée pendant lequel le

coupage ou d’autres activités sont effectués.

L’étendue de la zone environnante à prendre en compte dépend de la construction du bâtiment et d’autres activités qui s’y déroulent. La zone environnante peut dépasser les limites des lieux.

Méthodes de réduction des émissions

Dans certains cas, les mesures correctives peuvent consister tout simplement à mettre à la terre le circuit de coupage, voir Mise à la terre de la pièce à couper. Dans d’autres cas, cela peut impliquer la construction d’un écran électromagnétique pour enfermer la source de courant et la pièce avec les filtres d’entrée associés. Dans tous les cas, on doit réduire les perturbations électromagnétiques au point qu’elles ne soient plus gênantes.

Évaluation de la zone

Avant d’installer le matériel, l’utilisateur doit faire une évaluation des problèmes électromagnétiques éventuels dans la zone environnante. On doit prendre en compte :

a. Les autres câbles d’alimentation, les câbles de

commande, les câbles de signalisation et de téléphone qui se trouvent au-dessus, au-dessous et à côté du matériel de coupage.

Hypertherm Systèmes plasma

Source de courant principale

Le matériel de coupage doit être raccordé à la source de courant principale conformément aux recommandations du fabricant. Si des perturbations se produisent, il peut être nécessaire de prendre des précautions supplémentaires comme le filtrage de la source principale. On doit s’attacher à blinder le câble d’alimentation du matériel de coupage installé de façon permanente, dans un conduit métallique ou l’équivalent. Le blindage doit présenter une bonne continuité électrique sur toute sa longueur et il doit être raccordé à la source de courant principale de coupage pour maintenir un bon contact électrique entre le conduit et la carrosserie de la source de courant de coupage.

Entretien du matériel de coupage

Le matériel de coupage doit faire l’objet d’un entretien périodique conformément aux

6-07

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

recommandations du fabricant. Tous les panneaux et portes d’accès, d’entretien et de réparation doivent être fermés et bien assujettis quand le matériel de coupage est en marche. En outre, on ne doit pas modifier le matériel de coupage de quelque façon que ce soit, sauf dans le cas des modifications et réglages donnés dans les instructions du fabricant. On doit en particulier régler et entretenir les éclateurs des dispositifs d’amorçage et de stabilisation de l’arc conformément aux recommandations du fabricant.

Câbles de coupage

Les câbles de coupage doivent être le plus court possible, être étendus au niveau du sol ou près de celui-ci.

Liaisons équipotentielles

On doit envisager de relier tous les composants métalliques dans l’installation de coupage ainsi que ceux adjacents. Toutefois, les composants métalliques reliés à la pièce augmenteront le risque de choc pour l’opérateur quand il touche ces composants métalliques et l’électrode (buse pour les têtes de laser) en même temps. L’opérateur doit donc être bien protégé (isolé) contre tous ces composants métalliques reliés de façon équipotentielle.

Nota : Le circuit de coupage peut être mis ou non à la terre pour des raisons de sécurité. Les modifications des dispositifs de mise à la terre ne doivent être autorisées que par une personne qui a les compétences d’évaluer si les changements augmenteront les risques de blessures, par exemple en permettant des circuits de retour parallèles du courant de coupage qui peuvent endommager les circuits de mise à la terre d’autre matériel. De plus amples détails sont donnés dans le document de la CEI/TS 62081 Installation et utilisation du matériel de soudage à l’arc.

Protection par des écrans et blindage

La protection par des écrans et le blindage sélectifs d’autres câbles et matériels dans les environs peut réduire les problèmes de perturbations. La protection par des écrans de toutes les installations de coupage plasma peut être envisagée pour certaines applications spéciales.

Mise à la terre de la pièce à couper

Si la pièce à couper n’est pas mise à la terre par mesure de sécurité électrique en raison de ses dimensions et de sa position, par exemple la coque d’un navire ou l’ossature métallique d’un bâtiment, une liaison de la pièce à la terre peut réduire les émissions dans certains cas, mais pas dans tous les cas. On doit s’attacher à empêcher que la mise à la terre de la pièce à couper augmente le risque de blessures pour les utilisateurs ou des dommages pour d’autres matériels électriques. S’il y a lieu, le raccordement de la pièce à couper à la terre doit être effectué par un raccordement direct, mais dans certains pays, dans lesquels une connexion directe n’est pas permise, la liaison doit être effectuée par des capacitances convenables choisies conformément aux règlements nationaux.

6-07

Hypertherm Systèmes plasma

GARANTIE

Attention

Il est recommandé d’utiliser les pièces d’origine Hypertherm comme pièces de rechange pour votre système Hypertherm. La garantie Hypertherm peut ne pas s’appliquer à des détériorations dues à l’emploi d’autres pièces que les pièces d’origine Hypertherm.

Vous êtes responsable de la sécurité d’utilisation du produit. Hypertherm n’accorde pas et ne peut pas accorder de garantie ou s’engager sur la sécurité d’utilisation du produit dans votre environnement.

Généralités

Hypertherm, Inc. garantit que ses produits seront exempts de défauts de matériaux et de maind’œuvre, si elle est informée d’un défaut (i) en ce qui a trait à la source de courant, dans les deux ans qui suivent la date de livraison à l’exception des sources de courant de la série Powermax et dans ce cas la garantie sera d’une période de trois ans à partir de la date de livraison et (ii) en ce qui a trait à la torche et au faisceau dans une période d’un an à partir de cette date de livraison et en ce qui a trait au lèvetorche dans une période d’un an à partir de sa date de livraison et en ce qui a trait aux têtes de laser dans une période d’un an à partir de la date de livraison prévue. Cette garantie ne s’appliquera pas aux produits ayant été incorrecte ment installés, modifiés ou détériorés de quelque façon que ce soit.

Hypertherm se réserve le droit de réparer, remplacer ou effectuer des réglages gratuitement pour tout produit défectueux, couvert par cette garantie, qui sera renvoyé après accord préalable d’Hypertherm, (qui ne le refusera pas sans raison valable), correctement emballé, à l’entreprise Hypertherm, de Hanover, New Hampshire, ou à un centre de réparation agréé par Hypertherm, tous frais de port et d’assurance payés à l’avance. Hypertherm ne saurait être tenue responsable pour des réparations, remplacements ou réglages des produits couverts par cette garantie, à l’exception de ceux qui sont concernés par ce paragraphe ou qui ont fait l’objet d’une autorisation préalable écrite d’Hypertherm.

La garantie ci-dessus est exclusive et se substitue à toute autre garantie, expresse, implicite, légale ou autre, concernant les produits ou ce qui résulte de leur usage, et toutes garanties implicites ou conditions de qualité ou de qualité marchande ou de conformité à un certain usage, ou pour éviter la contrefaçon. Les clauses énoncées

précédemment constitueront le seul recours possible en cas de violation quelconque de cette garantie par Hypertherm. Les

distributeurs ou équipementiers peuvent offrir des garanties supplémentaires ou différentes, mais les distributeurs ou équipementiers ne sont autorisés à accorder aucune garantie supplé mentaire ou à laisser croire, dans leur présenta tion, à un engagement quelconque de la part d’Hypertherm.

Marques d’essai de certification

Les produits certifiés portent une ou plusieurs marques d’essai de certification des laboratoires d’essai agréés. Les marques d’essai de certification se trouvent sur la plaque signalétique ou près de celle-ci. Chaque marque d’essai de certification signifie que le produit et ses composants essentiels pour la sécurité se conforment aux normes de sécurité nationales pertinentes examinées par ce laboratoire d’essai. Hypertherm place une marque d’essai de certification sur ses produits uniquement après que ce produit ait été fabriqué avec des composants essentiels pour la sécurité autorisés par le laboratoire d’essai agréé.

Une fois que le produit sort de l’usine d’Hypertherm, les marques d’essai de certification sont annulées dans l’un des deux cas suivants :

• Le produit est modifié considérablement et crée ainsi un danger ou une non-conformité.

• Les composants essentiels pour la sécurité sont remplacés par les pièces de rechange non autorisées.

• On ajoute un ensemble ou un accessoire non autorisé qui utilise ou produit une tension dangereuse.

• On utilise intempestivement un circuit de sécurité ou une autre caractéristique conçue dans le produit comme faisant partie de la certification.

Le marquage CE représente une déclaration de conformité du fabricant aux directives et normes européennes. Seules les versions des produits Hypertherm portant une marque CE placée sur la plaque signalétique ou près de celle-ci ont été mises à l’essai de conformité à la directive de basse tension européenne et à la directive de compatibilité électromagnétique. Les filtres CEM nécessaires pour répondre à la directive CEM européenne sont incorporés dans les versions de la source de courant et indiqués par la marque CE.

Hypertherm Systèmes plasma

iii

6-07

GARANTIE

Indemnité liée au brevet d’invention

Sauf dans les cas de produits non fabriqués par Hypertherm, ou fabriqués d’une façon qui ne soit pas strictement conforme aux spécifications d’Hypertherm par une personne autre qu’Hypertherm, et dans les cas de modèles, de procédés, de formules ou de combinaisons n’ayant pas été élaborés, ou censés l’avoir été, par Hypertherm, Hypertherm s’engage à défendre, ou à régler à l’amiable, à ses frais, toute action ou procédure judiciaire engagée à votre encontre sous le prétexte que l’utilisation du seul produit Hypertherm, non associé à tout autre produit non fourni par Hypertherm, constitue une contre façon de tout brevet déposé par un tiers. Vous devez informer Hypertherm sans délai de toute action en justice intentée, ou risquant d’être intentée contre vous sous le prétexte d’une telle contrefaçon, et l’obligation d’indemnisation d’Hypertherm sera soumise au contrôle exclusif d’Hypertherm, et à l’assistance et à la coopération de la partie indemnisée dans la défense contre l’action intentée.

Limites de responsabilité

En aucun cas Hypertherm ne saurait être tenue responsable envers quiconque de tous dommages accessoires, indirects, consécutifs ou dommages-intérêts, (comprenant, sans en exclure d’autres, les pertes de bénéfices), quel que soit le fondement d’une telle responsabilité : rupture de contrat, préjudice, responsabilité civile, rupture de garantie, nonréalisation d’une fonction essentielle ou autre, même si Hypertherm a été informée de la possibilité de tels dommages.

Plafond de responsabilité

En aucun cas la responsabilité d’Hypertherm, en gagée à quelque titre que ce soit : rupture de contrat, préjudice, responsabilité civile, rupture de garantie, non-réalisation d’une fonction essentielle ou autre, dans toute action ou procédure judiciaire associée à l’utilisation des produits Hypertherm, ne saurait dépasser le montant global des sommes payées pour les produits à l’origine d’une telle poursuite.

Assurance

Vous devez avoir souscrit et conserver en permanence un nombre et des types de polices d’assurances susceptibles de protéger la responsabilité d’Hypertherm en cas d’action intentée à la suite de l’utilisation des produits.

Normes nationales et régionales

Les normes nationales et régionales en matière de plomberie et d’installations électriques ont la priorité sur les instructions contenues dans ce manuel. En aucun cas la société Hypertherm ne doit être tenue responsable des blessures infligées aux personnes ou des dommages matériels causés par le nonrespect de ces normes ou par des conditions de travail inappropriées.

Transfert de droits

Vous pouvez céder tous droits restants que pouvez avoir aux termes des présentes uniquement en cas de vente en totalité ou d’une partie substantielle de vos actifs ou de votre capital social, à un ayant droit qui accepterait d’être lié par tous les termes et conditions de la présente garantie.

Élimination adéquate des produits Hypertherm

Les systèmes de coupage plasma Hypertherm, comme tout produit électronique, peuvent contenir des matériaux ou des composants comme les cartes de circuits imprimés que l’on ne peut mettre au rebut avec les déchets ordinaires. Il vous incombe de mettre au rebut tout produit ou composant d’Hypertherm de façon acceptable pour l’environnement conformément aux codes nationaux et locaux.

• Aux États-Unis, vérifier les lois fédérales, d’État et locales.

• Au sein de l’Union européenne, vérifier les directives EU, ainsi que les lois nationales et locales. Pour plus d’information, visitez www.hypertherm.com/weee.

• Dans les autres pays, vérifier les lois nationales et locales.

6-07

Hypertherm Systèmes plasma

TABLE DES MATIÈRES

powermax30 Manuel de l’opérateur v

Compatibilité électromagnétique..........................................................................................................................i

Garantie ....................................................................................................................................................................iii

Section 1 Sécurité

Identifier les consignes de sécurité................................................................................................................1-2

Suivre les instructions de sécurité..................................................................................................................1-2

Le coupage peut provoquer un incendie ou une explosion .....................................................................1-2

Les chocs électriques peuvent être fatals....................................................................................................1-3

L’électricité statique peut endommager les cartes de circuits imprimés ..............................................1-3

Les vapeurs toxiques peuvent provoquer des blessures ou la mort......................................................1-4

L’arc plasma peut provoquer des blessures ou des brûlures ..................................................................1-5

Les rayons de l’arc peuvent brûler les yeux et la peau..............................................................................1-5

Mise à la masse et à la terre............................................................................................................................1-6

Sécurité des bouteilles de gaz comprimé ....................................................................................................1-6

Les bouteilles de gaz comprimé peuvent exploser en cas de dommages...........................................1-6

Le bruit peut provoquer des problèmes auditifs..........................................................................................1-7

Pacemakers et prothèses auditives................................................................................................................1-7

Un arc plasma peut endommager les tuyaux gelés....................................................................................1-7

Étiquettes de sécurité........................................................................................................................................1-8

Section 2 Spécifications

Description du système.....................................................................................................................................2-2

Dimensions et poids de la source de courant ............................................................................................2-2

Alimentation nominale........................................................................................................................................2-3

Dimensions...........................................................................................................................................................2-4

Valeur nominale de la torche T30v .................................................................................................................2-4

Symboles et marquage......................................................................................................................................2-5

Marque ...............................................................................................................................................2-5

Marque CE.................................................................................................................................................2-5

Symboles CEI ..........................................................................................................................................2-5

Section 3 Installation

Déballer le Powermax30...................................................................................................................................3-2

Réclamations .............................................................................................................................................3-2

Contenu de l’emballage..........................................................................................................................3-2

Mettre en place la source de courant............................................................................................................3-3

Configurations de tension.................................................................................................................................3-3

Exigences pour la mise à la terre....................................................................................................................3-3

Cordon d’alimentation........................................................................................................................................3-4

Cordon d’alimentation et fiches pour les sources de courant CSA............................................3-4

Cordon d’alimentation pour les sources de courant CE................................................................3-5

Recommandations pour le cordon prolongateur..............................................................................3-6

Recommandations du groupe électrogène........................................................................................3-6

Gaz d’alimentation ..............................................................................................................................................3-7

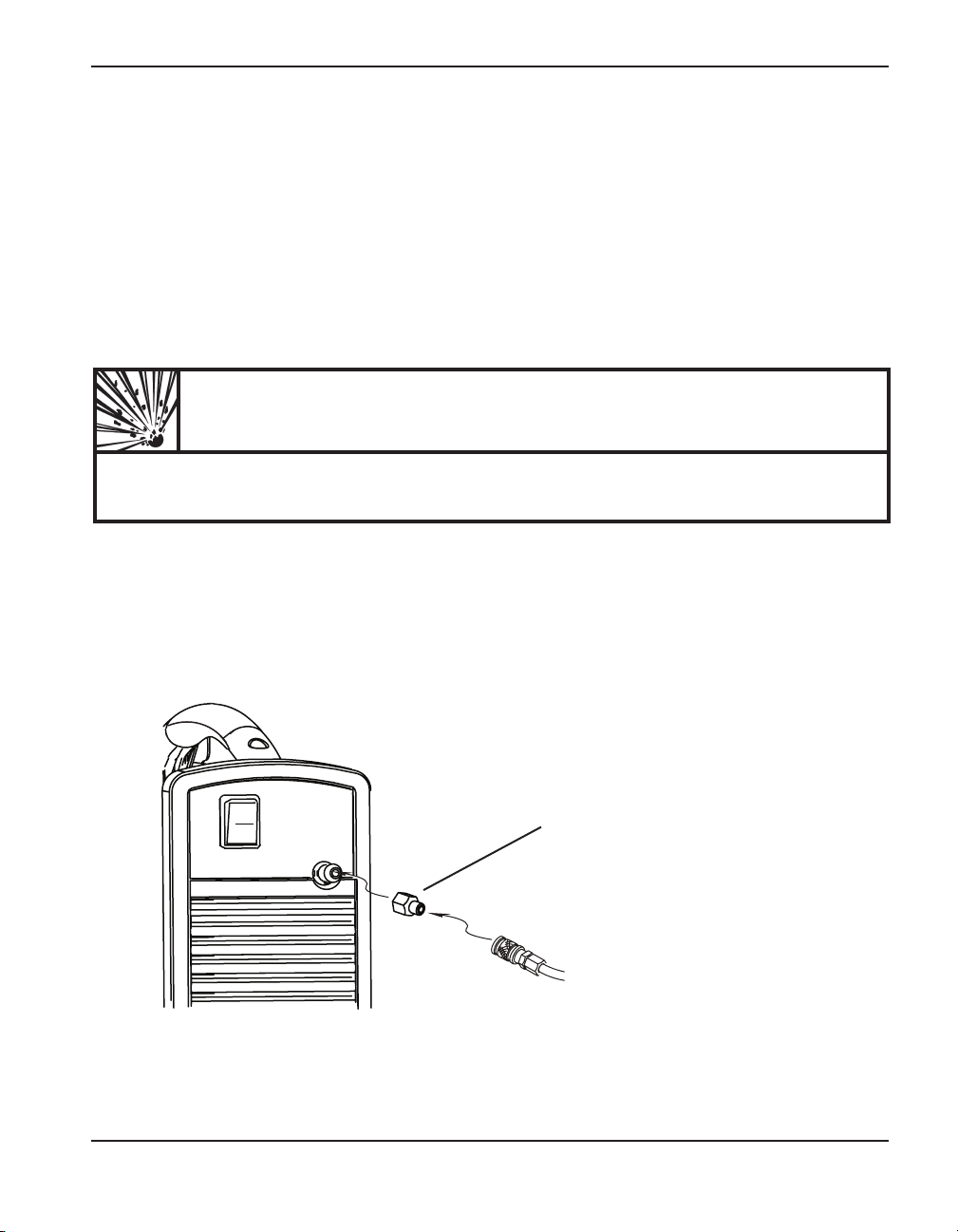

Connexion...................................................................................................................................................3-7

Filtrage de gaz supplémentaire.............................................................................................................3-8

TABLE DES MATIÈRES

vi powermax30 Manuel de l’opérateur

Section 4 Fonctionnement

Commandes et voyants.....................................................................................................................................4-2

Commandes avant et DEL .....................................................................................................................4-2

Commandes arrière..................................................................................................................................4-2

Monter les consommables................................................................................................................................4-3

Fixation du connecteur de pièce.....................................................................................................................4-4

Alimentation du système (MARCHE) ............................................................................................................4-4

Fonctionnement de la torche manuelle..........................................................................................................4-6

Fonctionnement de la gâchette de sécurité ......................................................................................4-6

Suggestions de coupage avec la torche manuelle ..........................................................................4-7

Pour amorcer une coupe depuis le bord de la pièce......................................................................4-8

Pour percer une pièce.............................................................................................................................4-9

Tableau de coupe.............................................................................................................................................4-10

Facteur de marche et surchauffe..................................................................................................................4-11

Défauts de coupage courants.......................................................................................................................4-11

Section 5 Entretien/Nomenclature des pièces

Entretien périodique...........................................................................................................................................5-2

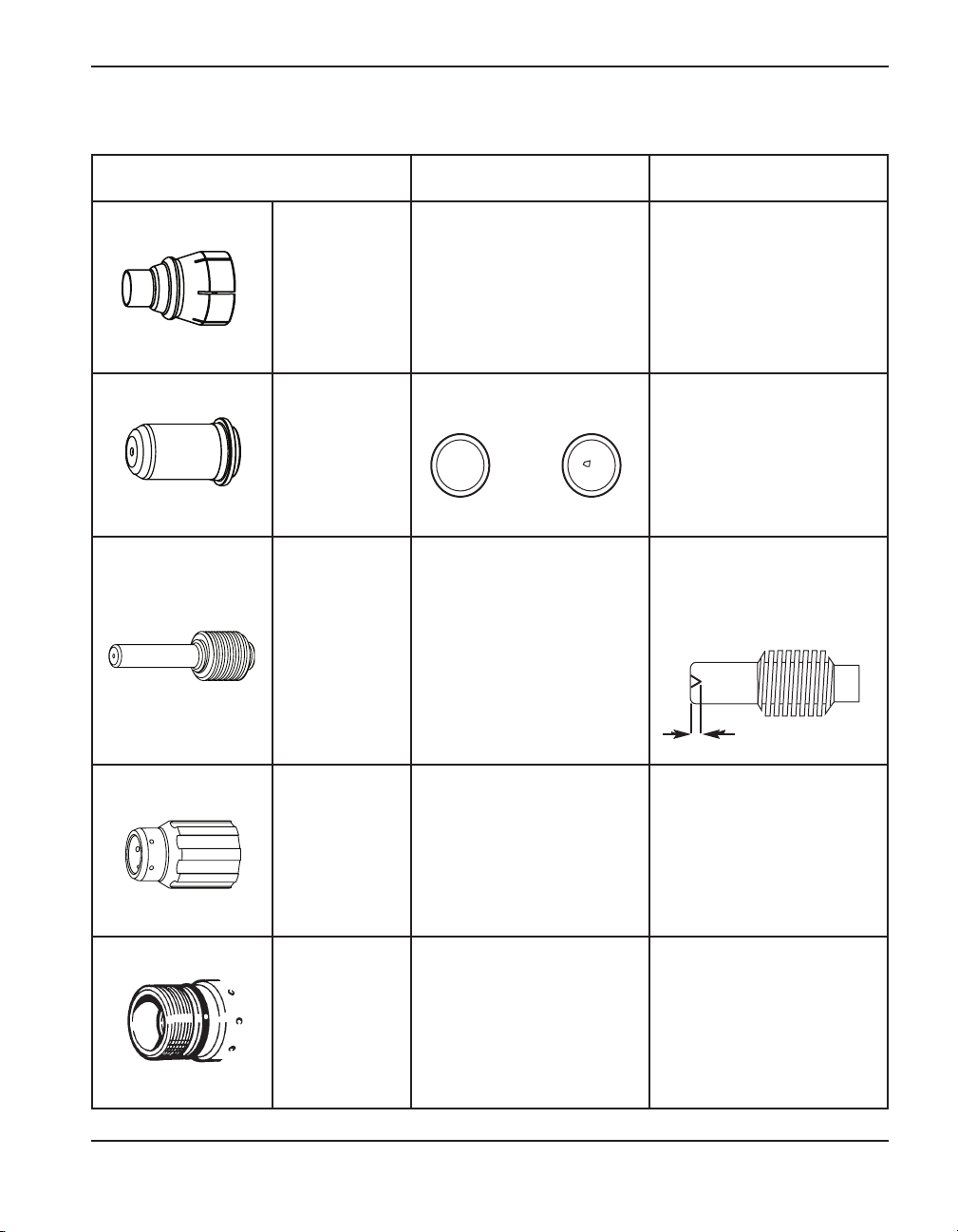

Inspection des pièces consommables ..........................................................................................................5-3

Dépannage de base...........................................................................................................................................5-4

Réparations...........................................................................................................................................................5-7

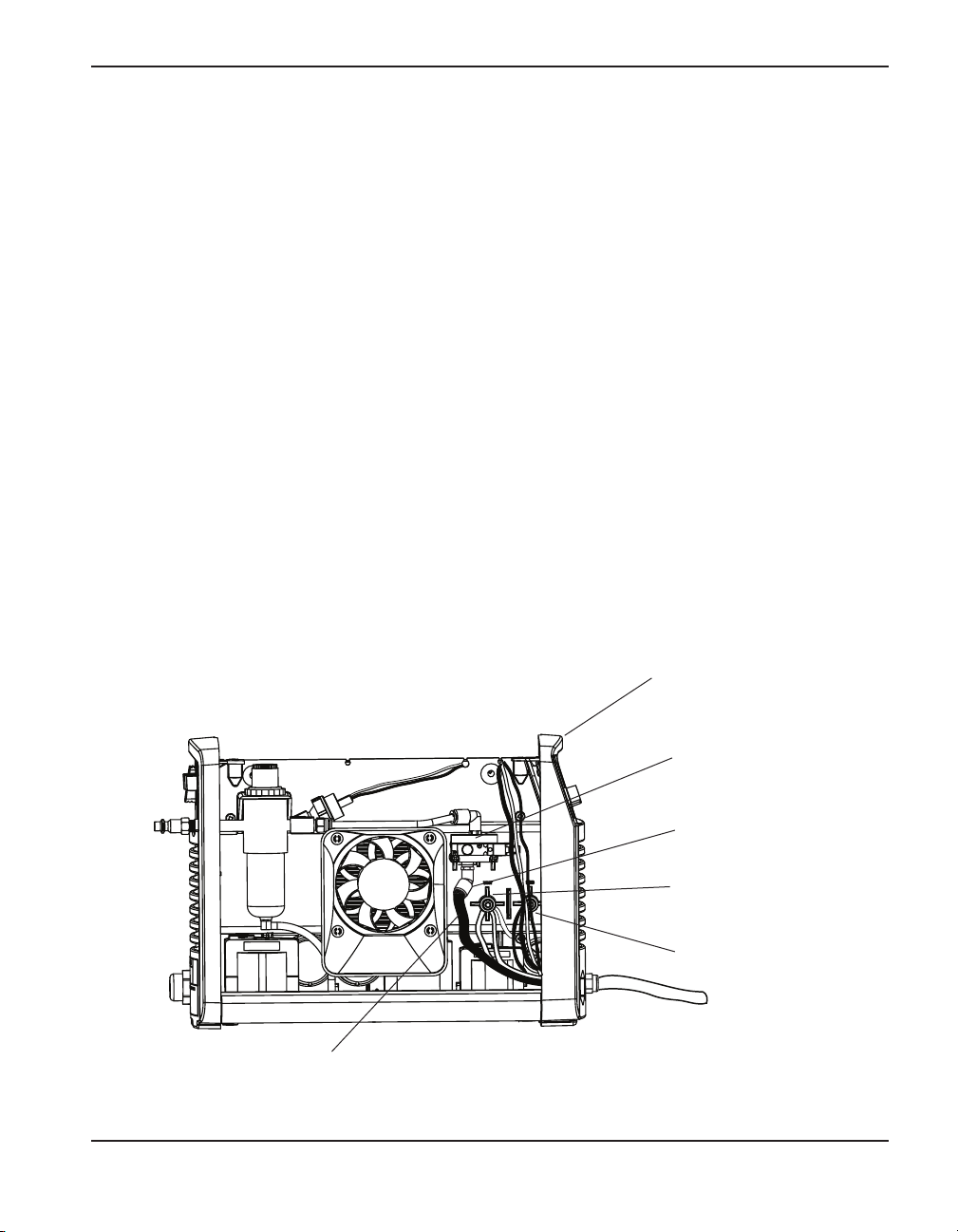

Déposer et replacer le capot et la barrière Nomex® ......................................................................5-7

Dépose d’un couvercle d’extrémité......................................................................................................5-9

Déconnecter le faisceau de torche ...................................................................................................5-11

Remplacer le câble de retour .............................................................................................................5-13

Remplacer le cordon d’alimentation (CSA).....................................................................................5-15

Remplacer le cordon d’alimentation (CE)........................................................................................5-17

Replacer l’ensemble filtre à air ..........................................................................................................5-19

Pièces de rechange et accessoires.............................................................................................................5-20

Cordon d’alimentation et adaptateurs ..............................................................................................5-20

Pièces accessoires................................................................................................................................5-20

Ensemble torche manuelle T30v........................................................................................................5-21

Consommables.......................................................................................................................................5-21

Régulateur et filtre .................................................................................................................................5-22

Serre-câble..............................................................................................................................................5-22

Étiquettes Powermax30 .......................................................................................................................5-23

8-06

Hypertherm Systèmes plasma 1-1

Section 1

SÉCURITÉ

Dans cette section :

Identifier les consignes de sécurité ..........................................................................................1-2

Suivre les instructions de sécurité............................................................................................1-2

Le coupage peut provoquer un incendie ou une explosion......................................................1-2

Les chocs électriques peuvent être fatals ................................................................................1-3

L’électricité statique peut endommager les cartes de circuits imprimés...................................1-3

Les vapeurs toxiques peuvent provoquer des blessures ou la mort ........................................1-4

L’arc plasma peut provoquer des blessures ou des brûlures...................................................1-5

Les rayons de l’arc peuvent brûler les yeux et la peau ............................................................1-5

Mise à la masse et à la terre ....................................................................................................1-6

Sécurité des bouteilles de gaz comprimé.................................................................................1-6

Les bouteilles de gaz comprimé peuvent exploser en cas de dommages...............................1-6

Le bruit peut provoquer des problèmes auditifs .......................................................................1-7

Pacemakers et prothèses auditives .........................................................................................1-7

Un arc plasma peut endommager les tuyaux gelés .................................................................1-7

Étiquettes de sécurité...............................................................................................................1-8

11-98

1-2 Hypertherm Systèmes plasma

SÉCURITÉ

IDENTIFIER LES CONSIGNES DE SÉCURITÉ

Les symboles indiqués dans cette section sont utilisés pour identifier les risques éventuels. Si vous trouvez un symbole de sécurité, que ce soit dans ce manuel ou sur l’équipement, soyez conscient des risques de blessures et suivez les instructions correspondantes afin d’éviter ces risques.

SUIVRE LES INSTRUCTIONS DE SÉCURITÉ

Lire attentivement toutes les consignes de sécurité dans le présent manuel et sur les étiquettes de sécurité se trouvant sur la machine.

• Les étiquettes de sécurité doivent rester lisibles.

Remplacer immédiatement les étiquettes manquantes ou abîmées.

• Apprendre à faire fonctionner la machine et à utiliser

correctement les commandes. Ne laisser personne utiliser la machine sans connaître son fonctionnement.

• Garder la machine en bon état. Des modifications non autorisées sur la machine peuvent engendrer des problèmes de sécurité et raccourcir la durée d’utilisation de l’équipement.

DANGER AVERTISSEMENT PRÉCAUTION

Les signaux DANGER ou AVERTISSEMENT sont utilisés avec un symbole de sécurité, DANGER correspondant aux risques les plus sérieux.

• Les étiquettes de sécurité DANGER et AVERTISSEMENT sont situées sur la machine pour signaler certains dangers spécifiques.

• Les messages d’AVERTISSEMENT précèdent les instructions d’utilisation expliquées dans ce manuel et signalent les risques de blessures ou de mort au cas où ces instructions ne seraient pas suivies correctement.

• Les messages de PRÉCAUTION précèdent les instructions d’utilisation contenues dans ce manuel et signalent que le matériel risque d’être endommagé si les instructions ne sont pas suivies correctement.

Prévention des incendies

• Avant de commencer, s’assurer que la zone de coupage ne présente aucun danger. Conserver un extincteur à proximité.

• Éloigner toute matière inflammable à une distance d’au moins 10 m du poste de coupage.

• Tremper le métal chaud ou le laisser refroidir avant de le manipuler ou avant de le mettre en contact avec des matériaux combustibles.

• Ne jamais couper des récipients pouvant contenir des matières inflammables avant de les avoir vidés et nettoyés correctement.

• Aérer toute atmosphère potentiellement inflammable avant d’utiliser un système plasma.

• Lors de l’utilisation d’oxygène comme gaz plasma, un système de ventilation par aspiration est nécessaire.

Prévention des explosions

• Ne pas couper en présence de poussière ou de vapeurs.

• Ne pas couper de bouteilles, de tuyaux ou autres récipients fermés et pressurisés.

• Ne pas couper de récipients contenant des matières combustibles.

LE COUPAGE PEUT PROVOQUER

UN INCENDIE OU UNE EXPLOSION

AVERTISSEMENT

Risque d’explosion

argon-hydrogène et méthane

L’hydrogène et le méthane sont des gaz inflammables et potentiellement explosifs. Conserver à l’écart de toute flamme les bouteilles et tuyaux contenant des mélanges à base d’hydrogène ou de méthane. Maintenir toute flamme et étincelle à l’écart de la torche lors de l’utilisation d’un plasma d’argon-hydrogène ou de méthane.

AVERTISSEMENT

Détonation de l’hydrogène lors du

coupage de l’aluminium

• Lors du coupage de l’aluminium sous l’eau, ou si l’eau touche la partie inférieure de la pièce d’aluminium, de l’hydrogène libre peut s’accumuler sous la pièce à couper et détonner lors du coupage plasma.

• Installer un collecteur d’aération au fond de la table à eau afin d’éliminer les risques de détonation de l’hydrogène. Se référer à l’annexe du manuel pour plus de renseignements sur les collecteurs d’aération.

8-06

Toucher une pièce électrique sous tension peut provoquer un choc électrique fatal ou des brûlures graves.

• La mise en fonctionnement du système plasma ferme un circuit électrique entre la torche et la pièce à couper. La pièce à couper et tout autre élément en contact avec cette pièce font partie du circuit électrique.

• Ne jamais toucher le corps de la torche, la pièce à couper ou l’eau de la table à eau pendant le fonctionnement du système plasma.

Prévention des chocs électriques

Tous les systèmes plasma Hypertherm utilisent des hautes tensions pour le coupage (souvent de 200 à 400 V). On doit prendre les précautions suivantes quand on utilise le système plasma :

• Porter des bottes et des gants isolants et garder le corps et les vêtements au sec.

• Ne pas se tenir, s’asseoir ou se coucher sur une surface mouillée, ni la toucher quand on utilise le système plasma.

• S’isoler de la surface de travail et du sol en utilisant des tapis isolants secs ou des couvertures assez grandes pour éviter tout contact physique avec le travail ou le sol. S’il s’avère nécessaire de travailler dans ou près d’un endroit humide, procéder avec une extrême prudence.

• Installer un sectionneur avec fusibles appropriés, à proximité de la source de courant. Ce dispositif permet à l’opérateur d’arrêter rapidement la source de courant en cas d’urgence.

• En cas d’utilisation d’une table à eau, s’assurer que cette dernière est correctement mise à la terre.

LES CHOCS ÉLECTRIQUES PEUVENT ÊTRE FATALS

• Installer et mettre à la terre l’équipement selon les instructions du présent manuel et conformément aux codes électriques locaux et nationaux.

• Inspecter fréquemment le cordon d’alimentation primaire pour s’assurer qu’il n’est ni endommagé, ni fendu. Remplacer immédiatement un cordon endommagé. Un câble dénudé peut tuer.

• Inspecter et remplacer les câbles de la torche qui sont usés ou endommagés.

• Ne pas saisir la pièce à couper ni les chutes lors du coupage. Laisser la pièce à couper en place ou sur la table de travail, le câble de retour connecté lors du coupage.

• Avant de vérifier, de nettoyer ou de remplacer les pièces de la torche, couper l’alimentation ou débrancher la prise de courant.

• Ne jamais contourner ou court-circuiter les verrouillages de sécurité.

• Avant d’enlever le capot du système ou de la source de courant, couper l’alimentation électrique. Attendre ensuite 5 minutes pour que les condensateurs se déchargent.

• Ne jamais faire fonctionner le système plasma sans que les capots de la source de courant ne soient en place. Les raccords exposés de la source de courant sont extrêmement dangereux.

• Lors de l’installation des connexions, attacher tout d’abord la prise de terre appropriée.

• Chaque système plasma Hypertherm est conçu pour être utilisé uniquement avec des torches Hypertherm spécifiques. Ne pas utiliser des torches inappropriées qui pourraient surchauffer et présenter des risques pour la sécurité.

On doit prendre les précautions qui s’imposent quand on manipule les circuits imprimés.

L’ÉLECTRICITÉ STATIQUE PEUT ENDOMMAGER

LES CARTES DE CIRCUITS IMPRIMÉS

• On doit ranger les cartes de circuits imprimés dans des contenants antistatiques.

• On doit porter un bracelet antistatique quand on manipule les cartes de circuits imprimés.

Hypertherm Systèmes plasma 1-3

SÉCURITÉ

8-06

1-4 Hypertherm Systèmes plasma

SÉCURITÉ

L’arc plasma est lui-même la source de chaleur utilisée pour le coupage. Par conséquent, bien que l’arc plasma n’ait pas été reconnu comme une source de vapeurs toxiques, le matériau coupé peut être une source de vapeurs ou de gaz toxiques qui épuisent l’oxygène.

Les vapeurs produites varient selon le métal coupé. Les métaux qui peuvent dégager des vapeurs toxiques comprennent, entre autres, l’acier inoxydable, l’acier au carbone, le zinc (galvanisé) et le cuivre.

Dans certains cas, le métal peut être revêtu d’une substance susceptible de dégager des vapeurs toxiques. Les revêtements toxiques comprennent entre autres, le plomb (dans certaines peintures), le cadmium (dans certaines peintures et enduits) et le béryllium.

Les gaz produits par le coupage plasma varient selon le matériau à couper et la méthode de coupage, mais ils peuvent comprendre l’ozone, les oxydes d’azote, le chrome hexavalent, l’hydrogène et autres substances présentes dans le matériau coupé ou en émanent.

On doit prendre les précautions qui s’imposent pour réduire au minimum l’exposition aux vapeurs produites par tout processus industriel. Selon la composition chimique et la concentration des vapeurs (ainsi que d’autres facteurs comme la ventilation), il peut y avoir un risque de maladie physique, comme des malformations ou le cancer.

Il incombe au propriétaire du matériel et du site de vérifier la qualité de l’air dans le secteur où l’on utilise le matériel et de s’assurer que la qualité de l’air sur les lieux de travail répond aux normes et réglementation locales et nationales.

LES VAPEURS TOXIQUES PEUVENT PROVOQUER

DES BLESSURES OU LA MORT

Le niveau de qualité de l’air dans tout lieu de travail dépend des variables propres au site comme :

• Type de table (humide, sèche, sous l’eau).

• Composition du matériau, fini de la surface et composition des revêtements.

• Volume de matériau enlevé.

• Durée du coupage ou du gougeage.

• Dimensions, volume d’air, ventilation et filtration de la zone de travail.

• Équipement de protection individuelle.

• Nombre de systèmes de soudage et de coupage en fonctionnement.

• Autres procédés du site qui peuvent produire des vapeurs.

Si les lieux de travail doivent être conformes aux règlements nationaux ou locaux, seuls les contrôles ou les essais effectués au site peuvent déterminer si celui-ci se situe au-dessus ou au-dessous des niveaux admissibles.

Pour réduire le risque d’exposition aux vapeurs :

• Éliminer tout revêtement et solvant du métal avant le coupage.

• Utiliser la ventilation d’extraction locale pour éliminer les vapeurs de l’air..

• Ne pas inhaler les vapeurs. Porter un respirateur à adduction d’air quand on coupe des métaux revêtus d’éléments toxiques ou qui en contiennent ou sont susceptibles d’en contenir.

• S’assurer que les personnes qui utilisent un matériel de soudage ou de coupage ainsi que les dispositifs de respiration par adduction d’air sont qualifiés et ont reçu la formation sur la bonne utilisation d’un tel matériel.

• Ne jamais couper les contenants dans lesquels il peut y avoir des matériaux toxiques. En premier lieu, vider et nettoyer correctement le contenant.

• Contrôler ou éprouver la qualité de l’air au site selon les besoins.

• Consulter un expert local pour mettre en œuvre un plan du site afin d’assurer une qualité de l’air sûre.

5-02

Torches à allumage instantané

L’arc plasma s’allume immédiatement après que la torche soit mise en marche.

L’ARC PLASMA PEUT PROVOQUER DES BLESSURES OU DES BRÛLURES

L’arc plasma coupe facilement les gants et la peau.

• Rester éloigné de l’extrémité de la torche.

• Ne pas tenir de métal près de la trajectoire de coupe.

• Ne jamais pointer la torche vers soi ou d’autres personnes.

Protection des yeux Les rayons de l’arc plasma produisent de puissants rayons visibles ou invisibles (ultraviolets et infrarouges) qui peuvent brûler les yeux et la peau.

• Utiliser des lunettes de sécurité conformément aux codes locaux ou nationaux en vigueur.

• Porter des lunettes de protection (lunettes ou masque muni d’écrans latéraux et encore masque de soudure) avec des verres teintés appropriés pour protéger les yeux des rayons ultraviolets et infrarouges de l’arc.

Puissance des verres teintés

Courant de l’arc AWS (É.-U.) ISO 4850

Jusqu’à 100 A N

100-200 A N

10 No11-12

200-400 A N

12 No13

Plus de 400 A N

14 No14

LES RAYONS DE L’ARC PEUVENT BRÛLER LES YEUX ET LA PEAU

Protection de la peau Porter des vêtements de sécurité

pour se protéger contre les brûlures que peuvent causer les rayons ultraviolets, les étincelles et le métal brûlant :

• Gants à crispin, chaussures et casque de sécurité.

• Vêtements ignifuges couvrant toutes les parties exposées du corps.

• Pantalon sans revers pour éviter que des étincelles ou des scories puissent s’y loger.

• Avant le coupage, retirer de ses poches tout objet combustible comme les briquets au butane ou les allumettes.

Zone de coupage Préparer la zone de coupage afin de réduire la réverbération et la transmission de la lumière ultraviolette :

• Peindre les murs et autres surfaces de couleur sombre pour réduire la réflexion de la lumière.

• Utiliser des écrans et autres dispositifs de protection afin de protéger les autres personnes de la lumière et de la réverbération.

• Prévenir les autres personnes de ne pas regarder l’arc. Utiliser des affiches ou des panneaux.

Hypertherm Systèmes plasma 1-5

SÉCURITÉ

11-98

1-6 Hypertherm Systèmes plasma

SÉCURITÉ

• Ne jamais lubrifier les robinets des bouteilles ou les régulateurs avec de l’huile ou de la graisse.

• Utiliser uniquement les bouteilles, régulateurs, tuyaux et accessoires appropriés et conçus pour chaque application spécifique.

• Entretenir l’équipement et les pièces d’équipement à gaz comprimé afin de les garder en bon état.

• Étiqueter et coder avec des couleurs tous les tuyaux de gaz afin d’identifier le type de gaz contenu dans chaque tuyau. Se référer aux codes locaux ou nationaux en vigueur.

LES BOUTEILLES DE GAZ COMPRIMÉ PEUVENT EXPLOSER EN CAS DE DOMMAGES

SÉCURITÉ DES BOUTEILLES DE GAZ COMPRIMÉ

Les bouteilles de gaz contiennent du gaz à haute pression. Si une bouteille est endommagée, elle peut exploser.

• Manipuler et utiliser les bouteilles de gaz comprimé conformément aux codes locaux ou nationaux.

• Ne jamais utiliser une bouteille qui n’est pas placée à la verticale et bien assujettie.

• Le capuchon de protection doit être placé sur le robinet sauf si la bouteille est en cours d’utilisation ou connectée pour utilisation.

• Éviter à tout prix le contact électrique entre l’arc plasma et une bouteille.

• Ne jamais exposer des bouteilles à une chaleur excessive, aux étincelles, aux scories ou aux flammes nues.

• Ne jamais utiliser des marteaux, des clés ou d’autres outils pour débloquer le robinet des bouteilles.

Câble de retour Bien fixer le câble de retour (ou de masse) à la pièce à couper ou à la table de travail de façon à assurer un bon contact métal-métal. Ne pas fixer le câble de retour à la partie de la pièce qui doit se détacher.

Table de travail Raccorder la table de travail à la terre, conformément aux codes de sécurité locaux ou nationaux appropriés.

MISE À LA MASSE ET À LA TERRE

Alimentation

• S’assurer que le fil de terre du cordon d’alimentation est connecté à la terre dans le coffret du sectionneur.

• S’il est nécessaire de brancher le cordon d’alimentation à la source de courant lors de l’installation du système, s’assurer que le fil de terre est correctement branché.

• Placer tout d’abord le fil de terre du cordon d’alimentation sur le plot de mise à la terre puis placer les autres fils de terre par-dessus. Bien serrer l’écrou de retenue.

• S’assurer que toutes les connexions sont bien serrées pour éviter la surchauffe.

8-01

Une exposition prolongée au bruit du coupage ou du gougeage peut provoquer des problèmes auditifs.

• Utiliser un casque de protection homologué lors de l’utilisation du système plasma.

• Prévenir les personnes aux alentours des risques encourus en cas d’exposition au bruit.

Les tuyaux gelés peuvent être endommagés ou éclater si l'on essaie de les dégeler avec une torche plasma.

LE BRUIT PEUT PROVOQUER

DES PROBLÈMES AUDITIFS

UN ARC PLASMA PEUT ENDOMMAGER LES TUYAUX GELÉS

Les champs magnétiques produits par les courants à haute tension peuvent affecter le fonctionnement des prothèses auditives et des pacemakers. Les personnes portant ce type d’appareil doivent consulter un médecin avant de s’approcher d’un lieu où s’effectue le coupage ou le gougeage plasma.

Pour réduire les risques associés aux champs magnétiques :

• Garder loin de soi et du même côté du corps le câble de retour et le faisceau de la torche.

• Faire passer le faisceau de la torche le plus près possible du câble de retour.

• Ne pas s’enrouler le faisceau de la torche ou le câble de retour autour du corps.

• Se tenir le plus loin possible de la source de courant.

PACEMAKERS ET PROTHÈSES AUDITIVES

Hypertherm Systèmes plasma 1-7

SÉCURITÉ

1-8 Hypertherm Systèmes plasma

SÉCURITÉ

Étiquette de sécurité

Cette étiquette est affichée sur la source de courant. Il est important que l’utilisateur et le technicien de maintenance comprennent la signification des symboles de sécurité. Les numéros de la liste correspondent aux numéros des images.

1. Les étincelles produites par le coupage peuvent provoquer une explosion ou un incendie.

1.1 Pendant le coupage, éloigner toute matière inflammable.

1.2 Conserver un extincteur à proximité et s’assurer qu’une personne soit prête à l’utiliser.

1.3 Ne jamais couper de récipients fermés.

2. L’arc plasma peut provoquer des blessures et des brûlures.

2.1 Couper l’alimentation avant de démonter la torche.

2.2 Ne pas tenir la surface à couper près de la trajectoire de coupe.

2.3 Porter des vêtements de protection couvrant tout le corps.

3. Un choc électrique causé par la torche ou les câbles peut être fatal. Se protéger contre les risques de chocs électriques.

3.1 Porter des gants isolants. Ne pas porter de gants mouillés ou abîmés.

3.2 S’isoler de la surface de travail et du sol.

3.3 Débrancher la prise ou la source de courant avant de manipuler l’équipement.

4. L’inhalation des vapeurs produites par le coupage peut être dangereuse pour la santé.

4.1 Garder le visage à l’écart des vapeurs.

4.2 Utiliser un système de ventilation par aspiration ou d’échappement localisé pour dissiper les vapeurs.

4.3 Utiliser un ventilateur pour dissiper les vapeurs.

5. Les rayons de l’arc peuvent brûler les yeux et provoquer des lésions de la peau.

5.1 Porter un casque et des lunettes de sécurité. Se protéger les oreilles et porter une chemise dont le col peut être déboutonné. Porter un casque de soudure dont la protection filtrante est suffisante. Porter des vêtements protecteurs couvrant la totalité du corps.

6. Se former à la technique du coupage et lire les instructions avant de manipuler l’équipement ou de procéder au coupage.

7. Ne pas retirer ou peindre (recouvrir) les étiquettes de sécurité.

Read and follow these instructions, employer safety practices, and material safety data sheets. Refer to ANS Z49.1, “Safety in Welding, Cutting and Allied Processes” from American Welding Society (http://www.aws.org) and OSHA Safety and Health Standards, 29 CFR 1910 (http://www.osha.gov).

Plasma cutting can be injurious to operator and persons in the work area. Consult manual before operating. Failure to follow all these safety instructions can result in death.

1. Cutting sparks can cause explosion or fire.

1.1 Do not cut near flammables.

1.2 Have a fire extinguisher nearby and ready to use.

1.3 Do not use a drum or other closed container as a cutting table.

2. Plasma arc can injure and burn; point the nozzle away from yourself. Arc starts instantly when triggered.

2.1 Turn off power before disassembling torch.

2.2 Do not grip the workpiece near the cutting path.

2.3 Wear complete body protection.

3. Hazardous voltage. Risk of electric shock or burn.

3.1 Wear insulating gloves. Replace gloves when wet or damaged.

3.2 Protect from shock by insulating yourself from work and ground.

3.3 Disconnect power before servicing. Do not touch live parts.

4. Plasma fumes can be hazardous.

4.1 Do not inhale fumes.

4.2 Use forced ventilation or local exhaust to remove the fumes.

4.3 Do not operate in closed spaces. Remove fumes with ventilation.

5. Arc rays can burn eyes and injure skin.

5.1 Wear correct and appropriate protective equipment to protect head, eyes, ears, hands, and body. Button shirt collar. Protect ears from noise. Use welding helmet with the correct shade of filter.

6. Become trained. Only qualified personnel should operate this

equipment. Keep non-qualified personnel and children away.

7. Do not remove, destroy, or cover this label.

Replace if it is missing, damaged, or worn (PN 110584 Rev A).

WARNING

Le coupage plasma peut être préjudiciable pour l’opérateur et les personnes qui se

AVE RTISS EM ENT

trouvent sur les lieux de travail. Consulter le manuel avant de faire fonctionner. Le non respect des ces instructions de sécurité peut entraîner la mort.

1. Les étincelles de coupage peuvent provoquer une explosion ou un incendie.

1.1 Ne pas couper près des matières inflammables.

1.2 Un extincteur doit être à proximité et prêt à être utilisé.

1.3 Ne pas utiliser un fût ou un autre contenant fermé comme table de coupage.

2. L’arc plasma peut blesser et brûler; éloigner la buse de soi. Il s’allume instantanément quand on l’amorce;

2.1 Couper l’alimentation avant de démonter la torche.

2.2 Ne pas saisir la pièce à couper de la trajectoire de coupage.

2.3 Se protéger entièrement le corps.

3. Tension dangereuse. Risque de choc électrique ou de brûlure.

3.1 Porter des gants isolants. Remplacer les gants quand ils sont humides ou endommagés.

3.2 Se protéger contre les chocs en s’isolant de la pièce et de la terre.

3.3 Couper l’alimentation avant l’entretien. Ne pas toucher les pièces sous tension.

4. Les fumées plasma peuvent être dangereuses.

4.1 Ne pas inhaler les fumées

4.2 Utiliser une ventilation forcée ou un extracteur local pour dissiper les fumées.

4.3 Ne pas couper dans des espaces clos. Chasser les fumées par ventilation.

5. Les rayons d’arc peuvent brûler les yeux et blesser la peau.

5.1 Porter un bon équipement de protection pour se protéger la tête, les yeux, les oreilles, les mains et le corps. Boutonner le col de la chemise. Protéger les oreilles contre le bruit. Utiliser un masque de soudeur avec un filtre de nuance appropriée.

6. Suivre une formation. Seul le personnel qualifié a le droit de faire

fonctionner cet équipement. Le personnel non qualifié et les enfants doivent se tenir à l’écart.

7. Ne pas enlever, détruire ni couvrir cette étiquette.

La remplacer si elle est absente, endommagée ou usée (PN 110584 Rev A).

Hypertherm Systèmes plasma 1-9

SÉCURITÉ

Étiquette de sécurité

1. Les étincelles produites par le coupage peuvent provoquer une explosion ou un incendie.

1.1 Pendant le coupage, éloigner toute matière inflammable.

1.2 Conserver un extincteur à proximité et s’assurer qu’une personne soit prête à l’utiliser.

1.3 Ne jamais couper de récipients fermés.

2. L’arc plasma peut provoquer des blessures et des brûlures.

2.1 Couper l’alimentation avant de démonter la torche.

2.2 Ne pas tenir la surface à couper près de la trajectoire de coupe.

2.3 Porter des vêtements de protection couvrant tout le corps.

3. Un choc électrique causé par la torche ou les câbles peut être fatal. Se protéger contre les risques de chocs électriques.

3.1 Porter des gants isolants. Ne pas porter de gants mouillés ou abîmés.

3.2 S’isoler de la surface de travail et du sol.

3.3 Débrancher la prise ou la source de courant avant de manipuler l’équipement.

4. L’inhalation des vapeurs produites par le coupage peut être dangereuse pour la santé.

4.1 Garder le visage à l’écart des vapeurs.

4.2 Utiliser un système de ventilation par aspiration ou d’échappement localisé pour dissiper les vapeurs.

4.3 Utiliser un ventilateur pour dissiper les vapeurs.

5. Les rayons de l’arc peuvent brûler les yeux et provoquer des lésions de la peau.

6. Se former à la technique du coupage et lire les instructions avant de manipuler l’équipement ou de procéder au coupage.

7. Ne pas retirer ou peindre (recouvrir) les étiquettes de sécurité.

Rev. D

powermax30 Manuel de l’opérateur 2-1

Dans cette section :

Description du système.....................................................................................................................................2-2

Dimensions et poids de la source de courant ............................................................................................2-2

Source de courant nominale ............................................................................................................................2-3

Dimensions de la torche....................................................................................................................................2-4

Valeur nominale de la torche T30v..................................................................................................................2-4

Symboles et marquage......................................................................................................................................2-5

Marque ................................................................................................................................................2-5

Marque CE.................................................................................................................................................2-5

Symboles CEI ..........................................................................................................................................2-5

Section 2

SPÉCIFICATIONS

2-2 powermax30 Manuel de l’opérateur

Description du système

Le Powermax30 est un système de coupage plasma manuel portable de 30 A. Il convient à tout un éventail d’applications.

Le Powermax30 standard comprend un ensemble complet de consommables nécessaires pour le coupage (buse de protection, diffuseur, buse, électrode), une électrode de rechange, une buse de rechange, un réducteur de raccord d’air (1/4 FPT x 1/8 NPT), un porte-consommables, un Manuel de l’opérateur et une carte d’installation rapide. Le Powermax30 avec la mallette de transport de luxe comprend 3 électrodes de rechange, 3 buses de rechange, une buse de protection, un diffuseur, un déflecteur, du lubrifiant au silicone, 3 joints toriques, des gants, un guide de coupage plasma et une bretelle de transport en plus du porte-consommables, un réducteur de raccord d’air, un Manuel de l’opérateur et une carte d’installation rapide.

Les cordons d’alimentation sur les appareils CSA ont un adaptateur rapide et sont expédiés avec une fiche 120 V/15 A (NEMA 5-15P) et une fiche 240 V/20 A (NEMA 6-50P) en plus de la fiche verrouillable 240 V/20 A (NEMA L6-20P) câblée au système. Les appareils CE sont expédiés sans fiche sur le cordon d’alimentation. Voir la Section 3, Cordon d’alimentation pour plus d’information.

Vous pouvez commander des consommables et accessoires supplémentaires, comme la mallette de transport, la courroie de transport et le guide de coupage circulaire – auprès de n’importe quel distributeur Hypertherm. Voir la Section 5, Entretien/nomenclature des pièces qui donne une liste des pièces de rechange et en option.

Dimensions et poids de la source de courant

Le poids est celui d’une torche

manuelle et d’un faisceau de

4,57 m (15 pi).

9,37 kg

330 mm

140 mm

267 mm

292,1 mm

SPÉCIFICATIONS

powermax30 Manuel de l’opérateur 2-3

Tension à vide nominale (U0)

240 V c.c.

Courant de sortie nominal (I2)

15 A à 30 A

Tension de sortie nominale (U2)

83 V c.c.

Facteur de marche à 40 °C, U1=120 V c.a. (Voir la plaque de données sur la source de courant pour plus d'informations sur le facteur de marche.)

35 % (I2=30 A, U2=83 V) 60 % (I2=23 A, U2=83 V)

100 % (I2=18 A, U2=83 V)

Facteur de marche à 40 °C, U1= 200–240 V c.a.

50 % (I2=30 A, U2=83 V) 75 % (I2=24 A, U2=83 V)

100 % (I2=21 A, U2=83 V)

Température d’utilisation -10 ° à 40 °C Température d’entreposage -25 ° à 55 °C Facteur de puissance (120 V – 240 V) 0,99 – 0,97 Tension d’entrée (U1)/ courant d’entrée (I1)

à la sortie nominale (U

2 MAX

, I

2 MAX

)

120 V / 26 A

200-240 V / 15.5-13 A

Type de gaz Air Azote

Qualité du gaz Pur, sec, exempt d’huile Pur à 99,995 %

Pression d’entrée et écoulement du gaz prescrits minimaux

99,1 L/min à 4,5 bar

Écoulement et pression d’entrée du gaz recommandés

113,3 L/min à 5,5 bar

Source de courant nominale

SPÉCIFICATIONS

2-4 powermax30 Manuel de l’opérateur

Dimensions de la torche

221 mm 216 mm

79 mm

40 mm

25 mm

Valeur nominale de la torche T30v

Coupe recommandée 6 mm à 30 A (facteur de marche 35 %) Coupe maximum 10 mm à 30 A (facteur de marche 35 %) Coupe grossière 12 mm à 30 A (facteur de marche 35 %) Poids 1,0 kg

50 mm

Symboles et marquage

Marque S

La marque indique que la source de courant et la torche conviennent pour les milieux avec danger accru d’électrocution.

Marque CE

La marque CE ( ) constitue une déclaration de conformité du fabricant aux directives et normes européennes applicables. Seules les versions des produits Hypertherm dont le symbole CE est placé sur la plaque signalétique ou à proximité de celle-ci ont été mises à l’essai de conformité à la directive de basse tension européenne et à la directive européenne sur la CEM. Les filtres CEM nécessaires pour se conformer à la directive européenne sur la CEM sont incorporés dans les versions de la source de courant portant le symbole CE.

Symboles CEI

Les symboles suivants peuvent apparaître sur la plaque signalétique de la source de courant, les étiquettes de contrôle, les interrupteurs et les DEL :

SPÉCIFICATIONS

powermax30 Manuel de l’opérateur 2-5

Courant continu (c.c.)

Borne pour le conducteur de protection extérieure (terre)

Connexion d’alimentation d’entrée c.a.

Le coupage à la torche plasma

Courant alternatif (c.a.)

Source de courant à onduleur

Alimentation sur OFF

Alimentation sur ON

ACAC

Alimentation sur ON (DEL)

La pression du gaz d’entrée est faible

Consommables manquants ou desserrés

Surchauffe de la source de courant

Courbe volt/ampère, caractéristique « plongeante »

powermax30 Manuel de l’opérateur 3-1

Section 3

INSTALLATION

Dans cette section :

Déballer le Powermax30 ...................................................................................................................................3-2

Réclamations .............................................................................................................................................3-2

Contenu de l’emballage ..........................................................................................................................3-2

Mettre en place la source de courant ............................................................................................................3-3

Configurations de tension.................................................................................................................................3-3

Exigences pour la mise à la terre.....................................................................................................................3-3

Cordon d’alimentation........................................................................................................................................3-4

Cordon d’alimentation et fiches pour les sources de courant CSA.............................................3-4

Cordon d’alimentation pour les sources de courant CE.................................................................3-5

Recommandations pour le cordon prolongateur...............................................................................3-6

Recommandations du groupe électrogène........................................................................................3-6

Gaz d’alimentation ..............................................................................................................................................3-7

Connexion...................................................................................................................................................3-7

Filtrage de gaz supplémentaire .............................................................................................................3-8

INSTALLATION

3-2 powermax30 Manuel de l’opérateur

Déballer le Powermax30

1. S’assurer que tous les articles sur votre bon de commande ont été livrés en bon état. Communiquer avec votre distributeur si des pièces ont été endommagées ou sont manquantes.

2. Inspecter la source de courant pour voir si elle comporte des dommages qui ont pu se produire au cours du transport. Si les dommages sont évidents, voir Réclamations ci-dessous. Toutes les communications relatives à cet équipement doivent inclure le numéro de modèle et le numéro de série qui se trouvent au fond de la source de courant.

3. Avant d’installer et de faire fonctionner ce système Hypertherm, lire la Section 1, Sécurité.

Réclamations

• Réclamations pour dommages lors du transport – Si l’appareil a été endommagé

lors du transport, faire une réclamation auprès du transporteur. Hypertherm doit fournir une copie de la lettre de transport sur demande. Pour plus de renseignements, appeler le service à la clientèle au numéro donné au début de ce manuel, ou le distributeur Hypertherm agréé.

• Réclamations pour marchandises défectueuses ou manquantes – Si la marchandise est défectueuse ou manquante, appeler le distributeur. Pour plus de renseignements, appeler le service à la clientèle au numéro donné au début de ce manuel, ou le distributeur Hypertherm agréé.

Contenu de l’emballage

Vérifier que l’on dispose des illustrés. Note : Si l’on a acheté le Powermax30 avec la mallette de transport de luxe, l’ensemble

comprend la mallette, 3 électrodes, 3 buses, un diffuseur, une buse de protection, un déflecteur, du lubrifiant au silicone, 3 joints toriques, des gants, un guide de coupage plasma et une bretelle de transport en plus du porte-consommables, du réducteur de raccord d’air (1/4 FPT x 1/8 NPT), du Manuel de l’opérateur, de la carte d’installation rapide et du bon de garantie.

Manuel de l’operateur

Fiche de préparation rapide

Fiche de garantie

1 1 1

(CSA)

(CE)

Porteconsommables

INSTALLATION

powermax30 Manuel de l’opérateur 3-3

Mettre en place la source de courant

Placer la source de courant Powermax30 près d’une prise 120 ou 230 V. Laisser un espace d’au moins 0,25 m à l’avant et à l’arrière de la source de courant pour assurer une bonne ventilation.

Configurations de tension

La source de courant Powermax30 choisit automatiquement 120 ou 230 V selon les besoins. La tension de sortie maximale varie selon la tension d’entrée et l’intensité du circuit. Le tableau suivant indique la sortie nominale maximale pour des ensembles types de tension d’entrée et d’intensité. Les tensions d’entrée peuvent varier de ±10 %.

Exigences pour la mise à la terre

Pour assurer la sécurité personnelle, le bon fonctionnement et pour réduire l’interférence électromagnétique (EMI), le Powermax30 doit être mis à la terre correctement :

• La source de courant doit être mise à la terre par l’intermédiaire du cordon d’alimentation conformément aux codes électriques nationaux et locaux.

• Le service monophasé doit être du type à 3 fils avec un fil vert ou vert/jaune pour la terre de protection. Ne pas utiliser un service de 2 fils.

• Voir la Section 1, Mise à la masse et à la terre pour de plus amples informations.

Tension d’entrée Sortie nominale

Entrée d’intensité à

la sortie nominale, 60 Hz, monophasé

kVA

20 V, 15 A circuit 20 A, 83 V 17 2,1

120 V, 20 A circuit 30 A, 83 V 26 3,1

120 V, 30 A circuit 30 A, 83 V 26 3,1

200-240 V, 20 A circuit 30 A, 83 V 15,5 – 13 3,0

Attention : Un circuit capable de recevoir 15 A, 120 V ou 20 A, 230 V est

prescrit pour assurer un bon fonctionnement. Protéger le circuit avec des fusibles à retardement appropriés ou des disjoncteurs.

INSTALLATION

3-4 powermax30 Manuel de l’opérateur

Cordon d’alimentation

Les sources de courant Powermax30 sont expédiées avec les configurations du cordon d’alimentation CSA et CE.

Cordon d’alimentation et fiches pour les sources de courant CSA

Les cordons d’alimentation sur les sources de courant CSA sont expédiés avec un adaptateur de fiche 120 V/15 A (NEMA 5-15P) et un adaptateur de fiche 240 V/20 A (NEMA 6-50P) en plus de la fiche verrouillable 240 V/20 A (NEMA L6-20P) câblée au système. Un adaptateur de fiche 120 V/20 A est disponible comme accessoire. Voir la Section 5, Pièces accessoires Powermax30 où l’on trouve les informations sur le numéro de référence.

• Le cordon d’alimentation sur le Powermax30 est équipé d’une fiche verrouillable (NEMA L6-20P) appropriée à utiliser sur un circuit 240 V/20 A avec sortie verrouillable.

• Pour faire fonctionner un Powermax30 sur un circuit à intensité inférieure, fixer l’extrémité mâle de l’adaptateur de fiche 120 V/15 A (NEMA 5-15P) à la fiche verrouillable de réglage de la source de courant.

Note : Ne pas placer le bouton de réglage

d’intensité au-dessus de 20 A ou votre disjoncteur peut sauter. Voir la Section 4, Alimentation du système, pour plus d’information.

• Pour faire fonctionner le Powermax30 sur un circuit de 240 V/20 A, fixer l’extrémité mâle de la fiche 240 V (NEMA 6-50P) à la fiche verrouillable de la source de courant.

INSTALLATION

powermax30 Manuel de l’opérateur 3-5

1. Dénuder le cordon pour séparer les fils 3, 4 et 5.

2. Détacher l’isolation de chaque fil pour créer un bon contact avec les bornes de la fiche.

3. Faire les connexions, replacer la gaine extérieure et la bride et serrer les vis de la bride du cordon. Les vis doivent être bien serrées mais sans trop.

Fiche 230 V

Vers la borne ligne 1 (laiton)

Vers la borne ligne 2 (laiton)

Vers borne de terre (vert)

Gaine extérieure

Bride du cordon

Cordon d’alimentation pour les sources de courant CE

Les sources de courant CE sont expédiées sans fiche sur le cordon d’alimentation. Pour fonctionner à 230 V, se procurer la bonne fiche et la faire monter par un électricien agréé comme on le voit ci-après.

INSTALLATION

3-6 powermax30 Manuel de l’opérateur

Recommandations pour le cordon prolongateur

Utiliser un cordon prolongateur de dimension appropriée pour la longueur du cordon et la tension du système. Utiliser un cordon conforme aux codes nationaux et locaux.

Recommandations du groupe électrogène

Quand on utilise un groupe électrogène avec le Powermax30, il doit produire 240 V c.a.

Puissance d’entraînement du moteur Courant

de sortie

Performances

5,5 kW 30 A Étirement intégral de l’arc

4 kW 25 A Étirement limité de l'arc

Les systèmes Powermax30 dont le numéro de série est inférieur à 30-003132 peuvent tomber en panne et présenter une condition d’erreur (toutes les DEL clignotent) quand on les utilise avec un groupe électrogène qui produit une tension supérieure à la normale (supérieure à 250 V c.a.). Pour éviter les pannes, vérifier le régulateur de tension de votre groupe électrogène pour voir s’il fonctionne bien.

Tension d’entrée Phases

Dimension du

cordon recommandée Longueur

120 V c.a. 200 – 240 V c.a.

1 1

4 mm2(12 AWG) 2 mm2(14 AWG)

Jusqu’à 16 m Jusqu’à 40,5 m

INSTALLATION

powermax30 Manuel de l’opérateur 3-7

Gaz d’alimentation 5,5 – 6,9 bar (maximum 9,3 bar)

Connexion

Raccorder le gaz d’alimentation au système en utilisant un tuyau de gaz inerte d’un diamètre interne de 9,5 mm et un raccord rapide 1/4 NPT. Le kit de consommables du Powermax30 comprend également un réducteur de raccord d’air 1/4 FPT x 1/8 NPT.

Gaz d’alimentation

Le Powermax30 peut être alimenté par des bouteilles de gaz comprimé ou utiliser le gaz comprimé de l’atelier. On doit utiliser un détendeur à haute pression sur l’un ou l’autre type d’alimentation et il doit être capable d’acheminer le gaz au filtre sur la source de courant à 100 L/min à 4,5 bar. Pour assurer une pression adéquate à la source de courant, régler le détendeur entre 5,5 et 6,9 bar.

Si l’alimentation en gaz est de qualité médiocre, les vitesses de découpe ralentissent, la qualité de coupe se dégrade, la capacité d’épaisseur de coupe diminue, ainsi que la durée de vie des pièces.

AVERTISSEMENT

Ne pas laisser la pression du gaz d’alimentation dépasser 9,3 bar. La cuve de filtre risque d’exploser si cette pression est dépassée.

Réducteur en option

INSTALLATION

3-8 powermax30 Manuel de l’opérateur

Alimentation en gaz

Powermax30

Filtre à eau/

anti-particules

Filtre à

huile

Filtre à vapeur

d’huile

Filtrage de gaz supplémentaire

Si en raison des conditions du site, de l’humidité, de l’huile ou d’autres contaminants pénètrent dans les conduites de gaz, utiliser un système de filtration à coalescence à 3 étages comme l’ensemble de filtres Eliminizer (no réf. 128647) en vente par les distributeurs Hypertherm. Un système de filtrage à 3 étages fonctionne comme on le montre ci-après pour éliminer les contaminants de la source de gaz.

Le système de filtrage doit être installé entre le raccord rapide 1/4 NPT et la source de courant.

powermax30 Manuel de l’opérateur 4-1

Section 4

FONCTIONNEMENT

Dans cette section :

Commandes et voyants.....................................................................................................................................4-2

Commandes avant et DEL .....................................................................................................................4-2

Commandes arrière..................................................................................................................................4-2

Monter les consommables................................................................................................................................4-3

Fixation du connecteur de pièce .....................................................................................................................4-4

Alimentation du système (MARCHE).............................................................................................................4-4

Fonctionnement de la torche manuelle..........................................................................................................4-6

Fonctionnement de la gâchette de sécurité.......................................................................................4-6

Suggestions de coupage avec la torche manuelle...........................................................................4-7

Pour amorcer une coupe depuis le bord de la pièce.......................................................................4-8

Pour percer une pièce.............................................................................................................................4-9

Tableau de coupe .............................................................................................................................................4-10

Facteur de marche et surchauffe..................................................................................................................4-11

Défauts de coupage courants.......................................................................................................................4-11

FONCTIONNEMENT

4-2 powermax30 Manuel de l’opérateur

Commandes et voyants

Le Powermax30 a un interrupteur à bascule ON/OFF, un bouton de réglage de l’intensité et 4 voyants décrits ci-après.

120V

240V

Commandes arrière

Interrupteur d’alimentation MARCHE (I)/ARRÊT (O)

Met sous tension la source de courant et ses circuits de commande.

DEL pression du gaz (jaune)

Quand elle est allumée, cette DEL indique que la pression du gaz est inférieure à 2,8 bar. Corriger s’il y a lieu avant de continuer.

DEL buse de la torche (jaune)

Quand elle est allumée, cette DEL indique que les consommables sont desserrés, mal installés ou manquants.

DEL Power ON (verte)

Quand elle est allumée, cette DEL indique que l’interrupteur d’alimentation a été mis sur I (ON) et que les interverrouillages de sécurité sont prêts.

ACAC

Commandes avant et DEL

DEL température (jaune)

Quand elle est allumée, cette DEL indique que la température de la source de courant dépasse la plage de fonctionnement acceptable.

Bouton de réglage de l’intensité

Utiliser ce bouton pour régler le courant de sortie entre 15 et 30 A.

Avant

Arrière

Certaines anomalies feront clignoter une ou plusieurs DEL. Pour obtenir des renseignements sur ces anomalies et comment les corriger, voir Dépannage de base à la Section 5.

FONCTIONNEMENT

powermax30 Manuel de l’opérateur 4-3

Monter les consommables

Pour pouvoir fonctionner, la torche T30v doit avoir un ensemble complet de pièces consommables montées : buse de protection, buse, diffuseur et électrode. On peut également utiliser un déflecteur en option.

L’interrupteur d’alimentation sur ARRÊT (O), vérifier que les consommables de la torche sont montés comme on l’indique.

Buse de protection

Buse

Électrode

Diffuseur

Déflecteur (en option, seulement inclus avec la mallette de luxe)

Serrer à la main uniquement.

AVERTISSEMENT

TORCHES À AMORÇAGE AU CONTACT

L’ARC PLASMA PRÉSENTE DES RISQUES DE

BLESSURES ET DE BRÛLURES

L’arc plasma est produit immédiatement après fermeture de l’interrupteur d’amorçage de la torche. S’assurer que l’appareil soit hors tension avant de remplacer les pièces consommables.

FONCTIONNEMENT

4-4 powermax30 Manuel de l’opérateur

Fixation du connecteur de pièce

Le connecteur de pièce doit être fixé à la pièce pendant le coupage. S’assurer que le connecteur de pièce et la pièce sont bien en contact métal-métal. Fixer le connecteur de pièce le plus près possible de la zone coupée pour réduire l’exposition au champ électromagnétique (CEM). Ne pas

fixer le connecteur de pièce à la partie de la pièce qui va chuter.

Alimentation du système (MARCHE)

1. Placer l’interrupteur à bascule MARCHE/ARRÊT sur (I).

Connecteur de pièce

FONCTIONNEMENT

powermax30 Manuel de l’opérateur 4-5

2. Régler le bouton d’intensité au courant de coupage prescrit fondé sur la tension d’entrée et la

grosseur du circuit. Pour utiliser votre système Powermax30 sur un circuit 120 V, 15 A, ne pas régler l’intensité au-dessus de 20 (partie gris foncé du cadran). Voir la Section 3, Configurations de tension pour de plus amples renseignements.

3. Vérifier que la DEL d’alimentation à l’avant de la source de courant est allumée et qu’aucune

des autres DEL n’est allumée. Si les DEL de pression de gaz, de température ou de capteur de la buse de protection sont allumée ou clignotent, corriger l’anomalie avant de continuer. Voir Dépannage de base à la Section 5 pour de plus amples renseignements.

ACAC

Quand la DEL d’alimentation est allumée, aucune des autres DEL n’est allumée ou clignote, et le bouton d’intensité est réglé, le système est prêt à être utilisé.

120V 15A

120V 20A 240V 20A

FONCTIONNEMENT

4-6 powermax30 Manuel de l’opérateur

Fonctionnement de la gâchette de sécurité

Le Powermax30 est équipé d’une gâchette de sécurité pour empêcher les amorçages accidentels. Quand vous être prêts à couper avec la torche, faire basculer la gâchette de sécurité jaune vers l’avant (vers la tête de la torche) et appuyer sur la gâchette de torche comme on l’indique ci-après.

Fonctionnement de la torche manuelle

AVERTISSEMENT

TORCHES À AMORÇAGE AU CONTACT

L’ARC PLASMA PRÉSENTE DES RISQUES DE

BLESSURES ET DE BRÛLURES

L’arc plasma est produit immédiatement après fermeture de l’interrupteur d’amorçage de la torche. L’arc plasma est capable de perforer rapidement les gants et la peau.

• Garder les mains éloignées de l’extrémité de la torche.

• Ne pas tenir la pièce à couper à la main ni écarter les mains de la ligne de coupe.

• Ne jamais diriger la torche vers soi ni vers quelqu’un d’autre.

FONCTIONNEMENT

powermax30 Manuel de l’opérateur 4-7

Suggestions de coupage avec la torche manuelle

• Faire traîner légèrement la buse sur la pièce.

• Lors du coupage, s’assurer que les étincelles soient projetées par le dessous de la pièce.

• Si des étincelles jaillissent de la pièce, déplacer la torche plus lentement ou régler le courant de sortie à une intensité supérieure.

• Si l’on amorce la torche inutilement, on raccourcit la durée de vie de la buse et des électrodes.

• Il est plus facile de tirer la torche que de la pousser.

• Dans le cas des coupes rectilignes, utiliser une règle comme guide. Pour couper des cercles, utiliser un gabarit ou un accessoire de coupage circulaire.

• Tenir la buse de la torche perpendiculaire à la pièce de sorte que la buse fasse un angle 90° avec la surface de coupage et que l’on puisse ainsi regarder l’arc couper.

FONCTIONNEMENT

4-8 powermax30 Manuel de l’opérateur

Pour amorcer une coupe depuis le bord de la pièce

1. Le connecteur de pièce fixé à la pièce, tenir la buse de la torche perpendiculaire au bord de la pièce.

2. Appuyer sur la gâchette de la torche pour amorcer l’arc. Faire une pause sur le bord jusqu’à ce que l’arc ait coupé complètement la pièce.

3. Faire traîner légèrement la buse sur la pièce à couper pour poursuivre la coupe.

FONCTIONNEMENT

powermax30 Manuel de l’opérateur 4-9

Pour percer une pièce

1. Le connecteur fixé à la pièce, tenir la torche inclinée par rapport à la pièce, la buse à moins de 1,5 mm avant d’amorcer la torche.

2. Amorcer la torche quand elle est toujours inclinée par rapport à la pièce, puis faire tourner lentement la torche perpendiculairement (90°).

3. Maintenir la torche en place. Si des étincelles sortent au fond de la pièce, c’est que l’arc a percé la pièce.

4. Quand le perçage est terminé, faire traîner légèrement la buse sur la pièce pour entreprendre la coupe.

AVERTISSEMENT

LES ÉTINCELLES ET LE MÉTAL CHAUD RISQUENT DE HEURTER LES YEUX ET DE BRÛLER LA PEAU. Lors de l’allumage de la torche inclinée, des étincelles et du métal chaud jaillissent de la buse. S’assurer que la torche ne pointe pas vers soi ni vers les personnes à proximité.

FONCTIONNEMENT

4-10 powermax30 Manuel de l’opérateur

Tableau de coupe

Le tableau de coupe ci-après est fondé sur l’utilisation de consommables standard 30 A et sur le coupage en traînant.

Buse de

protection

Buse

Électrode

Diffuseur

Torche T30v

Déflecteur en

option

* Pour couper le matériau dont l’épaisseur est supérieure à 6 mm, amorcer la torche à l’arrête de

la pièce.

Épaisseur du matériau*

Matériau

Courant

de l'arc

(A)

Vitesse de

coupe maximale

Jauge ou

Pouces Millimètres

Millimètres

par minute

18 ga. 10 ga.

3/16"

1/4" 3/8"

18 ga. 10 ga.

1/4" 3/8"

18 ga. 10 ga.

1/4" 3/8"

1,3 3,4 4,8 6,0 9,0

1,3 3,4 6,0 9,0

Acier doux Acier doux Acier doux Acier doux Acier doux

Acier inoxydable Acier inoxydable Acier inoxydable Acier inoxydable

Aluminium Aluminium Aluminium Aluminium

30 30 30 30 30

30 30 30 30

10 007

2 210 1 321

838 381

5 613 1 397

610 279

10 135

1 981

660 279

FONCTIONNEMENT

powermax30 Manuel de l’opérateur 4-11

Facteur de marche et surchauffe

Le facteur de marche est le temps, en minutes, pendant lequel un arc plasma peut rester allumé dans une période de 10 minutes quand on fonctionne à une température ambiante de 40 °C. Avec une entrée de 120 V :

• À 30 A, l’arc peut rester allumé 3,5 minutes sur 10 sans provoquer la surchauffe de l’appareil (facteur de marche 35 %).

• À 23 A, l’arc peut rester allumé 6 minutes sur 10 (60 %).

• À 18 A, l’arc peut rester allumé 10 minutes (100 %).

Avec une entrée de 200 à 240 V :

• À 30 A, l’arc peut rester allumé 5 minutes sur 10 (facteur de marche 50 %).

• À 24 A, l’arc peut rester allumé 7,5 minutes sur 10 (75 %).

• À 21 A, l’arc peut rester allumé 10 minutes (100 %).

Si la source de courant surchauffe parce que le facteur de marche est dépassé, la DEL de température s’allume, l’arc s’arrête et le ventilateur de refroidissement continue à tourner. Pour reprendre le coupage, attendre que la DEL de température s’éteigne.

Défauts de coupage courants

La torche ne coupe pas complètement la pièce. Les causes peuvent être les suivantes :

• La vitesse de coupe est trop rapide.

• Les consommables sont usés.

• Le métal coupé est trop épais.

• Le connecteur de pièce n’est pas bien fixé à la pièce.

L’arc crache et la durée de vie des consommables est plus courte que prévue. Les causes peuvent être les suivantes :

• Humidité dans le gaz d’alimentation.

powermax30 Manuel de l’opérateur 5-1

Section 5

ENTRETIEN/NOMENCLATURE DES PIÈCES

Dans cette section :

Entretien périodique ...........................................................................................................................................5-2

Inspection des pièces consommables...........................................................................................................5-3

Dépannage de base...........................................................................................................................................5-4

Réparations...........................................................................................................................................................5-7

Déposer et replacer le capot et la barrière Nomex® .......................................................................5-7

Dépose d’un couvercle d’extrémité......................................................................................................5-9

Déconnecter le faisceau de torche....................................................................................................5-11

Remplacer le câble de retour..............................................................................................................5-13

Remplacer le cordon d’alimentation (CSA) .....................................................................................5-15

Remplacer le cordon d’alimentation (CE) ........................................................................................5-17

Replacer l’ensemble filtre à air ...........................................................................................................5-19

Pièces de rechange et accessoires.............................................................................................................5-20

Cordon d’alimentation et adaptateurs...............................................................................................5-20

Pièces accessoires................................................................................................................................5-20

Ensemble torche manuelle T30v........................................................................................................5-21

Consommables.......................................................................................................................................5-21

Régulateur et filtre..................................................................................................................................5-22

Serre-câble..............................................................................................................................................5-22

Étiquettes Powermax30 .......................................................................................................................5-23

DANGER

DANGER D’ÉLECTROCUTION

Toujours couper l’alimentation électrique avant de procéder à toute opération d’entretien. Toutes les opérations d’entretien nécessitant la dépose du couvercle protégeant la source de courant doivent être effectuées par un technicien qualifié.

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-2 powermax30 Manuel de l’opérateur

Entretien périodique

À chaque utilisation :

ACAC

Vérifier les voyants et corriger toute anomalie.

Inspecter le cordon d’alimentation et la fiche. Remplacer s’ils sont endommagés.

Inspecter le faisceau de torche. Remplacer si les fils sont endommagés.

Nettoyer l’intérieur de la source de courant à l’air comprimé ou avec un aspirateur.

Remplacer les étiquettes endommagées.

Tous les 6 mois :

Tous les 3 mois :

Vérifier que les pièces

consommables sont bien

installées et qu’elles ne

sont pas usées.

Vérifier que la gâchette n’est pas endommagée. Vérifier que le corps de la

torche n’est pas fissuré et qu’aucun

conducteur n’est exposé.

Remplacer les pièces

endommagées.

ENTRETIEN/NOMENCLATURE DES PIÈCES

Inspection des pièces consommables

Pièce Vérifications Action

Déflecteur

Vérifier si l’orifice central est bien rond.

L’écartement entre le déflecteur et la buse pour voir si des débris se sont accumulés.

Remplacer le déflecteur si l’orifice n’est plus rond.

Démonter le déflecteur et éliminer tout corps étranger.

Buse

Vérifier si l’orifice central est bien rond.

Remplacer si l’orifice central n’est pas rond.

Électrode

Vérifier si la surface centrale est usée et vérifier la profondeur du cratère.

Remplacer si la surface est usée ou si la profondeur du cratère est supérieure à 1,6 mm.

Diffuseur

Vérifier la surface interne pour voir si elle est endommagée ou usée et voir si les orifices de gaz sont obstrués.

Remplacer si la surface est endommagée ou usée ou si n’importe quel orifice de gaz est obstrué.

Joint torique de la torche

Vérifier la surface pour voir si elle est endommagée, usée ou manque de lubrification.

Si le joint annulaire est sec, le lubrifier avec une fine couche de lubrifiant au silicone. S’il est fissuré ou usé, le remplacer.

Bon Usé

Max. 1,6 mm

powermax30 Manuel de l’opérateur 5-3

Problème Solution

L’interrupteur d’alimentation est réglé sur (I), mais la DEL ON n’est pas allumée.

• Vérifier que le cordon d’alimentation est branché dans la prise.

• Vérifier que l’alimentation est présente au panneau d’alimentation principal ou à la boîte du sectionneur.

La DEL ON est allumée ainsi que la DEL de pression du gaz.

• Vérifier que le gaz est ouvert et que la conduite d’approvisionnement en gaz est raccordée à la source de courant.

• Vérifier l’étanchéité de la conduite du gaz d’alimentation et vérifier la pression du gaz d’entrée.

La DEL ON d’alimentation clignote. • La tension secteur d’entrée varie de ±15 % par

rapport à la tension nominale. Demander à un technicien en électricité de vérifier l’alimentation d’entrée. Voir la Section 2, Spécifications pour de plus amples informations.

La DEL ON d’alimentation est allumée ainsi que la DEL de température.

• Laisser la source de courant sous tension pour permettre au ventilateur de la refroidir.

• Si la température interne de la source de courant se rapproche de -30° C, la DEL de température peut s'allumer.

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-4 powermax30 Manuel de l’opérateur

Dépannage de base

Le tableau suivant donne un aperçu des problèmes les plus courants qui peuvent se produire quand on utilise le Powermax30 et explique comment les résoudre.

Si vous êtes incapable de régler le problème en suivant ce guide de dépannage de base ou si vous avez besoin d’aide supplémentaire :

1. Appeler le distributeur Hypertherm ou l’installation de réparation d’Hypertherm agréée.

2. Appeler le bureau d’Hypertherm le plus près (voir la liste à l’avant de ce manuel).

Problème Solution

La DEL ON d’alimentation est allumée et la DEL de la buse de protection de la torche clignote.

• Arrêter la source de courant (OFF) et serrer ou

monter les consommables. Voir la Section 4,

Installation des consommables.

Si les consommables se desserrent ou ont été déposés pendant que l’alimentation était sur ON, couper l’alimentation (OFF), corriger le problème et remettre la source de courant sous tension (ON) pour régler cette anomalie.

Les DEL de pression de gaz et de température clignotent quand le système est mis sous tension.

• Si la source de courant est mise sur ON pendant qu’on appuie sur la gâchette de la torche, le système est invalidé. Relâcher la gâchette et remettre la source de courant sous tension.

Toutes les DEL clignotent quand le système est mis sous tension.

• Si toutes les DEL clignotent, cela indique une défaillance importante. Un technicien de service qualifié doit réparer ou entretenir le système. Contacter votre distributeur ou utiliser l’information à l’avant de ce manuel pour communiquer avec le service technique d’Hypertherm.

Note : Quand on utilise un groupe électrogène

avec un système Powermax30 dont le numéro de série est inférieur à 30-003132, les DEL peuvent clignoter si le groupe électrogène produit une tension supérieure à la normale. Pour corriger l’anomalie, déconnecter le Powermax30 du groupe électrogène et vérifier le régulateur de tension du groupe électrogène.

L’arc n’est pas transféré à la pièce. • Nettoyer la partie où le connecteur est en contact

avec la pièce pour assurer une bonne connexion métal-métal.

• Inspecter le connecteur de pièce pour voir s’il est endommagé et le réparer s’il y a lieu.

• La torche peut être trop loin de la pièce. Rapprocher la torche de la pièce et amorcer la torche à nouveau. Voir la Section 4,

Fonctionnement de la torche.

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-5

ACAC

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-6 powermax30 Manuel de l’opérateur

Problème Solution

L’arc s’éteint mais se rallume quand on appuie à nouveau sur la gâchette de la torche.

• Inspecter les consommables et remplacer ceux

qui sont usés ou endommagés. Voir Inspecter les consommables dans cette section.

• Remplacer la cartouche filtrante d’air à l’intérieur de la source de courant si elle est contaminée. Voir Remplacement de la cartouche filtrante d’air dans cette section.

L’arc crache et siffle. • La cartouche filtrante d’air à l’intérieur de la

source de courant est contaminée. Remplacer la cartouche – voir Remplacement de la cartouche filtrante d’air dans cette section.

• Inspecter la conduite de gaz pour voir si elle contient de l’eau. Si cela est nécessaire, monter ou réparer le système de filtration de gaz à la source de courant. Voir Section 3,

Exigences du gaz.

La qualité de coupe est mauvaise. • Vérifier que la torche est utilisée adéquatement.

Voir la Section 4,

Fonctionnement de la torche manuelle.

• Inspecter les consommables pour voir s’ils sont usés et les remplacer selon les besoins. Voir Inspecter les consommables dans cette section.

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-7

Réparations

Déposer et replacer le capot et la barrière Nomex®

La première étape de la plupart des méthodes d’entretien et de réparation pour le Powermax30 est de déposer le capot et la barrière Nomex. Pour protéger votre source de courant, il est important de replacer les deux articles comme il faut quand l’entretien est terminé.

Dépose

1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.

2. Utiliser un tournevis Phillips no2 pour desserrer les 2 vis de la poignée à la partie supérieure de la source de courant. Incliner légèrement les panneaux d’extrémité vers l’arrière de sorte que l’on puisse saisir les bords de la poignée pour la sortir sous le panneau d’extrémité. Mettre les vis de la poignée de côté puis soulever le capot de la source de courant.

3. Enlever la barrière Nomex du côté panneau d’alimentation de la source de courant.

DANGER

DANGER D’ÉLECTROCUTION

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-8 powermax30 Manuel de l’opérateur

Remplacement

1. Tenir la barrière Nomex de sorte que le bord avec la découpe longue et 2 petites entailles se trouvent à gauche et la bordure avec 3 entailles à droite.

2. Il y a une perforation sur la partie supérieure d’environ 1 po (25 mm) audessous du bord supérieur. Si l’on remplace la barrière Nomex par une neuve, on doit la plier le long de cette perforation de sorte que le bord supérieur plie en sens opposé.

3. Positionner la barrière de sorte que le bord avec la découpe longue soit face à l’avant (extrémité de la torche) de la source de courant. Faire glisser la barrière en place avec le bord inférieur dans le même rail dans lequel repose le capot. Les entailles sur chaque bord de la barrière doivent s’aligner sur les nervures à l’intérieur des panneaux d’extrémité.

4. En prenant garde de ne pincer aucun fil, faire glisser le capot sur la source de courant. S’assurer que les bords inférieurs se trouvent dans les rails et que la fente à la partie supérieure du capot s’aligne sur la languette du panneau d’extrémité avant. Positionner la poignée sur les trous à la partie supérieure du capot, et utiliser les 2 vis pour fixer le capot

Découpe longue

Rail

Fente du capot

Languette

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-9

Couvercle à pression

Nervure

Vis de retenue

Couvercle d’extrémité arrière

Couvercle d’extrémité avant

4. Enlever la vis de retenue du fond du panneau d’extrémité.

Dépose d’un couvercle d’extrémité

On peut déposer les couvercles d’extrémité pour les remplacer. De plus, certaines réparations seront plus faciles à effectuer si le couvercle d’extrémité a été enlevé.

1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.

2. Déposer le capot et la barrière Nomex.

3. Poser la source de courant sur le côté sur un établi ou la maintenir sens dessus dessous. Les pieds relevés au fond de l’appareil comportent des orifices pour donner accès aux couvercles à pression qui maintiennent les couvercles d’extrémité en place. Près de chaque pied, il y a une nervure relevée.

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-10 powermax30 Manuel de l’opérateur

5. Des couvercles à pression se trouvent de part et d’autre de chaque couvercle d’extrémité. Ils maintiennent les couvercles d’extrémité en place. Placer une pince à bec effilé dans l’ouverture pour un des couvercles à pression et utiliser la pince pour serrer.

6. Placer un tournevis à lame plate contre la nervure soulevée à côté du couvercle à pression et tourner lentement le tournevis pour chasser le couvercle d’extrémité de la base.

7. Placer un autre tournevis ou un objet

semblable dans l’ouverture entre le couvercle d’extrémité et la base pour empêcher le premier coin du couvercle d’extrémité de retourner à sa position d’origine quand on relâche l’autre coin.

8. Répéter les étapes 5 et 6 à l’autre coin du couvercle d’extrémité.

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-11

9. Pour remplacer le couvercle d’extrémité, le pousser dans la base pour réenclencher les couvercles à pression et replacer la vis de retenue.

10. Remplacer la barrière Nomex et faire glisser le capot sur la source de courant.

11. Positionner la poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.

12. Reconnecter l’alimentation électrique et le gaz d’alimentation.

Déconnecter le faisceau de torche

1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz

d’alimentation.

2. Déposer le capot et enlever la barrière Nomex® de l’avant du CI d’alimentation.

3. Comprimer le collier du raccord de tuyau et tirer le tuyau du raccord pour enlever le tuyau de

gaz de l’électrovanne.

Couvercle d’extrémité avant

Électrovanne

Collier du raccord du tuyau

Tuyau de gaz

Groupe de fils blancs

Groupe de fils rouges

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-12 powermax30 Manuel de l’opérateur

5. Le groupe de fils blancs et le fil rouge du faisceau de torche sont fixés aux bornes du panneau central de la source de courant. Utiliser un tourne-écrou de 5/16 po pour enlever les écrous des bornes et faire glisser les cosses rondes pour les sortir des bornes.

6. Dévisser le serre-câble du faisceau de torche de l’avant de la source de courant, puis déposer le faisceau de torche.

7. Pour reconnecter le faisceau de torche, faire passer les fils et la conduite d’alimentation de gaz

du faisceau de torche par le trou à l’avant de la source de courant.

8. Pousser le tuyau de gaz d’alimentation de la torche dans le raccord au fond de l’électrovanne. Le tuyau entre approximativement de 16 mm.

9. Faire glisser la cosse ronde pour le groupe de fils blancs au-dessus de la borne gauche (étiquetée « wht » sur le panneau central). Faire glisser la cosse ronde pour le fil rouge sur la borne droite (étiquetée « red » sur le panneau central). Serrer les écrous sur les bornes.

10. Faire passer le groupe de fils orange-bleu-pourpre sur le panneau central, les fils reposant dans l’entaille du panneau. Incliner le panneau d’extrémité de la source de courant et appuyer le connecteur dans la fente sur le CI d’alimentation.

11. Serrer le serre-câble du faisceau de torche sur la source de courant en le vissant en place et repositionner le panneau d’extrémité.

4. Incliner délicatement l’extrémité avant de la source de courant. Les fils orange, bleu et pourpre du faisceau de torche sont connectés au CI d’alimentation avec un connecteur à 3 contacts à J12. Enlever le connecteur de la source de courant en le tirant vers l’avant de la source de courant

J12

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-13

12. Remplacer la barrière Nomex et faire glisser le capot sur la source de courant. Positionner la poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.

13. Reconnecter l’alimentation électrique et le gaz d’alimentation.

Remplacer le câble de retour

1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.

2. Déposer le capot de la source de courant ainsi que la barrière Nomex devant le CI d’alimentation.

3. Enlever la vis et la rondelle de J22 sur le circuit imprimé d’alimentation (aussi étiqueté « work lead » [câble de retour]) qui fixe le câble au circuit imprimé. Mettre la vis et la rondelle de côté.

Câble de retour

Raccordement du câble de retour au circuit imprimé (J22)

Couvercle d’extrémité avant

Serre-câble

4. Soit enlever le couvercle d’extrémité avant soit l’incliner pour l’écarter légèrement de la source de courant. Depuis l’intérieur du couvercle d’extrémité, dévisser l’écrou qui fixe le serre-câble au couvercle d’extrémité.

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-14 powermax30 Manuel de l’opérateur

5. Le câble de retour peut être noué pour régler la longueur du fil à l’intérieur de la source de courant. Dans ce cas, défaire le nœud puis faire passer le câble de retour dans l’ouverture du couvercle d’extrémité.

6. Faire passer l’extrémité du connecteur du nouveau câble de retour dans le couvercle

d’extrémité et ajuster le serre-câble dans l’orifice du couvercle d’extrémité avant. Dévisser le serre-câble pour le desserrer si l’on doit régler la longueur de câble de retour de part et d’autre de celui-ci.

7. Faire glisser l’écrou sur le connecteur du câble de retour. Incliner légèrement le couvercle

d’extrémité pour l’éloigner de la source de courant et visser l’écrou sur le serre-câble.

8. Fixer le câble de retour au circuit imprimé d’alimentation en J22 en utilisant la vis et la rondelle enlevées précédemment. Le réglage du couple pour ce raccordement est de 23,04 kg cm.

9. Replacer ou réaligner le couvercle d’extrémité

10. Remplacer la barrière Nomex et faire glisser le capot sur la source de courant. Positionner la poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.

11. Reconnecter l’alimentation électrique et le gaz d’alimentation

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-15

Remplacer le cordon d’alimentation (CSA)

1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.

2. Déposer le capot de la source de courant ainsi que la barrière Nomex devant le CI d’alimentation.

3. Déposer le panneau d’extrémité arrière.

4. Le cordon d’alimentation comporte un fil noir et un fil blanc qui se connectent à l’interrupteur d’alimentation et un fil de terre vert qui se raccorde au dissipateur thermique.

Tirer soigneusement le connecteur pour le fil blanc en l’éloignant de l’interrupteur d’alimentation pour le déconnecter. On peut utiliser une pince à bec effilé ou un tournevis droit pour le sortir facilement s’il y a lieu.

5. Enlever le fil noir de la même façon.

Monophasé

Appareil standard

L Noir

N Blanc

Terre Vert

L Fil noir

N Fil blanc

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-16 powermax30 Manuel de l’opérateur

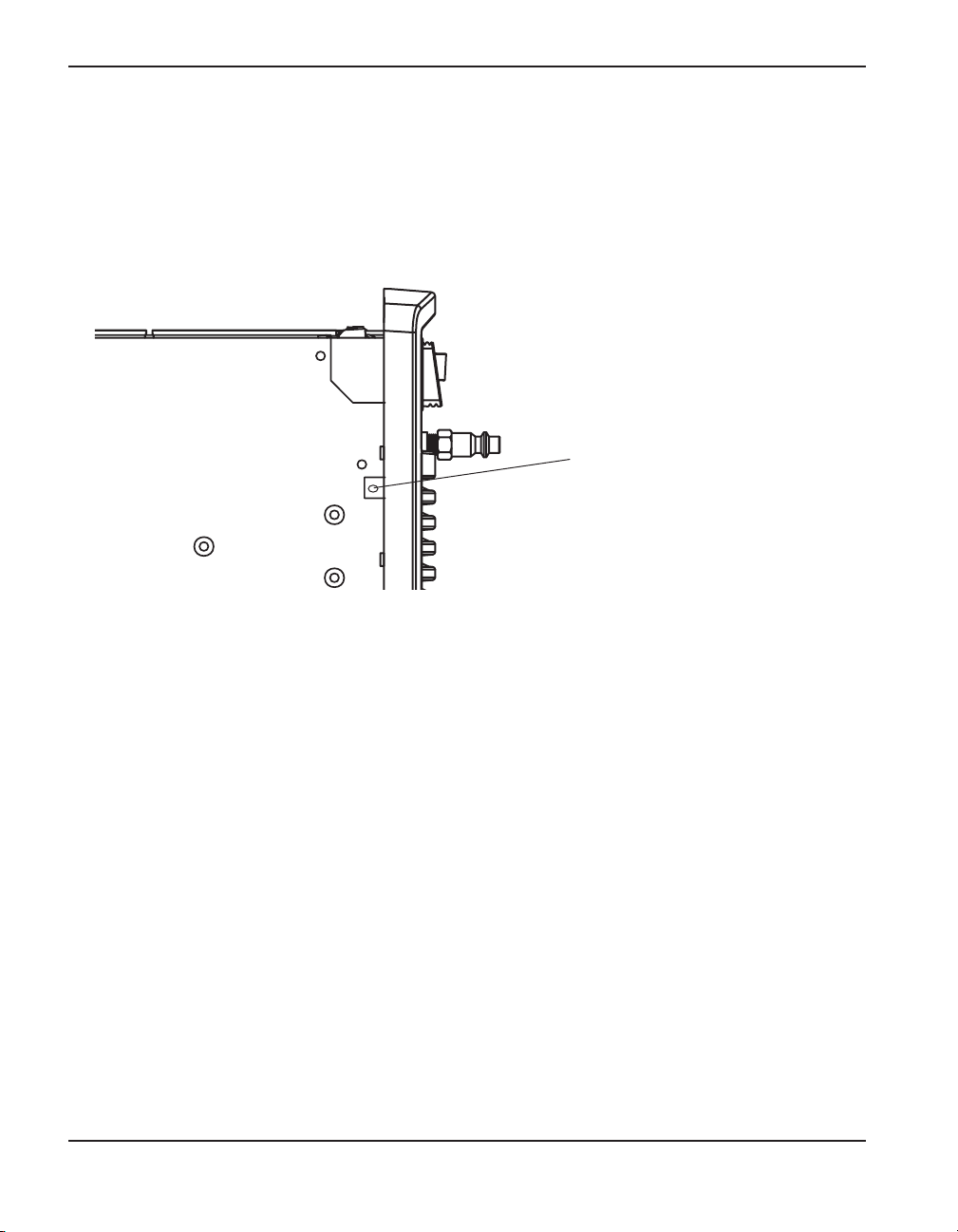

6. Enlever la vis qui retient le fil vert au dissipateur thermique. Il y a une entaille dans le circuit imprimé de commande pour faciliter l’accès à la vis.

Vis du fil de terre

7. À l’extérieur de la source de courant, desserrer l’écrou de retenue du serre-câble de sorte que

les fils bougent librement. Si l’on remplace le serre-câble, dévisser également l’écrou à l’intérieur de la source de courant.

8. Tirer les fils par le trou du couvercle d’extrémité pour sortir le vieux cordon d’alimentation.

9. Si l’on a un serre-câble neuf, faire glisser les fils sur le cordon d’alimentation neuf et faire passer les fils du cordon d’alimentation neuf par le trou du couvercle d’extrémité. Si le vieux serre-câble est toujours en place, faire passer les fils dans celui-ci.

10. Faire glisser l’écrou du serre-câble au-dessus des fils et les visser dans le serre-câble depuis l’intérieur du panneau d’extrémité.

11. Appuyer sur le connecteur pour le fil noir sur le contact sur le côté supérieur gauche de l’interrupteur d’alimentation.

12. Appuyer sur le connecteur du fil blanc sur le contact à la partie supérieure droite de l’interrupteur d’alimentation.

13. Visser le fil de terre vert au dissipateur thermique avec un réglage du couple de (17.28 kg cm).

14. Placer les fils dans le support sur le côté du couvercle d’extrémité puis à l’écart du circuit imprimé d’alimentation. Une fois que les fils sont en place, serrer l’écrou de retenue du serrecâble sur l’extérieur du panneau d’extrémité.

Remplacer le cordon d’alimentation (CE)

1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.

2. Déposer le capot de la source de courant ainsi que la barrière Nomex devant le CI d’alimentation.

3. Déposer le panneau d’extrémité arrière.

4. Le cordon d’alimentation a un fil brun et un fil bleu qui se connectent à l’interrupteur d’alimentation et un fil de terre vert et jaune qui se connecte au dissipateur thermique.

Tirer délicatement le connecteur du fil bleu et l’écarter de l’interrupteur d’alimentation pour le déconnecter. Utiliser, s’il y a lieu, une pince à bec effilé ou un tournevis à lame plate pour permettre de le sortir.

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-17

15. Replacer le panneau d’extrémité.

16. Remplacer la barrière Nomex et faire glisser le capot sur la source de courant. Positionner

la poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.

17. Reconnecter l’alimentation électrique et le gaz d’alimentation.

Monophasé

L Brun

NBleu

PE Vert / Jaune

L Fil brun

N Fil bleu

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-18 powermax30 Manuel de l’opérateur

5. Sortir le fil brun de la même façon.

6. Dévisser la vis qui tient le fil de terre vert et jaune au dissipateur thermique. Il y a une entaille dans le circuit imprimé de commande pour faciliter l’accès à la vis.

Vis du fil de terre

7. À l’extérieur de la source de courant, desserrer l’écrou de retenue du serre-câble de sorte que

les fils bougent librement. Si l’on remplace le serre-câble, dévisser également l’écrou à l’intérieur de la source de courant.

8. Enlever la fiche du vieux cordon d’alimentation.

9. Depuis l’intérieur de la source de courant, tirer les fils par le serre-câble et par le trou dans le couvercle d’extrémité pour sortir le vieux cordon d’alimentation.

10. Faire passer les fils de la fiche du cordon d’alimentation neuf par le serre-câble puis dans le trou du panneau d’extrémité. Ne pas enlever le tore de ferrite tubulaire de l’extrémité de l’interrupteur des fils brun et bleu.

11. Si l’on remplace le serre-câble, faire glisser le neuf sur le cordon d’alimentation neuf. À l’intérieur du couvercle d’extrémité, serrer l’écrou sur le serre-câble.

12. Appuyer sur le connecteur pour voir le fil brun sur le contact du côté gauche supérieur de l’interrupteur d’alimentation.

13. Appuyer sur le connecteur pour voir le fil bleu sur le contact du côté droit supérieur de l’interrupteur d’alimentation.

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-19

14. Visser le fil de terre vert et jaune au dissipateur thermique avec un réglage dynamométrique de 17,28 kg cm.

15. Placer les fils dans le support sur le côté du couvercle d’extrémité puis à l’écart du circuit imprimé d’alimentation.

16. Aligner l’extrémité de la gaine en caoutchouc du cordon d’alimentation sur le bord intérieur du serre-câble. Serrer l’écrou de retenue du serre-câble sur l’extérieur du couvercle d’extrémité.

17. Replacer le panneau d’extrémité.

18. Remplacer la barrière Nomex et faire glisser le capot sur la source de courant. Positionner la poignée sur les orifices à la partie supérieure du capot, puis utiliser les 2 vis pour fixer le capot.

19. Reconnecter l’alimentation électrique et le gaz d’alimentation.

Replacer l’ensemble filtre à air

1. Couper l’alimentation (OFF), déconnecter le cordon d’alimentation et débrancher le gaz d’alimentation.

2. Déposer le capot de la source de courant.

3. Enlever le tuyau d’évacuation de l’orifice dans le fond de la base de la source de courant.

4. Dévisser l’écrou qui maintient le filtre à air dans le support. Incliner le fond du filtre à air en l’écartant de la source de courant.

5. Dévisser la cuvette du filtre du corps et l’enlever.

Écrou

Support

Cuvette du filtre

Tuyau d’évacuation

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-20 powermax30 Manuel de l’opérateur

6. Dévisser la cartouche du corps du filtre tout en faisant attention de ne pas laisser l’élément tourner.

7. Visser le nouvel élément au corps du filtre.

8. Fixer à nouveau la cartouche filtrante.

9. Repositionner le filtre à air dans le support et remplacer son écrou de retenue.

10. Reconnecter le gaz d’alimentation pour effectuer les vérifications d’étanchéité.

11. Faire glisser le capot sur la source de courant. Positionner la poignée sur les trous à la partie supérieure du capot puis utiliser les 2 vis pour fixer le capot.

12. Reconnecter l’alimentation électrique et le gaz d’alimentation.

Pièces de rechange et accessoires

Les sections suivantes donnent la liste des numéros de référence et des quantités nécessaires au remplacement des pièces de rechange courantes pour le Powermax30.

Cordon d’alimentation et adaptateurs

Node référence Description Quantité

228142 Kit: Powermax30 CSA power cord and adapters 1 229135 Powermax30 CSA power cord 1 229132 Extention power cord subassembly: 120V/15A adapter 1 229133 Extention power cord subassembly: 240V/20A adapter 1 229134 Extention power cord subassembly: 120V/20A adapter 1 228140 Kit: Powermax30 CE power cord 1

Pièces accessoires

Node référence Description

027112 Plasma cutting guide 127144 Dust cover 127170 Carrying case 127127 Carry strap 128647 Air filtration kit

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-21

Ensemble torche manuelle T30v

Node

Article référence Description Quantité

088001* T30v Hand Torch Assembly with 15 ft / 4.5 m Lead 1 228111 Kit: Handle 1 2 075714 Screws, #4 x 1/2 SLTD Torx PAN, S/B 5 3 002244 Safety trigger and spring replacement 1 4 228110 Kit: torch head repair 1 5 058503 O-ring: Viton .626 x .070 1 6 228109 Kit: cap sensor replacement 1 7 228113 Kit: torch lead replacement, 15 ft / 4.5 m 1

* La torche comprend également un jeu de consommables dont la liste figure ci-après.

456

Consommables

Node référence Description Quantité

220478 Electrode 1 220479 Swirl ring 1 220483 Retaining Cap 1 220480 Nozzle 1 220569 Deflector (optional) 1

ENTRETIEN/NOMENCLATURE DES PIÈCES

5-22 powermax30 Manuel de l’opérateur

Article référence Description Quantité

1 011106 Air filter element 1

Régulateur et filtre

Serre-câble

Article Node référence Description Quantité

1 123868 Work cable with clamp, 15 ft / 4.6 m 1

햲

ENTRETIEN/NOMENCLATURE DES PIÈCES

powermax30 Manuel de l’opérateur 5-23

Étiquettes Powermax30

220483 220480 220479 220478

T30v CONSUMABLE PARTS

PN 110583 Rev. A

*Optional

Pièces Consommables T30v

220569*

*En option

Data plate

Plaque signalètique

110583

110261 ..........Étiquette de

sécurité CE

110584 ..........Étiquette de sécurité CSA

de référence Description

228097 Kit: Powermax30 labels, CE 228098 Kit: Powermax30 labels, CSA

WAR NIN G

Plasma cutting can be injurious to operator and persons in the work area. Consult manual before operating. Failure to follow all these safety instructions can result in death.

1. Cutting sparks can cause explosion or fire.

1.1 Do not cut near flammables.

1.2 Have a fire extinguisher nearby and ready to use.

1.3 Do not use a drum or other closed container as a cutting table.

2. Plasma arc can injure and burn; point the nozzle away from yourself. Arc starts instantly when triggered.

2.1 Turn off power before disassembling torch.

2.2 Do not grip the workpiece near the cutting path.

2.3 Wear complete body protection.

3. Hazardous voltage. Risk of electric shock or burn.

3.1 Wear insulating gloves. Replace gloves when wet or damaged.

3.2 Protect from shock by insulating yourself from work and ground.

3.3 Disconnect power before servicing. Do not touch live parts.

4. Plasma fumes can be hazardous.

4.1 Do not inhale fumes.

4.2 Use forced ventilation or local exhaust to remove the fumes.

4.3 Do not operate in closed spaces. Remove fumes with ventilation.

5. Arc rays can burn eyes and injure skin.

5.1 Wear correct and appropriate protective equipment to protect head, eyes, ears, hands, and body. Button shirt collar. Protect ears from noise. Use welding helmet with the correct shade of filter.

6. Become trained. Only qualified personnel should operate this

equipment. Keep non-qualified personnel and children away.

7. Do not remove, destroy, or cover this label.

Replace if it is missing, damaged, or worn (PN 110584 Rev A).

Le coupage plasma peut être préjudiciable pour l’opérateur et les personnes qui se trouvent sur les lieux de travail. Consulter le manuel avant de faire fonctionner. Le non respect des ces instructions de sécurité peut entraîner la mort.

1. Les étincelles de coupage peuvent provoquer une explosion ou un incendie.

1.1 Ne pas couper près des matières inflammables.

1.2 Un extincteur doit être à proximité et prêt à être utilisé.

1.3 Ne pas utiliser un fût ou un autre contenant fermé comme table de coupage.

2. L’arc plasma peut blesser et brûler; éloigner la buse de soi. Il s’allume instantanément quand on l’amorce;

2.1 Couper l’alimentation avant de démonter la torche.

2.2 Ne pas saisir la pièce à couper de la trajectoire de coupage.

2.3 Se protéger entièrement le corps.

3. Tension dangereuse. Risque de choc électrique ou de brûlure.

3.1 Porter des gants isolants. Remplacer les gants quand ils sont humides ou endommagés.

3.2 Se protéger contre les chocs en s’isolant de la pièce et de la terre.

3.3 Couper l’alimentation avant l’entretien. Ne pas toucher les pièces sous tension.

4. Les fumées plasma peuvent être dangereuses.

4.1 Ne pas inhaler les fumées

4.2 Utiliser une ventilation forcée ou un extracteur local pour dissiper les fumées.

4.3 Ne pas couper dans des espaces clos. Chasser les fumées par ventilation.

5. Les rayons d’arc peuvent brûler les yeux et blesser la peau.

6. Suivre une formation. Seul le personnel qualifié a le droit de faire

fonctionner cet équipement. Le personnel non qualifié et les enfants doivent se tenir à l’écart.

7. Ne pas enlever, détruire ni couvrir cette étiquette.

La remplacer si elle est absente, endommagée ou usée (PN 110584 Rev A).

AVERTISSEMENT

Rev. D
