Système de
coupage plasma
Manuel de l’opérateur
803952 Révision 1
powermax1250
Enregistrez votre nouveau système Hypertherm
Enregistrez votre produit en ligne à www.hypertherm.com/registration pour
obtenir plus facilement un soutien technique et des garanties. Vous pouvez
également recevoir des mises à jour sur les nouveaux produits d’Hypertherm
ainsi qu’un cadeau comme marque d’appréciation.
Pour vos dossiers
Numéro de série : ______________________________________________________
Date d’achat : ______________________________________________________
Distributeur : ______________________________________________________
___________________________________________________________________
___________________________________________________________________
Notes d’entretien :
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
Manuel de l’opérateur
Français / French
Révision 1 – Avril 2007
Hypertherm, Inc.
Hanover, NH USA
www.hypertherm.com
email:info@hypertherm.com
© 2007 Hypertherm, Inc.
Tous droits réservés
Hypertherm, Powermax et FineCut sont des marques de commerce d’Hypertherm, Inc.
et peuvent être déposées aux États-Unis et/ou dans d'autres pays.
powermax1250
1/19/07
Hypertherm, Inc.
Etna Road, P.O. Box 5010
Hanover, NH 03755 USA
603-643-3441 Tel (Main Office)
603-643-5352 Fax (All Departments)
info@hypertherm.com (Main Office Email)
800-643-9878 Tel (Technical Service)
technical.service@hypertherm.com (Technical Service Email)
800-737-2978 Tel (Customer Service)
customer.service@hypertherm.com (Customer Service Email)
Hypertherm Automation
5 Technology Drive, Suite 300
West Lebanon, NH 03784 USA
603-298-7970 Tel
603-298-7977 Fax
Hypertherm Plasmatechnik GmbH
Technologiepark Hanau
Rodenbacher Chaussee 6
D-63457 Hanau-Wolfgang, Deutschland
49 6181 58 2100 Tel
49 6181 58 2134 Fax
49 6181 58 2123 (Technical Service)
Hypertherm (S) Pte Ltd.
No. 19 Kaki Bukit Road 2
K.B. Warehouse Complex
Singapore 417847, Republic of Singapore
65 6 841 2489 Tel
65 6 841 2490 Fax
65 6 841 2489 (Technical Service)
Hypertherm (Shanghai) Trading Co., Ltd.
Unit 1308-09, Careri Building
432 West Huai Hai Road
Shanghai, 200052
PR China
86-21 5258 3330/1 Tel
86-21 5258 3332 Fax
Hypertherm
Branch of Hypertherm, UK, UC
PO Box 244
Wigan, Lancashire, England WN8 7WU
00 800 3324 9737 Tel
00 800 4973 7329 Fax
00 800 4973 7843 (Technical Service)
France (Representative office)
15 Impasse des Rosiers
95610 Eragny, France
00 800 3324 9737 Tel
00 800 4973 7329 Fax
Hypertherm S.r.l.
Via Torino 2
20123 Milano, Italia
39 02 725 46 312 Tel
39 02 725 46 400 Fax
39 02 725 46 314 (Technical Service)
Hypertherm Europe B.V.
Vaartveld 9
4704 SE Roosendaal, Nederland
31 165 596907 Tel
31 165 596901 Fax
31 165 596908 Tel (Marketing)
31 165 596900 Tel (Technical Service)
00 800 49 73 7843 Tel (Technical Service)
Hypertherm Japan Ltd.
801 Samty Will Building
2-40 Miyahara 1-Chome,
Yodogawa-ku, Osaka
532-0003, Japan
81 6 6170 2020 Tel
81 6 6170 2015 Fax
HYPERTHERM BRASIL LTDA.
Avenida Doutor Renato de
Andrade Maia 350
Parque Renato Maia
CEP 07114-000
Guarulhos, SP Brasil
55 11 6409 2636 Tel
55 11 6408 0462 Fax
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
Hypertherm
i
4-08
Introduction
Le matériel d’Hypertherm marqué CE est construit
conformément à la norme EN60974-10. Pour
s’assurer que le fonctionnement de ce matériel soit
compatible avec celui d’autres systèmes de
radiodiffusion et électroniques, on doit l’installer et
l’utiliser conformément aux informations ci-après de
façon à obtenir une compatibilité électromagnétique.
Les limites prescrites par la norme EN60974-10
peuvent ne pas être suffisantes pour éliminer
complètement les perturbations quand le matériel
touché est tout près ou est très sensible. Dans ces
cas, il peut être nécessaire d’utiliser d’autres
mesures pour réduire davantage les perturbations.
Ce matériel de coupage est conçu pour n’être utilisé
que dans un milieu industriel.
Installation et utilisation
L’utilisateur est responsable de l’installation et de
l’utilisation du matériel plasma conformément aux
instructions des fabricants. Si l’on détecte des
perturbations électromagnétiques il incombe alors à
l’utilisateur de résoudre la situation avec l’assistance
technique du fabricant.
Dans certains cas, les mesures correctives peuvent
consister tout simplement à mettre à la terre le
circuit de coupage, voir Mise à la terre de la pièce à
couper. Dans d’autres cas, cela peut impliquer la
construction d’un écran électromagnétique pour
enfermer la source de courant et la pièce avec les
filtres d’entrée associés. Dans tous les cas, on doit
réduire les perturbations électromagnétiques au
point qu’elles ne soient plus gênantes.
Évaluation de la zone
Avant d’installer le matériel, l’utilisateur doit faire une
évaluation des problèmes électromagnétiques
éventuels dans la zone environnante. On doit
prendre en compte :
a. Les autres câbles d’alimentation, les câbles de
commande, les câbles de signalisation et de
téléphone qui se trouvent au-dessus, au-dessous
et à côté du matériel de coupage.
b. Les émetteurs et récepteurs radio et de
télévision.
c. Les ordinateurs et autres dispositifs de
commande.
d. Le matériel essentiel pour la sécurité, par
exemple la protection du matériel industriel.
e. La santé des personnes alentour, par exemple
l’utilisation de stimulateurs cardiaques et
d’appareils de correction auditive.
f. Le matériel utilisé pour l’étalonnage ou le
mesurage.
g. L’immunité d’autres matériels dans les environs.
L’utilisateur doit s’assurer que tout autre matériel
utilisé dans la zone est compatible. Ceci peut
nécessiter d’autres mesures de protection.
h. Le moment de la journée pendant lequel le
coupage ou d’autres activités sont effectués.
L’étendue de la zone environnante à prendre en
compte dépend de la construction du bâtiment et
d’autres activités qui s’y déroulent. La zone
environnante peut dépasser les limites des lieux.
Méthodes de réduction des
émissions
Source de courant principale
Le matériel de coupage doit être raccordé à la
source de courant principale conformément aux
recommandations du fabricant. Si des perturbations
se produisent, il peut être nécessaire de prendre
des précautions supplémentaires comme le filtrage
de la source principale. On doit s’attacher à blinder
le câble d’alimentation du matériel de coupage
installé de façon permanente, dans un conduit
métallique ou l’équivalent. Le blindage doit présenter
une bonne continuité électrique sur toute sa
longueur et il doit être raccordé à la source de
courant principale de coupage pour maintenir un
bon contact électrique entre le conduit et la
carrosserie de la source de courant de coupage.
Entretien du matériel de coupage
Le matériel de coupage doit faire l’objet d’un
entretien périodique conformément aux
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE
4-08
ii
Hypertherm
recommandations du fabricant. Tous les panneaux et
portes d’accès, d’entretien et de réparation doivent
être fermés et bien assujettis quand le matériel de
coupage est en marche. En outre, on ne doit pas
modifier le matériel de coupage de quelque façon
que ce soit, sauf dans le cas des modifications et
réglages donnés dans les instructions du fabricant.
On doit en particulier régler et entretenir les
éclateurs des dispositifs d’amorçage et de
stabilisation de l’arc conformément aux
recommandations du fabricant.
Câbles de coupage
Les câbles de coupage doivent être le plus court
possible, être étendus au niveau du sol ou près
de celui-ci.
Liaisons équipotentielles
On doit envisager de relier tous les composants
métalliques dans l’installation de coupage ainsi
que ceux adjacents. Toutefois, les composants
métalliques reliés à la pièce augmenteront le risque
de choc pour l’opérateur quand il touche ces
composants métalliques et l’électrode (buse pour
les têtes de laser) en même temps. L’opérateur doit
donc être bien protégé (isolé) contre tous ces
composants métalliques reliés de façon
équipotentielle.
Mise à la terre de la pièce à couper
Si la pièce à couper n’est pas mise à la terre par
mesure de sécurité électrique en raison de ses
dimensions et de sa position, par exemple la coque
d’un navire ou l’ossature métallique d’un bâtiment,
une liaison de la pièce à la terre peut réduire les
émissions dans certains cas, mais pas dans tous les
cas. On doit s’attacher à empêcher que la mise à la
terre de la pièce à couper augmente le risque de
blessures pour les utilisateurs ou des dommages
pour d’autres matériels électriques. S’il y a lieu, le
raccordement de la pièce à couper à la terre doit
être effectué par un raccordement direct, mais dans
certains pays, dans lesquels une connexion directe
n’est pas permise, la liaison doit être effectuée par
des capacitances convenables choisies
conformément aux règlements nationaux.
Nota : Le circuit de coupage peut être mis ou
non à la terre pour des raisons de sécurité. Les
modifications des dispositifs de mise à la terre ne
doivent être autorisées que par une personne qui a
les compétences d’évaluer si les changements
augmenteront les risques de blessures, par exemple
en permettant des circuits de retour parallèles du
courant de coupage qui peuvent endommager les
circuits de mise à la terre d’autre matériel. De plus
amples détails sont donnés dans le document de la
CEI/TS 62081 Installation et utilisation du matériel
de soudage à l’arc.
Protection par des écrans et
blindage
La protection par des écrans et le blindage sélectifs
d’autres câbles et matériels dans les environs peut
réduire les problèmes de perturbations. La
protection par des écrans de toutes les installations
de coupage plasma peut être envisagée pour
certaines applications spéciales.
GARANTIE
4-08
Hypertherm
iii
Attention
Il est recommandé d’utiliser les pièces d’origine
Hypertherm comme pièces de rechange pour votre
système Hypertherm. La garantie Hypertherm peut
ne pas s’appliquer à des détériorations dues à
l’emploi d’autres pièces que les pièces d’origine
Hypertherm.
Vous êtes responsable de la sécurité d’utilisation du
produit. Hypertherm n’accorde pas et ne peut pas
accorder de garantie ou s’engager sur la sécurité
d’utilisation du produit dans votre environnement.
Généralités
Hypertherm, Inc. garantit que ses produits seront
exempts de défauts de matériaux et de maind’œuvre, si elle est informée d’un défaut (i) en ce qui
a trait à la source de courant, dans les deux ans qui
suivent la date de livraison à l’exception des sources
de courant de la série Powermax et dans ce cas la
garantie sera d’une période de trois ans à partir de
la date de livraison et (ii) en ce qui a trait à la torche
et au faisceau dans une période d’un an à partir de
cette date de livraison et en ce qui a trait au lèvetorche dans une période d’un an à partir de sa date
de livraison et en ce qui a trait aux têtes de laser
dans une période d’un an à partir de la date de
livraison prévue. Cette garantie ne s’appliquera pas
aux produits ayant été incorrecte ment installés,
modifiés ou détériorés de quelque façon que ce soit.
Hypertherm se réserve le droit de réparer, remplacer
ou effectuer des réglages gratuitement pour tout
produit défectueux, couvert par cette garantie, qui
sera renvoyé après accord préalable d’Hypertherm,
(qui ne le refusera pas sans raison valable),
correctement emballé, à l’entreprise Hypertherm,
de Hanover, New Hampshire, ou à un centre de
réparation agréé par Hypertherm, tous frais de port
et d’assurance payés à l’avance. Hypertherm ne
saurait être tenue responsable pour des réparations,
remplacements ou réglages des produits couverts
par cette garantie, à l’exception de ceux qui sont
concernés par ce paragraphe ou qui ont fait l’objet
d’une autorisation préalable écrite d’Hypertherm.
La garantie ci-dessus est exclusive et se
substitue à toute autre garantie, expresse,
implicite, légale ou autre, concernant les
produits ou ce qui résulte de leur usage, et
toutes garanties implicites ou conditions de
qualité ou de qualité marchande ou de
conformité à un certain usage, ou pour éviter
la contrefaçon. Les clauses énoncées
précédemment constitueront le seul recours
possible en cas de violation quelconque
de cette garantie par Hypertherm. Les
distributeurs ou équipementiers peuvent offrir des
garanties supplémentaires ou différentes, mais les
distributeurs ou équipementiers ne sont autorisés
à accorder aucune garantie supplé mentaire ou
à laisser croire, dans leur présenta tion, à un
engagement quelconque de la part d’Hypertherm.
Marques d’essai de
certification
Les produits certifiés portent une ou plusieurs
marques d’essai de certification des laboratoires
d’essai agréés. Les marques d’essai de certification
se trouvent sur la plaque signalétique ou près de
celle-ci. Chaque marque d’essai de certification
signifie que le produit et ses composants essentiels
pour la sécurité se conforment aux normes de
sécurité nationales pertinentes examinées par ce
laboratoire d’essai. Hypertherm place une marque
d’essai de certification sur ses produits uniquement
après que ce produit ait été fabriqué avec des
composants essentiels pour la sécurité autorisés
par le laboratoire d’essai agréé.
Une fois que le produit sort de l’usine d’Hypertherm,
les marques d’essai de certification sont annulées
dans l’un des deux cas suivants :
• Le produit est modifié considérablement et crée
ainsi un danger ou une non-conformité.
• Les composants essentiels pour la sécurité sont
remplacés par les pièces de rechange non
autorisées.
• On ajoute un ensemble ou un accessoire non
autorisé qui utilise ou produit une tension
dangereuse.
• On utilise intempestivement un circuit de sécurité
ou une autre caractéristique conçue dans le
produit comme faisant partie de la certification.
Le marquage CE représente une déclaration de
conformité du fabricant aux directives et normes
européennes. Seules les versions des produits
Hypertherm portant une marque CE placée sur
la plaque signalétique ou près de celle-ci ont été
mises à l’essai de conformité à la directive de basse
tension européenne et à la directive de compatibilité
électromagnétique. Les filtres CEM nécessaires
pour répondre à la directive CEM européenne sont
incorporés dans les versions de la source de
courant et indiqués par la marque CE.
GARANTIE
4-08
iv
Hypertherm
Différences dans les normes
nationales
Les différences au point de vue normes
comprennent, entre autres :
• Tensions
• Évaluations de la fiche et du cordon
• Exigences relatives à la langue
• Exigences de la compatibilité électromagnétique
En raison des différences des normes nationales,
il peut être impossible ou pas pratique de placer
toutes les marques de certification sur la même
version d’un produit. Par exemple, les versions CSA
des produits Hypertherm ne sont pas conformes aux
exigences CEM européennes et ne portent pas de
marque CE sur la plaque signalétique.
Les pays qui exigent la marque CE ou ont des
règlements CEM obligatoires doivent utiliser les
versions CE des produits Hypertherm avec la
marque CE sur la plaque signalétique. Ceux-ci
comprennent :
• L’Australie
• La Nouvelle-Zélande
• Les pays de l’Union européenne
• La Russie
Il est important que le produit et sa marque d’essai
de certification conviennent à l’utilisation finale du
site. Quand les produits Hypertherm sont expédiés
dans un pays pour être exportés dans un autre pays,
le produit doit être configuré et certifié adéquatement
pour l’utilisation finale du site.
Systèmes du niveau
supérieur
Quand un intégrateur de systèmes ajoute des
équipements supplémentaires : tables de coupe,
commandes par moteurs, contrôleurs de mouvement
ou robots, à un système de coupage plasma
d’Hypertherm, l’ensemble peut être considéré comme
un système de niveau supérieur. Un tel système
comportant des pièces en mouvement dangereuses
peut constituer la machinerie ou l’équipement
robotisé. Dans ce cas, l’OEM ou le client utilisateur
final peut être soumis à d’autres règlements
et normes que ceux particuliers au système de
coupage plasma fabriqué par Hypertherm.
Il incombe au client utilisateur final et à l’OEM
d’effectuer une évaluation des risques pour le
système de niveau supérieur et d’assurer une
protection contre les pièces en mouvement. À moins
que le système de niveau supérieur ne soit certifié
quand l’OEM y intègre les produits Hypertherm, son
installation peut également être sujette à l’approbation
des autorités locales. Demander l’avis du conseiller
juridique et des experts en réglementation locale en
cas d’incertitude quant à la conformité.
Les câbles d’interconnexion extérieurs entre les
pièces des composants du système de niveau
supérieur doivent convenir pour les contaminants et
le mouvement prescrits par le site d’installation de
l’utilisation finale. Quand les câbles d’interconnexion
extérieurs sont soumis à l’huile, à la poussière ou aux
contaminants de l’eau, les évaluations pour service
intense peuvent être prescrites. Quand les câbles
d’interconnexion extérieurs font l’objet d’un
mouvement continu, des évaluations de flexion
constante peuvent être prescrites. Il incombe au
client utilisateur final ou à l’OEM de s’assurer que
les câbles conviennent pour l’application. Étant
donné qu’il y a des différences entre les évaluations
et les coûts qui peuvent être prescrits par les
règlements locaux pour des systèmes de niveau
supérieur, il est nécessaire de vérifier que tous les
câbles d’interconnexion extérieurs conviennent pour
le site d’installation d’utilisation finale.
Indemnité liée au brevet
d’invention
Sauf dans les cas de produits non fabriqués par
Hypertherm, ou fabriqués d’une façon qui ne soit
pas strictement conforme aux spécifications
d’Hypertherm par une personne autre qu’Hypertherm,
et dans les cas de modèles, de procédés, de
formules ou de combinaisons n’ayant pas été
élaborés, ou censés l’avoir été, par Hypertherm,
Hypertherm s’engage à défendre, ou à régler à
l’amiable, à ses frais, toute action ou procédure
judiciaire engagée à votre encontre sous le prétexte
que l’utilisation du seul produit Hypertherm, non
associé à tout autre produit non fourni par
Hypertherm, constitue une contre façon de tout
brevet déposé par un tiers. Vous devez informer
Hypertherm sans délai de toute action en justice
intentée, ou risquant d’être intentée contre vous
sous le prétexte d’une telle contrefaçon, et
l’obligation d’indemnisation d’Hypertherm sera
GARANTIE
4-08
Hypertherm
v
soumise au contrôle exclusif d’Hypertherm, et
à l’assistance et à la coopération de la partie
indemnisée dans la défense contre l’action intentée.
Limites de responsabilité
En aucun cas Hypertherm ne saurait être
tenue responsable envers quiconque de tous
dommages accessoires, indirects, consécutifs
ou dommages-intérêts, (comprenant, sans en
exclure d’autres, les pertes de bénéfices),
quel que soit le fondement d’une telle
responsabilité : rupture de contrat, préjudice,
responsabilité civile, rupture de garantie, nonréalisation d’une fonction essentielle ou autre,
même si Hypertherm a été informée de la
possibilité de tels dommages.
Plafond de responsabilité
En aucun cas la responsabilité d’Hypertherm,
en gagée à quelque titre que ce soit : rupture
de contrat, préjudice, responsabilité civile,
rupture de garantie, non-réalisation d’une
fonction essentielle ou autre, dans toute
action ou procédure judiciaire associée à
l’utilisation des produits Hypertherm, ne
saurait dépasser le montant global des
sommes payées pour les produits à l’origine
d’une telle poursuite.
Assurance
Vous devez avoir souscrit et conserver en
permanence un nombre et des types de polices
d’assurances susceptibles de protéger la
responsabilité d’Hypertherm en cas d’action
intentée à la suite de l’utilisation des produits.
Normes nationales et
régionales
Les normes nationales et régionales en matière de
plomberie et d’installations électriques ont la priorité
sur les instructions contenues dans ce manuel. En
aucun cas la société Hypertherm ne doit être tenue
responsable des blessures infligées aux personnes
ou des dommages matériels causés par le nonrespect de ces normes ou par des conditions de
travail inappropriées.
Transfert de droits
Vous pouvez céder tous droits restants que pouvez
avoir aux termes des présentes uniquement en cas
de vente en totalité ou d’une partie substantielle de
vos actifs ou de votre capital social, à un ayant droit
qui accepterait d’être lié par tous les termes et
conditions de la présente garantie.
Élimination adéquate des
produits Hypertherm
Les systèmes de coupage plasma Hypertherm,
comme tout produit électronique, peuvent contenir
des matériaux ou des composants comme les cartes
de circuits imprimés que l’on ne peut mettre au
rebut avec les déchets ordinaires. Il vous incombe
de mettre au rebut tout produit ou composant
d’Hypertherm de façon acceptable pour
l’environnement conformément aux codes nationaux
et locaux.
• Aux États-Unis, vérifier les lois fédérales, d’État
et locales.
• Au sein de l’Union européenne, vérifier les
directives EU, ainsi que les lois nationales et
locales. Pour plus d’information, visitez
www.hypertherm.com/weee.
• Dans les autres pays, vérifier les lois nationales
et locales.
powermax1250 Manuel de l’opérateur vii
TABLE DES MATIÈRES
Compatibilité électromagnétique .......................................................................................................i
Garantie....................................................................................................................................................iii
Section 1 SÉCURITÉ
Identifier les consignes de sécurité ................................................................................................................1-2
Suivre les instructions de sécurité ..................................................................................................................1-2
Le coupage peut provoquer un incendie ou une explosion ......................................................................1-2
Les chocs électriques peuvent être fatals.....................................................................................................1-3
L’électricité statique peut endommager les cartes de circuits imprimés ...............................................1-3
Les vapeurs toxiques peuvent provoquer des blessures ou la mort.......................................................1-4
L’arc plasma peut provoquer des blessures ou des brûlures...................................................................1-5
Les rayons de l’arc peuvent brûler les yeux et la peau...............................................................................1-5
Mise à la masse et à la terre.............................................................................................................................1-6
Sécurité des bouteilles de gaz comprimé.....................................................................................................1-6
Les bouteilles de gaz comprimé peuvent exploser en cas de dommages ............................................1-6
Le bruit peut provoquer des problèmes auditifs ..........................................................................................1-7
Pacemakers et prothèses auditives ................................................................................................................1-7
Un arc plasma peut endommager les tuyaux gelés.....................................................................................1-7
Symboles et marquage......................................................................................................................................1-8
Étiquettes de sécurité........................................................................................................................................1-9
Section 2 SPÉCIFICATIONS
Source de courant..............................................................................................................................................2-2
Dimensions et poids ................................................................................................................................2-3
Torches T80 .........................................................................................................................................................2-4
Dimensions de la torche .........................................................................................................................2-5
Symboles et marquage......................................................................................................................................2-6
Marque ................................................................................................................................................2-6
Marque CE.................................................................................................................................................2-6
Symboles CEI ..........................................................................................................................................2-6
Section 3 INSTALLATION
À la réception.......................................................................................................................................................3-2
Réclamations........................................................................................................................................................3-2
Contenu de l’emballage.....................................................................................................................................3-2
Emplacement de la source de courant ..........................................................................................................3-3
Levage de la source de courant ......................................................................................................................3-3
Connexion d’alimentation..................................................................................................................................3-4
viii powermax1250 Manuel de l’opérateur
TABLE DES MATIÈRES
Cordon d’alimentation triphasé – montage de la fiche ..............................................................................3-4
Cordon d’alimentation monophasé.................................................................................................................3-5
Montage du cordon d’alimentation.......................................................................................................3-5
Montage de la fiche..................................................................................................................................3-5
Mise à la terre ......................................................................................................................................................3-6
Rallonge ................................................................................................................................................................3-6
Montage de la torche .........................................................................................................................................3-7
Alimentation en gaz plasma..............................................................................................................................3-9
Filtrage de gaz supplémentaire .............................................................................................................3-9
Branchement de l’alimentation en gaz.........................................................................................................3-10
Alignement de la torche T80M......................................................................................................................3-10
Connexion de la télécommande ON/OFF .......................................................................................3-11
Connexion de l’interface machine .....................................................................................................3-11
Tension d’arc ...........................................................................................................................................3-12
Changement du transfo (mise en marche de la machine) de la fermeture à contact sec
au signal de tension..........................................................................................................................3-14
Entraînement d’un module d’entrée isolé industriel .......................................................................3-15
Entraînement d’une bobine de relais avec une source d’alimentation extérieure ...................3-16
Entraînement du module d’entrée industriel avec une source de courant externe.................3-17
Section 4 FONCTIONNEMENT
Commandes et voyants.....................................................................................................................................4-2
Voyants à DEL...........................................................................................................................................4-2
Configurations des consommables T80........................................................................................................4-3
Blindé ..........................................................................................................................................................4-3
FineCut........................................................................................................................................................4-3
Gougeage ..................................................................................................................................................4-4
Configurations des consommables T80M....................................................................................................4-4
Blindé ..........................................................................................................................................................4-4
FineCut........................................................................................................................................................4-5
Buse de protection à détection ohmique............................................................................................4-5
Non blindée................................................................................................................................................4-5
Installation des pièces consommables de torche........................................................................................4-7
Régler le sélecteur de mode ............................................................................................................................4-8
Régler l’interrupteur d’alimentation sur ON ..................................................................................................4-8
Vérifier les voyants de vérification ...................................................................................................................4-8
Tourner le sélecteur de courant sur le réglage d’essai du gaz.................................................................4-9
Fonctionnement de la torche manuelle........................................................................................................4-10
powermax1250 Manuel de l’opérateur ix
TABLE DES MATIÈRES
Fonctionnement de la gâchette de sécurité ....................................................................................4-10
Fixation du connecteur de pièce ........................................................................................................4-11
Amorçage d’une coupe depuis le bord de la pièce.......................................................................4-11
Technique de coupe à la torche manuelle........................................................................................4-12
Perçage....................................................................................................................................................4-13
Gougeage................................................................................................................................................4-14
Tableau de coupe .............................................................................................................................................4-15
Pièces consommables mécanisées blindées 80 A .......................................................................4-15
Pièces consommables mécanisées blindées 60 A .......................................................................4-16
Pièces consommables mécanisées blindées 40 A........................................................................4-17
Consommables FineCut.......................................................................................................................4-18
Pièces consommables non blindées 40 A.......................................................................................4-19
Section 5 ENTRETIEN/NOMENCLATURE DES PIÈCES
Entretien périodique ...........................................................................................................................................5-2
Inspection des pièces consommables...........................................................................................................5-3
Commandes et voyants.....................................................................................................................................5-4
Voyants à DEL...........................................................................................................................................5-4
Dépannage de base...........................................................................................................................................5-5
Schéma de principe du système.....................................................................................................................5-8
Questions techniques........................................................................................................................................5-9
Pièces ....................................................................................................................................................................5-9
Pièces de la torche...................................................................................................................................5-9
Pièces de la source de courant..........................................................................................................5-10
Accessoires.............................................................................................................................................5-10
4-08
Hypertherm 1-1
Section 1
SÉCURITÉ
Dans cette section :
Identifier les consignes de sécurité ................................................................................................................1-2
Suivre les instructions de sécurité ..................................................................................................................1-2
Le coupage peut provoquer un incendie ou une explosion ......................................................................1-2
Les chocs électriques peuvent être fatals.....................................................................................................1-3
L’électricité statique peut endommager les cartes de circuits imprimés ...............................................1-3
Les vapeurs toxiques peuvent provoquer des blessures ou la mort.......................................................1-4
L’arc plasma peut provoquer des blessures ou des brûlures...................................................................1-5
Les rayons de l’arc peuvent brûler les yeux et la peau...............................................................................1-5
Mise à la masse et à la terre.............................................................................................................................1-6
Sécurité des bouteilles de gaz comprimé.....................................................................................................1-6
Les bouteilles de gaz comprimé peuvent exploser en cas de dommages ............................................1-6
Le bruit peut provoquer des problèmes auditifs ..........................................................................................1-7
Pacemakers et prothèses auditives ................................................................................................................1-7
Un arc plasma peut endommager les tuyaux gelés.....................................................................................1-7
Symboles et marquage......................................................................................................................................1-8
Étiquettes de sécurité........................................................................................................................................1-9
4-08
1-2 Hypertherm
SÉCURITÉ
IDENTIFIER LES CONSIGNES
DE SÉCURITÉ
Les symboles indiqués dans cette section sont utilisés
pour identifier les risques éventuels. Si vous trouvez un symbole
de sécurité, que ce soit dans ce manuel ou sur l’équipement,
soyez conscient des risques de blessures et suivez les
instructions correspondantes afin d’éviter ces risques.
SUIVRE LES INSTRUCTIONS
DE SÉCURITÉ
Lire attentivement toutes les consignes de sécurité
dans le présent manuel et sur les étiquettes de sécurité se
trouvant sur la machine.
• Les étiquettes de sécurité doivent rester lisibles. Remplacer
immédiatement les étiquettes manquantes ou abîmées.
• Apprendre à faire fonctionner la machine et à utiliser
correctement les commandes. Ne laisser personne utiliser
la machine sans connaître son fonctionnement.
• Garder la machine en bon état. Des modifications non
autorisées sur la machine peuvent engendrer des problèmes
de sécurité et raccourcir la durée d’utilisation de l’équipement.
DANGER AVERTISSEMENT ATTENTION
Hypertherm adopte les lignes directrices de l’American
National Standards Institute relativement aux termes, aux
symboles et à la signalisation de sécurité. Les signaux
DANGER ou AVERTISSEMENT sont utilisés avec un symbole
de sécurité, DANGER correspondant aux risques les plus
sérieux.
• Les étiquettes de sécurité DANGER et AVERTISSE MENT
sont situées sur la machine pour signaler certains dangers
spécifiques.
• Les messages de sécurité DANGER précèdent les
directives associées dans le manuel qui, si elles ne sont pas
suivies scrupuleusement, entraînent des blessures graves
voire mortelles.
• Les messages d’AVERTISSEMENT précèdent les
instructions d’utilisation expliquées dans ce manuel et
signalent les risques de blessures ou de mort au cas où ces
instructions ne seraient pas suivies correctement.
• Les messages de sécurité ATTENTION précèdent les
directives associées dans le manuel qui, si elles ne sont pas
suivies scrupuleusement, peuvent entraîner des blessures
secondaires ou endommager l’équipement.
Prévention des incendies
• Avant de commencer, s’assurer que la zone de coupage
ne présente aucun danger. Conserver un extincteur
à proximité.
• Éloigner toute matière inflammable à une distance
d’au moins 10 m du poste de coupage.
• Tremper le métal chaud ou le laisser refroidir avant
de le manipuler ou avant de le mettre en contact avec
des matériaux combustibles.
• Ne jamais couper des récipients pouvant contenir
des matières inflammables avant de les avoir vidés
et nettoyés correctement.
• Aérer toute atmosphère potentiellement inflammable
avant d’utiliser un système plasma.
• Lors de l’utilisation d’oxygène comme gaz plasma, un
système de ventilation par aspiration est nécessaire.
Prévention des explosions
• Ne pas couper en présence de poussière ou de vapeurs.
• Ne pas couper de bouteilles, de tuyaux ou autres
récipients fermés et pressurisés.
• Ne pas couper de récipients contenant des matières
combustibles.
LE COUPAGE PEUT PROVOQUER
UN INCENDIE OU UNE EXPLOSION
AVERTISSEMENT
Risque d’explosion
argon-hydrogène et méthane
L’hydrogène et le méthane sont des gaz inflammables
et potentiellement explosifs. Conserver à l’écart de toute
flamme les bouteilles et tuyaux contenant des mélanges
à base d’hydrogène ou de méthane. Maintenir toute
flamme et étincelle à l’écart de la torche lors de l’utilisation
d’un plasma d’argon-hydrogène ou de méthane.
AVERTISSEMENT
Détonation de l’hydrogène lors du
coupage de l’aluminium
• Lors du coupage de l’aluminium sous l’eau, ou si l’eau
touche la partie inférieure de la pièce d’aluminium, de
l’hydrogène libre peut s’accumuler sous la pièce à couper
et détonner lors du coupage plasma.
• Installer un collecteur d’aération au fond de la table à eau
afin d’éliminer les risques de détonation de l’hydrogène.
Se référer à l’annexe du manuel pour plus de
renseignements sur les collecteurs d’aération.
4-08
Toucher une pièce électrique sous tension peut provoquer
un choc électrique fatal ou des brûlures graves.
• La mise en fonctionnement du système plasma ferme
un circuit électrique entre la torche et la pièce à couper.
La pièce à couper et tout autre élément en contact avec
cette pièce font partie du circuit électrique.
• Ne jamais toucher le corps de la torche, la pièce à couper
ou l’eau de la table à eau pendant le fonctionnement du
système plasma.
Prévention des chocs électriques
Tous les systèmes plasma Hypertherm utilisent des hautes
tensions pour le coupage (souvent de 200 à 400 V). On
doit prendre les précautions suivantes quand on utilise le
système plasma :
• Porter des bottes et des gants isolants et garder le corps
et les vêtements au sec.
• Ne pas se tenir, s’asseoir ou se coucher sur une surface
mouillée, ni la toucher quand on utilise le système plasma.
• S’isoler de la surface de travail et du sol en utilisant des
tapis isolants secs ou des couvertures assez grandes
pour éviter tout contact physique avec le travail ou le sol.
S’il s’avère nécessaire de travailler dans ou près d’un
endroit humide, procéder avec une extrême prudence.
• Installer un sectionneur avec fusibles appropriés, à
proximité de la source de courant. Ce dispositif permet à
l’opérateur d’arrêter rapidement la source de courant en
cas d’urgence.
• En cas d’utilisation d’une table à eau, s’assurer que cette
dernière est correctement mise à la terre.
LES CHOCS ÉLECTRIQUES PEUVENT ÊTRE FATALS
• Installer et mettre à la terre l’équipement selon les
instructions du présent manuel et conformément aux
codes électriques locaux et nationaux.
• Inspecter fréquemment le cordon d’alimentation primaire
pour s’assurer qu’il n’est ni endommagé, ni fendu.
Remplacer immédiatement un cordon endommagé.
Un câble dénudé peut tuer.
• Inspecter et remplacer les câbles de la torche qui sont
usés ou endommagés.
• Ne pas saisir la pièce à couper ni les chutes lors du
coupage. Laisser la pièce à couper en place ou sur la
table de travail, le câble de retour connecté lors du
coupage.
• Avant de vérifier, de nettoyer ou de remplacer les pièces
de la torche, couper l’alimentation ou débrancher la prise
de courant.
• Ne jamais contourner ou court-circuiter les verrouillages
de sécurité.
• Avant d’enlever le capot du système ou de la source de
courant, couper l’alimentation électrique. Attendre ensuite
5 minutes pour que les condensateurs se déchargent.
• Ne jamais faire fonctionner le système plasma sans que
les capots de la source de courant ne soient en place.
Les raccords exposés de la source de courant sont
extrêmement dangereux.
• Lors de l’installation des connexions, attacher tout
d’abord la prise de terre appropriée.
• Chaque système plasma Hypertherm est conçu pour
être utilisé uniquement avec des torches Hypertherm
spécifiques. Ne pas utiliser des torches inappropriées
qui pourraient surchauffer et présenter des risques pour
la sécurité.
On doit prendre les précautions qui s’imposent quand on
manipule les circuits imprimés.
L’ÉLECTRICITÉ STATIQUE PEUT ENDOMMAGER
LES CARTES DE CIRCUITS IMPRIMÉS
• On doit ranger les cartes de circuits imprimés dans des
contenants antistatiques.
• On doit porter un bracelet antistatique quand on
manipule les cartes de circuits imprimés.
Hypertherm 1-3
SÉCURITÉ
4-08
1-4 Hypertherm
SÉCURITÉ
L’arc plasma est lui-même la source de chaleur utilisée
pour le coupage. Par conséquent, bien que l’arc plasma
n’ait pas été reconnu comme une source de vapeurs
toxiques, le matériau coupé peut être une source de
vapeurs ou de gaz toxiques qui épuisent l’oxygène.
Les vapeurs produites varient selon le métal coupé.
Les métaux qui peuvent dégager des vapeurs toxiques
comprennent, entre autres, l’acier inoxydable, l’acier au
carbone, le zinc (galvanisé) et le cuivre.
Dans certains cas, le métal peut être revêtu d’une
substance susceptible de dégager des vapeurs toxiques.
Les revêtements toxiques comprennent entre autres,
le plomb (dans certaines peintures), le cadmium (dans
certaines peintures et enduits) et le béryllium.
Les gaz produits par le coupage plasma varient selon
le matériau à couper et la méthode de coupage, mais
ils peuvent comprendre l’ozone, les oxydes d’azote,
le chrome hexavalent, l’hydrogène et autres substances
présentes dans le matériau coupé ou en émanent.
On doit prendre les précautions qui s’imposent pour
réduire au minimum l’exposition aux vapeurs produites par
tout processus industriel. Selon la composition chimique
et la concentration des vapeurs (ainsi que d’autres
facteurs comme la ventilation), il peut y avoir un risque de
maladie physique, comme des malformations ou le cancer.
Il incombe au propriétaire du matériel et du site de vérifier
la qualité de l’air dans le secteur où l’on utilise le matériel
et de s’assurer que la qualité de l’air sur les lieux de travail
répond aux normes et réglementation locales et nationales.
LES VAPEURS TOXIQUES PEUVENT PROVOQUER
DES BLESSURES OU LA MORT
Le niveau de qualité de l’air dans tout lieu de travail
dépend des variables propres au site comme :
• Type de table (humide, sèche, sous l’eau).
• Composition du matériau, fini de la surface
et composition des revêtements.
• Volume de matériau enlevé.
• Durée du coupage ou du gougeage.
• Dimensions, volume d’air, ventilation et filtration
de la zone de travail.
• Équipement de protection individuelle.
• Nombre de systèmes de soudage et de coupage
en fonctionnement.
• Autres procédés du site qui peuvent produire
des vapeurs.
Si les lieux de travail doivent être conformes aux
règlements nationaux ou locaux, seuls les contrôles ou les
essais effectués au site peuvent déterminer si celui-ci se
situe au-dessus ou au-dessous des niveaux admissibles.
Pour réduire le risque d’exposition aux vapeurs :
• Éliminer tout revêtement et solvant du métal avant
le coupage.
• Utiliser la ventilation d’extraction locale pour éliminer
les vapeurs de l’air.
• Ne pas inhaler les vapeurs. Porter un respirateur
à adduction d’air quand on coupe des métaux revêtus
d’éléments toxiques ou qui en contiennent ou sont
susceptibles d’en contenir.
• S’assurer que les personnes qui utilisent un matériel
de soudage ou de coupage ainsi que les dispositifs de
respiration par adduction d’air sont qualifiés et ont reçu
la formation sur la bonne utilisation d’un tel matériel.
• Ne jamais couper les contenants dans lesquels il peut
y avoir des matériaux toxiques. En premier lieu, vider et
nettoyer correctement le contenant.
• Contrôler ou éprouver la qualité de l’air au site selon
les besoins.
• Consulter un expert local pour mettre en œuvre un plan
du site afin d’assurer une qualité de l’air sûre.
5-02
Torches à allumage instantané
L’arc plasma s’allume immédiatement après que la torche
soit mise en marche.
L’ARC PLASMA PEUT PROVOQUER DES BLESSURES OU DES BRÛLURES
L’arc plasma coupe facilement les gants et la peau.
• Rester éloigné de l’extrémité de la torche.
• Ne pas tenir de métal près de la trajectoire de coupe.
• Ne jamais pointer la torche vers soi ou d’autres
personnes.
Protection des yeux Les rayons de l’arc plasma produisent de puissants rayons visibles ou invisibles (ultraviolets et
infrarouges) qui peuvent brûler les yeux et la peau.
• Utiliser des lunettes de sécurité conformément aux codes locaux ou nationaux en vigueur.
• Porter des lunettes de protection (lunettes ou masque muni d’écrans latéraux et encore masque de soudure) avec des
verres teintés appropriés pour protéger les yeux des rayons ultraviolets et infrarouges de l’arc.
Protection de la peau Porter des vêtements de sécurité pour se protéger contre les brûlures que peuvent causer les
rayons ultraviolets, les étincelles et le métal brûlant :
• Gants à crispin, chaussures et casque de sécurité.
• Vêtements ignifuges couvrant toutes les parties exposées du corps.
• Pantalon sans revers pour éviter que des étincelles ou des scories puissent s’y loger.
• Avant le coupage, retirer de ses poches tout objet combustible comme les briquets au butane ou les allumettes.
Zone de coupage Préparer la zone de coupage afin de réduire la réverbération et la transmission de la lumière
ultraviolette :
• Peindre les murs et autres surfaces de couleur sombre pour réduire la réflexion de la lumière.
• Utiliser des écrans et autres dispositifs de protection afin de protéger les autres personnes de la lumière et de
la réverbération.
• Prévenir les autres personnes de ne pas regarder l’arc. Utiliser des affiches ou des panneaux.
LES RAYONS DE L’ARC PEUVENT BRÛLER LES YEUX ET LA PEAU
Hypertherm 1-5
SÉCURITÉ
Courant de l’arc
(A)
Indice de protection
minimum
(ANSI Z49.1:2005)
Indice de protection
suggéré pour assurer
le confort
(ANSI Z49.1:2005)
OSHA 29CFR
1910.133(a)(5)
Europe
EN168:2002
Moins de 40 A 5 5 8 9
41 à 60 A 6 6 8 9
61 à 80 A 8 8 8 9
81 à 125 A 8 9 8 9
126 à 150 A 8 9 8 10
151 à 175 A 8 9 8 11
176 à 250 A 8 9 8 12
251 à 300 A 8 9 8 13
301 à 400 A 9 12 9 13
401 à 800 A 10 14 10
4-08
1-6 Hypertherm
SÉCURITÉ
• Ne jamais lubrifier les robinets des bouteilles ou les
régulateurs avec de l’huile ou de la graisse.
• Utiliser uniquement les bouteilles, régulateurs, tuyaux
et accessoires appropriés et conçus pour chaque
application spécifique.
• Entretenir l’équipement et les pièces d’équipement
à gaz comprimé afin de les garder en bon état.
• Étiqueter et coder avec des couleurs tous les tuyaux
de gaz afin d’identifier le type de gaz contenu dans
chaque tuyau. Se référer aux codes locaux ou nationaux
en vigueur.
LES BOUTEILLES DE
GAZ COMPRIMÉ
PEUVENT EXPLOSER
EN CAS DE DOMMAGES
SÉCURITÉ DES BOUTEILLES
DE GAZ COMPRIMÉ
Les bouteilles de gaz contiennent du gaz à haute
pression. Si une bouteille est endommagée, elle peut
exploser.
• Manipuler et utiliser les bouteilles de gaz comprimé
conformément aux codes locaux ou nationaux.
• Ne jamais utiliser une bouteille qui n’est pas placée
à la verticale et bien assujettie.
• Le capuchon de protection doit être placé sur le robinet
sauf si la bouteille est en cours d’utilisation ou
connectée pour utilisation.
• Éviter à tout prix le contact électrique entre l’arc plasma
et une bouteille.
• Ne jamais exposer des bouteilles à une chaleur
excessive, aux étincelles, aux scories ou aux flammes
nues.
• Ne jamais utiliser des marteaux, des clés ou d’autres
outils pour débloquer le robinet des bouteilles.
Câble de retour Bien fixer le câble de retour (ou de
masse) à la pièce à couper ou à la table de travail de façon
à assurer un bon contact métal-métal. Ne pas fixer le câble
de retour à la partie de la pièce qui doit se détacher.
Table de travail Raccorder la table de travail à la terre,
conformément aux codes de sécurité locaux ou nationaux
appropriés.
Alimentation
• S’assurer que le fil de terre du cordon d’alimentation est
connecté à la terre dans le coffret du sectionneur.
• S’il est nécessaire de brancher le cordon d’alimentation
à la source de courant lors de l’installation du système,
s’assurer que le fil de terre est correctement branché.
• Placer tout d’abord le fil de terre du cordon
d’alimentation sur le plot de mise à la terre puis placer
les autres fils de terre par-dessus. Bien serrer l’écrou
de retenue.
• S’assurer que toutes les connexions sont bien serrées
pour éviter la surchauffe.
MISE À LA MASSE ET À LA TERRE
4-08
Une exposition prolongée au bruit du coupage ou du
gougeage peut provoquer des problèmes auditifs.
• Utiliser un casque de protection homologué lors de
l’utilisation du système plasma.
• Prévenir les personnes aux alentours des risques
encourus en cas d’exposition au bruit.
Les tuyaux gelés peuvent être endommagés ou éclater
si l'on essaie de les dégeler avec une torche plasma.
LE BRUIT PEUT PROVOQUER
DES PROBLÈMES AUDITIFS
UN ARC PLASMA PEUT
ENDOMMAGER LES
TUYAUX GELÉS
Les champs magnétiques produits par les courants
à haute tension peuvent affecter le fonctionnement
des prothèses auditives et des pacemakers.
Les personnes portant ce type d’appareil doivent
consulter un médecin avant de s’approcher d’un lieu
où s’effectue le coupage ou le gougeage plasma.
Pour réduire les risques associés aux champs
magnétiques :
• Garder loin de soi et du même côté du corps le câble
de retour et le faisceau de la torche.
• Faire passer le faisceau de la torche le plus près
possible du câble de retour.
• Ne pas s’enrouler le faisceau de la torche ou le câble
de retour autour du corps.
• Se tenir le plus loin possible de la source de courant.
PACEMAKERS ET
PROTHÈSES AUDITIVES
Hypertherm 1-7
SÉCURITÉ
4-08
1-8 Hypertherm
SÉCURITÉ
SYMBOLES ET MARQUAGE
Votre produit Hypertherm peut comporter une ou plusieurs des marques suivantes sur sa plaque signalétique ou à
proximité. En raison des différends et des conflits relatifs aux règlements nationaux, toutes les marques ne sont pas
appliquées à chaque version d’un produit.
Symbole marque S
Le symbole de marque S indique que la source de courant et la torche conviennent pour les travaux effectués
dans les milieux à risque accru de choc électrique selon l’IEC 60974-1.
Marque CSA
Les produits Hypertherm comportant la marque CSA répondent aux règlements des États-Unis et du Canada
relatifs à la sécurité du produit. Les produits sont évalués, mis à l’essai et certifiés par la CSA-International.
En outre, le produit peut porter une marque d’un des laboratoires d’essai reconnus sur le plan national (NRTL)
accrédité aux États-Unis et au Canada comme les Underwriters Laboratories, Incorporated (UL) ou TÜV.
Marque CE
La marque CE signifie la déclaration de conformité du fabricant aux directives et normes européennes
applicables. Seules les versions des produits Hypertherm portant la marque CE placée sur la plaque
signalétique ou à proximité ont été mises à l’essai de conformité à la directive européenne sur la basse
tension et la compatibilité électromagnétique européenne (CEM). Les filtres CEM qui doivent se conformer
à la directive CEM européenne sont intégrés aux versions du produit portant la marque CE.
Marque GOST-R
Les versions CE des produits Hypertherm qui portent la marque de conformité GOST-R répondent aux
exigences de sécurité du produit et de CEM en vue de l’exportation à la Fédération russe.
Marque c-Tick
Les versions CE des produits Hypertherm portant la marque c-Tick sont conformes aux règlements CEM
prescrits pour la vente en Australie et en Nouvelle-Zélande.
Marque CCC
La marque de certification obligatoire en Chine (CCC) indique que le produit a été mis à l’essai et déclaré
conforme aux règlements de sécurité du produit prescrits pour la vente en Chine.
4-08
Hypertherm 1-9
SÉCURITÉ
ÉTIQUETTE DE SÉCURITÉ
Cette étiquette est affichée sur la source de courant. Il est important que l’utilisateur et
le technicien de maintenance comprennent la signification des symboles de sécurité.
Les numéros de la liste correspondent aux numéros des images.
1. Les étincelles produites par le coupage peuvent
provoquer une explosion ou un incendie.
1.1 Pendant le coupage, éloigner toute matière
inflammable.
1.2 Conserver un extincteur à proximité et s’assurer
qu’une personne soit prête à l’utiliser.
1.3 Ne jamais couper de récipients fermés.
2. L’arc plasma peut provoquer des blessures et
des brûlures.
2.1 Couper l’alimentation avant de démonter la torche.
2.2 Ne pas tenir la surface à couper près de la trajectoire
de coupe.
2.3 Porter des vêtements de protection couvrant tout
le corps.
3. Un choc électrique causé par la torche ou les câbles
peut être fatal. Se protéger contre les risques de
chocs électriques.
3.1 Porter des gants isolants. Ne pas porter de gants
mouillés ou abîmés.
3.2 S’isoler de la surface de travail et du sol.
3.3 Débrancher la prise ou la source de courant avant
de manipuler l’équipement.
4. L’inhalation des vapeurs produites par le coupage
peut être dangereuse pour la santé.
4.1 Garder le visage à l’écart des vapeurs.
4.2 Utiliser un système de ventilation par aspiration ou
d’échappement localisé pour dissiper les vapeurs.
4.3 Utiliser un ventilateur pour dissiper les vapeurs.
5. Les rayons de l’arc peuvent brûler les yeux et
provoquer des lésions de la peau.
5.1 Porter un casque et des lunettes de sécurité. Se
protéger les oreilles et porter une chemise dont le col
peut être déboutonné. Porter un casque de soudure
dont la protection filtrante est suffisante. Porter des
vêtements protecteurs couvrant la totalité du corps.
6. Se former à la technique du coupage et lire les
instructions avant de manipuler l’équipement ou de
procéder au coupage.
7. Ne pas retirer ou peindre (recouvrir) les étiquettes
de sécurité.
Read and follow these instructions, employer safety
practices, and material safety data sheets. Refer to
ANS Z49.1, “Safety in Welding, Cutting and Allied
Processes” from American Welding Society
(http://www.aws.org) and OSHA Safety and Health
Standards, 29 CFR 1910 (http://www.osha.gov).
Plasma cutting can be injurious to operator and persons
in the work area. Consult manual before operating. Failure
to follow all these safety instructions can result in death.
1. Cutting sparks can cause explosion or fire.
1.1 Do not cut near flammables.
1.2 Have a fire extinguisher nearby and ready to use.
1.3 Do not use a drum or other closed container as a cutting table.
2. Plasma arc can injure and burn; point the nozzle away
from yourself. Arc starts instantly when triggered.
2.1 Turn off power before disassembling torch.
2.2 Do not grip the workpiece near the cutting path.
2.3 Wear complete body protection.
3. Hazardous voltage. Risk of electric shock or burn.
3.1 Wear insulating gloves. Replace gloves when wet or damaged.
3.2 Protect from shock by insulating yourself from work and ground.
3.3 Disconnect power before servicing. Do not touch live parts.
4. Plasma fumes can be hazardous.
4.1 Do not inhale fumes.
4.2 Use forced ventilation or local exhaust to remove the fumes.
4.3 Do not operate in closed spaces. Remove fumes with ventilation.
5. Arc rays can burn eyes and injure skin.
5.1 Wear correct and appropriate protective equipment to protect
head, eyes, ears, hands, and body. Button shirt collar. Protect ears
from noise. Use welding helmet with the correct shade of filter.
6. Become trained. Only qualified personnel should operate this
equipment. Keep non-qualified personnel and children away.
7. Do not remove, destroy, or cover this label.
Replace if it is missing, damaged, or worn (PN 110584 Rev A).
WARNING
Le coupage plasma peut être préjudiciable pour l’opérateur et les personnes qui se
trouvent sur les lieux de travail. Consulter le manuel avant de faire fonctionner. Le
non respect des ces instructions de sécurité peut entraîner la mort.
1. Les étincelles de coupage peuvent provoquer une explosion
ou un incendie.
1.1 Ne pas couper près des matières inflammables.
1.2 Un extincteur doit être à proximité et prêt à être utilisé.
1.3 Ne pas utiliser un fût ou un autre contenant fermé comme table de coupage.
2. L’arc plasma peut blesser et brûler; éloigner la buse de soi.
Il s’allume instantanément quand on l’amorce;
2.1 Couper l’alimentation avant de démonter la torche.
2.2 Ne pas saisir la pièce à couper de la trajectoire de coupage.
2.3 Se protéger entièrement le corps.
3. Tension dangereuse. Risque de choc électrique ou de brûlure.
3.1 Porter des gants isolants. Remplacer les gants quand ils sont humides ou
endommagés.
3.2 Se protéger contre les chocs en s’isolant de la pièce et de la terre.
3.3 Couper l’alimentation avant l’entretien. Ne pas toucher les pièces sous tension.
4. Les fumées plasma peuvent être dangereuses.
4.1 Ne pas inhaler les fumées
4.2 Utiliser une ventilation forcée ou un extracteur local pour dissiper les fumées.
4.3 Ne pas couper dans des espaces clos. Chasser les fumées par ventilation.
5. Les rayons d’arc peuvent brûler les yeux et blesser la peau.
5.1 Porter un bon équipement de protection pour se protéger la tête, les yeux, les
oreilles, les mains et le corps. Boutonner le col de la chemise. Protéger les oreilles
contre le bruit. Utiliser un masque de soudeur avec un filtre de nuance appropriée.
6. Suivre une formation. Seul le personnel qualifié a le droit de faire
fonctionner cet équipement. Le personnel non qualifié et les enfants doivent
se tenir à l’écart.
7. Ne pas enlever, détruire ni couvrir cette étiquette.
La remplacer si elle est absente, endommagée ou usée (PN 110584 Rev A).
AVERTISSEMENT
1-10 Hypertherm
SÉCURITÉ
ÉTIQUETTE DE SÉCURITÉ
Cette étiquette est affichée sur la source de courant. Il est important que
l’utilisateur et le technicien de maintenance comprennent la signification
des symboles de sécurité. Les numéros de la liste correspondent aux
numéros des images.
1. Les étincelles produites par le coupage
peuvent provoquer une explosion ou
un incendie.
1.1 Pendant le coupage, éloigner toute
matière inflammable.
1.2 Conserver un extincteur à proximité et
s’assurer qu’une personne soit prête
à l’utiliser.
1.3 Ne jamais couper de récipients fermés.
2. L’arc plasma peut provoquer des
blessures et des brûlures.
2.1 Couper l’alimentation avant de démonter
la torche.
2.2 Ne pas tenir la surface à couper près
de la trajectoire de coupe.
2.3 Porter des vêtements de protection
couvrant tout le corps.
3. Un choc électrique causé par la torche
ou les câbles peut être fatal. Se protéger
contre les risques de chocs électriques.
3.1 Porter des gants isolants. Ne pas porter
de gants mouillés ou abîmés.
3.2 S’isoler de la surface de travail et du sol.
3.3 Débrancher la prise ou la source de
courant avant de manipuler l’équipement.
4. L’inhalation des vapeurs produites par
le coupage peut être dangereuse pour
la santé.
4.1 Garder le visage à l’écart des vapeurs.
4.2 Utiliser un système de ventilation par
aspiration ou d’échappement localisé
pour dissiper les vapeurs.
4.3 Utiliser un ventilateur pour dissiper
les vapeurs.
5. Les rayons de l’arc peuvent brûler les
yeux et provoquer des lésions de la peau.
5.1 Porter un casque et des lunettes de
sécurité. Se protéger les oreilles et
porter une chemise dont le col peut
être déboutonné. Porter un casque
de soudure dont la protection filtrante
est suffisante. Porter des vêtements
protecteurs couvrant la totalité du corps.
6. Se former à la technique du coupage
et lire les instructions avant de
manipuler l’équipement ou de procéder
au coupage.
7. Ne pas retirer ou peindre (recouvrir) les
étiquettes de sécurité.
www.hypertherm.com/weee
110647 Rev. A
powermax1250 Manuel de l’opérateur 2-1
Section 2
SPÉCIFICATIONS
Dans cette section :
Source de courant..............................................................................................................................................2-2
Dimensions et poids ................................................................................................................................2-3
Torches T80 .........................................................................................................................................................2-4
Dimensions de la torche .........................................................................................................................2-5
Symboles et marquage......................................................................................................................................2-6
Marque ................................................................................................................................................2-6
Marque CE.................................................................................................................................................2-6
Symboles CEI ..........................................................................................................................................2-6
Tension à vide nominale (U0) 300 V c.c.
Caractéristique de sortie* Plongeante
*Représenté par un graphique tension de sortiecourant de sortie
Courant de sortie nominal (I2) 20A – 80A
Tension de sortie nominale standard 150 V c.c.
d’Hypertherm (U2)
Facteur de marche (X*) à 40° C U1– Volts c.a. rms X
dans des conditions nominales (U1, I1, U2, I2) 200-208 V c.a. 1PH 40 %
230-240 V c.a. 1PH 50 %
*X = Ton/T
base
, 480 V c.a. 1PH 60 %
Ton= temps en minutes 200-208 V c.a. 3PH 50 %
T
base
= 10 minutes 230-240 V c.a. 3PH 60 %
(Voir la plaque signalétique sur la source de 380-415 V c.a. 3PH
60 %
courant pour obtenir plus d’information sur le
480 V c.a. 3PH 60 %
facteur de marche et pour les caractéristiques CEI.)
600 V c.a. 3PH 60 %
Température d’utilisation De -10 à +40 °C
Phases (PH) c.a. nominales et fréquence PH Hz
secteur (Hz) Modèle standard 1-3 50-60
Modèle CE 3 50-60
Tension d’entrée nominale (U1), courant U1– Volts c.a. rms I1-Intensité rms I1eff
d’entrée nominal (I1) et I1eff* à sortie nominale. 200-208 V c.a. 1PH 50 32
U2 et I2coupage uniquement. 230-240 V c.a. 1PH 44 31
480 V c.a. 1PH 22 15,5
200-208 V c.a. 3PH 30 19
*I1eff = (I1) X utilisé pour déterminer la 230-240 V c.a. 3PH 26 18
capacité du cordon d’alimentation.
380-415 V c.a. 3PH
15 10,5
480 V c.a. 3PH 12 8,5
600 V c.a. 3PH 11 8
Facteur de puissance U1– Volts c.a. rms
Facteur de puis- Facteur de puis-
sance harmonique sance déplacement
200-208 V c.a. 1PH 0,99 0,99
230-240 V c.a. 1PH 0,99 0,99
480 V c.a. 1PH 0,91 0,99
200-208 V c.a. 3PH 0,94 0,99
230-240 V c.a. 3PH 0,94 0,99
380-415 V c.a. 3PH
0,94 0,99
480 V c.a. 3PH 0,94 0,99
600 V c.a. 3PH 0,80 0,99
R
sce
– Rapport de court-circuit –
U1– Volts c.a. rms, 3PH
R
sce
Modèle CE uniquement 400 V c.a. 153
230 V c.a. 97
Ce matériel est conforme à la norme CEI 61000- 3-12, à condition
que R
sce min
= 153 à 400 V c.a. 3PH et 97 à 230 V c.a. 3PH
Code IP – Degré de protection IP23CS*
fourni par le boîtier IP – International Protection
2 – Aucune entrée d’objets étrangers
>
=12,5 mm
3 – Aucune entrée nocive d’eau pulvérisée
C – Circuits secteur c.a. protégés contre l’entrée d’outils
>
=2,5 mm
Ø x 100 mm de longueur
S – Ventilateur immobile durant l’essai à l’eau
*
AVERTISSEMENT : NE PAS FAIRE FONCTIONNER EN CAS DE PLUIE
Basculement, inclinaison
(avec ou sans jeu de roue)
Inclinaison jusqu’à 15°
Type de gaz Air Azote
Qualité du gaz Pur, sec, exempt d’huile
Pression et débit d’entrée de gaz Voir la section 3, Installation
SPÉCIFICATIONS
1
2-2 powermax1250 Manuel de l’opérateur
Source de courant
SPÉCIFICATIONS
powermax1250 Manuel de l’opérateur 2-3
Dimensions et poids
Poids de la source de courant
sans la torche
41 kg
584 mm
267 mm
495 mm
A
M
P
S
4
0
6
0
2
5
8
0
A
C
5
0
6
0
7
0
4
.
0
5
.
0
_
+
P
S
I
8
0
6
.
0
B
A
R
SPÉCIFICATIONS
1
2-4 powermax1250 Manuel de l’opérateur
Capacité de coupe avec torche manuelle à 80 A
Coupe recommandée 22 mm
Coupe maximum recommandée 29 mm
Coupe grossière 38 mm
Capacité de coupe mécanisée à 80 A
Coupe recommandée 10 mm
Coupe maximum recommandée 16 mm
Capacité de gougeage 5,5 kg/heure
(vitesse d’enlèvement du métal sur de l’acier doux)
Poids
3,3 kg avec faisceau de 7,5 m
T80 6,3 kg avec faisceau de 15 m
9,4 kg avec faisceau de 22,5 m
2,0 kg avec faisceau de 4,5 m
T80M 3,8 kg avec faisceau de 7,5 m
4,5 kg avec faisceau de 10,7 m
6,8 kg avec faisceau de 15 m
9,9 kg avec faisceau de 22,5 m
Torches T80
SPÉCIFICATIONS
1
powermax1250 Manuel de l’opérateur 2-5
Dimensions de la torche T80
226 mm
99 mm
38 mm
25 mm
Dimensions de la torche T80M
387 mm
25 mm
35 mm
52 mm
203 mm
57 mm
Dimensions de la torche
32 pas 3,2 mm de largeur
3,2 mm de hauteur
SPÉCIFICATIONS
1
2-6 powermax1250 Manuel de l’opérateur

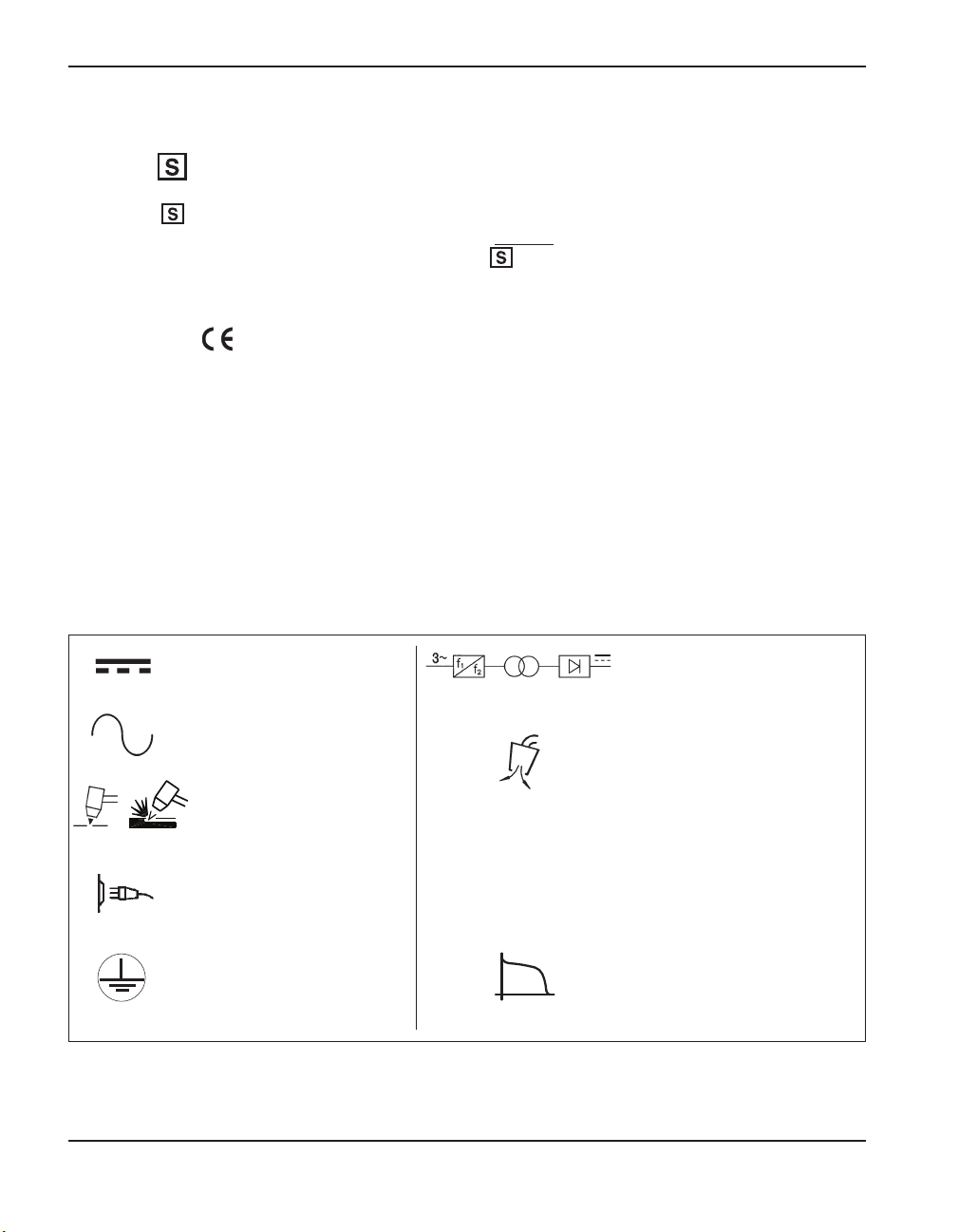

Symboles et marquage
Marque
La marque indique que la source de courant et la torche conviennent pour les milieux avec
danger accru d’électrocution. Les torches manuelles doivent avoir des pièces consommables
blindées pour conserver la conformité de la marque .
Marque CE
La marque CE ( ) constitue une déclaration de conformité du fabricant aux directives et
normes européennes applicables. Seules les versions des produits Hypertherm dont le symbole
CE est placé sur la plaque signalétique ou à proximité de celle-ci ont été mises à l’essai de
conformité à la directive de basse tension européenne et à la directive européenne sur la CEM.
Les filtres CEM nécessaires pour se conformer à la directive européenne sur la CEM sont
incorporés dans les versions de la source de courant portant le symbole CE.
Symboles CEI
Les symboles suivants peuvent apparaître sur la plaque signalétique de la source de courant, les
étiquettes de contrôle, les interrupteurs et les DEL :
O
l
Courant continu (c.c.)
Borne pour le conducteur
de protection extérieure
(terre)
Connexion d’alimentation
d’entrée c.a.
Torche de coupage et
de gougeage plasma
Courant alternatif (c.a.)
Source de courant à
onduleur
Courbe volt/ampère,
caractéristique « plongeante »
Appareil hors tension
Appareil sous tension
Torche plasma en position
ESSAI (gaz de refroidissement
et de coupe sortant de la buse)
1
powermax1250 Manuel de l’opérateur 3-1
Section 3
INSTALLATION
Dans cette section :
À la réception.......................................................................................................................................................3-2
Réclamations........................................................................................................................................................3-2
Contenu de l’emballage.....................................................................................................................................3-2
Emplacement de la source de courant ..........................................................................................................3-3
Levage de la source de courant ......................................................................................................................3-3
Connexion d’alimentation..................................................................................................................................3-4
Cordon d’alimentation triphasé – Montage de la fiche..............................................................................3-4
Cordon d’alimentation monophasé (pas pour le modèle CE) ..................................................................3-5
Montage du cordon d’alimentation.......................................................................................................3-5
Montage de la fiche..................................................................................................................................3-5
Mise à la terre ......................................................................................................................................................3-6
Rallonge ................................................................................................................................................................3-6
Montage de la torche .........................................................................................................................................3-7
Alimentation en gaz plasma..............................................................................................................................3-9
Filtrage de gaz supplémentaire .............................................................................................................3-9
Branchement de l’alimentation en gaz.........................................................................................................3-10
Alignement de la torche T80M......................................................................................................................3-10
Connexion de la télécommande ON/OFF .......................................................................................3-11
Connexion de l’interface machine .....................................................................................................3-11
Tension d’arc ...........................................................................................................................................3-12
Changement du transfo (mise en marche de la machine) de la fermeture à contact sec
au signal de tension....................................................................................................................................3-14
Entraînement d’un module d’entrée isolé industriel .......................................................................3-15
Entraînement d’une bobine de relais avec une source d’alimentation extérieure ...................3-16
Entraînement du module d’entrée industriel avec une source de courant externe.................3-17
INSTALLATION
1
3-2 powermax1250 Manuel de l’opérateur
X3
X3
X1 (Standard)
X1 (Modèle CE)
ou
Carte
d’installation
rapide
Manuel de
l’opérateur
À la réception
1. S’assurer que tous les éléments commandés ont été reçus. Contacter le fabricant/distributeur
si l’un des éléments manque ou est endommagé.
2. Si l’équipement est endommagé, se reporter à Réclamations, ci-dessous. Toute correspondance
concernant cet équipement doit inclure le numéro du modèle et le numéro de série indiqué
derrière la source de courant.
3. Lire la section Sécurité de ce manuel avant de configurer et d’utiliser le système Hypertherm.
Réclamations
Réclamations pour dommages lors du transport – Si l’appareil a été endommagé lors du
transport, faire une réclamation auprès du transporteur. Hypertherm doit fournir une copie de la
lettre de transport sur demande. Pour plus de renseignements, appeler le service à la clientèle au
numéro donné au début de ce manuel, ou le distributeur Hypertherm agréé.
Réclamations pour marchandises défectueuses ou manquantes – Tous les appareils
expédiés par Hypertherm passent des examens de contrôle de la qualité rigoureux pour déceler les
défauts. Si la marchandise est défectueuse ou manquante, appeler le distributeur. Pour plus de
renseignements, appeler le service à la clientèle au numéro donné au début de ce manuel, ou le
distributeur Hypertherm agréé.
Contenu de l’emballage
Vérifier les éléments par rapport à l’illustration
(pour configurations du système manuel).
Installation du
CD-ROM
Carte de garantie
AMP
S
4
0
6
0
2
5
8
0
A
C
5
0
P
S
6
I
0
7
0
8
0
4
.
0
5
.
0
6
.
0
B
A
R
_
+
Operator
Manual
INSTALLATION
1
powermax1250 Manuel de l’opérateur 3-3
Emplacement de la source de courant
Placer la source de courant Powermax1250 avec un espace d’au moins 0,25 m à l’avant et à
l’arrière et sur le côté ventilateur de la source de courant pour assurer une bonne ventilation.
Dispositif de levage
Capot en place
Sangle de levage
approuvée – la garder
aussi verticale que
possible
Levage de la source de courant
AVERTISSEMENT
• La source de courant pèse jusqu’à 51 kg.
• Toujours soulever la source de courant avec les DEUX poignées.
• Ne pas lever la source de courant par UNE poignée.
• La poignée risque de se briser et il peut en résulter des blessures et des
dommages matériels pour la source de courant.
INSTALLATION
3-4 powermax1250 Manuel de l’opérateur
Connexion d’alimentation
La Powermax1250 est une source de courant universelle qui peut se configurer pour fonctionner
en tensions c.a. de 200 à 600 V (230-400 triphasé pour modèle CE). Utiliser un sectionneur pour
chaque source de courant de sorte que l’opérateur puisse couper rapidement l’alimentation de la
source de courant en cas d’urgence. Placer le sectionneur pour qu’il soit facile d’accès à
l’opérateur. Le niveau d’interruption du sectionneur doit être égal ou dépasser l’intensité continue
des fusibles. Utiliser des fusibles à fusion temporisée d’intensité nominale selon les codes
d’électricité locaux et nationaux.
Cordon d’alimentation triphasé – montage de la fiche
Les sources de courant Powermax1250 sont expédiées avec un cordon d’alimentation 8 AWG à
4 fils sur les modèles standard. Un cordon d’alimentation HAR à 4 fils de 6 mm2est fourni sur les
modèles CE. Pour faire fonctionner le Powermax1250, utiliser une fiche qui répond aux codes
nationaux ou locaux. La fiche doit être connectée au cordon d’alimentation par un électricien agréé.
Modèle standard Monophasé Triphasé
Tension d’entrée
200-208 230-240 480 200-208 230-240 400 480 600
Courant d’entrée à sortie
12 kW
70 60 30 40 36 21 17 16,5
Courant d’entrée pendant
l’allongement de l’arc
100 96 48 56 56 34 28 27
Modèle CE Triphasé
Tension d’entrée
230 400
Courant d’entrée à sortie
12 kW
36 21
Courant d’entrée pendant
l’allongement de l’arc
56 34
INSTALLATION
powermax1250 Manuel de l’opérateur 3-5
Montage de la fiche
La fiche doit être connectée au cordon d’alimentation par un électricien agréé.
Faire passer le
cordon
d’alimentation
dans le serrecâble et serrer.
Interrupteur d’alimentation
Terre
L1 & L2
L1
#10
Terre
L2
178 mm
102 mm
Attention : Quand on utilise la source de courant de modèle standard (le modèle
CE est triphasé uniquement) avec une alimentation monophasée,
remplacer le cordon d’alimentation fourni par un cordon d’alimentation
8 AWG (10 mm2) à 3 fils. Le cordon doit être connecté par un électricien
agréé.
Cordon d’alimentation monophasé (pas pour le modèle CE)
Montage du cordon d’alimentation
Dénuder et préparer les fils du cordon d’alimentation
comme on l’indique ci-après.
INSTALLATION
1
3-6 powermax1250 Manuel de l’opérateur
Mise à la terre
Pour garantir la sécurité personnelle et le bon fonctionnement et pour réduire les interférences
électromagnétiques (EMI), le Powermax1250 doit être correctement mis à la terre par l’intermédiaire
du cordon d’alimentation en conformité aux normes électriques nationales et régionales en vigueur.
Un courant triphasé doit être acheminé par un câble du type 4 fils avec fil vert ou vert-jaune pour la
terre et doit satisfaire aux exigences électriques nationales ou locales. Le service monophasé doit
être de type trifilaire avec un fil vert ou vert/jaune pour la protection à la terre et respecter les
exigences des normes électriques nationales et régionales en vigueur. Voir la section 1, Sécurité de
la mise à la masse.
Rallonge
Utiliser une rallonge certifiée par les codes locaux et nationaux. La rallonge ne doit être montée que
par un électricien agréé. Se reporter aux exigences de longueur indiquées ci-dessous.
Grosseur recommandée des fils du cordon d’alimentation (mm2)
< 3 m 3 – 7,5 m 7,5 – 15 m 15 – 30 m 30 – 45 m
Modèle standard
Tension d’entrée Phases
200-208 V c.a. 1 16 16 16 25 35
230 V c.a. 1 16 16 16 25 35
480 V c.a. 1 6 6 6 10 10
200-208 V c.a. 3 10 10 10 16 16
230 V c.a. 3 10 10 10 16 16
400 V c.a. 3 6 6 6 6 10
480 V c.a. 3 6 6 6 6 10
600 V c.a. 3 6 6 6 6 6
Modèle CE
230 V c.a. 3 6 6 10 10 10
400 V c.a. 3 6 6 6 6 10
INSTALLATION
powermax1250 Manuel de l’opérateur 3-7
Montage de la torche
Couper l’alimentation (OFF).
Débrancher le cordon d’alimentation de la prise d’alimentation.
Ouvrir la porte de l’ETR et faire passer le câble dans la paroi de la source de courant.
OFF (0) /
Appareil
hors tension
ON (I) /
Appareil
sous tension
La porte de l’ETR
Paroi de la source de courant
1
2
3
INSTALLATION
1
3-8 powermax1250 Manuel de l’opérateur
Aligner les marques sur le serre-câble.
Tirer sur la bague rapide et faire passer le raccord de gaz du faisceau.
Repousser la bague rapide vers l’avant pour bloquer le raccord de gaz. S’assurer que le
raccord de gaz est bien fixé.
S’assurer que le point rouge sur le connecteur est sur le dessus, puis brancher le
connecteur électrique. Fermer la porte de l’ETR.
Bague rapide
5
6
7
4
INSTALLATION
1
powermax1250 Manuel de l’opérateur 3-9
Alimentation
en gaz
Powermax1250
Filtre à eau/anti-particules Filtre à huile Filtre à vapeur d’huile
Alimentation en gaz plasma
L’alimentation en gaz pour le Powermax1250 peut utiliser l’air comprimé de l’atelier ou l’air
comprimé en bouteille. Un régulateur haute pression doit être utilisé sur l’un ou l’autre type
d’alimentation ; il doit pouvoir délivrer le gaz vers le filtre sur la source de courant à 189 l/mm
à une pression de 6,1 bars. Si l’alimentation en gaz est de qualité médiocre, les vitesses de
découpe ralentissent, la qualité de coupe se dégrade, la capacité d’épaisseur de coupe diminue,
ainsi que la durée de vie des pièces.
Filtrage de gaz supplémentaire
Utiliser un nécessaire de filtration Hypertherm, numéro de référence 128647, ou un système
de filtration à coalescence à trois étages comme celui illustré si les conditions du site introduisent
de l’humidité, de la graisse ou d’autres contaminants dans la conduite d’air.
AVERTISSEMENT
Ne pas laisser la pression d’entrée d’air vers le filtre sur la source de courant
dépasser 8,3 bars. La cuve de filtre risque d’exploser si cette pression est dépassée.
INSTALLATION
1
3-10 powermax1250 Manuel de l’opérateur
Alignement de la torche T80M
Monter la torche machine perpendiculairement à la
pièce pour obtenir une coupe verticale. Utiliser une
équerre pour aligner la torche à 0 et 90°.
Branchement de l’alimentation en gaz
Connecter le tuyau flexible de la façon suivante :
Torche
0°
90°
1. Raccord de conduite d’air
• Modèle standard : Monter un raccord
de gaz 1/4 NPT à l’entrée du filtre à air.
Modèle CE : Utiliser un adaptateur
G1/4 (fourni). Passer du liquide
d’étanchéité pour tuyau sur les filets.
Attention : Ne jamais utiliser de
ruban Teflon en installant le
manchon ou les adaptateurs.
Des morceaux de ruban peuvent se
rompre et pénétrer dans la conduite
d’air et endommager le détendeur,
le manocontact et la robinetterie.
• Le raccord de gaz et l’adaptateur se
trouvent dans la boîte des
consommables située à gauche du
capot de la source de courant.
2. Conduite d’air
• Utiliser un flexible de gaz inerte de
9,5 mm de diamètre interne et un
manchon à raccord rapide 1/4 NPT.
Le connecter au manchon installé à
l’étape 1.
Ajuster la pression d’air conformément à la
procédure de la section 4.
Connexion de l’interface machine
Les signaux pour le transfert d’arc et l’amorçage
sont disponibles par la connexion d’interface
machine à l’arrière de la source de courant.
Brancher le câble d’interface machine
(réf. 023206) dans le connecteur sur le
panneau arrière.
Les sources de courant Powermax1250 vendues
comme faisant partie intégrante de l’ensemble
PowermaxEdge® comprennent un câble
d’interface machine avec un diviseur de tension.
Se reporter au tableau suivant quand on connecte
le câble d’interface machine à la machine de coupage.
INSTALLATION
1
powermax1250 Manuel de l’opérateur 3-11
Connexion de la télécommande ON/OFF
Dans le cas de la torche machine (T80M), les entrées pour l’amorçage de l’arc sont disponibles
par la connexion d’interface machine à l’arrière de la source de courant. Brancher la télécommande
Hypertherm (voir la nomenclature pour les numéros de référence) dans le connecteur sur le
panneau arrière.
Signal : Start (amorçage
plasma)
XFER(met la machine
en marche)
PowermaxEdge (câble d’interface
avec diviseur de tension)
Type : Entrée Sortie Sortie
Remarques : Normalement ouvert.
Tension à vide 18 V
c.a. aux bornes
START. Nécessite la
fermeture du contact
sec pour s’activer
Normalement ouvert.
Fermeture du contact sec
lors du transfert de l’arc.
Tension de 120 V c.a.
maximum au relais
d’interface machine ou au
dispositif de commutation
(fourni par le client).
Signal d’arc divisé de 50/1
Contacts du
panneau arrière
3, 4 12, 14 5, 6
Fils du câble –
023206
Vert, noir Rouge, noir Noir, rouge
AVERTISSEMENT
La télécommande ON/OFF ne fonctionne pas quande une torche manuelle
est montée.
INSTALLATION
1
3-12 powermax1250 Manuel de l’opérateur
Tension d’arc
Dans le cas des systèmes autres que le PowermaxEdge, on peut utiliser la tension d’arc de la
source de courant pour actionner une commande de hauteur de torche. Pour ce faire, on doit
fournir un câble non blindé à paire unique 18 AWG (1 mm2) prévu pour 300 V ou plus. Tous les
travaux doivent être exécutés conformément aux codes locaux et nationaux applicables.
1. Couper l’alimentation de la source de courant.
2. Desserrer les vis qui fixent le capot de la source de courant au châssis. Enlever le capot.
3. Faire passer le câble dans le serre-câble montré ci-après à l’arrière de la source de courant.
AVERTISSEMENT
DANGER D’ÉLECTROCUTION
Déconnecter l’alimentation électrique avant d’effectuer des
travaux d’entretien. Tout travail nécessitant la dépose du capot de
la source de courant doit être effectué par un technicien qualifié.
INSTALLATION
1
powermax1250 Manuel de l’opérateur 3-13
4. Trouver le CI d’alimentation comme on l’illustre ci-après. Utiliser des cosses faston de 1/4 po
de type isolé pour connecter à J15 et J16.
Note : Les tensions de 120 V c.a. ou de 24 V c.a. doivent provenir d’une source extérieure.
Signal : TENSION D’ARC (réglage de la hauteur de torche)
Type : Sortie
Remarques : Tension d’arc intégrale. Pas de diviseur de tension. 300 V c.c.
maximum. (Signal pas disponible sur le connecteur du
panneau arrière.)
J15 +V c.c.
J16 -V c.c.
5. Serrer le serre-câble.
6. Replacer le capot.
INSTALLATION
1
3-14 powermax1250 Manuel de l’opérateur
Notes :
• Bobine de relais 24 V c.c.
> 240 ohm fournie par le client.
• Utiliser une diode de protection
1 A, 100 V sur la bobine, comme
IN4002, IN4003 ou IN4004.
• Les contacts 5 et 6 sont utilisés
uniquement sur les systèmes qui
comprennent le câble d’interface
PowermaxEdge avec diviseur de
tension.
Déplacer le fil noir et ajouter
un cavalier (voir l’illustration).
Marche
Signale
Protecteur
13
12
14
3
4
6
5
J19
TERRE
24 V c.c.
NOIR
JAUNE
ROUGE
BLANC
V-div +
V-div -
XFER MARCHE
NOIR
J16 J15
Changement du transfo (mise en marche de la machine) de la fermeture
à contact sec au signal de tension
24 V c.c. (masse châssis) à 100 mA disponibles à J19 sur le CI de puissance pour entraîner un
dispositif isolé ou flottant comme une bobine de relais 24 V c.c. (240 ohms ou plus) ou un module
industriel d’isolement d’entrée type (avec photocoupleur intégré). On voit sur l’illustration ci-après
les connexions types pour la disposition côté haut.
Entraînement d’une bobine de relais
INSTALLATION
1
powermax1250 Manuel de l’opérateur 3-15
Entraînement d’un module d’entrée isolé industriel
Déplacer le fil noir et ajouter un
cavalier (voir l’illustration).
Notes :
• Module d’entrée isolé, fourni
par l’utilisateur final.
• Les contacts 5 et 6 sont
utilisés uniquement sur les
systèmes qui comprennent
le câble d’interface
PowermaxEdge avec
diviseur de tension.
Marche
Signale
Protecteur
13
12
14
3
4
6
5
V-div +
V-div -
Module
d’entrée isolé
J19
TERRE
24 V c.c.
NOIR
JAUNE
ROUGE
BLANC
XFER MARCHE
NOIR
J16 J15
+
–
INSTALLATION
1
3-16 powermax1250 Manuel de l’opérateur
Entraînement d’une bobine de relais avec une source d’alimentation
extérieure
Notes :
• La bobine de relais 24 V c.c.
>240 ohms doit être fournie
par l’utilisateur final.
• Source d’alimentation
24 V c.c. doit être fournie par
l’utilisateur final.
• Utiliser une diode de
protection 1 A, 100 V sur la
bobine, comme IN4002,
IN4003 ou IN4004.
• Les contacts 5 et 6 sont
utilisés uniquement sur les
systèmes qui comprennent
le câble d’interface
PowermaxEdge avec
diviseur de tension.
13
12
14
3
4
6
5
V-div +
V-div -
J19
24 V c.c.
J16 J15
Marche
Signale
Protecteur
TERRE
24 V c.c.
NOIR
JAUNE
ROUGE
BLANC
XFER MARCHE
+
–
INSTALLATION
1
powermax1250 Manuel de l’opérateur 3-17

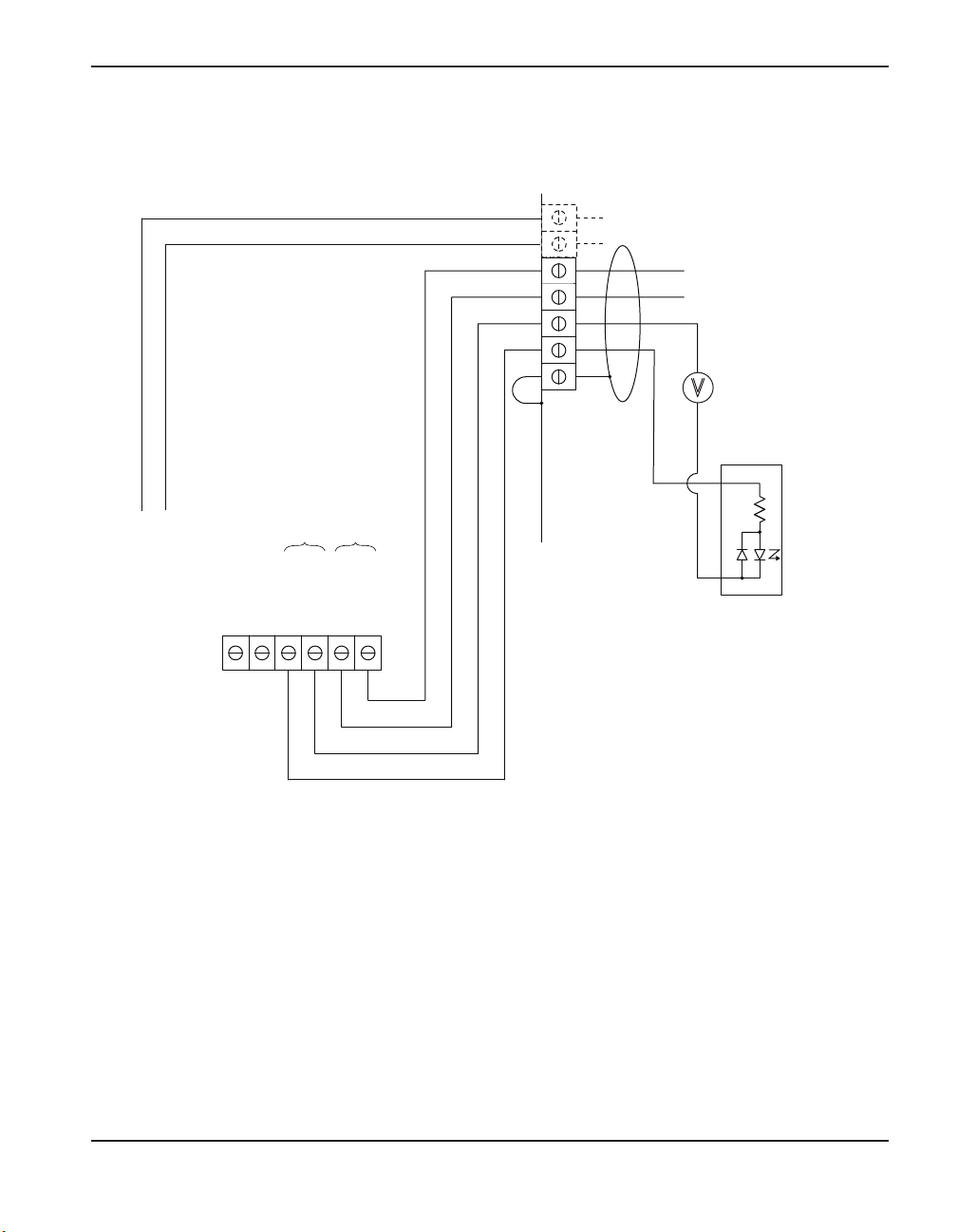

Entraînement du module d’entrée industriel avec une source de courant
externe
Notes :
• Module d’entrée isolé, fourni
par l’utilisateur final.
• Source d’alimentation
24 V c.c. doit être fournie par
l’utilisateur final.
• Les contacts 5 et 6 sont
utilisés uniquement sur les
systèmes qui comprennent
le câble d’interface
PowermaxEdge avec
diviseur de tension.
13
12
14
3
4
6
5
V-div +
V-div -
24 V c.c.
Module
d’entrée isolé
J19
J16 J15
Marche
Signale
Protecteur
TERRE
24 V c.c.
NOIR
JAUNE
ROUGE
BLANC
XFER MARCHE
+
–
+
–
powermax1250 Manuel de l’opérateur 4-1
Section 4
FONCTIONNEMENT
Dans cette section :
Commandes et voyants.....................................................................................................................................4-2
Voyants à DEL...........................................................................................................................................4-2
Configurations des consommables T80........................................................................................................4-3
Blindé ..........................................................................................................................................................4-3
FineCut........................................................................................................................................................4-3
Gougeage ..................................................................................................................................................4-4
Configurations des consommables T80M....................................................................................................4-4
Blindé ..........................................................................................................................................................4-4
FineCut........................................................................................................................................................4-5
Buse de protection à détection ohmique............................................................................................4-5
Non blindée................................................................................................................................................4-5
Installation des pièces consommables de torche........................................................................................4-7
Régler le sélecteur de mode ............................................................................................................................4-8
Régler l’interrupteur d’alimentation sur ON ..................................................................................................4-8
Vérifier les voyants de vérification ...................................................................................................................4-8
Tourner le sélecteur de courant sur le réglage d’essai du gaz.................................................................4-9
Fonctionnement de la torche manuelle........................................................................................................4-10
Fonctionnement de la gâchette de sécurité ....................................................................................4-10
Fixation du connecteur de pièce ........................................................................................................4-11
Amorçage d’une coupe depuis le bord de la pièce.......................................................................4-11
Technique de coupe à la torche manuelle........................................................................................4-12
Perçage....................................................................................................................................................4-13
Gougeage................................................................................................................................................4-14
FONCTIONNEMENT
4-2 powermax1250 Manuel de l’opérateur
Tableau de coupe .............................................................................................................................................4-15
Pièces consommables mécanisées blindées 80 A .......................................................................4-15
Pièces consommables mécanisées blindées 60 A .......................................................................4-16
Pièces consommables mécanisées blindées 40 A........................................................................4-17
Consommables FineCut.......................................................................................................................4-18
Pièces consommables non blindées 40 A.......................................................................................4-19
FONCTIONNEMENT
1
powermax1250 Manuel de l’opérateur 4-3
Commandes et voyants
DEL verte alimentation
Quand il est allumé, ce voyant indique que le système est alimenté et que l’interrupteur
d’alimentation est sur ON ( I ).
DEL pression de gaz
Jaune: Quand il clignote, ce voyant indique que la pression du gaz se situe au-dessous de
4,1 bars, pour le coupage ou de 2,8 bars pour le gougeage.
Verte: Quand il est allumé, ce voyant indique que la pression du gaz est acceptable pour
le fonctionnement de la torche.
DEL jaune buse de protection
Quand il est allumé, ce voyant indique que la buse de protection est desserrée ou pas
montée.
Note : On doit corriger la situation et mettre l’alimentation sur OFF puis sur ON pour
éteindre la DEL.
DEL jaune température
Quand il est allumé, ce voyant indique que la température de la source de courant a
dépassé sa limite de fonctionnement.
DEL rouge anomalie
Quand il est allumé, ce voyant indique qu’il y a une anomalie empêchant le
fonctionnement du système.
DEL jaune tension secteur basse
Quand il est allumé, ce voyant indique que la tension secteur est inférieure à 170 V c.a. ou
supérieure à 680 V c.a. Sur les appareils CE, il peut également indiquer qu’une phase
manque.
Voyants à DEL
6.0
BAR
5.04.0
PSI
807050 60
60
40
AMPS
80
25
V
AC
+
_
Bouton de
réglage
d’intensité (A)
Sélecteur de
mode
Voyants à
DEL
Manomètre
Détendeur
Interrupteur d’alimentation
ON (I)/OFF (0)
AC
AC
V
FONCTIONNEMENT
1
4-4 powermax1250 Manuel de l’opérateur
Configurations des consommables T80
120925
120926
120977 120927120928
Joint torique
058519
Blindé
120929 120931120928
120929 120932120928
FineCut
Joint torique
058519
220327**
120926
220329
120928
220325*
120979
*À utiliser avec les systèmes CE.
**Le diffuseur 220327 est prévu pour le coupage
manuel avec des consommables FineCut.
40A
60A
80A
30A — 50A
FONCTIONNEMENT
1
powermax1250 Manuel de l’opérateur 4-5
120930 120932
120928
120930
120927
120928
120928
120925120926
Joint torique
058519
Gougeage
120977 220059120928
60A/80A
Joint torique
058519
120926 120925
Configurations des consommables T80M
Blindé
120930
120931
40A
60A
80A
FONCTIONNEMENT
1
4-6 powermax1250 Manuel de l’opérateur
FineCut
Joint torique
058519
120925
120926
220329
120928
220325*
120979
220404
220061**
Buse de protection à détection ohmique
220061**
Non blindée*
40A
60A
80A
Joint torique
058519
120979
120979
120979
120928
120928
120928
220006
220007
120980
120926 120925
* Dans les pays CE, les pièces
consommables non blindées ne peuvent
être utilisées que pour le coupage avec
torche mécanisée.
** Utiliser une buse de protection à détection
ohmique quand un contrôleur de hauteur
de torche compatible est monté.
30A – 50A
FONCTIONNEMENT
powermax1250 Manuel de l’opérateur 4-7
Installation des pièces consommables de torche
Serrer à la main uniquement.
Buse de protection
Buse
Électrode
Diffuseur
Protecteur
1
2
AVERTISSEMENT
TORCHES À AMORÇAGE AU CONTACT
L’ARC PLASMA PRÉSENTE DES RISQUES
DE BLESSURES ET DE BRÛLURES
L’arc plasma est produit immédiatement après fermeture de
l’interrupteur d’amorçage de la torche. L’arc plasma est capable de
perforer rapidement les gants et la peau. S’assurer que l’appareil soit
hors tension avant de remplacer les pièces consommables.
FONCTIONNEMENT
1
4-8 powermax1250 Manuel de l’opérateur
Régler le sélecteur de mode
Utiliser pour couper du métal déployé.
Réamorce automatiquement l'arc pilote.
Utiliser pour couper des plaques ou des tôles en métal.
Durée de vie optimale des pièces consommables.
Utiliser pour gouger ou pour coupage à l’arc non transféré.
Régler l’interrupteur d’alimentation sur ON
Placer l’interrupteur d’alimentation sur ON (I) comme
l’indique l’illustration.
Vérifier que le voyant POWER ON (Système sous
tension) est allumé.
Vérifier les voyants de vérification
ACAC
V
Vérifier que les autre voyants NE SONT PAS allumés. Voir la section 5 pour des
informations détaillées.
Vérifier que la DEL de pression de gaz (verte) est allumée.
2
3
1
FONCTIONNEMENT
powermax1250 Manuel de l’opérateur 4-9
6.0
BAR
5.04.0
PSI
80
7050 60
1
2
3
4
5
Tourner le bouton de courant sur le test de gaz
Régler le bouton de courant sur le test
de gaz.
Tirer le bouton du régulateur pour
débloquer.
Régler la pression :
Coupage 4,8–5,2 bar
Gougeage 3,4–4,1 bar
Pousser sur le bouton du régulateur
pour verrouiller.
Régler le bouton sur une autre position
que le test de gaz pour arrêter
l'écoulement (25 A minimum).
AMPS
40
60
25
80
AMPS
40
60
25
80
FONCTIONNEMENT
4-10 powermax1250 Manuel de l’opérateur
Fonctionnement de la torche manuelle
Fonctionnement de la gâchette de sécurité
AVERTISSEMENT
TORCHES À AMORÇAGE AU CONTACT
L’ARC PLASMA PRÉSENTE DES RISQUES
DE BLESSURES ET DE BRÛLURES
L’arc plasma est produit immédiatement après fermeture de l’interrupteur
d’amorçage de la torche.
L’arc plasma est capable de perforer rapidement les gants et la peau.
• Garder les mains éloignées de l’extrémité de la torche.
• Ne pas tenir la pièce à couper à la main ni écarter les mains de la ligne de coupe.
• Ne jamais diriger la torche vers soi ni vers quelqu’un d’autre.
• Ne jamais utiliser avec une télécommande.
123
FONCTIONNEMENT
powermax1250 Manuel de l’opérateur 4-11
Bien fixer le connecteur de pièce à la pièce à
couper.
Fixer le connecteur de pièce le plus près
possible de la zone de coupage, afin de
réduire l’exposition au champ
électromagnétique.
Ne pas le fixer à la partie qui va se détacher.
Amorçage d’une coupe
depuis le bord de la pièce
Tenir la buse de la torche à la verticale au
bord de la pièce.
Commencer la coupe à partir du bord de
la pièce.
Faire une pause au bord de la pièce jusqu’à
ce que l’arc l’ait complètement traversée.
Puis continuer la coupe.
Fixation du connecteur de pièce
AVERTISSEMENT
LES ÉTINCELLES ET LE MÉTAL CHAUD RISQUENT DE HEURTER
LES YEUX ET DE BRÛLER LA PEAU
Wors de l’allumage de la torche inclinée, des étincelles et du métal chaud jaillissent
de la buse. S’assurer que la torche ne pointe pas vers soi ni vers les personnes à
proximité.
FONCTIONNEMENT
1
4-12 powermax1250 Manuel de l’opérateur
Technique de coupe à la torche manuelle
Ne pas allumer la torche inutilement car cela réduit
inutilement la durée de vie de la buse et de l’électrode.
Lors du coupage, s’assurer que les étincelles soient
projetées par le dessous de la pièce.
Si les étincelles jaillissent sur la pièce, c’est que le
déplacement de la torche est trop rapide ou que la
puissance est insuffisante.
Tenir la buse de la torche à la verticale et observer l’arc au
fur et à mesure que la ligne de coupe progresse.
Pièces consommables blindées. Ne pas appuyer sur
la torche pendant la coupe. On peut obtenir une coupe
régulière en faisant traîner légèrement la torche sur
la pièce.
• Il est plus facile de tirer la torche que de la pousser.
• Pour la coupe des pièces minces, réduire l’intensité pour obtenir une coupe de la
meilleure qualité.
• Pour couper des lignes droites, utiliser une règle comme guide. Pour découper des
cercles, utiliser un gabarit ou un accessoire de coupe circulaire. Pour couper des cercles,
utiliser un gabarit ou un guide de coupage circulaire d’Hypertherm, no de réf. 027668.
Pièces consommables non protégées. Maintenir un
écart torche-pièce approximatif de 3 mm.
FONCTIONNEMENT
powermax1250 Manuel de l’opérateur 4-13
Perçage
Tenir la torche de manière à ce que la buse se trouve à moins de 3 mm de la pièce avant de
l’allumer.
Allumer la torche inclinée par
rapport à la pièce, puis la faire
pivoter progressivement vers
la verticale.
Des étincelles projetées par le
dessous de la pièce indiquent
que l’arc a traversé le matériau.
Quand l’opération de perçage
est terminée, exécuter la coupe.
AVERTISSEMENT
LES ÉTINCELLES ET LE MÉTAL CHAUD
RISQUENT DE HEURTER LES YEUX
ET DE BRÛLER LA PEAU
Lors de l’allumage de la torche inclinée, des étincelles et du métal
chaud jaillissent de la buse. S’assurer que la torche ne pointe pas
vers soi ni vers les personnes à proximité.
FONCTIONNEMENT
1
4-14 powermax1250 Manuel de l’opérateur
Gougeage
Tenir la torche de manière à ce que la buse se trouve à moins de 1,5 mm de la pièce avant de
l’allumer.
Tenir la torche à 45° par rapport
à la pièce. Appuyer sur la
gâchette pour obtenir un arc
pilote. Transférer l’arc à la pièce.
Maintenir un angle de 45°
approximativement par rapport
à la pièce.
Commencer à gouger.
Note : Un écran thermique existe
pour assurer une
protection supplémentaire
de la main et de la torche,
no réf. 220049.
Sens du déplacement
45°
AVERTISSEMENT
LES ÉTINCELLES ET LE MÉTAL CHAUD
RISQUENT DE HEURTER LES YEUX
ET DE BRÛLER LA PEAU
Lors de l’allumage de la torche inclinée, des étincelles et du métal
chaud jaillissent de la buse. S’assurer que la torche ne pointe pas
vers soi ni vers les personnes à proximité.
FONCTIONNEMENT
powermax1250 Manuel de l’opérateur 4-15
Tableau de coupe
Pièces consommables mécanisées blindées 80 A
• Pour le tableau suivant, l’écartement torche-pièce est de 1,5 mm pour toutes les coupes.
Buse de protection
120928
Buse
120927
Électrode
120926
Diffuseur
120925
Torche
T80M
Protecteur
120930
Les vitesses de déplacement maximales sont les vitesses de déplacement les plus rapides possibles pour couper le matériau sans égard à la
qualité de coupe. Les vitesses de déplacement optimales donnent le meilleur angle de coupe, le moins de scories et le meilleur fini de surface de
coupe. Se rappeler que les tableaux de coupe sont prévus pour donner un bon point de départ pour chaque travail de coupage
différent. Chaque système de coupage nécessite un «réglage fin» pour chaque application de coupage afin d’obtenir la meilleure qualité de
coupe prescrite.
Acier doux
Acier inoxydable
Aluminium
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
80
134 0,25
3/16" 4,8
5 486 3 556
136 0,50
1/4" 6,4
4 013 2 616
139
0,75
3/8" 9,5
2 108 1 372
142
1/2" 12,7
1 270 838
145
—
5/8" 15,9
864 559
150
3/4" 19,0
610 406
153
1" 25,4
356 229
Courant
de l’arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
80
134
0,25
1/8" 3,2
11 532 7 493
139
1/4" 6,4
4 470 2 896
143
0,75
3/8" 9,5
3 073 1 524
146
1/2" 12,7
1 905 940
154 —
3/4" 19,0
940 483
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
80
132 0,25
3/16" 4,8
5 486 3 556
134
0,50
1/4" 6,4
4 089 2 667
137
3/8" 9,5
2 388 1 549
140
1/2" 12,7
1 524 991
145 1,00
5/8" 15,9
1 016 660
148
—
3/4" 19,0
787 508
150
7/8" 22,2
584 381
156
1" 25,4
406 254
FONCTIONNEMENT
4-16 powermax1250 Manuel de l’opérateur
Pièces consommables mécanisées blindées 60 A
• Pour le tableau suivant, l’écartement torche-pièce est de 1,5 mm pour toutes les coupes.
Buse de protection
120928
Buse
120932
Électrode
120926
Diffuseur
120925
Torche
T80M
Protecteur
120930
Acier doux
Acier inoxydable
Aluminium
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
60
134
0
16 jauge 1,5
15 926 12 751
134
10 jauge 3,4
6 706 5 359
138 0,25
1/4 6,4
3 353 2 184
141 0,75
3/8 9,5
1 600 1 041
141 1,50
1/2 12,7
1 067 686
147
—
5/8 15,9
787 508
153
3/4 19,0
559 356
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
60
134 0
16 jauge 1,5
15 875 10 312
136 0,25
10 jauge 3,4
6 198 4 039
139 0,50
1/4 6,4
2 794 1 829
145 0,75
3/8 9,5
1 346 864
146 2,00
1/2 12,7
889 584
149
—
5/8 15,9
660 432
154
3/4 19,0
457 305
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
60
135 0
1/16 1,6
16 916 10 998
138
0,25
1/8 3,2
10 160 6 604
141
1/4 6,4
3 683 2 388
146 0,75
3/8 9,5
1 880 1 219
149 1,50
1/2 12,7
1 295 762
153 —
5/8 15,9
838 533
FONCTIONNEMENT
powermax1250 Manuel de l’opérateur 4-17
Pièces consommables mécanisées blindées 40 A
• Pour le tableau suivant, l’écartement torche-pièce est de 1,5 mm pour toutes les coupes.
Buse de protection
120928
Buse
120932
Électrode
120926
Diffuseur
120925
Torche
T80M
Protecteur
120930
Les vitesses de déplacement maximales sont les vitesses de déplacement les plus rapides possibles pour couper le matériau sans égard à la
qualité de coupe. Les vitesses de déplacement optimales donnent le meilleur angle de coupe, le moins de scories et le meilleur fini de surface de
coupe. Se rappeler que les tableaux de coupe sont prévus pour donner un bon point de départ pour chaque travail de coupage
différent. Chaque système de coupage nécessite un «réglage fin» pour chaque application de coupage afin d’obtenir la meilleure qualité de
coupe prescrite.
Acier doux
Acier inoxydable
Aluminium
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
25
147
0
26 jauge 0,5
16 205 10 541
148
22 jauge 0,8
12 700 8 255
149
18 jauge 1,3
7 925 5 156
152
16 jauge 1,5
4 470 2 896
40
144 0,25
14 jauge 1,9
16 256 5 613
146 0,50
10 jauge 3,4
3 835 2 489
147 0,75
3/16 4,7
2 464 1 600
149 1,00
1/4 6,4
1 880 1 219
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
25
139
0
26 jauge 0,5
16 027 10 414
139
22 jauge 0,8
12 598 8 179
40
142
0,25
18 jauge 1,3
15 037 8 509
144
16 jauge 1,5
9 500 6 172
144
14 jauge 1,9
5 613 3 658
147 0,50
10 jauge 3,4
2 718 1 778
149 0,75
3/16 4,7
1 702 1 118
149 1,00
1/4 6,4
1 194 787
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
25
150
0
1/32 0,8
15 494 10 084
152
1/16 1,5
6 807 4 420
40
146 0,25
3/32 2,4
7 442 4826
149 0,50
1/8 3,2
5 182 3 378
151 1,00
1/4 6,4
1 930 1 245
4-18 powermax1250 Manuel de l’opérateur
1
FONCTIONNEMENT
Consommables FineCut
• L’écartement torche-pièce pour le tableau de coupe suivant est de 2,032 mm pour l’acier doux et
de 0,254 mm pour l’acier inoxydable.
120925120926
220329
120928
220061**
220325*
120979
220404
Acier doux
Acier inoxydable
* À utiliser avec les systèmes CE.
** Utiliser une buse de protection à détection
ohmique quand un contrôleur de hauteur de
torche compatible est monté.
Déflecteur Buse de
protection
Buse Électrode Diffuseur Torche
T80M
Courant
de l'arc
Tension
de l'arc
Épaisseur du matériau
Vitesse de coupe approximative
pouces mm
mm/min
50 76
10 jauge 3,4
2 286
40 83
10 jauge 3,4
1 270
45 77
12 jauge 2,7
3 048
40
81
12 jauge 2,7
1 778
79
14 jauge 1,9
3 810
79
16 jauge 1,5
3 810
79
18 jauge 1,2
2 540
78
20 jauge 0,9
2 540
30 80
24 jauge 0,6
3 174
Courant
de l'arc
Tension
de l'arc
Épaisseur du matériau
Vitesse de coupe approximative
pouces mm
mm/min
50 63
10 jauge 3,4
1 905
40 73
10 jauge 3,4
1 524
45 63
12 jauge 2,7
3 174
40
72
12 jauge 2,7
1 905
65
14 jauge 1,9
3 810
64
16 jauge 1,5
3 810
64
18 jauge 1,2
3 810
65
20 jauge 0,9
3 810
30 66
24 jauge 0,6
3 810
FONCTIONNEMENT
powermax1250 Manuel de l’opérateur 4-19
Pièces consommables non blindées 40 A
• Pour le tableau suivant, l’écartement torche-pièce est de 1,5 mm pour toutes les coupes.
Buse de protection
120928
Buse
220006
Électrode
120926
Diffuseur
120925
Torche
T80M
Déflecteur
120979
Les vitesses de déplacement maximales sont les vitesses de déplacement les plus rapides possibles pour couper le matériau sans égard à la
qualité de coupe. Les vitesses de déplacement optimales donnent le meilleur angle de coupe, le moins de scories et le meilleur fini de surface de
coupe. Se rappeler que les tableaux de coupe sont prévus pour donner un bon point de départ pour chaque travail de coupage
différent. Chaque système de coupage nécessite un «réglage fin» pour chaque application de coupage afin d’obtenir la meilleure qualité de
coupe prescrite.
Acier doux
Acier inoxydable
Aluminium
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
25
125
0
26 ga 0,5
13 970 8 966
128
22 ga 0,8
12 294 8 001
130
18 ga 1,3
6 045 3 937
131
16 ga 1,5
4 242 2 769
40 129 0,25
14 ga 1,9
8 280 5 385
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
25
127
0
26 jauge 0,5
14 249 9 271
127
22 jauge 0,8
11 506 7 493
123
18 jauge 1,3
12 700 8 255
127
16 jauge 1,5
9 322 6 071
40 128 0,25
14 jauge 1,9
5 588 3 632
Courant
de l'arc
Tension
de l'arc
Délai de
perçage
Épaisseur du matériau
Vitesses de
coupe maximales
Vitesses de
coupe optimales
pouces mm
mm/min mm/min
25
125
0
1/32 0,8
14 326 9 296
127
1/16 1,5
5 994 3 886
40 127 0,25
3/32 2,4
6 629 4 318
1
powermax1250 Manuel de l’opérateur 5-1
Section 5
ENTRETIEN/NOMENCLATURE DES PIÈCES
Dans cette section :
Entretien périodique ...........................................................................................................................................5-2
Inspection des pièces consommables...........................................................................................................5-3
Commandes et voyants.....................................................................................................................................5-4
Voyants à DEL...........................................................................................................................................5-4
Dépannage de base...........................................................................................................................................5-5
Schéma de principe du système.....................................................................................................................5-8
Questions techniques........................................................................................................................................5-9
Pièces ....................................................................................................................................................................5-9
Pièces de la torche...................................................................................................................................5-9
Pièces de la source de courant..........................................................................................................5-10
Accessoires.............................................................................................................................................5-10
ENTRETIEN/NOMENCLATURE DES PIÈCES
5-2 powermax1250 Manuel de l’opérateur
Entretien périodique
À chaque
utilisation
Vérifier la pression de gaz.
Remplacer le cordon d’alimentation
ou la fiche en cas de détérioration.
Remplacer le faisceau de
torche s’il est endommagé.
Nettoyer l’intérieur de
la source de courant
à l’air comprimé ou
avec un aspirateur.
Remplacer les étiquettes
endommagées.
Vérifier l’interrupteur de sécurité de la buse de
protection de la torche : observer que la DEL d’anomalie
rouge et la DEL de buse de protection de torche jaune
s’allument quand la buse de protection est desserrée.
Vérifier que
les pièces
consommables
sont bien
installées et qu’elles ne sont pas usées.
Vérifier que la
gâchette n’est
pas endommagée.
Vérifier que le
corps de la torche n’est pas fissuré et
qu’aucun conducteur n’est exposé.
Toutes les semaines
Tous les
6 mois
Tous les
3 mois
Vérifier
l’étanchéité
du tuyau
sous pression, la cartouche
filtrante et des
raccordements.
AVERTISSEMENT
DANGER D’ÉLECTROCUTION
Déconnecter l’alimentation électrique avant d’effectuer des
travaux d’entretien. Tout travail nécessitant la dépose du capot de
la source de courant doit être effectué par un technicien qualifié.
PSI
80
7050 60
6.0
5.04.0
BAR
ENTRETIEN/NOMENCLATURE DES PIÈCES
powermax1250 Manuel de l’opérateur 5-3
Inspection des pièces consommables
0,8 mm au maximum
Pièce Vérifications Action
Si l’arrondi du trou traversant est
Buse
Trou central Bon Usé
Remplacer
Électrode
Surface centrale Cratère de moins de 0,8 mm de profondeur
Remplacer
Diffuseur
Surfaces externes
Alésage central (D.I.)
Trous de gaz
Dommages ou débris
L’électrode glisse-t-elle facilement?
Trous bouchés
Remplacer
Remplacer
Remplacer
Joint torique de la
torche
Surfaces externes Dommages ou usure
Surface sèche
Remplacer
Appliquer une fine
pellicule de graisse
Hypertherm (no réf.
027055)
ENTRETIEN/NOMENCLATURE DES PIÈCES
1
5-4 powermax1250 Manuel de l’opérateur
Commandes et voyants
DEL verte alimentation
Quand il est allumé, ce voyant indique que le système est alimenté et que l’interrupteur
d’alimentation est sur ON ( I ).
DEL pression de gaz
Jaune: Quand il clignote, ce voyant indique que la pression du gaz se situe au-dessous de
4,1 bars, pour le coupage ou de 2,8 bars pour le gougeage.
Verte: Quand il est allumé, ce voyant indique que la pression du gaz est acceptable pour
le fonctionnement de la torche.
DEL jaune buse de protection
Quand il est allumé, ce voyant indique que la buse de protection est desserrée ou pas
montée.
Note : On doit corriger la situation et mettre l’alimentation sur OFF puis sur ON pour
éteindre la DEL.
DEL jaune température
Quand il est allumé, ce voyant indique que la température de la source de courant a
dépassé sa limite de fonctionnement.
DEL rouge anomalie
Quand il est allumé, ce voyant indique qu’il y a une anomalie empêchant le
fonctionnement du système.
DEL jaune tension secteur basse
Quand il est allumé, ce voyant indique que la tension secteur est inférieure à 170 V c.a. ou
supérieure à 680 V c.a. Sur les appareils CE, il peut également indiquer qu’une phase
manque.
Voyants à DEL
6.0
BAR
5.04.0
PSI
807050 60
60
40
AMPS
80
25
V
AC
+
_
Bouton de
réglage
d’intensité (A)
Sélecteur de
mode
Voyants à
DEL
Manomètre
Détendeur
Interrupteur d’alimentation
ON (I)/OFF (0)
AC
AC
V
ENTRETIEN/NOMENCLATURE DES PIÈCES
1
powermax1250 Manuel de l’opérateur 5-5
Dépannage de base
Problème Cause / Solution
1. L’interrupteur d’alimentation
ON/OFF est réglé sur I (ON) et le
voyant alimentation (ON) (vert)
n’est pas allumé.
1.1 Le cordon d’alimentation n’est pas
branché sur la prise de courant.
Brancher le cordon d’alimentation sur la prise
de courant.
1.2 Le sectionneur n’est pas sur ON ou il n’y
a pas de courant arrivant sur le boîtier du
sectionneur.
Allumer le courant sur le panneau principal de
la source de courant ou sur le boîtier du
sectionneur.
2. Les DEL d’alimentation ON
(verte) et de pression de gaz
(jaune) clignotent et la DEL
d’anomalie (rouge) est allumée.
2.1 L’alimentation en gaz est coupée (OFF)
ou déconnectée de la source de courant.
Vérifier que l’alimentation en gaz est ouverte et
connectée à la source de courant.
2.2 La pression d’alimentation en gaz est
trop basse.
Régler la pression de l’alimentation en gaz
entre 6,2 et 8,3 bars. Vérifier qu’il n’y a pas de
fuite au niveau du tuyau d’alimentation en gaz.
2.3 La pression du gaz de sortie est réglée
trop bas pour le mode choisi.
Régler la pression du gaz. Voir la Section 4, pour
obtenir les valeurs de pression.
3. Les DEL d’alimentation ON (verte),
la tension secteur bas (jaune) et
défaut (rouge) sont allumées.
3.1 La tension secteur est trop basse, trop
haute ou une phase manque (système
CE uniquement).
Demander à un technicien agréé de vérifier
l’alimentation d’entrée.
4. Les DEL d’alimentation ON (verte),
température (jaune) et anomalie
(rouge) sont allumés.
4.1 Un des thermostats internes s’est ouvert
en raison d’une surchauffe ou d’une
température très basse.
Laisser la source de courant en marche pour
que le ventilateur la refroidisse (surchauffe).
Déplacer la source de courant dans un endroit
chaud (très froid).
Note : Le ventilateur marche-arrêt est
automatique. Le ventilateur peut ne pas être
en marche quand l’alimentation est sur ON.
AC
V
ENTRETIEN/NOMENCLATURE DES PIÈCES
1
5-6 powermax1250 Manuel de l’opérateur
Dépannage de base (suite)
Problème Cause / Solution
5. Les DEL d’alimentation ON
(verte), le protecteur (jaune) et
défaut (rouge) sont allumées.
5.1 La buse de protection est desserrée ou sortie
de la torche.
Mettre la source de courant hors tension, puis
resserrer ou installer les pièces consommables de la
torche. Voir Installation des pièces consommables
de torche à la section 4.
Si des pièces consommables de la torche se
desserrent ou sont enlevées alors que la source de
courant est sous tension, mettre la source de
courant hors tension, puis resserrer ou installer les
pièces consommables de la torche pour remédier à
la situation.
6. Le transfert de l’arc ne
s’effectue pas.
6.1 Le connecteur de pièce n’est pas connecté à
la pièce à couper ou bien il est endommagé.
Connecter ou réparer le connecteur de pièce.
6.2 Le connecteur de pièce établit un mauvais
contact métallique.
Nettoyer le point de contact entre le connecteur et la
pièce à couper.
6.3 La torche est trop loin de la pièce à couper.
Rapprocher la tête de la torche de la pièce à couper
et rallumer la torche. Voir Fonctionnement de la
torche manuell à la section 4.
7. L’arc s’éteint, mais se rallume
lorsque la torche est mise en
marche.
7.1 Certaines pièces consommables sont
défectueuses ou usées.
Inspecter et changer au besoin les pièces
consommables. Voir Inspection des pièces
consommables dans cette section. Voir
Fonctionnement de la torche manuell à la section 4.
7.2 La pression de gaz est incorrecte.
Régler la pression de gaz. Voir Tourner le sélecteur
de courant sur le réglage d’essai du gaz à la section
4. Vérifier que la pression de gaz à l’entrée de la
source de courant n’est pas inférieure à 6,1 bars
pour un débit de 189 l/m.
7.3 La cartouche filtrante à l’extérieur de la
source de courant est contaminée.
Remplacer la cartouche filtrante.
ENTRETIEN/NOMENCLATURE DES PIÈCES
1
powermax1250 Manuel de l’opérateur 5-7
Dépannage de base (suite)
Problème Cause / Solution
8. L’arc grésille et siffle. 8.1 La cartouche filtrante à l’extérieur de la
source de courant est contaminée.
Remplacer la cartouche filtrante.
8.2 Il y a de l’eau dans la conduite d’air.
Nettoyer le filtre à air ou ajouter un dispositif
de filtration supplémentaire à la source de
courant.
Voir Filtrage de gaz suplémentaire
dans la section 3
.
8.3 Pièces consommables usées ou mal
montées.
Inspecter les pièces consommables.
Remplacer s’il y a lieu.
9. La qualité de coupe est
mauvaise.
9.1 Les pièces consommables sont usagées
ou la torche est utilisée incorrectement.
Voir Inspection des pièces consommables
dans cette section.
Voir Fonctionnement de la torche manuelle à
la section 4.
10. Les voyants alimentation (ON)
(VE
RT) et anomalie (ROUGE)
clignotent.
10.1 Panne d’auto-diagnostic.
Le système doit être réparé.
11. Les DEL d’alimentation ON
(verte) et (rouge) d’anomalie
sont allumés après avoir mis
l’interrupteur d’alimentation
sur ON.
11.1 Signal de démarrage sur ON quand on
met le système sous tension.
Mettre l’interrupteur d’alimentation sur OFF
puis sur ON.
12. Les DEL d’alimentation ON
(verte) et (rouge) d’anomalie
sont allumés pendant 10
secondes après avoir appuyé
sur l’interrupteur à gâc
hette.
12.1 Pièces consommables collées ou
bloquées.
Mettre le bouton d’alimentation sur OFF et
vérifier les pièces consommables.
ENTRETIEN/NOMENCLATURE DES PIÈCES
5-8 powermax1250 Manuel de l’opérateur
Schéma de principe du système
+
~
~
ETR
FILTRE (APPAREIL
CE UNIQUEMENT)
TABLEAU D’ALIMENTATION
TABLEAU DE
COMMANDE
CÂBLE-RUBAN
40 POSITIONS
CÂBLE DE
RETOUR
TORCHE
ENTRÉE C.A.
CONTROL
BOARD
40 POSITION
RIBBON
CABLE
POWER BOARD
ETR
WORK LEAD TORCH
+
~~~
FILTER
(CE UNIT ONLY)
AC INPUT
~
ENTRETIEN/NOMENCLATURE DES PIÈCES
1
powermax1250 Manuel de l’opérateur 5-9
Questions techniques
S’il n’est pas possible de résoudre le problème grâce au présent guide de dépannage ou afin
d’obtenir de l’aide :
1. Contacter le distributeur ou un service de réparations Hypertherm agréé.
2. Contacter le bureau Hypertherm le plus proche en consultant la liste au début de ce manuel.
Pièces
Pièces de la torche
Voir la section 4, configuration des consommables T80 et T80M pour les numéros de référence et
les illustrations des consumables.
087001 T80 hand torch assembly, 25 ft (7.6 m) lead
087002 T80 hand torch assembly, 50 ft (15.2 m) lead
087047 T80 hand torch assembly, 75 ft (22.5 m) lead
087003 T80M machine torch assembly, 15 ft (4.6 m) lead
087004 T80M machine torch assembly, 25 ft (7.6 m) lead
087005 T80M machine torch assembly, 35 ft (10.7 m) lead
087006 T80M machine torch assembly, 50 ft (15.2 m) lead
087048 T80M machine torch assembly, 75 ft (22.5 m) lead
027055 Silicon lubricant, 1/4 Oz. Tube
015337 NIP: 1/4 NPT Qdisc STL (Non-CE)
015145 Adapter: 1/4 NPT x G1/4 BSPP RH BRS (CE)
058519 Torch o-ring
128644 T80 hand torch handle replacement kit (5 screws included)
075586 T80 hand torch handle screw (5 required)
ENTRETIEN/NOMENCLATURE DES PIÈCES
1
5-10 powermax1250 Manuel de l’opérateur
Pièces de la source de courant
128620 Cover assembly, non-CE (12 screws included)
128621 Cover assembly, CE (12 screws included)
075533 Cover screws (individual cover screw)
128627 Filter bowl with fittings
129654 ETR door assembly
128387 Consumables box
123106 Work clamp with cable and strain relief
128666 Kit: Powermax1000/1250 power cord, standard
128667 Kit: Powermax1250 power cord, CE
128631 Kit: Powermax1250 labels
128632 Kit: Powermax1250 labels, CE
128672 ON/OFF switch
128646 Wheel kit
128647 Optional air filtration kit
011092 Replacement filter for optional air filtration kit
011093 Replacement filter element for filter kit
027668 Circle cutting guide — deluxe
127102 Circle cutting guide — basic
027684 Replacement bushing for circle cutting guide assembly
128145 50 ft (15 m) work cable with clamp
023206 CNC machine interface cable with voltage divider
128658 Hand torch heat shield, gouging
128650 On/off pendant for machine torch, 25 ft (7.5 m)
128651 On/off pendant for machine torch, 50 ft (15 m)
128652 On/off pendant for machine torch, 75 ft (22.5 m)
128711 Strain relief inserts, standard cord
024548 Leather torch lead sheathing
128888 FineCut kit: Powermax1000/1250/1650
128889 FineCut kit: Powermax1000/1250/1650, CE
Accessoires
Loading...
