Powermax105 SYNC™
维修部件和程序指南
810450ZH-CN – 修订版本 0
简体中文 – SIMPLIFIED
CHINESE
Powermax、 SYNC、 SmartSYNC 和海宝 (Hypertherm) 均是 Hypertherm, Inc. 的商标，可能已在美国和其他国家 / 地区注册。
所有其他商标均为其各自所有者的财产。
关爱环境是海宝的核心价值之一，这对我们以及我们客户的成功具有非常重要的意义。我们致力于降低对环境的影响。详情
请登入：www.hypertherm.com/environment。
© 2021 Hypertherm, Inc.
10 0% 员工持股
Powermax105 SYNC
维修部件和程序指南
810450ZH-CN
修订版本 0
简体中文/SIMPLIFIED CHINESE
原始说明的翻译版本
2021 年 10 月
Hypertherm, Inc.
Hanover, NH 03755 USA
www.hypertherm.com
Hypertherm, Inc.
21 Great Hollow Road, P.O. Box 5010
Hanover, NH 03755 USA
603-643-3441 Tel (Main Office)
603-643-5352 Fax (All Departments)
info@hypertherm.com (Main Office)
800-643-9878 Tel (Technical Service)
technical.service@hypertherm.com (Technical Service)
800-737-2978 Tel (Customer Service)
customer.service@hypertherm.com (Customer Service)
Hypertherm México, S.A. de C.V.
52 55 5681 8109 Tel
52 55 5681 7978 Tel
soporte.tecnico@hypertherm.com (Technical Service)
Hypertherm Plasmatechnik GmbH
Sophie-Scholl-Platz 5
63452 Hanau
Germany
00 800 33 24 97 37 Tel
00 800 49 73 73 29 Fax
31 (0) 165 596900 Tel (Technical Service)
00 800 4973 7843 Tel (Technical Service)
technicalservice.emeia@hypertherm.com (Technical Service)
Hypertherm (Singapore) Pte Ltd.
Solaris @ Kallang 164
164 Kallang Way #03-13
Singapore 349248, Republic of Singapore
65 6841 2489 Tel
65 6841 2490 Fax
marketing.asia@hypertherm.com (Marketing)
techsupportapac@hypertherm.com (Technical Service)
Hypertherm Japan Ltd.
Level 9, Edobori Center Building
2-1-1 Edobori, Nishi-ku
Osaka 550-0002 Japan
81 6 6225 1183 Tel
81 6 6225 1184 Fax
htjapan.info@hypertherm.com (Main Office)
techsupportapac@hypertherm.com (Technical Service)
Hypertherm Europe B.V.
Vaartveld 9, 4704 SE
Roosendaal, Nederland
31 165 596907 Tel
31 165 596901 Fax
31 165 596908 Tel (Marketing)
31 (0) 165 596900 Tel (Technical Service)
00 800 4973 7843 Tel (Technical Service)
technicalservice.emeia@hypertherm.com (Technical Service)
Hypertherm (Shanghai) Trading Co., Ltd.
B301, 495 ShangZhong Road
Shanghai, 200231
PR China
86-21-80231122 Tel
86-21-80231120 Fax
86-21-80231128 Tel (Technical Service)
techsupport.china@hypertherm.com (Technical Service)
South America & Central America: Hypertherm Brasil Ltda.
Rua Bras Cubas, 231 – Jardim Maia
Guarulhos, SP – Brasil
CEP 07115-030
55 11 2409 2636 Tel
tecnico.sa@hypertherm.com (Technical Service)
Hypertherm Korea Branch
#3904. APEC-ro 17. Heaundae-gu. Busan.
Korea 48060
82 (0)51 747 0358 Tel
82 (0)51 701 0358 Fax
marketing.korea@hypertherm.com (Marketing)
techsupportapac@hypertherm.com (Technical Service)
Hypertherm Pty Limited
GPO Box 4836
Sydney NSW 2001, Australia
61 7 3103 1695 Tel
61 7 3219 9010 Fax
au.sales@hypertherm.com (Main Office)
techsupportapac@hypertherm.com (Technical Service)
Hypertherm (India) Thermal Cutting Pvt. Ltd
A-18 / B-1 Extension,
Mohan Co-Operative Industrial Estate,
Mathura Road, New Delhi 110044, India
91-11-40521201/ 2/ 3 Tel
91-11 40521204 Fax
htindia.info@hypertherm.com (Main Office)
technicalservice.emeia@hypertherm.com (Technical Service)
如要获取培训和教学资源，请访问海宝切割学院 (HCI) 网站：www.hypertherm.com/hci.
ENGLISH
WARNING! Before operating any Hypertherm equipment, read the safety
instructions in your product’s manual, the Safety and Compliance Manual (80669C),
Waterjet Safety and Compliance Manual (80943C), and Radio Frequency Warning
Manual (80945C). Failure to follow safety instructions can result in personal injury
or in damage to equipment.
Copies of the manuals can come with the product in electronic and printed formats.
Electronic copies are also on our website. Many manuals are available in multiple
languages at www.hypertherm.com/docs.
FR (FRANÇAIS/FRENCH)
AVERTISSEMENT! Avant d’utiliser tout équipement Hypertherm, lire les consignes
de sécurité dumanuel de votre produit, duManuel de sécurité et de conformité
(80669C), du Manuel de sécurité et de conformité du jet d’eau (80943C)
et du Manuel d'avertissement relatif aux radiofréqunces (80945C).
Les exemplaires des manuels qui accompagnent le produit peuvent être sous forme
électronique ou papier. Les manuels sous forme électronique se trouvent également
sur notre site Internet. Plusieurs manuels sont offerts en plusieurs langues
à www.hypertherm.com/docs.
BG (БЪЛГAPCКИ/BULGARIAN)
ПРЕДУПРЕЖДЕНИЕ! Преди да работите с което и да е оборудване
Hypertherm, прочетете инструкциите за безопасност в ръководството на вашия
продукт, „Инструкция за безопасност и съответствие“ (80669C), „Инструкция
за безопасност и съответствие на Waterjet“ (80943С) и „Инструкция
за предупреждение за радиочестота“ (80945С).
Продуктът може да е съпроводен от копия на ръководствата в електронен
и в печатен формат. Тези в електронен формат са достъпни също на уебсайта
ни. Много ръководства са налице на няколко езика
на адрес www.hypertherm.com/docs.
CS (ČESKY/CZECH)
VAROVÁNÍ! Před uvedením jakéhokoli zařízení Hypertherm do provozu si přečtěte
bezpečnostní pokyny v příručce k produktu a v Manuálu pro bezpečnost
a dodržování předpisů (80669C), Manuálu pro bezpečnost a dodržování
předpisů při řezání vodním paprskem (80943C) a Manuálu varování ohledně
rádiových frekvencí (80945C).
Kopie příruček mohou být součástí dodávky produktu, a to v elektronické i tištěné
formě. Elektronické kopie jsou k dispozici i na našich webových stránkách. Mnoho
příruček je k dispozici v různých jazycích na stránce www.hypertherm.com/docs.
DA (DANSK/DANISH)
ADVARSEL! Inden Hypertherm udstyr tages i brug skal sikkerhedsinstruktionerne
i produktets manual og i Manual om sikkerhed og overholdelse af krav (80669C),
Manual om sikkerhed og overholdelse af krav for vandstråleskæring (80943C),
og Manual om radiofrekvensadvarsel (80945C), gennemlæses.
Kopier af manualerne kan leveres med produktet i elektronisk og trykt format.
Elektroniske kopier findes også på vores hjemmeside. Mange manualer
er tilgængelige på flere sprog på www.hypertherm.com/docs.
DE (DEUTSCH/GERMAN)
WARNUNG! Bevor Sie ein Hypertherm-Gerät in Betrieb nehmen, lesen Sie bitte die
Sicherheitsanweisungen in Ihrer Bedienungsanleitung, das Handbuch für Sicherheit
und Übereinstimmung (80669C), das Handbuch für Sicherheit und Compliance bei
Wasserstrahl-Schneidanlagen (80943C) und das Handbuch für HochfrequenzWarnung (80945C).
Bedienungsanleitungen und Handbücher können dem Gerät in elektronischer Form
oder als Druckversion beiliegen. In elektronischer Form liegen sie auch auf unserer
Website vor. Viele Handbücher stehen in verschiedenen Sprachen auf
www.hypertherm.com/docs zur Verfügung.
ES (ESPAÑOL/SPANISH)
¡ADVERTENCIA! Antes de operar cualquier equipo Hypertherm, lea las
instrucciones de seguridad del manual de su producto, del Manual de seguridad
y cumplimiento (80669C), del Manual de seguridad y cumplimiento en corte con
chorro de agua (80943C) y del Manual de advertencias de radiofrecuencia
(80945C).
El producto puede incluir copias de los manuales en formato digital e impreso.
Las copias digitales también están en nuestra página web. Hay diversos manuales
disponibles en varios idiomas en www.hypertherm.com/docs.
ET (EESTI/ESTONIAN)
HOIATUS! Enne Hyperthermi mis tahes seadme kasutamist lugege läbi toote
kasutusjuhendis olevad ohutusjuhised ning Ohutus- ja vastavusjuhend (80669C),
Veejoa ohutuse ja vastavuse juhend (80943C) ja Raadiosageduse hoiatusjuhend
(80945C). Ohutusjuhiste eiramine võib põhjustada vigastusi ja kahjustada
seadmeid.
Juhiste koopiad võivad tootega kaasas olla elektrooniliselt või trükituna.
Elektroonilised koopiad on saadaval ka meie veebilehel. Paljud kasutusjuhendid
on erinevates keeltes saadaval veebilehel www.hypertherm.com/docs.
FI (SUOMI/FINNISH)
VAROITUS! Ennen minkään Hypertherm-laitteen käyttöä lue tuotteen
käyttöoppaassa olevat turvallisuusohjeet, turvallisuuden ja vaatimustenmukaisuuden
käsikirja (80669C), vesileikkauksen turvallisuuden ja vaatimustenmukaisuuden
käsikirja (80943C) ja radiotaajuusvaroitusten käsikirja (80945C).
Käyttöoppaiden kopiot voivat olla tuotteen mukana sähköisessä ja tulostetussa
muodossa. Sähköiset kopiot ovat myös verkkosivustollamme. Monet käyttöoppaat
ovat myös saatavissa useilla kielillä www.hypertherm.com/docs.
GR (ΕΛΛΗΝΙΚΆ/GREEK)
ΠΡΟΕΙΟΠΟΙΗΣΗ! Πριν θέσετε σε λειτουργία οποιονδήποτε εξοπλισό της
Hypertherm, διαβάστε τις οδηγίες ασφαλείας στο εγχειρίδιο του προϊόντος και στο
εγχειρίδιο ασφάλειας και συμμόρφωσης (80669C), στο εγχειρίδιο ασφάλειας και
συμμόρφωσης του waterjet (80943C) και στο εγχειρίδιο προειδοποιήσεων για τις
ραδιοσυχνότητες (80945C).
Το προϊόν πορεί να συνοδεύεται από αντίγραφα των εγχειριδίων σε ηλεκτρονική
και έντυπη ορφή. Τα ηλεκτρονικά αντίγραφα υπάρχουν επίσης στον ιστότοπό ας.
Πολλά εγχειρίδια είναι διαθέσια σε διάφορες γλώσσες στο
www.hypertherm.com/docs.
HU (MAGYAR/HUNGARIAN)
VIGYÁZAT! Mielőtt bármilyen Hypertherm berendezést üzemeltetne,
olvassa el a biztonsági információkat a termék kézikönyvében, a Biztonsági
és szabálykövetési kézikönyvben (80669C), a Vízsugaras biztonsági
és szabálykövetési kézikönyvben (80943C) és a Rádiófrekvenciás
figyelmeztetéseket tartalmazó kézikönyvben (80945C).
A termékhez a kézikönyv példányai elektronikus és nyomtatott formában is mellékelve
lehetnek. Az elektronikus példányok webhelyünkön is megtalálhatók. Számos
kézikönyv áll rendelkezésre több nyelven a www.hypertherm.com/docs weboldalon.
ID (BAHASA INDONESIA/INDONESIAN)
PERINGATAN! Sebelum mengoperasikan peralatan Hypertherm, bacalah petunjuk
keselamatan dalam manual produk Anda, Manual Keselamatan dan Kepatuhan
(80669C), Manual Keselamatan dan Kepatuhan Jet Air (80943C), dan Manual
Peringatan Frekuensi Radio (80945C). Kegagalan mengikuti petunjuk keselamatan
dapat menyebabkan cedera pribadi atau kerusakan pada peralatan.
Produk mungkin disertai salinan manual atau petunjuk dalam format elektronik
maupun cetak. Salinan elektronik juga tersedia di situs web kami. Berbagai manual
tersedia dalam beberapa bahasa di www.hypertherm.com/docs.
IT (ITALIANO/ITALIAN)
AVVERTENZA! Prima di usare un’attrezzatura Hypertherm, leggere le istruzioni sulla
sicurezza nel manuale del prodotto, nel Manuale sulla sicurezza e la conformità
(80669C), nel Manuale sulla sicurezza e la conformità Waterjet (80943C) e nel
Manuale di avvertenze sulla radiofrequenza(80945C).
Copie del manuale possono accompagnare il prodotto in formato cartaceo
o elettronico. Le copie elettroniche sono disponibili anche sul nostro sito web. Molti
manuali sono disponibili in diverse lingue all’indirizzo www.hypertherm.com/docs.
JA (日本語/JAPANESE)
警告 ! Hypertherm 機器を操作する前に、この製品説明書にある安全情報、「安全
とコンプライアンスマニュアル」 (80669C) 、「ウォータージェットの安全とコ
ンプライアンス」 (80943C)、「高周波警告」 (80945C) をお読みください。
説明書のコピーは、電子フォーマット、または印刷物として製品に同梱されて
います。電子コピーは当社ウェブサイトにも掲載されています。説明書の多く
は www.hypertherm.com/docs にて複数の言語でご用意しています。
KO (한국어 /KOREAN)
경고! Hypertherm 장비를 사용하기 전에 제품 설명서와 안전 및 규정 준수
설명서(80669C), 워터젯 안전 및 규정 준수 설명서(80943C) 그리고 무선 주파수
경고 설명서(80945C)에 나와 있는 안전 지침을 읽으십시오.
전자 형식과 인쇄된 형식으로 설명서 사본이 제품과 함께 제공될 수 있습니다.
전자 사본도 Hypertherm 웹사이트에서 보실 수 있으며 설명서 사본은
www.hypertherm.com/docs 에서 여러 언어로 제공됩니다.
NE (NEDERLANDS/DUTCH)
WAARSCHUWING! Lees voordat u Hypertherm-apparatuur gebruikt
de veiligheidsinstructies in de producthandleiding, in de Veiligheids-
en nalevingshandleiding (80669C) in de Veiligheids- en nalevingshandleiding
voor waterstralen (80943C) en in de Waarschuwingshandleiding radiofrequentie
(80945C).
De handleidingen kunnen in elektronische en gedrukte vorm met het product worden
meegeleverd. Elektronische versies zijn ook beschikbaar op onze website. Veel
handleidingen zijn in meerdere talen beschikbaar via www.hypertherm.com/docs.
NO (NORSK/NORWEGIAN)
ADVARSEL! Før du bruker noe Hypertherm-utstyr, må du lese
sikkerhetsinstruksjonene i produktets håndbok, håndboken om sikkerhet og
samsvar (80669C), håndboken om vannjet sikkerhet og samsvar (80943C),
og håndboken om radiofrekvensadvarsler (80945C).
Eksemplarer av håndbøkene kan følge med produktet i elektronisk og trykt form.
Elektroniske eksemplarer finnes også på nettstedet vårt. Mange håndbøker
er tilgjengelig i flere språk på www.hypertherm.com/docs.
SV (SVENSKA/SWEDISH)
VARNING! Läs häftet säkerhetsinformationen i din produkts säkerhets- och
efterlevnadsmanual (80669C), säkerhets- och efterlevnadsmanualen för Waterjet
(80943C) och varningsmanualen för radiofrekvenser (80945C) för viktig
säkerhetsinformation innan du använder eller underhåller Hypertherm-utrustning.
Kopior av manualerna kan medfölja produkten i elektroniskt och tryckt format.
Elektroniska kopior finns också på vår webbplats. Många manualer finns på flera
språk på www.hypertherm.com/docs.
PL (POLSKI/POLISH)
OSTRZEŻENIE! Przed rozpoczęciem obsługi jakiegokolwiek systemu
firmy Hypertherm należy się zapoznać z instrukcjami bezpieczeństwa zamieszczonymi
w podręczniku produktu, w podręczniku bezpieczeństwa i zgodności (80669C),
podręczniku bezpieczeństwa i zgodności systemów strumienia wody (80943C)
oraz podręczniku z ostrzeżeniem o częstotliwości radiowej (80945C).
Do produktu mogą być dołączone podręczniki użytkownika wformie elektronicznej
idrukowanej. Kopie elektroniczne znajdują się również wnaszej witrynie internetowej.
Wiele podręczników jest dostępnych wróżnych językach pod adresem
www.hypertherm.com/docs.
PT (PORTUGUÊS/PORTUGUESE)
ADVERTÊNCIA! Antes de operar qualquer equipamento Hypertherm,
leia as instruções de segurança no manual do seu produto, no Manual
de Segurança e de Conformidade (80669C), no Manual de Segurança
e de Conformidade do Waterjet (80943C) e no Manual de Advertência
de radiofrequência (80945C).
Cópias dos manuais podem vir com o produto nos formatos eletrônico e impresso.
Cópias eletrônicas também são encontradas em nosso website. Muitos manuais
estão disponíveis em vários idiomas em www.hypertherm.com/docs.
RO (ROMÂNĂ/ROMANIAN)
AVERTIZARE! Înainte de utilizarea oricărui echipament Hypertherm, citii
instruciunile de sigurană din manualul produsului, manualul de siguranță
și conformitate (80669C), manualul de siguranță și conformitate Waterjet (80943C)
și din manualul de avertizare privind radiofrecvența (80945C).
Produsul poate fi însoit de copii ale manualelor în format tipărit și electronic.
Exemplarele electronice sunt disponibile și pe site-ul nostru web.
Numeroase manuale sunt disponibile în mai mult limbi la adresa:
www.hypertherm.com/docs.
RU (PУССКИЙ/RUSSIAN)
БЕРЕГИСЬ! Перед работой с любым оборудованием Hypertherm ознакомьтесь
с инструкциями по безопасности, представленными в руководстве, которое
поставляется вместе с продуктом, в Руководстве по безопасности и
соответствию (80669С), в Руководстве по безопасности и соответствию для
водоструйной резки (80943C) и Руководстве по предупреждению о
радиочастотном излучении (80945С).
Копии руководств, которые поставляются вместе с продуктом, могут быть
представлены в электронном и бумажном виде. Электронные копии также
доступны на нашем веб-сайте. Целый ряд руководств доступны на нескольких
языках по ссылке www.hypertherm.com/docs.
SK (S LOVENČINA/SLOVAK)
VÝSTRAHA! Pred použitím akéhokoľvek zariadenia od spoločnosti Hypertherm si
prečítajte bezpečnostné pokyny v návode na obsluhu vášho zariadenia a v Manuáli
o bezpečnosti a súlade s normami (80669C), Manuáli o bezpečnosti a súlade
snormami pre systém rezania vodou (80943C) avManuáli sinformáciami
orádiofrekvencii (80945C).
Návod na obsluhu sa dodáva spolu sproduktom velektronickej atlačenej podobe.
Jeho elektronický formát je dostupný aj na našej webovej stránke. Mnohé znávodov
na obsluhu sú dostupné vo viacjazyčnej mutácii na stránke
www.hypertherm.com/docs.
TH (ภาษาไทย/THAI)
คําเตือน! กอนการใชงานอุปกรณของ Hypertherm ทั้งหมด โปรดอานคําแนะนําดานความ
ปลอดภัยในคูมือการใชสินคา คูมือดานความปลอดภัยและการปฏิบัติตาม (80669C), คูมือ
ดานความปลอดภัยและการปฏิบัติตามสําหรับการใชหัวตัดระบบวอเตอรเจ็ต (80943C)
และ คูมือคําเตือนเกี่ยวกับความถี่วิทยุ (80945C) การไมปฏิบัติตามคําแนะนําดานความ
ปลอดภัยอาจสงผลใหเกิดการบาดเจ็บหรือเกิดความเสียหายตออุปกรณ
สําเนาคูมือทั้งในรูปแบบอิเล็กทรอนิกสและแบบสิ่งพิมพจะถูกแนบมาพรอมกับ
ผลิตภัณฑ สําเนาคูมือในรูปแบบอิเล็กทรอนิกสของผลิตภัณฑและสําเนาคูมือตาง
ๆ ในหลากหลายภาษานั้นยังมีใหบริการบนเว็บไซต www.hypertherm.com/docs
ของเราอีกดวย
TR (TÜRKÇE/TURKISH)
UYARI! Bir Hypertherm ekipmanını çalıştırmadan önce, ürününüzün kullanım
kılavuzunda, Güvenlik ve Uyumluluk Kılavuzu’nda (80669C), Su Jeti Güvenlik
ve Uyumluluk Kılavuzu’nda (80943C) ve Radyo Frekansı Uyarısı Kılavuzu’nda
(80945C) yer alan güvenlik talimatlarını okuyun.
Kılavuzların kopyaları, elektronik ve basılı formatta ürünle birlikte verilebilir. Elektronik
kopyalar web sitemizde de yer alır. Kılavuzların birçoğu www.hypertherm.com/docs
adresinde birçok dilde mevcuttur.
VI (TIẾNG VIỆT/VIETNAMESE)
CẢNH BÁO! Trước khi vận hành bất kỳ thiết bị Hypertherm nào, hãy đọc các
hướng dẫn an toàn trong hướng dẫn sử dụng sản phẩm của bạn,
và Tuân thủ
dẫn Cảnh báo Tần số Vô tuyến
có thể dẫn đến thương tích cá nhân hoặc hư hỏng thiết bị.
Bản sao của sổ tay có thể đi kèm với sản phẩm ở định dạng điện tử và in. Bản
điện tử cũng có trên trang web của chúng tôi. Nhiều sổ tay có sẵn bằng nhiều
ngôn ngữ tại www.hypertherm.com/docs.
ZH-CN (简 体中文 /CHINESE SIMPLIFIED)
警告！ 在操作任何海宝设备之前，请阅读产品手册、《安全和法规遵守手册》
(80669C)、《水射流安全和法规遵守手册》 (80943C) 以及 《射频警告手册》
(80945C) 中的安全操作说明。
随产品提供的手册可提供电子版和印刷版两种格式。电子版本同时也在我们的网
站上提供。很多手册有多种语言版本，详见 www.hypertherm.com/docs.
ZH-TW (繁 體中文/CHINESE TRADITIONAL)
警告！在操作任何Hypertherm設備前，請先閱讀您產品手冊內的安全指示，
包括 《安全和法規遵從手冊》(80669C)、《水刀安全和法規遵從手冊》
（80943C），以及 《無線電頻率警示訊號手冊》（80945C）。
電子版和印刷版手冊複本可能隨產品附上。您也可以前往我們的網站下載電子版
手冊。我們的網站上還以多種語言形式提供多種手冊，請造訪
www.hypertherm.com/docs。
(80669C),
Sổ tay An toàn và Tuân thủ Tia nước
(80945C). Không tuân thủ các hướng dẫn an toàn
Sổ tay An toàn
(80943C), và
Hướng
SL (S LOVENŠČINA/SLOVENIAN)
OPOZORILO! Pred uporabo katerekoli Hyperthermove opreme preberite varnostna
navodila v priročniku vašega izdelka, v Priročniku za varnost in skladnost (80669C),
v Priročniku za varnost in skladnost sistemov rezanja z vodnim curkom (80943C)
in v Priročniku Opozorilo o radijskih frekvencah (80945C).
Izvodi priročnikov so lahko izdelku priloženi v elektronski in tiskani obliki. Elektronski
izvodi so na voljo tudi na našem spletnem mestu. Številni priročniki so na voljo
v različnih jezikih na naslovu www.hypertherm.com/docs.
SR (SRPSKI/SERBIAN)
UPOZORENJE! Pre rukovanja bilo kojom Hyperthermovom opremom pročitajte
uputstva o bezbednosti u svom priručniku za proizvod, Priručniku o bezbednosti
i usaglašenosti (80669C), Priručniku o bezbednosti i usaglašenosti Waterjet
tehnologije (80943C) i Priručniku sa upozorenjem o radio-frekvenciji (80945C).
Уз производ се испоручују копије приручника у електронском или штампаном
формату. Електронске копије су такође доступне на нашем веб-сајту. Многи
приручници су доступни на више језика на адреси www.hypertherm.com/docs.
目录
1 准备工作................................................................................................................................ 11
2 维修部件................................................................................................................................ 13
等离子电源外部正面 ......................................................................................................................................... 14
工件电缆 ................................................................................................................................................... 15
Powermax105 SYNC ................................................................................................................. 15
等离子电源外部背面 ......................................................................................................................................... 16
电源线及电源线扣.................................................................................................................................. 17
后面板........................................................................................................................................................ 18
等离子电源内部背面 ......................................................................................................................................... 19
等离子电源内部风扇侧 ..................................................................................................................................... 20
风扇及风扇护罩 ...................................................................................................................................... 22
等离子电源内部正面 ......................................................................................................................................... 23
前面板........................................................................................................................................................ 24
等离子电源内部电源 PCB 侧 ......................................................................................................................... 25
电容器及 DSP PCB............................................................................................................................... 26
等离子电源内部散热器 ..................................................................................................................................... 27
105 A 散热器二极管电桥 ..................................................................................................................... 27
105 A 散热器 IGBT 和热传感器......................................................................................................... 28
IGBT 测试仪 ............................................................................................................................................ 29
105 A 散热器电阻器 .............................................................................................................................. 30
电源内部磁性元件.............................................................................................................................................. 31
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 7
目录
机器接口和 RS-485 串行接口升级套装 ...................................................................................................... 32
适用于机器接口快速接头和 RS-485 串行接口快速接头的外部电缆...................................... 33
机器接口电缆 ............................................................................................................................. 33
RS-485 串行接口电缆.............................................................................................................. 34
Powermax65/85/105 SYNC 标签 .................................................................................................................. 34
喷头标签 ................................................................................................................................................... 35
CSA 警告标签......................................................................................................................................... 36
警告标签图标说明.................................................................................................................................. 37
安全必需部件 ...................................................................................................................................................... 38
建议备用件........................................................................................................................................................... 39
按部件号查找更换件 ......................................................................................................................................... 40
3 盖板 面板和接头的维修程序.................................................................................... 43
本部分的必要工具.............................................................................................................................................. 44
针对某些程序的更多必要工具 ............................................................................................................ 44
更换等离子电源的保护盖和组件挡板........................................................................................................... 45
拆卸等离子电源的保护盖和组件挡板............................................................................................... 45
安装组件挡板和等离子电源的保护盖............................................................................................... 47
更换端面板托架 .................................................................................................................................................. 49
拆卸端面板托架 ...................................................................................................................................... 49
安装端面板托架 ...................................................................................................................................... 50
松开及装配前面板.............................................................................................................................................. 51
松开前面板............................................................................................................................................... 51
装配前面板............................................................................................................................................... 52
松开及装配后面板.............................................................................................................................................. 53
松开后面板............................................................................................................................................... 53
装配等离子电源的后面板..................................................................................................................... 54
更换前面板........................................................................................................................................................... 55
拆卸前面板............................................................................................................................................... 55
安装前面板............................................................................................................................................... 55
更换后面板........................................................................................................................................................... 56
拆卸后面板............................................................................................................................................... 56
安装后面板............................................................................................................................................... 59
更换工件电缆接头.............................................................................................................................................. 62
拆卸工件电缆接头.................................................................................................................................. 62
安装工件电缆接头.................................................................................................................................. 62
更换工件电缆快速接头 ..................................................................................................................................... 64
拆卸工件电缆快速接头 ......................................................................................................................... 64
安装工件电缆快速接头 ......................................................................................................................... 65
8 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
目录
更换割炬快速拆卸接头 ..................................................................................................................................... 66
拆卸割炬快速拆卸接头 ......................................................................................................................... 66
安装割炬快速拆卸接头 ......................................................................................................................... 68
更换电源开关 ...................................................................................................................................................... 70
拆卸电源开关........................................................................................................................................... 70
安装电源开关........................................................................................................................................... 71
4 气体管路维修程序........................................................................................................... 73
本部分的必要工具.............................................................................................................................................. 74
针对某些程序的更多必要工具 ............................................................................................................ 74
更换空气过滤器滤杯和滤芯 ............................................................................................................................ 75
拆卸空气过滤器滤杯和滤芯 ................................................................................................................ 75
更换空气过滤器滤杯、 O 形圈和滤芯 ............................................................................................. 76
安装空气过滤器滤杯和滤芯 ................................................................................................................ 77
更换空气过滤器总成 ......................................................................................................................................... 78
卸下空气过滤器总成 ............................................................................................................................. 78
安装空气过滤器总成 ............................................................................................................................. 78
更换风扇及风扇护罩 ......................................................................................................................................... 80
拆卸风扇及风扇护罩 ............................................................................................................................. 80
安装风扇及风扇护罩 ............................................................................................................................. 82
更换电磁阀........................................................................................................................................................... 83
拆卸电磁阀............................................................................................................................................... 83
安装电磁阀............................................................................................................................................... 84
更换供气管路 ...................................................................................................................................................... 86
拆卸供气管路........................................................................................................................................... 86
安装供气管路........................................................................................................................................... 86
更换 90° 供气管路接头..................................................................................................................................... 87
5PCB 和相关组件的维修程序...................................................................................... 89
本部分的必要工具.............................................................................................................................................. 90
针对某些程序的更多必要工具 ............................................................................................................ 90
更换 DSP PCB ................................................................................................................................................... 91
更换控制 PCB 和带状电缆.............................................................................................................................. 92
拆卸控制 PCB 和带状电缆.................................................................................................................. 92
安装控制 PCB 和带状电缆.................................................................................................................. 93
更换电源 PCB..................................................................................................................................................... 94
拆卸电源 PCB......................................................................................................................................... 94
安装电源 PCB......................................................................................................................................... 98
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 9
目录
更换散热器组件 ................................................................................................................................................ 102
更换输出二极管电桥 ........................................................................................................................... 103
更换输入二极管电桥 ........................................................................................................................... 105
更换引导弧 IGBT................................................................................................................................. 106
更换变频器 IGBT 和热传感器.......................................................................................................... 108
更换 PFC IGBT..................................................................................................................................... 110
更换缓冲电阻器和阻尼电阻器 ......................................................................................................... 112
如何清洁散热器以及向散热器组件涂抹散热膏 ...................................................................................... 114
去除散热器上的散热膏 ...................................................................................................................... 114
向散热器组件涂抹散热膏.................................................................................................................. 114
更换电源 PCB 电容器.................................................................................................................................... 115
更换大容量电容器........................................................................................................................................... 117
拆卸大容量电容器............................................................................................................................... 117
安装大容量电容器............................................................................................................................... 120
6 磁性元件维修程序......................................................................................................... 121
本部分的必要工具........................................................................................................................................... 122
更换输出电感器 ............................................................................................................................................... 123
拆卸输出电感器 ................................................................................................................................... 123
安装输出电感器 ................................................................................................................................... 124
更换变压器........................................................................................................................................................ 126
拆卸变压器............................................................................................................................................ 126
安装变压器............................................................................................................................................ 127
更换 PFC 电感器............................................................................................................................................. 130
拆卸 PFC 电感器................................................................................................................................. 130
安装 PFC ............................................................................................................................................... 131
10 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
准备工作
本手册涉及的维修部件和程序仅适用于等离子电源。如需了解割炬维修部件和程序，请参阅
SmartSYNC™ Service Parts and Procedures Guide 《SmartSYNC™ 维修部件和程序指南》
(810460)。
本手册有助于您进行以下工作：
安装您已拥有的更换件
参考 盖板 面板和接头的维修程序 第 43 页。
参考 气体管路维修程序 第 73 页。
参考 PCB 和相关组件的维修程序 第 89 页。
参考 磁性元件维修程序 第 121 页。
查找您需要订购的部件号
参考 维修部件 第 13 页。
参考 按部件号查找更换件 第 40 页。
如需获取维修或更换内部组件方面的帮助：
1. 从等离子电源的后面板上的数据铭牌上获取您的系统的序列号。
2. 请联系 Hypertherm 经销商或授权维修厂。
3. 请联系本手册前面所列的最近的 Hypertherm 办事处。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 11
准备工作
1
有关信息，请参阅以下文档：
Powermax65/85/105 SYNC Troubleshooting Guide 《Powermax65/85/105 SYNC 故障排
除指南》 (810430)
SmartSYNC™ Service Parts and Procedures Guide 《SmartSYNC™ 维修部件和程序指
南》 (810460) （用于 Powermax SYNC 的手持割炬及机用割炬）
最新修订的技术文档见 www.hypertherm.com/docs。
技术文档为发布之日时的最新版本。之后可能会进行修订。
12 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
维修部件
注意
工厂建议使用 Hypertherm 原厂部件作为您的 Hypertherm 系统的部件。使用非 Hypertherm 提供的任
何部件所引起的任何损坏均无法享受 Hypertherm 保修。
本部分提供等离子电源的维修部件列表。很多部件以套装形式供应，套装中包含 2 个以上配件。
如需借助套装清单及部件位置查找部件号，请参考下列内容：
等离子电源外部正面 第 14 页
等离子电源外部背面 第 16 页
等离子电源内部背面 第 19 页
等离子电源内部风扇侧 第 20 页
等离子电源内部正面 第 23 页
等离子电源内部电源 PCB 侧 第 25 页
等离子电源内部散热器 第 27 页
电源内部磁性元件 第 31 页
机器接口和 RS-485 串行接口升级套装 第 32 页
Powermax65/85/105 SYNC 标签 第 34 页
如需根据部件号查看订单中的部件列表，请参考 按部件号查找更换件 第 40 页。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 13
维修部件
2
1
2
3
等离子电源外部正面
项目 部件号 说明
1 528013
1 528014
2 428143
3 428141
有关更换程序，请参阅 更换等离子电源的保护盖和组件挡板 第 45 页。
14 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
套装：Powermax105 SYNC 等离子电源保护盖，贴有 CSA 标签 （不包括螺丝）
套装：Powermax105 SYNC 等离子电源保护盖，贴有 CE/CCC 标签 （不包括螺丝）
套装：仅调节旋钮
套装：用于等离子电源保护盖的替换螺丝 （16 个）
维修部件
2
手持夹具 C 型夹具 环形端子
1
2 3
4
工件电缆
注意
工件电缆符合指定安培数、长度和接头的要求。务必使用适配于所用等离子电源的工件电缆。工件
电缆的安培数在工件电缆接头的橡皮套附近进行标记。
Powermax105 SYNC
项目 部件号 说明
1 223254
1 223255
1 223294
2 223298
2 223299
2 223300
3 223284
3 223285
3 223297
4 008337
105 A 工件电缆，带手持夹具， 7. 6 m
105 A 工件电缆，带手持夹具， 15 m
105 A /1 25 A 工件电缆，带手持夹具， 23 m
105 A/125 A 工件电缆，带 C 型夹具， 7. 6 m
105 A/125 A 工件电缆，带 C 型夹具， 15 m
105 A/125 A 工件电缆，带 C 型夹具， 23 m
105 A 工件电缆，带环形端子， 7. 6 m
105 A 工件电缆，带环形端子， 15 m
105 A /1 25 A 工件电缆，带环形端子， 23 m
接地手持夹具：300 A
228891
您可以通过 Hypertherm 提供的、安培数符合要求的环形端子工件电缆
上安装 008337 手持夹具来制作工件电缆。确保所用工件电缆的安培数
适配于您的等离子电源。
套装：工件电缆接头
有关更换程序，请参阅 更换工件电缆接头 第 62 页。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 15
维修部件
2
1
2
4
5
7
9
3
6
8
等离子电源外部背面
项目 部件号 说明及套装清单
1 428352
2* 428415
3 228695
4 428685
027055
* 本等离子电源随附的聚碳酸酯滤杯兼容大多数供气系统，但请务必保持气体管路洁净。随着时间的流逝，有机
溶剂、化学品、切割润滑油、合成润滑油、碱和螺纹锁固溶剂可能会对聚碳酸酯滤杯造成损害。如果工作场地
中的条件导致难以避免化学品进入气体管路，您可以使用可选的尼龙滤杯 (428415)。
有关更换程序，请参阅 更换空气过滤器滤杯和滤芯 第 75 页。
套装：空气过滤器滤杯，聚碳酸酯 （等离子电源随附，包括 O 形圈，但不包括滤芯）
011124
套装：空气过滤器滤杯，尼龙制 （可选 — 适用于空气含有油分的工作场地）（包括 O 形
圈，但不包括滤芯）
011128
套装：空气过滤器滤芯和 O 形圈 （兼容两种滤杯）
011093
011125
套装：进气接头
015145
015337
硅酮润滑剂， 0.25 盎司
空气过滤器滤杯，聚碳酸酯制
空气过滤器滤杯，尼龙制
空气过滤器滤芯
O 形圈
英制管螺纹适配器 G-1/4 BSPP，带 1/4 NPT 螺纹
工业级可互换快速拆卸接管，带 1/4 NPT 螺纹
16 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
电源线及电源线扣
5
6
7
8
项目 部件号 说明及套装清单
5 228885
5 228886
6 428949
7 228915
7 228913
8 228914
套装：Powermax105 SYNC 电源线，带电源线扣， CSA 型号， 3 m
229443
10 8697
10 467 5
套装：Powermax105 SYNC 电源线，带电源线扣， 230 V ~ 400 V CE 型号， 3 m
229449
10 8691
10 467 5
套装：Powermax105 SYNC 电源线，带电源线扣， 380 V CCC / 400 V CE 型号， 3 m
429052
108795
104629
075819
套装：电源线扣，适用于 Powermax105 SYNC 电源线， CSA 型号
10 8697
10 467 5
套装：电源线扣，适用于 Powermax105 SYNC 电源线， 230 V ~ 400 V CE 型号
10 8691
10 467 5
套装：电源线扣，适用于 Powermax105 SYNC 电源线， 380 V CCC / 400 V CE 型号
108795
075819
电源线总成， 105 A CSA
电源线扣
铝锁紧螺母
电源线总成， 105 A， 230 V ~ 400 V CE
电源线扣
铝锁紧螺母
电源线总成， 105 A， 380 V CCC / 400 V CE
电源线扣
电源线扣适配器
铝垫圈
电源线扣
铝锁紧螺母
电源线扣
铝锁紧螺母
电源线扣
铝垫圈
维修部件
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 17
维修部件
2
9
后面板
项目 部件号 说明及套装清单
9 528006
套装：Powermax105 SYNC 等离子电源后面板，带螺丝和 CPC 端口盖
010586
075807
101197
10 8867
210008
标签：保护接地
螺丝：M5 X 16，平头螺丝 (3)
等离子电源后面板
CPC 端口盖
标签：电源开关， 105 A
CSA、 CE 或 CCC 数据铭牌，用于 Powermax105 SYNC （预先附加）
有关更换程序，请参阅 更换后面板 第 56 页。
18 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
等离子电源内部背面
1
1
维修部件
项目 部件号 说明及套装清单
1 228879
1 228880
套装：Powermax105 SYNC 电源开关 CSA 及 CE 230 V ~ 400 V
003206
075760
10 885 8
210008
套装：Powermax105 SYNC 电源开关 CE 400 V/CCC 380 V
005257
075760
10 885 8
210008
电源开关
螺丝：#8 X 1/2，平头螺丝 (4)
电源开关手柄
标签：电源开关， 105 A
电源开关
螺丝：#8 X 1/2，平头螺丝 (4)
电源开关手柄
标签：电源开关， 105 A
有关更换程序，请参阅 更换电源开关 第 70 页。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 19
维修部件
2
1
4
2
3
5
4
6
1
4
2
3
等离子电源内部风扇侧
项目 部件号 说明及套装清单
428942
1
套装：空气过滤器总成 （含空气过滤器、空气过滤器滤杯、空气过滤器滤芯及 O 形圈）
429017
104990
10 4487
空气过滤器总成
管道：8 mm 外径 X 1.75 英寸
管道：8 mm 外径 X 3.3 英寸 （可选 — 未展示）
20 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
项目 部件号 说明及套装清单
528053
2
528017
3
528065
4
套装：电磁阀 （含供气管路和螺丝）
429061
101508
104488
104632
104990
075711
电磁阀
托架
管道：5/16 英寸外径 X 7.75 英寸
管道：5/16 英寸外径 X 12 英寸
管道：8 mm 外径 X 1.75 英寸
螺丝：M4 X 12，盘头螺丝
套装：90° 供气管路接头
015921
90° 供气管路接头
套装：Powermax65/85/105 SYNC 供气管路
10 4487
104488
104632
104990
管道：8 mm 外径 X 3.3 英寸 （可选 — 未展示）
管道：5/16 英寸外径 X 7.75 英寸
管道：5/16 英寸外径 X 12 英寸
管道：8 mm 外径 X 1.75 英寸
维修部件
有关更换程序，请参阅以下内容：
更换空气过滤器总成 第 78 页
更换电磁阀 第 83 页
更换 90° 供气管路接头 第 87 页
更换供气管路 第 86 页
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 21
维修部件
2
5
6
风扇及风扇护罩
项目 部件号 说明及套装清单
5 428992
6 228910
套装：Powermax105 SYNC 风扇总成
429072
075650
套装：Powermax105 SYNC 风扇护罩
101199
风扇总成
螺丝：M4 X 0.7 X 16-9，盘头螺丝 (3)
风扇护罩
有关更换程序，请参阅 更换风扇及风扇护罩 第 80 页。
22 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
等离子电源内部正面
3
1
1
4
2
3
5
2
4
维修部件
项目 部件号 说明及套装清单
1 528026
2 428068
3 228912
4 528025
套装：控制 PCB 及调节旋钮
141472
108797
075418
套装：控制 PCB 带状电缆， 14 cm
223024
套装：Powermax105 SYNC 工件电缆快速接头
228800
套装：Powermax105 SYNC 割炬快速拆卸接头
229885
015920
075899
075693
10 8076
控制 PCB
调节旋钮
螺丝：#4 X 1/4，盘头螺丝 (3)
将控制 PCB 连接至 DSP PCB 的带状电缆
工件电缆快速接头
割炬快速拆卸接头外壳
割炬快速拆卸接头
固定螺母
螺丝：#6 X 1/2，盘头螺丝 (4)
孔眼
有关更换程序，请参阅以下内容：
更换控制 PCB 和带状电缆 第 92 页
更换工件电缆快速接头 第 64 页
更换割炬快速拆卸接头 第 66 页
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 23
维修部件
2
5
前面板
项目 部件号 说明及套装清单
5 528005
套装：Powermax105 SYNC 等离子电源前面板，带螺丝
002540
075807
1010 6 3
101459
210570
210596
垫圈：LCD 65 A/85 A
螺丝：M5 X 16，平头螺丝 (2)
面板：透镜 65 A/85 A/105 A/125 A
面板：等离子电源正面
标签：显示面板 105 A
标签：Hypertherm 徽标
有关更换程序，请参阅 更换前面板 第 55 页。
24 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
等离子电源内部电源 PCB 侧
1
2
3
4
5
2
维修部件
项目 部件号 说明及套装清单
1 228895
2 528033
2 528034
2 528035
套装：Powermax105 SYNC 组件挡板
套装：Powermax105 SYNC 电源 PCB CSA
075534
141458
套装：Powermax105 SYNC 电源 PCB CE 230 V ~ 400 V
075534
141409
套装：Powermax105 SYNC 电源 PCB CE 400 V / CCC 380 V
075534
141460
螺丝：#6 X 5/16，盘头螺丝 (4)
电源 PCB 105 A CSA
螺丝：#6 X 5/16，盘头螺丝 (4)
电源 PCB 105 A CE 230 V ~ 400 V
螺丝：#6 X 5/16，盘头螺丝 (4)
电源 PCB 105 A CE 400 V / CCC 380 V
有关更换程序，请参阅以下内容：
更换等离子电源的保护盖和组件挡板 第 45 页
更换电源 PCB 第 94 页
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 25
维修部件
2
3
4
5
电容器及 DSP PCB
项目 部件号 说明及套装清单
3 428066
4 528028
套装：电源 PCB 电容器
075569
075570
10 993 0
套装： DSP PCB
075766
108855
141421 DSP PCB
螺丝：M6 X 14-12.5，盘头螺丝 (2)
螺丝：M5 X 14-12，盘头螺丝 (2)
电容器：3uF， 850 VDC
螺丝：M3 X 16，盘头螺丝 (2)
2 引脚跳线 （预先安装在 PCB 上）
5 228888
5 228889
210775
套装：Powermax105 SYNC 大容量电容器 CSA 及 CE 230 V ~ 400 V
075567
209016
套装：Powermax105 SYNC 大容量电容器 CE 400 V / CCC 380 V
075567
209017
标签：“ 安装此部件前请保存系统数据 ” （未显示）
螺丝：M6 X 16-12.5，盘头螺丝 (4)
电容器：3300uF， 500 VDC (2)
螺丝：M6 X 16-12，盘头螺丝 (4)
电容器：5200uF， 400 VDC (2)
有关更换程序，请参阅以下内容：
更换电源 PCB 电容器 第 115 页
更换 DSP PCB 第 91 页
更换大容量电容器 第 117 页
26 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
等离子电源内部散热器
105 A 400 V CE/380 V CCC105 A CSA/230 V ~ 400 V CE
1
2
1
2
您可以单独购买散热膏。
部件号 说明
128836
有关更换程序，请参阅 如何清洁散热器以及向散热器组件涂抹散热膏 第 114 页。
10 5 A 散热器二极管电桥
散热膏， 0.125 盎司
维修部件
项目 部件号 说明及套装清单
1 228902
2 528048
套装：Powermax105 SYNC 输出二极管电桥
209027
075569
075851
128836
套装：Powermax105 SYNC 输入二极管电桥
209174
075567
输出二极管电桥 (2)
螺丝：M6 X 14-12.5，盘头螺丝 (6)
M6 X 18.5 ± 0.5-12.5，盘头螺丝 (4)
散热膏， 0.125 盎司
输入二极管电桥
螺丝：M6 X 16-12.5，盘头螺丝 (2)
有关更换程序，请参阅以下内容：
更换输出二极管电桥 第 10 3 页
更换输入二极管电桥 第 10 5 页
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 27
维修部件
2
105 A 400 V CE/380 V CCC105 A CSA/230 V ~ 400 V CE
6
4
3
4
3
5 5
10 5 A 散热器 IGBT 和热传感器
项目 部件号 说明及套装清单
3 528044
4 528046
5 428990
6 528047
套装：Powermax105 SYNC 引导弧 IGBT
109319
223739
075570
075851
128836
套装：Powermax105 SYNC 变频器 IGBT
209445
223738
075569
075851
128836
套装：热传感器 （开关）
209569
075524
075851
套装：Powermax105 SYNC PFC IGBT， CSA 及 CE 230 V ~ 400 V
10 9802 PFC IGBT
引导弧 IGBT
引导弧电缆
螺丝：M5 X 14-12，盘头螺丝 (2)
螺丝：M6 X 18.5±0.5-12.5，盘头螺丝 (2)
散热膏， 0.125 盎司
引导弧 IGBT
PFC IGBT 电缆 (2)
螺丝：M6 X 14-12.5，盘头螺丝 (3)
螺丝：M6 X 18.5±0.5 12.5，盘头螺丝 (4)
散热膏， 0.125 盎司
传感器
螺丝：M5 X 16，盘头螺丝
螺丝：M6 X 18.5±0.5 12.5，盘头螺丝
223738
075567
28 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
075569
128836
PFC IGBT 电缆 (2)
螺丝：M6 X 16-12.5，盘头螺丝 (4)
螺丝：M6 X 14-12.5，盘头螺丝 (3)
散热膏， 0.125 盎司
2
有关更换程序，请参阅以下内容：
更换引导弧 IGBT 第 10 6 页
更换变频器 IGBT 和热传感器 第 10 8 页
更换 PFC IGBT 第 110 页
IGBT 测试仪
您可以单独购买 IGBT 测试仪进行故障检修。
部件号 说明
128883
IGBT 测试仪
维修部件
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 29
维修部件
2
105 A 400 V CE/380 V CCC105 A CSA/230 V ~ 400 V CE
7
8
9 7
1
0
1
0
10 5 A 散热器电阻器
项目 部件号 说明及套装清单
7 228898
8 228693
9 228894
10 228897
套装：Powermax105 SYNC 缓冲电阻器， 15 ， 200 W
209045
108868
075526
128836
套装：缓冲电阻器， 5 ， 120 W， CSA 及 CE 230 V ~ 400 V
109799
108868
075526
128836
套装：阻尼电阻器， CSA 及 CE 230 V ~ 400 V
229458
075529
128836
套装：Powermax105 SYNC 缓冲电阻器， 5 ， 200 W
209044
108868
075526
128836
缓冲电阻器， 15 ， 200 W
压铆螺母柱 (2)
螺丝：M4 X 10，盘头螺丝 (2)
散热膏， 0.125 盎司
缓冲电阻器， 5 ， 120 W
压铆螺母柱 (2)
螺丝：M4 X 10，盘头螺丝 (2)
散热膏， 0.125 盎司
阻尼电阻器
螺丝：M3 X 10，盘头螺丝 (2)
散热膏， 0.125 盎司
缓冲电阻器， 5 ， 200 W
压铆螺母柱 (2)
螺丝：M4 X 10，盘头螺丝 (2)
散热膏， 0.125 盎司
有关更换程序，请参阅 更换缓冲电阻器和阻尼电阻器 第 112 页。
30 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
电源内部磁性元件
1
2 3
维修部件
项目 部件号 说明及套装清单
1 228873
1 228874
2 228871
2 228872
3 528038
套装：Powermax105 SYNC PFC 电感器 CSA 及 CE 230 V ~ 400 V
014353
075569
套装：Powermax105 SYNC PFC 电感器 CE 400 V / CCC 380 V
014357
075569
套装：Powermax105 SYNC 变压器 CSA 及 CE 230 V ~ 400 V
014354
075569
套装：Powermax105 SYNC 变压器 CE 400 V / CCC 380 V
014358
075569
套装：Powermax105 SYNC 输出电感器
014441
075569
电感器：PFC
螺丝：M6 X 14-12.5，盘头螺丝 (2)
电感器：PFC
螺丝：M6 X 14-12.5，盘头螺丝 (2)
变压器
螺丝：M6 X 14-12.5，盘头螺丝 (2)
变压器
螺丝：M6 X 14-12.5，盘头螺丝 (2)
输出电感器
螺丝：M6 X 14-12.5，盘头螺丝 (2)
有关更换程序，请参阅以下内容：
更换 PFC 电感器 第 130 页
更换变压器 第 126 页
更换输出电感器 第 123 页
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 31
维修部件
2
2
3
4
1
机器接口和 RS-485 串行接口升级套装
项目 部件号 说明
1 228539
2 528045
3 128650
3 128651
3 128652
3 428755
428975
4 127204
套装：带内部电缆和 RS-485 串行接口 PCB 的串行接口快速接头
套装：适用于 Powermax105 SYNC 的机器接口快速接头，带内部电缆和分压器 PCB
（不包括快速接头保护盖）
机用割炬遥控启动挂件， 7. 6 m
机用割炬遥控启动挂件， 15 m
机用割炬遥控启动挂件， 23 m
机用割炬遥控启动挂件， 46 m
套装：遥控启动挂件更换开关 （未显示）
机器接口快速接头保护盖
远程开关箱连接至机器接口快速接头。
EDGE®Connect CNC 控制器：如需将 Hypertherm 的 EDGE Connect
CNC 控制器与 Powermax65/85/105 SYNC 连接，请参阅 EDGE
Connect Installation and Setup Manual 《EDGE Connect 安装及设置手
册》 (809340)。
EDGE®Pro CNC 控制器：如需将 Hypertherm 的 EDGE Pro CNC 控制
器与 Powermax65/85/105 SYNC 连接，请参阅 Phoenix Software V9
Series Installation and Setup Manual 《Phoenix Software V9 系列安装及
设置手册》 (806410)。
相关技术文档，请访问 www.hypertherm.com/docs。
32 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
维修部件
2
1
2
3
4
适用于机器接口快速接头和 RS-485 串行接口快速接头的外部电缆
Hypertherm 提供用于连接机器接口快速接头和 RS-485 串行接口快速接头的各种外部电缆。
有关安装信息，请参阅 Powermax65/85/105 SYNC Mechanized Cutting Guide
《Powermax65/85/105 SYNC 机械化切割指南》 (810480)。
机器接口电缆
项目 部件号 说明
1 023206
1 023279
2 228350
2 228351
3 223354
3 223355
3 223048
3 223356
3 123896
4 223733
4 223734
* 传递启动、停止和弧转移信号。使用外部分压器 PCB。
** 传递启动、停止、弧转移和弧压分压信号。使用内部分压器 PCB。
†
传递启动、停止和弧压分压信号。使用内部分压器 PCB。
外部机器接口电缆 *， 4 个铲形接头， 7. 6 m
外部机器接口电缆 *， 4 个铲形接头， 15 m
套装：外部机器接口电缆 **， 6 个铲形接头， 7.6 m
套装：外部机器接口电缆 **， 6 个铲形接头， 15 m
外部机器接口电缆
外部机器接口电缆
外部机器接口电缆
外部机器接口电缆
外部机器接口电缆
**， D 形接头，带有螺丝， 3.0 m
**， D 形接头，带有螺丝， 6.0 m
**， D 形接头，带有螺丝， 7. 6 m
**， D 形接头，带有螺丝， 10 .7 m
**， D 形接头，带有螺丝， 15 m
适用于电压比为 21.1:1 的机用切割系统 （例如 PlasmaCAM
†
， 6 针 DIN 接头， 4.6 m
电缆
适用于电压比为 21.1:1 的机用切割系统 （例如 PlasmaCAM
†
， 6 针 DIN 接头， 6.0 m
电缆
®
系统）的外部机器接口
®
系统）的外部机器接口
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 33
维修部件
2
1
2
RS-485 串行接口电缆
RS-485 串行接口电缆传递用于控制操作模式、安培数、气体压力和控制模式的信息。
项目 部件号 说明
1 223236
1 223237
2 223239
2 223240
外部 RS-485 电缆，无端接， 7. 6 m
外部 RS-485 电缆，无端接， 15 m
外部 RS-485 电缆， 9 针 D 形接头，用于连接 Hypertherm 控制器， 7. 6 m
外部 RS-485 电缆， 9 针 D 形接头，用于连接 Hypertherm 控制器， 15 m
Powermax65/85/105 SYNC 标签
部件号 说明
528018
528020
528022
528019
528021
528023
标签套件包括 ：
警告标签
适用于前面板和后面板的接口贴纸
产品贴纸
喷头标签
套件 ：Powermax65 SYNC 标签， CSA
套件 ：Powermax85 SYNC 标签， CSA
套件 ：Powermax105 SYNC 标签， CSA
套件 ：Powermax65 SYNC 标签， CE/CCC
套件 ：Powermax85 SYNC 标签， CE/CCC
套件 ：Powermax105 SYNC 标签， CE/CCC
34 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
喷头标签
FineCut
®
FineCut
®
30 A – 45 A: 428928
85 A: 428935
65 A: 428931
45 A: 428927
85 A: 428934
65 A: 428930
45 A: 428925
30 A – 45 A: 428926
45 A – 85 A: 428932
45 A – 85 A: 428933
428895
210691
65 A
60 A
55 A
45 A
35 A
25 A
20 A
65 A
85 A
75 A
65 A
55 A
45 A
35 A
25 A
85 A
FineCut
®
FineCut
®
30 A – 45 A: 428928
85 A: 428935
65 A: 428931
45 A: 428927
85 A: 428934
65 A: 428930
45 A: 428925
30 A – 45 A: 428926
45 A – 85 A: 428932
45 A – 85 A: 428933
428895
210691
65 A
60 A
55 A
45 A
35 A
25 A
20 A
65 A
85 A
75 A
65 A
55 A
45 A
35 A
25 A
85 A
Powermax65/85 SYNC
Powermax105 SYNC
维修部件
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 35
维修部件
2
WARNING: This product can expose you to chemicals including
lead and lead compounds, which are known to the State of
California to cause cancer and birth defects or other reproductive
harm. For more information go to www.p65warnings.ca.gov.
AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont
le plomb et des composés de plomb, reconnus par l’État de la Californie comme cause
de cancer et d’anomalie congénitale ou d’autres anomalies de l’appareil reproducteur.
Pour obtenir de plus amples renseignements, consultez le www.p65warnings.ca.gov.
Read and follow these instructions, employer safety
practices, and material safety data sheets. Refer to
ANS Z49.1, “Safety in Welding, Cutting and Allied
Processes” from American Welding Society
(http://www.aws.org) and OSHA Safety and Health
Standards, 29 CFR 1910 (http://www.osha.gov).
WARNING
1. Cutting sparks can cause explosion or fire.
1.1 Do not cut near flammables.
1.2 Have a fire extinguisher nearby and ready to use.
1.3 Do not use a drum or other closed container as a cutting
table.
2. Plasma arc can injure and burn; point the nozzle
away from yourself. Arc starts instantly when
triggered.
2.1 Turn off power before disassembling torch.
2.2 Do not grip the workpiece near the cutting path.
2.3 Wear complete body protection.
3. Hazardous voltage. Risk of electric shock or burn.
3.1 Wear insulating gloves. Replace gloves when wet or
damaged.
3.2 Protect from shock by insulating yourself from work and
ground.
3.3 Disconnect power before servicing. Do not touch live parts.
4. Plasma fumes can be hazardous.
4.1 Do not inhale fumes.
4.2 Use forced ventilation or local exhaust to remove the fumes.
4.3 Do not operate in closed spaces. Remove fumes with
ventilation.
6. Become trained. Only qualified personnel should
operate this equipment. Use torches specified in the manual.
Keep non-qualified personnel and children away.
5. Arc rays can burn eyes and injure skin.
5.1 Wear correct and appropriate protective equipment to
protect head, eyes, ears, hands, and body. Button shirt
collar. Protect ears from noise. Use welding helmet with
the correct shade of filter.
7. Do not remove, destroy, or cover this label.
Replace if it is missing, damaged, or worn.
Plasma cutting can be injurious to operator and persons in the
work area. Consult manual before operating. Failure to follow
all these safety instructions can result in death.
AVERTISSEMENT
Le coupage plasma peut être préjudiciable pour l’opérateur
et les personnes qui se trouvent sur les lieux de travail.
Consulter le manuel avant de faire fonctionner. Le non respect
des ces instructions de sécurité peut entraîner la mort.
1. Les étincelles de coupage peuvent provoquer
une explosion ou un incendie.
1.1 Ne pas couper près des matières inflammables.
1.2 Un extincteur doit être à proximité et prêt à être utilisé.
1.3 Ne pas utiliser un fût ou un autre contenant fermé comme
table de coupage.
2. L’arc plasma peut blesser et brûler; éloigner
la buse de soi. Il s’allume instantanément
quand on l’amorce.
2.1 Couper l’alimentation avant de démonter la torche.
2.2 Ne pas saisir la pièce à couper de la trajectoire de coupage.
2.3 Se protéger entièrement le corps.
3. Tension dangereuse. Risque de choc électrique
ou de brûlure.
3.1 Porter des gants isolants. Remplacer les gants quand ils sont
humides ou endommagés.
3.2 Se protéger contre les chocs en s’isolant de la pièce et de
la terre.
3.3 Couper l’alimentation avant l’entretien. Ne pas toucher
les pièces sous tension.
4. Les fumées plasma peuvent être dangereuses.
4.1 Ne pas inhaler les fumées.
4.2 Utiliser une ventilation forcée ou un extracteur local pour
dissiper les fumées.
4.3 Ne pas couper dans des espaces clos. Chasser les fumées
par ventilation.
5. Les rayons d’arc peuvent brûler les yeux et
blesser la peau.
5.1 Porter un bon équipement de protection pour se protéger
la tête, les yeux, les oreilles, les mains et le corps. Boutonner
le col de la chemise. Protéger les oreilles contre le bruit. Utiliser
un masque de soudeur avec un filtre de nuance appropriée.
6. Suivre une formation. Seul le personnel qualifié a
le droit de faire fonctionner cet équipement. Utiliser
exclusivement les torches indiquées dans le manual. Le
personnel non qualifié et les enfants doivent se tenir à l’écart.
7. Ne pas enlever, détruire ni couvrir cette étiquette.
La remplacer si elle est absente, endommagée ou usée.
(
110673 Rev F)
CSA 警告标签
此警告标签贴在部分等离子电源上。操作工或维护技术人员应能正确理解这些警告标签的目的。
36 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
警告标签图标说明
www.hypertherm.com/weeewww.hypertherm.com/weee
此警告标签贴在部分等离子电源上。操作工或维护技术人员应能正确理
解这些警告标签的目的。右侧的说明与标签上的符号的编号相同。
维修部件
1.
切割产生的火花可能造成爆炸或
火灾。
1.1
切勿在易燃物附近进行切割
作业。
1.2
附近应配备灭火器，并且灭火器
应能随时启用。
1.3
切勿使用圆筒或其他密闭容器作
为切割床。
2.
等离子弧可能导致烧烫伤；切勿
让喷嘴朝向自己。一旦启动，即
会立即产生电弧。
2.1
拆卸割炬前应先关闭电源。
2.2
切勿在切割路径附近手持工件。
2.3
穿戴全套防护装备。
3.
危险电压。存在触电或烧伤
危险。
3.1
佩戴绝缘手套。手套潮湿或破损
时，应予更换。
3.2
使用绝缘材料保护自身安全，
防止因与工件或地面接触而导致
触电。
3.3
在检修设备之前应先断开电源。
切勿接触通电部件。
4.
等离子烟雾有害健康。
4.1
切勿吸入烟雾。
4.2
通过强制通风或局部排气，清除
烟雾。
4.3
切勿在密闭场所中操作设备。通
过通风方法，清除烟雾。
5.
弧光可能灼伤眼睛和皮肤。
5.1
穿戴正确、经过认证的防护装
备，以保护头部、眼睛、耳朵、手
和身体。扣紧衣领。保护耳朵，
以免受到噪音的损伤。使用可满
足滤光要求的焊接头盔。
6.
接受培训。只有具备相应资格的
人员才可以操作此设备。使用本
手册中指定的割炬。严禁无证人
员和儿童进入现场。
7.
切勿揭除、撕毁或遮盖此标签。
如果此标签丢失、毁坏或破损，
应予更换。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 37
维修部件
2
安全必需部件
工厂建议使用 Hypertherm 原厂部件作为您的 Hypertherm 系统的部件。使用非 Hypertherm 提供
的任何部件所引起的任何损坏均无法享受 Hypertherm 保修。为维持保修和系统认证，安全必需
部件仅可使用 Hypertherm 原厂部件更换。
部件号 说明 页码
228885
228886
套装：Powermax105 SYNC 电源线，带电源线扣， CSA 型号， 3 m 第 17 页
套装：Powermax105 SYNC 电源线，带电源线扣， 230 V ~ 400 V CE 型号，
3 m
第 17 页
228913
228914
228915
428949
228879
228880
428992
528033
528034
528035
528028
228888
228889
228873
228874
228871
228872
528038
套装：电源线扣，适用于 Powermax105 SYNC 电源线， 230 V ~ 400 V CE 型
号
套装：电源线扣，适用于 Powermax105 SYNC 电源线， 380 V CCC / 400 V
CE 型号
套装：电源线扣，适用于 Powermax105 SYNC 电源线， CSA 型号 第 17 页
套装：Powermax105 SYNC 电源线，带电源线扣， 380 V CCC / 400 V CE 型
号， 3 m
套装：Powermax105 SYNC 电源开关 CSA 及 CE 230 V ~ 400 V 第 19 页
套装：Powermax105 SYNC 电源开关 CE 400 V/CCC 380 V 第 19 页
套装：Powermax105 SYNC 风扇总成 第 22 页
套装：Powermax105 SYNC 电源 PCB CSA 第 25 页
套装：Powermax105 SYNC 电源 PCB CE 230 V ~ 400 V 第 25 页
套装：Powermax105 SYNC 电源 PCB CE 400 V / CCC 380 V 第 25 页
套装： DSP PCB 第 26 页
套装：Powermax105 SYNC 大容量电容器 CSA 及 CE 230 V ~ 400 V 第 26 页
套装：Powermax105 SYNC 大容量电容器 CE 400 V / CCC 380 V 第 26 页
套装：Powermax105 SYNC PFC 电感器 CSA 及 CE 230 V ~ 400 V 第 31 页
套装：Powermax105 SYNC PFC 电感器 CE 400 V / CCC 380 V 第 31 页
套装：Powermax105 SYNC 变压器 CSA 及 CE 230 V ~ 400 V 第 31 页
套装：Powermax105 SYNC 变压器 CE 400 V / CCC 380 V 第 31 页
套装：Powermax105 SYNC 输出电感器 第 31 页
第 17 页
第 17 页
第 17 页
38 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
维修部件
2
建议备用件
Hypertherm 建议服务中心保留以下备用件以备修理之需，因为这些部件为安全必需部件或者通
常会受到持续磨损。为维持保修和系统认证，安全必需部件仅可使用 Hypertherm 原厂部件更
换。您可能需要根据所在地区的情况及工作环境修改或扩充此表，以更好地为客户提供服务。
部件号 说明 页码
428141
428143
223254
223284
228695
428352
027055
228879
228880
428942
528017
528053
528065
228910
428992
528026
428068
528033
528034
528035
228888
228889
128836
228873
228874
228871
228872
528038
套装：用于等离子电源保护盖的替换螺丝 （16 个） 第 14 页
套装：仅调节旋钮 第 14 页
105 A 工件电缆，带手持夹具， 7. 6 m 第 15 页
105 A 工件电缆，带环形端子， 7. 6 m 第 15 页
套装：空气过滤器滤芯和 O 形圈 （兼容两种滤杯） 第 16 页
套装：空气过滤器滤杯，聚碳酸酯 （等离子电源随附，包括 O 形圈，但不包括
滤芯）
硅酮润滑剂， 0.25 盎司 第 16 页
套装：Powermax105 SYNC 电源开关 CSA 及 CE 230 V ~ 400 V 第 19 页
套装：Powermax105 SYNC 电源开关 CE 400 V/CCC 380 V 第 19 页
套装：空气过滤器总成 （含空气过滤器、空气过滤器滤杯、空气过滤器滤芯及
O 形圈）
套装：90° 供气管路接头 第 21 页
套装：电磁阀 （含供气管路和螺丝） 第 21 页
套装：Powermax65/85/105 SYNC 供气管路 第 21 页
套装：Powermax105 SYNC 风扇护罩 第 22 页
套装：Powermax105 SYNC 风扇总成 第 22 页
套装：控制 PCB 及调节旋钮 第 23 页
套装：控制 PCB 带状电缆， 14 cm 第 23 页
套装：Powermax105 SYNC 电源 PCB CSA 第 25 页
套装：Powermax105 SYNC 电源 PCB CE 230 V ~ 400 V 第 25 页
套装：Powermax105 SYNC 电源 PCB CE 400 V / CCC 380 V 第 25 页
套装：Powermax105 SYNC 大容量电容器 CSA 及 CE 230 V ~ 400 V 第 26 页
套装：Powermax105 SYNC 大容量电容器 CE 400 V / CCC 380 V 第 26 页
散热膏， 0.125 盎司 第 27 页
套装：Powermax105 SYNC PFC 电感器 CSA 及 CE 230 V ~ 400 V 第 31 页
套装：Powermax105 SYNC PFC 电感器 CE 400 V / CCC 380 V 第 31 页
套装：Powermax105 SYNC 变压器 CSA 及 CE 230 V ~ 400 V 第 31 页
套装：Powermax105 SYNC 变压器 CE 400 V / CCC 380 V 第 31 页
套装：Powermax105 SYNC 输出电感器 第 31 页
第 16 页
第 20 页
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 39
维修部件
2
按部件号查找更换件
使用此列表查找部件号在 维修部件第 13 页 中的页码。
部件号 .............................................................................................. 页码
008337............................................................................................................15
023206............................................................................................................33
023279............................................................................................................33
027055............................................................................................................16
123896............................................................................................................33
127204............................................................................................................32
128650............................................................................................................32
128651............................................................................................................32
128652............................................................................................................32
128836............................................................................................................27
128883............................................................................................................29
223048............................................................................................................33
223236............................................................................................................34
223237............................................................................................................34
223239............................................................................................................34
223240............................................................................................................34
223254............................................................................................................15
223255............................................................................................................15
223284............................................................................................................15
223285............................................................................................................15
223294............................................................................................................15
223297............................................................................................................15
223298............................................................................................................15
223299............................................................................................................15
223300............................................................................................................15
223354............................................................................................................33
223355............................................................................................................33
223356............................................................................................................33
223733............................................................................................................33
223734............................................................................................................33
228350............................................................................................................33
228351............................................................................................................33
228539............................................................................................................32
228693............................................................................................................30
228695............................................................................................................16
228871............................................................................................................31
228872............................................................................................................31
40 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
2
228873............................................................................................................31
228874............................................................................................................31
228879............................................................................................................19
228880............................................................................................................19
228885............................................................................................................17
228886............................................................................................................17
228888............................................................................................................26
228889............................................................................................................26
228891............................................................................................................15
228894............................................................................................................30
228895............................................................................................................25
228897............................................................................................................30
228898............................................................................................................30
228902............................................................................................................27
228910............................................................................................................22
228912............................................................................................................23
228913............................................................................................................17
228914............................................................................................................17
228915............................................................................................................17
428066............................................................................................................26
428068............................................................................................................23
428141............................................................................................................14
428143............................................................................................................14
428352............................................................................................................16
428415............................................................................................................16
428685............................................................................................................16
428755............................................................................................................32
428942............................................................................................................20
428949............................................................................................................17
428975............................................................................................................32
428990............................................................................................................28
428992............................................................................................................22
528005............................................................................................................24
528006............................................................................................................18
528013............................................................................................................14
528014............................................................................................................14
528017............................................................................................................21
528025............................................................................................................23
528026............................................................................................................23
528028............................................................................................................26
528033............................................................................................................25
528034............................................................................................................25
维修部件
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 41
维修部件
2
528035............................................................................................................25
528038............................................................................................................31
528044............................................................................................................28
528045............................................................................................................32
528046............................................................................................................28
528047............................................................................................................28
528048............................................................................................................27
528053............................................................................................................21
528065............................................................................................................21
42 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
盖板 面板和接头的维修程序
警告
触电可能会有生命危险
在执行安装或维护工作之前，应先断开电源。如果未断开电源，您可能会
遭到严重电击。触电可能会导致严重的人身伤害或生命危险。
凡是需要拆卸等离子电源外盖或面板的工作，都必须由持牌技术员进行。
有关更多安全信息，请参阅 Safety and Compliance Manual 《安全和法规
遵守手册》 (80669C)。
注意
静电可能损坏印刷电路板 (PCB)。触摸 PCB 时，请采取正确的预防措施。
将 PCB 存放在防静电袋中。
您在触碰 PCB 时应佩戴防静电腕带。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 43
盖板 面板和接头的维修程序
3
本部分的必要工具
组合式十字槽 （Phillips
组合式十字槽 （Phillips
可调扳手
防静电腕带 （或类似的防静电接地附件）
®
）、梅花槽 （TORX®）及一字槽螺丝刀
®
）偏置螺丝刀
针对某些程序的更多必要工具
电缆扎带为 更换后面板 第 56 页 的必要工具。
电缆剪为 更换工件电缆接头 第 62 页 的必要工具。
44 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
更换等离子电源的保护盖和组件挡板
套装清单见 等离子电源内部电源 PCB 侧 第 25 页。
拆卸等离子电源的保护盖和组件挡板
警告
储存能量危险
电容器中储存的能量处于不可控释放的情况下会让您受到严重触电伤害。
触电可能会导致严重的人身伤害或生命危险。
拆卸等离子电源的保护盖前，请您务必切断输入电源并等待 1 分钟，
让储存的能量释放。
1. 将等离子电源上的电源开关置于关闭 (OFF)(O) 位置，拔掉电源线，并断开供气。
盖板 面板和接头的维修程序
2. 卸下等离子电源保护盖上的 16 个螺丝。
3. 卸下等离子电源的保护盖。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 45
盖板 面板和接头的维修程序
3
4. 从等离子电源的电源 PCB 侧取下组件挡板。
46 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
安装组件挡板和等离子电源的保护盖
1
2
1
2
警告
触电危险
如果您触摸暴露在外的等离子电源组件，可能受到严重触电伤害。触电可
能会导致严重的人身伤害或生命危险。
请您务必安装组件挡板和等离子电源保护盖。除非组件挡板和等离子电源
保护盖安装就位，否则切勿操作等离子电源。
1. 推动组件挡板两侧 ，使组件挡
板的中心稍向下弯曲。
2. 将组件挡板两侧置于等离子电源
框架 内。
盖板 面板和接头的维修程序
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 47
盖板 面板和接头的维修程序
3
3
4
5
3
4
5
3. 将组件挡板 的顶部折叠到电源 PCB 顶部
边缘、等离子电源框架内及端面板托架下。
4. 确保所有连接到电源 PCB 的配线在组件挡
板之后。
5. 将保护盖 放在等离子电源上。请勿夹住
任何配线。
6. 将 16 个螺丝 安装在等离子电源保护盖
上。将螺丝拧紧至扭矩 1.7 Nm。
48 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
更换端面板托架
拆卸端面板托架
1. 将等离子电源上的电源开关置于关闭 (OFF)(O) 位置，拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 从端面板托架上卸下 2 个螺丝。
盖板 面板和接头的维修程序
4. 从等离子电源上提起端面板托架。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 49
盖板 面板和接头的维修程序
3
安装端面板托架
1. 将端面板托架放置在等离子电源顶部。
2. 在端面板托架上安装 2 个螺丝。
3. 安装等离子电源的保护盖和组件挡板。请参阅 第 47 页。
50 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
松开及装配前面板
松开前面板
如果您首先松开等离子电源上的前面板，某些修理工作会更方便。如需使用新的前面板替换旧面
板，请在完成此程序后继续进行 更换前面板 第 55 页 3 步。
1. 将等离子电源上的电源开关置于关闭 (OFF)(O) 位置，拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 拆卸端面板托架。请参阅 第 49 页。
4. 卸下 DSP PCB 上的左侧安装螺丝。
5. 断开 DSP PCB 上的带状电缆。
6. 将等离子电源风扇侧置于清洁、干燥的平坦表面。
盖板 面板和接头的维修程序
7. 拆下将前面板固定在等离子电源底部的螺丝。
8. 将前面板底部从等离子电源底部移出。使用一字槽螺丝刀小心地撬
开前面板，使之与等离子电源底部分离。
9. 将等离子电源直立放置。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 51
盖板 面板和接头的维修程序
3
装配前面板
1. 将等离子电源风扇侧置于清洁、干燥的平坦表面。
2. 将前面板推到等离子电源底部。
3. 安装将前面板固定在等离子电源底部的螺丝。将螺丝拧紧至扭矩为
2.3 Nm。
4. 将等离子电源直立放置。
5. 将带状电缆连接至 DSP PCB 上的 J6。
6. 将左侧安装螺丝安装在 DSP PCB 上。将螺丝拧紧至扭矩为
1.1 Nm。
7. 安装端面板托架。请参阅 第 50 页。
52 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
松开及装配后面板
松开后面板
如果您首先松开等离子电源上的后面板，某些修理工作会更方便。如需使用新的后面板替换旧面
板，请在完成此程序后继续进行 更换后面板 第 56 页 3 步。
1. 将等离子电源上的电源开关置于关闭 (OFF)(O) 位置，拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 拆卸端面板托架。请参阅 第 49 页。
4. 推动空气过滤器上的供气管路将其切断。
5. 将等离子电源风扇侧置于清洁、干燥的平坦表面。
盖板 面板和接头的维修程序
6. 拆下将后面板固定在等离子电源底部的螺丝。
7. 将后面板底部从等离子电源底部移出。使用一字槽螺丝刀小心地撬开
后面板，使之与等离子电源底部分离。
8. 将等离子电源直立放置。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 53
盖板 面板和接头的维修程序
3
装配等离子电源的后面板
1. 将等离子电源风扇侧置于清洁、干燥的平坦表面。
2. 将后面板推到等离子电源底部。
3. 安装将后面板固定在等离子电源底部的螺丝。将螺丝拧紧至扭矩为
2.3 Nm。
4. 将等离子电源直立放置。
5. 推动空气过滤器上的供气管路使其连接。
6. 安装端面板托架。请参阅 第 50 页。
54 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
更换前面板
111
1
套装清单见 前面板 第 24 页。
拆卸前面板
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 松开前面板。请参阅 第 51 页。
3. 将 4 个安装螺丝 从割炬快速拆卸接头外壳上拆下。
4. 拆卸前面板上的割炬快速拆卸接头外壳。
5. 拆卸工件电缆快速接头。请参阅 第 64 页。
6. 拆卸控制 PCB 并切断带状电缆。请参阅 第 92 页。
7. 拆卸等离子电源的前面板。
盖板 面板和接头的维修程序
安装前面板
1. 将前面板推到等离子电源本体上。
2. 安装控制 PCB 和带状电缆。请参阅 第 93 页。
3. 安装工件电缆快速接头。请参阅 第 65 页。
4. 利用 4 个安装螺丝将割炬快速拆卸接头安装到前面板内部。
将螺丝拧紧至扭矩为 1.7 Nm 。
5. 装配前面板。请参阅 第 52 页。
6. 安装等离子电源的保护盖和组件挡板。请参阅 第 47 页。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 55
盖板 面板和接头的维修程序
3
更换后面板
套装清单见 后面板 第 18 页。
拆卸后面板
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 松开后面板。请参阅 第 53 页。
3. 卸下空气过滤器总成和进气接头。请参阅 第 78 页。
4. 如果安装了机器接口快速接头，应从机器接口快速接头上拧下 2 个螺丝。
5. 如果安装了 RS-485 串行接口快速接头，请执行下列步骤：
a. 将 RS-485 串行接口电缆接头从 RS-485 PCB 的 J1 上拔下。
b. 切断固定电缆的电缆扎带。
56 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
c. 从 RS-485 串行接口快速接头上卸下两个安装螺丝。
d. 从后面板上拆下 RS-485 串行接口快速接头和电缆。
6. 拆卸电源开关。请参阅 第 70 页。
7. 拆卸电源线：
盖板 面板和接头的维修程序
更换电源线和电源线扣的程序请参照 Power Cord and Strain Relief
Replacement Field Service Bulletin 《电源线及应力消除替换件现场维修
公告》 (810420)。文件可于 www.hypertherm.com/docs 下载。
a. 卸下将接地线连接到散热器的螺丝。
b. 在等离子电源的外部，从电源线扣上拆下电源线扣固定螺母。将固定螺母从等离子电源
上移开。
c. 拆卸电源线。
CSA：从等离子电源的外部，拉动电源线和电源配线穿过后面板上的电源线扣。
CCC/CE：从等离子电源的内部，拉动电源配线和电源线穿过后面板上的电源线扣。
CCC/CE 型号的电源配线和接地线采用铁氧体芯。要确保满足
CCC/CE 认证要求，请安装 CCC/CE 电源线。
8. 拆卸等离子电源的后面板。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 57
盖板 面板和接头的维修程序
3
4
1
2
3
1
3
1
2
3
4
9. 从后面板上卸下电源线扣：
a. 在等离子电源的内部，卸下螺母 。某些型号还需卸下 垫圈。
b. 在等离子电源的外部，卸下电源线扣 。某些型号还需卸下电源线扣适配器 。
58 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
安装后面板
123
4
5
CSA
CCC/CE
1
2
3
4
5
6
6
1. 将电源线扣安装在新的后面板上：
a. 在等离子电源的外部，将电源线扣放在等离子电源后面板上的孔中。如果您的型号配有
电源线扣适配器，则首先应将电源线扣放在适配器中。
b. 在等离子电源的内部，将螺母安装在电源线扣上。如果您的型号配有垫圈，需首先将垫
圈放在电源线扣上。用手拧紧螺母。
2. 将电源线放在电源线扣中：
CSA：从等离子电源的外部，将电源配线和接地线穿过固定螺母 。之后，将电源配线
和接地线穿过电源线扣 。
CCC/CE：从等离子电源的内部，将配线放在电源线的线路切断端，并穿过电源
线扣 。从等离子电源的外部，将电源线拉过电源线扣。之后将配线放在电源线的
线路切断端，并穿过固定螺母 。
盖板 面板和接头的维修程序
CCC/CE 型号的电源配线和接地线采用铁氧体芯 。要确保满足
CCC/CE 认证要求，请安装 CCC/CE 电源线。
3. 利用您之前拆下的螺丝 ，将接地线装到散热器上。将螺丝拧紧至扭矩为 4 Nm。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 59
盖板 面板和接头的维修程序
3
7
7
4. 将 3 根电源配线用导柱 推入后面板内边缘。确保配线布线
正确。
5. 从后面板的外侧，手动拧紧电源线扣固定螺母，并用扳手旋
转四分之一圈。
6. 将等离子电源风扇侧置于清洁、干燥的平坦表面。
7. 将后面板推到等离子电源本体上。
8. 将等离子电源直立放置。
9. 安装电源开关。请参阅 第 71 页。
10. 如您有 RS-485 串行接口快速接头，请执行下列步骤：
a. 将 RS-485 串行接口电缆穿过后面板上的孔。
b. 利用 2 个安装螺钉，将 RS-485 串行接口快速接头装到后
面板上。将螺丝拧紧至扭矩为 0.8 Nm。
c. 将 RS-485 串行接口电缆置于供气管路之后、电磁阀之下。
注意
不要将 RS-485 串行接口电缆置于风扇下。这可能导致配线被风扇夹住。如果某条配线被风扇夹
住，则可能导致配线损坏，使得风扇无法正常工作。
60 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
盖板 面板和接头的维修程序
3
8
8
d. 利用新的电缆扎带，将 RS-485 串行接口电缆和等离子电源中已有的电缆捆在一起。
e. 将 RS-485 串行接口电缆接头穿过中心面板上的上孔眼 。
f. 将 RS-485 串行接口电缆接头连接到 RS-485 PCB 的 J1。
11 . 如您有机器接口快速接头，需安装 2 个安装螺丝，这些螺丝用于将机器接口快速接头安装在
后面板上。将螺丝拧紧至扭矩为 1.1 Nm。
12. 安装空气过滤器总成和进气接头。请参阅 第 78 页。
13. 安装后面板。请参阅 第 54 页。
14. 安装等离子电源的保护盖和组件挡板。请参阅 第 47 页。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 61
盖板 面板和接头的维修程序
3
1
2
1
2
1
2
1
2
更换工件电缆接头
套装清单见 工件电缆 第 15 页。
拆卸工件电缆接头
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 使用电缆剪切断工件电缆 靠近橡皮套 的部分。
安装工件电缆接头
1. 将新橡皮套装到工件电缆上。
2. 沿工件电缆将橡皮套移回。
3. 从工件电缆末端剥掉 13mm 的保护皮。
4. 将工件电缆被剥皮的一端 放入新的工件电缆接头中。
5. 将定位螺丝 拧紧至扭矩为 11.3 N·m。
62 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
盖板 面板和接头的维修程序
3
3
4
3
4
5
6
5
6
6. 使橡皮套上凸舌 与工件电缆接头上的槽 对齐。
小心
工件电缆接头如安装不正确则可能过热
为避免损坏及烫伤风险，务必保证工件电缆接头表面与橡皮套表面齐平。
7. 使橡皮套的表面 与工件电缆接头的表面 对齐。如果工件电缆接头的表面处于橡皮套的
表面之下，工件电缆可能过热，从而可能导致损坏和烫伤风险。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 63
盖板 面板和接头的维修程序
3
1
2
3
4
1
2
3
4

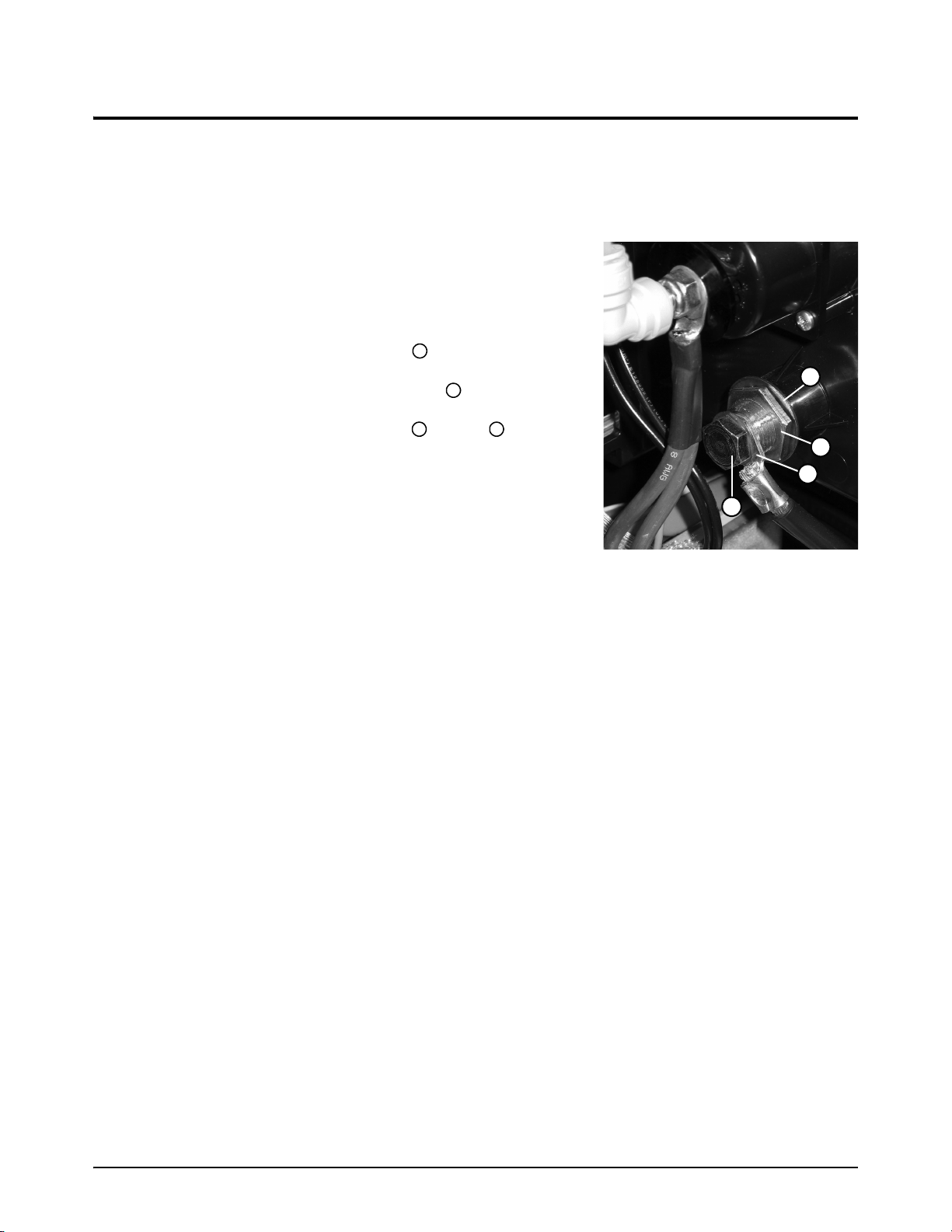

更换工件电缆快速接头
套装清单见 等离子电源内部正面 第 23 页。
拆卸工件电缆快速接头
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔
掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 从工件电缆快速接头上拆下螺栓 。
4. 从工件电缆快速接头上拆下环形端子 。
5. 从工件电缆快速接头上拆下螺母 和垫圈 。
6. 拆卸工件电缆快速接头。将工件电缆快速接头沿前面板
方向推动。
64 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
安装工件电缆快速接头
1
2
1
2
6
5
4
3
345
6
1. 将新工件电缆快速接头推入前面板孔 中。确定快速接
头位置时，应使键槽 朝向上方。
2. 从等离子电源内侧将垫圈 放置在工件电缆快速接
头上。
3. 在工件电缆快速接头上安装螺母 。将螺母拧紧至扭矩
为 13.6 Nm。
盖板 面板和接头的维修程序
4. 将环形端子 放在工件电缆快速接头上。
5. 在工件电缆快速接头上安装螺栓 。将螺栓拧紧至扭矩
为 15.8 Nm。
6. 安装等离子电源保护盖和组件挡板。请参阅 第 47 页。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 65
盖板 面板和接头的维修程序
3
RED
ORG
RED
B
R
WORK
LEAD
TP7
TP9
TP8
W
R
B
1
2
1
2
3
4
3
4
更换割炬快速拆卸接头
套装清单见 等离子电源内部正面 第 23 页。
拆卸割炬快速拆卸接头
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 松开前面板。请参阅 第 51 页。
4. 将割炬接口电缆接头从电源 PCB 的 J17
上拔下。
5. 将割炬接口电缆从风扇侧穿过孔眼。
6. 从电源 PCB 上卸下喷嘴配线 。
7. 拉动配线 穿过保护套 。
66 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
8. 推动 90° 进气接头 将其与割炬快速拆卸接头切断。
5
5
6
7
8
678
9
10
9
10
9. 将下列组件从割炬快速拆卸接头上拆下。
固定螺母
环形端子
垫圈
10. 将割炬快速拆卸接头 通过割炬快速拆卸接头外壳
推出。
盖板 面板和接头的维修程序
11 . 将 4 个螺丝 从割炬快速拆卸接头外壳上拆下。
12. 拆卸前面板上的割炬快速拆卸接头外壳。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 67
盖板 面板和接头的维修程序
3
1
1
2
3
2
3
6
5 4
456
7
7
8
9
8
9
安装割炬快速拆卸接头
1. 使用 4 个新螺丝 将新的割炬快速拆卸接头安装到前面
板上。将螺丝拧紧至扭矩为 1.7 Nm。
2. 由前面板将新的割炬快速拆卸接头的小端插入接头外壳中心
孔。将快速拆卸接头上的六角形平面与接头外壳上的六角形
平面对齐。
3. 推入快速拆卸接头，直至其前面 与快速拆卸接头的塑料外壳
平齐。
4. 将垫圈 按到割炬快速拆卸接头的盘心上，直至垫圈
发出咔哒声。
5. 将环形端子 放在割炬快速拆卸接头上。
6. 将新的固定螺母 放在割炬快速拆卸接头上。将固定
螺母拧紧至扭矩为 14.7 Nm。
7. 推动 90° 进气接头 实现连接。
8. 将喷嘴配线 穿过中央面板的保护套 。
68 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3

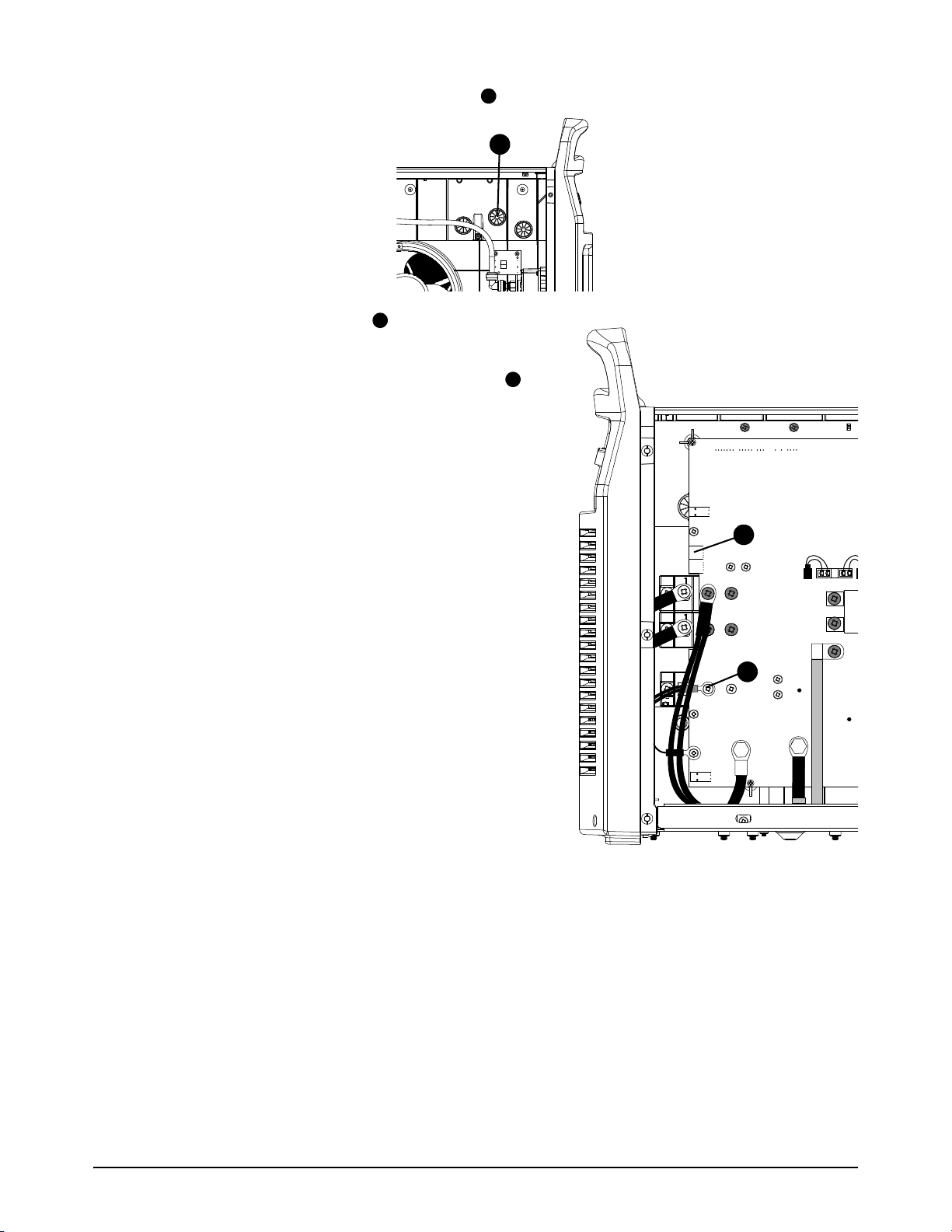

9. 将割炬接口电缆穿过中心面板上的上孔眼 。
1
0
1
0
RED
ORG
RED
B
R
WORK
LEAD
TP9
TP8
W
B
1
2
1
1
111
2
10. 从电源 PCB 侧将喷嘴配线 安装到电源 PCB
上。将螺丝拧紧至扭矩为 2.3 Nm。
11 . 将割炬接口电缆接头连接至电源 PCB 的 J17 。
12. 装配前面板。请参阅 第 52 页。
13. 安装等离子电源的保护盖和组件挡板。
请参阅 第 47 页。
盖板 面板和接头的维修程序
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 69
盖板 面板和接头的维修程序
3
1
2
3
123
6 BAR (85 PSI) MIN
9 BAR (135 PSI) MAX
4
6
6
5
4
5
6
更换电源开关
套装清单见 等离子电源内部背面 第 19 页。
拆卸电源开关
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源
线，并断开供气。
2. 松开后面板。请参阅 第 53 页。
3. 使用十字槽偏置螺丝刀松开将 3 根电源配线固定在电源开关顶
部的定位螺丝 。
4. 由电源开关拉动 3 根电源配线。
5. 记录连接到 T1、 T2 和 T3 的交流输入配线。
6. 使用十字槽偏置螺丝刀松开将 3 根交流输入配线固定在电源开
关底部的定位螺丝 。
7. 由电源开关拉动 3 根电源配线。
8. 松开辅助开关上的定位螺丝 。
9. 由辅助开关拉动 2 根配线。
10. 拆卸电源开关手柄螺丝 。
11 . 从安装柱上垂直拔下电源开关手柄。
12. 使用一字槽螺丝刀撬起标签 边缘。
13. 剥下标签。
14. 拆下 4 个电源开关安装螺丝 。
15. 拆下等离子电源的电源开关。
70 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
3
安装电源开关
6 BAR (85 PSI) MIN
9 BAR (135 PSI) MAX
4
1
1
2 3
1
2
3
4
1. 将电源开关放在等离子电源中。
2. 通过后面板上的孔推动电源开关柱。
3. 利用 4 个安装螺丝 ，将电源开关装在后面板上。
将螺丝拧紧至扭矩为 1.7 Nm。
4. 如果可选的 RS-485 快速接头没有安装：
a. 剥下新标签的保护层。
b. 将标签上的孔仔细对准后面板上正确的孔。
c. 将标签按压到后面板上。
5. 如果可选的 RS-485 快速接头已安装：
a. 将标签在开孔 处弯曲，并将标签撕成两半。丢弃右半部 。
b. 剥下新标签左半部的保护层。
c. 将标签上的孔仔细对准后面板上正确的孔。
盖板 面板和接头的维修程序
d. 将标签按压到后面板上。
6. 将电源开关手柄放在柱上。
7. 将螺丝 安装在电源开关手柄中。将螺丝拧紧至扭矩为 0.8 Nm。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 71
盖板 面板和接头的维修程序
3
7
6
5
577
8. 将辅助配线置于辅助开关内。将螺丝 拧紧至扭矩为
1.1 Nm。
9. 将交流输入配线插入电源开关底部。将定位螺丝 拧紧至扭矩
为 2.3 N·m。
10. 将 3 根电源配线插入电源开关顶端。将定位螺丝 拧紧至扭矩
为 2.3 N·m。
表 1
颜色
电源配线位置
L1
L2
L3
CSA CE/CCC
黑色 棕色
白色 黑色
红色 灰色
11 . 安装后面板。请参阅 第 54 页。
12. 安装等离子电源的保护盖和组件挡板。请参阅 第 47 页。
72 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
气体管路维修程序
警告
触电可能会有生命危险
在执行安装或维护工作之前，应先断开电源。如果未断开电源，您可能会
遭到严重电击。触电可能会导致严重的人身伤害或生命危险。
凡是需要拆卸等离子电源外盖或面板的工作，都必须由持牌技术员进行。
有关更多安全信息，请参阅 Safety and Compliance Manual 《安全和法规
遵守手册》 (80669C)。
注意
静电可能损坏印刷电路板 (PCB)。触摸 PCB 时，请采取正确的预防措施。
将 PCB 存放在防静电袋中。
您在触碰 PCB 时应佩戴防静电腕带。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 73
气体管路维修程序
4
本部分的必要工具
组合式十字槽 （Phillips
组合式梅花槽偏置螺丝刀
可调扳手
防静电腕带 （或类似的防静电接地附件）
®
）、梅花槽 （TORX®）及一字槽螺丝刀
针对某些程序的更多必要工具
电缆扎带为 更换风扇及风扇护罩 第 80 页 与 更换电磁阀 第 83 页 的必要工具。
74 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
4
更换空气过滤器滤杯和滤芯
1
1
2
3
2
3
2
套装清单见 等离子电源外部背面 第 16 页。
拆卸空气过滤器滤杯和滤芯
1. 将等离子电源上的电源开关置于关闭
(OFF)(O) 位置。
2. 从外部电源上拔掉电源线。
3. 从等离子电源的背面拔掉供气软管。
4. 右手握住滤杯。用您的左手食指向下推动
锁扣 ，然后将滤杯向右旋转约 45 度。
5. 向正下方拉出滤杯。
6. 轻轻地旋转滤芯 ，并将其拉出滤杯。
请小心操作，避免损坏滤杯顶部的 O
形圈 。
气体管路维修程序
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 75
气体管路维修程序
4
1
1
2
2
更换空气过滤器滤杯、 O 形圈和滤芯
1. 若要更换滤芯，请旋转塑料接头 大约 1/4 圈，然后将其从滤芯中拉出。将接头放在一边。
丢弃用过的过滤器滤芯。
2. 将新的空气过滤器滤芯放入塑料接头中。旋转塑料接头，直到它们锁定在一起，
大约旋转 1/4 圈。
3. 如果不更换空气过滤器滤杯：
清除滤杯和 O 形圈上的润滑油、灰尘或其他污染物。在 O 形圈上涂抹薄薄一层硅酮润
滑剂。
如需更换 O 形圈，则用过的 O 形圈需丢弃。将厚 O 形圈 放在滤杯顶部。
4. 若要更换空气过滤器滤杯，请丢弃旧空气过滤器滤杯。
5. 将过滤器滤芯置于空气过滤器滤杯内部。向下压顶部塑料接头，直至听到咔哒一声。
76 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
4
安装空气过滤器滤杯和滤芯
1. 将过滤器滤杯竖直对准，再向上推到后面板上的快速
接头中。
2. 然后将滤杯向左旋转约 45 度，直到听到咔哒一声。
气体管路维修程序
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 77
气体管路维修程序
4
1
2
1
2
3
311
更换空气过滤器总成
套装清单见 等离子电源内部风扇侧 第 20 页。
此套装包含附加供气管路。此程序所用的是套装中最短的供气管路。
卸下空气过滤器总成
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 松开后面板。请参阅 第 53 页。
4. 拆卸空气过滤器滤杯和空气过滤器滤芯请参阅
第 75 页。
5. 推动供气管路 两端将其拆下。
6. 从后面板的外侧将气体接头 从空气过滤器总成上
拆下。
7. 从后面板上卸下 3 个螺丝 。
8. 从等离子电源上卸下空气过滤器总成。
安装空气过滤器总成
1. 从新的空气过滤器总成上卸下新的空气过滤器滤杯和空气过滤器滤芯。
2. 将新的空气过滤器总成装入新的等离子电源。
3. 在后面板上安装 3 个螺丝 。将螺丝拧紧至扭矩为
1.7 Nm。
4. 在气体接头螺纹上涂抹少量的螺纹密封剂。
过量的螺纹密封剂可能会污染气体管路。
注意
聚四氟乙烯 (PTFE) 胶带会导致阀门、调节器和割炬堵塞
准备任何接头时切勿使用聚四氟乙烯 (PTFE) 胶带。只能在外螺纹端上涂抹液态或糊状螺纹密封剂。
78 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
4
5. 在空气过滤器总成上安装供气管路接头 。
3
2
4
234
CSA 型号：将 1/4 NPT 快速拆卸接管拧紧至扭矩
为 10.2 N·m。
CE/CCC 型号：将 G-1/4 BSPP 适配器拧紧至扭矩为
12.4 N·m。
6. 使用套装中最短的供气管路。推动新的供气管路 将
其接入新的空气过滤器总成和电磁阀。
7. 将接地线和接地螺丝 连接。将螺丝拧紧至扭矩为
2.8 Nm。
8. 安装新的空气过滤器滤杯和空气过滤器滤芯请参阅 第 77 页。
9. 安装后面板。请参阅 第 54 页。
10. 安装组件挡板和等离子电源的保护盖。请参阅 第 47 页。
气体管路维修程序
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 79
气体管路维修程序
4
J1
J2
J5
J6
1
更换风扇及风扇护罩
套装清单见 等离子电源内部风扇侧 第 20 页。
拆卸风扇及风扇护罩
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 拆卸端面板托架。请参阅 第 49 页。
4. 将风扇护罩沿直线从风扇上拉下。
5. 切断固定风扇配线的电缆扎带。
6. 从电源 PCB 顶端附近的 J1 上拆下风扇配线接头。
7. 将风扇配线从风扇侧拉过孔眼。
80 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
4
8. 使用梅花槽偏置螺丝刀从风扇上卸下 3 个螺丝 。
1
1
1
9. 卸下旧风扇。
气体管路维修程序
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 81
气体管路维修程序
4
2
2
2
2
J1
J2
J5
J6
2
安装风扇及风扇护罩
1. 利用提供的 3 个螺丝 将新风扇安装到中心面板。将螺丝拧紧至扭矩为 2.2 N·m。
2. 将风扇配线穿过左下孔眼 。
3. 将风扇配线接头连接至电源 PCB 顶端附近的 J1。
4. 利用新的电缆扎带捆扎风扇和电磁阀配线。
5. 将风扇护罩上的塑料安装柱对准风扇上的相关孔洞。
6. 将风扇护罩沿直线推到风扇上。
7. 安装端面板托架。请参阅 第 50 页。
8. 安装组件挡板和等离子电源的保护盖。请参阅 第 47 页。
82 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
4
更换电磁阀
J1
J2
J5
J6
1
2
1
3
3
4
5
2
套装清单见 等离子电源内部风扇侧 第 20 页。
拆卸电磁阀
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 拆卸端面板托架。请参阅 第 49 页。
4. 切断固定电磁阀配线的电缆扎带。
5. 从电源 PCB 顶端附近的 J6 上拆下电磁阀配线接头。
气体管路维修程序
6. 将电磁阀配线从风扇侧拉过孔眼 。
7. 从托架上卸下安装螺丝 。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 83
气体管路维修程序
4
3
451
2
3
4
5
3
3
1
2
4
5
8. 推动长短供气管路将它们从电磁阀 上卸下。
9. 卸下电磁阀和托架。
10. 推动短供气管路将其从空气过滤器总成 上拆下。
11 . 推动长供气管路将其从弯头接头 上拆下。
安装电磁阀
1. 推动提供的最短供气管路将其与空气过滤器总成 连接。
2. 推动提供的最长供气管路将其与弯头接头 连接。
3. 如有必要，将新的托架卡到新的电磁阀上。
4. 将电磁阀和托架固定在原位，并推动长短供气管路将它们与电磁阀 连接。
5. 使用提供的螺丝 将新电磁阀固定到中心面板。将螺丝拧紧至扭矩为 2.2 Nm。
6. 将电磁阀配线穿过左下孔眼 。
84 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
4
7. 将电磁阀配线接头连接至电源 PCB 顶端附近的 J6。
J1
J2
J5
J6
8. 利用新的电缆扎带捆扎风扇和电磁阀配线。
9. 安装端面板托架。请参阅 第 50 页。
气体管路维修程序
10. 安装组件挡板和等离子电源的保护盖。请参阅 第 47 页。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 85
气体管路维修程序
4
1
2
2
1
2
1
2
2
1
2
更换供气管路
套装清单见 等离子电源内部风扇侧 第 20 页。
此套装包含附加供气管路。
注意
不要扭结或弯曲供气管路。这会导致供气管路损坏。
拆卸供气管路
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 拆卸端面板托架。请参阅 第 49 页。
4. 推动短供气管路 两端将其拆下。
5. 推动长供气管路 两端将其拆下。
安装供气管路
1. 使用套装中 44.5 mm 的供气管路。推动供气管
路 两端以便连接。
2. 使用套装中 304.8 mm 的供气管路。推动供气
管路 两端以便连接。
3. 安装端面板托架。请参阅 第 50 页。
4. 安装组件挡板和等离子电源的保护盖。
请参阅 第 47 页。
86 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
4
更换 90° 供气管路接头
1
2
1
2
套装清单见 等离子电源内部风扇侧 第 20 页。
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 从 90° 进气接头推动长供气管路 以便拆卸。
4. 推动 90° 进气接头将其与割炬快速拆卸接头 切断。
5. 推动新的 90° 进气接头将其与割炬快速拆卸接头连接。
6. 将长供气管路推入新的 90° 进气接头以便连接。
气体管路维修程序
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 87
气体管路维修程序
4
88 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
PCB
和相关组件的维修程序
警告
触电可能会有生命危险
在执行安装或维护工作之前，应先断开电源。
线路切断开关必须保持在关闭 (OFF) 位置，直至所有安装或维护步骤完成
为止。
欲了解更多的安全信息，请参阅 Safety and Compliance Manual 《安全和
法规遵守手册》 (80669C)。
注意
静电可能损坏印刷电路板 (PCB)。触摸 PCB 时，请采取正确的预防措施。
将 PCB 存放在防静电袋中。
您在触碰 PCB 时应佩戴防静电腕带。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 89
PCB
5
和相关组件的维修程序
本部分的必要工具
组合式十字槽 （Phillips
组合式偏置螺丝刀
组合式六角槽孔扳手
尖嘴钳
防静电腕带 （或类似的防静电接地附件）
用于存放印刷电路板 (PCB) 的防静电容器
®
）、梅花槽 （TORX®）及一字槽螺丝刀
针对某些程序的更多必要工具
下列工具为更换散热器组件 第 10 2 页的必需工具：
塑料刮板
异丙醇
纸巾
无绒布
90 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
PCB
5
和相关组件的维修程序
更换 DSP PCB
套装清单见 等离子电源内部正面 第 23 页。
更换 DSP PCB 的程序，请参考 DSP PCB Replacement and Power Supply Data Backup Field
Service Bulletin 《DSP PCB 更换及电源数据备份现场维修公告》 (810950)。文件可于
www.hypertherm.com/docs 下载。
注意
数据可能会丢失
在您安装新的 DSP PCB 前，如您未保存系统级切割数据，您可能丢失这些数据。
利用 810950 现场服务公告中的程序将旧 DSP PCB 中的系统级切割数据保存到新的
DSP PCB 中。
注意
系统无法切割
本套装中的 2- 引脚跳线 (108855) 在将系统数据保存到新 DSP PCB 中必不可少的。不过，
如您将该跳线一直装在 DSP PCB 上，它也会阻止割炬发出等离子弧。
在您尝试切割前，务必保证您已从新的 DSP PCB 上拆下 2- 引脚跳线。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 91
PCB
5
1
2
3
4
3
1
MTG
MTG
J6
2
4
和相关组件的维修程序
更换控制 PCB 和带状电缆
套装清单见 等离子电源内部正面 第 23 页。控制 PCB 和带状电缆作为不同的套装出售。
控制 PCB 不包含带状电缆。
拆卸控制 PCB 和带状电缆
1. 将等离子电源上的电源开关置于关闭 (OFF)(O) 位置，拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 松开前面板。请参阅 第 51 页。
4. 从控制 PCB 上的 J6 断开带状电缆 。
5. 将调节旋钮 从前面板的柱上拉下。如有必要，使用一字槽螺丝刀小心地将旋钮从柱上
撬下。
6. 从控制 PCB 上卸下 3 个安装螺丝。使用
梅花槽偏置螺丝刀。螺丝带有 MTG 标签。
7. 从等离子电源的电源 PCB 侧拆下前面板上
的控制 PCB。
8. 卸下 DSP PCB 上的左侧安装螺丝。
9. 从 DSP PCB 上的 J6 断开带状电缆。
MTG
92 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
5
安装控制 PCB 和带状电缆
3
2
MTG
MTG
J6
1
4
1. 将带状电缆 连接至新控制 PCB 上的 J6 接头。
2. 从等离子电源的电源 PCB 侧将控制 PCB 在前面板上安装到位，步骤如下：
a. 将控制 PCB 的底部向前面板倾斜，直至其处于面板中的塑料凸舌上。
b. 推动控制 PCB 上的杆穿过前面板上的孔。
3. 使用 3 个安装螺丝将控制 PCB 组装到前面
板上。将螺丝拧紧至扭矩为 0.6 Nm。
4. 将调节旋钮 按到前面板的柱上。
PCB
和相关组件的维修程序
MTG
5. 装配前面板。请参阅 第 52 页。
6. 将带状电缆连接至 DSP PCB 上的 J6。
7. 将左侧安装螺丝安装在 DSP PCB 上。
将螺丝拧紧至扭矩为 1.1 Nm。
8. 安装组件挡板和等离子电源的保护盖。
请参阅 第 47 页。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 93
PCB
5
和相关组件的维修程序
更换电源 PCB
套装清单见 等离子电源内部电源 PCB 侧 第 25 页。
参阅 第 96 页 到 第 97 页，查看您的电源 PCB 的图片。
拆卸电源 PCB
1. 将等离子电源开关置于关闭 (OFF)(O) 位置，从电源上拔掉电源线，并断开供气。
2. 拆卸等离子电源的保护盖和组件挡板。请参阅 第 45 页。
3. 拆卸端面板托架。请参阅 第 49 页。
4. 获取一张电源 PCB 的照片，即可让您获得所有螺丝和配线连接方法的记录。
5. 拆卸 DSP PCB 的步骤如下：
a. 如果您使用串行连接，从 DSP PCB 顶部的 J7 上拆下 DSP 接头。
b. 卸下 DSP PCB 上的 2 个安装螺丝。
c. 将 DSP PCB 从电源 PCB 上拉下时，请您小心不要将引脚弄弯。
d. 从 DSP PCB 上的 J6 断开带状电缆。
e. 将 DSP PCB 保存在防静电袋中。
94 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
PCB
5
J1
J2
J5
J6
123
和相关组件的维修程序
6. 拆下电源 PCB 顶端附近的 4 个配线接头。
要了解 7 步 到 14 步，请参考 图 1、图 2 及 图 3。
7. 拆下电源 PCB 中心附近的 3 µF 电容器 。各系统的电容器数量都有所不同。保留电容器和
螺丝。
8. 拆下栅极驱动器配线接头 。
9. CSA 型号及 CE 230 V ~ 400 V 型号：拆下 PFC 温度传感器配线接头 。
10. 拆下将电源 PCB 固定到散热器组件和中心面板上的所有剩余螺丝。务必确定螺丝的安装位
置，以便您可以了解将螺丝安装到新电源 PCB 的哪些位置。
11 . 从电源 PCB 左侧断开 J11 和 J17 接头。
12. 如您使用机器接口连接，需从电源 PCB 左侧断开 J18 或 J32 接头。
13. 将电源 PCB 的右侧向前拉，并推动栅极驱动器配线和 PFC 温度传感器配线穿过 PCB
开口。
14. 小心地拆卸电源 PCB，并将其保存在防静电袋中。
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 95
PCB
5
J6
D38
J5 J2 J1
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28
C152 C151
TP7
TP9
TP8
W
R
B
1
2 3
J6 J5 J2 J1
RED
J18
ORG
J17
RED
J32
J11
B
R
J27
WORK
LEAD
J26
C152 C151
J25
+
_
+
_
J28
TP7
TP9
TP8
W
R
B
J22 J21 J20 J19
32
1
和相关组件的维修程序
图 1 – Powermax105 SYNC CSA 电源 PCB
图 2 – Powermax105 SYNC CE 230 V ~ 400 V 电源 PCB
96 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
PCB
5
RED
J18
ORG
J17
RED
J32
J11
B
R
J27
J28
WORK
LEAD
J26
C152
C151
J25
+
_
+
_
TP7
TP9
TP8
W
R
B
J6 J5 J2 J1
J22 J21
1
2
图 3 – Powermax105 SYNC CE 380 V / CE 电源 PCB
和相关组件的维修程序
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 97
PCB
5
123
4
和相关组件的维修程序
安装电源 PCB
1. 请确保为您的系统采用合适的电源 PCB，如下所述：
Powermax105 SYNC CSA 型号：使用电源 PCB 141458 （套装 528033）。
Powermax105 SYNC CE 230 V ~ 400 V 型号：使用电源 PCB 141409 （套装
528034）。
Powermax105 SYNC CCC 380 V / CE 400 V 型号：使用电源 PCB 141460 （套装
528035）。
要了解 2 步 到 9 步，请参考 图 4、图 5 及 图 6。首先安装带有灰色阴影的螺丝，之后安装无阴
影的螺丝。
2. 将 J11 和 J17 接头连接至电源 PCB 左侧。
3. 如您使用机器接口连接，需将 J18 或 J32 接头连接至电源 PCB 左侧。
4. 将栅极驱动器配线和 PFC 温度传感器配线穿过电源 PCB 上的开口。
5. 确保所有与电源 PCB 断开的配线位于电源 PCB 之前。确保没有配线被夹住。
6. 首先安装以下螺丝。这些螺丝为 图 4、图 5 以及 图 6 中灰色的螺丝。参照这些图片，确保
这些配线安装在正确的位置。
a. 安装电源 PCB 中心附近的 3 µF 电容器 。将螺丝拧紧至扭矩为 4.0 Nm。
b. 在大容量电容器 上安装 4 个螺丝。将螺丝拧紧至扭矩为 4.0 N·m。
c. 安装将电源开关配线 连接到电源 PCB 上的螺丝。将螺丝拧紧至扭矩为 4
.0 Nm。
d. 将剩余的较大螺丝安装在电源 PCB 的中部。将螺丝拧紧至扭矩为 4.0 N·m。
7. 将正确的配线连接至电源 PCB 的 J25、 J26 和 J27。将螺栓拧紧至扭矩为 7. 3 N · m 。
8. 将剩余的所有螺丝安装到电源 PCB 上。这些螺丝为 图 4、图 5 以及 图 6 中无阴影的螺丝。
参照这些图片，确保这些配线安装在正确的位置。将螺丝拧紧至扭矩为 1.7 Nm。
最后安装 4 个安装螺丝 。将这些螺丝拧紧至扭矩为 1.1 N·m。
9. 小心地将以下配线接头连接到电源 PCB 上。确保没有弯曲或损坏接头。
所有型号：连接 J22 和 J21 处的栅极驱动器配线。
CSA 及 CE 230 V ~ 400 V 型号：连接 J20 处的栅极驱动器配线，以及 J19 处的 PFC 温
度传感器。
98 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
5
图 4 – Powermax105 SYNC CSA 电源 PCB
J6
D38
J5 J2 J1
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28
C152 C151
TP7
TP9
TP8
W
R
B
2
3
1
4
4
J6 J5 J2 J1
RED
J18
ORG
J17
RED
J32
J11
B
R
J27
WORK
LEAD
J26
C152 C151
J25
+
_
+
_
J28
TP7
TP9
TP8
W
R
B
J22 J21 J20 J19
2
3
4
4
1
PCB
和相关组件的维修程序
图 5 – Powermax105 SYNC CE 230 V ~ 400 V 电源 PCB
Powermax105 SYNC 维修部件和程序指南 810450ZH-CN 99
PCB
5
RED
J18
ORG
J17
RED
J32
J11
B
R
J27
J28
WORK
LEAD
J26
C152
C151
J25
+
_
+
_
TP7
TP9
TP8
W
R
B
J6 J5 J2 J1
J22 J21
2
3
1
4
4
J1
J2
J5
J6
和相关组件的维修程序
图 6 – Powermax105 SYNC CCC 380 V / CE 400 V 电源 PCB
10. 连接电源 PCB 顶端附近的 4 个配线接头。
11 . 安装 DSP PCB 的步骤如下：
a. 将带状电缆连接至 DSP PCB 上的 J6。
b. 将 2 根柱与电源 PCB 上的相关孔洞对准。
c. 小心地将 DSP PCB 推动到电源 PCB 上。切勿将引脚弄弯。
d. 使用 2 个安装螺丝将 DSP PCB 安装到电源 PCB 上。将螺丝拧紧至扭矩为 1.1 Nm。
e. 如果已安装了 RS-485 串行通信 PCB，需将 DSP 接头连接至 DSP PCB 顶部的 J7。
100 810450ZH-CN 维修部件和程序指南 Powermax105 SYNC
