EDGE® Pro SERCOS II

Controllo numerico per il taglio di sagome

Manuale di istruzione

807644 – Revisione 3

Registrate il vostro nuovo sistema Hypertherm

Registrate il prodotto online all’indirizzo www.hypertherm.com/registration per semplificare il supporto tecnico e di garanzia. Potrete anche ricevere aggiornamenti sui nuovi prodotti Hypertherm e un piccolo omaggio come segno della nostra gratitudine.

Dati da conservare

Numero di serie: ______________________________________________________________

Data di acquisto: _____________________________________________________________

Distributore: _________________________________________________________________

____________________________________________________________________________

Note di manutenzione:

____________________________________________________________________________

ArcGlide, CutPro, EDGE, HPR, HSD, Hypernet, Hypertherm, Phoenix, Powermax, Sensor e Watch Windows sono marchi commerciali di Hypertherm, Inc. e possono essere registrati negli Stati Uniti d’America e in altri Paesi. Tutti gli altri marchi depositati appartengono ai rispettivi proprietari.

EDGE Pro SERCOS II CNC

Manuale di istruzione

807644 – Revisione 3

Italiano / Italian

Marzo 2014

Hypertherm Inc.

Hanover, NH 03755 USA

Hypertherm Inc.

Etna Road, P.O. Box 5010 Hanover, NH 03755 USA 603-643-3441 Tel (Main Office) 603-643-5352 Fax (All Departments) info@hypertherm.com (Main Office Email)

800-643-9878 Tel (Technical Service)

technical.service@hypertherm.com (Technical Service Email)

800-737-2978 Tel (Customer Service)

customer.service@hypertherm.com (Customer Service Email)

866-643-7711 Tel (Return Materials Authorization) 877-371-2876 Fax (Return Materials Authorization)

return.materials@hypertherm.com (RMA email)

Hypertherm Plasmatechnik GmbH

Technologiepark Hanau Rodenbacher Chaussee 6 D-63457 Hanau-Wolfgang, Deutschland 49 6181 58 2100 Tel 49 6181 58 2134 Fax

49 6181 58 2123 (Technical Service)

Hypertherm (S) Pte Ltd.

82 Genting Lane Media Centre Annexe Block #A01-01 Singapore 349567, Republic of Singapore 65 6841 2489 Tel 65 6841 2490 Fax

65 6841 2489 (Technical Service)

Hypertherm (Shanghai) Trading Co., Ltd.

Unit 301, South Building 495 ShangZhong Road Shanghai, 200231 PR China 86-21-60740003 Tel 86-21-60740393 Fax

Hypertherm Europe B.V.

Vaartveld 9 4704 SE Roosendaal, Nederland 31 165 596907 Tel 31 165 596901 Fax 31 165 596908 Tel (Marketing)

31 165 596900 Tel (Technical Service) 00 800 4973 7843 Tel (Technical Service)

Hypertherm Japan Ltd.

Level 9, Edobori Center Building 2-1-1 Edobori, Nishi-ku Osaka 550-0002 Japan 81 6 6225 1183 Tel 81 6 6225 1184 Fax

Hypertherm Brasil Ltda.

Rua Bras Cubas, 231 – Jardim Maia Guarulhos, SP - Brasil CEP 07115-030 55 11 2409 2636 Tel 55 11 2408 0462 Fax

Hypertherm México, S.A. de C.V.

Avenida Toluca No. 444, Anexo 1, Colonia Olivar de los Padres Delegación Álvaro Obregón México, D.F. C.P. 01780 52 55 5681 8109 Tel 52 55 5683 2127 Fax

Hypertherm Korea Branch

#3904 Centum Leaders Mark B/D, 1514 Woo-dong, Haeundae-gu, Busan Korea, 612-889 82 51 747 0358 Tel 82 51 701 0358 Fax

12/2/13

Indice

Sicurezza .................................................................................................................................SC-11

Riconoscere le informazioni sulla sicurezza ......................................................................................................................SC-11

Seguire le istruzioni sulla sicurezza ....................................................................................................................................SC-11

Rischi di tipo elettrico ............................................................................................................................................................SC-12

Le scosse elettriche possono essere letali .......................................................................................................................SC-13

L’operazione di taglio può causare incendi oppure esplosioni ....................................................................................SC-14

Prevenzione degli incendi .............................................................................................................................................SC-14

Prevenzione delle esplosioni ........................................................................................................................................SC-14

I vapori tossici possono causare lesioni o la morte ........................................................................................................SC-15

Sicurezza a terra .....................................................................................................................................................................SC-16

L’elettricità statica può danneggiare le schede dei circuiti ...........................................................................................SC-16

Sicurezza degli apparecchi a gas compresso .................................................................................................................SC-17

Le bombole del gas possono esplodere se danneggiate .............................................................................................SC-17

Un arco plasma può causare lesioni e ustioni ..................................................................................................................SC-17

I raggi dell’arco possono causare bruciature agli occhi e alla pelle ...........................................................................SC-18

Utilizzo di pacemaker e supporti uditivi ..............................................................................................................................SC-19

Il rumore può causare danni all’udito .................................................................................................................................SC-19

Un arco plasma può danneggiare i tubi congelati ..........................................................................................................SC-20

Informazioni sulla raccolta delle polveri secche ...............................................................................................................SC-20

Radiazione laser ......................................................................................................................................................................SC-21

Etichette di avvertenza ...........................................................................................................................................................SC-22

Simboli e marchi .....................................................................................................................................................................SC-24

Gestione responsabile del prodotto ................................................................................SC-25

Introduzione ..............................................................................................................................................................................SC-25

Regolamenti di sicurezza nazionali e locali .......................................................................................................................SC-25

Marchi di certificazione ..........................................................................................................................................................SC-25

Differenze negli standard nazionali .....................................................................................................................................SC-25

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 5

Indice

Installazione e utilizzo sicuro di apparecchiature di taglio a sagoma ..........................................................................SC-26

Procedure d’ispezione periodica e test .............................................................................................................................SC-26

Requisiti del personale addetto ai test ..............................................................................................................................SC-26

Dispositivi di corrente residua (RCD) ................................................................................................................................SC-26

Sistemi di livello superiore ....................................................................................................................................................SC-27

Gestione responsabile dell’ambiente ............................................................................. SC-29

Introduzione ..............................................................................................................................................................................SC-29

Normative ambientali nazionali e locali ..............................................................................................................................SC-29

Direttiva RoHS ........................................................................................................................................................................SC-29

Smaltimento corretto dei prodotti Hypertherm ................................................................................................................SC-29

Direttiva RAEE .........................................................................................................................................................................SC-29

Regolamento REACH ...........................................................................................................................................................SC-30

Manipolazione corretta e utilizzo sicuro di sostanze chimiche .....................................................................................SC-30

Emissione di fumi e qualità dell’aria ....................................................................................................................................SC-30

Compatibilità Elettromagnetica (EMC) .......................................................................... SC-33

Introduzione ..............................................................................................................................................................................SC-33

Installazione e uso ..................................................................................................................................................................SC-33

Valutazione dell’area di lavoro .............................................................................................................................................SC-33

Metodi per la riduzione delle emissioni ..............................................................................................................................SC-33

Alimentazione elettrica ...................................................................................................................................................SC-33

Manutenzione dell’apparecchiatura di taglio ....................................................................................................................SC-34

Cavi per taglio .........................................................................................................................................................................SC-34

Collegamento equipotenziale ......................................................................................................................................SC-34

Messa a terra del pezzo in lavorazione ......................................................................................................................SC-34

Protezioni e schermature ......................................................................................................................................................SC-34

Garanzia .................................................................................................................................. SC-35

Attenzione .................................................................................................................................................................................SC-35

Generalità .................................................................................................................................................................................SC-35

Indennità del brevetto ............................................................................................................................................................SC-36

Limitazioni di responsabilità ..................................................................................................................................................SC-36

Norme nazionali e locali ........................................................................................................................................................SC-36

Limiti della responsabilità ......................................................................................................................................................SC-36

Assicurazione ...........................................................................................................................................................................SC-36

Trasferimento di diritti ............................................................................................................................................................SC-36

6 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Indice

1 Caratteristiche tecniche ........................................................................................................... 37

Principali funzionalità di un sistema di taglio automatico ..................................................................................................... 37

CNC ......................................................................................................................................................................................... 39

Banco da taglio ..................................................................................................................................................................... 39

Sistema di taglio .................................................................................................................................................................... 39

Regolatore di tensione ......................................................................................................................................................... 39

Sistema delle unità ............................................................................................................................................................... 39

Controllo di altezza torcia .................................................................................................................................................... 40

Consolle dell’operatore ....................................................................................................................................................... 40

Torcia ossitaglio .................................................................................................................................................................... 40

Marcatore ................................................................................................................................................................................ 40

Panoramica .................................................................................................................................................................................... 41

Caratteristiche dell’EDGE Pro SERCOS IICNC .................................................................................................................. 41

Touchscreen .......................................................................................................................................................................... 41

Consolle dell’operatore ....................................................................................................................................................... 42

Pannello posteriore ............................................................................................................................................................... 43

Caratteristiche tecniche del sistema ........................................................................................................................................ 44

Modelli SERCOS II .............................................................................................................................................................. 46

2 Installazione ................................................................................................................................. 47

Alla consegna ................................................................................................................................................................................ 47

Reclami .................................................................................................................................................................................... 47

Requisiti di installazione .............................................................................................................................................................. 47

Posizionamento dei componenti del sistema ................................................................................................................. 48

Montaggio del CNC ..................................................................................................................................................................... 48

Dimensioni dell’involucro ..................................................................................................................................................... 49

Schema dei fori di montaggio sulla base del CNC ...................................................................................................... 50

Procedure consigliate di messa a terra e di protezione ...................................................................................................... 51

Introduzione ............................................................................................................................................................................ 51

Tipi di messa a terra ............................................................................................................................................................. 51

Procedure di messa a terra ................................................................................................................................................ 52

Configurazione dell’asse X e dell’asse Y ................................................................................................................................ 55

Consolle dell’operatore ............................................................................................................................................................... 55

Consolle dell’operatore e I/O dedicati ............................................................................................................................. 56

Tensione CA .................................................................................................................................................................................. 57

Ingresso alimentazione ........................................................................................................................................................ 57

Messa a terra del telaio ....................................................................................................................................................... 58

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 7

Indice

Interfacce di comunicazione ...................................................................................................................................................... 59

Interfaccia Hypernet ............................................................................................................................................................. 59

Interfaccia LAN ...................................................................................................................................................................... 59

Interfaccia USB ..................................................................................................................................................................... 59

Porte seriali ............................................................................................................................................................................ 59

Antenne wireless ................................................................................................................................................................... 59

Configurazione I/O SERCOS II ................................................................................................................................................ 60

3 Funzionamento ........................................................................................................................... 61

Utilizzo del CNC ........................................................................................................................................................................... 61

LCD touchscreen ................................................................................................................................................................. 62

Touchscreen, gocce d’acqua e movimenti indesiderati .............................................................................................. 62

Esplorazione dello schermo ............................................................................................................................................... 62

Guida ....................................................................................................................................................................................... 63

Visualizzazione di altri manuali ........................................................................................................................................... 63

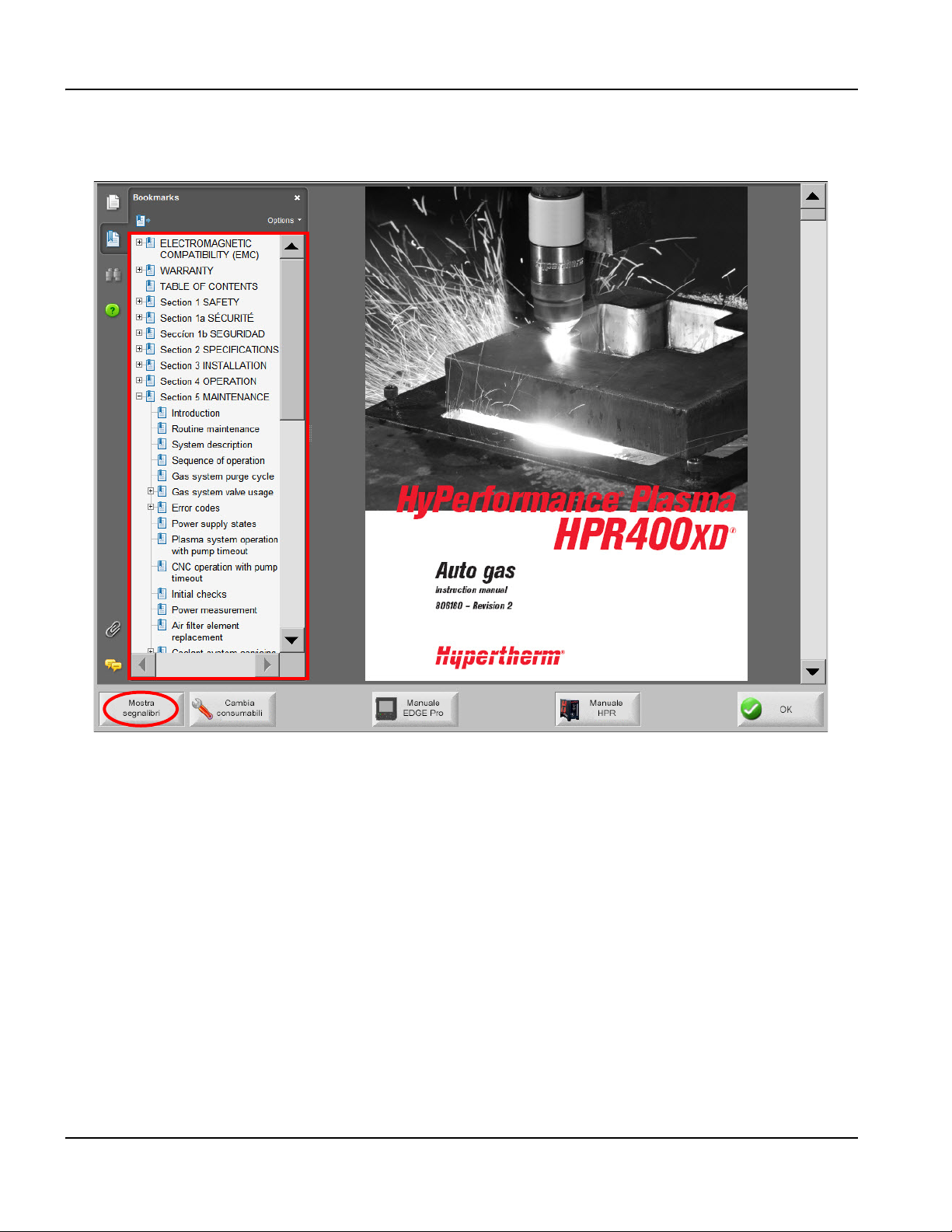

Mostra segnalibri .................................................................................................................................................................. 64

Operazioni automatizzate ............................................................................................................................................................ 64

Procedura guidata Align ...................................................................................................................................................... 64

Procedura guidata CutPro .................................................................................................................................................. 65

Aggiornamento del Software Phoenix ..................................................................................................................................... 65

Aggiornamento del software .............................................................................................................................................. 65

Aggiornamento della Guida ............................................................................................................................................... 65

Aggiornamento delle tabelle di taglio ............................................................................................................................... 66

4 Manutenzione e diagnostica ................................................................................................... 67

Introduzione .................................................................................................................................................................................... 67

Cura e utilizzo del touchscreen ................................................................................................................................................. 67

Test diagnostici ............................................................................................................................................................................. 68

Verifiche dell’interfaccia macchina ................................................................................................................................... 68

Verifica LAN e Hypernet ...................................................................................................................................................... 68

Test seriale ............................................................................................................................................................................. 69

Test USB ................................................................................................................................................................................ 69

Verifica consolle dell’operatore ........................................................................................................................................ 70

Ricerca guasti ................................................................................................................................................................................ 71

Alimentazione ......................................................................................................................................................................... 72

Consolle dell’operatore ....................................................................................................................................................... 72

Guasto ingresso .................................................................................................................................................................... 73

Guasto uscita ........................................................................................................................................................................ 73

Collegamento Hypernet ...................................................................................................................................................... 73

Collegamento LAN ............................................................................................................................................................... 73

Problemi di comunicazione delle porte seriali ................................................................................................................ 73

8 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Indice

Porta USB .............................................................................................................................................................................. 74

Problemi con la qualità del taglio o le prestazioni del plasma .................................................................................... 74

Il CNC è eccessivamente caldo ........................................................................................................................................ 74

Caricamento di file ................................................................................................................................................................ 75

Ricerca guasti wireless ........................................................................................................................................................ 75

Posizione dei componenti e informazioni ................................................................................................................................ 76

Scheda della consolle dell’operatore (141058) ................................................................................................................... 77

Scheda madre (141110) ............................................................................................................................................................ 79

Scheda principale SERCOS II (141116) ............................................................................................................................... 80

Scheda di sovratensione (141134) ......................................................................................................................................... 81

Scheda di distribuzione di potenza (141153) ....................................................................................................................... 82

Scheda isolamento seriale e utility (141307) ........................................................................................................................ 84

5 Elenco componenti .................................................................................................................... 87

Kit di diagnostica .......................................................................................................................................................................... 87

Cavi .................................................................................................................................................................................................. 87

Kit PCB SERCOS II ..................................................................................................................................................................... 88

Kit supplementari .......................................................................................................................................................................... 89

6 Schemi elettrici ........................................................................................................................... 91

Simboli dello schema elettrico ................................................................................................................................................... 92

Foglio 1 – EDGE Pro CNC con interfaccia SERCOS II ..................................................................................................... 95

Foglio 5 – Scheda di distribuzione di potenza (141153) e scheda di sovracorrente (141134) ............................... 96

Foglio 6 – Scheda di distribuzione di potenza, alimentazione di campo

e alimentazione pulita (J4 – J6) (141153) .............................................................................................................................. 97

Foglio 7 – Scheda della consolle dell’operatore (141058) ............................................................................................... 98

Foglio 8 – Componenti della consolle dell’operatore (141058) ....................................................................................... 99

Foglio 9 – Scheda madre (141110) ...................................................................................................................................... 100

Foglio 10 – Generatore ATX (229403) ................................................................................................................................ 101

Foglio 12 – Scheda isolamento seriale e utility (141307) ................................................................................................ 102

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 9

Indice

10 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Sicurezza

RICONOSCERE LE INFORMAZIONI SULLA SICUREZZA

I simboli riportati in questa sezione vengono utilizzati per identificare possibili rischi. Quando viene individuato un simbolo di sicurezza nel presente manuale o sulla macchina, tener conto dei possibili rischi di lesioni personali e attenersi alle relative istruzioni.

SEGUIRE LE ISTRUZIONI SULLA SICUREZZA

Leggere attentamente tutti i messaggi relativi alla sicurezza riportati nel presente manuale e le etichette di sicurezza apposte sulla macchina.

• Preservare in buone condizioni le etichette di sicurezza apposte sulla macchina. Sostituire immediatamente eventuali etichette mancanti o danneggiate.

• Imparare a utilizzare la macchina e i rispettivi comandi in modo appropriato. Non consentire l’utilizzo da parte di terze persone senza aver fornito apposite istruzioni.

• Mantenere la macchina in buone condizioni operative. Eventuali modifiche non autorizzate alla macchina possono influenzare la sicurezza e la vita utile della macchina.

PERICOLO AVVERTENZA ATTENZIONE

Hypertherm utilizza le linee guida dell’American National Standards Institute per le indicazioni e i simboli riportati sui segnali di sicurezza. Vengono usati i termini PERICOLO o AVVISO insieme con un simbolo di sicurezza. Il termine PERICOLO identifica i rischi più pericolosi.

• Le etichette di sicurezza PERICOLO e AVVISO sono apposte sulla macchina accanto a rischi specifici.

• I messaggi di sicurezza PERICOLO precedono le relative istruzioni contenute in questo manuale il cui mancato rispetto potrebbe causare lesioni gravi olamorte.

• I messaggi di sicurezza AVVISO precedono le relative istruzioni contenute in questo manuale il cui mancato rispetto potrebbe causare lesioni o la morte.

• I messaggi di sicurezza ATTENZIONE precedono le relative istruzioni contenute in questo manuale il cui mancato rispetto potrebbe causare lesioni lievi o danni alle apparecchiature.

Sicurezza e conformità SC-11

Sicurezza

RISCHI DI TIPO ELETTRICO

• Solo il personale tecnico qualificato è autorizzato ad aprire questa apparecchiatura.

• Se l’apparecchiatura è collegata in modo permanente all’alimentazione elettrica, spegnerla e togliere tensione, seguendo una procedura di blocco interdizione, prima di aprire le coperture.

• Se l’alimentazione all’apparecchiatura viene fornita attraverso un cavo, scollegare il sistema prima di aprire le coperture.

• Le coperture per gli interruttori o i connettori dotati di blocco devono essere forniti da terze parti.

• Dopo aver scollegato l’alimentazione elettrica, attendere 5 minuti prima di accedere alle coperture per consentire ai condensatori di scaricarsi.

• Se l’apparecchiatura deve essere alimentata quando vengono rimosse le coperture per esigenze di riparazione, esiste il rischio di esplosione da scarica elettrica. Seguire TUTTE le normative di sicurezza sul lavoro (NFPA 70E per gli USA) e relative ai dispositivi di protezione personale quando si eseguono riparazioni su apparecchiature in tensione.

• È necessario ripristinare le coperture e verificare la loro corretta messa a terra prima di rimettere in funzione l’apparecchiatura dopo lo spostamento, l’apertura o la riparazione.

• Seguire sempre queste istruzioni per scollegare l’alimentazione prima di ispezionare o sostituire le parti consumabili della torcia.

SC-12 Sicurezza e conformità

Sicurezza

Il contatto con parti elettriche in tensione può causare una scossa letale o gravi ustioni.

• Quando in funzione, il sistema plasma completa un circuito elettrico tra la torcia e il pezzo in lavorazione. Il pezzo in lavorazione e qualsiasi elemento a contatto fanno parte del circuito elettrico.

• Non toccare mai il corpo della torcia, il pezzo in lavorazione o l’acqua (in un banco ad acqua) quando il sistema plasma è in funzione.

Prevenzione delle scosse elettriche

Tutti i sistemi plasma Hypertherm utilizzano alta tensione nel processo di taglio (in genere da 200 a 400 V). Adottare le seguenti precauzioni durante l’uso di questo sistema:

• Indossare guanti e stivali isolanti e mantenere il corpo e gli indumenti asciutti.

• Non entrare in contatto con superfici umide quando si utilizza il sistema plasma.

• Isolarsi dal piano di lavoro e da terra utilizzando tappetini isolanti asciutti o coperture sufficientemente grandi da impedire qualsiasi contatto fisico con il piano di lavoro o con il pavimento. Se è necessario lavorare all’interno o nelle vicinanze di un’area umida, prestare la massima attenzione.

• Installare un interruttore di arresto automatico della corrente vicino al generatore con fusibili di capacità adeguata. Tale interruttore consente all’operatore di spegnere velocemente il generatore in una situazione di emergenza.

• Quando si utilizza un banco ad acqua, assicurarsi che sia correttamente collegato al cavo a terra.

• Installare e mettere a terra l’apparecchiatura in conformità con le istruzioni fornite nel rispettivo manuale d’uso e con le norme nazionali e locali.

• Controllare frequentemente la guaina del cavo di alimentazione per individuare eventuali danni o la presenza di fili scoperti. Sostituire immediatamente eventuali cavi danneggiati. I cavi scoperti possono

essere letali.

• Controllare e sostituire eventuali cavi della torcia danneggiati o usurati.

• Non toccare il pezzo in lavorazione, compresa la parte di scarto, durante il taglio. Lasciare il pezzo in lavorazione in posizione o sul banco da lavoro con il cavo di lavoro collegato durante il processo di taglio.

• Prima di controllare, pulire o sostituire le parti della torcia, scollegare l’alimentazione o il cavo del generatore.

• Non eliminare o cortocircuitare mai gli interruttori di sicurezza.

• Prima di rimuovere il generatore o la copertura del sistema, scollegare la potenza elettrica in ingresso. Attendere 5 minuti prima di scollegare l’alimentazione per consentire ai condensatori di scaricarsi.

• Non utilizzare mai il sistema plasma senza le coperture del generatore posizionate correttamente. I collegamenti scoperti del generatore rappresentano un grave rischio elettrico.

• Quando si effettuano connessioni in ingresso, collegare prima l’apposito conduttore a terra.

• Ogni sistema plasma Hypertherm è stato progettato per essere utilizzato esclusivamente con le torce Hypertherm specificate. Non utilizzare altre torce che potrebbero surriscaldare e rappresentare un rischio per la sicurezza.

LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI

Sicurezza e conformità SC-13

Sicurezza

L’OPERAZIONE DI TAGLIO PUÒ CAUSARE INCENDI OPPURE ESPLOSIONI

Prevenzione degli incendi

• Verificare che l’area sia sicura prima di eseguire qualsiasi operazione di taglio. Tenere sempre a portata di mano un estintore.

• Rimuovere tutti gli oggetti infiammabili nel raggio di 10 metri dall’area di taglio.

• Raffreddare per tempra il metallo caldo o lasciarlo raffreddare prima di maneggiarlo o prima che entri a contatto con materiali combustibili.

• Non tagliare mai contenitori contenenti materiale potenzialmente infiammabile. Svuotarli e lavarli a fondo prima di eseguire questa operazione.

• Ventilare le atmosfere potenzialmente infiammabili prima di eseguire le operazioni di taglio.

• Durante il taglio con ossigeno come gas plasma, è necessario disporre di un sistema di ventilazione degli scarichi.

Prevenzione delle esplosioni

• Non utilizzare il sistema plasma in presenza di eventuali polveri o vapori esplosivi.

• Non tagliare bombole pressurizzate, tubi o contenitori chiusi.

• Non tagliare contenitori nei quali sono stati trasportati materiali combustibili.

AVVE RTENZA

Pericolo di esplosione

Argo-idrogeno e metano

L’idrogeno e il metano sono gas infiammabili che possono esplodere. Mantenere le fiamme lontano dalle bombole e dai tubi contenenti miscele di metano o idrogeno. Mantenere fiamme e scintille lontano dalla torcia quando si utilizza plasma a metano o argon-idrogeno.

AVVE RTENZA

Detonazione dell’idrogeno

nel taglio dell’alluminio

• Non tagliare l’alluminio sottacqua o con l’acqua a contatto con la parte inferiore dell’alluminio stesso.

• Quando si taglia l’alluminio sottacqua o con acqua sul lato inferiore, si può verificare una condizione esplosiva che può produrre uno scoppio durante le operazioni di taglio.

AVVE RTENZA

Pericolo di esplosione

Taglio sottacqua con gas combustibile

• Non effettuare tagli sottacqua con gas combustibili che contengono idrogeno.

• Quando si eseguono tagli sottacqua con gas combustibili contenenti idrogeno, si può verificare una condizione esplosiva che può produrre uno scoppio durante le operazioni di taglio.

SC-14 Sicurezza e conformità

I VAPORI TOSSICI POSSONO CAUSARE LESIONI O LA MORTE

Sicurezza

L’arco plasma è la fonte di calore che viene utilizzata per il taglio. Di conseguenza, anche se l’arco plasma non è stato identificato come origine di fumi tossici, il materiale che viene tagliato può essere fonte di fumi tossici o gas che riducono l’ossigeno.

I fumi prodotti variano in base al metallo che viene tagliato. I metalli che possono rilasciare fumi tossici includono, a mero titolo di esempio, acciaio inox, acciaio al carbonio, zinco (galvanizzato) e rame.

In alcuni casi il metallo potrebbe essere rivestito di una sostanza che potrebbe rilasciare fumi tossici. I rivestimenti tossici includono, a mero titolo informativo, piombo (in alcune vernici), cadmio (in alcune vernici e materiale di riempimento) e berillio.

I gas prodotti dal taglio plasma variano in base al materiale da tagliare e al metodo di taglio, ma possono includere ozono, ossidi di azoto, cromo esavalente, idrogeno e altre sostanze se contenute o rilasciate dal materiale tagliato.

Prestare la massima attenzione per ridurre al minimo l’esposizione ai fumi prodotti da qualsiasi processo industriale. A seconda della composizione chimica e della concentrazione dei fumi (nonché di altri fattori, ad esempio la ventilazione), potrebbero verificarsi problemi di salute, ad esempio difetti congeniti o cancro.

È responsabilità del proprietario dell’apparecchiatura e del sito controllare la qualità dell’aria nell’area in cui viene utilizzata l’apparecchiatura e assicurare che la qualità dell’aria sul posto di lavoro soddisfi tutti gli standard e le normative nazionali e locali.

Il livello della qualità dell’aria in qualsiasi posto di lavoro dipende da variabili specifiche del sito quali, ad esempio:

• Configurazione del banco (umido, secco, sottacqua).

• Composizione del materiale, finitura della superficie e composizione dei rivestimenti.

• Volume del materiale rimosso.

• Durata del taglio o della scriccatura.

• Dimensioni, volume dell’aria, ventilazione e filtraggio dell’area di lavoro.

• Dispositivi di protezione individuali.

• Numero di sistemi di saldatura e di taglio in funzione.

• Altri processi del sito che potrebbero produrre fumi.

Se il posto di lavoro deve rispettare le normative nazionali o locali, è possibile determinare se i livelli nel sito sono superiori o inferiori ai livelli consentiti solo mediante monitoraggio o verifica effettuati in loco.

Per ridurre il rischio di esposizione ai fumi:

• Rimuovere tutti i rivestimenti e i solventi dal metallo prima di eseguire il taglio.

• Utilizzare il sistema locale di ventilazione degli scarichi per rimuovere i fumi dall’aria.

• Non inalare i fumi. Indossare un respiratore ad adduzione d’aria quando si tagliano metalli rivestiti o che si sospetta possano contenere elementi tossici.

• Accertarsi che tutto il personale che utilizza apparecchiature di saldatura o di taglio, nonché respiratori ad adduzione d’aria, sia qualificato per l’utilizzo corretto di tali apparecchiature.

• Non tagliare mai contenitori contenenti possibile materiale tossico. Prima di tutto svuotare e pulire a fondo il contenitore.

• Monitorare o controllare la qualità dell’aria sul sito, secondo le necessità.

• Consultare un esperto locale per implementare in loco un piano al fine di garantire la sicurezza della qualità dell’aria.

Sicurezza e conformità SC-15

Sicurezza

SICUREZZA A TERRA

Cavo di lavoro Collegare il cavo di lavoro in modo

sicuro al pezzo in lavorazione o al banco da lavoro mediante un contatto appropriato da metallo a metallo. Non collegarlo al pezzo per evitare che cada al completamento del taglio.

Banco da lavoro Collegare il banco da lavoro a una massa in conformità con le normative elettriche nazionali o locali appropriate.

L’ELETTRICITÀ STATICA PUÒ DANNEGGIARE LE SCHEDE DEI CIRCUITI

Prestare la massima attenzione quando si maneggiano schede a circuito stampato:

• Conservare le schede a circuito stampato in contenitori antistatici.

• Indossare un bracciale da polso antistatico quando si movimentano le schede a circuito stampato.

Potenza in ingresso

• Assicurarsi di aver collegato il filo a terra del cavo di alimentazione alla scatola di interruzione di corrente.

• Se l’installazione del sistema plasma prevede il collegamento del cavo di alimentazione al generatore, verificare di aver collegato correttamente il filo di messa a terra del cavo di alimentazione.

• Posizionare prima il filo di messa a terra del cavo di alimentazione sul picchetto, quindi posizionare qualsiasi altro filo di messa a terra sulla parte superiore della messa a terra del cavo di alimentazione. Serrare il dado di tenuta.

• Serrare tutti i collegamenti elettrici per evitare eccessivo riscaldamento.

SC-16 Sicurezza e conformità

Sicurezza

SICUREZZA DEGLI APPARECCHI A GAS COMPRESSO

• Non lubrificare mai le valvole delle bombole o i regolatori con olio o grasso.

• Utilizzare solo bombole del gas, regolatori, tubi e raccordi corretti progettati per l’applicazione specificata.

• Mantenere tutte le apparecchiature a gas compresso e le parti associate in buone condizioni.

• Apporre le apposite etichette e codifiche a colori su tutti i tubi del gas in modo da identificare il tipo di gas in ogni tubo. Consultare i codici locali o nazionali applicabili.

LE BOMBOLE DEL GAS POSSONO ESPLODERE SE DANNEGGIATE

Le bombole di gas contengono gas sotto alta pressione. Se danneggiata, una bombola può esplodere.

• Maneggiare e utilizzare le bombole di gas compresso in conformità con le norme locali e nazionali applicabili.

• Non utilizzare mai una bombola che non sia in posizione verticale e assicurata in posizione.

• Rimuovere il cappuccio di protezione sulla valvola solo quando si utilizza la bombola o la bombola è collegata per essere utilizzata.

• Non mettere mai a contatto l’arco plasma con una bombola.

• Non esporre mai le bombole a eccessivo calore, scintille, scorie o fiamme vive.

• Non utilizzare mai un martello, una chiave inglese o un altro attrezzo per aprire la valvola inceppata di una bombola.

UN ARCO PLASMA PUÒ CAUSARE LESIONI E USTIONI

Torce ad accensione immediata

L’arco plasma si accende immediatamente quando viene attivato il pulsante della torcia.

L’arco plasma passa rapidamente attraverso i guanti e la pelle.

• Tenere lontano dalla punta della torcia.

• Non tenere il materiale in un punto vicino al percorso di taglio.

• Non puntare mai la torcia verso se stessi o verso altre persone.

Sicurezza e conformità SC-17

Sicurezza

Protezione degli occhi I raggi dell’arco plasma

producono radiazioni intense visibili e invisibili (ultravioletti e infrarossi) che possono creare lesioni agli occhi e alla pelle.

• Utilizzare un’apposita protezione per gli occhi in conformità con i codici nazionali o locali applicabili.

• Indossare una protezione per gli occhi (occhiali o mascherina con protezione laterale e una visiera per saldatura) con appropriata gradazione delle lenti per proteggere gli occhi dai raggi infrarossi e ultravioletti prodotti dall’arco.

Protezione per la pelle Indossare indumenti protettivi per proteggersi dalle lesioni causate dalle radiazioni ultraviolette, dalle scintille e dal metallo caldo.

• Guanti protettivi, calzature antinfortunistiche ecopricapo.

• Indumenti ignifughi che coprono tutte le aree esposte.

• Pantaloni senza risvolti per impedire l’ingresso di scintille e scorie.

• Rimuovere eventuali combustibili, ad esempio accendini a butano o fiammiferi, dai pantaloni prima di eseguire il taglio.

Area di taglio Preparare l’area di taglio in modo da ridurre la riflessione e la trasmissione dalle radiazioni ultraviolette:

• Pitturare le pareti e le altre superfici con colori scuri per ridurre la riflessione.

• •Utilizzare schermi o barriere protettive per proteggere le altre persone da flash e abbagliamento.

• •Raccomandare alle altre persone di non guardare l’arco. Utilizzare appositi cartelli e indicazioni.

I RAGGI DELL’ARCO POSSONO CAUSARE BRUCIATURE AGLI OCCHI E ALLA PELLE

Corrente

dell’arco (A)

Meno di 40 A Da 41 a 60 A Da 61 a 80 A Da 81 a 125 A Da 126 a 150 A Da 151 a 175 A Da 176 a 250 A Da 251 a 300 A Da 301 a 400 A Da 401 a 800 A

SC-18 Sicurezza e conformità

Gradazione

minima

(ANSI Z49.1:2005)

5589 6689 8889 8989 89810 89811 89812 89813 912913

10 14 10 N / D

Gradazione

di comfort

suggerita (ANSI

Z49.1:2005)

OSHA 29CFR

1910.133(a)(5)

EN168:2002

Europa

UTILIZZO DI PACEMAKER E SUPPORTI UDITIVI

Sicurezza

Il funzionamento di apparati medici quali pacemaker e supporti uditivi può essere influenzato dai campi magnetici prodotti dalle correnti elevate.

Si consiglia ai portatori di pacemaker e supporti uditivi di consultare un medico prima di effettuare operazioni di taglio e scriccatura con arco plasma.

IL RUMORE PUÒ CAUSARE DANNI ALL’UDITO

Durante il taglio ad arco plasma si possono superare, in molti casi, i livelli di rumorosità definiti dalle normative locali. L’esposizione prolungata a un rumore molto elevato può danneggiare l’udito. Indossare sempre otoprotettori adeguati in fase di taglio o scriccatura, a meno che, a seguito di una misura del livello di pressione sonora effettuata sul sito, non si sia verificata la non necessità dei dispositivi di protezione personale in base alle normative internazionali, nazionali o locali.

Si può ottenere una riduzione significativa del rumore prevedendo semplici accorgimenti tecnici per i banchi di taglio, per esempio barriere o teloni posizionati tra l’arco plasma e la postazione di lavoro, e/o posizionando la postazione di lavoro lontano dall’arco plasma. Prevedere delle disposizioni amministrative per limitare l’accesso all’area di lavoro, limitare il tempo di esposizione dell’operatore e schermare le aree di lavoro rumorose; prevedere inoltre una riduzione del riverbero nelle aree di lavoro inserendo delle strutture fonoassorbenti.

Per ridurre i rischi legati ai campi magnetici:

• Tenere il cavo di lavoro e il cavo torcia su un lato, lontano dal corpo.

• Instradare i cavi torcia il più vicino possibile al cavo di lavoro.

• Non avvolgere o attorcigliare il cavo torcia o il cavo di lavoro attorno al corpo.

• Tenersi il più lontano possibile dalla tensione di alimentazione.

Usare degli otoprotettori se il rumore è eccessivo oppure se il rischio di danni all’udito persiste anche dopo la messa in atto delle disposizioni tecniche e amministrative. Se è necessaria una protezione per l’udito, indossare solo dispositivi di protezione personale approvati come cuffie o tappi per le orecchie con un grado di abbattimento del rumore adatto all’applicazione. Avvertire tutte le altre persone nell’area di lavoro dei possibili rischi legati al rumore prodotto. Inoltre, una protezione per le orecchie impedisce agli spruzzi di metallo caldo di entrare nelle orecchie stesse.

Sicurezza e conformità SC-19

Sicurezza

UN ARCO PLASMA PUÒ DANNEGGIARE I TUBI CONGELATI

I tubi congelati possono essere danneggiati o possono esplodere se si cerca di scongelarli con una torcia plasma.

INFORMAZIONI SULLA RACCOLTA DELLE POLVERI SECCHE

In alcuni siti, la polvere secca può rappresentare un rischio di esplosione potenziale.

L’edizione del 2007 dell’NFPA (National Fire Protection Association), standard 68 “Explosion Protection by Deflagration Venting” (Protezione contro le esplosioni tramite ventilazione dopo la deflagrazione) fornisce i requisiti per la progettazione, la collocazione, l’installazione, la manutenzione e l’utilizzo di dispositivi e sistemi per rimuovere i gas combusti e abbattere le relative pressioni generate a seguito di una deflagrazione. Consultare un costruttore o un installatore di sistemi di raccolta delle polveri secche per conoscere i requisiti applicabili prima di installare un nuovo sistema di raccolta delle polveri secche o eseguire delle modifiche significative ai processi o ai materiali usati con il sistema di raccolta delle polveri secche esistente.

Consultare le autorità locali competenti (AHJ, Authority Having Jurisdiction) per stabilire se nella legislazione relativa ai capannoni industriali è stata “adottata come riferimento” una qualche edizione della normativa NFPA 68.

Fare riferimento alla normativa NFPA 68 per la definizione e la spiegazione dei termini normativi come deflagrazione, AHJ, adottato come riferimento, valore Kst, indice di deflagrazione, ecc.

Nota 1 – L’interpretazione di Hypertherm di questi nuovi requisiti è la seguente: a meno di valutazioni specifiche effettuate sul sito che stabiliscano che la polvere generata non è per nulla combustibile, l’edizione 2007 della normativa FPA 68 richiede l’utilizzo di sfiati per lo smaltimento dei gas combusti in caso di esplosione, dimensionati sulla base del valore Kst peggiore (vedi allegato F) che possa essere generato dalla polvere; in questo modo si hanno a disposizione informazioni utili per progettare uno sfiato, di dimensioni e tipo adeguato, per lo smaltimento dei gas combusti in caso di esplosione. La normativa NFPA 68 non identifica in modo specifico il taglio plasma o altri processi di tipo termico tra quelli che richiedono dei sistemi di sfiato in caso di deflagrazione, ma applica questi nuovi requisiti a tutti i sistemi di raccolta delle polveri.

Nota 2 – Gli utenti dei manuali Hypertherm devono consultare e rispettare gli standard, le normative e le regolamentazioni locali applicabili. Hypertherm, attraverso la pubblicazione dei suoi manuali, non intende in alcun modo indurre a un’azione che non sia conforme con i regolamenti e le normative applicabili, e questo manuale non deve essere interpretato come avente tale scopo.

SC-20 Sicurezza e conformità

Sicurezza

RADIAZIONE LASER

L’esposizione alla radiazione laser può causare gravi danni agli occhi. Evitare l’esposizione diretta degli occhi.

Per comodità e sicurezza, sui prodotti Hypertherm che usano un laser, viene applicata una delle seguenti etichette di radiazione laser sul prodotto, in prossimità del punto in cui il raggio laser esce dalla copertura. Vengono anche indicate la massima tensione di uscita (mV), la lunghezza d’onda della radiazione (nM) e, se applicabile, la durata dell’impulso.

Istruzioni aggiuntive sulla sicurezza per sistemi laser:

• Consultare un esperto di regolamenti locali sulle applicazioni laser. Può essere necessaria una formazione sulla sicurezza dei sistemi laser.

• Non far utilizzare un sistema laser da personale non addestrato. I sistemi laser possono essere pericolosi se utilizzati da personale non addestrato.

• Non guardare mai all’interno dell’apertura laser odelraggio.

• Posizionare il laser secondo le istruzioni per evitare il contatto involontario con gli occhi.

• Non usare il laser su materiali riflettenti.

• Non usare alcuno strumento ottico per visualizzare o riflettere il raggio laser.

• Non smontare o rimuovere il laser o il coperchio dell’apertura.

• Qualsiasi modifica del laser o del prodotto può causare un rischio di radiazione laser.

• L’utilizzo di regolazioni o l’esecuzione di procedure diverse da quelle specificate in questo manuale possono causare esposizioni pericolose alla radiazione laser.

• Non utilizzare in ambienti esplosivi, in presenza di liquidi, gas o polveri infiammabili.

• Usare esclusivamente le parti e gli accessori consigliati o forniti dal costruttore per il modello specifico.

• Le riparazioni e la manutenzione DEVONO essere eseguite esclusivamente da personale qualificato.

• Non rimuovere o alterare l’etichetta di sicurezza del laser.

Sicurezza e conformità SC-21

Sicurezza

Read and follow these instructions, employer safety practices, and material safety data sheets. Refer to ANS Z49.1, “Safety in Welding, Cutting and Allied Processes” from American Welding Society (http://www.aws.org) and OSHA Safety and Health Standards, 29 CFR 1910 (http://www.osha.gov).

WARNING

1. Cutting sparks can cause explosion or ﬁre.

1.1 Do not cut near ﬂammables.

1.2 Have a ﬁre extinguisher nearby and ready to use.

1.3 Do not use a drum or other closed container as a cutting table.

2. Plasma arc can injure and burn; point the nozzle away from yourself. Arc starts instantly when triggered.

2.1 Turn off power before disassembling torch.

2.2 Do not grip the workpiece near the cutting path.

2.3 Wear complete body protection.

3. Hazardous voltage. Risk of electric shock or burn.

3.1 Wear insulating gloves. Replace gloves when wet or damaged.

3.2 Protect from shock by insulating yourself from work and ground.

3.3 Disconnect power before servicing. Do not touch live parts.

4. Plasma fumes can be hazardous.

4.1 Do not inhale fumes.

4.2 Use forced ventilation or local exhaust to remove the fumes.

4.3 Do not operate in closed spaces. Remove fumes with ventilation.

6. Become trained.

Only qualiﬁed personnel should operate this

equipment. Use torches speciﬁed in the manual. Keep non-qualiﬁed personnel and children away.

5. Arc rays can burn eyes and injure skin.

5.1 Wear correct and appropriate protective equipment to protect head, eyes, ears, hands, and body. Button shirt collar. Protect ears from noise. Use welding helmet with the correct shade of ﬁlter.

7. Do not remove, destroy, or cover this label.

Replace if it is missing, damaged, or worn (PN 110584 Rev C).

Plasma cutting can be injurious to operator and persons in the work area. Consult manual before operating. Failure to follow all these safety instructions can result in death.

AVERTISSEMENT

Le coupage plasma peut être préjudiciable pour l’opérateur et les personnes qui se trouvent sur les lieux de travail. Consulter le manuel avant de faire fonctionner. Le non respect des ces instructions de sécurité peut entraîner la mort.

1. Les étincelles de coupage peuvent provoquer une explosion ou un incendie.

1.1 Ne pas couper près des matières inﬂammables.

1.2 Un extincteur doit être à proximité et prêt à être utilisé.

1.3 Ne pas utiliser un fût ou un autre contenant fermé comme table de coupage.

2. L’arc plasma peut blesser et brûler; éloigner la buse de soi. Il s’allume instantanément quand on l’amorce;

2.1 Couper l’alimentation avant de démonter la torche.

2.2 Ne pas saisir la pièce à couper de la trajectoire de coupage.

2.3 Se protéger entièrement le corps.

3. Tension dangereuse. Risque de choc électrique ou de brûlure.

3.1 Porter des gants isolants. Remplacer les gants quand ils sont humides ou endommagés.

3.2 Se protéger contre les chocs en s’isolant de la pièce et de la terre.

3.3 Couper l’alimentation avant l’entretien. Ne pas toucher les pièces sous tension.

4. Les fumées plasma peuvent être dangereuses.

4.1 Ne pas inhaler les fumées

4.2 Utiliser une ventilation forcée ou un extracteur local pour dissiper les fumées.

4.3 Ne pas couper dans des espaces clos. Chasser les fumées par ventilation.

5. Les rayons d’arc peuvent brûler les yeux et blesser la peau.

5.1 Porter un bon équipement de protection pour se protéger la tête, les yeux, les oreilles, les mains et le corps. Boutonner le col de la chemise. Protéger les oreilles contre le bruit. Utiliser un masque de soudeur avec un ﬁltre de nuance appropriée.

6. Suivre une formation. Seul le personnel qualiﬁé a le droit de faire

fonctionner cet équipement. Utiliser exclusivement les torches indiquées dans le manual. Le personnel non qualiﬁé et les enfants doivent se tenir à l’écart.

7. Ne pas enlever, détruire ni couvrir cette étiquette.

La remplacer si elle est absente, endommagée ou usée (PN 110584 Rev C).

ETICHETTE DI AVVERTENZA

Questa etichetta di avviso è affissa su alcuni generatori. È importante che l’operatore e il tecnico addetto alla manutenzione siano a conoscenza del significato dei simboli di avviso illustrati di seguito.

SC-22 Sicurezza e conformità

Sicurezza

ETICHETTE DI AVVERTENZA

1. Le scintille prodotte durante il taglio possono causare esplosioni o incendi.

1.1 Non tagliare in prossimità di sostanze infiammabili.

1.2 Tenere un estintore a portata di mano e pronto per l’uso.

1.3 Non utilizzare un fusto o un altro contenitore chiuso come banco di taglio.

2. L’arco plasma può causare ferite e ustioni; puntare l’ugello in direzione opposta alla vostra persona. L’arco si innesca immediatamente all’attivazione.

2.1 Scollegare l’alimentazione prima di smontare la torcia.

2.2 Non afferrare la lamiera da tagliare in un punto vicino al percorso di taglio.

2.3 Indossare una protezione completa per il corpo.

3. Tensione pericolosa. Rischio di scossa elettrica o ustione.

3.1 Indossare guanti isolanti. Sostituire i guanti se bagnati o danneggiati.

3.2 Proteggersi dalla scosse elettriche isolandosi dal pezzo e da terra.

3.3 Scollegare l’alimentazione elettrica prima di qualsiasi riparazione. Non toccare parti in tensione.

4. I fumi del plasma possono essere tossici.

4.1 Non inalare i fumi.

4.2 Utilizzare sistemi di ventilazione forzata o dispositivi di ventilazione locali per rimuovere ifumi.

4.3 Non utilizzare in spazi chiusi. Rimuovere i fumi con un sistema di ventilazione.

5. I raggi dell’arco possono causare ustioni agli occhi e alla pelle.

5.1 Indossare i dispositivi appropriati per proteggere la testa, gli occhi, le orecchie, le mani e il corpo. Abbottonare il colletto. Proteggere le orecchie dal rumore. Utilizzare una visiera di saldatura con la corretta gradazione di filtraggio.

6. Seguire un apposito corso. Questa apparecchiatura deve essere utilizzata solo da personale qualificato. Usare le torce specificate in questo manuale. Tenere lontano il personale non qualificato e I bambini.

7. Non rimuovere, distruggere o coprire questa etichetta. Sostituirla se mancante, danneggiata ousurata.

Sicurezza e conformità SC-23

Sicurezza

Simboli e marchi

Questo prodotto Hypertherm può recare uno o più dei seguenti marchi sulla targa dati o in prossimità di quest’ultima. A causa delle differenze e dei conflitti nei regolamenti nazionali, non tutti i marchi possono essere applicati a tutte le versioni di un certo prodotto.

Marchio S

Il marchio S indica che il generatore e la torcia sono adatti per il funzionamento in ambienti con rischio elevato di scosse elettriche, in conformità con la normativa IEC 60974-1.

Marchio CSA

I prodotti Hypertherm che recano il marchio CSA sono conformi alle regolamentazioni degli Stati Uniti e del Canada in materia di sicurezza del prodotto. I prodotti sono stati esaminati, testati e certificati da CSA International. In alternativa, il prodotto può recare il marchio di uno degli altri laboratori NRTL (Nationally Recognized Testing Laboratories) accreditati negli Stati Uniti e in Canada, ad esempio Underwriters Laboratories, Incorporated (UL) o TÜV.

Marchio CE

Il marchio CE attesta la dichiarazione di conformità del produttore alle direttive e standard europei applicabili. Solo le versioni dei prodotti Hypertherm con marchio CE apposto sulla targhetta dei dati o accanto ad essa sono stati testati per la conformità con le direttive europee in materia di bassa tensione e compatibilità elettromagnetica (EMC). I filtri EMC che devono essere conformi alla Direttiva europea EMC sono incorporati all’interno delle versioni del prodotto con marchio CE.

Marcatura Unione Doganale Eurasiatica (CU)

Le versioni CE dei prodotti Hypertherm che includono il marchio di conformità EAC soddisfano i requisiti di sicurezza e i requisiti EMC (compatibilità elettromagnetica) per l’esportazione in Russia, Bielorussia e Kazakistan.

Marchio GOST-TR

Le versioni CE dei prodotti Hypertherm che comprendono un marchio GOST-TR di conformità soddisfano i requisiti di sicurezza e di compatibilità elettromagnetica EMC per l’esportazione nella Federazione Russa.

Marchio C-Tick

Le versioni CE dei prodotti Hypertherm con il marchio C-Tick sono conformi ai regolamenti di compatibilità elettromagnetica EMC richiesti per la commercializzazione in Australia e Nuova Zelanda.

Marchio CCC

Il marchio di certificazione CCC (China Compulsory Certification) indica che il prodotto è stato testato e trovato conforme ai regolamenti di sicurezza sui prodotti richiesti per il mercato cinese.

Marchio UkrSEPRO

La gamma CE di prodotti Hypertherm, ha il marchio di conformità UkrSEPRO e rispetta gli standard di sicurezza del pordotto e i requisiti EMC per l’esporto in Ucraina.

Marcatura serba AAA

Le versioni CE dei prodotti Hypertherm che includono la marcatura serba AAA soddisfano i requisiti di sicurezza e i requisiti EMC (compatibilità elettromagnetica) per l’esportazione in Serbia.

SC-24 Sicurezza e conformità

Gestione responsabile del prodotto

Introduzione

Hypertherm possiede un sistema di gestione delle normative globale per garantire la conformità dei prodotti ai requisiti ambientali e di regolamentazione.

Regolamenti di sicurezza nazionali elocali

Le normative nazionali e locali sulla sicurezza avranno la precedenza su qualunque istruzione fornita con il prodotto. Il prodotto dovrà essere importato, installato, utilizzato e smaltito in conformità alle normative nazionali e locali in vigore nella sede di installazione.

Marchi di certificazione

I prodotti certificati si riconoscono da uno o più marchi di certificazione dei laboratori di prova accreditati. I marchi di certificazione si trovano sulla targa dati o vicino ad essa.

Ciascun marchio di certificazione indica che il prodotto e i componenti critici dal punto di vista della sicurezza sono conformi agli standard di sicurezza nazionale come esaminato e determinato da tale laboratorio di prova. Hypertherm appone un marchio di certificazione sui suoi prodotti solo dopo aver fabbricato il prodotto con componenti critici dal punto di vista della sicurezza autorizzati dal laboratorio di prova accreditato.

Una volta che il prodotto ha lasciato la fabbrica Hypertherm, i marchi di certificazione vengono invalidati se si verifica una delle seguenti condizioni:

• Il prodotto è stato modificato in maniera tale da creare un pericolo o una mancata conformità agli standard applicabili.

• I componenti critici dal punto di vista della sicurezza vengono sostituiti con pezzi di ricambio non autorizzati.

• L’aggiunta di qualsiasi gruppo o accessorio non autorizzato che utilizza o genera una tensione pericolosa.

• Qualsiasi manomissione a un circuito di sicurezza o ad altre funzioni progettate nel prodotto che fanno parte della certificazione o altri documenti.

Il marchio CE attesta la dichiarazione di conformità del produttore alle direttive e standard europei applicabili. Solo le versioni dei prodotti Hypertherm con marchio CE apposto sulla targa dati o accanto ad essa sono stati testati per la conformità con le direttive europee in materia di bassa tensione ed EMC. I filtri EMC che devono essere conformi alla Direttiva europea EMC sono incorporati all’interno delle versioni del generatore con marchio CE.

I certificati di conformità per i prodotti Hypertherm sono disponibili nella Libreria di download del sito Web Hypertherm all’indirizzo https://www.hypertherm.com.

Differenze negli standard nazionali

Ogni Paese può applicare diversi standard di sicurezza, prestazioni o altro tipo. Le differenze nazionali nell’ambito degli standard comprendono, ma non si limitano a:

• Tensioni

• Tensioni del filo e della spina

• Requisiti linguistici

• Requisiti sulla compatibilità elettromagnetica

Tali differenze negli standard nazionali o in altri standard potrebbero rendere impossibile o impraticabile apporre tutti i marchi di certificazione sulla stessa versione di un prodotto. Ad esempio, le versioni CSA dei prodotti di Hypertherm non sono conformi ai requisiti EMC europei e quindi sulla targa dati non è apposto il marchio CE.

I paesi che richiedono il marchio CE o dispongono di normative EMC obbligatorie devono utilizzare le versioni CE dei prodotti Hypertherm con il marchio CE apposto sulla targa dati. Questi includono, ma non si limitano a:

• Australia

•Nuova Zelanda

• Paesi dell’Unione Europea

•Russia

È importante che il prodotto e il suo marchio di certificazione siano idonei al sito di installazione finale. Quando i prodotti Hypertherm vengono spediti a un Paese per esportarli in un altro, il prodotto deve essere configurato e certificato adeguatamente per il sito finale.

Sicurezza e conformità SC-25

Gestione responsabile del prodotto

Installazione e utilizzo sicuro di apparecchiature di taglio a sagoma

IEC 60974-9, denominata Apparecchiatura per saldatura ad arco – Installazione e utilizzo. Fornisce istruzioni sull’installazione e l’utilizzo sicuro di un’apparecchiatura di taglio a sagoma e prestazioni sicure delle operazioni di taglio. È necessario considerare i requisiti delle normative nazionali e locali durante l’installazione, tra cui, non in senso limitativo, collegamenti di messa a terra o di terra protettivi, fusibili, dispositivi di disinserimento dell’alimentazione e diversi tipi di circuiti di alimentazione. Leggere queste istruzioni prima di installare l’apparecchiatura. La fase principale e di maggiore importanza è la valutazione della sicurezza dell’installazione.

La valutazione della sicurezza deve essere eseguita da un esperto; serve per determinare i passaggi necessari per creare un ambiente sicuro e per identificare le precauzioni da adottare durante l’installazione e il funzionamento.

Procedure d’ispezione periodica etest

Dove richiesto dalle normative nazionali locali, IEC 60974-4 specifica le procedure di test per l’ispezione periodica e a seguito di riparazione o manutenzione, atte a garantire la sicurezza elettrica delle fonti di alimentazione per il taglio plasma realizzate in conformità a IEC 60974-1. Hypertherm esegue in fabbrica i test di continuità del circuito di protezione e i test di resistenza dell’isolamento, considerandoli come test non operativi. I test vengono eseguiti dopo aver rimosso i collegamenti e l’alimentazione della messa a terra.

Hypertherm rimuove inoltre alcuni dispositivi di protezione che causerebbero risultati falsati dei test. Dove richiesto dalle normative nazionali locali, all’apparecchiatura dovrà essere applicata un’etichetta che indichi il superamento dei test prescritti da IEC60974-4. Il rapporto sulle riparazioni dovrà riportare i risultati di tutti i test, salvo qualora sia fornita un’indicazione della mancata esecuzione di un test specifico.

Requisiti del personale addetto ai test

I test per la sicurezza elettrica dell’apparecchiatura di taglio a sagoma possono essere pericolosi e dovranno essere eseguiti da un esperto nel campo delle riparazioni elettriche, preferibilmente una persona che abbia familiarità anche con i processi di saldatura, taglio e simili. I rischi per la sicurezza del personale e dell’apparecchiatura legati all’esecuzione di questi test da parte di personale non qualificato possono essere notevolmente superiori ai vantaggi dati dall’ispezione periodica e dai test.

Hypertherm consiglia di eseguire solo ispezioni visive, a meno che i test di sicurezza elettrica non siano esplicitamente richiesti dalle normative nazionali locali del paese in cui viene installata l’apparecchiatura.

Dispositivi di corrente residua (RCD)

In Australia e in altri paesi, le norme locali possono imporre l’uso di un dispositivo di corrente residua (RCD) quando nel luogo di lavoro o in cantiere sono utilizzate apparecchiature elettriche portatili, al fine di proteggere gli operatori dai guasti elettrici dell’apparecchiatura. I dispositivi RCD sono progettati per scollegare in maniera sicura l’alimentazione elettrica di rete quando viene rilevato uno squilibrio tra l’alimentazione e la corrente di ritorno (lo squilibrio indica una fuga di corrente a terra). I dispositivi RCD sono disponibili con correnti di intervento comprese tra 6 e 40 milliampere e tempi di intervento fino a 300 millisecondi, da scegliere per l’installazione dell’apparecchiatura, l’applicazione e l’uso previsto. Se vengono utilizzati dispositivi RCD, la corrente di intervento e il tempo di intervento sui dispositivi RCD dovrebbero essere scelte o regolate su valori sufficientemente alti da permettere di evitare interventi di disturbo durante le normali operazioni dell’apparecchiatura di taglio al plasma e sufficientemente bassi nell’improbabile evento che un guasto elettrico dell’apparecchiatura provochi un’interruzione dell’alimentazione prima che la corrente di dispersione nella condizione di guasto possa creare un pericolo elettrico in grado di mettere a repentaglio la vita degli operatori.

SC-26 Sicurezza e conformità

Gestione responsabile del prodotto

Per verificare che i dispositivi RCD continuino a funzionare correttamente nel tempo, è necessario testare periodicamente la corrente di intervento e il tempo di intervento. Le apparecchiature elettriche portatili e i dispositivi RCD utilizzati in ambito commerciale e industriale in Australia e Nuova Zelanda sono testati in conformità allo standard australiano AS/NZS 3760. Durante il test dell’isolamento dell’apparecchiatura di taglio plasma in conformità a AS/NZS 3760, misurare la resistenza dell’isolamento attenendosi all’Appendice B dello standard, a una tensione di 250 VCC e con l’interruttore di accensione in posizione ON, per verificare l’adeguatezza del test ed evitare risultati falsati del test sulla corrente di dispersione. Potrebbero verificarsi falsi errori in quanto i varistori in ossido metallico (MOV) e i filtri per la compatibilità elettromagnetica (EMC), utilizzati per ridurre le emissioni e proteggere l’apparecchiatura dalle sovratensioni, possono condurre fino a 10 milliampere di corrente di dispersione a terra in condizioni normali.

Per eventuali domande relative all’applicazione o all’interpretazione degli standard IEC descritti, consultare un legale o un altro consulente che abbia familiarità con gli standard elettrotecnici internazionali; non sarà possibile rivolgersi a Hypertherm per qualsiasi aspetto legato all’interpretazione o all’applicazione di tali standard.

Sistemi di livello superiore

Quando l’integratore di un sistema aggiunge ulteriori attrezzature, quali banchi da taglio, azionamenti del motore, controller del movimento o robot, a un sistema di taglio plasma, il sistema combinato potrebbe essere considerato un sistema di livello superiore. Un sistema di livello superiore con parti mobili pericolose potrebbe costituire un macchinario industriale o un’attrezzatura robotizzata; in questo caso l’OEM o il cliente finale potrebbero essere soggetti ad ulteriori normative e standard rispetto a quelli relativi al sistema di taglio plasma come realizzato da Hypertherm.

È responsabilità del cliente finale e dell’OEM eseguire una valutazione del rischio per il sistema di livello superiore e fornire protezione contro le parti mobili pericolose. Salvo che il sistema di livello superiore disponga di una certificazione, quando l’OEM incorpora prodotti Hypertherm all’apparecchiatura l’installazione potrebbe anche essere soggetta ad approvazione delle autorità locali. Per qualsiasi dubbio relativo alla conformità, rivolgersi a un consulente legale o a un esperto di normative locali.

I cavi di collegamento esterni tra i componenti del sistema di livello superiore devono essere adatti a sostanze inquinanti e al movimento come richiesto dal sito di installazione finale. Quando i cavi di collegamento esterni sono esposti a olio, polvere, acqua o altri agenti contaminanti, potrebbero essere necessarie caratteristiche nominali per l’uso intenso.

Quando i cavi di collegamento esterni sono soggetti al movimento continuo, potrebbero essere necessarie tensioni che prevedono flessioni costanti. È responsabilità del cliente finale o dell’OEM garantire che i cavi siano adatti all’applicazione. Poiché vi sono delle differenze nelle tensioni e nei costi che possono essere richiesti dalle normative locali per i sistemi di livello superiore, è necessario verificare che i cavi di collegamento esterni siano adatti al sito dell’installazione finale.

Sicurezza e conformità SC-27

Gestione responsabile del prodotto

SC-28 Sicurezza e conformità

Gestione responsabile dell’ambiente

Introduzione

Le specifiche ambientali di Hypertherm chiedono di distribuire ai fornitori di Hypertherm informazioni relative a sostanze RoHS, RAEE e REACH.

La conformità ambientale del prodotto non riguarda la qualità dell’aria interna né il rilascio di fumi nell’ambiente da parte dell’utente finale. Eventuali materiali tagliati dall’utente finale non sono forniti da Hypertherm insieme al prodotto. L’utente finale è responsabile dei materiali tagliati, nonché della sicurezza e della qualità dell’aria nel luogo di lavoro. L’utente finale deve essere a conoscenza dei potenziali rischi per la salute dei fumi rilasciati dai materiali tagliati e deve rispettare tutte le normative locali.

Normative ambientali nazionali elocali

Le normative ambientali nazionali e locali sulla sicurezza avranno la precedenza su qualunque istruzione contenuta nel presente manuale.

Il prodotto deve essere importato, installato, utilizzato e smaltito in conformità a tutte le normative ambientali locali e nazionali applicabili al sito installato.

Le normative ambientali europee sono indicate più avanti nella Direttiva RAEE.

Direttiva RoHS

Hypertherm si impegna a osservare tutte le leggi e le normative applicabili, inclusa la direttiva sulla limitazione delle sostanze pericolose (RoHS, Restriction of Hazardous Substances) dell’Unione Europea che limita l’uso di materiali pericolosi nei prodotti elettronici. Hypertherm supera gli obblighi di conformità alla direttiva RoHS a livello globale.

Le dichiarazioni della conformità RoHS sono state definite per le versioni CE attuali dei sistemi di taglio al plasma Powermax prodotti da Hypertherm. Inoltre, è presente un “marchio RoHS” sulle versioni CE di Powermax sotto il “marchio CE” sulla targhetta dei dati delle versioni CE delle unità di serie Powermax distribuite a partire dal

2006. Le parti utilizzate nelle versioni CSA di Powermax e altri prodotti realizzati da Hypertherm che non rientrano nell’ambito della direttiva RoHS vengono costantemente convertiti come conformi a RoHS in previsione dei requisiti futuri.

Smaltimento corretto dei prodotti Hypertherm

I sistemi di taglio plasma di Hypertherm, come tutti i prodotti elettronici, potrebbero contenere materiali o componenti, quali schede di circuiti stampati, che non possono essere smaltiti nei rifiuti normali. È responsabilità dell’utente smaltire qualsiasi prodotto o componente Hypertherm in modo accettabile dal punto di vista ambientale secondo le norme nazionali e locali.

• Negli Stati Uniti controllare tutte le leggi federali, statali e locali.

• Nell’Unione Europea controllare le direttive UE, le leggi nazionali e locali. Per ulteriori informazioni visitare www.hypertherm.com/weee.

• Negli altri Paesi controllare le leggi nazionali e locali.

• Consultare un legale o un esperto di conformità alle normative, in caso di necessità.

Direttiva RAEE

Il 27 gennaio 2003, il Parlamento Europeo e il Consiglio dell’Unione Europea hanno approvato la direttiva 2002/96/CE o RAEE (Rifiuti da apparecchiature elettriche ed elettroniche).

Hypertherm continua a lavorare costantemente per ridurre i materiali RoHS nei nostri prodotti, soggetti alla direttiva RoHS, tranne nel caso in cui sia ampiamente riconosciuto che non vi siano alternative praticabili.

In conformità alla normativa, qualsiasi prodotto Hypertherm coperto dalla direttiva e venduto in UE a partire dal 13 agosto 2005 è contrassegnato con il simbolo RAEE. Questa direttiva consiglia e definisce specifici criteri per la raccolta, la gestione e il riciclaggio di rifiuti AEE. I rifiuti industriali e dei consumatori sono trattati

Sicurezza e conformità SC-29

Gestione responsabile dell’ambiente

in maniera differente (tutti i prodotti Hypertherm sono considerati industriali). Le istruzioni per lo smaltimento delle versioni CE di sistemi al plasma Powermax sono disponibili all’indirizzo www.hypertherm.com/weee.

L’URL è stampato sull’etichetta di avviso con un solo simbolo per ognuna delle unità di serie Powermax versione CE distribuite a partire dal 2006. Le versioni CSA di Powermax e altri prodotti realizzati da Hypertherm non rientrano nell’ambito della normativa RAEE o ne sono esenti.

Regolamento REACH

Il regolamento REACH (1907/2006), in vigore dal 1° giugno 2007, interessa le sostanze chimiche disponibili sul mercato europeo. I requisiti del regolamento REACH per i produttori di componenti indicano che il componente non deve contenere più dello 0,1% di sostanze estremamente problematiche (SVHC, Substances of Very High Concern) in base al peso del prodotto.

I produttori di componenti e altri utenti a valle, quali Hypertherm, sono obbligati a ottenere dai propri fornitori la garanzia che tutte le sostanze chimiche utilizzate nei o per i prodotti Hypertherm dispongano di un numero di registrazione ECHA (European Chemical Agency, Agenzia europea per le sostanze chimiche). Per fornire informazioni sulle sostanze chimiche, come richiesto dal regolamento REACH, Hypertherm chiede ai fornitori di fornire dichiarazioni REACH e identificare qualsiasi utilizzo noto di SVHC REACH. Qualsiasi utilizzo di SVHC in quantità superiori a 0,1% massa/massa delle parti è stato eliminato. Le schede di sicurezza dei materiali (MSDS) contengono una descrizione completa di tutte le sostanze contenute nel prodotto chimico e possono essere utilizzate per verificare la conformità di SVHC al regolamento REACH.

Lubrificanti, sigillanti, refrigeranti, adesivi, solventi, rivestimenti e altri preparati o miscele utilizzati da Hypertherm in, per o con le sue apparecchiature di taglio a sagoma sono utilizzati in quantità molto ridotte (a eccezione del refrigerante) e sono disponibili in commercio con diverse fonti che possono e devono essere sostituite in caso di problemi del fornitore associati alla registrazione REACH o all’autorizzazione REACH (SVHC).

Manipolazione corretta e utilizzo sicuro di sostanze chimiche

Le normative chimiche negli Stati Uniti, in Europa e altre aree richiedono che per tutte le sostanze chimiche siano a disposizione schede di sicurezza dei materiali (MSDS). L’elenco delle sostanze chimiche è fornito da Hypertherm. Le schede di sicurezza dei materiali MSDS si riferiscono alle sostanze chimiche fornite con il prodotto e ad altre sostanze chimiche utilizzate nel prodotto. Le schede di sicurezze dei materiali possono essere scaricate dall’Archivio documenti sul sito Web di Hypertherm, all’indirizzo https://www.hypertherm.com. Nella schermata di ricerca, inserire MSDS nel campo Titolo del documento e fare clic su Invia.

Negli Stati Uniti, OSHA non richiede le schede di sicurezza dei materiali per articoli quali elettrodi, anelli diffusori, cappucci di tenuta, ugelli, schermi, deflettori e altre parti solide della torcia.

Hypertherm non produce né fornisce i materiali tagliati e non dispone di informazioni sulla pericolosità o sui rischi per la salute posti dai fumi rilasciati dai materiali tagliati. Rivolgersi al fornitore o a un altro consulente tecnico se è necessaria assistenza con le proprietà del materiale da tagliare con un prodotto Hypertherm.

Emissione di fumi e qualità dell’aria

Nota: le seguenti informazioni sulla qualità dell’aria sono generiche e non devono essere utilizzate in sostituzione della revisione e dell’implementazione delle normative governative o delle norme legali in vigore nel paese in cui sarà installata e utilizzata l’apparecchiatura di taglio.

Negli Stati Uniti, il Manual of Analytical Methods (NMAM) di National Institute for Occupational Safety and Health (NIOSH) è una raccolta di metodi di campionamento e analisi degli agenti contaminanti nell’area del luogo di lavoro. I metodi pubblicati da altri enti, quali OSHA, MSHA, EPA, ASTM, ISO o fornitori commerciali di apparecchiature per il campionamento e l’analisi, possono presentare dei vantaggi rispetto ai metodi NIOSH.

SC-30 Sicurezza e conformità

Ad esempio, ASTM Practice D 4185 è una procedura standard per la raccolta, la dissoluzione e la determinazione di metallo in tracce nell’atmosfera dei luoghi di lavoro. La sensibilità, il limite di rilevamento e le concentrazioni operative ottimali per 23 metalli sono elencati in ASTM D 4185. Si dovrebbe ricorrere a un igienista industriale per determinare il protocollo di campionamento ottimale, considerando l’accuratezza dell’analisi, il costo e il numero ottimale di campioni. Hypertherm utilizza un igienista industriale di terze parti per eseguire i test sulla qualità dell’aria e interpretarne i risultati ottenuti da un’apparecchiatura di campionamento dell’aria posta nelle stazioni degli operatori all’interno degli edifici di Hypertherm in cui vengono installati e utilizzati i banchi da taglio plasma.

Dove applicabile, Hypertherm impiega anche un igienista industriale di terze parti per ottenere i permessi relativi all’aria e all’acqua.

Se non si conoscono tutte le normative governative e le norme legali in vigore nella sede di installazione, è opportuno rivolgersi a un esperto locale prima di acquistare, installare e utilizzare l’apparecchiatura.

Gestione responsabile dell’ambiente

Sicurezza e conformità SC-31

Gestione responsabile dell’ambiente

SC-32 Sicurezza e conformità

Compatibilità Elettromagnetica (EMC)

Introduzione

L’apparecchiatura contrassegnata dal marchio CE di Hypertherm è fabbricata in conformità agli standard EN60974-10. Per ottenere la compatibilità elettromagnetica l’apparecchiatura deve essere installata e utilizzata in conformità con le informazioni fornite di seguito.

I limiti richiesti dagli standard EN60974-10 potrebbero non essere sufficienti ad eliminare completamente le interferenze quando l’apparecchiatura interessata è nelle immediate vicinanze o ha un alto grado di sensibilità. In questi casi, per ridurre ulteriormente le interferenze potrebbe essere necessario adottare altre misure.

Questa apparecchiatura di taglio è progettata per essere utilizzata esclusivamente in un ambiente industriale.

Installazione e uso

L’utente è responsabile per l’installazione e l’uso dell’apparecchiatura a plasma secondo le istruzioni del produttore.

Qualora vengano rilevate interferenze elettromagnetiche sarà responsabilità dell’utente risolvere la situazione con l’assistenza tecnica del produttore. In alcuni casi quest’azione correttiva potrebbe essere semplice tanto quanto mettere a terra il circuito di taglio; consultare Messa a terra del pezzo in lavorazione. In altri casi potrebbe comportare la creazione di uno schermo elettromagnetico che racchiude la fonte di energia e il completamento del lavoro con filtri d’ingresso collegati. In tutti i casi le interferenze elettromagnetiche devono essere ridotte al punto da non creare più problemi.

Valutazione dell’area di lavoro

a. Gli altri cavi di alimentazione, cavi di controllo,

cavi telefonici e di segnalazione nella zona soprastante, sottostante e adiacente all’apparecchiatura di taglio

b. I trasmettitori e ricevitori radio e televisivi

c. Il computer e altre apparecchiature di controllo

d. L’apparecchiatura necessaria per la sicurezza,

ad esempio la protezione dell’apparecchiatura industriale

e. La salute delle persone circostanti, ad esempio

di individui che fanno uso di pacemaker o di apparecchi acustici

f. L’apparecchiatura impiegata per la calibrazione

o la misurazione

g. L’immunità di altra apparecchiatura nell’ambiente.

L’utente deve garantire la compatibilità delle altre apparecchiature utilizzate nell’area di lavoro. Ciò potrebbe richiedere ulteriori misure di protezione.

h. L’ora del giorno in cui si effettua il taglio o si

eseguono altre attività.

Le dimensioni della zona circostante da prendere in considerazione dipenderanno dalla struttura dell’edificio e dalle altre attività che si stanno eseguendo. La zona circostante potrebbe estendersi oltre i limiti dell’edificio.

Metodi per la riduzione delle emissioni

Alimentazione elettrica

L’apparecchiatura di taglio deve essere collegata all’alimentazione elettrica in conformità con i suggerimenti del produttore. Qualora si verifichino interferenze potrebbe essere necessario adottare ulteriori precauzioni come il filtraggio dell’alimentazione elettrica.

Prima di installare l’apparecchiatura l’utente dovrà fare una valutazione dei potenziali problemi elettromagnetici dell’area circostante. Si devono prendere in considerazione:

Nel caso di installazione permanente dell’apparecchiatura di taglio si deve prendere in considerazione la schermatura del cavo di alimentazione in un condotto metallico o equivalente. La schermatura deve presentare una buona continuità elettrica per tutta la sua lunghezza.

Sicurezza e conformità SC-33

Compatibilità Elettromagnetica (EMC)

La schermatura deve essere collegata all’alimentazione dell’apparecchiatura di taglio in modo da mantenere un buon contatto elettrico tra il condotto e la parete laterale del generatore di taglio.

Manutenzione dell’apparecchiatura di taglio

L’apparecchiatura di taglio deve essere sottoposta periodicamente a manutenzione secondo i suggerimenti del produttore. Durante il funzionamento dell’apparecchiatura di taglio tutte le porte di servizio e di accesso ed i coperchi devono essere chiusi e fissati adeguatamente. L’apparecchiatura di taglio non deve essere modificata in alcun modo, ad eccezione delle modifiche indicate ed in conformità con le istruzioni scritte del produttore. Per esempio, gli spinterometri dell’arco che accendono e stabilizzano i dispositivi devono essere regolati e mantenuti in efficienza secondo i consigli del produttore.

Cavi per taglio

I cavi per taglio devono essere tenuti della minor lunghezza possibile e devono essere posizionati a una distanza ravvicinata, funzionanti a livello del pavimento o vicino ad esso.

Messa a terra del pezzo in lavorazione

Se il pezzo in lavorazione non è collegato a terra per motivi di sicurezza elettrica, o non è collegato a terra per motivi di dimensioni e posizione, ad esempio scafi di navi o ponteggi, in certi casi, ma non in tutti, un collegamento che collega il pezzo in lavorazione a terra potrebbe ridurre le emissioni. Si deve prestare attenzione per evitare che la messa a terra del pezzo in lavorazione aumenti il rischio di lesioni agli utenti o danneggi altre apparecchiature elettriche. Ove necessario, il collegamento del pezzo in lavorazione a terra deve essere effettuato mediante un collegamento diretto al pezzo in lavorazione, ma nei Paesi in cui non è consentito, il collegamento deve essere effettuato tramite capacità idonee selezionate secondo le normative nazionali.

Nota: Per motivi di sicurezza il circuito di taglio potrebbe essere messo a terra o meno. La modifica delle disposizioni di messa a terra deve essere autorizzata esclusivamente da una persona competente in grado di valutare se tali modifiche aumentano il rischio di infortuni, ad esempio consentendo percorsi di ritorno paralleli a quelli dell’attuale apparecchiatura di taglio che potrebbero danneggiare i circuiti di terra di altre apparecchiature. Per ulteriore assistenza consultare IEC 60974-9, Apparecchiatura per saldatura ad arco, Parte 9: Installazione e uso.

Collegamento equipotenziale

Si deve tener conto dei collegamenti di tutti i componenti metallici dell’installazione di taglio eadiacenti ad essa.

Tuttavia i componenti metallici collegati al pezzo in lavorazione incrementeranno il rischio di scosse elettriche per l’operatore toccando contemporaneamente questi componenti metallici el’elettrodo (ugello per teste laser).

L’operatore deve essere isolato da tutti questi componenti metallici collegati.

Protezioni e schermature

Le protezioni e le schermature selettive di altri cavi e apparecchiature nella zona circostante potrebbero attenuare i problemi di interferenze. La schermatura dell’intera installazione di taglio plasma può essere presa in considerazione per applicazioni speciali.

SC-34 Sicurezza e conformità

Garanzia

Attenzione

La fabbrica consiglia di sostituire i componenti del proprio sistema Hypertherm con pezzi di ricambio Hypertherm originali. Qualsiasi danno o infortunio causato dall’uso di ricambi non originali Hypertherm potrebbe non essere coperto dalla garanzia Hypertherm, e costituirà uso improprio dei prodotti Hypertherm.

L’utente è unicamente responsabile dell’uso sicuro del prodotto. Hypertherm non garantisce né può garantire in merito all’uso sicuro del prodotto nell’ambiente dell’utente.

Generalità

Hypertherm, Inc. garantisce che i suoi prodotti sono privi di difetti di fabbricazione per il periodo di tempo specifico qui stabilito nel seguente modo: è possibile denunciare ad Hypertherm un difetto (i) del generatore al plasma entro un periodo di due (2) anni dalla data di consegna, ad eccezione dei generatori del marchio Powermax, garantiti per un periodo di tre (3) anni dalla data di consegna e (ii) della torcia e dei cavi entro un periodo di un (1) anno dalla data di consegna, dell'unità sollevamento torcia entro un periodo di un (1) anno dalla data di consegna, dei prodotti Hypertherm Automation entro un periodo di un (1) anno dalla data di consegna, ad eccezione di EDGE Pro CNC, EDGE Pro Ti CNC, MicroEDGE Pro CNC e ArcGlide THC, garantiti per un periodo di due (2) anni dalla data di consegna e (iii) dei componenti laser a fibre HyIntensity entro un periodo di due (2) anni dalla data di consegna, eccetto le teste laser e i cavi per trasmissione raggio, garantiti per un periodo di un (1) anno dalla data di consegna.

Hypertherm fornisce riparazioni, sostituzioni o regolazioni del prodotto come unico mezzo di ricorso esclusivo, solamente se la garanzia qui stabilita è invocata correttamente ed è applicabile. Hypertherm, a sua sola discrezione, riparerà, sostituirà o regolerà gratuitamente i prodotti difettosi coperti dalla presente garanzia, che verranno restituiti con previa autorizzazione di Hypertherm (che non sarà negata in modo infondato), adeguatamente imballati, alla sede di Hypertherm ad Hanover, New Hampshire, USA, o a una struttura di riparazione Hypertherm autorizzata, prepagando tutti i costi, l’assicurazione e il nolo. Hypertherm non risponderà delle riparazioni, sostituzioni o regolazioni di prodotti coperti dalla presente garanzia, ad eccezione di quelle ai sensi del presente paragrafo o salvo previo consenso scritto di Hypertherm.

La garanzia stabilita sopra è esclusiva e sostituisce tutte le altre garanzie, espresse, implicite, imposte dalla legge o di qualsiasi altro tipo in merito ai prodotti, o ai risultati derivanti da essi, e tutte le garanzie implicite o condizioni di qualità, commerciabilità o idoneità per scopi specifici o contro le violazioni. Quanto dichiarato sopra costituirà il mezzo di ricorso esclusivo per qualsiasi violazione della garanzia da parte di Hypertherm.

I distributori/OEM potrebbero offrire garanzie diverse o aggiuntive, ma i distributori/OEM non sono autorizzati ad elargire alcuna protezione di garanzia aggiuntiva o a rilasciare alcuna dichiarazione con l’intento di vincolare Hypertherm.

Questa garanzia non copre i generatori del marchio Powermax utilizzati con convertitori di fase. Inoltre, Hypertherm non garantisce i sistemi danneggiati a causa della scarsa qualità dell’alimentazione, sia da convertitori di fase sia dall’alimentazione in entrata. La presente garanzia non copre i prodotti installati erroneamente, modificati o danneggiati in altro modo.

Sicurezza e conformità SC-35

Garanzia

Indennità del brevetto

Con l’unica eccezione in caso di prodotti non fabbricati da Hypertherm o fabbricati da un individuo diverso da Hypertherm non in stretta conformità con le caratteristiche tecniche di Hypertherm e in caso di progettazioni, processi, formule o combinazioni non sviluppate da Hypertherm o che quest’ultima non intendeva sviluppare, Hypertherm avrà il diritto di impugnare o definire, a proprie spese, qualsiasi azione legale nei confronti dell’utente che asserisce che l’uso del prodotto Hypertherm, da solo e non in combinazione con altri prodotti non forniti da Hypertherm, infrange un qualsiasi brevetto di terzi. Qualora si venga a conoscenza di qualsiasi azione o minaccia di azione a proposito di tali presunte violazioni (e in ogni caso non oltre quattordici (14) giorni dopo essere venuto a conoscenza di qualsiasi azione o minaccia di azione) si dovrà informare tempestivamente Hypertherm e l’obbligo alla difesa di Hypertherm sarà condizionato dal solo controllo di Hypertherm e dalla cooperazione e assistenza della parte indennizzata nella difesa della richiesta di risarcimento.

Limitazioni di responsabilità

In nessun caso Hypertherm sarà responsabile nei confronti di qualsiasi individuo o entità per qualsiasi danno incidentale, consequenziale, diretto, indiretto, punitivo o esemplare (tra cui, ma non in senso limitativo, la perdita di profitti) a prescindere dal fatto che tale responsabilità si basi sulla violazione del contratto, sull’illecito, sulla responsabilità oggettiva, sulla violazione di garanzie, sull’insuccesso dello scopo essenziale o altro, anche qualora sia stata informata della possibilità di tali danni.

Limiti della responsabilità

In nessun caso la responsabilità di Hypertherm, qualora ve ne sia alcuna, sia che tale responsabilità si basi sulla violazione del contratto, sull’illecito, sulla responsabilità oggettiva, sulla violazione di garanzie, sull’insuccesso dello scopo essenziale o altro, per qualsiasi richiesta di risarcimento, causa, azione o procedura legale (sia in tribunale, arbitrato, procedura regolatoria o altro) derivante o relativa all’uso dei prodotti eccederà nel complesso l’importo sborsato per i prodotti che hanno dato origine a tale richiesta di risarcimento.

Assicurazione

Si dovrà sempre disporre e mantenere un’assicurazione in quantità e di tipo tale da coprire in modo sufficiente e appropriato la difesa e il mantenimento dell’indennità di Hypertherm in caso di qualsiasi controversia derivante dall’uso dei prodotti.

Trasferimento di diritti

L’utente può trasferire i restanti diritti di cui potrebbe disporre qui di seguito esclusivamente con la vendita di tutti o sostanzialmente tutti i beni o capitale azionario a un successore interessato che accetta di sottostare a tutti i termini e condizioni della presente garanzia. Entro trenta (30) giorni prima del verificarsi di qualsiasi trasferimento, l’utente consente di notificare Hypertherm per iscritto, la quale si riserva il diritto di approvazione. Se l’utente non notifica tempestivamente Hypertherm e chiede la sua approvazione come stabilito, la garanzia qui stabilita sarà nulla e l’utente non avrà ulteriori rimedi contro Hypertherm secondo la garanzia o altro.

Norme nazionali e locali

Le norme nazionali e locali che regolano l’installazione elettrica e idraulica sono prioritarie rispetto alle istruzioni contenute nel presente manuale. In nessun caso Hypertherm sarà ritenuta responsabile per lesioni a persone o danni materiali a causa della violazione di un codice qualsiasi o delle scarse pratiche di lavoro.

SC-36 Sicurezza e conformità

Sezione 1

Consolle

dell’operatore

opzionale

Banco da taglio

Regolatore di tensione

Amplificatore

azionamento

Sistema di taglio

ossitaglio

EDGE Pro

SERCOS II

CNC

THC

Sistema di taglio

(plasma, laser,

waterjet, marcatura)

Prodotti realizzati da Hypertherm

Caratteristiche tecniche

Principali funzionalità di un sistema di taglio automatico

Figura1 illustra il rapporto tra i componenti di un sistema di taglio automatizzato. Nelle sezioni successive si approfondiscono tali componenti e i relativi rapporti.

Figura1 Componenti di un sistema di taglio automatizzato

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 37

1 – Caratteristiche tecniche

Sistema plasma

Banco da taglio

Pezzo in lavorazione

Carrello torcia

Macchina di taglio a portale

Messa a terra a stella

Binari

Consolle dell’operatore

EDGE Pro SERCOS II CNC

Principali funzionalità di un sistema di taglio automatico

Figura2 illustra un tipico banco da taglio con EDGE Pro CNC e altri componenti descritti nelle sezioni seguenti.

Figura2 Illustrazione di un banco da taglio al plasma

38 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

1 – Caratteristiche tecniche

Principali funzionalità di un sistema di taglio automatico

CNC

Il CNC (controllo numerico computerizzato) legge i programmi delle parti e comunica con gli altri componenti del sistema di taglio a sagoma. Consente di controllare le parti (sagome) del pezzo in lavorazione che vengono tagliate.

Consultare le relative sezioni di questo manuale per ulteriori informazioni sulle caratteristiche fisiche dell’EDGE Pro SERCOS II CNC. Consultare i seguenti manuali del software Phoenix sul software in esecuzione sull’EDGE Pro SERCOS II CNC:

• Manuale di installazione e configurazione del software Phoenix, serie V9 (806410)

• Manuale dell’operatore del software Phoenix (806400)

• Guida del Programmatore per la serie V9 del software Phoenix (806420)

per informazioni dettagliate

Banco da taglio

Il banco da taglio è il telaio che sostiene il pezzo in lavorazione dal quale dal si tagliano parti. Un banco da taglio tipico è costituito da due guide che corrono per tutta la lunghezza del banco su uno dei lati e costituiscono il percorso per la macchina di taglio a portale. La macchina di taglio a portale scorre lungo tali guide e attraversa tutta la larghezza del banco. Alla macchina di taglio a portale è collegato un dispositivo di controllo di altezza torcia (THC) che assicura il movimento verticale della torcia di taglio. Il movimento orizzontale della macchina di taglio a portale e della stazione della torcia e il movimento verticale della torcia sul THC rappresentano i tre assi necessari per controllare la posizione della torcia sul pezzo in lavorazione. Per consentire la smussatura e altri tipi di taglio, è possibile aggiungere altre apparecchiature al banco da taglio.

Hypertherm non produce banchi da taglio. Per ulteriori informazioni sul banco da taglio nel proprio sistema, fare riferimento al manuale fornito dal produttore del banco.

Sistema di taglio

L’attrezzo di taglio è il fulcro di qualsiasi sistema di taglio e può essere un sistema plasma, ossitaglio, laser o a getto d’acqua. Il sistema di taglio controlla i parametri principali quali, ad esempio, il gas plasma e i gas di assistenza e verifica il modo in cui vengono miscelati. Fornisce inoltre i parametri del processo, ad esempio distanza e velocità per una qualità di taglio ottimale.

Il sistema di taglio può includere un sistema dettaglio Hypertherm. Per ulteriori informazioni, fare riferimento al manuale appropriato. Sono disponibili versioni elettroniche (in formato PDF) dei manuali Hypertherm all’indirizzo https://www.hypertherm.com o sul CNC. Se il sistema di taglio di cui si dispone è realizzato da un altro produttore, consultare il manuale opportuno.

Regolatore di tensione

Il regolatore di tensione (fornito dal produttore del banco) contiene la morsettiera che trasmette i segnali di potenza e di controllo ai sistemi secondari del sistema di taglio. Il regolatore di tensione può contenere anche gli amplificatori degli azionamenti, che amplificano i segnali di controllo dal CNC ai motori per il movimento.

Sistema delle unità

La velocità, la regolarità della superficie e l’accuratezza dei tagli sono determinate dalla combinazione di CNC, codificatori, amplificatori degli azionamenti, THC, ingranaggi, binari e servomotori, oltre che dal modo in cui vengono integrati (regolati) dal produttore del banco. Il produttore del banco deve selezionare e installare gli azionamenti e i motori che verranno utilizzati con l’EDGE Pro SERCOS II CNC. Per ulteriori informazioni sul sistema di azionamento del sistema di taglio, consultare il manuale fornito dal produttore del banco.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 39

1 – Caratteristiche tecniche

Principali funzionalità di un sistema di taglio automatico

Controllo di altezza torcia

Il THC controlla la distanza tra la torcia e il pezzo in lavorazione. Tale distanza viene generalmente definita dall’altezza o dalla tensione.

Se il sistema dispone di un’unità THC Hypertherm, per ulteriori informazioni sull’installazione e sull’utilizzo consultare uno dei seguenti manuali:

•ArcGlide

THC (806450)

•Sensor

™ THC (806400, 806410 e 806420)

• Sensor PHC (806150)

Se il THC è prodotto da un’altra azienda, consultare il manuale fornito dal produttore del banco.

Consolle dell’operatore

La consolle dell’operatore del EDGE Pro SERCOS II CNC consente di controllare due stazioni di taglio. Il produttore del banco può installare delle consolle dell’operatore supplementari (non prodotte da Hypertherm) per controllare ossitaglio, marcatori, sistemi di ventilazione e altri dispositivi. Per ulteriori informazioni sulle consolle dell’operatore opzionali, consultare il manuale fornito dal produttore del banco.

Torcia ossitaglio

I sistemi di taglio automatizzati possono essere configurati anche con torce per ossitaglio, con o senza controllo di altezza dell’ossigeno (OHC).

Se nel sistema è configurata un’unità Sensor™ OHC Hypertherm, consultare il manuale dell’unità Sensor OHC (MANU-0044) per informazioni sull’installazione e sull’utilizzo.

Per ulteriori informazioni sulle altre torce per ossitaglio, consultare il manuale fornito dal produttore del banco.

Marcatore

Un marcatore può essere qualsiasi dispositivo o processo che marca il pezzo in lavorazione anziché eseguirne lo sfondamento o il taglio. Se nel sistema è configurato Hypertherm ArcWriter

, per informazioni sull’installazione e sull’utilizzo consultare il manuale di ArcWriter (802520). Per la marcatura è possibile utilizzare anche qualsiasi sistema al plasma HPR

. Per ulteriori informazioni, consultare il manuale HPR opportuno.

Per altri dispositivi o altre procedure, consultare il manuale fornito dal produttore del banco.

40 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

1 – Caratteristiche tecniche

Consolle dell’operatore

con 2 stazioni

Touchscreen

Panoramica

L’EDGE Pro SERCOS II è un CNC basato su PC e utilizza il software Phoenix di Hypertherm per controllare una o più stazioni di taglio o di marcatura.

L’EDGE Pro SERCOS II CNC dispone di una consolle dell’operatore a due stazioni, di uno schermo touchscreen da 15 pollici e supporta i protocolli di comunicazione Hypernet

Le funzionalità dell’EDGE Pro SERCOS II CNC possono essere configurate con più assi, con il controllo della testina per la smussatura e con funzionalità di networking per il download dei programmi di lavorazione o per supportare le utility di diagnostica remota.

Figura3 Vista anteriore dell’EDGE Pro SERCOS II CNC

, Ethernet e wireless LAN.

Caratteristiche dell’EDGE Pro SERCOS IICNC

Touchscreen

Il touchscreen è un monitor LCD da 15 pollici associato a un software che consente all’utente di immettere i dati direttamente dallo schermo. L’utente può effettuare scelte sullo schermo mediante caselle di controllo, pulsanti di opzione, menu a discesa e immissione di dati. Nelle caselle di immissione dei dati viene visualizzato automaticamente un tastierino numerico o alfanumerico per le immissioni nei campi.

Il touchscreen ha una risoluzione di 1024 x 768 o superiore.

Per ulteriori informazioni sulla cura del touchscreen, consultare la sezione Cura e utilizzo del touchscreen a pagina 67.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 41

1 – Caratteristiche tecniche

Trasferimento dati

Interruttore d’alimentazione

Controlli di esecuzione del programma

Controlli della stazione

Controlli del movimento manuale

Caratteristiche dell’EDGE Pro SERCOS IICNC

Consolle dell’operatore

La consolle dell’operatore è provvista di controlli fisici che consentono di regolare l’esecuzione del programma di taglio, oltre alla stazione e al movimento manuale.

Figura4 Consolle dell’operatore dell’unità EDGE Pro SERCOS II

42 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

1 – Caratteristiche tecniche

Antenne wireless

Porte seriali

Porta USB

Porta LAN

Porta Hypernet

Porte di trasmissione e ricezione SERCOS II

Ingresso tensione CA

Caratteristiche dell’EDGE Pro SERCOS IICNC

Pannello posteriore

Il pannello posteriore dell’EDGE Pro SERCOS II CNC è provvisto di connettori per l’alimentazione, il controllo del movimento, i segnali I/O e le porte di comunicazione. Tali connettori sono provvisti di etichette sulle quali è riportata chiaramente la rispettiva funzione. Inoltre ospita due antenne per la comunicazione LAN wireless.

Figura5 Pannello posteriore dell’EDGE Pro SERCOS II CNC

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 43

1 – Caratteristiche tecniche

Caratteristiche tecniche del sistema

La seguente tabella contiene le caratteristiche tecniche dell’EDGE Pro CNC.

Tabella1 Caratteristiche tecniche del sistema per EDGE Pro CNC

Funzionalità del sistema

Processore Processore Intel

Sistema operativo Windows XPe

RAM ≥1 GB

Porta LAN Porta Ethernet 1 RJ-45

Porta Hypernet 1 porta Hypernet per l’utilizzo di unità ArcGlide THC e sistemi laser a fibre Hypertherm

Porte USB 2 porte USB 2.0

Porte seriali 2 porte RS-422/RS-232 configurabili con connettori D-sub a 9 piedini

Comunicazione wireless Conformità agli standard 802.11G e 802.11N.

Dispositivi di monitoraggio integrati Monitoraggio hardware, ventola CPU, temperatura CPU, tensioni, display POST

Disco rigido Unità SATA

Consolle dell’operatore Standard a 2 stazioni (espandibile dal produttore del banco)

Schermo Touchscreen da 381 mm (15 poll.), con vetro a onda acustica di superficie (SAW)

Conformità normativa CE, CSA, GOST-TR, C-Tick, UkrSEPRO

Configurazione

Numero di I/O 12/12

Numero di I/O 512/512

Tipo di I/O I produttori di banchi da taglio forniscono moduli I/O

Assi disponibili 2 – 12

Alimentazione

Ingresso CA Tensione: da 100 VCA a 240 VCA

Corrente: 1,85 A a 100 VCA/0,65 A a 240 VCA Frequenza: 50/60 Hz

Fusibile a fusione lenta 250 V, 2 A, 5 mm x 20 mm (2) o 0,25 poll. x 1,25 poll. (1)

44 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Funzionalità del sistema

Ambiente

Temperatura da –10 ºC a 40 ºC

Umidità 95% umidità relativa massima

Protezione ingresso IP21S

Protegge l’apparecchiatura dall’esposizione a eccessiva umidità.

Altitudine Funzionamento fino a 2000 m

Ambiente Inquinamento livello II

Specifiche meccaniche

Altezza 490,9 mm

Larghezza 435 mm

Profondità 316 mm

Peso 23,64 kg

1 – Caratteristiche tecniche

Caratteristiche tecniche del sistema

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 45

1 – Caratteristiche tecniche

Caratteristiche tecniche del sistema

Modelli SERCOS II

L’acronimo SERCOS indica l’interfaccia degli azionamenti servo (SErial Real time COmmunication System). Questo approccio di comunicazione con gli azionamenti utilizza un anello a fibra ottica e sostituisce la tradizionale scheda di controllo del movimento (MCC) con uscita analogica a +/– 10 VCC con una scheda dei driver a fibra ottica. Questa configurazione consente di espandere il sistema e inserire un numero elevato di assi e I/O.

Nota:

• Sono disponibili numerose connessioni per l’unità Sensor THC, come funzionalità di SERCOS II.

• Con questa configurazione è necessario utilizzare azionamenti (digitali) compatibili con SERCOS II.

Tabella2 Codici dei componenti EDGE Pro SERCOS II

Codice articolo Numero di assi

090019 2

090020 3

090021 4

090022 5

090023 6

090024 7

090025 8

090026 9

090027 10

090028 11

090029 12

Figura6 Pannello posteriore per tutti i modelli SERCOS II

46 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Installazione

Alla consegna

• Controllare di aver ricevuto tutti i componenti del sistema indicati sull’ordine. Contattare il proprio distributore se mancano dei componenti.

• EDGE Pro SERCOS II CNC

• Cavo di alimentazione (Nord America) (108884)

• Connettore di alimentazione (tutti gli altri Paesi) (108842)

• Manuale di istruzione EDGE Pro SERCOS II CNC (807640)

• Manuale di istruzione del software Phoenix (806400, 806410, 806420)

• Eventuali altri componenti opzionali indicati nel modulo d’ordine

• Esaminare i componenti del sistema alla ricerca di eventuali danni materiali eventualmente verificatisi durante la spedizione. In presenza di danni evidenti, consultare la sezione Reclami. Tutte le comunicazioni relative ai reclami devono indicare il numero del modello e il numero di serie riportati sul retro del CNC.

• Prendere nota delle informazioni relative al prodotto nella parte interna della copertina del presente manuale, quindi utilizzare le istruzioni per registrare il numero di serie del prodotto all’indirizzo www.hypertherm.com.

Sezione 2

Reclami

Reclami per danni occorsi durante il trasporto: se l’unità viene danneggiata durante il trasporto, è necessario inoltrare un reclamo al corriere. Su richiesta, Hypertherm fornirà al cliente una copia della polizza di carico. Se si necessita di ulteriore assistenza, contattare il Servizio assistenza clienti al numero riportato sulla prima pagina del presente manuale oppure contattare il proprio distributore autorizzato Hypertherm.

Reclami dovuti a merce difettosa o mancante: in caso di merce difettosa o mancante, contattare il proprio distributore. Per ricevere ulteriore assistenza, contattare il Servizio di assistenza clienti al numero riportato sulla prima pagina del presente manuale oppure contattare il proprio distributore autorizzato Hypertherm.

Requisiti di installazione

L’installazione e la manutenzione dei sistemi elettrici devono essere conformi alle normative elettriche nazionali e locali. Queste operazioni devono essere eseguite solo da personale qualificato.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 47

2 – Installazione

Montaggio del CNC

Posizionamento dei componenti del sistema

• Disporre tutti i componenti del sistema nelle rispettive posizioni prima di eseguire i collegamenti elettrici, quelli del gas e quelli di interfaccia. Per i dettagli, consultare la sezione Montaggio del CNC a pagina 48.

• Collegare a terra tutti i componenti del sistema. Per i dettagli sulla messa a terra, consultare la sezione Procedure consigliate di messa a terra e di protezione a pagina 51.

AVVERTENZA!

Chiedere l’aiuto di un’altra persona per collocare in posizione il EDGE Pro SERCOS II CNC senza correre il rischio di lesioni personali.

Montaggio del CNC

Prima di collegare l’EDGE Pro SERCOS II CNC ad altri componenti del sistema, montare tutti i componenti seguendo le istruzioni.

Non lasciare incustoditi i componenti del sistema sulla parte superiore degli armadietti o sul pavimento.

48 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Dimensioni dell’involucro

36 mm

435 mm

316 mm

21 mm

228,5 mm

90 mm

58 mm

Per il fissaggio laterale, usare viti M6 x 1.

La lunghezza massima all’interno dell’involucro non deve superare i 7,8 mm.

491 mm

Figura 7 Vista anteriore e laterale del SERCOS II CNC

2 – Installazione

Montaggio del CNC

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 49

2 – Installazione

Usare viti M6 x 1.

(10 posizioni)

La lunghezza massima

all’interno dell’involucro

non deve superare

i7,8mm.

305 mm

356 mm

58 mm

94 mm

203 mm

127 mm

109,2 mm

148 mm

89 mm

Montaggio del CNC

Schema dei fori di montaggio sulla base del CNC

L’EDGE Pro SERCOS II CNC ha 10 fori di montaggio sulla parte inferiore dell’involucro per il montaggio del CNC sul banco da taglio. Serrare le viti di montaggio utilizzando i fori che offrono la massima stabilità durante l’utilizzo sul banco.

Figura 8 Schema dei fori di montaggio per EDGE Pro SERCOS II CNC

50 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

2 – Installazione

Procedure consigliate di messa a terra e di protezione

AVVERTENZA!

LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI

Scollegare l’alimentazione elettrica prima di eseguire gli interventi di manutenzione. Tutte le attività che richiedono la rimozione del coperchio del sistema al plasma devono essere eseguite da un tecnico esperto.

Consultare la sezione Sicurezza del manuale di istruzioni per conoscere altre precauzioni per la sicurezza.

Introduzione

In questa sezione vengono descritte le procedure di messa a terra e schermatura per proteggere un sistema di taglio al plasma dalle interferenze a radiofrequenza (RFI) e dalle interferenze elettromagnetiche (EMI) (dette anche rumore). Descrive inoltre la messa a terra dell’alimentazione CC e la messa a terra di servizio. Lo schema alla fine di questa sezione mostra questi tipi di messa a terra in un sistema di taglio plasma.

Nota: le procedure di messa a terra descritte in questa sezione sono state adottate in molte installazioni con risultati eccellenti. Per tale motivo, Hypertherm consiglia di inserirle nell’ambito del processo di installazione di routine. I metodi utilizzati per applicare tali pratiche possono variare da un sistema all’altro ma è necessario che rimangano quanto più uniformi possibili. Tuttavia, a causa delle variazioni delle apparecchiature e delle installazioni, queste procedure di messa a terra potrebbero non essere in grado di risolvere tutti i casi di interferenze RFI/EMI.

Tipi di messa a terra

Messa a terra per manutenzione (denominata anche sicurezza a terra o conduttore di potenziale di massa [PE])

si riferisce al sistema di messa a terra applicabile alla tensione della linea in entrata. Impedisce che il personale sia esposto al rischio di scosse elettriche prodotte dalle apparecchiature o dal banco da taglio. Include la messa a terra per manutenzione del sistema al plasma e altri sistemi, quali il CNC e gli azionamenti del motore, oltre all’asta a terra aggiuntiva collegata al banco da taglio. Nei circuiti del plasma, la messa a terra viene garantita dal telaio del sistema al plasma al telaio di ogni console separata attraverso i cavi di interconnessione.

La messa a terra della tensione CC (denominata anche messa a terra della corrente di taglio) è il sistema di messa

a terra che completa il percorso della corrente di taglio dalla parte posteriore della torcia al sistema al plasma. Richiede che il fascio cavi positivo del sistema plasma sia saldamente collegato alla bus bar di terra del banco da taglio con cavi di dimensioni appropriate. Richiede inoltre che le alette sulle quali si appoggia la lamiera siano saldamente a contatto con il banco e la lamiera stessa.

La messa a terra e schermatura delle interferenze RFI ed EMI si riferisce al sistema di messa a terra che limita

la quantità di “interferenze” elettriche emesse dai sistemi al plasma e di trasmissione del motore. Limita inoltre la quantità di interferenze ricevute dal CNC e da altri circuiti di controllo e di misurazione. Le procedure di messa a terra descritte in questa sezione si riferiscono principalmente alla messa a terra e schermatura delle interferenze RFI ed EMI.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 51

2 – Installazione

Procedure consigliate di messa a terra e di protezione

Procedure di messa a terra

1. Se non diversamente indicato, utilizzare solo cavi per saldatura da 16 mm2 (047040) per messa a terra EMI come illustrati nello schema.

2. Il banco da taglio viene utilizzato per il punto di messa a terra EMI comune, o a stella, e deve essere provvisto di terminali filettati saldati al banco con una bus bar in rame montata su di essi. Una bus bar separata deve essere montata sulla macchina di taglio a portale il più vicino possibile a ogni motore. Se a ogni estremità della macchina di taglio a portale è presente un motore, far correre un cavo di messa a terra EMI separato dal motore più lontano alla bus bar della macchina di taglio a portale. La bus bar della macchina di taglio a portale deve essere provvista di un cavo di messa a terra EMI pesante e separato di 21,2 mm per l’unità sollevamento torcia e la console RHF devono correre separatamente verso la bus bar di terra del banco.

3. Entro 6 m dal banco da taglio è necessario installare un’asta a terra che soddisfi tutte le normative elettriche nazionali e locali applicabili. Si tratta di un conduttore di protezione PE e deve essere collegato alla bus bar a terra sul banco da taglio con un cavo di messa a terra verde e giallo da 16 mm

4. Per garantire la massima protezione, utilizzare i cavi d’interfaccia del CNC Hypertherm per i segnali di ingresso/uscita, i segnali di comunicazione seriale, tra i sistemi plasma con connessioni multidrop e per interconnessioni tra tutte le parti del sistema Hypertherm.

5. Il materiale utilizzato nel sistema di messa a terra deve essere in ottone o rame. Sebbene sia consentito utilizzare terminali in acciaio saldati al banco da taglio per il montaggio di bus di terra, non è possibile utilizzare altri strumenti in acciaio o in alluminio nel sistema di messa a terra.

6. Il generatore CA, i conduttori PE e i sistemi di messa a terra per manutenzione devono essere collegati alle apparecchiature in conformità con le normative locali e nazionali.

7. Per un sistema con una console ad alta frequenza remota (RHF), unire il cavo positivo, negativo e dell’arco pilota per la maggiore distanza possibile. Il cavo torcia, il cavo di massa e i cavi dell’arco pilota (ugello) possono correre parallelamente ad altri fili o cavi solo se sono separati da almeno 150 mm. Se possibile, far correre i cavi di alimentazione e di segnale in canaline separate.

8. Per un sistema con console RHF, la console di accensione deve essere montata il più vicino possibile alla torcia e deve essere provvista di un cavo di messa a terra separato collegato direttamente alla bus bar del banco da taglio.

9. Ogni componente Hypertherm, nonché qualsiasi altro armadietto o parete laterale del CNC o del motore principale, deve essere provvisto di un cavo di messa a terra separato dalla messa a terra comune (a stella) del banco. Ciò include la console di accensione, anche se è bullonata al sistema al plasma o al banco da taglio.

10. La protezione metallica schermata sul cavo torcia deve essere collegata saldamente alla console di accensione e alla torcia. Deve essere isolata a livello elettrico da qualsiasi metallo e da qualsiasi contatto con il pavimento o l’edificio. Il cavo della torcia può essere inserito in una canalina di plastica oppure può essere ricoperto con una guaina di plastica o cuoio.

11. Il porta torcia e il meccanismo di scollamento della torcia, ovvero la parte montata sul carrello e non quella montata sulla torcia, devono essere collegati alla parte fissa del carrello con una schermatura in rame di almeno 12,7 mm. Un cavo separato deve correre dal carrello torcia alla bus bar di messa a terra della macchina di taglio a portale. Anche il gruppo valvola deve essere provvisto di un collegamento a terra separato alla bus bar della messa a terra della macchina di taglio a portale.

12. Se la macchina di taglio a portale corre su rotaie che non sono saldate al banco, è necessario che ogni rotaia sia collegata con un cavo di messa a terra da ogni estremità della rotaia al banco. I cavi di messa a terra delle rotaie si collegano direttamente al banco e non devono essere collegati alla bus bar di terra del banco.

13. Se si installa una scheda del partitore di tensione, montarla il più vicino possibile al punto di campionamento della tensione dell’arco. Una posizione consigliata è all’interno della copertura del sistema al plasma. Se viene utilizzato un pannello del partitore di tensione Hypertherm, il segnale di uscita è isolato da tutti gli altri circuiti. Il segnale elaborato deve essere trasmesso con un cavo schermato bipolare (Belden 1800F o equivalente). Utilizzare un cavo con protezione schermata, non metallizzata. Collegare lo schermo al telaio del sistema al plasma e lasciarlo scollegato all’altra estremità.

(047031) collegato alla bus bar del banco. I cavi di terra EMI

(047121) o equivalente.

52 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

2 – Installazione

1 Bus bar di messa a terra della macchina di taglio

aportale

2 Asta di messa a terra 3 Cavo del sistema al plasma (+) 4 Console ad alta frequenza remota (RHF) 5 Parete laterale del CNC 6 Porta torcia 7 Telaio del sistema al plasma

1 Cavo verso la bus bar di messa a terra del banco

da taglio

2 Cavi della messa a terra dai componenti sulla

macchina di taglio a portale

Procedure consigliate di messa a terra e di protezione

14. Tutti gli altri segnali (analogici, digitali, seriali ed encoder) devono correre in coppie bipolari all’interno di un cavo

schermato. I connettori di questi cavi devono disporre di un guscio metallico. Lo schermo, e non la dispersione, deve essere collegato al guscio metallico del connettore a ogni estremità del cavo. Non far mai correre la protezione o la dispersione lungo il connettore dei piedini.

La figura seguente mostra un esempio di bus bar di messa a terra di un banco da taglio. I componenti mostrati potrebbero essere diversi da quelli del sistema in uso.

La figura seguente mostra un esempio di bus bar di messa a terra della macchina di taglio a portale. È bullonata alla macchina di taglio a portale, vicino al motore. Tutti i cavi di messa a terra individuali dai componenti montati sulla macchina di taglio a portale si collegano alla bus bar. Un singolo cavo pesante si collega quindi dalla bus bar a terra della macchina di taglio a portale alla bus bar a terra del banco.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 53

2 – Installazione

Telaio e messa a terra RFI

Messa a terra CA e messa a terra

Banco da taglio

Macchina di taglio a portale

Sistema plasma

Bus bar di messa a terra del banco

Bus bar di messa a terra della macchina di taglio a portale

Carrello THC (ArcGlide, Sensor THC, Sensor PHC o altri)

Console RHF (non presente su tutti i sistemi). Collegamento alla bus bar di messa a terra del banco.

8, 9

Componente specifico del sistema, ad esempio console di dosaggio, console del gas o console di selezione

Telaio CNC

Modulo di controllo altezza torcia (ArcGlide, CommandTHC)

Componente specifico del sistema come un raffreddatore o un refrigeratore

Messa a terra CC

Procedure consigliate di messa a terra e di protezione

Lo schema seguente mostra un esempio di messa a terra dei componenti di un sistema di taglio plasma.

54 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

2 – Installazione

X–

Y–

Y+

X+

EDGE Pro SERCOS II CNC

Consolle dell’operatore del CNC

Origine del banco e riposizionamento iniziale (0,0)

Configurazione dell’asse X e dell’asse Y

Per configurare l’asse X e l’asse Y, decidere quale asse sul banco sarà l’asse X e dove sarà il riposizionamento iniziale.

Definire quindi l’orientamento X/Y e il riposizionamento iniziale nel software Phoenix (Configurazioni > Password > Configurazioni Macchina) in modo che corrispondano alla configurazione desiderata sul banco. L’orientamento degli assi e del riposizionamento iniziale nel software e sul banco devono corrispondere in modo che il sistema possa eseguire i programmi di taglio.

Figura 9 Esempio di sistema di taglio a sagoma configurato con EDGE Pro SERCOS II CNC

Consolle dell’operatore

L’EDGE PRO SERCOS II CNC è dotato di una consolle dell’operatore a due stazioni che consente di controllare due torce da taglio o due stazioni.

La consolle dell’operatore consente di svolgere le seguenti operazioni:

• Avviare e interrompere il programma di taglio

• Passare alla modalità manuale

• Controllare manualmente il movimento della torcia con il joystick

• Spostarsi avanti o indietro sul percorso

• Regolare la velocità dello spostamento e del taglio

• Attivare o disattivare le due stazioni di taglio

Gli ingressi e le uscite dei dispositivi per la consolle dell’operatore vengono assegnati ai morsetti di ingresso e uscita 129 e superiori, come indicato in Tabella 3.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 55

2 – Installazione

Consolle dell’operatore

Consolle dell’operatore e I/O dedicati

Gli ingressi e le uscite dei dispositivi sulle consolle dell’operatore del CNC sono tutti pre-assegnati come predefiniti. Tali assegnazioni I/O iniziano da 129.

Tabella 3 Consolle dell’operatore e assegnazione degli I/O dedicati

Funzione Num. ingresso Num. uscita

Avvio pannello frontale 129 Arresto pannello frontale 130 Manuale pannello frontale 131 Pannello frontale in avanti su percorso 132 Pannello frontale indietro sul percorso 133 Movimento su 134 Movimento giù 135 Movimento a sinistra 136 Movimento a destra 137 Selezione automatica 1 138 Selez. manuale 1 139 Solleva torcia 1 140 Abbassa torcia 1 141 Selezione automatica 2 142 Selezione manuale 2 143 Solleva torcia 2 144 Abbassa torcia 2 145 LED di attivazione stazione 1 129 LED di attivazione stazione 2 130 Potenziometro velocità 1 (velocità programma) Ingresso analogico 1 Potenziometro velocità 2 (velocità spostamento) Ingresso analogico 2 Temperatura interna graduata Ingresso analogico 4

Nota: se si carica un file di configurazione da un CNC Hypertherm diverso, queste assegnazioni I/O non verranno modificate. Il software Phoenix ripristina le assegnazioni all’avvio successivo.

56 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

2 – Installazione

Connettore tensione CA Gamma di tensione: 115 – 240 V, monofase Dimensioni del fusibile: 250 V, 2 A, a fusione lenta, 5 mm x 20 mm (2) o 0,25 poll. x 1,25 poll. (1)

Vite di messa a terra e rondella da 1/4 poll. – 20 UNC

EDGE Pro SERCOS II CNC (alla consegna)

Modulo alimentazione in ingresso: 2 fusibili: 250 V, 2 A, lento, 5 mm x 20 mm

EDGE Pro SERCOS II CNC (alla consegna)

Modulo alimentazione in ingresso: 2 fusibili: 250 V, 2 A, lento, 5 mm x 20 mm

Alimentazione fornita dal cliente

L1 – linea L2 – linea

Messa a terra PE

L1 – linea

L2 – neutro

Messa a terra PE

Alimentazione fornita dal cliente

Tensione CA

Ingresso alimentazione

La Figura 10 mostra il connettore di ingresso dell’alimentazione nella parte posteriore dell’EDGE Pro SERCOS II CNC.

Figura 10 Connettore ingresso tensione CA

Il cavo di alimentazione CA viene fornito come dotazione standard nel Nord America insieme al CNC. Negli altri paesi, utilizzare un cavo di alimentazione con un terminale IEC-60320-C13 conforme alla normativa locale e adatto ai collegamenti elettrici del paese.

Per realizzare un cavo di alimentazione, utilizzare la spina (108842) fornita in dotazione con il CNC e collegare un cavo a tre fili per i segnali di fase, neutro e messa a terra, in conformità alla normativa elettrica locale. Per ulteriori specifiche elettriche, consultare la sezione Caratteristiche tecniche del sistema a pagina 44. Figura 11 illustra degli esempi su come realizzare cavi di alimentazione.

Figura 11 Esempi di cablaggio ingresso VCA

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 57

2 – Installazione

EDGE Pro SERCOS II CNC (opzione selezionabile in opera)

Modulo alimentazione in ingresso: 1 fusibile: 250 V, 2 A, lento, 0,25 poll. x 1,25 poll.

L1 – linea L2 – linea

Messa a terra PE

Alimentazione fornita dal cliente

Al collegamento di messa a terra a stella sul banco da taglio. Il picchetto di terra ha un filetto da 1/4–20.

Tensione CA

Messa a terra del telaio

Il CNC deve essere adeguatamente messo a terra in conformità con le normative elettriche nazionali e locali per assicurare un utilizzo sicuro. Utilizzare un filo da 16 mm

tra il picchetto di terra sul retro del CNC e il banco da taglio,

come mostrato in Figura 12.

AVVERTENZA!

LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI

Collegare questo collegamento a terra per un funzionamento sicuro e affidabile.

Figura 12 Cavo di terra sul SERCOS II CNC

58 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

2 – Installazione

Interfacce di comunicazione

Figura 13 illustra le porte di interfaccia e la loro posizione sul retro dell’EDGE Pro SERCOS II CNC.

Figura 13 Porte interfaccia

Interfaccia Hypernet

L’interfaccia Hypernet consente di collegare l’EDGE Pro SERCOS II CNC ad un ArcGlide THC e un sistema al plasma utilizzando il protocollo Hypernet con cavi Ethernet Cat-5e schermati. Questa configurazione deve includere uno switch Ethernet per uso industriale, per inoltrare i dati dall’EDGE Pro informazioni sulla lunghezza dei cavi Hypernet e per i codici dei componenti, consultare la sezione Elenco componenti.

Interfaccia LAN

SERCOS II CNC alle altre unità del sistema. Per

L’interfaccia LAN RJ-45 consente di connettere l’EDGE Pro SERCOS II CNC a una rete LAN per scaricare i componenti e utilizzare la funzionalità di Remote Help. Per informazioni sulla lunghezza dei cavi LAN e per i codici dei componenti, consultare la sezione Elenco componenti.

Per ulteriori informazioni su come impostare il CNC per la comunicazione via LAN, consultare il Manuale di installazione e configurazione del software Phoenix, serie V9 (806410).

Interfaccia USB

La porta USB 2.0 disponibile sul retro dell’EDGE Pro SERCOS II CNC, analogamente a quella sulla consolle dell’operatore, può essere utilizzata per caricare programmi o per collegare una tastiera o un mouse USB.

Porte seriali

Le due porte seriali RS-232/RS-422 sul retro dell’EDGE Pro SERCOS II CNC sono configurabili e accolgono connettori D-sub a 9 piedini. La velocità di trasmissione raggiunge i 115K Baud. Entrambe le porte sono preconfigurate per RS-422 per impostazione predefinita. Per ulteriori informazioni, consultare la sezione Scheda isolamento seriale e utility (141307) a pagina 84.

Antenne wireless

Le antenne wireless sul retro dell’EDGE Pro SERCOS II CNC sono collegate alla scheda di rete wireless (141223). La scheda wireless è conforme agli standard 802.11N e 802.11G e supporta la connessione alle reti wireless G o N LAN. Fornisce prestazioni di connettività wireless di livello G o superiori per il download dei componenti, Remote Help o altre attività di rete. Per informazioni su come connettere il CNC a una rete wireless, consultare la sezione Networking del Manuale di installazione e configurazione del software Phoenix, serie V9 (806410).

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 59

2 – Installazione

La scheda master del SERCOS II (141116) è installata nello slot PCI 4.

Configurazione I/O SERCOS II

La configurazione degli I/O per il EDGE Pro SERCOS II Pro è conforme allo standard SERCOS II. Nel presente manuale non è possibile fornire dettagli approfonditi in merito a tale caratteristica tecnica. Per una descrizione completa della tecnologia SERCOS II e per le relative caratteristiche tecniche, visitare il sito Web http://www.sercos.com.

Figura 14 Vista interna posteriore dell’EDGE Pro SERCOS II CNC

Figura 15 Posizione della scheda master nel SERCOS II

60 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Sezione 3

Trasferimento dati

Interruttore di alimentazione

Controlli di esecuzione del programma

Controlli della stazione

Controlli del movimento manuale

Funzionamento

Utilizzo del CNC

L’EDGE Pro CNC supporta un touchscreen con una tastiera e un mouse USB opzionali per immettere informazioni e navigare nel software. Per ulteriori informazioni, consultare il Manuale dell’operatore del software Phoenix (806400).

Per ulteriori informazioni sui componenti del sistema di taglio forniti dal produttore del banco, consultare il manuale fornito dal produttore.

La consolle operatore alimenta il CNC e consente di controllare i movimenti della macchina come la selezione della stazione, il sollevamento o l’abbassamento dell’utensile di taglio e il posizionamento dell’utensile prima di iniziare un programma di taglio.

Figura 16 La consolle dell’operatore EDGE Pro è visibile qui sotto.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 61

3 – Funzionamento

Utilizzo del CNC

LCD touchscreen

Il software Phoenix è progettato per schermi touchscreen con risoluzione 1024 x 768 o superiore. È possibile immettere i dati nel software toccando i comandi e i campi presenti nella finestra di controllo. I campi in cui devono essere inseriti dati determinano automaticamente la visualizzazione di un tastierino sullo schermo quando li si tocca.

Touchscreen, gocce d’acqua e movimenti indesiderati

La presenza di gocce d’acqua può causare problemi di sicurezza se il CNC è installato su un banco X-Y ad acqua e nella finestra Watch Window sono visualizzati tasti di avanzamento. Se l’acqua schizza dal tavolo al touchscreen, le gocce possono attivare un tasto di abbassamento e sollevamento e creare un movimento involontario sul tavolo. Un eventuale movimento involontario può essere pericoloso per l’operatore o altre persone, può danneggiare i macchinari o generare errori durante il taglio. Per evitare movimenti causati da gocce d’acqua sul touchscreen, procedere come descritto di seguito:

• Utilizzare il touchscreen solo con le mani asciutte.

• Installare il CNC in modo che il touchscreen sia al riparo da spruzzi d’acqua.

• Se l’acqua raggiunge accidentalmente il touchscreen, evitare di visualizzare i tasti di avanzamento nella finestra Watch Window.

Per ulteriori informazioni, rivolgersi al servizio di assistenza tecnica Hypertherm locale.

Esplorazione dello schermo

I tasti situati nella parte inferiore della schermata del software sono chiamati tasti funzione. I tasti funzione corrispondono ai tasti funzione della tastiera del PC. I tasti funzione OK e Annulla consentono di salvare o eliminare le modifiche effettuate in una schermata.

Per ulteriori informazioni, consultare il Manuale dell’operatore del software Phoenix (806400).

Nota: le caratteristiche visualizzate in ogni schermata variano in base al livello dell’utente (principiante, intermedio o avanzato) e alle caratteristiche abilitate nelle schermate delle configurazioni speciali e della configurazione della stazione. In questo manuale si presuppone che il CNC sia in modalità avanzata e visualizzi tutte le caratteristiche.

62 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

3 – Funzionamento

Utilizzo del CNC

Guida

Selezionare il tasto funzione Guida per visualizzare informazioni relative a ogni schermata

Selezionare il tasto funzione OK per uscire dalla schermata della Guida e tornare alla schermata di controllo.

Il tasto funzione Mostra Segnalibri apre il pannello di navigazione.

Visualizzazione di altri manuali

La schermata della Guida consente anche di visualizzare tasti funzione per altri tipi di informazioni, ad esempio:

• Manuali per le apparecchiature Hypertherm installate nel CNC, quali sistemi plasma o controlli di

altezza torcia.

• Manuali per apparecchiature fornite dal produttore del banco.

Selezionare questi tasti per visualizzare le informazioni aggiuntive.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 63

3 – Funzionamento

Operazioni automatizzate

Mostra segnalibri

Nota: selezionare il tasto funzione Mostra Segnalibri sulla schermata Guida per visualizzare l’elenco degli

argomenti della Guida. Fare clic su un argomento dell’elenco per visualizzarlo.

Operazioni automatizzate

Il software Phoenix prevede due procedure guidate per automatizzare le operazioni di allineamento del pezzo in lavorazione e di taglio.

Procedura guidata Align

La procedura guidata Align consente di automatizzare diverse funzioni, tra cui l’allineamento del nest su un pezzo in lavorazione, l’adattamento per un pezzo asimmetrico e il posizionamento della torcia in sede all’inizio del programma.

Per avviare la procedura guidata Align, selezionare Opzioni parte in uso nella schermata principale, quindi selezionare Align. La procedura guidata Align può essere lanciata automaticamente. In caso contrario, selezionare il tasto funzione procedura guidata Align.

Per ulteriori informazioni, consultare la sezione Procedura guidata Align nel Manuale dell’operatore del software Phoenix, serie V9 (806400).

64 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

3 – Funzionamento

Aggiornamento del Software Phoenix

Procedura guidata CutPro

La procedura guidata CutPro consente di automatizzare le funzioni di taglio comuni, come il caricamento dei pezzi o il nesting, la selezione della procedura di taglio, l’allineamento del pezzo o del nest sul pezzo in lavorazione e l’avvio del programma.

La procedura guidata CutPro può essere lanciata automaticamente quando si avvia il CNC. In caso contrario, selezionare il tasto funzione procedura guidata CutPro dalla schermata iniziale per avviare la procedura guidata. Per ulteriori informazioni sulla procedura guidata CutPro, consultare la sezione Taglio di parti nel Manuale dell’operatore del software Phoenix, serie V9 (806400).

Aggiornamento del Software Phoenix

Hypertherm fornisce aggiornamenti regolari per il software Phoenix. Si possono scaricare i software più recenti dal sito Web www.hypertherm.com. Selezionare Prodotti > Taglio automatico > Controlli > Aggiornamenti software Phoenix per accedere alla pagina di download degli aggiornamenti software di Phoenix. Su questa pagina si possono scaricare:

• Aggiornamento del software Phoenix (update.exe)

• File Guida di Phoenix (Help.exe)

• Tabelle di taglio (CutChart.exe)

Per scaricare l’aggiornamento della propria lingua, seguire le istruzioni disponibili nel documento Note di rilascio, nella pagina di download degli aggiornamenti software di Phoenix.

Prima di aggiornare il software Phoenix, seguire queste linee guida:

• Back up dei file del sistema: Nella schermata principale, selezionare File > Salva su disco > Salva file

di sistema su disco. Per ulteriori informazioni, consultare la sezione Salvare i file di sistema, nel capitolo Diagnostica e ricerca guasti del Manuale dell’operatore del software Phoenix (806400).

• Copiare i file scaricati da Hypertherm.com nella cartella principale di una chiavetta USB. Il CNC non

è in grado di leggere i file contenuti nelle cartelle.

• Tenersi pronti a riavviare il CNC dopo aver aggiornato il software.

Aggiornamento del software

1. Nel CNC, inserire la memory stick che contiene il file update.exe in una porta USB.

Nota: verificare che il file update.exe risieda nella cartella principale della chiavetta USB.

2. Nella schermata principale, scegliere Impostazioni > Password. Toccare due volte lo schermo per visualizzare una

tastiera sullo schermo.

3. Inserire la stringa UPDATESOFTWARE (in maiuscolo e senza spazi), quindi selezionare Invio. Il software Phoenix

legge automaticamente la memory stick e installa il nuovo software.

Aggiornamento della Guida

1. Nel CNC, inserire la memory stick che contiene il file update.exe in una porta USB.

Nota: verificare che il file Help.exe risieda nella cartella principale della chiavetta USB.

2. Nella schermata principale, scegliere Impostazioni > Password. Toccare due volte lo schermo per visualizzare una

tastiera sullo schermo.

3. Inserire la stringa UPDATEHELP (in maiuscolo e senza spazi), quindi selezionare Invio. Il software Phoenix legge

automaticamente la memory stick e installa il nuovo file guida.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 65

3 – Funzionamento

Aggiornamento del Software Phoenix

Aggiornamento delle tabelle di taglio

Hypertherm fornisce tabelle di taglio in due tipi di file diversi: .fac e .usr. I file con estensione .fac sono i file predefiniti delle tabelle di taglio. Queste tabelle di taglio non possono essere cambiate. Le tabelle di taglio .usr contengono qualsiasi modifica eseguita su una tabella di taglio e salvata con il tasto funzione Salva Processo.

Il file di aggiornamento delle tabelle di taglio (CutChart.exe) contiene i file delle tabelle di taglio .fac e .usr. L’aggiornamento sovrascrive automaticamente tutte le tabelle di taglio .usr. Prima di installare l’aggiornamento, eseguire il backup delle tabelle di taglio modificate.

Hypertherm consiglia di salvare le tabelle di taglio modificate come tabelle di taglio personalizzate. Quando si crea una tabella di taglio personalizzata, Phoenix crea un file .usr con un nome unico. Questo impedisce che le tabelle di taglio personalizzate vengano sovrascritte dai file .usr in CutChart.exe. Per le istruzioni, consultare il Manuale dell’operatore del software Phoenix (806400).

Per effettuare il back up delle tabelle di taglio modificate:

1. Inserire una chiavetta in una porta USB del CNC.

2. Nella schermata principale, selezionare uno dei tasti funzione delle tabelle di taglio, come Tabella di Taglio Plasma 1.

3. Selezionare il tasto funzione Salva tabelle di taglio. Il software Phoenix copia tutte le tabelle di taglio associate con il tipo di generatore “plasma 1” sulla chiavetta USB.

Per aggiornare le tabelle di taglio:

1. Nel CNC, inserire la memory stick che contiene il file CutChart.exe in una porta USB. Nota: verificare che il file CutChart.exe si trovi nella cartella root della chiavetta USB. Il CNC non è in grado di leggere

i file contenuti nelle cartelle.

2. Nella schermata principale, selezionare Processo e scegliere uno dei tasti funzione delle tabelle di taglio, come Tabella di Taglio Plasma 1.

3. Selezionare il tasto funzione Caricamento Tabelle di Taglio, quindi selezionare Sì quando richiesto per caricare le tabelle di taglio dalla chiavetta USB. Phoenix estrae le tabelle di taglio e le copia sul disco rigido.

4. Se le tabelle di taglio sono state modificate per copiarle nuovamente sul disco rigido, è necessario uscire da Phoenix e usare Windows c:\Phoenix\CutCharts.

Explorer per ricopiare i file .usr sul disco rigido. La cartella delle tabelle di taglio è

66 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Sezione 4

Manutenzione e diagnostica

AVVERTENZA!

LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI

Scollegare l’alimentazione elettrica prima di eseguire gli interventi di manutenzione.

L’accesso all’armadietto del CNC con alimentazione CA attiva è consentito solo a personale qualificato.

Consultare la sezione Sicurezza a pagina 11 per ulteriori precauzioni relative alla sicurezza.

Introduzione

Hypertherm presume che il personale addetto alla manutenzione che esegue i test per la ricerca dei guasti sia composto da tecnici altamente qualificati con esperienza nei sistemi elettromeccanici ad alta tensione. Viene data per scontata anche la conoscenza delle tecniche di ricerca guasti di isolamento finale.

Oltre a essere in possesso delle qualifiche tecniche, il personale incaricato della manutenzione deve effettuare tutti i test avendo come principale obiettivo la sicurezza. Per ulteriori informazioni, consultare la sezione Sicurezza a pagina 11 per le precauzioni e le avvertenze sul funzionamento.

Cura e utilizzo del touchscreen

I seguenti suggerimenti contribuiscono al funzionamento ottimale del touchscreen.

• Per pulire il touchscreen, utilizzare un detergente per vetri. Versare il detergente su un panno morbido pulito e pulire il touchscreen. Non applicare mai il detergente direttamente sul touchscreen.

• Non introdurre liquidi all’interno nel touchscreen. Se un liquido entra nel touchscreen, prima di riaccendere il dispositivo rivolgersi a un tecnico di assistenza qualificato affinché esegua un controllo.

• Non strofinare lo schermo con un panno o una spugna che potrebbe graffiare la superficie.

• Non utilizzare alcool (metile, etile o isopropile) o altri solventi aggressivi. Non utilizzare solvente o benzene, detergenti abrasivi o aria compressa.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 67

4 – Manutenzione e diagnostica

Test diagnostici

Verifiche dell’interfaccia macchina

È possibile eseguire i test diagnostici con i seguenti connettori (nel kit 228512) e il software Phoenix per verificare le porte di interfaccia sul EDGE Pro SERCOS II CNC:

• LAN e Hypernet (228503)

• Interfaccia seriale (228504)

• USB (228505)

Per eseguire una verifica dell’interfaccia, procedere come descritto di seguito:

1. Nella schermata principale scegliere Configurazioni > Diagnostica > Interfaccia macchina.

2. Inserire la password macchina.

3. Nella schermata Interfaccia macchina scegliere il connettore da verificare sull’immagine del CNC.

4. Attenersi alle istruzioni indicate nelle sezioni seguenti e quelle visualizzate sullo schermo.

Verifica LAN e Hypernet

Per le verifiche LAN e Hypernet si utilizza lo stesso tester, visibile in Figura 17.

Figura 17 Tester LAN e Hypernet

Eseguire questa verifica nei seguenti casi:

• Il CNC non comunica con il sistema al plasma o ArcGlide.

• Il CNC non comunica con la rete LAN.

Per verificare una porta LAN o Hypernet, procedere come descritto di seguito:

1. Nella schermata Interfaccia macchina, scegliere la porta LAN o Hypernet.

2. Seguire le istruzioni visualizzate sullo schermo per collegare il tester.

3. Nella schermata di verifica Hypernet o LAN, scegliere Verifica. Viene visualizzato un messaggio per segnalare che la verifica è stata completata con successo.

4. Se una delle verifiche ha esito negativo, eseguire la verifica della scheda madre. Se la verifica ha ancora esito negativo, sostituire il cavo interno (223010, 223011 o entrambi).

5. Ripetere la verifica. Se la verifica ha ancora esito negativo, sostituire la scheda madre (141110).

68 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

4 – Manutenzione e diagnostica

Test diagnostici

Test seriale

L’unità EDGE Pro è provvista di due porte seriali. Le porte seriali 1 e 2 supportano i protocolli RS-422 o RS-232, in base alla posizione del ponticello. Per ulteriori informazioni, consultare la sezione Scheda isolamento seriale e utility (141307) a pagina 84.

Figura 18 Test seriale

Eseguire questa verifica nei seguenti casi:

• I processi e le informazioni comunicate tramite le porte seriali non funzionano correttamente.

• Il CNC non riesce a scaricare i file tramite la porta seriale.

• Il collegamento seriale al generatore plasma riesce.

Procedura di verifica della comunicazione seriale con l’hardware di verifica:

1. Nella schermata Interfaccia macchina, scegliere la porta seriale da verificare.

2. Sul CNC, inserire l’hardware di verifica della porta seriale nella porta selezionata.

3. Nella schermata della verifica seriale, scegliere Verifica. Viene visualizzato un messaggio per segnalare che la verifica

è stata completata con successo.

4. Se la verifica ha esito negativo, collegare il tester a una porta seriale sulla scheda madre e scegliere nuovamente Verifica.

5. Se la verifica ha esito positivo, contattare il produttore del banco per sostituire la scheda di isolamento seriale e utility

(141307).

Se non si dispone del tester hardware, utilizzare la verifica diagnostica seriale online. Scegliere Configurazioni > Diagnostica > Porte e seguire le istruzioni visualizzate sullo schermo.

Test US B

Questa verifica consente di controllare il funzionamento delle porte USB nella parte anteriore e nella parte posteriore del CNC. Il software di diagnostica sottoporrà a verifica la prima chiavetta USB rilevata, quindi è importante rimuovere tutte le chiavette USB prima di iniziare la verifica.

Figura 19 Tester USB

Eseguire questa verifica se la chiavetta non viene visualizzata come opzione quando si cerca di caricare i programmi di lavorazione o di aggiornare le tabelle di taglio, il software o la Guida.

Per sottoporre a verifica la porta USB sul retro del CNC, procedere come descritto di seguito:

1. Verificare che non sia installata alcuna chiavetta USB.

2. Nella schermata Interfaccia macchina, selezionare la porta USB sul retro del CNC.

3. Attenersi alle istruzioni visualizzate sullo schermo per inserire la chiavetta nella porta USB sul retro del CNC.

4. Premere Verifica. Viene visualizzato un messaggio per segnalare che la verifica è stata completata con successo.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 69

4 – Manutenzione e diagnostica

Test diagnostici

Per eseguire questa verifica sulla porta USB situata nella parte anteriore del CNC, procedere come segue:

1. Verificare che non sia installata alcuna chiavetta USB.

2. Nella schermata Interfaccia operatore, selezionare la porta USB nella parte anteriore del CNC.

3. Attenersi alle istruzioni visualizzate sullo schermo per inserire la chiavetta nella porta USB situata nella parte anteriore del CNC.

4. Premere Verifica. Viene visualizzato un messaggio per segnalare che la verifica è stata completata con successo.

Se il test ha esito negativo su una porta USB, rivolgersi al produttore del banco per sostituire la scheda madre (141110).

Verifica consolle dell’operatore

Eseguire questi test se una qualsiasi funzione sulla consolle dell’operatore integrata non viene eseguita come previsto.

Nota: nessuno dei componenti sullo schermo consentirà il movimento o qualsiasi altra azione sul CNC o sul banco da taglio.

Per verificare i comandi sulla consolle dell’operatore procedere come descritto di seguito:

1. Nella schermata Interfaccia macchina, premere il tasto funzione Interfaccia operatore.

2. Nella schermata Interfaccia operatore attenersi alle istruzioni visualizzate sullo schermo e alle istruzioni fornite nei seguenti passaggi.

3. Per verificare la porta USB, toccarla sull’immagine nella schermata Interfaccia operatore, quindi attenersi alle istruzioni visualizzate sullo schermo.

4. Per verificare le spie per la Stazione 1 o 2, toccare la spia corrispondente sull’immagine nella schermata Interfaccia operatore.

5. È anche possibile mettere in funzione un componente sulla consolle dell’operatore del CNC e osservare il componente corrispondente sullo schermo. Verificare che il funzionamento del componente sullo schermo corrisponda all’operazione eseguita sulla consolle.

6. Se la verifica di un singolo componente non riesce, sostituire tale componente.

In caso di più componenti guasti, contattare il produttore del banco per sostituire uno o tutti i seguenti componenti:

• Piattina sulla scheda della consolle dell’operatore

• Scheda della consolle dell’operatore (141058)

• Scheda isolamento seriale e utility (141307)

(223013)

70 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

4 – Manutenzione e diagnostica

Ricerca guasti

Oltre a essere in possesso delle qualifiche tecniche, il personale incaricato dell’assistenza deve eseguire tutti i test avendo come principale obiettivo la sicurezza. Consultare la sezione Sicurezza a pagina 11 per le precauzioni e le avvertenze sul funzionamento.

AVVERTEN ZA!

LE SCOSSE ELETTRICHE POSSONO ESSERE LETALI

Scollegare l’alimentazione elettrica prima di eseguire gli interventi di manutenzione.

L’accesso all’armadietto del CNC con alimentazione CA attiva è consentito solo a personale qualificato.

Per ulteriori informazioni sulle precauzioni di sicurezza da adottare, consultare la sezione Sicurezza in questo manuale.

AVVERTEN ZA!

LE PARTI MOBILI POSSONO CAUSARE DANNI E LESIONI

Per evitare movimenti imprevisti della macchina, che potrebbero causare lesioni personali, scollegare i componenti meccanici dell’azionamento del motore che determinano il movimento del banco e dei componenti, prima di utilizzare la schermata di diagnostica.

Per evitare di danneggiare il THC e i motori, adottare estrema cautela quando si selezionano i tasti funzione VERIFICA THC o VERIFICA TUTTO nella schermata di diagnostica.

ATTENZIONE!

Interrompere l’alimentazione al CNC ogni volta che si rimuove o si ricollega un cavo.

Le procedure nelle pagine seguenti contengono informazioni sulla risoluzione dei problemi che si potrebbero incontrare durante il funzionamento del CNC.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 71

4 – Manutenzione e diagnostica

Ricerca guasti

Alimentazione

Il CNC non si avvia quando si preme il pulsante ON/OFF.

1. Verificare che il cavo di alimentazione sia inserito nella presa sul retro del CNC.

2. Verificare che l’interruttore di circuito sulla parete sia attivo.

3. Verificare che il fusibile nel modulo di ingresso dell’alimentazione non sia bruciato. Se necessario, sostituirlo (008872).

4. Aprire l’involucro del CNC e verificare che la spia CA D6 sia accesa sulla scheda di distribuzione di potenza. Consultare la pagina 82.

5. Se la spia non è accesa, sostituire la scheda di sovratensione o il cablaggio elettrico dell’alimentazione (kit 228464). Vedere Scheda di sovratensione (141134) a pagina 81 oppure Scheda di distribuzione di potenza (141153) a pagina 82.

6. Verificare i collegamenti del pulsante ON/OFF sulla consolle dell’operatore.

7. Verificare che il LED verde sulla scheda madre sia illuminato. Questo LED indica che la scheda madre è alimentata. Consultare la pagina 79. Se non è illuminato, sostituire il generatore ATX (kit 228473) o rivolgersi al produttore del banco per approfondire la ricerca guasti.

8. Controllare il codice a 2 cifre sul display POST, sulla scheda madre. Il codice 00 indica che è possibile avviare Windows; tutti gli altri codici indicano che Windows non può essere avviato.

9. Verificare che il filo verde e quello bianco provenienti dalla scheda di isolamento seriale e utility (141307) siano collegati alla scheda madre.

10. Contattare il produttore del banco.

Sul CNC viene visualizzato il messaggio di errore “Errore potenza di campo”.

1. Verificare che il cavo tra la scheda di isolamento seriale e utility (141307) e la scheda di distribuzione di potenza (141153) siano collegati a entrambe le estremità.

2. Verificare che tutti gli altri cavi siano collegati correttamente.

3. Verificare che il generatore ATX sia in funzione.

4. Verificare che i LED sulla scheda di distribuzione di potenza siano illuminati. Consultare la pagina 82.

5. Se i LED sulla scheda di distribuzione di potenza non sono illuminati, sostituire la scheda.

L’interruttore di alimentazione è in posizione ON ed è illuminato, ma il touchscreen rimane nero.

1. Verificare che i collegamenti dell’alimentazione CA siano collegati al touchscreen.

2. Verificare che il cavo VGA sia collegato al touchscreen e alla scheda madre.

3. Controllare la scheda madre per individuare un eventuale guasto del BIOS (qualsiasi codice diverso da 00).

4. Verificare che la temperatura ambiente rientri nell’intervallo operativo del CNC. Consultare Caratteristiche tecniche del sistema a pagina 44.

Consolle dell’operatore

Un pulsante, una funzionalità o un LED sulla consolle dell’operatore non rispondono quando l’operatore agisce sull’interruttore corrispondente.

1. Scegliere Configurazioni > Diagnostica > Interfaccia operatore.

2. Spostare o premere uno dei componenti della consolle fisica dell’operatore e verificarne il corretto funzionamento sullo schermo del CNC.

3. Se una di queste verifiche ha esito negativo, procedere nel modo seguente:

• Verificare che gli I/O della console dell’operatore siano configurati correttamente nel software Phoenix. Per

i dettagli, consultare il Manuale di installazione e configurazione del software Phoenix, serie V9 (806410).

• Sostituire il singolo componente sulla consolle dell’operatore (consultare Elenco componenti a pagina 87

per il codice articolo).

72 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

4 – Manutenzione e diagnostica

Ricerca guasti

Guasto ingresso

Se si verifica uno dei seguenti problemi, rivolgersi al produttore del banco:

• Un ingresso assume uno stato imprevisto o non cambia stato.

• Il funzionamento del banco non è conforme alle impostazioni quando raggiunge gli interruttori di fine corsa.

• Si verifica un guasto continuo ed è impossibile eliminarlo.

Guasto uscita

Se si verifica uno dei seguenti problemi, rivolgersi al produttore del banco:

• Un’uscita assume uno stato imprevisto o non cambia stato.

• Si verifica un guasto continuo ed è impossibile eliminarlo.

Collegamento Hypernet

La comunicazione con i componenti collegati a Hypernet non avviene correttamente. Vedere Test diagnostici a pagina 68.

Collegamento LAN

• Il download dei programmi di taglio via LAN non viene eseguito correttamente.

• Le unità di rete di cui è stato eseguito precedentemente il mapping non vengono visualizzate quando si

cerca di caricare un programma di taglio.

Se si dispone dell’hardware di verifica, consultare Test diagnostici a pagina 68.

Se non si dispone dell’hardware di verifica, contattare l’amministratore di rete locale per sottoporre a verifica il dispositivo e le connessioni della rete locale.

Problemi di comunicazione delle porte seriali

• Le procedure e le informazioni che richiedono la comunicazione tramite le porte seriali non funzionano

correttamente.

• Vengono visualizzati messaggi di errore del collegamento P-S.

• Impossibile scaricare file da una porta seriale configurata.

• Vengono visualizzati messaggi di errore del collegamento HPR quando il CNC utilizza comunicazioni

seriali con HPR.

Nota: questa verifica funziona solo sulle porte RS-422 configurate. Consultare la sezione Scheda isolamento seriale e utility (141307) a pagina 84 per informazioni su come determinare se la porta è configurata per il

protocollo RS-422.

Con il tester hardware della porta seriale

1. In Phoenix, scegliere Configurazioni > Diagnostica > Interfaccia macchina, quindi inserire la password della

macchina.

2. Sottoporre a verifica ciascuno dei connettori della porta seriale sul retro del CNC toccando ogni connettore sul

touchscreen e seguendo le istruzioni visualizzate sullo schermo.

3. Se il test ha esito positivo, verificare che le porte siano configurate per RS-422 o RS-232, in base ai requisiti dei

componenti esterni collegati alla porta seriale.

4. Se il test ha esito negativo, sostituire i seguenti elementi uno alla volta e ripetere il test dopo ogni sostituzione:

a. Scheda isolamento seriale e utility (141307) b. Piattina (229245, 229249 o 229250)

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 73

4 – Manutenzione e diagnostica

Ricerca guasti

Senza il tester hardware della porta seriale

1. Verificare che i ponticelli della connessione seriale scheda di isolamento seriale e utility (141307) siano configurati correttamente per i protocolli RS-422 o RS-232 per il dispositivo con cui si deve comunicare.

2. In Phoenix, scegliere Configurazioni > Diagnostica > Porte, quindi eseguire il test loopback sullo schermo.

3. Se il test di loopback ha esito negativo, verificare le connessioni tra i seguenti componenti:

• Scheda di isolamento seriale o scheda isolamento seriale e utility (141307)

• Piattina (solo per la scheda seriale 229245, 229249 o 229250)

• Scheda madre (141110)

Porta USB

Se il CNC non riconosce un dispositivo collegato a una porta USB, procedere come descritto di seguito:

1. Verificare che con un altro computer sia possibile leggere l’unità di memoria.

2. Verificare che non siano installate altre unità di memoria. Il CNC è in grado di leggere solo una unità di memoria alla volta.

3. Verificare che tutti i file si trovino nella root dell’unità di memoria. Il CNC non è in grado di leggere i file contenuti nelle cartelle.

4. In Phoenix, scegliere uno dei seguenti percorsi:

• Configurazioni > Diagnostica > Interfaccia macchina, quindi inserire la password della macchina

• Configurazioni > Diagnostica > Interfaccia operatore

5. Sul touchscreen, toccare la porta USB situata sulla consolle dell’operatore o sul pannello posteriore, quindi seguire le istruzioni visualizzate sullo schermo.

6. Se la verifica descritta nel passaggio 5 ha esito negativo, ripeterla utilizzando l’altra porta USB (consolle operatore o pannello posteriore).

7. Se la verifica descritta nel passaggio 6 ha esito negativo, installare l’unità di memoria direttamente sulla scheda madre e ripetere la verifica.

8. Se la verifica descritta nel passaggio 7 ha esito negativo, rivolgersi al servizio di assistenza. Il problema riguarda la scheda madre, le porte USB sul CNC o i cavi di collegamento.

Problemi con la qualità del taglio o le prestazioni del plasma

Premere il tasto funzione “Suggerimenti taglio” sulla schermata principale e seguire le istruzioni visualizzate sullo schermo per migliorare la qualità del taglio.

Il CNC è eccessivamente caldo

1. Verificare che la ventola esterna funzioni correttamente. Se gira lentamente, pulirla.

2. Se la ventola non è in funzione e la temperatura ambiente è superiore a 20 °C, procedere come descritto di seguito: a. In Phoenix, scegliere Configurazioni > Password e inserire la password FANON per verificare che la ventola

sia abilitata. b. Verificare che il cablaggio elettrico interno tra la ventola e la scheda delle utility sia collegato. c. Rimuovere la protezione della ventola e verificare che i collegamenti alla ventola siano in posizione. d. Sostituire la ventola esterna (kit 228472).

3. Se la ventola esterna è in funzione e il CNC è ancora troppo caldo, aprire lo sportello anteriore del CNC e verificare che ventola interna sia in funzione. Se non è in funzione, sostituire la ventola interna (kit 228474).

74 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

4 – Manutenzione e diagnostica

Ricerca guasti

Caricamento di file

Il caricamento dei file da parte del CNC risulta più lento rispetto a quando è stato installato inizialmente e l’esecuzione delle operazioni è più lenta.

1. In Phoenix, scegliere Impostazioni > Password e immettere la password speciale, quindi selezionare Sistema.

2. Se tutti e cinque i numeri sullo schermo sono visualizzati in blu, il CNC funziona come previsto.

3. Se uno dei cinque numeri sullo schermo è di colore rosso, il CNC è più lento rispetto alle prestazioni ottimali.

a. Riavviare il CNC. Dopo 5 minuti, accedere a Configurazioni > Password e inserire la password speciale, quindi

scegliere Sistema e verificare di nuovo i numeri. Se i cinque numeri sono di colore blu, il CNC funziona come previsto.

b. Se uno dei cinque numeri è di colore rosso, è possibile che sul CNC, oltre al software Phoenix, siano in

esecuzione altri programmi che limitano le prestazioni. Chiudere tali programmi. Contattare il servizio di assistenza tecnica per approfondire la ricerca guasti.

4. Se il CNC ha difficoltà per quanto riguarda la connessione alla rete, i file verranno caricati lentamente. Verificare

la connessione di rete.

Ricerca guasti wireless

Per informazioni sulla rete, consultare il Manuale di installazione e configurazione del software Phoenix, serie V9 (806410).

Seguire queste linee guida se si riscontrano problemi nell’uso della rete wireless sul CNC:

• La scheda di rete wireless (141223) richiede uno slot di controllo dei bus sulla scheda madre. Lo slot

PCI 1 presente sulla scheda madre (141110) non è in grado di controllare i bus. Verificare che la scheda di rete wireless sia installata nello slot PCI 2.

• La scheda di rete wireless è conforme agli standard 802.11N e 802.11G e supporta la connessione

alle reti wireless G o alle reti locali N (LAN). Offre wireless G o migliori prestazioni per il download dei componenti, assistenza remota o altri compiti di rete.

• Una rete wireless 802.11G può operare a velocità accettabili fino a 38 m dal router wireless o dal punto di accesso, anche se il percorso tra il CNC e il punto di accesso è ostruito da un muro o da una porta.

• Una rete wireless 802.11N può operare a velocità accettabili fino a 70 m dal router wireless o dal punto di accesso. Tuttavia, per il protocollo 802.11N è necessario che le due antenne siano a vista tra loro.

• In caso di dubbi, usare il collegamento di rete wireless 802.11G.

Nota: la rete deve essere impostata per trasmettere il suo SSID in modo che sia visibile come connessione.

• Verificare che la scheda di rete wireless sia presente in Gestione dispositivi di Windows, nella sezione “Schede di rete” e che accanto non ci sia un simbolo “!” o “?” giallo.

• Usare Gestione connessioni di rete Windows per individuare il punto di accesso alla rete wireless o router. Scegliere Avvio > Impostazioni > Connessioni di rete.

• Se nella procedura guidata per le connessioni di rete non sono elencate reti wireless, controllare la disponibilità della rete usando un computer Windows XP o un altro dispositivo Wi-Fi per verificare che la connessione al router o al punto di accesso sia disponibile nella posizione fisica.

• La forza del segnale si indebolisce con la distanza. Una connessione di rete wireless non necessita il 100% di potenza del segnale (visualizzata come quattro barre fisse sullo schermo). Se la Gestione connessioni di rete presenta due o tre barre di potenza del segnale, la connessione di rete è accettabile.

• Se la velocità di connessione scende al di sotto dei 24 Mbs o se la potenza del segnale scende al di sotto delle due barre, spostare il router wireless o il punto di accesso più vicino al CNC o aggiungere un altro punto di accesso più vicino al CNC.

• Per prestazioni di rete migliori, ridurre al minimo il numero di client sulla rete wireless.

• Evitare di collegare alla rete dispositivi wireless più lenti (ad esempio, dispositivi 802.11B) poiché le prestazioni dell’intera rete potrebbero ridursi a quel livello.

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 75

4 – Manutenzione e diagnostica

PCB di distribuzione di potenza

Scheda madre

PCB consolle dell’operatore

Slot PCI (5)

Posizione dei componenti e informazioni

Le pagine che seguono contengono dettagli sui componenti principali del EDGE Pro SERCOS II CNC. Consultare la sezione Elenco componenti per informazioni sui kit di ricambio e sui codici dei componenti.

Nota: seguire le istruzioni del Bollettino di assistenza sul campo, sezione Componenti di ricambio per EDGE Pro CNC (806440) per la sostituzione dei componenti degli EDGE Pro CNC. Inoltre:

• Per la sostituzione dei componenti del CNC, adottare le comuni precauzioni di sicurezza.

• Interrompere l’alimentazione elettrica del CNC prima di aprire i pannelli sull’involucro.

• Quando si maneggiano le schede a circuito stampato, adottare le comuni precauzioni di sicurezza.

• Conservare i circuiti stampati in contenitori antistatici.

• Indossare un bracciale da polso antistatico quando si maneggiano schede a circuito stampato.

Figura 20 Vista interna anteriore del EDGE Pro SERCOS II CNC

76 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Scheda della consolle dell’operatore (141058)

J5 J6

J10

J11

J13

J12

J14 J15

J16

Figura 21 Scheda della consolle dell’operatore

4 – Manutenzione e diagnostica

Scheda della consolle dell’operatore (141058)

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 77

4 – Manutenzione e diagnostica

Scheda della consolle dell’operatore (141058)

Tabella 4 Piedinatura per J1 – J16

N. piedini Segnale N. piedini Segnale N. piedini Segnale

J1 Stazione 2 J7 Al circuito stampato utility J8 Joystick

1 Selezione automatica 2 1 Avvio 1 Su 2 Messa a terra logica 2 Arresto 2 Giù 3 Selezione manuale 2 3 Manuale 3 Sinistra 4 Libero 4 Avanti su percorso 4 Destra

J2 Potenziometro avanzamento

1 Messa a terra logica 6 Joystick +Y 6 Messa a terra logica 2 Analogico (velocità di

avanzamento)

3 Riferimento 4,096 V 8 Joystick –X 1 Messa a terra logica

J3 Stazione 1

1 Selezione automatica 1 10 Messa a terra logica 2 Messa a terra logica 11 Messa a terra logica 1 Messa a terra logica 3 Selezione manuale 1 12 Libero

4 Libero 13 Messa a terra

J4 Potenziometro taglio

1 Messa a terra logica 15 Messa a terra logica 2 Interruttore manuale 2 Analogico (velocità di taglio) 16 Messa a terra logica

3 Riferimento 4,096 V 17 Libero

J5 Arresto

1 Messa a terra logica 19 Selezione manuale 1 2 Interruttore di arresto 20 Solleva torcia 1 1 Messa a terra logica

J6 Avvio

1 Messa a terra logica 22 Selezione automatica 2 2 Interruttore di avvio 23 Selezione manuale 2 1 Messa a terra logica

5 Indietro su percorso 5 Messa a terra logica

7 Joystick –Y

9 Joystick +X 2 Solleva torcia 2

J9 Sollevamento 2

J10 Sollevamento 1

2 Solleva torcia 1

ID 1 Pannello frontale

ID 0 Pannello frontale

14 Libero

ID 1 Pannello frontale

1 Messa a terra logica

J11 Manuale

J12 Abbassamento 2

1 Messa a terra logica

ID 2 Pannello frontale

18 Selezione automatica 1 2 Abbassa torcia 2

J13 Abbassamento 1

21 Abbassa torcia 1 2 Abbassa torcia 1

J14 Avanti

24 Solleva torcia 2 2 Avanti su percorso 25 Abbassa torcia 2 26 LED abilitazione stazione 1 1 Messa a terra logica

27 LED abilitazione stazione 2 2 Indietro su percorso

28 ON/OFF scheda madre 1 29 ON/OFF scheda madre 2 1 Logica +12 V

30 Velocità di taglio 2 ON/OFF scheda madre 1 31 Velocità a scatti 3 ON/OFF scheda madre 2 32 Riferimento 4,096 V 4 Messa a terra logica 33 Logica +5 V 34 Logica +12 V

J16 Interruttore di alimentazione

J15 Indietro

78 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Scheda madre (141110)

Slot PCI 2 Slot PCI 3 Slot PCI 4 Slot PCI 5

SERCOS II Wireless (141223) Utility (141307) SERCOS II master

(141116)

Non utilizzato

PCI 3

PCI 4

PCI 5

Slot PCI

Segnali ON/OFF scheda madre

Schermo POST

(lo stato di prontezza è 00)

Connettore

SATA per il

disco rigido

Batteria per memoria CMOS

Connettore generatore ATX 12 V

Connettore ventola del telaio

CPU

DIMM1 – 1 GB RAM

Connettore generatore ATX

Tastiera PS/2

Mouse PS/2

Porte seriali

Porta VGA

Porta LAN

Porta Hypernet

Porte USB

PCI 2

PCI 1 (non utilizzato)

LED sistema

COM 1

COM 2

COM 3

COM 4

Figura 22 Scheda madre

4 – Manutenzione e diagnostica

Scheda madre (141110)

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 79

4 – Manutenzione e diagnostica

LED Colore Stato

Verde Trasmissione in corso

Rosso Distorsione fibra ottica

Installato nello slot 4 PCI

Scheda principale SERCOS II (141116)

Figura 23 Scheda master SERCOS II

80 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Scheda di sovratensione (141134)

J1 Dalla presa

di corrente CA

J2 Alla scheda di

distribuzione di potenza

Figura 24 Scheda di sovratensione

4 – Manutenzione e diagnostica

Scheda di sovratensione (141134)

Tabella 5 Piedinatura per J1 e J2

N. piedini Segnale

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 81

J1 – Dalla presa di corrente CA

1 Neutro 2 Linea

J2 – Alla scheda di distribuzione di potenza (J10)

1 Neutro 2 Linea 3 Messa a terra

4 – Manutenzione e diagnostica

Nota: il LED D6 si illumina alla luminosità

massima quando si fornisce alimentazione a 220 VCA al CNC e a luminosità bassa quando l’alimentazione fornita è a 120 VCA.

LED Segnale Colore

D15 +5 VCC di campo Verde D14 12 VCC di campo Verde D13 –12 VCC di campo Verde D12 24 VCC di campo Verde

D11 5 VCC ATX Verde

D10 12 VCC ATX Verde

D9 –12 VCC ATX Verde D8 Ventola esterna Verde D6 Tensione CA Verde

LED 6 – 15

Vedere la tabella a

destra per i segnali

Dal generatore ATX

Scheda di distribuzione di potenza (141153)

Figura 25 Scheda di distribuzione di potenza

82 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

4 – Manutenzione e diagnostica

Scheda di distribuzione di potenza (141153)

Tabella 6 Piedinatura per J1 – J12

N. piedini Segnale N. piedini Segnale

J1 – CC pulita in uscita J6 – CC pulita in uscita

1 Logica +5 V con fusibile 1 Logica +5 V con fusibile 2 Logica –12 V con fusibile 2 Logica –12 V con fusibile 3 Logica +12 V con fusibile 3 Logica +12 V con fusibile 4 Messa a terra logica 4 Messa a terra logica

J2 – CC pulita in ingresso J7 – Utility

1 Logica +5 V 1 Disattivazione ventola 2 Logica +12 V 2 Alimentazione di campo buona 3 Logica +12 V 3 Messa a terra logica 4 Logica +12 V

5 Logica –12 V 1 Messa a terra 6 Messa a terra logica 2 Fase 2 7 Messa a terra logica 3 Fase 1 8 Messa a terra logica

J3 – Raffreddamento esterno

1 Ventola da +24 V 2 Fase 2 2 Blocco ventola 2 3 Messa a terra 3 Blocco ventola 1

4 Messa a terra campo 1 Fase 2

J4 – CC di campo in uscita

1 Messa a terra campo 2 +24 V 1 Logica +12 V

3 +5 V 2 Messa a terra logica 4 –12 V 3 Messa a terra logica 5 +12 V 4 Logica +5 V 6 Messa a terra campo

1 Fase 1

J10 – Ingresso CA (dalla scheda di sovratensione J2)

2 Fase 1 commutata

J5 – CC di campo in uscita

1 Messa a terra campo 2 +24 V 3 +5 V 4 –12 V 5 +12 V 6 Messa a terra campo

J8 – Display

J9 – Generatore ATX

J11 e J12 HDD

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 83

4 – Manutenzione e diagnostica

J6 – A ON/OFF scheda

madre e scheda di

distribuzione di potenza

J8 – Porta B

seriale 2

J5 – Porta A

seriale 1

2 x 5 ponticelli =

2 connettori

RS-422

RS-232

J1 – Alla consolle dell’operatore

Questa scheda e installata sulla scheda madre nello slot PCI 3.

Scheda isolamento seriale e utility (141307)

Figura 26 Scheda isolamento seriale e utility

84 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

4 – Manutenzione e diagnostica

Scheda isolamento seriale e utility (141307)

Tabella 7 Piedinatura per J1 – J8

N. piedini Segnale N. piedini Segnale

J1 – Da e verso la consolle dell’operatore J5 – Porta seriale A, seriale 1

1 Avvio 1 Libero 2 Arresto 2 Trasmissione A– 3 Manuale 3 Ricevitore A– 4 Avanti su percorso 4 Trasmissione A+ 5 Indietro su percorso 5 Segnale di messa a terra 1 6 Joystick +Y 6 Libero 7 Joystick –Y 7 Ricevitore A+ 8 Joystick –X 8 Libero 9 Joystick +X 9 Libero

10 Messa a terra

11 Messa a terra 1 Potenza di campo 12 Pannello frontale ID1 2 Refrigeratore 13 Pantello frontale ID0 3 Messa a terra logica 14 Pannello frontale ID1 4 ON/OFF scheda madre 1 15 Messa a terra 5 ON/OFF scheda madre 2 16 Messa a terra

17 Pantello frontale ID2 1 Libero 18 Selezione automatica 1 2 Trasmissione B– 19 Selezione manuale 1 3 Ricevitore B– 20 Solleva torcia 1 4 Trasmissione B+ 21 Abbassa torcia 1 5 Segnale di messa a terra 2 22 Selezione automatica 2 6 Libero 23 Selezione manuale 2 7 Ricevitore B+ 24 Solleva torcia 2 8 Libero 25 Abbassa torcia 2 9 Libero 26 LED di attivazione stazione 1 27 LED di attivazione stazione 2 28 ON/OFF scheda madre 1 29 ON/OFF scheda madre 2 30 Velocità di taglio 31 Velocità a scatti 32 4,096 V 33 5 V 34 12 V

J6 – All’ON/OFF della scheda madre

e alla distribuzione di potenza

J8 – Porta seriale B, seriale 2

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 85

4 – Manutenzione e diagnostica

Scheda isolamento seriale e utility (141307)

86 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Elenco componenti

Kit di diagnostica

Componente Numero kit Descrizione

Tester comunicazione 228512 Tester Ethernet e Hypernet (228503)

Tester interfaccia seriale (RS-232 o RS-422) su scheda isolamento seriale e utility (228504) Tester USB (228505)

Cavi

Componente Codice articolo Descrizione

Cavi Hypernet e LAN 209195 Filtri di ferrite

223212 3,2 m 223222 6,08 m 223119 7,62 m 223223 10,66 m 223008 15,25 m 223099 22,86 m 223100 30,48 m 223101 45,72 m 223102 60,96 m

Sezione 5

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 87

5 – Elenco componenti

765

Kit PCB SERCOS II

Posizione Numero kit Descrizione 1 2 (PCI 2) 3 (PCI 3) 4 (PCI 4) 5 6 7

Figura 27 PCB SERCOS II

228450 Scheda pannello di controllo dell’operatore (141058) 428063 Scheda wireless (141223), con 2 cavi e antenne 428001 Scheda isolamento seriale e utility (141307) 228456 Scheda master SERCOS II (141116) 228454 Scheda madre (141110), con CPU, dissipatore di calore/ventola e RAM 228460 Scheda di sovratensione (141134) 228448 Scheda di distribuzione di potenza (141153)

88 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

5 – Elenco componenti

Kit supplementari

Componente Numero kit Descrizione

Generatore ATX 228473 1 U, 400 W, con cablaggio elettrico e staffa Ventola di raffreddamento sottotelaio 228474 Interno Ventola CPU 428012 Interno Batteria per scheda madre 428011 Litio 3 V, batteria a bottone, tipo CR2032 Fusibile (1) per modulo alimentazione in ingresso 008872 250 V, 2 A, a fusione lenta, 0,25 poll. x 1,25 poll. Fusibile (2) per modulo alimentazione in ingresso 228464 250 V, 2 A, a fusione lenta, 5 mm x 20 mm Modulo alimentazione in ingresso 228464 Include cablaggio elettrico e fusibili 5 mm x 20 mm Antenna wireless (2) 428107 Piattina for scheda seriale e utility 229245 Kit cavo USB 428059 Chiave hardware HASP 228446 Unità disco rigido, SATA 228447 Include sistema operativo Windows XPe Touchscreen LCD da 15 poll. 228462 Joystick 228471 Potenziometro di velocità 228470 Gruppo interruttore di arresto, rosso 228468 Gruppo interruttore di avvio, verde 228467 Interruttore di alimentazione 228465 Interruttore con leva a scatto per selezione stazione 228469 Gruppo interruttore a pulsante bianco 228463 Connettore Hypernet/LAN RJ-45 228445

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 89

5 – Elenco componenti

Kit supplementari

90 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Sezione 6

Foglio

4-D3

Blocco riferimento

Numero di foglio

Coordinate

Schemi elettrici

Questa sezione contiene gli schemi elettrici per il sistema. Quando si traccia il percorso di un segnale oppure si consultano le sezioni Elenco componenti o Individuazione dei guasti, le seguenti convenzioni possono aiutare a comprendere l’organizzazione degli schemi elettrici:

• I numeri di foglio sono posizionati in basso a destra su ciascuna pagina.

• I riferimenti ad altre pagine utilizzano il seguente simbolo di collegamento:

Utilizzare il numero di foglio per individuare il foglio di riferimento. Disporre le coordinate A 1

– 4 sull’asse X di ciascun foglio per individuare i blocchi riferimento (come per una mappa stradale).

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 91

– D sull’asse Y e i numeri

6 – Schemi elettrici

Simboli dello schema elettrico

Batteria Morsetto a massa Presa

Cappuccio, polarizzato

Cappuccio, non polarizzato

Cappuccio, passante

Interruttore di circuito Induttore Relè, stato solido, CA

Protezione coassiale LED Relè, stato solido, CC

Sensore di corrente Spia Relè, stato solido, secco

Sensore di corrente MOV Resistore

Alimentazione CC Piedino SCR

Messa a terra, telaio Relè, bobina

Messa a terra Relè, generalmente chiuso

IGBT Relè, generalmente aperto

Diodo Presa Gas di protezione

Blocco sportello Spina Shunt

Ventola Transistor PNP Spinterometro

LC passante Potenziometro Interruttore, flusso

Filtro, CA

Fusibile

Pulsante a pressione, generalmente chiuso

Pulsante a pressione, generalmente aperto

Interruttore, livello, generalmente chiuso

Interruttore, pressione, generalmente chiuso

92 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

6 – Schemi elettrici

Simboli dello schema elettrico

Interruttore, pressione, generalmente aperto

Interruttore, 1 polo, 1 corsa

Interruttore, 1 polo, 2 corsa

Interruttore, 1 polo, 1 corsa, centro off

Interruttore, temperatura, generalmente chiuso

Interruttore, temperatura, generalmente aperto

Blocco terminale Triac

Ritardo chiuso, NC/off Fonte VCA

Ritardo aperto, NO/off Elettrovalvola

Ritardo aperto, NC/on Fonte di tensione

Ritardo chiuso, NO/off Diodo zener

Trasformatore

Trasformatore, senza nucleo magnetico

Trasformatore, bobina

Simboli della torcia

Elettrodo

Ugello

Gas di protezione

To rc ia

Torcia, HyDefinition™

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 93

6 – Schemi elettrici

Simboli dello schema elettrico

94 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

6 – Wiring Diagrams

POWER

INPUT

SHEET 5

229248

PCB14

SURGE

SHEET 5

14113 4

USB

PORT

SHEET 9

HYP LAN

PORT

SHEET 9

LAN

PORT

SHEET 9

POWER SWITCH

SHEET 8

FAN

INTERIOR

229307

USB

PORT

SHEET 9

PCB4

UTILITY/SERIAL

SHEET 12

1413 07

PCB13

SERCOS 2 MASTER

1 4 111 6

PCB2

PWR DISTRIBUTION

SHEET 5 & 6

14115 3

TOUCHSCREEN

SHEET 5

007047

S ATA

HARD DRIVE

SHEET 5

12 72 4 0

ATX PWR SUPPLY

SHEET 10

229403

PCB3

OPR. PANEL

SHEET 7 & 8

141058

FAN

EXTERIOR

229287

PCB1

MOTHERBOARD

SHEET 9

1 4 111 0

SERIAL 1

SERIAL 2

TRANSMIT

RECEIVE

FIBER

PCB16

WIRELESS

1412 23

223250

Foglio 1 – EDGE Pro CNC con interfaccia SERCOS II

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 95

6 – Wiring Diagrams

SATA POWER

SATA DATA

CUSTOMER SUPPLIED

1-PHASE 100-240V AC POWER

SEE OPTIONS

TOUCHSCREEN

007047

PCB2

POWER DISTRIBUTION PCB

(WITH INTEGRATED FIELD POWER SUPPLIES)

14115 3

1 +5V

2 +12V

3 +12V

4 +12V

5 -12V

6 GROUND

7 GROUND

8 GROUND

4 GROUND

3 +12V

2 -12V

1 +5V

2 -12V

3 +12V

4 GROUND

6 GROUND FLD

5 +12V FLD

4 -12V FLD

3 +5V FLD

2 +24V FLD

1 GROUND FLD

2 +24V FLD

3 +5V FLD

4 -12V FLD

5 +12V FLD

6 GROUND FLD

1 +24V

2 FAN XLOCK 2

3 FAN XLOCK 1

4 GROUND

3 LINE/L1 2 NEUTRAL/L2

1 EARTH GROUND

3 2

J4 J5

J6 J1 J2

1 FAN DISABLE

2 /FLD PWR GD

3 GROUND

3 NEUTRAL/L2

4 LINE/L1

4 3 2

1 +12V

2 GROUND

3 GROUND

4 +5V

J12

BLK

BLU

YEL

RED

GRN

WHT

BLK

G/Y

WHT

BLK

WHT

BLK

YEL

BLK

RED

WHT

BLK

J10

1 NEUTRAL/L2

2 LINE/L1

229323

223025

D6 AC

D8 EXT. FAN

D9 -12V

D10 +12V

D11 +5V

D12 +24V FLD

D13 -12V FLD

D14 +12V FLD

D15 +5V FLD

100-240V AC

ATX PWR 100-240V AC

BLK

YEL

BLU

229273 UTILITY

SHEET

9-A7

SHEET

9-D7

VGA 223028

USB

WHT

BLK

3 EARTH GROUND

2 LINE

1 NEUTRAL

NEUTRAL 1

1 2

BLK

WHT

LINE 2

PCB14

SURGE PCB

14113 4

AC PWR

INLET

229248

SATA HARD

DRIVE

(PROGRAMMED)

229332

RED BLK BLK YEL

223026

229256

SHEET

9-B7

SHEET

12 - C1

SHEET

10- C7

SHEET

10-B4

229334

229348

SEE PAGE 6 FOR HYPATH, PICOPATH

SERCOS HAS NO CONNECTIONS HERE

229403 ATX PWR SUPPLY

FIELD PWR

TO BACK DOOR INTERFACE

CLEAN PWR

TO BACK DOOR INTERFACE

ATX DC PWR

FIELD DC PWR

J11

4 +5V

3 GROUND

2 GROUND

1 +12V

PE Ground

L1 - Line

L2- Line

PE Ground

L1 - Line

Neutral

CUSTOMER SUPPLIED

POWER

VAC INPUT WIRING

OPTION 3

VAC INPUT WIRING

OPTION 2

CUSTOMER SUPPLIED

POWER

EDGE Pro CNC Power Entry Module

2A 250VAC TD FUSES

2A 250VAC TD FUSE

EDGE Pro CNC Power Entry Module

CUSTOMER SUPPLIED

POWER

VAC INPUT WIRING

OPTION 1

Neutral

L1 - Line

PE Ground

229287

EXTERIOR

FAN

RED

BLK BLK

1 EARTH GROUND

G/Y

EDGE PRO REAR

Foglio 5 – Scheda di distribuzione di potenza (141153) e scheda di sovracorrente (141134)

96 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

6 – Wiring Diagrams

SEE SHEET 5

6 GROUND FLD

5 +12V FLD

4 -12V FLD

3 +5V FLD

2 +24V FLD

1 GROUND FLD

2 +24V FLD

3 +5V FLD

4 -12V FLD

5 +12V FLD

6 GROUND FLD

FROM ATX POWER SUPPLY

SEE SHT 5

HYPATH 24 I/O OR 48 I/O

INTERFACE

PICOPATH

INTERFACE

SHEET

17 - C1

PICO PATH 229255

5 4 3

BRN

RED

BLU

YEL

BLK

SHEET

15-B1

SHEET

14-D2 SHEET

14-C2

24 I/O 229253

24 I/O 229254

SERVO 229255

BRN

RED

BLU

YEL

BLK

RED

BRN

BLK

RED

3 GROUND

2 FLD PWR GD

1 FAN DISABLE

J2 J1 J6

J5 J4

4 GROUND

3 +12V FUSED

2 -12V FUSED

1 +5V FUSED

5 4 3

4 5 6

1 +5V FUSED

2 -12V FUSED

3 +12V FUSED

4 GROUND

8 GROUND

7 GROUND

6 GROUND

5 -12V

4 +12V

3 +12V

2 +12V

1 +5V

PCB2

POWER DISTRIBUTION PCB

14115 3

4 GROUND

3 +12V FUSED

2 -12V FUSED

1 +5V FUSED

Foglio 6 – Scheda di distribuzione di potenza, alimentazione di campo e alimentazione pulita (J4 – J6) (141153)

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 97

6 – Wiring Diagrams

PCB3

OPERATOR PANEL PCB

141058

229277

228463

229241

228463

229279

229278

SHEET

8-B2

SHEET

8-B1

SHEET

8-B4

SHEET

8-A4

SHEET

8-A5

SHEET

8-C3

SHEET

8-D7

SHEET

8-B7

SHEET

8-B5

229276

229275

SHEET

8-D2

SHEET

8-C4

SHEET

8-C5

SHEET

8-B2

SHEET

8-B2

PWR SWITCHBACK UP

FORWARD

UTILITY

START STOP STATI ON 1 STATI ON 2

CUT POT

RAISE 1

LOWER 1 LOWER 2

RAISE 2

JOYSTICK

BLU

2 RAISE

RED WHT BLK

1 GROUND

2 JOG SPEED

3 4.096V

2 RAISE 2 1 GROUND

2 1

BLK

J11

BLK BLK

1 GROUND

2 MANUAL

2 START

1 GROUND

BLK

1 GROUND

2 STOP

3 4.096V

2 CUT SPD

1 GROUND

RED

WHT

BLK

YEL

BLK

BLU

1 AUTO SEL 1

2 GROUND

3 MAN SEL 1

4 NC

1 GROUND

2 LOWER 2

BLK

1 GROUND

2 LOWER 1

BLK

J10

1 GROUND

2 FORWARD

J14

BLK

J15

2 BACK UP

1 GROUND

6 GROUND 5 GROUND 4 RIGHT 3 LEFT 2 DOWN 1 UP

6 5

4 3 2 1

RED

WHT

GRN

BLK

1 +12V

2 MB ON/OFF 1

3 MB ON/OFF 2

4 GROUND

J16

YEL

GRN

WHT

BLK

4 NC

3 MAN SEL 2

2 GROUND

1 AUTO SEL 2

BLU

BLK

YEL

+12V 34

LOWER TORCH 2 25 STATION ENABLE LED 1 26 STATION ENABLE LED 2 27

MB ON/OFF 1 28 MB ON/OFF 2 29

CUT SPEED 30 JOG SPEED 31

4.096 V 32 +5V 33

RAISE TORCH 2 24

MANUAL SELECT 2 23

AUTO SELECT 2 22

LOWER TORCH 1 21

RAISE TORCH 1 20

MANUAL SELECT 1 19

AUTO SELECT 1 18

FRONT PANEL ID2 17

GROUND 16

GROUND 15

START 1

STOP 2

MANUAL 3

FORWARD ON PATH 4

FRONT PANEL ID1 14

FRONT PANEL ID0 13

FRONT PANEL ID1 12

GROUND 11

GROUND 10

JOYSTICK +X 9

JOYSTICK -X 8

JOYSTICK -Y 7

JOYSTICK +Y 6

BACK UP ON PATH 5

229252

223013

SHEET

12-D8

J13 J12

MANUAL

JOG POT

SHEET

8-C8

Foglio 7 – Scheda della consolle dell’operatore (141058)

98 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

6 – Wiring Diagrams

SHEET

7-C5

BLU BLK

YEL

229277

YEL

BLK

BLU

BLKBLK BLKBLK BLK BLK BLKBLK

BLK BLK

BLKBLK

BLK

RED

WHT

BLK

LED'S LOCATED

ON 141058

PCB

SHEET

7-C6

POWER ON/OFF

229252

WHT

GRN

BLK

YEL

SHEET

7-A3

8 7

SHEET

7-D4

229276

STOP

FORWARD ON PATH

228463

SHEET

7-A4

SHEET

7-A3

228463

BACKWARD ON PATH

START

229276

SHEET

7-D3

BLK

WHT

RED

229278

PROGRAM SPEED POT.

229278

SHEET

7-C5

STATION 1 PROGRAM

SHEET

7-A5

228463

STATION 1 RAISE

STATION 1 LOWER

228463

SHEET

7-A6

SHEET

7-A6

228463

STATION 2 LOWER

STATION 2 RAISE

228463

BLK

SHEET

7-B8

STATION 2 PROGRAM

STATION 1 LED

STATION 2 LED

SHEET

7-B8

SHEET

7-D7

SHEET

7-C8

BLK BLK

228463

MANUAL FUNCTION

JOYSTICK

229279

JOG SPEED POT.

229278

GRN

BLU

WHT

RED

BLK

42 13

32 14

Foglio 8 – Componenti della consolle dell’operatore (141058)

EDGE Pro SERCOS II CNC Manuale di istruzione 807644 99

6 – Wiring Diagrams

NOTES:

1. (4) USB CONNECTIONS TO MOTHERBOARD MUST FOLLOW THIS DIAGRAM.

2. (2) ETHERNET CONNECTIONS TO MOTHERBOARD MUST FOLLOW THIS DIAGRAM

HYPERNET RJ-45 JACK

108751

MOTHERBOARD ON/OFF

PICOPATH

PCB11

PCB4 UTIL/SER

J12

ATX PWR

SHEET

5-B1

SHEET

10- C2

SHEET

5-C8

SHEET

11 - C 4

J1 CPU FAN

J17

J14

J10

J13

J11

J6 AUX 12VDC

MB FAN

DIMM 1

DIMM 2

DIMM 3

DIMM 4

SHEET

12 - C2

PCI EXPRESS (NOT USED)

VIEW A-A

FOR PCI PCB

LOCATION SEE CHART

PCB4 UTIL/SER

PCB9 ANALOG

PCB13 SERCOS 2

PCB5 MCC 6

PCI 5

PCI 4

PCI 3

PCB4 UTIL/SER

PICOPATH

W/ SENSOR

SERCOS 2HYPATH

PCI 1

PCI 2

PCI 3

FROM ATX POWER SUPPLY 229403

229273

SATA DATA 223026

INTERIOR FAN

229307

229245

USB CABLE FROM DISPLAY KIT

LAN

RJ-45 JACK

108751

USB

EDGE PRO (REAR)

HARDWARE KEY

12 719 2

EDGE PRO

(FRONT)

223028

223029

DUAL SERIAL PCB

TOUCHSCREEN USB

223011 (RED)

223010 (BLU)

223029

PCI 4

PCB1

MOTHERBOARD

1 4 111 0

PCI 5

HYPATH

W/ SENSOR

PCB4 UTIL/SER

PCB5

TOUCHSCREEN VGA

SHEET

5-C8

CNC TYPE

CPU

SERCOS 3

PCB15 SERCOS 3

PCB4 UTIL/SER

PCI 2

PCB16 WRLS

MCC 6

MCC 2

MCC 6

MCC 2-4

PCB5

MCC 6

MCC 2-4

PCB16 WRLS

Foglio 9 – Scheda madre (141110)

100 EDGE Pro SERCOS II CNC Manuale di istruzione 807644

Hypertherm Automation Family Instruction Manual (IM) [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Indice

Sicurezza

RICONOSCERE LE INFORMAZIONI SULLA SICUREZZA

SEGUIRE LE ISTRUZIONI SULLA SICUREZZA
