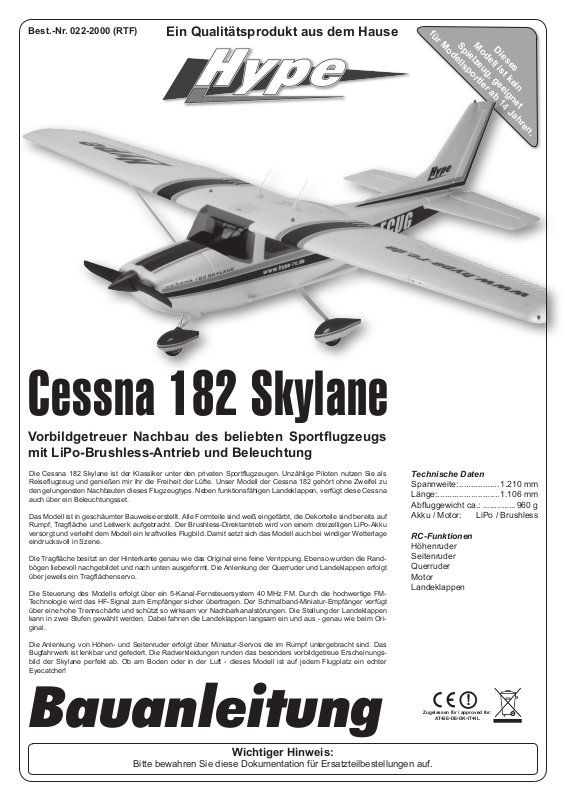

Best.-Nr. 022-2000 (RTF)
Ein Qualitätsprodukt aus dem Hause
für Modellsportler ab 14 Jahren.
Spielzeug, geeignet
Modell ist kein
Dieses
Cessna 182 Skylane
Vorbildgetreuer Nachbau des beliebten Sportugzeugs
mit LiPo-Brushless-Antrieb und Beleuchtung
Die Cessna 182 Skylane ist der Klassiker unter den privaten Sportugzeugen. Unzählige Piloten nutzen Sie als
Reiseugzeug und genießen mir ihr die Freiheit der Lüfte. Unser Modell der Cessna 182 gehört ohne Zweifel zu
den gelungensten Nachbauten dieses Flugzeugtyps. Neben funktionsfähigen Landeklappen, verfügt diese Cessna
auch über ein Beleuchtungsset.
Das Modell ist in geschäumter Bauweise erstellt. Alle Formteile sind weiß eingefärbt, die Dekorteile sind bereits auf
Rumpf, Tragäche und Leitwerk aufgebracht. Der Brushless-Direktantrieb wird von einem dreizelligen LiPo-Akku
versorgt und verleiht dem Modell ein kraftvolles Flugbild. Damit setzt sich das Modell auch bei windiger Wetterlage
eindrucksvoll in Szene.
Die Tragäche besitzt an der Hinterkante genau wie das Original eine feine Verrippung. Ebenso wurden die Randbögen liebevoll nachgebildet und nach unten ausgeformt. Die Anlenkung der Querruder und Landeklappen erfolgt
über jeweils ein Tragächenservo.
Die Steuerung des Modells erfolgt über ein 5-Kanal-Fernsteuersystem 40 MHz FM. Durch die hochwertige FMTechnologie wird das HF-Signal zum Empfänger sicher übertragen. Der Schmalband-Miniatur-Empfänger verfügt
über eine hohe Trennschärfe und schützt so wirksam vor Nachbarkanalstörungen. Die Stellung der Landeklappen
kann in zwei Stufen gewählt werden. Dabei fahren die Landeklappen langsam ein und aus - genau wie beim Original.
Die Anlenkung von Höhen- und Seitenruder erfolgt über Miniatur-Servos die im Rumpf untergebracht sind. Das
Bugfahrwerk ist lenkbar und gefedert. Die Radverkleidungen runden das besonders vorbildgetreue Erscheinungsbild der Skylane perfekt ab. Ob am Boden oder in der Luft - dieses Modell ist auf jedem Flugplatz ein echter
Eyecatcher!
Technische Daten
Spannweite: .................1.210 mm
Länge:..........................1.106 mm
Abuggewicht ca.: ..............960 g
Akku / Motor: LiPo / Brushless
RC-Funktionen
Höhenruder
Seitenruder
Querruder
Motor
Landeklappen
Bauanleitung
Wichtiger Hinweis:
Bitte bewahren Sie diese Dokumentation für Ersatzteilbestellungen auf.
Zugelassen für / approved for:
!
AT•BE•DE•DK•IT•NL
Seite 2
Best.-Nr. 022-2000
1. Inhaltsverzeichnis
1. Inhaltsverzeichnis
2. Die RC-Anlage
3. Der LiPo-Akku und das Ladegerät
4. Die Montage des Modells
5. Hinweise zur Bedienung
6. Zu Ihrer Sicherheit
7. Ersatzteile
8. Garantiebedingungen
Wichtige Hinweise!
• Verwendung der Funkanlage
Die in diesem Set enthaltene Funkfernsteuerung darf ausschließlich zum Betrieb des im Set
enthaltenen Modells verwendet werden. Modikationen jeglicher Art sind nicht zulässig.
• Vertriebsgebiet
Der Verkauf und Betrieb dieser Systeme ist in folgenden Ländern möglich: AT, BE, DE, DK, IT,
NL. In nicht EU-Mitgliedsstaaten müssen die dort geltenden Zulassungsvorschriften beachtet
werden.
• Hinweis
Das vorliegende Gerät arbeitet auf einer sogenannten ISM Frequenz, mit Störungen durch
andere Geräte muß ggf. gerechnet werden.
• Entsorgung
Bitte entsorgen Sie Elektronik ausschließlich in den dafür vorgesehenen Behältnissen.
Seite 3
Best.-Nr. 022-2000
2. Die RC-Anlage
2.1 Bedienelemente des Senders
Antenne
Tragebügel
LED
Aufhängung für
Trageriemen
Schalter für Landeklappen
HöhenruderTrimmung
Höhen- & Seiten-
ruder-Knüppel
SeitenruderTrimmung
Hauptschalter
2.2 Anschluss-Schema der RC-Komponenten im Modell
Regler für maximalen
Landeklappenausschlag
Gas-Trimmung
Querruder & Gas-
Knüppel
QuerruderTrimmung
Servo-Reverse
Antenne
Brushless-Motor
Licht-Controller
Empfänger
Brushless-Regler
CH6
Landeklappen-Servo
Seitenruder-Servo
Höhenruder-Servo
Querruder-Servo
Brushless-Regler
LiPo-Akku
Seite 4
Best.-Nr. 022-2000
2.3 Die RC-Anlage
Schrauben Sie die Antenne fest auf den Sender.
Der Sender benötigt für den Betrieb acht AA-Zellen.
Öffnen Sie das Batteriefach und setzen Sie die Zellen wie
dargestellt ein. Achten Sie dabei auf die korrekte Polung
der Zellen!
Schalten Sie den Sender an und prüfen Sie, ob die LED
leuchtet. Sollte die LED nicht leuchten, die eingesetzten
Batterien nochmals auf korrekte Polung prüfen. Verwenden Sie ggf. neue Batterien.
3. Der LiPo-Akku und das Ladegerät
Das Modell ist mit einem sogenannten LiPo-Akku ausgestattet. Dieser Akku darf ausschließlich mit dem mitgelieferten Balancer-Ladegerät geladen werden!
Anschließend den Batteriefachdeckel wieder aufsetzen
und schließen.
Balancer-Anschluss
Anschluss für Regler
Das im Lieferumfang enthaltene Ladegerät ist für den Anschluss an 12V Spannungsquellen (Autobatterie) ausgelegt. Laden Sie mit diesem Ladegerät ausschließlich den
im Lieferumfang enthaltenen LiPo-Akku.
Seite 5
Best.-Nr. 022-2000
Schließen Sie zunächst das Ladegerät an eine entsprechende 12V Spannungsquelle an. Achten Sie dabei
unbedingt auf die korrekte Polung! Nach dem Anschluss
leuchtet die rote LED.
Nehmen Sie den Balancer-Anschluss des LiPo-Akuus
und schließen Sie ihn wie dargestellt am Ladegerät an.
Während des Ladevorgangs, leuchtet die grüne LED
permanent.
4. Die Montage des Modells
Nehmen Sie den Rumpf zur Hand und setzen Sie das
Hauptfahrwerk auf, wie dargestellt.
Nehmen Sie zwei Gewindeschrauben und verschrauben
Sie das Hauptfahrwerk mit dem Rumpf, wie dargestellt.
Das Ladegerät verfügt über eine automatische Voll-Erkennung des Akkus und schaltet bei Erreichen der Ladeschluss-Spannung automatisch ab. Ist die grüne LED
erloschen, ist der LiPo-Akku vollständig geladen. Der
Akku kann nun vom Ladegerät abgezogen werden.
Lassen Sie den Akku unbedingt völlig(!) ab-
kühlen, bevor Sie ihn erneut laden!!!
Lassen Sie den Ladevorgang NIEMALS
unbeaufsichtigt! Legen Sie den Akku NIEMALS
auf einen brennbaren Untergrund!!!
Nehmen Sie die Rumpfabdeckung und bringen Sie einen
Streifen Doppelseitiges Klebeband darauf auf, wie dargestellt.
Seite 6
Best.-Nr. 022-2000
Ziehen Sie die Schutzfolie von dem Doppelseitigen Klebeband ab und kleben Sie die Rumpfabdeckung exakt
mittig auf dem Fahrwerksbügel auf.
Drehen Sie die M3 Mutter auf die Motorwelle, wie abgebildet.
Nehmen Sie nun die Mutter und schrauben Sie sie von
Hand auf den Luftschraubenadapter auf.
Nehmen Sie einen Sechskantschlüssel und ziehen Sie
die Luftschraube gut fest! Achten Sie UNBEDINGT auf
den festen Sitz der Luftschraube!
Setzen Sie die Luftschraube und den Spinner so auf, wie
dargestellt.
Anschließend die Unterlegscheibe auf den Propeller
aufsetzen.
Setzen Sie nun die Spinnerkappe auf wie dargestellt.
Sichern Sie abschließend die Spinnerkappe mit den zwei
Befestigungsschrauben.
Seite 7
Best.-Nr. 022-2000
Nehmen Sie das Seiten- und Höhenleitwerk sowie die
Leitwerksverriegelung zur Hand.
Stecken Sie das Seitenleitwerk auf das Höhenleitwerk
auf.
Schieben Sie die anderen Enden der beiden Gestänge
von hinten in die Führungsröhrchen im Rumpf. Achten
Sie unbedingt darauf, dass die Gestänge nicht über
Kreuz verlaufen!
Röhrchen für Seitenrudergestänge
Röhrchen für Höhenrudergestänge
Röhrchen für Höhenrudergestänge
Nehmen Sie das Höhen- und Seitenrudergestänge zur
Hand und hängen Sie es mit der Z-Biegung jeweils in die
Ruderhörner des Höhen- und Seitenruders ein.
Röhrchen für Lampenkabel
Röhrchen für Seitenrudergestänge
RICHTIG
FALSCH
Seite 8
Best.-Nr. 022-2000
Fädeln Sie das Kabel für das Beacon (Lampe auf dem
Seitenruder) durch das entsprechende Führungsröhrchen, wie dargestellt.
Nehmen Sie das Heckleitwerk und setzen Sie es auf
den Rumpf auf. Dabei das Leitwerk zunächst nach unten
drücken und dann nach vorne schieben, bis es sicher auf
dem Rumpf sitzt.
Führen Sie das Lampenkabel im Rumpf nach vorn, wie
im weiteren Verlauf gezeigt.
Nehmen Sie die Leitwerksverriegelung zur Hand und
schieben Sie sie ein, um das Heckleitwerk zu xieren.
Beachten Sie die Einbaurichtung der Leitwerksverriegelung!
Seite 9
Best.-Nr. 022-2000
Nach dem Einrasten der Leitwerksverriegelung muss das
Leitwerk fest und spielfrei auf dem Rumpf sitzen.
Nehmen Sie das Höhen- und Seitenrudergestänge und
hängen Sie es jeweils in die Gestängeaufnahmen an den
beiden Servos ein.
Sind die beiden Ruder exakt neutral ausgerichtet, müssen die Madenschrauben in den Gestängeaufnahmen
gut festgezogen werden. Hierzu ist ein Inbusschlüssel
erforderlich.
Schließen Sie das Lampenkabel für das Beacon am
Lichtcontroller an, wie dargestellt.
Bringen Sie die Servos mit hilfe der Fernsteuerung in die
Neutralposition. Richten Sie anschließend das Höhenund das Seitenruder exakt neutral aus.
Abschließend muss das Lampenkabel mit einem Streifen
Klebeband im Rumpf gesichert werden, damit es nicht in
die Ruderanlenkungen gelangen kann.
Seite 10
Best.-Nr. 022-2000
Für die Montage der Tragäche benötigen Sie folgende
Komponenten:
• Tragäche
• Tragächenverriegelungsbolzen
• Tragächenstreben & Schrauben
• 2 Antennen
Die Servos und Ruderanlenkungen für die Querruder
und Landeklappen sind vormontiert. Überprüfen Sie, ob
die Schrauben der Servohörner richtig festgezogen sind.
Desweiteren müssen die Schrauben in den Gestängeaufnahmen auf festen Sitz geprüft werden.
Nachfolgend sind die erforderlichen Teile abgebildet.
Querruderservo
Landeklappenservo
Führen Sie die Servokabel und die Lampenkabel durch
das Rumpnnere, wie dargestellt und setzen Sie die
Tragäche auf den Rumpf auf.
Seite 11
Best.-Nr. 022-2000
Verlegen Sie die Kabel exakt so wie dargestellt. Andernfalls können die Kabel in die Servogestänge gelangen
und diese blockieren, bzw. die Kabel werden gequetscht
oder behindern den korrekten Sitz der Tragäche.
Öffnen Sie als nächstes die Deckel für die Tragächenverrigelungsbolzen.
Abschließend werden die Deckel für die Verriegelungsbolzen wieder aufgesetzt und verschlossen.
Schieben Sie die beiden Verriegelungsbolzen vollständig
ein drehen Sie sie um 90°, um die Tragäche zu verriegeln.
Nehmen Sie die Tragächenstreben zur Hand und
identizieren Sie die beiden Enden A & B. Die Enden der
Streben unterscheiden sich durch den Biegungswinkel
und die Länge des abgeachten Teils.
Seite 12
Best.-Nr. 022-2000
Die Strebenanschlüsse A werden an den Aufnahmepunkten am Rumpf montiert. Die Strebenanschlüsse B
sitzen an der Tragäche. Schieben Sie die Streben in die
Aufnahmen, wie nachfolgend dargestellt.
Abschließend werden die Streben mit den M2,5 Schrauben am Rumpf und an der Tragäche sicher verschraubt.
Überprüfen Sie die Streben an allen Befestigungspunkten
auf festen Sitz!
Schließen Sie als nächstes das Querruderservo am Empfänger an, wie dargestellt.
Danach wird das Landeklappenservo am Empfänger
angeschlossen.
Seite 13
Best.-Nr. 022-2000
Abschließend werden die beiden Lampenkabel, die aus
der Tragäche kommen, am Lichtcontroller angeschlossen.
Wickeln Sie die Empfängerantenne ab und führen Sie sie
nach draußen, wie dargestellt. Das lose Ende der Antenne hängt als Schleppantenne (Flatterantenne) aus dem
Rumpf.
Verstauen Sie den Empfänger, den Lichtcontroller und
alle Kabel sauber im Inneren des Rumpfes. Sichern Sie
alle Komponenten gegen unbeabsichtigtes Verrutschen
im Modell.
Montieren Sie die beiden Deko-Antennen auf der Tragächenoberseite. Sichern Sie die Antennen jeweils mit
einem Tropfen Sekundenkleber.
Nehmen Sie den geladenen LiPo-Akku, den Akkufachdeckel und den Sender zur Hand.
Seite 14
Best.-Nr. 022-2000
Bringen Sie den Gasknüppel (der Knüppel mit der Ratschen-Funktion) in Leerlauf-Position, also ganz nach
unten. Schalten Sie den Sender ein.
Sichern Sie den LiPo-Akku mit dem Klettband, um ein
Verrutschen oder Herausfallen des Akkus während des
Fluges zu verhindern.
Nehmen Sie den LiPo-Akku zur Hand und schließen Sie
ihn am Regler im Modell an, wie dargestellt.
Direkt nach dem Anstecken des Akkus sendet der Regler ein oder zwei Beep-Signale und die Beleuchtung am
Modell ist eingeschaltet. VORSICHT! Der Regler ist jetzt
aktiviert und die Luftschraube dreht sich, wenn man
den Gasknüppel am Sender betätigt!
Schieben Sie den Akku in das Akkufach und verstauen
Sie die Kabel, wie nachfolgend dargestellt.
Abschließend wir der Akkufachdeckel aufgesetzt. Dazu
die Klappe erst vorn einhängen und anschließend am
hinteren Rand herunterdrücken bis sie einrastet.
Seite 15
Best.-Nr. 022-2000
Prüfen Sie nun, ob sich alle Ruder korrekt bewegen.
HÖHENRUDER
Dazu betätigen Sie der Reihe nach alle Funktionen am
Sender. Vorsicht im Umgang mit der drehenden Luftschraube!
In der Schalterposition "1" fahren die Landeklappen auf
die erste Stufe aus.
Seitenruder
links
Höhenruder
drücken
Höhenruder
ziehen
Seitenruder
rechts
Querruder
links
Motor
Vollgas
Motor
Aus
Querruder
rechts
Überprüfen Sie nun die Ruderausschläge am Modell.
Sollte es erforderlich sein, die Ausschläge zu verändern,
so muss das Servogestänge am Servohorn in ein anderes Loch eingehängt werden. Prinzipiell gilt: Je weiter
innen am Servohorn das Gestänge eingehängt wird,
desto kleiner der Ruderausschlag. Umgekehrt gilt, je
weiter außen am Servohorn das Gestänge eingehängt
wird, desto größer der Ruderausschlag.
QUERRUDER
SEITENRUDER
In der Schalterposition "2" fahren die Klappe auf maximalen Ausschlag aus. Der maximale Ausschlag sollte 16
mm nicht überschreiten!
Max. 16 mm
Die Stellgeschwindigkeit des Landeklappenservos ist
bewusst stark(!) verlangsamt. Auch beim Original fahren die Landeklappen sehr langsam aus, damit sich die
Veränderung am Flächenprol nicht schlagartig auf die
Flugeigenschaften des Modells auswirkt.
Stellen Sie die Ruderausschläge gemäß der o.g Werte
ein!
Als Besonderheit verfügt die Cessna 182 über funktionsfähige Landeklappen. Der Sender verfügt an der rechten
oberen Seite über einen Dreistufenschalter. Mit ihm werden die Landeklappen betätigt.
In der Schalterposition "0" sind die Landeklappen vollständig eingefahren.
Abschließend muss der Schwerpunkt am Modell überprüft werden. Der Schwerpunkt liegt 60 mm hinter der
Vorderkante der Nasenleiste. Setzen Sie den LiPo-Akku
in das Modell montieren Sie die Akkuklappe. Unterstützen Sie das Modell auf beiden Seiten exakt im Schwerpunkt und beobachten Sie, wie das Modell auspendelt.
Die Nase des Modell sollte sich leicht nach unten neigen.
Dann ist der Schwerpunkt optimal justiert.
Seite 16
Best.-Nr. 022-2000
Cessna 182 Skylane
Seite 17
Best.-Nr. 022-2000
5. Hinweise zur Bedienung
5.1 Laufrichtung der Ruder
Vor dem Erstug des Modells muß unbedingt die Laufrichtung aller Ruder überprüft werden. Unabhängig von der Knüppelbelegung am Sender müssen sich die Ruder wie folgt bewegen:
Höhenruder
Wird der Höhenruderknüppel am Sender nach hinten gezogen, muß das Höhenruder nach oben ausschlagen. Das Modell nimmt die Nase hoch und steigt. Wird der Höhenruderknüppel nach vorn gedrückt, muß das Höhenruder nach unten
ausschlagen. Das Modell senkt die Nase nach unten und sinkt.
Seitenruder
Das Modell wird von hinten betrachtet. Wird der Seitenruderknüppel am Sender nach links bewegt, muß das Seitenruder
nach links ausschlagen. Entsprechend umgekehrt erfolgt der Ausschlag für die andere Richtung.
Querruder
Das Modell wird von hinten betrachtet. Wird der Querruderknüppel am Sender nach links bewegt, muß die linke Querruderklappe nach oben und die rechte Querruderklappe nach unten ausschlagen. Entsprechend umgekehrt erfolgen die
Ausschläge für die andere Richtung.
Motorregelung
Wird der Gasknüppel in die Leerlauf Position gebracht, muß der Motor stillstehen. Bei Vollgas muß der Motor seine maximale Drehzahl erreichen.
5.2 Der Startvorgang
• Starten Sie prinzipiell immer gegen den Wind.
• Überprüfen Sie die Funktion aller Ruder vor jedem Start.
• Geben Sie Vollgas und korrigieren Sie in Bodennähe nur mit kleinen Steuerausschlägen.
• Steigen Sie in einem achen Winkel.
5.3 Der Normalug
Bringen Sie das Modell mit Halbgas in den Geradeausug und lassen Sie die Senderknüppel los. Weicht das Modell von
der geraden Flugbahn ab, trimmen Sie es mit den Trimmschiebern am Sender.
Um eine Kurve zu iegen, geben Sie leichten Seitenruderausschlag, bis das Modell ca. 30 ° Schräglage hat. Ziehen Sie
nun leicht das Höhenruder. Zum Beenden der Kurve lassen Sie das Höhenruder los und legen das Modell durch einen
erneuten Seitenruderausschlag in die entgegengesetzte Richtung wieder gerade.
5.4 Der Landevorgang
• Drosseln Sie den Motor und iegen Sie in 30 m Entfernung mit Rückenwind parallel zur Landebahn.
• Fliegen Sie eine 90° Kurve in Richtung Landebahn und bauen Sie Höhe ab.
• Fliegen Sie erneut eine 90° Kurve, Sie iegen nun direkt auf die Landebahn zu.
• Lassen Sie das Modell weiter sinken bis das Modell 1 m über der Landebahn schwebt.
• Ziehen Sie den Höhenruderknüppel etwas stärker und halten Sie ihn gezogen.
• Je mehr sich das Modell dem Boden nähert, desto mehr muß der Höhenruderknüppel gezogen werden.
Da das Modell ständig langsamer wird, setzt es sich praktisch von allein auf die Landebahn.
• Drücken Sie das Modell niemals mit dem Höhenruder auf die Landebahn. Wenn der erste Landeanug nicht gepaßt
hat, geben Sie Vollgas und starten Sie durch. Dies ist in jedem Fall besser als eine erzwungene Landung!
Haben Sie Fragen? Unser telefonischer Helpdesk steht Ihnen von Montag bis Donnerstag in
der Zeit von 14 Uhr bis 17.30 Uhr unter der Telefon Nummer 04191-932678 zur Verfügung!
Oder schicken Sie uns eine e-mail an helpdesk@hype-rc.de!
Seite 18
Best.-Nr. 022-2000
6. Zu Ihrer Sicherheit
Allgemeine Gebrauchsanweisungen für Modelle mit Elektroantrieb
Dieses Modell ist kein Spielzeug, geeignet für Modellsportler ab 14 Jahren.
Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel
„Hinweise zur Bedienung“ in der Bauanleitung / Bedienungsanleitung erläutert.
Montieren Sie das Modell grundsätzlich nur nach der Bauanleitung / Bedienungsanleitung zusammen. Nehmen Sie
Umbauten nur vor, unter Verwendung von empfohlenen original Ersatz- und Tuningteilen aus dem Hause
KYOSHO Deutschland.
Beachten Sie hierzu die Gebrauchsanweisung anderweitig zur Anwendung kommender
Komponenten (z.B. Fernsteuerungsanleitung).
Die Inbetriebnahme ist nicht eher gestattet, bis das Modell laut beiliegender Bauanleitung komplett montiert ist.
Überprüfen Sie vor der Inbetriebnahme des Modelles die Funktionssicherheit laut Checkliste und benutzen Sie
einen Frequenzkanal, der nicht bereits von anderen Modellsportlern belegt ist oder diese stört.
Betreiben Sie das Modell nur dort, wo sich keinerlei Personen oder Tiere aufhalten und eine Beschädigung
anderer Güter auszuschließen ist. Handeln Sie eigenverantwortlich und überprüfen Sie das gewählte Gelände
vor Inbetriebnahme des Modells auf seine Eignung.
Stoppen Sie das Modell unverzüglich bei einer Störung und beseitigen Sie sofort die Ursache, falls Sie keine
Kontrolle mehr über das Modell haben.
Berühren Sie keine rotierenden und/oder heißen Motorteile während des Betriebes oder der Abkühlphase.
Warten Sie Ihr Modell nach jedem Einsatz und ersetzen Sie Verschleißteile, um einen sicheren Betrieb zu gewährleisten.
Fassen Sie das Modell während und nach dem Betrieb stets so an, daß Sie keinesfalls mit Teilen des Antriebs
in Berührung kommen.
Bedenken Sie, daß Kunststoffteile bei niedrigen Außentemperaturen in Ihrer Schlagzähigkeit nachlassen können,
daß heißt, die Belastungsfähigkeit sinkt.
Sofern Sie nicht über ausreichende Kentnisse im Umgang mit Funktionsmodellen verfügen, wenden Sie sich an
einen erfahrenen Modellsportler oder Modellbauclub.
Schützen Sie sich bei Testläufen vor, eventuell durch rotierende Teile, aufgewirbeltem Schmutz bzw. Steinchen.
Schützen Sie alle elektrischen Komponenten vor Wasser und Fremdkörpern.
Sorgen Sie dafür, daß der Motor nicht überlastet oder blockiert wird.
Lassen Sie den Motor nach dem Betrieb ausreichend abkühlen.
Laden und entladen Sie Ihre Akkus sorgfältig und achten Sie darauf, daß die Akkus und Anschlußkabel keinerlei
Beschädigungen aufweisen.
Schließen Sie den Akku niemals "kurz" durch Zusammenführen des Plus- und Minuspols.
Verlegen Sie die Kabel im und am Modell so, daß diese nicht in oder an rotierende oder heiße Teile geraten.
Stellen Sie sicher, daß der Fahrtenregler ungehindert funktionieren kann.
CE-Zertizierung für Elektromotor; Angewandte Normen: EN 50081-1, IEC 1000-4-2, IEC 1000-4-3, EN 50082-1
Bei technischen Rückfragen, wenden Sie sich bitte an unsere Service-Hotline: 04191-932678 (Mo.-Do.: 14.00-17.30 Uhr).
Seite 19
Best.-Nr. 022-2000
Viele der unten angeführten Sicherheitsratschläge werden Ihnen bekannt vorkommen oder sind eine Selbstverständlichkeit für Sie. Wir möchten Sie
dennoch ausdrücklich darauf hinweisen, daß Modelle keine Spielzeuge sind und bei leichtsinnigem Handeln erheblichen Schaden anrichten können.
Sie können sich und Ihre Mitbürger dadurch in erhebliche Gefahr bringen! Achten Sie auf absolute Kompatibilität aller miteinander eingesetz-
ten Komponenten. Dies gilt insbesondere für das Mischen von Komponenten verschiedener Hersteller bei der Fernlenkanlage!
Wählen Sie für den Betrieb Ihres Modells einen geeigneten Platz. Überiegen Sie keine Autos oder Zuschauer mit Ihrem Modell. Fliegen Sie nicht in
der Nähe von Hochspannungsleitungen. Beachten Sie bei Schiffen die Strömung des Gewässers. Fahren Sie niemals in der Nähe von Schleusen
oder Häfen, fahren Sie nicht in Naturschutzgebieten. Gerät Ihr Schiffsmodell außer Kontrolle, schwimmen Sie nicht hinterher! Lassen Sie Ihr Fahrzeugmodell nicht auf öffentlichen Straßen fahren, Sie gefährden sich und den Straßenverkehr! Gefährden Sie niemals mit Ihrem Modell Menschen
oder Tiere. Bedenken Sie immer wie schnell ein Modell außer Kontrolle geraten kann!
Treibstoff für Modellmotoren von Kindern fernhalten! Der Treibstoff enthält Methanol und Nitromethan, bei Verschlucken kann dies zu Blindheit und
dauerhaften Gesundheitsschäden führen. Wird Treibstoff versehentlich doch verschluckt, suchen Sie sofort einen Arzt auf und nehmen Sie eine
Probe von dem Treibstoff mit! Gelangt Treibstoff in die Augen, diese sofort mit viel Wasser ausspülen. Suchen Sie auch hier sofort einen Arzt auf
und nehmen Sie eine Probe von dem Treibstoff mit! Lagern Sie Treibstoff niemals in der Sonne, Explosionsgefahr!
Überprüfen Sie stets Ihre Akkus, bevor Sie Ihr Modell betreiben. Im Zweifelsfall die Akkus nachladen! Verbinden Sie niemals (!) die beiden Pole
eines Akkus ohne einen Verbraucher dazwischen, Sie verursachen damit einen KURZSCHLUß! Werfen Sie Akkus niemals ins Feuer, Explosionsgefahr! Beachten Sie, daß Elektro- und Verbrennungsmotoren beim Betrieb sehr heiß werden können, Verbrennungsgefahr!
Sorgen Sie stets für die Betriebssicherheit Ihres Modells. Bedenken Sie bitte, daß ausschließlich Sie dafür verantwortlich sind! Überprüfen Sie regelmäßig alle Schrauben auf festen Sitz! Fassen Sie niemals in sich bewegende Antriebsteile, Verletzungsgefahr!
Seite 20
Best.-Nr. 022-2000
SICHERHEITSINFORMATIONEN ZU DEN IM MODELL ENTHALTENEN
LITHIUM- POLYMER AKKUS UND LADEGERÄTEN
1. Allgemein
• Lithium-Polymer (kurz: LiPo) Akkus bedürfen besonderer Aufmerksamkeit
• Fehlbehandlung bei Ladung und Entladung können zu Feuer, Rauchentwicklung, Explosionen und Vergiftung führen.
• Die Nichtbeachtung von Anleitungs- und Warnhinweisen kann zu Leistungseinbußen oder sonstigen Defekten führen.
• Die unsachgemäße Lagerung bei zu hohen oder zu niedrigen Temperaturen kann die Kapazität verringern.
2. Ladung
• LiPo-Akkus stets nur auf einer nicht brennbaren, hitzebeständigen und nicht leitenden Unterlage laden.
• Leicht entzündliche Gegenstände von der Ladeanordnung fernhalten.
• Ladevorgang stets nur unter Aufsicht.
• Nur das beiliegende oder ein von uns ausdrücklich zur Ladung des Akkus dieses Modells freigegebenes Ladegerät verwenden.
• Spannungen von über 4,20 V pro Zelle führen zu dauerhafter Beschädigung der Zelle und können Feuer, Rauchentwicklung und Explosion zur Folge haben.
• Akku nicht verpolen! Andernfalls laufen anormale chemische Reaktionen ab, die den Akku zerstören und sogar zu Feuer, Rauchentwicklung oder Explosion führen können.
3. Entladung
• Der Entladestrom darf 8C (= 8-fache Nennkapazität) nicht überschreiten.
• Nicht unter 2,5 V pro Zelle entladen, andernfalls wird Zelle dauerhaft geschädigt.
• Betrieb sofort einstellen, wenn Leistung des Modells stark abfällt.
• Kurzschlüsse und hohe Temperaturen (max. 70°C) vermeiden, da sonst Gefahr der Selbstentzündung des Akkus; Temperatur ggf. mit
unserem HYPE Infrarot Thermometer überprüfen.
4. Beschädigung des Gehäuses und der Folie
• Gehäusefolie vor Beschädigung durch scharfe Gegenstände schützen.
• Beschädigungen der Folie machen den Akku unbrauchbar
• Akku verformsicher in das Modell einbauen, auch im Falle eines Absturzes oder Crashs
• Temperaturen über 70°C können das Gehäuse beschädigen, so dass Elektrolyt austreten kann. In diesem Fall wäre der Akku unbrauchbar und zu entsorgen.
5. Beschädigte Zellen
• Keine Weiterverwendung von beschädigten Zellen !
• Kennzeichen beschädigter Zellen: Verformung, beschädigte Folie, Geruch oder Auslauf von Elektrolyten
• Gesetzliche Entsorgungsvorschriften (Akku = Sondermüll) beachten
6. Warnhinweise
• Nicht ins Feuer werfen !
• Nicht in Flüssigkeiten jeglicher Art eintauchen; jeglichen Kontakt mit Flüssigkeiten vermeiden.
• Außerhalb der Reichweite von Kindern lagern.
• Akku nicht demontieren, Gefahr von Feuer, Rauch und Explosion sowie Verätzungen.
• Jeglichen Kontakt mit Elektrolyt vermeiden. Sofern doch Kontakt aufgetreten sein sollte, sofort mit viel frischem Wasser abspülen und
den Arzt konsultieren.
• Bei Nichtbenutzung des Modells den Akku immer entnehmen und vor Inbetriebnahme rechtzeitig auaden.
• Lagerung nur auf einer hitzebeständigen, nicht brennbaren und nicht leitenden Unterlage.
• Tiefentladene Akkus nicht weiter verwenden.
7. Garantieausschluß
• Da durch uns die richtige Ladung und Entladung des Akkus nicht überwacht werden kann, wird jegliche Garantie vorsorglich ausgeschlossen.
8. Haftungsausschluß
• Da wir weder die Einhaltung der Montage- und Betriebsanleitung in Zusammenhang mit dem Modell, noch die Bedienung und Methoden bei Installation, Betrieb, Verwendung und Wartung des Modells nebst zugehöriger Elektronik überwachen können, übernehmen wir
keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der fehlerhaften Verwendung und dem Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.
• Ausdrücklich lehnen wir auch jegliche Folgeschäden, die sich im Zusammenhang mit Installation, Betrieb, Verwendung und Wartung
des Modells ergeben, ab.
• Soweit vom Gesetzgeber nicht anders vorgeschrieben, ist unsere Verpichtung zur Leistung von Schadenersatz – gleich aus welchem
Rechtsgrund – auf den Rechnungswert der an dem schadenstiftenden Ereignis unmittelbar beteiligten Warenmenge begrenzt. Dies gilt
nicht, sofern wir nach zwingenden gesetzlichen Vorschriften wegen Vorsatz oder grober Fahrlässigkeit unbeschränkt haften.
HYPE im Vertrieb der KYOSHO DEUTSCHLAND GMBH
Nikolaus-Otto-Straße 4
24568 Kaltenkirchen
Germany
Seite 21
Best.-Nr. 022-2000
7. Ersatzteilverzeichnis
Best.-Nr. Artikelname
022-2001 Rumpf#Cessna
022-2002 Tragaeche#Cessna
022-2003 Leitwerk#Cessna
022-2004 Bugfahrwerk#Cessna
022-2005 Hauptfahrwerk#Cessna
022-2006 Elektronik für LED#Cessna
022-2007 Akku#LiPO 1800mAh 11.1V
022-2008 Ladegeraet#Balancer#
022-2009 Motorhaube#Cessna
022-2010 Luftschraube#Cessna
022-2011 BL-Motor#Cessna
022-2012 Spinner#Cessna
022-2013 Scharnier#Cessna
Ersatzteile erhalten Sie bei Ihrem Fachhändler oder
direkt in unserem Webshop unter www.hype-rc.de
Seite 22
Best.-Nr. 022-2000
8. Garantiebedingungen
§ 1 Garantieerklärung
(1) Wir übernehmen die Garantie, dass bei den Modellen und Bauteilen der Firma
Hype während der Garantiefrist (§ 4) keine Fabrikations- oder Materialmängel zu
Tage treten.
(2) Diese Garantie gilt nur gegenüber Kunden, die ein Modell oder Bauteil der Firma
Hype bei einem autorisierten Fachhändler in der Bundesrepublik Deutschland gekauft
haben. Die Garantie ist nicht übertragbar.
§ 2 Ausschluss der Garantie
(1) Keine Garantie besteht auf Verschleißteile wie Reifen, Felgen, Lager, Glühkerzen,
Kupplungen, Lackierungen etc.
(2) Die Garantie ist ferner ausgeschlossen, wenn
- unzulässiges Zubehör verwandt worden ist oder Tuning- oder Anbauteile, die nicht
aus dem Hype-Lieferprogramm stammen oder nicht von der Firma Hype ausdrücklich
als zulässiges Zubehör deklariert worden sind. Es obliegt dem Käufer, sich bei seinem
Hype-Fachhändler diesbezüglich zu informieren.
- dritte Personen, welche nicht von der Firma Hype zu Service-Leistungen autorisiert
wurden, Reparaturversuche oder sonstige Eingriffe in den Gegenstand vorgenommen
haben,
- die Bauanleitung oder Bedienungsanleitung missachtet, das Modell baulich
verändert oder zweckentfremdet wurde oder
- der Fehler auf lokale Verhältnisse des Kunden zurückzuführen ist.
§ 3 Hinweis auf gesetzliche Rechte
(1) Diese Garantie wird von uns freiwillig und ohne gesetzliche Verpichtung
übernommen.
(2) Wir weisen Sie darauf hin, dass Ihnen auch gesetzliche Rechte zustehen,
wenn die von Ihnen gekaufte Sache bei Übergabe an Sie mangelhaft ist. Diese
gesetzlichen Mängelrechte richten sich ausschließlich gegen Ihren Verkäufer, d.h.
Ihren autorisierten Hype-Fachhändler. Nach dem Gesetz können Sie von Ihrem
Verkäufer in erster Linie entweder die Reparatur der mangelhaften oder die Lieferung
einer neuen Sache verlangen. Hierfür können Sie dem Verkäufer eine angemessene
Frist setzen. Kommt der Verkäufer Ihrem Verlangen nicht nach, können Sie nach
Ablauf der Frist den Vertrag rückabwickeln, d.h. die Sache zurückgeben und den
Kaufpreis herausverlangen, oder eine angemessene Herabsetzung des Kaufpreises
verlangen. Möglicherweise stehen Ihnen auch Schadensersatzansprüche zu,
insbesondere, wenn der Verkäufer den Mangel kannte oder infolge von Fahrlässigkeit
nicht kannte.
§ 5 Rechte aus der Garantie
(1) Liegt ein Garantiefall vor, werden wir die defekten Teile nach unserer Wahl
austauschen oder reparieren. Austauschteile gehen in das Eigentum der Firma
Hype über.
(2) Die Garantieleistungen werd en von der Firma Hype Serv ic ea bt ei lu ng
vorgenommen.
(3) Die Material- und Arbeitskosten tragen wir. Falls das Gerät zum Zwecke der
Prüfung und Reparatur transportiert wird, geschieht dies auf Ihre Gefahr und Ihre
Kosten.
(4) Weitergehende Ansprüche gegen uns, insbesondere auf Rückabwicklung des
Vertrags, Herabsetzung des Kaufpreises oder Schadensersatz, bestehen aus dieser
Garantie nicht.
§ 6 Geltendmachung der Garantie
(1) Garantieansprüche sind unverzüglich nach Feststellung eines Material- oder
Herstellungsfehlers bei einem autorisierten Hype-Fachhändler oder bei der Firma
Hype, Serviceabteilung, Nikolaus-Otto-Straße 4, 24568 Kaltenkirchen, geltend
zu machen. Für Defekte, die auf eine verzögerte Geltendmachung der Garantie
zurückzuführen sind, übernehmen wir keine Garantie.
(2) Zur Geltendmachung der Garantie ist die Vorlage eines Garantiebelegs und
des beanstandeten Modells oder Bauteils erforderlich. Als Garantiebeleg gilt der
Servicebegleitschein sowie auch der Verkaufsbeleg, wenn auf dem Verkaufsbeleg
der Modelltyp mit der Bestellnummer vom autorisierten Hype-Fachhändler vermerkt
ist und der Verkaufsbeleg mit Stempel, Datum und Unterschrift des Fachhändlers
gegengezeichnet ist.
(3) Modelle bzw. Teile sind in gereinigtem Zustand einzusenden (z.B. auch
Benzintank völlig entleeren). Wir behalten uns vor, ungereinigte Teile auf Ihre Kosten
zurückzusenden.
(4) Stellt sich nach einer Prüfung des beanstandeten Modells oder Bauteils heraus,
dass kein Garantiefall vorlag, sind wir berechtigt, den geleisteten Arbeitsaufwand nach
unseren allgemeinen Stundensätzen, mindestens jedoch eine Aufwandspauschale
in Höhe von € 8.50, zu berechnen.
Stand: 2003
(3) Die gegen die Firma Hype bestehenden Rechte aus dieser Garantie bestehen
zusätzlich zu Ihren gesetzlichen Rechten und schränken diese Rechte in keiner
Weise ein.
§ 4 Dauer der Garantie
(1) Die Garantiefrist beträgt zwei Jahre und beginnt mit dem Tag des Kaufes bei
Ihrem autorisierten Hype-Fachhändler.
(2) Von uns erbrachte Garantieleistungen führen nicht zu einem Neubeginn oder
einer Verlängerung der Garantiefrist.
Seite 23
Best.-Nr. 022-2000
§
Konformitätserklärung gemäß Richtlinie 1999/5/EG (R&TTE)
Declaration of Conformity in accordance with the Directive 1999/5/EC (R&TTE)
Hiermit wird erklärt, dass das Produkt:
R/C-Anlage#5 Kanal, 40 MHz FM
I hereby declare that the product:
Type (Bezeichnung des Produkts, Typ): 210-AV5-40
Type (Name of product, Type):
Verwendungszweck: RC Modellbau Geräteklasse: II
Intended purpose: Equipment class:
Bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen des Artikels 3 und
den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht.
C
omplies with the essential requirements of article 3 and the other relevant provisions of the
Directive 1999/5/EC, when used for its intended purpose.
Schutzanforderungen in Bezug auf Gesundheit und Sicherheit gemäß Artikel 3.1.a
Protection requirements concerning health and safety requirements pursuant to Article 3.1.a
Angewendete Normen: EN 60950-1:2001
Standards applied:
Schutzanforderungen in Bezug auf die elektromagnetische Verträglichkeit gemäß Artikel 3.1.b
Protection requirements concerning electromagnetic compatibility pursuant to Article 3.1.b
Angewendete Normen: EN 301 489-1/-3:2002
Standards applied:
Maßnahmen zur effizienten Nutzung des Funkspektrums gemäß Artikel 3.2
Measures for the efficient use of the radio frequency spectrum pursuant to Article 3.2
Angewendete Normen: EN 300 220-3:2000
Standards applied:
======================================================================
Hersteller / Verantwortliche Person
Manufacturer / Responsible Person
KYOSHO Deutschland GmbH, Nikolaus-Otto-Straße 4, D-24568 Kaltenkirchen, Germany
Bernd Möbus
Geschäftsführer / President
Kaltenkirchen, den 22. Februar 2008
!
Das breite Sortiment im Modellsport
Flugmodelle mit Elektromotor
Flugmodelle mit Verbrennungsmotor
RC-Elektronik
Verbrennungsmotoren
Elektromotoren
Zubehör
Best.-Nr. 022-2000
2/2008
Copyright by Hype • D-24568 Kaltenkirchen
Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck,
auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung.
Hype • Nikolaus-Otto-Str. 4 • D-24568 Kaltenkirchen
helpdesk@hype-rc.de • www.hype-rc.de • Helpdesk: 04191-932678
Loading...
