Hype 018-1580, 018-1585, Wow…! User guide [ml]

Best.-Nr. 018-1580 (RTF)
Best.-Nr. 018-1585 (ARF)

Ein Qualitätsprodukt aus dem Hause

für Modellsportler ab 14 Jahren.

Spielzeug, geeignet

Modell ist kein

Dieses

ARF

Almost Ready To Fly

Vormontiertes Segelugmodell mit

Brushless-Motor, Regler, Servos

RTF

Ready To Fly

ReadySet ugfertig aufgebaut mit

RC-Anlage, Brushless-Motor,

LiPo-Akku und Ladegerät

Das Modell ist ein reinrassiger Hotliner, der auf maximale Flugperformance optimiert worden ist. Rumpf,
Tragächen und Leitwerk sind aus dem neuentwickelten Werkstoff HypoDur® gefertigt und verfügen
über hohe Festigkeitswerte bei minimalem Gewicht. Die Tragächen und das Höhenleitwerk verfügen
zudem über einen Kohlefaserholm zur Verstärkung. Der Antrieb erfolgt durch ein LiPo-Brushless-Power­System, das perfekt auf den Wow...! abgestimmt ist. Durch den hohen Vorfertigungsgrad ist das Modell
mit wenigen Handgriffen ugfertig aufgebaut.

Our Wow…! is an electric powered Hotliner for intermediates and professionals. The model is made
of the innovative light weight and strong foam material HYPODUR

®

. This material features maximum
resistance to impacts caused by hard landings. The main wing features a carbon reinforcement that
ensures a stable structure also in hard ight maneuvers. The model is powered by a high performance
brushless unit with folding propeller. The included electronic speed controller is designed for the use of
3s 11,1V LiPo batteries. The kit is available as ARF or RTF version. The ARF version includes the model
with 4 micro servos, brushless motor and speed controller. The RTF version also includes LiPo-battery
and balancer charger as well as the transmitter and the receiver.

Il nostro aliante WOW...! è un modello a motorizzazione elettrica per piloti con una certa esperienza. Il
modello è realizzato in HYPODUR®, un innovativo materiale espanso leggero e robusto che si distingue
per una forte resistenza agli impatti. . L‘ala è rinforzata in carbonio che garantisce una struttura stabile
anche in manovre che sollecitano fortemente il modello. Il modello è motorizzato con un motore e rego­latore brushless con l‘elica ripieghevole. Il regolatore incluso è adatto per batterie Lipo 3s 11,1V. Wow..!
è disponibile sia in versione ARF (completo di 4 microservi, il motore bruhless e il regolatore) che in ver­sione RTF (come ARF con in più trasmittente, ricevente, batteria Lipo e caricabatterie con balancer).

Bauanleitung / Instruction Manual / manuale d'istruzione

Technische Daten

Spannweite: 1.580 mm; Länge: 1.002 mm;
Gewicht ca.: 900 g; Motor: Brushless; Akku: LiPo
11,1V; RC-Anlage: 2.4 GHz; Maßstab ca.: 1:7,7

RC-Funktionen

Höhenruder, Seitenruder, Querruder, Motor

Technical Data

Wingspan: 1.580 mm; Length: 1.002 mm; Weight
approx.: 900 g; Motor: Brushless; Battery: LiPo
11,1V; RC-System: 2.4 GHz; Scale approx.: 1:7,7

RC-Functions

Elevator, Rudder, Aileron, Motor

Caratteristiche tecniche

apertura alare: 1.580 mm; lunghezza: 1.002 mm;
peso circa.: 900 g; motore: Brushless; batteria:
LiPo 11,1V; radiocomando: 2.4 GHz; scala circa.:
1:7,7

RC-Functions

piano di quota, direzionale, alettoni, motore

0678

Zugelassen für / approved for:

AT•BE•DE•DK•IT•NL

!

Wichtiger Hinweis:

Bitte bewahren Sie diese Dokumentation für Ersatzteilbestellungen auf.

1. Inhaltsverzeichnis / Content / Indice

1. Inhaltsverzeichnis / Content / indice

2. RC-Anlage / Radio System / impianto radio

3. LiPo-Akku & Ladegerät / LiPo-Battery & Charger / batteria LiPo e caricabatterie

4. Zusammenbau / Assembly / assemblaggio

5. Hinweise zur Bedienung / How To Use / l'utilizzo

6. Sicherheitshinweise / Safety Instructions / per la vostra sicurezza

7. Ersatzteile / Spare Parts / ricambi

8. Garantiebedingungen / Warranty / garanzia

• Verwendung der Funkanlage / Usage Of The Radio System / L'uso dell'impianto radio

Die in diesem Set enthaltene Funkfernsteuerung darf ausschließlich zum Betrieb des im Set enthaltenen Modells
verwendet werden. Modikationen jeglicher Art sind nicht zulässig.

The radio system is designed exclusively for steering the included model within this set. It is not allowed to do any
modications on the radio system.

L'impianto radio deve essere usato esclusivamente per pilotare il modello contenuto in questa confezione. Modi­che non sono amesse.

• Vertriebsgebiet / Sales Territory / paesi di distribuzione

Der Verkauf und Betrieb dieser Systeme ist in folgenden Ländern möglich: AT, BE, DE, DK, IT, NL. In nicht EU­Mitgliedsstaaten müssen die dort geltenden Zulassungsvorschriften beachtet werden.

The radio system is allowed to be used and sold in the following contries: AT, BE, DE, DK, IT, NL. In other countries
you have to check the legal regulations.

L'impianto radio è omologato per essere usato nei seguenti paesi: AT, BE, DE, DK, IT, NL. Per altri paesi dovete
vericare le regole speciche del rispettivo paese.

• Wichtiger Hinweis / Special Note / Importante avviso

Das vorliegende Gerät arbeitet auf einer sogenannten ISM Frequenz, mit Störungen durch andere Geräte muss
ggf. gerechnet werden.

This radio system works on a so called ISM frequency. Radio interferences caused by other systems may occur.

Questo impianto radio lavora sulla cosiddetta frequenza ISM. Si possono vericare interferenze radio causate da
altri sistemi.

• Entsorgung / Disposal / smaltimento

Bitte entsorgen Sie Elektronik ausschließlich in den dafür vorgesehenen Behältnissen.

Please dispose defective electronic parts in special marked containers.

I riuti elettronici vanno smaltiti negli appositi contenitori e seguendo le leggi del rispettivo paese.

Seite 2

Best.-Nr. / Item-No. / art. 018-1580/1585

2. RC-Anlage / Radio System / L'impianto radio

Radio Control System ST6DF 2.4 GHz

Die ST6DF ist ein modernes 2.4GHz Fernsteuersystem zur Steuerung von RC-Modellen. Im Gegensatz zu bisherigen
35/40MHz-Fernsteuersystemen, gibt es einige Punkte, die bei 2.4GHz-Fernsteuersystemen besonders beachtet wer­den müssen. / The ST6DF is an innovative 2.4GHz radio system for RC models. In contrast to 35/40MHz radios, there
are certain points you have to consider before you start using your radio system. / ST6DF è un impianto radio innovati­vo in 2,4 GHz; prima di usarlo, per favore leggere attentamente le istruzioni.

2.1 Sender / Transmitter / trasmittente

Antenne / Antenna /
antenna

LED / LED / LED

Tragebügel / Holder /
staffa

Bindungsschalter / Binding Switch /
interruttore per binding

Kanal 5 / Channel 5 / 5° canale

Motor-Trimmung / Motor Trim /
trim motore

Querruder & Gas-Knüppel /
Aileron & Motor Stick /
stick alettoni e motore

Querruder-Trimmung / Aileron Trim /
trim degli alettoni

Hauptschalter / Main Switch /
interruttore principale

2.2 Empfänger / Receiver / ricevente

Aufhängung für Trageriemen
/ Connector for Neckstrap /
gancio per tracolla

Höhenruder- & Seitenruder-Knüppel /
Elevator & Rudder Stick / stick piano di
quota e direzionale

Höhenruder-Trimmung / Elevator Trim /
trim piano di quota

Seitenruder-Trimmung / Rudder Trim /
trim direzionale

Servo-Umkehr / Servo-Reverse / servo reverse

Best.-Nr. / Item-No. / art. 018-1580/1585

Kanal 1 / Channel 1 / canale 1
Kanal 2 / Channel 2 / canale 2
Kanal 3 / Channel 3 / canale 3
Kanal 4 / Channel 4 / canale 4
Kanal 5 / Channel 5 / canale 5
Kanal 6 / Channel 6 / canale 6
Bindung / Binding / binding

Seite 3

2.3 Einsetzen der Batterien / Inserting Batteries
/ inserire le batterie

Für den Betrieb des ST6DF-Senders sind
acht Zellen der Größe AA (Mignon) erforderlich.
Öffnen Sie den Batteriefachdeckel und setzen
Sie die Zellen in das Batteriefach ein. Achten
Sie dabei auf die korrekte Polung! Abschließend
den Batteriefachdeckel wieder schließen. / For
the operation of the ST6DF transmitter you need
8 pcs. of AA size batteries. Open the battery cover
and insert the cells. Note the correct polarity of the
batteries! Afterthat close the battery cover again. / Per la
trasmittente servono n. 8 stilo AA. aprire il vano batterie
e inserire le batterie facendo attenzione alla corretta
polarità. Poi richiudere il vano batterie.

2.4 Einbau der Empfängerantenne / Installation of the RX antenna /
montaggio dell'antenna della ricevente

Der Einbau des Empfängers erfolgt wie gehabt. Die Antenne muss nach außen geführt werden, so dass die letzten ca.
30mm aus dem Rumpf herausragen. Darauf achten, dass die Antenne geradlinig verläuft. Der dickere Teil der Empfän­gerantenne kann mit einem Tropfen Sekundenkleber im Modell verklebt werden. / The receiver can be installed in the
model as usual. The end of the antenna (the last 30mm) has to be placed outside of the model. Make sure that the last
30mm of the antenna are 100% straight. At the thicker part of the antenna, the antenna can be secured with glue to the
model. / Montare la ricevente come d'abitudine. L'antenna deve essere portata fuori dalla fusoliera, in maniera tale che
almeno 30 cm dell'antenna RX restano fuori da quest'ultima. La parte più spessa dell'antenna può essere incollata con
della colla ciano.

Aktiver Teil der Empfängerantenne
Active Part of RX antenna
parte attiva dell'antenna RX

Koaxial Kabel
Coaxial Cable
cavo coassiale

Achten Sie darauf, dass das aktive Ende der Empfängerantenne mindestens 25mm von Metall- oder Carbon-Teilen
entfernt ist! / Make sure that there are no metal or carbon parts closer than 25 mm to the active part of the RX antenna!
/ La parte attiva dell'antenna della ricevente deve essere a oltre 25 mm distanza da parti metalliche o parti in carbonio!!

2.5 Betrieb / Operation / funzionamento

Das ST6DF-Fernsteuersystem sucht beim Einschalten eigenständig nach freien Kanälen, ein Absprechen der Fre­quenzen unter den Piloten ist nicht mehr erforderlich. Halten Sie die Senderantenne während des Betries stets so, das
die Empfängerantenne die volle Länge Senderantenne „sehen“ kann. Zielen Sie nicht(!) mit der Senderantenne direkt
auf das Modell, da so die Empfangsbedingungen am schlechtesten sind. / When powering on the ST6DF, the system
is checking for free frequencies automatically. Keep the transmitter antenna always in a position where the receiver
antenna can „see“ the full ength of the transmitter antenna. Do not point with the transmitter antenna to the model.
In this case you have the worst connection to your model. / Il radiocomando ST6DF, all'accensione, si sintonizza

automaticamente su un canale libero, non è necessario concordare la frequenza di trasmissione con gli altri
piloti presenti in campo. E' importante estrarre l'antenna della trasmittente COMPLETAMENTE e di non puntar­la direttamente sul modello (così si ha la ricezione peggiore).

Seite 4

Best.-Nr. / Item-No. / art. 018-1580/1585

2.6 Bindungsprozess / Binding Procedure / Il binding (sintonizzazione tra radio e ricevente)

In der Auslieferung sind Sender und Empfaenger sind bereits initialisiert. Sollen weitere Empfänger mit dem selben
Sender betrieben werden oder wird der Sender getauscht, so müssen die Geräte erneut miteinander gebunden wer­den. / When delivering the ST6DF system to you, transmitter and receiver are already initialised. In case you want to
use another receiver or transmitter you have the bind the components with each other. /Nella confezione, trasmittente e
ricevente sono già inizializzati. Se volete usare altre riceventi con la stessa TX oppure cambiare la TX, dovrete rifare il
binding.

• Stecken Sie das mitgelieferte Jumper-Kabel auf die Buchse IDset und schalten Sie den Empfänger ein. Die LED
am Empfänger beginnt zu blinken. / Insert the jumper wire into the plug IDset and power on the receiver. The LED in
the receiver starts ashing. / Inlate la spina Jumper nella presa IDset e accendete la ricevente. Il LED sulla ricevente
comincia a lampeggiare.

Jumper Kabel
Jumper Wire
JUMPER

• Drücken und halten Sie den Bind-Switch am Sender und schalten Sie gleichzeitig den Sender ein. Die gründe LED
am Sender fängt an zu blinken. / Push and hold the bind switch while you switch on the transmitter. The green LED
on the transmitter starts ashing. / Tenendo premuto il bind switch della trasmittente, accendere la trasmittente. Il LED
verde della trasmittente inizia a lampeggiare.

LED
LED
LED

Bindungsschalter
Bind-Switch
interruttore binding

Wir empfehlen für den Betrieb von
Flugmodellen die gezeigte Position der
Senderantenne!

For ying airplanes we recommend the
shown TX antenna position!

Hauptschalter
Power Switch
interruttore principale

Consigliamo di tenere l'antenna TX in
questa posizione durante il pilotaggio!

• Nach ca. zwei Sekunden erlischt die LED im Empfänger. / After about two seconds the LED in the receiver is off. /
Dopo circa 2 secondi il LED della ricevente si spegne.

• Lassen Sie den Bind-Switch am Sender los und entfernen Sie das Jumper-Kabel vom Empfänger. / Release the bind
switch on the transmitter and remove the jumper wire from the receiver. / Ora potete lasciare l'interruttore del binding
della trasmittente e togliere il cavo jumper dalla ricevente.

• Die LED am Empfänger leuchtet auf, die Initialisierung ist abgeschlossen. / The LED in the receiver lights up, the initi­lization was successful. / Il LED della ricevente di illumina, l'inzializzazione è terminata.

• Sollte die Initialisierung fehlgeschlagen sein, wiederholen Sie den Vorgang. / If the initilization was not successful
repeat the steps above once again. / Se l'inizializzazione non fosse riuscita, ripetere da capo la procedura del binding.

Best.-Nr. / Item-No. / art. 018-1580/1585

Seite 5

2.7 Knüppelbelegung / Stick Mode / stick mode

Je nach Gewohnheit des Piloten ist es ggf. erforderlich, die Knüppelbe­legung am Sender anzupassen. / Depending on the habits of the pilot
it might be necessary to change the Stick Mode of the transmitter. / A
seconda delle abitudini di pilotaggio, può essere necessario modicare
l'attribuzione dei comandi agli stick di comando.

• Ermitteln Sie den gewünschten Stick Mode anhand der nebenste­henden Skizzen. Falls erforderlich, muss die Ratsche auf die rechte
Seite umgebaut werden. / Choose the correct stick mode according to
the skecthes on the right. If necessary, the ratchet function has to be
moved to the right side. / Scegliete lo stick mode usando i disegni a
destra. Eventualmente dovrete spostare la raganella a destra.

• Lösen Sie die Schrauben auf der Senderrückseite, um das Gehäuse
zu öffnen. Vorsicht beim Abheben des Gehäuse-Rückteils, der Ste­cker des Batteriekabels muss noch von der Platine gelöst werden. /
Remove the screws of the transmitter‘s back. Remove the back of the
transmitter carefully and disconnect the plug from the battery box. /
Svitare le viti sul retro della TX, per aprire la cassa. Attenzione quando
sollevate il coperchio, la spina del cavo batteria deve essere staccata
dal circuito stampato.

Seitenruder
Rudder





Höhenruder
Elevator

MODE 1





MODE 2





Gas
Throttle

Querruder



Aileron



• Überprüfen Sie, auf welcher Seite die Ratsche für die Gas-Funktion
liegt. Ggf. müssen die Ratsche und die Feder nebst Rückholhebel an
den Knüppelagregaten getauscht werden. / Check if it necessary to
change the side of the ratchet. if so, you have to change the spring
and the ratchet accordingly. / Se dovete cambiare la posizione della
raganella, dovrete spostare raganella, molla e leva di ritorno.

Ratsche für Gas RECHTS hier montieren!

Install ratchet for throttle RIGHT here!

Seitenruder
Rudder

Querruder
Aileron





Gas
Throttle





Höhenruder
Elevator





MODE 3









Höhenruder
Elevator





Gas
Throttle

Querruder
Aileron





Seitenruder



Rudder



• Abschließend das Batterie-Anschlusskabel wieder auf der Platine
einstecken und das Gehäuse mit den Schrauben schließen. / Afterthat
reconnect the battery box with the mainboard, close the backof the
transmitter and tighten the screws of the transmitter back. / Ora rein­serire il cavo di collegamento della batteria sul circuito stampato e
richiudere la cassa della TX.

• Überprüfen Sie abschließend nochmals die korrekte Funktion aller
Steuerbefehle, bevor Sie das Modell starten! / Check all functions of
your model carefully before you take off! /Rincontrollare tutte le funzioni
radio prima di usarla.

Seite 6

Querruder
Aileron





Gas
Throttle

MODE 4





Seitenruder



Rudder







Höhenruder
Elevator

Best.-Nr. / Item-No. / art. 018-1580/1585

3. LiPo-Akku & Ladegerät / LiPo-Battery & Charger /
batteria LIPO e caricabatterie

Das Modell ist mit einem sogenannten LiPo-Akku ausge­stattet. Dieser Akku darf ausschließlich mit dem mitgelie­ferten Balancer-Ladegerät geladen werden! / The model
is equipped with a high performance LiPo-battery. For
charging this battery, only use the included charger! / Il
modello è dotato di una batteria ai polimeri di litio (LiPo)
che va caricata esclusivamente usando il caricabattere
con balancer in dotazione.

Balancer-Anschluss / Balancer Connec­tor / connettore per balancer

Regler-Anschluss / Controller Connec­tor / connettore per regolatore di giri

12V= Anschluss / 12V DC Connector /
connettore 12 V

Nehmen Sie den Balancer-Anschluss des LiPo-Akkus
und schließen Sie ihn wie dargestellt am Ladegerät an.
Während des Ladevorgangs, leuchtet die grüne LED per­manent. Das Ladegerät verfügt über eine automatische
Voll-Erkennung des Akkus und schaltet bei Erreichen
der Ladeschluss-Spannung automatisch ab. Wenn die
grüne LED erlischt ist der Ladevorgang abgeschlossen.
/ Plug the balancer connector of the LiPo-Battery into
the charging port. The green LED indicates the charging
process. The charger's delta peak detection iterrupts the
charging process automatically when the battery is fully
charged. The green LED turns off, when the battery is
fully charged. / Collegare il balancer della batteria LiPo al
caricabatterie come mostrato in foto. Durante la ricarica il
LED si illumina verde. Il caricabatterie riconosce automa­ticamente quando la batteria è piena, si spegne da se e il
LED verde si spegne.

Lassen Sie den Akku unbedingt völlig(!) ab­ kühlen, bevor Sie ihn erneut laden!!!

The battery must cool down completely before
you recharge the LiPo-Battery!!!

La batteria deve essere totalmente raffreddat
prima di metterla in carica!!!

Das im Lieferumfang enthaltene Ladegerät ist für den An­schluss an 12V Spannungsquellen (Autobatterie) ausge­legt. Laden Sie mit diesem Ladegerät ausschließlich den
im Lieferumfang enthaltenen LiPo-Akku.

Ladegerät mit dem Stecker an den Zigarettenanzünder
anschließen. Nach dem korrekten Anschluss leuch­tet die rote LED. / Connect the charger to the car plug
of the lighter. The red LED indicates 12V power input
connected. / Collegare il caricabatterie all'accendisagri
dell'automobile, si illumina il LED rosso.

Lassen Sie den Ladevorgang NIEMALS
unbeaufsichtigt! Legen Sie den Akku NIEMALS
auf einen brennbaren Untergrund!!!

Never leave the charging process unobserved!
Do not put the battery on an inammable
surface.

MAI lasciare la batteria sotto carica inosserva­ ta! MAI appoggiare la batteria su un fondo
facilmente inammabile.

Best.-Nr. / Item-No. / art. 018-1580/1585

Seite 7

4. Die Montage des Modells / The Assembly /
L'assemblaggio

Nehmen Sie die beiden Leitwerke zur Hand und demon­tieren Sie die Servohörner. / Take the v-tail and remove
the servohorns from the servos. / Prendere il piano a V e
togliere le squadrette dai servocomandi.

Führen Sie die Servokabel nach vorn in den Rumpf ein.
Die Kabel dürfen nicht unterhalb der Servos liegen. / Lead
the servo wires into the fuselage. Make sure taht the cords
are not under servos. / Portare i cavi del servo verso la
parte anteriore nella fusoliera. I cavi non devono stare
sotti i servi.

Verbinden Sie die Höhenruderservos mit den Verlänge­rungskabeln im Rumpf. / Connect the elevator servos to
the extension cords in the fuselage. / Collegare i servoco­mandi del piano di quota con le prolunghe nella fusoliera.

V-Leitwerk zusammenstecken und wie dargestellt auf den
Rumpf aufsetzen. / Connect the two elevators and put
them on the fuselage as shown. / Assemblare la coda a V
come mostrato in foto e appoggiare sulla fusoliera.

Seite 8

Best.-Nr. / Item-No. / art. 018-1580/1585

Setzen Sie die Kunststoffabdeckung auf das Leitwerk auf
und verschrauben Sie das Leitwerk mit zwei Schrauben,
wie dargestellt. / Place the upper cover on the v-tail and
secure the v-tail with the two screws as shown. / Montare
la copertura in plastica sulla coda e ssate la coda a V
con due viti.

Schieben Sie den Tragächenverbinder in die linke Trag­äche ein. / Put the wing joiner into the left wing. / Inlare
la baionetta alare nella semiala sinistra.

Schieben Sie anschließend die rechte Tragäche auf
den Tragächenverbinder auf. / Now take the right wing
half and put it on the wing joiner. / Ora inlare la semiala
destra sulla baionetta alare.

Bringen Sie die Höhenruderservos in Neutralposition und
montieren Sie die Servohörner. / Put the elevator servos
to neutral position and install the servo horns again. /
Portate i servi del piano di quota in posizione neutra e
montate le squadrette.

Nehmen Sie die obere Tragächenabdeckung und setzen
Sie sie in die Aufnahme ein. / Take the upper wing cover
and place it on the wing according to the mounts. / Posi­zionare la copertura superiore dell'ala nella sua sede.

Best.-Nr. / Item-No. / art. 018-1580/1585

Seite 9

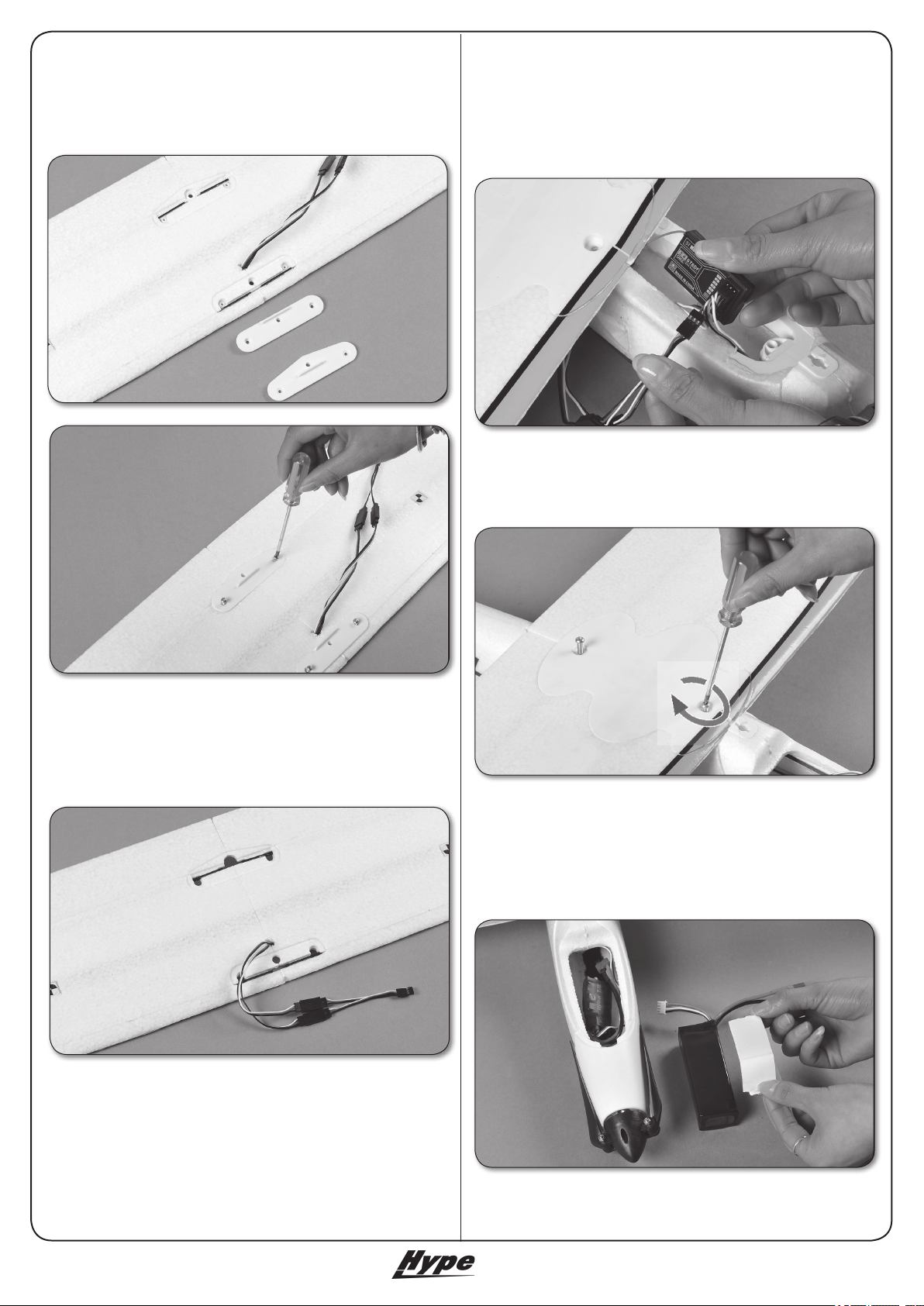

Nehmen Sie die unteren Halterungen zur Hand und ver­schrauben Sie sie mit der oberen Halterung, wie darge­stellt. / Take the lower holders and install them with the
four screws as shown. /Ora prendere i supporti inferiori e
avvitarli con quelli superiori, come mostrato in foto.

Schließen Sie die Servos und den Regler an dem Emp­fänger an. Beachten Sie die korrekte Kanalbelegung. /
Connect the servos and the speed controller to your recei­ver. Note the correct channel selection. / Collegare servi e
regolatore con la ricevente, fare attenzione all'attribuzione
esatta dei canali.

Tragäche auf den Rumpf aufsetzen und mit den beiden
Schrauben sichern. / Put the wing on to the fuselage and
secure it with the screws. / Avvitare l'ala sulla fusoliera con
due viti.

Bei der RTF-Version muss das beiliegende V-Kabel
verwendet werden, um die Querruderservos am Empfän­ger anzuschließen. / At the RTF-version you have to use
Y-harness to connect the aileron servos to the receiver.
/ Nella versione RTF dovete usare la prolunga a Y per
collegare i servi degli allettoni con la ricevente.

Kleben Sie einen Streifen Klettband auf den Akku und die
Gegenseite des Klettbands in den Rumpfboden (Akku­schacht). / Put a stripe of velcro tape on the battery and
the opposite into the buttom of the fuselage (battery bay).
/ Incollare il velcro sulla batterie e la sua controparte nel
fondo della fusoliera (vano batteria).

Seite 10

Best.-Nr. / Item-No. / art. 018-1580/1585

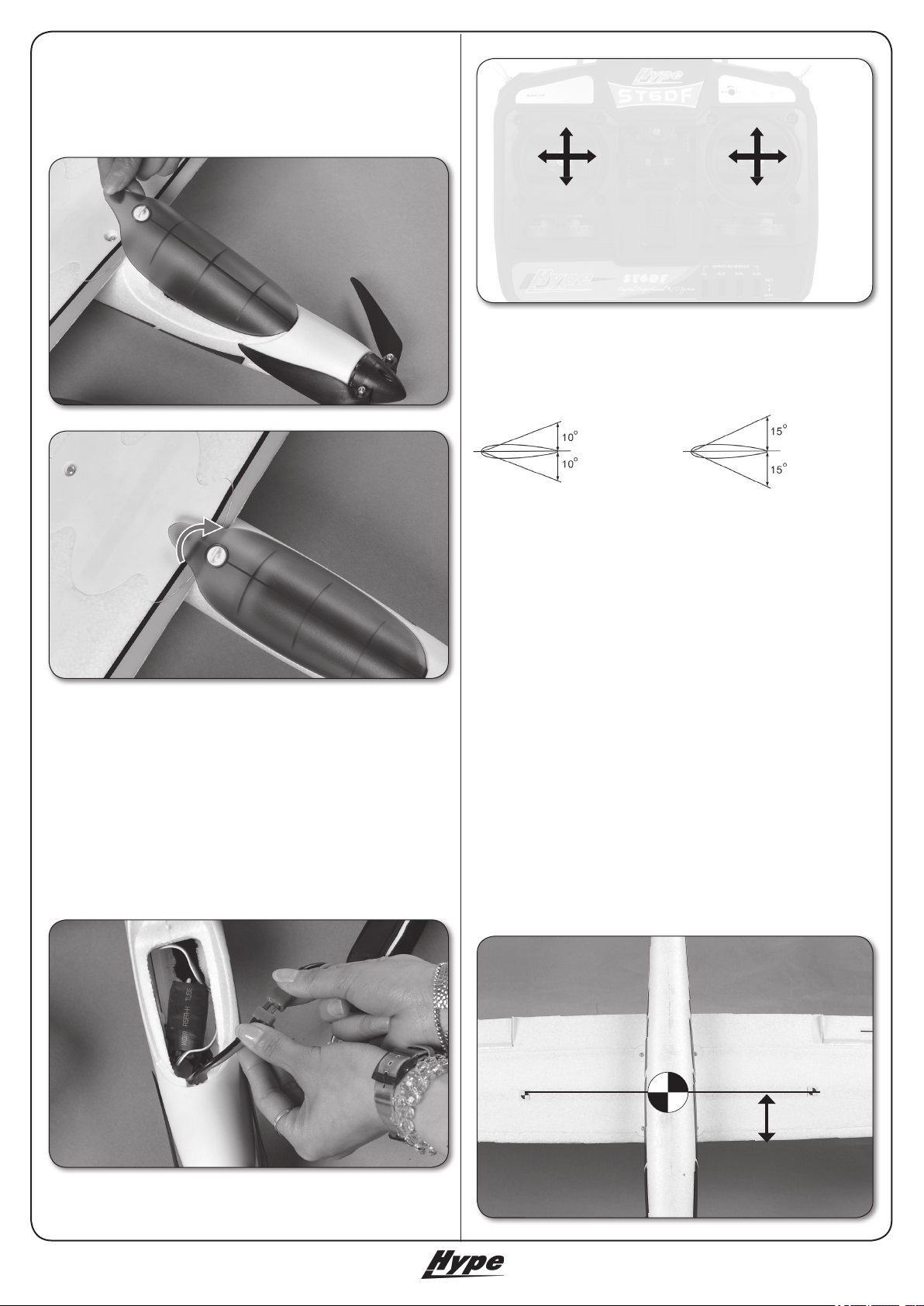

Abschließend wird die Kabinenhaube auf den vorderen

HÖHENRUDER

Teil des Rumpfes aufgesetzt, wie dargestellt. / Put the
canopy on the front part of the fuselage as shown below.
/ Ora montare la cabina di pilotaggio sulla parte anteriore
della fusoliera come mostrato in foto.

Prüfen Sie nun, ob sich alle Ruder korrekt bewegen.
Sender einschalten und den geladenen Antriebsakku im
Modell anschließen. Betätigen Sie der Reihe nach alle
Funktionen am Sender. Vorsicht im Umganmg mit der dre­henden Luftschraube! / Check the function of all rudders.
Switch on the transmitter and connect the LiPo-Battery to
the controller in the model. Move all rudders one by one.
Attention! Be careful with the rotating propeller! / Verica­te ora che tutte le parti mobili si muovano correttamente:
accendere la trasmittente e collegare al batteria caricata
nel modello. Ora provare tutte le funzioni radio. Attenzione
a non ferirvi con l'elica in rotazione!

Vollgas / Full Power / massimo

Querruder links

Aileron left
alettoni sx

Motor / Motor / motore

Motor / Motor / motore

Aus / Idle / minimo

Querruder rechts

Aileron right

alettoni dx

Höhenruder / Elevator / piano di quota

drücken / push / spingere

Seitenruder links

Rudder left

timone sx

Höhenruder / Elevator / piano di quota

ziehen / pull / tirare

Seitenruder rechts

Rudder right

timone dx

Stellen Sie die maximalen Ruderausschläge gemäß der
nachfolgenden Werte ein. / Adjust the maximum travel of
the control aps according to the sketch below. / regolare
le escursioni massime dei piani mobili come segue:

QUERRUDER
AILERON
ALETTONI

ELEVATOR
PIANO DI QUOTA

Abschließend muss der Schwerpunkt am Modell über­prüft werden. Dazu werden alle Komponenten (auch
der Akku!) im Modell montiert. Der Schwerpunkt liegt 60
mm hinter der Nasenleiste. Unterstützen Sie das Mo­dell exakt im Schwerpunkt an den beiden Markierungen
auf der Unterseite und beobachten Sie, wie das Modell
auspendelt. Die Nase des Modell sollte sich leicht nach
unten neigen. Dann ist der Schwerpunkt optimal justiert.
/ Before the rst ight you have to check the center of
gravity. For doing so you have to mount all components
(also the battery!) in to the model. The CG is placed 60
mm behind the nose cone of the main wing. Support the
model exactly in the CG at the marked spots on the lo­wer side and watch the fuselage. The nose should point
slightly to the ground. Then the CG is placed correctly! /
Ora vericate il baricentro del modello. A questo scopo
dovete montare tutti i componenti nel modello, anche
la batteria. Il baricentro si trova 60 mm dietro il bordo
d'entrata. Sostenete il modello esattamente nel bari­centro tre due dita e fatelo bilanciare. Dovrebbe risultare
leggermente picchiato.

Best.-Nr. / Item-No. / art. 018-1580/1585

Schwerpunkt
Center Of Gravity
baricentro

60mm

Seite 11

Seite 12

Best.-Nr. / Item-No. / art. 018-1580/1585

5. Hinweise zur Bedienung / How To Use / istruzioni d'uso

5.1 Laufrichtung der Ruder / Sterring Direction Of Flight Controls / direzione dei piani mobili

Vor dem Erstug des Modells muß unbedingt die Laufrichtung aller Ruder überprüft werden. / Before the rst ight of the model, the
steering direction must be checked carefully! / prima del primo volo dovrete controllare il senso di escursione dei piani mobili

Höhenruder / Elevator / piano di quota

Wird der Höhenruderknüppel am Sender nach hinten gezogen, muß das Höhenruder nach oben ausschlagen. Wird der Höhenruder­knüppel nach vorn gedrückt, muß das Höhenruder nach unten ausschlagen. / When you pull the elevator stick, the elevator has to
move up, the model will climb. When you push the elevator stick, the elevator has to move down, the model will decline. / Tirando lo
stick del piano di quota, il piano mobile deve andare in sù, spingendolo in avanti, il piano deve andare giù.

Seitenruder / Rudder / direzionale

Das Modell wird von hinten betrachtet. Wird der Seitenruderknüppel am Sender nach links bewegt, müssen beide Ruder nach links
ausschlagen. Entsprechend umgekehrt erfolgt der Ausschlag für die andere Richtung. / Take a look to the model from behind. When
you move the rudder stick to the left, both rudders have to move to the left. For the right side it works accordingly. /Guardare il modello
da dietro: muovendo lo stick del direzionale a sinistra, il piano mobile si muove a sinistra e vice versa.

Querruder / Aileron / alettoni

Das Modell wird von hinten betrachtet. Wird der Querruderknüppel am Sender nach links bewegt, muß die linke Querruderklappe nach
oben und die rechte Querruderklappe nach unten ausschlagen. Entsprechend umgekehrt erfolgen die Ausschläge für die andere Rich­tung. / Take a look to the model from behind. When you move the aileron stick to the left, the left ap has to move up and the right ap
has to move down. For the right side it works accordingly. / Guardando il modello da dietro e muovendo lo stick degli alettoni a sinistra,
l'alettone sinistra deve andare sù e quello destro in giù. E vice versa.

Motor / Motor / motore

Wird der Gasknüppel in die Leerlauf Position gebracht, muß der Motor stillstehen. Bei Vollgas muss der Motor seine maximale Dreh­zahl erreichen. / When you move the throttle stick to idle, the motor has to stop completely. Putting the throttle stick to full power, the
motor has to reach its maximum rpm. / Portando lo stick motore in posizione minimo, il motore si deve fermare, in posizione massima
invece deve andare ai massimi giri.

5.2 Startvorgang / Take Off / partenza

• Starten Sie prinzipiell immer gegen den Wind! / Alwas start the model against the wind! / Partite sempre contro il vento.

• Überprüfen Sie die Funktion aller Ruder vor jedem(!) Start. / Check all rudder controls before each(!) start. / Controllate tutti i piani
mobili prima della partenza.

• Geben Sie Vollgas und korrigieren Sie in Bodennähe nur mit kleinen Steuerausschlägen. / For take off always use maximum power.
When you are near the ground only small control action is recommended. / Per la partenza accelerare al massimo.

• Steigen Sie in einem achen Winkel. / Climb in a smooth angle. / Salire in un angolo piatto.

5.3 Landevorgang / Landing Procedure / Atterraggio

• Drosseln Sie den Motor und iegen Sie in 30 m Entfernung mit Rückenwind parallel zur Landebahn. / Reduce motor power and y
parallel to the runway in a distance of 30 meters. / Diminuire i giri motore e volare a 30 m di distanza parallelamente alla pista di atter­raggio.

• Fliegen Sie eine 90° Kurve in Richtung Landebahn und bauen Sie Höhe ab. / Turn 90° to the runway and decline continously. / Effettu­ate ora una virata a 90° in direzione della pista di atterraggio e diminuite la quota.

• Fliegen Sie erneut eine 90° Kurve, Sie iegen nun direkt auf die Landebahn zu. Turn again 90° to the runway and decline continously.
You are now approaching the runway. / Effettuate un'ulteriore virata a 90° in direzione della pista e continuate a scendere.

• Lassen Sie das Modell weiter sinken bis das Modell 1 m über der Landebahn schwebt. / Decline until you are about 1 meter over the
runway. / Continuate la discesa no a librarvi 1 m sulla pista.

• Ziehen Sie den Höhenruderknüppel etwas stärker und halten Sie ihn gezogen. / Pull the elevator carefully and keep it pulled. / Tirate
lo stick del piano di quota un po' di più e tenetelo tirato.

• Je mehr sich das Modell dem Boden nähert, desto mehr muß der Höhenruderknüppel gezogen werden. Da das Modell ständig lang­samer wird, setzt es sich praktisch von allein auf die Landebahn. / The closer you come to the ground the more you have to pull the
elevator. As the model gets slower, it will land more or less automatically. / Più vi avvicinate al suolo, più dovrete tirare il piano di quota.
Il modello rallenta continuamente atterrando praticamente da solo sulla pista.

Best.-Nr. / Item-No. / art. 018-1580/1585

Seite 13

6. Sicherheitshinweise / Safety Instructions / Per la vostra sicurezza

Allgemeine Sicherheitshinweise für Modelle mit Elektroantrieb

 Dieses Modell ist kein Spielzeug, geeignet für Modellsportler ab 14 Jahren.

 Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel

„Hinweise zur Bedienung“ in der Bauanleitung / Bedienungsanleitung erläutert.

 Montieren Sie das Modell grundsätzlich nur nach der Bauanleitung / Bedienungsanleitung zusammen. Nehmen Sie
Umbauten nur vor, unter Verwendung von empfohlenen original Ersatz- und Tuningteilen aus dem Hause
KYOSHO Deutschland.

 Beachten Sie hierzu die Gebrauchsanweisung anderweitig zur Anwendung kommender
Komponenten (z.B. Fernsteuerungsanleitung).

 Die Inbetriebnahme ist nicht eher gestattet, bis das Modell laut beiliegender Bauanleitung komplett montiert ist.

 Überprüfen Sie vor der Inbetriebnahme des Modelles die Funktionssicherheit laut Checkliste und benutzen Sie

einen Frequenzkanal, der nicht bereits von anderen Modellsportlern belegt ist oder diese stört.

 Betreiben Sie das Modell nur dort, wo sich keinerlei Personen oder Tiere aufhalten und eine Beschädigung
anderer Güter auszuschließen ist. Handeln Sie eigenverantwortlich und überprüfen Sie das gewählte Gelände
vor Inbetriebnahme des Modells auf seine Eignung.

 Stoppen Sie das Modell unverzüglich bei einer Störung und beseitigen Sie sofort die Ursache, falls Sie keine
Kontrolle mehr über das Modell haben.

 Berühren Sie keine rotierenden und/oder heißen Motorteile während des Betriebes oder der Abkühlphase.

 Warten Sie Ihr Modell nach jedem Einsatz und ersetzen Sie Verschleißteile, um einen sicheren Betrieb zu gewährleisten.

 Fassen Sie das Modell während und nach dem Betrieb stets so an, daß Sie keinesfalls mit Teilen des Antriebs

in Berührung kommen.

 Bedenken Sie, daß Kunststoffteile bei niedrigen Außentemperaturen in Ihrer Schlagzähigkeit nachlassen können,
daß heißt, die Belastungsfähigkeit sinkt.

 Sofern Sie nicht über ausreichende Kentnisse im Umgang mit Funktionsmodellen verfügen, wenden Sie sich an
einen erfahrenen Modellsportler oder Modellbauclub.

 Schützen Sie sich bei Testläufen vor, eventuell durch rotierende Teile, aufgewirbeltem Schmutz bzw. Steinchen.

 Schützen Sie alle elektrischen Komponenten vor Wasser und Fremdkörpern.

 Sorgen Sie dafür, daß der Motor nicht überlastet oder blockiert wird.

 Lassen Sie den Motor nach dem Betrieb ausreichend abkühlen.

 Laden und entladen Sie Ihre Akkus sorgfältig und achten Sie darauf, daß die Akkus und Anschlußkabel keinerlei

Beschädigungen aufweisen.

 Schließen Sie den Akku niemals "kurz" durch Zusammenführen des Plus- und Minuspols.

 Verlegen Sie die Kabel im und am Modell so, daß diese nicht in oder an rotierende oder heiße Teile geraten.

 Stellen Sie sicher, daß der Fahrtenregler ungehindert funktionieren kann.

 CE-Zertizierung für Elektromotor; Angewandte Normen: EN 50081-1, IEC 1000-4-2, IEC 1000-4-3, EN 50082-1

 Bei technischen Rückfragen, wenden Sie sich bitte an unsere Service-Hotline: [phone] (Mo.-Do.: 14.00-17.30 Uhr).

Seite 14

Best.-Nr. / Item-No. / art. 018-1580/1585

General Safety Instructions For Electric Models

 This model is not a toy. Allowed for children over 14 years.

 Use the model accordingly to chapter 5 "How To Use" in this instruction manual.

 Assemble the model accordingly to this instruction manual. Do not alter or modify the model. Only use parts that are ofcially

recommended by KYOSHO Deutschland.

 Always pay close attention to the manuals that are included to accessory parts.

 Do not y the model before you have nished the assembly completely according to this manual.

 Before you y, check all functions of the model carefully. Check if your frequency is clear and not used by any

other pilots in your area. This may cause radio interference.

 Never y your model near other human beings, animals or other obstacles. You are responsible for ying the model, so
you have to check carefully your ight area.

 Stop ying immediately if you realize any radio interference. Check the system for the cuase and change the frequency
if necessary.

 Do not touch any moving or hot motor parts during action! Let all components cool down before you handle them.

 Check your model carefully after each ight. Replace parts if they are worn out or if they are defective.

 Keep your hands out of reach from rotating or hot parts of the model.

 Keep in mind that plastic parts easily break under cold temperature conditions.

 If you are a novice in ying you should ask experienced pilots for assistance during your rst ights.

 Protect yourself from dust and other small things when you test run your propeller drive on the ground.

 Keep all electronic components dry and clean!

 Take care that your motor does not get overload or gets blocked under full power.

 Let the motor cool down after restarting the model again.

 Charge your batteries carefully. Always watch the charging process and make sure all connectors are in good conditions.

 Do not shorten the battery by connecting the pluspole with the minuspole directly!

 Make sure that the wires do not touch rotating or hot parts of the model.

 CE-certication for electric motor: EN 50081-1, IEC 1000-4-2, IEC 1000-4-3, EN 50082-1

 In case of technical questions please contact our helpdesk by phone: [phone] or by e-mail: [e-mail]

Best.-Nr. / Item-No. / art. 018-1580/1585

Seite 15

6. Sicherheitshinweise / Safety Instructions / avviso di sicurezza

 questo modello non è un giocattolo, è adatto a persone di età non inferiore ai 14 anni

 non usare i modelli per scopi diversi da quelli previsti nelle istruzioni

 montare il modello seguendo le istruzioni, per modicarlo usare esclusivamente modiche (tuning parts)

originali della casa Kyosho Deutschland GmbH, usare solo ricambi originali.

 per quanto concerne accessori di altri produttori (radiocomando etc.) seguire le istruzioni del rispettivo produttore

 non è permesso di usare il modello nchè il montaggio non è completato secondo le istruzioni

 prima di mettere in moto il modello, effettuare i controlli suggeriti nelle istruzioni e accertarvi che la vostra frequenza radio non

sia già in uso da parte di un’altro modellista presente sul campo

 usare il modello solo in luoghi sicuri, dove non si trovano nè persone nè animali nè oggetti che potreste
mettere in pericolo. Siete pienamente responsabili per eventuali danni recati dal vostro modello.

 se si dovesse vericare un’interferenza, fermare subito il modello e risolvere il problema

 state attenti a non toccare parti calde (motore, silenziatore, batteria motore) o parti rotanti del modello,

 controllate tutte le parti del modello dopo ogni uso e sostituite parti che mostrano segni di logoramento.

 assicuratevi di non venire a contatto - durante e dopo l'uso - con parti della propulsione e trasmissione

 a temperature basse, le parti in plastica perdono di resistenza e diventano più fragili

 se siete un neota, chiedere aiuto ad un modellista esperto.

 proteggetevi da polvere, pietre etc. alzate dalle parte in rotazione

 proteggete l'elettronica contro le inltrazioni di acqua e corpi estranei

 provvedete a non sovvraccaricare il motore e a non bloccarlo

 fare raffreddare il motore dopo l'uso

 caricate con cura le batteria e controllate periodicamente che i cavi di collegamento siano integri

 non mettere in corto circuito la batteria mettendo a contatto il polo negativo con quello positivo.

 i cavi elettrici nel modello NON devono venire a contatto con parti in rotazione o con parti calde

 assicuratevi che il regolatore di giri possa funzionare senza problemi e impedimenti

 certicazione CE del motore elettrico; norme applicate: EN 50081-1, IEC 1000-4-2, IEC 1000-4-3, EN 50082-1

 Per info tecniche potete rivolgervi a [e-mail].

Seite 16

Best.-Nr. / Item-No. / art. 018-1580/1585

SICHERHEITSINFORMATIONEN ZU DEN IM MODELL ENTHALTENEN
LITHIUM- POLYMER AKKUS UND LADEGERÄTEN

1. Allgemein

• Lithium-Polymer (kurz: LiPo) Akkus bedürfen besonderer Aufmerksamkeit

• Fehlbehandlung bei Ladung und Entladung können zu Feuer, Rauchentwicklung, Explosionen und Vergiftung führen.

• Die Nichtbeachtung von Anleitungs- und Warnhinweisen kann zu Leistungseinbußen oder sonstigen Defekten führen.

• Die unsachgemäße Lagerung bei zu hohen oder zu niedrigen Temperaturen kann die Kapazität verringern.

2. Ladung

• LiPo-Akkus stets nur auf einer nicht brennbaren, hitzebeständigen und nicht leitenden Unterlage laden.

• Leicht entzündliche Gegenstände von der Ladeanordnung fernhalten.

• Ladevorgang stets nur unter Aufsicht.

• Nur das beiliegende oder ein von uns ausdrücklich zur Ladung des Akkus dieses Modells freigegebenes Ladegerät verwenden.

• Spannungen von über 4,20 V pro Zelle führen zu dauerhafter Beschädigung der Zelle und können Feuer, Rauchentwicklung und Explo­sion zur Folge haben.

• Akku nicht verpolen! Andernfalls laufen anormale chemische Reaktionen ab, die den Akku zerstören und sogar zu Feuer, Rauchentwick­lung oder Explosion führen können.

3. Entladung

• Der Entladestrom darf 8C (= 8-fache Nennkapazität) nicht überschreiten.

• Nicht unter 2,5 V pro Zelle entladen, andernfalls wird Zelle dauerhaft geschädigt.

• Betrieb sofort einstellen, wenn Leistung des Modells stark abfällt.

• Kurzschlüsse und hohe Temperaturen (max. 70°C) vermeiden, da sonst Gefahr der Selbstentzündung des Akkus; Temperatur ggf. mit
unserem HYPE Infrarot Thermometer überprüfen.

4. Beschädigung des Gehäuses und der Folie

• Gehäusefolie vor Beschädigung durch scharfe Gegenstände schützen.

• Beschädigungen der Folie machen den Akku unbrauchbar

• Akku verformsicher in das Modell einbauen, auch im Falle eines Absturzes oder Crashs

• Temperaturen über 70°C können das Gehäuse beschädigen, so dass Elektrolyt austreten kann. In diesem Fall wäre der Akku unbrauch­bar und zu entsorgen.

5. Beschädigte Zellen

• Keine Weiterverwendung von beschädigten Zellen !

• Kennzeichen beschädigter Zellen: Verformung, beschädigte Folie, Geruch oder Auslauf von Elektrolyten

• Gesetzliche Entsorgungsvorschriften (Akku = Sondermüll) beachten

6. Warnhinweise

• Nicht ins Feuer werfen !

• Nicht in Flüssigkeiten jeglicher Art eintauchen; jeglichen Kontakt mit Flüssigkeiten vermeiden.

• Außerhalb der Reichweite von Kindern lagern.

• Akku nicht demontieren, Gefahr von Feuer, Rauch und Explosion sowie Verätzungen.

• Jeglichen Kontakt mit Elektrolyt vermeiden. Sofern doch Kontakt aufgetreten sein sollte, sofort mit viel frischem Wasser abspülen und
den Arzt konsultieren.

• Bei Nichtbenutzung des Modells den Akku immer entnehmen und vor Inbetriebnahme rechtzeitig auaden.

• Lagerung nur auf einer hitzebeständigen, nicht brennbaren und nicht leitenden Unterlage.

• Tiefentladene Akkus nicht weiter verwenden.

7. Garantieausschluß

• Da durch uns die richtige Ladung und Entladung des Akkus nicht überwacht werden kann, wird jegliche Garantie vorsorglich ausge­schlossen.

8. Haftungsausschluß

• Da wir weder die Einhaltung der Montage- und Betriebsanleitung in Zusammenhang mit dem Modell, noch die Bedienung und Metho­den bei Installation, Betrieb, Verwendung und Wartung des Modells nebst zugehöriger Elektronik überwachen können, übernehmen wir
keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus der fehlerhaften Verwendung und dem Betrieb ergeben oder in irgend­einer Weise damit zusammenhängen.

• Ausdrücklich lehnen wir auch jegliche Folgeschäden, die sich im Zusammenhang mit Installation, Betrieb, Verwendung und Wartung
des Modells ergeben, ab.

• Soweit vom Gesetzgeber nicht anders vorgeschrieben, ist unsere Verpichtung zur Leistung von Schadenersatz – gleich aus welchem
Rechtsgrund – auf den Rechnungswert der an dem schadenstiftenden Ereignis unmittelbar beteiligten Warenmenge begrenzt. Dies gilt
nicht, sofern wir nach zwingenden gesetzlichen Vorschriften wegen Vorsatz oder grober Fahrlässigkeit unbeschränkt haften.

HYPE im Vertrieb der KYOSHO DEUTSCHLAND GMBH
Nikolaus-Otto-Straße 4
24568 Kaltenkirchen
Germany

Best.-Nr. / Item-No. / art. 018-1580/1585

Seite 17

IMPORTANT SAFETY INSTRUCTIONS AND WARNINGS FOR
LITHIUM-POLYMER-BATTERIES

1. General Guidelines and Warnings

• LiPo batteries are NOT charged as you receive them. They contain approximately 50% of a full charge as recommended for
shipment and long term storage .

• Use Lithium Polymer specic chargers only. Do not use a NiCd or NiMh charger - Failure to do so may cause a re, which may
result in personal injury and property damage.

• Never charge batteries unattended. When charging LiPo batteries you should always remain in constant observation to monitor
the charging process and react to potential problems that may occur.

• Some LiPo chargers on the market may have technical deciencies that may cause them to charge LiPo batteries incorrectly. It is
solely the responsibility of the user to assure that the charger used works properly.

• If at any time you witness a battery starting to balloon or swell up, discontinue the charging process immediately. Disconnect the
battery and place it in a safe observation area for approximately 15 minutes. Continuing to charge a battery that has begun
to swell will result in re.

• Battery observation should occur in a safe area outside of any building or vehicle and away from any combustible material.
The middle of a cement driveway is a good example of a safe observation area.

• Shorts can cause res! If you accidentally short the wires, the battery must be placed in a safe area for observation for
approximately 15 minutes. Additionally, be mindful of the burn danger that may occur due to a short across jewelry (such as
rings on your ngers).

• Chemical reactions are not instantaneous, a battery that has been shorted may not ignite for 10 minutes.

• All crash batteries, even if not deformed, should be placed in a safe area for observation for at least 15 minutes.

• If for any reason you need to cut the terminal wires, cut each wire separately, ensuring the wires do not become shorted
across the cutting tool.

2. Charging Process

• Make a visual inspection of the pack. Checking for any damaged leads, connectors, broken/cracked shrink covering, pufness
or other irregularities.

• Before installing or changing the connector, check the voltage of the pack using a digital voltmeter. All new packs ship at
approximately 3.80V to 3.9V per cell. For example: A 2S pack should read approximately 7.60V to 7.8V, A 3S pack should read
approximately 11.40V to 11.7V etc

• If any damage to the pack or leads is found, or the voltage is signicantly less for your pack than specied above, do not
attempt to charge or y the pack; contact AG Power directly as soon as possible.

• Never charge batteries unattended.

• Charge in an isolated area, away from ammable materials.

• Let the battery cool down to ambient temperature before charging.

• Do not charge battery packs in series. Charge each battery pack individually. Overcharging of one or the other battery may
occur resulting in re

• When selecting the cell count or voltage for charging purposes, select the cell count and voltage as it appears on the battery
label. Selecting a cell count or voltage other than the one printed on the label may result in overcharging and re. As a safety
precaution, please conrm that the information printed on the battery is correct. For example: If a battery label indicates that it is
a 3 cell battery (3S), it's voltage should read between 11.4 and 11.7 volts. This battery must be charged as a 3 cell battery
(peak of 12.6V).

• You must check the pack voltage after each ight before re-charging. Do not attempt to charge any pack if the unloaded
individual cell voltages are less than 3.3V. For example: Do not charge a 2-cell pack if below 6.6V Do not charge a 3 cell pack
if below 9.9V

• NORMAL CHARGING: The charge rate should not exceed 1C (one times the capacity of the battery, unless otherwise noted*).
Higher setting may cause problems which can result in re. For example: Charge a 730 mAh battery at or below 0.73Amps.
Charge a 5000 mAh battery at or below 5Amps.

Seite 18

3. Storage & Transportation

• Store batteries at room temperature

• If storing longer than a couple of weeks; batteries should be stored at 3.8V/cell to 3.9V/cell (approximately 50% charged).

• Do not expose battery packs to direct sunlight (heat) for extended periods.

• When transporting or temporarily storing in a vehicle, temperature range s should be greater than 5c but no more than 35c

• Storing Lipo batteries at temperatures greater than 40c for extended periods of time (more than 2 hours) may cause damage
to battery and possible re.

4. Caring for Battery

• Only charge a LiPo battery with a good quality Lithium Polymer charger. A poor quality charger can be dangerous!

• Set voltage and current correctly (failure to do so can cause re).

• Please check pack voltage after the rst charge. For example; a 2 Cell battery should measure 8.4V (8.30 to 8.44), a 3 cell
battery should measure 12.6V (12.45 to 12.66).

• Do not discharge a battery to a level below 3V per cell under load. Discharging below 3V per cell can deteriorate battery
performance. Be sure to set your ESC for the proper cut off voltage (6.0V cut off for 2S packs, 9.0V cut off for 3S packs, etc).

• Use caution to avoid puncture of the battery. Puncturing a LiPo battery may cause a re.

• Always allow a battery to cool down to ambient temperature before re-charging.

Batteries that lose 20% of their capacity must be removed from service and disposed of properly. Discharge the battery to 3V/Cell,
making sure output wires are insulated, then wrap battery in a bag for disposal.

Best.-Nr. / Item-No. / art. 018-1580/1585

INFORMAZIONI IMPORTANTI SULLE BATTERIA AI POLIMERI DI LITIO
CONTENUTI IN QUESTA CONFEZIONE

1. Informazioni generiche

• le batterie ai polimeri di litio (breve= LiPo) vanno trattate con particolare delicatezza e attenzione

• la carica e scarica errata può avere come conseguenza che la batteria s'inamma, esplode o sviluppa fumo

• l'uso errato può danneggiare la batteria irremediabilmente

• la conservazione errata a temperature troppo alte o troppo basse può ridurre la capacità o danneggiare le batterie

2. La ricarica

• appoggiare su un fondo resistente al fuoco

• tenere lontano da oggetti facilmente inammabili

• non abbandonare mai la batteria in carica.

• usare esclusivamente il caricabatterie incluso nella confezione

• voltaggio superiori a 4,20 V per cella danneggiano la batteria e la possono far inammare o esplodere.

• non invertire la polarità, altrimenti potrebbe esplodere

3. scarica

• la corrente di scarica non deve superare 8C (=8 volte la capacità nominale)

• non scaricare al di sotto di 2,5 V per cella

• spegnere subito se le prestazioni del modello dovessero diminuire vistosamente

• evitare corti circuiti e temperature elevate (70°C massimo), altrimenti la batteria si autoincendia.

4. Danno alla cassa e alla pellicola di rivestimento

• non danneggiare la pellicola.

• se la pellicola è danneggiata, non usare più la batteria

• montare la batteria in maniera tale che non si deforma

• temperature sopra 70°C possono danneggiare la cassa; in quest caso smaltire la batteria e non usarla più

5. batterie danneggiate

• non usare batterie danneggiate

• come si riconoscono celle danneggiate: deformazione, pellicola rotta, odore strano, fuoriuscita dell'elettrolyt

• smaltire secondo le regole del paese d'utilizzo

6. Attenzione

• non gettare in fuoco aperto

• non immergere in liquidi

• conservare fuori la portata di bambini

• NON APRIRE (SMONTARE) LA BATTERIA

• evitare il contatto con l'elettrolyt, nel caso di contatto consultare immediatamente un medico e sciacquare con acqua

• quando non usate il modello, rimuovere la batteria

• conservare la batteria solo su una fondo NON inammabile

• batterie troppo scariche non possono essere riutilizzate.

7. No Garanzia

• poichè NON è possibile vericare l'utilizzo corretto della batteria, la batteria NON è coperta da garanzia

8. Responsabilità

• Poiché non è possibile vericare che le indicazioni delle istruzioni siano state rispettate da parte dell'utente, né che ne sia stato fatto
l'uso proprio seguendo questo manuale, non possiamo essere ritenuti responsabili per perdite, danni o costi derivanti dall'uso non adatto.

• Decliniamo espressamente anche la responsabilità per danni conseguenti all'installazione, l'uso, l'utilizzo e la manutenzione del model­lo.

HYPE distribuita da KYOSHO DEUTSCHLAND GMBH
Nikolaus-Otto-Straße 4
24568 Kaltenkirchen
Germany

Best.-Nr. / Item-No. / art. 018-1580/1585

Seite 19

7. Ersatzteile / Spare Parts / ricambi

Best.-Nr. / Item-No. / art

018-1581 Tragfaeche#Wow...! Inkl. 2 Servos / Wing incl. 2 servos / ala con 2 servi

018-1582 Rumpf#Wow...! / Fuselage / fusoliera

018-1583 Kabinenhaube#Wow...! / Canopy / cabina di pilotaggio

018-1584 V-Tail#Wow...! Incl. Servos / V-Tail incl. 2 servos / coda a V c/2 servi

018-1586 Klappluftschraube#Wow...! / Folding Prop / elica ripieghevole

018-1587 BL-Motor#Wow...! RTF Version 28mm / BL-Motor 28mm (RTF)

018-1588 BL-Motor#Wow...! ARF Version 35mm / BL-Motor 35mm (ARF)

018-1589 Regler#Wow...! ARF Version 30A / Speed Controller 30A / regolatore 30A

018-1590 Tragaechenabdeckung#Wow...! / Wing Cover / copertura ala

018-1591 Leitwerksabdeckung#Wow...! / Tail Cover / copertura coda

Artikelname / Item Name / descrizione

018-1592 Servohorn#Wow...! / Servohorn / squadretta servo

018-1593 Sender 2.4Ghz#Wow...! / Transmitter / trasmittente

018-1594 Empfaenger#2.4Ghz#Wow...! / Receiver / ricevente

018-1595 Servo#Wow...! / Servo / servo

Ersatzteile erhalten Sie direkt in unserem Webshop
unter www.hype-rc.de

For spare parts please check our webshop
by www.hype-rc.de

Potete anche fare riferimento al ns. webshop:

www.hype-rc.de

Seite 20

Best.-Nr. / Item-No. / art. 018-1580/1585

8. Garantiebedingungen / Warranty / Garanzia

§ 1 Garantieerklärung

(1) Wir übernehmen die Garantie, dass bei den Modellen und Bauteilen der Firma Hype
während der Garantiefrist (§ 4) keine Fabrikations- oder Materialmängel zu Tage treten.

(2) Diese Garantie gilt nur gegenüber Kunden, die ein Modell oder Bauteil der Firma Hype
bei einem autorisierten Fachhändler in der Bundesrepublik Deutschland gekauft haben. Die
Garantie ist nicht übertragbar.

§ 2 Ausschluss der Garantie

(1) Keine Garantie besteht auf Verschleißteile wie Reifen, Felgen, Lager, Glühkerzen,
Kupplungen, Lackierungen etc.

(2) Die Garantie ist ferner ausgeschlossen, wenn

- unzulässiges Zubehör verwandt worden ist oder Tuning- oder Anbauteile, die nicht aus dem
Hype-Lieferprogramm stammen oder nicht von der Firma Hype ausdrücklich als zulässiges
Zubehör deklariert worden sind. Es obliegt dem Käufer, sich bei seinem Hype-Fachhändler
diesbezüglich zu informieren.

- dritte Personen, welche nicht von der Firma Hype zu Service-Leistungen autorisiert wurden,
Reparaturversuche oder sonstige Eingriffe in den Gegenstand vorgenommen haben,

- die Bauanleitung oder Bedienungsanleitung missachtet, das Modell baulich verändert oder
zweckentfremdet wurde oder

- der Fehler auf lokale Verhältnisse des Kunden zurückzuführen ist.

§ 3 Hinweis auf gesetzliche Rechte

(1) Dies e Gar antie wir d von uns freiwillig und ohn e gesetzl ich e Verpflichtung
übernommen.

(2) Wir weisen Sie darauf hin, dass Ihnen auch gesetzliche Rechte zustehen, wenn die von
Ihnen gekaufte Sache bei Übergabe an Sie mangelhaft ist. Diese gesetzlichen Mängelrechte
richten sich ausschließlich gegen Ihren Verkäufer, d.h. Ihren autorisierten Hype-Fachhändler.
Nach dem Gesetz können Sie von Ihrem Verkäufer in erster Linie entweder die Reparatur
der mangelhaften oder die Lieferung einer neuen Sache verlangen. Hierfür können Sie dem
Verkäufer eine angemessene Frist setzen. Kommt der Verkäufer Ihrem Verlangen nicht nach,
können Sie nach Ablauf der Frist den Vertrag rückabwickeln, d.h. die Sache zurückgeben
und den Kaufpreis herausverlangen, oder eine angemessene Herabsetzung des Kaufpreises
verlangen. Möglicherweise stehen Ihnen auch Schadensersatzansprüche zu, insbesondere,
wenn der Verkäufer den Mangel kannte oder infolge von Fahrlässigkeit nicht kannte.

(3) Die gegen die Firma Hype bestehenden Rechte aus dieser Garantie bestehen zusätzlich
zu Ihren gesetzlichen Rechten und schränken diese Rechte in keiner Weise ein.

§ 4 Dauer der Garantie

(1) Die Garantiefrist beträgt zwei Jahre und beginnt mit dem Tag des Kaufes bei Ihrem
autorisierten Hype-Fachhändler.

(2) Von uns erbrachte Garantieleistungen führen nicht zu einem Neubeginn oder einer
Verlängerung der Garantiefrist.

§ 5 Rechte aus der Garantie

(1) Liegt ein Garantiefall vor, werden wir die defekten Teile nach unserer Wahl austauschen
oder reparieren. Austauschteile gehen in das Eigentum der Firma Hype über.

(2) Die Garantieleistungen werden von der Firma Hype Serviceabteilung vorgenommen.

(3) Die Material- und Arbeitskosten tragen wir. Falls das Gerät zum Zwecke der Prüfung und
Reparatur transportiert wird, geschieht dies auf Ihre Gefahr und Ihre Kosten.

(4) Weitergehende Ansprüche gegen uns, insbesondere auf Rückabwicklung des Vertrags,
Herabsetzung des Kaufpreises oder Schadensersatz, bestehen aus dieser Garantie nicht.

§ 6 Geltendmachung der Garantie

(1) Garan tieansprüche sin d unve rzüglich n ach Feststel lung eines Material- oder
Herstellungsfehlers bei einem autorisierten Hype-Fachhändler oder bei der Firma Hype,
Serviceabteilung, Nikolaus-Otto-Straße 4, 24568 Kaltenkirchen, geltend zu machen. Für
Defekte, die auf eine verzögerte Geltendmachung der Garantie zurückzuführen sind,
übernehmen wir keine Garantie.

(2) Zur Geltendm achung der Garantie ist die Vorlag e eines Garan tiebelegs und
des b eanstandeten Model ls oder Bauteils e rford erlic h. Als Gara ntieb eleg gilt der
Servicebegleitschein sowie auch der Verkaufsbeleg, wenn auf dem Verkaufsbeleg der
Modelltyp mit der Bestellnummer vom autorisierten Hype-Fachhändler vermerkt ist und der
Verkaufsbeleg mit Stempel, Datum und Unterschrift des Fachhändlers gegengezeichnet
ist.

(3) Modelle bzw. Teile sind in gereinigtem Zustand einzusenden (z.B. auch Benzintank völlig
entleeren). Wir behalten uns vor, ungereinigte Teile auf Ihre Kosten zurückzusenden.

(4) Stellt sich nach einer Prüfung des beanstandeten Modells oder Bauteils heraus, dass
kein Garantiefall vorlag, sind wir berechtigt, den geleisteten Arbeitsaufwand nach unseren
allgemeinen Stundensätzen, mindestens jedoch eine Aufwandspauschale in Höhe von €

8.50, zu berechnen.

§ 1 Warranty

(1) We guarantee that there will be no production or material errors on Hype items during
the guarantee period (§ 4)

(2) The guarantee is valid for customers who bought Hype items over an authorized dealer.
This guarantee cannot be transferred to another person.

§ 2 Exclusion of warranty

(1) We do not grant any warranty on wastage parts like tires, wheels, bearings, glow plugs,
clutch systems, paintings etc.

(2) We also do not grant any warranty, if

- non authorized accessory parts are used in the model, that are not produced by Hype or
that are not clearly approved from Hype.

- a third party, that is not authorized by Hype tries to repair or to modify the product.

- the user disregards the instruction manual or modies the model in a damaging way.

- the error occurs because of local conditions where the model is used.

§ 3 Notication of legal rights

(1) We grant this warranty on our products although we are not forced by law to do so.

(2) Please note that you have also legal rights if an item is faulty when you buy it. In case
of defects and a warranty claim you have to contact your local Hype dealer. According to
the law you can ask your dealer to replace or to repair the faulty item. You can mention the
dealer a reasonable deadline to do so. In case he does not manage within such a time period
you can return the product to him and get your money back from him.

(3) Your rights against the company Hype are additionally to your legal rights.

§ 4 Period of warranty

(1) We grant you a 2 years warranty on all Hype products. This period starts when you buy
the item at your local hobby shop.

(2) In case of service feature the warranty period does not get extended.

§ 5 Your warranty rights

(1) In case of warranty claim we will replace or repair the defective parts. The defective
parts are property of Hype.

(2) The warranty adjustment will be executed by the Hype service department.

(3) We will cover the costs for material and man power. The risk and the costs of transportation
are covered by the customer.

(4) There are no further claims like annulling the sales contract, price reduction or
compensation against us.

§ 6 Assertion of warranty claims

(1) Any warranty claims have to be notied immediately after realizing an error. This can
be done by your local hobby shop or directly to Hype, service department, Nikolaus-Otto­Straße 4, 24568 Kaltenkirchen, Germany. We do not cover any consecutive faults that occur
because of a delayed notication.

(2) For the assertion of a warranty claim you have to send us the defective part and a hardcopy
of your invoice with the date of purchase.

(3) All defective items have to be returned in a cleaned condition. Fuel tanks must be empty!
In case parts are heavily contaminated we will return the parts on your costs!

(4) in case the returned item is not defective and that there is no claim of warranty, we will
charge you 8,50€ for our labor costs.

Best.-Nr. / Item-No. / art. 018-1580/1585

Seite 21

8. Garantiebedingungen / Warranty / Garanzia

1. Dichiarazione di garanzia

1) Per il periodo di tempo di cui al § 4, i modellini e i componenti di KYOSHO Deutschland GmbH sono coperti da garanzia per i difetti di
fabbricazione o dei materiali.

2) Tale garanzia si applica solo nei confronti dei clienti che hanno acquistato un modellino o un componente di KYOSHO Deutschland GmbH
presso un rivenditore autorizzato KYOSHO nella Repubblica Federale Tedesca e in Italia. La garanzia non è trasferibile.

2. Esclusioni dalla garanzia

1) La garanzia non copre le parti soggette a normale usura quali pneumatici, cerchi, cuscinetti, candele, giunti, verniciature, ecc.

2) La garanzia, inoltre, decade:

- In caso di utilizzo di accessori non autorizzati o di componenti per il tuning o l’integrazione non provenienti dalla gamma di fornitura KYOS­HO o non dichiarati espressamente da KYOSHO Deutschland GmbH come “accessori autorizzati”. E’ compito dell’acquirente informarsi a tale
proposito presso il rivenditore KYOSHO di ducia.

- In caso d’inosservanza delle istruzioni d’uso e di montaggio, esecuzione di modiche costruttive sul modellino o impiego dello stesso per
scopi diversi da quelli previsti, oppure

- Se il difetto è riconducibile a condizioni locali del cliente.

3. Nota sui diritti di legge

1) Questa garanzia viene concessa volontariamente e in assenza di obblighi di legge.

2) Segnaliamo all’acquirente la possibilità di esercitare i diritti previsti dalla legge in caso di difettosità dell’oggetto acquistato al momento della
consegna. Tali diritti di reclamo previsti dalla legge devono essere esercitati esclusivamente tramite il venditore, ossia il rivenditore autorizzato
KYOSHO. Ai sensi di legge, in primo luogo è possibile richiedere al rivenditore la riparazione dell’oggetto difettoso o la consegna di un nuovo
oggetto. A tale scopo, si può concedere al rivenditore un periodo di tempo adeguato. Se il rivenditore non adempie alla richiesta, una volta
scaduto il termine è possibile recedere dal contratto, ossia restituire l’oggetto e richiedere la restituzione del prezzo pagato, oppure richiedere
un’adeguata riduzione del prezzo d’acquisto. Si può anche richiedere il risarcimento dei danni, in particolar modo se il rivenditore era a cono­scenza del difetto o non ne era a conoscenza per una sua negligenza.

3) I diritti esercitabili nei confronti di KYOSHO Deutschland GmbH ai sensi della presente garanzia sussistono in aggiunta ai diritti spettanti per
legge e non limitano in alcun modo questi ultimi.

4. Durata della garanzia

1) La garanzia ha una durata di due anni a decorrere dalla data dell’acquisto presso il rivenditore autorizzato KYOSHO.

2) L’esecuzione di prestazioni in garanzia non comporta una nuova decorrenza del termine né una proroga della garanzia.

5. Diritti derivanti dalla garanzia

1) In caso di richiesta di prestazioni in garanzia, possiamo scegliere se sostituire o riparare la parte difettosa. Le parti sostituite divengono di
proprietà di KYOSHO Deutschland GmbH.

2) Le prestazioni in garanzia vengono eseguite dalla divisione assistenza di KYOSHO Deutschland GmbH.

3) I costi dei materiali e della manodopera sono a nostro carico. Se l’oggetto viene trasportato a scopo di verica e riparazione, il trasporto
avviene a spese e a rischio del cliente.

4) Questa garanzia non dà adito ad ulteriori diritti nei nostri confronti, con particolare riferimento alla rescissione del contratto, alla riduzione
del prezzo d’acquisto o al risarcimento di eventuali danni.

6. Esercizio della garanzia

1) I diritti di garanzia devono essere esercitati immediatamente al momento dell’accertamento di un difetto del materiale o di fabbricazione,
presso un rivenditore autorizzato KYOSHO o presso KYOSHO Deutschland GmbH, Serviceabteilung, Nikolaus-Otto-Straße 4, 24568 Kalten­kirchen. La nostra garanzia non copre i difetti riconducibili ad un ritardato esercizio della stessa.

2) Per l’esercizio della garanzia si devono presentare un documento di garanzia e il modellino o componente oggetto della contestazione. Per
documento di garanzia s’intende l’apposito modulo accompagnatorio per la richiesta di assistenza, oppure lo scontrino scale, purché rechi
l’annotazione del tipo di modellino e il numero d’ordine del rivenditore KYOSHO autorizzato e sia munito di timbro, data e rma del rivenditore.

3) I modellini e i componenti inviati devono essere puliti (svuotare completamente il serbatoio della benzina, ecc.). Ci riserviamo il diritto di
rispedire al mittente, a sue spese, i componenti non puliti.

4) Qualora, a seguito di una verica del modellino o del componente oggetto di contestazione, dovesse emergere che non sussistono i pre­supposti per un intervento in garanzia, siamo autorizzati ad addebitare al cliente le ore di lavoro impiegate, alle nostre consuete tariffe orarie e
comunque per un importo forfettario minimo di Eur 8,50.

Seite 22

Best.-Nr. / Item-No. / art. 018-1580/1585

§

Konformitätserklärung gemäß Richtlinie 1999/5/EG (R&TTE)

Declaration of Conformity in accordance with the Directive 1999/5/EC (R&TTE)

Hiermit wird erklärt, dass das Produkt: HYPE

I hereby declare that the product:

Type (Bezeichnung des Produkts, Typ): ST6DF

Type (Name of product, Type):

Verwendungszweck: RC Modellbau Geräteklasse: II

Intended purpose: Equipment class:

Bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen des Artikels 3 und
den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG entspricht.
Complies with the essential requirements of article 3 and the other relevant provisions of the

Directive 1999/5/EC, when used for its intended purpose.

Schutzanforderungen in Bezug auf Gesundheit und Sicherheit gemäß Artikel 3.1.a

Protection requirements concerning health and safety requirements pursuant to Article 3.1.a

Angewendete Normen: EN 60950-1:2006

Standards applied:

Schutzanforderungen in Bezug auf die elektromagnetische Verträglichkeit gemäß Artikel 3.1.b

Protection requirements concerning electromagnetic compatibility pursuant to Article 3.1.b

Angewendete Normen: EN 301 489-1 V1.8.1 (2008-04)

Standards applied: EN 301 489-17 V1.2.1 (2002-08)

Maßnahmen zur effizienten Nutzung des Funkspektrums gemäß Artikel 3.2

Measures for the efficient use of the radio frequency spectrum pursuant to Article 3.2

Angewendete Normen: EN 300 328 V1.7.1 (2006-10)

Standards applied:

======================================================================

Hersteller / Verantwortliche Person

Manufacturer / Responsible Person

KYOSHO Deutschland GmbH, Nikolaus-Otto-Straße 4, D-24568 Kaltenkirchen, Germany

Bernd Möbus

Geschäftsführer / President

0678

Kaltenkirchen, den 26. Januar 2010

!

Best.-Nr. / Item-No. / art. 018-1580/1585

Seite 23

Das breite Sortiment im Modellsport

Flugmodelle mit Elektromotor

Flugmodelle mit Verbrennungsmotor

RC-Elektronik

Verbrennungsmotoren

Elektromotoren

Zubehör

Best.-Nr. 018-1580/1585

03/2010

Copyright by Hype • D-24568 Kaltenkirchen

Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck,

auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung.

Hype • Nikolaus-Otto-Str. 4 • D-24568 Kaltenkirchen

[e-mail] • www.hype-rc.de • Helpdesk: 04191-932678
