Dati tecnici:

modello/tipo AD-2080 voltaggio: 230V AC 50Hz 0197 adattatore: DC 6V 1200mA batterie : 4 x 1,5V AA mignon programmi: 30 numero dei canali: 8 frequenza impulsi: 2 – 3000 Hz (regolabili) tipo di onde: rettangolari, asimmetriche bifase e TENS misure: 278x137x44mm peso: ca. 695g (senza batterie) solo la consolle

GARANZIA:

La garanzia corrisponde a 24 mesi dalla data di acquisto su difetti di produzione del materiale e della qualità. La presente garanzia vale esclusivamente se le istruzioni per l’uso vengono rispettate e decade in caso di danni causati da un uso o una manutenzione arbitrari, impropri o scorretti da parte di persone non autorizzate.

Produttore:

Kodon (Tianjin) Electronic & Electrical Apparatus Co., Ltd. No. 31, Changjiang Road, Nankai District Tianjin, 300193 P.R. China

Distributore per l’Unione europea

Hydas Fabrik für Medizinalbedarf GmbH Hirzenhainerstrasse 3 D – 60435 Frankfurt am Main

Indirizzo per la garanzia e il servizio Clienti: Hydas GmbH, Am Hohlen Weg 37, D-34369 Hofgeismar, Germany

Smaltimento dei vecchi apparecchi e delle batterie

Nel rispetto dell'ambiente la preghiamo di consegnare il materiale di imballaggio e gli

apparecchi inservibili ai centri di raccolta per il riciclaggio.

Per ogni eventuale domanda rivolgersi a Hotline: 0049/69/ 95406124

by GmbH, Am Hohlen Weg 37, D-34369 Hofgeismar, Germany

I vecchi apparecchi non devono essere gettati nei normali rifiuti urbani, ma smaltiti presso dei centri di raccolta per il riciclaggio d'apparecchi elettrici ed elettronici. Lo indica il simbolo sul prodotto stesso, sulle istruzioni per l'uso oppure sulla confezione. Bisogna rivolgersi all'amministrazione comunale per ottenere informazioni riguardo al centro di raccolta per lo smaltimento dei rifiuti.

4514GAz0506

Gebrauchsanweisung

Seite 2-12 Artikel-Nr. 4514 Digital-TENS/EMS 8-Kanal

Reizstromgerät

Vor Gebrauch des Gerätes bitte genau durchlesen!

GB Instruction Manual

Page 13-23 Item No. 4514 Digital – TENS /EMS 8-channel

electrical impulse stimulator

F Mode d´emploi

Page 24-34 Article n° 4514 Stimulateur digital à 8 canaux

TENS /EMS

NL Gebruiksaanwijzing

Pagina 35-45 Artikelnummer 4514 digitaal – TENS /EMS 8-kanaal

Vóór het gebruik a.u.b. eerst grondig lezen!

I Istruzioni per l`uso

Paggio 46-56 Articolo n. 4514 Digitale – TENS /EMS

Elettrostimolatore a 8 canali

Si prega die leggere attentamente prima dell`uso!

Please read before using!

A lire attentivement avant d`utiliser l`appareil !

prikkelstroomapparaat

Einleitung D

Herzlichen Dank das Sie sich für das Digital-TENS/EMS 8-Kanal Reizstromgerät

entschieden haben. Das 8-Kanal Reizstromgerät ist ein neuer Elektrostimulator für das tägliche Wohlbefinden. Vorprogrammierte Impulse, die den physiologischen Stimulationen der Muskeln und Nerven des Körpers angepaßt sind, werden über jeweils paarweise angelegte selbsthaftende Pads auf den Körper übertragen. Je nach gewählter Einstellung kann eine Kontraktion (T.E.M.S= Transkutane Elektrische Muskel-Stimulation) oder Stimulation (T.E.N.S= Transkutane Elektrische Nerven-Stimulation) der jeweiligen Muskelpartie erzeugt werden. Die Kontraktion trainiert den Muskel zweifach stärker als normales Muskeltraining. Die Bewegung der Muskeln verbraucht Energie. Diese Energie wird hauptsächlich aus den Fettzellen, die neben den aktivierten Muskeln liegen, gewonnen. Damit kann der Muskelstimulator Frauen und Männern jeden Alters helfen, ihre Figur schnell und erfolgreich zu verbessern. Der Speicher des Gerätes enthält 30 vorprogrammierte Basisprogramme. Bei den ersten zwölf dieser Programme können 9 (+ und -) Intensitätsstufen eingestellt werden. Das Gerät verfügt über acht unabhängige Kanäle. Je Kanal werden zwei Elektroden benötigt. Anschluss von bis zu sechzehn Elektroden zur Stimulierung von acht Körperzonen gleichzeitig möglich Die Stromversorgung mit Batterie oder Netz sichert einen kontinuierlichen Einsatz an jedem Ort.

Anwendung

Was kann der Muskelstimulator bewirken:

- Ergänzung des normalen Muskeltrainings

- Durch die wiederholte maximale Beanspruchung des Muskels wird die Erholungsphase des Muskels beschleunigt und damit die Muskelkraft gesteigert.

- Reduzierung von Fettzellen.

- Formung von Gesäß und Schenkeln.

- Muskelentspannung bei Überbeanspruchung eines Muskels.

- Erleichterung bei nervösen Spannungen.

- Aufbau schlaffer Muskulatur, z.B. für Frauen nach der Geburt zur Stärkung der Bauchmuskulatur.

- Straffung der Gesichtsmuskulatur.

- Unterstützung der Blutzirkulation.

Um an Muskelpartien einen Effekt zu erzielen ist eine regelmäßige Anwendung unbedingt notwendig. Die erzielten Ergebnisse können individuell unterschiedlich sein.

Sicherheitsvorschriften

Vor dem ersten Gebrauch des Geräts die Gebrauchsanweisung aufmerksam lesen. korrekten Gebrauch muss vor dem Einschalten bzw. vor der Anwendung folgendes beachtet werden:

- visuell prüfen, ob eventuelle Anzeichen von Beschädigung vorliegen;

- Gerät von Flüssigkeiten enthaltenden Behältern fernhalten; das Gerät ist nicht gegen das Eindringen von Flüssigkeit geschützt (IP 20);

- prüfen, ob die Zubehörteile zur Anwendung der Stimulation (Elektroden, Ausgangskabel usw.) verfügbar sind (siehe Abschn. Lieferumfang).

Für den

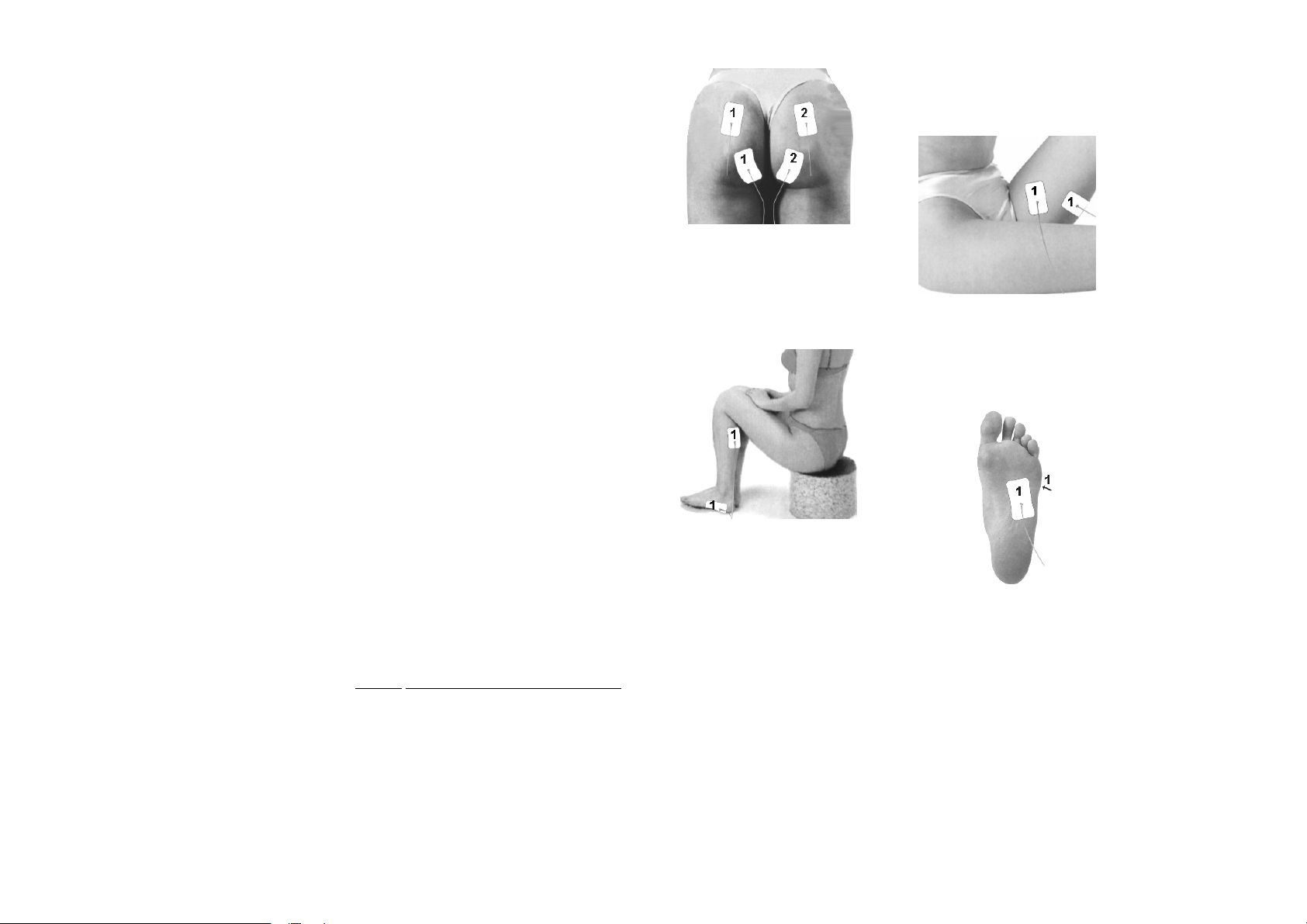

Adduttori e glutei:

Programmi raccomandati– 1, 2, 3, 9, 21, 24, 26, 27, 28 und 30

Piedi:

Programmi raccomandati– 2, 4, 6, 7, 22 und 30

Pulizia e custodia

•assicurarsi prima della pulizia dell’apparecchio che questo sia spento.

•Pulire l’esterno dell’apparecchio con un detergente delicato ed asciugare le tracce d’acqua

con un panno morbido. NON immergere mai l’apparecchio nell’acqua e non esporlo ad umidità eccessiva. Assicurarsi che nell’apparecchio non penetri nessun genere di liquido (per esempio tramite la presa), non utilizzare spray per la pulizia.

•Pulire i cavi con un panno inumidito. Cospargendoli leggermente di polvere di talco si evita che si aggroviglino e se ne aumenta così la durata.

•Evitare campi magnetici e radiazioni elettriche (evitare di utilizzare o conservare l’apparecchio nelle vicinanze di apparecchi televisivi o casse acustiche).

•Conservare l’apparecchio in luogo asciutto.

Pezzi di ricambio

1 Set (8 pezzi) di spugnette autoadesive Art.-Nr. 4513.1.30 cavo di collegamento Art.-Nr. 4513.1.32

Confezione:

-1 consolle

-16 spugnette autoadesive ca. 10x4,7cm con clip,

-8 cavi di collegamento

-Adattatore 6V 1200mA / MWY-DH230-DC601200

-4 batterie 1,5V AA mignon

- istruzioni per l’uso D / F / GB / NL / I

Giunture:

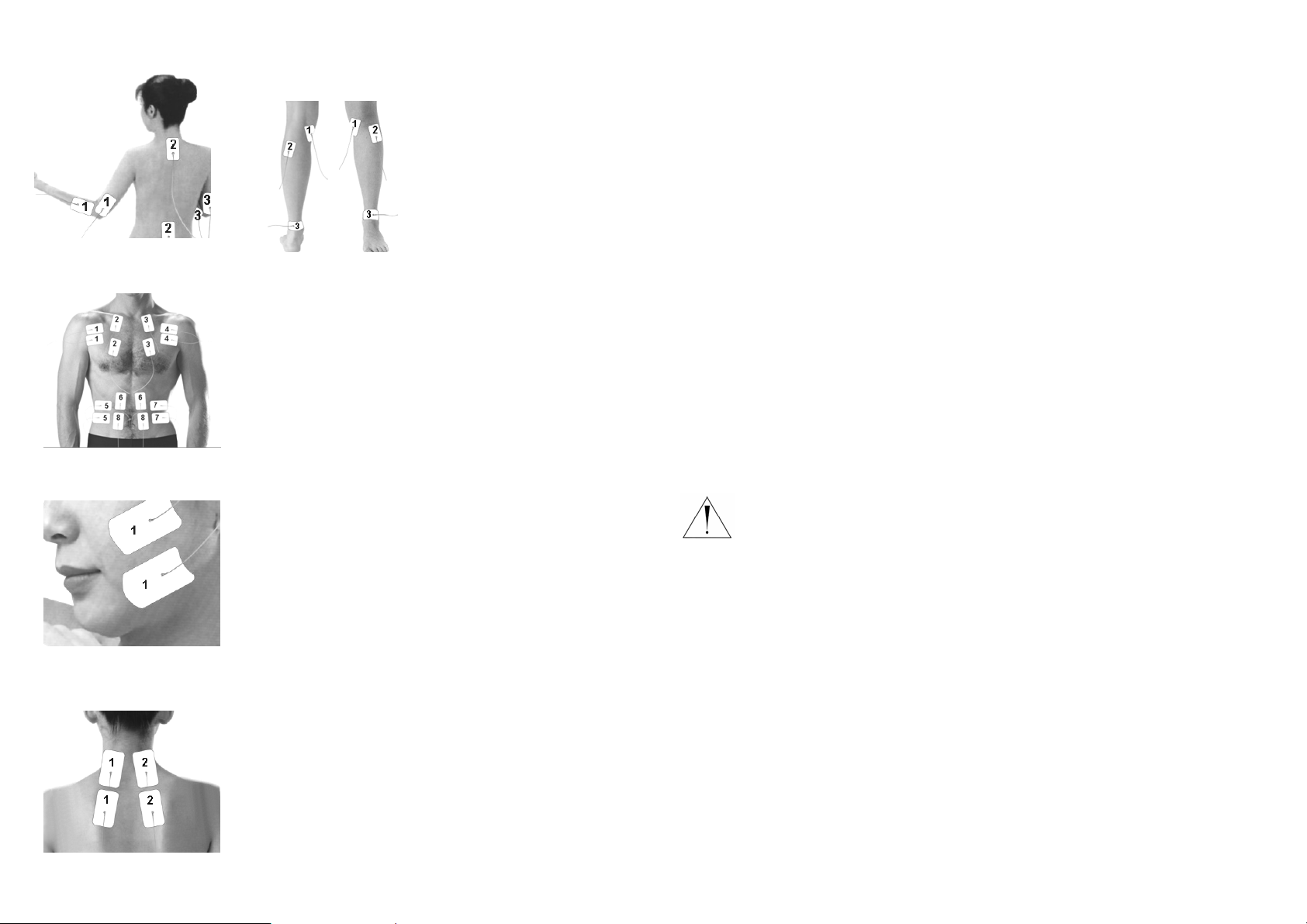

Petto :

Viso :

Spalle :

Programmi raccomandati – 3, 4, 7, 22, 24 und 30

Programmi raccomandati – 4, 5, 7, 18, 21, 24, 26, 27, 28, und 30

Addome :

Programmi raccomandati – 3, 4, 5, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

Programmi raccomandati – 1, 4, 5, 7, 25, und 30

Programmi raccomandati – 1, 2, 3, 9, 16, 21, 24, 26, 27, 28 und 30

NEBENWIRKUNGEN - KONTRAINDIKATIONEN:

Das Reizstromgerät ist für die Anwendung bei gesunden Erwachsenen gedacht. Besondere

Vorsicht ist in folgenden Fällen geboten:

- Herzschrittmacher (bes. Demand-Schrittmachern)

- Schwere Herzrhytmusstörungen

- Akute Krankheiten

- Epilepsie

- Psychosen

- Multiple Sklerose

- Venenentzündung

- Im Bereich von Hautverletzungen und Schnitten

- Schwangerschaft

- Abnormalem Blutdruck

- Hohem Fieber

Jedoch ist durch eine ärztliche Entscheidung die Anwendung auch in diesen Fällen prinzipiell möglich. Haben Sie irgendwelche Zweifel bezüglich der Anwendung oder Schmerzen ungeklärter Ursache, fragen Sie Ihren Arzt. Wenn Sie sich in ärztlicher Behandlung befinden, sollte das Gerät nur unter Anweisung des behandelnden Arztes angewendet werden. Die Erholungszeit nach einer Anwendung soll mindestens so lange sein, wie die Anwendung selbst. Dies stellt sicher, dass der Muskel wieder vollkommen entspannt, bevor er erneut massiert wird. Man benötigt eine gewisse Zeit, bis man die Anwendung auch mit höheren Einstellungen anwenden kann. Insbesondere, wenn die Muskulatur nur wenig oder gar nicht trainiert ist, soll die Kontraktionszeit kurz und die Erholungsphase lang sein.

ACHTUNG

- Pads nicht vorne am Hals wegen möglichem Laryngospasmus, seitlich am Hals wegen der Empfindlichkeit des Glomus carotis, auf Augen, Kopf, oder Genitalien anbringen.

- Vermeiden Sie das anbringen auf Hautbereichen die rissig, gereizt, infiziert oder verletzt sind. Ebenso dürfen die Pads nicht auf Brüchen, Verstauchungen, Metallimplantaten oder auf Bereichen mit eingeschränkter Bewegungsmöglichkeit angebracht werden.

- Pads nicht anlegen, wenn der Körper vom Baden, Duschen oder Schwitzen nass ist.

- Gerät nicht im Bad oder in der Dusche verwenden.

- Metallgegenstände wie Halsketten oder Gürtel nicht mit den Pads in Verbindung

bringen.

- Nicht während des Schlafens oder beim Autofahren anwenden.

- Gerät ausser Reichweite für Kinder aufbewahren.

Bei plötzlichem Unwohlsein während der Anwendung oder Unregelmäßigkeiten am Gerät, die Anwendung sofort stoppen.

Achtung

Dieses Gerät ist nicht für die gewerbliche Heil- und Zahnheilkunde vorgesehen.

3 54

ANBRINGEN DER ELEKTRODEN (selbsthaftende Pads)

- Das Gerät muß ausgeschaltet sein.

- Reinigen Sie gründlich die Hautstelle, wo Sie die Elektroden anbringen wollen und trocknen Sie die Haut gut ab.

- Störende Haare können vor der Anwendung entfernt werden. Vermeiden Sie jedoch eine Rasur direkt vor der Anwendung.

- Ziehen Sie die Schutzfolie von dem Pad ab und drücken Sie die Elektrode fest auf die zuvor gereinigte zu behandelnde Stelle.

Entfernen und Lagern der Elektroden

- Entfernen Sie die Elektrode, indem Sie am Rand der Elektrode ziehen, nicht an den

Kabelenden, da dies die Elektrode beschädigen könnte.

- Beim Entfernen der Elektrode diese immer in Richtung des Haarwuchses abziehen.

- Zur Aufbewahrung kleben Sie die Elektrode wieder auf die Schutzfolie.

ACHTUNG

Die Lebensdauer der Pads variiert in Abhängigkeit vom Hauttyp, vom Zustand der Haut, vom angewandten Stimulationsgrad oder von den Umwelt- und Lagerbedingungen. Aufgrund der Berührung mit der Haut lässt die Haftkraft der Pads durch die natürliche Fettung der Haut allmählich nach. Zur Gewährleistung der Haftbarkeit über einen möglichst langen Zeitraum, sollten Sie nach dem Ausschalten des Gerätes die Pads nach jeder Anwendung mit einem feuchten Tuch anfeuchten. Wir empfehlen die Pads ca. alle 30 Sitzungen zu wechseln.

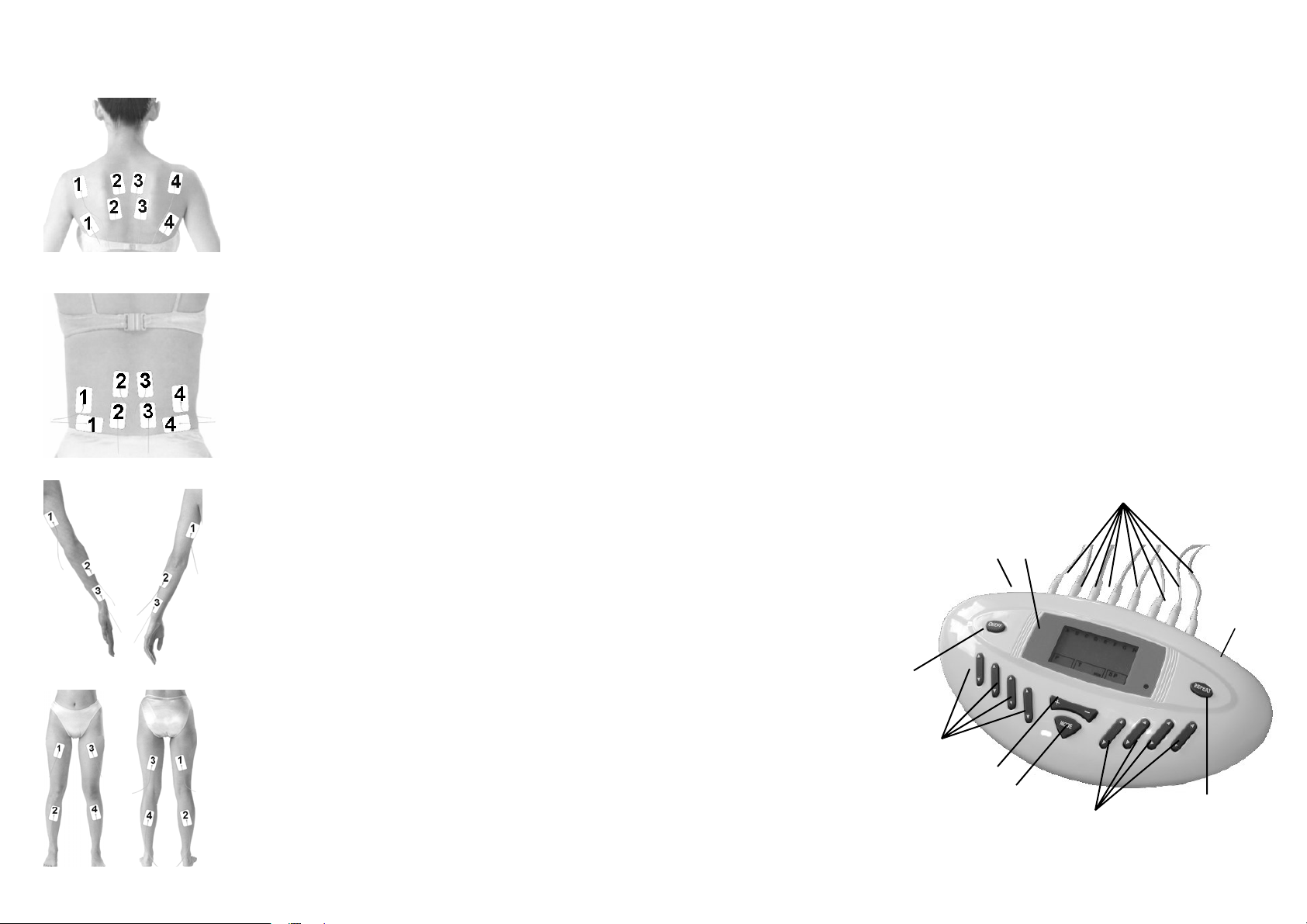

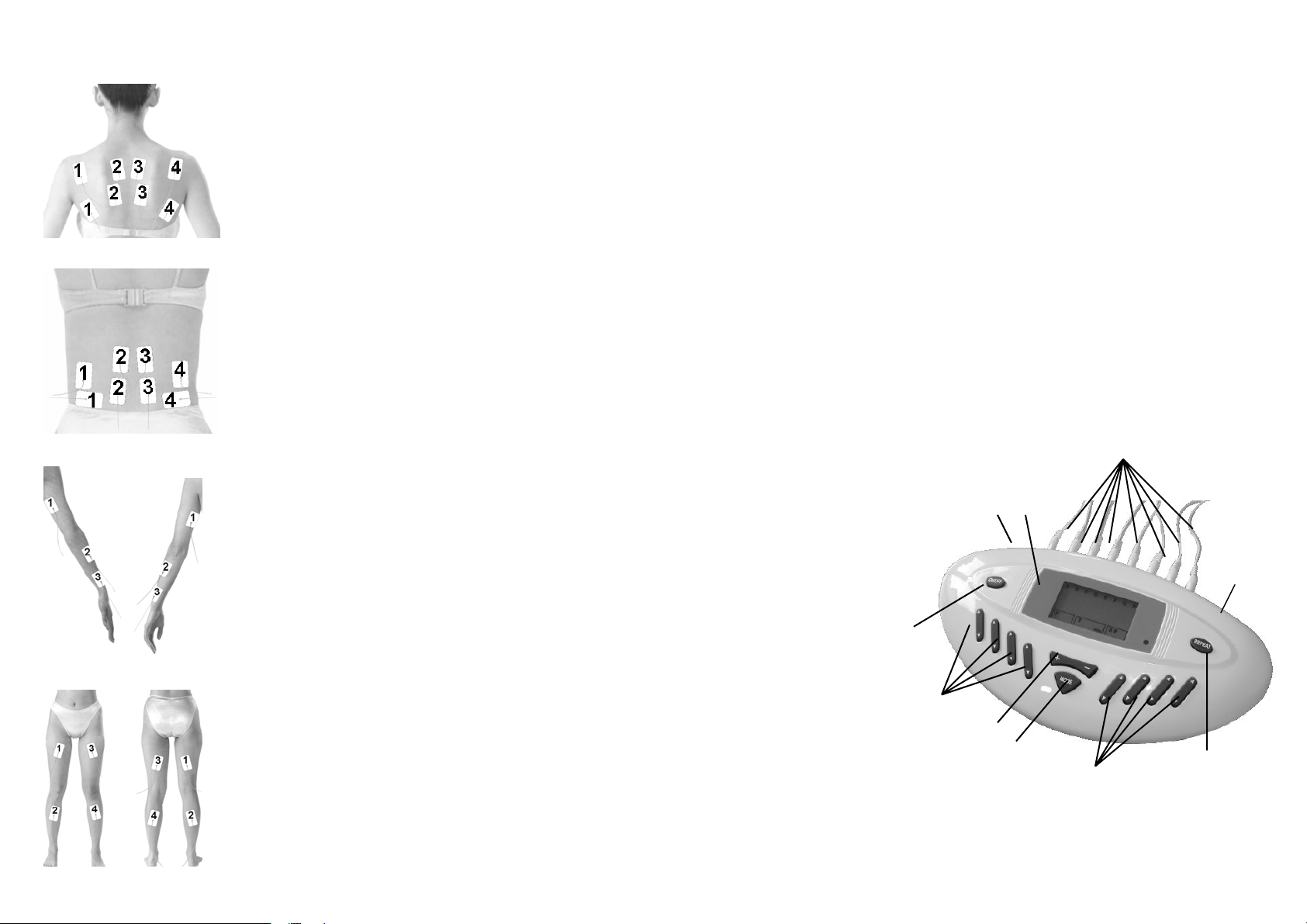

Beschreibung der Konsole

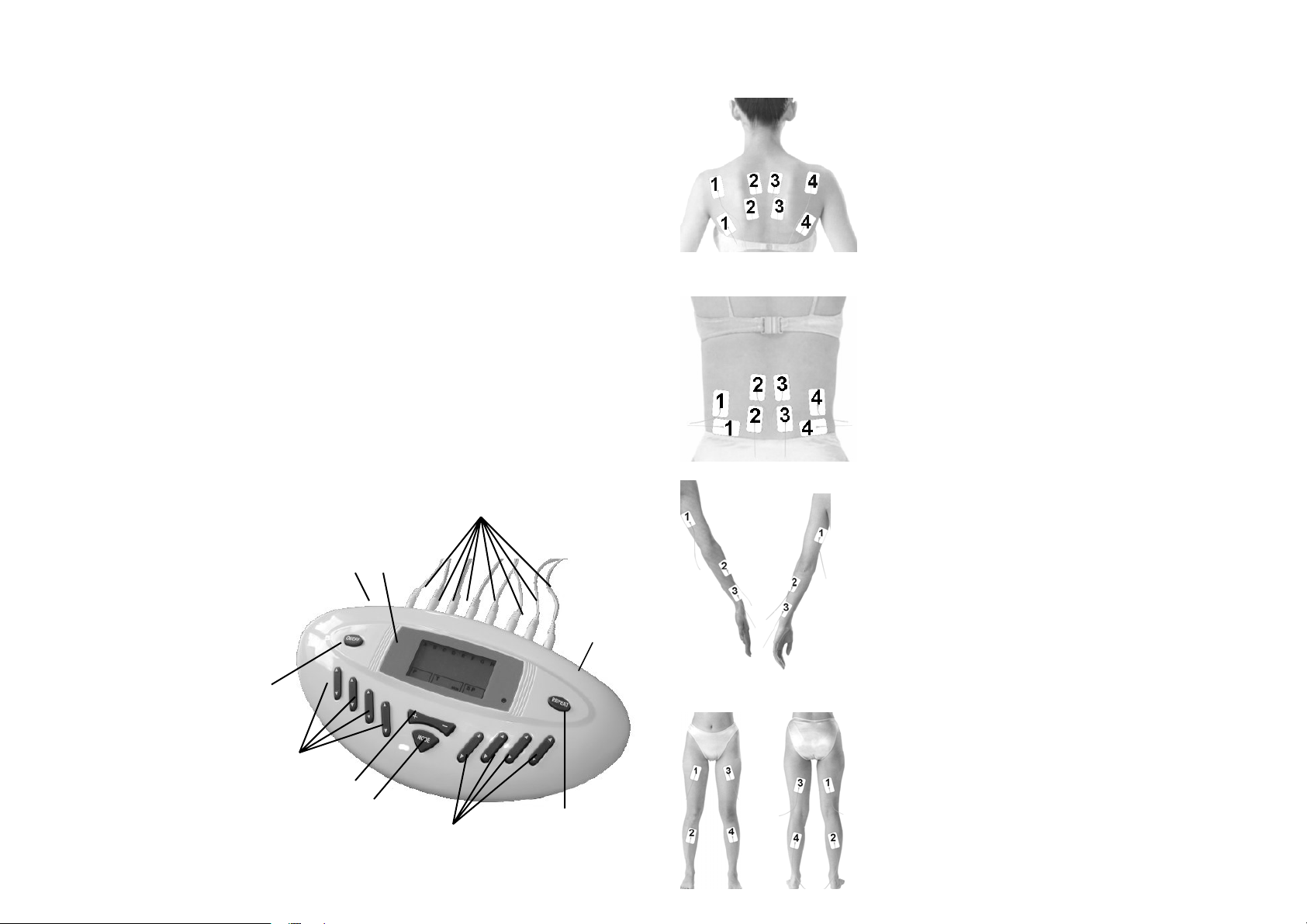

1 - Anschlussbuchse für Netzteil 2 - LCD-Display 3 +/- (Programmwahl (P) / Zeit (T)

Stimulationsstufe (SP) 4 - ON / OFF (Ein-/Ausschalten) 5 - MODE (Auswahl der

1 2

Funktion: Programm, Zeit, Stimulationsstufe)

6 - REPEAT (Wiederholungs-

Taste)

7 - Einstellung Intensität

der Kanäle A / B / C / D

8 - Einstellung Intensität

der Kanäle E / F / G/ H 9 - Verbindungskabel für

Kanäle A / B / C / D / E / F / G / H

10 - Batteriefach (Rückseite)

4 53

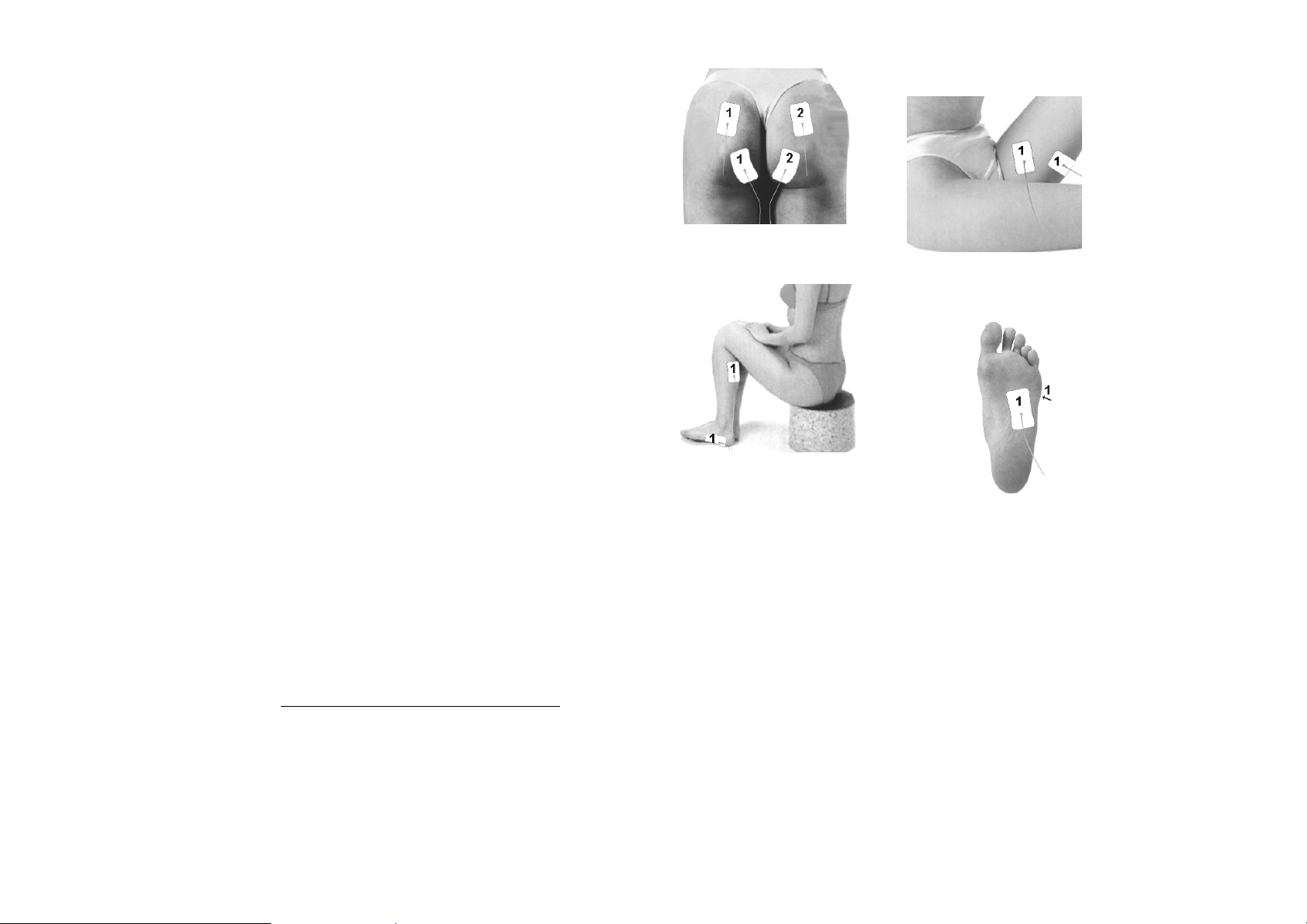

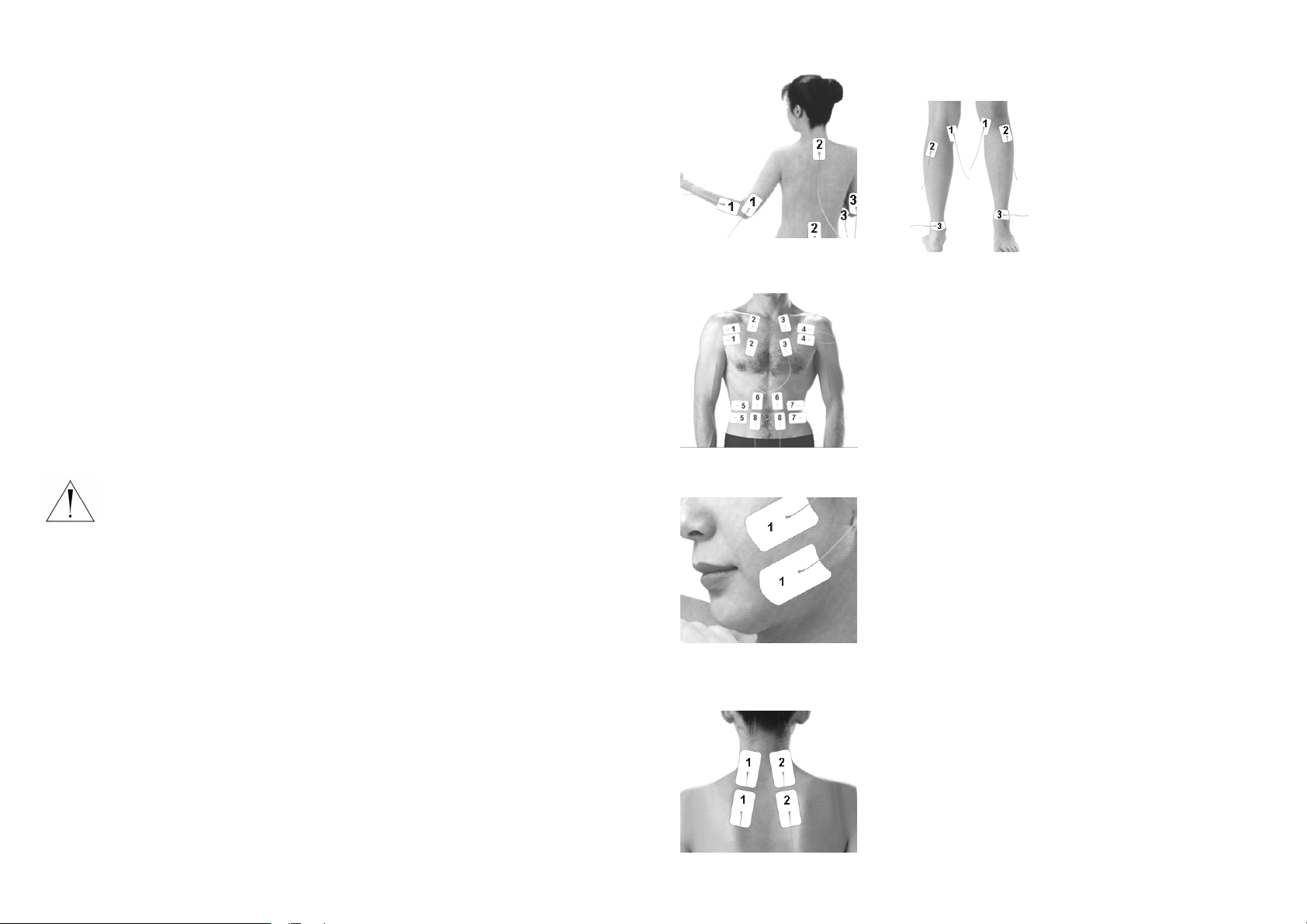

ESEMPI D’IMPIEGO

Schiena :

Vita :

braccia:

gambe :

Programmi raccomandati – 1, 3, 7, 9, 11, 13, 21, 24, 26, 27, 28 und 30

Programmi raccomandati – 1, 2, 3, 9, 10, 12, 14, 21, 24, 26, 27, 28 und 30

Programmi raccomandati – 1, 2, 3, 4, 5, 15, 21, 24, 26, 27, 28 und 30

Programmi raccomandati – 1, 2, 3, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

POSIZIONAMENTO DEGLI ELETTRODI Dove posizionare gli elettrodi?

Il corrtto posizionamento degli elettrodi può essere uno dei fattori più importanti per la buona riuscita della terapia con la modalità TENS. E’ importante sperimentare le varie posizioni degli elettrodi per trovare il modo migliore per il trattamento. Si consiglia di investire un po’ di tempo e di energia per sperimentare il corretto posizionamento degli elettrodi. In tal modo si innalza sensibilmente la probabilità di ottenere risultati validi con questo apparecchio. Gli esseri umani hanno reagiscono in modo differente alla stimolazione elettrica, e le esigenze personali potrebbero essere diverse dalle impostazioni originarie. Qualora i risultati iniziali non dovessero essere positivi, si devono assolutamente eseguire esperimenti. Nelle illustrazioni seguenti vengono presentate alcune tecniche di posizionamento. Sperimentarle tutte oppure chiedere consiglio al proprio medico, per scoprire quale tecnica di posizionamento è la più idonea per sé.

Posizionamento degli elettrodi in successione immediata

Questa è la tecnica di posizionamento più comune. Consiste nel posizionare in tal modo gli elettrodi nelle vicinanze o intorno al punto dolente che l’elettricità attraversi la zona dolente o venga condotta intorno a questa. Lo si ottiene posizionando una spugnetta su un lato della zona dolente. Dà un buon risultato quando il dolore è localizzato ad un’estremità oppure all’interno dei tessuti. Il posizionamento delle spugnette sulla parte anteriore e posteriore delle membra interessate permette il passaggio completo dell’elettricità attraverso le membra, eed in tal modo il fluire attraverso la zona dolorante.

Dermatoma, miotoma e sclerotomi

Queste sono le regioni del corpo innervate dal nervo del midollo spinale. La tecnica di posizionamento degli elettrodi comprende la stimolazione della superficie innervata. La si ottiene posizionando uno degli elettrodi sul punto dolente e un altro sul punto in cui sul midollo spinale si innesta la radice nervosa.

Il motore, i fattori scatenanti ed i punti di digitopressione

Questi punti presentano un’alta conduttività dei tessuti in diverse zone del corpo e in teoria possono anche variare per applicazione, ciononostante per posizionare gli elettrodi si utilizzano esattamente nello stesso identico modo descritto in precedenza per le diverse tecniche di applicazione. La tecnica più semplice consiste nel posizionare una spugnetta direttamente sul punto dolente e consentire il passaggio della corrente elettrica posizionando la seconda spugnetta su un punto master della parte interessata. L’illustrazione della disposizione dei punti master sarebbe troppo complicata. In caso di bisogno consultare un medico od uno specialista per determinarli.

Disposizione multipla

Visto che l’apparecchio TENS possiede 8 canali la cui attività non è interdipendente, è possibile scegliere contemporaneamente due differenti modalità di posizionamento delle spugnette. È possibile scegliere contemporaneamente due differenti modalità di posizionamento degli elettrodi. Si può usare un canale per stimolare zone doloranti, utilizzando allo stesso tempo l’altro canale per la terapia dei punti della digitopressione. I programmi sono attivi sempre per tutti i canali.

Posizionamento degli elettrodi su determinate parti muscolari

Gli elettrodi in fuoriuscita dall'apparecchio costituiscono sempre una unità. Gli elettrodi devono essere applicati sempre a coppie. 1 1, 2 2, 3 3, 4 4 … 8 8 devono sempre essere applicati insieme.

GEBRAUCHSANWEISUNG

1. Den Anwendungsbereich gut reinigen.

2. Das Netzteil an das Gerät in den dafür vorgesehenen Anschluss (1) und an die Steckdose anschließen oder die Batterien in das Batteriefach (10) hinten am Gerät einlegen (entsprechend Skizze im Batteriefach).

3. Die erforderlichen Kabel (je nach Anwendung 1 bis 8) in die Buchsen (9) stecken .

4. Die selbsthaftenden Pads mit den Clips der verwendeten Kabeln verbinden.

5. Die Schutzfolie an den selbsthaftenden Pads entfernen.

6. Die Pads in dem zu behandelnden Bereich gemäß den Platzierungsbeispielen auf Seite 9-11 aufbringen (die Polung der Stecker ist am Clip angegeben). Die Elektroden einige Sekunden lang aufdrücken, damit das Gel perfekt anhaftet.

7. Das Gerät durch Drücken der ON-/OFF-Taste (4) einschalten. Im Display (2) erscheint die Starteinstellung: P1 – T 30 Min – SP1. Das Display (2) leuchtet. Es schaltet nach 20 Sek. ab. Durch drücken irgendeiner Taste wird die Beleuchtung erneut aktiviert.

8. Auswahl eines Programms: MODE (5) drücken bis unter “P“ ein schwarzer Punkt im Display angezeigt wird, mit +/- (3) das gewünschte Programm wählen (siehe Tabelle 1).

9. Einstellung der Zeit: MODE (5) drücken bis unter “T” ein schwarzer Punkt im Display (2) angezeigt wird, mit +/- (3) Zeit einstellen (von 1 bis 99 Minuten).

10. Stimulationsstufe einstellen (nur P.1-12): MODE (5) drücken bis unter “SP” ein schwarzer Punkt im Display (2) angezeigt wird, mit +/- (3) die Stimulationsstufe (von 1 bis 9) einstellen.

11. Intensität (je Kanal 10 Stufen) mit den Tasten PFEIL AUF/PFEIL AB (7 + 8)

einstellen: Kanäle A, B, C, D, E, F, G, H (die Intensität nur für die Kanäle einstellen, an denen Kabel angeschlossen sind).

ACHTUNG: Haut hat, lässt sich die Intensität dieses

Wenn ein Pad eines Kanals keinen vollständigen Kontakt mit der

Kanals nicht einstellen.

Bei eingeschaltetem Gerät und am Körper angelegten Pads erzeugt das Gerät in der Intensitätsstufe „0“ zur Kontrolle des Hautwiderstandes geringe Impulse, die an sensiblen Körperstellen spürbar sein können. Dies ist technisch notwendig und stellt keinen Fehler dar

HINWEISE:

a. Nach einigen Minuten kann es sein, dass die Intensität stärker oder schwächer

empfunden wird. Die Intensität kann in diesem Fall erhöht oder vermindert werden.

b. Für das Muskeltraining die Intensität schrittweise für die gesamte Dauer des

Programms erhöhen (bis zur maximal erträglichen Intensität).

ACHTUNG:

Falls die Stimulation als unangenehm oder schmerzhaft empfunden wird,

die Intensität vermindern oder die Anwendung durch Drücken der ON/OFF-Taste (4) abbrechen.

12. REPEAT-Taste (6): Bei den Programmen 13-30 ist die Stimulation variabel (wechselnde Frequenzen und Pausen). Durch Drücken der Repeat-Taste (6) können die Parameter der aktuellen Einstellung festgesetzt werden. Erneutes Drücken der Repeat-Taste (6) setzt das Programm fort.

13. Während der Anwendung kann ein anderes Programm gewählt werden (Schritte ab

Punkt 8 wiederholen) oder das Gerät mit der ON/OFF-Taste (4) abgeschaltet werden

Programme

Das Gerät verfügt über 30 voreingestellte Basisprogramme, davon Programm 1-12 mit der Möglichkeit zur Regulierung der Impulsfrequenz mit bis zu 9 ansteigenden Stufen. Jedes Programm erzeugt verschiedene Wirkungen und kann für spezifische Anwendungen eingesetzt werden. Tabelle 1 enthält eine Liste der Programme und ihrer jeweiligen Anwendung.

Tabelle 1: Programme

NR. PROGRAMM ANWENDUNG DAUER

Leichte Stimulation Erste Stimulationssitzungen; Muskulaturaufbau

P.1

Aerobische Ausdauer

P.2

Massage

P.3

Modellierung Lipolyse-Fettverbrennung / Cellulite 45-60 Min

P.4

Straffung Schlaffe Muskeln, schlaffe Haut 30-45 Min

P.5

Toning Bauch, Beine, Arme 30-45 Min

P.6

Durchblutung /

P.7

Lymphdrainage Ausdauer Kraftausdauer (Mittelstrecke, Berg usw.) 30-45 Min

P.8

TENS chron.Schm. Chronische Schmerzen, höchste Stufe für mehr

P.9

TENS akute Schm. Akute Schmerzen, höchste Stufe für mehr

P.10

TENS wechselnd

P.11

Endorphinische TENS

P.12

TENS Muskeln 1 Lockernde Wirkung / Muskelschmerzen 45-60 Min

P.13

TENS Muskeln 2

P.14

Fettverbrennung Lokaler Fettabbau 30-45 Min

P.15

Trainingssimulation Fitness-Studio - Stärkung 10-15 Min

P.16

Trainingssimulation Ausdauer – Kraftausdauer 10-15 Min

P.17

Lipolyse Fettzellen zerstören und abbauen. 45-60 Min

P.18

Definition Muskeln aufbauen und definieren. 10-15 Min

P.19

TENS Relax 1 Entspannung bei Müdigkeit am Endes des Tages 45-60 Min

P.20

TENS Relax 2 Ermüdungserscheinungen / Schmerzen 45-60 Min

P.21

Rehabilitation nach

P.22

Unfällen Gemischte

P.23

Stimulation Magere Masse Fettverbrennung 45-60 Min

P.24

Muskelentwicklung Masse und Muskeldefinition 10-15 Min

P.25

TENS gemischt 1 Akute Schmerzen – langanhaltende Wirkung 45-60 Min

P.26

6 51

nach langer Verletzung Training für Muskeln die bei aerobischen

Sportarten beansprucht werden Entspannung, Erholung, Aufwärmung,

Kapillarisierung

Verbesserung und Förderung der lokalen Durchblutung,

Tiefenwirkung

Tiefenwirkung Wechselnde Frequenzen (ohne Gewöhnungseffekte des Nervensystems)

Endorphinwirkung: langsamer wirkend, aber länger anhaltender Effekt

Akute Muskelschmerzen / starke Verkrampfungen

Muskelstimulation zur Rehabilitation 45-60 Min

Aufbau der Muskelfunktion 10-15 Min

45-60 Min

10-15 Min

45-60 Min

Frequenza delle applicazioni

In caso di malattie acute o dolori particolarmente forti può risultare utile ripetere 2-3 volte al giorno la terapia contro il dolore, lasciando trascorrere tra una terapia e l’altra qualche ora. Consigliamo di non eccedere il seguente numero di sedute settimanali:

•stimolazione muscolare – 2/3 applicazioni a giorni alterni;

•trattamenti estetici – da 3 a 5 sedute (anche giornalieri);

•terapia contro il dolore – giornalmente finché non scompare il dolore o diventa

sopportabile (consultare il medico

Livelli di stimolazione dei programmi 1-12

Per i programmi da 1 a 12 la frequenza degli impulsi può essere impostata su 9 differenti livelli ascendenti (SPEED sul display) modificando di conseguenza l’azione svolta.

I livelli i stimolazione:

PROG SP 1-3 SP 4-6 SP 7-9

P.1

P.2

P.3

P.4

P.5 P.6 P.7 P.8

P.9

P.10

P.11 P.12

Dopo 30 minuti di funzionamento l’apparecchio si spegne automaticamente. Tuttavia il tempo di funzionamento può essere cambiato tramite il tasto funzioni “mode” premendolo insieme al tasto +- e regolando il valore tra 1 e 99 minuti. (Vedi regolazione tempo)

Consiglio: (*) Burst: stimolazione TENS variabile che serve a lenire i dolori, per evitare l’assuefazione del sistema nervoso, che riduce l’azione benefica data dalla riduzione del dolore. (**) Endorfina: stimolazione TENS che lenisce il dolore grazie a frequenza basse con azione lenta ma a lunga durata.

Riposo attivo Competizioni

Resistenza aerobica

braccia

Rilassamento Massaggio/riscaldamento Circolazione/stimolazione dei

Modellamento Riduzione localizzata

Rimodellamento braccia Rimodellamento bacino Rimodellamento gambe Tono muscolare braccia Tono muscolare bacino Tono muscolare gambe

Circolazione localizzata linfodrenaggio Gonfiori diffusi

Resistenza muscolare

braccia

Tendinite cronica Dolori articolari cronici Dolori cronici della colonna

Tendinite acuta Dolori articolari acuti Dolori acuti della colonna

TENS Burst* tendini TENS Burst* articolazioni TENS Burst* colonna vertebrale

Endorfina** tendini Endorfina** articolazioni Endorfina** colonna vertebrale

se il dolore persiste dopo 10 o 20 applicazioni).

preagonistiche

Resistenza aerobica

bacino

dell’adipe

Resistenza muscolare

bacino

Resistenza muscolare gambe

Attività leggera

Resistenza aerobica gambe

capillari

Cellulite

vertebrale

I programmi

L’apparecchio dispone di 30 programmi base preprogrammati; per i programmi 1-12 si può regolare frequenza degli impulsi su 9 differenti livelli ascendenti. Ogni programma ha effetti differenti e può essere utilizzato per applicazioni specifiche. La tabella 1 contiene un elenco dei programmi e le loro rispettive possibilità di applicazione.

N° PROGRAMMA APPLICAZIONE DURATA

Stimolazione leggera Prime sedute di stimolazione; ricostruzione della

P.1

Resistenza aerobica Training della muscolatura interessata dalle attività

P.2

Massaggio

P.3

Modellamento Lipolisi – bruciare i grassi / cellulite. 45-60 min.

P.4

Rimodellamento Muscoli flaccidi, pelle flaccida. 30-45 min.

P.5

Tono muscolare Bacino, gambe, braccia. 30-45 min.

P.6

Circolazione /

P.7

linfodrenaggio Resistenza Resistenza muscolare (medie distanze, montagna, ecc.). 30-45 min.

P.8

TENS dolori cronici Dolori cronici, livello massimo per un’azione intensa. 45-60 min.

P.9

TENS dolori acuti Dolori acuti, livello massimo per un’azione intensa. 45-60 min.

P.10

TENS alterna

P.11

TENS endorfinica

P.12

TENS muscoli 1

P.13

TENS muscoli 2 Dolori muscolari acuti / forti contrazioni. 45-60 min.

P.14

Bruciare i grassi Riduzione localizzata dell’adipe. 30-45 min.

P.15

llenamento Centri fitness – potenziamento. 10-15 min.

P.16

llenamento Resistenza – resistenza muscolare. 10-15 min.

P.17

Lipolisi Distruzione e riduzione delle cellule adipose. 45-60 min.

P.18

Strutturazione Creare i muscoli e strutturarli. 10-15 min.

P.19

TENS Relax 1

P.20

TENS Relax 2 Segni di stanchezza / dolori. 45-60 min.

P.21

Riabilitazione dopo

P.22

incidenti Stimolazione mista Riabilitazione della funzione muscolare. 10-15 min.

P.23

Massa magra Bruciare l’adipe 45-60 min.

P.24

Sviluppo della

P.25

muscolatura TENS mista 1 Dolori acuti – azione di lunga durata. 45-60 min.

P.26

Potenziamento Creazione della potenza muscolare 30-45 min.

P.27

TENS mista 2 Dolori cronici – azione di lunga durata. 45-60 min.

P.28

Potenza massima Innalzamento della potenza massima 10-15 min.

P.29

TENS Burst * TENS + pause per un’azione costante. 45-60 min.

P.30

muscolatura a seguito di ferite di lenta guarigione

sportive aerobiche. Rilassamento, riposo, riscaldamento, stimolazione dei capillari

Miglioramento e stimolazione della circolazione localizzata.

Frequenze alterne( senza assuefazione del sistema nervoso).

permane più a lungo.

Rilassamento per la stanchezza accumulata alla fine della giornata.

Stimolazione muscolare per la riabilitazione. 45-60 min.

Massa e strutturazione muscolare. 10-15 min.

Tabella 1: programmi

45-60 min.

10-15 min.

45-60 min.

zione dell’endorfina: agisce più lentamente, l’effetto però

zione rilassante/ dolori muscolari. 45-60 min.

45-60 min.

Stärkung Aufbau der Muskelkraft 30-45 Min

P.27

TENS gemischt 2

P.28

Maximalkraft Erhöhung der Maximalkraft 10-15 Min

P.29

TENS Burst * TENS + Pausen für eine konstante Wirkung 45-60 Min

P.30

Chronische Schmerzen – langanhaltende Wirkung

45-60 Min

Häufigkeit der Anwendungen

Bei akuten Erkrankungen und besonders starken Schmerzen kann es hilfreich sein, die Schmerztherapie 2-3 Mal am selben Tage in einem Abstand von einigen Stunden zu wiederholen. Danach empfehlen wir folgende Anzahl an wöchentlichen Sitzungen:

• Muskelstimulation – 2/3 Anwendungen an abwechselnden Tagen;

• Ästhetische Behandlungen – 3 bis 5 Sitzungen (auch täglich);

• Schmerztherapie – täglich bis der Schmerz verschwindet oder annehmbar wird (bei

Anhalten des Schmerzes

nach 10 bis 20 Anwendungen den Arzt konsultieren).

Stimulationstufen der Programme 1-12

Bei den Programmen 1-12 kann die Impulsfrequenz in 9 ansteigenden Stufen eingestellt werden (im Display: SPEED) und entsprechend die Wirkung beeinflussen.

Die Stimulationsstufen:

PROG. SP 1-3 SP 4-6 SP 7-9

P.1 P.2 P.3 P.4 P.5 P.6 P.7 P.8 P.9

P.10

Aktive Erholung Vorwettkampf Leichte Arbeit

Aerob.Ausd. Arme Aerob.Ausd. Bauch Aerob.Ausd. Beine

Entspannung Massage/Aufwärmen Durchblutung/Kapillarisierung

Modellierung Lokaler Fettabbau Cellulite

Straffung Arme Straffung Bauch Straffung Beine

Toning Arme Toning Bauch Toning Beine

Lokale Durchblutung Lymphdrainage Diffuse Schwellungen

Kraftausdauer Arme Kraftausdauer Bauch Kraftausdauer Beine

Chronische

Sehnenschmerzen

Akute

Chronische

Gelenkschmerzen

Chronische

Wirbelsäulenschmerzen

Akute Gelenkschmerzen Akute Wirbelsäulenschmerzen

Sehnenschmerzen

P.11 P.12

TENS Burst* Sehnen TENS Burst Gelenke TENS Burst Wirbelsäule

Endorph.** Sehnen Endorph. Gelenke Endorph. Wirbelsäule

Das Gerät schaltet sich nach 30 Minuten Betrieb automatisch ab. Diese Betriebszeit kann jedoch über die Funktionstaste „Mode“ in Verbindung mit der +- Taste auf einen Wert zwischen 1 und 99 Minuten geändert werden. (siehe Einstellung der Zeit)

HINWEISE: (*) Burst: Variable TENS-Stimulation zur Schmerzlinderung, um Gewöhnungseffekte des Nervensystems zu vermeiden, die die schmerzlindernde Wirkung vermindern. (**) Endorphin: Schmerzlindernde TENS-Stimulation mit Niederfrequenz mit langsamerer, aber länger andauernder Wirkung.

ANLEGEN DER ELEKTRODEN

Wo sind die Elektroden anzulegen?

Die Plazierung der Elektroden kann einer der wichtigsten Faktoren für eine erfolgreiche Therapie mit TENS seins. Es ist wichtig, die verschiedenen Möglichkeiten die Elektroden anzulegen auszuprobieren, um die beste Methode für den Anwendungsfall herauszufinden. Investieren Sie einige Zeit und Energie, um mit der Plazierung der Elektroden zu experimentieren. Die Wahrscheinlichkeit, mit diesem Gerät Erfolg zu haben, wird dadurch wesentlich erhöht. Menschen reagieren unterschiedlich auf elektrische Stimulation, und ihre Bedürfnisse könnten von den herkömmlichen Einstellungen abweichen. Wenn die anfänglichen Ergebnisse nicht positiv sind, experimentieren Sie unbedingt. In den folgenden Abschnitten werden verschiedene Plazierungstechniken vorgestellt. Experimentieren Sie mit jeder oder befragen Sie Ihren Arzt, um herauszufinden, welche Plazierungstechnik die beste für Sie ist.

Unmittelbar aufeinanderfolgende Plazierung

Das ist die üblichste Plazierungstechnik. Sie besteht darin, die Elektroden nahe oder im Umkreis des lokalisierten Schmerzes so anzulegen, dass der Strom durch die Schmerzone hindurch oder um sie herum geführt wird. Dies wird durch Auflegen eines Pads auf einer Seite des Schmerzbereiches erreicht. Dies funktioniert gut, wenn der Schmerz an einer Extremität und tief im Gewebe lokalisiert wird. Das Auflegen des Pads auf der Vorder- und Rückseite der betroffenen Gliedmaßen erlaubt es, dass der Strom vollständig durch das Gliedmaß und somit durch die Schmerzone fließen kann.

Dermatome, Myotome und Sklerotomien

Die sind die Körperregionen, die von einem Rückenmarknerv enerviert werden. Die Technik der Elektrodenplazierung beinhaltet Stimulation über die enervierte Fläche. Die wird durch Palzierung einer Elektrode auf dem schmerzpunkt und einer anderen auf dem Punkt, wo die Nervenwurzel auf das Rückenmark trifft, erreicht.

Motor, Auslöser und Akkupunkturpunkte

Während diese Punkte mit einer hohen Gewebeleitfähigkeit an verschiedenen Orten auftreten und auch in der theoretischen Anwendung variieren können, ist ihre Verwendung als eine Elektrodenanlegstelle identisch mit den oben beschriebenen Techniken. Die einfachste technik besteht darin, ein Pad direkt auf dem Schmerzpunkt anzulegen und den Stromkreis zu schließen, indem man das zweite Pad auf einem Masterpunkt auf der betroffenen Seite anlegt.. Die Erläuterung der Anordnung der jeweiligen Masterpunkte würde hier zu weit führen. Im Bedarfsfall sollten diese mit einem Fachmann oder Arzt abgestimmt werden.

Mehrfachplazierung

Da das TENS-Gerät acht unabhängig voneinander betriebene Kanäle hat, können Sie zwischen zwei verschiedenen gleichzeitigen Strategien zum Anlegen der Pads wählen. Es ist möglich, zwei verschiedene Strategien zum Plazieren der Elektroden gleichzeitig anzuwenden. Ein Kanal kann genutzt werden, um den Schmerzbereich zu stimulieren, während der andere Kanal für die Punkttherapie genutzt werden kann. Die Programme sind immer für alle Kanäle gleichzeitig aktiv.

Plazierung der Pads für bestimmte Muskelpartien Die Pads eines Ausganges am Gerät bilden immer eine Einheit. Das Anlegen der Pads kann individuell erfolgen. 1 1, 2 2, 3 3, 4 4 ... 8 8 müssen jedoch gemeinsam angelegt werden.

ISTRUZIONI PER L’USO

1. Pulire ben la zona di applicazione.

2. Collegare l’adattatore all’apparecchio tramite la presa predisposta (1) e inserirlo nella

presa di rete o inserire le pile nel vano portabatterie (10) (seguendo le indicazioni presenti nel vano portabaterie).

3. Inserire i cavi richiesti nella presa (9) (a seconda dell’applicazione da 1 a 8).

4. Collegare le spugnette autoadesive con le clip dei cavi usati.

5. Rimuovere la pellicola protettiva.

6. Mettere le spugnette sulla zona da trattare seguendo gli esempi di posizionamento

presentati alle pagine 9-11 (la polarità della spina è indicata sulla clip). Tenere premuti gli elettrodi per qualche secondo per far aderire perfettamente il Gel.

7. Azionare l’apparecchio premendo il pulsante ON-/OFF (4) . Sul display (2) appare

l’impostazione iniziale: P1 – T 30 Min – SP1. Il display (2) lampeggia. Si spegne dopo 20 secondi. Riprende a lampeggiare premendo un qualsiasi pulsante.

8. Selezione di un programma: premere MODE (5) fino a quando non appaia un puntino nero sul display (2) sotto a “P“, selezionare il programma desiderato con il pulsante +/- (3) (vedi tabella 1).

9. Impostazione del tempo: premere MODE (5) fino a quando non appaia un puntino nero sul display (2) sotto a “T“, impostare il tempo con +/- (3) (da 1 fino a 99 minuti).

10. Impostazione del livello di stimolazione (solo P.1-12): premere MODE (5) fino a quando non appaia un puntino nero sul display (2) sotto a “SP“, impostare il livello di stimolazione con +/- (3) (da 1 fino a 9).

11. Intensità (10 livelli per canale) impostare con i pulsanti FRECCIA SU/FRECCIA GIU’ (7 + 8): canali A, B, C, D, E, F, G, H (impostare l’intensità solo per i canali a cui sono collegati i cavi).

ATTENZIONE: quando la spugnetta di un canale non entra completamente in contatto con la pelle, non si può impostare l’intensità del canale interessato.

Con l’apparecchio spento e con gli elettrodi attaccati al corpo, l’apparecchio nello stadio d’intensità “0” per controllare la resistenza cutanea produce dei piccoli impulsi che possono essere percettibili su parti del corpo sensibili. Questo procedimento è tecnicamente necessario e non rappresenta alcun malfunzionamento

IMPORTANTE:

a.Dopo alcuni minuti può accadere che si avverta maggiore o minore intensità. In tal caso

si può o aumentare il livello di intensità o ridurlo.

b.Per il training muscolare bisogna aumentare gradualmente l’intensità per tutta la durata

del programma( fino alla massima intensità sopportata).

ATTENZIONE: se si avverte disagio o dolore durante la stimolazione, ridurre l’intensità o interrompere l’applicazione premendo il pulsante ON/OFF (4).

12. Pulsante REPEAT (6): per i programmi 13-30 la stimolazione è variabile (frequenze e pause alterni). Premendo il pulsante di ripetizione (6) si possono stabilire i parametri dell’impostazione corrente. Premendo nuovamente il pulsante di ripetizione (6) fa proseguire il programma.

13. Durante l’applicazione si può selezionare un altro programma (ripetere il procedimento descritto al punto 8) oppure spegnere l’apparecchio tramite pressione del pulsante ON/OFF (4).

POSIZIONARE GLI ELETTRODI (spugnette autoadesive)

- L’apparecchio deve essere spento.

- Pulire accuratamente la porzione di pelle, su cui si vuole posizionare gli elettrodi, e asciugarla bene.

- I peli superflui possono essere eliminati prima dell’applicazione. Evitare tuttavia di raderli proprio prima dell’applicazione.

- Rimuovere la pellicola protettiva dalla spugnetta e premere con forza gli elettrodi sulla

porzione di pelle da trattare pulita in precedenza.

Rimozione e conservazione degli elettrodi

- Rimuovere gli elettrodi tirandoli dal bordo, non tirare dalle terminazioni dei cavi, poiché tale operazione potrebbe danneggiare gli elettrodi.

- Rimuovendo gli elettrodi tirarli sempre rispettando la direzione di crescita dei peli.

- Per conservare gli elettrodi incollarli nuovamente alla pellicola protettiva.

ATTENZIONE: la durata della vita delle spugnette varia a seconda dei tipi di pelle, dello stato della pelle, dal grado di stimolazione utilizzato od anche dalle condizioni ambientali e di conservazione. A causa del contatto con la pelle la forza adesiva delle spugnette si affievolisce gradualmente per via del sebo della pelle. Per garantire la forza adesiva per più tempo possibile, dopo aver spento l’apparecchio, le spugnette andrebbero inumidite con un panno umido dopo ogni utilizzo. Si consiglia di sostituire le spugnette circa ogni 30 sedute.

Descrizione della consolle

1 - Presa per alimentatore 2 - Display LCD 3 +/- (scelta dei programmi (P) / tempo (T) livello di stimolazione (SP)

4 - ON / OFF (Accensione/spegnimento) 5 - MODE (Selezione delle funzioni: programmi, tempo,

livello di stimolazione)

1 2

6 - REPEAT (pulsante di ripetizione) 7 - Impostazione dell’intensità dei canali

A / B / C / D

8 - Impostazione dell’intensità

dei canali E / F / G/ H

9 - Cavo di collegamento per i

canali A / B / C / D / E / F / G / H

10 - vano portabatterie (retro)

ANWENDUNGSBEISPIELE

Rücken:

Taille:

Arme:

Beine:

Empfehlung die Programme – 1, 3, 7, 9, 11, 13, 21, 24, 26, 27, 28 und 30

Empfehlung die Programme – 1, 2, 3, 9, 10, 12, 14, 21, 24, 26, 27, 28 und 30

Empfehlung die Programme – 1, 2, 3, 4, 5, 15, 21, 24, 26, 27, 28 und 30

Empfehlung die Programme – 1, 2, 3, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

9 48

Gelenke:

Empfehlung die Programme – 3, 4, 7, 22, 24 und 30

Brust:

Empfehlung die Programme – 4, 5, 7, 18, 21, 24, 26, 27, 28, und 30

Bauch:

Empfehlung die Programme – 3, 4, 5, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

Gesicht:

Empfehlung die Programme – 1, 4, 5, 7, 25, und 30

Schulter:

Empfehlung die Programme – 1, 2, 3, 9, 16, 21, 24, 26, 27, 28 und 30

10 47

EFFETTI COLLATERALI - CONTROINDICAZIONI:

L’elettrostimolatore è concepito per l’impiego da parte di adulti sani. Si prega di prestare

particolare attenzione nei seguenti casi:

- Pacemaker (in particolare pacemaker Demand)

- Gravi alterazioni del ritmo cardiaco

- Malattie in fase acuta

- Epilessia

- Psicosi

- Sclerosi multipla

- Infiammazioni venose

- In porzioni di pelle ferite o tagli

- Gravidanza

- Pressione arteriosa alterata

- Febbre alta

L’impiego dell’apparecchio è possibile anche nei casi sopraindicati se il medico esprime parere favorevole. In caso di perplessità riguardo l’impiego o in caso in cui insorgano dolori di dubbia natura è bene chiedere il parere del proprio medico. Nel corso di terapie mediche è bene utilizzare l’apparecchio solo dopo aver consultato il medico curante. La fase di riposo dopo l’uso deve essere perlomeno corrispondente alla durata della fase di impiego stesso, allo scopo di assicurare al muscolo il completo rilassamento prima di poter essere nuovamente trattato. Prima di poter utilizzare l’apparecchio ai livelli di impulsi più elevati e’ necessario un certo tempo di adattamento. In particolare quando l’allenamento muscolare è scarso od addirittura assente, la fase di contrazione deve essere breve e la fase di riposo lunga.

ATTENZIONE!

- Non posizionare le spugnette sulla gola per evitare il rischio di laringospasmi, nè lateralmente per evitare problemi alla carotide. Evitare di porlare a contatto degli occhi, della testa o dei genitali.

- Evitare di porlare a contatto di porzioni di pelle screpolate, infiammate, infette o ferite. Vanno evitate inoltre le fratture, le slogature, le zone con impianti metallici o con una ridotta capacità motoria.

- Non applicare le spugnette quando il corpo è bagnato (doccia, bagno, sudore).

- NON adoperare l’apparecchio nella vasca da bagno o nella doccia!

- Non porre le spugnette in contato oggetti metallici come ad esempio collane o cinture

- Non utilizzare durante il sonno od alla guida dell’auto.

- Conservare l’apparecchio lontano della portata dei bambini.

In caso di malesseri durante l’utilizzo o irregolarità dell’apparecchio interrompere immediatamente l’attività dell’apparecchio.

Attenzione

Questo apparecchio non è previsto per l’uso professionale odontoiatrico o medico.

Introduzione I

La ringraziamo per aver acquistato l’elettrostimolatore digitale a 8 canali TENS/EMS.

L’elettrostimolatore a 8 canali è un nuovo apparecchio per il benessere quotidiano. Impulsi preprogrammati, perfettamente calibrati sulla stimolazione fisiologica dei muscoli e dei nervi corporei, vengono trasmessi al corpo tramite coppie di spugnette autoadesive. A seconda del programma selezionato si può produrre una contrazione (T.E.M.S= Stimolazione Elettrica Transcutanea del Muscolo) od una stimolazione (T.E.N.S= Stimolazione Elettrica Transcutanea dei nervi) del muscolo corrispondente. La contrazione allena il muscolo con una intensità doppia rispetto ad un allenamento normale. Il movimento del muscolo consuma energia, che viene ricavata principalmente dalle cellule adipose che si trovano in corrispondenza del muscolo. Lo stimolatore muscolare può aiutare donne e uomini di tutte le età a migliorare la propria linea velocemente e con successo. La memoria dell’apparecchio contiene 30 programmi di base preprogrammati. Nei primi dodici si possono impostare 9 livelli di intensità (+ e -). L’apparecchio dispone di otto canali indipendenti tra loro. Per ogni canale sono necessari due elettrodi. E’ possibile collegare fino a sedici elettrodi per stimolare contemporaneamente otto diverse zone del corpo. l’apparecchio dappertutto.

Impiego

I risultati che si possono ottenere con lo stimolatore muscolare:

- integrazione del normale allenamento muscolare

- grazie alla ripetuta sollecitazione del muscolo si intensifica la fase di riposo e

conseguentemente aumenta la potenza muscolare.

- riduzione delle cellule adipose.

- rimodellamento di fianchi e cosce.

- rilassamento muscolare di muscoli sovraffaticati.

- sollievo nel caso di contrazioni di origine nervosa.

- rinforzare i muscoli rilassati, per esempio nelle donne dopo il parto per rinforzare i muscoli

addominali.

- rinforzare i muscoli del viso.

- stimolare la circolazione sanguigna.

Per ottenere risultati visibili è assolutamente necessario un uso regolare. I risultati possono variare da individuo ad individuo.

Norme di sicurezza

Prima di utilizzare l’apparecchio per la prima volta leggere Per utilizzare l’apparecchio in modo corretto è importante seguire i seguenti suggerimenti prima dell’accensione e dell’impiego:

- controllare che l’apparecchio non sia danneggiato;

- tenere l’apparecchio lontano da contenitori di sostanze liquide, in quanto

l’apparecchio stesso non è impermeabile e quindi non è protetto contro la penetrazione di

liquidi al suo interno (IP 20);

- controllare che tutti gli accessori necessari alla stimolazione (elettrodi, cavi di uscita, ecc.)

siano contenuti nella confezione (vedi sezione confezione).

Grazie all’alimentazione a batteria o rete elettrica è possibile utilizzare

attentamente le istruzioni per l’uso.

Aduktoren und Gesäßmuskel:

Empfehlung die Programme – 1, 2, 3, 9, 21, 24, 26, 27, 28 und 30

Füsse:

Empfehlung die Programme – 2, 4, 6, 7, 22 und 30

Reinigung und Aufbewahrung

• Vergewissern Sie sich vor der Reinigung des Gerätes, dass dieses ausgeschaltet ist.

• Das Äußere des Gerätes mit einem milden Reinigungsmittel, Wasser mit einem weichen

Lappen abreiben. Gerät nie in Wasser tauchen und keiner übermäßigen Feuchtigkeit aussetzen. Sicherstellen, dass keine Flüssigkeit in das Gerät eintritt (z.B. über die Anschlussbuchse), daher zur Reinigung keine Sprays verwenden.

• Kabel mit einem feuchten Tuch reinigen. Ein leichtes Überziehen mit Talkpuder verringert ein Verheddern und verlängert die Lebensdauer.

• Magnetfelder und elektrische Strahlen (verwenden oder lagern Sie das Gerät nicht in der Nähe von Fernsehgeräten oder Lautsprechern) vermeiden.

• Gerät an einem trockenen Ort aufbewahren.

Ersatzteile

1 Set (8 Stück) selbsthaftende Pads Art.-Nr. 4513.1.30 Verbindungskabel Art.-Nr. 4513.1.32

11 46

Lieferumfang:

- 1 Konsole

- 16 selbstklebende Pads ca. 10x4,7cm mit Druckknopf,

- 8 Verbindungskabel

- Netzadapter 6V 1200mA / MWY-DH230-DC601200

- 4 Batterien 1,5V AA Mignon

- Gebrauchsanweisung D / F / GB / NL / I

Technische Daten: Model/Typ AD-2080 Spannung: 230V AC 50Hz 0197 Netzadapter: DC 6V 1200mA Batterien : 4 x 1,5V AA Mignon Programme: 30 Anzahl der Kanäle: 8 Impulsfrequenz: 2 – 3000 Hz (einstellbar) Wellenform: rechteckig, zweiphasig asymetrisch und TENS Abmessungen: 278x137x44mm Gewicht: ca. 695g (ohne Batterien) nur Konsole

GEWÄHRLEISTUNG:

Die Gewährleistung beträgt 24 Monate ab Kaufdatum auf Herstellungsfehler in Material und Qualität. Diese Gewährleistung ist nur gültig, wenn die Hinweise der Gebrauchsanweisung beachtet werden. Bei Schäden durch Gewaltanwendung, Missbrauch und unsachgemäßer Anwendung oder Service von unberechtigten Personen erlischt die Gewährleistung.

Verschleißteile sind von der Gewährleistung ausgeschlossen. Hersteller:

Kodon (Tianjin) Electronic & Electrical Apparatus Co., Ltd. No. 31, Changjiang Road, Nankai District Tianjin, 300193 P.R. China

EU-Händler

Hydas Fabrik für Medizinalbedarf GmbH Hirzenhainerstrasse 3 D – 60435 Frankfurt am Main

Adresse für Gewährleistung und Service: Hydas GmbH, Am Hohlen Weg 37, D-34369 Hofgeismar, Germany

Entsorgung Altgeräte und Batterien

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung weist darauf hin.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

Der Umwelt zuliebe bitten wir Sie, Verpackungsmaterial und ausgediente Geräte der Wiederverwertung (Sammelstelle) zuzuführen.

Haben Sie noch Fragen? Hotline: 069 – 95406124

12 45

Leveromvang:

- 1 console

- 16 zelfklevende kussentjes (pads) van ca. 10 x 4,7 cm met drukknoop

- 8 verbindingskabels

- stroomadapter 6V 1200mA / MWY-DH230-DC601200

- 4 batterijen 1,5V AA Mignon

- gebruiksaanwijzing D / F / GB / NL / I

Technische gegevens:

model/type AD-2080 spanning: 230V AC 50Hz 0197 stroomadapter: DC 6V 1200mA batterijen : 4 x 1,5V AA Mignon programma´s: 30 aantal kanalen: 8 impulsfrequentie: 2 – 3000 Hz (instelbaar) golvenvorm: rechthoekig, 2-fasig asymmetrisch en TENS afmetingen: 278x137x44mm gewicht: ca. 695g (zonder batterijen) alleen voor de console

GARANTIE:

De waarborg bedraagt 24 maanden vanaf de verkoopsdatum op fabricagefouten die materiaal en kwaliteit betreffen. Deze waarborg is enkel geldig indien rekening werd gehouden met de gebruiksaanwijzingen. Bij beschadiging door gebruikmaking van geweld, misbruik en ondeskundig gebruik of door reparatuur door onbevoegde personen wordt de garantie ongeldig.

Fabrikant:

Kodon (Tianjin) Electronic & Electrical Apparatus Co., Ltd. No. 31, Changjiang Road, Nankai District Tianjin, 300193 P.R. China

EG-Vertegenwoordiger

Hydas Fabrik für Medizinalbedarf GmbH Hirzenhainerstrasse 3 D – 60435 Frankfurt am Main

Adres voor waarborg en service: Hydas GmbH, Am Hohlen Weg 37, D-34369 Hofgeismar, Germany

Weggooien van oude apparaten en batterijen

Dit product mag aan het einde van zijn levensduur niet met het normale huishoudelijke afval weggegooid worden, maar moet op een milieudepot voor de recycling van elektrische en elektronische apparaten worden afgegeven. Het symbool op het product, de gebruiksaanwijzing of de verpakking wijst daarop. Vraagt u s.v.p. bij de gemeente naar de betreffende dienst voor afvalverwerking.

Omwille van het milieu vragen wij u om verpakkingsmateriaal en oude toestellen naar het recyclagepark (kringloopcentra) te brengen.

Heft u nog vragen? Hotline: +49 69 – 95406124

abductoren en zitvlakspier:

aanbevolen programma´s – 1, 2, 3, 9, 21, 24, 26, 27, 28 und 30

voeten:

aanbevolen programma´s – 2, 4, 6, 7, 22 und 30

Reiniging en opberging

• Controleer vóór de reiniging van het toestel of het uitgeschakeld is.

• De buitenkant van het toestel schoonmaken met een mild reinigingsmiddel, water en een

zachte doek. Toestel nooit in water onderdompelen en niet te nat maken. Ervoor zorgen dat er geen vloeistof in het toestel kan dringen (bijv. via de aansluitingsbus), daarom geen spuitbussen gebruiken bij de reiniging.

• Kabel reinigen met een vochtige doek. Wanneer u de kabel inwrijft met een beetje talkpoeder is de kans op verwarring kleiner; dit verhoogt de levensduur van de kabel.

• Magnetisch velden en elektrische stralen vermijden (gebruik of plaats het toestel niet in de nabijheid van televisietoestellen of luidsprekers).

• Toestel opbergen op een droge plek.

Vervangstukken

1 set (8 stuks) zelfklevende pads Art.-Nr. 4513.1.30 verbindingskabel Art.-Nr. 4513.1.32

Introduction GB

Our sincere thanks for deciding to purchase the digital TENS/EMS 8 channel electrical

impulse stimulator. The 8 channel electrical impulse stimulator is a new electrical stimulator to promote your daily well-being. the muscles and the nerves in the body are transmitted to the body by self-affixing pads placed in pairs on the body. Depending on the setting that has been chosen, the user can create a contraction (T.E.M.S= transcutaneous electrical muscle stimulation) or stimulation (T.E.N.S= transcutaneous electrical nerve stimulation) of the part of the muscle being treated. The contraction will train the muscle twice as effectively as would 'normal' training of the muscle. Muscle movement needs energy. This energy is drawn mainly from the fat cells that lie close to the muscles being activated. Thus the muscle stimulator can help both men and women whatever their age to improve their figure quickly and successfully. The memory built into the stimulator contains 30 pre-set basic programs. With the first twelve programs the user can vary the level of the intensity of 9 (+ and -). The stimulator has eight independent channels. Each channel requires two electrodes. Up to sixteen electrodes can be connected to stimulate eight body zones simultaneously. Either batteries or mains supply can be used and so the stimulator can be used virtually anywhere without a break in treatment.

Use

What exactly can the muscle stimulator do to help you?

- It can augment 'normal' muscle training

- By repeatedly maximising the muscular stimulation you will accelerate the recovery phase of that particular muscle and thus increase its strength.

- You will reduce the number of fat cells.

- You will shape your buttocks and thighs.

- You will relax the muscular tension, when you are over-taxing a muscle.

- You will obtain relief from nervous tension.

- You can rebuild your muscles that have become slack, e.g. after childbirth a woman can strengthen her stomach muscles.

- make her facial muscles tighter.

- improve her blood circulation.

The treatment will not produce the best results, unless you use the stimulator regularly. The results that you obtain can, however, differ from those obtained by another user.

Safety precautions

Before starting to use the stimulator for the first time you must read the instructions very carefully. precautions: otherwise you will use the stimulator incorrectly:

- Carry out a visual check for any signs of damage;

- Ensure that the stimulator is not near to anything containing a liquid; the stimulator is not protected against the penetration of liquids (IP 20);

- Check that the accessories needed for activating the stimulator (electrodes, connections etc.) are to hand (please refer to the contents listed above.).

The programmable impulses that are adapted to the physiological stimulation of

Before you use the stimulator or switch it on you must, above all, take the following

13 44

SIDE EFFECTS - CONTRA-INDICATIONS: The electrical impulse stimulator has been developed for use by an adult in good health.

Special care needs to be taken under the following circumstances:

- Pace-maker (particularly a demand pace-maker)

- Serious heart rhythm abnormality

- Acute illness

- Epilepsy

- Psychoses

- Multiple sclerosis

- Inflammation of the veins

- Close to skin wounds and cuts

- Pregnancy

- Abnormal blood pressure

- High temperature

Nevertheless, the stimulator may be used in any of the above conditions, provided that your doctor agrees first. If you are in any doubt concerning the use of the stimulator or are suffering from any pain of unknown cause, you should consult your doctor. When you are being medically treated for any reason, the stimulator should only be used under the instructions of your doctor. The period allowed for recovery after you have used the stimulator should always be at least as long as the period you have used it. This precaution will ensure that the muscle will again be completely relaxed before the next massage. Everyone needs a certain amount of time before the stimulator can use the stimulator on a higher setting. In particular, if your muscles have been subjected to little or no exercise, you must keep the contraction time short and the recovery period longer.

WARNING

- Do not attach the pads at the front of your neck: there is the danger of

laryngospasms at the side of the neck due to the sensitive nature of the glomus carotis, nor should you attach them to your eyes, head, or genitals.

- You must avoid affixing the pads on any part of the skin that is cracked, inflamed,

infected or wounded. Neither should you affix the pads on any fracture, sprain, area where there is a metal implant nor on parts of the body where movement is restricted.

- You must not affix the pads if your body is still wet after a bath or a shower, or if it is

sweating.

- Do not use the stimulator in the bath or under the shower.

- Metal objects, such as necklaces and belts, must not come into contact with the

pads.

- Do not use the stimulator whilst asleep or whilst driving a motor vehicle.

- Keep the stimulator out of the reach of children.

If you suddenly feel unwell while using the stimulator or if it shows any indication of not operating correctly, stop using it immediately.

Warning

The stimulator is not intended for commercial or professional use in physiotherapy or dentistry.

Gewrichten:

aanbevolen programma´s – 3, 4, 7, 22, 24 und 30

Borst:

aanbevolen programma´s – 4, 5, 7, 18, 21, 24, 26, 27, 28, und 30

Buik:

aanbevolen programma´s – 3, 4, 5, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

Gezicht:

aanbevolen programma´s – 1, 4, 5, 7, 25, und 30

Schouder:

aanbevolen programma´s – 1, 2, 3, 9, 16, 21, 24, 26, 27, 28 und 30

TOEPASSINGSVOORBEELDEN Rug:

Taille:

Armen:

Benen:

aanbevolen programma´s – 1, 3, 7, 9, 11, 13, 21, 24, 26, 27, 28 und 30

aanbevolen programma´s – 1, 2, 3, 9, 10, 12, 14, 21, 24, 26, 27, 28 und 30

aanbevolen programma´s – 1, 2, 3, 4, 5, 15, 21, 24, 26, 27, 28 und 30

aanbevolen programma´s – 1, 2, 3, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

POSITIONING THE ELECTRODES (self-adhering pads)

- The stimulator must be switched off.

- Thoroughly clean the parts of the skin to which the electrodes are to be fixed and dry the skin thoroughly.

- Any hair that might be in the way should be removed before you use the stimulator, but do not shave the skin immediately before starting a treatment.

- Remove the protective foil from the pad and after cleaning the part of the body that is to be treated press the electrode firmly down.

Removing and storing the electrodes

- Remove an electrode by pulling its edge; do not pull

the ends of the leads, because this could damage the electrodes.

- When you are removing an electrode always pull in the same direction as the hair is growing.

- Replace the electrode on its protective foil again for safe storage.

WARNING: The life of the pads will vary: it will depend on skin type, condition of the user's skin, the level of stimulation that is applied or on environmental and storage conditions. As a result of the skin contact of the pads the adhesion of the pads will gradually lessen as a result of the natural body fats that are exuded. You can ensure that the pads will grip over a longer period by wiping the pads with a damp cloth each time after switching off the stimulator. We suggest a change of pads after using them 30 times.

The controls

1 - Socket for mains lead 2 - LCD display 3 - +/- (Program selection (P) /

time (T) stimulation level (SP)

4 - ON / OFF button 5 - MODE (function selection: Program, time,

stimulation level)

6 - REPEAT button 7 - Setting: intensity

for channels A / B / C / D

8 - Setting: intensity for channels E / F / G/ H 9 - Leads to

channels A / B / C / D / E / F / G / H

10 - Battery compartment (on back)

1 2

INSTRUCTIONS FOR USE

1. Thoroughly clean the area you are going to treat.

2. Connect the stimulator to the mains using the connection provided (1) and to the plug socket or put the batteries in the battery compartment (10) on the back of the controls (as shown in the diagram inside the compartment).

3. Insert the leads into the appropriate sockets (9) using as many leads as are necessary (depending on the application: 1 to 8 leads).

4. Join the self-adhering pads with the clips on the leads you are going to use.

5. Remove the protective foil from the self-adhering pads.

6. Position the pads on the area that is to be stimulated: follow the examples showing positioning on Pages 9-11. (The poles for the plugs is indicated on the clip.). Press the electrodes down for a few seconds so that the gel adheres properly.

7. Press the ON-/OFF button (4) to start the stimulator. In Display (2) you will then see the initial setting: P1 – T 30 Min – SP1. Display (2) will light up. After 20 seconds this light will switch off automatically. You can turn it on again by pressing any button.

8. Selecting a program: Press MODE (5) until a black dot appears beneath “P“ in the

display: then use +/- (3) to select the program you want. (Please refer to Table 1).

9. Setting the time: Press MODE (5) until a black dot appears beneath“T” in the display(2),

then use +/- (3) to set the time (between 1 and 99 minutes).

10. Setting the stimulation level (only with P.1-12): Press MODE (5) until a black dot

appears beneath “SP” in the display (2), then use +/- (3) to select the stimulation level (between 1 and 9).

11. Setting the intensity (10 levels for each channel): Press the UP/DOWN (7+8) buttons to

set the channels A, B, C, D, E, F, G, H. (You must set the intensity only of those channels to which leads are connected.)

WARNING:

If a pad for a channel does not make perfect contact with the skin, you will

be unable to set the intensity for that channel.

When the appliance is switched on and the pads are attached to the body, in order to check the skin resistance the appliance in the intensity level “0” generates little impulses which can be perceptible on sensitive spots of the body. This is technically necessary and does not represent malfunction

IMPORTANT INFORMATION:

a. After a few minutes you may feel that the intensity has intensified or weakened.. If

this happens, you can increase or decrease the intensity.

b. When you are conditioning your muscles, you should increase the intensity in stages

for the entire duration of the program (up to the maximum intensity that you can tolerate).

WARNING: If you feel uncomfortable are in pain while using the stimulator, you must reduce the intensity or stop treatment immediately by pressing the ON/OFF button (4).

12. REPEAT button (6): When you are using programs 13-30, the stimulation level is

variable (changing frequencies and intervals). Press the Repeat button (6) to lock the parameters applicable to the current setting. Press the Repeat button (6) a second time to continue the program.

13. Whilst you are using the stimulator, you can select a different program (by repeating the

procedure from Step 8) or switch off completely by pressing the ON/OFF button (4).

AANBRENGEN VAN DE ELEKTRODES

Waar moeten de elektrodes aangebracht worden?

De plaatsing van de elektrodes kann een van de belangrijkste factoren zijn voor een succesvolle therapie met TENS. Het is belangrijk dat u de verschillende mogelijkheden om de elektrodes aan te brengen uitprobeert om de beste methode te kunnen vinden voor ieder geval afzonderlijk. Investeer gerust een beetje tijd en energie om te experimenteren met de plaatsing van de elektrodes. De waarschijnlijkheid succes te hebben met dit toestel wordt hierdoor aanzienlijk verhoogd. Mensen reageren verschillend op elektrische stimulatie en hun behoeftes zouden kunnen afwijken van de oorspronkelijke instellingen. Wanneer de eerste resultaten niet positief zijn, moet u absoluut gaan experimenteren. In de volgende hoofdstukjes worden er verschillende plaatsingstechnieken voorgesteld. Experimenteer met alle mogelijke technieken of raadpleeg uw arts om te weten te komen welke plaatsingstechniek voor u de beste is.

Plaatsing direct naast elkaar

Dit is de meest gebruikelijke plaatsingstechniek. Hierbij worden de elektrodes in de onmiddellijke omgeving of rondom de gelokaliseerde pijn aangebracht, zodat de stroom dwars doorheen de pijnzone of rond de pijnzone omheen geleid wordt. Dit wordt bereikt door een pad aan te brengen aan één kant van de pijnzone. Dit werkt goed wanneer de pijn gelokaliseerd wordt aan een extremiteit en diep in het weefsel. Het aanbrengen van de pads aan de voor- en achterkant van de getroffen ledematen laat toe dat de stroom volledig doorheen de ledematen en zodoende door de pijnzone kan vloeien.

Dermatomen, myotomen en sclerotomieën

Dit zijn de lichaamszones die geprikkeld worden door een zenuw van het ruggemerg. De plaatsingstechniek van de elektrodes gebeurt door stimulatie van het geprikkeld gebied. Deze wordt bereikt door de plaatsing van een elektrode op de pijnlijke plek en een andere op het punt waar de zenuwwortel en het ruggemerg samenkomen.

Motor, oorzaak und acupunctuurpunten

Terwijl deze punten met een hoog geleidingsvermogen voor het weefsel zich voordoen op verschillende plaatsen en ook kunnen variëren in hun theoretische toepassing, is het gebruik ervan als aanbrengplaats voor elektrodes identisch met de hierboven beschreven technieken. De eenvoudigste techniek bestaat erin, een pad direct op het pijnpunt aan te brengen en het stroomcircuit te sluiten door de tweede pad op een masterpunt aan te brengen op de getroffen plek. Een gedetailleerde uitleg over de juiste rangschikking van de afzonderlijke masterpunten zou hier te ver leiden. Bij behoefte moet dit individueel besproken worden met een specialist of arts.

Plaatsing op meerde plekken

Vermits het TENS-toestel 8 onafhankelijk van elkaar bedreven kanalen heeft kan u tegelijkertijd kiezen tussen twee verschillende strategieen voor het aanbrengen van de pads. Het is mogelijk om twee verschillende strategieën tegelijkertijd toe te passen voor het plaatsen van de elektrodes. Een kanaal kan gebruikt worden om de pijnzone te stimuleren terwijl het ander kanaal gebruikt kan worden voor de punt-therapie. De programma´s zijn steeds actief voor alle kanalen tegelijk.

Het plaatsen van de pads voor bepaalde spierbundels

De pads van een output aan het toestel vormen steeds een einheid. Het aanbrengen van de pads kan individueel gebeuren. 1 1, 2 2, 3 3, 4 4 ... 8 8 moeten echter samen aangebracht worden.

magere massa vetverbranding 45-60 min

P.24

ontwikkeling van

P.25

de spieren TENS gemengd 1 acute pijn – langdurig effect 45-60 min

P.26

versteviging opbouw van spierkracht 30-45 min

P.27

TENS gemengd 2 chronische pijn – langdurig effect 45-60 min

P.28

maximale kracht verhoging van de maximale kracht 10-15 min

P.29

TENS Burst * TENS + pauzes voor een constante werking 45-60 min

P.30

Frequentie van de toepassingen

Bij acute ziekte en zeer hevige pijnen kan het helpen de pijntherapie 2-3 keer gedurende dezelfde dag te herhalen in een afstand van enkele uren. Daarna raden wij u het volgend aantal wekelijkse zittingen

• spierstimulatie – 2/3 toepassingen op afwisselende dagen;

• esthetische behandelingen – 3 tot 5 zittingen (ook dagelijks);

• pijntherapie – dagelijks tot de pijn verdwijnt of te verdragen is (bij voortdurende pijn

na 10 tot 20 toepassingen uw arts consulteren).

Stimulatieniveaus van de programma´s 1 - 12

Bij de programma´s 1 - 12 kan de impulsfrequentie ingesteld worden op 9 stijgende niveaus (op de display: SPEED) die op die manier het effect beïnvloeden.

De stimulatieniveaus:

PROG SP 1-3 SP 4-6 SP 7-9

P.1 P.2

P.3 P.4 P.5 P.6 P.7 P.8 P.9

P.10 P.11 P.12

Het apparaat schakelt na 30 minuten gewerkt te hebben automatisch uit. Deze werkingsduur kan echter via de functietoets „Mode“ in combinatie met de +- toets op een waarde tussen 1 en 99 minuten worden gewijzigd. (zie instelling van de tijd) TIPS: (*) Burst: variabele TENS-stimulatie ter verzachting van de pijn om te vermijden dat het zenuwstelsel eraan gewend geraakt en het pijnverzachtend effect hierdoor doet verminderen. (**) Endorphine: pijnverzachtende TENS-stimulatie met lage frequentie en langzamer maar langduriger effect.

active ontspanning vóór wedstrijden licht werk

aerobische

uithoudingssport armen

ontspanning massage/opwarming doorbloeding/capillairisatie

vorming plaatselijk vet afbreken cellulitis

strakkere armen strakkere buik strakkere benen

toning armen toning buik toning benen

plaatselijke doorbloeding lymphdrainage diffuse zwellinge

power training armen power training buik power training benen

chronische pijn pezen chronische pijn

acute pijn pezen acute pijn gewrichten acute pijn wervelkolom

TENS Burst* pezen TENS Burst gewrichten TENS Burst wervelkolom

endorphine** pezen endorphine gewrichten endorphine wervelkolom

massa en definitie van de spieren 10-15 min

aan:

aerobische

uithoudingssport buik

gewrichten

aerobische uithoudingssport

benen

chronische pijn wervelkolom

The programs

The stimulator has 30 pre-set basic programs: of these, programs 1-12 permit you to regulate impulse frequency by up to 9 increasing levels. Each program produces different effects and you can use each for a specific application. Table 1 lists the programs and the application for each of them. Table 1: Programs

NO. PROGRAM APPLICATION DURATION

Light stimulation

P.1

Aerobic stamina Training for muscles used in aerobics and

P.2

Massage Relaxation, recovery, warming up, capillarisation 45-60 min

P.3

Modelling Lipolysis fat burning / cellulitis 45-60 min

P.4

Tensioning Slack muscles, loose skin 30-45 min

P.5

Toning Stomach, legs, arms 30-45 min

P.6

Blood circulation /

P.7

lymph drainage Endurance

P.8

TENS chron. pain Chronic pain, highest level for more depth

P.9

TENS acute pain Acute pain, highest level for more depth

P.10

TENS varying

P.11

Endorphinic TENS Endorphinic effect: slower in taking effect but of

P.12

TENS muscles 1 Loosening effect / muscular pain 45-60 min

P.13

TENS muscles 2 Acute muscular pain / intense attacks of cramp 45-60 min

P.14

Fat burning Localised reduction of fat 30-45 min

P.15

Training simulation Fitness studio - strengthening 10-15 min

P.16

Training simulation Endurance – physical strength 10-15 min

P.17

Lipolysis Destruction and reduction of adipose cells 45-60 min

P.18

Definition Muscle build-up and definition 10-15 min

P.19

TENS relax 1 Relaxation during end-of-day fatigue 45-60 min

P.20

TENS relax 2 Evidence of fatigue / pain 45-60 min

P.21

Post-accident

P.22

rehabilitation Mixed stimulation Build-up of muscle function 10-15 min

P.23

Insufficient mass Fat burning 45-60 min

P.24

Muscle

P.25

development TENS mixed 1 Acute pain – long-lasting effectiveness 45-60 min

P.26

Strengthening Build-up of muscle strength 30-45 min

P.27

TENS mixed 2 Chronic pain – long-lasting effectiveness 45-60 min

P.28

Maximum strength Increase in maximum strength 10-15 min

P.29

TENS burst * TENS + intervals for constant effectiveness 45-60 min

P.30

First stages of treatment with the stimulation; Muscle build-up after long period of recovery from injury

similar sports

Improvement of and stimulation of local circulation Endurance of physical strength (middle distance, hills, etc.)

effectiveness

effectiveness Varying frequencies (without patient's nerve system growing accustomed to stimulation)

longer duration

Muscle stimulation to assist rehabilitation 45-60 min

Mass and muscle definition 10-15 min

45-60 min

10-15 min

45-60 min

30-45 min

45-60 min

Frequency of treatment

If the ailment is acute and the pain is particularly severe, it will often be of great benefit to repeat the pain therapy 2-3 times on the same day with an interval of a few hours. Then, in our opinion, the number of weekly treatment sessions should be as follows:

• Muscle stimulation – 2/3 treatment sessions on alternate days;

• Cosmetic treatment sessions – 3 - 5 sessions (daily, if wished);

• Pain therapy – daily until the pain ceases or becomes tolerable (if

pain continues after

Stimulation levels in programs 1-12

With programs 1-12 you can set the impulse frequency to 9 increasing levels (by selecting SPEED in the Display) and so have an influence of the effectiveness.

Stimulation levels:

PROG SP 1-3 SP 4-6 SP 7-9

P.1 P.2 P.3

P.4 P.5 P.6 P.7

P.8

P.9 P.10 P.11 P.12

The device switches off automatically after 30 minutes running. This operation time can be changed from 1 to 99 minutes by pressing the function button “mode” together with the +button. (see time setting)

NOTES: (*) burst: variable TENS stimulation to reduce pain in order to avoid the effects of habit on the nerve system which would reduce the effects of pain reduction treatment. (**) Endorphine: pain reducing TENS stimulation using low frequency with a slower but more enduring effect.

Active recuperation Prior to competition Light tasks Aerob. endurance -

arms

Relaxation Massage/ warming up Circulation/capillarisation

Modelling Local fat reduction Cellulitis

Arm tensioning Stomach tightening Leg tightening

Arm toning Stomach toning Leg toning

Local circulation Lymph drainage Diffuse bruising

Physical endurance -

arms

Chronic tendon pain Chronic joint pain Chronic spinal

Acute tendon pain Acute joint pain Acute spinal pain

TENS burst* - tendons TENS burst - joints TENS burst - spine

Endorph.** - tendons Endorph. - joints Endorph. - spine

10 - 20 sessions a doctor should be consulted).

Aerob. endurance -

stomach

Physical endurance -

stomach

Aerob. endurance - legs

Physical endurance legs

Programma´s

Het toestel beschikt over 30 gepreselecteerde basisprogramma´s, waarvan de programma´s 1-12 de mogelijkheid hebben de impulsfrequentie te regelen met in het totaal 9 stijgende niveaus. Ieder programma veroorzaakt verschillende effecten en kan gebruikt worden voor specifieke toepassingen. Tabel 1 bevat een lijst van de programma´s en hun specifieke toepassing.

Tabel 1: programma´s

NR. PROGRAMMA TOEPASSING DUUR

P.1

P.2

P.3 P.4 P.5 P.6

P.7 P.8

P.9

P.10

P.11

P.12

P.13 P.14 P.15 P.16 P.17 P.18 P.19

P.20 P.21 P.22

P.23

lichte stimulatie eerste stimulatiezittingen; opbouw van de spieren

na langdurige kwetsuren aerobische uithoudingssport

massage ontspanning, herstel, opwarming, capillairisatie 45-60 min vorming lipolyse-vetverbranding / cellulitis 45-60 min aanspanning slappe spieren, slappe huid strakker maken 30-45 min toning buik, benen, armen 30-45 min doorbloeding/

lymphdrainage uithoudingssport power training (midellange trajecten, bergen enz.) 30-45 min TENS chronische

pijn

TENS acute pijn acute pijn, hoogste niveau voor meer

TENS afwisselend endorphinische

TENS

TENS spieren 1 maakt de spieren los / spierpijnen 45-60 min TENS spieren 2 acute spierpijnen / hevige krampen 45-60 min vetverbranding plaatselijke afbraak van vet 30-45 min trainingssimulatie fitness-studio – versteviging 10-15 min trainingssimulatie volhoudingssport – power training 10-15 min lipolyse vetcellen vernietigen en afbreken 45-60 min definitie spieren opbouwen en definiëren 10-15 min

TENS relax 1

TENS relax 2 vermoeidheidsverschijnselen / pijn 45-60 min rehabilitatie na

ongevallen gemengde stimulatie

training voor spieren die belast worden bij

aerobische sporten

verbetering en stimulatie van de plaatselijke

doorbloeding

chronische pijn, hoogste niveau voor meer

dieptewerking

afwisselende frequenties (zonder dat het

zenuwstelsel eraan gewend geraakt)

endorphine-effect: werkt langzamer, maar het

effect blijft ook langer duren

ontspanning bij vermoeidheid op het einde van

de dag

spierstimulatie voor de rehabilitatie 45-60 min

opbouw van de spierfunctie 10-15 min

45-60 min

10-15 min

45-60 min

GEBGEBRUIKSAANWIJZING

1. Het toepassingsgebied goed reinigen.

2. De adapter van het toestel aansluiten aan de hiervoor voorziene aansluiting (1) en in het stopcontact steken of de batterijen in het batterijvak (10) leggen aan de achterkant van het toestel (volgens de schets op het batterijvak).

3. De nodige kabels (naargelang van de toepassing 1 tot 8) in de bussen (9) steken.

4. De zelfklevende pads verbinden met de clips van de gebruikte kabels.

5. De beschermende folie van de zelfklevende pads verwijderen.

6. De pads aanbrengen in het gebied dat moet behandeld worden volgens de plaatsingsvoorbeelden op pagina 9-11 (de poling van de stekkers staat op de clips). De elektrodes enkele seconden lang op het gebied drukken opdat het gel perfect op zijn plaats zou blijven.

7. Het toestel inschakelen door op de ON-/OFF-toets (4) te drukken. Op het display (2) Verschijnt de start-instelling: P1 – T 30 Min – SP1. Het lampje op de display (2) gaat branden. Het wordt uitgeschakeld na 20 seconden. Door op eender welke toets te drukken wordt de verlichting opnieuw geactiveerd.

8. Programma kiezen: MODE (5) indrukken tot onder “P“ een zwart punt verschijnt op de

display, met +/- (3) het gewenst programma kiezen (zie tabel 1).

9. Tijd instellen: MODE (5) indrukken tot onder “T” een zwart punt verschijnt op de display

(2), met +/- (3) de tijd instellen (van 1 tot 99 minuten).

10. Stimulatieniveau instellen (alleen bij P.1-12): MODE (5) indrukken tot onder “SP” een

zwart punt verschijnt op de display (2), met +/- (3) het stimulatieniveau instellen (van 1 tot

9).

11. Intensiteit (per kanaal 10 niveaus) instellen met de toetsen PIJL NAAR BOVEN / PIJL

NAAR BENEDEN (7 + 8): kanalen A, B, C, D, E, F, G, H (de intensiteit alleen maar instellen voor de kanalen die aangesloten zijn aan een kabel).

OPGELET: kan de intensiteit van dit

Wanneer één pad van een kanaal niet volledig in contact staat met de huid

kanaal niet ingesteld worden.

Bij ingeschakeld apparaat en op het lichaam aangebrachte pads genereert het apparaat op stand „0“ ter controle van de huidweerstand kleine impulsen, die op gevoelige plekken van het lichaam voelbaar kunnen zijn. Dit is technisch noodzakelijk en wil niet zeggen dat er een storing is.

TIPS:

a. Na enkele minuten kan het zijn dat de intensiteit zich sterker of zwakker aanvoelt. De

intensiteit kan in dit geval verhoogd of verlaagd worden.

b. Voor de spiertraining de intensiteit geleidelijk aan verhogen gedurende de volledige

duur van het programma (tot aan de maximaal verdraaglijke intensiteit).

OPGELET: Indien de stimulatie zich onaangenaam aanvoelt of pijn doet moet u de intensiteit verminderen of de toepassing onderbreken door op de ON/OFF-toets (4) te drukken.

12. REPEAT-toets (6): Bij de programma´s 13-30 is de stimulatie variabel (afwisselende frequenties en pauzes). Door op de Repeat-toets (6) te drukken kunnen de parameters van de actuele instelling vastgelegd worden. Door opnieuw op de Repeattoets (6) te drukken wordt het programma voortgezet.

13. Tijdens de toepassing kan een ander programma gekozen worden (stappen herhalen vanaf punt 8) of kan het toestel uitgeschakeld worden met de ON/OFF-toets (4).

POSITIONING THE ELECTRODES

Where do I place the electrodes?

It is important for you to place the electrodes correctly, because this is probably one of the most important factors contributing to successful TENS therapy. You must first try out the alternative positions for the electrodes so that you can find the ideal method for a particular treatment cycle. Spend a little time and effort on experimenting with the positioning of the electrodes. The likelihood of using the stimulator successfully will be increased quite considerably. Each person reacts differently to electrical stimulation, and your own needs could best be served by changing the standard settings. Even if initial results are not positive, you should experiment further. In the following sections we have explained a number of different ways of positioning the electrodes. Please try each of them out or ask your doctor so advise you on the technique that is best for you.

Directly sequential positioning

This is the way in which electrodes are most usually positioned. They are placed close to or around the localised pain in such a way that the electricity flows through or round the painful area. This is done by placing one of the pads one side of the painful area. This will be successful when the pain is at an extremity and has been localised as lying deep inside the tissue. If the pad is positioned to the front or to the rear of the limb that is to be treated, the current will flow completely through the limb and thus through the painful area.

Dermatomes, myotomes und sclerotomes

These are areas of the body which are enervated by a spinal nerve. The method used for positioning the electrodes includes stimulation via the enervated area. This is located by positioning one electrode on the painful trigger point and the other on the trigger point where the nerve root meets the spine.

Motors, triggers and acupuncture trigger points

Though these trigger points are to be found with a high level of tissue conductivity at different areas and can also vary in the theoretical application, their use as a trigger point for attaching electrodes is exactly the same as the techniques described above. The simplest technique is to position a pad directly on the trigger point where the pain is felt and to close the electrical circuit by positioning the second pad on a master trigger point on the side that is painful. The explanation for arranging the separate master trigger points is unnecessary. Should there be any need, however, these should be determined with the help of a professional or a doctor.

Multiple positioning

The TENS stimulator has eight channels that operate independently from each other and so you can choose between two simultaneously operating strategies for positioning the pads. It is possible to use two different strategies at the same time for positioning the electrodes. One channel can be used to stimulate the painful area and the second to use the trigger point therapy. The programs are always active for all channels simultaneously.

Placement of the pads to target specific muscle groups The pads from one outlet on the appliance always form one unit. The placement of the pads can be carried out individually. However, 1 1, 2 2, 3 3, 4 4 … 8 8 must be put together.

USING THE STIMULATOR (EXAMPLES)

Back:

Recommended programs – 1, 3, 7, 9, 11, 13, 21, 24, 26, 27, 28 und 30

Waist:

Recommended programs – 1, 2, 3, 9, 10, 12, 14, 21, 24, 26, 27, 28 und 30

Arms:

Recommended programs – 1, 2, 3, 4, 5, 15, 21, 24, 26, 27, 28 und 30

Legs:

Recommended programs – 1, 2, 3, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

20 37

AANBRENGEN VAN DE ELEKTRODES (zelfklevende pads)

- Het toestel moet uitgeschakeld zijn.

- Reinig grondig de huidplek waar u de elektrodes wenst aan te brengen en droog de huid goed af.

- Storende haren kunnen voor de toepassing verwijderd worden. Vermijd echter een scheerbeurt onmiddellijk vóór de behandeling.

- Verwijder de beschermende folie van de pad en druk de elektrode stevig op de

daarvoor gereinigde plek die u wil gaan behandelen.

Verwijderen en bewaren van de elektrodes

- Verwijder de elektrode door aan de rand van de elektrode te trekken, niet aan het uiteinde van de kabel, aangezien dit de elektrode zou kunnen beschadigen.

- Bij het verwijderen van de elektrode deze steeds uittrekken in de richting van de haargroei.

- Ter opberging kleeft u de elektrode weer op haar beschermende folie.

OPGELET: De levensduur van de pads is afhankelijk van het huidtype, de toestand van de huid, de toegepaste stimulatiegraad of van de omstandigheden in de omgeving en tijdens de bewaring. Door de aanraking met de huid vermindert de kleefkracht van de pads geleidelijk aan door inwerking van de natuurlijke huidvetten. Om de kleefkracht zo lang mogelijk te laten duren moet u na het uitschakelen van het toestel de pads telkens na gebruik nat maken met een vochtige doek. Wij raden aan de pads na ongeveer 30 zittingen te vervangen.

Beschrijving van de console

1 - aansluitingsbus voor adapter 2 - LCD-display 3 +/- (programmakeuze (P) / tijd (T)

stimulatieniveau (SP)

4 - ON / OFF (aan-/uitschakelen) 5 - MODE (keuze v.d. functie: programma, tijd,

stimulatieniveau)

6 - REPEAT (herhaaltoets) 7 - instelling intensiteit v. d.

kanalen A / B / C / D

1 2

8 - instelling intensiteit v. d.

kanalen E / F / G/ H 9 - verbindingskabel voor

kanalen A / B / C / D / E / F / G / H

10 - batterijvak (achterkant)

NEBNEVENWERKINGEN – CONTRA-INDICATIES:

Het prikkelstroom-apparaat is bedoeld voor toepassing bij gezonde volwassenen. In de

volgende gevallen moet u zeer voorzichtig zijn:

- bij een pacemaker (vooral bij „demand-pacemakers“)

- bij ernstige storingen van het hartritme

- bij acute ziektes

- bij epilepsie

- bij psychoses

- bij Multiple Sklerose

- bij onstekingen van de aders

- in de omgeving van huidkwetsuren en snedes

- bij zwangerschap

- bij abnormale bloeddruk

- bij hoge koorts

In principe is ook in deze gevallen een toepassing mogelijk – dat moet echter beslist worden door een arts. Wanneer u twijfelt omtrent de toepassing van het toestel of indien u een onverklaarbare pijn heeft, consulteer dan uw arts. Wanneer u in behandeling bent bij een arts mag het toestel enkel gebruikt worden onder toezicht van deze arts. De ontspanningstijd na een toepassing moet tenminste even lang zijn als de toepassing zelf. Dit garandeert dat de spier weer volkomen ontspant vooraleer hij opnieuw gemasseerd wordt. Men heeft een bepaalde tijd nodig vooraleer men de toepassing ook kan aanwenden met hogere instellingen. Vooral wanneer de spieren slechts weinig of helemaal niet getraind zijn moet de contractietijd kort zijn en de onstpanningsfase lang.

OPGELET

- Pads niet vooraan op de hals aanbrengen om laryngo-spasmus te vermijden, niet aan de zijkant van de hals vanwege de gevoeligheid van de glomus carotis, niet op de ogen, het hoofd of de geslachtsdelen.

- Liever niet aanbrengen op huidzones die gesprongen, geïrriteerd of gekwetst zijn. Ook geen pads aanbrengen op breuken, verstuikingen, metalen inplantingen of op lichaamsplekken die slechts beperkte bewegingsmogelijkheden hebben.

- Pads niet aanbrengen wanneer het lichaam nat is van het baden, douchen of zweten.

- Toestel niet gebruiken in het bad of onder de douche.

- Metalen voorwerpen zoals halssnoeren of gordels niet in aanraking brengen met de

pads.

- Niet gebruiken terwijl u slaapt of tijdens het autorijden.

- Toestel bewaren buiten het bereik van kinderen.

Wanneer u plots onwel wordt tijdens de toepassing of wanneer het toestel onregelmatig werkt moet u de behandeling onmiddellijk stopzetten.

Opgelet

Dit toestel is niet bedoeld voor het commerciël gebruik in de heel- en tandheelkunde.

Joints:

Recommended programs – 3, 4, 7, 22, 24 und 30

Chest:

Recommended programs – 4, 5, 7, 18, 21, 24, 26, 27, 28, und 30

Stomach:

Recommended programs – 3, 4, 5, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

Face:

Recommended programs – 1, 4, 5, 7, 25, und 30

Shoulders:

Recommended programs – 1, 2, 3, 9, 16, 21, 24, 26, 27, 28 und 30

21 36

Aductors and buttock muscles:

Recommended programs – 1, 2, 3, 9, 21, 24, 26, 27, 28 und 30

Feet:

Recommended programs – 2, 4, 6, 7, 22 und 30

Cleaning and storing the stimulator and the accessories

• Please ensure that you have turned the stimulator off before starting to clean it.

• Clean down the outside of the stimulator with a mild household cleanser and wipe it with

a soft cloth. Never immerse the stimulator in water and always ensure that it is never exposed to excessive dampness. Never allow any kind of liquid to enter the stimulator (e.g. via the lead connection): for this reason never use any kind of spray for cleaning it.

• Use a moist cloth to clean the lead. A light coating of talcum powder will prevent the lead from getting tangled and will lengthen its life.

• Magnetic fields and any form of electric radiation are to be avoided and you should store the stimulator away from a TV set and loudspeakers.

• Always store the device somewhere dry.

Spare parts

1 set (8) self-adhesive pads Art.-Nr. 4513.1.30 Connection lead Art.-Nr. 4513.1.32

22 35

Inleiding NL

Hartelijk bedankt dat u gekozen heeft voor het digitaal TENS/EMS 8-kanaal prikkelstroom-

apparaat. Het 8-kanaal prikkelstroom-apparaat is een nieuwe elektro-stimulator voor het dagelijks welzijn. Gepreselecteerde impulsen, die aangepast zijn aan de fysiologische stimulaties van de spieren en de zenuwen van het lichaam, worden overgebracht op het lichaam via telkens per paar aangebrachte zelfklevende kussentjes (pads). Naargelang van de verkozen instelling kan een contractie (T.E.M.S= transcutane elektrische spierstimulatie) of stimulatie (T.E.N.S= transcutane elektrische zenuwstimulatie) van de behandelde spierzone voortgebracht worden. De contractie traint de spier tweemaal harder als normale spiertraining. De beweging van de spieren verbruikt energie. Deze energie wordt vooral gewonnen uit de vetcellen die zich naast de geactiveerde spieren bevinden. Hierdoor kan de spierstimulator vrouwen en mannen van elke leeftijd helpen om hun figuur snel en met succes te verbeteren. Het geheugen in het toestel bevat 30 gepreselecteerde basisprogramma´s. Bij de eerste twaalf programma´s kunnen 9 (+ en -) intensiteitsniveau´s ingesteld worden. Het toestel beschikt over acht onafhankelijke kanalen. Voor ieder kanaal zijn er twee elektrodes nodig. De aansluiting van maximaal zestien elektrodes voor de stimulatie van acht lichaamszones tegelijkertijd is mogelijk. net garandeert overal een continu gebruik.

Toepassing

Wat kan de spierstimulator tot stand brengen:

- Aanvulling van de normale spiertraining.

- Door de herhaalde maximale belasting van de spier wordt de ontspanningsfase van de spier versneld en hierdoor de spierkracht verhoogd.

- Reductie van de vetcellen.

- Vorming van zitvlak en dijen.

- Spierontspanning bij overbelasting van een spier.

- Verlichting bij nerveuze spanningen.

- Opbouw van slappe spieren, bijv. voor vrouwen na de geboorte ter versteviging van de buikspieren.

- Aanspanning van de gezichtsspieren.

- Ondersteuning van de bloedsomloop.

Om een effect te bereiken bij bepaalde spierzones is een regelmatige toepassing absoluut noodzakelijk. De bereikte resultaten kunnen individueel verschillend zijn.

Veiligheidsvoorschriften

Vooraleer u het toestel voor de eerste keer gebruikt moet u de gebruiksaanwijzing grondig doorlezen. Voor een correct gebruik moet er vóór het inschakelen resp. vóór de toepassing rekening gehouden worden met het volgende:

- visueel controleren of eventuele tekens van beschadiging voorliggen;

- het toestel niet in de omgeving brengen van containers die vloeistoffen bevatten; het toestel is niet beschermd tegen het binnendringen van vloeistoffen (IP 20);

- controleren of de onderdelen van het toebehoor voor de toepassing van de stimulatie (elektrodes, uitgangskabel enz.) ter beschiking zijn (zie hoofdstuk „Leveromvang“).

De stroomverzorging met batterij of van het elektrisch

Fourniture :

- 1 console

- 16 pads autoadhésifs, env. 10x4,7cm, avec bouton pression,

- 8 câbles de raccordement

- adaptateur réseau 6V 1200mA / MWY-DH230-DC601200

- 4 batteries 1,5V AA Mignon

- mode d’emploi D / F / GB / NL / I

Caractéristiques techniques : Modèle/type AD-2080 Tension : 230V AC 50H 0197 Adaptateur réseau : DC 6V 1200mA Batteries : 4 x 1,5V AA Mignon Programmes : 30 Nombres de canaux : 8 Fréquence d’impulsions : 2 – 3000 Hz (réglable) Forme d’onde : rectangulaire, asymétrique biphasée et TENS Dimensions : 278x137x44mm Poids : env. 695g (sans batteries) seulement la console

GARANTIE :

La garantie est de 24 mois à compter de la date d’achat et comprend les défauts de fabrication (matériau et qualité). La présente garantie n’est valide que si les consignes figurant dans la notice d’emploi ont été respectées. La garantie sera annulée en cas de dommages résultant d’une utilisation de l’appareil avec force, d’un mauvais usage, d’une utilisation non appropriée et de réparations effectuées par des personnes non habilitées.

Fabricant :

Kodon (Tianjin) Electronic & Electrical Apparatus Co., Ltd. No. 31, Changjiang Road, Nankai District Tianjin, 300193 P.R. China

Distributeur européen :

Hydas Fabrik für Medizinalbedarf GmbH Hirzenhainerstrasse 3 D – 60435 Frankfurt am Main

Adresse en cas de garantie et de réparations : Hydas GmbH, Am Hohlen Weg 37, D-34369 Hofgeismar, Germany

Mise au rebut des appareils usagés et des piles

A la fin de sa vie d’utilisation, il vous est interdit de jeter ce produit aux ordures ménagères, veuillez le déposer dans un centre collecteur de recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit, sur la notice d'utilisation ou sur l’emballage en donne l’indication. Veuillez demander à la mairie de votre commune de vous indiquer le centre collecteur de mise au rebus compétent.

Afin de proèger l` environnement, nous vous demandons de recycler les emballages et les appareils ne fonctionnant plus en les apportant aux endroits prévus à cet effet (tri sélectif).

Pour tout renseignement complèmentaire, appeler notre hotline: 0049 69 - 95406124

Contents:

- 1 control panel

- 168 self-adhering pads approx. 10x4.7cm with press-stud fastenings,

- 8 connection leads

- mains adapter 6V 1200mA / MWY-DH230-DC601200

- 4 batteries 1.5V AA Mignon

- instructions for use D / F / GB / NL / I

Specifications: Model/type AD-2080 Voltage: 230V AC 50Hz 0197 Mains adapter: DC 6V 1200mA Batteries : 4 x 1.5V AA Mignon Programs: 30 Number of channels: 8 Pulse frequency: 2 – 3000 Hz (adjustable) Waves: rectangular, two phase asymmetrical and TENS Dimensions: 278x137x44mm Weight: approx. 695g (without batteries) control panel only

GUARANTEE: The guarantee lasts for 24 months from the date of purchase for manufacturers’ error in material and quality. This guarantee is only valid if the instructions in the “instructions for use” have been followed. The guarantee is no longer valid if the device is damaged due to violent usage, misuse or improper use or service by unqualified persons.

Manufacturer:

Kodon (Tianjin) Electronic & Electrical Apparatus Co., Ltd. No. 31, Changjiang Road, Nankai District Tianjin, 300193 P.R. China

EU dealers:

Hydas Fabrik für Medizinalbedarf GmbH Hirzenhainerstrasse 3 D – 60435 Frankfurt am Main

Address for the guarantee and service: Hydas GmbH, Am Hohlen Weg 37, D-34369 Hofgeismar, Germany

Disposal of appliances and batteries

This product may not be disposed into household waste, but has to be entered the recycling of electrical and electronic appliances. As indicated with the symbol shown on the product, on the user manual or the packaging. Please ask your local council for the nearest disposal facility.

For the sake of the environment, we request that you take packaging material and appliances that are no longer useable to be recycled (collection points).

Have you any questions? Hotline: 069 / 95406124

Introduction F

Merci d’avoir opté pour le stimulateur digital TENS/EMS à 8 canaux.

Le stimulateur à 8 canaux est un nouveau stimulateur électrique conçu pour le bien-être quotidien. Des impulsions préprogrammées, adaptées aux stimulations physiologiques des muscles et des nerfs, sont transmises au corps par l’intermédiaire de pads autoadhésifs, appliqués par paires. Selon le réglage sélectionné, on peut obtenir une contraction (T.E.M.S= Transkutane Elektrische Muskel-Stimulation/stimulation électrique transcutanée des muscles) ou une stimulation (T.E.N.S= Transkutane Elektrische Nerven-Stimulation/stimulation électrique transcutanée des nerfs) de la partie respective du muscle respectif. La contraction provoque un entraînement du muscle deux fois plus intense qu’un entraînement musculaire normal. Le mouvement des muscles nécessite de l’énergie. Cette énergie est essentiellement extraite des cellules adipeuses qui se trouvent à côté des muscles. Ainsi, le stimulateur musculaire peut aider femmes et hommes de tout âge à améliorer leur silhouette rapidement et avec succès. La mémoire de l’appareil contient 30 programmes de base préprogrammés. Pour les deux premiers programmes, il est possible de régler 9 intensités différentes (+ et -). L’appareil dispose de huit canaux indépendants. Deux électrodes sont nécessaires par canal. Il est possible de raccorder jusqu’à seize électrodes pour stimuler simultanément huit zones du corps. L’alimentation en courant, par batterie ou sur secteur, assure une utilisation continue à n’importe quel endroit.

Application

Quels sont les effets du stimulateur musculaire :

- complément à l’entraînement musculaire normal

- comme le muscle travaille de manière répétée au maximum, la phase de détente du muscle

est accélérée et la force musculaire est accrue.

- réduction des cellules adipeuses

- modelage du fessier et des cuisses

- détraction du muscle en cas de contrainte excessive du muscle

- soulagement en cas de tension nerveuse

- raffermissement des muscles, p. ex. des abdominaux après un accouchement

- tendre les muscles faciaux

- favorise la circulation sanguine

Pour obtenir un bon effet sur les muscles, il est absolument nécessaire d’utiliser le stimulateur régulièrement. Les résultats obtenus peuvent être différents selon les personnes.

Consignes de sécurité

Avant la première utilisation de l’appareil, lire le mode d’emploi attentivement l’appareil correctement, respecter les points ci-dessous avant de le mettre en marche ou de l’utiliser :

- vérifier par un contrôle visuel si l’appareil est éventuellement endommagé.

- Tenir l’appareil à l’écart de récipients contenant un liquide ; l’appareil n’est pas protégé

contre la pénétration de liquide (IP 20) ;

- vérifier si les accessoires nécessaires à la stimulation (électrodes, câble de sortie, etc.)

sont disponibles (voir la rubrique « Fourniture »).

24 33

. Pour utiliser

Aducteurs et muscles fessiers :

Recommandation : programmes – 1, 2, 3, 9, 21, 24, 26, 27, 28 et 30

Pieds :

Recommandation : programmes – 2, 4, 6, 7, 22 et 30

Nettoyage et conservation

• Avant de nettoyer l’appareil, assurez-vous qu’il est éteint.

• Nettoyer l’extérieur de l’appareil avec un chiffon humidifié et un produit nettoyant non

agressif. Ne jamais plonger l’appareil dans l’eau et ne pas l’exposer à une humidité excessive. S’assurer qu’aucun liquide ne pénètre dans l’appareil (p .ex. par la prise de raccordement). Ne pas utiliser d’aérosols pour le nettoyage.

• Nettoyer les câbles avec un chiffon humide. En les recouvrant d’une mince couche de talc en poudre, on peut accroître leur durée de vie et empêcher leur torsion.

• Eviter les champs magnétiques et les rayons électriques (ne pas utiliser l’appareil ni le conserver à proximité d’un téléviseur ou de hauts parleurs).

• Conserver l’appareil à un endroit sec.

Pièces de rechange

1 jeu (8 pcs.) de pads autoadhésifs Art. n° 4513.1.30 Câbles de raccordement Art. n° 4513.1.32

Articulations :

Recommandation : programmes – 3, 4, 7, 22, 24 und 30

Poitrine :

Recommandation : programmes – 4, 5, 7, 18, 21, 24, 26, 27, 28, und 30

Ventre :

Recommandation : programmes – 3, 4, 5, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

Visage :

Recommandation : programmes – 1, 4, 5, 7, 25, und 30

Epaules :

Recommandation : programmes – 1, 2, 3, 9, 16, 21, 24, 26, 27, 28 und 30

NEBEFFETS SECONDAIRES - CONTRE-INDICATIONS :

Le stimulateur est conçu pour être utilisé sur des adultes en bonne santé. Il est recommandé

d’être particulièrement prudent dans les cas ci-dessous :

- pile cardiaque

- arythmie cardiaque

- maladies graves

- épilepsie

- psychoses

- sclérose en plaque

- phlébite

- lésions cutanées et coupures

- grossesse

- tension anormale

- fièvre élevée

L’utilisation de l’appareil est cependant possible sur décision médicale. Si vous avez des doutes quant à l’utilisation de l’appareil ou si vous avez des douleurs dont l’origine n’est pas connue, consultez votre médecin. Si vous êtes sous traitement médical, n’utilisez l’appareil que sur indication de votre médecin traitant. Le temps de pause après une utilisation doit être au moins aussi long que l’application ellemême. Ceci assure que le muscle est à nouveau complètement détendu avant d’être de nouveau massé. Cela demande un certain temps avant de pouvoir utiliser l’appareil avec des réglages plus intenses. Si les muscles sont peu ou pas du tout entraînés, le temps de contraction devra être court et la phase de détente longue.

ATTENTION

- Ne pas poser les pads sur le larynx, ni sur la carotide, ni sur les yeux, la tête ou les

parties génitales.

- Eviter de les poser sur des parties de la peau qui sont gercées, coupées, irritées,

infectées ou lésées. Ne pas poser les pads sur des fractures, entorses, implants métalliques ou sur des parties du corps dont les mouvements sont limités.

- Ne pas appliquer les pads sur le corps après un bain, une douche ou si l’on a

transpiré.

- Ne pas utiliser l’appareil dans une salle de bain ou une douche.

- Eviter tout contact des pads avec des objets métalliques, comme des colliers ou des

ceintures.

- Ne pas utiliser l’appareil en dormant ou en conduisant un véhicule.

- Conserver l’appareil hors de portée des enfants.

Arrêter l’appareil immédiatement en cas de malaise soudain ou d’irrégularité de fonctionnement.

Attention

Cet appareil n’est pas conçu pour une utilisation médicale ou en médecine dentaire.

25 32

POSE DES ELECTRODES (pads autoadhésifs)

- L’appareil doit être éteint.

- Nettoyez la partie de la peau où vous souhaitez poser les électrodes et séchez-la bien.

- Vous pourrez enlever les poils gênants avant de commencer la séance. Evitez cependant de vous raser juste avant d’utiliser l’appareil.

- Enlevez la feuille de protection posée sur le pad et pressez l’électrode fermement sur l’endroit à masser.

Retrait et conservation des électrodes

- Retirez les électrodes en tirant sur le bord de l’électrode et non sur l’extrémité du câble, ce qui pourrait endommager l’électrode.

- Retirez l’électrode en la tirant toujours dans le sens de pousse des poils.

- Pour conserver l’électrode, collez-la sur la feuille de protection.

ATTENTION : la durée de vie des pads dépend du type de peau, de l’état de la peau, du degré de stimulation ou des conditions environnantes et des conditions de conservation. Comme les pads sont en contact avec la peau qui est naturellement grasse, leur adhérence diminue peu à peu. Pour garantir une adhérence pendant une longue période, il est recommandé de nettoyer les pads avec un chiffon humide après chaque utilisation. Nous recommandons également de remplacer les pads après env. 30 utilisations.

Description de la console

1 - Prise de raccordement au secteur 2 - Ecran LCD 3 +/- (sélection du programme (P) / temps (T) degré de stimulation (SP) 4 - Touche marche/arrêt ON / OFF 5 - MODE (sélection de la fonction : programme, temps,

egré de stimulation)

6 - REPEAT (touche de répétition) 7 - Réglage de l’intensité

des canaux A / B / C / D

1 2

8 - Réglage de l’intensité

des canaux E / F / G/ H 9 - Câbles de raccordement

des canaux A / B / C / D / E / F / G / H

10 - Compartiment pour batterie

(au dos de la console)

26 31

EXEMPLES D’UTILISATION

Dos :

Taille :

Bras :

Jambes :

Recommandation : programmes 13, 21, 24, 26, 27, 28 und 30

– 1, 3, 7, 9, 11,

Recommandation : programmes – 1, 2, 3, 9, 10,

12, 14, 21, 24, 26, 27, 28 und 30

Recommandation : programmes 15, 21, 24, 26, 27, 28 und 30

Recommandation : programmes – 1, 2, 3, 6, 7, 8, 17, 21, 24, 26, 27, 28 und 30

– 1, 2, 3, 4, 5,

POSE DES ELECTRODES

Où doit-on poser les électrodes ?

Le positionnement des électrodes est l’un des facteurs les plus importants pour réussir la thérapie TENS. Il est important d’essayer les différentes possibilités de pose des électrodes afin de trouver la meilleure méthode adaptée au cas d’application. Prenez le temps d’expérimenter la pose des électrodes. La probabilité de réussir l’utilisation de l’appareil en sera augmentée. Les êtres humains réagissent différemment aux stimulations électriques et leurs besoins peuvent différer des réglages conventionnels. Si les résultats ne sont pas satisfaisants au début, il est impératif que vous fassiez d’autres expérimentations. Différentes techniques de pose sont présentées ci-dessous. Faites des essais avec chacune de ces techniques ou demandez à votre médecin quelle technique est la mieux appropriée à votre cas.

Pose des pads directement l’un à côté de l’autre

C’est la technique la plus habituelle. Elle consiste à poser les électrodes près de l’endroit douloureux ou aux alentours de la partie douloureuse, de manière à ce que le courant traverse la zone douloureuse ou qu’il l’entoure. Ceci est obtenu en posant un pad sur un côté de la partie douloureuse. Ceci fonctionne bien lorsque la douleur est localisée sur une extrémité et profondément dans les tissus. La pose du pad sur la face et au dos du membre concerné permet de faire circuler le courant complètement dans le membre et donc en traversant la zone douloureuse.

Dermatomes, myotomes et sclérotomies

Ce sont les parties qui sont excitées par un nerf de la moelle épinière. La technique de pose des électrodes signifie une stimulation par l’intermédiaire de la surface excitée. Ceci est obtenu en posant une électrode sur le point douloureux et en en posant une autre à l’endroit où la racine du nerf touche la moelle épinière.

Moteur, déclencheur et points d’acupuncture

Alors que ces points à haute conductivité dans les tissus peuvent se manifester à différents endroits et qu’ils peuvent varier en application pratique, leur utilisation comme point de pose d’électrode est identique aux techniques décrites ci-dessus. La technique la plus simple consiste à poser un pad directement sur le point douloureux et à fermer le circuit du courant en posant le deuxième pad sur un point maître sur le côté concerné. L’explication de la disposition des points maîtres respectifs serait ici trop longue. Si nécessaire, demandez conseil à un spécialiste ou à un médecin.

Positionnement à plusieurs endroits

Comme l’appareil TENS est équipé de 8 canaux opérant indépendamment l’un de l’autre, vous pouvez sélectionner simultanément deux stratégies différentes pour poser les pads. Il est possible d’appliquer deux stratégies différentes en même temps pour placer les électrodes. Un canal peut être utilisé pour stimuler la partie douloureuse, alors que l’autre canal peut être utilisé pour la thérapie de points. Les programmes sont toujours simultanément actifs pour tous les canaux.

Positionnement des plaquettes pour certaines zones musculaires

Les plaquettes reliées à une sortie de l'appareil forment toujours une entité. Les plaquettes peuvent être placées individuellement. 1 1, 2 2, 3 3, ou 4 4 doivent cependant être toujours placées ensemble.

MODE D’EMPLOI

1. Bien nettoyer la partie à traiter.

2. Brancher le bloc secteur dans la prise (1) de l’appareil ainsi que sur la prise de secteur ou insérer les batteries dans le compartiment (10) au dos de l’appareil (voir le croquis dans le compartiment).

3. Enficher les câbles nécessaires (1 à 8 selon l’utilisation) dans les prises (9) .

4. Raccorder les pads autoadhésifs aux attaches des câbles qui seront utilisés.

5. Retirer la feuille de protection des pads autoadhésifs.

6. Poser les pads sur la partie à traiter selon les exemples de positionnement des pages 911 (le pôle des fiches est indiqué sur l’attache). Appuyer pendant quelques secondes sur les électrodes afin que le gel adhère parfaitement.

7. Mettre l’appareil en marche en appuyant sur la touche ON/OFF (4). Sur l’écran (2) s’affiche le réglage de démarrage : P1 – T 30 Min – SP1. L’écran (2) est allumé. Il s’éteint au bout de 20 secondes. Lorsque l’on appuie sur une touche, l’éclairage est à nouveau activé.

8. Sélection d’un programme : appuyer sur la touche MODE (5) jusqu’à ce

qu’un point noir s’affiche sur l’écran (2) à l’option « P », sélectionner le programme au moyen des touches +/- (3) (voir Tableau 1).

9. Réglage du temps : appuyer sur la touche MODE (5) jusqu’à ce qu’un point noir

s’affiche sur l’écran (2) à l’option « T », sélectionner le temps (de 1 à 99 minutes) au moyen des touches +/- (3).

10. Régler le degré de stimulation (seulement pour P.1-12) : appuyer sur la touche

MODE (5) jusqu’à ce qu’un point noir s’affiche à l’option « SP », régler le degré de stimulation (de 1 à 9) à l’aide des touches +/- (3).

11. Régler l’intensité (10 échelons par canal) à l’aide des touches fléchées (7 + 8) : canaux

A, B, C, D, E, F, G, H (ne régler l’intensité que pour les canaux raccordés à un câble).

ATTENTION

canal ne pourra pas être réglée.

: si le pad d’un canal n’est pas en contact total avec la peau, l’intensité de

Une fois l’appareil allumé et les patches appliqués sur le corps, l’appareil établit le niveau d'intensité "0" afin de contrôler la résistance de la peau aux impulsions faibles que le corps pourrait percevoir dans les régions sensibles. Cette fonction représente une nécessité technique, elle n’indique aucun défaut de fonctionnement.

NOTES :

a. Il se peut que l’intensité est perçue de manière plus intense ou plus faible après quelques

minutes. L’intensité ne peut pas être augmentée ou diminuée dans un tel cas.

b. Pour l’entraînement musculaire, augmenter l’intensité progressivement pendant toute

la durée du programme (jusqu’à l’intensité maximale supportable).

ATTENTION :

si la stimulation est ressentie de manière désagréable ou douloureuse,

diminuer l’intensité ou interrompre la séance en appuyant sur la touche ON/OFF (4).

12. Touche de répétition REPEAT (6) : pour les programmes 13 à 30, la stimulation est variable (fréquences et pauses alternantes). En appuyant sur la touche REPEAT (6), on peut fixer les paramètres du réglage momentané. Le programme est poursuivi en appuyant à nouveau sur la touche REPEAT (6).

13. Pendant le déroulement d’une séance, il est possible de sélectionner un autre

programme (répéter les étapes à partir du point 8) ou d’arrêter l’appareil en appuyant sur la touche ON/OFF (4).

Programmes

L’appareil dispose de 30 programmes de base préprogrammés, la fréquence d’impulsion des programmes 1 à 12 étant réglable selon 9 échelons différents. Chaque programme a un effet différent et peut être appliqué pour des cas spécifiques. Le tableau 1 montre une liste des programmes et de leur application respective.

Tableau 1 : Programmes

N° PROGRAMME APPLICATION DUREE

P.1

P.2

P.3 P.4

P.5 P.6

P.7

P.8

P.9

P.10

P.11

P.12 P.13

P.14 P.15

P.16

P.17 P.18

P.19 P.20 P.21

P.22

P.23 P.24 P.25 P.26

Légère stimulation Premières séances de stimulation, travail des

muscles après une longue blessure Endurance en aérobic

Massage

Modelage Lipolyse / cellulite 45-60 min Raffermissement Musculature affaiblie, peau détendue 30-45 min Tonicité Ventre, jambes, bras 30-45 min Irrigation sanguine/

drainage lymphatique

Endurance TENS doul. chron. Douleurs chroniques, degré maximal pour un

TENS doul. aiguës Douleurs aiguës, degré maximal pour un effet en

TENS altern. Endorphine TENS Effet d’endorphine : effet lent mais de longue

TENS muscles 1 Effet de détente / douleurs musculaires 45-60 min TENS muscles 2 Douleurs musculaires aiguës / crampes 45-60 min Liypolyse Diminution locale des graisses de réserve 30-45 min Simulation

d’entraînement Simulation d’entraînement Lipolyse Détruire les cellules adipeuses 45-60 min

Définition Développer les muscles et les définir. 10-15 min TENS Relax 1 Détente en cas de fatigue en fin de journée 45-60 min TENS Relax 2 Symptômes de lassitude / douleurs 45-60 min Réhabilitation

après des accidents

Stimulation mixte Développer la fonction des muscles 10-15 min Masse maigre Liypolyse 45-60 min Développement Masse et définition des muscles 10-15 min TENS mixte 1 Douleurs aiguës – effet de longue durée 45-60 min

Entraînement des muscles sollicités dans les

disciplines sportives d’aérobic

Décontraction, détente, échauffement, circulation

sanguine

Améliorer et favoriser la circulation sanguine

locale

Endurance physique (distances moyennes,

montagne, etc.)

effet en profondeur

profondeur

Fréquences alternantes (sans effets de

dépendance du système nerveux)

durée

Salle de musculation - Raffermissement 10-15 min

Endurance – endurance physique 10-15 min

Stimulation des muscles pour réhabilitation 45-60 min

45-60 min

10-15 min

45-60 min

30-45 min

45-60 min

Affermissement Développer la force musculaire 30-45 min

P.27

TENS mixte 2 Douleurs chroniques – effet de longue durée 45-60 min

P.28

Force maximale Augmenter la force maximale 10-15 min

P.29

TENS Burst * TENS + pause pour un effet constant 45-60 min

P.30

Fréquence d’utilisation

En cas de maladies aiguës, et notamment de fortes douleurs, il pourra être utile de répéter la thérapie anti-douleurs 2 à 3 fois par jour avec un écart de quelques heures. Par après, nous recommandons le nombre suivant de séances par semaine :

• Stimulation musculaire – 2/3 séances, par journées alternées ;

• Traitement esthétique – de 3 à 5 séances (même journalières) ;

• Thérapie anti-douleur – tous les jours, jusqu’à ce que la douleur disparaisse ou

devienne supportable (si les douleurs persistent après 10 à 20 séances, consulter un

P.1 P.2 P.3 P.4

P.5 P.6 P.7

P.8

P.9

P.10

P.11 P.12

médecin).

Détente active Avant une compétition Travail facile

Aérob. endur. bras Aérob. endur. ventre Aérob. endur. jambes

Détente Massage/échauffement Circulation/irrigation sanguine

Modelage Diminution locale des

graisses de réserve

Raffermissement bras Raffermissement ventre Raffermissement jambes

Tonicité bras Tonicité ventre Tonicité jambes

Circulation sanguine

locale

Endurance physique,

bras

Douleurs chroniques

aux tendons

Douleurs aiguës aux

tendons

TENS Burst* tendons TENS Burst articulations TENS Burst colonne vert.

Endorph.** tendons Endorph. articulations Endorph. colonne vert.

Drainage lymphatique Enflures diffuses

Endurance physique,

ventre

Douleurs articulaires

chroniques

Douleurs articulaires

aiguës

Endurance physique, jambes

Douleurs chroniques à la

Douleurs aiguës à la colonne

Cellulite

colonne vertébrale

vertébrale

Degrés de stimulation des programmes 1-12

Pour les programmes 1-12, la fréquence d’impulsion est réglable selon 9 échelons (SPEED sur l’écran) et permet d’obtenir un effet correspondant.

Les différents échelons de stimulation :

PROG SP 1-3 SP 4-6 SP 7-9

L’appareil s’éteint automatiquement au bout de 30 minutes de fonctionnement. Il est toutefois possible de modifier cette durée d’opération en appuyant sur la touche de fonction « Mode » et en actionnant la touche +- pour entrer une valeur entre 1 et 99 minutes. (Voir Réglage de l’heure) NOTES : (*) Burst : stimulation STEN variable pour atténuer les douleurs et éviter les effets de dépendance du système nerveux, qui réduisent l’effet d’atténuation des douleurs. (**) Endorphine: stimulation TENS à basse fréquence pour atténuer les douleurs avec un effet plus lent mais de plus longue durée.

Hydas 4514 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
