Schnittstellen-Modul
Interface module
Convertisseur d’interface
CSI-B-2
Benutzerhandbuch
User manual
Notice d’utilisation
Mat. Nr.: 669745
Stand: 02.06.2009
Page 2
Benutzerhandbuch CSI-B-2 02.06.2009
2
Page 3
Benutzerhandbuch CSI-B-2 02.06.2009
3
INHALT
1. Allgemeines.......................................................................................................................................... 4
2. Sicherheitshinweise........................................................................................................................ 4
3. Montage.................................................................................................................................................. 5
4. Funktionsweise.................................................................................................................................. 5
5. Elektrischer Anschluss.................................................................................................................. 6
5.1 Steckerleiste X1 (Versorgung und RS232 / RS485-Schnittstelle)..................................................... 6
5.2 Steckerleiste X2 (HSI- / SMART-Sensor) ............................................................................................. 6
5.3 Blockschaltbild....................................................................................................................................... 7
6. Technische Daten............................................................................................................................. 8
7. Bestellangaben................................................................................................................................... 9
8. Zubehör, elektrisch........................................................................................................................ 10
8.1 Für AS 1000; HLB 1000; CS 1000 HSI-Signal.................................................................................... 10
8.2 Für CS 1000 Spannungsversorgung.................................................................................................. 10
Page 4
Benutzerhandbuch CSI-B-2 02.06.2009
4
1. Allgemeines
Falls Sie Fragen bezüglich der technischen Daten oder Eignung des Gerätes für
Ihre Anwendungen haben, wenden Sie sich bitte an unseren Technischen
Vertrieb.
Das Schnittstellenmodul wird einzeln einem Endtest unterzogen. Es arbeitet beim
Einsatz innerhalb der vorgegebenen Spezifikationen (siehe Technische Daten)
einwandfrei.
Falls trotzdem Fehler auftreten sollten, wenden Sie sich bitte an den HYDAC-
Service. Fremdeingriffe in das Gerät führen zum Erlöschen jeglicher
Gewährleistungsansprüche.
2. Sicherheitshinweise
Das Schnittstellenmodul CSI-B-2 ist bei bestimmungsgemäßer Verwendung
grundsätzlich betriebssicher. Um jedoch Gefahren für Benutzer und Sachschäden
infolge falscher Handhabung des Gerätes zu vermeiden, beachten Sie bitte die
folgenden Sicherheitshinweise:
Überprüfen Sie vor der Inbetriebnahme den ordnungsgemäßen Zustand des
Gerätes.
Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung und stellen Sie
sicher, dass das Gerät für Ihre Anwendung geeignet ist.
Das Schnittstellenmodul CSI-B-2 darf nur in einwandfreiem technischen
Zustand benutzt werden.
Die Montagehinweise sind einzuhalten.
Die Angaben auf dem Typenschild sind zu beachten.
An den Anschlussklemmen dürfen jeweils nur die in den technischen Daten
(Anschlussbelegungen) oder auf dem Geräteaufdruck angegebenen Signale
eingespeist bzw. die zugelassenen Sensoren und Zubehörkomponenten der
HYDAC ELECTRONIC GMBH angeschlossen werden.
Alle einschlägigen und allgemein anerkannten sicherheitstechnischen
Bestimmungen sind einzuhalten.
Falsche Handhabung bzw. Nichteinhaltung von Gebrauchshinweisen oder
technischen Angaben kann zu Sach- und / oder Personenschäden führen.
Bei Fehlfunktionen oder Unklarheiten setzen Sie sich bitte mit Ihrer HYDAC-
Vertretung in Verbindung. Eingriffe in das Gerät können schwerwiegende
Beeinträchtigungen in der Sicherheit von Personen und Anlagen zur Folge
haben. Sie sind nicht zulässig und führen zu Haftungs- und
Gewährleistungsausschluss.
Störungssuche und Reparatur dürfen nur von unserem Kundendienst HYDAC
SERVICE GMBH durchgeführt werden.
Page 5
Benutzerhandbuch CSI-B-2 02.06.2009
5
3. Montage
Wir empfehlen den Einbau des CSI-B-2 in einen Schaltschrank oder Schaltkasten.
Sie können das Gerät sowohl horizontal als auch vertikal auf einer StandardHutschiene montieren.
Halten Sie die CSI-B-2 Geräte fern von Wärme, Hochspannung und elektrischen
Störungen durch andere Verbraucher!
Wenn Sie den Einbauraum des CSI-B-2 in Ihrem Schaltschrank planen,
berücksichtigen Sie dort vorhandene wärmeerzeugende Geräte und sehen Sie
das CSI-B-2 in kühleren Bereichen des Schaltschrankes vor.
Betreiben Sie ein elektronisches Gerät in hoher Umgebungstemperatur, verringert
sich die Zeitspanne bis zum Ausfall.
Lassen Sie zu anderen Gerätschaften genügend Abstand für Kühlung und
Verdrahtung des CSI-B-2!
Die CSI-B-2 Geräte sind für natürliche Wärmeabfuhr durch Emission ausgelegt.
Lassen Sie deshalb oberhalb und unterhalb der Geräte jeweils mindestens 25 mm
Freiraum, um die Wärmeabfuhr zu gewährleisten. Sorgen Sie außerdem für eine
Mindesteinbautiefe von 75 mm.
Übersteigt die Umgebungstemperatur dennoch die maximal zugelassene BetriebsTemperatur des Gerätes, muss eine ausreichende Kühlung (z.B. SchaltschrankKlimatisierung) vorgesehen werden.
Wenn Sie das Layout für Ihr System planen, berücksichtigen Sie oberhalb und
unterhalb des Gerätes genügend Freiraum und Abstand zu anderen Geräten für
die Verdrahtung der Peripherie und den Anschluss der Kommunikationskabel.

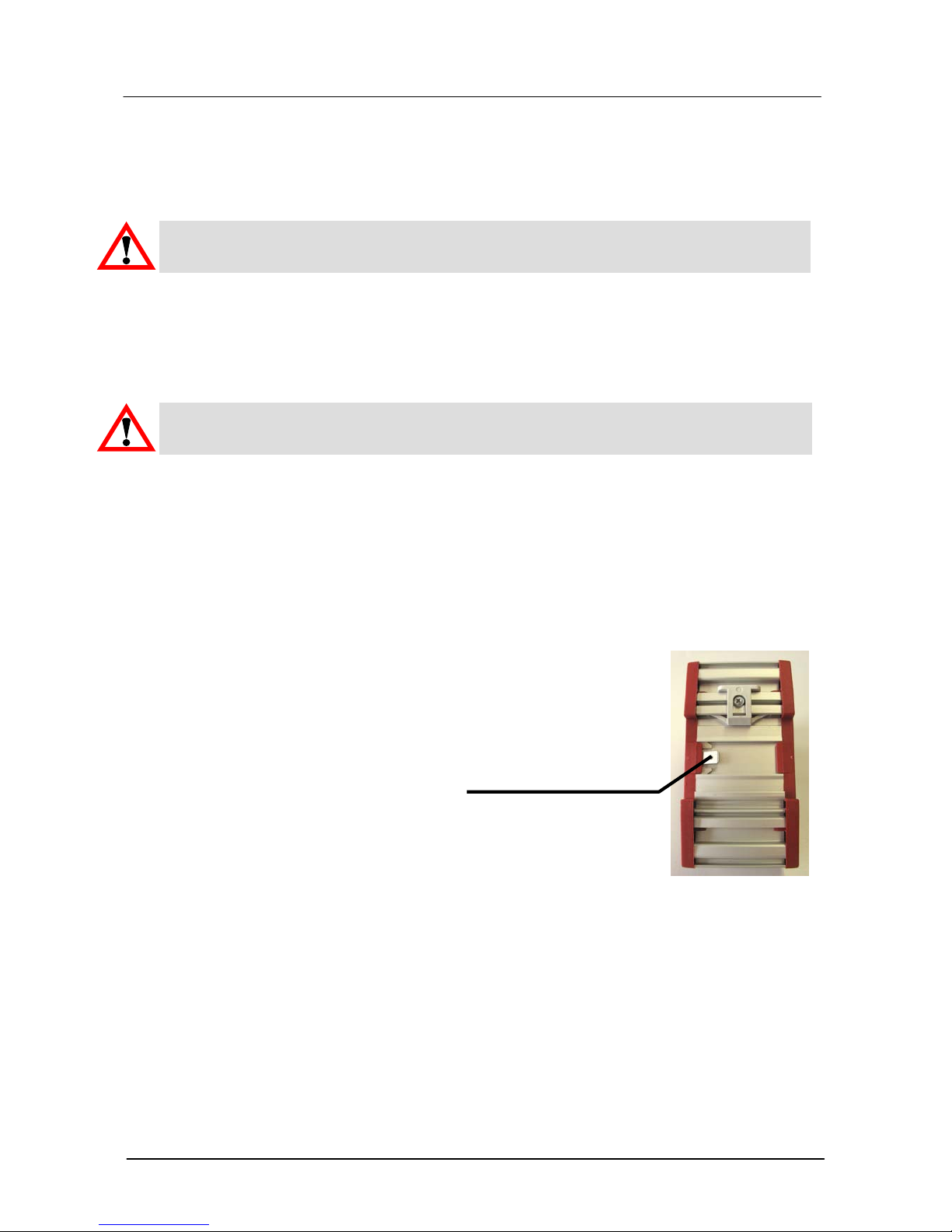

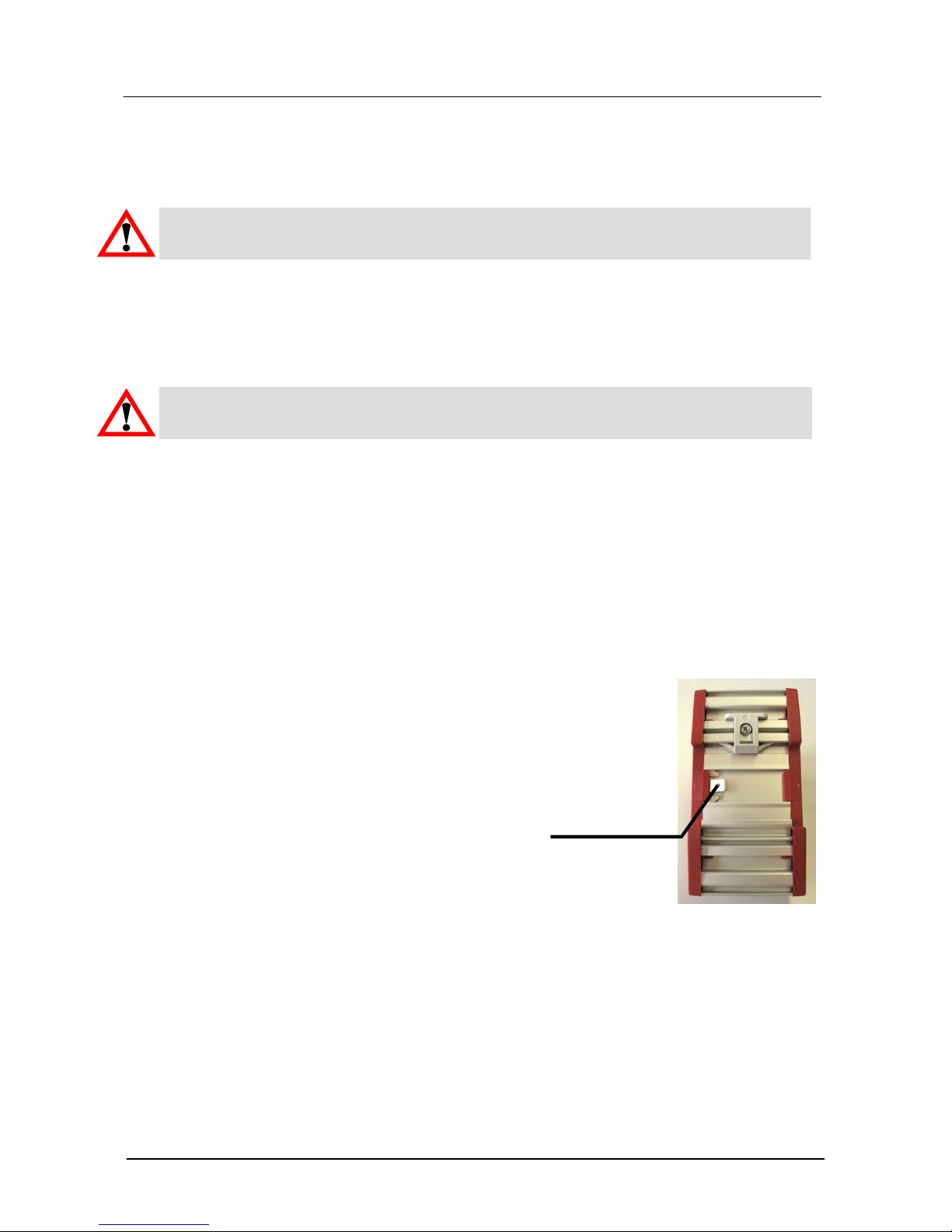

Die Module der Serie CSI-B-2 tragen das CE-Zeichen. Eine
Konformitätserklärung ist auf Anfrage erhältlich. Die EMVNormen EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 und EN
61000-6-4 werden erfüllt.
Die Forderungen der Normen werden nur bei
ordnungsgemäßer und fachmännischer Erdung des Gehäuses
erreicht.
Erdanschluss-Klemme
4. Funktionsweise
Das CSI-B-2 ist eine elektronische Einrichtung zur Umsetzung des HSI-Signals
von einem HYDAC SMART-Sensor in ein standardisiertes PC-Signal.
Damit ist es über die HYDAC PC-Software „CMWIN“ möglich, die Daten des
angeschlossenen SMART-Sensors auszulesen.
Ferner besteht die Möglichkeit, Einstellungen am angeschlossenen SMARTSensor vorzunehmen (die Einstellungsmöglichkeiten sind sensorabhängig).
Die Umsetzung des HSI-Signals kann wahlweise in ein RS232- oder RS485Signal erfolgen (die Kommunikation im RS485-Format erfolgt im Halb-DuplexVerfahren).
Page 6
Benutzerhandbuch CSI-B-2 02.06.2009
6

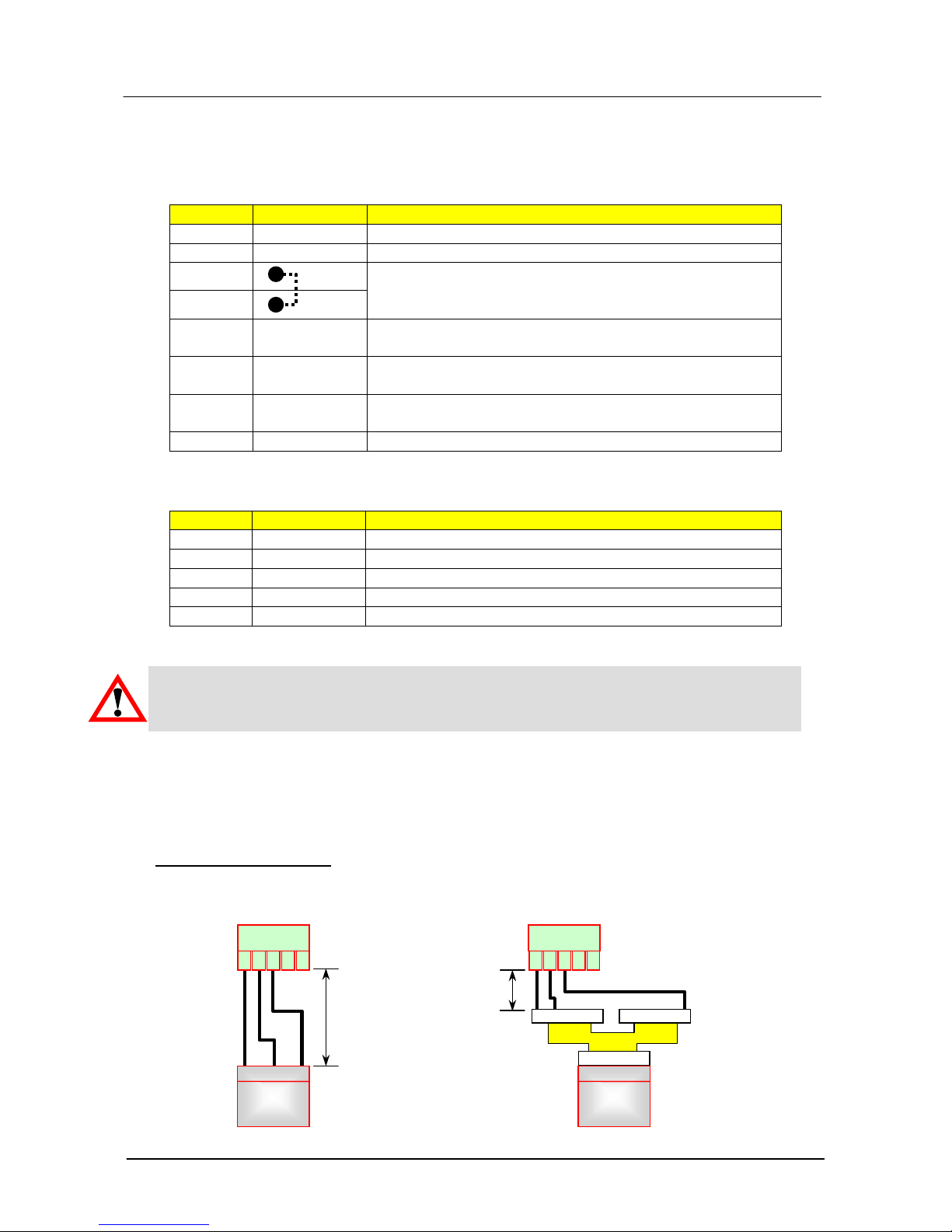

5. Elektrischer Anschluss
5.1 Steckerleiste X1 (Versorgung und RS232 / RS485-Schnittstelle)
Pin IN / OUT Beschreibung
X1.1 IN / OUT RS-485 (-)
X1.2 IN / OUT RS-485 (+)
X1.3
Auswahl HSI nach RS232 oder HSI nach RS485
X1.3 - X1.4 offen: HSI nach RS232
X1.3 - X1.4 geschlossen: HSI nach RS485
X1.4
X1.5 IN
RxD RS232
(mit PIN 3 SUB-D 9 Pol. Stecker verbunden)
X1.6 OUT
TxD RS232
(mit PIN 2 SUB-D 9 Pol. Stecker verbunden)
X1.7 GND
0V
(mit PIN 5 SUB-D 9 Pol. Stecker verbunden)
X1.8 Vers +Ub (18..35V DC) Versorgung des Moduls
5.2 Steckerleiste X2 (HSI- / SMART-Sensor)
Pin IN / OUT Beschreibung
X2.1 OUT +Ub 15V DC Versorgungsausgang für SMART-Sensoren
X2.2 GND 0V
X2.3 IN / OUT Signal HSI
X2.4 GND 0V
X2.5 GND 0V
Der Anschluss bestimmter Verschmutzungssensoren der Reihe CS 1000 muss
über einen am Sensor aufgesteckten Y-Adapter ZBE 41 erfolgen, da ansonsten
die Messergebnisse bei der Datenübertragung verfälscht werden können.
Der Y-Adapter ZBE 41 ist nicht erforderlich, wenn im Handbuch des
verwendeten CS 1000 ausdrücklich darauf hingewiesen wird, dass der CS 1000
direkt an das CSI-B-2 ohne Verwendung eines ZBE 41 angeschlossen werden
kann.
Anschluss-Beispiele:
1 2 3 4 5
HLB 1000
AS 1000
1 2 3 4 5
X 2
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
CS 1000
1 2 3 4 5
X 2
1 2 3 4 5 6 7 8 1 2 3 4 5
ZBE 41
15 m
max.
15 m
max.
Page 7
Benutzerhandbuch CSI-B-2 02.06.2009
7

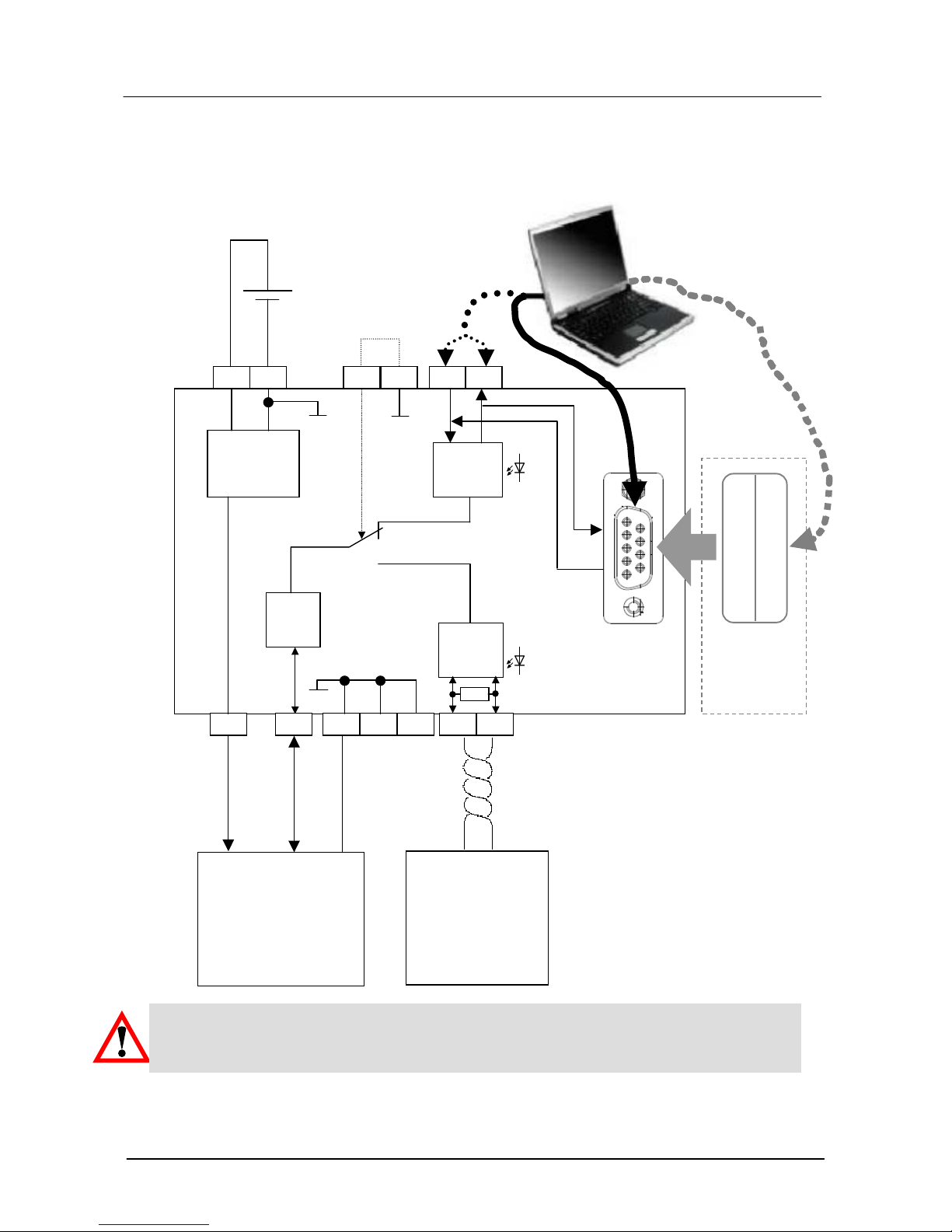

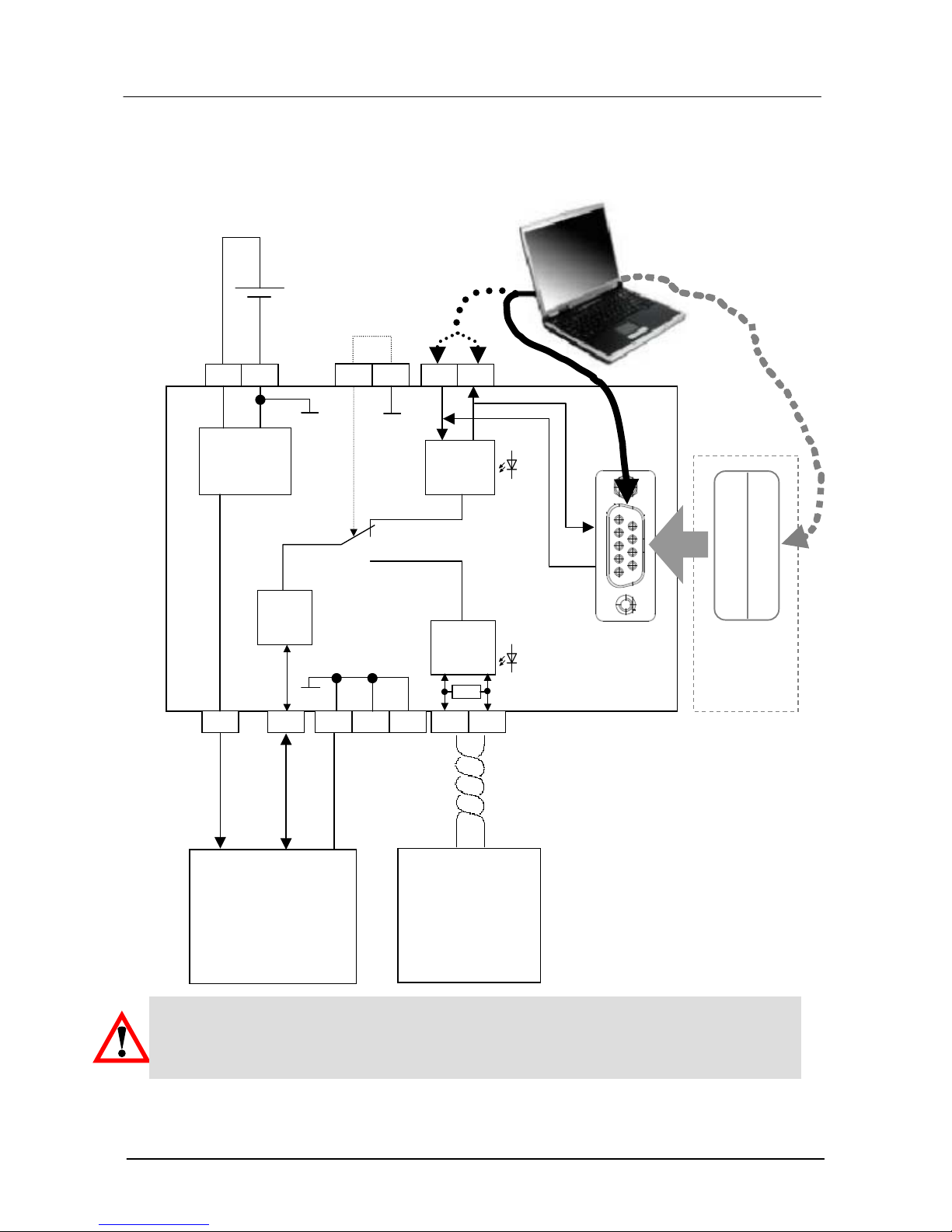

5.3 Blockschaltbild
Der Anschluss eines PCs an die RS232-Schnittstelle ist entweder nur an Stecker
X1 (Klemme 5 und 6) oder an der SUB-D Buchse möglich. Bei gleichzeitiger
Verwendung beider Anschlüsse kann es zu Funktionsstörungen im Gerät
kommen.
Über einen RS232-USB-Adapter kann das CSI-B-2 auch an eine USBSchnittstelle am PC angeschlossen werden. Dieser Adapter ist nicht im
Lieferumfang enthalten und muss, wenn erforderlich, kundenseitig beigestellt
werden.
HSI
RS232
Versorgung
DC/DC
Wandler
RS485
(-) (+)
X1.8 X1.7
X1.3
X1.5 X1.6
X1.4
X2.3X2.1 X2.2 X2.4 X2.5
SMART Sensor
CSI-B-2
18..35VDC
Gelb
Grün
X1.1 X1.2
RS485
Receiver /
Transceiver
Rt
RS232
USB
Nicht im
Lieferumfang
enthalten!
Page 8
Benutzerhandbuch CSI-B-2 02.06.2009
8
6. Technische Daten
Eingangskenngrößen
HSI Schnittstelle
HYDAC Sensor Interface
zur digitalen Kopplung von Sensoren
- Stecker X2
Ausgangsgrößen
Signal-Ausgang Umschaltbar:
RS 485 Halb-Duplex oder
RS 232
- Stecker X1
- SUB-D 9 Pol. Buchse (RS232)
Umgebungsbedingungen
Betriebstemperaturbereich -25 .. +85 °C
Lagertemperaturbereich -30 .. +85 °C
Relative Feuchte 0..70%, nicht kondensierend
- Zeichen
EN 61000-6-1, EN 61000-6-2,
EN 61000-6-3, EN 61000-6-4
Schutzart nach DIN 40050 IP 40
Sonstige Größen
Versorgungsspannung des Moduls (Stecker X1) 18 .. 35 V DC
Stromaufnahme (Modul + Sensor) 30 m A b i s 3 0 0 m A max .
(je nach Versorgungsspannung und
angeschlossenem Sensor)
Sensorversorgung (Stecker X2) 15 V DC ± 5% / 300 mA max. bei 23 °C
Max. Leitungslänge 15 m
Elektrischer Anschluss:
X1 : Modulversorgung + RS232 / RS485
X2 : Sensorversorgung + HSI
SUB-D: RS232
Max. Anschlussquerschnitt 1,5 mm²
Steck-Klemmblock, 8 polig RM 3,5
Steck-Klemmblock, 5 polig RM 3,5
(siehe Tabelle Anschlussbelegung)
9 Pol. Buchse mit Sicherungsschrauben
Verpolungsschutz der Versorgungsspannung,
Überspannungs-, Übersteuerungsschutz,
Lastkurzschlussfestigkeit
vorhanden
Auswahl Umsetzungsmodus Auswahl HSI - RS232 oder HSI - RS485
über Jumper (Brücke):
X1.3 - X1.4 offen: HSI - RS232
X1.3 - X1.4 geschlossen: HSI - RS485
Anz e i g e d e s a k t i ven Umsetzungsmodus Grüne LED: HSI - RS232
Gelbe LED: HSI - RS485
Gehäuse Maße : 55 x 105 x 31 mm
Befestigung des Gehäuses auf einer
Tragschiene (35mm) nach
DIN EN 60715 TH 35
(vormals DIN EN 50022)
Gewicht ca. 140 g
Page 9
Benutzerhandbuch CSI-B-2 02.06.2009
9
7. Bestellangaben
C S I - B - 2 - 000
Produkt-Serie
CSI = Condition Sensor Interface
Gehäuse
B = Hutschienen-Gehäuse
Ausgangsart
2 = HSI x RS 485 / RS 232
Modifikation
000 = Standard
Page 10
Benutzerhandbuch CSI-B-2 02.06.2009
10

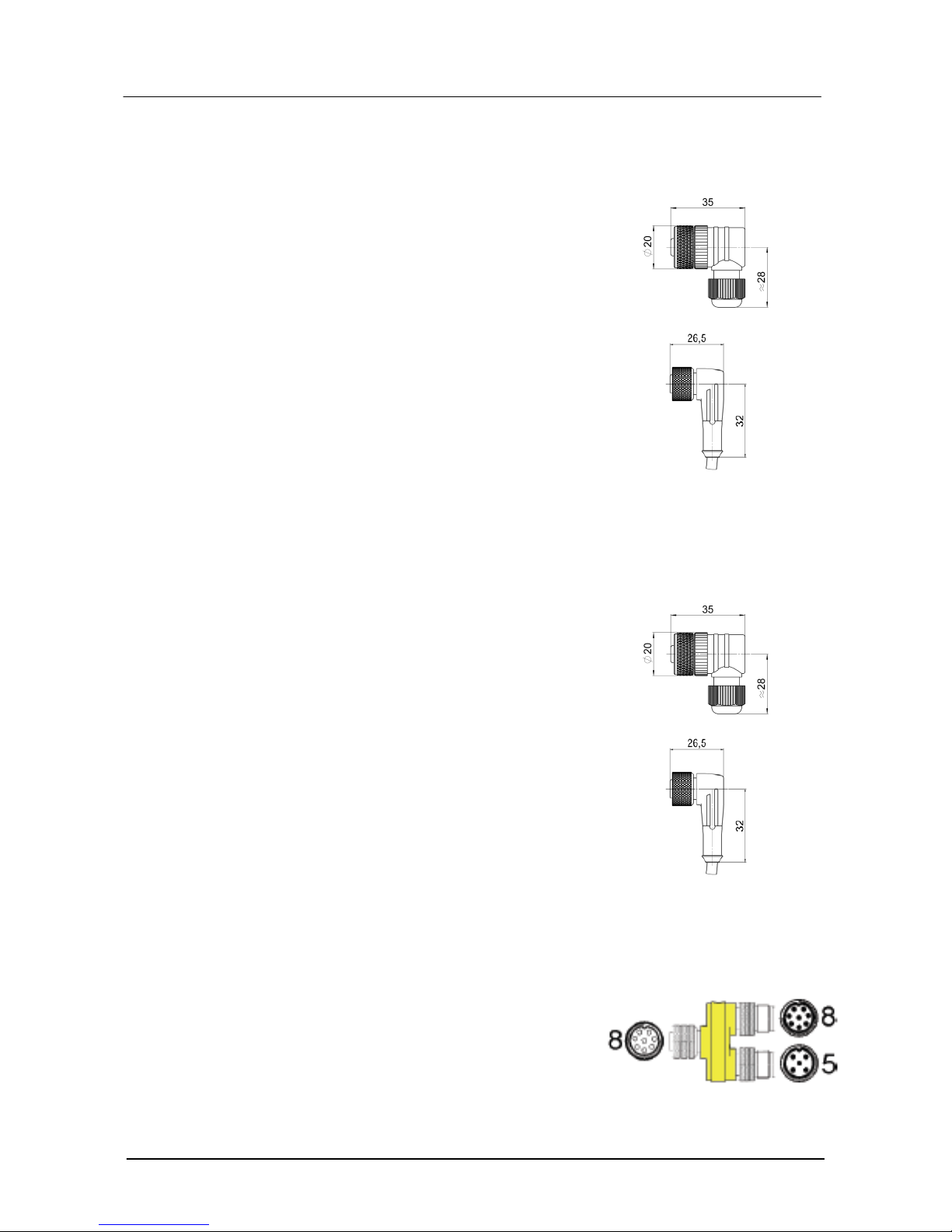

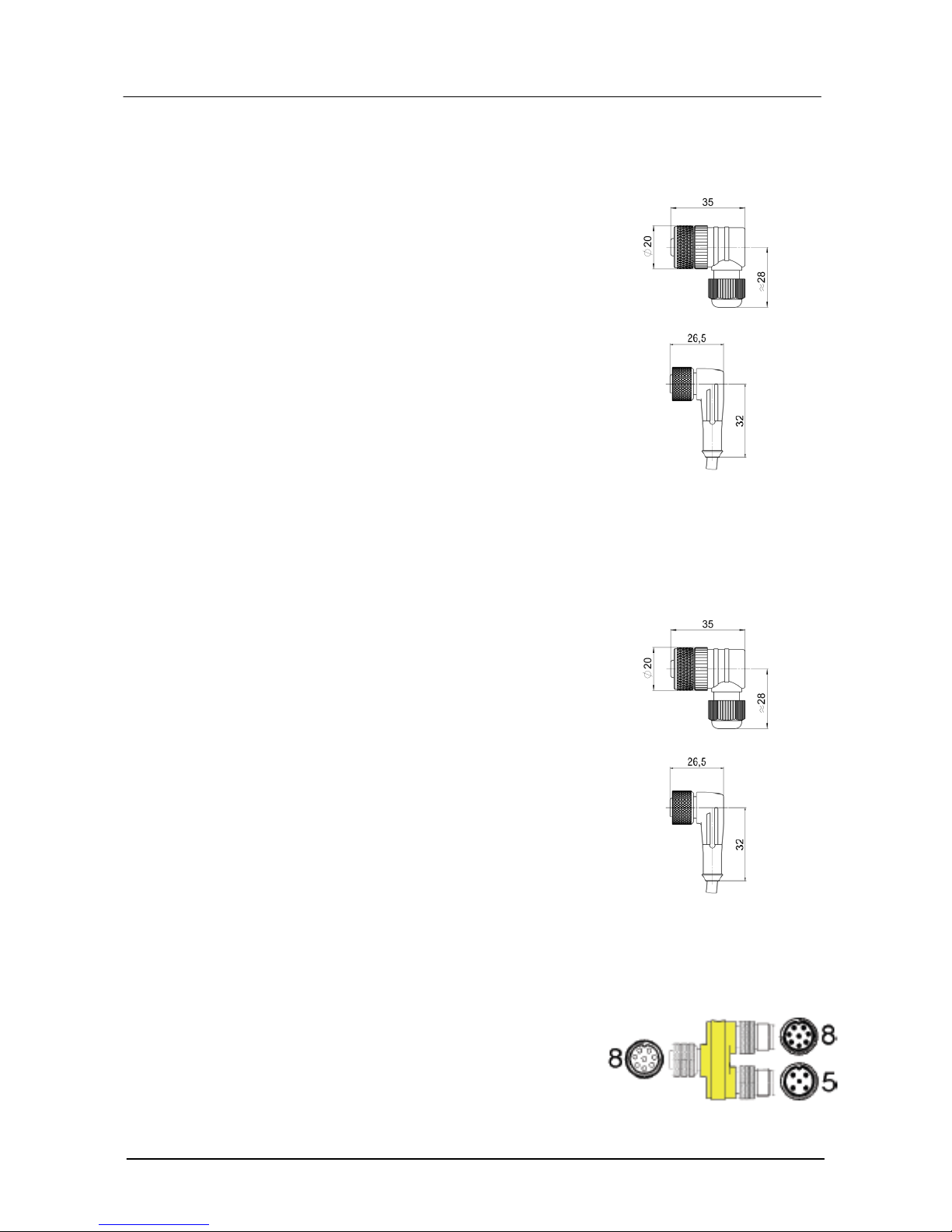

8. Zubehör, elektrisch
8.1 Für AS 1000; HLB 1000; CS 1000 HSI-Signal
ZBE 08 (5-pol.)
Kupplungsdose M12x1, abgewinkelt
Bestell-Nr.: 6006786
ZBE 08-02 (5-pol.) mit 2m Leitung
Bestell-Nr.: 6006792
ZBE 08-05 (5-pol.) mit 5m Leitung
Bestell-Nr.: 6006791
Farbkennung:
Pin 1: braun Pin 4: schwarz
Pin 2: weiß Pin 5: grau
Pin 3: blau
8.2 Für CS 1000 Spannungsversorgung
ZBE 0P (8-pol.)
Kupplungsdose M12x1, abgewinkelt
Bestell-Nr.: 6055444
ZBE 0P-02 (8-pol.) mit 2m Leitung
Bestell-Nr.: 6052697
ZBE 0P-05 (8-pol.) mit 5m Leitung
Bestell-Nr.: 6052698
Farbkennung:
Pin 1: weiß Pin 5: grau
Pin 2: braun Pin 6: rosa
Pin 3: grün Pin 7: blau
Pin 4: gelb Pin 8: rot
ZBE 41 (Y-Adapter CS 1000)
Bestell-Nr.: 910000
Page 11
Benutzerhandbuch CSI-B-2 02.06.2009
11
HYDAC ELECTRONIC GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
HYDAC Service
Für Fragen zu Reparaturen steht Ihnen der HYDAC Service zur Verfügung.
HYDAC SERVICE GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
Tel.: +49 (0)6897 509-1936
Fax.: +49 (0)6897 509-1933
Anmerkung
Die Angaben in dieser Bedienungsanleitung beziehen sich auf die beschriebenen
Betriebsbedingungen und Einsatzfälle. Bei abweichenden Einsatzfällen und/oder
Betriebsbedingungen wenden Sie sich bitte an die entsprechende Fachabteilung.
Bei technischen Fragen, Hinweisen oder Störungen nehmen Sie bitte Kontakt mit Ihrer
HYDAC-Vertretung auf.
Technische Änderungen sind vorbehalten.
Page 12
User Manual CSI-B-2 02/06/2009
2
Page 13
User Manual CSI-B-2 02/06/2009
3
CONTENTS
1. General .................................................................................................................4
2. Safety instructions..............................................................................................4
3. Installation............................................................................................................5
4. Function................................................................................................................5
5. Electrical connection ..........................................................................................6
5.1 Plug board X1 (Supply and RS232 / RS485 interface)........................................................................ 6
5.2 Plug board X2 (HSI / SMART sensor)................................................................................................... 6
5.3 Block diagram ........................................................................................................................................ 7
6. Technical specifications.....................................................................................8
7. Order details ........................................................................................................9
8. Accessories, electrical......................................................................................10
8.1 For AS 1000; HLB 1000; CS 1000 HSI signal..................................................................................... 10
8.2 For CS 1000 power supply.................................................................................................................. 10
Page 14
User Manual CSI-B-2 02/06/2009
4
1. General
If you have any queries regarding technical details or the suitability of the unit for
your application, please contact our sales/technical department
Each individual Interface Module is subjected to a final test. It operates perfectly
when used according to the specifications (see Technical Specifications).
However, if there is a cause for complaint, please contact HYDAC Service.
Interference by anybody other than HYDAC personnel will invalidate all warranty
claims.
2. Safety instructions
The Interface Module CSI-B-2 presents no safety concerns when installed and operated in
accordance with this user manual. However, in order to avoid any risk to the operator or
any damage due to incorrect handling of the unit, please adhere strictly to the following
safety instructions:
Before commissioning, check the unit for signs of damage.
Before commissioning, please read the operating instructions. Ensure that the unit
is suitable for your application.
The Interface Module CSI-B-2 must not be put into service if any known defects,
either electrical or mechanical, are apparent.
The unit must be installed exactly according to the instructions.
Read the information on the type code label.
Only those signals given in the technical specifications (pin connections) or on
the unit label may be supplied to the terminals, and only approved sensors and
accessory components from HYDAC ELECTRONIC GMBH may be connected,
whichever is applicable.
All relevant and generally recognised safety requirements must be adhered to.
If the unit is not handled correctly, or if the operating instructions and specifications
are not adhered to, damage to property or personal injury can result.
In the event of faults or if anything is unclear, please contact your nearest
HYDAC representative. Tampering with the unit can have severe consequences
for personal and system safety. Such interference is not permitted and will
invalidate all liability and warranty claims.
Fault investigation and repairs must only be carried out by HYDAC SERVICE
GMBH.
Page 15
User Manual CSI-B-2 02/06/2009
5
3. Installation
We recommend that the CSI-B-2 is installed in a control box or switch cabinet. You
can install the unit either horizontally or vertically on standard DIN rails.
Keep the CSI-B-2 units away from heat, high voltage and electrical interference
from other appliances!
When you are planning the installation requirements of the CSI-B-2 in your control
box, allow for heat-generating units which are in the box and ensure that the
CSI-B-2 is placed in a cooler part of the switch cabinet.
If an electronic unit is operated in a high ambient temperature, the service life will
be correspondingly shorter.
Sufficient space must be left between the CSI-B-2 and other equipment to allow
for cooling and wiring!
The CSI-B-2 units are designed for natural heat dissipation by emission. Therefore
leave at least 25 mm space above and below the units to ensure heat dissipation.
In addition, ensure a minimum installation depth of 75 mm.
If the ambient temperature nevertheless exceeds the maximum permissible
operating temperature of the unit, adequate cooling must be provided (e.g. air
conditioning for switch cabinet).
When you are planning the layout for your system, incorporate enough space
above and below the unit and sufficient distance from other equipment for wiring
the peripheral equipment and for connection of the communication cable.
The modules of the CSI-B-2 series carry the CE mark. A
declaration of conformity is available on request. The modules
conforms to EMC standards EN 61000-6-1, EN 61000-6-2,
EN 61000-6-3 and EN 61000-6-4. The requirements of the
standards are fulfilled only if the module housing is earthed
correctly by qualified personel.
Earth terminal
4. Function
The CSI-B-2 is an electronic device for converting the HSI-Signal from one
HYDAC SMART sensor into a standardized PC signal.
It is therefore possible to read out the data from the connected SMART sensor via
the HYDAC PC-Software "CMWIN".
It is also possible to adjust the settings on the connected sensor (depending on
the sensor).
The conversion of the HSI signal can occur either in an RS232 or RS485 signal
(communication in the RS485 format occurs in the half-duplex procedure).
Page 16
User Manual CSI-B-2 02/06/2009
6
5. Electrical connection
5.1 Plug board X1 (Supply and RS232 / RS485 interface)
Pin IN / OUT Description
X1.1 IN / OUT RS-485 (-)
X1.2 IN / OUT RS-485 (+)
X1.3
X1.4
Option HSI to RS232 or HSI to RS485
X1.3 - X1.4 open: HSI to RS232
X1.3 - X1.4 closed: HSI to RS485
X1.5 IN
RxD RS232
(connected to PIN 3 SUB-D 9 pole plug)
X1.6 OUT
TxD RS232
(connected to PIN 2 SUB-D 9 pole plug)
X1.7 GND
0V
(connected to PIN 5 SUB-D 9 pole plug)
X1.8 Vers/Supply +Ub (18..35V DC) supply of module
5.2 Plug board X2 (HSI / SMART sensor)
Pin IN / OUT Description
X2.1 OUT +UB 15V DC supply output for HSI sensors
X2.2 GND 0V
X2.3 IN / OUT HSI signal
X2.4 GND 0V
X2.5 GND 0V
When connecting certain contamination sensors in the series CS 1000, please
use a Y-adapter ZBE 41 plugged into the sensor, otherwise the measurement
results can be distorted during data transfer.
The Y adapter ZBE 41 is not required if it specifically states in the manual of the
particular CS 1000 that it can be connected directly to the CSI-B-2 without using
a ZBE 41.
Connection examples:
1 2 3 4 5
HLB 1000
AS 1000
1 2 3 4 5
X 2
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
CS 1000
1 2 3 4 5
X 2
1 2 3 4 5 6 7 8 1 2 3 4 5
ZBE 41
15 m
max.
15 m
max.
Page 17
User Manual CSI-B-2 02/06/2009
7
5.3 Block diagram
Connecting the PC to the RS232 interface is only possible either on connection
X1 (terminal 5 and 6) or on the SUB-D RS 232 connection. If both connections
are used simultaneously, it can cause the unit to fail.
The CSI-B-2 can also be connected to the USB port on a PC using a RS232USB adapter. This adapter is not supplied with the unit and must be provided by
the customer, if required.
HSI
RS232
supply
DC/DC
converter
RS485
(-) (+)
X1.8 X1.7
X1.3
X1.5 X1.6
X1.4
X2.3X2.1 X2.2 X2.4 X2.5
SMART Sensor
CSI-B-2
18..35VDC
yellow
green
X1.1 X1.2
RS485
Receiver /
Transceiver
Rt
RS232
USB
Not supplied
with unit!
Page 18
User Manual CSI-B-2 02/06/2009
8
6. Technical specifications
Input data
HSI interface
HYDAC Sensor Interface
For linking sensors digitally
- male connection X2
Output data
Signal output switchable:
RS 485 half-duplex or
RS 232
- male connection X1
- SUB-D 9 pole connection (RS232)
Ambient conditions
Operating temperature range -25 .. +85 °C
Storage temperature range -30 .. +85 °C
Relative humidity 0..70%, non-condensing
mark
EN 61000-6-1, EN 61000-6-2,
EN 61000-6-3, EN 61000-6-4
Protection class to DIN 40050 IP 40
Other data
Supply voltage of the module
(male connection X1)
18 .. 35 V DC
Current capacity (module + sensor) 30 m A t o 3 0 0 m A max .
(depending on the supply voltage and the
sensor connected)
Sensor supply
(male connection X2)
15 V DC ± 5% / 300 mA max. at 23 °C
15 m max. cable length
Electrical connection:
X1 : module supply + RS232 / RS485
X2 : sensor supply + HSI
SUB-D: RS232
Max. cross-section of connection 1.5 mm²
Male terminal block, 8 pole RM 3.5
Male terminal block, 5 pole RM 3.5
(see table pin connections)
9 pole connection with securing screws
Reverse polarity protection of the supply
voltage, excess voltage, override and short
circuit protection
provided
Option of conversion mode Option of HSI - RS232 or HSI - RS485
via jumper (bridge):
X1.3 - X1.4 open: HSI - RS232
X1.3 - X1.4 closed: HSI - RS485
Indication of active conversion mode Green LED: HSI - RS232
Yellow LED: HSI - RS485
Housing Dimensions : 55 x 105 x 31 mm
Housing to be mounted on rails (35mm)
to DIN EN 60715 TH 35
(formerly DIN EN 50022)
Weight approx. 140 g
Page 19
User Manual CSI-B-2 02/06/2009
9
7. Order details
C S I - B - 2 - 000
Product series
CSI = Condition Sensor Interface
Housing
B = rail housing
Output type
2 = HSI x RS 485 / RS 232
Modification
000 = Standard
Page 20
User Manual CSI-B-2 02/06/2009
10
8. Accessories, electrical
8.1 For AS 1000; HLB 1000; CS 1000 HSI signal
ZBE 08 (5 pole)
Connector, female M12x1, right-angle
Order no.: 6006786
ZBE 08-02 (5 pole) with 2m cable
Order no.: 6006792
ZBE 08-05 (5 pole) with 5m cable
Order no.: 6006791
Colour coding:
Pin 1: brown Pin 4: black
Pin 2: white Pin 5: grey
Pin 3: blue
8.2 For CS 1000 power supply
ZBE 0P (8 pole)
Connector, female M12x1, right-angle
Order no.: 6055444
ZBE 0P-02 (8 pole) with 2m cable
Order no.: 6052697
ZBE 0P-05 (8 pole) with 5m cable
Order no.: 6052698
Colour coding:
Pin 1: white Pin 5: grey
Pin 2: brown Pin 6: pink
Pin 3: green Pin 7: blue
Pin 4: yellow Pin 8: red
ZBE 41 (Y adapter CS 1000)
Order no.: 910000
Page 21
User Manual CSI-B-2 02/06/2009
11
HYDAC ELECTRONIC GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
HYDAC Service
For enquiries about repairs or alterations, please contact HYDAC Service.
HYDAC SERVICE GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
Tel.: +49 (0)6897 509-1936
Fax.: +49 (0)6897 509-1933
Note
The information in this manual relates to the operating conditions and applications
described. For applications and operating conditions not described, please contact the
relevant technical department.
If you have any questions, suggestions, or encounter any problems of a technical
nature, please contact your Hydac representative.
All technical details are subject to change without notice.
Page 22
Notice d’utilisation CSI-B-2 02.06.2009
2
Page 23
Notice d’utilisation CSI-B-2 02.06.2009
3
SOMMAIRE
1. Généralités...........................................................................................................4
2. Consignes de sécurité........................................................................................4
3. Montage................................................................................................................5
4. Fonctionnement...................................................................................................5
5. Branchements électriques..................................................................................6
5.1 Bornier X1 (alimentation et interface RS232 / RS485)....................................................... 6
5.2 Bornier X2 (capteur SMART / -HSI)...................................................................................... 6
5.3 Schéma de branchements - Synoptique ............................................................................. 7
6. Données techniques ...........................................................................................8
7. Codes de commande ..........................................................................................9
8. Accessoires électriques ...................................................................................10
8.1 Pour AS 1000 ; HLB 1000 ; CS 1000 signal HSI ................................................................ 10
8.2 Pour CS 1000 (tension d’alimentation).............................................................................. 10
Page 24
Notice d’utilisation CSI-B-2 02.06.2009
4
1. Généralités
Pour toute question concernant les données techniques ou l’utilisation de votre
appareil, veuillez prendre contact avec notre service technique.
Le convertisseur d’interface subit un test final. Il fonctionne selon les spécifications
indiquées (voir données techniques).
En cas d’anomalie, veuillez contacter HYDAC Service. Toute intervention
extérieure sur l’appareil annule la garantie.
2. Consignes de sécurité
Le convertisseur d’interface CSI-B-2 est conforme aux normes de sécurité.
Néanmoins, pour éviter tout danger pour l’utilisateur ou des dommages matériels,
veuillez observer les consignes de sécurité ci-dessous :
Avant la mise en service, vérifiez l’état de l’appareil.
Lisez attentivement la notice d’utilis ation avant la mise en service, et assurez
vous que l’appareil convienne à votre utilisation.
Lors du transport limitez les chocs et les vibrations.
Le convertisseur d’interface CSI-B-2 doit uniquement être utilisé dans un bon
état technique.
Les instructions de montage doivent êtres respectées.
Veuillez tenir compte des indications qui figurent sur la plaque signalétique de
l’appareil.
Seuls les capteurs et accessoires préconisés par HYDAC ELECTRONIC
GMBH, peuvent être connectés à l’appareil.
Veuillez respectez toutes les conditions techniques de sécurité.
Une utilisation non conforme à la notice peut causer des dommages humains
et matériels.
En cas d’anomalie ou d’ambiguïté, veuillez contacter le service commercial
HYDAC. Les interventions sur l’appareil peuvent nuire à la sécurité de la
personne et de l’appareil. Ceci annulera vos droits à la garantie.
Les recherches d’anomalies et les réparations devront uniquement être
réalisées par HYDAC SERVICE GMBH.
Page 25
Notice d’utilisation CSI-B-2 02.06.2009
5
3. Montage
Il est conseillé d’installer le module CSI-B-2 dans une armoire ou un coffret de
commande. Vous pouvez monter l’appareil horizontalement ou verticalement sur
un rail (de 35mm) DIN 60715 TH 35 standard.
Veuillez tenir les appareils CSI-B-2 à l’écart de la chaleur, des hautes tensions et
des perturbations électriques, venant d’autres appareils.
En cas de montage du CSI-B-2 dans votre armoire de commande, tenez compte
des appareils produisant de la chaleur et privilégiez les endroits moins exposés à
la chaleur.
L’utilisation d’un appareil électronique dans un environnement où la température
est élevée, réduit la durée de vie de celui-ci et peux conduire jusqu’à la panne.
Laissez une distance suffisante entre les différents appareils pour le
refroidissement et l’installation du CSI-B-2.
Les appareils CSI-B-2 produisent de la chaleur. Laissez une distance de 25mm au
dessus et en dessous de l’appareil, pour laisser passer le flux d’air. Prévoir au
minimum une profondeur d’implantation de 75 mm.
Si la température ambiante dépasse la limite autorisée, il est nécessaire de
refroidir l’appareil.
Lorsque vous réalisez l’implantation de votre système, laissez une distance
suffisante en dessous et au dessus des appareils pour l’installation des
périphériques et des câbles de communication.
Les normes de compatibilité électro-magnétique,EN 61000-6-1,
EN 61000-6-2, EN 61000-6-3 et EN 61000-6-4, ne sont
respectées, que si la mise à la terre du boîtier, est effectuée de
manière conforme par un spécialiste.
Borne de mise à la terre
4. Fonctionnement
CSI-B-2 convertit les signaux issus des capteurs HYDAC avec interface HSI et
des capteurs HYDAC SMART, en un signal PC standard (RS232 ou RS485).
Il est possible de lire les données des capteurs HSI ou SMART avec le logiciel
« CMWIN ».
Il est également possible de régler les paramètres des capteurs SMART (les
possibilités de réglage dépendent du capteur).
La conversion du signal HSI peut se faire en signal RS232 ou RS485 (la
communication au format RS485 se fait en mode half-duplex).
Page 26
Notice d’utilisation CSI-B-2 02.06.2009
6
5. Branchements électriques
5.1 Bornier X1 (alimentation et interface RS232 / RS485)
Pin IN / OUT Description
X1.1 IN / OUT RS- 485 (-)
X1.2 IN / OUT RS- 485 (+)
X1.3
X1.4
Choix HSI vers RS232 ou HSI vers RS485
X1.3 - X1.4 ouvert : HSI vers RS232
X1.3 - x1.4 fermé : HSI vers RS485
X1.5 IN
RxD R232
(commun avec PIN 3 SUB-D 9 Pol.)
X1.6 OUT
TxD RS232
(commun avec PIN 2 SUB-D 9 Pol.)
X1.7 GND
OV
(commun avec PIN 5 SUB-D 9 Pol.)
X1.8 IN +Ub (18..35V DC) alimentation du module
5.2 Bornier X2 (capteur SMART / -HSI)
Pin IN / OUT Description
X2.1 OUT +S (15V DC) sortie d’alimentation pour capteurs HSI
X2.2 GND 0V
X2.3 IN / OUT Signal HSI
X2.4 GND 0V
X2.5 GND 0V
La connexion de certains capteurs de pollution de la série CS 1000 doit se faire
via un adaptateur Y ZBE 41, sinon les mesures peuvent être faussés lors de la
transmission des données.
En général l’adaptateur Y ZBE 41 est nécessaire sauf indications contraires
dans la notice du CS 1000. Dans ce cas, ce dernier peut être connecté
directement à un CSI-B-2 sans ZBE 41.
Exemples de connexion:
1 2 3 4 5
HLB 1000
AS 1000
1 2 3 4 5
X 2
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
CS 1000
1 2 3 4 5
X 2
1 2 3 4 5 6 7 8 1 2 3 4 5
ZBE 41
15 m
max.
15 m
max.
Page 27
Notice d’utilisation CSI-B-2 02.06.2009
7
5.3 Schéma de branchements - Synoptique
La connexion d’un PC à l’interface RS232 est possible soit via le bornier X1
bornes 5 et 6) ou via le connecteur SUB-D. L’utilisation simultanée de ces deux
connexions peut causer un mauvais fonctionnement de l’appareil.
Le CSI-B-2 peut être branché sur une prise USB via un adaptateur RS232-USB.
Cet adaptateur n’est pas fourni et doit, si besoin est, être procuré par le client.
HSI
RS232
Alimentation
Convertisseur
DC/DC
RS485
(-) (+)
X1.8 X1.7
X1.3
X1.5 X1.6
X1.4
X2.3X2.1 X2.2 X2.4 X2.5
Capteur HSI
CSI-B-2
18..35VDC
Jaune
vert
X1.1 X1.2
Récepteur /
Transmetteur
RS485
Rt
RS232
USB
Non fourni
avec
l’appareil
Page 28
Notice d’utilisation CSI-B-2 02.06.2009
8
6. Données techniques
Caractéristiques d’entrée
Interface HSI Capteur interface HYDAC pour la liaison
digitale des capteurs
- Bornier X2
Caractéristiques de sortie
Signal de sortie Sélection :
RS 485 half-duplex ou RS232
- Bornier X1
- SUB-D 9 Pol. Prise femelle (RS232)
Conditions d’environnement
Plage de température d’utilisation -25..+85°C
Plage de température de stockage -30..+85°C
Hum i d i t é r e lat i v e 0.. 7 0 %, sans condensation
Symbole
EN 61000-6-1, EN 61000-6-2,
EN 61000-6-3, EN 61000-6-4
Indice de protection selon DIN 40050 IP 40
Autres caractéristiques
Tension d’alimentation du module (bornier X1) 18..35 V DC
Courant absorbé (module + capteur) 30 mA jusqu’à 300 mA max.
(selon la tension d’alimentation et le
capteur connecté)
Alimentation du capteur (bornier X2) 15 V DC ± 5% / 300 mA max. à 23 °C
Longueur du câble max. 15 m
Connexions électriques
X1 : alimentation du module + RS232 / RS485
X2 : alimentation du capteur + HSI
SUB- D : RS232
Section de raccordement max. 1,5mm2
bornier / enfichable à 8 pôles au pas de
3,5mm
bornier / enfichable à 5 pôles
au pas de
3,5mm
Prise femelle à 9 pôles avec vis de
sécurité
Protection contre l’inversion de la polarité de
la tension d’alimentation et contre les
surtensions. Protections contre les
surcharges et les courts-circuits
Disponibles
Choix du mode de conversion HSI - RS232 ou HSI - RS485 via un pont
entre X1.3 et X1.4:
X1.3- X1.4 ouvert: HSI - RS232
X1.3- X1.4 fermé: HSI - RS485
Affichage du mode de conversion LED verte : HSI - RS232
LED jaune : HSI - RS485
Boîtier Dimensions: 55 x 105 x 31 mm
Fixation du boîtier sur profilé de support
(35 mm) selon DIN EN 60715 TH 35
(autrefois DIN EN 50022)
Poids Env. 140 g
Page 29
Notice d’utilisation CSI-B-2 02.06.2009
9
7. Codes de commande
C S I - B - 2 - 000
Série de produit
CSI = Condition Sensor Interface
Boîtier
B = boîtier en profilé
Sortie
2 = HSI x RS 485 / RS 232
Modification
000 = Standard
Page 30
Notice d’utilisation CSI-B-2 02.06.2009
10
8. Accessoires électriques
8.1 Pour AS 1000 ; HLB 1000 ; CS 1000 signal HSI
ZBE 08 (5 pôles)
Prise femelle M12x1, coudée
N° de commande : 6006786
ZBE 08-02 (5 pôles) avec câble de 2m
N° de commande : 6006792
ZBE 08-05 (5 pôles) avec câble de 5m
N° de commande : 6006791
Couleurs :
Pin 1 : brun Pin 4 : noir
Pin 2 : blanc Pin 5 : gris
Pin 3 : bleu
8.2 Pour CS 1000 (tension d’alimentation)
ZBE 0P (8 pôles)
Prise femelle M12x1, coudée
N° de commande : 6055444
ZBE 0P-02 (8 pôles) avec câble de 2m
N° de commande : 6052697
ZBE 0P-05 (8 pôles) avec câble de 5m
N° commande : 6052698
Couleurs :
Pin 1 : blanc Pin 5 : gris
Pin 2 : brun Pin 6 : rose
Pin 3 : vert Pin 7 : bleu
Pin 4 : jaune Pin 8 : rouge
ZBE 41 (adaptateur Y CS 1000 – HMG)
N° de commande : 910000
Page 31
Notice d’utilisation CSI-B-2 02.06.2009
11
HYDAC ELECTRONIC GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
HYDAC Service
Pour les réparations et les questions techniques, HYDAC Service se tient à votre
disposition.
HYDAC SERVICE GMBH
Hauptstr. 27
D-66128 Saarbrücken
Germany
Tel.: +49 (0)6897 509-1936
Fax.: +49 (0)6897 509-1933
Remarque
Les indications qui figurent dans ce manuel, se réfèrent aux conditions normales
d’utilisation. Pour une utilisation et/ou condition d’exploitation différente(s), veuillez
vous adresser au service spécialisé correspondant.
Pour toute question, indication ou incident technique, veuillez prendre contact avec
votre représentant HYDAC.
Sous réserve de modifications techniques.
Loading...
