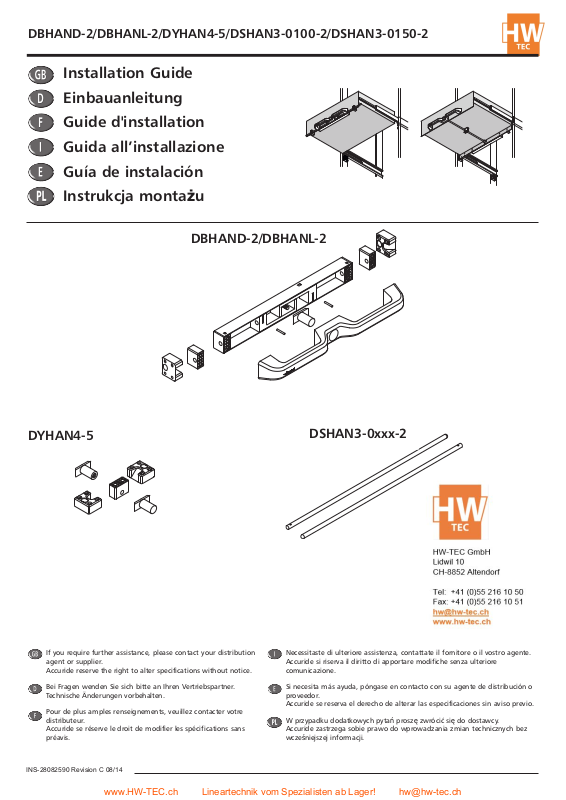

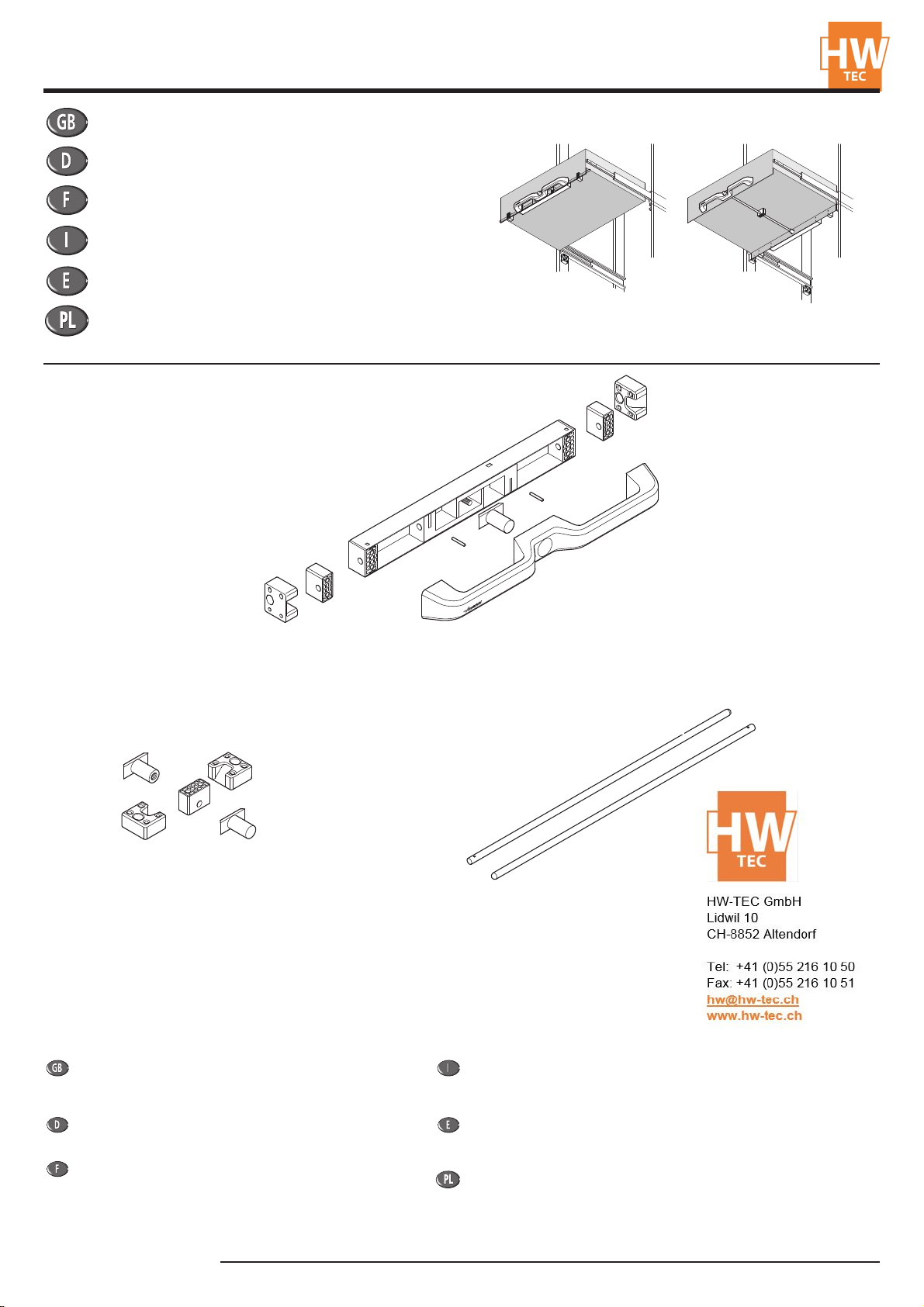

Page 1
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2
Installation Guide
Einbauanleitung
Guide d'installation
Guida all’installazione
Guía de instalación
Instrukcja montażu
INS-28082590 Revision C 08/14
DBHAND-2/DBHANL-2
DYHAN4-5
DSHAN3-0xxx-2
Necessitaste di ulteriore assistenza, contattate il fornitore o il vostro agente.
Accuride si riserva il diritto di apportare modifiche senza ulteriore
comunicazione.
Si necesita más ayuda, póngase en contacto con su agente de distribución o
proveedor.
Accuride se reserva el derecho de alterar las especificaciones sin aviso previo.
W przypadku dodatkowych pytań proszę zwrócić się do dostawcy.
Accuride zastrzega sobie prawo do wprowadzania zmian technicznych bez
wcześniejszej informacji.
If you require further assistance, please contact your distribution
agent or supplier.
Accuride reserve the right to alter specifications without notice.
Bei Fragen wenden Sie sich bitte an Ihren Vertriebspartner.
Technische Änderungen vorbehalten.
Pour de plus amples renseignements, veuillez contacter votre
distributeur.
Accuride se réserve le droit de modifier les spécifications sans
préavis.
Page 2
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2

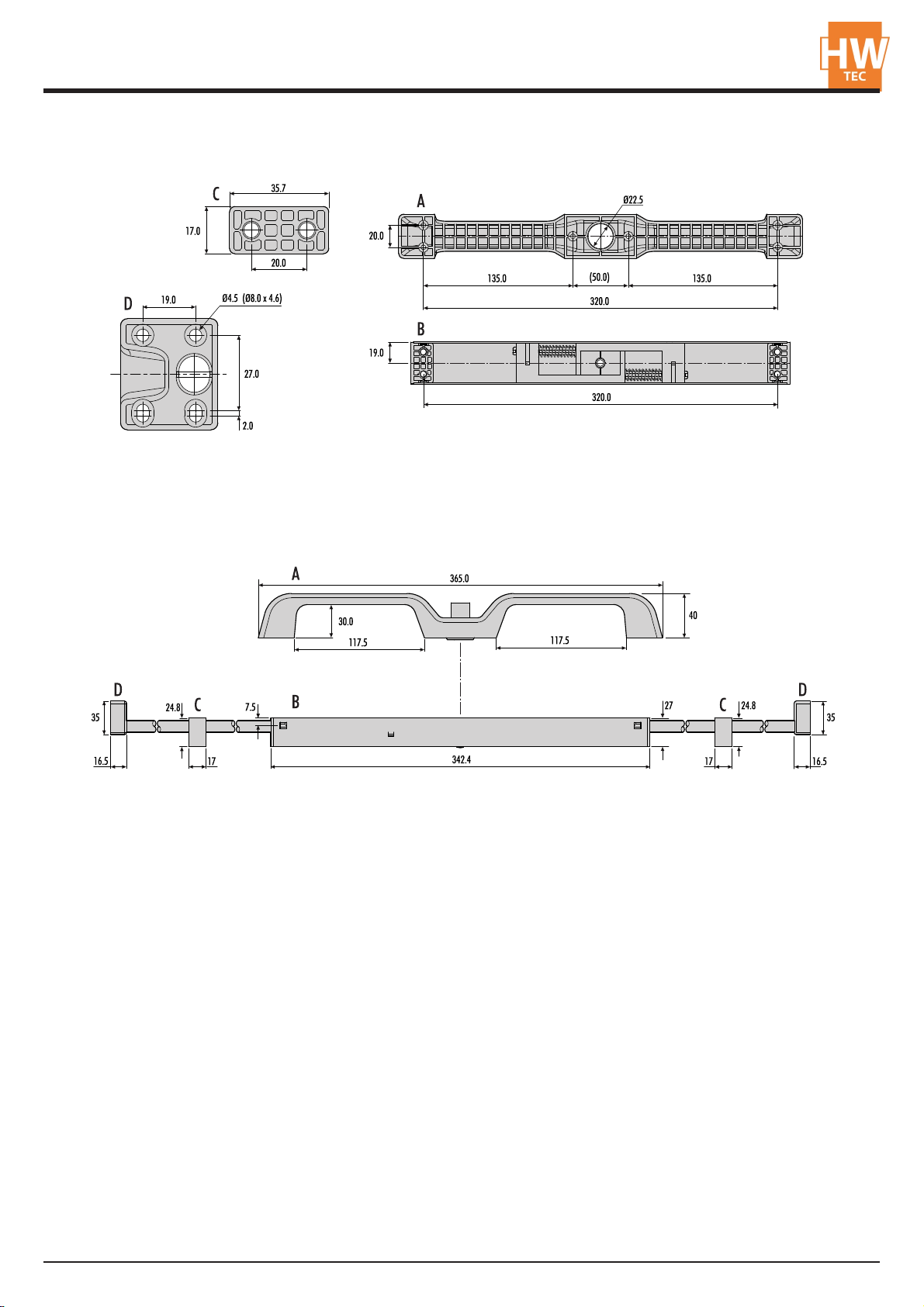

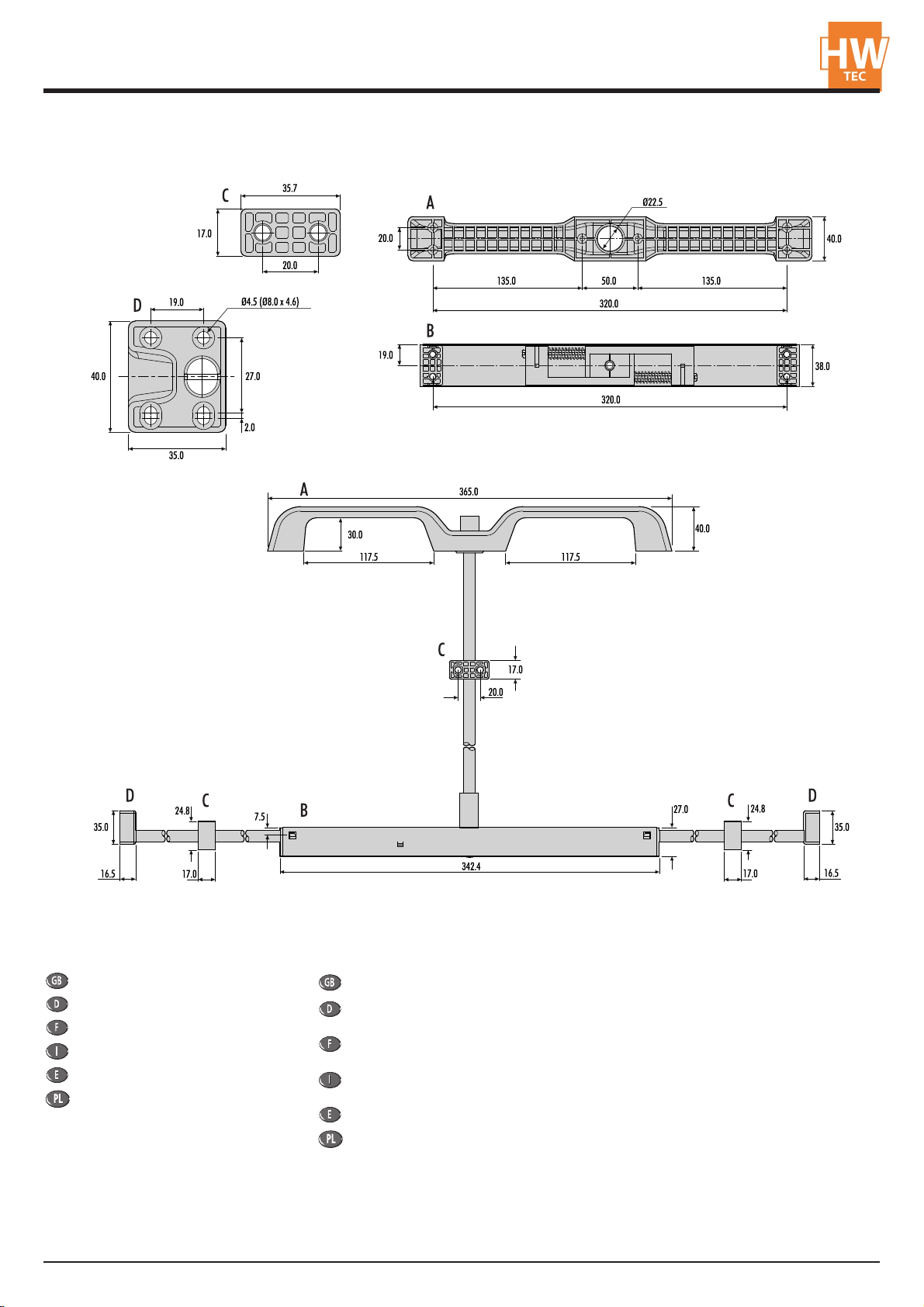

DBHAND-2/DBHANL-2 + DSHAN3-0xxx-2
Page 3
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2
DBHAND-2/DBHANL-2 + DYHAN4-5 + DSHAN3-0xxx-2
Lock-in and lock-out
Einhalterung und Rastung
Verrouillage en position fermée et ouverte
Blocco in posizione di apertura e chiusura
Dispositivo de bloqueo en posición
Blokady w pozycji wsuniętej i wysuniętej
Lock-out cannot be used on over-extension (100%+) slides.
Verriegelung in geöffneter Position kann nicht für Überauszugs-Schienen (mehr als 100% Auszug)
verwendet werden.
Le verrouillage en position ouverte ne peut pas être utilisé avec des glissières à course de plus de
100%.
Il blocco in posizione di apertura non può essere utilizzato per le guide con corsa superiore al
100% di estrazione.
El bloqueo en posición abierta no se puede usar con guías de sobre-extracción (100%+).
Blakada w pozycji wysuniętej nie może być stosowana z prowadnicami o wysuwie ponadpełnym
(100%+).
Page 4
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2

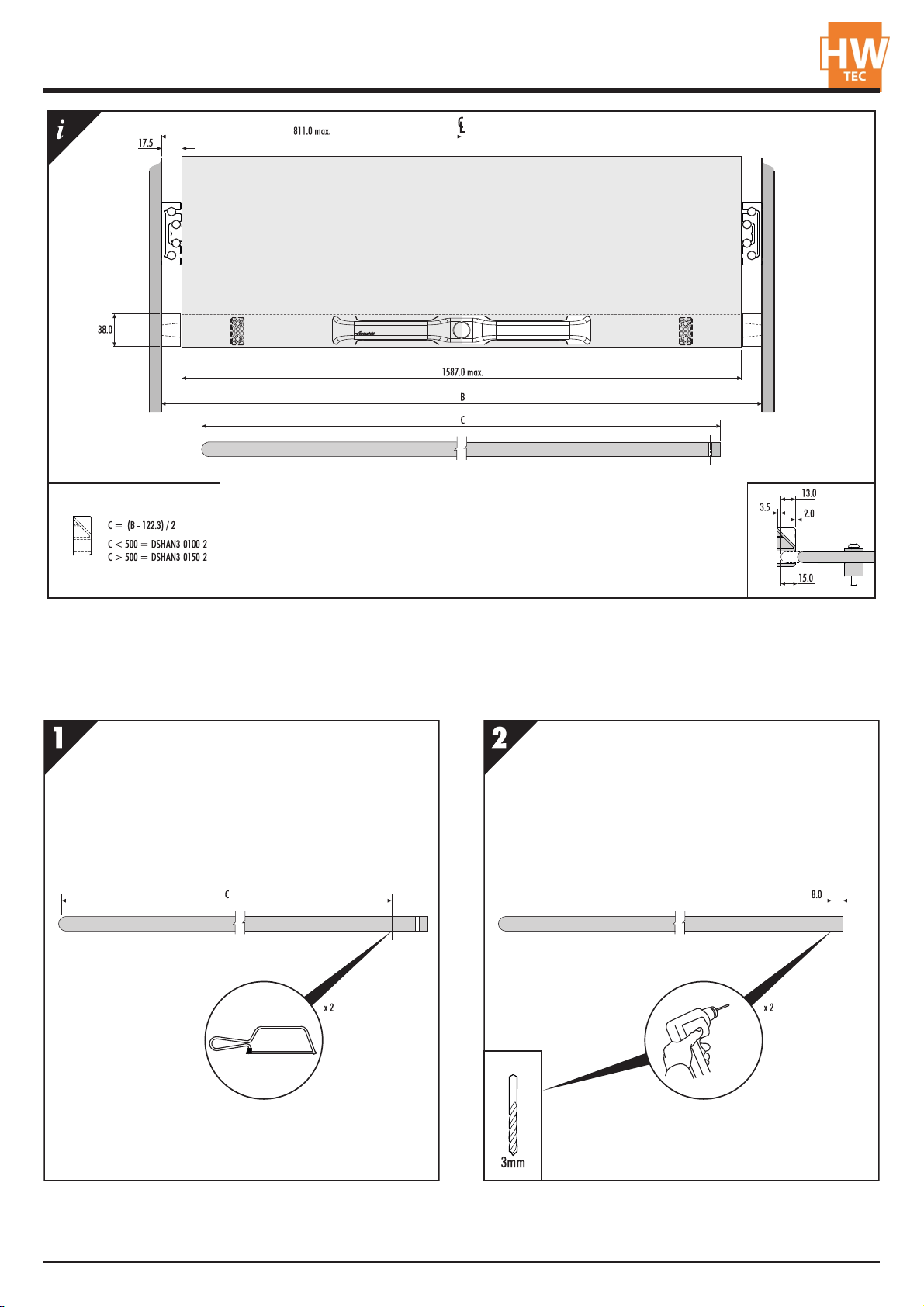

DSHAN3-0xxx-2 DSHAN3-0xxx-2
Page 5
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2
Page 6
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2

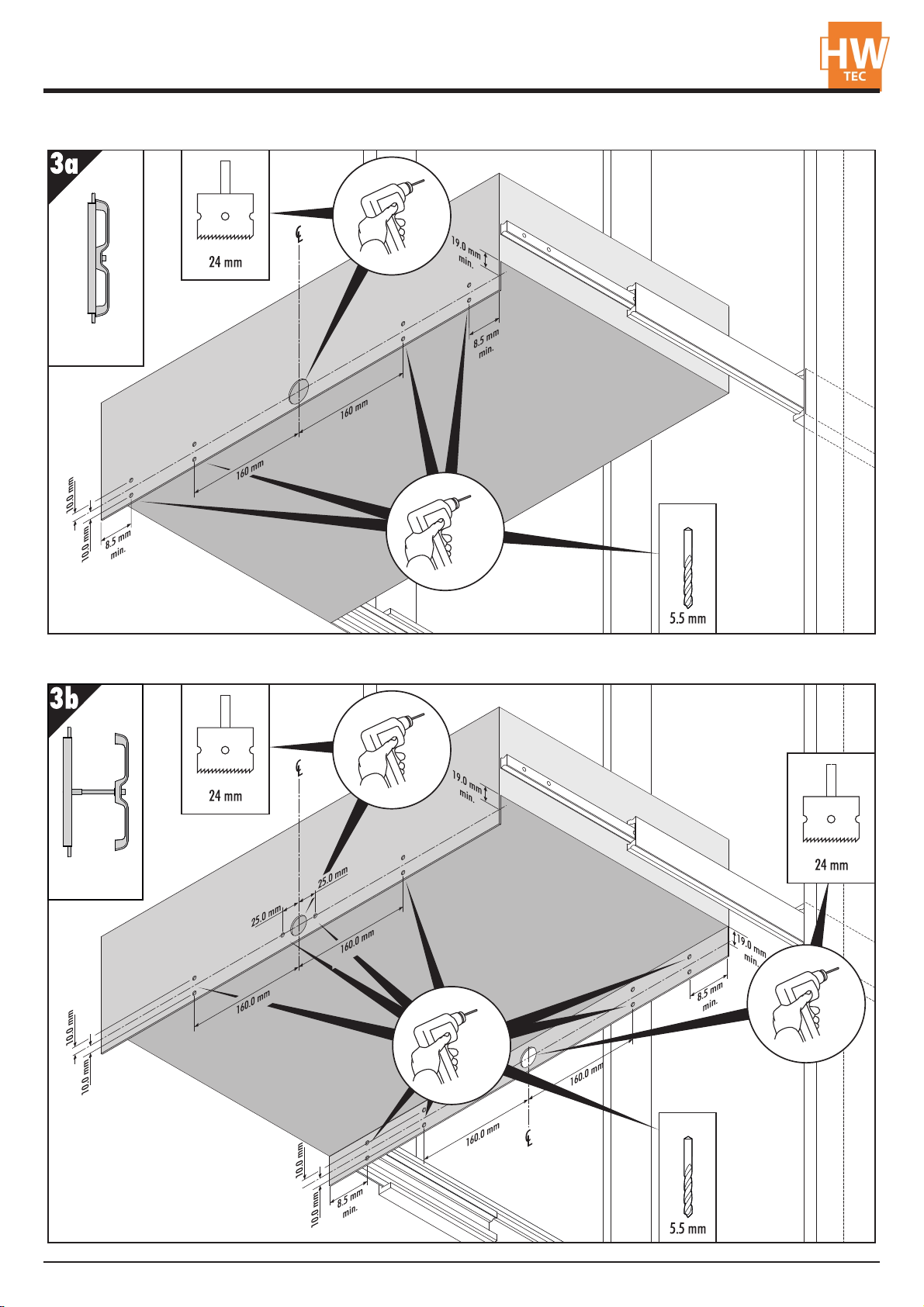

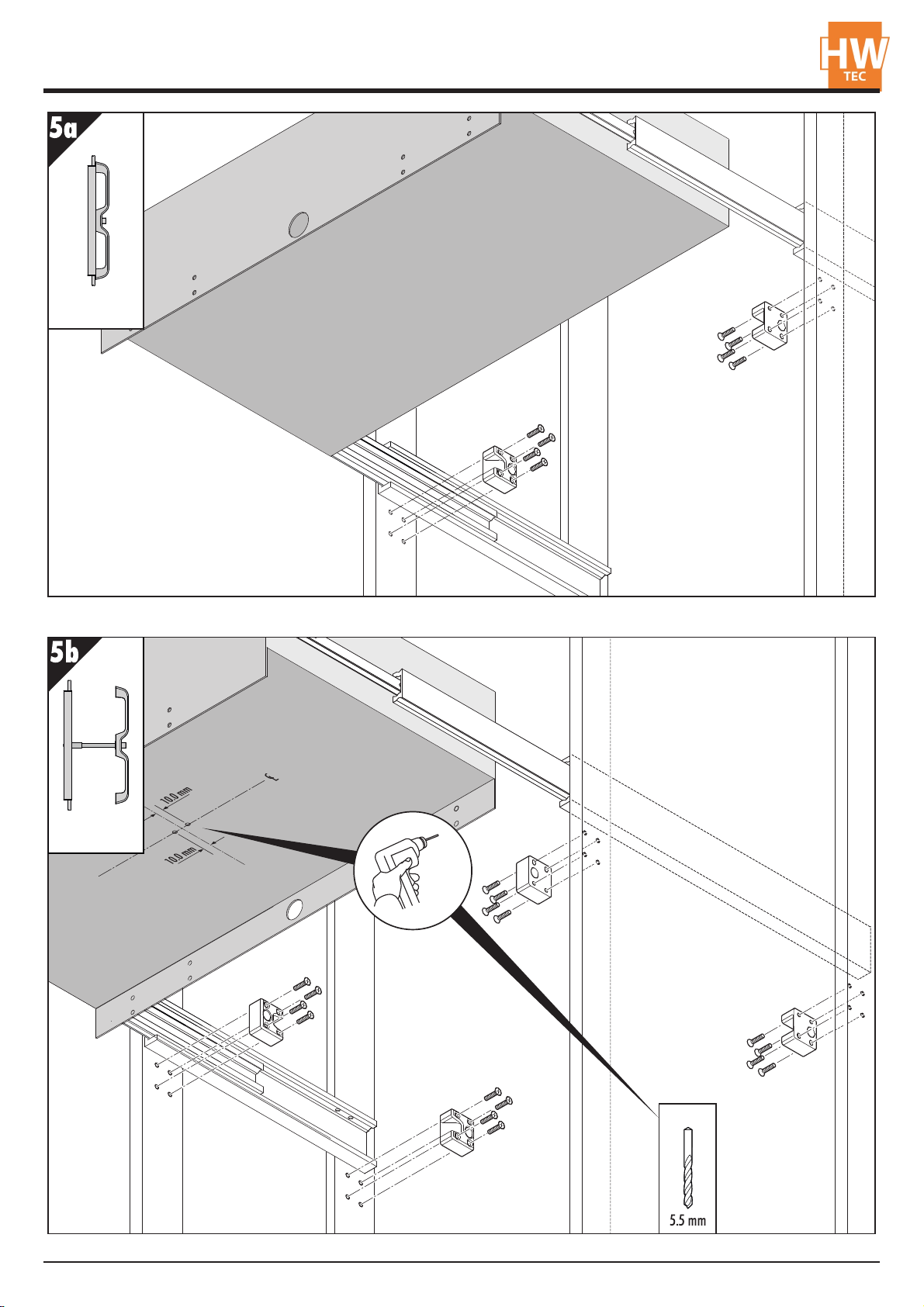

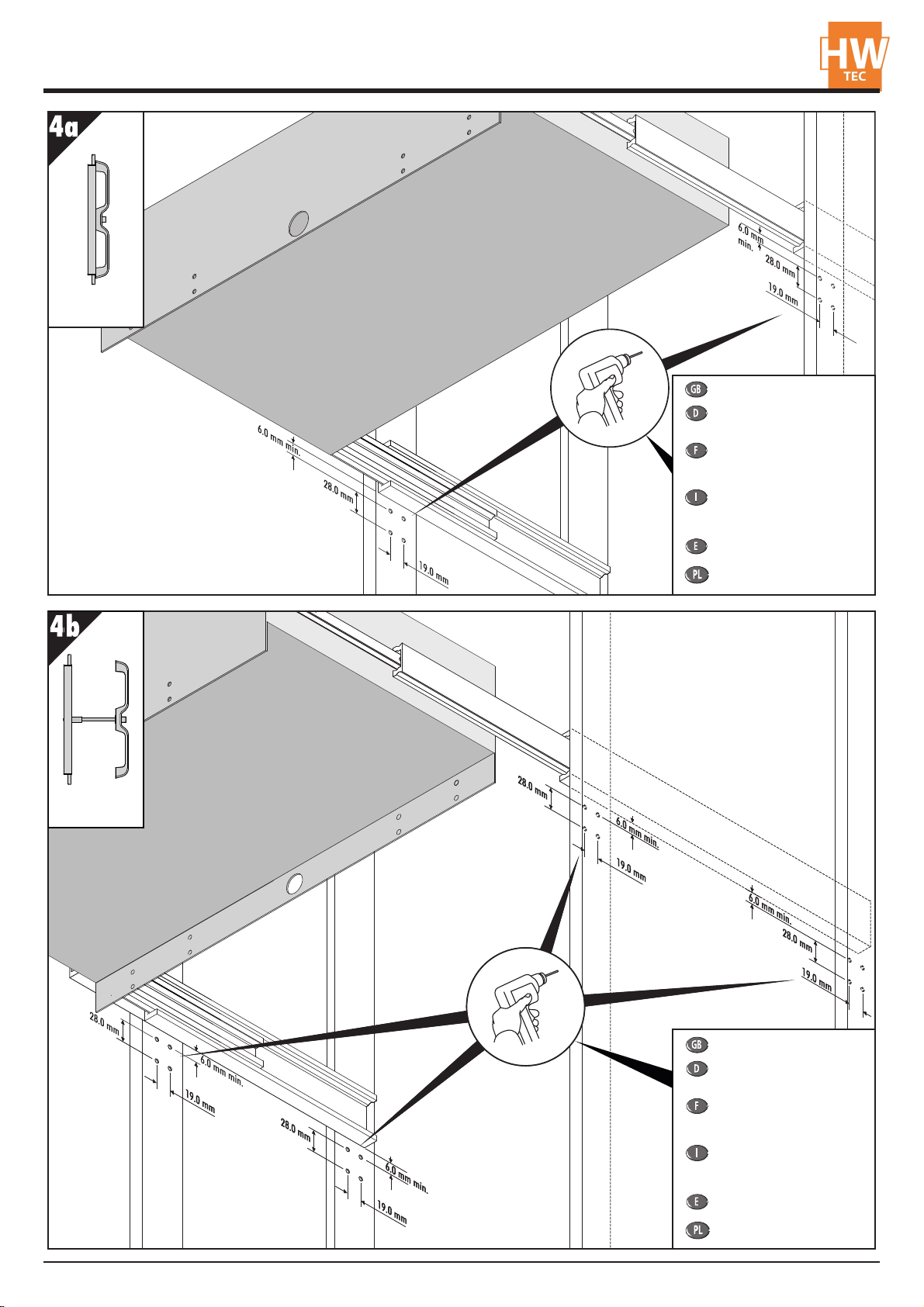

Drill and fix as appropriate
Situationsgerechtes Bohren
und Befestigen
Percer et fixer (prévoir
fixation adaptée au
matériau)
Fori e fissaggi sono in
funzione del materiale
utilizzato
Taladrar y fijar en su caso
Wykonać otwór i
odpowiednio zamocować
Drill and fix as appropriate
Situationsgerechtes Bohren
und Befestigen
Percer et fixer (prévoir
fixation adaptée au
matériau)
Fori e fissaggi sono in
funzione del materiale
utilizzato
Taladrar y fijar en su caso
Wykonać otwór i
odpowiednio zamocować
Page 7
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2
Page 8
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2

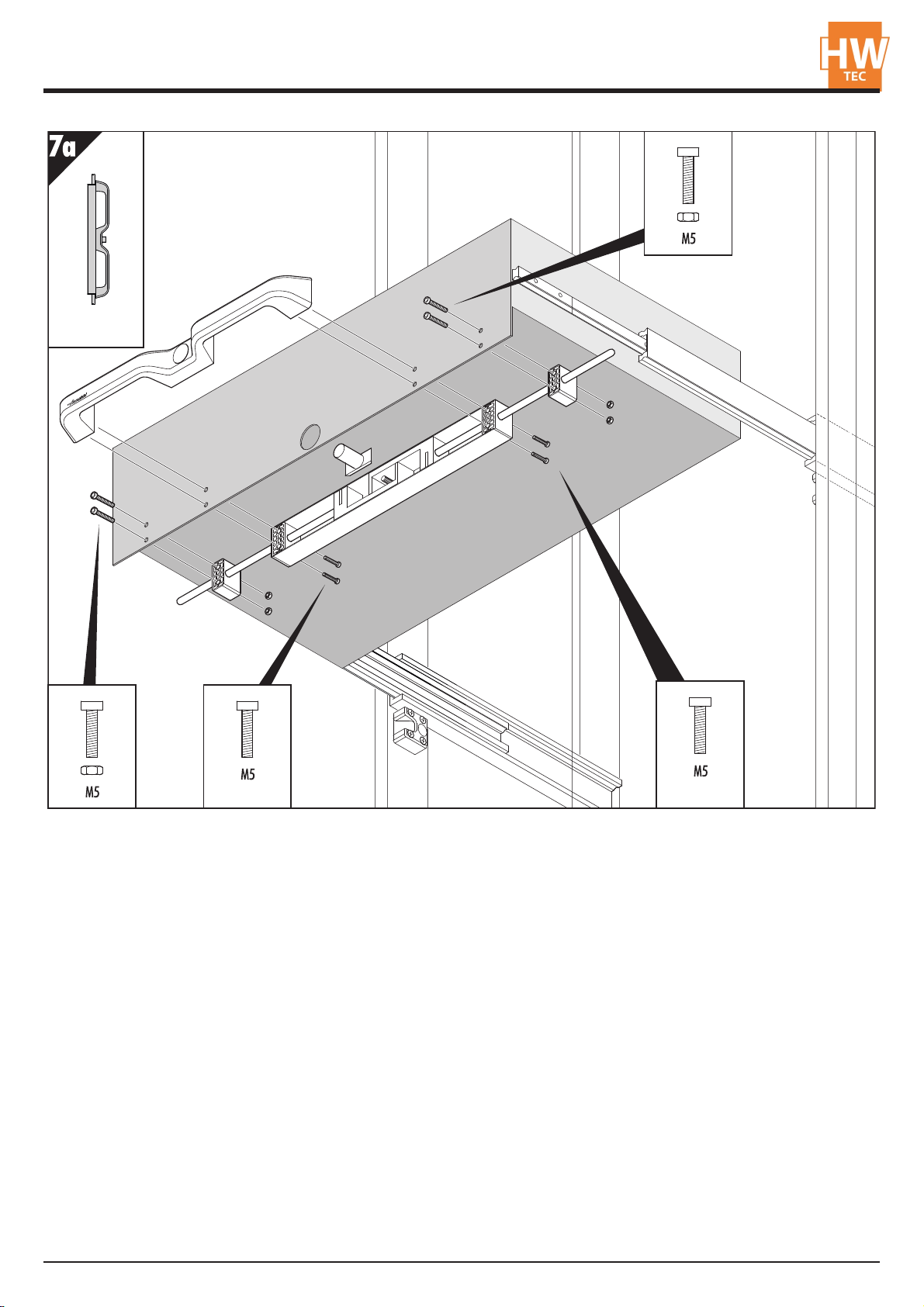

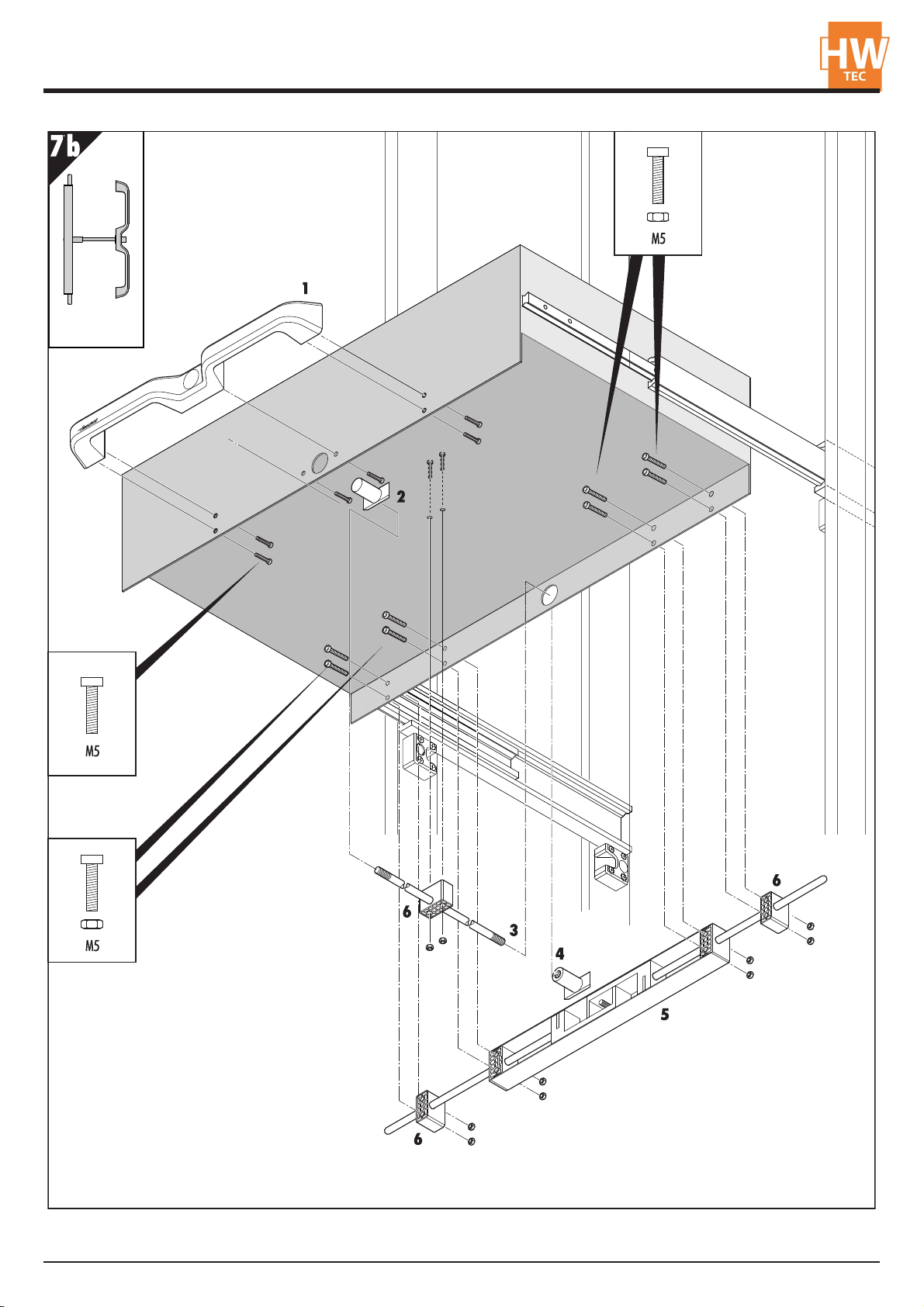

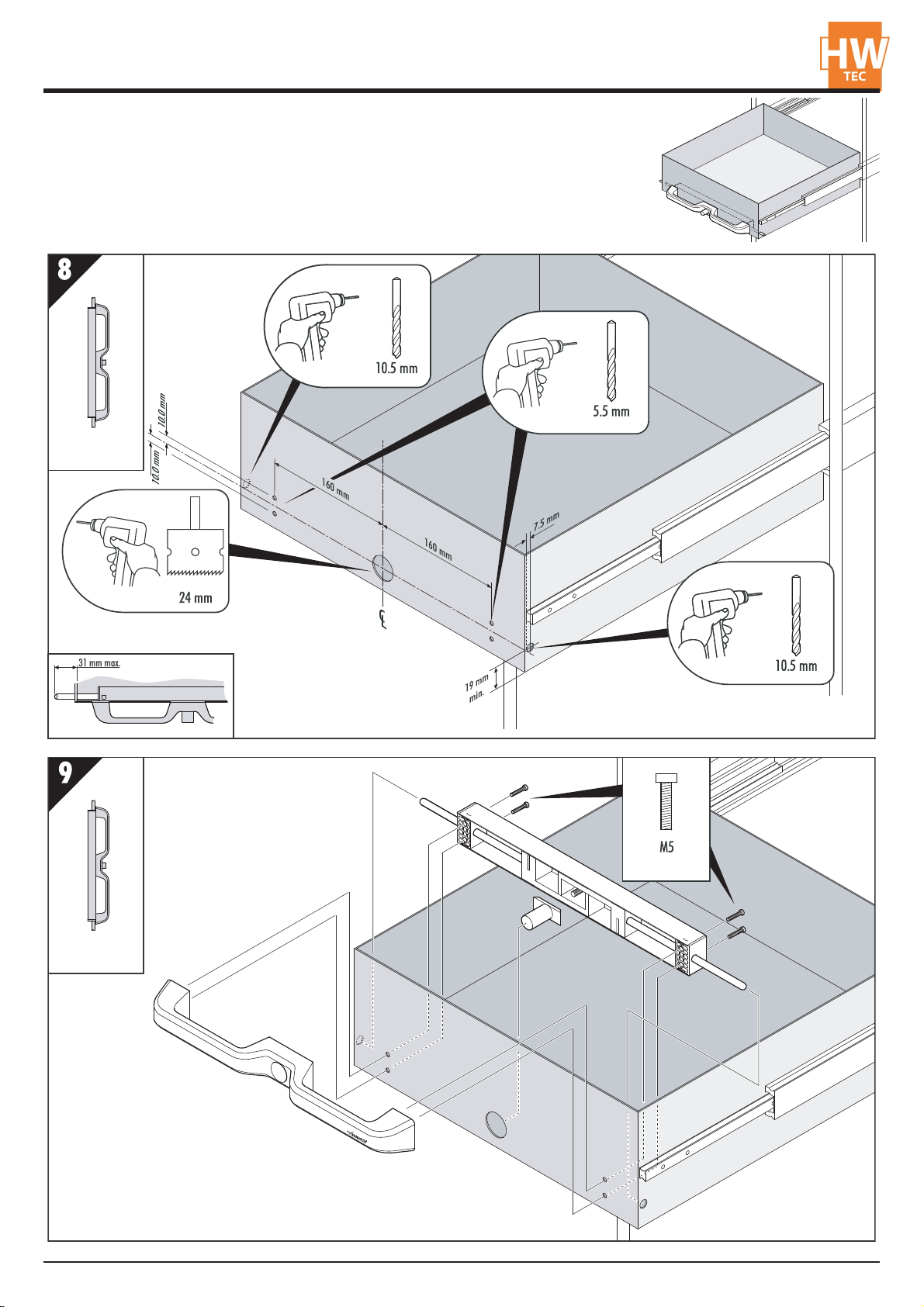

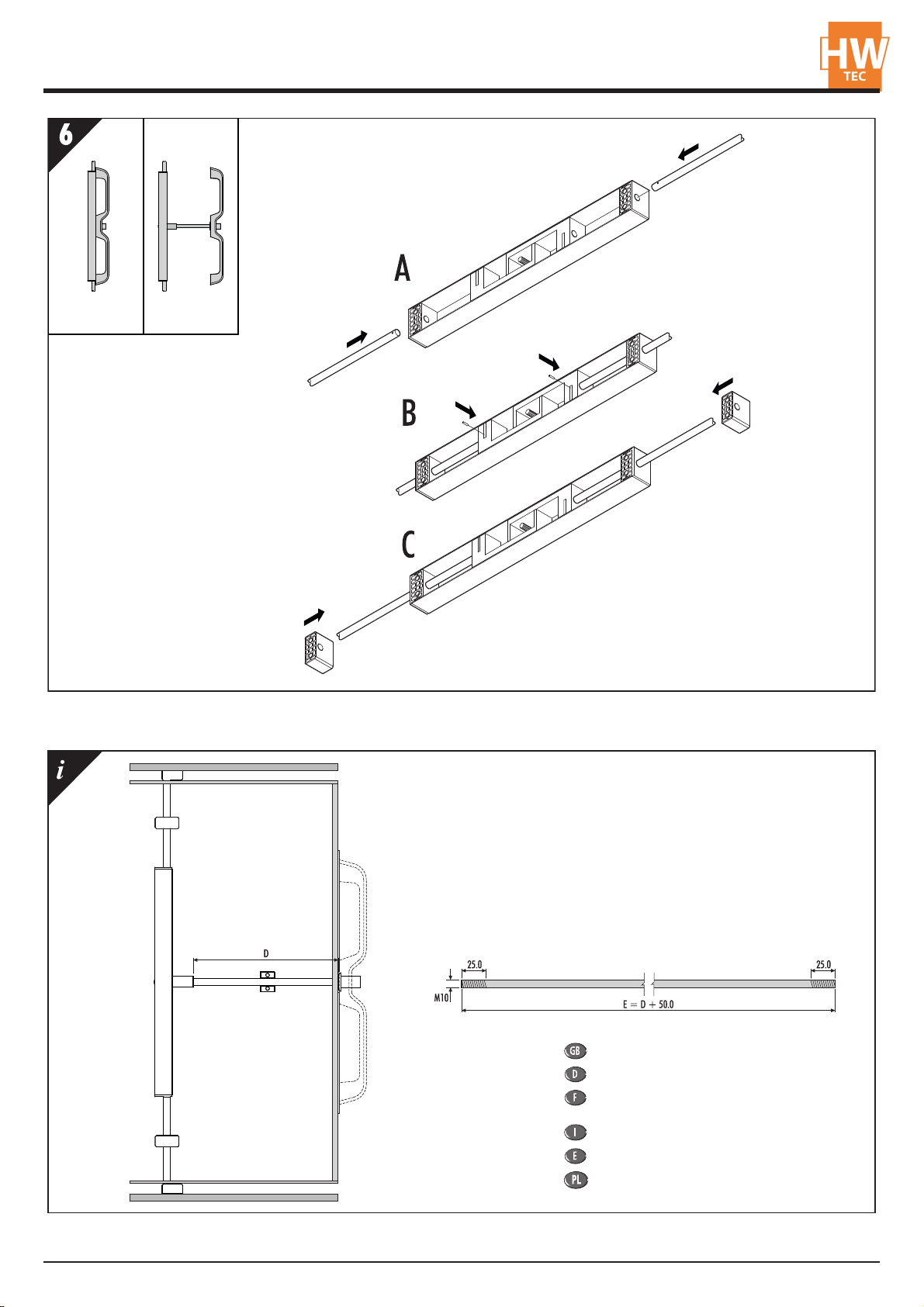

Customer to supply 10mm rod
Kunde stellt M10-Stange
Le client devra prévoir la fourniture d'une
tige de diamètre 10 mm
Il cliente deve fornire un'asta M10
El cliente debe suministrar la barra M10
Pręt nie jest dostarczany przez Accuride
Page 9
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2
Page 10
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2
Page 11
DBHAND-2/DBHANL-2/DYHAN4-5/DSHAN3-0100-2/DSHAN3-0150-2
Page 12
6
5
4
3
2
1
D D
320.0
160.0 160.0
C C
0
.
0
2
n5.5
n24.0
0
.
8
3
343.0
B B

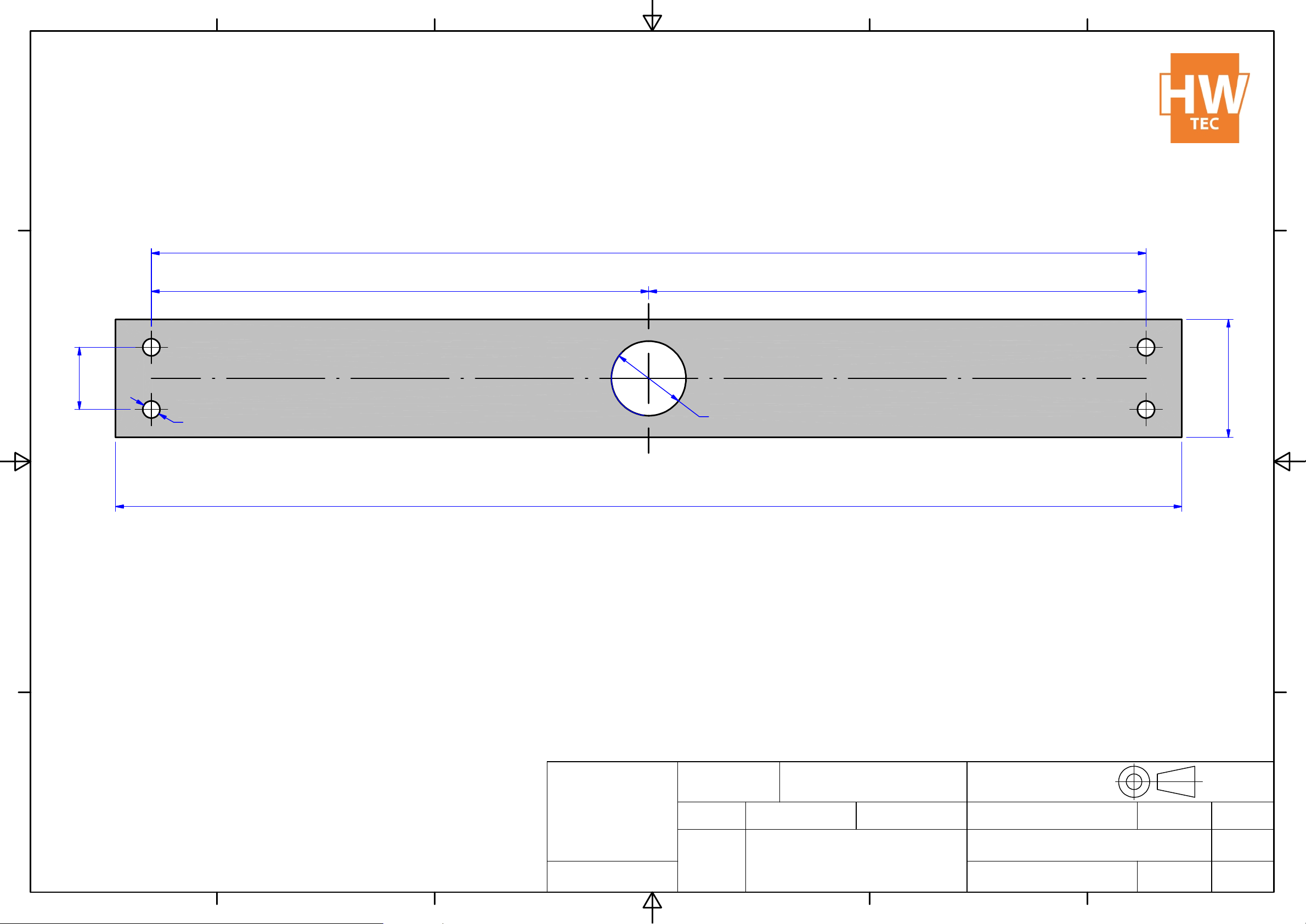

Hole drilling template for Accuride DBHAND handle
MATERIAL
A A
OR AGREED EQUIVALENT
MASS
6
5
4
PROJECT NUMBER
FINISH
TOLERANCES
(UOS)
.X ± 0.2
.XX ± 0.10
ANGULAR ± 1°
DIA. ± 0.1
CUSTOMER
DATE DRAWN
10/10/2011
LILIPUT ROAD - BRACKMILLS INDUSTRIAL ESTATE -
NORTHAMPTON - NN4 7AS - UNITED KINGDOM -
TEL. (+44)1604 761111 - FAX. (+44)1604 767190
3
ALL DIMENSIONS ARE IN
MILLIMETERS UOS
ELECTRONIC DATA IS MASTER
DO NOT SCALE
CUSTOMER PART NUMBERBY CHECKED BY
TITLE
PART NUMBER
2
REVISION LEVEL
REVISION LEVEL
1
3rd ANGLE
PROJECTION
SCALE 1:1
Unless Otherwise
Stated
PAPER SIZE
A3
SHEET
1
1
/
