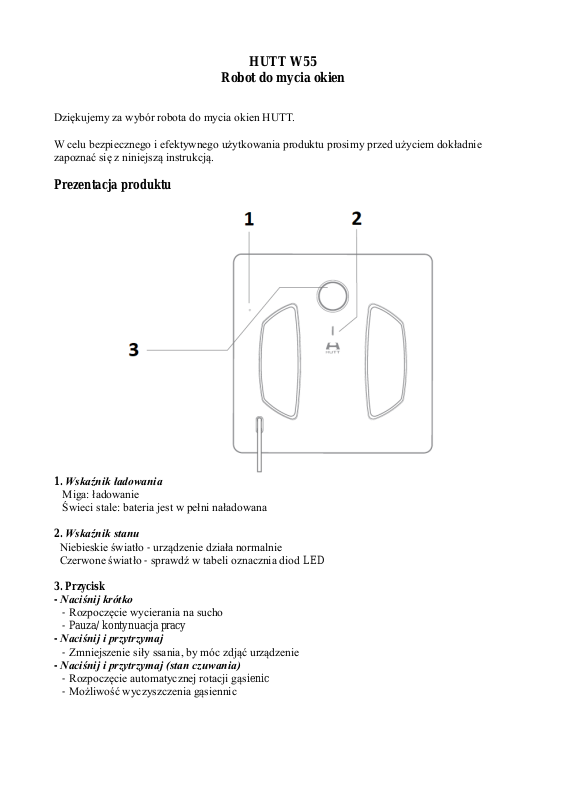

HUTT W55
Robot do mycia okien
Dziękujemy za wybór robota do mycia okien HUTT.
W celu bezpiecznego i efektywnego użytkowania produktu prosimy przed użyciem dokładnie
zapoznać się z niniejszą instrukcją.
Prezentacja produktu
1. Wskaźnik ładowania
Miga: ładowanie
Świeci stale: bateria jest w pełni naładowana
2. Wskaźnik stanu
Niebieskie światło - urządzenie działa normalnie
Czerwone światło - sprawdź w tabeli oznacznia diod LED
3. Przycisk
- Naciśnij krótko
- Rozpoczęcie wycierania na sucho
- Pauza/ kontynuacja pracy
- Naciśnij i przytrzymaj
- Zmniejszenie siły ssania, by móc zdjąć urządzenie
- Naciśnij i przytrzymaj (stan czuwania)
- Rozpoczęcie automatycznej rotacji gąsienic
- Możliwość wyczyszczenia gąsiennic

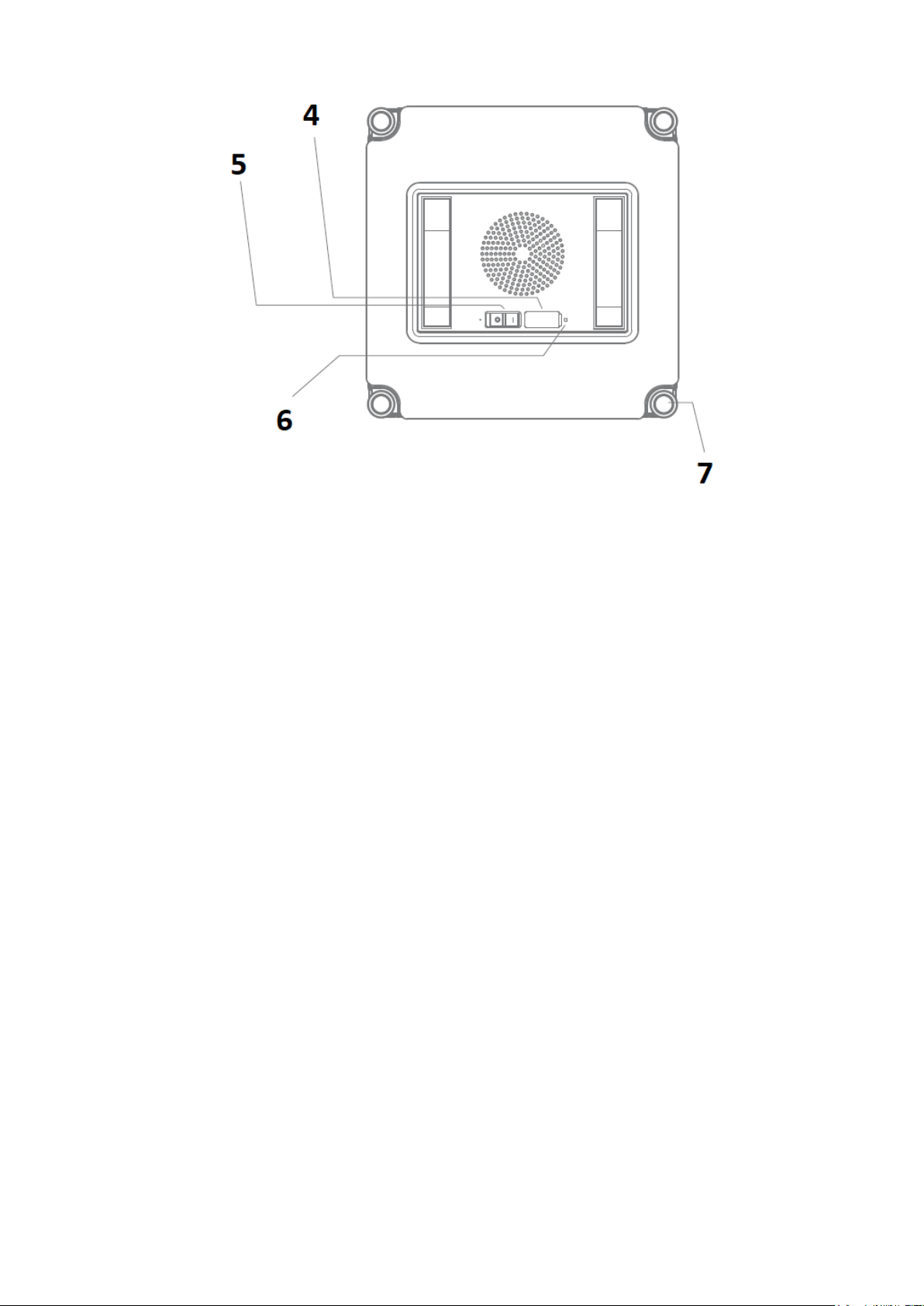

4. Port USB do aktualizacji
5. Przełącznik zasilania
6. Wskaźnik stanu
Niebieskie światło - urządzenie działa normalnie
Czerwone światło - sprawdź w tabeli oznaczenia diod LED
7. Czujnik zabezpieczający przed upadkiem
Spis części
- Urządzenie i przedłużacz
- Ściereczka czyszcząca
- Pilot zdalnego sterowania
- Spryskiwacz
- Adapter
- Wtyczka
- Instrukcja obsługi
- Skrócona instrukcja obsługi
Instrukcja montażu
Przymocuj klamrę liny zabezpieczającej do stabilnego obiektu.
Podczas użytkowania zaleca się przymocowanie pierścienia blokującego do stabilnego obiektu,
zachowując odpowiednią długość liny, która umożliwi swobodną pracę urządzenia.
Podłącz przedłużacz do końcówki adaptera i dokręć go, a następnie włącz do gniazdka
zasilania.
Zainstaluj ściereczkę do urządzenia (białą stroną do góry) i trzymaj ją płasko, aby uniknąć
przecieków powietrza.
Proszę używać oryginalnych ściereczek, w przeciwnym razie wydajność urządzenia może ulec
pogorszeniu.
Napełnij spryskiwacz wodą i równomiernie spryskaj tkaninę.
Należy zwrócić uwagę, aby ściereczka nie była zbyt mokra, a tor pozostał suchy.
Włącz dolny przycisk na spodzie urządzenia, przyłóż maszynę do szyby, a następnie naciśnij
przycisk „Start”, a urządzenie rozpocznie pracę.
Urządzenia nie należy umieszczać zbyt blisko ramy okiennej. Po zakończeniu pracy jedną ręką
przytrzymaj linkę zabezpieczającą, a drugą naciśnij przycisk „Start”. Odczekaj chwilę i zdejmij
maszynę, a następnie wyłącz dolny wyłącznik.
Kontrola urządzenia i środowiska pracy
① Sprawdź, czy lina zabezpieczająca nie jest uszkodzona i stabilnie przymocowana do stałego
przedmiotu. Upewnij się, że szyba jest sucha. Nie korzystaj z urządzenia, gdy szyba jest mokra i
zaparowana, a także podczas deszczu.
Nie należy używać na uszkodzonej lub pękniętej szybie.
② Urządzenie przeznaczone jest do okien o ramach, których szerokość wynosi co najmniej 6 mm.
Rozmiar okna nie może być większy niż 40 * 60 cm (wysokość). Urządzenie nie nadaje się gdy,
występują następujące nieprawidłowości: zbyt wąska rama, skośna rama/ szyba, brak ramy,
nierówności, wypukłości, wycieki kleju, aby zapobiec upadkowi urządzenia.
③ Podczas używania na szybach pochyłych należy zachować szczególną ostrożność, a w razie
potrzeby użyć pilota do sterowania.
④ Urządzenie może zatrzymać się na niektórych powierzchniach na kilka sekund, w celu
sprawdzenia oporu, a następnie będzie kontynuowało pracę.
⑤ W przypadku awarii zasilania urządzenie wykorzysta wewnętrzne zasilanie bateryjne do
podtrzymania ssania przez 20 minut, czemu towarzyszyć będzie ostrzegawczy dźwięk i światło.
Proszę usunąć urządzenie tak szybko, jak to możliwe.
⑥ W przypadku mycia zewnętrznej powierzchni szyby na wysokości, należy zachować wszelkie
środki bezpieczeństwa, aby zapobiec uszkodzeniu ciała.
Jak osiągnąć lepsze efekty czyszczenia?
① Używaj suchej ściereczki do czyszczenia.
② Gdy szyba jest mocno zabrudzona, zaleca się wytarcie jej na sucho przez naciśnięcie okrągłego
przycisku lub użycie pilota zdalnego sterowania, aby czyszczenie odbyło się automatycznie. Po
zakończeniu pracy należy wymienić ściereczkę na nową lub usunąć brud z jej powierzchni, aby
uniknąć porysowania szyby.
③ Po wytarciu zabrudzonej szyby należy użyć funkcji czyszczenia prowadnic. Trzymając
urządzenie w ręku, naciśnij i przytrzymaj okrągły przycisk. Gąsienica będzie się powoli obracać.
Wytrzyj brud z prowadnicy mokrym ręcznikiem papierowym, aby uniknąć pozostawiania śladów
podczas późniejszego wycierania na mokro.
④ Wymień ściereczkę na nową. Napełnij spryskiwacz wodą i równomiernie zmocz ściereczkę.
⑤ Zwróć uwagę, aby ściereczka nie była zbyt mokra. Wysusz ściereczkę przed użyciem.
Należy używać oryginalnych ściereczek, w przeciwnym razie wydajność urządzenia może ulec
pogorszeniu.
Jak używać ściereczki?
Ściereczka nie może być zbyt mokra, w przeciwnym razie urządzenie będzie się nadmiernie ślizgać
i zwiększy prawdopodobieństwo upadku i możliwość przypadkowych obrażeń.
Podczas korzystania z urządzenia należy postępować zgodnie z poniższymi instrukcjami:
①Zamocz ściereczkę w czystej wodzie, usuń brud z jej powierzchni, a następnie odciśnij
nadmiar wody i wysusz ją. Uważaj, aby nie zdeformować ściereczki podczas wykręcania.
②Ścierka powinna płasko przylegać do podłoża, bez szczelin, odkształceń i wypaczeń.
③Użyj papierowego ręcznika, aby usunąć wodę wokół kółek.
④ Podczas korzystania z funkcji wycierania na sucho nie włączaj strumienia wody i nie używaj na
szybach bezramowych.
⑤ W przypadku, gdy urządzenie zacznie się zsuwać lub utknie na krawędzi z powodu nadmiernej
ilości wody, obserwuj czy stopniowo wraca do normalnego stanu.
Jeśli nie, użyj ręcznika papierowego, by wytrzeć nadmiar wody, aby ułatwić urządzeniu powrót do
normalnej pracy.
Uruchamianie
1. Upewnić się, że przewód zasilający i wtyczka są podłączone.
2. Nacisnąć przycisk zasilania, aby uruchomić urządzenie. Sprawdzić, czy wentylator się obraca i
umieścić urządzenie w bezpiecznej odległości od ramy okna.
3. Przed uruchomieniem upewnić się, że urządzenie jest przymocowane do szyby.
4.Wcisnąć przycisk „Start”, aby włączyć urządzenie.
Zdejmowanie urządzenia z okna
1. Gdy urządzenie jest nadal w ruchu, chwycić jedną ręką za linkę zabezpieczającą, a drugą
przytrzymać urządzenie. Naciśnij okrągły przycisk, aby zmniejszyć siłę ssania i zdjąć urządzenie.
2. Jeśli nie ma pilota zdalnego sterowania, a ręką nie można dosięgnąć urządzenia, należy
pociągnąć linę zabezpieczającą i powoli przyciągnąć je do miejsca, z którego jest to możliwe.
3. Po zdjęciu urządzenia, wyłącz zasilanie.
Planowania trasy
Czyszczenie jednorazowe：
Umieść maszynę na środku szyby, aby rozpocząć pracę. W tej pozycji urządzenie przesunie się do
górnego, lewgo rogu i rozpocznie czyszczenie po trasie w kształcie litery N, z góry na dół. Przy
każdym obrocie maszyna"posuwa się do przodu, a następnie cofa się".
Po zakończeniu czyszczenia automatycznie powraca do punktu początkowego.
Czyszczenie dwukrotne:
Po wykonaniu trasy czyszczenia w kształcie litery N (z góry na dół), urzadzenie rozpocznie trasę
czyszczenia w kształcie litery Z (z lewej do prawej).
Uwaga:
Nieregularna rama nie ma wpływu na normalne użytkowanie, spowoduje jedynie niewielki błąd
podczas powrotu urządzenia do pierwotnej pozycji.
Znaczenie wskaźników LED i dźwięków
Wskaźnik stanu
Niebieski: normalna praca urządzenia
Czerwony: świeci stale
→Nieprawidłowo podłączone zasilanie
→Przeciek powietrza
Czerwony: miga
→Patrz poniższa tabela
LED/ dźwięk Opis Rozwiązanie
3 długie sygnały dźwiękowe
Czyszczenie zostało
zakończone
N/A
Czerwony
świci stale/miga
+
sygnały dźwiękowe
Nie podłączono do źródła
zasilania
Sprawdź czy wtyczka została
prawidłowo podłączona. Proszę
naładować go przez 20 minut
przed włączeniem urządzenia.
Przeciek powietrza
Sprawdź, czy ściereczka jest
prawidłowo zainstalowana; czy
nie ma żadnych wypukłości na
szybie.
Czerwony i niebieski świecą się
naprzemiennie
+
sygnały dźwiękowe
Autotest urządzenia
Odłącz zasilacz i uruchom
ponownie aby sprawdzić, czy
urządzenie powróciło do
normalnego stanu.
Skontaktuj się z działem
obsługi klienta
Urządzenie nie działa
prawidłowo
Ślizganie się lub zatrzymanie
urządzenia
Oczyść koło z zanieczyszczeń
lub wody.
Sprawdzić, czy na szybie nie
ma ciał obcych, takich jak
naklejki.
Instrukcja obsługi pilota zdalnego sterowania
1. Przesunąć do końca szyby góra/ dół/ lewo/ prawo i zatrzymanie się
2. Start/ pauza/ wznowienie pracy
3. Z bieżącej pozycji przesunąć w lewo, aż do końca szyby
4. Z bieżącej pozycji przesunąć w prawo, aż do końca szyby
5. Z bieżącej pozycji przesunąć do góry, aż do końca szyby
6. Czyszczenie 1 raz
7. Czyszczenie 2 razy
W celu uniknięcia błędów w obsłudze, konieczne jest wciśnięcie przycisku Pauza pomiędzy
włączeniem kolejnych poleceń.
Specyfikacja
Model
W55
Napięcie znamionowe (V)
24
Moc znamionowa
90 W
Natężenie hałasu
~65 dB
Wymiary
248 x 248 x 76.5 mm
Prąd ładowania
300 mA
Pojemność baterii
600 mAh
Zabezpieczenie przed awarią zasilania (czas
ssania-utrzymywania)
Co najmniej 20 minut (w zależności od stanu
naładowania baterii)
Zakres ssania
2000~2600 Pa
Prędkość czyszczenia
Czyszczenie na sucho: 150 mm/s
Czyszczenie na mokro: 70 mm/s
Minimalna powierzchnia do pracy urządzenia
400 x 600 mm
Rozwiązywanie problemów
1. Jeśli kontrolka miga na czerwono i słychać krótki ciągły sygnał dźwiękowy, należy sprawdzić:
- czy wtyczka przewodu zasilającego nie jest poluzowana lub uszkodzona, co powoduje brak
zasilania lub słaby kontakt
- czy szyba lub ściereczka do czyszczenia nie są zbyt mokre, co powoduje zbyt małą siłę tarcia
- czy nadmierne tarcie ściereczki czyszczącej jest spowodowane lepkimi zanieczyszczeniami na
szybie
- czy ściereczka do czyszczenia jest zamontowana na swoim miejscu bez przecieków powietrza
- czy powierzchnia maszyny jest nierówna, co powoduje przecieki powietrza
- czy wlot ssący jest zablokowany
2. Naprzemienne miganie czerwonej i niebieskiej lampki z dźwiękiem ostrzegawczym oznacza, że
urządzenie pracuje nieprawidłowo. Więcej informacji na ten temat można znaleźć w rozdziale
"Znaczenie wskaźników LED i dźwięków".
3. Gdy urządzenie nie porusza się płynnie, należy zmienić ściereczkę czyszczącą
4. Nacisnąć przycisk Pauza, aby zdjąć urządzenie, jeśli nie zatrzyma się ono automatycznie po
zakończeniu czyszczenia całej szyby.
Środki ostrożności:
1. Sprawdzić, czy lina zabezpieczająca nie jest uszkodzona. Przed każdym użyciem konieczne jest
zamocowanie liny zabezpieczającej. Gdy urządzenie pracuje wysoko nad ziemią, należy zachować
wszelkie środki bezpieczeństwa, aby zapobiec uszkodzeniu ciała.
2. Produkt nie należy oblewać wodą.
3. Nie używać na pękniętym i uszkodzonym szkle.
4. Przed czyszczeniem urządzenia konieczne jest jego wyłączenie, aby uniknąć niebezpieczeństwa.
5. Podczas pracy nie otwierać urządzenia i nie zbliżać palców ani innych części ciała do ruchomych
elementów.
6. Korzystać z produktu zgodnie z instrukcją. Należy kontaktować się z obsługą klienta w celu
naprawienia usterki. Nie naprawiać bez pozwolenia, aby uniknąć niebezpieczeństwa.
7. Produkt przeznaczony wyłącznie do użytku domowego w temperaturze 0°~40°.
Bateria i ładowanie
1. Używaj wyłącznie oryginalnej ładowarki. Nie demontuj i nie montuj ponownie silnika głównego,
akumulatora i ładowarki bez zezwolenia.
2. Nie należy używać uszkodzonej lub zepsutej ładowarki. Skontaktować się z działem obsługi
klienta.
3. Nie umieszczać ładowarki w pobliżu źródeł ciepła.
4. Do transportu urządzenia używać oryginalnego opakowania.
5. Jeśli urządzenie jest przez dłuższy czas nie używane należy je w pełni naładować, wyłączyć i
umieścić w chłodnym i suchym miejscu. Urządzenie powinno być ładowane co najmniej raz na 3
miesiące, aby uniknąć awarii baterii spowodowanej przez nadmierne jej rozładowanie.
