Huter BS-52 User Manual

www.huter.su

Содержание:

1. Введение 4

2. Устройство бензопилы 5

3. Технические характеристики 5

4. Комплектация 6

5. Требования безопасности 6

6. Сборка 8

7. Топливная смесь 9

8. Запуск и остановка 11

9. Советы по работе с бензопилой 13

10. Техническое обслуживание 14

11. Возможные неисправности 16

12. Сервис 18

www.huter.su

1. Введение

Уважаемый покупатель, благодарим вас за то, что приобрели изделия торговой марки «Hűter», которые отличаются надежностью и высоким качеством исполнения. Мы уверены, что наша продукция станет вашим помощником на долгие годы.

Мы стараемся, чтобы работа с цепной пилой была приятной и безопасной при соблюдении техники безопасности представленной в паспорте. Однако не стоит забывать, что при ненадлежащем использовании пила является источником угрозы вашему и окружающих вас людей здоровью.

В инструкции подробно описан процесс сборки, запуска и технического ухода за бензопилой. Следуйте нашим инструкциям, и пила прослужит вам хорошую службу, станет надежным помощником при строительных и монтажных работах, на садовом участке, в походе.

Цепная пила с карбюраторным двухтактным двигателем внутреннего сгорания, (в дальнейшем — пила), предназначена для продольной и поперечной распиловки древесины, валки деревьев, спиливания веток, заготовки дров и т. д.

При покупке изделия в розничной торговой сети требуйте проверки его работоспособности и комплектности, а также штампа торгующей организации и даты продажи в гарантийном талоне.

Для правильной эксплуатации и во избежание недоразумений внимательно ознакомьтесь с данным руководством. Обращаем ваше внимание на исключительно бытовое назначение данного изделия, т. е. оно не должно использоваться для профессиональных работ или в коммерческих целях.

2. Устройство бензопилы

1 Задняя ручка

Рычаг воздушной заслонки

Кожух воздушного фильтра

Передняя ручка Тормоз цепи для мгновенной

остановки в аварийных случаях

Прижимная крышка шины Винт регулировки натяжения цепи

Уловитель цепи предотвращает травмы при соскальзывании и при обрыве цепи

Крепежные винты пильной шины

Глушитель для отвода выхлопных газов и снижения шума двигателя

Шина

Пильная цепь

Ведомая звездочка

Отверстие для смазки ведомой звездочки

Отверстия для крепления зубчатого упора

Горловина масляного бака

Крышка стартера

Ручка стартера Винт кожуха воздушного фильтра

Горловина топливного бака

Выключатель зажигания для остановки пилы

Курок для регулировки скорости движения цепи

23 Блокировка курка предотвращает

случайное нажатие

3. Технические характеристики

Модель пилы BS-40 BS-45 BS-52

www.huter.su

Объём двигателя, см3 40 45 52

Мощность кВт 1,5 1,7 2,2

Длина шины, мм / дюймы 400 / 16” 450 / 18” 505 / 20”

Шаг цепи и толщина звена, мм / дюймы 1,33 / 3/8” 1,5 / 0,325” 1.5 / 0,325”

Количество звеньев, шт. 57 72 76

Емкость топливного бака, мл 310 550 550

Антивибрационная система

Тормоз цепи

Автоматическая смазка цепи

D D D D D D D D D

Вес бензопилы (с шиной и цепью), кг 6 7 7,5

4. Комплектация

Бензопила — 1 шт. Шина — 1 шт. Цепь — 1 шт. Универсальный ключ — 1 шт. Защитный кожух шины — 1 шт. Напильник для заточки цепи — 1 шт.* Ёмкость для смешивания топливной смеси — 1 шт.* Запасная катушка стартера — 1 шт.* Запасная шестерня масляного насоса — 1 шт.* Паспорт продукции — 1 шт.

* В зависимости от комплектации

5. Требования безопасности

Безопасная работа изделия возможна только после внимательного изучения потребителем настоящего Руководства перед проведением работ.

Запрещается эксплуатация изделия:

 В помещениях, содержащих взрывоопасные и легковоспламеняющиеся

вещества или помещениях с химически активной средой.

 В условиях воздействия капель и брызг, а также на открытых площадках

при атмосферных осадках.

 При возникновении во время работы хотя бы одной из ниже перечисленных

неисправностей: повреждение (трещины) корпуса; деформация шины; ослабление натяжения или проскальзывание цепи; посторонние шумы; подтекание топлива; неисправность тормоза цепи; перегрев шины или цепи (появление дыма или постороннего запаха в районе шины).

Для предотвращения травматизма, пожара, поломки инструмента необходимо выполнять следующие правила:

Учитывайте влияние окружающей среды:

 Не подвергайте пилу воздействию атмосферных осадков.  Не пользуйтесь пилой поблизости от легковоспламеняющихся жидкостей и

газов.

 Работайте пилой только в хорошо проветриваемом пространстве вне

помещений.

ВНИМАНИЕ! Выхлопные газы двигателя токсичны и могут нанести вред здоровью.

 Позаботьтесь о хорошем освещении. Не позволяйте посторонним людям и

животным приближаться к месту работы.

 Не подвергайте изделие перегрузкам. Используйте его строго по

назначению. Используйте только рекомендованный и исправный сменный инструмент (цепи, шины). Неисправный сменный инструмент — это изношенный, сломанный, тупой или искривленный инструмент.

www.huter.su

 Следует осторожно подводить и отводить пилу к уже начатому резу, не

допуская ее заклинивания или падения оборотов двигателя из-за чрезмерного нажима. При заклинивании немедленно выключите пилу.

 Носите подходящую одежду, используйте защитные средства (защитные

очки, пылезащитную маску, наушники, специальную обувь, перчатки и т. д.).

 Содержите в порядке рабочее место. Прежде чем включить изделие,

проверьте, не забыли ли вы убрать из зоны работы ключи, отвертки и другой вспомогательный инструмент. Перед запуском двигателя пилы, убедитесь, что цепь пилы ни с чем не соприкасается.

 Всегда будьте внимательны:

— Не отвлекайтесь во время работы. — Не полагайтесь исключительно на устройства, обеспечивающие безопасность, предусмотренные на самой пиле. — Старайтесь работать в устойчивом положении, постоянно сохраняя равновесие, причем инструмент и обрабатываемая поверхность должны находиться в поле вашего зрения.

 Замену сменного инструмента (цепи, шины), а также заправку топливом и

маслом, производите только после остановки двигателя и остывания пилы до приемлемой температуры.

 Будьте осторожны при работе с топливом:

— Перед запуском двигателя, отнесите пилу не менее чем на 5 метров от места заправки. — Всегда выключайте двигатель и дайте ему остыть перед тем, как заливать топливо в бак. — Никогда не снимайте крышку топливного бака и не доливайте топливо в бак, пока двигатель горячий. — Никогда не работайте пилой, если крышка топливного бака не завернута надежно и правильно. — Откручивайте крышку топливного бака медленно, для постепенного снижения давления в баке. — Заправляйте пилу топливом только вне помещения, где нет возможности возникновения искр или открытого огня. — Не курите во время заправки или смешивания топлива. — Топливо, попавшее на пилу необходимо немедленно вытереть. — Исключите возможность возникновения источников воспламенения разлитого топлива. — Не заводите двигатель сразу после заправки, пока пары топлива не рассеются.

 По окончании работ, во время перерыва или замене сменного инструмента

выключайте изделие.

 Переносите пилу только при выключенном двигателе, шина с цепью

должны быть обращены вверх, глушитель держите подальше от тела.

 Никогда не работайте, держа пилу одной рукой. Работа одной рукой может

нанести серьезный вред здоровью. Пила предназначена для работы двумя руками.

 Запрещается работать пилой, если вы сильно утомлены, находитесь в

состоянии алкогольного опьянения или принимаете сильнодействующие медицинские препараты.

 Не начинайте работу, пока не запланируете место падения спиленного

дерева.

 Не работайте поврежденной, неправильно отрегулированной, не полностью

и небрежно собранной пилой. Убедитесь, что цепь останавливается после того, как вы отпускаете клавишу регулятора оборотов.

 Не распиливайте материалы, в которых могут быть гвозди, штыри. Не

распиливайте железнодорожные шпалы и промышленные поддоны. Проверьте дерево, которое вы собираетесь спилить на предмет нахождения в них металлических или иных предметов, которые могут повредить цепь (пилу).

 Если вы почувствовали удар о металлический предмет (при распиле),

остановите двигатель, осмотрите пилу на наличие повреждений.

 Руки должны быть сухими и чистыми, не испачканными маслом или

топливом.

 При транспортировке пилы, используйте соответствующий защитный чехол

шины.

6. Сборка

1. Открутите гайку для крепления шины и снимите защитную крышку вместе с тормозом цепи (рис.1).

2. Установите пильное полотно специальным пазом на направляющий болт, в положение максимально близким к ведущей звездочке (рис.2).

3. Наденьте цепь на ведущую звездочку и вставьте её хвостовики в паз пильного полотна (рис.3). Начните эту операцию с верхней части пильного полотна. Убедитесь, что кромки режущих звеньев на верхней части полотна направлены к ведомой звезде пильного полотна. Установите штифт механизма натяжения цепи в специальное отверстие на полотне шины.

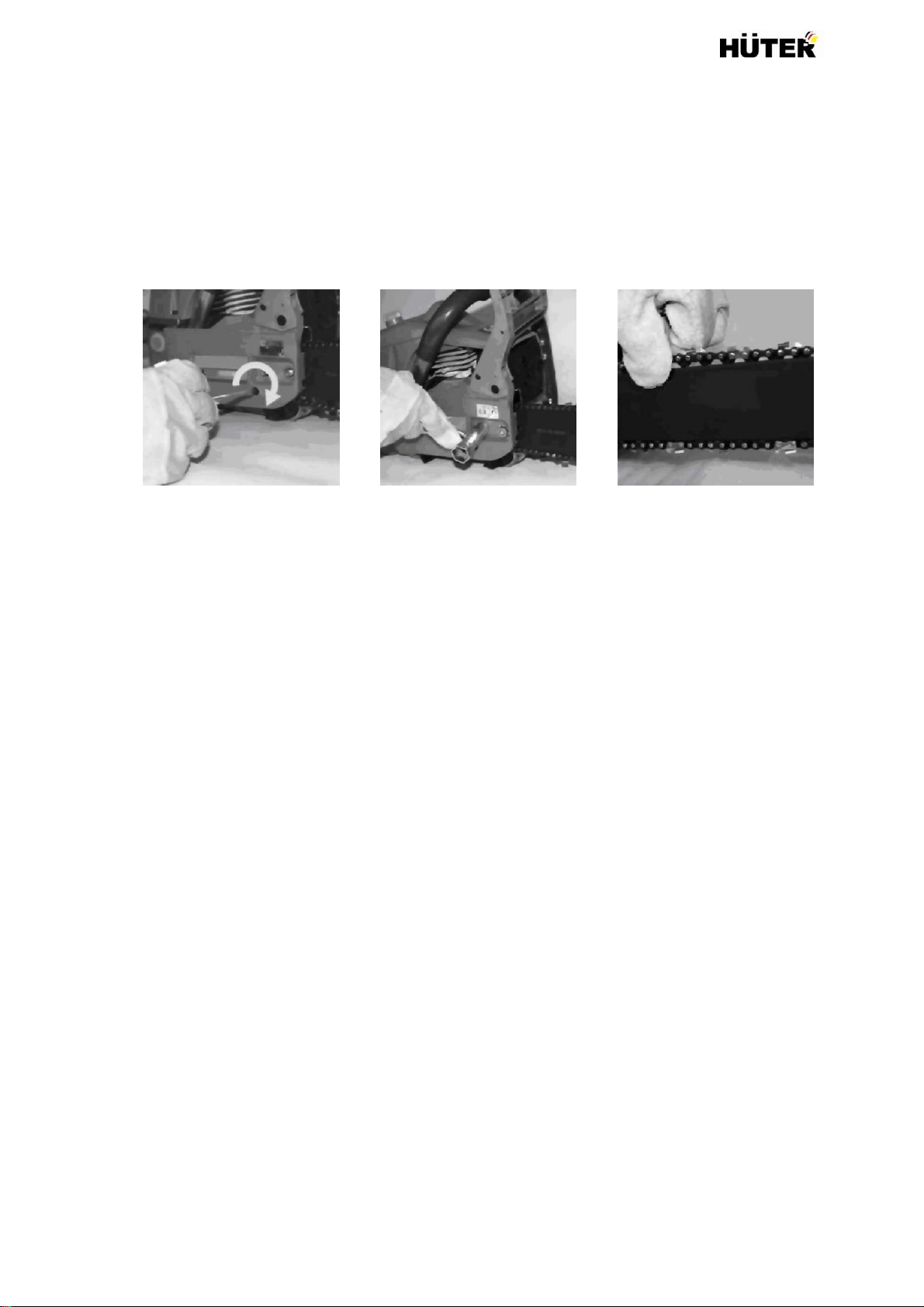

Рис.1 Рис.2 Рис.3

ВНИМАНИЕ!

Для предотвращения повреждения рук при работе

с пильной цепью всегда надевайте защитные перчатки!

4. Наденьте крышку. Натяните цепь с помощью универсального ключа, закручивая винт механизма регулировки цепи по часовой стрелке. Цепь необходимо натягивать пока она не будет плотно прилегать к нижней части шины (рис.4).

+ 17 hidden pages
