Husqvarna TC450 2010, TXC450-510 2010, TE310-450-510 2010, SMR450-510 2010 Owner's manual

CATALOGUE P

- PARTS CATALOG - CATALOGUE PIECES DE RECHANG

TC 450/2010 - TXC 450-510/2010 TE 310-450-510/2010-I.E. SMR 450-510/2010-I.E.

Part. N° 8000H1345 Ed. 10-2009

CATALOGO PARTI DI RICAMBIO - PARTS CATALOG - CATALOGUE PIECES DE RECHANGE - ERSATZTEILKATALOG - CATA

CATALOGO PARTI DI RICAMBIO - PARTS CATALOG - CATALOGUE PIECES DE RECHANGE - ERSATZTEILKATALOG - CATALO

CATALOGO PARTI DI RICAMBIO - PARTS CATALOG - CATALOGUE PIECES DE RECHANGE - ERSATZTEILKATALOG - CATALOG

TC 450/2010, TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

INFORMAZIONI GENERALI

Il presente catalogo serve per richiedere con esattezza le parti di ricambio Nelle ordinazioni indicare:

1) il numero di codice dei particolari seguito dalla descrizione;

2) il colore per i pezzi verniciati o comunque colorati;

3) il numero di matricola del motociclo, stampigliato sul cannotto di sterzo.

Le indicazioni destra e sinistra si riferiscono ai lati del veicolo rispetto al senso di marcia;

GENERAL INFORMATION

The present spare parts list enables one to order exactly the right spare parts. When ordering specify:

1) the part’s code number followed by its description;

2) indicate colour for painted or couloured parts;

3) the motorcycle’s serial number, stamped on the steering head.

References to right and left apply to the vehicle in terms of its direction of movement.

INFORMATIONS GENERALES

Ca catalogue permet de commander correctement les pièces de rechange. Les commandes doivent être passées en indiquant:

1) le numéro de code des pièces détachées suivi de leur description;

2) le couleur des pièces peintes ou coulorés;

3) le matricule de la moto, estampillé sur la tige du guidon.

Droite et gauche sont les côtés du véhicule par rapport au sens de la marche.

ALLGEMEINE HINWEISE

Dieser Ersatzteilkatalog dient zur genauen Angabe der Teile bei Ersatzteilbestellungen. Bei Ersatzbestellung ist folgendes anzugeben:

1) Die Bestellnummer der Ersatzteile mit der entsprechenden Beschreibung;

2) Farbe für lackierte und farbige Teile angeben;

3) Die Sseriennummer des Motorrads, die am Lenkrohr eingeprägt ist.

Die Angaben rechts und links beziehen sich auf das Fahrzeug in Fahrrichtung.

INFORMACIONES GENERALES

El presente catálogo sirve para pedir con exactitud las partes de recambio. En los pedidos se debe indicar:

1) el número de código de la parte y a continuación la descripción;

2) el color para las piezas barnizadas o coloreadas;

3) el número de matrícula de la motocicleta, estampado en le tubo de

dirección. Las indicaciones derecha e izquierda se refieren a los lados del vehículo respecto del sentido de marcha.

NOTE - LIST - NOTES - NOTE - NOTAS: A : In alternativa - In alternative - En alternative - Wahlweise - En alternativa C : Modello TC - TC model - Modéle TC - Modell TC - Modélo TC D : In dotazione - To issue - En necessaire - Ausrustungsteile - En dotaciòn E : Ad esaurimento - To fell out - A' finìr - Erschöpfung - A agotamiento F : Fornire assieme - Supply unitedly - Fournir ensemble - Wird zusammen geliefert

Equipar juntos

H : Potenziamento per uso sportivo su circuito di gara - Powering for racing use on

circuit - Augmentation de la puissance pour usage sportif sur piste - Potenzierung für wettkämpferischen Gebrauch des Motorrad - Aumento de la potencia para uso agonístico sobre circuito de competición

M : Modello SMR- SMR model - Modéle SMR- Modell SMR - Modélo SMR N : Non fornito - Not supplied - Ne pas fournit - Keine Gelieferende - No equiparado Ø : Non per JPN - Not for JPN - Ne pas pour JPN - Keine für JPN - No por JPN P : Non per SMR - Not for SMR - Ne pas pour SMR - Keine für SMR - No por SMR Q : Solo per SMR / U.S.A. - Only for SMR / U.S.A. - Soulement pour SMR / U.S.A.

Nur für SMR / U.S.A. - Solo por SMR / U.S.A.

R : A richiesta - Upon request - Sur demande - Auf anfrage - a pedimento S : Di serie - Supplied - De sèrie - Standard - De serie T : Modello TXC- TXC model - Modéle TXC- Modell TXC- Modélo TXC U :

Solo per TE/ U.S.A. - Only for TE/ U.S.A. - Soulement pour TE/ U.S.A. Nur für TE/ U.S.A. - Solo por TE/ U.S.A.

X : Non per U.S.A. - Not for U.S.A. - Ne pas pour U.S.A. - Keine für U.S.A - No por U.S.A. XB : Non per BR - Not for BR - Ne pas pour BR - Keine für BR - No por BR Y : Non per TC - Not for TC - Ne pas pour TC - Keine für TC - No por TC W : Modello TE- TE model - Modéle TE- Modell TE- Modélo TE Z : n° denti, number of teeth, numéro dents, Zähne nummer - número dientes

A : Austria, Austria, Autriche, Österreich, Austria AUS : Australia, Australia, Australie, Australien, Australia B : Belgio, Belgium, Belgique, Belgien, Bélgica BR : Brasile, Brazil, Brasile, Brasilien, Brasil CDN : Canada, Canada, Canada, Kanada, Canadá CH : Svizzera, Switzerland, Suisse, Schweizer, Suiza D : Germania, Germany, Allemagne, Deutschland, Alemania E : Spagna, Spain, Espagne, Spanien, España F : Francia, France, France, Frankreich, Francia GB : Gran Bretagna, Great Britain, Grand Bretagne, Groos Britan, Gran Bretaña I : Italia, Italy, Italie, Italien, Italia J : Giappone, Japan, Japon, Japan, Japón SF : Finlandia, Finald, Finlande, Finnland, Finlandia USA : Stati Uniti d’America, United States of America, Etats Units d’Amerique,

Vereinigte Staaten von Amerika, Estados Unidos

Dati indicativi soggetti a modifiche senza impegno di preavviso. All data are subject to modification without prior notice. Données indicatif sujet au modifications sans obligation de préavis. Anderungen Vorbehalten. Datos indicativos sujetos a modificaciones sin compromiso de preaviso.

N° DI MATRICOLA INIZIALE - INITIAL SERIAL NUMBER - MATRICULE

INITIAL - BEGINNTESERIENNUMMER - MATRICULA INICIAL

MODELLO - MODEL MODELE - MODELL MODELO

TC 450/2010 ZKHA202AAAV050001 TC 450/2010 USA ZKHTC450*AV100000 TE 310/2010 ZKHA204AAAV000001 TE 450/2010 ZKHA202AAAV000001 TE 510/2010 ZKHA203AAAV000001 TE 310/2010 USA ZKHKBEDF*AV100001 TE 450/2010 USA ZKHKBEFF•AV100000 TE 510/2010 USA ZKHKBEHF•AV100000 TXC 450/2010 USA ZKHTX450*AV000001 TXC 510/2010 USA ZKHTX510*AV000001 SMR 450/2010 ZKHA202ABAV000001 SMR 510/2010 ZKHA203ABAV000001

Codice colore G: versione "ROSSO - BIANCO - NERO" Color code G: "RED - WHITE - BLACK" version Code coleur G: version "ROUGE - BLANC - NOIR" Code Farbe G: “ROT - WEISSE - SCHWARZ” Version Código de color G: moto "ROJO - BLANCO - NEGRO"

MATRICOLA - SERIAL NUMBER MATRICULE - SERIENNUMMER MATRICULA

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

2

TC 450-510 - TXC 450-510/2010,

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola

Drawing

Table Tabla

Denominazione Description Designation Bezelchnung Denominacion


1 ATTREZZI DI ASSISTENZA, SERVICE TOOLS, MANUALS OUTILS D’ASSISTANCE, MANUELS HILFAUSRUSTUNG, HANDBUCH HERRAMIENTAS DE ASISTENCIA,

MANUALI E CATALOGHI AND CATALOGS ET CATALOGUES UND KATALOG MANUALESY CATALOGOS 15

2 KIT IN DOTAZIONE E PARTICOLARI EQUIPMENT KITS AND PARTS ON KITS EN NECESSAIRE ET PARTS SUR AUSRUSTUNGSTEILE KIT UND KIT EN DOTACION Y PARTICULARES

A RICHIESTA REQUEST DEMANDE TEILEN AUF ANFRAGE A PEDIMENTO 17 3 CILINDRO, PISTONE CYLINDER, PISTON CYLINDRE, PISTON ZYLINDER, KOLBEN CILINDRO, PISTON 21 4 TESTA CILINDRO CYLINDER HEAD CULASSE ZYLINDERKOPF CULATA 27 5 MANOVELLISMO CRANKSHAFT VILEBREQUIN KURBELWELLE CIGÜEÑAL 35 6 TRASMISSIONE PRIMARIA, FRIZIONE PRIMARY DRIVE, CLUTCH TRANSMISSION PRIMAIRE, EMBRAYAGE PRIMÄRÜBERSETZUNG, KUPPLUNG TRANSMISION PRIMARIA, EMBRAGUE 37 7 DISTRIBUZIONE VALVE TIMING DISTRIBUTION VENTILSTEUERUNG DISTRIBUCION 41 8 SEMICARTER SINISTRO L.H. HALF CRANKCASE CARTER G. GEHAUSEDECKEL L. BANCADA IZQ. 43 9 SEMICARTER DESTRO R.H. HALF CRANKCASE CARTER D. GEHAUSEDECKEL R. BANCADA DER. 47

10 COPERCHI SEMICARTER DX R.H. HALF CRANKCASE COVERS COUVERCLES CARTER D. GEHAUSEDECKEL R. TAPAS BANCADA DER. 51 11 COPERCHI SEMICARTER SX L.H. HALF CRANKCASE COVERS COUVERCLES CARTER G. GEHAUSEDECKEL L. TAPAS BANCADA IZQ. 53 12 LUBRIFICAZIONE OIL PUMP PUMPE HUILE MOTORSCHMIERUNG LUBRICACION 55 13 CARBURATORE KEIHIN (TC-TXC) CARBURETOR KEIHIN (TC-TXC) CARBURATEUR KEIHIN (TC-TXC) VERGASER KEIHIN (TC-TXC) CARBURADOR KEIHIN (TC-TXC) 59

13 A CORPO FARFALLATO "MIKUNI" "MIKUNI" THROTTLE BODY CORP PAPILLON "MIKUNI" DROSSELKLAPPENKÖRPER "MIKUNI" CUERPO OSCILANTE "MIKUNI" 63

(TE-SMR) (TE-SMR) DE VITESSE (TE-SMR) GANGSCHALTUNG (TE-SMR) (TE-SMR)

14 PARTE ELETTRICA IGNITION SYSTEM PARTIES ELECTRIQUE ELEKTRISCHE TEILE PARTE ELECTRICA 65 15 AVVIAMENTO STARTING DEMARRAGE ANLASSER ARRANQUE 69 16 CAMBIO, COMANDO CAMBIO (TC) TRANSMISSION, SHIFTER (TC) BOITE DE VITESSE, COMMANDE WECHSELGETRIBE, CAMBIO, MANDO CAMBIO (TC) 73

DE VITESSE (TC) GANGSCHALTUNG (TC)

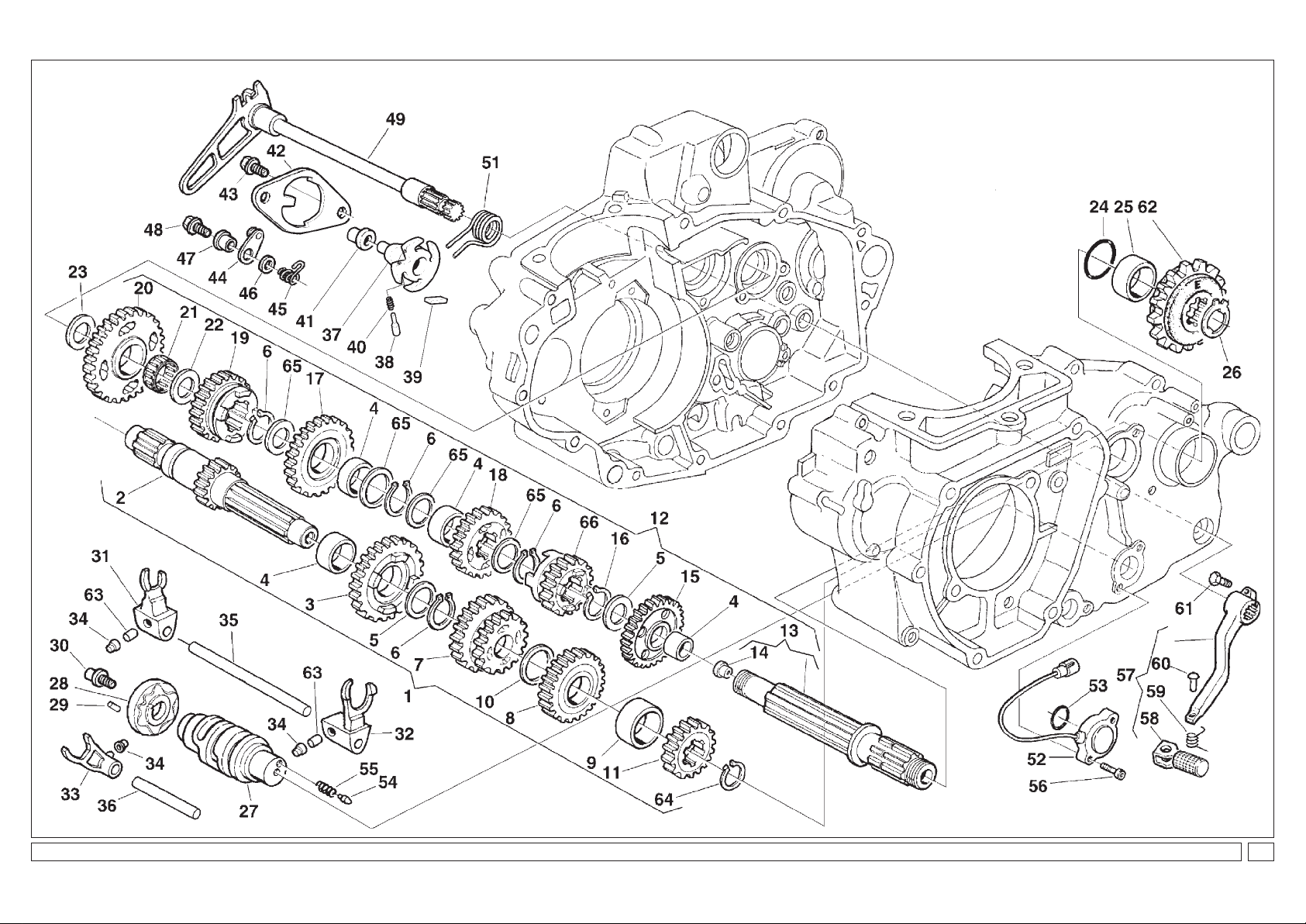

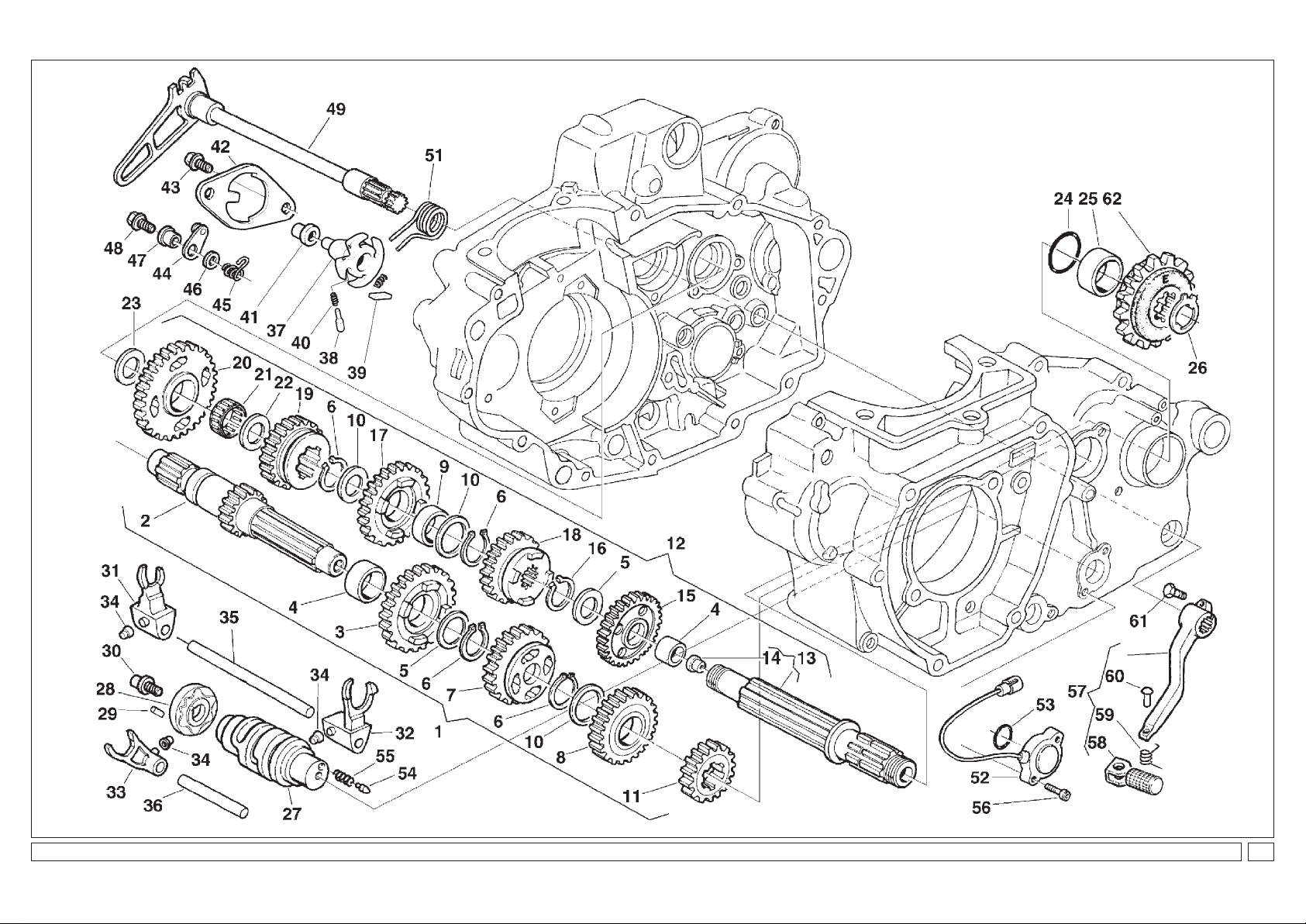

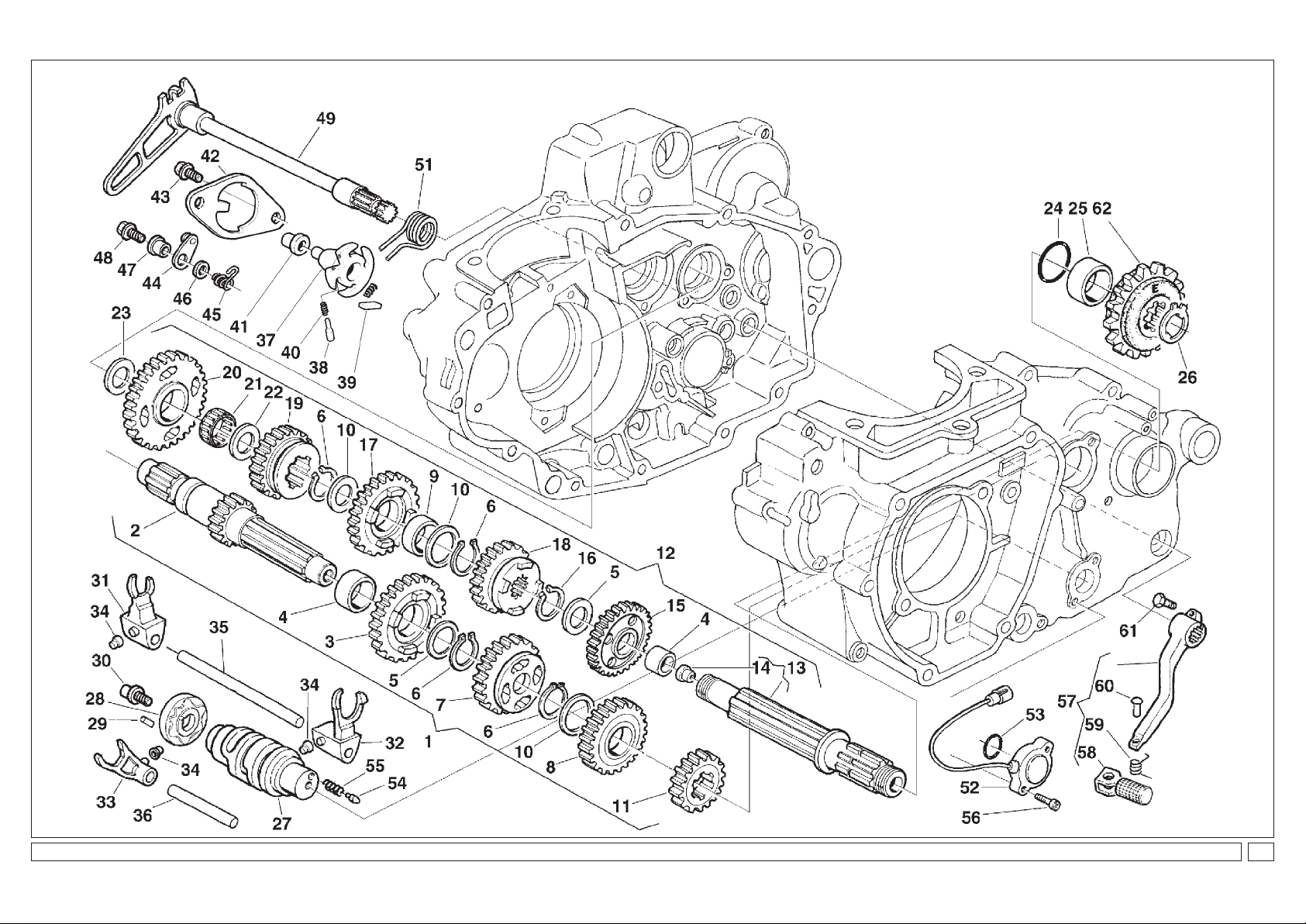

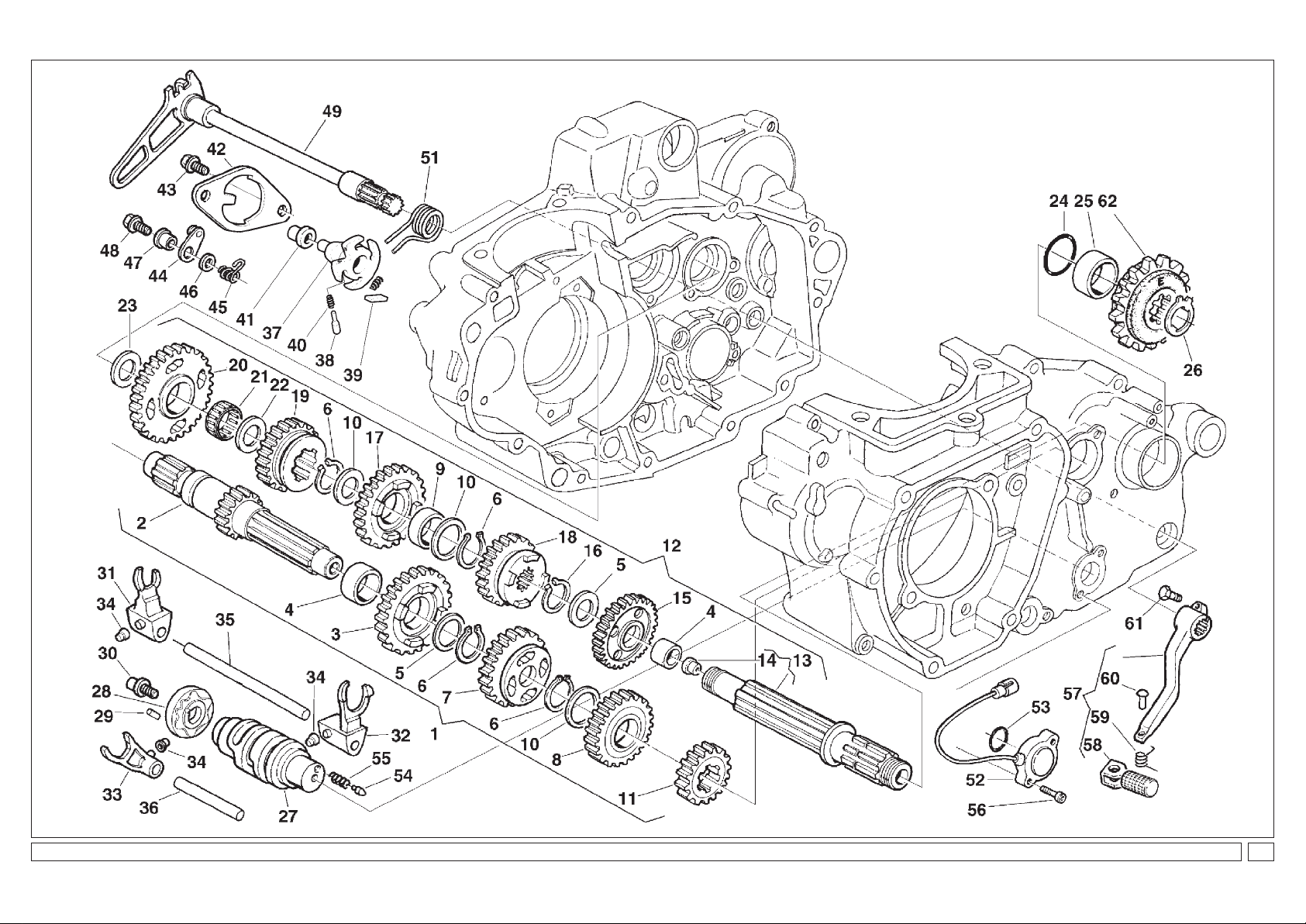

16A CAMBIO, COMANDO CAMBIO TRANSMISSION, SHIFTER BOITE DE VITESSE, COMMANDE WECHSELGETRIBE, CAMBIO, MANDO CAMBIO 79

(TE-TXC-SMR) (TE-TXC-SMR) DE VITESSE (TE-TXC-SMR) GANGSCHALTUNG (TE-TXC-SMR) (TE-TXC-SMR)

17 RAFFREDDAMENTO COOLING SYSTEM REFROIDISSEMENT WASSERKUHLUNG ENFRIAMENTO 85 18 FILTRO ARIA AIR FILTER FILTRE AIRE LUFTFILTER FILTRO DE AIRE 89 19 TELAIO, PEDANE FRAME, FOOT RESTS CADRE, REPOSE PIEDS RAHMEN, FUSSBRETT BASTIDOR, REPOSAPIES 91 20 SOSPENSIONE ANTERIORE FRONT FORK ASSEMBLY SUSPENSION AVANT VORDERTELESKOPGABEL SUSPENSION DELANTERA 95

(TE 310 EU-SMR) (TE 310 EU-SMR) (TE 310 EU-SMR) (TE 310 EU-SMR) (TE 310 EU-SMR)

20A SOSPENSIONE ANTERIORE (TC-TXC) FRONT FORK ASSEMBLY (TC-TXC) SUSPENSION AVANT (TC-TXC) VORDERTELESKOPGABEL (TC-TXC) SUSPENSION DELANTERA (TC-TXC) 101 20B SOSPENSIONE ANTERIORE FRONT FORK ASSEMBLY SUSPENSION AVANT VORDERTELESKOPGABEL SUSPENSION DELANTERA 105

(TE 310 USA/AUS-TE 450-510) (TE 310 USA/AUS-TE 450-510) (TE 310 USA/AUS-TE 450-510) (TE 310 USA/AUS-TE 450-510) (TE 310 USA/AUS-TE 450-510)

21 FORCELLONE POSTERIORE REAR SWING ARM FOURCHE ARRIÉRE HINTERGABEL HORQUILLA TRASERA 1 0 9 22 AMMORTIZZATORE POSTERIORE REAR SHOCK ABSORBER AMMORTISSEUR ARRIÉRE HINTERSTOSSDAMPFER

AMORTIGUADOR TRASERO 113

Pagina

Page Page Seite

Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

3

TC 450-510 - TXC 450-510/2010,

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola

Drawing

Table Tabla

33A GRUPPO CAVI, PARTI ELETTRICHE, MAIN WIRING HARNESS, LIGHTS, CABLES PRINCIPAL, FEU KABEL, LAMPEN, ELEKTRISCHE GRUPO PRINCIPAL CABLES, FANALES, 167

Denominazione Description Designation Bezelchnung Denominacion


23 LEVERAGGI SOSPENSIONE REAR SUSPENSION LINKAGE LEVIER SUSPENSION ARRIERE HEBELWERK PALANCA SUSPENSION TRASERA 117

POSTERIORE HINTERHAUFHANGUNG

24 MANUBRIO E COMANDI HANDLEBAR AND CONTROLS GUIDON ET COMMANDES LENKER UND STEUERORGANE MANILLAR Y MANDOS 119 25 FRENO IDRAULICO POSTERIORE REAR HYDRAULIC BRAKE FREIN HYDRAULIQUE ARRIERE HINTERBREMSE FRENO HIDRAULICO TRASERO 123 26 PANNELLI LATERALI, PORTATARGA SIDE PANELS, FENDERS, SEAT, PANNEAU, GARDE-BOUES, STREIFEN, KOTFLUGEL, SATTEL PANELES, GUARDABARROS, 125

PARAFANGHI, SELLA (TE 310 EU) PLATE HOLDER (TE 310 EU) SIEGE, PORTE-BALAI (TE 310 EU) SCHILDTRÄGER (TE 310 EU) SILLIN, PORTAMATRICULA (TE 310 EU)

26A PANNELLI LATERALI, PORTATARGA SIDE PANELS, FENDERS, SEAT, PANNEAU, GARDE-BOUES, STREIFEN, KOTFLUGEL, SATTEL PANELES, GUARDABARROS, 129

PARAFANGHI, SELLA (TC, TXC, PLATE HOLDER (TC, TXC, SIEGE, PORTE-BALAI (TC, TXC, SCHILDTRÄGER (TC, TXC, SILLIN, PORTAMATRICULA (TC, TXC,

TE 310 USA/AUS - TE 450-510, SMR) TE 310 USA/AUS - TE 450-510, SMR) TE 310 USA/AUS - TE 450-510, SMR) TE 310 USA/AUS - TE 450-510, SMR) TE 310 USA/AUS - TE 450-510, SMR)

27 SERBATOIO CARBURANTE, GAS TANK, RESERVOIR CARBURANT, KRAFTSTOFFBEHALTER, DEPOSITO GASOLINA, 137

CONVOGLIATORI PANELS FLANCS FLANKE LATERALES

28 SCARICO (TE, TC, TXC) EXHAUST SYSTEM (TE, TC, TXC) TUYAU D’ECHAPPEMENT (TE, TC, TXC) AUSPUFFROHR (TE, TC, TXC) TUBO DE ESCAPE (TE, TC, TXC) 139

28A SCARICO (SMR) EXHAUST SYSTEM (SMR) TUYAU D’ECHAPPEMENT (SMR) AUSPUFFROHR (SMR) TUBO DE ESCAPE (SMR) 143

29 FRENO IDRAULICO ANTERIORE FRONT HYDRAULIC BRAKE FREIN HYDRAULIQUE AV. VORTERBREMSE (TE, TC, TXC) FRENO HIDRAULICO DELANTERO 145

(TE, TC, TXC) (TE, TC, TXC) (TE, TC, TXC) (TE, TC, TXC)

29A FRENO IDRAULICO ANT. (SMR) FRONT HYDRAULIC BRAKE (SMR) FREIN HYDRAULIQUE AV. (SMR) VORTERBREMSE (SMR) FRENO HIDRAULICO DEL. (SMR) 149

30 RUOTA ANTERIORE (TE, TC, TXC) FRONT WHEEL (TE, TC, TXC) ROUE AVANT (TE, TC, TXC) VORTERRAD (TE, TC, TXC) RUEDA DELANTERA (TE, TC, TXC) 151

30A RUOTA ANTERIORE (SMR) FRONT WHEEL (SMR) ROUE AVANT (SMR) VORTERRAD (SMR) RUEDA DELANTERA (SMR) 153

31 RUOTA POSTERIORE REAR WHELL ROUE ARRIERE HINTERRAD RUEDA TRASERA 155 32 STRUMENTO DIGITALE, INDICATORI, DIGITAL INSTRUMENT, BLINKERS, INSTRUMENT DIGITAL, CLIGNOTANTS, DIGITAL TACHOMETER, BLINKERS,

AVVISATORE ACUSTICO (TE-SMR) HORN (TE-SMR) SIGNALATEUR ACOUSTIQUE (TE-SMR) HUPE (TE-SMR) AVISADOR ACUSTICO (TE-SMR)

33 GRUPPO CAVI, PARTI ELETTRICHE MAIN WIRING HARNESS, CABLES PRINCIPAL, PARTIES KABEL, ELEKTRISCHE GRUPO PRINCIPAL CABLES, PARTES 165

(TC, TXC, TE-USA) ELECTRICAL PARTS (TC, TXC, TE-USA) ELECTRIQUES (TC, TXC, TE-USA) KOMPONENTE (TC, TXC, TE-USA) ELECTRICAS (TC, TXC, TE-USA)

FANALI (TE-SMR) ELECTRICAL PARTS (TE-SMR) PARTIES ELECTRIQUES (TE-SMR) KOMPONENTE (TE-SMR) PARTES ELECTRICAS (TE-SMR)

34 DECALCOMANIE (TE) (codice colore G) TRANSFER (TE) (color code G) DECALCOMANIE (TE) (code coleur G) ABZIEHBILD (TE) (Code Farbe G) CALCOMANIA (TE) (còdigo colòr G) 171 35

DECALCOMANIE (TC, TXC) (codice colore G)

36 DECALCOMANIE (SMR) (codice colore G) TRANSFER (SMR) (color code G) DECALCOMANIE (SMR) (code coleur G) ABZIEHBILD (SMR) (Code Farbe G) CALCOMANIA (SMR) (còdigo colòr G) 175 37 CANISTER (TE-SMR / USA) CANISTER (TE-SMR / USA) CANISTER (TE-SMR / USA) CANISTER (TE-SMR / USA) CANISTER (TE-SMR / USA) 177

- INDICE NUMERICO PROGRESSIVO NUMERICAL INDEX INDEX NUMERIQUE NUMMERNVERZEICHNIS ÍNDICE NUMÉRICO PROGRESÍVO 178

TRANSFER (TC, TXC) (color code G) DECALCOMANIE (TC, TXC) (code coleur G) ABZIEHBILD (TC, TXC) (Code Farbe G) CALCOMANIA (TC, TXC) (còdigo colòr G) 173

INSTRUMENTO DIGITAL, INTERMITENTES

Pagina

Page Page Seite

Paja

161

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

4

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

123

14

4

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

16

5

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

20

6

Pagina - Page - Page - Seite - Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

26 34

Pagina - Page - Page - Seite - Paja

36

5

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

Tavola - Drawing - Table - Bild - Tabla

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola - Drawing - Table - Bild - Tabla

78

9

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

40

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

10

Pagina - Page - Page - Seite - Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

50

Pagina - Page - Page - Seite - Paja

42

11

52

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

46

12

54

6

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

13

58

15

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

13A

62

16

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

14

64

16A

Pagina - Page - Page - Seite - Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

68

Pagina - Page - Page - Seite - Paja

72

Pagina - Page - Page - Seite - Paja

78

7

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

Tavola - Drawing - Table - Bild - Tabla

17

Tavola - Drawing - Table - Bild - Tabla

18

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola - Drawing - Table - Bild - Tabla

19

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

84

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

20

Pagina - Page - Page - Seite - Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

94

Pagina - Page - Page - Seite - Paja

88

20A

100

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

90

20B

104

8

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

21

108

24

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

22

112

25

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

23

116

26

Pagina - Page - Page - Seite - Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

118

Pagina - Page - Page - Seite - Paja

122

Pagina - Page - Page - Seite - Paja

124

9

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

Tavola - Drawing - Table - Bild - Tabla

26A

Tavola - Drawing - Table - Bild - Tabla

27

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola - Drawing - Table - Bild - Tabla

28

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

128

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

28A

Pagina - Page - Page - Seite - Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

142

Pagina - Page - Page - Seite - Paja

136

29

144

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

138

29A

148

10

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

30

150 152

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

30A

32

33

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

31

154

33A

Pagina - Page - Page - Seite - Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

160

Pagina - Page - Page - Seite - Paja

164

Pagina - Page - Page - Seite - Paja

165

11

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

Tavola - Drawing - Table - Bild - Tabla

34

Tavola - Drawing - Table - Bild - Tabla

35

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola - Drawing - Table - Bild - Tabla

36

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

170

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

37

Pagina - Page - Page - Seite - Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

176

Pagina - Page - Page - Seite - Paja

172

37

202

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

174

38

204

12

INDICE – INDEX – INDEX – INHALTSVERZEICHNIS - INDICE

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

Tavola - Drawing - Table - Bild - Tabla

Pagina - Page - Page - Seite - Paja

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

Pagina - Page - Page - Seite - Paja

13

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

1

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

14

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

ATTREZZI DI ASSISTENZA,MANUALI E CATALOGHI - SERVICE TOOLS, MANUALS AND CATALOGS OUTILS D’ASSISTANCE, MANUELS ET CATALOGUES - HILFAUSRUSTUNG, HANDBUCH UND KATALOG HERRAMIENTAS DE ASISTENCIA, MANUALES Y CATALOGOS

TAVOLA

DRAWING

TABLE


TABLA

1

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

1 1517 94702 1 Estrattore basamento Crankcase puller Extracteur carter Kurbelgehäuse-Auszieher Extractor cárter 2 8000 A1580 1 Protezione alb. motore Crankshaft guard Protection vilebrequin Schutz für Kurbewelle Protección por cigueñal

CT 3 8000 A1559 1 Estrattore volano Flywheel extractor Extracteur pour volant Auszieher für Schwungrad Extractor volante

WM 3 8000 B0144 1 Estrattore volano Flywheel extractor Extracteur pour volant Auszieher für Schwungrad Extractor volante

4 8000 39521 1 Attrezzo mont.- smont. valvole Valves ass. and rem. tool Outil pour mont. dem. soup. Werkzeug für Ventilmontage Ut. montaje- desm. vàlvulas

5 8A00 90662 1 Supporto per montaggio Support for assy Support pour montage Halterung für Montage Soporte por el montaje WM 6 8B00 A9634 1 Kit software di diagnosi Diagnosys kit Set pour diagnosis Kit für diagnosys Kit para diagnosi WM 6A 8B00 H0237 1 Kit riprogrammazione centralina Kit reprogramming of the ECU Set re-paramétrage Kit meuparametrierung Kit re-configuración centralita

disp. éléctronique des Rechners

• 7 8000 H2112 1 Libretto uso e manutenzione Owner's manual Manuel d'entretien Betriebsanleitung Manual uso y mantenimiento 8 8000 A1625 1 Attrezzo portacomparatore Dial gauge holding tool Outil support comparateur Werkzeug Komparatorhalter Herramienta porta comparador

DX 9 8000 H1700 1 Chiavetta USB USB Memory Mémoire USB USB Speiche Memoria USB

D 9 8000 H2200 1 Chiavetta USB (USA) USB Memory (USA) Mémoire USB (USA) USB Speiche (USA) Memoria USB (USA)

10 8B00 H1387 1 CD diagnosi Diagnosys CD CD pour diagnosis CD für diagnosys CD para diagnosi 11 8000 79015 1 Chiave di fermo mozzo frizione Clutch hub retaining wrench Cléf d’arret moyeau embrayage Halterungsschlussel der Llave bloquear cubo fricción

Kupplungsnabe 12 8B00 H1388 1 Kit riprogrammazione Kit reprogramming Set re-paramétrage Kit meuparametrierung Kit re-configuración 13 1519 84701 1 Gancio per molle Spring hook Crochet pour ressort Federhaken Gancho para resorte 16 8000 95749 1 Chiave candela Spark plug wrench Clèf bougie Zündkerze Buija

D 17 8000 H1343 1 Manuale rapido Quick manual Quide rapide Kurzanleitung Guía rápida

18 8000 H1344 1 Manuale di officina Workshop manual Mauel d’atelier Werkstatthandbuch Manual de oficina

*

20 8000 H1345 1 Catalogo PARTI DI RICAMBIO SPARE PARTS catalog Catalogue ERSATZTEILKATALOG Catalogo

*

PIECES DE RECHANGE PIEZAS DE REPUESTO

DWM 22 8000 97615 1 Portachiavi Key-ring Porte-clefs Schlüsselring Llavero

Validità

Validity

Validité

Gultig

Validez

• Vedere chiavetta "USB" See "USB" key Voir mémoire "USB" Siehe "USB" Speicker-stick Ver Memoria "USB"

*

Vedere See Voir Siehe Ver "www.husqvarna-motorcycles.com" "www.husqvarna-motorcycles.com" "www.husqvarna-motorcycles.com" "www.husqvarna-motorcycles.com" "www.husqvarna-motorcycles.com"

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

15

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

2

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

16

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

KIT IN DOTAZIONE E PARTI A RICHIESTA - EQUIPMENT KITS AND PARTS ON REQUEST - KITS EN NECESSAIRE ET PARTS SUR DEMANDE - AUSRUSTUNGSTEILE KIT UND TEILEN AUF ANFRAGE KIT EN DOTACION Y PARTES A PEDIMENTO

TAVOLA

DRAWING

TABLE


TABLA

2

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

DM 1 8000 H1701 1 Kit indicatori di direzione Blinkers Kit Kit clignotants Blinkers Kit Kit intermitentes

(Pos. 1, 2, 4, 6, 11, 35 TAV. 32) (No. 1, 2, 4, 6, 11, 35 DRW. 32) (Pos. 1, 2, 4, 6, 11, 35 TAB. 32) (Pos. 1, 2, 4, 6, 11, 35 BILD. 32) (Pos. 1, 2, 4, 6, 11, 35 TAB. 32)

DW 1 8000 H1393 1 Kit indicatori di direzione Blinkers Kit Kit clignotants Blinkers Kit Kit intermitentes

(Pos. 1, 2, 4, 5, 6, 11, 39, 40, 41, 42, 43 (No. 1, 2, 4, 5, 6, 11, 39, 40, 41, 42, 43 (Pos. 1, 2, 4, 5, 6, 11, 39, 40, 41, 42, 43 (Pos. 1, 2, 4, 5, 6, 11, 39, 40, 41, 42, 43 (Pos. 1, 2, 4, 5, 6, 11, 39, 40, 41, 42, 43 TAV. 32) DRW. 32) TAB. 32) BILD 32) TAB. 32)

DWCT 2 8000 H0188 1 Protezione carter destro R.H. crankcase guard Protect. couv. carter D. R. Deckel Schutz

Protecc. tapabancada der.

(Pos. 60 TAVOLA 19) (No. 60 DRAW. 19) (N. 60 TABLE 19) (Index 60 BILD 19) (Pos. 60 TABLA 19)

DWCT 2A 8000 H0187 1 Protezione carter sinistro L.H. crankcase guard Protect. couv. carter G. L. Deckel Schutz

Protecc. tapabancada izq.

(Pos. 61 TAVOLA 19) (No. 61 DRAW. 19) (N. 61 TABLE 19) (Index 61 BILD 19) (Pos. 61 TABLA 19)

DCT 3 8000 A4296 1 Kit carburatore KEIHIN 41 Carburetor kit KEIHIN 41 Kit carburateur KEIHIN 41 VeXrgaser Kit KEIHIN 41 Kit carburador KEIHIN 41

RHWM 4 8000 H0590 1

(Pos. 20 TAVOLA 13) (No. 20 DRAW. 13) Pulsante doppia modalità

Double-mode button Poussoir bi-module Dual-modus knopf Botón doble modelo

(N. 20 TABLE 13) (Index 20 BILD 13)

(Pos. 20 TABLA 13)

(Pos. 38 TAVOLA 32) (No. 38 DRAW. 32) (N. 38 TABLE 32) (Index 38 BILD 32) (Pos. 38 TABLA 32)

DCT 5 8000 B1530 1 Kit gancio partenza Kit starting hook Kit crochet pour départ Abfahrthacken Gancho por salida

(Pos. 88 TAVOLA 20A) (No. 88 DRAW. 20A) (N. 88 TABLE 20A) (Index 88 BILD 20A) (Pos. 88 TABLA 20A)

D 6 8000 B0157 1 Paramotore Engine guard Garde moteur Motorschutz Para motor

(Pos. 7 TAVOLA 19) (No. 7 DRAW. 19) (N. 7 TABLE 19) (Index 7 BILD 19) (Pos. 7 TABLA 19)

DM 7 8000 B0152 1

Kit compl. poggiapiedi

Compl. footrest Kit Appui-pied complet

Kompl. Fussraster-Kit

Kit compl. apoyapiés

(Pos. 37 TAVOLA 19) (No. 37 DRAW. 19) (N. 37 TABLE 19) (Index 37 BILD 19) (Pos. 37 TABLA 19)

RC 8 8000 B0431 1 Kit CANADA CANADA kit Set CANADA CANADA Kit G

rupo CANADA

(Pos. 64 TAVOLA 21) (No. 64 DRAW. 21) (N. 64 TABLE 21) (Index 64 BILD 21) (Pos. 64 TABLA 21)

DW 9 80A0 A6211 1 Kit paramani Hand guards kit Kit pare-mains Kit Handschutz Kit para manos

(Pos. 13 TAVOLA 24) (No. 13 DRAW. 24) (N. 13 TABLE 24) (Index 13 BILD 24) (Pos. 13 TABLA 24)

DUQ 11 8000 B0393 1 Kit canister Canister kit Kit canister Kit Canister Kit canister

(Pos. 1 TAVOLA 37) (No. 1 DRAW. 37) (N. 1 TABLE 37) (Index 1 BILD 37) (Pos. 1 TABLA 37)

RM 12 8000 B0591 1 Kit avviamento a pedale Kick starter kit Kit démarrage à pédale Kit Kickstarter Kit arranque a pedal

(Pos. 34 TAVOLA 15) (No. 34 DRAW. 15) (N. 34 TABLE 15) (Index 34 BILD 15) (Pos. 34 TABLA 15)

RT 13 8000 B0452 1 Silenziatore in TITANIO TITANIUM silencer Silencieux en TITANIE Schalldämpfer in Titan Silenciador en TITANIO

(Pos. 7 TAVOLA 28) (No. 7 DRAW. 28) (N. 7 TABLE 28) (Index 7 BILD 28) (Pos. 7 TABLA 28)

R 17 1 Corona post. Rear ring gear Couronne AR. Hinteres Zahnrad Corona trasera

(Pos. 16 TAVOLA 31) (No. 16 DRAW. 31) (N. 16 TABLE 31) (Index 16 BILD 31) (Pos. 16 TABLA 31)

R 18 1 Pignone uscita cambio Gearbox output pinion Pingon sortie changement Gangschaltungs ausgang Piñon salida cambio

(Pos. 62 TAVOLE 16-16A) (No. 62 DRAW. 16-16A) (N. 62 TABLES 16-16A) (Index 62 BILD 16-16A) (Pos. 62 TABLAS 16-16A)

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

17

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

2

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

18

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

KIT IN DOTAZIONE E PARTI A RICHIESTA - EQUIPMENT KITS AND PARTS ON REQUEST - KITS EN NECESSAIRE ET PARTS EN DEMANDE - AUSRUSTUNGSTEILE KIT UND TEILEN AUF ANFRAGE KIT EN DOTACION Y PARTES A PEDIMENTO

RHT 19 8000 H0219 1 Kit portatarga RACING Racing licence plate kit Kit portebalai comp. Bausatz Schildträger Kit portamatricula racing

(Pos. 26 TAVOLA 26) (No. 26 DRAW. 26) (N. 26 TABLE 26) (Index 26 BILD 26) (Pos. 26 TABLA 26)

RHWM 19 8000 H0772 1 Kit portatarga RACING Racing licence plate kit Kit portebalai comp. Bausatz Schildträger Kit portamatricula racing

(Pos. 26 TAVOLA 26) (No. 26 DRAW. 26) (N. 26 TABLE 26) (Index 26 BILD 26) (Pos. 26 TABLA 26)

DWC 20 8000 B1747 1 Protezione calore Heat protection Protection thermique Hitzeschutz Protección calor

(Pos. 65 TAVOLA 19) (No. 65 DRAW. 19) (N. 65 TABLE 19) (Index 65 BILD 19) (Pos. 65 TABLA 19)

D 21 8000 B1390 1 Protezione tappo Plug protection Protection bouchon Verschlussschutz Protección tapón

(Pos. 9 TAVOLA 27) (No. 9 DRAW. 27) (N. 9 TABLE 27) (Index 9 BILD 27) (Pos. 9 TABLA 27)

RT 23 8000 B1546 1 Dispositivo lim. fonom. Noise reduction device Reducteur de bruit Dämmpaket Reductor de ruido

(Pos. 11 TAVOLA 28) (No. 11 DRAW. 28) (N. 11 TABLE 28) (Index 11 BILD 28) (Pos. 11 TABLA 28)

DW 24 8A00 65473 1 Specchio retrovisore SX R. H. mirror Rétroviseur D. Rückspiegel Rechts Retrovisor derecho

(Pos. 21 TAVOLA 24) (No. 21 DRAW. 24) (N. 21 TABLE 24) (Index 21 BILD 24) (Pos. 21 TABLA 24)

DM 24 8A00 H1673 1 Specchio retrovisore SX R. H. mirror Rétroviseur D. Rückspiegel Rechts Retrovisor derecho

(Pos. 21 TAVOLA 24) (No. 21 DRAW. 24) (N. 21 TABLE 24) (Index 21 BILD 24) (Pos. 21 TABLA 24)

DM 25 8000 H1673 1 Specchio retrovisore DX L. H. mirror Rétroviseur G. Rückspiegel Links Retrovisor izquierdo

(Pos. 21 TAVOLA 24) (No. 21 DRAW. 24) (N. 21 TABLE 24) (Index 21 BILD 24) (Pos. 21 TABLA 24)

DW 25 8B00 65473 1 Specchio retrovisore DX L. H. mirror Rétroviseur G. Rückspiegel Links Retrovisor izquierdo

(Pos. 21 TAVOLA 24) (No. 21 DRAW. 24) (N. 21 TABLE 24) (Index 21 BILD 24) (Pos. 21 TABLA 24)

DHWM 26 8000 A7724 1 Tappo Plug Bouchon Verschluss Tapón

(Pos. 32 TAVOLA 28) (No. 32 DRAW. 28) (N. 32 TABLE 28) (Index 32 BILD 28) (Pos. 32 TABLA 28)

DHWM 27 8000 A7749 1 Guarnizione Gasket Garniture Dichtung Junta

(Pos. 33 TAVOLA 28) (No. 33 DRAW. 28) (N. 33 TABLE 28) (Index 33 BILD 28) (Pos. 33 TABLA 28)

DHWM 28 8000 A6750 1 Connettore sonda Lambda connector Garniture

pour lambda

Lambdasondekonnektor Conectòr por sonda lambda

(Pos. 34 TAVOLA 28) (No. 34 DRAW. 28) (N. 34 TABLE 28) (Index 34 BILD 28) (Pos. 34 TABLA 28)

D 29 8000 H1395 1 Istruzioni di montaggio parti in Assembling instructions for Instructions de montage Zusammenbauanleitung im Istrucciones de montaje

dotazione equipment parts equipement Lieferumfang enthaltene Teile equipamiento

TAVOLA

DRAWING

TABLE


TABLA

2

Validità

Validity

Validité

Gultig

Validez

H Parte del kit di potenziamento Part of powering kit Part du le set de augmentation Teile der Potenzierung Kit Parte de el kit de aumento de

per uso sportivo for racing use on circuit de la puissance pour usage für wettkämpferischen la potencia para uso sportivo su circuito di gara sportif sur piste Gebrauch des Motorrad sobre circuito de competiciòn

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

19

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

3

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

20

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

CILINDRO, PISTONE - CYLINDER, PISTON CYLINDRE, PISTON- ZYLINDER, KOLBEN CILINDRO, PISTON

TAVOLA

DRAWING

TABLE


TABLA

3

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

1 8000 H0505 1 Cilindro completo (TE 310) Cylinder, assy. (TE 310) Cylindre complet (TE 310) Zylinder, komplett (TE 310) Cilindro completo (TE 310) 1 8000 A5470 1 1 8000 A5483 1 1 8000 A6050 1

A 1 8000 A9654 1

1 8000 B0645 1

A 1 8000 A9919 1

Cilindro completo (TC-TXC 450) Cylinder, assy. (TC-TXC 450) Cylindre complet (TC-TXC 450) Cilindro completo (TXC 510) Cylinder, assy. (TXC 510) Cylindre complet (TXC 510) Cilindro completo (SMR-TE 450) Cylinder, assy. (SMR-TE 450) Cylindre complet (SMR-TE 450) Cilindro completo (SMR-TE 450) Cylinder, assy. (SMR-TE 450) Cylindre complet (SMR-TE 450) Cilindro completo (TE-SMR 510) Cylinder, assy. (TE-SMR 510) Cylindre complet (TE-SMR 510) Cilindro completo (TE-SMR 510) Cylinder, assy. (TE-SMR 510) Cylindre complet (TE-SMR 510)

Zylinder, komplett (TC-TXC 450) Cilindro completo (TC-TXC 450)

Zylinder, komplett (TXC 510) Cilindro completo (TXC 510)

Zylinder, komplett (SMR-TE 450)

Zylinder, komplett (TE-SMR 510)

Cilindro completo (SMR-TE 450) Cilindro completo (SMR-TE 450) Cilindro completo (TE-SMR 510) Cilindro completo (TE-SMR 510)

2 8000 63885 2 Raccordo Union Raccord Anschluss Empalme

+ 3 8000 H0507 1 Pistone completo (Ø 83 mm) Piston set (Ø 83 mm) Piston compl. (Ø 83 mm) Kolben, kompl. (Ø 83 mm) Pistón, compl. (Ø 83 mm)

(310) (310) (310) (310) (310)

3 8000 A5471 1 Pistone completo (Ø 97 mm) Piston set (Ø 97 mm) Piston compl. (Ø 97 mm) Kolben, kompl. (Ø 97 mm) Pistón, compl. (Ø 97 mm)

(TC-TXC 450) (TC-TXC 450) (TC-TXC 450) (TC-TXC 450) (TC-TXC 450)

î 3 8000 A6052 1 Pistone completo (Ø 97 mm) Piston set (Ø 97 mm) Piston compl. (Ø 97 mm) Kolben, kompl. (Ø 97 mm) Pistón, compl. (Ø 97 mm)

(TE-SMR 450) (TE-SMR 450) (TE-SMR 450) (TE-SMR 450) (TE-SMR 450)

3 8000 A5484 1 Pistone completo (Ø 97 mm) Piston set (Ø 97 mm) Piston compl. (Ø 97 mm) Kolben, kompl. (Ø 97 mm) Pistón, compl. (Ø 97 mm)

(TXC 510) (TXC 510) (TXC 510) (TXC 510) (TXC 510)

v 3 8000 A9650 1 Pistone completo (Ø 97 mm) Piston set (Ø 97 mm) Piston compl. (Ø 97 mm) Kolben, kompl. (Ø 97 mm) Pistón, compl. (Ø 97 mm)

(TE-SMR 450) (TE-SMR 450) (TE-SMR 450) (TE-SMR 450) (TE-SMR 450)

â 3 8000 A9228 1 Pistone completo (Ø 97 mm) Piston set (Ø 97 mm) Piston compl. (Ø 97 mm) Kolben, kompl. (Ø 97 mm) Pistón, compl. (Ø 97 mm)

(TE-SMR 510) (TE-SMR 510) (TE-SMR 510) (TE-SMR 510) (TE-SMR 510)

= 3 8000 A9920 1 Pistone completo (Ø 97 mm) Piston set (Ø 97 mm) Piston compl. (Ø 97 mm) Kolben, kompl. (Ø 97 mm) Pistón, compl. (Ø 97 mm)

(TE-SMR 510) (TE-SMR 510) (TE-SMR 510) (TE-SMR 510) (TE-SMR 510) 4 8000 A5459 1 Spinotto (310) Gudgeon (310) Axe (310) Bolzen (310) Perno (310) 4 8000 A5474 1 Spinotto (TC 450 - TXC 450/510) Gudgeon (TC 450 - TXC 450/510) Axe (TC 450 - TXC 450/510) Bolzen (TC 450 - TXC 450/510) Perno (TC 450 - TXC 450/510)

v= 4 8000 A9652 1 Spinotto (TE-SMR 450/510) Gudgeon (TE-SMR 450/510) Axe (TE-SMR 450/510) Bolzen (TE-SMR 450/510) Perno (TE-SMR 450/510)

îâ 4 8000 A0854 1 Spinotto (TE-SMR 450/510) Gudgeon (TE-SMR 450/510) Axe (TE-SMR 450/510) Bolzen (TE-SMR 450/510) Perno (TE-SMR 450/510)

5 8000 A5460 2 Anello di fermo (310) Stop ring (310) Bague d’arrêt (310) Haltering (310) Anillo de retención (310)

îâ 5 8000 A3378 2 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención

(TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510)

v= 5 8000 A5475 2 Anello di fermo Stop ring Bague d’arrêt Haltering An illo de retención

(TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) 5 8000 A5475 2 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención

(TC 450 - TXC 450/510) (TC 450 - TXC 450/510) (TC 450 - TXC 450/510) (TC 450 - TXC 450/510) (TC 450 - TXC 450/510)

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

21

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

3

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

22

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

CILINDRO, PISTONE - CYLINDER, PISTON CYLINDRE, PISTON- ZYLINDER, KOLBEN CILINDRO, PISTON

TAVOLA

DRAWING

TABLE


TABLA

3

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

6 8000 H0510 1 Kit segmenti (310) Circlip kit (310) Kit segment (310) Kolbenring kit (310) Kit segmento (310)

îâ 6 8000 A0855 1 Kit segmenti (TE-SMR 450/510) Circlip kit (TE-SMR 450/510) Kit segment (TE-SMR 450/510) Kolbenring kit (TE-SMR 450/510) Kit segmento (TE-SMR 450/510)

=v 6 8000 A0009 1

6 8000 A5476 1

Kit segmenti (TE-SMR 450/510) Circlip kit (TE-SMR 450/510) Kit segment (TE-SMR 450/510) Kolbenring kit (TE-SMR 450/510) Kit segmento (TE-SMR 450/510)

Kit segmenti (TC

450-

TXC 450/510) Circlip kit (TC

450-

TXC 450/510) Kit segment (TC

450-

TXC 450/510) Kolbenring kit (TC

450-

TXC 450/510)Kit segmento (TC

450-

TXC 450/510) 7 8S00 67545 1 Vite scarico acqua Coolant draining screw Vis Schraube Tornillo 8 8A00 15960 1 Rosetta Washer Rondelle Scheibe Arandela 9 8000 H0504 1 Guarnizione (0,8 mm) (310) Gasket (0,8 mm) (310) Garnitue (0,8 mm) (310) Dichtung (0,8 mm) (310) Junta (0,8 mm) (310)

R 9 8A00 H0504 1 Guarnizione (0,7 mm) (310) Gasket (0,7 mm) (310) Garnitue (0,7 mm) (310) Dichtung (0,7 mm) (310) Junta (0,7 mm) (310)

9 8B00 A4195 1 Guarnizione (1,1 mm) (450-510) Gasket (1,1 mm) (450-510) Garnitue (1,1 mm) (450-510) Dichtung (1,1 mm) (450-510) Junta (1,1 mm) (450-510)

R 9 8B00 H0504 1 Guarnizione (0,9 mm) (310) Gasket (0,9 mm) (310) Garnitue (0,9 mm) (310) Dichtung (0,9 mm) (310) Junta (0,9 mm) (310) R 9 8E00 A4195 1 Guarnizione (1,0 mm) (450-510) Gasket (1,0 mm) (450-510) Garnitue (1,0 mm) (450-510) Dichtung (1,0 mm) (450-510) Junta (1,0 mm) (450-510) R 9 8H00 A4195 1 Guarnizione (1,2 mm) (450-510) Gasket (1,2 mm) (450-510) Garnitue (1,2 mm) (450-510) Dichtung (1,2 mm) (450-510) Junta (1,2 mm) (450-510)

10 8000 99841 1 Guarnizione Gasket Garnitue Dichtung Junta 11 8000 67744 1 Tenditore completo Complete tensioner Tendeur complet Zylinderspanner Tensor completo 12 1615 35801 1 Guarnizione Gasket Garnitue Dichtung Junta

13 8000 62727 2 Vite Screw Vis Schraube Tornillo R 14 8000 H0503 1 R 14 8000 H0943 1

R 14 8000 H0942 1

Gruppo guarn. motore (310 Gruppo guarn. motore (TC

450 -

TXC 450/510

)

Gruppo guarn. motore

) Gasket set (310) Groupe garnitures (310) Dichtungsatz (310) Grupo juntas (310)

Gasket set Groupe garnitures Dichtungsatz Grupo juntas (TC

450 -

TXC 450/510

)

(TC

450 -

TXC 450/510

)

(TC

450 -

TXC 450/510

)

(TC

450 -

TXC 450/510

Gasket set Groupe garnitures Dichtungsatz Grupo juntas

)

(TE 450-510) (TE 450-510) (TE 450-510) (TE 450-510) (TE 450-510)

R 15 8000 B0373 1 Gruppo anelli di tenuta motore Engine seal ring set Groupe bague moteur Dichtungringgruppe Motor Grupo anillos

(TE 310) (TE 310) (TE 310) (TE 310) (TE 310)

R 15 8000 A5736 1 Gruppo anelli di tenuta motore Engine seal ring set Groupe bague moteur Dichtungringgruppe Motor Grupo anillos

(TC 450 -

TXC 450/510

)(

TC

450 -

TXC 450/510

)(

TC

450 -

TXC 450/510

)(

TC

450 -

TXC 450/510

)(

TC

450 -

TXC 450/510

)

R 15 8000 B0364 1 Gruppo anelli di tenuta motore Engine seal ring set Groupe bague moteur Dichtungringgruppe Motor Grupo anillos

(TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) 16 8000 H1463 1 Assieme motore (TE 310) Engine assy (TE 310) Moteur complet (TE 310) Motor kpl. (TE 310) Motor compl. (TE 310) 16 8000 H1465 1 Assieme motore (TE 450) Engine assy (TE 450) Moteur complet (TE 450) Motor kpl. (TE 450) Motor compl. (TE 450) 16 8000 H1467 1 Assieme motore (TXC 450) Engine assy (TXC 450) Moteur complet (TXC 450) Motor kpl. (TXC 450) Motor compl. (TXC 450) 16 8000 H1466 1 Assieme motore (TC 450) Engine assy (TC 450) Moteur complet (TC 450) Motor kpl. (TC 450) Motor compl. (TC 450) 16 8000 H1468 1 Assieme motore (SMR 450) Engine assy (SMR 450) Moteur complet (SMR 450) Motor kpl. (SMR 450) Motor compl. (SMR 450) 16 8000 H1469 1 Assieme motore (TE 510) Engine assy (TE 510) Moteur complet (TE 510) Motor kpl. (TE 510) Motor compl. (TE 510)

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

23

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

3

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

24

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

CILINDRO, PISTONE - CYLINDER, PISTON CYLINDRE, PISTON- ZYLINDER, KOLBEN CILINDRO, PISTON

16 8000 H1471 1 Assieme motore (TXC 510) Engine assy (TXC 510) Moteur complet (TXC 510) Motor kpl. (TXC 510) Motor compl. (TXC 510) 16 8000 H1472 1 Assieme motore (SMR 510) Engine assy (SMR 510) Moteur complet (SMR 510) Motor kpl. (SMR 510) Motor compl. (SMR 510) 17 8000 62730 1 Vite (M6X30 mm) (310-450) Screw (M6X30 mm) (310-450) Vis (M6X30 mm) (310-450)

Schraube (M6X30 mm) (310-450) Tornillo (M6X30 mm) (310-450) 17 8E00 67545 1 Vite (M6x40mm) (510) Screw (M6x40mm) (510) Vis (M6x40mm) (510) Schraube (M6x40mm) (510) Tornillo (M6x40mm) (510) 18 8000 78031 1 Passacavo Fairlead Passe-câble Kabelführung Prensa-cable

TAVOLA

DRAWING

TABLE


TABLA

3

Validità

Validity

Validité

Gultig

Validez

î Accoppiare a cilindro Coupling with cylinder Acoupler avec cylindre verbinden mit Zylinder Acoplar con cilindro

8000 A6050 8000 A6050 8000 A6050 8000 A6050 8000 A6050

v Accoppiare a cilindro Coupling with cylinder Acoupler avec cylindre verbinden mit Zylinder Acoplar con cilindro

8000 A9654 8000 A9654 8000 A9654 8000 A9654 8000 A9654

= Accoppiare a cilindro Coupling with cylinder Acoupler avec cylindre verbinden mit Zylinder Acoplar con cilindro

8000 A9919 8000 A9919 8000 A9919 8000 A9919 8000 A9919

â Accoppiare a cilindro Coupling with cylinder Acoupler avec cylindre verbinden mit Zylinder Acoplar con cilindro

8000 B0645 8000 B0645 8000 B0645 8000 B0645 8000 B0645

+ Accoppiare a cilindro Coupling with cylinder Acoupler avec cylindre verbinden mit Zylinder Acoplar con cilindro

8000 H0505 8000 H0505 8000 H0505 8000 H0505 8000 H0505

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

25

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

4

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

26

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

TESTA CILINDRO - CYLINDER HEAD CULASSE - ZYLINDERKOPF CULATA

1 8000 B0394 1 Testa completa (310) Cylinder head (310) Culasse complete (310) Zylinderkopf Kpl. (310) Culata completa (310) 1 8000 B0407 1 Testa completa (450-510) Cylinder head (450-510) Culasse complete (450-510) Zylinderkopf Kpl. (450-510) Culata completa (450-510) 2 8000 49792 4 Heli-coil Heli-coil Heli-coil Heli-coil Heli-coil 3 8A00 85071 8 Vite (M6X25 mm) Screw (M6X25 mm) Vis (M6X25 mm) Schraube (M6X25 mm) Tornillo (M6X25 mm) 4 1617 95501 8 Bussola Bushing Douille Buchse Manguito 5 8000 A4152 4 Guidavalvola Ø10,5 (310) Valve guide Ø10,5 (310) Guide-soupape Ø10,5 (310) Ventilfürhung Ø10,5 (310) Guía-válvula Ø10,5 (310) 5 8000 A4158 2 Guidavalvola SCARICO Ø10,5 Exhaust valve guide Ø10,5 Guide-soupape de décharge Auslaßventilführung Ø10,5 Guía-válvula de escape

(450-510) (450-510) Ø10,5 (450-510) (450-510) Ø10,5 (450-510)

5 8000 A4159 2 Guidavalvola ASPIRAZIONE Intake valve guide Ø10,5 Guide-soupape d’aspiration Einlaßventilführung Ø10,5 Guía-válvula de aspiración

Ø10,5 (450-510) (450-510) Ø10,5 (450-510) (450-510) Ø10,5 (450-510) 6 8000 74836 2 Prigioniero (M8X51 mm) Stud bolt (M8X51 mm) Goujon (M8X51 mm) Stiftschraube (M8X51 mm) Espárrago (M8X51 mm) 7 8000 A4136 2 Anello di tenuta SCARICO Seal ring EXHAUST Bague de retenue Dichtring AUSPUFFSEITE Anillo de retención

(450-510) (450-510) ECHAPPEMENT (450-510) (450-510) DESCARGA (450-510) 7 8000 A4136 4 Anello di tenuta (310) Seal ring (310) Bague de retenue (310) Dichtring (310) Anillo de retención (310) 7 8000 A4137 2 Anello di tenuta ASPIRAZIONE Seal ring INLET (450-510)

Bague d’étanchéité ADMISSION

Dichtungsring EINLASS Anillo de retención

(450-510) (450-510) (450-510) ASPIRACION (450-510)

W 8 8000 A5440 2 Valvola aspirazione (310) Inlet valve (310) Soupape admission (310) Einlass-Ventil (310) Válvula aspiración (310)

WM 8 8000 A5445 2 Valvola aspirazione (450-510) Inlet valve (450-510) Soupape admission (450-510) Einlass-Ventil (450-510) Válvula aspiración (450-510)

9 8000 A5443 2 Valvola scarico Exaust valve Soupape d’éch. Auslaßventil

Válvula de escape

(TC 450 - TXC 450/510) (TC 450 - TXC 450/510) (TC 450 - TXC 450/510) (TC 450 - TXC 450/510) (TC 450 - TXC 450/510) 9 8000 B1531 2 Valvola scarico Exaust valve Soupape d’éch. Auslaßventil Válvula de escape

(TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) 9 8000 H0185 2 Valvola scarico (310) Exaust valve (310) Soupape d’éch. (310) Auslaßventil (310) Válvula de escape (310)

10 8000 A4106 4 Semicono SCARICO Half cone EXHAUST Demi-cône ECHAPPEMENT Halb Kegel AUSPUFFSEITE Semi-cono DESCARGA

(450-510) (450-510) (450-510) (450-510) (450-510)

10 8000 A4106 8 Semicono (310) Half cone (310) Demi-cône (310) Halb Kegel (310) Semi-cono (310) 10 8000 A4107 4 Semicono ASPIRAZIONE Half cone INLET Demi-cône ADMISSION Halb Kegel EINLASS Semi-cono ASPIRACION

(450-510) (450-510) (450-510) (450-510) (450-510)

11 8000 A4151 4 Scodellino (310) Cup (310) Cuvette (310) Teller (310) Cubeta (310) 11 8000 A4151 2 Scodellino SCARICO Cup EXHAUST Cuvette ECHAPPEMENT Teller AUSPUFFSEITE Cubeta DESCARGA

(450-510) (450-510) (450-510) (450-510) (450-510)

11 8000 A4157 2 Scodellino ASPIRAZIONE Cup INLET (450-510) Cuvette ADMISSION (450-510) Teller EINLASS (450-510) Cubeta ASPIRACION

(450-510) (450-510)

TAVOLA

DRAWING

TABLE


TABLA

4

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

27

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

4

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

28

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

TESTA CILINDRO - CYLINDER HEAD CULASSE - ZYLINDERKOPF CULATA

TAVOLA

DRAWING

TABLE


TABLA

4

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

12 8000 91578 2 Piattello SCARICO Plate Disque Platte Platillo

(450-510) (450-510) (450-510) (450-510) (450-510)

12 8000 91578 4 Piattello (310) Plate (310) Disque (310) Platte (310) Platillo (310) 12 8000 A4135 2 Piattello ASPIRAZIONE Cup INLET (450-510) Cuvette ADMISSION (450-510) Teller EINLASS (450-510) Cubeta ASPIRACION

(450-510) (450-510)

13 8000 91579 4 Molla (310) Spring (310) Ressort (310) Feder (310) Resorte (310) 13 8000 A0568 4 Molla (450-510) Spring (450-510) Ressort (450-510) Feder (450-510) Resorte (450-510) 14 8000 91568 4 Bilanciere Rocker arm Culbuteur Kipphebel Balancín 15 8000 A5436 2 Perno (310) Pin (310) Pivot (310) Bolzen (310) Perno (310) 15 8000 A5437 2 Perno (450-510) Pin (450-510) Pivot (450-510) Bolzen (450-510) Perno (450-510) 16 8000 A5435 1 Distanziale a molla SCARICO Spacer EXHAUST Entretoise ECHAPPEMENT Distanzstück AUSPUFFSEITE Separador DESCARGA

(L=22,5mm) (310) (L=22,5mm) (310) (L=22,5mm) (310) (L=22,5mm) (310) (L=22,5mm) (310)

16 8A00 A5435 1 Distanziale a molla ASPIRAZIONESpacer INLET Entretoise ADMISSION Distanzstück EINLASS Separador ASPIRACION

(L=23,5mm) (310) (L=23,5mm) (310) (L=23,5mm) (310) (L=23,5mm) (310) (L=23,5mm) (310)

16 8B00 A5435 1 Distanziale a molla SCARICO Spacer EXHAUST Entretoise ECHAPPEMENT Distanzstück AUSPUFFSEITE Separador DESCARGA

(L=25,8mm) (450-510) (L=25,8mm) (450-510) (L=25,8mm) (450-510) (L=25,8mm) (450-510) (L=25,8mm) (450-510)

16 8C00 A5435 1 Distanziale a molla ASPIRAZIONESpacer INLET Entretoise ADMISSION Distanzstück EINLASS Separador ASPIRACION

(L=30,8mm) (450-510) (L=30,8mm) (450-510) (L=30,8mm) (450-510) (L=30,8mm) (450-510) (L=30,8mm) (450-510)

17 8000 99711 2 Tappo Plug Bouchon Verschluss Tapón 18 8000 47763 2 Rosetta piana Washer Rondelle Scheibe Arandela 19 8000 91583 1 Tubetto olio (310) Oil pipe (310) Tuyau (310) Rohr (310) Tubo (310) 19 8000 99834 1 Tubetto olio (450-510) Oil pipe (450-510) Tuyau (450-510) Rohr (450-510) Tubo (450-510) 20 8000 91584 2 Anello OR O-Ring Bague OR O-Ring Anillo OR 21 8000 34317 1 Cuscinetto (ø12xØ28x8 mm) Bearing (ø12xØ28x8 mm) Roulement (ø12xØ28x8 mm) Kugellager (ø12xØ28x8 mm) Cojinete (ø12xØ28x8 mm) 22 80B0 91548 1 Coperchio testa (310) Cylinder head cover (310) Couvercle culasse (310) Zylinderkopfabdeckung (310) Tapa culata (310) 22 80B0 99836 1

Coperchio testa (450-510) Cylinder head cover (450-510) Couvercle culasse (450-510)

Zylinderkopfabdeckung (450-510

) Tapa culata (450-510) 23 8000 91586 1 Raccordo sfiato Union Raccord Anschluss Empalme 24 8000 91566 1 Guarnizione (310) Gasket (310) Garnitue (310) Dichtung (310) Junta (310) 24 8000 99837 1 Guarnizione (450-510) Gasket (450-510) Garnitue (450-510) Dichtung (450-510) Junta (450-510) 25 8000 91587 4 Vite Screw Vis Schraube Tornillo 26 8000 91588 4 Rosetta di tenuta Washer Rondelle Scheibe Arandela 27 8000 54700 2 Dado Nut Ecrou Mutter Tuerca 28 8000 62730 2 Vite (M6X30 mm) (510) Screw (M6X30 mm)(510) Vis (M6X30 mm)(510) Schraube (M6X30 mm)(510) Tornillo (M6X30 mm)(510)

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

29

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

4

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

30

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

TESTA CILINDRO - CYLINDER HEAD CULASSE - ZYLINDERKOPF CULATA

TAVOLA

DRAWING

TABLE


TABLA

4

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

28 8000 62730 3 Vite (M6X30 mm) (310-450) Screw (M6X30 mm) (310-450) Vis (M6X30 mm) (310-450) Schraube (M6X30 mm) (310-450)Tornillo (M6X30 mm) (310-450) 28 8E00 67545 1 Vite (M6X40 mm) (510) Screw (M6X30 mm) (510) Vis (M6X30 mm) (510) Schraube (M6X30 mm) (510) Tornillo (M6X30 mm) (510)

WM 29 8000 A6736 1 Sensore temperatura Temperature sensor Capteur de temperature Wassertemperatursensor Sensòr temperadura

CT 29 8000 B0385 1 Tappo Plug Bouchon Verschluss Tapón

30 8000 91589 4 Dado Nut Ecrou Mutter Tuerca 31 8000 23374 4 Rosetta piana Washer Rondelle Scheibe Arandela 32 8000 H0278 4 Bussola di riferimento Bushing Douille Buchse Manguito 33 80A0 A0232 1 Tubo olio (310) Oil tube (310) Tuyau huile (310) Ölschlauch (310) Tubo aceite (310) 33 8AA0 A0232 1 Tubo olio (450-510) Oil tube (450-510) Tuyau huile (450-510) Ölschlauch (450-510) Tubo aceite (450-510) 34 80A0 A0574 2 Vite forata Banjo bolt Vis creuse Hohlschraube Tornillo taladrado 35 8000 A0575 4 Rosetta di tenuta Washer Rondelle Scheibe Arandela 36 8000 A4162 4 Pastiglia (1,60 mm) Pad (1,60 mm) Plaquette (1,60 mm) Belag (1,60 mm) Pastilla (1,60 mm) 36 8A00 A4162 4 Pastiglia (1,65 mm) Pad (1,65 mm) Plaquette (1,65 mm) Belag (1,65 mm) Pastilla (1,65 mm) 36 8B00 A4162 4 Pastiglia (1,70 mm) Pad (1,70 mm) Plaquette (1,70 mm) Belag (1,70 mm) Pastilla (1,70 mm) 36 8C00 A4162 4 Pastiglia (1,75 mm) Pad (1,75 mm) Plaquette (1,75 mm) Belag (1,75 mm) Pastilla (1,75 mm) 36 8D00 A4162 4 Pastiglia (1,80 mm) Pad (1,80 mm) Plaquette (1,80 mm) Belag (1,80 mm) Pastilla (1,80 mm) 36 8E00 A4162 4 Pastiglia (1,85 mm) Pad (1,85 mm) Plaquette (1,85 mm) Belag (1,85 mm) Pastilla (1,85 mm) 36 8F00 A4162 4 Pastiglia (1,90 mm) Pad (1,90 mm) Plaquette (1,90 mm) Belag (1,90 mm) Pastilla (1,90 mm) 36 8G00 A4162 4 Pastiglia (1,95 mm) Pad (1,95 mm) Plaquette (1,95 mm) Belag (1,95 mm) Pastilla (1,95 mm) 36 8H00 A4162 4 Pastiglia (2,00 mm) Pad (2,00 mm) Plaquette (2,00 mm) Belag (2,00 mm) Pastilla (2,00 mm) 36 8J00 A4162 4 Pastiglia (2,05 mm) Pad (2,05 mm) Plaquette (2,05 mm) Belag (2,05 mm) Pastilla (2,05 mm) 36 8K00 A4162 4 Pastiglia (2,10 mm) Pad (2,10 mm) Plaquette (2,10 mm) Belag (2,10 mm) Pastilla (2,10 mm) 36 8L00 A4162 4 Pastiglia (2,15 mm) Pad (2,15 mm) Plaquette (2,15 mm) Belag (2,15 mm) Pastilla (2,15 mm) 36 8M00 A4162 4 Pastiglia (2,20 mm) Pad (2,20 mm) Plaquette (2,20 mm) Belag (2,20 mm) Pastilla (2,20 mm) 36 8N00 A4162 4 Pastiglia (2,25 mm) Pad (2,25 mm) Plaquette (2,25 mm) Belag (2,25 mm) Pastilla (2,25 mm) 36 8P00 A4162 4 Pastiglia (2,30 mm) Pad (2,30 mm) Plaquette (2,30 mm) Belag (2,30 mm) Pastilla (2,30 mm) 36 8R00 A4162 4 Pastiglia (2,35 mm) Pad (2,35 mm) Plaquette (2,35 mm) Belag (2,35 mm) Pastilla (2,35 mm) 36 8S00 A4162 4 Pastiglia (2,40 mm) Pad (2,40 mm) Plaquette (2,40 mm) Belag (2,40 mm) Pastilla (2,40 mm) 36 8T00 A4162 4 Pastiglia (2,45 mm) Pad (2,45 mm) Plaquette (2,45 mm) Belag (2,45 mm) Pastilla (2,45 mm) 36 8U00 A4162 4 Pastiglia (2,50 mm) Pad (2,50 mm) Plaquette (2,50 mm) Belag (2,50 mm) Pastilla (2,50 mm) 36 8V00 A4162 4 Pastiglia (2,55 mm) Pad (2,55 mm) Plaquette (2,55 mm) Belag (2,55 mm) Pastilla (2,55 mm) 36 8W00 A4162 4 Pastiglia (2,60 mm) Pad (2,60 mm) Plaquette (2,60 mm) Belag (2,60 mm) Pastilla (2,60 mm)

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

31

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

4

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

32

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

TESTA CILINDRO - CYLINDER HEAD CULASSE - ZYLINDERKOPF CULATA

TAVOLA

DRAWING

TABLE


TABLA

4

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

37 8000 B0357 1 Raccordo corpo farfallato Throttle body union Raccord corps papillon

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

Anschluss Drosselklappengehäuse

Empalme cuerpo con mariposa

(TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510) (TE-SMR 450/510)

37 8000 B0369 1 Raccordo corpo farfallato Throttle body union Raccord corps papillon

Anschluss Drosselklappengehäuse

Empalme cuerpo con mariposa

(TE 310) (TE 310) (TE 310) (TE 310) (TE 310)

37 8000 B0379 1 Raccordo carburatore-cilindro Carburator-cylinder Raccord carburateur-cylindre Vergaser-Zylinder Empalme carburadòr-cilindro

(TC-TXC 450) (TC-TXC 450) (TC-TXC 450) (TC-TXC 450) (TC-TXC 450)

37 8000 B0596 1 Raccordo carburatore-cilindro Carburator-cylinder Raccord carburateur-cylindre Vergaser-Zylinder Empalme carburadòr-cilindro

(TXC 510) (TXC 510) (TXC 510) (TXC 510) (TXC 510)

WM 38 60ND 02509 3 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm)

CT 38 8000 62728 3 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm) CT 39 8A00 28553 1 Anello OR O-Ring Bague OR O-Ring Anillo OR

40 8000 91553 1 Pattino catena Chain slider Glissière de chaine Gleitbahn Platode cadena 41 1615 35902 1 Vite Screw Vis Schraube Tornillo 42 8000 45194 1 Rosetta di tenuta Washer Rondelle Scheibe Arandela

UQ 43 8000 93915 1 Raccordo Union Raccord Anschluss Empalme

(Pos. 14 TAVOLA 37) (No. 14 DRAW. 37) (N. 14 TABLE 37) (Index 14 BILD 37) (Pos. 14 TABLA 37)

X 43 8D00 67997 1 Vite TEF M5x0,8 Screw TEF M5x0,8 Vis TEF M5x0,8 Schraube TEF M5x0,8 Tornillo TEF M5x0,8

44 8000 99687 1 Molla alzavalvole Spring Ressort Feder Resorte 45 8000 44298 1 Rullino Roller Aiguille Rolle Rodillo 46 8000 23107 1 Anello OR O-Ring Bague OR O-Ring Anillo OR

CT 47 8000 A0575 1 Rosetta di tenuta Washer Rondelle Scheibe Arandela WM 47 8A00 23108 4 Anello di tenuta Seal ring Bague de retenue Dichtring Anillo de retención WM 48 8000 A7777 1 Trasmissione alzavalvole Wire Fil Kabel Transmision

CT 48 8A00 A0303 1 Trasmissione alzavalvole Wire Fil Kabel Transmision

49 8000 99684 1 Assieme alzavalvole Valve lifter assy. Groupe disp.décompression Decompressionvorrichtung Kpl Gr. disp. decompression

CT 50 8000 A3774 1 Fascetta Clamp Collier Schelle Banda WM 50 8000 A7693 1 Fascetta Clamp Collier Schelle Banda

X 51 62N0 15672 1 Rosetta Ø10x5,1x1 Washer Ø10x5,1x1 Rondelle Ø10x5,1x1 Scheibe Ø10x5,1x1 Arandela Ø10x5,1x1

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

33

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

5

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

34

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

MANOVELLISMO - CRANKSHAFT VILEBREQUIN - KURBELWELLE CIGÜEÑAL

1 8000 A6186 1 Albero motore completo (310) Crankshaft assy (310) Vilebrequin compl. (310) Kurbewelle kpl. (310) Cigüeñal compl. (310) 1 8000 A4165 1 Albero motore completo (450) Crankshaft assy (450) Vilebrequin compl. (450) Kurbewelle kpl. (450) Cigüeñal compl. (450) 1 8000 A4178 1 Albero motore completo (510) Crankshaft assy (510) Vilebrequin compl. (510) Kurbewelle kpl. (510) Cigüeñal compl. (510) 2 8000 A5703 1 Biella completa (310) Connecting rod compl. (310) Bielle compl. (310) Pleuelstange kpl. (310) Biela motor completa (310) 2 8000 A4166 1 Biella completa (450) Connecting rod compl. (450) Bielle compl. (450) Pleuelstange kpl. (450) Biela motor completa (450) 2 8000 A4179 1 Biella completa (510) Connecting rod compl. (510) Bielle compl. (510) Pleuelstange kpl. (510) Biela motor completa (510) 3 8B00 57196 1 Tappo (310) Plug (310) Bouchon (310) Verschluss (310) Tapón (310) 3 8000 57196 1 Tappo (450-510) Plug (450-510) Bouchon (450-510) Verschluss (450-510) Tapón (450-510) 4 8B00 57196 1 Tappo (310) Plug (310) Bouchon (310) Verschluss (310) Tapón (310) 4 8000 57196 1 Tappo (450-510) Plug (450-510) Bouchon (450-510) Verschluss (450-510) Tapón (450-510)

M 5 8000 99915 1 Ingranaggio (Z=30) Gear (Z=30) Engrenage (Z=30) Zahnrad (Z=30) Engranaje (Z=30) WT 5 8000 A6252 1 Massa volanica (450) Flywheel ring mass (450) Masse volant (450) Schwungmasse (450) Masa volante (450) WT 5 8000 A6253 1 Massa volanica (510) Flywheel ring mass (510) Masse volant (510) Schwungmasse (510) Masa volante (510)

M 6 8000 A4173 1 Contralbero (450) Countershaft (450) Contre-arbre (450) Vorgelegewelle (450) Contraeje (450)

M 6 8000 A3435 1 Contralbero (510) Countershaft (510) Contre-arbre (510) Vorgelegewelle (510) Contraeje (510)

M 7 8000 A4174 1 Ingranaggio (Z=30) (450) Gear (Z=30) (450) Engrenage (Z=30) (450) Zahnrad (Z=30) (450) Engranaje (Z=30) (450)

M 7 8000 99916 1 Ingranaggio (Z=30) (510) Gear (Z=30) (510) Engrenage (Z=30) (510) Zahnrad (Z=30) (510) Engranaje (Z=30) (510)

M 8 8A00 47773 1 Rullino Roller Aiguille Rolle Rodillo

9 8A00 28183 1 Rosetta di rasamento (0,3 mm) Washer (0,3 mm) Rondelle (0,3 mm) Scheibe (0,3 mm) Arandela (0,3 mm) 9 8C00 28183 1 Rosetta di rasamento (0,5 mm) Washer (0,5 mm) Rondelle (0,5 mm) Scheibe (0,5 mm) Arandela (0,5 mm) 9 8D00 28183 1 Rosetta di rasamento (0,6 mm) Washer (0,6 mm) Rondelle (0,6 mm) Scheibe (0,6 mm) Arandela (0,6 mm) 9 8F00 28183 1 Rosetta di rasamento (0,8 mm) Washer (0,8 mm) Rondelle (0,8 mm) Scheibe (0,8 mm) Arandela (0,8 mm) 9 8H00 28183 1 Rosetta di rasamento (1,0 mm) Washer (1,0 mm) Rondelle (1,0 mm) Scheibe (1,0 mm) Arandela (1,0 mm)

TAVOLA

DRAWING

TABLE


TABLA

5

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

35

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

6

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

36

Note Notes Notes Marke Notas

TC 450 - TXC 450-510/2010,

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

1 8C00 96746 1

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

Mozzo frizione (310)

TRASMISSIONE PRIMARIA, FRIZIONE - PRIMARY DRIVE, CLUTCH TRANSMISSION PRIMAIRE, EMBRAYAGE PRIMÄRÜBERSETZUNG, KUPPLUNG - TRANSMISION PRIMARIA, EMBRAGUE

Clutch hub (

310

) Moyeu embrayag (

310

) Kupplungsnabe (

310

)

Cubo embrague (310 1 8000 A9746 1 Mozzo frizione (450-510) Clutch hub (450-510) Moyeu embrayage (450-510) Kupplungsnabe (450-510) Cubo embrague (450-510) 2 8A00 38350 1 Rosetta (310) Washer (310) Rondelle (310) Scheibe (310) Arandela (310) 2 8000 38350 1 Rosetta (450-510) Washer (450-510) Rondelle (450-510) Scheibe (450-510) Arandela (450-510) 3 8000 36856 1 Dado Nut Ecrou Mutter Tuerca 4 8000 36857 1 Rosetta Washer Rondelle Scheibe Arandela 5 8000 A0611 1 Ass. gr. dischi frizione (310) Clutch group assy (310) Gr. embrayage compl. (310) Kupplungsgruppe Kpl (310) Gr. embrague compl. (310) 5 8000 A9764 1 Ass.gr.dischi frizione (450-510) Clutch group assy (450-510)

Gr.embrayage compl. (450-510) Kupplungsgruppe Kpl (450-510) Gr.embrague compl. (450-510) 6 8000 81508 1 Piastra spingidischi (310) Plate (310) Plaque (310) Platte (310) Placa (310) 7 8000 A0730 6 Molla frizione Clutch spring Ressort embrayage Kupplungsfeder Resorte embrague 8 8000 81519 6 Scodellino (310) Cup (310) Cuvette (310) Teller (310) Cubeta (310) 8 8A00 39248 6 Scodellino (450-510) Cup (450-510) Cuvette (450-510) Teller (450-510) Cubeta (450-510) 9 60N1 02510 6 Vite (310) Screw (310) Vis (310) Schraube (310) Tornillo (310) 9 8000 62728 6 Vite (M6x20 mm) (450-510) Screw (M6x20 mm) (450-510) Vis (M6x20 mm) (450-510)

Schraube (M6x20 mm)(450-510)

Tornillo (M6x20 mm) (450-510) 10 8000 99953 1 Astina disinnesto frizione (310) Control rod. (310) Coulisseau (310) Steuerstange (310) Varilla (310) 10 8A00 B0497 1 Astina disinnesto frizione Control rod. (450-510) Coulisseau (450-510) Steuerstange (450-510) Varilla (450-510)

(450-510)

11 8000 34317 1 Cuscinetto (ø12xØ28x8 mm) Bearing (ø12xØ28x8 mm) Roulement (ø12xØ28x8 mm) Kugellager (ø12xØ28x8 mm) Cojinete (ø12xØ28x8 mm)

(310) (310) (310) (310) (310) 11 8000 35780 1 Cuscinetto assiale (450-510) Axial bearing (450-510) Roulement axial (450-510) Kugellager (450-510) Cojinete axial (450-510) 12 8000 A0882 1 Perno comando frizione (310) Clutch control pin (310) Axe commande embrayage (310) Kupplungssteuerstift (310) Perno mando embrague (310) 12 8000 A9749 1 Perno comando frizione Clutch control pin (450-510) Axe commande embrayage Kupplungssteuerstift (450-510) Perno mando embrague

(450-510) (450-510) (450-510) 13 8000 48236 8 Ribattino (450-510) Rivet (450-510) Rivet (450-510) Niet (450-510) Remache (450-510) 17 8000 A3458 1 Ingr. conduttore (Z=24) (310) Gear (Z=24) (310) Engranage (Z=24) (310) Zahnrad (Z=24) (310) Engranaje (Z=24) (310) 17 8000 A5921 1

Ingr. conduttore (Z=23) (450-510)

Gear (Z=23) (450-510) Engranage (Z=23) (450-510) Zahnrad (Z=23) (450-510) Engranaje (Z=23) (450-510) 18 8000 A0751 1 Campana frizione compl. (310) Clutch housing compl. (310) Cage embrayage compl. (310) Kupplungskorb kpl. (310) Campana embrague compl. (310) 18 8000 A9202 1 Campana frizione compl. Clutch housing compl. Cage embrayage compl. Kupplungskorb kpl. Campana embrague compl.

(450-510) (450-510) (450-510) (450-510) (450-510) 19 1615 38801 1 Bussola Bushing Douille Buchse Manguito 20 8E00 30053 1 Rosetta D38-d25,2 Washer D38-d25,2 Rondelle D38-d25,2 Scheibe D38-d25,2 Arandela D38-d25,2 21 8000 99933 1 Dado Nut Ecrou Mutter Tuerca 22 8000 48138 1 Piastra spingidischi (450-510) Plate (450-510) Plaque (450-510) Platte (450-510) Placa (450-510)

TAVOLA

DRAWING

TABLE


TABLA

6

Validità

Validity

Validité

Gultig

Validez

)

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

37

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

6

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

38

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

TRASMISSIONE PRIMARIA, FRIZIONE - PRIMARY DRIVE, CLUTCH TRANSMISSION PRIMAIRE, EMBRAYAGE PRIMÄRÜBERSETZUNG, KUPPLUNG - TRANSMISION PRIMARIA, EMBRAGUE

23 8000 35781 1 Ralla (450-510) Washer (450-510) Rondelle (450-510) Scheibe (450-510) Arandela (450-510)

TAVOLA

DRAWING

TABLE


TABLA

6

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

39

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

7

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

40

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

DISTRIBUZIONE - VALVE TIMING DISTRIBUTION - VENTILSTEUERUNG DISTRIBUCION

TAVOLA

DRAWING

TABLE


TABLA

7

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

1 8000 A4791 1 Ingranaggio rinvio (Z=33/34) Intermediate gear (Z=33/34) Engrenage de renvoi (Z=33/34) Vorgelegerad (Z=33/34)

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

Engranaje intermedio (Z=33/34)

(310) (310) (310) (310) (310)

1 8000 A4790 1 Ingranaggio rinvio (Z=36/34) Intermediate gear (Z=36/34) Engrenage de renvoi (Z=36/34) Vorgelegerad (Z=36/34)

Engranaje intermedio (Z=36/34)

(450-510) (450-510) (450-510) (450-510) (450-510)

2 8000 A6271 1 Distanziale Spacer Entretoise Distanzstück Separador 3 8C00 63811 1 Ingran. distribuzione (Z=17) Gear (Z=17) Engranage (Z=17) Zahnrad (Z=17) Engranaje (Z=17) 4 8F00 35794 1

Catena distribuzione (88 maglie)

Chain (88 link) (310) Chaîne (88 maillon) (310) Kette (88 Schake) (310) Cadena (88 malla) (310)

(310)

4 8C00 35794 1

Catena distribuzione (94 maglie

) Chain(94 link) (450) Chaîne (94 maillon) (450) Kette (94 Schake) (450) Cadena (94 malla) (450)

(450)

4 8B00 35794 1

Catena distribuzione (96 maglie)

Chain (96 link) (510) Chaîne (96 maillon) (510) Kette (96 Schake) (510) Cadena (96 malla) (510)

(510)

5 8000 A5592 1

Albero a camme ASPIRAZIONE

Camshaft INTAKE (310) Arbre distribution ADMISSION Nockenwelle ANSAUGSEITE Eje distribución ASPIRACIÖN

(310) (310) (310) (310)

5 8000 A5595 1

Albero a camme ASPIRAZIONE

Camshaft INTAKE (450-510) Arbre distribution ADMISSION Nockenwelle ANSAUGSEITE Eje distribución ASPIRACIÖN

(450-510) (450-510) (450-510) (450-510)

7 8000 34317 2 Cuscinetto (ø12xØ28x8 mm) Bearing (ø12xØ28x8 mm) Roulement (ø12xØ28x8 mm) Kugellager (ø12xØ28x8 mm) Cojinete (ø12xØ28x8 mm) 8 8000 99694 1 Albero a camme SCARICO Camshaft EXHAUST (310) Arbre distr. ECHAPPEMENT Nockenwelle AUSPUFFSEITE Eje distribución DESCARGA

(310) (310) (310) (310)

8 8000 A4953 1 Albero a camme SCARICO Camshaft EXHAUST Arbre distr. ECHAPPEMENT Nockenwelle AUSPUFFSEITE Eje distribución DESCARGA

(450-510) (450-510) (450-510) (450-510) (450-510)

9 8A00 H0597 1 Rosetta di rasamento (0,8mm) Washer (0,8mm) Rondelle (0,8mm) Scheibe (0,8mm) Arandela (0,8mm) 10 8000 H0597 1 Rosetta di rasamento (1,0mm) Washer (1,0mm) Rondelle (1,0mm) Scheibe (1,0mm) Arandela (1,0mm) 12 8000 99703 1 Disco centrifugo Disc Disque Scheibe Disco 13 8000 55699 1 Vite Screw Vis Schraube Tornillo 14 8000 A9450 1 Alzavalvola (310) Valve lifter (310) Levée de soupape (310) Ventilaufhebel (310) Alzavalvula (310) 14 8000 A9451 1 Alzavalvola (450-510) Valve lifter (450-510)

Levée de soupape

(450-510) Ventilaufhebel (450-510) Alzavalvula (450-510) 15 8000 99699 1 Molla Spring Ressort Feder Resorte 16 8000 99700 1 Perno P i n Pivot Bolzen Perno 17 8000 99701 1 Rullino Roller Aiguille Rolle Rodillo 18 66N0 21205 1 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención 19 1615 09801 1 Chiavetta Woodruff key Clé woodruff Federkeil Lengüeta 20 8000 61275 1 Molla Spring Ressort Feder Resorte

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

41

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

8

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

42

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

SEMICARTER SINISTRO - L.H. HALF CRANKCASE CARTER G. - GEHAUSEDECKEL L. BANCADA IZQ.

1 8A00 A5603 1 Carter motore accoppiati compl. Crankcase assy (310) Carter compl. (310) Kurberlgehause kpl. (310) Carter motor completi (310)

(310) M 1 8A00 A5671 1 Carter motore accoppiati compl. Crankcase assy Carter compl. Kurberlgehause kpl. Carter motor completi C 1 8A00 A6445 1 Carter motore accoppiati compl. Crankcase assy Carter compl. Kurberlgehause kpl. Carter motor completi

1 8A00 A7275 1 Carter motore accoppiati compl. Crankcase assy Carter compl. Kurberlgehause kpl. Carter motor completi

(TE-TXC 450/510) (TE-TXC 450/510) (TE-TXC 450/510) (TE-TXC 450/510) (TE-TXC 450/510)

2 8000 A2767 1 Cuscinetto ALBERO MOTORE Bearing Roulement Lager Cojinete

(ø30xØ62x16 mm) (310) (ø30xØ62x16 mm) (310) (ø30xØ62x16 mm) (310) (ø30xØ62x16 mm) (310) (ø30xØ62x16 mm) (310)

2 8000 99846 1 Cuscinetto ALBERO MOTORE Bearing Roulement Lager Cojinete

(ø30xØ72x19 mm) (450-510) (ø30xØ72x19 mm) (450-510) (ø30xØ72x19 mm) (450-510) (ø30xØ72x19 mm) (450-510) (ø30xØ72x19 mm) (450-510)

3 8000 97941 2 Piastrina Plate Plaquette Plättchen Placa

M 4 8A00 55241 5 Vite (M6X14 mm) Screw (M6X14 mm) Vis (M6X14 mm) Schraube (M6X14 mm) Tornillo (M6X14 mm)

WCT 4 8A00 55241 3 Vite (M6X14 mm) Screw (M6X14 mm) Vis (M6X14 mm) Schraube (M6X14 mm) Tornillo (M6X14 mm)

5 8000 99847 1

Cuscinetto ALBERO PRIMARIO

Bearing (ø17xØ40x12 mm) Roulement (ø17xØ40x12 mm) Lager (ø17xØ40x12 mm) Cojinete (ø17xØ40x12 mm)

(ø17xØ40x12 mm)

6 8A00 43567 1 Cuscinetto ALBERO SECON- Bearing (ø25xØ52x15 mm) Roulement (ø25xØ52x15 mm) Lager (ø25xØ52x15 mm) Cojinete (ø25xØ52x15 mm)

DARIO (ø25xØ52x15 mm)

7 8000 51746 3 Piastrina Plate Plaquette Plättchen Placa

M 8 8A00 19768 1 Cuscinetto CONTRALBERO Bearing (ø15xØ42x13 mm) Roulement (ø15xØ42x13 mm) Lager (ø15xØ42x13 mm) Cojinete (ø15xØ42x13 mm)

(ø15xØ42x13 mm) M 9 8000 91602 1 Piastrina Plate Plaquette Plättchen Placa

10 8000 65884 1 Cuscinetto ALBERO COM. Bearing GEARBOX Roulement ARBRE COMM. Lager ANTRIEBSWELLE Cojinete EJE MANDO

FORCELLE CAMBIO GEAR SHAFT FOURCHES SCHALTGABEL HORQUILLA CAMBIO

(ø25xØ37x7 mm) (ø25xØ37x7 mm) (ø25xØ37x7 mm) (ø25xØ37x7 mm) (ø25xØ37x7 mm)

11 8000 34451 1 Anello di tenuta Seal ring Bague de retenue Dichtring Anillo de retención

(ø12xØ19x5 mm) (ø12xØ19x5 mm) (ø12xØ19x5 mm) (ø12xØ19x5 mm) (ø12xØ19x5 mm)

12 8A00 65847 1 Bussola Bushing Douille Buchse Manguito 13 8000 59977 1 Anello di tenuta Seal ring Bague de retenue Dichtring Anillo de retención

(ø32xØ40x5 mm) (ø32xØ40x5 mm) (ø32xØ40x5 mm) (ø32xØ40x5 mm) (ø32xØ40x5 mm)

14 1610 77703 2 Bussola Bushing Douille Buchse Manguito 15 8000 73500 1 Bussola Bushing Douille Buchse Manguito 16 1610 77601 1 Bussola Bushing Douille Buchse Manguito 17 1614 59002 1 Bussola Bushing Douille Buchse Manguito

TAVOLA

DRAWING

TABLE


TABLA

8

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

43

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

8

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

44

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

SEMICARTER SINISTRO - L.H. HALF CRANKCASE CARTER G. - GEHAUSEDECKEL L. BANCADA IZQ.

TAVOLA

DRAWING

TABLE


TABLA

8

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

18 8000 99850 1 Piastrina Plate Plaquette Plättchen Placa 19 8000 66525 2 Vite Screw Vis Schraube Tornillo 20 8000 H0241 1 Pattino catena (310-450) Chain slider (310-450) Glissière de chaine (310-450) Gleitbahn (310-450) Platode cadena (310-450) 20 8000 H0285 1 Pattino catena (510) Chain slider (510) Glissière de chaine (510) Gleitbahn (510) Platode cadena (510) 21 8000 99704 1 Perno P i n Pivot Bolzen Perno 22 8000 99705 1 Piastrina Plate Plaquette Plättchen Placa 23 8000 66774 2 Vite Screw Vis Schraube Tornillo 24 8000 62731 12 Vite (M6X45 mm) Screw (M6X45 mm) Vis (M6X45 mm) Schraube (M6X45 mm) Tornillo (M6X45 mm) 25 8C00 81650 2 25 8B00 81650 2 25 8D00 81650 2

Prigioniero (M10x165 mm) (310) Stud bolt (M10x165 mm) (310) Goujon (M10x165 mm) (310)

Prigioniero (M10x185 mm) (450)

Prigioniero (M10x193 mm) (510)

Stud bolt (M10x185 mm) (450) Goujon (M10x185 mm) (450) Stud bolt (M10x193 mm) (510) Goujon (M10x193 mm) (510)

Stiftschraube (M10x165 mm) (310)

Espárrago (M10x165 mm) (310) Stiftschraube (M10x185 mm) (450) Espárrago (M10x185 mm) (450) Stiftschraube (M10x193 mm) (510) Espárrago (M10x193 mm) (510)

26 80A0 66973 1 Coperchio pignone catena Pinion cover Couvercle pignon Ritzeldeckel Tapa piñón 27 8A00 55241 2 Vite (M6X14 mm) (310) Screw (M6X14 mm) (310) Vis (M6X14 mm) (310) Schraube (M6X14 mm) (310) Tornillo (M6X14 mm) (310) 27 8000 28327 2 Vite (M6X14 mm) (450-510) Screw (M6X14 mm) (450-510) Vis (M6X14 mm) (450-510)

Schraube (M6X14 mm) (450-510)

Tornillo (M6X14 mm) (450-510)

28 8000 A0663 1 Piastra guidacatena Plate Plaquette Plättchen Placa 29 8A00 55241 2 Vite (M6X14 mm) Screw (M6X14 mm) Vis (M6X14 mm) Schraube (M6X14 mm) Tornillo (M6X14 mm) 30 8000 62725 2 Vite (M6x10 mm) Screw (M6x10 mm) Vis (M6x10 mm) Schraube (M6x10 mm) Tornillo (M6x10 mm) 31 8A00 15960 1 Rosetta Washer Rondelle Scheibe Arandela 32 8000 35010 2 Bussola Bushing Douille Buchse Manguito

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

45

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

9

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

46

Note Notes Notes Marke Notas

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

1 8A00 A5603 1 Carter motore accoppiati compl.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

SEMICARTER DESTRO - R.H. HALF CRANKCASE CARTER D. - GEHAUSEDECKEL R. BANCADA DER.

Crankcase assy

(310) Carter compl. (310) Kurberlgehause kpl. (310) Carter motor completi (310)

(310) M 1 8A00 A5671 1 Carter motore accoppiati compl. Crankcase assy Carter compl. Kurberlgehause kpl. Carter motor completi C 1 8A00 A6445 1 Carter motore accoppiati compl. Crankcase assy Carter compl. Kurberlgehause kpl. Carter motor completi

1 8A00 A7275 1 Carter motore accoppiati compl. Crankcase assy Carter compl. Kurberlgehause kpl. Carter motor completi

(TE-TXC 450/510) (TE-TXC 450/510) (TE-TXC 450/510) (TE-TXC 450/510) (TE-TXC 450/510)

2 8000 A2767 1 Cuscinetto ALBERO MOTORE Bearing Roulement Lager Cojinete

(ø30xØ62x16 mm) (310) (ø30xØ62x16 mm) (310) (ø30xØ62x16 mm) (310) (ø30xØ62x16 mm) (310) (ø30xØ62x16 mm) (310)

2 8000 99846 1 Cuscinetto ALBERO MOTORE Bearing Roulement Lager Cojinete

(ø30xØ72x19 mm) (450-510) (ø30xØ72x19 mm) (450-510) (ø30xØ72x19 mm) (450-510) (ø30xØ72x19 mm) (450-510) (ø30xØ72x19 mm) (450-510)

3 8000 97941 2 Piastrina Plate Plaquette Plättchen Placa

M 4 8A00 55241 5 Vite (M6X14 mm) Screw (M6X14 mm) Vis (M6X14 mm) Schraube (M6X14 mm) Tornillo (M6X14 mm)

WCT 4 8A00 55241 3 Vite (M6X14 mm) Screw (M6X14 mm) Vis (M6X14 mm) Schraube (M6X14 mm) Tornillo (M6X14 mm)

5 8A00 43567 1

Cuscinetto ALBERO PRIMARIO

Bearing (ø25xØ52x15 mm) Roulement (ø25xØ52x15 mm) Lager (ø25xØ52x15 mm) Cojinete (ø25xØ52x15 mm)

(ø25xØ52x15 mm)

6 8A00 42100 1 Piastrina Plate Plaquette Plättchen Placa 7 8B00 55241 2 Vite Screw Vis Schraube Tornillo 8 8000 17040 1 Cuscinetto ALBERO SECON- Bearing (ø20xØ42x12 mm) Roulement (ø20xØ42x12 mm) Lager (ø20xØ42x12 mm) Cojinete (ø20xØ42x12 mm)

DARIO (ø20xØ42x12 mm) M 9 8A00 19768 1 Cuscinetto CONTRALBERO Bearing (ø15xØ42x13 mm) Roulement (ø15xØ42x13 mm) Lager (ø15xØ42x13 mm) Cojinete (ø15xØ42x13 mm)

(ø15xØ42x13 mm)

WCT 10 8000 91602 1 Piastrina Plate Plaquette Plättchen Placa

M 10 8000 91602 2 Piastrina Plate Plaquette Plättchen Placa

11 8000 85395 1 Cuscinetto ALBERO COM. Bearing GEARBOX Roulement ARBRE COMM. Lager ANTRIEBSWELLE Cojinete EJE MANDO

FORCELLE CAMBIO GEAR SHAFT FOURCHES SCHALTGABEL HORQUILLA CAMBIO

(ø25xØ42x9 mm) (ø25xØ42x9 mm) (ø25xØ42x9 mm) (ø25xØ42x9 mm) (ø25xØ42x9 mm)

12 8000 A5662 1 Perno Pin Pivot Bolzen Perno 13 66N0 21312 2 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención 14 8B00 66953 1 Perno fermo selettore P in Pivot Bolzen Perno 15 8000 73500 1 Bussola Bushing Douille Buchse Manguito 16 1610 77703 2 Bussola Bushing Douille Buchse Manguito 17 8B00 81650 2

Prigioniero (M10x185 mm) (450) Stud bolt (M10x185 mm) (450) Goujon (M10x185 mm) (450)

Stiftschraube (M10x185 mm) (450) Espárrago (M10x185 mm) (450)

TAVOLA

DRAWING

TABLE


TABLA

9

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

47

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

9

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

48

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

SEMICARTER DESTRO - R.H. HALF CRANKCASE CARTER D. - GEHAUSEDECKEL R. BANCADA DER.

TAVOLA

DRAWING

TABLE


TABLA

9

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

17 8C00 81650 2

17 8D00 81650 2 Prigioniero (M10x193 mm) (510) Stud bolt (M10x193 mm) (510) Goujon (M10x193 mm) (510)

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

Prigioniero (M10x165 mm) (310) Stud bolt (M10x165 mm) (310) Goujon (M10x165 mm) (310)

Stiftschraube (M10x165 mm)

(310)

Espárrago (M10x165 mm)

Stiftschraube (M10x193 mm) (510) Espárrago (M10x193 mm) (510) 18 8000 51746 1 Piastrina Plate Plaquette Plättchen Placa 19 8000 28327 2 Vite (M6X14 mm) (450-510) Screw (M6X14 mm) (450-510) Vis (M6X14 mm) (450-510) 19 8A00 55241 2 Vite (M6X14 mm)

(310)

Screw (M6X14 mm)

(310)

Vis (M6X14 mm)

(310)

Schraube (M6X14 mm) (450-510)

Schraube (M6X14 mm)

(310)

Tornillo (M6X14 mm) (450-510) Tornillo (M6X14 mm)

C 20 8000 A6469 1 Tappo Plug Bouchon Verschluss Tapón

(310)

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

49

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

10

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

50

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

COPERCHI SEMICARTER DESTRO - R.H. HALF CRANKCASE COVERS COUVERCLES CARTER D. - GEHAUSEDECKEL R. TAPAS BANCADA DER.

TAVOLA

DRAWING

TABLE


TABLA

10

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

1 80B0 B0388 1 Coperchio destro R.H. Cover Couvercle D. R. Deckel Tapa DER.

M 2 8000 A0765 1 Tappo Plug Bouchon Verschluss Tapón

3 8A00 28855 1 Anello di tenuta Seal ring Bague de retenue Dichtring Anillo de retención

(ø12xØ22x6,5 mm) (ø12xØ22x6,5 mm) (ø12xØ22x6,5 mm) (ø12xØ22x6,5 mm) (ø12xØ22x6,5 mm) 4 66N0 21258 1 Anello di fermo Stop ring Bague d’arrêt Haltering An illo de retención 5 8000 A5906 1 Guarnizione Gasket Garnitue Dichtung Junta 6 8000 99855 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 7 8000 62729 10 Vite (M6X25 mm) Screw (M6X25 mm) Vis (M6X25 mm) Schraube (M6X25 mm) Tornillo (M6X25 mm) 8 8A00 67545 1 Vite (M6X35 mm) Screw (M6X35 mm) Vis (M6X35 mm) Schraube (M6X35 mm) Tornillo (M6X35 mm) 9 8F00 67545 1 Vite (M6X80 mm) Screw (M6X80 mm) Vis (M6X80 mm) Schraube (M6X80 mm) Tornillo (M6X80 mm)

10 8000 73529 1 Oblò Inspection plug Capuchon de inspection Stopfen Portilla 11 8000 B1506 1 Piastrina (310) Plate (310) Plaquette (310) Plättchen (310) Placa (310) 11 8000 B1507 1 Piastrina (450-510) Plate (450-510) Plaquette (450-510) Plättchen (450-510) Placa (450-510) 12 8000 07719 2 Bussola Bushing Douille Buchse Manguito 13 80A0 A5931 1 Coperchio frizione (310) Clutch cover (310) Couvercle d’embrayage (10) Kupplungsdeckel (310) Tapa embrague (310) 13 80A0 A5934 1 Coperchio frizione (450-510) Clutch cover (450-510) Couvercle d’embrayage (450-510)Kupplungsdeckel (450-510) Tapa embrague (450-510) 14 8000 86878 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 15 8000 62728 5 Vite (M6x20 mm) (310) Screw (M6x20 mm) (310) Vis (M6x20 mm) (310) Schraube (M6x20 mm) (310) Tornillo (M6x20 mm) (310) 15 8000 62730 5 Vite (M6X30 mm) (450-510)

Screw (M6X30 mm) (450-510

) Vis (M6X30 mm) (450-510)

Schraube (M6X30 mm) (450-510)

Tornillo (M6X30 mm) (450-510) 16 80B0 91551 1 Coperchio filtro olio Oil filter cover Couvercle filtre huile Deckel Tapa 17 8A00 28553 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 18 8000 62728 2 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm)

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

51

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

11

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

52

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

COPERCHI SEMICARTER SINISTRO - L.H. HALF CRANKCASE COVERS COUVERCLES CARTER G. - GEHAUSEDECKEL L. TAPAS BANCADA IZQ.

CT 1 80B0 99174 1 Coperchio accensione Cover Couvercle Deckel Tapa

MW 1 80B0 A8077 1 Coperchio accensione Cover Couvercle Deckel Tapa

2 8000 99856 1 Guarnizione Gasket Garnitue Dichtung Junta 3 8A00 67545 2 Vite (M6X35 mm) Screw (M6X35 mm) Vis (M6X35 mm) Schraube (M6X35 mm) Tornillo (M6X35 mm) 4 8000 62729 4 Vite (M6X25 mm) Screw (M6X25 mm) Vis (M6X25 mm) Schraube (M6X25 mm) Tornillo (M6X25 mm) 5 8000 07719 2 Bussola Bushing Douille Buchse Manguito

TAVOLA

DRAWING

TABLE


TABLA

11

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

53

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

12

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

54

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

LUBRIFICAZIONE - OIL PUMP PUMPE HUILE - MOTORSCHMIERUNG LUBRICACION

1 8000 99858 1 Corpo porta rotori Pump body Corps pompe Pumpenkörper Corpo bomba 2 8000 82948 2 Rotore recupero olio Rotor assy. Rotor compl. Rotor kpl. Rotor compl. 3 8A00 47773 2 Rullino Roller Aiguille Rolle Rodillo 4 8000 99860 1 Albero pompa lubrificazione Pump shaft Arbre pompe Pumpenwelle Eje bomba 5 8000 99861 1 Distanziale Spacer Entretoise Distanzstück Separador 6 8000 H0243 1 Coperchio pompa lubrificazione Pump cover Couvercle pompe Pumpendeckel Tapa bomba 7 8000 72427 1 Filtro a rete interno Inner filter Filtre Filter Filtro 8 8000 25082 1 Anello OR O-Ring Bague OR O-Ring Anillo OR

9 8000 99862 1 Coperchio intermedio Pump cover Couvercle pompe Pumpendeckel Tapa bomba 10 1617 95502 2 Bussola Bushing Douille Buchse Manguito 11 8000 62728 3 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm) 12 8000 99863 1 Ingranaggio condotto (Z=11) Driven gear (Z=11) Engrenage entraîné (Z=11) Angetriebenes Zahnrad (Z=11) Engranaje conducido (Z=11) 13 8000 47773 1 Rullino Roller Aiguille Rolle Rodillo 14 8E00 34292 1 Rosetta Washer Rondelle Scheibe Arandela 15 8000 21375 1 Anello di fermo Stop ring Bague d’arrêt Haltering An illo de retención 16 8000 99864 1 Ingranaggio intermedio (Z=24) Idler Gear (Z=24) Engrenage secondaire (Z=24) Zwischenzahnrad (Z=24) Engranaje secundario (Z=24) 17 8000 33718 1 Cuscinetto a rullini Needle bearing Roulement à aiguilles Nadelkäfig Coj inete de rodillos

(ø12xØ16x10 mm) (ø12xØ16x10 mm) (ø12xØ16x10 mm) (ø12xØ16x10 mm) (ø12xØ16x10 mm) 18 8A00 01261 1 Rosetta D19-d12 Washer D19-d12 Rondelle D19-d12 Scheibe D19-d12 Arandela D19-d12 19 66N0 21202 1 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención 20 8000 72426 1 Filtro a rete esterno Outer filter Filtre Filter Filtro 21 8000 72425 1 Coperchio Cover Couvercle Deckel Tapa 22 8000 26884 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 23 8000 34609 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 24 8000 66525 2 Vite Screw Vis Schraube Tornillo 25 8000 B0593 1 Filtro a cartuccia Cartridge filter Filtre Filter Filtro 26 8000 99866 1 Molla Spring Ressort Feder Resorte 27 8A00 74716 1 Filtro a rete Filter Filtre Filter Filtro 28 8000 99711 1 Tappo Plug Bouchon Verschluss Tapón 29 62N0 15678 1 Rosetta Washer Rondelle Scheibe Arandela 30 8000 73011 1 Tappo scarico olio Oil drain plug Bouchon vidange huile Stöpsel f. ölablass Tapón purga aceite 31 62N0 15679 1 Rosetta Washer Rondelle Scheibe Arandela 32 8000 36786 1 Tappo carico olio Oil filling cap Bouchon rempl. huile Öeleinfüllstöpsel Tapón intruducción aceite

TAVOLA

DRAWING

TABLE


TABLA

12

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

55

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

12

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

56

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

LUBRIFICAZIONE - OIL PUMP PUMPE HUILE - MOTORSCHMIERUNG LUBRICACION

33 8000 29171 1 Anello di tenuta Seal ring Bague de retenue Dichtring Anillo de retención 34 8000 23107 1 Anello OR O-Ring Bague OR O-Ring Anillo OR

TAVOLA

DRAWING

TABLE


TABLA

12

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

57

TC 450/2010 -TXC 450-510/2010

TAVOLA - DRAWING TABLE - BILD - TABLA

13

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

58

TC 450/2010

TXC 450-510/2010

Note

Pos.

Notes

No.

Notes

N.

Marke

Index

Notas

Pos.

13 8000 56444 2 Fascetta (L=188mm) Clamp (L=188mm) Collier (L=188mm) Schelle (L=188mm) Banda (L=188mm) 18 8000 A5618 1 Vite Screw Vis Schraube Tornillo 19 8000 A5619 1 Valvola gas 15/M Throttle valve 15/M Papillon de gaz 15/M Drosselklappe 15/M Válvula 15/M

D 20 8000 A4296 1 Kit carburatore Carburetor kit Kit carburateur Vergaser Kit Kit carburador

21 8000 A5620 1 Sede guarnizione Floating valve Siége garniture Dichtung Sitzring Alojamento junta 22 8000 A5621 1 Guarnizione Gasket Garnitue Dichtung Junta 23 8000 98196 1 Spillo conico OBDVR Needle OBDVR Pointeau conique OBDVR Kon. Nadel OBDVR Pasador cónico OBDVR 24 8000 A5622 1 Anello seeger Seeger ring Bague seeger Seegerring Anillo Seeger 25 8000 A5623 1 Vite per spillo Needle set screw Vìs pour pointeau conique Kon. Nadel Schraube Tornillo por pasadòr cònico 26 8000 A5624 1 Polverizzatore P4 Needle jet P4 Pulvériseur P4 Verstäuber P4 Pulverizador P4 27 8A00 98186 1 Getto massimo (180) Main jet (180) Gicleur principal (180) Hauptdüse (180) Chiclé máximo (180) 28 8B00 A4624 1 Getto minimo (45) Idle jet (45) 29 8000 98275 1 Getto starter (85) Starter jet (85) Gicleur starter (85) Starterdüse (85) 30 8000 98268 1 Getto aria minimo 100 Slow running jet 100 Gliceur d’air ralenti 100 Leerlaufdüse 100 Chorro aire mínimo 100 36 8000 98272 1 Sede valvola Valve seat Siége soupape Drosselsitz Alojamento vàlvula 37 8000 A5625 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 38 8000 A5626 1 Vite Screw Vis Schraube Tornillo 39 8000 A5627 1 Galleggiante Float Flotteur Schwimmer Flotador 40 8000 A5628 1 Perno Pin Pivot Bolzen Perno 42 8000 A5629 1 Valvola a spillo Needle valve Soupape à pointeau Nadelventil Válvula de aguja 43 8000 A5630 1 Molla per valvola a spillo Needle valve clip Ressort Feder Resorte 44 8000 A5631 1 Filtro Filter Filtre Filter Filtro 45 8000 A5632 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 46 8000 A5633 1 Vite di spurgo Drain screw Vidange Entleerung Purga 51 8A00 A5634 1 Diaframma Diaphragm Diaphragme Biegeplatte Diafragma

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

1 8000 A8074 1 Carburatore 41 Carburettor 41 Carburateur 41 Vergaser 41 Carburador 41 2 8000 A2987 1 Cornetto presa aria Pipe Manchon Muffe Tubo toma aire 3 60N1 02482 2 Vite Screw Vis Schraube Tornillo 4 8000 36137 2 Rosetta Washer Rondelle Scheibe Arandela 5 8000 98215 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 6 8000 A5616 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 7 8A00 A5617 6 Vite Screw Vis Schraube Tornillo 8 8000 A5617 3 Vite Screw Vis Schraube Tornillo

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

CARBURATORE - CARBURETOR CARBURATEUR - VERGASER CARBURADOR

Gicleur minimum (45)

(KEIHIN)

Leerlaufdüse (45) Chiclé mínimo (45)

Surtidor starter (85)

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

TAVOLA

DRAWING

TABLE


TABLA

13

Validità

Validity

Validité

Gultig

Validez

59

TC 450/2010 -TXC 450-510/2010

TAVOLA - DRAWING TABLE - BILD - TABLA

13

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

60

TC 450/2010

TXC 450-510/2010

Note

Pos.

Notes

No.

Notes

N.

Marke

Index

Notas

Pos.

52 8000 A5635 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 55 8000 A5636 1 Kit starter (freddo) Starter valve comp. (cold) Kit démarrage (froid) Starter kit (Kälte) Kit arranque (frio) 83 8000 A5637 1 Raccordo Sx L joint comp. Raccord Anschluss Empalme 85 8000 A5638 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 90 8000 A5639 1 Vite regolazione minimo Stop screw idle speed adj. Fil de reglage Reglerkabel Trans. de regulacion 96 8000 A5640 1 Sensore valvola gas Throttle sensor Sensor papillon de gaz Drosselklappesensor Sensòr vàlvula

103 8000 98250 1 Getto aria massimo 200 Main air jet 200 Gicleur d’air principal 200 Hauptluftdüse 200 Surtidor aire màximo 200 122 8000 A5641 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 123 8000 A5642 1 Tappo vaschetta Cap drain Bouchon Verschluss Tapón 148 8000 A5643 1 Tubo Pipe Tuyau Rohr Tubo 152 8000 A5644 1 Molletta Tube clip Ressort Feder Resorte 206 8000 A5645 2 Tubo Pipe Tuyau Rohr Tubo 207 8000 A5646 1 Tubo Pipe Tuyau Rohr Tubo 209 8000 A5647 1 Porta getto Buffer plate Porte gicleur Düsenträger Portachiclè 241 8000 A5648 2 Vite Screw Vis Schraube Tornillo 243 8000 A5649 1 Molla Spring Ressort Feder Resorte 244 8000 A5650 1 Rosetta Washer Rondelle Scheibe Arandela 245 8000 A5651 1 Kit starter (caldo) Starter valve comp. (HOT) Kit démarrage (haut) Starter kit (Wärme) Kit arranque (caliente) 264 8000 A5652 1 Coperchio Cover Couvercle Deckel Tapa 265 8000 A5653 1 Vite Screw Vis Schraube Tornillo

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

CARBURATORE - CARBURETOR CARBURATEUR - VERGASER CARBURADOR

(KEIHIN)

TAVOLA

DRAWING

TABLE


TABLA

13

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

61

TE 310-450-510/2010 I.E. - SMR 450-510/2010 I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

13A

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

62

TE 310-450-510/2010 I.E.

SMR 450-510/2010 I.E.

CORPO FARFALLATO - THROTTLE BODY CORP PAPILLON - DROSSELKLAPPENKÖRPER CUERPO OSCILANTE

(MIKUNI)

TAVOLA

DRAWING

TABLE


TABLA

13A

Note

Pos.

Notes

No.

Notes

N.

Marke

Index

Notas

Pos.

W 10 8000 H0835 1 Piastrina limitatrice Relief plate Plaquette doseur Begrenzungsplättchen Placa limitadora

M 10 8000 B1367 1 Piastrina limitatrice Relief plate Plaquette doseur Begrenzungsplättchen Placa limitadora

11 8000 A9699 2 Vite Screw Vis Schraube Tornillo

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

1 8000 B0371 1 Corpo farfallato (310) Throttle body (310) Corps papillon (310) 1 8000 A6758 1 Corpo farfallato (450-510) Throttle body (450-510) Corps papillon (450-510) Drosselklappengehäuse (450-510)Cuerpo con mariposa (450-510) 2 8000 B1452 1 Assieme condotto benzina Fuel duct assy Groupe conduit carburant Treibstoffleitung Kpl. Grupo conducto gasolina 3 8000 A9258 1 Vite Screw Vis Schraube Tornillo 4 8000 B1449 1 Vite Screw Vis Schraube Tornillo 5 8000 B1450 1 Molla Spring Ressort Feder Resorte 6 8000 A9261 1 Coperchio Cover Couvercle Deckel Tapa 7 8000 A9262 1 Vite Screw Vis Schraube Tornillo 8 8000 A9263 1 Anello di tenuta Seal ring Bague de retenue Dichtring Anillo de retención 9 8000 B1451 1 Iniettore (310) Injector (310) Injecteur (310) Injektor (310) Inyector (310) 9 8000 A9264 1 Iniettore (450-510) Injector (450-510) Injecteur (450-510) Injektor (450-510) Inyector (450-510)

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

Drosselklappengehäuse (310)

Cuerpo con mariposa (310)

Validità Validity Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

63

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

14

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

64

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

PARTE ELETTRICA - IGNITION SYSTEM PARTIE ELECTRIQUE ELEKTRISCHE TEILE - PARTE ELECTRICA

TAVOLA

DRAWING

TABLE


TABLA

14

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

T 1 8000 A4257 1

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

Alternatore completo

Alternator compl. Alternateur compl. Lichtmaschine kpl. Alternador compl.

C 1 8000 A4265 1 Alternatore completo Alternator compl. Alternateur compl. Lichtmaschine kpl. Alternador compl.

WM 1 8000 A6737 1 Alternatore completo Alternator compl. Alternateur compl. Lichtmaschine kpl. Alternador compl.

CT 2 8000 A4052 1 Centralina elettronica Electronic device

2 8H00 H1322 1 Centralina elettr. (TE 310-EU) Electronic device (TE 310-EU)

*

2 8K00 H1322 1 Centralina elettr. (TE 310-USA) Electronic device (TE 310-USA)

*

2 8M00 H1322 1 Centralina elettr. (TE 310-AUS) Electronic device (TE 310-AUS)

*

2 8P00 H1322 1 Centralina elettr. (TE 310-JAP) Electronic device (TE 310-JAP)

*

2 8000 H1323 1 Centralina elettr. (TE 450-EU) Electronic device (TE 450-EU)

*

2 8B00 H1323 1 Centralina elettr. (TE 450-USA) Electronic device (TE 450-USA)

*

2 8D00 H1323 1 Centralina elettr. (TE 450-AUS) Electronic device (TE 450-AUS)

*

2 8F00 H1323 1 Centralina elettr. (TE 450-JAP) Electronic device (TE 450-JAP)

*

2 8H00 H1323 1 Centralina elettr. (TE 510-EU) Electronic device (TE 510-EU)

*

2 8K00 H1323 1 Centralina elettr. (TE 510-USA) Electronic device (TE 510-USA)

*

2 8M00 H1323 1 Centralina elettr. (TE 510-AUS) Electronic device (TE 510-AUS)

*

2 8P00 H1323 1 Centralina elettr. (TE 510-JAP) Electronic device (TE 510-JAP)

*

2 8000 H1325 1 Centralina elettr. (SMR 450-EU) Electronic device (SMR 450-EU)

*

2 8B00 H1325 1 Centralina elettr.

*

2 8D00 H1325 1 Centralina elettr.

*

2 8F00 H1325 1 Centralina elettr.

*

2 8H00 H1325 1 Centralina elettr. (SMR 510-EU) Electronic device (SMR 510-EU)

*

2 8K00 H1325 1 Centralina elettr.

*

2 8M00 H1325 1 Centralina elettr.

*

2 8P00 H1325 1 Centralina elettr.

*

(SMR 450-USA) (SMR 450-AUS)

(SMR 450-JAP)

(SMR 510-USA) (SMR 510-AUS) (SMR 510-JAP)

Electronic device Electronic device

Electronic device

Electronic device Electronic device Electronic device

(SMR 450-USA) (SMR 450-AUS)

(SMR 450-JAP)

(SMR 510-USA) (SMR 510-AUS) (SMR 510-JAP)

Dispositif éléctronique Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr.

Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr. Dispositif éléctr.

(TE 310-EU) Zündelektronik(TE 310-EU)

(TE 310-USA) Zündelektronik(TE 310-USA) (TE 310-AUS) Zündelektronik(TE 310-AUS) (TE 310-JAP) Zündelektronik(TE 310-JAP) (TE 450-EU) Zündelektronik(TE 450-EU) (TE 450-USA) Zündelektronik(TE 450-USA) (TE 450-AUS) Zündelektronik(TE 450-AUS) (TE 450-JAP) Zündelektronik(TE 450-JAP) (TE 510-EU) Zündelektronik(TE 510-EU) (TE 510-USA) Zündelektronik(TE 510-USA) (TE 510-AUS) Zündelektronik(TE 510-AUS) (TE 510-JAP) Zündelektronik(TE 510-JAP) (SMR 450-EU) Zündelektronik(SMR 450-EU) (SMR 450-USA) (SMR 450-AUS)

(SMR 450-JAP)

(SMR 510-EU) Zündelektronik (SMR 510-EU) (SMR 510-USA) (SMR 510-AUS) (SMR 510-JAP)

Zündelektronik

Zündelektronik Zündelektronik

Zündelektronik

Zündelektronik Zündelektronik Zündelektronik

Centralita electrónica Centralita electr. Centralita electr. Centralita electr. Centralita electr. Centralita electr. Centralita electr. Centralita electr. Centralita electr. Centralita electr. Centralita electr. Centralita electr. Centralita electr. Centralita electr.

(SMR 450-USA) Centralita electr.

(SMR 450-AUS) (SMR 450-JAP)

Centralita electr. Centralita electr.

Centralita electr.

(SMR 510-USA) (SMR 510-AUS) (SMR 510-JAP)

Centralita electr. Centralita electr. Centralita electr.

(TE 310-EU)

(TE 310-USA) (TE 310-AUS) (TE 310-JAP) (TE 450-EU) (TE 450-USA) (TE 450-AUS) (TE 450-JAP) (TE 510-EU) (TE 510-USA) (TE 510-AUS) (TE 510-JAP) (SMR 450-EU)

(SMR 450-USA)

(SMR 450-AUS) (SMR 450-JAP)

(SMR 510-EU) (SMR 510-USA) (SMR 510-AUS) (SMR 510-JAP)

CT 3 8000 A8935 1 Supporto elastico Support Support Halterung Soporte elástico

WM 3 8000 A7905 1 Supporto elastico Support Support Halterung Soporte elástico

CT 4 8000 91976 1 Bobina Coil Bobine Zündspule Bobina

WM 4 8000 H0276 1 Bobina Coil Bobine Zündspule Bobina

CT 5 8000 62727 2 Vite (M6x16 mm) Screw (M6x16 mm) Vis (M6x16 mm) Schraube (M6x16 mm) Tornillo (M6x16 mm)

WM 5 8000 62728 2 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm)

T 6 8000 91978 1 Regolatore di tensione Voltage rectifier Régulateur de tension Spannungsregler Regulador de tensión

WM 6 8000 B0563 1 Regolatore di tensione Voltage rectifier Régulateur de tension Spannungsregler Regulador de tensión

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

65

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

14

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

66

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

PARTE ELETTRICA - IGNITION SYSTEM PARTIE ELECTRIQUE ELEKTRISCHE TEILE - PARTE ELECTRICA

TAVOLA

DRAWING

TABLE


TABLA

14

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

CT 7 8000 62728 2 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm)

WM 7 8B00 67997 3 Vite (M5x30 mm) Screw (M5x30 mm) Vis (M5x30 mm) Schraube (M5x30 mm) Tornillo (M5x30 mm)

8 8000 99868 1 Piastrina Plate Plaquette Plättchen Placa

9 8A00 67997 2 Vite (M5X16 mm) Screw M5X16 (M5X16 mm) Vis M5X16 (M5X16 mm) Schraube M5X16 (M5X16 mm) Tornillo M5X16 (M5X16 mm) 10 1513 71301 1 Chiavetta Woodruff key Clé woodruff Federkeil Lengüeta 11 8000 A0033 1 Dado Nut Ecrou Mutter Tuerca 12 8000 A0573 1 Candela NGK Spark plug Bougie Zündkerze Bujía

WM 13 8000 A6740 1 Cappuccio candela Cap Capuchon Kappe Capuchón

CT 13 8A00 A0129 1 Cappuccio candela Cap Capuchon Kappe Capuchón

T 14 8000 62727 1 Vite (M6x16 mm) Screw (M6x16 mm) Vis (M6x16 mm) Schraube (M6x16 mm) Tornillo (M6x16 mm)

T 14 8000 62728 1 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm) WM 14 8000 62728 2 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm) WM 16 8000 B1061 1 Piastra Plate Plaquette Plättchen Placa

Validità

Validity

Validité

Gultig

Validez

*

Specificare modello e numero Specify the model and the Veuillez spécifier le modèle et Bitte Modell und Especificar modelo y el di matricola del veicolo motorcycle’s serial number

le numéro de matricule de la moto

Seriennummer angeben numero de la matricula

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

67

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

15

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

68

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

AVVIAMENTO - STARTING DEMARRAGE - ANLASSER ARRANQUE

TAVOLA

DRAWING

TABLE


TABLA

15

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

WMT 1 8000 B1373 1 Ass. motorino avviamento El. start motor Moteur démarr. el. Elektr Anlasser Motor de arranque WMT 2 8000 62729 2 Vite (M6X25 mm) Screw (M6X25 mm) Vis (M6X25 mm) Schraube (M6X25 mm) Tornillo (M6X25 mm) WMT 3 8000 99958 1 Ingran. di rinvio (Z =24) Gear 2nd transmission (Z =24) Engrenage (Z =24) Zahnrad (Z =24) Engrenaje (Z =24)

4 8000 87289 1 Ruota libera (310) Free wheel (310) Roue libre (310) Freilauf (310) Rueda libre (310)

WMT 4 8000 A0709 1 Ruota libera (450-510) Free wheel (450-510) Roue libre (450-510) Freilauf (450-510) Rueda libre (450-510)

5 8000 86732 1 Disco ritegno (310) Disc (310) Disque (310) Scheibe (310) Disco (310)

WMT 5 8000 A0710 1 Disco ritegno (450-510) Disc (450-510) Disque (450-510) Scheibe (450-510) Disco (450-510)

6 8000 A5890 1 Piastrina Plate Plaquette Plättchen Placa WMT 7 8000 99960 1 Perno Pin Pivot Bolzen Perno WMT 9 8000 A1022 1 Piastra Plate Plaquette Plättchen Placa WCT 10 8G00 10904 2 Rosetta Washer Rondelle Scheibe Arandela WMT 11 8000 62727 4 Vite Screw Vis Schraube Tornillo

M 12 8000 A0746 1 Distanziale Spacer Entretoise Distanzstück Separador

13 66N0 21208 1 Anello elastico Split ring Anneau ressort Sprengring Anillo elástico

WC 14 8000 A5895 1 Molla Spring Ressort Feder Resorte WCT 15 8000 B0034 1 Cricchetto scorrevole Sliding gear Engrenage Zahnrad Engranaje WMT 16 8F00 67997 1 Vite Screw Vis Schraube Tornillo

C 18 8000 A6470 1 Distanziale Spacer Entretoise Distanzstück Separador

27 8000 99956 1 Corona per ruota libera (Z =70) Ring gear (Z =70) (310) Couronne (Z =70) (310) Kranz (Z =70) (310) Corona (Z =70) (310)

(310)

WMT 27 8000 A0739 1 Corona per ruota libera (Z =70) Ring gear (Z =70) (450-510) Couronne (Z =70) (450-510) Kranz (Z =70) (450-510) Corona (Z =70) (450-510)

(450-510)

WMT 28 8000 35763 1 Gabbia a rullini Needle cage Cage à aiguilles Nadelkaefig (ø28xø33x17 mm) Jaula de agujas del cojinete

(ø28xø33x17 mm) (ø28xø33x17 mm) (ø28xø33x17 mm) (ø28xø33x17 mm)

WMT 29 8A00 84473 1 Rosetta di rasamento Washer Rondelle Scheibe Arandela

30 8000 A2933 1 Distanziale (310) Spacer (310) Entretoise (-310) Distanzstück (310) Separador (310) WMT 30 8000 99957 1 Distanziale (450-510) Spacer (450-510) Entretoise (450-510) Distanzstück (450-510) Separador (450-510) WMT 31 8000 A1279 1 Frizione avviamento elettrico Electric start clutch Embraiage demarrage Anlasser kupplung Embrague arranque WMT 32 8000 05876 2 Rosetta Washer Rondelle Scheibe Arandela WMT 33 8000 A1017 2 Bussola Bushing Douille Buchse Manguito

RM 34 8000 B0591 1 Kit avviamento a pedale Kick starter kit Kit démarrage à pédale Kit Kickstarter Kit arranque a pedal WCT 35 8000 B0031 1 Ingranaggio (Z=32) Gear (Z=32) Engrenage (Z=32) Zahnrad (Z=32) Engranaje (Z=32) WCT 37 8000 A5894 1 Molla rich. leva avviamento Spring Ressort Feder Resorte

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

69

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

15

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

70

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

AVVIAMENTO - STARTING DEMARRAGE - ANLASSER ARRANQUE

TAVOLA

DRAWING

TABLE


TABLA

15

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

38 8000 28327 2 Vite (M6X14 mm) Screw (M6X14 mm) Vis (M6X14 mm) Schraube (M6X14 mm) Tornillo (M6X14 mm) WCT 39 8000 A5901 1 Distanziale Spacer Entretoise Distanzstück Separador WCT 40 8000 99966 1 Ingranaggio di rinvio (Z=30) Gear (Z=30) Engrenage (Z=30) Zahnrad (Z=30) Engranaje (Z=30) WCT 41 8B00 07989 1 Rosetta Washer Rondelle Scheibe Arandela WCT 42 8000 B0362 1 Ass. leva avviamento Pedal assy Pedale compl. Pedal Kpl. Pedal compl. WCT 44 1611 08401 1 Molla Spring Ressort Feder Resorte WCT 45 8000 36380 1 Anello OR O-Ring Bague OR O-Ring Anillo OR WCT 46 8000 38287 1 Vite Screw Vis Schraube Tornillo WCT 47 6BN0 21507 1 Sfera (1/4") Ball (1/4") Bille (1/4") Kugel (1/4") Esfera (1/4") WCT 48 8000 60577 1 Vite Screw Vis Schraube Tornillo

M 49 66N0 21208 1 Anello elastico Split ring Anneau ressort Sprengring Anillo elástico WCT 49 8000 99973 1 Rosetta Washer Rondelle Scheibe Arandela WCT 50 8000 36653 1 Anello di tenuta (ø16x25x4 mm) Seal ring (ø16x25x4 mm)

Bague de retenue (ø16x25x4 mm)

Dichtring (ø16x25x4 mm) Anillo de retención

(ø16x25x4 mm) WCT 51 8000 B0033 1 Albero avviamento Starter crank shaft Arbre de démarrage Kickstarterwelle Eje arranque WCT 52 80C0 50322 1 Rosetta Washer Rondelle Scheibe Arandela

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

71

TC 450/2010

TAVOLA - DRAWING TABLE - BILD - TABLA

16

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

72

CAMBIO, COMANDO CAMBIO - TRANSMISSION, SHIFTER

TC 450/2010

BOITE DE VITESSE, COMMANDE DE VITESSE

5 SPEED

WECHSELGETRIBE, GANGSCHALTUNG - CAMBIO, MANDO CAMBIO

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

1 8000 A5721 1 Albero primario completo Main shaft assy Arbre primaire compl. Hauptwelle kpl. Eje principal completo 2 8000 A4244 1 Albero primario (Z=15) Main shaft (Z=15) Arbre primaire (Z=15) Hauptwelle (Z=15) Eje primario (Z=15) 3 8000 99782 1 Ingran. 5ª A.P. (Z=22) Gear speed (Z=22) Engranage 5éme (Z=22) Zahnrad 5.Gang (Z=22) Engranaje 5°velocidad (Z=22) 4 8000 63822 2 Bussola Bushing Douille Buchse Manguito 5 8D00 36022 2 Rosetta Washer Rondelle Scheibe Arandela 6 8000 31772 4 Anello di fermo Stop ring Bague d’arrêt Haltering An illo de retención 7 8000 99783 1 Ingranaggio 3ª A.P. (Z=19) Main shaft 3rd gear (Z=19) Engrenage 3ème vitesse A.P. Zahnr. f. 3. Geschw. Antriebsw Engranaje 3° velocidad Eje P.

8 8000 99784 1 Ingranaggio 4ª A.P. (Z=23) Main shaft 4th gear (Z=23) Engrenage 4ème vitesse A.P. Zahnr. f. 4. Geschw. Antriebsw. Engranaje4° velocidad Eje P.

9 8000 63821 2 Bussola Bushing Douille Buchse Manguito 10 8000 88255 3 Rosetta di rasamento Washer Rondelle Scheibe Arandela 11 8000 A5723 1 Ingranaggio 2ª A.P. (Z=18) Main shaft 2nd gear (Z=18) Engrenage 2ème vitesse A.P. Zahnr. f. 2. Geschw. Antriebsw. Engranaje 2° velocidad Eje P. 12 8000 A5725 1 Albero secondario completo Layshaft assy Arbre secondaire compl. Vorgelegewelle kpl. 13 8000 99787 1 Albero secondario Layshaft Arbre secondaire Vorgelegewelle Eje secundario 14 8000 57196 1 Tappo Plug Bouchon Verschluss Tapón 15 8000 A5724 1 Ingranaggio 2ª A.S. Secondary shaft 2nd gear Engrenage 2ème vitesse A.S. Zah. f. 2. Geschw. Vorgelegew. Engranaje 2° velocidad Eje S.

16 66N0 21211 3 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención 17 8000 99790 1 Ingranaggio 3ª A.S. (Z=24) Secondary shaft 3rd gear Engrenage 3ème vitesse A.S. Zah. f. 3. Geschw. Vorgelegew Engranaje 3° velocidad Eje S.

18 8000 A1914 1 Ingranaggio 4ª A.S. (Z=25) Secondary shaft 4th gear Engrenage 4ème vitesse A.S. Zah. f. 4. Geschw. Vorgelegew Engranaje 4° velocidad Eje S.

19 8000 A1915 1 Ingranaggio 5ª A.S. (Z=21) Secondary shaft 5th gear Engrenage 5ème vitesse A.S. Zah. f. 5. Geschw. Vorgelegew. Engranaje 5° velocidad Eje S.

20 8000 A1916 1 Ingranaggio 1ª A.S. (Z=28) Gear 1st speed (Z=28) Engranage 1ére (Z=28) Zahnrad 1. Gang (Z=28) 21 8000 22373 1 Gabbia a rullini Needle cage Cage à aiguilles Nadelkaefig Jaula de agujas del cojinete

22 8G00 07989 1 Rosetta Washer Rondelle Scheibe Arandela 23 8G00 07989 1 Rosetta Washer Rondelle Scheibe Arandela 24 8000 41693 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 25 8000 86953 1 Distanziale Spacer Entretoise Distanzstück Separador 26 66N0 21211 1 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

(Z=19) (Z=19) (Z=19)

(Z=23) (Z=23) (Z=23)

Eje secundario completo compl.

(Z=26) (Z=26) (Z=26) (Z=26) (Z=26)

(Z=24) (Z=24) (Z=24) (Z=24)

(Z=25) (Z=25) (Z=25) (Z=25)

(Z=21) (Z=21) (Z=21) (Z=21)

Engranaje 1° velocidad (Z=28)

(ø20xø24x10 mm) (ø20xø24x10 mm) (ø20xø24x10 mm) (ø20xø24x10 mm) (ø20xø24x10 mm)

TAVOLA

DRAWING

TABLE


TABLA

16

Validità

Validity

Validité

Gultig

Validez

73

TC 450/2010

TAVOLA - DRAWING TABLE - BILD - TABLA

16

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

74

TC 450/2010

CAMBIO, COMANDO CAMBIO - TRANSMISSION, SHIFTER BOITE DE VITESSE, COMMANDE DE VITESSE WECHSELGETRIBE, GANGSCHALTUNG - CAMBIO, MANDO CAMBIO

5 SPEED

TAVOLA

DRAWING

TABLE


TABLA

16

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

27 8000 H0266 1 Albero forcelle cambio Driving shaft gearbox forks Arbre comm. fourches trans. Antriebswelle Schaltgabel Eje mando horquilla cambio 28 8A00 97739 1 Tamburo selettore marce Drum Tambour Trommel T%ambor 29 8000 38520 1 Rullino Roller Aiguille Rolle Rodillo 30 8000 98149 1 Vite Screw Vis Schraube Tornillo 31 8000 A0091 1 Forcella cambio (1ª-4ª) Fork (1st-4st) Fourche (1ére-4eme) Gabel (1-4) Horquilla (1°-4° ) 32 8000 A0092 1 Forcella cambio (2ª-3ª) Fork (2nd-3rd) Fourche (2ème-3ème) Gabel (2-3) Horquilla (2°-3° ) 33 8000 99738 1 Forcella cambio (5ª) Gear shift fork (MTM) (5ª)

Fourchette chang. de vitesses (5ª)

Schaltgabel (5ª)

Horquilla mando velocidades (5ª) 34 8000 71010 3 Rotella Wheel Galet Rädchen Ruedecilla 35 8000 38711 1 Perno (L=96 mm) Pin (L=96 mm) Pivot (L=96 mm) Bolzen (L=96 mm) Perno (L=96 mm) 36 8000 38712 1 Perno (L=57 mm) Pin (L=57 mm) Pivot (L=57 mm) Bolzen (L=57 mm) Perno (L=57 mm) 37 8000 H0247 1 Rocchetto selettore dentato Sprocket Rochet Spule Piñon 38 8000 A7515 2 Saltarello per rocchetto Click Cliquet Strumhaken Salt. 39 8000 71008 2 Puntale per saltarello Push rod Embout Stösselschaft Puntal 40 8000 71009 2 Molla Spring Ressort Feder Resorte 41 8000 71010 1 Rotella Wheel Galet Rädchen Ruedecilla 42 8000 A7514 1 Piastrina Plate Plaquette Plättchen Placa 43 8000 62726 2 Vite (M6x14 mm) Screw (M6x14 mm) Vis (M6x14 mm) Schraube (M6x14 mm) Tornillo (M6x14 mm) 44 8000 85495 1 Saltarello fissamarce Click Cliquet Strumhaken Salt. 45 8000 A1748 1 Molla Spring Ressort Feder Resorte 46 8000 86107 1 Rosetta di rasamento Washer Rondelle Scheibe Arandela 47 8000 85493 1 Bussola Bushing Douille Buchse Manguito 48 8000 62726 1 Vite (M6x14 mm) Screw (M6x14 mm) Vis (M6x14 mm) Schraube (M6x14 mm) Tornillo (M6x14 mm) 49 8000 91559 1 Albero com. selettore Gearbox pedal shaft assy Arbre péd. change vit. compl. Umsteuerungswelle kpl. Eje pedal cambio compl. 51 8A00 A7329 1 Molla Spring Ressort Feder Resorte 52 8000 A4511 1 Segnalatore marce Idle trasponder assy Signaleur point mort compl. Leerlauflicht kpl. Señalador compl. 53 8A00 42700 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 54 8000 42676 1 Puntale per segnalatore marce Push rod Embout Stösselschaft Puntal 55 8000 42677 1 Molla Spring Ressort Feder Resorte 56 8000 66525 2 Vite Screw Vis Schraube Tornillo 57 8000 A3488 1 Leva comando cambio Gearchange lever Levier comm. vitesse Schalthebel Palanca del cambio 58 8A00 A3485 1 Pedale leva comando cambio Gearchange lever pedal Peda le Pedal Pedal 59 8000 70216 1 Molla Spring Ressort Feder Resorte 60 8000 99744 1 Ribattino Rivet Rivet Niet Remache

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

75

TC 450/2010

TAVOLA - DRAWING TABLE - BILD - TABLA

16

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

76

CAMBIO, COMANDO CAMBIO - TRANSMISSION, SHIFTER

TC 450/2010

BOITE DE VITESSE, COMMANDE DE VITESSE

5 SPEED

WECHSELGETRIBE, GANGSCHALTUNG - CAMBIO, MANDO CAMBIO

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

61 8000 62728 1 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm)

R 62 8000 63827 1 Pignone Z=12 Pinion Z=12 Pignon Z=12 Ritzel Z=12 Piñón Z=12 R 62 8000 63828 1 Pignone Z=13 Pinion Z=13 Pignon Z=13 Ritzel Z=13 Piñón Z=13 S 62 8000 63829 1 Pignone Z=14 Pinion Z=14 Pignon Z=14 Ritzel Z=14 Piñón Z=14 R 62 8000 63830 1 Pignone Z=15 Pinion Z=15 Pignon Z=15 Ritzel Z=15 Piñón Z=15

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

TAVOLA

DRAWING

TABLE


TABLA

16

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

77

TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

16A

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

78

TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Note

Pos.

Notes

No.

Notes

N.

Marke

Index

Notas

Pos.

10 8B00 36023 1 Rosetta di rasamento Washer Rondelle Scheibe Arandela 11 8000 88247 1 Ingranaggio 2ª A.P. (Z=18) Main shaft 2nd gear (Z=18) Engrenage 2ème vitesse A.P. Zahnr. f. 2. Geschw. Antriebsw Engranaje 2° velocidad Eje P.

12 8000 A3971 1 Albero secondario compl. Layshaft compl. Arbre secondaire compl. Vorgelegewelle kpl. Eje secundario compl. 13 8000 A1302 1 Albero secondario Layshaft Arbre secondaire Vorgelegewelle Eje secundario 14 8000 57196 1 Tappo Plug Bouchon Verschluss Tapón 15 8000 A1918 1 Ingranaggio 2ª A.S. (Z=29) Secondary shaft 2nd gear Engrenage 2ème vitesse A.S. Zah. f. 2. Geschw. Vorgelegew Engranaje 2° velocidad Eje S.

16 66N0 21211 3 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención 17 8000 88254 1 Ingranaggio 4ª A.S. (Z=25) Secondary shaft 4th gear Engrenage 4ème vitesse A.S. Zah. f. 4. Geschw. Vorgelegew Engranaje 4° velocidad Eje S.

18 8000 A3970 1 Ingranaggio 3ª A.S. (Z=24) Secondary shaft 3rd gear Engrenage 3ème vitesse A.S. Zah. f. 3. Geschw. Vorgelegew Engranaje 3° velocidad Eje S.

19 8000 A1920 1 Ingranaggio 5ª A.S. (Z=23) Secondary shaft 5th gear Engrenage 5ème vitesse A.S. Zah. f. 5. Geschw. Vorgelegew Engranaje 5° velocidad Eje S.

20 8000 A1921 1 Ingranaggio 1ª A.S. (Z=28) Gear 1st speed (Z=28) Engranage 1ére (Z=28) Zahnrad 1. Gang (Z=28) Engranaje 1° velocidad (Z=28) 21 8000 22373 1 Gabbia a rullini Needle cage Cage à aiguilles Nadelkaefig Jaula de agujas del cojinete

22 8G00 07989 1 Rosetta Washer Rondelle Scheibe Arandela

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

1 8000 A4592 1 Albero primario completo (310) Main shaft assy (310) Arbre primaire compl. (310) Hauptwelle kpl. (310) Eje principal completo (310) 1 8000 A3511 1 Albero primario completo Main shaft assy (450-510) Arbre primaire compl. (450-510) Hauptwelle kpl. (450-510) Eje principal completo

2 8000 A1300 1 Albero primario (Z=14) (310) Main shaft (Z=14) (310) Arbre primaire (Z=14) (310) Hauptwelle (Z=14) (310) Eje primario (Z=14) (310) 2 8000 A3512 1 3 8000 88244 1 Ingran. 5ª A.P. (Z=25) Gear speed (Z=25) Engranage 5éme (Z=25) Zahnrad 5.Gang (Z=25) Engranaje 5°velocidad (Z=25) 4 8000 63822 5 Bussola Bushing Douille Buchse Manguito 5 8D00 36022 2 Rosetta Washer Rondelle Scheibe Arandela 6 8000 31772 4 Anello di fermo Stop ring Bague d’arrêt Haltering An illo de retención 7 8000 A3972 1 Ingranaggio 3ª-4ª A.P. Main shaft 3rd- 4th gear Engrenage 3ème- 4ème Zahnr. f. 3.- 4. Geschw. Engranaje 3°- 4° velocidad

8 8000 88246 1 Ingranaggio 6ª A.P. (Z=27) Main shaft 6th gear (Z=27) Engrenage 6ème vitesse A.P. Zahnr. f. 6. Geschw. Antriebsw. Engranaje6° velocidad Eje P.

9 8A00 61261 1 Bussola Bushing Douille Buchse Manguito

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

(450-510) (450-510)

Albero primario (Z=14) (450-510) Main shaft (Z=14) (450-510) Arbre primaire (Z=14) (450-510) Hauptwelle (Z=14) (450-510) Eje primario (Z=14) (450-510)

(Z=18, Z=23) (Z=18, Z=23) vitesse A.P. (Z=18, Z=23) Antriebsw. (Z=18, Z=23) Eje P. (Z=18, Z=23)

(ø20xø24x10 mm) (ø20xø24x10 mm) (ø20xø24x10 mm) (ø20xø24x10 mm) (ø20xø24x10 mm)

CAMBIO, COMANDO CAMBIO - TRANSMISSION, SHIFTER BOITE DE VITESSE, COMMANDE DE VITESSE WECHSELGETRIBE, GANGSCHALTUNG - CAMBIO, MANDO CAMBIO

(Z=27) (Z=27) (Z=27)

(Z=18) (Z=18) (Z=18)

(Z=29) (Z=29) (Z=29) (Z=29)

(Z=25) (Z=25) (Z=25) (Z=25)

(Z=24) (Z=24) (Z=24) (Z=24)

(Z=23) (Z=23) (Z=23) (Z=23)

6 SPEED

TAVOLA

DRAWING

TABLE


TABLA

16A

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

79

TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

16A

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

80

TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

CAMBIO, COMANDO CAMBIO - TRANSMISSION, SHIFTER BOITE DE VITESSE, COMMANDE DE VITESSE WECHSELGETRIBE, GANGSCHALTUNG - CAMBIO, MANDO CAMBIO

6 SPEED

TAVOLA

DRAWING

TABLE


TABLA

16A

Note

Pos.

Notes

No.

Notes

N.

Marke

Index

Notas

Pos.

23 8G00 07989 1 Rosetta Washer Rondelle Scheibe Arandela 24 8000 41693 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 25 8000 86953 1 Distanziale Spacer Entretoise Distanzstück Separador 26 66N0 21211 1 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención 27 8000 H0246 1 Albero forcelle cambio Driving shaft gearbox forks Arbre comm. fourches trans. Antriebswelle Schaltgabel Eje mando horquilla cambio 28 8A00 97739 1 Tamburo selettore marce Drum Tambour Trommel T%ambor 29 8000 38520 1 Rullino Roller Aiguille Rolle Rodillo 30 8000 98149 1 Vite Screw Vis Schraube Tornillo 31 8A00 86980 1 Forcella cambio (1ª-4ª) Fork (1st-4st) Fourche (1ére-4ème) Gabel (1-4) Horquilla (1°-4° ) 32 8A00 48127 1 Forcella cambio (2ª-3ª) Fork (2nd-3rd) Fourche (2ème-3ème) Gabel (2-3) Horquilla (2°-3° ) 33 8000 99738 1 Forcella cambio (5ª) Gear shift fork (MTM) (5th) F 34 8000 71010 3 Rotella Wheel Galet Rädchen Ruedecilla 35 8000 38711 1 Perno (L=96 mm) Pin (L=96 mm) Pivot (L=96 mm) Bolzen (L=96 mm) Perno (L=96 mm) 36 8000 38712 1 Perno (L=57 mm) Pin (L=57 mm) Pivot (L=57 mm) Bolzen (L=57 mm) Perno (L=57 mm) 37 8000 H0247 1 Rocchetto selettore dentato Sprocket Rochet Spule Piñon 38 8000 A7515 2 Saltarello per rocchetto Click Cliquet Strumhaken Salt. 39 8000 71008 2 Puntale per saltarello Push rod Embout Stösselschaft Puntal 40 8000 71009 2 Molla Spring Ressort Feder Resorte 41 8000 71010 1 Rotella Wheel Galet Rädchen Ruedecilla 42 8000 A7514 1 Piastrina Plate Plaquette Plättchen Placa 43 8000 62726 2 Vite (M6x14 mm) Screw (M6x14 mm) Vis (M6x14 mm) Schraube (M6x14 mm) Tornillo (M6x14 mm) 44 8000 85495 1 Saltarello fissamarce Click Cliquet Strumhaken Salt. 45 8000 A1748 1 Molla Spring Ressort Feder Resorte 46 8000 86107 1 Rosetta di rasamento Washer Rondelle Scheibe Arandela 47 8000 85493 1 Bussola Bushing Douille Buchse Manguito 48 8000 62726 1 Vite (M6x14 mm) Screw (M6x14 mm) Vis (M6x14 mm) Schraube (M6x14 mm) Tornillo (M6x14 mm) 49 8000 91559 1 Albero com. selettore Gearbox pedal shaft assy Arbre péd. change vit. compl. Umsteuerungswelle kpl. Eje pedal cambio compl. 51 8A00 A7329 1 Molla Spring Ressort Feder Resorte

T 52 8000 A4511 1 Segnalatore marce Idle trasponder assy Signaleur point mort compl. Leerlauflicht kpl. Señalador compl.

WM 52 8000 A6751 1 Segnalatore marce Idle trasponder assy Signaleur point mort compl. Leerlauflicht kpl. Señalador compl.

53 8A00 42700 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 54 8000 42676 1 Puntale per segnalatore marce Push rod Embout Stösselschaft Puntal 55 8000 42677 1 Molla Spring Ressort Feder Resorte

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

ourchette chang. de vitess. (5ème)

Schaltgabel (5)

Horquilla mando velocidades (5°)

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

81

TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

16A

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

82

TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

Note

Pos.

Notes

No.

Notes

N.

Marke

Index

Notas

Pos.

56 8000 66525 2 Vite Screw Vis Schraube Tornillo 57 8000 A3488 1 Leva comando cambio Gearchange lever Levier comm. vitesse Schalthebel Palanca del cambio 58 8A00 A3485 1 Pedale leva comando cambio Gearchange lever pedal Peda le Pedal Pedal 59 8000 70216 1 Molla Spring Ressort Feder Resorte 60 8000 99744 1 Ribattino Rivet Rivet Niet Remache 61 8000 62728 1 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm)

RWT 62 8000 63827 1 Pignone Z=12 Pinion Z=12 Pignon Z=12 Ritzel Z=12 Piñón Z=12 SWT 62 8000 63828 1 Pignone Z=13 Pinion Z=13 Pignon Z=13 Ritzel Z=13 Piñón Z=13 RWT 62 8000 63829 1 Pignone Z=14 Pinion Z=14 Pignon Z=14 Ritzel Z=14 Piñón Z=14

RM 62 8000 63829 1 Pignone Z=14 Pinion Z=14 Pignon Z=14 Ritzel Z=14 Piñón Z=14 SM 62 8000 63830 1 Pignone Z=15 Pinion Z=15 Pignon Z=15 Ritzel Z=15 Piñón Z=15

RWT 62 8000 63830 1 Pignone Z=15 Pinion Z=15 Pignon Z=15 Ritzel Z=15 Piñón Z=15

63 8000 38728 2 Rullino Roller Aiguille Rolle Rodillo 64 66N0 21206 1 Anello di fermo Stop ring Bague d’arrêt Haltering Anillo de retención 65 8000 88255 4 Rosetta di rasamento Washer Rondelle Scheibe Arandela 66 8000 A1919 1 Ingranaggio 6ª A.S. (Z=22) Secondary shaft 6th gear Engrenage 6ème vitesse A.S. Zahnr. f. 6. Geschw. Engranaje6° velocidad Eje S.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

CAMBIO, COMANDO CAMBIO - TRANSMISSION, SHIFTER BOITE DE VITESSE, COMMANDE DE VITESSE WECHSELGETRIBE, GANGSCHALTUNG - CAMBIO, MANDO CAMBIO

(Z=22) (Z=22) Vorgelegew. (Z=22) (Z=22)

6 SPEED

TAVOLA

DRAWING

TABLE


TABLA

16A

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

83

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

17

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

84

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

RAFFREDDAMENTO - COOLING SYSTEM REFROIDISSEMENT - WASSERKUHLUNG ENFRIAMENTO

1 8A00 60415 1 Girante (310) Rotor (310) Couronne (310) Laufrad (310) Rotor (310) 1 8000 78442 1 Girante (450-510) Rotor (450-510) Couronne (450-510) Laufrad (450-510) Rotor (450-510) 2 8000 42278 1 Dado Nut Ecrou Mutter Tuerca 3 8000 91564 1 Corpo pompa Pump body Corps pompe Pumpenkörper Corpo bomba 4 8000 A4789 1 Albero pompa acqua Water pump shaft Arbre Welle Eje 5 1617 95501 2 Bussola Bushing Douille Buchse Manguito 6 8000 62730 3 Vite (M6X30 mm) Screw (M6X30 mm) Vis (M6X30 mm) Schraube (M6X30 mm) Tornillo (M6X30 mm) 7 8000 27122 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 8 8000 91565 1 Flangia Flange Bride Flansch Brida 9 8000 34317 1 Cuscinetto (ø12xØ28x8 mm) Bearing (ø12xØ28x8 mm) Roulement (ø12xØ28x8 mm) Kugellager (ø12xØ28x8 mm) Cojinete (ø12xØ28x8 mm)

10 8000 53339 1 Anello di tenuta Seal ring Bague de retenue Dichtring Anillo de retención

(ø8xØ16x10 mm) (ø8xØ16x10 mm) (ø8xØ16x10 mm) (ø8xØ16x10 mm) (ø8xØ16x10 mm) 11 8000 40007 1 Anello OR O-Ring Bague OR O-Ring Anillo OR 12 8000 99708 1 Tubo testa-pompa (310) Pipe (310) Tuyau (310) Schlauch (310) Tubo (310) 12 8A00 99708 1 Tubo testa-pompa (450-510) Pipe (450-510) Tuyau (450-510) Schlauch (450-510) Tubo (450-510) 13 8B00 99475 2 Fascetta Clamp Collier Schelle Banda 14 8000 99659 1 Radiatore Sx (TOYO) L.H. radiator (TOYO) Radiateur G. (TOYO) L., Kühler (TOYO) Radiador iz. (TOYO) 14 8000 B1407 1 Radiatore Sx (KTM) L.H. radiator (KTM) Radiateur G. (KTM) L., Kühler (KTM) Radiador iz. (KTM) 15 8000 99658 1 Radiatore Dx completo (TOYO) R.H. radiator compl. (TOYO) Radiateur D. compl. (TOYO) R., Kühler kpl. (TOYO) Radiador der. compl. (TOYO) 15 8000 B1406 1 Radiatore Dx (KTM) R.H. radiator (KTM) Radiateur D. (KTM) R., Kühler (KTM) Radiador der. (KTM)

C 16 8B00 43715 1 Tubetto sfiato Tube Tuyau Rohr Tubo

17 8000 H1891 2 Fascetta Clamp Collier Schelle Banda 18 8000 H1298 1 Tubo Pipe Tuyau Rohr Tubo 19 8000 59803 6 Gommino Rubber pad Pièce caoutchouc Gummistück Junta de goma 20 8000 59802 5 Bussola Bushing Douille Buchse Manguito 21 8000 62728 3 Vite (M6x20 mm) Screw (M6x20 mm) Vis (M6x20 mm) Schraube (M6x20 mm) Tornillo (M6x20 mm) 22 8000 59801 6 Rosetta piana Washer Rondelle Scheibe Arandela 23 8000 H1410 1 Tubazione radiatore Radiator water line Conduite radiateur Wasserleitung Küühler Tuberia de agua radiador 27 8000 99661 1 Tubo INFERIORE RAD. DX Pipe Tuyau Schlauch Tubo 28 8000 A0779 1 Tubo INFERIORE RAD. SX Pipe Tuyau Schlauch Tubo 29 8A00 99475 4 Fascetta Clamp Collier Schelle Banda 30 8B00 99475 3 Fascetta Clamp Collier Schelle Banda 32 8000 79077 1 Tappo (TOYO) Plug (TOYO) Bouchon (TOYO) Verschluss (TOYO) Tapón (TOYO)

TAVOLA

DRAWING

TABLE


TABLA

17

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

85

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

17

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

86

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

RAFFREDDAMENTO - COOLING SYSTEM REFROIDISSEMENT - WASSERKUHLUNG ENFRIAMENTO

32 8000 A7991 1 Tappo (KTM) Plug (KTM) Bouchon (KTM) Verschluss (KTM) Tapón (KTM)

WM 33 8000 37140 1 Spessore elastico Spacer Entretoise Distanzstück Espesor

34 8AA0 A0872 2 Griglia Grid Grille Rost Parrilla

WMT 36 8000 B0612 1 Serbatoio espansione Tank Réservoir Tank Depósito WMT 37 8000 40427 1 Tappo Plug Bouchon Verschluss Tapón WMT 38 8000 86004 2 Antivibrante Silent-block Antivibration Schwingungsdämpfer Anti-vibrador WMT 39 8000 B0611 1 Piastrina Plate Plaquette Plättchen Placa WMT 40 8D00 67997 2 Vite TEF M5x0,8 Screw TEF M5x0,8 Vis TEF M5x0,8 Schraube TEF M5x0,8 Tornillo TEF M5x0,8 WMT 41 8000 A1281 1 Tubazione Pipe Tuyau Rohr Tubo

42 8000 56444 1 Fascetta (L=188mm) Clamp (L=188mm) Collier (L=188mm) Schelle (L=188mm) Banda (L=188mm)

WM 43 8000 A7715 1 Elettroventola Fan Ventilateur Kuhlungsflügel Aventadÿr WM 44 8000 B0257 1 Piastra Plate Plaquette Plättchen Placa WM 46 60ND 01030 4 Vite Screw Vis Schraube Tornillo WM 47 8000 40717 4 Dado Nut Ecrou Mutter Tuerca WM 48 8B00 91687 1 Fascetta Clamp Collier Schelle Banda

TAVOLA

DRAWING

TABLE


TABLA

17

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

87

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

18

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

88

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

FILTRO ARIA - AIR FILTER FILTRE AIRE - LUFTFILTER FILTRO DE AIRE

TAVOLA

DRAWING

TABLE


TABLA

18

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

WCT 1 8000 B0247 1 Scatola filtro aria Air filter box Boîte filtre Filterkasten Caja filtro aire

M 1 8000 H0054 1 Scatola filtro aria Air filter box Boîte filtre Filterkasten Caja filtro aire

CT 2 8000 69549 1 Gabbia filtro Cleaner cage Cage pour filtre Filterkafi g Caja filtro

WM 2 8000 H0805 1 Gabbia filtro Clean er cage Cage pour filtre Filterka fig Caja filtro

DWM 2 8000 69549 1 Gabbia filtro Clea ner cage Cage pour filtre Filterka fig Caja filtro

3 8000 72641 1 Filtro aria Air filter Filtre à air Luftfilter Filtro aire 4 8000 A0656 1 Protezione antifiamma Guard Protection Schutz Protecciòn

WM 6 8000 B0248 1 Raccordo Union Raccord Anschluss Empalme

CT 6 8000 H0874 1 Raccordo Union Raccord Anschluss Empalme

7 8000 70024 1 Flangia Flange Bride Flansch Brida

8 8000 40718 6 Dado Nut Ecrou Mutter Tuerca 10 62ND 15549 1 Rosetta piana Washer Rondelle Scheibe Arandela 11 8A00 37947 1 Vite Screw Vis Schraube Tornillo 12 8E00 99475 1 Fascetta Clamp Collier Schelle Banda 13 8B00 A8421 2 Vite (M5x16mm) Screw (M5x16mm) Vis (M5x16mm) Schraube (M5x16mm) Tornillo (M5x16mm) 14 8M00 92249 2 Fascetta Clamp Collier Schelle Banda 15 8000 B0399 1 Tubo filtro/testa Filter/head tank outlet pipe Tuyau filtre/culasse Rorh Filter/Zylinderkopf Tubo filtro/culata 16 8000 B0575 1 Flangia Flange Bride Flansch Brida 17 8A00 A8421 1 Vite (M5x12mm) Screw (M5x12mm) Vis (M5x12mm) Schraube (M5x12mm) Tornillo (M5x12mm)

WM 18 8000 72494 1 Molletta fiss. cablaggio Spring Ressort Feder Muelle

19 8000 A8999 1 Raccordo sfiato Union Raccord Anschluss Empalme 20 8A00 92249 1 Fascetta Clamp Collier Schelle Banda

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

89

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

19

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

90

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

TELAIO, PEDANE - FRAME, FOOT RESTS CADRE, REPOSE PIEDS - RAHMEN, FUSSBRETT BASTIDOR, REPOSAPIES

CT 1 8000 H1691 1 Telaio anteriore Front frame Chassis AV. Rahmen vorrrder Bastidor delantero

WM 1 8000 H1694 1 Telaio anteriore Front frame Chassis AV. Rahmen vorrrder Bastidor delantero

WCT 2 8000 H1651 1 Telaio posteriore Rear frame side Chassis arrière Sattelbrücke Cuadro posterior

M 2 8000 H1652 1 Telaio posteriore Rear frame side Chassis arrière Sattelbrücke Cuadro posterior

3 8000 69056 4 Vite (M8x20 mm) Screw (M8x20 mm) Vis (M8x20 mm) Schraube (M8x20 mm) Tornillo (M8x20 mm)

D 4 Y000 60898 4 Vite (M6x15 mm) Screw (M6x15 mm) Vis (M6x15 mm) Schraube (M6x15 mm) Tornillo (M6x15 mm)

5 8000 73140 2 Perno Pin Pivot Bolzen Perno

6 8000 96907 1 Molla Sx L.H. spring Ressort G. Feder L. Resorte Iz.

D 7 8000 B0157 1 Paramotore Engine guard Garde moteur Motorschutz Para motor

9 80A0 89953 1 Pedana destra R.H. foot-rest Repose-pieds D. R. Fussraste Pedal delnt. derech. compl. 10 80A0 89962 1 Pedana sinistra L.H. foot-rest Repose-pieds G. L. Fussraste Pedal delant. izrdo. compl. 11 8000 96908 1 Molla Dx R.H. spring Ressort D. Feder R. Resorte Der. 12 64ND 20068 2 Copiglia Split pin Goupille Splint Clavija 13 8A00 01815 2 Rosetta Washer Rondelle Scheibe Arandela 15 80A0 B0245 1 Protezione telaio Sx L.H. frame guard Protection chassis G. Rahmenschutz Links Protecciòn bastidor izquierda 18 8000 69150 1 Piastrina Plate Plaquette Plättchen Placa 19 8000 62796 1 Vite (M8x40 mm) Screw (M8x40 mm) Vis (M8x40 mm) Schraube (M8x40 mm) Tornillo (M8x40 mm) 20 8000 33373 2 Rivetto Rivet Rivet Niet Remache

DM 24 8000 A7237 2 Cavallotto U-bolt Cavalier Bügelbolzen Caballete

25 8000 87243 2 Cuscinetto (29-48-17,5) Bearing (29-48-17,5) Roulement (29-48-17,5) Kugellager (29-48-17,5) Cojinete (29-48-17,5)

DM 26 8000 62796 4 Vite (M8x40 mm) Screw (M8x40 mm) Vis (M8x40 mm) Schraube (M8x40 mm) Tornillo (M8x40 mm)

27 8G00 73458 1 Perno (M8x150 mm) Pin (M8x150 mm) Pivot (M8x150 mm) Bolzen (M8x150 mm) Perno (M8x150 mm) 28 8G00 73458 1 Perno (M8x150 mm) Pin (M8x150 mm) Pivot (M8x150 mm) Bolzen (M8x150 mm) Perno (M8x150 mm)

WM 29 8000 43391 1 Serratura antifurto completa Anti-left lock assy Serrure anti-vol compl. Sichereitsschloss kpl. Cerradura compl.

DM 30 8000 24350 2 Distanziale Spacer Entretoise Distanzstück Separador

31 8000 43928 3 Dado Nut Ecrou Mutter Tuerca

WM 34 8000 35531 1 Chiave grezza Raw key Clef primitive Schlüssel Llave

DM 37 8000 B0152 1 Kit compl. poggiapiedi Compl. footrest Kit Appui-pied complet kompl. Fussraster-Kit Kit compl. apoyapiés

38 8AA0 59433 2 Rullo catena Roller Aiguille Rolle Rodillo 39 8000 63312 4 Cuscinetto (ø8xØ22x7 mm) Bearing (ø8xØ22x7 mm) Roulement (ø8xØ22x7 mm) Kugellager (ø8xØ22x7 mm) Cojinete (ø8xØ22x7 mm) 40 8A00 59434 2 Distanziale Spacer Entretoise Distanzstück Separador

DM 44 8000 B0156 1 Supporto Dx R.H. support Support D. Halterung R. Soporte der. DM 45 8000 66652 1 Poggiapiedi passeggero Dx. R.H. foot rest support Support repose pied D. R. Fussraster Posapie der.

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

TAVOLA

DRAWING

TABLE


TABLA

19

Validità

Validity

Validité

Gultig

Validez

91

TC 450 - TXC 450-510/2010, TE 310-450-510/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

19

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

92

TC 450 - TXC 450-510/2010,

TE 310-450-510/2010-I.E.,

SMR 450-510/2010-I.E.

TELAIO, PEDANE - FRAME, FOOT RESTS CADRE, REPOSE PIEDS - RAHMEN, FUSSBRETT BASTIDOR, REPOSAPIES

TAVOLA

DRAWING

TABLE


TABLA

19

Note Notes Notes Marke Notas

Pos. No. N. Index Pos.

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

DM 46 8000 B0155 1 Supporto Sx. L.H. holder Support G. Halter, L. Soporte izq. DM 47 8000 66651 1 Poggiapiedi passeggero Sx. L.H. foot rest support Support repose pied G. L. Fussraster Posapie izq. DM 48 8000 41459 2 Perno Pin Pivot Bolzen Perno DM 49 62N1 15504 2 Rosetta Washer Rondelle Scheibe Arandela DM 50 64N1 20048 2 Copiglia Split pin Goupille Splint Clavija DM 51 8000 62732 2 Vite (M8x25 mm) Screw (M8x25 mm) Vis (M8x25 mm) Schraube (M8x25 mm) Tornillo (M8x25 mm)

W 52 8000 H0233 1 Gamba laterale Side stand Bequille lat. Seitenständer Horquilla lateral

M 52 8000 H0234 1 Gamba laterale Side stand Bequille lat. Seitenständer Horquilla lateral WM 53 8000 97976 1 Vite Screw Vis Schraube Tornillo WM 54 8000 A0268 1 Molla interna Spring Ressort Feder Resorte WM 55 8000 A0269 1 Molla esterna Spring Ressort Feder Resorte WM 56 8000 A0267 1 Piastrina Plate Plaquette Plättchen Placa

D 57 8000 46893 4 Dado N ut Ecrou Mutter Tuerca

PD 60 8000 H0188 1 Protezione motore destra R.H. engine protection Protection moteur D. R. Motorschutz Protección motor der. PD 61 8000 H0187 1 Protezione motore sinistra L.H. engine protection Protection moteur G. L. Motorschutz Protección motor izq. PD 62 8000 62730 4 Vite (M6X25 mm) Screw (M6X25 mm) Vis (M6X25 mm) Schraube (M6X25 mm) Tornillo (M6X25 mm) PD 63 8000 46893 4 Dado Nut Ecrou Mutter Tuerca

DWC 65 8000 B1747 1 Protezione calore Heat protection Protection thermique Hitzeschutz Protección calor

66 8E00 61121 2 Vite (M8x30mm) Screw (M8x30mm) Vis (M8x30mm) Schraube (M8x30mm) Tornillo (M8x30mm) 67 8000 17810 2 Dado Nut Ecrou Mutter Tuerca 68 60ND 02559 1 Vite (M8x40mm) Screw (M8x40mm) Vis (M8x40mm) Schraube (M8x40mm) Tornillo (M8x40mm)

WM 69 8A00 94356 1 Tampone Pad Tampon Stopfen Tampón

70 8000 B0841 1 Tappo Plug Bouchon Verschluss Tapón 71 8000 56444 1 Fascetta (L=188mm) Clamp (L=188mm) Collier (L=188mm) Schelle (L=188mm) Banda (L=188mm)

PD 72 8000 H0822 4 Bussola Bushing Douille Buchse Manguito

WM 73 8000 H0235 1 Perno molla Spring pivot Axe ressort Federzapfen Perno muelle

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

93

TE 310-EU/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

20

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

94

TE 310-EU/2010-I.E.

SMR 450-510/2010-I.E.

Note

Pos.

Notes

No.

Notes

N.

Marke

Index

Notas

Pos.

W 1 8000 B0220 1 Testa di sterzo Steering head Tête direction Lenkkopf Cabezal de dirección

M 1 8000 B0347 1 Testa di sterzo Steering head Tête direction Lenkkopf Cabezal de dirección

N 4 2 Gruppo registro Adjuster set Groupe reglage Kupplungsreglergruppe Grupo regul.

W 5 8000 B1711 1 Stelo Sx. compl. L.H. slider assy Montant G. compl. Bein, Kpl. L. Deslizable izrda. compl.

M 5 8000 H0144 1 Stelo Sx. compl. L.H. slider assy Montant G. compl. Bein, Kpl. L. Deslizable izrda. compl.

N 7 2 Cartuccia Cartridge Cartouche Patrone Cartucho

N 8 (b) 2 Bussola Bushing Douille Buchse Manguito

N 9 2 Scod elli no Cup Cuvette Teller Cubeta

N 10 (a ) 2 Anello di tenuta Seal ring Bague de retenue Dichtring Anillo de retención

N 11 2 Anello di fermo Stop ring Bague d’arrêt Haltering A nillo de retención

N 12 (a) 2 Raschiapolvere Dust scraper Racloir poudre Pulverabschaber Rascador de polvo

13 8000 B1712 2 Portastelo completo Pipe assy Groupe tuyau compl. Rohrgruppe Kpl Grupo tubo compl. N 14 2 Vite Screw Vis Schraube Tornillo N 15 2 Sfera Ball Bille Kugel Esfera N 16 2 Molla per sfera Spring Ressort Feder Resorte N 17 2 Grano filettato Dowel Grain Gewindestift Pasador N 18 2 Anello OR O-Ring Bague OR O-Ring Anillo OR

W 19 8000 B0221 1 Base di sterzo con perno Steering crown with pin Socle de direction avec pivot Gabelbrücke mit Bolzen Base de dirección con perno

M 19 8000 B0348 1 Base di sterzo con perno Steering crown with pin Socle de direction avec pivot Gabelbrücke mit Bolzen Base de dirección con perno N 20 2 Scodelli no Cup Cuvette Teller Cubeta M 21 8000 A7608 2 Kit molla (K=5 N/mm) Spring (K=5 N/mm) Ressort (K=5 N/mm) Feder (K=5 N/mm) Resorte (K=5 N/mm)

W 21 8000 B1713 2 Kit molla (K=4,5 N/mm) Spring (K=4,5 N/mm) Ressort (K=4,5 N/mm) Feder (K=4,5 N/mm) Resorte (K=4,5 N/mm)

M 22 8000 B0351 1 Gamba Sx. compl. L.H. fork leg assy Fourche compl. G. Telegabel, Kpl. L. Horquill izrda. compl.

W 22 8000 H0226 1 Gamba Sx. compl. L.H. fork leg assy Fourche compl. G. Telegabel, Kpl. L. Horquill izrda. compl.

M 23 8000 B0352 1 Gamba Dx. compl. R.H. fork leg assy Fourche complete D. Telegabel Kpl. R. Horquilla derech. compl.

W 23 8000 H0225 1 Gamba Dx. compl. R.H. fork leg assy Fourche complete D. Telegabel Kpl. R. Horquilla derech. compl. W 24 8000 B1715 2 Gruppo pompante compl. Damping element compl. Amortissement compl. Schwingungsdämpfer Kpl. Bombeadora compl.

M 24 8000 H0147 2 Gruppo pompante compl. Dx. R.H. Damping element compl. Amortissement compl. D. Schwingungsdämpfer Kpl. R. Bombeadora compl. der. M 24 8000 H0148 2 Gruppo pompante compl. Sx. L.H. Damping element compl. Amortissement compl. G. Schwingungsdämpfer Kpl. L. Bombeadora compl. izq. N 25 2 Tubetto Pipe Tuyau Rohr Tubo

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

2 8000 62796 6 Vite (M8x40 mm) Screw (M8x40 mm) Vis (M8x40 mm) Schraube (M8x40 mm) Tornillo (M8x40 mm) 3 8A00 87717 1 Ghiera registro cuscinetti Ring nut Embout Nutmutter Virola

6 8000 B1710 1 Stelo Dx. compl. R.H. slider assy Montant D. compl. Bein, Kpl. R. Deslizable der. compl.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

SOSPENSIONE ANTERIORE - FRONT FORK ASSEMBLY SUSPENSION AVANT - VORDERTELESKOPGABEL SUSPENSION DELANTERA

(MARZOCCHI)

TAVOLA

DRAWING

TABLE


TABLA

20

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

95

TE 310-EU/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

20

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

96

TE 310-EU/2010-I.E.

SMR 450-510/2010-I.E.

SOSPENSIONE ANTERIORE - FRONT FORK ASSEMBLY SUSPENSION AVANT - VORDERTELESKOPGABEL SUSPENSION DELANTERA

(MARZOCCHI)

TAVOLA

DRAWING

TABLE


TABLA

20

Note

Pos.

Notes

No.

Notes

N.

Marke

Index

Notas

Pos.

N 26 2 Anello OR O-Ring Bague OR O-Ring Anillo OR N 27 2 Anello seeger Seeger ring Bague seeger Seegerring Anillo Seeger N 28 2 Dado N ut Ecrou Mutter Tuerca N 29 2 Tampone di fondo Pad Tampon Stopfen Tampòn N 30 2 Custodia Housung Cage Korb Custodia N 31 2 Asta interna Internal rod Barre Stange Varilla N 32 2 Ass. asta Rod assy Barre compl. Stange Kpl Grupo varilla N 33 4 Molla Spring Ressort Feder Resorte N 34 4 Lamella Plate Lamelle Plättchen Laminilla N 35 2 Segmento Circlip Segment Kolbenring Segmento N 36 2 Pistone estensione R.H. piston Piston D. Kolbe R. Pistón der. N 37 6 Lamella Plate Lamelle Plättchen Laminilla N 38 2 Dado N ut Ecrou Mutter Tuerca N 39 (b) 2 Bussola Bushing Douille Buchse Manguito

40 8000 62729 4 Vite (M6X25 mm) Screw (M6X25 mm) Vis (M6X25 mm) Schraube (M6X25 mm) Tornillo (M6X25 mm)

W 41 8000 H0970 2 Ass. valvola di fondo Valve Soupape Ventil Válvula

M 41 8000 H0145 2 Ass. valvola di fondo Valve Soupape Ventil Válvula N 42 2 Vite Screw Vis Schraube Tornillo M 43 2 Distanziale Spacer Entretoise Distanzstück Separador N 44 2 Anello OR O-Ring Bague OR O-Ring Anillo OR N 45 2 Pistone compressione Piston Piston Kolbe Pistón N 46 6 Lamella Plate Lamelle Plättchen Laminilla

48 8000 A7597 2 Gruppo tappo Plug assy Groupe bouchon Verschlussgruppe Kpl Grupo tapón N 49 2 Anello OR O-Ring Bague OR O-Ring Anillo OR

50 8000 A7592 1 Kit anelli di tenuta Seal ring kit Kit bague de retenue Dichtringkit Kit anillo de retención

51 8000 A7593 1 Kit boccole Bush kit Kit douille Buchsekit Kit manguito

52 8000 87745 2 Guarnizione di tenuta Gasket Garniture Dichtung Junta N 53 2 Dado N ut Ecrou Mutter Tuerca N 54 2 Tubetto Pipe Tuyau Rohr Tubo M 55 2 Distanziale Spacer Entretoise Distanzstück Separador

56 8000 87736 1 Rosetta piana Washer Rondelle Scheibe Arandela

57 8A00 69315 1 Dado Nut Ecrou Mutter Tuerca N 58 2 Anello di fermo Stop ring Bague d’arrêt Haltering A nillo de retención

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

Validità

Validity

Validité

Gultig

Validez

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

97

TE 310-EU/2010-I.E., SMR 450-510/2010-I.E.

TAVOLA - DRAWING TABLE - BILD - TABLA

20

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

98

TE 310-EU/2010-I.E.

SMR 450-510/2010-I.E.

Note

Pos.

Notes

No.

Notes

N.

Marke

Index

Notas

Pos.

59 8000 60233 4 Gommino Rubber pad Pièce caoutchouc Gummistück Junta de goma

60 8000 60234 4 Rosetta piana Washer Rondelle Scheibe Arandela

61 8000 53155 2 Distanziale Spacer Entretoise Distanzstück Separador M 62 60N1 01221 2 Vite (M10x75mm) Screw (M10x75mm) Vis (M10x75mm) Schraube (M10x75mm) Tornillo (M10x75mm)

W 62 60ND 01223 2 Vite (M10x85 mm) Screw (M10x85 mm) Vis (M10x85 mm) Schraube (M10x85 mm) Tornillo (M10x85 mm)

63 8000 61314 2 Dado Nut Ecrou Mutter Tuerca

64 8A00 A4092 1 Morsetto superiore Upper clamp Etrier sup. Obere Brücke Brida sup.

65 8A00 B1959 4 Vite (M8x30 mm) Screw (M8x30 mm) Vis (M8x30 mm) Schraube (M8x30 mm) Tornillo (M8x30 mm)

66 8A00 A5879 2 Morsetto inferiore Lower clamp Etrier inf. Untere Brücke Brida inf.

W 67 8A00 A6683 2 Distanziale Spacer Entretoise Distanzstück Separador

82 80A0 A8482 1 Protezione Dx. Guard R.H. (color code G) Protection G. (code coleur G) Schutz R. (Code Farbe G) Protección der.

83 80A0 A8481 1 Protezione Sx. Guard L.H. (color code G) Protection D. (code coleur G) Schutz L. (Code Farbe G) Protección izq.

84 8000 A8423 6 Vite (M6x8mm) Screw (M6x8mm) Vis (M6x8mm) Schraube (M6x8mm) Tornillo (M6x8mm)

85 80A0 A0633 1 Piastrina (codice colore G) Plate (color code G) BLACK Plaquette (code coleur G) Plättchen (Code Farbe G) x Placa (còdigo colòr G)

86 8A00 H2197 2 Vite Screw Vis Schraube Tornillo M 87 8000 74842 2 Catadiottro ambra (AUS, USA) Reflector amber (AUS, USA) Catadioptrique ambre Rückstrahler Amber Catafaros àmbar (AUS, USA)

N. Cod.

Code No.

Nr. Code

Code Nr

N. Cod.

Q.tà Q.ty Q.te

M.ge

DENOMINAZIONE NAME DESIGNATION BESHREIBUNG DENOMINACION

C.ad

(codice colore G) NERO BLACK NOIR SCHWARZ (còdigo colòr G) NEGRO

NERO NOIR NOIR NEGRO

SOSPENSIONE ANTERIORE - FRONT FORK ASSEMBLY SUSPENSION AVANT - VORDERTELESKOPGABEL SUSPENSION DELANTERA

(AUS, USA) (AUS, USA)

(MARZOCCHI)

TAVOLA

DRAWING

TABLE


TABLA

20

Validità

Validity

Validité

Gultig

Validez

a Forniti anche in gruppo pos. 50 Supplied in bag No. 50 Son fournies en unités N. 50 Sind im Umschlag Index 50 Provisto en grupo pos. 50 b Forniti anche in gruppo pos. 51 Supplied in bag No. 51 Son fournies en unités N. 51 Sind im Umschlag Index 51 Provisto en grupo pos. 51

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

99

TC 450/2010 -TXC 450-510/2010

TAVOLA - DRAWING TABLE - BILD - TABLA

20A

N° Catalogo - Catalog No. - Nr. Catalogue - Katalog Nr. - N° Catalogo : 8000H1345 Pagina emessa Ottobre’09 - Page issued October’09 - Page imprimée Octobre'09 - Seite Herasgegeben Oktober’09 - Pagina emitida Octubre’09

100
