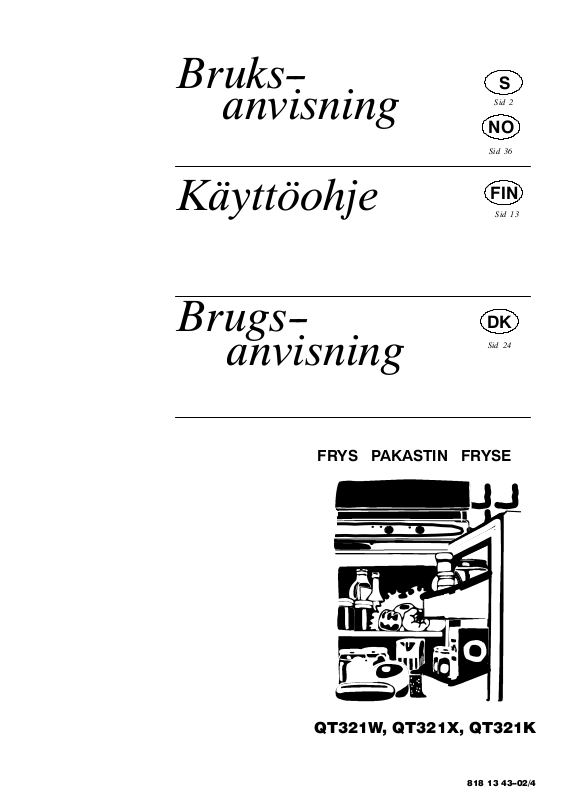

Husqvarna QT321W, QT321K, QT321X User Manual

Bruks--

anvisning

S

Sid 2

NO

Sid 36

Käyttöohje

Brugs--

anvisning

FIN

Sid 13

DK

Sid 24

FRYS PAKASTIN FRYSE

QT321W, QT321X, QT321K

818 13 43--02/4

Säkerhetsinformation

S

Ditt nya fryskåp kan ha andra funktioner jämfört med ditt gamla skåp.

Läs noga igenom anvisningarna, så du snabbt lär dig hur ditt nya skåp fungerar och ska skötas. Spara bruksanvisningen, den måste finnas med om skåpet säljs eller överlåts till annan person.

Användning

·Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt denna bruksanvisning.

·Förvara aldrig explosiva gaser eller vätskor i kyleller frysutrymme. De kan sprängas och skada person och egendom.

·Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Punkteras kylsystemet förstörs skåp och matvaror.

·Förvara inte kolsyrade drycker, flaskor och burkar av glas i frysutrymme, då glasförpackningarna kan gå sönder.

·Skåpet är tungt. Skåpets kanter och utskjutande

metalldelar på skåpets baksida kan vara vassa. Var försiktig då skåpet flyttas. Använd handskar.

Barn

·Håll uppsikt över små barn så att de inte kommer åt skåpets inredning eller reglage.

Skrotning av gamla skåp

Lämna ditt gamla skåp till en återvinningsanläggning. Kontakta kommunen eller din återförsäljare för mer information.

Stäng av ditt gamla skåp och dra ur stickkontakten. Kapa anslutningssladden så nära skåpet som möjligt. Ta bort dörren innan skåpet skrotas så att lekande barn inte kan bli innestängda i skåpet.

Se till att inte skada kylsystemet i det gamla skåpet. Isoleringen och kylsystemet kan innehålla ämnen som bryter ned ozonlagret.

Ditt nya skåp är helt fritt från ämnen som bryter ned ozonlagret. Läs mer om ditt nya skåp och miljön i avsnittet "Råd och tips".

Innehållsförteckning

Säkerhetsinformation . . . . . . . . . . . . . 2

Skrotning av gamla skåp . . . . . . . . . . . . . . . . . . . . . 2

Innehållsförteckning . . . . . . . . . . . . . . . 2

Beskrivning av fryskåpet . . . . . . . . . . 3

Knappar och indikeringslampor . . . . . . . . . . . . . . . 3

Innan skåpet startas första gången . 3

Att använda frysskåpet . . . . . . . . . . . . 4

Starta frysen och ställ in rätt temperatur . . . . . . . . . 4 Avstängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Larm och övriga funktioner . . . . . . . . . . . . . . . . . . . 4 Infrysning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Temperaturen i frysskåpet . . . . . . . . . . . . . . . . . . . . 6 Lämplig förvaringstid . . . . . . . . . . . . . . . . . . . . . . . 6 Upptining . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Inredning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Råd och tips . . . . . . . . . . . . . . . . . . . . . . 7

Så kan du spara energi . . . . . . . . . . . . . . . . . . . . . . . 7 Skåpet och miljön . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Miljövänlig användning . . . . . . . . . . . . . . . . . . . . . . 7

S

Skötsel och rengöring . . . . . . . . . . . . . 7

Tag bort ventilationsgallret . . . . . . . . . . . . . . . . . . . 7 Rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Avfrosta frysskåpet . . . . . . . . . . . . . . . . . . . . . . . . . 8 Byte av lampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Om skåpet inte ska användas . . . . . . . . . . . . . . . . . . 8 Vid längre semester eller bortavaro . . . . . . . . . . . . . . 8

Om något inte fungerar . . . . . . . . . . . . 9

Konsumentköp EHL . . . . . . . . . . . . . . . . . . . . . . . . 10 Garanti (gäller för Finland) . . . . . . . . . . . . . . . . . . . 10 Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . 10

Teknisk information . . . . . . . . . . . . . . . 10

Installation . . . . . . . . . . . . . . . . . . . . . . . 11

Packa upp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Tag bort transportstöd . . . . . . . . . . . . . . . . . . . . . . . 11 Rengör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Montera pedalen . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Ställ skåpet på plats . . . . . . . . . . . . . . . . . . . . . . . . . 11 Omhängning av dörr . . . . . . . . . . . . . . . . . . . . . . . . 12 Elanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2	Husqvarna 818 13 43--02/4

Beskrivning av fryskåpet

S

1
2	6	Modell QT321W, QT321X, QT321K
		1.	infrysningsbricka
3		2.	isautomat
		3.	hylla med lucka
4		4.	fryslåda
4		5.. ventilationsgaller
		6.	fryskalender

4

4

4

5

Knappar och indikeringslampor

A. Strömbrytare för frysen

Används för att starta och stänga av frysen.

B.Temperaturfönster

Visar frysens temperatur.

C.Temperaturväljare/termostat

Används vid inställning av temperaturen.

	-- 18	*
		ACTION FREEZE

AB C D E F G

D.Infrysningsknapp (ACTION FREEZE)

Används för att starta och stänga av infrysningen.

E.Gul indikeringslampa

Lyser när infrysningen är igång.

F.Avstängningsknapp för ljudlarm

Används för att stänga av ljudsignalen.

G.Röd varningslampa

Blinkar när något av skåpets larm har löst ut.

Innan skåpet startas för första gången S

Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation".

Skåpet måste stå upprätt i ca 30 minuter eller i 4 timmar om skåpet transporterats liggande, innan stickkontakten sätts i vägguttaget och skåpet startas för första gången. Kompressorn kan annars skadas. Oljan måste få tid att rinna tillbaka till kompressorn.

3	Husqvarna 818 13 43--02/4

Att använda frysskåpet

Starta frysen och ställ in rätt temperatur

Igångsättning:

Starta frysen genom att trycka på strömbrytaren. Om det är rumstemperatur i frysen startar ljudlarmet. Stäng av ljudsignalen på avstängningsknappen.

Inställning av temperaturen

Tryck på knapparna tills önskad temperatur blinkar på temperaturfönstret. (Temperatur kan ställas in mellan -15˚C och -24˚C.)

"+" ger en varmare temperatur. "-" ger en kallare temperatur.

Efter inställningen visar temperaturfönstret frysens aktuella temperatur.

Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så att temperaturen hinner stabilisera sig.

När skåpet startas efter att ha varit avstängt behöver temperaturen inte ställas in på nytt. Termostaten minns automatiskt den temperatur som senast varit inställd.

Avstängning

Stäng av genom att trycka på strömbrytaren. Knappen måste hållas intryckt under ca 1 sekund.

Skåpet blir strömlöst först när stickkontakten är utdragen från vägguttaget, eller när säkringen skruvats ur.

Larm och övriga funktioner

Dörröppningslarm

Om dörren är öppen längre än ca 1 minut börjar den röda varningslampan blinka och en ljudsignal startar. Avstängning:

Stäng av ljudsignalen med avstängningsknappen. Så länge dörren är öppen kommer ljudsignalen att starta på nytt med en minuts mellanrum. Den röda varningslampan slocknar när dörren stängs.

Temperaturlarm

Den röda varningslampan blinkar och en ljudsignal startar när det är varmare än -12˚C. Samtidigt börjar det att blinka i temperaturfönstret.

Avstängning:

Stäng av ljudsignalen med avstängningsknappen. Det slutar blinka i temperaturfönstret.

Den röda varningslampan slocknar när temperaturen i frysen åter blir kallare än -11˚C.

Ta reda på vad som orsakade larmet. Se avsnittet "Om något inte fungerar tillfredsställande".

S

--18	*
	ACTION FREEZE
20	*
	ACTION FREEZE

--18	*
	ACTION FREEZE

--18	*
	ACTION FREEZE

--18	*
	ACTION FREEZE

--11	*
	ACTION FREEZE

4	Husqvarna 818 13 43--02/4
