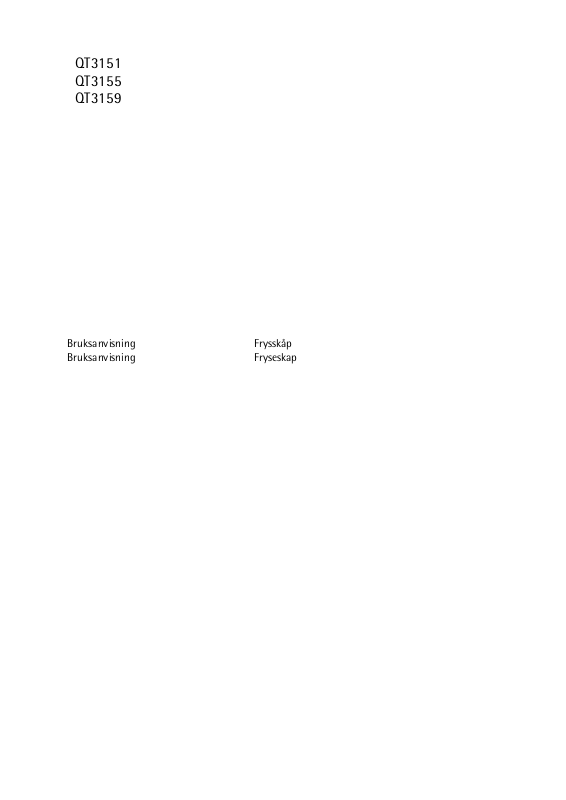

QT3151
QT3155
QT3159

Bruksanvisning Frysskåp
Bruksanvisning Fryseskap

Säkerhetsinformation

Ditt nya fryskåp kan ha andra funktioner jämfört med ditt gamla skåp.
Läs noga igenom anvisningarna, så du snabbt lär dig hur ditt nya skåp
fungerar och ska skötas. S para bruksanvisningen, den måste finnas med om
skåpet säljs eller överlåts till annan person.
Denna produkt är inte avsedd att användas av personer (inklusive barn) med
nedsättningar eller begränsningar vad avser fysisk, sensorisk eller mental
förmåga, eller av personer i avsaknad av erforderliga kunskaper, såvida inte
det sker under överinseende av en ansvarig vuxen person eller efter
instruktioner från densamma.

Användning

· Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt

denna bruksanvisning.

· Förvara aldrig explosiva gaser eller vätskor i kyl- eller frysutrymme. De

kan sprängas och skada person och egendom.

· Ställ inte varor så att lufthålen i bakre väggen täcks.

· Förvara inte kolsyrade drycker, eller flaskor och burkar av glas i

frysutrymme, då glasförpackningarna kan gå sönder.

· Skåpet är tungt. Skåpets kanter och utskjutande metalldelar på skåpets

baksida kan vara vassa. Var försiktig då skåpet flyttas. Använd handskar.

Barn

· Håll uppsikt över små barn så att de inte kommer åt skåpets inredning

eller reglage.

Varn in g! S e till att ventilationsöppningarna inte blockeras i skåpets

inhägnad eller i inbyggnadsutrymmet.

Varn in g! Använd inga mekaniska eller andra verktyg för att

påskynda avfrostningsprocessen utöver de som rekommenderas av
tillverkaren.

Varn in g! Var noga med att inte skada kylsystemet.

Varn in g! Använd inga elektriska maskiner inne i förvaring-

sutrymmet såvida de inte är av en typ som rekommenderas av tillverkaren.

2

Skrotning av gamla skåp

Stäng av ditt gamla skåp och dra ur stickkontakten. Kapa anslutningssladden
så nära skåpet som möjligt. Ta bort dörren innan skåpet skrotas så att
lekande barn inte kan bli innestängda i skåpet.
Se till att inte skada kylsystemet i det gamla skåpet. Isoleringen och
kylsystemet kan innehålla ämnen som bryter ned ozonlagret.
Ditt nya skåp är helt fritt från ämnen som bryter ned ozonlagret. Läs mer om
ditt nya skåp och miljön i avsnittet "Råd och tips".

Symbolen på produkten eller emballaget anger att produkten inte får

hanteras som hushållsavfall. Den skall i stället lämnas in på uppsam­lingsplats för återvinning av el- och elektronikkomponenter. Genom att
säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga
eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten
kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör
du kontakta lokala myndigheter eller sophämtningstjänst eller affären där
du köpte varan.

Innehållsförteckning

Säkerhetsinformation 2......................................

Skrotning av gamla skåp 3.............................................

Innehållsförteckning 3.......................................

Beskrivning av frysskåpet 4............................................

De viktigaste egenskaperna med ditt skåp 5...............................

Knappar och vred 6...................................................

Innan skåpet startas för första gången 7.......................

Att använda frysskåpet 7..............................................

Starta frysen och ställ in rätt temperatur 7.................................

Temperatur fönster 8..................................................

TURBO/FROSTMATIC- knappen 8.....................................

Val av inställnings- området frys eller kyl 9...............................

Avstängning 11......................................................

Larm och övriga funktioner 12..........................................

Infrysning 13........................................................

Lämplig förvaringstid 14..............................................

Upptining 14........................................................

Inredning 15........................................................

Råd och tips 16..............................................

Så kan du spara energi 16..............................................

Skåpet och miljön 16.................................................

Miljövänlig användning 16.............................................

3

Skötsel och rengöring 17.....................................

Tag bort ventilationsgallret 17..........................................

Rengöring 17........................................................

Byte av lampa 18....................................................

Om skåpet inte ska användas 18.........................................

Vid längre semester elle r bortavaro 18....................................

Om något inte fungerar 18....................................

Teknisk information 21.......................................

Installation 21...............................................

Anslutningssladd 21..................................................

Packa upp 21........................................................

Tag bort transportstöd 22..............................................

Rengör 22..........................................................

Ställ skåpet på plats 22................................................

Omhängning av dörr 24...............................................

Elanslutning 25......................................................

Beskrivning av frysskåpet

Modell QT3159

1

1

1

1. fryslåda

2. ventilationsgaller

3. ackumulator

1

1

1

2

3

4

Modell QT3155

1

2

2
3

2

2

4

2

5

1. hylla med lucka

2. fryslåda

3. infrysningsbricka

4. ackumulator

5. ventilationsgaller

Modell QT3151

1

1

1. fryslåda

2. ventilationsgaller

3. ackumulator

1

1

1

2

3

De viktigaste egenskaperna med ditt skåp

· Produkten kan användas både som frys- eller kylskåp beroende på behov.
För detta ändamål kan inställningsområde "Frys" eller " Kyl" väljas för
produkten.

- I inställningsområdet "Frys" kan produkten användas för infrysning och
frysförvaring av matvaror i temperaturer från -15°C till -24°C.

- I inställningsområdet "Kyl" kan produkten användas för långtidsförvaring
av kylda varor i temperaturer på 0°C till +2°C, varvid ett torrt klimat uppstår
i produkten genom "Nofrost"-teknologin. Produkten kan även användas i
temperaturområdet upp till +16°C som ett svalskåp för mat och dryck.
Naturligtvis kan det också användas som ett vanligt kylskåp i
temperaturområdet +2°C till +5°C.

5

TURBO/FROSTMATIC kan väljas allt efter syfte och behov.

- I inställningsområdet "Kyl" är TURBO/FROSTMATIC användbart för att
snabbt kyla ned större mängder matvaror, till exempel för drinkar och
sallader under ett party. Här är en temperatur av +2°C automatiskt
förinställd. Efter 6 timmar stängs TURBO/FROSTMATIC-funktionen
automatiskt av.

- I inställningsområdet "Frys" ger TURBO/FROSTMATIC-funktionen
snabbinfrysning av färska matvaror samtidigt som den skyddar den redan
infrysta matens temperatur från att stiga till en för varm temperatur.
Produktens elektronik känner automatiskt av när snabbinfrysningen kan
stängas av, och stänger automatiskt av TURBO/FROSTMATIC- funktionen
(beroende på mängden som ska frysas in, ungefär 50 timmar).

Nofrost (frostfree) -systemet möjliggör både infrysning av matvaror, och
lagring av redan frusen mat och kyld mat med hjälp av kall luft. En
evaporator kyler ned luften inuti produkten, som cirkulerar och fördelas
jämnt med en fläkt och ventil. Det jämna luftflödet skapar ett torrt klimat,
små temperatursvängningar, och en låg temperaturdifferens i hela produkten.
Fukten kondenseras som frost på evaporatorn. Evaporatorn avfrostas
automatiskt så snart det behövs. Smältvattnet leds ut till en skål på
kompressorn, där det dunstar på grund av värmen från kompressorn. Detta
gör att produktens insida och den lagrade maten alltid håller sig fräsch och
fri från is och frost. Manuell avfrostning behövs inte.

Knappar och vred

ON/OFF

A

BC

18

DF

A. Strömbrytare för frysen:

Används för att starta och stänga av
frysen.

B. Grön indikeringslampa: Lyser
när frysen är i gång.

C. Temperaturfönster.

D. Temperaturväljare

E. Infrysningsknapp (ACTION

SUPER

ACTION FREEZE

E

ALARM OFF

GH

FREEZE)

F. Gul indikeringslampa

G. Avstängningsknapp för ljud­larm: Används för att stänga av

ljudsignalen.

H. Röd varningslampa: Blinkar när
något av skåpets larm har löst ut.

6

Innan skåpet startas för första gången

Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation".

Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten
sätts i vägguttaget och skåpet startas för första gången.
Kompressorn kan annars skadas. Oljan m åste få tid att rinna
tillbaka till kompressorn.

Att använda frysskåpet

Starta frysen och ställ in
rätt temperatur

Tryck på ON/OFF-knappen. Den
gröna indikeringslampan lyser.
En varningsljud startar och röd

ON/OFF

varningslampa blinkar som visar att
den nödvändiga lagringstempera­tureninteärnåddän.
Tryck på ALARM OFF-knappen för
att stänga av varningsljudet.

Ställ in temperatur -18°C eller kallare (se avsnitt: Inställning av temperatur).
Viktigt! Vänta tills frysskåpet har nått temperaturen -18°C, eller att den röda
varningslampan slocknar innan frysen mat läggs in.
Vid leveransen är produkten förinställd i inställningsområdet "Frys".
Om produkten har använts tidigare går det tillbaks till den tidigare använd
inställningsområdet vid uppstart.

Inställning av temperatur

Ställ in temperatur genom att trycka
knapparna "+" för VARMARE och
"-" för KALLARE.
Knapparna finns i kontrollpanelen.

Te mperaturvisning kan ändras från den FAKTISKA temperaturen
(temperaturvisning blinkar) till ÖNSKAD temperaturen (temperaturvisning
upplyst) genom att trycka en av knapparna "+" eller "-".
Varje tryckning ändrar ÖNSKAD temperatur 1°C.
Om ingen av knapparna trycks in, går temperaturvisningen automatiskt
tillbaka efter en kort stund (ca. 5 sek.) och visar den FAKTISKA
temperaturen. Den FAKTISKA temperaturen i produkten är nu justerad till
den valda ÖNSKADE temperaturen.

18

SUPER

ACTION F REEZE

ALARMOFF

7

ÖNSKAD temperatur:

Temperatur vilken är nödvändig för produkten och vilken kan ändras till den
temperatur som visas i temperaturfönstret. ÖNSKAD temperatur visas med
blinkade siffror.

FAKTISK temperatur:

Temperaturfönstret visar den aktuella temperaturen i skåpet. Den
FAKTISKA temperaturen visas m ed upplysta siffror.
När TURBO/FROSTMATIC är valt, kan inte den förinställda FAKTISKA
temperaturen ändras.

Temperatur fönster

Temperaturfönster visar flera olika typer av information.

- Vid normal användning visas aktuell temperatur i frysen (FAKTISK
temperatur)

- När temperaturen ändras börjar den förinställda FAKTISKA temperaturen
blinka i fönstret.

- Vid TURBO/FROSTMATIC- funktion i inställningsområdet "kyl" visas
"IC" (Intensiv Cooling) i fönstret.

- Aktuell infrysningstemperatur visas när TURBO/FROSTMATIC- funktion
är inställd i inställnings- området "frys". Om en av knapparna trycks in
visas "SF" (Super Frost) i 5 sek. i temperaturfönstret. Därefter går visning
tillbaka till den aktuella temperaturen.
I den händelsen att maten i frysen har helt eller delvis tinat t.ex. vid längre
strömavbrott och att "ALARM OFF"-knappen är aktiverat, visar
temperaturfönstret den varmaste temperaturen i den frysta varan när
strömmen återkommit.
Den inbyggda termometern visar den varmaste varutemperaturen i frysen.
Mäts temperaturen med en frystermometer ska den läggas mellan varorna,
då motsvaras varornas temperatur bäst.
Det är normalt att den inbyggda termometern visar en varmare temperatur än
den som mäts upp på annat sätt.
Om fel uppstår visas en fyrkant eller en bokstav i temperaturfönstret.

TURBO/FROSTMATIC- knappen

I inställningsområdet "Frys" ger TURBO/FROSTMATIC-funktionen
snabbinfrysning av färska matvaror samtidigt som den skyddar den redan
infrysta matens temperatur från att stiga till en för varm temperatur.
I inställningsområdet "Kyl" är TURBO/FROSTMATIC användbart för att
snabbt kyla ned större mängder matvaror, till exempel för drinkar och
sallader under ett party. Här är temperaturen +2°C automatiskt förinställd.

8

TURBO/FROSTMATIC-funktionen ställs in med att trycka in
TURBO/FROSTMATIC-knappen. Gul indikeringslampa lyser.
Temperaturfönstret visar "SF" vid i nfrysningen. Efter 5 sek visar
temperaturfönstret den faktiska temperaturen igen.
Vid intensiv kylning visas "IC" i t emperaturfönstret.
TURBO/FROSTMATIC-funktionen kan avbrytas manuellt när som helst
med att trycka in knappen. Den gula lampan slocknar.
När TURBO/FROSTMATIC- funktionen inte avbryts manuellt, bryter
produktens elektronik funktionen vid inställningsområdet " frys" automatiskt
efter ca 50 timmar och vid i nställningsområdet "kyl" efter ca 6 timmar.
Den gula lampan slocknar.
Viktigt! När TURBO/ FROSTMATIC är valt, kan inte den förinställda
FAKTISKA temperaturen ändras.

Val av inställnings- området frys eller kyl

Om nödvändigt, gör följande för att
ställa produkten i inställnings­området "Frys" eller "Kyl":
Tryck ner ALARM OFF knappen
och "-" (kallare) knappen samtidig
under 5 sekunder.
När inställningen ändras från "frys"
till "kyl" visas "FC" ( Freezing->

ON/OFF

Cooling) i t emperaturfönstret,
akustik ljud bekräftar ändringen och
blinkande siffervärde (ÖNSKAD
temperatur för inställningsområdet
"kyl" är +5°C) visas i
temperaturfönstret. Med inställning
av temperaturknapparna kan det
ÖNSKAD temperatur för
inställningsområdet "kyl" nu
bestämmas.

När inställningen ändras från "kyl" till "frys" visas "CF" (Cooling->
Freezing) i temperaturfönstret, akustik ljud bekräftar ändringen och
blinkande siffervärde (ÖNSKAD temperatur för inställningsområdet "frys"
är -18°C) visas i temperaturfönstret. Med inställning av
temperaturknapparna kan det önskade temperatur för inställningsområdet
"frys" nu bestämmas.
Vilken användingsområde din produkt har för tillfället, kan identifieras om
temperatur kan ställas över eller under 0°C.
Ställ in temperatur enligt val av inställningsområdet (se avsnitt: Inställning
av temperatur).

18

TURBO

FROSTMATIC

ALARMOFF

9

OBS! Om produkt används som frysskåp:
Innan infrysning av matvaror, vänta tills frysens temperatur har nått -18°C
eller den röda varningslampan har slocknat.
OBS! Om produkt används som kylskåp efter att det har varit inställd i
inställningsområdet frys:
Vänta tills att temperaturen har nått 0°C innan matvaror ställs till inkylning.

Inställning av temperatur

Tryck in "+" (VARMARE) eller "-" (KALLARE) knappen.
Te mperaturfönstret ändras och den förinställda ÖNSKAD temperaturen
blinkar i temperaturfönstret.
Tryck in "+" (VARMARE) eller "-" (KALLARE) knappen för att ändra
temperaturen. Den nya ändrad temperaturen visas direkt i
temperaturfönstret. Varje tryckning ändrar ÖNSKAD temperatur 1°C.
Det finns möjlighet till följande ÖNSKADE temperaturer:
Inställningsområdet "frys": från -15°C upp till -24°C med 1°C intervaller.
Inställningsområdet "kyl": från 0°C upp till +16°C med 1°C intervaller.
OBS! Tillräcklig förvarings temperatur i inställningsområdet "frys" är

-18°C.
Om knapparna inte trycks in igen, ändras temperaturvisning i
temperaturfönstret från den ÖNSKADE temperaturen till den FAKTISKA
temperaturen efter ca. 5 sek. Visningen ändras från blinkande till fast sken.
Viktigt! Kontrollera den röda varningslampan och temperaturfönstret
regelmässigt, för att säkra att produkten håller den rätta
lagringstemperaturen.

Nedkylning

Detta produkt kan användas, beroende på inställningen, till:

- "Långtids" kylning

- "Normal" kylning

- Dryckers kylning.
Lådorna kan tas ut en i sänder.
För att kunna ta ut lådorna är speciellt fördelaktigt om man ska kyla ner
matvaror som inte får plats i lådan. Detta sätt kan lådan nedanför fyllas över
kanterna.

"Långtids" kylning

För att ställa in ÖNSKAD temperatur mellan 0°C och +2°C kan produkten
användas som kylskåp för långtidsförvaring av varor som skall hållas färska
längre. Denna funktion m öjliggör att uppnå den optimala förhållanden för
lagring av färska matvaror. Matvarorna håller sig färska upptill tre gånger
längre än i vanlig kylskåp.

10

Matvaror som är lämpliga för långtidsförvaring:

- kött och korv

- färsk fågel

- färsk fisk

- mjölk, smör, ost

- bär, frukt och grönsaker

- sallad, svamp
Matvaror som inte är lämpliga för långtidsförvaring:

- köldkänsliga frukt som t.ex. banan, papaya, passion frukt, avokado och
citrus frukter

- köldkänsliga grönsaker som t.ex. paprika, gurka, zucchini, aubergine,
potatis och tomat

- frukt och grönsaker som inte är mogna t.ex. päron.
Packa in alla matvaror före långtidsförvaring. På detta sätt hålls aromen,
fuktighet och färgen längre.
Passande förpackningsmaterial:
Lufttäta påsar och folier gjorda av polyetylen
Plastlådor med lock
Aluminiumfolie

"Normal" kylning

När ÖNSKAD temperatur är inställt till +5°C, kan produkten användas som
normal kylskåp.
För att undvika uttorkning och att lukt eller smak överförs till andra
matvaror som redan finns i kylen bör matvarorna alltid täckas över eller
inpackas väl innan dessa ställs till kylan.
Passande förpackningsmaterial:
Lufttäta påsar och folier gjorda av polyetylen
Plastlådor med lock
Aluminiumfolie

Dryckers kylning

När ÖNSKAD temperatur är inställt till +16°C är produkten perfekt som
svalskåp för drycker.

Avstängning

För att stänga av, hålls
ON/OFF-knappen intryckt ca 5
sekunder. Detta resulterar i att en
nedräkning från "3" till "1" sker på
temperaturfönstret. När "1" har nåtts
stängs frysen av. Temperaturfönstret
slocknar.

ON/OFF

18

SUPER

ACTION F REEZE

ALARMOFF

11

Observera:

Produkten kan inte stängas av på detta sätt om den är strömlös, d.v.s. om
anslutningssladden inte är inkopplad eller att det är strömavbrott. När
produkten får ström igen återgår den till de inställningar den hade innan den
blev strömlös.

Om produkten inte skall användas under en längre period:

1. Stäng av produkten genom att t rycka på och håll intryckt
ON/OFF-knappen i ca 1 sekund.

2. Koppla ur anslutningssladden eller slå av strömmen.

3. Avfrosta frysen och rengör den noga (se avsnitt "Skötsel och
rengörning").

4. Lämna dörren öppen efter avfrostningen för att förhindra att dåligt lukt
uppstår.

Larm och övriga funktioner

Kontroll- och informationssystem

Kontroll- och informationssystem består av temperaturfönster,
varningslampor och varningsljud.

Systemet varnar:

När produkten startas första gången (när lagringstemperaturen inte är
uppnådd än).
Om dörren är öppen längre än ca. 1,5 min. (endast frysen) eller längre än 5
min. (endast kylen). Om temperatur är för hög (endast i inställningsområdet
"frys"). Om produkten har driftstörningar.

Funktionsfel

När produktens elektronik upptäcker fel, som måste åtgärdas av teknisk
service, visas en fyrkant eller en bokstav i temperaturfönsters nedre kant.
Den röda varningslampan blinkar. Kylsystemet fortsättet att hålla varorna
kalla.

Dörröppningslarm

Om dörren är öppen längre än ca.
1,5 min. (endast frysen) eller längre
än 5 min. (endast kylen) börjar den
röda varningslampan blinka och en
ljudsignal startar.
Avstängning:
Stäng av ljudsignalen med ALARM
OFF-knappen. Om du behöver mer
tid för att sortera eller ordna om
frysta eller kylda matvaror, kan du
trycka in ALARM OFF-knappen.
Den röda varningslampan slocknar
när dörren stängs.

ON/OFF

18

SUPER

ACTION F REEZE

ALARMOFF

12

Temperaturlarm

(endast i inställningsområde "frys")
Den röda varningslampan blinkar och en ljudsignal startar när det är varmare
än -11˚C. Samtidigt börjar det att blinka i temperaturfönstret.
Avstängning

:
Stäng av ljudsignalen m ed avstängningsknappen. Det slutar blinka i
temperaturfönstret.
Den röda varningslampan slocknar när temperaturen i frysen åter blir kallare
än -11˚C.
Ta reda på vad som orsakade larmet. Se avsnittet "Om något inte fungerar
tillfredsställande".

Temperaturminne

(endast i inställningsområde "frys")
Temperaturminnet i ndikerar att skåpet har larmat.
Så här fungerar temperaturminnet:
När temperaturen åter blir kallare än -11˚C upphör ljudlarmet. Skåpet
indikerar att larmet varit utlöst genom att temperaturfönstret och den röda
varningslampan blinkar.
Då avstängningsknappen trycks in visas skåpets varmaste temperatur under
larmet och "blinkningen" stängs av. Temperaturangivelsen kan vara hjälp för
att avgöra om varorna går att använda eller ska kasseras.

Kontrollera dock alltid själv matens kvalite för att avgöra om den kan frysas
om eller måste kasseras.

Infrysning

Tryck in infrysningsknappen ca 24
timmar innan varorna läggs in.
Vid infrysning av mindre mängd
varor per dygn behöver inte
infrysningsknappen användas.
Avstängning:
Infrysningen avbryts automatiskt ca
50 timmar efter det att knappen
tryckts in.
Infrysningen går också att avbryta
manuellt genom att åter trycka på
infrysningsknappen.
Den gula infrysningslampan lyser så
länge infrysningen är påkopplad.
I temperaturfönstret visas "SF"
(Super Frost) ca 5 sekunder .

ON/OFF

18

SUPER

ACTION F REEZE

ALARMOFF

13

Infrysningsråd

Kont

r

t

tsk

r

· Använd den översta hyllorna

för infrysning.

· Vidinfrysningavstörremängd

av varor flyttas ackumulatorn
ovanpå varorna.

· Täck inte för lufthålen i bakre

väggen.

· Lägg varorna friliggande från

varandra så att luften kan cirkulera
mellan paketen.

· Lägg inte varorna som ska frysas in i direkt kontakt med redan frysta

varor. Värmen från varorna kan tina de frysta varorna på ytan.

· När varorna är frysta bör de packas ihop så tätt som möjligt. Då håller de

sig kalla längre vid ett eventuellt strömavbrott.

· Frys inte in för mycket varor på en gång. Frysens infrysningskapacitet

finns angiven i tabellen med teknisk information.

olleraa

åpetfungeraroch hållerinställdtemperatu
24 timmar efter att det startats för första gången. Först därefter
bör skåpet tas i bruk för infrysning av färska varor.

Lämplig förvaringstid

Varor som köps frysta: Följ de råd om hållbarhet som finns på
förpackningen.
Mat som frysts in hemma:
Fet och salt mat bör inte förvaras längre än tre månader. Lagad mat och
varor med lite fett kan förvaras ca 6 månader. Mager mat och bär kan
förvaras ungefär ett år.

Upptining

Upptining sker bäst i kylskåp. Lägg varan på ett fat med kanter så att inte
ev. vätska rinner ut i kylen. Snabbtining kan även ske i rumstemperatur eller
i kallt vatten. Vid upptining i mikrovågsugn - följ råden i bruksanvisningen
för mikrovågsungnen.

14

Inredning

Fryslådor

Fryslådor gör det snabbt och lätt att
hitta rätt vara. För att erhålla
maximalt utrymme kan all
inredning, förutom den översta
luckan och den nedersta lådan tas ut
och fyllas med varor fram till den
markerade lastgränsen.

Köldackumulator

Köldackumulatorn håller varorna
kalla längre vid strömavbrott. Den
har bäst effekt om den placeras på
översta hyllan.
Vid infrysning:
Vidinfrysningavstörremängdav
varor flyttas ackumulatorn ovanpå
varorna.

Iskuber

Fyll islådan till max 3/4, eftersom
vattnet utvidgas när det fryser. Lossa
isbitarna genom att vrida på islådan.
Isbitarna torkar ut och får sämre
smak om de förvaras länge. Kasta
därför gamla isbitar och frys nya vid
behov.

Utdragbar hylla

Fryshyllorna är utdragbara. Tas en
av hyllorna ut kan extra stora
matvaror förvaras i frysen.

Infrysningsbricka

Använd infrysningsbrickan för att
styckfrysa bär och grönsaker. Efter
ca 4 timmar är de genomfrysta och
kan förpackas på vanligt sätt.
Styckfrysta varor fastnar inte i
klump, vilket gör det lättare att ta ut
exakt den mängd som behövs.

15

Råd och tips

Så kan du spara energi

S Följ noggrant informationen om hur skåpet ska placeras i avsnittet

"Installation". Rätt uppställt förbrukar skåpet mindre energi.

S Öppna inte skåpet onödigt ofta eller länge.
S Kontrollera regelbundet att dörren är ordentligt stängt.
S Tina frysta varor i kylskåpet, då kommer kylan till nytta.
S Dammsug kompressorn och kylsystemet på baksidan av skåpet ungefär

en gång om året.

S Följ noggrant informationen om hur skåpet ska placeras i avsnittet

"Installation". Rätt uppställt förbrukar skåpet mindre energi.

S Öppna inte skåpet onödigt ofta eller länge.
S Kontrollera regelbundet att dörren är ordentligt stängt.
S Tina frysta varor i kylskåpet, då kommer kylan till nytta.
S Dammsug kompressorn och kylsystemet på baksidan av skåpet ungefär

en gång om året.

S Låt varorna svalna till rumstemperatur innan de läggs in i frysen för

infrysning.

S Slå in alla varor i täta förpackningar, så undviks uttorkning av matvaror.
S Följ noggrant råden om infrysningen i avsnittet "Att använda frysen".

Då undviks onödig energiförbrukning.

S Undvik att ha för kall temperatur i frysen. Lämplig temperatur är

-18˚C till -20˚C.

S Se till att tätningslisten är hel och ren.

Skåpet och miljön

S Isoleringen och köldmediet i skåpet är helt oskadliga för ozonlagret.
S Alla delar i emballaget kan återvinnas.
S Skåpet är tillverkat så att det lätt kan demonteras för återvinning.

Miljövänlig användning

S Lämna skåpets emballage och kasserade kyl- och frysskåp till en

återvinningsanläggning. Kontakta kommunen eller din återförsäljare för
närmare information.

S Förvara varorna i burkar och kärl som kan användas flera gånger.

Använd så lite engångsmaterial som möjligt.

S Använd ett milt och miljövänligt handdiskmedel och vatten vid

rengöring.

S Följ råden under rubriken "Så kan du spara energi".

16

Skötsel och rengöring

Tag bort ventilationsgallret

Ventilationsgallret är löstagbart. Det
ska tas bort vid rengöring.
Dörren måste vara öppen när
ventilationsgallret tas bort. Lossa
gallret i överkant genom att dra det
utåt/nedåt sedan rakt ut. Dra sedan
gallret rakt ut för att ta loss det.

Rengöring

Rengör skåpet regelbundet.
Stäng av skåpet och dra ur
stickkontakten från vägguttaget.

Rengör invändigt

Tag ut lösa delar och handdiska dem.
Torka av skåp, inredning och tät­ningslist. Använd en mjuk trasa och
ett milt handdiskmedel utspätt med
ljummet vatten. Stäng i nte dörren
förrän det är torrt i skåpet.

Rengör utvändigt

Använd vatten/neutralt tvättmedel
för rengöring av dörrens rostfria yta
med anti-finger-print beläggning.
Använd absolut inte slipmedel.
Tag bort ventilationsgallret (se
avsnittet "Tag bort
ventilationsgallret") och dammsug
under skåpet. Drag fram skåpet från
väggen. Dammsug baksidan av
skåpet, kylsystemet och
kompressorn.

Avfrostning

Avfrostning av produkten är inte nödvänligt.
Avfostning av varuutrymme och förångare utförs automatiskt med ett
intervall (normalt 24 t.) beroende på belastning.

Lyft skåpet i framkanten
när det ska flyttas, så att
golvet inte repas.

17

Byte av lampa

Belysning tänds automatiskt när
dörren öppnas. (Om dörren är öppen
mer än 4 minuter slocknar belys­ningen.)
Vid lampbyte ska skåpet vara
strömlöst. Dra ur stickkontakten.
Tryck ihop fjädern och drag
samtidigt gallret nedåt.
Använd samma typ av lampa, sockel
E14, effekt max 25 W.

Om skåpet inte ska användas

Stäng av skåpet och dra ur stickkontakten från vägguttaget.
Rengör skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte
dörren: en unken och instängd lukt kan då uppkomma.

Vid längre semester eller bortavaro

Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte
förstörs vid ett ev. strömavbrott.

Om något inte fungerar

Om skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan
rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas
i onödan.

Problem Möjlig orsak / Åtgärdsförslag

"" visas i temperatur­fönstret.

Den röda varningslampan
blinkar, ljudsignal hörs,
temperaturvisning visar
temperatur över -11°C,
dörren är stäng.

Den röda varningslampan
blinkar, temperatur­visning visar temperatur
under -11°C, dörren är
stäng.

Tillkalla service.

Temperatur varning. F rysta varor har blivit
upptinade helt eller delvis.

Se avsnitt "Kontroll- och informations­system".

Temperatur varning. F rysta varor har blivit
upptinade helt eller delvis.

Se avsnitt "Kontroll- och informations­system".

18

Den röda varningslampan
blinkar, temperaturvisning
visar en fyrkant eller en
bokstav.

Funktionsfel har uppstått.
Skriv upp vilken feltyp visas i

temperaturfönster och ta kontakt med
service.

Öppna ej dörrarna längre än nödvändigt.

Endast temperaturer över
0°C kan ställas in, även om
produkten skulle kunna
användas som frys.

Produkten är inställt på inställnings­område "kyl"

Välj inställningsområde "frys".
Se avsnitt "Val av inställning frys eller

kyl"

Endast temperaturer under
0°C kan ställas in, även om
produkten skulle kunna
användas som kyl.

Produkten är inställt på inställnings­område "frys"

Välj inställningsområde "kyl".
Se avsnitt "Val av inställning frys eller

kyl"

Kompressor startar inte
omedelbart efter att

Det är normalt, det har inte uppstått något
fel. Kompressor startar efter en tid.

TURBO/FROSTMATIC­knappen har trycks in eller
att temperaturinställning
har ändrats.

Det är för varmt i frysen. Ställ in en kallare temperatur.

Kontrollera att dörren är riktigt stängd och
att tätningslisten är hel och ren.

Om varma varor lagts in i frysen. Vänta
några timmar och kontrollera sedan
temperaturen igen.

Fördela varorna så att den kalla luften kan
cirkulera mellan dem.

Det är för kallt i frysen. Ställ in en varmare temperatur.

Infrysningen kan vara på.
Temperaturfönstret visar skåpets varmaste

varutemperatur. En avvikelse mellan
fönstrets temperatur och
(medel-)temperatur som mätts upp på
annat sätt är alltså fullt normal.

19

Det bildas mycket frost och
is.

Kompressorn går konti­nuerligt.

Kontrollera att dörren är riktigt stängd och
att tätningslisten är hel och ren.

Ställ in en varmare temperatur.
Kontrollera att dörren är riktigt stängd och

att tätningslisten är hel och ren.
Det är varmare än normal rumstemperatur

där skåpet står placerat.

Skåpet går inte alls. Varken
kyla eller belysning funge­rar. Inga signallampor
lyser.

Skåpet är inte påslaget.
Det kommer inte fram ström till skåpet.

(Prova genom att ansluta en annan
apparat.)

Säkringen är sönder.
Stickkontakten sitter inte i ordentligt.

Skåpets ljudnivå är
störande hög.

I kylsystemet bildas det normalt vissa ljud.
Ett pulserande ljud hörs när köldmediet
pumpas runt i kylsystemet. När
kompressorn startar och stannar kan
knäppande ljud höras från termostaten.

Om ljudnivån upplevs som störande:
Böj försiktigt rören på skåpets baksida så

att de inte vidrör varandra.
Sätt tillbaka distanskuddarna (mellan

skåpet och rören) om de fallit bort.
Följ noga Instruktionerna i avsnittet "Ställ

skåpet på plats".

Strömavbrott Öppna inte skåpet i onödan, förutom om

avbrottet verkar bli långvarigt då bör
varorna om möjligt flyttas till ett
fungerande skåp. Är de frysta varorna
fortfarande hårda efter strömbrottet kan de
frysas om direkt. Har matvarorna tinat men
fortfarande är friska och luktar gott kan de
användas, men de bör tillagas innan de
fryses om eller konsumeras.

20

Teknisk information

Modell QT3151/QT3155/

QT3159

Nyttovolym 267 l
Bredd 595 mm
Höjd 1800 mm
Djup 623 mm
Energiförbrukning 334 kWh/år
Energiklass A
Märkeffekt 110 W
Infrysningskapacitet 20 kg/24tim

Installation

Anslutningssladd

Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet
ska dras fram ur en nisch.

· skador på sladden kan orsaka elekrisk stöt, kortslutning och risk för

brand.

· Om anslutningssladden till produkten skadas får den bytas endast av

leverantören legitimerat service- företag eller en behörig person för att
undvika fara.

Packa upp

Packa upp skåpet och kontrollera att det är felfritt och utan transportskador.
Eventuella transportskador ska omedelbart anmälas. Anmälan görs till
Electrolux Logistics Distributionskontor, se fraktsedeln, eller till återför­säljaren om skåpet levererats direkt från butik. Lämna emballaget för åter­vinning. Kontakta kommunen eller återförsäljaren för information.

Låt inte barn leka med emballaget. Plast­filmen kan medföra kvävningsrisk.

21

Tag bort transportstöd

Tag bort transportstöden som sitter
på dörrsidorna.
På vissa modeller ligger en
ljuddämpande dyna under skåpet.
Tag inte bort den.

Rengör

Tvätta sedan skåpet invändigt med
ljummet vatten och ett milt hand­diskmedel. Använd en mjuk trasa.

Montering av distanser

Montera de bipackade distanserna på
baksidan av panelen enligt bilden.

Montering av handtag

1. Skruva på ett handtagsfäste på
handtagsstången.

2. Skruva fast det andra
handtagsfästet på skåpsdörren.

3. Sätt samman handtagsstången
med handtagsfästet på dörren och
skruva i hop.
OBS! Drag inte åt skruvarna för
hårt (max2 Nm) plasten i dörren kan
skadas.

1

2

3

Ställ skåpet på plats

OBS! Skåpet är tungt, skydda golvet vid behov.

Kontrollera att anslutningssladd och/eller stickkontakt inte kommer i
kläm bakom skåpet.

· en skadat sladd och kontakt kan överhettas och orsaka brand.

Kontrollera att skåpet eller något annat inte står på sladden.

· det kan orsaka kortslutning och risk för brand.

Anslut inte stickkontakten om vägguttaget sitter löst.

· risk för elektrisk stöt eller brand

22

För att skåpet ska fungera på
bästa möjliga sätt ska:

· skåpet stå på en torr och sval plats

som är fri från direkt solljus.

· skåpet inte placeras i närheten av

någon värmekälla som t .ex. spis eller
diskmaskin.

· skåpet stå plant uppställt. Det får

inte luta mot omslutande väggar.
Justera fötterna vid behov.
Justernyckel till fötterna medföljer.

· luftcirkulationen runt skåpet ska

vara god och luftkanalerna under och
bakom skåpet ska vara fria och
oblockerade. Ventilationsutrymmet
över skåpet och ev. speceri/överskåp
ska vara minst 4cm.
Ventilationsutrymmet kan antingen
placeras
a) direkt över skåpet eller
b) bakom och ovanför överskåpet.
Utrymmet bakom skåpet måste då
vara minst 50 mm djupt.

· skåpet stå på en plats med en

omgivningstemperatur motsvarande
den klimatklass* som skåpet är
avsett för.
* se dataskylt inuti skåpet.
Tabell visar omgivningstemperatur
för de olika klimatklassarna.

Klimat­klass

SN

för omgivnings­temperatur

+10°C till +32°C

a)

b)

50mm

Om skåpet ska placeras i ett hörn
med gångjärnssidan mot väggen
måste avståndet mellan vägg och
skåp vara minst 15 mm för att dörren
ska kunna öppnas så mycket att
hyllorna kan tas ut.

Stickproppen skall vara åtkomlig
efter att produkten finns på plats.

N

ST

T

+16°C till +32°C

+16°C till +38°C

+16°C till +43°C

23

Omhängning av dörr

1. Stäng av skåpet och dra ur stick­kontakten från vägguttaget.

2. Skruva loss handtagen. Skruva
först bort handtagsstången från den
övre handtagshållaren. Lossa
därefter båda handtagshållarna från
dörren.

3. Tag bort ventilationsgallret. På
ventilationsgallret finns en löstagbar
del, flytta den till andra sidan.

1

2

4. Lägg skåpet på rygg ovanpå en
trälist. Listen gör det lättare att få
grepp om skåpet igen när det ska
resas.

5. På skåpets ovansida. Flytta gång­ledstappen till andra sidan.

6. På skåpets nedre del.
a. Skruva bort gångleden.
b. Tag bort dörrstängningsbeslagen
på gångleden och flytta gångleds­tappen till andra sidan. Skruva dit
det bifogade dörrstängningsbeslaget.
c. Flytta pedalen till andra sidan.

3

4

5

c

b

a

6

24

7. På dörrens undersida:
a. Tag bort dörrstängningsbeslaget
b. Skruva fast det bifogade
dörrstängningsbeslaget till andra
sidan

Skruva fast den nedre gångleden.
Justera nedre gångleden i höjdled
med den bifogade nyckeln så att
dörren inte glappar. Lås med
låsmuttern.

Res skåpet och sätt tillbaka ventila­tionsgallret.

Skruva fast handtaget. Följ
anvisningarna i avsnittet
"Installation-Montering av handtag"

Ställ skåpet på plats. Kontrollera att
skåpet står riktigt uppställt. Se
avsnittet "Ställ skåpet på plats".

7

a

b

Elanslutning

Skåpet ska anslutas till ett jordat
eluttag.
Spänning: 230 V.
Säkring: 10 A.
Se även dataskylten på vänster sida i
skåpet.

25

Viktig informasjon om sikkerhet

Ditt nye fryseskap kan ha andre funksjoner enn det forrige.
Les nøye gjennom disse instruksjonene for å lære hvordan skapet virker og
hvordan man skal ta vare på det. Ta vare på bruksanvisningen. Den vil være
nyttig dersom skapet selges eller det blir gitt bort senere.
Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med
redusert fysisk eller psykisk helse eller som mangler erfaring eller
kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om
bruken av apparatet av en person som er ansvarlig for deres sikkerhet

Slik brukes kjøleskapet

· Skapet er beregnet for oppbevaring av matvarer i en normal

husholdning. Bruken er beskrevet i denne bruksanvisningen.

· Ikke oppbevar eksplosive gasser eller væsker i kjøleskapet eller

frysedelen. De kan eksplodere og forårsake person- og materielle
skader.

· Still ikke opp varer slik at luftehullene i bakveggen dekkes til.

· Ikke oppbevar kullsyreholdige drikker eller flasker i frysedelen.

Glassflasker kan sprekke.

· Skapet er tungt. Kantene og utstående deler kan være skarpe. Vær

forsiktig når skapet flyttes, og bruk alltid hansker.

Barn

· Pass på slik at ikke små barn kan komme til skapets

betjeningsorganer eller innsiden av skapet.

ADVARSEL! Hold ventilasjonsåpningene i apparatets kabinett eller

i den innebygde strukturen fri for blokkeringer.

ADVARSEL! Ikke bruk andre m ekaniske redskaper for å få

fortgang i tineprosessen enn de som er anbefalt av produsenten.

ADVARSEL! Ikke ødelegg kjølekretsen.

ADVARSEL! Ikke bruk elektriske apparater inni rommet der

matvarene oppbevares, dersom apparatene ikke er uttrykkelig anbefalt av
produsenten

26

Ved skroting av skapet

Symbolet på produktet eller på emballasjen viser at dette produktet

ikke må behandles som husholdningsavfall. Det skal derimot
bringes til et mottak for resirkulering av elektrisk og elektronisk
utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til
å forebygge de negative konsekvenser for miljø og helse som gal hånd­tering kan medføre. For næ rmere informasjon om resirkulering av
dette produktet, vennligst kontakt kommunen, renovasjonsselskapet
eller forretningen der du anskaffet det.

Innholdsfortegnelse

Viktig informasjon om sikkerhet 26...........................

Ved skroting av skapet 28............................................

Innholdsfortegnelse 28......................................

Beskrivelse av fryseskapet 29...............................

De viktigste tre kk ved ditt produkt 30..................................

Betjeningsorganer 31...............................................

Før skapet brukes for første gang 31.........................

Slik brukes fryseskapet 32..................................

Skru på fryseren og velg ønsket temperatur 32...........................

Temperaturdisplay 33.......................................

Velg "Freezing" (Dypfrysing) eller "Cooling" (Nedkjøling) 34...............

Avstengning 37....................................................

Alarmer og annet utstyr 37...........................................

Frysing 39........................................................

Egnet oppbevaringstid 40............................................

Tining 40.........................................................

Innsiden av skapet 40...............................................

Nyttig råd 41................................................

Energisparetips 41..................................................

Skapet og miljøet 41................................................

For å verne miljøet 41...............................................

Vedlikehold 42..............................................

Fjerning av ventilasjonsgrillen 42.....................................

Rengjøring 42.....................................................

Bytte av lyspære 43................................................

Når skapet ikke skal brukes 43........................................

27

Hvis skapet ikke fungerer tilfredsstillende 43.................

Tekniske data 46............................................

Installasjon 46..............................................

Oppakking 47.....................................................

Fjerning av transportstøttene 47.......................................

Rengjøring 47.....................................................

Installasjon av skapet 48.............................................

Omhengsling av dør 49..............................................

Nettilkobling 50...................................................

Beskrivelse av fryseskapet

Modell QT3159

1

1

1

1

1

1

2

3

1. fryseskuff

2. akkumulator

3. ventilasjongrill

Modell QT3155

1

2

2
3

2

2

4

2

5

1. hylle med luke

2. fryseskuff

3. infrysningsbrett

4. akkumulator

5. ventilasjongrill

28

Modell QT3151

1. fryseskuff

1

1

1

1

1

2

3

2. akkumulator

3. ventilasjongrill

De viktigste trekk ved ditt produkt

· Produktet kan brukes enten som fryseskap eller som kjøleskap, alt etter
behov. Av denne grunn kan produktet stilles inn på enten "Freezing"
(Dypfrysing) eller "Cooling" (Nedkjøling).

- Når produktet er stilt inn på "Freezing", kan det brukes til dypfrysing og
lavtemperaturlagring med temperaturer på mellom -15 °C og -24 °C.

- Når produktet er stilt inn på "Cooling", kan det brukes for å holde varene
ferske lengre ved en temperatur på mellom 0 °C og +2 °C. På den måten
oppnåes et tørt klima inni skapet ved bruk av ikke-frost (frostfri) -teknologi.
Produktet kan også justeres til en temperatur på inntil +16 °C der skapet
brukes som avkjølt matskap for å lagre mat og drikkevarer. Den kan selvsagt
brukes som "vanlig" kjøleskap med et temperatur på mellom +2 °C og
+5 °C.

· TURBO/FROSTMATIC kan velges avhengig av bruksområde og behov.

- Ved innstillingen "Cooling", er TURBO/FROSTMATIC egnet til hurtig
nedkjøling av større mengder når det er stilt inn på kjøleskap, f.eks.
drikkevarer og salater ved et selskap. Derfor er en ØNSKET temperatur av
+2 °C er automatisk forhåndsinnstilt. Etter at det har gått 6 timer, koples
TURBO/FROSTMATIC-funksjonen automatisk ut.

- Ved "Freezing"-innstillingen er TURBO/FROSTMATIC tilpasset hurtig
nedfrysing av ferske matvarer og beskytter samtidig matvarene som allerede
er dypfryst mot uønsket temperaturøkning når produktet er stilt inn på
fryseskap. Produktets elektronikk registerer automatisk når hurtig
nedfrysingen kan avsluttes og kopler automatisk ut
TURBO/FROSTMATIC- funksjonen. (Avhengig av mengden som skal
fryses ned vil dette ta ca. 50 timer).

29

· Ikke-frost (frostfritt) -systemet gjør det mulig å både fryse ned ferske
matvarer, i tillegg å lagre matvarer som allerede er frosne eller nedkjølte
matvarer, ved bruk av kjølig luft. En fordamper kjøler ned luften inni
produktet, som sirkuleres og fordeles jevnt av en ventilator. Denne jevnt
fordelt luften som sirkulerer skaper et tørt klima, små temperatursvingninger
og små temperaturforskjeller innvendig i hele produktet. Fuktigheten i luften
kondenserer som frost på fordamperen. Fordamperen tiner/aviser
automatisk, så snart som dette er nødvendig. Vannet som har smeltet renner
ut til kompressoren og fordamper fra varmen som denne avgir. Dermed
holdes innsiden av produktet og matvarene som lagres nedkjølt eller
dypfryst og alltid ferske og uten is. Manuell tining/avising er ikke
nødvendig.

Betjeningsorganer

SUPER

ACTION FREEZE

E

ALARM OFF

GH

ON/OFF

A

BC

18

DF

A. Strømbryter til fryseren S lår fryserene på og av.
B. Grønn varsellampe Lyser når fryseskapet er i gang.
C. Temperaturdisplay
D. Temperaturvelgere
E. Knappen hurtiginnfrysing (ACTION FREEZE)
F. Gul varsellampe
G. Avbruddsknapp for alarmen Brukes til å slå av lydalarmen.
H. Rød varsellampe Lyser når en av alarmene i skapet har slått ut.

Før skapet brukes for første gang

Plassér og vask skapet som beskrevet i kapittelet "Installasjon".

Før pluggen settes i stikkontakten og skapet skrus på for første
gang, la det stå oppreist i omtrent 4 timer. Ellers kan kompressoren
bli skadet. Denne tiden vil gi oljen nok tid til å synke tilbake til
kompressoren.

30

Slik brukes fryseskapet

Skru på fryseren og velg ønsket temperatur

Trykk inn ON/OFF (AV/PÅ)

-bryteren. Den grønne
kontrollampen lyser.
En varsellyd og en rød varsellampe

ON/OFF

blinker som viser at den nødvendige
lagringstemperatur ennå ikke er
nådd.
Trykk inn "ALARM OFF"- bryteren
for å slå av varsellyden.

Still inn temperaturen på -18°C eller kaldere (se avsnitt: "Justering av
temperatur").
Viktig! Vent til fryseskapet har nådd en temperatur på -18 °C, eller den røde
varselslampen har gått av før frossen mat lagres.
På tidspunktet da produktet leveres står det stilt inn på "Freezing".
Hvis produktet er blitt brukt tidligere vil det ved oppstarting gå tilbake til
samme innstillingen som før det ble slått av.

Brytere for å bestemme
temperatur

Temperaturen justeres ved bruk av
"+" (VARMERE) og "-"
(KALDERE)-bryterne.
Disse bryterne er koplet til
temperaturdisplayet.

Temperaturdisplayet kan skiftes fra å vise den FAKTISKE temperaturen
(Temperaturdisplayet lyser) til å vise den ØNSKEDE temperaturen
(Temperaturdisplayet blinker) ved å trykke inn én av bryterne, "+"
(VARMERE) eller "-" (KALDERE).
Hver gang én eller to brytere trykkes i nn om igjen reguleres den ØNSKEDE
temperaturen med 1 °C.
Hvis ingen av bryterne trykkes inn vil temperaturdisplayet automatisk gå
tilbake til å vise den FAKTISKE temperaturen etter en kort periode på ca. 5
sekunder. Produktets FAKTISKE temperatur er nå justert slik at den er den
samme som den forhåndsinnstilte ØNSKEDE temperatur.

ØNSKET temperatur betyr:

Temperaturen som er nødvendig i produktet. Dette kan justeres til
temperaturene som vises på displayet. Blinkene tall viser den ØNSKEDE
temperaturen.

18

SUPER

ACTION F REEZE

ALARMOFF

31

FAKTISK temperatur betyr:

Temperaturdisplayet viser den temperaturen som for øyeblikket fins inni
produktet. Den FAKTISKE temperaturen vises ved opplyste tall.
Når TURBO/FROSTMATIC- funksjonen er blitt satt på, kan den
ØNSKEDE temperaturen, som ble opprinnelig valgt, ikke forandres.

Temperaturdisplay

Temperaturdisplayet viser forskjellige typer opplysninger.

- Ved normal bruk er det den temperaturen som for øyeblikket fins i
fryseskapet som vises (FAKTISK temperatur).

- Når temperaturen justeres vil den valget temperaturen blinke når dette
gjøres (ØNSKET temperatur)

- Ved TURBO/FROSTMATIC- funksjonen stilt inn på kjøling,vises"IC"
(intensiv kjøling) på displayet.
Dypfrysetemperaturen i øyeblikket vises når
TURBO/FROSTMATIC-funksjonen er i stilt inn på dypfrysing. Hvis én av
temperaturbryterne er tykk inn vil "SF" (super frost) vises i 5 sekunder.
Displayet vil deretter gå tilbake til å vise temperaturen i øyeblikket i
fryseskapet.
Hvis frossen mat har delvis eller helt tint, kanskje som et resultat av at
strømmen har vært borte i en lengre periode og "ALARM OF F" -bryteren er
satt på, vil temperaturdisplayet vise at den varmeste bryteren er satt på,
temperaturdisplayet vil vise den høyeste temperaturen som den nedfrosne
maten har nådd på det tidspunktet da strømmen kom på igjen.
Det innebygde temperaturdisplayet viser den varmeste temperaturen i
fryseren. Dersom temperaturen måles ved hjelp av et termometer, legg dette
mellom produktene, da dette vil vise den temperaturen de frosne varene har.
Det er normalt at det innebygde temperaturdisplayet viser en temperatur noe
høyere enn det som måles på andre måter.
Hvis det fins feil ved produktet vil det komme fram en firkant eller en
bokstav på temperaturdisplayet.
TURBO/FROSTMATIC- funksjonen ved dypfrys- ingsinnstillingen gir
hurtig nedfrysing av ferske matvarer, samtidig som det beskytter varer som
er blitt lagret tidligere mot uønsket oppvarming i fryseskapet.
Ved kjølingsinnstillingen er TURBO/FROSTMATIC- funksjonen egnet for
hurtig nedkjøling av større mengder matvarer, f.eks. drikkevarer og salater
ved et selskap. Derfor er en ØNSKET temperatur på +2 °C automatisk
forhåndsinnstilt.
TURBO/FROSTMATIC-funksjonen settes på ved å trykke inn
TURBO/FROSTMATIC-bryteren. Det gule lyset lyser.
Displayet viser "SF" ved dypfrysingsinnstillingen. Etter 5 sekunder
forandrer displayet til å vise den faktiske temperaturen igjen.
Ved kjøleinnstillingen viser displayet "IC".

32

TURBO/FROSTMATIC- funksjonen kan avsluttes manuelt når tid som helst
ved å trykke inn bryteren igjen. Det gule lyset slokner. Hvis TURBO/
FROSTMATIC-funksjonen ikke avsluttes manuelt, vil produktets
elektronikk slå av TURBO/ FROSTMATIC-funksjonen ved
dypfrysingsinnstillingen etter ca. 50 timer og etter ca. 6 timer ved
kjølingsinnstillingen. Det gule lyset slokner.
Viktig! Når TURBO/ FROSTMATIC-funksjonen er blitt satt på, kan den
ØNSKEDE temperaturen, som ble opprinnelig valgt, ikke forandres.

Velg "Freezing" (Dypfrysing) eller "Cooling"
(Nedkjøling)

Hvis nødvendig, gjør følgende før produktet stilles inn på "F reezing" eller
"Cooling".
Hold nede "ALARM OFF"- bryteren
og "-" (KALDERE)- bryteren
samtidig i 5 sekunder.
Når innstillingen skiftes fra

ON/OFF

"Freezing" til "Cooling" vises "FC"
(Freezing -> Cooling) på
temperaturdisplayet, en akustisk lyd
bekrefter forandringen og
temperaturdisplayet forandres til å
vise blinkende tall (ØNSKET
temperatur ved
dypfrysingsinnstilling er +5 °C). Ved
bruk av temperatur­inntillingsbryterne kan den
nødvendige temperaturen for
dypfrysing bestemmes.

Når innstillingen skiftes fra "Cooling" til "Freezing" vises "CF" (Cooling

-> Freezing) på temperaturdisplayet, en akustisk lyd bekrefter forandringen
og temperaturdisplayet forandres til å vise blinkende tall (ØNSKET
temperatur ved dypfrys- ingsinnstilling er -18 °C). Ved bruk av
temperaturinntillingsbryterne kan den nødvendige temperaturen for
dypfrysing bestemmes.
Man kan finne ut produktets innstilling i øyeblikket ved å se om
temperaturen kan stilles inn på mer eller mindre enn 0 °C.
Still inn temperaturen avhengig av hvilke innstilling som velges (se avsnittet
"Justering av temperatur").

18

TURBO

FROSTMATIC

ALARMOFF

33

Merk! Hvis du bruker produktet som fryseskap: Vent til temperaturen er
nede i -18 °C eller når den røde varselslampen går av før du setter inn mat
som skal fryses.

Merk! Hvis du bruker dette produktet som kjøleskap, etter at det har vært
brukt som fryseskap: Vent til temperaturen har nådd 0 °C før mat som skal
kjøles settes inn i produktet.

Justering av temperatur

Trykk inn "+" (VARMERE) eller "-" (KALDERE) -bryteren.
Temperaturdisplayet skifter og den ØNSKEDE temperaturen som er stilt inn
i øyeblikket blinker på temperaturdisplayet.
For å justere til en høyere temperatur, trykkes "+" (VARMERE) -bryteren
inn. For å justere til en lavere temperatur, trykkes "-" (KALDERE) -bryteren
inn. Den nye innstillingen vises med det samme på temperaturdisplayet.
Hver gang én eller to brytere trykkes i nn om igjen reguleres den ØNSKEDE
temperaturen med 1 °C.
Det er mulig med følgende ØNSKEDE temperaturinnstillinger:

- Innstilling "Freezing" (Dypfrysing): fra -15 °C til -24 °C med 1 °C
intervaller;

- Innstilling "Cooling" (Nedkjøling): fra 0 °C til 16 °C med 1 °C intervaller;
Merk: Fra et m atsikkerhets- synspunkt skulle -18 °C i fryseskapet være
kaldt nok for oppbevaring.
Hvis bryterne ikke trykkes inn om igjen vil temperaturdisplayet forandres
etter ca. 5 sekunder fra ØNSKET temperatur til FAKTISK temperatur.
Displayet forandres fra blinkende- til lysende tall.
Viktig! Kontroller den røde varselslampen og temperaturdisplayet
regelmessig for å sikre at produktet holder den riktige lagringstemperaturen.

Nedkjøling

Dette produktet er egnet, avhengig av den forhåndsinnstilte temperaturen,
til:

- Langtidskjøling av varer som skal holdes ferske i en lengre periode

- Standard kjøling

- Kjøling av drikkevarer.
Skuffene i produktet kan taes ut enkeltvis. Å kunne ta ut skuffen er spesielt
fordelaktig der matvarene som du ønsker å kjøle ned ikke passer inn i en
skuff. I et slik tilfelle kan du sette skuffen under så mye høyere.

34

Langtidskjøling av varer som skal holdes ferske i en lengre periode

Ved å velge en ØNSKET temperatur på mellom 0 °C up og +2 °C kan dette
produktet brukes som kjøleskap for langtidskjøling av varer som skal holdes
ferske i en lengre periode.
Denne langtidskjølingsprosessen gjør det mulig å oppnå optimale forhold
for lagring av ferske matvarer. Matvarene holder seg ferske opptil tre ganger
lengre enn når de lagres i vanlig kjøleskap.
Varer som er egnet til langtidskjøling er:

- kjøtt og pølser

- fersk fjærfe

- melk, smør, ostemasse

- bær, frukt og grønnsaker

- salater, sopp.
Matvarer som ikke er egnet til langtidskjøling er:

- frukt som er følsom mot kulde, f.eks. bananer, papaya, pasjonsfrukt,
avokadoer og sitrusfrukter;

- grønnsaker som er følsomme mot kulde, f.eks. spansk pepper, agurk,
zucchini, aubergine og tomater;

- F rukt og grønnsaker som fremdeles trenger å modne, f.eks. pærer.
Pakk inn alle matvarene før langtidskjøling. På den måten beholdes
aromaen, fuktigheten og fargen lengre.
Følgende emballasje er egnet til dette:

- Lufttette poser og folie laget av polyetylen

- Plastbegre med lokk

- Aluminiumsfolie.

Standard nedkjøling

Ved å velge en ØNSKET temperatur på rundt +5 °C kan dette produktet
brukes som vanlig kjøleskap.
Matvarer skal alltid dekkes til eller være pakket inn i kjøleskapet for å unngå
at de tørker ut og at lukt eller smak overføres til andre matvarer som
befinner seg i kjøleskapet.
Følgende emballasje er egnet til dette:

- Lufttette poser og folie laget av polyetylen

- Plastbegre med lokk

- Spesielle hetter av plast med gummistrikk

- Aluminiumsfolie.

Nedkjøling av drikkevarer

Ved å velge en ØNSKET temperatur på opp til +16 °C er dette produktet
perfekt som kjøleskap for drikkevarer.

35

Avstengning

For å stenge av holdes
ON/OFF-knappen nede ca. 5
sekunder. Dette resulterer i at en
nedtelling fra "3" til "1" skjer på
temperaturvinduet. Når en kommer

ON/OFF

18

SUPER

ACTION F REEZE

ALARMOFF

til "1" stenges den respektive kjøle­og frysedelen av. Temperaturvinduet
slokner.

Observer:

Produktet kan ikke stenges av på denne måten dersom den er uten strøm,
dvs. om strømledningen ikke er tilkoplet strøm eller det er strømbrudd. Når
produktet får strøm igjen går den tilbake til de innstillingene det hadde før
strømbruddet.

Om produktet ikke skal anvendes under en lengre periode:

1. Steng produktet av gjennom å trykke og holde ON/OFF-knappen i ca. 1
sekund.

2. Kople ut strømledningen fra tilslutningen eller slå av strømmen.

3. Avrim frysen og rengjør den tilstrekelig (se avsnitt "Vedlikehold").

4. La dørene stå åpne for å forhindre at det oppstår dårlig lukt.

Alarmer og annet utstyr

Kontroll- og informasjonssystemer

Kontroll- og informasjons- systemene består av temperatur- display, en
varsellampe og en varsellyd.
Systemet varsler:

- når produktet først settes på (når lagringstemperaturen fremdeles ikke er
oppnådd);

- hvis døren på produktet står åpen mer enn ca. 1,5 minutter (stilt inn på
"Freezing") eller mer enn 5 minutter (stilt inn på "Cooling");

- for høy temperatur i fryseskapet (kun når stilt inn på "Freezing");

- når det fins forstyrrelser ved driften av produktet.

Funksjonsfeil

Hvis produktets elektronikk avslører tekniske feil som må rettes på av
kundetjenesten, vil temperaturdisplayet vise en bokstav eller firkant i den
nedre delen av temperaturdisplayet. Den røde varselslampen blinker.
Produktet vil fortsette å gå i nødinnstilling.

36

Åpen dør alarm

Hvis døren star åpen i mer enn ca.
1,5 minutter (stilt inn på "Freezing")
eller lengre enn 5 minutter (stilt inn
på "Cooling"), vil den røde lampen
blinke og man vil høre en varsellyd.
For å slå av alarmen:

Trykk inn

ON/OFF

18

TURBO

FROSTMATIC

ALARMOFF

avbruddsknappen for alarmen. Hvis
du trenger mer tid for å sortere eller
omorganisere frosne eller nedkjølte
matvarer, kan du slå av varselen ved
å trykke inn "ALARM
OFF"-bryteren.
Den røde varselslampen vil slokne
når døren er stengt.

Temperaturalarm

(stilt inn på innstilling "Freezing")
Stiger temperaturen over -8°C, vil den røde varsellampen blinke og du vil
høre en lydalarm.
Temperaturdisplayet vil begynne å blinke
For å slå av alarmen:
Trykk inn avbruddsknappen for alarmen for å slå av lydalarmen.
Temperaturdisplayet vil slutte å blinke. Den røde varsellampen slukkes når
temperaturen inne i fryseren igjen synker under -8°C.
Finn ut hva som var årsak til alarmen. Se kapittel "Hvis skapet ikke fungerer
tilfredsstillende".

Temperaturminne

(stilt inn på innstilling "Freezing")
Temperaturminnet viser når en alarm slo til i skapet. Temperaturminnet
fungerer slik:
Når temperaturen i gjen synker under -8°C stanser lydalarmen.
Temperaturdisplayet og den røde varsellampen vil blinke for å vise at en
alarm har slått inn. Når avbruddsknappen for alarmen trykkes inn vil
displayet vise varmeste temperatur inne i skapet i alarmfasen, deretter
stanser displayet å blinke. Ved å kontrollere temperaturvisningen er det
mulig å bestemme om produktene inne i skapet bør kasseres.

Kontroller likevel alltid selv matens kvalitet for å undersøke om den skal
fryses eller kasseres.

37

Frysing

k

katsk

b

rukogb

t

Ved store mengder aktiveres
innfrysingsknappen omtrent 24 timer
før mat plasseres i fryseren.

ON/OFF

Man behøver ikke trykke på
innfrysingsknappen når man fryser
ned mindre volum av mat.

Innfrysing stoppes automatisk ca 50 timer etter at knappen er trykket på.
Hurtig innfrysing kan avbrytes ved å trykke innfrysingsknappen en gang til.
Den gule innfrysingslampen forblir lysende så lenge innfrysingsknappen er
på.
"SF" (Super F rost) vises i temperaturdisplayet ca. 5 sekunder.

Praktiske råd ved frysing

· Når produkter fryses ned, bruk

den øverste hyllen, og om nødvendig
hyllen under denne.

· Ved frysing av større mengder

matvarer flyttes akkumulatoren til
skuffen/plassen nærmest den nedre
frysehyllen".

· Plasser maten direkte på fryserens hyller.

· Spre produktene mest mulig for å få luftsirkulasjon mellom dem.

· Ikke plasser mat som skal fryses direkte mot annen frossen mat. Varmen

fra den varme maten kan få den frosne maten til å tine på overflaten.

· Når denne er frossen, bytt om på produktene og legg de så nær hverandre

som mulig. Maten vil da holde seg kald lenger dersom det oppstår et
strømbrudd.

· Ikke frys for mye mat på en gang.Frysekapasiteten er oppgitt i Tekniske

data.

Sje
døgn etter at det er skrudd på for første gang. Først da bør
fryseren brukes til å fryse ferske matvarer.

apeteri

eholderden valgtetemperaturen e

18

SUPER

ACTION F REEZE

ALARMOFF

Tining

Det er best å bruke kjøleskapet for å tine mat. P lasser matvaren på en
tallerken med høy kant for å unngå at væske renner ut. For å tine mat hurtig
stilles den i romtemperatur eller i kaldt vann. Når en mikrobølgeovn brukes
til å tine matvarer, - følg bruksanvisningen for denne.

38

Egnet oppbevaringstid

Ferdigkjøpte frossenvarer: Følg rådene om holdbarhet på pakken.
Mat som fryses inn hjemme:
Fet og salt mat bør ikke holdes frossen lengre enn tre måneder. Kokt eller
stekt og lavkalori mat kan fryses i opptil seks måneder. Mager mat og bær
kan fryses i omtrent ett år.

Innsiden av skapet

Fryseskuffer

Fryseskapets skuffer gjør det raskt
og enkelt å finne den matvaren som
ønskes. For å få mer plass, kan
skuffene tas ut og produktene legges
direkte på hyllen. På alle hyllene,
unntatt topphyllen, er det mulig å
plassere produkter som stikker
20mm frem fra forkanten. Dette gir
maksimum utnyttelse av plassen.

Isterninger

Fyll isbrettet maksimalt ¾ siden
vannet utvider seg når det fryser. Ta
ut isterningene ved å vri på brettet.
Dersom isterninger oppbevares i
lang tid vil de tørke ut og få dårlig
smak. Derfor bør gamle isterninger
kastes og nye lages når det trengs.

Tilbaketrekkelig hylle

Frysehyllene er uttrekkbare. Tas en
av hyllene ut kan ekstra store
matvarer oppbevares i fryseren.

Innfrysningsbrett

Bruk innfrysningsbrettet til å fryse
bær og grønnsaker. Etter omtrent 4
timer er maten gjennomfrossen og
kan pakkes som normalt. Mat som er
nedfrosset på denne måten vil ikke
klumpe seg, og lar Dem bruke bare
den nødvendige delen av en
nedfrosset pakke.

39

Kulde akkumulator

Kuldeakkumulatoren vil holde
maten kald lengre etter et
strømbrudd. Kuldeakkumulatoren er
mest effektiv når den plasseres på
øverste hyllen.
Ved frysing av større mengder
matvarer flyttes akkumulatoren på
toppen av maten.

Nyttig råd

Energisparetip s

· Pass på hvor skapet plasseres. S e kapittelet "Installasjon". Når skapet er
installert riktig vil det bruke mindre strøm.

· Unngå å åpne skapet ofte og lenge om gangen.

· Sjekk nå og da at døren er ordentlig lukket.

· Støvsug kompressoren og kjølesystemet på baksiden av skapet omtrent

en gang i året.

· Kjøl ned matvarer i kjøleskapet før de legges i fryseren.

· Legg alle matvarer i tett emballasje for å unngå unødvendig isdannelse.

· Frossen mat kan tines i kjøleskapet. Kulden fra de frosne produktene vil

bli godt brukt inne i kjøleskapet.

· Følg rådene om frysing av produkter i kapittelet "Slik brukes
fryseskapet". Dette vil gi lavere strømforbruk.

· Ikke velg for lav temperatur i fryseren. En passende temperatur er
mellom -18°C og -20°C.

· Pass på at dørlisten er hel og alltid ren. Vask med mildt såpevann.

Skapet og miljøet

· Dørlisten og kjølevæsken som er brukt i dette skapet skader ikke
ozonlaget.

· Alle delene i emballasjen kan gjenvinnes.

· Skapet er laget for lett å kunne tas fra hverandre og gjenvinnes.

For å verne miljøet

· Gi emballasjen og vrakede kjøleskap og frysere til en
gjenvinningsstasjon. Kontakt din kommune eller den nærmeste
forhandleren for mer informasjon.

· Ha matvarer i emballasje som kan brukes flere ganger. Kutt ned på
engangsemballasje så mye som mulig.

· Når s kapet vaskes - bruk et mildt oppvaskmiddel.

· Følg rådene i kapitelet "Energisparetips".

40

Vedlikehold

Fjerning av
ventilasjonsgrillen

Ventilasjonsgrillen kan tas av, for
eksempel for å vaskes, eller for å
støvsuge under skapet.
Pass på at døren er åpen når
ventilasjonsgrillen tas av. Klikk av
den øvre delen av grillen ved å dra ut
og ned. Dra så grillen rett ut for å ta
den helt av.

Rengjøring

Rengjør skapet regelmessig.
Skru av skapet og dra ut pluggen fra
kontakten.

Rengjøring innsiden

Ta ut eventuelle løse deler og vask
de for hånd. Vask skapet, innsiden
og dørlisten. Bruk en myk klut og et
mildt vaskemiddel og i lunkent
vann. Ikke lukk døren før innsiden
av skapet er helt tørt.

Rengjøring utsiden

Bruk vann og et nøytralt
rengjøringsmiddel for rengjøring av
utsiden av døren som er gjort i
rustfritt stål, og som er blitt belagt
med et spesielt
anti-fingeravtrykkbelegg. Ikke bruk
skuremidler.
Ta av ventilasjonsgrillen (se
kapittelet "Fjerning av
ventilasjonsgrillen") og støvsug
under skapet. Dra ut skapet fra
veggen og støvsug baksiden av
skapet, kjølesystemet og
kompressoren.

Når skapet flyttes, løft
det i frontkanten
for ikke å skrape gulvet.

41

Avriming

Avriming av produktet er ikke nødvendig. Avriming av varerommet og
fordampere skjer automatisk med et intervall (normalt 24 t.) avhengig av
belastning.

Bytte av lyspære

Lyset tennes automatisk når døren
åpnes. (Med åpen dør slår
belysningen seg automatisk av etter
4 minuter). Før lyspæren byttes ut
må pluggen dras ut av kontakten.

Trykk fjæren sammen og trykk grillen ned samtidig.
Bruk samme type lyspære, E14 sokkel med maksimum effekt på 25 W.

Når skapet ikke skal brukes

Skru av skapet og dra ut pluggen fra kontakten.
Gjør skapet rent som beskrevet i kapittelet "Rengjøring". Ikke lukk døren:
det vil føre til en innestengt lukt.
Dersom skapet beholdes på, spør noen om å sjekke det nå og da, for å unngå
at maten ødelegges dersom det er et strømbrudd.

Hvis skapet ikke fungerer
tilfredsstillende

Fungerer ikke skapet som forventet, er det ofte mulig å rette på dette selv.
For å unngå unødvendige servicebesøk bør du lese gjennom og følge
veiledningen nedenfor.

Problem Mulig årsak / Løsning

"" vises i
temperaturdisplayet.

Den røde varselslampen
lyser, vi hører varsellyden,
temperatur- displayet viser
en temperatur på under -11
°C, døren er stengt.

Den røde varselslampen
lyser, temperatur- displayet
viser en temperatur på
under -11 °C, døren er
stengt.

Ring din servicerepresentant.

Temperaturvarsel. Frosne varer er blitt
varmet opp så mye at de har delvis eller
helt tint.

Vennligst se avsnittet "Kontroll- og
informasjonssystemer".

Temperaturvarsel. Frosne varer er blitt
varmet opp så mye at de har delvis eller
helt tint.

Vennligst se avsnittet "Kontroll- og
informasjonssystemer".

42

Den røde varselslampen
lyser, temperaturdisplayet
viser en firkant eller en
bokstav.

En funksjonsfeil har oppstått.
Merk deg hva feilen er og gi beskjed til

kundetjenesten.
Ikke hold dørene åpne lenger enn

nødvendig.

Det er kun mulig å stille
inn temperaturer på mer
enn 0 °C, selv om
produktet skal brukes som
fryseskap.

Det er kun mulig å stille
inn temperaturer på
mindre enn 0 °C, selv om
produktet skal brukes som
kjøleskap.

Kompressoren starter ikke
rett etter at TURBO/
FROSTMATIC-bryteren er
blitt trykk inn eller etter at
temperaturinnstillingen er
blitt forandret.

Det er for varmt inne i
fryseren.

Produktet er stilt inn på "Cooling".
Produktet er stilt inn på "Freezing".
Se avsnittet "Velg "Freezing" eller

"Cooling" vedrørende dette.

Produktet er stilt inn på "Freezing".
Velg "Cooling"-innstillingen.
Se avsnittet "Velg "Freezing" eller

"Cooling" vedrørende dette.

Dette er normal, det har ikke oppstått en
feil.
Kompressoren starter opp etter en tid.

Still inn en lavere temperatur.
Sørg for god tett innpakning av matvarene.

Kontroller at døren er skikkelig lukket og
at dørlisten er hel og ren.
Dersom det er lagt varme matvarer ned i
fryseren må du vente noen timer før du
kontrollerer temperaturen på nytt.

Fordel matvarene slik at den kalde luften
kan sirkulere rundt dem.

43

Det er for kaldt inne i
fryseren.

Det produseres for mye rim
og is.

Still inn en høyere temperatur.
Hurtiginnfrysing kan være slått på.
Temperaturvisningen viser den høyeste

temperaturen inne i skapet. Dermed er det
naturlig med en forskjell mellom vist
temperatur og (gjennomsnittlig) temperatur
som er målt på en annen måte.

Kontroller at døren er skikkelig lukket og
at dørlisten er hel og ren.

Kompressoren går
kontinuerlig.

Still inn en høyere temperatur.
Kontroller at døren er skikkelig lukket og

at dørlisten er hel og ren.
Temperaturen hvor skapet er plassert er
over vanlig romtemperatur.

Skapdøren fungerer ikke i
det hele tatt. Kjøling eller
innvendige lys fungerer
ikke. Ingen varsellamper
lyser.

Skapet er ikke slått på.

Det kommer ikke strøm frem til skapet.
(Prøv å kople noe annet elektrisk utstyr til
strømuttaket.)

Sikringen har gått.
Pluggen er ikke satt skikkelig på plass.

Skapets lydnivå er for høyt. Kjølesystemet vil alltid produsere noe lyd.

Det høres en pulserende lyd når
kjølemiddelet pumpes inne i kjølerørene.
Du vil høre en tikkende lyd fra termostaten
når kompressoren slås av og på. Lydnivået
varierer med hvordan skapet brukes.

Bøy forsiktig rørene på baksiden av skapet
og pass på at de ikke berører hver andre.

Dersom støtputene (mellom skapveggene
og rørene) løsner, må du sette dem tilbake
på plass igjen.

Følg nøye veiledningen i kapittel
"Installasjon av skapet".

44

Strømbrudd Skapet må ikke åpnes unødig, med unntak

av når strømavbruddet ser ut til å bli
langvarig , slik at matvarene bør flyttes til
et annet skap som fungerer. Dersom de
nedfryste varene fortsatt er harde etter
strømbruddet, kan de fryses ned igjen med
det samme. Har de begynt å tine, men
fortsatt er friske og lukter greit, kan de
brukes. De bør imidlertid bearbeides før de
fryses på nytt eller spises.

Tekniske data

Modell QT3151/QT3155/

QT3159

Nettovolum 267 l
Bredde 595 mm
Høyde 1800 mm
Dybde 623 mm
Energiforbruk 334 kWh/år
Energiklasse A
Merkeeffekt 110 W
Frysekapasitet 20 kg/24tim

Installasjon

Tilslutningslednin g

Ikke trekk ut støpselet ved å dra i ledningen - vær spesiellt forsiktig
hvis skapet/boksen trekkes ut av en nisje

· Skadet støpsel kan gi elektrisk støt eller skape kortslutning og brann.

· Om produktets tilslutnings- ledning skades får den kun byttes av

serviceforetak som er godkjent av leverandøren eller av fagpersonell for å
unngå fare.

45

Oppakking

Pakk opp skapet og sjekk at det er feilfritt og uten transportskader.
Eventuelle transportskader må umiddelbart rapporteres til forhandleren, eller
den som er ansvarlig for transporten. Emballasjen kan resirkuleres. For mer
informasjon kontaktes Deres kommune eller forhandleren.

Ikke la barn leke med emballasjen.
Plastfilmen kan medføre kvelningsfare.

Montering av distanser

Monter distanser som fulgte med på
baksiden av panelet som på bildet.

Fjerning av
transportstøttene

Fjern tapen og transportsikringen fra
siden av dørene.
På visse modeller ligger det et
lyddempende underlag under skapet.
Ikke fjern dette underlaget.

Montering av håndtak

1. Skru på ett håndtaksfeste på

håndtaksstangen.

2. Skru fast det andre håndtakssfeste

på dørren.

3. Sett sammen håndtagsstangen

med håndtaksfeste på dørren og skru
i sammen.
OBS! Dra ikke skruvene for hardt
(max 2Nm) plasten i dørren kan
skades.

1

2

3

Rengjøring

Vask innsiden av skapet med lunkent
vann, et mildt vaskemiddel og en
myk klut.

46

Installasjon av skapet

OBS! Skapet er tungt, beskytt gulvet ved behov.

Kontroller at støpselet og/eller tilslutningsledning bak på skabet ikke er
flatklemt eller skadet.

· et skadet støpsel og tilslutningledning kan forårsake overoppheting og

branntilløp.

Plasser ikke tunge ting eller selve skapet oppø ledningen.

· dette kan forørsake kortslutning eller brann.

Hvis veggkontakten er løs eller skadet må ikke støpselet plugges inn.

· feil her kan gi elektrisk støt eller brann.

For å sikre at skapet fungerer som
ønsket, sjekk at:

· Skapet er plassert på et tørt,

kjølig sted og ikke er i direkte
sollys.

· Skapet ikke er plassert nær en

varmekilde, for eksempel en komfyr
eller oppvaskmaskin.

· Skapet står rett og på alle fire

hjørner. S kapet bør ikke lenes m ot
vegger. Dersom det er nødvendig

justeres føttene med den med-

følgende fastnøkkelen.

· Det er god sirkulering av luften

rundt skapet og at luftkanalene under
og bak skapet ikke er blokkert.
Ventilasjonsrommet over skapet og
eventuelt overskap må være minst 4
cm. Ventilasjonsrommet kan enten
være
a) direkte over skapet eller
b) bak og over overskapet. I dette
tilfellet må plassen bak skapet være
minst 50 mm dyp.

a)

b)

50mm

47

· Skapet står på et sted med en

omgivelsesetemperatur som tilsvarer
den klimaklassen* som skapet er
konstruert for.
* Se dataskiltet i skapet
Tabellen viser hvilken omgivelses­temperatur som er tilordnet til de
forskjellige klimaklassene

Klima­klassen

SN

for en omgivelse­temperatur på

+10°C til +32°C

Dersom skapet er plassert i et hjørne
og siden med hengslene er mot
veggen, må rommet mellom veggen
og skapet være minst 150 mm for å
kunne åpne døren nok slik at hyllene
kan taes ut.

Støpselet må være tilgjengelig etter
installasjon av kabinettet.

N

ST

T

+16°C til +32°C

+16°C til +38°C

+16°C til +43°C

Omhengsling av dør

1. Lukk skapet og trekk ut støpselet

fra stikkontakten.

2. Skru lost håndtaket. Skru først

bort håndstaksstangen fra den øvre
håndtakshållderen. Løsne deretter
begge håndtaksholderen fra dørren.

3. Ta av ventilasjonsgrillen. Det er

en del på denne grillen som kan tas
av. Ta den av og sett den på den
andre siden.

4. Legg skapet på en treplanke eller

lignende når det legges ned. Senere
når det skal settes opp igjen er det
lettere å få tak p.g.a. planken.

1

2

3

4

5. På den øvre delen av skapet. Sett i

hengselstappen på den andre siden.

5

48

6. På den nedre delen av skapet:

a Skru av hengslet.
b Ta av lukkebeslaget fra hengslet
og sett i hengselstappen på den andre
siden. Sett så i det lukkebeslaget
som fulgte med.
c. Flytt pedalen til den andre siden.

7. På den nedre del av døren:

a. Ta av lukkebeslaget.
b. Fest så lukkebeslaget som fulgte
med på den andre siden.

Fest det nedre hengslet.
Fjern eventuelt slark i døren ved å
justere høyden på det nedre hengslet
med den medfølgende fastnøkkelen.
Fest med låsemutteren.

Løft skapet og sett på
ventilasjonsgrillen.

Fest håndtaket. Se kapitlet
"Installasjon - Montering av
håndtak"

c

b

a

6

7

a

b

Sett skapet på plass. Sjekk at det står
rett. Se kapitelet "Installasjon".

Nettilkobling

Skapet skal kobles til en jordet
stikkontakt.
Spenning: 230 V.
Sikring: 10 A.
Se dataskiltet på venstre side i
skapet.

49

50

51

www.electrolux.com

www.husqvarna.se
www.husqvarna.no

818 42 41-01/9 28042008 Subject to change without notice
