Husqvarna QT3089W, QT3089FX, QT3099W User Manual

QT3089
QT3099

Bruksanvisning Frysskåp
Bruksanvisning Fryseskap

Säkerhetsinformation

Ditt nya fryskåp kan ha andra funktioner jämfört med ditt gamla skåp.
Denna produkt är inte avsedd att användas av personer (inklusive barn) med
nedsättningar eller begränsningar vad avser fysisk, sensorisk eller mental
förmåga, eller av personer i avsaknad av erforderliga kunskaper, såvida inte
det sker under överinseende av en ansvarig vuxen person eller efter
instruktioner från densamma.
Läs noga igenom anvisningarna, så du snabbt lär dig hur ditt nya skåp
fungerar och ska skötas. S para bruksanvisningen, den måste finnas med om
skåpet säljs eller överlåts till annan person.

Användning

· Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt

denna bruksanvisning.

· Förvara aldrig explosiva gaser eller vätskor i kyl- eller frysutrymme. De

kan sprängas och skada person och egendom.

· Ställ inte varor så att lufthålen i bakre väggen täcks.

· Förvara inte kolsyrade drycker, eller flaskor och burkar av glas i

frysutrymme, då glasförpackningarna kan gå sönder.

· Skåpet är tungt. Skåpets kanter och utskjutande metalldelar på skåpets

baksida kan vara vassa. Var försiktig då skåpet flyttas. Använd handskar.

Barn

· Håll uppsikt över små barn så att de inte kommer åt skåpets inredning

eller reglage.

Varn in g! S e till att ventilationsöppningarna inte blockeras i skåpets

inhägnad eller i inbyggnadsutrymmet.

Varn in g! Använd inga mekaniska eller andra verktyg för att

påskynda avfrostningsprocessen utöver de som rekommenderas av
tillverkaren.

Varn in g! Var noga med att inte skada kylsystemet.

Varn in g! Använd inga elektriska maskiner inne i förvaring-

sutrymmet såvida de inte är av en typ som rekommenderas av tillverkaren.

2

Skrotning av gamla skåp

Stäng av ditt gamla skåp och dra ur stickkontakten. Kapa anslutningssladden
så nära skåpet som möjligt. Ta bort dörren innan skåpet skrotas så att
lekande barn inte kan bli innestängda i skåpet.
Se till att inte skada kylsystemet i det gamla skåpet. Isoleringen och
kylsystemet kan innehålla ämnen som bryter ned ozonlagret.
Ditt nya skåp är helt fritt från ämnen som bryter ned ozonlagret. Läs mer om
ditt nya skåp och miljön i avsnittet "Råd och tips".

Symbolen på produkten eller emballaget anger att produkten inte får

hanteras som hushållsavfall. Den skall i stället lämnas in på uppsam­lingsplats för återvinning av el- och elektronikkomponenter. Genom att
säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga
eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten
kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör
du kontakta lokala myndigheter eller sophämtningstjänst eller affären där
du köpte varan.

Innehållsförteckning

Säkerhetsinformation 2......................................

Skrotning av gamla skåp 3.............................................

Innehållsförteckning 3.......................................

Beskrivning av frysskåpet 4............................................

Knappar och vred 5...................................................

Innan skåpet startas för första gången 5.......................

Att använda frysskåpet 5..............................................

Starta frysen och ställ in rätt temperatur 5.................................

Temperaturen i frysskåpet 6............................................

Avstängning 7.......................................................

Larm och övriga funktioner 7...........................................

Infrysning 8.........................................................

Lämplig förvaringstid 9...............................................

Upptining 9.........................................................

Inredning 10........................................................

Råd och tips 10..............................................

Så kan du spara energi 10..............................................

Skåpet och miljön 11.................................................

Miljövänlig användning 11.............................................

Skötsel och rengöring 11.....................................

Tag bort ventilationsgallret 11..........................................

3

Rengöring 11........................................................

Byte av lampa 12....................................................

Avfrosta frysskåpet 13................................................

Om skåpet inte ska användas 13.........................................

Vid längre semester elle r bortavaro 13....................................

Om något inte fungerar 14....................................

Teknisk information 16.......................................

Installation 16...............................................

Anslutningssladd 16..................................................

Packa upp 16........................................................

Tag bort transportstöd 17..............................................

Rengör 17..........................................................

Ställ skåpet på plats 17................................................

Omhängning av dörr 19...............................................

Elanslutning 20......................................................

Beskrivning av frysskåpet

Modell QT3089
Modell QT3099

1

1. Hylla med lucka

1

2

alt.

2

3

2

2

2

4

2. Fryslåda

3. Infrysningsbricka

4. Ventilationsgaller

4

Knappar och vred

ON/OFF

A

BC

18

DF

FROSTMATIC

E

ALARM OFF

GH

A. Strömbrytare för frysen: Används för att starta och stänga av frysen.
B. Grön indikeringslampa: Lyser när frysen är i gång.
C. Temperaturfönster: Visar frysens temperatur.
D. Temperaturväljare
E. Infrysningsknapp (FROSTMATIC): Används för att starta och stänga

av infrysningen.

F. Gul indikeringslampa: Lyser när infrysningen är igång.
G. Avstängningsknapp för ljudlarm: Används för att stänga av

ljudsignalen.
H. Röd varningslampa: Blinkar när något av skåpets larm har löst ut.

Innan skåpet startas för första gången

Installera och rengör skåpet enligt anvisningarna i avsnittet "Installation".

Skåpet måste stå upprätt i ca 4 timmar, innan stickkontakten
sätts i vägguttaget och skåpet startas för första gången.
Kompressorn kan annars skadas. Oljan m åste få tid att rinna
tillbaka till kompressorn.

Att använda frysskåpet

Starta frysen och ställ in
rätt temperatur

Tryck på ON/OFF-knappen. Den

ON/OFF

FROSTMATIC18

gröna indikeringslampan lyser.
Om det är rumstemperatur i
startar ljudlarmet.

Stäng av ljudsig-

frysen

nalen på avstängningsknappen.

Inställning av temperatur

Ställ in temperatur genom att trycka
knapparna "+" för VARMARE och
"-" för KALLARE.
Knapparna finns i kontrollpanelen.

Efter inställningen visar temperaturfönstret frysens aktuella temperatur.

5

ALARMOFF

Temperaturen i frysskåpet

För att få god hållbarhet på matvarorna bör temperaturen i frysdelen vara

-18˚C eller kallare. Observera dock att energiförbrukningen ökar ju kallare
det är i frysen.
Låt skåpet gå ett dygn mellan varje ändring av temperaturinställningen, så
att temperaturen hinner stabilisera sig.
När skåpet startas efter att ha varit avstängt behöver temperaturen inte ställas
in på nytt. Termostaten minns automatiskt den temperatur som senast varit
inställd.
Te mperaturvisning kan ändras från den FAKTISKA temperaturen
(temperaturvisning blinkar) till ÖNSKAD temperaturen (temperaturvisning
upplyst) genom att trycka en av knapparna "+" eller "-".
Varje tryckning ändrar ÖNSKAD temperatur 1°C.
Om ingen av knapparna trycks in, går temperaturvisningen automatiskt
tillbaka efter en kort stund (ca. 5 sek.) och visar den FAKTISKA
temperaturen. Den FAKTISKA temperaturen i produkten är nu justerad till
den valda ÖNSKADE temperaturen.

ÖNSKAD temperatur:

Temperatur vilken är nödvändig för produkten och vilken kan ändras till den
temperatur som visas i temperaturfönstret. ÖNSKAD temperatur visas med
blinkade siffror.

FAKTISK temperatur:

Temperaturfönstret visar den aktuella temperaturen i skåpet. Den
FAKTISKA temperaturen visas m ed upplysta siffror.
När TURBO/FROSTMATIC är valt, kan inte den förinställda FAKTISKA
temperaturen ändras.
Den inbyggda termometern visar den varmaste varutemperaturen i frysen.
Mäts temperaturen med en frystermometer ska den läggas mellan varorna,
då motsvaras varornas temperatur bäst. Lägg aldrig termometern direkt på
hyllan.
Det är normalt att den inbyggda termometern visar en varmare temperatur än
den som mäts upp på annat sätt.
Om fel uppstår visas en fyrkant eller en bokstav i temperaturfönstret.

6

Avstängning

För att stänga av, hålls
ON/OFF-knappen intryckt ca 5
sekunder. Detta resulterar i att en

ON/OFF

18

FROSTMATIC

ALARMOFF

nedräkning från "3" till "1" sker på
temperaturfönstret. När "1" har nåtts
stängs frysen av. Temperaturfönstret
slocknar.

Observera:

Produkten kan inte stängas av på detta sätt om den är strömlös, d.v.s. om
anslutningssladden inte är inkopplad eller att det är strömavbrott. När
produkten får ström igen återgår den till de inställningar den hade innan den
blev strömlös.

Om produkten inte skall användas under en längre period:

1. Stäng av produkten genom att t rycka på och håll intryckt
ON/OFF-knappen i ca 1 sekund.

2. Koppla ur anslutningssladden eller slå av strömmen.

3. Avfrosta frysen och rengör den noga (se avsnitt "Skötsel och
rengörning").

4. Lämna dörren öppen efter avfrostningen för att förhindra att dåligt lukt
uppstår.

Larm och övriga funktioner

Funktionsfel

När produktens elektronik upptäcker fel, som måste åtgärdas av teknisk
service, visas en fyrkant eller en bokstav i temperaturfönsters nedre kant.
Den röda varningslampan blinkar. Kylsystemet fortsättet att hålla varorna
kalla.

Dörröppningslarm

Om dörren är öppen längre än ca 1,5
minut börjar den röda
varningslampan blinka och en
ljudsignal startar.
Avstängning:
Stäng av ljudsignalen med
avstängningsknappen. Så länge
dörren är öppen kommer
ljudsignalen att starta på nytt. Den
röda varningslampan slocknar när
dörren stängs.

ON/OFF

FROSTMATIC18

ALARMOFF

7

Temperaturlarm

Den röda varningslampan blinkar och en ljudsignal startar när det är varmare
än -11˚C. Samtidigt börjar det att blinka i temperaturfönstret.
Avstängning

:
Stäng av ljudsignalen m ed avstängsningsknappen. Det slutar blinka i
temperaturfönstret.
Den röda varningslampan slocknar när temperaturen i frysen åter blir kallare
än -11˚C.
Ta reda på vad som orsakade larmet. Se avsnittet "Om något inte fungerar
tillfredsställande".

Temperaturminne

Temperaturminnet i ndikerar att skåpet har larmat.
Så här fungerar temperaturminnet:
När temperaturen åter blir kallare än -11˚C upphör ljudlarmet. Skåpet
indikerar att larmet varit utlöst genom att temperaturfönstret och den röda
varningslampan blinkar.
Då avstängningsknappen trycks in visas skåpets varmaste temperatur under
larmet och "blinkningen" stängs av. Temperaturangivelsen kan vara hjälp för
att avgöra om varorna går att använda eller ska kasseras.
Kontrollera dock alltid själv matens kvalite för att avgöra om den kan frysas
om eller måste kasseras.

Infrysning

Tryck in infrysningsknappen ca 24
timmar innan varorna läggs in.
Vid infrysning av mindre mängd
varor per dygn behöver inte
infrysningsknappen användas.
Avstängning:
Infrysningen avbryts automatiskt ca
50 timmar efter det att knappen
tryckts in.
Infrysningen går också att avbryta
manuellt genom att åter trycka på
infrysningsknappen.
Den gula infrysningslampan lyser så
länge infrysningen är påkopplad.

ON/OFF

FROSTMATIC18

ALARMOFF

8

Infrysningsråd

Kont

r

t

tsk

r

· Använd den översta och vid be-

hov också den näst översta hyllan för
infrysning.

· Lägg varorna direkt på fryshyl-

lorna.

· Lägg varorna friliggande från

varandra så att luften kan cirkulera
mellan paketen.

· Lägg inte varorna som ska frysas

in i direkt kontakt med redan frysta
varor. Värmen från varorna kan tina
de frysta varorna på ytan.

· När varorna är frysta bör de

packas ihop så tätt som möjligt. Då
håller de sig kalla längre vid ett
eventuellt strömavbrott.

· Frys inte in för mycket varor på en gång. Frysens infrysningskapacitet

finns angiven i tabellen med teknisk information.

olleraa

åpetfungeraroch hållerinställdtemperatu
24 timmar efter att det startats för första gången. Först därefter
bör skåpet tas i bruk för infrysning av färska varor.

Lämplig förvaringstid

Varor som köps frysta: Följ de råd om hållbarhet som finns på
förpackningen.
Mat som frysts in hemma:
Fet och salt mat bör inte förvaras längre än tre månader. Lagad mat och
varor med lite fett kan förvaras ca 6 månader. Mager mat och bär kan
förvaras ungefär ett år.

Upptining

Upptining sker bäst i kylskåp. Lägg varan på ett fat med kanter så att inte
ev. vätska rinner ut i kylen. Snabbtining kan även ske i rumstemperatur eller
i kallt vatten. Vid upptining i mikrovågsugn - följ råden i bruksanvisningen
för mikrovågsungnen.

9

Inredning

Fryslådor

Fryslådor gör det snabbt och lätt att
hitta rätt vara. För att erhålla
maximalt utrymme kan fryslådorna
tas ut och varorna placeras direkt på
hyllorna. På alla hyllor utom den
översta, går det att lasta varor 20
mm utanför hyllfronten. På så sätt
utnyttjas frysens volym maximalt.
Ta inte bort nedersta fryslådan, den
behövs för luftcirkulation.

Infrysningsbricka

Använd infrysningsbrickan för att
styckfrysa bär och grönsaker. Efter
ca 4 timmar är de genomfrysta och
kan förpackas på vanligt sätt.
Styckfrysta varor fastnar inte i
klump, vilket gör det lättare att ta ut
exakt den mängd som behövs.

Iskuber

Fyll islådan till max 3/4, eftersom
vattnet utvidgas när det fryser. Lossa
isbitarna genom att vrida på islådan.
Isbitarna torkar ut och får sämre
smak om de förvaras länge. Kasta
därför gamla isbitar och frys nya vid
behov.

Råd och tips

Så kan du spara energi

S Följ noggrant informationen om hur skåpet ska placeras i avsnittet

"Installation". Rätt uppställt förbrukar skåpet mindre energi.

S Öppna inte skåpet onödigt ofta eller länge.
S Kontrollera regelbundet att dörren är ordentligt stängt.
S Tina frysta varor i kylskåpet, då kommer kylan till nytta.
S Dammsug kompressorn och kylsystemet på baksidan av skåpet ungefär

en gång om året.

10

S Låt varorna svalna till rumstemperatur innan de läggs in i frysen för

infrysning.

S Slå in alla varor i täta förpackningar så undviks onödig frostbildning.
S Följ noggrant råden om infrysningen i avsnittet "Att använda frysen".

Då undviks onödig energiförbrukning.

S Undvik att ha för kall temperatur i frysen. Lämplig temperatur är

-18˚C till -20˚C.

S Frosta av frysen när frostlagret är mellan 3-5 mm tjockt.
S Se till att tätningslisten är hel och ren.

Skåpet och miljön

S Isoleringen och köldmediet i skåpet är helt oskadliga för ozonlagret.
S Alla delar i emballaget kan återvinnas.
S Skåpet är tillverkat så att det lätt kan demonteras för återvinning.

Miljövänlig användning

S Lämna skåpets emballage och kasserade kyl- och frysskåp till en

återvinningsanläggning. Kontakta kommunen eller din återförsäljare för
närmare information.

S Förvara varorna i burkar och kärl som kan användas flera gånger.

Använd så lite engångsmaterial som möjligt.

S Använd ett milt och miljövänligt handdiskmedel och vatten vid

rengöring.

S Följ råden under rubriken "Så kan du spara energi".

Skötsel och rengöring

Tag bort ventilationsgallret

Ventilationsgallret är löstagbart. Det
ska tas bort vid rengöring.
Dörren måste vara öppen när
ventilationsgallret tas bort. Lossa
gallret i överkant genom att dra det
utåt/nedåt sedan rakt ut. Dra sedan
gallret rakt ut för att ta loss det.

Rengöring

Rengör skåpet regelbundet.
Stäng av skåpet och dra ur
stickkontakten från vägguttaget.

11

Rengör invändigt

Tag ut lösa delar och handdiska dem.
Torka av skåp, inredning och tät­ningslist. Använd en mjuk trasa och
ett milt handdiskmedel utspätt med
ljummet vatten. Stäng i nte dörren
förrän det är torrt i skåpet.

Rengör utvändigt

Använd vatten/neutralt tvättmedel
för rengöring av dörrens rostfria yta
med anti-finger-print beläggning.
Använd absolut inte slipmedel.
Tag bort ventilationsgallret (se
avsnittet "Tag bort
ventilationsgallret") och dammsug
under skåpet. Drag fram skåpet från
väggen. Dammsug baksidan av
skåpet, kylsystemet och
kompressorn.

Byte av lampa

Belysning tänds automatiskt när
dörren öppnas. (Om dörren är öppen
mer än 4 minuter slocknar belys­ningen.)
Vid lampbyte ska skåpet vara
strömlöst. Dra ur stickkontakten.
Tryck ihop fjädern och drag
samtidigt gallret nedåt.
Använd samma typ av lampa, sockel
E14, effekt max 25 W.

Lyft skåpet i framkanten
när det ska flyttas, så att
golvet inte repas.

12

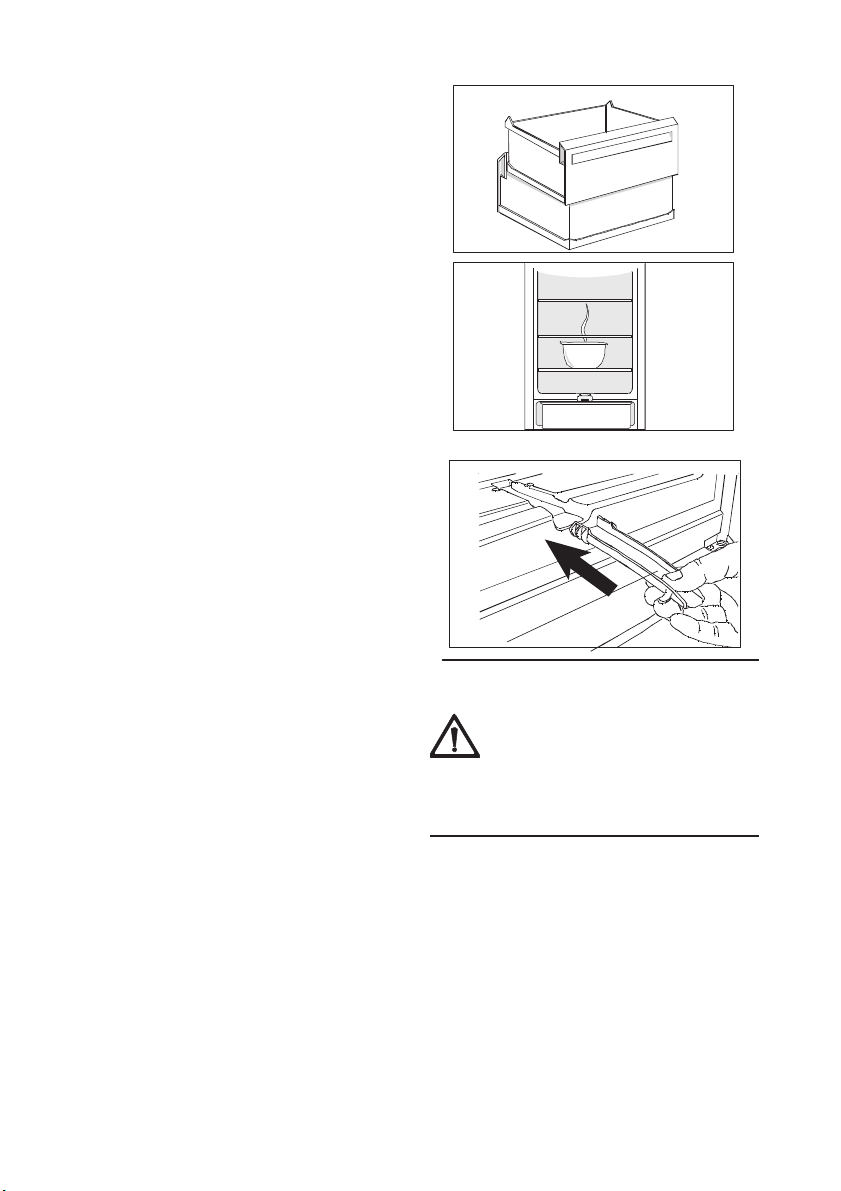

Avfrost a frysskåpet

t

römför

En viss mängd frost bildas alltid på
fryshyllorna och runt översta facket.
Frosta av när frostlagret är 3-5 mm
tjockt.
Tag ut fryslådorna med varorna i och
stapla dem på varandra genom att
vända varannan fryslåda ett halvt
varv. Lägg isolerande material runt
lådorna, t .ex. filtar eller tidningar.
Varorna kan också packas tätt och
förvaras så kallt som möjligt, t.ex. i
kylskåp.
Avfrostningen går fortare om skålar
med varmt, ej kokande, vatten ställs
in i frysen.
Lossa avrinningränna från sitt
viloläge och skjut in den enl. bild.
Ställ nedersta fryslådan under den
för att samla upp vattnet.
Skrapa försiktigt bort isen när den
börjar tina. Använd en trä eller
plastskrapa. Använd inte vassa
föremål som kan skada inredningen.
Torkarentochtorrtiskåpetnärallis
smält och sätt tillbaks avrinnings
ränna.
Starta skåpet på nytt och lägg in
varorna.

Använd aldrig hårtork eller
andra värmeapparater för att
påskynda avfrostningen.
Värmen kan skada plasten i
skåpet. Det kan komma fukt i
elapparaten, vilket kan göra
den s

ande.

Om skåpet inte ska användas

Stäng av skåpet och dra ur stickkontakten från vägguttaget.
Rengör skåpet enligt anvisningarna i avsnittet "Rengöring". Stäng inte
dörren: en unken och instängd lukt kan då uppkomma.

Vid längre semester eller bortavaro

Om skåpet ska stå på bör någon regelbundet titta till det, så att varorna inte
förstörs vid ett ev. strömavbrott.

13

Om något inte fungerar

Om skåpet inte fungerar på önskat sätt kan det bero på något man enkelt kan
rätta till själv. Läs igenom och följ tabellen så behöver inte service beställas
i onödan.

Problem Möjlig orsak / Åtgärdsförslag

"" visas i temperatur­fönstret.

Ljudlarm + röd varnings­lampa blinkar. (Det är för

varmt i frysen)

Det är för varmt i frysen. Ställ in en kallare temperatur.

Det är för kallt i frysen. Ställ in en varmare temperatur.

Tillkalla service.

Stäng av ljudsignalen med avstängnings­knappen.
Larmet kan bero på:
Att skåpet nyss startats och inte är kallt
ännu. Se avsnittet "Igångsättning och
inställning av temperatur".
Att dörren varit öppen så l änge att
dörröppningslarmet har utlösts.

Kontrollera att dörren är riktigt stängd och
att tätningslisten är hel och ren.
Om varma varor lagts in i frysen. Vänta
några timmar och kontrollera sedan
temperaturen igen.
Fördela varorna så att den kalla luften kan
cirkulera mellan dem.

Infrysningen kan vara på.
Temperaturfönstret visar skåpets varmaste
varutemperatur. En avvikelse mellan
fönstrets temperatur och
(medel-)temperatur som mätts upp på
annat sätt är alltså fullt normal.

Det bildas mycket frost och
is.

Kompressorn går kontinu­erligt.

Kontrollera att dörren är riktigt stängd och
att tätningslisten är hel och ren.

Ställ in en varmare temperatur.
Kontrollera att dörren är riktigt stängd och

att tätningslisten är hel och ren.
Det är varmare än normal rumstemperatur

där skåpet står placerat.

14

Skåpet går inte alls. Varken
kyla eller belysning funge­rar. Inga signallampor
lyser.

Skåpet är inte påslaget.
Det kommer inte fram ström till skåpet.

(Prova genom att ansluta en annan
apparat.)

Säkringen är sönder.
Stickkontakten sitter inte i ordentligt.

Skåpets ljudnivå är
störande hög.

I kylsystemet bildas det normalt vissa ljud.
Ett pulserande ljud hörs när köldmediet
pumpas runt i kylsystemet. När
kompressorn startar och stannar kan
knäppande ljud höras från termostaten.

Om ljudnivån upplevs som störande:
Böj försiktigt rören på skåpets baksida så

att de inte vidrör varandra.
Sätt tillbaka distanskuddarna (mellan

skåpet och rören) om de fallit bort.
Följ noga Instruktionerna i avsnittet "Ställ

skåpet på plats".

Strömavbrott Öppna inte skåpet i onödan, förutom om

avbrottet verkar bli långvarigt då bör
varorna om möjligt flyttas till ett
fungerande skåp. Är de frysta varorna
fortfarande hårda efter strömbrottet kan de
frysas om direkt. Har matvarorna tinat men
fortfarande är friska och luktar gott kan de
användas, men de bör tillagas innan de
fryses om eller konsumeras.

15

Teknisk information

Modell QT3089/QT3099
Nyttovolym 268 l
Bredd 595 mm
Höjd 1800 mm
Djup 623 mm
Energiförbrukning 287 kWh/år
Energiklass A+
Märkeffekt 100 W
Infrysningskapacitet 24 kg/24timmar

Installation

Anslutningssladd

Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet
ska dras fram ur en nisch.

· skador på sladden kan orsaka elekrisk stöt, kortslutning och risk för

brand.

· Om anslutningssladden till produkten skadas får den bytas endast av

leverantören legitimerat serviceföretag eller en behörig person för att
undvika fara.

Packa upp

Packa upp skåpet och kontrollera att det är felfritt och utan transportskador.
Eventuella transportskador ska omedelbart anmälas. Anmälan görs till
Electrolux Logistics Distributionskontor, se fraktsedeln, eller till återförsäl­jaren om skåpet levererats direkt från butik. Lämna emballaget för
återvinning. Kontakta kommunen eller återförsäljaren för information.

Låt inte barn leka med emballaget. Plast­filmen kan medföra kvävningsrisk.

16

Tag bort transportstöd

Tag bort transportstöden som sitter
på dörrsidorna.
På vissa modeller ligger en
ljuddämpande dyna under skåpet.
Tag inte bort den.

Rengör

Tvätta sedan skåpet invändigt med
ljummet vatten och ett milt hand­diskmedel. Använd en mjuk trasa.

Montering av distanser

Montera de bipackade distanserna på
baksidan av panelen enligt bilden.

1

3

Montering av handtag

1. Skruva på ett handtagsfäste på
handtagsstången.

2. Skruva fast det andra
handtagsfästet på skåpsdörren.

3. Sätt samman handtagsstången
med handtagsfästet på dörren och
skruva i hop.
OBS! Drag inte åt skruvarna för
hårt (max2 Nm) plasten i dörren kan
skadas.

2

Ställ skåpet på plats

OBS! Skåpet är tungt, skydda golvet vid behov.

Kontrollera att anslutningssladd och/eller stickkontakt inte kommer i
kläm bakom skåpet.

· en skadat sladd och kontakt kan överhettas och orsaka brand.

Kontrollera att skåpet eller något annat inte står på sladden.

· det kan orsaka kortslutning och risk för brand.

Anslut inte stickkontakten om vägguttaget sitter löst.

· risk för elektrisk stöt eller brand

17

För att skåpet ska fungera på

)b)

bästa möjliga sätt ska:

· skåpet stå på en torr och sval plats

som är fri från direkt solljus.

· skåpet inte placeras i närheten av

någon värmekälla som t .ex. spis eller
diskmaskin.

· skåpet stå plant uppställt. Det får

inte luta mot omslutande väggar.
Justera fötterna vid behov.
Justernyckel till fötterna medföljer.

· luftcirkulationen runt skåpet ska

vara god och luftkanalerna under och
bakom skåpet ska vara fria och
oblockerade. Ventilationsutrymmet
över skåpet och ev. speceri/överskåp
ska vara minst 4cm.
Ventilationsutrymmet kan antingen
placeras
a) direkt över skåpet eller
b) bakom och ovanför överskåpet.
Utrymmet bakom skåpet måste då
vara minst 50 mm djupt.

· skåpet stå på en plats med en

omgivningstemperatur motsvarande
den klimatklass* som skåpet är
avsett för.
* se dataskylt inuti skåpet.
Tabell visar omgivningstemperatur
för de olika klimatklassarna.

Klimat­klass

SN

N

ST

T

för omgivnings­temperatur

+10°C till +32°C

+16°C till +32°C

+18°C till +38°C

+18°C till +43°C

a

50mm

Om skåpet ska placeras i ett hörn
med gångjärnssidan mot väggen
måste avståndet mellan vägg och
skåp vara minst 15 mm för att dörren
ska kunna öppnas så mycket att
hyllorna kan tas ut.

Stickproppen skall vara åtkomlig
efter att produkten finns på plats.

18

Omhängning av dörr

1. Stäng av skåpet och dra ur stick­kontakten från vägguttaget.

1

2. Skruva loss handtagen. Skruva
först bort handtagsstången från den
övre handtagshållaren. Lossa
därefter båda handtagshållarna från
dörren.

3. Tag bort ventilationsgallret. På
ventilationsgallret finns en löstagbar
del, flytta den till andra sidan.

4. Lägg skåpet på rygg ovanpå en
trälist. Listen gör det lättare att få
grepp om skåpet igen när det ska
resas.

5. På skåpets ovansida. Flytta gång­ledstappen till andra sidan.

6. På skåpets nedre del.
a. Skruva bort gångleden.
b. Tag bort dörrstängningsbeslagen
på gångleden och flytta gångleds­tappen till andra sidan. Skruva dit
det bifogade dörrstängningsbeslaget.

2

3

4

5

c

c. Flytta pedalen till andra sidan.

19

b

a

6

7. På dörrens undersida:
a. Tag bort dörrstängningsbeslaget
b. Skruva fast det bifogade
dörrstängningsbeslaget till andra
sidan
c. Skruva fast den nedre gångleden.
Justera nedre gångleden i höjdled
med den bifogade nyckeln så att
dörren inte glappar. Lås med
låsmuttern.

Res skåpet och sätt tillbaka ventila­tionsgallret.

Skruva fast handtaget. Följ
anvisningarna i avsnittet
"Installation-Montering av handtag"

Ställ skåpet på plats. Kontrollera att
skåpet står riktigt uppställt. Se
avsnittet "Ställ skåpet på plats".

Elanslutning

Skåpet ska anslutas till ett jordat
eluttag.
Spänning: 230 V.
Säkring: 10 A.
Se även dataskylten på vänster sida i
skåpet.

7

a

b

20

Viktig informasjon om sikkerhet

Ditt nye fryseskap kan ha andre funksjoner enn det forrige.
Dette apparatet er ikke beregnet på å bli brukt av personer (også barn) med
redusert fysisk eller psykisk helse eller som mangler erfaring eller
kunnskaper om bruken, dersom de ikke er gitt innføring eller instruksjon om
bruken av apparatet av en person som er ansvarlig for deres sikkerhet
Les nøye gjennom disse instruksjonene for å lære hvordan skapet virker og
hvordan man skal ta vare på det. Ta vare på bruksanvisningen. Den vil være
nyttig dersom skapet selges eller det blir gitt bort senere.

Slik brukes kjøleskapet

· Skapet er beregnet for oppbevaring av matvarer i en normal

husholdning. Bruken er beskrevet i denne bruksanvisningen.

· Ikke oppbevar eksplosive gasser eller væsker i kjøleskapet eller

frysedelen. De kan eksplodere og forårsake person- og materielle
skader.

· Ikke la skarpe gjenstander komme i kontakt med kjølesystemet på

baksiden av skapet. Dersom kjølesystemet blir punktert, vil skapet
skades ogmaten inni kan bli ødelagt.

· Ikke oppbevar kullsyreholdige drikker eller flasker i frysedelen.

Glassflasker kan sprekke.

· Skapet er tungt. Kantene og utstående deler kan være skarpe. Vær

forsiktig når skapet flyttes, og bruk alltid hansker.

Barn

· Pass på slik at ikke små barn kan komme til skapets

betjeningsorganer eller innsiden av skapet.

ADVARSEL! Hold ventilasjonsåpningene i apparatets kabinett eller

i den innebygde strukturen fri for blokkeringer.

ADVARSEL! Ikke bruk andre mekaniske redskaper for å få

fortgang i tineprosessen enn de som er anbefalt av produsenten.

ADVARSEL! Ikke ødelegg kjølekretsen.

ADVARSEL! Ikke bruk elektriske apparater inni rommet der

matvarene oppbevares, dersom apparatene ikke er uttrykkelig anbefalt av
produsenten

21

Ved skroting av skapet

Symbolet på produktet eller på emballasjen viser at dette produktet

ikke må behandles som husholdningsavfall. Det skal derimot
bringes til et mottak for resirkulering av elektrisk og elektronisk
utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til
å forebygge de negative konsekvenser for miljø og helse som gal hånd­tering kan medføre. For næ rmere informasjon om resirkulering av
dette produktet, vennligst kontakt kommunen, renovasjonsselskapet
eller forretningen der du anskaffet det.

Innholdsfortegnelse

Viktig informasjon om sikkerhet 21...........................

Ved skroting av skapet 22............................................

Innholdsfortegnelse 22......................................

Beskrivelse av fryseskapet 23...............................

Betjeningsorganer 24...............................................

Før skapet brukes for første gang 24.........................

Slik brukes fryseskapet 24..................................

Skru på fryseren og velg ønsket temperatur 24...........................

Temperaturer inne i fryseskapet 25....................................

Avstengning 26....................................................

Alarmer og annet utstyr 26...........................................

Frysing 27........................................................

Egnet oppbevaringstid 28............................................

Tining 28.........................................................

Innsiden av skapet 28...............................................

Nyttig råd 29................................................

Energisparetips 29..................................................

Skapet og miljøet 29................................................

For å verne miljøet 30...............................................

Vedlikehold 30..............................................

Fjerning av ventilasjonsgrillen 30.....................................

Rengjøring 30.....................................................

Bytte av lyspære 31................................................

Avising av fryseskapet 31............................................

Når skapet ikke skal brukes 32........................................

Hvis skapet ikke fungerer tilfredsstillende 32.................

22

Tekniske data 34............................................

Installasjon 35..............................................

Oppakking 35.....................................................

Fjerning av transportstøttene 35.......................................

Rengjøring 36.....................................................

Installasjon av skapet 36.............................................

Omhengsling av dør 37..............................................

Nettilkobling 38...................................................

Beskrivelse av fryseskapet

Modell A 70320-GS1

1

alt.

1

2

1. Hylle med luke

2. Fryseskuffe

3. Infrysningsbricka

2

3

2

2

2

4

4. Ventilasjongrill

23

Betjeningsorganer

TURBO

FROSTMATIC

E

ALARM OFF

GH

ON/OFF

A

BC

18

DF

A. Strømbryter til fryseren S lår fryserene på og av.
B. Grønn varsellampe Lyser når fryseskapet er i gang.
C. Temperaturdisplay Viser den høyeste temperaturen inne i fryseren.
D. Temperaturvelgere
E. Knappen hurtiginnfrysing (FROSMA TIC): Brukes til å slå

hurtiginnfrysingsfunksjonen på eller av.

F. Gul varsellampe Tennes når hurtiginnfrysingen benyttes.
G. Avbruddsknapp for alarmen Brukes til å slå av lydalarmen.
H. Rød varsellampe: Blinker når en av alarmene i skapet har slått ut.

Før skapet brukes for første gang

Plassér og vask skapet som beskrevet i kapittelet "Installasjon".

Før pluggen settes i stikkontakten og skapet skrus på for første
gang, la det stå oppreist i omtrent 4 timer. Ellers kan kompressoren
bli skadet. Denne tiden vil gi oljen nok tid til å synke tilbake til
kompressoren.

Slik brukes fryseskapet

Skru på fryseren og velg ønsket temperatur

Trykk inn ON/OFF (AV/PÅ)

-bryteren. Den grønne
kontrollampen lyser.
Alarmen går dersom

temperaturen
inni fryseren når romtemperatur.
Skru av alarmen ved å trykke på
bryteren.

24

ON/OFF

FROSTMATIC18

ALARMOFF

Brytere for å bestemme
temperatur

Temperaturen justeres ved bruk av
"+" (VARMERE) og "-"
(KALDERE)-bryterne.
Disse bryterne er koplet til
temperaturdisplayet.

Når den er valgt, viser temperaturdisplayet den nåværende temperaturen inni
fryseren.

Temperaturer inne i fryseskapet

For å sikre at matvarene holder seg i lang tid: Pass på at temperaturen inne i
fryseskapet er -18°C eller lavere. Vær oppmerksom på at energiforbruket
øker ettersom temperaturen synker.
La skapet stå på i et døgn hver gang temperaturen forandres. Dette vil la
temperaturen stabilisere seg inni skapet.
Det er ikke nødvendig å stille inn temperaturen på nytt når skapet slås på
etter en periode hvor det ikke har vært i bruk. Termostaten husker den
forrige temperaturen som ble stilt inn.
Temperaturdisplayet kan skiftes fra å vise den FAKTISKE temperaturen
(Temperaturdisplayet lyser) til å vise den ØNSKEDE temperaturen
(Temperaturdisplayet blinker) ved å trykke inn én av bryterne, "+"
(VARMERE) eller "-" (KALDERE).
Hver gang én eller to brytere trykkes i nn om igjen reguleres den ØNSKEDE
temperaturen med 1 °C.
Hvis ingen av bryterne trykkes inn vil temperaturdisplayet automatisk gå
tilbake til å vise den FAKTISKE temperaturen etter en kort periode på ca. 5
sekunder. Produktets FAKTISKE temperatur er nå justert slik at den er den
samme som den forhåndsinnstilte ØNSKEDE temperatur.

ØNSKET temperatur betyr:

Temperaturen som er nødvendig i produktet. Dette kan justeres til
temperaturene som vises på displayet. Blinkene tall viser den ØNSKEDE
temperaturen.

FAKTISK temperatur betyr:

Temperaturdisplayet viser den temperaturen som for øyeblikket fins inni
produktet. Den FAKTISKE temperaturen vises ved opplyste tall.
Når TURBO/FROSTMATIC- funksjonen er blitt satt på, kan den
ØNSKEDE temperaturen, som ble opprinnelig valgt, ikke forandres.
Det innebygde temperaturdisplayet viser den varmeste temperaturen i
fryseren. Dersom temperaturen måles ved hjelp av et termometer, legg dette
mellom produktene, da dette vil vise den temperaturen de frosne varene har.

25

Det er normalt at det innebygde temperaturdisplayet viser en temperatur noe
høyere enn det som måles på andre måter.
Hvis det fins feil ved produktet vil det komme fram en firkant eller en
bokstav på temperaturdisplayet.

Avstengning

For å stenge av holdes
ON/OFF-knappen nede ca. 5
sekunder. Dette resulterer i at en
nedtelling fra "3" til "1" skjer på
temperaturvinduet. Når en kommer

ON/OFF

18

FROSTMATIC

ALARMOFF

til "1" stenges den respektive kjøle­og frysedelen av. Temperaturvinduet
slokner.

Observer:

Produktet kan ikke stenges av på denne måten dersom den er uten strøm,
dvs. om strømledningen ikke er tilkoplet strøm eller det er strømbrudd. Når
produktet får strøm igjen går den tilbake til de innstillingene det hadde før
strømbruddet.

Om produktet ikke skal anvendes under en lengre periode:

1. Steng produktet av gjennom å trykke og holde ON/OFF-knappen i ca. 1
sekund.

2. Kople ut strømledningen fra tilslutningen eller slå av strømmen.

3. Avrim frysen og rengjør den tilstrekelig (se avsnitt "Vedlikehold").

4. La dørene stå åpne for å forhindre at det oppstår dårlig lukt.

Alarmer og annet utstyr

Funksjonsfeil

Hvis produktets elektronikk avslører tekniske feil som må rettes på av
kundetjenesten, vil temperaturdisplayet vise en bokstav eller firkant i den
nedre delen av temperaturdisplayet. Den røde varselslampen blinker.
Produktet vil fortsette å gå i nødinnstilling.

Åpen dør alarm

Står døren åpen i mer enn ca 1,5
minutt, vil den røde varsellampen
begynne å blinke samtidig som du
vil høre et lydsignal.
For å slå av alarmen:
Trykk inn avbruddsknappen for
alarmen. Så lenge døren fortsatt står
åpen vil du høre lydalarmen. Den
røde varsellampen slukkes når døren
lukkes.

ON/OFF

FROSTMATIC18

ALARMOFF

26

Temperaturalarm

Stiger temperaturen over -11°C, vil den røde varsellampen blinke og du vil
høre en lydalarm.
Temperaturdisplayet vil begynne å blinke
For å slå av alarmen:
Trykk inn avbruddsknappen for alarmen for å slå av lydalarmen.
Temperaturdisplayet vil slutte å blinke. Den røde varsellampen slukkes når
temperaturen inne i fryseren igjen synker under -11°C.
Finn ut hva som var årsak til alarmen. Se kapittel "Hvis skapet ikke fungerer
tilfredsstillende".

Temperaturminne

Temperaturminnet viser når en alarm slo til i skapet. Temperaturminnet
fungerer slik:
Når temperaturen i gjen synker under -11°C stanser lydalarmen.
Temperaturdisplayet og den røde varsellampen vil blinke for å vise at en
alarm har slått inn. Når avbruddsknappen for alarmen trykkes inn vil
displayet vise varmeste temperatur inne i skapet i alarmfasen, deretter
stanser displayet å blinke. Ved å kontrollere temperaturvisningen er det
mulig å bestemme om produktene inne i skapet bør kasseres.

Kontroller likevel alltid selv matens kvalitet for å undersøke om den skal
fryses eller kasseres.

Frysing

Ved store mengder aktiveres
innfrysingsknappen omtrent 24 timer
før mat plasseres i fryseren.

ON/OFF

FROSTMATIC18

Man behøver ikke trykke på
innfrysingsknappen når man fryser
ned mindre volum av mat.

Innfrysing stoppes automatisk ca 50 timer etter at knappen er trykket på.
Hurtig innfrysing kan avbrytes ved å trykke innfrysingsknappen en gang til.
Den gule innfrysingslampen forblir lysende så lenge innfrysingsknappen er
på.

Praktiske råd ved frysing

· Når produkter fryses ned, bruk

den øverste hyllen, og om nødvendig
hyllen under denne.

ALARMOFF

27

· Plasser maten direkte på fryserens hyller.

k

katsk

b

rukogb

t

· Spre produktene mest mulig for å få luftsirkulasjon mellom dem.

· Ikke plasser mat som skal fryses direkte mot annen frossen mat. Varmen

fra den varme maten kan få den frosne maten til å tine på overflaten.

· Når denne er frossen, bytt om på produktene og legg de så nær hverandre

som mulig. Maten vil da holde seg kald lenger dersom det oppstår et
strømbrudd.

· Ikke frys for mye mat på en gang.Frysekapasiteten er oppgitt i Tekniske

data.

Sje
døgn etter at det er skrudd på for første gang. Først da bør
fryseren brukes til å fryse ferske matvarer.

apeteri

eholderden valgtetemperaturen e

Egnet oppbevaringstid

Ferdigkjøpte frossenvarer: Følg rådene om holdbarhet på pakken.
Mat som fryses inn hjemme:
Fet og salt mat bør ikke holdes frossen lengre enn tre måneder. Kokt eller
stekt og lavkalori mat kan fryses i opptil seks måneder. Mager mat og bæ r
kan fryses i omtrent ett år.

Tining

Det er best å bruke kjøleskapet for å tine mat. P lasser matvaren på en
tallerken med høy kant for å unngå at væske renner ut. For å tine mat hurtig
stilles den i romtemperatur eller i kaldt vann. Når en mikrobølgeovn brukes
til å tine matvarer, - følg bruksanvisningen for denne.

Innsiden av skapet

Fryseskuffer

Fryseskapets skuffer gjør det raskt
og enkelt å finne den matvaren som
ønskes. For å få mer plass, kan
skuffene tas ut og produktene legges
direkte på hyllen. På alle hyllene,
unntatt topphyllen, er det mulig å
plassere produkter som stikker
20mm frem fra forkanten. Dette gir
maksimum utnyttelse av plassen.
Ta ikke ut den nederste skuffen. Den
trengs for å gi nok luftsirkulasjon.

28

Isterninger

Fyll isbrettet maksimalt ¾ siden
vannet utvider seg når det fryser. Ta
ut isterningene ved å vri på brettet.
Dersom isterninger oppbevares i
lang tid vil de tørke ut og få dårlig
smak. Derfor bør gamle isterninger
kastes og nye lages når det trengs.

Innfrysningsbrett

Bruk innfrysningsbrettet til å fryse
bær og grønnsaker. Etter omtrent 4
timer er maten gjennomfrossen og
kan pakkes som normalt. Mat som er
nedfrosset på denne måten vil ikke
klumpe seg, og lar Dem bruke bare
den nødvendige delen av en
nedfrosset pakke.

Nyttig råd

Energisparetip s

· Pass på hvor skapet plasseres. S e kapittelet "Installasjon". Når skapet er
installert riktig vil det bruke mindre strøm.

· Unngå å åpne skapet ofte og lenge om gangen.

· Sjekk nå og da at døren er ordentlig lukket.

· Støvsug kompressoren og kjølesystemet på baksiden av skapet omtrent

en gang i året.

· Kjøl ned matvarer i kjøleskapet før de legges i fryseren.

· Legg alle matvarer i tett emballasje for å unngå unødvendig isdannelse.

· Frossen mat kan tines i kjøleskapet. Kulden fra de frosne produktene vil

bli godt brukt inne i kjøleskapet.

· Følg rådene om frysing av produkter i kapittelet "Slik brukes
fryseskapet". Dette vil gi lavere strømforbruk.

· Ikke velg for lav temperatur i fryseren. En passende temperatur er
mellom -18°C og -20°C.

· Avis fryseren når islaget blir omtrent 3-5mm.

· Pass på at dørlisten er hel og alltid ren. Vask med mildt såpevann.

Skapet og miljøet

· Dørlisten og kjølevæsken som er brukt i dette skapet skader ikke
ozonlaget.

· Alle delene i emballasjen kan gjenvinnes.

· Skapet er laget for lett å kunne tas fra hverandre og gjenvinnes.

29

For å verne miljøet

· Gi emballasjen og vrakede kjøleskap og frysere til en
gjenvinningsstasjon. Kontakt din kommune eller den nærmeste forhandleren
for mer informasjon.

· Ha matvarer i emballasje som kan brukes flere ganger. Kutt ned på
engangsemballasje så mye som mulig.

· Når s kapet vaskes - bruk et mildt oppvaskmiddel.

· Følg rådene i kapitelet "Energisparetips".

Vedlikehold

Fjerning av
ventilasjonsgrillen

Ventilasjonsgrillen kan tas av, for
eksempel for å vaskes, eller for å
støvsuge under skapet.
Pass på at døren er åpen når
ventilasjonsgrillen tas av. Klikk av
den øvre delen av grillen ved å dra ut
og ned. Dra så grillen rett ut for å ta
den helt av.

Rengjøring

Rengjør skapet regelmessig.
Skru av skapet og dra ut pluggen fra
kontakten.

Rengjøring innsiden

Ta ut eventuelle løse deler og vask
de for hånd. Vask skapet, innsiden
og dørlisten. Bruk en myk klut og et
mildt vaskemiddel og i lunkent
vann. Ikke lukk døren før innsiden
av skapet er helt tørt.
Bruk vann og et nøytralt
rengjøringsmiddel for rengjøring av
utsiden av døren som er gjort i
rustfritt stål, og som er blitt belagt
med et spesielt
anti-fingeravtrykkbelegg. Ikke bruk
skuremidler.

30

Rengjøring utsiden

Ta av ventilasjonsgrillen (se
kapittelet "Fjerning av
ventilasjonsgrillen") og støvsug
under skapet. Dra ut skapet fra
veggen og støvsug baksiden av
skapet, kjølesystemet og
kompressoren.

Når skapet flyttes, løft det i
frontkanten for ikke å skrape gulvet.

Bytte av lyspære

Lyset tennes automatisk når døren
åpnes. (Med åpen dør slår
belysningen seg automatisk av etter
7 minuter). Før lyspæren byttes ut
må pluggen dras ut av kontakten.

Trykk fjæren sammen og trykk grillen ned samtidig.
Bruk samme type lyspære, E14 sokkel med maksimum effekt på 25 W.

Avising av fryseskapet

En viss mengde is dannes alltid på
hyllene og rundt det øverste rommet.
A vis fryseskapet når islaget er
omtrent 3-5mm.
Ta ut fryserskuffene og plasser dem
oppå hverandre ved å vri annenhver
skuff en halv gang. Legg noe
isolerende rundt skuffene, som for
eksempel tepper eller aviser.
De frosne varene kan også pakkes
godt sammen og holdes på en kald
plass, som for eksempel i
kjøleskapet. Avisingen går fortere
hvis en skål med varm, ikke
kokende, vann settes inn i
fryseskapet.

31

Løsne avrenningsrennen fra sin
hvilestilling og press til som på
bildet. Plasser den nedre skuffen
under avrenningsrennen hvor da
vannet kan samles.
Skrap forsiktig av isen når den
starter å tine. Bruk en skrape av tre
eller plast. Ikke bruk skarpe
gjenstander da disse kan skade
innsiden av skapet.
Når all isen har smeltet, vask og tørk
skapet tørt.
Trykk avrenningstuten på plass
igjen.
Skru på skapet og legg tilbake de
frosne matvarene.

Bruk aldri en hårtørker eller
annet elektrisk utstyr for å
påskynde avisingen.
Varmen kan skade plasten i
skapet, og fuktigheten kan få
det elektriske utstyret til
å kortslutte.

Når skapet ikke skal brukes

Skru av skapet og dra ut pluggen fra kontakten.
Gjør skapet rent som beskrevet i kapittelet "Rengjøring". Ikke lukk døren:
det vil føre til en innestengt lukt.
Dersom skapet beholdes på, spør noen om å sjekke det nå og da, for å unngå
at maten ødelegges dersom det er et strømbrudd.

Hvis skapet ikke fungerer
tilfredsstillende

Fungerer ikke skapet som forventet, er det ofte mulig å rette på dette selv.
For å unngå unødvendige servicebesøk bør du lese gjennom og følge
veiledningen nedenfor.

Problem Mulig årsak / Løsning

"" vises i
temperaturdisplayet.

Lydalarm + blinkende rød
varsellampe. (Det er for

varmt inne i fryseren.)

Ring din servicerepresentant.

Slå av lydalarmen ved å trykke inn
avbruddsknappen for alarmen. Skapet
nylig er slått på og temperaturen enda er
for høy.
Se kapitlet "Slå på og stille inn
temperaturen".
Døren kan ha vært åpen så lenge at "åpen
dør" alarmen gikk av.

32

Det er for varmt inne i
fryseren.

Still inn en lavere temperatur.
Sørg for god tett innpakning av matvarene.

Kontroller at døren er skikkelig lukket og
at dørlisten er hel og ren.
Dersom det er lagt varme matvarer ned i
fryseren må du vente noen timer før du
kontrollerer temperaturen på nytt.

Fordel matvarene slik at den kalde luften
kan sirkulere rundt dem.

Det er for kaldt inne i
fryseren.

Det produseres for mye rim
og is.

Kompressoren går
kontinuerlig.

Skapdøren fungerer ikke i
det hele tatt. Kjøling eller
innvendige lys fungerer
ikke. Ingen varsellamper
lyser.

Still inn en høyere temperatur.
Hurtiginnfrysing kan være slått på.
Temperaturvisningen viser den høyeste

temperaturen inne i skapet. Dermed er det
naturlig med en forskjell mellom vist
temperatur og (gjennomsnittlig) temperatur
som er målt på en annen måte.

Kontroller at døren er skikkelig lukket og
at dørlisten er hel og ren.

Still inn en høyere temperatur.
Kontroller at døren er skikkelig lukket og

at dørlisten er hel og ren.
Temperaturen hvor skapet er plassert er
over vanlig romtemperatur.

Skapet er ikke slått på.

Det kommer ikke strøm frem til skapet.
(Prøv å kople noe annet elektrisk utstyr til
strømuttaket.)

Sikringen har gått.
Pluggen er ikke satt skikkelig på plass.

33

Skapets lydnivå er for høyt. Kjølesystemet vil alltid produsere noe lyd.

Det høres en pulserende lyd når
kjølemiddelet pumpes inne i kjølerørene.
Du vil høre en tikkende lyd fra termostaten
når kompressoren slås av og på. Lydnivået
varierer med hvordan skapet brukes.

Bøy forsiktig rørene på baksiden av skapet
og pass på at de ikke berører hver andre.

Dersom støtputene (mellom skapveggene
og rørene) løsner, må du sette dem tilbake
på plass igjen.

Følg nøye veiledningen i kapittel
"Installasjon av skapet".

Strømbrudd Skapet må ikke åpnes unødig, med unntak

av når strømavbruddet ser ut til å bli
langvarig , slik at matvarene bør flyttes til
et annet skap som fungerer. Dersom de
nedfryste varene fortsatt er harde etter
strømbruddet, kan de fryses ned igjen med
det samme. Har de begynt å tine, men
fortsatt er friske og lukter greit, kan de
brukes. De bør imidlertid bearbeides før de
fryses på nytt eller spises.

Tekniske data

Modell QT3089/QT3099
Nettovolum 268 l
Bredde 595 mm
Høyde 1800 mm
Dybde 623 mm
Energiforbruk 287 kWh/år
Energiklasse A+
Merkeeffekt 100W
Frysekapasitet 24 kg/24 timer

34

Installasjon

Tilslutningslednin g

Ikke trekk ut støpselet ved å dra i ledningen - vær spesiellt forsiktig
hvis skapet/boksen trekkes ut av en nisje

· Skadet støpsel kan gi elektrisk støt eller skape kortslutning og brann.

· Om produktets tilslutnings- ledning skades får den kun byttes av

serviceforetak som er godkjent av leverandøren eller av fagpersonell for å
unngå fare.

Oppakking

Pakk opp skapet og sjekk at det er feilfritt og uten transportskader.
Eventuelle transportskader må umiddelbart rapporteres til forhandleren, eller
den som er ansvarlig for transporten. Emballasjen kan resirkuleres. For mer
informasjon kontaktes Deres kommune eller forhandleren.

Ikke la barn leke med emballasjen. Plastfilmen kan medføre

kvelningsfare.

Fjerning av
transportstøttene

Fjern tapen og transportsikringen fra
siden av dørene.
På visse modeller ligger det et
lyddempende underlag under skapet.
Ikke fjern dette underlaget.

Montering av distanser

Monter distanser som fulgte med på
baksiden av panelet som på bildet.

Montering av håndtak

1. Skru på ett håndtaksfeste på
håndtaksstangen.

2. Skru fast det andre håndtakssfeste
på dørren.

3. Sett sammen håndtagsstangen
med håndtaksfeste på dørren og skru
i sammen.
OBS! Dra ikke skruvene for hardt
(max 2Nm) plasten i dørren kan
skades.

35

1

3

2

Rengjøring

)b)

Vask innsiden av skapet med lunkent vann, et mildt vaskemiddel og en myk
klut.

Installasjon av skapet

OBS! Skapet er tungt, beskytt gulvet ved behov.

Kontroller at støpselet og/eller tilslutningsledning bak på skabet ikke er
flatklemt eller skadet.

· et skadet støpsel og tilslutningledning kan forårsake overoppheting og
branntilløp.

Plasser ikke tunge ting eller selve skapet oppø ledningen.

· dette kan forørsake kortslutning eller brann.

Hvis veggkontakten er løs eller skadet må ikke støpselet plugges inn.

· feil her kan gi elektrisk støt eller brann.

For å sikre at skapet fungerer som
ønsket, sjekk at:

· Skapet er plassert på et tørt,
kjølig sted og ikke er i direkte
sollys.

· Skapet ikke er plassert nær en
varmekilde, for eksempel en komfyr
eller oppvaskmaskin.

· Skapet står rett og på alle fire
hjørner. Skapet bør ikke lenes mot
vegger. Dersom det er nødvendig
justeres føttene med den med­følgende fastnøkkelen.

· Det er god sirkulering av luften
rundt skapet og at luftkanalene under
og bak skapet ikke er blokkert.
Ventilasjonsrommet over skapet og
eventuelt overskap må være minst 4
cm. Ventilasjonsrommet kan enten
være
a) direkte over skapet eller
b) bak og over overskapet. I dette
tilfellet må plassen bak skapet være
minst 50 mm dyp.

a

50mm

36

· Skapet står på et sted med en

omgivelsesetemperatur som tilsvarer
den klimaklassen* som skapet er
konstruert for.
* Se dataskiltet i skapet
Tabellen viser hvilken omgivelses­temperatur som er tilordnet til de
forskjellige klimaklassene

Klima­klassen

SN

for en omgivelse­temperatur på

+10°C til +32°C

Om skåpet ska placeras i ett hörn
med gångjärnssidan mot väggen
måste avståndet mellan vägg och
skåp vara minst 15 mm för att dörren
ska kunna öppnas så mycket att
hyllorna kan tas ut.

Støpselet må være tilgjengelig etter
installasjon av kabinettet.

N

ST

T

+16°C til +32°C

+16°C til +38°C

+16°C til +43°C

Omhengsling av dør

1. Lukk skapet og trekk ut støpselet
fra stikkontakten.

2. Skru lost håndtaket. Skru først
bort håndstaksstangen fra den øvre
håndtakshållderen. Løsne deretter
begge håndtaksholderen fra dørren.

3. Ta av ventilasjonsgrillen. Det er
en del på denne grillen som kan tas
av. Ta den av og sett den på den
andre siden.

4. Legg skapet på en treplanke eller
lignende når det legges ned. Senere
når det skal settes opp igjen er det
lettere å få tak p.g.a. planken.

1

2

3

4

37

5. På den øvre delen av skapet. Sett i
hengselstappen på den andre siden.

6. På den nedre delen av skapet:
a Skru av hengslet.
b Ta av lukkebeslaget fra hengslet
og sett i hengselstappen på den andre
siden. Sett så i det lukkebeslaget
som fulgte med.
c. Flytt pedalen til den andre siden.

7. På den nedre del av døren:
a. Ta av lukkebeslaget.
b. Fest så lukkebeslaget som fulgte
med på den andre siden.
Fest det nedre hengslet.

Fjern eventuelt slark i døren ved å
justere høyden på det nedre hengslet
med den medfølgende fastnøkkelen.
Fest med låsemutteren.

Løft skapet og sett på
ventilasjonsgrillen.

Fest håndtaket. Se kapitlet
"Installasjon - Montering av
håndtak"

5

c

b

a

6

7

a

b

Sett skapet på plass. Sjekk at det står
rett. Se kapitelet "Installasjon".

Nettilkobling

Skapet skal kobles til en jordet
stikkontakt.
Spenning: 230 V.
Sikring: 10 A.
Se dataskiltet på venstre side i
skapet.

38

39

www.electrolux.com

www.husqvarna.se
www.husqvarna.no

818 39 10-01/0 28042008 Subject to change without notice
