Page 1
3

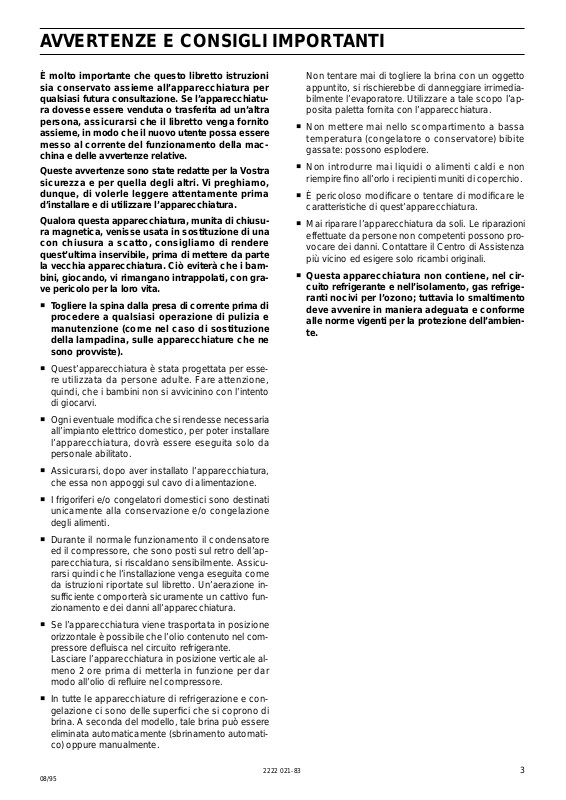

AVVERTENZE E CONSIGLI IMPORTANTI
È molto importante che questo libretto istruzioni
sia conservato assieme all’apparecchiatura per
qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra
persona, assicurarsi che il libretto venga fornito
assieme, in modo che il nuovo utente possa essere
messo al corrente del funzionamento della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra
sicurezza e per quella degli altri. Vi preghiamo,
dunque, di volerle leggere attentamente prima
d’installare e di utilizzare l’apparecchiatura.
Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una
con chiusura a scatto, consigliamo di rendere
quest’ultima inservibile, prima di mettere da parte
la vecchia apparecchiatura. Ciò eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.
ª Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione
della lampadina, sulle apparecchiature che ne
sono provviste).
Non tentare mai di togliere la brina con un oggetto
appuntito, si rischierebbe di danneggiare irrimediabilmente l’evaporatore. Utilizzare a tale scopo l’apposita paletta fornita con l’apparecchiatura.
ª Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
ª Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di coperchio.
ª È pericoloso modificare o tentare di modificare le
caratteristiche di quest’apparecchiatura.
ª Mai riparare l’apparecchiatura da soli. Le riparazioni
effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza
più vicino ed esigere solo ricambi originali.
ª Questa apparecchiatura non contiene, nel cir-
cuito refrigerante e nell’isolamento, gas refrigeranti nocivi per l’ozono; tuttavia lo smaltimento
deve avvenire in maniera adeguata e conforme
alle norme vigenti per la protezione dell’ambiente.
ª
Quest’apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione,
quindi, che i bambini non si avvicinino con l’intento
di giocarvi.
ª Ogni eventuale modifica che si rendesse necessaria
all’impianto elettrico domestico, per poter installare
l’apparecchiatura, dovrà essere eseguita solo da
personale abilitato.
ª Assicurarsi, dopo aver installato l’apparecchiatura,
che essa non appoggi sul cavo di alimentazione.
ª I frigoriferi e/o congelatori domestici sono destinati
unicamente alla conservazione e/o congelazione
degli alimenti.
ª Durante il normale funzionamento il condensatore
ed il compressore, che sono posti sul retro dell’apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l’installazione venga eseguita come
da istruzioni riportate sul libretto. Un’aerazione insufficiente comporterà sicuramente un cattivo funzionamento e dei danni all’apparecchiatura.
ª Se l’apparecchiatura viene trasportata in posizione
orizzontale è possibile che l’olio contenuto nel compressore defluisca nel circuito refrigerante.
Lasciare l’apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar
modo all’olio di refluire nel compressore.
ª In tutte le apparecchiature di refrigerazione e con-
gelazione ci sono delle superfici che si coprono di
brina. A seconda del modello, tale brina può essere
eliminata automaticamente (sbrinamento automatico) oppure manualmente.
08/95
2222 021-83
Page 2
4
100 mm min.
A
B
D042
A
45°
INSTALLAZIONE
Posizionamento
Collocare l’apparecchiatura lontana da fonti di calore,
quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.
Le migliori prestazioni si hanno con temperature
dell’ambiente comprese tra:
+18 °C e +43°C (Classe T);
+18°C e +38°C (Classe ST);
+16°C e +32°C (Classe N);
+10°C e +32°C (Classe SN).
La classe di appartenenza è riportata sulla targhetta matricola.
Assicurarsi che nella parte posteriore, superiore ed inferiore non ci siano ostacoli alla circolazione dell’aria.
Per un miglior rendimento dell’apparecchiatura, la distanza minima tra la parte superiore della stessa e
l’eventuale pensile sovrastante dovrebbe essere di almeno 100 mm (esempio «A» in figura).
La soluzione da preferire sarebbe comunque quella illustrata nell’esempio (B) in figura (senza pensile).
È consentito anche il posizionamento con i fianchi
aderenti a mobili adiacenti, purchè l’aria circoli liberamente nella parte posteriore e superiore.
Uno o più piedini regolabili, posti alla base del mobile,
consentono un accurato livellamento.
Distanziali posteriori
Nel sacchetto della documentazione
sono inseriti due
distanziali da applicare negli appositi
fori praticati sullo
schienale dell’apparecchiatura.
Inserire nei fori i distanziali, facendo
attenzione che la
D039
figura, indi ruotarli di 45° (freccia verticale) per ottenere l’agganciamento.
freccia (A) sia disposta come nella
Pulizia delle parti interne
Prima dell’uso e del collegamento elettrico pulire tutte
le parti interne con acqua tiepida e sapone neutro allo
scopo di togliere il caratteristico odore di nuovo, indi
asciugare accuratamente.
Non usare detersivi nè polveri abrasive che sono dannose alle finiture.
Collegamento elettrico
Assicurarsi, prima di inserire la spina nella presa di
corrente, che la tensione e la frequenza riportate
sulla targhetta matricola corrispondano a quelle
dell’impianto domestico.
È ammessa una oscillazione di ±6% sulla tensione nominale.
Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.
È indispensabile che l’apparecchiatura sia collegata ad una efficiente presa di terra.
A tale scopo la spina del cavo di alimentazione è dotata dell’apposito contatto.
Qualora la presa di corrente dell’impianto domestico
non sia collegata a terra, allacciare l’apparecchiatura
ad un impianto di terra a parte, conformemente alle
norme in vigore, consultando in proposito un tecnico
specializzato.
La Casa Costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non fosse
rispettata.
Questa apparecchiatura è conforme alla Direttiva
Comunitaria CEE n. 87/308 del 2/6/87 relativa alla
soppressione dei disturbi radio.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e suc-
cessive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
Page 3
5
Reversibilità delle porte
Per l’inversione
operare come segue:
Con l’ausilio di un
attrezzo sganciare
la mostrina cruscotto (A) come indicato in Fig. (per
modelli con cruscotto).
Nei modelli senza
cruscotto si procede come da Fig.
Togliere la mostrina cruscotto (A),
svitare il perno (B)
dalla cerniera superiore e il relativo
inserto filettato (C),
e sfilare la porta superiore dalla cerniera intermedia
(E).
Smontare la cerniera intermedia
(E), ruotarla di 180 °
e rimontarla sul lato
opposto dopo
aver tolto i tappi (F)
che mascherano i
fori. I tappi devono
essere rimontati sui
fori rimasti liberi
sul lato opposto.
D044
A
D120
D045
E
F
D047
B
C
D043
A
G
H
I
D537
L
B0646
Riposizionare l’inserto filettato (C)
sotto la cerniera
prevista sul lato
opposto. Rimontare la porta superiore e riavvitare il
perno (B) sul lato
opposto.
Rimontare la mostrina cruscotto (A)
facendo attenzio-
ne che le guide laterali (G) si incastrino negli appositi incavi della mostrina cruscotto.
Svitare il piedino livellatore sinistro.
Svitare il piedino li-
vellatore destro
(H), la relativa cer-
niera (I) ed il fermo
(L) e rimontare il
tutto sul lato sini-
stro.
Rimontare l’altro
piedino sul lato de-
stro.
Smontare le mani-
glie e rimontarle sul
lato opposto dopo
aver tolto il copri-
maniglia.
I fori non utilizzati
sono mascherati
da tappi di plastica
che vanno tolti e ri-
montati sui fori che
rimangono liberi.
Attenzione
Ultimata la reversibilità delle porte, controllare che la
guarnizione magnetica sia aderente al mobile.
Se la temperatura ambiente è fredda (ad es. in inverno), può succedere che la guarnizione non aderisca
perfettamente al mobile. In tal caso attendere il naturale rinvenimento della guarnizione stessa oppure accelerare tale processo riscaldando la parte interessata
con un normale asciugacapelli.
Page 4
6
USO E FUNZIONAMENTO
D040
D434
Funzionamento - regolazione della temperatura
Per far funzionare l’apparecchiatura, ruotare in senso
orario la manopola del termostato dalla posizione di
arresto «
del freddo desiderato:
numeri bassi = meno freddo
numeri alti = più freddo
La temperatura all’interno dell’apparecchiatura si regola automaticamente; generalmente la posizione intermedia della manopola è la più indicata.
Con la manopola sui numeri più alti, a temperatura
ambiente elevata ed una notevole quantità di alimenti, il funzionamento può essere continuo con
formazione di brina o ghiaccio sulle superfici di
raffreddamento.
In tal caso è necessario posizionare la manopola
sui numeri più bassi, in modo da consentire lo sbrinamento automatico e, di conseguenza un minor
consumo di energia elettrica.
O» ad una posizione successiva in funzione
Refrigerazione dei cibi e delle bevande
Per utilizzare nel modo migliore lo scomparto refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi in
evaporazione;
coprire o avvolgere gli alimenti (specie se contengono
aromi);
disporre gli alimenti in modo che l’aria possa circolare
liberamente attorno ad essi.
Carne (di tutti i tipi): va avvolta con del protettivo.
Tempo massimo di conservazione: 1-2 giorni.
Cibi cotti, piatti freddi, ecc. devono essere ben coperti e si possono disporre su qualsiasi griglia.
Frutta e verdura ben pulite, vanno poste nel cassetto
previsto.
Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno messi in frigorifero.
Griglie mobili
Sulle pareti della
cella sono ricavate
delle guide che con-
sentono uno spo-
stamento delle
griglie o dei ripiani
in posizioni diverse.
Posizionamento delle mensole della controporta
Le mensole della
controporta posso-
no essere cambiate
di posizione. L’ope-
razione si effettua
in questo modo:
forzare gradual-
mente la mensola
nel senso indicato
dalle frecce fino ad
ottenere lo sgan-
ciamento, indi ri-
montarla nella
posizione desidera-
ta.
Page 5
7
Congelazione dei cibi freschi e conservazione dei cibi surgelati
Lo scomparto è adatto alla congelazione di
cibi freschi e alla conservazione a lungo termine di cibi
congelati e surgelati.
Dopo aver chiuso la porta del congelatore è necessario attendere 1 o 2 minuti prima di riaprirla. La depressione che si crea all’interno del congelatore ne renderebbe difficile l’immediata riapertura.
Congelazione dei cibi freschi
Per la congelazione non è necessario variare la posizione della manopola del termostato da quella di normale funzionamento. Tuttavia, volendo ottenere una
congelazione più rapida, ruotare la manopola del termostato verso i numeri più alti. Con la manopola in
quest’ultima posizione, la temperatura nello scomparto refrigerante potrebbe scendere al di sotto di 0 ° C; se
ciò si verificasse riportare la manopola del termostato
verso un numero più basso.
Per ottenere i massimi vantaggi dal processo di congelazione diamo alcuni consigli importanti:
ª
porre i cibi da congelare nel vano superiore dello
scomparto congelatore, in quanto questo è il punto
più freddo;
ª
la quantità massima di alimenti che possono essere
congelati in 24 h è riportata sulla «targhetta matricola».
ª
congelare solo alimenti di ottima qualità, freschi e
ben puliti;
ª
dividere tutto in piccole parti, in modo da favorire la
rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;
ª
avvolgere gli alimenti con protettivo adatto (es. fogli
di alluminio), ben aderente ai cibi e ben chiuso;
ª
è consigliabile indicare sulla confezione oppure sulle apposite schede (se in dotazione) la data di congelazione al fine di poter controllare il tempo di conservazione;
ª
sulla controporta oppure sulla scheda (se in dotazione) sono schematizzati alcuni tipi di animali e alimenti ed i mesi (numero) di conservazione dal momento della congelazione;
ª
evitare di mettere i prodotti da congelare a contatto
di quelli già congelati; ciò eviterà lo scongelamento
di questi ultimi.
Non mettere nello scomparto congelatore bevande
gassate in contenitori chiusi: potrebbero scoppiare.
Conservazione dei cibi surgelati
ª Assicurarsi che i surgelati siano stati ben conservati
dal rivenditore;
ª che il trasporto, dall’acquisto alla sistemazione nel-
lo scomparto congelatore, sia breve;
ª non superare il periodo di conservazione indicato
sulle confezioni;
ª non aprire troppo frequentemente la porta e non la-
sciarla aperta più del necessario.
Dopo un periodo di inattività, introdurre gli alimenti
nell’apparecchiatura dopo averla fatta funzionare
per almeno due ore con la manopola del termostato sul numero più alto; quindi, ruotare la manopola
sulla posizione intermedia.
Importante
In caso di scongelamento per cause accidentali, ad
esempio per mancanza di corrente, sarà necessario
consumare i cibi entro breve tempo o cucinarli subito
e ricongelarli. Se l’interruzione è breve (da 6 a 8 ore) e
il congelatore è carico, i cibi non subiranno alcuna alterazione.
Cubetti di ghiaccio
L’apparecchiatura è corredata con una o più vaschette per la formazione dei cubetti di ghiaccio; queste
vanno riempite di acqua potabile e riposte nell’apposito scomparto.
Si raccomanda di non usare utensili metallici per staccare le vaschette.
Non ingerire mai i ghiaccioli o i cubetti di ghiaccio appena tolti dall’apparecchiatura perché potrebbero provocare ustioni.
Scongelazione
Gli alimenti surgelati o congelati, prima di esser e usati,
possono essere scongelati in un frigorifero o a temperatura ambiente, a seconda del tempo disponibile per
l’operazione.
I pezzi piccoli possono essere cucinati direttamente
appena tolti dal congelatore; in questo caso, però, il
tempo di cottura sarà più lungo.
Page 6
8
Sbrinamento
Sull’evaporatore dello scomparto refrigerante la brina
viene eliminata automaticamente ad ogni arresto del
compressore.
L’acqua derivante
dallo sbrinamento,
tramite un apposito
convogliatore, viene raccolta in una
bacinella posta nella parte posteriore
sopra il compressore dell’apparecchiatura, da dove
evapora.
Si raccomanda di pulire periodicamente il foro di
scarico dell’acqua di sbrinamento, posto nella parte centrale dell’apposito convogliatore dello scomparto frigorifero, utilizzando l’apposito «pulitore»
che si trova nel foro.
Nello scomparto la brina deve essere eliminata ogniqualvolta si è formato uno spessore di 4 mm
circa, utilizzando l’apposita paletta raschiabrina fornita con l’apparecchiatura.
Si raccomanda di non impiegare utensili metallici
per asportare la brina, al fine di evitare gravi danni
all’apparecchiatura.
D037
Qualora si formasse uno spesso strato di ghiaccio,
sarà necessario effettuare un completo sbrinamento,
procedendo come segue:
ª staccare la spina dalla presa di corrente o porre la
manopola del termostato in posizione «O»;
ª avvolgere gli alimenti in parecchi fogli di giornale e
riporli in un luogo molto fresco;
ª lasciare la porta aperta e a sbrinamento avvenuto
asciugare le pareti accuratamente;
ª reinserire la spina nella presa;
ª posizionare la manopola del termostato sul numero
più alto. Dopo due o tre ore di funzionamento riportare la manopola sulla posizione intermedia.
Le apertura della porta possono favorire la formazione di brina, più accentuata sulla parte alta
dell’apparecchiatura. Per toglierla utilizzare l’apposita paletta raschiabrina.
Page 7
9
MANUTENZIONE
D024
Staccare la spina dalla presa di corrente prima di
eseguire qualsiasi operazione.
Lampada di illuminazione
La lampada di illuminazione dello scomparto refrigerante è facilmente accessibile attraverso l’apertura
prevista nel diffusore stesso. Qualora, a porta aperta,
la lampada non si accendesse, controllare che sia avvitata bene; se il difetto rimane sostituire la lampada
con una di pari potenza (la potenza massima è riportata sul diffusore luce).
Pulizia periodica
Pulire l’interno con acqua tiepida e bicarbonato di soda;
pulire il condensatore ed il motocompressore con una
spazzola o un aspirapolvere. Questa operazione migliorerà il funzionamento con conseguente risparmio
di energia.
Periodi di inattività
Durante i periodi in cui l’apparecchiatura non è in funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l’interno e tutti gli accessori;
lasciare le porte socchiuse per evitare la formazione di
odori sgradevoli.
Page 8
10
ASSISTENZA TECNICA E RICAMBI
Per un sollecito intervento è importante, all’atto
della chiamata, indicare il tipo di difetto, il modello
di apparecchiatura (Mod.), il numero di prodotto
(Prod. No.) e il numero di fabbricazione (Ser. No.),
rilevati dal certificato di garanzia o dalla targhetta
matricola posta all’interno dell’apparecchiatura.
I ricambi originali, certificati dal costruttore del prodotto, e contraddistinti dal seguente marchio
si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
D012
Prod. No. . . . . . . . Ser. No. . . . .
Mod. . . . . .
DISTRI
PARTS
Qualora l’apparecchiatura presentasse qualche disfunzione, è bene controllare:
ª che la spina sia ben inserita nella presa di corrente;
ª che non manchi l’energia elettrica;
ª che la manopola del termostato si trovi in posizione
intermedia.
Inoltre:
ª se l’apparecchiatura è eccessivamente rumorosa
verificare che i fianchi non siano a contatto con mobili o schienali che possono causare rumore o vibrazioni;
ª se vi sono tracce di acqua sul fondo dello scompar-
to, verificare che il foro di defl usso dell’acqua derivante dallo sbrinamento non sia ostruito.
Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza
Tecnica più vicino.
La Casa Costruttrice non risponde delle possibili inesattezze, imputabili a
errori di stampa o di trascrizione, contenute nel presente opuscolo. Si
riserva di apportare ai propri prodotti quelle modifiche che ritenesse
necessarie o utili, anche nell’interesse dell’utenza, senza pregiudicare le
caratteristiche essenziali di funzionalità e sicurezza.
Loading...
