Montasje- og
brukerveiledning
Installations- och
bruksanvisning
Keramisk koketopp
Glaskeramikhäll
822 924 659-A-190204-01
QHC 646
Till våra kunder
läs igenom den här bruksanvisningen noggrant.
Läs avsnittet “Säkerhetsanvisningar“ på de första si-
dorna särskilt noga. Spara den här bruksanvisningen
för att kunna slå upp i den senare. Överlämna den till
eventuellt efterkommande ägare.
Följande symboler används i texten:
1 Säkerhetsanvisningar
Varning: Anvisningar som är avsedda för din
egen säkerhet.
Observera: Anvisningar som är avsedda för
att undvika skador på produkten.
3 Anvisningar och praktiska tips
2 Miljöinformationer
1. De här siffrorna leder dig steg för steg vid betjäningen av produkten.
2. …
3. …
I avsnittet "Vad gör man när..." finns anvisningar om
hur du själv kan åtgärda eventuella fel som uppstår.
26
Innehåll
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Beskrivning av produkten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Kokzonernas och kontrollpanelens funktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Digitala displayer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Kokzonernas säkerhetsavstängning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Innan produkten används första gången . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
En första rengöring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Användning av kokhällen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Touch Kontroll-fält. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Slå på hällen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Stänga av hällen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Val av effektläge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Varmhållningsläge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Till- och frånkoppling av stekzon (dubbelzon) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Till- och frånkoppling av trippelzon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Stänga av kokzonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Restvärmevarnare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Kokning med uppkokningsautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Kokning utan uppkokningsautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Barnsäkring (funktionslås). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Låsning/upplåsning av kontrollpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Användning, tabeller, tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Kokkärl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Tips för tillagning med och
utan uppkokningsautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Riktvärden för tillagning/kokning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Rengöring och skötsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Vad gör man när … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Åtgärd vid störningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Avfallshantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Installationsanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Tekniska data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Säkerhetsanvisningar för installatören . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Integrerad montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Nätanslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Typskylt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Garanti/Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Reklamation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Sverige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Finland . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Sverige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
27
Bruksanvisning
1 Säkerhetsanvisningar
3
Var vänlig beakta dessa anvisningar, eftersom
annars uppkommna skador inte täcks av garantin.
5 Denna häll motsvarar följande EU-direktiv:
– 73/23/EWG från 19.02.1973 lågspännings-direktiv
– 89/336/EWG från 03.05.1989 EMV-direktiv inklusi-
ve ändrings-direktiv 92/31/EWG
– 93/68/EWG från 22.07.1993 CE-märknings-direktiv
Bestämmelser för användning
• Denna häll får endast användas i hushållet till normal kokning, och stekning, av maträtter.
• Hällen får inte användas som arbets- eller avställningsyta.
• Ombyggnad eller förändringar av hällen är inte tillåten.
Säkerhet för barn
• Håll i regel småbarn borta från hällen.
• Låt bara större barn arbeta vid hällen under upp-
sikt.
Säkerhet vid rengöring
• Vid rengöring skall hällen vara frånkopplad och
kall.
• Rengöring av hällen med ångstråle- eller högtryckstvätt är av säkerhetsskäl inte tillåten.
Undvikande av skador på hällen
• Glaskeramiken kan skadas av nerfallande föremål.
• Stötar med kokkärl kan skada kanten på glaskera-
miken.
• Kokkärl av gjutjärn, aluminium eller med skadade
bottnar kan då de dras över glaskeramiken skada
denna.
• Smältbara föremål och överkokning kan bränna
fast på glaskeramiken och bör genast avlägsnas.
• Använd inte kokzonerna utan kokkärl eller med
tomma kokkärl.
Allmän säkerhet
• Montering och anslutning av hällen får endast utföras av utbildad och auktoriserad fackpersonal.
• Inbyggnadsapparater får efter montering endast
användas i standardiserade, passande inbyggnadsskåp och bänkskivor.
• Vid funktionsstörningar i hällen eller skador på
glaskeramiken (sprickor resp repor) måste hällen
slås av och skiljas från el-nätet, för att undvika en
eventuell elektrisk stöt.
• Reparationer av hällen får endast utföras av utbildad och auktoriserad fackpersonal.
Säkerhet under användning
• Avlägsna klistermärken och folier från glaskeramiken.
• Vid oaktsamhet under arbete vid hällen finns risk
för brännskador.
• Sladdar till elektriska apparater får inte komma i
beröring med hällens yta respektive varma kokkärl.
• Överhettat fett och olja kan snabbt ta eld. Tillagning med fett eller olja (till exempel pommes frites)
skall inte lämnas oövervakat.
• Stäng av kokzonerna efter varje användning.
28
Beskrivning av produkten
Kokzonernas och kontrollpanelens funktioner
Kokzon med en
värmezon 1200W
Stekzon/dubbelzon
2400W
värmezoner 2300W
“Spärr”
Sensorfält
“Till/Från“
Trippelzon/tre
Trippelzon
Effektlägesval
Kontrollampor för trippelzon
“Timer“ display med
Display för effektläge/restvärme
Kontrollpanel
kontrollampor
Kokzon med en
värmezon 1200W
Stekzon
Kontrollampa för stekzon
Effektlägesval
29
Digitala displayer
De fyra displayfälten, som hör till de fyra kokzonerna,
visar:
– ¾ efter påslag,
– u vid val av varmhållningsläget,
– ¿ till Ç beroende av valt effektläge,
– a vid uppkokningsautomatik,
– h vid restvärme,
– l vid inkopplad barnspärr (funktionslås),
– e vid felfunktion
1 Kokzonernas säker-
hetsavstängning
Om en av kokzonerna efter en bestämd tid inte blir
avstängd eller effektläget inte ändras, kopplas motsvarande kokzon automatiskt från.
Den existerande restvärmen visas med h (som i
“Het”) i på de digitala displayerna för de motsvarande kokzonerna.
Kokzonerna kopplas från vid:
• Effektläge u, 1 - 2 efter 6 timmar
• Effektläge 3 - 4 efter 5 timmar
• Effektläge 5 efter 4 timmar
• Effektläge 6 - 9 efter 1,5 timma
3 Om en eller flera kokzoner skulle kopplas från
innan den angivna tiden förflutit, se kapitel
“Vad göra, när …”.
Frånkoppling på grund av andra orsaker
Vätskor som kokar över och som kommer på spishällen, förorsakar att alla kokzoner stängs av omgående.
Samma verkan inträder då du lägger en blöt trasa på
manöverpanelen. I båda fallen måste hällen kopplas
in på nytt med med tryck på „Till/Från„ I, efter det
att vätskan eller trasan har tagits bort.
30
Innan produkten används första gången
En första rengöring
Torka av glaskeramikhällen med en fuktig trasa.
1 Observera! Använd inga skarpa och slipande
rengöringsmedel! Ytan kan skadas.
Användning av kokhällen
Touch Kontroll-fält
För att aktivera Touch Kontroll-fälten tryck lätt det
önskade fältet med fingertopparna rakt uppifrån, tills
den motsvarande displayen tänds eller släcks, respektive tills den önskade funktionen utförts.
3 Försäkra dig om att bara trycka på ett fält vid
aktiveringen. Läggs fingret för platt kan eventuellt det nedanförliggande fältet också aktiveras.
Slå på hällen
Hela hällen kopplas på med fältet “Till/Från” I.
Tryck lätt på fältet “Till/Från” i cirka två sekunder.
De digitala displayerna visar på ¾
3 Efter det att fältet “Till/Från” blivit aktiverad,
måste du inom cirka 10 sekunder ställa in ett
effektläge för en kokzon eller ställa in en tid på
timern (äggklocksfunktion). Hällen stängs annars av säkerhetsskäl av på nytt.
Stänga av hällen
För att stäng av hällen helt. Tryck lätt på fältet “Till/
Från” I i cirka en sekund.
3 Efter frånkopplingen av en enstaka kokzon el-
ler hela kokhällen visas den existerande restvärmen med h (som i “Het”) i den digitala
displayen för den motsvarande kokzonen.
31
Val av effektläge
För inställning och reglering av effektlägena (u till Ç)
för den valda kokzonen.
Höj effektläget med hjälp av fältet + .
Sänk effektläget med hjälp av fältet - .
Varmhållningsläge
Alla 4 kokzonerna är utrustade med ett varmhållningsläge u.
Tryck på effektväljarfältet + ställ in u varmhållningsläget.
Till- och frånkoppling av
stekzon (dubbelzon)
1. Ställ in det önskade effektläget.
2. För till- eller frånkoppling av stekzon tryck lätt med
fingret platt på fältet “Stekzon”, tills att kontrollampan tänds eller släcks.
32
Till- och frånkoppling av
trippelzon
Allt efter kastrullens eller stekpannans storlek kan två
eller tre zoner kopplas.
3 Den kan enbart kopplas in, när ett effektläge
redan är inställt för den mindre värmezonen. .
1. Ställ in det önskade effektläget. .
2. Tryck lätt på fältet “Val av trippelzon”.
Den mittersta värmezonen kopplas in. Den undre
kontrollampan tänds.
3. Vid förnyat tryck på fältet “Val av trippelzon” aktiveras den yttre värmezonen. Den övre kontrollampan tänds.
4. För att koppla från den yttre värmezonen .Tryck lätt
på fältet “Val av trippelzon”, som kopplar från den
yttre värmezonen.
Stänga av kokzonen
1. För att stänga av, tryck på båda fälten + - samti-
digt eller återställ till noll med effektlägesfältet -.
33
Restvärmevarnare
När en enstaka kokzon eller hela hällen stängts av visas ett h (som i "het")
i den digitala displayen för motsvarande kokzon, för att visa att det finns
restvärme kvar.
Även sedan kokzonen stängts av, slocknar
restvärmevarnaren först när kokzonen svalnat.
2 Du kan använda restvärmen för att smälta eller
hålla maträtter varma.
1 Observera! Så länge som restvärmevarnaren
lyser finns det risk för att bränna sig.
1 Obs! Vid ett strömavbrott slocknar även sym-
bolen h och därmed går det inte att se om det
föreligger eventuell restvärme. Man kan dock
fortfarande bränna sig. Detta går emellertid
undvika genom att vara försiktig.
Kokning med uppkokningsautomatik
Kokhällens alla fyra kokzoner är reglerbara i nio effektläge och är utrustade med en uppkokningsautomatik
– ¿, lägsta effektläge
– Ç, högsta effektläge
– a, Uppkokningsfunktion
När du väljer det önskade effektläget med fältet effektlägesval +, arbetar kokzonen en bestämd tid
med full effekt och kopplar därefter automatiskt tillbaks till inställt vidarkokningsläge (sjudläge).
Tiden för den automatiska uppkokningen med full effekt beror på vilket effektläge som valdes för vidarkokning.
1. Tryck lätt på fältet effektlägesval + för att ställa in
det önskade effekten ¿ till Æ. Det inställda effektläget visas först. Efter 5 sekunder visas a (uppkokningsautomatik) istället för inställd effektläge i
displayen. Efter uppkokningstidens slut visas valt
effektläge på nytt.
3 Om du väljer ett högre effektläge under auto-
matikfunktionen t.ex. från Á till Ã, anpassas
uppkokningstiden. Om du väljer ett lägre effektläge avslutas uppkokningstiden omgående.
Kokning med uppkokningsautomatik är enbart
möjlig med en kall eller medelvarm kokzon. Är
en kokzon redan varm vid påkopplingen fungera (displayen visar h), inte uppkokningsutomatik.
34
Kokning utan uppkokningsautomatik
När du vill använda kokzonen utan uppkokningsautomatik, väljer du det önskade effektläget med fältet
-.
1. Tryck på effektlägesfältet - för att ställa in det öns-
kade läget Ç till ¿.
3 Med effektlägesfältet + och - kan du när som
helst reglera effektläget.
Barnsäkring (funktionslås)
Med barnsäkring kan kokhällen spärras mot oönskad användning.

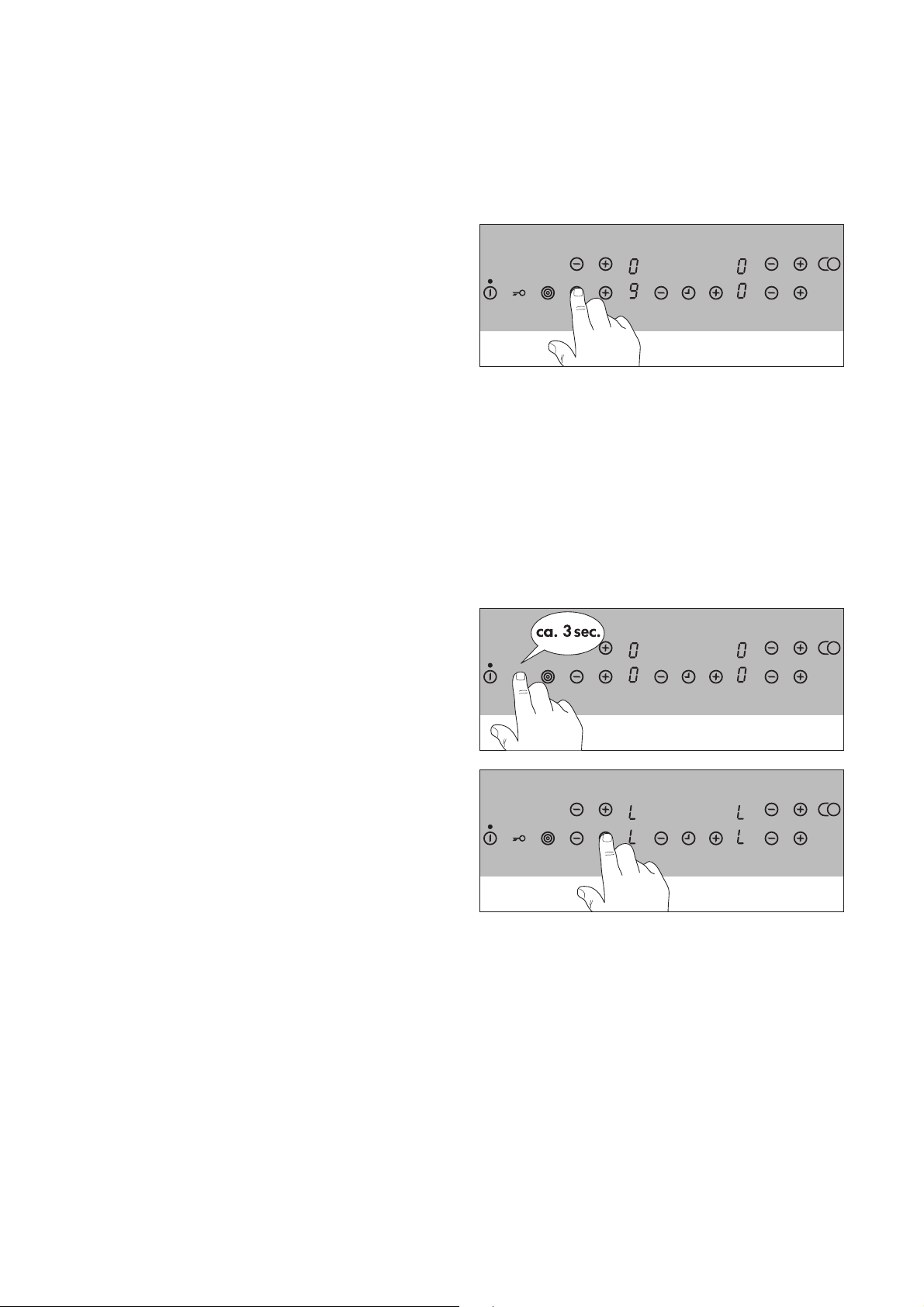

Inkoppling av barnsäkring
För inkoppling av barnsäkringen måste hällen vara
påslagen, men ingen kokzon får vara inkopplad.
1. Tryck lätt på v fältet i cirka 3 sekunder.
Som bekräftelse hörs en signalton.
2. Tryck lätt på ett valfritt effektlägesfält +.
I displayen visas l, barnsäkring aktiverad. Hällen
stängs automatiskt av efter några sekunder.
35
Inkoppling av kokzon med akiverad barnsäkring
1. Slå på hällen.
Vid aktiverad barnsäkring visas l.
2. Tryck samtidigt på effektlägesfält + och -.
Som bekräftelse hörs en signalton. Barnsäkringen är
avaktiverad tills hällen kopplas ifrån, kokhällen kan
användas normalt.
Urkoppling av barnsäkring
1. Slå på hällen.
Vid aktiverad barnsäkring visas l.
2. Tryck på v fältet i cirka tre sekunder.
Som bekräftelse hörs en signalton.
3. Tryck på ett valfritt effektlägesfält - .
Displayerna blir mörka, barnsäkringen är urkopplad.
Hällen stängs automatiskt av efter några sekunder.
36
Timer
Du kan använda timern på två olika sätt:
– som Urkopplingsautomatik. Du ställer in en kok-
tid, och efter att den förflutit stängs kokzonen automatiskt av. Den här funktionen kan användas
samtidigt för flera kokzoner.
– som korttidstimer utan automatisk avstängning
(“äggklocka“). Efter att den inställda tiden förflutit
hörs endast en akustisk signal.
3 Korttidstimern kan principiellt inte användas,
när en kokzon är inkopplad.
Urkopplingsautomatik
Kokzonen/erna för vilken/vilka du vill använda urkopplingsautomatiken, måste vara inkopplad/e.
1. Med timerfältet W väljer du vilken kokzon urkopp-
lingsautomatiken ska ställas på.
När du trycker på timerfältet första gången W markeras först i displayen, den aktiva kokzonen och den
tillhörande kontrollampan blinkar snabbt. Den vänstra bakre kontrollampan motsvarar t.ex. den bakre
vänstra kokzonen. I timerdisplayen visas 00.
Genom upprepade tryck på timerfältet W väljs nästa
aktiva kokzon.
2. Medan kontrollampan blinkar snabbt, kan inställning av tiden ske med hjälp av fälten + eller -,
t.ex. 15 minuter.
Efter några sekunder aktiveras urkopplingsautomatiken
Kontrollampan blinkar nu långsammare och koktiden
visas i displayen och nedräkningen av tiden börjar. Är
urkopplingsautomatiken inställd för flera kokzoner,
så gäller detta för kokzonen med den kortast inställda tiden. Kontrollamporna för de övriga kokzonerna
med inställd urkopplingsautomatik tänds. För att visa
den kvarstående koktiden för en av dessa kokzoner,
måste den väljas med timerfältet W, den motsvarande kontrollampan blinkar sedan snabbt.
För att ändra en kvarstående tiden måste den önskade kokzonen först väljas med fältet W. Den tillhörande kontrollampan blinkar snabbare. Ändringen av
tiden sker med + eller - .
När den inställda koktiden är slut kopplas kokzonen
automatiskt från och en akustisk signal hörs i två minuter, i displayen blinkar 00.
3. Tryck lätt på timerfältet W för att stänga av signa-
len.
37
3 För en snabbare inställning, tryck på en av ti-
merinställningarna + eller - så länge, tills
den önskade tiden visas. .
Om timerinställningen - aktiveras först, börjar tidsinställningen på 99 minuter, om timerinställningen + aktiveras först, börjar
tidsinställningen på 1 minut.
Avbrytning av inställd koktid
Du har två möjligheter att avbryta inställd koktid (urkopplingsautomatiken).
Stänga av kokzon och koktid samtidigt..
1. Tryck på - och ställ tillbaka den önskade kokzo-
nen på noll: Kokzon och tid stängs av.
Stänga av tiden – kokzonen förblir aktiv
1. Välj den önskade kokzonen med timerfältet W.
Den motsvarande kontrollampan blinkar snabbare.
2. Tryck på timerinställningen - ställ timern på 00:
– bara tiden kopplas från.
– Kokzonen förblir i drift.
Korttidstimer (äggklocka)
För att använda timern som äggklocka måste hällen
vara påkopplad, men ingen kokzon får vara inkopplad.
1. Tryck på timerfältet W.
I timerdisplayen visas 00.
2. Ställ in den önskade tiden med timerinställningen
+ eller -.
Efter några sekunder aktiveras timern och tiden börja
räknas ned.
För ändring av den kvarstående tiden tryck på timerfältet och ändra inställningen med + eller -.
Efter det att den inställda tiden är slut hörs en akustisk signal och timerdisplayen blinkar 00.
3. Tryck på W för att stänga av signalen.
Låsning/upplåsning av
kontrollpanel
Kontrollpanelen, med undantag för sensorfältet ”Till/
Från”, kan när som helst vid användning av spishällen spärras för att förhindra att gjorda inställningar
ändras av misstag, t ex vid avtorkning med trasa.
1. Håll fingret i ca en sekund på fältet “spärr”.
Kontrollampan för sensorfältet “Spärr” lyser. Sensorfälten är spärrade.
2. För att låsa upp sensorfälten på nytt, håll åter fingret på sensorfältet ”spärr” i ca en sekund.
Kontrollampan för sensorfältet “Spärr” slocknar.
3 Vid avstängning av spishällen kopplas spärren
automatiskt ur.
38
Användning, tabeller, tips
Kokkärl
• Bra kokkärl känns igen på kastrullbotten. Botten
ska vara så tjock och plan som möjligt.
• Tänk på bottendiametern när du köper nya kastruller och pannor. Tillverkaren anger ofta kärlkantens
övre diameter.
• Kokkärl av aluminium- eller kopparbotten kan efterlämna metalliska missfärgningar på glaskeramikhällen, som det är svårt eller omöjligt att ta
bort.
• Använd inte gjutjärnskärl eller kärl med skadad
botten, som är skrovlig eller har skarpa kanter. Om
du drar dem fram och tillbaka över hällen kan det
bli bestående repor.
• I kallt tillstånd buktar normalt kärlbottnarna lätt
uppåt (är konkava). De får absolut inte bukta nedåt
(vara konvexa).
• Om du använder specialkärl, (t ex ångkokare, wok
etc.) ska anvisningarna från tillverkaren följas.
2 Tips för att spara energi
• Aktivera inte kokzonen förrän du har satt dit grytan
eller pannan.
• Om möjligt – använd alltid lock på grytan eller pannan när du lagar mat.
• Stäng av kokzonen före tillagningstidens slut, så
kan du utnyttja restvärmen, t.ex. till värmehållning
av rätter eller för att smälta smör el. dyl.
• Se till att storleken på kokkärlsbotten motsvarar
storleken på kokzonen.
39
Tips för tillagning med och
utan uppkokningsautomatik
Automatisk uppkokningsfunktion är
lämplig för:
• rätter som sätts på kalla, värms upp på hög effekt
och inte ständigt kräver övervakning på sjudläget,
• rätter som läggs i het panna.
Automatisk uppkokningsfunktion är inte
lämplig för:
• gulasch, rullader eller liknande gryträtter, som tills
de fått rätt färg måste vändas ofta, brynas, tillsättas vätska och bräseras klara,
• kroppkaka, pastarätter med mycket vätska,
• tillagning i tryckkokare,
• stora mängder soppa/gryträtter med mer än 2 liter
vätska.
Allmänna anvisningar:
• Vid tillagning utan uppkokningsautomatik rekommenderar vi att du ställer in ett högt läge för uppkokning/bryning av rätterna (med --knappen) och
därefter låter det bli klart på lämpligt sjudläge.
• Var observant de första gångarna du lagar mat!
Om du är uppmärksam i början, lär du dig snart vilket effektläge som är bäst för just de rätter och den
mängd du brukar tillaga samt för de kokkärl du använder. Du lär dig även snart att uppskatta fördelarna med uppkokningsautomatik och känna dig
säker tillsammans med din nya kokhäll.
40
Riktvärden för tillagning/kokning
Uppgifterna i följande tabeller är riktvärden. Vilket effektläge som krävs beror på kokkärlets kvalitet, typ
och mängd som skall tillagas.
Uppkokningstid-
Läge
9
8 4,5
7 3,5
6 2,0 Stekning
5 10,2
4 6,5
3 4,8
2 1,7
1 1,0 Smältning
u 0,5 Varmhållning Vamhållning av maträtter
1) Vid kokning utan automatik kan uppkokningstiden väljas individuellt.
3
med full effekt
(Min.)
1)
Typ av tillagning Användningsexempel
Uppkoksfunktion
Stekning Fritering
Kraftig stekning
Kokning Bräsering
Sjudning
Kokning
Uppkokning av stora vätskemängder,Kokning
av t.ex. pasta,
Bryning av kött,
(Bryning av gulasch, grytstek)
Stekar, oxfilé,raggmunkar,
biffar, korv, pannkakor
Schnitzel/kotletter, lever, fisk, köttbullar, stekt
ägg
Kokning av upp till 1,5 l vätska, potatis, , grön-
saker
Kokning av mindre mängder
grönsaker, ris.. Efterstekning,
Sjudning av t ex ris och mjölkrätter
Smältning av smör,
gelatin och blockchoklad
3 Vi rekommenderar att välja effektläge “9” vid
uppkokning och bryning då inte automatisk
uppkokning ärvald, och därefter sänka effekten till lämpligt läge för vidare tillagning.
41
Rengöring och skötsel
1
Försiktigt! Risk för brännskador genom restvärme.
Låt hällen kylas av.
1 Observera! Skarpa och repande rengörings-
medel skadar hällen. Rengör med vatten och
diskmedel.
1 Observera! Rester av rengöringsmedel skadar
hällen. Avlägsna rester med vatten och diskmedel.
Rengöring av hällen efter varje användning
1. Torka av hällen med en fuktig trasa och lite diskmedel.
2. Torrtorka hällen med en ren duk.
Borttagning av föroreningar
1. Sätt en rengöringsskrapa snett mot glaskeramikytan.
2. Ta bort föroreningar genom att föra skrapan över
ytan.
3. Torka av hällen med en fuktig trasa och lite diskmedel.
4. Torrtorka hällen med en ren duk.
Slag av förorening genast med kall häll med
Socker, sockerhaltiga rätter ja --Plast, aluminiumfolie ja --Kalk-och vattenränder --- ja
Fettstänk --- ja
metallskimrande färgningar --- ja
*Rengöringsskrapa, glaskeramik- eller stålrengöringsmedel
kan köpas i fackhandeln
3 Avlägsna hårt sittande föroreningar med glas-
keramik- eller stålrengöringsmedel.
3 Rispor eller mörka fläckar i glaskeramiken kan
inte avlägsnas, de påverkar dock inte hällens
funktion.
ta bort
Rengöringsskrapa*
Glaskeramik- eller
stålrengörare*
42
Vad gör man när …
Åtgärd vid störningar
Kanske handlar det vid en störning bara om litet fel,
som du själv kan åtgärda med hjälp av följande anvisningar. Fortsätt inte att försöka åtgärda felet på
egen hand, om anvisningarna vi ger dig inte hjälper.
1 Varning! Reparationer får endast utföras av
fackkunnig person. Felaktiga reparationer kan
innebära allvarliga risker för användaren. Vänd
dig vid reparation till din fackhandlare eller till
kundservice.
Om glaskeramikhällen uppvisar en sprick kontakta
Service och ange det tresiffriga nummer som står
på glasskivan.
Vad göra, när …
… kokzonerna inte fungerar?
Kontrollera om
– säkringen i husets installation (säkringslådan) är
hel. Om säkringen utlöser flera gånger, kalla då
vänligen på en auktoriserad elinstallatör.
– apparaten är riktigt påslagen.
– kontrollampor på manöverpanelen lyser,
– respektive kokzon är påslagen,
– kokzonerna är inställda på det önskade värmeste-
get,
– säkerhetsavstängningen för kokzonerna har utlösts
(se kapitel “Säkerhet”
… en kokzon går inte att stänga av?
Kontrollera om
– panelen är delvis täckt av en blöt trasa eller med
vätska.
– spärren är inkopplad.
en kokzon går inte att sätta på?
Kontrollera om
– barnsäkringen är inkopplad.
– spärren är inkopplad.
… displayen e tänds?
Kontrollera om kokzonen blivit överhettad.
Denna display lyser vid överhettning, fel i elektroniken eller av säkerhetsskäl.
… apparaten inte reagerar på en aktivering av ett sensorfält?
Apparaten reagerar inte på aktiveringen av ett sensorfält, när du samtidigt vidrör ett annat sensorfält
som inte är förutsett för en kombination.
Om du p.g.a. handhavandefel tillkallar kundtjänst är
kundtjänst-teknikerns besök inte kostnadsfritt, inte
heller under garantitiden.
… kokzonerna inte går att slå på?
Kontrollera om
– manöverpanelen är spärrad.
– mer än 10 sekunder förflutit emellan aktiveringen
av Till/Från-knappen och påkopplingen av den
önskade kokzonen (se kapitlet “Påkoppling av apparat”).
– sensorfälten är delvis täckta av en blöt trasa eller
med vätska
… symbolen h för restvärme plötsligt
uteblir?
Kontrollera om
– Till/Från-knappen av misstag har aktiverats.
– sensor
– säkerhetsavstängningen blivit aktiverad.
… efter frånkopplingen av kokzonen inget h visas i displayen för restvärme?
Kontrollera om
– kokzonen varit inkopplad bara en kort stund och
därför ännu inte är tillräckligt het.
Om kokzonen är het, ring vänligen kundtjänst.
43
Avfallshantering
2
Förpackningsmaterial
Förpackningsmaterialet är miljövänligt och kan
återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala
återvinningsstationerna i därför avsedda behållare.
2 Avfallshantering när den slitits ut
Gör dig av med din utslitna ugn enligt de lokala återvinningsbestämmelserna.
44
Installationsanvisning
1
Obs! Den nya hällen får endast installeras och
anslutas av en auktoriserad fackman.
Följ den anvisningen annars gäller inte garantin i händelse av skador.
Tekniska data
Spishällens mått
Bredd 590 mm
Djup 520 mm
Höjd 44 mm
Inbyggnadsmått
Bredd 560mm/594
Djup 490mm/524
Hörnradie R5/R10
Kokzoner
Placering Diameter Effekt
Vänster fram 120/175/
210mm
Vänster bak 145mm 1200W
Höger bak 170/265mm 1500/2400W
Höger fram 145mm 1200W
+1
x 7mm
+1
x 7mm
800/1600/
2300W
1 Säkerhetsanvisningar
för installatören
• I den elektriska installationen ska det finnas en anordning som gör det möjligt att skilja alla polerna
för hällen från nätet. Anordningens kontaktavstånd
ska vara minst 3 mm.
Lämpliga frånskiljare är t.ex. automatsäkringar,
smältsäkringar (säkringar ska skruvas ur sockeln),
jordfelsbrytare och kontaktorer.
• Denna häll motsvarar typ Y (EN 60 335-2-6) beträffande skydd mot brandfara. Endast hällar av denna
typ får byggas med en sida mot angränsande högskåp eller väggar.
• Lådor får inte monteras under hällen.
• Undvik placering av kokhällen direkt intill dörrar
och under fönster. Dörrar och fönster som slås upp
kan slå ner heta kokkärl från kokzonen.
• Beröringsskyddet måste vara säkerställt genom inbyggnaden.
• Köksskåpets stabilitet måste uppfylla DIN 68930.
• Alla ursågade snittytor måste förseglas med lämp-
ligt tätningsmaterial för att skydda mot fukt.
• På kaklade arbetsytor skall fogarna vara helt fyllda
med fogmaterial.
Anslutningsspänning 230 V ~ 50Hz
Max sammanlagd anslutningseffekt
7,1kW
45
Integrerad montering
• För åtkomlighet vid service fordras ett fritt utrymme
under urtaget, lika stort som urtaget och med en
höjd av 150mm. I detta område är till exempel beröringsskyddet inbyggt, och detta måste lätt kunna
tas bort.
• Vid montering jäms med ytan använder du tätningsbandet med måtten 10x3mm.
• Rengör kanterna på urtaget i bänkskivan.
• Klistra fast, det medlevererade, på ena sidan själv-
häftande tätningsbandet på ovansidan längs urtagets kanter.
– Dela tätningsbandet i fyra delar motsvarande
kanternas längd.
– För kanternas fyra hörn måste ändarna på tät-
ningsbandet skäras i 45 grader. Klistra inte ändarna över varandra.
– Klistra tätningsbandet kant i kant med hällens
undersida så att vid fogning inget silikon hamnar
på glaskeramikens undersida.
– Töj inte banden då de klistras fast.
Nätanslutning
Typskylt
Kontrollera alltid före nätanslutning att hällens nominella spänning, d.v.s. den som anges på typskylten,
överensstämmer med den aktuella nätspänningen.
Typskylten sitter på kokdelens undre panel.
Elementspänningen uppgår till 230V~. Spishällen
fungerar även bra vid anslutning till äldre nät med
220V~.
För nätanslutning av kokdelen krävs en frånskiljare
som bryter alla poler med ett kontaktavstånd på
minst 3 mm, t.ex. automatsäkringar,
jordfelsbrytareellersmältsäkringar.
Som anslutningskabel till nätet måste en ledning av
typ H05VV-F eller högre användas.
Nätanslutningen måste följa schemat. Anslutningsbryggorna ska installeras i enlighet med anslutningsschemat. Jordningskabeln fästs med klämman E.
Jordningskabeln måste vara längre än strömförande
kablar.
Kabelanslutningarna måste vara utförda enligt
föreskrifterna och klämskruvarna hårt åtdragna.
Avslutningsvis ska anslutningskabeln säkras med
dragavlastningsklämman och kåpan tryckas fast ordentligt.
Innan du slår på hällen för första gången, måste
eventuell skyddsfolie och eventuella klisteretiketter
avlägsnats från glaskeramikytan och ramen.
1 Efter anslutningen till strömförsörjningen ska
du slå på alla kokzoner, en efter en, i maxläge
en kort stund för att kontrollera att de är startklara.
46
Garanti/Konsumentkontakt
Reklamation
Sverige
Vid försäljning till konsument i Sverige gäller den
svenska konsumentlagstiftningen. Kom ihåg att
spara kvittot för eventuell reklamation.
Garanti
Finland
Garanti (gäller för Finland)
Produktens garantitid kan definieras separat. Finns
det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de
lokala bestämmelserna. Garantivillkoren uppfyller
branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för
inköpsdatumet, som avgör garantitidens början.
Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service
• vid onödigt servicebesök.
• om tillverkarens anvisningar för installation, an-
vändning och skötsel inte följts.
Konsumentkontakt
Sverige
Har du frågor angående produktens funktion eller
användning ber vi dig att kontakta vår konsumentkontakt på tel. 0771-11 44 77 eller via e-mail på vår
hemsida www.husqvarna.se
47
Service och reservdelar
Vill du beställa service, installation eller reservdelar
ber vi dig kontakta Electrolux Service på tel. 0771 76 76 76 eller via vår hemsida på www.husqvarna.se.
Du kan även söka hjälp via din återförsäljare.
Adressen till din närmaste servicestation finner du
via www.husqvarna.se eller Gula Sidorna under rubrik Hushållsutrustning, vitvaror - service.
3 Innan du beställer service, kontrollera först
om du kan avhjälpa felet själv.
Här i bruksanvisningen finns en tabell, som
beskriver enklare fel och hur man kan åtgärda
dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.
Innan du kontaktar service, skriv upp följande enligt
dataskylten:
Modellbeteckning:
Produktnummer: ................
Serienummer: ................
Inköpsdatum: ................
Hur och när uppträder felet?
................
48
Finland
Service, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade
serviceföretaget får du från numret 0200-2662
(0,1597h/min (0,95 mk/min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservice".
För att säkra maskinens klanderfria funktion skall
man vid reparationer endast använda originala reservdelar.
* När du beställer service eller reservdelar bör du
veta produktnummer och modellbeteckning som står
på dataskylten. Skriv up dem här så har du dem tillhands när du behöver dem.
Ty p:
...............
Produkt nr: ...............
Serie nr: ...............
Inköpsdatum: ...............
Konsumentkontakt i Finland
Har du frågor angående produktens funktion eller
användning ber vi dig ringa vår konsumentrådgivare
på tel. 0200-2662 (0,1597G/min +pvm).
eller via e-mail: carelux@electrolux.fi.
49
Integrert montering / Integrerad montering
50
51
Med forbehold om endringer
822 924 659-A-190204-01 Med reservation för ändringar
The Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products
(such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more
than 150 countries around the world.
Loading...
