Page 1
Bruker-
veiledning
n
Keramisk koketopp
822 925 367-B-071105-02
QHC 368 X
Page 2
Kjære kunde!
Les nøye gjennom denne bruksanvisningen og oppbevar den for senere referanse.
Gi denne bruksanvisningen videre til eventuelle senere eiere av apparatet.
Følgende symboler brukes i teksten:
1 Sikkerhetsanvisninger
Advarsel! Anvisninger som angår din personlige sikkerhet.
OBS! Anvisninger som skal føre til at du unngår skader på apparatet.
3 Anvisninger og praktiske tips
2 Miljøinformasjoner
2
Page 3
Innhold
Bruksanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Sikkerhetsanvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Beskrivelse av apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Kokesonens oppbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Restvarmeindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Betjening av kokefeltet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Tips til koking og steking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Kokekar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Energisparing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Rengjøring og pleie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Hva må gjøres hvis …. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Avfallsbehandling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Montasjeveiledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Montasje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Typeskilt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3
Page 4
Bruksanvisning
1 Sikkerhetsanvisninger
3
Ta hensyn til disse anvisningene, ellers faller
reklamasjonsrettighetene bort dersom det
oppstår feil.
5 Dette apparatet er i samsvar med følgende
EU-direktiver:
– 73/23/EEC av 19.02.1973 Lavspenningsdirektiv
– 89/336/EEC av 03.05.1989 EMC-direktiv inklusive
endringsdirektiv 92/31/EEC
– 93/68/EEC av 22.07.93 CE-merkedirektiv
Riktig bruk
• Dette apparatet må kun brukes til tilberedning av
matvarer i vanlig husholdning.
• Apparatet må ikke brukes som arbeids- eller avlastningsplate.
• Det er ikke tillatt å foreta endringer eller ombygginger på apparatet.
• Brennbare væsker, lett antennelige materialer eller
gjenstander som kan smelte (f.eks. folier, kunststoff, aluminium) må ikke legges eller oppbevares
oppå eller i nærheten av apparatet.
Sikkerhet under bruk
• Fjern etiketter og folie fra glasskeramikken.
• Det foreligger forbrenningsfare hvis du arbeider
uaktsomt ved apparatet.
• Kabler fra elektriske apparater må ikke komme i
kontakt med apparatets varme overflate eller varme kokekar.
• Overoppvarmede oljer og fett tar lett fyr. Ikke foreta
kokeprosesser med fett eller olje (f.eks. pommes
frites) uten tilsyn.
• Slå av kokesonene etter hver gangs bruk.
Sikkerhet ved rengjøring
• Apparatet må være avslått og avkjølt når du rengjør
det.
• Det er av sikkerhetsgrunner ikke tillatt å rengjøre
apparatet med dampstrålerenser eller høyttrykksspyler.
Hvordan unngå skader på apparatet
Sikkerhet for barn
• Hold alltid små barn borte fra apparatet.
• La større barn arbeide ved apparatet kun under
veiledning og tilsyn.
Generell sikkerhet
• Montering og tilkopling av apparatet må kun utføres av utdannet og autorisert fagperson.
• Innbyggingsapparater må kun brukes etter innbygging i standardiserte, passende innbyggingsmøbler og benkeplater.
• Ved feil på apparatet eller ved skader i glasskeramikken (sprekker, brudd eller riss) må apparatet
slås av og koples fra strømnettet for å forhindre
fare for elektrisk støt.
• Reparasjoner på apparatet må kun utføres av utdannet og autorisert fagperson.
• Glasskeramikken kan skades av fallende gjenstander.
• Støt med kokekar kan skade kanten på glasskeramikken.
• Kokekar av støpejern, støpt aluminium eller med
skadd bunn kan stripe opp glasskeramikken når de
trekkes over overflaten.
• Smeltende gjenstander og søl av overkokt mat kan
brenne seg fast i glasskeramikken og bør derfor
fjernes straks.
• La aldri kjeler og gryter koke tørre. Dette kan føre til
skader på kokekarene eller glasskeramikken.
• Ikke bruk kokesonene med tomme kokekar eller
uten kokekar.
4
Page 5
Beskrivelse av apparatet
Kokesonens oppbygging
Enkrets kokesone
1200W
Stekesone
1500/2400 W
Tokrets kokesone
750/2200W
Restvarmeindikator
Restvarmeindikator
Restvarmeindikatoren lyser så snart en varmesone er
varm.
1 Advarsel! Forbrenningsfare på grunn av rest-
varme. Etter at apparatet er slått av, trenger
varmesonene litt tid for å kjøle seg ned. Ta
hensyn til restvarmeindikatoren.
2 Restvarmen kan brukes til smelting og til å
holde maten varm.
Enkrets kokesone
1200W
5
Page 6
Betjening av kokefeltet
Apparatet betjenes med varmesonebryterne på Benkeskap ovnen.
I Benkeskap ovnens bruksanvisning finner
du beskrivelser til varmesonebryternes
funksjoner og hvordan du betjener apparatet.
3 Kokesonen kan summe litt når den blir slått
på. Dette er vanlig for alle glasskeramiske kokesoner og har ingen innflytelse verken på
funksjonen eller levetiden på apparatet.
Tips til koking og steking
Kokekar
• Gode kokekar identifiserer du på kokekarets bunn.
Bunnen skal være så tykk og plan som mulig.
• Kokekar av stålemalje eller med aluminiums- eller
kobberbunn kan forårsake misfarging på glasskeramikkens overflate, som vanskelig eller ikke lar
seg fjerne.
Energisparing
2 Sett alltid kokekaret på kokesonen før du slår
kokesonen på.
2 Dekk godt til gryter med et lokk, hvis mulig.
2 Slå av kokesonen før tilberedningstiden er ute,
for å utnytte restvarmen.
2 Kokekarets bunn og kokesonen bør være like
store.
6
Page 7
Rengjøring og pleie
1
Forsiktig! Forbrenningsfare på grunn av restvarme.
1 OBS! Skarpe og skurende rengjøringsmidler
skader apparatet. Rengjør med vann og oppvaskmiddel.
1 OBS! Rester etter rengjøringsmidler skader
apparatet. Fjern rester med vann og oppvaskmiddel.
Rengjør apparatet etter hver gangs bruk.
1. Tørk av apparatet med en klut fuktet med oppvaskvann.
2. Tørk apparatet tørt med en ren klut.
Fjerne smuss
1. Hold en rengjøringsskrape på skrått mot glasskeramikkens overflate.
2. Fjern smusset ved å la klingen gli over overflaten.
3. Tørk av apparatet med en klut fuktet med opp-
vaskvann.
4. Tørk apparatet tørt med en ren klut.
type smuss straks når apparatet er avkjølt med
sukker, sukkerholdige matvarer ja --kunststoff, aluminiumsfolie ja --kalk- og vannstriper --- ja
fettsprut --- ja
metallisk glinsende misfarging --- ja
*rengjøringsskrape og rengjøringsmiddel for glasskeramikk el-
ler rustfritt stål får du kjøpt hos fagforhandler
3 Hardnakkede smussflekker fjernes med et
rengjøringsmiddel for glasskeramikk eller rustfritt stål.
fjern
rengjøringsskrape*
rengjøringsmiddel for
glasskeramikk eller rust-
fritt stål*
3 Striper eller mørke flekker i glasskeramikken
kan ikke fjernes, men dette har ingen innflytelse på apparatets funksjon.
7
Page 8
Hva må gjøres hvis …
Problem Mulig årsak Løsning
Kokesonene virker ikke. Ønsket koketrinn er ikke innstilt. Still inn et koketrinn.
Sikringene for husstanden (i sikringsskapet) er gått.
Restvarmeindikatoren gir ingen
melding
Hvis du ikke får rettet på problemet med løsningstipsene over, ta kontakt med din forhandler
eller med kundeservice.
Varmesonen har vært innkoplet i så
kort tid at den ikke er blitt varm nok
1 Advarsel!Reparasjoner på apparatet må kun
utføres av fagpersoner. Ukyndig utførte reparasjoner kan føre til alvorlig fare for den som
bruker apparatet.
3 Feil som er oppstått på grunn av feil bruk av
apparatet kan ikke rettes kostnadsfritt av kundetekniker eller forhandler, selv om dette skjer
innenfor reklamasjonstiden.
Kontroller sikringene.
Hvis sikringene går flere ganger, må
du kontakte en autorisert elektriker.
Hvis varmesonen er varm, må du ta
kontakt med kundetjenesten.
8
Page 9
Avfallsbehandling
2
Emballasjemateriale
Emballasjematerialene er miljøvennlige og kan
resirkuleres. Kunststoffene er merket med
f.eks . >PE<, >PS< osv. Sørg for å kaste emballasjematerialene ifølge merkingen i den
kommunale avfallshåndteringens oppsamlingsbeholdere.
2 Kassert apparat
Symbolet W på produktet eller på emballa-
sjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot
bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å
forebygge de negative konsekvenser for miljø
og helse som gal håndtering kan medføre. For
nærmere informasjon om resirkulering av dette
produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.
9
Page 10
Montasjeveiledning
Sikkerhetsanvisninger
È necessario rispettare le leggi, le disposizioni, le direttive e le norme vigenti nel paese d'impiego (norme
di sicurezza, reciclaggio regolare e conforme ecc.).
Il montaggio deve essere effettuato esclusivamente
da personale specializzato.

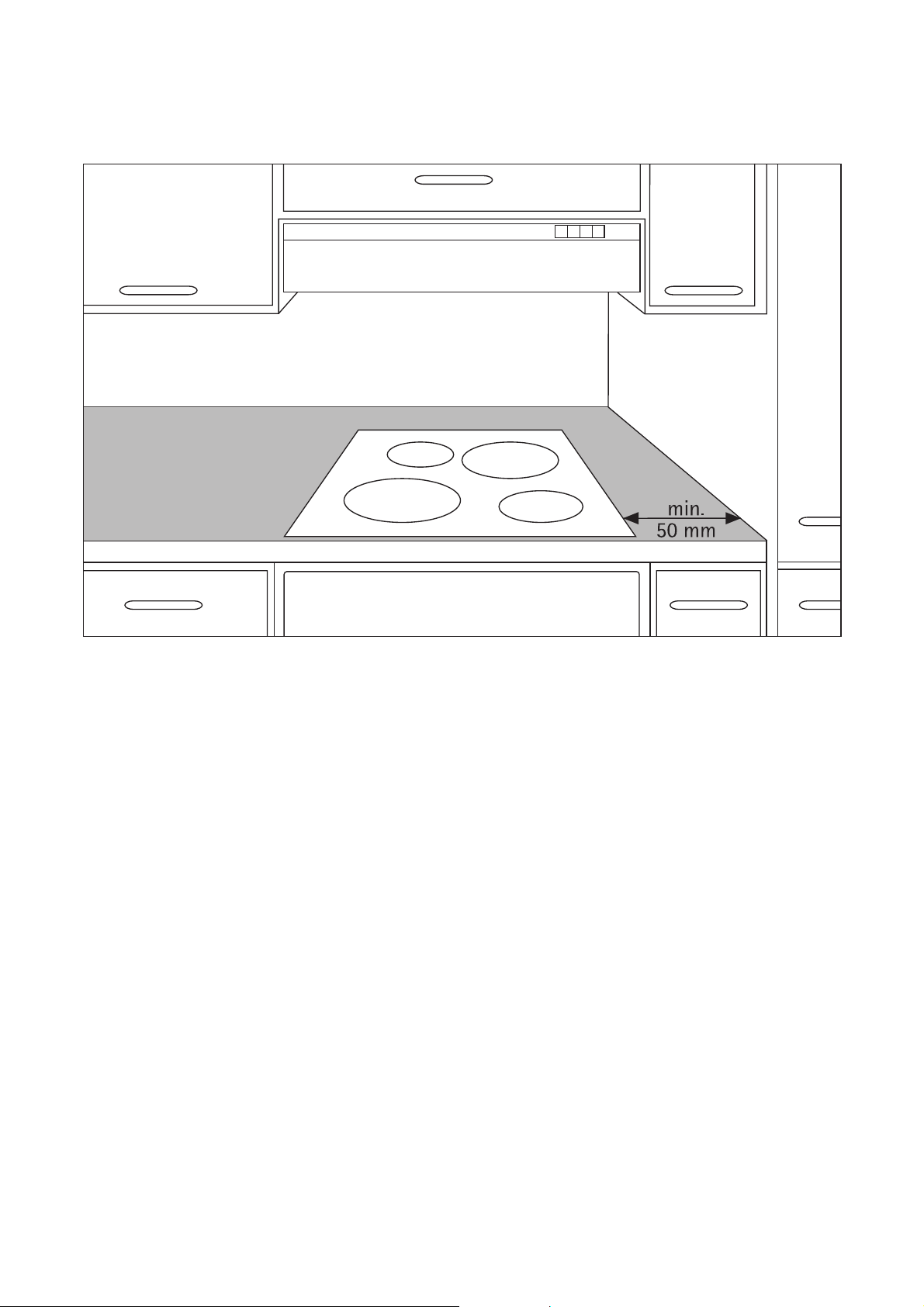

È necessario rispettare le distanze minime dagli altri
apparecchi e dai mobili.
I cassetti devono essere montati solo con fondo
di protezione direttamente sotto l’apparecchio.
Le superfici di taglio nel piano di lavoro devono essere protette dall’umidità con materiale di tenuta adeguato.
Tetningsmaterialet skal slutte tett mellom apparatet
og benkeplaten.
Tetningsmaterialet skal slutte tett mellom apparatet
og benkeplaten.
Ikke bruk tetningsmasse av silikon mellom apparatet
og benkeplaten.
Unngå å montere apparatet rett ved dører og vinduer. Dører og vinduer som slår opp, kan forårsake at
kjeler og lignende faller ned fra kokeplatene.
1 ADVARSEL!
Fare for personskade på grunn av elektrisk
strøm.
Benkeskap ovnen er under spenning.
• Ta hensyn til sikkerhetsanvisningene for elektroteknikk.
• Sørg for at apparatet er innbygget på forsvarlig
måte, slik at berøringsbeskyttelse kan garanteres.
• De kombinerte apparatenes nominelle spenning
må stemme overens.
1 OBS!
Fare for elektrisk støt.
Løse stikkforbindelser som ikke er utført forskriftsmessig kan føre til at kontaktene blir
overoppvarmet.
• Sett stikkforbindelsene forskriftsmessig sammen.
Den elektriske installasjonen må gjøres av autorisert
installatør. Dersom apparatet tilkobles fast (uten kabel og plugg) må det i den elektriske installasjonen
tilkoples en innretning som gjør det mulig å skille apparatet fra strømnettet med en universalpolet kontaktåpningsvidde på minst 3 mm. Egnete
skilleinnretninger er f.eks. LS-bryter, sikringer (skruesikringer må tas ut av holderen), FI-bryter og kontaktorer.
10
Page 11

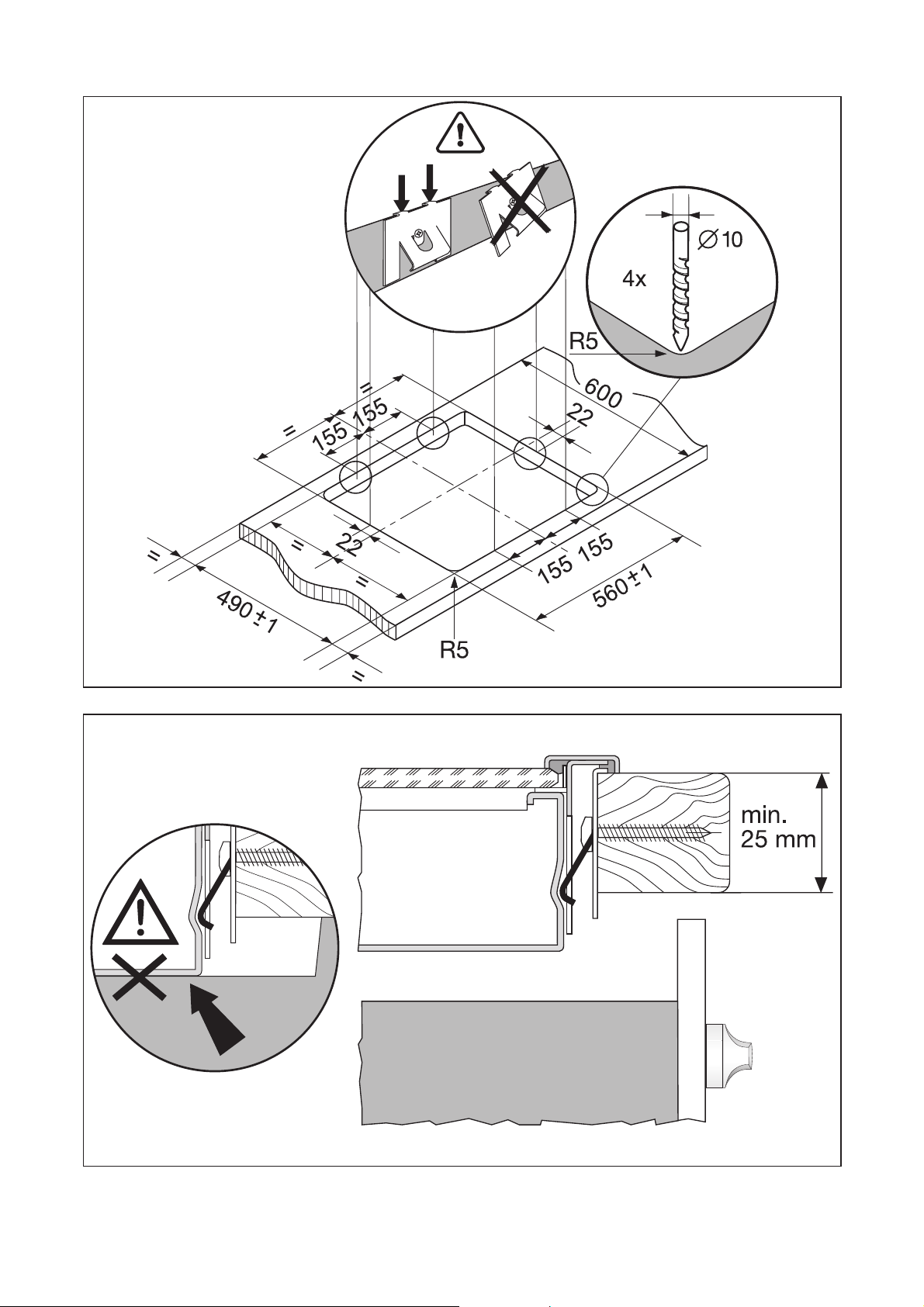

Montasje
11
Page 12
12
Page 13
Typeskilt
QHC 368 X
KEE3 002
HUSQVARNA-ELECTROLUX
QHC 368 X
55AAD55ZO
HUSQVARNA-ELECTROLUX
230 V 50 Hz
230 V 50 Hz
949 591 880
7,0 kW
949 592 459
7,0 kW
13
Page 14
14
Page 15
Service
Ved tekniske forstyrrelser, kontroller først om du selv
kan løse problemet ved hjelp av bruksanvisningen
(kapittelet „Hva må gjøres, hvis...“)
Hvis du ikke kunne løse problemet, kan du ta kontakt
med kundetjenesten eller en av våre servicepartnere.
For å kunne hjelp deg raskt, trenger vi følgende
opplysninger:
– Modellbetegnelse
– Produktnummer (PNC)
– Serienummer (S-nr.)
(se typeskiltet for numrene)
– Type forstyrrelse
– Eventuell feilmelding som meldes fra apparatet
– den keramiske platens treplassers bokstav/tall-
kombinasjon
For at du alltid skal ha apparatets identifikasjonstall
for hånden når du trenger dem, anbefaler vi at du
skriver dem opp her:
Modellbetegnelse: .....................................
PNC: .....................................
S-nr. .....................................
15
Page 16
822 925 367-B-071105-02 Med forbehold om endringer
From the Electrolux Group. The world´s No.1 choice.
Electrolux-konsernet er verdens største produsent av energidrevne produkter til kjøkken-, rengjøring- og utendørs bruk. Mer enn 55 millioner produkter fra
Electrolux-konsernet (som kjøleskap, komfyrer, vaskemaskiner, støvsugere, motorsager og gressklippere) til en verdi av ca. 14 milliarder USD selges årlig i mer
enn 150 land verden rundt.
Loading...
