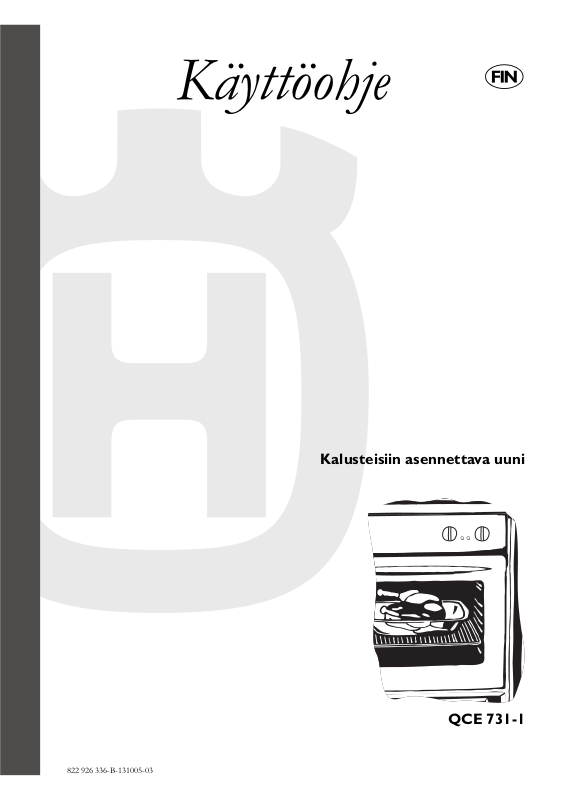

Husqvarna QCE731-1-K, QCE731-1-X, QCE731-1-W User Manual
Käyttöohje
q
Kalusteisiin asennettava uuni
QCE 731-1
822 926 336-B-131005-03
Arvoisa asiakas,
pyydämme tutustumaan tähän käyttöohjeeseen huolella ja säilyttämään sen hakuteoksena myöhempää
käyttöä varten.
Jos laitteen omistaja vaihtuu, anna käyttöohje uudelle omistajalle.
Tekstissä käytetään seuraavia symboleja:
1 Turvaohjeet
Varoitus! Henkilöturvaohjeet.
Huomio! Laiteturvallisuutta koskevat ohjeet.
3 Käytännön ohjeet ja neuvot
2 Ympäristötietoa
2
Sisällys
Käyttöohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Turvaohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Jätehuolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Laitteen kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Kokonaiskuva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Toimintopaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Uunin varustus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Uunin varusteet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ennen ensimmäistä käyttöä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ensimmäinen puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Uunin käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Virran kytkeminen ja katkaiseminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Uunin toiminnot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ritilän, leivinpellin ja uunipannun asettaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Rasvasuodattimen asentaminen/irrottaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Lisätoiminnot. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Ajastin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Paistomittari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Luukun mekaaninen lukitus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Käyttömahdollisuudet, taulukot ja vihjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Paistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Paistotaulukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Taulukko: Kohokkaat ja kuorrutetut ruoat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Taulukko: Pakastetut valmisruoat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Paistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Paistotaulukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Taulukko Paistomittari. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Tasogrillaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Grillaustaulukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Turbo-grillaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Säilöntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Kuivaaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Puhdistus ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Uunin ulkopinnat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Uunin sisäosa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Varusteet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Rasvasuodatin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Kannattimet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Uunin valaistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Uuninluukku . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Uunin luukun lasi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Mitä tehdä, jos … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Tak uu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Valtuutetut huoltoliikkeet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Huolto ja varaosat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3
Käyttöohje
1 Turvaohjeet
5
Laite on yhteensopiva seuraavien EY-direktiivien kanssa:
– 73/23/ETY, säädetty 19. helmikuuta 1973, pienjän-
nitedirektiivi
– 89/336/ETY, säädetty 3. toukokuuta 1989: EMC-di-
rektiivi sellaisena kuin se on muutettuna direktiivillä
92/31/ETY
– 93/68/ETY, säädetty 22. heinäkuuta 1993, CE-mer-
kinnästä annettu direktiivi
Sähköturvallisuus
• Laitteen liitännän saa suorittaa vain ammattitaitoi-
nen sähköasentaja.
• Jos laitteessa esiintyy häiriöitä tai laite vahingoit-
tuu, irrota sulakkeet tai kytke virta pois pääkytkimestä.
• Laitteen korjauksen saa suorittaa vain asiantun-
teva huoltomekaanikko. Asiantuntemattomalla ta-
valla suoritettu tai virheellinen korjaus voi altistaa
käyttäjän suureen vaaraan. Jos laite tarvitsee korjausta tai huoltoa, käänny valtuutetun jälleenmyyjän tai huoltoliikkeen puoleen.
Lasten turvallisuus
• Älä koskaan jätä lapsia ilman valvontaa, kun laite
on toiminnassa.
Turvallisuus laitetta käytettäessä
3 Akryyliamidia koskeva varoitus
Tuoreimpien tieteellisten tutkimustulosten mukaisesti erityisesti tärkkelyspitoisten ruokien
voimakas ruskistaminen voi aiheuttaa terveydellisen vaaran akryyliamidin vuoksi. Sen
vuoksi suosittelemme ruokien kypsennystä
mahdollisimman alhaisessa lämpötilassa sekä
liiallisen ruskistamisen välttämistä.
Vahinkojen välttäminen
• Älä laita uunin pohjalle alumiinifoliota, leivinpeltiä,
kattiloita jne., sillä emalipinta voi vahingoittua muodostuvan lämmön vuoksi.
• Paistovuoasta tippuva hedelmä- tai marjamehu jättää pintaan jälkiä, jotka eivät lähde pois puhdistamalla. Käytä erittäin kosteiden kakkujen tai
piiraiden paistamisessa korkeareunaista vuokaa tai
peltiä.
• Älä laita mitään painoa avoinna olevan uunin luukun päälle.
• Älä kaada vettä suoraan kuumaan uuniin. Emalipinta ja väri voivat vahingoittua.
• Erityisesti uunin etukylkien kovakourainen käsittely
voi aiheuttaa lasin särkymisen.
• Älä säilytä uunissa tulenarkoja esineitä. Ne voivat
syttyä palamaan, kun uuni kytketään toimintaan.
• Älä säilytä uunissa kosteita elintarvikkeita. Ne voivat vahingoittaa emalipintoja.
• Laitetta saa käyttää vain kotitalouksissa tavalliseen
ruuanlaittoon ja paistamiseen.
• Liitettäessä sähkölaitteita laitteen läheisyydessä
oleviin pistorasioihin on noudatettava varovaisuutta. Liitäntäjohdot eivät saa olla kosketuksissa kuuman uunin luukun kanassa tai joutua sen väliin.
• Varoitus: Palovamman vaara! Uunin sisäosa kuu-
menee käytön yhteydessä.
• Jos uuniin laitetaan alkoholia sisältäviä aineksia,
saattaa syntyä helposti syttyvä alkoholin ja ilman
sekoitus. Avaa luukku tässä tapauksessa varovasti.
Älä käsittele avaamisen yhteydessä hiillosta, kipinöitä tai tulta.
4
3 Emalipintoja koskeva huomautus
Uunin emalipintoihin käytön yhteydessä syntyvät värimuutokset eivät vaikuta laitteen toimintaan tavallisessa eivätkä ammattimaisessa
käytössä. Tällaisia muutoksia ei siis katsota
puutteeksi tai viaksi takuuoikeuden mielessä.
Jätehuolto
2
Pakkausmateriaalit
Pakkausmateriaalit ovat ekologisesti kestäviä
ja ne voidaan käyttää uudelleen. Muoviosat
tunnistaa mm. merkinnöistä >PE<, >PS< jne.
Toimita käytetyt pakkausmateriaalit niille varattuihin keräyspisteisiin ja noudata materiaalimerkinnöistä annettuja ohjeita.
2 Käytöstä poistettujen laitteiden hä-
vittäminen
Symboli W , joka on merkitty tuotteeseen tai
sen pakkaukseen, osoittaa, että tätä tuotetta ei
saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan
keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan
estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi
aiheutua muussa tapauksessa tämän tuotteen
epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä
saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu.
1 Varoitus: Vaaratilanteiden välttämiseksi käy-
töstä poistettu laite on ennen hävittämistä tehtävä toimimattomaksi.
Erota laite verkosta ja irrota laitteen verkkoliitäntäjohto.
5
Laitteen kuvaus
Kokonaiskuva
Käyttöpaneeli
Luukun kahva
Täyslasiluukku
6
Toimintopaneeli
Uunin virran merkkivalo Lämpötilan merkkivalo
Lämpötilan/ajan
näyttö
Säätöpainikkeet
Uunin toiminnot
Lämpötilan valitsin
Uunin varustus
Uunin kaikki sisäseinämät, uunin pohjaa lukuunottamatta, on päällystetty erikoisemalilla (katalyysipinnoite).
Ylälämpö ja grillivastus
Uunin valaistus
Kannatintasot
Paistolämpömittarin
Uunin valaistus
Kannattimet, voidaan ottaa pois
Takaseinämävastus
Puhallin
Alalämpö
7
Uunin varusteet
Grilliritilä
Astioita, kakkuvuokia, paistamista ja grillaamista varten.
Leivinpelti
Kakkuja ja pikkuleipiä varten.
Uunipannu
Käytetään paistopeltinä tai rasvankeruuastiana.
Leivonnaispelti
Sämpylöille, vesirinkeleille ja pienleivonnaisille
Paistomittari
Lihapalojen paistoajan tarkka määrittäminen.
8
Ennen ensimmäistä käyttöä
Ensimmäinen puhdistus
Puhdista uuni hyvin, ennen kuin käytät sitä ensimmäisen kerran.
1 Huom: Älä käytä voimakkaita, hankaavia puh-
distusaineita, jotta pinta ei vahingoittuisi!
3 Käsittele metalliosat tavallisilla hoitoaineilla.
1. Aseta uunin toimintojen kytkin uunin
valaistuksen kohdalle.
2. Ota kaikki tarvikkeet pois uunista ja puhdista ne
lämpimällä astianpesuaineliuoksella.
3. Puhdista myös uunin pohja lämpimällä astianpesuaineliuoksella ja kuivaa.
4. Pyyhi laitteen etupuoli vain kostealla liinalla.
9
Uunin käyttö
3
Uunissa on alaspainettavat kytkimet, joilla
valitaan uunin toiminnot ja lämpötila. Paina
kytkin alas. Kytkin nousee tällöin esiin.
Virran kytkeminen ja katkaiseminen
Uunin virran merkkivalo
Lämpötilan merkkivalo
Uunin toiminnot Lämpötilan valitsin
1. Käännä uunin toimintojen kytkin halutun toiminnon
kohdalle.
2. Käännä lämpötilan valintakytkin halutun lämpötilan
kohdalle.
Toiminnan merkkivalo palaa niin kauan kuin uuni on
kytkettynä toimintaan.
Lämpötilan merkkivalo palaa uunin kuumenemisen
aikana.
3. Uuni kytketään pois toiminnasta kääntämällä uunin
toimintojen kytkin ja lämpötilan valitsin SEIS-asentoon.
3 Jäähdytyspuhallin
Puhallin kytkeytyy toimintaan automaattisesti
jäähdyttäen laitteen ulkopintoja. Kun uuni kytketään pois toiminnasta, puhallin toimii edelleen jäähdyttäen laitetta. Kun laite on jäähtynyt
riittävästi, puhallin sammuu itsestään.
10
Uunin toiminnot
Uunissa on seuraavat eri toiminnot:
Uunin toiminto Käyttötarkoitus Lämpövastus/puhallin
Uunin valaistus Tällä toiminnolla voit sytyttää valon uunin
sisälle, esim. puhdistuksen helpottamiseksi.
Intensiivi Soveltuu paistamiseen ja leivontaan jopa
kolmella tasolla yhtaikaa.
Säädä uunin lämpötila 20-40 °C alemmaksi
kuin ylä-/alalämmöllä.
Al Gusto -kiertoilma Käytetään voimakkaamman ruskistuksen
ja rapean pohjan vaativien ruokien paista-
miseen yhdellä tasolla.
Säädä uunin lämpötila 20–40 °C alhaisemmaksi kuin Ylä-/Alalämpötoiminnossa.
Turbogrilli Suurikokoisten liha- tai linturuokien paista-
minen yhdellä tasolla. Toiminto sopii myö
gratinointiin ja kuorruttamiseen.
Grilli Matalien ruokien grillaus, asetetaan ritilän
keskelle paahtumaan.
Iso grilli Matalien ruokien grillaus suurina määrinä
ja leivän paahtaminen.
Ylälämpö Leivonnaisten ja kohokkaiden pinnan kuor-
ruttaminen/ruskistaminen.
Alalämpö Mureiden kakkupohjien paistamiseen. Alalämpö
---
Takaseinän lämpövastus,
tuuletin
Alalämpö, takaseinän
lämpövastus, puhallin
Grilli, puhallin
Grilli
Grilli, ylälämpö
Ylälämpö
Ylä-/alalämpö Leivonta ja paistaminen yhdellä tasolla. Ylälämpö, alalämpö
11
Ritilän, leivinpellin ja uunipannun asettaminen
3 Kaatumiseste
Kaikkien uuniastioiden molemmilla sivuilla on
pieni tukiuloke. Uloke estää uuniastioiden kaatumisen ja sen on aina oltava suunnattu taaksepäin.
Pellin tai uunipannun asettaminen:
Kaatumisesteen täytyy olla suunnattu taaksepäin.
Ritilän asettaminen:
Aseta ritilä niin, että molemmat liukutangot ovat ylöspäin. Kaatumisesteen on oltava suunnattu alaspäin
ja sen täytyy sijaita uunin takaosassa.
Ritilän ja leivinpellin tai uunipannun asettaminen:
Jos käytät samanaikaisesti ritilää ja leivinpeltiä tai
uunipannua, ritilän kaatumiseste täytyy asettaa tarkalleen pellin tai uunipannun ulokkeiden kohdalle.
12
Loading...
