QB 962 W

FIN

Tu rvallisuusohjeita 23 Hävittäminen 23 Taloudellinen ja ympäristöystävällinen astianpesu 23 Laitekuvaus 24 Ohjauspaneeli 24

3/1 -toiminto 25 Ennen laitteen käyttöönottoa 26

Vedenpehmentimen säätö 26 Vedenpehmennyssuolan lisääminen 27 Huuhtelukirkaste 28

Päivittäinen käyttö 29 Ruokailuvälineiden ja astioiden asetus 29 Alakori 29 Ruokailuvälinekori 30 Yläkori 30 Yläkorin korkeuden säätö 30 Pesuaineen käyttö 31

Eri tyyppiset pesuaineet 31 Pesuohjelmat 32 Pesuohjelman käynnistys 33 Hoito ja puhdistus 34

Siivilöiden puhdistus 34 Ennen pitkää käyttötaukoa 34 Jäätymiseltä suojaaminen 34 Laitteen siirtäminen 34

Mitä tehdä, jos... 35 Huolto ja varaosat 37 Kuluttajaneuvonta 37 Takuu 37

Asennusohjeet 38 Vaaittaminen 38 Kiinnittäminen keittiökalusteisiin 38 Vesiliitännät 38 Varoventtiilillä varustettu vedenottoletku 38 Vedenpoistoletkun liitäntä 39 Sähköliitäntä 39

Asentaminen työtason alle 40 Tietoja testi-instituuteille 41

Sisällys

Laite täyttää seuraavien direktiivien vaatimukset:

- 19.2.73 annettu pienjännitedirektiivi 73/23 ja sen muutokset;

- 3.5.89 annettu EMC-direktiivi 89/336 ja sen muutokset.

Mitat Leveys 45 cm

Korkeus 81.8 - 87.8 cm Maks. syvyys 57.5 cm Maks. syvyys luukku auki 114 cm

Sähköliitäntä: Sähköliitäntää koskevat tiedot löytyvät astianpesukoneen luukun Jännite sisäreunassa olevasta arvokilvestä. Kokonaisteho Sulake

Vedenpaine Min. 50 kPa (0.5 bar)

Maks. 800 kPa (8 bar)

Tilavuus 9 hengen astiat

Tekniset tiedot

Asennus

● Tarkista, ettei astianpesukone ole vaurioitunut kuljetuksen

aikana. Älä koskaan kytke sähköä vaurioituneeseen laitteeseen. Jos astianpesukone on vaurioitunut, ota yhteys jälleenmyyjään.

● Turvallisuussyistä laitteeseen ei saa tehdä muutoksia eikä

sen arvoja muuttaa.

● Ainoastaan ammattitaitoiset henkilöt saavat tehdä laitteen

sähkö- ja LVI-asennukset.

● Tarkista, ettei laitteen sähköjohto jää puristuksiin laitteen

alle.

● Astianpesukoneen sivulevyjä ei tule koskaan porata,

etteivät hydrauliset osat vaurioidu.

Lapsiturvallisuus

● Laitetta saavat käyttää vain aikuiset.

● Älä anna lasten painaa säätimiä tai leikkiä laitteen kanssa.

● Pakkauksen osat saattavat olla vaarallisia lapsille

aiheuttaen jopa tukehtumisen! Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta.

● Astianpesukoneen sisältämä vesi ei ole juotavaksi

kelpaavaa. Siinä saattaa olla pesuainetta. Pidä lapset etäällä astianpesukoneesta luukun ollessa auki.

● Pidä kaikki pesuaineet turvallisessa paikassa lasten

ulottumattomissa.

Astianpesukone on tarkoitettu päivittäiseen käyttöön

● Astioita, joissa on säilytetty bensiiniä, maalia, teräs- tai

rautahiukkasia tai syövyttäviä, happopitoisia tai alkaalisia kemikaaleja, ei saa pestä asianpesukoneessa.

● Älä avaa missään olosuhteissa laitteen luukkua kesken

toiminnan (etenkään pesuvaiheessa), ettei kuumaa vettä pääse ulos laitteesta. Jos luukku kuitenkin avataan, turvakatkaisin pysäyttää laitteen.

● Käytä ainoastaan konepesuun tarkoitettuja tuotteita

(pesuaine, vedenpehmennyssuola ja huuhtelukirkaste).

● Pystyasentoon asetetut pitkäteräiset veitset saattavat olla

vaarallisia.

● Pitkät ja/tai terävät ruokailuvälineet (esim. paistiveitset)

tulee asettaa vaakatasoon yläkoriin.

● Sulje luukku laitteen täyttämisen tai tyhjentämisen jälkeen,

sillä avoin luukku voi olla vaarallinen.

● Älä istu tai seiso avatulla luukulla.

● Katkaise laitteen virta ja sulje vesihana käytön jälkeen.

● Ainoastaan valtuutettu huoltoliike saa huoltaa laitetta. Käytä

ainoastaan alkuperäisiä varaosia.

● Älä koskaan yritä korjata laitetta itse. Kokemattomien

henkilöiden suorittamat korjaukset saattavat aiheuttaa loukkaantumisia tai vakavia toimintahäiriöitä. Ota yhteys valtuutettuun huoltoliikkeeseen. Vaadi alkuperäisiä varaosia.

Hävittäminen

Hävitä astianpesukoneen pakkausmateriaalit asianmukaisesti. Kaikki pakkausmateriaalit voidaan kierrättää.

Muoviosat on merkitty kansainvälisillä standardilyhenteillä: >PE< polyeteeni, esim. kääremateriaali. >PS< styroxmuovi, esim. pehmustusmateriaali (ei sisällä

kloorifluorihiiltä).

>POM< polyoksimetyleeni, esim. muovikiinnittimet. Pahvipakkaus on valmistettu kierrätyspaperista ja tulee viedä

jätepaperin keräyslaatikkoon kierrätystä varten. Kun poistat astianpesukoneen käytöstä, tee siitä ensin

käyttökelvoton. Varoitus! Lapset saattavat leikkiessään lukita itsensä

astianpesukoneen sisälle tai muuten joutua vaaratilanteisiin. Katkaise sähköjohto ja varmista ettei luukun lukkolaite toimi, etteivät lapset jää loukkuun sen sisälle.

Ota yhteys sinua lähinnä sijaitsevaan kotitalouskoneiden kierrätystoiminnasta vastaavaan pisteeseen.

Taloudellinen ja ympäristöystävällinen astianpesu

● Varmista, että vedenpehmennin on säädetty oikein.

● Älä esipese astioita juoksevan veden alla.

● Valitse astioiden lian tyypin ja likaisuusasteen mukainen

pesuohjelma.

● Älä ylitä käyttöohjeiden ja tuotteen valmistajan pesuaine-,

erikoissuola- tai huuhtelukirkasteannostusta.

Turvallisuusohjeita

Säilytä ohjekirja. Jos laite myydään tai annetaan pois, tai jos muutat ja jätät laitteen uusille asukkaille, on ohjeet luovutettava laitteen uudelle omistajalle, jotta hän voi tutustua laitteen käyttöohjeisiin ja varoituksiin.

Varoitukset annetaan turvallisuussyistä. LUE ne huolellisesti ennen laitteen asennusta ja käyttöä.

Ohjauspaneeli

1. Yläkorin pysäytin

2. Vedenkovuusalueen säätö

3. Suolasäiliö

4. Pesuainelokero

5. Ohjauspaneeli

6. Arvokilpi

7. Huuhtelukirkastesäiliö

8. Siivilät

9. Alasuihkuvarsi

10. Yläsuihkuvarsi

11. Yläkori

Laitekuvaus

Toimintopainikkeet: näillä painikkeilla voidaan asettaa

valitun pesuohjelman lisäksi myös seuraavat toiminnot:

- vedenpehmentimen asetus,

- huuhtelukirkasteen annostelun päälle/poiskytkentä,

- 3/1-toiminnon päälle/poiskytkentä,

- käynnissä olevan ohjelman peruutus.

Ohjelman valintapainikket: pesuohjelma valitaan

painamalla yhtä näistä painikkeista (ks. "Pesuohjelmat" taulukkoa).

Ajastin-painike: ohjelman alkamisaika voidaan ajastaa

alkamaan 1-19 tunnin kuluttua.

Digitaalinäytöllä näkyy:

- vedenkovuuden taso, jolle vedenpehmennin on säädetty,

- onko huuhtelukirkasteen annostelu päällä/pois,

- käynissä olevan ohjelman jäljelle jäävä likimääräinen aika,

- ajastinkäynnistys,

- astianpesukoneen toimintahäiriötä koskevat virhekoodit.

Toimintopainikkeet

Digitaalinen näyttö

Merkkivalot

Virran merkkivalo

Virtakytkin

Luukun kahva

Ajastin-painike

Ohjelman

valintapainikkeet

IN155

Merkkivalot: merkitykset:

Suolan ja huuhtelukirkasteen merkkivalot eivät syty koskaan pesuohjelman aikana, vaikka suolaa ja huuhtelukirkastetta tulisi lisätä.

"3/1" -toiminto

Tämä laite on varustettu 3/1 -toiminnolla, joten siinä voidaan

käyttää "3/1" -yhdistelmäpesuainetabletteja. Toiminto voidaan valita kaikkien pesuohjelmien kanssa. Valittaessa tämä toiminto huuhtelukirkasteen ja suolan virtaus

säiliöistä kytketään automaattisesti pois. Myös suolan ja huuhtelukirkasteen merkkivalot kytketään pois.

Kun toiminto on valittu (merkkivalo syttyy), se jää päälle myös seuraavien pesuohjelmien ajaksi. (Merkkivalo sammunut toiminto kytketty pois).

Kun ohjelma on käynnissä, 3/1 -toimintoa EI voida enää muuttaa.

Jos haluat poistaa 3/1 -toiminnon, sinun tulee peruuttaa ohjelman asetus (ks. lukua "Pesuohjelman käynnistys" "Käynnissä olevan pesuohjelman peruutus") ja kytkeä 3/1

-toiminto pois. Tällöin sinun tulee asettaa pesuohjelma uudelleen. Käytettäessä 3/1-yhdistelmäpesuainetabletteja jaksojen kestot

saattavat muuttua. Tällöin digitaalisella näytöllä näkyvä ohjelman kestoaika päivitetään automaattisesti.

3/1 -toiminnon päälle/poiskytkentä

(astianpesukoneen virran tulee olla katkaistu)

1. Paina virtakytkintä. Virtakytkimen merkkivalo syttyy (asetustila).

Jos ohjelmapainikkeen merkkivalo on syttynyt, pesuohjelma on asetettu. Ohjelma tulee peruuttaa: paina yhtä aikaa toimintapainikkeita 2 ja 3, kunnes kaikki merkkivalot sammuvat (lukuunottamatta virran merkkivaloa ja mahdollisia huuhtelukirkasteen ja suolan merkkivaloja) osoittamaan, että käynnissä oleva ohjelma on peruutettu ja laite on asetustilassa.

2. Paina painikkeita 2 ja 3 yhtä aikaa, kunnes painikkeiden 1, 2, 3 ja 4 merkkivalot alkavat vilkkua.

3. Paina toimintapainiketta 4; toimintapainikkeiden 1, 2 ja 3

merkkivalot sammuvat, mutta toimintapainikkeen 4 merkkivalo jatkaa vilkkumista.

4. Paina painiketta 4 uudelleen, 3/1-merkkivalo syttyy osoittamaan, että 3/1-toiminto on päällä. Kytke toiminto pois painamalla painiketta 4 uudelleen. Merkkivalo sammuu.

5. Kytke virta pois astianpesukoneesta painamalla virtakytkintä tai odota noin minuutti, että astianpesukone palaa automaattisesti asetustavalle, uusi taso tallentuu.

suolan täytön merkkivalo, syttyy kun suola on loppunut

huuhtelukirkasteen täytön merkkivalo, syttyy kun huuhtelukirkaste on loppunut

Ohjelma käynnissä: syttyy, kun pesuohjelma on asetettu ja jää palamaan pesuohjelman koko keston ajaksi.

Sammuu, kun pesuohjelma on loppunut. Jos asetettuna on ajastettu käynnistys, merkkivalo

sammuu ja syttyy uudelleen, kun aikalaskenta on päättynyt ja pesuohjelma käynnistynyt.

Ohjelman loppu: syttyy pesuohjelman loputtua.

3/1 -toiminto: osoittaa 3/1 -toiminnan

päälle/poiskytkentää (ks. "3/1 -toiminto").

3/1 -toiminto päällä merkkivalo syttynyt 3/1 -toiminto pois päältä merkkivalo sammunut

Ennen astianpesukoneen ensimmäistä käyttökertaa:

1. Varmista, että sähkö- ja vesiliitännät on tehty asennusohjeen mukaisesti.

2. Poista kaikki pakkausmateriaalit laitteen sisältä.

3. Säädä vedenpehmennin.

4. Kaada 1 litra vettä suolasäiliöön ja täytä se suolalla.

5. Täytä huuhtelukirkastesäiliö.

Vedenpehmentimen säätö

Astianpesukone on varustettu vedenpehmentimellä, joka on suunniteltu poistamaan veden mineraalit ja kalkin. Nämä saattavat vahingoittaa laitetta tai heikentää sen toimintaa.

Mitä suurempi veden kalkkipitoisuus on, sitä kovempaa vesi on.

Veden kovuutta mitataan toisiaan vastaavilla asteikoilla, esim. saksalainen asteikko, ranskalainen asteikko ja mmol/l-asteikko (millimoolia per litra).

Vedenpehmennin säädetään paikallisen veden kovuuden mukaan, jota voit kysyä vesilaitokselta.

Vedenpehmennin tulee asettaa kummallakin tavalla: manuaalisesti käyttämällä vedenkovuussäädintä ja elektronisesti käyttämällä ohjauspaneelin painikkeita.

a) Manuaalinen säätö

1. Avaa astianpesukoneen luukku.

2. Poista astianpesukoneen alakori.

3. Käännä vedenkovuuskatkaisin asentoon 1 tai 2 (ks.

taulukko).

4. Aseta alakori takaisin.

Vedenpehmentimen tehdasasetus on 2.

b) Elektroninen säätö

(Virran tulee olla kytkettynä pois) Vedenpehmentimen tehdasasetus on 5.

1. Paina virtakytkintä. Virtakytkimen merkkivalo syttyy (asetustila).

2. Paina painikkeita 2 ja 3 yhtä aikaa, kunnes painikkeiden 1, 2, 3 ja 4 merkkivalot alkavat vilkkua.

3. Paina painiketta 1, painikkeiden 2 ja 3 merkkivalot

sammuvat. Painikkeen 1 merkkivalo jatkaa vilkkumista ja digitaalinäyttö ilmoittaa vedenpehmentimen sen hetkisen tason.

Esimerkki: = taso 5

4. Vaihda taso painamalla painiketta 1. Painikkeen jokainen

painaminen muuttaa tason. (Ks. taulukosta uuden tason valinta).

Esimerkkejä:

jos taso on 5 ja painiketta 1 painetaan kerran, valitaan taso 6.

jos taso on 10 ja painiketta 1 painetaan kerran, valitaan taso 1.

5. Kytke virta pois astianpesukoneesta painamalla virtakytkintä tai odota noin minuutti, että astianpesukone palaa automaattisesti asetustavalle, uusi taso tallentuu.

Ennen laitteen käyttöönottoa

°dH

(saksalainen

asteikko)

°TH

(ranskalainen

asteikko)

mmol/l

(millimoolia per litra,

kansainvälinen

vedenkouvuuden

yksikkö)

Alue

manuaalisesti elektronisesti

51 - 70 43 - 50 37 - 42 29 - 36 23 - 28 19 - 22 15 - 18 11 - 14

4 - 10

< 4

9,0 - 12,5

7,6 - 8,9 6,5 - 7,5 5,1 - 6,4 4,0 - 5,0 3,9 - 3,3 2,6 - 3,2 1,9 - 2,5 0,7 - 1,8

< 0,7

IV IV IV IV IV III III

I/II

91 - 125

76 - 90 65 - 75 51 - 64 40 - 50 33 - 39 26 - 32 19 - 25

7 - 18

< 7

2 2 2 2 2 2 1 1 1 1

taso 10

taso 9 taso 8 taso 7 taso 6 taso 5 taso 4 taso 3 taso 2 taso 1

kyllä kyllä kyllä kyllä kyllä kyllä kyllä kyllä kyllä

Vedenkovuus

Vedenkovuuden

säätö

Digitaalinäytössä

näkyvä

taso

Suolan

käyttö

AA07

Vedenpehmennyssuolan lisääminen

Käytä ainoastaan astianpesukoneelle tarkoitettua suolaa. Muut kuin erityisesti astianpesukoneelle tarkoitetut suolat,

mm. pöytäsuola, saattavat vaurioittaa vedenpehmennintä. Lisää vedenpehmennyssuolaa ainoastaan ennen

täydellisen pesuohjelman käynnistystä. Lisäyksen aikana laitteen pohjalle ylivalunut suola tai

suolavesi saattaa ajan kuluessa edistää ruosteen syntymistä.

Täyttö:

1. Avaa luukku, vedä alakori pois ja kierrä suolasäiliön korkki

auki vastapäivään.

2. Kaada litra vettä säiliöön (vain ensimmäisen suolatäytön

yhteydessä).

3. Lisää suolaa säiliöön

laitteen mukana toimitetun suppilon avulla, kunnes säiliö on täysi.

4. Aseta korkki takaisin paikalleen varmistettuasi ensin, ettei kierteissä tai tiivisteessä ole suolan jäännöksiä.

5. Ruuvaa korkkia tiukasti kiinni myötäpäivään, kunnes kuulet naksahduksen.

Suolasäiliö tulee täyttää ajoittain. Ohjauspaneelissa oleva suolan täyttövalo syttyy, kun suola on

loppunut.

Ohjauspaneelissa oleva suolan täyttövalo saattaa palaa 2 6 tuntia suolan lisäämisen jälkeen, jos virta on kytketty laitteeseen. Jos käytät suolaa, joka liukenee hitaasti, valon sammumiseen kuluu enemmän aikaa. Tämä ei vaikuta astianpesukoneen toimintaan.

Älä välitä säiliöstä ylivaluvasta vedestä lisätessäsi suolaa, se on täysin normaalia.

SR14

SALE

ZOUT

SALT

SALZ

SEL

Huuhtelukirkaste

Huuhtelukirkaste annostuu automaattisesti viimeisen huuhtelukerran aikana. Sen käyttö takaa perusteellisen huuhtelun ja kuivauksen ilman astioihin jääviä kalkkitäpliä tai raitoja. Luukun sisään sijoitettuun säiliöön mahtuu noin 110 ml huuhtelukirkastetta, joka säädöstä riippuen riittää 16 - 40 pesukertaan.

Näin lisäät huuhtelukirkastetta:

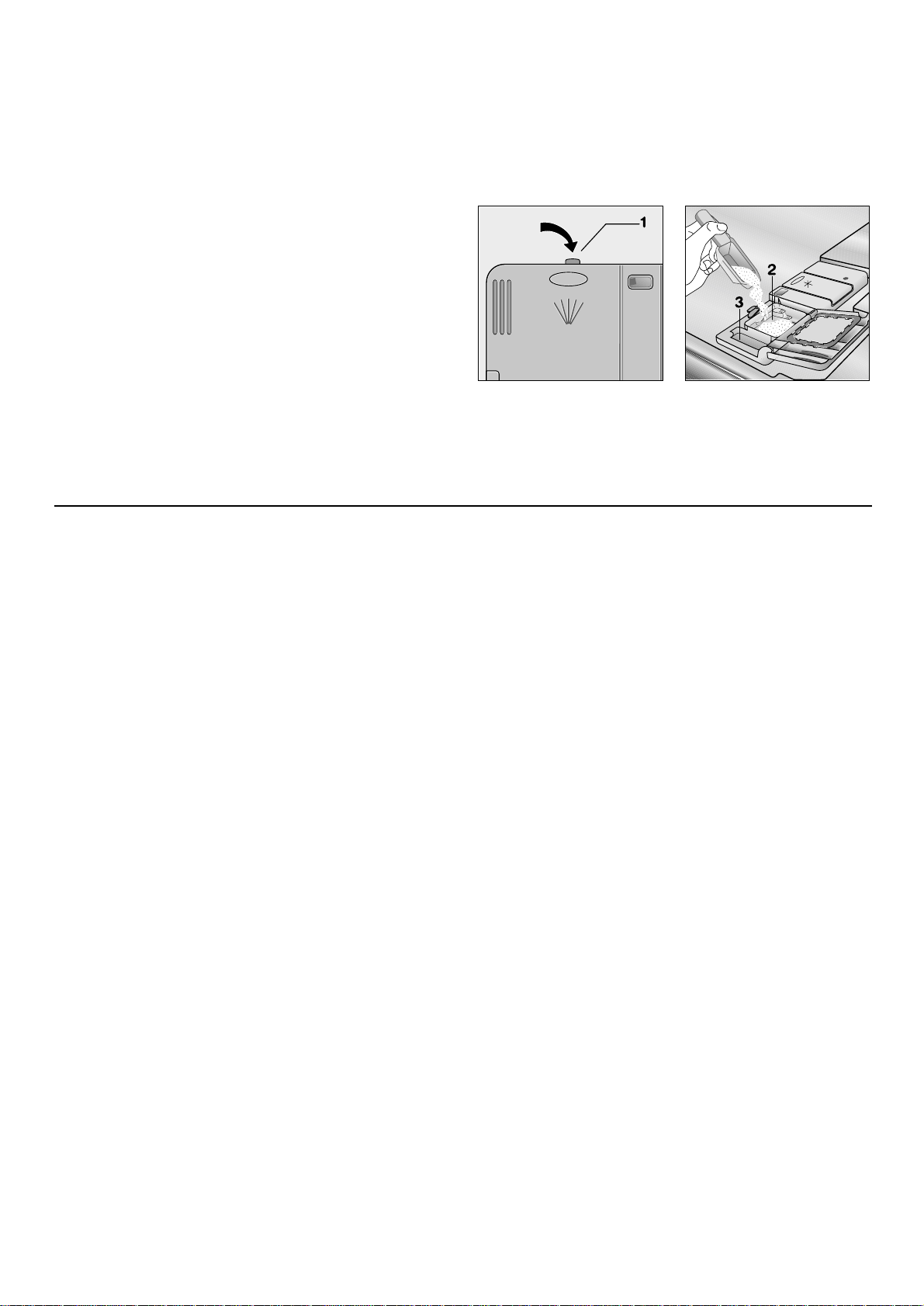

1. Avaa säiliö painamalla painiketta (A).

2. Lisää kirkastetta, kunnes säiliö on aivan täynnä.

Maksimitaso on osoitettu kirjoituksella "max".

Varmista jokaisen lisäyksen jälkeen, että kansi on kiinni. Jotta seuraavassa pesussa ei turhaan synny vaahtoa,

kuivaa huolellisesti täyttöaukon viereen valunut neste pois.

Käytä ainoastaan astianpesukoneelle tarkoitettua huuhtelukirkastetta. Älä koskaan kaada huuhtelukirkastesäiliöön mitään muita aineita (esim. astianpesukoneen pesuainetta, nestemäistä pesuainetta). Se saattaa vaurioittaa laitetta.

Huuhtelukirkasteen annostus

Korjaa huuhtelukirkasteen annostusmäärää saatujen loppu- ja kuivaustulosten perusteella 6asentoisella valitsimella(asento 1: min.annostusmäärä, asento 6: maks.annostusmäärä).

Lisää annostusmäärää, jos pesun jälkeen astioissa on vesipisaroita tai kalkkitahroja.

Tehdasasetus on 4. Vähennä määrää, jos astioissa

on tahmeita valkoisia juovia.

Lisää huuhtelukirkastetta, kun käyttöpaneelissa oleva huuhtelukirkasteen merkkivalo syttyy.

● Jos käytät huuhtelukirkastetta sisältävää astianpesukoneelle

tarkoitettua pesuainetta, kytke huuhtelukirkasteen virtaus pois kaksinkertaisen annostuksen estämiseksi.

Huuhtelukirkasteen annostelun päälle/poiskytkentä

(astianpesukoneen virran tulee olla katkaistu)

Kun huuhtelukirkasteen annostelu on kytketty pois, myös ohjauspaneelissa oleva huuhtelukirkasteen merkkivalo kytkeytyy automaattisesti pois.

Tehdasasetus: huuhtelukirkasteen annostelu kytketty päälle.

1. Paina virtakytkintä. Virtakytkimen merkkivalo syttyy

(asetustila).

2. Paina toimintapainikkeita 2 ja 3 yhtä aikaa, kunnes painikkeiden 1, 2, 3 ja 4 merkkivalot alkavat vilkkua.

3. Paina toimintapainiketta 2; toimintapainikkeiden 1, 3 ja 4 merkkivalot sammuvat. Toimintapainikkeen 2 merkkivalo jatkaa vilkkumista ja digitaalinäyttö ilmoittaa sen hetkisen asetuksen.

4. Vaihda asetus painamalla toimintapainiketta 2 uudelleen. Digitaalinäyttö ilmoittaa uuden asetuksen.

5. Kytke virta pois astianpesukoneesta painamalla virtakytkintä tai odota noin minuutti, että astianpesukone palaa automaattisesti asetustavalle, uusi taso tallentuu.

Huuhtelukirkasteen virtaus kytketty pois

Huuhtelukirkasteen virtaus kytketty päälle

(tehdasasetus)

BR07

BR14

BR09

+ 16 hidden pages
