Husqvarna QB6320A, QB6320X User Manual

Bruks-

anvisning

s

Automatisk diskmaskin

822 612 736-00-140705-01

CARDINAL 6320

Bästa kund,

läs igenom denna bruksanvisning noga och spara den för senare behov.
Lämna över denna bruksanvisning till en eventuell ny ägare av produkten.

Följande symboler användes i texten:

1 Säkerhetsanvisningar

Varning! Anvisningar för Din personliga säkerhet.
Observera! Anvisningar för att undvika skador på produkten.

3 Anvisningar och praktiska tips

2 Miljöinformation

2

Innehåll

Bruksanvisning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Säkerhet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Beskrivning av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Manöverpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Första gången diskmaskinen slås på – ställa in språk . . . . . . . . . . . . . . . 7

Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Grunder för användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Menyöversikt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Anpassning av en Option/Inställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Före första användning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Inställning av vattenavhärdaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Påfyllning av specialsalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Påfyllning av sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Inställning av signal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Vid den dagliga användningen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

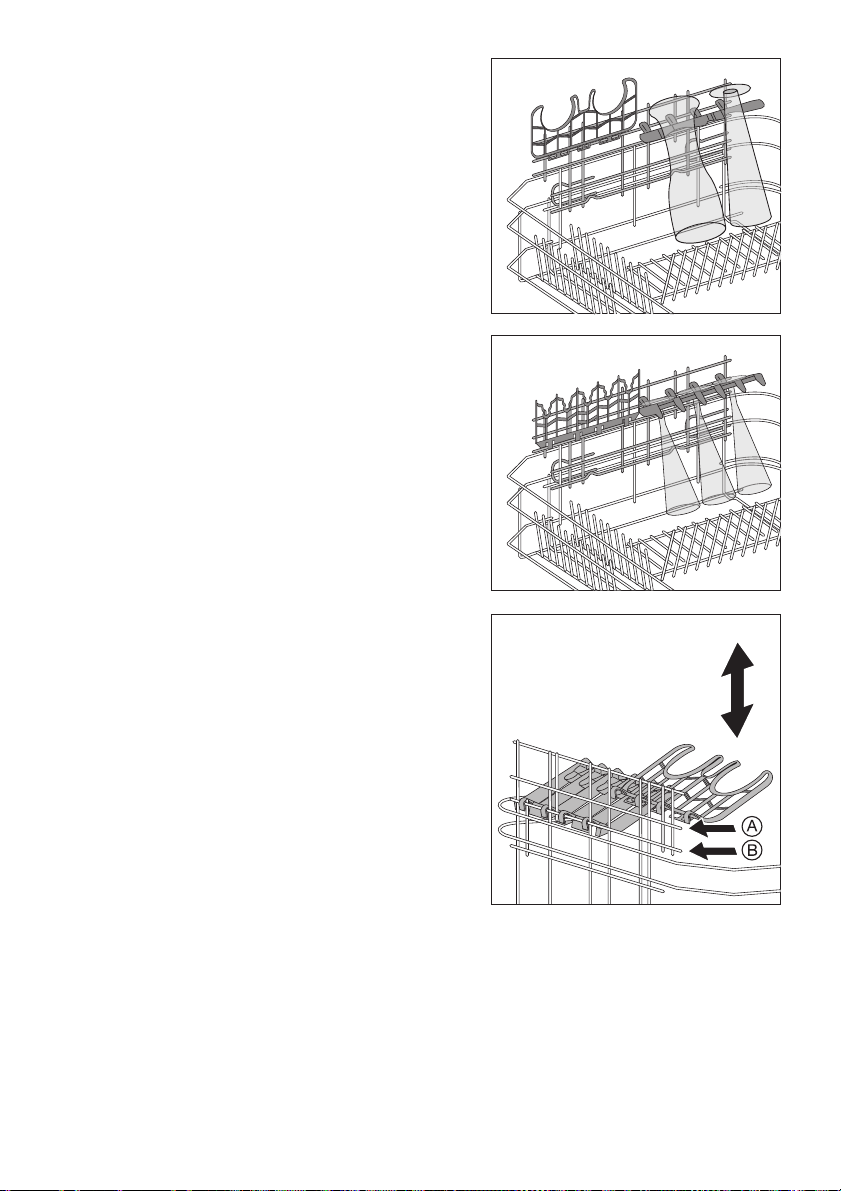

Arrangering av bestick och disk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Höjdjustera överkorgen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Påfyllning av diskmedel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Användning av 3 i 1 diskmedel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Val av diskprogram (Programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Start av diskprogram. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Inställning av starttid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Stänga av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Skötsel och rengöring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Vad gör jag om … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Ändring av språk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Avhjälpa mindre störningar själv . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

När diskresultatet inte är tillfredsställande . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Avfallshantering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Tekniska data. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Anvisningar för kontrollinstitut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

3

Uppställnings- och anslutningsanvisning. . . . . . . . . . . . . . . . . . . 41

Säkerhetsanvisningar för installationen . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Placering av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

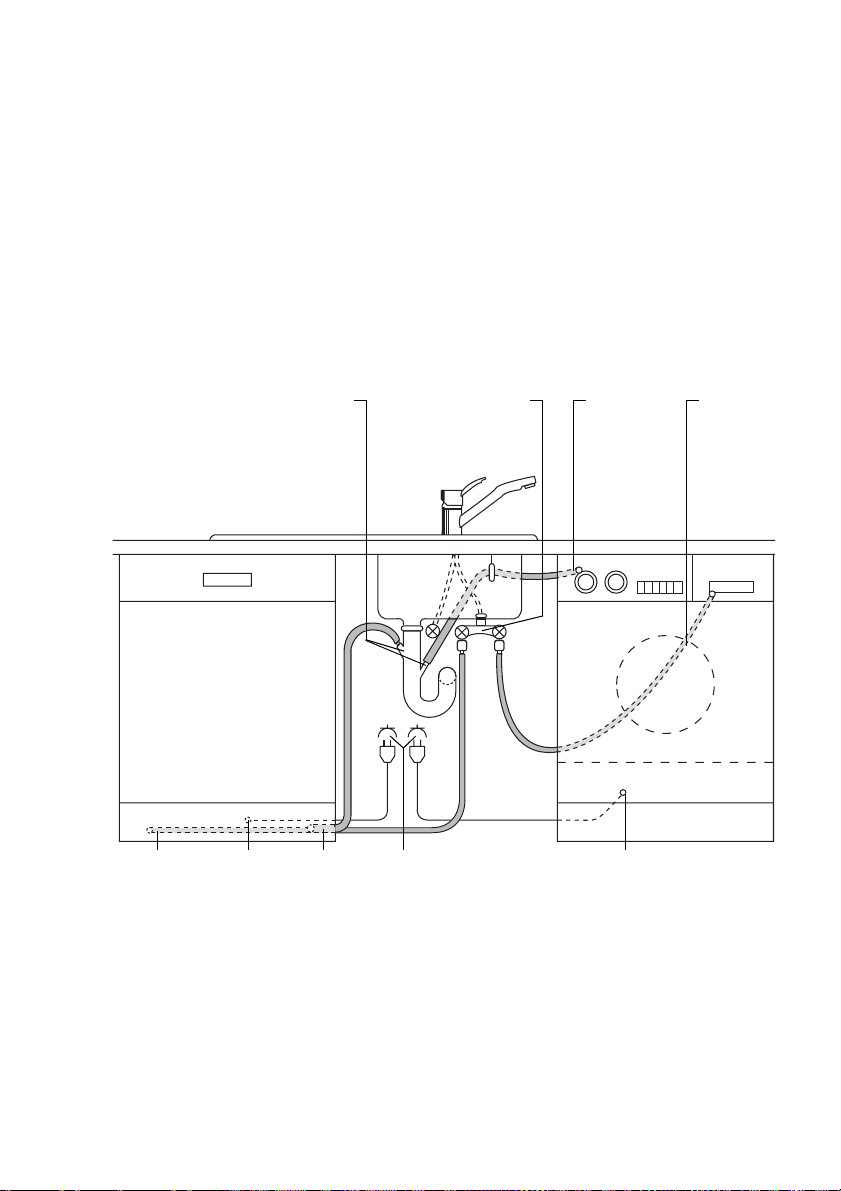

Anslutning av diskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Konsumentkontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Service och reservdelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

4

Bruksanvisning

1 Säkerhet

Före första användning.

• Beakta “Uppställnings- och anslutningsanvisningarna“.

Bestämmelser för användning

• Diskmaskinen är endast avsedd för diskning av hushållsdisk.

• Ombyggnad eller förändringar av diskmaskinen är inte tillåten.

• Använd endast specialsalt, disk- och sköljmedel som är avsett för hus-

hållsdiskmaskiner.

• Häll inget lösningsmedel i diskmaskinen. Risk för explosion!

Barnsäkerhet

• Håll barn borta från förpackningsdelar. Risk för kvävning!

• Barn känner ofta inte till riskerna vid användandet av elektriska apparater.

Lämna inte barn utan uppsikt vid diskmaskinen.

• Säkerställ att inte barn eller husdjur klättrar in i diskmaskinen. Livsfara!

• Diskmedel kan orsaka frätskador i ögon, mun och svalg. Livsfara! Beakta

skölj- och diskmedelstillverkarens säkerhetsanvisningar.

• Vattnet i diskmaskinen är inget dricksvatten. Risk för frätskador!

Allmän säkerhet

• Reparationer av diskmaskinen får endast utföras av en fackman.

• Slå från diskmaskinen och stäng vattenkranen då maskinen ej användes.

• Dra aldrig i el-sladden för att ta ur kontakten, utan dra alltid i kontakten.

• Se till att diskmaskinens lucka alltid är stängd förutom när disk plockas i

eller ur. På så vis förhindras att någon kan snubbla över den öppnade
luckan och skadas.

• Sätt eller ställ Dig inte på den öppna luckan.

• Maskinen får inte placeras i ett utrymme där det finns risk att temperatu-

ren sjunker under 0ºC, (frysrisk).

5

Beskrivning av diskmaskinen

V

Ta k- s po lni n g

Spolarm för överkorg och
botten-spolarm

red för

vattenhårdhet

Behållare
för specialsalt

Behållare för
diskmedel

Behållare
för sköljmedel

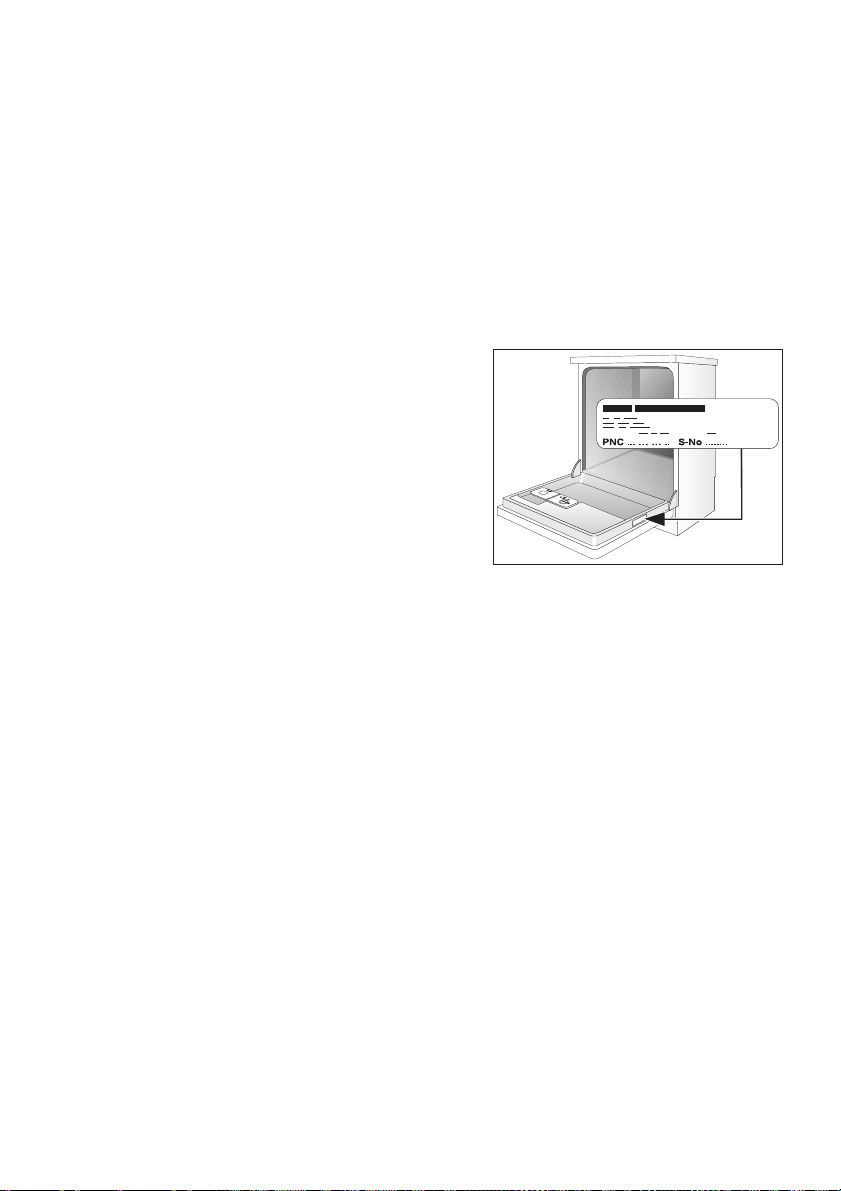

Ty ps k yl t

Manöverpanel

På/Av-knapp

6

Ändringsknappar

Display

Knapp för Cancel

Knapp för

Filter

Invändig belysning

Knapp för

Knapparnas funktion

PÅ/AV

Ändrings-

knappar

Cancel

–

slå på-/av diskmaskinen

–

val inom menyerna

–

val av ett värde vid anpassning av optioner eller inställningar

–

växling mellan menyerna Program och Optioner

–

när ett diskprogram är igång: Kort växling av textraden i displayen från
programavsnitt till diskprogram

–

avbryta ett diskprogram som är igång

–

vid optioner och inställningar: Avbryta inställningsproceduren

–

växling från menyn Optioner till menyn Program

–

växling från undermeny Inställningar till menyn Optioner

–

i menyn Program: Starta valt program

–

Växling från INSTÄLLNINGAR… (meny Optioner) till undermeny Inställ­ningar

–

i menyn Optioner: Starta och avsluta inställningsproceduren

Första gången diskmaskinen slås på – ställa in
språk

1. Tryck på PÅ/AV-knappen.
I displayen visas först VELKOMMEN.

Så snart diskmaskinen är klar att använ­das visas SPROG DANSK, ordet DANSK
blinkar.

2. Välj det önskade språket med
ändringsknapparna ( resp ).

3. Tryck på knappen .

Därmed har Du ställt in displayen på det
önskade språket. I displayen visas VÄLJ
PROGRAM.

3 Om Du senare vill ändra språk, se avsnittet ”Ändring av språk”.
3 Du kan anpassa ljusstyrkan i displayen genom att ändra inställningarna

LJUSSTYRKA och KONTRAST

1. finns inte på alla modeller

1

, se avsnitt ”Grunder för användning”.

7

Display

Info-list

Te xt r ad

Symbolrad

Info-listen består av en rad lysdioder vilka är uppdelade i två avsnitt: Det
vänstra avsnittet hänför sig till menyn Program, det högra till menyn Optio­ner.

• I menyerna Program och Optioner kan Du se i vilken position inom en
meny Du för tillfället befinner Dig (motsvarande lysdiod blinkar).

• När ett diskprogram är igång fungerar Info-listen som programfasindika­tor. Du kan då alltid se hur många programavsnitt som är kvar (inklusive
det aktuella programavsnittet).

Te xt r ad e n visar i menyn Program namnet på det valda programmet och
den resterande tiden i minuter.

• I menyn Optioner visas namnet på den valda optionen resp inställning och
aktuellt inställt värde.

• När ett diskprogram är igång visas i textraden namnet på det aktuella pro­gramavsnittet och den kvarvarande tiden för hela diskprogrammet.
Vid tryck på knappen visas en kort stund namnet på diskprogram­met.

• Om en störning föreligger visas en hjälptext.

Symbolerna i symbolraden har följande betydelse:

–

Option STARTTID är aktiv

–

Speciellt program för hygienisk rengöring av till exempel nappflaskor

–

Option 3-I-1 är aktiv

–

Högtalare är frånkopplad, ingen signal (inställning LJUDSTYRKA)

8

Grunder för användning

I detta kapitel får Du grundläggande information för användning av diskma­skinen. Läs igenom detta kapitel noggrant.

Menyöversikt

Meny Program

AUTO 50/65°

30 MINUTER

70° INTENSIV

65° NORMAL

ENERGISPAR

50° NORMAL

45° GLAS

FÖRDISK

Knapp för

Meny Optioner

STARTTID

3-I-1

INSTÄLLNINGAR…

Knapp för

SPRÅK

VATTENHÅRDHET

SPOLGLANS

LJUDSTYRKA

LJUSSTYRKA

KONTRAST

1. finns inte på alla modeller

1

Menyn Program

• När diskmaskinen slagits på befinner Du Dig i menyn Program.

• Välj här diskprogram med ändringsknapparna ( resp ). I Info-listen vi-

sas alltid var i menyn Du befinner Dig.

• Växla till menyn Option med knappen .

Menyn Option

• Använd ändringsknapparna ( resp ) för att komma till önskad option. I
Info-listen visas alltid var i menyn Du befinner Dig.

• För optionen STARTTID se avsnittet ”Inställning av starttid“, för optionen
3-I-1 se avsnittet ”Före första användning”.

• Med knappen växlar Du från menyläge INSTÄLLNINGAR… till under-
menyn Inställningar.

9

Undermenyn Inställningar

Använd ändringsknapparna ( resp ) för att komma till den önskade in­ställningen. I Info-listen visas alltid var i undermenyn Du befinner Dig.

• SPRÅK

Ställa in språk för textraden i displayen; se även avsnitt ”Ändring av
språk”.

• VATTENHÅRDHET

Ställa in vattenhårdhet elektroniskt (värdeområde 1 till 10).

• SPOLGLANS

När tillvalet 3-I-1 är aktivt: Koppla till eller från sköljmedelsdoseringen.
När tillvalet 3-I-1 inte är aktivt: Sköljmedelsdoseringen är normalt inkopp­lad, även om AV är inställt för SPOLGLANS.

• LJUDSTYRKA

Inställning av signalens ljudstyrka (värdeområde 0 till 5); vid värde 0 är sig­nalen avstängd.

• LJUSSTYRKA

Ställa in displayens ljusstyrka (värdeområde 1 till 10).

• KONTRAST

Ställa in displayens kontrast (värdeområde 1 till 10).

1

Anpassning av en Option/Inställning

1. Välj den option eller inställning som Du vill anpassa.

2. Tryck på knappen . Aktuellt inställt värde blinkar.

3. Välj det önskade värdet med ändringsknapparna ( resp ) .

4. Tryck på knappen . Nytt inställt värde lyser konstant.

5. Med ändringsknapparna ( resp ) kan Du välja en annan option resp in-

ställning.

3 Med knappen övertas ett valt värde. I displayen visas alltid första vär-

det i menyn Optioner/Inställningar.

3 Med knappen Cancel kan en inställningsprocedur avbrytas.

1. finns inte på alla modeller

10

Före första användning

3 Om Du vill använda 3 i 1 diskmedel:

– Läs först avsnittet ”Användning av 3 i 1 diskmedel”.
– Fyller Du inte på specialsalt eller sköljmedel.

Före första användningen, om Du inte använder 3 i 1 diskmedel:

1. Ställ in vattenavhärdaren

2. Fyll på specialsalt för vattenavhärdaren

3. Fyll på sköljmedel

Inställning av vattenavhärdaren

Vattenavhärdaren måste ställas in mekaniskt och elektroniskt.

3 För att förhindra kalkavlagringar på disken, måste den diskas med mjukt,

dvs kalkfattigt vatten. Vattenavhärdaren skall ställas in enligt tabellen för
vattenhå.

Diskmaskinen skall vara frånslagen.

Mekanisk inställning:

1. Öppna diskmaskinens lucka.

2. Ta ut den nedre diskkorgen ur maskinen.

3. Ställ hårdhetsvredet på vänster sida i

diskutrymmet på 0 eller 1 (se tabell).

11

Inställning elektroniskt:

1. Tryck på PÅ/AV-knappen.

3 Om det i displayen visas namnet på ett programavsnitt, är ett diskprogram

aktiverat. Diskprogrammet måste till att börja med avbrytas.

– Tryck på knappen Cancel. I displayen visas AVBRYTA?
– Tryck på knappen . Därmed har diskprogrammet raderats.

2. För inställning av VATTENHÅRDHET, se avsnitt ”Anpassning av en Option/
Inställning”.

3. Ställ in det rätta värdet för VATTENHÅRDHET.

Ställs vattenavhärdaren elektroniskt på ”1” kopplas hjälptexten FYLL SALT
från.

Vattenhårdhet Inställning av hårdhetsgrad

1)

i °d

51 - 70
43 - 50
37 - 42
29 - 36
23 - 28

19 - 22
15 - 18

11 - 14 1,9 - 2,5 II 3

4 - 10 0,7 - 1,8 I/II 2

under 4 under 0,7 I

1) (°d) tyska grader, mått för vattnets hårdhet – används även i Sverige

2) (mmol/l) millimol per liter, internationell enhet för vattenhårdhet

3) Vid denna inställning kan programtiden förlängas något.

*) fabriksinställning

i mmol/l

9,0 - 12,5

7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0

3,3 - 3,9
2,6 - 3,2

2)

Område mekanisk elektronisk

3)

10

IV 1

III

0*

9
8
7
6

5

4*

1

salt behöver inte

tillsättas

12

Påfyllning av specialsalt

För att avkalka vattenavhärdaren måste specialsalt fyllas på. Använd endast
specialsalt som är avsett för hushållsdiskmaskiner.

Om Du inte använder 3 i 1 diskmedel, fyller Du på specialsalt.

– Före första användning av diskmaskinen (vid behov).
– Om hjälptexten FYLL SALT visas vid start av ett diskprogram.

1. Öppna luckan, ta ut underkorgen.

2. Skruva upp locket till saltbehållaren

moturs.

3. Endast vid första användning:

Fyll saltbehållaren helt med vatten.

4. Sätt den medlevererade tratten på be­hållarens öppning.
Fyll på specialsalt i behållaren, mängd,
beroende på kornstorlek, ca 1,0-1,5 kg.
Överfyll inte behållaren.

3 Det är ofarligt om vatten rinner över vid

påfyllnad av specialsalt.

5. Ta bort saltrester från behållarens öppning.

6. Vrid fast locket medurs.

7. Kör ett diskprogram efter påfyllnad av specialsalt. Därigenom spolas

utrunnet saltvatten och saltkorn bort.

3 Beroende på kornstorleken kan det ta en viss tid innan saltet har lösts upp i

vattnet och vid start av ett diskprogram visas inte hjälptexten FYLL SALT.

13

Påfyllning av sköljmedel

Eftersom sköljmedlet låter diskvattnet rinna av bättre, får man en fläckfri,
glänsande disk och klara glas.

Om Du inte använder 3 i 1 diskmedel, fyller Du på sköljmedel:

– Före den första användningen av diskmaskinen.
– Om hjälptexten FYLL SPOLGLANS visas vid start av ett diskprogram.

Använd bara speciellt sköljmedel för
diskmaskiner och inga andra flytande
rengöringsmedel.

1. Öppna luckan.
Facket för sköljmedel sitter på insidan
av diskmaskinsluckan.

2. Tryck på låsknappen till sköljmedels­facket.

3. Öppna locket.

4. Fyll sakta på sköljmedel upp till marke-

ringen “max”;
det motsvarar en mängd av ca 140 ml

5. Tryck på locket tills det låses.

6. Om sköljvätska runnit ut, torka bort den

med en trasa. Annars bildas för mycket
skum vid diskning.

14

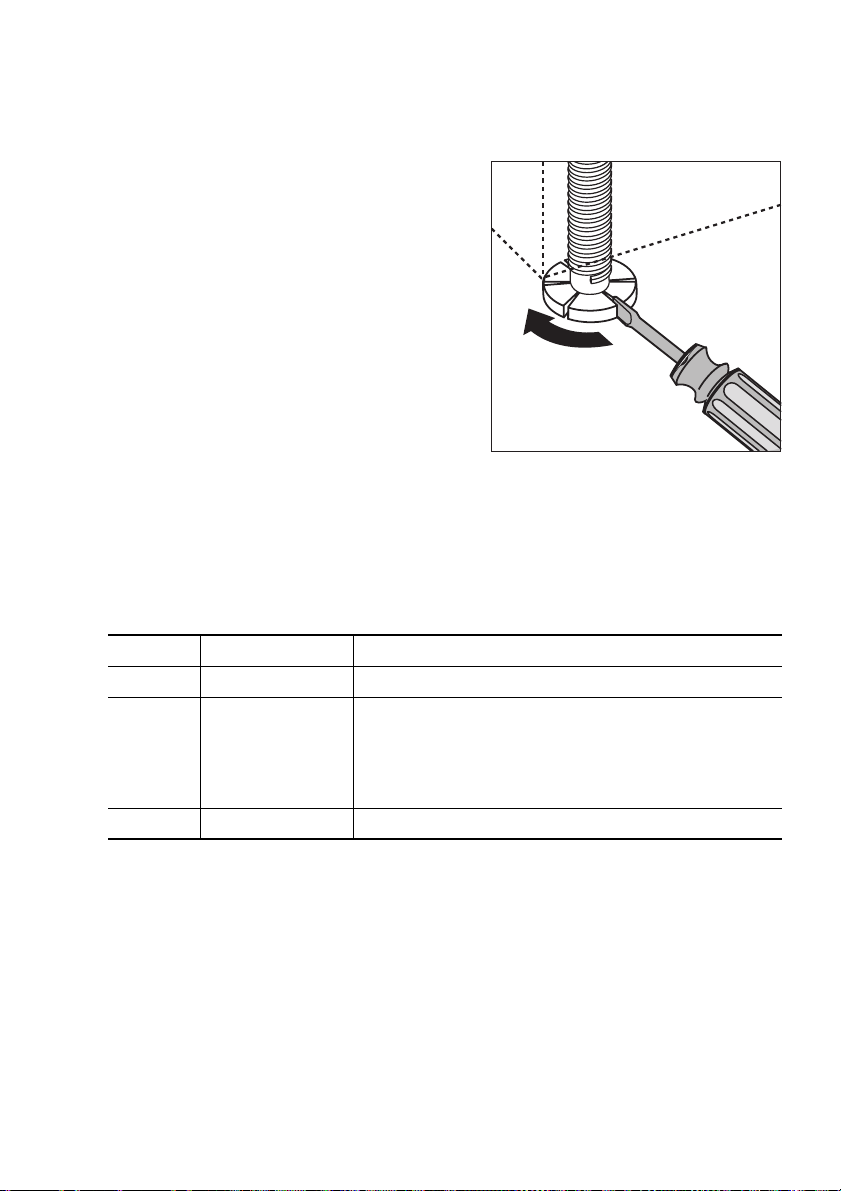

Inställning av sköljmedelsdosering

3 Ändra bara doseringen när det på glas och disk syns ränder, mjölkaktiga

fläckar (ställ in doseringen lägre) eller intorkade vattenfläckar (ställ in dose­ringen högre) (se avsnitt „När diskresultatet inte är tillfredsställande“). Dose­ringen kan ställas in från 1-6. I fabrik är doseringen förinställd på “4”.

1. Öppna diskmaskinens lucka.

2. Tryck på låsknappen till sköljmedels-

facket.

3. Öppna locket.

4. Ställ in dosering.

5. Tryck på locket tills det låses.

6. Om sköljvätska runnit ut, torka bort den

med en trasa.

Inställning av signal

Utöver de optiska indikeringarna finns det möjlighet att göra inställning så
att en signal ljuder (t ex vid programslut, fel).

1. Tryck på PÅ/AV-knappen.

3 Om det i displayen visas namnet på ett programavsnitt, är ett diskprogram

aktiverat. Diskprogrammet måste till att börja med avbrytas.

– Tryck på knappen Cancel. I displayen visas AVBRYTA?
– Tryck på knappen . Därmed har diskprogrammet raderats.

2. För inställning av LJUDSTYRKA, se avsnitt ”Anpassning av en Option/In­ställning”.

3. Inställning av värde för ljudstyrka.

Ett värde från 0 till 5 kan ställas in. Vid värde 5 är signalen mycket hög, vid 0
hörs ingen signal och dessutom lyser i displayen symbolen .

15

Vid den dagliga användningen

Arrangering av bestick och disk

1 Svampar, hushållsdukar och alla föremål som kan suga upp vatten får inte

rengöras i diskmaskinen. Plast- och teflonbelagd disk avvisar vattendroppar
kraftigt. Därför torkar denna disk något sämre än porslin och kvalitetsstål.

För diskning i diskmaskin är följande bestick/disk

inte lämplig: eventuellt lämplig:

•

Bestick med trä-, horn-, porslins­eller pärlemorskaft

•

Ej värmebeständiga plastdelar

•

Äldre bestick, vars kitt
är temperaturkänsligt

•

Limmade bestick eller besticksde­lar

•

Tenn- respektive kopparföremål

•

Blykristallglas

•

Rostkänsliga ståldelar

•

Trä-/frukostbrickor

•

Hantverksföremål

• Innan Du insorterar disken, bör Du:
– Avlägsna stora matrester.

– Mjuka upp fastbrända matrester i kastruller.

• Beakta vid arrangering av disk och bestick:
– Disk och bestick får inte hindra spolarmarna att rotera.

– Ställ skålar, koppar, glas kastruller osv med öppningen neråt, så att de

inte fylls med vatten.

– Disk och bestick får inte ligga i eller på varandra.
– Glas bör inte stå intill varandra för att undvika skador.
– Lägg inte små föremål (till exempel lock) i diskkorgarna utan i besticks-

korgen, för att de inte skall ramla ner.

•

Diska endast stengods i diskmaskinen om tillver­karen uttryckligt angett att det är lämpligt.

•

Glasdekor kan mattas efter flera diskningar i ma­skin.

•

Silver- och aluminiumdelar har tendens att bli
missfärgade vid diskning. Matrester som till ex­empel äggvita, äggula, senap orsakar ofta miss­färgningar respektive fläckar på silver. Avlägsna
därför alltid matrester från silver, om det inte skall
diskas omedelbart efter användning.

•

Glas kan bli matt efter många diskningar.

16

Arrangering av bestick

1 Varning: Spetsiga knivar och bestick med vassa delar skall på grund av

skaderisken läggas i överkorgen.
För att alla besticksdelar i bestickskorgen skall spolas med vatten, bör Du:

1. Sätta på gallerinsatsen på bestick­skorgen

För större bestick, som till exempel ballongvispar, kan halva besticksgallret
tas bort.

Bestickskorgen går att fälla upp.
Vid uttagning bör alltid båda handtagen

hållas om med handen.

1. Ställ bestickkorgen på ett bord eller på
en arbetsbänk.

2. Fäll ut båda handtagsdelarna.

3. Plocka ur besticken.

2. Ställa gafflar och skedar med

handtaget neråt i bestickskorgen.

17

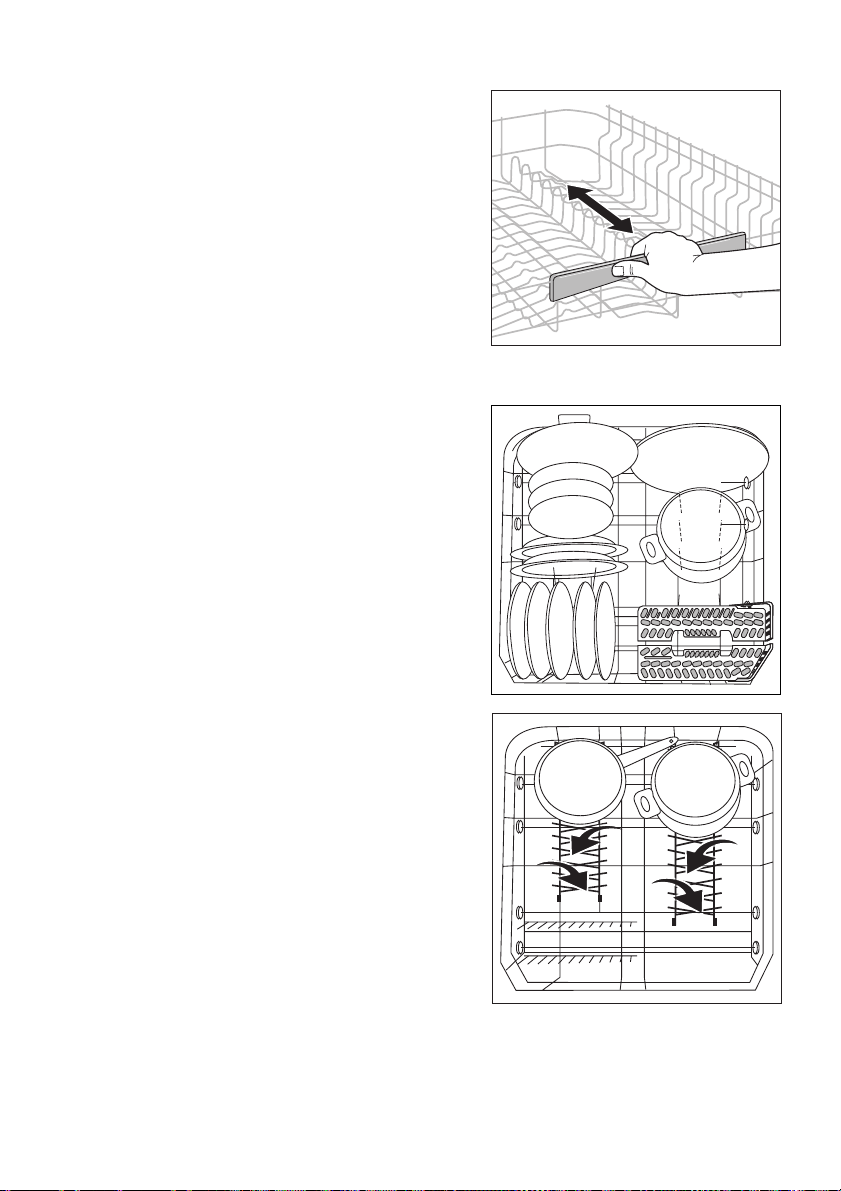

Fylla / tömma underkorgen och överkorgen

Drag ut eller skjut in över- underkorgen
med handtaget i mitten för att fylla eller
tömma korgarna.

Kastruller, pannor, stora tallrikar

Arrangera mycket smutsig disk i under­korgen (Tallrikar upp till 29 cm i diameter).

För att lättare kunna arrangera större
disk, är alla bakre tallrikshållare i under­korgen fällbara.

18

Öl- och champagneglas

I ölglashållarna till vänster i underkorgen
kan upp till fyra Weissbierglas, ölglas etc.
hängas.
Vid behov kan ölglashållarna fällas upp.

Ölglashållarna kan bytas ut mot två extra
medlevererade kopphyllor, vilka även kan
användas som champagneglashållare.

1. Tag bort ölglashållarna genom att lyfta
dem uppåt med ett lätt tryck underifrån
på upphängningskrokarna.

2. Sätt kopphyllornas upphängningskro­kar på tvärstaget A eller B. Sätt fast
dem med ett lätt tryck på upphäng­ningskrokarna.

3. Kopphyllorna tas bort på samma sätt
som ölglashållarna.

4. För vanliga Weissbierglas sätts ölglas­hållaren på tvärstaget A, för mycket
tunga korta glas på B.

19

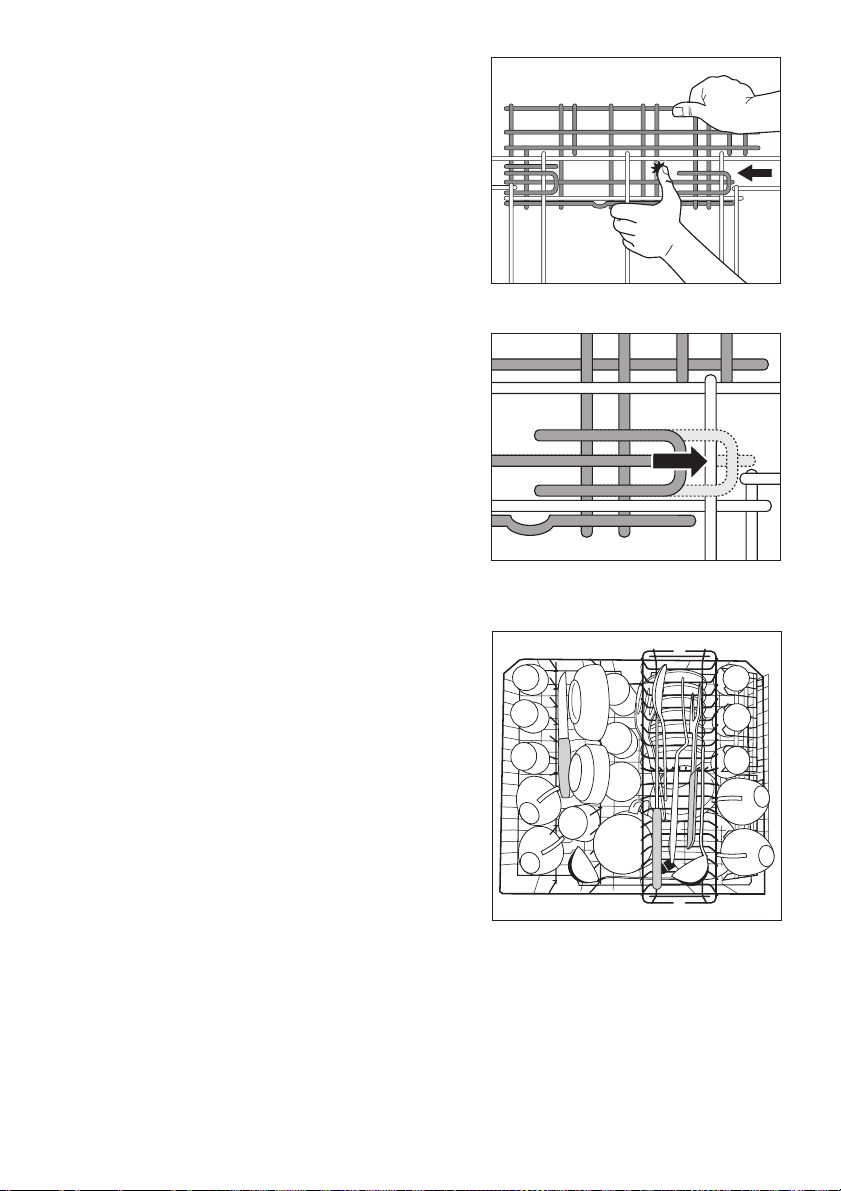

Staget för fastsättning av ölglashållarna
eller kopphyllorna kan, om så önskas, tas
bort.

1. Skjut staget bakåt med tummen (se
bild).

1 Varning: Risk för skador:

Tag inte i staget med handen; sätt han­den vid bestickkorgen som stöd under
staget.

2. Sätt fast staget igen genom att skjuta
det framåt.

Koppar, glas, kaffeservis

Anordna liten och ömtålig disk i överkor­gen och långa spetsiga bestick i knivlå­dan.

• Sortera disk på och under de fällbara
kopphyllorna så att diskvatten når alla
delar som skall diskas.

20

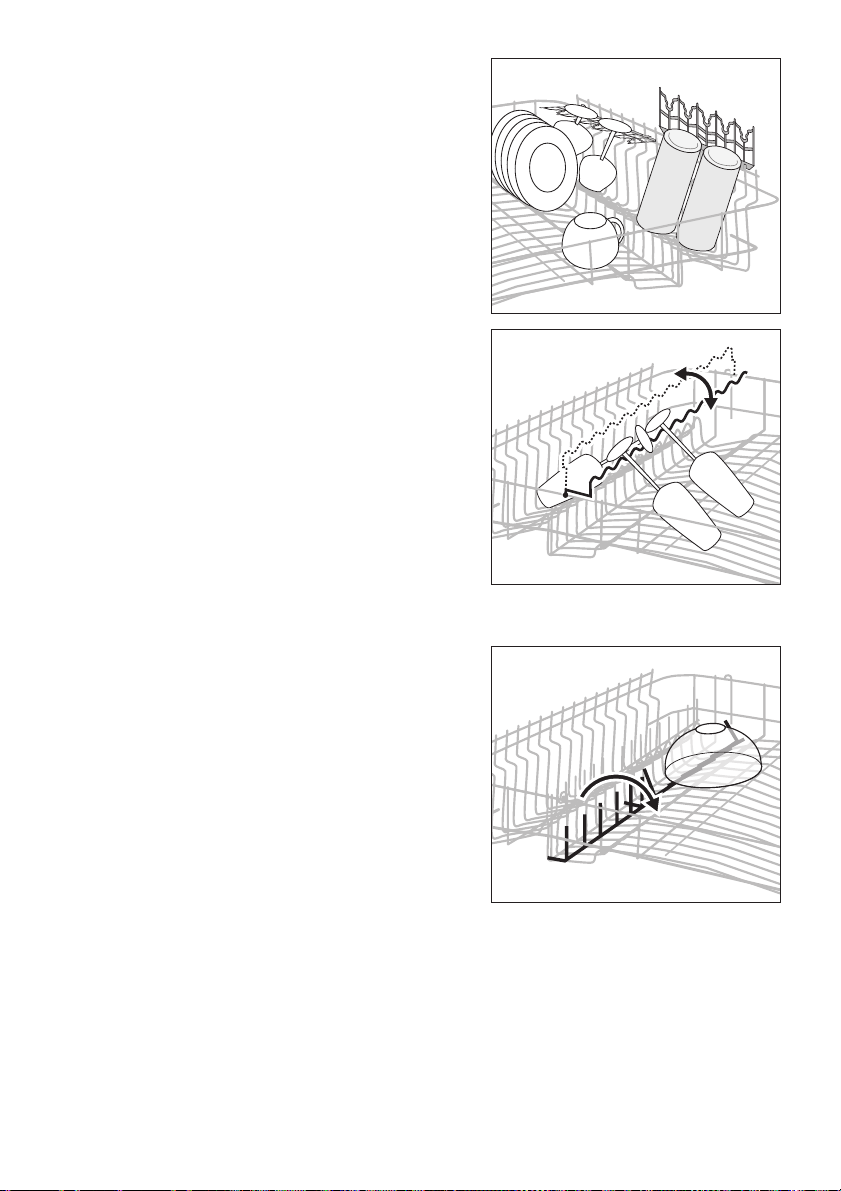

• Det går att fälla upp kopphyllorna vid
diskning av högt diskgods.

• Låt vin-eller konjaksglas luta mot eller
hänga i urtagen på kopphyllorna.

• Fäll upp glasstödet åt höger för glas
med hög fot, låt den annars vara ner­fälld åt vänster.

• De två pinnraderna i överkorgen är
också vikbara.
Pinnraden uppfälld: Ställ glas, bägare
osv i överkorgen.
Pinnraden nerfälld: Mer plats för
skålar.

21

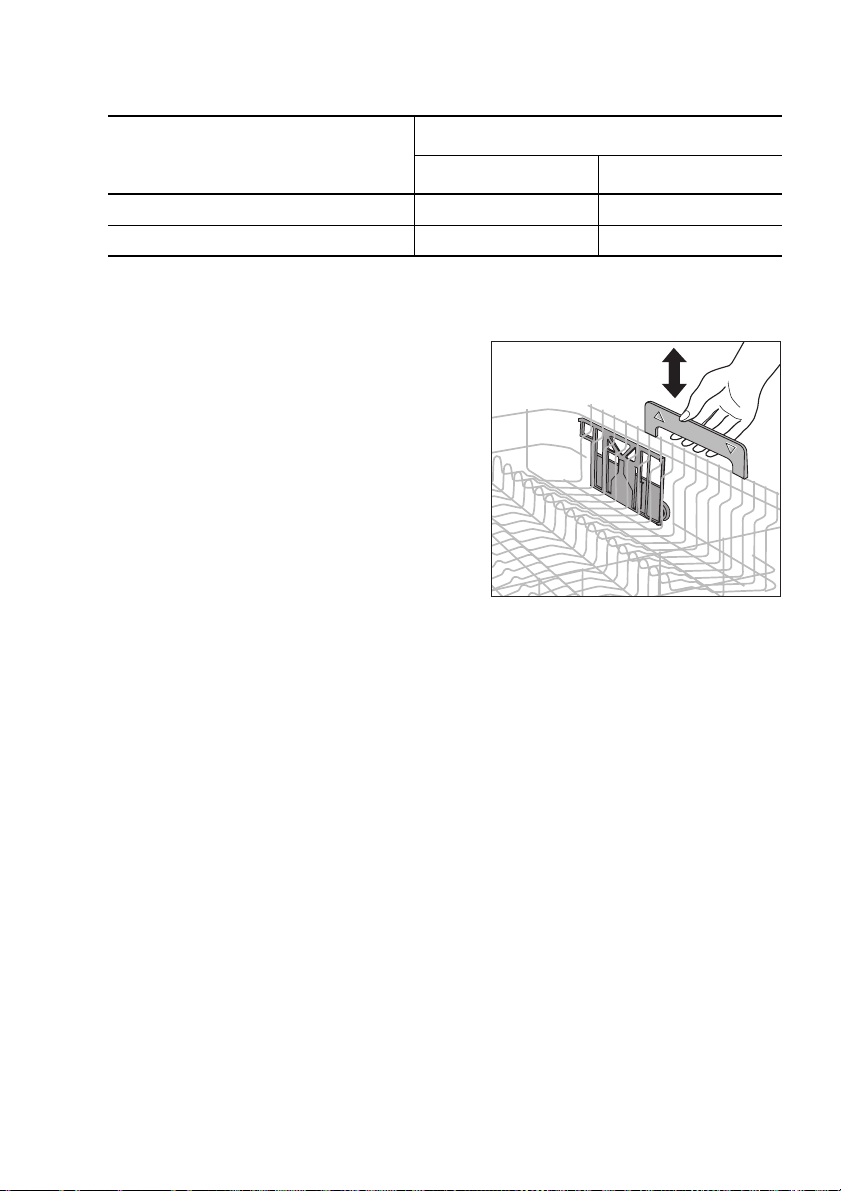

Höjdjustera överkorgen

Maximal höjd på disken i

överkorgen underkorgen

med upphöjd överkorg 22 cm 30 cm

med sänkt överkorg 24 cm 29 cm

3 Det är även möjligt att ändra höjden med disk i korgarna.

Höjning / sänkning av överkorgen

1. Drag ut överkorgen helt.

2. Lyft överkorgen i handtagen tills det tar

emot och sänk ner den.
Överkorgen hakar in i undre eller övre
position.

22

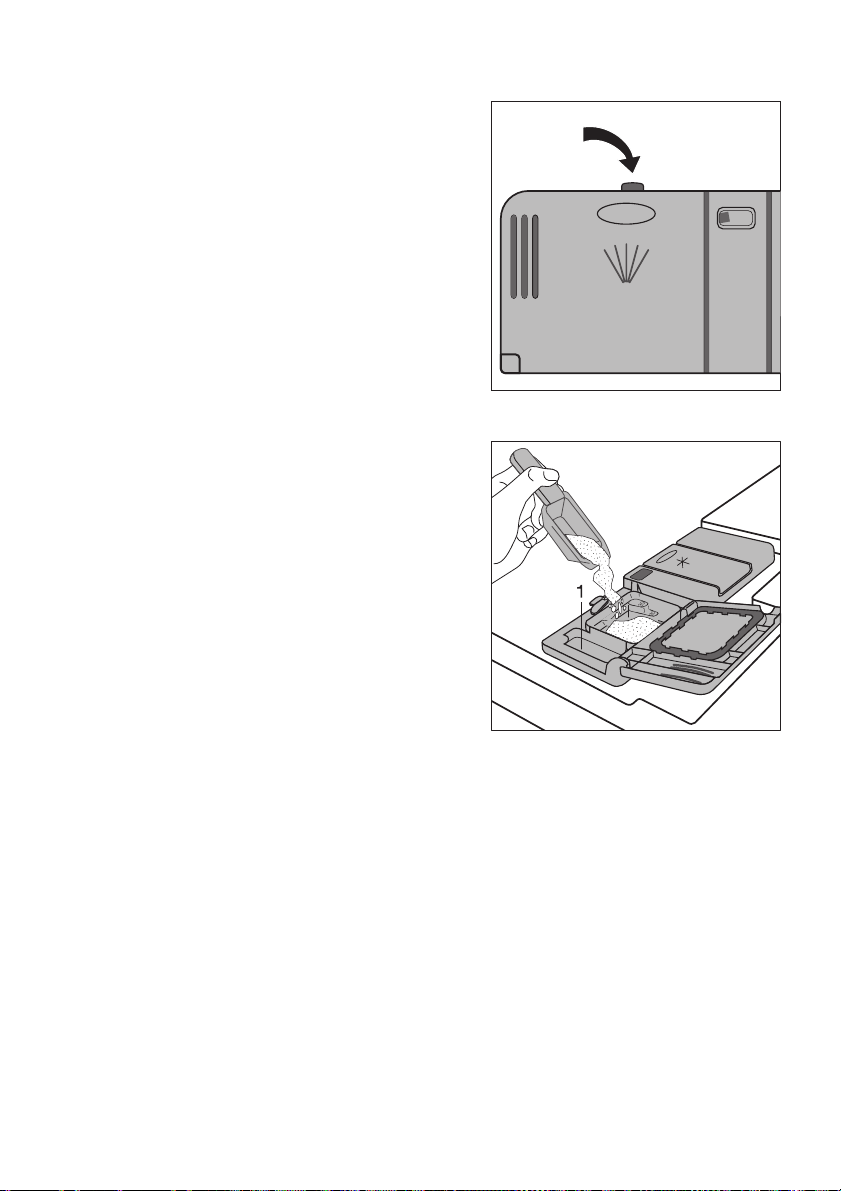

Påfyllning av diskmedel

Diskmedel löser smutsen på disk och
bestick.
Diskmedlet måste fyllas på innan pro­grammet börjar.

1 Använd bara diskmedel för hushållsdisk-

maskiner.
Facket för diskmedel sitter på insidan av

diskmaskinsluckan.

1. Om locket är stängt:
Tryck på låsknappen.
Locket öppnas.

2. Fyll på diskmedel i diskmedelsbehålla­ren. Som hjälp för doseringen finns
markeringslinjer: “20/30“ motsvarar ca
20/30 ml diskmedel.
Beakta tillverkarens rekommendatio­ner för dosering och förvaring.

3. Fäll tillbaka och tryck på locket tills det
låses.

3 Vid mycket smutsig disk fyller Du desut-

om diskmedel i facket bredvid (1). Detta
diskmedel är verksamt vid fördisken.

Kompaktdiskmedel

Diskmedel för diskmaskiner är idag nästan uteslutande lågalkaliska kom­paktdiskmedel med naturliga enzymer i tablett- eller pulverform.

2 50 °C-diskprogram i förbindelse med dessa kompaktdiskmedel avlastar

miljön och skonar Din disk, eftersom detta diskprogram är speciellt anpas­sat till enzymernas smutslö.

Diskmedelstabletter

3 Diskmedelstabletter från olika tillverkare löser upp sig olika fort.

Därför kan vissa diskmedelstabletter inte utveckla hela rengöringskraften.
Använd därför diskprogram med fördisk när Du använder diskmedelstablet­ter. Vid diskning med snabbprogram kan tabletten delas.

23

Användning av 3 i 1 diskmedel

Dessa produkter för diskning är en kombination av diskmedel, skölj- och
saltfunktion.

När 3 i 1 funktionen kopplas in

– avbryts doseringen av specialsalt och sköljmedel från resp. behållare.
– visas inte brist på salt och sköljmedel.
– Kan diskprogrammen pågå upp till 30 minuter längre.

3 Om Du vill använda 3 i 1 diskmedel bör Du kontrollera om detta diskmedel

är lämpligt för vattenhårdheten på orten. (Beakta tillverkarens anvisningar!).

Om Du använder 3 i 1 produkter

1. Tryck på TILL/FRÅN-knappen.

2. Gå till tillvalet 3-I-1.

3. Ställ om till TILL (se avsnittet ”Anpassning av tillval/inställning”);

Symbolen lyser i symbolraden.

Lägg 3 i 1 diskmedel i diskmedelsbehållaren innan diskprogrammet börjar.

3 Eftersom sköljmedelsdoseringen automatiskt kopplas från vid inkoppling av

3 i 1 funktionen, kan det på grund av kvalitetsskillnader i 3 i 1 diskmedlen fö­rekomma att disken inte blir tillräckligt torr.
Gör i så fall enligt följande (se avsnitt ”Påfyllning av sköljmedel”):

• Fyll på sköljmedel i behållaren (om denna är tom).

• Ställ in sköljmedelsdoseringen mekaniskt på ”2”.

• Koppla in sköljmedelsdoseringen.

Om Du inte använder 3 i 1 produkter längre

Om Du inte vill använda 3 i 1 produkter mer, gör enligt följande:

• Stäng av 3in1-funktionen.

• Fyll åter på behållarna för salt och sköljmedel.

• Ställ vattenavhärdaren på högsta möjliga inställning och genomför upp till

tre normaldiskningar utan disk i maskinen.

• Ställ därefter in vattenavhärdaren på ortens vattenhårdhet.

Om Du använder 4 i 1 produkter

Om "4 i 1" diskmedel användes, vilket har samma egenskaper som "3 i 1"
samt anti-glas korrosionsmedel, följ anvisningarna för "3 i 1" diskmedel.

24

Val av diskprogram (Programtabell)

Slutsköljning

• •

• •

Förbruknings-

värden

Torkning

Tid (minuter)

90 - 110 1,0 - 1,5

30

120 - 130

1)

Energi (kWh)

0,8

1,8 - 2,0

Diskprogram

AUTO 50/65°

30 MINUTER

(60°)

3)

70° INTENSIV

Lämpligt

för:

Vanlig disk och

2)

kokkärl

Disk utan kastrul­ler

Vanlig disk och

4)

kokkärl

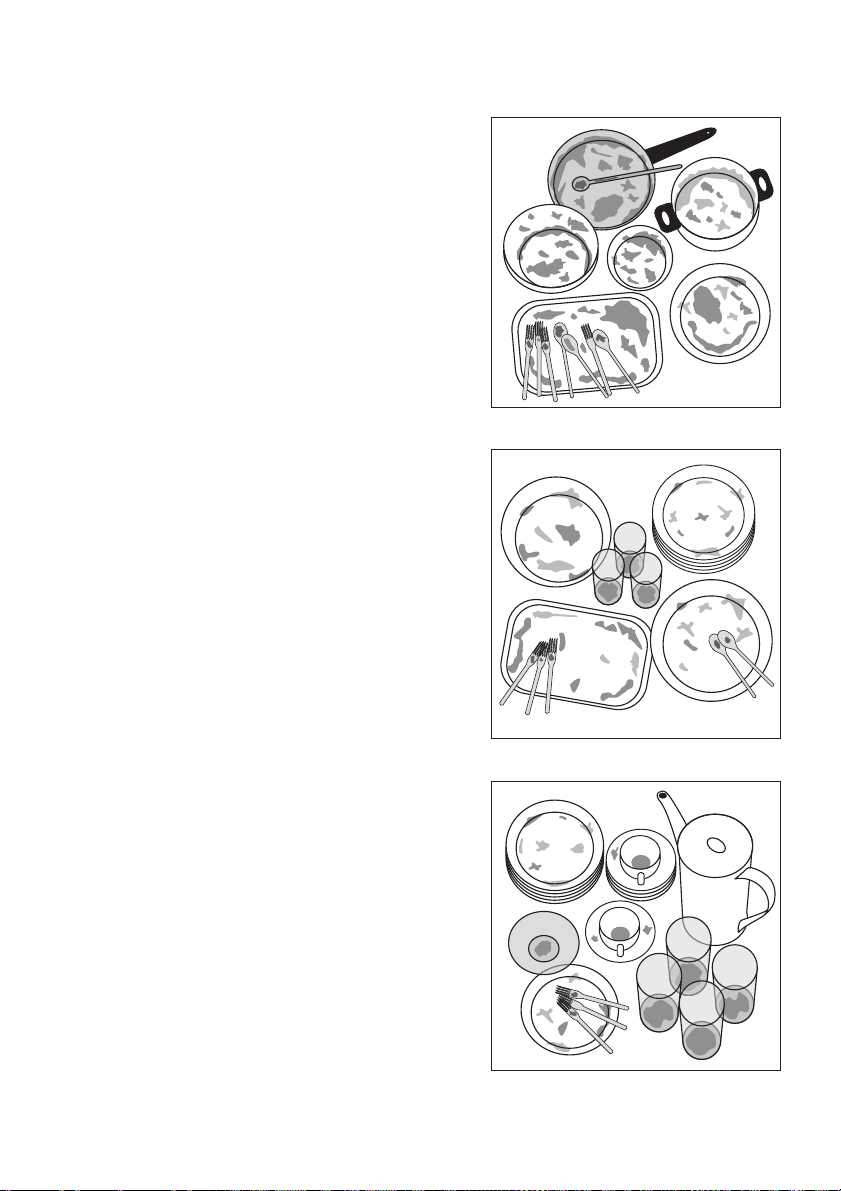

Smutsgrad

normalt

smutsig,

intorkade matrester

nyligen använda, lätt till
normalt smutsiga

mycket smutsig,
intorkade matrester, sär­skilt äggvita och stärkelse

Programförlopp

Fördisk

Diskning

Mellansköljning

• •

1 till 2x

- • - • -

• •

2x

5)

Vanlig disk och
kokkärl

Vanlig disk och
kokkärl, tempe­raturkänslig disk

Vanlig disk och
kokkärl

65° NORMAL

ENERGISPAR

(50°)

50° NORMAL

Dessert- och kaf-

45° GLAS

feservis, ömtåliga
glas

FÖRDISK

(kallt)

1) Förbrukningsvärdena är framtagna under normal användning. De är beroende av mängden i disk­korgarna. Under praktiska förhållanden kan därför avvikelser förekomma.

2) I detta program fastställs diskvattnets grumlighet, hur smutsig disken är. Programtid, vatten- och
energiförbrukning kan variera stort – allt efter mängd och hur smutsig disken är. Beroende på hur
smutsig disken är anpassas diskvattnets temperatur automatiskt mellan 50°C till 65°C.

3) Fyll bara diskmaskinen till hälften med detta program.

4) Vid slutsköljningen höjs temperaturen till 68° under 10 minuter för desinficering av till exempel napp­flaskor, plastskärbrädor eller syltburkar.

5) Testprogram för kontrollinstitut

6) Detta diskprogram behöver inget diskmedel.

6)

All slags disk

normalt smutsig
intorkade matrester

normalt smutsig

normalt smutsig

lätt smutsig

Använd disk, vilken spa­rats i diskmaskinen för att
diskas senare.

• • • • •

• • • • •

• • • • •

-

•

•

2x

• •

- - - -

90 - 100 1,2 - 1,4

130 - 160

0,95 - 1,05

85 - 95

1,1 - 1,2

73

0,9

12

< 0,1

Vatten (liter)

13 - 25

9

23 - 25

18 - 20

12 - 14

15 - 17

15

4

25

Välja program

Om disken ser ut så här väljer du
Ett intensivprogram.

Ett normal- eller ett energisparprogram.

Ett kortprogram (till exempel 30 min pro­gram).

26

Start av diskprogram

1. Kontrollera att spolarmarna kan röra sig fritt.

2. Öppna vattenkranen helt.

3. Stäng luckan.

4. Tryck på PÅ/AV-knappen.

5. Välj önskat program med ändringsknapparna ( resp ).

Namnet på det valda diskprogrammet blinkar. Till höger bredvid namnet vi­sas den beräknade tiden för programmet.

6. Tryck på knappen .
Det valda diskprogrammet startar. I displayens textrad visas namnet på det

aktuella programavsnittet. Bredvid visas resterande programtid i minuter.
Vid tryck på knappen visas en kort stund namnet på
diskprogrammet i displayen.

3 Ett diskprogram kan bara startas från menyn Program.
3 Kvarvarande programtid, vilken visas i displayen, anpassas under diskning-

en beroende på mängd disk, smutsgrad etc.

När diskprogrammet inte startar:

När programmet inte startar efter tryck på knappen och i displayen vi­sas hjälptexten (FYLL SPOLGLANS, FYLL SALT eller STÄNG LUCKAN):

• Följ hjälptextens anvisningar.
När problemet är avhjälpt startar programmet automatiskt.

3 Vid hjälptexten FYLL SPOLGLANS eller FYLL SALT kan programmet ändå

startas genom ytterligare ett tryck på knappen .

3 När ett diskprogram är igång kan inga ändringar av optioner eller inställning-

ar göras.

Avbryta eller avsluta diskprogram

Avbryt endast ett diskprogram som är igång om det är absolut nödvändigt.

27

Avbryta diskprogram genom att öppna diskmaskinens lucka

1 När luckan öppnas kan het ånga strömma ut. Risk för skållning!

1. Öppna luckan försiktigt. Diskprogrammet stannar, i displayen: STÄNG
LUCKAN.

2. Stäng luckan. Diskprogrammet fortsätter.

Avbryta diskprogram

1. Tryck på knappen Cancel.

I displayen: AVBRYTA ?

2. Tryck på knappen .

Programmet är avbrutet. I displayen: VÄLJ PROGRAM

3. Kontrollera att det finns diskmedel i behållaren om Du vill starta ett nytt
diskprogram.

3 Genom att slå från diskmaskinen avbryts bara ett diskprogram, det avslutas

inte. När maskinen slås till igen fortsätter diskprogrammet.

Inställning av starttid

3 Med starttid kan Du skjuta fram starten för ett diskprogram mellan 1 till 19

timmar. Ställ först in starttid och därefter det önskade
diskprogrammet.

1. Gå till Option STARTTID, se avsnitt “Anpassning av en Option/Inställning“.

2. Ställ in önskad startfördröjning i timmar.

I displayens symbolrad lyser .

3. Tryck på knappen för att växla till menyn Program.

4. Välj program och starta.

Därefter räknas tiden för den förinställda startfördröjningen ner. I displayen
visas kvarvarande tid tills diskprogrammet startar. När tiden för startfördröj­ningen gått ut startar diskprogrammet automatiskt, symbolen slocknar.

Radera starttid:

En inställd starttid kan Du alltid radera.

1. Tryck på knappen Cancel.

I displayen: AVBRYTA ?

2. Tryck på knappen .

Starttiden är raderad. Det inställda diskprogrammet startar.

28

Stänga av diskmaskinen

Stäng av diskmaskinen när det växelvis visas i displayen PROGRAM SLUT
och STÄNG AV MASKINEN.

Vid vissa diskprogram går torkfläkten även efter programmets slut.
Om signalen är inkopplad, hörs vid diskprogrammets slut under ca 15 sek­under en signal.

Om inte diskmaskinen stängs av upprepas signalen efter 3 och 6 minuter.

1. Tryck på PÅ/AV-knappen. Displayen slocknar.

2. Stäng vattenkranen!

1 Öppna luckan försiktigt, het ånga kan välla ut.

• Varm disk är stötkänslig. Låt därför disken kallna ca 15 minuter innan den
plockas ur. Därigenom blir också torkresultatet bättre.

• Disken torkar fortare om luckan öppnas helt efter programmets slut och
därefter ställs på glänt.

Urplockning av disk

3 Det är normalt att insidan av luckan och behållare är fuktiga.

• Plocka först ur den undre korgen, därefter den övre. Därigenom undviker
Du att kvarvarande vatten i överkorgen droppar på disken i underkorgen.

• Belysningen i diskmaskinen är alltid tänd när luckan är öppen. För att spa­ra energi bör Du därför efter att ha arrangerat/-plockat ur disken alltid
stänga luckan.

Skötsel och rengöring

1 Använd inga möbelvårds- eller aggresiva rengöringsmedel.

• Rengör diskmaskinens paneldelar med en mjuk trasa och varmt, rent vat­ten.

• Kontrollera regelbundet och rengör vid behov behållare, lucktätning och
filter för vattenslang (om sådant finns).

29

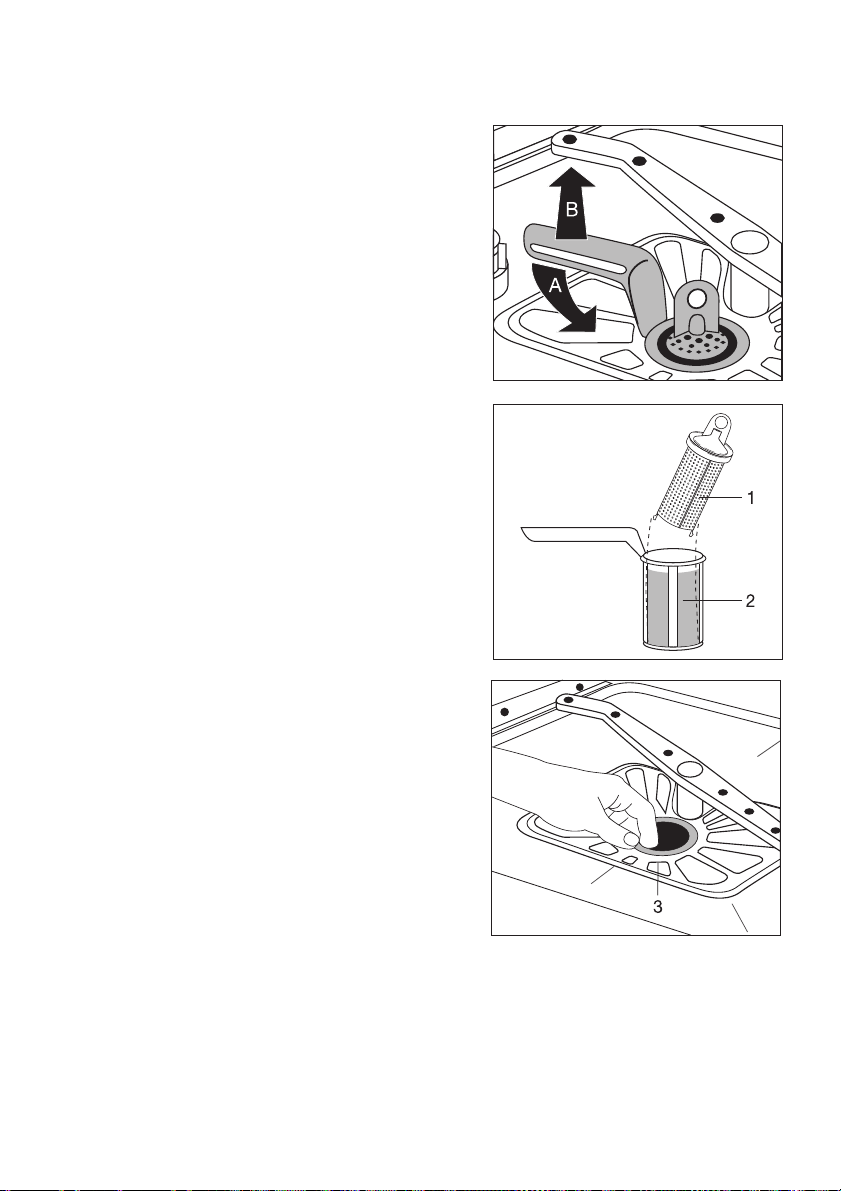

Rengöring av filter

3 Filtren måste regelbundet kontrolleras och

rengöras. Igensatta filter påverkar diskre­sultatet.

1. Öppna luckan, ta ut underkorgen.

2. Vrid handtaget ungefär ett ¼ varv moturs

(A) och ta ut filtersystemet (B).

3. Ta tag i finfiltrets (1) greppögla och drag
det ur mikrofiltret (2).

4. Rengör alla filter noga under rinnande
vatten.

5. Ta ur plattfiltret (3) från diskutrymmets
botten och rengör det noga på båda si­dor.

6. Sätt tillbaka plattfiltret.

7. Sätt i finfiltret i mikrofiltret och sätt ihop

dem.

8. Sätt in filtersystemet och lås det genom
att vrida handtaget medurs till stopp.
Kontrollera därvid att plattfiltret inte
sticker ut över botten i diskutrymmet.

1 Diskning får i inget fall genomföras utan filter.

30

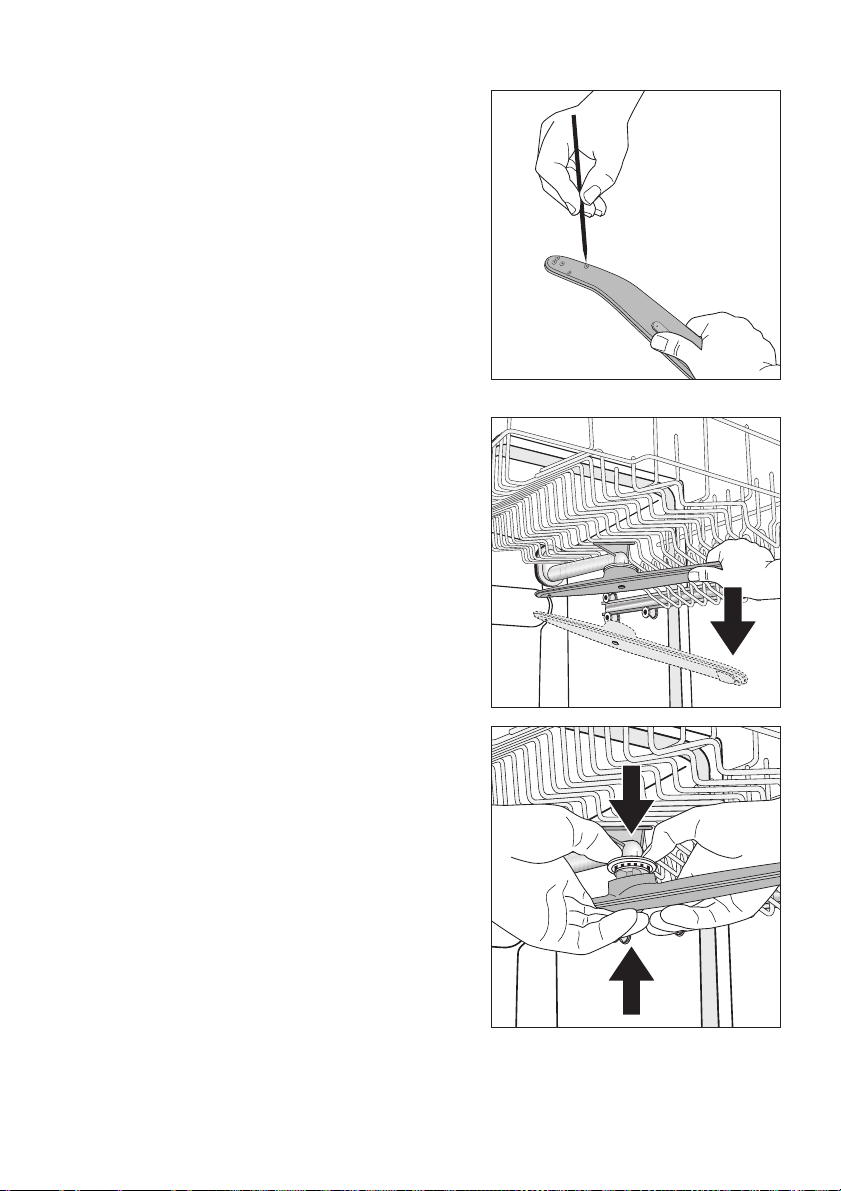

Rengöring av spolarmarnas munstycken

Kontrollera regelbundet spolarmarnas
munstycken så att de inte är tilltäppta.
Tag, vid behov av rengöring, bort spolar­men och rengör munstyckena med ett
spetsigt föremål (tråd eller nål). Spola där­efter av spolarmen med en kraftig vatten­stråle.

3 Skada inte munstycksöppningarna.

Överkorgens spolarm

1. Vrid överkorgens spolarm kraftigt neråt
för att ta bort den.

2. Rengör spolarmens munstycken.

3. Sätt på överkorgens rengjorda spolarm

snett på anslutningen: Tryck ihop båda
spärrarna tills det känns att de låser fast.

31

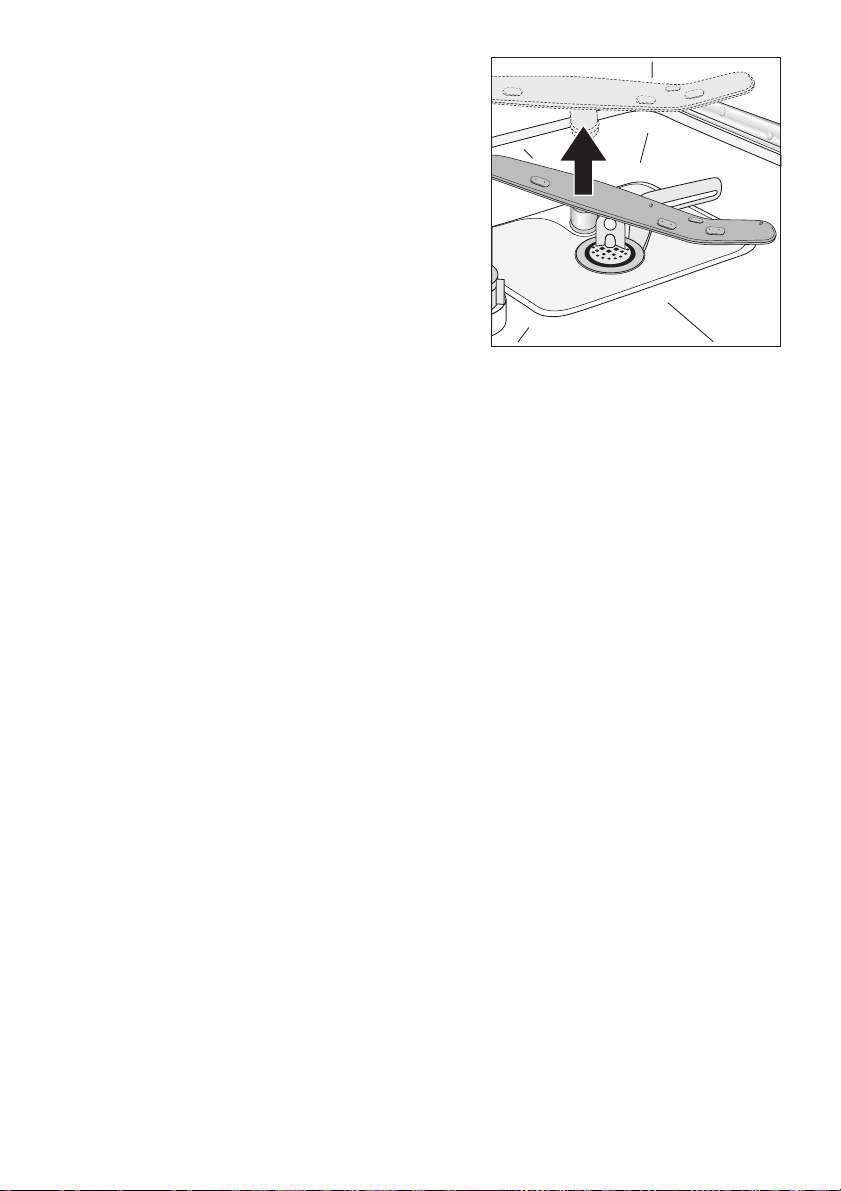

Bottenspolarm

1. Drag bottenspolarmen uppåt från spär­ren för att ta bort den.

2. Rengör spolarmens munstycken.

3. Sätt bottenspolarmen på anslutningen

och tryck den hårt neråt, tills det känns
att den låser fast.

32

Vad gör jag om …

Ändring av språk

Du kan alltid ändra tillbaka språket i displayen till det som var inställt vid le­veransen. Förutom språket ändras även inställningarna KONTRAST
LJUSSTYRKA.

1. Tryck upprepade gånger på knappen Cancel tills texten i displayen inte
ändras mer.

2. Håll knappen Cancel intryckt i sex sekunder.

I textraden visas SPROG DANSK. Ordet DANSK blinkar.

3. Välj önskat språk med ändringsknapparna ( resp ).

4. Tryck på knappen .

5. Anpassa vid behov värdena för KONTRAST

snitt ”Grunder för användning”.

1

och LJUSSTYRKA, se av-

Avhjälpa mindre störningar själv

Om under användning något av följande felmeddelande visas i displayen:

– ÖPPNA VATTENKRAN
– PUMP BLOCKERAD

Avhjälp felet, starta därefter diskprogrammet igen. Diskprogrammet fortsät­ter.

Vid andra felmeddelanden:

– Avbryt diskprogram.
– Slå på och sedan av diskmaskinen.
– Välj diskprogram.
– Tryck på knappen .

Visas felet igen, kontakta kundtjänst och meddela felkoden.

1

och

1. finns inte på alla modeller

33

Störning Möjlig orsak Åtgärd

1kort, upprepad signal

hörs,
i displayen: ÖPPNA VAT­TENKRANEN

2 korta, upprepade sig­naler

hörs,
i displayen: PUMP
BLOCKERAD
(Diskvatten står i maski­nens bottenbehållare)

3 korta, upprepade sig­naler

hörs,
i displayen: SERVICE KOD

1 lång signal

i displayen: FRIGÖR SPO­LARM

i displayen: STÄNG
LUCKAN

Program startar inte.

hörs,

Vattenkranen är igenkalkad el­ler trasig.

Vattenkranen är stängd. Öppna vattenkranen.
Filtret (om sådant finns) i

slangkopplingen vid vatten­kranen är igensatt.

Filtren i diskmaskinens botten
är igensatta.

Vattenslangen
är inte rätt monterad.

Vattenlåset är igensatt. Rengör vattenlåset.

Avloppsslangen
är inte rätt monterad.

Översvämningsskyddet har
löst ut.

Överkorgens spolarm är
blockerad.

Diskmaskinsluckan är öppen. Stäng diskmaskinsluckan.

El-kontakten är inte
isatt.

Säkringen i husets installation
är trasig.

För diskmaskiner med start­fördröjning:
En starttid är vald.

Kontrollera vattenkranen, låt
reparera den vid behov.

Rengör filtret i slangkoppling­en.

Avbryt diskprogrammet (se av­snitt: Start av diskprogram);
Rengör filtret (se avsnitt: Ren­göring av filter).

Kontrollera installationen av
slangen.

Kontrollera installationen av
slangen.

Stäng först vattenkranen, slå
sedan från maskinen och kon­takta kundtjänst.

Öppna luckan
När luckan öppnas kan het
ånga strömma ut. Risk för
skållning! Anordna disk och be­stick i korgarna så att spolar­men ovanför kan röra sig fritt.
Stäng diskmaskins-luckan.

Sätt i el-kontakten.

Byt säkring.

Om disken skall diskas direkt,
radera starttiden.

försiktigt.

34

Störning Möjlig orsak Åtgärd

Diskutrymmet består av rost­fritt stål. Rostfläckar i diskma-

skinsutrymmet kommer från
I diskutrymmet syns rost­fläckar.

främmande föremål (rostfla-

gor från vattenledningen, från

grytor, bestick osv). Behandla

sådana fläckar med ett vanligt

metallputsmedel.

Tjutande ljud vid diskning. Tjutandet är ofarligt.

Belysningen i diskmaski­nen fungerar inte.

El-kontakten är inte

isatt.

Lampan är trasig. Kontakta kundtjänst.

Diska bara lämpliga bestick
och disk.

Avkalka maskinen med ett i
handeln tillgängligt rengörings­medel för diskmaskiner.
Om ljudet kvarstår efter avkalk­ningen, prova då att använda
ett diskmedel från annan tillver­kare vid rengöring av disk.

Sätt i el-kontakten.

35

När diskresultatet inte är tillfredsställande

Disken blir inte ren.

• Rätt diskprogram har inte valts.

• Disken var arrangerad så att alla delar nåddes inte av diskvatten. Diskkor-

garna får inte vara överfulla.

• Bottenfiltret är inte rent eller felaktigt isatt.

• Kvalitetsdiskmedel har inte använts eller doseringen var för liten.

• Vid kalkavlagringar på disken: Behållaren för specialsalt är tom eller vat-

tenavhärdaren är fel inställd.

• Avloppsslangen är inte rätt installerad.

• Föroreningar i diskvattnet kan täppa igen spolarmarnas munstycken. Det

går att ta bort spolarmarna från sina anslutningar för att rengöra dem (se
avsnitt ”Skötsel och rengöring”).

Disken torkar inte och glänser inte:

• Kvalitetssköljmedel har inte använts.

• Behållaren för sköljmedel är tom.

På glas och disk finns ränder, repor, mjölkaktiga fläckar eller blåskim­rande beläggning.

• Ställ in sköljmedelsdoseringen lägre.

På glas och disk finns torkade vattendroppar.

• Ställ in sköljmedelsdoseringen högre.

• Diskmedlet kan vara orsaken. Kontakta kundrådgivaren hos diskmedels-

tillverkaren.

Glaskorrosion

• Kontakta kundrådgivaren hos diskmedelstillverkaren.

36

Avfallshantering

2 Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna
är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid
de kommunala återvinningsstationerna i därför avsedda behållare.

2 Avfallshantering när produkten är utsliten

Symbolen
hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlings­plats för återvinning av el- och elektronikkomponenter. Genom att säkerstäl­la att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt
negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras
som vanligt avfall. För ytterligare upplysningar om återvinning bör du kon­takta lokala myndigheter eller sophämtningstjänst eller affären där du köpte
varan.

W på produkten eller emballaget anger att produkten inte får

1 Varning! Dra ur kontakten ur uttaget när maskinen är utsliten. Klipp av el-

kabeln och avlägsna den och kontakten.
Förstör lucklåset så att luckan inte går att låsa. Därvid kan barn inte låsa in
sig och hamna i livsfara.

37

Tekniska data

Kapacitet: 12 kuvert med serveringskärl
Tillåtet vattentryck: 1-10 bar (=10-100 N/cm
Elektrisk anslutning: 230 V, 10 A, se även typskylt på högra kanten av diskmaskins-

luckan.

Effekt 2250 W

Integrerbar och inbyggnads-diskmaskin

Mått: 820 - 880 x 596 x 570 (H x B x D i mm)
Maximal vikt: 50 kg

2

= 0.1-1.0 MPa)

5 Denna produkt är godkännd enligt följande EU-direktiv:

– 73/23/EWG från 19.02.1973 lågspännings-direktiv
– 89/336/EWG från 03.05.1989 EMV-direktiv inklusive ändrings-direktiv 92/

31/EWG

– 93/68/EWG från 22.07.1993 CE-märknings-direktiv

38

Anvisningar för kontrollinstitut

Kontrollen enligt EN 60704 skall genomföras med full maskin med testpro­grammet (se Programtabell).
Kontrollen enligt EN 50242 skall genomföras med full saltbehållare för vat­tenavhärdaren, med full sköljmedelsbehållare och med testprogrammet (se
Programtabell).

Full maskin:

12 kuvert

inklusive serveringskärl
Dosering av diskmedel: 5g + 25g (Typ B) 20g (Typ B)
Inställning av sköljmedels-

dosering:

Exempel på arrangering av disk:

Överkorg

*) Tag eventuellt bort befintliga kopphyllor eller bestickbräda på vänster sida.

*)

4 (Typ III) 4 (Typ III)

Halvfull maskin:

6 kuvert inklusive serveringskärl,
varannan plats lämnas tom.

39

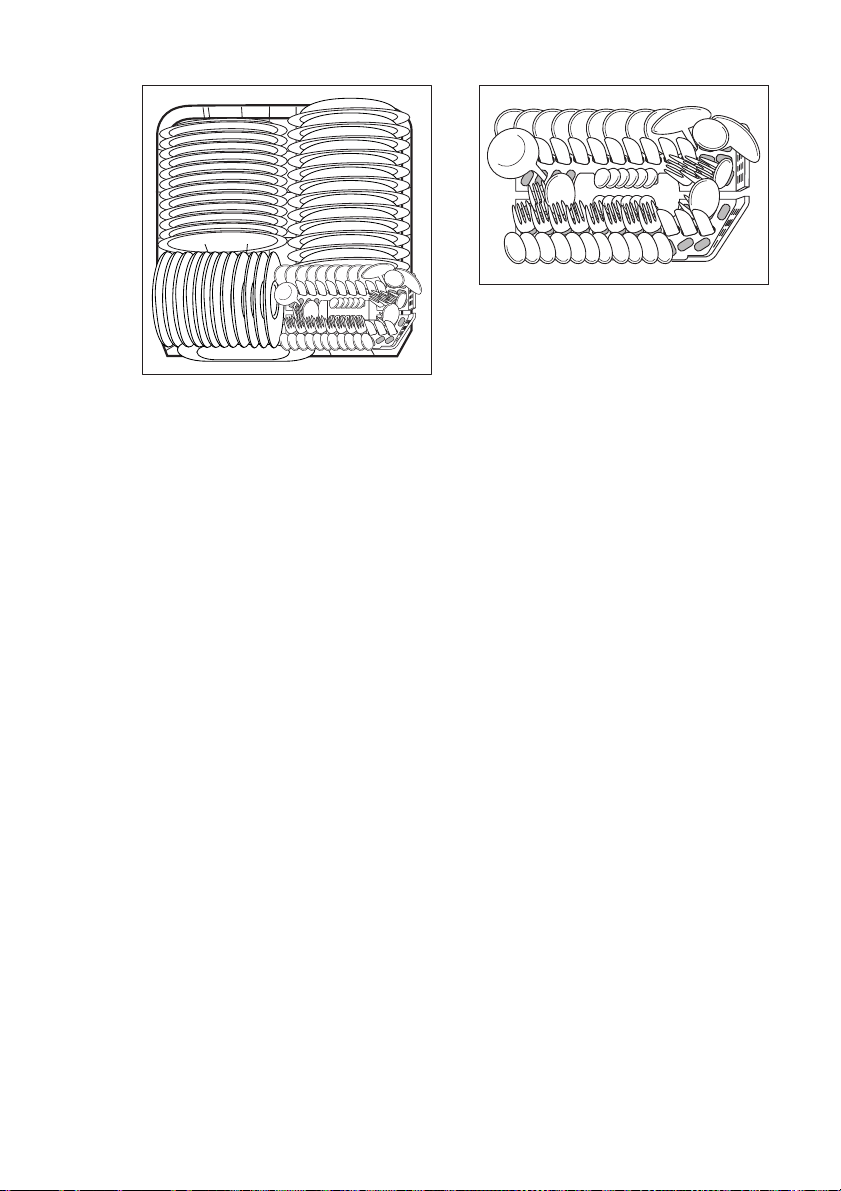

Underkorg med bestickkorg

*)

Bestickkorg

*) Tag eventuellt bort kopphyllorna eller ölglashållarna på vänster sida om dessa är montera-

de.

40

Uppställnings- och anslutningsanvisning

1 Säkerhetsanvisningar för installationen

• Transportera endast diskmaskinen stående, annars kan saltvatten rinna
ut.

• Kontrollara att diskmaskinen inte har några transportskador innan den tas
i bruk. Anslut aldrig en skadad maskin. Vänd Dig till Din leverantör om
skador har uppstått.

• Använd aldrig diskmaskinen, om el-sladden, vatten- avloppsslangen är
skadade, eller om panelen eller sockeln är så skadad att maskinens
strömförande delar blir åtkomliga.

• Anslut alltid kontakten till ett enligt bestämmelserna installerat jordat ut­tag.

• Vid fast anslutning: En fast anslutning får endast göras av en behörig elek­triker.

• Förvissa Dig om innan maskinen tas i bruk, att nätspänning och ström
som anges på typskylten överenstämmer med nätspänning och ström på
platsen där maskinen skall installeras. Erforderliga elektriska säkringar
anges på typskylten.

• Grenuttag- kopplingar och förlängningskablar får inte användas. Brandfa­ra vid överhettning!

• Diskmaskinens el-sladd får endast bytas ut av kundtjänst eller en behörig
fackman.

• En vattenslang med säkerhetsventil får endast bytas ut av kundtjänst.

41

Placering av diskmaskinen

• Diskmaskinen måste stå stadigt och vågrätt i alla riktningar och vara upp­ställd på fast underlag.

• För att utjämna ojämnheter i golvet och
anpassa maskinens höjd till andra skåp,
skruva ut de ställbara fötterna med en
skruvmejsel.

• De bakre ställbara fötterna ställs in fram­till på maskinen med en skruvdragare (se
monteringsanvisningen).

• Avloppsslang, vattenslang och el-kabel
måste läggas fritt rörliga i sockelutrym­met baktill så att de inte kan krökas eller
klämmas.

• Diskmaskinen måste skruvas fast i bänk­skivan eller i skåpen på sidorna. Dessa åtgärder är absolut nödvändiga för
att VDE-normerna vad avser tippsäk.

Integrerbar diskmaskin

(se bifogad monteringsmall)

3 På maskinluckan kan en träskiva/skåpslucka med följande mått monteras:

Bredd: 591 – 594 mm
Tjocklek: 16 – 24 mm
Höjd:

(variabel)

Vikt: maximalt 8 kg

beroende på

–

Skåphöjd

–

Sockelhöjd

–

Anpassning av fogsträckning till angränsande skåp.
Det exakta höjdmåttet måste anpassas till de angränsan­de skåpen på platsen.

42

Anslutning av diskmaskinen

Vattenanslutning

• Diskmaskinen kan anslutas till kallvatten och till varmvatten upp till maxi­malt 60 °C.

• Diskmaskinen får inte anslutas till varmvattensberedare.

Tillåtet vattentryck

Lägsta tillåtna vattentryck:
1 bar (=10 N/cm2 =100 kPa)

Högsta tillåtna vattentryck:
10 bar (=100 N/cm2 =1 MPa)

Rådfråga Din installatör om vattentrycket är
under 1 bar.

Vid vattentryck över 10 bar måste en reduce­ringsventil monteras (kan anskaffas hos Din
fackhandlare).

Anslutning av vattenslang

1 Vattenslangen får inte vara knäckt, klämd eller ligga i tvära böjar.

Anslut vattenslangen med slangkopplingen (ISO 228-1:2000) till en vatten­kran med utvändig gänga (¾ tum). Vattenslangen är försedd med anslut­ningsmutter av plast eller metall.
– Drag endast åt slangens anslutningsmutter för hand.
Kontrollera därefter tätheten (säkerställ att vattenkranen inte droppar).

3 För att vattentappningen i köket inte skall begränsas rekommenderar vi att

installera en extra vattenkran eller att montera en förgrening på den befintli­ga kranen.

Behöver Du en längre vattenslang än den medlevererade, skall följande
kompletta, i fackhandeln förekommande VDE-godkända slangsats använ­das:

– Slangsats “WRflex 100” (E-Nr.: 911 239 034)
– Slangsats “WRflex 200” (E-Nr.: 911 239 035)

43

Vattenavlopp

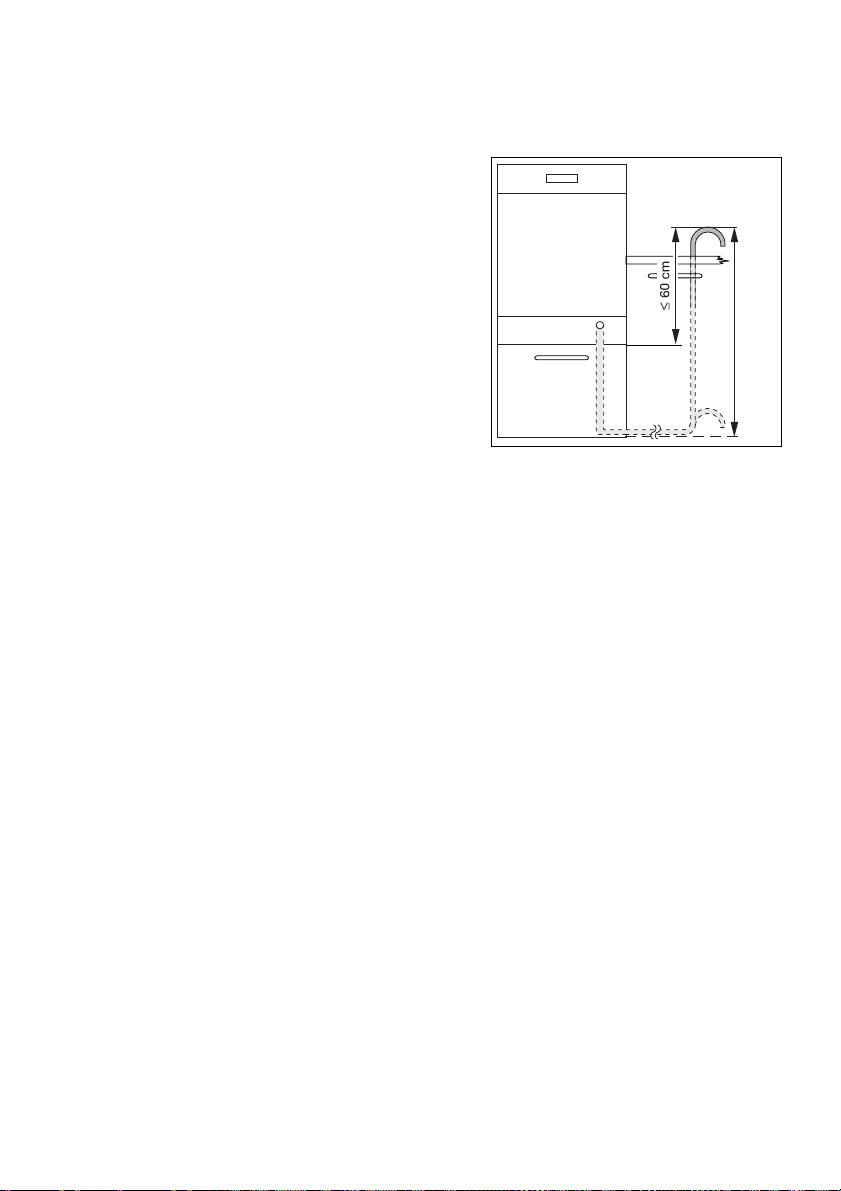

Avloppsslang

1 Avloppsslangen får inte vara knäckt,

klämd eller ligga i tvära böjar.

• Anslutning av avloppsslangen:
maximalt tillåten höjd över maskinens
underkant: 60 cm.

Förlängningsslangar

• Förlängningsslangar kan anskaffas i
fackhandeln eller vid vår kundtjänst. In­nerdiametern på förlängningsslangar
måste uppgå till 19 mm, för att maski­nens funktion inte skall störas.

• Sammanlagda längden inklusive förläng­ningsslang får maximalt uppgå till 4 me­ter.

Anslutning av vattenlås

• Avloppsslangens utlopp (ø 19 mm) passar till alla förekommande vatten­lås. Ytterdiametern på anslutningen för vattenlåset måste vara minst 15
mm.

• Avloppsslangen skall sättas fast på anslutningen för vattenlåset med den
medlevererade slangklämman.

tillåtet område

Översvämningsskydd

För att undvika vattenskador är diskmaskinen försedd med ett översväm­ningsskydd.
I händelse av ett fel bryter säkerhetsventilen i vattenslangen vattentillförseln
och tömningspumpen startar. Därmed kan vatten varken rinna över eller ut.
Vatten som är kvar i maskinen pumpas automatiskt bort.

När diskmaskinen är inkopplad hörs i händelse av fel även en ljudsignal.

44

Elektrisk anslutning

Uppgifter om nätspänning, typ av ström och erforderliga säkringar finns på
typskylten. Typskylten sitter på höger kant av diskmaskinsluckan.

Drag ur stickkontakten för att skilja diskmaskinen från el-nätet.

Varning:

– Kontakten måste vara åtkomlig efter uppställning av maskinen.
– Efter inbyggnad får spänningsförande delar och isolerade ledningar inte

vara åtkomliga enligt DIN EN 60335-1.

Anslutningsteknik

Vatten- och avloppsslangar samt el-kabel måste anslutas vid sidan av disk­maskinen, eftersom det inte finns plats för dessa bakom maskinen.

yttre ø 19 mm, längd 30 mm

Vatten-

slang

2 Muff 45° eller rak,

Elektrisk

kabel

Vattenav­lopp

Dubbelventil Vattenav-

lopp

El-anslutning Elektrisk kabel

Vatten­slang

45

Garanti

Sverige

Vid försäljning till konsument i Sverige gäller den svenska konsumentlag­stiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Finland

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat defi­nierad garantitid, har produkten garanti enligt den gällande lagstiftningen
och de lokala bestämmelserna. Garantivillkoren uppfyller branschens all­männa villkor enligt den gällande lagstiftningen. Spara inköpskvittot som
verifikation för inköpsdatumet, som avgör garantitidens början.
Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri ser­vice

• vid onödigt servicebesök.

• om tillverkarens anvisningar för installation, användning och skötsel inte

följts.

Konsumentkontakt

Sverige

Har du frågor angående produktens funktion eller användning ber vi dig att
kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår
hemsida www.husqvarna.se

Finland

Har du frågor angående produktens funktion eller användning ber vi dig
ringa vår konsumentrådgivare på tel. [phone] (0,1597H/min (0,95 mk/
min)+pvm).

46

Service och reservdelar

Sverige

Vill du beställa service, installation eller reservdelar ber vi dig kontakta
Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på
www.husqvarna.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.husqvarna.se el­ler Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.

3 Innan du beställer service, kontrollera först om du kan avhjälpa felet

själv.

Här i bruksanvisningen finns en tabell,
som beskriver enklare fel och hur man kan
åtgärda dem. Observera, elektriska fel
skall alltid åtgärdas av certifierad elektri­ker.

Innan du kontaktar service, skriv upp föl­jande enligt dataskylten:

Modellbeteckning .................................

Produktnummer ....................................

Serienummer ..........................................

Inköpsdatum ..........................................

Hur och när uppträder felet ?

Finland

Service, reservdelsbeställningar och eventuella reparationer får utföras en­dast av ett auktoriserat serviceföretag. Information om det närmaste aukto­riserade serviceföretaget får du från numret 0200-2662 (0,1597H/min (0,95
mk/min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservi­ce".
För att säkra maskinens klanderfria funktion skall man vid reparationer en­dast använda originala reservdelar.

* När du beställer service eller reservdelar bör du veta produktnummer och
modellbeteckning som står på dataskylten. Skriv up dem här så har du dem
tillhands när du behöver dem.

Modell: ........................................................

Produktnummer: ...................................

Serienummer: ..........................................

Inköpsdatum: ...........................................

47

822 612 736-00-140705-01 Med reservation för ändringar

From the Electrolux Group. The world´s No.1 choice.

Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring
samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp,
spisar, tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder
kronor i över 150 länder runt hela världen.
