Page 1
SF
ASTIANPESUKONE
QB 531
822 945 872 - 00 - 1201
Page 2
Arvoisa asiakas,
lue nämä käyttöohjeet huolellisesti läpi.
Kiinnitä huomiota erityisesti tämän käyttöohjeen
ensimmäisillä sivuilla oleviin turvallisuutta koskeviin
ohjeisiin! Säilytä käyttöohje myöhempää tarvetta varten. Anna käyttöohje myös laitteen mahdolliselle seuraavalle omistajalle.
1
3
2
Käyttöohjeessa on mahdollisesti esiintyvien toimintahäiriöiden poistoa varten olevia ohjeita; katso kohta
"Mitä tehdä, jos...".
Jos annetut ohjeet eivät riitä, ota yhteys lähimpään
valtuutettuun huoltoliikkeeseen.
Valtuutettu huoltoliikkeemme on aina käytettävissäsi
teknisten ongelmien ilmaantuessa.
Ota sen lisäksi huomioon kappale ”Huolto”.
Huomioi varoituskolmio ja huomautukset
(Varoitus!, Varo!, Huomio!), jotka sisältävät
ohjeita, jotka ovat tärkeitä turvallisuutesi tai
laitteen toimintakyvyn kannalta. Noudata
niitä ehdottomasti.
Numeroidut toimintaohjeet ohjaavat sinua
askel askeleelta laitteen käytössä.
Tämän merkin jälkeen saat laitteen hallintaan ja käyttöön liittyviä lisätietoja.
Laitteen taloudelliseen ja ympäristöystävälliseen käyttöön liittyvät tiedot ja ohjeet on
merkitty tällä merkillä.
3
Astianpesukoneessasi on uusi pesujärjestelmä "IMPULSSIPESU".
Tässä pesujärjestelmässä moottorin kierrosluku ja pesupaine vaihtelee pesuohjelman kuluessa, minkä ansiosta astiat
puhdistuvat paremmin. Sen takia myös
käynnissä olevan pesuohjelman äänenvoimakkuus vaihtelee.
2
Page 3
Sisällys
Turvallisuusohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Astianpesukoneen luukun lapsilukko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Hävittäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Taloudellinen ja ympäristöystävällinen pesu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Laitteen sisäkuva ja toimintopaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Toimintopaneeli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ennen ensimmäistä käyttöönottoa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Vedenpehmennyslaitteen säätäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Vedenpehmennyslaitteen suolan täyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

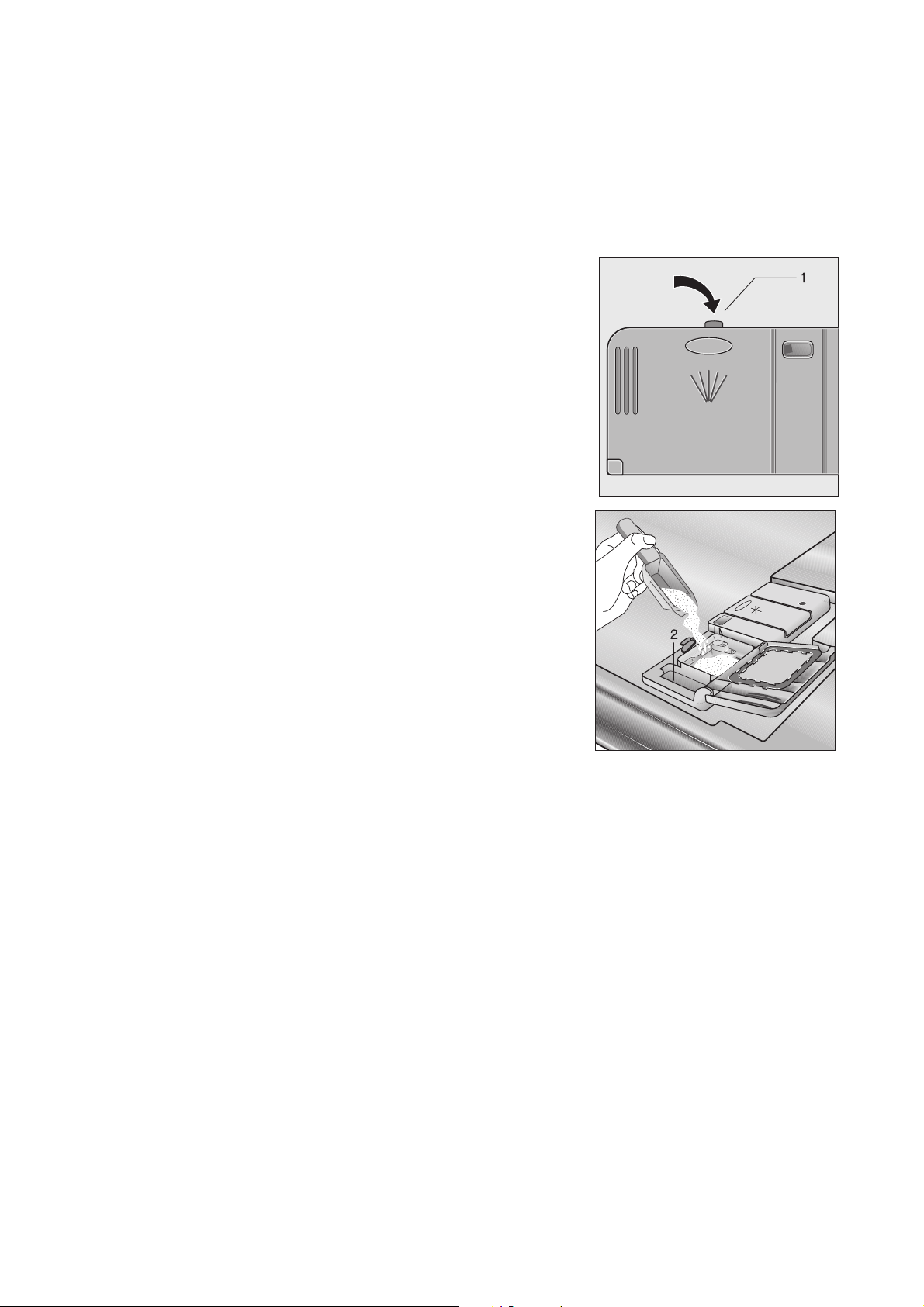

Huuhtelukirkasteen säiliön täyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Kirkasteaineen annostus - Asetukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Pesuohjelman päättymisestä ilmoittavan äänimerkin asetus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Näin käytät konettasi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

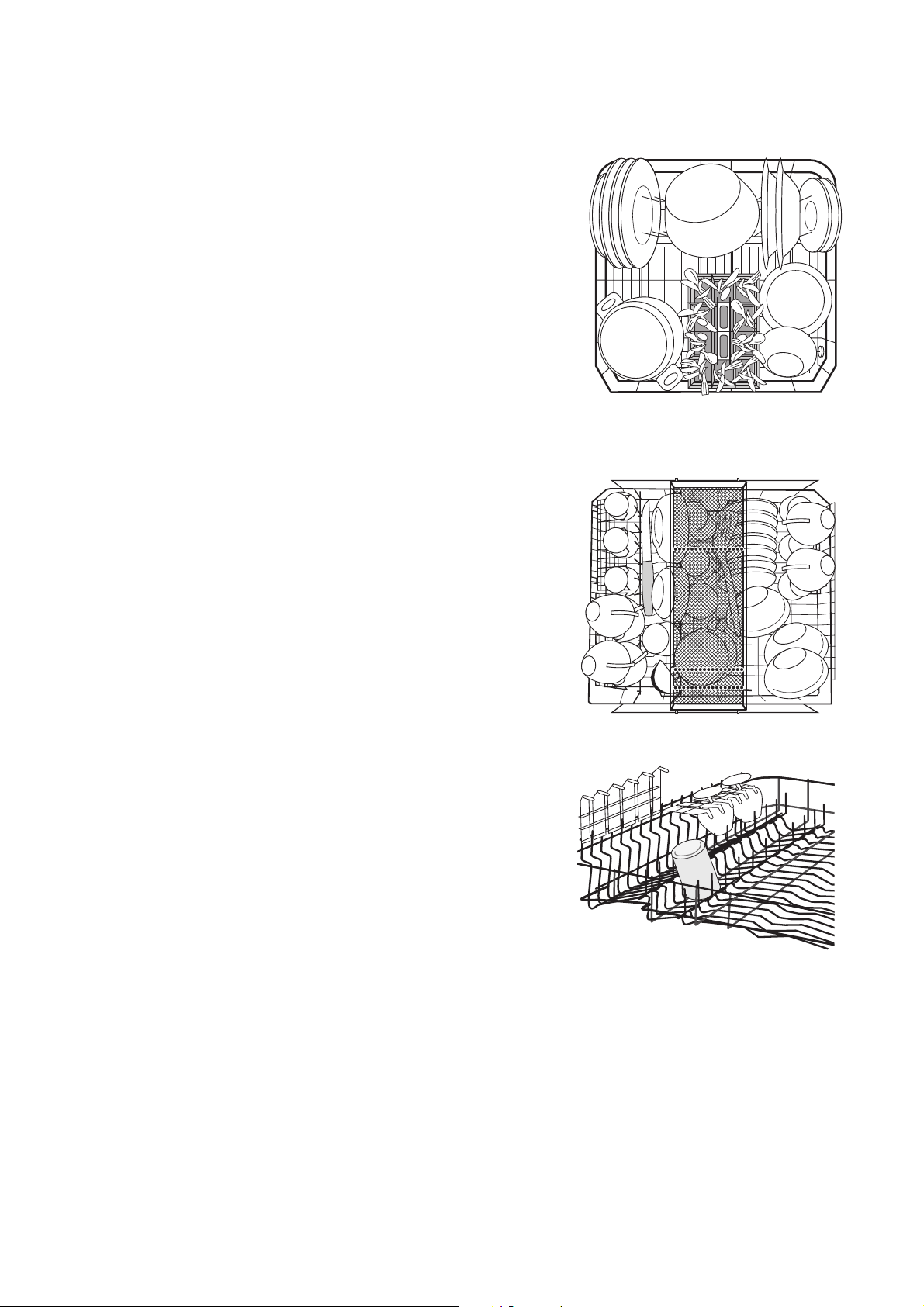

Ruokailuvälineiden ja astioiden järjestely . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Ruokailuvälinekori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Kattiloiden, pannujen ja suurten lautasten järjestäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Kuppien, lasien ja kahvikaluston järjestäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Yläkorin säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Astianpesuaineen täyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Pesuohjelmat Automtiikka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Pesuohjelman valinta (ohjelmataulukot) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Pesuohjelman käynnistäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Pesuohjelman vaihto/keskeytys/pysäyttäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Taukotoiminto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Ajastuksen säätö tai muuttaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Täyttömäärän tunnistin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Virran kytkeminen pois koneesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Astioiden poistaminen koneesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Huolto ja puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

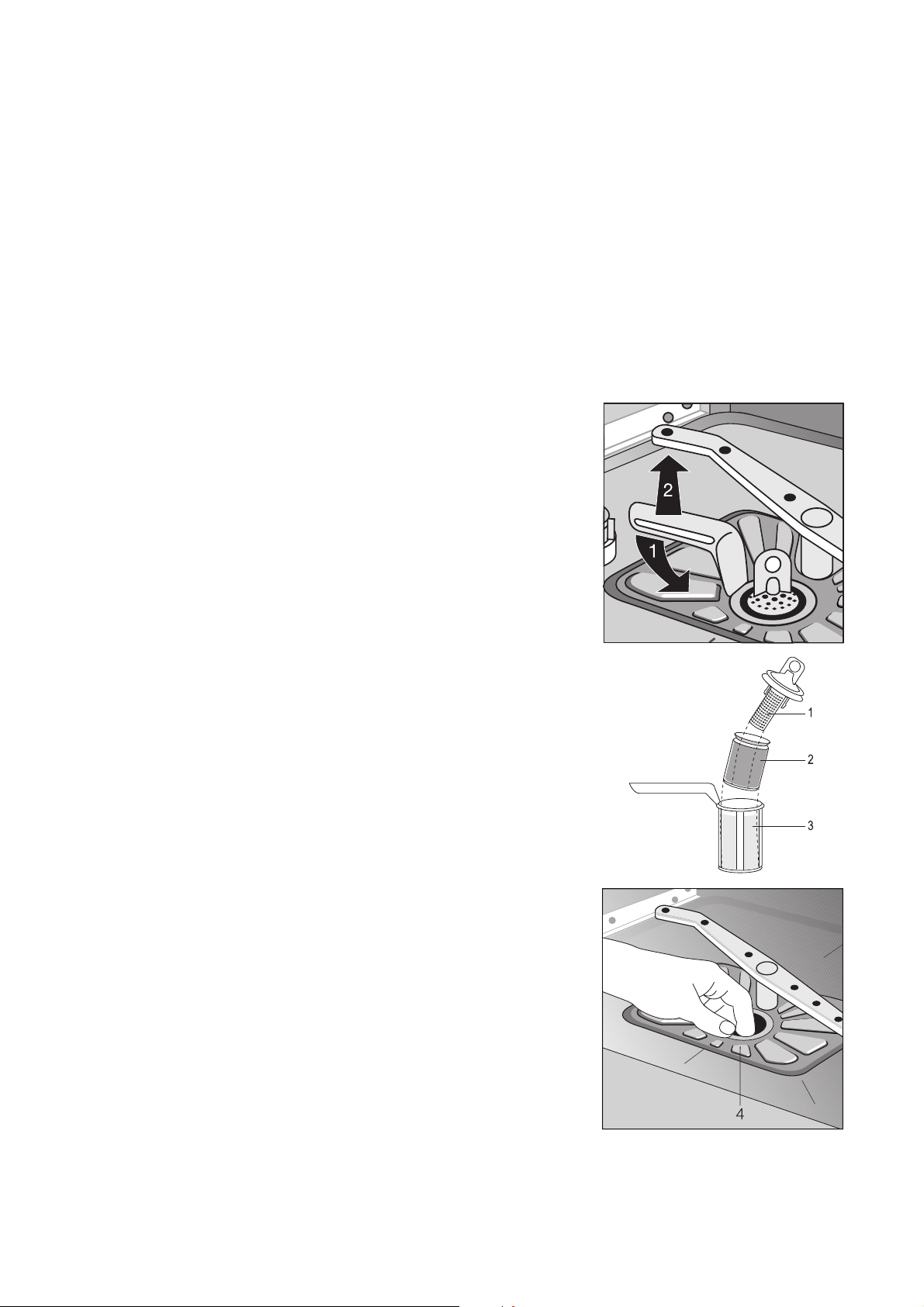

Siivilöiden puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Sisävalo – lampun vaihtaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Mitä tehdä, jos... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
...näyttöpaneeliin ilmestyvät virheilmoitukset. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
...ilmaantuu astianpesukoneen käyttöön liittyviä ongelmia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
...pesutulos ei ole tyydyttävä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Ohjeita laitteen testaamiseen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
3
Page 4
Sisällys
Asennus- ja liitäntäohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

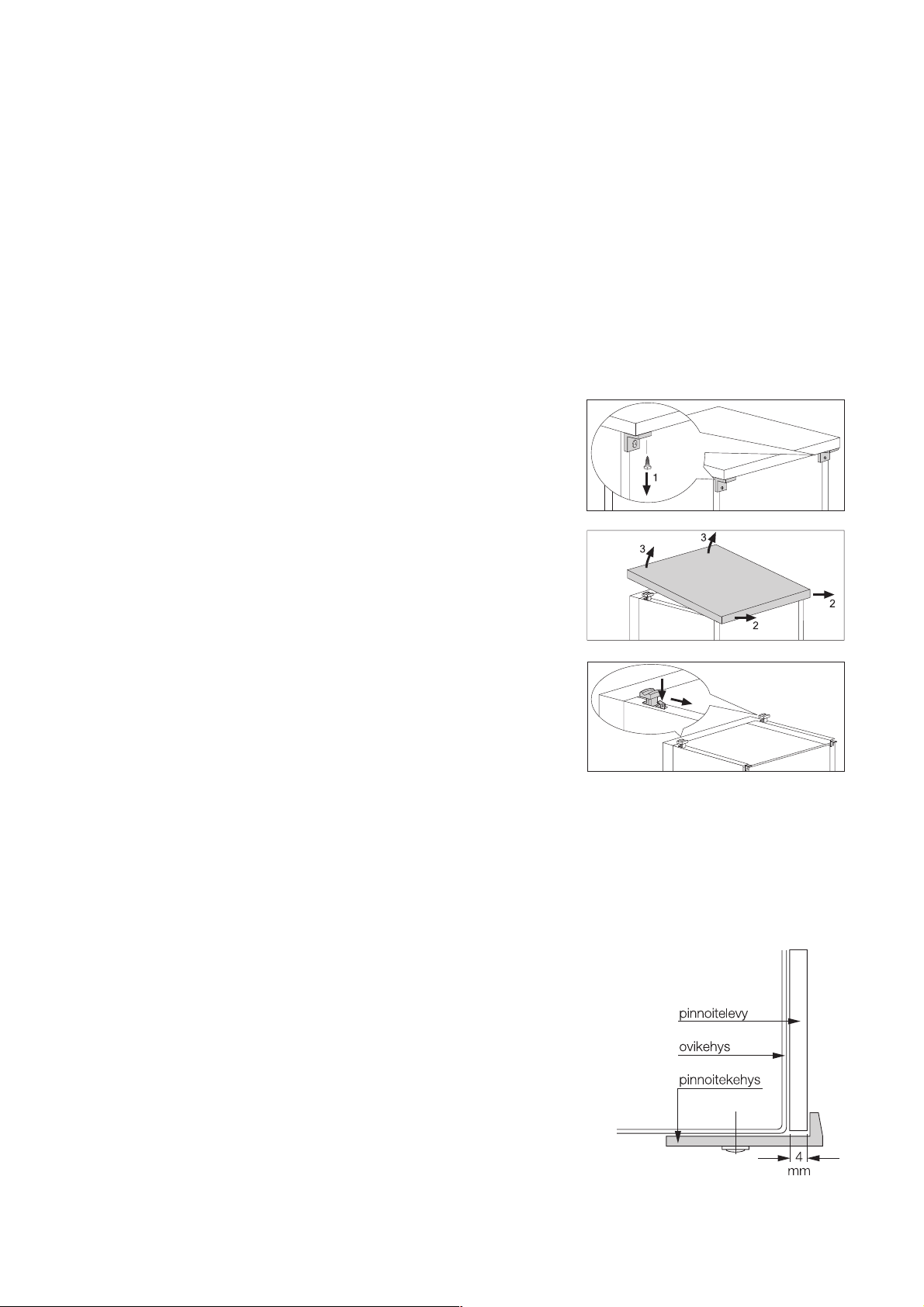

Astianpesukoneen asentaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Kalusteisiin sijoitettava astianpesukone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Työtason alle sijoitettava astianpesukone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Vapaasti sijoitettavat laitteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Astianpesukoneen liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Vesijohto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Sallittu veden paine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Vedentuloletkun liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Viemäriliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Vesiturvajärjestelmä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Sähköliitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Huolto ja varaosat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
4
Page 5
1 Turvallisuusohjeet
Tämän laitteen turvallisuus vastaa tekniikan hyväksyttyjä sääntöjä ja laiteturvallisuuslakia. Kuitenkin
meistä on valmistajana aiheellista tutustuttaa sinut
seuraaviin turvallisuusohjeisiin:
Sijoitus, liitäntä, käyttöönotto
• Astianpesukonetta saa kuljettaa vain pystyasen-
nossa.
• Tarkista, ettei astianpesukoneessa ole kuljetus-
vaurioita. Älä missään tapauksessa asenna vahin-
goittunutta laitetta. Käänny laitteen toimittajan
puoleen, jos huomaat laitteissa vaurioita.
• Tarkista ennen laitteen käyttöönottoa, että sen
arvokilvessä mainittu virtalaji ja nimellisjännite
ovat yhtäpitäviä sijoituspaikan virtalajin ja verkko-
jännitteen kanssa. Käytetyn virtapiirin vaatiman
suojauksen löydät myöskin arvokilvestä.
• Astianpesukoneen sijoitukseen ja asennukseen
liittyviä tietoja löydät luvusta "Asennus". Monina-
papistokkeiden/-kytkimien ja jatkojohtojen käyttö
ei ole sallittua. Ylikuumenemisesta aiheutuu palo-
vaara.
Lasten turvallisuus
• Lapset eivät usein ymmärrä sähkölaitteisiin liitty-
viä vaaroja. Pidä lapsia sen takia silmällä äläkä
anna heidän leikkiä astiapesukoneella – lapset
voivat sulkea itsensä koneen sisälle (tukehtumis-
vaara!).
• Pakkauksen osat (esim. kalvot, styrox) voivat olla
vaarallisia lapsille. Tukehtumisvaara! Pidä pakka-
uksen osat poissa lasten ulottuvilta.
• Pesuaineet saattaavat aiheuttaa syöpymiä sil-
miin, suuhun ja nieluun ja johtaa jopa tukehtumi-
seen! Noudata astianpesu- ja puhdistusaineen
valmistajan antamia turvallisuusohjeita.
• Älä päästä lasta tutkimaan astianpesukonetta,
koska koneessa voi olla astianpesuaineen jään-
nöksiä. Muista myös, että astianpesukoneen vesi
ei ole juomakelpoista.
• Astianpesukoneen romuttamisen yhteydessä:
Katkaise liitäntäjohto koneen puoleisesta päästä.
Varmista, että luukun lukko ei ole toimiva. Näin
estät lapsia lukitsemasta itseään koneeseen tai
muun mahdollisen hengenvaaran.
• Jos laitteen liitäntäjohto on vaurioitunut tai se on
vaihdettava pidempään johtoon, on otettava
yhteys lähimpään valtuutettuun huoltoliikkeeseen,
joka vaihtaa sen uuteen erikoisvalmisteiseen johtoon.
• Älä koskaan irrota verkkopistoketta pistorasiasta
johdosta vetämällä vaan pidä aina kiinni pistokkeesta.
• Astianpesukoneeseen ei saa turvallisuussyistä
tehdä muutoksia tai lisäyksiä.
• Huolehdi siitä, että astianpesukoneen luukku on
aina kiinni (paitsi likaisten astioiden laittamisen ja
puhtaiden astioiden poistamisen aikana). Näin
kukaan ei pääse kompastumaan ja loukkaamaan
itseään avoinna olevaan luukkuun.
• Terävät veitset ja teräväreunaiset ruokailuvälineet
on sijoitettava ruokailuvälinetelineeseen tai yläkoriin.
Käyttötarkoituksen mukainen
käyttö
• Pese astianpesukoneessa vain tavallisia kotitalouksissa olevia astioita. Jos käytät konetta tai väärin, valmistaja ei ota vastuuta tästä käytöstä
mahdollisesti aiheutuneista vahingoista.
• Tarkista ennen suolan, pesuaineen tai huuhtelukirkasteen käyttöä, että niiden valmistaja selvästi
sallii niiden käytön kotitalouksien astianpesukoneissa.
• Älä laita astianpesukoneeseen liuotinaineita.
Räjähdysvaara!
• Vesiturvajärjestelmä suojaa vesivaurioilta. Seuraavien edellytysten on täytyttävä:
• Verkkoliitännän on säilyttävä myös virran ollessa
kytkettynä pois koneesta.
• Astianpesukoneen on oltava asennettu määräysten mukaisesti.
• Käännä vesihana aina kiinni, kun astianpesukonetta ei käytetä.
• Älä istu tai seiso avoimen luukun päällä, laite saattaa keikahtaa.
• Sulje vian sattuessa ensin vesihana, kytke sitten
ja irrota verkkopistoke pistorasiasta.
Yleinen turvallisuus
• Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Vain alkuperäisiä varaosia saa käyttää.
• Älä ota astianpesukonetta koskaan käyttöön, jos
verkkojohto, veden tulo-/poistoletku ovat vaurioituneet tai jos paneeli, työtaso tai sokkelin alue on
vahingoittunut niin, että sitä kautta päästään
käsiksi laitteen sisustaan.
5
Page 6
Astianpesukoneen luukun lapsilukko
Astianpesukoneen luukussa on lapsilukko, jonka
ansiosta lapset eivät saa avattua koneen luukkua.
Aseta lapsilukko käyttöön seuraavalla tavalla:
1. Luukun kahvan vasemmassa reunassa on vipu
(1). Paina vipu taakse pienen ruuvimeisselin tai
lusikan varren avulla.
2. Kun lapsilukko on käytössä, saat avattua luukun
liikuttamalla kahvaa ensin vasemmalle (2) ja painamalla sitä sitten ylös (3).
3. Kun haluat lapsilukon pois toiminnasta, vedä vipu
pienellä ruuvimeisselillä tai lusikan varrella takaisin eteen.
2 Hävittäminen
Pakkausmateriaalin hävittäminen
Hävitä astianpesukoneiden pakkaukset asianmukaisella tavalla. Kaikki pakkauksissa käytetyt materiaalit
ovat ympäristöystävällisiä ja kierrätyskelpoisia.
• Muovimateriaalit on merkitty seuraavasti:
– >PE< polyeteeniä, esim. pakkausfoliot
– >PS< polystyreeniä, esim. pehmusteina ole-
vat osat (aina ilman kloorattuja fluorihiilivetyjä)
– >POM< polyoksymetyleeniä, esim. muovikiin-
nittimet
• Pahvit on valmistettu keräyspaperista ja voidaan
antaa paperinkeräykseen.
Käytöstä poistetun laitteen hävittäminen
Kun jonain päivänä poistat astianpesukoneen lopullisesti käytöstä, vie se kierrätyskeskukseen. Asialliseen romuttamiseen liittyvää tietoa saat kuntasi
jätehuoltoa hoitavalta viranomaiselta.
2 Taloudellinen ja ympäristöystävällinen
pesu
• Liitä astianpesukone lämpimään veteen vain silloin, kun lämmintä vettä ei lämmitetä sähköllä.
• Säädä vedenpehmennyslaite oikein.
• Älä huuhtele astioita juoksevalla vedellä ennen niiden pesua.
• Jos astianpesukone ei ole täysi, kuormituksen
tunnistus laskee tarvittavan veden määrän ja
lyhentää ohjelman kestoa. Täyden koneellisen
pesu on aina taloudellisinta.
• Valitse pesuohjelmat astioiden tyypin ja likaisuuden mukaisesti.
• Älä annostele pesuainetta, suolaa ja huuhtelukirkastetta enemmän kuin niiden valmistaja ja tämä
käyttöohje suosittelevat.
• Astianpesukoneen sisävalo palaa aina, kkun astianpesukoneen luukku on auki. Energian säästämiseksi tulisi siis aina astioiden
sisäänasettamisen/poistamisen jälkeen sulkea
astianpesukoneen luukku.
6
Page 7
Laitteen sisäkuva ja toimintopaneeli
Yläsuutinvarsi
Kumitiiviste tulovesiletkun kytkemiseksi
keskimmäiseen suutinvarteen
Suutinvarret
Suolasäiliö
Huuhtelukirkastesäiliö
Pesuainelokero
Tuuletusaukko
puhallinkuivausta varten
Arvokilpi
Siivilät
Sisävalo
7
Page 8
Toimintopaneeli
Äänimerkkipainike
Toimintopainikkeisiin kuuluvat VIRTA/SEIS-kytkin
M sekä ohjelmapainikkeet ja LED-näytöt.
Äänimerkkipainike: Pesuohjelman lisäksi voidaan
tällä painikkeella valita, halutaanko äänimerkin ilmoittavan pesuohjelman päättymisestä.
Vedenpehmenninpainike: Pesuohjelman lisäksi voi-
daan tällä painikkeella asettaa astianpesukoneen
vedenpehmennin.
Vedenpehmenninpainike
Toimintopainikkeet
Luukun
kahva
Höyrynpoistoaukko
puhallinkuivauksessa
Monitoiminäyttö
Merkkivalot tarkoittavat seuraavaa:
E
à
G
H
Ajastin
Pesuohjelman
vaiheiden näyttö
Lisää suolaa
Lisää huuhtelukirkastetta
Avaa vesihana
Keskimmäinen suutinvarsi jumissa
Merkkivalot
Monitoiminäytöstä näkyy,
– valittu vedenpehmentimen kovuusalueen
säätö.
– onko merkkiääni kytketty päälle/pois.
– ohjelmoitu pesuohjelman käynnistymisaika.
– valitun pesuohjelman kestoaika.
– astianpesukoneen virheilmoitukset.
Ennen ensimmäistä käyttöönottoa
Poista ennen laitteen käyttöönottoa kaikki kuljetustuet, joilla astiakorit on varmistettu kuljetuksen ajaksi.
Suorita sitten seuraavat vaiheet:
1. Säädä vedenpehmennyslaite
2. Täytä suolasäiliö
3. Täytä huuhtelukirkastesäiliö
8
Page 9
Vedenpehmennyslaitteen säätäminen
Jotta voidaan estää kalkkikerrosten muodostuminen
astioiden ja astianpesukoneen pinnoille, astiat on
pestävä pehmeällä vedellä (vedellä, jossa ei ole paljon kalkkia). Tämän takia koneessa on vedenpehmennyslaite, jossa kalkki poistetaan erikoissuolan
avulla vesijohtovedestä, jonka kovuus on vähintään
4 °dH (saksalaista kovuusastetta).
3
Säädä vedenpehmennin taulukon mukaisesti sille
asteelle, joka vastaa alueesi veden kovuuttta. Vedenpehmennin voidaan säätää 10 eri asteelle.
Tietoja oman asuinalueesi veden kovuudesta
ja kovuusalueista saat paikalliselta vesilaitokselta.
Veden kovuus
1
) mmol/l2)alue
°dH
41-50
35-40
31-40
27-30
23-26
19-22
15-18
11-14 1,9-2,5 II 2 H 2
4-10 0,7-1,8 I/II 1 H 1
alle 4 alle 0,7 I
1)(°dH) saksalainen kovuusaste, veden kovuuden mitta
2)(mmol/l) millimoolia per litra, kansainvälinen veden kovuuden yksikkö
* tehtaalla tehty säätö
1. Astianpesukoneen on oltava pois päältä.
2. Paina samanaikaisesti äänimerkki- ja vedenpeh-
menninpainiketta ja pidä ne painettuna.
3. Paina VIRTA/SEIS-kytkintä
keen ja vedenpehmenninpainikkeen LED-näytöt
vilkkuvat.
4. Paina vielä kerran vedenpehmenninpainiketta.
Monitoiminäyttö osoittaa valitun kovuusasteen.
5. Vedenpehmennin-painikkeen yksi painallus korot-
taa säätöä 1:llä. (Poikkeus: Kovuusasteen 9 jälkeen seuraa kovuusaste 0).
6. Kun kovuusaste on asetettu oikein, paina VIRTA/
SEIS-kytkintä
7,3-9,0
6,3-7,2
5,5-6,2
4,8-5,4
4,1-4,7
3,3-4,0
2,6-3,2
IV
III
M. Kovuusaste tallentuu.
Säätö
kovuusasteeseen
9
8
7
6
5
4
3*
0
suolaa ei tarvita
M. Äänimerkkipainik-
Näyttö
monitoiminäytössä
H 9
H 8
H 7
H 6
H 5
H 4
H 3
H 0
9
Page 10
Vedenpehmennyslaitteen suolan täyttäminen
1
Käytä vain astianpesukoneille tarkoitettua
erikoissuolaa. Älä koskaan laita suolasäiliöön muita suolalajeja (esim. ruokasuolaa) tai
astianpesuainetta. Tämä saattaa vaurioittaa
vedenpehmennyslaitetta.
Varmista aina ennen suolan lisäämistä, että
suola on astianpesukoneelle tarkoitettua erikoissuolaa.
Annostele suolaa säiliöön:
• Ennen astianpesukoneen ensimmäistä käyttöä
• Kun toimintopaneelissa palaa suola-merkkivalo
.
E
3
1. Avaa luukku, ota alakori pois.
2. Kierrä suolasäiliön korkki auki sitä vastapäivään.
3. Vain laitteen käyttöönoton yhteydessä:
4. Aseta laitteen mukana toimitettu suppilo suolasäi-
3
5. Puhdista säiliön aukko siihen jääneestä suolasta.
6. Kierrä kansi vastapäivään täysin kiinni, muutoin
3
Jos asuinpaikkasi veden kovuus on alle
4 °dH, suolaa ei tarvitse käyttää.
täytä suolasäliö vedellä.
liön aukkoon.
Annostele säiliöön suolaa suppilon kautta; tilavuus raekoosta riippuen n. 1,0 -1,5 kg. Älä laita
säiliöön liikaa suolaa.
Säiliössä oleva vesi valuu suolaa täytettäessä säiliöstä rummun pohjalle. Tämä on
vaaratonta, sillä vesi pumpataan pois seuraavan pesuohjelman käynnistyessä.
pesuveteen pääsee suolaa. Tällöin laseista voi
tulla sameita. Käynnistä tämän vuoksi huuhteluohjelma, kun olet täyttänyt suolasäiliön. Tällöin
ylivalunut suolavesi ja suolarakeet huuhtoutuvat
pois.
Suolan raekoosta riippuen saattaa kestää
muutaman tunnin, kunnes suola on liuennut
veteen ja suola-merkkivalo
Vedenpehmennyslaitteen säätö ja suolan
kulutus riippuvat käytettävissä olevan veden
kovuudesta.
sammuu.
E
SALE
SALT
SALZ
SEL
10
Page 11
Huuhtelukirkasteen säiliön täyttäminen
Huuhtelukirkasteen ansiosta viimeinen huuhteluvesi
valuu astioista helposti pois. Näin astiat kuivuvat kirkkaiksi.
1
Käytä vain astianpesukoneille tarkoitettuja
merkkihuuhtelukirkasteita. Älä koskaan laita
huuhtelukirkastesäiliöön muita aineita (esim.
väkietikkaa) tai astianpesuainetta. Tämä
saattaa vaurioittaa konettasi.
Annostele säiliöön huuhtelukirkastetta:
• Ennen astianpesukoneen ensimmäistä käyttöä
• Kun näyttöpaneelissa palaa kirkaste-merkkivalo
à.
Kirkasteainesäiliö on koneen luukun sisäpuolella.
1. Avaa astianpesukoneen luukku.
2. Paina sormella kirkasteainesäiliön kannen lukitus-
salpaa.
3. Avaa kirkasteainesäiliön kansi aivan auki.
4. Kaada kirkasteainetta säiliöön katkoviivalla mer-
kittyyn Max-merkkiin saakka.
5. Täyttömäärä on noin 140 ml.
6. Paina kansi kiinni, niin että se naksahtaa lukkoon.
7. Pyyhi mahdollisesti ylivalunut kirkasteaine pois
rievulla. Se vaahtoaa muuten liikaa pesun aikana.
11
Page 12

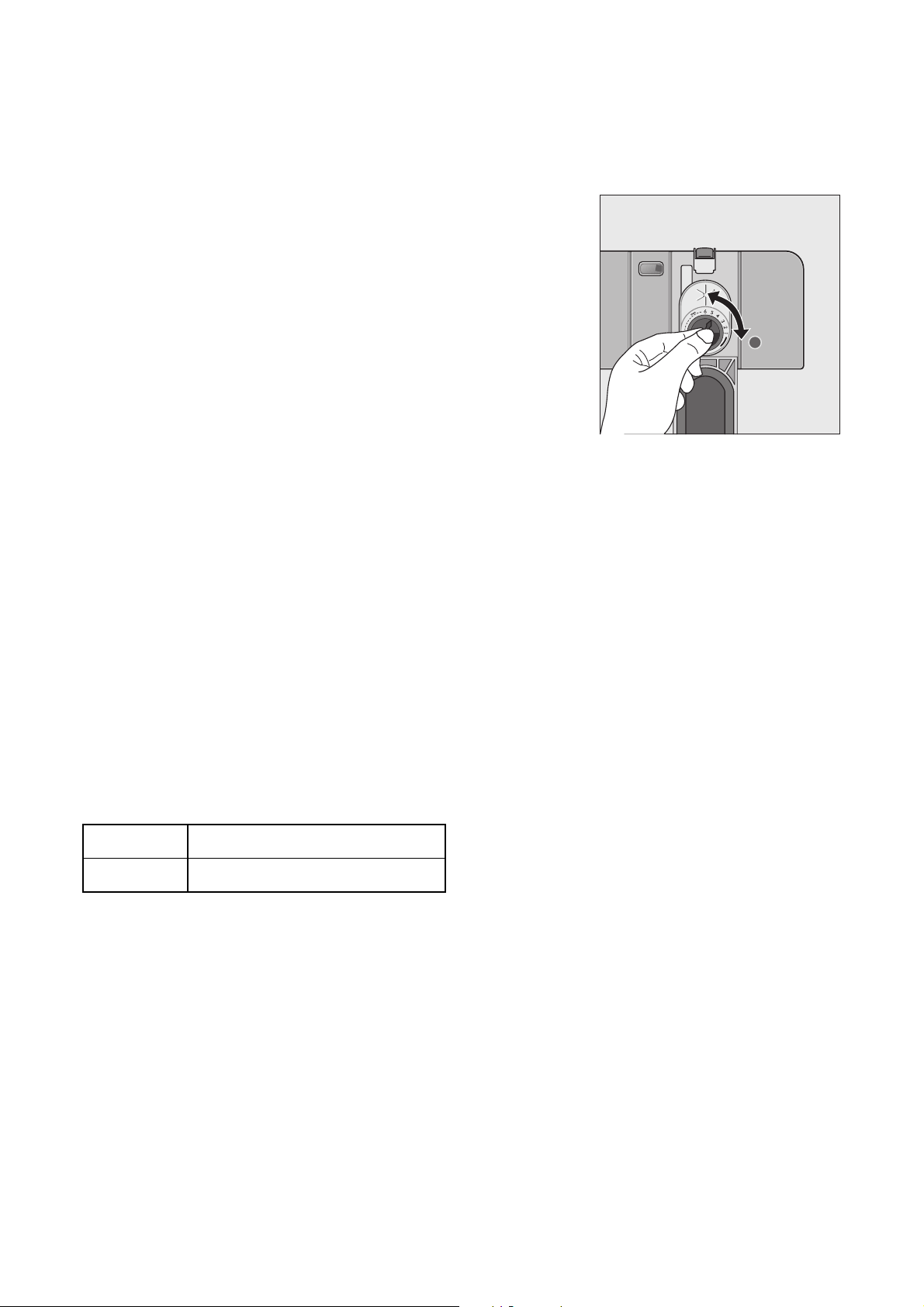

Kirkasteaineen annostus Asetukset
3
1. Avaa astianpesukoneen luukku.
2. Paina sormella kirkasteainesäiliön kannen lukitus-
3. Avaa kirkasteainesäiliön kansi aivan auki.
4. Valitse säätöasento.
5. Paina kansi kiinni, niin että se naksahtaa lukkoon.
6. Pyyhi mahdollisesti ylivalunut kirkasteaine pois
Huuhteluvaiheessa kirkasteainesäiliöstä
annostuu kirkasteainetta astioiden huuhteluveteen. Säätöasennon voi valita asteikolta 1
– 6. Tehtaan vakioasetus on 4. Muuta säätöasentoa vain silloin, jos laseissa ja astioissa
näkyy juovia, sameita tahroja tai kuivuneiden
vesipisaroiden jälkiä.
salpaa.
rievulla.
Pesuohjelman päättymisestä ilmoittavan äänimerkin
asetus
Voit valita, haluatko ohjelman päättymisen jälkeen
merkkivalon lisäksi kuulla äänimerkin.
1. Astianpesukoneen on oltava pois päältä.
2. Paina samanaikaisesti äänimerkki- ja vedenpeh-
menninpainikkeita ja pidä ne painettuina.
3. Paina VIRTA/SEIS-kytkintä
keen ja vedenpehmenninpainikkeen LED-näytöt
vilkkuvat.
4. Paina uudelleen äänimerkkipainiketta.
Monitoiminäyttöön ilmestyy voimassa oleva asetus:
M. Äänimerkkipainik-
b0
b1
5. Kun painat äänimerkkipainiketta, asetus muuttuu.
6. Kun monitoiminäytössä on haluamasi asetus,
paina VIRTA/SEIS-kytkintä
lennettu.
12
merkkiääni pois päältä
merkkiääni päällä (tehtaan asetus)
M. Asetus on nyt tal-
Page 13
Näin käytät konettasi
• Onko lisättävä suolaa tai huuhtelukirkastetta?
• Järjestele astiat ja ruokailuvälineet astianpesuko-
neeseen
• Annostele koneeseen konepesuun tarkoitettua
astianpesuainetta
• Valitse ruokailuvälineille ja astioille soveltuva
pesuohjelma
• Käynnistä pesuohjelma
Ruokailuvälineiden ja astioiden järjestely
1
• Ennen kuin asetat astiat koneeseen:
• Ota astioita ja ruokailuvälineita järjestellessäsi
Astianpesukone on tarkoitettu vain normaalien astioiden pesuun.
Astianpesukoneessa pestäväksi
eivät sovellu: soveltuvat varauksellisesti:
– Ruokailuvälineet, joiden varret ovat puusta, sar-
vesta, posliinista tai helmiäisestä
– Kuumuutta kestämättömät muoviastiat
– Ruokailuvälineet, joissa on liimattu tai kitattu varsi
– Liimatut astiat tai ruokailuvälineet
– Tina- tai kupariesineet
– Lyijykristallilasi
– Ruosteelle herkät teräsastiat
– Puiset leikkuulaudat tms.; halkeamisen tai kuivumi-
sen vaara
– Taideteolliset esineet; arvoesineille suositellaan
käsinpesua
– ota pois isommat ruoantähteet.
– liota kattiloita, joihin ruoka on palanut kiinni.
huomioon seuraavat seikat:
– astiat ja ruokailuvälineet eivät saa estää suih-
kuvarsia pyörimästä.
– laita kaikki kupit, lasit, kattilat, tms. ylösalaisin,
jotta vesi pääsee puhdistamaan ne kunnolla
– tarkista, että kulhot eivät kosketa toisiaan ja
etteivät ruokailuvälineet ole sisäkkäin
– jotta lasit eivät rikkoutuisi tai naarmuuntuisi, ne
eivät saa koskettaa toisiaan
– laita pienet esineet (esim. kannet) ruokailuväli-
nekoriin
– Pese keramiikka-astioita astianpesukoneessa vain, jos
niiden valmistaja kertoo niiden olevan konepesuun
soveltuvia.
– Lasitteiset koristeet saattavat haalistua, jos niitä pestään
astianpesukoneessa kovin usein.
– Hopealla ja alumiinilla on taipumus tummua pestäessä.
Ruoantähteistä, kuten esim. valkuaisesta, keltuaisesta
tai sinapista, jää usein tummia kohtia tai läikkiä hopeaan. Puhdista hopea sen takia aina heti ruoantähteistä,
jos sitä ei pestä välittömästi käytön jälkeen.
– Muutamat lasityypit saattavat samentua useiden pesu-
jen jälkeen.
13
Page 14

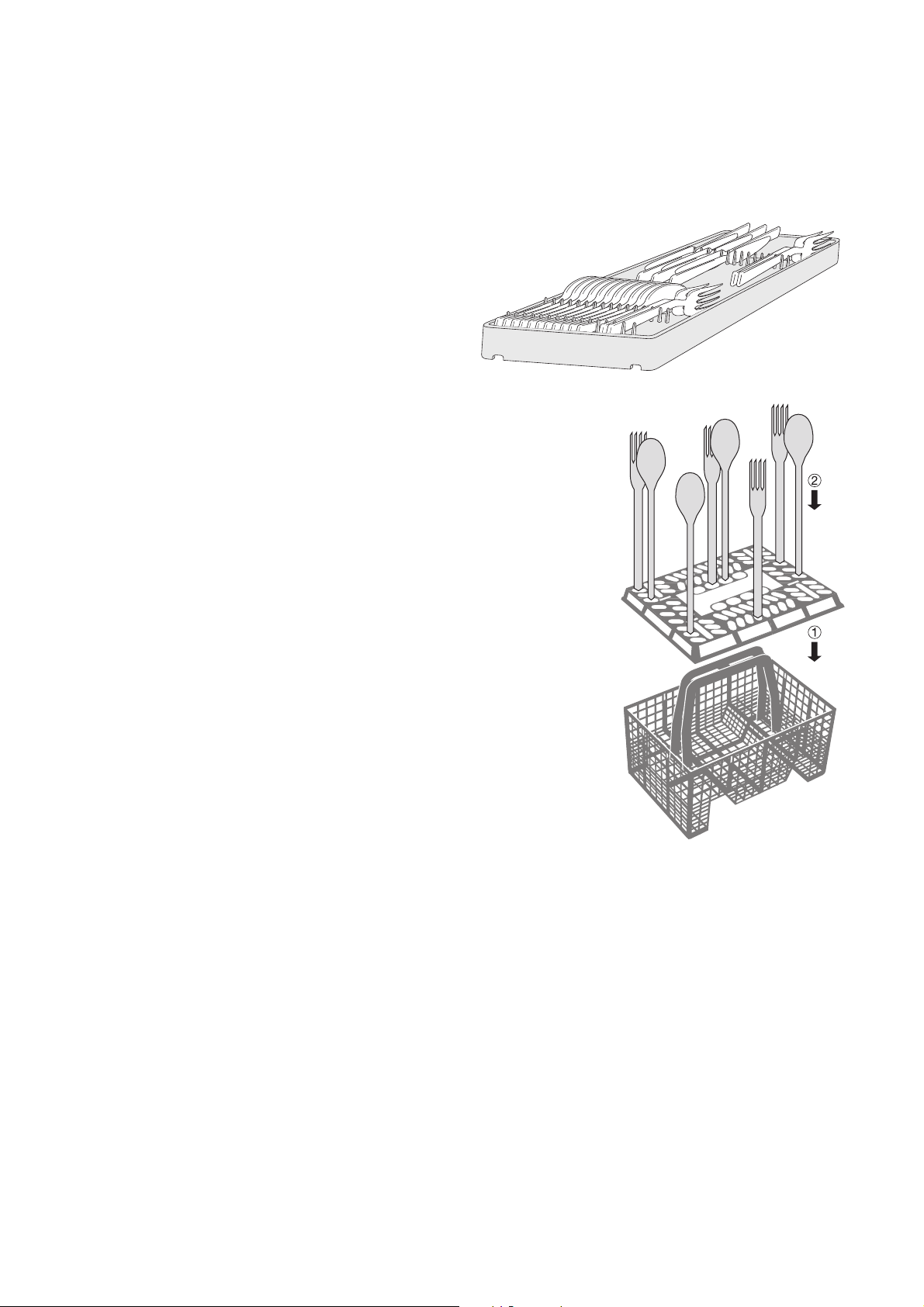

Ruokailuvälinekori
1
Koneessasi on alhaalla olevan ruokailuvälinelokeron
lisäksi ruokailuvälinelokero yläkorissa.
Aseta haarukat ja lusikat, jotka eivät sovi ruokailuvälinetelineeseen, ruokailuvälinekoriin.
Jotta kaikki ruokailuvälineet tulevat kunnolla pestyä
ruokailuvälinekorissa,
1. aseta ristikko ruokailuvälinekorin päälle
2. aseta haarukat ja lusikat kahva alaspäin ruokailu-
Pitkät, terävät aterimet ovat ruokailuvälinekorissa varsinkin lapsille vaarallisia (ks. turvallisuusohjeet). Ne on tämän vuoksi
sijoitettava yläkoriin.
välinekorin ristikkoon.
14
Page 15
Kattiloiden, pannujen ja suurten
lautasten järjestäminen
Aseta isommat ja hyvin likaiset astiat alakoriin.
3
Jotta isommat astiat on helpompi asettaa
koneeseen, voidaan
- takimmainen lautasteline ottaa pois
alakorista.
- ruokailuvälinekoria siirtää alakorissa
sivuttain.
Kuppien, lasien ja kahvikaluston
järjestäminen
Aseta pienemmät, lämmönarat astiat ja pitkät, terävät
ruokailuvälineet yläkoriin.
• Aseta astiat kuppihyllyille ja niiden alle siten, että
vesi pääsee puhdistamaan kunnolla.
• Voit kääntää kuppihyllyt ylös, kun laitat yläkoriin
korkeita astioita.
• Aseta viini-, kuohuviini- sekä konjakkilasit kuppihyllyjen loviin.
• Lasit, kupit, jne. voidaan laittaa myös yläkorissa
olevan kahden vasemman ‘piikkirivin’ päälle.
15
Page 16

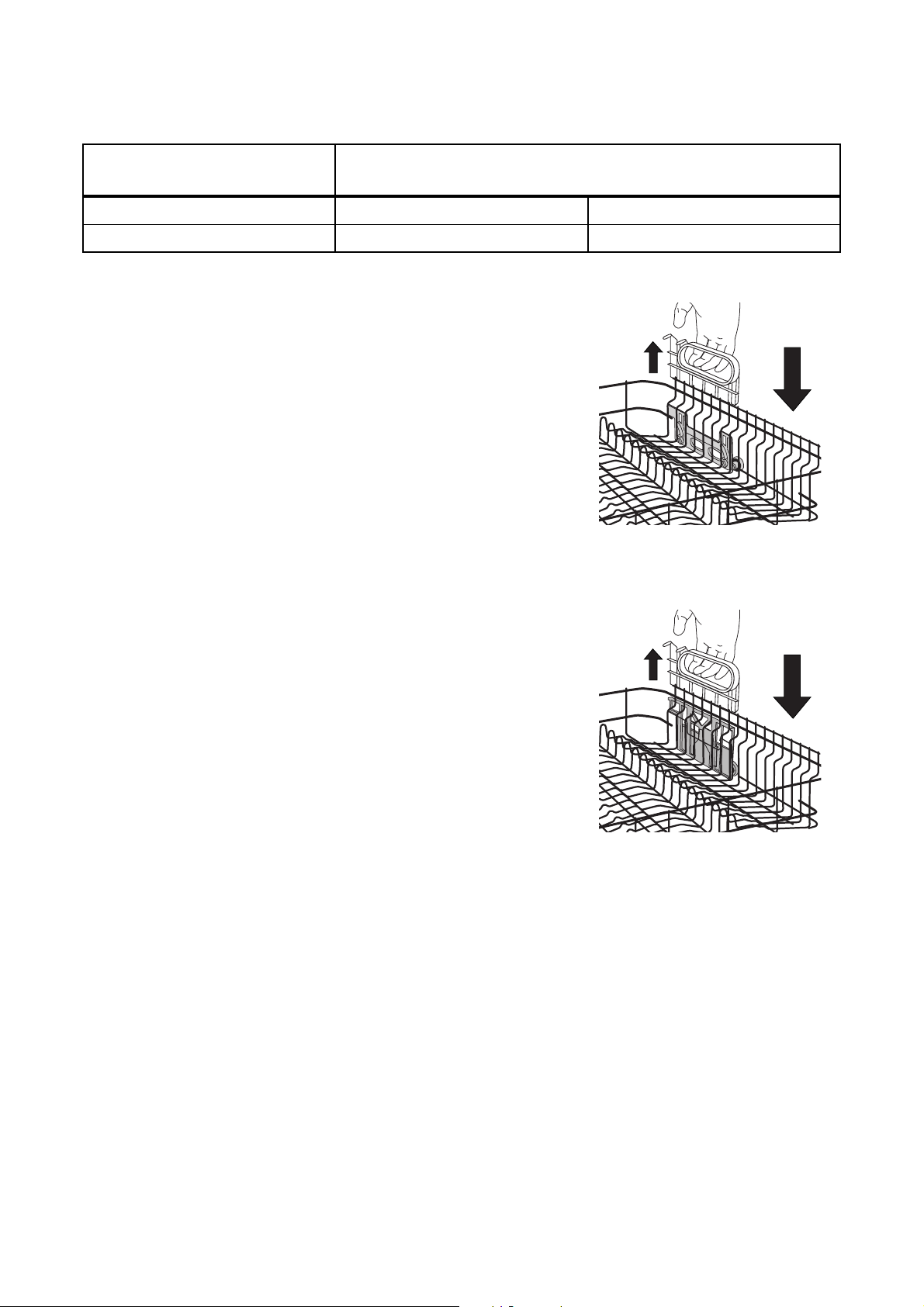

Yläkorin säätö
Astioiden maksimikorkeus
yläkorissa alakorissa
kun yläkori on nostettu ylös 22 cm 31 cm
kun yläkori on laskettu alas 24 cm 29 cm
Versio 1
3
Yläkorin korkeutta voidaan säätää myös astioiden ollessa koreissa.
Mallin mukaan koneessa on yläkorin
Versio 1 tai Versio 2:
Yläkorin laskeminen alemmaksi:
1. Vedä yläkori kokonaan ulos.
2. Nosta koria oikealta puolen, takimmaisen kuppi-
hyllyn kahvasta ja laske alemmas.
Yläkorin nostaminen:
1. Vedä yläkori kokonaan ulos.
2. Nosta yläkoria hitaasti oikealta puolelta, kunnes
pyörät osuvat yläkiskoihin.
Yläkorin laskeminen alemmaksi:
1. Vedä yläkori kokonaan ulos.
2. Nosta yläkoria kahvasta vasteeseen saakka ja
laske se vaakasuoraan. Yläkori lukkiutuu alaasentoonsa.
Yläkorin nostaminen:
1. Vedä yläkori kokonaan ulos.
2. Nosta yläkoria kahvasta vasteeseen saakka ja
laske se vaakasuoraan. Yläkori lukkiutuu yläasentoonsa.
Versio 2
16
Page 17
Astianpesuaineen täyttö
1
Käytä ainoastaan koneelliseen astianpesuun tarkoitettuja pesuaineita.
Täytä astianpesuainesäiliö:
Aina ennen pesuohjelman käynnistämistä (ei silloin,
jos käytät esipesua). Pesuaine annostuu veteen
pesuohjelman aikana.
2
Kirkasteainesäiliö on koneen luukun sisäpuolella.
1. Jos kansi on kiinni:
2. Kaada astianpesuainetta sille tarkoitettuun
3. Paina kansi kiinni, niin että se naksahtaa lukkoon.
3
Ota huomioon pesuainepakkauksessa annetut annostelu- ja säilytysohjeet.
Paina lukitussalpaa (1).
Kansi ponnahtaa auki.
säiliöön. Täyttötason näyttäviä merkkejä on hyvä
käyttää apuna.
20 = noin 20 ml pesuainetta,
30 = noin 30 ml pesuainetta.
Jos astiat ovat erittäin likaisia, voit täyttää
myös apusäiliön (2) astianpesuaineella.
Siinä oleva pesuaine annostuu veteen jo esipesun aikana.
Pesuohjelmat Automtiikka
AUTOMATIIKKA-ohjelmissa laite tunnistaa pesuveden sameudesta, kuinka likaisia astiat ovat. Jos ne
ovat erittäin likaisia, suoritetaan esihuuhtelu ja kaksi
kertaa välihuuhtelu.
Jos koneessa on vain vähän astioita, jotka eivät ole
kovin likaisia, esihuuhtelu, pesu ja välihuuhtelu kestävät vähemmän aikaa ja vedenkulutus on pienempi.
Jos kone on täynnä ja astiat ovat erittäin likaisia, esihuuhtelu, pesu ja välihuuhtelu kestävät kauemmin ja
vedenkulutus on suurempi.
Tästä syystä AUTOMATIIKKA-ohjelmien kesto ja
veden- sekä energiankulutus saattavat vaihdella
annetuissa rajoissa (katso ohjelmataulukkoa).
Tällä tavalla saavutetaan aina paras mahdollinen
tulos mahdollisimman pienellä veden ja energian
kulutuksella.
17
Page 18
Pesuohjelman valinta (ohjelmataulukot)
Valitse tämän taulukon avulla sopiva pesuohjelma:
Astiatyypit Ruokailu- ja keittoastiat
lisäksi
Likaisuus voimakkaasti tai hie-
man likainen
kiinni kuivuneet
ruoantähteet
– lämmönarat astiat – –
normaalisti – hieman
likaantuneet
soveltuu erityisen
hyvin pestäväksi
matalaemäksisillä astianpesuaineilla
ò ò ò ò
Sopiva
pesuohjelma:
1)
Ohjelman kulku
Kulutusarvot:
Pesuaika 95 - 115 minuuttia 95 - 115 minuuttia
2)
Esihuuhtelu
Pesu
Välihuuhtelu
Kirkastushuuhtelu
Kuivaus
AUTO
65 °C
Esihuuhtelu
Pesu
Välihuuhtelu
Kirkastushuuhtelu
Kuivaus
AUTO
50 °C
ò ò ò ò
hyvin
likaiset
kuivaneet
ruoantähteet, erityisesti valkuainen
ja tärkkelys
TEHOPESU
b
Esihuuhtelu
Pesu
2x Välihuuhtelu
Kirkastushuuhtelu
Kuivaus
105 – 115
minuuttia
normaalisti
likaantuneet
kiinni kuivuneet
ruoantähteet
NORMAALI
c
Esihuuhtelu
Pesu
Välihuuhtelu
Kirkastushuuhtelu
Kuivaus
89 – 99 minuuttia
Sähkö 1,15 – 1,45 kWh 1,10 – 1,35 kWh 1,6 – 1,8 kWh 1,05 – 1,25 kWh
Vesi 11,5 – 19 litraa 11,5 – 19 litraa 17 – 19 litraa 13 – 15 litraa
1)
Ohjelman eri vaiheiden äänekkyys on erilainen, sillä joissakin ohjelman vaiheissa astioita pestään hetken ajan voimakkaammin, jotta ne
puhdistuvat paremmin.
2)
Kulutusarvot on selvitetty vakio-oloissa. Ne riippuvat astiakorien kuormituksesta. Poikkeukset ovat sen takia käyttöolosuhteista riippuen
mahdollisia.
18
Page 19
Astiatyypit Ruokailu- ja keittoastiat
Jälkiruoka- ja
kahvikalustot
Kaikki
astiatyypit
lisäksi
Likatyyppi
soveltuu erityisen hyvin pestäväksi
matalaemäksisillä astianpesuaineilla
lämmönarat astiat lämmönarat lasit –
normaalisti
likaantuneet
kevyesti
likaantuneet
Käytetyt astia,
jotka on kerätty
astianpesukoneeseen
myöhempää
pesua varten.
ò ò ò ò
Sopiva pesuohjelma:
NORMAL
e
2)
1)
Esihuuhtelu
Pesu
Välihuuhtelu
Kirkastushuuhtelu
Kuivaus
ò ò ò ò
Ohjelman kulku
Kulutusarvot:
Pesuaika 84 – 94 minuuttia 130 – 150 minuuttia 35 minuuttia 12 minuuttia
SÄÄSTÖPESU
3) 4)
g
Esihuuhtelu
Pesu
Välihuuhtelu
Kirkastushuuhtelu
Kuivaus
PIKAPESU
h
–
Pesu
Välihuuhtelu
Kirkastushuuhtelu
–
ESIHUUHT.
a
Esihuuhtelu
–
–
–
–
Sähkö 1,05 – 1,15 kWh 0,95 – 1,05 kWh 0,7 kWh < 0,1 kWh
Vesi 13 – 15 litraa 12 – 14 litraa 11 litraa 4 litraa
3)
Pesuohjelma gpesee normaalisti likaantuneet astiat kuluttaen erittäin vähän energiaa. Jos haluat pestä astiat nopeammin, voit valita
myös pesuohjelman
4)
Testausohjelma
e .
19
Page 20
Pesuohjelman käynnistäminen
1. Tarkista, että astiat ja ruokailuvälineet on järjes-
tetty astianpesukoneeseen niin, että suutinvarret
pääsevät pyörimään vapaasti.
2. Käännä vesihana aivan auki.
3. Sulje luukku.
4. Paina VIRTA/SEIS-kytkintä. Kytkimen M näyttö
syttyy.
5. Paina haluamasi ohjelman painiketta (ks. "Ohjelmataulukko"). Ohjelmanäyttö ja tarvittavien ohjelmavaiheiden näytöt syttyvät. Valittu pesuohjelma
alkaa noin 6 sekunnin kuluttua. Monitoiminäyttöön
ilmestyy ohjelman jäljellä oleva kestoaika, joka
riippuu korien täyttöasteesta. Jos astianpesukoneen ohjausjärjestelmä sovittaa automaattisesti
ohjelmaa (täyttömäärän, astioiden likaisuuden jne.
mukaan), se saattaa pysäyttää ilmaisimessa jäljellä olevan ajan tai korjata sitä. Ohjelmavaiheen
näyttöön ilmestyy lisäksi käynnissä oleva ohjelmavaihe.
3
Jos monitoiminäyttöön ilmestyy virheilmoituksia pesuohjelman käynnistyttyä, lue kohta
"Mitä tehdä, jos...".
Pesuohjelman vaihto/keskeytys/
pysäyttäminen
3
Pesuohjelman vaihtaminen
3
Jos haluat vaihtaa pesuohjelmaa myöhempänä ajankohtana, menettele seuraavasti:
1. Paina uuden pesuohjelman painiketta ja pidä se
2. Muutaman sekunnin kuluttua vilkkuu valo enää
Pesuohjelman keskeyttäminen avaamalla astianpesukoneen luukku
1
1. Avaa astianpesukoneen luukku. Pesuohjelma
2. Sulje luukku. Pesuohjelma jatkuu.
Vaihda tai keskeytä meneillään oleva
pesuohjelma vain, jos se on aivan välttämätöntä. Kun laitteen luukku suljetaan uudelleen, laitteen sisälle tullut ilma kuumenee ja
laajenee. Tämän takia laitteen pohjalle saattaa joutua vettä, mikä voi mahdollisesti laukaista vesiturvajärjestelmän.
Jos haluat vaihtaa pesuohjelmaa ohjelman
valinnan jälkeisten ensimmäisten 6 sekunnin
kuluttua, paina uuden pesuohjelman painiketta.
alaspainettuna. Molempien pesuohjelmien näytöissä vilkkuu nyt valo.
vain uuden pesuohjelman näytössä. Vapauta
ohjelmapainike; uusi pesuohjelma on nyt käynnissä.
Varo kuumaa höyryä, jos avaat luukun kesken pesuohjelman. Avaa luukku varovasti.
pysähtyy.
Pesuohjelman pysäyttäminen
1. Paina käynnissä olevan pesuohjelman painiketta
ja pidä se alaspainettuna. Käynnissä olevan
pesuohjelman ohjelmanäytössä vilkkuu valo muutaman sekunnin ajan.
2. Vapauta ohjelmapainike, pesuohjelma on pysäy-
tetty.
Taukotoiminto
Taukotoiminnon avulla pesuohjelma voidaan keskeyttää hetkeksi:
1. Paina VIRTA/SEIS-kytkintä M. Pesuohjelma kes-
keytyy.
2. Kaikki näytöt sammuvat.
3. Kun haluat jatkaa pesuohjelmaa, paina uudelleen
VIRTA/SEIS-kytkintä M. Pesuohjelma jatkuu.
2
Pesuohjelmaa ei tulisi keskeyttää pitkäksi
aikaa, koska laite joutuu tällöin lämmittämään jäähtyneen veden uudelleen ja kuluttaa turhaan energiaa.
Ajastuksen säätö tai muuttaminen
Voit ohjelmoida käynnistymisajan ajastuksen avulla,
jos pesuohjelman on tarkoitus alkaa seuraavan
19 tunnin sisällä.
Ajastuksen säätö:
1. Paina virta/seis-näppäintä a.
2. Paina ajastus-painiketta
näytössä vilkkuu tuntimäärä, jonka kuluttua
pesuohjelman halutaan alkavan.
3. Paina halutun pesuohjelman painiketta. Monitoi-
minäytössä näkyy nyt tuntimäärä (ei enää vilku).
Tuntimäärä on tallennettu.
4. Ohjelmoitujen tuntien kuluttua pesuohjelma käyn-
nistyy automaattisesti.
I, kunnes monitoimi-
Ajastuksen muuttaminen:
Jos pesuohjelma ei vielä ole alkanut, voit muuttaa
ohjelmoitua käynnistymisaikaa ajastus-painikkeen
I avulla.
Täyttömäärän tunnistin
Jos pesuohjelma käynnistetään, vaikka ylä- ja/tai alakorissa on vain vähän astioita, täyttömäärän tunnistin
sovittaa pesuveden määrän ja pesuohjelman keston
astioiden määrän mukaiseksi. Näin myös vähäisten
astioiden nopea ja taloudellinen pesu on mahdollista.
Koneen ollessa vain puoliksi täysi (6 hengen astiasto)
säästyy jopa 2 litraa vettä ja 0,2 kWh sähköä.
20
Page 21
Virran kytkeminen pois koneesta
Kytke asianpesukone pois päältä vasta, kun monitoiminäyttö ilmoittaa pesuohjelman jäljellä olevaksi
ajaksi "0" ja ohjelman kulun näyttö
Jos pesuohjelman päättymisestä ilmoittava äänimerkki on päällä, kuuluu ohjelman päättyessä
10 sekunnin pituinen jatkuva äänimerkki. Jos astianpesukonetta ei kytketä pois päältä, tämä äänimerkki
toistuu muutaman minuutin kuluttua kaksi kertaa.
1. Paina VIRTA/SEIS-kytkintä
sammuvat.
1
2. Avaa luukku varovasti.
Jos avaat luukun välittömästi ohjelman päätyttyä, voi astianpesukoneesta tulla ulos kuumaa höyryä. Sen takia:
L syttyy.
M. Kaikki näytöt
Astioiden poistaminen koneesta
3
• Kuumat astiat voivat mennä helposti rikki. Anna
astioiden sen takia jäähtyä ennen kuin otat ne
pois koneesta.
• Anna astioiden olla koneessa ohjelman päättymisen jälkeen vielä n. 15 minuutin ajan, jolloin ne
kuivuvat ja jäähtyvät.
• Tyhjennä ensin alakori, sitten yläkori. Näin estät
yläkorissa olevien astioiden syvennyksiin mahdollisesti jääneen veden tippumisen alakorissa olevien asioiden päälle.
21
Page 22
Huolto ja puhdistus
1
• Puhdista astianpesukoneen toimintopaneeli ja
• Suihkuvarsia ei tarvitse puhdistaa.
• Puhdista pesuainelokero, luukun tiiviste ja siivilät
Älä missään tapauksessa käytä tavallisia
markkinoilla olevia huonekalujen hoitoaineita
tai vahvoja puhdistusaineita.
painikkeet tarvittaessa ainoastaan pehmeällä
rätillä ja lämpimällä, puhtaalla vedellä.
säännöllisesti.
Siivilöiden puhdistaminen
3
1. Avaa luukku, ota alakori pois.
2. Astianpesukoneen siivilät koostuvat karkea-/hien-
3. Käännä kahvaa ¼ kierroksen verran vastapäivään
4. Tartu karkea-/hienosiivilää kiinni (1/2) silmukasta
5. Puhdista kaikki siivilät juoksevalla vedellä.
6. Ota tasosiivilä (4) pois pesualtaan pohjalta ja puh-
7. Laita tasosiivilä takaisin paikalleen pesualtaan
8. Laita karkea-/hienosiivilä mikrosiivilään ja kiinnitä
9. Laita siiviläyhdistelmä paikalleen ja käännä kah-
1
Pesualtaan pohjassa olevat siivilät puhdistuvat suurelta osin itsekseen. Ne olisi silti ajoittain tarkistettava ja puhdistettava. Likaiset
siivilät huonontavat pesutulosta.
osiivilästä, mikrosiivilästä ja pintasiivilästä. Avaa
siiviläjärjestelmän lukitus mikrosiivilän kädensijan
avulla ja ota ne pois.
ja ota pois.
ja vedä pois mikrosiivilästä (3).
dista se huolellisesti molemmalta puolelta.
pohjalle.
ne toisiinsa.
vaa myötäpäivään, kunnes se lukittuu kiinni. Tarkista, että tasosiivilä ei ole pesualtaan pohjaa
korkeammalla.
Laitetta ei saa missään tapauksessa käyttää
ilman siivilöitä.
22
Page 23
Sisävalo – lampun vaihtaminen
Erittäin korkealaatuinen pienjännitelamppu valaisee
astianpesukoneen sisustaa.
1
1
Lamppuun ei turvallisuussyistä voi päästä käsiksi laitteen sisäosasta.
Viallinen lamppu on vaihdettava seuraavasti:
1. Vedä kalusteisiin sijoitettu astianpesukone pois
2. Irrota sivulevyt.
3. Paina lampunpidike yhteen ja vedä pois kiinnityk-
4. Poista viallinen lamppu.
1
5. Pidä kiinni uuden lampun suojuksesta ja leikkaa
6. Paina lamppu lampun pidikkeeseen.
7. Paina lampun pidike kiinnitykseen, kunnes koukut
8. Kiinnitä sivulevyt takaisin paikoilleen.
9. Työnnä kalusteisiin sijoitettava astianpesukone
10.Kytke astianpesukone verkkovirtaan.
11.Tarkista, että lamppuun syttyy valo, kun avaat lait-
Vain ammattimies saa vaihtaa viallisen lampun uuteen.
Irrota astianpesukoneen pistoke pistorasiasta ennen lampun vaihtamista.
sen syvennyksestä.
sestä.
Uutta lamppua ei saa koskettaa sormilla laitettaessa sitä paikalleen.
alaosa irti.
lukkiutuvat paikoilleen.
takaisin sen syvennykseen ja kiinnitä keittiökalusteisiin.
teen luukun.
23
Page 24
Mitä tehdä, jos...
Yritä poistaa astianpesukoneessa esiintyvät pienemmät häiriöt itse tässä lueteltujen ohjeiden avulla. Jos
kutsut huollon paikalle tässä lueteltujen häiriöiden
yhteydessä tai korjaamaan käytössä tapahtunutta virhettä, on sinun itse maksettava siitä aiheutuneet
kulut, vaikka takuu olisikin vielä voimassa.
...näyttöpaneeliin ilmestyvät virheilmoitukset.
• Jos monitoiminäyttöön tulee virhekoodi (2 tai
näyttö
jata virheen itse. Kun olet poistanut virheen (2 ja
näytön
van pesuohjelman painiketta. Pesuohjelma jatkuu.
Jos virhekoodi tulee uudelleen näyttöön, ota
yhteys asiakaspalveluun.
• Kaikissa muissa näyttöön tulevissa vioissa ota
yhteys valtuutettuun huoltoliikkeeseen ja ilmoita
virhekoodi.
,taiHsyttyy, voit mahdollisesti kor-
G
osoittaman virheen, paina kesken ole-
G
Häiriö Mahdollinen syy Apu
Valitun ohjelman näyttö vilkkuu,
näyttö
merkki, joka toistuu jatkuvasti:
koneeseen ei tule vettä.
Valitun ohjelman näyttö vilkkuu,
monitoiminäyttöön tulee virhekoodi
(2 ja kuuluu 2 äänimerkkiä, jotka toi-
stuvat jatkuvasti.
Monitoiminäyttöön tulee virhekoodi (3
ja kuuluu 3 äänimerkkiä, jotka toistuvat jatkuvasti.
Pesuohjelman aikana syttyy epäsäännöllisin välein näyttö
samanaikaisesti kuuluu 1 pitkä ääni-
merkki.
syttyy ja kuuluu 1 ääni-
G
H
ja
Vesihana on tukossa tai kalkkeutunut.
Vesihana on kiinni. Avaa vesihana.
Jos tulovesiletkun kierreliittimessä on siivilä, se on tukkeutunut.
Tulovesiletkua ei ole asennettu
oikein.
Viemäri on tukossa. Avaa viemäri.
Vedenpoistoletkua ei ole asennettu oikein.
Vesiturvajärjestelmä on toiminut.
Keskimmäinen suutinvarsi on
jumissa.
Puhdista vesihana.
Puhdista tulovesiletkun kierreliittimessä oleva siivilä.
Tarkista vesiliitäntä.
Tarkista vesiliitäntä.
Sulje vesihana ja ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.
Avaa ovi varovasti. Ovea avattaessa saattaa tulla ulos kuumaa
höyryä. Palovaara! Aseta astiat ja
ruokailuvälineet alakoriin siten, että
keskimmäinen suutinvarsi pääsee
liikkumaan vapaasti. Sulje astianpesukoneen luukku
24
Page 25
...ilmaantuu astianpesukoneen käyttöön liittyviä
ongelmia.
Ohjelma ei käynnisty.
Koneen pesutilassa näkyy
ruosteläikkiä.
Viheltävä ääni pesun aikana. Viheltävä ääni on harmiton. Käytä jotain toista merkkipesuainetta.
Häiriö Mahdollinen syy Apu
Astianpesukoneen luukkua ei ole suljettu kunnolla.
Pistoke ei ole pistorasiassa. Työnnä pistoke pistorasiaan.
Sulake on rikki. Vaihda sulake.
Astianpesukonemalleissa, joissa on
ajastin:
Käynnistymisaika on ajastettu.
Pesuallas on valmistettu ruostumattomasta teräksestä. Pesualtaassa olevat
ruosteläikät ovat aiheutuneet ns. vieraasta ruosteesta (vesijohdossa olevista
ruosteisista osista, kattiloista, ruokailuvälineistä, jne.). Poista tälläiset läikät
tavallisella teräksen puhdistusaineella.
Sulje luukku.
Jos astiasto ei heti huuhtoudu,
- aseta käynnistysaika arvoon 0 tuntia
laitteilla, joissa on moninäyttö.
- sammuta käynnistysajan esivalinta,
joissa ei ole moninäyttöä.
Pese vain konepesuun soveltuvia ruokailuvälineitä ja astioita.
Sulje suolasäiliön korkki tiukasti.
Astianpesukoneen sisävalo
ei pala.
Pistoke ei ole pistorasiassa. Työnnä pistoke pistorasiaan.
Sisävalon lamppu on viallinen. Ota yhteys asiakaspalveluun
...pesutulos ei ole tyydyttävä.
Astioista ei tule puhtaita.
– Ei ole valittu oikeaa pesuohjelmaa.
– Astiat on järjestelty niin, ettei pesuvesi ei ole
päässyt puhdistamaan kunnolla. Astiakoreja ei
saa laittaa liian täyteen.
– Siivilät eivät ole puhtaita tai ne on asennettu
väärin.
– Onko pesuaineen annostelu oikea?
– Jos astioiden pinnoilla on kalkkia: suolasäiliö
on tyhjä tai vedenpehmennyslaite on säädetty
väärin.
– Poistoletkua ei ole asennettu oikein.
Astiat eivät kuivu eikä niistä tule kirkkaita.
– Ei ole käytetty merkkihuuhtelukirkastetta.
– Huuhtelukirkasteen säiliö on tyhjä.
Lasien ja astioiden pinnoilla on juovia tai
raitoja, maitomaisia läikkiä tai pinnat
näyttää sinertäviltä.
– Säädä huuhtelukirkasteen annostelua pienem-
mäksi.
Laseissa ja astioissa on kuivaneita vesipisaroita.
– Säädä huuhtelukirkasteen annostelua suurem-
maksi.
– Syynä voi olla pesuaine. Ota yhteys pesuai-
neen valmistajan asiakaspalveluun.
25
Page 26
Tekniset tiedot
Tilavuus: 12 hengen standardiastiasto, tarjoiluastiat mukaanluettuna
Sallittu vedenpaine:
1-10 baria (=10-100 N/c
2
= 0,1-1,0 MPa)
Sähköliitäntä:
Astianpesukoneet: Vapaasti sijoitettavat laitteet
Mitat: 850 x 600 x 600 (K x L x S mm)
maksimipaino: 54 kg
Kalusteisiin sijoitettavat ja kalusteisiin työtason alle sijoitettavat astianpesukoneet
Mitat: 820 – 880 x 596 x 570 (K x L x S mm)
maksimipaino: 50 kg
Kalusteisiin täysin sijoitettavat astianpesukoneet
Mitat: 820 – 880 x 596 x 546 - 550 (K x L x S mm)
maksimipaino: 50 kg
Tämä laite vastaa seuraavia EU-määräyksiä:
• 73/23/EWG, 19.02.1973 – pienjännitemääräys
• 89/336/EWG, 03.05.1989
(mukaanluettuna muutosmääräys 92/31/
EWG) – EMV-määräys

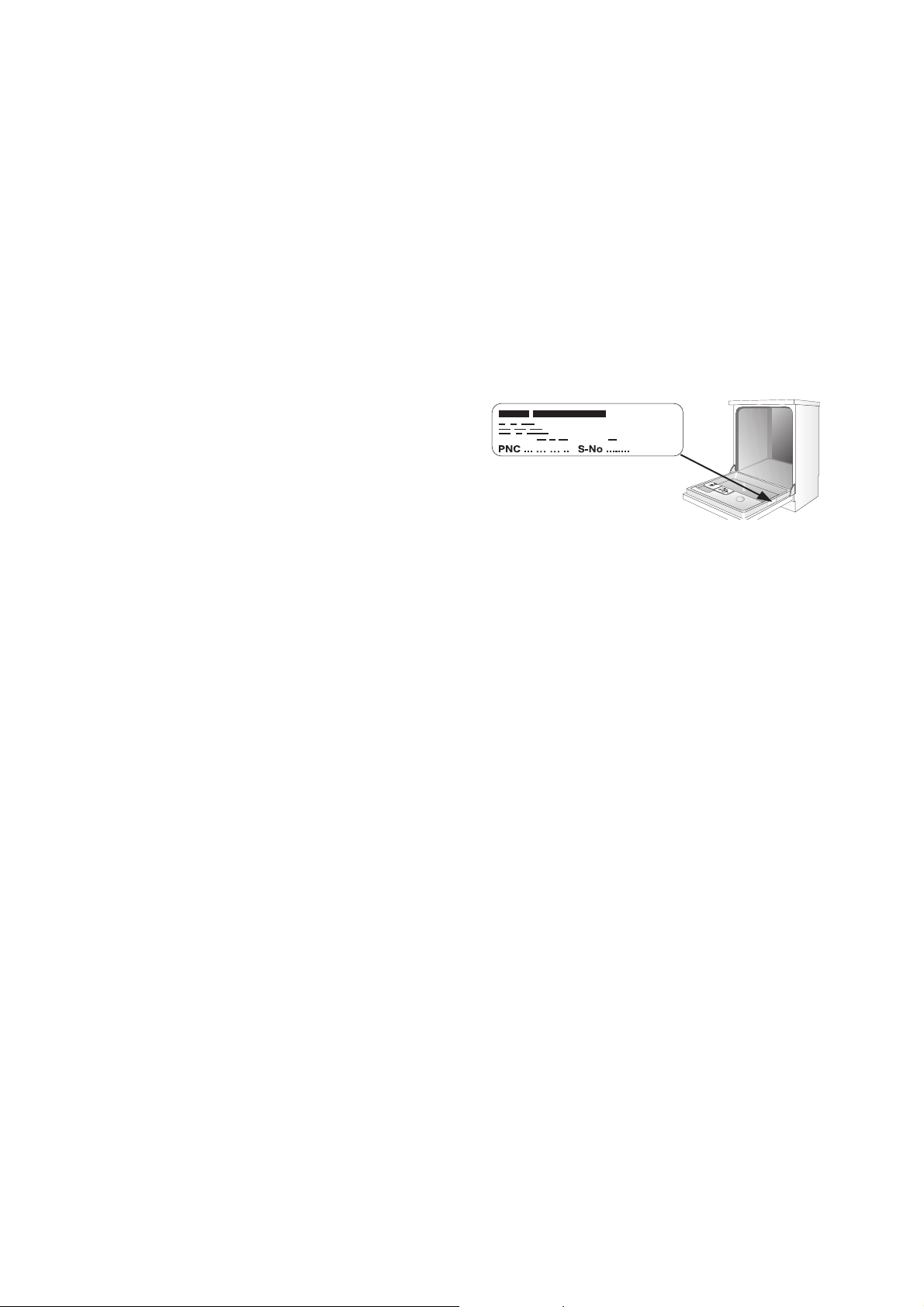

Tiedot sähköliitännästä löytyvät laitteen luukun oikeassa sisäreunassa olevasta arvokilvestä.
26
Page 27
Ohjeita laitteen testaamiseen
EN 60704:n mukainen testaus on suoritettava täydellä koneella testausohjelmalla (ks. ohjelmataulukko).
EN 50242:n mukaiset testaukset on suoritettava täydellä vedenpehmentimen suolasäiliöllä, täydellä huuhtelukir-
kastesäiliöllä ja testausohjelmalla (ks. ohjelmataulukko).
Täysi koneellinen:
12 vakioastiastoa mukaan lukien tarjoiluastiat
Pesuaineen annostelu: 5 g + 25 g (tyyppi B) 20 g (tyyppi B)
Huuhtelukirkasteen säätö: 4 (tyyppi III) 4 (tyyppi III)

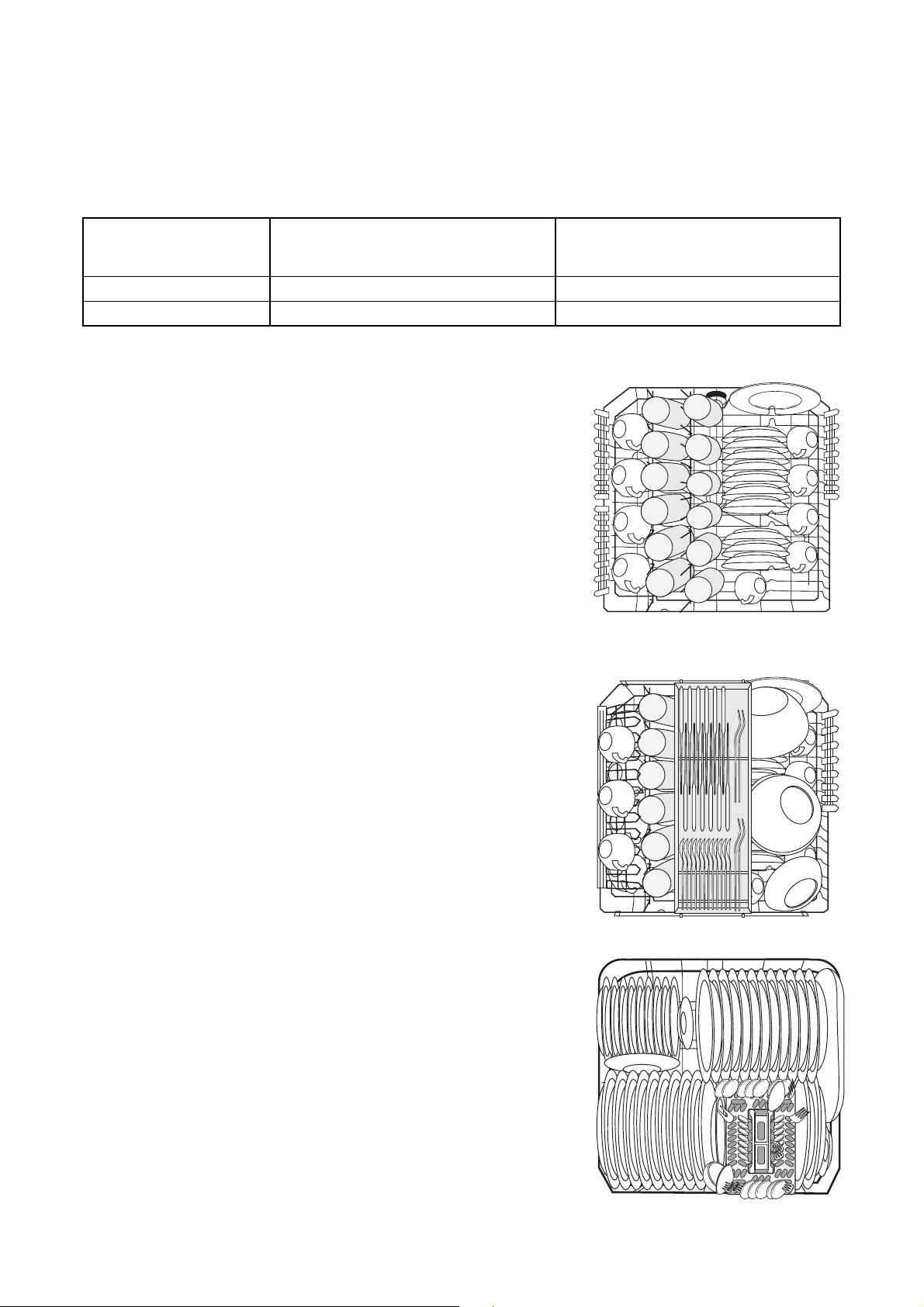

Järjestelyesimerkki: yläkori
Puoli koneellinen:
6 vakioastiastoa mukaan lukien tarjoiluastiat,
joka toinen paikka vapaana
Järjestelyesimerkki: yläkori ja ruokailuvälineteline
Järjestelyesimerkki: alakori
27
Page 28

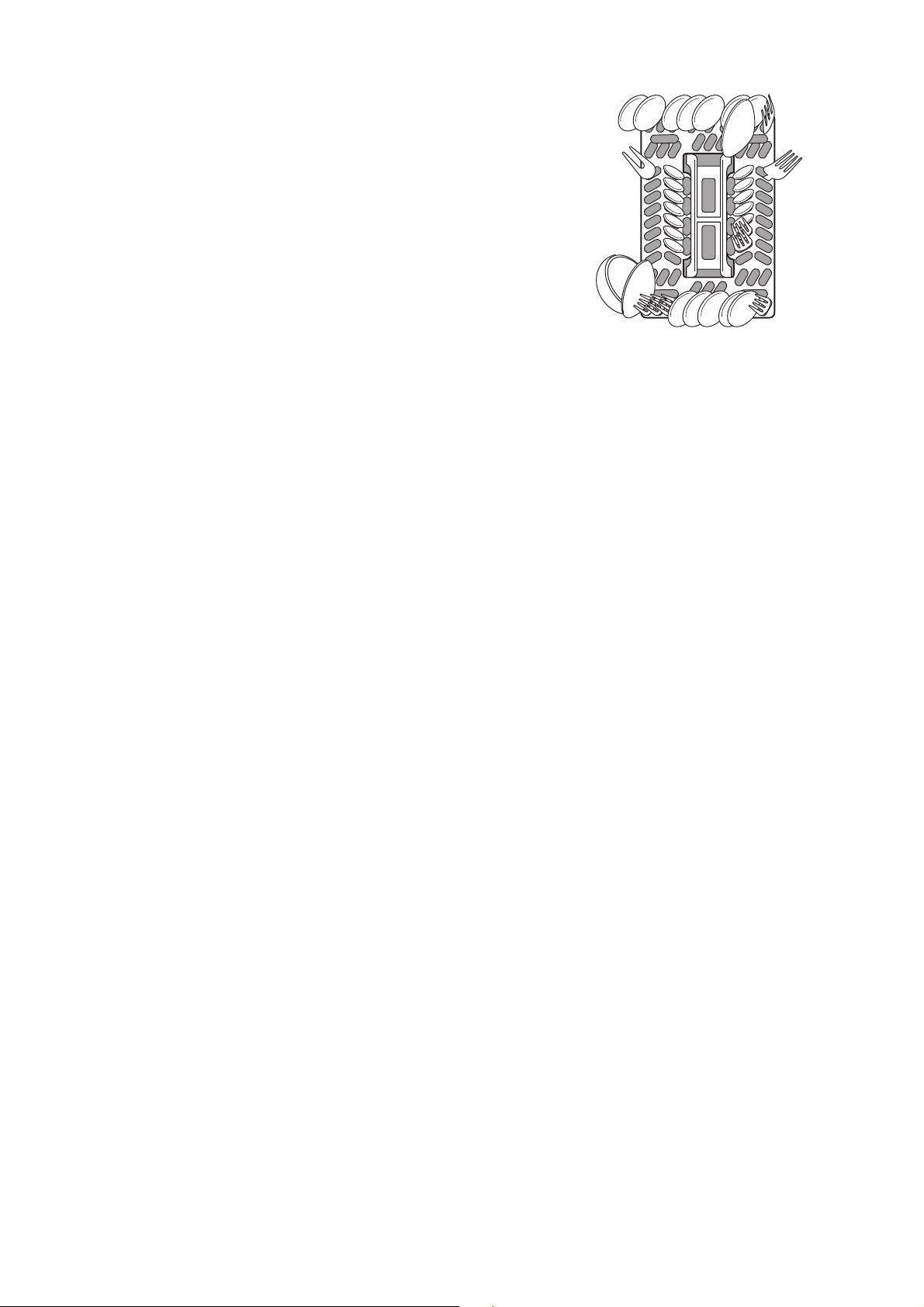

Järjestelyesimerkki: ruokailuvälinekori
28
Page 29
ASENNUS- JA LIITÄNTÄOHJE
Astianpesukoneen asentaminen
• Astianpesukone on asennettava tukevalle alustalle siten, että se pysyy varmasti paikallaan ja on
vaakasuorassa.

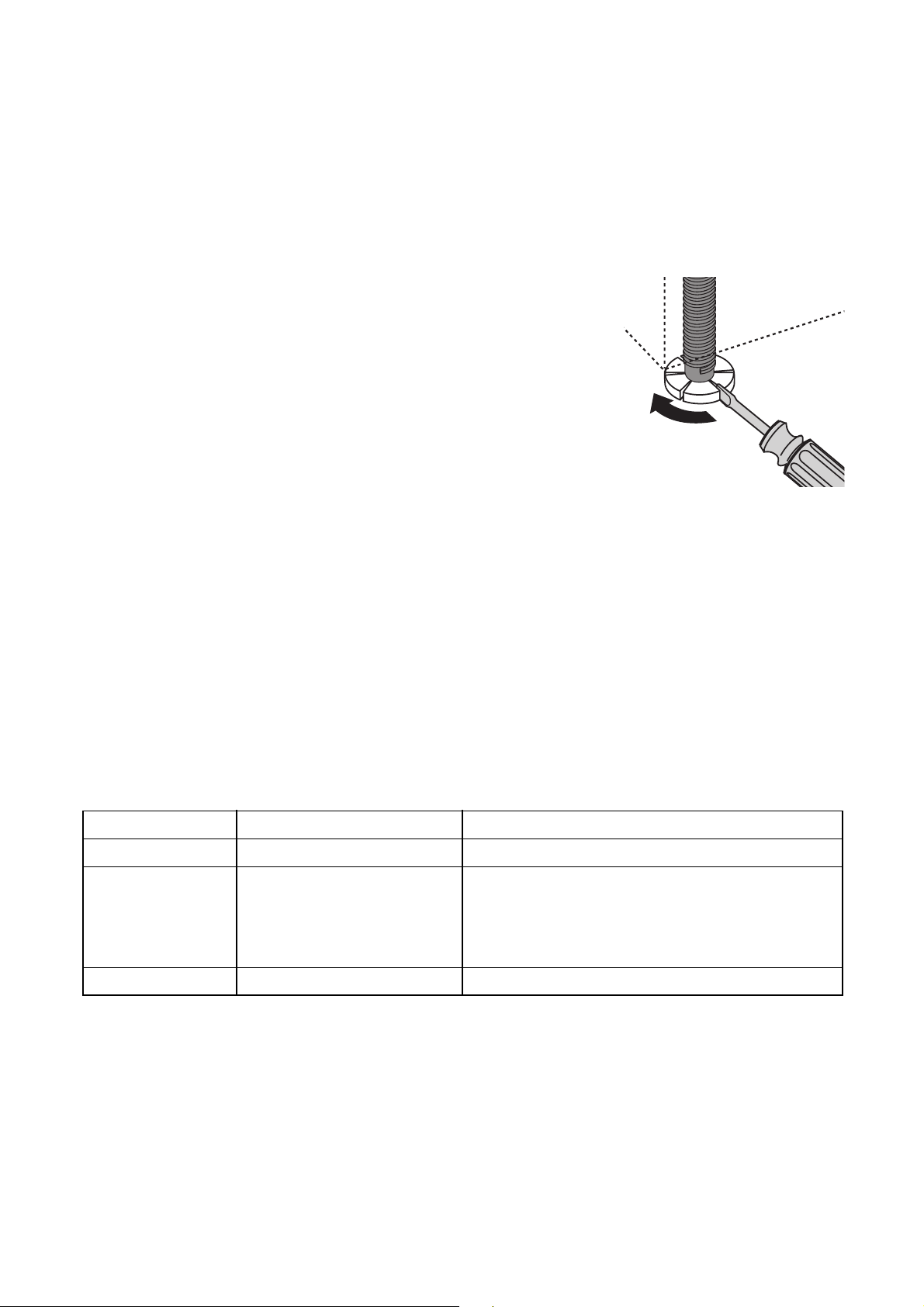

• Alustan epätasaisuudet voi tasoittaa ja laitteen
yläpinnan tasata muiden kalusteiden tasalle kiertämällä ruuvijalkoja :
– mukaan ruuvimeisseliä.
• Työtason alle sijoitettavien ja kalusteisiin sijoitettavien astianpesukoneiden takimmaiset jalat säädetään ruuvimeisselillä laitteen edestä.
• Poistoletkun, tulovesiletkun ja verkkojohdon on
päästävä liikkumaan vapaasti laitteen takana olevassa sokkelitilassa. Muussa tapauksessa ne
saattavat taittua tai jäädä puristuksiin.
• Astianpesukone on myös kiinnitettävä kunnolla
työtasoon tai vieressä oleviin kalusteisiin. Näin on
ehdottomasti meneteltävä, jottei kone kaatuisi
eteenpäin, kun luukkua avataan ja kuormitetaan.
Rakennetyypin mukaan astianpesukoneet asennetaan seuraavasti:
Kalusteisiin sijoitettava astianpesukone
(katso oheista asennuskaaviota)
3
Leveys: 591 – 594 mm
Paksuus: 16 – 24 mm
Korkeus:
(muuttuva)
Paino: enintään 8 kg
1
Koneen luukku voidaan päällystää puu- tai
kalustelevyllä, jonka mitat ovat seuraavat:
riippuu - asennustilan korkeudesta
- sokkelin korkeudesta
- sovittamisesta viereisten kalusteiden saumauksiin.
Tarkka korkeusmitta mitataan koneen ollessa paikallaan viereisistä kalusteista.
Jos kalustelevyn korkeus on suurempi kuin
600 mm, koneen luukku ei aukea kokonaan
(kalustelevy ottaa kiinni sokkeliin).
Siinä tapauksessa sokkeliin on leikattava
aukko (katso asennuskaaviota).
29
Page 30
Työtason alle sijoitettava
astianpesukone
(katso oheista asennusohjetta)
Vapaasti sijoitettavat laitteet
1
Jos astianpesukone sijoitetaan keittiötyötason alle,
astianpesukoneen alkuperäinen kansilevy irrotetaan
seuraavasti:
1. Irrota takapuolen kulmakappaleiden ruuvit (1).
2. Työnnä laitteen kansilevyä noin 1 cm taaksepäin
3. Paina kuvassa näkyvää kansilevyn pidikettä
voidaan sijoittaa vapaasti ilman lisäkiinnitystä.
Jos astianpesukone sijoitetaan aivan kaasutai puulieden viereen, lieden ja astianpesukoneen väliin on asetettava lämpöeristetty,
palamaton levy, joka ulottuu työtason yläkulmaan saakka (syvyys 57,5 cm). Levyn liedenpuoleisen pinnan tulee olla alumiinifoliopäällysteinen.
(2), nosta edestä ylös
vedä sitä vinosti taaksepäin
(3) ja irrota se.
(5).
(4) ja
1
3
• Vapaasti sijoitettavat laitteet voidaan sovittaa keit-
• Kalustelevyn mitat:
• Kalustelevyjen kulmat on viistotettava (5 mm x 45
• Ohuet kalustelevyt kannattaa kiinnittää laitteen
Jos astianpesukonetta käytetään kansilevyn
vapaasti sijoitettavana laitteena, alkuperäinen kansilevy on asennettava takaisin paikalleen.
Vapaasti sijoitettavien laitteiden sokkeli ei ole
säädettävä.
tiökalusteisiin sopiviksi kalustelevyillä. Kalustelevyt on tilattava keittiökalusteiden valmistajalta.
Asennusta varten tarvitaan kalustelevyn kehys,
jonka voi tilata lisävarusteena erikoisliikkeestä, jos
se ei tule kalustelevyn mukana.
– Korkeus: 597 mm
– Leveys: 587 mm
– Kiinnityspaksuus: enitään 4 mm
astetta).
luukkuun kaksipuolisella teipillä, jotta levyt eivät
käyristy tai kupruile.
4
5
30
Page 31
Astianpesukoneen liitäntä
Vesijohto
Astianpesukoneessa on turvalaitteet, jotka estävät
pesuveden virtaamisen takaisin vesijohtoverkkoon.
Turvalaitteet vastaavat voimassa olevia vesiteknisiä
turvamääräyksiä.
• Astianpesukone voidaan liittää sekä kylmävesiettä lämminvesiverkkoon (kork. 60 °C).
•Sitä ei saa liittää erillisiin lämminvesivaraajiin tai
vedenkuumentimiin.
Sallittu veden paine
Alhaisin sallittu veden paine:
2
1 bar (=10 N/cm
Korkein sallittu veden paine:
10 bar (=100 N/cm
=100 kPa)
2
=1 MPa)
Jos paine vesijohtoverkossa on alle 1 bar, käänny putkiliikkeen puoleen.
Jos veden paine on yli 10 bar, on otettava käyttöön paineenalennusventtiili (kysy astianpesukoneen myyneestä liikkeestä).
Vedentuloletkun liitäntä
1
3
• Jos koneen mukana toimitetun vesiletkun pituus ei
Varo, ettei letku pääse asennusvaiheessa
taittumaan, puristumaan kokoon tai kiertymään.
Tuloletkun kierreliitin (ISO 228-1:2000) kiinnitetään vesihanaan, jossa on oltava ulkokierre
(3/4 tuumaa). Kiristä kierreliittimen varmistusmutteri kiinni pelkästään sormivoimin.
Suositamme asentamaan astianpesukonetta varten joko erillisen vesihanan tai liittämään tiskialtaan vesihanaan
haarakappaleen.
riitä, on hankittava seuraavat varaletkusarjat
(VDE-hyväksytyt osat):
– Letkusarja “WRflex 100” (E-no.: 911 239 034)
– Letkusarja “WRflex 200” (E-no.: 911 239 035)
31
Page 32
Viemäriliitäntä
Poistoletku
1
• Poistoletkun liitäntä:
Poistoletku ei saa olla taittunut, litistynyt tai
mutkalla.
– sallittu maksimikorkeus: 1 metri.
– vaadittu minimikorkeus 30 cm laitteen alareu-
nasta.

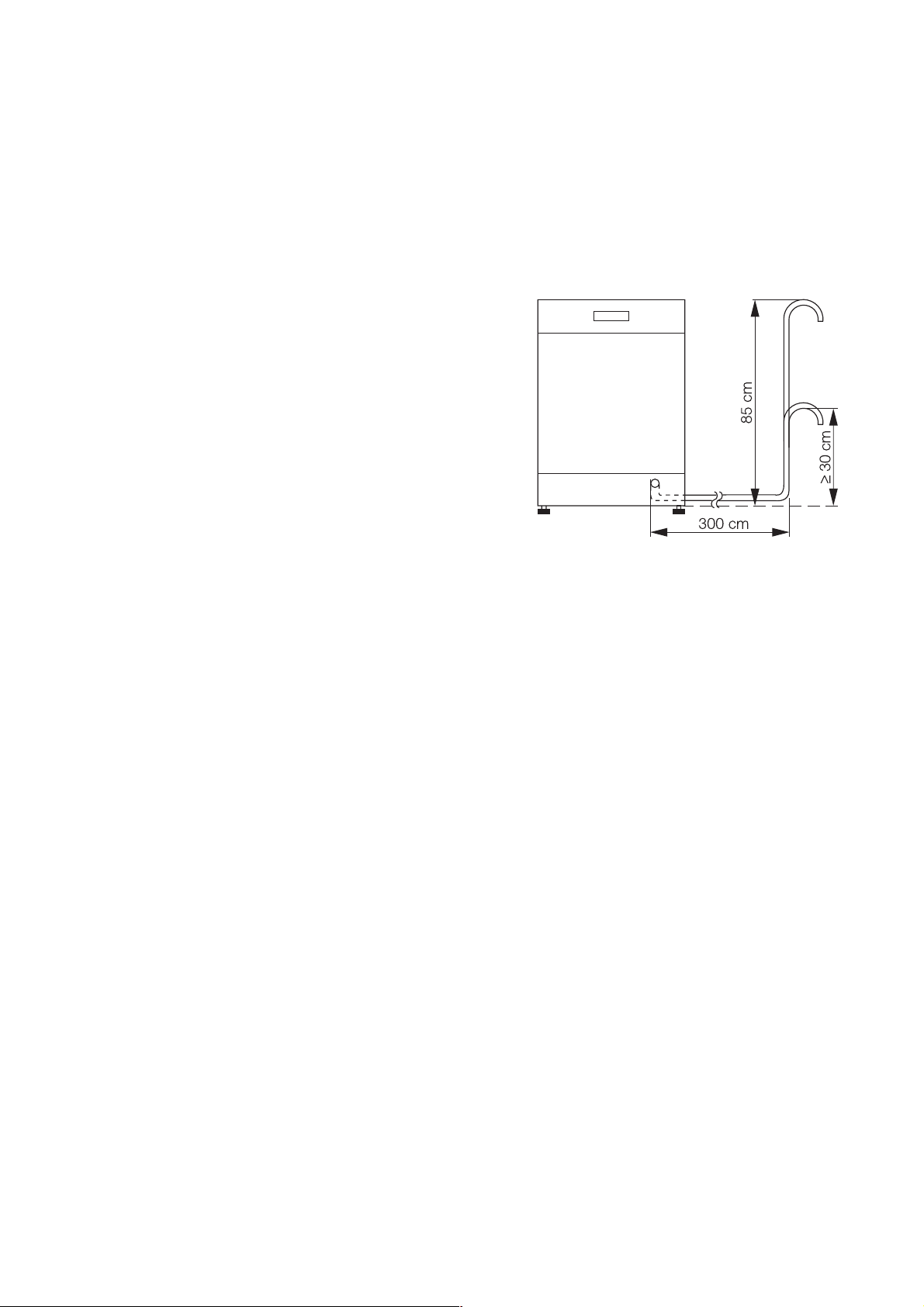

Pidennysletkut
• Pidennysletkuja voit ostaa valtuutetusta huoltoliikkeestä. Pidennysletkujen läpimitan on oltava
19 mm, jotta laitteen toiminta ei häiriydy.
• Pisin sallittu letku on vaakatasossa 3 m, jolloin
nostokorkeus on enintään 85 cm.

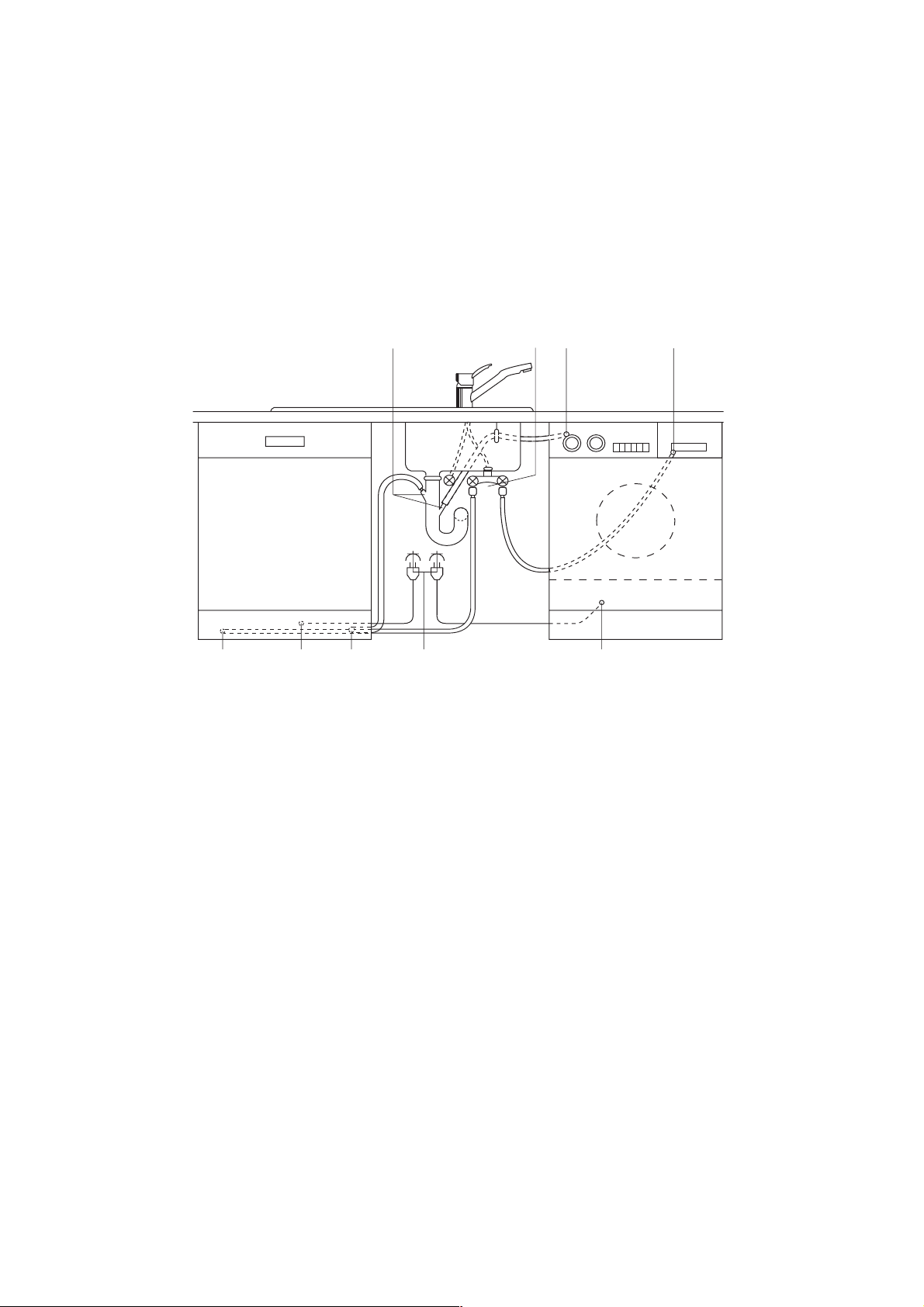

Liitäntä pesualtaan
viemäröintikalusteeseen
• Poistoletkunpää (ø 19 mm) sopii useimpiin viemäröintikalusteisiin. Viemäriliitännän on oltava vähintään ø 15 mm.
• Poistoletku on kiinnitettävä viemäröintikalusteeseen mukana toimitetun letkunkiristimen avulla.
Vedenpoisto sokkelin päälle kalusteeseen asennetussa astianpesukoneessa
Jos sokkelin päälle kalusteeseen asennetun astianpesukoneen poistoletkun liitäntä on alle 30 cm laitteen alareunan yläpuolella, tarvitaan valtuutetusta
huoltoliikkeestä saatavilla oleva varaosa,
ET 111099520.
Veden poisto tiskialtaaseen (mahdollista
vapaasti sijoitettavien laitteiden kohdalla)
Jos haluat ripustaa poistoletkun tiskialtaaseen, käytä
letkun mutkaputkea. Voit ostaa tämän valtuutetusta
huoltoliikkeestä; varaosan numero on
ET 646 069 190.
1. Laita mutkaputki poistoletkuun.
2. Varmista poistoletku niin, ettei se pääse luiskahta-
maan pois tiskialtaan reunalta.
Vedä narua mutkaputken reiän läpi ja kiinnitä seinään tai vesihanaan.
Vesiturvajärjestelmä
Astianpesukone on varustettu vesiturvajärjestelmällä,
joka suojaa vesivahingoilta.
Vian sattuessa tyhjennyspumppu kytkeytyy toimintaan.
Tällöin vettä ei pääse vuotamaan ulos tai valumaan
yli. Kone tyhjentää veden automaattisesti.
1
Vesiturvajärjestelmä toimii myös, kun virta on
kytketty pois laitteesta – laitetta ei kuitenkaan
saa kytkeä irti sähköverkosta.
32
Page 33
Sähköliitäntä
1
Noudata laitetta liittäessäsi voimassa olevia yleisiä
säädöksiä ja sen lisäksi myös paikallisten sähkölaitosten antamia lisämääräyksiä.
EN60335/DIN VDE 0700 – säädösten mukaan asennuksen jälkeen mitään virtaa johtavia osia tai käyttöeristettyjä johtoja ei saa tarkastusvaiheessa olla
näkyvillä.
Sähköliitäntään liittyvät tiedot löydät astianpesukoneen oikeassa sisäreunassa olevasta arvokilvestä.
Jotta laitetta voitaisiin käyttää, täytyy lisäksi ottaa
huomioon verkkokytkentäkotelossa olevan kytkentäkaavion tiedot.
Varmista ennen laitteen liittämistä, että laitteen arvokilvessä annettu nimellisjännite ja virtalaji on sama
kuin liitospaikan nimellisjännite ja virtalaji. Löydät
arvokilvestä myös tiedot tarvittavasta sulakkeesta.
Toimenpiteitä tehtäessä on koneen oltava jännitteetön, eli pistokkeen irrotettuna pistorasiasta.
Huomautus: Pistokkeeseen on oltava vapaa pääsy
myös sen jälkeen, kun laite on paikallaan.
Jos laite on liitetty kiinteästi sähköverkkoon, se on
asennuksen yhteydessä erotettava verkosta jokana-
paisella (N,L1) erotinlaitteella (esim. Fi-suojakytkimellä), jonka kosketusväli on suurempi kuin 3 mm.
Sähköliitäntä on annettava asennusoikeudet
omaavan ammattihenkilön tehtäväksi.
33
Page 34
Liitäntä
Tulo- ja poistoletku sekä verkkojohto on liitettävä astianpesukoneen sivulle, sillä niille ei ole tilaa laitteen
takana.
Seuraava vesijohtojen ja sähköasennuksen esimerkki voi olla vain suositus, sillä laitteen sijoituspaikan olosuhteet ratkaisevat asennusten toteutuksen
(olemassa olevat liitännät, paikallisen sähkö- tai vesilaitoksen liitäntää koskevat säädökset, jne...)
2 kpl 45°:een tai suoraa liitoskappaletta, ulko-ø 19 mm, pituus 30 mm
Vedentulo Sähköjohto
Viemäriliitäntä
Sähköliitäntä
Kaksoisventtiili
Viemäriliitäntä
Sähköjohto
Vedentulo
Takuu
Tuotteella on kahden (2) vuoden takuu.
Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on
saatavissa myyjäliikkeestä tai maahantuojalta. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan.
Korvaus huollosta voidaan periä myös takuuaikana:
• aiheettomasta valituksesta
• ellei käyttöohjetta ole noudatettu
34
Page 35
HUOLTO JA VARAOSAT
Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla
numeroon 0200-2662
(0,1597d/min (0,95 mk/min)+pvm).*
Varmistaaksesi laitteesi moitteettoman toiminnan,
vaadi aina käytettäväksi sopivinta, siis alkuperäistä
varaosaa.
* Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne
löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.
Malli
Tuotenumero
Sarjanumero
Ostopäivä
............................................................
............................................................
............................................................
............................................................
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat
vastauksen kuluttajaneuvonnastamme soittamalla
numeroon 0200-2662
(0,1597d/min (0,95 mk/min)+pvm).
35
Page 36
Husqvarna
822 945 872 - 00 - 1201
Loading...
