Page 1
Käyttöohje
q
Astianpesukone
822 612 686-00-160305-00
CARDINAL 5230
Page 2
Arvoisa asiakas,
pyydämme tutustumaan tähän käyttöohjeeseen huolella ja säilyttämään sen
hakuteoksena myöhempää käyttöä varten.
Jos laitteen omistaja vaihtuu, anna käyttöohje uudelle omistajalle.
Tekstissä käytetään seuraavia symboleja:
1 Turvaohjeet
Varoitus! Henkilöturvaohjeet.
Huomio! Laiteturvallisuutta koskevat ohjeet.
3 Käytännön ohjeet ja neuvot
2 Ympäristötietoa
2
Page 3
Sisällys
Käyttöohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Turvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Laitteen kuvaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Käyttöpaneeli. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Ennen käyttöönottoa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Vedenpehmentimen säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Vedenpehmennyssuolan lisääminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Kirkasteainesäiliön täyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Jokapäiväisessä käytössä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
ruokailuvälineet ja astiat on lajiteltava erikseen . . . . . . . . . . . . . . . . . . . . . . . 13

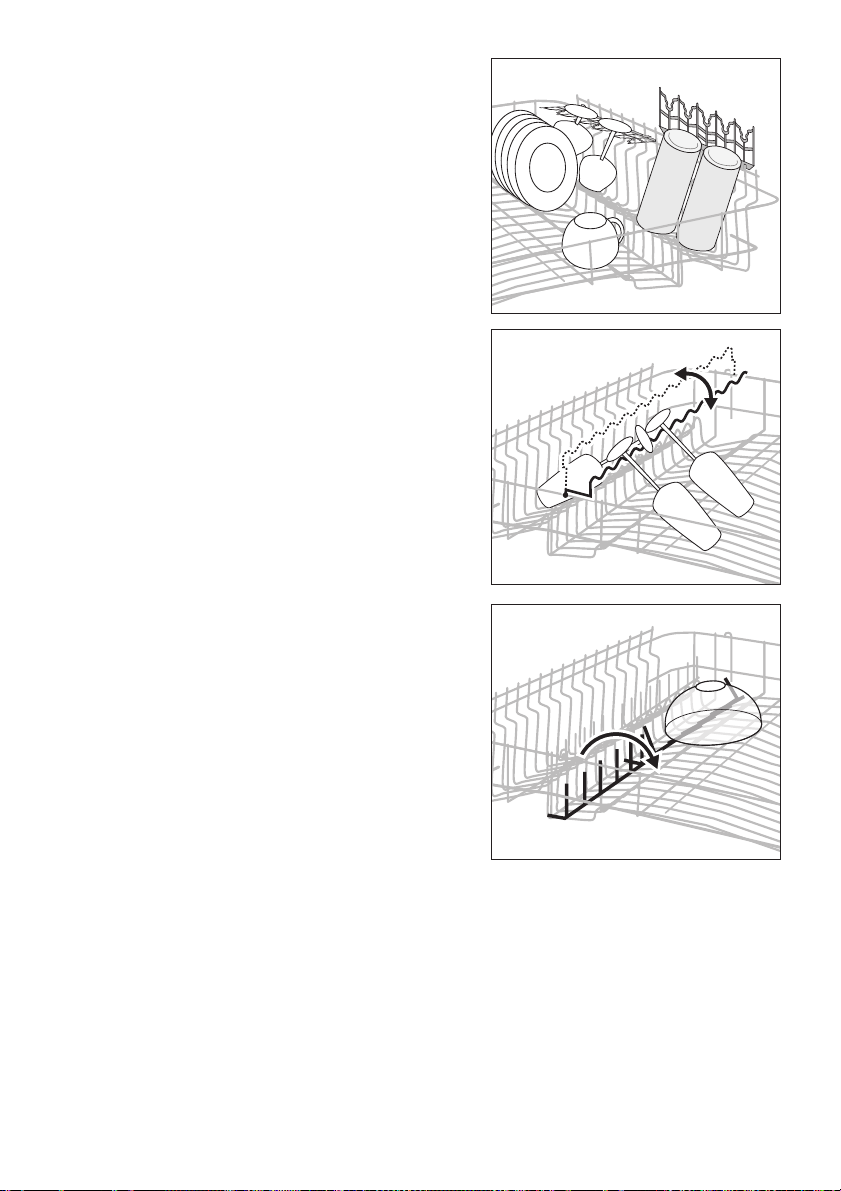

Yläkorin korkeuden säätäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Pesuaineen lisääminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Kolmitoimipesuaineiden käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Pesuohjelman valitseminen (ohjelmataulukko) . . . . . . . . . . . . . . . . . . . . . . . . 23
Pesuohjelman käynnistäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Ajastuksen säätö. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Virran katkaiseminen astianpesukoneesta . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

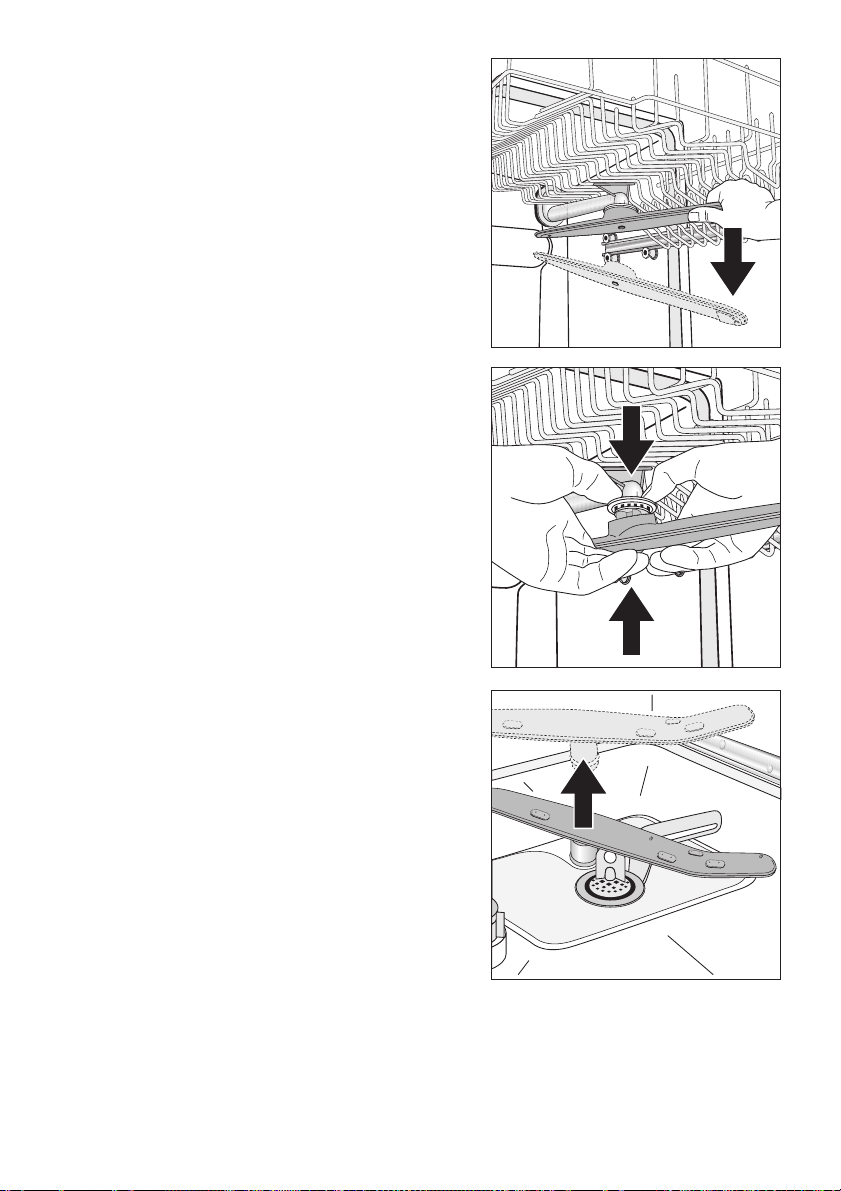

Huolto ja puhdistus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Mitä tehdä, jos… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Pienten häiriöiden omatoiminen korjaaminen . . . . . . . . . . . . . . . . . . . . . . . . . 31
Jos pesutulos ei tyydytä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Jätehuolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

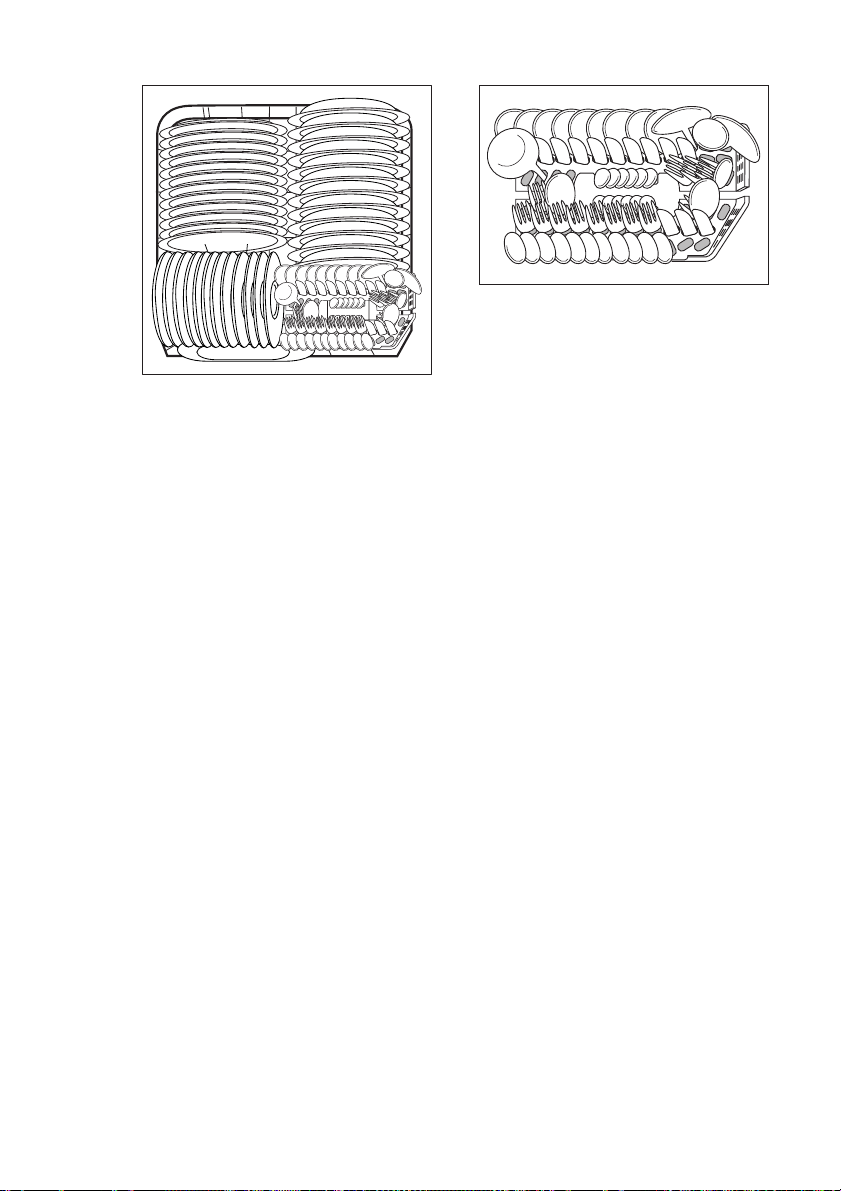

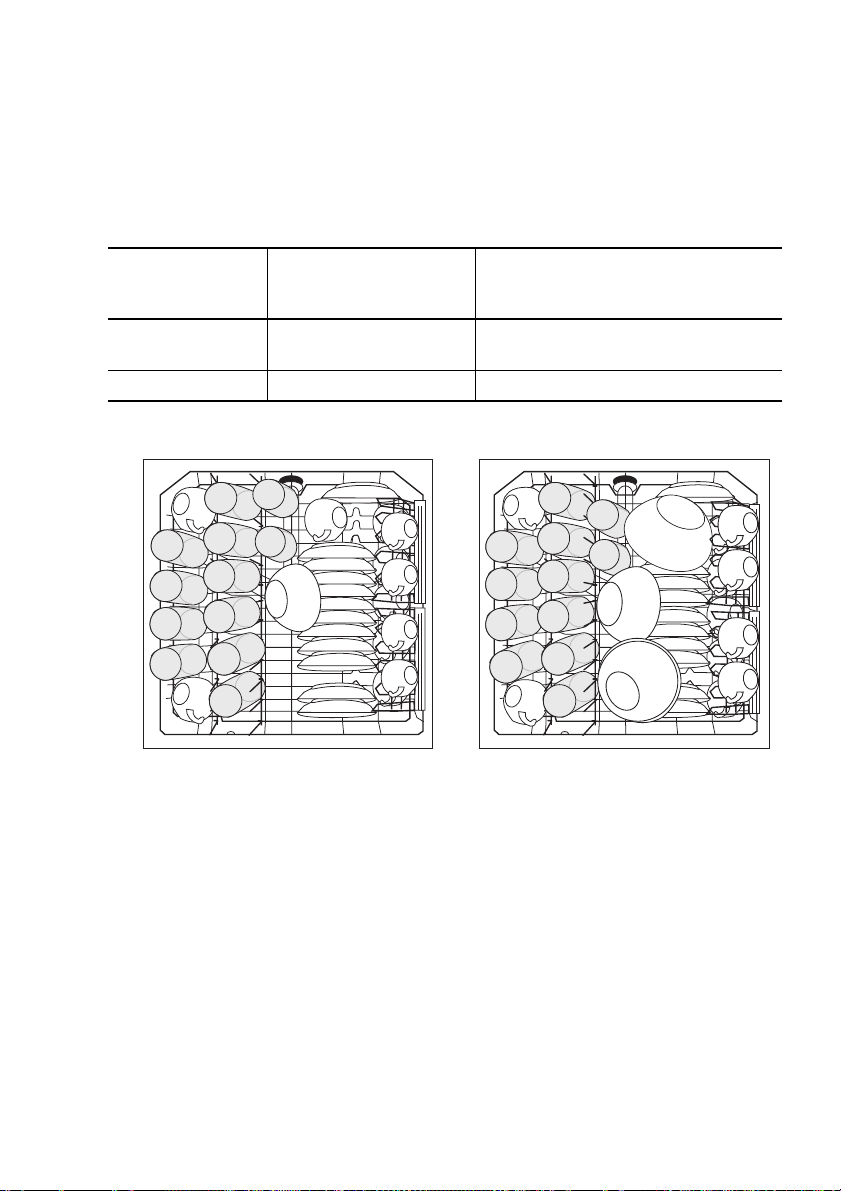

Ohjeita testilaitoksille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Asennus- ja liitäntäohje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Turvaohjeet asennusta varten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Astianpesukoneen sijoittaminen paikalleen . . . . . . . . . . . . . . . . . . . . . . . . 38

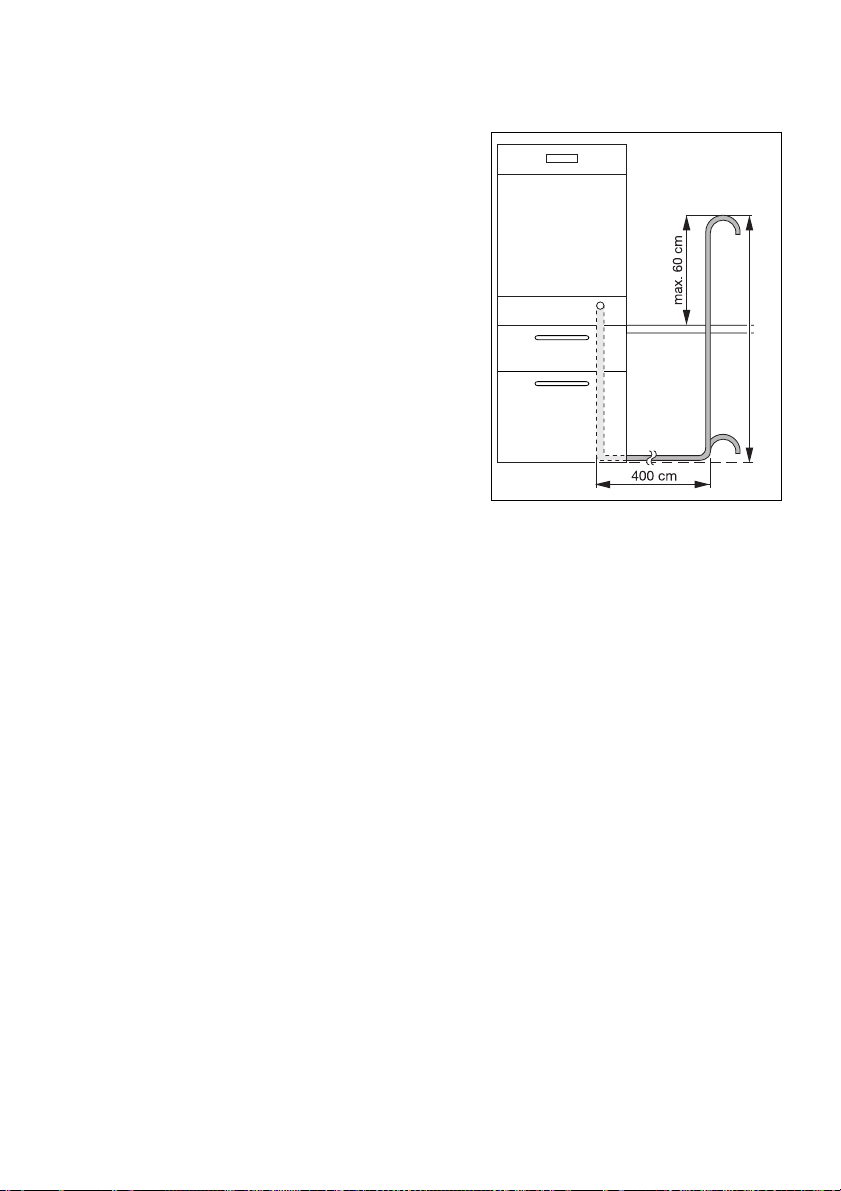

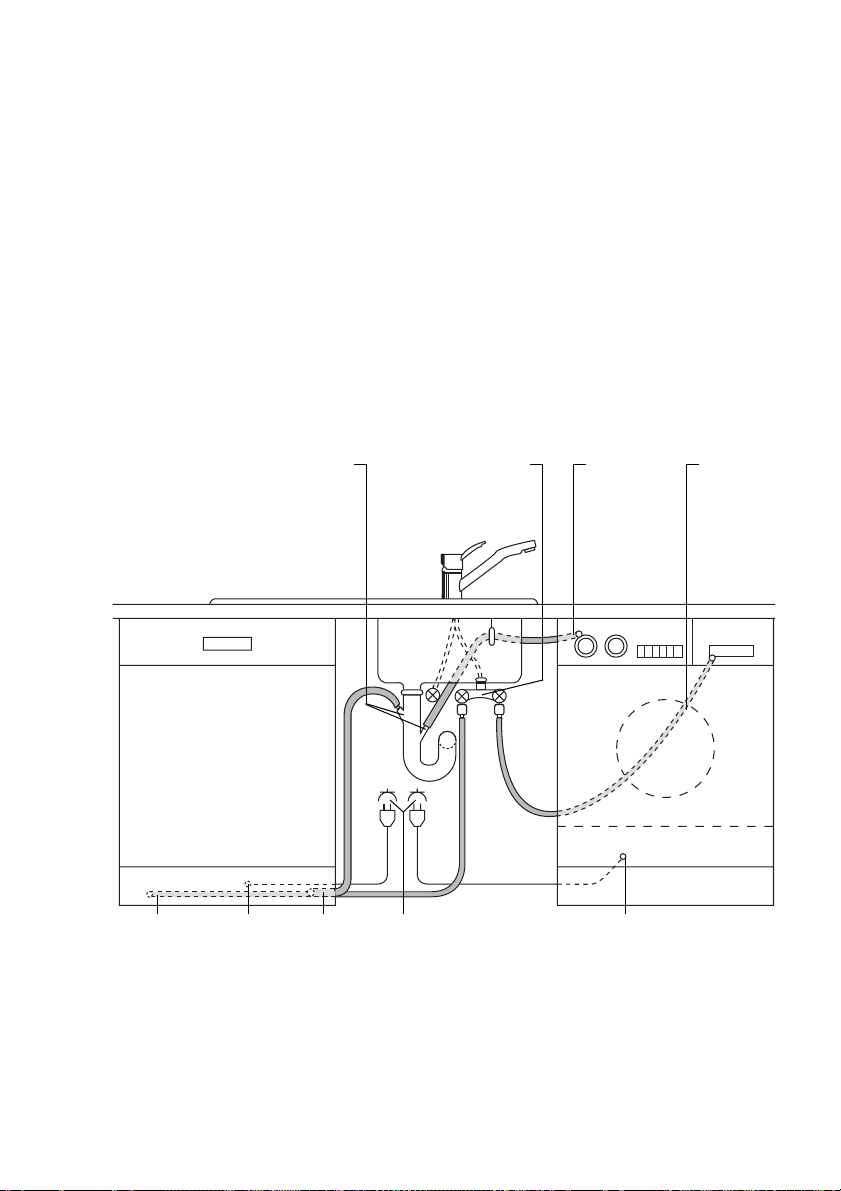

Astianpesukoneen liitäntä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Valtuutetut huoltoliikkeet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Huolto ja varaosat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
3
Page 4
Käyttöohje
1 Turvallisuus
Ennen käyttöönottoa
• Noudata “asennus- ja liitäntäohjeita”.
Määräysten mukainen käyttö
• Astianpesukone on tarkoitettu vain kotitalousastioiden pesuun.
• Astianpesukoneelle ei saa tehdä minkäänlaisia muutostöitä.
• Käytä vain kotitaloustiskikoneelle sopivia vedenpehmennyssuoloja, kone-
tiskiaineita ja kirkasteita.
• Älä laita astianpesukoneeseen minkäänlaisia liuottimia. Räjähdysvaara!
Lasten turvallisuus
• Pidä pakkauksen osat poissa lasten ulottuvilta. Tukehtumisvaara!
• Lapset eivät useinkaan ymmärrä sähkölaitteiden käyttöön liittyviä vaaroja.
Älä jätä lapsia yksin astianpesukoneen läheisyyteen.
• Varmista, ettei lapsia eikä pieneläimiä kiipeä astianpesukoneen sisään.
Hengenvaara!
• Pesuaineet voivat aiheuttaa syöpymävammoja silmiin, suuhun ja kurkkuun. Hengenvaara! Noudata pesu- ja puhdistusaineiden valmistajien antamia turvaohjeita.
• Astianpesukoneen vesi ei ole juomavettä. Syöpymävammojen vaara!
Yleiset turvaohjeet
• Astanpesukoneen korjaustyöt on annettava valtuutetun huoltoliikkeen tehtäväksi.
• Jos astianpesukonetta ei pitkään aikaan käytetä, virta tulee katkaista ja
vesihana sulkea.
• Älä koskaan irrota pistoketta vetämällä johdosta, vaan aina itse pistokkeesta.
• Huolehdi siitä, että astianpesukoneen luukku on aina kiinni (paitsi likaisten
astioiden laittamisen ja puhtaiden astioiden poistamisen aikana). Näin kukaan ei pääse kompastumaan ja loukkaamaan itseään avoinna olevaan
luukkuun.
• Älä nojaa avattuun luukkuun äläkä istu sen päällä.
4
Page 5
Laitteen kuvaus
V
Yläsuihku
Ylä- ja
alasuihkuvarsi
Kovuusaluesäädin
edenpehmennys-
suolan säiliö
Pesuaine
lokero
Kirkasteainesäiliö
Ty yp p ik i lp i
Käyttöpaneeli
Siivilät
Sisävalo
5
Page 6
VIRTA/SEIS-painike Ohjelma-painikkeet
123
Toiminto-painikkeet
VIRTA-/SEIS-painikkeella katkaistaan ja kytketään astianpesukoneen virta.
Ohjelmapainikkeilla valitaan haluttu pesuohjelma.
Toimintopainikkeet: Painikkeen osoittaman pesuohjelman lisäksi näiden
painikkeiden avulla voidaan käyttää seuraavia toimintoja:
Toimintopainike 1
Toimintopainike 2
Toimintopainike 3
Kirkasteannostelun kytkeminen toimintaan ja pois
Vedenpehmentimen säätö
toiminnasta 3in1-toiminnossa
- ei toimintoa -
6
Page 7
Monitoiminäyttö Ohjelmavaiheen näytöt
Ajastuksen
asettaminen
Kolmitoimikäytön
valinta
Merkkivalot
Monitoiminäytössä näkyy mm. seuraavaa:
– kovuusaste, jolle vedenpehmennin on asetettu.
– kirkasteen annostelun säätö.
– asetettu aloitusaika.
– jäljellä olevan ohjelman todennäköinen kesto.
– virhe astianpesukoneen toiminnassa.
Ohjelmavaiheen näyttö: Ohjelmavaiheen näytössä palaa parhaillaan käynnissä olevan ohjelmavaiheen valo.
Näytön merkkivalot ilmaisevat seuraavaa:
1)
1)
1) Nämä merkkivalot eivät pala pesuohjelman ollessa käynnissä.
Lisää vedenpehmennyssuolaa
Lisää huuhtelukirkastetta
Avaa vesihana
Puhdista astianpesukoneen siivilät
Astianpesukoneen luukku on auki
7
Page 8
Ennen käyttöönottoa
3 Jos haluat käyttää kolmitoimista 3 in1-pesuainetta:
– Lue ensin Kappale ”Kolmitoimisen 3 in1-pesuaineen käyttö”.
– Älä lisää vedenpehmennyssuolaa äläkä kirkastetta.
Jollet käytä kolmitoimipesuainetta, ennen ensimmäistä käyttöönottoa:
1. säädä vedenpehmennin
2. lisää vedenpehmennyssuolaa
3. lisää kirkastetta
Vedenpehmentimen säätö
Vedenpehmennin tulee säätää mekaanisesti tai elektronisesti.
3 Jotta astioiden ja astianpesukoneen pinnoille ei muodostu kalkkikerrosta,
astioiden pesussa on käytettävä pehmeää eli niukasti kalkkia sisältävää vettä. Vedenpehmennin tulee säätää taulukkoa noudattaen paikallisen veden
kovuuden mukaisesti. Pyydä vesilaitokseltasi tietoja siitä, kuinka kovaa
käyttämäsi vesi on.
Astianpesukoneen virran tulee olla katkaistuna.
Mekaaninen säätö:
1. Avaa astianpesukoneen luukku.
2. Ota alempi astiakori pois koneesta.
3. Käännä pesutilan oikealla puolella oleva
kovuusaluesäädin asentoon O tai 1 (ks.
taulukkoa).
8
Page 9
Elektroninen säätö:
1. Paina VIRTA/SEIS-painiketta.
3 Jos pesuohjelmapainikkeiden merkkivalot palavat, joku pesuohjelma on ak-
tivoitu. Pesuohjelman valinta on tällöin peruutettava:
paina toimintopainikkeita 1 ja 2 samanaikaisesti noin 2 sekunnin ajan.
Kaikki pesuohjelmapainikkeiden ylimääräiset merkkivalot sammuvat.
2. Paina samanaikaisesti toimintopainikkeita 1 ja 2 ja pidä niitä alhaalla.
Toimintopainikkeiden 1 - 3 merkkivalot vilkkuvat.
3. Paina toimintopainiketta 1.
Toimintopainikkeen 1 merkkivalo vilkkuu.
Monitoiminäytössä näkyy asetettu kovuusaste.
4. Kun toimintopainiketta 1 painetaan, kovuusaste nousee 1 yksikön.
(Poikkeus: kovuusasteen 10 jälkeen tulee kovuusaste 1).
5. Kun kovuusaste on asetettu oikein, paina VIRTA/SEIS-painiketta.
Kovuusaste tallentuu muistiin.
Jos veden kovuus säädetään elektronisesti arvoon ”1”, pehmennyssuolan
merkkivalo sammuu.
Vedenkovuus Kovuusasteen säätö
1)
°d
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
11 - 14 1,9 - 2,5 II 3
4 - 10 0,7 - 1,8 I/II 2
alle 4 alle 0,7 I
1) (°d) saksalaista kovuusastetta, vedenkovuuden yksikkö
2) (mmol/l) millimoolia litraa kohti, kansainvälinen vedenkovuuden yksikkö
3) Tässä valinnassa ohjelman kesto voi pidentyä hieman.
*) tehdasasetus
2)
mmol/l
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
Alue mekaaninen elektroninen
IV 1
III
0*
3)
10
9
8
7
6
5
4*
1
suolaa ei
tarvita
Näkymä moni-
toimi-näytöllä
10L .
9L
8L
7L
6L
5L
4L
3L
2L
1L
9
Page 10
Vedenpehmennyssuolan lisääminen
Jotta vedenpehmennin pysyisi puhtaana kalkista, on käytettävä erityistä
suolaa. Käytä vain kotitaloustiskikoneelle tarkoitettua pehmennyssuolaa.
Jollet käytä kolmitoimipesuainetta, lisää pehmennyssuolaa:
– Ennen astianpesukoneen ensimmäistä käyttökertaa.
– Kun käyttöpaneelin vedenpehmennyssuolan merkkivalo palaa.
1. Avaa luukku ja ota alakori ulos.
2. Kierrä vedenpehmennysainesäiliön
kansi auki vastapäivään.
3. Vain ensimmäisen käyttöönoton yhteydessä:
Täytä suolasäiliö kokonaan vedellä.
4. Työnnä laitteen mukana toimitettu suppilo varastosäiliön aukkoon.
Lisää suolaa säiliöön, vetoisuus vaihtelee jyväkoon mukaan noin 1,0-1,5 kg.
Älä täytä säiliötä liikaa.
3 Suolan valuminen täytettäessä reunojen
yli ei sinänsä ole vaarallista.
5. Puhdista säiliön aukko suolajäämistä.
6. Sulje kansi myötäpäivään kiertämällä.
7. Jätä pesuohjelma käyntiin, kun olet lisännyt vedenpehmennyssuolaa.
Näin huuhdotaan pois ylivuotanut suolavesi ja suolanjyvät.
3 Koska raekoot vaihtelevat, voi kestää tuntejakin, ennen kuin suola on liuen-
nut veteen ja erikoissuolan merkkivalo sammuu uudestaan.
10
Page 11
Kirkasteainesäiliön täyttö
Koska kirkasteaine auttaa pesuvettä poistumaan nopeammin, saadaan tahrattomia, loistavia astioita ja kirkkaita laseja.
Jollet käytä kolmitoimipesuainetta, lisää kirkasteainetta:
– Ennen astianpesukoneen ensimmäistä käyttökertaa.
– Kun käyttöpaneelin kirkasteainemerkkivalo palaa.
Käytä vain astianpesukoneeseen tarkoitettua huuhtelu-kirkastetta, älä käytä
muita nestemäisiä puhdistusaineita.

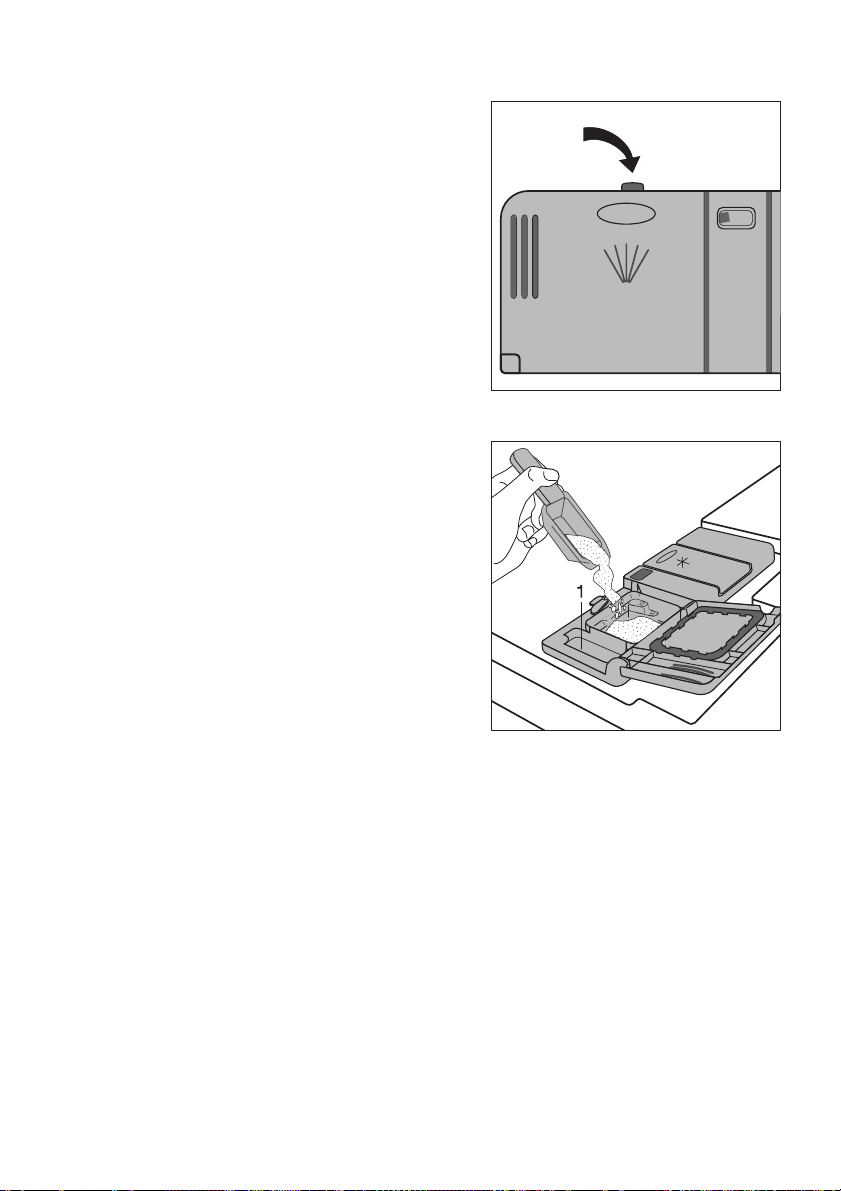

1. Avaa luukku.
Kirkasteainelokero on astianpesukoneen luukun sisäpuolella.
2. Paina kirkasteainelokeron vapautuspainiketta.
3. Avaa kansi.
4. Lisää kirkastetta hitaasti, kunnes pääs-
tään ”max”-merkittyyn viivaan;
se vastaa noin 140 ml:n täyttömäärää.
5. Paina kansi kiinni niin, että se naksahtaa.
6. Jos kirkastetta valuu yli tai ohi, pyyhi se
pois liinalla. Muuten pestäessä muodostuu liikaa vaahtoa.
Kirkasteaineen annostelun säätö
3 Muuta annostelua vain siinä tapauksessa, että laseissa ja astioissa näkyy
kuplia tai maitomaisia tahroja (tällöin annostelua on vähennettävä) tai vesipisaroiden kuivumisjälkiä (annostelua lisättävä). (Ks. lukua ”Kun pesutulos ei
ole tyydyttävä”). Annostelu on säädettävissä asteikolla 1-6. Tehtaalla annostelu on etukäteen säädetty arvoon “4”.
11
Page 12
1. Avaa astianpesukoneen luukku.
2. Paina kirkasteainelokeron vapautusnap-
pulaa.
3. Avaa kansi.
4. Säädä annostelu.
5. Paina kansi kiinni niin, että se naksah-
taa.
6. Kun kirkasteaine on virrannut pois, pyyhi liinalla.
Huuhtelukirkasteen syötön kytkeminen toimintaan 3in1-toiminnon ollessa valittuna
3 Jos 3in1-toimintoa ei ole valittu, huuhtelukirkasteen syöttö on aina kytketty-
nä toimintaan.
Jos 3in1-toiminto on valittu kolmitoimisen 3in1-pesuaineen käytön vuoksi,
huuhtelukirkasteen syöttö on kytketty pois toiminnasta. Jos astiat eivät kuivu
riittävän hyvin, huuhtelukirkasteen syöttö on kytkettävä uudelleen toimintaan
(katso myös kappale “Kolmitoimisen 3in1-pesuaineen käyttö“).
1. Paina VIRTA/SEIS-painiketta.
3 Jos ainoastaan yhden ohjelmapainikkeen merkkivalo palaa, sen osoittama
pesuohjelma on valittu käyttöön. Pesuohjelman valinta on tällöin peruutettava:
Paina toimintopainikkeita 1 ja 2 samanaikaisesti noin 2 sekunnin ajan.
Kaikkien valittavissa olevien ohjelmapainikkeiden merkkivalot palavat.
2. Paina samanaikaisesti toimintopainikkeita 1 ja 2 ja pidä niitä alaspainettui-
na.
Toimintopainikkeiden 1 - 3 merkkivalot vilkkuvat.
3. Paina toimintopainiketta 2.
Toimintopainikkeen 2 merkkivalo vilkkuu.
Monitoiminäytössä näkyy parhaillaan valittuna oleva asetus:
0d
1d
4. Painamalla toimintopainiketta 2 voit kytkeä kirkasteen annostelun toimin-
taan tai pois toiminnasta.
5. Kun monitoiminäytössä näkyy haluttu valinta, paina VIRTA/SEIS-painiketta.
Valinta on tällöin tallennettu muistiin.
12
Kirkasteen annostelu ei toiminnassa 3in1-toiminnossa
(tehdasasetus)
Huuhtelukirkasteen annostelu toiminnassa 3in1-toiminnossa
Page 13
Jokapäiväisessä käytössä
ruokailuvälineet ja astiat on lajiteltava erikseen
1 Astianpesukoneessa ei saa puhdistaa pesusieniä, talouspyyhkeitä eikä mui-
ta vettä imeviä esineitä. Muovi- ja teflonpinnoitteiset astiat varastoivat vesipisaroita pitempään. Siksi tällaiset astiat kuivuvat hiukan huonommin kuin
posliini ja ruostumaton teräs.
Astianpesukoneessa tiskattavaksi seuraavanlaiset ruokailuvälineet/astiat
eivät sovellu: soveltuvat ehdollisesti:
•
ruokailuvälineet, joissa on puu-,
sarveis-, posliini- tai helmiäiskahvat
•
lämpöä kestämättömät muoviosat
•
vanhat ruokailuvälineet, joissa käytetty kitti
ei kestä korkeita lämpötiloja
•
liimaamalla kootut astiat tai
ruokailuvälineet
•
tina- ja kupariesineet
•
lyijypitoinen kristallilasi
•
ruostuvat teräsosat
•
puu-/leipälaudat
•
taideteollisuuden tuotteet
•
Kiviastiat saa pestä astianpesukoneessa vain, jos
valmistaja on nimenomaan sen sallinut.
•
Lasituskoristelu voi haalistua, jos astiaa pestään
koneellisesti kovin usein.
•
Hopea- ja alumiiniosien väri muuttuu helposti pesun yhteydessä. Ruoanjätteet, kuten esim.
munanvalkuainen, munankeltuainen tai sinappi
voivat usein muuttaa hopean väriä tai tahrata sen.
Hopea tulee siksi puhdistaa ensin ruoanjätteistä,
jollei sitä pestä koneessa heti käytön jälkeen.
•
Lasi voi samentua monen pesukerran jälkeen.
• Ennen astioiden lajittelua konepesuun tulee tehdä seuraavat toimet:
– poista karkeat ruoanjätteet.
– liota kattilat, joissa on pohjaanpalaneita ruoanjätteitä.
• Lajiteltaessa astiat ja ruokailuvälineet tulee ottaa huomioon seuraavaa:
– astiat ja ruokailuvälineet eivät saa häiritä suihkuvarsien kääntymistä.
– kulhot, kupit, lasit ym. tulee asettaa koneeseen alassuin, jotta niihin ei
pääse kertymään vettä
– astiat ja ruokailuvälineet eivät saa olla toistensa sisällä eivätkä peittää
toisiaan
– lasivaurioiden välttämiseksi lasit eivät saa olla kosketuksissa toisiinsa
– pieniä esineitä (esim. kansia) ei saa asettaa astiakoreihin, joiden läpi ne
voivat pudota, vaan ne on sijoitettava ruokailuvälinekoriin.
13
Page 14
Ruokailuvälineiden erotteleminen
1 Varoitus: Aseta terävät veitset ja teräväreunaiset ruokailuvälineet yläkoriin.
Näin vältät loukkaantumisen vaaran.
Varmista, että kone huuhtelee kaikki ruokailuvälinekoriin asetetut ruokailu-
välineet kunnolla, menetelemällä seuraavasti:
1. aseta ristikkotuki ruokailuvälinekoriin
Suurempia ruokailuvälineitä, kuten vispilöitä, pestäessä toinen ruokailuvälineristikon puolikkaista voidaan jättää pois.
Ruokailuvälinekori on aukikäännettävä.
Ulos vedettäessä tulee aina tarttua kaksi-
osaiseen kahvaan niin, että käsi on kokonaan sen ympärillä.
1. Aseta ruokailuvälinekori pöydälle tai
työtasolle.
2. Napsauta kädensijan osat erilleen.
3. Ota ruokailuvälineet korista.
2. sijoita haarukat ja lusikat kahva
alas ruokailuvälinekoriin.
14
Page 15

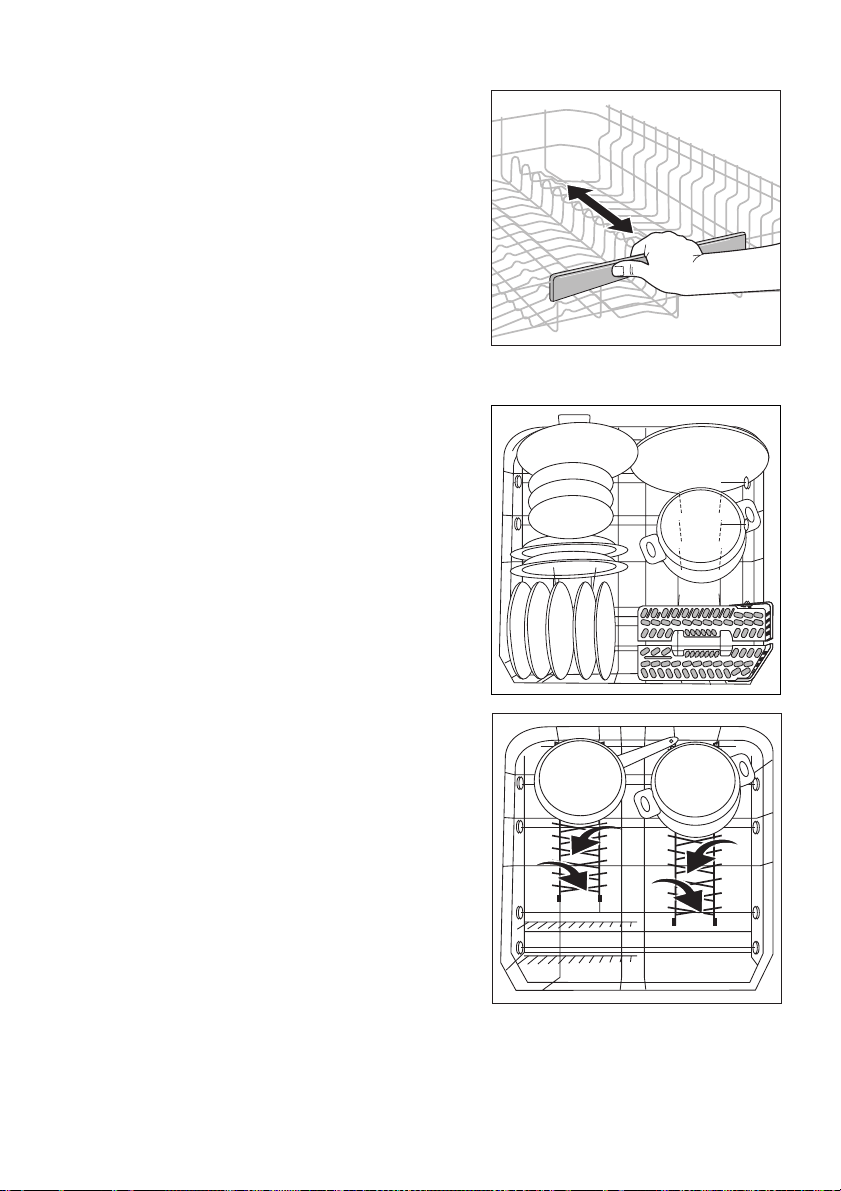

Ala- ja yläkorin täyttö ja tyhjentäminen
Täyttämistä ja tyhjentämistä varten ala- ja
yläkorit tulee vetää ulos tai työntää sisään käyttämällä edessä keskellä olevaa
kahvaa.
Kattilat, pannut, suuret lautaset
Suuret ja hyvin likaiset astiat on lajiteltava
alakoriin
(halkaisijaltaan 29 cm:n lautaset).
Jotta suuret astiat voitaisiin lajitella paremmin, kaikki alakorin takaosan lautaskiinnikkeet voidaan kääntää sivuun.
15
Page 16

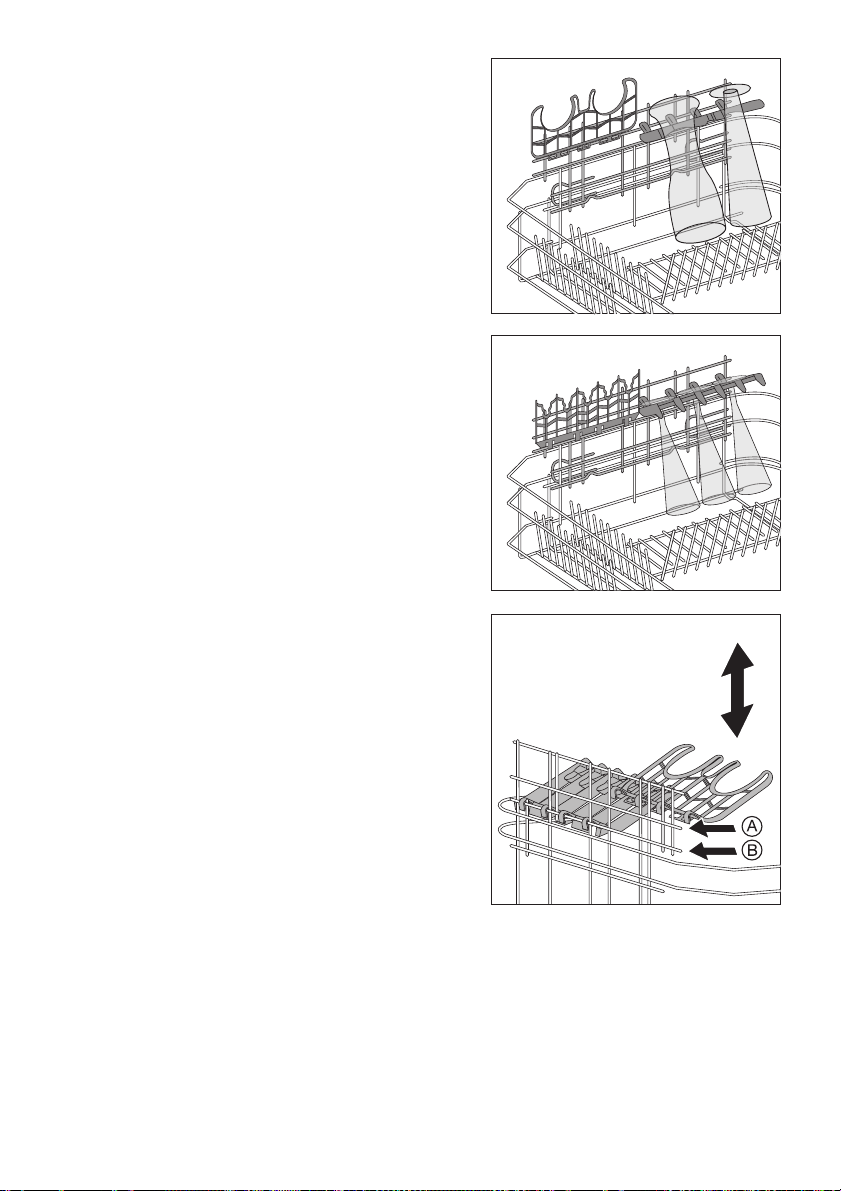

Olut- ja viinilasit
Alakorissa vasemmalla oleviin olutlasitelineisiin mahtuu neljä korkeaa olutlasia,
samppanjalasia tai vastaavaa.
Korkeiden lasien telineet voidaan tarvittaessa nostaa ylös.
Olutlasitelineiden tilalle voidaan vaihtaa
lisävarusteena olevat lautastelineet, jotka toimivat myös samppanja- ja
viinilasitelineinä.
1. Olutlasitelineet irrotetaan vetämällä niitä ylöspäin ja painamalla ripustuskoukkuja kevyesti alapuolelta.
2. Kiinnitä lautastelineet ripustuskoukuilla
poikkitukeen A tai B. Lukitse telineet ripustuskoukkuihin painamalla kevyesti.
3. Lautastelineet irrotetaan samalla tavalla
kuin olutlasitelineet.
16
Page 17

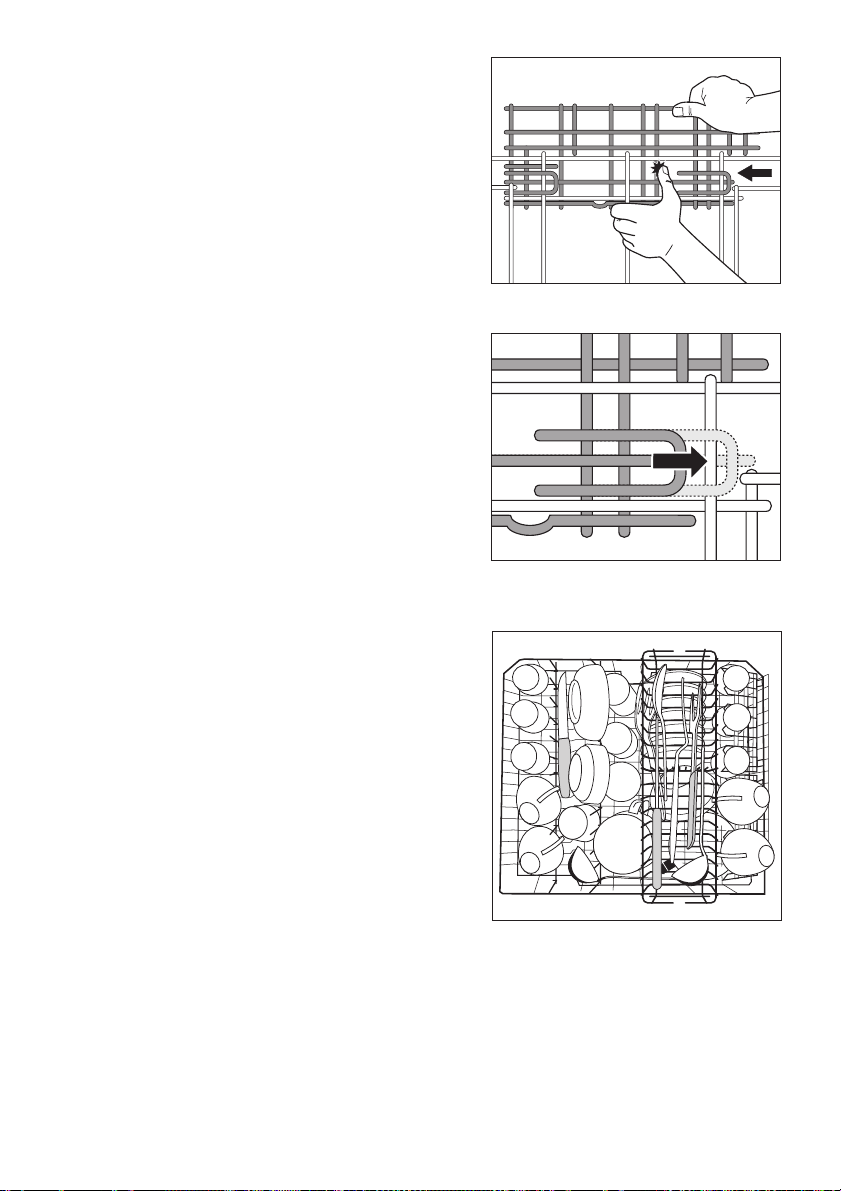

Ritilätanko, jolla olutlasi- tai lautastelineet
on kiinnitetty paikalleen, voidaan tarvittaessa irrottaa.
1. Työnnä ritilätankoa peukaloilla taakse
(katso kuva).
1 Huomaa: Loukkaantumisvaara:
Älä tartu ritilätankoon suoraan käsin,
vaan aseta kätesi tueksi ritilätangon alapuolella olevaan ruokailuvälinekoriin.
2. Ritilätanko kiinnitetään paikalleen työntämällä sitä eteenpäin.
Kupit, lasit, kahviastiasto
Pienet, herkästi rikkoutuvat astiat sekä
pitkät, terävät ruokailuvälineet tulee lajitella ruokailuvälinelaatikkoon.
• Järjestele astiat käännettävien kuppialustojen päälle ja alle niin, että pesuvesi osuu kaikkiin astioihin.
17
Page 18
• Kuppialustat voidaan kääntää ylös korkeiden astioiden tieltä.
• Viini- ja konjakkilasit tulee asettaa nojalleen kuppialustojen loviin tai ripustaa
niihin.
• Jos peset pitkävartisia laseja, käännä
lasiteline oikealle, muussa tapauksessa
jätä se vasemmalle.
• Myös yläkorin vasemmalla puolella oleva piikkirivi taittuu kahteen osaan.
Piikkirivi taittamatta: aseta lasit, mukit
ym. yläkoriin.
Piikkirivi taitettuna: lisää tilaa kulhoille.
18
Page 19

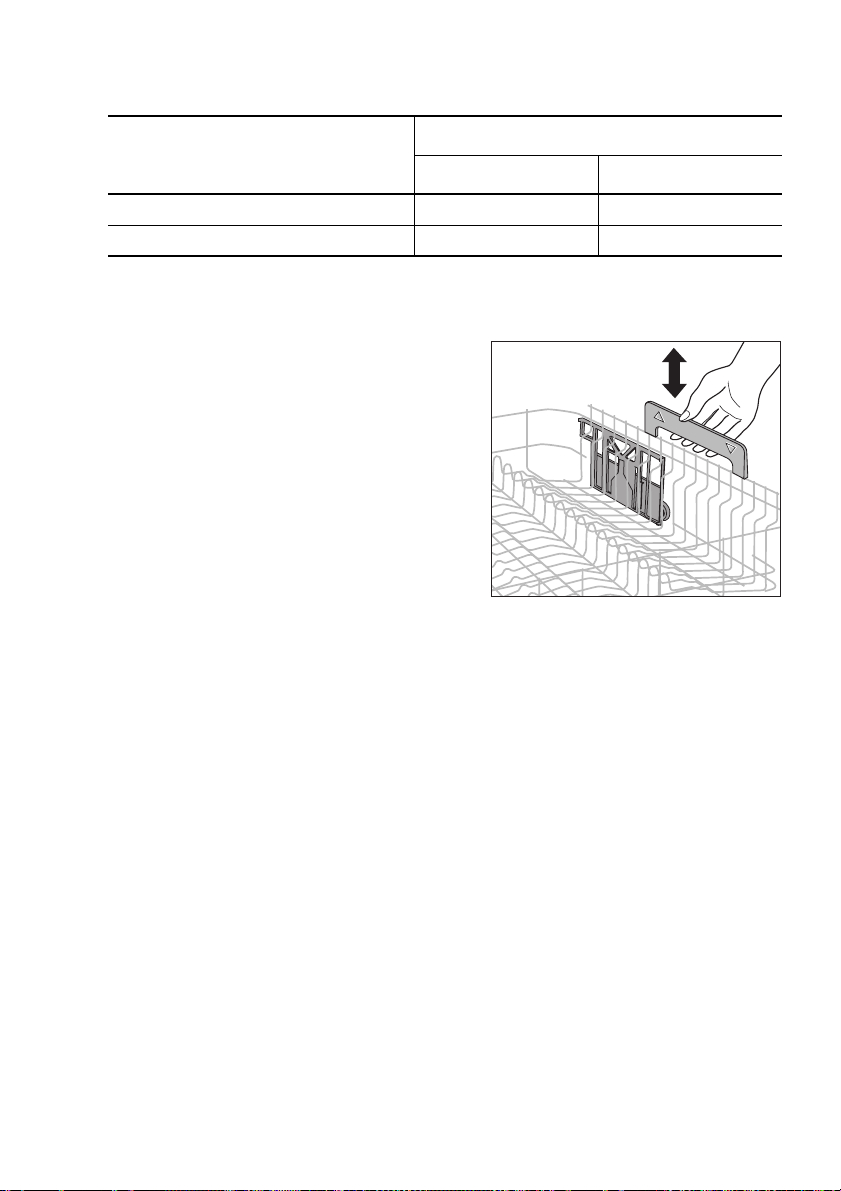

Yläkorin korkeuden säätäminen
Astioiden suurin sallittu korkeus
yläkorissa alakorissa
yläkori nostettuna 22 cm 30 cm
yläkori laskettuna 24 cm 29 cm
3 Korkeuden säätöä voi muuttaa silloinkin, kun koreissa on astioita.
Yläkorin nostaminen ja laskeminen
1. Vedä koko yläkori ulos.
2. Nosta yläkoria niin pitkälle kuin se me-
nee ja laske kori pystysuoraan alaspäin.
Yläkori asettuu ylä- tai ala-asentoon.
19
Page 20
Pesuaineen lisääminen
Pesuaineet irrottavat astioiden ja ruokailuvälineiden lian.
Pesuaine tulee lisätä koneeseen ennen
pesuohjelman käynnistämistä.
1 Käytä vain kotitaloustiskikoneille tarkoi-
tettuja pesuaineita.
Pesuainelokero on luukun sisäpuolella.
1. Jos kansi on kiinni:
Paina vapautuspainiketta.
Kansi aukeaa.
2. Lisää pesuainetta pesuainekoteloon.
Jauhemaisen pesu-aineen annostelua
auttavat lokeroon merkityt viivat: “20/
30“ vastaa noin 20/30 millilitraa pesuainetta.
Noudata valmistajan annostelu- ja varastointisuosituksia.
3. Käännä kansi takaisin paikalleen ja paina sitä kiinni naksahdukseen asti.
3 Jos astiat ovat hyvin likaisia, lisää puh-
distusainetta myös sivulokeroon (1).
Tämä osa puhdistusaineesta vaikuttaa jo
esihuuhtelun aikana.
20
Page 21
Matalaemäksiset konetiskiaineet
Nykyiset konetiskiaineet ovat lähes aina matalaemäksisiä tablettimuotoisia
tai jauhemaisia matalaemäksisiä tiskiaineita, jotka sisältävät luonnon entsyymejä.
2 50 °C:n pesuohjelmat yhdessä matalaemäksisisten konetiskiaineiden kans-
sa vähentävät ympäristökuormitusta ja kohtelevat astioitakin hellävaraisemmin, sillä nämä pesuohjelmat on sovitettu tarkkaan vastaamaan
matalaemäksisisten pesuaineiden sisältämien entsyymien likaa liuottavia
ominaisuuksia. Siksi 50 °C:n pesuohjelmilla päästään yhdessä matalaemäksisisten puhdistusaineiden kanssa samoihin tuloksiin, joiden saavuttamiseksi olisi muuten pakko turvautua 65 °C:n ohjelmiin.
Pesuainetabletit
3 Eri valmistajien pesuainetabletit eivät välttämättä liukene veteen yhtä no-
peasti. Siksi eräät pesuainetabletit eivät lyhyillä pesuohjelmilla välttämättä
saavuta täyttä puhdistustehoaan. Valitse siksi tablettipesuaineille sellainen
pesuohjelma, johon kuuluu myös esipesu.
21
Page 22
Kolmitoimipesuaineiden käyttö
Näissä pesuaineissa on pesuaine, kirkastusaine ja veden-pehmennyssuola.
Kun kolmitoimipesutoimintoon kytketään virta,
– kone keskeyttää siksi vedenpehmennyssuolan ja kirkasteen annostelun.
– Kone ei enää ilmoita vedenpehmennyssuolan eikä kirkasteen vähäisestä
määrästä.
3 Kun haluat käyttää kolmitoimipesuainetta, tarkista, voiko tällaisia puhdistus-
aineita käyttää oman käyttövetesi kanssa. (Noudata valmistajan ohjeita!)
Kun käytät kolmitoimipesuaineita
1. Paina VIRTA/SEIS-painiketta ja
2. 3IN1-painiketta.
Painikkeen merkkivalo syttyy: kolmitoimikäyttö on valittuna.
Lisää kolmitoimipesuaine puhdistusainesäiliöön ennen kuin käynnistät pesuohjelman.
3 Koska kirkasteen syöttö poistetaan automaattisesti toiminnasta kytkettäes-
sä kolmitoimipesutoiminto päälle, kolmitoimipesuaineiden vaihtelevien laatuvaatimusten vuoksi on mahdollista, etteivät astiat kuivu riittävästi.
Jos näin käy, toimi seuraavasti (ks. kohtaa ”Kirkastesäiliön täyttö”):
• lisää kirkastetta kirkastesäiliöön (jos se on tyhjä)
• Säädä kirkasteen annostelu mekaanisesti kohtaan 2.
• kytke kirkasteen annostelu toimintaan.
Kun lakkaat käyttämästä kolmitoimipesuaineita
Jos haluat luopua kolmitoimipesuaineen käytöstä, menettele seuraavasti:
• Kytke 3in1-toiminto pois toiminnasta.
• Täytä taas pehmennyssuolalle ja kirkasteaineelle tarkoitetut säiliöt.
• Säädä vedenpehmennin täysille ja aja koneella korkeintaan kolme nor-
maalia pesukertaa ilman pestäviä astioita.
• Säädä sitten vedenpehmennin paikallisen kovuuden mukaiseen arvoon.
22
Page 23
Pesuohjelman valitseminen (ohjelmataulukko)
Kirkasteainehuuhtelu
Kuivaus
Kulutus-
1)
arvot
Kesto (minuutteja)
Energia (kWh)
90 - 110 1,0 - 1,5
30
0,8
1,8 - 2,0
120 - 130
130 - 160
0,95 - 1,05
73
0,9
12
< 0,1
Pesuohjelma
2)
3)
4)
5)
6)
(kylmä)
Soveltuu
seuraaviin
tarkoituksiin:
Ruokailu- ja
keittoastiat
Ruokailuastiat, ei
pannuja eikä kattiloita
Ruokailu- ja
keittoastiat
Ruokailu- ja
keittoastiat, lämpötilalle herkät
astiat
Jälkiruoka-astiat
ja kahvikupit, varovasti pestävät
lasit
Kaikenlaiset
astiat
Lika-
tyyppi
normaalilikaiset,
kuivuneita ruoantähteitä
vasta käytetyt, normaalitai vähän likaiset astiat
erittäin likaiset,
kuivuneita, erityisesti valkuais- ja tärkkelyspitoisia
ruoantähteitä
normaalilikaiset
vähän likaiset
Käytetyt astiat, jotka on
täytetty astianpesukoneeseen myöhempää pesua
Ohjelman kulku
Esihuuhtelu
Pesu
Välihuuhtelu
• •
• •
1-2 kertaa
- • - • -
• •
• •
2 kertaa
• • • • •
- •
• •
2 kertaa
• - - - -
varten.
1) Kulutusarvot on selvitetty normien mukaisissa olosuhteissa. Arvot voivat vaihdella astiakorien täytön mukaan. Käytännön käyttöolosuhteissa saattaa siksi esiintyä poikkeamia näistä arvoista.
2) Tässä ohjelmassa astioiden likaisuusaste määritetään huuhteluveden sameuden perusteella. Ohjelman kesto sekä veden- ja sähkönkulutus voivat vaihdella paljonkin koneen täyttömäärän ja astioiden likaisuuden mukaisesti. Pesuveden lämpötila säädetään automaattisesti likaisuusasteen
perusteella välille 50 °C - 65 °C.
3) Tässä ohjelmassa astianpesukoneen saa täyttää vain puoliksi täyteen.
4) Kirkastushuuhtelussa lämpötila nostetaan 68 °C:seen kymmeneksi minuutiksi. Tätä käytetään
esim. tuttipullojen, muovisten leikkuulautojen tai hillopurkkien hygieeniseen puhdistamiseen.
5) Testauslaitoksen käyttämä testiohjelma.
6) Tässä pesuohjelmassa ei tarvita pesuainetta.
Vesi (litroja)
13 - 25
9
23 - 25
12 - 14
15
4
23
Page 24

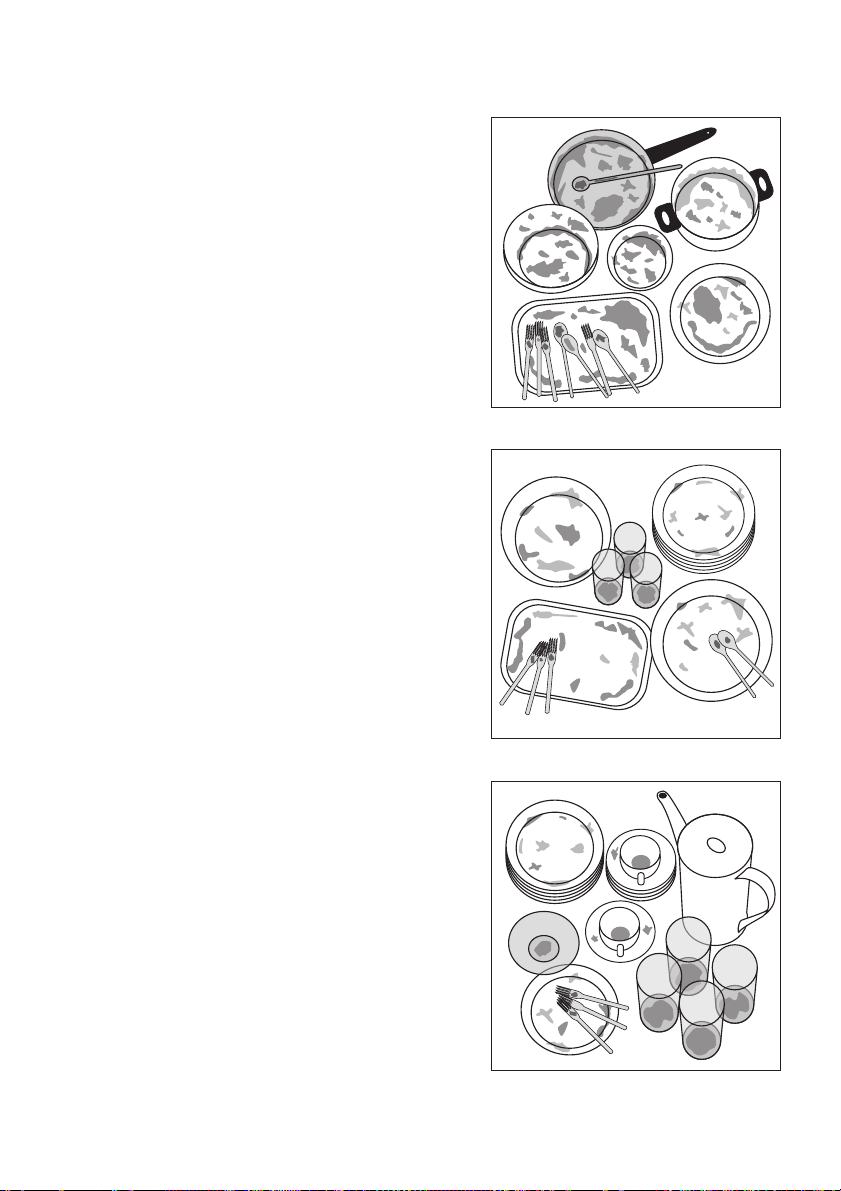

Ohjelman valinta
Jos astiat näyttävät tältä, valitse
tehopesuohjelma.
normaali- tai energiansäästöohjelma.
lyhyt pesuohjelma (esim. 30 minuutin ohjelma).
24
Page 25
Pesuohjelman käynnistäminen
1. Tarkista, että suihkuvarret pystyvät kääntymään vapaasti.
2. Käännä vesihana täysin auki.
3. Sulje luukku.
4. Paina VIRTA/SEIS-painiketta.
5. Valitse haluttu ohjelma.
Ohjelmavaihenäytössä näkyy valittu ohjelma sekä siihen kuuluvat pesuohjelman vaiheet. Monitoiminäytössä näkyy jäljellä olevan ohjelman odotettu
kestoaika.
Valittu pesuohjelma käynnistyy noin 3 sekunnin kuluttua.
Ohjelmavaihenäytössä näkyy tällöin aina parhaillaan käynnissä oleva ohjelmavaihe.
3 Ohjelman jäljellä oleva aika, joka näkyy monitoiminäytössä, saattaa pesun
aikana muuttua esimerkiksi täyttömäärän ja likaantumisasteen mukaan.
Pesuohjelman keskeyttäminen tai lopettaminen
Älä keskeytä meneillään olevaa pesuohjelmaa, ellei se ole aivan välttämätöntä.
Pesuohjelman keskeyttäminen avaamalla astianpesukoneen luukun
1 Jos luukku avataan, koneesta saattaa tulla kuumaa höyryä. Palovammojen
vaara!
1. Avaa luukku varovasti. Pesuohjelma pysähtyy.
2. Sulje luukku. Pesuohjelma jatkuu.
Pesuohjelman peruuttaminen
1. Paina toimintopainikkeita 1 ja 2 ja pidä niitä alaspainettuina.
Kaikkien valittavissa olevien ohjelmapainikkeiden merkkivalot palavat
2. Vapauta toimintopainikkeet. Pesuohjelma keskeytyy.
3. Jos haluat käynnistää uuden pesuohjelman, tarkista ensin, onko säiliössä
konetiskiainetta.
4. Katkaise laitteen virta VIRTA/SEIS-kytkimellä.
3 Kun astianpesukoneesta katkaistaan virta, valitun pesuohjelman toiminta
keskeytyy, muttei peruunnu. Kun virta palautetaan, pesuohjelma jatkuu siitä,
mihin se jäi.
25
Page 26
Ajastuksen säätö
3 Ajastuksella voit lykätä pesuohjelman alkua 1-19 tunnin verran eteenpäin.
1. Paina ajastinta niin monta kertaa, että haluttu aikaviive näkyy monitoiminäytössä, esim. 12h, jos pesuohjelman on määrä alkaa 12 tunnin päästä.
Ajastuksen merkkivalo palaa.
2. Valitse pesuohjelma.
3. Pesuohjelman alkuun jäljellä oleva aika näkyy jatkuvasti näytöllä
(esim. 12h, 11h, 10h, ... 1h jne.).
Ajastuksen muuttaminen:
Jos pesuohjelma ei vielä ole käynnistynyt, voit painiketta painamalla muuttaa vielä ajastimen säätöä.
Ajastuksen poistaminen:
Paina ajastuspainiketta niin monta kertaa, että monitoiminäytölle ilmestyy
valitun ohjelman kestoaika. Valittu pesuohjelma alkaa heti.
Pesuohjelman vaihtaminen
Voit vaihtaa pesuohjelman toiseen, jos ohjelma ei ole vielä käynnistynyt.
Poista ensin pesuohjelma, säädä sitten ajastus uudelleen ja valitse lopuksi
uusi pesuohjelma.
26
Page 27
Virran katkaiseminen astianpesukoneesta
Kytke virta pois astianpesukoneesta vasta sen jälkeen kun monitoiminäytössä näkyvä pesuohjelman jäljellä oleva aika on ”0“ ja pesuohjelman päättymisen merkkivalo palaa.
Joissakin pesuohjelmissa kuivauspuhallin toimii senkin jälkeen kun ohjelma
on lopussa.
1. Paina VIRTA/SEIS-painiketta. Kaikki merkkivalot sammuvat.
2. Sulje vesihana!
1 Avaa luukku varovasti, koneesta saattaa tulla kuumaa höyryä.
Kuumat astiat voivat rikkoontua helposti, jos niihin kohdistuu iskuja. Anna
siksi astioiden jäähtyä ennen koneen tyhjentämistä noin 15 minuuttia. Näin
kuivaustuloskin paranee.
Astianpesukoneen tyhjentäminen
3 Luukun sisäpinnan ja pesutilan kosteus on normaalia.
• Tyhjennä ensin alakori ja sitten yläkori. Siten yläkorin astioihin jäänyt vesi
ei tipu alakoriin.
• Astianpesukoneen sisävalo palaa aina, kun astianpesukoneen luukku on
auki. Sulje astianpesukoneen luukku heti koneen täyttämisen ja tyhjentämisen jälkeen. Näin säästät energiaa.
27
Page 28
Huolto ja puhdistus
1 Älä käytä huonekaluille tarkoitettuja hoitoaineita äläkä syövyttäviä puhdis-
tusaineita.
• Puhdista astianpesukoneen käyttöpaneelin osat pehmeällä liinalla ja puhtaalla, lämpimällä vedellä.
• Tarkista säiliö, luukun tiivisteet ja syöttöveden siivilä (jos on) välillä likaantumisen varalta ja puhdista tarvittaessa.
Siivilöiden puhdistaminen
3 Siivilät tulee säännöllisesti tarkistaa ja puh-
distaa. Likaantuneet siivilät heikentävät
pesutuloksia.

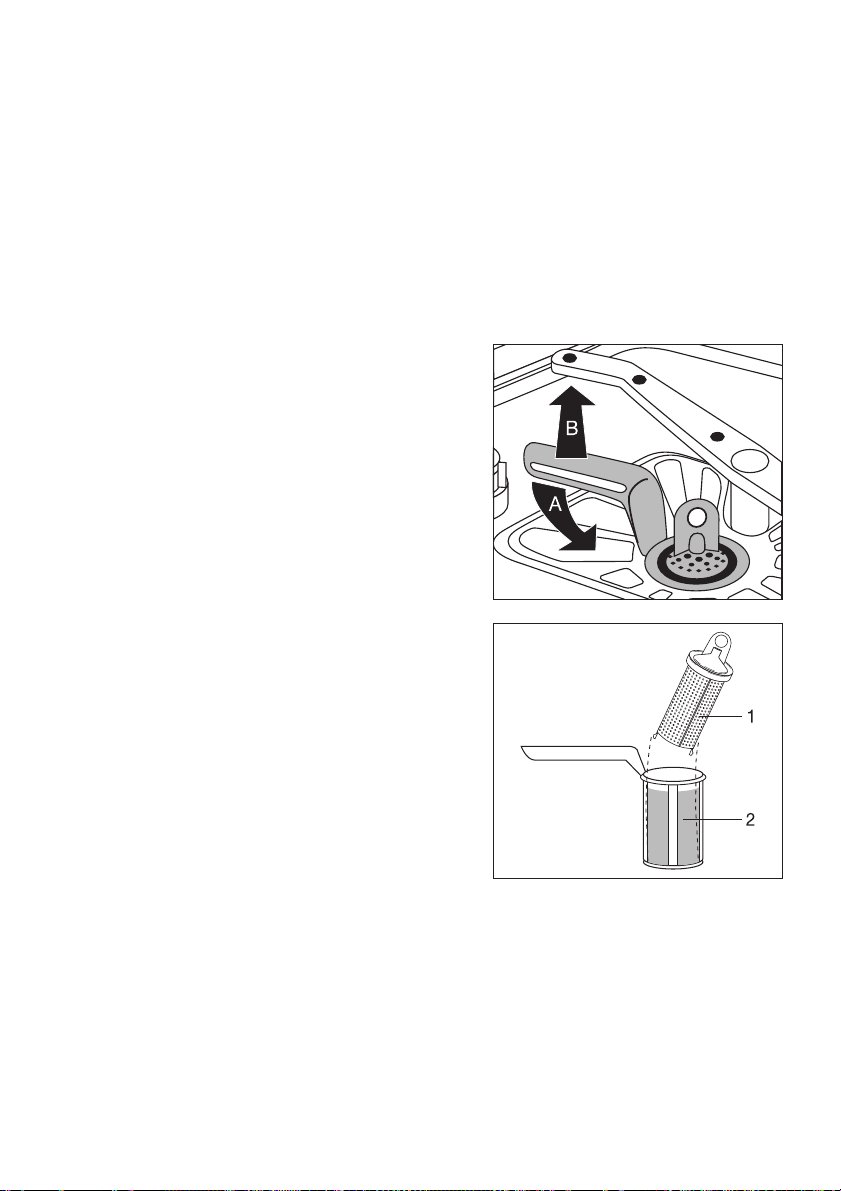

1. Avaa luukku ja ota alakori ulos.
2. Käännä kahvaa noin ¼ kierrosta vasta-
päivään (A) ja ota siiviläjärjestelmä ulos
(B).
3. Ota kiinni hienosiivilän (1) kahvasta ja
vedä se pois mikrosuodattimesta (2).
4. Puhdista kaikki siivilät perusteellisesti
juoksevassa vedessä.
28
Page 29

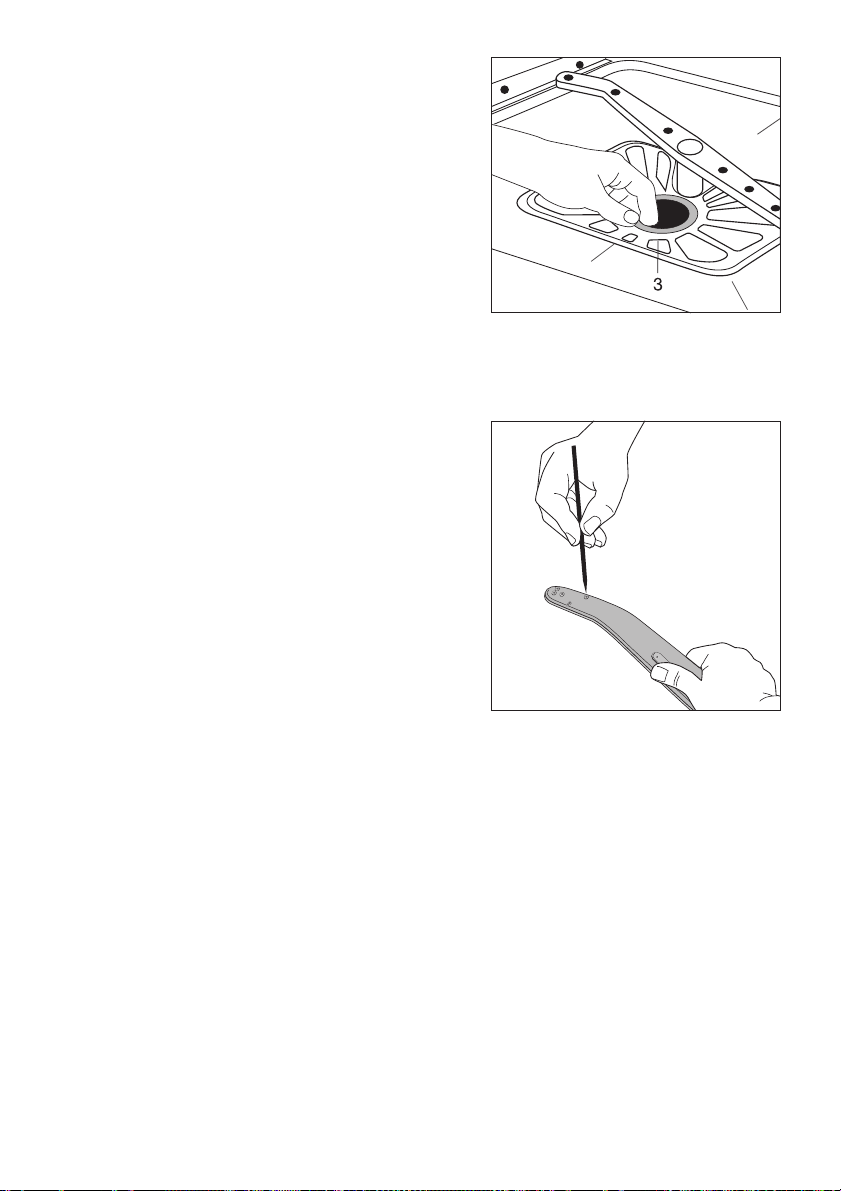

5. Irrota levysiivilä (3) pesutilan pohjasta ja
puhdista se molemmilta puolilta perusteellisesti.
6. Aseta levysiivilä takaisin paikalleen.
7. Aseta hienosiivilä mikrosuodattimen si-
sään ja kiinnitä ne yhteen.
8. Aseta siiviläjärjestelmä paikalleen ja lukitse se kiinni kääntämällä kahvaa myötäpäivään pidäkkeen kohtaan asti.
Levysiivilä ei saa pistää esiin pesutilan
pohjasta.
1 Pesu ilman siivilöitä on ehdottomasti kielletty.
Suihkuvarsien suukappaleiden puhdistaminen
Tarkista säännöllisesti, etteivät suihkuvarsien suukappaleet ole tukossa. Jos ne
vaativat puhdistusta, irrota suihkuvarsi
paikaltaan ja puhdista terävällä esineellä
(metallilanka tai neula). Viimeistele puhdistus voimakkaalla vesisuihkulla.
3 Älä vahingoita suukappaleaukkoa.
29
Page 30
Yläosan suihkuvarsi
1. Käännä yläosan suihkuvartta voimakkaasti alaspäin, kun haluat irrottaa sen.
2. Puhdista suihkuvarsi.
3. Aseta puhdas suihkuvarsi vinosti takai-
sin liitoskappaleeseen: paina osia voimakkaasti yhteen, kunnes tunnet niiden
kiinnittyvän.
Alaosan suihkuvarsi
1. Vedä alaosan suihkuvartta ylöspäin, kun
haluat irrottaa sen.
2. Puhdista suihkuvarsi.
3. Kiinnitä suihkuvarsi takaisin liitoskappa-
leeseen ja paina voimakkaasti alaspäin,
kunnes se loksahtaa paikoilleen.
30
Page 31
Mitä tehdä, jos…
Pienten häiriöiden omatoiminen korjaaminen
Jos monitoiminäytössä näkyy käytön aikana jokin seuraavista vikakoodeista:
– VikakoodiÅ10 (ongelmia vedentulossa),
– VikakoodiÅ20 (ongelmia vedenpoistossa),
katso seuraavaa taulukkoa.
Kun vika on korjattu, paina aloitetun pesuohjelman painiketta. Pesuohjelma
jatkuu.
Muilla vikakoodeilla (“Å ”, jota seuraa numero):
– keskeytä pesuohjelma.
– katkaise laitteen virta ja kytke virta uudelleen.
– säädä pesuohjelma uudelleen.
Jos virhe näkyy näytössä vieläkin, ilmoita siitä valtuutettuun huoltoomme ja
mainitse vikakoodi.
Häiriö Mahdollinen syy Korjaus
Valitun pesuohjelman merkkivalo vilkkuu:
merkkivalo
monitoiminäytössä näkyy
virhekoodi
(vedenottohäiriö).
Valitun pesuohjelman merkkivalo vilkkuu,
monitoiminäytössä näkyy
virhekoodi
(pesuvesi jää astianpesukoneeseen).
Monitoiminäytössä näkyy
virhekoodi
Å10
Å20
Å30
palaa,
.
Vesihana on kalkkeutunut tai
viallinen.
Vesihana on kiinni. Avaa vesihana.
Vesihanan letkuliitännässä
oleva siivilä (mallikohtainen)
on tukossa.
Pesutilan pohjassa olevat siivilät ovat tukossa.
Vedenottoletku
on väärin asennettu.
Viemäri on tukossa. Puhdista viemäriliitäntä.
Vedenpoistoletku
on väärin asennettu.
Vesiturvajärjestelmä on kytkeytynyt toimintaan.
Tarkista vesihanan kunto ja
korjauta tarvittaessa.
Puhdista letkuliitännän siivilä.
Keskeytä pesuohjelma (katso
kappale: Pesuohjelman käynnistäminen),
puhdista siivilät (katso kappale
Siivilöiden puhdistaminen),
käynnistä pesuohjelma sen jälkeen uudelleen.
Tarkista vedenottoletkun liitäntä.
Tarkista vedenpoistoletkun liitäntä.
Sulje vesihana, kytke virta pois
laitteesta ja ota yhteys valtuutettuun huoltoliikkeeseen.
31
Page 32
Häiriö Mahdollinen syy Korjaus
Merkkivalo palaa.
Merkkivalo
Ohjelma ei käynnisty.
Pesutilassa on ruostejälkiä.
Pesun yhteydessä kuuluu viheltävää ääntä.
Astianpesukoneen pesutilan
lamppu ei pala.
palaa.
Astianpesukoneen luukku on
auki.
Merkkivalon
tarkoitukse-
Sulje astianpesukoneen luukku.
na on ainoastaan muistuttaa,
että astianpesukoneen siivilät
on tarkistettava ja tarvittaessa
puhdistettava aika ajoin.
Merkkivalo syttyy säännölli-
Merkkivalo sammuu automaattisesti,
kun käynnistät seuraavan pe-
suohjelman.
sin välein riippumatta siivilöiden likaisuudesta.
Verkkopistoke ei ole
kiinni pistorasiassa.
Kiinnitä pistoke pistorasiaan.
Sulake on palanut. Vaihda sulake.
Jos astianpesukonemallissa
on ajastintoiminto:
Ajastimesta on valittu etukä-
Jos haluat pestä astiat heti,
peruuta ajastus.
teen käynnistysaika.
Pesutilan teräs on ruostumatonta terästä. Pesutilassa näkyvät ruosteläiskät ovat
peräisin koneen ulkopuolelta
(vesijohdoista, kattiloista, ruokailuvälineistä ym.) Voit poistaa tällaiset läiskät tavallisella
Pese vain konepesuun sovel-
tuvia ruokailuvälineitä ja astioi-
ta.
kaupasta saatavalla teräksen
puhdistukseen tarkoitetulla
aineella.
Puhdista laite kaupasta saata-
valla, astianpesukoneille tar-
Vihellys sinänsä on harmitonta.
koitetulla kalkinpoistoaineella.
Jos melua kuuluu vielä kalkin-
poiston jälkeen, puhdista ruo-
kailuvälineet ja astiat toisen
merkkisellä puhdistusaineella.
Verkkopistoke ei ole
pistorasiassa.
Pesutilan lamppu on palanut.
Työnnä pistoke pistorasiaan.
Ota yhteys valtuutettuun huol-
toliikkeeseen.
32
Page 33
Jos pesutulos ei tyydytä
Astiat eivät puhdistu.
• On valittu vääränlainen pesuohjelma.
• Astiat on lajiteltu niin, että pesuvesi ei ole päässyt kaikkiin astioihin. Astia-
korit eivät saa olla liian täynnä.
• Pesutilan pohjan siivilöissä on likaa, tai ne on asennettu väärin.
• Ei ole käytetty oikeanlaista pesuainetta, tai annostelu on jäänyt liian niu-
kaksi.
• Jos astioissa on kalkkisaostumaa: Vedenpehmennyssuolan säiliö on tyhjä,
tai vedenpehmennin on säädetty väärin.
• Poistoletku on asetettu väärin.
• Pesuveden epäpuhtaudet voivat tukkia suihkuvarsien suukappaleet. Suih-
kuvarret on mahdollista irrottaa kiinnikkeistään puhdistamisen ajaksi (katso kappale ”Huolto ja puhdistus”).
Astiat eivät kuivu eivätkä kiillä.
• On käytetty vääränlaista kirkastetta.
• Kirkasteaineen säiliö on tyhjä.
Laseissa ja astioissa on juovia, raitoja, maitomaisia tahroja tai sinertävä kerros.
• Säädä kirkastetta annostelua pienemmälle.
Laseissa ja astioissa on kuivaneiden vesipisaroiden jälkiä.
• Säädä kirkastetta annostelua suuremmalle.
• Syynä voi olla pesuaine. Ota yhteyttä pesuaineen valmistajan asiakaspal-
veluun.
Lasi syöpynyt
• Ota yhteyttä pesuaineen valmistajan asiakaspalveluun.
33
Page 34
Jätehuolto
2 Pakkausmateriaalit
Pakkausmateriaalit ovat ekologisesti kestäviä ja ne voidaan käyttää uudelleen. Muoviosat tunnistaa mm. merkinnöistä >PE<, >PS< jne. Toimita käytetyt pakkausmateriaalit niille varattuihin keräyspisteisiin ja noudata
materiaalimerkinnöistä annettuja ohjeita.
2 Käytöstä poistettujen laitteiden hävittäminen
Symboli
että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan
keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän
tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai
liikkeestä, josta tuote on ostettu.
W , joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa,
1 Varoitus! Kun kone on saavuttanut täyden käyttöikänsä, irrota johto seinäs-
tä. Leikkaa pois verkkojohto ja hävitä se pistokkeineen.
Riko luukun lukko niin, ettei luukku enää sulkeudu. Tällöin lapset eivät enää
voi lukita itseään hengenvaarallisesti koneen sisälle.
Tekniset tiedot
Kapasiteetti: 12 hengen astiasto sekä tarjoiluastiat
Sallittu vedenpaine: 1-10 bar (=10-100 N/cm
Sähköliitäntä: 230 V, 10 A, ks. myös astianpesukoneen luukun oikealla sisäreu-
nalla olevaa tyyppikilpeä.
Kiinteästi asennettavat tai työtason alle sijoitettavat astianpesukoneet
Mitat: 820 - 880 x 596 x 570 (K x L x S millimetreinä)
enimmäispaino: 50 kg
2
= 0.1-1.0 MPa)
5 Laite on yhteensopiva seuraavien EY-direktiivien kanssa:
– 73/23/ETY, säädetty 19. helmikuuta 1973, pienjännitedirektiivi
– 89/336/ETY, säädetty 3. toukokuuta 1989: EMC-direktiivi sellaisena kuin
se on muutettuna direktiivillä 92/31/ETY
– 93/68/ETY, säädetty 22. heinäkuuta 1993, CE-merkinnästä annettu direk-
tiivi
34
Page 35
Ohjeita testilaitoksille
Normin EN 60704 mukainen koestus tulee suorittaa testiohjelmaa käyttä-
en (ks. ohjelmataulukko) ja koneen ollessa täynnä.
Normin EN 5024 mukaiset koestustyöt 2 tulee suorittaa niin, että vedenpehmennyssuolan säiliö ja kirkasteainesäiliö ovat täynnä. Ohjelmana käytetään testiohjelmaa (ks. ohjelmataulukko).
Koneen täysi kuorma:
12 aterioitsijan kattaus
sekä tarjoiluastiat
Puhdistusaineen
annostelu:
Kirkasteainesäätö: 4 (tyyppi III) 4 (tyyppi III)
Lajitteluesimerkkejä:
*)
Yläkori
*) Mahdollisesti voi olla syytä poistaa vasemmalla puolella olevat kuppitelineet sekä ruokailu-
välinekori, jos sellainen on.
5g + 25g (tyyppi B) 20g (tyyppi B)
Koneen puoli kuorma:
6 henkilön kattaus tarjoiluastioineen,
joka 2. paikka jätetään vapaaksi
35
Page 36
Alakori ja ruokailuvälinekori
*)
Ruokailuvälinekori
*) Poista mahdolliset vasemmalla puolella olevat kupinaluset sekä olutlasin pidikkeet.
36
Page 37
Asennus- ja liitäntäohje
1 Turvaohjeet asennusta varten
• Kuljeta astianpesukonetta vain pystysuunnassa, muuten siitä voi valua
ulos suolapitoista vettä.
• Ennen kuin otat laitteen käyttöön, tarkista, ettei siinä ole kuljetusvaurioita.
Vahingoittunutta laitetta ei saa missään tapauksessa liittää verkkoon. Vahingon sattuessa ota yhteyttä laitteen toimittajaan.
• Älä koskaan ota astianpesukonetta käyttöön, jos verkkojohto tai veden tulo- tai poistoletku on vahingoittunut taikka kone on joko käyttömaskin,
työtason tai sokkelin alueelta niin pahasti vaurioitunut, että sen sisäosat
ovat näkyvissä.
• Verkkoliitäntä tulee tehdä vain määräysten mukaan asennettuun pistorasiaan.
• Varmista ennen käyttöönottoa, että laitteen tyyppikilvessä ilmoitettu nimellisjännite ja virtatyyppi vastaavat asennuspaikan verkkojännitteen ja
virran ominaisuuksia. Myös tarvittavia suoja- ja eristystoimia koskevat tiedot on selvitetty tyyppikilvestä.
• Minkäänlaisia haaraliitäntöjä tai jatkojohtoja ei saa käyttää.
Ne aiheuttavat ylikuumetessaan tulipalovaaran!
• Astianpesukoneen verkkojohdon saa vaihtaa vain valtuutettu huoltoliike
tai ammattinsa osaava ja siihen valtuutettu sähköasentaja.
• Varoventtiilillä varustetun tulovesiletkun saa vaihtaa vain valtuutettu huoltoliike.
37
Page 38
Astianpesukoneen sijoittaminen paikalleen
• Astianpesukone tulee sijoittaa paikalleen kiinteälle alustalle niin, että se
pysyy varmasti pystyssä ja on suorassa.

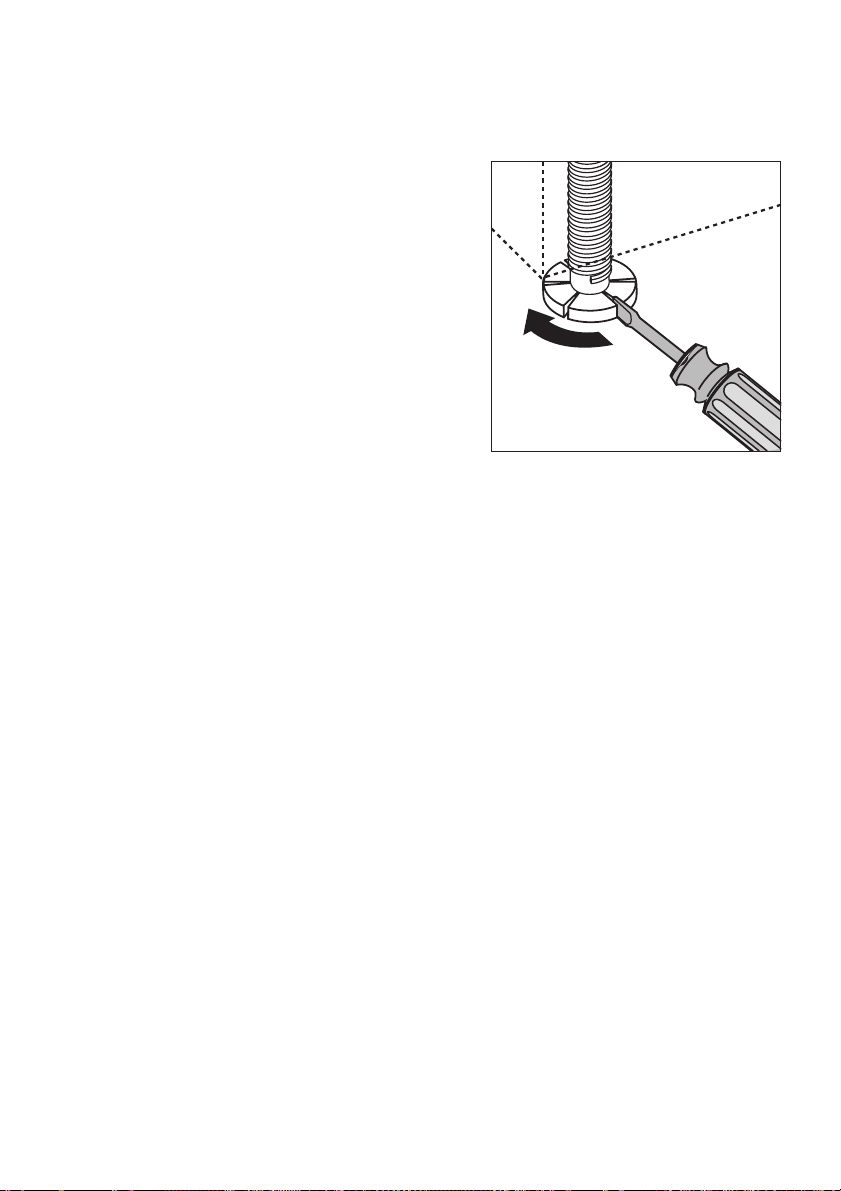

• Alustan epätasaisuuksia voidaan tasapainottaa ja laitteen korkeutta sovittaa
muihin kalusteisiin nähden ruuvaamalla
säätöjalkoja ulos ruuvimeisselillä.
• Laitteen takajalat tulee säätää ruuvaamalla koneen etupuolelta (ks. asennusohje).
• Veden tulo- ja poistoletkut sekä verkkojohto tulee sijoittaa taakse sokkelisyvennykseen niin, että ne pääsevät
liikkumaan vapaasti, eivätkä voi taittua
eivätkä joutua puristuksiin.
• Astianpesukone on lisäksi ruuvattava lujasti kiinni keittiön yleistyötasoon
tai viereisiin huonekaluihin. Tämä on ehdottoman välttämätöntä, jotta taataan laitteen vakaus sen mukaisesti, mitä VDE-määräys säätää kaatumisen estosta.
Työtason alle sijoitettava astianpesukone
(katso oheista asennusohjetta)
38
Page 39
Astianpesukoneen liitäntä
Vesijohtoliitäntä
• Astianpesukone voidaan liittää kylmävesiliitäntään tai korkeintaan 60 °C:n
lämminvesiliitäntään.
• Astianpesukonetta ei saa liittää avoimiin lämminvesilaitteisiin eikä läpijuoksutukseen perustuviin sähkö- tai kaasutoimisiin pikalämmittimiin.
Sallittu vedenpaine
Matalin sallittu vedenpaine:
1 bar (=10 N/cm2 =100 kPa)
Suurin sallittu vedenpaine:
10 bar (=100 N/cm2 =1 MPa)
Jos vedenpaine laskee alle 1 barin, käänny
asentajan puoleen.
Jos vedenpaine nousee yli 10 barin, veden
tulopuolelle tulee asentaa paineenalennusventtiili (saatavissa alan erikoisliikkeestä).
Vedenottoletkun liittäminen
1 Vedenottoletku ei saa taittua, joutua puristuksiin eikä imeytyä itsensä si-
sään.
Kierreliitännällä (ISO 228-1:2000) varustettu letku tulee kiinnittää vesihanaan, jossa on ulkopuolinen ruuvikierre (¾ tuumaa). Vedenottoletkussa on
joko muovinen tai metallinen liitosmutteri:
Muista tarkistaa liitosten vedenpitävyys.
3 Jotta keittiön muihinkin tarpeisiin riittää vettä, on suotavaa asentaa ylimää-
räinen vesihana tai järjestää jo olemassaolevaan vesihanaan haaroituskappale.
39
Page 40
Vedenpoisto
Poistoletku
1 Poistoletku ei saa taittua, joutua puristuk-
siin eikä kiertyä.
• Poistoletkun liittäminen:
suurin sallittu korkeus mitattuna laitteen
alareunasta: 60 cm.
Pidennysletkut
• Pidennysletkuja on tilattavissa alan erikoisliikkeistä tai valtuutetuista huoltoliikkeistämme. Pidennysletkujen
sisähalkaisijan tulee olla 19 mm, jotta
laitteen toiminta ei häiriintyisi.
• Kokonaispituus pidennysletku mukaanlukien saa olla korkeintaan 4 metriä.
Viemäriliitäntä
• Poistoletkun kartioliitin (ø 19 mm) sopii kaikkiin käytössä oleviin viemäriliitäntöihin. Viemäriliitännän ulkohalkaisijan tulee olla vähintään 15 mm.
• Poistoletku on kiinnitettävä viemäriliitäntään mukana toimitetulla letkusinkilällä.
sallittu alue
Vesiturvajärjestelmä
Vesivahinkojen varalta astianpesukone on varustettu vesiturvajärjestelmällä.
Häiriön ilmetessä tulovesiletkun varoventtiili keskeyttää veden tulon välittömästi ja tyhjennyspumppu kytkeytyy toimimaan. Tällöin vesi ei pääse virtaamaan ulos eikä vuotamaan yli. Laitteessa olevat vesijäämät pumpataan
automaattisesti pois.
40
Page 41
Sähköliitäntä
Verkkojännitettä, virtaa ja tarvittavaa suojausta koskevat tiedot selviävät

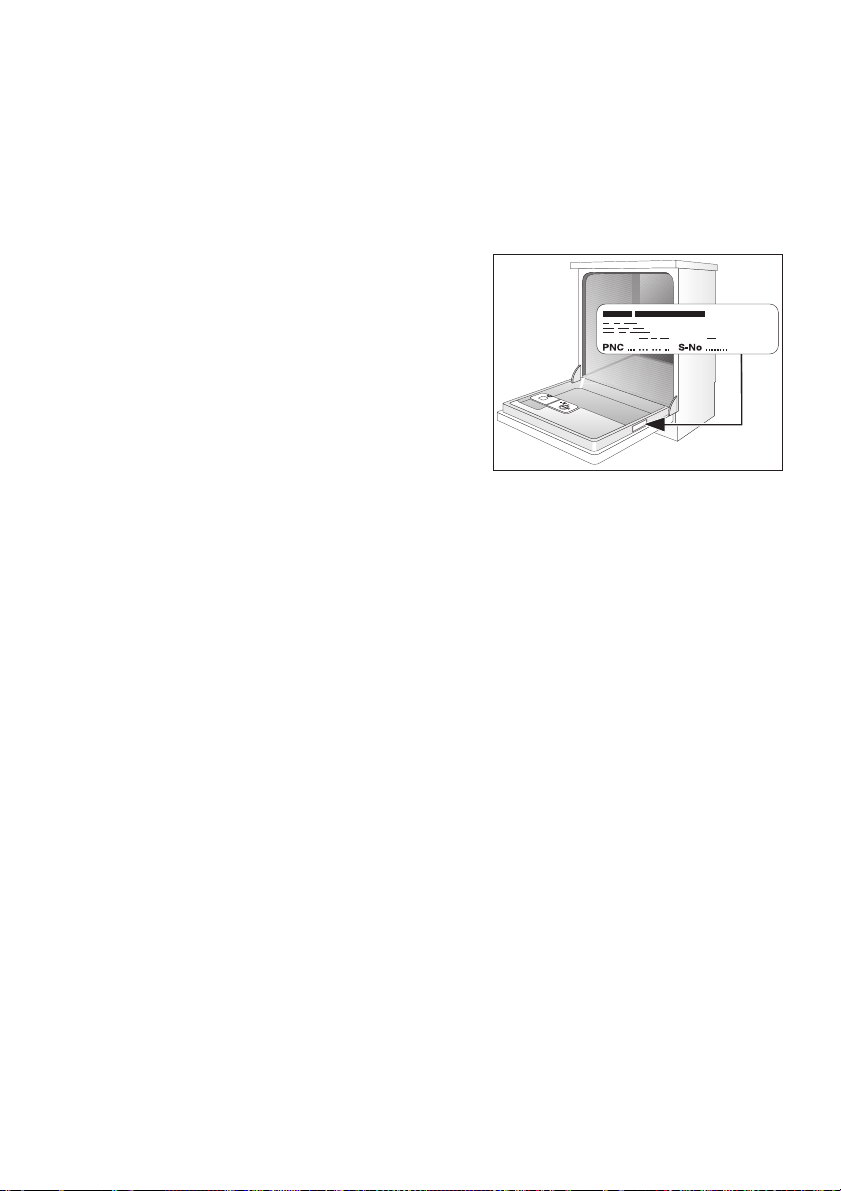

tyyppikilvestä. Tyyppikilpi on sijoitettu astianpesukoneen luukun oikealle sisäreunalle.
Kun haluat irrottaa astianpesukoneen sähköverkosta, vedä verkkopistoke
irti pistorasiasta.
Huomaa:
– Kun kone on asetettu paikalleen, pistokkeen tulee olla käyttäjän ulottuvilla.
– Asennuksen jälkeen jännitettä johtavia osia ja säikeislankajohtoja ei saa
olla esillä niin, että niihin voi koskea (normin DIN EN 60335-1 mukaan).
Liitäntätekniikka
Vedenotto- ja poistoletkut sekä verkkojohto on liitettävä sivulta astianpesukoneeseen, koska laitteen takana niille ei ole tilaa.
2 Liitäntä 45° tai suora, ulkopuo-
len ø 19 mm, pituus 30 mm
Vedentulo Sähkön
tulojohto
Vedenpoisto
Kaksoisventtiili Vedenpois-toVedentulo
Sähköliitäntä Sähkön tulojohto
41
Page 42
Takuu
Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen
määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä.
Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja.
Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:
• aiheettomasta huoltokäynnistä
• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjei-
ta ole noudatettu.
EU-maat
Laitteella on käyttömaan lainsäädännön mukainen takuu.
Kuljetusvauriot
Tarkista pakkauksen purkamisen yhteydessä, ettei laite ole vaurioitunut kuljetuksessa.
• Mahdollisista kuljetusvaurioista on heti ilmoitettava myyjäliikkeelle.
Valtuutetut huoltoliikkeet
Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen
tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla
numeroon 0200-2662
(0,1597
Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi
sopivinta, siis alkuperäistä varaosaa.
h/min (0,95 mk/min)+pvm).*
Kuluttajaneuvonta
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662
(0,1597
42
h/min (0,95 mk/min)+pvm).
Page 43
Huolto ja varaosat
Jos laitteessa ilmenee tekninen häiriö, tarkista ensin, onko ongelma korjattavissa käyttöohjeen avulla (katso kappale "Mitä tehdä, jos...").
Jos ongelma ei ole korjattavissa käyttöohjeessa annettujen ohjeiden avulla,
ota yhteyttä valtuutettuun huoltoliikkeeseen.
Muista mainita seuraavat tiedot:
– Laitteen malli
– Tuotenumero (PNC)
– Sarjanumero (S-No.)
(katso numerot tyyppikilvestä)
– Virhetyyppi
– Koneen mahdollisesti antama virheil-
moitus
Kirjoita koneen tyyppikilvessä mainitut
tunnusnumerot tähän:
Laitteen malli .....................................
PNC (tuotenumero): .....................................
S-No (sarjanumero): .....................................
43
Page 44
822 612 686-00-160305-01 Oikeus muutoksiin pidätetään
From the Electrolux Group. The world´s No.1 choice.
Electrolux-konserni on maailman suurin keittiö-, siivous- ja puutarhakoneiden valmistaja. Electroluxin
tuotteita myydään yli 150 maassa ympäri maailmaa vuosittain yli 55 miljoonaa kappaletta (mm. jääkaappeja,
liesiä, pesukoneita, pölynimureita, moottorisahoja sekä ruohonleikkureita) n. 14 miljardin dollarin arvosta.
Loading...
