KÄYTTÖOHJE

QB 511

SF

2

RI-HQ-SF – CON-6(1)-SF

ONNEA UUDELLE HUSQVARNA-ASTIANPESUKONEELLE!

On tärkeää tuntea astianpesukoneen toiminnot ja
hienoudet yksityiskohtia myöten. Siksi pyydämme
Sinua lukemaan tämän käyttöohjeen perusteellisesti,
ennenkuin otat astianpesukoneen käyttöön.

Jotta vältytään vahingoilta, joita saattaa tapahtua kun
ollaan tekemisissä sähköverkkoon liitetyn laitteen
kanssa, on tärkeää, että astianpesukone kytketään

SISÄLLYSLUETTELO

Turvaohjeet

Käyttäjälle

Koneen kuvaus .................................................. 4

• Luukun lapsilukon kytkeminen ........................ 5

Toimintopaneelin kuvaus

• Pesuohjelmat .................................................... 6

Ennenkuin käytät astianpesukonetta ............. 7

• Säädä vedenpehmentimen asento *) ................ 7

• Täytä suolasäiliö *) .......................................... 8

• Täytä huuhtelukirkasteen säiliö ....................... 9

• Säädä huuhtelukirkasteen annostelumäärä ...... 9

Tärkeää tietää ennen pesua

• Ajattele ympäristöä .......................................... 10

• Astioiden valinta .............................................. 10

• Astioiden sijoittaminen .................................... 11-13

Ohjelmakuvaus ................................................. 14/15

Näin käytät konettasi

• Pesuaineen valinta ............................................ 16

• Pesuaineen annostelu ....................................... 16

• Pesuohjelman valinta ....................................... 17

• Pesuohjelman loputtua ..................................... 18

Hoito ja puhdistus

• Astianpesukoneen puhdistus ............................ 19

• Siivilöiden puhdistus ........................................ 19

Jos astianpesukoneesi ei toimi ......................... 20/21

• Huolto ja varaosat ............................................ 22

• Takuu ................................................................ 22

Tutkimuslaitokset ............................................. 23/24

Asentajalle

Pakkauksen purkaminen/kuljetusvahingot

• Tarvikkeet ......................................................... 25

Tekniset tiedot ................................................... 26

Asennus

• Koneen sijoittaminen ....................................... 27

• Huomioi ennen asennusta ................................ 27

• Näin sijoitat astianpesukonees ......................... 27/28

• Vedenotto ......................................................... 29

• Vedenpoisto ...................................................... 30

• Vesiliitäntä ........................................................ 31

• Sähköliitäntä .................................................... 31

*) Mikäli koneesi on varustettu vedenpehmentimellä

asianmukaisesti. ”Tärkeää tietoa” -osa on myös
luettava huolellisesti, jotta vältytään väärältä käytöltä
ja turhilta vahingoilta.

Käyttöohje on hyvä säilyttää niin, että se on saatavilla,
kun astianpesukonetta käytetään.

(Husqvarna)

3

SI-2-SF

TURVAOHJEET

Asennus ja huolto

♦ Astianpesukone on tarkoitettu vain normaalien

astioiden pesuun. Konetta tulee käyttää tämän
käyttöohjeen mukaisesti.

♦ Asennustyöt ja sähköinen liitäntä jne. on annettava

asennusoikeudet omaavan ammattihenkilön
tehtäväksi. Valmistaja ja myyjä eivät vastaa
mahdollisista virheistä ja vahingoista, jotka johtuvat
astianpesukoneen virheellisestä asennuksesta tai
käytöstä.

♦ On tärkeää, ettei konetta sijoiteta sähköjohdon

päälle, ja että vedenpoisto-ja vedentuloletkut ovat
”vapaana” eivätkä jää puristuksiin. Astianpesukone
on asennettaessa kiinnitettävä tukevasti työtasoon.

♦ Mikäli ilmenee vika: Sulje vesihana ja tee kone

virrattomaksi ottamalla pistoke pois pistorasiasta tai
irrota sulake.

♦ Huollot ja mahdolliset korjaukset on annettava

valtuutetun huoltoliikkeen tehtäväksi. Vain
alkuperäisiä varaosia saa käyttää.

♦ Jos astianpesukoneen liitäntäjohto on vioittunut,

valtuutetun huoltopalvelun on vaihdettava tämä
uuteen.

♦ Moninapapistokkeita/monipistokekytkimiä ja jatko-

johtoja ei saa käyttää.

Lapsiturvallisuus

♦ Lapset eivät ymmärrä sähköisten laitteiden

aiheuttamaa vaaraa. Älä anna lasten leikkiä
astianpesukoneen vääntimien ja painikkeiden
kanssa.

♦ Käytä luukun lapsilukkoa, älä anna lasten seistä

luukun päällä.

♦ Astianpesuaine on syövyttävää! Säilytä astianpe-

suaine niin, etteivät lapset leiki aineella. Jos
astianpesuainetta on nielty, anna heti juotavaa,
1–2 lasillista maitoa tai vettä. Älä yritä oksennuttaa!
Ota yhteys Myrkytyskeskukseen, puh. (90) 4711.

♦ Jos astianpesuainetta on joutunut silmiin, huuhtele

välittömästi runsaalla vedellä.

♦ Älä päästä lasta tutkimaan astianpesukonetta, koska

koneessa voi olla astianpesuaineen jäännöksiä.
Muista myös, että astianpesukoneen vesi ei ole
juomakelpoista.

♦ Terävät veitset ja teräväreunaiset ruokailuvälineet

on laitettava pitkälleen ylempään koriin tai veitsilo­kerikkoon, jos koneessasi on sellainen, tai terä alas­pain alhaalla olevaan ruokailuvälinekoriin.

Käytössä

♦ Astiat, joissa lika on bensiiniä, maalia, happopi-

toisia tai alkaalisia kemikaaleja, eivät ole
konepestäviä.

♦ Sulje aina vesihana, jos jätät pesukoneen valvon-

natta pidemmäksi aikaa.

Romutus

Estä onnettomuutta tapahtumasta koneen
romuttamisen yhteydessä. Varmista, että luukun lukko
ei ole toimiva. Näin estät lapsia lukitsemasta itseään
koneeseen tai muun mahdollisen hengenvaaran.
Katkaise liitäntäjohto koneen puoleista päästä.

Lue tarkasti käyttöohjeen ohjeet ja varoitukset ennen koneen asennusta ja käyttöönottoa. On tärkeää,
että käyttöohje kulkee astianpesukoneen mukana. Jos astianpesukone myydään tai luovutetaan toiselle
käyttäjälle, tai jos muutat ja astianpesukone jää asuntoon, on käyttöohje jätettävä astianpesukoneen

mukaan, niin että uusi käyttäjä näkee miten kone toimii ja voi tutustua turvaohjeisiin.

4

VA-9-SF

KONEEN KUVAUS

Sisäkuva
(ilman astiakoreja)

1 Suolasäiliö
2 Huuhtelukirkastesäiliö
3 Pesuainekotelo
4 Arvokilpi
5 Siivilät
6 Suihkuvarsi
7 Ylempi suihkuvarsi,

vedenotto

8 Veden kovuusalueen säätö

Kuva takaa

12 Vedenotto
13 Vedenpoistoletku
14 Liitosjohto

Kuva 1

Kuva 2

1413 12

GA 11

5

CDL-1-SF

Luukun lapsilukon kytkeminen

♦ Näin varmistat, että lapset eivät voi avata astian-

pesukoneen ovea.

♦ Ovenkahvassa on vasemmalla puolella pieni vipu

(1). Varmistat oven asiattomalta avaamiselta paina­malla tämä vipu taakse pienellä ruuvitaltalla tai
lusikanvarrella.

♦ Kun turvalukitus on päällä, voidaan ovi avata liikut-

tamalla ovenkahvaa ensin vasemmalle (2) ja paina­malla sitten ylöspäin (3).

♦ Oven turvalukitus poistetaan vetämällä vipu takaisin

eteen pienellä ruuvitaltalla tai lusikanvarrella.

Kuva 3

6

CP-32-HQ-SF

TOIMINTOPANEELIN KUVAUS

1 Pesuohjelman valintapainikkeet

sekä verkkovirta painikkeet

ON/OFF

Verkkovirta

Esipesu

Teho-ohjelma 65 °C

Perusohjelma 65 °C

Perusohjelma 50 °C

Säästöohjelma 50 °C

2 Luukun kahva

3 Merkkivalot

Täytä kirkasteainesäiliö

4 Ohjelmanvalitsin

A + Esipesu

A + Teho-ohjelma 65 °C

A + Perusohjelma 65 °C

A + Perusohjelma 50 °C

B + Säästöohjelma 50 °C

5 Ohjelmavaihetta osoittavat

tunnukset

Esipesu

Pesu

Huuhtelu

Kirkastehuuhtelu

Lämpövastuskuivaus

Kuva 4

7

BDF-SF – WH-4-SF

ENNENKUIN KÄYTÄT ASTIANPESUKONETTA

Tarkista, että kaikki pakkausmateriaali astiakorien
ympäriltä on poistettu.

On tärkeää, että tiskikone asennetaan käyttöohjeen
mukaisesti. Kun vedenpoisto- ja sähköliitännät on
tehty, avaa vedentulo ja, tarkista, että kaikki liitannät
ovat tiiviit.

Ennenkuin käytät konettasi, tee seuraavasti:

♦ tarkista vedenpehmentimen asento*)
♦ täytä erikoissuolan säiliö*)
♦ täytä huuhtelukirkastesäiliö koneen luukun

sisäpuolella
Lue ohjeet seuraavasta kappaleesta.
*) mikäli kone on varustettu vedenpehmentimellä

Säädä vedenpehmentimen asento

Vedenpehmennin

Vesi sisältää vaihtelevan määrän kalkkia ja mineraaleja
eri paikkakunnista riippuen. Mitä enemmän vedessä
on kalkkia ja mineraaleja sitä kovempaa vesi on. Tämä
voi aiheuttaa astioihin valkoisia läikkiä ja kerrostumaa.

Mikäli asuinalueesi vesi on alle 4° dH (kovuusastetta),
vedenpehmennintä ei tarvitse ottaa käyttöön. Mikäli
asuinpaikka- kuntasi vesi on kovaa, ota veden­pehmennin käyttöön.

Jotta vedenpehmennin olisi toimintakunnossa:
♦ säädä vedenpehmennin toimimaan sopivalla teholla.

Noudata myös pesuainepakkauksessa olevien

valmistajien erityisohjeita.
♦ suolasäiliössä on aina oltava suolaa.

1)

[°dH] vedenkovuusaste

2)

[mmol/l] millimooli/litra

*)

säätö tehtaalla

Tärkeää!

Jos havaitset astioissa kerrostumaa, tai muuton jälkeen
tarvitset vedenpehmennystoimintoa, täytä suolasäiliö.
Noin 3–5 pesukerran jälkeen
vedenpehmennysjärjestelmä toimii normaalisti.

kovuus-alue vedenkovuus säätö

°dH

1)

mmol/l

2)

IV 29–50 5.1–9.0 4

22–28 3.9–5.0 3

*)

III 15–21 2.6–3.8 2
I/II 4–14 0.7–2.5 1
I alle 4 alle 0.7 0

ei suolaa,
vedenpehmennintä ei
tarvitse ottaa käyttöön

Säästäväisyyssyistä ja luontoa ajatellen älä turhaan
käytä liian voimakasta annostusta, tarkista siis veden
kovuus paikalliselta vesilaitokselta. Koneessa on elek­troninen kovuusalueen säätö. (1–4)

Vedenpehmentimen tehonsäätö

Avaa luukku ja poista alakori.
Kovuusalueen säädön teet esim. kolikolla kääntämällä
säädintä taulukon mukaisesti.

WHB 5

1

2

3

4

Kuva 5

8

FS-3-SF – SRI-3-SF

Suolasäiliön uudelleentäytön ilmaisin

Suolasäiliö on täytettävä, kun vihreä merkki
suolasäiliön korkissa ei ole näkyvissä.

Jos veden kovuus on alle 4° dH, ei suolaa tarvitse
laittaa. Tällöin suolatäytön vihreä merkki on jatkuvasti
näkyvissä.

Tärkeää!

Mikäli et ole käyttänyt koneessasi olevaa veden­pehmennintä ja esim. muuton takia haluat ottaa
vedenpehmentimen käyttöön, täytä suolasäiliö
ohjeiden mukaisesti. Noin 3–5 pesukerran jälkeen
vedenpehmennyssuodatin toimii normaalisti.

SNA 1 (1)

Kuva 7

ENNENKUIN KÄYTÄT ASTIANPESUKONETTA

Täytä suolasäiliö

Huom!

Jos veden kovuus on alle 4° dH, ei suolaa tarvitse
laittaa.

Tärkeää!

Käytä ainoastaan puhdasta keittosuolaa (NaCl) tai
astianpesukoneelle tarkoitettua erikoissuolaa. Älä
käytä esim. tavallista ruokasuolaa, joka sisältää
liukenemattomia aineita, jotka saattavat tukkia
vedenpehmennysjärjestelmän.

♦ Avaa astianpesukoneen luukku ja poista alakori.
♦ Suolasäiliön täyttöaukko on astianpesukoneen

altaan pohjalla. Kierrä säiliön korkki auki ja aseta
koneen mukana tullut suppilo täyttöaukkoon.

♦ Kaada ensimmäisellä kerralla säiliöön 1 litra vettä

ennen suolaa.

♦ Kaada suolaa säiliöön, kunnes näet suolaseoksen.

Säiliöön mahtuu n. 1,5 kg Älä täytä liian täyteen,
korkissa olevalle ilmaisimelle täytyy olla tilaa.
On normaalia, että suolasäiliötä täytettäessä
ylimääräinen vesi valuu pois säiliöstä.

♦ Puhdista korkin kierteet ja kumitiiviste suolasta ja

kierrä korkki tiukasti paikalleen.

♦ Aseta alakori paikalleen.

Tärkeää!

Suolasäiliön korkin on oltava tiukasti kiinni, sillä
muuten suola joutuu huuhteluveteen ja saattaa tehdä
laseistasi sameita. Suolaa ei saa jäädä altaan pohjalle.
Laita aina suolan täytön jälkeen koneen esipesuoh­jelma päälle.

SAE3

a

a

a

a

a

a

a

a

a

a

Kuva 6

SALE

SALT

SALZ

SEL

9

FR-2(1)-SF – RRI-1-SF – SDR(1)-SF

Täytä huuhtelukirkasteen säiliö

Huuhtelukirkaste

Huuhtelukirkaste annostuu automaattisesti viimeiseen
huuhteluveteen. Huuhtelukirkaste saa aikaan sen, että
viimeinen huuhteluvesi valuu astioista helposti pois.
Näin astiat kuivuvat kirkkaiksi.

Huuhtelukirkastesäiliön täyttö

Kirkastesäiliö on luukun sisäpuolella. Avaa
huuhtelukirkastesäiliö kääntämällä korkkia

1

/4kierrosta vasemmalle. Kaada huuhtelukirkastetta
säiliöön max -merkkiviivaan asti. Pane korkki
paikalleen ja kierrä oikealle.

Huom!

Mikäli huuhtelukirkastetta valuu täyttöaukon viereen,
pyyhi se huolellisesti pois, muuten koneeseen syntyy
runsaasti vaahtoa.

Huuhtelukirkastetta ei ole välttämätöntä käyttää
kaikilla paikkakunnilla.

Kirkastehuuhteluaineen ilmaisin

Kirkastehuuhteluainesäiliön korkissa on tunnistin,
joka ilmaisee huuhtelukirkasteen määrän. Säiliö on
tyhjä, kun tunnistin on vaalea ja keskikohdalta tumma.
Säiliö on täynnä, kun tunnistin on kokonaan tumma.

Kuva 8

Kuva 9

KLE 3 (1)

Säädä huuhtelukirkasteen
annostelumäärä

Säätölaite on täyttöaukossa.
Sen avulla voit annostella huuhtelukirkasteen määrän

1–6 cm

3

, joka vastaa säätöjä 1–6. Tee säätö siirtämällä
kolikon avulla numeroita osoittava nuoli haluttuun
numeroon. Tehtaalla säätö on tehty 4 cm

3

(nuoli

osoittaa numeroa 4).
Säätö on yleensä sopiva, mutta yksittäistapauksissa

voi olla tarpeen muuttaa säätöä. Muuta säätöä vain,
kun et ole tyytyväinen pesu- ja kuivaustulokseen.
Katso kohtaa ”Jos koneesi ei toimi”.

m

a

x

6

5

4

3

2

1

KLD 1 (2)

Kuva 10

KLE 1 (1)

6

5

x

4

a

m

3

2

1

10

IH-2-SF

TÄRKEÄÄ TIETÄÄ ENNEN PESUA

Ajattele ympäristöä

Älä huuhtele astioita juoksevan veden alla. Ota pois
ruoantähteet ja aseta astiat heti koneeseen. Pese täysiä
koneellisia. Mikäli et pese astioita välittömästi, pidä
koneen luukku suljettuna. Näin hidastat lian
kuivumista astioiden pinnalle. Tarvittaessa valitse
esipesuohjelma.

Valitse aina ohjelma astioiden likaisuuden mukaan.
Valitse koneen säästöohjelma silloin kun astiakorit
eivät ole täynnä ja/tai astiat ovat kevyesti
likaantuneita. Tutustu koneen ohjelmakuvaukseen.

Tarkista aina pesuainevalmistajan suosittelema
annostusohje pesuainepakkauksesta.

Astioiden valinta

Tarkista aina, että astia on konepesun kestävää.
Useimmissa astioissa on merkintä koneellisesta

pesunkestävyydestä. Posliini voi olla VDN merkitty
(kirjain ja kolme lukua). Kolmas luku ilmoittaa
posliiniastian konepesun kestävyyden:
5 = konepesun kestävä (75 °C)
3 = suositellaan käsinpesua (45 °C)
1 = pesu ei suositeltavaa.

POSLIINI: Joskus koristeet ovat suojaamattomina
lasituksen päällä ja saattavat ajan myötä haalistua.
Muista tämä ostaessasi uusia posliiniastioita.

LASI: Ongelmia on harvoin. Huolehdi vain siitä, että
koneessa on huuhteluainetta ja että se on oikein
annosteltu.

KRISTALLI: Pestään korkeintaan 50 °C:ssa.
Arvokristallille suositellaan käsinpesua.

RUOSTUMATON TERÄS: Sietää melkein kaikkea,
mutta suora koneastianpesuaineen kosketus saattaa
aiheuttaa läikkiä.

ALUMIINI: Koneastianpesuaine haalistaa värjätyn tai
eloksoidun alumiinin. Haalistunut pinta menettää
kiiltonsa ja siitä tulee vähän laikukas.

HOPEA: Voit pestä hopeaesineitä koneessa. Huomaa
kuitenkin, että kananmuna ja sinappi voivat aiheuttaa
hopeaesineeseen värimuutoksia. Pidä huolta siitä, ettei
hopea joudu kosketuksiin muiden metallien kanssa.
Älä pese hopeaa ja ruostumatonta terästä yhdessä.

PUU: Kokonaan tai osittain puisia (esim. kädensijat)
astioita ei saa pestä koneessa. Halkeamisen ja
kuivumisen vaara.

MUUT AINEET: Ruokailuvälineitä, joissa on liimattu
tai kitattu varsi, on useita eri laatuja. Kuuma vesi voi
aiheuttaa sen, että varsi irtoaa. Bakeliitista valmistettu
kattilan kädensija voi haljeta tai irrota. Jotkun
laminoidut materiaalit eivät myöskään siedä kuumaa.

Huom!

Älä pese saviesineitä, kuten esim. kukkaruukkuja.
Huuhtele vedellä kahvipannusta jauhettu kahvi ennen
pesua. Savi tai jauhetut kahvipavut voivat tukkiintua
suihkuvarsiin ja siivilöihin ja aiheuttaa
toimintahäiriöitä koneessa.

Huom!

Sieniä, talouspyyhkeitä ja muita esineitä,
jotka voivat imeä vettä itseensä, ei saa puhdistaa
astianpesukoneessa.

11

LD-SF – LB-3-SF

Astioiden sijoittaminen

Ennen astioiden koneeseen laittamista:
♦ Ota pois ruuantähteet ja roskat, jotka eivät liukene

veteen (ruodot, luut, hammastikut yms.) välttääksesi
siivilän tukkeutumisen, joka aiheuttaa huonon
pesutuloksen.

♦ Liota pohjaanpalaneita kattiloita ennen pesua.
Hyvä järjestys takaa hyvän pesutuloksen:

♦ Aseta kupit, lasit, kulhot ja kattilat ylösalaisin, jotta

vesi pääsee puhdistamaan kunnolla.

♦ Tarkista, että kulhot eivät kosketa toisiaan ja etteivät

ruokailuvälineet ole sisäkkäin.

♦ Aseta lasit siten, että ne eivät kosketa toisiaan. Näin

niihin ei kuivuessa jää tahroja kosketuskohtaan
eivätkä ne naarmuunnu.

♦ Täytä korit aloittamalla takaa.

Tärkeää!

Tarkista koneen täytettyäsi, että suutinvarret voivat
pyöriä vapaasti. Muuten pesutulos huononee.

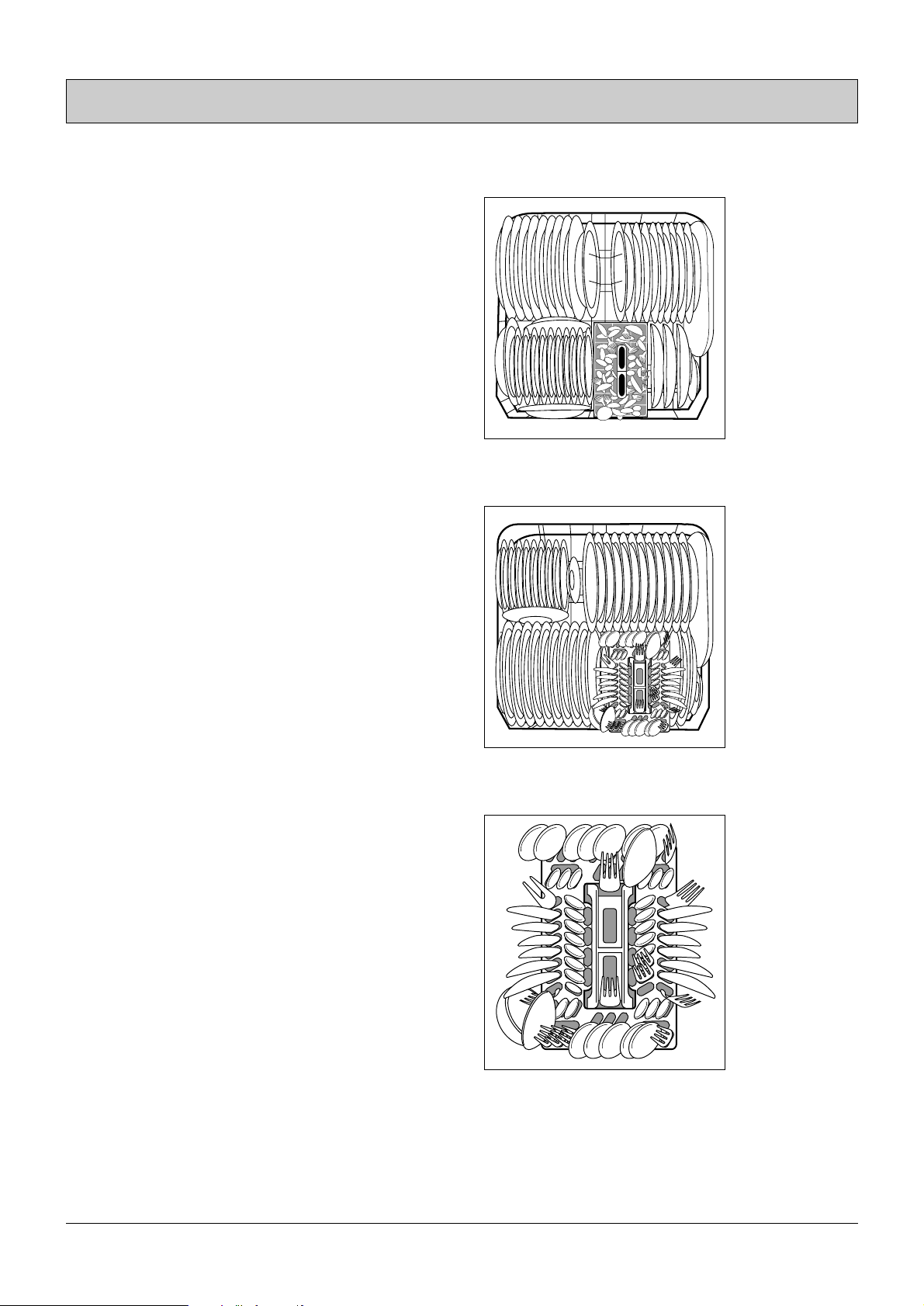

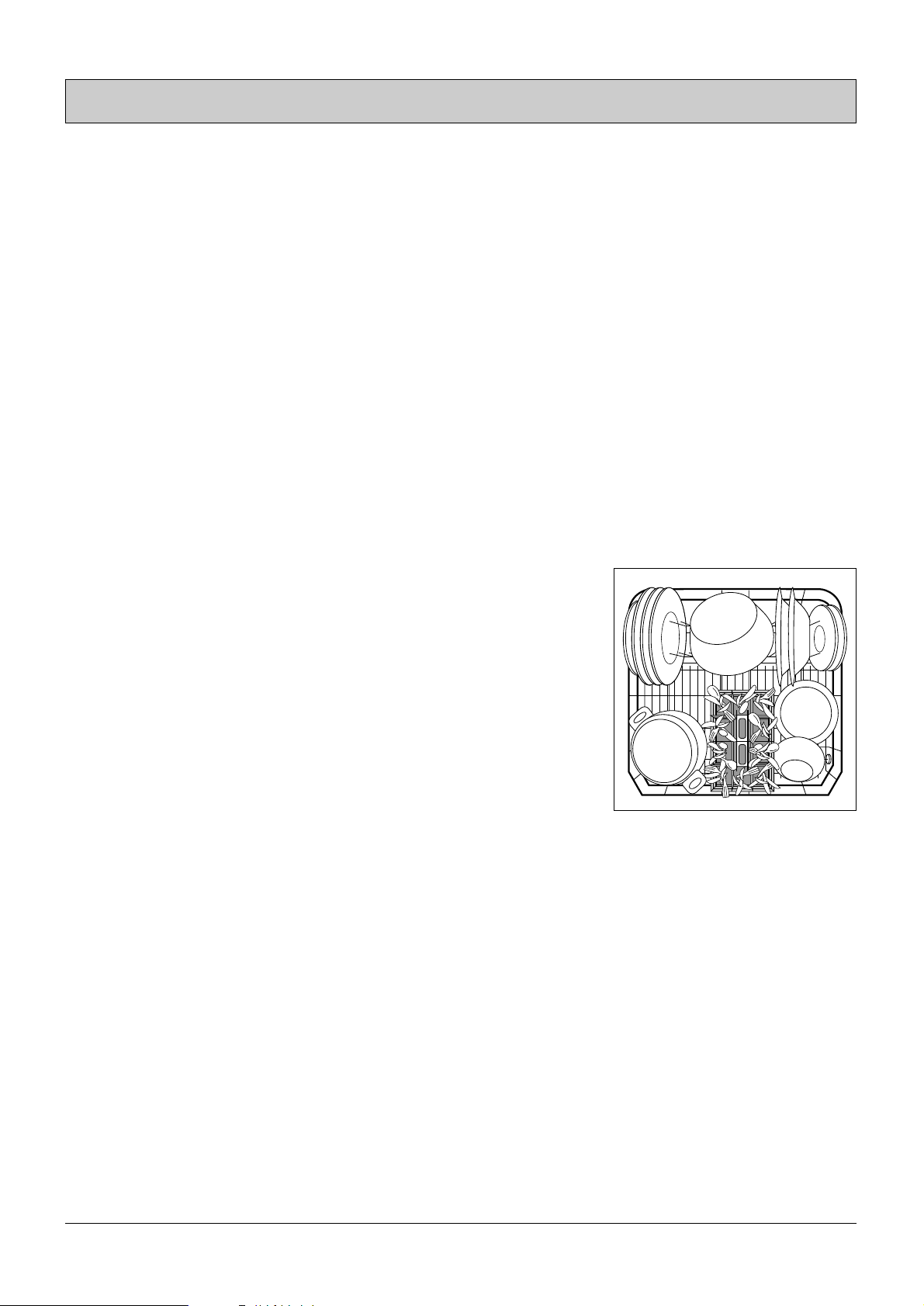

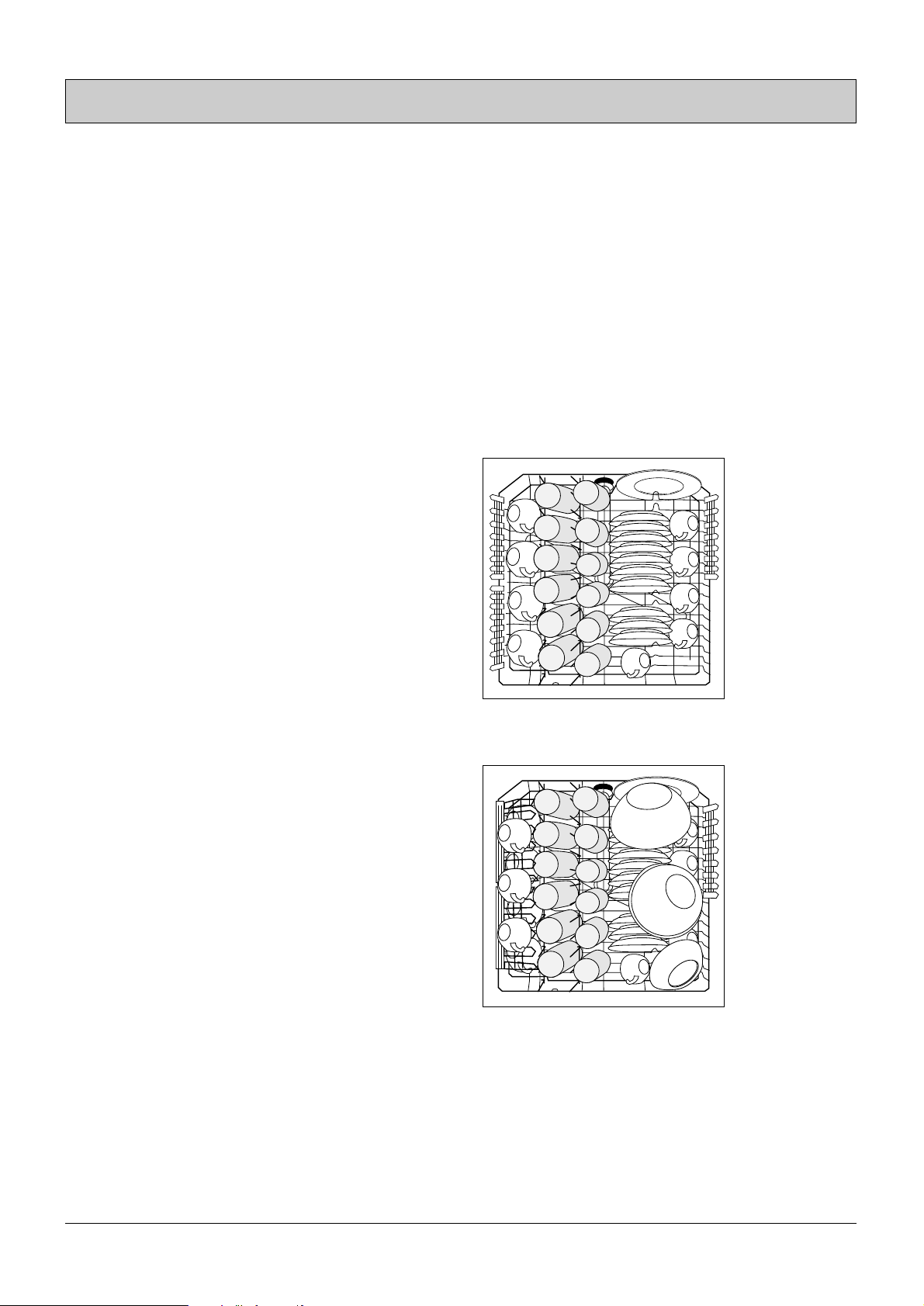

Alakori

Suuret, painavat ja likaisemmat astiat sijoitetaan
alakoriin.

♦ Vedä kori ulos esteeseen asti.
♦ Aseta lautaset, vadit ja kulhot, kattilat ja padat

ritilöihin. Syvät lautaset tulee sijoittaa väljästi, jotta
vesi pääsee puhdistamaan kunnolla.

UK 7

Kuva 11

12

CB-1(1)-SF – UB-1(3)-SF

TÄRKEÄÄ TIETÄÄ ENNEN PESUA

Yläkori

Aseta yläkoriin pienet astiat, arat ja kevyet pestävät.
Muoviastiat on suositeltavaa pestä yläkorissa.

♦ Vedä kädensijasta kori ulos esteeseen asti.
♦ Aseta koriin esim. pienet kulhot, pikkulautaset, lasit

ja kupit, kauhat ja muut pitkät välineet jotka eivät
mahdu ruokailuvälinekoriin.

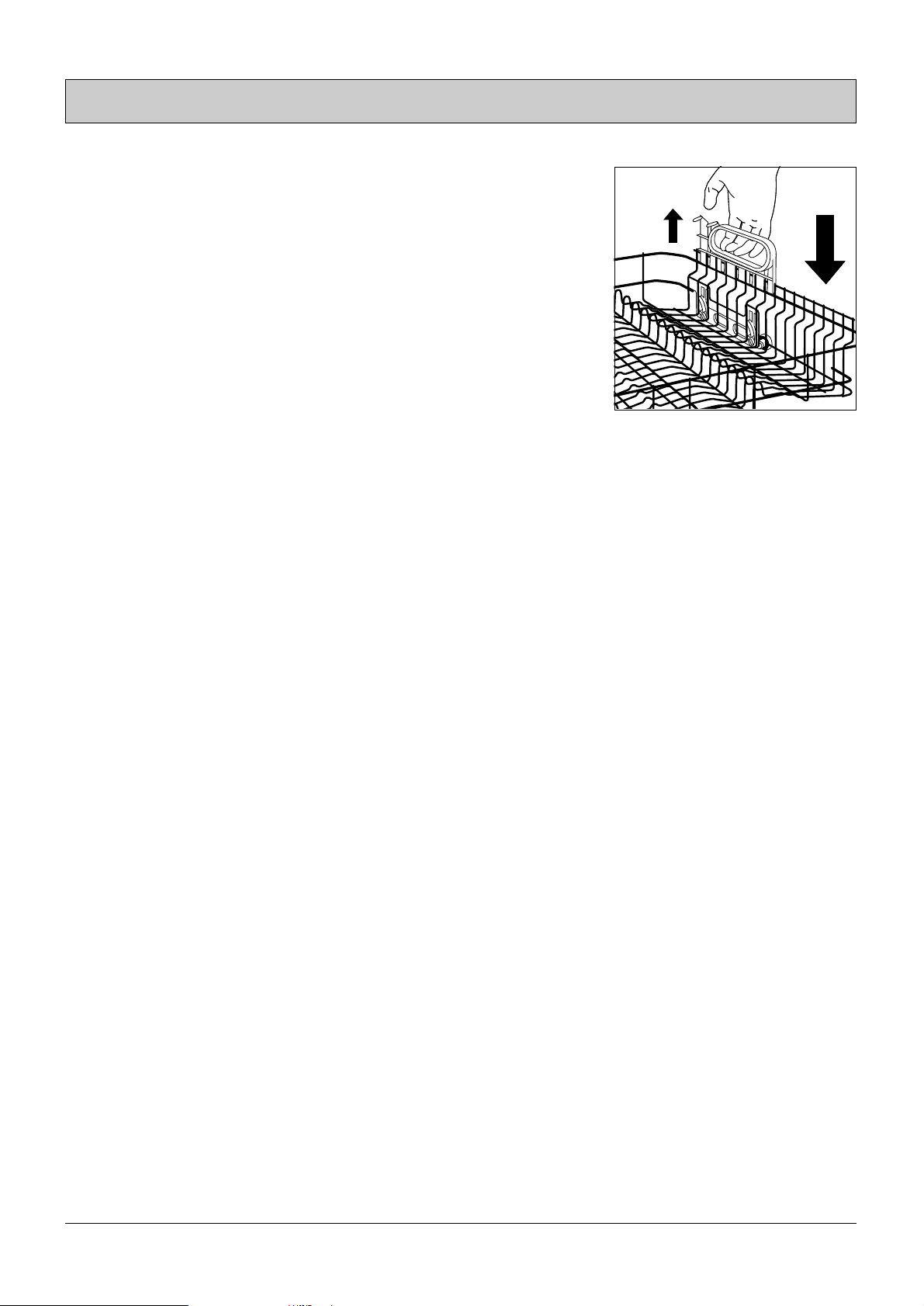

Käytä myös yläkorissa olevia kuppitelineitä; aseta
kupit ristikkäin, ei toistensa päälle. Näin vesi
puhdistaa parhaiten. Kuppi- telineisiin voit sijoittaa
viini-, samppanja- tai konjakkilaseja.

OK 6 (1)

Kuva 13

OK 3 (1)

Kuva 14

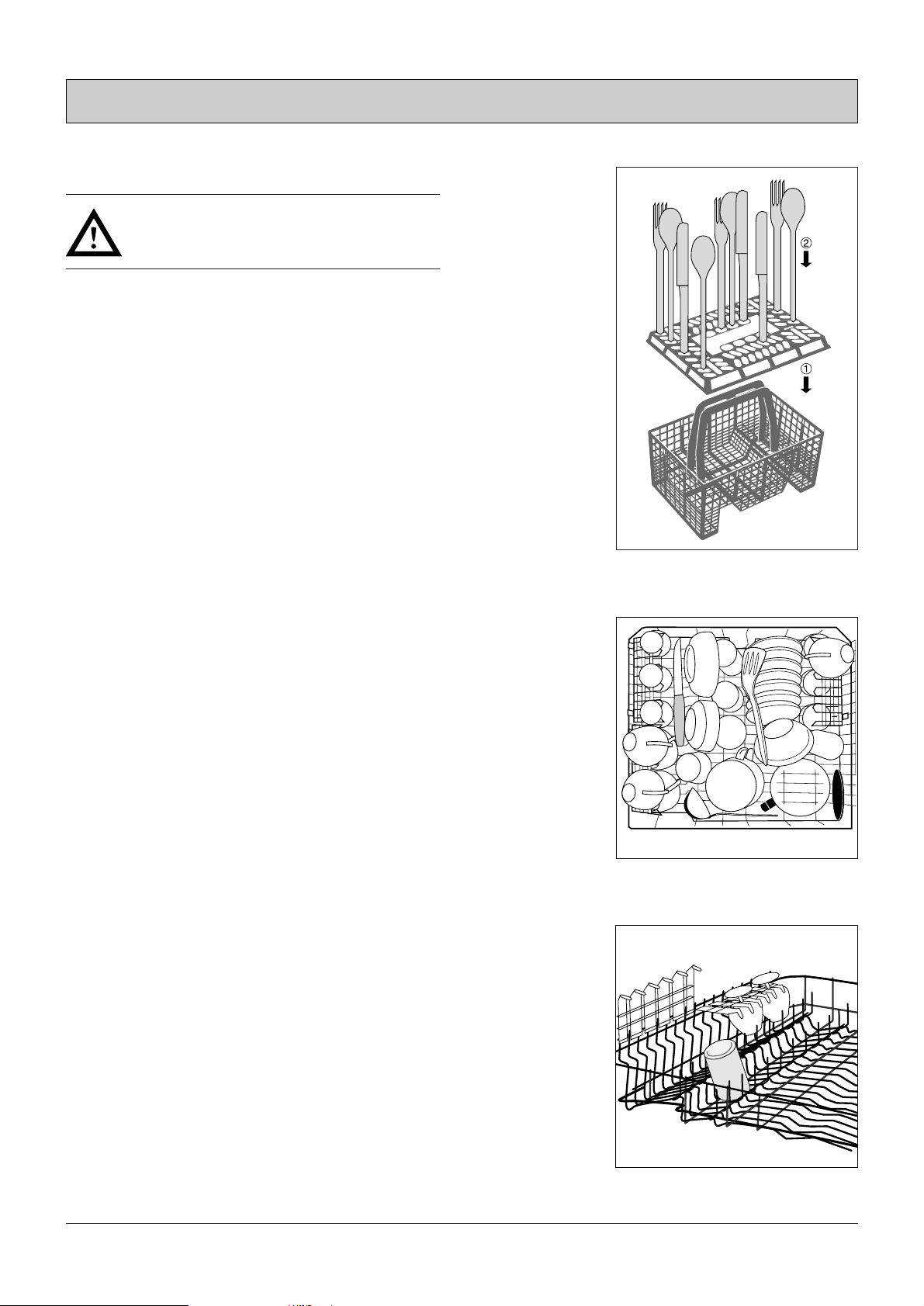

Ruokailuvälinekori

Ruokailuvälinekorissa olevat pitkät, terävät

ruokailuvälineet ovat vaarallisia erityisesti
lapsille (katso turvallisuusohjeet).

Jotta vesi puhdistamaan kaikki ruokailuvälineet
kunnolla:

1. aseta ristikko ruokailuvälinekorin päälle

2. aseta lyhyet veitset, haarukat ja lusikat ruokailu­välinekorin ristikkoon niin, että niiden kahvat ovat
alaspäin.

Joidenkin astiapesukonemallien ruokailuväline­koreissa ei ole ristikkoa.

Kuva 12

13

UBA-2-SF

Yläkorin korkeudensäätö

Yläkorin korkeutta voidaan säätää. Yläasennossa
yläkoriin mahtuu 22 cm korkea astia ja alakoriin
31 cm korkea astia. Ala-asennossa yläkoriin mahtuu
24 cm korkea ja alakoriin 29 cm korkea astia.

Ala-asento

♦ Vedä kori kädensijasta niin pitkälle kuin se tulee.
♦ Nosta ja laske koria oikealta puolen.

Yläasento

♦ Vedä kori kädensijasta niin pitkälle kuin se tulee.
♦ Nosta koria hitaasti oikealta puolelta kunnes pyörät

osuvat yläkiskoihin.

Kuva 15

14

PCH-32-HQ-SF

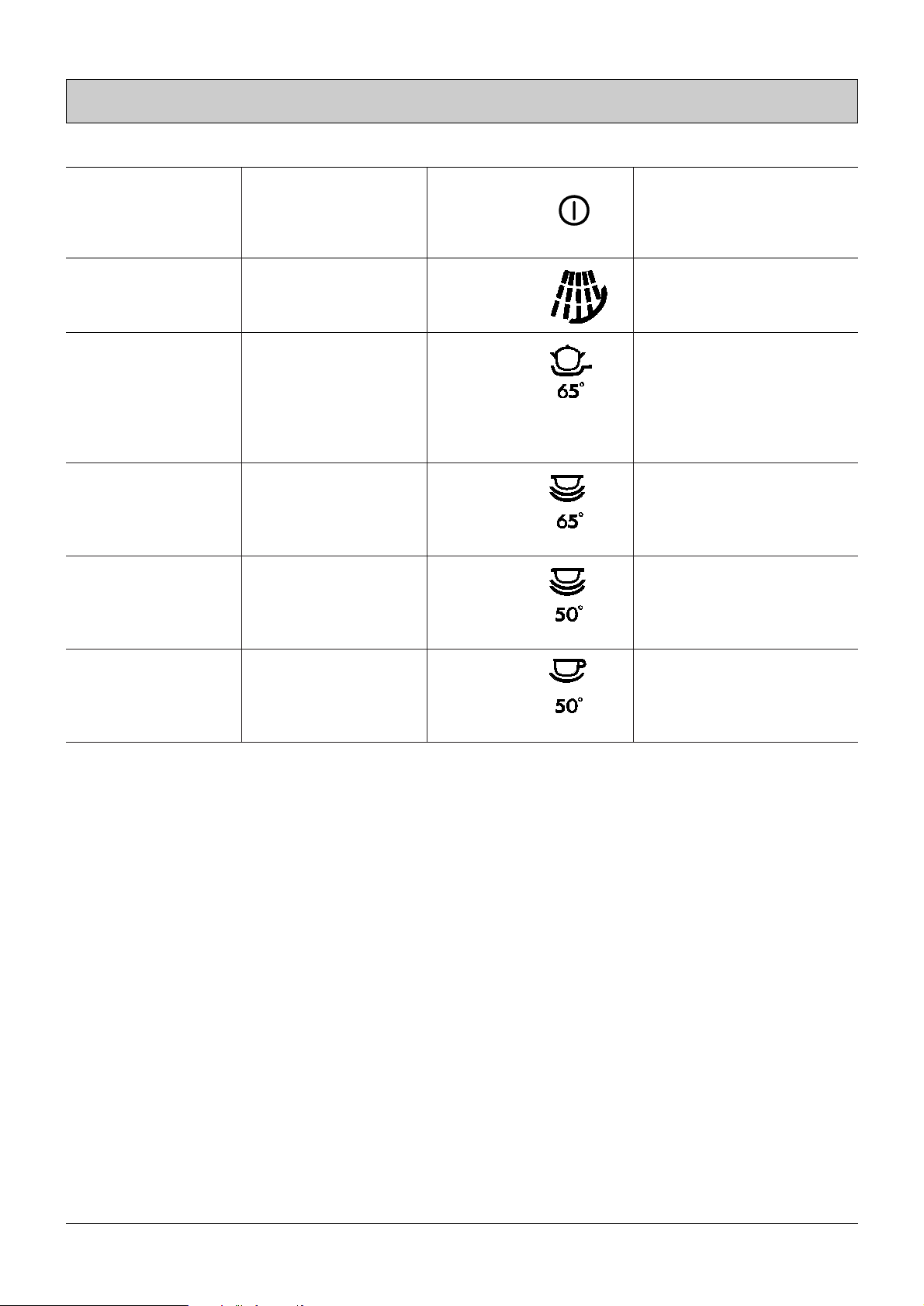

OHJELMAKUVAUS

Ohjelmat Käyttö Käännä Paina Ohjelman kulku

ohjelman
valitsin
asentoon +

Esipesu, ylimääräinen Astiat, jotka laitetaan Esipesu

koneeseen ja pestään
myöhemmin.

A

Teho-ohjelma 65 °C Erittäin likaiset astiat, Esipesu, pesu

joissa on kuivuneita 2x huuhtelu
ruoantähteitä, erityisesti

A

kirkastehuuhtelu
valkuaista ja tärkkelystä. kuivaus
(esim. pasta, kananmuna,
riisi, kastike)

Perusohjelma 65 °C Normaalisti likaantuneet Esipesu, pesu

astiat, joissa kuivuneita huuhtelu
ruoantähteitä.

A

kirkastehuuhtelu

kuivaus

Perusohjelma 50 °C Normaalisti likaantuneet Esipesu, pesu

lämmönarat astiat huuhtelu
(esim. muovi ja lasi).

A

kirkastehuuhtelu

kuivaus

Säästöohjelma 50 °C Normaalisti tai kevyesti Pesu

likaantuneet ja/tai huuhtelu
lämmönarat astiat (esim.

B

kirkastehuuhtelu
muovi, lasi, posliini). kuivaus

15

PCH-32-HQ-SF

Pesuohjelmat Pesuaika (min.) Energiankulutus Vedenkulutus

(kWh) (littraa)

Esipesu, ylimääräinen

10 (10) < 0,1 (0,1) 6

Teho-ohjelma 65 °C

103 (74) 1,45 (0,6) 22

Perusohjelma 65 °C

97 (68) 1,35 (0,5) 18

Perusohjelma 50 °C

93 (60) 1,24 (0,4) 18

Säästöohjelma 50 °C

83 (54) 1,24 (0,4) 14

Kulutusarvot laskettu kylmävesiliitännän 15 °C mukaan (suluissa arvot lämminvesiliitännän 60 °C mukaan)

16

AD-SF

NÄIN KÄYTAT KONETTASI

Pesuaineen valinta

Käytä vain tunnettuja, koneellisen astianpesun aineita.
Lue aina ohjeet astianpesuainepakkauksesta.
Ympäristöystävälliset, fosfaatittomat entsyymipe­suaineet ovat herkempiä veden kovuusasteelle kuin
perinteiset astianpesuaineet. Säilytä pesuaine kuivassa
paikassa pakkaus suljettuna, jottei pesuaine
paakkuunnu.

Koneastianpesuaine on syövyttävää. Pidä
astianpesuaine poissa lasten lähettyviltä!

Jos joku on niellyt astianpesuainetta, anna
heti juotavaa, 1–2 lasillista maitoa tai vettä. Älä yritä
oksennuttaa! Ota yhteys Myrkytyskeskukseen puh.
(90) 4711. Jos astianpesuainetta on joutunut silmiin,
huuhtele välittömästi runsaalla vedellä.

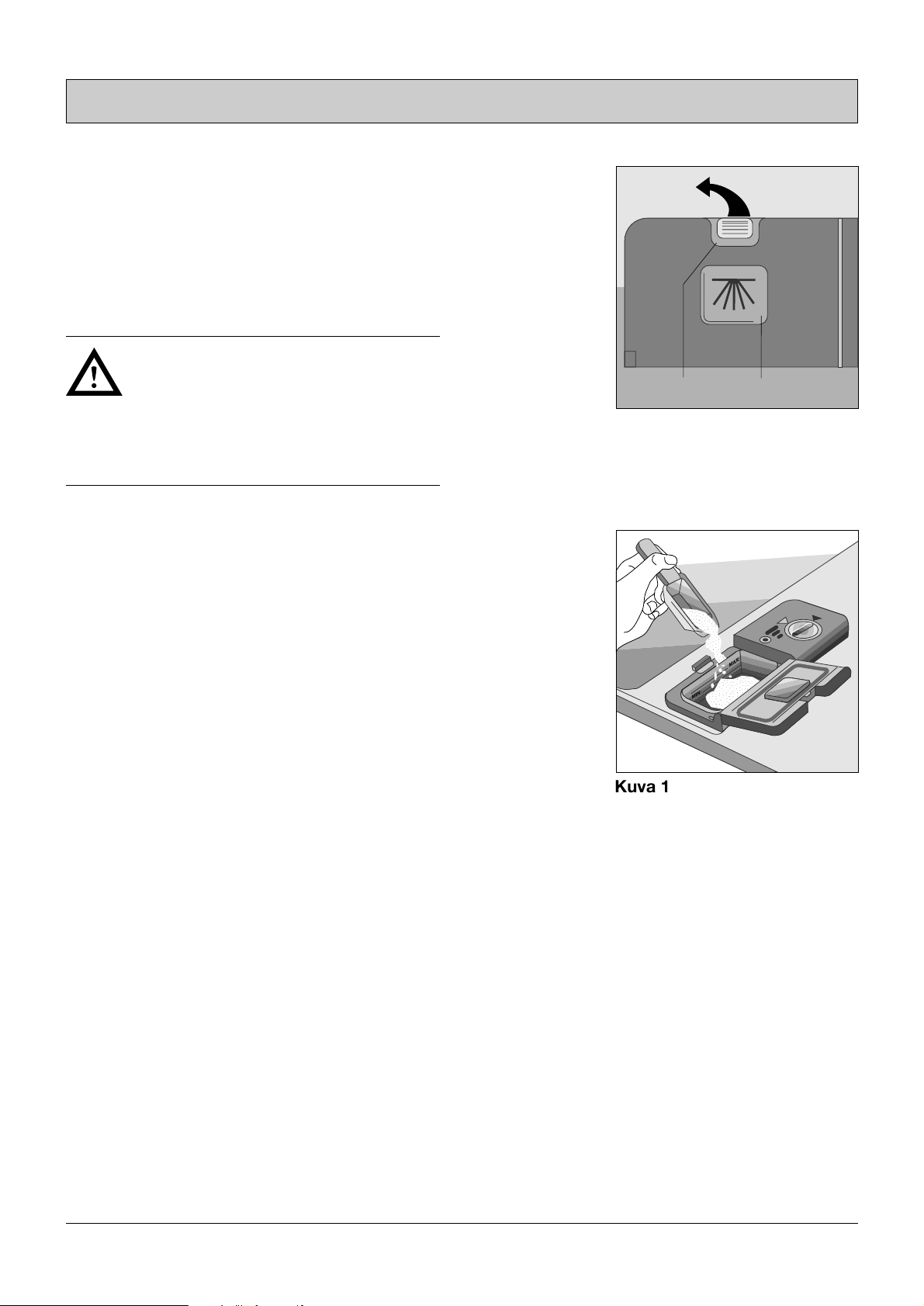

Pesuaineen annostelu

Mikäli lokero on kiinni, paina lukitusvipua.
Astianpesuaineen määrä on riippuvainen astioiden
likaisuudesta ja lukumäärästä.

Normaalisti likaiset astiat: 20 ml
Puolitäyttö: 15 ml

Erittäin likaiset astiat: 30 ml (2 rkl)
Esipesu: 5 ml (1 tl)
(Annostele esipesun pesuaine pesuainelokeron kannen
päälle.)

Annostuksen helpottamiseksi kouruun on merkitty
kaksi viivaa:
Alempi merkintä (”MIN”) vastaa n. 20 ml.
Ylempi merkintä (”MAX”) vastaa n. 30 ml.

Ajattele ympäristöä! Edellä mainitut, suositellut
astianpesumäärät on kokeiltu, jotta pesu olisi
taloudellisinta ja ympäristöä vähiten rasittavaa.
Erilaisten astianpesuaineiden koostumus voi vaihdella.
Tarkista aina pesuaineen valmistajan suosittelema
annostusmäärä.

RME 1 (1)

1

2

Kuva 16

a

a

a

a

a

a

a

a

a

a

a

a

a

a

a

a

a

a

a

a

Kuva 17

MAX:

MIN:

RME 2 (1)

17

SDP-7(1)-HQ-SF

Pesuohjelman valinta

♦ Tarkista, onko astiat je ruokailuvälineet sijoitettu

astianpesukoneeseen siten, että suihkuvarret
pääsevät liikkumaan vapaasti.

♦ Sulje luukku.
♦ Tarkista, että vesihana on auki.
♦ Paina ON/OFF-toimintonäppäintä.
♦ Kierrä ohjelman valitsinta oikealle (myötäpäivään)

halutun ohjelman kohdalle ja paina haluttua
ohjelmapainiketta (katso ohjelmaluetteloa). Älä
koskaan käännä ohjelman valitsinta vasemmalle
(vastapäivään).

♦ Pesuohjelma käynnistyy.
♦ Pesuohjelman osoitin liikkuu pesuohjelman

mukaisesti. Osoitin on paikallaan veden
lämmitysvaiheen aikana. (pesu ja loppuhuuhtelu)

HUOM!

Jos olet unohtanut avata vesihanan ja käynnistät
koneen, pesuohjelma pysähtyy. Kun avaat vesihanan,
pesuohjelma jatkuu.

Voit avata koneen luukun kesken pesuohjelman.
Käynnissä oleva pesuohjelma keskeytyy, mutta jatkuu
edelleen, kun suljet luukun.

Varo kuumaa höyryä, jos avaat luukun kesken
ohjelman. Avaa luukku varovasti.

Ohjelman korjaus

Jos olet valinnut väärän ohjelman:

♦ Käännä ohjelmanvalitsin kohdalle: ” ”.
♦ Valitse haluamasi pesuohjelma. Tarkista, että

säiliössä on pesuainetta.

18

SUD-2-SF

NÄIN KÄYTAT KONETTASI

Pesuohjelman loputtua

Ohjelman lopetus

Kun ohjelma on päättynyt:
Paina verkkovirta -näppäintä. Merkkivalo sammuu.

Ohjelman loputtua jätä astiat koneeseen 15 min.
ajaksi, jotta ne kuivuvat ja jäähtyvät kokonaan. Voit
nopeuttaa astioiden kuivumista ja jäähtymistä
avaamalla luukun kokonaan ohjelman loputtua ja
jättämällä luukun raolleen.

Tärkeää!

Jos astianpesukone on asennettu suojaamattoman
työtason alle, kiinnitä kondessisuoja huolellisesti
työtason alle.

Astioiden poistaminen koneesta

Huom!

Kuuma posliini särkyy helposti. Anna astioiden
jäähtyä ennenkuin otat ne pois koneesta.

♦ Tyhjennä ensin alakori ja sitten vasta yläkori, jotta

kuppien syvennyksessä mahdollisesti oleva vesi ei
kastele astioita.

♦ Tarkista siivilät joka käyttökerran jälkeen. Mikäli ne

ovat likaisia, puhdista ne. (katso kappale ”Puhdistus
ja hoito”)

19

CC-2-SF

HOITO JA PUHDISTUS

Astianpesukoneen puhdistus

Puhdista koneen etuosa ja kytkinpaneeli pehmeällä
puhdistusliinalla. Käytä mietoa pesuainetta ja
lämmintä vettä. Älä käytä huonekalukiillotteita tms.
vahvoja puhdistusaineita.

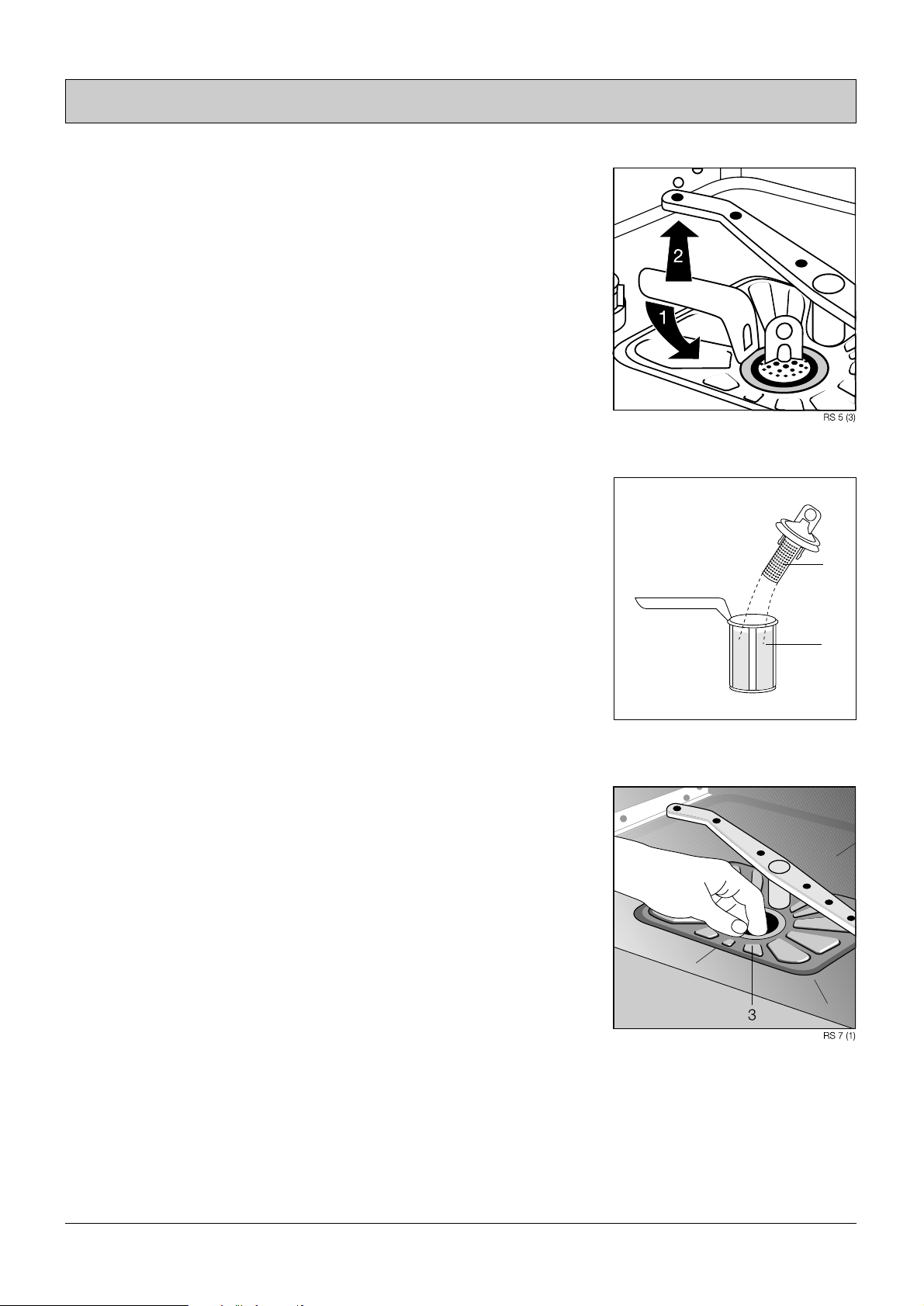

Siivilöiden puhdistus

Koneen siivilät pitää puhdistaa säännöllisesti.
Tukkoiset ja likaiset siivilät huonontavat pesutulosta.
Astianpesukoneen siiviläsysteemi koostuu kolmesta
erilaisesta siivilästä; Karkeasiivilä, mikrosiivilä ja
tasosiivilä.

Toimi näin:

♦ Poista alempi astiakori.
♦ Kierrä kädensijaa vastapäivään neljänneskierros ja

nosta mikrosiivilä pois (2).

♦ Vedä karkeasiivilä (1) pois mikrosiiivilästä.
♦ Nosta tasosiivilä pois koneen pohjasta (3).

♦ Puhdista kaikki siivilät juoksevassa vedessä.
♦ Aseta ensin tasosiivilä takaisin paikalleen.

♦ Aseta karkeasiivila mikrosiivilään.
♦ Laita mikrosiivilä tasosiivilään ja käännä kädensijaa

myötäpäivään lukitusta varten. Tarkista, että siivilä
on tiiviisti koneen pohjaa vasten.

Huom! Konetta ei saa käyttää ilman siivilöitä.

Kuva 18

RS 4

1

2

Kuva 19

Kuva 20

20

IF-3(1)-SF

JOS ASTIANPESUKONEESI EI TOIMI

Mistä johtuu, että... (kone ei toimi) Mahdollinen syy

● vedenpoistopumppu toimii jatkuvasti? ■ Tulvasuoja on toiminut.

(myös virran ollessa katkaistuna) ■ Sulje vesihana ja ota pistike pistorasiasta.

■ Ota yhteys huoltoliikkeeseen.

● ohjelma ei käynnisty? ■ Onko pistoke pistorasiassa?

■ Onko sulake kunnossa?

■ Onko luukku kunnolla kiinni?

● vettä ei tule koneeseen? ■ Onko vesihana auki?

■ Tarkista vedenottoletkun alussa oleva sihti.

Tarvittaessa puhdista.

■ Onko vedenottoletku taipunut. Tarkista letku.

■ Onko luukku kunnolla kiinni?

● ohjelmavaiheen osoitin jää pesun alussa paikalleen? ■ Oletko avannut vesihanan täysin?

■ Tarkista vedenottoletkun alussa oleva sihti. Tarvittaessa

puhdista.

■ Onko vedenpaine vähintään 100 kPa.

● astiat eivät tule puhtaaksi? ■ Oletko valinnut ohjelman astioiden likaisuuden

mukaan? Katso kappale ”Ohjelmakuvaus”.

■ Vesisuihkun tulee osua kunnolla astioihin, jotta se

pystyy puhdistamaan. Älä täytä konetta liian täyteen!

■ Oletko järjestänyt astiat oikein koneeseen neuvojemme

mukaan?

■ Onko suutinvarsien liike estynyt?

Tarkista, että ne pääsevät pyörimään, ettei jokin korkea
astia ole tiellä. Huomaa, että yläsuutinvarsi kääntyy
hieman vinoon lepoasentoon ohjelman loputtua, jolloin
siihen jäänyt vesi valuu kunnolla pois eikä kastele
astioita. Kun kone käynnistetään, se palautuu auto­maattisesti oikeaan asentoon.

■ Ovatko siivilät puhtaat? Ovatko ne paikoillaan? Katso

kappale ”Puhdista siivilät”.

■ Onko pesuaineen annostelu oikea. Katso kappale

”Astianpesuaineen annostelu”.

■ Onko poistoletku asennettu määräysten mukaan?

■ Onko suolasäiliössä suolaa? Ilman suolaa ei veden-

pehmennin voi toimia. Milloin veden kovuus on
5–7° dH, astioihin voi kertyä valkoista tai keltaista
kalkkisakkaa.

■ Onko käyttämäsi vesi kovaa, tarkista vesilaitokselta.

Ota tarvittaessa vedenpehmennin käyttöön. Katso
kappale ”Vedenpehmennin”.

● astiat eivät ole kuivia ja lasit jäävät harmaiksi? ■ Oletko käyttänyt huuhtelukirkastetta?

■ Onko kirkastetta säiliössä?

■ Oletko avannut luukun? Katso kappale ”Pesuohjelman

loputtua”.

● astioissa -laseissa- on raitoja ja valkoisia läikkiä tai ■ Liikaa huuhtelukirkastetta. Pienennä annostusta.

sinertävää kerrostumaa? Katso kappale ”Kirkasteen määrä”.

21

IF-3(1)-SF

Mistä johtuu, että... (kone ei toimi) Mahdollinen syy

● astioissa -laseissa- on vesipisaroiden jälkiä? ■ Liian vähän huuhtelukirkastetta. Lisää annostusta.

Katso kappale ”Kirkasteen määrä”.

● ruosteläikkiä ilmestyy näkyviin? ■Allas, siivilät ja luukun sisäpinta ovat ruostumatonta

terästä. Mikäli niihin tulee ruosteläikkiä, kyse on ns.
vieraasta ruosteesta (ruosteesta vedessä tai vesijoh­doissa). Poista läiskät teräksenpuhdistusaineella.

● astiat eivät kuivu kunnolla ja kirkkaiksi? ■ Oletko avannut luukun?

Katso kappale ”Luukun sulkeminen”.

■ Oletko käyttänyt huuhtelukirkastetta?

■ Onko kirkastetta säiliössä?

■ Onko huuhtelukirkasteen annostelu oikea?

●Viheltävä ääni koneen toimiessa? ■Asia korjautuu mahdollisesti käyttämällä jotain toista

konepesuainetta. Viheltävä ääni on vaaraton.

22

SE-2(2)-HQ-SF

JOS ASTIANPESUKONEESI EI TOIMI

Huolto ja varaosat

Katso kappaleesta ”Jos koneesi ei toimi”, onko vika
sellainen, jonka voit korjata itse.
Jos tarvitset apua jonkun tässä kohdassa mainitun vian
korjaamisessa, on sinun itse maksettava siitä
aiheutuneet kulut. Kulut on maksettava itse myös
silloin, jos olet käyttänyt konetta väärin.

Huollosta ja varaosien myynnistä vastaa
Oy Electrolux Kotitalouskoneet Ab
HUOLTOLUX Porissa,
puh. (939) 6223 300.

Teitä palvelevat myös valtuutetut huoltoliikkeet kautta
maan.

Lähimmän valtuutetun huoltoliikkeen numeron löydät
puhelinluettelon keltaisilta sivuilta tai soittamalla
numeroon 9700-2662.

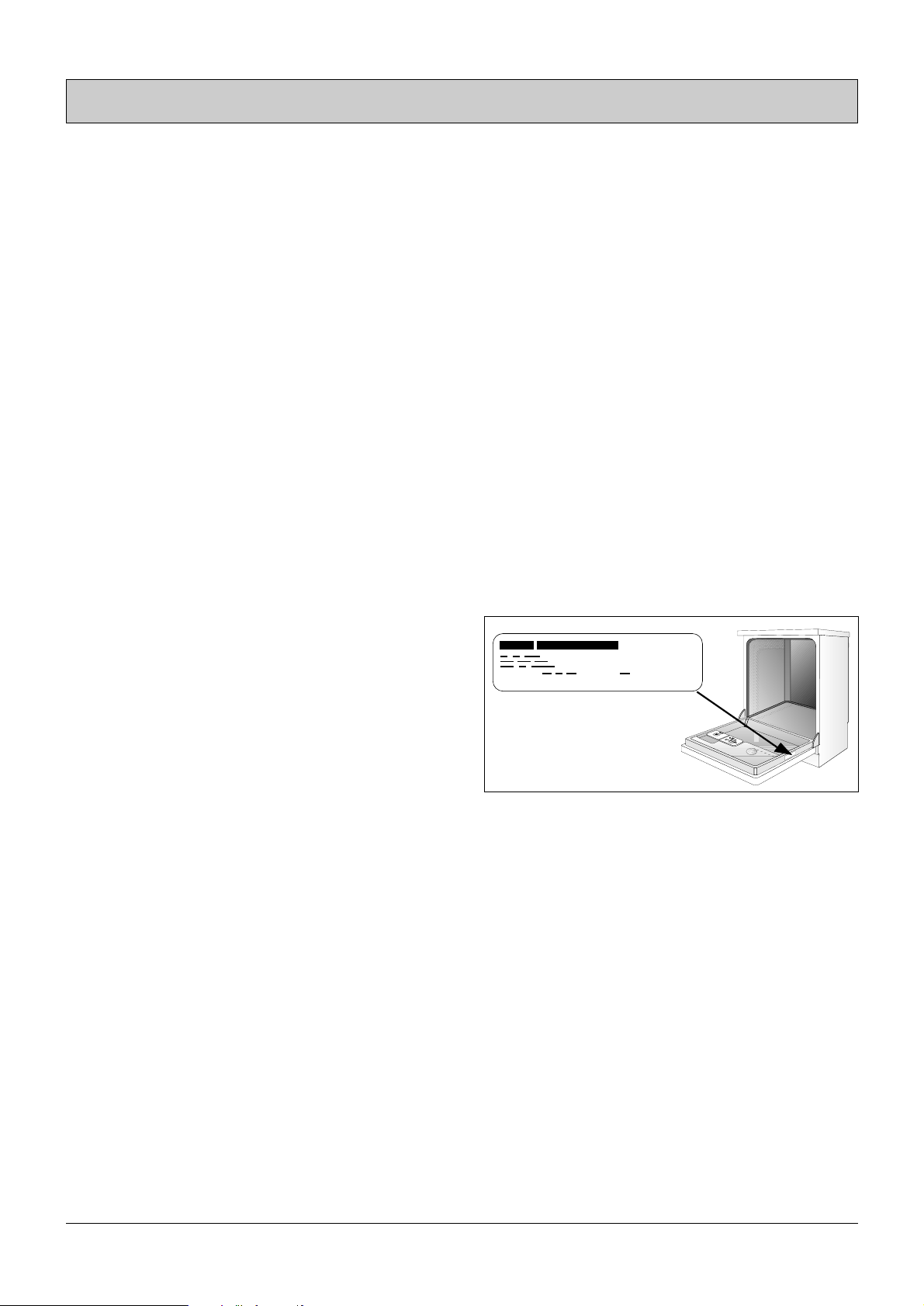

♦ Mainitse soittaessasi tuotteen merkki. Merkitse ylös

tuotteen malli ja tuotenumero, jotka löytyvät
tuotteen arvokilvestä sekä ostopäivä.

Arvokilven löydät luukun oikealta sivulta.

Malli:

______________________________________

Tuotenumero:

_______________________________

PNC-numero: _______________________________

S-numero:

__________________________________

Ostopäivä:

__________________________________

Takuu

Astianpesukoneen takuuaika on yksi vuosi.
Takuuehdot noudattavat alan yleisiä ehtoja ja niitä on
saatavissa joko myyjäliikkeestä tai maahantuojalta.
Ostokuitti on säästettävä takuuajan alkamispäivän
määrittämiseksi.

SER01

PNC ... … … .. S-No ........

Kuva 21

23

HTC-3-SF

TUTKIMUSLAITOKSET

Vedenpehmentimen suolasäiliö ja huuhtelukirkasteen säiliö on täytettävä aivan
täysiksi ennen kokeita.

Kœnormi: EN 50242
Vertailuohjelma: Perusohjelma 50 °C täydelle ja puolikkaalle koneelliselle
Täysi koneellinen: 12 hengen standardiastiasto, johon sisältyvät tarjoiluastiat
Pesuaineen annostelu: 30 g (tyyppi B) pesuainelokerikkoon
Puolikas koneellinen: 6 hengen astiasto, johon sisältyvät tarjoiluastiat

Täytettäessä kone puolilleen jätetään joka toinen paikka vapaaksi
Pesuaineen annostelu: 20 g (tyyppi B) pesuainelokerikkoon
Huuhtelukirkasteen säätö: 4 (tyyppi III) täydelle ja puolikkaalle koneelliselle

Astioiden järjestelyesimerkki: Yläkori

Kuva 22

Astioiden järjestelyesimerkki: Yläkori

Kuva 23

24

HTC-3-SF

TUTKIMUSLAITOKSET

Mallista riippuen laitteessa on joko alakorityyppi 1 tai 2.

Astioiden järjestelyesimerkki: Alakori (1)

Kuva 24

Astioiden järjestelyesimerkki: Alakori (2)

Kuva 25

Astioiden järjestelyesimerkki: Ruokailuvälinekori

Kuva 26

25

DPM-1-HQ-SF

PAKKAUKSEN PURKAMINEN / KULJETUSVAHINGOT

Tarkista, että astianpesukone on vahingoittumaton.
Vaurioista on välittömästi ilmoitettava
myyjäliikkeelle.

Älä koskaan jätä pakkausmateriaalia pienten
lasten ulottuville.

Ympäristöystävällistä pakkaamista

Pakkauksessa käytetyt materiaalit ovat ympäristöy­stävällisiä ja kierrätyskelpoisia.

Muovimateriaalit on merkitty seuraavasti:
>PE< polyeteeni, suojakelmu ja sisällä olevat

suojataskut. Myös tämä käyttöohje sekä
pussi tarvikkeineen on pakattu tällä
materiaalilla.

>PS< puristettua polystyreenia, jota koneen ja

astiakorin pakkaus materiaali on.

>POM< polyoksyylimetyleeni

Tarvikkeet

Tarkista, että olet saanut oikeat tarvikkeet.
Koneen mukana pitäisi tulla seuraavaa:
1 kpl suppilo, mahd. suolan täyttöä varten
2 kpl liukukiskoa koneen jaloille
1 kpl avain koneen jalkojen korkeuden säätöön
1 kpl sokkelin etulevy
3 kpl puuruuvia koneen kiinnittämiseksi työtason alle
2 kpl kulmarautaa koneen kiinnittämiseksi

sivukaappiin
1 kpl alumiinifolio kosteussuojaksi työtason alle
1 kpl letkunkiristin vedenpoistoletkulle
1 kpl supistusliitin,

3

/4" – 1/2" sekä tiiviste

1 kpl kiinnitystuki kiinnitettynä valmiiksi

26

TD-2-SF

TEKNISET TIEDOT

Ulkomitat:

Korkeus: 820–870 mm
Leveys: 598 mm
Syvyys: 570 mm

Asennusaukon mitat:

Korkeus: 820–870 mm
Leveys: 600 mm
Syvyys: 570 mm
Sokkelisyvyys: maks: 116 mm

Paino: 46 kg
Kapasiteetti: 12 kansainvälistä

astiayksikköä
Maadoitettu johto
pistokkeella: noin 1,70 m
Jännite: 230 V
Sulake: 10 A
Kokonaisliitäntäteho: 2200 W

Vedenpehmennysasteikko:

1–4, 4–50° dH
Vedenpaine: 1–10 kp/cm

2

Liitäntä: Kylmä- tai lämminvesi
Täyttöletku: Pex-letku 1,50 m,

3

/4"

Poistoletku: noin 1,65 m

Tämä laite täyttää seuraavat EEC-määräykset:
– 73/23 EEC 19.02.1973 – määräys alijännitteestä
– 89/336 EEC 03.05.1989 (sekä muutosmääräys

92/31 EEC) EMV-määräys.

27

INS-1(1)-SF

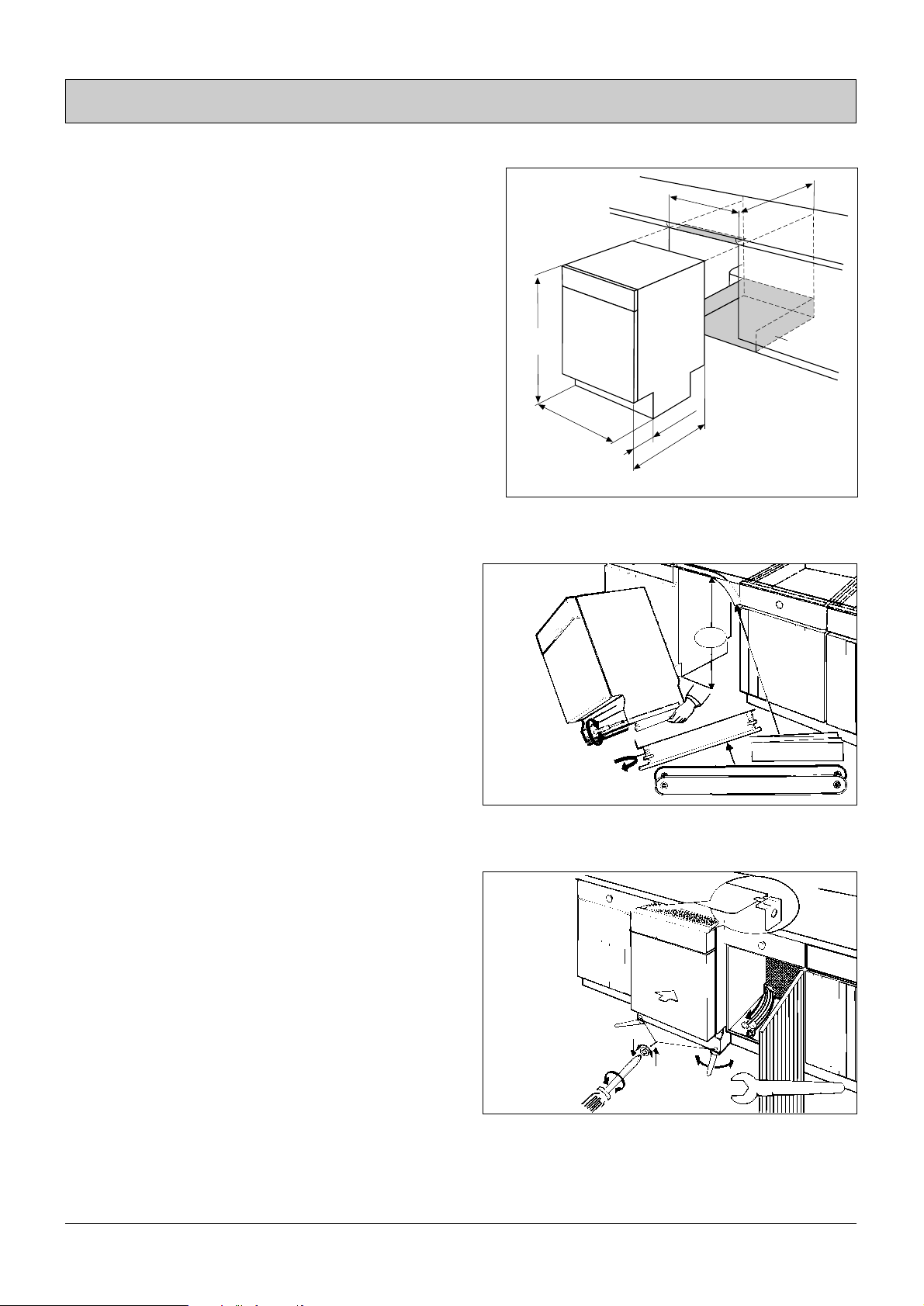

ASENNUS

Koneen sijoittaminen

Kalusteisiin sijoitettavat mallit ovat erityisesti
tarkoitettu keittiön yhtenäisen työtason alle, joten
niissä ei ole omaa työtasoa. Tarkista, että työtaso on
vaakasuorassa, jolloin voit käyttää sitä perustasona,
kun hienosäädät astianpesukonetta paikalleen.

Alusta

Astianpesukone, joka asennetaan tilaan jossa ei ole
lattiakaivoa, on sijoitettava vesitiiviille alustalle, esim.
muovimatolle, jonka kolme sivua on tiiviisti saumattu,
niin että mahdollinen vesivahinko näkyy eteenpäin.
(kuva 27)

Huomioi ennen asennusta

Kun avaat astianpesukoneen luukun pesun jälkeen,
tulee koneen sisältä kuumaa höyryä, joka saattaa
vaurioittaa astianpesukoneen päällä olevaa työtasoa.
Tuotteen mukana tuleva alumiinifolio
(kondenssisuoja), joka kiinnitetään suojaksi työtason
alle folion takapuolella olevan ohjeen mukaan
(katso kuva 28).

Älä unohda tehdä reikää asennusaukon sivuseinään
(taaimmaksi alas) letkujen ja sähköjohdon
läpiviennille.

Näin sijoitat astianpesukoneesi

♦ Mittaa etäisyys lattiasta työtason alareunan

alimpaan kohtaan (kuva 28). Mikäli
astianpesukoneen jalkoja on säädettävä 10 mm tai
vähemmän, sijoita liukukiskot koneen jalkojen alle.

♦ Jos jalkoja säädetään ylemmäs, pitää ne ensin

karkeasäätää. Takajalat säädetään etupuolelta
ruuvimeisselillä ja etujalat säädetään mukana
olevalla avaimella (katso kuva 28).

♦ Tarkista, että kiinnitystuki on paikallaan koneen

kiinnittämiseksi työtason alle.

♦ Jos kone kiinnitetään sivukaappiin, pitää

koneen mukana tulevat kaksi kulmarautaa
asentaa ennen koneen paikalleen työntämistä
(katso kuva 29).

♦ Varmista, etteivät letkut mene mutkalle, kun kone

työnnetään paikalleen.

♦ Hienosäädä konetta niin, että se on vaakasuorassa

(katso kuva 29).

INS7

596

570

30-100

820­870

600

570 min.

A

Kuva 27

INS3

870 mm

Kuva 28

INS4

Kuva 29

28

INS-1(1)-SF

ASENNUS

Huom! Mikäli kone seisoo vinossa, saattaa se ottaa
liian paljon tai liian vähän vettä ja luukkua on ehkä
myös vaikea sulkea. Myös yläkorin ulosvetäminen
saattaa olla hankaloitua. Koneen on seistävä
vaakasuorassa toimiakseen hyvin.

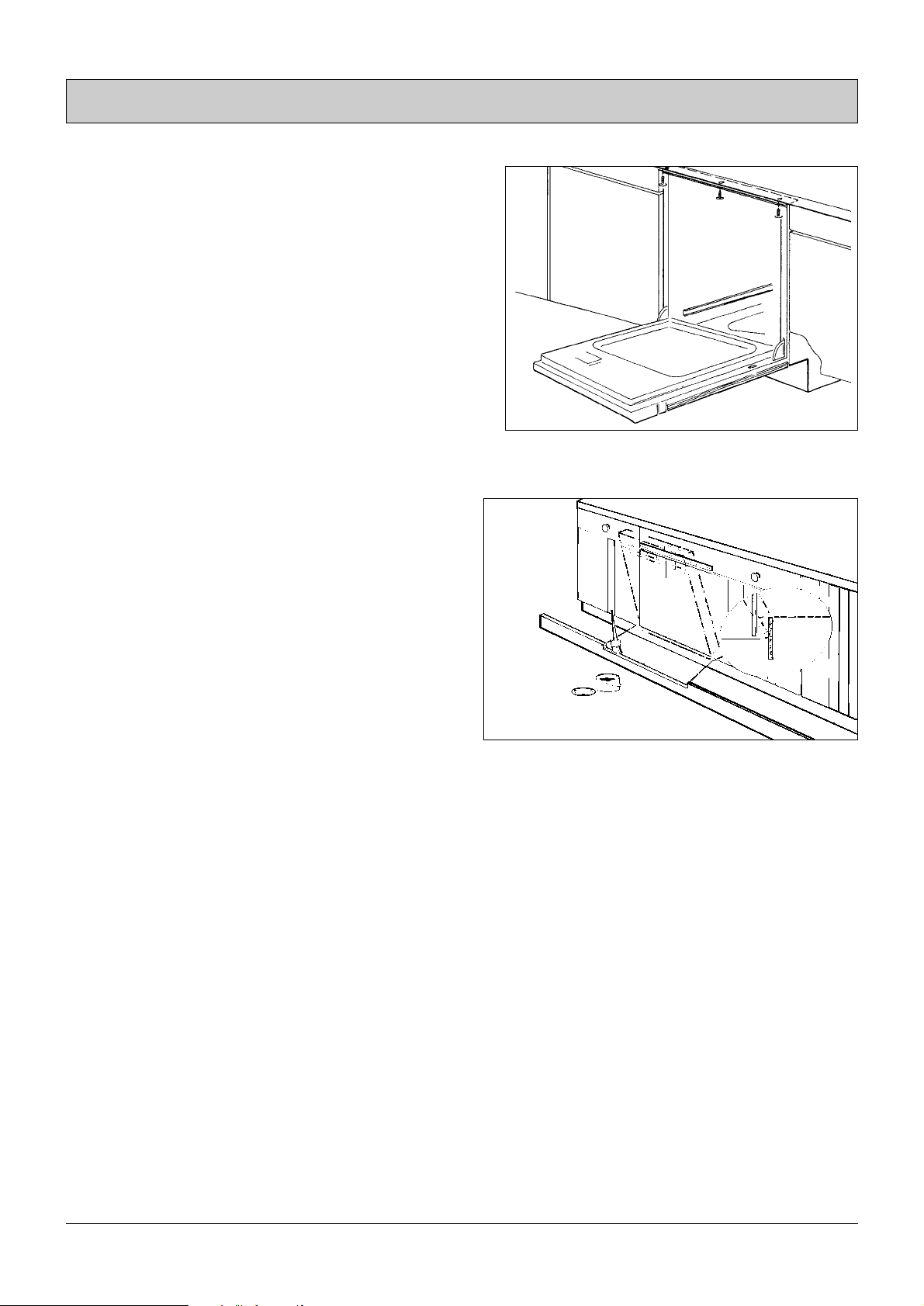

♦ Sijoita kone paikalleen ja ruuvaa kone kiinni

yläpuolella olevaan työtasoon tai sivukaappiin.
Käytä mukana toimitetuja ruuveja. Tämä on tärkeää,
jottei kone kaadu eteenpäin, kun luukkua avataan ja
kuormitetaan. (kuva 30)

♦ Vaihda mahdollisesti sokkelin etulevy mukana

toimitettuun tai puiseen etulevyyn. Tarkista puisen
etulevyn asennuksen jälkeen, että luukku aukeaa
hyvin. Sahaa tarvittaessa hieman puisen etulevyn
yläosasta pois (katso kuva 31).

Koneen luukun
sulkeutumisvoimakkuuden säätö

Avaa luukku. Nyt näet koneen (rungon) oikessa ja
vasemmassa yläkulmassa isokokoiset ristipäiset
muoviruuvit. Kääntämällä ruuveja myötäpäivään lisäät
luukun sulkeutumisnopeutta ja vastapäivään
kiertämällä kevennät sulkeutumista.

Kuva 30

Kuva 31

C

C

C

INS8

INS6

29

WS-SF

Vedenotto

Astianpesukone on rakennettu
viimeisten määräysten mukai­sesti ja siinä on ns. ilmaväli,
joka estää veden takaisinimey­tymisen vesijohtoverkostoon
(takaisin-imusuoja). Kone
liitetään kylmään veteen tai
vaihtoehtoisesti lämpimään
veteen, maks. + 60 °C.

Uudet, ympäristöystävälliset
entsyymipesuaineet pesevät
tehokkaasti alhaisemmassa
lämpötilassa. Suosittelemme
siksi kylmävesiliitäntää, jotta
pesuaineen entsyymit voivat
vaikuttaa veden lämmitys­vaiheen aikana.

Vedenottoletkussa on

3

/4"
kierreliitin ulkokierteistä hanaa
varten (DIN 259).
(

1

/2" supistusliitin lisäva-

rusteena)
HUOM! Älä unohda

pakkausta.
Sopivat tiivisteet ovat mukana.

Älä käytä muita tiivisterenkaita.
Kierrä kierreliitin paikalleen
käsin.

Mikäli tarvitset pidemmän
vedenotto-letkun, ota yhteys
valtuutettuun huoltoon, jotta
saat yhtenäisen letkun. Älä
missään tapauksessa jatka
letkua.

Kuva 32

Kuva 33

Jotta normaali vedenkäyttö keittiössä sujuisi esteettä,
suosittelemme oman vesihanan asentamista
astianpesukonetta varten.

Vähimmäispaine

100 kPa (1aty, 1 kp/cm2, 10 N/cm2).
Mikäli vedenpaine on alle 100 kPa, ota yhteys
valtuutettuun huoltoon.

Enimmäispaine

1000 kPa (10 aty, 10 kp/cm2, 100 N/cm2).
Mikäli paine on tätä korkeampi, asennetaan
paineenalennusventtiili.

F

G

K

W

C

ADB E

DB E

A

300 min.

F

300 min.

AT 1

C

KW

AT 2

30

WD(1)-SF

ASENNUS

Vedenpoisto

Vedenotto- ja poistoletkut on kiinnitetty matkan ajaksi
teipillä ja muovinauhalla. Poista molemmat ja aseta
letkut putkitilaan ennen asennusta.

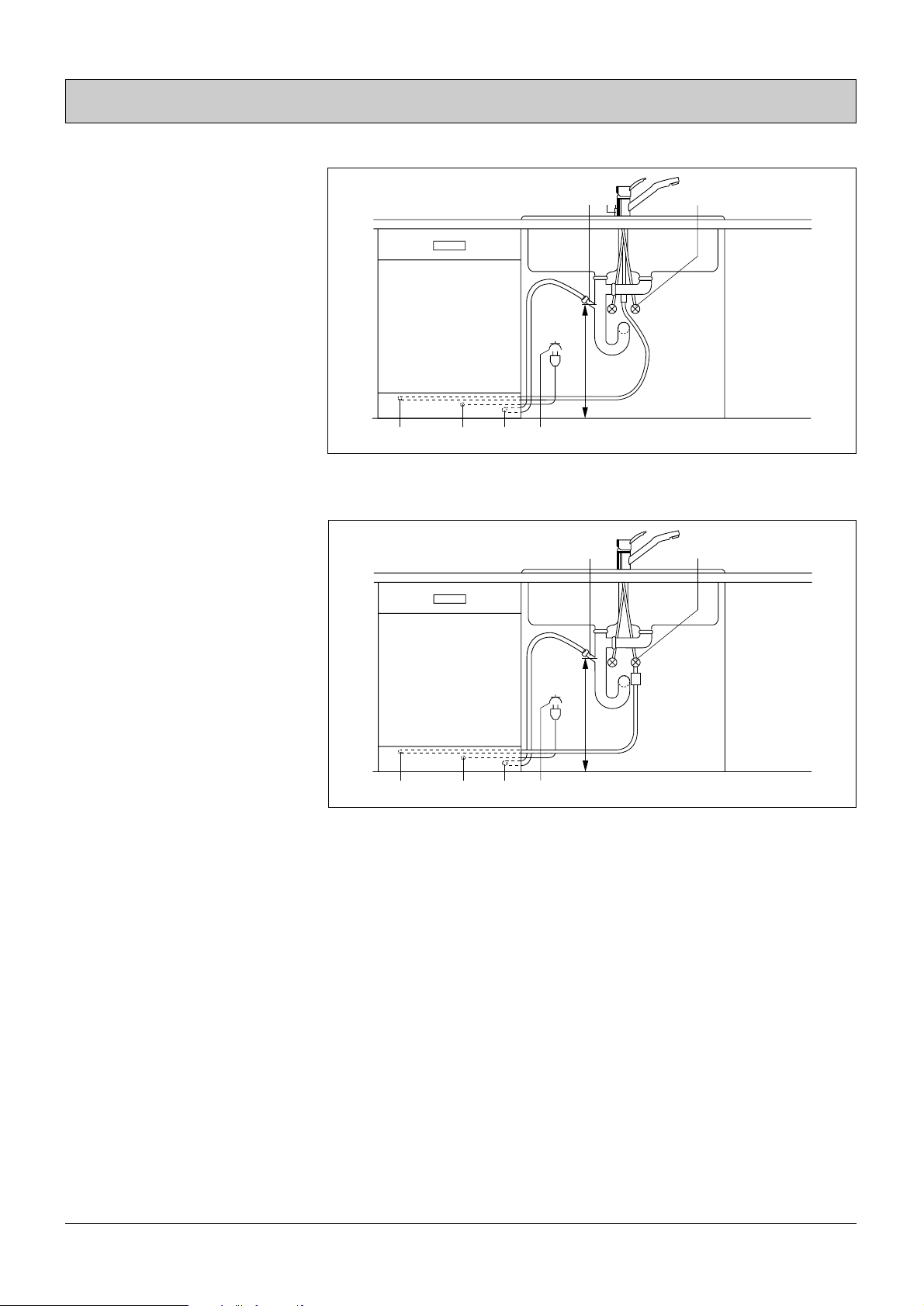

Jos vedenpoisto tapahtuu suoraan pesualtaan
viemäröintikalusteeseen, poistoletku on ensin tuotava
työtason korkeudelle ja kiinnitettävä siihen.
(Kiinteistöjen vesijohtoja ja viemäreitä sekä
sähköturvallisuutta koskevien määräysten lisäksi.)

Pesuliuoksen poistamista varten koneessa on
tyhjennyspumppu, jota ohjelmakoneisto ohjaa. Se
poistaa veden letkun kautta aina 1 m korkeuteen asti.

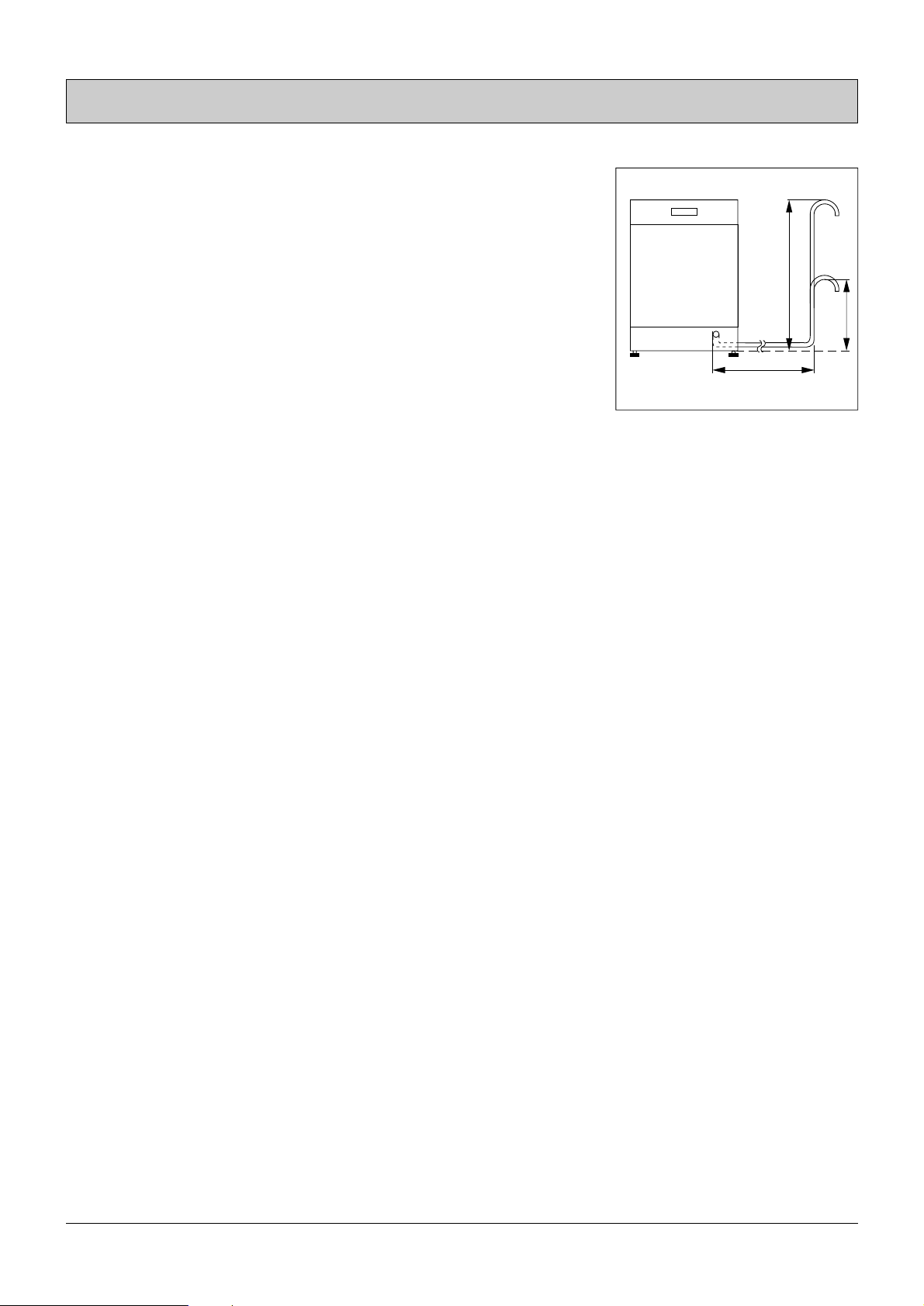

Pisin sallittu letku on vaakatasossa 3 m, jolloin
nostokorkeus on maks. 85 cm.

Käytä vain tarkoitukseen hyväksyttyjä letkuja.
Vedenpoistoletkun sisämitta ei saa missään
tapauksessa jäädä alle 19 mm, muuten veden tehokas
ulosvirtaus estyy.

Vedenpoistoletku on koneen takana. Se voidaan johtaa
joko oikealle tai vasemmalle putkitilassa.

Tärkeää!

Letkua ei saa taittaa, litistää tai taivuttaa jyrkälle
mutkalle.
Muista: minimi-ripustuskorkeus on 30 cm koneen
alareunasta.

Mikäli poistoletku liitetään suoraan pesualtaan
vedenpoistoon, liitäntäaukko ei saa olla alle 15 mm
sisähalkaisijaltaan.

Vedenpoisto pesualtaaseen
Mikäli aiot ripustaa lattiamallisen koneen
vedenpoistoletkun pesualtaaseen, käytä irrallista
letkunpäähän kiinnitettävää käyrää päätykappaletta.
Letkun käyrän päätykappaleen saat huoltopalvelusta
varaosanumerolla ET 646069190.

Tärkeätä!

Varmista poistoletkun paikallaan pysyminen
kaatoaltaan reunalla.
Vedä naru käyrässä kappaleessa olevan reiän läpi ja
kiinnitä se seinään, näin poistoletku pysyy paikoillaan.

WAB 1

300 cm

85 cm

³ 30 cm

Kuva 34

31

WPS-1-SF – EC-SF

Vesiliitäntä

Pex liitäntäletku

Letku on kuin putki, eli pitää hyvät ominaisuutensa
vähintää 20 vuotta. Putki on vahva ja kestää ja sitä
voidaan pitää osana kiinteistön putkistoa.

Ylitäyttösuoja

Suojatakseeen konetta ylitäytöltä on kone varustettu
painekytkimellä, joka tarkistaa oikean vesimäärän.
Jos vesitaso nousee liian korkeaksi, käynnistyy
tyhjennyspumppu ja kone tyhjenee.

Tulvasuoja

Koneessa on tulvasuojaus, joka sulkee vedentulon ja
kytkee poistopumpun päälle, mikäli pohjalevylle tulvii
vettä.

Vuotosuoja

Tulvasuojan lisäksi koneessa on vuotosuoja. Koneen
muovinen pohjalevy, joka on koneen alla kerää
mahdolliset vuodot. Veden vaikutuksesta tuntoelin
sulkee vedentuloventtiilin ja käynnistää tyhjennys­pumpun. Tämä toimii vaikka kone olisi suljettuna.

Tärkeää!

Jos kuulet, että poistopumppu käy jatkuvasti, on tämä
merkki siitä, että jotain on vialla. Sulje vesihana, ota
pistoke pois pistorasiasta tai irrota sulake ja kutsu
huolto paikalle.

Sähköliitäntä

Kone, joka on varustettu pistotulpallisella johdolla
liitetään maadoitettuun pistorasiaan (230 V, 1 x 10 A)
voimassa olevien määräysten mukaan. Sähköjohdon
pituus on 1,60 m.

Toimenpiteitä tehtäessä on koneen oltava
jännitteetön, eli pistoke irrotettuna seinästä.

Kun vedenpoisto, vedenotto ja sähköliitännät on tehty,
voit avata vedentulon ja tarkistaa, että kaikki liitännät
ovat tiiviit.

Husqvarna Svenska Försäljnings AB, 561 83 Huskvarna. Tel. [phone]

Husqvarna/Zanussi a.s., Postboks 215 Økern, 0510 Oslo, Tel. [phone]

Husqvarna Husholdningapparater A/S, Lundtoftevej 160, 2800 Lyngby. Tel. [phone]

Husqvarna, Oy Electr olux Kotitalouskoneet AB, T eollisuuskatu 1A, 00510 H elsinki. P uh. (90) 3 96 11

822 945 329 – 0799/PRO
