Page 1
Brukerin-
formasjon
Automatisk oppvaskmaskin
n
822 612 863-00-130306-01
QB 5022
Page 2
Kjære kunde!
Les nøye gjennom denne brukerinformasjonen og oppbevar den for senere
referanse.
Gi denne brukerinformasjonen videre til eventuelle senere eiere av apparatet.
Følgende symboler brukes i teksten:
1 Sikkerhetsanvisninger
Advarsel! Anvisninger som angår din personlige sikkerhet.
OBS! Anvisninger som skal føre til at du unngår skader på apparatet.
3 Anvisninger og praktiske tips
2 Miljøinformasjoner
2
Page 3
Innhold
Bruksanvisning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Sikkerhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Oversikt over apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Betjeningspanel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Før første gangs bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Stille inn kalkfilteret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Fylle i spesialsalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Fylle på skyllemiddel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Daglig bruk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Plassere bestikk og servise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

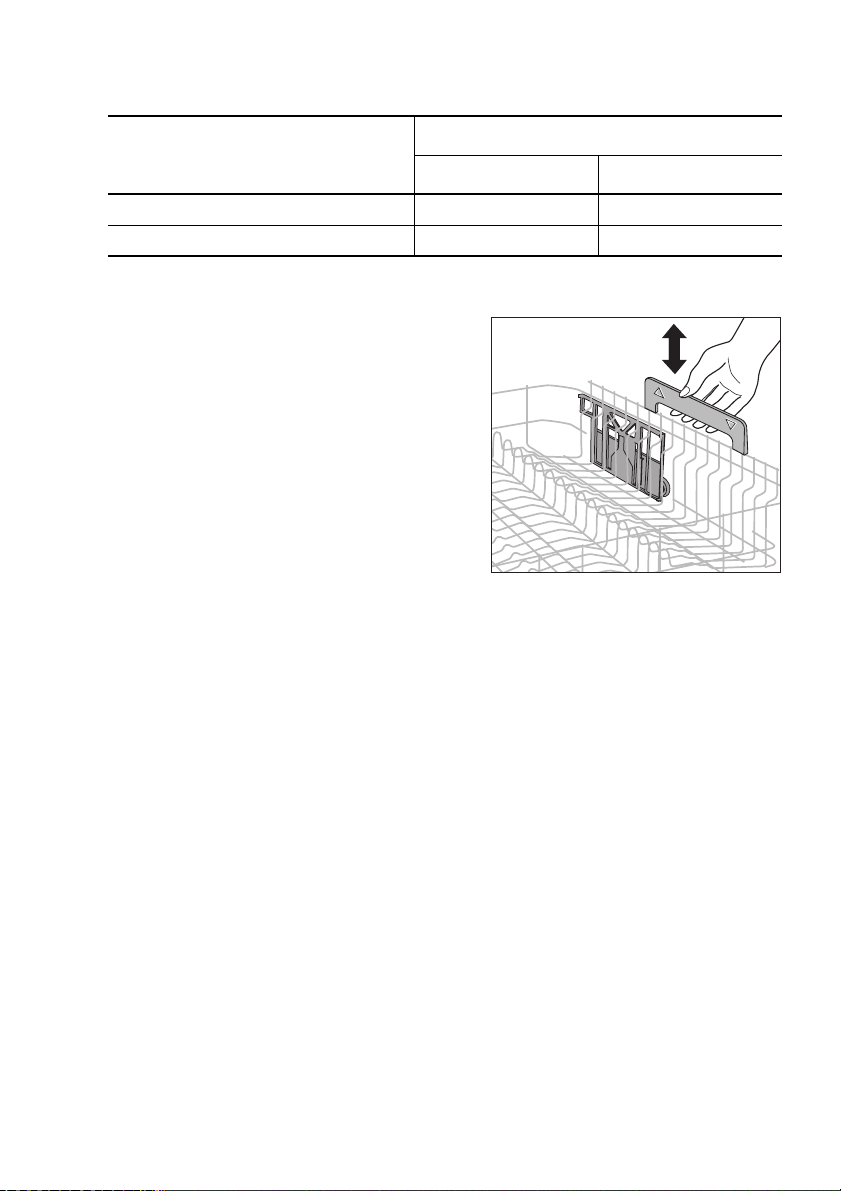

Justere overkurven i høyden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Fylle i rengjøringsmiddel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Bruk av 3-i-1-rengjøringsmidler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Velge oppvaskprogram (programtabell) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Starte et oppvaskprogram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Stille inn tidsforvalg. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Slå av oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Pleie og rengjøring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Hva må gjøres, hvis... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Rette mindre feil selv. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Hvis oppvaskresultatet ikke er tilfredsstillende. . . . . . . . . . . . . . . . . . . . . . . . 28
Avfallsbehandling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

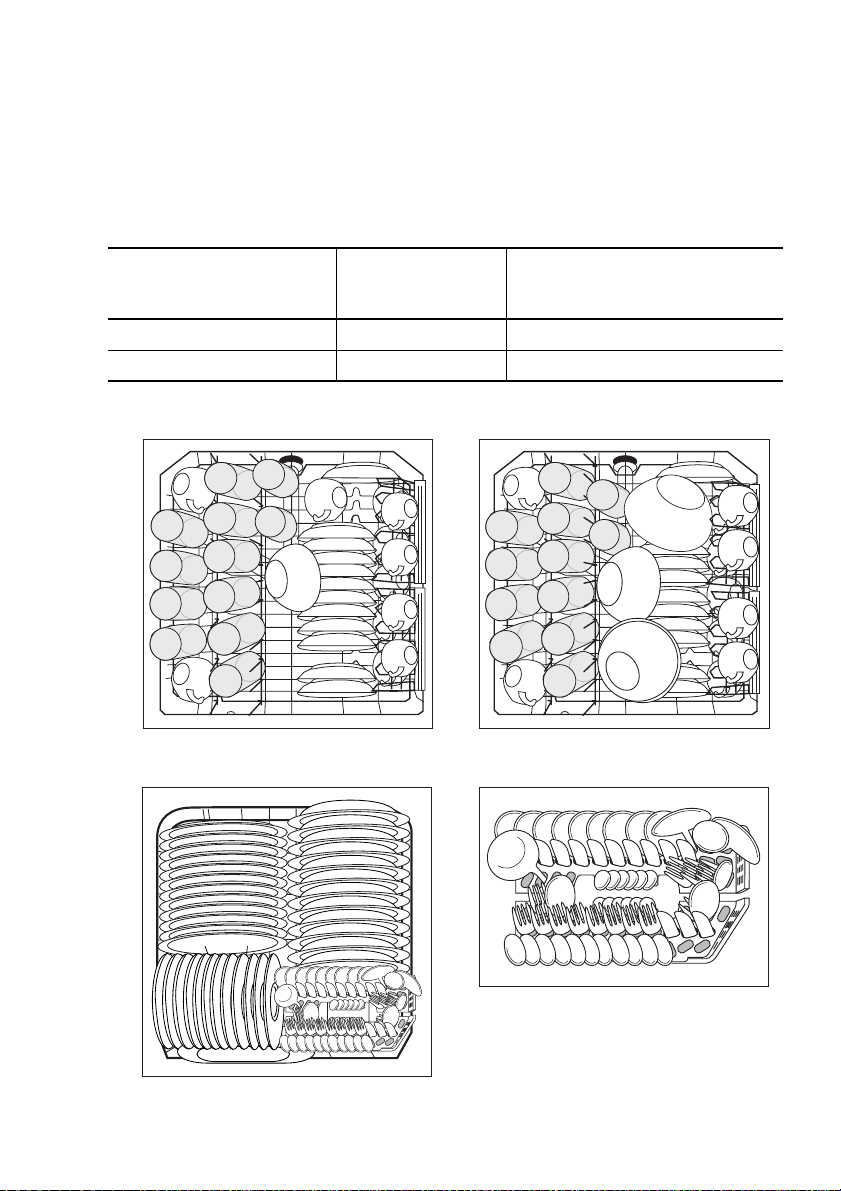

Henvisninger for testinstitutter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Oppstillings- og tilkoplingsanvisning . . . . . . . . . . . . . . . . . . . . . . . 31
Sikkerhetsanvisninger for installasjonen . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Plassere oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

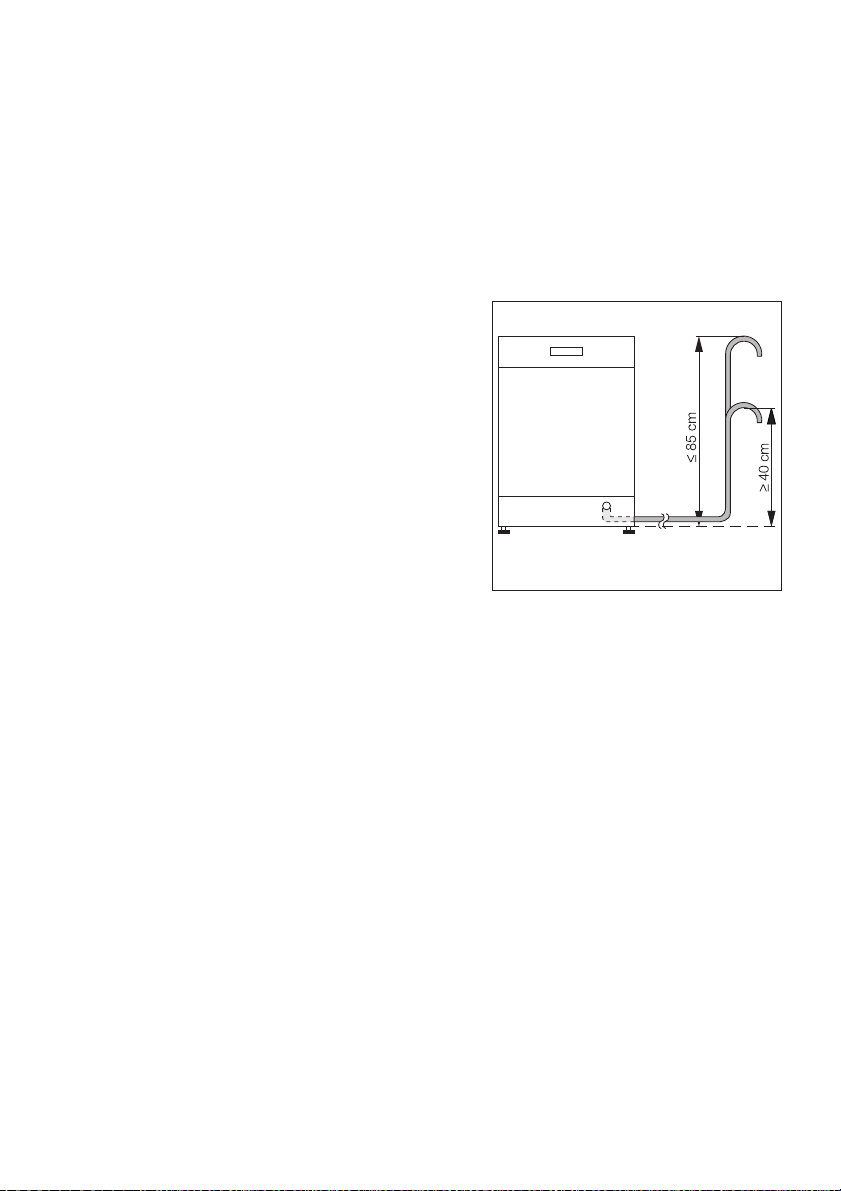

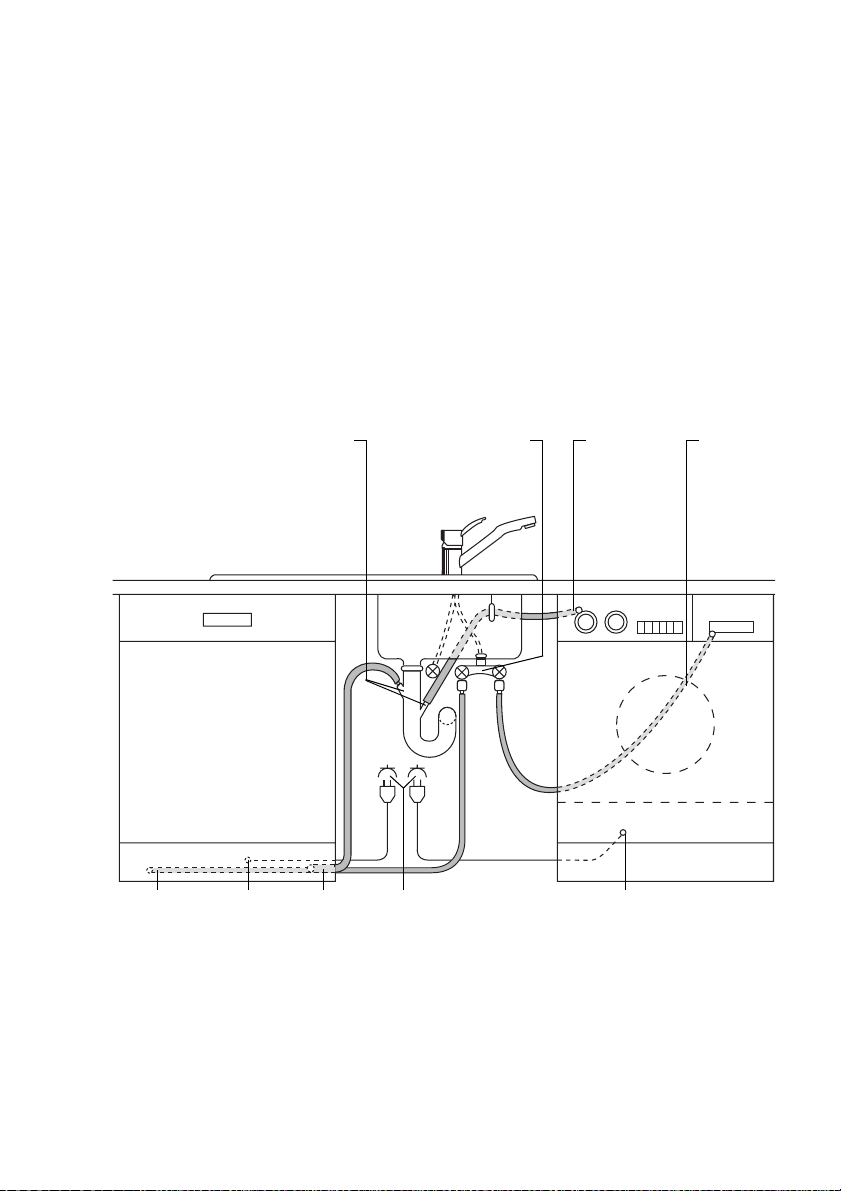

Kople til oppvaskmaskinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Service og reservedeler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
3
Page 4
Bruksanvisning
1 Sikkerhet
Før første gangs bruk
• Ta hensyn til ”Oppstillings- og tilkoplingsanvisning“.
Riktig bruk
• Oppvaskmaskinen er kun konstruert for oppvask av husholdningsservise.
• Det er ikke tillatt å foreta endringer oller ombygginger på oppvaskmaski-
nen.
• Bruk kun rengjøringsmiddel, skyllemiddel og spesialsalt som er egnet for
bruk i husholdningsoppvaskmaskiner.
• Ikke fyll løsemiddel i oppvaskmaskinen. Eksplosjonsfare!
Sikkerhet for barn
• Hold emballasjematerial borte fra barn. Kvelningsfare!
• Barn kan ofte ikke forstå farene som foreligger i omgang med elektriske
apparater. Ikke la barn oppholde seg nær oppvaskmaskinen uten tilsyn.
• Pass godt på at ikke barn eller små husdyr kan klatre inn i oppvaskmaskinen. Livsfare!
• Rengjøringsmidlene kan forårsake etseskader i øyne, munn og hals. Livsfare! Ta hensyn til sikkerhetsanvisningene fra produsentene for skylle- og
rengjøringsmiddel.
• Vannet i oppvaskmaskinen er ikke drikkevann. Etsefare!
Generell sikkerhet
• Reparasjoner på apparatet må kun utføres av fagpersoner.
• Når apparatet ikke skal brukes, slå det av og steng vannkranen.
• Trekk aldri strømkabelen ut av stikkontakten etter selve kabelen, hold all-
tid i støpselet.
• Påse at oppvaskmaskinens dør alltid er lukket, unntatt ved inn- og utrydding av oppvask. På denne måten unngås det at noen snubler over den
åpne døren og skades.
• Ikke sett deg eller stå på den åpnede døren.
• Hvis oppvaskmaskinen står i et rom med fare for frost, må tilførselsslan-
gen skilles fra apparatet etter hver vask.
4
Page 5
Oversikt over apparatet
Spylearm øvre kurv og
spylearm bunn
Hardhetsområdebryter
Beholder
for spesialsalt
Beholder for
rengjøringsmiddel
Beholder for
skyllemiddel

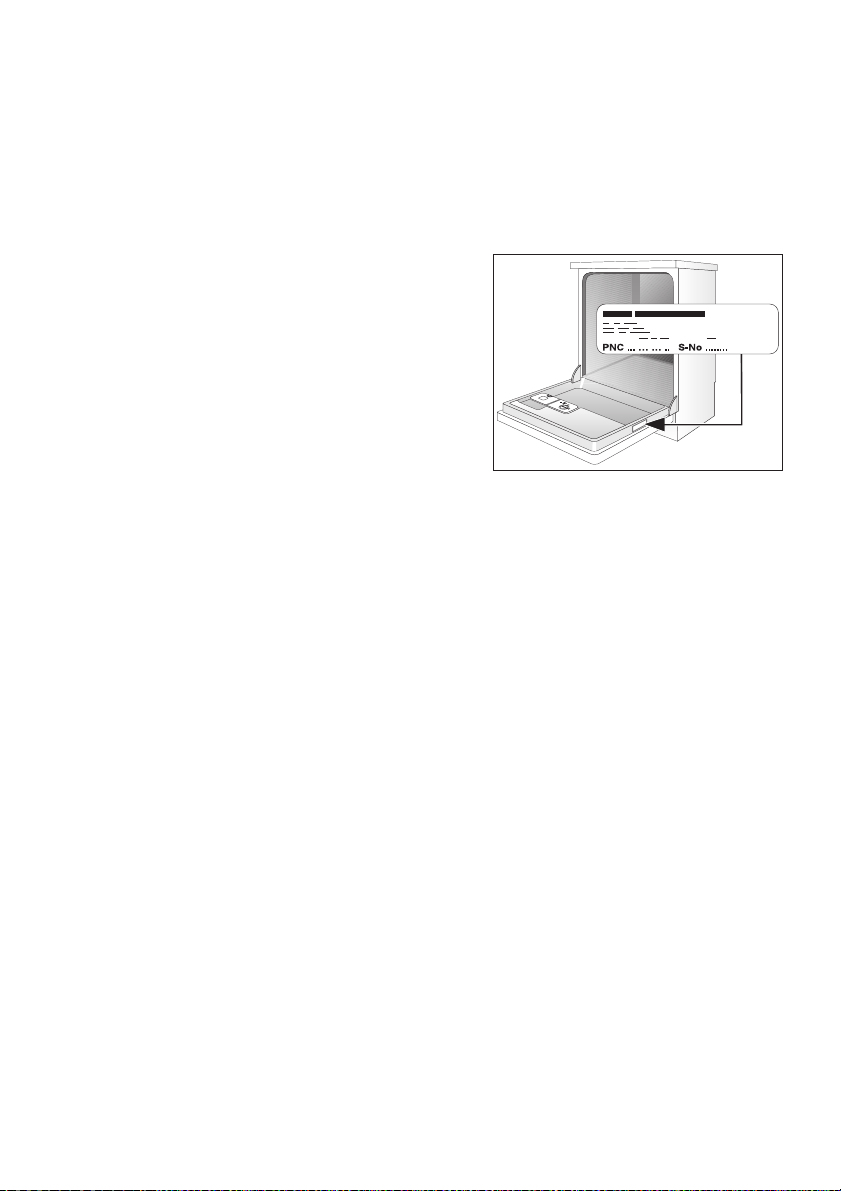

Typeskilt
Betjeningspanel
Filtre
5
Page 6
Driftsindikator Indikatorlampe for oppvaskpro-
Programforløpsindikatorer
Programvelger
Startknapp
Innstille tidsforvalg
Kontroll-lamper
Med programvelgeren velger du ønsket oppvaskprogram. I Av-posisjon
peker markeringen rett oppover.
Med startknappen kan du:
– Starte oppvaskmaskinen
– Stille inn kalkfilteret
– Avbryte et oppvaskprogram.
Programforløpsindikator: Det aktuelle programmet vises alltid i programforløpsindikatoren.
Kontrollampene har følgende betydning:
1)
1)
1) Disse kontrollampene lyser ikke mens et oppvaskprogram er i gang.
Fyll i spesialsalt
Fyll i skyllemiddel
6
Page 7
Før første gangs bruk
3 Hvis du vil bruke 3-i-1-rengjøringsmiddel:
– Les først avsnittet “Bruke 3-i-1-rengjøringsmiddel“.
– Ikke fyll i verken spesialsalt eller skyllemiddel.
Hvis du ikke bruker 3-i-1-rengjøringsmiddel, før første gangs bruk:
1. Still inn kalkfilter
2. Fyll i spesialsalt for vannavkalkning
3. Fyll på skyllemiddel
Stille inn kalkfilteret
Klakfilteret må innstilles mekanisk og elektronisk.
3 For å unngå kalkavleiringer på serviset og i oppvaskmaskinen, må serviset
vaskes med bløtt, dvs. kalkfattig vann. Kalkfilteret må innstilles i forhold til
tabellen på den vannhardheten på stedet der du bor. Hos det lokale vannverket får du informasjon om vannhardheten der du bor.
Oppvaskmaskinen må være slått av.
Mekanisk innstilling:
1. Åpne døren til oppvaskmaskinen.
2. Ta den nedre bestikkskuffen ut av
oppvaskmaskinen.
3. Drei hardhetsområdebryteren på venstre side av oppvaskmaskinens innside
på O eller 1 (se tabell).
Elektronisk innstilling:
4. Trykk på startknappen og hold den inne.
5. Drei programvelgeren med urviserne til
første program.
6. Slipp så startknappen.
– Indikatoren for startknappen blinker.
– Antallet blinkesignaler fra indikatorlampen for oppvaskprogramslutt tilsva-
rer det innstilte avkalkningstrinnet.
– Blinkesignalene gjentas flere ganger hvert 3. sekund.
7. Et trykk på startknappen øker avkalkningstrinnet med 1.
(Unntak: Etter avkalkningstrinn 10 kommer avkalkningstrinn 1).
8. Når avkalkningstrinnet er riktig innstilt, dreies programvelgeren til
Av-posisjon.
Da lagres avkalkningstrinnet.
7
Page 8
Hvis vannavkalkningstrinnet innstilles elektronisk på ”1“, slås kontrollampen
for spesialsalt av.
Vannhardhet
1)
i °d
51 - 70
43 - 50
37 - 42
29 - 36
23 - 28
19 - 22
15 - 18
i mmol/l
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
3,3 - 3,9
2,6 - 3,2
2)
Område mekanisk elektronisk
IV 1
III
11 - 14 1,9 - 2,5 II 3 3
4 - 10 0,7 - 1,8 I/II 2 2
Innstilling av avkalknings-
trinnet
3)
10
9
8
7
6
5
4*
0*
blinkesignaler
1
under 4 under 0,7 I
ikke nødvendig
med salt
1) (°d) tyske grader, mål for vannhardheten
2) (mmol/l) millimol per liter, internasjonal enhet for vannhardhet
3) Ved denne innstillingen kan programmets tidsvarighet forlenges litt.
*) innstilling fra fabrikk
Antall
10
9
8
7
6
5
4
1
8
Page 9
Fylle i spesialsalt
For å fjerne kalk, må det fylles i spesialsalt. Bruk kun spesialsalt som er egnet for bruk i husholdningsoppvaskmaskiner.
Hvis du ikke bruker 3-i-1-middel, fylles spesialsalt i som følger:
– Før første gangs bruk av oppvaskmaskinen.
– Hvis kontrollampen for spesialsalt lyser i betjeningspanelet.
1. Åpne døren, ta ut underkurven.
2. Skru opp korken på saltbeholderen
mot viserne.
3. Kun før første gangs bruk:
Fyll opp saltbeholderen med vann.
4. Stikk den vedlagte trakten ned i åpningen på beholderen.
Fyll spesialsalt i beholderen, beholderen rommer alt etter korning 1,0-1,5 kg.
Ikke overfyll beholderen.
3 Det er ikke farlig om det renner ut litt
vann når du fyller i spesialsalt.
5. Rengjør beholderens åpning for saltrester.
6. Skru korken godt til med viserne.
7. Gjennomfør et oppvaskprogram etter at du har fylt i spesialsalt. På
den måten skyller du bort rester etter saltvannsøl og saltkorn.
3 I forhold til hvor grovt saltet er, kan det vare noen timer til det har løst seg
opp i vannet og kontrollampen slukker igjen.
9
Page 10
Fylle på skyllemiddel
Skyllemiddelet fører til at skyllevannet renner bedre av, og dermed får du
klarere glass og blankere servise med mindre flekker.
Hvis du ikke bruker 3-i-1-middel, fylles skyllemiddel i som følger:
– Før første gangs bruk av oppvaskmaskinen.
– Hvis kontrollampen for skyllemiddel lyser i betjeningspanelet.
Bruk kun spesialskyllemiddel og ingen
andre flytende rengjøringsmidler.

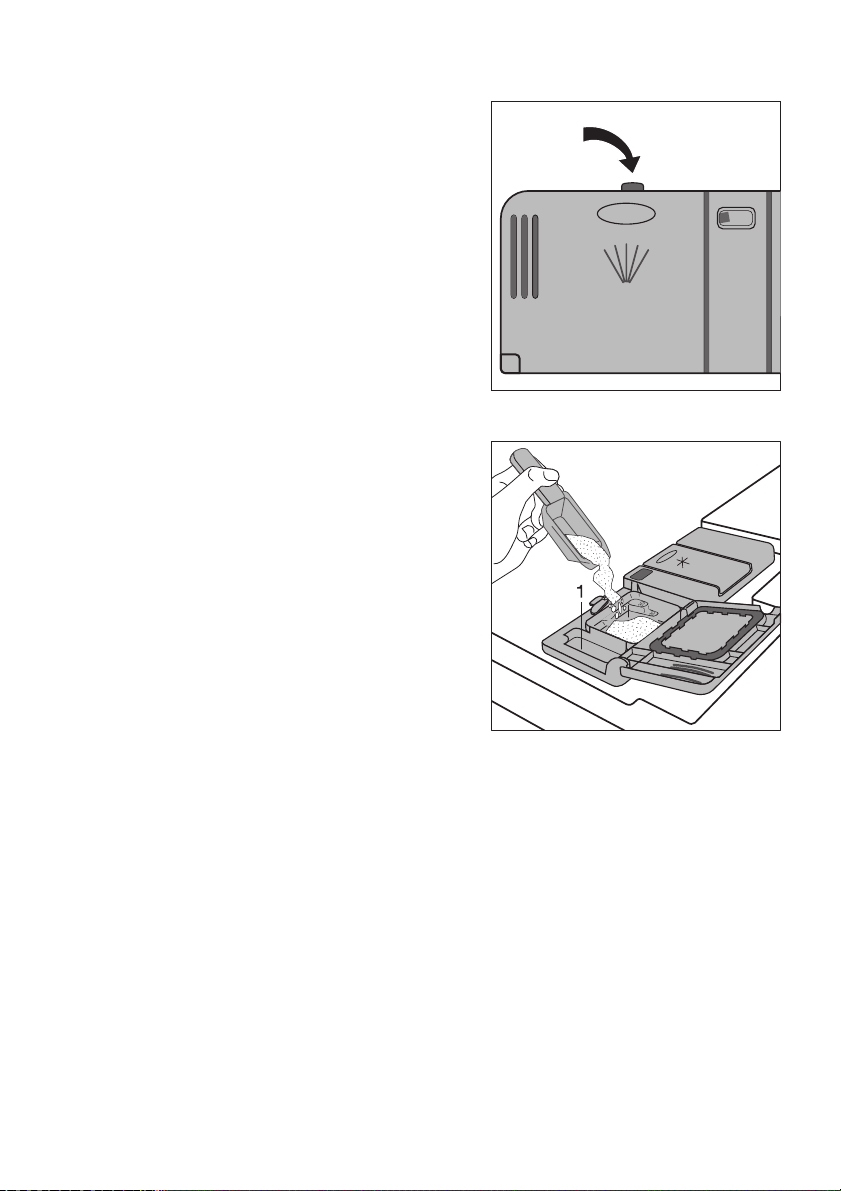

1. Åpne døren.
Beholderen for skyllemiddel er på innsiden av oppvaskmaskinens dør.
2. Trykk på åpningsknappen på skyllemiddelkammeret.
3. Klikk opp dekselet.
4. Fyll i skyllemiddet langsomt, nøyaktig
til markeringsstreken for “maks“;
dette tilsvarer en ifyllingsmengde på
ca. 140 ml.
5. Trykk dekselet på igjen til du hører et
klikk.
6. Tørk skyllemiddelsøl av med en klut. Ellers danner det seg for mye skum under vask.
10
Page 11
Innstille skyllemiddeldoseringen
3 Endre doseringen kun hvis det er render eller melkeaktige flekker på glass
og servise (still doseringen lavere) eller inntørkede vanndråper (still doseringen høyere) (se kapittel “Hvis vaskeresultatet ikke er tilfredsstillende“). Doseringen kan innstilles mellom 1-6. Doseringen er forinnstilt fra fabrikken på
“4“.
1. Åpne døren til oppvaskmaskinen.
2. Trykk på åpningsknappen på skylle-
middelkammeret.
3. Klikk opp dekselet.
4. Still inn doseringen.
5. Trykk dekselet på igjen til du hører et
klikk.
6. Tørk skyllemiddelsøl av med en klut.
11
Page 12
Daglig bruk

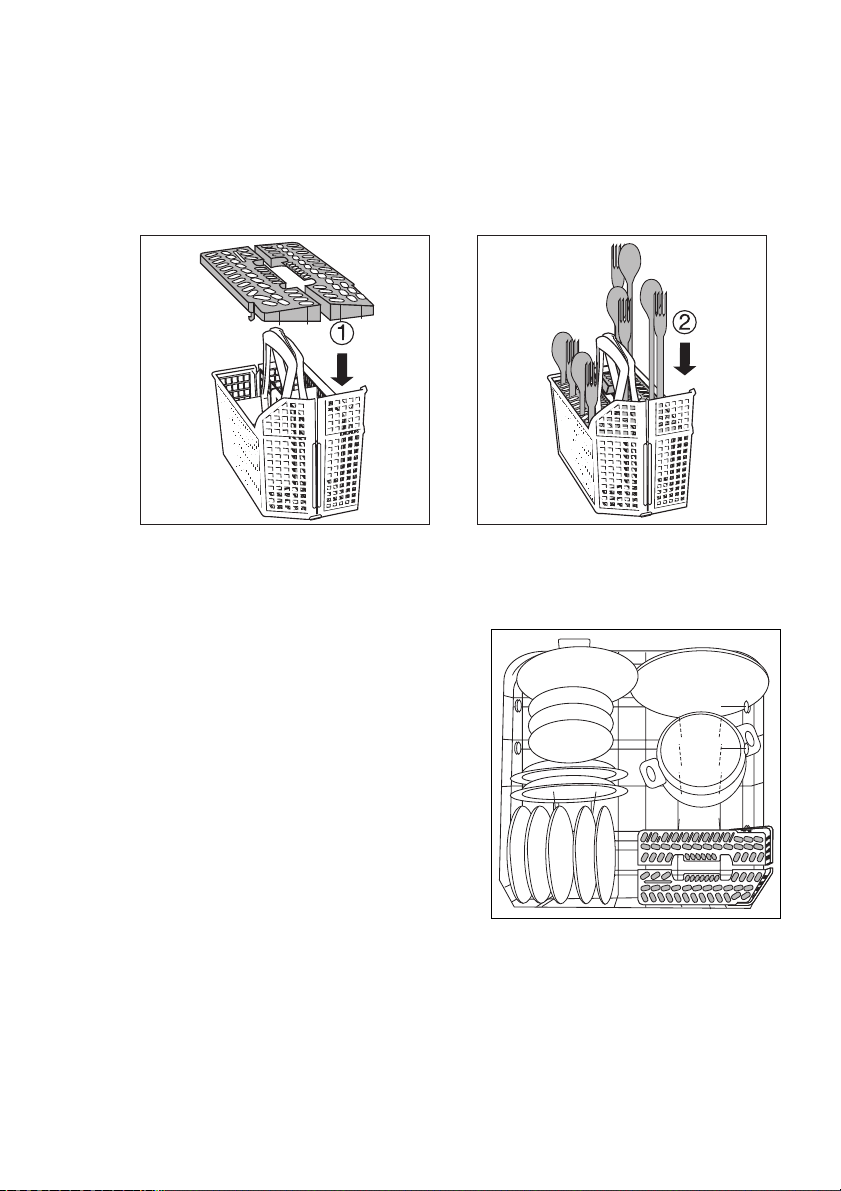

Plassere bestikk og servise
1 Svamper, kjøkkenduker og alle gjenstander som kan suge seg fulle av vann
må ikke rengjøres i oppvaskmaskinen. Kjøkkenredskaper og servise av
kunststoff eller med teflonbelegg holder godt på vanndråper. Derfor tørker
slike gjenstander ikke så godt som gjenstander av porselen eller rustfritt
stål.
For vask i oppvaskmaskin er følgende bestikk eller servise
ikke egnet: delvis egnet:
•
Servise av steingods må kun vaskes i oppvask-
•
Bestikk med håndtak av tre, horn,
porselen eller perlemor
•
ikke varmebestandige deler av
kunststoff
•
eldre bestikk, hvis kitt
er ømfindtlig for temperaturer
•
limte servise- eller bestikkdeler
•
tinn- eller kobbergjenstander
•
krystallglass
•
deler av rustømfindtlig stål
•
frokost- og arbeidsbrett i tre
•
brukskunstgjenstander
maskinen, dersom produsentens informasjoner
gjør det uttrykkelig klart at det egner seg for dette.
•
Dekor på glasur kan blekne etter meget hyppig
vask i oppvaskmaskinen.
•
Sølv- og aluminiumsdeler har en tendens til å miste fargen ved vask i oppvaskmaskinen. Matrester
som f.eks. eggehvite, eggeplomme og sennep forårsaker ofte misfarging eller flekker på sølv. Sølv
bør derfor alltid skylles rent for materester med en
gang, hvis det ikke skal vaskes umiddelbart etter
bruk.
•
Glass kan bli ugjennomsiktige etter mange gangers vask i oppvaskmaksinen.
• Før du plasserer serviset bør du:
– Fjerne grove matrester.
– Legge kokekar med innbrente matrester i bløt.

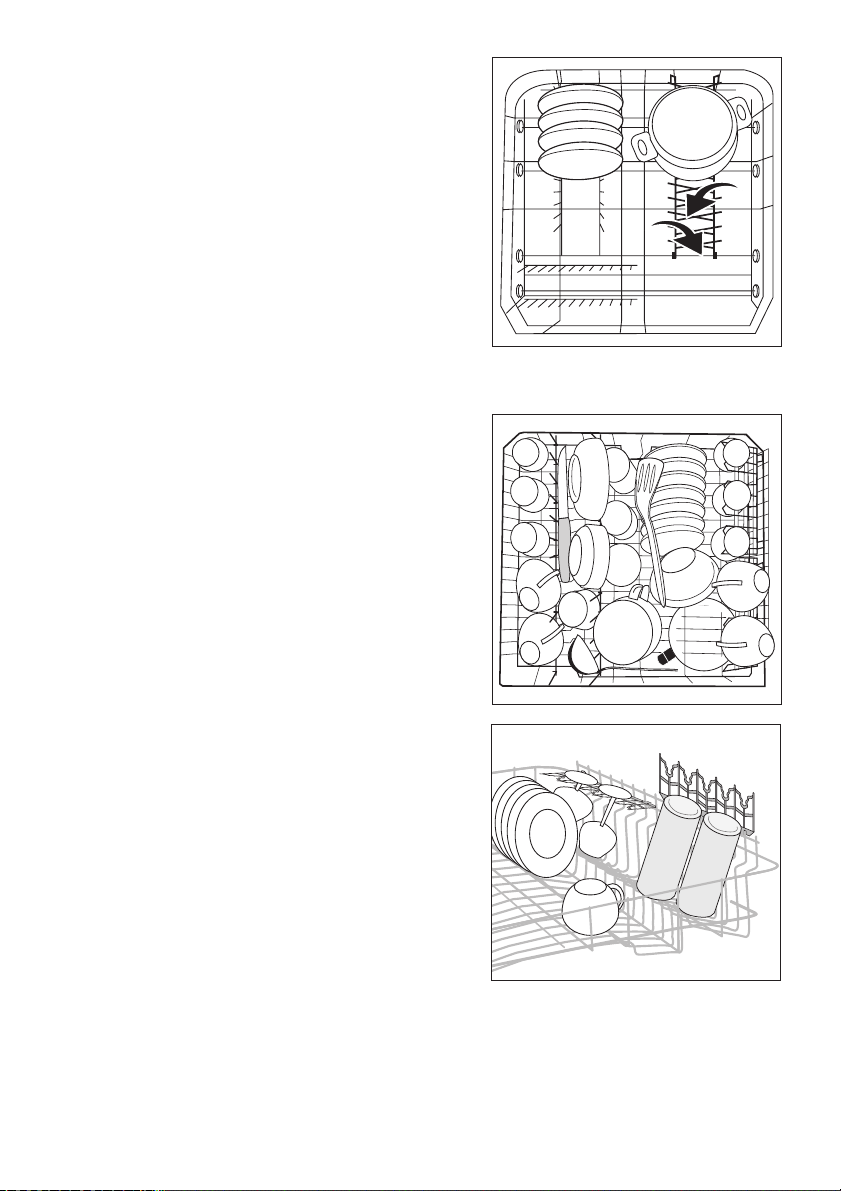

• Ta hensyn til følgende når du plasserer serviset og bestikket:
– Serviset og bestikket må ikke hindre spylearmene i å rotere fritt.
– Boller, kopper, glass, kokekar osv. må legges inn i maskinen med åpnin-
gen ned, slik at de ikke kan samle opp vann.
– Servise og bestikk må ikke ligge inni hverandre eller dekke hverandre til.
– For å unngå at glass blir skadet, må de ikke berøre hverandre.
– Små gjenstander (f.eks. lokk) må legges i bestikkskuffen og ikke i servi-
sekurven, slik at de ikke kan falle gjennom.
12
Page 13
Plassere bestikk
1 Advarsel: Skarpe kniver og bestikkdeler med skarpe kanter må legges i
overkurven på grunn av fare for personskade.
For at vannet skal komme til overalt på bestikket i bestikkskuffen, bør du:
1. Sette gitteret på bestikkskuffen 2. Stille gafler og skjeer med skaftet
ned i gitteret i bestikkskuffen.
For større bestikkdeler, som f.eks. visper, kan du utelate halvdelen av bestikk-gitteret.
Gryter, panner og store tallerkner
Plasser større og sterkt skittent servise
og kokekar i underkurven.
(tallerkner opptil 29 cm diameter).
13
Page 14
For å lette plasseringen av større servisedeler, kan begge tallerkenholderne til
høyre i underkurven klappes ned.
Kopper glass, kaffeservise
Mindre og ømfindtlig servise og lange,
spisse bestikkdeler legges i overkurven.
• Plasser servisedelene assortert på og
under den oppklappbare kopphyllen,
slik at oppvaskvannet kan nå alle delene.
• Den oppklappbare kopphyllen kan
klappes opp for å få plass til høye
servisedeler.
• La vin- eller cognacglass lene inntil eller henge i utsnittene på kopphyllen.
14
Page 15
Justere overkurven i høyden
Maksimal høyde på serviset i
overkurv underkurv
med overkurven justert høyere 22 cm 30 cm
med overkurven justert lavere 24 cm 29 cm
3 Høydejustering er også mulig når kurvene er fulle.
Heve / senke overkurven
1. Trekk overkurven helt ut.
2. Løft overkurven helt opp etter håndta-
ket og senk den loddrett ned.
Overkurven klikker på plass i den øvre
eller nedre posisjonen.
15
Page 16
Fylle i rengjøringsmiddel
Rengjøringsmiddelet løsner smusset fra
serviset og bestikket.
Rengjøringsmiddelet må fylles i før du
starter et program.
1 Bruk kun rengjøringsmiddel som er be-
regnet på oppvaskmasiner i vanlige husholdninger.
Beholderen for rengjøringsmiddel er på
innsiden av døren.
1. Hvis dekselet er låst:
Trykk på åpneknappen.
Dekselet spretter opp.
2. Fyll rengjøringsmiddel i beholderen for
rengjøringsmiddel. Markeringslinjene er
en hjelp ved doseringen av rengjøringsmiddel i pulverform. “20/30“ tilsvarer
ca. 20/30 ml rengjøringsmiddel.
Ta hensyn til produsentens anbefalinger ang. dosering og lagring.
3. Klapp dekselet på plass og trykk det på
igjen til du hører et klikk.
3 Hvis serviset er ekstra skittent, kan du i
tillegg fylle rengjøringsmiddel i sidekammeret (1). Dette rengjøringsmiddelet begynner å virke allerede ved forskyllingen.
16
Page 17
Kompakt rengjøringsmiddel
Rengjøringsmidler for oppvaskmaskiner er i dag nesten kun lavalkaliske
kompakte rengjøringsmidler med naturlige enzymer i tablett- eller pulverform.
2 50 °C-oppvaskprogrammer i forbindelse med disse kompakte rengjørings-
midlene belaster ikke miljøet og skåner serviset ditt, for disse oppvaskprogrammene er spesielt avstemt mot de smussløsende egenskapene til
enzymene i de kompakte rengjøringsmidlene. Derfor oppnår oppvaskprogrammer på 50 °C i forbindelse med kompakte rengjøringsmidler de samme
vaskeresultatene som ellers bare oppnås med programmer på 65 °C.
Rengjøringstabletter
3 Rengjøringstabletter fra forskjellige produsenter løser seg ikke like fort
opp. Dermed utfolder ikke alle rengjøringstabletter hele sin rengjøringskraft
ved korte programmer. Bruk derfor oppvaskprogrammer med forskylling når
du bruker rengjøringstabletter.
17
Page 18
Bruk av 3-i-1-rengjøringsmidler
Med dette begrepet dreier det seg om kombinerte rengjøringsmidler med
rengjøringsmiddel, skyllemiddel og saltfunksjoner.
Hvis du vil bruke 3-i-1-produkter
1. Ikke fyll i verken spesialsalt eller skyllemiddel.
2. Still inn kalkfilteret på vannhardhetsområdet ”I”.
3. Still inn skyllemiddeldoseringen på ”1”.
Plasser 3-i-1-rengjøringsmiddel i beholderen for rengjøringsmiddel før oppvaskprogrammet startes.
Hvis du ikke vil bruke 3-i-1-produkter lenger
Hvis du ikke vil bruke 3-i-1-produkter mer, går du frem som følger:
• Fyll i beholderne for salt og skyllemiddel igjen.
• Still inn kalkfilteret på høyest mulig trinn og gjennomfør opptil tre normale
vaskesykluser uten servise.
• Still deretter kalkfilteret inn i forhold til vannhardheten der du bor.
Hvis du vil bruke 4-i-1-produkter
Når du bruker vaskemidler av typen "4 i 1", som betyr et vaskemiddel av typen "3 i 1" tilsatt et glassbeskyttelsesmiddel, skal du følge samme fremgangsmåte som ved bruk av vaskemidler av typen "3 i 1".
18
Page 19
Velge oppvaskprogram (programtabell)
med skyllemiddel
Forbruks-
Tørking
1)
verdier
Varighet (minutter)
Energi (kWh)
120 - 130
1,80 - 2,00
30
0,8
100 - 110
1,20 - 1,40
130 - 160
0,95 - 1,05
12
< 0,1
Programforløp
Oppvask-
program
2)
3)
Egnet
for:
Serveringsservise og kokekar
Servise uten kokekar
Serveringsservise og kokekar
Type
smuss
sterkt skittent,
inntørkede matrester, særlig eggehvite og stivelse
nettopp brukt, lett til normalt skittent
normalt skittent
inntørkede matrester
Forskylling
Rengjøring
Mellomskylling
Skylling
• •
• •
2x
- • - • -
• • • • •
Serveringsservi-
4)
se og kokekar,
temperaturøm-
normalt skittent
• • • • •
findtlig servise
Brukt servise som samles i
Alle typer servise
5)
(kald)
1) Forbruksverdiene er registrert under standardbetingelser. De er avhengige av hvor fulle servisekurvene er. Derfor er avvik mulig under praksisbetingelser.
2) Temperaturøkning til 68° i 10 minutter under klarskylling for hygiensk rengjøring av f.eks. tåteflasker,
skjærebrett av kunststoff eller syltetøyglass.
3) Fyll oppvaskmaskinen kun halvfull ved dette programmet.
4) Testprogram for testinstitutter
5) Til dette oppvaskprogrammet trenger du ikke tilsette noe rengjøringsmiddel.
oppvaskmaskinen, og
som skal vaskes senere.
• - - - -
Vann (liter)
23 - 25
9
17 - 19
14 - 16
4
19
Page 20

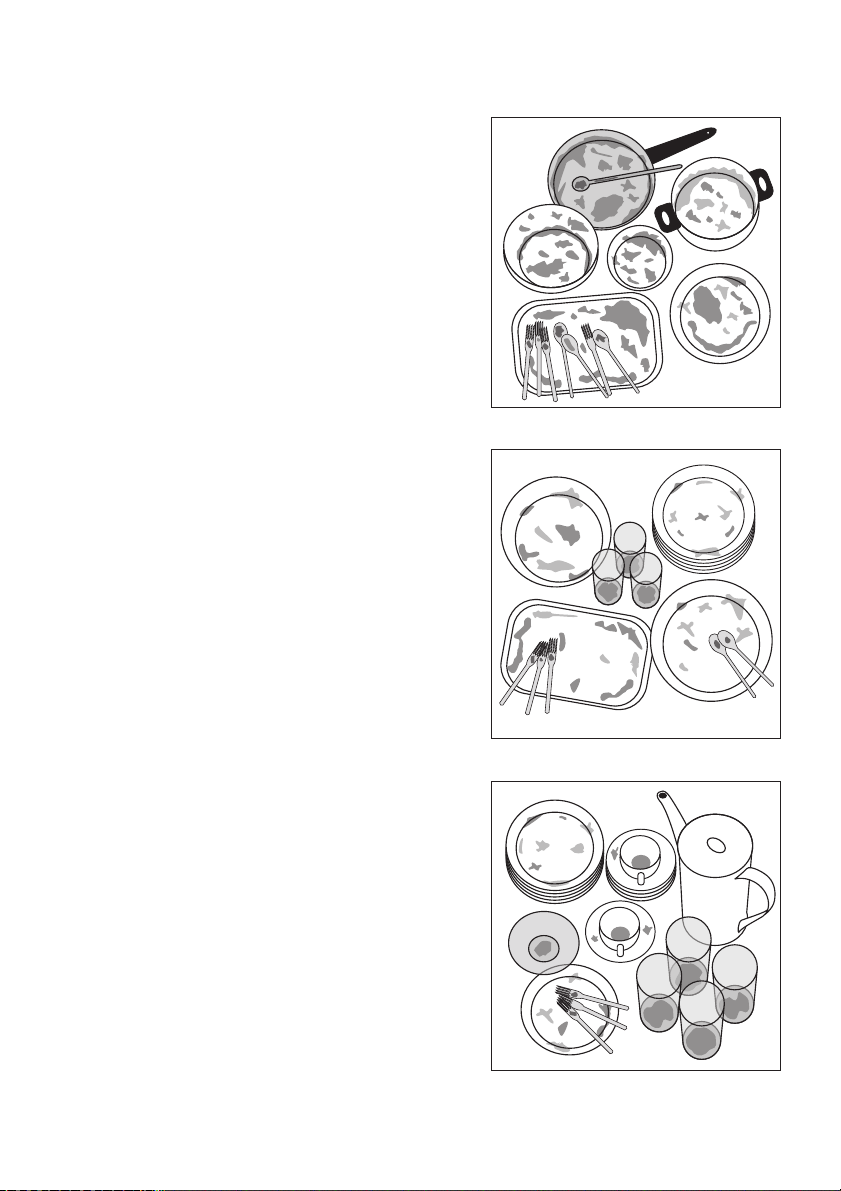

Programvalg
Hvis serviset ditt ser slik ut, velg:
Et intensivprogram.
Et normal- eller energisparingsprogram.
et kortprogram (f.eks. et 30-minutters program).
20
Page 21
Starte et oppvaskprogram
1. Kontroller at spylearmene kan bevege seg fritt.
2. Åpne vannkranen helt.
3. Lukk døren.
4. Velg ønsket program.
Programforløpsindikatorene blinker.
5. Trykk på startknappen.
Oppvaskprogrammet starter.
Stanse eller avbryte et oppvaskprogram
Et oppvaskprogram som er i gang bør kun stanses hvis det er absolutt nødvendig.
Stanse et oppvaskprogram ved å åpne døren til oppvaskmaskinen.
1 Når du åpner døren kan det sive ut varm damp. Forbrenningsfare!
1. Åpne døren forsiktig. Oppvaskprogrammet stopper.
2. Lukk døren. Oppvaskprogrammet fortsetter å gå.
Avbryte et oppvaskprogram
1. Trykk på startknappen og hold den inne, til programforløpsindikatorene
blinker.
2. Slipp startknappen.
3. Drei programvelgeren til Av-posisjon.
Oppvaskprogrammet ble avbrutt.
Hvis du vil starte et nytt oppvaskprogram, undersøk om det er oppvaskmiddel i oppvaskmiddelbeholderen.
3 Hvis du bare dreier programvelgeren til Av-posisjon, blir et valgt oppvask-
program kun stanset, ikke avbrutt. Når maskinen slås på igjen, fortsetter
oppvaskprogrammet å gå.
21
Page 22
Stille inn tidsforvalg
Med tidsforvalget kan du utsette starten av et oppvaskprogram opptil
3timer.
1. Velg oppvaskprogram.
Programforløpsindikatorene blinker.
2. Trykk på knappen tidsforvalg.
Indikatorlampen over timeantallet lyser.
3. Trykk på startknappen.
Programforløpsindikatorene slukker. Når de 3 timene er gått, starter vaskeprogrammet automatisk.
Slette tidsforvalget:
Trykk på knappen tidsforvalg. Indikatoren for timer slukker. Det valgte oppvaskprogrammet starter.
Slå av oppvaskmaskinen
Slå oppvaskmaskinen av først når indikatorlampen for oppvaskprogramslutt
lyser.
1. Drei programvelgeren til Av-posisjon.
Alle indikatorlamper slukker
2. Steng vannkranen!
1 Åpne døren forsiktig, varm damp kan sive ut.
• Varmt servise er ømfindtlig for støt. La derfor serviset avkjøle seg i ca. 15
minutter før du tar det ut av maskinen. På den måten blir også tørkeresultatet bedre.
• Serviset tørker fortere hvis du lar døren stå helt åpen en liten stund når
programmet er slutt og deretter lar døren stå inntil uten å stenge den.
Ta u t s erv i s et
3 Det er normalt at dørens innside og beholdere er fuktige.
• Rydd først ut av underkurven, deretter overkurven. På den måten unngår
du at restvann fra overkurven drypper ned på serviset i underkurven.
22
Page 23
Pleie og rengjøring
1 Ikke bruk møbelpleiemidler eller aggressive rengjøringsmidler.
• Rengjør oppvaskmaskinens betjeningsdeler med en myk klut og varmt,
klart vann.
• Kontroller regelmessig for smuss og ev. rengjør innvendige beholdere, dørens pakning og vanntilførselsfilteret (hvis levert).
Rengjøre filtrene
3 Filtrene må kontrolleres og rengjøres regel-
messig. Tilsmussede filtre påvirker vaskeresultatet.

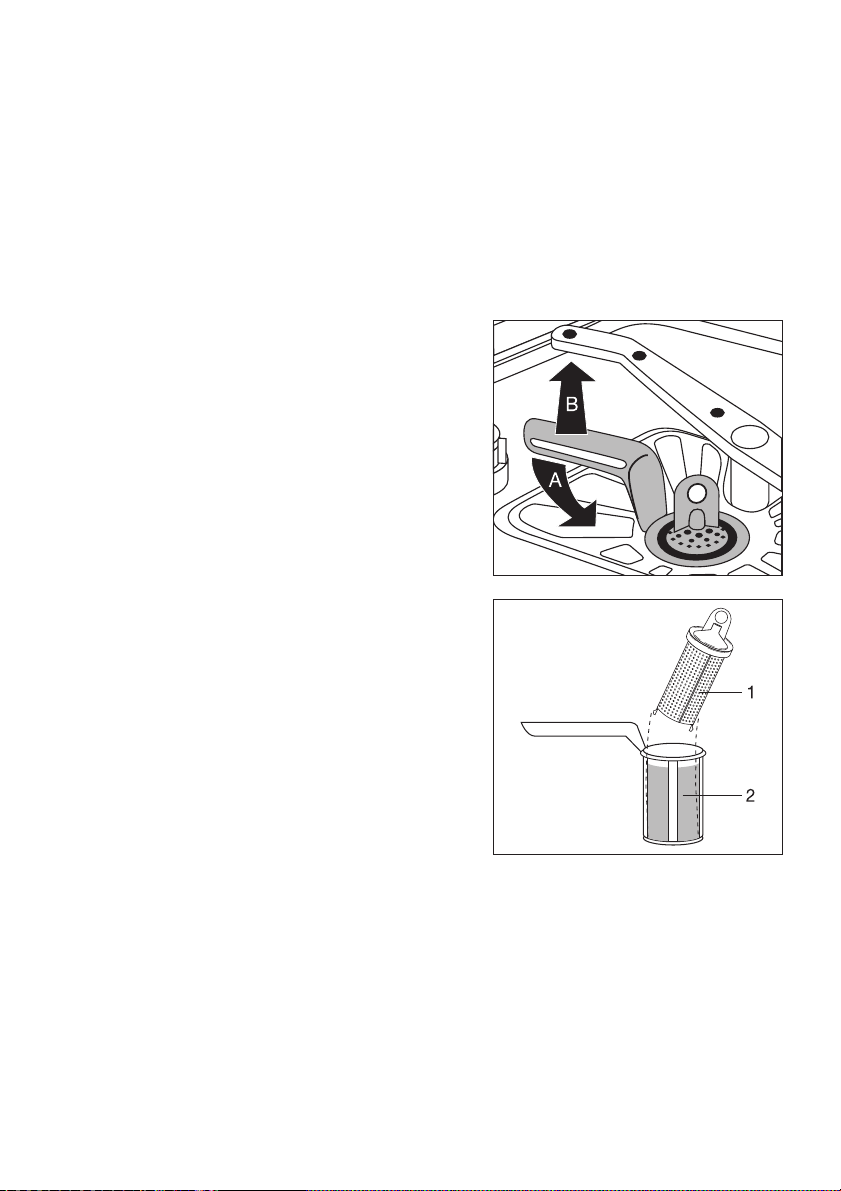

1. Åpne døren, ta ut underkurven.
2. Drei håndtaket med omlag ¼ omdreining
mot viserne (A) og ta ut filtersystemet
(B).
3. Grip finfilteret (1) i ringen og trekk det ut
av mikrofilteret (2).
4. Rengjør alle filtrene grundig under rennende vann.
23
Page 24

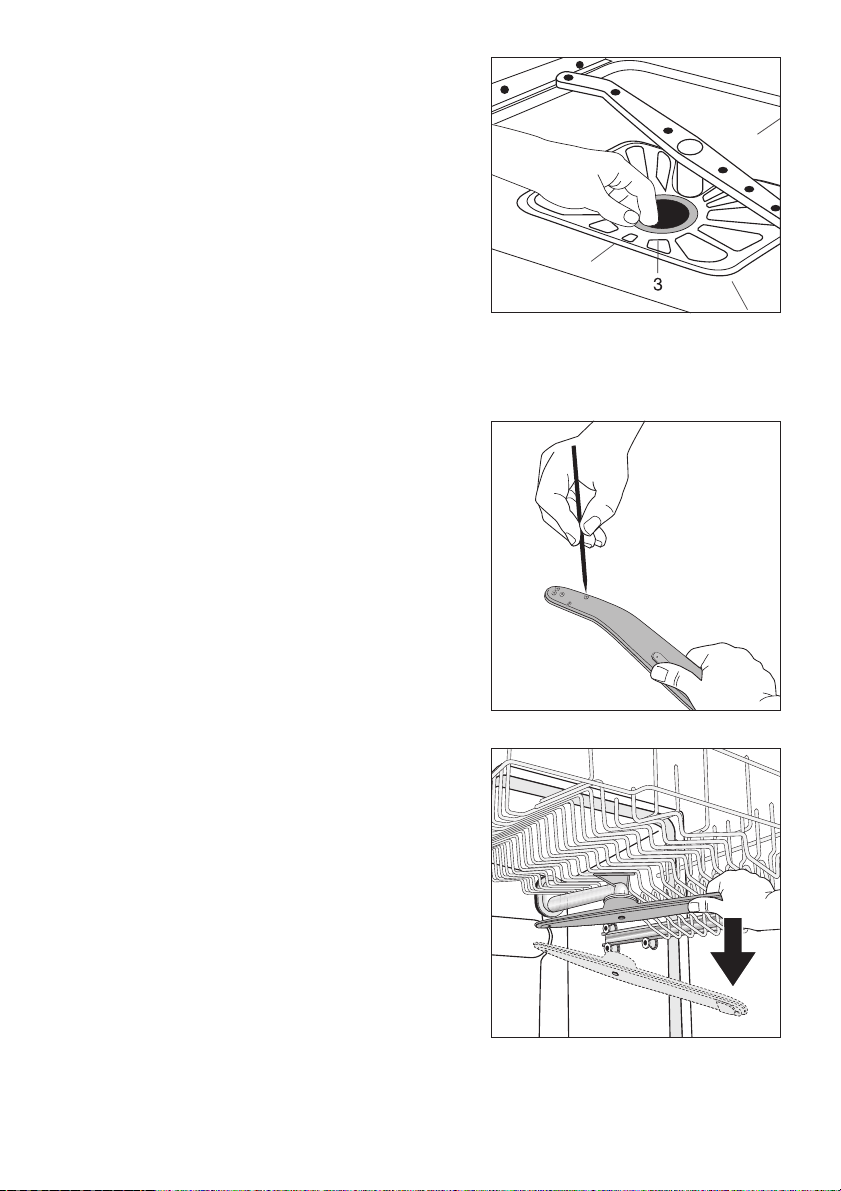

5. Ta flatfilteret (3) ut av oppvaskmaskinens
bunn og rengjør det grundig på begge
sider.
6. Sett inn igjen flatfilteret.
7. Sett finfilteret inn i mikrofilteret igjen og
klikk dem sammen.
8. Sett inn filtersystemet igjen og lås det på
plass ved å svinge håndtaket med viserne helt til det stopper. Pass på at flatfilteret ikke står over oppvaskmaskinens
bunn.
1 Du må aldri bruke oppvaskmaskinen uten filtrene.
Rengjøre dysene i spylearmene
Kontroller regelmessig om dysene i spylearmene er tilstoppet. Løsne spylearmen fra
festet og rengjør dysene med en spiss
gjenstand (streng eller nål) om nødvendig.
Skyll deretter spylearmen med en sterk
vannstråle.
3 Ikke ødelegg dyseåpningene.
Spylearm øvre kurv
1. Vipp spylearmen kraftig nedover for å ta
den ut.
2. Rengjør dysene i spylearmen
24
Page 25

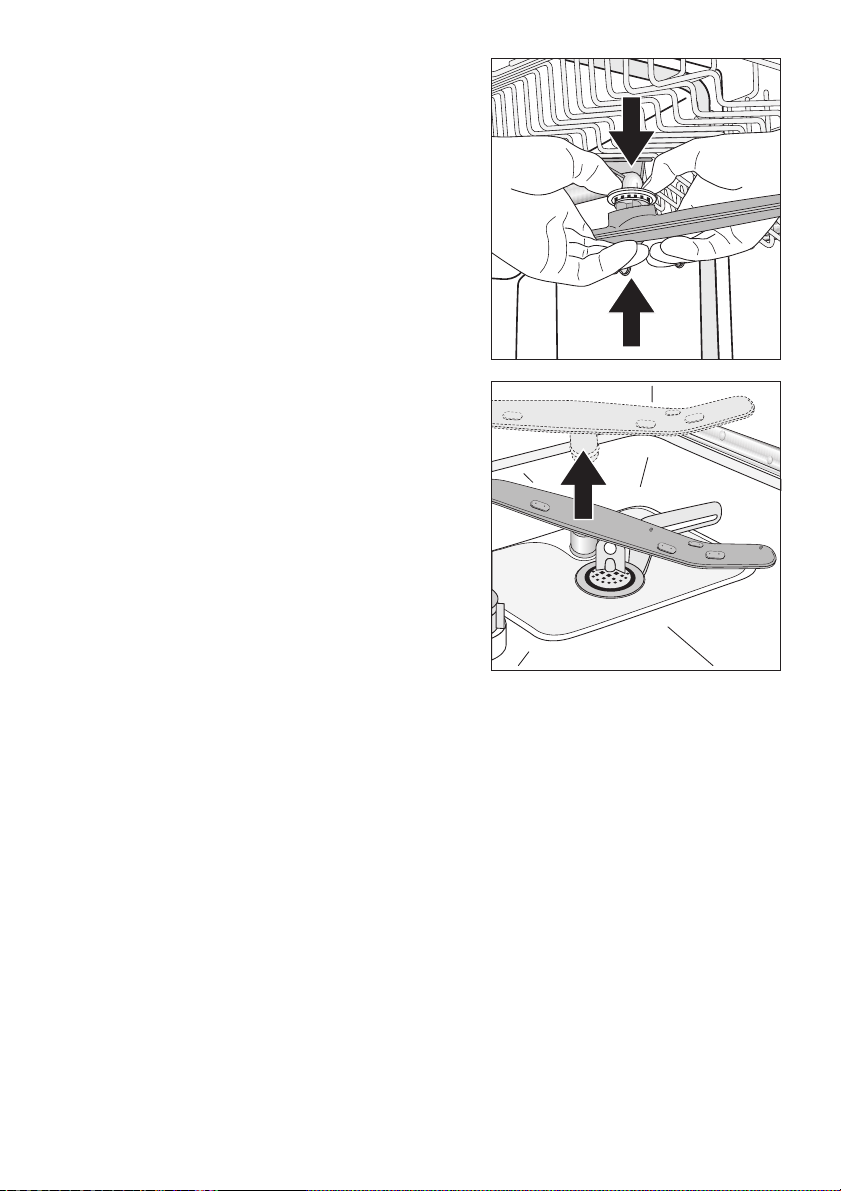

3. Sett den rengjorte spylearmen på skrått
inn på forbindelsesstykket igjen: Press
begge godt mot hverandre, til du kjenner
at de klikker på plass.
Spylearm bunn
1. Trekk spylearmen oppover og ut av festet når du vil ta den ut.
2. Rengjør dysene i spylearmen.
3. Sett spylearmen ned på forbindelses-
stykket igjen og trykk den godt nedover
til du kjenner at den klikker på plass.
25
Page 26
Hva må gjøres, hvis...
Rette mindre feil selv
Hvis meldinger som er beskrevet i tabellen under blinker eller lyser på betjeningspanelet mens maskinen er i gang, bør du se etter her for å rette feilen.
Trykk på startknappen når du har rettet feilen som blinker i rytme 1 eller 2 i
programforløpsindikatoren. Oppvaskprogrammet fortsetter å gå.
Ved andre feilmeldinger:
– Avbryt oppvaskprogrammet.
– Slå apparatet av og deretter på igjen.
– Velg oppvaskprogram.
Hvis feilen vises en gang til, bør du kontakte kundeservice og opplyse om
feilmeldingen.
Feil Mulig årsak Løsning
Indikatorlampen for oppvaskprogramslutt blinker i
kort lyssignal med ca. 3 sekunders pause mellom:
(problemer med vanntilførselen)
Indikatorlampen for oppvaskprogramslutt blinker i
korte lyssignaler etter hverandre.
indikatorlampen for oppvaskprogramslutt blinker i
korte lyssignaler etter hverandre.
rytme 1
rytme 2
rytme 3
Vannkranen er blokkert eller
full av kalk.
Vannkranen er stengt. Åpne vannkranen.
Filteret (om slikt finnes) i slan-
getilkoplingen på vannkranen
er blokkert.
Filtrene i bunnen av vaskerommet er blokkert.
Vanntilførselsslangen
ligger ikke som den skal.
Vannlåsen er tilstoppet. Rengjør vannlåsen.
Vannavløpsslangen
ligger ikke som den skal.
Vannbeskyttelsessystemet er
aktivert.
Rengjør vannkranen.
Rengjør filteret i slangetilkoplingen.
Avbryte oppvaskprogram
(se kapittel: Starte et oppvaskprogram),
rengjør filtrene (se kapittel:
Rengjøre filtrene),
start deretter oppvaskprogrammet på nytt.
Kontroller at slangen ligger som den skal.
Kontroller at slangen ligger som den skal.
Steng vannkranen og kontakt kundeservice.
26
Page 27
Feil Mulig årsak Løsning
Strømkabelen er ikke
tilkoplet.
Programmet starter ikke.
Det er synlige rustflekker i oppvaskmaskinrommet.
Pipende lyd under vask. Dette er ikke farlig.
Husets sikringer er ikke i orden.
Ved oppvaskmaskinmodeller
med starttidsforvalg:
En starttid er forvalgt.
Oppvaskmaskinrommet er laget av rustfritt stål. Rustflekker
i oppvaskmaskinrommet kommer fra fremmed rust (rustpartikler fra vannledning, fra
kokekar, bestikk osv.). Fjern
slike flekker med med et vanlig
rengjøringsmiddel for rustfritt
stål.
Sett i strømkabelen.
Skift sikring.
Hvis serviset skal vaskes
med en gang, slett starttidsforvalget.
Vask kun bestikk i oppvaskmaskinen som egner
seg for dette.
Behandle apparatet med
et vanlig kalkfjerningsmiddel som egner seg for
bruk for oppvaskmaskin.
Hvis lydene fremdeles høres etter behandlingen,
bruk annet godkjent rengjøringsmiddel til rengjøring av bestikk og servise.
27
Page 28
Hvis oppvaskresultatet ikke er tilfredsstillende
Serviset blir ikke rent.
• Det ble ikke valgt riktig oppvaskprogram.
• Serviset var plassert slik at oppvaskvannet ikke hadde tilgang til alle de-
lene. Servisekurvene må ikke være overfylte.
• Filtrene i bunnen av oppvaskmaskinen er ikke rene eller er satt inn feil.
• Det ble ikke brukt et skikkelig rengjøringsmiddel eller det ble brukt for liten
dose.
• Ved kalkbelegg på serviset: Beholderen for spesialsalt er tom eller kalkfilteranlegget er feil innstilt.
• Avløpsslangen ligger ikke som den skal.
• Hvis det er oppvaskmiddelrester i beholderen for rengjøringsmiddel når
programmet er ferdig, er enten spylearmen blokkert eller spylearmdysene
er tilstoppet på grunn av forurensninger i oppvaskvannet.
Du kan ta spylearmene ut av festet for å rengjøre dem (se kapittel ”Rengjøring og stell“).
Serviset blir ikke tørt og er uten glans.
• Det ble ikke brukt et skikkelig skyllemiddel.
• Beholderen for skyllemiddel er tom.
Det er render, striper, melkeaktige flekker eller blålig belegg på glassene og serviset.
• Still skyllemiddeldoseringen lavere.
Det er flekker etter vanndråper på glass og servise.
• Still skyllemiddeldoseringen høyere.
• Oppvaskmiddelet kan være grunnen. Ta kontakt med rengjøringsmiddel-
produsentens forbrukerservice.
Glasskorrosjon
• Ta kontakt med rengjøringsmiddelprodusentens forbrukerservice.
28
Page 29
Avfallsbehandling
2 Emballasjemateriale
Emballasjematerialene er miljøvennlige og kan resirkuleres. Kunststoffene er
merket med f.eks . >PE<, >PS< osv. Sørg for å kaste emballasjematerialene
ifølge merkingen i den kommunale avfallshåndteringens oppsamlingsbeholdere.
2 Kassert apparat
Symbolet
må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt
avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette produktet, vennligst kontakt kommunen,
renovasjonsselskapet eller forretningen der du anskaffet det.
W på produktet eller på emballasjen viser at dette produktet ikke
1 Advarsel! Trekk støpselet ut av stikkontakten på gamle apparater. Skjær av
strømkabelen og kast den sammen med støpselet.
Ødelegg dørlåsen, slik at døren ikke kan lukkes mer. På den måten kan ikke
barn lukke seg inne i maskinen og dermed komme i livsfare.
Tekniske data
Kapasitet: 12 standardkuverter inklusive servisetilbehør
Tillatt vanntrykk: 1-10 bar (=10-100 N/cm
Elektrisk tilkopling: 2AC 220 - 240 V, 50 Hz, 10 A; se også typeskiltet på innsiden av
oppvaskmaskinens dør.
Total effekt 2100 - 2300 W
Oppvaskmaskin: Frittstående apparater
Dimensjoner: 850 x 598 x 598 (H x B x D i mm)
maks. Vekt: 54 kg
2
= 0.1-1.0 MPa)
5 Dette apparatet er i samsvar med følgende EU-direktiver:
– 73/23/EEC av 19.02.1973 Lavspenningsdirektiv
– 89/336/EEC av 03.05.1989 EMC-direktiv inklusive endringsdirektiv 92/31/
EEC
– 93/68/EEC av 22.07.93 CE-merkedirektiv
29
Page 30
Henvisninger for testinstitutter
Testen iflg. EN 60704 må gjennomføres med full maskin med testprogram-
met (se programtabellen).
Testene iflg. EN 50242 må gjennomføres med full saltbeholder for klakfilter,
med full beholder for skyllemiddel og med testprogrammet (se programtabellen).
Full maskin:
12 standardkuverter
inkl. servisetilbehør
Rengjøringsmiddeldosering: 5g + 25g (type B) 20g (type B)
Skyllemiddelinnstilling: 4 (type III) 4 (type III)
Plasseringseksempel:
Overkurv
*) Ta eventuelt ut kopp-hyllen på venstre side eller eller bestikkristen, hvis denne finnes.
Underkurv med bestikkskuff
*)
*)
Halvfull maskin:
6 standardkuverter inkl. servisetilbehør, hold hver 2. oppstillingsplass fri
Bestikkskuff
*) Ta ut eventuelt monterte kopphyller på venstre side samt ølglassholdere med stang.
30
Page 31
Oppstillings- og tilkoplingsanvisning
1 Sikkerhetsanvisninger for installasjonen
• Oppvaskmaskinen må kun transporteres stående, ellers kan det renne ut
saltvann.
• Kontroller oppvaskmaskinen for transportskader før du tar maskinen i
bruk. Kople aldri til et defekt apparat. Ta kontakt med leverandøren ved
skader.
• Ta aldri oppvaskmaskinen i bruk hvis strømkabelen, tilførsels-/avløpsslangen er skadet, eller hvis betjeningspanelet, arbeidsplaten eller sokkelområdet er så skadet at apparatets indre er åpent tilgjengelig.
• Strømkabelens støpsel må kun settes inn i en jordet stikkontakt som er
forskriftsmessig installert.
• Ved fast tilkopling: En fast tilkopling må kun utføres av autorisert elektrofagperson.
• Forsikre deg før du tar apparatet i bruk om at den nominelle spenningen
og nettfrekvensen som er oppført på typeskiltet stemmer overens med
nettspenningen og nettfrekvensen på det stedet der maskinen skal brukes. Nødvendig elektrisk sikring står også oppført på typeskiltet.
• Det er ikke tillatt å bruke multistikk og multikoplinger samt skjøtekabler.
Brannfare på grunn av overoppheting!
• Strømtilførselskabelen må kun skiftes ut av kundeservice eller autorisert
fagperson.
• En tilførselsslange med sikkerhetsventil må kun skiftes ut av kundeservice.
31
Page 32
Plassere oppvaskmaskinen
• Oppvaskmaskinen må plasseres på et stabilt underlag og justeres så den
står støtt og vannrett i alle retninger.

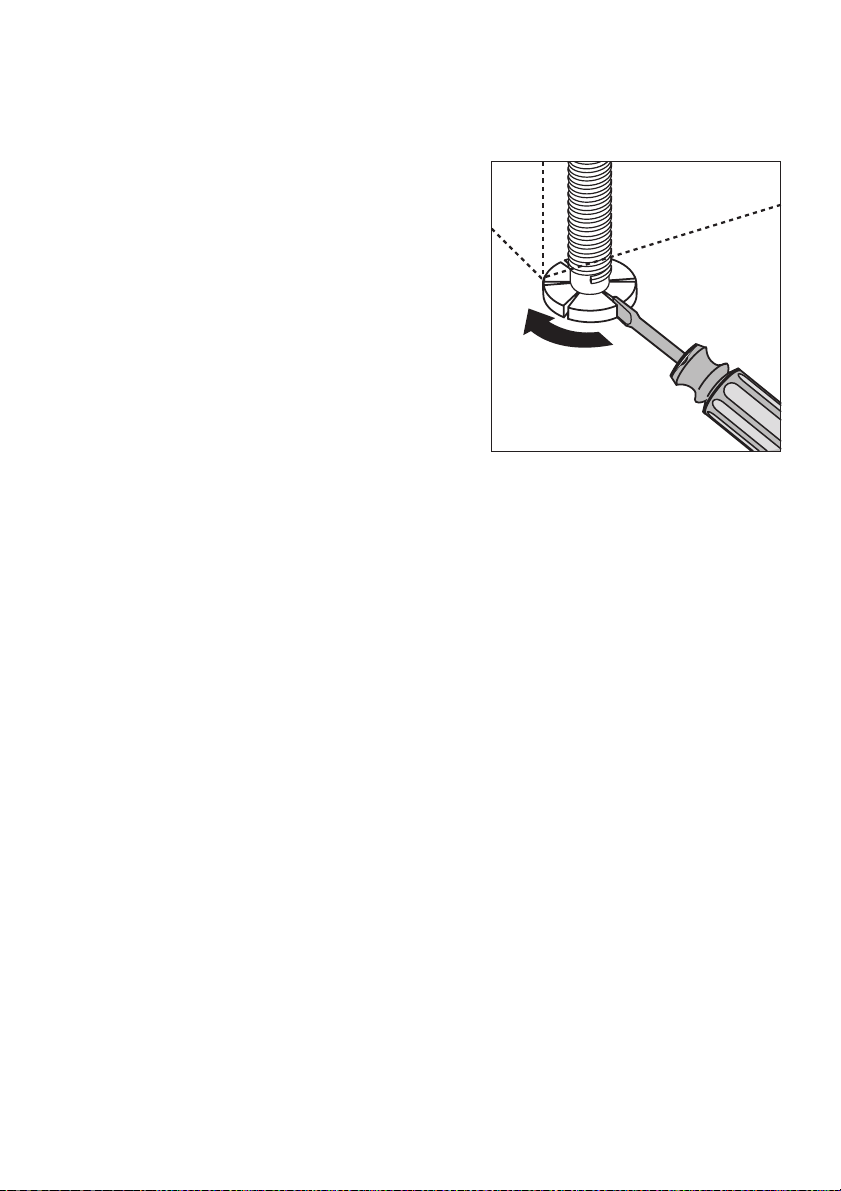

• For å utjevne ujevnheter i gulvet og justere apparatets høyde mot andre møbler,
skru ut skruføttene med en skrutrekker.
• De bakerste føttene justeres foran på
apparatet med en skrutrekker (se monteringsveiledningen).
• Sørg for å legge avløpsslangen, tilførselsslangen og strømkabelen fritt bevegelig inni sokkelavsatsen på baksiden,
slik at de ikke kan knekkes eller komme i
klem.
• I tillegg må oppvaskmaskinen skrues
fast til kjøkkenbenken eller til møblene i nærheten. Dette er helt nødvendig, slik at den obligatoriske vippesikkerheten kan garanteres i samsvar
med VDE-forskriftene.
Oppvaskmaskin for underbygging
(se vedlagte monteringsanvisning)
32
Page 33
Kople til oppvaskmaskinen
Vanntilkopling
• Oppvaskmaskinen kan koples til kaldtvann og til varmtvann inntil maks.
60 °C.
• Oppvaskmaskinen må ikke koples til åpne varmtvannsapparater eller vannoppvarmingsinnretninger med vanngjennomstrømming.
Tillatt vanntrykk
Laveste tillatte vanntrykk:
1 bar (=10 N/cm2 =100 kPa)
Høyeste tillatte vanntrykk:
10 bar (=100 N/cm2 =1 MPa)
Ved vanntrykk under 1 bar bør du rådføre deg
med en installatør.
Ved vanntrykk på mer enn 10 bar må det serieforbindes en trykkreduseringsventil (fås hos
din fagforhandler).
Kople til vanntilførselsslange
1 Det må ikke være knekk på tilførselsslangen, og den må ikke være i klem el-
ler ligge i kveil.
Kople tilførselsslangen med slangeskruekoplingen (ISO 228-1:2000) til en
vannkran med utvendige gjenger (¾ tommer). Tilførselsslangen er utstyrt
med en forbindelsesmutter av enten kunststoff eller metall:
– Forbindelsesmutteren på slangeskruekoplingen må kun skrues til for
hånd.
Kontroller til slutt at forbindelsene er tette (se etter at vannkranen ikke drypper).
3 For at vannforsyningsmulighetene i kjøkkenet ikke skal bli innskrenket, an-
befaler vi at du lar installere et forgreiningsstykke på den eksisterende kranen eller en ekstra kran.
Hvis du trenger en forlengelsesslange som er lengre enn den som er vedlagt, må du bruke følgende komplette, VDE-godkjente slangesett som tilbys
av fagforhandlerne:
– Slangesett “WRflex 100“ (E-nr.: 911 239 034)
– Slangesett “WRflex 200“ (E-nr.: 911 239 035)
33
Page 34
Vannavløp
Avløpsslange
1 Det må ikke være knekk på avløpsslangen, og den må ikke være i klem eller
ligge i kveil.
Tilkopling av avløpsslangen:
– maksimalt tillatt høyde: 1 meter.
– minimalt nødvendig høyde: 40 cm over apparatets nederste kant.
Forlengelsesslanger
• Forlengelsesslanger må kun kjøpes hos
fagforhandler eller hos vår kundeservice.
Den indre diameteren i forlengelsesslangen må være 19 mm, slik at apparatets
funksjon ikke forstyrres.
• Forlengelsesslangene må være lagt
maks. 4 meter vannrett, og den maksimalt tillatte høyden for avløpsslangens
tilkopling utgjør da 85 cm.
Tilkopling til vannlås
• Tuten på avløpsslangen (ø 19 mm) passer på alle vanlige vannlåstyper.
Den ytre diameteren på vannlåsens tilkopling må være minst 15 mm.
• Avløpsslangen må festes til vannlåstilkoplingen med vedlagte slangeklemme.
Vannavløp ved oppvaskmaskin som er montert høyt oppe
Hvis tilkoplingen for avløpsslangen for en oppvaskmaskin som er montert
høyt oppe ligger lavere enn 30cm over apparatets nederste kant, må modulen ET 111099520 monteres av kundetjenesten.
Vannbeskyttelsessystem
Oppvaskmaskinen er utstyrt med et vannbeskyttelsesystem til beskyttelse
mot vannskader.
Dersom det oppstår en feil, stenger sikkerhetsventilen i tilførselsslangen øyeblikkelig vanntilførselen, og tømmepumpen slår seg på. Dermed kan vannet verken renne ut eller renne over. Restvann som befinner seg i
oppvaskmaskinen blir pumpet ut automatisk.
34
Page 35
Elektrisk tilkopling
Opplysninger om nettspenning, nettfrekvens og nødvendig sikring kan leses
av på typeskiltet. Typeskiltet befinner seg på dørens høyre innerkant.
Trekk ut stikkontakten for å skille oppvaskmaskinen fra strømnettet.
OBS:
– Stikkontakten må være tilgjengelig også når maskinen er satt på plass der
den skal stå.
– Etter montering må spenningsførende deler og driftsisolerte ledninger iflg.
DIN EN 60335-1 ikke kunne berøres med en prøvefinger.
Tilkoplingsteknikk
Tilførsels- og avløpsslangene samt strømkabelen må tilkoples på siden av
oppvaskmaskinen, da det ikke er plass på baksiden av apparatet.
2 Stussen 45° eller bent,
ytre ø 19 mm, lengde 30 mm
Vann-
tilførsel
Elektrisk
tilførselskabel
Dobbelventil Vannavløp Vann-
tilførsel
Vannavløp Elektrisk tilkopling Elektrisk tilførselska-
bel
35
Page 36
Garanti
Levering skjer etter kjøpsloven av 1.1.1989, supplert med "NEL's leveringsbetingelser" (kopi av disse fås hos din elektroforhandler). Oppstår det problemer med produktet, bør henvendelse skje til forhandler hvor produktet er
kjøpt.
OBS! Ta vare på kvitteringen. Den gjelder som garantibevis.
36
Page 37
Service og reservedeler
Service
Trenger du service kontakt din lokale serviceforhandler. Forbered deg på
samtalen og noter følgende:
Modell: ..................................................
PNCnummer: ..................................................
Serienummer: ..................................................
Kjøpsdato ..................................................
En klar og kortfattet beskrivelse av feilen:
..........................................................................................
..........................................................................................
Ta vare på kvitteringen, den gjelder som garantibevis.
Under følger oversikt over våre serviceforbindelser i de store byene:
Oslo
E-Service Oslo AS
Risløkkveien 2
0508 Oslo
Telefon: 815 30 222
Faks:
Email:
Service: [email protected]
Deler : [email protected]
Verksted: [email protected]
Kristiansand:
Elektroverkstedet A/S
Kirkevn. 4
Postboks 1027 Lund
4631 Kristiansand S
Email: [email protected]
Telefon: 38056440
Faks: 38056441
37
Page 38
Stavanger:
E-Service Stavanger AS
Overlege Cappelens Gate 3,
4011 Stavanger
Telefon : 51 91 18 50
Faks: 51 91 18 51
email: [email protected]
Trondheim:
Strax Trondheim AS,
Sorgenfriveien 16
7037 Trondheim
Telefon: 73 82 14 80
Faks: 73 82 14 81
Bergen:
E-Service Bergen AS
Øvre Fyllingsvei 81
5162 Laksevåg
Telefon: 55 94 85 50
Faks: 55 94 85 51
Narvik:
Johansens Hvitevareservice
Tore Hundsgt. 48
8514 Narvik
Telefon: 76944480
Mobil: 91849311
Kunder som kontakter service under garantiperioden bør forsikre seg om at
alle nødvendige kontroller er utført, siden kunden vil bli belastet for arbeid
som ikke skyldes mekaniske eller elektriske produktfeil.
Electrolux hovedkontor:
ELECTROLUX HOME PRODUCTS NORWAY AS
Postboks 77 Økern
0508 Oslo
Telefon: 815 30 222
Faks: 22 63 55 54
Internett: www.electrolux.no
På våre internettsider vil du finne oppdatert produktinformasjon, bruksanvisninger og oversikt over våre serviceforbindelser og forhandlere og mye
mer.
38
Page 39
Service
Ved tekniske forstyrrelser, kontroller først om du selv kan løse problemet
ved hjelp av bruksanvisningen (kapittelet „Hva må gjøres, hvis...“)
Hvis du ikke kunne løse problemet, kan du ta kontakt med kundetjenesten
eller en av våre servicepartnere.
For å kunne hjelp deg raskt, trenger vi følgende opplysninger:
– Modellbetegnelse
– Produktnummer (PNC)
– Serienummer (S-nr.)
(se typeskiltet for numrene)
– Type forstyrrelse
– Eventuell feilmelding som meldes fra
apparatet
For at du alltid skal ha apparatets identifikasjonstall for hånden når du trenger dem, anbefaler vi at du skriver dem opp her:
Modellbetegnelse: .....................................
PNC: .....................................
S-nr. .....................................
39
Page 40
822 612 863-00-130306-01 Med forbehold om endringer
From the Electrolux Group. The world´s No.1 choice.
Electrolux-konsernet er verdens største produsent av energidrevne produkter til kjøkken-, rengjøring- og
utendørs bruk. Mer enn 55 millioner produkter fra Electrolux-konsernet (som kjøleskap, komfyrer,
vaskemaskiner, støvsugere, motorsager og gressklippere) til en verdi av ca. 14 milliarder USD selges årlig i
mer enn 150 land verden rundt.
Loading...
