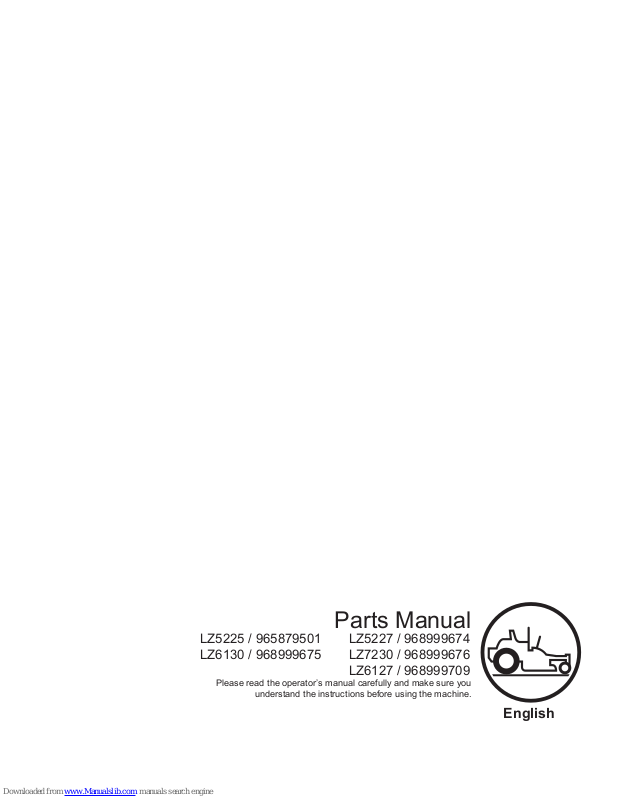

Page 1
LZ5225 / 965879501 LZ5227 / 968999674
LZ6130 / 968999675 LZ7230 / 968999676
LZ6127 / 968999709
Parts Manual
Please read the operator’s manual carefully and make sure you
understand the instructions before using the machine.
English
Page 2
©2008 HTC. All rights reserved.
Beatrice, NE. Printed in U.S.A.
Page 3
CONTENTS
CHASSIS / FRAME .................................................... 4
ENGINE PLATE .......................................................... 6
LZ5225 ............................................................... 6
LZ5227, LZ6130, LZ7230, LZ6127 ..................... 8
STEERING ............................................................... 10
IGNITION .................................................................. 12
PARKING BRAKE .................................................... 14

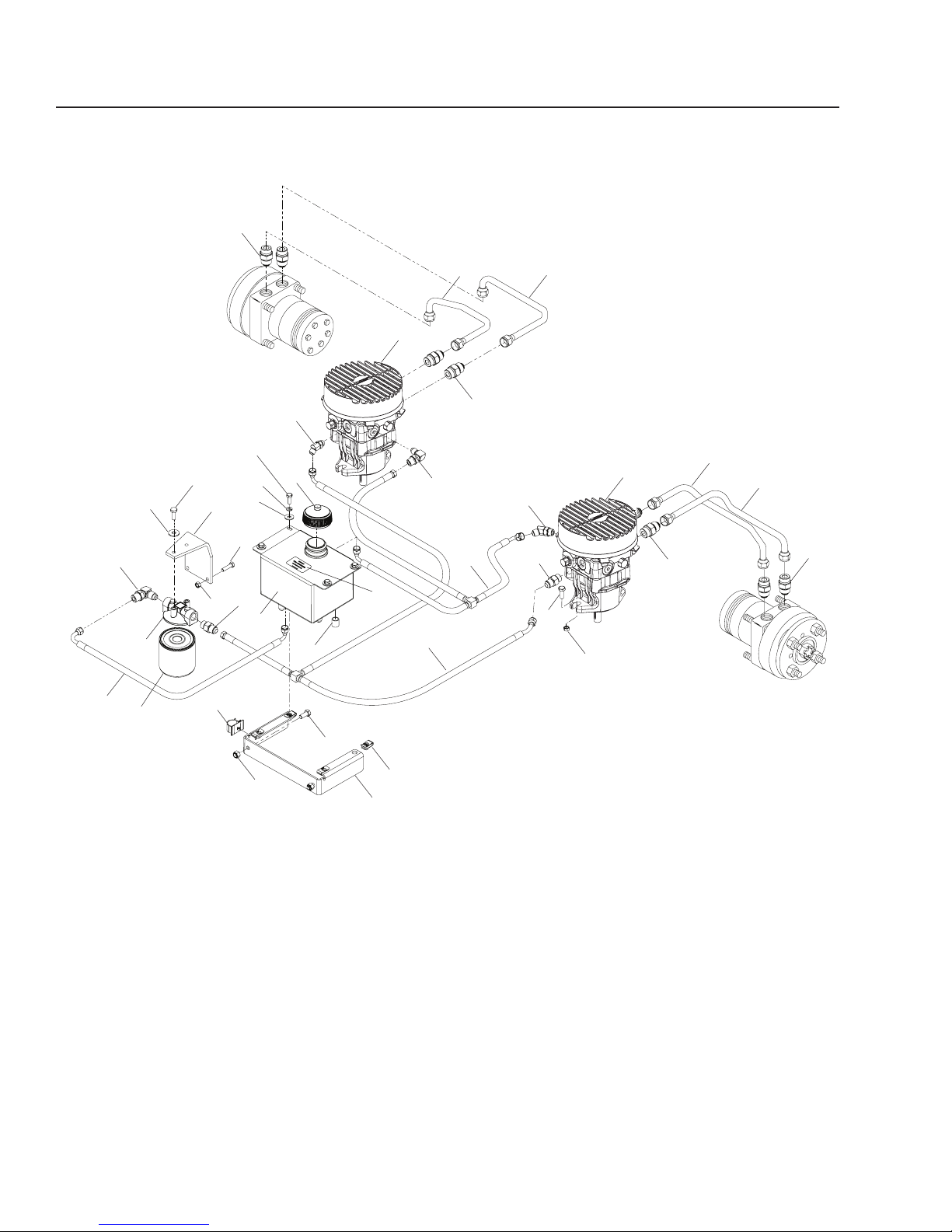

HYDRAULIC PUMP - MOTOR ................................. 16

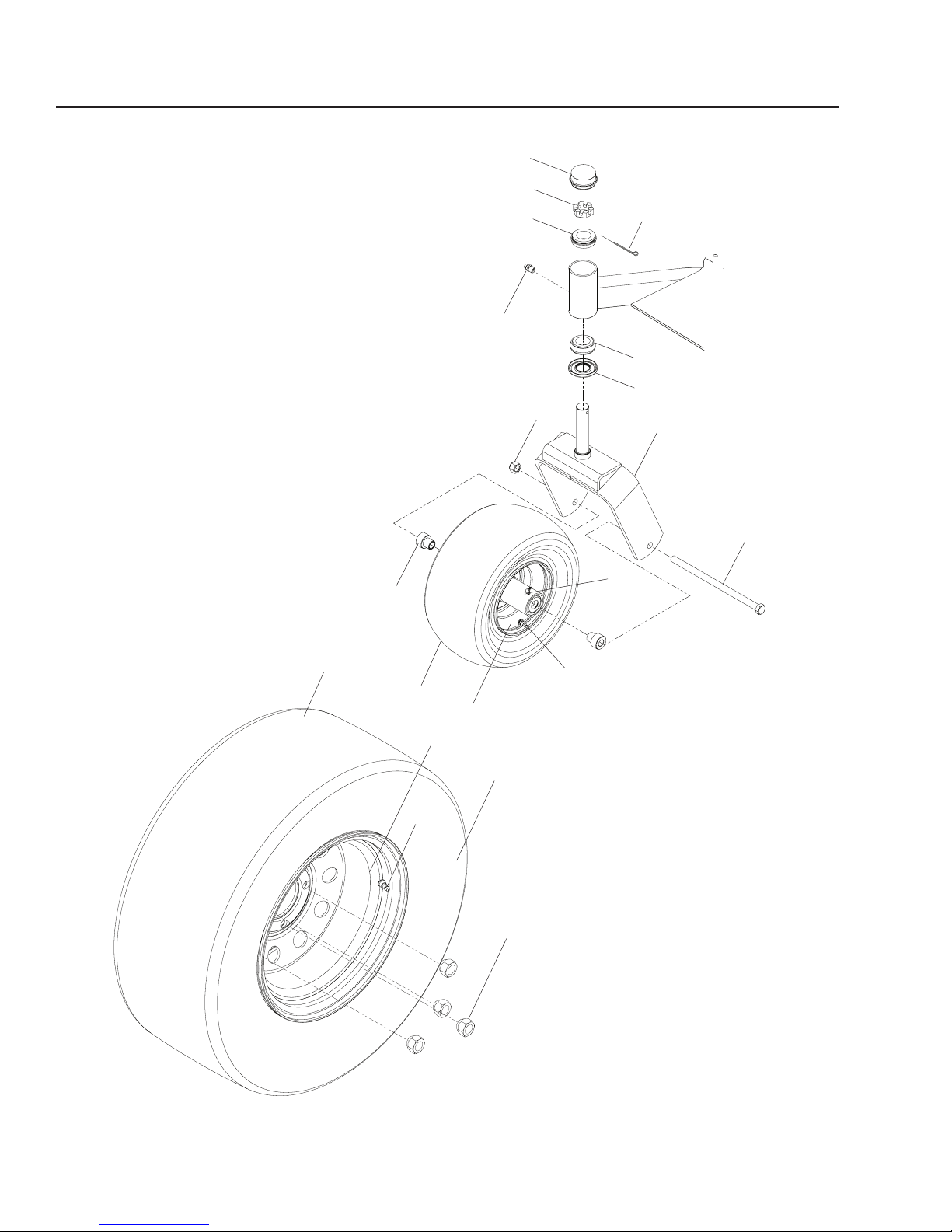

WHEELS AND TIRES .............................................. 18
MOWER LIFT / DECK LIFT ...................................... 20

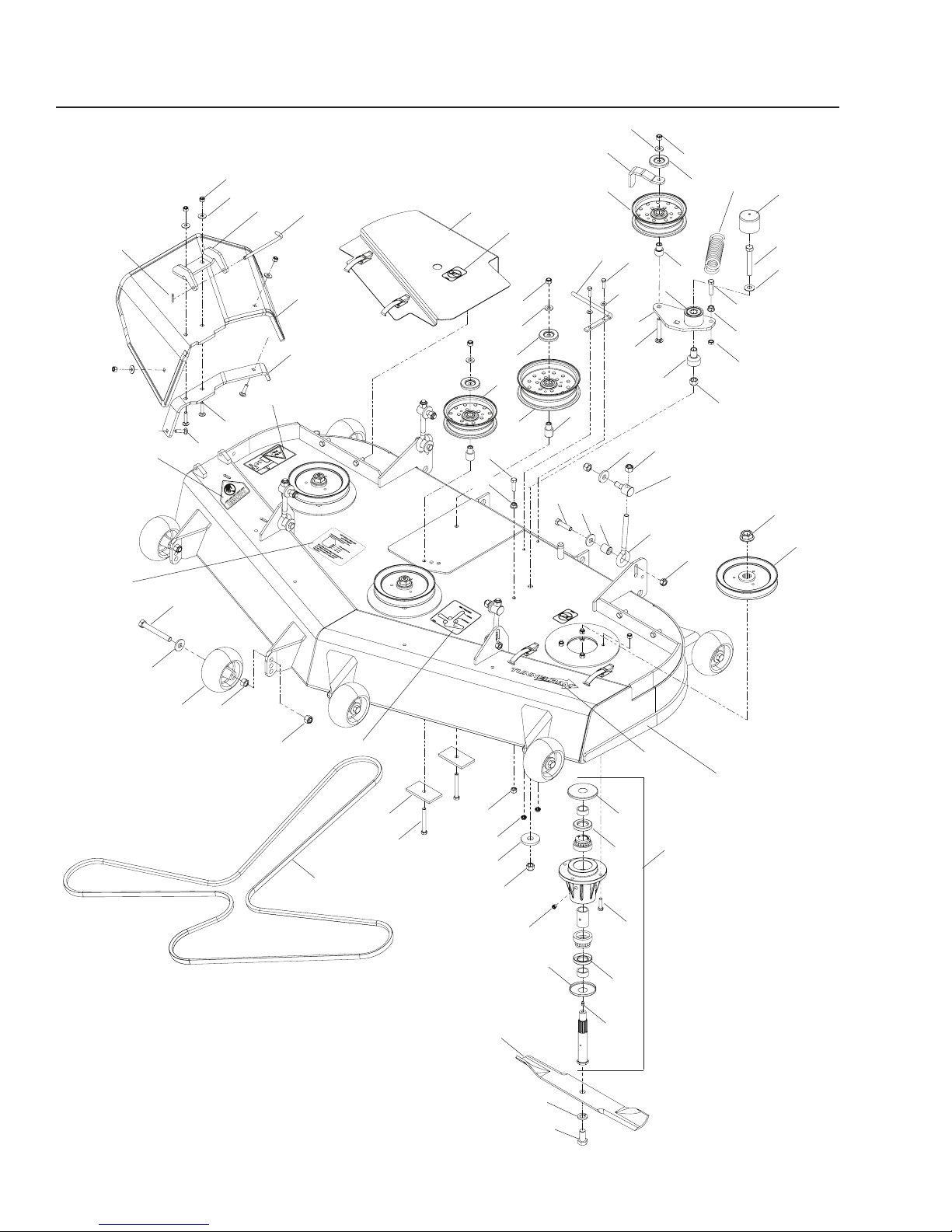

52 INCH DECK ......................................................... 22

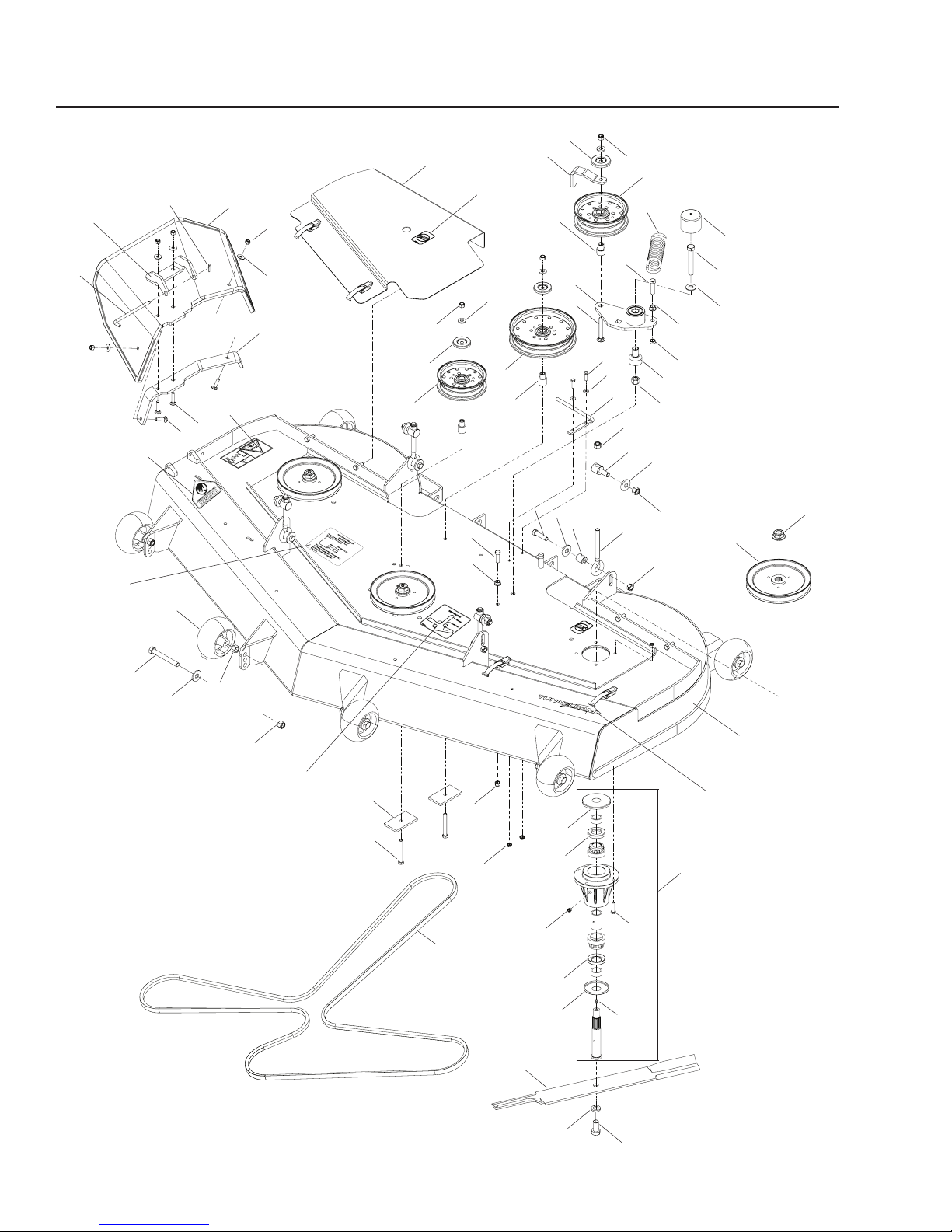

61 INCH DECK ......................................................... 24
72 INCH DECK ......................................................... 26

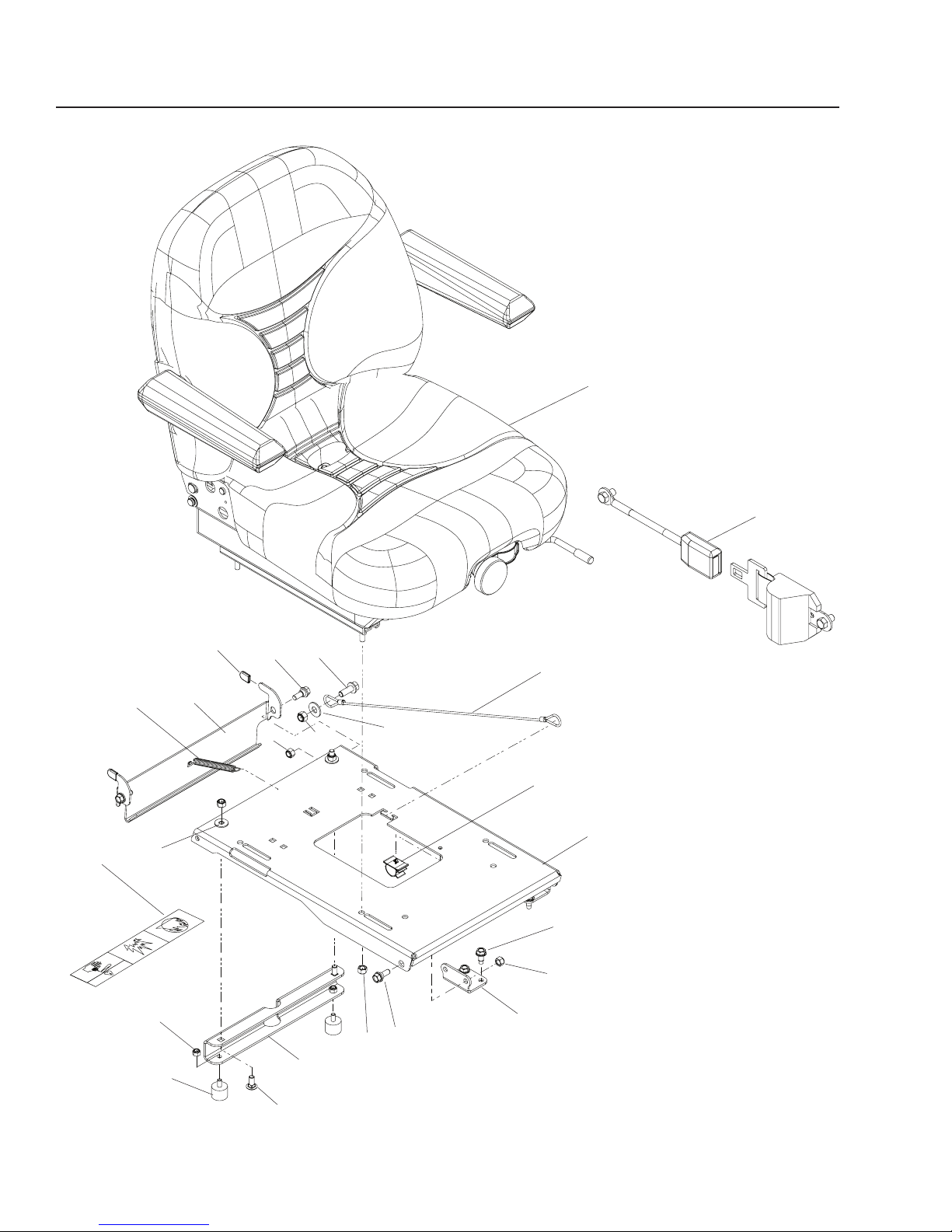

SEAT ........................................................................ 28
DECALS ................................................................... 30

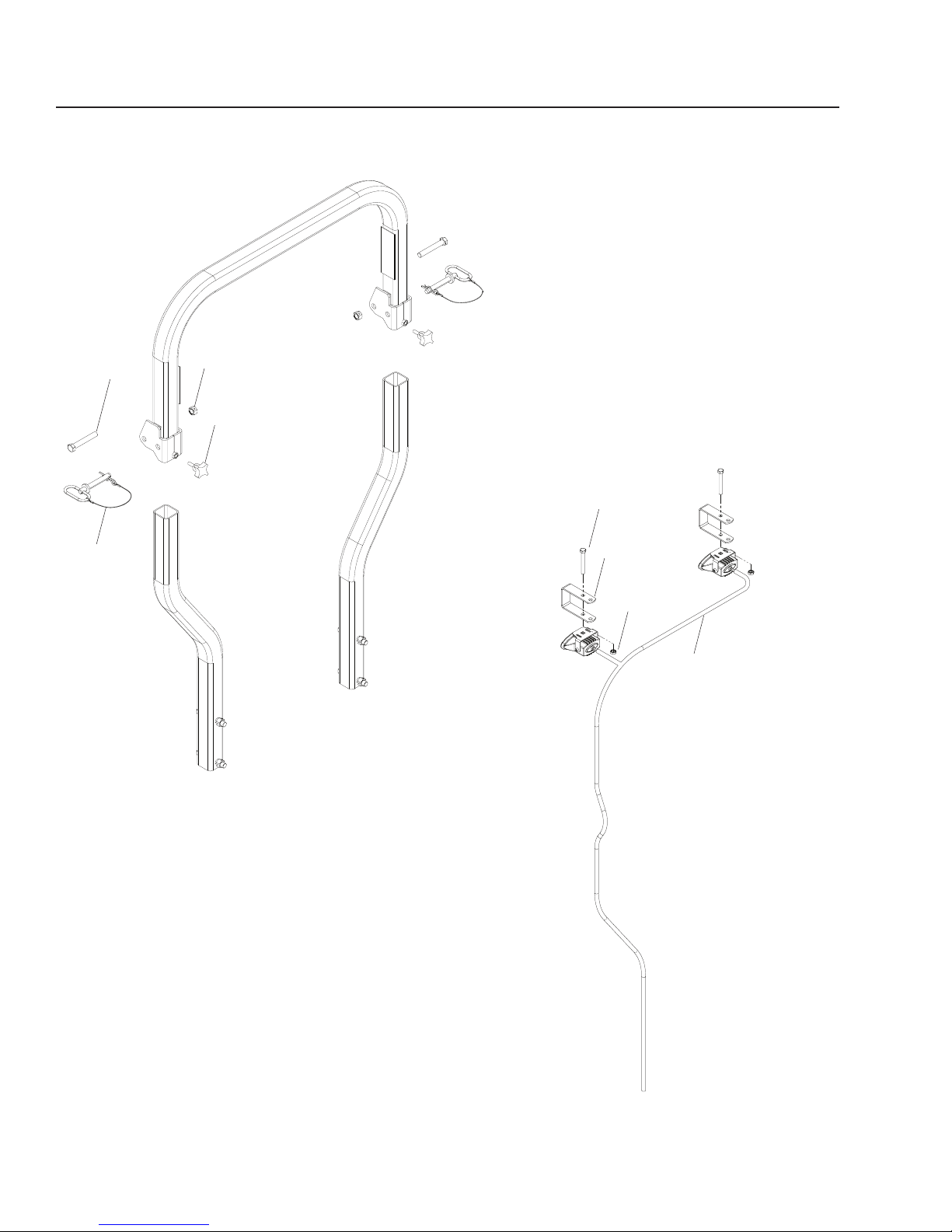

PROTECTION FRAME ............................................ 32
NOTE: ALL FASTENERS ARE GRADE 5 UNLESS OTHERWISE SPECIFIED.
Page 4

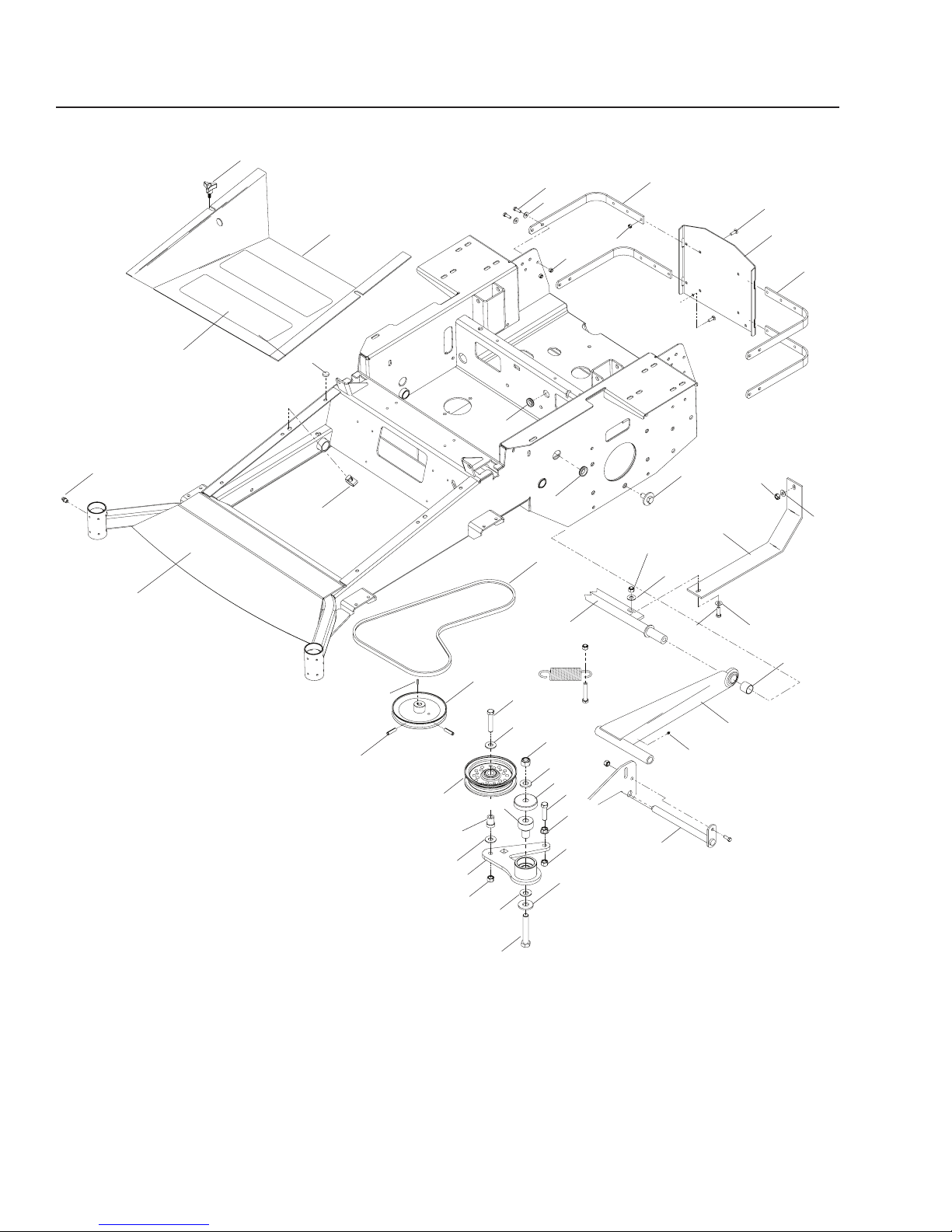

CHASSIS / FRAME
8
10
12
4
11
13
3
6
2
3
1
7
14
5
45
25
33
28
44
17
42
20
36
43
26
22
24
23
23
28
29
34
40
9
15
16
30
35
28
31
32
38
23
37
21
13
27
28
41
19
4 - Husqvarna
39
Page 5
CHASSIS / FRAME
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 9777781.. .... 3 .... PAD, ABRASIVE
539 1109762.. .... 1 .... GUARD
539 1069613.. .... 4 .... STRAP
539 1047214.. .... 1 .... PLATE, FOOT
539 1025875.. .... 6 .... BUMPER
539 9903166.. .. 10 .... RHSNB
5
/16-18 x ¾
539 1014747.. .... 2 .... ZERK
539 1044118.. .... 1 .... KNOB w/STUD
539 1047639.. .... 2 .... U CLIP 5/16-18
539 99020910.. .... 8 .... HCS 5/16-18 x 1
539 99071711.. .... 8 ....NUT 5/16-18 HEX NYLOC
539 99069212.. .. 10 .... WASHER 5/16 STD FLT
539 99018413.. .. 14 .... NUT 5/16-18 CNTRLK
539 13222914.. .... 1 .... FRAME, 52"/61"
539 132232 ... 1 .... FRAME, 72"
539 10117615.. .... 2 .... PULLEY
539 10117716.. .... 2 .... KEY
510 20150117.. .... 1 .... BELT, PUMP
539 10325618.. .... 1 .... SPRING
539 10439019.. .... 2 .... STRUT WLDMT, RR 52"/61"
539 110746.... 2 .... STRUT WLDMT, RR 72"
539 13230220.. .... 1 .... SHAFT, CROSS
539 11263421.. .... 2 .... PLATE, SKID
539 99065522.. .... 1 .... HCS 3/8-16 x 1½
539 97697923.. .... 8 .... NUT
539 99061324.. .... 1 .... NUT 3/8-16 HEX WHIZLK
539 11900725.. .... 2 .... BOLT/WASHER
539 10955426.. .... 1 .... WASHER ½ FLAT
539 99069227.. .... 2 .... WASHER
539 99051728.. .... 6 .... WASHER
539 99056329.. .... 2 .... HCS 3/8-16 x 1
539 11063130.. .... 2 .... PIN, ROLL 5/16"
510 20630131.. .... 1 .... BEARING, PIVOT
539 97669532.. .... 1 .... BUSHING, FLANGE
539 99058833.. .... 1 .... HCS 3/8-16 x 2
539 97699834.. .... 1 .... ZERK
539 97668835.. .... 1 .... PULLEY, IDLER
539 99025036.. .... 1 .... WASHER
539 11552837.. .... 1 .... WASHER, BELLEVILLE ½
539 13039238.. .... 1 .... ARM, IDLER w/ BEARINGS
539 10157239.. .... 1 .... HCS ½-13 x 3
539 10261940.. .... 2 .... PIVOT PIN WLDMT 52"/61"
539 105480 ... 2 .... PIVOT PIN WLDMT 72"
539 10452141.. .... 2 .... SPACER, STRUT
539 10133142.. .... 1 .... NUT ½-13 NYLOC
539 11466243.. .... 1 .... SHIELD, DUST
539 10597444.. ... 3 .... GROMMET, RUBBER
539 11043345.. .... 1 .... GROMMET, FUEL LINE
3
/8-16 HEX NYLOC
5
/16 STD FLT
3
/8 FLAT
Husqvarna - 5
Page 6

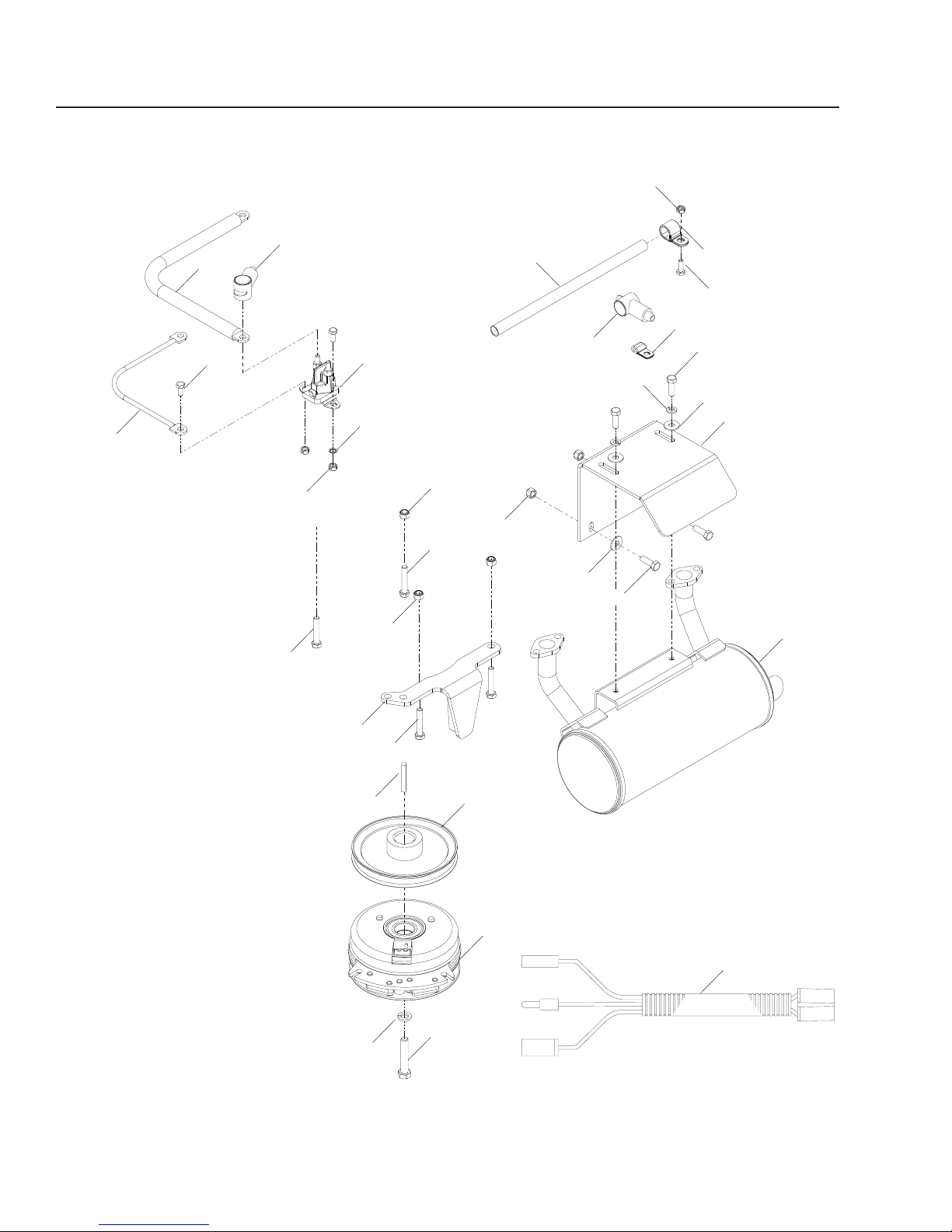

ENGINE PLATE
LZ5225 / 965879501
15
12
11
24
22
20
15
13
14
20
7
23
21
21
22
18
25
21
16
17
19
25
18
2
1
6 - Husqvarna
3
22
6
8
5
4
10
9
Page 7

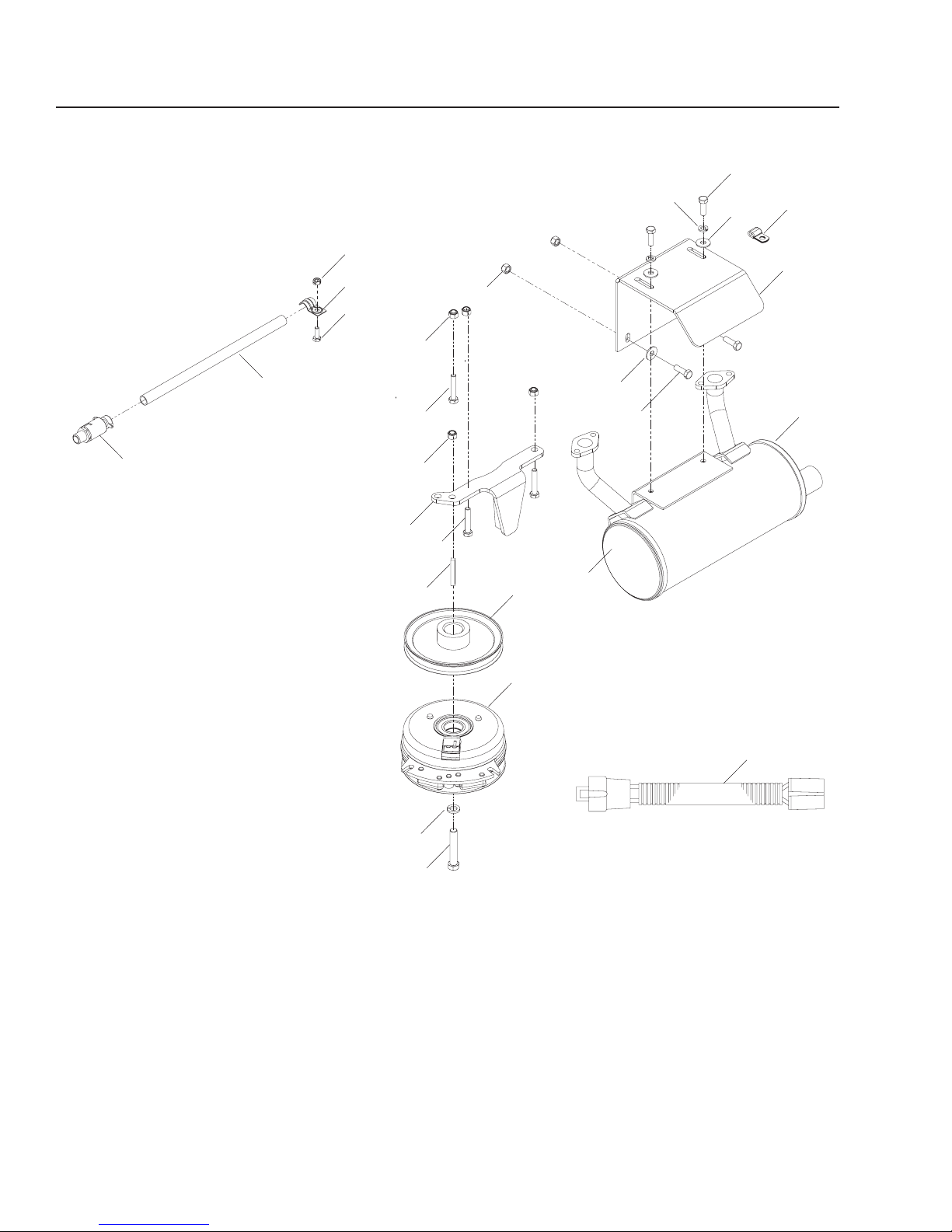

ENGINE PLATE
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1058971.. .... 1 .... MUFFLER
539 1110932.. .... 1 .... BRACKET, MUFFLER
510 2017023.. .... 1 .... TIE DOWN, CLUTCH
539 1054064.. .... 1 .... CLUTCH, 200 FT/LBS
539 1060575.. .... 1 .... PULLEY
539 1001526.. .... 1 .... KEY ¼ SQ
539 1017147.. .... 1 .... SOLENOID
539 9902478.. .... 1 .... WASHER 7/16 SLW
539 9911209.. .... 1 .... HCS
7
/16 x 2½
539 10441510.. .... 1 .... PIGTAIL
539 10275711.. .... 1 ....CABLE, POSITIVE
539 10540912.. .... 1 .... GROUND WIRE
539 99005313.. .... 1 .... WASHER ¼ ITLW
539 10793714.. .... 1 .... HOSE, OIL DRAIN
539 99076115.. .... 3 .... NUT ¼-20 CNTRLK
539 10268516.. .... 1 .... CLIP
539 99058017.. .... 1 .... HCS ¼-20 x ¾
539 99069218.. .... 2 .... WASHER 5/16 STD FLT
539 10986719.. .... 2 .... CLAMP, DOUBLE TUBE
539 10275920.. .... 2 .... INSULATOR
5
539 99071721.. .... 6 .... NUT
539 99066922.. .... 4 .... HCS
/16-18 HEX NYLOC
5
/16-18 x 1¾
539 99018723.. .... 2 .... WASHER 5/16 SLW
5
539 99007224.. .... 2 .... HCS ¼-20 x
/8
539 99020925.. .... 4 .... HCS 5/16-18 x 1
Husqvarna - 7
Page 8
ENGINE PLATE
LZ5227, LZ6130, LZ7230, LZ6127
10
20
12
14
11
13
19
17
17
15
18
17
3
18
6
5
18
10
15
16
2
1
4
9
7
8
8 - Husqvarna
Page 9
ENGINE PLATE
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1058961.. .... 1 .... MUFFLER
539 1110932.. .... 1 .... BRACKET, MUFFLER
510 2017023.. .... 1 .... TIE DOWN, CLUTCH
539 1054064.. .... 1 .... CLUTCH, 200 FT/LBS
539 1060575.. .... 1 .... PULLEY
539 1001526.. .... 1 .... KEY ¼ SQ
539 9902477.. .... 1 .... WASHER 7/16 SLW
539 9911208.. .... 1 .... HCS 7/16 x 2½
539 1044169.. .... 1 .... PIGTAIL
539 99020910.. .... 4 .... HCS 5/16-18 x 1
539 99076111.. .... 1 ....NUT ¼-20 CNTRLK
539 10793712.. .... 1 .... HOSE, OIL DRAIN
539 10136313.. .... 1 .... CLAMP
539 99058014.. .... 1 .... HCS ¼-20 x ¾
539 99069215.. .... 2 .... WASHER
5
/16 STD FLT
539 10986716.. .... 2 .... CLAMP, DOUBLE TUBE
5
539 99071717.. .... 6 .... NUT
/16-18 HEX NYLOC
539 99066918.. .... 4 .... HCS 5/16-18 x 1¾
539 99018719.. .... 2 .... WASHER
5
/16 SLW
539 11009320.. .... 1 .... PLUG, OIL DRAIN
Husqvarna - 9
Page 10

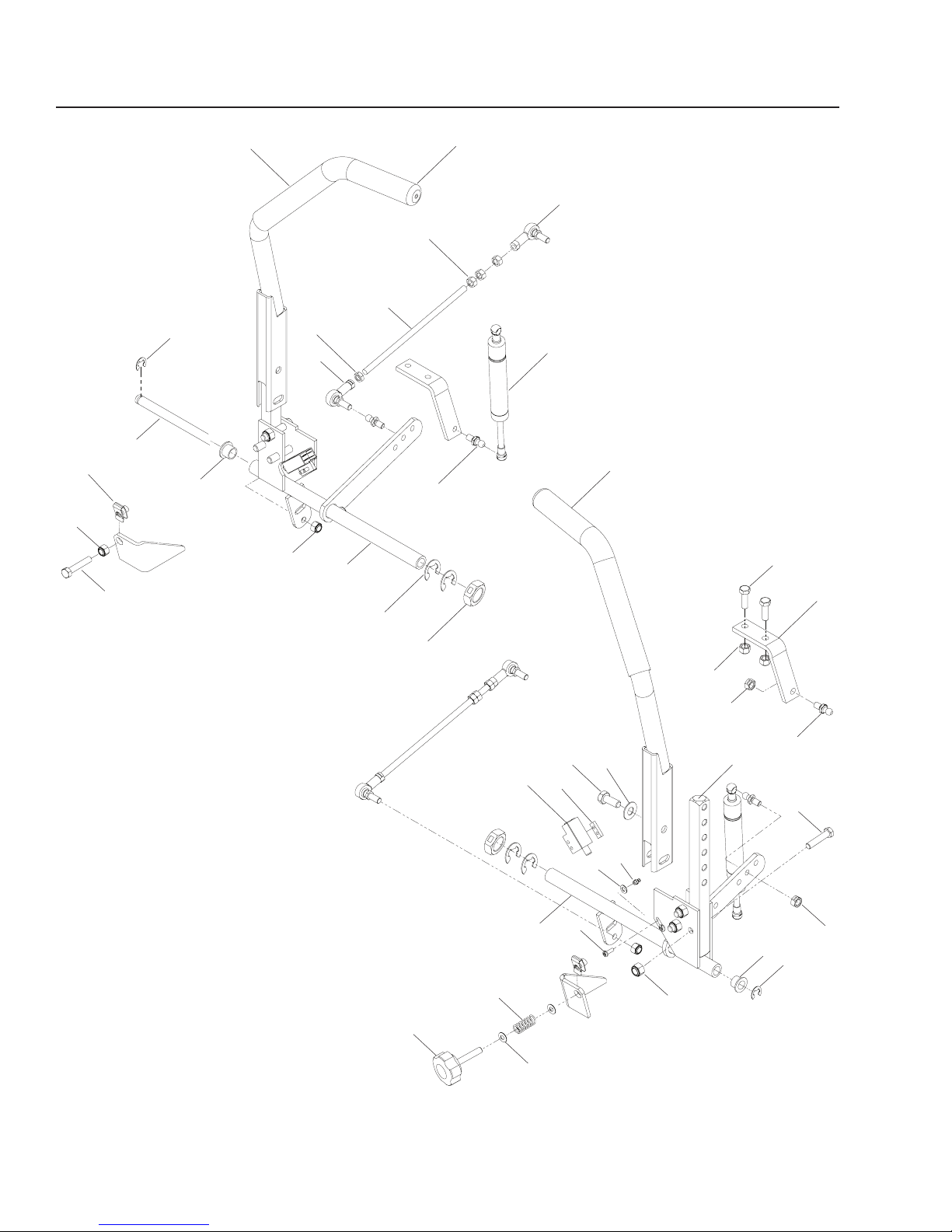

STEERING
18
5
27
22
28
26
30
38
21
16
9
7
17
2
25
29
4
3
1
24
6
19
11
20
10
23
13
14
8
33
37
15
36
31
34
12
32
1
35
23
7
21
10 - Husqvarna
Page 11
STEERING
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1106071.. .... 4 .... BALL STUD
539 1316232.. .... 1 .... DRIVE LEVER w/GRIP, RT
539 1316223.. .... 1 .... DRIVE LEVER w/GRIP, LT
539 1319324.. .... 2 .... DAMPENER
539 1308945.. .... 2 .... GRIP
539 1110746.. .... 2 .... DAMPENER BRACKET
539 1025197.. .... 2 .... BUSHING
539 1010808.. .... 2 .... SWITCH, INTERLOCK
539 1047639.. .... 2 .... U CLIP 5/16-18
539 99071710.. .... 4 .... NUT 5/16-18 HEX NYLOC
539 99082011.. .... 2 ....NUT ¾-16 CNTRLOCK
539 99069212.. .... 2 .... WASHER 5/16 STD FLT
539 99056313.. .... 4 .... HCS 3/8-16 x 1
539 10259314.. .... 4 .... SPRING WASHER 3/8
539 10354715.. .... 1 .... WASHER
539 11083316.. .... 1 .... SHAFT, CONTROL
539 10839417.. .... 1 .... HCS 5/16-18 x 1¾ TAPBOLT
539 99019618.. .... 1 .... NUT 5/16-18
539 10300319.. .... 1 .... KNOB
539 11103920.. .... 1 .... SPRING
539 10194921.. .... 2 .... E-RING ½"
5
539 11094322.. .... 4 .... NUT
539 99018423.. .... 4 .... NUT
/16-24 NYLOC
5
/16-18 CNTRLK
539 99020924.. .... 4 .... HCS 5/16-18 x 1
539 11060325.. .... 1 .... ROD END, RT
539 11060426.. .... 1 .... ROD END, LT
539 10527927.. .... 1 .... TRACKING LINKAGE
539 99107328.. .... 1 .... NUT 5/16-24 LH, JAM
539 99022329.. .... 3 .... NUT 5/16-24
539 13070130.. .... 1 .... CONTROL, RT
539 13070231.. .... 1 .... CONTROL, LT
539 11063832.. .... 1 .... ARM, CONTROL SHAFT
539 10267833.. .... 1 .... SCREW PLATE
539 97697934.. .... 3 .... NUT 3/8-16 HEX NYLOC
539 99073035.. .... 6 .... HCS 3/8-16 x 1¾
539 97695236.. .... 2 .... SCREW 10-24 x 5/8
539 97699837.. .... 1 .... ZERK
539 10506938.. .... 4 .... E-RING 5/8
Husqvarna - 11
Page 12

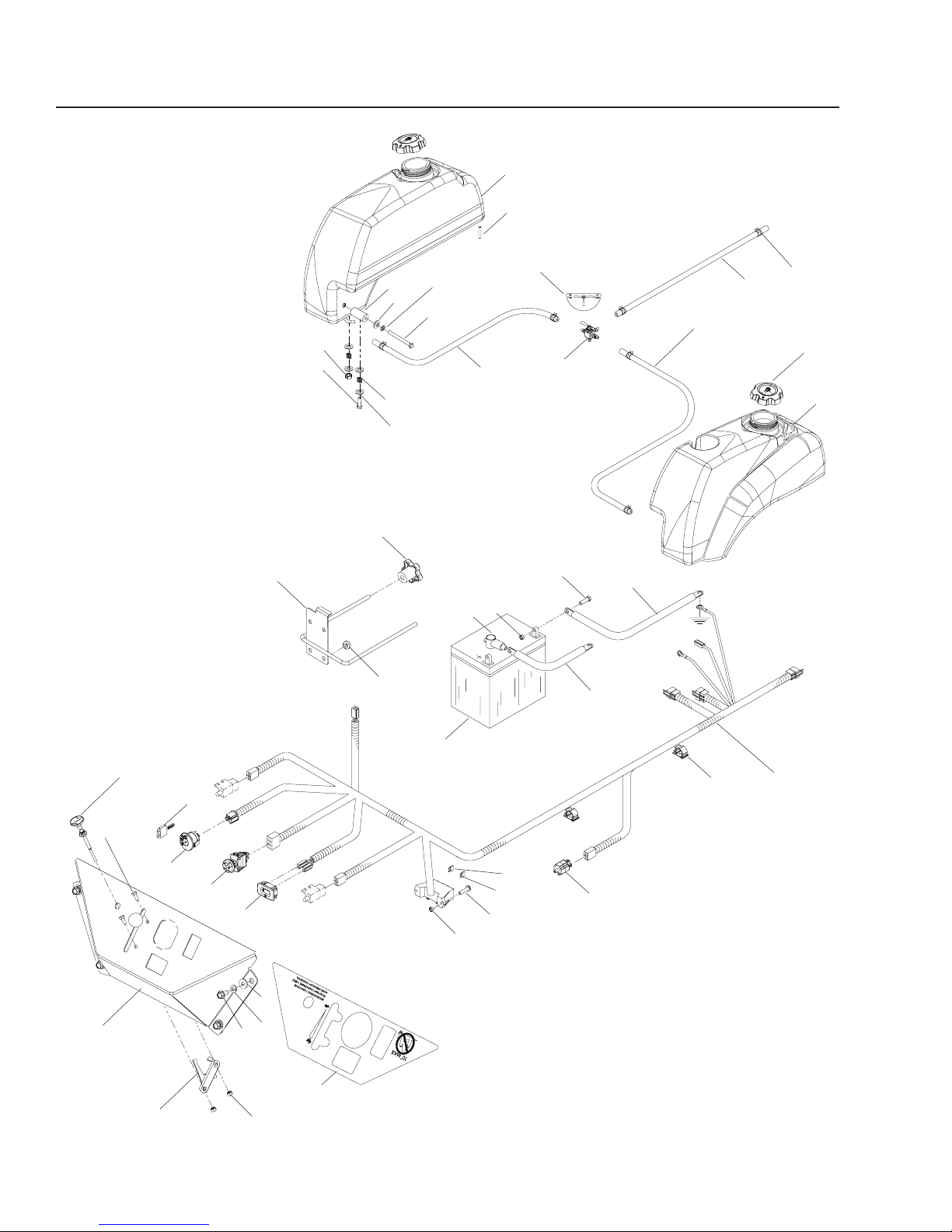

IGNITION
29
45
13
37
32
28
14
21
34
36
36
41
40
11
39
20
12
35
19
42
38
10
9
33
31
30
2
8
1
12 - Husqvarna
5
15
26
16
17
23
27
25
24
22
4
7
6
3
43
4
44
18
Page 13
IGNITION
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1109531.. .... 1 .... CONSOLE
539 1302072.. .... 1 .... CONTROL, CHOKE
539 9903623.. .... 4 .... SCREW ¼-20 x 5/8 THD FRM
539 9769774.. .... 4 .... NUT 10-24 NYLOC
539 1027325.. .... 1 .... CABLE, THROTTLE
539 9900526.. .... 6 .... LOCKWASHER ¼
539 9905987.. .... 4 .... WASHER ¼ FLAT
539 9904118.. .... 2 .... HCS 10-24 x ½
539 1049749.. .... 1 .... CABLE, POSITIVE
539 10275810.. .... 1 .... CABLE, NEGATIVE
539 10275911.. .... 2 ....INSULATOR
539 10267012.. .... 1 .... DECAL, FUEL LINE
539 10572813.. .... 1 .... HOLD DOWN, BATTERY
539 10258714.. .... 4 .... BUMPER
539 10754115.. .... 1 .... SWITCH, IGNITION
539 13162716.. .... 1 .... SWITCH, PTO
539 11007417.. .... 1 .... METER, HOUR
539 11379118.. .... 1 .... HARNESS, FRAME
539 97693419.. .... 2 .... HCS
5
/16-18 x ¾
539 99071720.. .... 2 .... NUT 5/16-18 HEX NYLOC
539 10489721.. .... 2 .... SPACER, TANK
539 10261722.. .... 2 .... SCREW 10-24 x 7/8
539 10243623.. .... 1 .... BATTERY, DRY
539 10177124.. .... 1 .... FUSE, 7.5 AMP 32V ATO
539 10208625.. .... 1 .... FUSE, 20 AMP 32 V ATO
539 10754426.. .... 1 .... KEY, PADDED
539 11081527.. .... 2 .... CLIP, PUSH MOUNT WIRE
539 10516928.. .... 2 .... KNOB
539 10441029.. .... 1 .... FUEL TANK RT
539 10440930.. .... 1 .... FUEL TANK LT
539 13039331.. .... 2 .... CAP, FUEL
539 99020932.. .... 2 .... HCS 5/16-18 x 1
539 91222233.. .... 6 .... CLAMP, HOSE
539 10284534.. .... 8 .... SPRING
539 10267935.. .... 1 .... VALVE, FUEL
539 99069236.. .. 18 .... WASHER 5/16 STD FLT
539 99018437.. .... 8 .... NUT 5/16-18 CNTRLK
539 10528038.. .... 1 .... LINE, FUEL
539 92209139.. .... 1 .... LINE, FUEL
5
5
/16 x 4
/16 SLW
539 99018740.. .... 2 .... WASHER
539 10233541.. .... 2 .... HCS
539 10821242.. .... 1 .... LINE, FUEL
539 11095643.. .... 1 .... DECAL, CONSOLE
539 11379244.. .... 1 .... SWITCH, BRAKE
539 10250245.. .... 6 .... STUD, FUEL TANK
Husqvarna - 13
Page 14

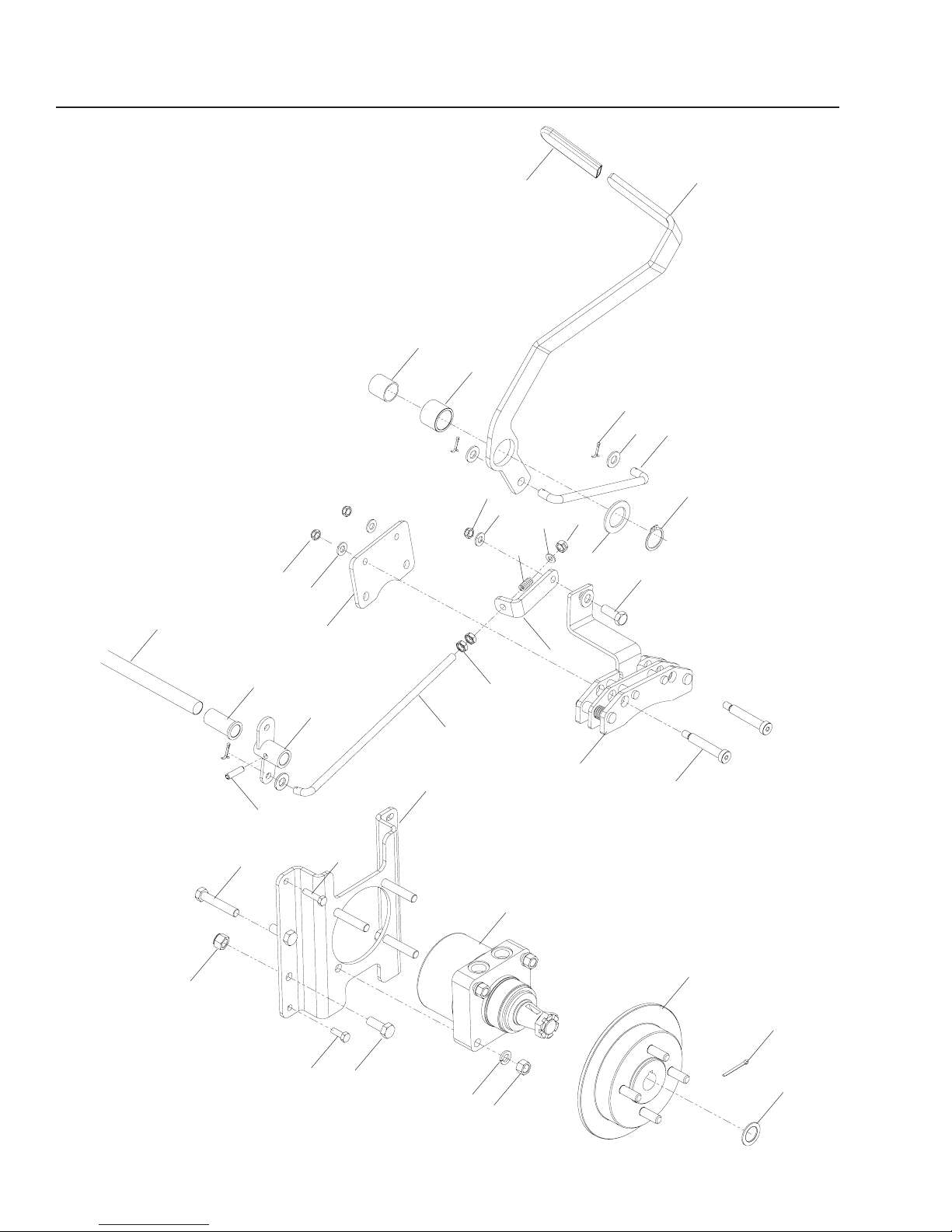

PARKING BRAKE
2
1
36
12
16
18
7
19
34
13
16
25
13
16
8
5
9
20
32
11
27
23
29
24
22
21
4
6
14
3
15
31
28
14 - Husqvarna
30
10
17
33
35
26
Page 15
PARKING BRAKE
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1086191.. .... 1 .... BUSHING
539 1050362.. .... 1 .... GRIP
539 1011513.. .... 1 .... RING, RETAINING 7/8
539 9237874.. .... 1 .... BUSHING, MACHINE
539 1134795.. .... 2 .... BUSHING, POLYMER ¾ x 2
539 1330476.. .... 2 .... CALIPER
539 1139477.. .... 1 .... LINKAGE, BRAKE
539 1139488.. .... 2 .... PLATE, BRAKE
539 1139469.. .... 2 .... BELLCRANK, BRAKE
539 11394510.. .... 2 .... HUB
5
539 11063111.. .... 2 .... PIN, ROLL
/16"
539 99003712.. .... 4 .... PIN, COTTER 3/32 x ¾
539 20028213.. .... 6 .... NUT
3
/8-16 JAM, NYLOC
539 99056314.. .... 2 .... HCS 3/8-16 x 1
539 11395115.. .... 4 .... SB 3/8-16 x 2½ SKT HD
3
539 99012216.. .. 12 .... WASHER
/8 SAE FLT
539 10428817.. .... 1 .... PIN, COTTER
539 10861618.. .... 1 .... LEVER, BRAKE
539 11062419.. .... 1 .... SHAFT, CROSS
539 11394920.. .... 2 .... LINKAGE, REAR BRAKE
539 99028921.. .... 1 .... NUT 3/8-24 CTR LK
539 11395022.. .... 2 .... BRACKET, L
539 10873223.. .... 4 .... NUT
539 99012224.. .... 1 .... WASHER
3
/8-24 JAM
3
/8 SAE
539 11395225.. .... 2 .... SPRING
539 99025826.. .... 4 .... NUT ½-13 HEX
539 97694127.. .... 4 .... HCS
3
/8-16 x 1¼
539 99062928.. .... 4 .... HCS 3/8-16 x 2¼
539 11082329.. .... 2 .... WHEEL MOTOR, TL15
539 99062230.. .... 8 .... HFCS ½-13 x 1¼ WHIZLK
539 10133131.. .... 8 .... NUT ½-13, NYLOC
539 13230032.. .... 1 .... MOUNT, WHEEL MOTOR
539 91656133.. .... 1 .... BUSHING, MACHINE
539 10133234.. .... 8 .... HCS ½-13 x 2¾
539 99025435.. .... 4 .... WASHER ½ SLW
539 10861836.. .... 1 .... TUBE, BRAKE LEVER
Husqvarna - 15
Page 16
HYDRAULIC PUMP - MOTOR
9
14
11
26
17
10
5
21
4
6
19
1
16
15
5
21
3
2
31
12
7
5
8
28
11
13
10
27
28
24
25
9
18
8
23
22
16 - Husqvarna
20
32
30
29
Page 17
HYDRAULIC PUMP - MOTOR
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1050241.. .... 1 .... OIL TANK
539 1026062.. .... 1 .... FILTER
539 1011653.. .... 1 .... FILTER HEAD
539 1012024.. .... 1 .... HYDRAULIC CAP
539 9905805.. .... 8 .... HCS ¼-20 x ¾
539 9900526.. .... 2 .... LOCKWASHER ¼
539 9769787.. .... 2 .... NUT ¼-20 HEX NYLOC
539 1137828.. .... 2 .... F6400-6-6-0
539 1023969.. .... 4 .... STRAIGHT FITTING
539 13231610.. .... 2 .... F6802-6-6-0
539 10123811.. .... 4 ....F6801-6-6-0
539 10693312.. .... 1 .... BRACKET, FILTER
539 13229013.. .... 1 .... T ASSEMBLY, RETURN
539 13228814.. .... 1 .... HOSE
539 13228915.. .... 1 .... T ASSEMBLY, SUPPLY
539 10516816.. .... 1 .... CAP
539 13214317.. .... 1 .... PUMP w/FAN, 10CC, RT
539 13214218.. .... 1 .... PUMP w/FAN, 10CC, LT
539 11483219.. .... 1 .... DECAL, OIL TANK
539 99071720.. .... 2 .... NUT 5/16-18 HEX NYLOC
539 99059821.. .... 4 .... WASHER ¼ FLAT
539 99054622.. .... 5 .... NUT 3/8-16 CNTRLK
539 99058223.. .... 4 .... HCS 3/8-16 x 1 WHIZLK
539 13228424.. .... 1 .... HYDRAULIC LINE
539 13228525.. .... 1 .... HYDRAULIC LINE
539 13228626.. .... 1 .... HYDRAULIC LINE
539 13228727.. .... 1 .... HYDRAULIC LINE
539 10123728.. .... 4 .... F6400-8-8-0
539 11081429.. .... 1 .... MOUNT, TANK
539 11081330.. .... 4 .... RETAINER, U TYPE
539 11081531.. .... 1 .... CLIP, PUSH MOUNT WIRE
539 97693432.. .... 2 .... HCS 5/16-18 x ¾
Husqvarna - 17
Page 18
WHEELS AND TIRES
3
6
15
4
2
1
8
13
11
12
9
4
5
10
7
14
18 - Husqvarna
17
16
13
18
Page 19
WHEELS AND TIRES
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1013311.. .... 2 .... NUT ½-13 NYLOC
539 1014742.. .... 2 .... ZERK
539 1025353.. .... 2 .... CAP GREASE
539 1025434.. .... 4 .... BEARING, TAPERED
539 1028515.. .... 2 .... SEAL
539 1028526.. .... 2 .... NUT 1-14 SLOTTED JAM
539 1055177.. .... 2 .... HCS ½-13 x 9½
539 1055188.. .... 4 .... SPACER
1
539 1028899.. .... 2 .... PIN COTTER
539 10598210.. .... 2 .... CASTER YOKE
539 10552111.. .... 2 ....TIRE, COMPLETE
/8 x 2
539 10552312.. .... 2 .... RIM
539 91223413.. .... 2 .... VALVE STEM
539 10330014.. .... 2 .... ZERK
539 10548615.. .... 2 .... TIRE, COMPLETE, 61" & 72"
539 112592.... 2 .... TIRE, COMPLETE, 52"
539 10515216.. .... 2 .... TIRE, 24 x 12.0-12
539 112599.... 2 .... TIRE, 23 x 9.5-12
539 10548717.. .... 2 .... RIM, 61" & 72"
510 253001 ... 2 .... RIM, 52"
539 10117318.. .... 8 .... NUT, LUG ½
NOT SHOWN: Caster Bearing 539 105525
Husqvarna - 19
Page 20
31
36
30

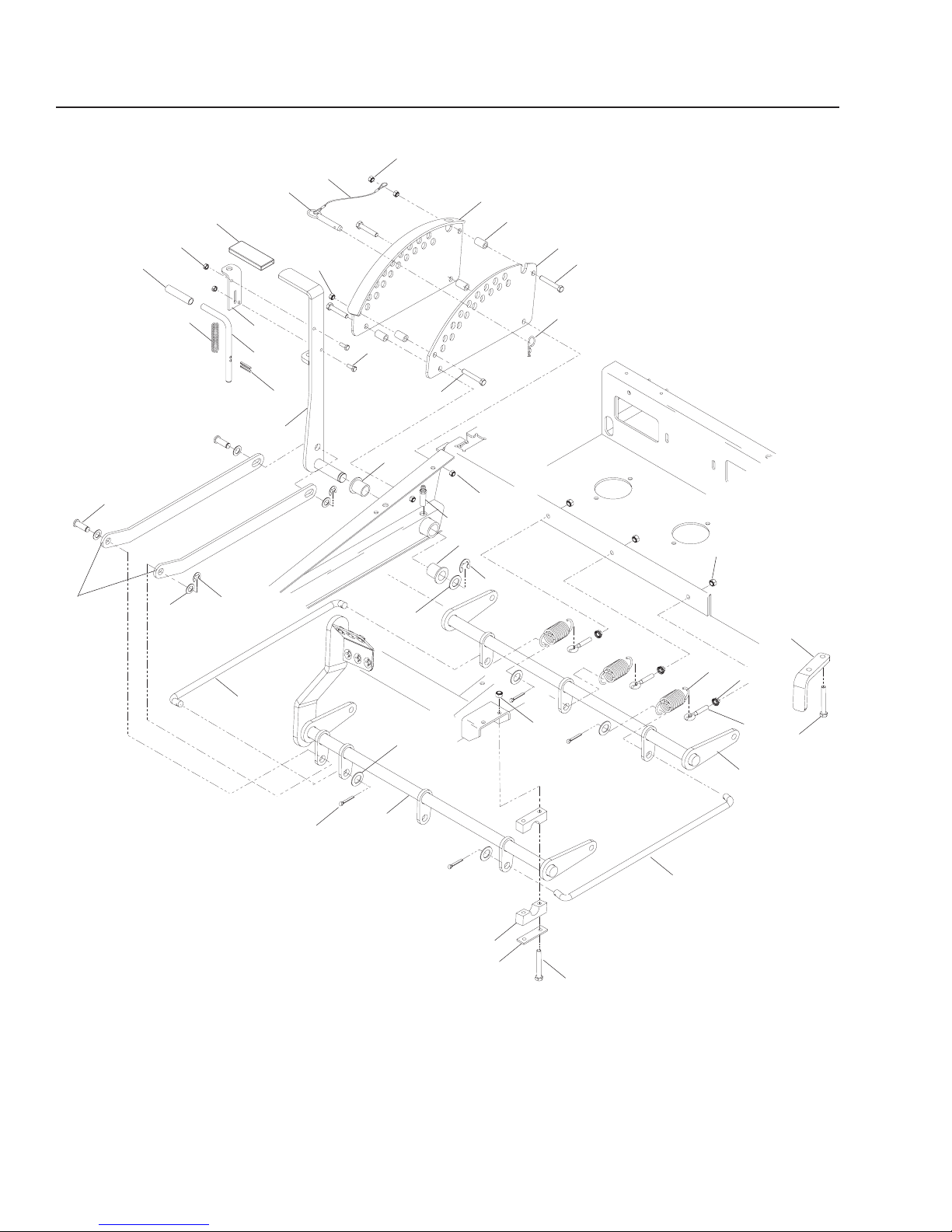

MOWER LIFT / DECK LIFT
13
25
26
13
9
10
8
28
14
27
14
3
39
15
38
23
35
22
4
40
24
34
32
33
29
5
37
18
2
13
1
2
16
17
20
21
20 - Husqvarna
7
6
5
11
12
19
Page 21
MOWER LIFT / DECK LIFT
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1047611.. .... 1 .... ZERK, LONG
539 1012322.. .... 2 .... BUSHING, FLANGE
539 1047603.. .... 3 .... SPRING, DECK LIFT
539 1050504.. .... 2 .... LINKAGE, LIFT
539 1043105.. .... 2 .... LINK, CONNECTING
539 1321706.. .... 1 .... SHAFT ASSM w/PEDAL, FT
539 1083547.. .... 1 .... SHAFT, REAR LIFT
539 1043238.. .... 1 .... PLATE, ADJUSTMENT
539 1043219.. .... 1 .... PLATE, ADJUSTMENT
539 10453010.. .... 4 .... SPACER, DECK LIFT
539 10480811.. .... 8 ....BLOCKS, PILLOW
539 10480712.. .... 4 .... PLATE, SUPPORT
3
539 97697913.. .... 8 .... NUT
/8-16 HEX NYLOC
539 99071714.. .... 8 .... NUT 5/16-18 HEX NYLOC
539 10198215.. .... 3 .... EYEBOLT 5/16
539 10180216.. .... 1 .... E-RING 7/8
539 92378717.. .... 1 .... BUSHING, MACHINE
539 99063718.. .... 3 .... HCS 3/8-16 x 2½
539 10172119.. .... 8 .... HCS 5/16-18 x 2¾
539 97698220.. .... 4 .... WASHER 5/8 SAE
539 99065421.. .... 4 .... PIN, COTTER
539 10506022.. .... 2 .... PIN, CLEVIS
5
/8
539 10747623.. .... 4 .... BOLT 3/8-16 x 1 THD FRM
539 10506924.. .... 2 .... E-RING 5/8
539 10505925.. .... 1 .... LANYARD
539 10252626.. .... 1 .... PIN, HITCH
539 97698927.. .... 1 .... PIN, HAIR
539 10261228.. .... 1 .... HCS 3/8-16 x 2¾
539 10832229.. .... 1 .... LEVER, LIFT
539 10251530.. .... 1 .... CUSHION, HANDLE
539 10105031.. .... 1 .... GRIP, VINYL
539 10452332.. .... 1 .... PIN, LOCKING
539 10653233.. .... 2 .... PIN, GROOVED
539 10353434.. .... 1 .... PIN MOUNT, UPPER
539 10105835.. .... 1 .... SPRING, COMPRESSION
539 99076136.. .... 2 .... NUT ¼-20 CNTRLK
539 99058037.. .... 2 .... HCS ¼-20 x ¾
539 11107538.. .... 2 .... STOP, DECK
5
539 99058539.. .... 3 .... NUT
/16-18 WHIZ
539 99104340.. .... 4 .... BUSHING 5/8
Husqvarna - 21
Page 22

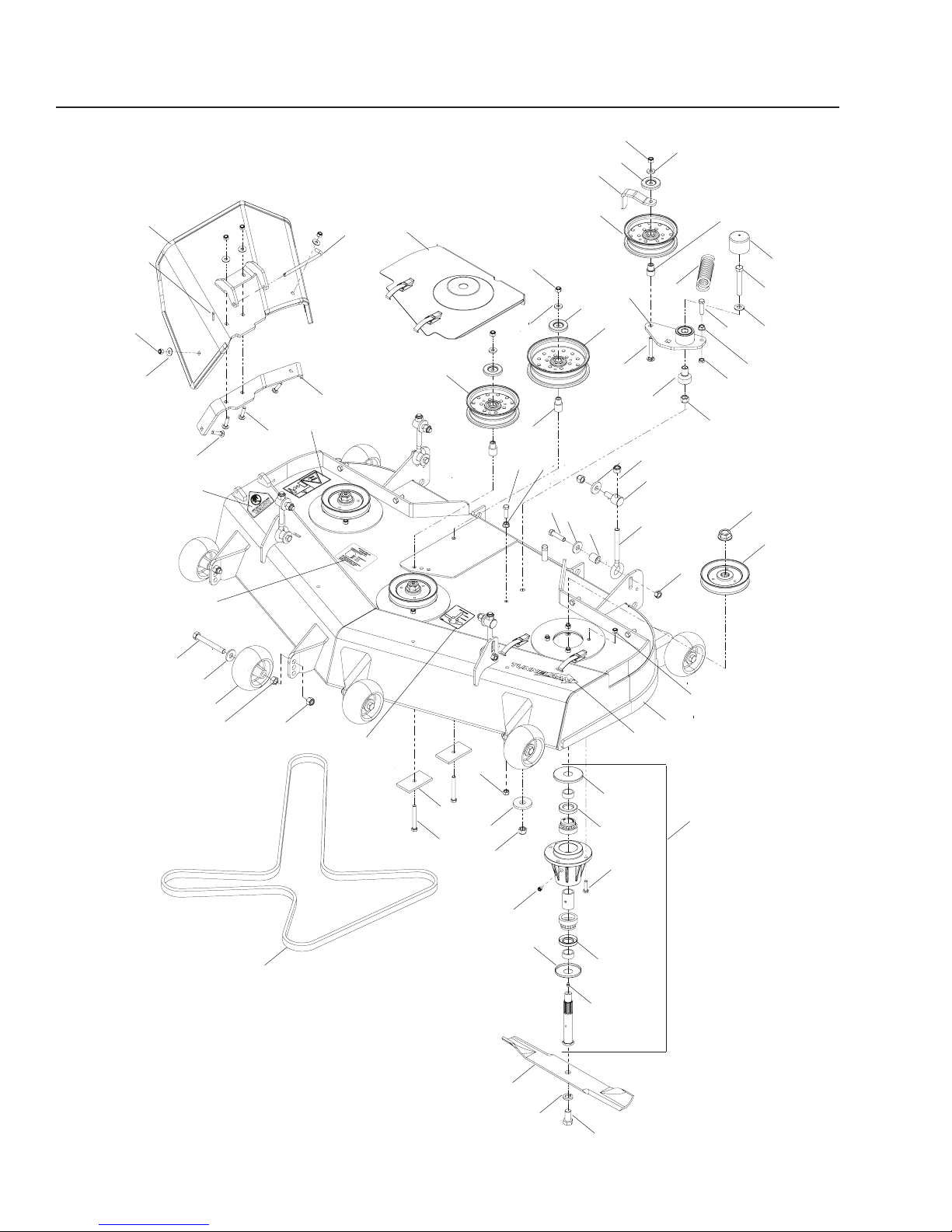

52 INCH DECK
13
37
52
32
26
25
12
37
23
59
39
44
50
21
14
19
4
18
34
33
61
17
36
60
20
13
38
12
9
31
27
24
40
16
38
15
27
47
45
49
48
51
32
46
41
8
29
25
28
62
30
58
27
42
10
11
13
43
13
57
55
53
54
56
54
4
1
22
2
3
22 - Husqvarna
5
6
Torque to
7
90 ft/lbs
Page 23
52 INCH DECK
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1113771.. .... 1 .... DECK w/DECALS
539 1313832.. .... 3 .... HOUSING ASSM
subs to 966 956101
539 9906273.. .. 12 .... HCS
539 9907174.. .. 16 .... NUT
, Housing Assm
5
/16-18 x 1¼
5
/16-18 HEX NYLOC
539 1003415.. .... 3 .... BLADE 18"
539 9903336.. .... 3 .... WASHER
539 1032997.. .... 3 .... HCS
5
/8 SLW
5
/8-18 x 1¼
539 1121248.. .... 3 .... PULLEY
539 1032959.. .... 2 .... BUSHING, IDLER
539 10330310.. .... 2 .... PAD, PAINTED
539 10134111.. .... 2 ....HCS
3
/8-16 x 3
539 10325712.. .... 2 .... PULLEY, IDLER
539 97697913.. .... 4 .... NUT
3
/8-16 HEX NYLOC
539 13077914.. .... 1 .... CHUTE, DISCHARGE
7
539 99083915.. .... 4 .... NUT
/16-14 HEX CTRLK GR A
539 13069016.. .... 1 .... SPRING
539 131813 17.. ... 1 ... PIN, CHUTE PIVOT
539 990692 18.. ... 4 ... WASHER
539 99036519.. .... 1 .... COTTER PIN
5
/16 STD FLT
1
/8 x ¾
539 10965220.. .... 1 .... BELT SHIELD ASSM RT
539 109653 ... 1 .... BELT SHIELD ASSM LT
539 11555021.. .... 4 .... WASHER ½ STD FLT
539 11156122.. .... 1 .... DECAL, TUNNELRAM
539 11440423.. .... 4 .... SPACER
539 11922724.. .... 4 .... EYEBOLT
539 10955425.. .. 10 .... WASHER ½ FLAT
539 10807326.. .... 4 .... HCS
7
/16-14 x 1¾
539 10133127.. .. 16 .... NUT ½-13 NYLOC
539 10761028.. .... 6 .... WHEEL, GAUGE
539 10836629.. .... 6 .... HHB ½-13 x 4
539 99025830.. .... 6 .... NUT ½-13 HEX
539 97694131.. .... 1 .... HCS 3/8-16 x 1¼
539 99061332.. .... 4
539 10047233.. .... 2 .... RHSNB
539 102933 34.. ... 2 ... RHSNB
.... NUT 3/8-16 HEX WHIZLK
5
/16-18 x 1¼
5
/16-18 x 1½
539 130923 35.. ... 1 ... BRACKET, MOUNTING
539 130925 36.. ... 1 ... REINFORCEMENT, 52-61
510 25450137.. .... 3 .... SHIELD, DUST
3
522 02340138.. .... 3 .... WASHER
/8 SPECIAL
521 96660139.. .... 1 .... PULLEY, IDLER (WIDE)
505 25650140.. .... 4 .... SWIVEL
539 13065341.. .... 3 .... NUT ¾-16 FLANGE
539 11262042.. .... 1 .... DECAL, BELT ROUTING
539 10224343.. .... 1 .... WASHER, SUPPORT
539 13023544.. .... 1 .... RHSNB
539 10704245.. .... 1 .... HCS
539 10933246.. .... 1 .... NUT
3
/8-16 x 2¾
3
/8-16 x 1½ GR 8
3
/8-16 HEX JAM
539 13024247.. .... 1 .... BUSHING, IDLER
539 10343348.. .... 1 .... HCS ½-13 x 3¼
539 11482349.. .... 1 .... CAP, VINYL
510 20630150.. .... 1 .... BEARING, PIVOT
539 11552851.. .... 1 .... WASHER, BELLEVILLE
539 11498152.. .... 1 .... GUIDE, BELT
539 10147453.. .... 3 .... ZERK
539 10875454.. .... 2 .... SEAL, SHAFT
539 10844955.. .... 3 .... DUST CAP, BOTTOM
539 10845056.. .... 3 .... DUST CAP, TOP
539 97732657.. .... 3 .... POPPET, GREASE
522 79590158.. .... 1 .... BELT, DECK
539 13039159.. .... 1 .... ARM, IDLER w/ BEARINGS
539 10574660.. .... 1 .... DECAL, SEVERING
539 91301061.. .... 1 .... DECAL, WARNING
539 10523262.. .... 1 .... DECAL, ANTI-SCALP
Husqvarna - 23
Page 24
23
66
35
20
36
21
37
65
38
16
61 INCH DECK
22
24
34
33
40
39
11
12
13
64
30
10
6
56
11
28
43
40
54
48
44
25
45
63
54
27
13
39
18
51
7
7
29
17
53
52
55
49
34
50
42
15
67
31
6
5
32
7
62
41
26
1
8
9
13
46
47
13
61
59
2
57
58
58
60
14
19
24 - Husqvarna
Torque to
90 ft/lbs
3
4
Page 25
61 INCH DECK
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1113781.. .... 1 .... DECK w/DECALS
539 1017332.. .... 3 .... BLADE, 21"
539 9903333.. .... 3 .... WASHER
539 1032994.. .... 3 .... HCS
5
/8 SLW
5
/8-18 x 1¼
539 1076105.. .... 6 .... WHEEL, GAUGE
539 1095546.. .. 10 .... WASHER ½ FLAT
539 1013317.. .. 15 .... NUT ½-13 NYLOC
539 1033038.. .... 2 .... PAD, PAINTED
539 1013419.. .... 2 .... HCS 3/8-16 x 3
539 10329510.. .... 2 .... BUSHING, IDLER
539 10325711.. .... 2 ....PULLEY, IDLER
521 96660112.. .... 1 .... PULLEY, IDLER (WIDE)
539 97697913.. .... 4 .... NUT
3
/8-16 HEX NYLOC
539 13138314.. .... 3 .... HOUSING ASSM
subs to 966 956101, Housing Assm
539 11212515.. .... 3 .... PULLEY
539 13077916.. .... 1 .... CHUTE, DISCHARGE
7
539 99083917.. .... 4 .... NUT
539 13069018.. .... 1 .... SPRING
539 99062719.. .. 12 .... HCS
539 99071720.. .. 16 .... NUT
539 990692 21.. ... 4 ... WASHER
539 131813 22.. ... 1 ... PIN, CHUTE PIVOT
539 99036523.. .... 1 .... COTTER PIN
510 20210124.. .... 1 .... BELT SHIELD ASSM RT
510 202201 ... 1 .... BELT SHIELD ASSM LT
539 11555025.. .... 4 .... WASHER ½ STD FLT
539 11156126.. .... 1 .... DECAL, TUNNELRAM
539 11922727.. .... 4 .... EYEBOLT
539 11440428.. .... 4 .... SPACER
505 25650129.. .... 4 .... SWIVEL
539 10807330.. .... 4 .... HCS
539 10836631.. .... 6 .... HHB ½-13 x 4
539 99025832.. .... 6 .... NUT
539 97694133.. .... 1 .... HCS
539 99061334.. .... 2 .... NUT
/16-14 HEX CTRLK GR A
5
/16-18 x 1¼
5
/16-18 HEX NYLOC
5
/16 STD FLT
1
/8 x ¾
7
/16-14 x 1¾
½-13 HEX
3
/8-16 x 1¼
3
/8-16 HEX WHIZLK
539 100472 35.. ... 2 ... RHSNB
539 102933 36.. ... 2 ... RHSNB
539 130923 37.. ... 1 ... BRACKET, MOUNTING
539 130925 38.. ... 1 ... REINFORCEMENT, 52-61
510 25450139.. .... 3 .... SHIELD, DUST
522 02340140.. .... 4 .... WASHER
539 11262041.. .... 1 .... DECAL, BELT ROUTING
539 13065342.. .... 3 .... NUT ¾-16 FLANGE
522 62980143.. .... 1 .... GUIDE, BELT
539 99055044.. .... 4 .... WASHER ½ STD FLT
539 99054845.. .... 2 .... HCS ¼-20 x 1
539 10873546.. .... 2 .... NUT ¼-20 HEX FLANGE
539 10224347.. .... 1 .... WASHER, SUPPORT
539 13023548.. .... 1 .... RHSNB
539 10704249.. .... 1 .... HCS
539 10933250.. .... 1 .... NUT
539 13024251.. .... 1 .... BUSHING, IDLER
539 10343352.. .... 1 .... HCS ½-13 x 3¼
539 11482353.. .... 1 .... CAP, VINYL
510 20630154.. .... 1 .... BEARING, PIVOT
539 11552855.. .... 1 .... WASHER, BELLEVILLE
539 11498156.. .... 1 .... GUIDE, BELT
539 10147457.. .... 3 .... ZERK
539 10875458.. .... 2 .... SEAL, SHAFT
539 10844959.. .... 3 .... DUST CAP, BOTTOM
539 10845060.. .... 3 .... DUST CAP, TOP
539 97732661.. .... 3 .... POPPET, GREASE
510 20130162.. .... 1 .... BELT, DECK
539 13039163.. .... 1 .... ARM, IDLER w/ BEARINGS
539 10574364.. .... 2 .... DECAL, NO STEP
539 10574665.. .... 1 .... DECAL, SEVERING
539 91301066.. .... 1 .... DECAL, WARNING
.... 1 .... DECAL, ANTI-SCALP
539 10523267..
5
/16-18 x 1¼
5
/16-18 x 1½
3
/8 SPECIAL
3
/8-16 x 2¾
3
/8-16 x 1½ GR 8
3
/8-16 HEX JAM
Husqvarna - 25
Page 26
32
38
63
31
36
35
62
37
34
13
33
72 INCH DECK
16
61
9
40
39
29
30
55
41
6
5
23
50
40
22
43
47
20
46
45
48
44
24
21
19
9
39
14
52
51
54
30
49
53
25
24
4
15
42
64
27
22
26
28
24
65
1
7
9
60
57
58
59
57
12
56
8
17
65
18
2
26 - Husqvarna
3
10
11
Page 27
72 INCH DECK
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1113791.. .... 1 .... DECK w/ DECALS
539 1313832.. .... 3 .... HOUSING ASSM
subs to 966 956101, Housing Assm
539 1054763.. .... 3 .... BLADE 25"
539 1121264.. .... 3 .... PULLEY
539 1032955.. .... 2 .... BUSHING, IDLER
510 0151016.. .... 1 .... PULLEY, IDLER
539 1033037.. .... 2 .... PAD, PAINTED
539 1013418.. .... 2 .... HCS
539 9769799.. .... 4 .... NUT
539 99033310.. .... 3 .... WASHER
539 10329911.. .... 3 ....HCS
539 99062712.. .. 12 .... HCS
539 99071713.. .. 12 .... NUT
539 10519214.. .... 1 .... SPRING
539 99083915.. .... 4 .... NUT
510 19620116.. .... 1 .... BELT SHIELD ASSM RT
510 196301 ... 1 .... BELT SHIELD ASSM LT
539 10873517.. .... 2 .... NUT ¼-20 HEX FLANGE
539 11156118.. .... 1 .... DECAL, TUNNELRAM
539 11922719.. .... 4 .... EYEBOLT
539 11440420.. .... 4 .... SPACER
505 25650121.. .... 4 .... SWIVEL
539 10955422.. ...11 .... WASHER ½ FLAT
539 10807323.. .... 4 .... HCS
539 10133124.. .. 15 .... NUT ½-13 NYLOC
539 11555025.. .... 4 .... WASHER ½ STD FLT
539 10761026.. .... 7 .... WHEEL, GAUGE
539 10836627.. .... 7 .... HHB ½-13 x 4
539 99025828.. .... 7 .... NUT ½-13 HEX
539 97694129.. .... 1 .... HCS
539 99061330.. .... 2 .... NUT
539 99036531.. .... 4 .... COTTER PIN
539 131813 32..
... 1 ...PIN, CHUTE PIVOT
539 990692 33.. ... 4 ... WASHER
3
/8-16 x 3
3
/8-16 HEX NYLOC
5
/8 SLW
5
/8-18 x 1¼
5
/16-18 x 1¼
5
/16-18 HEX NYLOC
7
/16-14 HEX CTRLK GR A
7
/16-14 x 1¾
3
/8-16 x 1¼
3
/8-16 HEX WHIZLK
1
/8 x ¾
5
/16 STD FLT
539 13092634.. .... 1 .... REINFORCEMENT, 72
5
539 102933 35.. ... 2 ... RHSNB
539 100472 36.. ... 2 ... RHSNB
/16-18 x 1½
5
/16-18 x 1¼
539 13078037.. .... 1 .... CHUTE, DISCHARGE
539 130923 38.. ... 1 ... BRACKET, MOUNTING
539 10325739.. .... 2 .... PULLEY, IDLER
510 25450140.. .... 3 .... SHIELD, DUST
522 02340141.. .... 4 .... WASHER 3/8 SPECIAL
539 13065342.. .... 3 .... NUT ¾-16 FLANGE
539 13039143.. .... 1 .... ARM, IDLER w/ BEARINGS
522 62980144.. .... 1 .... GUIDE, BELT
539 99005545.. .... 4 .... WASHER ¼ STD FLT
539 99054846.. .... 2 .... HCS ¼-20 x 1
3
539 13023547.. .... 1 .... RHSNB
539 10704248.. .... 1 .... HCS
539 10933249.. .... 1 .... NUT
/8-16 x 2¾
3
/8-16 x 1½ GR 8
3
/8-16 HEX JAM
539 13024250.. .... 1 .... BUSHING, IDLER
539 10343351.. .... 1 .... HCS ½-13 x 3¼
539 11482352.. .... 1 .... CAP, VINYL
510 20630153.. .... 1 .... BEARING, PIVOT
539 11552854.. .... 1 .... WASHER, BELLEVILLE
539 11498155.. .... 1 .... GUIDE, BELT
539 10147456.. .... 3 .... ZERK
539 10875457.. .... 2 .... SEAL, SHAFT
539 10844958.. .... 3 .... DUST CAP, BOTTOM
539 10845059.. .... 3 .... DUST CAP, TOP
539 97732660.. .... 3 .... POPPET, GREASE
539 10574361.. .... 2 .... DECAL, NO STEP
539 10574662.. .... 1 .... DECAL, SEVERING
539 91301063.. .... 1 .... DECAL, WARNING
539 10523264.. .... 1 .... DECAL, ANTI-SCALP
539 11262065.. .... 1 .... DECAL, BELT ROUTING
522 74020166.. .... 1 .... BELT, DECK
Husqvarna - 27
Page 28
SEAT
20
4
21
12
19
11
8
6
17
10
5
18
14
16
2
15
3
7
1
5
10
5
9
13
28 - Husqvarna
Page 29
SEAT
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1074751.. .... 4 .... BOLT 5/16-18 x ¾ THD FRM
539 1032472.. .... 1 .... LANYARD, SEAT
539 1108153.. .... 1 .... CLIP, PUSH MOUNT WIRE
539 1303594.. .... 1 .... SEAT BELT, RETRACTABLE
539 9907175.. .... 6 .... NUT
539 9906926.. .... 2 .... WASHER
5
/16-18 HEX NYLOC
5
/16 STD FLT
539 1307857.. .... 1 .... PAN, SEAT
539 1307878.. .... 1 .... LATCH, SEAT
539 1307899.. .... 2 .... PIVOT, SEAT PAN
539 13089610.. .... 4 .... BOLT
5
/16-18 HEX HD
539 13089811.. .... 2 ....GRIP, VINYL
NOT SHOWN: Switch Seat ... 1 ... 539 119741
539 97725012.. .... 1 .... SPRING
5
539 990316 13.. ... 2 ... RHSNB
539 990582 14.. ... 1 ... HCS
539 990517 15.. ... 1 ... WASHER
539 976979 16.. ... 1 ... NUT
/16-18 x ¾
3
/8-16 x 1 WHIZLK
3
/8 FLAT STD
3
/8-16 HEX NYLOC
539 105039 17.. ... 2 ... MOUNT, STUD PLATE
539 132332 18.. ... 1 ... STANDOFF, SEAT PAN
539 976978 19.. ... 2 ... NUT ¼-20 HEX NYLOC
539 13220320.. .... 1 .... SEAT
539 10574521.. .... 1 .... DECAL, BATTERY WARN
Husqvarna - 29
Page 30

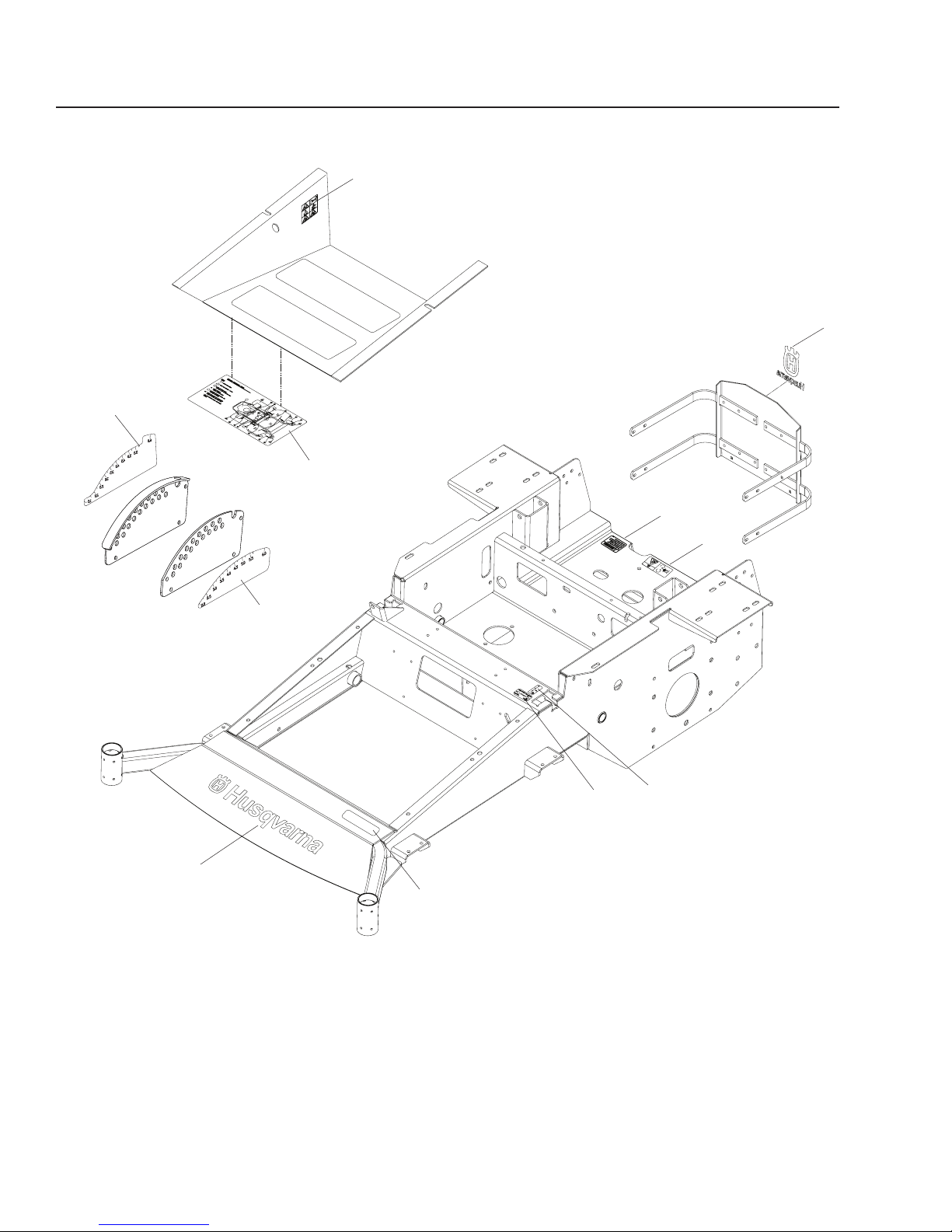

DECALS
11
5
7
9
2
8
6
10
4
1
3
30 - Husqvarna
14
Page 31
DECALS
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 1111171.. ..... 1 ....DECAL, LZ5225
539 112701.... 1 .... DECAL, LZ5227
539 112702.... 1 .... DECAL, LZ6130
539 112703.... 1 .... DECAL, LZ7230
539 111120 .... 1 .... DECAL, LZ6127
539 1018812.. .... 1 .... DECAL, PROP 65
539 1033333.. .... 2 .... DECAL, MOTION CONTROL
539 1110464.. .... 1 .... DECAL, HUSQVARNA
539 1110555.. .... 1 .... DECAL, CROWN
539 1048986.. .... 1 .... DECAL, HEIGHT INDICATOR
539 1048997.. .... 1 .... DECAL, HEIGHT INDICATOR
539 1057448.. .... 1 .... DECAL, DNGR BELT DRIVE
539 1050119.. .... 1 .... DECAL, SERVICE
539 11097410.. .... 1 .... DECAL, TRACKING
539 11157511.. .... 1 .... DECAL, WARNING
NOT SHOWN
539 100128 ... 1 .... DECAL, EXHAUST
Husqvarna - 31
Page 32
PROTECTION FRAME
Rollover Protection System (ROPS)
1
3
4
2
7
8
5
6
32 - Husqvarna
Page 33
PROTECTION FRAME
ITEM PART NO. QTY. DESCRIPTION ITEM PART NO. QTY. DESCRIPTION
539 111444 .... 1 .... ROPS, COMP w/SEAT BELT
539 1034331.. .... 6 .... HCS ½-13 x 3¼
539 1320832.. .... 2 .... KNOB w/ STUD
539 1110363.. .... 2 .... LANYARD w/PIN ½"
539 2001004.. .... 6 .... NUT ½-13 CNTRLK
OPTIONAL ROPS LIT KIT - 539 111579
539 111577 .... 2 .... LIGHT w/BRKT & HRDWARE
539 1078975.. .... 2 .... NUT 5/16-18 JAM
539 1115806.. .... 1 .... LIGHT HARNESS
539 9910467.. .... 2 .... HCS 5/16-18 x 2½
539 1115788.. .... 2 .... BRACKET, MOUNTING
NOT SHOWN
539 976856 . 16 .... WIRE TIES
539 111815 .... 1 .... REPLACEMENT BULB
12V, 35 WATT
(NOT INCLUDED IN KIT)
Husqvarna - 33
Page 34
Page 35
Page 36
P/N 115 138827 IR 11/26/08
Loading...
