GTH250

Handbok

Läs noga dessa anvisningar och se till att du förstår dem
innan du använder denna maskin.

Håndbok med bruksanvisninger

Vennligst les nøye gjennom disse bruksanvisningene for å
være siker på at du forstår de før du tar maskinen i bruk.

Instruktionsbog

Læs disse instruktioner omhyggeligt og forstå dem, før du
bruger denne maskine.

Ohjekirja

Lue nämä ohjeet huolellisesti ja varmista, että ymmärrät ne
ennen kuin käytät tätä konetta.

1

2

3

Säkerhetsföreskrifter. Sikkerhedsregler.
Sikkerhetsforanstaltninger. Turvallisuussäännöt.

Montering. Montering.
Montering. Kokoaminen.

Funktionsbeskrivning. Funktionsbeskrivelse.
Funksjonsbeskrivelse. Toiminnan selostus.

3

13

22

4

5

6

7

8

Åtgärder före start. Forholdsregler før starten.
Startforberedelser. Toimenpiteet ennen käynnistystä.

Körning. Drift.
Kjøring. Ajo.

Underhåll, justering. Vedligeholdelse, justering.
Vedlikehold, justering. Kunnossapito, säätö.

Felsökning. Fejlsøgning.
Feilsøking. Vianhaku.

Förvaring. Opbevaring.
Oppbevaring. Säilytys.

29

31

39

55

57

Vi förbenhåller oss rätten till ändringar utan föregående meddelande.

Forbehold for ændringer uden forudgående meddelelse.

Rett til ændringer uden yderligere meddelelse forbeholdes.

Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta.

2

1. Säkerhetsföreskrifter

Säker användning av traktorklippare

VIKTIGT: DENNA KLIPPARE KAN KLIPPA AV HÄNDER OCH FÖTTER SAMT SLUNGA IVÄG FÖREMÅL. UNDERLÅTENHET
ATT FÖLJA SÄKERHETSANVISNINGARNA KAN RESULTERA I ALLVARLIGA SKADOR ELLER DÖDSFALL.

I. ÖVNING

• Läs noga igenom anvisningarna. Se till att du har bekantat
dig med alla reglage och hur utrustningen ska användas.

• Tillåt aldrig barn eller personer som inte är införstådda
med anvisningarna att använda gräsklipparen. Lokala
föreskrifter kan reglera förarens ålder.

• Använd aldrig klippare om personer, speciellt barn, eller
husdjur uppehåller sig i närheten.

• Kom ihåg att föraren är ansvarig för olyckor eller
olyckstillbud som påverkar andra personer eller deras
ägor och ägodelar.

• Alla förare ska uppsöka och erhålla professionell och
praktisk utbildning. Denna undervisning ska innefatta
och starkt betona:

- behovet av försiktighet och koncentration vid arbete
med traktorer;

- att man inte kan återfå kontrollen över en maskin
som glider i en sluttning genom att bromsa.

Huvudsakliga skäl till förlust av kontrollen över maskinen är:

a) otillräckligt fäste för hjulen;
b) fordonet har framförts vid allt för hög hastighet;
c) otillräckliga bromsar;
d) maskinen var olämplig för uppgiften;
e) underlåtenhet att uppmärksamma markens

beskaffenhet, speciellt sluttningar;

f) oriktig koppling av tillbehör och viktdistribution.

II. FÖRBEREDELSER

• Bär alltid kraftiga skor och långbyxor under användning
av klipparen. Var aldrig barfota eller bär sandaler när du
använder utrustningen.

• Undersök noga omgivningen där utrustningen ska
användas och avlägsna alla föremål som kan komma att
slungas iväg av maskinen.

• VARNING - Bensin är ytterst lättantändligt.

- Förvara alltid bränsle i behållare som är avsedda för
detta ändamål.

- Fyll alltid på bränsle utomhus och rök inte under
tiden.

- Fyll på bränsle innan motorn startas. Avlägsna aldrig
locket till bensintanken eller fyll på bensin medan
motorn är igång eller medan den fortfarande är
varm.

- Om du skulle spilla bensin ska du inte starta motorn
utan rulla undan maskinen från området med den
utspillda bensinen samt undvika alla former av
gnistbildning tills dess att bensinen har dunstat.

- Sätt alltid tillbaka locket till bensintanken och andra
behållare.

• Ersätt trasiga ljuddämpare.

• Utför alltid en visuell inspektion för att kontrollera att
knivbladen, bultarna och klipparen inte är slitna eller
skadade före starten. Ersätt hela satsen av knivblad och
bultar för att bibehålla balansen.

• Var försiktig när du roterar ett knivblad på en maskin med
flera blad eftersom detta kan förorsaka att även de andra
bladen roterar.

III. ANVÄNDNING

• Kör inte motorn i ett slutet rum där farliga mängder av
koloxid kan samlas.

• Klipp endast i dagsljus eller under fullgott artificiellt ljus.

• Koppla från alla tillbehörskopplingar och lägg in växeln
i neutralläge innan du startar motorn.

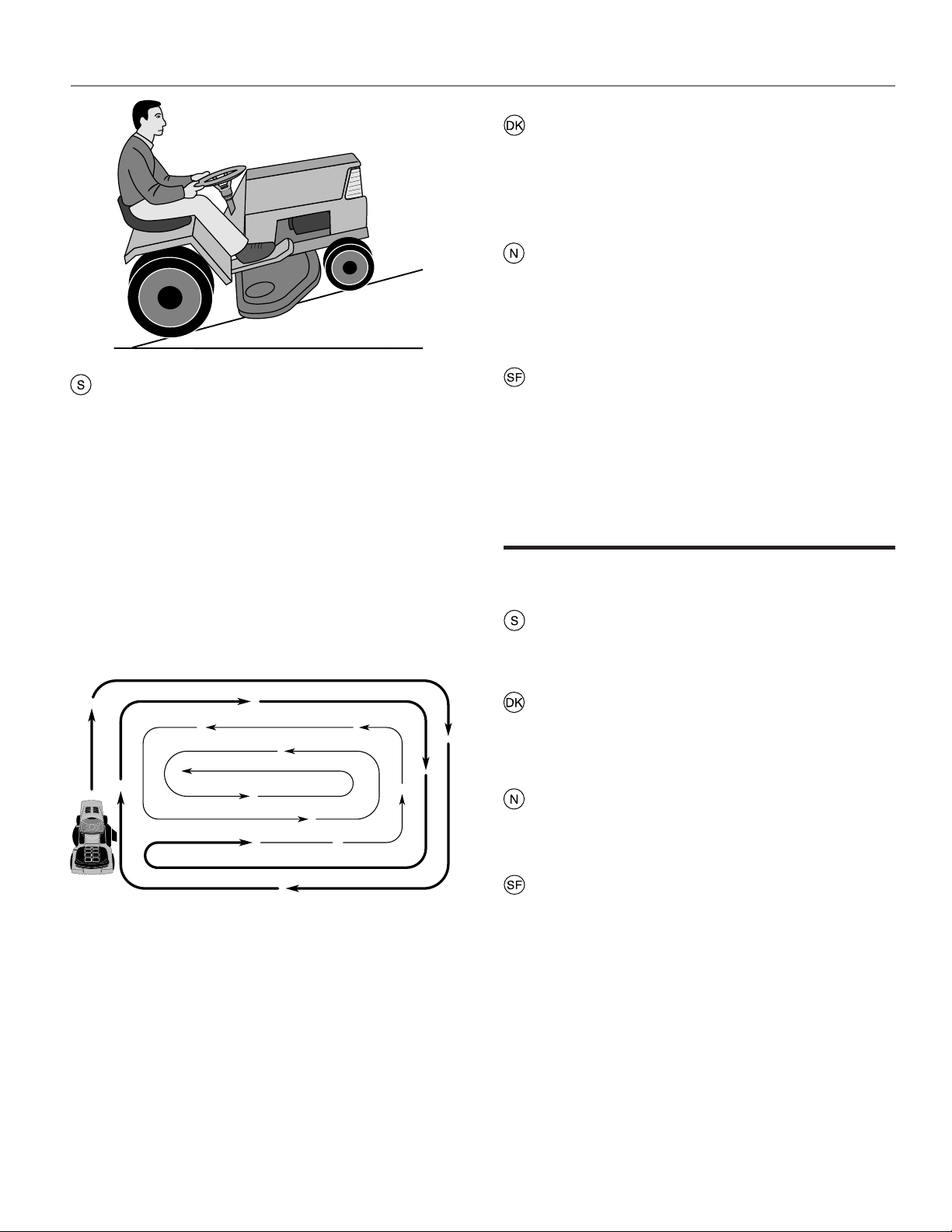

• Kör inte på mark som sluttar mer än 10°.

• Kom ihåg att det inte finns några “säkra” sluttningar.
Körning över grässluttningar kräver speciell försiktighet.
Skydda dig emot att traktorn välter genom att:

- inte starta eller stanna plötsligt medan du kör uppför
eller nedför

- koppla in kopplingen långsamt, låt alltid en växel
ligga i, speciellt vid körning i nedförsbacke;

- köra långsamt i sluttningar och i tvära svängar;

- var uppmärksam på förhöjningar och fördjupningar
i marken samt andra dolda faror;

- kör aldrig tvärs över en sluttning.

• Var försiktig när du bogserar tungt lass eller använder
tung utrustning.

- Använd endast godkända dragstångskrokar.

- Begränsa lasten till det du kan klara av på ett säkert
sätt.

- Gör inga tvära svängar. Var försiktig när du backar.

- Använd motvikter eller hjulvikter när detta anges i
handboken.

• Se upp för trafiken när du korsar vägar eller uppehåller
dig i närheten av en väg.

• Stanna knivbladen när du kör över annat underlag än
gräs.

• När du använder tillbehör ska du se till att material inte
slungas emot åskådare samt tillse att ingen befinner sig
i närheten av maskinen medan den är i gång.

• Kör aldrig maskinen om någon av säkerhetsskydden inte
finns på plats eller är skadade.

• Ändra inte strypklackens inställning eller kör motorn på
allt för hög hastighet. Om motorn körs med för hög
hastighet kan detta öka riskerna för olyckor och
personskador.

• Innan du lämnar förarplatsen ska du:

- koppla bort kraftuttaget och sänka ner tillbehör;

- lägga in växeln i neutralläget och dra åt
handbromsen;

- stanna motorn och ta ur tändningsnyckeln.

• Koppla bort driften av tillbehör, stanna motorn och
avlägsna ledningarna till tändstiften eller ta ur
tändningsnyckeln

- innan du rensar utkastet från material som fastnat;

- innan du kontrollera, rengör eller reparerar
gräsklipparen;

- efter det att du har kört in i ett främmande föremål.
Undersök gräsklipparen för att se om den har skadats
och utför reparationer innan du åter startar och kör
maskinen;

- om maskinen börjar att vibrerat onormalt mycket
(kontrollera omedelbart).

• Koppla bort driften av tillbehör under transport eller när
maskinen inte används.

3

• Stanna motorn och koppla bort driften till maskinen

- innan du fyller på bränsle;

- innan du avlägsnar gräsuppsamlaren;

- innan du justerar höjden såvida detta inte kan
utföras från förarplatsen.

• Minska gasreglagets inställning medan motorn stannar
och om motorn är försedd med en avstängningsventil
ska du stänga av bränsletillförseln efter avslutad
klippning.

IV. UNDERHÅLL OCH FÖRVARING

• Se till att alla muttrar, bultar och skruvar är ordentligt
åtdragna för att vara säker på att utrustningen är säker
att använda.

• Se till att det inte finns bensin i tanken om du förvarar
utrustningen i en byggnad där ångorna kan nå öppen
eld eller gnistor.

• Låt motorn svalna innan du förvarar den i ett stängt
utrymme.

• Undvik brandrisk genom att se till att
motorn,ljuddämparen, batterihållaren och
bensinförvaringsutry- mmet är fritt från gräs, löv och
överflödig smörjmedel.

• Kontrollera ofta att gräsuppsamlare inte är sliten eller
trasig.

• Av säkerhetskäl skall slitna eller skadade delar
omedelbart bytas ut.

• Om du måste tömma bensintanken ska detta göras
utomhus.

• Var försiktig när du roterar ett knivblad på en maskin
med flera blad eftersom detta kan förorsaka att även de
andra bladen roterar.

• När maskinen parkeras, förvaras eller lämnas obevakad
ska knivbladen sänkas såvida inte ett positivt, mekaniskt
lås används.

VIKTIGT: Koppla alltid bort ledningarna till tändstiften
och placera dessa så att de inte kommer i kontakt
med tändstiften, så att inte motorn startas av
misstag under inställning, trans port, justering eller
reparation.

4

1. Sikkerhetsforanstaltninger

Sikkerhetsregeler for drift av førerstyrte gressklippere

VIGTIGT: DENNE KLIPPEREN ER I STAND TIL Å KUTTE AV HENDER OG FØTTER SAMT KASTE TING RUNDT OMKRING.

HVIS DU UNNLATER Å OVERHOLDE DE FØLGENDE SIKKERHETSFORANSTALTNINGER KAN DETTE RESULTERE I
ALVORLIG SKADE ELLER DØDSFALL.

I. OPPLÆRING

• Bruksanvisningene må leses nøye. Pass godt på at du
gjør deg kjent med betjeningsutstyret og lærer hvordan
det skal brukes.

• La aldri barn eller uvedkommende personer som ikke
er kjente med bruksanvisningene bruke gressklipperen/
traktoren. Lokale retningslinjer kan eventuelt begrense
operatørens aldersgrense.

• Bruk aldri gressklipperen mens folk, spesielt barn eller
dyr, befinner seg i nærheten.

• Husk alltid på at operatøren eller brukeren har ansvaret
for de ulykker eller farer som eventuelt forekommer på
andre mennesker eller deres eiendommer.

• Alle førere bør oppsøke og anskaffe seg både profesjonell
og praktisk opplæring. Denne type opplæring bør legge
vekt på det følgende:

- Behov for omtanke og konsentrasjon mens drift av
førerstyrte maskiner finner sted;

- kontroll av en førerstyrt gressklipper i nedoverbakke
vil ikke bli gjenvunnet kun ved bruk av bremsen.

Hovedårsaken til tap av denne type kontroll er det følgende:

a) utilstrekkelig grep i rattet;
b) for fort kjøring;
c) utilstrekkelig bruk av bremsen;
d) maskintypen egner seg ikke til denne oppgaven;
e mangel på forståelse av virkningene fra

bakkeforhold, spesielt i nedoverbakke;

f) feil feste- og belastningsfordeling.

II. FORBEREDELSE

• Når gressklipperen/traktoren er i bruk, er det viktig at
føreren alltid bruker kraftige sko og lange bukser.
Kjøretøyet må ikke drives barbent eller med åpne
sandaler.

• Kontroller hele området hvor utstyret skal brukes og
fjern eventuelle ting som lett kan bli slengt omkring av
maskinen.

• ADVARSEL - Bensin er meget brannfarlig.

- Oppbevar brensel i spesielle beholdere laget til
dette formål.

- Fyll kun på bensin utendørs. Det er viktig å huske
på at røyking mens man fyller på bensin er meget
farlig.

- Bensinen må tilsettes før maskinen startes. Ta aldri
lokket av bensintanken eller tilsett bensin mens
motoren er i gang eller mens den er varm.

- Hvis du tilfeldigvis søler med bensin, må du ikke
prøve å starte motoren. Flytt maskinen bort fra det
området hvor du sølte, og la vær å start motoren
igjen helt til bensinlukten har forsvunnet.

- Sett alle lokkene på brenselstankene og
beholderne godt fast igjen.

• Fjern alle defekte lyddempere.

• Før du tar maskinen i bruk, må du alltid sjekke kjøretøyet
visuelt for å være sikker på at bladene, bladskruene og
hele skjæremonteringen ikke har blitt slitt eller skadet.
Eventuelle slitte eller skadede blader og skruer erstattes
i satser slik at balansen opprettholdes til alle tider.

• På maskiner med flere blader, vær forsiktig da rotering
av ett blad, kan forårsake at andre blader også begynner
å rotere.

III. DRIFT

• Denne maskinen må ikke brukes innenfor et begrenset
området hvor farlig karbonmonoksid kan oppsamles.

• Bruk gressklipperen/traktoren kun om dagen eller med
godt kunstig lys.

• Før du prøver å starte motoren, må alle bladfastgjørings­kløtsjer og gear settes i fri.

• Bruk ikke traktoren på skråninger på mer enn 10 grader.

• Husk at det finnes ikke noen “trygg” nedoverbakke.
Kjøring på skråninger med gress krever spesiell
forsiktighet. Det følgende bør overholdes som
beskyttelse mot kantring:

- ikke stopp eller start plutselig mens du kjører opp
eller nedover en bakke;

- sett kløtsjen i gang forsiktig, og hold alltid maskinen
i gear, spesielt når du kjører nedover en bakke;

- kjør alltid meget langsomt nedover en bakke, og i
løpet av skarpe svinger;

- pass godt på å unngå humper og hull i bakken og
andre usynlige farer;

- kjør aldri gressklipperen/traktoren på tvers over en
bakke, med mindre gressklipperen er spesiallaget
til dette formål.

• Vær forsiktig når du har tung last eller annet tungt utstyr.

- Må kun brukes på godkjente trekkbare
festepunkter.

- Begrens lasten til en vekt som du er sikker på at du
kan greie.

- Ta ikke for skarpe svinger. Vær forsiktig når du
kjører i revers.

- Bruk mot- eller hjulvekt hvis dette forslaget er
inkludert i bruksanvisningene.

• Pass på trafikken når du kjører på tvers av eller i
nærheten av gater.

• Pass på at bladene ikke roterer når du kjører over andre
overflater enn gress.

• Når du bruker tilleggsutstyret, må du alltid passe godt på
at gress avløpet eller annet material ikke rettes mot
uvedkommende personer, og at ingen kommer i
nærheten av maskinen mens den er i drift.

• Bruk aldri gressklipperen/traktoren med mangelfulle
beskyttelsesplater, skjermer eller uten at
beskyttelsesutstyret er på plass.

• Motorens regulatorinnstillinger må ikke endres, og
motoren må ikke kjøres for fort. Drift av motoren med
ekstra sterk hastighet kan forårsake personskader.

• Før du forlater førersetet, må du gjøre det følgende:

- slå av “power-starten” og senk tilleggsutstyret;

- sett maskinen i fri og sett på parkeringsbremsen;

- slå av motoren og ta ut nøkkelen.

5

• Slå av drivet til tilleggsutstyret; slå av motoren; slå av
tennpluggkablene, og fjern tenningsnøkkelen

- før du skal rengjøre blokkeringer eller forhindre
tilstopping av gress-sjakten;

- før du kontrollerer, rengjør eller arbeider på
gressklipperen;

- hvis du har kommet bort i en fremmed gjenstand, må
du kontrollere gressklipperen nøye for å se om
eventuell skade og reparasjoner må utføres før du
kan ta utstyret i bruk igjen;

- hvis maskinen begynner med unormale vibrasjoner
(dette må undersøkes øyeblikkelig).

• Slå av drivet til tilleggsutstyret mens gressklipperen
transporteres eller ikke er i bruk.

• Slå av motoren og slå av drivet til tilleggsutstyret

- før du fyller opp med ny bensin;

- før du fjerner gressfangeren;

- før du utfører høydejusteringer med mindre dette
kan gjøres fra førersetet.

• Slå ned strupeinnstillingen hvis motoren løper ut, og hvis
motoren er utstyrt med en avstengningsventil, slå av
bensinen når du er ferdig med å klippe gresset.

lV. VEDLIKEHOLD OG OPPBEVARING

• Pass på at alle skruer og bolter sitter godt fast for å kunne
forsikre deg om at utstyrets driftsforhold er gode og
trygge.

• Maskinen må aldri oppbevares med bensin i tanken
innendørs hvor dunstene kan nå åpen flamme eller
gnister.

• La motoren avkjøles før gressklipperen settes til
oppbevaring hvor som helst.

• For å kunne redusere fare for brann, må motoren,
lyddemperen, batteriseksjonen og bensinbeholderen
holdes borte fra gressområder, løv, eller områder som er
omgitt av meget olje.

• Sjekk gressfangeren ofte for å unngå slitasje eller skade.

• Slitte eller ødelagte deler må sjekkes ofte av
sikkerhetsmessige årsaker.

• Hvis bensintanken må tømmes, må dette gjøres utendørs.

• På en maskin med flere blader, er det viktig å være
forsiktig mens et blad roteres, da dette kan forårsake at
andre blader også begynner å rotere.

• Når traktoren skal parkeres; settes til oppbevaring, eller
ikke er i bruk, bør skjæremidlene senkes, med mindre en
positiv mekanisk lås er i bruk.

VIGTIGT: Tennpluggkablen må alltid slås av, og
kablen må plasseres der hvor det ikke er mulig å ta
kontakt med tennplugger for å unngå tilfeldig oppstart
i løpet av igangsetting, transport, justering eller
reparasjon.

6

1. Sikkerhedsregler

Vejledning i sikker brug af selvkørende plæneklippere

VIKTIG: DENNE PLÆNEKLIPPER KAN, I VÆRSTE FALD, AMPUTERE HÆNDER OGFØDDER OG SLYNGE GENSTANDE

LANGT VÆK. HVIS DU IKKE FØLGER FØLGENDE SIKKERHEDSINSTRUKTIONER, KAN DET MEDFØRE ALVORLIGE
KVÆSTELSER ELLER DØD.

I. UDDANNELSE

• Læs instruktionerne omhyggeligt.

• Du bør have kendskab til betjeningsgrebene og korrekt
brug af udstyret.

• Lad ikke børn, eller personer der ikke har kendskab til
instruktionerne, benytte plæneklipperen. Benyt ikke
plæneklipperen, mens mennesker, specielt børn, eller
kæledyr opholder sig i nærheden.

• Husk, at føreren eller brugeren er ansvarlig for ulykker
eller evt. faresituationer, der forekommer, overfor andre
mennesker eller deres ejendom.

• Føreren skal have fyldestgørende instruktioner i brugen
af plæneklipperen. Disse instruktioner bør lægge vægt
på:

- behovet for at være omhyggelig og koncentreret
ved arbejde med selvkørende maskiner;

- at man ikke kan få kontrol over en selvkørende
maskiner, der glider på en skråning, ved at træde på
bremsen.

De vigtigste årsager til at miste kontrollen er:

a) Utilstrækkeligt hjulgreb
b) For hurtig kørsel
c) Manglende bremsekraft
d) Maskintypen er uegnet til arbejdsopgaven;
e) Manglende viden om terrænforholdene, specielt

skråninger;

f) Ukorrekt bugsering og lastfordeling.

II. FORBEREDELSE .

• Når du slår græs, skal du altid benytte solidt fodtøj og
lange bukser; du må ikke være barfodet eller gå med
åbne sandaler.

• Efterse området grundigt, hvor plæneklipperen skal
benyttes, og fjern alle genstande, som kan slynges væk
af maskinen.

• ADVARSEL - Benzin er yderst brandfarligt.

- Opbevar brændstof i dunke, der er godkendt til
formålet.

- Påfyld kun brændstof udendørs. Rygning er forbudt
ved påfyldning af brændstof.

- Påfyld brændstof, før motoren startes. Tag aldrig
dækslet af brændstoftanken eller påfyld benzin,
mens

motoren er i gang eller er varm.

- Ved spild af brændstof: For at undgå at antænde
brændstoffet må du ikke forsøge at starte motoren,
før du har flyttet maskinen væk fra stedet, hvor
brændstoffet blev spildt.

• Udskift evt. defekte lydpotter.

• Forud for brug, bør du altid efterse følgende grundigt for
slid eller skader: Knive, knivbolte og skærehoveder.
Udskift slidte eller beskadigede knive og bolte i sæt, for
at bevare balancen.

• Da maskinen har flere knive, bør du være forsigtig, fordi
de andre knive kan dreje med, når du drejer én kniv.

III. BETJENING

• Lad ikke motoren gå i lukkede rum, hvor der kan udvikles
farlig kulilte.

• Benyt kun plæneklipperen i dagslys eller i god kunstig
belysning.

• Slå alle koblinger, der betjener knive, fra og sæt
plæneklipperen i frigear, før du forsøger at starte motoren.

• Kør ikke på skråninger på over 10°.

• Husk, der findes ingen “sikre’’ skråninger. Vær særdeles
forsigtig ved kørsel på græsklædte skråninger. Gør
følgende, for at undgå at vælte:

- stands eller start ikke pludseligt ved kørsel op ad
eller ned ad bakke;

- kobl langsomt til, og hold altid maskinen i gear, især
når du kører ned ad bakke;

- kør langsomt med maskinen på skråninger og i
skarpe sving;

- hold udkig efter knolde og huller og andre skjulte
farer;

- kør aldrig tværs over en skråning med
plæneklipperen, med mindre den er beregnet til
dette formål.

• Vær forsigtig, når du bugserer eller benytter tungt udstyr:

- Benyt kun godkendte trækbomstilkoblinger.

- Læsset må ikke være så stort, at du mister kontrollen
over det.

- Undgå skarpe sving. Vær forsigtig ved
baglænskørsel.

• Hold øje med trafikken, når du krydser eller arbejder nær
veje.

• Stands knivenes rotation, inden du kører ud på andre
overflader end græs.

• Når du benytter tilbehør, må du aldrig rette det udkastede
materiale mod de tilstedeværende eller lade personer
komme nær maskinen, mens den er i arbejde.

• Benyt aldrig plæneklipperen med defekte skærme, eller
uden at beskyttelsesudstyret er monteret.

• Du må ikke ændre motorens regulatorindstilling eller
overskride motorens tilladte hastighed. Hvis motoren
kører med for stor hastighed, kan det forøge risikoen for
personskader.

• Før du forlader førersædet, skal du:

- koble kraftoverføringen fra og sænke
klippeaggregatet;

- sætte maskinen i frigear og trække
parkeringsbremsen;

- standse motoren og fjerne nøglen.

• Kobl kraftoverføringen til tilbehøret fra, stands motoren
og afbryd tændrørsledningen/erne eller fjern
tændingsnøglen…

- før blokeringer eller tilstopninger i græsudkaster­røret fjernes;

- inden kontrol, rengøring eller arbejde på
plæneklipperen;

- efter at have ramt et fremmedlegeme. Efterse
plæneklipperen for skader og foretag reparationer,
før du starter maskinen og benytter den igen;

- hvis maskinen begynder at vibrere unormalt,
kontroller den omgående.

7

• Kraftoverføringen til tilbehøret skal kobles fra ved trans­port, eller når den ikke er i brug.

• Motoren standses og kraftoverføringen til knivene
frakobles…

- inden for påfyldning af brændstof;

- inden græsbeholderen tages af;

- inden der foretages højdejustering, med mindre
justeringen kan foretages fra førersædet.

• Reducer hastigheden, mens motoren standses. Hvis
motoren er udstyret med en afspærringsventil, lukkes for
brændstoffet, når du er færdig med at slå græs.

IV. VEDLIGEHOLDELSE OG OPLAGRING

Sørg for, at alle møtrikker, bolte og skruer er spændt sikkert
for at sikre, at udstyret er i forsvarlig driftsmæssig stand.

• Udstyret må aldrig oplagres med benzin i tanken i en
bygning, hvor dampene kan komme i forbindelse med
åben ild eller gnister.

• Lad motoren køle af, før plæneklipperen oplagres i en
lukket bygning.

• Brandfaren reduceres, ved at rengøre motoren, lydpotten,
batterirummet og brændstofområdet for græs, blade og
overskydende smørefedt.

• Efterse klippeaggregatet hyppigt for slid eller
beskadigelse. Udskift slidte eller beskadigede dele af
sikkerhedsgrunde.

• Hvis brændstoftanken skal tømmes, skal det gøres
udendørs.

• Da maskinen har flere knive, bør du være forsigtig, fordi
de andre knive kan dreje med, når du drejer én kniv.

• Når maskinen skal parkeres, oplagres eller efterlades
uden tilsyn, sænk klippeaggregatet, med mindre der
benyttes en mekanisk lås.

VIKTIG: Fjern altid tændrørsledningen, og anbring
ledningen, så den ikke kan berøre tændrøret, for at
forhindre utilsigtet start, når plæneklipperen
klargøres, transporteres, justeres eller der foretages
reparationer.

8

1. Turvallisuussäännöt

Ajettavien ruohonleikkureiden turvallinen käyttö

TÄRKEÄÄ: TÄMÄ LEIKKURI VOI VAHINGOITTAA KÄSIÄ JA JALKOJA JA SE VOI HEITTÄÄ ESINEITÄ. ALLA OLEVIN

TURVALLISUUSSÄÄNTÖJEN LAIMINLYÖMINEN VOI JOHTAA VAKAVAAN VAMMAAN TAI KUOLEMAAN.

I. KOULUTUS

• Lue ohjeet huolellisesti. Tutustu säätimiin ja opettele
välineiden oikea käyttö.

• Älä koskaan anna lasten tai ihmisten, jotka eivät ole

tutustuneet käyttöohjeisiin, käyttää ruohonleikkuria.
Paikalliset säännöt voivat rajoittaa ajajan ikää.

• Älä koskaan leikkaa ruohoa, kun ihmisiä, varsinkin lapsia
on lähellä.

• Muista, että ajaja tai käyttäjä on vastuussa alueella
toisille ihmisille sattuvista onnettomuuksista tai vaaroista.

• Kaikkien ajajien on saatava ammataitoista ja
käytännöllistä opetusta. Sen tulee korostaa:

- huollellisuuden ja keskittymisen tarvetta ajettavien
ruohonleikkureiden käytössä.

- ajettavan ruohonleikkurikoneen hallintaa ei voi
palauttaa jarrun avulla, jos se alkaa liukua rinteellä.

Hallinnan menetyksen pääsyyt ovat:

a) riittämätön pyörien tartunta;
b) liian nopea ajo;
c) riittämätön jarrutus;
d) konetyyppi on sopimaton sen suorittamaan

tehtävään;

e) maaolosuhteiden, erityisesti rinteiden huom-

ioonotto ajettaessa;

f) väärä kytkentä ja kuormituksen jakautuminen.

II. VALMISTELU

• Ruohoa leikattaessa on aina käytettävä vahvoja jalkineita
ja pitkiä housuja. Älä käytä konetta paljain jaloin tai
avoimin sandaalein.

• Tarkasta huolellisesti alue, jolta ruoho leikataan ja poista
kaikki esineet, joita kone voi heitellä ympäri.

• VAARA! Bensiini on hyvin tulenarkaa.

- Säilytä polttoaine tähän tarkoitukseen erityisesti
suunnitelluissa astioissa.

- Lisää polttoainetta ainoastaan ulkona; älä tupakoi
polttoainetäytön aikana.

- Lisää polttoainetta ennen kuin käynnistät moottorin.
Älä koskaan poista tulppaa polttoainesäiliöstä tai
lisää bensiiniä moottorin ollessa käynnissä tai
kuuman.

- Jos bensiiniä läikkyy, älä yritä käynnistää moottoria,
vaan siirrä kone pois läikkymäalueelta ja vältä
luomasta mitään sytytyslähdettä ennen kuin
bensiinihöyryt ovat hävinneet.

- Pane kaikki polttoainesäiliöiden ja astioiden kannet
huolellisesti paikoilleen.

• Vaihda vialliset äänenvaimentimet.

• Ennen käyttöä tarkista aina visuaalisesti, että terät, terien
pultit ja leikkuulaite eivät ole kuluneita tai vaurioituneita.
Vaihda kuluneet tai vahingoittuneet terät ja pultit sarjoittain
tasapainon säilyttämiseksi.

• Moniteräisissä koneissa on oltava varovainen, yhden
terän pyörittäminen voi aiheuttaa toisten terien
pyörimisen.

III. KÄYTTÖ

• Älä käytä moottoria suljetussa tilassa, johon voi keräytyä
vaarallisia hiilimonoksidihöyryjä.

• Leikkaa ruoho vainpäivänvalossa tai hyvässä
valaistuksessa.

• Ennen moottorin käynnistämistä, kytke irti kaikki
teränkiinnityskytkimet ja vaihda vapaavaihteelle.

• Älä aja 10° jyrkemmilla rinteillä.

• Muista, ettei ole olemassa mitään “turvallista” rinnettä.
Ruohoisilla rinteillä liikkuminen vaatii erityistä
huolellisuutta. Koneen kaatumisen estämiseksi:

- älä pysähdy tai lähde äkkinäisesti ylä- tai alamäessä;

- kytke hitaasti, pidä aina kone kytkettynä, varsinkin
alamäessä;

- koneen nopeus on pidettävä alhaisena rinteillä ja
ahtaissa käännöksissä;

- varo kumpuja ja kuoppia ja muita piileviä vaaroja;

- älä koskaan leikkaa ruohoa rinteellä, ellei
ruohonleikkuri ole tarkoitettu tähän tarkoitukseen.

• Ole varovainen vetäessäsi kuormaa.

- Käytä ainoastaan hyväksyttyä aisan kiinnitystä.

- Rajoita kuormat sellaisiksi, joita pystyt turvallisesti
hallitsemaan.

- Älä tee jyrkkiä käännöksiä. Ole varovainen
peruutuksessa.

- Käytä vastapainoa/vastapainoja tai pyöräpainoja,
jos ohjekirja sitä ehdottaa.

• Varo liikennettä tietä ylitettäessä tai kuljetusväylillä.

• Pysäytä terien pyöriminen ennen kuin ylität muita pintoja
kuin ruohoa.

• Äjä koskaan osoita materiaalin poistoa ohikulkijoita
vasten äläkä salli ketään koneen lähellä sen ollessa
käynnissä.

• Älä käytä ruohonleikkuria viallisten suojusten, suojien
kanssa tai ilman, katso että turvasuojuslaitteet ovat
paikoillaan.

• Älä muuta moottorin säätöjä tai aja moottoria liian suurilla
nopeuksilla. Jos moottoria ajetaan ylinopeuksilla voi
henkilövamman vaara lisääntyä.

• Ennen ajajan paikan jättämistä:

- kytke tehon otto pois päältä ja alenna lisälaitteet;

- muuta vapaalle ja aseta pysäköintijarru;

- sammuta moottori ja poista avain.

• Kytke irti lisälaitteiden käyttölaite, pysäytä moottori ja
kytke irti sytytystulpan johdin/johtimet tai poista virta­avain

- ennen kuin puhdistat tukoksia tai poistat esteen
poistokourusta;

- ennen kuin tarkistat, puhdistat tai huollat konetta.

- jos osut vieraaseen esineeseen. Tarkista
ruohonleikkuriin kohdistunut vahinko ja korjaa
ennen kuin aloitat ja käytät sitä uudelleen;

- jos kone alkaa täristä epänormaalisti (tarkista heti)
terälaite on vahingoittunut.

9

• Kytke irti lisälaitteiden käyttölaite kuljetettaessa tai kun
se ei ole käytössä.

• Pysäytä moottori ja kytke irti lisälaitteiden käyttölaite

- ennen polttoainetäyttöä;

- ennen ruohonkerääjän poistoa;

- ennen korkeuden säätöä, jollei säätöä voida
suorittaa ajajan paikalta.

• Vähennä kaasun säätöä moottorin hidastamiseksi; jos
moottorissa on sulkuventtiili, käännä polttoaine pois
ruohonleikkauksen päätyttyä.

IV. HUOLTO JA SÄILYTYS

• Pidä kaikki mutterit, pultit ja ruuvit tiukalla varmistaaksesi,
että välineistö on hyvässä toimintakunnossa.

• Älä koskaan säilytä konetta bensiinin ollessa säiliössä
rakennuksessa, jossa höyryt voivat joutua kosketuksiin
avoimen liekin tai kipinän kanssa.

• Anna moottorin jäähtyä ennen kuin säilytät sitä missään
suljetussa tilassa.

• Palovaaran vähentämiseksi, pidä moottori, vaimennin,
akkuosasto ja bensiinin sailytyspaikka vapaana ruohosta,
lehdistä tai liiallisesta rasvasta.

• Tarkista usein, ettei ruohonkerääjä ole kulunut ja muuten
huonossa kunnossa.

• Vaihda kuluneet tai vahingoittuneet osat turvallisuuden
vuoksi.

• Mikäli polttoainesäiliö on tyhjennettäuä, on se suoritettava
ulkona.

• Moniteräisissä koneissa on oltava varovainen, yhden
terän pyörittäminen voi aiheuttaa toisten terien
pyörimisen.

• Jos kone pysäköidään, varastoidaan tai se jätetään
ilman valvontaa, niin poista virta-avain.

TÄRKEÄÄ: Kytke aina irti sytytystulpan johdin ja
pane johdin paikkaan, jossa se ei voi saada
kosketusta sytytystulppaan, jotta voidaan estää
tahaton käynnistys, kuljetettaessa, säädettäessä
tai korjattaessa.

GTH250

25/18,3

0-7,6

122

38-102

275

ISO 3744 98/37/EC

ISO 11094 2000/14/EC

Vibration Lärmpegel
Vibration Vibratie
Vibración Vibrazioni
Vibrering Vibration
Vibrasjon Tärinä

m/s

10

LpA < 90 dBa

LwA < 100 dBa

EN 1033

8

EN 1032

4

Dessa symboler kan förekomma på enheten eller i den dokumentation som levererats tillsammans med produkten. Lär känna dem
och deras innebörd.

Disse symboler kan findes på din plæneklipper eller i de instruktioner der leveres med den. Det er vigtigt at lære og forstå deres
betydning.

Disse symbolene har eventuelt blitt inkludert på din enhet eller i bruksanvisningene som leveres med produktet. Symbolene bør
læres slik at du kan forstå hva de betyr.

Nämä symbolit voivat esiintyä laitteessasi tai tuotteen mukana seuraavassa kirjallisuudessa. Opi ymmärtämään niiden merkitys.

BACK

REVERS

BAKGEAR

PERUUTUS

MOTORN PÅ

MOTOR PÅ

MOTOR STARTET

MOOTTORI KAYNNISSÄ

KOPPLING

KLØTSK

KOBLING

KYTKIN

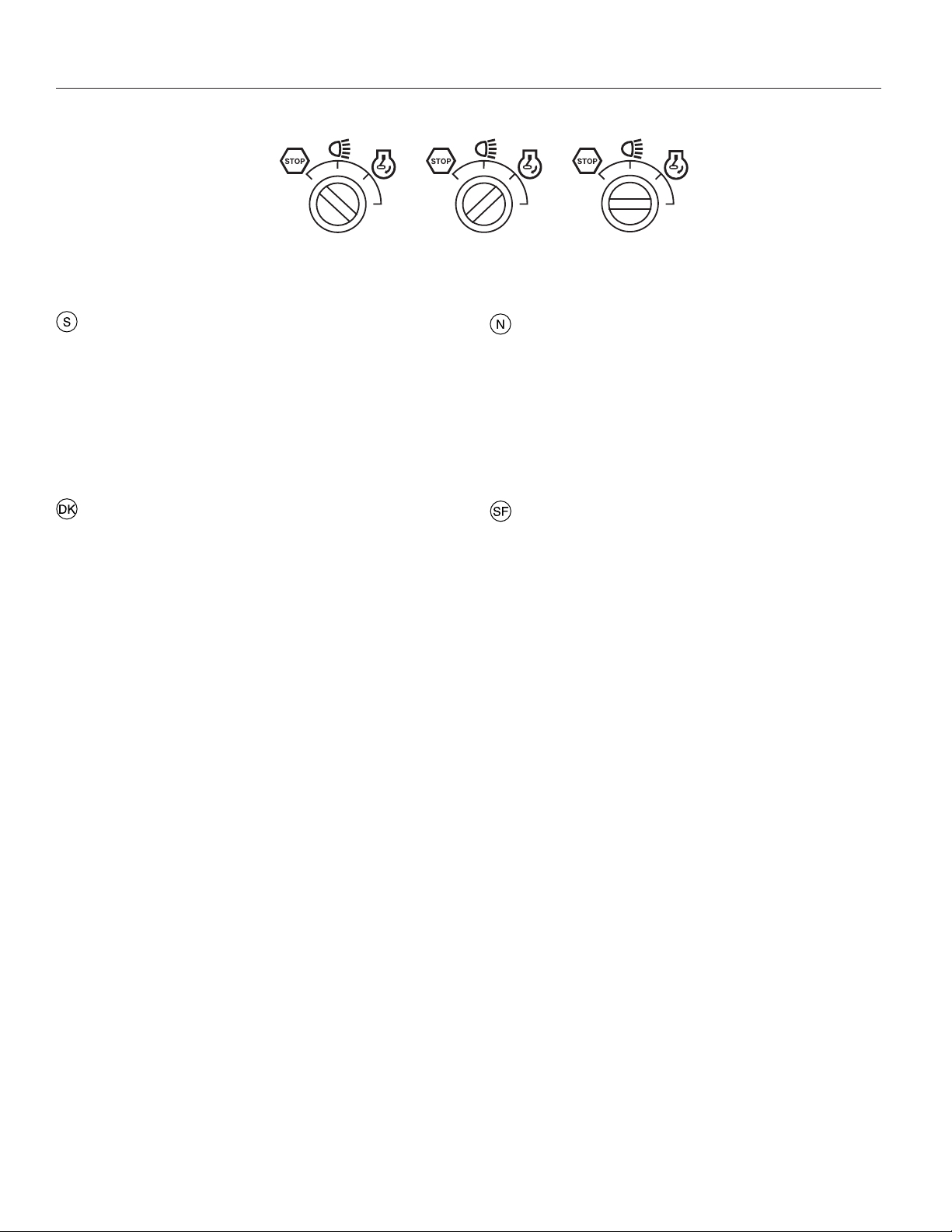

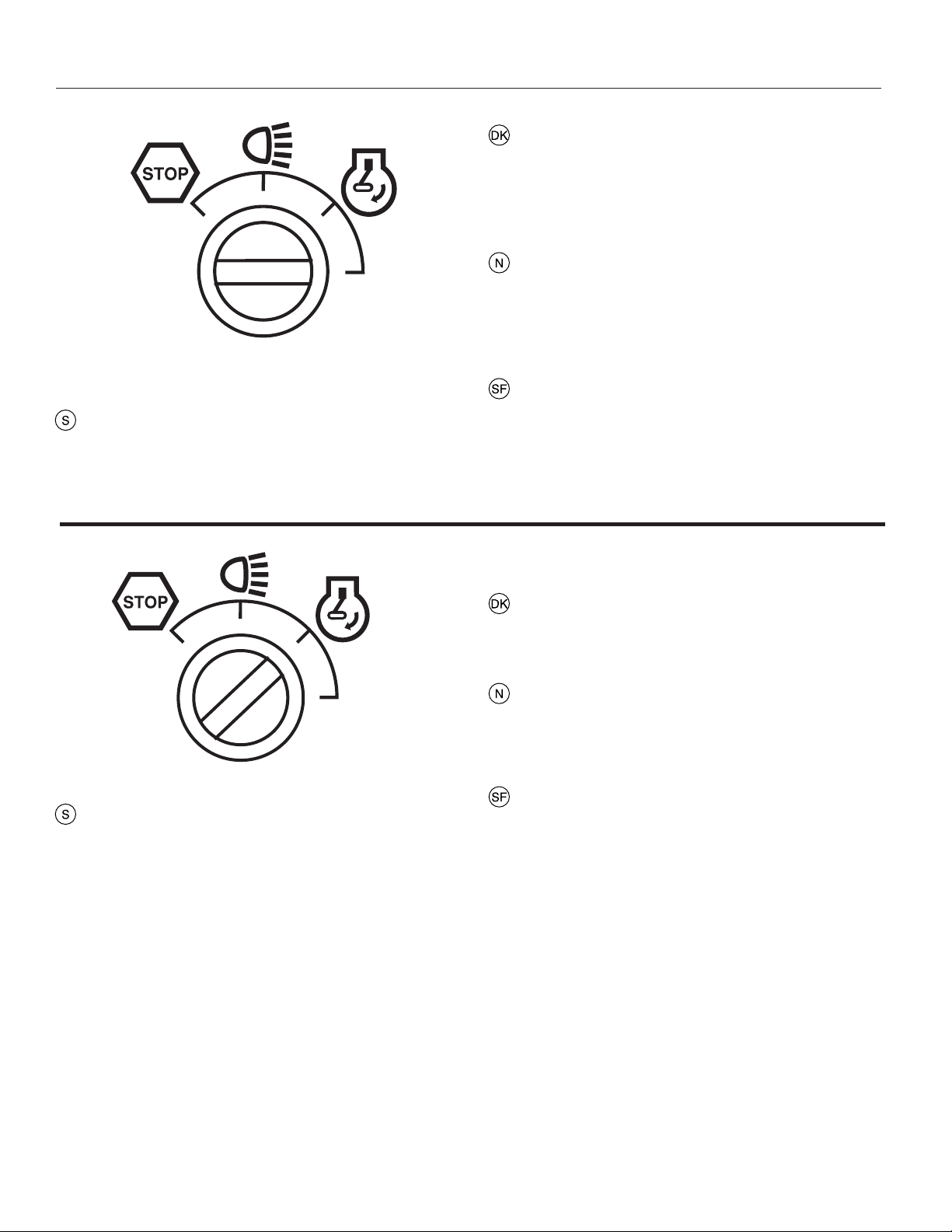

TÄNDNING

TENNING

TÆNDING

SYTYTYS

TILLBEHÖRSKOPPLING

KOBLING FOR TILBEHØR

NEUTRAL

FRI

FRIGEAR

VAPAAVAIHDE

MOTORN AV
MOTORN AV

MOTOR STANDSET

MOOTTORISEIS

CHOKE
CHOKE

CHOKER

RIKASTIN

INKOPPLAD

FESTKLØTSJ I GANG

TILKOBLET

LISÄLAITTEEN KYTKIN

KYTKETTY

10

BRÄNSLE

BRENSEL
BRÆNDSTOF
POLTTOAINE

HÖG
HØY
HØJ

KORKEA

PARKERINGSBREMS LÅST

PARKERINGSBREMSE LÅST

KOBLING FOR TILBEHØRET

LÅg
LAV
LAV

MATALA

HANDBROMS LÅST

KÄSIJARRU LUKITTU

OLJETRYCK
OLJETRYKK

OLIETRYK

ÖLJYNPAINE

TILLBEHÖRSKOPPLING

FRÅNKOPPLAD

FESTKLØTSJ AV

FRAKOBLET

LISÄLAITTEEN KYTKIN

IRTIKYTKETTY

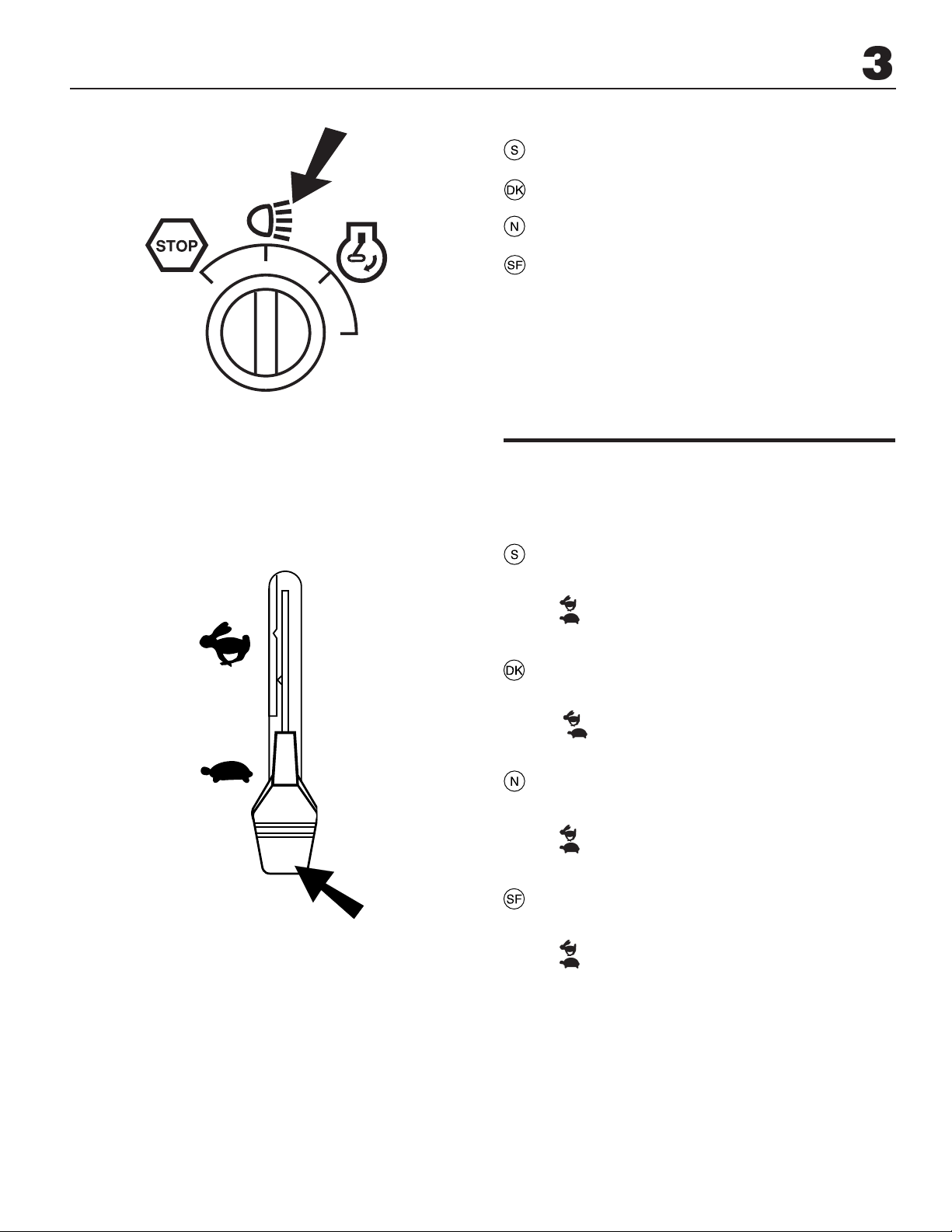

SNABB
HURTIG
HURTIG

NOPEA

TASAUSPYÖRÄSTÖN LUKKO

LÅNGSAM
LANGSOM
LANGSOM

HIDAS

EJ LÅST

ULÅST
ULÅST

EI LUKITTU

DIFFERENTIAL LÅST

DIFFERENSIAL LÅS

DIFFERENTIALLÅS

VIKTIGT
FORSIKTIG
FORSIGTIG

VARO

LYSET PÅ

LYS PÅ
LYGTER TÆNDT
VALOT PÄÄLLÄ

P

HANDBROMS

PARKERINGSBREMS

PARKERINGSBREMSE

KÅSIJARRU

BAKÅT

REVERS

BAGLÆNS

PERUUTUS

HÖJD FÖR KLIPPARE

KLIPPEHØYDE
KLIPPEHØJDE

LEIKKUUKORKEUS

START AV MOTOR
START AF MOTOREN
START AV MOTOREN

MOOTTORIN KÄYNNISTYS

BATTERI
BATTERI
BATTERI

AKKU

FRAMÅT

FRAMOVER

FREMAD

ETEENPÄIN

SE UPP FÖR

UTFLYGANDE FÖREMÅL

PASS OPP FOR

FLYVENDE GJENSTANDER

PAS PÅ FLYVENDE

GENSTANDE

VARO SINKOUTUVIA ESINEITÄ

FÅR EJ ANVÄNDAS OM

MARKEN SLUTTAR MER ÄN 10

KJØR IKKE I SKRÅNINGER PÅ

MER ENN 10

BENYT IKKE PLÆNEKLIPPEREN

PÅ SJRÅNINGER DER FER OVER 10

EI SAA KÄYTTÄÄ 10

JYRKEMMILLÄ RINTEILLÄ

HÖJ KLIPPARE
KLIPPELØFTER

INDSTILLING AF KLIPPEHØJDE

LEIKKUUKORKEUDEN SÄÄTÖ

SE TILL ATT ÅSKÅDARE

BEFINNER SIG PÅ BEHÖRIGT

AVSTÅND

UVEDKOMMENDE PERSONER

BØR HOLDES BORTE

HOLD UVEDCOMMENDE

PÅ AFSTAND

PIDÄ OHIKULKIJAT POIS

LÄHETTYVILTÄ

FARA, HÅLL UNDAN

HÄNDER OCH FÖTTER

FARE, HOLD HENDER OG

FARE! HOLD HÆNDER OG

VAARAM OUDÄ KÄDET

LÄS ANVÄNDARHANDBOKEN

LES BRUKSANVISNINGENE

LÆS BETJENINGSVEJLEDNINGEN

LUE OMISTAJAN OHJEKIRJA

FØTTER BORTE

FØDDER VÆK

JA JALAT POIS

11

EUROPEISK STANDARD
FÖR MASKINSÄKERHET

EUROPEISKE

MASKINSIKKERHETSREGLER

EU MASKINDIREKTIVEST

SIKKERHEDSREGLER

EUROOPPALAINEN

KONETURVADIREKTIIVI

FRIHJUL

FRITT HJUL

FRILØB
TTINEN

VAPAA

VARNING
ADVARSEL
ADVARSEL
VAROITUS

FARA
SKYDDA ÖGONEN
EXPLOSIVA GASER

KAN FÖRORSAKA
BLINDHET ELLER SKADA

•INGA GNISTOR

•INGEN ÖPPEN ELD

•RÖK EJ

SVAVELSYRA

KAN FÖRORSKA
BLINDHET ELLER
ALLVARLIGA
BRÄNNSKADOR

SPOLA OMEDELBART
ÖGONEN MED VATTEN
OCH SÖK SNABBT UPP
LÄKARE.

FARE
BESKYTT ØYNENE
EKSPLOSIVE GASSER

KAN FORÅRSAKE
BLINDHET OG SKADER.

FARE!
BESKYT ØJNENE
EKSPLOSIVE GASSER

KAN MEDFØRE BLINDHED
ELLER KVÆSTELSER.

VAARA!
SUOJAA SILMÄT
RÄJÄHTÄVIÄ KAASUJA

VOI AIHEUTTAA SOKEUTTA
TAI VAMMAN.

UNNGÅ

•GNISTER

•FLAMMER

•RØYKING

UNDGÅ

•GNISTER

•LD

•RYGNING

EI

•KIPINÖITÄ

•LIEKKEJÄ

•TUPAKOINTIA

SVOVELSYRE

KAN FORÅRSAKE
BLINDHET OG
ALVORLIGE
BRANNSKADER.

SVOVLSYRE

KAN MEDFØRE
BLINDHED ELLER
ALVORLIGE
ÆTSNINGER.

RIKKIHAPPO

VOI AIHEUTTAA
SOKEUTTA TAI VAKAVIA
PALOVAMMOJA.

SKYLL ØYNENE
ØYEBLIKKELIG MED
VANN. KONTAKT LEGE
ØYEBLIKKELIG.

SKYL OMGÅENDE
ØJNENE MED VAND.
SØG OMGÅENDE
LÆGEHJÆLP.

HUUHTELE SILMÄT
HETI VEDELLÄ. MENE
HETI LÄÄKÄRILLE.

12

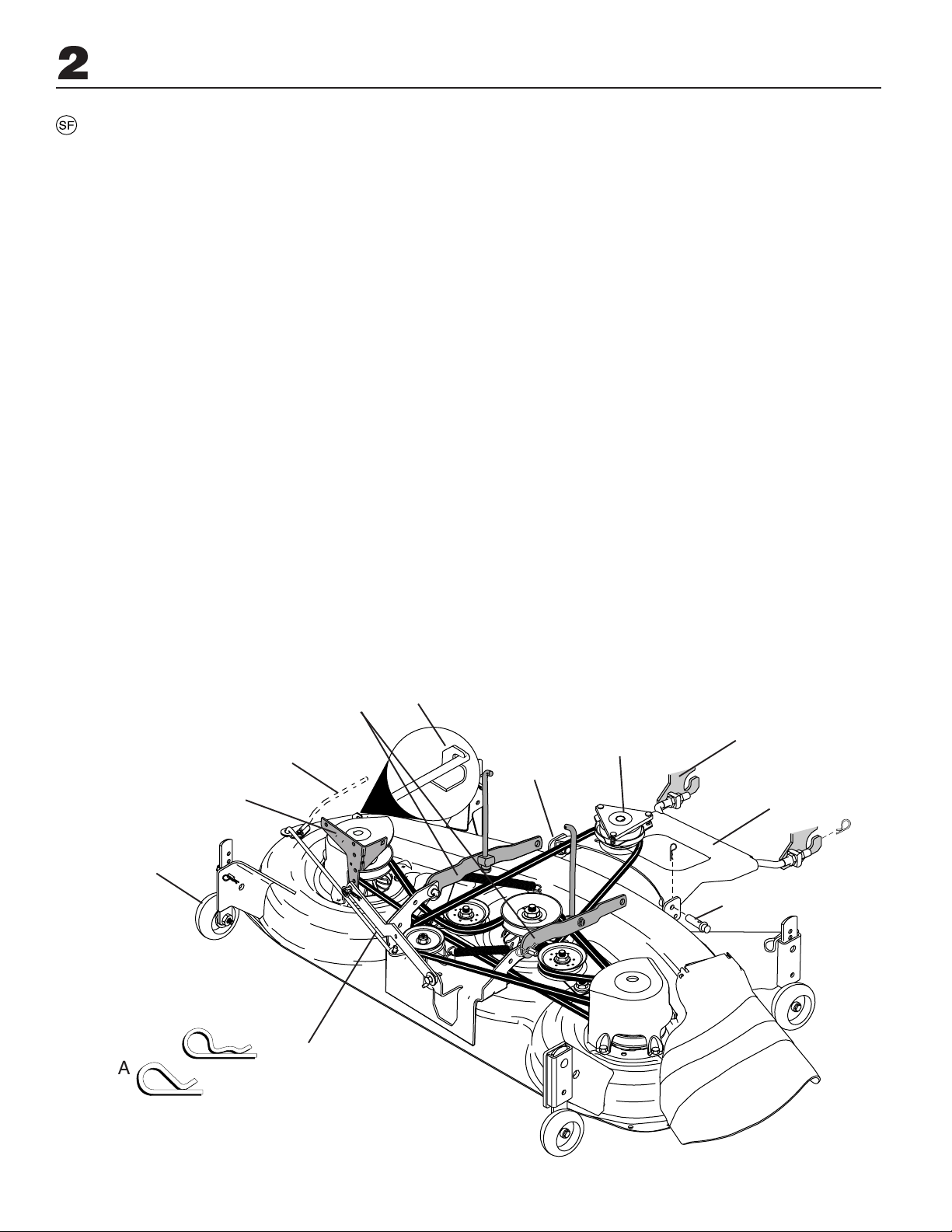

2. Montering. 2. Montering. 2. Montering. 2. Kokoaminen.

Innan traktorn kan användas måste vissa delar monteras
som av transportskäl ligger bipackade i emballaget. Av
bilden framgår vilka delar som måste monteras.

Før traktoren kan bruges skal visse deler, som af
transporthensyn er vedlagt i emballagen, monteres. Hvilke
dele, der kan/skal monteres, fremgår af billedet.

Før traktoren kan brukes må visse deler som av trans­porthensyn ligger vedlagt i emballasjen monteres. Hvilke
deler som må monteres fremgår av bildet.

Ennen ruohonleikkurin käyttöä pitää asentaa tietyt osat,
jotka kuljetussyistä on pakattu laatikkoon irrotettuna. Kuvasta
selviää, mitkä osat pitää asentaa.

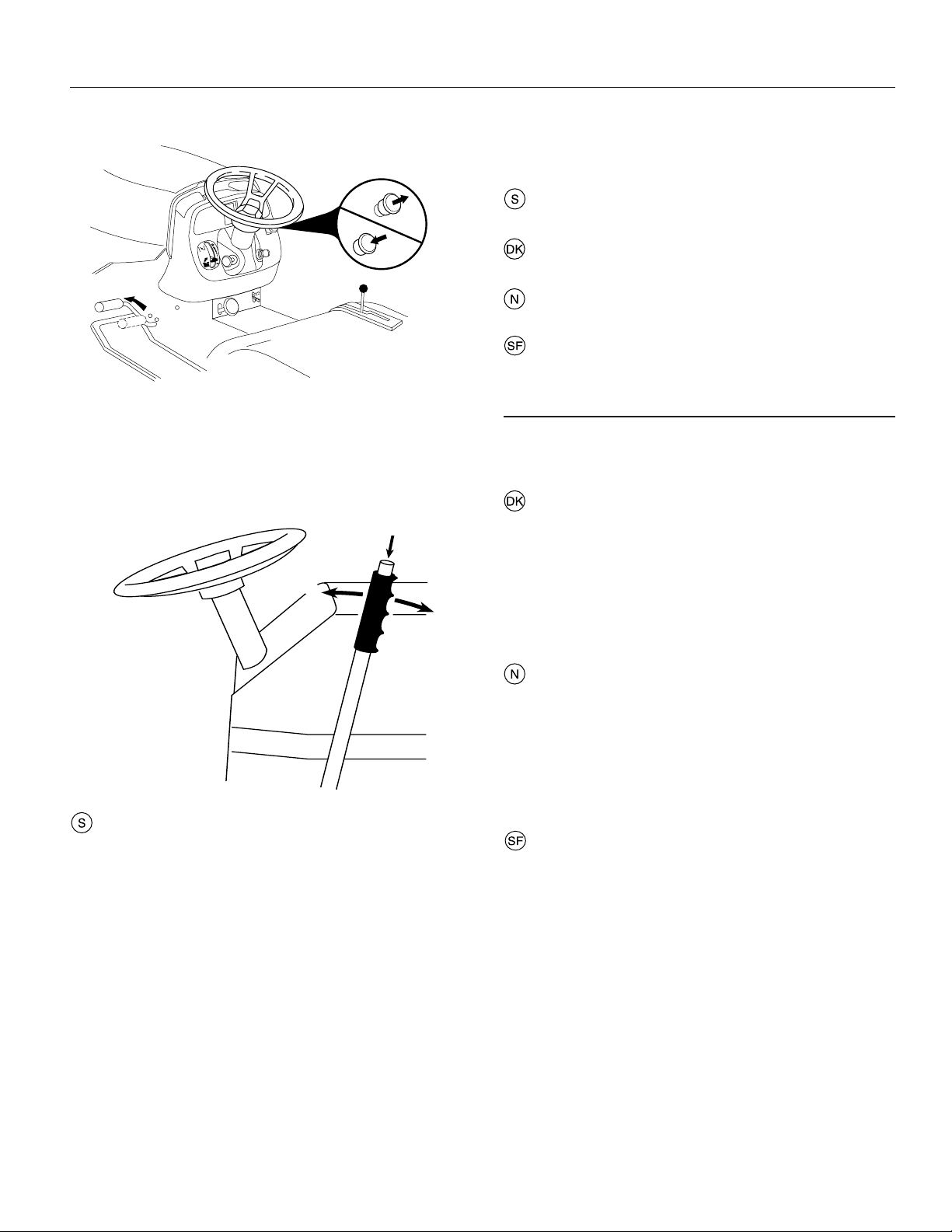

Montering av ratt

• Montera rattens komponenter i den ordning som
visas.

• Kontrollera att framhjulen pekar rakt framåt och att
rattekern är riktad tvärs traktorn.

Montering av rattet

• Kople sammen de ulike rattdelene i den oppgitte
rekkefølgen.

• Sørg for at framhjulene peker rett fram og at stangen i
rattet går på tvers av traktoren.

Sæt rattet på plads

• Ratkomponenterne sættes på plads i den viste
rækkefölge.

• Traktorens forhjul skal pege fremad og rattets
tværstang skal gå på tværs af traktoren.

Ohjauspyörä asennus

• Kokoa ohjauspyörän osat kuvan mukaisessa
järjestyksessä.

• Varmista, että etupyörät osoittavat suoraan eteen ja
ohjauspyörän puolat suoraan sivuille.

13

2

1. Förarstolens vänstra glidskena

2. Förarstolsplatta

3. Justeringshandtag

4. Förarstolens högra glidskena

5. Förarstol

6. Fästbultar

7. Låsbrickor

8. Avståndsbrickor

1. Venstre sædeglidestykke

2. Sædepande

3. Justeringshåndtag

4. Højre sædeglidestykke

5. Sæde

6. Fastspændingsbolte

7. Låseskiver

8. Afstandsbøsninger

1. Setets venstre glideskinne

2. Setebrett

3. Justeringshåndtak

4. Setets høyre glideskinne

5. Traktorsetet

6. Festebolter

7. Låseskiver

8. Mellomstykker

1.Istuimen vasemmanpuoleinen liukukisko

2. Istuimen aluslevy

3. Säätökahva

4. Istuimen oikeanpuoleinen liukukisko

5. Istuin

6. Kiinnityspultit

7. Lukkoaluslevyt

8. Välikappaleet

MONTERA FÖRARSTOLEN

Förarstolens läge bör justeras framåt eller bakåt så att föraren
lätt kan nå kopplings- och bromspedalerna och manövrera
traktorn på ett säkert sätt.

Lossa förarstolens vänstra glidskena på förarstolsplattan
genom att dra i justeringshandtaget och skjuta det mot det
bakre läget för att komma åt förarstolens monteringshål från
undersidan. Skjut även den högra glidskenan till det bakre
läget.

Montera förarstolens bakre del på glidskenorna med hjälp av
fästbultar, låsbrickor och avståndsbrickor enligt skissen. Se
till att du använder avståndsbrickor mellan förarstolen och
glidskenorna. Den skålformade sidan skall riktas upp mot
förarstolen.

Dra i justeringshandtaget och skjut förarstolen så långt
framåt som möjligt. Montera de främre fästbultarna,
låsbrickorna och avståndsbrickorna. Dra åt alla fästbultar
ordentligt.

Sänk förarstolen till driftsläget och sätt dig i stolen. Tryck ner
kopplings/bromspedalen så långt det går. Om placeringen
inte är bekväm justerar du förarstolen.

Så här justerar du förarstolen: Fatta tag i justeringshandtaget
och dra i det. Skjut förarstolen till önskat läge och släpp
justeringshandtaget.

MONTERING AF SÆDET

Sædestillingen skal justeres frem eller tilbage, således at
traktorføreren med lethed kan nå koblings-/bremsepedalen
og med sikkerhed kan betjene traktoren.

Udløs det venstre sædeglidestykke på sædepanden ved at
trække ud på justeringshåndtaget og lade dette glide til den
bageste stilling, hvorved sædemonteringshullerne afdækkes
fra neden. Lad det højre glidestykke glide til den samme
bageste stilling.

Monter bagsiden af sædet på glidestykkerne ved anvendelse
af fastspændingsbolte, låseskiver og afstandsbøsninger som
vist. Sørg for at montere afstandsbøsningerne mellem sædet
og sædeglidestykkerne med den skålformede side af
afstandsbøsningerne vendt up mod sædet.

Træk ud på justeringshåndtaget og lad sædet glide hele
vejen frem. Monter de forreste fastpændingsbolte, låseskiver
og afstandsbøsninger. Efterspænd alle fastspændingsboltene
forsvarligt.

Sænk sædet til betjeningsstillingen og sæt dig på sædet. Tryk
koblings-/bremsepedalen hele vejen ned. Hvis
betjeningsstillingen ikke er behagelig, juster sædet.

Justering af sædet: Grib fat i justeringshåndtaget og træk dette
ud, lad sædet glide til den ønskede stilling og udløs
justeringshåndtaget.

14

8

1

3
7

4

5

6

2

INSTALLER SETE

Setets stilling justeres forover eller bakover slik at føreren
kan lett rekke kløtsj/bremsepedalen og manøvrere traktoren
på sikker måte.

Frigjør setets venstre glideskinner på setebrettet ved å dra
ut justeringshåndtaket og skyv setet til bakre stilling til
monteringshullene vises fra bunnen. Gjenta med høyre
glideskinne og skyv til samme bakre stilling.

Monter bakre setedel på glideskinnene med festebolter,
låseskiver og mellomstykker som vist. Sørg for at
mellomstykkene mellom setet og glideskinnene installeres
med den skålformede siden opp mot setet.

Dra I justeringshåndtaket og skyv setet helt fremover. In­staller fremre festebolter, låseskiver og mellomstykker. Skru
alle festebolter godt fast.

Senk setet ned I førerstilling og sett deg i det. Trykk kløtsj/
bremsepedalen helt ned. Hvis førerstillingen føles ubekvem,
juster setet.

Hvordan justere setet: Ta fatt i justeringshåndtaket og dra
det ut, skyv setet til ønsket stilling og slipp
justeringshåndtaket.

ISTUIMEN ASENTAMINEN

Istuimen asentoa tulee säätää eteen- tai taaksepäin niin, että
kuljettaja yltää käyttämään kytkin- ja jarrupoljinta hyvin ja
pystyy käyttämään traktoria turvallisesti.

Vapauta istuimen aluslevyssä oleva vasemmanpuoleinen
liukukisko vetämällä säätökahvasta ulospäin ja työntämällä
kisko taka-asentoon, jolloin istuimen kiinnitysreiät tulevat
näkyviin alhaalta päin. Työnnä myös oikeanpuoleinen
liukukisko taka-asentoon.

Kiinnitä istuimen takaosa liukukiskoihin kiinnityspulteilla,
lukkoaluslevyillä ja välikappaleilla kuvan mukaisesti. Muista
asentaa välikappaleet istuimen ja istuimen liukukiskojen
väliin välikappaleen kuppimainen puoli ylöspäin kohti
istuinta.

Vedä säätökahvasta ulospäin ja työnnä istuin etumaiseen
asentoon. Asenna etumaiset kiinnityspultit, lukkoaluslevyt
ja välikappaleet. Kiristä kaikki kiinnityspultit hyvin.

Laske istuin käyttöasentoon ja istu istuimelle. Paina kytkin­ja jarrupoljin pohjaan asti. Jos käyttöasento ei ole mukava,
säädä istuinta.

Istuimen säätäminen: Tartu säätökahvaan ja vedä se ulos,
siirrä istuin sopivaan asentoon ja vapauta säätökahva.

2

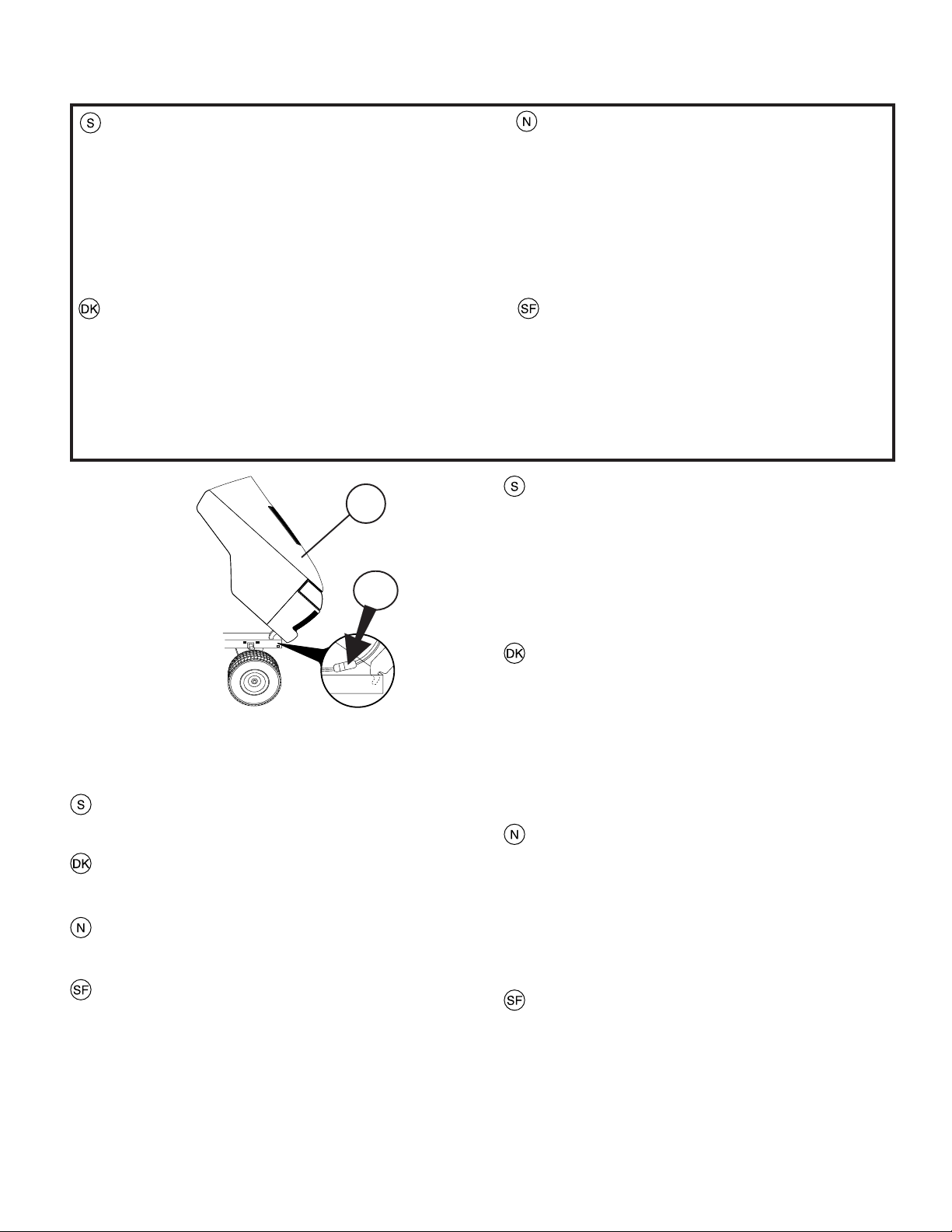

OBSERVERA!

Kontrollera att sladden är korrekt ansluten till säkerhets­brytaren (3) på sätets hållare.

BEMÆRK!

Kontroller at ledningen til sikkerhedsafbryderen (3) på
sædeholderen er tilsluttet.

MERK!

Kontroller at ledningen er korrekt tilsluttet til sikkerhetsbryteren
(3) på holderen til setet.

3

OBSERVERA: Om du använder detta batteri efter det datum

(månad och år) som anges på etiketten ska det laddas under
minst en timme vid 6-10 ampere.

VARNING: Före installationen bör alla metallarmband,
klockarmband, ringar etc tas av. Om sådana föremål kommer
i kontakt med batteriet kan brännsår uppkomma.

Öppna luckorna över batteripolerna, ta bort polskyddshylsorna
och kasta bort dem. Anslut först den röda kabeln till (+) och
därefter den svarta jordningskablen till(–). Skruva fast kablarna.
Smörj in batteripolerna med vattenfritt fett (vaselin) för att
förhindra korrosion.

HUMIO!

Tarkista, että istuimen pitimessä olevaan turvakatkaisijaan
(3) menevä johto on kunnolla kytketty.

MERK: Hvis dette batteriet brukes etter utløpsfristen er slutt
som vist på etiketten med måned og år, lad opp batteriet i
minimum en time ved 6-10 ampere.

ADVARSEL: fjern armringer, klokkeremmer, ringer osv. av
metall. Slike gjenstander kan forårsake brannskader om de
komme i berøring med batteriet.

La dørene ved batteripolene stå åpne. Fjern polenes
beskyttelseskapsler, og kast de. Tilslutt først den røde kabelen
til (+), og deretter den svarte jordingskabelen til (-). Skru fast
kablene. Smør batteripolene inn med vannfri fett (vaselin) for
å forhindre korrosjon.

BEMÆRK: Batteriet skal oplades i mindst én time med 6-10
A, hvis det tages i brug efter den dato der er påstemplet
mærkaten.

ADVARSEL! Inden du begynder at montere batteriet skal
du tage metalarmbånd, armbåndsur, ringe osv. af. Hvis
sådanne ting komme i beröring med batteriet, kan det give
forbrændinger.

Åben lågerne over batteripolerne, fjern beskyttelseshætterne
på batteriets polklemmer og kassér dem. Forst tilsluttes det
røde kabel til (+), derefter det sorte stelkabel til (-).
Batteripolerne indsmøres med vandfrit fedtstof (vaseline)
for at modvirke korrosion.

HUMIO! Jos tämä akku on käytössä yhden vuoden ja yhden
kuukauden kuluttua etiketin osoittamasta päivästä, lataa
akkua vähintään tunnin 6-10 amp.

VAARA: Ennen kuin alat asentaa akkua, riisu
metallirannekkeet, rannekello, sormukset yms. Jos ne
osuvat akkuun, seurauksena voi olla palovammoja.

Avaa akun napojen luukut, poista päätteen suojakannet ja
heitä ne pois. Kytke ensin punainen kaapeli (+)-napaan ja
sen jälkeen musta maakaapeli (-)-napaan. Kiinnitä kaapelit
ruuveilla. Voitele akun navat vedettömällä rasvalla
(vaseliinilla) syöpymisen ehkäisemiseksi.

15

2

7

6

3

2

1

4

1. Regleringsratt

2. Justerlinjal

3. Sidobult

4. Bricka

5. Låsmutter

6. Gaffelbult

7. Låsfjäder

1. Pejlehjul

2. Indstillingsstang

3. Ansatsbolt

4. Skive

5. Låsemøtrik

6. Gaffelbolt

7. Fjederholder

5

1. Innstillingshjul

2. Tilpasningsstang

3. Øyebolt

4. Pakning

5. Låsemutter

6. Hodebolt

7. Låsestift

1. Johtopyörä

2. Säätötanko

3. Reunuspultti

4. Tiivistysrengas

5. Mutteri

6. Liitintappi

7. Pidätysjousi

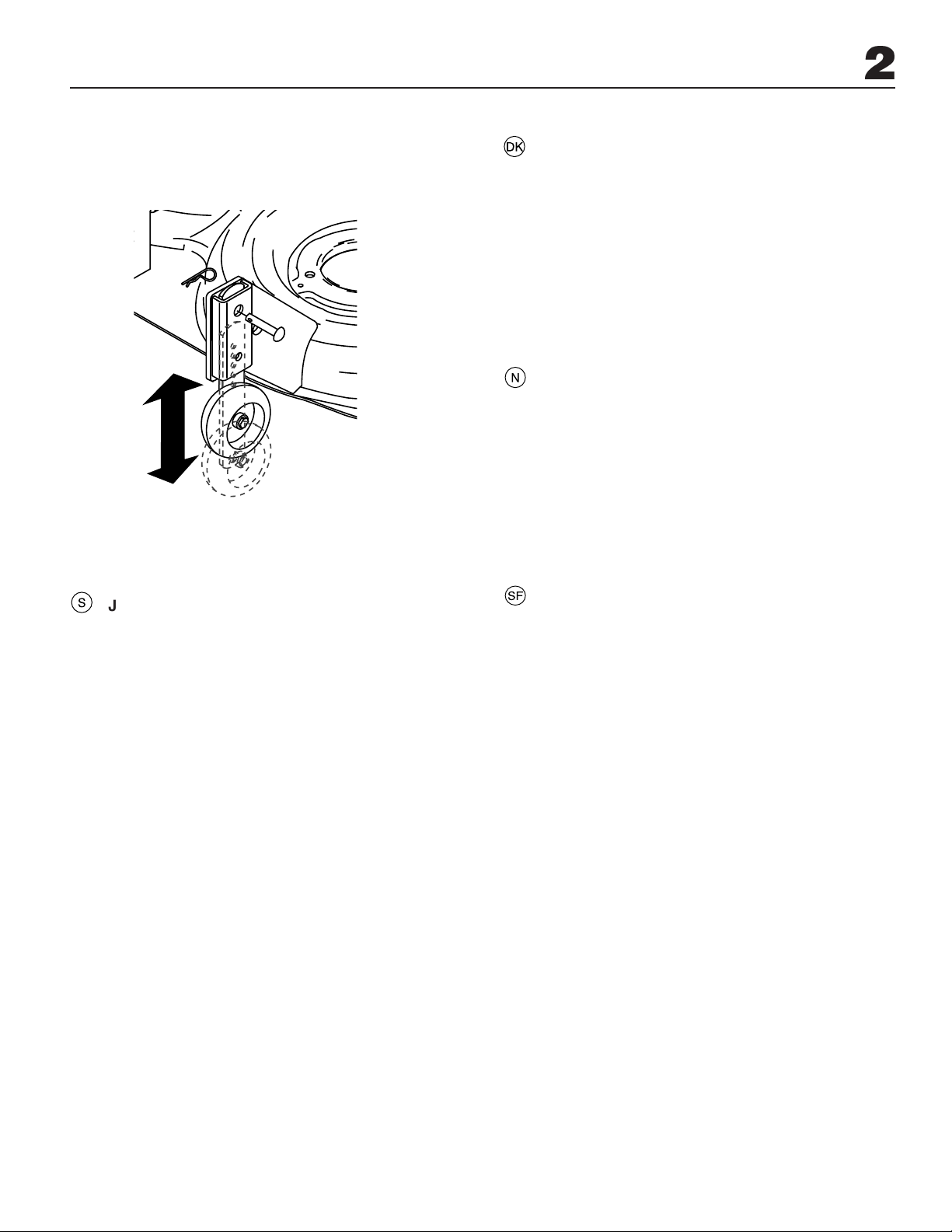

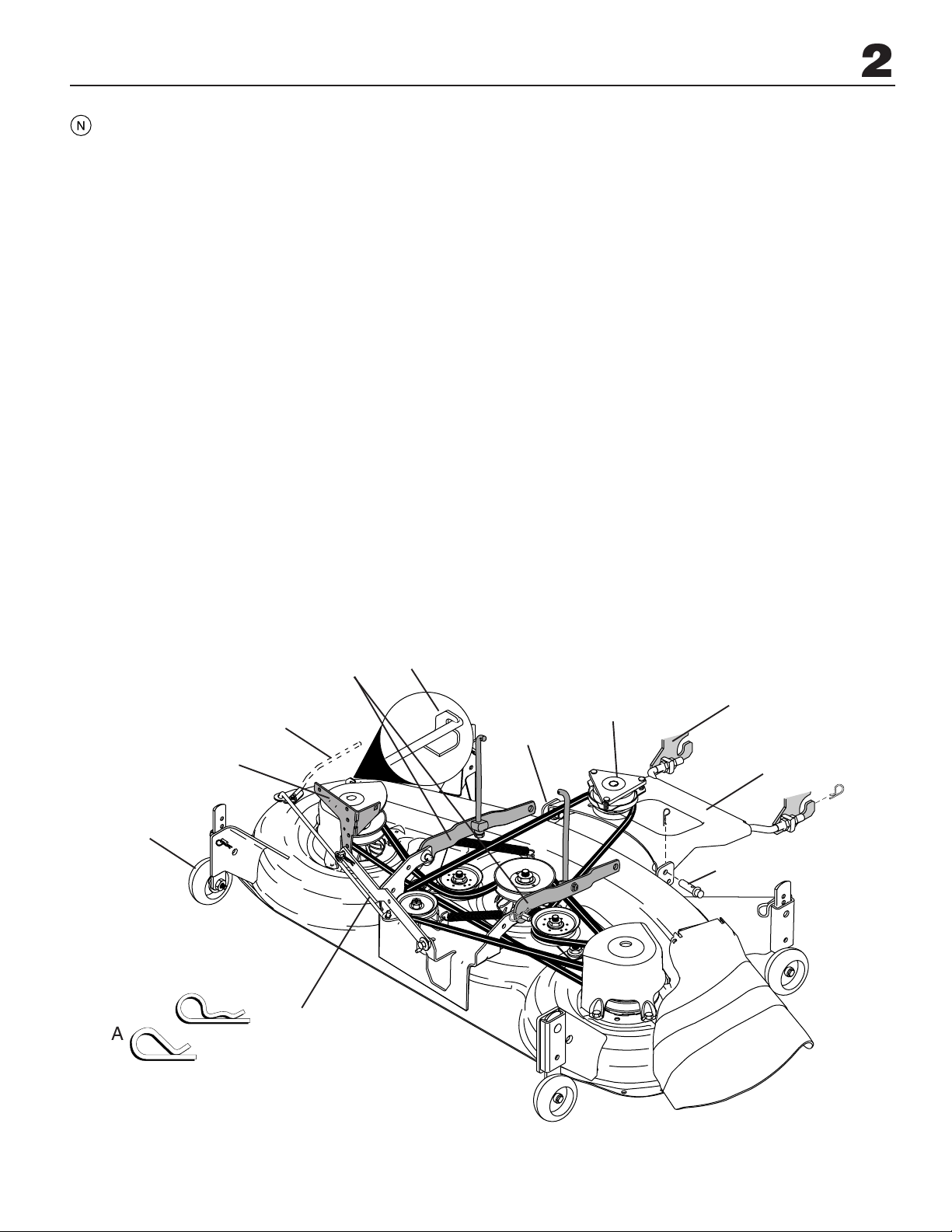

MONTERING AV REGLERINGSRATTAR

Regleringsrattarna är utformade för att vidmakthålla
slåtteraggregatets stomme i korrekt position under arbetet.
Kontrollera att rattarna är korrekt inställda för att garantera
slåtteraggregatets bästa prestanda.

• Skjut ner justerlinjalen och in i bygelns kanal. Kontrollera
att justerlinjalens hål sitter upptill. Montera
regleringsrattarna såsom bilden visar med hjälp av
sidodbultar, 3/8 brickor och 3/8-16 låsmuttrar och dra åt
ordentligt.

• För att underlätta monteringen av slåtteraggregatet på
traktorn skall regleringsrattarna placeras i högsta posi­tion och låsas fast med hjälp av gaffelbultar och låsfjädrar.

• Justera regleringsrattarna innan slåtteraggregatet sätts
i bruk.

B

PEJLEHJULETS MONTERING

Pejlehjulene er konstruerede til opretholdelse af
klippedækkets position under brug. Kontroller at de er korrekt
indstillede for at sikre den optimale klipperesultat.

• Skyd indstillingsstangen ned i niveauveksleren. Kontroller
at indstillingsstangens justeringshuller vender opad.
Monter pejlehjulene som vist og brug ansatsbolte, 3/8
skiver og 3/8-16 låsemøtrikker der skal strammes
forsvarligt.

• For at opnå montageoverensstemmelse mellem klipper
og traktor skal pejlehjulene sættes i den højeste position
og fæstnes med gaffelbolte og fjederholdere.

• Indstil pejlehjulene inden klipperen tages i brug.

MONTERING AV INNSTILLINGSHJULENE

Innstillingshjulene bidrar til at klippeplaten holder seg i riktig
posisjon mens du klipper. For å oppnå maksimal klippeytelse
må du passe nøye på at hjulene er riktig innstilt.

• Skyv innstillingsstangen ned i støtte-enheten. Pass på at
hullene på tilpasningsstangen er på toppen. Montér
innstillingshjulene som vist på tegningen ved hjelp av
øyeboltene, 3/8 pakninger og 3/8 –16 låsemuttere og fest
godt.

• For å feste klipperen til traktorenheten må du heve
hjulene til høyeste posisjon og feste med hodeboltene og
låsestiftene.

• Justér innstillingshjulene før du bruker klipperen.

JOHTOPYÖRIEN ASENTAMINEN

Johtopyörät on suunniteltu siten, että ne pitävät
ruohonleikkurin kansiosan oikealla paikalla, kun laitetta
käytetään. Varmistukaa siitä, että pyörät on asetettu oikein
paikoilleen, jolloin taataan ruohonleikkuukoneen
optimitoiminta.

• Asettakaa säätötanko rungon uraan. Tarkastakaa, että
säätötangon linjausreiät ovat ylhäällä. Asentakaa
johtopyörät kuten osoitetaan käyttäen apuna
reunuspultteja, 3/8 tiivistysrenkaita ja 3/8-16 muttereita
ja kiertäkää ne lujasti kiinni.

• Jotta voitte asettaa ruohonleikkurin vetoyksikköön,
kohottakaa johtopyörät korkeimpaan asentoon ja
tukekaa ne liitintappien ja pidätysjousien avulla.

• Säätäkää johtopyörät ennen ruohonleikkurin käyttöä.

A

MONTERA FRÅMRE VALS

FORRESTE RULLE MONTERES

NESERULLE MA MONTERES

KOKPPNOANE NOKKARULLA

16

2

INSTALLATION AV SLÅTTERAGGREGATET OCH
TRANSMISSIONSREMMEN

Kontrollera att traktorn står plant och att slåtteraggregatets
upphängningsarmar (3) är uppfällda med hjälp av
anslutningsanordningen. Slå på parkeringsbromsen.

• Skär av och avlägsna de band som förhindrar att
spärrlinjalen (1) och remmarna ändrar läge. För
spärrlinjalen till stommens vänstra sida.

• Skjut in slåtteraggregatet under traktorn.

VIKTIGT: KONTROLLERA REMMENS KORREKTA
ROTATION I SLÅTTERAGGREGATETS SAMTLIGA
REMSPÅR.

• Vrid den övre regleringsratten motsols tills den stannar.

• Sänk slåtteraggregatets upphängningsarmar (3) med
anslutningsanordningen.

• Kontrollera att remspänningens stång (2) står i friläge.

• Installera remmen i remspårets elektriska koppling (8).

• Placera upphängningsarmarna (3) på de utåtriktade
tapparna. Fäst med dubbellåsfjädrar (B).

• Installera den främre anslutningsplattan (4) på traktorns
upphängningsbyglar (5) och fäst med enkla låsfjädrar
(A).

• Placera den främre anslutningsplattan mellan
slåtteraggregatets främre byglar (6). Höj stommen och
anslutningsplattan tills hålen hamnar i höjd och sätt i
flänsade bultar (7). Spärra med dubbellåsfjädrar (B)
mellan anslutningsplattan och slåtteraggregatets byglar.

OBSERVERA: För att underlätta lokaliseringen av hålet på
den flänsade bulten (7), sitter hålet i linje med spåret på
bultens huvud.

• Skjut in remspänningens stång (2) i låsbygeln (9).

• Anslut spärrlinjalen (1) med chassits bygel (10) under
det vänstra fotstödet och fäst med en dubbellåsfjäder (B).

• Vrid den övre regleringsratten medsols för att lösgöra
slåtteraggregatets upphängningsanordning.

• Höj stommen till den högsta positionen.

• Justera regleringsrattarna (11) innan slåtteraggregatet
sätts i bruk.

1. Spärrlinjal

2. Remspänningsstång

3. Upphängningsarmar

4. Främre anslutningsplatta

5. Traktorns upphängningsbyglar

6. Slåtteraggregatets främre bygel

7. Flänsad bult

8. Kopplingsskiva

9. Låsbygel

10. Chassits bygel

11. Regleringsratt

A. Enkel låsfjäder
B. Dubbel låsfjäder

A

11

B

10

3

2

9

8

5

6

4

7

1

17

2

INSTALLERING AF KLIPPER OG DRIVREM

Kontroller at traktoren er placeret på en plan overflade og at
klipperens suspensioner (3) er løftede af kontroludstyret.
Aktiver parkeringsbremsen.

• Klip båndene, der fastholder antiskredstangen (1) og
drivremmene på plads, over og fjern dem. Drej
antiskredstangen til venstre i forhold til klippedækket.

• Skub klipperen ind under traktoren.

VIGTIGT: DRIVREMMENS INDVENDIGE LØBEBANE I
KLIPPEREN SKAL KONTROLLERES.

• Drej finjusteringsknoppen med uret indtil den stopper.

• Sænk klipperens suspensioner (3) med
løftekontroludstyret.

• Kontroller at drivremmens trækstang (2) er stillet i den
inaktive position.

• Installer drivremmen i den elektriske koblings indvendige
løbebane (8).

• Anbring suspensionerne (3) på dækkets udad pegende
bolte. Fastgør med en dobbeltstroppet fjederholder (B).

• Installer frontlamelmonteringen (4) på traktorens
suspensionskonsol (5) og fastgør med enkeltstroppet
fjederholder (A) som vist.

• Positioner frontlamelmonteringen mellem klipperens
frontkonsoller (6). Hæv dæk og lamelmonteringen
således at hullerne linieres, og sæt flangeboltene (7) i.
Boltene skal sikres med dobbeltstroppede fjederholdere
(B) mellem lamelmonteringen og klippekonsollen.

BEMÆRK: For at lette lokaliseringen at det indvendige hul
i flangeboltene (7), er boltens indvendige hul linieret med
indhakket i bolthovedet.

• Drivremmens trækstang aktivers ved at stangen (2)
skubbes ind i låsekonsollen (9).

• Kobl antiskredstangen (1) på chassisets konsol (10)
under venstre fodhviler og fastgør med en dobbeltstroppet
fjederholder (B)).

• Drej finjusteringsknoppen med uret indtil stilstanden i
klippesuspensionen ophæves.

• Hæv dækket til højeste position.

• Indstil pejlehjulene (11) inden klipperen tages i brug.

1. Antiskredstang

2. Drivremmens trækstang

3. Suspensioner

4. Frontlamelmonteringen

5. Traktorens suspensionskonsol

6. Klipperens frontkonsol

7. Flangebolt

8. Koblingens løbebane

9. Låsekonsol

10. Chassisets konsol

11. Pejlehjul

A

11

B

10

A. Enkeltstroppet fjederholder
B. Dobbeltstroppet fjederholder

3

2

9

8

5

6

4

7

1

18

2

MONTERING AV KLIPPER OG DRIVREM

Pass på at traktoren befinner seg på bakkenivå og at
opphengingsfestene (3) er hevet med egnet løfte-enhet. Sett
på brekket.

• Klipp opp og fjern båndene som holder
krengingsstabilisatoren (1) og remmene. Før
stabilisatoren til den venstre siden av klippeplaten.

• Før klipperen under traktoren.

VIKTIG: KONTROLLÉR AT REMMEN ER RIKTIG
STRAMMET I SAMTLIGE KLIPPESPOR.

• Vri knappen for høydeinnstilling mot urviserne til den
stopper.

• Senk klipperens opphengingsfester (3) ved hjelp av
løfte-enhetens kontroll.

• Pass på at remmens trekkstang (2) er utkoblet.

• Fest remmen i den elektriske koblingsskivens spor (8).

• Plassér opphengingsfestene (3) på dekkboltene som
peker utover. Fest med låsestifter med dobbel løkke
(B).

• Installér frontplateelementet (4) i traktorens
opphengingsstøtter (5) og fest med låsestifter med enkel
løkke (A), som vist på tegningen

• Innstill frontplateelementet mellom de fremre
klippestøttene (6). Hev dekk- og plateenheten slik at
hullene kommer på samme nivå og sett inn flensfestene
(7). Sikre festene med låsestifter med dobbel løkke (B)
mellom plateelementer og klippestøttene.

NB: For lettere å finne hullet i flensfestet (7): Hullet er på
samme høyde som festets hode.

• Frigjør remmens trekkstang (2) ved å skyve den inn i
låsestøttene (9).

• Koble krengingsstabilisatoren (1) til chassisstøtten (10)
under venstre fotfeste og fest med låsestifter med dobbel
løkke (B).

• Vri knappen for høydeinnstilling med urviserne for å
fjerne eventuell slakking fra klippeopphengingen.

• Hev dekket til øverste stilling.

• Justér innstillingshjulene (11) før du bruker klipperen.

1. Krengingsstabilisator

2. Remmens trekkstang

3. Opphengingsfester

4. Frontplateelement

5. Traktorens opphengingsfester

6. Fremre klippestøtte

7. Flensfeste

8. Koblingsskive

9. Låsestøtte

10. Chassisstøtte

11. Innstillingshjul

A. Låsestift med enkel løkke
B. Låsestift med dobbel løkke

A

11

B

10

3

2

9

8

5

6

4

7

1

19

2

ASENTAKAA RUOHONLEIKKURI JA HIHNA

Varmistukaa siitä, että vetoyksikkö on tasaisella pinnalla ja
että ruohonleikkurin riippuvivut (3) ovat kohotettuina
nostonsäätölaitteen avulla. Pankaa käsijarru päälle.

• Leikatkaa ja poistakaa varmuussiteet vinojäykistyksen

estotangosta (1) sekä hihnoista. Kääntäkää
vinojäykistyksen estotanko ruohonleikkurin kansiosan
vasemmalle puolelle.

• Asettakaa ruohonleikkuri vetoyksikön alle.

TÄRKEÄÄ: TARKASTAKAA, ETTÄ HIHNA KULKEE
KUNNOLLA KAIKISSA RUOHONLEIKKURIN
VÄKIPYÖRÄN URISSA.

• Kiertäkää korkeuden säätönappia vastapäivään kunnes
se pysähtyy.

• Alentakaa ruohonleikkurin riippuvipuja (3)
nostonsäätölaitteella.

• Tarkastakaa, että hihnan kiristystanko (2) on kytketty irti.

• Asentakaa hihna väkipyörän uran sähkökytkimeen (8).

• Asettakaa riippuvivut (3) ulospäin antaviin kannen
tappeihin. Tukekaa ne kaksoissilmukalla varustetuilla
pidätysjousilla (B).

• Asentakaa etulevy (4) vetoyksikön ulokkeisiin (5) ja
tukekaa se yhdellä silmukalla varustetuilla pidätysjousilla
(A) kuten kuva osoittaa.

• Asettakaa etulevykokonaisuus ruohonleikkurin etu­ulokkeiden väliin (6). Nostakaa kantta ja levyä reikien
saamiseksi linjaan ja pankaa laippatapit paikoilleen (7).
Varmistakaa tapit kaksisilmukkaisilla pidätysjousilla (B)
etulevyn ja etu-ulokkeiden välissä.

HUMIO: Reiän kohdistamiseksi laippatappiin (7) huomioikaa,
että tapin reikä on linjassa tapin päässä olevan loven kanssa.

• Kiinnittäkää hihnan kiristystanko työntämällä tanko (2)
lukkokiinnittimeen (9).

• Liittäkää vinojäykistyksen estotanko (1) rungon
kannattimeen (10) vasemman tuen alle ja tukekaa se
kaksisilmukkaisella pidätysjousella (B).

• Kiertäkää korkeuden säädintä vastapäivään löysyyden
eliminoimiseksi ruohonleikkurin jousituksesta.

• Nostakaa kansiosa ylimpään asentoon.

• Säätäkää johtopyörät (11) ennen ruohonleikkurin käyttöä.

1. Vinojäykistyksen estotanko

2. Hihnan kiristystanko

3. Riippuvivut

4. Etulevykokonaisuus

5. Vetoyksikön riippu-uloke

6. Ruohonleikkurin etu-uloke

7. Laippatappi

8. Väkipyörän kytkin

9. Lukkokiinnitin

10. Rungon kannatin

11. Johtopyörä

A. Pidätysjousi yhdellä silmukalla
B. Pidätysjousi kaksoissilmukalla

A

11

B

10

3

2

9

8

5

6

4

7

1

20

2

MONTERING AF AFSTANDSHJUL

Afstandshjulene skal sidde sådan, at de er lidt over, men
ikke rører jorden, når klipperskjoldet er slået til i den
slåhøjde man vil have, så bladene holdes fri af jorden ved
ujævnheder i terrænet.

• Parkér traktoren på plan jævn grund.

• Stil klipperskjoldet til den ønskede slåhøjde.

• Når klipperen er anbragt i den ønskede klippehøjde,
skal pejlehjulene indstilles således at de er let løftede
fra jorden. Anbring gaffelbolten i det passende hul og
sikr med fjederholderen

• Gentag handlingen på den modsatte side og anbring
gaffelbolten i det tilsvarende justeringshul.

JUSTERE MÅLEHJUL

Målehjulene er riktig justert når de befinner seg like over
bakken når klipperen er i ønsket klippehøyde i driftsstilling.
Målehjulene holder bunnen i riktig stilling for å hindre for
dyp klipping ved de fleste typer terreng.

• Juster målehjulene når traktoren står på et flatt sted.

• Juster klipperen til ønsket klippehøyde.

• Når klipperen er innstilt i ønsket klippehøyde, skal
hjulene være innstilt slik at de så vidt går over bakken.
Fest holdebolten i riktig hull og lås med låsestiften.

• Gjør det samme på motsatt side og fest hodebolten i det
samme innstillingshullet.

JUSTERA AVSTÅNDSHJUL

Avståndshjulen är rätt inställda när de är något ovanför
marken när gräsklipparen står i önskad klipphöjd i driftläge.
Avståndshjulen håller sedan däcket i rätt läge så att det inte
går i marken under de flesta markförhållanden.

• Justera avståndshjulen med traktorn på ett jämnt
underlag.

• Justera gräsklipparen till önskad klipphöjd.

• När slåtteraggregatet befinner sig i önskat läge för
klippning, skall regleringrattarna justeras så att de
befinner sig strax ovanför marken. Installera en gaffelbult
i det härför avsedda hålet och fäst den med en låsfjäder.

• Upprepa på motsatt sida och installera en gaffelbult i
samma justerhål.

MITTAPYÖRIEN SÄÄTÖ

Mittapyörät on oikein säädetty, kun ne ovat hieman irti
maasta ja leikkuri on halutussa leikkuukorkeudessa
käyttöasennossa. Mittapyörät pitävät kannen sen jälkeen
oikeassa asennossa ja estävät maan kaapiutumisen
useimmissa maastoissa.

• Mittapyörien säätö tulee tehdä traktorin ollessa tasaisella
maalla vaakasuorassa.

• Säädä leikkuri haluttuun leikkuukorkeuteen.

• Jotta ruohonleikkuri olisi sopivalla leikkuukorkeudella
johtopyörät pitäisi säätää siten, että ne ovat hiukan irti
pohjasta. Asettakaa liitintappi asianomaiseen reikään
ja varmistakaa se pidätysjousen avulla.

• Toimikaa samoin vastakkaisella puolella ja pankaa
liitintappi vastaavaan säätöreikään.

21

3. Funktionsbeskrivning. 3. Funktionsbeskrivelse.

3. Funksjonsbeskrivelse. 3. Toiminnan selostus.

11

2

7

5

1

6

3

10

9

8

4

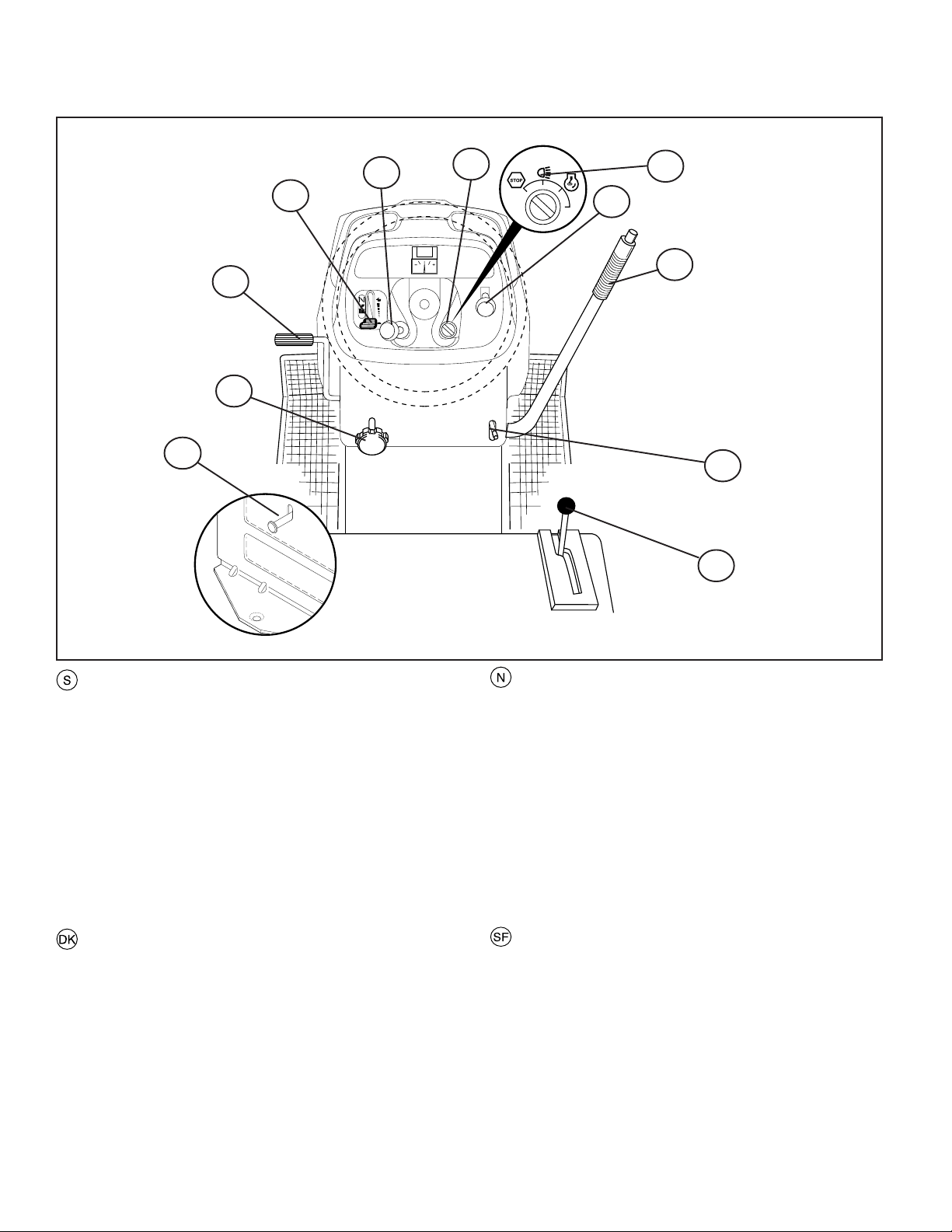

Reglagens placering

1. Belysningsströmbrytare

2. Gasreglage

3. Bromspedal

4. In-/urkoppling av drivning

5. Till- och fråkoppling av klippaggregatet

6. Snabb höjning/sänkning av klippaggregatet

7. Tändningslås

8. Parkeringsbroms

9. In- och urkoppling av frihjul

10. Inställning av klipphöjd

11. Chokereglage

Placering af betjeningsenhederne:

1. Lyskontakt tænd/sluk

2. Gashåndtag

3. Bremsepedal

4. Ind-/udtkobling av motor fremdrift

5. Til- og frakobling af knive

6. Hurtigt løft/sænk af klippeaggregatet

7. Tændingslås

8. Parkeringsbremse

9. Til- og frakobling af frihjul

10. Indstilling af klippehøjde

11. Choker

Plassering av instrumentene

1. Belysningsstrømbryter

2. Gassregulering

3. Bremsepedal

4. Inn-/utkobling av motor fremdrift

5. Til- og fraknbling av klippaggregatet

6. Rask heving/senking av klippaggregatet

7. Tenningslås

8. Parkeringsbrems

9. Inn-og utkobling av frihjul

10. Innstilling av klipphøyde

11. Chokeregulering

Hallintalaitteiden sijainti

1. Valokytkin

2. Kaasuvipu

3. Jarrupoljin

4. Vedon päälle-/poiskytkentä

5. Teräyksikön päällr- ja poiskytkentä

6. Teräyksikön nopea nosto/lasku

7. Virtalukko

8. Seisontajarru

9. Pyörien vapautus ja lukitus

10. Leikkuukorkeuden säätö

11. Kuristinvipu

22

1. Belysningsströmbrytare

1. Lyskontakt tænd/sluk

1. Belysningsstrømbryter

1. Valokytkin

3

2. Gasreglage

Med gasreglaget regleras motorns varvtal och därmed
ävenknivarnasrotationshastighet.

Med gashåndtaget reguleres motorens omdrejningstal,
d.v.s. også knivenes rotationshastighed.

Med gassreguleringen reguleres motorens turtall og
dermed også rotasjonshastigheten på knivene.

Kaasulla säädetään moottorin ja samalla leikkuuterien
pyörimisnopeutta.

= Fullgasläge

= Tomgångsläge

2. Gashåndtag

= Fuldgas
= Tomgang

2. Gassregulering

= Fullgasstilling

= Tomgangsstilling

2. Kaasuvipu

= Suuri pyörimisnopeus

= Pieni pyörimisnopeus

23

3

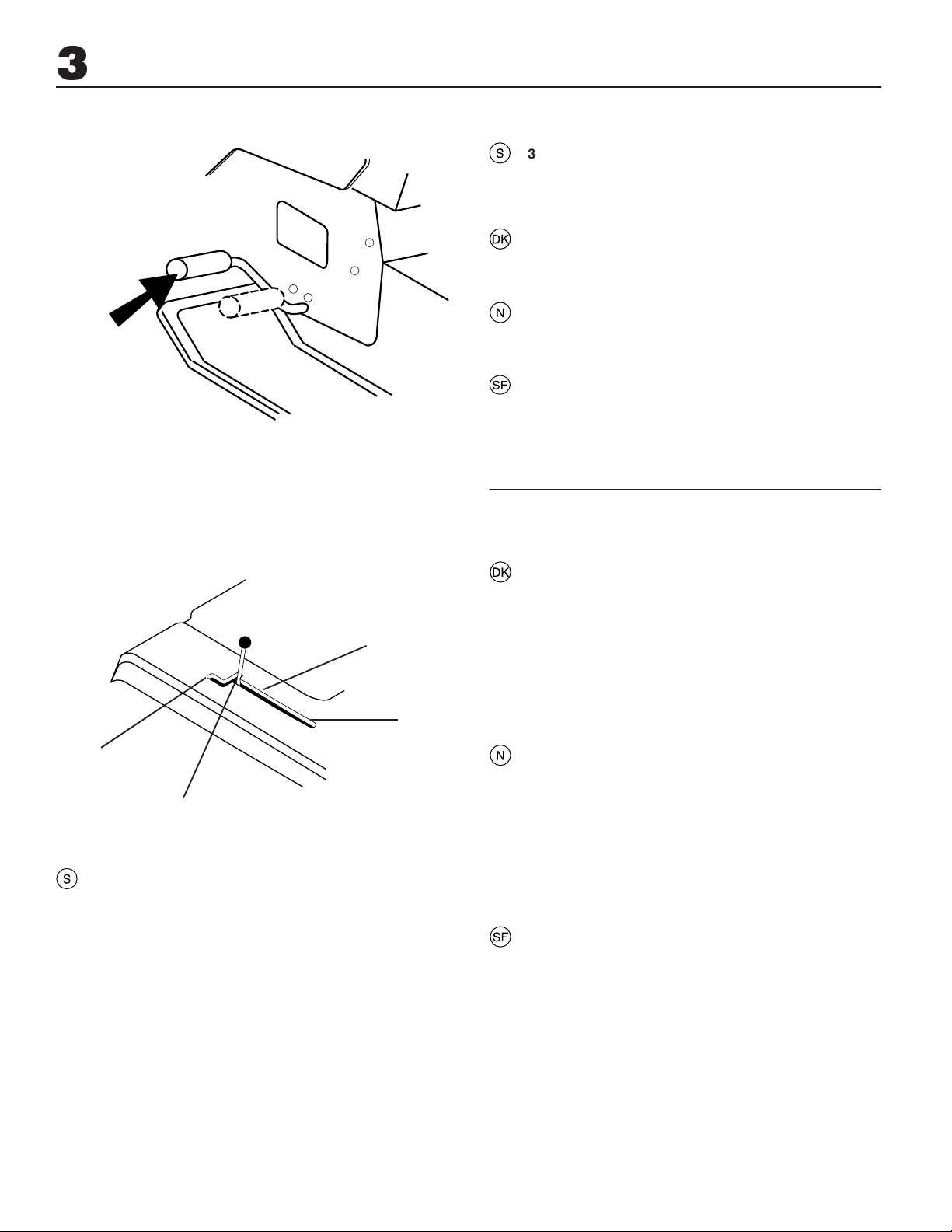

3. Bromspedal

När pedalen trycks nedåt bromsas fordonet. Samti digt
frikopplas motorn och drivningen upphör.

3. Bremsepedal

Når pedalen trykkes ned, bremser køretøjet. Samtidigt kobles
motoren fra, og fremdriften ophører.

3. Bremsepedal

Når pedalen trykkes ned, bremser traktoren. Samtidig fri­kobles motoren, og fremdriften opphører.

3. Jarrupoljin

Konetta jarrutetaan painamalla poljinta. Veto kytkeytyy
samalla vapaalle.

S

F

R

N

4. In-/urkoppling av drivning

Spaken kan placeras i fyra olika lägen:
N = Neutralläge(ingendrivning)
S = Långsam körning
F = Snabb körning
R = Backning
Spaken kan röras steglöst mellan S och F för att få önskad

hastighet.

4. Ind-/udkobling af fremdrift

Omskifterstangen kann stilles i fire positioner:
N = Neutral (ingen fremdrift)
S = Langsom kørsel
F = Hurtig kørsel
R = Bak
Stangen kan bevæges trinløst mellem S og F, hvorved

hastigheden øges.

4. Inn-/utkobling av motorfremdrift

Spaken kan plasseres i fire ulike stillinger:
N = Nøytralstilling (ingen motorfredrift)
S = Langsom kjøring
F = Rask kjøring
R = Revers
Spaken kan beveges trinnløst mellom S og F for å opp-nå

ønsket hastighet.

4. Vedon päälle-/poiskytkentä

Vivulla on neljä asentoa:
N = Vapaa-asento (ei vetoa)
S = Hidas ajo
F = Nopea ajo
R = Peruutus
Vipua voi siirtää portaattomasti välillä S – F ja

nopeusvoidaan näin säätää halutuksi.

24

1

2

3

3

5. Till- och frånkoppling av klippaggregate

5. Til- og frakobling af klipper

5. Til- og frakobling av klippaggregatet

5. Teräyksikön päällr- ja poiskytkentä

6. Hurtigt løft/sænk af klipperen

Stangen trækkes bagud for hurtigt løft af klipperen. Funktionen
anvendes, når der skal køres hen over ujævnheder i
græsplænen o.lign. Under transport skal klipperen stå i
højeste position. Stangen trækkes bagud, indtil den låses.

Sænkning af klipperen:
Stangen trækkes bagud (1). Knap (2) trykkes ind og før

derefter stangen fremad (3).

6. Snabb höjning/sänkning av klippaggregatet

Drag spaken bakåt för att snabbt höja klippaggregatet
vid passage över ojämnheter i gräsmattan etc. Vid transport
skall klippaggregatet vara i högsta läget. Drag spaken bakåt
tills den låses.

För att sänka aggregatet:
Drag spaken bakåt (1). Tryck in knappen (2) och för

därefter spaken framåt (3).

6. Rask heving/senking av klippaggregatet

Dra spaken bakover for å heve klippaggregatet raskt ved
passering over ujevnheter i gressmatten etc. Ved transport
skal klippaggregatet stå i høyeste stilling. Dra spaken bakover
til den låses.

For å senke aggregatet:
Dra spaken bakover (1). Trykk inn knappen (2) og før

deretter spaken fremover (3).

6. Teräyksikön nopea nosto/lasku

Teräyksikön voi nostaa nopeasti vetämällä vipua
taaksepäin ajettaessa nurmikon epätasaisuuksien, yms.
yli. Siirtoajossa pitää teräyksikön olla ylimmässä asen­nossa. Vedä vipu niin taakse, että se lukittuu.

Teräyksikön laskeminen:
Vedä vipua taaksepäin (1). Paina nappia (2) ja työnnä

sen jälkeen vipua eteenpäin (3).

25

3

OFF ON START

7. Tändninglås

Tändningsnyckeln kan vara i tre olika positioner:

OFF All elektrisk ström bruten
ON Elströmmen inkopplad
START Startmotorn inkopplad

VARNING!

Låt aldrig nyckeln sitta kvar i tändningslåset då maskinen
lämnas utan uppsikt.

7. Tændingslås

Tændingsnøglen kan stå i fire forskellige positioner:

OFF Det elektriske system er koblet fra.
ON Tændingen er til, og lyset er slukket.
START Startmotoren er koblet til.

ADVARSEL!

Nøglen må aldrig efterlades i tændingslåsen, når maskinen
står uden opsyn.

7. Tenningslås

Tenningsnøkkelen kan stå i tre ulike stillinger:

OFF All elektrisk strøm er brutt
ON Elstrømmen er innkoblet
START Startmotoren er innkoblet

ADVARSEL!

La aldri nøkkelen stå i tenningslåsen når maskinen forlates
uten tilsyn.

7. Virtalukko

Virta-avaimella on kolme asentoa:

OFF Virta pois päältä
ON Virta päällä
START Käynnistin kytketty

VAARA!

Alä koskaan jätä virta-avainta lukkoon, kun kone jää ilman
valvontaa.

26

3

8. Parkeringsbroms

Koppla in parkeringsbromsen på följande sätt:

1.Tryck ner bromspedalen i bottenläge.

2.För parkeringsbromsspaken uppåt och håll den kvar i detta

läge.

3. Släpp bromspedalen.

För att frigöra parkeringsbromsen krävs bara att
bromspedalen trycks ner.

8. Parkeringsbremse

Parkeringsbremsen aktiveres på følgende måde:

1.Tryk bremsepedalen helt ned.

2. Træk parkeringsbremsens håndtag opad, og hold det i

denne position.

3. Slip bremsepedalen.

Parkeringsbremsen frigøres igen ved at træde på
bremsepedalen.

8. Parkeringsbrems

Parkeringsbremsen aktiveres på følgende måde:

1. Bremsepedalen trykkes ned i bundposition.

2. Parkeringsbremse-håndtaget bevæges opad og holdes i

denne position.

3. Bremsepedalen slippes.

Parkeringsbremsen frigøres igen ved at træde på
bremsepedalen.

8. Seisontajarru

Seisontajarru kytketään päälle seuraavasti:

1. Paina jarrupoljin pohjaan.

2. Vedä seisontajarrun vipu ylös ja pidä se tässä asen-nossa.

3. Vapauta jarrupoljin.

Seisontajarrun vapauttamiseksi tarvitsee vain painaa
jarrupoljinta.

27

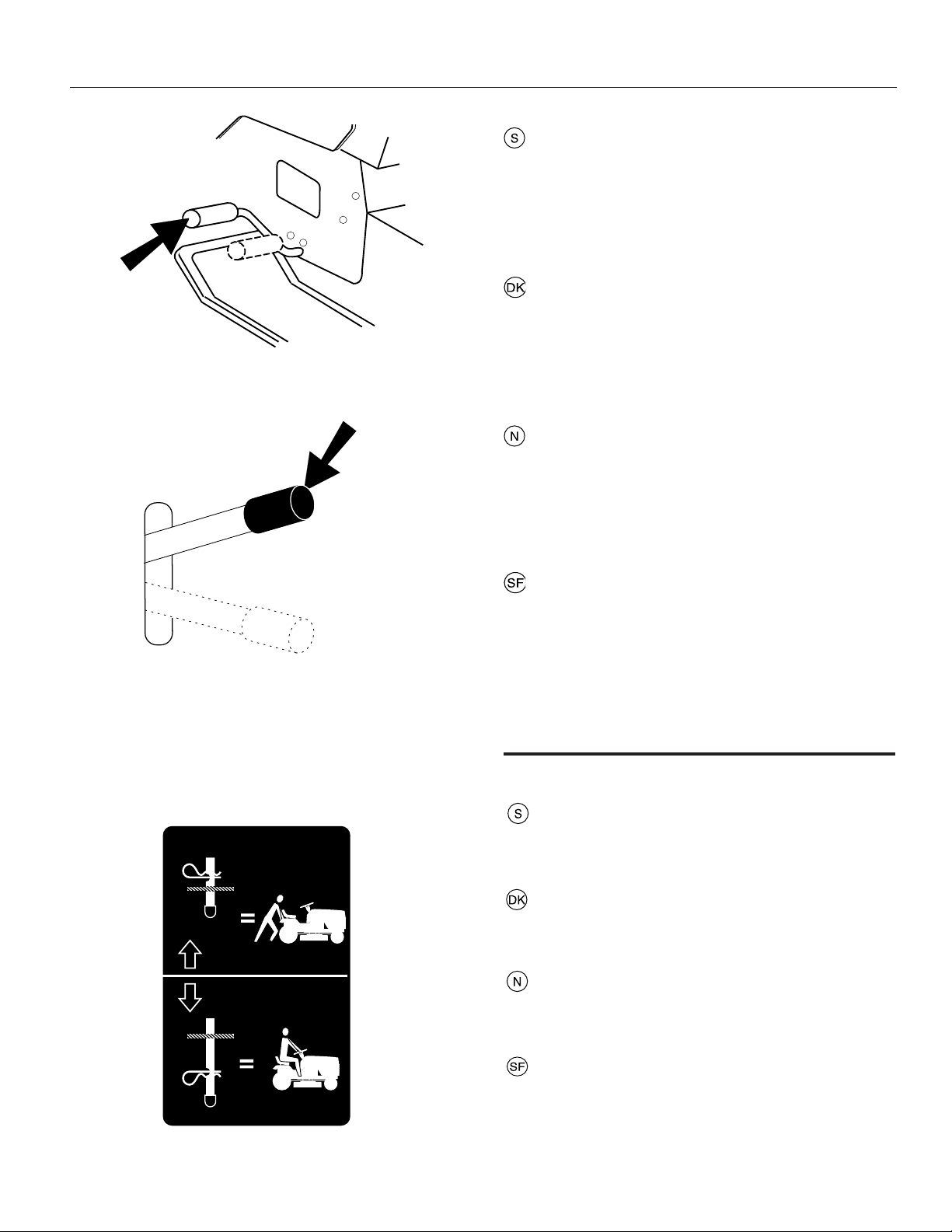

9. In-och urkoppling av frihjul

Om traktorn ska bogseras eller flyttas utan hjälp av
motorn måste frihjulsreglaget dras ut och låsas i läge
med sprinten.

9. Til- og frakobling af frihjul

Når du vil trække eller flytte slåmaskinen uden at slå
motoren til, skal frihjulshåndtaget trækkes ud og
fastlåses i frihjulsstillingen med hårnålsfjederen.

9. Inn- og utkobling av frihjul

For å kunne taue eller flytte traktoren uten å bruke
motoren, må betjeningsmekanismen for fristyring
trekkes ut og låses på plass med fjærlåsepinnen.

9. Pyörien vapautus ja lukitus

Kun traktoria hinataan tai siirretään ilman moottorin
apua, vapaakytkimen ohjainnupin täytyy olla vedettynä
ulos ja lukittuna lukkojousella.

3

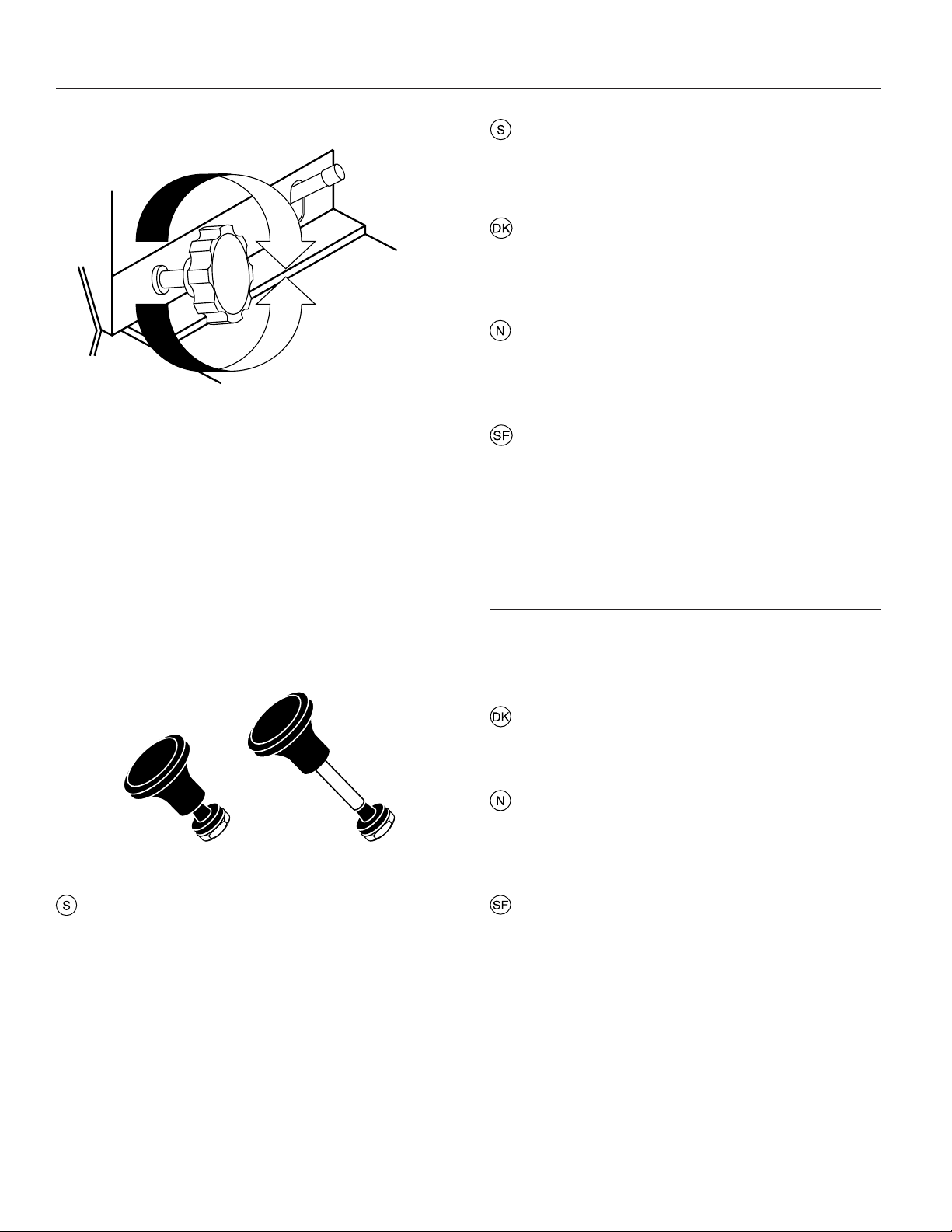

10. Inställning av klipphöjd

Med hjälp av ratten ställs den önskade klipphöjden in.
Vrids den medurs ökas klipphöjden. Ratten kan vridas
lättare om spaken för snabb höjning/sänkning av
klippaggregatet samtidigt dras bakåt.

10. Indstilling af klippehøjde

Med håndhjulet indstilles den ønskede klippehøjde.
Drejning med uret betyder større klippehøjde.
Håndhjulet drejes lettere, hvis omskiftestangen for hurtig
loft/sænk af klipperen samtidigt trækkes bagud.

10. Innstilling av klipphøyde

Ved hjelp av rattene innstiller man ønsket klipphøyde.
Klipphøyden øker når rattet vris med klokken. Rattene
kan vris lettere hvis spaken for raskt heving/senking av
klippaggregatet samtidig dras bakover.

10. Leikkuukorkeuden säätö

Haluttu leikkuukorkeu sasetetaan pyörällä.
Kun pyörää käännetään myötäpäivään, leikkuukorkeus
kasvaa. Pyörää on kevyempi kääntää, jos teräyksikön
nopean noston/laskun vipua samalla vedetään taakse­päin.

11. Chokereglage

Vid kall motor skall chokereglaget dras ut innan startförsök
görs.

När motorn startat och går jämnt skall chokereglaget
skjutas in.

11. Choker

Er motoren kold, skal chokeren trækkes ud inden start.
Når motoren er startet og går jævn, skubbes chokeren
ind.

11. Chokeregulering

Når motoren er kald skal chokeregulatoren trekkes ut før
startforsøk gjøres.

Når motoren har startet og går jevnt skal chokeregulatoren
skyves inn.

11. Kuristinvipu

Moottorin ollessa kylmä pitää kuristinvipu vetää ulos
ennen käynnistämistä.

Kun moottori on käynnistynyt ja käy tasaisesti, pitää
kuristinvipu työntää sisään.

28

4. Åtgärder före start. 4. Forholdsregler før starten.

4. Startforberedelser. 4. Toimenpiteet ennen käynnistystä.

Tankning

Locket till bensintanken blir åtkomligt efter att motor­huven fällts framåt.
Motorn skall köras på ren, 87-oktanig bensin (ej oljeblan-

dad) blyad eller blyfri.

VARNING!

Bensinen är mycket brandfarlig. Iaktta försiktighet och

tanka utomhus.

Rök inte vid tankning och fyll inte bensin när motorn är

varm.

Överfyll inte tanken eftersom bensinen kan expandera

och flöda över.

Se till att tanklocket är ordentligt åtdraget efter tankning.

Förvara bränslet på en sval plats i behållare som är
avsedd för motorbränsle.

Kontrollera bensintank och ledningar.

Brændstofpåfyldning

Dækslet til benzintanken bliver tilgængeligt, når motorhjelmen
vippes fremad.

Motoren skal køre på ren 87 oktan benzin (ikke olieblan-

det), blyet eller blyfrit.

ADVARSEL!

Benzin er meget brandfarlig. Pas på under påfyldning og

tank kun under fri himmel. Der må ikke ryges under
tankningen og benzin må ikke påfyldes, når motoren er
varm.

Tanken må ikke overfyldes, da benzin kan udvide sig og

derved flyde over.

Tankdækslet skal skrues godt fast efter brændstofpåfyld-

ning.

Benzinen opbevares et køligt sted i beholdere, der er godkendt
til opbevaring af motorbrændstof. Benzintank
og brændstofledningerne kontrolleres jævnligt.

Tanking

Lokket på bensintanken blir tilgjengelig når motordekslet
felles fremover.

Motoren skal kjøres på ren 87-oktan bensin (ikke
oljeblandet), blyfri eller blyholdig.

ADVARSEL!

Bensin er svært brannfarlig. Iaktta forsiktighet, og fyll
opp tanken utendors.

Røyk ikke ved tanking og fyll ikke på bensin mens
motoren er varm.

Overfyll ikke tanken. Bensinen kan ekspandere og
flomme over.

Påse at tanklokket er skikkelig tilskrudd etter tanking.
Oppbevar drivstoffet på et svalt sted i beholdere som er

godkjent for motordrivstoff. Kontroller bensintank og
ledninger.

Tankkaus

Bensiinisäiliön korkkiin päästään käsiksi kääntämällä
moottorin suojus eteen.

Moottorissa pitää käyttää pelkkää (ei öljysekoitteista) 87­oktaanista bensiiniä, lyijyllistä tai lyijytöntä.

VAARA!

Bensiini on erittäin herkästi syttyvää. Noudata varovai­suutta ja tankkaa ulkona. Älä tupakoi tankkauksen
aikana, äläkä lisää bensiiniä kun moottori on lämmin. Älä
täytä säiliötä liian täyteen, koska bensiini voi laajeta ja
vuotaa yli.

Varmista, että säiliön korkki tulee kunnolla kiinni tank­kauksen jälkeen. Säilytä polttoainetta viileässä paikassa
ja säiliössä, joka on tarkoitettu bensiinille.

Tarkista bensiinisäiliö ja polttoainejletku.

29

4

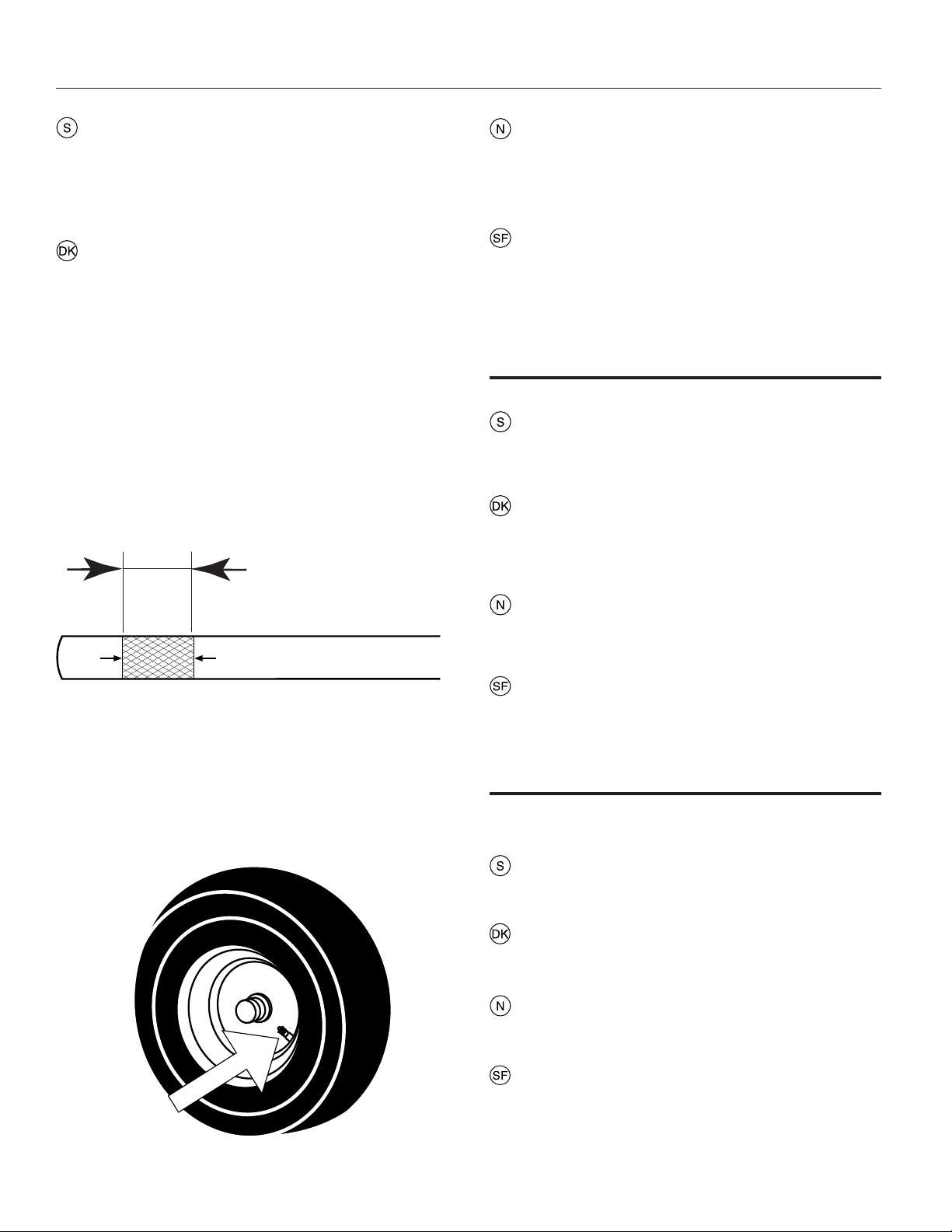

Oljenivå

Det kombinerade oljepåfyllningslocket och mätstickan
blir åtkomligt efter att motorhuven fällts framåt. Oljenivån i
motorn skall kontrolleras före varje körning. Se till att klipparen
står horisontellt. Skruva bort oljemät-stickan och torka den
ren. Montera mätstickan åter. Skruva fast. Ta bort den igen
och avläs oljenivån.

Olieniveau

Den kombinerede oliepåfyldningsstuds og målepind
bliver tilgængelig, når motorhjelmen vippes fremad.
Olieniveauet i motoren kontrolleres før hver motorstart.
Maskinen skal stå vandret. Oliemålepinden skrues ud og
tørres af. Målepinden føres ned igen og skrues fast. Herefter
tages den op igen og olieniveauet aflæses.

Oljenivå

Kombinert oljepåfyllingslokk og målepinne er tilgjengelig
når motordekslet felles fremover. Oljenivået i motoren skal
kontrolleres får hver kjøring. Påse at klipperen står horisontalt.
Skru av oljemålepin- nen og tork den ren. Monter målepinnen
igjen. Skru fast. Ta den av igjen og avles oljenivået.

Öljymäärä

Yhdistettyyn öljyntäyttöaukon korkkiin ja mittatikkuun
päästään käsiksi kääntämällä moottorin suojus eteen.
Moottorin öljymäärä pitää tarkistaa ennen jokaista
käyttöä. Varmista, että kone on vaakasuorassa. Ruuvaa
mittatikku irti ja pyyhi se kuivaksi. Asenna mittatikku
takaisin. Ota se uudelleen irti ja tarkista öljyn pinnankor­keus.

Oljenivån skall ligga mellan de båda markeringarna på
stickan. Om så inte är fallet skall motorolja SAE 30 eller
SAE 10W-30 fyllas till ”FULL”-markeringen. Vintertid
(under fryspunkten) skall motorolja SAE 5W-30 användas.

Olieniveauet skal ligge mellem de to markeringer på pinden.
Er det ikke tilfældet, skal der efterfyldes motor-olie SAE 30
eller SAE 10W-30 indtil ”FULL”-mærket. Om vinteren
(temperatur under frysepunktet) skal der bruges motorolie
SAE 5W-30.

ADD FULL

Oljenivået skal ligge mellom de to markeringene på pinnen.
Hvis ikke skal motorolje SAE 30 eller SAE 10W-30 påfylles
til ”FULL”-merket. Vinterstid (under frysepunktet) skal
motorolje SAE 5W-30 anvendes.

CAUTION - DO

Öljynpinnan pitää olla tikun merkkiviivojen välissä. Ellei,
lisää moottoriöljyä SAE 30 tao SAE 10W-30 FULL-merkkiin
saakka. Talviaikaan (lämpötilan ollessa alle nollan) pitää
käyttää moottoriöljyä SAE 5W-30.

Däckens lufttryck

Kontrollera lufttrycket i däcken regelbundet. Trycket i
framdäcken skall vara 1 bar och i bakdäcken 0,8 bar.

Dæktryk

Dækkenes lufttryk kontrolleres regelmæssigt. Trykket i
forhjulenes dæk skal være 1 bar, i baghjulenes dæk 0,8 bar.

Lufttrykket i dekkene

Kontroller lufttrykket i dekkene regelmessig. Trykket i
fordekkene skal være 1 bar og i bakdekkene 0,8 bar.

30

Renkaiden ilmanpaine

Tarkista renkaiden ilmanpaine säännöllisesti. Eturenkai
den ilmanpaineen pitää olla 1 bar ja takarenkaiden 0,8 bar.

5. Körning. 5. Drift. 5. Kjøring. 5. Ajo.

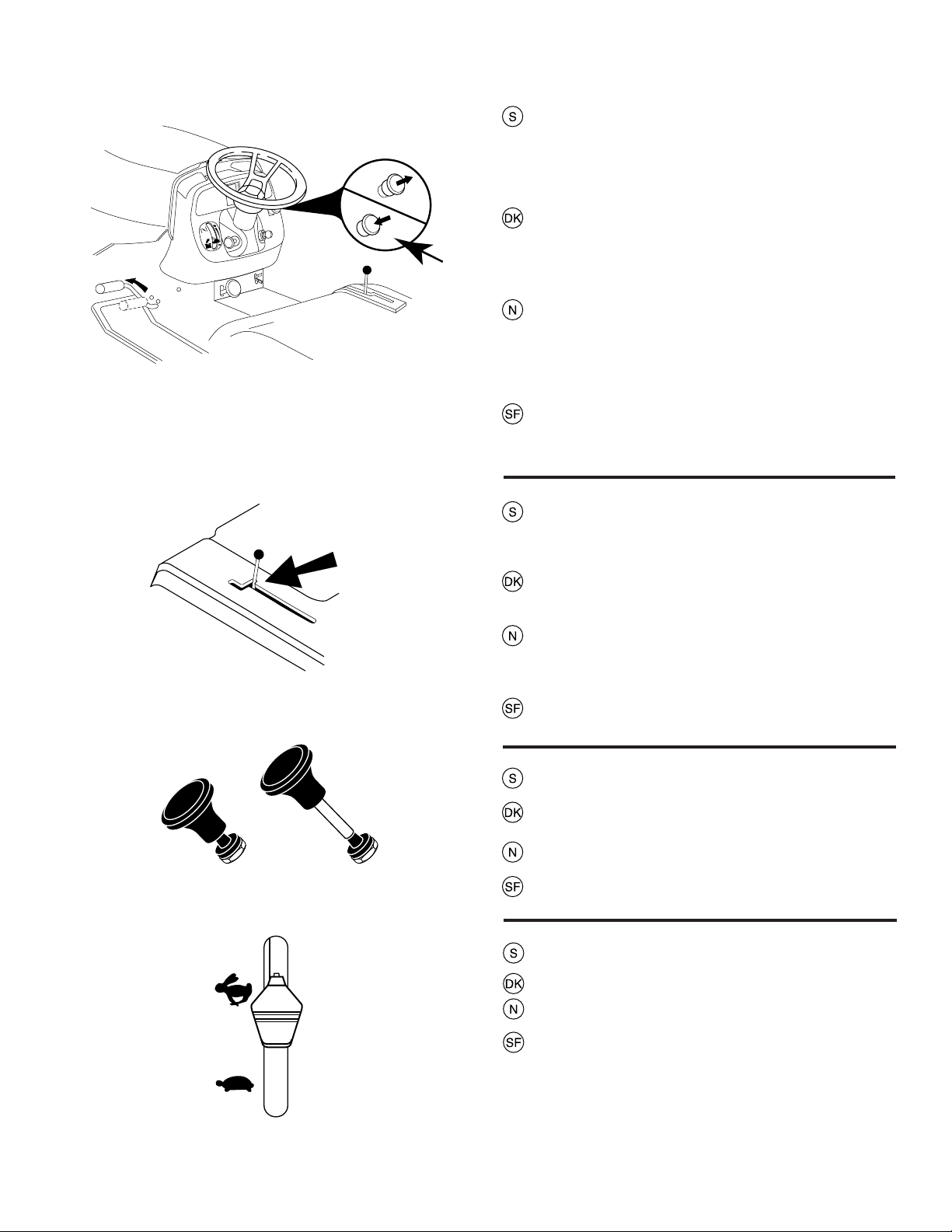

Start av motor

Se till att klippaggregatet är i transportläge (det övre läget)
samt att spaken för in/urkoppling av klippaggregatet är i
”urkopplingsläge”.

Start af motoren

Knivene skal stå i transportstilling (øverste position), og
stangen for ind/udkobling af knivene skal stå på ‘’udkoblet ‘’.

Start av motoren

Påse at klippaggregatet er i transportstilling (øverste stiling)
samt at spaken for inn/utkobling av klippaggregatet er i
”utkoblingsstilling”.

Moottorin käynnistys

Varmista, että teräyksikkö on siirtoajoasennossa (ylhäällä) ja
että teräyksikön päälle-/poiskytkentävipu on pois-asennossa.

Tryck ner kopplings/bromspedalen helt och håll den nedtryckt.
Se till att spaken för in-/urkoppling av drivningen är i
neutralläge.

Tryk koblings/bremsepedalen ned, og hold den nede. Sørg
for at strangen for ind-/udkobling af fremdriften står i neutral.

Trykk bremsepedalen helt ned og hold den nedtrykket. Påse
at spaken for inn-/udkobling av motorfremdrift står i
nøytralstilling.

Paina kytkin-/jarrupoljin pohjaan ja pidä se siellä. Varmista,
että vedon päälle-/poiskytkentävipu on vapaa-asennassa.

Drag ut chokereglaget (gäller endast om motorn är kall).

Træk chokeren ud (kun ved kold motor).

Trekk ut chokeregulatoren (bare dersom motoren er kald).

Vedä kuristinvipu ulos (jos moottori on kylmä).

Vid varm motor: Skjut gasreglaget halvvägs mot fullgasläget
”F”.

Ved varm motor: Indstil gashåndtaget på fuld gas
Ved varm motor: Skyv gasshåndtaket halvveis mot full-gass-

stilling ”F”.
Moottorin ollessa lämmin: Työnnä kaasuvipu puoliväliin

täyskaasuasennosta F. Indstil gashåndtaget på fuld gas

31

5

Drej Tændnøglen til ‘’START’’–position.

BEMÆRK!

Startmotoren må ikke køre i mere end ca. 5 sekunder ad
gangen. Starter motoren ikke, vent ca. 10 sekunder inden nyt
startforsøg.

Vri tenningsnøkkelen til ”START”-stilling.

MERK!

Kjør ikke startmotoren i mer enn ca. 5 sekunder om gangen.
Dersom motoren ikke starter, vent i 10 sekunder før neste
startforsøk.

Kierrä virta-avain START-asentoon.

Vrid tändningsnyckeln till ”START-läge”.

OBSERVERA!

Kör inte startmotorn längre än ca 5 sekunder i taget. Om inte
motorn startar så vänta ca 10 sekunder innan nästa startförsök
görs.

Låt tändningsnyckein gå tillbaks till “ON”-läget när motorn
startat skjut in chokereglaget så snart motorn går jämnt.

Skjut gasreglaget till önskat motorvarvtal. Vid klippning:
fullgas.

HUMIO!

Älä käytä käynnistintä yli 5 sekuntia kerrallaan. Jos moottori
ei käynnisty, odota 10 sekuntia ennen seuraavaa yritystä.

Lad tændnøglen gå tilbage til “ON”, når motoren er startet og
skub chokeren ind, når motoren går jævn.

Juster gashåndtagets stilling, til det ønskede
motoromdrejningstal er nået. Brug fuld gas ved klipning.

La tenningsnøkkelen gå tilbake til “ON” -stilling når motorn
har startet, og skyv inn chokeregulatoren så snart motoren
går jevnt.

Skyv gasshåndtaket til ønsket motorturtall. Ved klipping: Full
gass.

Laske virta-avain palaamaan ON-asentoon, kun moottori on
käynnistynyt, ja työnnä kuristinvipu sisään heti kun moottori
käy tasaisesti.

Valitse kaasuvivulla haluttu käyntinopeus. Leikattaessa:
täyskaasu.

32

5

VIKTIGT! KALLSTART AV HYDROSTATISK

FÖR TEMPERATURER UNDER 40°F (4°C). LÅT
VÄXELLÅDAN VÄRMAS UPP UNDER 1 MINUT GENOM
ATT LÄGGA IN NOLLANS VÄXEL OCH SLÄPPA UPP
BROMSPEDALEN OCH KOPPLINGEN EFTER DET ATT
MOTORN STARTATS/FÖRE KÖRNING.

VIGTIGT! KOLD START MED HYDROSTATISK TRANS­MISSION

BEREGNET TIL TEMPERATURER UNDER 40°F (4°C).
EFTER DU HAR STARTET MOTOREN, OG FØR DU
KØRER, SKAL DU LADE TRANSMISSIONEN VARME OP
I ÉT (1) MINUT VED AT ANBRINGE GEARSKIFTET I FRIGEAR
OG UDLØSE BREMSE/KOBLINGSPEDALEN.

LUFTA VÄXELLÅDAN

Vi rekommenderar att växellådan luftas innan du använder
traktorn för första gången för att vara säker på att den fungerar
klanderfritt. Detta förfarande avlägsnar eventuell luft som kan
ha samlats i växellådan under transporten av traktorn.

VIKTIGT: OM VÄXELLÅDAN VID NÅGOT TILLFÄLLE
BEHÖVER AVLÄGSNAS FÖR REPARATION ELLER
UTBYTE SKA DEN LUFTAS EFTER MONTERINGEN OCH
FÖRE DET ATT TRAKTORN ANVÄNDS.

• Parkera traktorn på en plan yta, så att den inte kan rulla
i någon riktining. Handbromsen ska inte vara åtdragen
när nedanståend procedur utförs.

• Koppla ur växellådan genom att placera frihjulet i
frihjulsläge.

• Starta motorn och flytta fartreglaget till den lägre
hastigheten. Kontrollera att handbromsen inte är
åtdragen.

• Flytta reglaget till det allra främsta läget och håll kvar det
där i fem (5) sekunder. Flytta reglaget till backläget och
håll kvar det där i fem (5) sekunder. Upprepa denna
procedur tre (3) gånger.

• Flytta reglaget till neutralläget (N).

• Stäng av traktorn genom att vrida tändningsnyckeln till
läget “OFF” (AV).

• Koppla in växellådan genom att placera frihjulet i
drivposition.

• Starta motorn och flytta fartreglaget till den lägre
hastigheten.

• Kör traktorn framåt cirka 1,5 meter och sedan bakåt 1,5
meter. Upprepa denna körning tre (3) gånger.

• Traktorn är nu klar för normal användning.

VIKTIG! KOLDSTART FOR HYDROSTATISK

FOR TEMPERATURER UNDER 40°F (4°C). ETTER AT
MOTOREN HAR BLITT SATT I GANG OG FØR DU
BEGYNNER Å KJØRE, MÅ DU LA GIRKASSEN VARME
OPP I ETT (1) MINUTT VED Å PLASSERE GIRSPAKEN I FRI
OG SÅ SLIPPE BREMSEN/KLØTSJEN.

TÄRKEÄÄ! HYDROSTAATTISEN VAIHTEISTON
KYLMÄKÄYNNISTYS

LÄMPÖTILOILLE ALLE 40°F (4°C). KUN MOOTTORI ON
KÄYNNISTETTY JA ENNEN AJOA TÄYTYY VAIHTEISTON
ANTAA LÄMMETÄ YHDEN (1) MINUUTIN AJAN
ASETTAMALLA VAIHDE VAPAALLE JA VAPAUTTAMALLA
JARRU/KYTKINPOLJIN.

TRANSMISSIONSUDRENSNING

For at være sikker på at traktoren fungerer rigtigt og yder det
bedst mulige arbejde, anbefaler vi, at du renser transm
issionen ud før den første gang, du kører traktoren. Denne
procedure fjerner luft, som eventuelt er sluppet ind i
transmissionen under transport af traktoren.

VIGTIGT: HVIS DET BLIVER NØDVENDIGT AT AFMONTERE
TRANSMISSIONEN FOR AT REPARERE ELLER UDSKIFTE
DEN, SKAL TRANSMISSIONEN ATTER RENSES EFTER
INSTALLATIONEN, FØR DU KAN BETJENE TRAKTOREN
IGEN.

• Parker traktoren forsvarligt på jævn grund, så den ikke
kan rulle hverken i den ene eller den anden retning.
Parkeringsbremsen skal være slået fra, mens du udfører
den følgende procedure.

• Slå transmissionen fra ved at sætte frihjulsgearet i
frihjulsstilling.

• Start motoren og flyt chokeren ned på lav. Kontroller for
at være sikker på, at parkeringsbremsen er slået fra.

• Sæt gearskiftet på fuld fart fremad og hold det der i fem
(5) sekunder. Skift gearet om på fuld fart baglæns, hold
det der i fem (5) sekunder. Gentag disse trin i alt tre (3)
gange.

• Skift gearet til frigear (N).

• Stop traktoren ved at dreje om for nøglen (OFF-stilling).

• Slå transmissionen til ved at sætte frihjulsgearet i
kørselsstilling.

• Start motoren og sæt chokeren på lav.

• Kør traktoren fremad ca. 1,50 m, dernæst bak op ca. 1,50
m. Gentag denne procedure tre (3) gange.

• Nu er traktoren parat til normal betjening.

33

5

UTLUFTING AV GIRKASSEN

For å sikre tilfredsstillende drift og ytelse, anbefales det at
girkassen blir utluftet før traktoren tas i bruk for første gang.
Denne prosedyren vil fjerne eventuell luft i girkassen som
kan ha utviklet seg under transport av traktoren.

VIKTIG: HVIS GIRKASSEN MÅ TAS UT P.G.A.
REPARASJONER ELLER UTSKIFTNING, BØR DEN
LUFTES UT ETTER GJENINSTALLASJONEN FØR
TRAKTOREN TAS I BRUK IGJEN.

• Parker traktoren på et plant underlag på en forsvarlig
måte, slik at den ikke kan trille verken forover eller
bakover.Håndbrekket må ikke være satt på når følgende
arbeid skal utføres.

• Kople ut giret ved å sette frihjulskontrollen i frihjulsstilling.

• Start motoren og skyv gasspaken til sakte-stilling.
Kontroller at håndbrekket ikke er satt på.

• Skyv spaken til full revers-stilling, og hold den der i ca. fem
(5) sekunder. Gjenta denne prosedyren tre (3) ganger.

• Sett drivkontrollspaken i fri (N).

• Stopp traktoren ved å vri tenningsnøkkelsen til “OFF”­stilling.

• Kople inn giret ved å sette frihjulskontrollen i kjøre­stilling.

• Start motoren og skyv gasspaken til sakte-stilling.

• Kjør traktoren forover ca. 1,50 m og deretter bakover 1,50
m. Gjenta denne kjøreprosedyren tre ganger.

• Traktoren er nå klar til normal drift.

VAIHTEISTON HUUHTELU

Hyvän toiminnan ja tehon varmistamiseksi on suositeltavaa
huuhdella vaihteisto ennen traktorin ensimmäistä käyttöä.
Tämä toimenpide poistaa vaihteistoon traktorin kuljetuksen
aikana mahdollisesti kehittyneet ilmakuplat.

TÄRKEÄÄ: JOS VAIHTEISTO TÄYTYY POISTAA
HUOLTOA TAI VAIHTOA VARTEN, SE TÄYTYY HUUHDELLA
UUDELLEEN ASENNUKSEN JÄLKEEN ENNEN
TRAKTORIN KÄYTTÖÄ.

• Pysäköi traktori tasaiseen kohtaan ettei se rullaisi
mihinkään suuntaan. Pysäköintijarru ei saa olla kytkettynä
seuraavaa vaihetta varten.

• Kytke vaihteisto irti asettamalla vapaakytkimen vipu
vapaa-asentoon.

• Käynnistä moottori ja siirrä kaasuvipu hitaaseen
asentoon. Varmista, että pysäköintijarru ei ole kytkettynä.

• Siirrä liikkeenohjausvipu täysin eteen ja pidä sitä siinä
viiden (5) sekunnin ajan. Siirrä vipu täyteen
peruutusasentoon ja pidä sitä siinä viiden (5) sekunnin
ajan. Toista nämä toimenpiteet kolme (3) kertaa.

• Siirrä liikkeenohjausvipu neutraaliin (N) asentoon.

• Pysäytä traktori kääntämällä virtakytkin asentoon “OFF.”

• Kytke vaihteisto asettamalla vapaakytkimen vipu
ajoasentoon.

• Käynnistä moottori ja siirrä kaasuvipu hitaaseen
asentoon.

• Aja traktoria eteenpäin noin 1,5 m ja taaksepäin sama
matka. Toista tämä ajosarja kolme kertaa.

• Traktori on nyt valmis normaaliin toimintaan.

34

5

OBSERVERA!

Maskinen är utrustad med säkerhetsströmbrytare som
omedelbart bryter strömmen till motorn om föraren
lämnar sätet med motorn igång och klippaggregatet
inkopplat.

BEMÆRK!

Maskinen er udstyret med en nødstrømafbryder, der
afbryder for strømmen til motoren, hvis føreren forlader
sædet med motoren kørende og indkoblet klipper.

MERK!

Maskinen er utstyrt med en sikkerhetsstrømbryter som
umiddelbart bryter strømmen til motoren dersom føreren
forlater setet med motoren igang og innkoblet klipper.

HUMIO!

Kone on varustettu turvakatkaisijalla, joka katkaisee
moottorilta välittömästi virran, jos ajaja nousee istuimelta
kun moottori käy ja teräyksikkö on kytketty päälle.

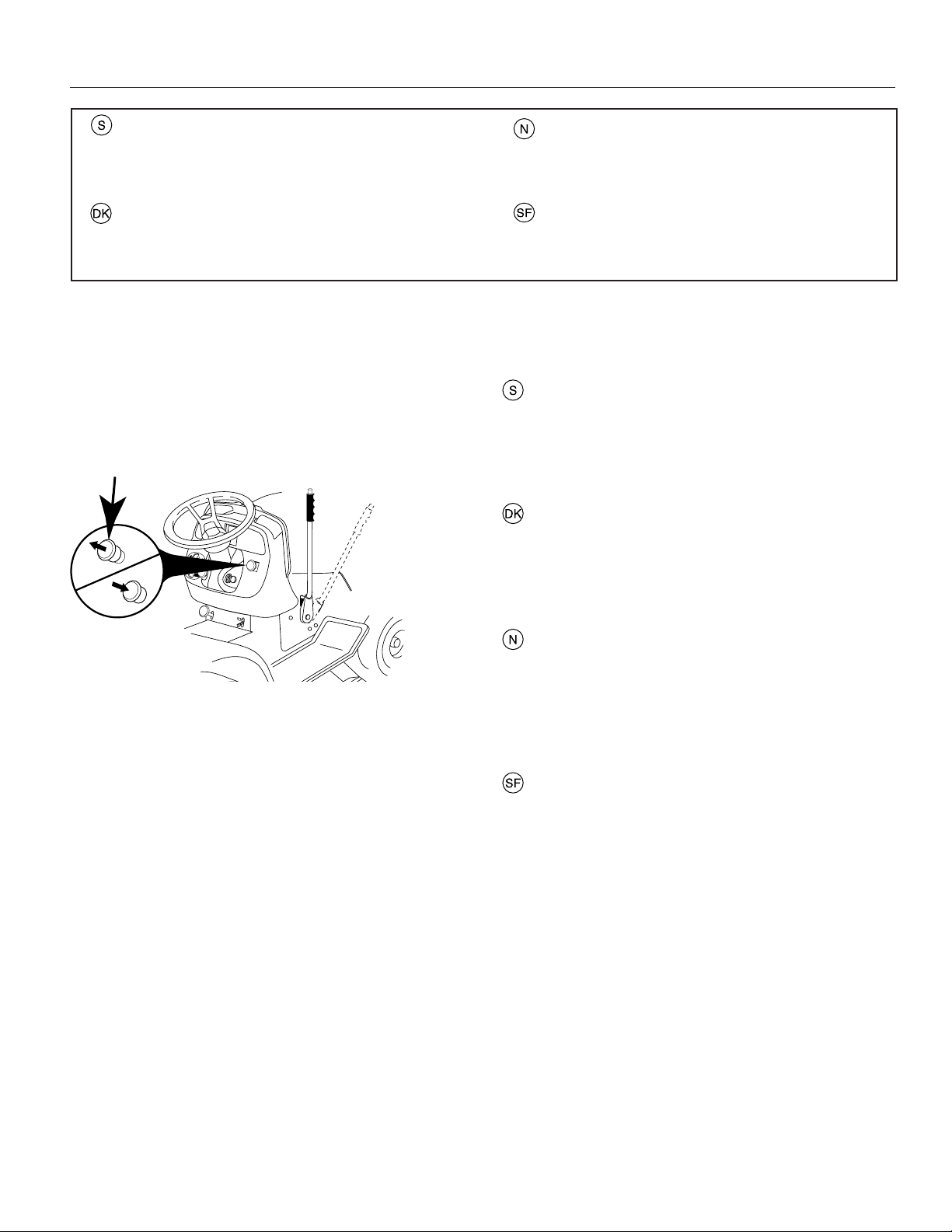

Körning

Sänk klippaggregatet genom att föra spaken framåt. Släpp
upp kopplings-/bromspedalen långsamt. Koppla in
klippaggregatet och för spaken för in-/urkopp-ling av
drivningen till önskat läge. Välj en körhastighet som passar
terräng och önskatklippresultat.

Kørsel

Sænk så knivene ved at føre stangen fremad. Kobl knivene
til. Slip koblings–/bremsepedalen langsomt. Kobl ud med
koblings–/bremsepedalen, og sæt gearstangen i den
ønskede position.

Kjøring

Senk klippaggregatet ved å føre spaken fremover. Slipp
clutch-/bremsepedalen langsomt opp. Kobl inn
klippaggregatet og før spaken for inn-/utkobling av
motorfremdriften til ønsket stilling. Velg en kjørehastighet
som passer terrenget og ønsket klippresultat.

Ajo

Laske teräyksikkö siirtämällä vipua eteenpäin. Päästä kytkin­/jarrupoljin hitaasti ylös. Kytke teräyksikkö päälle ja siirrä
vedon päälle-/poiskytkentävipu haluttuun asentoon. Valitse
maastoon ja haluttuun leikkuutulokseen sopiva ajonopeus.

35

5

Klippningstips

• Rensa gräsmattan från stenar och andra föremål som
kan slungas iväg av knivarna.

• Lokalisera och markera stenar och andra fasta föremål
för att undvika påkörning.

• Börja med hög klipphöjd och minska tills önskat
klippresultat erhålls.

• Klippresultatet blir bäst med högt motorvarvtal (knivarna
roterar snabbt) och låg växel (maskinen rör sig långsamt).
Är gräset inte alltför långt och tättväxande, kan
körhastigheten ökas genom att välja en högre växel
alternativt motorvarvtalet sänkas utan att klippresultatet
märkbart försämras.

• Finaste gräsmattan erhålls om den klipps ofta.
Klippningen blir jämnare och det avklippta gräset blir
jämnare fördelat över ytan. Den totala tidsåtgången blir
inte större, eftersom högre körhastighet kan väljas utan
att klippresultatet blir sämre.

• Undvik att klippa en våt gräsmatta. Klippresultatet blir
sämre eftersom hjulen sjunker ner i den mjuka mattan.

• Spola rent klippaggregatet med vatten undertill efter
varje användning.

Klippetips

• Rens først plænen for sten og andre genstande, der kan
slynges væk af knivene.

• Lokaliser og afmærk større sten og andre faste genstande
for at undgå påkørsel.

• Start med stor klippehøjde, og gå trinvis ned, indtil det
ønskede resultat er nået.

• Klipperesultatet bliver bedst med høje
motoromdrejninger (knivene roterer hurtigt) og lavt gear
(maskinen kører langsomt). Er græsset ikke alt for langt
og tætvoksende, kan kørehastigheden øges ved at vælge
et højere gear eller nedsætte motor omdrejningstallet,
uden at klipperesultatet bliver synligt dårligere.

• Græsplænen bliver pænest, hvis den klippes ofte.
Klipningen bliver mere jævn og græsafklippet fordeles
mere jævnt over hele arealet. Det totale tidsforbrug bliver
ikke større, da man kan vælge en større kørehastighed,
uden at resultatet bliver dårligere.

• Undgå klipning af vådt græs. Resultatet bliver dårligere,
da hjulene synker ned i den våde undergrund.

• Spul klippeaggregatet rent med vand på undersiden
efter hver anvendelse.

Tips for klippingen

• Rens gressmatten for stener og andre ting som kan
slynges avsted av knivene.

• Lokaliser og marker steiner og andre faste gjenstander
for å unngå påkjøring.

• Begynn med høy klipphøyde, og minsk etter hvert til
ønsket klippresultat er oppnådd.

• Klippresultatet blir best ved høyt turtall (knivene roterer
raskt) og lavt gear (maskinen går langsomt fremover).
Dersom gresset ikke er alt for langt og tettvoksende kan
kjørehastigheten økes ved å velge et høyere gear, eller
motorturtallet kan senkes uten at resultatet blir dårligere.

• Gressplenen blir penest om den klippes ofte. Klipping-en
blir jevnere og det avklipte greset blir jevnere fordelt. Det
totale tidsforbruket blir ikke større, ettersom man kan
velge en høyere kjørehastighet uten at klippresultatet blir
dårligere.

• Unngå å klippe en våt gressplen. Klippresultatet blir
dårligere ettersom hjulene synker ned i den myke
gressmatten.

• Skyll klippaggregatet rent med vann nedenfra etter bruk.

Leikkuuvihjeitä

• Poista nurmikolta kivet ja muut esineet, jotka voivat
aiheuttaa vahinkoa terien heittämänä.

• Etsi ja merkitse maakivet ja muut kiinteät esteet, jotta et
aja niiden päältä.

• Aloita suurella leikkuukorkeudella ja pienennä sitä sitten,
kunnes leikkuujälki on haluttu.

• Paras leikkuujälki saavutetaan moottorin suurella
pyörimisnopeudella (terät pyörivät nopeasti) ja pienellä
vaihteella (kone liikkuu hitaasti). Jos ruoho ei ole kovin
pitkää ja tiheää, voidaan ajonopeutta lisätä valitsemalla
suurempi vaihde tai pienentää moottorin
pyörimisnopeutta leikkuutuloksen huononematta
merkittävästi.

• Paras nurmikko saadaan leikkaamalla sitä usein.
Leikkuujälki on tasaisempi ja leikattu ruoho jakautuu
tasaisemmin nurmikolle. Aikaa ei mene sen enempää,
sillä ajonopeus voi olla suurempi jäljen kärsimättä.

• Vältä märän nurmikon leikkaamista. Leikkuujälki on
huonompi, koska pyörät uppoavat pehmeään ruoho
mattoon.

• Huuhtele teräyksikkö vedellä altapäin jokaisen käytön
jälkeen.

36

5

ADVARSEL!

• Kør ikke i terræn med mere end maks. 10° hældning.
Traktoren kan vælte bagover!

• Kør ikke på langs hen ad skråninger. Traktoren kan vælte
om på siden!

• Stop og start på ikke vandret terræn bør udgås.

ADVARSEL!

• Kjør ikke i terreng som heller mer enn maks. 10°. Risikoen
for overslag bakover er da meget stor.

• Kjør ikke på skrå over hellende terreng, ettersom
velterisikoen da er stor.

• Unngå å stoppe eller starte i hellende terreng.

VARNING!

• Kör inte i terräng som lutar mer än max 10°. Risken
för överslag bakåt är mycket stor.

• Kör inte på skrå över lutande terräng eftersom
vältningsrisken då är stor.

• Undvik att stoppa eller starta i lutande terräng.

VAARA!

• Älä aja rinteillä, joiden kaltevuus on yli 10°: kaatumis­vaara taaksepäin.

• Älä aja rinteissä vinosti: kaatumisvaara sivulle.

• Vältä pysäyttämistä ja liikkeellelähtöä rinteissä.

Kör i högervarv så gräsklippet slungas bort från rabatter,
gångar etc. Vid större gräsmattor bör körriktningen efter 2–
3 varv ändras så gräsklippet slungas ut mot den yta som
redan klippts som illustrationen visar.

Kør i omgange mod højre, så græsafklippet slynges væk
fra rabatter, gange osv. Ved større plænearealer bør
køreretningen ændres efter 2-3 omgange, så græsafklippet
slynges mod det areal, der allerede er blevet klippet, se
illustrationen.

Kjør i høyrerunder slik at avklippet slynges bort fra rabatter,
ganger etc. Ved større gressmatter bør kjøreretningen endres
etter 2 - 3 runder slik at avklippet slynges ut mot den flaten
som allerede er klippet, slik illustrasjonen viser.

37

Aja oikealle kaartaen, niin ruohosilppu lentää poispäin
kukkapenkeistä, käytäviltä, jne. Suurehkoilla nurmikoilla
pitää ajosuuntaa vaihtaa 2 - 3 kierroksen välein, jotta
ruohosilppu lentäisi jo leikatulle nurmikolle kuvan
osoittamalla tavalla.

5

Använd maskinens vänstra sida för att kunna klippa nära
träd, buskar, gångar etc.

Kniven klipper ca 15 mm innanför kåpans kant.

Brug maskinens venstre side for at klippe tæt ind til
træer, buske, gange m.v.

Kniven klipper ca. 15 mm inden for afdækningens kant.

Bruk maskinens venstre side for å kunne klippe nær
trær, busker, gangveier etc.

Kniven klipper ca. 15 mm innenfor kåpens kant.

Käytä koneen vasenta puolta leikatessasi läheltä puita,
pensaita, käytäviä, jne.

Terät leikkaavat n. 15 mm päässä suojuksen reunasta.

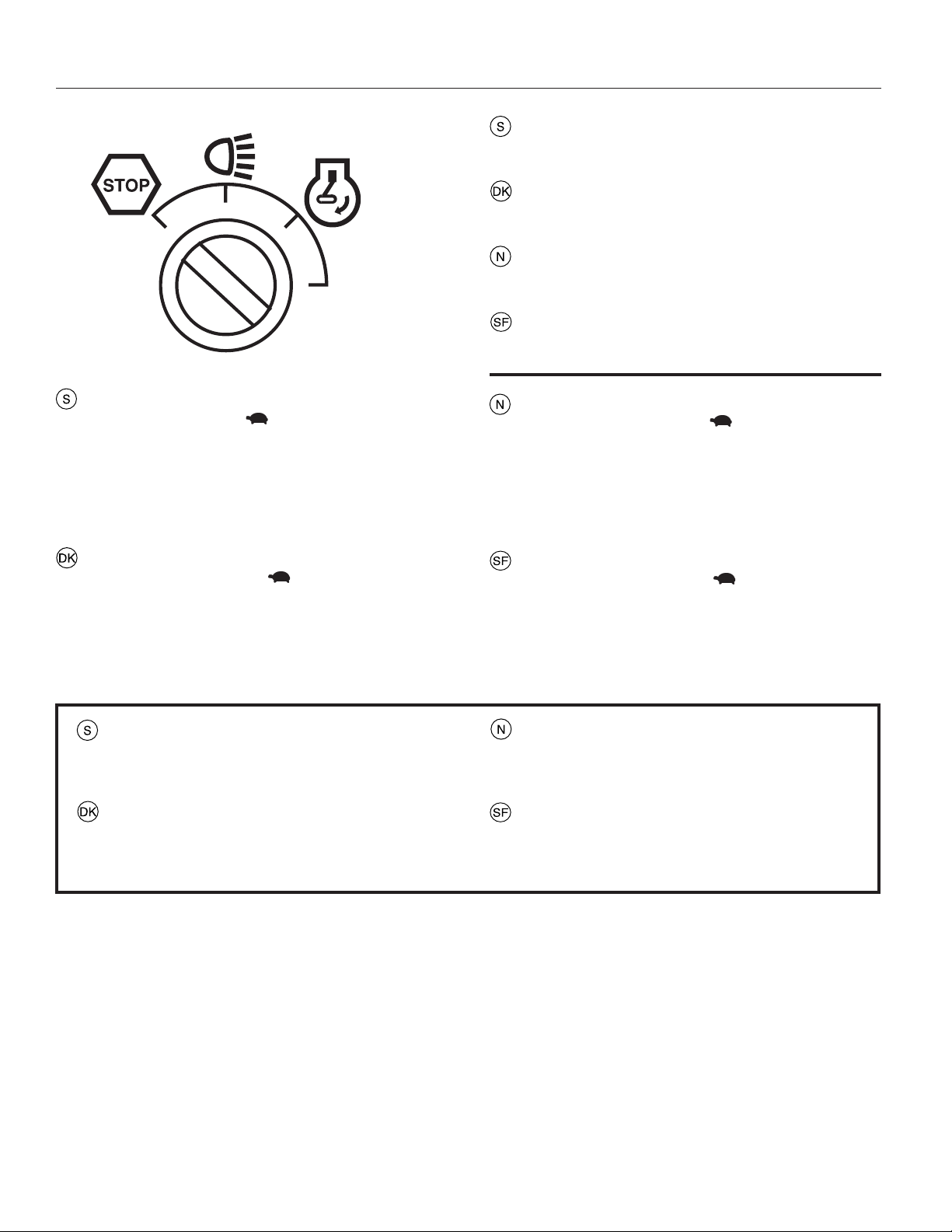

Stopp av motor

För gasreglaget nedåt till ”
Koppla ur klippaggregatet genom att föra in/urkopplings-

spaken nedåt.
Höj upp klippaggregatet och vrid tändningsnyckeln till

”OFF”-läget.
Låt motorn gå 1–2 minuter på tomgång för att svalna

innan den stängs av efter ett hårt arbetspass.

Stop af motor

Gashåndtaget skydes ned til ” ”.
Klipperen kobles fra ved at skyde ind/udkoblingsstangen

nedad.
Klipperen løftes og tændnøglen drejes til ”OFF”.
Lad motoren gå i 1-2 minutter på tomgang for at afkøle

den inden den slukkes efter en omgang hårdt arbejde.

VARNING!

Låt aldrig tändningsnyckeln sitta kvar då maskinen
lämnas utan uppsikt för att hindra barn och obehöriga
personer att starta motorn.

ADVARSEL!

Tændnøglen må aldrig efterlades, når maskinen forlades
uden opsyn. Kun derved sikres, at børn og uvedkom­mende personer kan starte motoren.

”.

Stopp av motoren

Før gasshåndtaket nedover til ”
Kobl ut klippaggregatet ved å føre inn/utkoblingsspaken

nedover.
Heis opp klippaggregatet og vri tenningsnøkkelen til ”OFF”-

stilling.
La motoren gå 1 - 2 minutter på tomgang for å avkjøle

før den stoppes etter en hard arbeidsøkt.

Moottorin pysäyttäminen

Siirrä kaasuvipu alas asentoon
Kytke teräyksikkö irti siirtämällä päälle-/poiskytkentävipu

alas.
Nosta teräyksikkö ylös ja kierrä virta-avain OFF-asentoon.
Anna moottorin käydä 1 - 2 minuuttia joutokäynnillä, jotta

se jäähtyisi ennen pysäyttämistä raskaan käytön jälkeen.

ADVARSEL!

La aldri tenningsnøkkelen stå i når maskinen forlates
uten tilsyn. Dette for å hindre barn og uvedkommede
personer i å starte motoren.

VAARA!

Älä jätä koskaan virta-avainta paikalleen, kun kone jää
ilman valvontaa, jotta lapset ja asiattomat henkilöt eivät
voisi käynnistää moottoria.

”.

.

38

6. Underhåll, justering. 6. Vedligeholdelse, justering.

6. Vedlikehold, justering. 6. Kunnossapito, säätö.

VARNING!

Innan serviceåtgärder vidtas på motor eller klippaggregat
skall följande göras:

• Tryck ner kopplings/bromspedalen och koppla in
parkeringsbromsspaken.

• Placera växelspaken i neutralläge

• För in/urkopplingsspaken till urkopplat läge.

• Stäng av motorn.

• Tag bort tändkabeln från tändstiftet.

ADVARSEL!

Før service på motor eller knive udfør følgende:

• Tryk koblings/bremsepedalen ned, og aktiver
parkeringsbremsen.

• Placer gearstangen i frigear.

• Sæt ind/udkoblingsstangen i udkoblet.

• Sluk motoren.

• Fjern tændkablet fra tændrøret.

1

2

ADVARSEL!

Før noen form for service foretas på motoren eller klipp­aggregatet må man gjøre følgende:

• Trykk ned clutch/bremsepedalen og kobl inn parke­ringsbremsen

• Plasser gearspaken i fristilling

• Sett inn/utkoblingsspaken i utkoblet stilling

• Stopp motoren

• Ta tenningskabelen av fra tennpluggen.

VAROITUS!

Ennen moottorin tai teräyksikön huoltoa:

• Paina kytkin-/jarrupoljin pohjaan ja kytke seisontajarru
päälle. sc3-07 ignition lock

• Siirrä vaihdevipu vapaa-asentoon.

• Siirrä päälle-/poiskytkentävipu pois-asentoon.

• Pysäytä moottori.

• Irrota sytytysjohdin sytytystulpasta

Motorhuv

• Öppna huven.

• Lossa strålkastarkontakten.

• Stå framför traktorn och ta tag i huvens sidor, tippa den
framåt och lyft den av traktorn.

• Sätt tillbaka den genom att passa in tapparna i deras hål
i ramen.

• Anslut strålkastarkontakten och stäng huven.

(1) Huv
(2) Kontakt till strålkarna

(1) Hjelm
(2) Kabelmuffe til forlygter

(1) Deksel
(2) Tilkopling for frontlys

(1) Moottorikotelo
(2) Ajovalojen johdon liitin

Motorhjelm

• Løft hjelmen.

• Kobl ledningen til forlygterne fra ved kabelmuffen.

• Stå foran traktoren. Grib fat om hjelmens sider, vip den
forover, og løft den af traktoren.

• Monteres hjelmen igen: Skub hjelmens hængselsbøjler
ind i hullerne på rammen.

• Kobl kabelmuffen til forlygterne sammen igen. Luk
hjelmen.

Motordeksel

• Løft dekselet.

• Kopl fra ledningen til frontlysene.

• Stå foran traktoren. Ta tak i sidene på dekselet, vipp
detframover og løft det av traktoren.

• Dekselet monteres igjen ved å skyve hengslene inn i
sporene i rammen.

• Kopl frontlysene til igjen, og lukk dekselet.

Moottorikotelo

• Nosta kotelo ylös.

• Irrota ajovalojen johto.

• Asetu traktorin eteen. Tartu koteloon sivuilta, kallista sitä
eteenpäin ja nosta irti traktorista.

• Kun asetat sen paikalleen, ohjaa korvakkeet rungossa
oleviin loviin.

• Kiinnitä ajovalojen johto ja laske kotelo alas.

39

6

Underhåll

OBSERVERA: Underhåll bör utföras regelbundet för att

traktorn skall hållas i gott skick.
VARNING: Lossa tändstiftskabeln för att undvika oavsiktlig

start för all reparation, inspektion eller underhåll.

Före varje användning:

• Kontrollera oljenivån och smöj rörliga delar efter behov.

• Kontrollera att alla bultar, muttrar och saxsprintar finns på
plats och är väl säkrade.

• Kontrollera polerna och ventileran på batteriet.

• Ladda långsamt upp med 6 A om detta behövs.

• Rensa luftgallret

• Håll traktorn fri från smuts och skräp för att undvika
motorskador eller överhettning.

• Kontrollera bromsarnas funktion.

Vedligeholdelse

BEMÆRK! Traktoren bør gås igennem med jævne

mellemrum, så er du altid sikker på, at den er i orden.
ADVARSEL! Træk tændkablet af inden du begynder på

reparations–, kontrol– eller vedligeholdelsesarbejde for at
undgå utilsigtet start.

Inden hver start:

• Check oliestanden. Smør lejer, hvis det er påkrævet.

• Check bolte, møtrikker og splitpinde.

• Check batteriets poler og åbninger.

• Genoplad batteriet langsomt med maks. 6 ampere, hvis
det er nødvendigt.

• Rengør luftgitteret.

• Rengør traktoren for evt. snavs og græsklip for at undgå
skader på motoren og overhedning.

• Kontroller bremsernes funktion.

Vedligeholdelse

MERK! Traktoren bör gås igennem med jævne mellemrum,

så er du altid sikker på, at den er i orden.
ADVARSEL! Træk tændkablet af inden du begynder på

reparations-, kontrol- eller vedligeholdelsesarbejde for at
undgå utilsigtet start.

Inden hver start:

• Check olie, smör drejepunkter hvis det er påkrævet.

• Check bolte, mötrikker og splitpinde.

• Sjekk batteriets poler og åpninger.

• Genoplad langsomt på 6 ampere hvis det er nödvendigt.

• Rengör luftgitteret.

• Hold traktoren ren for snavs og græsklip for at undgå
skader på motoren og overhedning.

• Check bremsernes funktion.

Kunnosapito

HUMIO: Huoltotyöt tulee suorittaa säännöllisesti, jolloin

traktori säilyy jatkuvasti toimintakunoisena.
TÄRKEÄÄ: Irrota aina sytytystulpan johto ennen kuin teet

mitään tarkastuksia, huolto- tai korjaustöitä.

Aina ennen käyttöä:

• Tarkista öljyt ja voitele nivelet tarpeen mukaan.

• Varmista, että pultit, mutterit ja sokat ovat lujasti
paikoillaan.

• Tarkista akun päätteet ja ilma-aukot.

• Lataa akku tarpeen vaatiessa hitaasti 6 ampeerin virralla.

• Puhdista ilmansuodatin.

• Pidä traktori puhtaana liasta ja roskista moottorivaurioiden
ja ylikuumenemisen välttämiseksi.

• Tarkista akun toiminta.

40

6

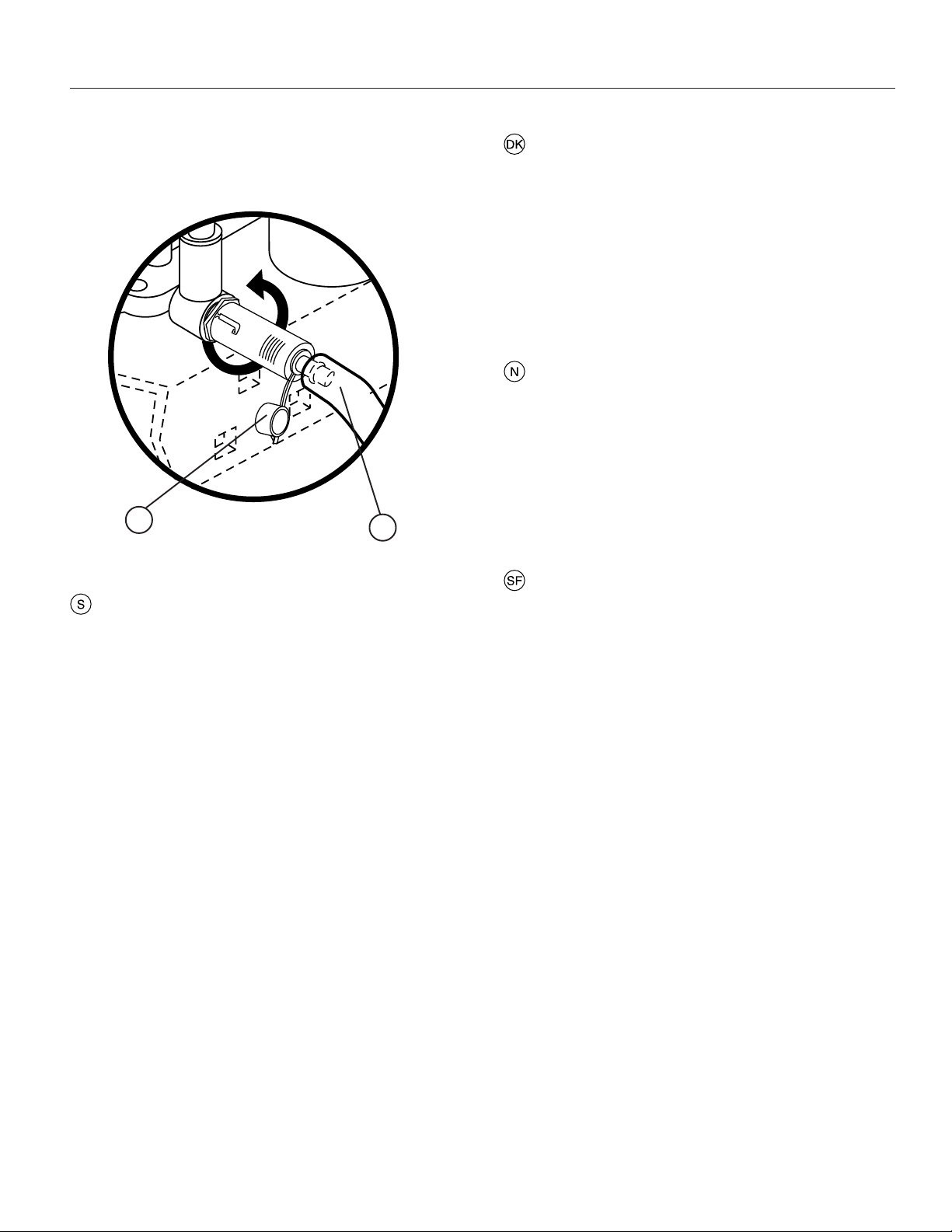

Vedligeholdelse af motoren

Se motorens brugervejledning.

Olieafløbsventil

• Fjern hætten og installér afløbsrøret.

• Ventilen åbnes ved at presse den forsigtigt indad, dreje
den mod uret og trække den ud.

• Ventilen lukkes ved at presse den indad og dreje den
med uret.

• Fjern afløbsrøret og installér hætten.

1. Hætte

2. Afløbsrør

Service på motoren

Slå opp i brukerhåndboken for motoren.

Tappeventil for olje

• Ta av lokket, og installer dreneringsrøret.

• Åpne ventilen ved å skyve litt inn, vri mot solen og dra den
ut.

• Lukk ventilen ved å skyve inn og vri med solen.

• Fjern dreneringsrøret, og sett på lokket.

1

2

1. Lokk

2. Dreneringsrør

Underhåll av motorn

Se motorns manual.

Oljeavtappningsventil

• Tag av locket och sätt in avtappningsröret.

• För att öppna ventilen: Skjut lätt, vrid moturs och dra ut
den.

• För att stänga ventilen: Skjut in och vrid medurs.

• Tag bort avtappningsröret och sätt i locket.

1. Lock

2. Avtappningsrör

Moottorin huolto

Tarkempia tietoja löytyy moottorin käsikirjasta.

Öljyn tyhjennysventtiili

• Poista korkki ja asenna tyhjennysputki.

• Venttiilin avaamiseksi työnnä putkea sisäänpäin kevyesti,
käännä sitä vastapäivään ja vedä se sitten ulos.

• Venttiilin sulkemiseksi työnnä putkea sisäänpäin ja
käännä sitä myötäpäivään.

• Irrota tyhjennysputki ja aseta korkki paikoilleen.

1. Korkki

2. Tyhjennysputki

41

6

Servicebok

Fyll i datum för regelbunden service

Utföres Efter 8 Efter 25 Efter 50 Efter 100 Efter 200
vid behov driftstimmar driftstimmar driftstimmar driftstimmar driftstimmar

Byt motorolja ...................................................................................

Smörj svängtappar ......................................................................... •

Kontrollera bromsfunktionen ............. •

Rensa luftgallret .......................................................•

Rengör luftfiltret och förfiltret .................................... •

Byt pappersinsats i luftfiltret ............................................................................................................... •

Rensa motorns kylflänsar ....................................................................................... •

Byt tändstift ........................................................................................................................................ •

Kontrollera ringtrycket ....................... •

Byt bränslefilter ............................................................................................................................................................ •

Rengör batteri och anslutningar .................................................... •

Kontrollera ljuddämparen ...................................................................................... •

Smörj kulleder ................................................................................................................................... •

Justera toe-in ..................................... •

Ställ in förgasaren ............................. •

Vedlikeholdsliste

Fyll inn datoene etterhvert som De utfører jevnlig vedlikehold

•

Etterhvert Etter 8 Etter 25 Etter 50 Etter 100 Etter 200
som det timers drift timers drift timers drift timers drift timers drift
trengs

Skift motorolje ..................................................................................

Smør stifter ....................................................................................... •

Sjekk bremser ..................................... •

Rengjør luftnett ........................................................ •

Rengjørluftfilteretog

forhåndsrenser ........................................................

Skift papirinnsatsen i luftfilteret ........................................................................................................... •

Rengjør kjøleribbene i motoren .............................................................................. •

Skift tennplugg .................................................................................................................................... •

Sjekk lufttrykket i hjulene .................... •

Skift ut drivstoffilteret .................................................................................................................................................... •

Rengjør batteri og terminaler .......................................................... •

Sjekk lydpotten ........................................................................................................ •

Smør kuleddene ................................................................................................................................. •

Justering av spissingen ...................... •

Justering av forgasseren .................... •

•

•

42

Vedligeholdelsesskema

Notér dato for udfört arbejde

6

Efter Hver 8. Hver 25. Hver 50. Hver 100. Hver 200.
behov time time time time time

Skift af motorolie ..............................................................................

Smøring af drejepunkter .................................................................. •

Kontrol af bremser ................................•

Rengøring af luftgitter ............................................... •

Rengøring af luftfilter og forf .....................................•

Udskiftning af papirluftfilter ............................................................................................................... •

Rengøring af motorens köleribber .......................................................................... •

Udskiftning af tændrør ...................................................................................................................... •

Kontrol af dæktryk ................................. •

Udskiftning af benzinfilter ............................................................................................................................................. •

Rengöring af batteri og poler .......................................................... •

Kontrol af lyddæmper .............................................................................................. •

Smøring af kugleled ......................................................................................................................... •

Justering af forhjulsspids...................... •

Indstilling af karburator ......................... •

Huoltokirja

Merkitse huoltotöiden päivämäärät huoltokirjaan:

•

Tarpeen 8 tunnin 25 tunnin 50 tunnin 100 tunnin 200 tunnin
vaatiessa välein välein välein välein välein

Öljynvaihto ......................................................................................

Nivelten voitelu ............................................................................... •

Jarrujen tarkistu ................................. •

Ilmanottosuotimen puhdistus .................................. •

Ilmansuotimen ja esi-suotimen

puhdistus .................................................................

Ilmanpuhdistimen

suodinpanoksen vaihto ..................................................................................................................... •

Moottorin jäähdytysripojen

puhdistus .................................................................................................................•

Sytytystulpan vaihto ........................................................................................................................... •

Akkunesteen pinta ............................. •

Polttoainesuotimen tarkistus ........................................................................................................................................ •

Akun ja napojen puhdistus............................................................. •

Äänenvaimentimen tarkistus ...................................................................................•

Pallonivelten voitelu .......................................................................................................................... •

Aurauskulman säätö ......................... •

Kaasuttimen säätö ............................. •

•

•

43

6

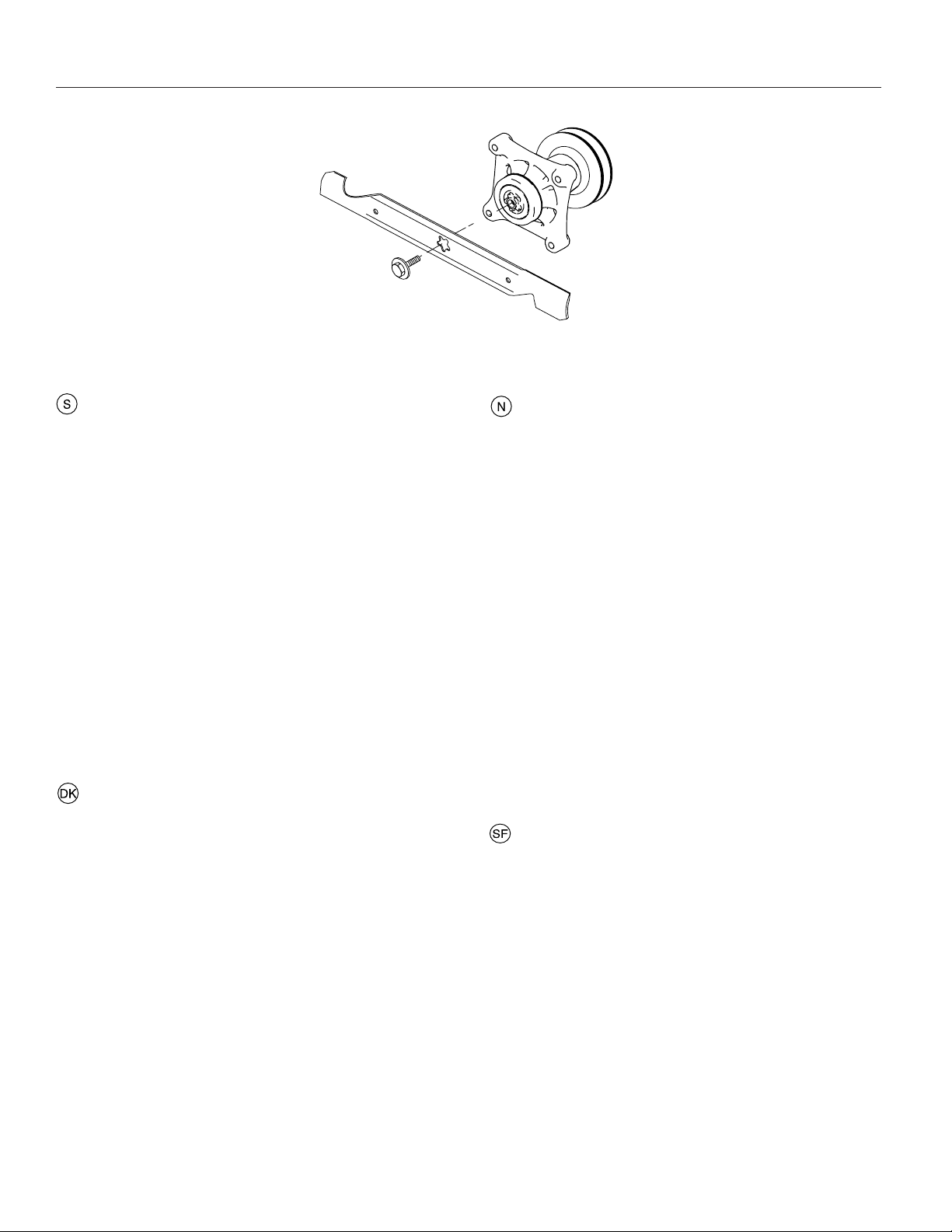

Knivar

För buasta klippresultat måste knivarna hållas välslipade.
Byt ut böjda eller skadade knivar. Slipningen kan göras med
fil eller slipskiva.

OBSERVERA!

Det är mycket viktigt att båda knivarna slipas lika mycket för
att förhindra obalans.

DEMONTERING AV KNIVAR

• Lyft upp klippdäcket översta läget

• Avlägsna knivens bult.

• Montera ny eller slipad kniv med vingen uppåt som visas
på bild.

VIKTIGT: Knivens centrumhål och axeltappens stjärnmönster
måste match.

• Sätt tillbaka knivbulten och dra åt ordentligt
(Åtdragningsmoment 45-55 Ft. Lbs.)

VIKTIGT: De särskilda knivbultarna är härdade har
hållfasthetsklass 8.

Knive

For at opnå det bedste result skal slåmaskinens knive holdes
skarpe. Udskift bøjede eller beskadigede knive. Slib knivene
med fil eller slibeskive.

BEMÆRK!

Det er meget vigtigt, at begge knivender slibes lige meget, for
at forhindre ubalance.

UDSKIFTNING AF KNIV

• Løft maskinen op for at tillade adgang til knivene.

• Fjern skærebladets bolt

• Monter en ny eller nysleben kniv med knivsæggen
bøjende opad som vist.

VIGTIGT: Stjernehullet skal sidde ordentligt på den
stjerneformede aksel.

• Monter skærebladets bolt igen og skru forsvarligt til
(Torsionskraft 45-55 fod/pund)

VIGTIGT: Skærebladets specialbolt er varmebehandlet i
klasse 8.

Kniver

For å få best klipperesultat må klippe- knivene holdes skarpe.
Skift ut bøyde eller skadde kniver. Sliping kan gjøres med fil
eller slipeskive.

MERK!

For å forhindre ubalanse er det svært viktig at begge endene
på kniven slipes like mye.

BYTTE KNIVER.

• Løft klippeaggregatet til høyeste klippehøyde for å komme
til knivene.

• Fjern bladets skrue.

• Sett på nye eller nyslipte kniver, med blåsevingen opp
mot dekslet som vist.

VIKTIG: For å sikre riktig montering, må senterhullet på
knivene passe overens med stjerneformen på knivakselen.

• Sett på skruen igjen og fest godt (45-55 Fot punds
dreiemoment)

VIKTIG: Den spesielle bladskruen er varmebehandlet ved 8
grader.

Terät

Pidä terät kunnossa ja tesävänä. Teroitus voidaan tehdä
viilalla tai hiomalai-kalla.

HUMIO!

On erittäin tärkeää, että terän molempia päitä hiotaan yhtä
paljon tasapainon säilyttämiseksi.

TERIEN VAIHTO

• Nosta leikkuulaite y lös.

• Irrottakaa terän pultti.

• Terää asennettaessa lärjen pitää osoittaa ylöspäin luten
kuvassa.

TÄRKEÄÄ: Varmista ettå keskio osuu tähden muotoiseen
pidikkeeseen

• Asettakaa pultti paikoilleen ja kiristäkää se lujasti kiinni
(45-55 Ft. Lbs. Torque)

TÄRKEÄÄ: Terän erikoispultti on 8 asteen lämpökäsitelty.

44

6

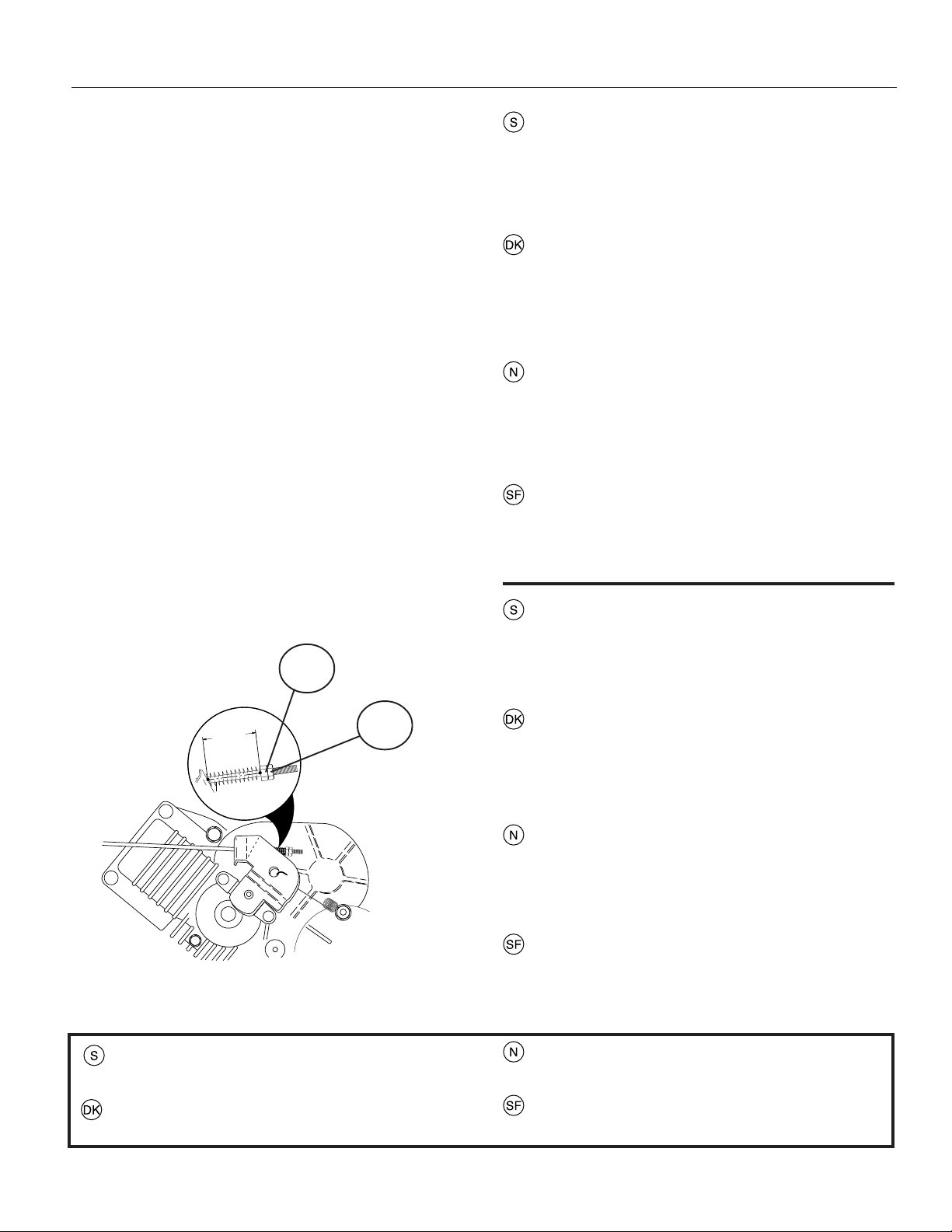

Broms

Bromsen sitter innanför högra bakhjulet. Hjulet bör de­monteras för bästa åtkomlighet.

• Pressa ner kopplings/bromspedalen och koppla in
parkeringsbromsen.

Bremse

Bremsen sidder inden for højre baghjul. For at komme bedst
muligt ind til bremsen bør hjulet demonteres.

• Tryk koblings/bremsepedalen ned og aktiver
parkeringsbremsen.

Brems

Bremsen sitter innenfor det høyre bakhjulet. Hjulet bør
demonteres for å lette tilgangen.

• Press clutch/bremsepedalen ned og kobl inn
parke ringsbremsen.

Jarru

Jarru on asennettu oikeanpuoleisen takapyörän sisäpuolelle.
Pyörä pitää irrottaa, jotta jarruun päästään kunnolla käsiksi.

• Paina kytkin-/jarrupoljin pohjaan ja kytke seisontajarru
päälle.

1

38mm

VARNING!

Glöm inte att dra åt låsmuttern efter gjord justering.

2

1. Mät avståndet mellan bromshävarmen och juster­muttern.

2. Avståndet skall vara 38 mm.

3. Justera avståndet om så behövs genom att först lossa
låsmuttern (2) och därefter justera med muttern (1).

1. Mål afstanden mellem bremseløftarmen og
justeringsmøtrikken.

2. Afstanden skal være på 38 mm.

3. Justeres om nødvendigt afstanden ved først at løsne
låsemøtrik (2) og derefter justere med møtrik (1).

1. Mål avstanden mellom bremsehevarmen og juste
ringsmutteren.

2. Avstanden skal være 38 mm.

3. Juster avstanden om det trengs ved først å løsne låsmutter
(2) og deretter justere med mutter (1).

1. Mittaa jarruvivun etäisyys säätömutterista.

2. Etäisyyden pitää olla 38 mm.

3. Säädä etäisyys tarvittaessa löysäämällä ensin
lukkomutteri (2) ja säätämällä sen jälkeen mutterilla (1).

ADVARSEL!

Glen ikke å stramme låsmutteren etter justering.

ADVARSEL!

Glem ikke at stramme låsemøtrikken efter udført justering.

VAROITUS!

Muista kiristää lukkomutteri säädön suorittamisen jälkeen.

45

6

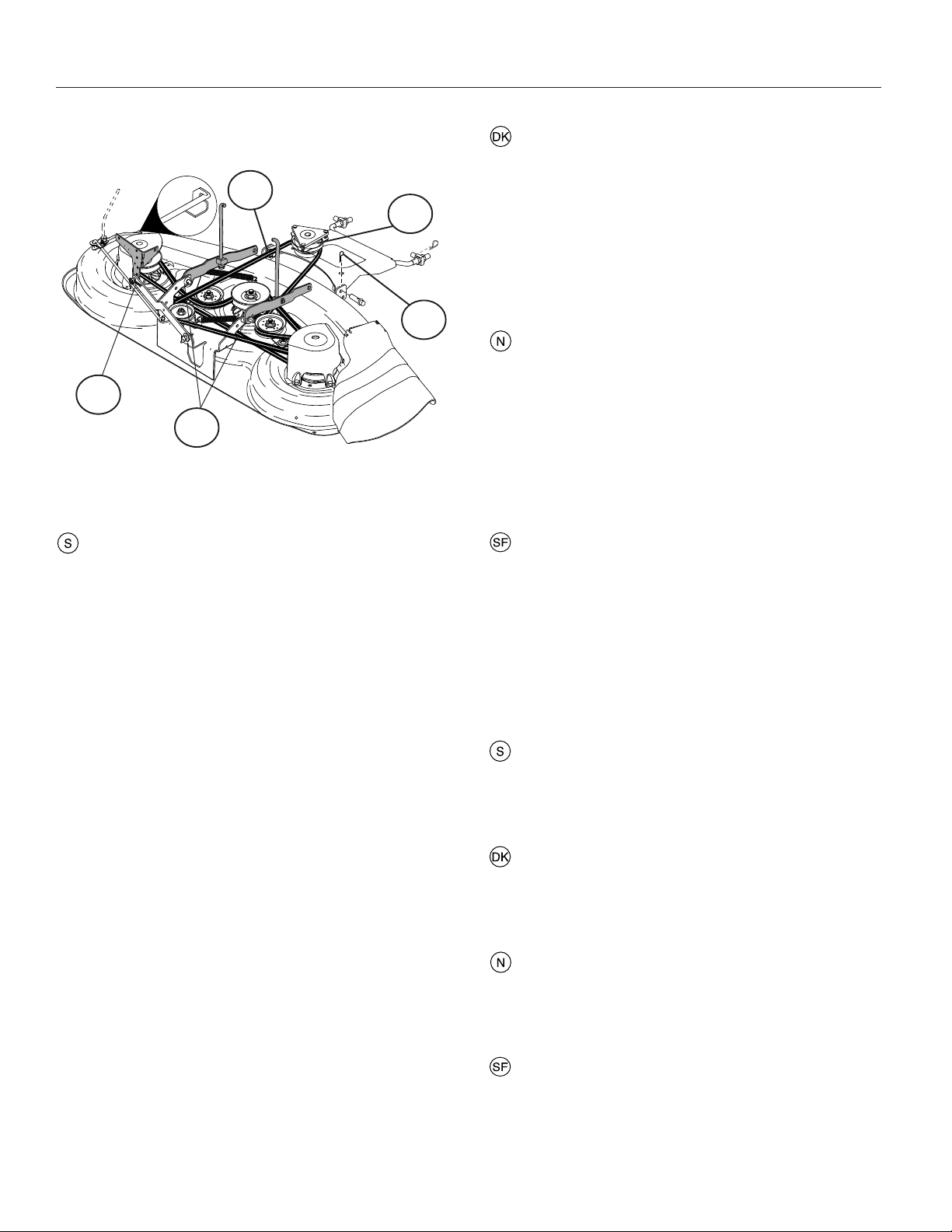

Demontering af klippeaggregat

Arbejd fra maskinens højre side:

1. Fjern hårnålsfjedrene (1), (2) og (3) samt tilhørende

2

5

aksler.

2. De to bageste hårnålsfjedre (4) tages af og akseltappene
bort med en hammer.

3. Tag remmen af motorens remhjul (5).

4. Træk håndtaget for løft/sænk af klippeaggregatet bagud.

5. Træk klippeaggregatet ud af maskinen.

3

Demontering av klippeaggregatet.

Arbeid fra høyre side av maskinen.

1. Trekk ut hårnålsfjærene (1), (2) og (3) og slå ut tappene.\

1

4

2. Trekk ut hårnålsfjærene (4) og slå ut tappene med
hammer.

3. Ta remmen av motorens remskive (5).

4. Dra spaken for heving/senking av
klippeaggregatetbakover.

5. Dra klippeaggregatet ut av maskinen.

Demontering av klippaggregat

Arbeta från höger sida av maskinen.

1. Tag bort hårnålsfjädrarna (1), (2), (3) och resp. axlar.

2. Tag bort de två bakre hårnålsfjädrarna (4) och slå med
en hammare bort axeltapparna.

3. Tag bort remmen från motorns remhjul (5).

4. Drag spaken för höjning/sänkning av klippaggregatet
bakåt.

5. Drag ut klippaggregatet från maskinen.

Teräyksikön irrotus

Irrota vetohihna teräyksiköstä edellä selostetulla tavalla
koneen oikealta puolelta

1. Irrota lukitukset (1) (2) (3) ja vastaavat akselit.

2. Irrota kaksi taaempaa hiusneulajousta (4) ja iske
akselitapit irti vasaralla.

3. Ota hihna sen jälkeen moottorin hihnapyörältä (5).

4. Vedä teräyksikön nosto-/laskuvipu taakse.

5. Irrota teräyksikkö koneesta.

Montering av klippaggregat

• Skjut in klippaggregatet under maskinen.
Utkastaröppningen skall vara åt höger.

• Monteringen sker i omvänd ordningsföljd mot
demonteringen.

Montering af klippeaggregat

• Skyd klippeaggregatet ind under maskinen.
Udkastningsåbningen skal vende mod højre.

• Monteringen foretages i omvendt rækkefølge i forhold til
demonteringen.

Montering av klippeaggregatet.

• Skyv klippeaggregatet inn under maskinen.
Utkasteråpningen skal vende bakover.

• Monteringen skjer i omvendt rekkefølge av
demonteringen.

46

Teräyksikön asennus

• Työnnä teräyksikkö koneen alle. Poistoaukon pitää
osoittaa oikealle.

• Asentaminen tapahtuu päinvastaisessa järjestyksessä.

6

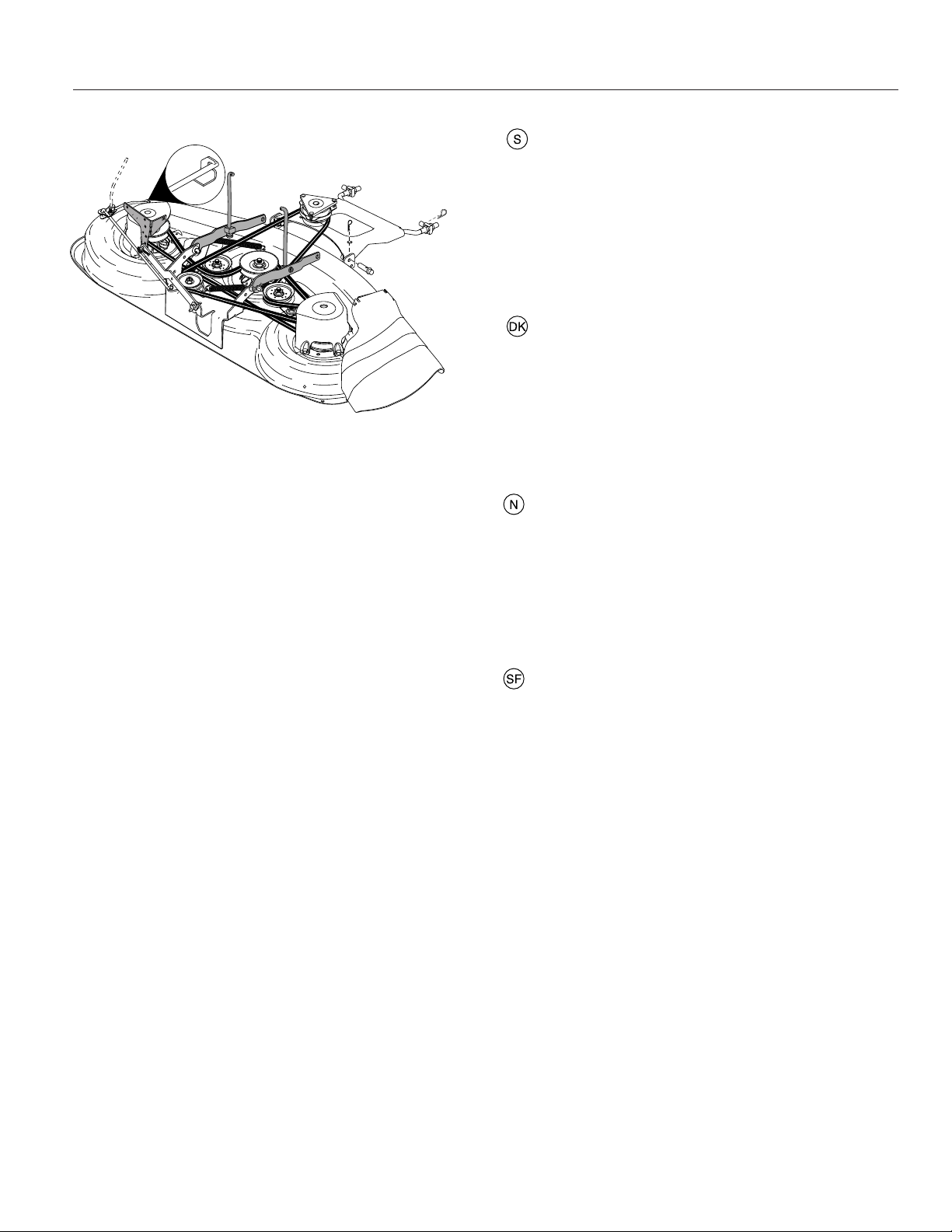

Byte av drivrem för klippaggregat

1. Demontera Klippaggregatet från traktom.

2. Kräng av remmen från aggregatets vänstra remhjul och
därefter från de övriga hjulen.

3. Drag därefter bort remmen från klippaggregatet.

4. Den nya remmen monteras i omvänd ordningsföljd.
Kontrollera att remmen ligger innanför samtliga
remstyrare.

Udskiftning af drivrem til klipper

1. Afmonter klippeaggregatet.

2. Kræng remmen af klippeaggregatets venstre remhjul og
derefter af de øvrige hjul.

3. Træk derefter remmen af klippeaggregatet.

4. Monter den nye rem i omvendt rækkefølge. Kontroller at
remmen ligger inden for samtlige remstyr.

Skifte drivrem på klippeaggregatet.

1. Demonter klippeaggregatet som beskrevet.

2. Vri remmen av aggregatets venstre remskive, og deretter
de øvrige remskivene.

3. Dra deretter remmen bort fra klippeaggregatet.

4. Den nye remmen monteres i omvendt rekkefølge.
Kontroller at remmen ligger innenfor samtlige remstyrere.

Terien käyttöhihnan vaihto

1. Vetohihnan vaihto.

2. Kampea hihna yksikön vasemmalta hihnapyörältä ja
sen jälkeen muilta pyöriltä.

3. Vedä pois teräyksiköstä.

4. Uusi hihna asennetaan päinvastaisessa järjestyksessä.
Varmista, että hihna on kaikkien ohjaimien sisäpuolella.

47

6

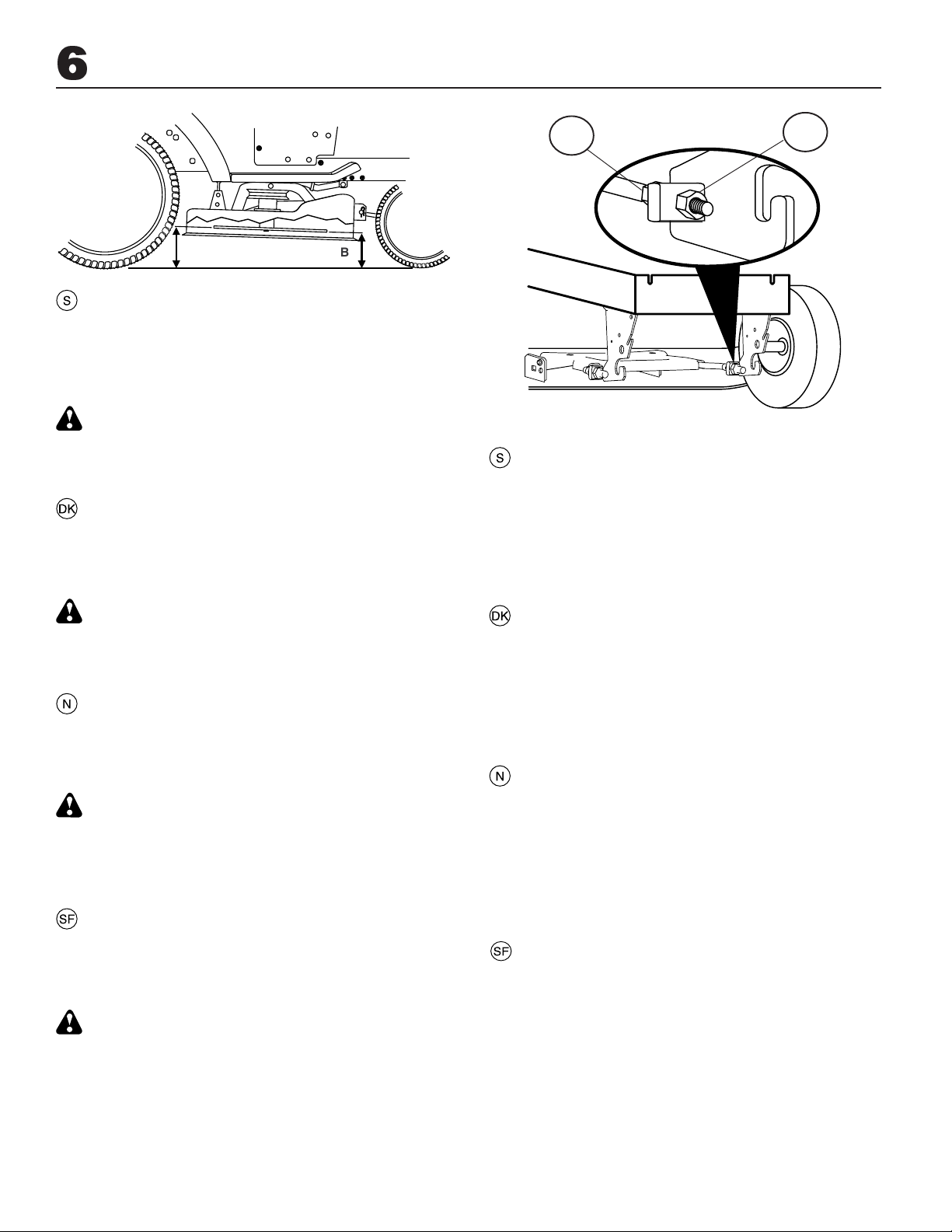

A

B

Inställning av klippaggregat

A. I åkriktningen

1. Kontrollera att lufttrycket är det rätta i alla fyra däcken.

2. Se till att maskinen står på ett plant underlag.

3. Lyft upp klippaggregatet till sitt högsta läge.

4. Mät avstånden A och B.

VIKTIGT: Knivarna är vassa. Skydda händerna med
hanskar och/eller svep in kniven i en kraftig tygduk.

Indstilling af klippeaggregatet

A. I Kørselsretningen

1. Kontroller at lufttrykket er korrekt i alle 4 dæk.

2. Stil maskinen på et plant underlag.

3. Løft klippeaggregatet til dens højeste position.

4. Mål afstandene A og B.

VIGTIGT: Skærebladene er skarpe. Beskyt dine
hænder med handsker og/eller vikl skærebladene
ind i tykke klude.

Innstilling av klippaggregat

A. I kjøreretningen

1. Kontroller at lufttrykket er korrekt i alle fire dekk.

2. Påse at maskinen står på et plant underlag.

3. Løft klippaggregatet opp til høyeste stilling.

4. Mål avstanden A og B.

VIKTIG: Bladene er skarpe. Beskytt hendene dine
med hansker og /eller ta opp bladet med en kraftig
stoffbit.

Teräyksikön säätö

A. Ajosuunnassa

1. Tarkista, että kaikkien renkaiden ilmanpaine on oikea.

2. Varmista, että kone seisoo tasaisella alustalla.

3. Nosta teräyksikkö korkeimpaan asentoonsa.

4. Mittaa etäisyydet A ja B.

TÄRKEÄÄ: Terät ovat teräviä. Suojatkaa kätenne
käsineillä/tai käärikää terä paksuun kankaaseen.

2

För erhålla bästa klippningsresultat, skall gräsklipparens
knivar justeras så att den främre kanten (B) står cirka 1/8”
till ½” (12,7mm till 3,2mm) lägre än den bakre kanten (A) när
gräsklipparen står i den högsta positionen.

1. Lossa muttern (1) på både vänster och höger hävarm.

2. Skruva muttern (2) lika många varv på båda hävarmarna.

3. När rätt avstånd (A) erhållits låses inställningen med
muttern (1).

For at opnå det bedste klipperesultat, bør den forreste
skæreplatte (B) indstilles cirka 1/8 til ½ tomme lavere end
den bagerste skæreplatte (A) når klippemaskinen er i højeste
position.

1. Løsn møtrik (1) på venstre og højre løftearm.

2. Drej møtrik (2) på begge løftearme lige mange gange.

3. Når det korrekte afstand (A) er nået, fastlås indstillingen
med møtrik (1).

For å oppnå det beste skjæreresultatet, bør klipperens blad
være innstilt slik at bladets spiss (B) er plassert omtrent 1/8”
til ½” lavere enn bladets endespiss (A) når klipperen står i
høyeste posisjon.

1. Løsn mutterene (1) på både venstre og høyre hevarm.

2. Skru mutterene (2) like mange omdreininger på begge
havarmene.

3. Når man har oppnådd korrekt avstand (A) låses
innstillingen med mutterene (1).

Parhaan leikkuutuloksen saamiseksi leikkurin terät tulisi
säätää siten, että etupää (B) on noin 1/8" - 1/2 “ matalammalla
kuin takapää (A) leikkurin ollessa korkeimmassa
asennossaan.

1. Löysää oikean- ja vasemmanpuoleisen vivun mutteri
(1).

2. Kierrä mutteria (2) yhtä monta kierrosta molemmissa
vivuissa.

3. Kun oikea etäisyys (A) on saavutetettu, säätö lukitaan
mutterilla (1).

1

48

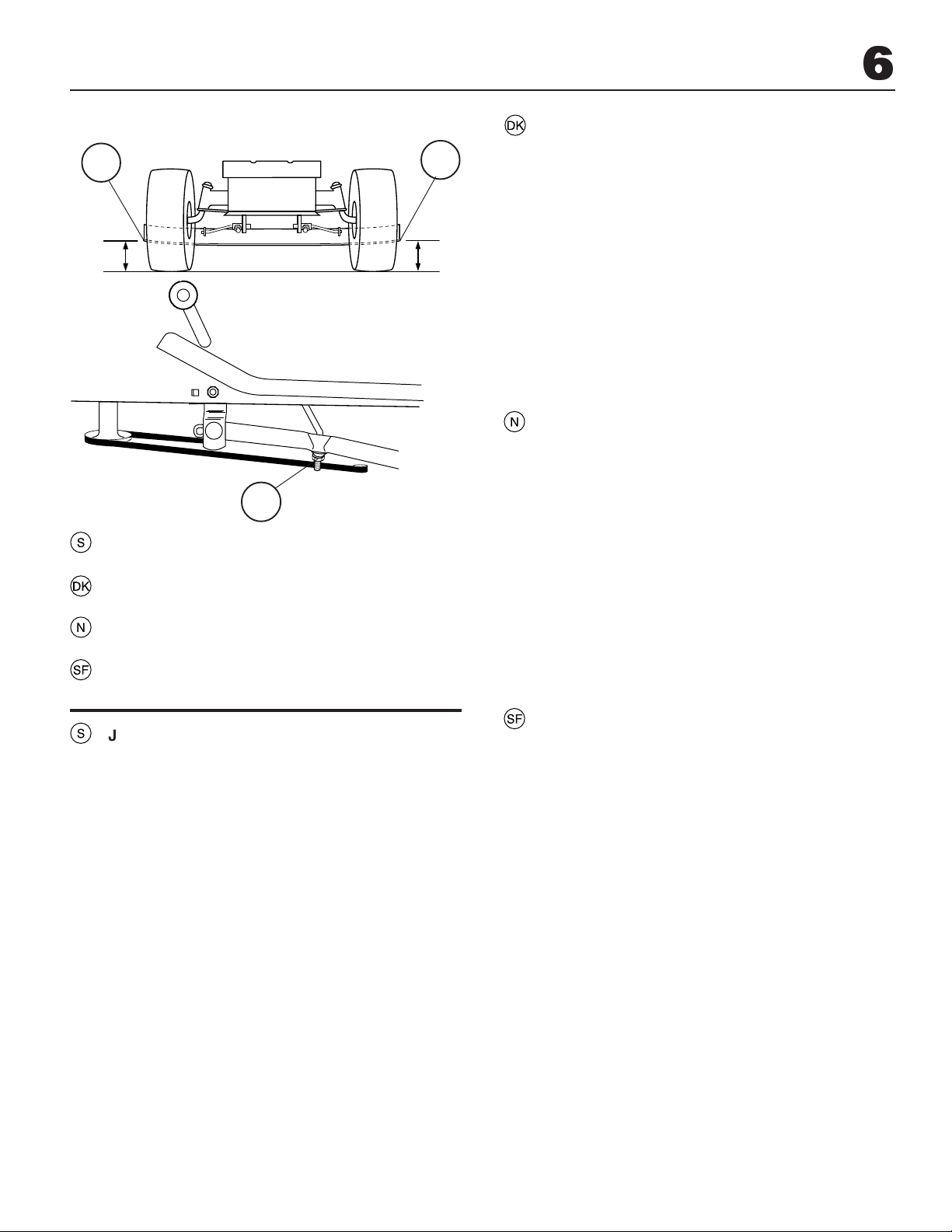

1

“A”

2

1. Gräsklipparens underkant

2. Lyftlänkarmens justeringsmutter

1. Slåmaskinens underkant

2. Løftemekanismens justeringsmøtrik

1. Nedre kant på klippeaggregatet.

2. Justeringsmutteren på hevemekanismen.

1. Leikkurin alareuna

2. Nostolenkin säätömutteri

1

“A”

6

SIDEJUSTERING

• Hæv klippeaggregatet til højeste position.

• Mål højden fra slåmaskinens underkant til jorden på
midterpunktet af begge slåmaskinens sider. De to
afstande ”A” skal være ens og må ikke afvige med mere
end 6 mm.

• Foretag kun justering på én side af slåmaskinen, såfremt
der er behov for justering.

• Hæv den ene side af slåmaskinen, ved at spænde
løftemekanismens justeringsmøtrik på denne side.

• Sænk den ene side af slåmaskinen, ved at løsne
løftemekanismens justeringsmøtrik på denne side.

BEMÆRK: Hver fuld omdrejning på justeringsmøtrikken
ændrer slåmaskinens højde med ca. 1 mm.

• Kontroller målene igen efter justeringen.

JUSTERING FRA SIDE TIL SIDE.

• Løft klippeaggregatet til høyeste stilling.

• Mål høyden fra nedre kant av klippeaggregatet og ned
til bakken midt på hver side. Avstanden “A” bør være den
samme eller innenfor et avvik på 6 mm (1/4”) i forhold til
hverandre.

• Foreta justeringen bare på den ene siden av
klippeaggregatet hvis justering er nødvendig.

• Skru til justeringsmutteren på hevemekanismen på én av
sidene for å heve klippeaggregatet på den siden.

• Løsne justeringsmutteren på hevemekanismen på én av
sidene for å senke klippeaggregatet på den siden.

MERK: Tre hele omdreininger av justeringsmutteren vil
endre høyden på klippeaggregatet med ca. 3 mm (1/8”).

• Kontroller målene om igjen etter justeringen.

JUSTERING I SIDLED

• Lyft gräsklipparen till dess högsta läge.

• I mittpunkten, på gräsklipparens båda sidor, ska du mäta
höjden från gräsklipparens underkant till marken.
Avståndet “A” ska vara samma på båda sidorna, eller
avvika högst 6 mm (1/4 tum) mellan sidorna.

• Om justering krävs ska du endast utföra justering på
gräsklipparens ena sida.

• Du lyfter upp gräsklipparens ena sida genom att dra åt
lyftlänkarmens justeringsmutter på den sidan.

• Du sänker ner gräsklipparens ena sida genom att lossa
lyftlänkarmens justeringsmutter på den sidan.

OBSERVERA: Tre hela varv på justeringsmuttern motsvarar
en ändring av gräsklipparens höjd på cirka 3 mm (1/8 tum).

• Kontrollera mätvärdena på nytt, efter att justeringen
utförts.

SIVUSUUNTAINEN SÄÄTÖ

• Nosta leikkuri korkeimpaan asentoon.

• Mittaa etäisyys leikkurin alareunasta maahan leikkurin
kummankin puolen keskikohdasta. Etäisyyden “A” tulee
olla kummallakin puolella sama 6 mm (1/4") tarkkuudella.

• Jos säätö on tarpeen, suorita se vain leikkurin toiselle
puolelle.

• Nosta leikkurin toista puolta kiristämällä senpuolisen
nostolenkin säätömutteria.

• Alenna leikkurin toista puolta löysäämällä senpuolisen
nostolenkin säätömutteria.

HUMIO: Kolme täyttä säätömutterin kierrosta muuttaa
leikkurin korkeutta noin 3 mm (1/8").

• Tarkista mittaus säädön jälkeen.

49

6

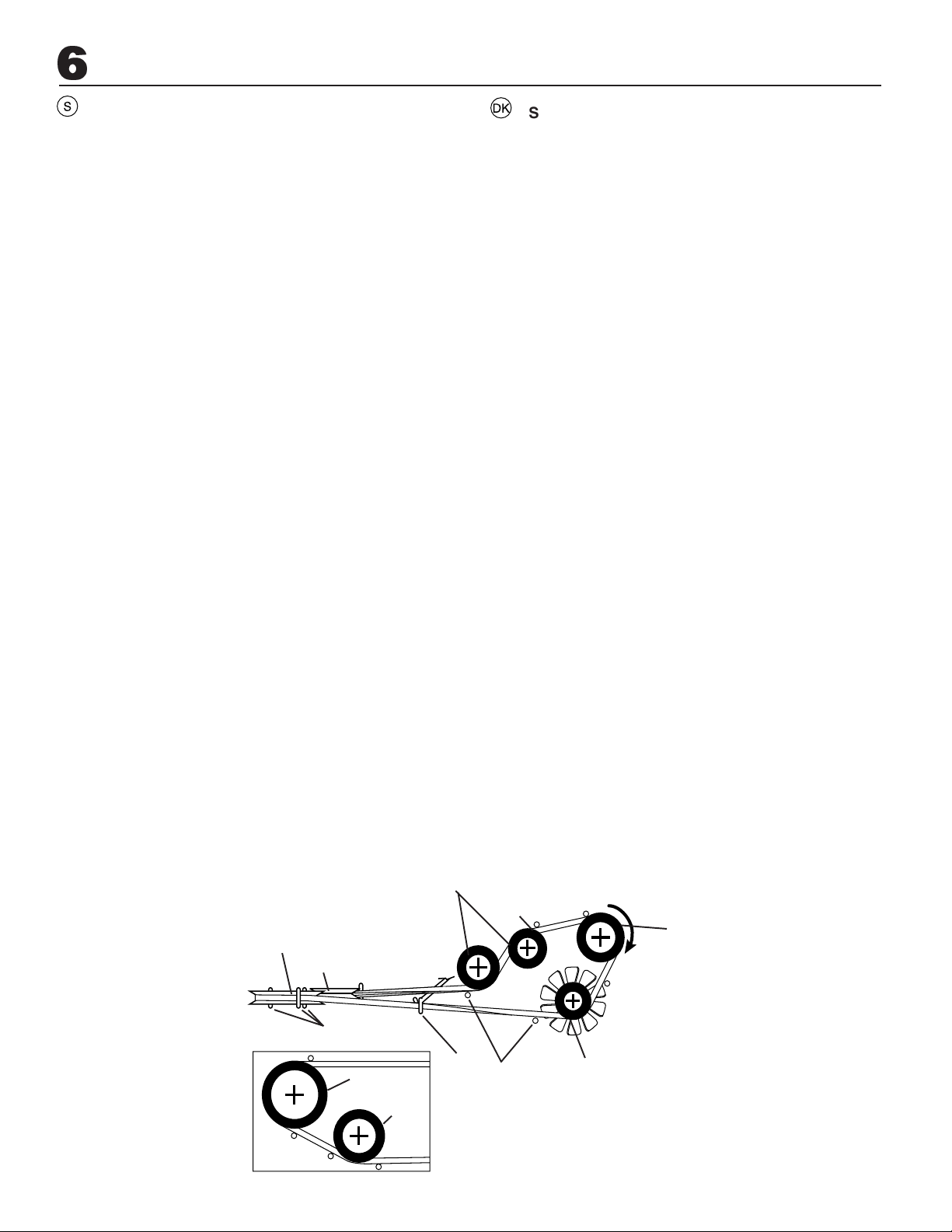

BYTE AV DRIVREM FÖR FRAMDRIVNING

• Ta bort klippaggregatet från traktorn (isärtagning sker i
omvänd ordning mot hopsättning).

TA BORT DRIVREMMEN SÅ HÄR -

• Dra åt parkeringsbromsen (drivremmen blir ospänd).

• Ta av drivremmen från kopplingens (1) och fläktens (2)
spännrullar.

• Ta av drivremmen från transaxelns remskiva (3).

• Ta av drivremmen från motorns remskiva (4) och den
främre

spännrullen (5) för kilremmar.

• Dra ut drivremmen från alla remstyrningarna (6) och ta
bort den från traktorn.

MONTERA PÅ DRIVREMMEN SÅ HÄR -

• Placera kilremsdelen av drivremmen i spåren på motorns
remskiva och den främre spännrullen för kilremmar.
Kontrollera att drivremmen ligger innanför alla
remstyrningarna.

• För drivremmen på högra sidan, från spännrullen för
kilremmar, mot traktorns bakre del, ovanför
remstyrningen (7) för remmens mittpunkt och till
översta punkten på transaxelns remskiva.

• För drivremmen på vänstra sidan, från motorns remskiva,
mot traktorns bakre del och genom öglan i remstyrningen
för remmens mittpunkt.

• Lägg kilremsdelen av drivremmen i spåren på transaxelns
och fläktens spännrullar och var noga med att lägga
drivremmen på insidan av alla remstyrningarna.

• Lägg drivremmen runt kopplingens spännrullar, som i
figuren, och var noga med att lägga drivremmen på
insidan av alla remstyrningarna.

• Kontrollera att drivremmen ligger rätt och på rätt sida
av alla remstyrningarna.

• Sätt tillbaka klippaggregatet.

VIKTIGT: KONTROLLERA BROMSENS JUSTERING.

SÅDAN UDSKIFTER DU GEAR-DRIVREM

• Fjern slåmaskinen fra traktoren (afmontér i modsat

rækkefølge af monteringen).

AFMONTERING AF REMMEN

• Sæt parkeringsbremsen (det danner slæk i remmen).

• Fjern remmen fra koblings-(1) og vifte-(2)

frigangsremskiverne.

• Fjern remmen fra transmissionsakselremskiven(3).

• Fjern remmen fra motorremskiven(4) og forreste V-

frigangsremskive(5).

• Træk remmen ud af alle remholderne(6) og fjern den fra

traktoren.

INSTALLATION AF REMMEN

• Anbring V-delen af remmen i rillerne på motorremskiven

og forreste V-frigangshjul, idet du sørger for, at remmen
bliver ført indenfor alle remholderne.

• Før remmen på højre side, når den kommer fra V-

frigangshjulet, mod bagsiden af traktoren, ovenover
midter-remholderen(7) og til toppen af
transmissionsaksel-remskiven.

• Før remmen på venstre side, når den kommer fra

motorremskiven, mod bagsiden af traktoren og gennem
sløjfen i midter-remholderen.

• Anbring V-delen af remmen i rillerne på

transmissionsaksel- og viftefrigangs-remskiverne, idet
du sørger for, at remmen bliver ført indenfor alle
remholderne.

• Anbring remmen rundt om koblings-frigangshjulene som
vist, idet du sørger for, at remmen bliver ført indenfor alle
remholderne.

• Kontrollér for at være sikker på, at remmen sidder rigtigt,
og at den sidder på den rigtige side af alle remholderne.

• Geninstallér slåmaskinen.

VIGTIGT: KONTROLLÉR BREMSEJUSTERINGEN.

A SETT FRÅN VÄNSTER SIDA
B SETT UNDERIFRÅN

1 KOPPLINGENS SPÄNNRULLAR
2 FLÄKTENS SPÄNNRULLE
3 TRANSAXELNS REMSKIVA
4 MOTORNS REMSKIVA
5 SPÄNNRULLE FÖR KILREMMAR
6 REMSTYRNINGAR

4

5

6

A VENSTRE SIDE-TVÆRSNIT
B BUND-TVÆRSNIT

1 KOBLINGSFRIGANGSHJUL
2 VIFTEFRIGANGSHJUL
3 TRANSMISSSIONSAKSELREMSKIVE

A

1

4 MOTORREMSKIVE
5 V-FRIGANGSHJUL
6 REMHOLDERE
7 MIDTER-REMHOLDER

6

3

7

4

6

2

5

B

50

6

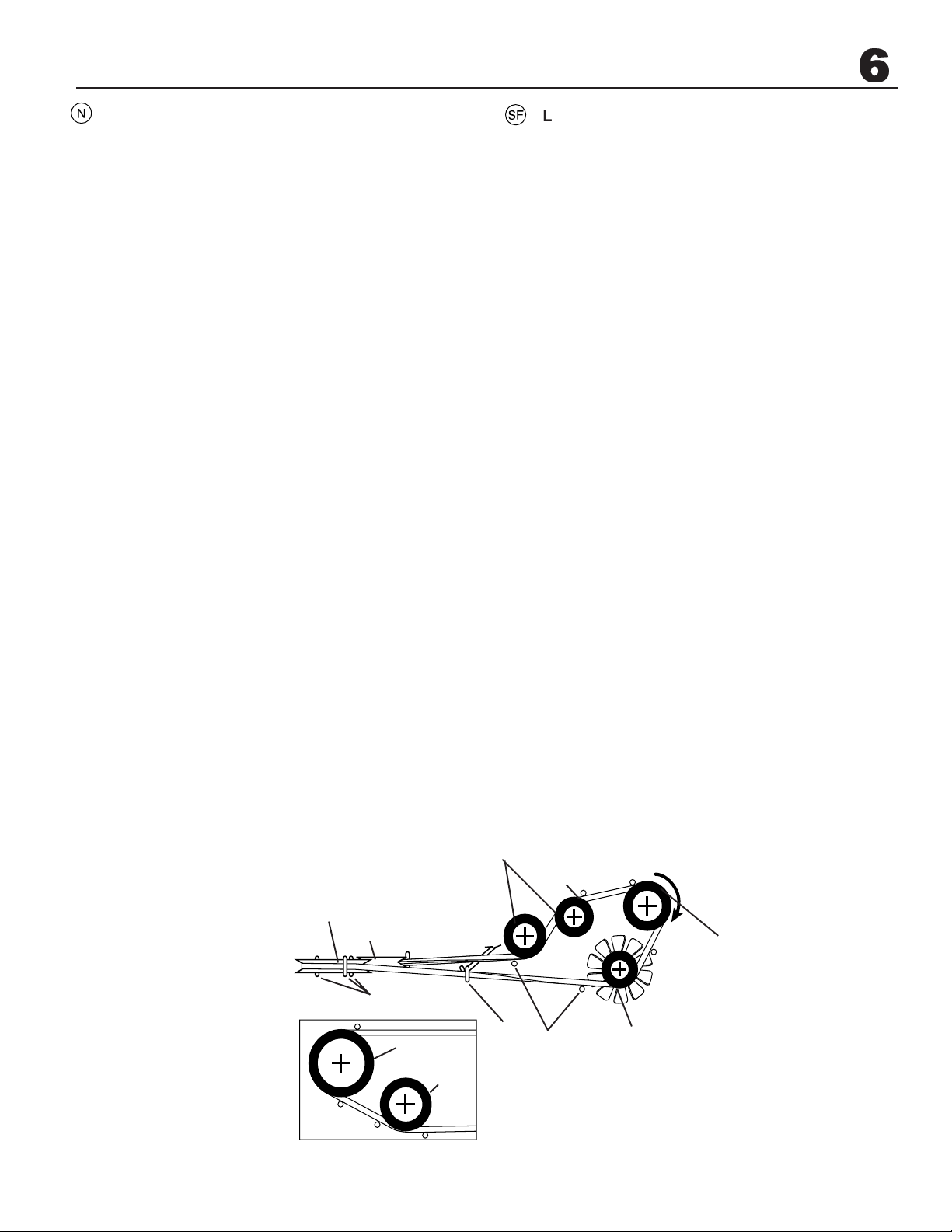

SKIFTE AV DRIVREM FOR FRAMDRIFT

• Ta slåmaskinen av traktoren (demontering er det motsatte
av å montere).

SLIK TAR DU AV BELTET

• Sett på håndbrekket (drivremmen blir slak).

• Ta drivremmen av kløtsjen (1) og viftens (2) lederuller.

• Ta drivremmen av remskiven på transakselen (3).

• Ta drivremmen av motorens remskive (4) og den
fremre lederullen (5) for kileremmer.

• Trekk drivremmen ut av alle belteholderne (6) og fjern
den fra traktoren.

SLIK PÅMONTERES DRIVREMMEN -

• Plasser kileremsdelen av drivremmen i sporene på
motorens remskive og den fremre lederullen for
kileremmer. Kontroller at drivremmen ligger innenfor
alle belteholderne.

• Før drivremmen på høyre side fra lederullen for
kileremmer, mot traktorens bakre del, ovenfor
remholderen (7) for remmens midtpunkt og til det
øverste punktet på transakslelens remskive.

• Før drivremmen på venstre side, fra motorens
remskive, mot traktorens bakre del og gjennom
sløyfen i belteholderen for remmens midtpunkt.

• Legg kileremsdelen av drivremmen i sporene på
transakselen og viftens lederuller, og sørg for at du
legger drivremmen på innsiden av alle remholderne.

• Legg drivremmen rundt kløtsjens lederuller, slik som
på figuren, og sørg for å legge drivremmen på
innsiden av alle remholderne.

• Kontroller at drivremmen ligger rett og på riktig side av
alle remholderne.

• Sett tilbake slåmaskinen.
VIKTIG: KONTROLLER BREMSEJUSTERINGEN.

A SETT FRA VENSTRE SIDE
B SETT FRA UNDERSIDEN

1 KLØTSJLEDERULLER
2 VIFTENS LEDERULLER
3 TRANSAKSELENS REMSKIVE
4 MOTORREMSKIVE
5 LEDERULL FOR KILEREMMER
6 BELTEHOLDERE
7 REMHOLDER FOR REMMENS MIDTPUNKT

LIIKEKÄYTTÖHIHNAN VAIHTO

• Poista ruohonleikkuri traktorista (pura osat
vastakkaisessa järjestyksessä kuin kokoonpantaessa).

HIHNAN POISTO -

• Pane pysäköintijarru päälle (aiheuttaa hihnan kireyden
höltymisen).

• Poista leikkurin käyttöhihna kytkimen (1) ja tuulettimen
(2) välipyöristä.

• Poista hihna voimansiirtoakselin pyörästä (3).

• Poista hihna moottorin välipyörästä (4) ja etumaisesta V­kiristyspyörästä (5).

• Vedä hihna pois kaikista pitimistä (6) ja poista traktorista.

HIHNAN ASENNUS

• Aseta hihnan V-osa moottorin välipyörän uriin ja
etumaiseen V-välipyörään, varmistaen, että hihna kulkee
kaikkien hihnanpitimien läpi.

• Kuljeta hihna oikealta puolelta, V-pyörästä lähtien
traktorin takaosaan, hihnanpitimen (7) keskiosaan ja
voimansiirtoakselin välipyörän yläpuolelle.

• Kuljeta hihna vasemmalta puolelta, V-pyörästä lähtien,
traktorin takaosaan ja hihnanpitimen keskellä olevan
silmukan läpi.

• Aseta hihnan V-osa voimansiirtoakselin ja tuulettimen
välipyörien uriin , varmistaen, että hihna kulkee kaikkien
hihnanpitimien sisällä.

• Aseta hihna kytkinvälipyörien ympäri kuvan osoittamalla
tavalla, varmistaen, että hihna kulkee kaikkien
hihnanpitimien sisällä.

• Varmista, että hihna kulkee oikein ja on kaikkien
hihnanpitimien asiaankuuluvalla puolella.

TÄRKEÄÄ: TARKASTA JARRUNSÄÄTÖ.

A VASEN SIVUKUVA
B POHJAKUVA

1 KYTKINVÄLIPYÖRÄT
2 TUULETTIMEN VÄLIPYÖRÄ
3 VOIMANSIIRTOAKSELIN PYÖRÄ
4 MOOTTORIN VÄLIPYÖRÄ

A

1

5 V-VÄLIPYÖRÄ
6 HIHNANPITIME
7 KESKIHIHNANPITIMET

6

4

5

3

6

7

4

6

2

5

B

51

6

VÄXELÅDANS KYLSYSTEM

Fläkten och kylflänsarna växellådan ska hållas rena för att
avkylningen ska fungera tillfredsställande.

Rengör aldrig fläkten eller växellådan medan motorn är
igång eller medan växellådan fortfarande är het.

• Inspektera kylfläkten och kontrollera att fläktbladen är
intakta och rena.

• Inspektera kylflänsarna och kontrollera att det inte finns
smuts, gräs eller annat material på dem.

VÄXELÅDANS PUMPVÄTSKA

Växellådan förseglades på fabriken och kräver inget
underhåll. Kontakta närmaste auktoriserade serviceverkstad
om läckor uppstår eller om växellådan behöver service.

TRANSMISSIONSAKSEL-KØLESYSTEM

Transmissionens vifte og kølelameller skal holdes rene for
at sikre passende afkøling.

AVKJØLING AV KARDANGAKSELEN

Viften og radiatoren på transmisjonen bør holdes rent for å
sikre tilfredsstillende kjøling.

Prøv ikke å rengjøre viften eller transmisjonen mens motoren
er i gang eller mens transmisjonen er varm.

• Kontroller kjøleviften for å være sikker på at viftebladene
er intakte og rene.

• Kontroller radiatoren for skitt, gressavklipp og annet rusk.

SMØRING AV KARDANGEN

Kardangen ble forseglet på fabrikken, og oljeettersyn er ikke
nødvendig. Skulle det oppstå lekkasje eller behov for service
på kardangen, kontakt nærmeste autoriserte service verksted/
avdeling.

VAIHTEISTON JÄÄHDYTYS

Tuuletin ja vaihteiston jäähdytysrivat täytyy pitää puhtaina,
jotta jäähdytys toimisi.

Du skal ikke forsøge at rense viften eller transmissionen,
mens motoren går, eller mens transmissionen er varm.

• Kontroller køleviften, se efter at bladene er ubeskadigede
og rene.

• Kontroller at kølelamellerne er fri for jord, græs og andet
materiale.

TRANSMISSIONSAKSEL-PUMPEVÆSKE

Transmissionsakslen er hermetisk tillukket fra fabrikken, og
det er ikke nødvendigt at kontrollere væskemængden. Hvis
transmissionsakslen på noget tidspunkt bliver utæt eller får
brug for service, skal du kontakte det nærmeste autoriserede
servicecenter.

Älä yritä puhdistaa tuuletinta tai vaihteistoa moottorin
käydessä tai vaihteiston ollessa kuuma.

• Tarkista tuuletin varmistaaksesi, että tuulettimen lavat
ovat ehjät ja puhtaat.

• Tarkista onko jäähdytysrivoissa likaa, ruohon
leikkausjätettä tai muuta materiaalia.

VAIHTEISTON PUMPUN NESTE

Vaihteisto on suljettu tehtaalla eikä nestettä tarvitse lisätä.
Jos vaihteisto joskus vuotaa tai tarvitsee huoltoa, ota yhteys
lähimpään valtuutettuun huoltopisteeseen tai - osastoon.

52

6

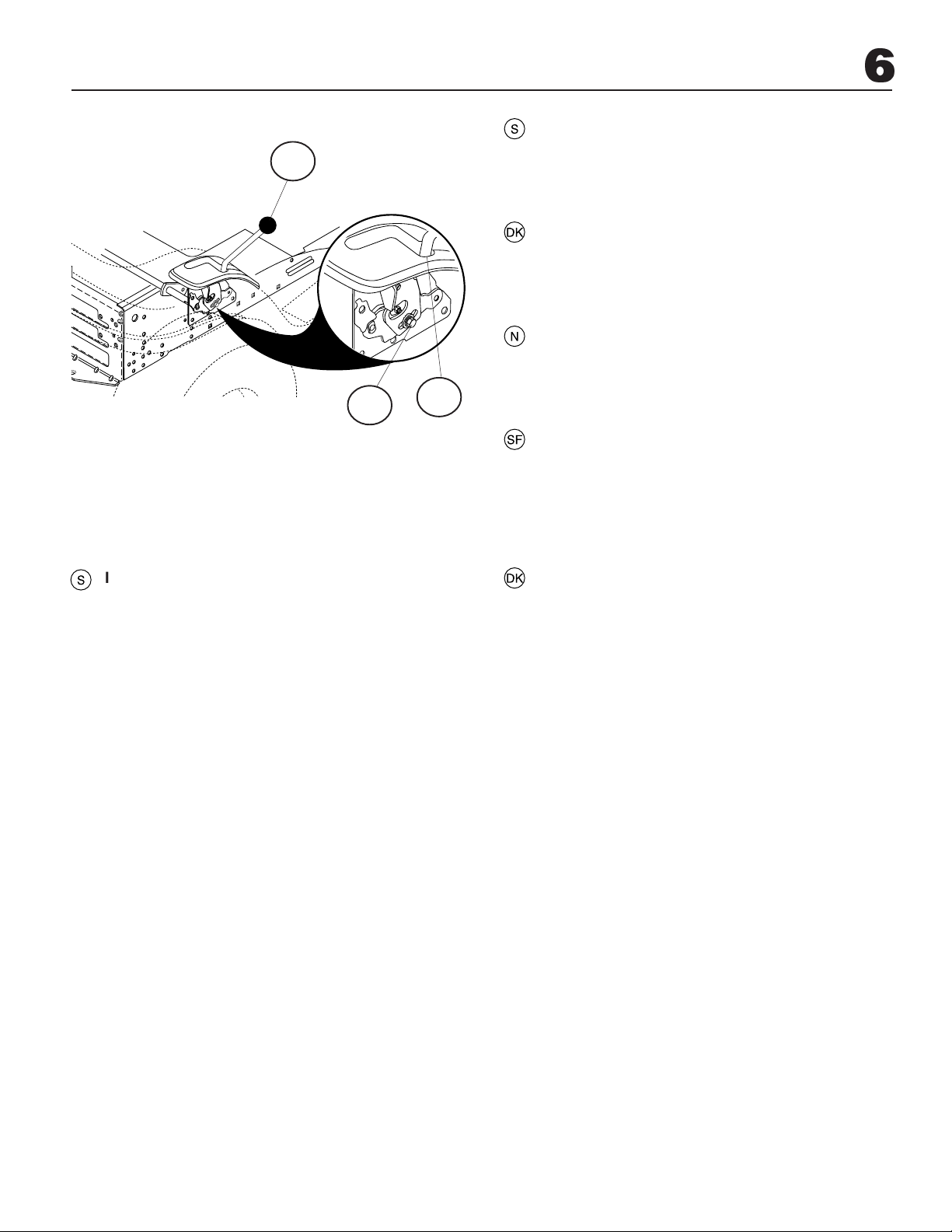

1. Körriktningsspak.

1

3

2

2. Inställningbult.

3. Växelspak

1. Stang til kontrol af bevægelsen

2. Lukkelem I frigearstilling

3. Reguleringsmøtrik

1. Kontrollspak

2. Låsespor

3. Justeringsbolt

1. Käyntivipu

2. Vapaa vaihde asento

3. Säätöruuvi

INSTÄLLNING AV DEN MEKANISKA VÄXELNS
KÖRRIKTNINGSSPAK

Den mekaniska växelns körriktningsspak ställs in vid
tillverkningen och kräver därför inga ytterligare justeringar.

• Lossa justeringsbulten på främre delen av höger bakhjul
något.

• Starta motorn och flytta den mekaniska växelns
körriktningsspak till ett läge där den inte kan flyttas mer
varken framåt eller bakåt.

• Håll den mekaniska växelns körriktningsspak i detta
läge och stäng av motorn.

• Håll spaken i ovannämnda läge och lossa
justeringsbulten.

• Flytta körriktningsspaken till friläge (N) (växel- och
differentialspärr).

• Dra åt justeringsbulten.

OBSERVERA: Sätt slåttermaskinens arbetsplan i nedersta
läget för att öka spelet så att justeringsbulten blir åtkomlig
Utför följande manövrer om traktorn fortsätter att gradvis rulla
framåt eller bakåt efter denna inställning och med spaken i
friläge:

• Lossa justeringsbulten.

• Flytta körriktningsspaken med 1/4 eller 1/2 tum i
körriktningen.

• Dra åt justeringsbulten ordentligt.

• Starta motorn och prova.

• Om traktorn fortsätter att rulla, upprepa ovanstående
moment tills önskat resultat uppnås.

REGULERING AF STANGEN TIL KONTROL AF
BEVÆGELSEN I DET MEKANISKE GEAR

Kontrolstangen til bevægelsen i det mekaniske gear bliver
reguleret under fabrikationen og kræver derfor ingen
yderligere reguleringer.

• Reguleringsbolten på den forreste del af det højre baghjul
løsnes ganske lidt;

• Start motoren og flyt stangen til kontrol af det mekaniske
gears bevægelse, indtil den er i en stilling, hvor den
hverken kan bevæges frem eller tilbage;

• Hold stangen til kontrol af det mekaniske gears bevægelse
fast i denne stilling og sluk motoren;

• Hold stangen fast i den nævnte stilling og løsn
reguleringsmøtrikken;

• Flyt kontrolstangen til det mekaniske gears bevægelse
i frigear stilling (N) (faldgitter).

• Skru reguleringsbolten helt i bund.

BEMÆRK: sæt græsslåmaskinens arbejdsplan i nederste
stilling for at gøre spillerummet større for nemmere at komme
ind til reguleringsbolten.

Hvis traktoren bliver ved med at køre gradvist frem eller tilbage
efter denne regulering og med stangen i frigear stilling, skal
man udføre de operationer, som beskrives i det følgende:

• Løsn reguleringsbolten.

• Flyt kontrolstangen 1/4 eller 1/2 tomme i
bevægelsesretningen.

• Skru reguleringsbolten helt i bund.

• Start motoren og prøv den.

• Hvis traktoren bliver ved med at bevæge sig, gentag de
ovenfor beskrevne operationer indtil de ønskede resultater
opnås.

53

6

JUSTERING AV KONTROLLSPAK

Kontrollspaken er forhåndsjustert på fabrikken og justering
skal derfor ikke være nødvendig.

• Løsne justeringsbolten foran det høyre bakhjulet, og
stram lett til.

• Start motoren og bevege kontrollspaken til traktoren ikke
beveger seg fremover eller bakover.

• Hold kontrollspaken i denne posisjonen, og slå motoren
av.

• Løsne justeringsbolten mens kontrollspaken holdes på
plass.

• Sett kontrollspaken i fri (N) (låsespor).

• Stram justeringsbolten forsvarlig.

MERK: Hvis du trenger mer klaring for å komme til ved
justeringsbolten, justerer du klippedekselet til laveste
posisjon.

Etter at ovenstående justering er gjort, og dersom traktoren
fremdeles siger fremover eller bakover når spaken står i fri,
gjør som følger:

• Løsne justeringsbolten.

• Bevege kjørekontrollspaken 1/2 til 1 cm i den retningen
traktoren beveger seg.

• Stram justeringsbolten forsvarlig.

• Start motoren og test.

• Dersom traktoren

VAIHTEISTON KÄYNTIVIVUN SÄÄTÖ

Käyntivipu on esisäädetty tehtaalla ja lisä säätö ei pitäisi olla
tarpeellista.

• Löysää oikean takapyörän etupuolella olevaa
säätöruuvia ja kiristä vähän.

• Käynnistä moottori. Siirrä käyntivipua niin kauan kunnes
traktori ei liiku eteen- eikä taaksepäin.

• Pidä käyntivipu siinä asennossa ja pysäytä moottori.

• Pitäen käyntivipua samassa asennossa, irrota säätöruuvi.

• Siirrä käyntivipu vapaa vaihde asentoon (N) (sulku
asentoon).

• Kiristä säätöruuvi hyvin.

HUMIO! Jos tarvitset enemmän tilaa saadaksesi säätöruuvin
tiukemmalle, laske ruohonleikkuukoneen alusta
alhaisimpaan asentoon.

Jos yllä mainitun toimenpiteen jälkeen traktori yhä liikkuu
eteen- tai taaksepäin, vaikka käyntivipu on vapaa vaihde
asennossa, toimi seuraavasti:

• Löysää säätöruuvia.

• Siirrä käyntivipua 1/4-1/2 tuumaa siihen suuntaan mihin
traktori liikkuu.

• Kiristä säätöruuvi hyvin.

• Käynnistä moottori ja kokeile.

• Jos traktori yhä liikkuu, toista edellä olevat vaiheet kunnes
olet varma, ettei traktori enää liiku.

54

7. Felsökning. 7. Fejlsøgning.

Motorn startar inte

1. Bränsle saknas i bränsletanken.

2. Tändstiftet felaktigt.

3. Tändstiftsanslutningen felaktig.

4. Smuts i förgasare eller bränsleledning.

Startmotorn drar ej runt motorn

1. Batteriet urladdat.

2. Dålig kontakt mellan kabel och batteripol.

3. In/urkopplingsspaken i fel läge.

4. Huvudsäkringen trasig.

5. Tändningslåset trasigt.

6. Säkerhetskontakt för kopplings/bromspedal trasig.

7. Kopplings/bromspedal ej nedtryckt.

Motorn går ojämnt

1. För hög växel ilagd.

2. Tändstiftet felaktigt.

3. Förgasaren fel inställd.

4. Luftfiltret igensatt.

5. Bränsletankens ventilation igensatt.

6. Tändningsinställningen felaktig.

7. Smuts i bränsleledningen.

Motorn känns svag

1. Luftfiltret igensatt.

2. Tändstiftet felaktigt.

3. Smuts i förgasare eller bränsleledning.

4. Förgasaren fel inställd.

Motorn blir överhettad

1. Motorn överbelastad.

2. Luftintag eller kylflänsar igensatta.

3. Fläkten skadad.

4. För litet eller ingen olja i motorn.

5. Förtändningen felaktig.

6. Tändstiftet felaktigt.

Batteriet laddas inte

1. Säkringen trasig.

2. En eller flera celler trasiga.

3. Dålig kontakt mellan batteripoler och kablar.

Belysningen fungerar inte

1. Glödlamporna trasiga.

2. Strömbrytaren trasig.

3. Kortslutning i ledning.

Maskinen vibrerar

1. Knivarna sitter lösa.

2. Motor sitter lös.

3. Obalana hos ena eller båda knivarna orsakat av skada
eller dålig balansering efter slipning.

Ojämnt klippresultat

1. Knivarna slöa.

2. Klippaggregatet snett inställt.

3. Långt eller vått gräs.

4. Gräsanhopping under kåpan.

5. Olika lufttryck i däcken på vänster och höger sida.

6. För hög växel ilagd.

7. Drivremmen slirar

Motoren starter ikke

1. For lidt eller intet brændstof i tanken.

2. Forkert tændrør.

3. Forkert/defekt tændrørstilslutning.

4. Snavs i karburator eller brændstofledning.

Startmotoren drejer ikke motoren rundt

1. Batteriet er fladt.

2. Dårlig kontakt mellem kabel og batteripol.

3. Ind/udkoblingshåndtaget er i forkert position.

4. Hovedsikringen er i stykker.

5. Tændingslåsen er i stykker.

6. Sikkerhedsafbryder for koblings/bremsepedal er i stykker.

7. Koblings/bremsepedal er ikke nedtrykket.

Motoren går ujævnt

1. Sat i for højt gear.

2. Defekt tændrør.

3. Forkert indstillet karburator.

4. Tilstoppet luftfilter.

5. Tilstoppet udluftning af brændstoftanken.

6. Forkert tændingsindstilling.

7. Snavs i brændstofledningen.

Motoren føles svag

1. Tilstoppet luftfilter.

2. Forkert tændrør.

3. Snavs i karburator eller brændstofledning.

4. Forkert indstillet karburator.

Motoren bliver overhedet

1. Motoren er overbelastet.

2. Tilstoppet luftspjæld eller kølevinge.

3. Beskadiget ventilator.

4. For lidt eller ingen olie i motoren.

5. Forkert fortænding.

6. Forkert tændrør.

Batteriet oplades ikke

1. Sikringen er gået/defekt.

2. En eller flere celler er i stykker.

3. Dårlig kontakt mellem batteriets poler og kabler.

Lyset fungerer ikke

1. Pærerne i stykker.

2. Strømafbryderen i stykker.

3. Kortslutning i ledningen.

Maskinen vibrerer

1. Knivene har løsnet sig.

2. Motoren har løsnet sig.

3. Ubalance på den ene eller begge knivene på grund af
skade eller dårlig afbalancering efter slibning.

Ujævnt klipperesultat

1. Knivene er sløve.

2. Klipperen er indstillet skævt.

3. Langt eller vådt græs.

4. Græsophobning under skjoldet.

5. Forskelligt dæktryk på venstre og højre side.

6. Sat i for højt gear.

7. Drivremmen slår.

55

7. Feilsøking. 7. Vianhaku.

Motoren vil ikke starte

1. Det mangler drivstoff i bensintanken.

2. Feil på tennpluggen.

3. Feil på tennpluggtilkoblingen.

4. Det er smuss i forgasseren eller drivstoffslangen.

Startmotoren drar ikke motoren rundt

1. Batteriet er utladet.

2. Dårlig kontakt mellom kabel og batteripol.

3. Inn/utkoblingsspaken står i feil stilling.

4. Hovedsikringen har gått.

5. Tenningslåsen er i stykker.

6. Sikkerhetskontakten for clutch/bremsepedal er i stykker.

7. Clutch/bremsepedalen er ikke nedtrykket.

Motoren går ujevnt

1. For høyt gear innkoblet.

2. Feil på tennpluggen.

3. Forgasseren er feil innstilt.

4. Luftfilteret er tett.

5. Ventilasjonen i drivstofftanken er tett.

6. Tenningsinnstillingen er feil.

7. Smuss i drivstoffslangen.

Motoren virker svak

1. Luftfilteret er tett.

2. Feil på tennpluggen.

3. Smuss i forgasser eller drivstoffslange.

4. Forgaseren er feil innstilt.

Motoren blir overopphetet

1. Motoren er overbelastet.

2. Luftinntaket eller kjøleribbene er tette.

3. Viften er skadet.

4. For lite eller ingen olje i motoren.

5. Feilaktig fortenning.

6. Feil på tennpluggen.

Batteriet lader ikke

1. Sikringen er i ustand.

2. En eller flere celler er defekte.

3. Dårlig kontakt mellom batteripoler og kabel.

Belysningen fungerer ikke

1. Lampen er i ustand.

2. Strømbryteren er i ustand.

3. Kortslutning på ledningen.

Maskinen vibererer

1. Knivene sitter løst.

2. Motoren sitter løst.

3. Ubalanse på den ene eller begge knivene forårsaket av
skade eller dårlig balansering etter sliping.

Ujevnt klippresultat

1. Knivene er sløve.

2. Klippaggregatet er dårlig innstilt.

3. Langt eller vått gress.

4. Opphopning av gress under kåpen.

5. Ulike lufttrykk i dekkene på venstre og høyre side.

6. For høyt gear er brukt.

7. Drivremmen slurrer.

Moottori ei käynnisty

1. Säiliössä ei ole polttoainetta.

2. Sytytystulppa viallinen.

3. Tulpanjohto viallinen.

4. Likaa kaasuttimessa tai polttoaineletkuissa.

Käynnistin ei pyöritä moottoria

1. Akku tyhjä.

2. Huono kosketus kaapelin ja akun navan välillä.

3. Päälle-/poiskytkentävipu väärässä asennossa.

4. Pääsulake viallinen

5. Virtalukko viallinen.

6. Kytkin-/jarrupolkimen turvakytkin viallinen.

7. Kytkin-/jarrupoljinta ei ole painettu pohjaan.

Moottori käy epätasaisesti

1. Liian suuri vaihde.

2. Sytytystulppa viallinen.

3. Kaasutin väärin säädetty.

4. Ilmansuodatin tukossa.

5. Tankkiventtiili tukossa.

6. Sytytyksen säätö väärä.

7. Likaa polttoaineletkuissa.

Moottori tuntuu tehottomalta

1. Ilmansuodatin tukossa.

2. Sytytystulppa viallinen.

3. Likaa kaasuttimessa tai polttoaineletkuissa

4. Kaasutin väärin säädetty.

Moottori kuumenee liikaa

1. Moottori ylikuormittunut.

2. Ilmanotto tai jäähdytysrivat tukossa.

3. Tuuletin viallinen.

4. Moottorissa liian vähän tai ei ollenkaan öljyä.

5. Väärä sytytysennakko.

6. Sytytystulppa viallinen.

Akku ei lataudu

1. Sulake viallinen

2. Yksi tai useampi kenno viallinen.

3. Huono kosketus akun napojen ja kaapelien välillä.

Valot eivät toimi

1. Hehkuamput rikki.

2. Kytkin rikki.

3. Oikosulku johdossa.

Kone tärisee

1. Terät löysällä.

2. Moottorin kiinnitykset löysällä.

3. Toinen tai molemmat terät epätasapainossavaurion tai
teroituksen jälkeisen huonon tasapainotuksen johdosta.

Epätasainen leikkuujälki

1. Terät tylsyneet.

2. Teräyksikkö asennettu vinoon.

3. Pitkä tai märkä ruoho.

4. Ruohoa kerääntynyt suojuksen alle.

5. Erisuuruinen ilmanpaine vasemman ja oikean puolen
renkaissa.

6. Liian suuri vaihde.

7. Vetohihna luistaa.

56

8. Förvaring. 8. Opbevaring. 8. Oppbevaring. 8. Säilytys

Efter avslutad klippsäsong bör följande åtgärder
vidtas:

• Rengör hela maskinen, särskilt under klippaggregats­kåpan. Bättra lackskador för att undvika rostangrepp.

• Byt olja i motorn.

• Töm bensintanken. Starta motorn och låt den gå tills även
förgasaren är tom på bensin.

• Ta bort tändstiftet och häll ca en matsked motorolja i
cylindern. Dra runt motorn så oljan fördelas och skruva
åter fast tändstiftet.

• Ta bort batteriet. Ladda det och förvara det på en sval
plats. Skydda batteriet från låga temperaturer. (Under
fryspunkten).

• Förvara maskinen på torr plats inomhus.

VARNING!

Använd aldrig bensin vid rengöring. Använd i stället
avfettningsmedel och varmvatten.

Service

Vid beställning av reservdelar skall klipparens inköpsår samt
modell-, typ- och serienummer anges. Kontakta närmaste
auktoriserade återförsäljare för garantiservice och repara­tion. Original reservdelar skall alltid användas.

Etter avsluttet klippesesong bør følgende tiltak
foretas.

• Rengjør hele maskinen, spesielt under klippeaggre
gatdekslet. Forbedre lakkskader for å unnvike rustan
grep.

• Bytt olje i motoren.

• Tømm bensintanken. Start motoren og la den gå helt til
forgasseren er tom for bensin.

• Ta bort tennpluggen og hell i ca. en matskjed motorolje
i sylinderen. Dra motoren rundt slik at oljen fordeles og
skru tennpluggen fast igjen.

• Ta bort batteriet. Ladd opp dette og oppbevar det på et
svalt sted. Beskytt det mot sterk kulde.

• Oppbevar maskinen på tørt sted innendørs.

ADVARSEL!

Bruk aldri bensin ved rengjøring. Den inneholder bly og
bensin. Bruk et velegnet rengjøringsmiddel i stedet for.

Service

Ved bestilling av reservedeler skal klipperens navn og
kjøpsår samt modell-, type og serienummer oppgis. Kontakt
nærmeste autoriserte detaljist for garantiservice og
reparasjoner. Originale reservedeler skal alltid brukes.

Efter afsluttet klippesæson udfør følgende:

• Gør hele maskinen ren, specielt under klippeaggregatets
skærme. Reparer lakskader for at undgå rustangreb.

• Udskift motorolien.

• Tøm benzintanken. Start motoren, og lad den gå, indtil
karburatoren er tom.

• Fjern tændrøret, og hæld ca. en spiseskefuld motorolie
i cylinderen. Træk motoren rundt, således at olien fordeles,
og skru derefter tændrøret igen.

• Fjern batteriet. Oplad det, og opbevar det på et køligt sted.
Husk at det skal beskyttes mod stærk kulde.

• Opbevar maskinen på et tørt sted indendørs.

ADVARSEL!

Brug aldrig benzin til rengøringen. Den indeholder bly og
benzen. Brug i stedet et andet egnet rengøringsmiddel.

Service

Ved bestilling af reservedele angiv maskinens navn og
indkøbsår samt model–, type– og serienummer. Ved
garantiservice og reparationer skal De henvende Dem til den
nærmeste autoriserede forhandler. Der må kun bruges
originale reservedele.

Päättyneen leikkuukauden jälkeen pitää
noudattaa seuraavia toimenpiteitä:

• Puhdista koko laite, erityisesti leikkuuteräkotelon alta.
Korjaa maalivahingot niin vältyt ruostevaurioilta.

• Vaihda öljy moottoriin.

• Tyhjennä bensiinisäiliö. Käynnistä moottori ja anna sen
käydä, kunnes kaasutinkin on tyhjentynyt bensiinistä.

• Ota sytytystulppa pois ja laita n. yksi ruokalusikallinen
öljyä sylinteriin. Pyöräytä moottoria, jotta öljy leviää ja
kierrä sytytystylppa tiukasti kiinni.

• Poista akku. Lataa se ja säilytä viileässä paikassa.
Suojaa pakkaseha.

• Säilytä laitetta kuivassa paikassa sisällä.

VAARA!

Älä käytä koskaan bensiiniä puhdistukseen. Se sisältää
lyijyä ja bentseenia. Käytä sensijaan muuta sopivaa
puhdistusainetta.

Huolto

Varaosien tiluaksen yhteydessä pitää ilmoittaa leikkurin nimi
ja ostovuosi sekä malli, tyyppi ja sarjanumero. Takuuhuollossa
ja korjauksissa ota yhteyttä lähimpään valtuutettuun
jälleemyyjään. Käytä aina alkuperäisiä varaosia.

57

58

59

532 18 13-45 2.4.02 JH Printed in U.S.A.
