Husqvarna ES020, ES021 Instruction Manual

Download

5 6

A A A

3mm

A A A

3mm

A A A

3mm

A A A

3mm

A A A

H H

30¡- 35¡

60¡

85¡- 90¡

H H

A. GENERAL DESCRIPTION

Rear handle

2) Rear hand guard

3) Front handle

4) Front hand guard/chain brake lever

5) Chain tensioner screw/ring

6) Chain tensioner pin

7) Oil tank cap

8) Oil tank inspection gauge

9) Air vents

10) Cable

11) Manual

12) Switch

13) Switch block

14) Chain

15) Drive tooth

16) Cutting link

17) Cutting depth gauge

18) Cutting tooth

19) Bar

20) Chain cover

21) Pinion

22) Chain catcher

23) Bar retaining screws

24) Bar retaining nut/ knob

25) Nose sprocket

26) Guide bar cover guard

27) Spiked bumper

28) Chain tensioner pin housing

29) Lubrication hole

30) Guide groove

31) Chain tensioner plate

Example of identification label

LEGEND:

1) Guaranteed noise level according to directive 2000/14/EC

2) Double insulation

3) CE marking of conformity

4) Protection degree

5) Rated frequency

6) Rated power

7) Alternate current

8) Rated voltage

9) Type

10) Prefix

11) Product code

12) Year of manufacture

13) Maximum bar length

14) Manufacturer’s name and address

15) Serial number Model

16)

ENGLISH – 1

B. SAFETY PRECAUTIONS

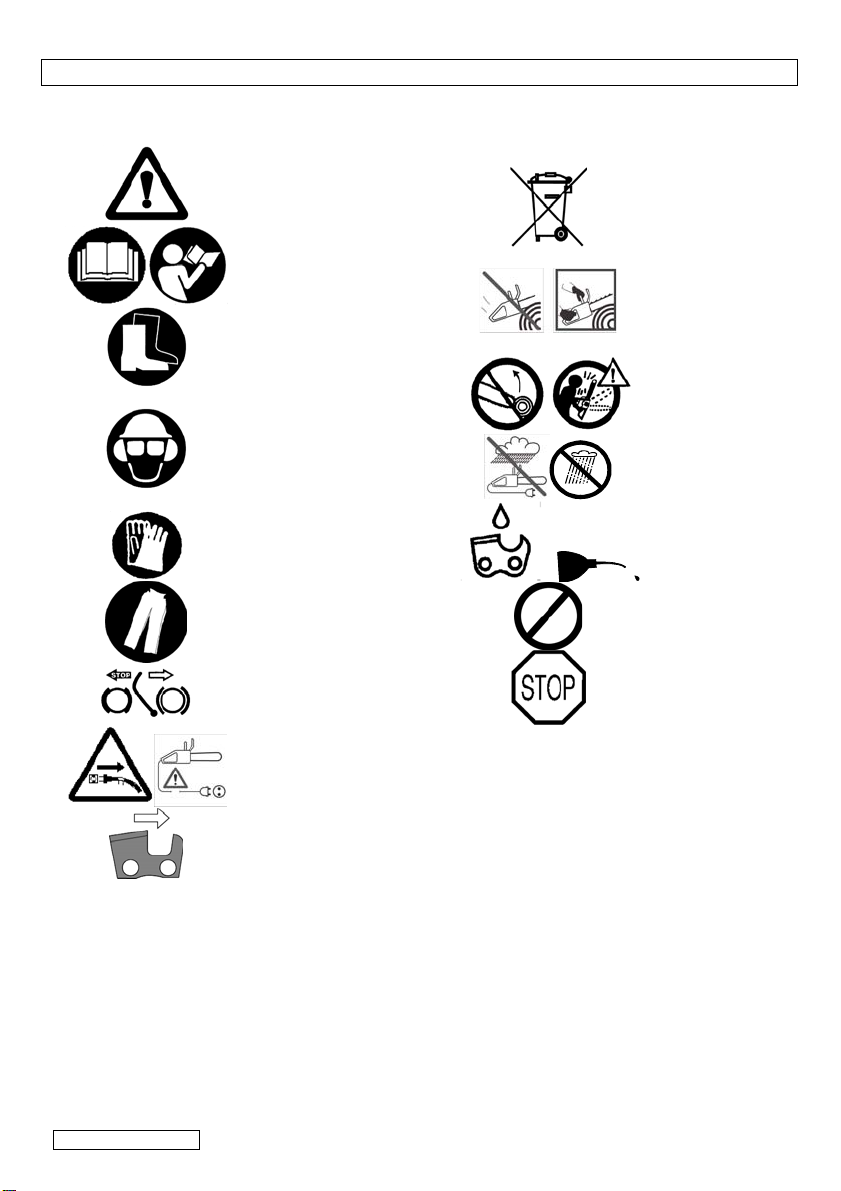

MEANING OF SYMBOLS

Warning!

Read the instruction manual carefully

Protective boots

Protective goggles or visor, protective helmet and hearing protection

Do not dispose inappropriately of the machine. Deliver it to an authorized organization.

Always grip the machine with two hands

Kickback danger

Do not expose to rain or moisture.

Protective cutproof gloves

Protective long, cut-proof trousers

Chain brake: deactivated, activated

Disconnect the plug if the cable is damaged

Correct direction of the cutting teeth.

Manual use. All persons using this machine must read the user manual completely with extreme care, (and where possible must also be present during a practical demonstration on correct machine use) in order to be familiar with all user operations in complete safety, as well as all the cutting techniques possible with this machine. For this reason, the user manual must be included with the machine in the case of sale or loan to another person. Please

Chain oil

Refrain from

Turn the machine off

remember that ALL parts of the user manual are important, as they are included to help prevent injury to the user and damage to the machine. Following correct manual procedure does not necessarily prevent all danger risk, but certainly reduces the probability or effects of injury or damage. Manual layout: Section B is divided into various parts that are referred to in the rest of the manual and marked with the “Warning” sign, followed by the

ENGLISH - 2

reference number of the corresponding component to draw the reader’s attention to the main safety procedure linked with that particular situation; the machine parts shown in “A – GENERAL DESCRIPTION” are indicated in italics in the text for easy identification.

Precautions prior to machine use. Never permit this machine to be used by any persons who are not perfectly familiar with the manual instructions, who are not in good physical and mental condition, who are not sufficiently competent and by children (local regulations may sometimes limit the age of operators permitted to use the machine). Inexperienced persons must follow a training period operating on a saw horse only. The user is responsible for any accidents that may cause injury to other persons and damage to property, as well as any other type of danger risk. The machine must never be used for operations other than those specifically described in this manual, and exclusively with the bars and chains indicated. This machine must never be used when users are tired, or not in good physical condition, or if under the effect of any substance that may alter their physical or mental condition (pharmaceuticals, alcohol, drugs etc.) Make certain that the user knows how to stop the motor and chain in case of necessity. Take great care and pay close attention at all times when using this machine, following all general behaviour rules according to good sense.

1. Control checks. Control the machine with care

before use each time, especially if it has been subject to strong impact, or if it shows any signs of malfunction. Check that the machine has been assembled correctly, that all components are in correct condition and perfectly clean. Perform all operations described in the chapter “Maintenance – before each use”. Make sure that all spanners and tools used for adjustment operations have been removed, that all screws and nuts are in their correct housing and tightened correctly, and that the bar and the chain are mounted correctly. If even one single condition described above is not satisfactory DO NOT USE the machine.

2. Repairs and Maintenance. All the machine parts

that can be replaced personally, are clearly explained in the “Assembly / disassembly” instructions chapter. In the case of damaged or worn components, always use exclusively original homologated accessories and spare parts that are available from official distributors.

Where necessary, all other machine parts must be replaced exclusively by an Authorised Service Centre. All danger risks increase considerably if maintenance operations are not performed regularly, not performed by competent professional personnel, or if non-original accessories /spare parts are mounted on the machine. In any of the cases described above, the manufacturer will not be held responsible for any injury to persons or damage to property. In the case of any doubt, please contact an Authorised Service Centre.

3. Maintenance in complete safety. All maintenance, assembly, disassembly and oil tank filling operations must be performed with the machine set in a stable position on a flat solid surface and with the cable plug disconnected from the electricity supply (unless this is explicitly specified otherwise). The chain must be arrested and the user must wear suitable protective gloves.

4. Clothing. When using this machine the user must wear the following homologated individual protective clothing : close-fitting protective clothing, safety boots with non-slip soles, crush-proof toe puffs and cutproof protection; cut-proof vibration-proof gloves, protective goggles or safety visor (remove protective film where present); ear protection muffs; helmet (if there is any danger of falling objects); some efficient method to cover or tie hair back from shoulder length (if hair is longer than shoulders); dust-proof mask. DO NOT WEAR shorts, loose clothing, unbuttoned clothing, or any jewellery that could become caught in moving machine parts. Do not wear sandals and never work bare-footed.

5. Health precautions – Vibrations and Noise levels. Avoid using the machine for long periods of

time: the noise and vibrations can be dangerous causing irritation, stress, fatigue and hypacusia (hearing problems). Prolonged machine use exposes the user to vibrations that can generate “white finger phenomenon” (Raynaud’s Phenomenon), carpal tunnel syndrome and similar disturbances. This can lead to a lack of sensitivity in the hands making it difficult to notice changes in temperature as well as causing numbness. When using the machine regularly or in continuation, the user must control the condition of his hands very carefully. If any of the symptoms described above appear, consult a doctor immediately.

ENGLISH – 3

6. Health precautions – Chemical agents. Avoid all

chain oil contact with skin and eyes.

7. Health precautions - Electricity. All extension

cords, plugs, and electricity lines must be homologated, to standard and in compliance with current regulations. Make sure that the main line to which the machine is connected is equipped with a residual current device (RCD) with a current capacity no higher than 30mA. Make sure that all cables, plugs, and the residual current device are in correct working condition, that they comply with required characteristics, are mounted or hooked up correctly and are perfectly clean. Never disconnect the machine from the main line by pulling on the cable. Never use or store the machine and extension cord in damp environments. If the cable is damaged in any way, disconnect immediately from the main line socket, taking great care not to touch any exposed wires. Avoid all contact with grounded surfaces when using the machine (metal piping, cables, lightening conductors, etc). When working outdoors, all extension cords attached to the machine must be homologated for use out of doors. Avoid tying any knots in electric cables and never use rolled up extension cords.

8. Health precautions - Heat. During use pinion

and chain reach very high temperatures, take care not to touch these parts while hot.

9. Health precautions – Sharp or moving

parts. Never touch the chain except when the

machine is switched off; in any case, always take great care since the chain is very sharp and can cut even when stopped. Remember that the chain will continue to rotate for a short time after the machine has been switched off.

10. Work area. Control the whole work area carefully

to check for any danger source (e.g.: roads, paths, electric cables, dangerous trees, etc) Take special care when working on sloping ground. Cluttered areas can lead to injuries: before using the machine remove any stones, glass, cables, metal components, cans, bottles and any other foreign matter from the work area. Also take into consideration any danger risks that may not be noticed because of machine noise. Make sure that a second person is within calling distance in the case of accident. When working in isolated areas, always carry a first aid kit and make sure you have advised others of your exact location.

11. Work operations Never start work with the machine before performing the following: remove the giude bar

cover guard; make sure that a sufficient amount of oil has reached the chain; make sure you have a planned retreat path from falling trees (when cutting trees).

It is strictly forbidden to use the machine for:

moving branches or roots; in cases where there is any danger that the chain may come into contact with the ground, fences, electric protection, or piled wood; for cutting very thin branches or bushes (these will break easily and can whip bystanders or the user causing serious injury); for felling trees without adequate training and equipment (correct ropes, hooks, etc); starting sawing operations with the blade already engaged in a previous groove or slit; using the machine while standing on stepladders or other unstable surfaces; using the machine in extreme weather conditions, inclement weather, with reduced visibility and insufficient lighting (very low temperatures, very hot damp climates, fog, rain, wind, at night, etc.); using the machine with arms stretched: work must always be performed in a manner to ensure that the user can react immediately to unexpected conditions; it is forbidden to leave the machine unguarded; permitting others to touch the cable, extension cord , or the machine; forcing the machine during cutting action (this can lead to motor damage or loss of control over the machine); blocking the switch or the switch block with adhesive tape or other materials. Always remember to: cut wood only (never cut plastic, metal, or other materials); make sure that the switch is NOT turned ON before inserting the plug in the socket or releasing the chain brake lever; make sure that the chain is not in contact with any objects at the moment the switch is turned ON; Keep all bystanders and animals well clear of the work area (where necessary, fence off the area and use warning signs) at a minimum distance of 2.5 m times the trunk height; in any case no less than ten meters. Wherever possible use a vice or a saw horse to block the wood to be cut; always hold the machine as follows: Grip the front handle with the left hand and the rear handle with the right hand, closing the thumb and other fingers firmly around the handle (during use, the machine could slide forwards or backwards, or create a reverse action, provoking a kickback reaction: holding the machine correctly reduces the risk of loosing control over the tool); Always make

ENGLISH - 4

sure that the cable/ extension cord is kept behind the user, controlling that it does not create a source of danger for the user or for other persons, and check that it cannot be damaged (by heat, sharp objects, sharp edges, oil, etc); Always assume a stable standing position on both legs; keep the handles dry and clean; during use keep all body parts and clothing well clear of the chain; turn off the switch, wait until the chain has stopped turning, and activate the chain brake lever before putting down the saw; never attempt to cut at heights over shoulder height; always handle the machine with the utmost care; check that the oil level never drops below MIN level, controlling frequently, before and during use; Always remain on the left hand side of the machine during use, and take great care if the bar needs to be inserted in a previously cut slit; remove the bar from the slit when the chain is still in rotation.

12. Transport and storage precautions. Each time

the work area is changed to another location, disconnect the machine from the main line and activate the chain brake lever. Mount the guide bar cover guard each time before transporting or storage. Always carry the machine by hand with the bar facing backwards, or when transporting the machine in a vehicle, always attach it securely to prevent damage. Never carry the machine by the cable. After use, store the machine in a dry, high place, far from heat sources and out of reach of children.

13. Precautions against fire risk. Never use the machine in areas where there are naked flames, inflammable or potentially explosive materials.

14. Kickback reaction. The kickback reaction consists of a violent upwards-reverse action of the bar towards the user. This generally occurs if the upper part of the bar nose (called the “kickback danger zone”) comes into contact with some object, or if the chain is blocked in the wood. The kickback reaction is a very quick sudden motion along the bar cutting plane (generally in an upward direction, but this also depends on the machine position during cutting action). Kickback can make the user loose control of the machine provoking dangerous and even mortal accidents (i.e: if the saw with the chain in rotation is thrust back against the user). The chain brake lever and other safety devices are not sufficient to protect the user against injury: the user must be well aware of the conditions that can provoke the reaction, and prevent them by paying very close attention according to experience, together with prudent and correct machine handling (for example: never cut several branches at a time because this can cause accidental impact on the “kickback danger zone”; never mount incorrect bars or chains; make sure the chain is always sharp and sharpen according to correct methods, because incorrect sharpening can cause kickback; when choosing the bar, remember that the smaller the nose radius, the smaller the kickback danger zone).

C. SAFETY EQUIPMENT DESCRIPTION

SWITCH BLOCK

Your machine is equipped with a device (fig.1) that when deactivated, stops the switch from being pressed thus preventing accidental start-up.

FRONT HAND GUARD / CHAIN BRAKE LEVER

The front hand guard (fig.2) is designed to prevent your left hand from coming into contact with the chain (on condition that the machine is held correctly according to instructions) . The front hand guard also acts as a chain brake, including a device that blocks the chain in a few fractions of a second in the case of kickback. The chain brake is released when the front

1,3,6,8,12

hand guard is pulled backwards and blocked in position (the chain is able to move). The chain brake is activated when the front hand guard is pushed forward (the chain is blocked).

The chain brake can be activated in two modes: the first using the left wrist by pushing forwards, or when it comes into contact with the brake system as a result of kickback; or by inertia, in the case of particularly violent kickback. When the machine is used with the bar in horizontal position, for example during tree felling, the chain brake offers less protection, because it can be activated by inertia only, since the user’s hand is

ENGLISH – 5

outside the range of action of the front hand guard (fig.3). N.B.: When the chain brake is activated, a safety switch cuts off all current to the motor.

CHAIN CATCHER

This machine is equipped with a chain catcher (fig.4) located under the pinion. This mechanism is designed to arrest the backward chain movement in

the case of chain breaking or derailing. These situations can be avoided by ensuring correct chain tension (Refer to chapter “D. Assembly/disassembly”).

REAR HAND GUARD

This acts to protect(fig.5) the hand in the case of chain breaking or derailing.

D. ASSEMBLY / DISASSEMBLY

BAR AND CHAIN ASSEMBLY

Assembly methods change according to the type of your machine- so please take care to refer to the illustrations and machine type marked on the label (A- Legend – 9 [ES020 / ES021] ), Take great care when assembling to ensure this is performed correctly.

FOR ES020 FOR ES021

2,3,6,7,8,9,12

1. Control that the chain brake is not activated. If so, deactivate it. 2a. Unscrew the bar retaining nut and remove

the chain cover.

2b. Unscrew the bar retaining knob and remove the

chain cover.

3. Assemble the bar on the bar retaining screw pushing it as far backward toward the pinion as possible.

Set the chain on the pinion, making it slide into the bar guide groove, beginning with the upper part. Attention! Check that the sharp side of the cutting teeth face in a frontward direction on the upper part of the bar.

4a. Set the chain tensioner pin in the chain

tensioner pin housing. Mount the chain cover

making sure that the drive teeth of the chain are engaged in the pinion and in the guide groove.

5a. Close the bar retaining nut, screwing by

hand.

6a. To spread the chain screw the chain

tensioner screws in a clockwise direction, to

loosen tension, screw in an anti-clockwise direction (when performing this operation maintain the bar nose raised upwards)

4b. Assemble the chain tensioner plate as shown in

figure, setting the chain tensioner pin in the chain tensioner pin housing.

Make sure that the drive teeth of the chain are engaged in the pinion and in the guide groove. Mount the chain cover making sure that it couples correctly with the chain tensioner plate.

5b. Screw the bar retaining knob loosely tightened.

6b. Thighten the chain turning turning the chain

tensioner ring clockwise (when performing this operation maintain the bar nose raised upwards); to losen chain tension, turn it counterclockwise. (when performing this operation maintain the bar nose raised upwards)

7 Spread the chain until the tension is correct; that is, when the chain is pulled upwards, the drive tooth

rise to the same level as the bar. (the chain must never droop on the underside of the bar)

8a. Tighten the bar retaining nut using an

appropriate tool.

8b. Tighten the bar retaining knob strongly.

Tensioning the chain too tightly will overload the motor and cause damage, insufficient tension can provoke chain derailing, whereas a chain tightened correctly provides the best cutting characteristics and prolonged work life. Check the tension regularly because the chain length tends to stretch with use (especially when the chain is

ENGLISH - 6

new; after the first assembly, the chain tension must be controlled after 5 minutes machine operation); in any case do not tighten the chain immediately after use, but wait until it cools down. In cases where the loosened chain needs to be adjusted, always unscrew the bar retaining nut/ knob before adjusting the chain tensioner screw/ring; adjust the tension and tighten the bar retaining nut/ knob accordingly.

E. START-UP AND ARREST

Start-up: grip both handles firmly, release the chain

brake lever, press and maintain the switch block pressed in, then press the switch (at this point the switch block can be released).

F. BAR AND CHAIN LUBRICATION

ATTENTION! Insufficient lubrication will provoke

chain breaking and can cause serious and even mortal injury. Bar and chain lubrication is performed by an automatic pump.

Choice of chain oil

Always use new oil only (special type for chains) with adequate viscosity: the oil must adhere well and guarantee good running properties in both winter and summer. If chain oil is not available, EP 90 transmission oil can be used.

G. MAINTENANCE

1,4,5,6,7,8,9,11,12,13

Arrest: The machine will stop whenever the switch is released. In the case where the machine does not stop, activate the chain brake, disconnect the cable from the main line socket and take the machine to the Authorised Service Centre.

3,6,7,8,9,12

Never use waste oil because this is this harmful to health, the machine and the environment. Make sure that the oil is suitable for the temperature of the environment where the tool will be used: For temperatures under 0°C certain oils become denser, overloading the pump and causing damage. Contact your Authorised Service Centre for advice on oil choice.

Filling oil tank

Unscrew the oil tank cap, and fill the tank taking care not to spill any oil (if this occurs clean the machine carefully) (fig.2), and then screw the cap back on tightly.

1,2,3,4,5,6,7,8,9,12,13

ATTENTION! In cases where work environments are particularly dirty or dusty, the operations described must be performed more frequently than mentioned in the instructions.

Before each use

Control that the chain oil pump functions correctly: direct the bar towards a clear surface at a distance of about 20 centimetres; after the machine has run for about a minute, the surface should show clear traces of oil(fig.1).

Check that excessive strength is not needed for

activating and deactivating the chain brake. Also check that it is not activated too easily and that it is

not blocked. Then check chain brake function as follows: release the chain brake, grip the machine correctly and start up the machine, activate the chain brake by pushing the front hand guard forward with the left wrist or arm but without removing the hand from the handle(fig.2). If the chain brake is working correctly, the chain should be blocked immediately. Check that the chain is sharpened correctly (See below), in good working condition and that the tension is correct. If the chain is irregularly worn, or if the cutting teeth are only 3 mm high, the chain must be replaced(fig.3).

ENGLISH – 7

Clean the air vents regularly to prevent motor overheating. Check that the switch and switch block function correctly (to be performed with the chain brake released): press the switch and the switch block and control that they return to idle position as soon as they are released; control that it is impossible to press the switch without activating the switch block. Check that the chain catcher and the right hand guard are in correct condition without any visible faults such as damaged material.

Every 2-3 hours of use

Control the bar condition, if necessary clean the lubrication holes(fig.4) and the guide grooves(fig.5) carefully; If the groove is worn or shows signs of deep notching, it must be replaced. Turn the bar to ensure even wear(fig.6). Clean the pinion regularly and check that it has not been subject to excess wear(fig.7). Clean the clutch drum and the brake band. Lubricate the nose sprocket with bearing grease through the hole shown in the illustration (fig.8).

Chain sharpening (When necessary)

If the chain does not cut correctly, or requires hard bar pressure against the wood, and if the sawdust is

very fine, this is a sign that it is not sharpened correctly. If the cutting action produces no sawdust, this means the cutting edge has been worn completely and the chain is pulverising the wood during cutting. A well-sharpened chain crosses through the wood without effort or pressure and produces large long wood shavings. The cutting side of the chain is composed of the cutting

link (fig.9) with a cutting tooth(fig.10) and a cutting limit

gauge(fig.11). The difference between these determines

the cutting depth; a file guide and a 4mm diameter round file are needed to obtain good sharpening results; Follow the instructions below: Once the chain has been mounted and the tension is correctly adjusted, and the chain brake is activated, position the file guide perpendicular to the bar as shown in the illustration (fig.12), filing the cutting teeth at the angle shown(fig.13), always working from the interior towards the exterior, lessening the pressure during the return stage (it is very important to follow the instructions perfectly: excessive or insufficient sharpening angles, or an incorrect file diameter will increase the risk of kickback.) To obtain higher precision on side angles, it is advisable to position the file so that it exceeds the upper cutter by about 0.5 mm. File all the teeth on one side first, then turn the machine over and repeat the operation. Make sure that after sharpening operations, all teeth are the same length and that the height of the depth gauge is 0.6 mm lower than the upper cutter: check the height using a proper template and file (with a flat file) all protruding parts, rounding off the front part of the depth gauge(fig.14), paying attention to not file the kickback protection tooth(fig.15)

Every 30 hours use.

Take the machine to the Authorised Service Centre for general revision and control check on brake components.

PERIODS OF PROLONGED DISUSE

Always empty the fuel tank with the same precautions used in filling it.

H. CUTTING TECHNIQUES

When using the machine, prevent: (fig.1)

- cutting in conditions where the trunk could split

during cutting (wood under pressure, dry dead trees, etc): sudden splitting can be very dangerous.

- the bar or the chain from becoming blocked in the

cutting notch: if this should occur, disconnect the machine from the main electricity supply and try to raise the trunk using an appropriate tool as a lever; do not attempt to free the machine by shaking or pulling as this could cause damage or injury.

- situations that can lead to kickback

reactions.

ENGLISH - 8

1,2,3,4,5,6,7,8,9,10,11,12,13,14

During machine use: (fig.1)

- When cutting on sloping ground, always work uphill of the trunk to avoid being hit if the trunk should roll downhill.

- Release the switch after each cutting action: prolonged dry running of the motor will provoke serious damage.

- When felling trees, always finish the job: a partially cut tree could break and fall.

- At the end of each cutting operation the user will notice a considerable change in the strength

necessary for controlling the machine. Great care must be taken not to loose control .

Below is a description of two different types of cutting operation: Cutting action by pulling the chain (from top to bottom) (fig.2) can lead to dangerous sudden movement of the machine towards the trunk with consequential loss of control. Where possible, use the spiked bumper during cutting operations. Cutting action pushing the chain (from bottom to top) (fig.3) will lead to the danger of a sudden movement of the machine in the direction of the user, with the risk of hitting the user, or an impact of the “kickback danger zone” on the trunk resulting in strong kickback; extreme care must be taken when cutting in this manner.

The safest method for using the machine, is to block the log on a sawhorse, cutting from top to bottom, on the portion outside the sawhorse. (fig.4)

Spiked bumper use.

Where possible, use the spiked bumper to ensure safer cutting action: plant it in the bark or surface of the trunk in order to maintain more control over the machine.

Below are descriptions of typical cutting procedure to be adopted for specific situations. However, these should be assessed each time to calculate whether the method is most suitable or not, in order to use a method with the least possible risk. Trunk on the ground. (Risk of touching the ground with the chain once the bar has passed trough the trunk). (fig.5) Cut from top to bottom through the whole trunk. Towards the end of the cut, proceed very carefully to prevent the chain from hitting the ground. If it is possible, cut 2/3 of the trunk, roll it over, and cut the remaining third from top to bottom to limit the risk of the chain touching the ground. Trunk supported at one end only (Risk of trunk breaking during cutting action). (fig.6) Begin the cut from underneath for about 1/3 of the diameter, and then finish the cutting action from the top to meet the undercut. Trunk supported at both ends. (Risk of pinching the chain). (fig.7) Begin the cut from above for about 1/3 of the diameter, and then continue from underneath to meet the overcut.

Tree felling.

ATTENTION! : Never attempt to fell a tree if you do not have the necessary experience, and in any case never fell trees that have trunks with a diameter larger than the length of the bar ! This operation is reserved for expert machine users with adequate equipment.

When felling a tree, the aim is to have the tree fall in the most convenient position for the following limbing and bucking operations. (Avoid trees falling on top of other trees: Felling trees that are entangled with other trees is a very dangerous operation). First of all decide which is the best direction for the tree to fall by evaluating the following: objects or other plants around the tree, the inclination, the curve, wind direction, and greatest branch concentration. Take into account dead or broken branches that may break off during felling creating a further danger risk. ATTENTION! During tree felling operations in critical conditions, always remove ear protection immediately after cutting operations to be able to listen for unusual noises and any warning signals.

Preliminary cutting operations and identifying the retreat path.

Eliminate any branches that interfere with the job (fig.8), starting from top to bottom, and then, always keeping the trunk between the user and the machine eliminate the more difficult branches afterwards, piece by piece. Eliminate all plants that interfere with work operations and control the area for possible obstacles (rocks, roots, ditches,etc.) when planning the retreat path (to follow during tree fall); Refer to the illustration (fig.9) for the directions to be maintained (A. predicted tree fall direction. B. Retreat path. C. Danger zone).

FELLING CUTS (fig.10) In order to ensure that the user has complete control over the tree fall, the cutting instructions are as follows: The cut that controls the fall direction of the tree is to be executed first: First of all cut the UPPER PART of the directional notch on the side the tree must fall. Remain on the right hand side of the tree and cut using the chain pull method; then cut the LOWER PART that must meet the end of the upper part. The depth of the directional notch must be ¼ of the trunk diameter, with an angle of at least 45° between upper and lower cut. The meeting point between the two sides of the notch is called “directional cut line” This line must be perfectly horizontal at right angles (90°) to the felling direction.

ENGLISH – 9

The felling cut that provokes the tree fall, is performed at 3 to 5 cm above the lower part of the directional felling cut line, finishing at a distance of 1/10 of the trunk from the notch. Remain on the left hand side of the tree and cut using the chain pulling method and the spiked bumper. Check that the tree does not move in a direction other than that predicted for the fall. As soon as possible insert a felling lever or wedge into the cut. The uncut part of the trunk is called the “hinge”, as it is intended to guide the tree as it falls; in cases where the cuts are not sufficient, not straight, or have been cut through completely, the tree fall cannot be controlled (extremely dangerous!).

When cutting operations are completed the tree will begin to fall. Where necessary help tree fall using wedges or felling levers .

Limbing

Once the tree has been felled, the trunk must be limbed: in other words, the branches are removed from the trunk. Do not underestimate this operation because the large majority of kickback accidents occur during this stage. For this reason pay close attention to the position of the bar nose during cutting operations and always work on the left hand side of

the trunk. For this reason the various cuts must be performed with great precision.

I. ENVIRONMENTAL INFORMATION

This section contains information useful for maintaining the characteristic of ecocompatibility included in the origin design of the machine, and as regards proper use and disposal of chain oil

DESIGN

In the design stage, care was taken to develop an engine with reduced consumption and low emission of noise.

USE OF THE MACHINE

The operations of filling the oil tank should be carried out in such a way as to avoid spilling oil and contaminating the soil and the environment.

DISPOSAL

Do not dispose inappropriately of the machine when it is no longer usable. Deliver it to an authorized organization for proper disposal in compliance with the regulation in force.

The symbol

on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local council office, your household waste disposal service or the shop where you purchased the product.

ENGLISH - 10

M. TROUBLESHOOTING TABLE

Motor does not start

Make sure the main line is powered Make sure the machine is properly plugged in Make sure your cable/ext. cord is not damaged Make sure that chain brake is not activated Check that chain is properly assembled Check chain lubrification as in chapters F and G Make sure that the chain is sharp Contact your authorised centre

Motor turns with difficulty or loses power

The machine starts but does not cut properly

Motor turns improperly or at reduced speeds

Braking devices do not stop the chain properly

zz zz

ENGLISH – 11

N. DECLARATION OF CONFORMITY

The undersigned, authorized by Husqvarna Outdoor Products Italia SpA, declares that the following products model: type ES020, ES021 starting from 2005 onwards, manufactured by Husqvarna Outdoor Products Italia SpA, comply with European Directive: 98/37/EEC (Machine Directive), 93/68/EEC (EEC Marking Directive) & 89/336/CEE (Electromagnetic Compatibility Devices), directive 2000/14/EEC (Enclosure V).

The following harmonised standards have been applied: EN 50144-1, EN 50144-2-13, EN 55014-1, EN 55014-2. The supplied chain saw conforms with the example that underwent EC-type examination. The certificates are numbered: 55519. Notified body: 0717, Nemko S.p.A. - Via Trento e Trieste, 116 - I-20046 Biassono (Mi), has carried out EU type approval in accordance with article 8 section 2c.

Valmadrera, 01/09/2005 Giuseppe Todero (Technical Manager) Outdoor Products Italy S.p.A. Via Como 72, 23868 Valmadrera (Lecco) ITALIA

O. Technical Data

Type: ES020

Dry weight (Kg) 4.2 Oil tank volume (cm3) 380 Bar length (cm/inches) 30/12” 35/14’’ 40/16” Chain MPG370GLX 91VJ Chain pitch (inches) 3/8 Chain speed at max. power (m/sec) 15 Vibration

Measured sound power level LWav dB(A) (ISO 9207) 106 Guarateed sound power level Lwav dB(A) (ISO 9207) 107 Sound pressure level at operator’s ear dB(A) (EN 27182)

Minimum wire cross-section (wires num./mm2) 2x1 Maximum cable length (m) 30

ENGLISH - 12

Front handle (m/s2) (ISO 7505) 4,9 Rear handle (m/s2) (ISO 7505) 5,5

90,6

ES021

A. ALLGEMEINE BESCHREIBUNG

Hinterer Handgriff

2) Hinterer Handschutz

3) Vorderer Handgriff

4) Vorderer Handschutz/Kettenbremsbügel

5) Kettenspannschraube/-ring

6) Kettenspannstift

7) Öltankverschluss

8) Ölstandsichtfenster

9) Lüftungsöffnungen

10) Kabel

11) Handbuch

12) Schalter

13) Schaltersperre

14) Kette

15) Zugzahn

16) Sägeglied

17) Begrenzungsvorrichtung Sägetiefe

18) Sägezahn

19) Führungsschiene

20) Kettenhaube

21) Ritzel

22) Kettenfänger

23) Schienenbefestigungsschraube

24) Schienenbefestigungsmutter/-knauf

25) Kettenrad

26) Schienenhaube

27) Baumkralle

28) Einsatz Kettenspannstift

29) Schmierölbohrung

30) Führungsnut

31) Kettenspannplättchen

Beispiel für Kennschild

1) Garantierter Schallpegel gemäß Richtlinie 2000/14/EG

LEGENDE ETIKETT:

2) Doppelte Isolierung

3) CE-Konformitätszeichen

4) Schutzgrad

5) Nennfrequenz

6) Nennleistung

7) Wechselstrom

8) Nennspannung

9) Typ

10) Kennnummer

11) Produktcode

12) Baujahr

13) Max. Länge Führungsschiene

14) Name und Anschrift des Herstellers

15) Seriennummer

16) Modell

DEUTSCH – 1

B. SICHERHEITSMASSNAHMEN

BEDEUTUNG DER SYMBOLE

Achtung

Handbuch aufmerksam lesen

Sicherheitsstiefel

Lange Hosen mit Schnittschutz

Helm, Ohrenschutz, Schutzbrille oder Sichtschutz

Schnittfeste Handschuhe

Bremse angezogen / gelöst

Stecker abziehen, wenn Kabel beschädigt

Richtung des Sägezahns

Nicht in den Müll werfen! Dem Recycling zuführen.

Immer mit beiden Händen anfassen

Rückschlaggefahr

Nie Regen oder Feuchtigkeit aussetzen

Kettenöl

Verboten…

Maschine abschalten

Nutzung des Handbuchs. Jeder, der die Maschine verwendet, muss dieses Handbuch sehr aufmerksam und vollständig lesen (und möglichst an einer praktischen Vorführung der Maschine teilnehmen), damit er die beschriebenen Arbeitsgänge für einen sicheren Gebrauch und die nötigen Sägetechniken kennen lernt. Daher muss das Handbuch bei der Maschine bleiben, wenn sie verkauft oder verliehen wird. Beachten Sie, dass ALLE Teile des Handbuchs wichtig sind, um Unfälle für den Arbeiter oder Schäden an der Maschine zu vermeiden. Bedenken Sie auch, dass die Einhaltung der beschriebenen Verfahren die

DEUTSCH - 2

Unfallgefahr nicht aufhebt, aber ihre Wahrscheinlichkeit oder die Schadenswirkung verringert. Aufbau des Handbuchs: Teil B ist in Kapitel gegliedert, auf die im übrigen Handbuch verwiesen wird. Sie sind mit dem Symbol “ACHTUNG” gekennzeichnet, gefolgt von der Nummer des entsprechenden Abschnitts, um die Aufmerksamkeit des Lesers auf die wichtigsten Sicherheitsverfahren zu bestimmten Situationen zu lenken. Die Maschinenteile, die in “A – ALLGEMEINE BESCHREIBUNG” gezeigt werden, sind im Text kursiv gedruckt, damit man sie leicht wieder erkennt.

Vor dem Gebrauch. Lassen Sie nicht zu, dass Personen, die diese Anweisungen nicht kennen, die nicht in guter körperlicher oder geistiger Verfassung oder nicht ausreichend eingewiesen sind, die Maschine benutzen. Auch Kinder dürfen die Maschine nicht verwenden (Alter der Bediener und Nutzung der Maschine können evt. durch lokale Vorschriften eingeschränkt werden). Wenn Sie keine Erfahrung haben, absolvieren Sie eine Schulung und arbeiten Sie nur mit Sägebock. Der Nutzer haftet für eventuelle Unfälle an Dritten oder Sachschäden sowie für Gefahren für andere Personen. Verwenden Sie diese Maschine nicht für andere Zwecke als die im Handbuch beschriebenen und verwenden Sie ausschließlich die angegebenen Schienen und Ketten. Die Maschine darf nicht bei Müdigkeit, körperlichem Unwohlsein oder unter dem Einfluss von Substanzen verwendet werden, die körperliche oder geistige Veränderungen hervorrufen (Medikamente, Alkohol, Drogen usw.). Stellen Sie sicher, dass Sie den Motor und die Kette im Notfall abschalten können. Konzentrieren Sie sich auf das, was Sie tun, und arbeiten Sie nach den Regeln des gesunden Menschenverstandes.

1. Kontrollen. Inspizieren Sie die Maschine sorgfältig vor jedem Gebrauch, nach heftigen Stößen und bei Anzeichen von Funktionsstörungen. Prüfen Sie, dass sie korrekt montiert ist, dass alle Teile perfekt arbeiten und sauber sind, führen Sie die Kontrollen durch, die in “Wartung - Vor jedem Gebrauch” beschrieben sind. Prüfen Sie, dass Schlüssel und Werkzeuge nach dem Einstellen entfernt wurden, dass Schrauben und Muttern richtig und fest sitzen, dass Führungsschiene und Kette richtig montiert sind. Wenn eine der genannten Bedingungen nicht erfüllt ist, die Maschine NICHT verwenden.

2. Reparaturen / Wartung. Sie können die Maschinenteile, deren Montage im Abschnitt “Einbau/Ausbau” erklärt ist, selbst ersetzen, wenn sie beschädigt oder abgenutzt sein sollten. Verwenden Sie dazu nur originales und zugelassenes Zubehör / Ersatzteile, das Sie bei den offiziellen Händlern erhalten. Alle anderen Maschinenteile dürfen bei Bedarf nur von einem autorisierten Kundendienstzentrum ersetzt werden. Verwenden Sie die Maschine NIE unvollständig, defekt, verändert oder wenn sie nicht von einem autorisierten Kundendienstzentrum repariert wurde. Die mit der Nutzung verbundenen Gefahren erhöhen sich beträchtlich, wenn die Wartungsarbeiten nicht regelmäßig oder unprofessionell durchgeführt oder nicht originales

Zubehör/Ersatzteile verwendet werden. In solchen Fällen übernimmt der Hersteller keinerlei Haftung für Personenoder Sachschäden. Wenden Sie sich in Zweifelsfällen an ein autorisiertes Kundendienstzentrum.

3. Sichere Wartung. Bei allen Arbeiten zu Wartung, Einbau, Ausbau und zum Nachfüllen des Kettenöls muss die Maschine stabil auf einer ebenen, festen Oberfläche abgelegt werden. Der Stecker muss (sofern nicht ausdrücklich das Gegenteil angegeben ist) abgezogen und das Sägewerkzeug im Stillstand sein. Geeignete Schutzhandschuhe sind Pflicht.

4. Kleidung. Tragen Sie während der Arbeit an der Maschine folgende persönliche Schutzausrüstung mit Zulassung: anliegende Schutzkleidung, schnittfeste Sicherheitsstiefel mit rutschfester Sohle und quetschsicherer Spitze, schnitt- und schwingungsfeste Handschuhe, Sichtschutz / Schutzbrille (Schutzfolie abziehen, wenn vorhanden), Gehörschutz, Helm (wenn die Gefahr herabstürzender Gegenstände besteht), Staubschutzmaske, und halten Sie die Haare oberhalb der Schultern zusammen (sofern sie länger sind). Tragen Sie absolut NIE kurze Hosen, lockere und weite Kleidungsstücke und Schmuck, die sich in den beweglichen Teilen der Maschine verfangen können, tragen Sie keine Sandalen und arbeiten Sie nicht mit bloßen Füßen.

5. Gesundheitliche Maßnahmen – Vibration und Lärm. Vermeiden Sie einen längeren Gebrauch der

Maschine: Lärm und Schwingungen können schädlich sein und Unwohlsein, Stress, Ermüdung und Schwerhörigkeit verursachen. Der längere Gebrauch der Maschine setzt den Arbeiter Schwingungen aus, die das “Phänomen der weißen Finger” (Raynaud-Syndrom), Karpaltunnelsyndrom oder andere Krankheiten verursachen können. Dies kann die Sensibilität der Hände bei der Erkennung von Temperaturunterschieden verringern und eine allgemeine Wahrnehmungstrübung verursachen. Sie müssen daher den Zustand von Händen und Fingern aufmerksam kontrollieren, wenn Sie die Maschine kontinuierlich oder regelmäßig verwenden. Wenn eines der genannten Symptome auftreten sollte, wenden Sie sich unverzüglich an einen Arzt.

6. Gesundheitliche Maßnahmen - Chemikalien.

Vermeiden Sie den Kontakt des Kettenöls mit der Haut und den Augen.

7. Gesundheitliche Maßnahmen - Strom. Schließen Sie das Gerät nur an zugelassene Verlängerungen /

DEUTSCH – 3

Steckdosen / Netze an, die den Normen entsprechen und vorschriftsmäßig installiert sind. Prüfen Sie, dass das Netz, an das sie das Gerät anschließen, über einen Fehlerstrom-Schutzschalter (RCD) mit einem Öffnungsstrom von maximal 30 mA verfügt. Prüfen Sie, dass Kabel, Stecker, Steckdosen und der Fehlerstrom-Schutzschalter in optimalem Zustand sind, die erforderlichen Eigenschaften erfüllen, korrekt montiert oder angeschlossen und sauber sind. Ziehen Sie nicht am Kabel, wenn Sie die Maschine vom Strom trennen wollen. Arbeiten Sie nicht in feuchten Räumen und legen Sie die Maschine und die Verlängerung nicht in feuchten Bereichen ab. Wenn das Kabel beschädigt werden sollte, ziehen Sie sofort den Stecker ab und achten darauf, die freiliegenden Metalldrähte nicht berühren. Beim Gebrauch der Maschine muss unbedingt jeder Kontakt mit geerdeten Körpern (z.B. Rohren, Kabeln, Blitzableitern usw.) vermieden werden. Verwenden Sie bei der Arbeit im Freien nur speziell dafür zugelassene Verlängerungskabel. Vermeiden Sie Knoten in den Kabeln und verwenden Sie die Verlängerungsschnur nicht aufgerollt.

8. Gesundheitliche Maßnahmen - Wärme. Im Betrieb können Ritzel und Kette sehr heiß werden. Berühren Sie sie nicht, wenn sie noch warm sind.

9. Gesundheitliche Maßnahmen – Scharfe oder bewegliche Teile. Berühren Sie die Kette nur, wenn

sie sich im Stillstand befindet und der Maschinenstecker abgezogen ist. Seien Sie immer sehr vorsichtig, weil sie scharf ist und trotz dieser Vorsichtsmaßnahmen Verletzungen zufügen kann. Beachten Sie, dass die Kette beim Abschalten noch kurze Zeit weiter drehen kann.

10. Arbeitsbereiche. Kontrollieren Sie sorgfältig den Arbeitsbereich und achten Sie auf jede mögliche Gefahr (z.B. Straßen, Wege, Stromkabel, gefährliche Bäume usw.). Seien Sie besonders vorsichtig, wenn

Sie in abschüssigem Gelände arbeiten. Unordnung erhöht die Unfallwahrscheinlichkeit: Entfernen Sie vor jeder Nutzung Steine, Glas, Seile, Metallteile, Dosen, Flaschen und alle evt. weiteren Fremdkörper aus dem Arbeitsbereich. Bedenken Sie, dass man eventuelle Gefahren durch den Geräuschpegel der Maschine nicht wahrnehmen könnte. Stellen Sie sicher, dass sich jemand in sicherer Hörweite befindet, falls ein Unfall eintreten sollte. Wenn Sie in isolierten Gebieten arbeiten, halten Sie immer einen

Erste-Hilfe-Kasten in der Nähe bereit und sorgen Sie dafür, dass jemand über Ihre Position informiert ist.

11. Betrieb Beginnen Sie die Arbeit nicht: bevor die

Schienenhaube abgenommen wurde, bevor eine ausreichende Ölmenge die Kette erreicht hat, und bevor Sie ihren Rückzugsweg geplant haben (beim Fällen). Vermeiden Sie Folgendes: die Verwendung der Maschine für die Bewegung von Ästen oder Wurzeln, die Verwendung der Maschine, wenn die Gefahr besteht, dass die Kette mit dem Boden, fechtet, elektrischen Schutzvorrichtungen oder Holzstapeln in Berührung kommt; das Sägen von sehr kleinen Zweigen oder Büschen (sie könnten brechen und weggeschleudert werden und schwere Personenschäden verursachen); die Arbeit auf Bäumen, wenn Sie nicht angemessen geschult und ausgerüstet sind (Seile, Haken usw.); ein Anschalten der Maschine, wenn die Führungsschiene in einen vorherigen Schnitt oder Spalte eingeführt wurde; die Verwendung der Maschine auf Leitern oder anderen instabilen Flächen; die Arbeit unter extremen Klimabedingungen, bei ungünstigem Wetter, reduzierter Sicht und ungenügender Beleuchtung (sehr niedrige Temperaturen, sehr heißes und feuchtes Klima, Nebel, Regel, Wind, nachts usw.); die Arbeit mit ausgestreckten Armen: Sie müssen immer die besten Möglichkeiten haben, auf etwas Unvorhergesehenes zu reagieren. Vermeiden Sie, dass die Maschine unbeaufsichtigt bleibt, dass jemand das Kabel, die Verlängerung oder die Maschine berührt; dass die Maschine beim Sägen überbeansprucht wird (Gefahr eines Motorschadens oder eines Kontrollverlusts über das Werkzeug); dass Schalter oder Schaltersperre mit Klebeband oder anderem festgestellt werden. Denken Sie an Folgendes: Sägen Sie nur Holz (nie Plastik, Metall oder anderes). Prüfen Sie, dass der Schalter beim Anschließen des Steckers oder beim Lösen des Kettenbremsbügels nicht betätigt ist; dass die Kette bei der Betätigung des Schalters mit nichts in Berührung ist; dass Personen und Tiere aus dem Arbeitsbereich entfernt wurden (wenn nötig, zäunen Sie den Bereich ab und bringen Sie Warnschilder an): Der Abstand muss entweder 10 m oder 2,5 m mal Stammhöhe (davon dem größeren Wert) entsprechen. Verwenden Sie, wenn möglich, die Klemme oder den Bock zum Einspannen des Holzes. Fassen Sie die Maschine immer wie beschrieben an: mit der linken Hand fest den vorderen Handgriff und mit der rechten den hinteren Handgriff umfassen, dabei den Daumen und die anderen Finger um den

DEUTSCH - 4

Griff schließen (während des Betriebs kann die Maschine vor- oder zurückrutschen, springen oder zurückschlagen: Ein korrekter Griff verringert die Wahrscheinlichkeit, dass Sie die Kontrolle verlieren); Halten Sie das Kabel/Verlängerung immer hinter sich und prüfen Sie, dass es keine Gefahr für Sie selbst oder andere darstellt und nicht beschädigt werden kann (durch Hitze, scharfe Gegenstände, scharfe Kanten, Öl usw.). Nehmen Sie immer eine stabile Position mit den Beinen ein. Halten Sie die Griffe trocken und sauber. Halten Sie während des Betriebs alle Körperteile und Kleidungsstücke in Entfernung von der Kette. Schalten Sie den Schalter ab, warten Sie, bis die Kette im Stillstand ist und legen Sie den Kettenbremsbügel ein, bevor Sie die Maschine ablegen. Sägen Sie nur auf einer Höhe unterhalb Ihrer Schultern. Handhaben Sie die Maschine immer mit größter Aufmerksamkeit. Kontrollieren Sie vor und beim Gebrauch häufig, dass der Ölstand nicht unter den Pegel MIN absinkt. Bleiben Sie beim Sägen immer auf der linken Seite der Maschine. Seien Sie besonders vorsichtig, wenn Sie die Führungsschiene in einen vorherigen Schnitt einlegen müssen. Heben Sie die Führungsschiene aus dem Schnitt, wenn die Kette sich noch in Rotation befindet.

12. Vorsichtsmaßnahmen für Transport und Lagerung. Wenn Sie das Arbeitsgebiet wechseln,

trennen Sie immer die Maschine vom Netz und legen Sie den Kettenbremsbügel ein. Setzen Sie die Schienenhaube vor jedem Transport oder Lagerung auf. Transportieren Sie die Maschine von Hand mit nach hinten gewendeter Führungsschiene. Bei Transport mit einem Fahrzeug befestigen Sie die Maschine daran, um Schäden zu vermeiden. Tragen Sie die Maschine nie am Kabel. Legen Sie die

Maschine nach Gebrauch an einem trockenen Ort in hoher Position, nicht in der Nähe von Wärmequellen und nicht in Reichweite von Kindern ab.

13. Maßnahmen gegen Feuer- und Brandgefahr.

Arbeiten Sie nicht mit der Maschine bei Feuer, entzündlichem oder potenziell explosivem Material.

14. Rückschlag. Der Rückschlag besteht in einem heftigen Hochschlagen der Führungsschiene auf den Bediener zu. Es tritt im Allgemeinen ein, wenn der obere Teil der Schienenspitze (der sog. “Risikobereich”) mit einem Gegenstand in Berührung kommt oder die Kette im Holz einklemmt. Der Rückschlag erfolgt mit einer plötzlichen, sehr schnellen Bewegung entlang der Schnittebene der Führungsschiene (normalerweise nach oben, dies hängt aber von der Sägeposition ab) und kann dazu führen, dass Sie die Kontrolle über die Maschine verlieren, so dass auch schwere oder tödliche Unfälle verursacht werden können (z.B. wenn die Maschine mit der rotierenden Kette gegen den Bediener geschleudert wird). Um den Rückschlag zu vermeiden, reichen der Kettenbremsbügel oder andere Sicherheitsvorrichtungen nicht aus: Man muss wissen, wie er verursacht wird, und ihn mit der eigenen Sorgfalt und Erfahrung sowie dem vorsichtigen, korrekten Gebrauch der Maschine vermeiden (z.B.: Schneiden Sie nie mehrere Äste auf einmal, denn Sie könnten plötzlich mit dem Risikobereich anstoßen. Auch wenn Sie falsche Schienen oder Ketten montieren, wenn die Kette nicht scharf ist oder falsch geschärft wurde, erhöht sich die Gefahr eines Rückschlags. Denken Sie bei der Wahl der Führungsschiene daran, dass der Gefahrenbereich kleiner ist, je geringer der Radius der Spitze ist).

C. BESCHREIBUNG DER SICHERHEITSAUSRÜSTUNGEN

SCHALTERSPERRE

An Ihrer Maschine ist eine Vorrichtung installiert (Abb. 1), die bei abgeschalteter Maschine verhindert, dass der Schalter gedrückt wird. So wird ein zufälliges Anschalten verhindert.

KETTENBREMSBÜGEL / VORDERER HANDSCHUTZ

Der vordere Handschutz (Abb. 2) verhindert (sofern die Maschine korrekt gegriffen wird), dass Ihre linke Hand in Berührung mit der Kette kommt. Der vordere Handschutz hat außerdem die Funktion, den Kettenbremsbügel zu

1,3,6,8,12

betätigen; diese Vorrichtung blockiert die Kette im Fall eines Rückschlags im Bruchteil einer Sekunde. Der

Kettenbremsbügel ist abgeschaltet, wenn der vordere Handschutz nach hinten gezogen und blockiert ist (die

Kette kann sich bewegen). Der Kettenbremsbügel ist eingelegt, wenn der vordere Handschutz nach vorn geschoben ist (die Kette ist blockiert). Der Kettenbremsbügel kann auf zwei Arten eingelegt werden: mit Hilfe des linken Handgelenks, wenn er von diesem nach vorn geschoben oder durch einen

DEUTSCH – 5

Rückschlag mit diesem in Berührung tritt; oder durch Trägheit bei einem besonders heftigen Rückschlag. Verwendet man die Maschine mit der Führungsschiene in horizontaler Lage, z.B. beim Fällen, bietet der Kettenbremsbügel einen geringeren Schutz, weil er nur durch Trägheit betätigt wird, denn die Hand des Bedieners befindet sich nicht im Wirkungsradius des vorderen Handschutzes (Abb. 3) HINWEIS: Wenn der Kettenbremsbügel eingelegt wird, schaltet ein Sicherheitsschalter den Strom für den Motor ab.

KETTENFÄNGER

Diese Maschine ist mit einem Kettenfänger (Abb. 4) unter dem Ritzel ausgestattet. Der Mechanismus hält die Rückwärtsbewegung der Kette bei einem Bruch oder Austreten der Führungsschiene an. Dies ist vermeidbar, wenn die Kette korrekt gespannt ist (siehe Kapitel “D. Einbau / Ausbau”).

HINTERER HANDSCHUTZ

Dient zum Schutz der rechten Hand (Abb. 5) bei einem Abspringen oder Bruch der Kette.

D. EINBAU / AUSBAU

EINBAU VON FÜHRUNGSSCHIENE UND KETTE

Je nach dem Modell Ihrer Maschine folgt der Einbau einem anderen Verfahren, beachten Sie daher die Abbildungen und die Art des Etiketts auf dem Produkt (A - Legende Etikett – 9 [ES020 / ES021]). Achten Sie darauf, die Montage korrekt auszuführen.

FÜR MODELL ES020 FÜR MODELL ES021

2,3,6,7,8,9,12

1. Kontrollieren Sie, dass der Kettenbremsbügel nicht eingelegt ist, andernfalls lösen sie ihn. 2a. Schrauben Sie die

Schienenbefestigungsmutter ab und nehmen Sie die Kettenhaube ab.

2b. Schrauben Sie den Schienenbefestigungsknauf

ab und nehmen Sie die Kettenhaube ab.

3. Montieren Sie die Führungsschiene auf die Befestigungsschraube und auf die Stifte und schieben Sie

sie so weit wie möglich zurück zum Ritzel. Legen Sie die Kette auf das Ritzel, führen Sie sie durch die Führungsnut der Führungsschiene, zuerst mit dem oberen Teil. Achtung! Prüfen Sie, dass der scharfe Teil der Sägezähne nach vorn zur oberen Seite der Führungsschiene zeigt.

4a. Setzen Sie den Kettenspannstift in seinen

Einsatz. Montieren Sie die Kettenhaube, prüfen Sie, dass die Zugzähne der Kette in Ritzel und Führungsnut eingreifen.

5a. Ziehen Sie die

Schienenbefestigungsmutter von Hand an.

6a. Um die Kette zu spannen, schrauben Sie

die Kettenspannschraube im Uhrzeigersinn an, um die Spannung zu lockern, drehen Sie sie gegen den Uhrzeigersinn (halten Sie dabei die Spitze der Führungsschiene nach oben).

4b. Montieren Sie das Plättchen wie in der Abbildung

gezeigt, setzen Sie den Kettenspannstift in seinen Einsatz. Prüfen Sie, dass die Zugzähne der Kette in Ritzel und Führungsnut eingreifen. Setzen Sie die Kettenhaube auf, prüfen Sie, dass sie perfekt an das Kettenspannplättchen gekoppelt ist.

5b. Schrauben Sie den Schienenbefestigungsknauf

locker an.

6b. Um die Kette zu spannen, drehen Sie den

Kettenspannring im Uhrzeigersinn, um die Spannung

zu lockern, drehen Sie ihn gegen den Uhrzeigersinn (halten Sie dabei die Spitze der Führungsschiene nach oben).

7. Spannen Sie die Kette, bis sie die richtige Spannung erreicht hat, das heißt, bis der Zugzahn, wenn

man die Kette nach oben zieht, auf die gleiche Ebene der Führungsschiene gelangt (die Kette darf unten an der Führungsschiene nicht hängen).

8a.

Ziehen Sie die Schienenbefestigungsmutter mit einem geeigneten Werkzeug fest an.

8b.

Ziehen Sie den Schienenbefestigungsknauf fest

an.

DEUTSCH - 6

Wenn die Kette zu stark gespannt ist, kann dies den Motor überlasten und beschädigen; ist sie nicht genug gespannt, kann sie abspringen. Eine richtig gespannte Kette bedeutet die besten Sägeeigenschaften und eine längere Lebensdauer des Produkts. Kontrollieren Sie die Kettenspannung häufig, denn sie dehnt sich bei der Benutzung aus (besonders wenn sie neu ist, kontrollieren Sie nach der ersten Montage die Spannung nach 5 Arbeitsminuten). Spannen Sie allerdings die Kette nicht sofort nach dem Gebrauch, sondern warten Sie ab, bis sie abgekühlt ist. Wenn Sie die Kettenspannung regulieren müssen, lockern Sie immer erst die Schienenbefestigungsmutter/-

knauf, bevor Sie Kettenspannschraube/-ring betätigen, und ziehen Sie dann die Schienenbefestigungsmutter/knauf wieder fest an.

E. START UND STOP

Start: Fassen Sie beide Griffe fest an, lösen Sie den

Kettenbremsbügel, drücken Sie die Schaltersperre und halten Sie sie gedrückt und drücken dann den Schalter (nun können Sie die Schaltersperre loslassen).

F. SCHMIERUNG VON FÜHRUNGSSCHIENE UND KETTE

ACHTUNG! Eine ungenügende Schmierung des

Sägewerkzeugs führt zum Kettenbruch mit der großen Gefahr schwerer, auch tödlicher Verletzungen. Für die Schmierung von Führungsschiene und Kette sorgt eine automatische Pumpe.

Wahl des Kettenöls

Verwenden Sie ausschließlich neues Öl (speziell für Ketten) mit guter Viskosität: Es muss gut haften und im Sommer wie im Winter gute Gleiteigenschaften aufweisen. Falls kein Kettenöl erhältlich ist, verwenden Sie Öl für Übertragungen EP 90. Verwenden Sie nie verbrauchte Öle, denn sie sind schädlich für Sie, die Maschine und die Umwelt.

1,4,5,6,7,8,9,11,12,13

Stop: Die Maschine hält an, wenn Sie den Schalter loslassen. Sollte die Maschine nicht anhalten, legen Sie den Kettenbremsbügel ein, ziehen Sie das Kabel vom Netz ab und bringen Sie in ein autorisiertes Kundendienstzentrum.

3,6,7,8,9,12

Prüfen Sie, dass das Öl für die Umgebungstemperatur am Arbeitsort geeignet ist: Bei Temperaturen unter 0°C werden einige Öle dicker, wodurch die Pumpe überlastet und beschädigt wird. Für die Wahl des geeigneten Öls wenden Sie sich an Ihr autorisiertes Kundendienstzentrum.

Öl nachfüllen

Schrauben Sie den Öltankverschluss ab und füllen Sie den Behälter. Achten Sie darauf, dass kein Öl austritt (sollte dies passieren, reinigen Sie die Maschine gründlich) (Abb. 2). Dann Verschluss wieder gut festschrauben.

G. WARTUNG

1,2,3,4,5,6,7,8,9,12,13

ACHTUNG! Wenn Sie in sehr schmutziger oder staubiger Umgebung arbeiten, müssen die beschriebenen Arbeiten häufiger als angegeben ausgeführt werden.

Vor jedem Gebrauch

Prüfen Sie, dass die Kettenölpumpe richtig funktioniert: Richten Sie die Führungsschiene mit ca. 20 cm Abstand auf eine helle Oberfläche; nach einer

Minute Betrieb der Maschine muss die Fläche deutliche Ölspuren aufweisen (Abb. 1). Prüfen Sie, dass zum Einlegen oder Lösen des Kettenbremsbügels keine zu starke oder zu geringe Kraft nötig ist und dass er nicht blockiert ist. Dann kontrollieren Sie den Betrieb wie angegeben: Lösen Sie den Kettenbremsbügel, greifen Sie die Maschine korrekt und betätigen sie. Legen Sie nun den Kettenbremsbügel ein, indem Sie den vorderen

DEUTSCH – 7

Handschutz mit dem linken Handgelenk/Arm verschieben, ohne die Griffe je loszulassen (Abb. 2). Wenn der Kettenbremsbügel funktioniert, muss die Kette sofort anhalten. Kontrollieren Sie, dass die Kette scharf (siehe unten), in gutem Zustand und richtig gespannt ist, sollte sie unregelmäßige Abnutzung aufweisen oder einen Sägezahn von nur 3 mm haben, muss sie ersetzt werden (Abb. 3). Reinigen Sie die Lüftungsschlitze häufig, damit der Motor nicht überhitzt.

Kontrollieren Sie die Funktion von Schalter und Schaltersperre (bei gelöstem Kettenbremsbügel): betätigen Sie den Schalter und die Schaltersperre und prüfen Sie, dass sie beim Loslassen sofort in die Ruhestellung zurückkehren. Prüfen Sie, dass der

Schalter nicht gedrückt werden kann, ohne dass die Schaltersperre betätigt wurde. Prüfen Sie, dass der Kettenfänger und der hintere Handschutz unversehrt sind und keine sichtbaren

Defekte wie Materialschäden zeigen.

Alle 2-3 Betriebsstunden

Kontrollieren Sie die Führungsschiene, wenn nötig reinigen Sie die Schmierölbohrungen (Abb. 4) und die Führungsnut (Abb. 5) gründlich. Wenn die Letztere abgenutzt ist oder starke Rillen zeigt, muss sie ersetzt werden. Drehen Sie die Führungsschiene, um eine gleichmäßige Abnutzung zu ermöglichen (Abb. 6). Reinigen Sie regelmäßig das Ritzel und prüfen, dass er nicht zu stark abgenutzt ist (Abb. 7). Reinigen Sie die Haube und die Bremsschiene. Schmieren Sie das Kettenrad der Führungsschiene mit Lagerfett durch die angegebene Bohrung (Abb. 8).

Kette schleifen (wenn nötig)

Wenn die Kette nur sägt, wenn man die Führungsschiene gegen das Holz drückt, und sehr feine

Sägespäne erzeugt, ist sie nicht scharf genug. Wenn der Schnitt keine Sägespäne erzeugt, hat die Kette völlig den Schliff verloren und zerstäubt das Holz beim Sägen. Eine

gut geschliffene Kette bewegt sich von selbst im Holz nach vorn und erzeugt große, lange Späne. Der sägende Teil der Kette besteht aus dem Sägeglied (Abb. 9) mit einem Sägezahn (Abb. 10) und einer Begrenzungsvorrichtung (Abb. 11). Der Höhenunterschied dazwischen bestimmt die Sägetiefe. Zum richtigen Schleifen benötigt man eine Feilenführung und eine Rundfeile mit einem Durchmesser von 4 mm und geht wie folgt vor: Bei montierter, richtig gespannter Kette legen Sie den Kettenbremsbügel ein und setzen die Feilenführung wie in der Abbildung senkrecht zur Führungsschiene an (Abb. 12) und bearbeiten den Sägezahn mit den in der Abbildung angegebenen Winkeln (Abb. 13). Man schleift immer von innen nach außen und lockert den Druck in der Rückkehrphase (diese Angaben sind sehr wichtig: Zu große oder zu kleine Schleifwinkel oder ein falscher Feilendurchmesser erhöhen die Rückschlaggefahr). Um präzisere Seitenwinkel zu erhalten, wird empfohlen, die Feile so anzusetzen, dass sie die obere Schneide vertikal um ca. 0,5 mm übersteigt. Schleifen Sie erst alle Zähne auf einer Seite, dann drehen Sie die Säge und wiederholen Sie den Arbeitsgang. Kontrollieren Sie, dass alle Zähne nach dem Schleifen gleich lang sind und dass die Höhe der Begrenzungsvorrichtungen 0,6 mm unterhalb der oberen Schneide beträgt: Prüfen Sie die Höhe mit der Feile und feilen Sie (mit einer Flachfeile) den Überstand. Runden Sie dann den vorderen Teil der Begrenzungsvorrichtung (Abb. 14) ab, aber achten Sie darauf, dass Sie NICHT auch den Gegenschlag-Schutzzahn mit abfeilen (Abb. 15).

Alle 30 Betriebsstunden

Bringen Sie die Maschine zu einem autorisierten Kundendienstzentrum für eine Generalüberholung und eine Kontrolle der Bremsvorrichtungen.

LÄNGERE STILLSTANDSZEITEN

Bei einer längeren Lagerung leeren Sie den Kettenöltank aus.

H. SÄGETECHNIKEN

1,2,3,4,5,6,7,8,9,10,11,12,13,14

Vermeiden Sie beim Gebrauch: (Abb. 1)

- in Situationen zu sägen, in denen der Stamm sich aufspalten könnte (Holz unter Spannung, trockene Bäume usw.); ein plötzlicher Bruch kann sehr gefährlich sein;

DEUTSCH - 8

- dass die Führungsschiene oder die Kette im Schnitt einklemmen: Sollte dies passieren, trennen Sie die Maschine vom Stromnetz und versuchen Sie, den Stamm anzuheben, indem Sie mit einem geeigneten Werkzeug Hebelwirkung ausüben. Versuchen Sie nicht, die Maschine durch Schütteln oder Ziehen zu

befreien, denn Sie riskieren dabei, die Maschine zu beschädigen oder sich zu verletzen.

- Situationen, die zu Rückschlägen führen können. Beachten Sie während des Betriebs: (Abb. 1)

- Wenn Sie auf abschüssigem Gelände sägen, arbeiten Sie oberhalb des Stammes, so dass er sie nicht treffen kann, falls er wegrollen sollte.

- Lassen Sie den Schalter nach jedem Schnitt los: Ein längerer Motorbetrieb im Leerlauf kann zu schweren Störungen führen.

- Beenden Sie beim Fällen immer die Arbeit: Ein teilweise gefällter Baum kann umkippen.

- Sie werden bemerken, dass die erforderliche Kraft, um die Maschine zu führen, sich bei jedem Schnittende erheblich ändert. Achten Sie stark darauf, nicht die Kontrolle zu verlieren.

Im Folgenden beziehen wir uns auf zwei Sägearten: Sägen durch Ziehen der Kette (von oben nach unten) (Abb. 2), das die Gefahr einer plötzlichen Verschiebung der Maschine zum Stamm hin und damit eines Kontrollverlustes birgt. Verwenden Sie dabei wenn möglich die Baumkralle. Sägen durch Schieben der Kette (von unten nach oben) (Abb. 3): Diese Arbeitsweise birgt dagegen das Risiko einer plötzlichen Verschiebung der Maschine zum Bediener hin mit der Gefahr, ihn zu treffen oder mit dem Gefahrenbereich auf den Stamm zu stoßen, so dass ein Rückschlag erfolgt. Seien Sie beim Sägen sehr vorsichtig.

Die sicherste Art, die Maschine zu verwenden, ist, das Holz auf dem Bock einzuspannen, dann von oben nach unten zu sägen und dabei außerhalb des Ständerbereichs zu arbeiten (Abb. 4).

Verwendung der Baumkralle

Wenn möglich, verwenden Sie die Baumkralle für einen sichereren Schnitt: Greifen Sie damit in die Rinde oder die Oberfläche des Stamms, so dass Sie die Maschine leichter unter Kontrolle behalten.

Im Folgenden sind die typischen Verfahren für bestimmte Situationen aufgeführt. Es muss allerdings in jedem Fall neu beurteilt werden, ob sie dafür zutreffen oder wie der Schnitt mit dem geringsten Risiko durchgeführt werden kann. Stamm auf dem Boden: (Gefahr, dass die Kette am Ende des Schnitts den Boden berührt) (Abb. 5). Sägen Sie von oben nach unten durch den ganzen Stamm. Seien Sie in der Endphase vorsichtig, damit die Kette nicht den Boden berührt. Wenn möglich,

halten Sie nach 2/3 der Stammdicke an, drehen Sie den Stamm und sägen Sie den verbleibenden Teil von oben nach unten. So vermeiden Sie, dass die Kette in Berührung mit dem Boden gerät. Stamm an einem Ende abgestützt: (Gefahr, dass sich der Stamm beim Sägen abspaltet) (Abb. 6). Beginnen Sie den Schnitt von unten bis zu etwa 1/3 des Durchmessers und beenden Sie ihn von oben, indem Sie auf den ersten Schnitt treffen. Stamm an beiden Enden abgestützt (Gefahr, dass die Kette einquetscht) (Abb. 7). Beginnen Sie den Schnitt von oben bis zu etwa 1/3 des Durchmessers und beenden Sie ihn von unten, indem Sie auf den ersten Schnitt treffen.

Fällen

ACHTUNG! Versuchen Sie nicht zu fällen, wenn Sie keine ausreichende Erfahrung haben. Der Stammdurchmesser darf nie größer sein als die Länge der Führungsschiene! Diese Arbeit darf nur von erfahrenen Fällern mit geeigneter Ausrüstung ausgeführt werden.

Zweck des Fällens ist, dass der Baum ist die bestmögliche Position für das anschließende Entasten und Unterteilen des Stamms fällt (vermeiden Sie, dass der fallende Baum sich in einem anderen verfängt: Einen verkeilten Baum zum Fallen zu bringen, ist sehr gefährlich). Bei der Entscheidung der besten Fallrichtung müssen Sie bedenken: Was befindet sich um den Baum herum, wie sind seine Neigung, Biegung, die Windrichtung und die Konzentration der Äste. Bedenken Sie auch tote oder abgebrochene Zweige, die beim Fällen abbrechen können und eine Gefahr darstellen. ACHTUNG! Wenn Sie in kritischen Bedingungen fällen, nehmen Sie gleich nach dem Sägen den Gehörschutz ab, so dass Sie ungewöhnliche Geräusche und evt. Warnsignale sofort wahrnehmen können.

Vorbereitung für das Sägen und Bestimmung des Rückzugswegs

Beseitigen Sie Äste, die die Arbeit behindern (Abb. 8) Beginnen Sie von oben nach unten und halten Sie den Stamm zwischen sich und der Maschine, wenn Sie nacheinander die schwierigsten Äste Stück für Stück entfernen. Beseitigen Sie die Vegetation um den Baum herum und achten Sie auf eventuelle Hindernisse (Steine, Wurzeln, Gräben usw.), wenn Sie Ihren Rückzugsweg planen (beim Fallen des Baumes). Beachten Sie für die Richtung des Rückzugsweg die

DEUTSCH – 9

Abbildung (Abb. 9) (A. Vorgesehene Fallrichtung des Baums. B. Rückzugsweg. C. Gefahrenzone).

FÄLLEN (Abb. 10) Damit Sie sicher die Kontrolle über das Fallen des Baumes haben, müssen Sie folgende Schnitte ausführen: Zuerst muss der Richtungsschnitt ausgeführt werden. Er dient dazu, die Fallrichtung des Baums zu kontrollieren: Führen Sie zuerst den OBEREN TEIL des Richtungsschnitts an der Seite aus, zu der der Baum gefällt werden soll. Bleiben Sie rechts vom Baum und sägen Sie, indem Sie die Kette ziehen; dann führen Sie den UNTEREN TEIL des Schnitts aus, der am Ende des oberen Teils enden muss. Die Tiefe des Richtungsschnitts muss 1/4 des Stammdurchmessers, der Winkel zwischen oberem und unterem Schnitt mindestens 45° betragen. Der Berührungspunkt zwischen den beiden Schnitten wird “Richtungsschnittlinie” genannt. Die Linie muss vollkommen waagerecht und im rechten Winkel (90°) zur Fallrichtung sein. Der Trennschnitt hat den Zweck, den Baum zu Fall zu bringen. Er wird 3-5 cm über dem unteren Teil der Ebene der Richtungsschnittlinie ausgeführt und endet

in einem Abstand davon, der 1/10 der Stammdicke entspricht. Bleiben Sie links vom Baum und sägen Sie, indem Sie die Kette ziehen. Verwenden Sie die Baumkralle. Kontrollieren Sie, dass der Baum sich nicht in eine andere als die für den Fall vorgesehene Richtung bewegt. Schieben Sie so bald wie möglich einen Fällkeil in den Schnitt. Der nicht gesägte Stammteil wird als Drehpunkt bezeichnet, er stellt das “Scharnier” dar, das den Baum beim Fall leitet. Wenn er ungenügend, nicht gerade oder nicht vollständig gesägt wurde, kann man das Fallen des Baums nicht mehr kontrollieren (sehr gefährlich!). Es ist daher sehr wichtig, dass die einzelnen Schnitte präzis ausgeführt werden. Am Ende der Schnitte muss der Baum beginnen zu fallen. Sie können dies, sollte es nützlich sein, mit einem Keil oder einem Fällhebel unterstützen.

Absägen der Äste

Wenn der Baum gefällt ist, folgt das Entasten, also die Beseitigung der Äste vom Stamm. Unterschätzen Sie diesen Vorgang nicht! Die meisten Unfälle durch Rückschläge erfolgen genau hierbei. Achten Sie daher auf die Position der Sägespitze beim Schnitt und arbeiten Sie auf der linken Seite des Stamms.

I. ÖKOLOGIE

In diesem Kapitel finden Sie nützliche Informationen, um die Eigenschaften der Umweltverträglichkeit zu erhalten, die bei der Entwicklung der Maschine geplant wurden, sowie zum korrekten Betrieb der Maschine und zur Entsorgung des Öls.

ENTWICKLUNG

In der Projektphase ging es darum, einen Motor zu entwickeln, der sich durch geringen Verbrauch und niedrige Geräuschemission auszeichnet.

MASCHINENBETRIEB

Beim Nachfüllen des Öltanks muss darauf geachtet werden, dass kein Kettenöl in die Umwelt gerät.

VERSCHROTTUNG

Werfen Sie die Maschine nicht weg, wenn sie nicht mehr funktioniert, sondern übergeben Sie sie den zuständigen Stellen für die Abfallentsorgung nach den Vorschriften der geltenden Gesetze.

Das Symbol

auf dem Produkt bzw. auf der Produktverpackung gibt an, dass dieses Produkt nicht als Hausmüll behandelt werden darf. Zur Entsorgung ist es an einen entsprechenden Recycling-Punkt für elektrische und elektronische Geräte zu bringen. Durch die umweltgerechte Entsorgung dieses Produkts tragen Sie dazu bei, potentielle Folgeschäden an der Umwelt und Gesundheitsschäden zu verhindern. Ausführlichere Informationen über das Recycling dieses Produkts erhalten Sie auf Wunsch von Ihrem Stadtoder Gemeinderat, den für die Hausmüllentsorgung zuständigen Behörden oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

DEUTSCH - 10

M. TABELLE FÜR DIE STÖRUNGSSUCHE

Der Motor startet nicht

Prüfen Sie, dass Netzstrom vorhanden ist. Prüfen Sie, dass der Stecker richtig angeschlossen ist. Prüfen Sie, dass weder Kabel noch Verlängerung beschädigt sind. Prüfen Sie, dass der

Kettenbremsbügel

nicht eingelegt ist. Prüfen Sie, dass die Kette korrekt montiert ist. Kontrollieren Sie die Kettenschmierung, wie in den Kapiteln F und G beschrieben. Kontrollieren Sie, dass die Kette geschliffen ist. Wenden Sie sich an ein autorisiertes Kundendienstzentrum.

Motor dreht schlecht oder verliert Leistung

Maschine startet, sägt aber nicht korrekt

Motor dreht auf ungewöhnliche Weise

Die Bremsvorrichtungen blockieren die Kettendrehung nicht richtig

zz z z

DEUTSCH – 11

N. KONFORMITÄTSERKLÄRUNG

Der Unterzeichnete erklärt im Auftrag von Husqvarna Outdoor Products Italia SpA, dass die folgenden Produkte: Typ ES020, ES021 vom 2005 an, konstruiert von Husqvarna Outdoor Products Italia SpA, den folgenden europäischen Richtlinien entsprechen: 98/37/EG (Maschinenrichtlinie), 93/68/EWG (Richtlinie CE-Markierung), 89/336/EWG (Richtlinie zur elektromagnetischen Verträglichkeit), Richtlinie 2000/14/EG (Anlage V).

Folgende harmonisierten Normen wurden angewendet: EN 50144-1, EN 50144-2-13, EN 55014-1, EN 55014-2. Die gelieferte Motorsäge entspricht dem Exemplar, das der EU-Typenprüfung unterzogen wurde. Die Zertifikate haben die Nummern: 55519. Die angemeldete Prüfstelle 0717, Nemko S.p.A. - Via Trento e Trieste, 116 - I-20046 Biassono (Mi), die EUTypenprüfung gemäß Artikel 8, Punkt 2c.

Valmadrera, 01/09/2005 Giuseppe Todero (Technischer Leiter) Outdoor Products Italy S.p.A. Via Como 72, 23868 Valmadrera (Lecco) ITALIEN

O. Technische Daten

TYP: ES020

Trockengewicht (kg) 4.2 Füllmenge Öltank (cm3) 380 Länge der Führungsschiene (cm/Zoll) 30/12” 35/14’’ 40/16” Kettentyp MPG370GLX 91VJ Kettenteilung (Zoll) 3/8 Schnittgeschwindigkeit bei max. Leistung (m/Sek.) 15 Vibrationsniveau

Gemessener Schallleistungspegel LWav dB(A) (ISO 9207) 106 Garantierter Schallleistungspegel Lwav dB(A) (ISO 9207) 107 Schalldruck am Bedienerohr dB(A) (EN 27182) 90,6

Mindestquerschnitt des Verlängerungskabels (Kabelanzahl x mm Max. Länge des Verlängerungskabels (m) 30

DEUTSCH - 12

Vorderer Handgriff (m/s2) (ISO 7505) 4,9 Hinterer Handgriff (m/s2) (ISO 7505) 5,5

)

ES021

2x1

Poignée arrière

2) Protège-main arrière

3) Poignée avant

4) Protège-main avant/frein de chaîne

5) Vis / Bague tendeur de chaîne

6) Pivot tendeur de chaîne

7) Bouchon du réservoir d'huile

8) Fenêtre de contrôle du niveau d'huile

9) Fentes d'aération

10) Cordon d'alimentation

11) Manuel

12) Interrupteur

13) Blocage interrupteur

14) Chaîne

15) Maillon entraîneur

16) Maillon gouge

A. DESCRIPTION GENERALE

17) Limiteur de profondeur de la gouge

18) Gouge

19) Guide

20) Carter de chaîne

21) Pignon

22) Pivot bloque-chaîne

23) Vis de fixation du guide

24) Écrous de maintien du guide

25) Roue d'extrémité

26) Protège-guide

27) Crampon

28) Siège pivot tendeur de chaîne

29) Orifice de lubrification

30) Gorge du guide

31) Plaque tendeur de chaîne

LEGENDE ETIQUETTE:

1) Niveau puissance sonore garanti selon la

directive 2000/14/EC

2) Double isolation

3) Marquage de conformité CE

4) Indice de protection

5) Fréquence nominale

6) Puissance nominale

7) Courant alternatif

8) Tension nominale

9) Type

10) Préfixe

11) Référence produit

12) Année de fabrication

13) Longueur maximum du guide

14) Nom et adresse du constructeur

15) N° de série

16) Modèle

Exemple d’étiquette

FRANÇAIS – 1

B. PRECAUTIONS POUR LA SECURITE

SYMBOLES UTILISES

Attention

Ne pas jeter! Remettre aux opérateurs de recyclage.

Lire attentivement le manuel

Bottes de travail

Pantalons longs et anti-coupe

Casque, protège- oreilles et lunettes de protection ou visière

Gants anti-coupe

Frein désactivé, activé

Débrancher la fiche si le cordon est endommagé

Direction de la gouge

Tenir toujours à deux mains

Risque d'effet de rebond

Ne pas exposer à la pluie ou à l'humidité

Huile chaîne

A ne pas faire…

Arrêter la machine

Utilisation du manuel. Toute personne utilisant la machine doit avoir lu le présent manuel dans son intégralité et avec la plus grande attention (et, si possible, avoir assisté à une démonstr ation pratique d'utilisation de la machine), afin de connaître parfaitement les opérations d'utilisation décrites et les différentes techniques de coupe possibles. En cas de cession ou de prêt de la machine, veuillez joindre ce machine à la machine. Rappelez-vous que TOUTES les parties du manuel sont importantes afin d'éviter des accidents à

FRANÇAIS - 2

l'opérateur ou des dommages à la machine et que le respect des procédures décrites n'élimine pas complètement les risques d'accident, mais en diminue seulement la probabilité ou l'ampleur des dommages. Structure du manuel: la section B est subdivisée en plusieurs parties qui peuvent être rappelées dans le reste du manuel avec le symbole “ATTENTION” suivi des numéros de la partie correspondante, afin de concentrer l'attention du lecteur sur les procédures de sécurité principales liées à une situation donnée; les parties montrées dans “A – DESCRIPTION

GENERALE” sont indiquée en italiques dans le texte afin de mieux les repérer.

Avant l'utilisation. Les personnes qui n'ont pas pris connaissance des présentes instructions, qui ne sont pas dans de bonnes conditions physiques ou mentales, qui ne sont pas suffisamment formées, ainsi que les enfants, ne doivent pas utiliser cette machine (des règlements locaux peuvent parfois même limiter l'âge des opérateurs et l'utilisation de la machine). Si vous êtes inexpérimenté, suivez une période d'apprentissage et travaillez uniquement sur le chevalet. L'utilisateur est responsables des éventuels accidents causés envers des tiers et des dommages causés à leurs biens, ainsi que des dangers auxquels ils sont exposés. N'utilisez jamais cette machine pour des fins autres que celles décrites dans ce manuel et utilisez uniquement les types de barres et de chaînes indiqués. La machine ne doit jamais être utilisée en cas de fatigue, d'indisposition physique ou sous l'effet de substances qui provoquent des altérations physiques ou mentales (médicaments, alcool, drogues, etc.). Assurez-vous de bien savoir arrêter le moteur et la chaîne en cas de besoin. Soyez toujours vigilants dans votre travail et respectez les règles du bon sens.

1. Contrôles. Vérifiez attentivement la machine avant chaque utilisation, en cas de choc violent ou de s ignes de dysfonctionnement. Contrôlez qu'elle soit assemblée correctement, que toutes ses parties soient parfaitement efficaces et propres, effectuez les contrôles décrits dans la partie “Maintenance - Avant chaque utilisation”, que les clés et les outils utilisés pour les opérations de réglage ont bien été enlevés, que les vis et les écrous soient à leur place et bien serrés, que le guide et la chaîne soient installés correctement. Si l'une des conditions susmentionnées n'est pas remplie, N'UTILISEZ PAS la machine.

2. Réparations / Maintenance. Vous pouvez remplacer vous-même les parties de la machine qui sont endommagées ou usées et dont les opérations de montage sont expliquées dans la section “Montage/démontage”, en utilisant uniquement des accessoires/pièces de rechange originales et homologuées, disponibles auprès des distributeurs officiels. Toutes les autres parties de la machine devront être remplacées, le cas échéant, uniquement auprès d'un Centre d'Assistance Agréé. N'utilisez JAMAIS une machine incomplète, défectueuse, modifiée ou réparée par une tierce personne au lieu d'un Centre d'Assistance Agrée. Les risques liés l'utilisation augmentent

considérablement si les opérations de maintenance sont effectuées à intervalles irréguliers, de façon non professionnelle ou en utilisant des accessoires/pièces de rechange non originales; dans ce cas, le constructeur ne saurait assumer aucune responsabilité pour les dommages causés aux personnes ou aux choses. En cas de doutes, veuillez contacter un Centre d'Assistanc e Agréé.

3. Maintenance en toute sécurité. Toutes les opérations de maintenance, montage, démontage et huilage de la chaîne doivent être effectuées lorsque la machine est posée de façon stable sur une surface horizontale et stable, avec la fiche débranchée (à moins que le contraire ne soit indiqué de façon explicite), l'outil de coupe à l'arrêt et en portant des gants de protection appropriés.

4. Vêtements. Durant le travail avec la machine, portez toujours les équipements de protection individuelle homologués suivants: des vêtements de protection adhérents, des bottes de travail avec semelle antidérapante, embout renforcé et protection anti-coupe, des gants anti-coupe et anti-vibrations, des protège-oreilles, un casque (s'il y a un risque de chute d'objets), quelque chose pour tenir les cheveux audessus des épaules (s'ils sont plus longs), un masque anti-poussière. NE portez JAMAIS des pantalons courts, des vêtements ouverts, des vêtements amples ou des bijoux qui pourraient s'accrocher dans les parties en mouvement de la machine. Ne portez pas de sandales et ne travaillez pas pieds nus.

5. Précautions pour la santé - Vibrations et bruit. Evitez tout usage prolongé de la machine: le bruit et les vibrations peuvent être dangereux et provoquer une gêne, une sensation de stress et de fatigue, de l'hypoacousie. L'utilisation prolongée de la machine expose l'opérateur à des vibrations qui peuvent provoquer le "phénomène des doigts blancs" (maladie de Raynaud), le syndrome du tunnel carpien ou d'autres pathologies encore. Cela peut également réduire la sensibilité des mains à distinguer les différences de température et causer un engourdissement général. Vous êtes donc prié de contrôler attentivement les conditions de vos mains et doigts si vous utilisez la machine de façon continue ou régulière. Si l'un de ces symptômes se manifeste, consultez immédiatement un médecin.

6. Précautions pour la santé - Agents chimiques.

Evitez que l'huile de lubrification de la chaîne n'entre en contact avec la peau ou les yeux.

FRANÇAIS – 3

7. Précautions pour la santé - Courant électrique.

Branchez-vous uniquement à des rallonges/fiches/ secteurs homologués, conformes aux normes et installés selon les normes en vigueur. Assurez-vous que le secteur auquel vous être connecté soit équipé d'un dispositif de courant résiduel (RCD) avec un courant d'ouverture non supérieur à 30mA. Assurezvous que les câbles, les fiches, les prises de courant et le dispositif de courant résiduel soient en bon état, présentent les caractéristiques requises, soient montés ou accrochés correctement et propres. Ne débranchez pas la machine du secteur en tirant sur le cordon d'alimentation. N'utilisez pas et ne déposez pas la machine et la rallonge dans des endroits humides. Si le cordon d'alimentation est endommagé, débranchez-le immédiatement de la fiche en faisant attention à ne pas toucher les fils métalliques exposés. Lors de l'utilisation de la machine, il est indispensable d'éviter tout contact avec des corps mis à la terre (p. ex.: tubes, câbles, paratonnerres, etc.). Dans les ambiances d'extérieur, utiliser uniquement des câbles de rallonge homologués prévus pour un usage en extérieur. Evitez de faire des nœuds sur les câbles électriques et utilisez la rallonge uniquement déroulée.

8. Précautions pour la santé - Chaleur. Pendant l'utilisation de la machine, le pignon et la chaîne atteignent des températures élevées. Evitez donc de les toucher tant qu'elles sont encore chaudes.

9. Précautions pour la santé - Parties tranchantes

ou en mouvement. Touchez la chaîne seulement

lorsque la machine est arrêtée et que la fiche est débranchée. Faites également très attention car elle

est coupante et peut vous blesser même en respectant ces précautions. Rappelez-vous qu'après avoir relâché l'interrupteur, la chaîne peut continuer à tourner pour un certain laps de temps.

10. Zone de travail. Examinez attentivement la zone de travail et notez tous les dangers potentiels: routes, sentiers, câbles électriques, arbres dangereux, etc. Faites très attention lorsque vous travaillez sur des terrains escarpés. Le désordre augmente par ailleurs les risques d'accident: avant chaque utilis ation de la machine, enlevez de la zone de travail les pierres, verres, câbles, objets métalliques, boîtes, bouteilles et tous les autres corps étrangers éventuels. Prenez également en compte les dangers éventuels qui pourraient ne pas être perçus à cause du bruit émis par la machine. Assurez-vous qu'il y ait quelqu'un à

proximité situé à distance d'ouïe de sécurité au cas où un accident éventuel se produirait. Si vous travaillez dans des zones isolées, gardez toujours près de vous une valise de secours d'urgence et ayez la prévoyance d'informer quelqu'un au préalable de votre emplacement.

11. Travail

Ne commencez pas à couper avant: d'avoir enlevé

le protège-guide; qu'une quantité suffisante d'huile ait atteint la chaîne; d'avoir planifié votre dégagement de secours (en cas d'abattage). Evitez: de faire usage de la machine pour déplacer des branches ou des racines; d'utiliser la machine s'il y a le risque que la chaîne touche le sol, clôture, des protections électriques ou du bois empilé; de scier les branches très petites ou les broussailles (elles pourraient se casser ou être projetées et faire courir de graves risques aux personnes); de couper des arbres si vous n'avez pas suffisamment d'expérience ou si vous n'êtes pas bien équipés (cordes, crochets, etc.); de commencer le travail avec le guide introduit dans une coupe ou une entaille déjà faite; d'utiliser la machine en étant sur une échelle ou toute autre structure instable; d'utiliser la machine dans des conditions climatiques extrêmes, de temps défavorables, de visibilité réduite et d'éclairage insuffisant (températures très basses, climat très chaud et humide, brouillard, pluie, vent, nuit, etc.); de travailler les bras tendus: vous devez être toujours dans les meilleurs conditions possibles pour réagir un à un imprévu éventuel; de laisser la machine sans surveillance; de laisser que quelqu'un touche le cordon d'alimentation, la rallonge ou la machine; de forcer la machine durant la coupe (vous risqueriez d'endommager le moteur ou de perdre le contrôle de la machine); d'immobiliser l’interrupteur ou le blocage interrupteur avec un ruban adhésif ou d'autres matériaux. Rappelez-vous: de couper uniquement du bois (jamais de plastique, du métal ou autres); de vous assurer que l’interrupteur n'est pas enclenché lorsque vous branchez la fiche ou désactivez le frein de chaîne; assurez-vous que la chaîne ne soit en contact avec rien lorsque vous actionnez l'interrupteur; de tenir les personnes et les animaux loin de la zone de travail (si cela est nécessaire, clôturez la zone et utilisez des panneaux d'indication), à une distance égale à la distance la plus grande entre: 10 mètres / 2,5 par la hauteur du tronc; d'utiliser, lorsque cela est possible, l'étau ou le chevalet pour bloquer le bois à couper; d'empoigner toujours la machine comme cela est recommandé:

FRANÇAIS - 4

tenez fermement la poignée avant de la main gauche et la poignée arrière de la main droite, puis refermez le pouce et les autres doigts autour des poignées (pendant l'utilisation, la machine pourrait glisser vers l'avant ou l'arrière, rebondir et il pourrait se produire un recul de réaction: une bonne saisie de la machine diminue la probabilité d'en perdre le contrôle); d'avoir le cordon d'alimentation/rallonge toujours derrière vous, en vous assurant qu'il ne constitue par une sour ce de danger pour vous ou les tierces pers onnes et qu'il ne puisse être endommagé (par la chaleur, des objets coupants, des arêtes vives, des huiles, etc.); d'être toujours en position bien ferme sur vos jambes; de garder toujours les poignées sèches et propres; de maintenir durant l'utilisation toutes les parties de votre corps et les vêtements loin de la chaîne; de relâcher l’interrupteur, d'attendre que la chaîne s'arrête et d'actionner le frein de chaîne avant de poser la machine; de découper seulement à une hauteur inférieure à celle de la ligne de vos épaules; de manipuler toujours la machine avec le maximum de précaution; de contrôler fréquemment, avant et pendant l'utilisation, que le niveau de l'huile ne descende pas au-dessous du niveau MIN; de vous trouver toujours du côté gauche de la machine durant la coupe; de faire très attention si vous devez réintroduire le guide dans une coupe déjà faite; d'enlever le guide du point de coupe lorsque la chaîne est encore en rotation.

12. Précautions pour le transport et le stockage.

Chaque fois que vous changez de zone de travail, débranchez la machine du secteur et actionnez le frein de chaîne. Montez le protège-guide avant chaque déplacement ou stockage. Transportez la machine à la main avec le guide tourné vers l'arrière ou bien, si le transport se fait à l'aide d'un véhicule, assujettissez-le

afin de prévenir tout risque d'endommagement. Ne transportez jamais la machine en la tenant par le cordon d'alimentation. Après l'usage, placez la machine en un lieu sec, en position haute, loin des sources de chaleur et hors de portée des enfants.

13. Précautions contre le feu et les incendies.

N'utilisez pas la machine en présence d'un feu, de matériaux inflammables ou potentiellement explosifs.

14. Recul de réaction. Le recul de réaction consiste en un cabrage violent du guide vers l'opérateur qui se produit généralement lorsque la partie supérieure de l'avant du guide (appelée “secteur à risque ”) entre en contact avec un objet, ou bien lorsque la chaîne se coince dans le bois. Le recul de réaction provoque un mouvement soudain et très rapide le long du plan de coupe du guide (en général vers le haut, mais tout dépend de la position de la machine durant la coupe), et peut vous faire perdre le contrôle de la machine, en provoquant parfois même des accidents graves ou mortels (par exemple si la machine avec la chaîne en rotation est projetée contre l'opérateur). Pour éviter le recul de réaction, la présence du frein de chaîne ou d'autres dispositifs de sécurité ne suffit pas: il est nécessaire de comprendre par quoi il peut être provoqué et de le prévenir par votre vigilance et votre expériences, outre une utilisation prudente et correcte de la machine (par exemple; ne coupez jamais plusieurs branches à la fois car vous pourriez heurter sans le v ouloir le secteur à risque; si vous installez des guides ou des chaînes inappropriées, si la chaîne n'est pas affûtée ou est mal affûtée, cela augmente le risque de recul de réaction; pour le choix des guides de chaîne, rappelez-vous que plus le rayon de la pointe est petit, plus le secteur de risque diminue).

C. DESCRIPTION DES EQUIPEMENTS DE SECURITE

BLOCAGE DE L’INTERRUPTEUR

Votre machine est équipée d'un dispositif (Fig. 1) qui empêche, lorsqu'il n'est pas actionné, d'appuyer sur l’interrupteur afin d'éviter tout risque de démarrage accidentel.

FREIN DE CHAINE / PROTEGE-MAIN AVANT

Le protège-main avant (fig.2) permet d'éviter (à condition que vous empoigniez correctement la machine) que votre main gauche entre en contact avec

1, 3, 6, 8, 12

la chaîne. Le protège-main avant a également pour fonction d'actionner le frein de chaîne, qui est un dispositif conçu pour bloquer la chaîne en quelques millisecondes en cas de recul de réaction. Le frein de chaîne est désactivé lorsque le protège-main avant est tiré vers l'arrière et bloqué (la chaîne peut bouger). Le frein de chaîne est actionné lorsque le protège-main avant est poussé vers l'avant (la chaîne est bloquée). Le frein de chaîne peut être actionné de deux façons: par une action du poignet gauche, qui le pousse vers

FRANÇAIS – 5

l'avant ou qui entre en contact avec celui-ci suite à un recul de réaction; par inertie, en cas de recul particulièrement violent. En utilisant la machine avec le guide à l'horizontale, par exemple durant l'abattage, le frein de chaîne offre une protection moindre car il peut être actionné uniquement par inertie, car la main de l'utilisateur se trouve hor s du rayon d'action du protège-main avant (fig.3)

N.B.: lorsque le frein de chaîne est activé un interrupteur de sécurité coupe l'alimentation au moteur.

PIVOT BLOQUE-CHAINE

Cette machine est équipée d'un pivot bloque-chaîne (fig.4) situé sous le pignon. Ce mécanisme est conçu pour arrêter le mouvement vers l'arrière de la chaîne en cas de rupture ou de sortie du guide. Ces phénomènes peuvent être évités en tendant correctement la chaîne (voir chapitre “D. Montage/démontage”).

PROTEGE-MAIN ARRIERE

Sert à protéger la main droite (fig.5) au cas où la chaîne sauterait ou se casserait.

D. MONTAGE / DEMONTAGE

MONTAGE DU GUIDE ET DE LA CHAINE

En fonction du modèle de votre machine, la procédure de montage change. Par conséquent, reportez-vous aux figures et au type reporté sur l'étiquette du produit ( A - Légende – 9 [ES020 / ES021] ). Veillez à effectuer une opération de montage correcte.

POUR ES020 POUR ES021

2, 3, 6, 7, 8, 9, 12

1. Contrôlez que le frein de chaîne ne soit pas enclenché, et le cas échéant libérez-le 2a. Desserrer l'écrou de maintien du guide

puis enlever le carter de la chaîne

2b. Dévissez le bouton de maintien du guide, puis

enlevez le carter de chaîne

3. Installer le guide sur la vis de fixation du guide et sur les pivots, puis la pouss er au maximum vers

l'arrière en direction du pignon. Placer la chaîne sur le pignon, la faire passer dans la gorge du guide de chaîne, en commençant par la partie supérieure. Attention! Vérifier que la partie affilée des gouges soit orientée vers l'avant sur le côté supérieur du guide.

4a. Placez le pivot tendeur de chaîne dans son

siège. Montez le carter de chaîne, puis assurez-vous que les maillons entraîneurs de la

chaîne s'engagent dans le pignon et dans la gorge du guide.

5a. Resserrer à la main l'écrou de maintien du

guide.

6a. Pour tendre la chaîne, vissez la vis tendeur

de chaîne dans le sens des aiguilles d'une

montre; pour relâcher la tension, dévissez-la dans le sens inverse des aiguilles d'une montre (pour effectuer ces opérations, tenez la pointe du guide soulevée).

Tendez la chaîne jusqu'à ce que la tension soit correcte, c'est-à-dire lorsqu'en la tirant vers le haut, le maillon

entraîneur se soulève au niveau du guide (la chaîne ne doit pas pendre dans la partie inférieure du guide)

8a.

Serrer à fond l'écrou de maintien du guide

à l'aide de l'instrument approprié.

Installer la plaque comme cela est montré sur la

4b.

figure en plaçant le pivot tendeur de chaîne dans le siège du pivot tendeur de chaîne. S'assurer que les maillons entraîneurs du guide de chaîne entrent bien sur le pignon et dans la gorge du guide. Mettre le carter de chaîne en place en s'assurant qu'il s'accouple correctement à la plaque du tendeur de chaîne.

5b. Vissez légèrement le bouton de maintien du

guide

6b. Pour tendre la chaîne, tourner la bague tendeur

de chaîne dans le sens des aiguilles d'une montre et

dans le sens inverse aux aiguilles d'une montre pour la détendre (pour effectuer ces opérations, tenez la pointe du guide soulevée).

8b.

Serrez fermement le bouton de maintien du

guide.

FRANÇAIS - 6

Tendre excessivement la chaîne peut surcharger le moteur et l'endommager. Ne pas la tendre suffisamment peut provoquer son décrochage. Une chaîne correctement tendue signifie par contre de meilleures caractéristiques de coupe et une plus grande durée de vie de celle-ci. Contrôlez souvent la tension de la chaîne car sa longueur tend à augmenter à l'usage (en particulier si elle est neuve, après le premier montage, contrôlez de nouveau la tension après 5 minutes de travail); dans tous les cas, ne tendez pas la chaîne tout de suite après l'utilisation, mais attendez qu'elle se refroidisse. Au cas où vous devriez régler la tension de la chaîne, desserrez toujours les écrous de maintien du guide avant d'intervenir sur la vis / bague tendeur de chaîne; tendez-la correctement et serrez ensuite, les écrous de

maintien du guide.

E. MISE EN MARCHE ET ARRET

Mise en marche: tenez fermement les deux

poignées, libérez le frein de chaîne, tenez appuyé le blocage interrupteur puis appuyez sur l’interrupteur (vous pouvez alors relâcher le blocage interrupteur)

F. LUBRIFICATION DU GUIDE ET DE LA CHAINE

ATTENTION! Une lubrification insuffisante de

l'appareillage de coupe provoquera une rupture de la chaîne avec des risques de lésions personnelles graves, voire même mortelles La lubrification du guide et de la chaîne est assurée par un pompe automatique.

Choix du type d'huile de la chaîne

Utilisez uniquement une huile neuve (de type spécial pour chaînes) présentant une bonne viscosité: elle doit présenter une bonne adhérence et garantir de bonnes propriétés de coulissement, aussi bien en été qu'en hiver. Si vous ne disposez pas d'huile pour chaînes, vous pouvez utiliser de l'huile pour transmissions EP 90. N'utilisez jamais d'huiles usées car elles sont nocives

1, 4, 5, 6, 7, 8, 9, 11, 12, 13

Arrêt: la machine s'arrête lorsque vous relâchez l’interrupteur. Si la machine ne s'arrête pas, actionnez le frein de chaîne, débranchez le cordon d'alimentation du secteur et emmenez la machine dans un Centre d'Assistance Agréé.

3, 6, 7, 8, 9, 12

pour vous, la machine et l'environnement. Assurezvous que l'huile utilisée est adaptée à la température ambiante du lieu d'utilisation: aux températures inférieures à 0°C certaines huiles deviennent plus denses, de qui surcharge ainsi la pompe et l'endommage. Pour le choix de l'huile la mieux recommandée, veuillez contacter votre Centre d'Assistance Agréé.

Appoint d'huile

Dévissez le bouchon du réservoir d'huile, remplissez le réservoir en évitant de tomber de l'huile sur la machine (si ceci se produit, nettoyez soigneusement la machine - voir Fig. 2) puis serrez fermement le bouchon.

G. MAINTENANCE

ATTENTION! Au cas où le travail se déroulerait dans

des ambiances très sales ou poussiéreuses, les opérations décrites devront être réalisées selon une fréquence plus rapprochée que celle indiquée.

1, 2, 3, 4, 5, 6, 7, 8, 9, 12, 13

Avant chaque utilisation

Contrôlez que la pompe à huile de la chaîne fonctionne correctement: pointez le guide vers une surface claire située à environ 20 centimètres; après une minute de

FRANÇAIS – 7

fonctionnement de la machine, la surface devra présenter des traces d'huile évidentes (Fig. 1). Vérifiez que pour actionner ou libérer le frein de chaîne il ne soit pas nécessaire d'exercer une force excessive ou insuffisante et que celui-ci ne soit pas bloqué. Contrôlez ensuite son fonctionnement de la façon suivante: libérez le frein de chaîne, empoignez correctement la machine et actionnez-la, enclenchez le frein de chaîne en poussant le protège-main avant avec le poignet/bras gauche, sans jamais lâcher les poignées (Fig. 2). Si le frein de chaîne fonctionne, la chaîne doit se bloquer immédiatement. Contrôlez que la chaîne soit affûtée (voir ci-après), en bon état et correctement tendue; si elle est usée de façon irrégulière ou des gouges de 3 mm seulement, remplacez-la (Fig. 3). Nettoyez fréquemment les fentes d'aération afin d'éviter que le moteur ne surchauffe.

Contrôlez le fonctionnement de l’interrupteur et du

blocage de l'interrupteur (à effectuer lorsque le frein de chaîne est libéré): actionnez l’interrupteur et le blocage de l'interrupteur et contrôlez qu'ils retournent en

position de repos dès lors qu'ils sont relâchés; vérifiez que, sans actionner le blocage de l'interrupteur, il est impossible d'actionner l’interrupteur. Contrôlez que le pivot bloque-chaîne et le protège- main droite soient intègres et sans défauts apparents, tels que par exemple des lésions du matériau.

Toutes les 2-3 heures d'utilisation

Contrôlez le guide et, si cela est nécessaire, nettoyez avec soin les orifices de lubrification (Fig. 4) et la gorge du guide (Fig. 5). Si le guide est usé ou présente des sillons trop profonds, remplacez-le. Tournez le guide pour assurer une usure uniforme (Fig. 6). Nettoyez le pignon périodiquement et contrôlez qu'il ne soit pas excessivement usé (Fig. 7). Nettoyer la cloche et la bande du frein. Graissez la roue d'extrémité du guide avec de la graisse pour roulements en vous servant de l'orifice prévu à cet effet (Fig. 8).

Affûtage de la chaîne (lorsque cela est nécessaire)

Si la chaîne ne coupe pas sans appuyer le guide contre le bois et produit de la sciure très fine, cela

signifie qu'elle est mal affûtée. Si la coupe ne produit pas de sciure, la chaîne a complètement perdu le tranchant et en coupant elle pulvérise le bois. Une chaîne bien affûtée pénètre toute seule dans le bois et produit des copeaux gros et longs. La partie tranchante de la chaîne est constituée par le

maillon gouge (Fig. 9), muni d'une gouge (Fig. 10) et un limiteur de profondeur de la gouge (Fig. 11). La différence

de niveau entre ceux-ci détermine la profondeur de coupe; pour obtenir un bon affûtage, il faut avoir un porte-lime, une lime ronde de 4 mm de diamètre et suivre les indications suivantes: une fois que la chaîne est montée et tendue correctement, actionnez le frein de chaîne, placez le portelime en position perpendiculaire par rapport au guide (Fig.

12), puis affûtez la gouge selon l'angle d'affûtage indiqué (Fig. 13), en procédant toujours de l'intérieur vers l'extérieur et en exerçant une pression moins importante dans le mouvement de retour (il est très important de respecter les indications: des angles d'affûtage excessifs ou insuffisants et un diamètre de la lime inapproprié augmentent le risque de recul de réaction). Pour obtenir des angles latéraux plus précis, il est conseillé de placer la lime de façon à ce qu'elle dépasse verticalement le tranchant supérieur d'environ 0,5 mm. Affûtez tout d'abord toutes les gouges d'un même côté, puis tournez la scie et répétez l'opération de l'autre côté. Assurez-vous qu'après l'affûtage les gouges soient toutes de même longueur et que la hauteur des limiteurs de profondeur se trouve 0,6 mm au-dessous du tranchant supérieur. Contrôlez la hauteur en utilisant la jauge et limez (avec une lime plate) la partie saillante, arrondissez ensuite la partie avant du limiteur de profondeur (Fig. 14), en faisant attention à NE PAS limer également la dent de protection anti-recul de réaction (Fig. 15).

Toutes les 30 heures d'utilisation

Amenez la machine dans une Centre d'Assistance Agréé pour une révision générale et un contrôle des dispositifs de freinage.

PERIODES DE LONGUE INACTIVITE

En cas de stockage prolongé, videz le réservoir de l'huile de la chaîne.

FRANÇAIS - 8

H. TECHNIQUES DE COUPE 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14

Pendant l'utilisation, évitez (Fig.1):

- de couper dans des situations où le tronc pourrait

se briser durant la coupe (bois en tension, arbres secs, etc.); une rupture soudaine pourrait être très dangereuse;

- que le guide ou la chaîne ne se coince dans la

coupe; si ceci se produit, débranchez la machine du secteur et essayes de soulever le tronc en faisant levier avec un instrument approprié; n'essayez pas de libérer la machine en la secouant ou en la tirant car vous pourriez l'endommager ou vous faire mal;

- les situations qui pourraient favoriser la

manifestation du recul de réaction.

Pendant l'utilisation (Fig. 1):

- si vous coupez sur un terrain escarpé, travaillez en

amont du tronc afin que celui-ci ne puisse pas v ous frapper au cas où il roulerait;

- relâchez l’interrupteur après chaque coupe; le

fonctionnement prolongé du moteur à vide peut entraîner de graves dommages à la machine;

- en cas d'abattage d'un arbre, terminez toujours

votre travail; en effet, un arbre partiellement coupé pourrait se rompre;

- à la fin de chaque coupe, vous noterez un

changement important de la force nécessaire pour tenir la machine; faites bien attention à ne pas en perdre le contrôle.

Le texte suivant se réfère aux deux techniques de coupe suivantes:

- la coupe avec chaîne-tireur (du haut vers le bas)

(Fig. 2), qui présente le risque d'un déplacement soudain de la machine vers le tronc suivi d'une perte de contrôle; si cela est possible, utilisez le crampon durant la coupe;

- la coupe avec chaîne-pousseur (du bas vers le

haut) (Fig. 3), qui présente quant à elle le risque d'un déplacement soudain de la machine vers l'opérateur, avec le risque de l'atteindre, ou d'impact du secteur de risque avec le tronc suiv i du recul de réaction; soyez très vigilant durant la coupe.

Le mode le plus sûr d'utiliser la machine consiste à

bloquer le bois sur un chevalet, en coupant du haut vers le bas et opérant en-dehors du support (Fig. 4).

Utilisation du crampon

Lorsque cela est possible, utilisez le crampon pour une coupe plus sûre: plantez-le dans l'écorce ou dans

la partie superficielle du tronc afin de garder plus facilement le contrôle de la machine.

Ci-après il est reporté les procédures typiques à adopter dans différentes situations. Il faudra évaluer cas par cas si elles sont adaptées ou non à votre situation et quelle est la technique de coupe qui présente le risque mineur.

Tronc au sol (risque de toucher le sol avec la chaîne à la fin de la coupe). (Fig. 5)

Coupez du haut vers le bas à travers tout le tronc. Soyez vigilant à la fin de la coupe afin d'éviter que la chaîne entre en contact avec le sol. Si cela est possible, arrêtez-vous aux 2/3 de l'épaisseur du tronc, tourner ensuite le tronc et coupez la partie restante du haut vers le bas afin de limiter au maximum le risque de contact avec le sol. Tronc en appui sur un seul côté (risque de rupture du tronc durant la coupe). (Fig. 6) Commencez la coupe par dessous jusqu'à environ 1/3 du diamètre. Terminez ensuite la coupe par dessus jusqu'à ce vous atteigniez la coupe effectuée de l'autre côté. Tronc en appui à chaque extrémité (risque d'écrasement de la chaîne). (Fig. 7) Commencez la coupe par dessus jusqu'à environ 1/3 du diamètre. Terminez ensuite la coupe par dessous jusqu'à ce vous atteigniez la coupe effectuée de l'autre côté.

Abattage

ATTENTION! N'essayez pas de procéder à l'abattage d'un arbre si vous n'avez pas suffisamment d'expérience et, dans tous les cas, n'abattez jamais des troncs ayant un diamètre supérieur à la longueur du guide! Cette opération est réservée aux utilisateurs experts équipés d'équipements appropriés.

Le but de l'abattage est de faire tomber l'arbre dans la meilleure position possible en vue des opérations suivantes d'élagage et de sectionnement du tronc. Evitez qu'un arbre en chute ne se coince dans un autre; faire tomber un arbre coincé est une opération très dangereuse. Vous devez décider quelle est la meilleure direction de chute en évaluant: ce qu'il y a autour de l'arbre, son inclinaison, son incurvation, la direction du v ent et la concentration des branches.

FRANÇAIS – 9

Ne négligez pas non plus la présence de branches mortes ou brisées qui pourraient se casser durant l'abattage et constituer un danger. ATTENTION! Durant les opérations d'abattage dans des conditions critiques, enlevez vos protections acoustiques tout de suite après la coupe afin de pouvoir percevoir les bruits insolites et les éventuels signaux d'avertissement.

Opérations préliminaires de la coupe et identification des dégagement de secours

Eliminez les branches qui gênent le travail (Fig. 8), en commençant du haut vers le bas et en maintenant le tronc placé entre vous et la machine; éliminez ensuite les branches les plus difficiles, un morceau après l'autre. Eliminez la végétation autour de l'arbre et observez les éventuels obstacles présents (pierres, racines, fossés, etc.) pour planifier votre dégagement de secours (qui servira lors de la chute de l'arbre); reportez-vous à la Fig. 9 pour la direction à suivre (A direction prévue pour la chute de l'arbre. B. Dégagement de secours C. Zone à risque). ABATTAGE (Fig. 10) Pour vous assurer du contrôle de la chute de l'arbre, vous devez effectuer les opérations suivantes: La coupe directionnelle, à effectuer en premier, sert à contrôler la direction de chute de l'arbre: effectuez tout d'abord la PARTIE SUPERIEURE de la coupe directionnelle du côté vers où l'arbre s'abattra. Placez-

vous à droite de l'arbre et exécutez l'entaille avec la chaîne-tireur; exécutez ensuite la PARTIE INFERIEURE de l'entaille, qui doit se terminer à la fin de la partie

supérieure. La profondeur de la coupe directionnelle doit être égale à 1/4 du diamètre du tronc et l'angle entre l'entaille supérieure et l'entaille inférieure doit être au moins de 45°. Le point de rencontre des deux entailles est appelé “ligne de la coupe directionnelle”. Cette ligne doit être parfaitement horizontale et à angle droit (90°) par rapport à la direction de chute. La coupe d'abattage, qui a pour but de provoquer la chute de l'arbre, doit être exécutée à environ 3-5 cm audessus de la partie inférieure du plan de la coupe directionnelle et se terminer à 1/10 du tronc de celle-ci. Placez-vous sur la gauche de l'arbre et exécutez la coupe avec la chaîne-tireur, en utilisant le crampon. Contrôlez que l'arbre ne bouge pas dans une direction autre que celle prévue pour la chute. Dès que cela est possible, introduisez un coin d'abattage dans la coupe. La partie de tronc non coupée est appelée point d'appui et est la “charnière” qui guide l'arbre dans sa chute; s'il est insuffisant, non rectiligne ou bien scié complètement, il ne sera plus possible de contrôler la chute de l'arbre (situation très dangereuse!), d'où l'importance d'effectuer les coupes avec précision. A la fin des coupes, l'arbre doit commencer à tomber; si cela devait être nécessaire, aidez-le avec un coin et un levier d'abattage.

Elagage

Lorsque l'arbre est abattu, il faut procéder à l'élagage, c'est- à-dire à l'élimination des branches du tronc. Ne sous- évaluez pas cette opération car la plupart des accidents de

recul de réaction se produit durant l'élagage; faites donc bien attention à la position de l'avant du guide durant la coupe et travaillez du côté gauche du tronc.

I. ECOLOGIE

Ce chapitre vous fournira des informations très utiles pour conserver les caract éristiques d'écocompatibilité conçues lors de la phase de développement de la machine, l'utilisation correcte de la machine et l'élimination des huiles.

PROJET

En phase de projet, il a été procédé à l'étude et à la rechercher d'un moteur consommant peu et émettant peu de bruit.

UTILISATION DE LA MACHINE

Les opérations de remplissage du réservoir à huile doivent être effectuées de façon à ne pas provoquer la dispersion dans la nature de l'huile de la chaîne.

ELIMINATION

Ne jetez pas la machine qui ne fonctionne plus dans la nature, mais remettez-la au contraire aux organismes agréés pour le traitement des déchets, conformément à ce qui est prévu par les normes en vigueur.

FRANÇAIS - 10

Le symbole sur le produit ou sur s on emballage indique que ce produit ne doit pas être traité comme déchet ménager. Il doit obligatoirement être déposé au point de collecte prévu pour le recyclage du matériel électrique et électronique. En vous conformant à une procédure d'enlèvement correcte du produit devenu obs olète, vous

aiderez à prévenir tout effet nuisible à l'environnement et à la santé, qu'une manipulation inappropriée de celuici pourrait autrement provoquer. Pour de plus amples informations sur le recyclage de ce produit, veuillez contac ter votre mairie ou collectivité locale, la déchetterie de votre localité ou le magasin où vous avez acheté le produit.

J. TABLEAU D'IDENTIFICATION DES PANNES

Vérifiez la présence du courant d'alimentation Vérifiez si la fiche est correctement branchée Vérifiez qui ni le cordon d'alimentation ni la rallonge ne soient endommagés Vérifiez que le frein de chaîne ne soit pas actionné Vérifiez que la chaîne soit montée

correctement

Contrôlez la lubrification de la chaîne comme cela est décrit aux chapitres F et G Contrôlez que la chaîne soit affûtée Adressez-vous à un Centre d'Assistance Agréé

Le moteur ne

démarre pas

Le moteur

tourne mal ou

perd de la puissance

La machine

démarre mais

ne coupe pas correctement

Le moteur

tourne de

façon

anormale

Les dispositifs

de freinage

ne bloquent

pas correcte-

ment la

rotation de la

chaîne

zz zz

FRANÇAIS – 11

K. DECLARATION DE CONFORMITE

Je soussigné, dûment autorisé par Husqvarna Outdoor Products Italia SpA, déclare que les produits suivants: modèles ES020, ES021 à partir du 2005, construits par Husqvarna Outdoor Products Italia SpA, sont conformes aux Directives Européennes: 98/37/EC (Directive Machines), 93/68/EEC (Directive Marquage CEE) et 89/336/CEE (Directive Compatibilité Electromagnétique), directive 2000/14/CEE (Annexe V).

Les normes harmonisées suivantes ont été appliquées : EN 50144-1, EN 50144-2-13, EN 55014-1, EN 55014-2. La tronçonneuse livrée correspond à l’exemplaire soumis au contrôle de type UE. Certificats de contrôle: 55519. L’organisme notifié: 0717, Nemko S.p.A. - Via Trento e Trieste, 116 - I-20046 Biassono (Mi), Suède, a procédé à des tests de type européen suivant l’article 8, paragraphe 2c.

Valmadrera, 01/09/2005 Giuseppe Todero (Directeur Technique) Outdoor Products Italy S.p.A. Via Como 72, 23868 Valmadrera (Lecco) ITALIE

L. CARACTERISTIQUES TECHNIQUES

MODELE: ES020

Poids à vide (kg) 4.2 Capacité réservoir à huile (cm3) 380 Longueur guide (cm/pouce) 30/12” 35/14’’ 40/16” Type chaîne MPG370GLX 91VJ Pas chaîne (pouce) 3/8 Vitesse de la chaîne à la puissance max. (m/s) 15 Niveau de vibrations

Poignée avant (m/s2) (ISO 7505) 4,9

Poignée arrière (m/s2) (ISO 7505) 5,5 Niveau puissance sonore mesurée LWav dB(A) (ISO 9207) 106 Niveau puissance sonore garantie Lwav dB(A) (ISO 9207) 107 Pression sonore à l'oreille de l'opérateur dB(A) (EN 27182) 90,6

Section minimum de la rallonge (nombre câbles par mm2) 2x1 Longueur maximum de la rallonge (m) 30

FRANÇAIS - 12

ES021

A. ALGEMENE BESCHRIJVING

Achterste handgreep

2) Handbescherming achter

3) Voorste handgreep

4) Handbescherming voor / kettingremhandel

5) Kettingspanschroef / ring

6) Kettingspanpen

7) Olietankdop

8) Kijkvenster olieniveau

9) Ventilatieopeningen

10) Kabel

11) Gebruiksaanwijzing

12) Schakelaar

13) Schakelaarvergrendeling

14) Ketting

15) Aandrijfschakel

16) Snijschakel

17) Dieptesteller

18) Snijtand

19) Zwaard

20) Kettingkap

21) Rondsel

22) Kettingvanger

23) Zwaardbevestigingsschroef

24) Zwaardbevestigingsknop / moer

25) Neuswiel

26) Beschermhoes

27) Veltand

28) Zitting kettingspanpen

29) Smeergat

30) Kettinggeleider

31) Kettingspanplaatje

Voorbeeld-etiket

LEGENDA ETIKET:

1) Gewaarborgd geluidsvermogensniveau

volgens de richtlijn 2000/14/EC

2) Dubbele isolatie

3) CE-markering

4) Beschermingsgraad

5) Nominale frequentie

6) Nominaal vermogen

7) Wisselstroom

8) Nominale spanning

9) Type

10) Prefix

11) Productcode

12) Bouwjaar

13)

Max. zwaardlengte

14)

Naam en adres fabrikant

15)

Serienummer

16)

Mode

NEDERLANDS – 1

B. VEILIGHEIDSINSTRUCTIES

BETEKENIS VAN DE SYMBOLEN

Waarschuwing

Niet weggooien! Inleveren bij aangewezen instellingen.

Gebruiksaanwijzing aandachtig lezen

Veiligheidslaarzen

Lange veiligheidsbroek tegen snijwonden

Helm, gehoorbescherming en veiligheidsbril of vizier

Veiligheidshandschoenen

Rem uitgeschakeld, ingeschakeld

Stekker afkoppelen indien kabel beschadigd is

Richting van de snijtand

Altijd met twee handen gebruiken

Gevaar voor terugslag

Niet blootstellen aan regen of vocht

Kettingolie

Niet doen …

Machine uitschakelen

Gebruik van de gebruiksaanwijzing. Eenieder die deze machine gebruikt dient eerst deze gebruiksaanwijzing volledig en grondig te hebben gelezen (en indien mogelijk hebben deelgenomen aan een praktische demonstratie van het gebruik van de machine), om bekend te zijn met de hierin beschreven handelingen voor een volstrekt veilig gebruik van de machine, evenals de toe te passen zaagtechnieken. Laat deze gebruiksaanwijzing bij de machine in geval van eigendomsoverdracht of uitlenen van de machine. Denk eraan dat ALLE delen

NEDERLANDS - 2

van de gebruiksaanwijzing van even groot belang zijn ter voorkoming van letsel aan de gebruiker of schade aan de machine en dat door het naleven van de beschreven procedures het ongevallenrisico niet wordt opgeheven, maar de waarschijnlijkheid en de schadelijke gevolgen ervan worden verminderd. Structuur van de gebruiksaanwijzing: hoofdstuk B is onderverdeeld in genummerde paragrafen, waarnaar in de rest van de gebruiksaanwijzing wordt verwezen, met het symbool “WAARSCHUWING” gevolgd door de nummers van de overeenkomstige paragrafen, om de

aandacht van de lezer te vestigen op de belangrijkste veiligheidsprocedures die aan een bepaalde situatie gebonden zijn. De in het gedeelte “A – ALGEMENE BESCHRIJVING” getoonde onderdelen zijn in de tekst in cursief weergegeven, om ze gemakkelijk terug te kunnen vinden.

Voor het gebruik. Laat niet toe dat personen die niet op de hoogte zijn van deze instructies, niet in goede lichamelijke of geestelijke conditie verkeren en niet voldoende met de werking bekend zijn, of kinderen de machine gebruiken. (In sommige gevallen kunnen plaatselijke beperkingen gelden m.b.t. de leeftijd van gebruikers). Als u geen ervaring hebt volg dan eerst een trainingsperiode waarbij u uitsluitend op de zaagbok werkt. De gebruiker is verantwoordelijk voor eventuele ongevallen van derden of schade aan hun eigendommen, evenals de gevaren waaraan zij kunnen worden blootgesteld. Gebruik deze machine niet voor andere doeleinden dan die welke in de gebruiksaanwijzing worden beschreven en gebruik uitsluitende de aangegeven zwaarden en kettingen. Gebruik de machine nooit als u moe bent, lichamelijk niet in vorm bent of wanneer u onder invloed bent van stoffen die de lichamelijke of geestelijke gesteldheid kunnen beïnvloeden (medicijnen, alcohol, drugs, etc). Zorg ervoor dat u weet hoe u de motor en de ketting indien nodig moet stopzetten. Let altijd goed op waar u mee bezig bent en werk volgens de gedragsregels van gezond verstand.

1. Controles. Inspecteer de machine altijd zorgvuldig voor gebruik, in geval van een krachtige stoot of bij tekens van een gebrekkige werking. Controleer of de machine correct is geassembleerd en of alle onderdelen ervan in perfecte staat verkeren en schoon zijn. Voer de controles uit die in het gedeelte “Onderhoud – Voor elk gebruik ” zijn beschreven. Zorg ervoor dat alle voor afstellingen gebruikte sleutels en gereedschappen zijn verwijderd, dat de bouten en moeren in hun zitting aanwezig en goed aangedraaid zijn, en dat het zwaard en de ketting correct gemonteerd zijn. Indien niet aan alle genoemde voorwaarden is voldaan, mag de machine NIET worden gebruikt.

2. Reparaties / Onderhoud. U kunt de machineonderdelen waarvan de montage in het gedeelte “Montage / demontage” is beschreven, zelf vervangen. Gebruik in geval van beschadiging of slijtage uitsluitend originele en goedgekeurde accessoires en reserveonderdelen; deze zijn

verkrijgbaar bij officiële verkooppunten. Alle andere machinedelen mogen indien nodig uitsluitend door een erkende servicewerkplaats worden vervangen. Gebruik NOOIT een machine die onvolledig, defect, gewijzigd of gerepareerd is door iemand anders dan een erkende servicewerkplaats. Het risico van ongevallen neemt aanzienlijk toe wanneer het onderhoud aan de machine niet regelmatig en niet op vakkundige wijze of met gebruik van niet-originele accessoires/onderdelen wordt uitgevoerd. In dat geval aanvaardt de fabrikant geen enkele aansprakelijkheid voor letsel aan personen of schade aan voorwerpen. Neem in geval van twijfel contact op met een erkende servicewerkplaats.

3. Veilig onderhoud. Alle handelingen voor onderhoud, montage, demontage en bijvullen van kettingolie moeten met de machine in een stabiele positie op een vlakke en stevige ondergrond, met afgekoppelde stekker (indien niet uitdrukkelijk anders aangegeven), en bij stilstaand snijmechanisme worden uitgevoerd. Draag daarbij geschikte veiligheidshandschoenen.

4. Kleding. Draag tijdens het werk met de machine de volgende persoonlijke veiligheidsmiddelen van het goedgekeurde type: nauwsluitende werkkleding, veiligheidslaarzen met antislipzool, verstevigde punt en snijbescherming, veiligheidshandschoenen tegen sneden en trillingen, vizier of veiligheidsbril (verwijder de beschermfolie indien aanwezig), gehoorbescherming, helm (indien gevaar voor vallende objecten bestaat), iets om het haar boven de schouders te houden (indien het langer is), stofmasker. Draag absoluut GEEN korte broek, wijde of loshangende kleding en sieraden die in bewegende machinedelen vast kunnen haken, draag geen sandalen en werk niet blootsvoets.

5. Aanwijzingen voor de gezondheid – Trillingen en geluidsniveau. Voorkom een te langdurig gebruik

van de machine: lawaai en trillingen kunnen schadelijk zijn en ongemak, stress, vermoeidheid en slechthorendheid veroorzaken. Bij langdurig gebruik van de machine of ander gereedschap wordt de gebruiker blootgesteld aan trillingen die dode, witte vingers (Fenomeen van Raynaud), het carpal tunnel syndroom of andere aandoeningen kunnen veroorzaken. Hierdoor kan een verminderde temperatuurgevoeligheid van de handen en een algemeen verdoofd gevoel ontstaan. De gebruiker dient dus de toestand van zijn handen en vingers

NEDERLANDS – 3

zorgvuldig te controleren als hij de machine langdurig of regelmatig gebruikt. Bij optreden van één van de symptomen onmiddellijk een arts raadplegen.

6. Aanwijzingen voor de gezondheid – Chemische stoffen. Voorkom het contact van de kettingolie met

de huid en ogen.

7. Aanwijzingen voor de gezondheid – Elektrische stroom. Gebruik alleen goedgekeurde verlengkabels,

stekkers en netaansluitingen die aan de normen voldoen en volgens de geldende voorschriften zijn geïnstalleerd. Controleer of het elektriciteitsnet waarop u bent aangesloten een reststroomapparaat (RCD) heeft met een stroomcapaciteit van niet meer dan 30mA. Controleer of de kabels, stekkers, stopcontacten en het reststroomapparaat in perfecte staat verkeren, de vereiste kenmerken hebben, correct gemonteerd of bevestigd en schoon zijn. Koppel de machine niet van de netvoeding af door aan de kabel te trekken. Gebruik of bewaar de machine en de verlengkabel niet in een vochtige omgeving. Indien de kabel beschadigd is, hem onmiddellijk van de stekker afhalen en erop letten dat u blootliggende metaaldraden niet aanraakt. Bij gebruik van de machine moet ieder contact met geaarde voorwerpen worden vermeden (bijv. buizen, kabels, bliksemafleiders, etc.). Gebruik voor buitenwerk uitsluitend verlengkabels die voor buitengebruik zijn goedgekeurd. Zorg ervoor dat er geen knopen in stroomkabels komen en gebruik nooit opgerolde verlengkabels.

8. Aanwijzingen voor de gezondheid - Hitte.

Tijdens het gebruik bereiken rondsel en ketting hoge temperaturen, raak deze delen niet aan wanneer ze nog warm zijn.

9. Aanwijzingen voor de gezondheid – Scherpe of bewegende delen. Raak de ketting alleen aan

wanneer hij stilstaat en de stekker van de machine uit het stopcontact is getrokken; wees hoe dan ook zeer voorzichtig want de ketting is scherp en kan ook in deze toestand verwondingen veroorzaken. Denk eraan dat de ketting bij loslaten van de schakelaar nog even door kan blijven draaien.

10. Werkomgeving. Onderzoek de werkomgeving zorgvuldig en let op elk mogelijk gevaar (bijvoorbeeld wegen, paden, stroomkabels, gevaarlijke bomen, etc.). Wees bijzonder voorzichtig bij het werken op hellend terrein. Een rommelige werkomgeving verhoogt de kans op letsel: verwijder voor elk gebruik

stenen, glas, touwen, metalen voorwerpen, blikjes, flessen en alle eventuele vreemde voorwerpen van het werkterrein. Houd rekening met eventuele gevaren die niet kunnen worden waargenomen door het lawaai van de machine. Controleer of iemand op gehoorsafstand aanwezig is voor het geval van een ongeluk. Indien u op een geïsoleerde plek werkt, houd dan altijd een EHBO-koffer bij de hand en zorg ervoor dat iemand weet waar u bent.

11. Werken met de machine Begin niet te werken voordat: u de beschermhoes

hebt verwijderd; een voldoende hoeveelheid olie de ketting heeft bereikt; u een vluchtroute heeft gepland (in geval van het vellen van een boom). Gebruik de machine niet: voor het verplaatsen van takken of wortels; indien gevaar bestaat dat de ketting in contact komt met de grond, barrière, elektrische beschermingen of opgestapeld hout; voor het doorzagen van zeer dunne takken of struiken (deze kunnen breken en weggeslingerd worden, met mogelijk ernstig persoonlijk letsel); voor het werken op bomen zonder geschikte opleiding en uitrusting (touwen, haken, etc.); om beginnen te zagen met het zwaard in een eerder uitgevoerde snede of in een spleet; wanneer u op een ladder of ander onstabiel oppervlak staat; in extreme of ongunstige weersomstandigheden, bij slecht zicht en onvoldoende verlichting (zeer lage temperaturen, zeer warm en vochtig klimaat, mist, regen, wind, ‘s nachts, etc.); werk niet met gestrekte armen: u moet altijd optimaal kunnen reageren op een onvoorziene omstandigheid; laat de machine niet onbewaakt achter; laat niet toe dat iemand de kabel, de verlengkabel of de machine aanraakt; forceer de machine niet tijdens het zagen (u kunt hierdoor de motor beschadigen of de controle over het gereedschap verliezen); blokkeer de schakelaar of de schakelaarvergrendeling niet met plakband of andere middelen. Denk aan het volgende: u mag alleen hout zagen (nooit plastic, metaal of ander materiaal); controleer of de schakelaar niet ingedrukt is op het moment dat de stekker wordt aangesloten of bij het uitschakelen van de kettingremhandel; zorg ervoor dat er niets in met de

ketting in contact komt op het moment dat u de schakelaar bedient; houd omstanders en dieren ver

van de werkplek (indien nodig het werkgebied afzetten en waarschuwingssignalen gebruiken), op de grootste afstand van 10 meter of 2,5 maal de hoogte van de stam; gebruik wanneer mogelijk de bankschroef of de zaagbok om het te zagen hout vast te zetten; pak de

NEDERLANDS - 4

machine altijd als volgt vast: grijp de voorste

handgreep stevig met uw linker hand vast en de achterste handgreep met uw rechter hand, sluit uw

duim en andere vingers om de greep (tijdens het gebruik kan de machine naar voren of naar achteren schuiven, of stuiteren, er kan een terugslag optreden: als u de machine correct vasthoudt loopt u minder kans de controle erover te verliezen); houd de kabel/verlengkabel altijd achter u, en zorg ervoor dat deze geen gevaar vormt voor uzelf of voor omstanders, en niet beschadigd kan raken (door hitte, scherpe voorwerpen, scherpe randen, olie, etc.); zorg ervoor dat u altijd stevig op uw benen staat; houd de handgrepen schoon en droog; houd tijdens het gebruik alle lichaamsdelen evenals uw kleding op afstand van de ketting; laat de schakelaar los, wacht tot de ketting tot stilstand is gekomen en schakel de kettingremhandel in alvorens de machine neer te leggen; werk niet boven schouderhoogte; hanteer de machine altijd uiterst voorzichtig; controleer regelmatig, voor en tijdens het gebruik, of het oliepeil niet onder het MIN niveau daalt; blijf altijd links van de machine tijdens het zagen, wees zeer voorzichtig wanneer het zwaard in een eerder gemaakte snede moet worden gestoken; verwijder het zwaard uit de snede wanneer de ketting nog draait.

12. Aanwijzingen voor transport en opslag. Elke keer dat u naar een andere werkplek gaat, moet u de machine van het voedingsnet afkoppelen en de

kettingremhandel inschakelen. Monteer de beschermhoes altijd voor transport of opslag. Draag

de machine met het zwaard naar achter gericht of, in geval van transport in een voertuig, zet hem vast om schade te voorkomen. Houd de machine tijdens het

dragen nooit aan de kabel vast. Berg de machine na gebruik in een droge ruimte op, in een hoge positie, ver van warmtebronnen en buiten het bereik van kinderen.

13. Waarschuwingen i.v.m. vuur en brand. Werk niet met de machine in de buurt van vuur, ontvlambaar of potentieel explosief materiaal.

14. Terugslag. De terugslag bestaat uit een krachtige achterwaartse beweging van het zwaard naar de gebruiker toe. Dit gebeurt gewoonlijk wanneer het bovendeel van de neus van het zwaard (“risicozone” genoemd) met een voorwerp in contact komt, of als de ketting in het hout geklemd raakt. Deze onverwachtse en zeer snelle slag langs het snijvlak van het zwaard (meestal omhoog maar dat hangt af van de positie van de machine tijdens het zagen), kan u de controle over de machine doen verliezen, en ernstige of zelfs dodelijke ongelukken veroorzaken (bijvoorbeeld als de machine met draaiende ketting tegen de gebruiker wordt geslingerd). De aanwezigheid van de kettingremhandel of andere veiligheidsinrichtingen is niet voldoende om terugslag te voorkomen: de gebruiker dient de oorzaken ervan te kennen en ze te voorkomen door de grootste aandacht gebaseerd op ervaring, tezamen met een voorzichtig en correct gebruik van de machine (bijvoorbeeld: nooit meerdere takken tegelijk doorzagen, omdat u per ongeluk tegen de risicozone kunt stoten; nooit verkeerde zwaarden of kettingen monteren, ervoor zorgen dat de ketting altijd scherp is en op de juiste wijze is geslepen, omdat anders een grotere kans op terugslag bestaat; bij de keuze van het zwaard bedenken dat hoe kleiner de straal van de neus, hoe kleiner de risicozone).

C. BESCHRIJVING VAN DE VEILIGHEIDSUITRUSTINGEN

SCHAKELAARVERGRENDELING

Op uw machine is een inrichting (fig.1) geïnstalleerd die, indien niet geactiveerd, verhindert dat de schakelaar kan worden ingedrukt, om per ongeluk starten van de machine te voorkomen.

HANDBESCHERMING VOOR / KETTINGREMHANDEL

De handbescherming voor (fig.2) voorkomt (mits u de machine op de juiste wijze vasthoudt) dat uw linker hand in contact komt met de ketting. De

1,3,6,8,12

handbescherming voor fungeert bovendien als kettingrem, een inrichting die werd ontwikkeld om de ketting binnen enkele milliseconden te blokkeren in

geval van terugslag. De kettingrem wordt uitgeschakeld door de handbescherming voor naar achteren te trekken en te vergrendelen (de ketting kan bewegen). De kettingrem wordt ingeschakeld wanneer de handbescherming voor naar voren wordt geduwd (de ketting is geblokkeerd). De kettingrem kan op twee manieren worden ingeschakeld: door middel van de linker pols, Die hem

NEDERLANDS – 5

naar voren duwt of ermee in contact komt als gevolg van een terugslag; of door inertie, in geval van een buitengewoon sterke terugslag. Wanneer men de machine met het zwaard in horizontale positie gebruikt, bijvoorbeeld tijdens het vellen van bomen, biedt de kettingrem minder bescherming omdat hij alleen door inertie geactiveerd kan worden, aangezien de hand van de gebruiker zich buiten het actiebereik van de handbescherming voor bevindt (fig.3). OPMERKING: Wanneer de kettingrem is geactiveerd, koppelt een veiligheidsschakelaar de stroom naar de motor af.

KETTINGVANGER

Deze machine is uitgerust met een kettingvanger (fig.4) die zich onder het rondsel bevindt. Het mechanisme werd ontworpen om de achterwaartse beweging van de ketting te stoppen in het geval hij breekt of van het zwaard afloopt. Deze situaties kunnen worden voorkomen door de juiste spanning van de ketting (zie hoofdstuk “D. Montage / demontage”).

HANDBESCHERMING ACHTER

Deze dient ter bescherming (fig.5) van de rechter hand in geval breuk of aflopen van de ketting.

D. MONTAGE / DEMONTAGE

MONTAGE ZWAARD EN KETTING

De montageprocedure verschilt afhankelijk van het machinemodel, raadpleeg dus de afbeeldingen en het machinetype dat op het productetiket is aangegeven ( A - Legenda – 9 [ES020 / ES021] ), let goed op dat u de montage correct uitvoert.

VOOR ES020 VOOR ES021

2,3,6,7,8,9,12

1. Controleer of de kettingrem niet ingeschakeld is, is dit het geval schakel hem dan uit 2a. Draai de zwaardbevestigingsmoer los en

verwijder de kettingkap.

2b. Draai de zwaardbevestigingsknop los en

verwijder de kettingkap

3. Monteer het zwaard op de zwaardbevestigingsschroef en op de pennen door het zo ver mogelijk

achteruit naar het rondsel toe te duwen. Breng de ketting over het rondsel aan en laat hem in de kettinggeleider van het zwaard lopen, beginnend aan de bovenkant. Let op! Controleer of het scherpe gedeelte van de snijtanden naar voren gericht is aan de bovenkant van het zwaard.

4a. Plaats de kettingspanpen in de zitting

kettingspanpen. Monteer de kettingkap, controleer of de aandrijfschakels van de ketting in het rondsel en in de kettinggeleider grijpen.

5a. Draai de zwaardbevestigingsmoer met de

hand aan.

6a. Om de ketting te spannen de

kettingspanschroef in de richting van de klok

aandraaien, om de spanning te lossen hem tegen de klok in losdraaien (houd hierbij de neus van het zwaard omhoog gericht).

Span de ketting tot de juiste spanning is bereikt, oftewel tot bij optillen van de ketting de aandrijfschakel

op hetzelfde niveau als het zwaard komt. (de ketting mag niet hangen aan de onderkant van het zwaard)

8a.

Zet de zwaardbevestigingsmoer met een

geschikt gereedschap vast.

4b. Monteer het plaatje zoals in de afbeelding, en

breng daarbij de kettingspanpen in de zitting van de kettingspanpen aan. Zorg ervoor dat de aandrijfschakels van de ketting in het rondsel en in

de kettinggeleider grijpen. Plaats de kettingkap, en controleer of hij correct aansluit op het kettingspanplaatje.

5b. Draai de zwaardbevestigingsknop los aan

6b. Om de ketting te spannen, de kettingspanring

met de klok mee draaien, om de spanning te lossen hem tegen de klok in draaien (houd hierbij de neus van het zwaard omhoog gericht).

8b.

Zet de zwaardbevestigingsknop stevig vast.

NEDERLANDS - 6

Indien de ketting te strak wordt gespannen kan de motor overbelast en beschadigd raken, en indien hij niet onvoldoende wordt gespannen kan hij losraken, terwijl een correct gespannen ketting de beste resultaten en een langere levensduur oplevert. Controleer regelmatig de kettingspanning omdat de ketting tijdens het gebruik uitrekt (met name als hij nieuw is; bij de eerste montage moet de spanning na 5 minuten werken opnieuw gecontroleerd worden). Span de ketting in elk geval niet direct na gebruik maar wacht tot hij is afgekoeld. Indien de ketting gespannen moet worden draai dan altijd eerst de zwaardbevestigingsknop / moer los alvorens de kettingspanschroef / ring bij te stellen; regel de spanning en zet de zwaardbevestigingsknop / moer weer vast.

E. STARTEN EN STOPPEN

Starten: pak beide handgrepen stevig vast, zet de

kettingremhandel los, druk de schakelaarvergrendeling in en houd hem ingedrukt en druk de schakelaar in (nu kunt u de schakelaarvergrendeling loslaten)

Stoppen: De machine stopt wanneer u de schakelaar loslaat. Indien de machine niet tot stilstand komt, de kettingrem inschakelen, de kabel van het voedingsnet afkoppelen en de machine naar een erkende servicewerkplaats brengen.

F. SMEREN VAN ZWAARD EN KETTING

PAS OP! Een gebrekkige smering kan breuk van de

ketting tot gevolg hebben en ernstig of zelfs dodelijk letsel veroorzaken. De smering van zwaard en ketting wordt door een automatische pomp gegarandeerd.

Keuze van de kettingolie

Gebruik uitsluiten nieuwe olie (speciaal type voor kettingen) met een goede viscositeitsgraad: hij moet een goede kleefkracht hebben en zowel ‘s zomers als ‘s winters goede glij-eigenschappen garanderen. Indien geen kettingolie beschikbaar is kunt u EP 90 transmissie-olie gebruiken.

G. ONDERHOUD

Gebruik nooit afgewerkte olie omdat dit schadelijk is voor u, voor de machine en voor het milieu. Controleer of de olie geschikt is voor de omgevingstemperatuur van de plaats van gebruik: bij lagere temperaturen dan 0°C worden sommige oliesoorten dikker, waardoor de pomp overbelast raakt en schade kan optreden. Neem voor advies over de beste oliesoort contact op met een erkende servicewerkplaats.

Olie bijvullen

Draai de olietankdop open, vul te tank zonder olie te morsen (mocht dit toch gebeuren reinig de machine dan zorgvuldig) (fig.2) en draai de dop goed vast.

1,2,3,4,5,6,7,8,9,12,13

1,4,5,6,7,8,9,11,12,13

3,6,7,8,9,12

PAS OP! In geval van werk in een bijzonder vuile of stoffige omgeving, moeten de beschreven werkzaamheden met kortere intervallen worden uitgevoerd dan hier aangegeven.

Voor elk gebruik

Controleer of de kettingoliepomp goed werkt: richt het zwaard op een licht oppervlak, op een afstand van ca. twintig centimeter; nadat de machine een minuut heeft gewerkt moet het oppervlak duidelijke oliesporen vertonen (fig.1).Controleer of het in- en uitschakelen van de kettingrem niet te moeizaam of te gemakkelijk gaat en of hij niet geblokkeerd is.

Controleer vervolgens de werking ervan als volgt: schakel de kettingrem uit, pak de machine op de juiste wijze vast en start hem, schakel de kettingrem in door de handbescherming voor met uw linker pols/arm naar voren te duwen, maar zonder de handgrepen los te laten (fig.2). Als de kettingrem correct werkt, moet de ketting onmiddellijk geblokkeerd worden. Controleer of de ketting scherp is (zie hieronder), in goede staat verkeert en correct is gespannen, indien hij onregelmatig gesleten is of een snijtand heeft van slechts 3mm, moet hij worden vervangen (fig.3).

NEDERLANDS – 7

Reinig de ventilatieopeningen regelmatig om oververhitting van de motor te voorkomen.

Controleer de werking van de schakelaar en de schakelaarvergrendeling (uit te voeren bij uitgeschakelde kettingrem): bedien de schakelaar en de schakelaarvergrendeling en controleer of ze in de ruststand terugkomen zodra ze worden losgelaten; controleer of het onmogelijk is de schakelaar te bedienen zonder dat de schakelaarvergrendeling is ingedrukt. Controleer of de kettingvanger en de handbescherming achter in perfecte staat verkeren en geen defecten vertonen, zoals beschadigingen van het materiaal.

Elke 2-3 werkuren

Controleer het zwaard, en reinig indien nodig zorgvuldig de smeergaten (fig.4) en de kettinggeleider (fig.5); indien deze versleten is of diepe putten vertoont moet hij worden vervangen. Keer het zwaard zodat een gelijkmatige slijtage wordt verkregen (fig.6). Maak het rondsel regelmatig schoon en controleer of het niet te sterk versleten is (fig.7). Reinig de koppelingstrommel en de remband

Smeer het neuswiel van het zwaard met lagervet via de aangegeven opening (fig.8).

Vijlen van de ketting (wanneer nodig)

Als de ketting niet zaagt zonder dat men het zwaard tegen het hout drukt en als het zaagsel zeer fijn is, is dit een teken dat de ketting niet goed scherp is. Als de snede geen zaagsel produceert, dan is de snijkant van de ketting volledig afgesleten en wordt het hout bij het zagen verpulverd. Een goed geslepen ketting

gaat moeiteloos door het hout en vormt grof, lang zaagsel. Het snijdende gedeelte van de ketting wordt gevormd door de snijschakel (fig.9), met een snijtand (fig.10) en een dieptesteller (fig.11). Het hoogteverschil hiertussen bepaalt de zaagdiepte; om een goede scherpte te verkrijgen zijn een vijlgeleider en een ronde vijl met een diameter van 4mm vereist. Ga als volgt te werk: met de ketting gemonteerd en correct gespannen, de kettingrem inschakelen en de vijlgeleider loodrecht op het zwaard plaatsen zoals in de afbeelding getoond (fig.12). Vijl de snijtand met de aangegeven hoek (fig.13), steeds van de binnenkant naar de buitenkant en met afnemende druk bij de teruggaande beweging (het is van groot belang dat deze aanwijzingen worden opgevolgd: een overmatige of onvoldoende slijphoek of een verkeerde vijldiameter verhoogt de kans op terugslag). Om een betere precisie op de zijhoeken te verkrijgen wordt aangeraden de vijl zo te plaatsen dat hij verticaal ca. 0,5 mm over de bovenste snijkant steekt. Vijl eerst alle tanden aan de ene kant, draai daarna de machine om en vijl de tanden aan de andere kant. Zorg ervoor dat een gelijke lengte van alle tanden wordt verkregen en dat de hoogte van de dieptestellers 0,6mm lager is dan de bovenste snijkant: controleer de hoogte met behulp van een kaliber en vijl (met een platte vijl) het uitstekende gedeelte af, en werk het voorste gedeelte van de dieptesteller rond af (fig.14), waarbij u erop moet letten dat u NIET ook de terugslag-beschermingstand afvijlt (fig.15).

Elke 30 werkuren

Breng de machine naar een erkende servicewerkplaats voor een algemene nakijkbeurt en een controle van de remonderdelen.

H. ZAAGTECHNIEKEN

Voorkom het volgende tijdens gebruik: (fig.1)

- zaagwerk in situaties waarbij de stam tijdens het zagen kan breken (hout onder spanning, droge dode bomen, etc.): een onverwachte breuk kan zeer gevaarlijk zijn.

- dat het zwaard of de ketting in de snede geklemd raakt: mocht dit gebeuren, de machine van het voedingsnet afkoppelen en probeer de stam op te tillen door een geschikt middel als hefboom te gebruiken; tracht de machine niet te bevrijden door

NEDERLANDS - 8

1,2,3,4,5,6,7,8,9,10,11,12,13,14

schudden of trekken, omdat u hiermee schade of letsel kunt veroorzaken.

- situaties die de kans op terugslag kunnen verhogen. Tijdens het gebruik: (fig.1)

- Indien u op hellend terrein werkt, blijf dan boven de stam, zodat deze u niet kan raken mocht hij naar benden rollen.

- Laat de schakelaar na elke snede los: langdurig onbelast draaien van de motor kan ernstige storingen veroorzaken.

- Bij het vellen van bomen het werk altijd afmaken: een gedeeltelijk gevelde boom kan breken.

- Na beëindiging van elke snede voelt u een aanzienlijke verandering in de kracht die nodig is om de machine vast te houden. Wees zeer voorzichtig zodat u de controle over de machine niet verliest.

In de onderstaande tekst wordt verwezen naar de volgende twee zaagmethodes: Zagen met getrokken ketting (van boven naar beneden) (fig.2), waarbij het risico bestaat van een plotselinge beweging van de machine naar de stam toe met als gevolg controleverlies, gebruik indien mogelijk de veltand tijdens het zagen. Zagen met geduwde ketting (van onder naar boven) (fig.3): hierbij bestaat het gevaar van een plotselinge beweging van de machine naar de gebruiker toe, met het risico dat deze geraakt wordt, of stoten van de risicozone tegen de stam met als gevolg terugslag; bij deze zaagmethode is grote voorzichtigheid geboden.

De meest veilige methode om de machine te gebruiken is met het hout op de zaagbok geblokkeerd, van boven naar onder zagend en op het gedeelte buiten de steun. (fig.4)

Gebruik van de veltand

Gebruik wanneer mogelijk de veltand om veiliger te werken: plant hem in de schors of het stamoppervlak, zodat u gemakkelijker de controle over de machine bewaart.

Hieronder worden de standaard procedures beschreven die in bepaalde situaties moeten worden toegepast. U dient echter van keer tot keer te beoordelen of deze procedures al dan niet op uw geval van toepassing zijn, om een methode te kiezen die zo min mogelijk risico’s met zich meebrengt. Stam aan de grond (Risico dat de grond aan het eind van de snede met de ketting wordt geraakt). (fig.5) Zaag van boven naar onder door de hele stam. Werk voorzichtig aan het eind van de snede om te voorkomen dat de ketting de grond raakt. Stop indien mogelijk op 2/3 van de dikte van de stam, draai hem om en zaag het resterende gedeelte van boven naar onder, om het risico van contact met de grond te voorkomen. Stam aan één kant ondersteund (Risico dat de stam breekt tijdens het zagen) (fig.6) Begin de snede van onder tot op circa 1/3 van de diameter, en zaag vervolgens van bovenaf tot u bij de ondersnede uitkomt.

Stam aan beide uiteinden ondersteund (Risico dat de ketting geklemd raakt.) (fig.7) Begin de snede van bovenaf tot op circa 1/3 van de diameter, en zaag vervolgens van onderaf tot u bij de bovensnede uitkomt.

Bomen vellen

PAS OP! :Probeer geen bomen te vellen wanneer u hier niet de nodige ervaring mee heeft, en vel in geen geval een boom die een grotere diameter heeft dan de lengte van het zwaard! Deze operatie mag alleen door deskundigen en met geschikte uitrustingen worden uitgevoerd.

Bij het vellen van een boom is het de bedoeling hem in de meest geschikte positie te laten vallen voor het latere onttakken en in stukken zagen. (Voorkom dat een vallende boom in een andere boom verstrikt raakt: een verstrikte boom laten vallen is een zeer gevaarlijke operatie). U moet de juiste valrichting bepalen door het volgende te beoordelen: wat zich rond de boom bevindt, de helling en kromming van de boom, de windrichting en de dichtheid van de takken. Houd ook rekening met de aanwezigheid van dode of gebroken takken die af kunnen breken tijdens het vellen en een gevaar kunnen vormen. PAS OP! Tijdens het vellen van een boom in kritieke omstandigheden, na het zagen altijd direct de gehoorbescherming afnemen om ongewone geluiden en eventuele waarschuwingssignalen te kunnen horen.

Voorbereidende werkzaamheden en bepalen van de vluchtroute

Verwijder eventuele takken die het werk hinderen (fig.8), van boven naar onder werkend, en houd de stam tussen u en de machine terwijl u vervolgens de moeilijkere takken één voor één verwijdert. Verwijder de begroeiing rond de boom en let op eventuele aanwezige obstakels (stenen, wortels, greppels etc.) bij het plannen van uw vluchtroute (te benutten tijdens het vallen van de boom); zie de afbeelding (fig.9) voor de te kiezen richting (A voorziene valrichting van de boom. B. Vluchtroute C. Risicozone)

VELTECHNIEK (fig.10) Om de controle over de vallende boom te verzekeren moeten de volgende sneden worden uitgevoerd: De valkerf, die het eerst moet worden gemaakt en dient om de valrichting van de boom te bepalen: maak eerst de BOVENSNEDE van de valkerf aan de kant waarnaar de boom moet vallen. Blijf rechts van

NEDERLANDS – 9

de boom en zaag met getrokken ketting; maak vervolgens de ONDERSNEDE van de valkerf, die op hetzelfde punt moet eindigen als de bovensnede. De diepte van de valkerf moet 1/4 van de stamdiameter bedragen, met een hoek tussen de boven- en ondersnede van tenminste 45°. Het ontmoetingspunt tussen de twee sneden wordt “valkerflijn” genoemd. Deze lijn moet perfect horizontaal zijn en een rechte hoek (90°) vormen met de valrichting. De velsnede, die het doel heeft de boom te doen vallen, moet op 3-5 cm boven het ondervlak van de valkerf worden gemaakt, en moet eindigen op een afstand van de valkerf die overeenkomt met 1/10 van de stamdiameter. Blijf links van de boom en zaag met getrokken ketting, met gebruik van de veltand. Controleer of de boom zich niet in een andere richting beweegt dan de beoogde valrichting. Steek zodra dit

mogelijk is een wig in de zaagsnede. Het ongezaagde stuk van de stam wordt scharnierpunt genoemd, en dient om de valrichting van de boom te sturen. Als het scharnierpunt te klein is, niet recht is of geheel is doorgezaagd, is het niet meer mogelijk de vallende boom te sturen (zeer gevaarlijk!). Daarom moeten de diverse sneden met grote precisie worden uitgevoerd. Wanneer de zaagsneden zijn voltooid, begint de boom te vallen en kan eventueel worden geholpen met een wig of velhevel.

Onttakken

Wanneer de boom is geveld moet de stam van zijn takken worden ontdaan. Onderschat dit werk niet, want de meeste ongelukken als gevolg van terugslag vinden juist in deze fase plaats. Let dus goed op de positie van de neus van het zwaard tijdens het zagen en werk aan de linkerkant van de stam.

I. ECOLOGISCHE INFORMATIE

In dit hoofdstuk vindt u nuttige informatie voor het behoud van de ecologische kenmerken die in de ontwikkelingsfase van de machine werden vastgesteld, een correct gebruik van de machine en de verwerking van de olie.

ONTWERP

In de ontwerpfase werd onderzoek gedaan naar een motor met een beperkt verbruik en lage geluidsemissie.

GEBRUIK VAN DE MACHINE

De werkzaamheden voor het vullen van de olietank moeten zo worden uitgevoerd dat geen lozing van de kettingolie in het milieu wordt veroorzaakt.

LANGE PERIODES VAN STILSTAND

Maak de olietank altijd leeg in geval van langdurige opslagperiodes.

SLOOP

Voorkom lozing in het milieu van de afgedankte machine; lever hem in bij de aangewezen instellingen voor afvalverwerking volgens de geldende wettelijke voorschriften.

Het symbool

op het product of de verpakking betekent dat dit product niet mag worden behandeld als gewoon huishoudelijk afval, maar in plaats daarvan moet worden ingeleverd bij het punt voor recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen helpt u om de negatieve gevolgen die een verkeerde verwerking van dit product kan hebben voor het milieu en de gezondheid te voorkomen. Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

NEDERLANDS - 10

M. TABEL VOOR STORINGSOPSPORING

De motor start niet

Controleer of er stroom op het net staat Controleer of de stekker goed in het stopcontact is gestoken Controleer de voedingskabel en de verlengkabel op beschadigingen Controleer of de kettingrem niet is ingeschakeld Controleer of de ketting correct gemonteerd is Controleer de smering van de ketting zoals beschreven in hoofdstuk F en G Controleer of de ketting scherp is Wend u tot een erkende servicewerkplaats

De motor draait slecht of verliest vermogen

De machine start wel maar zaagt niet goed

De motor draait op ongewone wijze

De draaiende ketting wordt niet goed door het remmechanisme geblokkeerd

zz z z

NEDERLANDS – 11

N. VERKLARING VAN OVEREENSTEMMING

Ondergetekende, geautoriseerd door Husqvarna Outdoor Products Italia SpA, verklaart hierbij dat de volgende producten: type ES020, ES021 vanaf 2005, gebouwd door Husqvarna Outdoor Products Italia SpA, in overeenstemming zijn met de Europese Richtlijnen: 98/37/EG (Machinerichtlijn), 93/68/EEG (Richtlijn EEGmarkering) & 89/336/EEG (Richtlijn elektromagnetische compatibiliteit), richtlijn 2000/14/EEG (Bijlage V).

De volgende geharmoniseerde normen zijn van toepassing: EN 50144-1, EN 50144-2-13, EN 55014-1, EN 55014-2. De geleverde motorkettingzaag komt overeen met het exemplaar dat EU typekeuring heeft ondergaan. De certificaten hebben nummer: 55519. Aangemelde instantie: 0717, Nemko S.p.A. - Via Trento e Trieste, 116 I-20046 Biassono (Mi), heeft EU typekeuring uitgevoerd conform artikel 8, punt 2c.

Valmadrera, 01/09/2005 Giuseppe Todero (Technisch Directeur) Outdoor Products Italy S.p.A. Via Como 72, 23868 Valmadrera (Lecco) ITALIA

O. TECHNISCHE GEGEVENS

TYPE: ES020

Droog gewicht (Kg) 4.2 Inhoud olietank (cm3) 380 Zwaardlengte (cm/inches) 30/12” 35/14’’ 40/16” Type ketting MPG370GLX 91VJ Kettingsteek (inches) 3/8 Snelheid van de ketting bij max. vermogen (m/sec.) 15 Trillingsniveau

Voorste handgreep (m/s2) (ISO 7505) 4,9

Achterste handgreep (m/s2) (ISO 7505) 5,5 Gemeten geluidsvermogensniveau LWav dB(A) (ISO 9207) 106 Gewaarborgd geluidsvermogensniveau Lwav dB(A) (ISO 9207) 107 Geluidsdruk bij het oor van de gebruiker dB(A) (EN 27182) 90,6

Min. doorsnede verlengkabel (aantal kabels x mm2) 2x1 Max. lengte verlengkabel (m) 30

NEDERLANDS - 12

ES021

A. GENERELL BESKRIVELSE

Bakhåndtak

2) Håndbeskyttelse bak

3) Forhåndtak

4) Håndbeskyttelse foran/ bremse kjede

5) Skrue / Kjedestrammerring

6) Kjedestrammer bolt

7) Olje tank lokk

8) Kontroll målestokk olje nivå

9) Ventilasjons åpninger

10) Kabel

11) Manual

12) Bryter

13) Blokkerings bryter

14) Kjede

15) Tann trekker

16) Klippe maske

17) Klippe dybde avgrenser

18) Klippe tann

19) Stang

20) Kjede beskyttelse

21) Drev

22) Kjede stopper bolt

23) Stang fester skrue

24) Mutter / Knott for feste av stang

(stangfesteknott)

25) Kjede tannhjul

26) Stang beskyttelsesdekker

27) Krok

28) Bolt huset kjedestrammer

29) Smørehull

30) Leder spor

31) Kjedestrammerplate

Etikett eksempel

TEGNFORKLARING:

1) Lydnivået er garantert etter EC forskriften 2000/14

2) Dobbel isolering

3) EC Konformitets garanti/markering

4) Beskyttelses grad/Grado di protezione

5) Nominell frekvens

6) Nominell potens

7) Vekseldtrøm

8) Nominell spenning

9) Type

10) Prefiks

11) Produkt kode

12) Fabrikasjons år

13) Maksimums lengde metall stang/

14) Navn og adresse på fabrikanten

15) Serie N°

16) Model

NORSK – 1

B. SIKKERHETS INSTRUKSJONER/FORHÅNDSREGLER

SYMBOL FORKLARING

Advarsel

Les nøye gjennom manualen

Sikkerhets støvler

Anti-klipp lang bukser

Hjelm, hørselsvern og vernebriller eller visir

Anti-klipp vernehansker

Bremse deaktivisert,akti visert

Ta av støpselen dersom kabelenen er skadet

Klippe tanndireksjonen

Ikke kast! Lever til autorisert resirkulerings virksomhet.

Alltid bruk med to hender.

Fare for tilbakeslag reaksjon.

Ikke utsett for regn og fuktighet

Kjede olje

Ikke gjør…

Stans maskinen

Bruk av manualen. Det anbefales at hver enkelt person som bruker maskinen har først lest meget nøye gjennom hele denne manualen (og eventuelt ha tatt del i en praktisk demonstrasjon på bruk av maskinen), for å kunne si seg kjent med og å utføre operasjonene med de forklarte sikkerhetene og klippe teknikkene å bruke, derfor i tilfelle en selger eller låner bort maskinen, oppbevar alltid denne manualen sammen med maskinen. Husk at ALLE deler av manualen er viktige for å kunne forhindre ulykker på operatøren eller skader på maskinen og at

NORSK - 2

overholdelse av de forklarte prosedyrene ikke fjerner risikoen for ulykker men nedsetter sannsynligheten eller virkningen av skaden. Strukturen til manualen: seksjonen B er delt opp i deler som kan bli henvist til i resten av manualen med symbolet “ADVARSEL” etterfølgt av nummer til den korrisponderende del, for å konsentrere leserens oppmerksomhet til hoved sikkerhets reglene forbundet sammen med en særegen situasjon; delene som vises i “A – GENERELL FORKLARING” er overførte i kursiv i teksten, for å favorisere individualiseringen.

Før bruk. Aldri tillat personer, som ikke har kjennskap til disse sikkerhetsreglene, ikke i god fysisk eller psykisk form, ikke tilstrekkeligt faglærte eller barn, bruke maskinen (Lokale lovregler kan i noen tilfeller begrense alderen på operatørene og bruken av maskinen). Dersom dere er uerfarne følg da en periode med utdannelse og arbeid kun på et sagestativ. Brukeren er ansvarlig for eventuelle ulykker på en tredjepart, deres eiendeler, og for farer de blir utsatt for.Aldri bruk denne maskinen til andre formål enn de som er forklarte i denne manualen og bruk kun de metallstengene og lenkene som er blitt indikerte. Maskinen må aldri tas i bruk dersom en er trett, fysisk uopplagt, eller under påvirkning av stoff som kan fremprovosere fysiske eller psykiske forstyrrelse (medisiner, alkohol, narkotika o.s.v.). Forsikre dere om at dere kan stanse motoren og kjeden i tilfelle nødvendig. Vær alltid oppmerksomme på det dere holder på med og arbeid ved å følge reglene for godt vett.

1. Kontroller. Alltid inspiser maskinen før hver bruk, i tilfelle voldsomt støt eller tegn på dårlig funksjon. Kontroller at monteringen er korrekt og at alle deler er effektive og rene, utfør kontrollene som blir beskrevet i “Vedlikehold – Før hver bruk”, at nøkkelene og utstyret brukt til regulerings operasjonene blir blitt tatt bort, at skruene og mutterene er i deres plass godt festet, at stangen og kjeden er korrekt monterete. Dersom noen av disse oppførte vilkårene ikke er tilfredsstillende IKKE bruk maskinen.

2. Reparasjoner / Vedlikehold. Dere kan personligt erstatte de delene på maskinen som har forklart montering under seksjonen “Montering/ Demontering”, i tilfelle delene er ødelagte eller har slitasje, bruk kun originale og godkjente reservedeler, som er å få tak i hos de autoriserte forhandlerene. Alle andre deler på maskinen, dersom nødvendigt, må kun bli erstattet av Autoriserte Forhandlere. Bruk ALDRI en maskin som er ukomplett, defektert, modifisert eller er blitt reparert av hvilkensomhelst og ikke av en Autorisert Forhandler. Risikoene som er bundet til bruken av maskinen øker betrakteligt dersom vedlikeholds operasjonene ikke utføres regelmessigt, og på riktig måte og ved bruk av reservedeler som ikke er originale; i slike tilfeller så tar ikke hoved fabrikanten på seg noe ansvar for skade på personer eller ting. I tilfelle tvil ta kontakt med en Autorisert Forhandler.

3. Vedlikehold i sikkerhet. Alle vedlikehold operasjoner , montering, demontering og påfylling

kjede olje må kun skje med maskinen satt i en stabil posityr på en rett og solid overflate, med støpselen

tatt av (når i tilfelle dette blir indikert utrykkeligt motsatt), klippe-elementet stanset og med passende vernehansker på.

4. Klær. Så lenge en arbeider med maskinen så må en ha på seg følgende anordnende individuell beskyttelse av godkjent type:tettsittende beskyttelses klær, sikkerhets støvler med sklisikre soler, med knuse og skjære beskyttelse, hansker som beskytter mot skjære-elementet og som beskytter mot vibrering, sikkerhets visir / verne briller (ta bort beskyttelses hinnen dersom tilstede),beskyttende hørselsvern, verne hjelm (dersom det er fare for fall av objekteri), noe som kan holde håret knyttet oppe over skulderen (i tilfelle de er lengre enn skuldrene),anti- støvmaske. IKKE ha på korte bukser, løse klær og smykker som kan henge seg opp i delene på maskinen som er i bevegelse, ikke ha på sandaler og ikke arbeid uten sko.

5. Sikkerhets instruksjoner for helsen – Vibrerasjoner og Støy.

Unngå et overdrevent bruk av maskinen: støy og vibrasjoner kan være skadelig, ved å forårsake ubehageligheter, stress, anstrengelse og nedsatt hørsel. Forlenget bruk av maskinen utsetter operatøren for vibreringer som kan forårsake fenomenet “Hvite fingrer” ( det såkalte Reynaud fenomenet), karpal tunnel syndromet eller andre patologier. Dette kan redusere følelsen for temperatur forandringer, og en generell dovning i fingerne. Derfor bør en være nøye med å kontrollere hendene og fingerne, dersom en bruker dette verktøyet kontinuerligt. Skulle en av disse symptomene vise seg oppsøk lege med en gang.

6. Sikkerhets instruksjoner for helsen – Kjemiske

virkemiddler. Unngå all øye og hudkontakt med

kjede oljen.

7. Sikkerhets instruksjoner for helsen – Elektrisk strøm. Forbind dere kun opp med godkjente

forlengere/støpsel/nett, etter foreskriftene og installert i samsvar med de gjeldende foreskrifter. Forsikre dere om at nettet som dere er forbindet til har installert en anordnet rest strøm (RCD) med en åpnings strøm som ikke er høyere enn 30mA. Forsikre dere om at kablene, støpslene, strøm kontaktene og den anordnende rest strømmen er i utmerket tilstand, med de etterspurte særdrag, montert eller til koblet korrekt og rengjorte. Ikke ta av maskinen fra nettet ved å dra ut i kabelen. Ikke bruk eller ha i oppbevaring maskinen og forlengeren i

NORSK – 3

fuktige områder. I tilfelle kabelen blir skadet ta den av med en gang fra støpselen ved å forsikre dere om å ikke komme borti utstilte metall ledninger. Ved bruk av maskinen så er det uunværligt å unngå å komme I kontakt med deler som befinner seg på jordgrunnen (f.eks. rør, kabler, lynavleder, o.s.v.). I utendørs miljøer bruk kun godkjente kabel forlengere for utendørs bruk. Unngå å lage knuter på de elektriske kablene, og ikke bruk en sammen rullet forlenger.

8. Sikkerhets instruksjoner for helsen - Varme.

Under bruken av dreven og kjeden så vil disse komme opp i meget høye temperature, unngå berøre dem dersom de er fremdelels varme.

9. Sikkerhets instruksjoner for helsen – Klippende deler eller i bevegelse. Berør kun kjeden når den er

stanset og maskinen har støpselen tatt av; uansett så vær oppmerksomme fordi den er skarp og kan skade selv om en tar disse forhåndsreglene. Husk at ved utstedelse av bryteren så vil kjede fortsette å gå rundt enda en liten stund.

10. Arbeids område. Ta grundig i betraktning omgivelsene rundt arbeidsplassen og forvisse seg

om hvilken som helst fare (for e.k.s. veier, gangstieri, strømkabler, farlige trær,o.s.v.). Før hver bruk fjern bort fra det interesserte arbeidsområdet stein, glass, tau, metall deler, hermetikkbokser, flasker og andre fremmede deler som kan forvikle seg inn i de roterende delene eller bli farligt slynget ut i avstand. Kontakten mellom knivbladet og andre gjenstander kan forårsake ulykker på operatøren, andre mennesker og dyr som befinner seg i nærheten og også på maskinen. Vær særlig oppmerksomme når en arbeider på en grunn i skråning. Rot øker faren for ulykker:Før hver bruk fjern bort fra det interesserte arbeidsområdet stein, glass, tau, metall deler, hermetikkbokser, flasker og andre fremmede deler. Ta i betraktning farer som ikke kan bli lagt merke til på grunn av støy som kommer fra maskinen. Forsikre dere om at en blir hørt av noen i nærheten i tilfelle ulykke. Dersom dere arbeider i et isolert område, ha da alltid med/i nærheten et førstehjelpsskrin og forsikre dere om at noen har kjennskap til deres arbeids posisjon.

11. Arbeid

Aldri begynn å klippe før: en har fjernet bort stang beskyttelsen; før en tilstrekkelig mengde olje har nåd

frem til kjeden; før en har planlagt fluktveien(i tilfelle felling).

Unngå å bruke maskinen til å: flytte grener eller røtter, unngå å bruke maskinen dersom faren for at kjeden kan komme i kontakt med jordgrunnen, heler, elektriske forsvar eller ved oppstabling; klipp grenene eller buskene meget små (de kan ødelegges og bli slynget, med fare for å alvorlig skade personer); operere på trær dersom ikke tilstrekeligt opplært og utstyrt (tau, kroker, o.s.v.); start arbeidet medlstangen i et snitt som har blitt utført tidligere eller i en kløving; bruk aldri maskinen når en er

på en stige, eller står på andre ustabile overflater; bruk aldri maskinen under estreme klimatiske forhold, ugunstige værforhold, under nedsatt sikt og med en altfor dårlig belysning (lave temperaturer, meget varmt og fuktigt klima tåke, regn, vind, om kvelden o.s.v.).; arbeid med spente armer: dere må alltid være i beste form for å eventuelt kunne reagere dersom noe uforutsett skjer; la aldri maskine være ubevoktet; la aldri noen ta borti kabelen, forlengeren eller maskinen; aldri anstreng maskinen mens en holder på med klippingen (en kan da risiere å ødelegge motoren og å miste kontrollen over verktøyet); aldri blokker bryteren eller blokkerings bryteren med klebrig teip eller andre materialer. Husk å: kun klippe ved (aldri plastik, metall/ eller annet); forviss dere om at bryteren ikke er satt i bevegelse ved innførselen av støpselen eller med å ta ut kjedet bremsen; forsikre dere om at kjedet ikke er i kontakt med noe som helst i det øyeblikket en setter i gang bryteren; hold personer og dyr lagt borte fra arbeidsområdet (i tilfelle nødvendig sett opp et gjære rundt området og bruk oppmerksomhets signaler), med en maksimums avstand på10/ til 2,5 meter alt etter høyden på stammen; når mulig bruk stående fortanning eller et sagestativ for å blokkere veden som skal skjæres; alltid hold maskinen slik som forklarto: grip fast forhåndtaket med venstre hånd og bakre håndtak med høyre hånd, ved å lukke tommelen og de andre fingerne om rundt håndtakene (under bruken så kan det hende at maskinen sklir forover eller bakover, sprette tilbake, et tilbakeslag kan skje: ved å holde maskinen på rett måte så minsker mulighetene til å miste kontrollen); hold kabelforlengeren alltid bak dere, og forsikre dere om at de ikke danner farer for dere eller andre personer, og at den ikke kan skades (av varme, skjærende elementer, skarpe kanter/, oljer, o.s.v.); alltid ha en sikker og stødig arbeidsstilling på bena; hold håndtakene tørre og rene; under bruk hold alle deres kroppsdeler og klær lagt borte fra kjedet; løslat/slipp bryteren, vent til kjedet stanser opp og innfør kjede

NORSK - 4

bremsen før en setter i oppbevaring maskinen; Klipp kun på en høyde som er lavere enn deres skuldre; alltid manovrer maskinen med maksimum oppmerksomhet; undresøk ofte, før og mens i bruk, at olje nivået ikke går under MIN; vær alltid på ventre side av maskinen mens en klipper, vær meget oppmerksomme dersom dere må igjen må innføre metall stangen i et snitt som allerede har vært utført; ta bort stangen fra snitte når kjedet fremdelels er i rotasjon.

12 Forhåndsregler under transport og oppbevaring. Hver gang en bytter arbeidsområde,

koble fra maskinen fra nettet og innfør kjede bremsen. Monter på stangbeskyttelsen før hver

transport eller oppbevaring. Transporter maskinen for hånd med stangen vendt bakover, eller dersom transporten skjer med et kjøretøy, bind den for å forhindre skader. Aldri transporter maskinen ved å holde den i kabelen. Etter bruk sett tilbake maskinen I et tørt område, posisjonert i høyden, langt vekke fra varme kilder og borte fra barns rekkevidde.

13. Forhåndsregler mot ild og brannfarer. Aldri utfør arbeid i nærheten av flamer,lett anntennelig materiale eller potensielt eksplosivt.

14. Tilbakevirkningsslag. Tilbakevirkningsslag består av en kraftig steiling av stangen mot operatøren og som som oftes skjer dersom den øverste delen på stangen (kalt “risiko sektor”) kommer i kontakt med et objekt, eller dersom kjedet innfester seg i tømmeret. Tilbakevirkningsslaget skjer med en uforutsett bevegelse og meget raskt langs lippe flaten til metallstangen (generellt i høyden men det avhenger av maskinens posisjon mens en klipper), og kan føre til at en mister kontroll over selve maskinen, og kan fremkalle alvorlige ulykker eller dødelige (f.eks. dersom maskinen med kjedet i rotering blir slynget mot operatøren). For å unngå tilbakevirkningsslag så holder det ikke at bremse kjede bremsen eller andre sikkerhets enheter er tilstede: det er nødvendig å forstå hva som kan fremkalles, og komme det i forkjøpet med ens egen oppmerksomhet og erfaring, satt sammen med en forsiktig og korrekt bruk av maskinen (for eksempel: ikke klipp flere greiner om gangen, fordi en kan tilfeldig støte borti risiko sektoren; dersom en monterei stenger eller kjeder ukorrekt, dersom kjedet ikke er slipt eller er slipt på feil måte så øker risikoen for tilbakevirkningsslag; i valg av stang husk at desto mindre radiusen er på toppen desto mindre er risiko sektoren).

C. BESKRIVELSE AV SIKKERHETS UTSTYRET

SPERRING AV BRYTER

Deres maskin er installert med en utstyrenhet (fig.1) som, i tilfelle ikke aktivisert, forhindrer å trykke på bryteren, for å forhindre tilfeldig oppstart.

BREMSE KJEDET / BESKYTTELSE FOR HÅNDEN FORAN

Beskyttelsen på/for hånden foran (fig.2) hjelper for å unngå at (forutsatt at maskinen holdes korrekt) deres venstre hånd kommer i kontakt med kjedet. Bakre beskyttelse av hånden har dessuten funksjonen til å sette i gang kjedebremsen, utstyrenheten studert for å kunne blokkere kjedet etter få tusensekunder i tilfelle tilbakevirkningslag. Kjedet bremsen er ikke i gang satt når bakre beskyttelse av hånden er dratt bakover og blokkert (kjedet kan bevege seg). Bremse kjedet er innført når beskyttelse for hånden foran er presset forover (kjedet er blokkert).

1,3,6,8,12

Bremse kjedet kan bli innført på to måter: for en aksjonering av ventre puls, hvis den blir presset forover av denne samme eller kommer i kontakt etter et tilbakevirkningsslag; eller for treghet, i tilfelle tilbakevirkningsslaget er spesiellt voldsomt. Ved å bruke maskinen med metallstangen horisontalt, for eksempel mens en feller, kjetting/lenke bremsen tilbyr en mindre beskyttelse, fordi den kan kun aksjoneres for treghet, da brukerens hånd er ute av aksjons radiusen til beskyttelsen foran av hånden (fig.3) NOTIS: Når bremse kjettingen/lenke er innført såvil en sikkerhets bryter ta bort all strøm fra motoren.

KJEDE STOPPER BOLT

Denne maskinen er utstyrt med en bolt stopper for kjedet (fig.4) som befinner seg under drevet. Mekanismen er prosjektert for å stanse bevegelsen bakover til kjedet i tilfelle det blir ødelagt eller at

NORSK – 5

stangen forblir ute. Disse fenomenene kan unngås ved å holde kjedet korrekt (se under kapitellet“Montering/Demontering”).

BAKRE BESKYTTELSE FOR HØYRE HÅND

Hjelper til å beskytte (fig.5) hånden i tilfelle hopp eller ødeleggelse av kjedet.

D. MONTERING / DEMONTERING

MONTERING AV METALLSTANG OG KJEDE

Etter hvilken modell maskinen deres er så forandres monterings prosedyren, derfor så må dere referere til figurene og typen på produkt etikketen ( A - Tegnforklaring – 9 [ES020 / ES021] ), vær meget oppmerksomme på å utføre monteringen korrekt.

FOR ES020 FOR ES021

2,3,6,7,8,9,12

1. Kontroller at kjetting/lenke bremsen ikke er innført, i tilfelle ta den bort 2a. Løsne stangfestemutteren og fjerne

kjededekselet

2b. Skru av knott fikser stang og ta bort kjede

beskyttelsen

3. Montere stangen på stangfesteskruen på stiften og skyv den maksimalt bakover mot drevet. Plassere

kjeden over drevet, la den passere i stangens lederrifle, ved å starte fra den øvre delen. Advarsel! Kontrollere at den skarpe delen av kuttetennene vender framover på den øvre delen av stangen.

4a. Legg kjedestrammer bolten på plassen til

bolt kjedestrammeren. Monter beskyttelses kjedet, og forsikre dere om at tennene trekkerene til kjedet inntar i drevet og i kanalåpnings lederen.

Montere platen som vist i figuren, ved å sette

4b.

kjedetrekket i stifttrekkets sete. Se til at kjedens trekktenner tar i drevet og i lederriflen. Plassere kjededekselet, se til at det pares korrekt med kjedetrekkplaten.

5a. Lukk stangfestemutteren med fingrene. 5b. Skru svakt til stang fikser knotten. 6a. For å spenne til kjedet skru til i retning med

klokken kjedets tilspenningsskrue, for å løsne spenningen skru til i motsatt retnings av klokken (ved å utføre denne operasjonen hold toppen til stangen hevet).

6b. For å strekke kjeden, vri kjedetrekkringen med

urviseren, for å løsne på spenningen vri den mot urviseren (ved å utføre denne operasjonen hold toppen til stangen hevet).

7 Spenn til kjedet helt til spenningen er ukorrekt, det vil si helt til ved å strekke den oppover så vil tann

trekkeren reise seg til samme høyde som stangen. (kjedet skal ikke henge på nedre del av stangen)

8a. Stram stangfestemutteren skikkelig med et

passende verktøy.

8b. Skru med styrke helt fast igjen knotten

stangfikseren.

Ved å stramme til for mye kjedet så kan en overanstrenge motoren og skade den, å ikke stramme den godt nok kan føre til at den hektes av, mens et kjede som er spent til korrekt betyr de beste klippe måter og en forlenget holdbarhet av denne. Kontroller regelmessigt spenningen til kjedet fordi dens lengde har en tildens til å øke med bruk (spesiellt dersom den er ny, på den første monteringen kontroller igjen spenningen etter 5 minutters arbeid); i hvert tilfelle ikke stram til kjedet med en gang men vent til den har kjølet seg ned. I tilfelle dere må regulere spenningen til kjedet løsne alltid mutterene mutter / knott for feste av stang

(stangfesteknott) før en tar for seg skrue / kjedestrammerring; spenn den til korrekt of skru til på nytt mutter / knott for feste av stang (stangfesteknott).

NORSK - 6

E. OPPSTART OG STANS 1,4,5,6,7,8,9,11,12,13

Oppstart: Ta et godt tak i begge håndtakene, ta av

kjedet bremsen, trykk og hold nedtrykkt brytersperren og trykk på bryteren (nå kan en slippe brytersperren).

Stans: Maskinen stanser når dere slipper bryteren. I

F. SMØRING AV METALLSTANG OG KJETTING

ADVARSEL! En En ikke god nok smøring av kippe

utstyret vil fremkalle ødeleggelse av kjedet med alvorlig risiko for skader og død av personer. Smøring av stangen og kjedet er forsikret av en automatisk pompe.

Valg av kjede oljen

Bruk kun ny olje (av spesiell type for kjettinger) med god viskositet: den må ha en god sammenheng og kunne garantere gode flyte egenskaper, både sommer og vinter. Hvor det ikke er tilgjengelig olje til kjede bruk olje til transmisjon EP 90.

G. VEDLIKEHOLD

ADVARSEL! I tilfelle en arbeider i områder som er

særlig skitne og støvete, så må operasjonene som er forklarte bli utførte hyppigere enn det som er indikert.

Før hver bruk

Kontroller at kjede olje pumpen fungere slik som den skal: sikt stangen mot en lys overflate, med en avstand på tyve centimeter; etter at maskinen har vært i funksjon i ett minutt så vil det være olje flekker på overflaten (fig.1) .Kontroller at for å innføre og å ta ut/bort kjede bremsen at det ikke er nødvendigt med en overdreven styrke, dårlig og at den ikke er blokkert/sperret. Etter det kontroller funksjonen slik som indikert: ta ut kjede bremsen, hold maskinen korrekt og start den opp, innfør kjede bremsen ved å presse beskyttelsen foran til hånden med venstre håndledd/arm, uten å slippe håndtakene (fig.2). Dersom bremse kjeden fungerer, så vil kjeden blokkere seg med en gang. Kontroller at kjedet er slipt (se under), er i god stand og spennt riktigt, i tilfelle den har uregelmessig slitasje eller har klippe tenner som er kun 3mm, sostituitela (fig.3).

tilfelle maskinen ikke stanser opp, innfør kjedet bremsen, ta bort kabelen fra nettet og ta den med til en Autorisert Forhandler.

3,6,7,8,9,12

Bruk aldri avfalls oljer da disse kan være skadelige for dere, maskinen og miljøet. Forsikre dere om at oljen er tillegnet til temperaturen i det området den blir brukt: i temperaturer under 0°C så blir noen oljer tykkere, og vil overanstrenge pompen og ødelegge den. For valg av olje så er det best at en tar kontakt med deres nærmeste Autoriserte Forhandler.

Påfylling av olje

Skru av lokket på olje tankbeholderen, ungå å søle ut oljen (dersom dette skulle skje rengjor maskine godt) (fig.2) skru så godt igjen lokket.

1,2,3,4,5,6,7,8,9,12,13

Rengjør ventilasjonsspalten ofte, for å unngå at motoren overopphetes.

Kontroller funksjonen til bryteren og brytersperren (skal utføres når kjedebremsen er tatt av): sett i gang bryteren og brytersperren og kontroller at de returnerer tilbake i hvile posisjon med en gang de blir sluppet; undersøk at, uten å sette i gang

brytersperren, så er det er umuligt å sette i gang bryteren. Kontroller at kjede blokkerboltenr og beskyttelsen for høyre hånd er fullstendig og uten tilsynelatende feil,

sliksom materiale skader.

Etter 2-3 timers bruk

Kontroller stangen, dersom nødvendig rengjør nøye smøre hullene (fig.4) og leder kanalen (fig.5), i det

siste tilfellet dersom den fremstiller slitasje og overdrevne furer bytt den ut.Snu rundt stangen for å tillate en lik slitasje (fig.6). Rengjør drevet regelmessig og kontroller at den ikke er overdreven fortært (fig.7). Rengjøre klokken og bremsebåndet.

NORSK – 7

Smør kjedetann hjulet til stangen med fett til støtputene gjennom det indikerte hullet (fig.8).

Sliping av kjede (Når nødvendigt)

Dersom kjedet ikke klipper uten å trykke stangen mot tømmeret og det produserer veldig små sagflis, så er det tegn på at den er ikke godt nok slipt. Dersom skjæringen ikke produserer sagflis, så har kjedet helt mistet tråen og når de skjærer så støver det kun tømmeret. Et godt slipt kjede avanserer selv i tømmeret og produserer store og lange høvelspon. Den skjærende delen av kjedet er satt sammen av skjære

løkke (fig.9), med en skjære tann (fig.10) og en klippe avgrenser (fig.11). Ugjevnheter mellom disse fastslår

dybden på klippet; for å oppnå en god sliping så har en behov for en lederfil og en rund lim med en diameter på 4mm, følg instruksjonene som følger: med kjedet korrekt montert og korrekt spennet innfør kjede bremsen,posisjoner leder filen slik som figuren viser, loddrett med metallstangen (fig.12), og operer på klippe tannen med vinklene slik som er indikert på figuren (fig.13), slip alltid fra innsiden og ut og gjør trykket slappere i retur fase (det er veldigt viktig å følge nøye indikasjonene:

overdreven hjørne sliping, dårlig eller en feil diameter på filen øker muligheten til tilbakevirkningsslag). For å oppnå sidehjørnene mere presise så anbefaler en å posisjonere filen på en slik måte at den overgår vertikalt det øverste skjæreelementet med circa 0,5 mm. Slip først alle taggene på den ene siden, deretter snu sagen og repeter operasjonen. Forsikre dere om at alle taggene er like lange etter slipingen og at høyden på dybde avgrenseren er 0,6mm under det øverste skjæreelementet: kontroller høyden ved å brukeen sjablong og slip (med en flat fil) delen som rager frem, avrund deretter den fremste delen av dybde avgrenseren (fig.14), ved å være oppmerksom på å IKKE slipe beskyttelses tannen anti.tilbakevirkningsslag (fig.15).

Hver 30 timers arbeid

Ta maskinen til en Autorisert Forhandler for et generellt gjennomsyn og for en kontroll av de bremsende utstyrenheter.

PERIODER MED LANG UVIRKSOMHET.

I tilfelle en forlenget tilbakesetting, tøm alltid alt innhold i oljetanken til kjedet. Ta kontakt med nærmeste påfyllingsstasjon for dets avsetning.

H. KLIPPE TEKNIKKER

Under bruk unngå: (fig.1)

- Å klippe i situasjoner hvor stammen kan dele seg mens en skjærer (spennet tømmer, tørre trær, o.s.v..): en plutseligt brudd kan være meget farligt.

- At metallstangen eller kjeden infatter seg i snittet: dersom dette skjer, adskill maskinen fra nettet og prøv å heve stammen ved å løfte den med et tilpassende verktøy; ikke prøv å befri maskinen ved å riste eller dra fordi dere kan risiere å ødelegge den eller å skade dere selv.

- Situasjoner som kan favorisere tilbakevirkningsslag til å fremstå. Under bruk: (fig.1)

- Dersom dere klipper på et terreng i skråning arbeid da oppover på stammen, slik at den ikke kan truffe dere i tilfelle den sulle rulle.

- Slipp bryteren etter hvert klipp: en forlenget utøvelse av motoren på tomgang kan fremkalle alvorlige havarier.

- I tilfelle felling avslutt alltid deres arbeid: et halveis fellt tre kan brekke/ seg.

- Hver gang en avslutter et klipp/skjær vil dere bemerke en ganske stor forandring i styrken

NORSK - 8

1,2,3,4,5,6,7,8,9,10,11,12,13,14

nødvendig for å holde maskinen, vær meget oppmerksomme og ikke mist kontrollen.

I teksten som følger så refererer vi til disse to klippe: Klipp med spennt kjede (fra oppoverfra mot nedover) (fig.2), fremstiller en fare for en tilfelldig bevegelse av maskinen mot stammen med de konsekvensene at en mister kontrollen, dersom det er mulig bruk kroken mens en klipper. Klipp med pressende kjede(nedover mot oppover) (fig.3): fremstiller istedet en fare for en tilfelldig bevegelse av maskinen mot operatøren med risikoen for å treffe ham, enten sammenstøt med stammen i risiko sektoren med risikoen for et tilbakevirkningsslag konsekvenser; vær meget oppmerksomme mens dere klipper. Den mest sikre måten for bruk av maskinen er når tømmeret er blokkert på sagestativet, ved å skjære ovenfra of ned og å arbeide utenom støtten. (fig.4)

Bruk av krok

Når det er muligt bruk kroken for et sikkrere klipp: fest den i barken eller på overflaten av stammen, slik at en lettere kan bevare kontrollen over maskinen.

Følgende så er de typiske prosedyrene å anvende overførte, hver eneste gang så vil det hendig å vurdere om de vil være tilegnet eller ikke til deres tilfelle og hvordan utføre klippet/saget med den minste risiko. Stamme på grunnflaten (Risiko at kjedet kommer i nærheten av jordbunnen mot slutten av klippet). (fig.5) Klipp fra ovnfra og ned gjennom hele stammen. Fortsett forsiktig til sliutten av klippet for å unngå at kjedet kommer borti jordbunnen. Dersom det er mulig stans opp på 2/3 av stammene tykkelse, rull stammen og klipp den resterende delen ovenfra og ned, for å begrens risikoen for å komme i nærheten av jorden. Stubben støttet kun på en side (Risiko for at stammen brekkes under klipp) (fig.6) Begynn sagingen nedenfra til circa 1/3 av diameteren, avslutt ovenfra, ved å møte klippet som all’erede er blitt utført. Stammen stttet på dens to ytterligheter (Risiko at kjedet knuses.) (fig.7) Begynn sagingen nedenfra til circa 1/3 av diameteren, avslutt ovenfra, ved å møte klippet som allerede er blitt utført.

Felling

ADVARSEL! :Ikke prøv å felle dersom dere ikke har god nok erfaring, og i alle tilfeller ikke fell stammer med en større diameter enn lengden på selve metallstangen! Denne operasjonen er riservert for eksperte brukere og med passende utstyr.

Meningen med fellingen er å få treet til å falle i den beste posisjonen mulig for den neste opprykkning og stammene disseksjon. (Unngå at et tre i fall faller og vikler seg over et annet: å få et tre som har viklet seg inn er en meget farlig operasjon). Dere må bestemme den beste direksjonen for falletved å vurdere: hva som befinner seg rundt treet, dets helning, krumning, vindens direksjon ogkonsentrasjonen av greiner. Heller ikke undervurder de døde eller brekkte greinene tilstede da de kan løsne under fellingen og representere en fare. ADVARSEL! Under fellings operasjoner med kritiske omgivelser, løft med en gang de aukustiske beskyttelsene etter klippingen, slik at en kan lettere bemerke usedvanligstøy og eventuelt advarsels-signaler.

Innledende operasjoner til klipp/sag og individualisering av flukt vei

Fjern greiner som hindrer arbeidet (fig.8), ved å begynne ovenfra og nedover og ved å holde/ha stammen mellom dere og maskinen, deretter fjern de vanskeligste greinene, del for del. Fjern vegetasjonen rundt treet og observer om det eventuelt er noen forhindringer tilstede(steiner, røtter, grøfter o.s.v..) i planleggingen av deres flukt vei (å ta bruke under treets fall); referer til figur (fig.9) for hvilken direksjon å ta ( A direksjon forutsatt for treets fall. B.Flukt vei C. Risiko sektor) FELLING (fig.10) For å forsikre dere kontrollen over treets fall så må dere følge de følgende klipp: Direksjons klippet, som først må utføres,tjener til å kontrollere direksjonen over treets fall: følg først ØVERSTE DEL av direksjons klippet på den siden hvor treet skal felles. Hold høyre siden på treet som dere skal klippe og klipp med trekket kjede; etter det følg så NEDRE DEL av klippet, som skal avsluttes på toppen av den øverste delen. Dybden på direksjons snittet må være på 1/4 av diameteren på stammen, med en vinkel på det øverste klippet med den nederste på hvertfall 45°. Møtet fra de to klippene er kallt “direksjons klippe linjen”. Linjen må være perfekt horisontal og med en spiss vinkel på (90°) sett ut fra fall direksjonen. Fellings klippet, som skal å fremprovosere fallet av treet, skal gjøres ca. 3-5 cm over den nederste delen av flaten av direksjons klippe linjen, og avsluttes med en avstand på 1/10 av stammen fra denne. Hold den ventre siden av treet og klipp med trekket kjede, ved å bruke kroken. Kontroller at treet ikke beveger seg i forskjellig direksjon av det som var forutsett for fallet. Med en gang det er muligt innfør en fellings kile i snittet. Delen av stammen som ikke er klippet kalles støttepunkt, og er “glidlåsen” som leder treet i fallet; i tilfellet det ikke er nok, ikke rettlinjet, eller helt saget så har en ikke lenger ha kontroll over fallet på treet (meget farli!) derfor så er det helt nødvendigt at de forskjellige klippene blir utført med presisisjon. På slutten av klippene, så skal treet begynne å falle, dersom det er nødvendigt så hjelp til med en kile eller en felle løfte stang.

Avrivning

En gang en har fellet treet så går en over til opprivningen, det vil si til fjerningen av grenene på stammen. Ikke undervurder denne operasjonen, fordi mesteparten av tilbakevirkningsslag ulykkene skjer nettopp mens en holder på med avrivningen, derfor må dere væe oppmerksomme på hvordan dere posisjonerer knivbladet mens dere klipper og arbeid fra ventre side av stammen.

NORSK – 9

I. MILJØ INNFORMASJON

I dette avsnitet vil du finne all informasjon som behøves for å ta vare på de miljøvennlige kakteristikkene som maskinen ble laget med fra begynnelsen av, den riktige bruk av maskinen, og avsetning av oljene.

PROSJEKTERING

Under prosjekt fasen, var prosedyren å studere og forske på en motor med lavt forbruk, og med veldig liten utstedelse av støy

BRUK AV MASKINEN

Når en fyller på oljetanken så må en være forsiktig og ikke fremkalle utsøling av kjedeoljen i miljøet.

KASTING AV FRAGMENTER

Ikke kast maskinen som ikke lenger fungerer ut i miljøet, heller ta den med til nærmeste autoriserte virksomhet som etter de gjeldende forskrifter, kan ødelegge avfal.

Symbolet på husholdningsavfall. Det skal i stedet bli levert inn på et egnet samlepunkt for gjenvinning av elektrisk og elektronisk utstyr. Ved å forsikre deg om at dette produktet er deponert korrekt, hjelper du med å forebygge negative virkninger på miljøet og menneskelig helse,som ellers kan bli forårsaket av uhensiktsmessig avfallshåndtering av dette produktet. For mer detaljert informasjon om gjenvinning av dette produktet, vennligst ta kontakt med kommunekontoret på stedet, renovasjonstjenesten for husholdningsavfall, eller butikken hvor du kjøpte produktet.

Forsikre dere om at det er strøm tilstede på nettet Forsikre dere om at støpselen er korrekt innført Forsikre dere om at ikke kabelen eller, forlengeren er skadet Forsikre dere om at kjede bremsen ikke er innført Forsikre dere om at kjedet er montert korrekt Kontroller at smøringen av kjedet slik som forklart i kapitell F og G Kontroller at kjedet er slipt Ta kontakt med en Autorisert Forhandler

produktet eller på produktets innpakning angir at dette produktet bør muligens ikke bli behandlet som

M. FEILFINNER SKJEMA

Motoren starter ikke

zz z z

Motoren går dårlig rundtog mister potens

Maskinen starter men klipper ikke slik som den skal

Motoren går rundt på en uregelmessig måte

De bremsende utstyrenhetene sperrer ikke kjede roteringen slik som de skal

NORSK - 10

N. SAMOVAR ERKLÆRING.

På vegne av Husqvarna Outdoor Products Italia SpA, erklærer jeg at de følgende produktene: type ES020, ES021 serienummer fra 2005, er produsert av Husqvarna Outdoor Products Italia SpA,er i samsvar med de Europeiske forskriftene: 98/37/EC (gjeldende for maskiner), 93/68/EC (gjeldende for EC varemerking) & 89/336/EC (gjeldende elektromagnetiske kompatibilitet), forskrift 2000/14/EC (VedleggV).

Følgende harmoniserende standarder er blitt tillempet: EN 50144-1, EN 50144-2-13, EN 55014-1, EN 55014-2. Den leverte motorsagen samsvarer med det eksemplaret som gjennomgikk EU typeprøving. Sertifikatene har nummer: 55519. Kontrollorgan: 0717, Nemko S.p.A. - Via Trento e Trieste, 116 - I-20046 Biassono (Mi), har utført EU typeprøving ifølge artikkel 8, punkt 2c.

Valmadrera, 01/09/2005 Giuseppe Todero (Direttore Tecnico) Outdoor Products Italy S.p.A. Via Como 72, 23868 Valmadrera (Lecco) ITALIA

O. TEKNISKE DATA

TYPE: ES020

Vekt uten brennstoff (Kg) 4.2 Oljetank kapasitet (cm3) 380 Lengde metallstang (cm/inches) 30/12” 35/14’’ 40/16” Kjede type MPG370GLX 91VJ Kjede gang (mm/inches) 3/8 Kjedehastighet ved maks. ytelse (m/sek.) 15 Vibrasjonsnivå

Forhåndtak (m/s2) (ISO 7505) 4,9

Bak håndtake (m/s2) (ISO 7505) 5,5 Målt lydeffekt nivå LWav dB(A) (ISO 9207) 106 Garantert lydeffekt nivå Lwav dB(A) (ISO 9207) 107 Lydtrykksnivå på operatørens øre dB(A) (EN 27182) 90,6

Minimums seksjon forlenger kabel (num.cavi x mm2) 2x1 Maksimums lengde forlenger kabel (m) 30

ES021

NORSK – 11

A. YLEISKUVAUS

Takakädensija

2) Rystysuojus

3) Etukädensija

4) Takapotkusuojus/ketjujarru

5) Ketjunkiristimen ruuvi / holkki

6) Ketjunkiristimen tappi

7) Öljysäiliön korkki

8) Öljytason tarkistusikkuna

9) Tuuletusaukot

10) Sähköjohto

11) Manuaalinen

12) Käyttökytkin

13) Käyttökytkimen varmistin

14) Teräketju

15) Vetolenkki

16) Leikkuulenkki

17) Leikkuusyvyyden rajoitin

18) Leikkuuhammas

19) Terälevy

20) Teräketjun suojus

21) Vetopyörä

22) Ketjusieppo

23) Terälevyn kiinnitysruuvi

24) Terälevyn kiinnitysmutteri / Nuppi

25) Kärkipyörä

26) Terälevyn suojus

27) Kuorituki

28) Ketjunkiristimen tapin istukka

29) Voiteluaukko

30) Terälevyn ura

31) Ketjunkiristimen pikkulevy

Esimerkkietiketti

ETIKETIN MERKKIEN SELITYKSET:

1) Taattu äänitehotaso direktiivin 2000/14/EC mukaisesti

2) Kaksoissuojaeristys

3) CE-merkintä vaatimustenmukaisuudesta

4) Suojausluokka

5) Nimellistaajuus

6) Nimellisteho

7) Vaihtovirta

8) Nimellisjännite

9) Tyyppi

10) Etuliite

11) Tuotteen koodi

12) Valmistusvuodi

13) Terälevyn enimmäispituus

14) Valmistajan nimi ja osoite

15) Sarjanumero

16) Malli

SUOMI – 1

Varoitus

Lue opas huolellisesti

B. VAROTOIMENPITEET

TUNNUKSIEN MERKITYS

Älä heitä pois! Toimita valtuutetulle jätteenkäsittelylaitokselle

Käytä konetta aina kahdella kädellä

Turvasaappaat

Pitkät viiltosuojatut housut

Kypärä, kuulosuojaimet ja suojalasit tai kasvosuojain

Viiltosuojatut hansikkaat

Ketjujarru pois päältä, päällä

Poista pistoke pistorasiasta, jos sähköjohto vahingoittuu

Leikkuuhampaan suunta

Oppaan käyttö. Jokaisen koneen käyttäjän tulee lukea tämä opas kokonaisuudessaan ja erittäin huolella (ja mahdollisuuksien mukaan osallistua koneen käytön käytännön esittelyyn) ennen koneen käyttöä, jotta tunnetaan kuvatut turvallisen käytön toimenpiteet ja käytettävät leikkuutekniikat. Luovutettaessa tai lainattaessa konetta tämä opas tulee antaa sen mukana. Muistakaa, että KAIKKI oppaan osat ovat tärkeitä, jotta vältetään käyttäjään kohdistuvat onnettomuudet tai vahingot koneeseen ja että kuvattujen menettelytapojen noudattaminen ei

Takapotkuvaara

Älä jätä sateeseen tai kosteaan

Ketjuöljy

Älä…

Sammuta kone

poista onnettomuusvaaraa vaan vähentää sen todennäköisyyttä tai vahingon vaikutusta. Oppaan rakenne: kappale B on jaettu osiin, joihin viitataan muualla oppaassa ”VAROITUS”-tunnuksella ja sitä seuraavilla viitattavien osien numeroilla, jotta keskistetään lukijan huomio pääasiallisiin turvallisuustekijöihin, jotka liittyvät kyseisiin erityistilanteisiin; kappaleessa ”A – YLEISKUVAUS” kuvatut osat esitetään kursivoituna tekstissä niiden tunnistamisen helpottamiseksi.

SUOMI - 2

Ennen käyttöä. Älkää salliko, että näitä ohjeita tuntemattomat, huonossa fyysisessä tai henkisessä kunnossa olevat, riittämättömästi opastetut henkilöt tai lapset käyttävät konetta (paikalliset määräykset voivat joskus rajoittaa käyttäjien ikää ja koneen käyttöä). Jos teillä ei ole kokemusta koneen käytöstä, osallistukaa valmennukseen ja työskennelkää ainoastaan tukitelineen kanssa. Käyttäjä on vastuussa mahdollisissa onnettomuustapauksissa kolmansia osapuolia ja heidän omaisuuttaan kohtaan kuten myös näiden kohtaamissa vaaratilanteissa. Älkää käyttäkö tätä konetta muihin kuin oppaassa kuvattuihin tarkoituksiin ja käyttäkää ainoastaan suositeltuja terälevyjä ja teräketjuja. Konetta ei tule koskaan käyttää, mikäli olette väsynyt, huonovointinen tai fyysisiä tai henkisiä muutoksia aikaansaavien aineiden (lääkkeet, alkoholi, huumeet, jne) vaikutuksen alainen. Varmistakaa, että osaatte pysäyttää moottorin ja teräketjun tarvittaessa. Keskittykää huolellisesti siihen, mitä olette tekemässä, ja työskennelkää aina tervettä järkeä käyttäen.

1. Tarkistukset. Tarkistakaa kone huolellisesti ennen jokaista käyttöä, voimakkaan törmäyksen jälkeen tai havaittuanne toimintahäiriöitä. Tarkistakaa, että se on asennettu oikein, että kaikki sen osat toimivat kunnolla ja ovat puhtaat, että kaikki kappaleessa ”Huolto – Ennen jokaista käyttöä” esitetyt toimenpiteet on suoritettu, että säätötoimenpiteitä varten käytetyt avaimet ja työkalut on poistettu, että ruuvit ja mutterit ovat paikoillaan ja tiukasti kiinni, että terälevy ja teräketju on asennettu oikein. Mikäli yksikin edellä luetelluista ehdoista ei täyty, ÄLKÄÄ käyttäkö konetta.

2. Korjaukset / Huolto. Voitte huolehtia itse niiden koneen osien vaihtamisesta, joiden asennus on esitetty kappaleessa ”Asentaminen/poistaminen”, mikäli ne ovat vahingoittuneet tai kuluneet. Käyttäkää yksinomaan alkuperäisiä ja tyyppihyväksyttyjä lisävarusteita/varaosia, joita voidaan saada virallisilta jälleenmyyjiltä. Kaikki muut koneen osat, tarvittaessa, tulee vaihdatuttaa ainoastaan Valtuutetulla huoltoliikkeellä. Älkää KOSKAAN käyttäkö epätäydellistä, viallista, muutettua tai muun kuin Valtuutetun huoltoliikkeen korjaamaa konetta. Käyttöön liittyvät riskit lisääntyvät huomattavasti, jos huoltotoimenpiteitä ei suoriteta säännöllisesti ja ammattitaitoisesti tai käytetään muita kuin alkuperäisiä lisävarusteita/varaosia; kyseisessä tapauksessa valmistaja ei vastaa mistään vahingois ta henkilöille tai esineille. Epäselvissä tapauksissa ottakaa yhteyttä Valtuutettuun huoltoliikkeeseen.

3. Turvallinen huolto. Kaikki huolto-, asennus- ja poistamistoimenpiteet sekä ketjuöljyn lisääminen tulee suorittaa asettaen kone vakaaseen asentoon tasaiselle ja kiinteälle pinnalle pistoke irrotettuna (mikäli ei erityisesti mainita päinvastaista), leikkuulaite pysäytettynä ja sopivia suojahansikkaita käyttäen.

4. Vaatetus. Työskentelyn aikana käyttäkää seuraavia tyyppihyväksyttyjä henkilökohtaisia suojavarusteita: vartalonmyötäisiä suojavaatteita, pitäväpohjaisia, viiltosuojattuja ja murskautumisenestokärjellä varustettuja turvasaappaita, viiltosuojattuja ja tärinältä suojaavia hansikkaita, kasvosuojainta/suojalaseja (poista suojakelmu, mikäli vielä olemassa), kuulosuojaimia, kypärää (mikäli olemassa putoavien esineiden vaara), hiuspidikettä, joka pitää hiukset olkatason yläpuolella (mikäli tarpeen), hengityssuojainta pölyä vastaan. ÄLKÄÄ käyttäkö missään tapauksessa lyhyitä housuja, löysiä vaatteita tai koruja, jotka voisivat tarttua kiinni koneen liikkuviin osiin, ei tule myöskään käyttää sandaaleja eikä työskennä paljain jaloin.

5. Varotoimet terveyden vuoksi – tärinä ja melu.

Välttäkää koneen erityisen pitkäaikaista käyttöä: melu ja tärinä voivat olla vahingollisia aiheuttaen vaivoja, stressiä, väsymystä ja huonokuuloisuutta. Koneen pitkäaikainen käyttö altistaa käyttäjän tärinälle, joka voi aiheuttaa ”valkosormisuusilmiön” (Raynaud’s Phenomenon), karpaalitunnelisyndrooman tai muita sairauksia. Tämä voi vähentää käsien herkkyyttä tunnistaa eri lämpötiloja ja aiheuttaa yleistä turtuneisuutta. Sen vuoksi tulee ajoittain tarkistaa huolellisesti käsien ja sormien tila, jos tuotetta käytetään jatkuvasti ja säännöllisesti. Mikäli havaitaan yksikin oire, tulee ottaa välittömästi yhteyttä lääkäriin.

6. Varotoimet terveyden vuoksi – kemialliset aineet. Välttäkää ketjuöljyn joutumista kosketuksiin

ihon ja silmien kanssa.

7. Varotoimet terveyden vuoksi – sähkövirta. Tehkää sähköliitäntä ainoastaan tyyppihyväksyttyihin, standardien mukaisiin jatkojohtoon/ pistokkeisiin/verkkoon ja suorittakaa asennukset voimassa olevien määräysten mukaisesti. Varmistakaa, että liitettyyn verkkoon on asennettu vikavirtasuoja (RCD), jonka aukaisuvirta ei ole yli 30 mA. Varmistakaa, että johdot, pistokkeet, virtapistorasiat ja vikavirtasuoja ovat hyväkuntoiset, vaadittujen teknisten tietojen mukaiset, oikein asennetut tai liitetyt ja puhtaat. Älkää

SUOMI – 3

irrottako konetta sähköverkosta johdosta vetäen. Älkää käyttäkö tai varastoiko konetta ja jatkojohtoa kosteisiin tiloihin. Mikäli sähköjohto vahingoittuu, irrottakaa se välittömästi pistokkeesta varoen koskettamasta mahdollisesti näkyviä metallisia lankoja. Konetta käytettäessä on ehdottoman tärkeää, että vältetään koskettamasta mitään maassa olevaa esinettä (esim. letkut, sähköjohdot, ukkosenjohdattimet, jne). Ulkona työskenneltäessä käyttäkää ainoastaan tyyppihyväksyttyjä jatkojohtoja, jotka on tarkoitettu ulkokäyttöön. Välttäkää solmujen muodostumista sähköjohtoihin, älkää käyttäkö rullalla olevaa jatkojohtoa.

8. Varotoimet terveyden vuoksi – lämpö. Käytön aikana vetopyörä ja teräketju tulevat erittäin kuumiksi, siis välttäkää koskettamasta niitä, mikäli ne ovat vielä kuumia.

9. Varotoimet terveyden vuoksi – leikkaavat tai liikkuvat osat. Koskettakaa teräketjuun ainoastaan,

kun se on pysähtynyt ja koneen pistoke on irrotettu; olkaa myös silloin varovainen, koska se on terävä ja voi aiheuttaa loukkaantumisia myös näiden varotoimien kanssa. Muistakaa, että käyttökytkimen vapauttamisen jälkeen teräketju voi jatkaa pyörimistään vielä jonkin aikaa.

10. Työskentelyalue. Tarkastakaa työskentelyalue huolellisesti ja huomioikaa kaikki vaaratekijät (esim. tiet, polut, sähkökaapelit, vaaralliset puut, jne.). Olkaa erityisen varovainen kaltevassa maastossa työskenneltäessä. Epäjärjestys lisää onnettomuusvaaraa: ennen jokaista käyttöä poistakaa työskentelyalueelta kivet, lasinpalat, köydet, metalliset osat, purkit, pullot ja kaikki muut asiaankuulumattomat esineet. Huomioikaa mahdolliset vaarat, joita ei voida havaita koneen aikaansaaman melun vuoksi. Varmistakaa, että kuuloetäisyydellä, mutta turvallisen välimatkan päässä, on joku mahdollisen onnettomuustapauksen varalta. Mikäli työskentelette eristetyllä alueella, pitäkää ensiapulaukku aina lähellä ja varmistakaa, että joku tietää työskentypaikkanne.

11. Työskentely Älkää aloittako leikkausta ennenkuin: on poistettu

terälevyn suojus; riittävä öljymäärä on saavuttanut teräketjun; on tarkistettu poistumisreitti (puita

kaadettaessa). Välttäkää: käyttämästä konetta oksien tai juurien siirtämiseen tai mikäli on olemassa mahdollisuus, että ketju joutuu kosketuksiin maaperän, aidoittaa,

sähkösuojusten tai pinottujen puiden kanssa; sahaamasta liian pieniä oksia tai pensaita (ne voivat rikkoutua ja linkoutua aiheuttaen vakavia henkilövahinkoja); työskentelemästä puissa ilman riittäviä opastusta ja apuvälineitä (köydet, koukut, jne); aloittamasta työskentelyä, mikäli terälevy on aiemmin suoritetussa leikkuuaukossa tai muussa halkeamassa; käyttämästä konetta, kun olette tikapuilla tai muulla epävakaalla alustalla; käyttämästä konetta äärimmäisissä ilmasto-oloissa, huonolla säällä, huonon näkyvyyden tai riittämättömän valaistuksen yhteydessä (erittäin alhaiset lämpötilat, erittäin kuuma ja kostea sää, sumu, sade, tuuli, yöllä, jne); työskentelemästä käsivarret jännittyneinä: teidän tulee aina olla parhaassa mahdollisessa

kunnossa, jotta voitte reagoida nopeasti mahdolliseen yllättävään tilanteeseen; jättämästä konetta valvomatta; että kukaan koskee sähköjohtoon, jatkojohtoon tai koneeseen; pakottamasta konetta sahaamisen aikana (jotta vältetään koneen moottorin vahingoittaminen tai koneen hallinnan menettäminen); lukitsemasta käyttökytkintä tai käyttökytkimen varmistinta tarranauhalla tai muilla materiaaleilla. Muistakaa: leikata ainoastaan puuta (ei koskaan muovia, metallia tai muuta); varmistaa, että käyttökytkin ei ole päällä työnnettäessä pistoke pistorasiaan tai otettaessa ketjujarru pois päältä; varmistaa, että teräketju ei kosketa mihinkään laitettaessa päälle käyttökytkin; pitää henkilöt ja eläimet kaukana työskentelypaikalta (mikäli tarpeen alue tulee aidata ja käyttää varoitusmerkkejä) vähimmäisetäisyyden ollessa suurempi seuraavista: 10 metriä / 2,5 kertaa rungon korkeus; mahdollisuuksen mukaan käyttää ruuvipenkkiä tai tukitelinnettä leikattavan puun pitämiseksi paikallaan; pitää aina kiinni koneesta kuten kuvattu: ottakaa tukevasti kiinni etukädensijasta vasemmalla kädellä ja takakädensijasta oikealla kädellä sulkien peukalo ja muut sormet kädensijan ympärille (käytön aikana kone voi luisua eteen- tai taaksepäin, singahtaa tai voi tapahtua takapotku: mikäli koneesta pidetään kiinni oikein, sen hallinnan menettämisvaara vähenee); pitää sähköjohto/jatkojohto aina takananne varmistaen, että se ei vaaranne teitä tai muita henkilöitä; ja että sitä ei voida vahingoittaa (lämpö, leikkaavat esineet tai kulmat, öljyt, jne); ottaa aina vakaa jalkojen asento; pitää kädensijat puhtaina ja kuivina; pitää käytön aikana kaikki kehonosat ja vaatteet kaukana teräketjusta; vapauttaa käyttökytkin, odottaa, että teräketju pysähtyy ja ty öntää ketjujarru

SUOMI - 4

päälle ennen koneen varastointia; leikata ainoastaan olkatasoa alemmalla korkeudella; käsitellä konetta aina mahdollisimman huolellisesti; tarkistaa usein, sekä ennen käyttöä että käytön kuluessa, että öljytaso ei ole laskenut MIN-tason alapuolelle; pysytellä aina koneen vasemmalla puolella sahaamisen aikana; olla erityisen varovainen, jos teidän tulee työntää terälevy jo tehtyyn sahausaukkoon; poistaa terälevy sahausaukosta, kun teräketju vielä pyörii.

12. Varotoimet kuljetusta ja varastointia varten.

Aina vaihdettaessa työskentelyaluetta, irrottakaa kone verkkovirrasta ja työntäkää ketjujarru päälle. Asentakaa terälevyn suojus paikoilleen ennen jokaista kuljetusta tai varastointia. Konetta kuljetettaessa käsin pitäkää siitä kiinni terälevy taaksepäin osoittaen tai, jos kuljetus tapahtuu kulkuneuvolla, kiinnittäkää se hyvin vahinkojen

välttämiseksi. Älkää koskaan kuljettako konetta kannatellen sitä sähköjohdosta. Käytön jälkeen asettakaa kone kuivaan paikkaan, korkealle, kauas lämmönlähteistä ja lasten ulottumattomiin.

13. Varotoimet tulta ja tulipaloja vastaan. Älkää työskennelkö koneen kanssa tulen, palonarkojen tai räjähdysalttiiden materiaalien läheisyydessä.

14. Takapotku. Takapotku muodustuu terälevyn voimakkaasta töytäisystä käyttäjää kohden, joka yleensä tapahtuu, jos terälevyn kärjen yläosa (jota sanotaan ”riskialueeksi”) joutuu kosketuksiin jonkun esineen kanssa tai jos teräketju lukkiutuu puuhun. Takapotku tapahtuu yllättävänä ja erittäin nopeana liikkeenä terälevyn sahaustasoa myöten (yleensä ylöspäin, mutta se riippuu koneen asennosta sahauksen aikana) ja se voi aiheuttaa koneen hallinnan menetyksen aiheuttaen vakavia, tai jopa kuolemaanjohtavia, onnettomuuksia (esim. jos kone pyörivän teräketjun kanssa paiskautuu käyttäjää vasten). Takapotkua ei voida välttää ainoastaan asentamalla ketjujarru tai muita turvalaitteita: tulee ymmärtää, mikä voi aiheuttaa takapotkun ja estää sen tapahtuminen omalla varovaisuudella ja kokemuksellä yhdessä varovaisen ja oikean koneen käytön kanssa (esimerkiksi: älkää koskaan sahatko useampia oksia yhdessä, koska huomaamatta voidaan aiheuttaa törmäys riskialueelle; takapotkun vaara lisääntyy, jos asennatte terälevyn tai teräketjun väärin, jos teräketju ei ole riittävän terävä tai jos se on

viilattu väärin; terälevyä valittaessa muistakaa, että mitä pienempi kärjen säde, sitä pienempi riskialue).

C. TURVAVARUSTEIDEN KUVAUS

KÄYTTÖKYTKIMEN VARMISTIN

Koneeseen on asennettu laite (kuva 2), joka, käynnistämättömänä, estää käyttökytkimen painalluksen ja siten sen vahingonomaisen käsittelyn.

KETJUJARRU / TAKAPOTKUSUOJUS

Takapotkusuojus (kuva 2) auttaa välttämään vasemman käden joutumisen kosketuksiin teräketjun kanssa (mikäli koneesta pidetään oikein kiinni). Lisäksi takapotkusuojuksen tehtävänä on käynnistää ketjujarru, jonka tulee lukita teräketju muutamassa millisekunnissa takapotkun tapauksessa. Ketjujarru on pois päältä, kun takapotkusuojus on vedetty taakse ja lukittu (ketju voi liikkua). Ketjujarru on päällä, kun takapotkusuojus on työnnetty eteenpäin (ketju on lukittu). Ketjujarru voi kytkeytyä päälle kahdella tavalla: vasemman ranteen käynnistämänä, kun se työnnetään eteenpäin tai se joutuu kosketuksiin takapotkun seurauksena; tai liike-energian seurauksena erityisen

SUOMI – 5

1,3,6,8,12

voimakkaan takapotkun tapauksessa. Käytettäessä konetta terälevy horisontaalisessa asennossa esimerkiksi kaatamisen aikana, ketjujarru tarjoaa vähäisemmän suojan, koska se voi käynnistyä ainoastaan liike-energian seurauksena, sillä käyttäjän käsi on takapotkusuojuksen käynnistysalueen ulkopuolella (kuva 3). HUOMAA: Kun ketjujarru on päällä, turvakytkin ottaa pois sähkövirran moottorista.

KETJUSIEPPO

Tämä kone on varustettu ketjusiepolla (kuva 4), joka sijaitsee vetopyörän alla. Mekanismi on suunniteltu sen varalta, että se pysäyttää teräketjun liikkeen taaksepäin ketjun rikkoutuessa tai irrotessa terälevyltä. Nämä ilmiöt voidaan välttää kiristäen teräketju oikein (katso kappale ”D. Asentaminen/Poistaminen”).

RYSTYSUOJUS

Suojaa (kuva 5) kättä teräketjun irrotessa tai rikkoutuessa.

D. ASENTAMINEN / POISTAMINEN 2,3,6,7,8,9,12

TERÄLEVYN JA TERÄKETJUN ASENTAMINEN

Koneen mallista riippuen asennustapa vaihtelee ja sen vuoksi pyydetään katsomaan kuvia sekä tuotteen etiketissä olevaa tyyppimerkintää (A – Merkkien selitys – 9 [ES020 / ES021] ) , olkaa erityisen huolellinen, jotta noudatetaan oikeita asennusohjeita.

MALLEILLE ES020 MALLILLE ES021

1. Tarkistakaa, että ketjujarru ei ole päällä, tarvittaessa ottakaa pois päältä. 2a. Ruuvatkaa irti terälevyn kiinnitysmutteri ja

poistakaa teräketjun suojus

2b. Ruuvatkaa auki terälevyn kiinnitysnuppi ja

poistakaa teräketjun suojus

3. Asentakaa terälevy sen kiinnitysruuviin ja tappeihin työntäen sitä taaksepäin kohti vetopyörää

mahdollisimman paljon. Laittakaa teräketju vetopyörän päälle, kuljetuttakaa sitä terälevyn ohjausurassa aloittaen yläpuolelta. Olkaa varovainen! Tarkistakaa, että leikkuuhampaiden terävä puoli osoittaa eteenpäin terälevyn yläpuolella.

4a. Asettakaa ketjunkiristimen tappi sen

istukkaan. Asentakaa teräketjun suojus,

varmistakaa, että teräketjun vetolenkit kytkeytyvät vetopyörään ja terälevyn uraan.

4b. Asentakaa pikkulevy kuten osoitettu kuvassa

asettaen ketjunkiristimen tappi sen istukkaan. Varmistakaa, että teräketjun vetolenkit ottavat kiinni

vetopyörään sekä terälevyn uraan. Sijoittakaa ketjunsuojus paikoilleen varmistaen, että se yhdistyy oikein ketjunkiristimen pikkulevyyn.

5a. Sulkekaa terälevyn kiinnitysmutteri käsin. 5b. Ruuvatkaa löysästi kiinni terälevyn kiinnitysnuppi. 6a. Teräketjun kiristämiseksi ruuvatkaa

myötäpäivään ketjunkiristimen ruuvia, kireyden löystyttämiseksi ruuvatkaa vastapäivään (suoritettaessa tätä toimenpidettä pitäkää terälevyn kärki nostettuna).

6b. Ketjun kiristämiseksi kiertäkää ketjunkiristimen

holkkia myötäpäivään, sen löystyttämiseksi kiertäkää sitä vastapäivään (suoritettaessa tätä toimenpidettä pitäkää terälevyn kärki nostettuna).

7. Kiristäkää teräketjua, kunnes kireys on oikea tai kunnes vedettäessä vetolenkkiä ylöpäin, se nousee

samalle tasolle kuin terälevy. (Ketjun ei tule roikkua terälevyn alapuolella.)

8a. Kiertäkää terälevyn kiinnitysmutteri

loppuun saakka asianmukaisella välineellä.

8b. Kiristäkää lujasti terälevyn kiinnitysnuppi.

Teräketjun liiallinen kiristäminen voi rasittaa moottoria ja vahingoittaa sitä, liian vähäinen kiristäminen voi

aiheuttaa teräketjun irtoamisen, sen sijaan oikein kiristetty ketju takaa parhaan sahaus tuloksen ja pitkäikäisen ketjun. Tarkistakaa ketjun kireys usein, koska sen pituus pyrkii lisääntymään käytössä (erityisesti uutena, ensimmäisen käyttökerran yhteydessä tarkistakaa kireys 5 minuutin työskentelyn jälkeen); joka tapauksessa älkää kiristäkö teräketjua heti käytön jälkeen vaan odottakaa, että se jäähtyy. Mikäli tulee säätää ketjun kireyttä, löystyttäkää aina terälevyn Ketjunkiristimen ruuvi / holkki ennenkuin käsitellään Terälevyn kiinnitysmutteri / Nuppi.

E. KÄYNNISTYS JA PYSÄYTTÄMINEN

Käynnistys: Ottakaa lujasti kiinni molemmista

kädensijoista, ottakaa ketjujarru pois päältä, painakaa ja pitäkää painettuna käyttökytkimen varmistinta ja painakaa käyttökytkintä (nyt voitte vapauttaa käyttökytkimen varmistimen).

1,4,5,6,7,8,9,11,12,13

Pysäyttäminen: Kone pysähtyy, kun vapautatte käyttökytkimen. Mikäli kone ei pysähdy, työntäkää päälle ketjujarru, irrottakaa pistoke s ähköverkosta ja viekää kone Valtuutettuun huoltoliikkeeseen.

SUOMI - 6

F. TERÄLEVYN JA KETJUN VOITELU

3,6,7,8,9,12

VAROITUS! Leikkuuvälineistön riittämätön voitelu aiheuttaa teräketjun rikkoutumisen lisäten vakavien henkilökohtaisten, jopa kuolemaanjohtavien, vammojen vaaraa. Terälevyn ja ketjun voitelu varmistetaan automaattisella pumpulla.

Ketjuöljyn valinta

Käyttäkää yksinomaan uutta, hyvän viskositeetin omaavaa (erityisesti teräketjuille tarkoitettua) öljyä: sen tulee olla riittävän tarttuvaa ja taata hyvät luistoominaisuudet sekä kesällä että talvella. Mikäli ei ole saatavilla teräketjuille tarkoitettua öljyä, käyttäkää vaihteistoöljyä EP 90.

G. HUOLTO

1,2,3,4,5,6,7,8,9,12,13

VAROITUS! Työskenneltäessä erityisen likaisissa tai

pölyisissä ympäristöissä, kuvatut toimenpiteet tulee suorittaa ilmoitettua useammin.

Ennen jokaista käyttöä

Tarkistakaa, että teräketjun öljypumppu toimii oikein: kohdistakaa terälevy vaaleaa pintaa kohden noin kahdenkymmenen senttimetrin etäisyydeltä: noin minuutin koneen toiminnan jälkeen pinnalla tulisi näkyä selkeitä öljyjälkiä (kuva 1). Tarkistakaa, että ketjujarrun päälle tai pois päältä kytkemiseksi ei tarvita liiallista tai liian vähäistä voimaa ja että se ei ole lukkiutunut. Sen jälkeen tarkistakaa sen toiminta kuten osoitettu: ottakaa ketjujarru pois päältä, pitäkää koneesta kiinni oikein ja käynnistäkää se, kytkekää ketjujarru päälle työntäen takapotkusuojusta vasemmalla ranteella/ käsivarrella ilman, että irrotatte käden otetta kädensijasta (kuva 2). Jos ketjujarru toimii oikein, teräketjun tulee lukkiutua välittömästi.

Tarkistakaa, että teräketju on terävä (katsokaa seuraavaa), hyvässä kunnossa ja oikein kiristetty, mikäli se on epäsäännöllisesti kulunut tai leikkuuhammas on vain 3 mm, vaihtakaa se (kuva 3). Puhdistakaa tuuletusaukot usein, jotta vältetään moottorin ylikuumeneminen.

Tarkistakaa käyttökytkimen ja sen varmistimen toiminta (suoritettava ketjujarru pois päältä): käynnistäkää käyttökytkin ja käyttökytkimen varmistin ja tarkistakaa, että ne palautuvat lepoasentoon heti, kun ne vapautetaan; tarkistakaa, että käyttökytkimen

Älkää koskaan käyttäkö jäteöljyjä, koska ne ovat vahingollisia käyttäjälle, koneelle ja ympäristölle. Varmistakaa, että öljy sopii käyttöpaikan ympäristön lämpötilaan: alle 0°C lämpötiloissa jotkut öljyt muuttuvat paksummiksi rasittaen liiallisesti pumppua ja vahingoittaen sitä. Sopivimman öljyn valitsemiseksi ottakaa yhteyttä Valtuutettuun huoltoliikkeeseen.

Öljyn lisääminen

Ruuvatkaa auki öljysäiliön korkki, täyttäkää säiliö välttäen öljyn roiskumista tai ulostuloa (mikäli näin tapahtuu, puhdistakaa kone hyvin) (kuva 2) ja ruuvatkaa korkki hyvin kiinni.

varmistinta käsittelemättä ei ole mahdollista käynnistää käyttökytkintä. Tarkistakaa, että ketjusiepon tappi ja rystysuojus ovat ehjät sekä että niissä ei ole näkyvissä vaurioita kuten materiaaliviat.

Joka 2.-3. käyttötunti

Tarkistakaa terälevy, mikäli tarpeen puhdistakaa huolellisesti voiteluaukot (kuva 4) ja terälevyn ura (kuva 5), mikäli viimeksi mainittu on kulunut tai siinä on näkyvissä liiallisia jälkiä, vaihtakaa se. Kääntäkää terälevy ajoittain, jotta se kuluu tasaisesti (kuva 6). Puhdistakaa vetopyörä säännöllisesti ja tarkistakaa, että se ei ole liian kulunut (kuva 7). Puhdistakaa kytkinkello ja jarrulevy. Rasvatkaa terälevyn kärkipyörä laakereille sopivalla voiteluaineella osoitetun aukon kautta (kuva 8).

Teräketjun teroittaminen (tarpeen mukaan)

Jos teräketju ei sahaa ilman, että terälevyä tulee painaa puuta vasten ja se tuottaa erittäin hienoa sahanpurua, on tämä merkki siitä, että se ei ole hyvin teroitettu. Jos sahaus ei tuota sahanpurua, teräketju on menettänyt kokonaan terävyytensä ja sahattaessa muuttaa puun jauheeksi. Hyvin teroitettu teräketju etenee vaikeuksitta puussa sekä tuottaa isoja ja pitkiä sahanpuruja. Teräketjun leikkaava osa muodostuu leikkuulenkistä (kuva

9), leikkuuhampaan (kuva 10) ja leikkuusyvyyden rajoittimen kanssa (kuva 11). Näiden välinen tasoero määrää leikkuusyvyyden; oikean terävyyden saamiseksi tarvitaan viilaohjain ja 4 mm:n pyöröviila, noudattakaa

SUOMI – 7

seuraavia ohjeita. teräketju asennettuna ja oikein kiristettynä työntäkää ketjujarru päälle, asettakaa viilaohjain kuten osoitettu kuvassa kohtisuoraan terälevyä kohti (kuva

12) ja käsitelkää leikkuuhammasta kuvassa (kuva 13) osoitettujen kulmasuhteiden mukaisesti teroittaen aina sisältä ulospäin ja löystyttäen painallusta palautusvaiheessa (on erittäin tärkeää noudattaa ohjeita yksityiskohtaisesti: liialliset tai liian vähäiset teroituskulmat tai viilan väärä halkaisija lisäävät taipumusta takapotkuun. Tarkempien sivukulmien saamiseksi suositellaan asettamaan viila siten, että ylittää vertikaalisesti ylemmän leikkaajan noin 0,5 mm. Teroittakaa ensin kaikki hampaat yhdeltä puolelta, sitten kääntäkää saha ja toistakaa toimenpide toiselle puolelle. Varmistakaa, että teroittamisen jälkeen kaikki hampaat ovat yhtä pitkiä ja että

leikkuusyvyyden rajoittimien korkeus on 0,6 mm ylemmän leikkaajan alapuolella: tarkistakaa korkeus käyttäen mallitulkkia ja viilatkaa (tasaisella viilalla) ulostyöntyvä osa, pyöristäkää sitten leikkuusyvyyden rajoittimen etuosa (kuva 14) varoen, että EI viilata myös takapotkun suojaushammasta (kuva 15).

Joka 30. käyttötunti

Viekää kone Valtuutettuun huoltoliikkeeseen yleishuoltoa ja jarrutuslaitteiden tarkistusta varten.

PITKÄT KÄYTTÄMÄTTÖMÄT JAKSOT

Pitkäaikaisen varastoinnin tapauksessa tyhjentäkää ketjuöljysäiliö.

H. LEIKKUUTEKNIIKAT

1,2,3,4,5,6,7,8,9,10,11,12,13,14

Käytön aikana välttäkää: (kuva 1)

- Sahaamasta tilanteissa, joissa runko voisi katketa sahauksen aikana (jännitteen alainen puu, kuivat puut, jne): yllättävä rikkoutuminen voi olla hyvin vaarallista.

- Että terälevy tai ketju takertuvat sahausaukkoon: jos näin tapahtuu, irrottakaa kone verkkovirrasta ja yrittäkää nostaa runkoa käyttäen vipuna sopivaa välinettä; älkää yrittäkö irrottaa konetta heiluttaen tai vetäen sitä, koska voitte rikkoa koneen tai satuttaa itseenne.

- Tilanteita, jotka voivat aiheuttaa takapotkuvaaran. Käytön aikana: (kuva 1)

- Jos sahaatte kaltevassa maastossa, työskennelkää rungon yläpuolella siten, että se ei voi osua teihin sen mahdollisesti vieriessä alas.

- Vapauttakaa käyttökytkin jokaisen sahauksen

jälkeen: liian pitkäaikainen moottorin tyhjäkäynti voi aiheuttaa vakavia konevikoja.

- Kaadettaessa puita suorittakaa aloitettu kaato aina loppuun: puoliksi kaadettu puu voi kaatua yllättäen.

- Jokaisen sahauksen jälkeen havaitsette huomattavan muutoksen voimassa, jota tarvitaan koneen pitelemiseksi, varokaa menettämästä koneen hallintaa.

Seuraavassa tekstissä viittaamme näihin kahteen sahaustyyppiin: Sahaus vetävällä teräketjulla (ylhäältä alaspäin) (kuva 2), jossa on olemassa vaara, että kone siirtyy yllättäen runkoa kohden aiheuttaen hallinnan menettämisen; mikäli mahdollista käyttäkää kuoritukea sahauksen aikana. Sahaus työntävällä teräketjulla (alhaalta ylöspäin) (kuva 3): tässä tapauksessa sen sijaan on olemassa

vaara, että kone siirtyy yllättäen käyttäjää kohden mahdollisesti häneen osuen tai että riskialue koskettaa runkoon aiheuttaen takapotkun; olkaa erittäin varovainen sahauksen aikana.

Turvallisin koneen käyttötapa on se, että lukitaan puu tukijalustaan ja sahataan ylhäältä alaspäin tukijalustan ulkopuolella. (kuva 4)

Kuorituen käyttö

Mikäli mahdollista käyttäkää kuoritukea sahauksen suorittamiseksi turvallisemmin: kiinnittäkää se rungon kuoreen tai pintaosaan siten, että säilytetään helpommin koneen hallinta.

Seuraavassa esitetään tyypilliset toimintamenetelmät, joita voidaan käyttää erityistilanteissa, on kuitenkin tarpeen arvioida joka kerta erikseen, sopiiko menetelmä suoritettavaan tilanteeseen ja miten voidaan suorittaa sahaus pienimmän riskin kanssa. Maassa oleva runko (Vaarana koskettaa maata ketjulla sahauksen lopussa). (kuva 5) Sahatkaa ylhäältä alaspäin koko runko. Edetkää varovasti sahauksen lopussa, jotta vältetään teräketjun koskettaminen maaperään. Jos on mahdollista, lopettakaa sahaus saavutettuanne 2/3 rungon paksuudesta ja kiertäkää runko ylösalaisin sahaten jäljellä oleva osa ylhäältä alaspäin välttäen täten vaara koskettaa maahan. Vain yhdestä päästä tuettu runko (Vaarana rungon rikkoutuminen sahauksen aikana) (kuva 6) Aloittakaa sahaus alhaalta, kunnes saavutatte noin 1/3 halkaisijasta, suorittakaa sahaus loppuun yläpuolelta tähdäten jo suoritettuun sahausaukkoon.

SUOMI - 8

Kahdesta ääripäästä tuettu runko (Vaarana teräketjun kiinnijääminen.) (kuva 7) Aloittakaa sahaus ylhäältä, kunnes saavutatte noin 1/3 halkaisijasta, suorittakaa sahaus loppuun alhaalta tähdäten jo suoritettuun sahausaukkoon.

Kaataminen

VAROITUS! Älkää yrittäkö kaataa puita, jos teillä ei ole riittävästi kokemusta ja joka tapauksessa älkää koskaan kaatako puita, joiden halkaisija on terälevyä pidempi! Tämä toimenpide on varattu kokeneille käyttäjille sopivien varusteiden kanssa.

Kaatamisen tarkoituksena on saada puu kaatumaan parhaaseen mahdolliseen asentoon sen jälkeen suoritettavaa karsintaa ja rungon katkontaa varten. (Välttäkää, että kaatuva puu jää kiinni toiseen puuhun: kiinnijääneen puun kaatumaan saaminen on hyvin vaarallinen toimenpide). Teidän tulee päättää paras kaatumisuunta arvioiden: mitä puun ympärillä on, sen kaltevuus, kaarevuus, tuulen suunta ja oksien sijainti. Älkää jättäkö huomiotta kuolleita tai katkenneita oksia, jotka voivat irrota kaatamisen aikana ja aiheuttaa vaaratilanteen. VAROITUS! Vaarallisissa olosuhteissa suoritettavien kaatojen yhteydessä sahauksen jälkeen poistakaa välittömästi kuulosuojaimet, jotta voitte havaita

epätavalliset äänet tai mahdolliset varoitusmerkit.

Sahausta edeltävät toimenpiteet ja poistumisreitin yksilöinti

Poistakaa oksat, jotka estävät työskentelyä (kuva 8), aloittaen ylhäältä alaspäin ja pitäen runko teidän ja moottorisahan välissä, poistaen sen jälkeen vaikeimmat oksat pätkä kerrallaan. Poistakaa kasvisto puun ympäriltä ja tarkailkaa, onko olemassa mahdollisia esteitä (kivet, juuret, kuopat, jne) samalla, kun suunnittelette poistumisreittinne (jota käytätte puun kaatuessa); huomoikaa kuva (kuva 9) v alittavan suunnan suhteen (A puun arvioitu kaatumissuunta. B. Poistumisreitti C. Riskialue) KAATAMINEN (kuva 10)

Varmistaaksenne puun kaatumisen hallinta teidän tulee suorittaa seuraavat sahaukset: Kaatokolon sahaus tulee suorittaa ensimmäiseksi ja sen avulla ohjataan puun kaatumissuuntaa: suorittakaa ensin kaatokolon YLEMPI SAHAUS sille puolelle puuta, jonne puun halutaan kaatuvan. Pysytelkää puun oikealla puolella ja sahatkaa vetävällä ketjulla, suorittakaa sen jälkeen kaatokolon ALEMPI SAHAUS, jonka tulee osua ylemmän sahauksen loppumiskohtaan. Kaatokolon syvyys tulee olla noin ¼ rungon halkaisijasta ja ylemmän sekä alemman sahauksen välisen kulman tulee olla vähintään 45°. Näiden kahden sahauksen välistä kohtauslinjaa kutsutaan ”kaatokolon linjaksi”. Sen tulee täysin horisontaalinen ja suorassa kulmassa (90°) kaatumissuuntaan nähden. Kaatosahaus, jonka tarkoituksena on aiheuttaa puun kaatuminen, suoritetaan noin 3-5 cm ylemmäksi kaatokolon linjan tasoon nähden ja sen tulee päättyä kaatokolon linjasta etäisyydelle, joka on 1/10 rungon halkaisijasta. Pysykää puun vasemmalla puolella ja sahatkaa vetävällä ketjulla kuoritukea käyttäen. Tarkistakaa, että puu ei liiku eri suuntaan kuin mitä oli suunniteltu. Heti kun on mahdollista työntäkää kaatokiila sahausaukkoon. Rungon sahaamatonta osaa kutsutaan katkeamislinjaksi ja se on ”vetoketju”, joka ohjaa puuta sen kaatuessa; mikäli se on riittämätön, ei suoraviivainen tai kokonaan sahattu, ei voida enää hallita puun kaatumista (erittäin vaarallista!); tämän vuoksi on välttämätöntä, että eri sahaukset suoritetaan erittäin täsmällisesti. Sahausten suorittamisen jälkeen puun tulee alkaa kaatua, mikäli tarpeen, auttakaa sitä kaatokiilan tai kaatovivun avulla.

Karsinta

Sen jälkeen kun puu on kaadettu, siirrytään karsintaan, siis oksien poistoon rungosta. Älkää aliarvioiko tätä toimenpidettä, koska suurin osa takapotkuonnettomuuksista tapahtuu juuri karsinnan aikana; tämän vuoksi olkaa varovainen terälevyn kärjen asennon suhteen sahauksen aikana ja työskennelkää rungon vasemmalla puolella.

SUOMI – 9

I. EKOLOGIA

Tästä kappaleesta löydätte tarvittavat tiedot ekologisten vaatimustenmukaisuusominaisuuksien säilyttämiseksi, joita on ajateltu koneen kehitysvaiheessa, koneen oikein käyttämiseksi ja öljyjen hävittämiseksi.

SUUNNITTELU

Suunnitteluvaiheessa on edetty tutkien moottoria, jonka kulutus ja melupäästöt ovat alhaiset.

KONEEN KÄYTTÖ

Öljysäiliön täyttötoimenpiteet tulee suorittaa siten, että ei aiheuteta ketjuöljypäästöjä ympäristöön.

ROMUTUS

Älkää heittäkö ympäristöön toimimatonta konetta vaan toimittakaa se valtuutetulle liikkeelle, joka huolehtii jätteiden käsittelystä voimassa olevien paikallisten lakien mukaisesti.

Tuotteessa tai pakkauksessa oleva

-merkki tarkoittaa, että tätä tuotetta ei voi hävittää talousjätteiden tavoin. Sen sijaan se täytyy viedä käsiteltäväksi asianmukaiseen sähkö- ja elektronis ten laitteiden kierrätyspisteeseen. Kun hävität tämän tuotteen asianmukaisesti, autat estämään ympäristölle ja ihmisille mahdollisesti aiheutuvia haitallisia jälkiseurauksia, joita saattaa syntyä, jos tämä tuote hävitetään väärällä tavalla. Tarkempia tietoja tämän tuotteen kierrätyksestä saat ottamalla yhteyttä paikalliseen kunnanvirastoon, kotitalouksien jätepalveluun tai liikkeeseen, josta ostit tuotteen.

M. VIKOJEN ETSINTÄTAULUKKO

Varmistakaa, että verkkovirta on paikalla Tarkistakaa, että pistoke on työnnetty oikein

Moottori ei käynnisty

Moottori pyörii huonosti tai menettää tehonsa

Kone käynnistyy, mutta ei leikkaa oikein

Moottori pyörii virheellisesti

Jarruttavat laitteet eivät lukitse oikein ketjun kiertoa

Tarkistakaa, että johto tai jatkojohto eivät ole

vahingoittuneet Tarkistakaa, että ketjujarru ei ole päällä

Tarkistakaa, että teräketju on asennettu

oikein

Tarkistakaa teräketjun voitelu kuten osoitettu

kappaleissa F ja G Tarkistakaa, että teräketju on terävä Kääntykää Valtuutetun huoltoliikkeen puoleen

zz zz

SUOMI - 10

N. VAATIMUSTENMUKAISUUSVAATIMUS

Allekirjoittanut, Husqvarna Outdoor Products Italia SpA, n valtuuttamana, vakuuttaa, että seuraavat tuotteet: tyyppi ES020, ES021 lähtien ajankohdasta: 2005, valmistaja: Husqvarna Outdoor Products Italia SpA, ovat seuraavien eurooppalaisten direktiivien vaatimustenmukaisia: 98/37/EC (Konedirektiivi), 93/68/EEC (Direktiivi CE-merkinnästä) & 89/336/CEE (Direktiivi sähkömagneettisesta yhteensopivuudesta), direktiivi 2000/14/CEE (Liite V).

Seuraavia harmonisoituja standardeja on sovellettu: EN 50144-1, EN 50144-2-13, EN 55014-1, EN 55014-2. Toimitettu moottorisaha vastaa EU-tyyppitarkastettua sahaa. Sertifikaattien numerot ovat: 55519. Ilmoitettu elin: 0717, Nemko S.p.A. - Via Trento e Trieste, 116 - I-20046 Biassono (Mi), on suorittanut EUtyyppitarkastuksen Artiklan 8, kohta 2c mukaisesti.

Valmadrera, 01/09/2005 Giuseppe Todero (Tekninen johtaja) Outdoor Products Italy S.p.A. Via Como 72, 23868 Valmadrera (Lecco), ITALIA

O. TEKNISET TIEDOT

TYYPPI: ES020

Paino kuivana (kg) 4.2 Öljysäiliön kapasiteetti (cm3) 380 Terälevyn pituus (cm/tuumaa) 30/12” 35/14’’ 40/16” Teräketjun tyyppi MPG370GLX 91VJ Teräketjun ketjujako (tuumaa) 3/8 Ketjun nopeus enimmäisteholla (m/sek) 15 Tärinätaso

Etukädensija (m/s2) (ISO 7505) 4,9

Takakädensija (m/s2) (ISO 7505) 5,5 Mitattu äänitehotaso LWav dB(A) (ISO 9207) 106 Taattu äänitehotaso Lwav dB(A) (ISO 9207) 107 Äänitaso käyttäjän korvassa dB(A) (EN 27182) 90,6

Jatkojohdon poikkileikkauksen minimi (lankojen num. x mm2) 2x1 Jatkojohdon enimmäispituus (m) 30

SUOMI – 11

ES021

A. ALLMÄN BESKRIVNING

Bakre handtag

2) Högerhandsskydd

3) Främre handtag

4) Främre handskydd/kastskydd

5) Skruv/Kedjespännarring

6) Kedjespännarsprint

7) Lock för oljebehållare

8) Mätare för oljebehållare

9) Lufthål

10) Elkabel

11) Bruksanvisning

12) Gasreglage

13) Gasspärr

14) Kedja

15) Drivlänk

16) Skärlänk

17) Skärdjupsbegränsare

18) Skärtand

19) Sågsvärd

20) Kopplingskåpa

21) Drev

22) Kedjefångare

23) Fästskruv för svärd

24) Mutter/Fästvred för svärd

25) Noshjul

26) Svärdskydd

27) Barkstöd

28) Smörjhål

29) Urtagning för kedjespännarsprint

30) Spårränna

31) Kedjespännarplatta

Exempel på märkplåt

BILDTEXT:

1) Garanterad bullernivå i enlighet med direktiv

2000/14/EC

2) Dubbel isolering

3) Försäkran om CE-överensstämmelse

4) Skyddsgrad

5) Märkfrekvens

6) Märkeffekt

7) Växelström

8) Märkspänning

9) Typ

10) Prefix

11) Produktnummer

12) Tillverkningsår

13) Max. svärdlängd

14) Tillverkarens namn och adress

15) Serienummer

16) Modell

SVENSKA – 1

B. SÄKERHETSFÖRESKRIFTER

SYMBOLFÖRKLARING

Varning!

Läs bruksanvisningen noggrant.

Skyddsskor

Kassera inte maskinen på ett felaktigt sätt. Kassera den vid en auktoriserad sopstation.

Håll alltid maskinen med båda händerna.

Skyddsglasögon eller – visir, skyddshjälm och hörselskydd.

Skärtåliga skyddshandskar.

Skärtåliga skyddsbyxor.

Kedjebroms: FRÅN/TILL.

Koppla från stickkontakten om kabeln är skadad.

Korrekt riktning för skärtanden.

Användning av bruksanvisningen. Alla personer som använder maskinen ska läsa bruksanvisningen med stor uppmärksamhet och delta vid en praktisk demonstration för korrekt användning av maskinen, om det är möjligt. Detta är viktigt för att du ska känna till hur maskinen ska användas under fullständigt säkra förhållanden och för att du ska känna till maskinens olika sågtekniker. Av denna anledning ska bruksanvisningen följa med maskinen vid försäljning av maskinen eller om den lånas ut till en annan

Fara för kast.

Utsätt inte maskinen för regn och fukt.

Kedjeolja

Undvik att…

Stäng av maskinen.

person. Kom ihåg att ALLA delar i bruksanvisningen är viktiga eftersom avsikten med bruksanvisningen är att förhindra skador för användaren eller på maskinen. Genom att utföra de manuella momenten på ett korrekt sätt förhindras nödvändigtvis inte alla

olycksrisker, men riskerna minskar avsevärt Bruksanvisningens uppläggning: Avsnitt B är indelat i olika delar. Hänvisning sker till dessa delar senare i bruksanvisningen med Varningssymbolen följt av referensnummer för respektive komponent för

SVENSKA - 2

att rikta läsarens uppmärksamhet till huvudsäkerhetsprocedurerna som är förknippade med en viss situation. Maskindelarna som visas i A – ALLMÄN BESKRIVNING anges med kursiv stil i texten för att de ska kännas igen lättare.

Säkerhetsföreskrifter innan maskinen används.

Tillåt inte någon att använda denna maskin som inte har god kännedom om de manuella anvisningarna, som inte är i god fysisk och mental form och som inte har tillräckliga kunskaper. Dessutom får inte barn använda maskinen (lokala föreskrifter begränsar i vissa fall åldern för användning av maskinen). Oerfarna personer ska genomgå en träningsperiod på en sågbock. Användaren är ansvarig för eventuella skador på tredje person eller egendom, samt för alla andra typer av faror. Maskinen får aldrig användas för andra arbetsmoment än de som specificeras i denna bruksanvisning samt endast med de svärd och kedjor som indikeras. Denna maskin får aldrig användas om användaren är trött, ej i gott fysiskt skick eller om användaren är påverkad av ämnen som inverkar på dennes fysiska eller mentala tillstånd (mediciner, alkohol, droger o.s.v.). Försäkra dig om att användaren vet hur motorn och kedjan stoppas om det är nödvändigt. Var alltid försiktig och uppmärksam när denna maskin används och följ alla allmänna regler i enlighet med sunt förnuft.

1. Kontroller. Kontrollera maskinen noggrant innan den används, i synnerhet om den har utsatts för slag eller om den uppvisar felfunktioner. Kontrollera att maskinen har monterats samman på ett korrekt sätt samt att alla komponenter är i ett gott skick och fullständigt rena. Utför alla moment som beskrivs i kapitlet “Underhåll –före varje användning”. Kontrollera att alla skruvnycklar och verktyg som används för justeringsmoment har tagits bort, att alla skruvar och muttrar sitter på korrekt plats och är ordentligt åtdragna samt att svärdet och kedjan är korrekt monterade. Om så endast ett av ovannämnt förhållande inte uppfylls ska maskinen INTE ANVÄNDAS.

2. Reparationer och underhåll. Alla maskindelar som kan bytas ut på egen hand beskrivs tydligt i kapitlet Montering/nedmontering. Om komponenter skadas eller slits ut ska alltid godkända originaltillbehör och –reservdelar användas som tillhandahålls av den auktoriserade serviceverkstaden. Alla andra maskindelar får endast bytas ut vid en auktoriserad serviceverkstad. Alla skaderisker ökar anmärkningsvärt om underhållsingrepp inte utförs regelbundet, av ej

kompetent yrkesverksam personal eller om ej originaltillbehör/-reservdelar monteras på maskinen. Om något av de ovannämnda fallen förekommer så fråntar sig tillverkaren allt ansvar för skador på personer eller egendom. Vänd dig till en auktoriserad serviceverkstad om du har frågor.

3. Underhåll under säkra förhållanden. Alla ingrepp för underhåll, montering, nedmontering och påfyllning av oljebehållare ska ske med maskinen placerad stabilt på en plan yta och med stickkontakten frånkopplad från elnätet (om inget annat uttryckligen specificeras). Kedjan ska stoppas och användaren ska bära lämpliga skyddsglasögon.

4. Klädsel. När denna maskin används ska användaren bära följande godkända personskydd: Åtsittande skyddskläder, skärtåliga skyddsskor med halkskyddssulor med metallhättor, skär- och vibrationståliga handskar samt skyddsglasögon och visir (ta bort skyddsfilm där sådan finns), hörselskydd, hjälm (om det finns risk för fallande föremål), täck över eller sätt upp hår ovanför axelhöjd (om håret är längre än axlarna ) och dammask. BÄR INTE kortbyxor, löst hängande kläder, uppknäppta kläder eller smycken som kan fastna i maskinens rörliga delar. Bär inte sandaler och arbeta aldrig barfota.

5. Hälsoföreskrifter – vibrationer och bullernivåer.

Undvik att använda maskinen under längre perioder: Bullernivån och vibrationerna kan vara skadliga och förorsaka irritation, stress, trötthet och hörselnedsättning. Längre tids användning av maskinen utsätter användaren för vibrationer som kan förorsaka syndromet ”vita fingrar” (Raynauds syndrom), karpaltunnelsyndrom och liknande störningar. Detta kan minska händernas känslighet för temperaturskillnader och förorsaka domningar. Användaren ska därför känna efter noggrant hur händerna och fingrarna känns om maskinen används under en längre tid eller regelbundet. Om något av dessa symtom uppträder ska en läkare kontaktas omedelbart.

6. Hälsoföreskrifter – kemikalier. Undvik att kedjeolja kommer i kontakt med huden och ögonen.

7. Hälsoföreskrifter – elektricitet. Använd endast förlängningskablar, stickkontakter och elkalbar som är godkända, standardiserade och i enlighet med gällande föreskrifter. Kontrollera att elnätet som maskinen är ansluten till är utrustad med en restströmsanordning (RCD) med en strömkapacitet som inte är högre än 30 mA. Kontrollera att alla kablar, stickkontakter och

SVENSKA – 3

restströmsanordningar är i korrekt arbetsskick, att de överensstämmer med erforderliga egenskaper, är monterade eller fasthakade på ett korrekt sätt och fullständigt rena. Koppla aldrig från maskinen från elnätet genom att dra i elkabeln. Använd eller förvara aldrig maskinen och förlängningskabeln i fuktiga miljöer. Om elkabeln är skadad på något sätt ska den omedelbart kopplas ur vägguttaget. Var försiktig så att du inte tar på blottade trådar. Undvik all kontakt med jordade ytor när maskinen används (t.ex. rör, kablar, åskledare o.s.v.). Vid arbete utomhus ska alla förlängningskablar som är anslutna till maskinen vara godkända för användning utomhus. Undvik att göra knutar på elkablar och använd aldrig upprullade förlängningskablar.

8. Hälsoföreskrifter – värme. Vid användning av maskinen blir drev och kedja mycket varma. Var uppmärksam på att inte röra vid dessa delar om de fortfarande är heta.

9. Hälsoföreskrifter – vassa delar och delar som är i rörelse. Ta aldrig på kedjan, förutom när

maskinen är avstängd. Var i allmänhet mycket försiktig eftersom kedjan är mycket vass och kan skära även när den är stillastående. Kom ihåg att kedjan fortsätter att rotera en kort stund efter att maskinen har stängts av.

10. Arbetsområde. Undersök hela arbetsområdet noggrant för att kontrollera att inga faror förekommer (t.ex.: vägar, stigar, elkablar, farliga träd o.s.v.). Var särskilt försiktig vid arbete på sluttande mark. Oordning på arbetsområdet kan leda till skador: Innan maskinen används ska arbetsområdet rengöras från stenar, glas, kablar, metalldelar, burkar, flaskor och andra främmande föremål. Ta även hänsyn till eventuella faror som inte uppfattas på grund av bullret från maskinen. Försäkra dig om att det finns någon person i närheten på hörbart avstånd i händelse av olycka. Vid arbete i isolerade områden ska du alltid ta med en första hjälpensats och försäkra dig om att du har meddelat din exakta position till andra personer.

11. Arbetsmoment Gör följande innan du börjar arbeta med maskinen: Ta bort svärdskyddet. Försäkra dig om att

en tillräcklig mängd olja har nått kedjan. Planera en flyktväg för att skydda dig från fallande träd (vid fällning av träd).

Det är absolut förbjudet att använda maskinen för att: Såga grenar eller rötter, om det finns risk för att

kedjan kommer i kontakt med marken, stängsel,

elektriska skydd eller travad ved, sågning av mycket tunna grenar eller buskar (dessa bryts av enkelt och kan piska till kringstående person eller användaren och förorsaka allvarliga skador), fälla träd utan lämplig träning och utrustning (rep, krokar o.s.v.), starta sågmoment med bladet instucket i ett spår eller en skåra, använda maskinen om du står på stege eller andra instabila ytor, använda maskinen under mycket extrema väderleksförhållanden, oväder med dålig sikt och otillräckligt ljus (mycket låga temperaturer, mycket varma och fuktiga klimat, dimma, regn, vind, på natten o.s.v.), använda maskinen med sträckta armar: Arbete ska alltid utföras på ett sådan sätt att användaren kan reagera omedelbart vid oväntade situationer. Det är förbjudet att lämna maskinen utan uppsikt, tillåta andra personer att röra vid kabeln, förlängningskabeln eller maskinen, forcera maskinen under sågmomentet (detta kan leda till att motorn skadas eller att du tappar kontrollen över maskinen) och blockera gasreglaget eller gasspärren med tejp eller andra material. Kom alltid ihåg att: Endast såga i trä (skär aldrig plast, metall eller andra material), kontrollera att gasreglaget INTE är TILLSLAGET när stickkontakten sätts i vägguttaget eller när kastskyddet lossas, kontrollera att

kedjan inte är i kontakt med några föremål när gasreglaget slås TILL. Se till att inga kringstående

personer och djur befinner sig på arbetsområdet (avgränsa arbetsområdet och använd varningsskyltar, om det är nödvändigt) på ett avstånd på minst: 10 meter/2,5 gånger stammens höjd. Använd ett skruvstycke eller en sågbock för att blockera träet som ska sågas. Håll alltid maskinen på följande sätt: Ta tag i det främre handtaget med vänster hand och det bakre handtaget med höger hand. Slut tummen och de andra fingrarna stadigt runt handtaget (vid sågning kan maskinen glida framåt eller bakåt eller tippa bakåt och förorsaka slag): Det är viktigt att hålla maskinen på ett korrekt sätt för att minska risken för att du förlorar kontrollen över den). Försäkra dig om att elkabeln/förlängningskabeln alltid hålls bakom användaren, kontrollera att elkabeln inte utgör en risk för fara för användaren eller andra personer och kontrollera att den inte kan skadas (p.g.a. värme, vassa föremål, vassa kanter, olja o.s.v.). Stå alltid stadigt och stöd på båda benen. Se till att handtagen alltid är torra och rena. Se till att alla kroppsdelar och kläder är på ett säkert avstånd från kedjan vid användning av maskinen. Stäng av gasreglaget, vänta tills kedjan har slutat att rotera och aktivera kastskyddet innan sågen ställs ned. Såga aldrig på höjder över axelhöjd. Handha alltid maskinen med stor försiktighet. Kontrollera att oljenivån aldrig sjunker

SVENSKA - 4

under MIN.-nivå genom att kontrollera nivån regelbundet före och under användning. Stå alltid på höger sida om maskinen under användning och var försiktig om svärdet måsta sättas in i ett tidigare sågat snitt. Kedjan ska fortfarande rotera när svärdet tas bort från snittet.

12. Föreskrifter angående transport och förvaring.

Varje gång som du flyttar dig från ett arbetsområde till ett annat ska maskinen kopplas från elnätet och kastskyddet ska aktiveras. Montera svärdskyddet varje gång före transport eller förvaring. Bär alltid maskinen med svärdet bakåtvänt. Vid transport av maskinen i ett fordon ska den alltid fästas ordentligt för att förhindra skador. Bär aldrig maskinen i elkabeln. Efter användning ska maskinen förvaras på en torr och hög plats, långt från värmekällor och utom räckhåll för barn.

13. Föreskrifter mot brandrisk. Använd aldrig maskinen i områden där det förekommer öppna lågor, brandfarliga eller explosiva material.

14. Slag. Vid slag gör svärdet en kraftfull uppåt- och bakåtrörelse mot användaren. Detta sker i vanligtvis om den övre delen av svärdnosen (så kallat “område för risk

för slag”) kommer i kontakt med föremål eller om kedjan blockeras i träet. Slagrörelsen är en mycket snabb och plötslig rörelse längs svärdets sågplan (vanligtvis i en uppåtgående rörelse, men det beror även på maskinens position under sågmomentet). Vid slag kan användaren förlora kontrollen över maskinen och allvarliga och livsfarliga olyckor kan förorsakas (t.ex. om sågen slår bakåt mot användaren med roterande kedja). Kastskyddet och andra säkerhetsanordningar är inte tillräckligt för att skydda användaren mot skador: Användaren måste känna till vilka förhållanden som kan förorsaka slagrörelsen och förebygga den genom att vara uppmärksam och handha maskinen på ett korrekt sätt (t.ex.: Kapa aldrig flera grenar på samma gång eftersom det finns risk för att du av misstag kapar i “området för risk för slag”. Montera aldrig felaktiga svärd eller kedjor. Försäkra dig om att kedjan alltid är vass och vässa i enlighet med korrekta metoder. En felaktig vässning kan förorsaka slag. Kom ihåg vid val av

svärd att ju smalare nosradien är, desto mindre är “området för risk för slag).

C. BESKRIVNING AV SÄKERHETSUTRUSTNING

GASSPÄRR

Din maskin är utrustad med en anordning (fig. 1) som om den slås från förhindrar att gasreglaget kan tryckas ned, för att förhindra ofrivilliga starter.

FRÄMRE HANDSKYDD/KASTSKYDD

Det främre handskyddet (fig. 2) är konstruerat för att förhindra att din vänstra hand kommer i kontakt med kedjan (under förutsättning att maskinen hålls på ett korrekt sätt) . Det främre handskyddet fungerar även som en kedjebroms som blockerar kedjan på någon tusendels sekund vid slag. Kedjebromsen kopplas från när det främre handskyddet dras bakåt och blockeras (kedjan kan röras). Kedjebromsen kopplas till när det främre

handskyddet trycks framåt (kedjan är blockerad).

Kedjebromsen kan kopplas till på två sätt: Genom att

vänster handled rör sig framåt, när handleden kommer i kontakt med bromssystemet vid ett slag eller p.g.a. tröghet vid ett särskilt kraftfullt slag.

1,3,6,8,12

När maskinen används med svärdet i horisontellt läge (t.ex. vid fällning av träd) ger kedjebromsen ett mindre skydd. Detta beror på att kedjebromsen endast kan kopplas till p.g.a. tröghet eftersom användarens hand är utanför det främre handskyddets (fig. 3) aktionsområde. OBS! När kedjebromsen är tillkopplad slår en säkerhetsbrytare från all ström till motorn.

KEDJEFÅNGARE

Denna maskin är utrustad med en kedjefångare (fig.

4) som sitter under drevet. Denna mekanism är konstruerad för att stoppa kedjans bakåtgående rörelse om kedjan går av eller spårar ur. Dessa situationer kan undvikas genom att se till att kedjan är korrekt spänd (se kapitel D. Montering/nedmontering).

HÖGERHANDSSKYDD

Denna anordning (fig. 5) skyddar handen om kedjan går av eller spårar ur.

SVENSKA – 5

D. MONTERING/NEDMONTERING 2,3,6,7,8,9,12

MONTERING AV SVÄRD OCH KEDJA

Monteringsmetoderna ändras beroende på typen av maskin, se därför på figurerna och maskintypen som anges på märkplåten (A- Bildtext – 9 [ES15/ES16/ES18] ). Var uppmärksam vid monteringen att så att den sker på ett korrekt sätt.

FÖR ES020 FÖR ES021

1. Kontrollera att kedjebromsen inte är tillkopplad. Koppla i annat fall från kedjebromsen. 2a. Skruva loss sågsvärdsmuttern och ta bort

kopplingskåpan.

2b. Skruva ur fästvredet och ta bort kopplingskåpan.

3. Montera sågsvärdet på sågsvärdsmuttern och sprintarna, genom att trycka sågsvärdet bakåt så långt

det går mot drevet. Sätt kedjan på drevet och låt den gå in i sågsvärdets spårränna med början ovanifrån. Observera! Kontrollera att den vassa sidan på skärtänderna är vänd framåt på sågsvärdets ovansida.

4a. Sätt in kedjespännarsprinten i urtagningen

för kedjespännarsprint. Montera kopplingskåpan och kontrollera att kedjans drivtänder passar in drevet och i spårrännan.

4b. Montera plattan enligt figuren, genom att placera

kedjespännarsprinten i dess urtagning. Kontrollera att kedjans drivlänkar hakar fast i drevet och går in i spårrännan. Sätt kopplingskåpan på plats och

kontrollera att den kopplar samman korrekt i kedjespännarplattan.

5a. Dra åt sågsvärdsmuttern för hand. 5b. Skruva försiktigt åt fästvredet. 6a. För att spänna kedjan, skruva på

kedjespännarskruvarna i medurs riktning och skruva moturs för att lossa på spänningen (håll svärdnosen riktad uppåt när du utför detta moment).

7 Spänn kedjan tills spänningen är korrekt, d.v.s. när drivtanden höjs till samma nivå som svärdet när kedjan dras uppåt (kedjan får aldrig hänga ned på svärdets undersida).

8a. Dra åt sågsvärdsmuttern med ett lämpligt

verktyg.

6b. Vrid kedjespännarringen medurs för att dra åt

kedjan, och moturs för att lossa den (håll svärdnosen riktad uppåt när du utför detta moment).

8b. Dra åt fästvredet ordentligt.

Om kedjan spänns för hårt överbelastas motorn och kan skadas. Otillräcklig spänning av kedjan kan göra att kedjan spårar ur. En korrekt spänd kedja ger bästa sågegenskaper och längsta livslängd. Kontrollera spänningen regelbundet eftersom kedjelängden förlängs med tiden (i synnerhet när kedjan är ny. Efter att kedjan har monterats ska den kontrolleras efter 5 minuters drift). Kedjan ska aldrig spännas direkt efter användning, vänta tills den har svalnat. Om lös kedja måste justeras ska mutter/fästvred för svärd alltid lossas innan skruv/Kedjespännarring justeras. Justera spänningen korrekt och dra åter åt mutter/fästvred för svärd.

E. START OCH STOPP

Start: Ta tag i båda handtagen med ett fast grepp.

Lossa på kastskyddet, håll gasspärren nedtryckt och tryck sedan på gasreglaget (i detta läge kan gasspärren släppas upp).

SVENSKA - 6

1,4,5,6,7,8,9,11,12,13

Stopp: Maskinen stannar så fort gasreglaget släpps upp. Om maskinen inte stannar, koppla till kedjebromsen, koppla från elkabeln från vägguttaget och lämna in maskinen till en auktoriserad serviceverkstad.

F. SMÖRJNING AV SVÄRD OCH KEDJA 3,6,7,8,9,12

VARNING! En otillräcklig smörjning gör att kedjan går

av och kan förorsaka allvarliga och livsfarliga skador. Smörjning av svärd och kedja sker med en automatisk pump.

Val av kedjeolja

Använd endast ny olja (särskild typ för kedjor) med lämplig viskositet: Oljan måste vidfästa ordentligt och garantera goda driftegenskaper både vinter och sommar. Om kedjeolja inte finns tillgänglig kan växellådsolja EP 90 användas. Använd aldrig kasserad olja eftersom det är farligt för

G. UNDERHÅLL

VARNING! Om arbetsmiljön är särskilt smutsig eller

dammig ska de beskrivna momenten utföras oftare än vad som anges i anvisningarna.

Före varje användning

Kontrollera att kedjeoljepumpen fungerar korrekt: Rikta svärdet mot en ljus yta på ett avstånd på 20 centimeter. Efter att maskinen har gått i en minut ska ytan uppvisa tydliga oljespår (fig. 1).

Kontrollera att det inte krävs överdriven kraft för att koppla till och från kedjebromsen. Kontrollera dessutom att kedjebromsen inte kopplas till för lätt eller är blockerad. Kontrollera sedan kedjebromsens funktion på följande sätt: Lossa på kedjebromsen. Ta tag i maskinen på ett korrekt sätt och starta maskinen. Koppla till kedjebromsen genom att trycka det främre handskyddet framåt med vänster handled eller arm utan att ta bort handen från handtaget (fig.

2). Om kedjebromsen fungerar korrekt ska kedjan blockeras omedelbart. Kontrollera att kedjan är vässad på ett korrekt sätt (se nedan), är i ett gott skick samt att spänningen är korrekt. Om kedjan är oregelbundet sliten eller om skärtänderna endast är 3 mm hög ska kedjan bytas ut (fig. 3). Rengör lufthålen regelbundet för att förhindra överhettning. Kontrollera att gasreglaget och gasspärren fungerar korrekt (detta ska göras med frånkopplad

kedjebroms): Tryck på gasreglaget och gasspärren och kontrollera att de går tillbaka till viloläge så fort de

hälsan, maskinen och miljön. Försäkra dig om att oljan är lämplig för omgivningstemperaturen där verktyget används: För temperaturer under 0 °C blir vissa oljor tjockare. Detta överbelastar och skadar pumpen. Kontakta din auktoriserade serviceverkstad angående val av olja.

Påfyllning av oljebehållare

Skruva loss locket för oljebehållaren och fyll på behållaren. Var försiktig så att du inte spiller ut olja (om detta sker ska maskinen rengöras noggrant) (fig.

2) och skruva sedan åter fast locket ordentligt.

1,2,3,4,5,6,7,8,9,12,13

släpps upp. Kontrollera att det inte går att trycka ned gasreglaget utan att gasspärren kopplas till. Kontrollera att kedjefångaren och skyddet för höger hand är i gott skick utan att något synligt fel (såsom skadat material) förekommer.

Var 2:a – 3:e drifttimme

Kontrollera svärdets skick. Rengör smörjhålen (fig. 4) och spårrännorna (fig. 5) noggrant. Om spåret är slitet eller uppvisar tecken på djup urholkning ska det bytas ut. Vänd på svärdet så att det slits jämnt (fig.

6). Rengör drevet regelbundet och kontrollera att det inte är alltför slitet (fig. 7). Rengör konen och bromsbandet. Smörj noshjulet med lagerfett genom hålet som visas i figuren (fig. 8).

Vässning av kedja (när det är nödvändigt)

Om kedjan inte sågar på ett korrekt sätt eller om det krävs ett hårt svärdtryck mot träet och om sågspånet är mycket fint är detta tecken på att kedjan inte är vässad på ett korrekt sätt. Om inget spån bildas vid sågningen innebär det att sågkanten har slitits ut fullständigt och kedjan pulveriserar träet vid sågning. En väl vässad kedja skär igenom träet utan att du behöver lägga på kraft och tryck och skapar stora och långa spån. Kedjans skärande del består av skärlänken (fig. 9) med en skärtand (fig. 10) och en skärdjupsbegränsare (fig. 11). Skillnaden mellan dessa bestämmer skärdjupet. En filstyrning och en ∅ 4 mm rundfil krävs för ett gott vässningsresultat. Följ anvisningarna nedan: När kedjan har monterats och

SVENSKA – 7

spänningen är korrekt justerad och kedjebromsen är tillkopplad ska du placera filstyrningen i rät vinkel mot svärdet, se figuren (fig. 12). Fila sedan skärtanden med den vinkel som visas (fig. 13). Arbeta alltid från insidan och utåt och släpp på trycket vid returrörelsen (det är mycket viktigt att följa anvisningarna i detalj: Överdriven eller otillräcklig slipvinkel eller en felaktig fildiameter ökar risken för slag). För att erhålla en högre precision på sidovinklarna rekommenderas det att placera filen så att den överstiger den övre skärdelen med ca 0,5 mm. Fila först alla tänder på ena sidan, vänd sedan på maskinen och upprepa momentet. Efter vässningen ska du kontrollera att alla tänder är lika långa och att höjden på skärdjupsbegränsaren är 0,6 mm lägre än den övre skärdelen: Kontrollera höjden med ett lämplig

stickmått och fila (med en plattfil) alla utstående delar. Runda av den främre delen på skärdjupsbegränsaren (fig. 14). Var försiktig så att du inte filar på slagskyddstanden (fig. 15).

Var 30:e drifttimme.

Lämna in maskinen till en auktoriserad serviceverkstad för allmän genomgång och kontroll av bromskomponenterna.

LÄNGRE PERIODER SOM MASKINEN INTE ANVÄNDS

Töm alltid oljebehållaren med samma försiktighet som när den fylldes om den inte ska användas under en längre tid.

H. SÅGTEKNIKER

1,2,3,4,5,6,7,8,9,10,11,12,13,14

Vid användning ska du undvika: (fig. 1)

- Att såga under förhållanden när stammen kan spricka under sågningen (trä under tryck, torra döda träd o.s.v.): Plötsliga sprickor kan vara mycket farligt.

- Att svärdet eller kedjan blockeras i ett sågsnitt: Om detta inträffar ska maskinen kopplas från elnätet och försök att lyfta upp stammen med hjälp av ett lämpligt verktyg, som t.ex. en hävarm. Försök inte att frigöra maskinen genom att skaka eller dra den eftersom det kan förorsaka skador.

- Situationer som kan leda till slag. Vid användning av maskinen: (fig. 1)

- Vid sågning på sluttande mark ska du alltid arbeta ovantill på stammen så att du inte kan träffas av den om den skulle rulla ned.

- Släpp upp gasreglaget efter varje sågningsmoment: Förlängd tomgångskörning av motorn kan förorsaka allvarliga skador.

- Vid fällning av träd ska arbetet alltid avslutas: Ett delvist kapat trä kan brytas och falla ned.

- I slutet av varje sågmoment känner användaren att

styrkan som krävs för att kontrollera sågen minskar drastiskt. Var mycket uppmärksam på att inte förlora kontrollen när detta sker.

Nedan beskrivs två olika typer av sågmoment: Sågrörelser genom att dra kedjan (uppifrån och nedåt) (fig. 2) kan leda till att maskinen gör farliga oberäkneliga rörelser mot stocken. Detta kan leda till

att du förlorar kontrollen över maskinen. Använd barkstödet under kapningsmoment om det är möjligt. Sågrörelser genom att trycka kedjan (nedifrån och uppåt) (fig. 3) kan leda till att maskinen gör farliga oberäkneliga rörelser mot användaren för maskinen. Detta kan leda till att användaren träffas av maskinen eller att stammen kommer i kontakt med området för risk för slag, vilket förorsakar en våldsam slagrörelse. Var mycket försiktig vid sågning på detta sätt.

Det säkraste sättet att använda maskinen är att låsa fast träet på en sågbock och såga uppifrån och ned den del av träet som sticker ut från sågbocken. (fig. 4)

Användning av barkstöd.

Använd barkstödet för att garantera ett säkert kapningsmoment, när det är möjligt: Tryck in barkstödet i barken eller i stammens yta för att få bättre kontroll över maskinen.

Nedan beskrivs olika sågmetoder att tillämpa beroende på specifik situation. Bedöm från gång till gång vilken metod som är mest lämplig och säker för aktuell kapning. Stam på marken. (Risk för att kedjan nuddar vid marken när svärdet har passerat genom stammen). (fig. 5) Såga uppifrån och ned genom hela stammen. I slutet av kapningen ska du såga mycket försiktigt så att inte kedjan kommer i kontakt med marken. Du kan såga

SVENSKA - 8

2/3 av stammen och sedan rulla över den och såga av den resterande tredjedelen uppifrån och ned för att minska risken för att kedjan nuddar vid marken. Stam som är stödd endast i ena änden. (Risk för att stammen bryts av under kapningen). (fig. 6) Börja snittet från undersidan och såga 1/3 av diametern. Avsluta sedan snittet från ovansidan så att du möter snittet från undersidan. Stam som är stödd i båda ändarna. (Risk för att kedjan kläms fast). (fig. 7) Börja snittet från ovansidan och såga 1/3 av diametern. Avsluta sedan snittet från undersidan så att du möter snittet från ovansidan.

Fällning av träd.

VARNING! : Försök aldrig att fälla ett träd om du inte har nödvändig erfarenhet och fäll aldrig i något läge träd som har grövre diameter än svärdets längd! Denna sågningstyp är förbehållen yrkesverksamma personer som har lämplig utrustning.

Vid fällning av träd är målet att fälla trädet i mest lämplig riktning för den efterföljande kvistningen och kapningen (undvik att träd faller så att de fastnar i andra träd: Fällning av träd som sitter fast i andra träd är ett mycket farligt moment). Först av allt ska du bestämma bästa fallriktning genom att göra följande bedömningar: Ta hänsyn till föremål eller annan växtlighet runt trädet, trädets vinkling och kurvning, vindriktning och största kvistansamling samt döda eller brutna grenar som kan gå av under fällningen vilket kan skapa ytterligare faror. VARNING! Vid fällning under besvärliga förhållanden ska du alltid ta bort hörselskydden direkt efter kapningsmomenten så att du kan höra onormala ljud och eventuella varningssignaler.

Förberedande kapningsmoment och fastställande av flyktväg.

Kapa alla kvistar som stör dig i ditt arbete (fig. 8). Börja uppifrån och ned och se till att stammen alltid är mellan användaren och maskinen. Ta sedan bort de svårare kvistarna, bit för bit. Ta bort alla växtlighet som stör dig i ditt arbete och kontrollera att det inte förekommer hinder (stenar, rötter, diken o.s.v.) när du planerar din flyktväg (som du följer när trädet faller).

Se figuren (fig. 9) för de riktningar som ska respekteras (A. Avsedd fallriktning. B. Flyktväg. C. Farligt område).

SÅGNING VID FÄLLNING (fig. 10) Läs följande såganvisningar för att du ska få fullständig kontroll över fällningen: Först ska du såga snittet som kontrollerar trädets fallriktning: Såga först den ÖVRE DELEN av snittet för fallriktning på den sida åt vilken trädet ska falla. Stanna kvar på höger sida om trädet och såga den NEDRE DELEN med metoden att dra kedjan. Sågsnittet ska möta det övre sågsnittets slut. Djupet för snittet för fallriktningen ska vara ¼ av stammens diameter med en vinkel på minst 45° mellan det övre och det nedre snittet. Mötespunkten mellan de två snittsidorna kallas för kaplinje för fallriktning. Denna linje ska vara fullständigt horisontell och i rät vinkel (90°) i förhållande till fallriktningen. Fallsnittet som gör att träder faller ska göras 3 till 5 cm ovanför den nedre delen av kaplinjen för fallriktning och avslutas på ett avstånd från snittet på 1/10 av stammens diameter. Stanna kvar på vänster sida om trädet. Såga med metoden att dra kedjan och använd barkstödet. Kontrollera att trädet inte rör sig i annan riktning än den som är avsedd för fallet. Stick in ett brytdon eller en kil i snittet så fort det är möjligt. Den del av stammen som inte har kapats kallas för gångjärn eftersom den ska styra trädet när det faller. Om snitten inte är tillräckliga, inte raka eller inte har sågats igenom tillräckligt kan trädet inte kontrolleras (mycket farligt!). Av den anledningen måste de olika snitten göras med stor precision. När snitten har slutförts börjar trädet falla. Om det är nödvändigt kan du hjälpa trädet med kilar eller brytdon.

Kvistning

När trädet har fallit ska stammen kvistas: Det innebär att kvistarna tas bort från stammen. Undervärdera inte detta moment eftersom de flesta fall av slagolyckor sker vid just kvistning. Av denna anledningen ska du vara uppmärksam på svärdnosens position under sågmoment och alltid arbeta på stammens vänstra sida.

SVENSKA – 9

I. MILJÖINFORMATION

Detta avsnitt innehåller viktig information om ekologisk kompatibilitet vad gäller maskinens konstruktion, lämplig användning och kassering av kedjeolja.

KONSTRUKTION

Vid maskinens konstruktionsfas har vi strävat efter att utveckla en motor med låg förbrukning och låg bullernivå.

ANVÄNDNING AV MASKINEN

Undvik att spilla ut olja och förorena marken och miljön vid påfyllning av oljebehållaren.

KASSERING

Kassera inte maskinen i miljön när den inte längre fungerar. Lämna istället in maskinen till en auktoriserad sopstation för att kassera den i enlighet med gällande lagar.

Symbolen

på produkten eller dess förpackning indikerar att denna produkt ej kan hantera som hushållsavfall. Den skall i stället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten.

M. FELSÖKNINGSTABELL

Kontrollera att det finns ström i elnätet.

Motorn startar inte.

Motorn går dåligt eller tappar effekt.

Maskinen startar men sågar inte korrekt.

Motorn går ojämnt eller med lågt varvtal.

Bromsanordningarna stoppar inte kedjan korrekt.

Kontrollera att stickkontakten är

ordentligt isatt. Kontrollera att elkabeln/förlängnings-

kabeln inte är skadad. Kontrollera att kedjebromsen inte är

inkopplad. Kontrollera att kedjan är korrekt monterad.

Kontrollera kedjesmörjningen, se

kapitel F och G. Försäkra dig om att kedjan är vass.

Kontakta din auktoriserade service-

zz zz

verkstad.

SVENSKA - 10

N. FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Undertecknad (auktoriserad av Husqvarna Outdoor Products Italia SpA) förklarar härmed att följande produktmodel: Typ ES020 och ES021 med början från 2005, tillverkad av Husqvarna Outdoor Products Italia SpA, överensstämmer med de europeiska direktiven: 98/37/EEC (Maskindirektiv), 93/68/EEC (Maskindirektiv), 89/336/CEE (Elektromagnetisk kompatibilitet) och direkt 2000/14/EEC (bilaga V).

Följande harmoniserade standarder har tillämpats: EN 50144-1, EN 50144-2-13, EN 55014-1, EN 55014-2. Den levererade motorsågen överensstämmer med det exemplar som genomgick EG typkontroll. Certifikaten har nummer: 55519. Anmält organ: 0717, Nemko S.p.A. - Via Trento e Trieste, 116 - I-20046 Biassono (Mi), har utfört EG typkontroll enligt direktiv 98/37/EG, artikel 8, punkt 2c.

Valmadrera, 01/09/2005 Giuseppe Todero (Teknisk chef) Outdoor Products Italy S.p.A. Via Como 72, 23868 Valmadrera (Lecco) ITALIEN

O. TEKNISKA DATA

Typ: ES020

Torrvikt (kg) 4.2 Volym för oljebehållare (cm3) 380 Svärdlängd (cm/tum) 30/12” 35/14’’ 40/16” Kedja MPG370GLX 91VJ Kedjedelning (tum) 3/8 Kedjehastighet vid maximal effekt (m/sek.) 15 Vibrationsnivå

Främre handtag (m/s2) (ISO 7505) 4,9

Bakre handtag (m/s2) (ISO 7505) 5,5 Uppmätt ljudeffektnivå LWav dB(A) (ISO 9207) 106 Garanterad ljudeffektnivå Lwav dB(A) (ISO 9207) 107 Ljudtrycksnivå (vid operatörens öra) dB(A) (EN 27182) 90 ,6

Min. ledartvärsnitt (antal ledare/mm2) 2 x 1 Max. kabellängd (m) 30

ES021

SVENSKA – 11

A. ALMEN BESKRIVELSE

Håndgreb bagtil

2) Håndbeskyttelsesindretning bagtil

3) Håndgreb fortil

4) Kædebremse/håndbeskyttelselsesindretning

5) Kædestrammeskrue /-bolt

6) Kædestrammetap

7) Olietankens hætte

8) Oliestandsinspektionsrude

9) Ventilationsåbning

10) Ledning

11) Håndbog

12) Kontakt

13) Kontaktspærre

14) Kæde

15) Træktand

16) Skæreled

17) Anordning til begrænsning af skæredybden

18) Skæretand

19) Sværd

20) Kædeværn

21) Tand

22) Kædespærretap

23) Skrue til fastgøring af sværdet

24) Møtrik / Bolt til fastgøring af sværdet

25) Spidshjul

26) Sværdbeskytter

27) Barkstød

28) Kædestrammetappens leje

29) Smørehul

30) Lederille

31) Kædestrammeplade

FORKLARINGER TIL MÆRKET:

1) Garanteret støjniveau ifølge direktivet 2000/14/EØF

2) Dobbelt isolering

3) EU-overensstemmelseserklæring

4) Beskyttelsesgrad

5) Mærkefrekvens

6) Mærkeeffekt

7) Vekselstrøm

8) Mærkespænding

9) Type

10) Forkodenummer

11) Produktets kodenummer

12) Fremstillingsår

13) Maksimallængde sværd

14) Producentens navn og adresse

15) Serienummer

16) Model

DANSK – 1

Eksempel på mærke

B. SIKKERHEDSFORANSTALTNINGER

SYMBOLERNES BETYDNING

Giv agt

Læs brugervejledningen omhyggeligt igennem

Sikkerhedsstøvler

Lange, skærehæmmende bukser

Beskyttelseshjelm med høreværn og beskyttelsesbriller eller visir.

Skærehæmmende handsker

Bremse koblet til/koblet fra

Træk stikket ud, hvis kablet er defekt.

Skæretandens retning

Må ikke smides ud! Skal indleveres til et genbrugscenter

Anvend altid begge hænder!

Fare for tilbageslag

Må ikke udsættes for regn eller fugt

Kædeolie

Forbud mod …

Sluk for maskinen

Anvendelse af brugervejledningen. Alle brugerne skal læse hele maskinens brugervejledning meget omhyggeligt igennem (og om muligt overvære en praktisk forevisning af maskinens brug), således at de får kendskab til sikkerhedsforskrifterne og skæreteknikkerne; hvis maskinen overdrages til ny ejer eller lånes ud, skal man derfor lade brugervejledningen følge med. Man skal være opmærksom på, at SAMTLIGE dele af brugervejledningen er vigtige for at undgå personulykker og maskinskader, samt at de fremstillede fremgangsmåder ikke bortskaffer risikoen

for ulykker, men nedsætter faren derfor og begrænser deres følger. Brugervejledningens opbygning: Del B er opdelt i afsnit, som der henvises til i resten af brugervejledningen med symbolet for "GIV AGT" efterfulgt af tallene svarende til det pågældende afsnit, med det formål at henlede opmærksomheden på de vigtigste sikkerhedsregler forbundet med en bestemt situation; de afsnit, der hører til “A ALMEN BESKRIVELSE” skrives med kursiv i teksten for at gøre det nemmere at finde frem til dem.

DANSK - 2

Før ibrugtagning. Man skal sørge for, at maskinen ikke anvendes af personer, der ikke har kendskab til nærværende anvisninger, ikke er ved godt fysisk eller psykisk helbred eller ikke har gennemgået tilstrækkelig oplæring, samt af børn (nogle gange fastsætter den lokale lovgivning en aldersgrænse for anvendelse af maskinen). Uerfarne brugere skal gennemgå en oplæring og udelukkende arbejde på bukken. Brugeren er ansvarlig for eventuelle ulykker, som tredjemand kommer ud for, skader på deres gods, samt de risici, de udsættes for. Denne maskine må ikke anvendes til andre formål end dem, den er beregnet til, og man må udelukkende benytte de angivne sværd og kæder. Man må under ingen omstændigheder anvende maskinen, hvis man er træt, føler sig utilpas eller har indtaget stoffer, der forårsager fysiske eller psykiske forstyrrelser (lægemidler, alkohol, narkotika, m.m.). Man skal sørge for at være i stand til at standse motoren og kæden, hvis der opstår behov derfor. Man skal altid være opmærksom på, hvad man er i gang med at lave, og anvende ens sunde fornuft, mens arbejdet udføres.

1. Eftersyn. Maskinen skal undersøges omhyggeligt før hver ibrugtagning, hvis den udsættes for voldsomme stød eller viser tegn på funktionsforstyrrelser. Kontrollér om den er samlet rigtigt, om alle dens dele er velfungerende og rene, foretag eftersynene, der er angivet i “Vedligeholdelse – Før ibrugtagning”, sørg for, at de nøgler og redskaber, der er blevet anvendt til reguleringerne er blevet fjernet, om skruerne og møtrikkerne er på plads og er ordentligt strammet, samt om sværdet og kæden er sat rigtigt på. Maskinen må IKKE anvendes, hvis samtlige betingelser ikke er opfyldte!

2. Reparationer/Vedligeholdelse. I kan selv udskifte de dele af maskinen, hvis montering er fremstillet i afsnittet “Montering/afmontering”, hvis de er defekte eller slidte; der må udelukkende anvendes originale, typegodkendte reservedele/tilbehør, som kan fås hos de officielle forhandlere. Hvis der opstår behov for at udskifte de øvrige dele af maskinen, må dette arbejde udelukkende foretages på et Autoriseret Servicecenter. Maskinen må UNDER INGEN OMSTÆNDIGHEDER anvendes, hvis den ikke er intakt, hvis den er defekt eller ændret samt hvis den er blevet repararet af andre end et Autoriseret Servicecenter. Risiciene forbundet med anvendelsen stiger betydeligt, hvis vedligeholdelsen ikke foretages regelmæssigt og fagmæssigt korrekt, samt hvis der

anvendes tilbehør/reservedele, der ikke er orginale; i dette tilfælde fralægger producenten sig ethvert ansvar for person- eller materielle skader. Hvis I er i tvivl om noget, bedes I rette henvendelse til et Autoriseret Servicecenter.

3. Sikker vedligeholdelse. Ved hvilket som helst vedligeholdelses-, monterings- og afmonteringsarbejde samt ved efterfyldning af kædeolie, skal maskinen stå støt på plan, bæredygtig grund, og stikket skal være trukket ud af stikkontakten (med mindre det modsatte udtrykkeligt er angivet), skæreredskabet skal stå stille, og der skal anvendes egnede beskyttelseshandsker.

4. Påklædning. Under arbejdet skal man anvende følgende, typegodkendte personlige værnemidler: Tætsluttende beskyttelsesklæder, sikkerhedsstøvler med skridsikker sål og stålbeklædt spids, der hæmmer klemning og skæring, skære- og vibrationshæmmende handsker, beskyttelsesvisir/briller (fjern beskyttelsesfilmen, hvis den stadig sidder på), høreværn, beskyttelseshjelm (hvis der er fare for at blive ramt af nedstyrtende genstande), noget til at holde håret over skulderhøjde med (hvis det er længere), maske til beskyttelse mod støv. Man må absolut IKKE arbejde i korte benklæder, løse eller vidde klæder samt med smykker, der kan sidde fast i maskinens bevægelige dele; man må heller ikke arbejde i sandaler eller med bare fødder.

5. Helbredsmæssige sikkerhedsforanstaltninger – Vibrationer og Støj. Undlad at anvende maskinen i

for lang tid ad gangen: Støjen og vibrationerne kan være skadelige, idet de kan forårsage utilpashed, stress, udmattelse og høretab. Ved langvarig brug af maskinen udsættes operatøren for vibrationer, der kan forårsage “Hvide fingre” (“Raynaud’s phenomen”) karpaltunnelsyndrom eller andre sygdomme. Dette kan nedsætte hændernes følsomhed, hvilket gør det sværere at skelne mellem forskellige temperaturer, og forårsage en generel ufølsomhed Af denne årsag bør operatøren nøje undersøge sine hænders og fingres tilstand, hvis apparatet anvendes hele tiden eller jævnligt. Hvis et af ovennævnte symptomer forekommer, skal man opsøge en læge med det samme.

6. Helbredsmæssige sikkerhedsforanstaltninger – Kemiske agenser. Sørg for, at kædeolien ikke

kommer i kontakt med huden og øjnene.

DANSK – 3

7. Helbredsmæssige sikkerhedsforanstaltninger – Strøm. Maskinen må udelukkende tilkobles

typegodkendte forlængerledninger / stikkontakter / netforsyninger, der er installeret i henhold til den gældende lovgivning.

Man skal forvisse sig om, at den netforsyning, som maskinen tilsluttes, er forsynet med en beskyttelsesanordning for tilbageværende strøm (RCD) med en åbningsstrøm på højst 30 mA. Sørg for, at kablerne, elstikkene og sikkerhedsanordningen for tilbageværende strøm er i upåklagelig forfatning, at de opfylder alle kravene, er samlet og tilkoblet rigtigt samt er rene. Man må ikke trække i ledningen, når maskinen skal frakobles netforsyningen. Maskinen og forlængerledningen må ikke benyttes eller henstilles på fugtige steder. Hvis ledningen beskadiges, skal man omgående trække den ud af stikkontakten, hvorved man skal passe på ikke at komme til at røre ved udækkede metaltråde. Under anvendelse af maskinen er det strengt nødvendigt at undgå enhver kontakt med jordede genstande (såsom rør, kabler, lynafledere, osv.). Når der arbejdes udendørs, må der udelukkende anvendes typegodkendte forlængerledninger beregnede til udendørs brug. Sørg for, at der ikke dannes knuder på elledningerne, og undlad at anvende forlængerledningen, hvis den er sammenrullet.

8. Helbredsmæssige sikkerhedsforanstaltninger – Varme. Under anvendelsen bliver tand og kæde

meget hede, lad være med at røre ved dem, hvis de stadigvæk er varme.

9. Helbredsmæssige sikkerhedsforanstaltninger Skarpe eller bevægelige dele Man må kun røre ved

kæden, når den står stille, og maskinens stik er trukket ud af stikkontakten; man skal imidlertid udvise forsigtighed, for kæden er skarp, og man risikerer at komme til skade, selvom man træffer disse forholdsregler. Man skal huske på, at kæden eventuelt bliver ved med at dreje i et kort stykke tid, efter at man slipper kontakten.

10. Arbejdsområde. Man skal nøje undersøge arbejdsområdet og tage højde for enhver fare (såsom veje, stier, elledninger, farlige træer osv.). Man skal udvise særlig forsigtighed, når man arbejder på hældende grund. Der er større fare for ulykker i rodede omgivelser: Før hver anvendelse skal man rydde arbejdsområdet for sten, glas, reb, metaldele, dåser, flasker og andre uønskede genstande. Man

skal tage højde for de farer, som man ikke vil lægge mærke til på grund af støjen fra maskinen. Man skal sørge for, at der er nogen, som kan høre en, hvis der skulle ske en ulykke. Det tilrådes desuden altid at have en førstehjælpskasse med sig, hvis man arbejder på øde steder, og man skal sørge for, at der er nogen, der ved, hvor man befinder sig.

11. Arbejde Man må ikke begynde skærearbejdet, før man har

fjernet stangafdækningen; en tilstrækkelig mængde olie er nået frem til kæden; man har indrettet en flugtvej (ved træfældning). Undlad at: anvende maskinen til at flytte grene eller rødder, anvende maskinen, hvis der er fare for, at kæden kommer i kontakt med jorden, stakit, elbeskyttelsesindretninger eller opstablet tømmer; save i meget små grene eller buske (de kan brydes eller flækkes over med fare for alvorlige personskader); at foretage opgaver på træer, hvis man ikke råder over de fornødne forudsætninger og passende udstyr (reb, kroge m.m.); påbegynde arbejdet med stangen sat ind i en allerede skåret revne eller en sprække; anvende maskinen, mens man står på en stige eller usikker grund; anvende maskinen under meget barske vejrforhold, ved dårligt vejr, nedsat sigtbarhed eller dårlig belysning (meget lave temperaturer, meget varmt, fugtigt vejr, tåge, regn, vind, om natten osv.); arbejde med helt udstrakte arme: Man skal nemlig altid være i stand til at reagere på uventede begivenheder; efterlade maskinen uden opsyn; lade uvedkommende røre ved ledningen, forlængerledningen eller maskinen; overbelaste maskinen i løbet af skærearbejdet (der er risiko for at beskadige motoren eller at miste kontrollen over redskabet); spærre kontakten eller kontaktspærren med klæbebånd eller andre materialer. Husk på at: der kun må skæres i træ (under ingen omstændigheder i plastik, metal eller andet); forvisse jer om, at kontakten ikke er tilkoblet, når stikket tilsluttes eller kædebremsen frakobles; forvisse jer om, at kæden ikke er i berøring med noget som helst, når kontakten tilkobles; personer og dyr ikke må komme i nærheden af arbejdsstedet (sæt om nødvendigt hegn og skilte op rundt om området); sikkerhedsafstanden skal udgøre det største mål af nedenstående: 10 meter / 2,5 gange stammens højde; anvend om muligt et skruestik eller bukken til at fastspærre træet, der skal skæres i; hold altid maskinen fast på følgende måde: Hold godt fat om håndgrebet fortil med den venstre hånd og håndgrebet bagtil med den højre hånd og luk

DANSK - 4

tommelfingeren og de andre fingre fast om håndgrebene (under brug kan maskinen skydes frem eller tilbage eller i opadgående retning, eller der kan forekomme et tilbageslag: Hvis man holder godt fat om maskinen, nedsættes faren for at miste kontrollen over den; sørg for, at ledningen/forlængerledningen altid befinder sig bag ved jer, sørg for, at den ikke udgør en fare for jer selv og andre personer, samt at man ikke risikerer, at den beskadiges (på grund af varme, skarpe genstande og kanter, olie m.m.); man skal altid sørge for at stå støt; hold håndgrebene rene og tørre; under brug skal man holde alle legemsdele og klæder langt væk fra kæden; før henstilling af maskinen skal man slippe kontakten, vente indtil kæden går i stå og tilkoble kædebremsen; man må ikke skære i eller over skulderhøjde; maskinen skal altid håndteres med størst mulig forsigtighed; man skal med jævne mellemrum, før og under brug, kontrollere, at oliestanden ikke kommer ned under MIN.; man skal altid opholde sig på venstre side af maskinen under skæringen, og udvise stor forsigtighed, hvis sværdet skal sættes ind i en allerede skåret revne; fjern sværdet fra den skårne revne, mens kæden stadigvæk er i omdrejning.

12. Sikkerhedsforanstaltninger ved transport og opmagasinering Hver gang man skifter arbejdsområde,

skal man frakoble maskinen elforsyningen og tilkoble kædebremsen. Påmontér altid sværdbeskytteren før transport eller opmagasinering. Hvis maskinen flyttes med håndkraft, skal sværdet vende bagud, hvorimod den skal fastspærres, hvis transporten foregår med et køretøj, for at undgå skader.j Man må under ingen omstændigheder flytte maskinen ved at holde fast i ledningen. Efter brug skal maskinen stilles på et tørt

sted, højt oppe, langt væk fra varmekilder og udenfor børns rækkevidde.

13. Sikkerhedsforanstaltninger mod ild og brand.

Man må under ingen omstændigheder arbejde med maskinen i nærheden af ild, brændbare eller sprængfarlige materialer.

14. Tilbageslag Tilbageslag er en voldsom bevægelse, som får sværdet til at springe bagud mod operatøren, hvilket typisk sker, når oversiden af dens spids (betegnet som ”risikområdet”) berører en genstand, eller kæden sidder fast i træet. Tilbageslag forekommer normalt med en brat, meget hurtig bevægelse langs med sværdets skæreniveau (normalt i opadgående retning, men det kommer an på maskinens placering under skæringen), som kan få jer til at miste kontrollen over maskinen og forårsage alvorlige uheld, endda dødsulykker (hvis brugeren for eksempel rammes af kæden, mens den drejer). For at undgå tilbageslag er det ikke tiltrækkeligt, at maskinen er forsynet med kædebremse eller andre sikkerhedsanordninger: Man er nødt til at forstå, hvad der kan forårsage tilbageslag og forebygge det ved at udvise forsigtighed, anvende ens erfaring og bruge maskinen forsvarligt og rigtigt (for eksempel: Undlad at skære i mere end én gren ad gangen, for man risikerer ellers at komme til at ramme risikoområdet; faren for tilbageslag stiger, hvis der anvendes uegnede sværd eller kæder eller hvis kæden ikke er slebet rigtigt eller overhovedet ikke er slebet; ved valg af sværd skal man tage højde for, at jo mindre spidsens radius er, desto mindre er risikoområdet).

C. BESKRIVELSE AF SIKKERHEDSUDSTYRET

KONTAKTSPÆRRE

Jeres maskine er forsynet med en anordning (fig. 1), som hvis den ikke aktiveres hindrer tryk på kontakten, hvilket forebygger hændelig tilkobling.

KÆDEBREMSE / HÅNDBESKYTTELSESINDRETNING FORTIL

Håndbeskyttelsesindretningen fortil (fig.2) hindrer (såfremt maskinen holdes ordentligt fast), at den venstre hånd kommer i kontakt med kæden. Håndbeskyttelsesindretningen fortil aktiverer desuden

DANSK – 5

1,3,6,8,12

kædebremsen, en anordning, der er i stand til at spærre kæden i løbet af ganske få tusindedele af et sekund i

tilfælde af tilbageslag. Kædebremsen frakobles, når håndbeskyttelsesindretningen fortil er trukket tilbage og er spærret (kæden kan bevæge sig). Kædebremsen tilkobles, når håndbeskyttelsesindretningen fortil er presset fremad (kæden er spærret). Kædebremsen kan tilkobles på to måder: Med det venstre håndled, hvis det presser den fremad eller hvis det kommer i kontakt dermed som følge af et tilbageslag; ved inertikraft i tilfælde af et særligt

kraftigt tilbageslag. Hvis maskinen anvendes med stangen placeret vandret, f.eks. i forbindelse med fældning, giver kædebremsen en ringere beskyttelse, eftersom den kun kan aktiveres ved intertikraft; brugerens hånd befinder sig nemlig udenfor rækkevidden for håndbeskyttelsesindretningen fortil (fig. 3) BEMÆRK: Når kædebremsen er tilkoblet, hindrer en sikkerhedskontakt strømtilførsel til motoren.

KÆDESPÆRRETAP

Denne maskine er forsynet med en kædespærretap (fig. 4), der befinder sig under kædetanden. Denne

mekanisme er designet således, at kædens tilbagegående bevægelse standses, hvis stangen går i stykker eller forskydes. Dette hindres ved at stramme kæden rigtigt (jævnfør kapitel ”D Montering/Afmontering”).

INDRETNING BAGTIL TIL BESKYTTELSE AF HØJRE HÅND

Den beskytter (fig. 5) hånden, hvis kæden springer op eller går i stykker.

D. MONTERING / AFMONTERING

MONTERING AF STANG OG KÆDE

Monteringsproceduren varierer alt efter maskinmodellen; der henvises derfor til illustrationerne og typeangivelserne på produktets mærke ( A - Forklaringer – 9 [ES020 / ES021] ); sørg for, at monteringen foretages rigtigt.

GÆLDER FOR ES020 GÆLDER FOR ES021

2,3,6,7,8,9,12

1. Kontrollér at kædebremsen ikke er tilkoblet, frakobl den om nødvendigt. 2a. Løsn møtrikken til fastgøring af stangen og

fjern kædeværnet

2b. Skru knoppen til fastgøring af sværdet af og fjern

kædeværnet.

3. Montér sværdet på skruen til fastgøring af sværdet og skub den helt så langt tilbage som muligt, mod

spidshjulet, ved at presse på tappene. Anbring kæden over spidshjulet, før den gennem sværdets lederille, hvorved man skal starte foroven. Giv agt! Kontrollér, at skæretændernes skarpe del vender fremad på forsiden af sværdet.

4a. Anbring kædestrammetappen i

kædestrammetappens leje. Montér kædeværnet og sørg for, at kædens træktænder griber ind i kædetanden og lederillen.

5a. Luk møtrikken til stramning af sværdet med

fingrene.

6a. Kæden strammes ved at skrue

kædestrammeskruen med uret, hvorimod den slækkes ved at dreje mod uret (stangens spids skal holdes hævet, mens dette gøres).

4b.

Montér pladen som vist på figuren, og anbring kædestrammetappen i kædestrammetappens leje. Sørg for at kædens træktænder griber ind i spidshjulet og lederillen; placér kædeværnet, idet man skal kontrollere om det føres rigtigt sammen med kædestrammepladen.

5b. Skru knoppen til fastgøring af sværdet ganske let

fast.

6b. Hvis kæden skal strammes, drejes

kædestrammebolten med uret, hvorimod den slækkes

ved at dreje bolten mod uret (stangens spids skal holdes hævet, mens dette gøres).

7 Stram kæden, indtil dens stramning er rigtig, d.v.s indtil træktanden kommer op til stangens niveau, når

den trækkes opad. (kæden må ikke hænge på sværdets underside)

8a. Stram møtrikken til fastgøring af sværdet

helt i bund med særligt udstyr.

8b. Stram knoppen til fastgøring af sværdet ihærdigt.

Hvis kæden strammes for meget, risikerer man at overbelaste eller at beskadige motoren, hvorimod man risikerer, at kæden går af, hvis den ikke strammes nok; en korrekt stramning af kæden sikrer derimod bedre skæreresultater og en

DANSK - 6

længere driftstid. Man skal ofte kontrollere kædens spænding, eftersom den har det med at blive længere, når den anvendes (især hvis den er ny, kontrollér spændingen efter 5 minutters arbejde ved første montering); kæden må under ingen omstændigheder strækkes ud lige efter brug, man skal vente, indtil den køler af. Skulle der opstå behov for at regulere kædens spænding, skal man altid løsne Møtrik / Bolt til fastgøring af

sværdet, før man foretager reguleringen ved hjælp af Kædestrammeskrue /-bolt; stram den rigtigt og stram Møtrik / Bolt til fastgøring af sværdet igen.

E. START OG STANDSNING

Start: Grib godt fat om begge håndgreb, frakobl

kædebremsen, tryk på kontaktspærren og hold den nede og tryk på kontakten (hvorefter man kan slippe kontaktspærren).

F. SMØRING AF STANG OG KÆDE

GIV AGT! Hvis skæreudstyret ikke smøres ordentligt,

går kæden i stykker, hvilket medfører alvorlig fare for personskader, endda dødsulykker.

Sværd og kæde smøres takket være en automatisk pumpe.

Valg af kædeolie

Der må udelukkende anvendes ny olie (særligt beregnet til kæder) med en god viskositet: Den skal sikre en god binde- og glideevne, både om sommeren og om vinteren. Skulle det ikke være muligt at tilvejebringe kædeolie, skal der anvendes transmissionsolie af typen EP 90.

1,4,5,6,7,8,9,11,12,13

Standsning: Maskinen går i stå, når man slipper kontakten. Hvis maskinen ikke går i stå, skal man tilkoble kædebremsen, frakoble ledningen netforsyningen og indlevere maskinen til et Autoriseret Servicecenter.

3,6,7,8,9,12

Der må under ingen omstændigheder anvendes brugt olie, da den er skadelig for jer selv, for maskinen og miljøet. Man skal forvisse sig om, at olien passer til den omgivende lufttemperatur og arbejdsstedet: Hvis temperaturen kommer ned under 0°C, bliver nogle olietyper mere tyktflydende, hvorved pumpen overbelastes og beskadiges. I bedes henvende jer til et Autoriseret Servicecenter for at vælge en velegnet olie.

Efterfyldning af olie

Skru olietankens hætte løs, fyld tanken uden at olien løber ud (skulle dette ske, skal maskinen renses omhyggeligt) (fig. 2), og stram hætten omhyggeligt.

G. VEDLIGEHOLDELSE

GIV AGT! Hvis man arbejder i særligt snavsede eller

støvede omgivelser, skal de fremstillede operationer foretages hyppigere end angivet.

Før hver anvendelse

Kontrollér om kædeoliepumpen fungerer ordentligt: Ret sværdet mod en lys flade, der skal befinde sig omtrent tyve centimeter fra den; efter en tids drift, skal der være tydelige oliepletter på denne flade (fig.

1). Kontrollér om der skal for stor eller for lidt kraft til for at koble kædebremsen til eller fra samt at den ikke

DANSK – 7

1,2,3,4,5,6,7,8,9,12,13

er spærret. Kontrollér derefter maskinens drift på følgende måde: frakobl kædebremsen, grib rigtigt fat om maskinen og start den, tilkobl kædebremsen ved at presse på håndbeskyttelsesindretningen fortil med venstre håndled/arm uden at slippe håndgrebene på noget som helst tidspunkt (fig. 2). Hvis kædebremsen fungerer, skal kæden spærres med det samme. Kontrollér om kæden er skarp (se nedenfor), i god forfatning og strammet rigtigt; skift den, hvis den fremviser uregelmæssigt slid eller en skæretand på 3mm (fig. 3).

Rens ventilationssprækkerne med jævne mellemrum for at undgå, at motoren overophedes. Kontrollér om kontakten og kontaktspærren fungerer (skal foretages, mens kædebremsen er frakoblet): Aktivér kontakten og kontaktspærren og kontrollér, om de vender tilbage til hvilestillingen, så snart de slippes; kontrollér at det er umuligt at aktivere kontakten uden at aktivere kontaktspærren. Kontrollér om kædespærretappen og beskytttelsesindretningen for den højre hånd er intakte og ikke fremviser synlige defekter, såsom beskadigelse af materialet.

Hver 2.-3. times anvendelse

Kontrollér sværdet, rens om nødvendigt dens smørehuller (fig.4) og lederille (fig.5); udskift

sidstnævnte, hvis den er for slidt eller der er for dybe fuger i den. Vend sværdet for at muliggøre regelmæssigt slid (fig.6). Rens kædetanden med jævne mellemrum og kontrollér at den ikke er for slidt (fig.7). Rens tromlen og bremsebåndet. Smør sværdets spidshjul med lejefedt gennem det dertil beregnede hul (fig.8).

Slibning af kæde (Efter behov)

Hvis kæden ikke skærer, med mindre man presser sværdet mod træet, og hvis der dannes meget fint

savsmuld, er den sandsynligvis ikke slebet ordentligt. Hvis der ikke dannes savsmuld under skæringen, har kæden mistet dens skarpe kant fuldstændigt, og træet forstøves, mens der skæres. Hvis kæden er ordentligt slebet, arbejder den sig selv fremad i træet og frembringer store, lange spåner. Den skarpe del af kæden består af et skæreled (fig.9), med en skæretand (fig.10) og en anordning til

begrænsning af skæredybden (fig.11). Skæredybden afhænger af afstanden mellem disse; man opnår en god slibning ved hjælp af en filskinne og en rund fil med en diameter på 4mm; følg disse anvisninger: sørg for, at

kæden er monteret og rigtigt strammet, tilkobl kædebremsen, placér filskinnen som vist på billedet,

vinkelret i forhold til stangen (fig.12), og slib skæretanden ved den vinkel, der er vist på billedet (fig.13); man skal altid begynde slibningen indvendigt og fortsætte i udadgående retning, hvorved man skal udøve et lettere tryk, når man er på vej tilbage (det er meget vigtigt at overholde følgende: Hvis slibevinklen er for stor eller for lille, eller hvis filens diameter er forkert, øges risikoen for tilbageslag). Man opnår mere nøjagtige sidevinkler, hvis man placerer filen således, at den i den lodrette retning overstiger det øvre skær med cirka 0,5 mm. Man skal først slibe alle tænderne på den ene side, og derefter vende maskinen og gentage arbejdet. Efter slibningen skal man forvisse sig om, at alle tænderne er lige lange og om anordningerne til begrænsning af skæredybden når en højde på 0,6 mm under det øvre skær: Kontrollér højden ved hjælp af skabelonen og fil den fremspringende del (med en flad fil), afrund derefter forsiden af anordningen til begrænsning af skæredybden (fig. 14), hvorved man skal passe på IKKE at komme til at file tilbageslagsbeskyttelsestanden (fig. 15).

Hver 30. times anvendelse

Få foretaget et generelt eftersyn og en kontrol af bremseanordningerne på et Autoriseret Servicecenter.

LÆNGERE STILSTAND

I tilfælde af længerevarende henstilling skal man tømme kædeolietanken.

H. SKÆRETEKNIK

1,2,3,4,5,6,7,8,9,10,11,12,13,14

Under brug skal man undgå: (fig.1)

- at skære i situationer, hvor der er fare for, at stammen går i stykker under skæringen (træ under spænding, tørre træer, osv.): Pludselige brud kan medføre alvorlige farer.

- at sværdet eller kæden sidder fast under skæringen: Skulle dette forekomme, skal maskinen frakobles netforsyningen, og man skal forsøge at hæve stammen ved hjælp af egnede midler; man må ikke prøve at frigøre maskinen ved at ryste den eller

trække i den, da der opstår risiko for at beskadige den eller selv at komme til skade.

- omstændigheder, der øger risikoen for tilbageslag. Under brug: (fig.1)

- Hvis der arbejdes på hældende terræn, skal man under arbejdet befinde sig højere oppe end stammen, således at man ikke rammes af den, hvis den ruller ned.

- Slip kontakten efter hvert skærearbejde: Hvis motoren kører i længere tid uden belastning, kan der opstå alvorlige skader.

DANSK - 8

- Ved træfældning skal man altid afslutte arbejdet: Delvist fældede træer kan gå i stykker.

- Ved afslutningen af overskæringen mærker man, at der skal meget større kraft til for at holde maskinen, udvis stor forsigtighed, så I ikke mister kontrollen over den.

I den nedenstående tekst henvises der til to slags skæringer: Skæring med kæde, der trækkes (ovenfra og nedad) (fig. 2), som medfører fare for, at maskinen pludseligt bevæger sig mod stammen, hvorved der opstår risiko for miste kontrollen; anvend om muligt barkstødet til skæringen. Ved skæring med kæde, der skubbes (nedefra og opad) (fig. 3): er der derimod fare for, at maskinen pludseligt bevæger sig mod operatøren, hvorved der opstår risiko for, at den rammer ham eller hende, eller at fareområdet rammer stammen med fare for tilbageslag; udvis stor forsigtighed under skæringen. En forsvarlig måde at anvende maskinen på, er at spærre træet på bukken, skære oppefra og nedad og arbejde udenfor støtteanordningen. (fig.4)

Anvendelse af barkstød

Anvend om muligt barkstødet for at foretage skærearbejdet mere sikkert: Sæt den ind i barken eller stammens overflade, således at det er nemmere at styre maskinen. Nedenfor fremstilles de mest almindelige procedurer, der skal følges i bestemte situationer; man skal imidlertid i hvert enkelt tilfælde vurdere, om disse

fremgangsmåder er velegnede samt hvordan skærearbejdet kan udføres med færrest mulige risici. Stammen ligger på jorden (Risiko for at kæden rører jorden ved afslutningen af skæringen). (fig.5) Skær gennem hele stammen, hvorved man skal begynde opppefra og fortsætte i nedadgående retning. Udvis forsigtighed under hele skærearbejdet for at undgå, at kæden kommer i berøring med jorden. Stop om muligt, når I når frem til 2/3 af stammens tykkelse, drej stammen og skær resten af stammen over, hvorved man skal begynde oppefra og fortsætte i nedadgående retning for at begrænse faren for kontakt med jorden. Den ene ende af stammen støtter (Risiko for brud på stammen, mens den skæres over) (fig.6) Begynd skæringen på undersiden, indtil man når frem til ca. 1/3 af stammens diameter, fuldend skærearbejdet på oversiden, idet man kommer ned til den første skæring Begge ender af stammen støtter (Risiko for sammenklemning af kæden.) (fig.7)

Begynd skæringen på oversiden, indtil man når frem til ca. 1/3 af stammens diameter, fuldend skærearbejdet på undersiden, idet man kommer op til den første skæring

Fældning

GIV AGT! : Forsøg ikke at foretage fældningen, hvis I ikke råder over den fornødne erfaring, og fæld under ingen omstændigheder træer, hvis stammes diameter overstiger sværdets længde! Dette arbejde må udelukkende foretages af brugere, der råder over den fornødne erfaring og det påkrævede udstyr

Målet med fældningen er at få træet til at falde på den bedste måde med henblik på den efterfølgende beskæring og udhugning af stammen. (Man skal sørge for, at træet ikke kan komme til at sidde fast i et andet, mens det falder: Det er nemlig meget farligt at få et træ, som sidder fast i et andet, til at falde til jorden). Man skal beslutte sig for, i hvilken retning træet skal falde, idet man skal skal vurdere følgende: træets omgivelser, hældning, runding, vindens retning og grenenes tæthed. Man bør heller ikke undervurdere tilstedeværelsen af udtørrede eller overrevne grene, som under fældningen kan falde af på farlig vis. GIV AGT! I forbindelse med svære fældeopgaver skal man fjerne høreværnene, så snart man er færdig med skæringen, således at man kan høre usædvanlige lyde og eventuelle varselssignaler.

Operationer, der skal foretages før overskæring, og valg af flugtvej

Man skal fjerne de grene, som hindrer arbejdet (fig.

8), hvorved man skal begynde oppefra og arbejde sig nedad og sørge for, at stammen befinder sig mellem sig selv og maskinen. Fjern derfter de sværeste grene stykvist. Ryd området rundt om træet for beplantning og undersøg, om der findes hindringer (sten, rødder, grøfter osv.), således at man har en flugtvej (når træet falder); hvad angår retningen henvises der til billedet (fig. 9) (A. er den retning, træet forventes at falde i B. Flugtvej C. Fareområde) FÆLDNING (fig. 10) For at få fuld kontrol over, i hvilken retning træet falder, skal man foretage følgende skæringer: Man skal starte med skråskæringen, som hjælper med til at kontrollere, i hvilken retning træet falder: Man skal først og fremmest udføre den ØVERSTE SKRÅSKÆRING på den side, træet skal falde i. Bliv på højre side af træet og skær med kæden, således at den trækker; man skal derefter udføre den NEDERSTE SKRÅSKÆRING, så man kommer helt

DANSK – 9

frem til den øverste. Skråskæringens dybde skal udgøre 1/4 af stammens diameter, med en vinkel på mindst 45° mellem den øverste og nederste skæring. Det sted, hvor de to skæringer mødes, kaldes for ”skråskæringslinien”. Denne linie skal være fuldstændig vandret og retvinklet (90°) i forhold til den retning, træet skal falde i. Den skæring, som skal bevirke selve fældningen, skal foretages 3-5 cm over undersiden af skråskæringslinien, og den skal ophøre på en afstand svarende til 1/10 af stammens diameter derfra. Man skal stå på venstre side af træet og skære med kæden, således at den trækker, og anvende hagen.

Sørg for, at træet ikke bevæger sig i en anden retning end den, som det forventes af falde i. Indsæt en fældekile, så snart dette er muligt. Den del af stammen, der endnu ikke er skåret over, er

til at falde i den rigtige retning. Hvis det ikke er passende, hvis det ikke er retlinet eller er savet helt over, er det ikke muligt at kontrollere, hvordan træet falder (meget farligt!), og af denne årsag skal alle skæringerne foretages nøjagtigt. Så snart man er færdig med skæringerne, skal træet begynde at falde, om nødvendigt ved hjælp af en fældekile eller et fældejern.

Beskæring

Så snart man har fældet træet, skal man begynde beskæringen, d.v.s at fjerne grenene fra stammen. Man skal ikke undervurdere denne operation, eftersom de fleste ulykker på grund af tilbageslag opstår i forbindelse med beskæringen; man skal derfor passe på, hvordan klingen placeres under skæringen, og man skal stå på venstre side af stammen.

midterpunktet, og det er det ”hængsel”, der får træet

I. MILJØET

Dette kapitel indeholder nyttige oplysninger om, hvordan man bibeholder maskinens miljøvenlige egenskaber, som er blevet projekteret under dens udvikling, samt om hvordan den anvendes korrekt og hvordan olien skal bortskaffes.

PROJEKTERING

I løbet af projekteringen har vi tilstræbt at udvikle en motor med et lavt forbrug, et lavt emissionstal og støjniveau.

ANVENDELSE AF MASKINEN

Påfyldningen af olietanken skal foretages således, at der ikke spredes kædeolie i miljøet.

SKROTNING

Hvis maskinen ikke længere skal anvendes, må den ikke efterlades i naturen; den skal derimod afleveres til autoriserede firmaer, som bortskaffer affald i henhold til den gældende lovgivning.

Symbolet

på produktet eller emballagen angiver, at dette produkt ikke må behandles som almindeligt husholdningsaffald. Det skal i stedet indleveres på en genbrugsstation, hvor man tager sig af elektrisk og elektronisk udstyr. Når du bortskaffer dette produkt korrekt, er du med til at forhindre den negative indvirkning, der ellers kan være på sundhed og miljø. Du kan få yderligere oplysninger om genbrug af dette produkt ved at kontakte de lokale myndigheder, dit renoveringsselskab eller den butik, hvor produktet er købt.

DANSK - 10

Husqvarna ES020, ES021 Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
