1. GETTING STARTED WITH AUTOMOWER® CONNECT
For information about How to start up the robotic lawnmower, see chapter 3.10 in the Operator’s manual.
Automower® Connect brings the menu system of the robotic lawnmower to the smartphone, making it easy to read and
change the settings remotely.
a. Download the Automower® Connect app from AppStore or GooglePlay.
b. Sign up and specify an e-mail address and a password to create a Husqvarna account.
c. Follow the instructions in the validation e-mail within 24 hours to validate your account.
1.1 PAIRING THE ROBOTIC LAWNMOWER AND THE MOBILE DEVICE
When the account has been created, you can pair the robotic lawnmower and your mobile device. The normal pairing
process involves the following steps:
Note: The rst time you start the robotic lawnmower there are additional steps in the pairing sequence. Follow the
instructions in the app.
d. Log in to your Husqvarna account in the app.
e. Enable Bluetooth® mode on your smartphone.
f. Set the Main switch to position 1 on the robotic lawnmower.
Note: The robotic lawnmower is available for pairing for 3 minutes. If pairing has not been successful within this time period,
turn off the robotic lawnmower (Main switch, position 0). Wait until the LED indicator lamp goes out, and then set the Main
switch to position 1 again.
g. Select My mowers in the Automower® Connect app, and then select the plus sign (+).
h. Select model. The Automower® Connect app is now searching for available robotic lawnmowers within short-range
(Bluetooth).
i. Select robotic lawnmower.
j. Enter the PIN code for the robotic lawnmower.
k. Press Pair to connect the robotic lawnmower to your Husqvarna account.
l. Name your robotic lawnmower, and select Done.
1.2 REMOTE HMI
Remote HMI (short-range Bluetooth connectivity) offers a fast access to the robotic lawnmower, and is for example useful if
there is no cellular connectivity available.
a. Select Remote HMI in the app.
b. Activate Bluetooth pairing mode on the robotic lawnmower:
• Turn off the robotic lawnmower (Main switch, position 0).
• Wait until the LED indicator lamp goes out, and then set the Main switch to position 1 again.
c. Select robotic lawnmower to pair with.
d. Enter the PIN code for the robotic lawnmower.
2. CONNECTIVITY AND HUSQVARNA FLEET SERVICES™
For information about Connectivity and Husqvarna Fleet Services, see chapter 3.9 in the Operator’s manual.

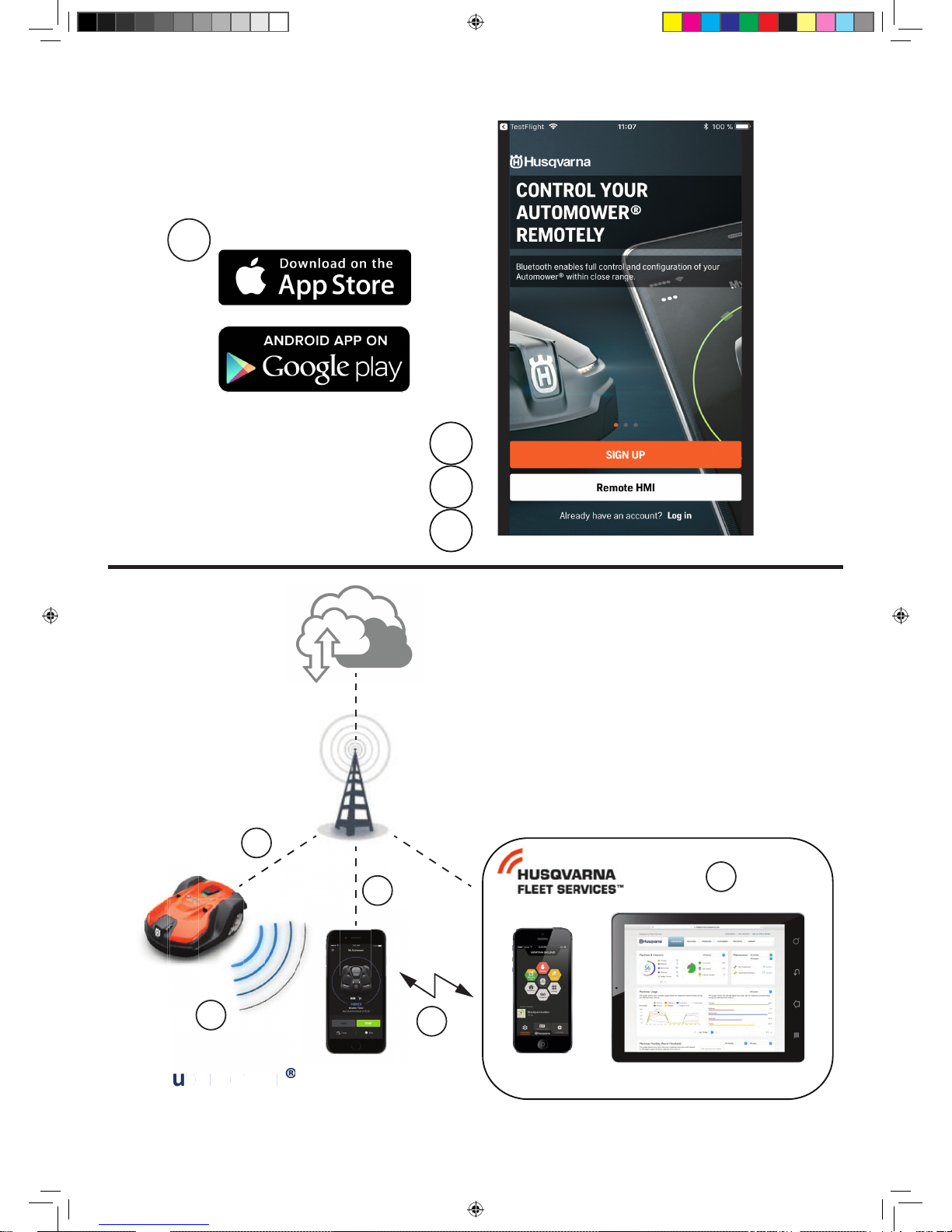

a. Long-range cellular connectivity
b. Short-range Bluetooth® connectivity
c. Device tracking (GPS)
d. Husqvarna Fleet Services™
e. App link between Husqvarna Fleet Services™ and the Automower® Connect app.
Husqvarna Fleet Services™ is a cloud solution that gives the commercial eet manager an updated overview of all the
machines. The robotic lawnmower is paired to the rest of the eet by using Automower® Connect in conjunction with the
Husqvarna Fleet Services™ app, which is available at AppStore and GooglePlay.
EN
QG,P2C_2018.indd 3 2018-02-14 09:09:25
Page 4
EN
To pair with the robotic lawnmower when using Husqvarna Fleet Services™ app:
1. Log in to the Husqvarna Fleet Services™ app, and follow the instructions for how to pair with a robotic lawnmower.
2. Follow step b) to d) in 1.2 Remote HMI above.
3. Select Settings > Automower® Connect > Initiate new pairing, and conrm pairing.
3. PREPARATIONS AND CAUTIONS
For information about Installation, see chapter 3 in the Operator’s manual.

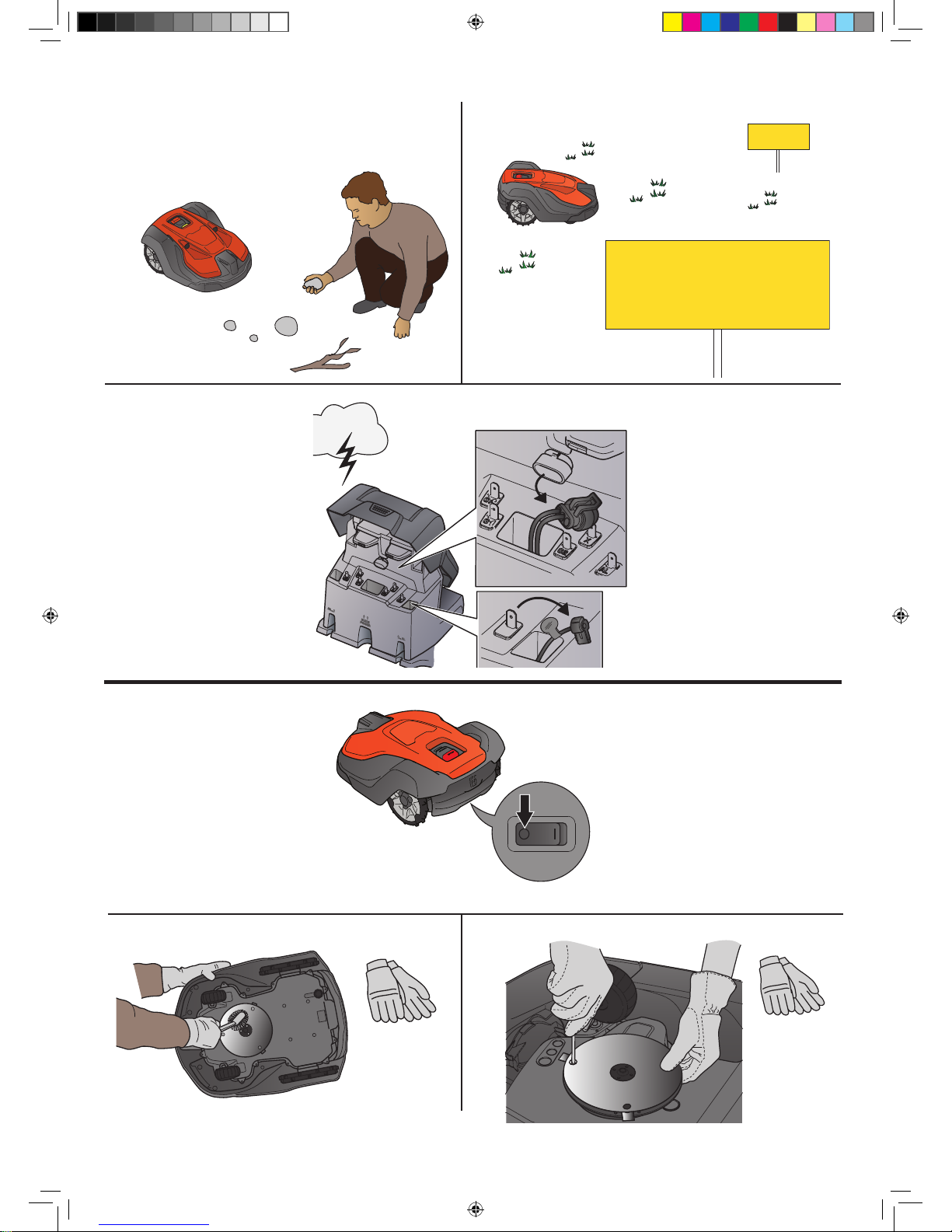

• Remove stones, branches, tools, toys or other objects on the lawn that can damage the blades.
• Warning signs shall be placed around the working area of the robotic lawnmower if it is used in public areas. The signs
shall have the following text: Warning! Automatic lawnmower! Keep away from the machine! Supervise children!
• If there is a risk of a thunderstorm, it is recommended to disconnect all connections to the charging station.
4. CLEANING AND MAINTENANCE
For information about Cleaning and Maintenance, see chapter 5 in the Operator’s manual.
WARNING: Turn off the robotic lawnmower (Main switch, position 0).
CAUTION: Never use a high-pressure washer to clean the robotic lawnmower. Never use solvents for cleaning.
4.1 CLEANING
• Clean the charging station regularly from grass, leaves, twigs and other objects that may impede docking.
• Clean around the front and rear wheels as well as the rear wheel bracket.
• If the charging strips appear to be burnt or coated, clean them using a ne grade emery cloth.
1. Set the Main switch to position 0.
2. Lift the robotic lawnmower onto its side.
3. Clean the blade disc and chassis using for example a dish brush. At the same time, check that the blade disc rotates
freely in relation to the foot guard. Also, check that the blades are intact and can pivot freely.
4.2 CHANGING THE BLADES
1. Set the Main switch to position 0, and turn the robotic lawnmower upside down.
2. Rotate the skid plate so that its holes align with the screws for the blade.
3. Remove the 3 screws. Use a straight slot or crosstip screwdriver.
4. Remove each blade and screw, and fasten new blades and screws.
5. Check that the blades can pivot freely.
5. LED INDICATOR LAMP
For information about LED indicator lamps, see chapter 3.11 and 6.4-6.5 in the Operator’s manual.
The LED indicator lamp on top of the robotic lawnmower shows the current status of the robotic lawnmower.
