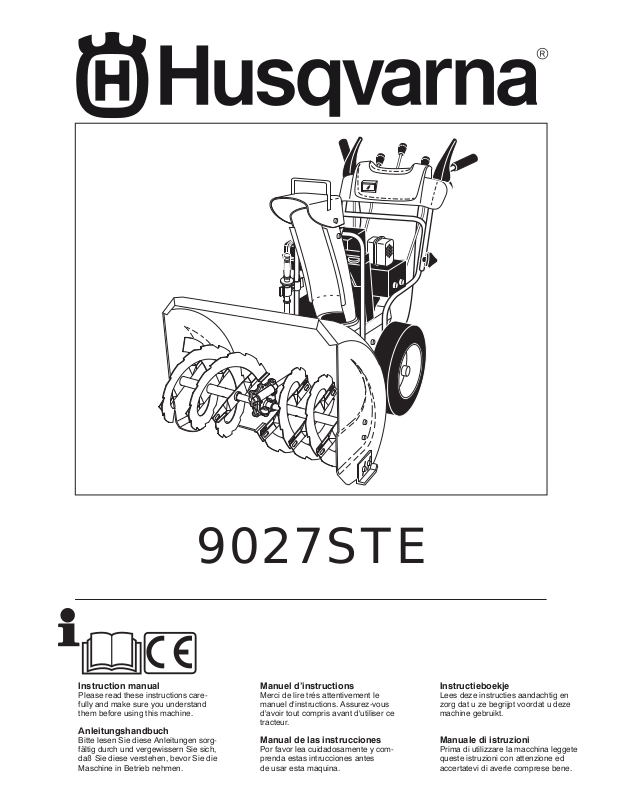

HUSQVARNA 9027 STE User Manual
9027STE
Instruction manual
Please read these in struc tions care ful ly and make sure you un der stand
them before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorgfältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Manuel d’instructions
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y comprenda estas intrucciones an tes
de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
ma chine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed
accertatevi di averle comprese bene.
CONTENTS
INDICE
SAFETY RULES ....................................... PAGE 3-8
ASSEMBLY ...................................................... 10-15
OPERATION .................................................... 16-36
MAINTENANCE ............................................... 36-42
SERVICE AND ADJUSTMENTS ..................... 42-53
STORAGE ........................................................ 54-56
TROUBLESHOOTING ..................................... 57-59
INHALTSVERZEICHNIS
SICHERHEITSREGELN ...........................SEITE 3-8
MONTAGE ....................................................... 10-15
BEDIENUNG .................................................... 16-36
WARTUNG ....................................................... 36-42
REGLAS DE SEGURIDAD .........................SIVU 3-8
ENSAMBLAJE ................................................. 10-15
FUNCIONAMIENTO ......................................... 16-36
MANTENIMIENTO ........................................... 36-42
MANTENIMIENTO Y REGULACIONES .......... 42-53
ALMACENAJE ................................................. 54-56
SOLUCIÓN DE PROBLEMAS ......................... 57-59
INHOUD
VEILIGHEIDSMAATREGELEN ...................PAG.3-8
MONTAGE ....................................................... 10-15
GEBRUIK ......................................................... 16-36
ONDERHOUD .................................................. 36-42
WARTUNG UND EINSTELLUNG .................... 42-53
LAGERUNG ..................................................... 54-56
STÖRUNGSSUCHE ......................................... 57-59
TABLE DES MATIERES
MESURES DE SÉCURITÉ ........................ PAGE 3-8
ASSEMBLAGE ................................................ 10-15
OPÉRATION .................................................... 16-36
ENTRETIEN ..................................................... 36-42
SERVICE ET ADJUSTEMENT ........................ 42-53
ENTREPOSAGE .............................................. 54-56
RECHERCHE DES CAUSES D'UNE PANNE . 57-59
REPARATIE EN AANPASSINGEN ................. 42-53
OPSLAG .......................................................... 54-56
PROBLEEMOPLOSSER ................................. 57-59
INDICE DEL CONTENUTO
NORME DE SICUREZZA .......................PAGINA 3-8
MONTAGGIO ................................................... 10-15
FUNZIONAMENTO .......................................... 16-36
MANUTENZIONE ............................................. 36-42
SERVIZIO E REGOLAZIONE .......................... 42-53
IMMAGAZZINAGGIO ....................................... 54-56
INDIVIDUAZIONE E SOLUZIONE
DEI PROBLEMI ................................................ 57-59
2
Safe Operation Practices
for Snow Throwers
Training
1. Read the operating and service instruction manual carefully. Be thoroughly familiar with the controls and the
proper use of the equipment. Know how to stop the unit
and disengage the controls quickly.
2. Never allow children to operate the equipment. Never
allow adults to operate the equipment without proper
in struc tion.
3. Keep the area of operation clear of all persons, particularly
small children, and pets.
4. Exercise caution to avoid slipping or falling, especially
when operating in reverse.
Preparation
1. Thoroughly inspect the area where the equipment is to
be used and remove all doormats, sleds, boards, wires
and other foreign objects.
2. Disengage all clutches and shift into neutral before starting the engine.
3. Do not operate the equipment without wearing ad e quate
winter garments. Wear footwear which will improve footing
on slippery surfaces.
4. Handle fuel with care; it is highly flammable.
a) Use an approved fuel container.
b) Never add fuel to a running or hot engine.
c) Fill fuel tank outdoors with extreme care.
Never fill fuel tank indoors.
d) Replace gasoline caps securely and wipe up spilled fuel.
5. Use a grounded three-wire plug-in for all units with electric
drive motors or electric starting motors.
6. Adjust the collector housing height to clear gravel or
crushed rock surface.
7. Never attempt to make any adjustments while the engine
is running (except where specifically rec om mend ed by
man u fac tur er).
8. Let engine and machine adjust to outdoor tem per a tures
before starting to clear snow.
9. The operation of any powered machine can result in
foreign objects being thrown into the eyes. Always wear
safety glasses or eye shields during operation or while
performing an adjustment or repair.
Operation
1. Do not put hands or feet near or under rotating parts.
Keep clear of the discharge opening at all times.
2. Exercise extreme caution when operating on or crossing gravel drives, walks, or roads. Stay alert for hidden
hazards or traffic.
3. After striking a foreign object, stop the engine, remove
the wire from the spark plug, thoroughly inspect the snow
thrower for any damage and repair the damage before
restarting and operating the snow thrower.
4. If the unit should start to vibrate abnormally, stop the
engine and check immediately for the cause. Vibration
is gen er al ly a warning of trouble.
5. Stop the engine whenever you leave the operating position, before unclogging the collector/impeller housing or
dis charge guide and when making any repairs, adjustments or inspections.
6. When cleaning, repairing, or inspecting make certain the
collector/impeller and all moving parts have stopped.
Dis con nect the spark plug wire, and keep the wire away
from the plug to prevent accidental starting. Disconnect
the cable on electric motors.
7. Do not run the engine indoors, except when starting it and for moving the snow thrower in or out of the building.
Open the outside doors; exhaust fumes are dangerous.
8. Do not clear snow across the face of slopes. Exercise
extreme caution when changing direction on slopes. Do
not attempt to clear steep slopes.
9. Never operate the snow thrower without proper guards,
plates or other safety protective devices in place.
10. Never operate the snow thrower near glass en clo sures,
automobiles, window wells, drop-offs, etc. without proper
adjustment of the snow discharge angle. Keep children
and pets away.
11. Do not overload the machine capacity by attempting to
clear snow at too fast a rate.
12. Never operate the machine at high transport speeds on
slippery surfaces. Use care when reversing.
13. Never direct discharge at bystanders or allow anyone in
front of the unit.
14. Disengage power to the collector/impeller when snow
thrower is transported or not in use.
15. Use only attachments and accessories approved by the
manufacturer of the snow thrower (such as wheel weights,
counterweights, cabs, etc.).
16. Never operate the snow thrower without good visibility
or light. Always be sure of your footing, and keep a firm
hold on the handles. Walk; never run.
Maintenance and Storage
1. Check shear bolts, engine mounting bolts, etc., at frequent
intervals for proper tightness to be sure the equipment is
in safe working condition.
2. Never store the machine with fuel in the fuel tank inside
a building where ignition sources are present such as hot
water and space heaters, clothes dryers, etc. Allow the
engine to cool before storing in any enclosure.
3. Always refer to owner’s guide instructions for im por tant
details if the snow thrower is to be stored for an extended
period.
4. Maintain or replace safety and instructions labels, as
nec es sary.
5. Run the machine a few minutes after throwing snow to
prevent freeze-up of the collector/impeller.
Sichere Bedienung einer Schneefräse
Vorkenntnisse
1. Lesen Sie die Bedienungs- und Wartungsanleitung
sorgfältig. Machen Sie sich sorgfältigst mit den Steuerelementen und dem sachgemäßen Gebrauch des
Gerätes vertraut. Eignen Sie sich die Fähigkeit an, das
Gerät schnell stoppen und die Steuerelemente schnell
abschalten zu können.
2. Kindern darf die Bedienung des Gerätes unter keinen Umständen gestattet werden. Bedienung des Gerätes durch
Erwachsene, die nicht sachgemäß eingewiesen wurden,
darf unter keinen Umständen gestattet werden.
3. Halten Sie den Verwendungsbereich frei von jeglichen
Personen, insbesondere von kleinen Kindern, und von
Haustieren.
4. Gehen Sie vor allem bei der Bedienung im Rückwärtsgang vorsichtig vor, um Ausrutschen oder Hinfallen zu
vermeiden.
Vorbereitung
1. Inspizieren Sie sorgfältig den Bereich, in dem das Gerät
verwendet werden soll, und entfernen Sie alle Türvorleger,
Schlitten, Bretter, Drähte u.a. Fremdkörper.
2. Kuppeln Sie vollständig aus und schalten Sie in den
Leerlauf, bevor Sie den Motor anlassen.
3. Bedienen Sie das Gerät nicht ohne adäquate Winterbekleidung. Tragen Sie Schuhe, die einen sicheren Stand
auf rutschigem Boden begünstigen.
3
4. Vorsicht beim Umgang mit Benzin; es ist leicht entzündlich.
Verwenden Sie einen ordnungsgemäßen Benzinkanister.
a)
b) Betanken Sie den Motor nie in laufendem oder heißem
Zustand.
c) Füllen Sie den Benzintank stets im Freien mit äußerster
Vorsicht. Füllen Sie den Benzintank nie in geschlossenen Räumen.
d) Verschließen Sie den Tankdeckel fest und entfernen
Sie verschüttetes Benzin.
5. Für alle Geräte mit elektrischem Antrieb oder elektrischer
Zündung ist eine geerdete Schutzkontaktsteckdose zu
verwenden.
6. Stellen Sie die Höhe des Sammlergehäuses entsprechend
ein, wenn Sie Kies- oder Geröllflächen räumen.
7. Versuchen Sie nie, Einstellungsänderungen bei laufen-
dem Motor vorzunehmen (außer in Fällen, in denen es
ausdrücklich vom Hersteller empfohlen wird).
8. Lassen Sie den Motor und die Maschine auf Außentem-
peraturen abkühlen, bevor Sie mit dem Schneeräumen
beginnen.
9. Die Bedienung jeglicher motorgetriebener Maschine
kann zur Folge haben, dass Fremdkörper in die Augen
geschleudert werden. Tragen Sie daher während der
Bedienung, Einstellung oder Reparatur stets eine Sicherheitsbrille oder einen Augenschutz.
Bedienung
1. Hände oder Füße nicht in Nähe der oder unter die be-
weglichen Teile bringen. Halten Sie sich stets von der
Auswurföffnung fern.
2. Gehen Sie mit äußerster Vorsicht vor, wenn Sie das
Gerät auf Kieseinfahrten, -wegen oder -straßen benutzen
oder solche überqueren. Achten Sie stets auf versteckte
Hindernisse oder etwaigen Verkehr.
3. Sollten Sie auf einen Fremdkörper stoßen, stellen Sie
den Motor ab, entfernen Sie das Zündkabel, untersuchen
Sie die Schneefräse sorgfältig auf etwaige Schäden und
reparieren Sie diese vor einem Neustart und erneutem
Einsatz der Schneefräse.
4. Sollte das Gerät ungewöhnlich vibrieren, stellen Sie den
Motor ab und suchen Sie umgehend nach der Ursache.
Vibrationen sind grundsätzlich Zeichen dafür, dass ein
Prob lem vorliegt.
5. Stellen Sie stets den Motor ab, wenn sie die Bedienung un-
terbrechen, bevor Sie das Sammler/-Antriebsradgehäuse
oder die Auswurfbahn reinigen, und wenn Sie Reparaturen, Einstellungen oder Inspektionen vornehmen.
6. Wenn Sie Reinigungen, Reparaturen oder Inspektionen
vornehmen, stellen Sie vorher sicher, dass der Sammler/
das Antriebsrad und alle beweglichen Teile stillstehen.
Ziehen Sie das Zündkabel und halten Sie das Kabel von
der Zündkerze fern, um versehentliche Zündungen zu vermeiden. Bei Elektromotoren ist der Netzstecker zu ziehen.
7. Betreiben Sie den Motor nicht in geschlossenen Räumen,
es sei denn beim Anlassen, oder um die Schneefräse in ein
Gebäude oder aus einem Gebäude zu bewegen. Öffnen
Sie dabei die Türen ins Freie; Abgase sind gefährlich.
8. Räumen Sie nicht an Abhängen. Seien Sie sehr vorsichtig,
wenn Sie auf abschüssigem Gelände wenden. Versuchen
Sie nicht, steile Abhänge zu räumen.
9. Verwenden Sie die Schneefräse nie ohne die ordnungs-
gemäßen Schutzbleche, Schutzplatten oder sonstigen
Schutzvorrichtungen.
10. Verwenden Sie die Schneefräse nie in Nähe von Glassein-
fassungen, Automobilen, Lichtschächten, abschüssigem
Gelände, usw., ohne die Schneeauswurfrichtung entsprechend einzustellen. Halten Sie Kinder und Haustiere fern.
11. Überlasten Sie die Maschine nicht durch zu schnelles
Schneeräumen.
12. Verwenden Sie die Maschine auf rutschigen Flächen
nie bei hoher Transportgeschwindigkeit. Vorsicht beim
Rückwärtsfahren.
13. Lenken Sie den Auswurf nie auf nebenstehende Personen
und lassen Sie niemanden vor das Gerät treten.
14. Unterbrechen Sie die Energieversorgung für den Sammler/das Antriebsrad, wenn die Schneefräse transportiert
oder nicht benutzt wird.
15. Verwenden Sie lediglich vom Hersteller der Schneefräse
genehmigte Zusatz- und Zubehörteile (wie z.B. Auswuchtgewichte, Ausgleichsgewichte, Gehäuse, usw.
16. Schneefräse nie bei schlechter Sicht oder Beleuchtung
bedienen. Verschaffen Sie sich stets einen sicheren
Stand und halten Sie die Griffe gut fest. Nur im Laufen,
nie im Rennen bedienen.
Wartung und Lagerung
1. Überprüfen Sie die Scherbolzen, Motorträgerschrauben,
usw. in regelmäßigen Abständen, um sicherzustellen,
dass das Gerät sicher bedient werden kann.
2. Lagern Sie die Maschine nie in einem Gebäude, in dem
Zündquellen wie Heißwassergeräte, elektrische Heizlüfter, Wäschetrockner, usw. vorhanden sind, so lange
noch Ben zin im Tank ist. Lassen Sie den Motor zunächst
abkühlen, bevor Sie das Gerät in einem geschlossenen
Raum lagern.
3. Beachten Sie stets die genauen Hinweise im Besitzerhandbuch, wenn die Schneefräse für längere Zeit gelagert
werden soll.
4. Lassen Sie alle Sicherheits- und Bedienungshinweisschilder am Gerät, oder erneuern Sie sie gegebenenfalls.
5. Lassen Sie die Maschine nach dem Schneeräumen für
einige Minuten laufen, um das Einfrieren des Sammlers/
Antriebsrades zu verhindern.
Méthodes de fonctionnement dans des
conditions de sécurité pour souffleuses
Instructions
1. Lisez attentivement le manuel des notices techniques
d’utilisation et de service d’instruction. Soyez parfaitement
familier avec les commandes et l’utilisation appropriée
de l’équipement. Apprenez à arrêter l’unité et à débrayer
les commandes rapidement.
2. Ne permettez jamais aux enfants de mettre en fonction
l’équipement. Ne permettez jamais aux adultes de faire
fonctionner l’équipement sans instructions adéquates.
3. Faites en sorte que l’endroit où se fait la manoeuvre soit libre
d’enfants en particulier, d’animaux domestiques et d’adultes.
4. Attention à ne pas glisser ou tomber, spécialement lorsque
vous manoeuvrer en marche arrière.
Préparation
1. Inspectez parfaitement la superficie où l’équipement doit
être utilisé et enlevez tous les paillassons, traîneaux,
planches, fils électriques et autres objets étrangers.
2. Débrayer tous les embrayages et changer la vitesse au
point mort avant de mettre le moteur en marche.
3. Ne faites pas fonctionner l’équipement sans porter des
vêtements d’hiver adéquats. Portez des chaussures
qui vous feront prendre solidement pied à terre sur les
surfaces glissantes.
4. Manipulez le carburant avec soin; il est fortement
in flam ma ble.
a) Utilisez un conteneur de carburant homologué.
b) N’ajoutez jamais de carburant à un moteur chaud ou
en fonction.
c) Remplissez le réservoir de carburant
avec un soin extrême. Ne remplissez jamais le réservoir de carburant à l’intérieur.
d) Remettez solidement les capuchons d’essence et
essuyez l’excédent de carburant.
5. Utilisez une fiche trifilaire mise à la terre pour toutes
les unités avec moteur de propulsion électrique ou les
4
moteurs de démarrage électrique.
6. Ajustez la hauteur du coffrage pour enlever le gravier ou
la roche concassée.
7. N’essayez jamais de faire des ajustements pendant que
le moteur est en marche (sauf lorsque le fabriquant le
recommande spécifiquement).
8. Laissez le moteur et la machine s’ajuster à la température
externe avant de commencer à nettoyer la neige.
9. Le fonctionnement de toute machine animée comporte
le risque que des corps étrangers se jettent dans les
yeux. Portez toujours des lunettes de sécurité durant le
fonctionnement, un ajustement ou la réparation.
Fonctionnement
1. Ne placez pas vos mains ou vos pieds près d’une
partie tournante. Tenez-vous à l’écart des échappées
d’évacuation à tout moment.
2. Faites extrêmement attention lorsque vous travaillez sur
des allées ou que vous traversez des allées gravelées,
des avenues ou des routes. Restez aux aguets en cas
dangers cachés ou de circulation.
3. Après avoir frappé un objet étranger, arrêtez le moteur,
enlever le fil électrique de la bougie d’allumage, inspecter
soigneusement la souffleuse pour tout dommage et
réparez les dommages avant la remise en marche et
l’utilisation de la souffleuse.
4. Si l’unité commence à vibrer anormalement, arrêtez le
moteur et vérifiez-en immédiatement la cause. La vibration est en général un signe de troubles.
5. Arrêtez le moteur toutes les fois que vous abandonnez la
position de fonctionnement, avant la désobstruction du
logement collecteur/aube ou du guidage de refoulement
et lorsque vous faites des réparations, des ajustements
ou des inspections.
6. Lors du nettoyage, la réparation ou l’inspection assurezvous que le collecteur/roue à aube et tous les éléments
mobiles ont arrêtés. Débranchez le câble de bougie, et
gardez le câble loin de la fiche pour prévenir une mise
en marche accidentelle. Débranchez le câble sur les
moteurs électriques.
7. Ne faites pas fonctionner le moteur à l’intérieur, sauf
lorsque vous le mettez en marche - et pour déplacer
la souffleuse de l’extérieur à l’intérieur du bâtiment ou
vice-versa. Ouvrez les portes donnant vers l’extérieur,
les fumées d’échappement sont dangereuses.
8. Ne nettoyez pas la neige sur la face des pentes. Faites
extrêmement attention lorsque vous changez de direction
sur les pentes. N’essayez pas d’enlever la neige sur les
fortes pentes.
9. Ne faites jamais fonctionner la souffleuse sans les pro tec tions adéquates, plaques ou autres dispositifs de sécurité
en place.
10. Ne faites jamais fonctionner la souffleuse près des abris
de vitre, des automobiles, de murettes d’encadrement
de soupirail, de déchetteries, etc., sans un ajustement
adéquat de l’angle de décharge de la neige. Gardez les
enfants et les animaux domestiques hors d’atteinte.
11. Ne surchargez pas la capacité de la machine en tentant
de nettoyer la neige à un débit trop rapide.
12. Ne faites jamais fonctionner la machine à une vitesse
de route trop élevée sur les surfaces glissantes. Soyez
prudent lorsque vous faites marche arrière.
13. Ne déchargez jamais directement devant des tiers ou ne
permettez à personne de se tenir devant l’unité.
14. Débrayez l’alimentation du collecteur/roue à aube lorsque
la souffleuse est transportée ou non en usage.
15. Utilisez seulement des plaques-attache et des accessoires
approuvés par le fabricant de la souffleuse (comme des
masses d’équilibrage, contrepoids, cabine, etc.).
16. Ne faites jamais fonctionner la souffleuse sans une bonne
visibilité. Soyez toujours sûrs de ne pas perdre pied, et
tenez les leviers de commande. Marchez; ne courez
jamais.
Entretien et rangement
1. Vérifiez les boulons de cisaillement, les boulons de la
barre de suspension, etc., à intervalles fréquents pour une
étanchéité adéquate afin de s’assurer que l’équipement
fonctionne de manière sécuritaire.
2. Ne rangez jamais l’appareil avec le carburant dans
le réservoir à l’intérieur d’un bâtiment où les sources
d’inflammation tels que l’eau chaude, les sécheuses et les
radiateurs indépendants, etc. sont présents. Permettez
au moteur de se refroidir avant le rangement dans toute
forme d’enclos.
3. Référez-vous toujours aux instructions du guide du propriétaire pour des détails importants si la souffleuse doit
être rangée pour une longue période de temps.
4. Maintenez ou remplacez les étiquettes de sécurité ou
d’instruction, si nécessaire.
5. Faites fonctionner la machine quelques minutes après
avoir jeté la neige pour prévenir que le collecteur/roue à
aube ne gèlent.
Técnicas de funcionamiento seguro
para máquinas quitanieves
Formación
1. Leer atentamente el manual de instrucciones de funcionamiento y mantenimiento. Familiarizarse completamente con
los mandos y el uso correcto de la máquina. Conocer como
parar la unidad y desconectar los mandos rápidamente.
2. No permitir nunca que menores de edad utilicen la
maquina. No permitir nunca que adultos sin adecuada
instrucción previa utilicen la maquina.
3. Mantener el área de operación libre de toda persona,
especialmente niños pequeños y animales domésticos.
4. Atención a evitar de resbalarse o caerse especialmente
cuando se va marcha atrás.
Preparación
1. Inspeccionar a fondo el área donde se va a utilizar la
maquina y quitar todos los felpudos, trineos, planchas,
hilos y otros objetos extraños.
2. Desembragar y dejar en punto muerto antes de poner
en marcha el motor.
3. No accionar la máquina sin llevar vestidos invernales
adecuados. Calzar zapatos que mejoren la estabilidad
en áreas resbaladizas.
4. Manejar el carburante con precaución; es altamente
inflamable.
a) Usar un contenedor aprobado de carburante.
b) Nunca añadir carburante con el motor encendido o
caliente.
c) Llenar el depósito de carburante al aire libre con
extrema precaución. No llenar nunca el depósito de
carburante al interior.
d) Reponer el tapón de carburante firmemente y secar
el carburante derramado.
5. Utilizar enchufes de tres hilos con puesta a tierra para
todas las unidades con motores eléctricos o motores de
arranque eléctricos.
6. Regular la altura del alojamiento del colector para evitar
áreas de gravilla o de piedras machacadas.
7. No intentar nunca hacer regulaciones mientras el motor
esté en marcha (excepto cuando está recomendado
específicamente por el productor).
8. Dejar que el motor y la máquina quitanieves se adapten
a temperaturas exteriores antes de empezar a despejar
la nieve.
9. El funcionamiento de cualquier máquina de motor puede
provocar la proyección de objetos extraños en los ojos.
Llevar siempre gafas de protección o máscaras para los
ojos durante la utilización de la máquina o mientras se
5
haga una regulación o una reparación.
Funcionamiento
1. No meter las manos o pies cerca o debajo de partes rotantes. No acercarse nunca al área de apertura de descarga.
2. Tener extrema cautela mientras la máquina funcione en
avenidas, caminos, carreteras de gravilla o los cruce.
Estar alerta por peligros escondidos o tráfico.
3. Después de golpear un objeto extraño, parar el motor, quitar
el cable de la bujía de encendido, inspeccionar a fondo la
máquina quitanieves para detectar daños y repararlos antes de volver a encender y utilizar la máquina quitanieves.
4. Si la unidad empezara a vibrar de manera anormal, parar el
motor y controlar inmediatamente para detectar la causa.
Las vibraciones son generalmente indicio de problemas.
5. Parar el motor cada vez que se abandone la posición
de funcionamiento, antes de limpiar el alojamiento del
colector / impulsor o el conducto de eyección y cuando
se hagan reparaciones, regulaciones o inspecciones.
6. Cuando se limpie, repare o inspeccione la máquina,
cerciorarse de que el colector/impulsor y todas las partes
móviles estén paradas. Desconectar el cable de la bujía
de encendido y mantener el cable lejano de la bujía de
encendido para prevenir puestas en marcha accidentales.
Desconectar el cable en los motores eléctricos.
7. No hacer funcionar el motor al interior, excepto en la
puesta en marcha y para transportar la máquina quitanieves dentro o afuera del edificio. Abrir las puertas que
dan al exterior; los gases de escape son peligrosos.
8. No intentar despejar la nieve transversalmente con respecto a una pendiente. Tener extremo cuidado cuando
se cambia dirección en las pendientes. No intentar limpiar
pendientes fuertes.
9. No hacer funcionar nunca la máquina quitanieves sin
protección adecuada, placas u otros dispositivos de
seguridad instalados.
10. No hacer funcionar nunca la máquina quitanieves cerca
de recintos de vidrio, automóviles, tapas acristaladas,
descargas y similares sin un ajuste adecuado del ángulo
de eyección de la nieve. Mantener niños y animales
domésticos a distancia.
11. No sobrecargar la capacidad de la máquina intentando
despejar nieve a una velocidad demasiado alta.
12. No conducir la máquina demasiado rápidamente sobre
superficies resbaladizas. Mirar atrás y ser prudente durante la marcha atrás.
13. No dirigir nunca la eyección hacia personas presentes
ni permitir que nadie se sitúe delante de la unidad.
14. Desconectar la alimentación al colector / impulsor cuando
se transporta o no se utiliza la máquina quitanieves.
15. Usar únicamente accesorios aprobados por el constructor
de la máquina quitanieves (como pesos para las ruedas,
contrapesos, cabinas, etc.).
16. No hacer funcionar nunca la máquina quitanieves sin una
buena visibilidad o iluminación. Estar siempre seguros
de sus pasos y agarrarse firmemente a la empuñadura.
Caminar; no correr nunca.
Mantenimiento y Conservación
1. Controlar frecuentemente que el perno de cizalla y los
demás pernos estén adecuadamente apretados para asegurar que la máquina puede trabajar con seguridad.
2. No dejar nunca la máquina quitanieves con carburante en
su depósito dentro de un edificio donde hayan fuentes de
ignición, como agua caliente y calentadores de ambiente,
secadoras de ropa y similares. Dejar enfriar el motor antes
de guardar la máquina al interior.
3. Hacer siempre referencia a la guía de instrucciones del
operador para detalles importantes si se tiene que guardar
la máquina quitanieves por un periodo extendido.
4. Mantener o substituir las etiquetas de seguridad e instrucción, si fuera necesario.
5 Hacer funcionar la máquina quitanieves por algunos
minutos después de lanzar nieve al fin de evitar el congelamiento del colector/impulsor.
Veiligheidsvoorschriften voor het
gebruik van de sneeuwruimer
Instructies
1. Lees de gebruiksaanwijzing en bedieningsvoorschriften
zorgvuldig door. Zorg dat u vertrouwd raakt met de besturing en het juiste gebruik van het apparaat. Weet hoe
u het toestel moet uitzetten en hoe u de besturing snel
kunt uitschakelen.
2. Laat nooit kinderen het apparaat gebruiken. Laat nooit volwassenen het apparaat gebruiken zonder juiste instructies.
3. Houd het schoon te maken gebied vrij van personen,
voornamelijk kleine kinderen, en huisdieren.
4. Zorg dat u niet uitglijdt of valt, vooral als u met het apparaat in de achteruitstand rijdt.
Voorbereiding
1. Inspecteer grondig het gebied waar het apparaat zal
worden gebruikt en verwijder alle deurmatten, sleeën,
planken, bedrading en andere voorwerpen.
2. Sluit alle schakelaars af en zet ze in een neutrale positie
voordat u de motor start.
3. Ga niet zonder voldoende winterse kleding naar buiten
om sneeuw te ruimen. Draag schoeisel dat uw grip op
gladde oppervlakken vergroot.
4. Wees voorzichtig met brandstof; het is lichtontvlambaar.
a) Gebruik een goedgekeurd brandstofreservoir.
b) Voeg nooit brandstof toe aan een lopende of warme motor.
c) Vul de brandstoftank buitenshuis en met grote voor-
zichtigheid. Vul de brandstoftank nooit binnenshuis.
d) Draai de benzinedop stevig aan en veeg gemorste
brandstof af.
5. Gebruik geaarde drieleiderinsteekeenheden voor alle
toestellen met een elektrisch aangedreven motor of
elektrische startmotors.
6. Pas de collectormantel in hoogte aan om grind of gruis
te kunnen verwijderen.
7. Probeer nooit aanpassingen te maken als de motor draait
(behalve als de fabrikant dit expliciet heeft aanbevolen).
8. Laat de motor en de machine aan de buitentemperaturen
acclimatiseren voordat u begint met sneeuwruimen.
9. Het gebruik van elke gemotoriseerde machine kan ervoor
zorgen dat vreemde voorwerpen opspatten en in de ogen
terechtkomen. Draag altijd een veiligheidsbril of oogbescherming als u het apparaat gebruikt of wanneer u een
aanpassing of reparatie uitvoert.
Gebruik
1. Plaats geen handen of voeten bij of onder roterende
onderdelen. Kom niet bij de afvoeropeningen.
2. Wees extra alert als u het apparaat gebruikt op kruisende
opritten van grind, stoepen of wegen. Wees extra alert
op verborgen gevaren of verkeer.
3. Als u een vreemd voorwerp raakt, zet de motor af, haal de
kabel van de bougie, controleer de sneeuwruimer zorgvuldig op alle vormen van schade en repareer de schade
voordat u de sneeuwruimer herstart en opnieuw gebruikt.
4. Als het toestel abnormaal begint te vibreren, zet de motor
af en zoek direct naar de oorzaak. Vibratie duidt vaak een
waarschuwing voor problemen aan.
5. Zet de motor af als u de bedieningsplaats verlaat, voordat
u de collector/rotormantel of de afvoergeleider ontstopt
en als u reparaties, aanpassingen of controles uitvoert.
6. Zorg dat de collector/rotor en alle roterende onderdelen
stilstaan, voordat u een schoonmaak, reparatie of inspectie
maakt. Om te voorkomen dat het apparaat per ongeluk
start, ontkoppel de bougie en berg de kabel weg van de
bougie op Ontkoppel de kabel van de elektrische motors.
7. Laat de motor niet binnenshuis draaien, behalve bij het
starten en bij vervoer van de sneeuwruimer in of uit het
6
gebouw. Open buitendeuren; het inhaleren van de dampen
is gevaarlijk.
8. Ruim geen sneeuw op glooiingsvlakken. Wees extra
alert als u op hellende oppervlakken van richting wilt
veranderen. Probeer niet op steile vlakken sneeuw te
ruimen.
9. Als de afdekkappen, platen of andere beschermingsmiddelen niet juist zijn bevestigd, dient u de sneeuwruimer
niet te gebruiken.
10. Gebruik de sneeuwruimer niet in de buurt van glazen
afrasteringen, auto’s, gevelpuien, steile hellingen, etc.
als de afvoerhoek niet juist is afgesteld. Laat kinderen
en huisdieren niet in de buurt komen.
11. U overbelast de machinecapaciteit door op een te hoog
tempo sneeuw te ruimen.
12. Gebruik de machine nooit met hoge snelheid op gladde
oppervlakken. Wees voorzichtig bij het achteruitrijden.
13. Laat omstanders nooit in de buurt van de uitlaat of aan
de voorkant van het toestel komen.
14. Schakel de energiebron naar de collector/rotor uit als de
sneeuwruimer wordt verplaatst of als hij niet in gebruik is.
15. Gebruik alleen hulpstukken en onderdelen die door de
fabrikant van de sneeuwruimer zijn goedgekeurd (zoals
wielgewichten, contragewichten, doppen, etc.).
16. Gebruik de sneeuwruimer nooit bij slecht zicht of licht.
Wees zeker van uw schoeisel en houd de hendels stevig
vast. Loop; niet rennen.
Onderhoud en Opslag
1. Controleer schuifbouten, montagebouten van de motor,
etc. op regelmatige tijden op vuil. Zorg dat het apparaat
schoon en veilig is tijdens gebruik.
2. Zet de machine met brandstof in de tank nooit weg in
een gebouw waar ontstekingsbronnen aanwezig zijn,
zoals heet water en ruimteverwarming, wasdrogers, etc.
Laat de motor eerst afkoelen, voordat de machine wordt
weggezet.
3. Volg altijd de belangrijke details van de instructies op als de
sneeuwruimer voor een lange periode wordt weggezet.
4. Onderhoud of vervang de veiligheids- en instructielabels,
indien noodzakelijk.
5. Laat de motor een paar minuten na het sneeuwruimen
doordraaien om bevriezing van de collector/rotor te
voorkomen.
Procedure di sicurezza per l’utilizzo
di spazzaneve
Addestramento
1. Lettura attenta del manuale di istruzioni. Esercitazioni
all’utilizzo corretto dei comandi e della strumentazione.
Essere in grado di riconoscere quando è il momento di
fermare l’unità e disinnestare velocemente i comandi.
2. Non permettere mai ai bambini di maneggiare l’attrezzo.
Non permettere mai ad adulti che non siano stati adeguatamente istruiti di maneggiare l’attrezzo.
3. Fare in modo che nella zona in cui si opera non ci siano
alter persone, in particolare bambini, o animali.
4. Prestare attenzione in modo da evitare di scivolare o cadere, soprattutto mentre si utilizza l’attrezzo in retromarcia.
Preparazione
1. Controllare approfonditamente la zona in cui l’attrezzo va
usato e spostare eventuali zerbini, slittini, tavole, cavi o
altri oggetti estranei.
2. Togliere le marce e mettere a folle prima di avviare il motore.
3. Non utilizzare l’attrezzo senza indossare opportuni
indumenti invernali. Indossare calzature che facilitino il
passaggio su superfici scivolose.
4. Maneggiare con cura il carburante: è altamente infiammabile.
a) Per il carburante, utilizzare un contenitore autorizzato.
b) Non aggiungere mai carburante al motore in funzione
o ancora caldo.
c) Riempire i serbatoi di carburante all’aperto e prestando
la massima attenzione. Non eseguire mai questa
operazione in spazi chiusi.
d) Rimettere il tappo al serbatoio della benzina e rimuovere
con un panno il carburante eventualmente fuoriuscito.
5. Utilizzare una presa tripolare per tutte le unità con motore
principale elettrico o con motore di avviamento elettrico.
6. Regolare l’altezza della cassa del collettore per spazzare
superfici ghiaiose o rocciose.
7. Non cercare mai di effettuare delle regolazioni mentre il
motore sta funzionando (ad eccezione dei casi in cui ciò
viene espressamente richiesto dal produttore).
8. Prima di iniziare a spalare la neve, lasciare che la macchina si acclimati alla temperatura esterna.
9. L’utilizzo di questa macchina può provocare la proiezione
di corpi estranei con pericolo per gli occhi. Indossare
sempre gli appositi occhiali protettivi o maschere di protezione per gli occhi mentre si utilizza la macchina o si
effettuano interventi di regolazione o riparazione.
Funzionamento
1. Tenere mani e piedi lontani dalla parti rotanti. Mantenere
sempre pulito il canale di scarico.
2. Prestare estrema attenzione quando si usa la macchina
su viali o sentieri ghiaiosi e frequentati. Attenti ai pericoli
nascosti ed al traffico.
3. Se si colpisce incidentalmente un corpo estraneo, fermare il motore, togliere il filo dalla candela, controllare
attentamente lo spazzaneve in cerca di eventuali danni e,
se necessario, ripararli prima di riavviare la macchina.
4. Se la macchina dovesse iniziare a vibrare in maniera
anomala, arrestare il motore e verificarne immediatamente il motivo. Le vibrazioni sono in genere avvisaglie
di problemi più seri.
5. Arrestare sempre il motore quando si lascia la postazione di lavoro, quando si pulisce la cassa del collettore/
ventilatore espulsore o la guida di scarico, quando si
devono effettuare delle riparazioni, delle regolazioni o
dei controlli.
6. Quando si eseguono interventi di pulizia, riparazione o
verifica, accertarsi sempre che il collettore/ventilatore
espulsore e tutte le parti mobili siano ferme. Staccare il filo
della candela e tenerlo lontano per evitare un’accensione
involontaria. Staccare I cavi del motore elettrico.
7. Non far funzionare il motore in un ambiente chiuso, ad
eccezione della fase di avviamento e per lo spostamento
dello spazzaneve dentro o fuori l’edificio. Tenere aperte
le porte esterne: il gas di scarico è pericoloso.
8. Non spazzare la neve sui lati di un pendio. Prestare estrema attenzione quando si cambia direzione, movendosi
su un pendio. Non cercare di utilizzare la macchina su
pendii molto ripidi.
9. Non utilizzare mai lo spazzaneve senza la presenza di
un’apposita protezione, di piastre o altri dispositivi di
sicurezza.
10. Non utilizzare mai lo spazzaneve vicino a recinzioni di
vetro, di automobili, fontane, etc. senza aver opportunamente regolato l’angolo di scarico della neve. Tenere
lontani bambini e animali.
11. Non sovraccaricare la capacità della macchina cercando
di spalare la neve troppo velocemente.
12. Non utilizzare mai lo spazzaneve ad alte velocità di spostamento su superfici sdrucciolevoli. Prestare attenzione in
retromarcia.
13. Non dirigere mai il getto di scarico verso i passanti né
lasciare che nessuno si ponga davanti alla macchina.
14. Togliere la corrente al collettore/ventilatore espulsore in
fase di trasporto o di riposo dello spazzaneve.
15. Utilizzare soltanto accessori ed attrezzi autorizzati dal
produttore dello spazzaneve (ad esempio pesi a ruote,
contrappesi, cabine, etc.).
7
16. Non utilizzare mai lo spazzaneve se non c’è una buona
visibilità o in mancanza di luce. Sentirsi sempre saldi sui
propri passi e impugnare con forza il manico. Camminare,
non correre.
Manutenzione e conservazione
1. Controllare con frequenza che i perni di sicurezza, i bulloni
di montaggio del motore, etc. siano sufficientemente stretti,
così da assicurarsi che la macchina possa funzionare in
completa sicurezza.
2. Non riporre la macchina col serbatoio pieno di carburante
all’interno di un edificio in cui siano presenti possibili fonti
di incendio quali acqua calda, elementi di riscaldamento,
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre
la signification de ces symboles.
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E'importante conoscerne bene il
significato.
macchina asciuga-biancheria, etc. Lasciare che il motore
si raffreddi prima di riporre la macchina in un ambiente
chiuso.
3. Per tutti i particolari, fare sempre riferimento al manuale
di istruzioni del produttore se lo spazzaneve deve essere
riposto a magazzino per un lungo periodo.
4. Conservare con cura o, se necessario, sostituire le
etichette recanti istruzioni e indicazioni di sicurezza.
5. Far funzionare la macchina ancora per qualche minuto
dopo aver finito di spazzare la neve, per evitare che il
collettore/ventilatore espulsore si geli.
8
9.0 / 6,7
69
0 – 4,2
101.8
9
Before the snow thrower can be used certain parts must be assembled, which for transportation reasons are en closed in the
packing. The picture shows which parts must be assembled.
Bevor Sie die Schneefräse verwenden können, müssen bestimmte Teile montiert werden, die zum Zwecke des Transports separat
verpackt wurden. Die Abbildung zeigt, welche Teile montiert werden müssen.
Avant que la souffleuse ne puisse être utilisée, certaines parties doivent être assemblées qui, pour des raisons de transport sont
incluses dans l’emballage. L’image montre quelles parties doivent être assemblées.
Antes de poder utilizar la máquina quitanieves hay que ensamblar algunas partes que por razones de transporte se han empaquetado. La figura muestras cuales partes han de ser montadas.
Voordat de sneeuwruimer kan worden gebruikt, moeten een aantal onderdelen worden gemonteerd, die vanwege het transport
in de verpakking zijn meegeleverd. De tekening geeft aan welke onderdelen gemonteerd dienen te worden.
Prima di mettere in funzione lo spazzaneve è necessario che alcune parti, smontate e comprese nell’imballo per motivi di trasporto,
vengano montate. La figura mostra quali sono le parti da rimontare.
2 2
2
Remove snow thrower from the
carton
1. Remove all accessible loose parts and parts boxes from
carton.
2. Cut down all four corners of carton and lay panels flat.
3. Remove all packing materials ex cept plastic tie hold ing
speed control rod to lower handle.
4. Remove snow thrower from carton and check carton
thor ough ly for ad di tion al loose parts.
Entnehmen der Schneefräse aus
dem Karton
1. Nehmen Sie alle Ihnen zugänglichen losen Teile und
Schachteln mit Zubehör aus dem Karton.
2. Schneiden Sie den Karton an allen vier Seiten auf und
legen Sie die Seitenwände flach.
3. Entfernen Sie sämtliches Verpackungsmaterial, mit
Ausnahme des Plastikbandes, mit dem der Geschwindigkeitsregler am unteren Griff befestigt ist.
4. Entfernen Sie die Schneefräse vom Karton, und überprüfen
Sie jenen auf weitere lose Teile.
Enlever la souffleuse de la caisse
en carton
1. Enlevez toutes les parties détachées et les parties de
boîtes de carton.
2. Taillez les quatre coins de la caisse de carton et étendez
les panneaux à plat.
3. Enlevez tout le matériel d’emballage sauf les liens en
plastique retenant la tige de la commande de vitesse au
levier de commande du bas.
4. Enlevez la souffleuse du carton et vérifiez soigneusement
pour des pièces détachées additionnelles.
Sacar la máquina quitanieves del
cartón
1. Sacar todas las partes sueltas y las cajas de partes del
cartón.
2. Cortar los cuatro ángulos del cartón y apoyar los paneles
en horizontal.
3. Quitar todos los materiales de empaquetamiento excepto
el lazo de plástico que sujeta la biela del control de velocidad a la empuñadura inferior.
4. Sacar la máquina quitanieves del cartón y controlar a
fondo que no se hayan quedado en el cartón partes
adicionales sueltas.
Haal de sneeuwruimer uit het karton
1. Haal alle losse onderdelen en dozen met onderdelen uit
het karton.
2. Snij alle vier de hoeken van het karton door en leg de
zijkanten plat.
3. Haal al het verpakkingsmateriaal weg, behalve de plastic
strip die de staaf van de snelheidsregeling aan de onderste
hendel bindt.
4. Haal de sneeuwruimer uit de verpakking en controleer
de verpakking zorgvuldig op losse onderdelen.
Come togliere lo spazzaneve
dall’imballo
1. Togliere dall’imballo tutte le parti sciolte accessibili e le
varie scatole.
2. Tagliare i quattro angoli del cartone ed appoggiare i pannelli in orizzontale.
3. Togliere tutto il materiale dell’imballo, ad eccezione dei
tiranti d plastica mantengono l’asta di controllo della
velocità legata all’impugnatura inferiore.
4. Togliere lo spazzaneve dall’imballo e verificare che non
siano presenti altre componenti sciolte.
10
How to set up your snow thrower
Tool box
A toolbox is provided on your snow thrower. The toolbox is
located on top of the belt cover. Store the extra shear bolts,
nuts and multi-wrench provided in parts bag in the toolbox.
NOTE: The multi-wrench may be used for assembly of the
chute rotator head to snow thrower and making ad just ments
to the skid plates.
Zusammensetzen der Schneefräse
Werkzeugkasten
Ihrer Schneefräse ist ein Werkzeugkasten beigefügt. Der
Werkzeugkasten befindet sich auf der Riemenabdeckung.
Heben Sie alle beigefügten Ersatzscherbolzen, Muttern und
den Kombischraubenschlüssel in den dafür vorgesehenen
Taschen im Werkzeugkasten auf.
HINWEIS: Der Kombischraubenschlüssel dient der Mon tage
der Drehvorrichtung für die Auswurfrinne an der Schneefräse,
und der Einstellung der Gleitkufen.
Comment installer votre souffleuse
Boîte à outils
Une boîte à outil est fournie sur votre souffleuse. La boîte à
outil est située en haut du protecteur de courroie. Rangez les
vis de cisaillement, écrous, les multiples clés fournies dans
des sacs à pièce de la boîte à outil.
REMARQUE: Les multiples clés peuvent être utilisées pour
l’assemblage de la tête rotative de la goulotte d’évacuation
vers la souffleuse et pour faire des ajustements sur la plaque
de protection du carter inférieur.
Como preparar su máquina quitanieves
Portaherramienta
Con su máquina quitanieves se le proporciona un portaherramientas. El portaherramientas está situado sobre la cubierta de la
correa. Guarde los pernos de cizalla de recambio, tuercas y llave
múltiple de tuercas en la bolsa de partes del portaherramientas.
NOTA: La llave de apriete múltiple se puede usar para montar
la cabeza rotante del conducto a la máquina quitanieves y para
hacer regulaciones de las placas de deslizamiento.
Hoe uw sneeuwruimer te monteren
Gereedschapskist
Uw sneeuwruimer is voorzien van een gereedschapskist. De
gereedschapskist is bevestigd aan de bovenkant van de riemhuls. Berg de reserve schuifbouten, moeren en moersleutels
op in de daarvoor bestemde zakjes in de gereedschapskist.
N.B.: De moersleutel kan worden gebruikt voor de montage
van de rotorkop van de afvoertrechter aan de sneeuwruimer
en voor de aanpassing van de remplaten.
Come preparare lo spazzaneve
Cassetta degli attrezzi
Insieme con lo spazzaneve viene fornita una cassetta degli
attrezzi, che si trova sopra la copertura della cinghia. Nei vari
scompartimenti della cassetta sono racchiusi perni di sicurezza
supplementari, dadi e una chiave multipla.
NOTA: La chiave multipla può essere utilizzata per montare
sullo spazzaneve la testa del dispositivo di rotazione del
canale di scarico ed effettuare le regolazione sulle piastre
di slittamento.
A
B
E
D
C
G
D
F
Unfold upper handle
1. Raise upper handle (A) to the operating position and tighten handle
knobs (B) securely.
Install speed control rod
1. Remove plastic tie (C) securing rod (D) to lower handle (E).
2. Insert rod into speed control bracket (G) and secure with retainer
spring (F).
Oberen griff aufklappen
1. Bringen Sie den oberen Griff (A) in Bedienungsstellung und ziehen
Sie die Feststellknöpfe am Griff (B) fest an.
Installation des geschwindigkeitsreglerhebels
1. Entfernen Sie das Plastikband (C), mit dem der Hebel (D) am unteren
Griff (E) befestigt ist.
2. Setzen Sie den Hebel in die Halterung des Geschwindigkeitsreglers
ein und sichern sie ihn mit der Halterungsfeder.
Dépliez le levier de commande supérieur
1. Lever le levier supérieur (A) en position de fonctionnement et serrez
les poignées du levier de commande (B) solidement.
Installez la tige de la commande de vitesse
1. Enlever l’attache en plastique (C) mettant en sûreté la tige (D) au
levier de commande inférieur (E).
2. Insérez la tige dans la console de commande de vitesse (G) et mettezla en sûreté avec le ressort de retenue. (F).
Abrir la empuñadura superior
1. Alzar la empuñadura superior (A) hasta la posición de operación y
apretar fuerte los pomos (B) de la empuñadura.
Montar la biela del control de velocidad
1. Quitar el lazo de plástico (C) que sujeta la biela (D) a la empuñadura
inferior (E).
2. Montar la biela en el soporte del control de velocidad (G) y apretar
con el resorte de sujeción (F).
11
Het uitpakken van de bovenste hendel
1. Bevestig de bovenste hendel (A) aan de bedieningspost en maak de hendelknop (B) stevig vast.
Het installeren van de staaf van de snelheidsregeling
1. Verwijder de plastic strip (C) dat de staaf (D) aan de onderste hendel bindt.
2. Plaats de staaf in de console van de snelheidsregeling (G) en zet vast met sluitveer (F).
Impugnatura superiore aperta
1. Portare l’impugnatura superiore (A) nella posizione operativa e stringere bene le manopole dell’impugnatura (B).
Montaggio della barra di regolazione della velocità
1. Togliere i tiranti di plastica (C) che assicurano la barra (D) all’impugnatura inferiore (E).
2. Inserire la barra nella staffa di regolazione della velocità (G) ed assicurarla con una molla di fermo (F).
Install traction drive control rod
The traction drive control rod (A) has the long loop on the end of the spring.
1. Slide rubber sleeve (B) up rod and hook end of spring into pivot bracket
A
B
(C) with loop opening down as shown (D).
2. With top end of rod positioned under left side of control panel, push
rod down and insert top end of rod into hole in drive control bracket
(E). Secure with retainer spring (F).
Installation des fahrantriebssteuerhebels
Die Feder am Fahrantriebssteuerhebel (A) ist mit einem langen Haken am
Ende versehen wie abgebildet.
1. Schieben Sie die Gummimanschette (B) auf den Hebel und haken
Sie das Federende in den Drehwinkel (C) ein, mit der Öffnung der
Schlaufe nach unten wie abgebildet (D).
2. Mit dem oberen Ende des Hebels links unter der Bedienungskonsole, drücken Sie den Hebel nach unten und schieben Sie das obere
Ende des Hebels in das Loch in der Halterung der Fahrantriebssteuerung (E). Sichern Sie den Hebel mit der Halterungsfeder (F).
D
Installez la tige de transmission du dispositif de
déplacement
La tige de transmission du dispositif de déplacement (A) a la boucle longue
à l’extrémité du ressort tel qu’illustré.
C
F
1. Glissez le manchon de caoutchouc (B) le long de la tige et accrochez
l’extrémité de la boucle dans le support pivotant (C) avec la boucle
ouverte vers le bas tel qu’illustré (D).
2. Avec l’extrémité supérieure de la tige positionnée sous le côté
gauche du panneau de contrôle, poussez la tige vers le bas et
insérez l’extrémité supérieure de la tige à l’intérieur du trou dans
le support d’entraînement (E). Fixer avec le ressort de retenue (F).
Montar la biela del mando de tracción
La biela del mando de tracción (A) tiene un gancho largo a la extremidad
A
E
del resorte, como mostrado.
1. Deslizar el manguito de caucho (B) sobre la biela y enganchar la
terminación del resorte al soporte de perno (C) con el gancho abierto
hacia arriba como mostrado (D).
2. Con el extremo superior debajo del lado izquierdo del panel de control,
empujar la biela hacia abajo e insertar el extremo superior de la biela
en el agujero del soporte del control de velocidad (E). Apretar con el
resorte de sujeción (F).
Het installeren van de regelstang van de aandrijving met trekkabel
De regelstang van de aandrijving met trekkabel (A) is de lange beugel met aan het eind een veer, zoals getoond.
1. Schuif de rubberen beschermhoes (B) om de regelstang en haak het eind van de veer in de scharnierconsole (C) met de
lusopening naar beneden, zoals getoond (D).
2. Als het boveneind van de regelstang gepositioneerd is onder de linkerzijde van het bedieningspaneel, druk de regelstang
naar beneden en bevestig het boveneind van de regelstang in het gat in de console van aandrijfregeling (E). Maak vast met
sluitveer (F).
Montaggio della barra di regolazione della trazione
La barra di regolazione della trazione (A) presenta all’estremità della molla un lungo anello, come da illustrazione.
1. Fare scorrere il manicotto di gomma (B) lungo la barra ed agganciare l’estremità della molla alla staffa di perno (C) con l’anello
che si apre verso il basso, come da illustrazione (D).
2. Con l’estremità superiore della barra posta sotto il lato sinistro del pannello di controllo, spingere verso il basso la molla e
inserire l’estremità della barra nell’apposito alloggiamento della staffa di regolazione dei comandi (E). Assicurarla poi con la
molla di fermo (F).
12
B
A
Install auger control rod
The auger control rod (A) has the short loop on the end of the spring.
1. Slide rubber sleeve (B) up rod and hook end of spring into control arm
(C) with loop opening up as shown (D).
2. With top end of rod positioned under right side of control panel, push
down on rod and insert end of rod into hole in auger control bracket
(E). Secure with retainer spring (F).
C
A
F
D
E
Installation des Steuerhebels für die einzugsschnecken
Die Feder an dem Steuerhebel für die Einzugsschnecken (A) ist mit einem
kurzen Haken am Ende versehen wie abgebildet.
1. Schieben Sie die Gummimanschette (B) auf den Hebel und verhaken
Sie das Federende mit dem Zwischenhebel (C), mit der Öffnung der
Schlaufe nach oben wie abgebildet (D).
2. Mit dem oberen Ende des Hebels rechts unter der Bedienungskonsole,
drücken Sie den Hebel nach unten und schieben Sie das obere Ende
des Hebels in das Loch in der Halterung für die Einzugsschneckensteuerung (E). Sichern Sie den Hebel mit der Halterungsfeder (F).
Installez la tige de contrôle de la vis sans fin
La tige de contrôle de la vis sans fin (A) a la boucle à la fin du ressort.
1. Glissez le manchon de caoutchouc (B) le long de la tige vers le haut
et accrochez l’extrémité du ressort dans le bras de réglage (C) avec
la boucle ouvrant vers le haut tel qu’illustré (D).
2. Avec l’extrémité supérieure de la tige positionnée sous le côté droit du
panneau de contrôle, poussez vers le bas le long de la tige et insérez
l’extrémité de la tige à l’intérieur du trou dans le support de contrôle
de la vis sans fin (E). Fixez avec le ressort de retenue (F).
Montar la biela de mando de la barrena
La biela de mando de la barrena (A) tiene un gancho corto al extremo del
resorte, como mostrado.
1. Deslizar el manguito de caucho (B) sobre la biela y enganchar la
terminación del resorte al brazo de control (C) con el gancho abierto
hacia arriba, como mostrado (D).
2. Con la extremidad superior debajo del lado derecho del panel de
control, empujar la biela hacia abajo e insertar el extremo de la biela
en el agujero del soporte del control de la barrena (E). Apretar con el
resorte de sujeción (F).
Het installeren van de regelstang van de boorregeling
De regelstang van de boorregeling (A) heeft een korte lus aan het eind
van de veer, zoals getoond.
1. Schuif de rubberen beschermhoes (B) om de regelstang en haak het
eind van de veer in de bedieningsarm (C) met de lusopening naar
boven, zoals getoond (D).
2. Als het boveneind van de regelstang gepositioneerd is onder de rechterzijde van het bedieningspaneel, druk de regelstang naar beneden
en bevestig het boveneind van de regelstang in het gat in de console
van boorregeling (E). Maak vast met de sluitveer (F).
Montaggio della barra di regolazione della coclea
La barra di regolazione della coclea (A) presenta un piccolo anello
all’estremità della molla come da illustrazione.
1. Fare scorrere il manicotto di gomma (B) lungo la barra ed agganciare
l’estremità della molla al braccio di controllo (C) con l’anello che si
apre verso l’alto come indicato (D).
2. Con l’estremità superiore della barra posta sotto il lato destro del pannello di controllo, spingere verso il basso la molla e inserire l’estremità
della barra nell’apposito alloggiamento della staffa di controllo della
coclea (E). Assicurarla poi con una molla di fermo (F).
13
Install discharge chute / chute rotater head
A
G
F
C
D
B
2. Setzen Sie die Drehvorrichtung für die Auswurfrinne (A) auf die Rinnenhalterung auf (B). Drehen Sie die Rinnenvorrichtung
gegebenenfalls so lange, bis der viereckige und der runde Metallstift auf der Unterseite der Drehvorrichtung mit den entsprechenden Löchern in der Rinnenhalterung in eine Linie gebracht sind.
3. Mit der Drehvorrichtung und der Rinnenhalterung in einer Linie, setzen Sie die Drehvorrichtung auf den Metallstift (C) und auf
die Gewindestiftschraube an der Aufhängung (E) auf.
4. Setzen Sie die 3/8" Unterlegscheibe (F) und die Kontermutter (G) auf die Gewindestiftschraube auf und ziehen Sie sie fest an.
E
NOTE: The multi-wrench provided in your parts bag may be used to install the
chute rotater head.
1. Place discharge chute assembly on top of chute base with discharge
opening toward front of snow thrower.
2. Position chute rotater head (A) over chute bracket (B). If necessary, rotate
chute assembly to align square and pin on underside of chute rotater head
with holes in chute bracket.
3. With chute rotater head and chute bracket aligned, position chute rotater
head on pin (C) and threaded stud (D) of mounting bracket (E).
4. Install 3/8" washer (F) and lock nut (G) on threaded stud and tighten securely.
Installation der auswurfrinne / der drehvorrichtung
für die auswurfrinne
HINWEIS: Der Kombischraubenschlüssel in der Zubehörtasche kann zur Instal-
lation der Drehvorrichtung für die Auswurfrinne verwendet werden.
1. Setzen sie die Auswurfrinnenvorrichtung auf den dafür vorgesehenen
Sockel auf, mit der Auswurföffnung nach der Vorderseite der Schneefräse
gerichtet.
Installez la goulotte d’évacuation / tête
rotative de la goulotte d’évacuation
REMARQUE: Les multiples clés fournies avec vos sacs à
pièces peuvent être utilisées pour installer la tête rotative de
la goulotte d’évacuation.
1. Placez l’assemblage de la goulotte d’évacuation sur la
partie supérieure de la base d’évacuation avec la décharge
ouverte vers le devant de la souffleuse.
2. Positionnez la tête rotative de la goulotte d’évacuation
(A) par-dessus le support d’évacuation (B). Si nécessaire, pivotez l’assemblage de la goulotte d’évacuation
afin d’aligner le carré et l’axe sur le dessous de la tête
rotative de la goulotte d’évacuation avec les trous dans
le support de la goulotte d’évacuation.
3. Avec la tête rotative de la goulotte d’évacuation et le
support d’évacuation alignés, positionner la tête rotative
sur l’axe (C) et le goujon fileté (D) du support de montage
(E).
4. Installez de la rondelle 3/8" (F) et de l’écrou freiné (G)
sur le goujon fileté et serrez solidement.
Montar el conducto de eyección / cabeza
rotante del conducto
NOTA: La llave de apriete múltipla proporcionada en su bolsa
de partes se puede utilizar para instalar la cabeza rotante
del conducto
1. Colocar el grupo del conducto de eyección sobre la base
del conducto con la abertura de eyección hacia el frente
de la máquina quitanieves.
2. Posicionar la cabeza rotante del conducto (A) sobre el
soporte del conducto (B). Si fuera necesario, girar el grupo
del conducto para alinear la escuadra y la clavija debajo
de la cabeza rotante del conducto con los agujeros en
el soporte del conducto.
3. Con la cabeza rotante del conducto y el soporte del
conducto alineados, posicionar la cabeza rotante del
conducto sobre la clavija (C) y el perno con filete del
soporte (D) de montaje (E).
4. Colocar una arandela (F) de 3/8" y una contratuerca (G)
sobre el perno con filete y apretar firmemente.
Het installeren van de afvoertrechter /
rotorkop
N.B.: De moersleutel in de onderdelenzakjes kan worden
gebruikt voor de montage van de rotorkop van de afvoertrechter.
1. Plaats de assemblage van de afvoertrechter op het boveneind van de trechterbasis met de afvoeropening naar
de voorkant van de sneeuwruimer.
2. Plaats de rotorkop van de afvoertrechter (A) op de console
van de afvoertrechter (B). Indien noodzakelijk, draai de
afvoertrechter zo, dat hij in een rechte lijn ligt en pin de
onderzijde van de rotorkop van de afvoertrechter vast
met behulp van de gaten in de console van de afvoertrechter.
3. Als de rotorkop en de console op een rechte lijn liggen,
plaats dan de rotorkop op spie (C) en tapbout (D) van de
montageconsole (E).
4. Plaat een 3/8"-borgschijfje (F) en borgmoer (G) om de
tapbout en maak stevig vast.
Montaggio della bocca di scarico/ testa
dispositivo di rotazione della bocca di
scarico
NOTA: La chiave multipla fornita nella cassetta degli attrezzi
può essere utilizzata per il montaggio della testa del dispositivo
di rotazione della bocca di scarico.
1. Collocare il gruppo della bocca di scarico sopra la base
della bocca con lo scarico aperto verso la parte anteriore
dello spazzaneve.
2. Posizionare la testa del dispositivo di rotazione (A) sopra
la staffa dello scarico (B). Se necessario, ruotare il gruppo
di scarico per allineare il quadro e I perni della parte
inferiore della testa con I fori della staffa di scarico.
3. Avendo allineato la testa del dispositivo di rotazione
della bocca di scarico e la staffa, posizionare la testa sul
perno (C) sulla vite prigioniera filettata (D) della staffa di
montaggio (E).
4. Infilare una rondella da 3/8" (F) ed un dado di fissaggio
(G) sulla vite prigioniera filettata e stringere bene.
14
F
G
L
E
H
M
B
K
D
Installez le contrôle à distance du déflecteur
de la goulotte d’évacuation
1. Installez le support de câble à distance (A) pour dégager
2. Installez le plot du câble à distance (E) au déflecteur de
3. Installez les mousquetons (L) entre les écrous hexago-
Montar el mando a distancia del de flec tor
del conducto
1. Acoplar el soporte del cable remoto (A) al conducto de
2. Montar el ojal metálico del cable remoto (E) al deflector
3. Colocar resortes de gancho (L) entre las tuercas hex-
A
la goulotte d’évacuation avec le boulon de carrosserie
(B) et l’écrou de sûreté 5/16-18 (D) tel qu’illustré. Serrez
solidement.
la goulotte d’évacuation (F) avec la vis à épaulement (G),
la rondelle plate 1/4" (H), et l’écrou de sûreté 1/4-20 (K)
tel qu’illustré. Serrez solidement.
naux (M) sur la tête rotative de la goulotte d’évacuation
dans le trou du déflecteur de la goulotte d’évacuation tel
qu’indiqué.
eyección con un perno de carro (B) y una contratuerca
de 5/16-18 (D) como mostrado. Apretar firmemente.
del conducto (F) con un perno de collarín (G) de 1/4-20,
una arandela plana 1/4" (H), y una contratuerca (K) de
1/4-20 como mostrado. Apretar firmemente.
agonales (M) en la cabeza rotante del conducto y en el
agujero del deflector del conducto, como mostrado.
Install chute deflector remote control
1. Install remote cable bracket (A) to discharge chute with carriage bolt (B)
and 5/16-18 lock nut (D) as shown. Tighten securely.
2. Install remote cable eyelet (E) to chute deflector (F) with shoulder bolt
(G), 1/4" flat washer (H), and 1/4-20 lock nut (K) as shown. Tighten securely.
3. Install spring hooks (L) between hex nuts (M) on chute rotater head and
into hole in chute deflector as shown.
Installation der fernbedienung für das auswurfrinnenablenkblech
1. Befestigen Sie die Halterung des Fernbedienungskabels (A) mit Hilfe des
Trägerbolzens (B) und der 5/16-18 Kontermutter (D) an der Auswurfrinne
wie abgebildet. Ziehen Sie sie fest an.
2. Befestigen Sie die Ösen des Fernbedienungskabels (E) mit Hilfe der
Schlitzkopf-Gewindeschraube (G), der 1/4" Unterlegscheibe (H), und der
1/4-20 Kontermutter (K) am Auswurfrinnen-Ablenkblech (F) wie abgebilet.
Ziehen Sie sie fest an.
3. Befestigen Sie die Federhaken (L) zwischen den Sechskantmuttern (M)
und in dem Loch am Auswurfrinnen-Ablenkblech wie abgbildet.
Het installeren van de afstandsbesturing
van de deflector van de afvoertrechter
1. Zet de kabelbevestigingsbeugel (A) aan de afvoertrechter
met slotschroef (B) en een 5/16-18 sluitmoer (D), zoals
getoond. Maak stevig vast.
2. Maak de kabellus (E) vast aan de deflector van de afvoertrechter (F) met de borstbout (G), de 1/4" plat afdichtring
(H), en 1/4-20-sluitmoer (K), zoals getoond. Maak stevig
vast.
3. Maak de veerhaken (L) vast tussen zeskantmoeren (M)
aan de rotorkop van de afvoertrechter en in het gat in de
deflector van de afvoertrechter zoals getoond.
Montaggio del telcomando del deflettore
del canale di scarico
1. Inserire nella bocca di scarico la staffa per il cavo di telecomando (A) con un bullone (B) e un dado di fissaggio
da 5/16-18 (D). Stringere bene.
2. Montare un occhiello per il cavo (E) sul deflettore di scarico
(F) con un perno a spallamento (G), una rondella piatta
da 1/4" (H), e un dado di fissaggio da 1/4-20 (K). Serrare
in modo accurato.
3. Montare i ganci per le molle (L) tra i dadi esagonali (M)
sulla testa del dispositivo di rotazione della bocca di
scarico e nel foro del deflettore di scarico.
Check tire pressure
The tires on your snow thrower were overinflated at the factory for shipping purposes. Correct and equal tire pres sure
is important for best snow throwing performance.
• Reduce tire pressure to 14–17 PSI (19–24,5 N-m).
Überprüfen des reifendrucks
Zum Zwecke des Transports wurden die Reifen Ihrer Schneefräse ab Fabrik mit mehr Luft als nötig gefüllt. Ein ordnungsgemäßer und gleichmäßiger Reifendruck ist wichtig, um die
optimale Leistung der Schneefräse zu gewährleisten.
• Reduzieren Sie den Reifendruck auf 14–17 PSI (19–24,5 N-m).
Vérifiez la pression des pneus
Les pneus sur votre souffleuse ont été surgonflés à l’usine à
des fins d’expédition. Corriger et égaliser la pression des pneus
est important pour souffler la neige plus efficacement.
• Réduisez la pression des pneus à 14–17 PSI (19–24,5 N-m).
15
Controlar la presión de los neumáticos
Los neumáticos de su máquina quitanieves se han inflado
más de lo normal por motivos de envío. Una correcta e igual
presión de los neumáticos es importante para la mejor prestación en el despeje de nieve.
•Reducir la presión de los neumáticos a 14-17 PSI (19–24,5 N–m).
Controleer de bandendruk
De banden op uw sneeuwruimer zijn vanwege het vervoer in
de fabriek extra hard opgepompt. Correcte en uitgebalanceerde bandendruk is belangrijk voor het verkrijgen van de
beste prestaties tijdens het sneeuwruimen.
• Verminder de bandendruk tot 14–17 PSI (19–24,5 N-m).
Controllo della pressione dei pneumatici
La casa produttrice sovraregolerà la pressione dei pneumatici
dello spazzaneve, per motivi di spedizione. Per ottenere
buone prestazioni, occorre che la pressione dei pneumatici
sia corretta ed uguale.
• Ridurre la pressione dei pneumatici a 14–17 PSI (19–24,5 N-m).
Q
R
B
L
G
K
A
E
T
D
Y
X
F
C
U
V
J
M
H
O
Y
I
Z
P
N
16
A. TRACTION DRIVE CONTROL LEVER
B. AUGER CONTROL LEVER
C. ON / OFF SWITCH
D. SAFETY IGNITION KEY
E. CHOKE CONTROL
F. FUEL SHUT-OFF VALVE
G. DISCHARGE CHUTE CONTROL LEVER
H. DISCHARGE CHUTE
I
. CLEAN-OUT TOOL
J. CHUTE DEFLECTOR
K. DEFLECTOR REMOTE CONTROL LEVER
L. DRIVE SPEED CONTROL LEVER
M. STEERING TRIGGERS
N. SKID PLATE
O. LIGHT
P. SCRAPER BAR
Q. ENGINE OIL CAP WITH DIPSTICK
R. GASOLINE FILLER CAP
S. POWER CORD PLUG
T. PRIMER
U. ELECTRIC START BUTTON
V. RECOIL STARTER HANDLE
W. SPARK PLUG
X. OIL DRAIN PLUG
Y. MUFFLER Z. TOOLBOX
AA. DRIFT CUTTER
BB. FREEWHEEL CONTROL
A. FAHRANTRIEBS-BEDIENUNGSHEBEL
B. BEDIENUNGSHEBEL FÜR DIE
EINZUGSSCHNECKEN
C. AN / AUS-SCHALTER
D. SICHERHEITSZÜNDSCHLÜSSEL
E. CHOKE
F. BENZIN-ABSPERRVENTIL
G. AUSWURFRINNEN-BEDIENUNGSHEBEL
H. AUSWURFRINNE
I
. REINIGUNGSGERÄTS
A. LEVIER DE COMMANDE DE TRAC TION
B. LEVIER DE COMMANDE
DE VIS SANS FIN
C. INTERRUPTEUR DE ON / OFF
D. CLÉ DE CONTACT DE SÉCURITÉ
E. COMMANDE D’ÉTRANGLEUR
F. VALVE D’ARRÊT DE CARBURANT
G. LEVIER DE COMMANDE DE
GOULOTTE D’ÉVACUATION
H. GOULOTTE D’ÉVACUATION
I
. OUTIL DE NETTOYAGE
A. PALANCA DE CONTROL DE LA GUÍA CON TRACCIÓN
B. PALANCA DE CONTROL DE LA BARRENA
C. INTERRUPTOR DE ON / OFF
D. LLAVE DE IGNICIÓN DE SEGURIDAD
E. MANDO DEL OBTURADOR
F. VÁLVULA DE INTERRUPCIÓN DEL CARBURANTE
G. PALANCA MANDO CONDUCTO DE DESCARGA
H. CONDUCTO DE DESCARGA I. HERRAMIENTA
DE LIMPIEZA J. DEFLECTOR DEL CONDUCTO
K. PALANCA MANDO REMOTO DEFLECTOR
L. PALANCA DE CONTROL DE LA VELOCIDAD DE GUÍA
J. AUSWURFRINNEN-ABLENKBLECH
K. FERNBEDIENUNGSHEBEL
FÜR ABLENKBLECH
L. FAHRGESCHWINDIGKEITSREGLER
M. LENKHEBEL
N. GLEITKUFE
O. SICHT P. SCHABER
Q. ÖLVERSCHLUßKAPPE MIT MESSSTAB
R. BENZINTANKDECKEL
S. NETZSTECKER
J. DÉFLECTEUR DE LA GOULOTTE
D’ÉVACUATION
K. LEVIER DE COMMANDE À
DISTANCE DU DÉFLECTEUR
L. LEVIER DE COMMANDE
D’AVANCEMENT
M. DÉCLENCHEURS DE DIRECTION
N. PLAQUE DE PROTECTION
DU CARTER INFÉRIEUR
O. PHARE
P. BARRE DE RACLAGE
T. EINSPRITZVORRICHTUNG
U. ELEKTRISCHER STARTKNOPF
V. ANREIßSTARTERGRIFF
W. ZÜNDKERZE
X. VERSCHLUSS
FÜR ÖLABFLUSS
Y. SCHALLDÄMPFER
Z. WERKZEUGKASTEN
AA. WEHENSCHNEIDER
BB. FREILAUFSTEUERUNG
Q. BOUCHON POUR L’HUILE DU MOTEUR
AVEC JAUGE D’HUILE
R. BOUCHON DE REMPLISSAGE D’ESSENCE
S. FICHE DU CORDON D’ALIMENTATION
T. POMPE D’AMORÇAGE
U. BOUTON D’AMORÇAGE ÉLECTRIQUE
V. POIGNÉE DE DÉMARRAGE DE RECUL
W. BOUGIE D’ALLUMAGE X. BOUCHON
DE VIDANGE D’HUILE Y. SILENCIEUX
Z. BOîTE À OUTIL AA. COUPEUR DE DÉRIVE
BB. COMMANDE DE LA ROUE LIBRE
M. GATILLOS DE DIRECCIÓN
N. PLACAS DE DESLIZAMIENTO
O. ILUMINACIÓN
P. BARRA DE ARRASTRE
Q. TAPÓN ACEITE MOTOR
CON VARILLA DE NIVEL
R. TAPÓN RELLENO CARBURANTE
S. ENCHUFE PARA CABLE DE
POTENCIA
T. CEBADOR
U. BOTÓN DE ARRANQUE ELÉCTRICO
V. MANGO DE RETROCESO
DE ARRANQUE
W. BUJÍA DE ENCENDIDO
X. TAPÓN DE VACIADO
ACEITE
Y. TUBO DE ESCAPE
Z. PORTAHERRAMIENTA
AA. CORTADOR
DE ACUMULACIONES
BB. MANDO RUEDA LIBRE
A. STUURKNUPPEL VAN DE
AANDRIJVING MET TREKKABEL
B. STUURKNUPPEL VAN DE
BOORREGELING
C. OP/VAN SCHAKELAAR
D. VEILIGHEIDSCONTACTSLEUTEL
E. CHOKEREGELING
F. AFSLUITKLEP VAN BRANDSTOFTANK
G. STUURKNUPPEL VAN DE
AFVOERTRECHTER
H. AFVOERTRECHTER
A. LEVA DI REGOLAZIONE
DELLA TRAZIONE PER ADERENZA
B. LEVA DI REGOLAZIONE DELLA COCLEA
C. INTERRUTTORE INSERITA/DISINSERITA
D. CHIAVE DI ACCENSIONE DI SICUREZZA
E. COMADO DELL’ARRICCHITORE
DI AVVIAMENTO
F. VALVOLA DI ARRESTO DEL COMBUSTIBILE
G. LEVA DI CONTROLLO
DELLA BOCCA DI SCARICO
H. BOCCA DI SCARICO
I
. GANCIO DI FISSAGGIO
J. DEFLETTORE DI SCARICO
I
. ONTSTOPPER
J. DEFLECTOR VAN
AFVOERTRECHTER
K. STUURKNUPPEL
VAN DE DEFLECTOR
L. SNELHEIDSSTUURKNUPPEL
M. BESTURINGSSCHAKELAARS
N. REMPLAAT O. LICHT
P. SCHRAPERSTANG
Q. OLIEDEKSEL MET PEILSTOK
R. BENZINEVULDOP
K. LEVA CHE TELECOMANDA
IL DEFLETTORE
L. LEVA DI CONTROLLO
DELLA VELOCITÀ
M. LEVA DI COMANDO DELLO STERZO
N. PIASTRA DI SLITTAMENTO
O. LUCE
P. LAMA RASCHIANTE
Q. TAPPO DELL’OLIO DEL MOTORE
CON ASTA PER MISURARE
IL LIVELLO DELL’OLIO
R. TAPPO DI RIEMPIMENTO
DELLA BENZINA
17
S. STROOMKABELSTEKKER
T. ONTSTEKINGSPATROON
U. ELEKTRISCHE STARTKNOP
V. HANDGREEP VAN DE
TERUGLOOPSTARTER
W. ONTSTEKINGSBOUGIE
X. SIFONDOP
Y. KNALDEMPER
Z. GEREEDSCHAPSKIST
AA. SNEEUWMES
BB. VRIJSTAND-HENDEL
S. CORDONE SPINA
DI ALIMENTAZIONE
T. INIZIATORE
U. PULSANTE DI AVVIAMENTO
ELETTRONICO
V. IMPUGNATURA DEL MOTORINO
DI AVVIAMENTO A STRAPPO
W. CANDELA
X. TAPPO DI SCOLO DELL’OLIO
Y. SILENZIATORE
Z. CASSETTA DEGLI ATTREZZI
AA. FRESA PER CUMULI
BB. COMANDO RUOTA LIBERA
How to use your snow thrower
Know how to operate all controls before adding fuel or at-
tempting to start the engine.
Stopping
TRACTION DRIVE
• Release traction drive control lever (A) to stop the forward
or reverse movement of the snow thrower.
AUGER
• Release the auger control lever (B) to stop throwing
snow.
ENGINE
1. Move ON / OFF switch (C) to “OFF” position.
2. Remove (do not turn) safety ignition key (D) to prevent
unauthorized use.
NOTE: Never use choke (E) to stop engine.
Bedienung der schneefräse
Machen Sie sich mit der Bedienung aller Schalthebel ver-
traut, bevor Sie den Tank füllen oder versuchen, den Motor
anzulassen.
Gerät anhalten
FAHRANTRIEB
• Lassen Sie den Fahrantriebs-Bedienungshebel (A) los, um
die Vorwärts- oder Rückwärtsbewegung der Schneefräse
zu stoppen.
EINZUGSSCHNECKEN
• Lassen Sie den Bedienungshebel für die Einzugsschnecken (B) los, um den Schneeauswurf zu stoppen.
MOTOR
1. Bringen Sie den AN / AUS-Schalter (C) auf Position “OFF”
(AUS).
2. Ziehen Sie den Sicherheitszündschlüssel (D) ab, um
unerlaubtem Gebrauch vorzubeugen.
HINWEIS: Verwenden Sie niemals den Choke (E), um den
Motor abzustellen.
Comment utiliser votre souffleuse
Sachez comment utiliser toutes les commandes avant
d’ajouter de l’essence ou tenter de mettre le moteur en
marche.
Arrêt de l’appareil
TRANSMISSION DE TRACTION
• Relâchez le levier de commande de transmission de
traction (A) pour arrêter le mouvement avant ou arrière
de la souffleuse.
VIS SANS FIN
• Relâchez le levier de commande de la vis sans fin (B)
pour arrêter le lancement de la neige.
MOTEUR
1. Déplacer la interrupteur de ON / OFF (C) à la position
“OFF”.
2. Enlevez (ne tournez pas) la clé de contact de sécurité
(D) pour prévenir l’utilisation non autorisée.
REMARQUE: N’utilisez jamais le volet de départ (E) pour
arrêter le moteur.
Como utilizar su máquina quitaNieves
Conozca como hacer funcionar todos los mandos antes de
añadir carburante o intentar poner en marcha el motor.
Pararse
GUIA CON TRACCIóN
• Soltar la palanca de control de guía a tracción para parar
el movimiento hacia delante o marcha atrás de la máquina
quitanieves.
BARREN A
• Soltar la palanca de control de la barrena (B) para parar
de lanzar nieve.
MOTOR
1. Poner el interruptor de ON / OFF (C) en la posición de
“OFF”.
2. Quitar (sin girar) la llave de encendido de seguridad para
prevenir un uso no autorizado.
NOTA: No usar nunca el cebador (E) para parar el motor.
Hoe uw sneeuwruimer te gebruiken
Weet hoe u de besturing moet gebruiken, voordat u brandstof
toevoegt of de motor probeert te starten.
Stoppen
AANDRIJVING MET TREKKABEL
• Ontkoppel de stuurknuppel van de aandrijving met trekkabel (A) om de voorwaartse of achterwaartse beweging
van de sneeuwruimer te stoppen.
BOOR
• Ontkoppel de stuurknuppel van de boorregeling (B) om
het sneeuwruimen te stoppen.
MOTOR
1. Zet de OP/VAN schakelaar (C) op “OFF” (VAN).
2. Haal de veiligheidscontactsleutel (D) uit het contact (maar
draai hem niet om) om onbevoegd gebruik te voorkomen.
N.B.: Gebruik nooit de choke (E) om de motor af te zetten.
Come usare il vostro spazzaneve
Essere in grado di fare funzionare i controlli prima di ag-
giungere benzina o cercare di avviare il motore.
Arresto
TRAZIONE PER ADERENZA
• Rilasciare la leva di regolazione della trazione per
aderenza (A) per arrestare la marcia, in avanti o indietro,
dello spazzaneve.
COCLEA
• Rilasciare la leva di regolazione della coclea (B) per arrestare lo spazzaneve.
MOTORE
1. Spostare il interruttore INSERITA/DISINSERITA (C) in
posizione “OFF” (DISINSERITA).
2. Togliere (non ruotare) la chiave di accensione di sicurezza
(D) per evitare un uso non autorizzato.
NOTA: Non usare mai l’arricchitore (E) per arrestare il motore.
18
Loading...
