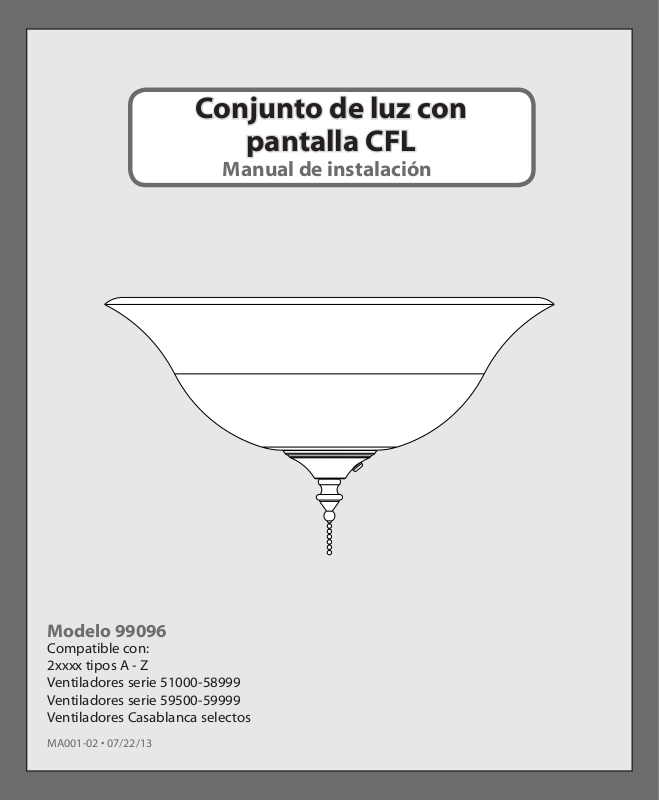

Conjunto de luz con
Conjunto de luz con
pantalla CFL
pantalla CFL
Manual de instalación
Modelo 99096
Compatible con:
2xxxx tipos A - Z
Ventiladores serie 51000-58999
Ventiladores serie 59500-59999
Ventiladores Casablanca selectos
MA001-02 • 07/22/13
1.888.830.1326
ANTES DE COMENZAR
Lea todas las instrucciones detenidamente antes de
comenzar la instalación y conserve estas instrucciones.
Caja del
interruptor
Su juego de luces es compatible con la mayoría de los ventiladores de techo.
El juego de luz se conecta a la caja del interruptor del ventilador. Comience en la
página 3, donde seleccionará el tipo de caja de interruptor que más se parezca a la de
su ventilador. A partir de ese punto accederá al conjunto de instrucciones de montaje
apropiadas para instalar el juego de luces de su ventilador.
LEA Y GUARDE ESTAS INSTRUCCIONES
Este producto se ajusta al Estándar 507 UL.
ADVERTENCIAS
w.1 - Para reducir el riesgo de incendio, choque eléctrico o lesiones personales,
monte el ventilador directamente a la estructura de la edicación y/o una caja de
salida marcada como aceptable para soporte de ventiladores de 70 lb (31.8 kg) y
utilice los tornillos de montaje suministrados con la caja de salida.
w.2 - Para evitar posibles choques eléctricos, antes de instalar o dar servicio
de mantenimiento a su ventilador, desconecte la alimentación apagando los
interruptores automáticos que alimentan a la caja de salida y el interruptor de
pared asociado.
Si no puede bloquear los interruptores automáticos en la posición de apagado,
je rmemente una forma destacada de advertencia, como una etiqueta de
seguridad, en el tablero de servicio.
PRECAUCIONES
c.1 - Todo el cableado debe realizarse de acuerdo con los códigos eléctricos
locales y nacionales con ANSI/NFPA 70. Si no está familiarizado con el cableado,
recurra a un electricista calicado.
2
MA001-02 • 07/22/13
La energía
DESCONECTE
1.888.830.1326
¿QUÉ MÉTODO DE MONTAJE DEBO UTILIZAR?
Seleccione una de las cuatro imágenes a continuación que más se parezca a
la caja del interruptor de su ventilador y a continuación siga las instrucciones
presentes debajo de la imagen.
Tornillo, del
Tornillo
de Tapa
Tapa de Caja
del Interruptor
conjunto de
la caja del
interruptor
Tapa de Caja
del Interruptor
Si la tapa de la caja del interruptor de
su ventilador se parece a ésta, quite los
tornillos de la tapa con un destornillador
estrella (Phillips). A continuación siga las
instrucciones de MONTAJE TIPO A de las
Tornillo, del
conjunto de
la caja del
interruptor
Si la tapa de la caja del interruptor de su
ventilador se parece a ésta, quite toda la
caja del interruptor; para ello deberá quitar
los tornillos de la caja del interruptor con un
destornillador estrella (Phillips).
A continuación siga las instrucciones de
MONTAJE TIPO B de las páginas 6-7.
páginas 4-5.
Botón
taponador
Quite el botón de tapón.
Si la tapa de la caja del interruptor de su ventilador
se parece a ésta, quite toda la caja del interruptor;
para ello deberá quitar los tornillos de la caja del
interruptor con un destornillador estrella (Phillips).
Quite los dos tornillos de la tapa desde el interior
de la caja del interruptor. Reinstale la caja del
interruptor. Apriete los tornillos de la caja del
interruptor. A continuación siga las instrucciones de
MONTAJE TIPO A de las páginas 4-5.
Tornillo, del
Botón
taponador
Si la tapa de la caja del interruptor de su
ventilador se parece a ésta, quite toda la caja del
interruptor; para ello deberá quitar los tornillos
de la caja del interruptor con un destornillador
estrella (Phillips). Quite el botón de tapón
mediante un destornillador estándar.
A continuación siga las instrucciones de
MONTAJE TIPO C de las páginas 8-9.
conjunto de
la caja del
interruptor
3
MA001-02 • 07/22/13

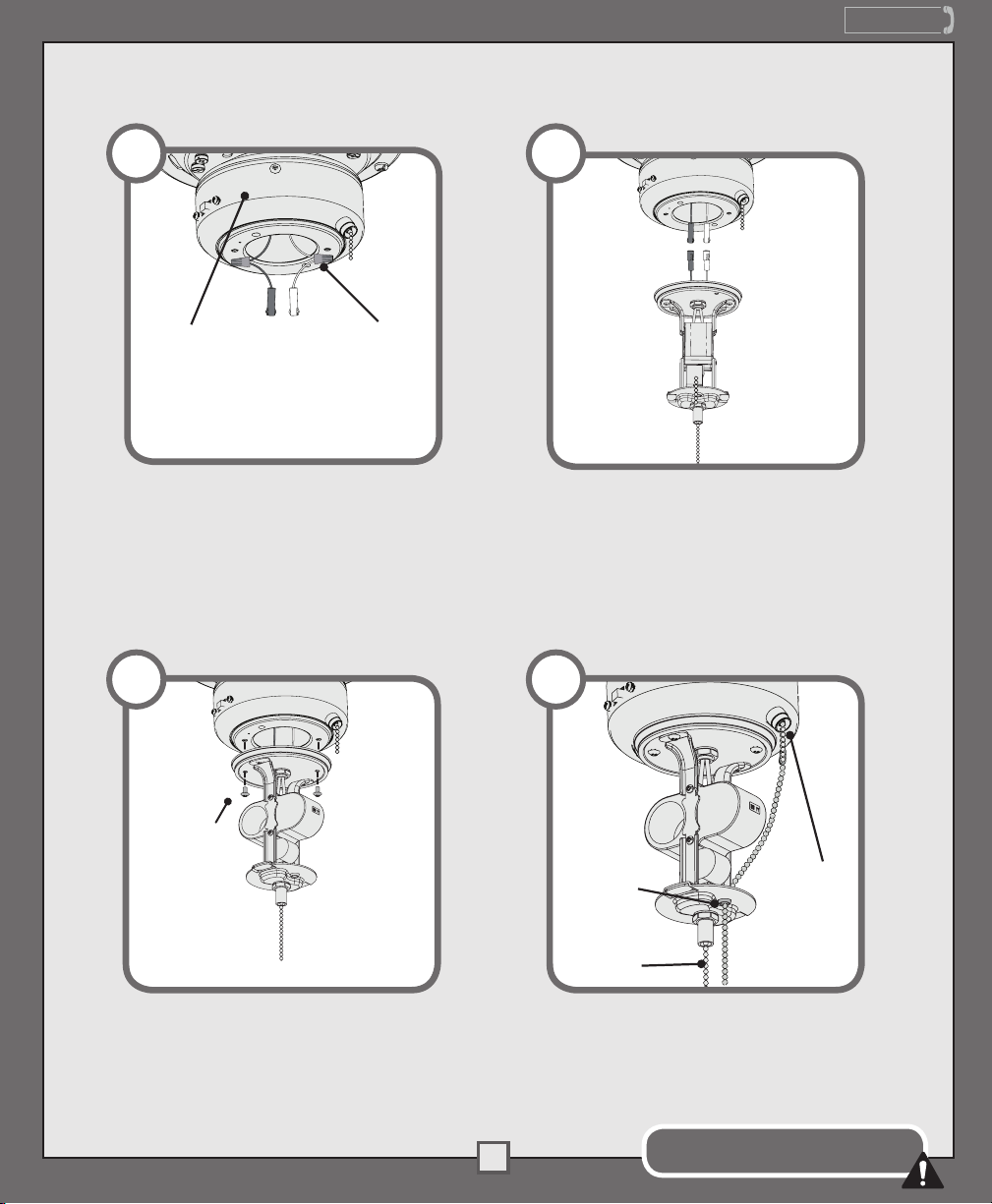

INSTRUCCIONES DE MONTAJE TIPO A
1 2
1.888.830.1326
Caja del
interruptor
Si su ventilador no posee conectores de
pines en los cables provenientes de la caja
del interruptor, instale el manojo de cables
proporcionado. Utilice los conectores de
cables proporcionados para conectar el
cable blanco del ventilador con el cable
blanco del manojo de cables y conecte el
cable negro o azul del ventilador con el
cable negro del manojo de cables.
Empalme
plástico
ventilador con el cable negro del juego de
luz. Conecte el cable blanco del ventilador
3 4
Tornillo de
kit de luz
Use los conectores de pin individual
para conectar el cable negro o azul del
al cable blanco del juego de luz.
Oricio con
arandela
Cadena del
ventilador
Levante el juego de luz para que coincida
con la caja inferior del interruptor.
Inserte los dos tornillos preinstalados
del juego de luz en los oricios de la caja
inferior del interruptor. Apriete los tornillos.
MA001-02 • 07/22/13
Cadena de
la luz

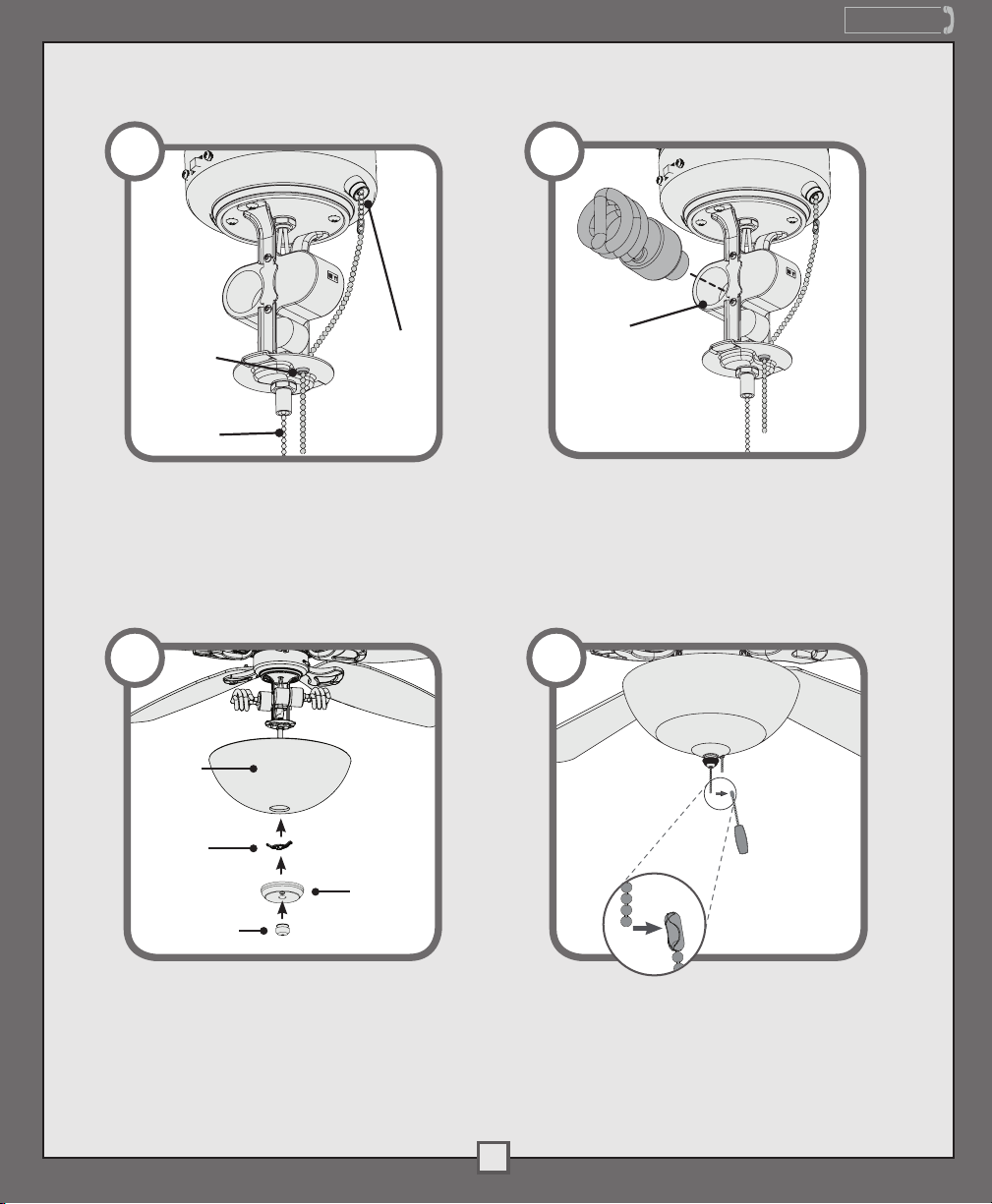

De ser necesario, conecte la extensión
de cadena suministrada a la cadena del
ventilador que sale de la caja del interruptor.
A continuación pase el extremo de la
cadena de extensión a través del oricio con
arandela situado en el juego de luz.
No permita que el juego de luz cuelgue
4
únicamente de los conectores de cables.
1.888.830.1326
INSTRUCCIONES DE MONTAJE TIPO A (continuación)
65
Globo
Cerrojo tipo
Portalámara
globo
Cubierta
ornamental
Tapa de
cubierta
ornamental

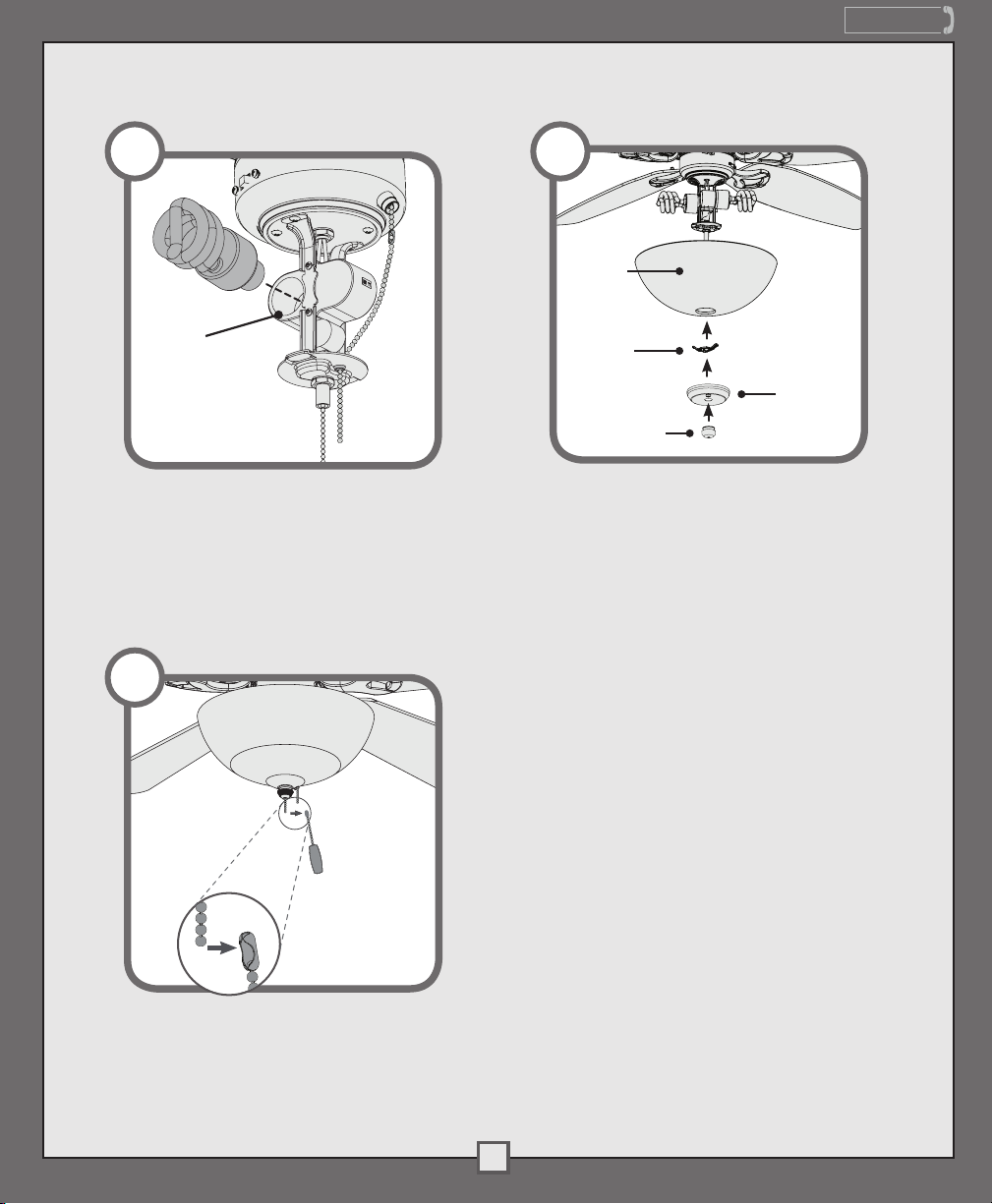

Instalación de la bombilla - Instale una
bombilla en cada portalámparas.
De ser necesario, reemplace las bombillas
por bombillas del mismo tipo y voltaje.
7
Instalación del pendiente de cadena -
Conecte los pendientes de cadena a los
extremos de las cadenas cortas que salen
de la caja del interruptor y del juego de
luz. Conecte la alimentación.
¡Ha completado la instalación!
Instalación de la pantalla - Presione la
pantalla y el retén de pantalla del ras de la
placa metálica. Pase la cadena de la luz a
través del oricio situado en el centro de la
tapa de remate y pase la cadena del ventilador
a través del oricio situado en el costado de la
tapa. Por último, pase únicamente la cadena
de la luz a través del oricio situado en el
remate y enrosque el remate.
5
MA001-02 • 07/22/13

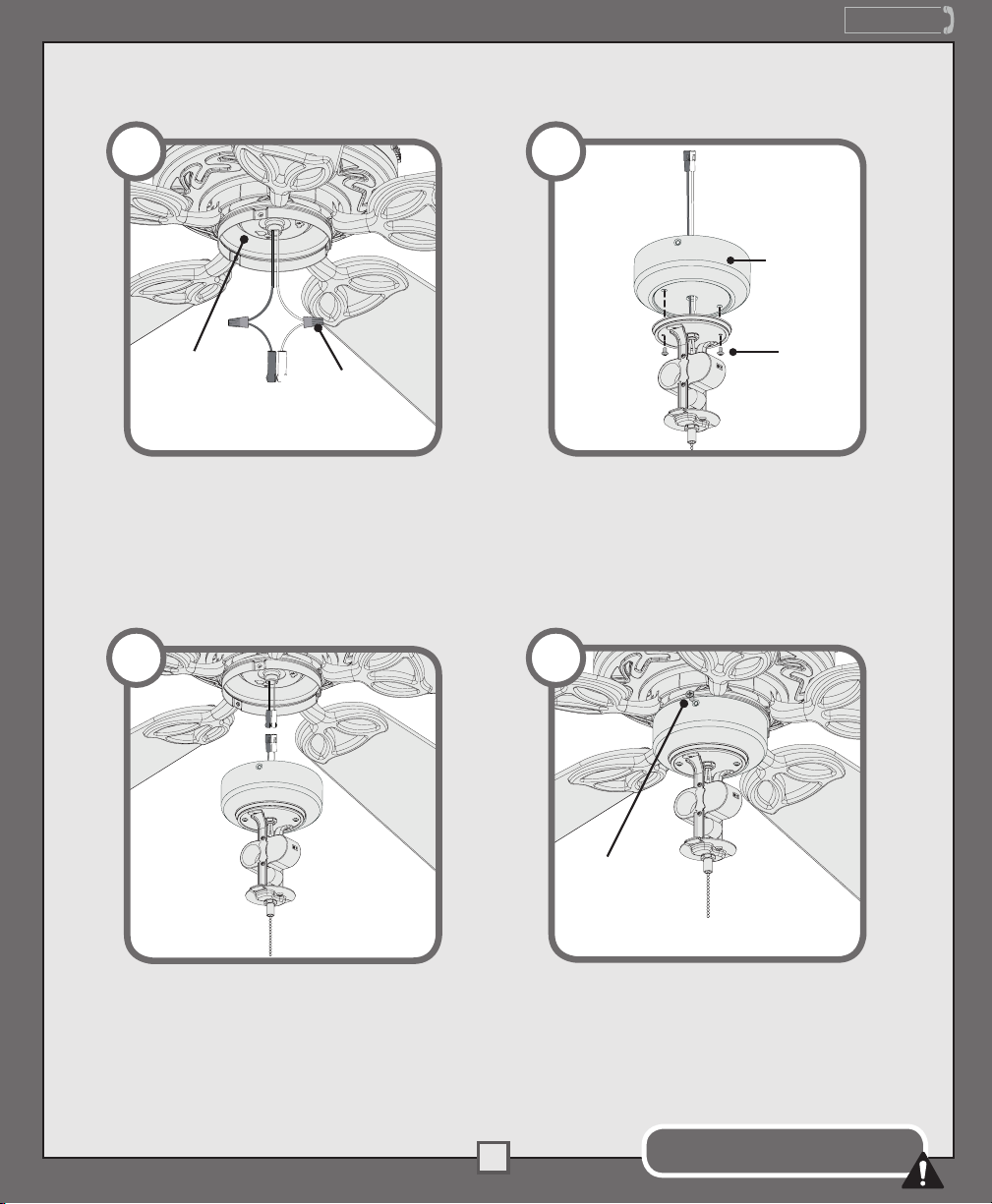

INSTRUCCIONES DE MONTAJE TIPO B
1.888.830.1326
1
Caja del
Interruptor
Si su ventilador no posee conectores de pines en
los cables provenientes de la caja del interruptor,
instale el manojo de cables proporcionado.
Utilice los conectores de cables proporcionados
para conectar el cable blanco del ventilador con
el cable blanco del manojo de cables y conecte
el cable negro o azul del ventilador con el cable
negro del manojo de cables.
Empalme
plástico
3
2
Caja del
Interruptor
Tornillo de
kit de luz
Pase los cables del juego de luz a través
del oricio central situado en la caja del
interruptor. A continuación je la caja del
interruptor al juego de luz; para ello instale
los tornillos del juego de luz en la parte
inferior de la caja del interruptor.
4
Use los conectores de pin individual
para conectar el cable negro o azul del
ventilador con el cable negro del juego de
luz.Conecte el cable blanco del ventilador
al cable blanco del juego de luz.
MA001-02 • 07/22/13
6
Tornillo, del
conjunto de
la caja del
interruptor
Levante el conjunto del juego de
luz de modo que los oricios de los
tornillos situados en la caja inferior del
interruptor queden alineados con los
oricios situados en la caja superior del
interruptor. Instale los tornillos de la caja
del interruptor y apriételos rmemente.
No permita que el juego de luz cuelgue
únicamente de los conectores de cables.
1.888.830.1326
INSTRUCCIONES DE MONTAJE TIPO B (continuación)
5
Oricio con
arandela
Cadena de
la luz
De ser necesario, conecte la extensión
de cadena suministrada a la cadena del
ventilador que sale de la caja del interruptor.
A continuación pase el extremo de la
cadena de extensión a través del oricio con
arandela situado en el juego de luz.
Cadena del
ventilador
7
6
Portalámara
Instalación de la bombilla - Instale una
bombilla en cada portalámparas.
De ser necesario, reemplace las bombillas
por bombillas del mismo tipo y voltaje.
8
Globo
Cerrojo tipo
globo
Tapa de
cubierta
Cubierta
ornamental
Instalación de la pantalla - Presione la
pantalla y el retén de pantalla del ras de la
placa metálica. Pase la cadena de la luz a
través del oricio situado en el centro de la
tapa de remate y pase la cadena del ventilador
a través del oricio situado en el costado de la
tapa. Por último, pase únicamente la cadena
de la luz a través del oricio situado en el
remate y enrosque el remate.
ornamental
MA001-02 • 07/22/13
Instalación del pendiente de cadena-
Conecte el pendiente de cadena al
extremo de la cadena corta que sale de
la caja del interruptor y del juego de luz.
Conecte la alimentación.
¡Ha completado la instalación!
7

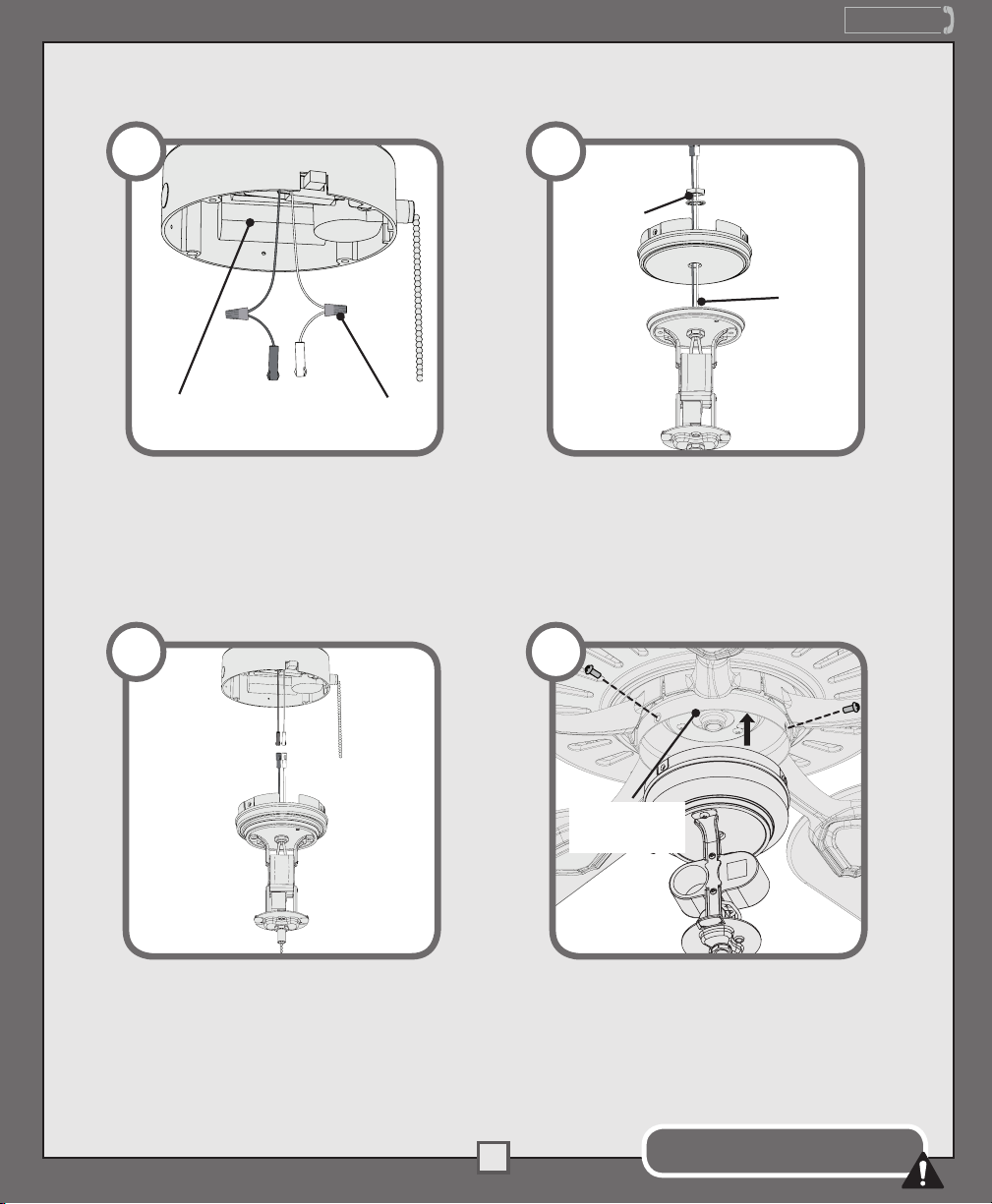

INSTRUCCIONES DE MONTAJE TIPO C
1.888.830.1326
1
Caja del
Interruptor
Si su ventilador no posee conectores de pines en
los cables provenientes de la caja del interruptor,
instale el manojo de cables proporcionado.
Utilice los conectores de cables proporcionados
para conectar el cable blanco del ventilador con
el cable blanco del manojo de cables y conecte
el cable negro o azul del ventilador con el cable
negro del manojo de cables.
Empalme
plástico
3
2
Arandela
y tuerca
Varilla
roscada
Pase los cables a través de la tapa de la
caja del interruptor, de la arandela y de la
tuerca. A continuación instale la tapa de
la caja del interruptor haciéndola girar en
sentido horario en la varilla roscada.
Instale la arandela y la tuerca en la varilla
roscada y apriete rmemente.
4
Use los conectores de pin individual para
conectar el cable negro o azul del ventilador
al cable negro del juego de luz. Conecte el
cable blanco del ventilador al cable blanco
del juego de luz.
MA001-02 • 07/22/13
8
Caja superior
del interruptor
Levante el conjunto del juego de
luz de modo que los oricios de los
tornillos situados en la caja inferior del
interruptor queden alineados con los
oricios situados en la caja superior del
interruptor. Instale los tornillos de la caja
del interruptor y apriételos rmemente.
No permita que el juego de luz cuelgue
únicamente de los conectores de cables.
1.888.830.1326
INSTRUCCIONES DE MONTAJE TIPO C (continuación)
5
Oricio con
arandela
Cadena de
la luz
De ser necesario, conecte la extensión
de cadena suministrada a la cadena del
ventilador que sale de la caja del interruptor.
A continuación pase el extremo de la
cadena de extensión a través del oricio con
arandela situado en el juego de luz.
Cadena del
ventilador
7
6
Portalámara
Instalación de la bombilla - Instale una
bombilla en cada portalámparas.
De ser necesario, reemplace las bombillas
por bombillas del mismo tipo y voltaje.
8
Globo
Cerrojo tipo
globo
Tapa de
cubierta
Cubierta
ornamental
Instalación de la pantalla - Presione la
pantalla y el retén de pantalla del ras de la
placa metálica. Pase la cadena de la luz a
través del oricio situado en el centro de la
tapa de remate y pase la cadena del ventilador
a través del oricio situado en el costado de la
tapa. Por último, pase únicamente la cadena
de la luz a través del oricio situado en el
remate y enrosque el remate.
ornamental
MA001-02 • 07/22/13
Instalación del pendiente de cadena
- Conecte el pendiente de cadena al
extremo de la cadena corta que sale de
la caja del interruptor y del juego de luz.
Conecte la alimentación.
¡Ha completado la instalación!
9
LOCALIZACIÓN DE FALLAS
Las luces no se encienden.
• Asegúrese de que las bombillas estén correctamente instaladas.
• Asegúrese de que el interruptor de alimentación esté conectado.
• Tire de la cadena para asegurarse de que está conectada.
• Verique el interruptor automático para asegurar que la alimentación está encendida.
• Revise las conexiones de pines en el juego de luz.
• Consulte el manual del ventilador para localizar el cableado del ventilador.
• Verique que la luz y los cables de alimentación estén conectados correctamente al techo y
al juego de luz.
GARANTÍA DE UN AÑO
Este producto está garantizado para el comprador original por Casablanca Fan Company/Hunter
Fan Company contra defectos de material y mano de obra durante (1) año a partir de la fecha de
compra.
Durante el período de garantía, repararemos o a nuestra discreción reemplazaremos sin cargo
cualquier producto defectuoso.
Para más información acerca de cómo acceder al servicio, póngase en contacto con el
Departamento de Servicio de Casablanca/Hunter a través de nuestro número gratuito 888-830-
1326. Los daños al producto producidos por mal uso, instalación inadecuada o modicación no
están cubiertos por esta garantía.
Esta garantía se otorga en remplazo de cualquier otra garantía expresa o implícita.
Algunos estados no permiten limitaciones de tiempo en una garantía implícita; por lo tanto, puede
que las limitaciones anteriores no correspondan en todos los casos.
Esta garantía establece derechos legales especícos que pueden variar de estado a estado.
1.888.830.1326
Si tiene problemas para instalar o hacer funcionar su juego de luz, no devuelva este
producto al distribuidor.
Llame a nuestra línea directa de asuntos del consumidor.
888-830-1326
Lunes a viernes
8 de la mañana a 4:30 de la tarde, Hora Central
10
MA001-02 • 07/22/13
Loading...
