WARNING
ADVERTENCIA
AVERTISSEMENT
ENGLISH
PREPARING FOR INSTALLATION
Carefully remove all contents from the carton. Shut off the power at the circuit breaker and completely remove
the old xture from the ceiling, including the old mounting bracket. Remove the new mounting bracket assembly
from the bag. Remove cap nuts (F) from mounting screws (A). Place the mounting plate (C) over the junction box so
that mounting screws (A) and nuts (D) extend out away from the ceiling. Pull the house wires through the center of
mounting plate (C). Adjust the position of mounting screws (A) so that mounting screws (A) can be exposed 5–6 mm
after passing through the canopy (G) to properly t the cap nuts. Mounting screws (A) can be adjusted by loosening
nuts (D) and loosening or tightening mounting screws (A). Once the ideal position of mounting screws (A) has been
conrmed, tighten nuts (D) on mounting screws (A) under the mounting plate to ensure that mounting screws (A) are
in place. Secure mounting plate (C) to the junction box by tightening the screws (B). Remove screws (H) and frame (I)
from the canopy (G).
Felippe
For Models:
Para los Modelos:
Pour les Modèles:
19269
19979
G
C
F
D
E
©2021 Hunter Fan Co.
A
B
ML125
R_082321
CONNECTING THE WIRES
Have a helper support the xture’s weight while completing the
wiring. Attach the xture’s wires to the power supply wires from the
junction box. Connect black to black (Live); white to white (grounded);
grounding to grounding (green or copper). Twist the ends of the wire
pairs together. Then, twist on a wire connector. Make sure all twists are
in the same direction. Loop xture’s ground wire around grounding
screw (E) and tighten. If there is no ground wire (green or copper) from
the junction box, contact a qualied electrician.
FINISHING THE INSTALLATION
Raise canopy (G) to mounting plate (C) and position mounting screws (A) so that they protrude through the openings of
canopy (G). Secure canopy (G) in place with cap nuts (F). Install light bulb (not included) in accordance with the xture’s
specications. Do not exceed the recommended wattage.
Carefully install the glass (J, K) on the frame (I) and securely lock the glass with the bendable tabs on the frame (I). Then
align the holes on the sides of the frame (I) with the holes on the sides of the canopy (G) and secure it with the screw
(H). Your installation is now complete. Turn on the power and test the xture.
Here are the
tools you’ll
need to
complete your
installation:
Estas son las
herramientas
que usted
necesitará para
completar su
instalación:
Voici les outils
dont vous
aurez besoin
pour réaliser
l’installation:
Ladder
Escalera
Échelle
Light Flush Mount
4
Luz Empotrado
4
Lumière Montage Afeurant
4
Fixture weight ±2 lbs:
Peso ±2 lb:
Poids xe ±2 lbs:
Hardware Service Kit/Kit De Mantenimiento Del Equipo/Trousse De
Part #/Pieza #/Pièce #
KD83301872
KD83301632
Part #/Pieza #/Pièce #
KD52601046
Maintenance Quincaillerie
Glass/Domo De Vidrio/Verre
6.17 lbs (2.80 kg)
19269
19979
19269
19979
Natural Iron/Hierro Natural/
Onyx Bengal/Bengala Ónix/
Transparente Con Burbujas/
Finish/Finish/FiniModel/Modelo/Modèle
Fer Naturel
Onyx du Bengale
Type/Tipo/TypeModel/Modelo/ Modèle
Clear Seeded Glass/Vidrio
Verre Piqueté Transparent
H
I
K
J

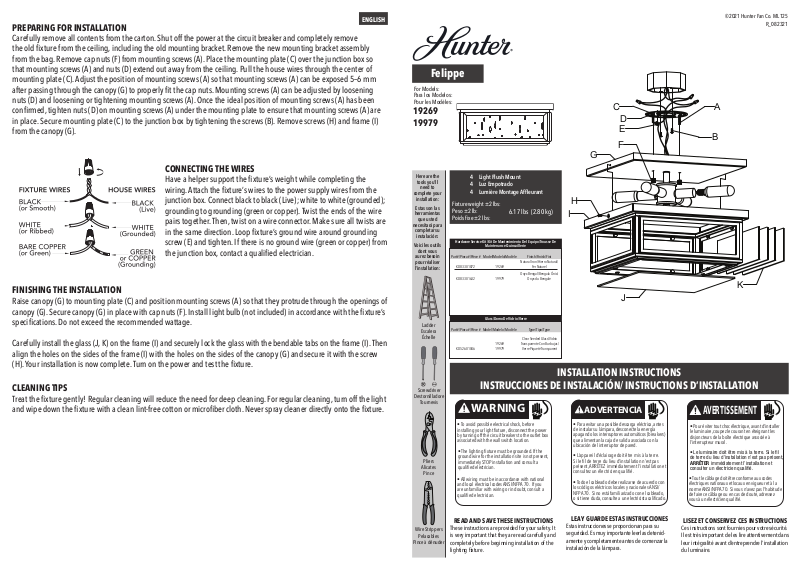

INSTALLATION INSTRUCTIONS
CLEANING TIPS
Treat the xture gently! Regular cleaning will reduce the need for deep cleaning. For regular cleaning, turn off the light
and wipe down the xture with a clean lint-free cotton or microber cloth. Never spray cleaner directly onto the xture.
Screwdriver
Destornilladore
Tournevis
Pliers
Alicates
Pince
Wire Strippers
Pelacables
Pince à dénuder
INSTRUCCIONES DE INSTALACIÓN/ INSTRUCTIONS D’INSTALLATION
•
• To avoid possible electrical shock, before
installing your light xture, disconnect the power
by turning off the circuit breakers to the outlet box
associated with the wall switch location.
• The lighting xture must be grounded. If the
ground wire for the installation site is not present,
immediately STOP installation and consult a
qualied electrician.
• All wiring must be in accordance with national
and local electrical codes ANSI/NFPA 70. If you
are unfamiliar with wiring or in doubt, consult a
qualied electrician.
READ AND SAVE THESE INSTRUCTIONS
These instructions are provided for your safety. It
is very important that they are read carefully and
completely before beginning installation of the
lighting xture.
•
• Para evitar una posible descarga eléctrica, antes
de instalar su lámpara, desconecte la energía
apagando los interruptores automáticos (breakers)
que alimentan la caja de salida asociada con la
ubicación del interruptor de pared.
• L’appareil d’éclairage doit être mis à la terre.
Si le l de terre du lieu d’installation n’est pas
présent, ARRÊTEZ immédiatement l’installation et
consultez un électricien qualié.
• Todo el cableado debe realizarse de acuerdo con
los códigos eléctricos locales y nacionales ANSI/
NFPA 70. Si no está familiarizado con el cableado,
o si tiene duda, consulte a un electricista calicado.
LEA Y GUARDE ESTAS INSTRUCCIONES
Estas instrucciones se proporcionan para su
seguridad. Es muy importante leerlas detenidamente y completamente antes de comenzar la
instalación de la lámpara.
•
• Pour éviter tout choc électrique, avant d’installer
le luminaire, coupez le courant en éteignant les
disjoncteurs de la boîte électrique associée à
l’interrupteur mural.
•
Le luminaire doit être mis à la terre. Si le l
de terre du lieu d’installation n’est pas présent,
ARRÊTER immédiatement l’installation et
consulter un électricien qualié.
•
Tout le câblage doit être conforme aux codes
électriques nationaux et locaux en vigueur et à la
norme ANSI/NFPA70. Si vous n'avez pas l'habitude
de faire ce câblage ou en cas de doute, adressez-
vous à un électricien qualié.
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Ces instructions sont fournies pour votre sécurité.
Il est très important de les lire attentivement dans
leur intégralité avant d’entreprendre l’installation
du luminaire.
PREPARACIÓN PARA LA INSTALACIÓN
ESPAÑOL
PRÉPARATION AVANT L’INSTALLATION
FRANÇAISE
Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor
automático (breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo.
Saque el conjunto de soporte de montaje nuevo de la bolsa. Quite los tapones roscados (F) de los tornillos de montaje
(A). Coloque la placa de montaje (C) sobre la caja de conexiones de modo que los tornillos de montaje (A) y las tuercas
(D) sobresalgan del techo. Jale los alambres de la casa a través del centro de la placa de montaje (C). Ajuste la posición
de los tornillos de montaje (A) de modo que los tornillos de montaje (A) puedan quedar expuestos 5 a 6 mm después
de pasar a través de la campana (G) para jar correctamente los tapones roscados. Los tornillos de montaje (A) pueden
ajustarse aojando las tuercas (D) y aojando o apretando los tornillos de montaje (A). Una vez que se haya conrmado
la posición ideal de los tornillos de montaje (A), apriete las tuercas (D) en los tornillos de montaje (A) debajo de la placa
de montaje para garantizar que los tornillos de montaje (A) estén en su sitio. Asegure la placa de montaje (C) a la caja
de conexiones apretando los tornillos (B). Quite los tornillos (H) y el marco (I) fuera de la campana (G).
CONEXIÓN DE LOS CABLES
Solicite a un ayudante que soporte el peso de la lámpara mientras
se realiza la conexión de los alambres. Conecte los alambres de la
lámpara con los alambres de suministro de energía procedentes de la
caja de conexiones. Conecte negro con negro (vivo); blanco con blanco
(conectado a tierra); conexión a tierra con conexión a tierra (verde o
cobre). Enrolle (retuerza) los extremos de los pares de alambres para
unirlos. Luego, gírelos dentro de un conector de alambres. Asegúrese
de que todos los giros se realicen en la misma dirección. Enrolle el
cable de acero de la lámpara alrededor del tornillo de puesta a tierra
(E) y ajústelo. Si no hay alambre de conexión a tierra (verde o cobre)
procedente de la caja de conexiones, comuníquese con un electricista
calicado.
Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, y compris l’ancien support de montage. Extirpez de l’emballage le nouveau support
de montage. Retirez les écrous borgnes (F) des vis de montage (A). Placez la plaque de montage (C) sur la boîte de
jonction de sorte que les vis de montage (A) et les écrous (D) dépassent du plafond. Tirez les ls à travers le centre de la
plaque de montage (C). Ajustez la position des vis de montage (A) de sorte que ces vis (A) soient exposées sur 5 à 6 mm
après avoir traversé le pavillon (G), an d’installer correctement les écrous borgnes. Pour ajuster les vis de montage
(A), desserrez les écrous (D) : cela vous permet de serrer ou desserrer les vis (A) à votre guise. Une fois que vous avez
déterminé la position idéale pour les vis de montage (A), serrez les écrous (D) sur les vis de montage (A) sous la plaque,
en vous assurant que les vis de montage (A) sont en place. Fixez la plaque de montage (C) à la boîte de jonction en
serrant les vis (B). Retirez les vis (H) et le cadre (I) du pavillon (G).
RACCORDEMENT DES FILS
Demandez à une personne de soutenir le poids du luminaire
lorsque vous procédez au câblage. Fixez les ls du luminaire aux ls
d’alimentation électrique de la boîte de jonction. Connectez le l noir
au l noir (sous tension) ; le l blanc au l blanc (connecté à la terre) ; le
l de terre au l de terre (vert ou cuivre). Torsadez l’extrémité des paires
pour les connecter ensemble. Placez ensuite ces ls torsadés sous un
capuchon de connexion. Veillez à ce que la torsion soit toujours dans la
même direction. Enroulez le l de terre de l’appareil autour de la vis de
mise à la terre (E) et serrez. S’il n’y a pas de l de terre (vert ou cuivre)
dans la boîte de jonction, adressez-vous à un électricien qualié.
FINALIZACIÓN DE LA INSTALACIÓN
Levante la campana (G) hacia la placa de montaje (C) y coloque los tornillos de montaje (A) de modo que sobresalgan a
través de las aberturas de la campana (G). Asegure la campana (G) en su sitio utilizando los tapones roscados (F). Instale
el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda la potencia (watts) recomendada.
Instale cuidadosamente la pantalla de vidrio (J, K) en el marco (I) y asegure rmemente la pantalla de vidrio utilizando
las lengüetas doblables del marco (I). Luego, alinee los oricios de los lados del marco (I) con los oricios de los lados
de la campana (G) y asegúrelo con el tornillo (H). Ahora su instalación está nalizada. Encienda la energía y pruebe la
lámpara.
SUGERENCIAS DE LIMPIEZA
¡Trate con cuidado la lámpara! La limpieza periódica reducirá la necesidad de una limpieza profunda. Para la limpieza
periódica, apague la lámpara y limpie la lámpara con un trapo limpio de microbra o de algodón sin pelusas. Nunca
rocíe limpiador directamente sobre la lámpara.
FIN DE L’INSTALLATION
Soulevez le pavillon (G) jusqu’à la plaque de montage (C) et positionnez les vis de montage (A) de sorte qu’elles
dépassent du pavillon (G). Fixez le pavillon (G) en place avec les écrous borgnes (F). Installez une ampoule (non incluse)
conformément aux spécications du luminaire. Ne pas dépasser la puissance recommandée.
Installez soigneusement les vitres (J, K) sur le cadre (I) et xez solidement les vitres avec les rabats repliables du cadre
(I). Alignez les trous sur les côtés du cadre (I) avec les trous sur les côtés du pavillon (G), puis xez-les avec la vis (H).
Votre installation est désormais terminée. Allumez l’appareil et testez le luminaire.
CONSEILS DE NETTOYAGE
Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un nettoyage en profondeur. Lors d’un nettoyage régulier, éteignez la lumière et essuyez le luminaire avec un chiffon propre en
coton ou en microbre non pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le luminaire.
