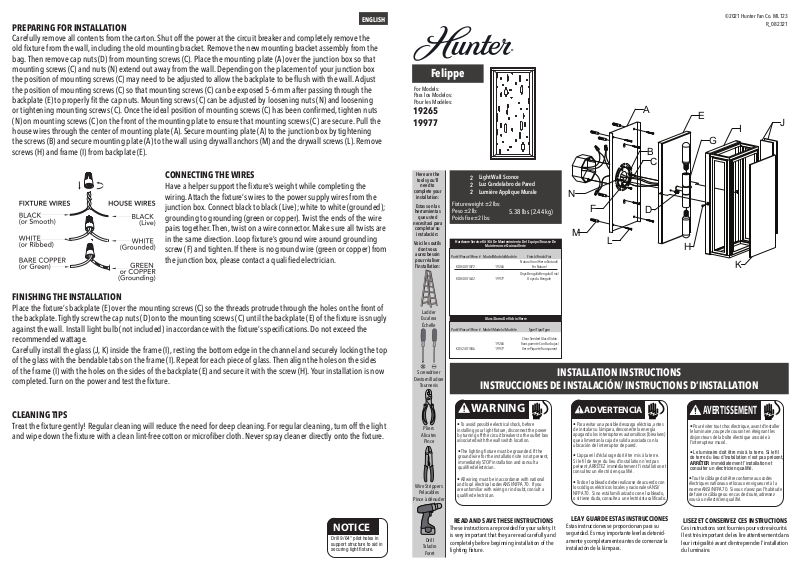

Hunter Fan HTF10599 Installation & Assembly

WARNING

ADVERTENCIA

AVERTISSEMENT

ENGLISH

NOTICE

PREPARING FOR INSTALLATION

Carefully remove all contents from the carton. Shut off the power at the circuit breaker and completely remove the
old xture from the wall, including the old mounting bracket. Remove the new mounting bracket assembly from the
bag. Then remove cap nuts (D) from mounting screws (C). Place the mounting plate (A) over the junction box so that
mounting screws (C) and nuts (N) extend out away from the wall. Depending on the placement of your junction box
the position of mounting screws (C) may need to be adjusted to allow the backplate to be ush with the wall. Adjust
the position of mounting screws (C) so that mounting screws (C) can be exposed 5-6 mm after passing through the
backplate (E) to properly t the cap nuts. Mounting screws (C) can be adjusted by loosening nuts (N) and loosening
or tightening mounting screws (C). Once the ideal position of mounting screws (C) has been conrmed, tighten nuts
(N) on mounting screws (C) on the front of the mounting plate to ensure that mounting screws (C) are secure. Pull the
house wires through the center of mounting plate (A). Secure mounting plate (A) to the junction box by tightening
the screws (B) and secure mounting plate (A) to the wall using drywall anchors (M) and the drywall screws (L). Remove
screws (H) and frame (I) from backplate (E).

CONNECTING THE WIRES

Have a helper support the xture’s weight while completing the
wiring. Attach the xture’s wires to the power supply wires from the
junction box. Connect black to black (Live); white to white (grounded);
grounding to grounding (green or copper). Twist the ends of the wire
pairs together. Then, twist on a wire connector. Make sure all twists are
in the same direction. Loop xture’s ground wire around grounding
screw (F) and tighten. If there is no ground wire (green or copper) from
the junction box, please contact a qualied electrician.

Felippe

For Models:
Para los Modelos:
Pour les Modèles:

19265
19977

Here are the

tools you’ll

need to

complete your

installation:

Estas son las

herramientas

que usted

necesitará para

completar su

instalación:

Voici les outils

dont vous
aurez besoin
pour réaliser

l’installation:

Light Wall Sconce

2

Luz Candelabro de Pared

2

Lumière Applique Murale

2

Fixture weight ±2 lbs:
Peso ±2 lb:
Poids xe ±2 lbs:

Hardware Service Kit/Kit De Mantenimiento Del Equipo/Trousse De

Part #/Pieza #/Pièce #

KD84001872

KD84001632

Maintenance Quincaillerie

5.38 lbs (2.44 kg)

19265

19977

Finish/Finish/FiniModel/Modelo/Modèle

Natural Iron/Hierro Natural/

Fer Naturel

Onyx Bengal/zBengala Ónix/

Onyx du Bengale

N

M

F

L

A

D

B

C

H

E

©2021 Hunter Fan Co.

G

ML123

R_082321

J

I

K

FINISHING THE INSTALLATION

Place the xture’s backplate (E) over the mounting screws (C) so the threads protrude through the holes on the front of
the backplate. Tightly screw the cap nuts (D) onto the mounting screws (C) until the backplate (E) of the xture is snugly
against the wall. Install light bulb (not included) in accordance with the xture’s specications. Do not exceed the
recommended wattage.
Carefully install the glass (J, K) inside the frame (I), resting the bottom edge in the channel and securely locking the top
of the glass with the bendable tabs on the frame (I). Repeat for each piece of glass. Then align the holes on the sides
of the frame (I) with the holes on the sides of the backplate (E) and secure it with the screw (H). Your installation is now
completed. Turn on the power and test the xture.

CLEANING TIPS

Treat the xture gently! Regular cleaning will reduce the need for deep cleaning. For regular cleaning, turn off the light
and wipe down the xture with a clean lint-free cotton or microber cloth. Never spray cleaner directly onto the xture.

Ladder

Escalera

Échelle

Screwdriver

Destornilladore

Tournevis

Pliers

Alicates

Pince

Wire Strippers

Pelacables

Pince à dénuder

Glass/Domo De Vidrio/Verre

Part #/Pieza #/Pièce #

KD52401046

19265
19977

Type/Tipo/TypeModel/Modelo/ Modèle

Clear Seeded Glass/Vidrio

Transparente Con Burbujas/

Verre Piqueté Transparent
