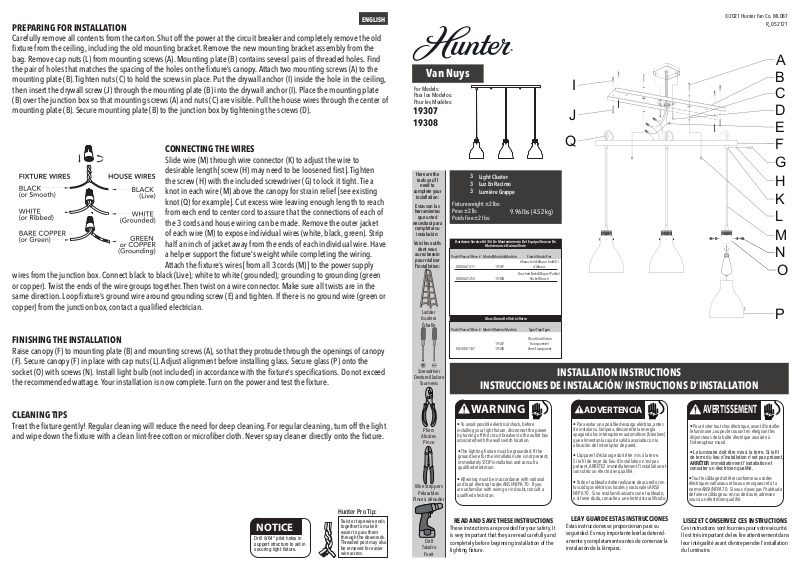

Hunter Fan HTF10576 Installation & Assembly

WARNING

ADVERTENCIA

AVERTISSEMENT

ENGLISH

NOTICE

Q

O

PREPARING FOR INSTALLATION

Carefully remove all contents from the carton. Shut off the power at the circuit breaker and completely remove the old
xture from the ceiling, including the old mounting bracket. Remove the new mounting bracket assembly from the
bag. Remove cap nuts (L) from mounting screws (A). Mounting plate (B) contains several pairs of threaded holes. Find
the pair of holes that matches the spacing of the holes on the xture’s canopy. Attach two mounting screws (A) to the
mounting plate (B). Tighten nuts (C) to hold the screws in place. Put the drywall anchor (I) inside the hole in the ceiling,
then insert the drywall screw (J) through the mounting plate (B) into the drywall anchor (I). Place the mounting plate
(B) over the junction box so that mounting screws (A) and nuts (C) are visible. Pull the house wires through the center of
mounting plate (B). Secure mounting plate (B) to the junction box by tightening the screws (D).

Van Nuys

For Models:
Para los Modelos:
Pour les Modèles:

19307
19308

J

©2021 Hunter Fan Co.

ML087

R_052121

A

B

I

C
D
E

CONNECTING THE WIRES

Slide wire (M) through wire connector (K) to adjust the wire to
desirable length [screw (H) may need to be loosened rst]. Tighten
the screw (H) with the included screwdriver (G) to lock it tight. Tie a
knot in each wire (M) above the canopy for strain relief [see existing
knot (Q) for example]. Cut excess wire leaving enough length to reach
from each end to center cord to assure that the connections of each of
the 3 cords and house wiring can be made. Remove the outer jacket
of each wire (M) to expose individual wires (white, black, green). Strip
half an inch of jacket away from the ends of each individual wire. Have
a helper support the xture’s weight while completing the wiring.

Attach the xture’s wires [from all 3 cords (M)] to the power supply
wires from the junction box. Connect black to black (Live); white to white (grounded); grounding to grounding (green
or copper). Twist the ends of the wire groups together. Then twist on a wire connector. Make sure all twists are in the
same direction. Loop xture’s ground wire around grounding screw (E) and tighten. If there is no ground wire (green or
copper) from the junction box, contact a qualied electrician.

FINISHING THE INSTALLATION

Raise canopy (F) to mounting plate (B) and mounting screws (A), so that they protrude through the openings of canopy
(F). Secure canopy (F) in place with cap nuts (L). Adjust alignment before installing glass. Secure glass (P) onto the
socket (O) with screws (N). Install light bulb (not included) in accordance with the xture’s specications. Do not exceed
the recommended wattage. Your installation is now complete. Turn on the power and test the xture.

Here are the

tools you’ll

need to

complete your

installation:

Estas son las

herramientas

que usted

necesitará para

completar su

instalación:

Voici les outils

dont vous
aurez besoin
pour réaliser

l’installation:

Ladder

Escalera

Échelle

Screwdriver

Destornilladore

Tournevis

3

Light Cluster

3

Luz En Racimo

3

Lumière Grappe

Fixture weight ±2 lbs:
Peso ±2 lb:
Poids xe ±2 lbs:

Hardware Service Kit/Kit De Mantenimiento Del Equipo/Trousse De

Part #/Pieza #/Pièce #

KD80601L11

KD80601214

Part #/Pieza #/Pièce #

KD50801147

Maintenance Quincaillerie

Glass/Domo De Vidrio/Verre

9.96 lbs (4.52 kg)

19307

19308

19307
19308

Finish/Finish/FiniModel/Modelo/Modèle

Alturas Gold/Alturas Gold/Or

d’Alturas

Brushed Nickel/Níquel Pulido/

Nickel Brossé

Type/Tipo/TypeModel/Modelo/ Modèle

Clear Glass/Vidrio

Transparente/

Verre Transparent

INSTRUCCIONES DE INSTALACIÓN/ INSTRUCTIONS D’INSTALLATION

F
G
H
K

L
M

N

P

INSTALLATION INSTRUCTIONS

CLEANING TIPS

Treat the xture gently! Regular cleaning will reduce the need for deep cleaning. For regular cleaning, turn off the light
and wipe down the xture with a clean lint-free cotton or microber cloth. Never spray cleaner directly onto the xture.

Hunter Pro Tip:

Twist or tape wire ends

together to make it
easier to pass them

through the downrods.

Threaded post may also
be removed for easier

wire access.

Drill 9/64" pilot holes in
support structure to aid in
securing light xture.

Pliers

Alicates

Pince

Wire Strippers

Pelacables

Pince à dénuder

Drill

Taladro

Foret

•

• To avoid possible electrical shock, before

installing your light xture, disconnect the power
by turning off the circuit breakers to the outlet box

associated with the wall switch location.

• The lighting xture must be grounded. If the
ground wire for the installation site is not present,
immediately STOP installation and consult a

qualied electrician.

• All wiring must be in accordance with national
and local electrical codes ANSI/NFPA 70. If you
are unfamiliar with wiring or in doubt, consult a

qualied electrician.

READ AND SAVE THESE INSTRUCTIONS

These instructions are provided for your safety. It
is very important that they are read carefully and
completely before beginning installation of the

lighting xture.

•

• Para evitar una posible descarga eléctrica, antes
de instalar su lámpara, desconecte la energía
apagando los interruptores automáticos (breakers)
que alimentan la caja de salida asociada con la
ubicación del interruptor de pared.

• L’appareil d’éclairage doit être mis à la terre.

Si le l de terre du lieu d’installation n’est pas

présent, ARRÊTEZ immédiatement l’installation et

consultez un électricien qualié.

• Todo el cableado debe realizarse de acuerdo con
los códigos eléctricos locales y nacionales ANSI/
NFPA 70. Si no está familiarizado con el cableado,

o si tiene duda, consulte a un electricista calicado.

LEA Y GUARDE ESTAS INSTRUCCIONES

Estas instrucciones se proporcionan para su
seguridad. Es muy importante leerlas detenid­amente y completamente antes de comenzar la
instalación de la lámpara.

•

• Pour éviter tout choc électrique, avant d’installer
le luminaire, coupez le courant en éteignant les
disjoncteurs de la boîte électrique associée à
l’interrupteur mural.

•

Le luminaire doit être mis à la terre. Si le l

de terre du lieu d’installation n’est pas présent,
ARRÊTER immédiatement l’installation et
consulter un électricien qualié.

•

Tout le câblage doit être conforme aux codes
électriques nationaux et locaux en vigueur et à la
norme ANSI/NFPA70. Si vous n'avez pas l'habitude

de faire ce câblage ou en cas de doute, adressez-

vous à un électricien qualié.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Ces instructions sont fournies pour votre sécurité.
Il est très important de les lire attentivement dans
leur intégralité avant d’entreprendre l’installation
du luminaire.

AVISO

AVIS

PREPARACIÓN PARA LA INSTALACIÓN

ESPAÑOL

PRÉPARATION AVANT L’INSTALLATION

FRANÇAISE

Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor
automático (breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo.
Saque el conjunto de soporte de montaje nuevo de la bolsa. Quite las tuercas decorativas (L) de los tornillos de
montaje (A). La placa de montaje (B) contiene varios pares de oricios roscados. Encuentre el par de oricios que
coincide con el espaciado de los oricios de la campana de la lámpara. Sujete dos tornillos de montaje (A) a la placa de
montaje (B). Apriete las tuercas (C) para mantener los tornillos en su sitio. Coloque el perno para panel de yeso (I) en
el oricio del techo, luego inserte el tornillo para panel de yeso (J) a través de la placa de montaje (B) en el perno para
el panel de yeso (I). Coloque la placa de montaje (B) sobre la caja de conexiones de modo que los tornillos de montaje
(A) y las tuercas (C) sean visibles. Jale los alambres de la casa a través del centro de la placa de montaje (B). Asegure la
placa de montaje (B) a la caja de conexiones apretando los tornillos (D).

CONEXIÓN DE LOS CABLES

Deslice el cable (M) a través del conector de alambres (K) para ajustar
el alambre hasta la longitud deseada [es posible que primero deba
aojar el tornillo (H)]. Apriete el tornillo (H) con el destornillador (G)
incluido para jarlo rmemente. Haga un nudo en cada alambre (M)
encima de la campana para alivio de la tensión mecánica [vea el nudo
existente (Q) como ejemplo]. Corte el alambre sobrante dejando la
longitud suciente para llegar desde cada extremo hasta el cable
central, para garantizar que se puedan realizar las conexiones de cada
uno de los 3 cables y los alambres de la casa. Retire la funda exterior
de cada alambre (M) para exponer los alambres individuales (blanco,

negro, verde). Quite media pulgada de funda de los extremos de cada
alambre individual. Solicite a un ayudante que soporte el peso de la lámpara mientras se realiza la conexión de los
alambres. Conecte los alambres [de todos los 3 cables (M)] de la lámpara con los alambres de suministro de energía
procedentes de la caja de conexiones. Conecte negro con negro (vivo); blanco con blanco (conectado a tierra); conexión
a tierra con conexión a tierra (verde o cobre). Enrolle (retuerza) los extremos de los grupos de alambres para unirlos.
Luego gírelos dentro de un conector de alambres. Asegúrese de que todos los giros se realicen en la misma dirección.
Enrolle el cable de acero de la lámpara alrededor del tornillo de puesta a tierra (E) y ajústelo. Si no hay alambre de
conexión a tierra (verde o cobre) procedente de la caja de conexiones, comuníquese con un electricista calicado.

Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, y compris l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. Retirez les écrous décoratifs (L) des vis de montage (A). La plaque de montage (B) contient plusieurs paires de
trous letés. Trouvez la paire de trous qui correspond à l’espacement des trous du pavillon. Fixez deux vis de montage
(A) à la plaque de montage (B). Serrez les écrous (C) pour maintenir les vis en place. Placez la cheville pour cloison
sèche (I) à l’intérieur du trou du plafond, puis insérez la vis (J) à travers la plaque de montage (B) dans la cheville (I).
Placez la plaque de montage (B) sur la boîte de jonction de sorte que les vis de montage (A) et les écrous (C) soient
visibles. Tirez les ls à travers le centre de la plaque de montage (B). Fixez la plaque de montage (B) à la boîte de
jonction en serrant les vis (D).

RACCORDEMENT DES FILS

Ajustez le câble (M) dans le capuchon de connexion (K) à la longueur
souhaitée [il faudra peut-être desserrer la vis (H) au préalable]. Serrez
la vis (H) avec le tournevis fourni (G) pour la bloquer. Faites un nœud
sur chaque câble (M) au-dessus du pavillon pour réduire la tension
[voir le nœud (Q) par exemple]. Coupez le surplus de câble en laissant
toutefois une longueur sufsante pour qu’il soit possible de réaliser
le raccordement de chacun des 3 câbles et du câblage de la maison.
Retirez la gaine extérieure de chaque câble (M) pour exposer les ls
individuels (blanc, noir, vert). Dénudez la gaine sur un demi-pouce
(1,30 cm) aux extrémités de chaque l. Demandez à une personne de

soutenir le poids du luminaire lorsque vous procédez au câblage. Fixez
les ls du luminaire [des 3 câbles (M)] aux ls d’alimentation électrique de la boîte de jonction. Connectez le l noir au
l noir (sous tension) ; le l blanc au l blanc (connecté à la terre) ; le l de terre au l de terre (vert ou cuivre). Torsadez
l’extrémité des paires pour les connecter ensemble. Placez ensuite ces ls torsadés sous un capuchon de connexion.
Veillez à ce que la torsion soit toujours dans la même direction. Enroulez le l de terre de l’appareil autour de la vis
de mise à la terre (E) et serrez. S’il n’y a pas de l de terre (vert ou cuivre) dans la boîte de jonction, adressez-vous à un
électricien qualié.

FINALIZACIÓN DE LA INSTALACIÓN

Levante la campana (F) hacia la placa de montaje (B) y los tornillos de montaje (A) de modo que sobresalgan a través
de las aberturas de la campana (F). Asegure la campana (F) en su sitio utilizando las tuercas decorativas (L). Ajuste la
alineación antes de instalar la pantalla de vidrio. Asegure la pantalla de vidrio (P) en el portafoco (O) con los tornillos
(N). Instale el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda la potencia recomendada.
Ahora su instalación está nalizada. Encienda la energía y pruebe la lámpara.

SUGERENCIAS DE LIMPIEZA

¡Trate con cuidado la lámpara! La limpieza periódica reducirá la necesidad de una limpieza profunda. Para la limpieza
periódica, apague la lámpara y limpie la lámpara con un trapo limpio de microbra o de algodón sin pelusas. Nunca
rocíe limpiador directamente sobre la lámpara.

Consejo de Hunter Pro:

Enrosque o sujete con cinta
los extremos de los cables
para unirlos, para que sea
más fácil pasarlos través de
los tubos de soporte. También
puede retirar el vástago
roscado para facilitar el acceso
del cable.

Perfore oricios guía de 9/64 en la
estructura de soporte para ayudar
a jar la lámpara.

FIN DE L’INSTALLATION

Soulevez le pavillon (F) jusqu’à la plaque de montage (B) et positionnez les vis de montage (A) de sorte qu’elles
dépassent du pavillon (F). Fixez le pavillon (F) en place avec des écrous décoratifs (L). Ajustez l’alignement avant
d’installer le globe. Fixez le globe (P) sur la douille (O) avec les vis (N). Installez une ampoule (non incluse)
conformément aux spécications du luminaire. Ne pas dépasser la puissance recommandée. Votre installation est
désormais terminée. Allumez l’appareil et testez le luminaire.

CONSEILS DE NETTOYAGE

Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un nettoy­age en profondeur. Lors d’un nettoyage régulier, éteignez la lumière et essuyez le luminaire avec un chiffon propre en
coton ou en microbre non pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le luminaire.

Conseil Pro Hunter:

Torsadez ou enveloppez de
ruban adhésif les extrémités

des ls pour faciliter leur

Percez des avant-trous de 9/64
po dans la structure porteuse pour
permettre de xer le luminaire.

enlage dans les tiges de

suspension. Il est possible de

retirer le montant leté pour
faciliter l’accès aux ls
