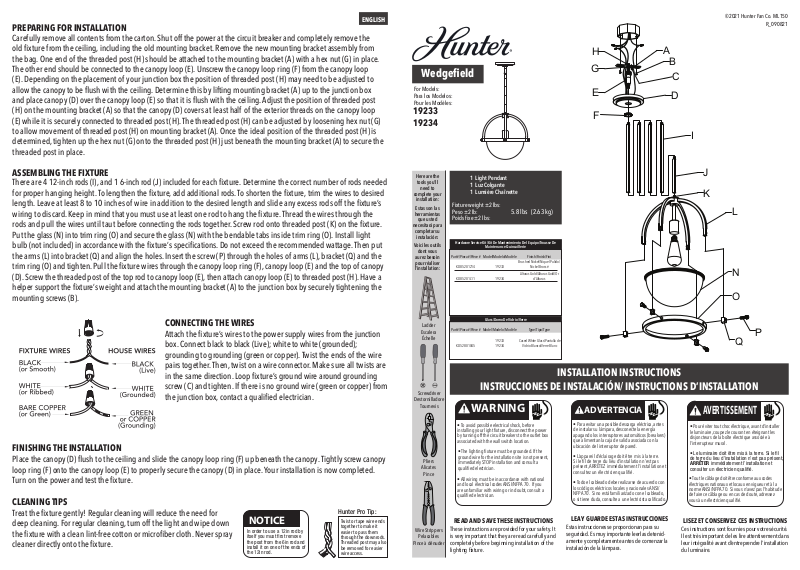

Hunter Fan HTF10565, HTF10613 Installation & Assembly

WARNING

ADVERTENCIA

AVERTISSEMENT

ENGLISH

NOTICE

PREPARING FOR INSTALLATION

Carefully remove all contents from the carton. Shut off the power at the circuit breaker and completely remove the
old xture from the ceiling, including the old mounting bracket. Remove the new mounting bracket assembly from
the bag. One end of the threaded post (H) should be attached to the mounting bracket (A) with a hex nut (G) in place.
The other end should be connected to the canopy loop (E). Unscrew the canopy loop ring (F) from the canopy loop
(E). Depending on the placement of your junction box the position of threaded post (H) may need to be adjusted to
allow the canopy to be ush with the ceiling. Determine this by lifting mounting bracket (A) up to the junction box
and place canopy (D) over the canopy loop (E) so that it is ush with the ceiling. Adjust the position of threaded post
(H) on the mounting bracket (A) so that the canopy (D) covers at least half of the exterior threads on the canopy loop
(E) while it is securely connected to threaded post (H). The threaded post (H) can be adjusted by loosening hex nut (G)
to allow movement of threaded post (H) on mounting bracket (A). Once the ideal position of the threaded post (H) is
determined, tighten up the hex nut (G) onto the threaded post (H) just beneath the mounting bracket (A) to secure the
threaded post in place.

Wedgeeld

For Models:
Para los Modelos:
Pour les Modèles:

19233
19234

H

G

E

F

A

B

C

D

©2021 Hunter Fan Co.

ML150

R_090821

I

ASSEMBLING THE FIXTURE

There are 4 12-inch rods (I), and 1 6-inch rod (J) included for each xture. Determine the correct number of rods needed
for proper hanging height. To lengthen the xture, add additional rods. To shorten the xture, trim the wires to desired
length. Leave at least 8 to 10 inches of wire in addition to the desired length and slide any excess rods off the xture’s
wiring to discard. Keep in mind that you must use at least one rod to hang the xture. Thread the wires through the
rods and pull the wires until taut before connecting the rods together. Screw rod onto threaded post (K) on the xture.
Put the glass (N) into trim ring (O) and secure the glass (N) with the bendable tabs inside trim ring (O). Install light
bulb (not included) in accordance with the xture’s specications. Do not exceed the recommended wattage. Then put
the arms (L) into bracket (Q) and align the holes. Insert the screw (P) through the holes of arms (L), bracket (Q) and the
trim ring (O) and tighten. Pull the xture wires through the canopy loop ring (F), canopy loop (E) and the top of canopy
(D). Screw the threaded post of the top rod to canopy loop (E), then attach canopy loop (E) to threaded post (H). Have a
helper support the xture’s weight and attach the mounting bracket (A) to the junction box by securely tightening the
mounting screws (B).

CONNECTING THE WIRES

Attach the xture’s wires to the power supply wires from the junction
box. Connect black to black (Live); white to white (grounded);
grounding to grounding (green or copper). Twist the ends of the wire
pairs together. Then, twist on a wire connector. Make sure all twists are
in the same direction. Loop xture’s ground wire around grounding
screw (C) and tighten. If there is no ground wire (green or copper) from
the junction box, contact a qualied electrician.

Here are the

tools you’ll

need to

complete your

installation:

Estas son las

herramientas

que usted

necesitará para

completar su

instalación:

Voici les outils

dont vous
aurez besoin
pour réaliser

l’installation:

Ladder

Escalera

Échelle

Screwdriver

Destornilladore

Tournevis

Light Pendant

1

Luz Colgante

1

Lumière Chaînette

1

Fixture weight ±2 lbs:
Peso ±2 lb:
Poids xe ±2 lbs:

Hardware Service Kit/Kit De Mantenimiento Del Equipo/Trousse De

Part #/Pieza #/Pièce #

KD85201214

KD85201L11

Part #/Pieza #/Pièce # Model/Modelo/ Modèle

KD52801045

Maintenance Quincaillerie

Glass/Domo De Vidrio/Verre

5.8 lbs (2.63 kg)

19233

19234

19233
19234

Finish/Finish/FiniModel/Modelo/Modèle

Brushed Nickel/Níquel Pulido/

Nickel Brossé

Alturas Gold/Alturas Gold/Or

d’Alturas

Type/Tipo/Type

Cased White Glass/Pantalla de

Vidrio Blanco/Verre Blanc

INSTRUCCIONES DE INSTALACIÓN/ INSTRUCTIONS D’INSTALLATION

•

INSTALLATION INSTRUCTIONS

•

J

K

L

N

O

P

Q

•

FINISHING THE INSTALLATION

Place the canopy (D) ush to the ceiling and slide the canopy loop ring (F) up beneath the canopy. Tightly screw canopy
loop ring (F) onto the canopy loop (E) to properly secure the canopy (D) in place. Your installation is now completed.
Turn on the power and test the xture.

CLEANING TIPS

Treat the xture gently! Regular cleaning will reduce the need for
deep cleaning. For regular cleaning, turn off the light and wipe down
the xture with a clean lint-free cotton or microber cloth. Never spray
cleaner directly onto the xture.

In order to use a 12in rod by
itself you must rst remove
the post from the 6in rod and
install it on one of the ends of
the 12in rod.

Hunter Pro Tip:

Twist or tape wire ends

together to make it
easier to pass them

through the downrods.

Threaded post may also
be removed for easier

wire access.

Pliers

Alicates

Pince

Wire Strippers

Pelacables

Pince à dénuder

• To avoid possible electrical shock, before

installing your light xture, disconnect the power
by turning off the circuit breakers to the outlet box

associated with the wall switch location.

• The lighting xture must be grounded. If the
ground wire for the installation site is not present,
immediately STOP installation and consult a

qualied electrician.

• All wiring must be in accordance with national
and local electrical codes ANSI/NFPA 70. If you
are unfamiliar with wiring or in doubt, consult a

qualied electrician.

READ AND SAVE THESE INSTRUCTIONS

These instructions are provided for your safety. It
is very important that they are read carefully and
completely before beginning installation of the

lighting xture.

• Para evitar una posible descarga eléctrica, antes
de instalar su lámpara, desconecte la energía
apagando los interruptores automáticos (breakers)
que alimentan la caja de salida asociada con la
ubicación del interruptor de pared.

• L’appareil d’éclairage doit être mis à la terre.

Si le l de terre du lieu d’installation n’est pas

présent, ARRÊTEZ immédiatement l’installation et

consultez un électricien qualié.

• Todo el cableado debe realizarse de acuerdo con
los códigos eléctricos locales y nacionales ANSI/
NFPA 70. Si no está familiarizado con el cableado,

o si tiene duda, consulte a un electricista calicado.

LEA Y GUARDE ESTAS INSTRUCCIONES

Estas instrucciones se proporcionan para su
seguridad. Es muy importante leerlas detenid­amente y completamente antes de comenzar la
instalación de la lámpara.

• Pour éviter tout choc électrique, avant d’installer
le luminaire, coupez le courant en éteignant les
disjoncteurs de la boîte électrique associée à
l’interrupteur mural.

•

Le luminaire doit être mis à la terre. Si le l

de terre du lieu d’installation n’est pas présent,
ARRÊTER immédiatement l’installation et
consulter un électricien qualié.

•

Tout le câblage doit être conforme aux codes
électriques nationaux et locaux en vigueur et à la
norme ANSI/NFPA70. Si vous n'avez pas l'habitude

de faire ce câblage ou en cas de doute, adressez-

vous à un électricien qualié.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Ces instructions sont fournies pour votre sécurité.
Il est très important de les lire attentivement dans
leur intégralité avant d’entreprendre l’installation
du luminaire.

AVISO

AVIS

PREPARACIÓN PARA LA INSTALACIÓN

ESPAÑOL

Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor automático (breaker)
y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo. Saque el conjunto de soporte
de montaje nuevo de la bolsa. Se debe conectar un extremo del vástago roscado (H) al soporte de montaje (A) con una tuerca
hexagonal (G) en su sitio. El otro extremo debe conectarse al anillo (E) de la campana. Desatornille el perno con anillo de la
campana (F) fuera del anillo (E) de la campana. Dependiendo del lugar de la caja de conexiones, es posible que deba ajustarse
la posición del vástago roscado (H) para permitir que la campana quede a ras con el techo. Determine esto levantando el soporte
de montaje (A) hasta la caja de conexiones y colocando la campana (D) sobre el anillo (E) de la campana para que esté al ras del
techo. Ajuste la posición del vástago roscado (H) en el soporte de montaje (A) de modo que la campana (D) cubra, por lo menos, la
mitad de la rosca externa en el anillo (E) de la campana al tiempo que está conectada de manera segura al vástago roscado (H). El
vástago roscado (H) se puede ajustar aojando la tuerca hexagonal (G) para permitir el movimiento del vástago roscado (H) en el
soporte de montaje (A). Una vez que se determine la posición ideal del vástago roscado (H), apriete las tuercas hexagonales (G) en
el vástago roscado (H) justo debajo del soporte de montaje (A) para jar el vástago roscado en su lugar.

PRÉPARATION AVANT L’INSTALLATION

FRANÇAISE

Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, y compris l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. Une extrémité du montant leté (H) doit être xée au support de montage (A) à l’aide d’un écrou hexagonal
(G). L’autre extrémité doit être connectée au tube (E) du pavillon. Dévissez l’anneau (F) du tube (E) du pavillon. Selon
l’emplacement de votre boîte de jonction, il faudra peut-être ajuster la position du montant leté (H) pour que le pavillon
soit au ras du plafond. Pour ce faire, soulevez le support de montage (A) jusqu’à la boîte de jonction et placez le pavillon
(D) sur le tube (E) de manière à ce qu’il soit au ras du plafond. Ajustez la position du montant leté (H) sur le support
de montage (A) de sorte que le pavillon (D) recouvre au moins la moitié du letage extérieur du tube (E), tout en étant
solidement relié au montant leté (H). Pour ajuster le montant leté (H), desserrez l’écrou hexagonal (G) : ceci permet le
déplacement du montant leté (H) sur le support de montage (A). Une fois que vous avez déterminé la position idéale
pour le montant leté (H), serrez l’écrou hexagonal (G) sur le montant leté (H) juste en dessous du support de montage
(A) pour xer le montant leté en place.

ENSAMBLAJE DE LA LÁMPARA

Hay 4 barras de 12 pulgadas (I) y 1 barra de 6 pulgadas (J) incluidas para cada lámpara. Determine la cantidad correcta de barras
necesarias para obtener la altura de colgado apropiada. Para alargar la lámpara, agregue barras adicionales. Para acortar la
lámpara, corte los alambres hasta la longitud deseada. Deje al menos 8 a 10 pulgadas (20 a 25 cm) de alambre adicionales a la
longitud deseada y deslice cualquier barra sobrante fuera de los alambres de la lámpara para desecharla. Tenga en cuenta que
usted debe utilizar al menos una barra para colgar la lámpara. Pase los alambres a través de las barras y jale los alambres hasta que
queden tensos antes de conectar las barras. Atornille la barra en el vástago roscado (K) de la lámpara. Coloque la pantalla de vidrio
(N) dentro del anillo (O) de moldura y asegure la pantalla de vidrio (N) con las pestañas doblables dentro del anillo (O) de moldura.
Instale el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda la potencia (watts) recomendada. Luego
coloque los brazos (L) dentro del soporte (Q) y alinee los oricios. Inserte el tornillo (P) a través de los oricios de los brazos (L),
soporte (Q) y el anillo (O) de moldura, y apriete. Jale los alambres de la lámpara a través del perno con anillo (F) de la campana,
el anillo (E) de la campana y la parte superior de la campana (D). Atornille el vástago roscado de la barra superior al anillo (E) de la
campana y luego je el anillo (E) de la campana al vástago roscado (H). Solicite a un ayudante que soporte el peso de la lámpara y
je el soporte de montaje (A) a la caja de conexiones ajustando bien los tornillos de montaje (B).

CONEXIÓN DE LOS CABLES

Conecte los alambres de la lámpara con los alambres de suministro de
energía procedentes de la caja de conexiones. Conecte negro con negro
(vivo); blanco con blanco (conectado a tierra); conexión a tierra con conexión a
tierra (verde o cobre). Enrolle (retuerza) los extremos de los pares de alambres
para unirlos. Luego, gírelos dentro de un conector de alambres. Asegúrese
de que todos los giros se realicen en la misma dirección. Enrolle el cable de
acero de la lámpara alrededor del tornillo de puesta a tierra (C) y ajústelo. Si
no hay alambre de conexión a tierra (verde o cobre) procedente de la caja de
conexiones, comuníquese con un electricista calicado.

ASSEMBLAGE DU LUMINAIRE

Chaque luminaire inclut 4 tiges de 30 cm/12 po (I) et 1 tige de 15 cm/6 po (J). Déterminez le nombre de tiges
nécessaires selon la hauteur de suspension souhaitée. Pour allonger le luminaire, ajoutez des tiges supplémentaires.
Pour raccourcir le luminaire, coupez les ls à la longueur désirée. Laissez au moins 20 à 25 cm (8 à 10 po) de l au-delà
de la longueur souhaitée, et faites glisser les tiges en excès hors du câblage du luminaire pour les jeter. Notez bien
qu’il faut au moins une tige pour suspendre le luminaire. Passez les ls à travers les tiges et tirez les ls jusqu’à ce qu’ils
soient tendus avant de les relier entre eux. Vissez la tige sur le montant leté (K) du luminaire. Placez la lampe (N)
dans l’anneau de garniture (O), puis xez la lampe (N) avec les rabats repliables à l’intérieur de l’anneau de garniture
(O). Installez une ampoule (non incluse) conformément aux spécications du luminaire. Ne pas dépasser la puissance
recommandée. Placez les bras (L) dans le support (Q) en alignant les trous. Insérez la vis (P) dans les trous des bras (L), du
support (Q) et de l’anneau de garniture (O), puis serrez-la. Tirez les ls du luminaire à travers l’anneau (F), le tube (E) et le
haut du pavillon (D). Vissez le montant leté de la tige supérieure sur le tube (E), puis xez le tube (E) au montant leté
(H). Demandez à une personne de soutenir le poids du luminaire tandis que vous xez le support de montage (A) à la
boîte de jonction en serrant fermement les vis de montage (B).

RACCORDEMENT DES FILS

Fixez les ls du luminaire aux ls d’alimentation électrique de la boîte
de jonction. Connectez le l noir au l noir (sous tension) ; le l blanc
au l blanc (connecté à la terre) ; le l de terre au l de terre (vert ou
cuivre). Torsadez l’extrémité des paires pour les connecter ensemble.
Placez ensuite ces ls torsadés sous un capuchon de connexion. Veillez
à ce que la torsion soit toujours dans la même direction. Enroulez le
l de terre de l’appareil autour de la vis de mise à la terre (C) et serrez.
S’il n’y a pas de l de terre (vert ou cuivre) dans la boîte de jonction,
adressez-vous à un électricien qualié.

FINALIZACIÓN DE LA INSTALACIÓN

Coloque la campana (D) al ras del techo y deslice el perno con anillo de la campana (F) por debajo de la campana. Enrosque con
rmeza el perno con anillo de la campana (F) en el anillo (E) de la campana para jar correctamente la campana (D) en su lugar. Ya
terminó la instalación. Encienda la energía y pruebe la lámpara.

SUGERENCIAS DE LIMPIEZA

¡Trate con cuidado la lámpara! La limpieza periódica reducirá la
necesidad de una limpieza profunda. Para la limpieza periódica,
apague la lámpara y limpie la lámpara con un trapo limpio de
microbra o de algodón sin pelusas. Nunca rocíe limpiador
directamente sobre la lámpara.

Para utilizar una barra de 12
pulgadas sola, usted primero debe
quitar el vástago de la barra de 6
pulgadas e instalarlo en uno de los
extremos de la barra de 12 pulgadas.

Consejo de Hunter Pro:

Enrosque o sujete con cinta
los extremos de los cables
para unirlos, para que sea
más fácil pasarlos través de
los tubos de soporte. También
puede retirar el vástago
roscado para facilitar el acceso
del cable.

FIN DE L’INSTALLATION

Placez le pavillon (D) au ras du plafond et faites glisser l’anneau (F) pour le monter jusque sous le pavillon. Vissez
fermement l’anneau (F) sur le tube (E) pour bien xer le pavillon (D) en place. Votre installation est désormais terminée.
Allumez l’appareil et testez le luminaire.

CONSEILS DE NETTOYAGE

Manipulez le luminaire avec précaution ! Un nettoyage régulier
vous épargnera le besoin de faire souvent un nettoyage en
profondeur. Lors d’un nettoyage régulier, éteignez la lumière
et essuyez le luminaire avec un chiffon propre en coton ou en
microbre non pelucheux. Ne jamais vaporiser un produit nettoyant
directement sur le luminaire.

Si vous souhaitez utiliser uniquement
une tige de 12 pouces, retirez au
préalable le montant de la tige de 6
pouces et installez-le sur l’une des
extrémités de la tige de 12 pouces.

Conseil Pro Hunter:

Torsadez ou enveloppez de
ruban adhésif les extrémités

des ls pour faciliter leur
enlage dans les tiges de

suspension. Il est possible de

retirer le montant leté pour
faciliter l’accès aux ls
