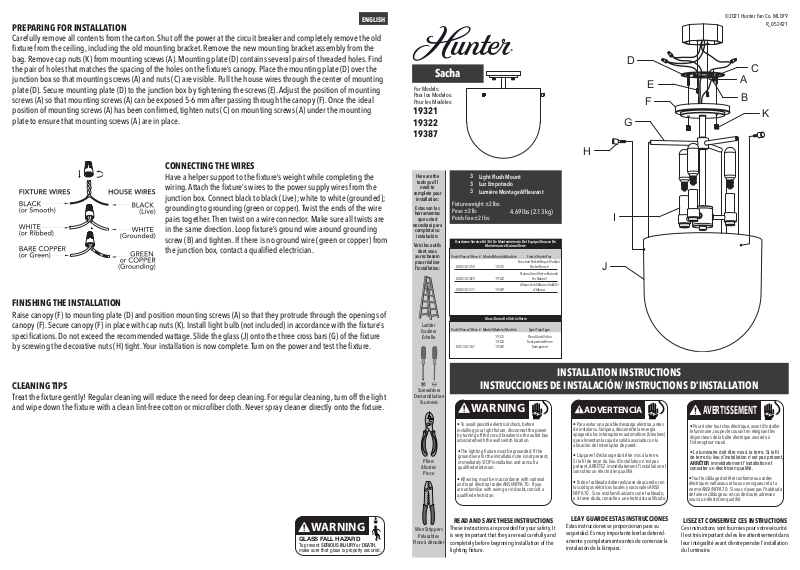

Hunter Fan HTF10534 Installation & Assembly

WARNING

ADVERTENCIA

AVERTISSEMENT

ENGLISH

WARNING

PREPARING FOR INSTALLATION

Carefully remove all contents from the carton. Shut off the power at the circuit breaker and completely remove the old
xture from the ceiling, including the old mounting bracket. Remove the new mounting bracket assembly from the
bag. Remove cap nuts (K) from mounting screws (A). Mounting plate (D) contains several pairs of threaded holes. Find
the pair of holes that matches the spacing of the holes on the xture’s canopy. Place the mounting plate (D) over the
junction box so that mounting screws (A) and nuts (C) are visible. Pull the house wires through the center of mounting
plate (D). Secure mounting plate (D) to the junction box by tightening the screws (E). Adjust the position of mounting
screws (A) so that mounting screws (A) can be exposed 5-6 mm after passing through the canopy (F). Once the ideal
position of mounting screws (A) has been conrmed, tighten nuts (C) on mounting screws (A) under the mounting
plate to ensure that mounting screws (A) are in place.

CONNECTING THE WIRES

Have a helper support to the xture’s weight while completing the
wiring. Attach the xture’s wires to the power supply wires from the
junction box. Connect black to black (Live); white to white (grounded);
grounding to grounding (green or copper). Twist the ends of the wire
pairs together. Then twist on a wire connector. Make sure all twists are
in the same direction. Loop xture’s ground wire around grounding
screw (B) and tighten. If there is no ground wire (green or copper) from
the junction box, contact a qualied electrician.

Sacha

For Models:
Para los Modelos:
Pour les Modèles:

19321
19322
19387

Here are the

tools you’ll

need to

complete your

installation:

Estas son las

herramientas

que usted

necesitará para

completar su

instalación:

Voici les outils

dont vous
aurez besoin
pour réaliser

l’installation:

3

Light Flush Mount

3

Luz Empotrado

3

Lumière Montage Afeurant

Fixture weight ±2 lbs:
Peso ±2 lb:
Poids xe ±2 lbs:

Hardware Service Kit/Kit De Mantenimiento Del Equipo/Trousse De

Part #/Pieza #/Pièce #

KD82301214

KD82301872

KD82301L11

Maintenance Quincaillerie

4.69 lbs (2.13 kg)

19321

19322

19387

Finish/Finish/FiniModel/Modelo/Modèle

Brushed Nickel/Níquel Pulido/

Nickel Brossé

Natural Iron/Hierro Natural/

Fer Naturel

Alturas Gold/Alturas Gold/Or

d’Alturas

H

J

©2021 Hunter Fan Co.

ML079

R_052421

D

C

E

F

A

B

K

G

I

FINISHING THE INSTALLATION

Raise canopy (F) to mounting plate (D) and position mounting screws (A) so that they protrude through the openings of
canopy (F). Secure canopy (F) in place with cap nuts (K). Install light bulb (not included) in accordance with the xture’s
specications. Do not exceed the recommended wattage. Slide the glass (J) onto the three cross bars (G) of the xture
by screwing the decorative nuts (H) tight. Your installation is now complete. Turn on the power and test the xture.

CLEANING TIPS

Treat the xture gently! Regular cleaning will reduce the need for deep cleaning. For regular cleaning, turn off the light
and wipe down the xture with a clean lint-free cotton or microber cloth. Never spray cleaner directly onto the xture.

Ladder

Escalera

Échelle

Screwdriver

Destornilladore

Tournevis

Pliers

Alicates

Pince

Glass/Domo De Vidrio/Verre

Part #/Pieza #/Pièce #

KD51401147

19321
19322
19387

Type/Tipo/TypeModel/Modelo/ Modèle

Clear Glass/Vidrio
Transparente/Verre

Transparent

INSTRUCCIONES DE INSTALACIÓN/ INSTRUCTIONS D’INSTALLATION

•

• To avoid possible electrical shock, before

installing your light xture, disconnect the power
by turning off the circuit breakers to the outlet box

associated with the wall switch location.

• The lighting xture must be grounded. If the
ground wire for the installation site is not present,
immediately STOP installation and consult a

qualied electrician.

• All wiring must be in accordance with national
and local electrical codes ANSI/NFPA 70. If you
are unfamiliar with wiring or in doubt, consult a

qualied electrician.

INSTALLATION INSTRUCTIONS

•

• Para evitar una posible descarga eléctrica, antes
de instalar su lámpara, desconecte la energía
apagando los interruptores automáticos (breakers)
que alimentan la caja de salida asociada con la
ubicación del interruptor de pared.

• L’appareil d’éclairage doit être mis à la terre.

Si le l de terre du lieu d’installation n’est pas

présent, ARRÊTEZ immédiatement l’installation et

consultez un électricien qualié.

• Todo el cableado debe realizarse de acuerdo con
los códigos eléctricos locales y nacionales ANSI/
NFPA 70. Si no está familiarizado con el cableado,

o si tiene duda, consulte a un electricista calicado.

•

• Pour éviter tout choc électrique, avant d’installer
le luminaire, coupez le courant en éteignant les
disjoncteurs de la boîte électrique associée à
l’interrupteur mural.

•

Le luminaire doit être mis à la terre. Si le l

de terre du lieu d’installation n’est pas présent,
ARRÊTER immédiatement l’installation et
consulter un électricien qualié.

•

Tout le câblage doit être conforme aux codes
électriques nationaux et locaux en vigueur et à la
norme ANSI/NFPA70. Si vous n'avez pas l'habitude

de faire ce câblage ou en cas de doute, adressez-

vous à un électricien qualié.

GLASS FALL HAZARD

To prevent SERIOUS INJURY or DEATH,
make sure that glass is properly secured.

Wire Strippers

Pelacables

Pince à dénuder

READ AND SAVE THESE INSTRUCTIONS

These instructions are provided for your safety. It
is very important that they are read carefully and
completely before beginning installation of the

lighting xture.

LEA Y GUARDE ESTAS INSTRUCCIONES

Estas instrucciones se proporcionan para su
seguridad. Es muy importante leerlas detenid­amente y completamente antes de comenzar la
instalación de la lámpara.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Ces instructions sont fournies pour votre sécurité.
Il est très important de les lire attentivement dans
leur intégralité avant d’entreprendre l’installation
du luminaire.

PREPARACIÓN PARA LA INSTALACIÓN

ADVERTENCIA

AVERTISSEMENT

ESPAÑOL

PRÉPARATION AVANT L’INSTALLATION

FRANÇAISE

Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor
automático (breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo.
Saque el conjunto de soporte de montaje nuevo de la bolsa. Quite las tuercas decorativas (K) de los tornillos de
montaje (A). La placa de montaje (D) contiene varios pares de oricios roscados. Encuentre el par de oricios que
coincide con el espaciado de los oricios de la campana de la lámpara. Coloque la placa de montaje (D) sobre la caja
de conexiones de modo que los tornillos de montaje (A) y las tuercas (C) sean visibles. Jale los alambres de la casa
a través del centro de la placa de montaje (D). Asegure la placa de montaje (D) a la caja de conexiones apretando los
tornillos (E). Ajuste la posición de los tornillos de montaje (A) de modo que los tornillos de montaje (A) puedan quedar
expuestos 5 a 6 mm después de pasar a través de la campana (F). Una vez que se haya conrmado la posición ideal de
los tornillos de montaje (A), apriete las tuercas (C) en los tornillos de montaje (A) debajo de la placa de montaje para
garantizar que los tornillos de montaje (A) estén en su sitio.

CONEXIÓN DE LOS CABLES

Solicite a un ayudante que soporte el peso de la lámpara mientras
se realiza la conexión de los alambres. Conecte los alambres de la
lámpara con los alambres de suministro de energía procedentes de la
caja de conexiones. Conecte negro con negro (vivo); blanco con blanco
(conectado a tierra); conexión a tierra con conexión a tierra (verde o
cobre). Enrolle (retuerza) los extremos de los pares de alambres para
unirlos. Luego gírelos dentro de un conector de alambres. Asegúrese
de que todos los giros se realicen en la misma dirección. Enrolle el
alambre de puesta a tierra de la lámpara alrededor del tornillo de
puesta a tierra (B) y apriételo. Si no hay alambre de conexión a tierra
(verde o cobre) procedente de la caja de conexiones, comuníquese con
un electricista calicado.

Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, y compris l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. Retirez les écrous décoratifs (K) des vis de montage (A). La plaque de montage (D) contient plusieurs paires
de trous letés. Trouvez la paire de trous qui correspond à l’espacement des trous du pavillon. Placez la plaque de
montage (D) sur la boîte de jonction de sorte que les vis de montage (A) et les écrous (C) soient visibles. Tirez les ls à
travers le centre de la plaque de montage (D). Fixez la plaque de montage (D) à la boîte de jonction en serrant les vis
(E). Ajustez la position des vis de montage (A) de manière à ce que ces vis (A) soit exposées sur 5 à 6 mm après avoir
traversé le pavillon (F). Une fois que vous avez déterminé la position idéale pour les vis de montage (A), serrez les
écrous (C) sur les vis de montage (A) sous la plaque, en vous assurant que les vis de montage (A) sont en place.

RACCORDEMENT DES FILS

Demandez à une personne de soutenir le poids du luminaire
lorsque vous procédez au câblage. Fixez les ls du luminaire aux
ls d’alimentation électrique de la boîte de jonction. Connectez le
l noir au l noir (sous tension) ; le l blanc au l blanc (connecté
à la terre) ; le l de terre au l de terre (vert ou cuivre). Torsadez
l’extrémité des paires pour les connecter ensemble. Placez ensuite
ces ls torsadés sous un capuchon de connexion. Veillez à ce que la
torsion soit toujours dans la même direction. Enroulez le l de terre
du luminaire autour de la vis de mise à la terre (B) et serrez. S’il n’y a
pas de l de terre (vert ou cuivre) dans la boîte de jonction, adressez­vous à un électricien qualié.

FINALIZACIÓN DE LA INSTALACIÓN

Levante la campana (F) hacia la placa de montaje (D) y coloque los tornillos de montaje (A) de modo que sobresalgan
a través de las aberturas de la campana (F). Asegure la campana (F) en su sitio utilizando las tuercas decorativas
(K). Instale el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda la potencia (watts)
recomendada. Deslice el vidrio (J) en las tres vigas (G) de la lámpara apretando las tuercas decorativas (H). Ahora su
instalación está nalizada. Encienda la energía y pruebe la lámpara.

SUGERENCIAS DE LIMPIEZA

¡Trate con cuidado la lámpara! La limpieza periódica reducirá la necesidad de una limpieza profunda. Para la limpieza
periódica, apague la lámpara y limpie la lámpara con un trapo limpio de microbra o de algodón sin pelusas. Nunca
rocíe limpiador directamente sobre la lámpara.

FIN DE L’INSTALLATION

Soulevez le pavillon (F) jusqu’à la plaque de montage (D) et positionnez les vis de montage (A) de sorte qu’elles
dépassent du pavillon (F). Fixez le pavillon (F) en place avec des écrous décoratifs (K). Installez une ampoule (non
incluse) conformément aux spécications du luminaire. Ne pas dépasser la puissance recommandée. Faites glisser
le globe (J) sur les trois barres transversales (G) du luminaire en vissant fermement les écrous décoratifs (H). Votre
installation est désormais terminée. Allumez l’appareil et testez le luminaire.

CONSEILS DE NETTOYAGE

Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un nettoy­age en profondeur. Lors d’un nettoyage régulier, éteignez la lumière et essuyez le luminaire avec un chiffon propre en
coton ou en microbre non pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le luminaire.

RIESGO DE CAÍDA DEL VIDRIO

Para evitar LESIONES GRAVES o la MUERTE, asegúrese
de que el vidrio está asegurado apropiadamente.

RISQUE DE CHUTE DE LA PIÈCE EN VERRE

Pour éviter des BLESSURES GRAVES ou la MORT,
s'assurer que la pièce en verre est correctement xée.
