WARNING
ADVERTENCIA
AVERTISSEMENT
ENGLISH
PREPARING FOR INSTALLATION
Carefully remove all contents from the carton. Shut off the power at the circuit breaker and completely remove the old
xture from the ceiling, including the old mounting bracket. Remove the new mounting bracket assembly from the
bag. One end of the threaded post (F) should be attached to the mounting bracket (A) with a washer (D) and a hex nut
(E) in place. The other end should have the canopy loop (G) attached. Unscrew the canopy loop ring (I) from the canopy
loop (G). Depending on the placement of your junction box the position of threaded post (F) may need to be adjusted to
allow the canopy to be ush with the ceiling. Determine this by lifting mounting bracket (A) up to the junction box and
place canopy (H) over the canopy loop (G), so that it is ush with the ceiling. Adjust the position of threaded post (F) on
the mounting bracket (A) so that the canopy (H) covers at least half of the exterior threads on the canopy loop (G) while
it is securely connected to threaded post (F). The threaded post (F) can be adjusted by loosening hex nut (E) to allow
movement of threaded post (F) on mounting bracket (A). Once the ideal position of the threaded post (F) is determined,
tighten up the hex nut (E) onto the threaded post (F) just beneath the mounting bracket (A) to secure the threaded post
in place.
ASSEMBLING THE FIXTURE
Screw the threaded post (N) of rods (O) to swivels (M). Place the column according to the angles shown in inset 2.
Adjust three rods to make the hooks (P) connect with loops (Q) as shown in inset 1 (the open position of the hooks (P)
should be on the inside of the xture).
By measuring, determine the correct number of chain links needed for proper hanging height. If necessary, use a
pair of pliers to open and remove any excess chain. Attach one quick-connect link (J) to each end of chain (K). Use one
quick-connect link (J) to attach chain (K) to hanging ring (L) and securely close. Feed the xture wires up through the
chain (every three links or so), pulling the wires until taut. Slide canopy loop ring (I) and canopy (H) onto the chain/wire.
Use the remaining quick-connect link (J) to attach chain (K) to canopy loop (G). To shorten the xture, trim the wires
to desired length. Leave at least 8 to 10 inches of wire in addition to the desired length. Thread wires through canopy
(H). Have a helper support the xture’s weight and attach the mounting bracket (A) to the junction box by securely
tightening the mounting screws (B).
Saddlewood
For Models:
Para los Modelos:
Pour les Modèles:
19030
19031
Here are the
tools you’ll
need to
complete your
installation:
Estas son las
herramientas
que usted
necesitará para
completar su
instalación:
Voici les outils
dont vous
aurez besoin
pour réaliser
l’installation:
Fixture weight ±2 lbs:
Peso ±2 lb:
Poids xe ±2 lbs:
Hardware Service Kit/Kit De Mantenimiento Del Equipo/Trousse De
Part #/Pieza #/Pièce #
KC04301872
KC04302214
8
Light Chandelier
8
Luz Lámpara Tipo Araña
Lumière Chandelier
8
21.6 lbs (9.8 kg)
Maintenance Quincaillerie
19030
19031
Natural Iron/Hierro Natural/
Brushed Nickel/Níquel Pulido/
Finish/Finish/FiniModel/Modelo/Modèle
Fer Naturel
Nickel Brossé
2
1
O
C
E
F
M
N
©2021 Hunter Fan Co.
A
B
D
G
H
I
J
K
L
ML046
r_113021
CONNECTING THE WIRES
Attach the xture’s wires to the power supply wires from the junction
box. Connect black to black (Live); white to white (grounded);
grounding to grounding (green or copper). Twist the ends of the wire
pairs together. Then, twist on a wire connector. Make sure all twists are
in the same direction. Loop xture’s ground wire around grounding
screw (C) and tighten. If there is no ground wire (green or copper) from
the junction box, contact a qualied electrician.
FINISHING THE INSTALLATION
Place the canopy (H) ush to the ceiling and slide the canopy loop ring (I) up beneath the canopy. Tightly screw canopy
loop ring (I) onto the canopy loop (G) to properly secure the canopy (H) in place. Install light bulb (not included)
in accordance with the xture’s specications. Do not exceed the recommended wattage. Your installation is now
complete. Turn on the power and test the xture.
CLEANING TIPS
Treat the xture gently! Regular cleaning will reduce the need for deep cleaning.
For regular cleaning, turn off the light and wipe down the xture with a clean
lint-free cotton or microber cloth. Never spray cleaner directly onto the xture.
Hunter Pro Tip:
Let the tool do the
work! Use chain pliers
to easily open and
close chain links to
shorten your xture.
Ladder
Escalera
Échelle
Screwdriver
Destornilladore
Tournevis
Pliers
Alicates
Pince
Wire Strippers
Pelacables
Pince à dénuder
INSTRUCCIONES DE INSTALACIÓN/ INSTRUCTIONS D’INSTALLATION
•
• To avoid possible electrical shock, before
installing your light xture, disconnect the power
by turning off the circuit breakers to the outlet box
associated with the wall switch location.
• The lighting xture must be grounded. If the
ground wire for the installation site is not present,
immediately STOP installation and consult a
qualied electrician.
• All wiring must be in accordance with national
and local electrical codes ANSI/NFPA 70. If you
are unfamiliar with wiring or in doubt, consult a
qualied electrician.
READ AND SAVE THESE INSTRUCTIONS
These instructions are provided for your safety. It
is very important that they are read carefully and
completely before beginning installation of the
lighting xture.
P
Q
INSTALLATION INSTRUCTIONS
•
• Para evitar una posible descarga eléctrica, antes
de instalar su lámpara, desconecte la energía
apagando los interruptores automáticos (breakers)
que alimentan la caja de salida asociada con la
ubicación del interruptor de pared.
• L’appareil d’éclairage doit être mis à la terre.
Si le l de terre du lieu d’installation n’est pas
présent, ARRÊTEZ immédiatement l’installation et
consultez un électricien qualié.
• Todo el cableado debe realizarse de acuerdo con
los códigos eléctricos locales y nacionales ANSI/
NFPA 70. Si no está familiarizado con el cableado,
o si tiene duda, consulte a un electricista calicado.
LEA Y GUARDE ESTAS INSTRUCCIONES
Estas instrucciones se proporcionan para su
seguridad. Es muy importante leerlas detenidamente y completamente antes de comenzar la
instalación de la lámpara.
•
• Pour éviter tout choc électrique, avant d’installer
le luminaire, coupez le courant en éteignant les
disjoncteurs de la boîte électrique associée à
l’interrupteur mural.
•
Le luminaire doit être mis à la terre. Si le l
de terre du lieu d’installation n’est pas présent,
ARRÊTER immédiatement l’installation et
consulter un électricien qualié.
•
Tout le câblage doit être conforme aux codes
électriques nationaux et locaux en vigueur et à la
norme ANSI/NFPA70. Si vous n'avez pas l'habitude
de faire ce câblage ou en cas de doute, adressez-
vous à un électricien qualié.
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Ces instructions sont fournies pour votre sécurité.
Il est très important de les lire attentivement dans
leur intégralité avant d’entreprendre l’installation
du luminaire.
PREPARACIÓN PARA LA INSTALACIÓN
ESPAÑOL
PRÉPARATION AVANT L’INSTALLATION
FRANÇAISE
Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor
automático (breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo.
Saque el conjunto de soporte de montaje nuevo de la bolsa. Se debe conectar un extremo del vástago roscado (F) al
soporte de montaje (A) con una arandela (D) y tuerca hexagonal (E) en su sitio. El otro extremo debe tener conectado
el anillo (G) de la campana. Dependiendo del lugar de la caja de conexiones, es posible que deba ajustarse la posición
del vástago roscado (F) para permitir que la campana quede a ras con el techo. Determine esto levantando el soporte
de montaje (A) hasta la caja de conexiones y colocando la campana (H) sobre el anillo (G) de la campana para que
esté al ras del techo. Ajuste la posición del vástago roscado (F) en el soporte de montaje (A) de modo que la campana
(H) cubra, por lo menos, la mitad de la rosca externa en el anillo (G) de la campana al tiempo que está conectada de
manera segura al vástago roscado (F). El vástago roscado (F) se puede ajustar aojando la tuerca hexagonal (E) para
permitir el movimiento del vástago roscado (F) en el soporte de montaje (A). Una vez que se determine la posición
ideal del vástago roscado (F), apriete las tuercas hexagonales (E) en el vástago roscado (F) justo debajo del soporte de
montaje (A) para jar el vástago roscado en su lugar.
ENSAMBLAJE DE LA LÁMPARA
Atornille el vástago roscado (N) de las barras (O) a las piezas giratorias (M). Coloque la columna según los ángulos que
se muestran en el inserto 2. Ajuste las tres barras para lograr que los ganchos (P) conecten con los anillos (Q) según se
muestra en el inserto 1 (la posición abierta de los ganchos (P) debería estar en la parte interna de la lámpara).
Mediante medición, determine la cantidad correcta de eslabones de cadena necesarios para obtener la altura de
colgado apropiada. Si es necesario, utilice un par de alicates para abrir y remover cualquier exceso de cadena. Fije un
eslabón de conexión rápida (J) a cada extremo de la cadena (K). Utilice un eslabón de conexión rápida (J) para jar la
cadena (K) al anillo de colgar (L) y cierre rmemente. Pase los alambres de la lámpara hacia arriba a través de la cadena
(cada tres eslabones aproximadamente), jalando los alambres hasta que queden tensos. Utilice el eslabón de conexión
rápida restante (J) para jar la cadena (K) al aro (G) de la campana. Para acortar la lámpara, corte los alambres hasta
la longitud deseada. Deje al menos 8 a 10 pulgadas (20 a 25 cm) de alambre adicionales a la longitud deseada. Pase
los alambre a través de la campana (H). Solicite a un ayudante que soporte el peso de la lámpara y je el soporte de
montaje (A) a la caja de conexiones ajustando bien los tornillos de montaje (B).
Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, avec l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. Une extrémité du montant leté (F) doit être xée au support de montage (A) à l’aide d’une rondelle (D) et
d’un écrou hexagonal (E). L’autre extrémité doit être xée à la boucle (G) du pavillon. Selon l’emplacement de votre
boîte de jonction, il faudra peut-être ajuster la position du montant leté (F) pour que le pavillon soit au ras du plafond.
Pour ce faire, soulevez le support de montage (A) jusqu’à la boîte de jonction et placez le pavillon (H) sur le tube (G)
de manière à ce qu’il soit au ras du plafond. Ajustez la position du montant leté (F) sur le support de montage (A) de
sorte que le pavillon (H) recouvre au moins la moitié du letage extérieur du tube (G), tout en étant solidement relié
au montant leté (F). Pour ajuster le montant leté (F), desserrez l’écrou hexagonal (E) : ceci permet le déplacement du
montant leté (F) sur le support de montage (A). Une fois que vous avez déterminé la position idéale pour le montant
leté (F), serrez l’écrou hexagonal (E) sur le montant leté (F) juste en dessous du support de montage (A) pour xer le
montant leté en place.
ASSEMBLAGE DU LUMINAIRE
Vissez le montant leté (N) des tiges (O) dans les pivots (M). Placez la colonne selon les angles indiqués dans l’encart
2. Ajustez trois tiges de sorte que les crochets (P) s’accrochent aux boucles (Q) comme indiqué dans l’encart 1 (le côté
ouvert des crochets (P) doit être à l’intérieur du luminaire).
Mesurez la hauteur de suspension souhaitée et déterminez la longueur correspondante de chaînette. Si nécessaire,
utilisez des pinces pour enlever le surplus de chaînette. Attachez un mousqueton à connexion rapide (J) à chaque
extrémité de la chaînette (K). Utilisez un mousqueton (J) pour attacher la chaînette (K) à l'anneau (L), en prenant soin
de le fermer solidement. Faites passer les ls du luminaire à travers la chaînette (tous les trois maillons environ), en
tirant les ls pour bien les tendre. Utilisez le mousqueton restant (J) pour attacher la chaînette (K) au tube (G). Pour
raccourcir le luminaire, coupez les ls à la longueur désirée. Laissez au moins 20 à 25 cm (8 à 10 po) de l au-delà de la
longueur souhaitée. Faites passer les ls à travers le pavillon (G).
RACCORDEMENT DES FILS

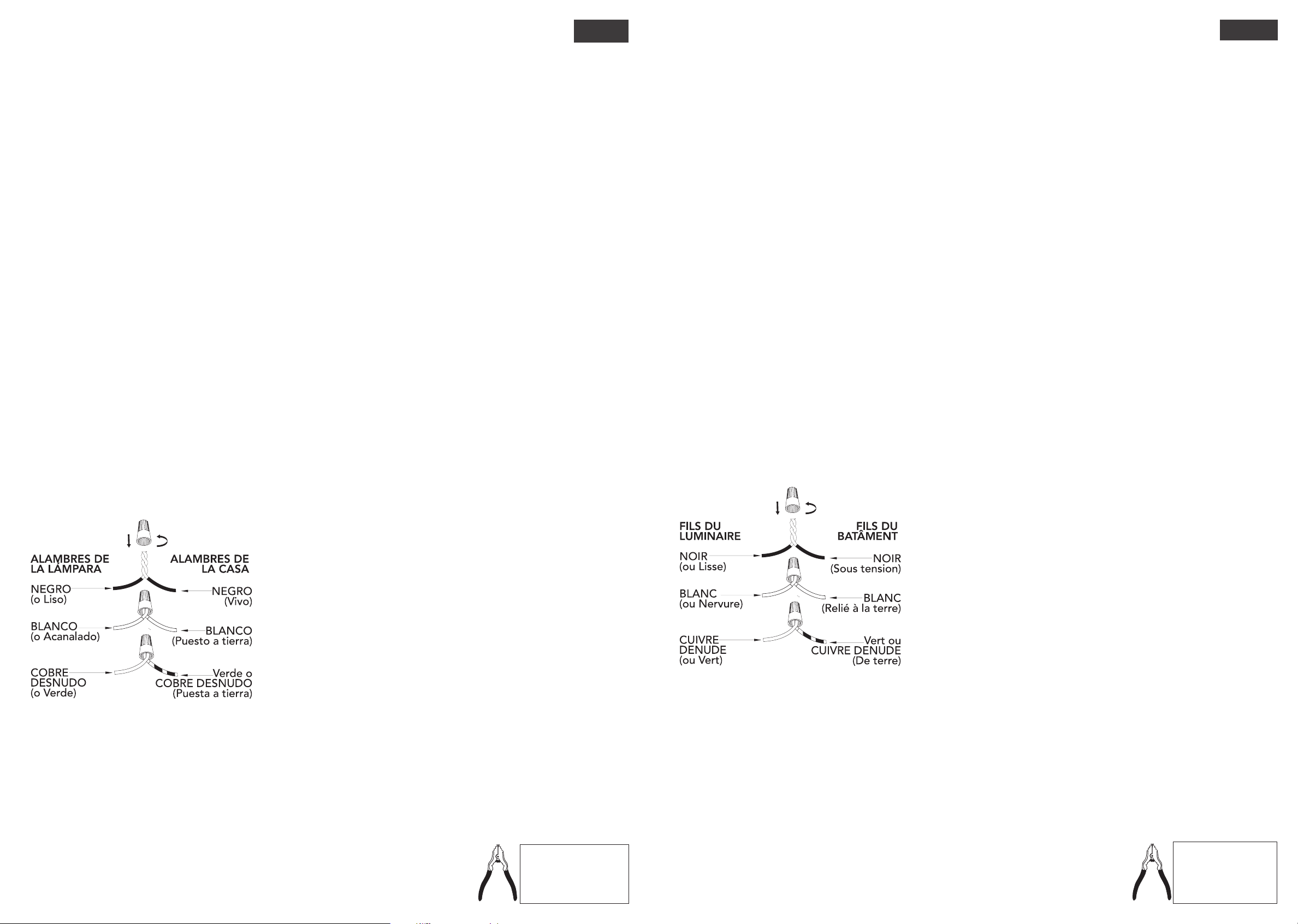

CONEXIÓN DE LOS CABLES
Conecte los alambres de la lámpara con los alambres de suministro
de energía procedentes de la caja de conexiones. Conecte negro con
negro (vivo); blanco con blanco (conectado a tierra); conexión a tierra
con conexión a tierra (verde o cobre). Enrolle (retuerza) los extremos de
los pares de alambres para unirlos. Luego, gírelos dentro de un conector
de alambres. Asegúrese de que todos los giros se realicen en la misma
dirección. Enrolle el cable de acero de la lámpara alrededor del tornillo
de puesta a tierra (C) y ajústelo. Si no hay alambre de conexión a tierra
(verde o cobre) procedente de la caja de conexiones, comuníquese con
un electricista calicado.
FINALIZACIÓN DE LA INSTALACIÓN
Coloque la campana (H) al ras del techo y deslice el perno con anillo de la campana (I) por debajo de la campana.
Enrosque con rmeza el perno con anillo de la campana (I) en el anillo de la campana (G) para jar correctamente la
campana (H) en su lugar. Instale el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda el
vatiaje (watts) recomendado. Ahora su instalación está nalizada. Encienda la energía y pruebe la lámpara.
SUGERENCIAS DE LIMPIEZA
¡Trate con cuidado la lámpara! La limpieza periódica reducirá la necesidad de una
limpieza profunda. Para la limpieza periódica, apague la lámpara y limpie la lámpara
con un trapo limpio de microbra o de algodón sin pelusas. Nunca rocíe limpiador
directamente sobre la lámpara.
Consejo de Hunter Pro:
¡Deje que la herramienta
haga el trabajo! Utilice
alicates de cadena para
abrir y cerrar fácilmente los
eslabones de cadena para
acortar la lámpara.
Fixez les ls du luminaire aux ls d’alimentation électrique de la boîte
de jonction. Connectez le l noir au l noir (sous tension); le l blanc
au l blanc (connecté à la terre); le l de terre au l de terre (vert ou
cuivre). Torsadez l’extrémité des paires pour les connecter ensemble.
Placez ensuite ces ls torsadés sous un capuchon de connexion. Veillez
à ce que la torsion soit toujours dans la même direction. Enroulez le
l de terre de l’appareil autour de la vis de mise à la terre (C) et serrez.
S’il n’y a pas de l de terre (vert ou cuivre) dans la boîte de jonction,
adressez-vous à un électricien qualié.
FIN DE L’INSTALLATION
Placez le pavillon (H) au ras du plafond et faites glisser l’anneau (I) sous le pavillon. Vissez fermement l’anneau (I)
sur la boucle (G) pour bien xer le pavillon (H) en place. Installez une ampoule (non incluse) conformément aux
spécications du luminaire. Ne pas dépasser la puissance recommandée. Votre installation est désormais terminée.
Allumez l’appareil et testez le luminaire.
CONSEILS DE NETTOYAGE
Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin
de faire souvent un nettoyage en profondeur. Lors d’un nettoyage régulier, éteignez la
lumière et essuyez le luminaire avec un chiffon propre en coton ou en microbre non
pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le luminaire.
Conseil Pro Hunter:
C’est plus simple avec des
outils ! Utilisez des pinces
à chaînes pour ouvrir et
refermer facilement les
maillons si vous voulez
raccourcir la xation.
Loading...
