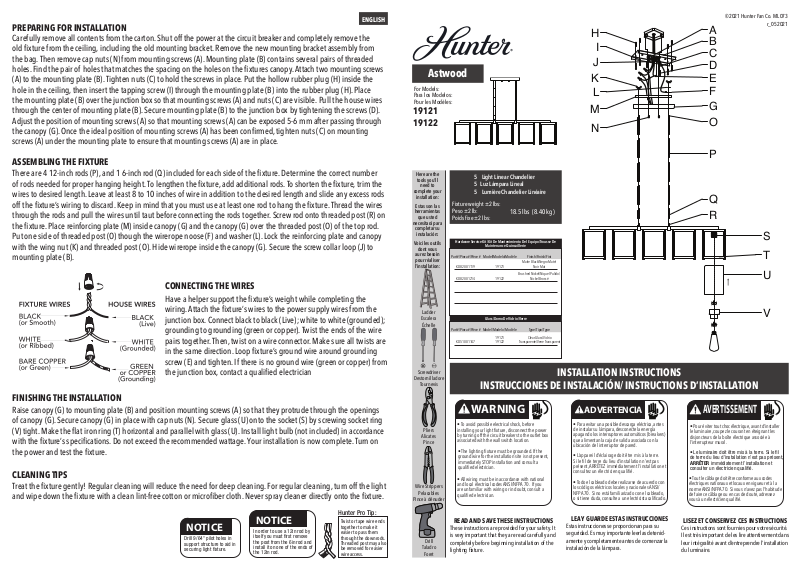

Hunter Fan HTF10446 Installation & Assembly

WARNING

ADVERTENCIA

AVERTISSEMENT

ENGLISH

NOTICE

NOTICE

H

A

PREPARING FOR INSTALLATION

Carefully remove all contents from the carton. Shut off the power at the circuit breaker and completely remove the
old xture from the ceiling, including the old mounting bracket. Remove the new mounting bracket assembly from
the bag. Then remove cap nuts (N) from mounting screws (A). Mounting plate (B) contains several pairs of threaded
holes. Find the pair of holes that matches the spacing on the holes on the xtures canopy. Attach two mounting screws
(A) to the mounting plate (B). Tighten nuts (C) to hold the screws in place. Put the hollow rubber plug (H) inside the
hole in the ceiling, then insert the tapping screw (I) through the mounting plate (B) into the rubber plug (H). Place
the mounting plate (B) over the junction box so that mounting screws (A) and nuts (C) are visible. Pull the house wires
through the center of mounting plate (B). Secure mounting plate (B) to the junction box by tightening the screws (D).
Adjust the position of mounting screws (A) so that mounting screws (A) can be exposed 5-6 mm after passing through
the canopy (G). Once the ideal position of mounting screws (A) has been conrmed, tighten nuts (C) on mounting
screws (A) under the mounting plate to ensure that mounting screws (A) are in place.

ASSEMBLING THE FIXTURE

There are 4 12-inch rods (P), and 1 6-inch rod (Q) included for each side of the xture. Determine the correct number
of rods needed for proper hanging height. To lengthen the xture, add additional rods. To shorten the xture, trim the
wires to desired length. Leave at least 8 to 10 inches of wire in addition to the desired length and slide any excess rods
off the xture’s wiring to discard. Keep in mind that you must use at least one rod to hang the xture. Thread the wires
through the rods and pull the wires until taut before connecting the rods together. Screw rod onto threaded post (R) on
the xture. Place reinforcing plate (M) inside canopy (G) and the canopy (G) over the threaded post (O) of the top rod.
Put one side of threaded post (O) though the wirerope noose (F) and washer (L). Lock the reinforcing plate and canopy
with the wing nut (K) and threaded post (O). Hide wirerope inside the canopy (G). Secure the screw collar loop (J) to
mounting plate (B).

CONNECTING THE WIRES

Astwood

For Models:
Para los Modelos:
Pour les Modèles:

19121
19122

Here are the

tools you’ll

need to

complete your

installation:

Estas son las

herramientas

que usted

necesitará para

completar su

instalación:

Voici les outils

dont vous
aurez besoin
pour réaliser

l’installation:

5

Light Linear Chandelier

5

Luz Lámpara Lineal

5

Lumière Chandelier Linéaire

Fixture weight ±2 lbs:
Peso ±2 lb:
Poids xe ±2 lbs:

Hardware Service Kit/Kit De Mantenimiento Del Equipo/Trousse De

Part #/Pieza #/Pièce #

KD82001119

KD82001214

Maintenance Quincaillerie

18.5 lbs (8.40 kg)

19121

19122

Brushed Nickel/Níquel Pulido/

Finish/Finish/FiniModel/Modelo/Modèle

Matte Black/Negro Mate/

Noir Mat

Nickel Brossé

J

K

L

M

N

©2021 Hunter Fan Co.

ML073

r_052021

B

I

C
D
E

F
G
O

P

Q
R

S

T

U

Have a helper support the xture’s weight while completing the
wiring. Attach the xture’s wires to the power supply wires from the
junction box. Connect black to black (Live); white to white (grounded);
grounding to grounding (green or copper). Twist the ends of the wire
pairs together. Then, twist on a wire connector. Make sure all twists are
in the same direction. Loop xture’s ground wire around grounding
screw (E) and tighten. If there is no ground wire (green or copper) from
the junction box, contact a qualied electrician

FINISHING THE INSTALLATION

Raise canopy (G) to mounting plate (B) and position mounting screws (A) so that they protrude through the openings
of canopy (G). Secure canopy (G) in place with cap nuts (N). Secure glass (U) onto the socket (S) by screwing socket ring
(V) tight. Make the at iron ring (T) horizontal and parallel with glass (U). Install light bulb (not included) in accordance
with the xture’s specications. Do not exceed the recommended wattage. Your installation is now complete. Turn on
the power and test the xture.

CLEANING TIPS

Treat the xture gently! Regular cleaning will reduce the need for deep cleaning. For regular cleaning, turn off the light
and wipe down the xture with a clean lint-free cotton or microber cloth. Never spray cleaner directly onto the xture.

Ladder

Escalera

Échelle

Screwdriver

Destornilladore

Tournevis

Pliers

Alicates

Pince

Wire Strippers

Pelacables

Pince à dénuder

Glass/Domo De Vidrio/Verre

Part #/Pieza #/Pièce #

KD51001147

19121
19122

Type/Tipo/TypeModel/Modelo/ Modèle

Clear Glass/Vidrio

Transparente/Verre Transparent

INSTRUCCIONES DE INSTALACIÓN/ INSTRUCTIONS D’INSTALLATION

•

• To avoid possible electrical shock, before

installing your light xture, disconnect the power
by turning off the circuit breakers to the outlet box

associated with the wall switch location.

• The lighting xture must be grounded. If the
ground wire for the installation site is not present,
immediately STOP installation and consult a

qualied electrician.

• All wiring must be in accordance with national
and local electrical codes ANSI/NFPA 70. If you
are unfamiliar with wiring or in doubt, consult a

qualied electrician.

INSTALLATION INSTRUCTIONS

•

• Para evitar una posible descarga eléctrica, antes
de instalar su lámpara, desconecte la energía
apagando los interruptores automáticos (breakers)
que alimentan la caja de salida asociada con la
ubicación del interruptor de pared.

• L’appareil d’éclairage doit être mis à la terre.

Si le l de terre du lieu d’installation n’est pas

présent, ARRÊTEZ immédiatement l’installation et

consultez un électricien qualié.

• Todo el cableado debe realizarse de acuerdo con
los códigos eléctricos locales y nacionales ANSI/
NFPA 70. Si no está familiarizado con el cableado,

o si tiene duda, consulte a un electricista calicado.

V

•

• Pour éviter tout choc électrique, avant d’installer
le luminaire, coupez le courant en éteignant les
disjoncteurs de la boîte électrique associée à
l’interrupteur mural.

•

Le luminaire doit être mis à la terre. Si le l

de terre du lieu d’installation n’est pas présent,
ARRÊTER immédiatement l’installation et
consulter un électricien qualié.

•

Tout le câblage doit être conforme aux codes
électriques nationaux et locaux en vigueur et à la
norme ANSI/NFPA70. Si vous n'avez pas l'habitude

de faire ce câblage ou en cas de doute, adressez-

vous à un électricien qualié.

Drill 9/64" pilot holes in
support structure to aid in
securing light xture.

In order to use a 12in rod by
itself you must rst remove
the post from the 6in rod and
install it on one of the ends of
the 12in rod.

Hunter Pro Tip:

Twist or tape wire ends

together to make it
easier to pass them

through the downrods.

Threaded post may also
be removed for easier

wire access.

Drill

Taladro

Foret

READ AND SAVE THESE INSTRUCTIONS

These instructions are provided for your safety. It
is very important that they are read carefully and
completely before beginning installation of the

lighting xture.

LEA Y GUARDE ESTAS INSTRUCCIONES

Estas instrucciones se proporcionan para su
seguridad. Es muy importante leerlas detenid­amente y completamente antes de comenzar la
instalación de la lámpara.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Ces instructions sont fournies pour votre sécurité.
Il est très important de les lire attentivement dans
leur intégralité avant d’entreprendre l’installation
du luminaire.

AVISO

AVIS

AVISO

AVIS

PREPARACIÓN PARA LA INSTALACIÓN

ESPAÑOL

Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor
automático (breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo.
Saque el conjunto de soporte de montaje nuevo de la bolsa. Luego quite las tuercas decorativas (N) de los tornillos
de montaje (A). La placa de montaje (B) contiene varios pares de oricios roscados. Encuentre el par de oricios que
coincide con el espaciado de los oricios de la campana (F) de la lámpara. Sujete dos tornillos de montaje (A) a la
placa de montaje (B). Apriete las tuercas (C) para mantener los tornillos en su sitio. Coloque el tapón hueco de caucho
(H) en el oricio del techo, luego inserte el tornillo autoroscante (I) a través de la placa de montaje (B) en el tapón de
caucho (H). Coloque la placa de montaje (B) sobre la caja de conexiones de modo que los tornillos de montaje (A) y las
tuercas (C) sean visibles. Jale los alambres de la casa a través del centro de la placa de montaje (B). Asegure la placa
de montaje (B) a la caja de conexiones apretando los tornillos (D). Ajuste la posición de los tornillos de montaje (A) de
modo que los tornillos de montaje (A) puedan quedar expuestos 5 a 6 mm después de pasar a través de la campana
(F). Una vez que se haya conrmado la posición ideal de los tornillos de montaje (A), apriete las tuercas (C) en los
tornillos de montaje (A) debajo de la placa de montaje para garantizar que los tornillos de montaje (A) estén en su sitio.

PRÉPARATION AVANT L’INSTALLATION

FRANÇAISE

Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, avec l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. Retirez les écrous décoratifs (N) des vis de montage (A). La plaque de montage (B) contient plusieurs paires
de trous letés. Trouvez la paire de trous qui correspond à l’espacement des trous du pavillon. Fixez deux vis de
montage (A) à la plaque de montage (B). Serrez les écrous (C) pour maintenir les vis en place. Placez le bouchon creux
en caoutchouc (H) dans le trou du plafond, puis insérez la vis autotaraudeuse (I) à travers la plaque de montage (B)
dans le bouchon en caoutchouc (H). Placez la plaque de montage (B) sur la boîte de jonction de sorte que les vis de
montage (A) et les écrous (C) soient visibles. Tirez les ls à travers le centre de la plaque de montage (B). Fixez la plaque
de montage (B) à la boîte de jonction en serrant les vis (D). Ajustez la position des vis de montage (A) de manière à
ce que ces vis (A) soit exposées sur 5 à 6 mm après avoir traversé le pavillon (F). Une fois que vous avez déterminé la
position idéale pour les vis de montage (A), serrez les écrous (C) sur les vis de montage (A) sous la plaque, en vous
assurant que les vis de montage (A) sont en place.

ENSAMBLAJE DE LA LÁMPARA

Se incluyen 4 barras de 12 pulgadas (30 cm) (P) y una barra de 6 pulgadas (15 cm) (Q) para cada lado de la lámpara.
Determine la cantidad correcta de barras necesarias para obtener la altura de colgado apropiada. Para alargar la
lámpara, agregue barras adicionales. Para acortar la lámpara, corte los alambres hasta la longitud deseada. Deje al
menos 8 a 10 pulgadas (20 a 25 cm) de alambre adicionales a la longitud deseada y deslice cualquier barra sobrante
fuera de los alambres de la lámpara para desecharla. Tenga en cuenta que usted debe utilizar al menos una barra
para colgar la lámpara. Pase los alambres a través de las barras y jale los alambres hasta que queden tensos antes de
conectar las barras. Atornille la barra en el vástago roscado (R) de la lámpara. Coloque la placa de refuerzo (M) dentro
de la campana (G) y la campana (G) sobre el vástago roscado (O) de la barra superior. Coloque un lado del vástago
roscado (O) a través del lazo de cable de acero y la arandela (L). Asegure la placa de refuerzo y la campana con la tuerca
mariposa (K) y el vástago roscado (O). Oculte el cable de acero dentro de la campana (G). Asegure el perno roscado con
anillo (J) en la placa de montaje (B).

CONEXIÓN DE LOS CABLES

Solicite a un ayudante que soporte el peso de la lámpara mientras
se realiza la conexión de los alambres. Conecte los alambres de la
lámpara con los alambres de suministro de energía procedentes de la
caja de conexiones. Conecte negro con negro (vivo); blanco con blanco
(conectado a tierra); conexión a tierra con conexión a tierra (verde o
cobre). Enrolle (retuerza) los extremos de los pares de alambres para
unirlos. Luego, gírelos dentro de un conector de alambres. Asegúrese de
que todos los giros se realicen en la misma dirección. Enrolle el cable de
acero de la lámpara alrededor del tornillo de puesta a tierra (E) y ajústelo.
Si no hay alambre de conexión a tierra (verde o cobre) procedente de la
caja de conexiones, comuníquese con un electricista calicado.

FINALIZACIÓN DE LA INSTALACIÓN

Levante la campana (G) hacia la placa de montaje (B) y coloque los tornillos de montaje (A) de modo que sobresalgan
a través de las aberturas de la campana (G). Asegure la campana (G) en su sitio utilizando las tuercas decorativas (N).
Asegure la pantalla de vidrio (U) en el portafoco (S) atornillando rmemente el anillo (V) del portafoco. Haga que
el anillo plano de hierro (T) quede horizontal y paralelo con la pantalla de vidrio (U). Instale el foco (no incluido) de
acuerdo con las especicaciones de la lámpara. No exceda el vatiaje (watts) recomendado. Ahora su instalación está
nalizada. Encienda la energía y pruebe la lámpara.

ASSEMBLAGE DU LUMINAIRE

Il y a 4 tiges de 30 cm/12 po (P) et 1 tige de 15 cm/6 po (Q) incluses pour chaque côté du luminaire. Déterminez le
nombre de tiges nécessaires selon la hauteur de suspension souhaitée. Pour allonger le luminaire, ajoutez des tiges
supplémentaires. Pour raccourcir le luminaire, coupez les ls à la longueur désirée. Laissez au moins 20 à 25 cm (8 à
10 po) de l au-delà de la longueur souhaitée, et faites glisser les tiges en excès hors du câblage du luminaire pour
les jeter. Notez bien qu’il faut au moins une tige pour suspendre le luminaire. Passez les ls à travers les tiges et tirez
les ls jusqu’à ce qu’ils soient tendus avant de les relier entre eux. Vissez la tige sur le montant leté (R) du luminaire.
Placez la plaque de renfort (M) à l’intérieur du pavillon (G), puis posez le pavillon (G) sur le montant leté (O) de la tige
supérieure. Passez un côté du montant leté (O) à travers le nœud et la rondelle (L). Verrouillez la plaque de renfort et
le pavillon à l’aide de l’écrou à oreilles (K) et du montant leté (O). Masquez les ls à l’intérieur du pavillon (G). Fixez la
boucle du collier à vis (J) dans la plaque de montage (B).

RACCORDEMENT DES FILS

Demandez à une personne de soutenir le poids du luminaire
lorsque vous procédez au câblage. Fixez les ls du luminaire aux ls
d’alimentation électrique de la boîte de jonction. Connectez le l noir
au l noir (sous tension) ; le l blanc au l blanc (connecté à la terre)
; le l de terre au l de terre (vert ou cuivre). Torsadez l’extrémité des
paires pour les connecter ensemble. Placez ensuite ces ls torsadés
sous un capuchon de connexion. Veillez à ce que la torsion soit
toujours dans la même direction. Enroulez le l de terre de l’appareil
autour de la vis de mise à la terre (E) et serrez. S’il n’y a pas de l de
terre (vert ou cuivre) dans la boîte de jonction, adressez-vous à un
électricien qualié.

FIN DE L’INSTALLATION

Soulevez le pavillon (G) jusqu’à la plaque de montage (B) et positionnez les vis de montage (A) de sorte qu’elles
dépassent du pavillon (G). Fixez le pavillon (G) en place avec des écrous décoratifs (N). Fixez le globe (U) sur la douille
(S) en vissant fermement la bague (V). Faites en sorte que la bague en fer plat (T) soit horizontale et parallèle au globe
(U). Installez une ampoule (non incluse) conformément aux spécications du luminaire. Ne pas dépasser la puissance
recommandée. Votre installation est désormais terminée. Allumez l’appareil et testez le luminaire.

SUGERENCIAS DE LIMPIEZA

¡Trate con cuidado la lámpara! La limpieza periódica reducirá la necesidad de una limpieza
profunda. Para la limpieza periódica, apague la lámpara y limpie la lámpara con un trapo
limpio de microbra o de algodón
sin pelusas. Nunca rocíe limpiador
directamente sobre la lámpara.

Perfore oricios guía de 9/64 en la
estructura de soporte para ayudar
a jar la lámpara.

Para utilizar una barra de 12
pulgadas sola, usted primero debe
quitar el vástago de la barra de 6
pulgadas e instalarlo en uno de los
extremos de la barra de 12 pulgadas.

Consejo de Hunter Pro:

Enrosque o sujete con cinta
los extremos de los cables
para unirlos, para que sea
más fácil pasarlos través de
los tubos de soporte. También
puede retirar el vástago
roscado para facilitar el acceso
del cable.

CONSEILS DE NETTOYAGE

Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de
faire souvent un nettoyage en profondeur. Lors d’un nettoyage régulier, éteignez la lumière et
essuyez le luminaire avec un chiffon
propre en coton ou en microbre non
pelucheux. Ne jamais vaporiser un
produit nettoyant directement sur le
luminaire.

Percez des avant-trous de 9/64
po dans la structure porteuse pour
permettre de xer le luminaire.

Si vous souhaitez utiliser uniquement
une tige de 12 pouces, retirez au
préalable le montant de la tige de 6
pouces et installez-le sur l’une des
extrémités de la tige de 12 pouces.

Conseil Pro Hunter:

Torsadez ou enveloppez de
ruban adhésif les extrémités

des ls pour faciliter leur
enlage dans les tiges de

suspension. Il est possible de

retirer le montant leté pour
faciliter l’accès aux ls
