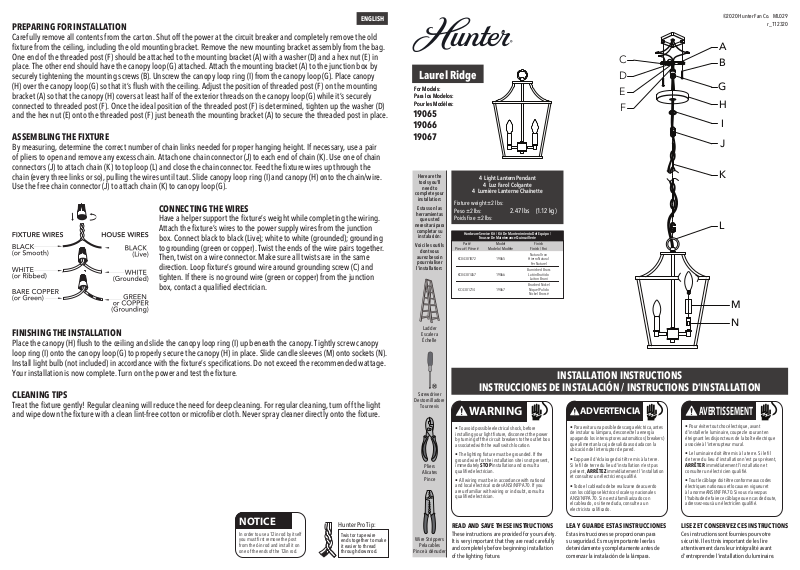

Hunter Fan HTF10423 Installation & Assembly

WARNING

ADVERTENCIA

AVERTISSEMENT

ENGLISH

NOTICE

PREPARING FOR INSTALLATION

Carefully remove all contents from the carton. Shut off the power at the circuit breaker and completely remove the old

xture from the ceiling, including the old mounting bracket. Remove the new mounting bracket assembly from the bag.
One end of the threaded post (F) should be attached to the mounting bracket (A) with a washer (D) and a hex nut (E) in
place. The other end should have the canopy loop (G) attached. Attach the mounting bracket (A) to the junction box by
securely tightening the mounting screws (B). Unscrew the canopy loop ring (I) from the canopy loop (G). Place canopy
(H) over the canopy loop (G) so that it’s ush with the ceiling. Adjust the position of threaded post (F) on the mounting
bracket (A) so that the canopy (H) covers at least half of the exterior threads on the canopy loop (G) while it’s securely
connected to threaded post (F). Once the ideal position of the threaded post (F) is determined, tighten up the washer (D)
and the hex nut (E) onto the threaded post (F) just beneath the mounting bracket (A) to secure the threaded post in place.

ASSEMBLING THE FIXTURE

By measuring, determine the correct number of chain links needed for proper hanging height. If necessary, use a pair
of pliers to open and remove any excess chain. Attach one chain connector (J) to each end of chain (K). Use one of chain
connectors (J) to attach chain (K) to top loop (L) and close the chain connector. Feed the xture wires up through the
chain (every three links or so), pulling the wires until taut. Slide canopy loop ring (I) and canopy (H) onto the chain/wire.
Use the free chain connector (J) to attach chain (K) to canopy loop (G).

CONNECTING THE WIRES

Have a helper support the xture’s weight while completing the wiring.
Attach the xture’s wires to the power supply wires from the junction
box. Connect black to black (Live); white to white (grounded); grounding
to grounding (green or copper). Twist the ends of the wire pairs together.
Then, twist on a wire connector. Make sure all twists are in the same
direction. Loop xture’s ground wire around grounding screw (C) and
tighten. If there is no ground wire (green or copper) from the junction
box, contact a qualied electrician.

Laurel Ridge

For Models:

For Models:
Para los Modelos:

Para los Modelos:
Pour les Modèles:

Pour les Modèles:

19065
19066
19067

Here are the

tools you’ll

need to

complete your

installation:

Estas son las

herramientas

que usted

necesitará para

completar su

instalación:

Voici les outils

dont vous
aurez besoin
pour réaliser

l’installation:

Fixture weight ±2 lbs:
Peso ±2 lbs:
Poids xe ±2 lbs:

Pieza # / P ièce #

KC04301872

KC04301A57

KC4301214

4 Light Lantern Pendant

4 Luz Farol Colgante

4 Lumière Lanterne Chaînette

2.47 lbs (1.12 kg)

Hardware Service Kit / Kit De Mantenimiento Del Equipo /

Hardware Service Kit / Kit De Mantenimiento Del Equipo /

Trousse De Maintenance Quincaillerie

Trousse De Maintenance Quincaillerie

Part #

Model

Modelo / Modèle

19065

19066

19067

Finish

Finish / F ini

Natur al Iron

Hierro Natural

Fer Nat urel

Burnished Brass

Lató n Bruñido

Lait on Bruni

Brushed Nickel

Níquel Pulido

Nickel B rossé

C

D

E

F

©2020 Hunter Fan Co. ML029

r_11232 0

A

B

G

H

I

J

K

L

FINISHING THE INSTALLATION

Place the canopy (H) ush to the ceiling and slide the canopy loop ring (I) up beneath the canopy. Tightly screw canopy
loop ring (I) onto the canopy loop (G) to properly secure the canopy (H) in place. Slide candle sleeves (M) onto sockets (N).
Install light bulb (not included) in accordance with the xture’s specications. Do not exceed the recommended wattage.
Your installation is now complete. Turn on the power and test the xture.

CLEANING TIPS

Treat the xture gently! Regular cleaning will reduce the need for deep cleaning. For regular cleaning, turn off the light
and wipe down the xture with a clean lint-free cotton or microber cloth. Never spray cleaner directly onto the xture.

Ladder

Escalera

Échelle

Screwdriver

Destornilladore

Tournevis

Pliers

Alicates

Pince

INSTRUCCIONES DE INSTALACIÓN / INSTRUCTIONS D’INSTALLATION

•

• To avoid possible elec trical shock, bef ore

installing your light x ture, disconnec t the power
by turning off the circuit breakers to the outlet box
associated with the wall switch location.

• The lighting xture must be grounded. If the
ground wire for the installation site is not present,
immediately STOP installa tion and consult a
qualied electrician.

• All wiring mus t be in accordance with national
and local electrical codes ANSI/NFPA 70. If you
are unfamiliar with wiring or in doubt, consult a
qualied electrician.

INSTALLATION INSTRUCTIONS

•

•

Para evitar una posible descarga eléct rica, antes
de instalar su lámpara, desconecte la ener gía
apagando los interruptores automáticos (breakers)
que alimentan la caja de salida asociada con la
ubicación del interr uptor de pared.

• L’appareil d’éclairage doit être mis à la terre.
Si le l de terre du lieu d’installation n’est pas
présent, ARRÊTEZ immédiatement l’installation
et consultez un élec tricien qualié.

• Todo el cableado debe realizar se de acuerdo

con los códigos eléctricos locales y nacionales
ANSI/NFPA 70. Si no está familiarizado con

el cable ado, o si tiene duda, consulte a un

electricista calicado.

M

N

•

• Pour éviter tout choc électrique, avant
d’installer le luminaire, coupez le courant en
éteignant les disjonc teurs de la boîte électrique
associée à l’interrupteur mural.

• Le luminaire doit être mis à la terre. Si le l
de terre du lieu d’installation n’est pas présent ,
ARRÊTER immédiatement l’ins tallation et
consulter un électricien qualié.

• Tout le câblage doit être conforme aux codes
électriques nationaux et locaux en vigueur et
à la norme ANSI/NFPA70. Si vous n’avez pas

l’habit ude de faire ce câb lage ou en cas de dou te,

adressez-vous à un électricien qualié.

In order to use a 12in rod by it self
you must r st remove the post
from the 6in rod and install it on
one of the ends of the 12in rod.

Hunter Pro Tip:

Twist or tape wire
ends together to make
it easier to thread
through downrod.

Wire Strippers

Pelacables

Pince à dénuder

READ AND SAVE THESE INSTRUCTIONS

These instructions are provided for your safety.
It is very important that they are read carefully
and completely before beginning installation

of the lighting xture.

LEA Y GUARDE ESTAS INSTRUCCIONES

Estas instrucciones se proporcionan para
su seguridad. Es muy importante leerlas
detenidamente y completamente antes de
comenzar la instalación de la lámpara.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Ces instructions sont fournies pour votre
sécurité. Il est très important de les lire
attentivement dans leur intégralité avant
d’entreprendre l’installation du luminaire.

ESPAÑOL FRANÇAISE

AVISO

AVIS

PREPARACIÓN PARA LA INSTALACIÓN

Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor automático
(breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo. Saque el
conjunto de soporte de montaje nuevo de la bolsa. Se debe conectar un extremo del vástago roscado (F) al soporte
de montaje (A) con una arandela (D) y tuerca hexagonal (E) en su sitio. El otro extremo debe tener conectado el anillo
(G) de la campana. Conecte el soporte de montaje (A) a la caja de conexiones ajustando bien los tornillos de montaje
(B). Desatornille el perno con anillo de la campana (I) fuera del anillo (G) de la campana. Coloque la campana (H) sobre
el anillo (G) de la campana para que esté al ras del techo. Ajuste la posición del vástago roscado (F) en el soporte de
montaje (A) de modo que la campana (H) cubra, por lo menos, la mitad de la rosca externa en el anillo (G) de la campana
al tiempo que se conecta de manera segura al vástago roscado (F). Una vez que se determine la posición ideal del
vástago roscado (F), ajuste la arandela (D) y la tuerca hexagonal (E) en el vástago roscado (F) justo debajo del soporte de
montaje (A) para jar el vástago roscado en su lugar.

ENSAMBLAJE DE LA LÁMPARA

Mediante medición, determine la cantidad correcta de eslabones de cadena necesarios para obtener la altura de colgado
apropiada. Si es necesario, utilice un par de alicates para abrir y remover cualquier exceso de cadena. Sujete un conector
(J) de cadena a cada extremo de la cadena (K). Utilice uno de los conectores (J) de cadena para sujetar la cadena (K)
al anillo superior (L) y cierre el conector de cadena. Pase los alambres de la lámpara hacia arriba a través de la cadena
(cada tres eslabones aproximadamente), jalando los alambres hasta que queden tensos. Deslice el perno con anillo de
la campana (I) del anillo de la campana y la campana (H) sobre la cadena/alambre. Utilice el conector libre (J) de cadena
para sujetar la cadena (K) al anillo (G) de la campana.

CONEXIÓN DE LOS CABLES

Solicite a un ayudante que soporte el peso de la lámpara mientras
se realiza la conexión de los alambres. Conecte los alambres de la
lámpara con los alambres de suministro de energía procedentes de la
caja de conexiones. Conecte negro con negro (vivo); blanco con blanco
(conectado a tierra); conexión a tierra con conexión a tierra (verde o
cobre). Enrolle (retuerza) los extremos de los pares de alambres para
unirlos. Luego, gírelos dentro de un conector de alambres. Asegúrese de
que todos los giros se realicen en la misma dirección. Enrolle el cable de
acero de la lámpara alrededor del tornillo de puesta a tierra (C) y ajústelo.
Si no hay alambre de conexión a tierra (verde o cobre) procedente de la
caja de conexiones, comuníquese con un electricista calicado.

FINALIZACIÓN DE LA INSTALACIÓN

Coloque la campana (H) al ras del techo y deslice el perno con anillo de la campana (I) por debajo de la campana.
Enrosque con rmeza el perno con anillo de la campana (I) en el anillo de la campana (G) para jar correctamente la
campana (H) en su lugar. Deslice los portalámparas de vela (M) en los portafocos (N). Instale el foco (no incluido) de
acuerdo con las especicaciones de la lámpara. No exceda el vatiaje (watts) recomendado. Ahora su instalación está
nalizada. Encienda la energía y pruebe la lámpara.

SUGERENCIAS DE LIMPIEZA

¡Trate con cuidado la lámpara! La limpieza periódica reducirá la necesidad de una limpieza profunda. Para la limpieza
periódica, apague la lámpara y limpie la lámpara con un trapo limpio de microbra o de algodón sin pelusas. Nunca
rocíe limpiador directamente sobre la lámpara.

PRÉPARATION AVANT L’INSTALLATION

Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, avec l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. Une extrémité du montant leté (F) doit être xée au support de montage (A) à l’aide d’une rondelle (D) et
d’un écrou hexagonal (E). L’autre extrémité doit être xée à la boucle (G) du pavillon. Fixez le support de montage (A) à la
boîte de jonction en serrant fermement les vis de montage (B). Dévissez l’anneau (I) de la boucle (G) du pavillon. Placez
le pavillon (H) sur la boucle (G) de manière à ce qu’il soit au ras du plafond. Ajustez la position du montant leté (F) sur
le support de montage (A) de sorte que le pavillon (H) recouvre au moins la moitié du letage extérieur de la boucle (G),
tout en étant solidement relié au montant leté (F). Une fois que vous avez déterminé la position idéale pour le montant
leté (F), serrez la rondelle (D) et l’écrou hexagonal (E) sur le montant leté (F) juste en dessous du support de montage
(A) pour xer le montant leté en place.

ASSEMBLAGE DU LUMINAIRE

Mesurez la hauteur de suspension souhaitée et déterminez la longueur correspondante de chaînette. Si nécessaire,
utilisez des pinces pour enlever le surplus de chaînette. Fixez une bague (J) à chaque extrémité de la chaînette (K).
Utilisez une bague (J) pour attacher la chaînette (K) à la boucle supérieure (L), puis fermez la bague. Faites passer les ls
du luminaire à travers la chaînette (tous les trois maillons environ), en tirant les ls pour bien les tendre. Faites glisser
l’anneau (I) et le pavillon (H) sur la chaînette/les ls. Utilisez la bague (J) disponible pour attacher la chaînette (K) à la
boucle (G) du pavillon.

RACCORDEMENT DES FILS

Demandez à une personne de soutenir le poids du luminaire

lorsque vous procédez au câblage. Fixez les ls du luminaire aux ls
d’alimentation électrique de la boîte de jonction. Connectez le l noir
au l noir (sous tension) ; le l blanc au l blanc (connecté à la terre) ; le
l de terre au l de terre (vert ou cuivre). Torsadez l’extrémité des paires
pour les connecter ensemble. Placez ensuite ces ls torsadés sous un
capuchon de connexion. Veillez à ce que la torsion soit toujours dans la
même direction. Enroulez le l de terre de l’appareil autour de la vis de
mise à la terre (C) et serrez. S’il n’y a pas de l de terre (vert ou cuivre)
dans la boîte de jonction, adressez-vous à un électricien qualié.

FIN DE L’INSTALLATION

Placez le pavillon (H) au ras du plafond et faites glisser l’anneau (I) sous le pavillon. Vissez fermement l’anneau (I) sur
la boucle (G) pour bien xer le pavillon (H) en place. Faites glisser les manchons de chandelle (M) sur les douilles (N).
Installez une ampoule (non incluse) conformément aux spécications du luminaire. Ne pas dépasser la puissance
recommandée. Votre installation est désormais terminée. Allumez l’appareil et testez le luminaire.

CONSEILS DE NETTOYAGE

Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un nettoyage
en profondeur. Lors d’un nettoyage régulier, éteignez la lumière et essuyez le luminaire avec un chiffon propre en coton
ou en microbre non pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le luminaire.

Para utilizar una barra de 12 pulgadas sola,
usted primero debe quitar el vástago de la
barra de 6 pulgadas e instalarlo en uno de
los extremos de la barra de 12 pulgadas.

Consejo de Hunter Pro:

Enrosque (retuerza) o sujete con cinta
los extremos de los cables para unirlos,
para que sea más fácil pasarlos a través

del tubo de soporte.

Si vous souhaitez utiliser uniquement une tige
de 12 pouces, retirez au préalable le montant
de la tige de 6 pouces et installez-le sur l’une
des extrémités de la tige de 12 pouces.

Conseil Pro Hunter:

Enrosque (retuerza) o sujete con cinta
los extremos de los cables para unirlos,
para que sea más fácil pasarlos a través

del tubo de soporte.
