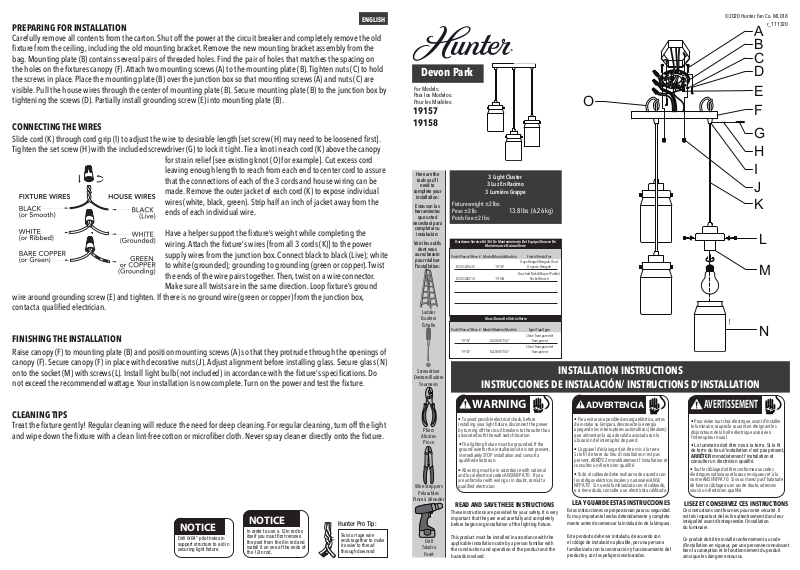

Hunter Fan HTF10420 Installation & Assembly

ENGLISH

NOTICE

NOTICE

WARNING

ADVERTENCIA

AVERTISSEMENT

A

PREPARING FOR INSTALLATION

Carefully remove all contents from the carton. Shut off the power at the circuit breaker and completely remove the old
xture from the ceiling, including the old mounting bracket. Remove the new mounting bracket assembly from the
bag. Mounting plate (B) contains several pairs of threaded holes. Find the pair of holes that matches the spacing on
the holes on the xtures canopy (F). Attach two mounting screws (A) to the mounting plate (B). Tighten nuts (C) to hold
the screws in place. Place the mounting plate (B) over the junction box so that mounting screws (A) and nuts (C) are
visible. Pull the house wires through the center of mounting plate (B). Secure mounting plate (B) to the junction box by
tightening the screws (D). Partially install grounding screw (E) into mounting plate (B).

CONNECTING THE WIRES

Slide cord (K) through cord grip (I) to adjust the wire to desirable length [set screw (H) may need to be loosened rst].
Tighten the set screw (H) with the included screwdriver (G) to lock it tight. Tie a knot in each cord (K) above the canopy

for strain relief [see existing knot (O) for example]. Cut excess cord
leaving enough length to reach from each end to center cord to assure
that the connections of each of the 3 cords and house wiring can be
made. Remove the outer jacket of each cord (K) to expose individual
wires (white, black, green). Strip half an inch of jacket away from the
ends of each individual wire.

Have a helper support the xture’s weight while completing the
wiring. Attach the xture’s wires [from all 3 cords (K)] to the power
supply wires from the junction box. Connect black to black (Live); white
to white (grounded); grounding to grounding (green or copper). Twist
the ends of the wire pairs together. Then, twist on a wire connector.

Make sure all twists are in the same direction. Loop xture’s ground
wire around grounding screw (E) and tighten. If there is no ground wire (green or copper) from the junction box,
contact a qualied electrician.

FINISHING THE INSTALLATION

Raise canopy (F) to mounting plate (B) and position mounting screws (A) so that they protrude through the openings of
canopy (F). Secure canopy (F) in place with decorative nuts (J). Adjust alignment before installing glass. Secure glass (N)
onto the socket (M) with screws (L). Install light bulb (not included) in accordance with the xture’s specications. Do
not exceed the recommended wattage. Your installation is now complete. Turn on the power and test the xture.

Devon Park

For Models:
Para los Modelos:
Pour les Modèles:

19157
19158

Here are the

tools you’ll

need to

complete your

installation:

Estas son las

herramientas

que usted

necesitará para

completar su

instalación:

Voici les outils

dont vous
aurez besoin
pour réaliser

l’installation:

Ladder

Escalera

Échelle

Screwdriver

Destornilladore

Tournevis

Part #/Pieza #/Pièce #

Part #/Pieza #/Pièce #

3

Light Cluster

3

Luz En Racimo

Lumière Grappe

3

Fixture weight ±2 lbs:
Peso ±2 lb:

Poids xe ±2 lbs:

Hardware Service Kit/Kit De Mantenimiento Del Equipo/Trousse De

KC03301632

KC03302214

19157

19157

Maintenance Quincaillerie

Glass/Domo De Vidrio/Verre

13.8 lbs (6.26 kg)

19157

19158

KA28401147

KA28401147

Finish/Finish/FiniModel/Modelo/Modèle

Onyx Bengal/Bengala Ónix/

Onyx du Bengale

Brushed Nickel/Níquel Pulido/

Nickel Brossé

Type/Tipo/TypeModel/Modelo/ Modèle

Clear/ Transparente/

Transparent

Clear/ Transparente/

Transparent

INSTRUCCIONES DE INSTALACIÓN/ INSTRUCTIONS D’INSTALLATION

O

INSTALLATION INSTRUCTIONS

©2020 Hunter Fan Co.

ML018

r_111320

B
C

GND

D
E
F

G
H
I
J

K

L

M

N

CLEANING TIPS

Treat the xture gently! Regular cleaning will reduce the need for deep cleaning. For regular cleaning, turn off the light
and wipe down the xture with a clean lint-free cotton or microber cloth. Never spray cleaner directly onto the xture.

Hunter Pro Tip:

Twist or tape wire
ends together to make
it easier to thread
through downrod

Drill 9/64" pilot holes in
support structure to aid in
securing light xture.

In order to use a 12in rod by
itself you must rst remove
the post from the 6in rod and
install it on one of the ends of
the 12in rod.

Pliers

Alicates

Pince

Wire Strippers

Pelacables

Pince à dénuder

Drill

Taladro

Foret

•

• To avoid possible electrical shock, before

installing your light xture, disconnect the power
by turning off the circuit breakers to the outlet box

associated with the wall switch location.

• The lighting xture must be grounded. If the
ground wire for the installation site is not present,
immediately STOP installation and consult a

qualied electrician.

• All wiring must be in accordance with national
and local electrical codes ANSI/NFPA 70. If you
are unfamiliar with wiring or in doubt, consult a

qualied electrician.

READ AND SAVE THESE INSTRUCTIONS

These instructions are provided for your safety. It is very
important that they are read carefully and completely

before beginning installation of the lighting xture.

This product must be installed in accordance with the
applicable installation code by a person familiar with
the construction and operation of the product and the
hazards involved.

•

• Para evitar una posible descarga eléctrica, antes
de instalar su lámpara, desconecte la energía
apagando los interruptores automáticos (breakers)
que alimentan la caja de salida asociada con la
ubicación del interruptor de pared.

• L’appareil d’éclairage doit être mis à la terre.

Si le l de terre du lieu d’installation n’est pas

présent, ARRÊTEZ immédiatement l’installation et

consultez un électricien qualié.

• Todo el cableado debe realizarse de acuerdo con
los códigos eléctricos locales y nacionales ANSI/
NFPA 70. Si no está familiarizado con el cableado,

o si tiene duda, consulte a un electricista calicado.

LEA Y GUARDE ESTAS INSTRUCCIONES

Estas instrucciones se proporcionan para su seguridad.
Es muy importante leerlas detenidamente y completa­mente antes de comenzar la instalación de la lámpara.

Este producto debe ser instalado, de acuerdo con
el código de instalación aplicable, por una persona
familiarizada con la construcción y funcionamiento del
producto y con los peligros involucrados.

•

• Pour éviter tout choc électrique, avant d’installer
le luminaire, coupez le courant en éteignant les
disjoncteurs de la boîte électrique associée à
l’interrupteur mural.

•

Le luminaire doit être mis à la terre. Si le l

de terre du lieu d’installation n’est pas présent,
ARRÊTER immédiatement l’installation et
consulter un électricien qualié.

•

Tout le câblage doit être conforme aux codes
électriques nationaux et locaux en vigueur et à la
norme ANSI/NFPA70. Si vous n'avez pas l'habitude

de faire ce câblage ou en cas de doute, adressez-

vous à un électricien qualié.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Ces instructions sont fournies pour votre sécurité. Il
est très important de les lire attentivement dans leur
intégralité avant d’entreprendre l’installation
du luminaire.

Ce produit doit être installé conformément au code
d’installation en vigueur, par une personne connaissant
bien la conception et le fonctionnement du produit
ainsi que les dangers encourus.

AVISO

AVIS

AVISO

AVIS

PREPARACIÓN PARA LA INSTALACIÓN

ESPAÑOL

PRÉPARATION AVANT L’INSTALLATION

FRANÇAISE

Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor
automático (breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo.
Saque el conjunto de soporte de montaje nuevo de la bolsa. La placa de montaje (B) contiene varios pares de oricios
roscados. Encuentre el par de oricios que coincide con el espaciado de los oricios de la campana (F) de la lámpara.
Sujete dos tornillos de montaje (A) a la placa de montaje (B). Apriete las tuercas (C) para mantener los tornillos en
su sitio. Coloque la placa de montaje (B) sobre la caja de conexiones de modo que los tornillos de montaje (A) y las
tuercas (C) sean visibles. Jale los alambres de la casa a través del centro de la placa de montaje (B). Asegure la placa de
montaje (B) a la caja de conexiones apretando los tornillos (D). Inserte parcialmente el tornillo de puesta a tierra (E) en
la placa de montaje (B).

CONEXIÓN DE LOS CABLES

Deslice el cable (K) a través de la sujeción de cable (I) para ajustar el alambre hasta la longitud deseada [es posible
que primero deba aojar el tornillo de jación (H)]. Apriete el tornillo de jación (H) con el destornillador (G) incluido

para jarlo rmemente. Haga un nudo en cada cable (K) encima de la
campana para alivio de la tensión mecánica [vea el nudo existente (O)
como ejemplo]. Corte el cable sobrante dejando la longitud suciente
para llegar desde cada extremo hasta el cable central, para garantizar
que se puedan realizar las conexiones de cada uno de los 3 cables y los
alambres de la casa. Remueva la funda exterior de cada cable (K) para
exponer los alambres individuales (blanco, negro, verde). Quite media
pulgada de funda de los extremos de cada alambre individual.

Solicite a un ayudante que soporte el peso de la lámpara mientras se
realiza la conexión de los alambres. Conecte los alambres [de todos los

3 cables (K)] de la lámpara con los alambres de suministro de energía
procedentes de la caja de conexiones. Conecte negro con negro (vivo); blanco con blanco (conectado a tierra); conexión
a tierra con conexión a tierra (verde o cobre). Enrolle (retuerza) los extremos de los pares de alambres para unirlos.
Luego, gírelos dentro de un conector de alambres. Asegúrese de que todos los giros se realicen en la misma dirección.
Enrolle el cable de acero de la lámpara alrededor del tornillo de puesta a tierra (E) y ajústelo. Si no hay alambre de
conexión a tierra (verde o cobre) procedente de la caja de conexiones, comuníquese con un electricista calicado.

Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, avec l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. La plaque de montage (B) contient plusieurs paires de trous letés. Trouvez la paire de trous qui correspond
à l’espacement des trous du pavillon (F). Fixez deux vis de montage (A) à la plaque de montage (B). Serrez les écrous
(C) pour maintenir les vis en place. Placez la plaque de montage (B) sur la boîte de jonction de sorte que les vis de
montage (A) et les écrous (C) soient visibles. Tirez les ls à travers le centre de la plaque de montage (B). Fixez la plaque
de montage (B) à la boîte de jonction en serrant les vis (D). Installez partiellement la vis de mise à la terre (E) dans la
plaque de montage (B).

RACCORDEMENT DES FILS

Faites glisser le câble (K) dans le serre-câble (I) pour l’ajuster à la longueur souhaitée [il faudra peut-être desserrer la vis
de blocage (H) au préalable]. Serrez la vis de blocage (H) avec le tournevis fourni (G) pour la bloquer. Faites un nœud
sur chaque câble (K) au-dessus du pavillon pour réduire la tension [voir le nœud (O) par exemple]. Coupez le surplus

de câble en laissant toutefois une longueur sufsante pour qu’il soit
possible de réaliser le raccordement de chacun des 3 câbles et du
câblage de la maison. Retirez la gaine extérieure de chaque câble (K)
pour exposer les ls individuels (blanc, noir, vert). Dénudez la gaine
sur un demi-pouce (1,30 cm) aux extrémités de chaque l.

Demandez à une personne de soutenir le poids du luminaire lorsque
vous procédez au câblage. Fixez les ls du luminaire [des 3 câbles (K)]
aux ls d’alimentation électrique de la boîte de jonction. Connectez le
l noir au l noir (sous tension); le l blanc au l blanc (connecté à la
terre); le l de terre au l de terre (vert ou cuivre). Torsadez l’extrémité
des paires pour les connecter ensemble. Placez ensuite ces ls

torsadés sous un capuchon de connexion. Veillez à ce que la torsion
soit toujours dans la même direction. Enroulez le l de terre de l’appareil autour de la vis de mise à la terre (E) et serrez.
S’il n’y a pas de l de terre (vert ou cuivre) dans la boîte de jonction, adressez-vous à un électricien qualié.

FIN DE L’INSTALLATION

FINALIZACIÓN DE LA INSTALACIÓN

Levante la campana (F) hacia la placa de montaje (B) y coloque los tornillos de montaje (A) de modo que sobresalgan
a través de las aberturas de la campana (F). Asegure la campana (F) en su sitio utilizando las tuercas decorativas
(J). Ajuste la alineación antes de instalar la pantalla de vidrio. Asegure la pantalla de vidrio (N) en el portafoco (M)
mediante los tornillos (L). Instale el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda la
potencia en vatios recomendada. Ahora su instalación está nalizada. Encienda la energía y pruebe la lámpara.

SUGERENCIAS DE LIMPIEZA

¡Trate con cuidado la lámpara! La limpieza periódica reducirá la necesidad de una limpieza profunda. Para la limpieza
periódica, apague la lámpara y limpie la lámpara con un trapo limpio de microbra o de algodón sin pelusas. Nunca
rocíe limpiador directamente sobre la lámpara.

Consejo de Hunter Pro:

Enrosque (retuerza) o sujete
con cinta los extremos de los
cables para unirlos, para que
sea más fácil pasarlos a través
del tubo de soporte

Perfore oricios guía de 9/64 en la
estructura de soporte para ayudar
a jar la lámpara.

Para utilizar una barra de 12
pulgadas sola, usted primero debe
quitar el vástago de la barra de 6
pulgadas e instalarlo en uno de los
extremos de la barra de 12 pulgadas.

Soulevez le pavillon (F) jusqu’à la plaque de montage (B) et positionnez les vis de montage (A) de sorte qu’elles
dépassent du pavillon (F). Fixez le pavillon (F) en place avec des écrous décoratifs (J). Ajustez l’alignement avant
d’installer le globe. Fixez le globe (N) sur la douille (M) avec les vis (L). Installez une ampoule (non incluse)
conformément aux spécications du luminaire. Ne pas dépasser la puissance recommandée. Votre installation est
désormais terminée. Allumez l’appareil et testez le luminaire.

CONSEILS DE NETTOYAGE

Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un nettoy­age en profondeur. Lors d’un nettoyage régulier, éteignez la lumière et essuyez le luminaire avec un chiffon propre en
coton ou en microbre non pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le luminaire.

Conseil Pro Hunter:

Percez des avant-trous de 9/64
po dans la structure porteuse pour
permettre de xer le luminaire.

Si vous souhaitez utiliser uniquement
une tige de 12 pouces, retirez au
préalable le montant de la tige de 6
pouces et installez-le sur l’une des
extrémités de la tige de 12 pouces.

torsadez ou enveloppez de
ruban adhésif les extrémités

des ls an de faciliter leur
enlage dans la tige de

suspension.
