Hunter Fan HTF10340 Installation & Assembly

1886
1886
El ventilador de techo que compró le proveerá de comodidad y rendimiento en su casa u ocina por muchos años. Este
Esto es lo que viene en su caja:

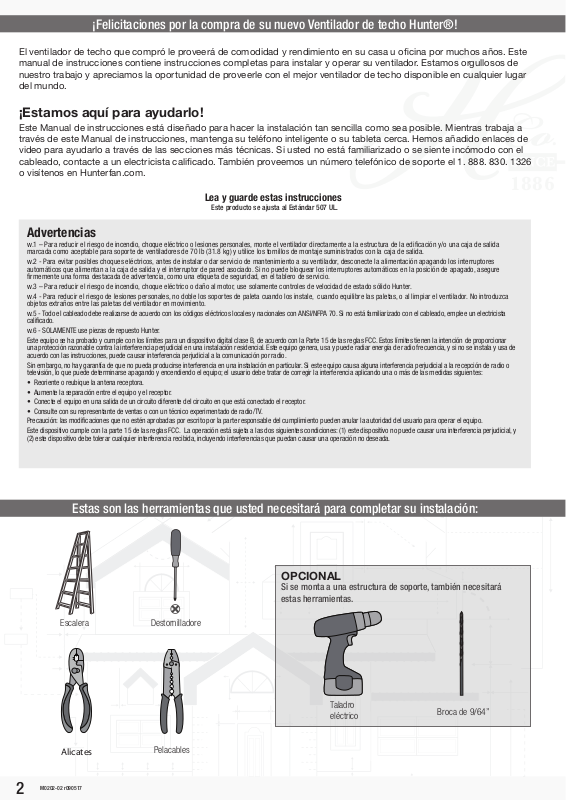

¡Felicitaciones por la compra de su nuevo Ventilador de techo Hunter®!
Estas son las herramientas que usted necesitará para completar su instalación:
manual de instrucciones contiene instrucciones completas para instalar y operar su ventilador. Estamos orgullosos de nuestro trabajo y apreciamos la oportunidad de proveerle con el mejor ventilador de techo disponible en cualquier lugar del mundo.
¡Estamos aquí para ayudarlo!
Este Manual de instrucciones está diseñado para hacer la instalación tan sencilla como sea posible. Mientras trabaja a través de este Manual de instrucciones, mantenga su teléfono inteligente o su tableta cerca. Hemos añadido enlaces de video para ayudarlo a través de las secciones más técnicas. Si usted no está familiarizado o se siente incómodo con el cableado, contacte a un electricista calicado. También proveemos un número telefónico de soporte el 1. 888. 830. 1326 o visítenos en Hunterfan.com.
Lea y guarde estas instrucciones
Este producto se ajusta al Estándar 507 UL.
Advertencias
w.1 – Para reducir el riesgo de incendio, choque eléctrico o lesiones personales, monte el ventilador directamente a la estructura de la edicación y/o una caja de salida marcada como aceptable para soporte de ventiladores de 70 lb (31.8 kg) y utilice los tornillos de montaje suministrados con la caja de salida.
w.2 - Para evitar posibles choques eléctricos, antes de instalar o dar servicio de mantenimiento a su ventilador, desconecte la alimentación apagando los interruptores automáticos que alimentan a la caja de salida y el interruptor de pared asociado. Si no puede bloquear los interruptores automáticos en la posición de apagado, asegure rmemente una forma destacada de advertencia, como una etiqueta de seguridad, en el tablero de servicio.
w.3 – Para reducir el riesgo de incendio, choque eléctrico o daño al motor, use solamente controles de velocidad de estado sólido Hunter. w.4 - Para reducir el riesgo de lesiones personales, no doble los soportes de paleta cuando los instale, cuando equilibre las paletas, o al limpiar el ventilador. No introduzca
objetos extraños entre las paletas del ventilador en movimiento. w.5 - Todo el cableado debe realizarse de acuerdo con los códigos eléctricos locales y nacionales con ANSI/NFPA 70. Si no está familiarizado con el cableado, emplee un electricista
calicado. w.6 - SOLAMENTE use piezas de repuesto Hunter. Este equipo se ha probado y cumple con los límites para un dispositivo digital clase B, de acuerdo con la Parte 15 de las reglas FCC. Estos límites tienen la intención de proporcionar
una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede radiar energía de radio frecuencia, y si no se instala y usa de acuerdo con las instrucciones, puede causar interferencia perjudicial a la comunicación por radio.
Sin embargo, no hay garantía de que no pueda producirse interferencia en una instalación en particular. Si este equipo causa alguna interferencia perjudicial a la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo; el usuario debe tratar de corregir la interferencia aplicando una o más de las medidas siguientes:
• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una salida de un circuito diferente del circuito en que está conectado el receptor.
• Consulte con su representante de ventas o con un técnico experimentado de radio/TV. Precaución: las modicaciones que no estén aprobadas por escrito por la parte responsable del cumplimiento pueden anular la autoridad del usuario para operar el equipo. Este dispositivo cumple con la parte 15 de las reglas FCC. La operación está sujeta a las dos siguientes condiciones: (1) este dispositivo no puede causar una interferencia perjudicial, y
(2) este dispositivo debe tolerar cualquier interferencia recibida, incluyendo interferencias que puedan causar una operación no deseada.
2
Escalera
Alicates
M0202-02 r090517
OPCIONAL
Si se monta a una estructura de soporte, también necesitará estas herramientas.
Destornilladore
Taladro eléctrico
Pelacables
Broca de 9/64”
1886
Recomendamos que usted saque todo fuera y lo coloque en frente. Hemos agrupado
Esto es lo que viene en su caja:
los componentes dibujados abajo junto con el hardware que necesitará para dichas partes. Estos tornillos de abajo son dibujados a escala para hacer más fácil identicar que pieza del hardware se necesita para instalar cada componente.
Consejo de Hunter Pro:
No deseche las bolsas con herrajes ni mezcle las partes de diferentes bolsas. Tome nota del símbolo impreso en cada bolsa con herrajes. Los símbolos pueden ser usados para identicar los herrajes apropiados para cada paso.
bolsa
Arandela plana
x2
Para instalar el soporte del gancho y el cableado del ventilador.
bolsa bolsa
Para instalar las aspas.
Arandela
x15 x15
Tornilla de aspa
Soporte de paletas
x5
Tornillo para madera
Conector de cable
x4
bolsa
Tornillo de montaje de soporte de paleta
x2
x10
Varilla
Caja superior del interruptor
Caja inferior del interruptor
bolsa

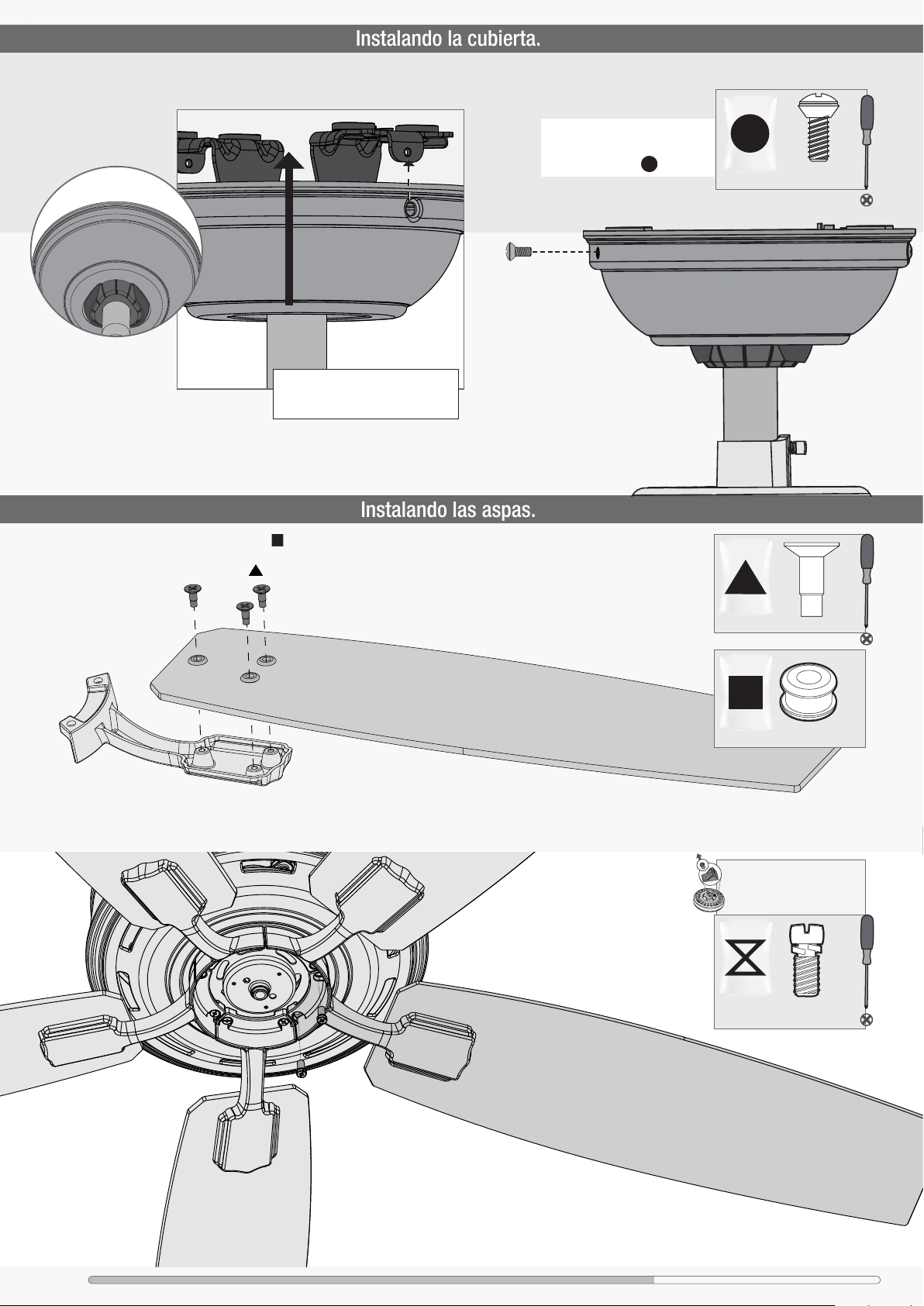

Para instalar la cubierta.
Tornillo de la campana
x2
bolsa
For your convenience, you may receive extra fasteners.
D
A
R
R
A
!
U
G
¡
D
E
S
C
A
R
Spare Parts
T
A
R
Pendientes y varilla
¡IMPORTANTE!
Retire los bloques para transporte del motor. Guarde los tornillos. Serán
necesarios para la instalación del soporte de paleta.
Nota: Algunos ventiladores traen un anillo para embarque en lugar de bloques para embarque. Favor de retirar el anillo y conservar los tornillos.
x6
Tornillo del kit de luz
x4
Pantalla
Bombilla
bolsa
x4

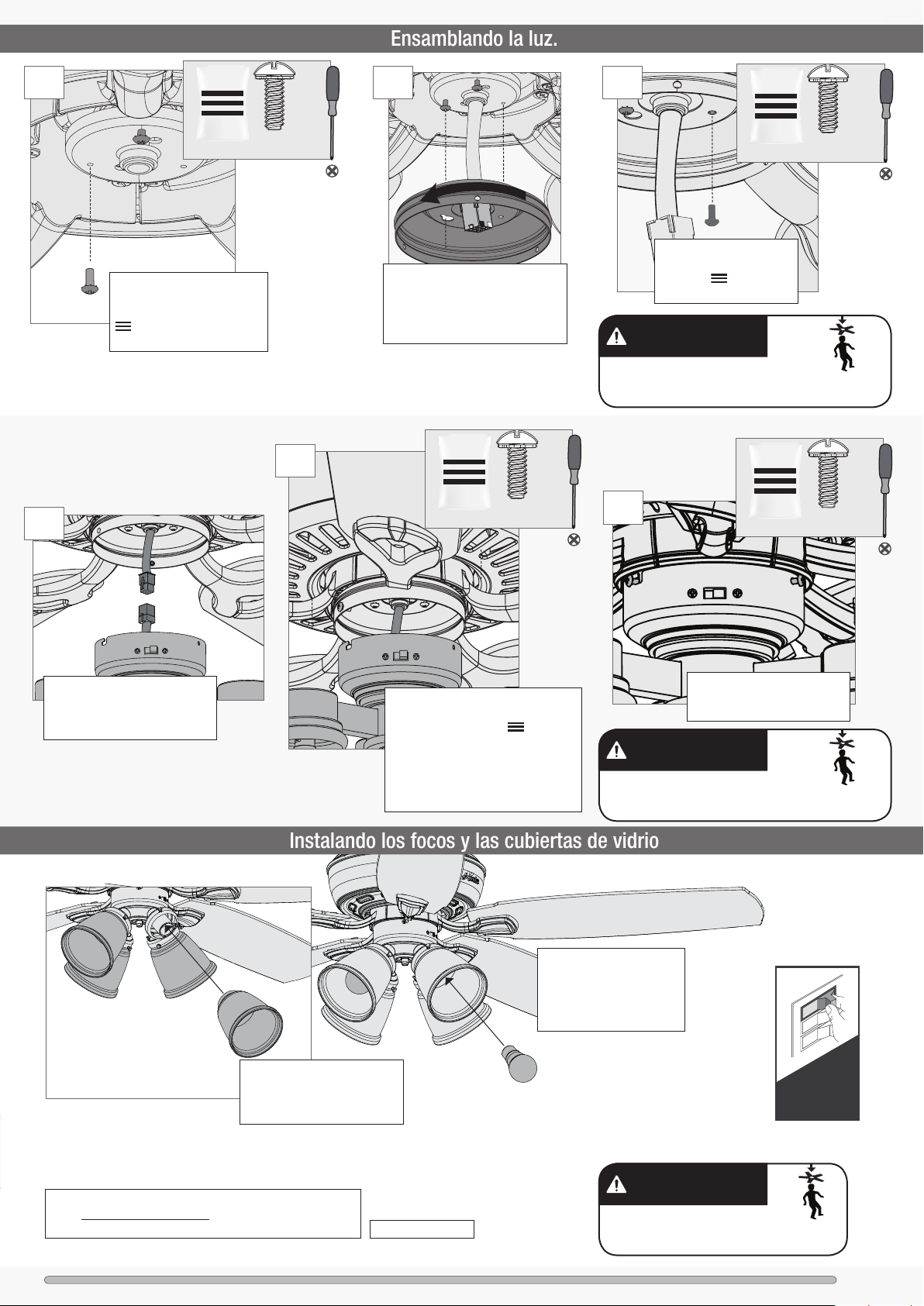

Para instalar el juego de luz.
¿Encuentra que falta alguna parte o que está dañada?
No lo regrese a la tienda. Permítanos hacer lo correcto. Visítenos en HunterFan.com o llámenos al 1.888.8 30.1326
3
1886
Instalando el Soporte de techo.
Instalando la varilla hueca.
Escogiendo la ubicación correcta de la instalación.
Revisando el ángulo del techo:
Montaje en ángulo
Usted compró probablemente este ventilador con una ubicación en mente. Veamos más abajo para asegurarnos que tiene un buen ajuste.
Revise las dimensiones de la habitación: Revise la caja del tomacorriente:
Debe tener la capacidad
30 pulgadas
Desde el extremo de la paleta hasta la pared u obstrucción más cercana
7 pies
Desde el borde
inferior de la paleta
hasta el piso
de asegurar el ventilador a la estructura de la edicación o caja de salida aprobada para ventiladores
Standard Mounting
Estructura de soporte
Caja de salida
de techo
(requerido)
Si tiene un techo plano
Emplee un montaje estándar o un montaje de perl bajo para suspender el ventilador de un techo plano.
Estructura de soporte
Montaje en ángulo
Caja de salida
de techo
(requerido)
Si su techo tiene ángulo:
1. Necesitará una varilla larga (se vende por separado).
2. Si el ángulo de su techo es mayor a 34°, también necesitará un Kit de Montaje en Ángulo (se vende por separado).
Un poquito más de información sobre Montaje en ángulo:
Para un resultado y apariencia óptima, debe utilizar una varilla hueca más larga con su ventilador de techo Hunter al instalarlo en techos altos o en ángulo. Si su techo tiene un ángulo mayor a 34° usted también necesitará un Juego de Montaje en ángulo. Las varillas más largas y el Juego de Montaje en ángulo se venden por separado en HunterFan.com.
Consejo de Hunter Pro:
Determinando si usted necesita un Juego de Montaje en ángulo:
Doble en la línea punteada. Coloque el borde contra la pared. Deslícelo hacia el techo.
Si la guía toca la pared pero no el techo, usted necesita un Juego de Montaje en ángulo.
CEILING
34°
4
WALL
1886
Instalando el Soporte de techo.
Instalando la varilla hueca.
Usted tiene dos opciones de instalación. Escoja la que mejor funcione para su ubicación. Retire todo
ADVERTENCIA
soporte antes de la instalación. Utilice únicamente el soporte de techo proporcionado por Hunter que se encuentra dentro de la caja del ventilador.
¡Haga esto primero!
Desconecte
la energía
Consejo de Hunter Pro:
Los tornillos de máquina son los que vienen con su caja de tomacorriente.
Arandela plana
Opcion 1: Tornillo mecánico
Use tornillo mecánico (proporcionado con la caja de salida) para asegurar a la caja de salida aprobada para ventiladores de techo existente. Asegúrese de que esté instalado con seguridad y que sea aceptable como soporte para ventiladores de
31.8 kg (70 lb) o menos.
mo
e
d
ejo
ons
C
Para techos en ángulo, apunte la abertura hacia el pico.

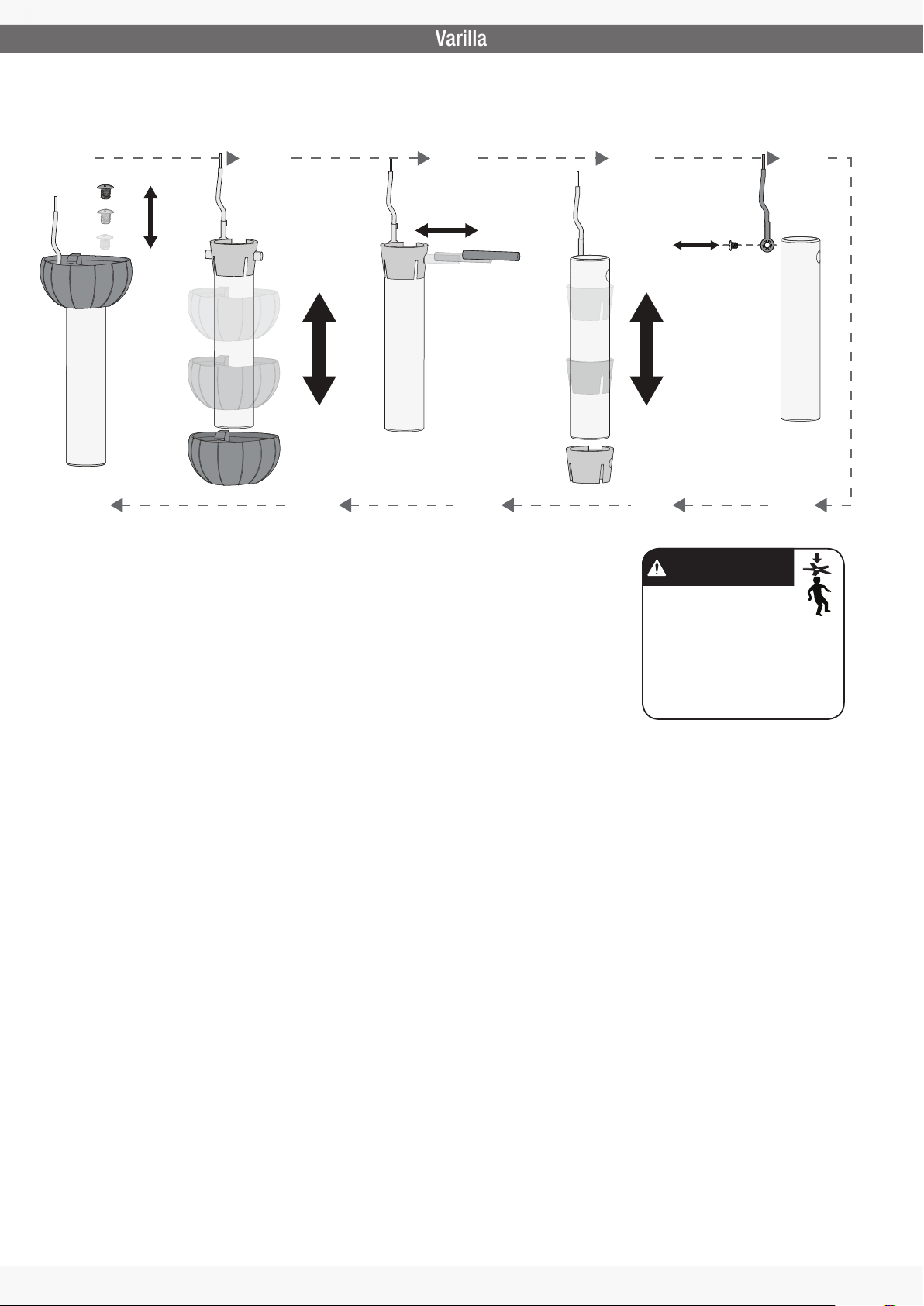

Siga a continuación si usted está utilizando la varilla que vino pre-ensamblada en su caja.¿Necesita instalar una varilla más larga o corta? Revise la guía al nal de este manual.
Opcion 2:
Tornillo para madera
Use tornillo para madera de 3” (incluido) para asegurar a la estructura de soporte con la caja de salida eléctrica aprobada. Taladre agujeros piloto de 9/64”en la estructura de soporte para ayudar a asegurar el soporte de techo con los
o
l
u
g
n
á
n
e
je
ta
n
materiales de la bolsa .
Consejo de Hunter Pro:
bolsa
Tornillo para madera
PASO
El cable de tierra adjunto a la varilla
2
PASO
1
E
E
P
K
!
es de aproximadamente 8 pulgadas.
T
U
C
3/8”
8”
(not to scale)
Apriete girando la varilla (por lo menos 4-5 vueltas completas) hasta que se detenga. Pueden cortarse los alambres, pero dejar al menos 8” extendidos de la parte superior de la varilla.
P
I
R
T
S
&
3
PASO
Apriete el tornillo de jación con un alicate.
NO APRIETE A MANO.
RIESGO DE CAÍDA DEL VENTILADOR
Para evitar LESIONES GRAVES O LA MUERTE:
• SIEMPRE apriete los tornillos prisioneros
con pinzas.
• NO APRIETE a mano los tornillos
prisioneros.
• VERIFIQUE que los tornillos prisioneros
estén apretados usando pinzas cada vez que cambie la dirección del ventilador.

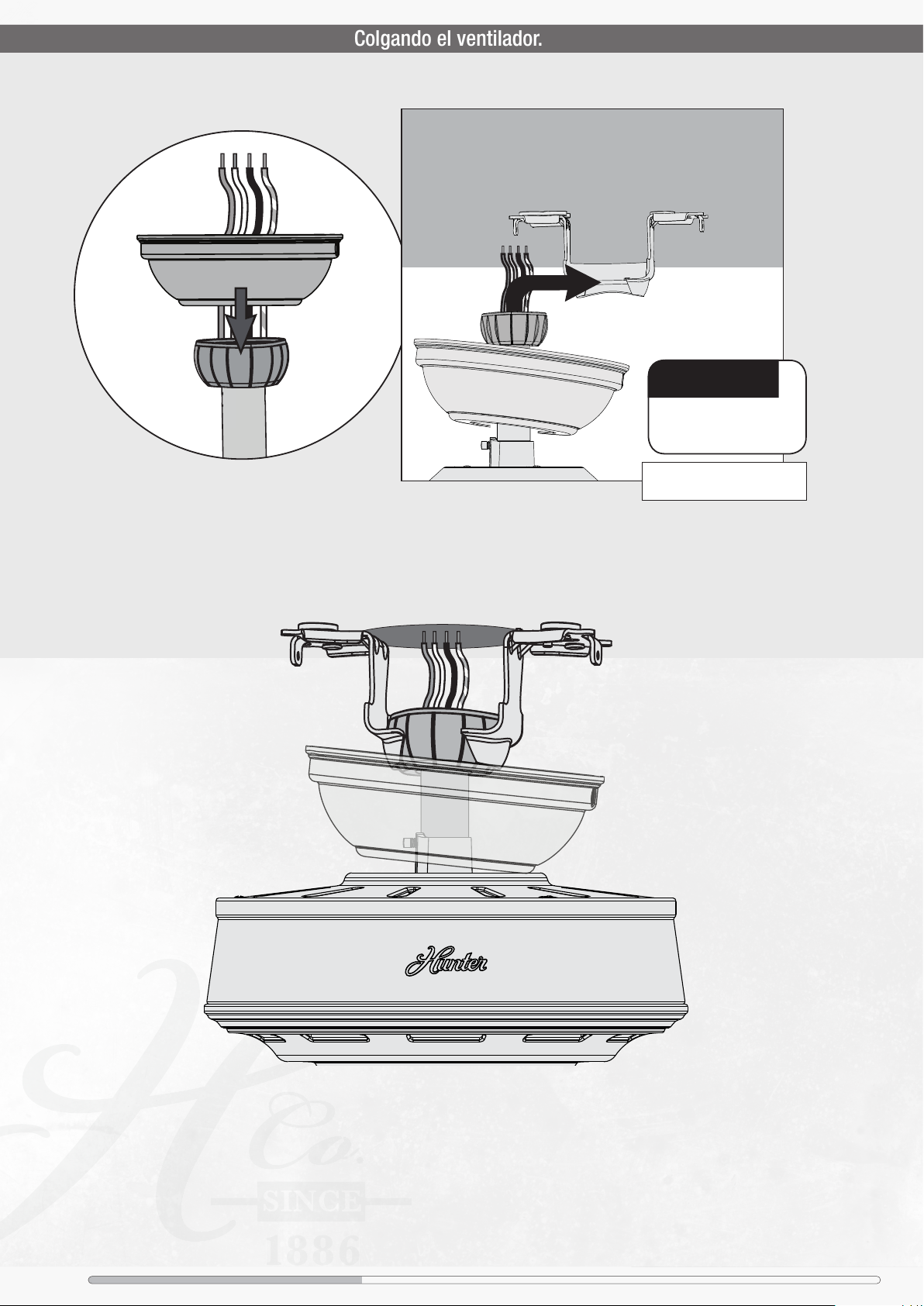

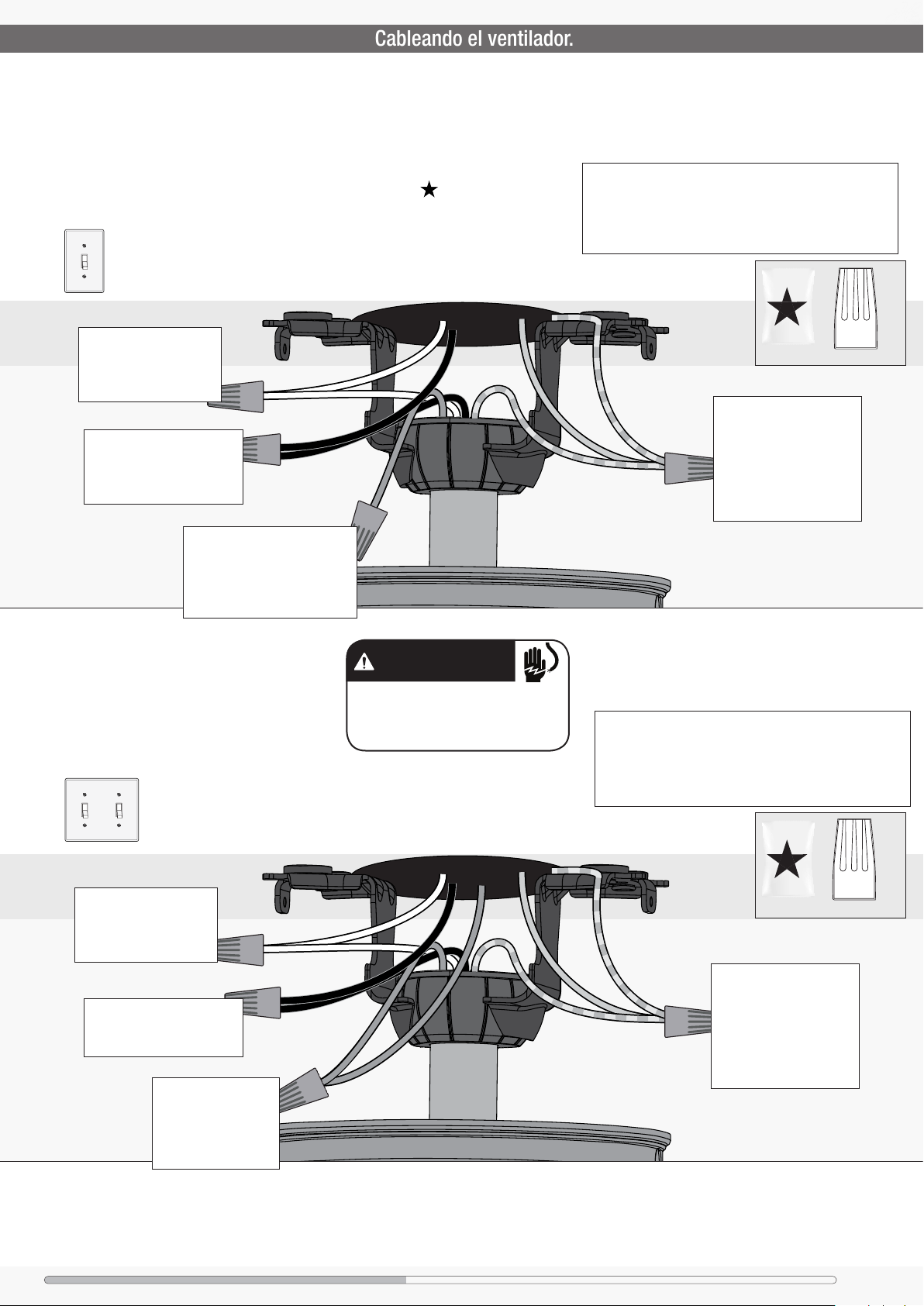

Soporte de Techo Varilla Colgando el ventilador Cableando Campana Aspas Luz Pantallas/Bombillas
5
