30 inches
7 feet
Ladder

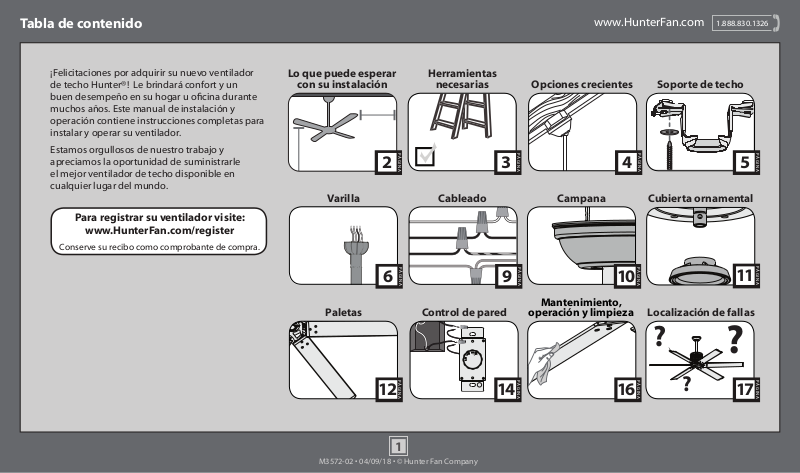

Tabla de contenido
PÁGINA
PÁGINA
www.HunterFan.com
1.888.830.1326
¡Felicitaciones por adquirir su nuevo ventilador
de techo Hunter®! Le brindará confort y un
buen desempeño en su hogar u ocina durante
muchos años. Este manual de instalación y
operación contiene instrucciones completas para
instalar y operar su ventilador.
Estamos orgullosos de nuestro trabajo y
apreciamos la oportunidad de suministrarle
el mejor ventilador de techo disponible en
cualquier lugar del mundo.
Para registrar su ventilador visite:
www.HunterFan.com/register
Conserve su recibo como comprobante de compra.
Lo que puede esperar
con su instalación Soporte de techo
2
Varilla
6
Paletas
Herramientas
PÁGINA
PÁGINA
necesarias
Opciones crecientes
3 4
Cableado Campana
PÁGINA
9
Mantenimiento,
operación y limpieza
PÁGINA
Cubierta ornamental
PÁGINA
10
Localización de fallasControl de pared
?
PÁGINA
5
PÁGINA
11
?
PÁGINA
12
1
M3572-02 • 04/09/18 • © Hunter Fan Company
14
16
PÁGINA
?
PÁGINA
17
Lo que puede esperar con su instalación
www.HunterFan.com
1.888.830.1326
Debe tener
la capacidad
de asegurar el
ventilador a la
estructura de la
edicación o caja de
salida aprobada para
ventiladores
Es posible que
necesite que un
amigo le ayude.
Revisar la caja para
ver el peso del
ventilador
Si no está
familiarizado con el
cableado, emplee un
electricista calicado.
Conozca su cableado
Los ángulos de techo
mayores que 34°
necesitan de un Kit de
Montaje en Ángulo
Vea la página 4 para
más detalles.
Evaluar el ángulo
del techo
30 pulgadas
Desde el extremo
de la paleta
hasta la pared u
obstrucción más
cercana
Evaluar la ubicación
7 pies
Desde el
borde inferior
de la paleta
hasta el piso
Lea y guarde estas instrucciones
Este producto se ajusta al Estándar 507 UL.
ADVERTENCIAS
w.1 – Para reducir el riesgo de incendio, choque eléctrico o
lesiones personales, monte el ventilador directamente a la
estructura de la edificación y/o una caja de salida marcada como
aceptable para soporte de ventiladores de 70 lb (31.8 kg) y utilice
los tornillos de montaje suministrados con la caja de salida.
w.2 - Para evitar posibles choques eléctricos, antes de instalar
o dar servicio de mantenimiento a su ventilador, desconecte
la alimentación apagando los interruptores automáticos que
alimentan a la caja de salida y el interruptor de pared asociado. Si
no puede bloquear los interruptores automáticos en la posición
de apagado, asegure firmemente una forma destacada de
advertencia, como una etiqueta de seguridad, en el tablero de
servicio.
w.3 – Para reducir el riesgo de incendio, choque eléctrico o daño
al motor, use solamente controles de velocidad de estado sólido
Hunter.
w.4 - Para reducir el riesgo de lesiones personales, no doble
los soportes de paleta cuando los instale, cuando equilibre las
paletas, o al limpiar el ventilador. No introduzca objetos extraños
entre las paletas del ventilador en movimiento.
PRECAUCIONES
c.1 - Todo el cableado debe realizarse de acuerdo con los códigos
eléctricos locales y nacionales con ANSI/NFPA 70. Si no está
familiarizado con el cableado, emplee un electricista calificado.
c.2 - SOLAMENTE use piezas de repuesto Hunter.
2
M3572-02 • 04/09/18 • © Hunter Fan Company
Herramientas necesarias
www.HunterFan.com
1.888.830.1326
Escalera
Destornilladores
Alicates Pelacables
Taladro eléctrico
(opcional)
Si se monta a una estructura de soporte, también necesitará estas herramientas.
Broca de 9/64”
(opcional)
3
M3572-02 • 04/09/18 • © Hunter Fan Company
No deseche las bolsas con herrajes ni
mezcle las partes de diferentes bolsas.
Tome nota del símbolo impreso en cada
bolsa con herrajes. Los símbolos pueden
ser usados para identicar los herrajes
apropiados para cada paso.
O
34
TECHO
Mounting Options (continued)
Si su techo es plano:
PARED
Cuelque el ventilador de la
varilla estándar (incluida).
Si su techo tiene ángulo:
1. Si el ángulo de su techo es menor a 34°, cuelgue su
ventilador con el tubo vertical estándar (incluido).
2. Si el ángulo de su techo es mayor a 34°, también
necesitará un Kit de Montaje en Ángulo (se vende
por separado).
Siga los tres pasos que se muestran más abajo para
determinar si el ángulo de su techo es mayor a 34°
Montaje
estándar
Montaje
en ángulo
Opciones crecientes
OPCIÓN 1 OPCIÓN 2
Tipo de
montaje
estándar
Estructura de
soporte
Caja de
salida
de techo
(requerido)
www.HunterFan.com
Estructura de
soporte
Tipo de
montaje
en
ángulo
1.888.830.1326
Caja de
salida
de techo
(requerido)
34°
DOBLE
en la línea
punteada
SITUACIÓN 1 SITUACIÓN 2
La guía hace contacto
1
con el techo Y
con la pared
Siga las
instrucciones de
este manual.
*lo más común
SE
AJUSTA
contra la pared
2 3
DESLICE
hacia el techo
La guía hace contacto
con la pared pero NO
con el techo
Necesita un
kit de montaje
inclinado.
Emplee un montaje estándar
para suspender el ventilador
4
M3572-02 • 04/09/18 • © Hunter Fan Company
de un techo plano.
Emplee un montaje de ángulo
para suspender el ventilador
de un techo abovedado
o en ángulo.
Soporte de techo
Desconecte
la energía
www.HunterFan.com
1.888.830.1326
Para techos en ángulo, apunte
la abertura hacia el pico.
Use tornillo mecánico
Use tornillo para madera
de 3” (incluido) para
asegurar a la estructura
de soporte con la caja de
salida eléctrica aprobada.
Taladre agujeros piloto
de 9/64”en la estructura
de soporte para ayudar
a asegurar el soporte de
techo con los materiales
de la bolsa .
(proporcionado con
la caja de salida) para
asegurar a la caja de
salida aprobada para
ventiladores de techo
existente. Asegúrese
de que esté instalado
con seguridad y que sea
aceptable como soporte
para ventiladores de 31.8
kg (70 lb) o menos.
Asegúrese de que los cuatro (4)
topes estén aún acoplados.
Consulte la advertencia w.1 en la pág. 2
Si luego de leer este manual
aún necesita asistencia, llame
a nuestro Soporte técnico al
1-888-830-1326.
M3572-02 • 04/09/18 • © Hunter Fan Company
Para evitar posibles choques eléctricos,
antes de instalar su ventilador, desconecte
la alimentación apagando los interruptores
automáticos que alimentan a la caja de salida
asociados con el interruptor de pared.
5
Varilla
www.HunterFan.com
1.888.830.1326
Varilla estándar
Opción 1
Incluido
(preensamblado)
Varilla larga
Opción 2
pase a la siguiente página
Si necesita una varilla de diferente longitud, siga estos pasos:
Los pasos 1 a 5 para retirar el tubo de varilla estándar
1 2 3 4 5
Slide
Slide
678910
Vendidos por separado
Los pasos 6 a 10 para reensamblar con un nuevo tubo
6
M3572-02 • 04/09/18 • © Hunter Fan Company
Varilla (continuación)
Consejo: Si usted tiene
dicultad para insertar los
cables a través del tubo
vertical, intente adherir
con cinta los cables a una
varilla de espiga delgada,
luego deje caer la varilla
de espiga y los cables a
través del tubo vertical.
Asegúrese de retirar toda
la cinta adhesiva una
vez que los cables hayan
pasado hasta el otro lado.
KEEP!
¡GUARDAR!
3/8”
8”
www.HunterFan.com
R
A
T
R
O
C
(no mostrado a escala)
R
A
L
E
P
Y
1.888.830.1326
Retire el tornillo de jación
preinstalado de modo que se
pueda insertar la varilla.
Apriete girando la varilla (por lo
menos 4-5 vueltas completas)
hasta que se detenga.
8”
M3572-02 • 04/09/18 • © Hunter Fan Company
Pueden cortarse los
alambres, pero dejar al
menos 8” extendidos de la
Apriete el tornillo de
jación con un alicate.
NO APRIETE A MANO.
parte superior de la varilla.
3/8”
Si el tornillo de jación no
está apretado rmemente, el
7
ventilador podría caer.
Varilla (continuación)

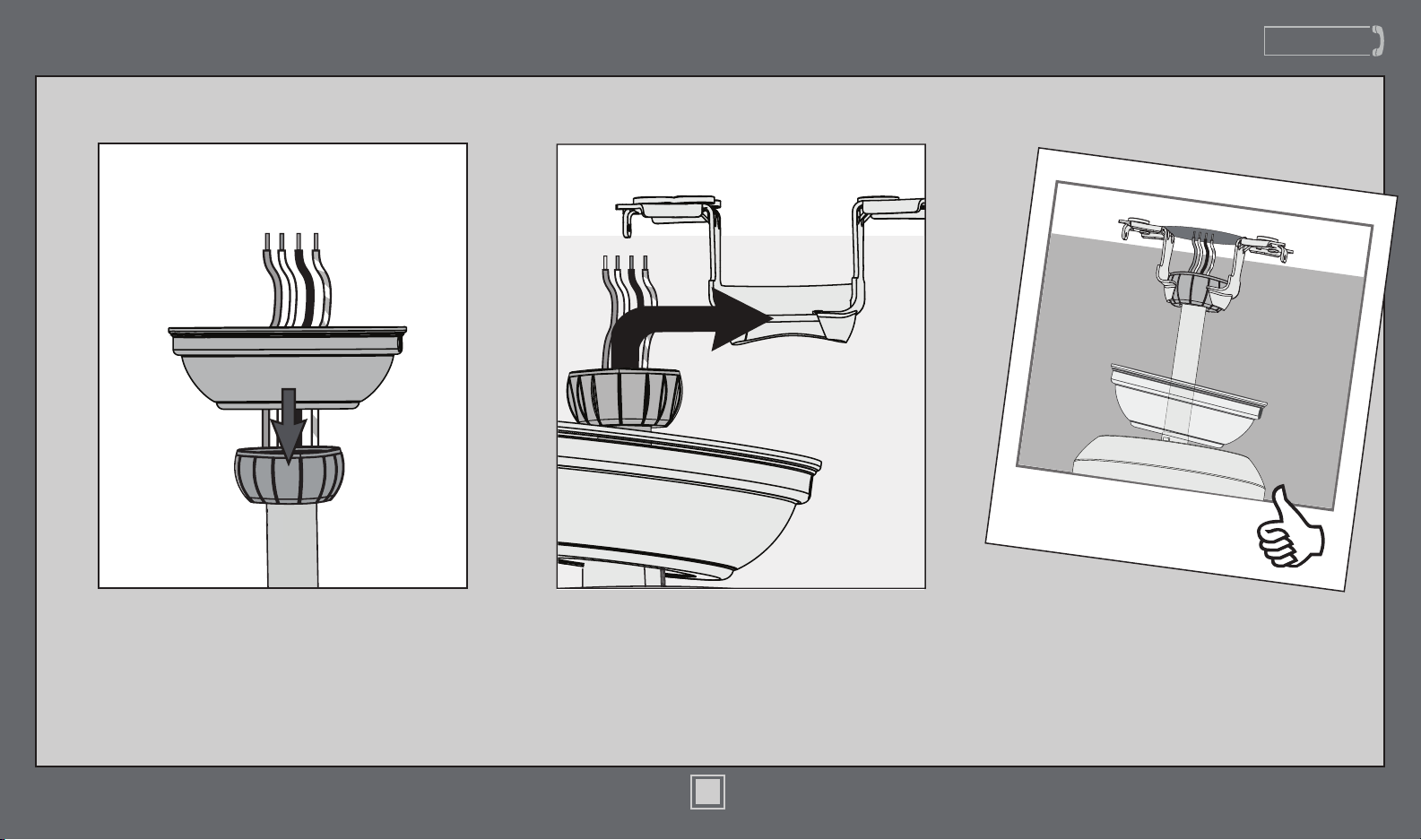

NO LEVANTE EL VENTILADOR
Pase los alambres y la varilla a través de la
www.HunterFan.com
1.888.830.1326
campana. Deje que la campana se sitúe
sin apretar encima del ventilador.
AGARRANDO LA CAMPANA O LOS
CABLES. Coloque la bola de la varilla en
la ranura del soporte de techo.
8
M3572-02 • 04/09/18 • © Hunter Fan Company
Cableado
Nota: Para conectar los alambres, sostenga los
www.HunterFan.com
1.888.830.1326
extremos desnudos de los alambres juntos y
L
E
T
E
E
D
S
E
D
C
H
O
coloque un conector sobre ellos; luego tuerza en
el sentido horario hasta que queden apretados.
D
L
E
T
E
E
D
S
E
C
H
O
E
N
V
T
L
E
E
D
S
E
D
Consulte la PRECAUCIÓN c.1 de la pág. 2
I
L
A
D
O
R
Verde con
banda amarilla
D
E
S
D
banda amarilla
E
E
L
S
(Puesta a tierra)
Usando un conector de
alambre anaranjado de
(Puesto a tierra)
la bolsa de materiales ,
conecte los 3 alambres
de puesta a tierra
(verde, verde con
Verde con
T
E
D
E
O
T
P
R
O
banda amarilla, y cobre
desnudo) del ventilador,
la varilla y el soporte de
suspensión.
O
H
C
E
Blanco
D
E
S
D
E
Gire los empalmes hacia arriba y presiónelos cuidadosamente hacia atrás a través del soporte de
suspensión dentro de la caja de salida. Separe los alambres, con los alambres puestos a tierra a
un lado de la caja de salida y los alambres no puestos a tierra al otro lado de la caja de salida.
(Sin puesta a tierra)
Usando los conectores de
alambre anaranjados de
la bolsa de materiales ,
conecte el alambre negro
(sin puesta a tierra) del techo
con el alambre negro del
ventilador. Conecte el alambre
blanco (puesto a tierra) del
Negro
O
D
A
E
L
L
I
T
V
N
E
techo con el alambre blanco
del ventilador.
R
9
M3572-02 • 04/09/18 • © Hunter Fan Company
Campana
Agujeros
del tornillo
www.HunterFan.com
1.888.830.1326
Coloque la campana de modo que,
cuando sea levantada para ponerla
en posición, encaje en el soporte de
suspensión como se muestra.
Levante la campana para ponerla
en posición de manera que los
agujeros para tornillos estén
alineados.
M3572-02 • 04/09/18 • © Hunter Fan Company
Inserte los dos tornillos de la
campana que se encuentran en la
bolsa de materiales .
Nota: El tipo de ventilador puede variar.
10
Cubierta ornamental
www.HunterFan.com
1.888.830.1326
Enrosque la cubierta ornamental en
la varilla roscada del motor.
11
M3572-02 • 04/09/18 • © Hunter Fan Company
Paletas
Agujeros
del
tornillo
www.HunterFan.com
1.888.830.1326
Levante un anillo para aspas al conjunto del
motor y alinee los oricios para los tornillos.
Instale los tres tornillos para jar el aspa,
que se encuentran en la bolsa de
herrajes.
Nota: Para brindar un soporte de aspa
apropiado, escoja los tres oricios para
tornillos que estén alineados con los
tres brazos del anillo para aspas como se
muestra en la ilustración.
12
M3572-02 • 04/09/18 • © Hunter Fan Company
Si desea instalar su ventilador con tres
aspas, salte la siguiente página.
Si desea instalar su ventilador con seis
aspas, levante el segundo anillo para
aspas opcional al conjunto del motor e
instale tres tornillos para jar aspas, que
se encuentran en la bolsa de herrajes,
como se muestra en la ilustración.
Paletas (continuación)
www.HunterFan.com
1.888.830.1326
Fije cada aspa al anillo para aspas usando los
tres tornillos para ensamblar aspas, que se
encuentran en la bolsa de herrajes.
M3572-02 • 04/09/18 • © Hunter Fan Company
13
Control de pared
www.HunterFan.com
1.888.830.1326
1.
2.
Corte la alimentación a la habitación
donde estará trabajando en el tablero
de interruptores. Después de retirar
la placa de cubierta del interruptor,
retirar todo cableado del interruptor.
No restablezca la alimentación hasta
que haya terminado el trabajo.
Al usar los conectores de cables, conecte cada uno de los
cables negros desde el control de la pared al cable negro
proveniente de la caja del interruptor. Conecte cada uno
de el cable verde con banda amarilla desde el control de la
pared al cable de puesta a tierra proveniente de la caja del
Nota: Si están presentes dos cables blancos en la caja
del interruptor, conéctelos entre sí en caso de que no
estuvieran ya conectados.
1.
2.
interruptor.
1.
2.
Inserte el control de pared en el la caja
de distribución y asegúrela con dos
pestañas de metal a las pestañas en
la caja del interruptor usando los dos
tornillos de cabeza plana que vienen
con la caja del interruptor.
14
M3572-02 • 04/09/18 • © Hunter Fan Company
Control de pared (continuación)
1.
2.
www.HunterFan.com
¡FELICITACIONES!
¡HA TERMINADO
LA INSTALACIÓN!
1.888.830.1326
Retire la perilla del control de pared
y monte la carátula (no incluida)
en el control de pared usando
los dos tornillos #6-32 que retiró
anteriormente de la carátula.
Vuelva a colocar la perilla en el control
de pared y gírelo hacia la izquierda
para la posición OFF (apagado).
15
M3572-02 • 04/09/18 • © Hunter Fan Company
Mantenimiento, operación y limpieza
Conecte
la energía
Interruptor
de inversión
www.HunterFan.com
1.888.830.1326
La perilla de la unidad de control de
pared ajusta la potencia del ventilador.
El ventilador tiene cuatro velocidades en
secuencia: alta, media, baja y apagado.
M3572-02 • 04/09/18 • © Hunter Fan Company
Para cambiar la dirección del ujo de
aire, mueva el interruptor de inversión a
la posición opuesta.
16
Para limpiar el ventilador, use una
escobilla suave o un paño sin hilachas
para evitar rayones. Los productos de
limpieza pueden dañar los acabados.
Localización de fallas
www.HunterFan.com
1.888.830.1326
El ventilador no funciona
• Asegúrese de que el ventilador
está encendido.
• Empuje el interruptor de
inversión del motor rmemente
hacia la izquierda o la derecha
para asegurar que esté
conectado.
• Verique el interruptor
automático para asegurar que la
alimentación esté encendida.
• Asegúrese que las aspas giren
libremente.
• Apague la alimentación del
interruptor automático, luego
aoje la campana y revise todas
las conexiones de acuerdo con
el diagrama de cableado de la
página 9.
• Apague la alimentación del
interruptor termomagnético,
luego asegúrese de que el
control de pared está instalado
adecuadamente de acuerdo con
las instrucciones en las páginas
14-15.
Excesivo bamboleo
• Apriete todas las aspas y
tornillos de los anillos de
las aspas hasta que estén
ajustadas.
• Apague la alimentación
eléctrica, apoye el ventilador
muy cuidadosamente, y
verifique que la bola de
suspensión esté asentada
correctamente.
Operación ruidosa
• Apriete las aspas y tornillos de
los anillos de las aspas hasta
que estén ajustadas.
• Verique si alguna aspa
está agrietada. Si fuera así,
reemplace todas las aspas.
17
M3572-02 • 04/09/18 • © Hunter Fan Company
Loading...
