Hunter Fan 9016x User Manual [en, es, fr]

®

The

SUMMER BREEZE

Collection

Indoor/Outdoor Pedestal Fan

ENGLISH

See page 1

Vea la página 15

ESPAÑOL

42733-01 04/26/2007

Consulter la page 29

FRANÇAIS

OWNER’S G U I D E

FOR MODEL 901 6X

IMPORTANT SAFETY INFORMATION

Read & Save These Instructions

CAUTION

When using electrical appliances, basic
precautions should always be taken to
reduce the risk of re, electric shock
and personal injury:

1. Read all instructions before using
this fan.

2. Improper assembly may result in
the risk of re, electric shock or
personal injury.

3. The power plug must be removed
from the power socket when not

ENGLISH

in use, before cleaning, servicing,
maintenance and before moving to
another location.

4. Place the fan on a at, dry, stable
surface to avoid tipping over.

5. Use fan only for intended use,
as described in this instruction
manual.

6. To protect against electrical shock,
use fan with only GFCI protected
receptacles when using the fan in
damp or outdoor locations.

7. NEVER insert ngers, pencils
or any other objects through
the grille.

8. DO NOT operate this fan:

• if the cord is damaged

• if the fan malfunctions

• if the fan has been dropped or

damaged in any way

9. To disconnect, grip plug and pull
from wall outlet. NEVER yank on
cord.

10. This product is intended for house­hold use only and not for commer­cial or industrial use.

11. DO NOT operate fan in the pres­ence of explosive and/or am­mable fumes.

12. DO NOT place fan or any parts
near an open ame, cooking or any
other heating appliances.

13. DO NOT use near curtains, plants,
window treatments, etc.

14. Never operate the fan if the grills
are not properly installed. Operat­ing the fan without the grills could
result in serious injury.

15. The appliance is not intended for
use by young children or inrm
persons without supervision.
Young children should be super­vised to ensure that they do not
play with the appliance.

16. This appliance has a grounded
three-prong plug and is suitable
for grounded receptacle use only.
An adapter is available for con­necting three-blade grounding­type plugs to two-slot receptacles.
The adapter must be properly
grounded. DO NOT attempt to
defeat the purpose of this safely
feature.

2 42733-01 04/26/2007

WELCOME UNPACKING

Thank you for choosing a Hunter
Pedestal Fan. This manual gives you
complete instructions for using your
fan. Here are some the features you
will enjoy with your fan:

• An attractive design that enhances
any decor

• A powerful Hunter motor for max­imum air ow

• Three speeds to adjust your com­fort level

Before using your fan, record the fol­lowing information for your records
and for warranty assistance.

Model Name ____________________

Date Code ______________________

Date Purchased _________________

Where Purchased ________________

_______________________________

As you unpack the fan, save the
carton and packing materials in case
you want to move or ship the unit in
the future.

Carefully remove all items from
the box.

NOTE: It is best to have someone
hold the box while you lift the fan
and the protective packaging out of
the carton.

Make sure all shipping materials are
removed from fan before operating.

TOOLS NEEDED

• Adjustable wrench

• Phillips screwdriver

ENGLISH

Please attach your

receipt or a copy of your

receipt to this manual

for future reference.

42733-01 04/26/2007 3

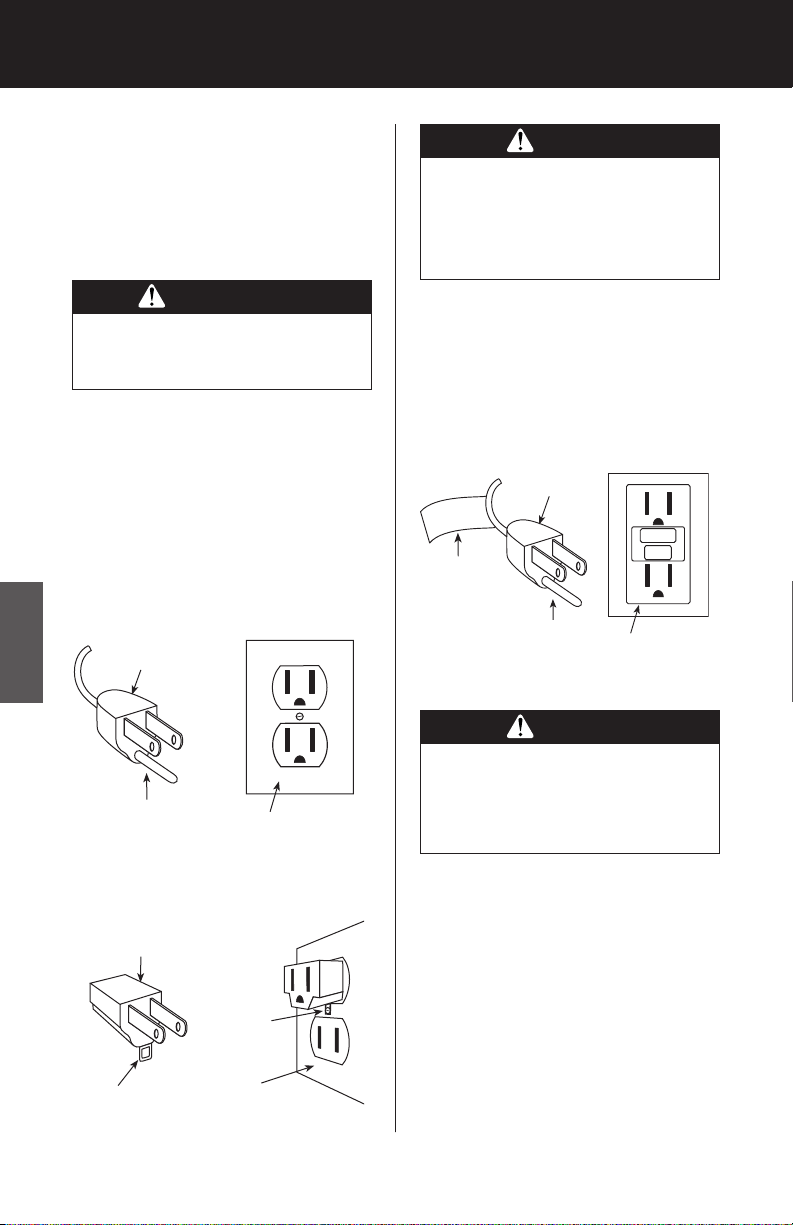

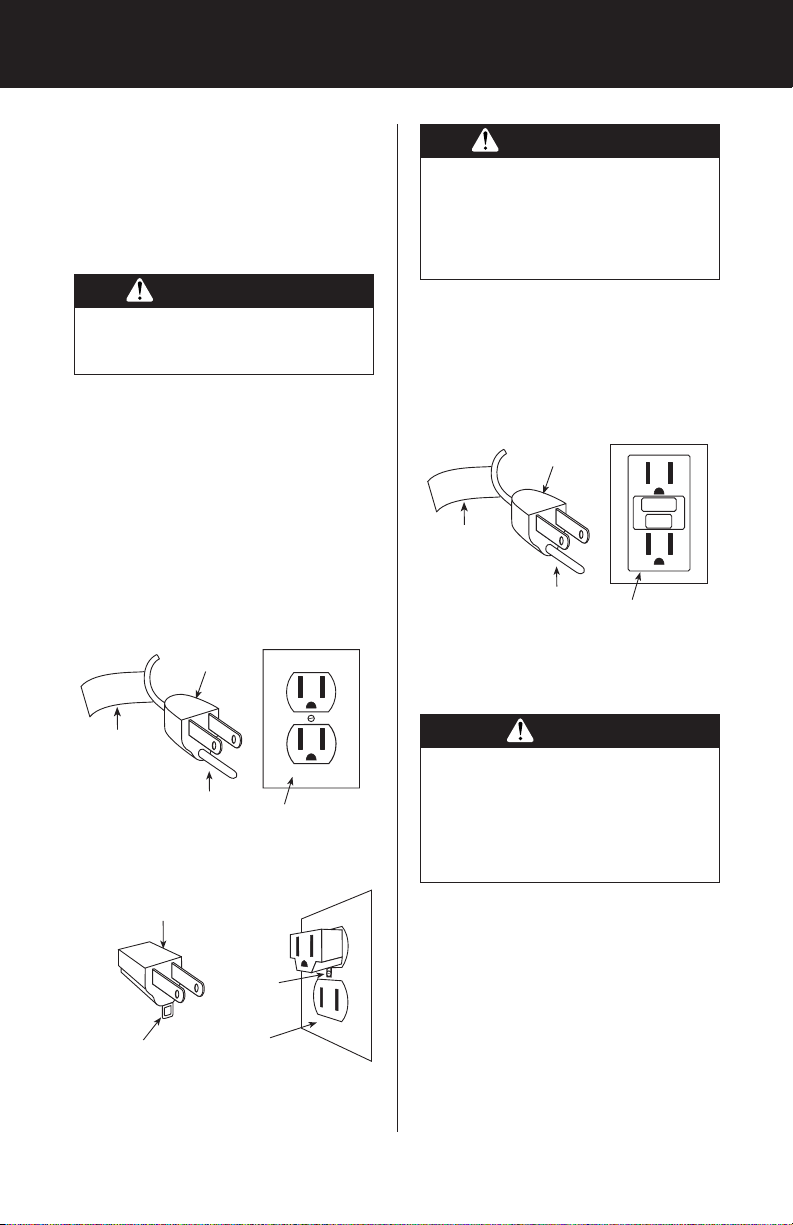

GROUNDING INSTRUCTIONS

Grounded Outlet

Grounded
Plug

Grounding Pin

GFCI Tag

This appliance is for household use
only and may be plugged into any
120-volt AC electrical outlet (or­dinary household current). DO NOT
use any other type of outlet.

The power cord has a grounded plug
as shown in Figure 1A. The fan must
be plugged into an electrical outlet

ENGLISH

that can accommodate the ground­ing pin. If your electrical outlet can
not accommodate the grounding
pin, then you must purchase and in­stall one of the two types of adapt­ers shown in Figure 1B.

FIGURE 1A

4 42733-01 04/26/2007

FIGURE 1B

ASSEMBLY

LINE CORD SAFETY TIPS

1. NEVER pull or yank on the cord

or the appliance.

2. To insert plug, grasp it rmly

and guide it into the outlet.

3. To disconnect the appliance,

grasp the plug and remove it
from the outlet.

4. Before each use, inspect the line

cord for cuts and/or abrasion
marks. If any are found, the ap­pliance should be serviced and
the line cord replaced. Please
return it to our Service Depart­ment or to an authorized service
representative.

5. NEVER wrap the cord tightly

around the appliance, as this
could place undue stress on the
cord where it enters the appli­ance and could cause it to fray
and break.

6. DO NOT operate appliance if

the line cord shows any dam­age, if the appliance works
intermittently or stops working
entirely.

7. DO NOT use an extension cord

with this fan.

NOTE: Assembly of this fan will
be easier if performed by two
people.

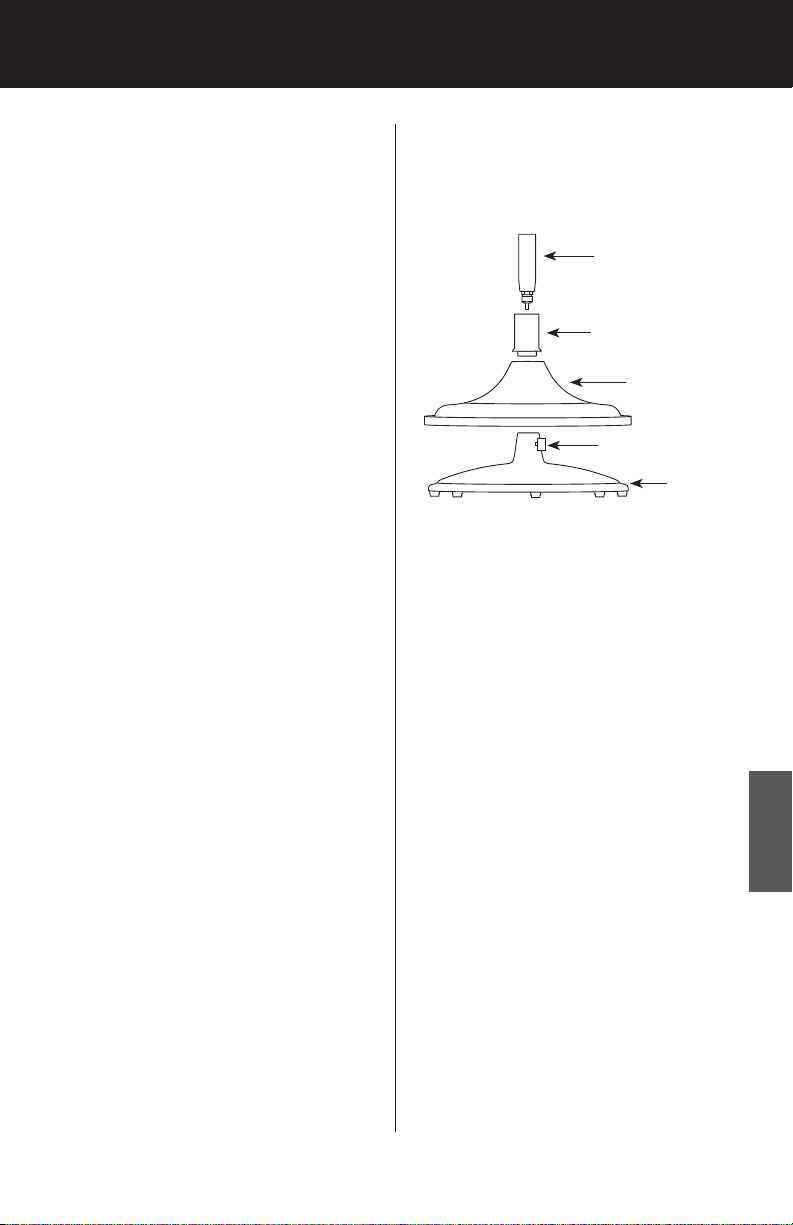

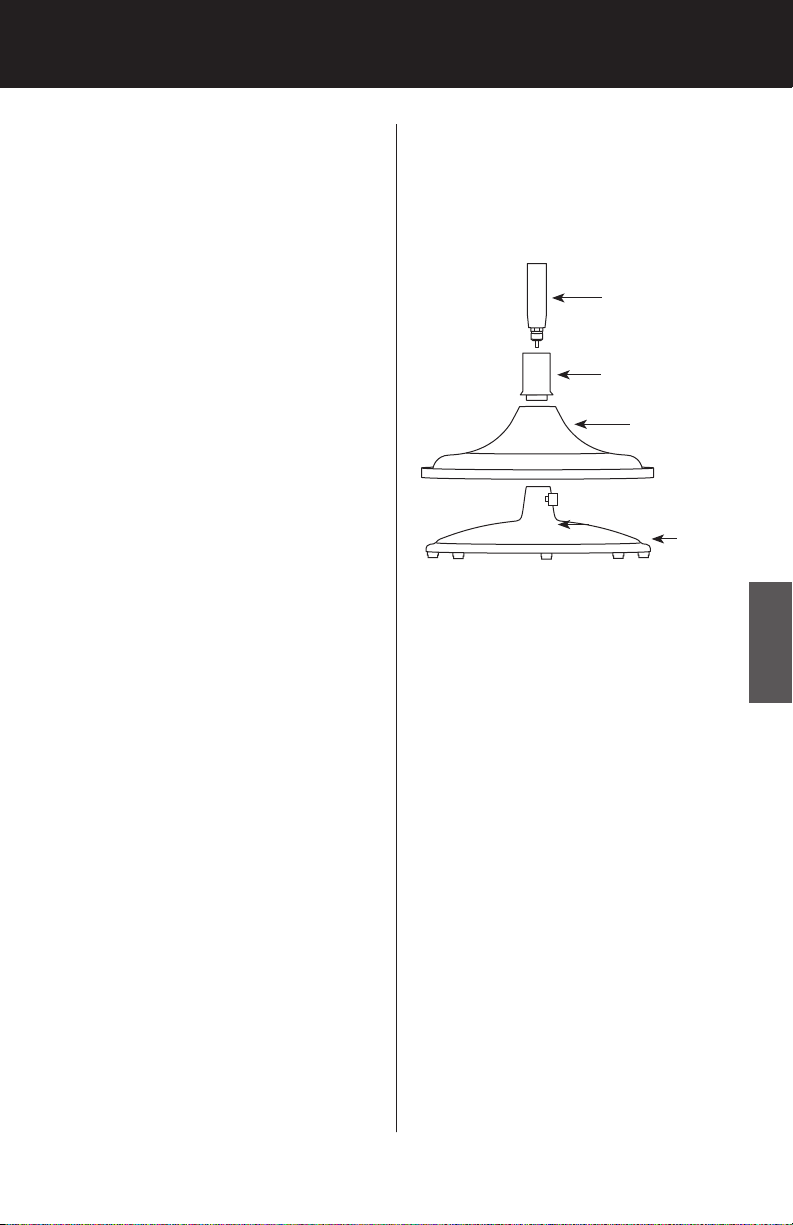

1. Lower the Base Cover over the
Cast Iron Base. See Figure 1.

Telescoping Pole

Cover Support Cap

Base Cover

Pole Setscrew
(pre-installed,
tagged)

FIGURE 1

Cast
Iron
Base

ENGLISH

42733-01 04/26/2007 5

ASSEMBLY CONTINUED

6. Use pliers or an adjustable
wrench to tighten the Pole Set­Screw until it seats rmly against
the Telescoping Pole. See Figures
1 and 2.

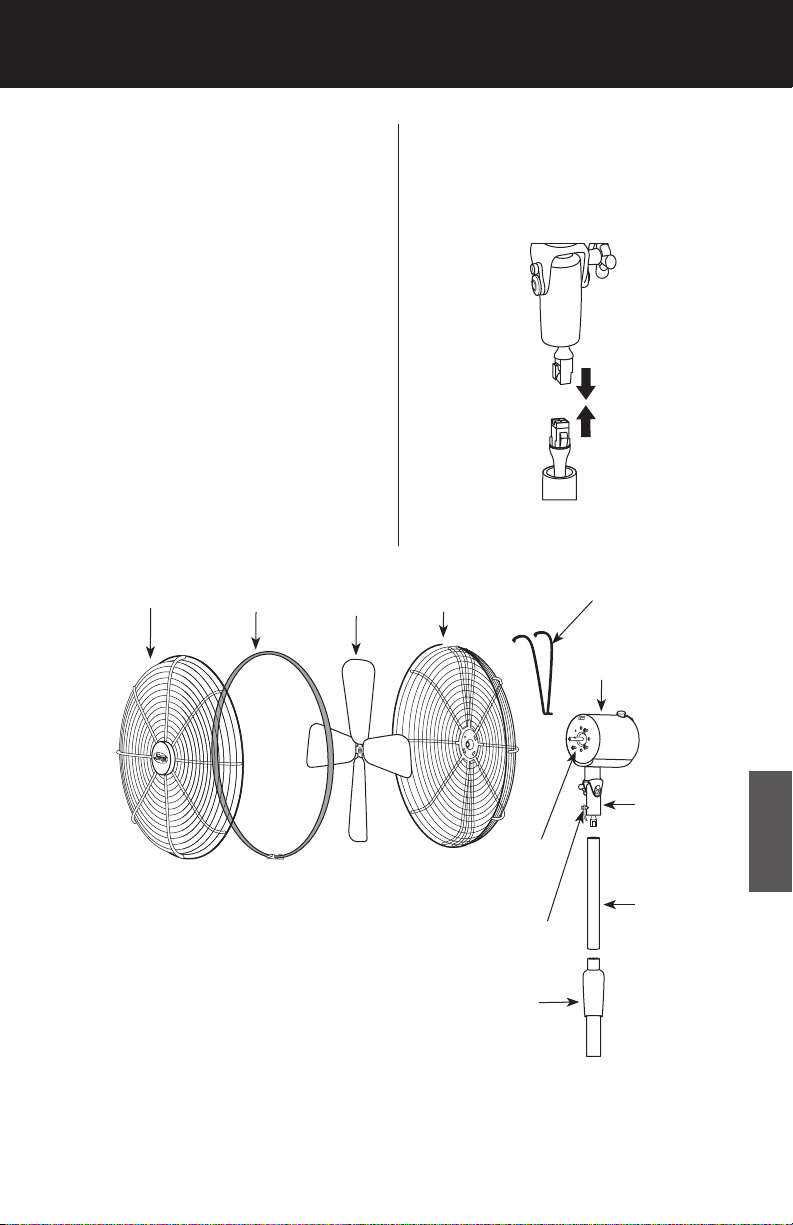

7. Connect the plugs coming from
the bottom of the Telescoping
Pole and the insdie of the Electri­cal Cover.

ENGLISH

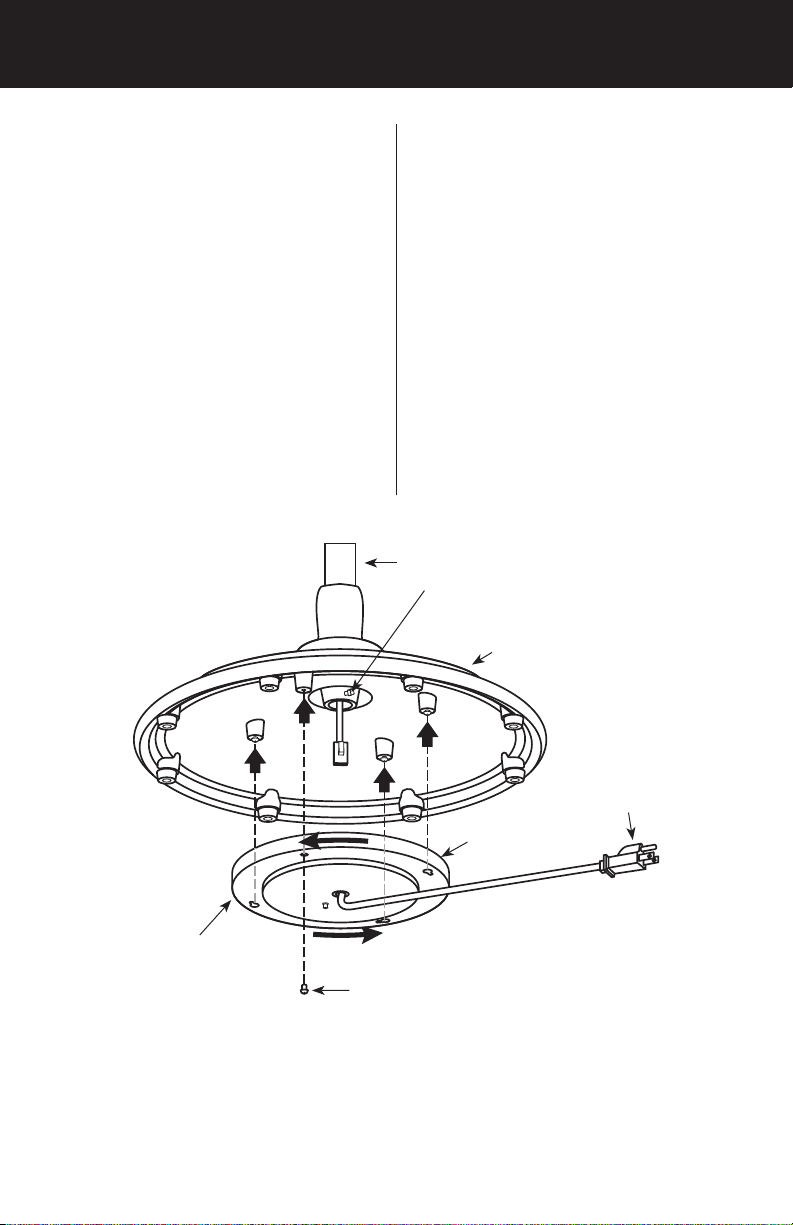

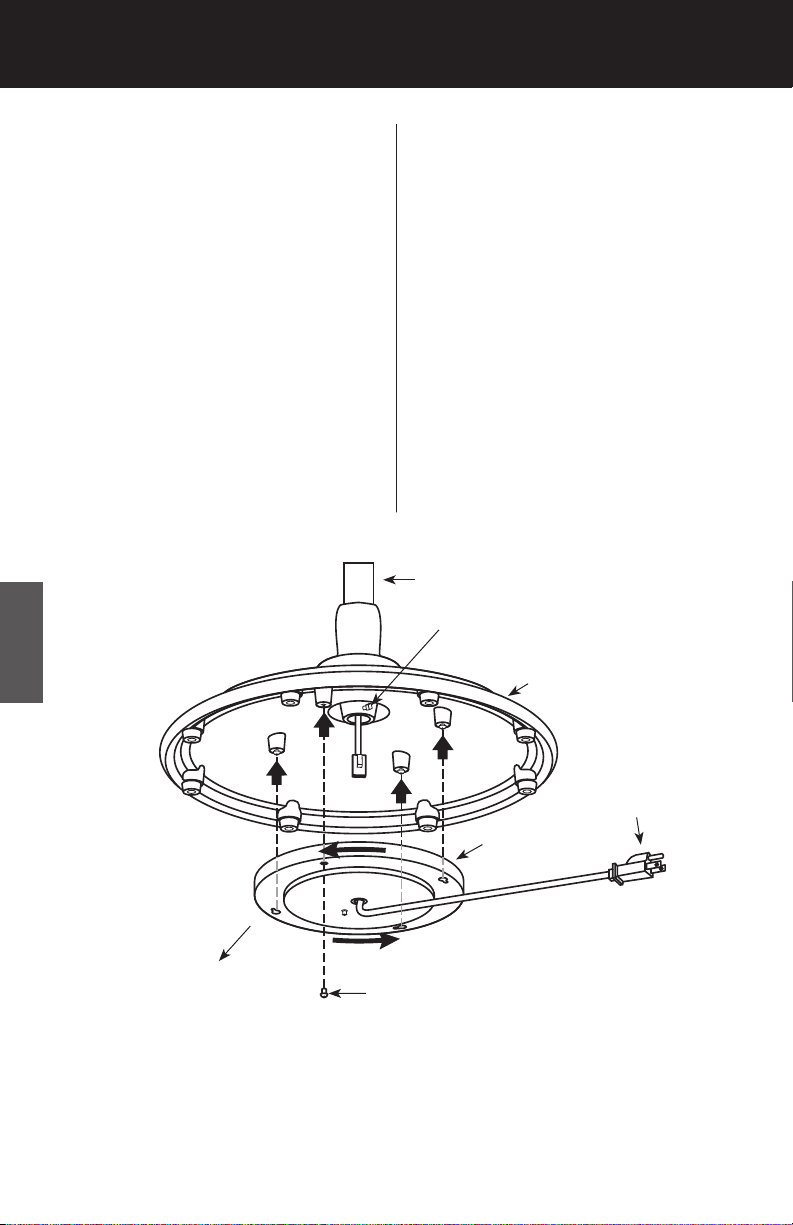

8. Place the Electrical Cover against
the bottom of the Cast Iron
Base and align the Keyslots in
the Electrical Cover with the
three loosened Cover Assembly
Screws. Rotate the Electrical Cov­er counterclockwise. See Figure

2.

9. Install the fourth Cover Assem­bly Screw. Tighten all four Cover
Assembly Screws to attach the
Electrical Cover to the bottom
of the Cast Iron Base.

Telescoping Pole

Pole Setscrew (NOTE: Pole Set­screw must be tightened before
electrical cover is installed.)

Base

Wall
Plug

Keyslots

Electrical
Cover

Cover Assembly Screw

FIGURE 2

6 42733-01 04/26/2007

10. Hold the wall plug out of the
way and stand the fan upright.

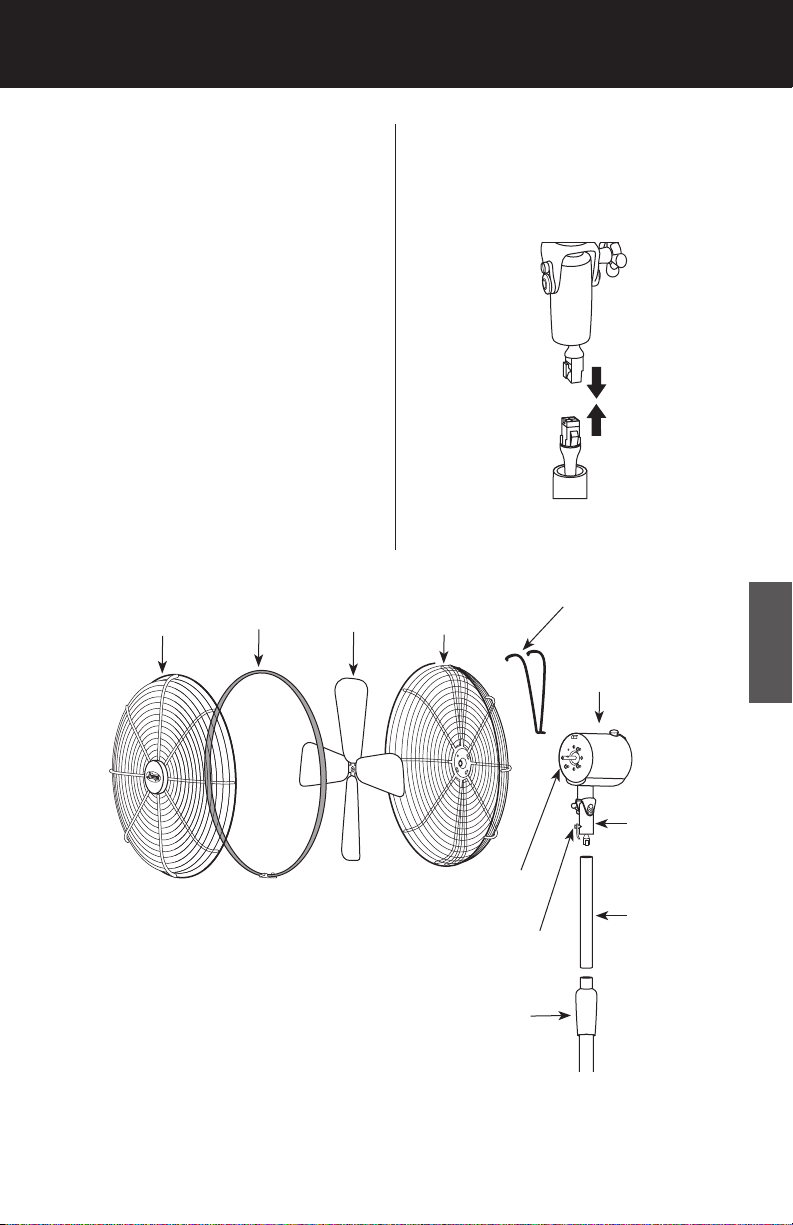

11. Loosen the Height Adjustment
Grip on the Telescoping Pole by
turning it counterclockwise. See
Figure 3. Raise theTelescoping
Pole approximately 10 inches.
Turn the Height Adjustment
Grip clockwise to set the height
of the Telescoping Pole.

12. Remove the Motor Mount Set­screw (pre-loaded and tagged)
and set it aside for later reinstal­lation. See Figure 3.

ENGLISH

FIGURE 4

Height
Adjustment
Grip

FIGURE 3

42733-01 04/26/2007 7

ASSEMBLY CONTINUED

14. Insert the threaded portion of
the Telescoping Pole into the
Motor Mount. See Figure 3.
Turn the Fan Motor to tighten
the joint, then re-install the Mo­tor Mount Setscrew to secure
the Fan Motor to the Telescop­ing Pole.

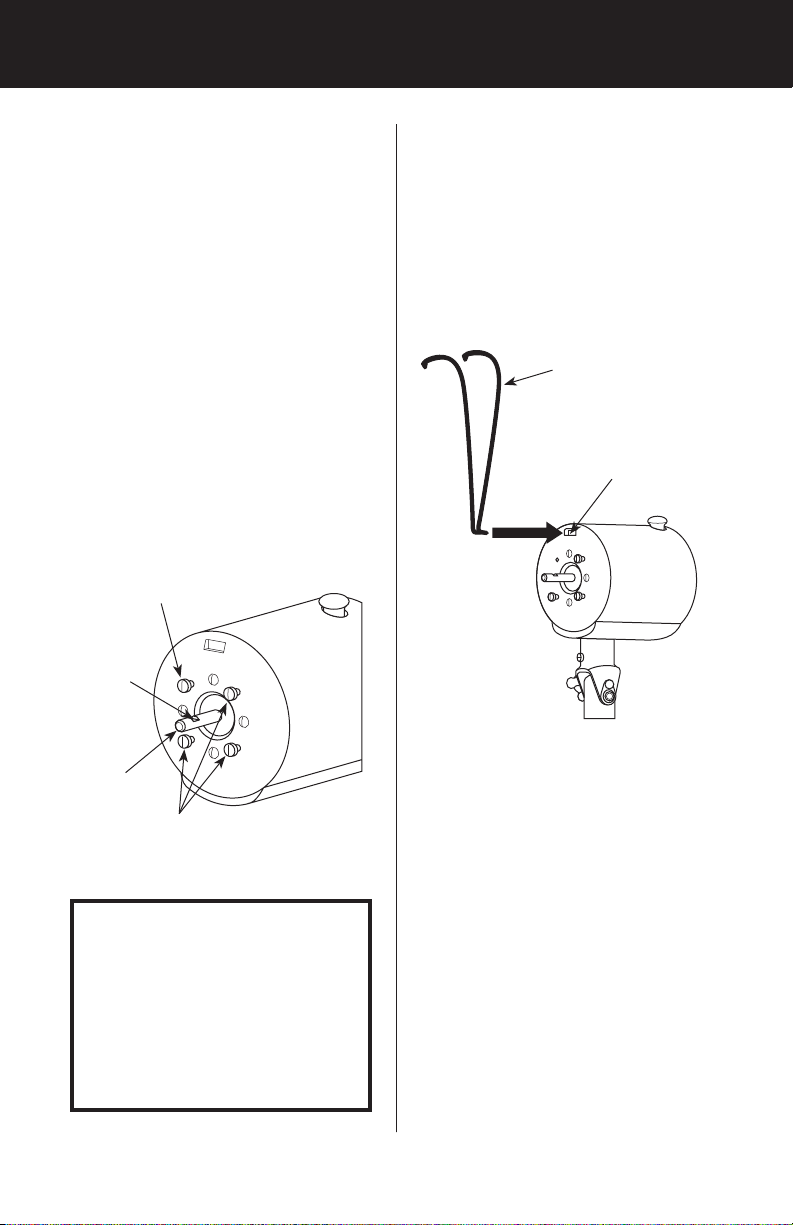

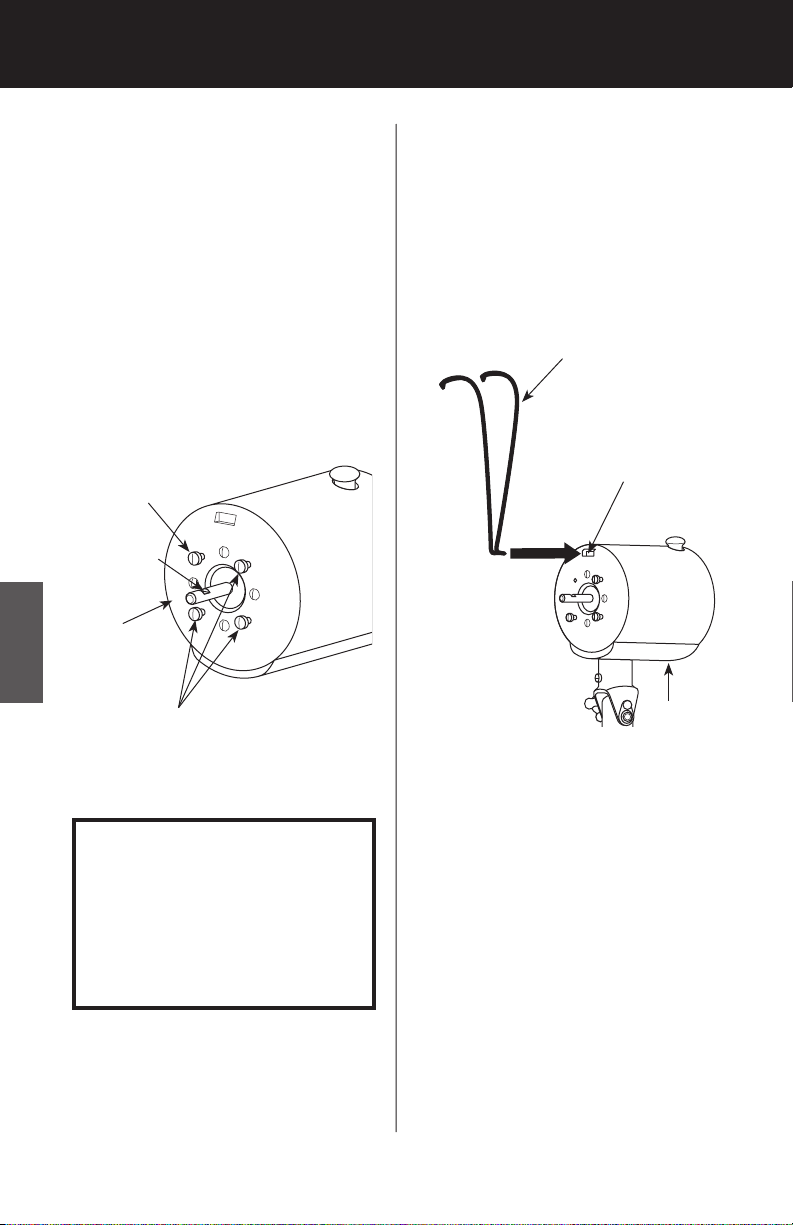

15. Remove the upper left Grille
Mounting Screw from the Mo­tor Face. See Figure 5. Loosen
the three remaining Grille
Mounting Screws.

ENGLISH

Upper Left Grille
Mounting Screw

Flat Portion

Motor Shaft

16. Install the Interlock Bracket as
shown in Figure 6. NOTE: DO
NOT remove the rubber bar­rier from the hole in the Motor
Face. Insert the bottom of the
Interlock Bracket into the open­ing protected by the rubber bar­rier.

Interlock Bracket

Hole in Motor Face

Fan Motor

Grille Mounting Screws

FIGURE 5

FIGURE 6

ATTENTION: This fan has a

built-in safety switch that will
not allow the fan to operate
unless the Interlock Bracket is
properly installed, the Grille is
fully assembled to the Motor
Face, and the Interlock Bracket
is secured into place.

8 42733-01 04/26/2007

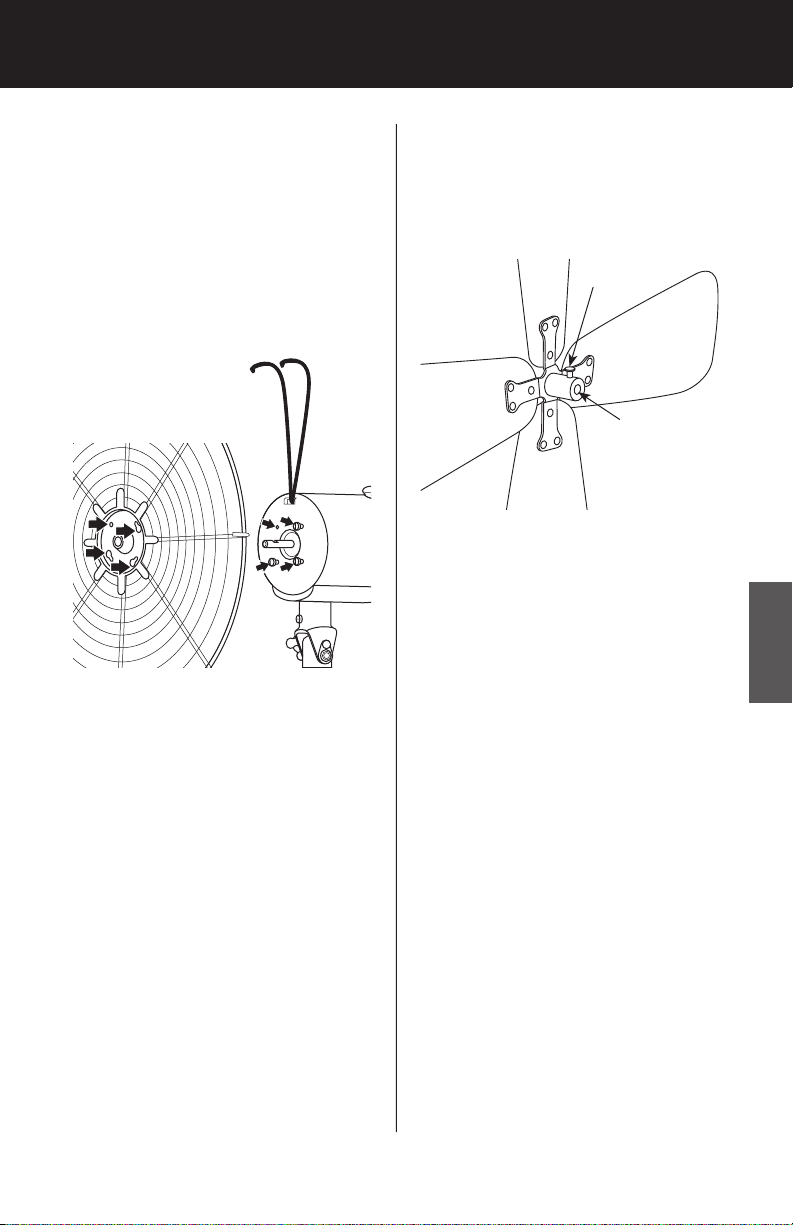

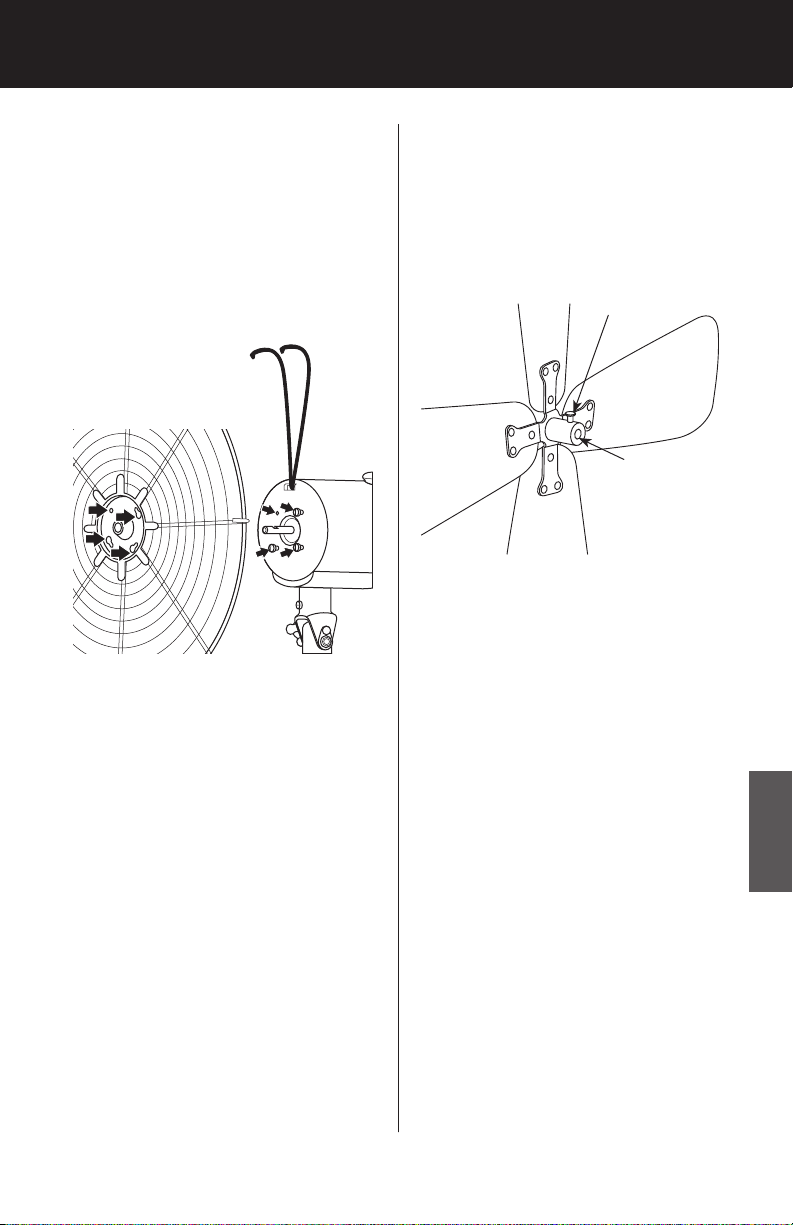

17. Align the three keyhole slots in
the Back Grille with the three re­maining Grille Mounting Screws
in the Motor Face, and place the
Back Grille onto the Motor Face,
ensuring that the Grille Mount­ing Screw washers are between
the screw head and the Back
Grille. If necessary, loosen the
three remaining Grille Mounting
Screws. See Figure 7.

ENGLISH

FIGURE 7

18. Rotate the Back Grille clockwise
to situate the screws in the nar­row ends of the keyhole slots.

19. Reinstall and tighten the Up­per Left Grille Mounting Screw
and tighten the remaing three
remaining Grille Mounting
Screws.

42733-01 04/26/2007 9

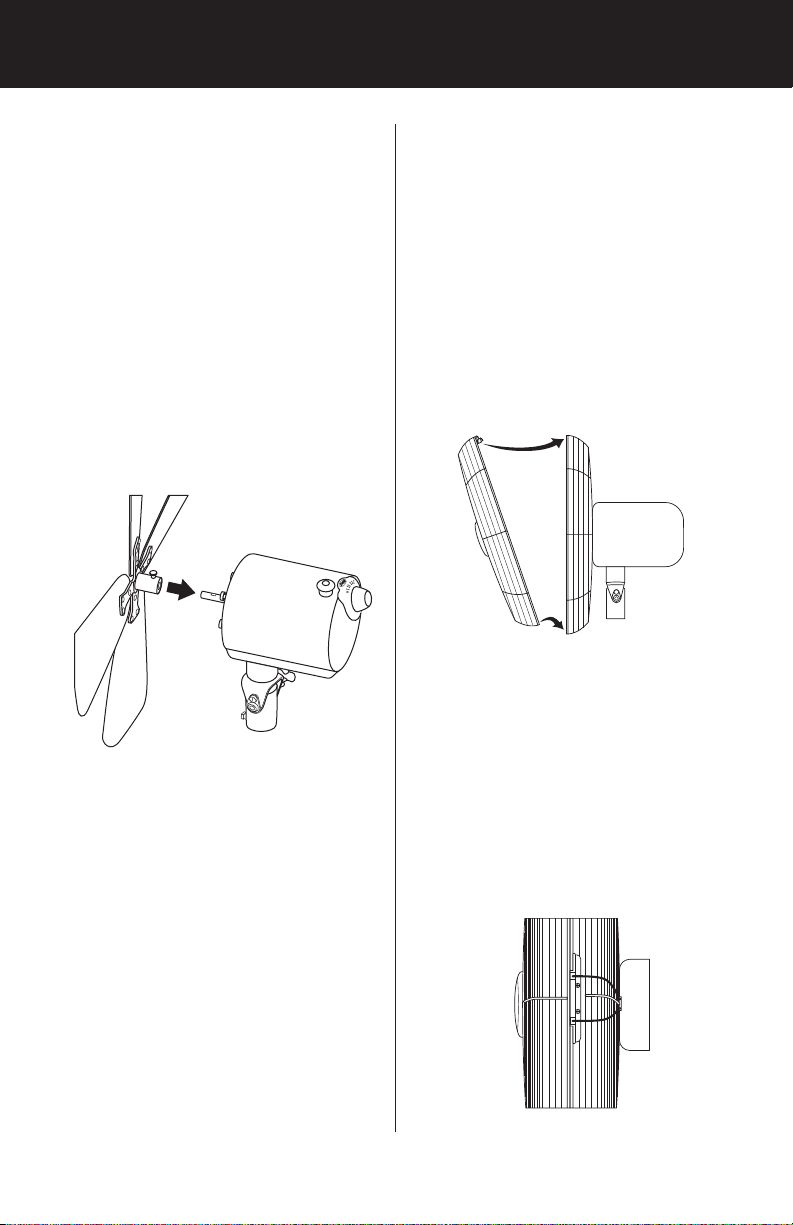

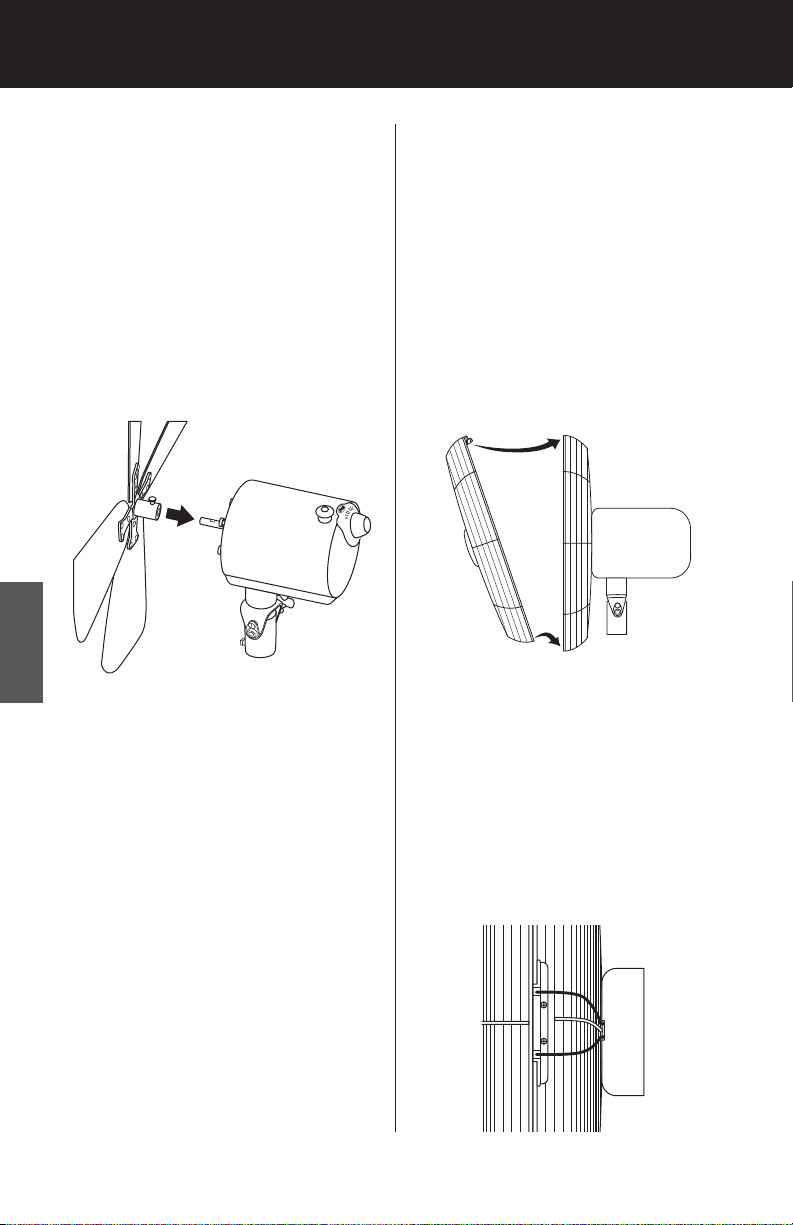

21. Slide the Blade Assembly Sleeve
over the Motor Shaft, ensuring
the Blade Assembly Screw is po­sitioned over the Flat Portion of
the Motor Shaft. See Figure 9.
Tighten the Blade Assembly Set­screw so that it seats against the
Flat Portion of the Motor Shaft.
gently pull the Blade Assembly
to ensure it is secure on the Mo­tor Shaft.

ENGLISH

22. With the Hunter logo facing for­ward and upright, engage the
tabs on the lower part of the
Front Grille into the rim of the
Back Grille, as shown in Figure
10, arrow 1. Then, move the
top of the Front Grille as shown
in Figure 10, arrow 2, so that
the tab at the top of the Front
Grille snaps under the rim of the
Back Grille.

2

FIGURE 9

NOTE: For clarity, the Back Grille
and Interlock Bracket have been
removed from Figure 9 to show the
Blade Assembly Sleeve/Motor Shaft
installation.

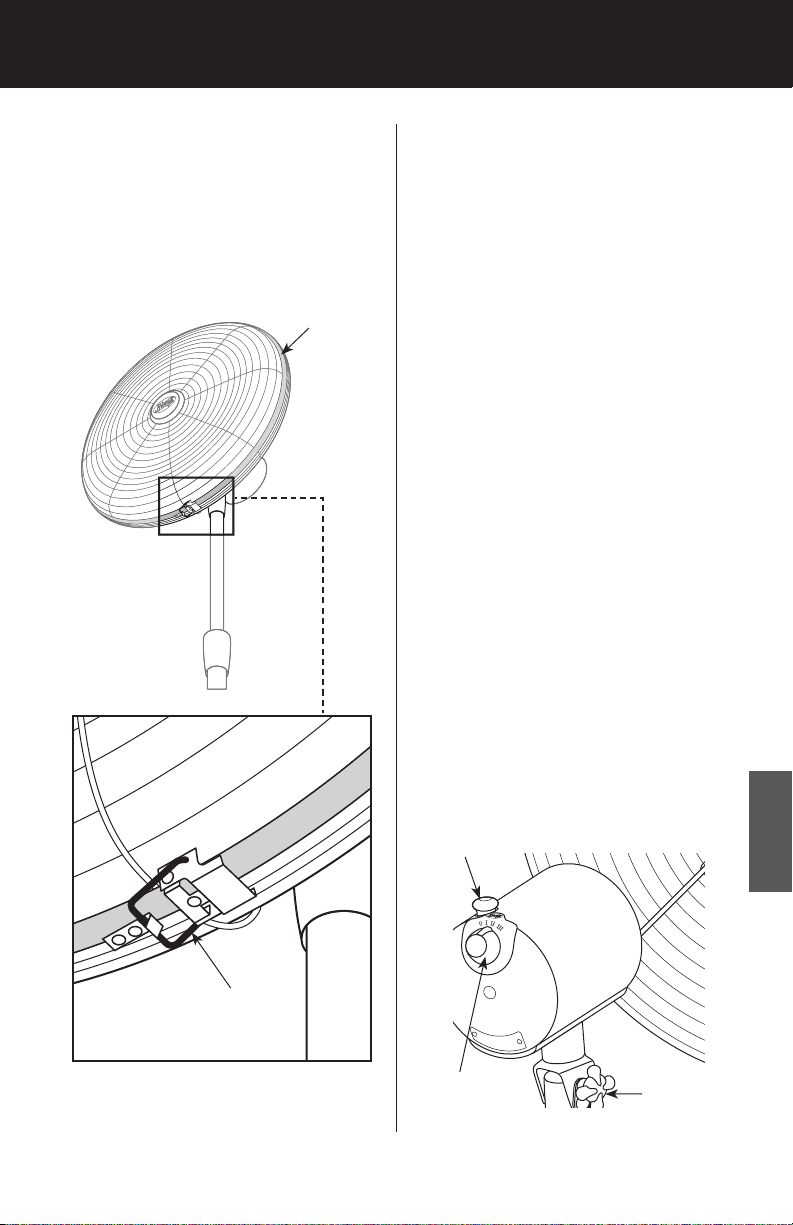

23. Align the two ends of the Inter­lock Bracket with the two notches
in the tab on top of the Front
Grille. Press the two ends of the
Interlock Bracket into the two

1

FIGURE 10

notches of the tab on the top of
the Front Grille. See Figure 11.

FIGURE 11

10 42733-01 04/26/2007

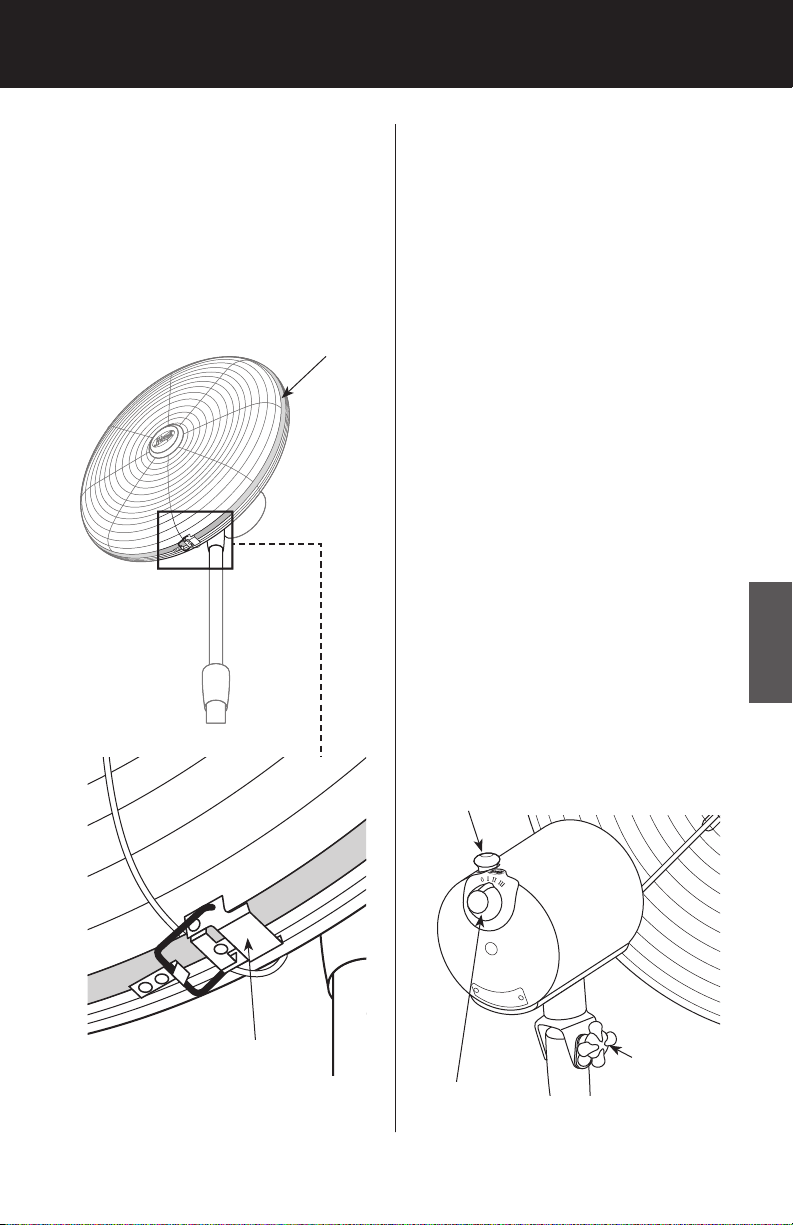

OPERATION

This appliance is for household use
only.

1. Place the fan on a dry, safe, at
surface where it cannot fall or
be pulled by the cord.

2. The Power/Speed Control
should always be OFF before
plugging or unplugging the fan.
Plug the fan into a grounded
120-volt AC electrical outlet
(ordinary household current).
DO NOT use any other type of
outlet. Make sure that the rated
voltage of the fan is the same as
the power source before plug­ging it into the power source.

3. Use the Power/Speed Control
to turn the fan “ON” or “OFF”.
See Figure 13.

ENGLISH

4. To select the speed, move the
Power/Speed Control from OFF
to the desired speed setting:
O (o), I (low), II (medium), III
(High). See Figure 13.

Angle
Adjustment
Knob

42733-01 04/26/2007 11

5. To adjust the upward or down­ward ow of air, loosen the An­gle Adjustment Knob beneath
the Fan Motor. See Figure 13.
Position the fan to the desired
angle, and tighten the Angle
Adjust knob.

6. To make the fan oscillate, push
the Oscillation Pin down. To
stop the fan from oscillating,
pull the Oscillation Pin up. See
Figure 13.

7. To adjust the height of your

ENGLISH

fan, hold the Telescoping Pole
securely with one hand, and
twist the Height Adjustment
Grip counterclockwise. While
supporting the fan motor, raise
or lower the Telescoping Pole to
the desired height, then tighten
the Height Adjustment Grip.

MAINTENANCE

This fan is permanently lubricated
and will not require additional lubri­cation (oil) for the life of the fan.

This fan requires little maintenance
and contains no user serviceable
parts. DO NOT try to x it yourself.
Contact qualied service personnel if
servicing is needed.

2. DO NOT immerse the fan in wa­ter or any other liquid.

CLEANING GRILLE AND BLADES

1. Turn the fan o and remove the
plug from the electrical outlet.

2. To disassemble the Grille, un­latch the Grille Ring Latch,
remove the Grille Ring and the
Interlock Bracket.

3. Loosen the Blade Assembly
Setscrew and slide the Blade As­sembly o of the Motor Shaft.

4. The Grilles and the Blade Assem­bly may be cleaned with mild
soap and water.

5. Use a soft, slightly damp cloth
to wipe the remaining fan parts.

6. When the Blade Assembly and
Grilles have dried completely,
reassemble the fan following
assembly steps 18 - 27 of this
manual.

7. DO NOT plug fan into an elec­trical outlet until it has been
fully reassembled.

TO CLEAN:

1. Before cleaning, turn the fan
o and remove the plug from
electrical outlet. Wipe o excess
dust with a lint-free cloth.

12 42733-01 04/26/2007

®

STORAGE

TROUBLESHOOTING

1. To store the fan, disassemble
the Front and Back Grilles,
remove the Blade Assembly,
and clean the entire fan with a
damp cloth.

2. ALWAYS store the fan in a dry
place.

3. NEVER store the fan while it is
still plugged in.

4. NEVER wrap the cord tightly
around the fan.

5. DO NOT put any stress on the
cord where it enters the fan, as
it could cause the cord to break.

PROBLEM

• Fan will not work.

SOLUTION

• Make sure the Interlock Bracket is
properly installed as directed in the
assembly instructions. See page 9.

PROBLEM

• Fan will not oscillate.

ENGLISH

SOLUTION

• Push down the Oscillation Pin on
top of motor housing to activate
oscillation. See page 11.

PROBLEM

• Can not adjust the angle of the
fan.

SOLUTION

• Loosen the Angle Adjustment
Knob on the side of the fan neck.
Adjust to the desired angle and
tighten the knob. See page 11.

If you have tried these trouble­shooting solutions and still have
trouble, visit our Web site at http:
//www.hunterfan.com.

HUNTER FA N CO MPA NY
2 50 0 F R IS C O A VE N UE
MEMPHIS, TN 38114, USA

©

42733-01 04/26/2007 13

2007 Hunter Fan Co.

Printed in China

14 42733-01 04/26/2007

®

La colección

SUMMER BREEZE

Ventilador de pedestal para interiores/exteriores

ESPAÑOL

MA NUAL D E P R O P I E TARIO

PA RA MODELO 9016X

42733-02 04/26/2007 15

IMPORTANTE INFORMACIÓN DE SEGURIDAD

Lea y guarde estas instrucciones

PRECAUCIÓN

Al utilizar aparatos eléctricos, siem­pre deben tomarse precauciones
básicas para reducir el peligro de
incendio, choque eléctrico y lesiones
personales:

1. Lea todas las instrucciones antes de

usar este ventilador.

2. Un ensamblaje incorrecto puede
causar el riesgo de incendio, choque
eléctrico o de lesiones personales.

3. Debe retirarse el enchufe de la toma
de alimentación cuando no esté en
uso, antes de la limpieza, servicio o
mantenimiento, y antes de mover el
ventilador a otra ubicación.

4. Coloque el ventilador en una supercie
plana, seca y estable para evitar que se
vuelque.

5. Emplee el ventilador sólo para su uso

ESPAÑOL

previsto, tal como se describe en el
manual de instrucciones.

6. Para proteger contra choque eléctrico,
use el ventilador sólo con receptáculos
con protección GFCI cuando use el
ventilador en ubicaciones húmedas o

en exteriores

7. JAMÁS introduzca los dedos, ni lápices
u otros objetos por la rejilla.

8. NO opere este ventilador:

• Si el cordón está dañado

• Si el ventilador falla

• Si el ventilador se ha caído o

dañado de alguna manera

9. Para desconectarlo, tome el enchufe y
tire de él para retirarlo de la toma de
corriente de pared. NUNCA tire brus­camente del cordón.

10. Este producto está diseñado para uso
doméstico solamente y no para uso
comercial ni industrial.

11. NO opere el ventilador en presencia de
vapores explosivos y/o inamables.

12. NO coloque el ventilador ni ninguno
de sus componentes cerca de algún
fuego abierto, una cocina o algún otro
aparato calefactor.

13. NO lo use cerca de cortinas, plantas,
persianas, etc.

14. Jamás opere el ventilador si las rejillas
no están instaladas correctamente. La
operación del ventilador sin las rejillas
puede producir lesiones graves.

15. Este artefacto no está diseñado para
ser usado por niños o personas enfer­mas sin supervisión. Los niños deben
ser supervisados para asegurarse que
no jueguen con el artefacto.

16. Este aparato tiene un enchufe
de tres clavijas para conexión a
tierra y sólo se puede usar en un
tomacorriente conectado a tierra.
Existen adaptadores disponibles para
conectar un enchufe de tres clavijas
a un tomacorriente de dos ranuras.
Estos adaptadores deben estar
conectados a tierra correctamente. NO
trate de inhabilitar esta característica
de seguridad.

16 42733-02 04/26/2007

BIENVENIDO DESEMBALAJE

Gracias por elegir el ventilador de pedestal
Century de Hunter. Este manual le propor­ciona instrucciones completas para el uso
de su ventilador. Esas son algunas de las
características que usted disfrutará con su
ventilador:

• Un diseño atractivo que mejora su deco­ración

• Un potente motor Hunter para máximo
ujo de aire

• Tres velocidades para ajustar su nivel de
comodidad

Antes de usar su ventilador, anote la si­guiente información para sus registros y
para el caso en que requiera hacer efectiva
su garantía.

Nombre de modelo ______________

Código de fecha _________________

Fecha de compra ________________

Lugar de compra ________________

Cuando desembale el ventilador, guarde
la caja y los materiales de embalaje para
el caso de que desee mover o embarcar la
unidad posteriormente.

Retire cuidadosamente todos los artículos
de la caja.

NOTA: Es mejor que alguna persona
sostenga la caja mientras usted le­vanta el ventilador y la envoltura de
protección fuera de la caja de cartón.

Asegúrese que todos los materiales de des­pacho sean retirados del ventilador antes
de su operación.

HERRAMIENTAS NECESARIAS

• Llave ajustable

• Destornillador estrella (Philips)

ESPAÑOL

_______________________________

Adjunte su recibo o una

copia a este manual

para futura referencia.

42733-02 04/26/2007 17

INSTRUCCIONES DE PUESTA A TIERRA

Enchufe conectado
a tierra

Asta Tierra

Cubierta de la caja
conectada a tierra
del tomacorriente

Cubierta de la caja
conectada a tierra
del tomacorriente

Tornillo
de metal

Adaptador

Terminal para
conexión a tierra

Receptáculo de GFCI

Etiqueta GFCI

Enchufe
conectado a tierra

Asta Tierra

Este aparato es para uso casero
solamente y se puede enchufar en
cualquier tomacorriente de 120 vol­tios, corriente alterna (c.a.) (voltaje
residencial normal). NO use ningún
otro tipo de tomacorriente.

ADVERTENCIA

Esta unidad se puede enchufar
solamente en un tomacorriente del
tipo conectado a tierra.

El cordón eléctrico tiene un echufe
conectado a tierra como se mues­tra en la Figura 1A, y debe usarse
con un tomacorriente que puede
acomodar la clavija de tierra. Si su
tomacorriente no puede hacerlo,
debe adquirir e instalar uno de los dos
tipos de adaptadores mostrados en la
Figura 1B.

ESPAÑOL

WARNING

Si va a usar esta unidad en exte­riores o en un lugar húmedo o mo­jado, se debe conectar a un recep­táculo con interruptor automático
por falla de puesta a tierra (GFCI).

Si va a usar esta unidad en exteriores
o en un lugar húmedo o mojado, se
debe conectar a un receptáculo con
interruptor automático por falla de
puesta a tierra (GFCI). Vea la Figura
1C.

FIGURA 1C

18 42733-02 04/26/2007

FIGURA 1A

FIGURA 1B

WARNING

Para reducir el riesgo de incendio
o choque eléctrico, no use este
ventilador con ningún dispositivo
para control de velocidad de esta­do sólido.

ENSAMBLAJE

CONSEJOS DE SEGURIDAD PARA EL
CORDÓN ELÉCTRICO

1. NUNCA tire del cordón del apara-

to eléctrico.

CONSEJOS DE SEGURIDAD PARA EL
CORDÓN ELÉCTRICO

1. NUNCA tire del cordón del apara-

to eléctrico.

2. Para insertar el enchufe, agárrelo

rmemente y guíelo hacia dentro
del tomacorriente.

3. Para desconectar el aparato,

agarre el enchufe y sáquelo del
tomacorriente.

4. Antes de cada uso, inspeccione

el cordón eléctrico para ver si
tiene alguna cortadura o marca
de abrasión. Si encuentra alguna,
el aparato debe recibir servicio
y el cordón se debe cambiar. Por
favor, devuelva el ventilador a
nuestro Departamento de Servi­cio o a un representante autori­zado de servicio.

5. NUNCA enrolle el cordón de forma

apretada alrededor del ventilador, ya
que eso pone mucha tensión sobre
el cordón en el punto donde entra en
el aparato y pudiera causar daños o
ruptura en el aislamiento del cordón.

6. NO opere el ventilador si el

cordón eléctrico muestra cual­quier señal de estar dañado, si el
ventilador trabaja de forma in­termitente o si deja de funcionar
completamente.

7. NO UTILICE un alargador con

este ventilador.

NOTA: Este ventilador se ensam­bla más fácilmente entre dos
personas.

1. Baje la cubierta de la base sobre la
base de hierro fundido. Vea la Figura 1.

Tubo telescópico

Tapa de la cubierta

Cubierta de
la base

Tornillo de ajuste del
tubo (pre-instalado,
marcado con etiqueta)

Base

FIGURA 1

2. Gire la tapa de apoyo de la cubierta
en sentido horario hasta que la base
de hierro fundido esté apretada. Vea
la Figura 1.

3. Coloque la parte inferior del tubo
telescópico a través de la tapa de
apoyo de la cubierta, asegurándose
de que el conector pase a través de
la base de hierro fundido. Gire el
tubo telescópico en sentido horario
para asegurarlo en la base de hierro
fundido.

4. Apoye cuidadosamente todo el con­junto de manera que descanse en
el piso.

5. Ubique el tornillo de ajuste del tubo
(pre-instalado y etiquetado) en el
cuello de la base de erro fundido
debajo de la cubierta de la base. Vea
las Figuras 1 y 2.

ESPAÑOL

42733-02 04/26/2007 19

ENSAMBLAJE CONTINUACIÓN

6. Use alicates o una llave ajust­able para apretar el tornillo de
ajuste del tubo hasta que se asi­ente rmemente contra el tubo
telescópico. Vea las Figuras 1 y 2.

7. Conecte los enchufes que salen
de la parte inferior del tubo
telescópico y del interior de la
cubierta eléctrica.

ESPAÑOL

8. Coloque la cubierta eléctrica
contra la parte inferior de la base
y alinee las ranuras de bocallave
en la cubierta eléctrica con los
tres tornillos de montaje ao­jados en la cubierta de la base.
Gire la cubierta eléctrica en sen­tido antihorario. Vea la Figura 2.

9. Instale el cuarto tornillo de montaje
de la cubierta. Apriete los cuatro tor­nillos de montaje para jar la cubierta
eléctrica a la parte inferior de la base.

Tubo telescópico

Tornillo de ajuste del tubo
(NOTA: El tornillo de ajuste debe
estar apretado antes de instalar
la cubierta eléctrica.)

Base

Enchufe

Ranuras de
bocallave

Cubierta
eléctrica

20 42733-02 04/26/2007

Tornillo de montaje
de la cubierta

FIGURA 2

10. Haga a un lado el enchufe que va a la
pared y coloque el ventilador vertical­mente.

11. Aoje la empuñadura de ajuste de la
altura en el tubo telescópico girándola
en sentido antihorario. Vea la Figura

3. Levante el tubo telescópico aproxi­madamente 10 pulgadas (25 cm). Gire
la empuñadura de ajuste de altura en
sentido horario para jar la altura del
tubo telescópico.

12. Retire el tornillo de ajuste del soporte
del motor (pre-instalado y etiquetado)
y guárdelo para su reinstalación pos­terior. Vea la Figura 3.

13. Conecte los enchufes que salen de la
parte inferior del soporte del motor y de
la parte superior del tubo telescópico.
Vea la Figura 4.

FIGURA 4

Rejilla
delantera

Anillo de
la rejilla

Conjunto
del aspa

Tornillo de ajuste de montaje
del motor (pre-instalado y
marcado con etiqueta)

Rejilla
posterior

Parte delantera
del motor

Empuñadura
de ajuste de
altura

FIGURA 3

Soporte de
bloqueo

Motor del
ventilador

ESPAÑOL

Soporte del
motor

Tubo
telescópico

42733-02 04/26/2007 21

ENSAMBLAJE CONTINUACIÓN

14. Inserte la parte roscada del tubo tele­scópico en el soporte del motor. Vea
la Figura 3. Gire el motor o el tubo
telescópico para apretar la unión, y
reinstale el tornillo de ajuste del so­porte del motor para sujetar el motor
al tubo telescópico.

15. Retire el tornillo de montaje superior
izquierdo de la parte delantera del
motor. Vea la Figura 5. Aoje los tres
tornillos restantes de montage de la
rejilla.

Tornillo superior
izquiedo

Parte plana

Eje del
motor

ESPAÑOL

Tornillos de montaje
de la rejilla

FIGURA 5

16. Instale el soporte de bloqueo como
se muestra en la Figura 6. NOTA:
NO retire la protección de caucho
del agujero en la parte delantera del
motor. Introduzca la parte inferior del
soporte de bloqueo en la abertura
recubierta con la protección de
caucho.

Soporte de
bloqueo

Agujero en
parte delantera
del motor

Motor del
ventilador

FIGURA 6

ATENCIÓN: Este ventilador tiene

un interruptor de seguridad incor­porado que no le permitirá operar a
menos que la rejilla esté totalmente
ensamblada a la parte delantera del

motor y que el soporte de bloqueo

esté colocado en su lugar.

22 42733-02 04/26/2007

17. Alinee las tres ranuras de bocallave
en la rejilla posterior con los tres
tornillos restantes en la parte del­antera del motor y coloque la rejilla
nuevamente en la parte delantera del
motor, asegurando que las arandelas
estén entre la cabeza del tornillo y la
rejilla posterior. Vea la Figura 7.

FIGURA 7

20. Aoje el tornillo de ajuste del con­junto del aspa de modo que no so­bresalga del interior del manguito del
conjunto del aspa. Vea la Figura 8.

Tornillo de ajuste
del conjunto del
aspa

Manguito
del conjunto
del aspa

FIGURA 8

ESPAÑOL

18. Gire la rejilla posterior en sentido
horario para colocar los tornillos en
los extremos angostos de las ranuras
de bocallave.

19. Reinstale y apriete el tornillo de mon­taje superior izquierdo y apriete los
tres tornillos de montaje restantes.

42733-02 04/26/2007 23

ENSAMBLAJE CONTINUACIÓN

21. Deslice el manguito del conjunto del
aspa sobre el eje del motor, asegu­rando que el tornillo de montaje de
aspa se ubique en la parte plana del
eje del motor. Vea la Figura 9. Apriete
el tornillo de ajuste del conjunto del
aspa de modo que asiente contra la
parte plana del eje del motor. Suave­mente tire del conjunto del aspa para
asegurar que esté seguro en el eje del
motor.

ESPAÑOL

FIGURA 9

NOTA: Por nes de claridad, la rejilla

posterior y el soporte de bloqueo
ha sido retirada de la Figura 9 para
mostrar la instalación del manguito /
eje del motor del conjunto del aspa.

22. Con el logotipo de Hunter hacia
adelante y hacia arriba, conecte las
lengüetas de la parte inferior de la
rejilla delantera en el borde de la
rejilla posterior, como se muestra en
la Figura 10, echa 1. Luego, mueva
la parte superior de la rejilla delantera
como se muestra en la Figura 10
echa 2 de modo que la lengüeta de
la parte superior de la rejilla delantera
se enganche en el borde de la rejilla
posterior.

2

1

FIGURA 10

23. Alinee los dos extremos en el soporte
de bloqueo con las dos ranuras en la
lengüeta en la parte superior de la
rejilla delantera. Presione los dos ex­tremos del soporte de bloqueo dentro
de las dos ranuras en la lengüeta en
la parte superior de la rejilla delantera.
Vea la Figura 11.

FIGURA 11

24 42733-02 04/26/2007

OPERACIÓN

24. Coloque el anillo de la rejilla sobre
los dos bordes de las rejillas delantera
y posterior, ubicando la abertura del
anillo en la parte inferior de los bordes
de las rejillas delantera y posterior. Una
los dos extremos del anillo de la rejilla
y fíjelos con un seguro de anillo de
rejilla. Vea la Figura 12.

Anillo de
la rejilla

Este artefacto está diseñado sólopara uso
doméstico.

1. Coloque el ventilador en una super­cie seca, segura y plana donde no pu­eda caerse ni ser tirada por el cordón.

2. Conecte el ventilador en una toma
de corriente de 120 voltios de cor­riente alterna (salida típica doméstica)
NO use ningún otro tipo de salida.
Asegúrese que el voltaje nominal del
ventilador sea el mismo que el de la
fuente de alimentación antes de co­nectarlo en la toma de corriente.

3. Encienda (“ON”) o apague (“OFF”)
el ventilador girando el control de po­tencia / velocidad en sentido horario o
antihorario. Vea la Figura 13. La energía
siempre debe estar apagada (OFF) an­tes de desconectar el ventilador.

4. Para seleccionar la velocidad, mueva
el control de potencia/velocidad desde
OFF hasta el ajuste de velocidad de­seado: O (Apagado), I (Baja), II (Me­dia), III (Alta).

ESPAÑOL

Pasador de oscilación

Pestillo de ani­llo de rejilla

Control de

FIGURA 12

42733-02 04/26/2007 25

potencia/velocidad

FIGURA 13

Perilla de
ajuste del
ángulo

OPERACIÓN CONTINUACIÓN

5. Para ajustar el ujo de aire hacia ar­riba o hacia abajo, aoje la perilla de
regulación de ángulo debajo del mo­tor. Vea la Figura 13. Coloque el venti­lador en la posición deseada y apriete
la perilla de regulación de ángulo.

6. Para hacer que el ventilador oscile,
empuje hacia abajo el pasador. Para
que el ventilador deje de oscilar, tire del
pasador de oscilación hacia arriba. Vea
la Figura 13.

7. Para ajustar la altura del ventilador,
sostenga rmemente el tubo telescópi­co con una mano y gire la empuña­dura de ajuste de altura en sentido
antihorario. Mientras soporta el motor,
levante o baje el tubo telescópico
hasta la altura deseada y luego apriete
la empuñadura de ajuste.

ESPAÑOL

MANTENIMIENTO

Este ventilador está lubricado permanente­mente y no requerirá lubricación adicional
(aceite) durante la vida del ventilador.

Este ventilador necesita poco manten­imiento y no contiene componentes repa­rables por el usuario. NO trate de repararlo
usted mismo. Contacte personal de servicio
calicado si requiere mantenimiento.

2. NO sumerja el ventilador en agua ni
en ningún otro líquido.

LIMPIEZA DE REJILLA Y ASPAS:

1. Apague el ventilador y desconéctelo de
la toma de corriente.

2. Para desmontar la rejilla, retire el
seguro del anillo de rejilla, el anillo de
rejilla y el soporte de bloqueo.

3. Aoje el tornillo de ajuste del conjunto
del aspa y deslice dicho conjunto fuera
del eje del motor.

4. Las parrillas y las aspas pueden limpi­arse con una solución jabonosa suave
y agua.

5. Use un paño suave y ligeramente
húmedo para limpiar las demás partes
del ventilador.

6. Cuando el conjunto del aspa y las
rejillas se ha secado completamente,
reensamble el ventilador según los
pasos 18 - 27 de ensamblaje de este
manual.

7. NO conecte el ventilador en una toma
de corriente hasta que se haya ens­amblado por completo nuevamente.

PARA LIMPIAR:

1. Antes de limpiarlo, apague el ventila­dor y desconéctelo de la

26 42733-02 04/26/2007

ALMACENTAMIENTO

®

LOCALIZACIÓN DE

FALLAS

1. Para almacenar el ventilador, desmon­te las rejillas frontal y posterior, quite
el conjunto del aspa y limpie todo el
ventilador con un paño húmedo.

2. SIEMPRE guarde el ventilador en un
lugar seco.

3. NUNCA guarde el ventilador mientras
esté conectado.

4. NUNCA enrolle el cordón en forma
ajustada alrededor del ventilador.

5. NO aplique ninguna tensión sobre el
cordón en el punto donde ingresa al
ventilador, ya que podría causar que
el cordón se rompa.

PROBLEMA

• El ventilador no funciona.

SOLUCIÓN

• Asegúrese que el interruptor de encla­vamiento esté correctamente instalado
y tal como se indica en las instrucciones
de ensamblaje. (vea la página 22).

PROBLEMA

• El ventilador no oscila.

SOLUCIÓN

• Empuje hacia abajo la perilla de la parte
superior del alojamiento del motor para
activar la oscilación. (vea la página 25).

PROBLEMA

• No se puede ajustar el ángulo del venti­lador.

SOLUCIÓN

• Aoje el tornillo en el lado del cuello del
ventilador. Ajuste al ángulo deseado y
apriete el tornillo. (vea la página 25).

ESPAÑOL

Si ha aplicado esta guía de solución de
problemas, y el problema persiste, visite
nuestro sitio web en
http://www.hunterfan.com.

HUNTER FA N CO MPA NY
2 50 0 F R IS C O A VE N UE
MEMPHIS, TN 38114, USA

©

42733-02 04/26/2007 27

2007 Hunter Fan Co.

Impreso en China

FRANÇAIS

28 42733-05 04/26/2007

®

La collection

SUMMER BREEZE

ventilateur sur pied intérieur/extérieur

GUIDE DE L’ U T I L I S ATEUR

POUR MODÈ LE 9016X

42733-05 04/26/2007 29

FRANÇAIS

IMPORTANTES INFORMATIONS DE SECURITE

Lisez et conservez ces instructions

ATTENTION

Lors de l’utilisation d’appareils élec­triques, il faut toujours prendre des
précautions pour réduire le risque
d’incendie, de choc électrique et de
blessure personnelle.

1. Lire toutes ces consignes avant
d’utiliser ce ventilateur.

2.

Un mauvais montage peut entraîner
le risque d’incendie, de choc élec­trique et de blessure personnelle.

3.

Il faut débrancher la che de la prise
de courant quand il ne sert pas,
avant de le nettoyer, le réparer ou
l‘entretenir et avant de le déplacer.

4. Poser le ventilateur sur une sur­face plane, sèche et stable pour
éviter qu’il ne bascule.

5. Se servir ventilateur pour l’usage
prévu comme le décrit ce mode
d’emploi.

6. To protect against electrical shock,
use fan with only GFCI protected
receptacles when using the fan in
damp or outdoor locations.”

7. NE JAMAIS introduire les doigts,
des crayons ou tout autre objet
dans la grille.

8. NE PAS faire fonctionner ce venti-

FRANÇAIS

lateur :

• Si le cordon est endommagé

• Si le ventilateur fonctionne mal

• si le ventilateur est tombé ou

a été endommagé d’une quel­conque manière

9. Pour le débrancher, saisir la che
et la tirer de la prise murale. NE
JAMAIS tirer sur le cordon.

10. Ce produit est destiné uniquement
à un usage ménager et non à un
usage commercial ou industriel.

11. NE PAS faire fonctionner le ventila­teur en présence d’explosifs ou de
vapeurs inammables.

12. NE PAS mettre le ventilateur ou
des pièces près d’une amme al­lumée, des appareils de cuisson ou
de chauage.

13.

NE PAS utiliser près de rideaux, de plan­tes ou de garnitures de fenêtres, etc.

14.

Ne jamais faire fonctionner le venti­lateur si les grilles en sont pas cor­rectement installées. Faire fonction­ner le ventilateur sans les grilles peut
entraîner de sérieuses blessures.

15.

Des enfants ou des personnes
handicapées ne doivent pas utiliser
ce ventilateur sans supervision. Il
faut surveiller les enfants an qu’ils
ne jouent pas avec le ventilateur.

16. Cet appareil dispose d’une che
tripolaire et est uniquement com­patible avec une prise mise à la
terre. Un adaptateur est disponible
pour brancher les ches tripolaires
avec mise à la terre à des prises
bipolaires. L’adaptateur doit être
correctement mis à la terre. NE
PAS essayer de contourner cette
caractéristique de sécurité.

30 42733-05 04/26/2007

BIENVENUE DEBALLAGE

Merci d’avoir choisi le ventilateur sur
pied Century de Hunter. Dans ce man­uel, vous trouverez toutes les consignes
d’utilisation de votre ventilateur. Voici
quelques-unes des caractéristiques que
vous ore votre ventilateur.

• Un design attrayant qui rehausse
tout décor

• Un puissant moteur Hunter pour
une circulation d’air optimale

• Trois vitesses pour régler votre
niveau de confort

Avant d’utiliser votre ventilateur, en­registrer les renseignements suivants
pour vos dossiers et l’assistance à la
garantie.

Nom du modèle _________________

Code de date ___________________

Date d’achat ____________________

Lieu de l’achat ___________________

Lors du déballage de ventilateur,
conserver le carton et les matériaux
d’emballage au cas ou vous voudriez
transporter ou expédier cette unité
ultérieurement.

Faire attention en retirant tous les
articles de la boîte.

NOTA : Il est préférable que
quelqu’un tienne la boîte pendant
que vous soulevez le ventilateur et
les emballages protecteurs hors du
carton.

Assurez-vous d’avoir retiré tous les
matériaux d’expédition avant de le
faire fonctionner.

OUTILS NÉCESSAIRES

• Clé ajustable

• Tournevis Phillips

_______________________________

S.V.P. joindre votre reçu

ou une copie de votre

reçu à ce manuel pour

référence future.

42733-05 04/26/2007 31

FRANÇAIS

INSTRUCTIONS DE MISE À LA TERRE

Adaptateur

Moyen de mise
à la terre

Vis
métallique

Couvercle de prise
avec mise à la

Broche de mise
à la terre

GFCI
marquée

Fiche avec mise
à la terre

Couvercle de prise
avec mise à la terre

GFCI Couvercle

Broche de mise
à la terre

GFCI
marquée

Fiche avec mise
à la terre

Il faut brancher cet appareil, destiné
uniquement à un usage ménager dans
une prise électrique de 120 v CA (courant
ordinaire). NE PAS se servir d’un autre type
de prise.

MISE EN GARDE :

Cette unité n’est compatible
qu’avec une prise mise à la terre.

Le cordon d’alimentation dispose d’une
che mise à la terre comme le montre la
Figure 1A et il faut utiliser une prise de
courant capable de recevoir la broche de
mise à la terre. Si votre prise électrique ne
peut pas recevoir la broche de mise à la
terre, vous devrez alors acheter et installer
un des deux types d’adaptateurs montrés à
la Figure 1B.

MISE EN GARDE :

En cas d’utilisation de cet appareil
à l’extérieur ou dans un endroit
humide ou mouillé, il doit être
branché dans une prise avec dis­joncteur de fuite à la terre.

En cas d’utilisation de cet appareil à
l’extérieur ou dans un endroit humide ou
mouillé, il doit être branché dans une prise
avec disjoncteur de fuite à la terre. Voir
Figure 1C.

FIGURE 1C

FRANÇAIS

WARNING

Pour réduire le risque
d’incendie ou de choc électri­que, ne pas utiliser ce ventila­teur avec une commande de

FIGURE 1A

FIGURE 1B

32 42733-05 04/26/2007

vitesse à semi-conducteurs.

ASSEMBLAGE

CONSEILS DE SÉCURITÉ POUR
LE CORDON D’ALIMENTATION

1. NE JAMAIS tirer ou arracher le

cordon ou l’appareil.

2.

Pour introduire la che, la saisir fer­mement et la guider dans la prise.

3. Pour débrancher l’appareil, saisir

la che et la retirer de la prise.

4. Avant chaque utilisation, exam-

iner le cordon d’alimentation à
la recherche de coupures ou de
marques d’abrasion. Si vous en
trouvez, il faut réparer l’appareil
et remplacer le cordon. Veuillez
le retourner à notre service de
réparations ou à un représentant
de service autorisé.

5. NE JAMAIS enrouler serrer le

cordon autour de l’appareil car
cela pourrait tendre le cordon
de façon excessive à son entrée
dans l’appareil et entraîner son
elochage ou sa rupture.

6. NE PAS faire fonctionner

l’appareil si le cordon est endom­magé, si l’appareil fonctionne de
façon intermittente ou arrête de
fonctionner.

7. NE PAS utiliser une rallonge avec

ce ventilateur.

1. Abaisser le couvercle du socle en
fonte sur celui-ci. Voir Figure 1.

Tige télescopique

Capuchon de
retenue du
couvercle

Couvercle
du socle

Vis de blocage de la
tige (pre-installée,
marquée)

Socle en
fonte

FIGURE 1

2. Visser le capuchon de support
du couvercle dans le sens horaire
dans le socle en fonte jusqu’à ce
qu’il soit bien serré. Voir Figure 1.

3.

Introduire l’extrémité inférieure
de la tige télescopique par le ca­puchon de support du couvercle,
en vérifiant que le connecteur
enfichable sortant de la tige
entre dans le socle. Visser la tige
télescopique dans le sens horaire
pour bien la xer dans le socle
en fonte.

4. Incliner avec soin tout l’ensem­ble an qu’il repose sur le côté
sur le sol.

FRANÇAIS

5. Repérer la vis de blocage de la
tige (préinstallée, identié) sur
le col du socle en fonte sous le
couvercle. Voir Figures 1 et 2.

42733-05 04/26/2007 33

ASSEMBLAGE SUITE

6. Se servir de pinces ou d’une clé
ajustable pour serrer la vis de
blocage de la tige jusqu’à ce
qu’elle bute fermement contre la
tige télescopique. Voir Figures 1 &

2.

7. Connecter les ches sortant de la
base de la tringle télescopique et
de l’intérieur du couvercle élec­trique.

8. Placer le couvercle électrique
contre la base du socle en fonte
et aligner les encoches en trou de
serrure du couvercle électrique
avec les trois vis d’assemblage
du couvercle desserrées. Faites
tourner le couvercle électrique
dans le sens antihoraire. Voir Fig­ure 2.

9.

Poser la quatrième vis
d’assemblage du couvercle. Fixer
le couvercle électrique au socle en
fonte en serrant bien les quatre vis
d’assemblage du couvercle.

Tige télescopique

Vis de blocage de la tige
(NOTE : Il faut serrer la vis
de blocage avant de poser
le couvercle électrique.)

Socle

Fiche
murale

Boutonnières

FRANÇAIS

Couvercle
électrique

Vis d’assemblage
du couvercle

FIGURE 2

34 42733-05 04/26/2007

10. Écarter de la prise murale et
mettre le ventilateur debout.

11.

Desserrer la bague de réglage
de la hauteur sur la tringle téle­scopique en la tournant dans le
sens antihoraire. Voir Figure 3.
Allonger la tringle télescopique
d’environ 25 cm (10 po). Tourner
la bague de réglage dans le sens
horaire pour xer la position de
la tringle télescopique.

12. Retirer la vis de blocage de la
monture du moteur (pré-instal­lée et marquée) et la mettre
de côté pour une réinstallation
ultérieure. Voir Figure 3.

13. Connecter les ches sortant de
la base de la monture du mo­teur et du sommet de la tringle
télescopique. Voir Figure 4.

FIGURE 4

Grille
avant

Anneau
de grille

Assemblage
des pales

Grille
arrière

Vis de blocage de monture du
moteur (préinstallée et marquée) (préinstallée et marquée)

FIGURE 3

Face du
moteur

Bague de
réglage de
hauteur

Support de
verrouillage

Moteur du
ventilateur

Monture du
moteur

Tige télesco­pique

FRANÇAIS

42733-05 04/26/2007 35

ASSEMBLAGE SUITE

14. Introduire la partie letée de
la tringle télescopique dans
la monture du moteur Voir
Figure 3. Tourner le moteur
du ventilateur ou la tringle
télescopique pour serrer
le joint; réinstaller la vis de
blocage de la monture du
moteur pour xer le moteur
du ventilateur à la tringle
télescopique.

15. Retirer de la face du moteur
la vis supérieure gauche
de xation de la grille. Voir
Figure 5. Desserrer les trois
autres vis de xation de la
grille.

Vis supérieure gauche
de xation de la grille

Partie plane

16. Installer le dispositif de verrouil­lage comme le montre la Figure

6. NOTE : NE PAS retirer la bar­rière de caoutchouc du trou de
la face du moteur. Introduire le
bas du dispositif de verrouillage
dans l’ouverture protégée par la
barrière de caoutchouc.

Support de
verrouillage

Trou de la
face du
moteur

FIGURE 6

Arbre du
moteur

Vis de xation de la grille

FRANÇAIS

FIGURE 5

ATTENTION : Ce ventilateur

dispose d’un dispositif de
sécurité qui l’empêche de
fonctionner avant que la grille
ne soit entièrement assemblée
sur la face du moteur et que le
support de verrouillage ne soit
xé en place.

36 42733-05 04/26/2007

17. Aligner les encoches en trou de
serrure de la grille arrière avec
les trois vis restantes de la face
du moteur et poser la grille ar­rière sur la face du moteur en
vous assurant que les rondelles
sont bien entre la tête de vis et
la grille arrière. Voir Figure 7.

FIGURE 7

20. Desserrer la vis de blocage
de l’assemblage de pales de
façon à ce qu’elle ne dépasse
pas à l’intérieur du manchon
d’assemblage de pales. Voir Fig­ure 8.

Trou de vis
de blocage

Manchon
d’assemblage
des pales

FIGURE 8

18. Faire tourner la grille dans le
sens horaire pour que les vis se
retrouvent dans les extrémités
étroites des encoches.

19. Reposer et serrer la vis supéri­eure gauche de xation de la
grille et serrer les vis de xation
restantes.

42733-05 04/26/2007 37

FRANÇAIS

21. Faire glisser le manchon
d’assemblage des pales sur
l’arbre du moteur en vous as­surant que la vis de blocage
du manchon se trouve en face
de la partie plate de l’arbre du
moteur Voir Figure 9. Serrer la
vis de blocage de l’assemblage
de pales se façon à ce qu’elle
appuie contre la partie plate de
l’arbre du moteur. Tirer ensuite
sur l’assemblage de pales pour
vérier qu’Il est bien xé sur
l’arbre du moteur.

FIGURE 9

NOTA : Pour que ce soit plus clair,
la Figure 9 ne montre pas la grille
arrière et la partie letée de la trin-

FRANÇAIS

gle pour qu’on voit l’installation du
manchon d’assemblage et de l’arbre
du moteur.

22. Le logo Hunter vous faisant face
et vers le haut, introduire les
languettes de la partie inférieure
de la grille avant dans la cou­ronne de la grille arrière comme
le montre la gure 10, èche 1.
Déplacer ensuite le haut de la
grille comme le montre la èche
2 de la gure 10, pour que le
haut de la grille avant s’engage
dans la couronne de la grille ar­rière.

2

1

FIGURE 10

23. Aligner les deux extrémités du
support de verrouillage avec les
deux encoches dans la languette
au sommet de la grille avant.
Presser les deux extrémités du
support de verrouillage dans les
deux encoches dans la languette
au sommet de la grille avant. Voir
Figure 11.

FIGURE 11

38 42733-05 04/26/2007

FONCTIONNEMENT

24. Placer l’anneau de grille autour
des couronnes de grille avant et
arrière, avec son ouverture à la
base des couronnes. Enclencher
les deux extrémités de l’anneau
de grille et les xer avec le ver­rou de l’anneau. Voir Figure 12.

Anneau
de grille

Cet appareil est destiné uniquement
à un usage domestique.

1. Installer le ventilateur dans un
endroit sec, sécuritaire et plat
an qu’il ne puisse pas tomber
ou être tiré par le cordon.

2. Brancher le ventilateur dans une
prise électrique 120 V CA mise
à la terre (courant domestique).
NE PAS se servir d’un autre type
de prise. Veiller à ce que la ten­sion nominale du ventilateur soit
identique à l’alimentation en
électricité avant de le brancher
dans une prise.

3.

Mettre en marche (ON) ou ar­rêter (OFF) le ventilateur en tour­nant la commande de vitesse/
puissance dans le sens horaire ou
antihoraire. Voir Figure 13. Il faut
toujours arrêter (OFF) le ventila­teur avant de la débrancher.

4.

Pour sélectionner la vitesse, dé­placer la commande de vitesse de
la position OFF à la vitesse désirée
: .O (o/éteint), I (low/bas), II
(medium/moyen), III (high/élevée).
Voir Figure 13.

Bouton
d’oscillation

FRANÇAIS

Taquet d’anneau de grille

Commande de

FIGURE 12

42733-05 04/26/2007 39

vitesse/ puissance

FIGURE 13

Bouton de
réglage
d’inclinaison

5. Pour ajuster la circulation
d’air vers le haut ou le bas,
desserrer le bouton de réglage
d’inclinaison sur le côté du mo­teur du ventilateur. Voir Figure

13. Placer le ventilateur à l’angle
désiré et resserrer le bouton de
réglage d’inclinaison.

6. Pour faire osciller le ventilateur,
pousser le bouton d’oscillation
vers le bas. Pour arrêter
l’oscillation du ventilateur, tirer
le bouton d’oscillation vers le
haut. Voir Figure 13.

7. Pour ajuster la hauteur de votre
ventilateur, tenir la tige téle­scopique d’une main et la faire
tourner dans le sens antihoraire.
Tout en supportant le moteur du
ventilateur, monter ou descen­dre la tige télescopique à la po­sition désirée; resserrer la bague
de réglage de hauteur.

ENTRETIEN

Ce ventilateur est lubrié en perma­nence et ne requiert aucune lubri­cation (huile) supplémentaire pour la
durée de sa vie.

FRANÇAIS

Ce ventilateur ne nécessite que peu
d‘entretien et ne possède aucune pièce
réparable par l’utilisateur. NE PAS ten­ter de le réparer vous-même. Commu­niquer avec un réparateur compétent si
une réparation est nécessaire.

2. NE PAS plonger le ventilateur
dans l’eau ou tout autre liq­uide.

NETTOYAGE DE LA GRILLE ET DES
PALES :

1. Arrêter le ventilateur et retirer la
che de la prise de courant.

2. Pour démonter la grille, déver­rouiller le verrou d’anneau de
grille, enlever l’anneau de grille
et le support de verrouillage.

3. Desserrer la vis de blocage de
l’assemblage de pales et faire
glisser celui-ci hors de l’arbre du
moteur.

4. Il faut nettoyer les grilles et
l’assemblage de pales avec un
savon doux et de l’eau.

5. Utiliser un chion doux et lé­gèrement humide pour essuyer
les autres pièces du ventilateur.

6. Quand l’assemblage de pales
et les grilles sont complètement
secs, remonter le ventilateur en
suivant les étapes de montage
18 à 27 de ce manuel.

7. NE PAS brancher le ventilateur
dans une prise de courant avant
son remontage complet.

POUR LE NETTOYAGE :

1. Avant un nettoyage, éteindre
le ventilateur et retirer la che
de la prise de courant. Essuyer
l’excès de poussière avec un
chion non pelucheux.

40 42733-05 04/26/2007

ENTREPOSAGE

®

DEPANNAGE

1. Pour ranger le ventilateur,

RANGEMENT

démonter les grilles avant et
arrière, enlever l’assemblage
de pales et nettoyer toutes les
pièces du ventilateur avec un
chion humide.

2. TOUJOURS ranger le ventilateur
dans un endroit sec.

3. NE JAMAIS ranger le ventilateur
s’il est encore branché.

4. NE JAMAIS enrouler le cordon
trop serré autour du ventilateur.

5. NE PAS appliquer de pression
indue sur le cordon à son entrée
dans l’appareil, cela pourrait en­traîner le bris du cordon.

PROBLÈME

• Le ventilateur ne fonctionne pas.

SOLUTION

• Vérier que le l’interrupteur de
verrouillage est correctement
installé selon les instructions de
montage. (voir page 36)

PROBLÈME

• Le ventilateur n’oscille pas.

SOLUTION

• Pousser le bouton au sommet du
boîtier du moteur vers le bas pour
activer l’oscillation. (voir page 39)

PROBLÈME

• Impossible d’ajuster l’inclinaison
du ventilateur.

SOLUTION

• Desserrer la vis sur le côté du col
du ventilateur. Ajuster à l’angle
désiré et resserrer la vis (voir page

39)

FRANÇAIS

Si vous avez essayé toutes ces solu­tions de dépannage et que vous
avez encore des problèmes, ren­dez-nous visite sur notre site Web à
http://www. hunterfan.com.

HUNTER FA N CO MPA NY
2 50 0 F R IS C O A VE N UE
MEMPHIS, TN 38114, USA

©

2007 Hunter Fan Co.

42733-05 04/26/2007 41

Imprimé en Chine
