Hunter Fan 90121A, 90122A User Manual

Download

41973 03/08/2006

ENGLISH

See page 2

ESPAÑOL

Vea la página 13

FRANÇAIS

Voir page 25

OWNER’S GUIDE

FOR MODELS 9 01 2 1 A & 9 01 2 2 A

Century

High Performance Oscillating Fan

t h e

2 41973-01 03/08/2006

ENGLISH

Important Safety InformatIon

Read & Save These Instructions

CautIon

When using electrical appliances, basic precautions should always be taken to reduce the risk of fire, electric shock and personal injury:

1. Read all instructions before using this fan.

2. Improper assembly may result in the risk of fire, electric shock or personal injury.

3. To prevent the risk of fire and electric shock, DO NOT use the unit near windows. Rain and moisture may create an electrical hazard.

4. The power plug must be removed from the power socket when not in use, before cleaning, servicing, maintenance and before moving to another location.

5. DO NOT put fan in a damp place or where humidity is high—such as a bathroom.

6. Place the fan on a flat, dry, stable surface to avoid tipping over.

7. Use fan only for intended use, as described in this instruction manual.

8. To protect against electrical shock, DO NOT immerse unit, plug or cord in water or spray with liquids.

9. NEVER insert fingers, pencils or any other objects through the grille.

10. DO NOT operate this fan:

• if the cord is damaged

• if the fan malfunctions

• if the fan has been dropped or

damaged in any way

11. To disconnect, grip plug and pull from wall outlet. NEVER yank on cord.

12. This product is intended for house

hold use only and not for commercial or industrial use.

13. DO NOT operate fan in the pres

ence of explosive and/or flammable fumes.

14. DO NOT place fan or any parts near an open flame, cooking or any other heating appliances.

15. DO NOT use near curtains, plants, window treatments, etc.

16. Never operate the fan if the grills are not properly installed. Operating the fan without the grills could result in serious injury.

17. The appliance is not intended for use by young children or infirm persons without supervision. Young children should be supervised to ensure that they do not play with the appliance.

18. This appliance has a grounded three-prong plug and is suitable for grounded receptacle use only. An adapter is available for connecting three-blade groundingtype plugs to two-slot receptacles. The adapter must be properly grounded. DO NOT attempt to defeat the purpose of this safely feature.

41973-01 03/08/2006 3

ENGLISH

Please attach your

receipt or a copy of your

receipt to this manual

for future reference.

WelCome unpaCkIng

Thank you for choosing the Hunter Century Pedestal Fan. This manual gives you complete instructions for using your fan. Here are some the features you will enjoy with your fan:

• An attractive design that enhances any decor

• A powerful Hunter motor for max

imum air flow

• Three speeds to adjust your com

fort level

Before using your fan, record the following information for your records and for warranty assistance.

Model Name____________________

Date Code _____________________

Date Purchased _________________

Where Purchased ________________

_______________________________

As you unpack the fan, save the carton and packing materials in case you want to move or ship the unit in the future.

Carefully remove all items from the box.

NOTE: It is best to have someone hold the box while you lift the fan and the protective packaging out of the carton.

Make sure all shipping materials are removed from fan before operating.

tools needed

• Adjustable wrench

• Phillips screwdriver

4 41973-01 03/08/2006

ENGLISH

This appliance is for household use only and may be plugged into any 120-volt AC electrical outlet (ordinary household current). DO NOT use any other type of outlet.

This unit is suitable for grounded receptacle use only.

The power cord has a grounded plug as shown in Figure 1, and must be used with an electrical outlet that can accommodate the grounding pin. If your electrical outlet can not accommodate the grounding pin, then you must purchase and install one of the two types of adapters shown in Figure 2. NOTE: The adapters ARE NOT supplied with this fan. Read, follow, and save the instructions that are included with the adapter you choose. Do not use an adapter if your electrical outlet can accommodate the grounding pin. .

groundIng InStruCtIonS

FIGURE 2FIGURE 1

Grounded Plug

Grounding Pin

Grounded Outlet

Box Cover

Grounded Outlet Box Cover

Metal Screw

Adapter

Grounding Means

LINE CORD SAFETY TIPS

1. NEVER pull or yank on the cord or the appliance.

2. To insert plug, grasp it firmly and guide it into the outlet.

3. To disconnect the appliance, grasp the plug and remove it from the outlet.

4. Before each use, inspect the line cord for cuts and/or abrasion marks. If any are found, the appliance should be serviced and the line cord replaced. Please return it to our Service Department or to an authorized service representative.

5. NEVER wrap the cord tightly around the appliance, as this could place undue stress on the cord where it enters the appliance and could cause it to fray and break.

6. DO NOT operate appliance if the line cord shows any damage, if the appliance works intermittently or stops working entirely.

41973-01 03/08/2006 5

ENGLISH

aSSembly

NOTE: Assembly of this fan will be easier if performed by two people.

1. Loosen the Height Adjustment Grip on the Telescoping Pole by turning it counterclockwise. See Figure 3. note: To prevent the plug from dropping into the Telescoping Pole, grasp the plug before you raise the Telescoping Pole. Raise Telescoping Pole approximately 10 inches. Turn the Height Adjustment Grip clockwise to set the height of the Telescoping Pole.

2. Remove the Motor Mount Set

screw (pre-loaded and tagged) and set it aside for later reinstallation. See Figure 3.

3. Connect the plugs coming from the bottom of the Motor Mount and the top of the Telescoping Pole. See Figure 4.

continued

FIGURE 4

FIGURE 3

Fan Motor

Motor Face

6 41973-01 03/08/2006

ENGLISH

aSSembly ContInued

FIGURE 5

Telescoping Pole

Cover Support Cap

Base Cover

Pole Setscrew (pre-installed, tagged)

Cast Iron Base

5. With the Cast Iron Base resting on the floor, place the Base Cover over the Cast Iron Base. See Figure 5.

6. Slide the Cover Support Cap over the bottom of the Telescoping Pole.

7. Remove the Pole Setscrew (preinstalled, tagged). Place the bottom of the Telescoping Pole into the Cast Iron Base, making sure the plug connector from the bottom of the Telescoping Pole goes through the Cast Iron Base. Twist the Telescoping Pole clockwise to secure it into the Cast Iron Base.

8. Carefully raise the Cover Sup

port Cap and the Base Cover so as not to scratch the surface of the Telescoping Pole, and locate the Pole Setscrew (pre-installed, tagged) in the neck of the Cast Iron Base. See Figure 5.

9. Use an adjustable wrench to tighten the Pole Setscrew (preinserted, tagged) until it stops firmly against the Telescoping Pole. See Figure 5.

10. Lower the Base Cover over the Cast Iron Base.

11. Twist the Cover Support Cap clockwise into the Cast Iron Base until it is tight.

12. Carefully lean the entire assem

bly over so that it rests on its side on the floor.

13. Remove one of the four Cover Assembly Screws from the bottom of the Cast Iron Base and loosen the three remaining Cover Assembly Screws. See Figure

14. Connect the plugs coming from the bottom of the Telescoping Pole and the inside of the Electrical Cover.

15. Place the Electrical Cover against the bottom of the Cast Iron Base and align the Keyslots in the Electrical Cover with the three loosened Cover Assembly Screws. Rotate the Electrical Cover counterclockwise. See Figure 6.

41973-01 03/08/2006 7

ENGLISH

Electrical Cover

Cover Assembly Screw

Telescoping Pole

Base

Wall Plug

FIGURE 6

Keyslots

continued

FIGURE 8

Upper Left Grille Mounting Screw

FIGURE 7

Flat Portion

Motor Shaft

Grille Mounting Screws

16. Install the fourth Cover Assembly Screw. Tighten all four Cover Assembly Screws to attach the Electrical Cover to the bottom of the Cast Iron Base.

17. Hold the wall plug out of the way and stand the fan upright.

18. Remove the upper left Grille Mounting Screw from the Motor Face. See Figure 7.

19. Loosen the three remaining Grille Mounting Screws. Align the three keyhole slots in the Back Grille with the three remaining Grille Mounting Screws in the Motor Face, and place the Back Grille onto the Motor Face, ensuring that the Grille Mounting Screw washers are between the screw head and the Back Grille. See Figure 8.

20. Rotate the Back Grille clockwise to situate the screws in the narrow ends of the keyhole slots.

21. Reinstall and tighten the Up

per Left Grille Mounting Screw and tighten the three remaining Grille Mounting Screws.

8 41973-01 03/08/2006

ENGLISH

aSSembly ContInued

FIGURE 11

FIGURE 10

note: For clarity, the Back Grille has been removed from Figure 10 to show the Blade Assembly Sleeve/ Motor Shaft installation.

23. Slide the Blade Assembly Sleeve over the Motor Shaft, ensuring the Blade Assembly Screw is positioned over the Flat Portion of the Motor Shaft. See Figure 10. Tighten the Blade Assembly Setscrew so that it seats against the Flat Portion of the Motor Shaft. gently pull the Blade Assembly to ensure it is secure on the Motor Shaft.

24. With the Hunter logo facing for

ward and upright, engage the tabs on the lower part of the Front Grille into the rim of the Back Grille, as shown in Figure 11, arrow 1. Then, move the top of the Front Grille as shown in Figure 11, arrow 2, so that the tab at the top of the Front Grille snaps under the rim of the Back Grille.

Setscrew Hole

Blade Assembly Sleeve

Blade Assembly Setscrew

FIGURE 9

22. Loosen the Blade Assembly Setscrew so that it does not protrude into the inside of the Blade Assembly Sleeve. See Figure 9.

41973-01 03/08/2006 9

ENGLISH

FIGURE 13

Fan Motor

Hole in motor face

Interlock Bracket

FIGURE 12A

26. Align the two ends of the Interlock Bracket with the two notches in the tab on top of the Front Grille. Press the two ends of the Interlock Bracket into the two notches of the tab on the top of the Front Grille. See Figure 13.

Interlock Bracket

Hole in motor face

FIGURE 12B

note: For clarity, the Back

Grille and Blade Assembly have been removed from Figure 12A to show the Interlock Bracket installation.

Attention:

This fan has a built-in safety switch that will not allow the fan to operate unless the Grille is fully assembled to the Motor Face and the Interlock Bracket is secured into place.

25. Install the Interlock Bracket by tilting it as shown in Figure 12A and inserting the bottom of the Interlock Bracket into the hole on the top of the Motor Face as shown in Figure 12B. Then move the top of the Interlock Bracket forward over the front and Back Grille as shown in Figure 12b.

10 41973-01 03/08/2006

ENGLISH

operatIon

This appliance is for household use only.

1. Place the fan on a dry, safe, flat surface where it cannot fall or be pulled by the cord.

2. Plug the fan into a grounded 120-volt AC electrical outlet (ordinary household current). DO NOT use any other type of outlet. Make sure that the rated voltage of the fan is the same as the power source before plugging it into the power source.

3. Turn the fan “ON” or “OFF” by rotating clockwise or counterclockwise the Power/Speed Control. See Figure 15. The power should always be OFF before unplugging the fan.

4. To select the speed, move the Power/Speed Control from OFF to the desired speed setting: O (off), I (low), II (medium), III (High).

5. To adjust the upward or down

ward flow of air, loosen the Angle Adjustment Knob beneath the Fan Motor. See Figure 15. Position the fan to the desired angle, and tighten the Angle Adjust knob.

6. To make the fan oscillate, push the Oscillation Pin down. To stop the fan from oscillating, pull the Oscillation Pin up. See Figure 15.

Grille Ring

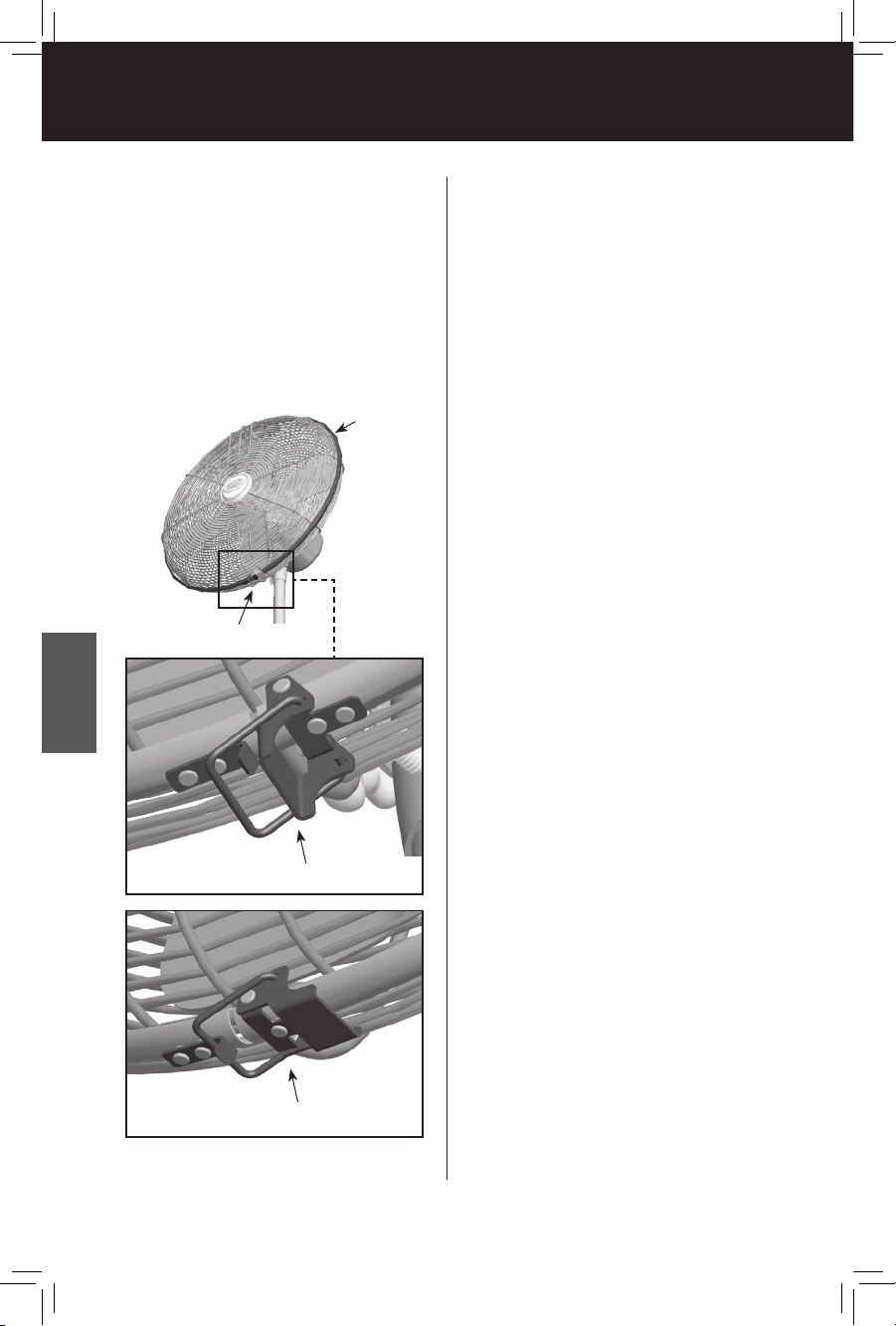

FIGURE 14

27. Place the Grille Ring over the Front and Back Grille rims, positioning the opening of the Grille Ring at the bottom of the Front and Back Grille rims. Bring the two ends of the Grille Ring together, and secure them with Grille Ring Latch. See Figure 14.

Grille Ring Latch

Latch Open

Latch Closed

41973-01 03/08/2006 11

ENGLISH

This fan is permanently lubricated and will not require additional lubrication (oil) for the life of the fan.

This fan requires little maintenance and contains no user serviceable parts. DO NOT try to fix it yourself. Contact qualified service personnel if servicing is needed.

TO CLEAN:

1. Before cleaning, turn the fan off and remove the plug from

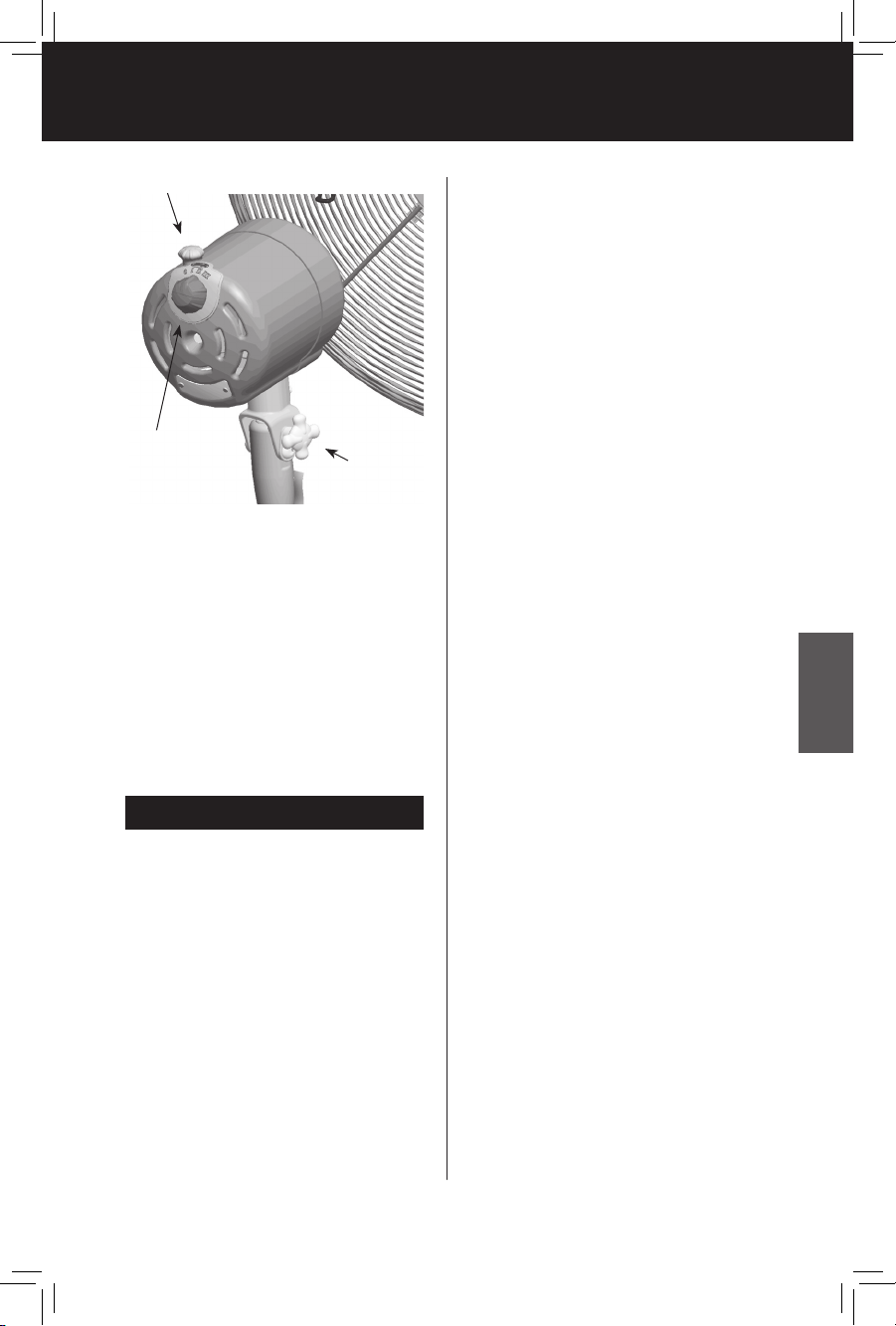

FIGURE 15

Power/Speed Control

Oscillation Pin

Angle Adjustment Knob

electrical outlet. Wipe off excess dust with a lint-free cloth.

2. To ensure adequate air circu

lation to the motor, keep the vents located at the rear of the motor housing free from dust accumulation. A vacuum cleaner hose can be used to clean these vents.

3. DO NOT immerse the fan in wa

ter or any other liquid.

CLEANING GRILLE AND BLADES:

1. Turn the fan off and remove the plug from the electrical outlet.

2. To disassemble the Grille, un

latch the Grille Ring Latch, remove the Grille Ring and the Interlock Bracket.

3. Loosen the Blade Assembly Setscrew and slide the Blade Assembly off of the Motor Shaft.

4. The Grilles and the Blade Assem

bly may be cleaned with mild soap and water.

5. Use a soft, slightly damp cloth to wipe the remaining fan parts.

6. DO NOT allow water or any other liquid to get into the motor housing or base.

7. When the Blade Assembly and Grilles have dried completely, reassemble the fan following assembly steps 18 - 26 of this manual.

8. DO NOT plug fan into an elec

trical outlet until it has been fully reassembled.

7. To adjust the height of your fan, hold the Telescoping Pole securely with one hand, and twist the Height Adjustment Grip counterclockwise. While supporting the fan motor, raise or lower the Telescoping Pole to the desired height, then tighten the Height Adjustment Grip.

maIntenanCe

12 41973-01 03/08/2006

ENGLISH

HUNTER FAN COMPANY 25 00 FRI SC O AVE NU E MEMPHIS, TN 38114, USA

Printed in China

Storage

troubleShootIng

PROBLEM

• Fan will not work.

SOLUTION

• Make sure the interlock switch is properly installed as directed in the assembly instructions. (see page 9)

PROBLEM

• Fan will not oscillate.

SOLUTION

• Push down on knob on top of mo

tor housing to activate oscillation. (see page 10)

PROBLEM

• Can not adjust the angle of the fan.

SOLUTION

• Loosen the screw on the side of the fan neck. Adjust to the desired angle and tighten the screw. (see page 10)

If you have tried these troubleshooting solutions and still have trouble, visit our Web site at http://www.hunterfan.com.

1. To store the fan, disassemble the Front and Back Grilles, remove the Blade Assembly, and clean the entire fan with a damp cloth.

2. ALWAYS store the fan in a dry place.

3. NEVER store the fan while it is still plugged in.

4. NEVER wrap the cord tightly around the fan.

5. DO NOT put any stress on the cord where it enters the fan, as it could cause the cord to break.

41973-02 03/08/2006 13

ESPAÑOL

MANUAL DEL PROPIETA R I O

PA R A L O S M O D E L O S 9 0 1 2 1 A Y 9 01 2 2 A

Century

Ventilador de oscilación de alto rendimiento

14 41973-02 03/08/2006

ESPAÑOL

Importante InformaCIÓn de SegurIdad

Lea y guarde estas instrucciones

preCauCIÓn

Al utilizar aparatos eléctricos, siempre deben tomarse precauciones básicas para reducir el peligro de incendio, choque eléctrico y lesiones personales:

1. Lea todas las instrucciones antes de usar este ventilador.

2. Un ensamblaje incorrecto puede causar el riesgo de incendio, choque eléctrico o de lesiones personales.

3. Para evitar el riesgo de incendio y choque eléctrico, NO use la unidad cerca de ventanas. La lluvia y la humedad pueden producir un riesgo eléctrico.

4. Debe retirarse el enchufe de la toma de alimentación cuando no esté en uso, antes de la limpieza, servicio o mantenimiento, y antes de mover el ventilador a otra ubicación.

5. NO coloque el ventilador en un lugar húmedo o donde haya alta humedad—como en un baño.

6. Coloque el ventilador en una su

perficie plana, seca y estable para evitar que se vuelque.

7. Emplee el ventilador sólo para su uso previsto, tal como se describe en el manual de instrucciones.

8. Para protegerse contra choque eléctrico, NO sumerja la unidad, el enchufe ni el cordón en agua, ni le rocíe líquidos.

9. JAMÁS introduzca los dedos, ni lápi

ces u otros objetos por la rejilla.

10. NO opere este ventilador:

• Si el cordón está dañado

• Si el ventilador falla

• Si el ventilador se ha caído o

dañado de alguna manera

11. Para desconectarlo, tome el enchufe y tire de él para retirarlo de la toma de corriente de pared. NUNCA tire bruscamente del cordón.

12. Este producto está diseñado para uso doméstico solamente y no para uso comercial ni industrial.

13. NO opere el ventilador en presencia de vapores explosivos y/o inflamables.

14. NO coloque el ventilador ni ningu

no de sus componentes cerca de algún fuego abierto, una cocina o algún otro aparato calefactor.

15. NO lo use cerca de cortinas, plantas, persianas, etc.

16. Jamás opere el ventilador si las rejillas no están instaladas correctamente. La operación del ventilador sin las rejillas puede producir lesiones graves.

17. Este artefacto no está diseñado para ser usado por niños o personas enfermas sin supervisión. Los niños deben ser supervisados para asegurarse que no jueguen con el artefacto.

18. Este aparato tiene un enchufe de tres clavijas para conexión a tierra y sólo se puede usar en un tomacorriente conectado a tierra. Existen adaptadores disponibles para conectar un enchufe de tres clavijas a un tomacorriente de dos ranuras. Estos adaptadores deben estar conectados a tierra correctamente. NO trate de inhabilitar esta característica de seguridad.

41973-02 03/08/2006 15

ESPAÑOL

Adjunte su recibo o una

copia a este manual

para futura referencia.

bIenVenIdo deSembalaJe

Gracias por elegir el ventilador de pedestal Century de Hunter. Este manual le proporciona instrucciones completas para el uso de su ventilador. Esas son algunas de las características que usted disfrutará con su ventilador:

• Un diseño atractivo que mejora su decoración

• Un potente motor Hunter para máximo flujo de aire

• Tres velocidades para ajustar su nivel de comodidad

Antes de usar su ventilador, anote la siguiente información para sus registros y para el caso en que requiera hacer efectiva su garantía.

Nombre de modelo ______________

Código de fecha ________________

Fecha de compra ________________

Lugar de compra ________________

_______________________________

Cuando desembale el ventilador, guarde la caja y los materiales de embalaje para el caso de que desee mover o embarcar la unidad posteriormente.

Retire cuidadosamente todos los artículos de la caja.

NOTA: Es mejor que alguna persona sostenga la caja mientras usted levanta el ventilador y la envoltura de protección fuera de la caja de cartón.

Asegúrese que todos los materiales de despacho sean retirados del ventilador antes de su operación.

HeRRAMientAs neCesARiAs

• Llave ajustable

• Destornillador estrella (Philips)

16 41973-02 03/08/2006

ESPAÑOL

Este aparato es para uso casero solamente y se puede enchufar en cualquier tomacorriente de 120 voltios, corriente alterna (c.a.) (voltaje residencial normal). NO use ningún otro tipo de tomacorriente.

Esta unidad se puede enchufar solamente en un tomacorriente del tipo conectado a tierra.

El cordón eléctrico tiene un echufe conectado a tierra como se muestra en la Figura 1, y debe usarse con un tomacorriente que puede acomodar la clavija de tierra. Si su tomacorriente no puede hacerlo, debe adquirir e instalar uno de los dos tipos de adaptadores mostrados en la Figura 2. NOTA: Los adaptadores NO ESTÁN incluidos con este ventilador. Lea, siga y guarde las instrucciones del adaptador que elija. No use un adaptador si su tomacorriente puede acomodar la clavija de tierra.

CONSEJOS DE SEGURIDAD PARA EL CORDÓN ELÉCTRICO

1. NUNCA tire del cordón del apa-

rato eléctrico.

InStruCCIoneS de pueSta a tIerra

adVertenCIa

2. Para insertar el enchufe, agárrelo firmemente y guíelo hacia dentro del tomacorriente.

3. Para desconectar el aparato, agarre el enchufe y sáquelo del tomacorriente.

4. Antes de cada uso, inspeccione el cordón eléctrico para ver si tiene alguna cortadura o marca de abrasión. Si encuentra alguna, el aparato debe recibir servicio y el cordón se debe cambiar. Por favor, devuelva el ventilador a nuestro Departamento de Servicio o a un representante autorizado de servicio.

5. NUNCA enrolle el cordón de forma apretada alrededor del ventilador, ya que eso pone mucha tensión sobre el cordón en el punto donde entra en el aparato y pudiera causar daños o ruptura en el aislamiento del cordón.

6. NO opere el ventilador si el cor

dón eléctrico muestra cualquier señal de estar dañado, si el ventilador trabaja de forma intermitente o si deja de funcionar completamente.

FIGURA 2FIGURA 1

Cubierta de la caja conectada a tierra del tomacorriente

Tornillo de metal

Adaptador

Terminal para conexión a tierra

Enchufe conectado a tierra

Asta Tierra

Cubierta de la caja conectada a tierra del tomacorriente

41973-02 03/08/2006 17

ESPAÑOL

4. Inserte la parte roscada del tubo telescópico en el soporte del motor. Vea la Figura 3. Gire el motor o el tubo telescópico para apretar la unión, y reinstale el tornillo de ajuste del soporte del motor para sujetar el motor al tubo telescópico.

enSamblaJe

NOTA: Este ventilador se ensambla más fácilmente entre dos personas.

1. Afloje la empuñadura de ajuste de la altura en el tubo telescópico girándola en sentido antihorario. Vea la Figura 3. NOTA: Para evitar que el enchufe caiga en el tubo telescópico, sujételo antes de levantar el tubo. Levante el tubo telescópico aproximadamente 10 pulgadas (25 cm). Gire la empuñadura de ajuste de altura en sentido horario para fijar la altura del tubo telescópico.

2. Retire el tornillo de ajuste del soporte del motor (pre-instalado y etiquetado) y guárdelo para su reinstalación posterior. Vea la Figura 3.

3. Conecte los enchufes que salen de la parte inferior del soporte del motor y de la parte superior del tubo telescópico. Vea la Figura 4.

continuación

FIGURA 4

FIGURA 3

Motor del ventilador

Parte delantera del motor

Tornillo de ajuste de montaje del motor (pre-instalado y marcado con etiqueta)

Tubo telescópico

Rejilla posterior

Conjunto del aspa

Rejilla delantera

Anillo de la rejilla

Empuñadura de ajuste de altura

Soporte de bloqueo

Soporte del motor

18 41973-02 03/08/2006

ESPAÑOL

enSamblaJe ContInuaCIÓn

FIGURA 4

Tubo telescópico

Tapa de la cubierta

Cubierta de la base

Base

Tornillo de ajuste del tubo (pre-instalado, marcado con etiqueta)

5. Con la base descansando en el piso, coloque la cubierta sobre la base. Vea la Figura 5.

6. Deslice la tapa de apoyo de la cubierta sobre la parte inferior del tubo telescópico.

7. Retire el tornillo de ajuste del tubo (preinstalado y etiquetado). Coloque la parte inferior del tubo telescópico en la base, asegurándose que el conector pase desde el fondo del tubo a través de la base. Gire el tubo telescópico en sentido horario para asegurarlo en la base.

8. Levante cuidadosamente la tapa de apoyo de la cubierta y la cubierta de la base de modo que no rasguñen la superficie del tubo telescópico, y ubique el tornillo de ajuste del tubo (pre-instalado y etiquetado) en el cuello de la base. Vea la Figura 5.

9. Use una llave ajustable para apretar el tornillo de ajuste (etiquetado y pre-instalado) hasta que se detenga firmemente contra el tubo telescópico. Vea la Figura 5.

10. Baje la cubierta sobre la base.

11. Gire la tapa de apoyo de la cubierta en el sentido horario hasta que la base esté apretada.

12. Apoye cuidadosamente todo el conjunto de manera que descanse lateralmente en el suelo.

13. Retire uno de los cuatro tornillos de montaje de la cubierta de la parte inferior de la base y afloje los tres tornillos restantes. Vea la Figura 6.

14. Conecte los enchufes que salen de la parte inferior del tubo telescópico y del interior de la cubierta eléctrica.

15. Coloque la cubierta eléctrica contra la parte inferior de la base y alinee las ranuras de bocallave en la cubierta eléctrica con los tres tornillos de montaje aflojados en la cubierta de la base. Gire la cubierta eléctrica en sentido antihorario. Vea la Figura 6.

41973-02 03/08/2006 19

ESPAÑOL

Cubierta eléctrica

Tornillo de montaje de la cubierta

Tubo telescópico

Base

Enchufe

FIGURA 6

Ranuras de bocallave

continuación

16. Instale el cuarto tornillo de montaje de la cubierta. Apriete los cuatro tornillos de montaje para fijar la cubierta eléctrica a la parte inferior de la base.

17. Haga a un lado el enchufe que va a la pared y coloque el ventilador verticalmente.

18. Retire el tornillo de montaje superior izquierdo de la parte delantera del motor. Vea la Figura 7.

19. Afloje los tres tornillos restantes de montaje de la rejilla. Alinee las tres ranuras de bocallave en la rejilla posterior con los tres tornillos restantes en la parte delantera del motor y coloque la rejilla nuevamente en la parte delantera del motor, asegurando que las arandelas estén entre la cabeza del tornillo y la rejilla posterior. Vea la Figura 8.

20. Gire la rejilla posterior en sen

tido horario para colocar los tornillos en los extremos angostos de las ranuras de bocallave.

21. Reinstale y apriete el tornillo de montaje superior izquierdo y apriete los tres tornillos de montaje restantes.

FIGURA 8

Tornillo superior izquierdo

FIGURA 7

Parte plana

Eje del motor

Tornillos de montaje de la rejilla

20 41973-02 03/08/2006

ESPAÑOL

enSamblaJe ContInuaCIÓn

FIGURA 11

23. Deslice el manguito del conjunto del aspa sobre el eje del motor, asegurando que el tornillo de montaje de aspa se ubique en la parte plana del eje del motor. Vea la Figura 10. Apriete el tornillo de ajuste del conjunto del aspa de modo que asiente contra la parte plana del eje del motor. Suavemente tire del conjunto del aspa para asegurar que esté seguro en el eje del motor.

24. Con el logotipo de Hunter hacia adelante y hacia arriba, conecte las lengüetas de la parte inferior de la rejilla delantera en el borde de la rejilla posterior, como se muestra en la Figura 11, flecha

1. Luego, mueva la parte superior de la rejilla delantera como se muestra en la Figura 11 flecha 2 de modo que la lengüeta de la parte superior de la rejilla delantera se enganche en el borde de la rejilla posterior.

22. Afloje el tornillo de ajuste del conjunto del aspa de modo que no sobresalga del interior del manguito del conjunto del aspa. Vea la Figura 9.

Setscrew Hole

Manguito del conjunto del aspa

Tornillo de ajuste del conjunto del aspa

FIGURA 9

FIGURA 10

notA: Por fines de claridad, la rejilla posterior ha sido retirada de la Figura 10 para mostrar la instalación del manguito / eje del motor del conjunto del aspa.

41973-02 03/08/2006 21

ESPAÑOL

FIGURA 12B

Soporte de bloqueo

Agujero en la parte delantera del motor

FIGURA 13

Motor

Agujero en parte delantera del motor

Soporte de bloqueo

FIGURA 12A

26. Alinee los dos extremos en el soporte de bloqueo con las dos ranuras en la lengüeta en la parte superior de la rejilla delantera. Presione los dos extremos del soporte de bloqueo dentro de las dos ranuras en la lengüeta en la parte superior de la rejilla delantera. Vea la Figura 13.

NOTA: Por fines de claridad, la

rejilla posterior y el conjunto del aspa se han sido retirado de la Figura 12A para mostrar la instalación del soporte de bloqueo.

ATENCIÓN:

Este ventilador tiene un interruptor de seguridad incorporado que no le permitirá operar a menos que la rejilla esté totalmente ensamblada a la parte delantera del motor y que el soporte de bloqueo esté colocado en su lugar.

25. Instale el soporte de bloqueo in

clinándolo como se muestra en la Figura 12A e insertando la parte inferior del soporte en el agujero en la parte superior delantera del motor, como se observa en la Figura 12B. Luego mueva la parte superior del soporte de bloqueo hacia adelante sobre las rejillas delantera y posterior como se muestra en la Figura 12b.

22 41973-02 03/08/2006

ESPAÑOL

operaCIÓn

Este artefacto está diseñado sólo para uso doméstico.

1. Coloque el ventilador en una superficie seca, segura y plana donde no pueda caerse ni ser tirada por el cordón.

2. Conecte el ventilador en una toma de corriente de 120 voltios de corriente alterna (salida típica doméstica) NO use ningún otro tipo de salida. Asegúrese que el voltaje nominal del ventilador sea el mismo que el de la fuente de alimentación antes de conectarlo en la toma de corriente.

3. Encienda (“ON”) o apague (“OFF”) el ventilador girando el control de potencia / velocidad en sentido horario o antihorario. Vea la Figura 15. La energía siempre debe estar apagada (OFF) antes de desconectar el ventilador.

4. Para seleccionar la velocidad, mueva el control de potencia/velocidad desde OFF hasta el ajuste de velocidad deseado: O (Apagado), I (Baja), II (Media), III (Alta).

5. Para ajustar el flujo de aire hacia arriba o hacia abajo, afloje la perilla de regulación de ángulo debajo del motor. Vea la Figura

15. Coloque el ventilador en la posición deseada y apriete la perilla de regulación de ángulo.

6. Para hacer que el ventilador oscile, empuje hacia abajo el pasador. Para que el ventilador deje de oscilar, tire del pasador de oscilación hacia arriba. Vea la Figura 15.

27. Coloque el anillo de la rejilla so

bre los dos bordes de las rejillas delantera y posterior, ubicando la abertura del anillo en la parte inferior de los bordes de las rejillas delantera y posterior. Una los dos extremos del anillo de la rejilla y fíjelos con un seguro de anillo de rejilla. Vea la Figura 14.

Anillo de la rejilla

FIGURA 14

Pestillo de anillo de rejilla

Seguro abierto

Seguro cerrado

41973-02 03/08/2006 23

ESPAÑOL

FIGURA 15

Control de potencia/velocidad

Pasador de oscilación

Perilla de ajuste del ángulo

Este ventilador está lubricado permanentemente y no requerirá lubricación adicional (aceite) durante la vida del ventilador.

Este ventilador necesita poco mantenimiento y no contiene componentes reparables por el usuario. NO trate de repararlo usted mismo. Contacte personal de servicio calificado si requiere mantenimiento.

PARA LIMPIAR:

1. Antes de limpiarlo, apague el ventilador y desconéctelo de la

toma de corriente. Limpie el exceso de polvo con un paño que no deje pelusas.

2. Para asegurar la circulación de aire al motor, mantenga los conductos de ventilación ubicados en la parte posterior del alojamiento del motor libres de la acumulación de polvo. Puede usar una aspiradora para limpiar estos conductos.

3. NO sumerja el ventilador en agua ni en ningún otro líquido.

LIMPIEZA DE REJILLA Y ASPAS:

1. Apague el ventilador y desconéc

telo de la toma de corriente.

2. Para desmontar la rejilla, retire el seguro del anillo de rejilla, el anillo de rejilla y el soporte de bloqueo.

3. Afloje el tornillo de ajuste del conjunto del aspa y deslice dicho conjunto fuera del eje del motor.

4. Las parrillas y las aspas pueden limpiarse con una solución jabonosa suave y agua.

5. Use un paño suave y ligera

mente húmedo para limpiar las demás partes del ventilador.

6. NO permita que ingrese agua ni ningún otro líquido al alojamiento del motor o a la base.

7. Cuando el conjunto del aspa y las rejillas se ha secado completamente, reensamble el ventilador según los pasos 18 - 26 de ensamblaje de este manual.

8. NO conecte el ventilador en una toma de corriente hasta que se haya ensamblado por completo nuevamente.

7. Para ajustar la altura del venti

lador, sostenga firmemente el tubo telescópico con una mano y gire la empuñadura de ajuste de altura en sentido antihorario. Mientras soporta el motor, levante o baje el tubo telescópico hasta la altura deseada y luego apriete la empuñadura de ajuste.

mantenImIento

24 41973-02 03/08/2006

ESPAÑOL

almaCenamIento

LOCALIZACIÓN DE FALLAS

PROBLEMA

• El ventilador no funciona.

SOLUCIÓN

• Asegúrese que el interruptor de enclavamiento esté correctamente instalado y tal como se indica en las instrucciones de ensamblaje. (vea la página 9).

PROBLEMA

• El ventilador no oscila.

SOLUCIÓN

• Empuje hacia abajo la perilla de la parte superior del alojamiento del motor para activar la oscilación. (vea la página 10).

PROBLEMA

• No se puede ajustar el ángulo del ventilador.

SOLUCIÓN

• Afloje el tornillo en el lado del cuello del ventilador. Ajuste al ángulo deseado y apriete el tornillo. (vea la página 10).

Si ha aplicado esta guía de solución de problemas, y el problema persiste, visite nuestro sitio web en http://www.hunterfan.com.

1. Para almacenar el ventilador, desmonte las rejillas frontal y posterior, quite el conjunto del aspa y limpie todo el ventilador con un paño húmedo.

2. SIEMPRE guarde el ventilador en un lugar seco.

3. NUNCA guarde el ventilador mientras esté conectado.

4. NUNCA enrolle el cordón en forma ajustada alrededor del ventilador.

5. NO aplique ninguna tensión so

bre el cordón en el punto donde ingresa al ventilador, ya que podría causar que el cordón se rompa.

HUNTER FAN COMPANY 25 00 FRI SC O AVE NU E MEMPHIS, TN 38114, USA

Impreso en China

41973-05 03/08/2006 25

FRANÇAIS

GUIDE DU PROPRIÉTA I R E

POUR LES MODÈLES 90121A ET 90122A

Century

Ventilateur oscillant à haute performance

26 41973-05 03/08/2006

FRANÇAIS

ImportantS renSeIgnementS de SÉCurItÉ

Lire et conserver ces consignes

attentIon

Lors de l’utilisation d’appareils électriques, il faut toujours prendre des précautions pour réduire le risque d’incendie, de choc électrique et de blessure personnelle.

1. Lire toutes ces consignes avant d’utiliser ce ventilateur.

Un mauvais montage peut entraîner le risque d’incendie, de choc électrique et de blessure personnelle.

Pour prévenir le risque d’incendie et de choc électrique, NE PAS faire fonctionner cet appareil près de fenêtres. La pluie et l’humidité pourraient créer un risque électrique.

Il faut débrancher la fiche de la prise de courant quand il ne sert pas, avant de le nettoyer, le réparer ou l‘entretenir et avant de le déplacer.

5. NE PAS mettre le ventilateur dans un endroit humide ou là où l’humidité est élevée - comme une salle de bain.

6. Poser le ventilateur sur une sur

face plane, sèche et stable pour éviter qu’il ne bascule.

7. Se servir ventilateur pour l’usage prévu comme le décrit ce mode d’emploi.

8. Pour se protéger des chocs élec

triques, NE PAS plonger l’appareil, la prise ou le cordon dans l’eau ou les arroser de liquide.

9. NE JAMAIS introduire les doigts, des crayons ou tout autre objet dans la grille.

10. NE PAS faire fonctionner ce venti

lateur :

• Si le cordon est endommagé

• Si le ventilateur fonctionne mal

• si le ventilateur est tombé ou a été endommagé d’une quelconque manière

11. Pour le débrancher, saisir la fiche et la tirer de la prise murale. NE JAMAIS tirer sur le cordon.

12. Ce produit est destiné uniquement à un usage ménager et non à un usage commercial ou industriel.

13. NE PAS faire fonctionner le ventila

teur en présence d’explosifs ou de vapeurs inflammables.

14. NE PAS mettre le ventilateur ou des pièces près d’une flamme allumée, des appareils de cuisson ou de chauffage.

15.

NE PAS utiliser près de rideaux, de plantes ou de garnitures de fenêtres, etc.

16.

Ne jamais faire fonctionner le ventilateur si les grilles en sont pas correctement installées. Faire fonctionner le ventilateur sans les grilles peut entraîner de sérieuses blessures.

17.

Des enfants ou des personnes handicapées ne doivent pas utiliser ce ventilateur sans supervision. Il faut surveiller les enfants afin qu’ils ne jouent pas avec le ventilateur.

18. Cet appareil dispose d’une fiche tripolaire et est uniquement compatible avec une prise mise à la terre. Un adaptateur est disponible pour brancher les fiches tripolaires avec mise à la terre à des prises bipolaires. L’adaptateur doit être correctement mis à la terre. NE PAS essayer de contourner cette caractéristique de sécurité.

41973-05 03/08/2006 27

FRANÇAIS

Veuillez joindre votre

reçu ou une copie de ce-

lui-ci à ce manuel pour

référence ultérieure.

bIenVenue dÉballage

Merci d’avoir choisi le ventilateur sur pied Century de Hunter. Dans ce manuel, vous trouverez toutes les consignes d’utilisation de votre ventilateur. Voici quelques-unes des caractéristiques que vous offre votre ventilateur.

• Un design attrayant qui rehausse tout décor

• Un puissant moteur Hunter pour une circulation d’air optimale

• Trois vitesses pour régler votre niveau de confort

Avant d’utiliser votre ventilateur, enregistrer les renseignements suivants pour vos dossiers et l’assistance à la garantie.

Nom du modèle _________________

Code de date ___________________

Date d’achat ____________________

Lieu de l’achat __________________

_______________________________

Lors du déballage de ventilateur, conserver le carton et les matériaux d’emballage au cas ou vous voudriez transporter ou expédier cette unité ultérieurement.

Faire attention en retirant tous les articles de la boîte.

NOTA : Il est préférable que quelqu’un tienne la boîte pendant que vous soulevez le ventilateur et les emballages protecteurs hors du carton.

Assurez-vous d’avoir retiré tous les matériaux d’expédition avant de le faire fonctionner.

oUtils nÉCessAiRes

• Clé ajustable

• Tournevis Phillips

28 41973-05 03/08/2006

FRANÇAIS

Il faut brancher cet appareil, destiné uniquement à un usage ménager dans une prise électrique de 120 v CA (courant ordinaire). NE PAS se servir d’un autre type de prise.

Cette unité n’est compatible qu’avec une prise mise à la terre.

Le cordon d’alimentation dispose d’une fiche mise à la terre comme le montre la Figure 1 et il faut utiliser une prise de courant capable de recevoir la broche de mise à la terre. Si votre prise électrique ne peut pas recevoir la broche de mise à la terre, vous devrez alors acheter et installer un des deux types d’adaptateurs montrés à la Figure 2. NOTA : Les adaptateurs NE sont PAS fournis avec ce ventilateur. Lire, suivre et conserver les consignes qui sont jointes à l’adaptateur choisi. Ne pas utiliser d’adaptateur si votre prise de courant peut recevoir la broche de mise à la terre..

ConSIgneS de mISe À la terre

FIGURE 2FIGURE 1

Grounded Plug

Grounding Pin

Grounded Outlet

Box Cover

Grounded Outlet Box Cover

Metal Screw

Adapter

Grounding Means

CONSEILS DE SÉCURITÉ POUR LE CORDON D’ALIMENTATION

1. NE JAMAIS tirer ou arracher le cordon ou l’appareil.

Pour introduire la fiche, la saisir fermement et la guider dans la prise.

3. Pour débrancher l’appareil, saisir la fiche et la retirer de la prise.

4. Avant chaque utilisation, exam

iner le cordon d’alimentation à la recherche de coupures ou de marques d’abrasion. Si vous en trouvez, il faut réparer l’appareil et remplacer le cordon. Veuillez le retourner à notre service de réparations ou à un représentant de service autorisé.

5. NE JAMAIS enrouler serrer le cordon autour de l’appareil car cela pourrait tendre le cordon de façon excessive à son entrée dans l’appareil et entraîner son effilochage ou sa rupture.

6. NE PAS faire fonctionner l’appareil si le cordon est endommagé, si l’appareil fonctionne de façon intermittente ou arrête de fonctionner.

mISe en garde :

Fiche mise à la terre

Broche de mise à la terre

Couvercle du coffret de prise mise à la terre

Adaptateur

Fil de mise à la terre

Vis métallique

Couvercle du coffret de prise mise à la terre

41973-05 03/08/2006 29

FRANÇAIS

montage

NOTA :

Deux personnes assem-

bleront plus facilement ce ventilateur.

Desserrer la bague de réglage de la hauteur sur la tringle télescopique en la tournant dans le sens antihoraire. Voir Figure 3.

NOTA :

Pour empêcher la fiche de tomber dans la tringle télescopique, saisir la prise avant de d’allonger la tringle télescopique. Allonger la tringle télescopique d’environ 25 cm (10 po). Tourner la bague de réglage dans le sens horaire pour fixer la position de la tringle télescopique.

2. Retirer la vis de blocage de la monture du moteur (pré-installée et marquée) et la mettre de côté pour une réinstallation ultérieure. Voir Figure 3.

3. Connecter les fiches sortant de la base de la monture du moteur et du sommet de la tringle télescopique. Voir Figure 4.

suite

FIGURE 4

FIGURE 3

Moteur du ventilateur

Face du moteur

Vis de blocage de monture du moteur (pré-installée et marquée)

Tringle télescopique

Grille arrière

Assemblage de pales

Grille avant

Anneau de grille

Bague de réglage

Support de verrouillage

Monture du moteur

4. Introduire la partie filetée de la tringle télescopique dans la monture du moteur Voir Figure

3. Tourner le moteur du ventilateur ou la tringle télescopique pour serrer le joint; réinstaller la vis de blocage de la monture du moteur pour fixer le moteur du ventilateur à la tringle télescopique.

30 41973-05 03/08/2006

FRANÇAIS

montage SuIte

FIGURE 5

Tringle télescopique

Capuchon de retenue du couvercle

Couvercle du socle

Vis de blocage de la tringle (pré-installée et marquée)

Socle en fonte

5. Le socle de fonte étant posé sur le sol, placer le couvercle du socle au-dessus de celui-ci. Voir Figure 5.

6. Faire glisser le capuchon du sup

port de couvercle à la base de la tringle télescopique.

Retirer la vis de blocage de la tringle (pré-installée et marquée). Introduire l’extrémité inférieure de la tringle télescopique dans le socle en fonte, en vous assurant que la connecteur au bas de la tringle passe dans le socle. Faire tourner la tringle télescopique dans le sens horaire pour la fixer dans le socle.

8. Soulever soigneusement le capuchon de support de couvercle et le couvercle du socle en faisant attention à ne pas rayer la surface de la tringle télescopique et repérer la vis de blocage de la tringle (pré-installée et marquée) sur le col du socle en fonte. Voir Figure 5.

9. Utiliser une clé ajustable pour serrer la vis de blocage (préinsérée et marquée) jusqu’à ce qu’elle bute contre la tringle télescopique Voir Figure 5.

10. Reposer le couvercle du socle en fonte sur celui-ci.

11. Faire tourner le capuchon du support de couvercle dans le sens horaire dans le socle de fonte jusqu’à ce qu’il soit serré.

12. Abaisser avec précaution l’assemblage complet de façon à ce qu’il soit posé sur le côté sur le sol.

13. Retirer de la base du socle une des quatre vis d’assemblage du couvercle et desserrer les trois autres. Voir Figure 6.

14. Connecter les fiches sortant de la base de la tringle télescopique et de l’intérieur du couvercle électrique.

15. Placer le couvercle électrique contre la base du socle en fonte et aligner les encoches en trou de serrure du couvercle électrique avec les trois vis d’assemblage du couvercle desserrées. Faites tourner le couvercle électrique dans le sens antihoraire. Voir Figure 6.

41973-05 03/08/2006 31

FRANÇAIS

Couvercle électrique

Vis d’assemblage du couvercle

Tringle télescopique

Socle

Fiche murale

FIGURE 6

Encoches

suite

FIGURE 8

Vis supérieure gauche de fixation de la grille

FIGURE 7

Partie plane

Arbre du moteur

Vis de fixation de la grille

16.

Poser la quatrième vis d’assemblage du couvercle. Fixer le couvercle électrique au socle en fonte en serrant bien les quatre vis d’assemblage du couvercle.

17. Écarter de la prise murale et mettre le ventilateur debout.

18. Retirer de la face du moteur la vis supérieure gauche de fixation de la grille. Voir Figure 7.

19. Desserrer les trois autres vis de fixation de la grille. Aligner les encoches en trou de serrure de la grille arrière avec les trois vis restantes de la face du moteur et poser la grille arrière sur la face du moteur en vous assurant que les rondelles sont bien entre la tête de vis et la grille arrière. Voir Figure 8.

20. Faire tourner la grille dans le sens horaire pour que les vis se retrouvent dans les extrémités étroites des encoches.

21. Reposer et serrer la vis supéri

eure gauche de fixation de la grille et serrer les vis de fixation restantes.

32 41973-05 03/08/2006

FRANÇAIS

montage SuIte

FIGURE 11

FIGURE 10

notA : Pour que ce soit plus clair, la Figure 10 ne montre pas la grille arrière pour qu’on voit l’installation du manchon d’assemblage et de l’arbre du moteur.

23.

Faire glisser le manchon d’assemblage des pales sur l’arbre du moteur en vous assurant que la vis de blocage du manchon se trouve en face de la partie plate de l’arbre du moteur Voir Figure 10. Serrer la vis de blocage de l’assemblage de pales se façon à ce qu’elle appuie contre la partie plate de l’arbre du moteur. Tirer ensuite sur l’assemblage de pales pour vérifier qu’Il est bien fixé sur l’arbre du moteur.

24. Le logo Hunter vous faisant face et vers le haut, introduire les languettes de la partie inférieure de la grille avant dans la couronne de la grille arrière comme le montre la figure 11, flèche 1. Déplacer ensuite le haut de la grille comme le montre la flèche 2 de la figure 11, pour que le haut de la grille avant s’engage dans la couronne de la grille ar-

Setscrew Hole

Manchon d’assemblage de pales

Vis de blocage d’assemblage de pales

FIGURE 9

22. Desserrer la vis de blocage de l’assemblage de pales de façon à ce qu’elle ne dépasse pas à l’intérieur du manchon d’assemblage de pales. Voir Figure 9.

41973-05 03/08/2006 33

FRANÇAIS

FIGURE 13

Moteur du ventilateur

Trou de la face du moteur

Support de verrouillage

FIGURE 12A

26. Aligner les deux extrémités du support de verrouillage avec les deux encoches dans la languette au sommet de la grille avant. Presser les deux extrémités du support de verrouillage dans les deux encoches dans la languette au sommet de la grille avant. Voir Figure 13.

Support de verrouillage

Trou de la face du moteur

FIGURE 12B

notA : Pour que ce soit

plus clair, la Figure 12A ne montre pas la grille arrière et l’assemblage de pales pour que l’on voit l’installation du support de verrouillage.

Attention :

Ce ventilateur dispose d’un dispositif de sécurité qui l’empêche de fonctionner avant que la grille ne soit entièrement assemblée sur la face du moteur et que le support de verrouillage ne soit fixé en place.

25. Installer le support de verrouil

lage en l’inclinant comme le montre la Figure 12A et en insérant la base du support dans le trou au sommet de la face du moteur comme le montre la Figure 12 B. Déplacer ensuite le sommet du support vers l’avant au-dessus des grilles avant et arrière comme le montre la Figure 12 B.

34 41973-05 03/08/2006

FRANÇAIS

fonCtIonnement

Cet appareil est destiné uniquement à un usage domestique.

1. Installer le ventilateur dans un endroit sec, sécuritaire et plat afin qu’il ne puisse pas tomber ou être tiré par le cordon.

2. Brancher le ventilateur dans une prise électrique 120 V CA mise à la terre (courant domestique). NE PAS se servir d’un autre type de prise. Veiller à ce que la tension nominale du ventilateur soit identique à l’alimentation en électricité avant de le brancher dans une prise.

Mettre en marche (ON) ou arrêter (OFF) le ventilateur en tournant la commande de vitesse/ puissance dans le sens horaire ou antihoraire. Voir Figure 15. Il faut toujours arrêter (OFF) le ventilateur avant de la débrancher.

Pour sélectionner la vitesse, déplacer la commande de vitesse de la position OFF à la vitesse désirée : .O (off/éteint), I (low/bas), II (medium/moyen), III (high/élevée).

5. Pour ajuster la circulation d’air vers le haut ou le bas, desserrer le bouton de réglage d’inclinaison sur le côté du moteur du ventilateur. Voir Figure

15. Placer le ventilateur à l’angle désiré et resserrer le bouton de réglage d’inclinaison.

6. Pour faire osciller le ventilateur, pousser le bouton d’oscillation vers le bas. Pour arrêter l’oscillation du ventilateur, tirer le bouton d’oscillation vers le haut. Voir Figure 15.

Anneau de grille

FIGURE 14

27. Placer l’anneau de grille autour des couronnes de grille avant et arrière, avec son ouverture à la base des couronnes. Enclencher les deux extrémités de l’anneau de grille et les fixer avec le verrou de l’anneau. Voir Figure 14.

Verrou de l’anneau de grille

Verrou ouvert

Verrou fermé

41973-05 03/08/2006 35

FRANÇAIS

Ce ventilateur est lubrifié en permanence et ne requiert aucune lubrification (huile) supplémentaire pour la durée de sa vie.

Ce ventilateur ne nécessite que peu d‘entretien et ne possède aucune pièce réparable par l’utilisateur. NE PAS tenter de le réparer vous-même. Communiquer avec un réparateur compétent si une réparation est nécessaire.

POUR LE NETTOYAGE :

1. Avant un nettoyage, éteindre le ventilateur et retirer la fiche de la prise de courant. Essuyer l’excès de poussière avec un chiffon non pelucheux.

FIGURE 15

Commande de vitesse/ puissance

Bouton d’oscillation

Bouton de réglage d’inclinaison

2. Pour que le moteur dispose d’une circulation d’air adéquate, garder les évents situés à l’arrière du boîtier du moteur exempts de poussière. Vous pouvez utiliser un aspirateur pour nettoyer ces évents.

3. NE PAS plonger le ventilateur dans l’eau ou tout autre liquide.

NETTOYAGE DE LA GRILLE ET DES PALES :

1. Arrêter le ventilateur et retirer la fiche de la prise de courant.

2. Pour démonter la grille, déver

rouiller le verrou d’anneau de grille, enlever l’anneau de grille et le support de verrouillage.

3. Desserrer la vis de blocage de l’assemblage de pales et faire glisser celui-ci hors de l’arbre du moteur.

4. Il faut nettoyer les grilles et l’assemblage de pales avec un savon doux et de l’eau.

5. Utiliser un chiffon doux et lé

gèrement humide pour essuyer les autres pièces du ventilateur.

6. Il NE faut PAS que de l’eau ou tout autre liquide pénètre dans le boîtier du moteur ou le socle.

7. Quand l’assemblage de pales et les grilles sont complètement secs, remonter le ventilateur en suivant les étapes de montage 18 à 26 de ce manuel.

8. NE PAS brancher le ventilateur dans une prise de courant avant son remontage complet.

7. Pour ajuster la hauteur de votre ventilateur, tenir la tige télescopique d’une main et la faire tourner dans le sens antihoraire. Tout en supportant le moteur du ventilateur, monter ou descendre la tige télescopique à la position désirée; resserrer la bague de réglage de hauteur.

entretIen

36 41973-05 03/08/2006

FRANÇAIS

HUNTER FAN COMPANY 25 00 FRI SC O AVE NU E MEMPHIS, TN 38114, USA

Imprimé en Chine

rangement dÉpannage

PROBLÈME

• Le ventilateur ne fonctionne pas.

SOLUTION

• Vérifier que le l’interrupteur de verrouillage est correctement installé selon les instructions de montage. (voir page 9)

PROBLÈME

• Le ventilateur n’oscille pas.

SOLUTION

• Pousser le bouton au sommet du boîtier du moteur vers le bas pour activer l’oscillation. (voir page 10)

PROBLÈME

• Impossible d’ajuster l’inclinaison du ventilateur.

SOLUTION

• Desserrer la vis sur le côté du col du ventilateur. Ajuster à l’angle désiré et resserrer la vis (voir page

10)

Si vous avez essayé toutes ces solutions de dépannage et que vous avez encore des problèmes, rendez-nous visite sur notre site Web à http://www. hunterfan.com.

1. Pour ranger le ventilateur, démonter les grilles avant et arrière, enlever l’assemblage de pales et nettoyer toutes les pièces du ventilateur avec un chiffon humide.

2. TOUJOURS ranger le ventilateur dans un endroit sec.

3. NE JAMAIS ranger le ventilateur s’il est encore branché.

4. NE JAMAIS enrouler le cordon trop serré autour du ventilateur.

5. NE PAS appliquer de pression indue sur le cordon à son entrée dans l’appareil, cela pourrait entraîner le bris du cordon.

Hunter Fan 90121A, 90122A User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
