Installation Guide
ENGLISH
See page 2
Vea la página 19
ESpañoL
Energy Star Bath Fan Models 82033
READ and SAVE THESE INSTRUCTIONS
1
43044-01 03/05/2008
Page 2

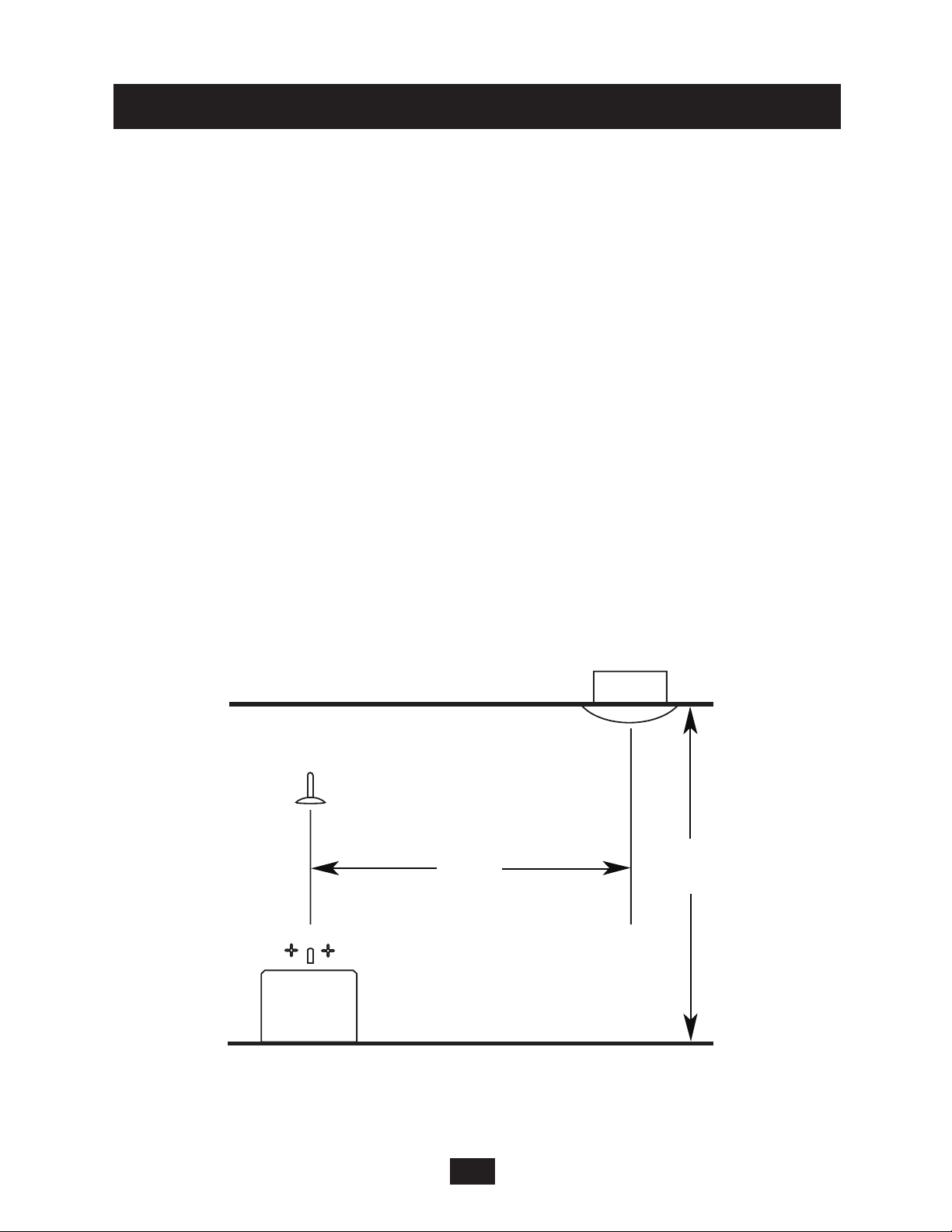

3 ft. min.
(0.91 m)
Bath Fan
Tub or Shower area
NOTE: This illustration is not
to scale
7 ft. min.
(2.13 m)
WarNING
TO REDUCE THE RISK OF ELECTRIC SHOCK OR INJURY, OBSERVE THE FOLLOWING:
1) Read all instructions before attempting to install or use this appliance. This appliance is for general ventilating
use only. Do not use this appliance for ventilating hazardous or explosive materials. Follow the heating equipment
manufacturer’s guideline and safety standards, such as those published by the National Fire Prevention Association
(NFPA), and the American Society for Heating, Refrigeration and Air-Conditioning Engineers (ASHRAE), and the
local code authorities.
by the manufacturer may cause fire, electric shock, or injury to persons. SAVE THESE INSTRUCTIONS.
2)
Before installing, servicing, or cleaning the unit, disconnect the power by turning off the circuit breakers to the
outlet box and associated wall switch location. If you cannot lock the circuit breakers in the off position, securely
attach a prominent warning device, such as a tag, to the service panel.
3)
This unit must be grounded.
4)
This appliance is not suitable for tub or shower installation, and must not be installed within a minimum of 3 feet
from the tub or shower opening. See Figure A.
5)
Do not install this appliance lower than 7 feet (2.13 m) above the floor in the ceiling. See Figure A.
Use this appliance only as described in this manual. Any other use not recommended
Figure A
Continued
2
43044-01 03/05/2008
Page 3
6)
Never place a switch where it can be reached from a tub or shower. Do not install this appliance in a tub or
shower enclosure.
7)
Installation work and electrical wiring must be done by qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction codes and standards.
8)
When cutting or drilling into wall(s) or ceiling, do not damage electrical wiring or other hidden utilities.
9) Do not install this product in a wall. This product is designed for installation in ceilings up to a 12/12
pitch (45 degrees). Ductwork must point upward.
10)
Ducted fans must always be vented to the outdoors. Keep ducting as short and as straight as possible.
11) Extreme caution is necessary when any is used by or near children or invalids and whenever the is
left operating and unattended.
12) To avoid motor bearing damage and noisy/unbalanced blower wheel, keep drywall spray, construction
dust, etc. off power unit.
13) Read specification label on product for further information and requirements.
14) Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an
electric shock or fire, or damage the unit.
15)
Do not use this appliance with a dimmer switch or a fan speed controller.
16) To reduce the risk of fire or electrical shock, do not use this fan with any solid-state speed control device.
17) To prevent a possible fire, do not block air intakes or exhaust in any manner.
18) If this unit is to be installed over a tub or shower, it must be marked as appropriate for the application
and be connected to a GFCI (Ground Fault Circuit Interrupter)-protected branch circuit.
3
43044-01 03/05/2008
Page 4
F
G
H
I
L
M
x2
N
x3
*
*
A
B
C
95044-01-000
98141-01-000
03242-07-133
98142-01-000
x2
D
97134-01-000
74508-03-133
Mounting Rails
Housing
Wiring Cover
Fan Assembly
3/8” Cable Connector
Bezel
Wiring Cover Screw
Check all the parts. If damaged, call
1-888-830-1326 for replacement.
x4
E
Mounting Screws
Fan Mounting Screws
*
NOTE:
Strain relief (not supplied) cable
connector must be installed.
Attachment Screws
96934-01-000
J
Strain Relief Bracket
K
Strain Relief Bracket Screw
65827-01-000
74508-53
A
B

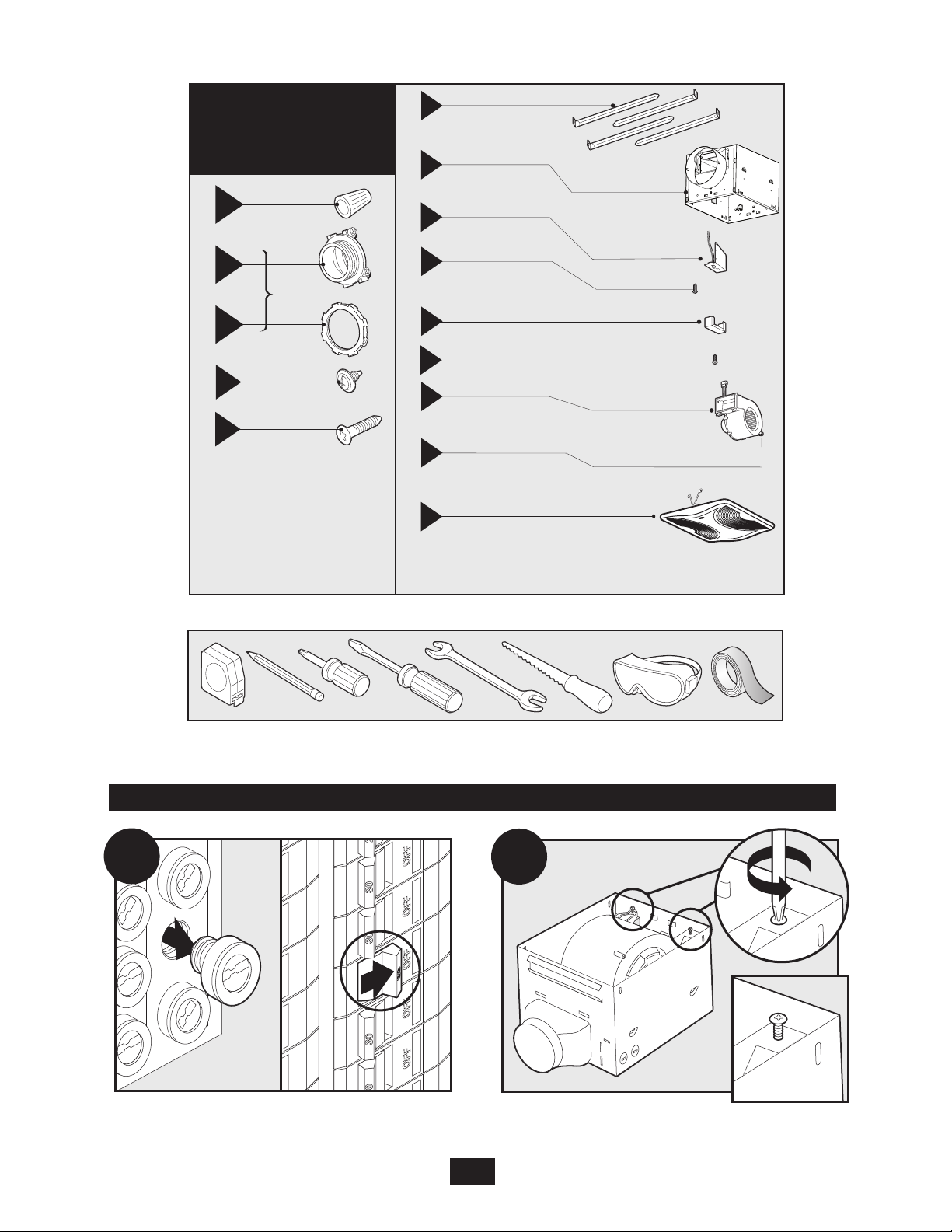

Before Installation
Estimated assembly time: 30 to 60 minutes
Included.
Tools Needed. (Not supplied.)
Turn off the power source.
Loosen the fan mounting screws.
4
43044-01 03/05/2008
Page 5

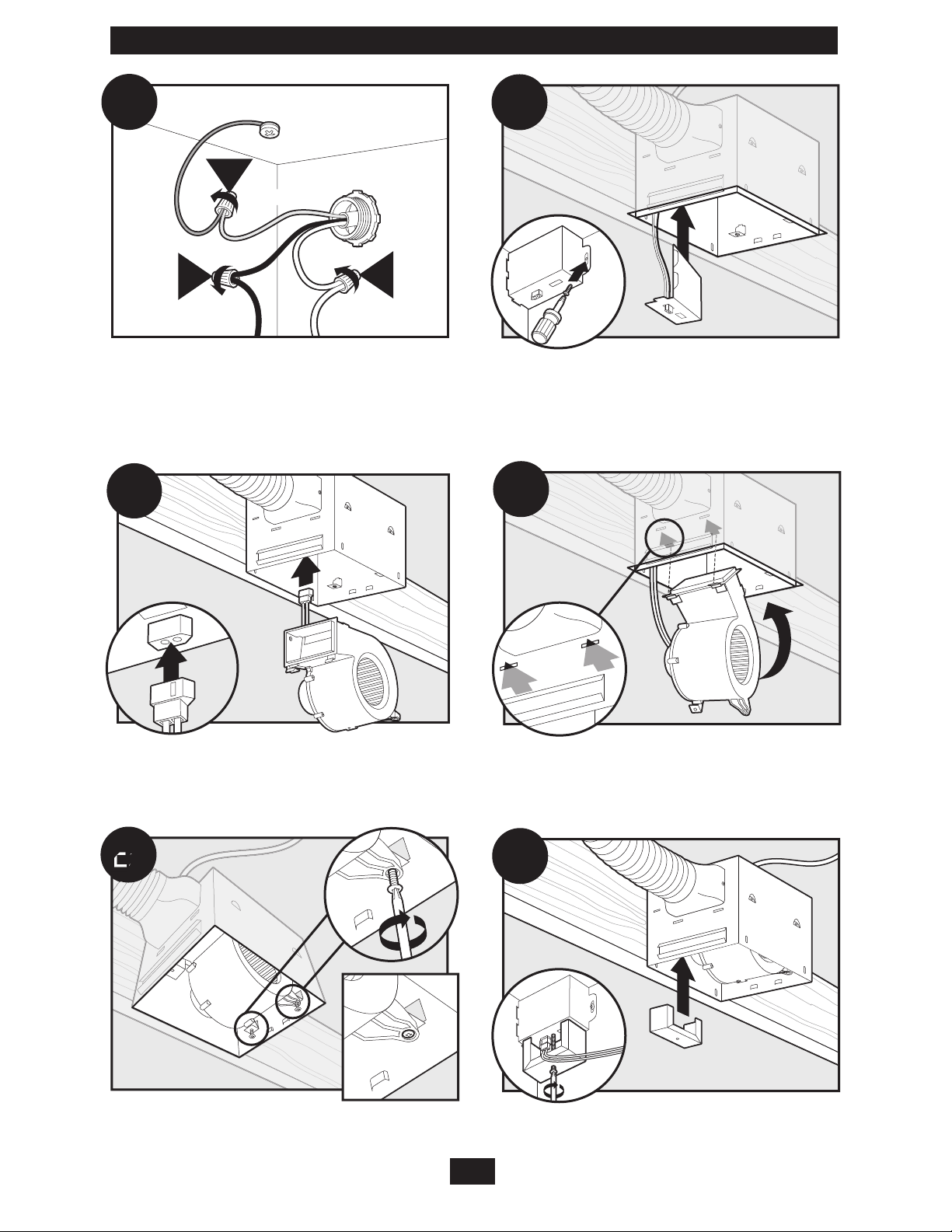

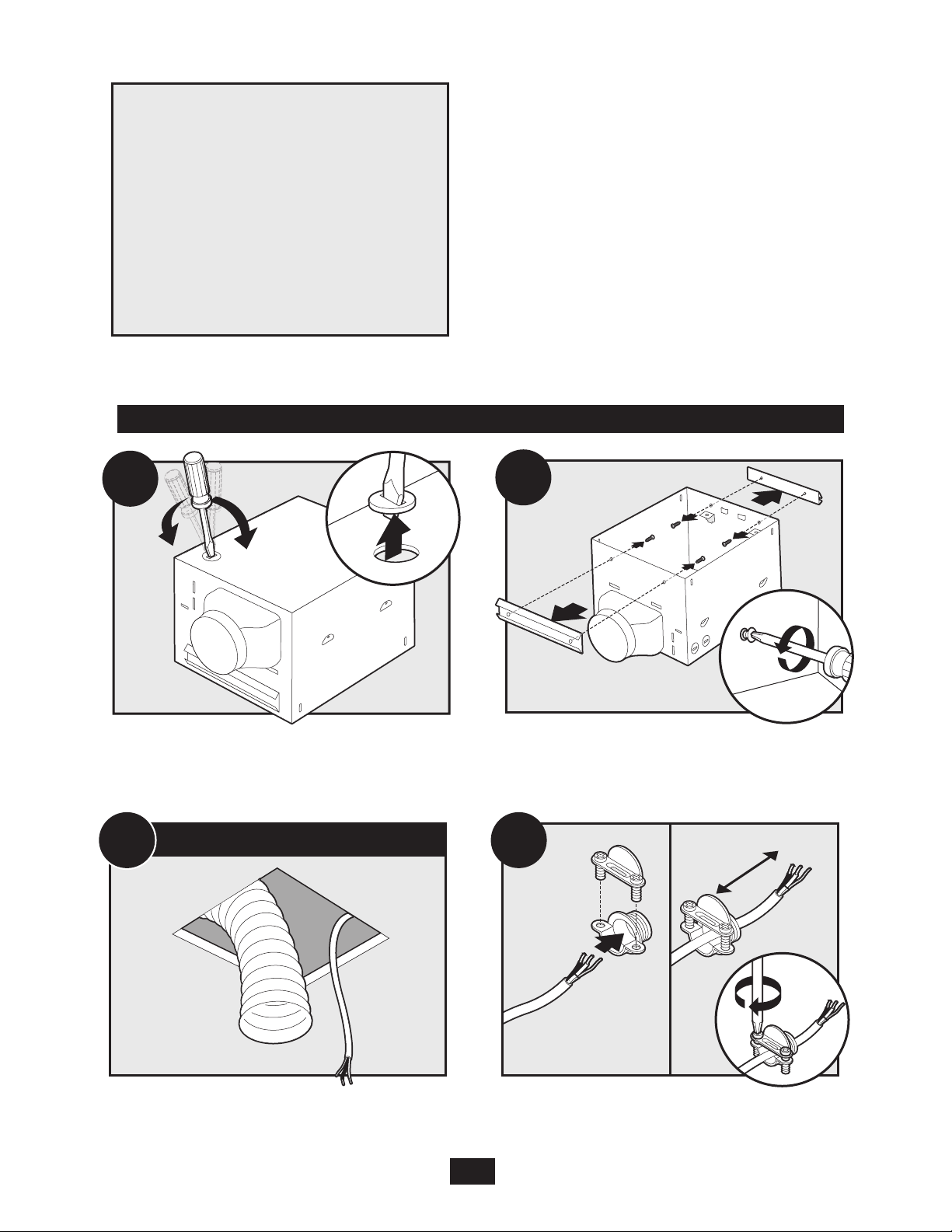

Remove the fan assembly from the housing.
D
E
C
Remove the wiring cover.
Loosen the wiring cover screw.
Choose Installation Option
For New Construction - attaching to joist, go to step A1, page 5.
For New Construction - suspended between, joists go to step B1, page 7.
For Existing Construction - accessible from above, go to step C1, page 9.
For Existing Construction - accessible only from below, go to step D1, page 12.
5
43044-01 03/05/2008
Page 6

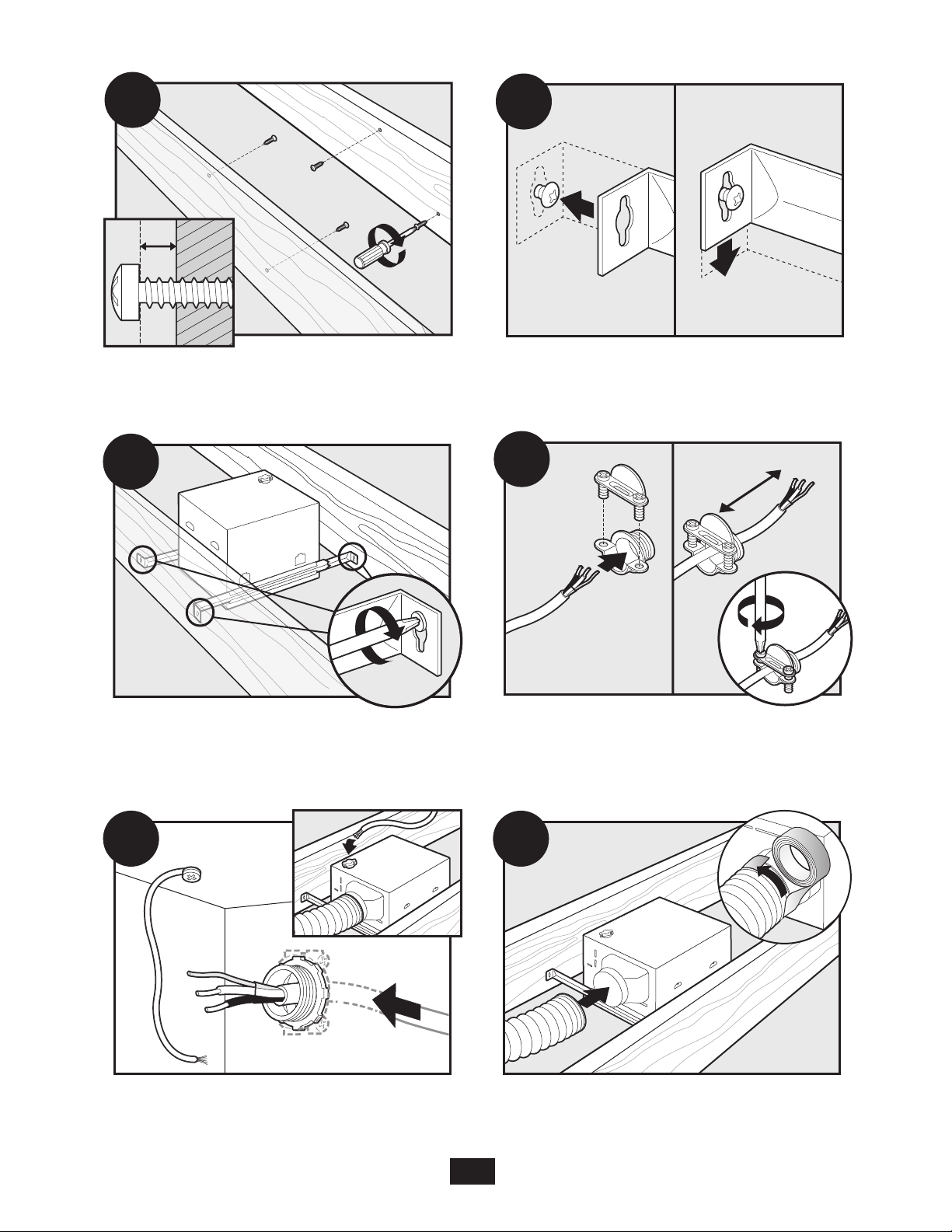

A1
Section A - New Construction - attaching to joist
5/8
1/2
5/8
1/2
A2
A5
A3
3”
A4
OR

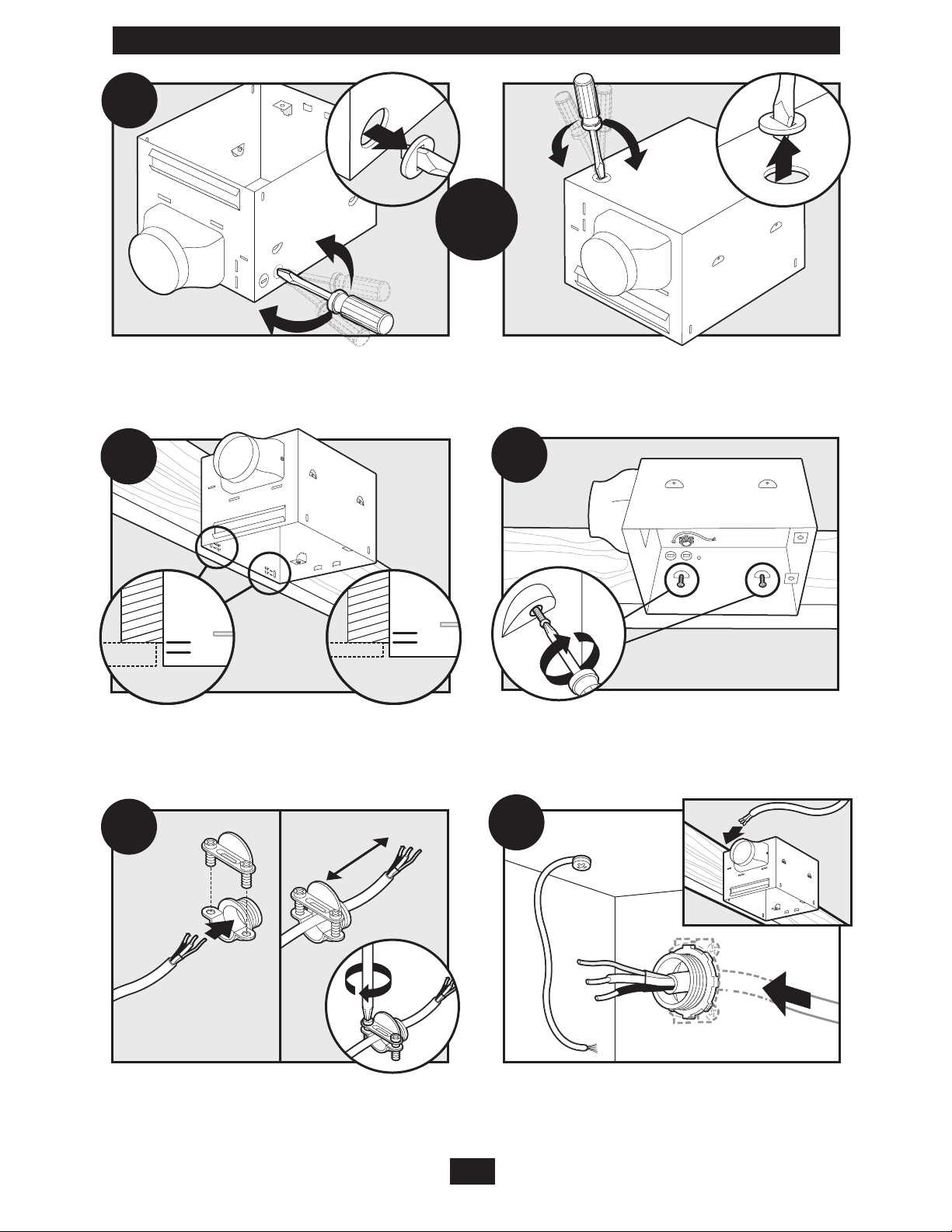

Pop out a wiring access slug.
joist based upon the the thickness of your sheetrock.
Run the power supply wire through the strain relief, leaving
3” between the end of the wire and the strain relief. Tighten
the strain relief around the wire.
43044-01 03/05/2008
Drive mounting screws (supplied) into joist or framing.Position the correct depth mark at the bottom edge of the
Install the wiring and the strain relief into the wiring access
hole you made earlier.
6
Page 7
A6
Connect 6” duct and vent to the outside. Use duct tape to
B1
5/8
1/2
5/8
1/2
B3
B2
secure joints. If ducting does not fit securely, an adapter
may need to be purchased.
Section B - New Construction – suspended between joists
OR
Pop out a wiring access slug.

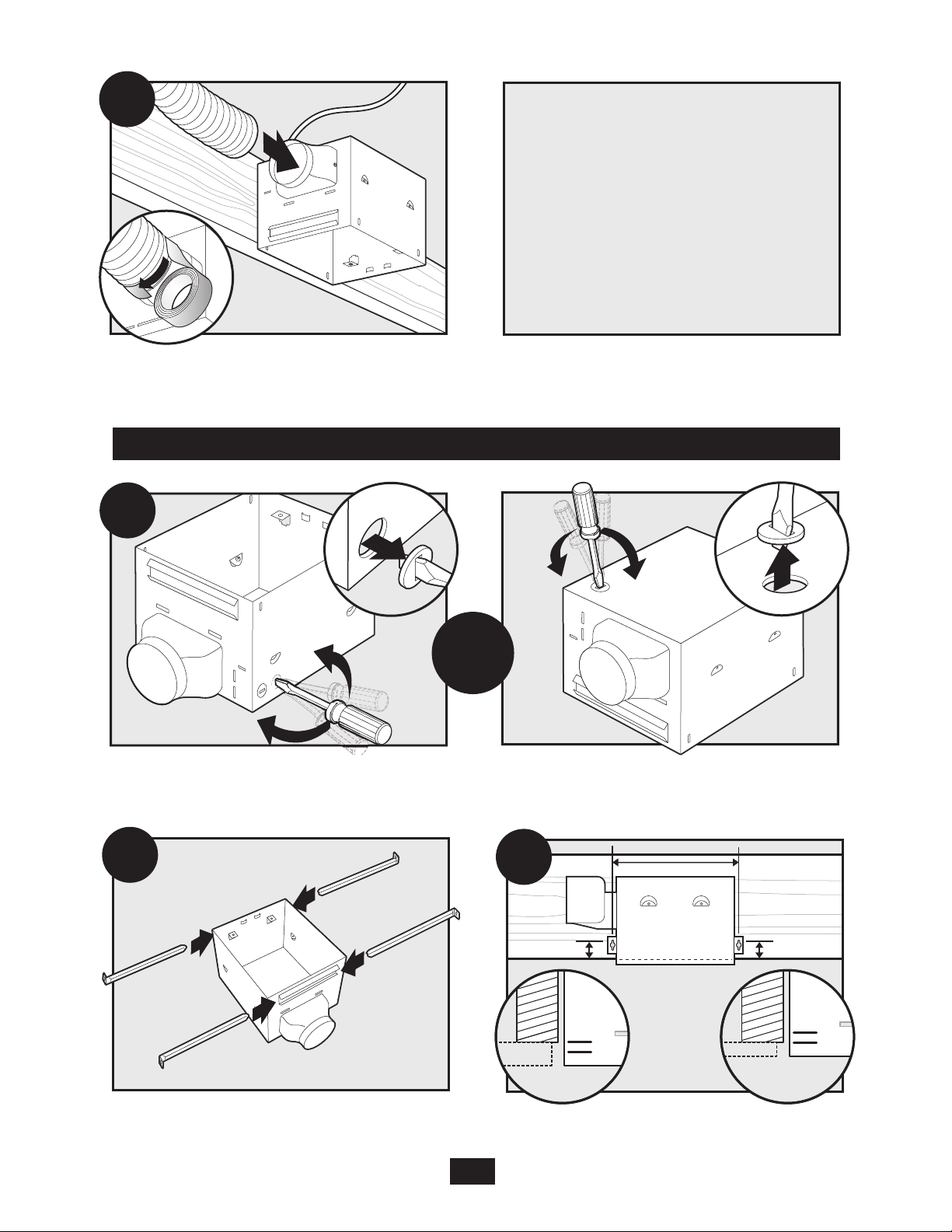

Slide the mounting rails into brackets. Note the orientation
of of the outer ends of the rails.
Position the correct depth mark at the bottom edge of the
joist based upon the the thickness of your sheetrock.
7
43044-01 03/05/2008
Page 8

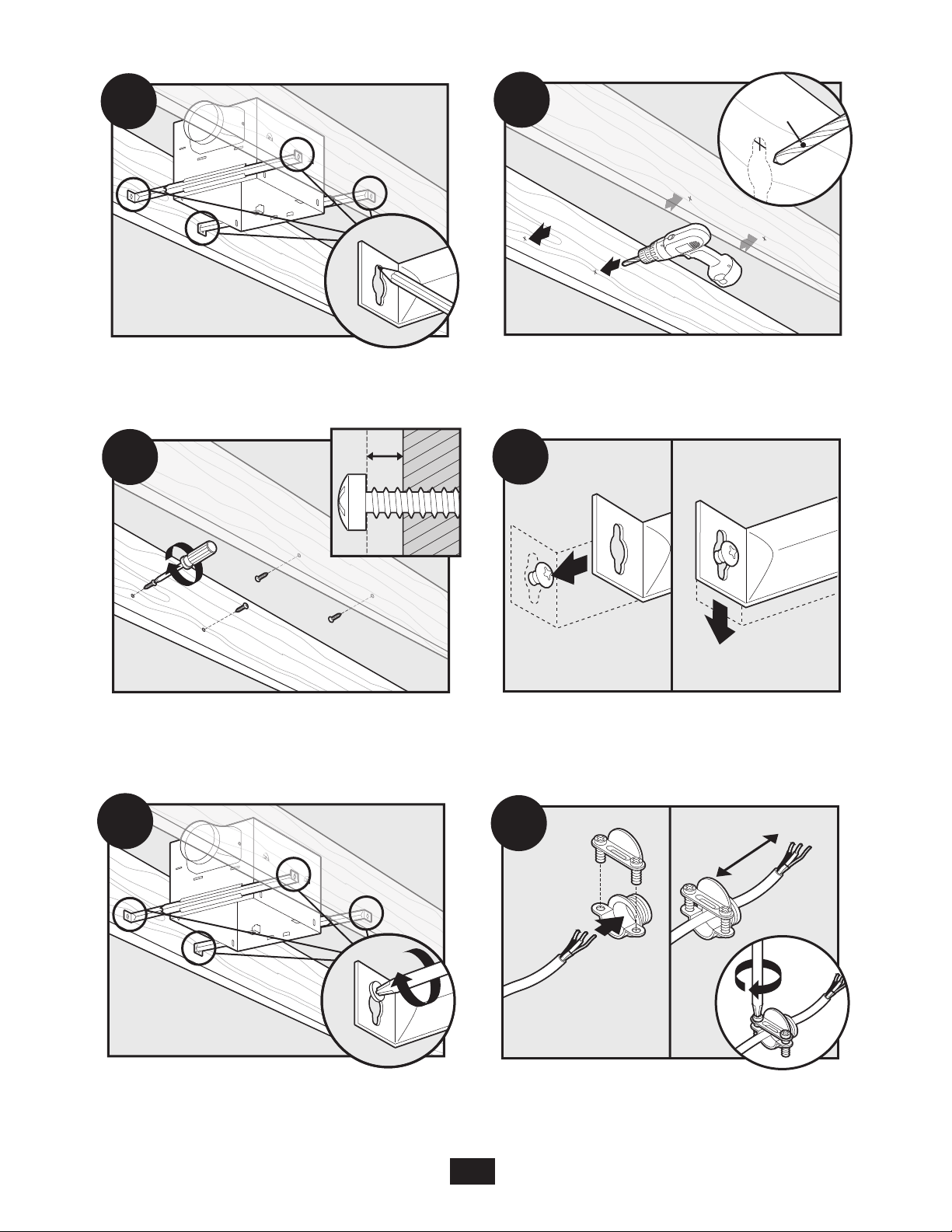

Mark position of screws by using holes as a template.
B4
1/16” bit
B5
B6
B7
B8
3”
B9
Drill a pilot hole at the TOP of each outline.
Insert mounting screws, leaving space between the screw
head and the joist. (Screws are supplied.)
Tighten screws.
43044-01 03/05/2008
Attach the rails onto the screws.
Run the power supply wire through the strain relief, leaving
3” between the end of the wire and the strain relief. Tighten
the strain relief around the wire.
8
Page 9
B10

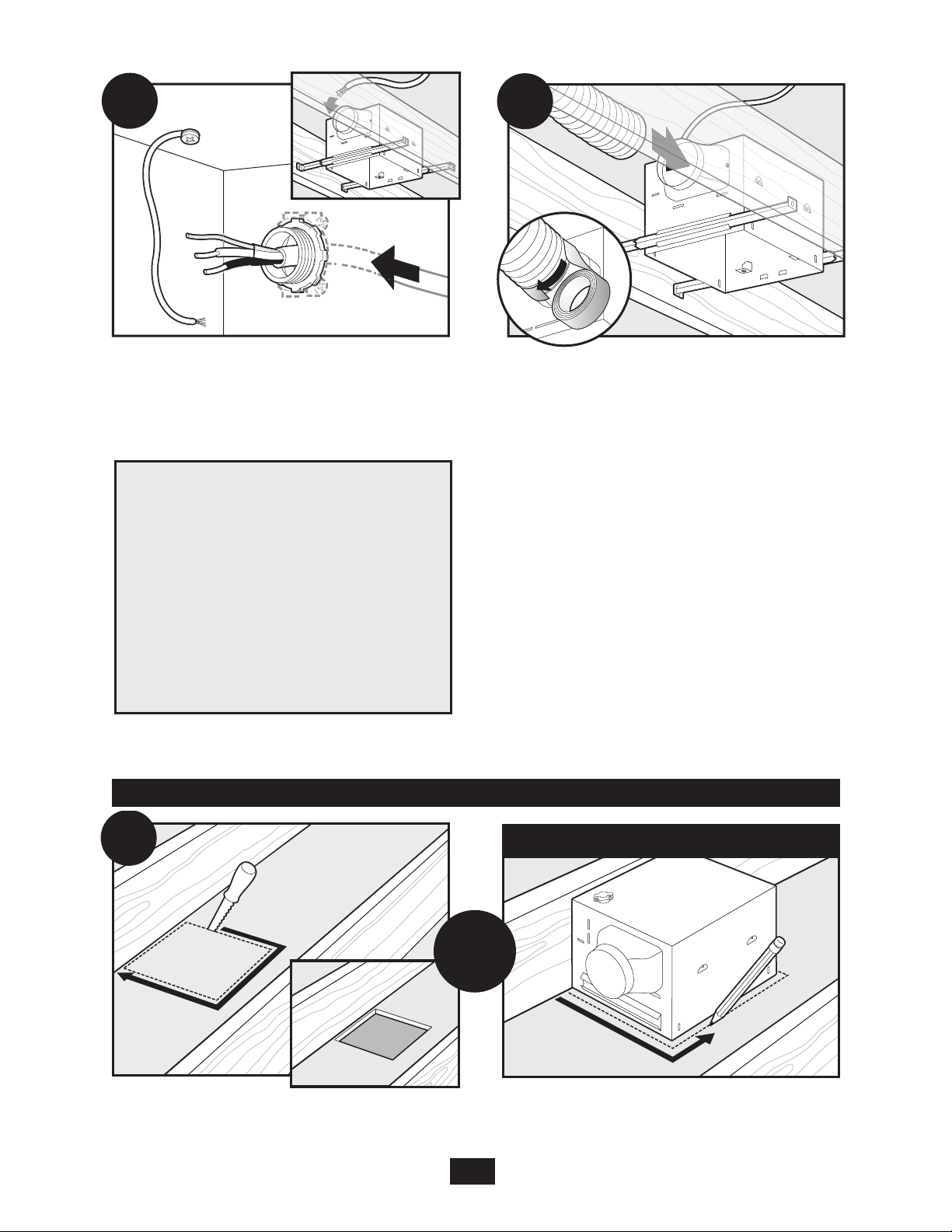

Install the wiring and the strain relief into the wiring access
B11
NO EXISTING FAN
hole you made earlier.
Connect 6” duct and vent to the outside. Use duct tape to
secure joints. If ducting does not fit securely, an adapter
may need to be purchased.
Section C - Existing Construction – accessible from above
Remove an existing fan and check to make sure the opening
is large enough to accommodate the new fan housing. The
opening needs to be 11” x 9 5/8”.
OR
9
43044-01 03/05/2008
Page 10

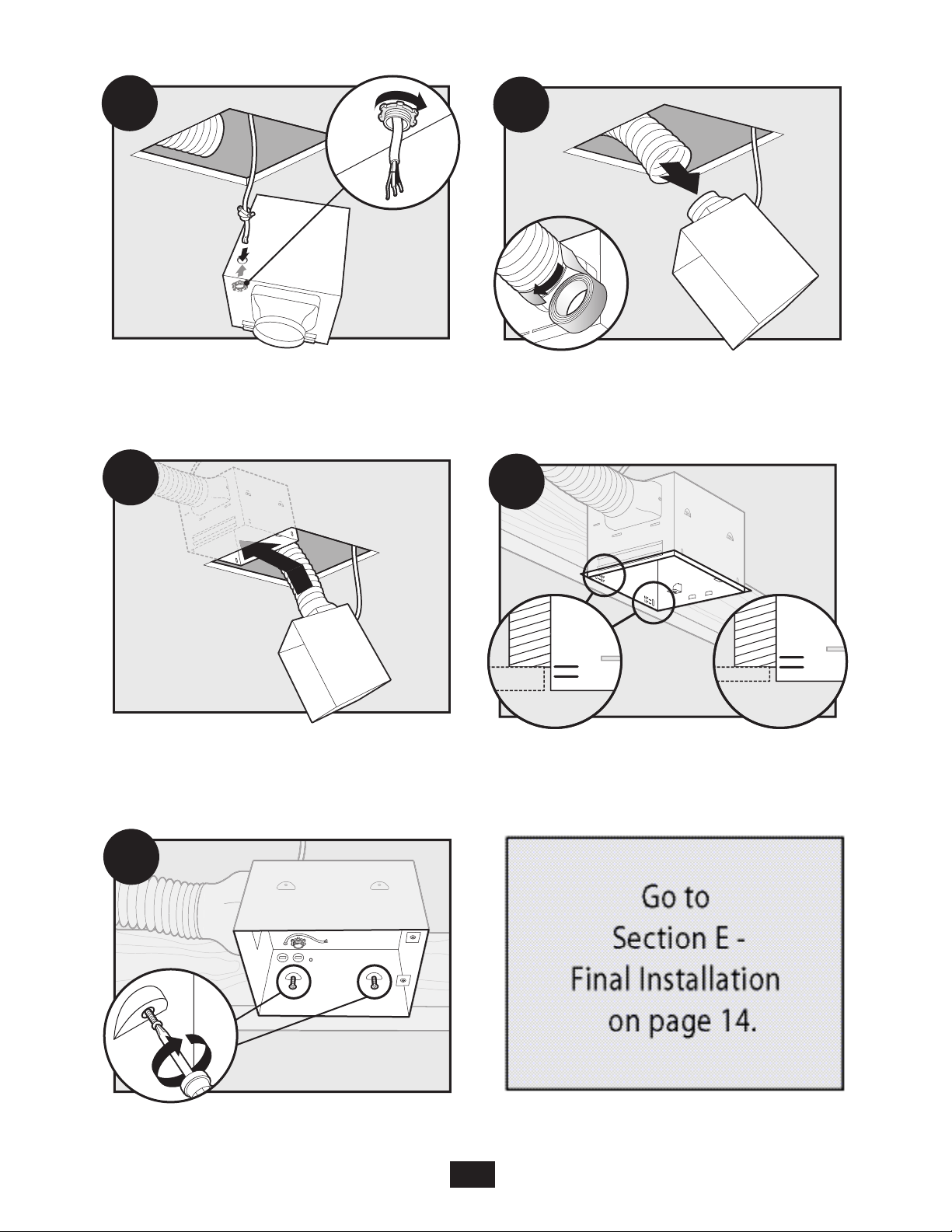

C3
5/8
1/2
5/8
1/2
C4
Pop out a wiring access slug.
C6
C5
C2
OR

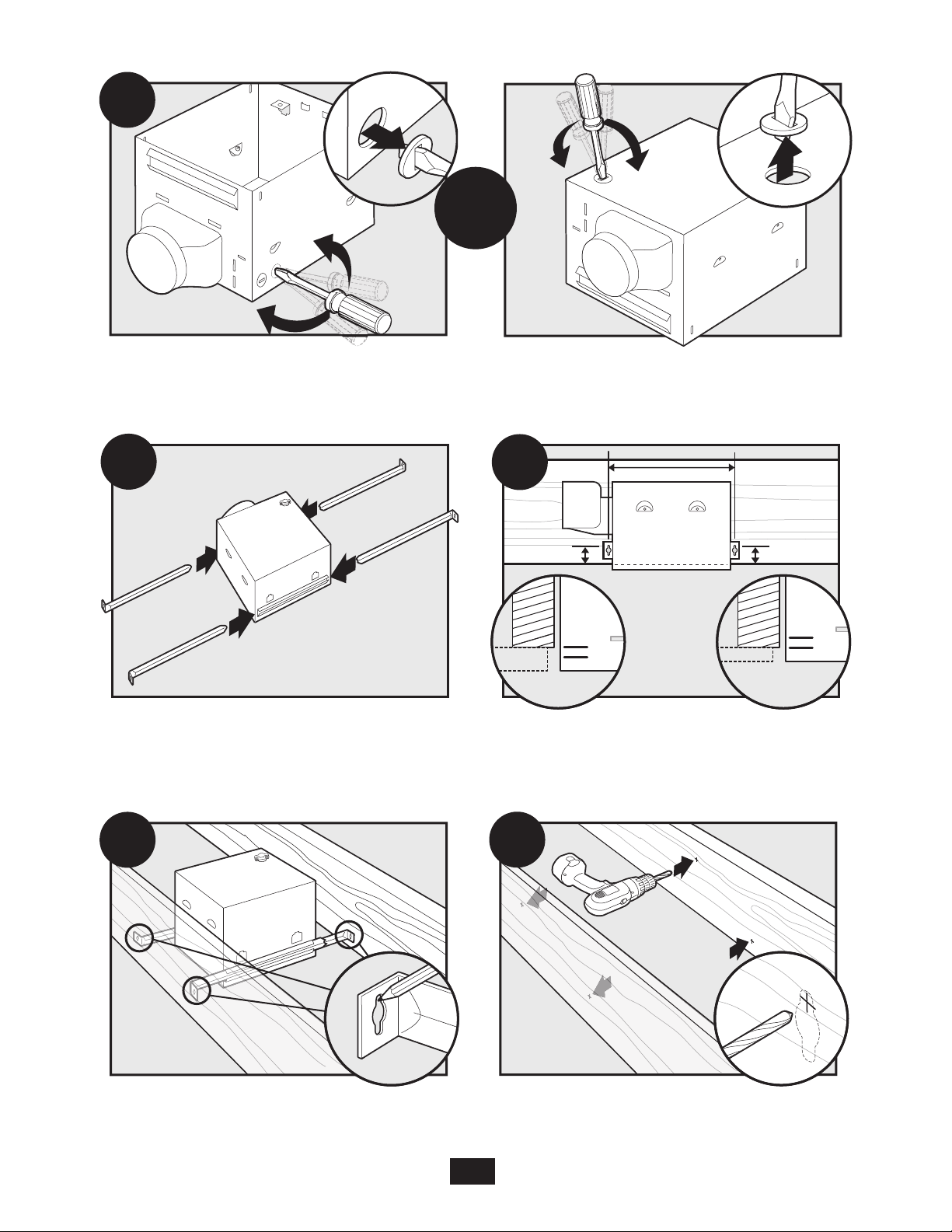

Slide the mounting rails into brackets.
Mark position of screws by using holes as a template.
Using the depth markings on the housing, position the
bottom edge of the housing so that it will be flush with the
sheetrock.
Drill a pilot hole at the TOP of each outline, AS SHOWN.
10
43044-01 03/05/2008
Page 11
C7
Insert mounting screws, leaving space between the screw
C8
C9
3”
C10
C11
C12
head and the joist. (Screws are supplied.)
Attach the rails onto the screws.
Tighten screws.
Install the wiring and the strain relief into the wiring access
hole you made earlier.
43044-01 03/05/2008
Run the power supply wire through the strain relief, leaving
3” between the end of the wire and the strain relief. Tighten
the strain relief around the wire.
Connect 6” duct and vent to the outside. Use duct tape to
secure joints. If ducting does not fit securely, an adapter
may need to be purchased.
11
Page 12

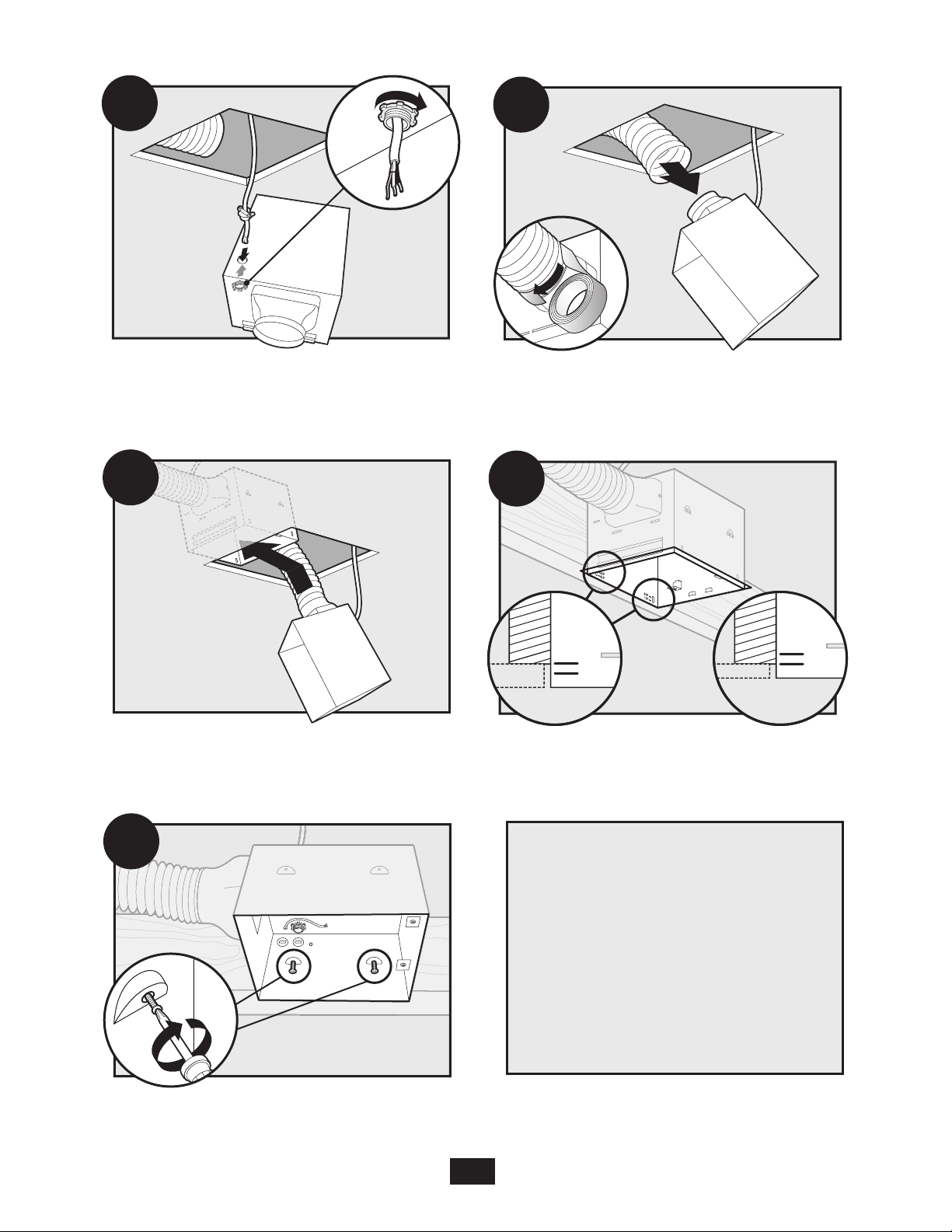

Section D - Existing Construction – accessible from below
EXISTING FAN
D3
3”
D4
D1
D2

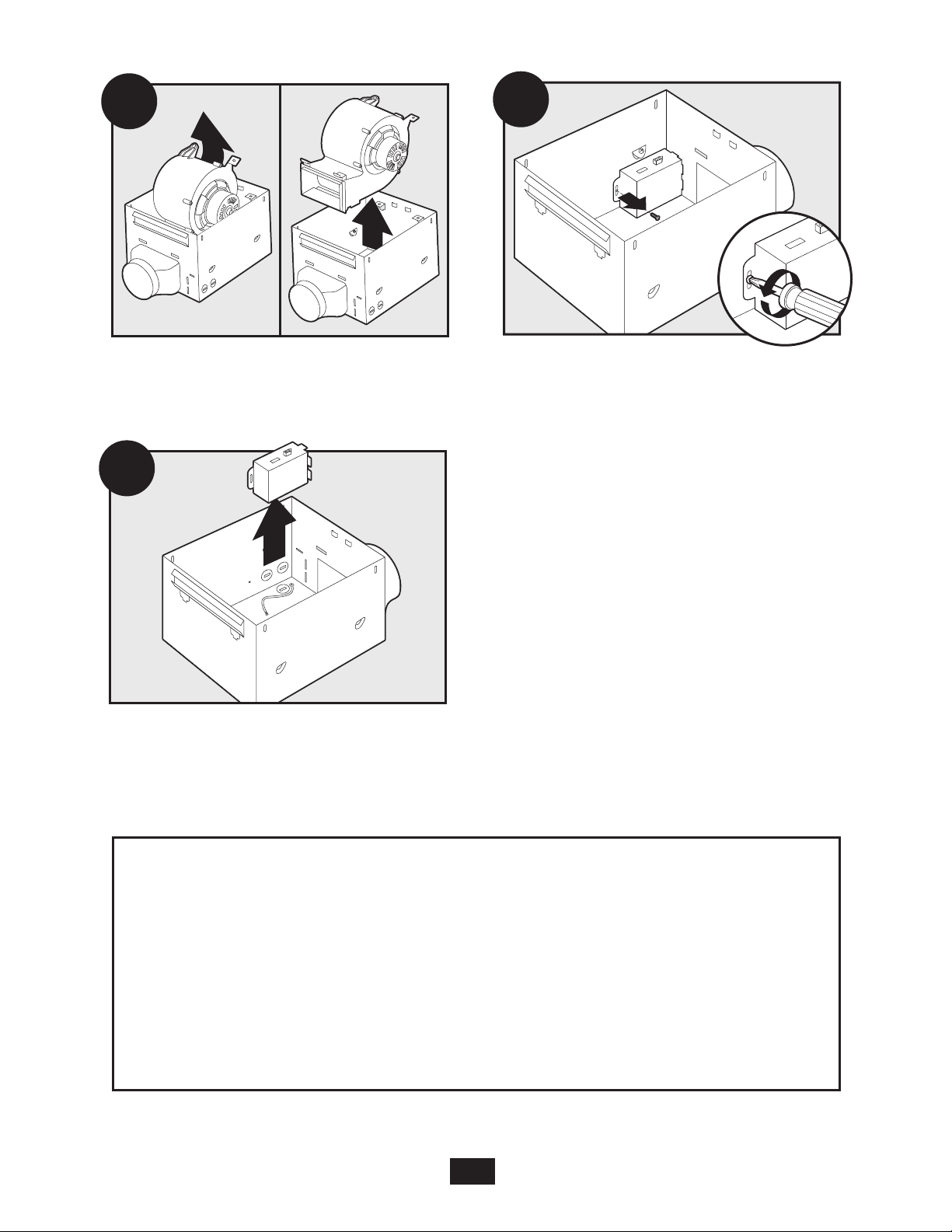

Remove one of the wiring access slugs on the top of the
housing. Use a second wiring access plug if needed.
Remove an existing fan and check to make sure the opening
is large enough to accommodate the new fan housing. If
there is no existing fan choose an appropriate location to
make an 11” x 9 5/8” opening.
43044-01 03/05/2008
Remove the mounting rail brackets.
Run the power supply wire through the strain relief, leaving 3”
between the end of the wire and the strain relief. Tighten the
strain relief around the wire.
12
Page 13
Install the wiring and the strain relief into the wiring access
D5
D6
D7
5/8
1/2
5/8
1/2
D8
D9
hole you made earlier.
Connect 6” duct and vent to the outside. Use duct tape to
secure joints. If ducting does not fit securely, an adapter
may need to be purchased.
Move the housing into the ceiling.
Screw mounting screws into joist or framing.
Position the bottom edge of the housing flush with the
sheetrock.
13
43044-01 03/05/2008
Page 14
E2
E3
Section E - Final Installation
E4
E5
A
A
A
Green
Black White
Bare Copper
Ground
E1
E6
Connect the wiring as shown.
NOTE: Though this final installation section shows the housing mounted to a joist, the final installation procedure is the same
whether the housing is mounted to a joist or suspended between joists.
Connect fan wiring harness. DO NOT ALLOW THE FAN TO
HANG FROM THE WIRING HARNESS.
Install the wiring cover box. Make sure all wiring connec-
tions are inside the wiring cover box.
Install the fan assembly by inserting the tabs as shown and
pushing the fan assembly into the housing. Make certain
the wiring is not pinched between the fan assembly and the
housing.
Secure the fan assembly by tightening the two fan mounting
screws.
Install the strain relief bracket.
14
43044-01 03/05/2008
Page 15
E7
E8

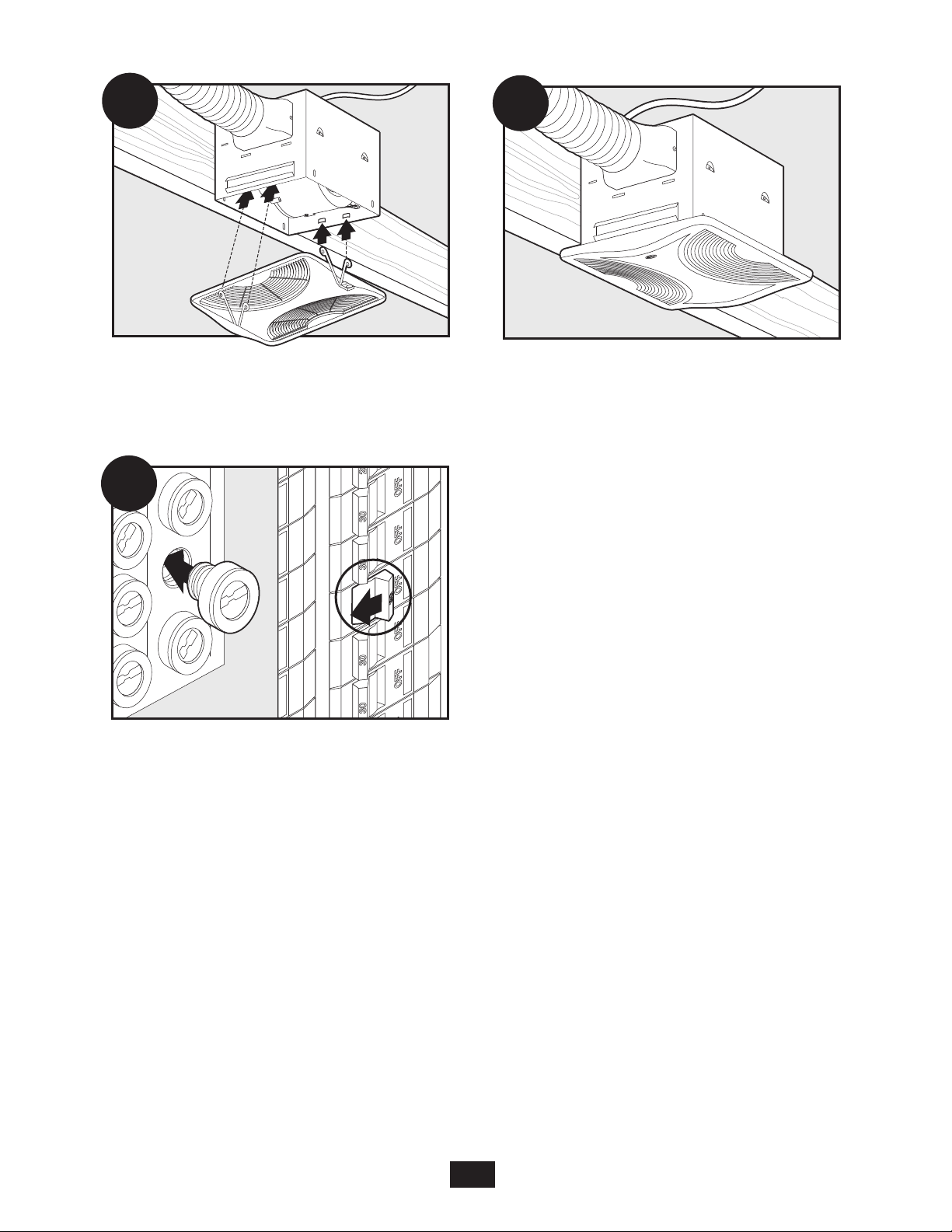

Install the bezel by inserting the wire clips into the tabs on
E9
the inside of the housing.
Restore power at the source.
Complete.
15
43044-01 03/05/2008
Page 16
Preventative Maintenance
A clean fan provides better service. Disconnect the power supply and clean the fan as listed below.
TO CLEAN THE BEZEL: Carefully pull the bezel down. Use water, a mild detergent such as dishwashing liquid, and a soft
cloth to clean the bezel. DO NOT use abrasive cloths, steel wool pads, or scouring powders. Dry the bezel and reinstall it.
TO CLEAN THE FAN ASSEMBLY: Disconnect power to the unit by switching off the breaker or removing the fuse. Turn the
wall switch off. Remove the bezel (as described above). Remove the two fan mounting screws. Remove the fan from the housing and unplug the fan wiring harness.
Gently vacuum the fan, motor, and the housing interior.
When the fan is clean, plug in the fan wiring harness. Reinstall the fan and tighten the two fan mounting screws. Reinstall the
bezel.
Restore power to the appliance. Test the appliance. If the fan does not run, 1) check the power source, or 2) disconnect power
to the appliance, disassemble as described above, check the fan assembly plug, restore power, and test the unit. If the fan still
does not run, contact a qualified installer.
NEVER IMMERSE METAL OR ELECTRICAL COMPONENTS IN WATER.
Maintenance
The fan motor is permanently lubricated and never needs oiling. If the motor bearings are making excessive or unusual noises, contact Hunter Technical Support (see Troubleshooting section) to order a new fan assembly.
Trouble Shooting
Problem: Fan does not come on.
Solution:
• Turn power on, replace fuse, or reset breaker.
• Hunter Fan Bath Ventilators are extremely quiet. To conrm that the fan is running, place your hand near the vents to feel
the air movement.
• Check all plug connections to be sure they are secure.
• Check the wiring to make sure it matches the wiring diagram.
Problem: Fan is noisy.
Solution:
• Check and tighten all fasteners.
• Check the bezel to make sure it is secure.
• Check the apper to make sure it moves freely.
16
43044-01 03/05/2008
Page 17
Trouble Shooting (cont.)
If you need parts or service assistance, please call 888-830-1326 or visit us at our website at http://www.hunterfan.com.
Warranty
Hunter Fan Company
Bath Fan
LIMITED WARRANTY
Hunter Fan Company makes the following limited warranty to the original user or consumer purchaser of this Hunter Bath
Fan:
If any part of your Hunter Bath Fan fails at any time within one year after the date of sale to you due to a defect in material or workmanship,
we will repair or, at our option, replace the defective part free of charge for parts and labor performed at our Service Department in Memphis,
Tennessee. After this one-year period, you will be responsible for all parts and labor costs for repairs on the Bath Fan except for motor
repairs as provided below.
If your Hunter Bath Fan motor fails at any time within ve years after the date of sale to you due to a defect in material or workmanship, labor
and materials to repair the defect will be provided free of charge at our Service Department in Memphis, Tennessee. If no replacement part
can be provided, we will, at our option, either refund the actual purchase price of your Bath Fan or provide a replacement free of charge.
After this ve-year period, you will be responsible for all parts and labor costs for repairs on all parts of the bath exhaust fan.
IF THE ORIGINAL USER OR CONSUMER PURCHASER CEASES TO OWN THE FAN, THIS WARRANTY AND ANY IMPLIED WARRANTY WHICH THEN REMAINS IN EFFECT, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY OR
FITNESS FOR A PARTICULAR PURPOSE, ARE VOIDED. NO WARRANTY, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, IS MADE IN RESPECT OF GLASS FIXTURES OR LIGHT BULBS OR
THE FINISH ON ANY METAL PORTION OF THE BATH EXHAUST FAN.
THIS WARRANTY IS IN LIEU OF ALL OTHER EXPRESS WARRANTIES. THE DURATION OF ANY IMPLIED WARRANTY, INCLUDING,
BUT NOT LIMITED TO, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, IN RESPECT
TO ANY HUNTER FAN BATH FAN MOTOR OR OTHER FAN PART, IS EXPRESSLY LIMITED TO THE PERIOD OF THE EXPRESS WARRANTY SET FORTH ABOVE FOR SUCH MOTORS OR OTHER PARTS.
This warranty is voided if your Hunter Bath Fan is not purchased and installed in the U.S.A. This warranty excludes and does not cover
defects, malfunctions or failures of any Hunter Bath Fan which were caused by repairs by persons not authorized by us, use of parts or ac-
cessories not authorized by us, mishandling, improper installation, modications or damage to the Hunter Bath Fan while in your possession,
or unreasonable use, including failure to provide reasonable and necessary maintenance.
To obtain servicing, contact Hunter Fan Company Technical Support at 1-888-830-1326. Please contact us before shipping your Bath Fan
to us. If we authorize you to ship it to us, you will be responsible for all insurance and freight or other transportation charges to our factory
or Service Department. We will return your Hunter Bath Fan freight prepaid. Your Hunter Bath Fan should be properly packed to avoid
damage in transit since we will not be responsible for any such damage. Proof of purchase is required when requesting warranty service. The
purchaser must present the sales receipt or other document that establishes proof of purchase.
IN NO EVENT SHALL HUNTER FAN COMPANY BE LIABLE FOR CONSEQUENTIAL OR INCIDENTAL DAMAGES.
SOME STATES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS OR THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES SO THE ABOVE LIMITATION OR EXCLUSIONS MAY NOT APPLY TO YOU.
THE WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO
STAT E
.
Hunter Fan Company
2500 Frisco Avenue
Memphis, Tennessee 38114
17
43044-01 03/05/2008
Printed in China
Page 18
18
43044-01 03/05/2008
Page 19
Guía de Instalación
Español
Ventiladores para Baño Energy Star Modelos 82033
LEA y GUARDE ESTAS INSTRUCCIONES
19
43044-02 03/05/2008
Page 20
Mín.
3 pies
(0.91 m)
Ventilador para baño
Área de la bañera o ducha
NOTA: Esta ilustración no
está a escala
Mín.
7 pies
(2.13 m)
ADVERTENCIA
PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA O LESIONES, OBSERVE LO SIGUIENTE:
1) Lea todas las instrucciones antes de intentar instalar o usar este artefacto. Este artefacto está diseñado sólo
para uso de ventilación general. No use este artefacto para ventilar materiales peligrosos o explosivos. Siga las
pautas del fabricante del equipo de calefacción y las normas de seguridad, como las de la Asociación Nacional
de Protección contra Incendios (NFPA), la Asociación de Ingenieros Americanos en Calefacción y Aire acondicionado (ASHRAE), y los códigos locales. Use este artefacto sólo como se describe en el manual de instrucciones.
Cualquier otro uso no recomendado por el fabricante, puede causar incendio, choque eléctrico o lesiones a
personas. GUARDE ESTAS INSTRUCCIONES.
2)
Antes de instalar, dar servicio o limpiar la unidad, desconecte la alimentación eléctrica apagando los interruptores automáticos que alimentan a la caja de salida y al respectivo interruptor de pared. Si no puede bloquear los
interruptores automáticos en la posición de apagado, fije firmemente una forma destacada de advertencia, como
una etiqueta de seguridad, en el tablero de servicio.
3)
Esta unidad debe ponerse a tierra.
4)
Este artefacto no es adecuado para instalarlo en una bañera o ducha, y no debe instalarse a menos de 3 pies
de la tubería de suministro de agua de la bañera o ducha. Vea la Figura A.
5)
No instale este artefacto a una altura menor de 7 pies (2.13 m) por encima del piso, en el techo. Vea la Figura A.
Figura A
Continuación
20
43044-02 03/05/2008
Page 21
6)
Nunca coloque un interruptor donde pueda ser alcanzado desde una tina o una ducha. No instale este artefacto
en el perímetro de la bañera o ducha.
7)
Los trabajos de instalación y cableado eléctrico deben ser realizados por personas calificadas de acuerdo con
todos los códigos y las normas aplicables, incluyendo los códigos y normas de construcción contra incendio.
8)
Al cortar o taladrar en paredes o techo, no dañe el cableado eléctrico u otros servicios no visibles.
9) No instale este producto en una pared. Este producto está diseñado para instalarse en techos con una
inclinación de hasta 12/12 (45º). La red de ductos debe dirigirse hacia arriba.
10)
Los ventiladores canalizados siempre deben descargar al aire libre. Mantenga los ductos tan cortos y rectos
como sea posible.
11) Es necesario tener mucho cuidado cuando se usa alguno de estos donde haya niños o personas
discapacitadas y siempre que estén en funcionamiento y sin supervisión.
12) Para evitar daños al rodamiento del motor y ventiladores ruidosos o desbalanceados, mantenga la
unidad de potencia lejos de la aplicación de aerosol para paneles de yeso (drywall), polvo de la construcción, etc.
13) Vea más información y los requisitos en la etiqueta de especificación del producto.
14) No introduzca ni permita el ingreso de objetos extraños en ninguna abertura de ventilación o escape ya
que puede causar choque eléctrico o incendio, o dañar la unidad.
15)
No use este artefacto con un atenuador o control de velocidad del ventilador.
16) Para reducir el riesgo de incendio o choque eléctrico, no use este ventilador con ningún dispositivo de estado
sólido para control de velocidad.
17) Para evitar un posible incendio, no bloquee de ninguna manera las entradas o aberturas de escape.
18) Si va a instalar esta unidad en una bañera o ducha, debe tener una marca que indique que es
apropiado para ese uso y debe conectarse a un circuito derivado protegido por un GFCI (interruptor automático de falla a tierra).
21
43044-02 03/05/2008
Page 22
F
G
H
I
L
M
x2
N
x3
*
*
A
B
C
95044-01-000
98141-01-000
03242-07-133
98142-01-000
x2
D
97134-01-000
74508-03-133
Rieles de montaje
Alojamiento
Cubierta del cableado
Conjunto del ventilador
Conector de cable de 3/8”
Bisel
To rnillo de la cubierta
del cableado
Revise todas las piezas. Si están
dañadas, llame al 1-888-830-1326
para un reemplazo.
x4
E
To rnillos de montaje
To rnillos de montaje del ventilador
*
NOTA :
Debe instalarse un aliviador de
tensiones
To rnillos accesorios
96934-01-000
J
Soporte del aliviador de tensiones
K
To rnillo del soporte del aliviador de
tensiones
65827-01-000
74508-53
A
B
Antes de la instalación
Requiere herramientas. (No suministradas)
Tiempo estimado de ensamblaje: de 30 a 60 minutos
Incluido.
Apague la fuente de alimentación.
Afloje los tornillos de montaje del ventilador.
22
43044-02 03/05/2008
Page 23
Retire el conjunto del ventilador del alojamiento.
D
E
C
Retire la cubierta del cableado.
Afloje el tornillo de la cubierta del cableado.
Elija el modo de instalación
Para construcción nueva - jación a la viga, vaya al paso A1, página 5.
Para construcción nueva - suspendido entre vigas, vaya al paso B1, página 7.
Para construcción existente - accesible desde arriba, vaya al paso C1, página 9.
Para construcción existente - accesible sólo desde abajo, vaya al paso D1, página 12.
23
43044-02 03/05/2008
Page 24
A1
Sección A - Construcción nueva – fijación a la viga
5/8
1/2
5/8
1/2
A2
A5
A3
3”
A4
O
Expulse un tapón metálico de acceso del cableado.
Ubique la correcta marca de profundidad en el borde
inferior de la viga, según el espesor de su plancha de yeso.
Deslice el cable de alimentación eléctrica por el aliviador
de tensiones dejando 3” entre el extremo del alambre y el
aliviador de tensiones. Apriete el aliviador de tensiones alre-
dedor del cable.
43044-02 03/05/2008
Instale los tornillos de montaje (suministrados)
en la viga o el marco.
Instale el cableado y el aliviador de tensiones dentro del
agujero de acceso del cableado que hizo previamente.
24
Page 25
A6
Conecte un ducto de 6” y ventile hacia el exterior. Use
Vaya a la
sección E –
Instalación Final
en la página 14.
B1
5/8
1/2
5/8
1/2
B3
B2
cinta para ductos para asegurar las uniones. Si el ducto
no se ajusta firmemente, puede ser necesario comprar
un adaptador.
Sección B - Construcción nueva – suspendido entre vigas
O
Expulse un tapón metálico de acceso del cableado.
Deslice los rieles de montaje en los soportes. Vea la
orientación de los extremos externos de los rieles.
Ubique la correcta marca de profundidad en el borde
inferior de la viga, según el espesor de su plancha de yeso.
25
43044-02 03/05/2008
Page 26
Marque la ubicación de los tornillos usando los agujeros
B4
1/16” bit
B5
B6
B7
B8
3”
B9
como plantilla
Taladre un agujero modelo en la parte SUPERIOR
de cada perfil.
Introduzca los tornillos de montaje, dejando espacio entre la
cabeza del tornillo y la viga. (Se suministran tornillos)
Apriete los tornillos.
43044-02 03/05/2008
Fije los rieles en los tornillos.
Deslice el cable de alimentación eléctrica por el aliviador
de tensiones dejando 3” entre el extremo del alambre y el
aliviador de tensiones. Apriete el aliviador de tensiones alre-
dedor del cable.
26
Page 27
B10
Instale el cableado y el aliviador de tensiones dentro del
B11
Vaya a la
sección E –
Instalación Final
en la página 14.
NO EXISTING FAN
agujero de acceso del cableado que hizo previamente.
Conecte un ducto de 6” y ventile hacia el exterior. Use cinta
para ductos para asegurar las uniones. Si el ducto no se ajusta
firmemente, puede ser necesario comprar un adaptador.
Sección C - Construcción existente – accesible desde arriba
Retire el ventilador existente y asegúrese que la abertura sea
suficientemente grande para acomodar el alojamiento del
ventilador nuevo. La abertura debe ser de 11” x 9 5/8”.
O
27
43044-02 03/05/2008
Page 28
C3
5/8
1/2
5/8
1/2
C4
Expulse un tapón metálico de acceso del cableado.
C6
C5
C2
O
Deslice los rieles de montaje en los soportes.
Marque la ubicación de los tornillos usando los agujeros
como plantilla.
Usando las marcas de profundidad en el alojamiento, ubique
el extremo inferior del alojamiento de modo que el aloja-
miento esté a nivel con la plancha de yeso.
Taladre un agujero modelo en la parte SUPERIOR
de cada perfil COMO SE MUESTRA.
28
43044-02 03/05/2008
Page 29
C7
Introduzca los tornillos de montaje, dejando espacio entre la
C8
C9
3”
C10
C11
C12
cabeza del tornillo y la viga. (Se suministran tornillos)
Fije los rieles en los tornillos.
Apriete los tornillos.
Instale el cableado y el aliviador de tensiones dentro del
agujero de acceso del cableado que hizo previamente.
43044-02 03/05/2008
Deslice el cable de alimentación eléctrica por el aliviador
de tensiones dejando 3” entre el extremo del alambre y el
aliviador de tensiones. Apriete el aliviador de tensiones alre-
dedor del cable.
Conecte un ducto de 6” y ventile hacia el exterior. Use cinta
para ductos para asegurar las uniones. Si el ducto no se ajusta
firmemente, puede ser necesario comprar un adaptador.
29
Page 30
Vaya a la
sección E –
Instalación Final
en la página 14.
Sección D - Construcción existente – accesible desde abajo
EXISTING FAN
D3
3”
D4
D1
D2
Retire uno de los tapones metálicos de acceso del cableado
en la parte superior del alojamiento. De ser necesario, use
un segundo tapón metálico de acceso del cableado.
Retire el ventilador existente y asegúrese que la abertura sea
suficientemente grande para acomodar el alojamiento del
ventilador nuevo. Si no hay un ventilador existente, elija una
ubicación apropiada para hacer una abertura de 11” x 9 5/8”.
Retire los soportes de los rieles de montaje.
Deslice el cable de alimentación eléctrica por el aliviador
de tensiones dejando 3” entre el extremo del alambre y el alivi-
ador de tensiones. Apriete el aliviador de tensiones
alrededor del cable.
30
43044-02 03/05/2008
Page 31
Instale el cableado y el aliviador de tensiones dentro del
D5
D6
D7
5/8
1/2
5/8
1/2
D8
Vaya a la
sección E –
Instalación Final
en la página 14.
D9
agujero de acceso del cableado que hizo previamente.
Conecte un ducto de 6” y ventile hacia el exterior.
Use cinta para ductos para asegurar las uniones.
Si el ducto no se ajusta firmemente, puede ser necesario com-
prar un adaptador.
Mueva el alojamiento en la placa de techo.
Atornille los tornillos de montaje en la viga o el marco.
Ubique el borde inferior del alojamiento a nivel con la
plancha de yeso.
31
43044-02 03/05/2008
Page 32
E2
E3
Sección E - Instalación Final
E4
E5
A
A
A
Green
Black White
Bare Copper
Ground
E1
E6
Conecte el cable como se muestra.
NOTA: Aunque esta sección de instalación final muestra el alojamiento montado a la viga, el procedimiento de instalación final
es el mismo ya sea que el alojamiento esté montado a la viga o suspendido entre las vigas.
Conecte el manojo de alambres del ventilador. NO PERMITA
QUE EL VENTILADOR QUEDE SUSPENDIDO DEL MANOJO
DE ALAMBRES.
Instale la caja de cubierta del cableado. Asegúrese de que
todas las conexiones de cableado estén dentro de la caja de
cubierta del cableado.
Instale el conjunto del ventilador insertando las lengüetas
como se muestra y empujando el conjunto del ventilador
dentro del alojamiento. Asegúrese de que el cableado
no esté atascado entre el conjunto del ventilador
y el alojamiento.
Asegure el conjunto del ventilador ajustando los dos
tornillos de montaje del ventilador.
Instale el soporte del aliviador de tensiones.
32
43044-02 03/05/2008
Page 33
E7
E8
Instale el bisel insertando los sujetadores del cable dentro
E9
de las lengüetas dentro del alojamiento.
Restablezca la energía en la fuente de alimentación.
Complete.
33
43044-02 03/05/2008
Page 34
Mantenimiento preventivo
Un ventilador limpio proporciona mejor servicio. Desconecte la alimentación y limpie el ventilador como se indica a continuación.
PARA LIMPIAR EL BISEL: Tire cuidadosamente del bisel. Use agua, un detergente suave como líquido para lavar platos
y un paño suave para limpiar la pantalla. NO emplee paños abrasivos, almohadillas de lana de acero ni polvos para fregar.
Seque el bisel y reinstale.
PARA LIMPIAR EL CONJUNTO DEL VENTILADOR: Desconecte la unidad apagando el interruptor automático o retirando el
fusible. Apague el interruptor de pared. Retire el bisel (como se describe arriba). Retire los dos tornillos de montaje del ventilador. Retire el ventilador del alojamiento y desconecte el manojo de alambres del ventilador.
Suavemente aspire el ventilador, el motor y el interior del alojamiento.
Cuando el ventilador este limpio, conecte el manojo de alambres del ventilador. Reinstale el ventilador y ajuste los dos tornillos
de montaje del ventilador. Reinstale el bisel.
Restablezca la alimentación al artefacto. Pruebe el artefacto. Si el ventilador no funciona, 1) verifique la fuente de energía, ó 2)
desconecte la energía del artefacto, desmonte como se describe anteriormente, revise el enchufe del conjunto del ventilador,
restablezca la alimentación y pruebe la unidad. Si su ventilador todavía no funciona, contacte a un instalador calificado.
JAMÁS SUMERJA LOS COMPONENTES METÁLICOS NI ELÉCTRICOS EN AGUA.
Mantenimiento
El motor del ventilador está lubricado permanentemente y no necesita ser engrasado. Si los rodamientos del motor
están haciendo ruidos excesivos o inusuales, contacte al Soporte técnico de Hunter (vea la sección Solución de
problemas) para ordenar un nuevo conjunto del ventilador.
Solución de problemas
Problema: El ventilador no está funcionando.
Solución:
• Encienda la alimentación eléctrica, reemplace el fusible o restablezca el interruptor automático.
• Los ventiladores de baño Hunter son muy silenciosos. Para conrmar que el ventilador esté funcionando, coloque su mano
cerca de los conductos de ventilación para sentir el movimiento del aire.
• Verique todas las conexiones de los enchufes para asegurarse que estén rmes.
• Verique el cableado para asegurarse que coincida con el diagrama de cableado.
Problema: El ventilador hace ruido.
Solución:
• Verique y apriete todos los pernos y tornillos.
• Revise el bisel para asegurarse que esté rme.
• Verique la válvula de retención para asegurarse que se mueva con libertad.
Si necesita repuestos o servicio, llame al 888-830-1326 o viste nuestro sitio web en http://www.hunterfan.com.
34
43044-02 03/05/2008
Page 35
Garantía
Hunter Fan Company
Ventilador para baño
GARANTÍA LIMITADA
Hunter Fan Company establece la siguiente garantía limitada al usuario o comprador original de este ventilador para baño de Hunter:
Si alguna pieza de su ventilador para baño Hunter falla en cualquier momento dentro de un año después de la fecha de compra debido
a una falla de material o mano de obra, repararemos o, a nuestra elección, reemplazaremos la pieza defectuosa sin costo para partes y
mano de obra realizada en nuestro Departamento de servicio en Memphis, Tennessee. Después de este período de un año, usted será
responsable de todos los costos de partes y mano de obra para reparaciones en el ventilador para baño, con excepción de reparaciones del
motor como se estipula a continuación.
Si el motor de su ventilador para baño Hunter falla en cualquier momento dentro de cinco años después de la fecha de compra debido a una
falla de material o mano de obra, la mano de obra y los materiales para reparar la falla serán proporcionados sin costo en nuestro Departamento
de servicio en Memphis, Tennessee. Si no puede proporcionarse alguna parte de reemplazo, a nuestra elección, le reembolsaremos el
precio de compra verdadero de su ventilador para baño o le proporcionamos uno de reemplazo sin costo. Después de este período de cinco
años, usted será responsable de todos los costos de partes y mano de obra para reparaciones de cualquier componente del Extractor de aire
para baño.
SI EL USUARIO O COMPRADOR ORIGINAL DEJA DE POSEER EL EXTRACTOR DE AIRE, ESTA GARANTÍA Y CUALQUIER GARANTÍA
IMPLÍCITA QUE PERMANEZCA EN EFECTO, INCLUYENDO PERO SIN LIMITARSE A TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD
O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, QUEDA ANULADA. NO SE OFRECE NINGUNA GARANTÍA EXPRESA O IMPLÍCITA,
INCLUYENDO CUALQUIER GARANTÍA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, EN RELACIÓN
CON LAS LÁMPARAS DE VIDRIO O LAS BOMBILLAS O EL ACABADO EN CUALQUIER PARTE METÁLICA DEL EXTRACTOR DE AIRE
PARA BAÑO.
ESTA GARANTÍA SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS. LA DURACIÓN DE TODA GARANTÍA IMPLÍCITA, INCLUYENDO PERO SIN LIMITARSE A CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO
PARTICULAR, CON RESPECTO DE CUALQUIER MOTOR DE VENTILADOR PARA BAÑO HUNTER U OTRA PARTE DEL VENTILADOR,
ESTÁ EXPRESAMENTE LIMITADA AL PERIODO DE LA GARANTÍA EXPRESA ESTABLECIDA ANTERIORMENTE PARA DICHOS MOTORES U OTRAS PARTES.
Esta garantía es nula si su ventilador para baño no se adquiere e instala en los EE.UU. Esta garantía excluye y no cubre defectos, averías o
fallas de cualquier ventilador para baño Hunter que fueran ocasionados por reparaciones por parte de personas no autorizadas por nosotros,
por el uso de piezas o accesorios no autorizados por nosotros, por mal uso, instalación incorrecta, modicaciones, o daños al ventilador
para baño Hunter mientras esté en su posesión, o por un empleo no razonable, incluyendo la falla al proporcionar mantenimiento
necesario y razonable.
Para obtener soporte técnico, llame a Hunter Fan Company al 1-888-830-1326. Le agradeceremos que se ponga en contacto con
nosotros antes de enviarnos su ventilador y calentador para baño. Si le autorizamos a enviarlo, usted será responsable de todos los cargos
de seguro y ete o de otros cargos de transporte a nuestra planta o Departamento de Servicio. Devolveremos su ventilador para baño Hunter
con el ete prepagado. Su ventilador para baño Hunter se debe embalar apropiadamente para evitar daños durante el tránsito ya que no
seremos responsables de dichos daños. Debe proporcionar una prueba de su compra cuando solicite un servicio de garantía. El comprador
debe presentar el recibo de compra u otro documento que establezca la prueba de su compra.
EN NINGÚN CASO HUNTER FAN COMPANY SERÁ RESPONSABLE DE DAÑOS PERJUDICIALES O ACCESORIOS.
ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS ACCESORIOS O PERJUDICIALES, ASÍ QUE LA LIMITACIÓN O EXCLUSIONES ANTES MENCIONADAS PUEDEN NO
APLICARSE A USTED.
LA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS, PERO USTED TAMBIÉN PUEDE TENER OTROS DERECHOS QUE
VARÍAN DE ESTADO A ESTADO.
Hunter Fan Company
2500 Frisco Avenue
Memphis, Tennessee 38114
Impreso en China
35
43044-02 03/05/2008
Loading...
